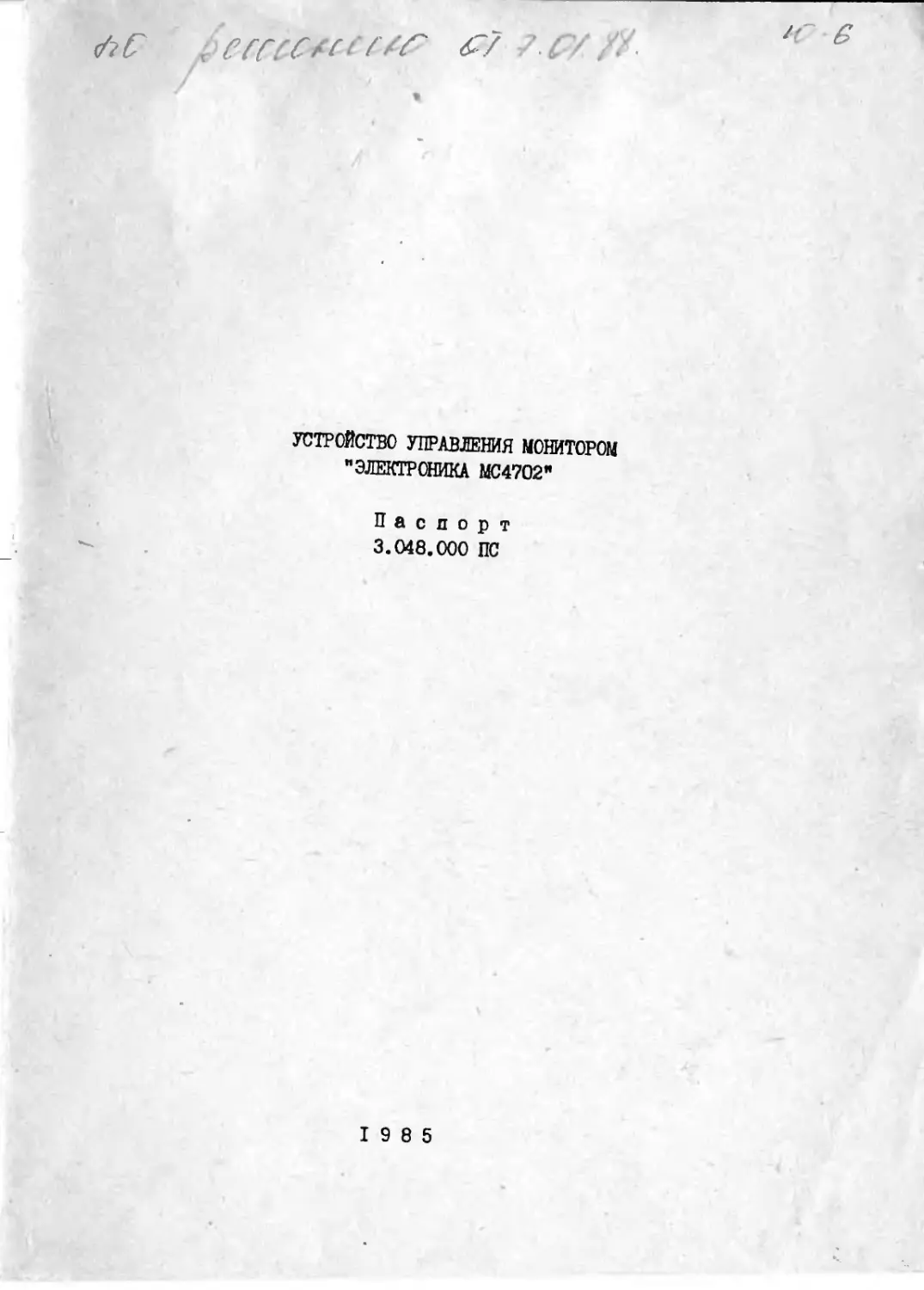

eccfc/ri rtf' &/ ? t
УОТРОИСИО УПРАВЛЕНИЯ МОНИТОРОМ
"ЭЛЕКТРОНИКА МС4702"
Паспорт
3.048.000 ПС
19 8 5
* —
С Г-2 * i?I?> ’Т&ЯЬ С С-' 3:	.И-_ : с гд CCLC
ЛРйЕуС?	’£ ZCi-. r • »	-2 >»£ Н£?< 1И’-> ! Ь’Е
ыходшым;•!.•.• г&ряметров Ийздля -
СОДЕРЖАНИЕ
I.	Общие указания.................................. 3
2.	Назначение изделия ..........................   4
3.	Технические характеристики .................... 4
4.	Состав изделия и комплект поставки ............ 6
5.	Устройство и принцип работы ..................   6
6.	Указания по применении и эксплуатации...........16
6.1.	Указание мер безопасности ...................16
6.2.	Подготовка изделия к работе .................17
6.3.	Порядок работы...............................I?
6.4.	Техническое обслуживание ....................17
7.	Характерные неисправности и методы их устранения 19
8.	Свидетельство о приемке .......................20
9.	Транспортирование и хранение............. 20
10.	Гарантийные обязательства.................... 20
II.	Перечень прилагаемых документов............... 21
I.	ОБЩЕ УКАЗАНИЯ
I.Т. Настоящий паспорт, объединенный вместе с техническим опи-
санием й инструкцией по эксплуатации является документом, удостове-
ряющей,'i гарантированные предприятием-изготовителем технические харак-
теристики устройства управления монитором "Электроника МС4702" (в
дальнейшем контроллер), предназначенного для использования совместно
с микроЭВМ "Электроника ВМС Ш00.1", "Электроника 60М". Документ
позволяет ознакомиться с принципом работы устройства и устанавливает
пр?”/ла эксплуатации, соблюдение которых обеспечивает поддержание
его в постоянной готовности к действию.
1.	2. Для изучения и эксплуатации контроллера необходимо допол-
нительно пользоваться следующими документами:
I)	Электронно-вычислительная машина "Электроника-бОМ", техниче-
ское описание 2.791.004 ТО.
2)	Электронно-вычислительная машина "Электроника-бОМ", инструк-
ция по эксплуатации 2.791.004 ИЭ.
3)	Условное обозначение линий магистрали контроллера и сигналов
по ОСТ 11305.903-80 и в соответствии с табл. I.
4)	Контроллер изготавливают в климатическом исполнении УХЛ 4.2
по ГОСТ I5I5O?0g.
ТаЭлпца I
Условные обозначения	Назначение
ОУ	Обратный ход развертки изображения
Р	Сигнал разрешения выборки контроллера
РЦ	Сигнал разрешения выборки контроллера на вре- мя одного цикла обращения к ОЗУ
ЗПАВ	Сигнал записи адреса по вертикали
ЗПАГ	Сигнал записи адреса по горизонтали
ЗПЦВ	Сигнал записи цвета точки в ОЗУ
ЗП РЕ	Сигнал записи режима работы генератора векторов
	в регистр управления
ПМС	Сигнал переключения мультиплексора ОЗУ (стерший разряд)
пмм	Сигнал переключения мультиплексора ОЗУ (млад-
	ший разряд)
ССДВ	Строб сдвига регистра ОЗУ
СЗПП	Строб сигнала записи в память
всл	Сигнал Выборга столбцов ОЗУ 3

Продолжение табл. I
Условные обозначения	Назначение
ВСТ	Сигнал выборки строк ОЗУ
ЗР	Сигнал записи в регистр ОЗУ
КГИ	Кадровый гасящий импульс
СГИ	Строчный гасящий импульс
ССИ	Строчный синхроимпульс
КСИ	Кадровый синхроимпульс
сс	Синхросмесь
ГС	Гасящая смесь
ФГ	Флаг гашения (флаг обратного хода развертки
	изображения по кадрам)
кт	Сигнал красного цвета
зт	Сигнал зеленого цвета
ст	Сигнал синего цвета
ЗШП-ЗИП4	Сигналы записи в память
чтив	Сигнал чтения цвета точки из ОЗУ
ЦП	Центральный процессор (ЭВМ "Электроника-бОМ")
РАС	Регистр адреса-состояния
РЛС	Регистр данных-состояния
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
2.1.	Контроллер предназначен для управления цветным нвдео-
контрольным устройством (ВКУ) посредством ЭВМ "Электроника 6СМ" юл
"Электроника НМС III00.I". На экране ВКУ возможно отражение цветной
графической информации.
Способ формирования изображения - растровый.
3.	ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1.	Контроллер предназначен для эксплуатации при температуре
от минус Ю до +50°С.
3.2.	Информационная емкость экрана, точек 65536.
3.3.	Количество точек в строке 256.
3.4.	Количество точечных строк 256.
3.5.	Число отображаемых цветов 8.
3.6.	Бякость буферного ЗУ, кбит, 192.
3.7.	Число адресуемых точек 65536.
4
3.8.	Тип используемых в контроллере микросхем памяти обусловли-
вает порядок установки перемычек на печатной плате согласно табл. 2.
Таблица 2
Тип микросхемы памяти	Положение перемычки
К565РУЗА	6-7
КР565ЕУ6	6-8
3.9.	Напряжение источников питания5 В+5$, минус 12 В+5%, 12 В+5>.
3.10.	Максимальные токи потребления в соответствии с табл. 3.
Таблица 3
Номинальное напряжение источника питания, В	Токи потребления, не более, А
+5 +12 минус 12	2,0 0,1 0,02
3.II.	Возможность построения вертикальных, горизонтальных ди-
агональных векторов посредством встроенного генератора.
3.12.	Вывод точки за время двух обращений ЭВМ к контроллеру.
3.13.	Вывод точки в составе вектора за время одного обращения
ЭВМ к контроллеру.
3.14.	Адреса регистров устройства задаются положением перемычки
на печатной плате согласно табл. 4.
Таблица 4
Адреса регистров контроллера		Положение пе- ремычки
177520 -	регистр адреса-состояния
177522 -	регистр данных-состояния	1-5
177524 -	регистр адреса-состояния
177526 -	регистр данных-состояния	2-5
177530 -	регистр адреса-состояния
177532 -	регистр данных-состояния	3-5
177534 -	регистр адреса-состояния
177536 -	регистр данных-состояния	4-5
5
шт.
шт.
шт.
0,1092557
0,6673492
0,0096537
0,0574218
3.15.	Контроллер должен сохранять работоспособность при воздей-
ствии вибрационных нагрузок с частотой от I до 80 Гц и амплитудой
ускорения 2,0g .
3.16.	Наработка на отказ не менее 10000 ч.
3.17.	Средний срок службы не менее 10 лет.
3.18.	Габаритные размеры не более 252x143x12,5 мм.
3.19.	Масса контроллера не более 350 г.
4.	СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ
I.	Комплект поставки:
контроллер	I
паспорт	I
ответная часть разъема I
2. Содержание драгоценных металлов в г:
золото
серебро
палладий
платина
5.	УСТРОЙСТВО И ПРИНЦИП РАБОта
5.1.	Контроллер предназначен для работы в составе ЭВМ "Электро-
НИК&-601Г, "Электроника ВМС III00.I". На печатной плате контроллера
имеются концевые печатные контакты, позволяющие подключать его к
коммутационной панели ЭВМ. Основным узлом контроллера является запо-
минающая матрица из 12 микросхем памяти К565РУЗА или КР565РУ6
(табл. 2),
5.2.	Контроллер в составе ЭВМ работает как асинхронное пассив-
ное устройство, т.е. выполняет команды, генерируемые ЦП.
5.3.	Форматы регистров контроллера
5.3.1.	Формат регистра адреса-состояния (РАС) при записи:
15	8	7	0
АВ7	.LB6	АВ5	АВ4	AD3	АВ2	ABI	АБС'	АГ7	АГ6	АГ5	АГ4	АГЗ	АГ2	ATI	АГО
Адрес точки по	Адрес точки по вертикали	горизонтали
6
5.3.2.	Формат РАС при чтении:
15
инкремент-декремент
отрок
инкремент-декремент
столбцов (0 - декре-
мент, I - инкремент)
разрешение инкремента-
декремента строк
разрешение инкремента-де-
кремента столбцов (0 - раз-
решение, I - запрещение)
ФГ - флаг обратного хода развертки
изображения по кадрам
5.3.3.	Формат регистра данных-состояния (РДС) при записи:
инкремент-декремент
строк
— инкремент-декремент
столбцов (0 - декремент,
I - инкремент)
— разрешение инкремента-де-
кремента строк ( \)
__ разрешение инкремента-декре-
мента столбцов <0 - разреше-
ние, I - запрет)
*— К-красный Основные цвета (0 - цвет от-
_____ З-зеленый Г сутствует, I - цвет есть)
5.3.4. Формат РДО при чтении:
инкремент-декремент
строк
инкремент-декремент
столбцов (0 - декре-
мент, I - инкремент)
разрешение инкремента-де-
кремента строк
разрешение инкремента-декре-
мента столбцов (0 - разреше-
ние, I - запрещение)
— К-красный
--- 3-зеленый
— С-синий
_ ФГ - флаг обратного хода раз-
вертки изображения по кадрам
Основные цвета (0 - цвет отсут-
ствует, I - цвет есть). Цвет
точки по адресу, записанному в
регистр адреса
5.4.	При обращении ЭВМ к контроллеру происходит чтение или за-
пись информации в его внутренние регистры.
При записи возможно:
I)	занесение адреса в генератор векторов как словом, так и по-
байтно по адресу РАС;
2)	занесение командного слова в регистр управления младшим
байтом или полным словом по адресу РДС;
3)	занесение цвета точки в ОЗУ старшим байтом или словом по ад-
ресу РДС. Координаты точки определяет адрес, записанный в. генерато-
ре векторов.
При чтении осуществляется:
I)	чтение регистра управления и флагов как по адресу РАС, так
и по адресу РДС;
2)	чтение цвета точки из ОЗУ по адресу РДС (координаты точки
определяет адрес, записанный в генераторе векторов).
5.5.	В состав контроллера входят (рис. I):
I)	канальные приемопередатчики, предназначенные для согласова-
ния канала ЭВМ с внутренней магистралью устройства и организации об-
мена информацией между ЭВМ и контроллером;
8
Магистраль ЭВМ „ Электроника -60 М*
2)	дешифратор адреса и команд, который формирует сигнал ответа
и осуществляет дешифрацию команды, чтение или запись информации пс
адресу одного из регистров.
Дешифратор адреса и команд осуществляет выдачу информации в ма-
гистраль посредством управления приемопередатчиками магистрали при
чтении ЭВМ регистров контроллера, управляет записью командного слова
в регистр упрсиленпя. По окончании записи цвета точки в ОЗУ дешифра-
тор адреса и команд автоматически инкрементирует или декрементирует
счетчики генератора вэкторов, если инкремент-декремент разрешен. Он
также переключает мультиплексор адреса ОЗУ, формирует имцульс записи
в ОЗУ, управляет через счетчик развертки сдвиговым регистром при
считывании цвета точки в ЭВМ;
3)	генератор векторов - регистр адреса точки, он же двоичный
реверсивный счетчик с изменяемой конфигурацией, который содержит ад-
рес точки, цвет которой записывается в память или считывается из
нее;
4)	регистр управления служит для хранения командного слова, оп-
ределяющего режим работы генератора векторов;
5)	счетчик развертки осуществляет формирование сигналов выбор-
ки строк и столбцов ОЗУ, управляет мультиплексором адреса ОЗУ, осу-
ществляет управление сдвиговым регистром ОЗУ, формирует адреса опро-
са ОЗУ для считывания изображения на экран монитора,управляет схемой
формирования сигнала ответа и дешифратором команд, управляет комму-
татором видеосигналов, вырабатывает синхросмесь;
6)	мультиплексор ОЗУ в обычном состоянии подключает к ОЗУ
счетчик развертки, при записи и считывании цвета точки из ОЗУ под-
ключает к ОЗУ генератор векторов и производит мультиплексирование
адреса по строкам и столбцам;
7)	ОЗУ - оперативная динамическая память объемом 64КхЗ бит,ко-
торая представляет собой три ОЗУ основных цветов: красного, зелено-
го и синего. Регенерация ОЗУ осуществляется постоянным сканировани-
ем его счетчиком развертки;
0) сдвиговый регистр ОЗУ служит для осуществления развертки
изображения фета 4-х точек, считанного из памяти за один цикл об-
ращения к ОЗУ;
9)	мультиплексор считывания цвета (D5I, D52 на принципиальной
схеме) предназначен для мультиплексирования цвета одной из четырех
точек, записанных в регистр ОЗУ при чтении в ЭВМ цвета топки, в за-
висимости от состояния двух младших разрядов адреса по горизонтали
(АГО, ATI) генератора векторов;
10
10)	коммутатор осуществляет гашение видеосигналов на время об-
ратного хода развертки и затемненной части экрана.
5.6.	Работа контроллера
Схема электрическая принципиальная контроллера приведена в при-
ложении. Приемопередатчики DI-D4, Ъб, d7.I предназначены для согла-
сования внутренних цепей контроллера с магистралью ЭВМ. Элементы
D6.2, D6.4, D7.I выполняют также функции дешифрации команд.
Дешифратор адреса и комацц включает в себя:
I)	дешифратор адреса (d5.I, DIO);
2)	регистр адреса (DI6);
3)	дешифратор команд (d5.2, D5.3, D23. D23 - стробирует запись,
D5,3,D5.2 - стробируют чтение);
4)	схему формирования сигнала ОТВ и сигнала разрешения на вре-
мя одного цикла (DI7, D28.I, D29.2);
5)	схему формирования сигнала ПМС переключения мультиплексора
адреса ОЗУ (DII.2.D29.I );
6)	схему формирования сигнала управления инкрементом-декремен-
том генератора векторов Ф8.3).
Работу схемы формирования сигналов ОТВ и РЦ поясняют временные
диаграммы рис. 2, Период сигнала СЭПП равен одному циклу обращения1
к ОЗУ.
Дешифратор команд D23 работает согласно табл. 5.
Таблица 5
*	Д31	ПЗП	АДОО (вывод 6DI6)	Вывод 5 или 4 D23*	Вывод II или 12 D23*
I	0	I	0	0	0
2	0	I	I	0	I
3	0	0	0	I	0
4	0	0	I	0	I
5	I	X	X	I	I
“ В зя-рисимости от сигнала АД01.
Комбинация 2 - некорректная операция, так как в случае пассив-
ного сигнала ПЗП АДО не может равняться единице.
Дешифратор ввода (D5.2, D5.3)вырабатывает сигнал управления
приемопередатчиками и сигнал чтения цвета.
II
Генератор векторов построен на реверсивных двоичных счетчиках-
регистрах DI2-DI5 и элементах D9.I, D9.2, D8.I, D8.2. Счетчик зам-
кнут в кольцо. DI2t DI3 - очетчик по горизонтали, dI4, dI5 - по
вертикали.
Режим работы счзтчиков определяется состоянием выходов реги-
стра управления D^6.
Счетчик развертки включает в себя:
I)	задающий кварцевый генератор на 30,8 МГц (D34.I,	Д)34.2,
D34.3 с делителями D36.I, D35);
2)	схему формирования сигналов ВСТ, ВСЛ, ПММ, СЗПП (ц34.6,
D4I.I, D42.3, D34.4, D7.2);
3)	схему управления регистром ОЗУ (d36.2, D8.4, d34.5, d42.I,
D42.2, D42.4, 1П1.3 );
12
4)	счетчик развертки изображения со схемой формирования синхро-
смеси и флагов гашения (D47-D50, D29.3, D29.4, D4I.2, D4I.3, D4I.4,
D54, D28.2, D55, D56).
Временная диаграмма формирования сигналов ВСТ, .ВСЯ, НИМ, СЗПП
приведена на рис. 3.
Рис. 3 Временная диаграмма формирования сиг-
налов вст, вал, пмм, сзпп
Работа схемы управления сдвиговым регистром иллюстрируется диа-
граммой рис. 4.
Элемент D8.4 запрещает запись в регистр информации из ОЗУ
на время записи цвета в 03/, при этом регистры ОЗУ основных цветов
(D43 - красный, D44 - зеленый, D45 - синий) работают как кольцевые
(только на сдвиг).
Коммутатор строба записи в регистр ОЗУ СЗПР, построенный на
элементах D34.5, D42.I, D42.4, D42.2, DII.3, подключает к входу
строба записи С2 регистров либо строб сдвига ССДВ, либо, в случае
чтения ЭВМ, сигнал ВМС, тактируемый сигналом СЗПП.
Счетчик развертки изображения построен на микросхемах D 47-D5O,
его работа иллюстрируется рис. 5.
13
U 8*6.3.235-%" и вы 8. г. 2 35 U 6*6.6. 235 ЧтЦВ	П П П Л D П [-1 П ПГ.ПЛ П П П г- П 1 _П_П.	П_п-11Х1. 1—1 1—1 1—1 1—II—11—II—1 1—1 1—1 1—1 1—II—1 * 	ГТ. 1	£	1	Г	1 г 1 Г  1	1	1 t 	।	ci
пмм	L_J1__1	1"	1 г 1	1 L Г 1. Г 1	I
СЗПП Зп.ЦВ	_1	1-1--1	1	1	1'1	1	1 Г 1	1	< 1	]	1	1
U8*6.12.28					.	1. Г 		J		 "		1	1	 	—*
ПМС U 6ы6.6.2Ч2 U6bi8.11.211		1		1	Г	п * 	:	।	С2	L ' '' 	    L	Г *
СЗПР U8bi8.8.236	JlJn_n_TLTLn n n п л_п_п_гт_гт П_П П П Г 1	* 	сз	1—1	п	□	Г" 1. _•	“-U.
ЗР		EJ	П	О	1	    1_£ ♦ ♦ ♦ ♦ ♦ 4 ♦ ♦ 4 ♦ I ♦ 1 4 ♦ ♦ ♦ ♦	1 ССЗСССЗСССЗССССССС	3 । -момент записи или сдвига информации в регистре ОЗУ С -момент сдвига 3 -момент записи
Рис. 4. Работа схемы управления сдвиговым
регистром
5
63 64
127
Состояние
счет.по гориз. ох по
строкам
Состояние
счет, по гоо
ьертикали
о ядре с по горизонтали
РАСТР
511
255
Рис.5. Принцип работы счетчика развертки
J)55,D56,P4I.3,D4I.4 - схема формирования синхросмеси.
Перемычка 9-10 позволяет инвертировать сигнал синхросмеси.
Положение перемычки 6, 7, 8 зависит от типа применяемых схем
памяти.
В табл. 6 приведены цвета точек при различных кодовых комбина-
циях на шинах АД8-АДЮ при записи цвета.
Таблица 6
Цвет	АД08 "К" красный	АД 09 ”3" зеленый	АД10 "С" синий
Черный	0	0	0
Синий	0	0	I
Зеленый	0	I	0
Красный	I	0	0
Белый	I	I	I
15
Продолжение табл. 6
Цвет	АД08 "К" красный	АД09 ”3" зеленый	АДЮ "С" синий
Близкий к пурпурному	I	0	I
Близкий к голубому	0	I	I
Близкий к желтому	I	I	0
В табл. 7 показаны режимы работы генератора векторов в зависи-
мости от состояния разрядов АДО-АДЗ при записи команды в регистр уп-
равления.
Таблица 7
АДОЗ	АД 02	АД01	АЛО	Режимы работы генератора векторов
I	I	XX	XX	Запись цвета точки
0	I	0	X	Вектор
0	I	I	X	Вектор "
I	0	X	0	Вектор " — "
I	0	X	I	Вектор
0	0	I	0	Вектор " / "
0	0	0	0	Вектор " х "
0	0	0	I	Вектор " / "
с	0	I	I	Вектор " х"
*х- для записи цвета точки состояние разряда не имеет значения. .
Для вертикального вектора*.
х-1 - переход к правому столбцу по завершению начатого;
х=0 - переход к левому столбцу по завершению начатого.
Для горизонталь!ого вектора;
х=1 - переход к нижней строке по окончанию текущей;
х=0 - переход к верхней строке по окончанию текущей.
6.	УКАЗАНИЯ ПО ПРИМЕНЕНИЮ И ЭКСПЛУАТАЦИИ
6.1.	Указание мер безопасности
6.I.I.	Снятие и установку контроллера производить при выключен-
ном сетевом питании ЭВМ.
16
6.1.2.	Настройку, ремонт и эксплуатацию контроллера должны про-
изводить лица, имеющие доступ к работе с электроустановками напряже-
нием до 1000 В. При выполнении работ необходимо руководствоваться
"Правилами техники безопасности и производственной санитарии в элек-
тронной промышленности", утвержденными 26 апреля 1972 г.
6.2.	Подготовка изделия к работе
6.2.1 Контроллер формирует синхросигнал развертки и импульсы уп-
равления катодами кинескопа в ТТЛ уровнях.В качестве монитора можно
использовать бытовой цветной телевизор. Способы и средства подключе-
ния для различных типов телевизоров могут отличаться друг от друга.
Не исключается вариант подключения к контроллеру от одного до трех
черно-белых телевизоров. Способ подключения контроллера к цветному
телевизору '’Электроника Ц-401" показан на рис. 6. Большая часть уз-
лов телевизора (радиоканал, канал звука, канал цветности) отключена.
Качество изображения зависит от конструкции и длины соединительного
жгута. Не рекомендуется использовать жгут более метра. Хгут необ-
ходимо изготовить в соответствии с рис. 6.
6.2.2. Порядок установки (см. пункт 6.3.2).
6.3.	Порядок работы
6.3.1.	Контроллер в составе ЭВМ "Электроника-бОМ" эксплуатиру-
ется в соответствии с инструкцией по эксплуатации ЭВМ "Электро-
ника-бОМ" 2.791.004 ИЭ.
6.3.2.	Порядок установки и включения контроллера:
I)	выключить ЭВМ;
2)	установить контроллер в коммутационную панель ЭВМ;
3)	подключить к контроллеру монитор через соединительный жгут;
4)	включить ЭВМ;
5)	включить телевизор.
6.3.3.	Уровни входных и выходных сигналов со стороны магистра-
ли ЭВМ для надежной работы контроллера должны соответствовать;
I)	+2,0+5,5 В для высокого уровня,
2)	0++0,8 В для низкого уровня.
6.4.	Техническое обслуживание
6.4.1.	Техническое обслуживание контроллера состоит из перио-
дического обслуживания и устранения отказов.
6.4.2.	Для измерений параметров контроллера и выявления неис-
правности используются следующие измерительные приборы:
I)	осциллограф. Погрешность измерения временных интервалов и,
амплитуды импульсных сигналов не более +6%, полоса пропускания
тракта вертикального отклонения от 0 до 35 МГц;
17
f контроллеру
Блок радиоканала
Модуль видеоусилителей
Р аз резать
/	(мвуР,С,В} Ш1
X-
X-
К
X-
г
15
16
2
9
15
16
Вход К-а
вход Б-У
вход в-У
Вход У
U11
Вход а~У
Вход Q-У
вход В~У
вход У-
УстанадлиЬ а л тс я
дополнительна
ШГМ
3 7
КГ
КГ ТТЛ |ст
К контроллеру
f 4J Л7, СТ, ЗТ, СС - йифиляром
ст
Рис. 6. Схема подключения контроллера к цветно-
му телевизору "Электроника Ц-401"
18
2)	цифровой вольтметр. При измерении напряжения погрешность не
более +0,51.
Примечание. Допускается применение других измерительных приборов с
аналогичными или лучшими характеристиками.
6.4.3.	Профилактическое обслуживание контроллера проводится I
раз в полгода и заключается в удалении пыли с контроллера пылесосом.
7.	ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Характерные неисправности и методы их устранения приведены в
табл. 8.
Таблица 8
Неисправность	Верит нет причина	Метод устранения
I. При обращении к контроллеру не вырабатывается сигнал М ОТВ, растр цри этом формируется	I.	Не работают приемо- передатчики канала 2.	Восстановились пере- жигаемые перемычки в DIO. 3.	Не работает схема формирования сигнала 4.	На схему формирова- ния сигнала ОТВ не поступает сигнал СЗПП	Проверить работу DI-D4 D6, D7.I Проверить работу DIO Проверить работу DI7, D28.I, D29.2, DII.I Проверить работу эле- мента D34.6
2. Отсутствует раст на экра- не телевизора, нет синхрони- зации	I.	Не работает задаю- щий генератор 2.	Не работает схема формирования сигнала 3.	Не работает счетчик развертки изображе- ния 4.	Не работает схема формирования синхро- смеси 5.	Не работает коммута- тор видеосигналов	Проверить работу D34.I, D34.2, D34.3, D36.I, D35 Проверить работу D42.3 Проверить работу D48-D50, убедиться в наличии сигналов на вы- воде 9D2S.2 и выводе 5D54 Проверить работу D55, D56, D4I.3, D4I.4 Проверить работу D53
19
8.	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Устройство управления монитором "Электроника МС4702", заводской
номер	соответствует техническим условиям 6К0.308.082 ТУ и
признано годным для эксплуатации.
(фамилия) Дата выпуска^ С Ч
19в£г.
9. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
9.1.	Контроллер в упаковке, предусмотренной конструкторской
документацией, может транспортироваться на любое расстояние любым
видом транспорта в климатических условиях по ГОСТ 21552-76.
9.2.	При транспортировании должна быть обеспечена защита тран-
спортной тары с упаковками от атмосферных осадков и солнечной ради-
ации.
9.3.	Ящики с упакованными изделиями должны быть укреплены в
транспортных средствах так, чтобы была исключена при транспортирова-
нии возможность перемещения ящиков.
9.4.	Контроллер в упаковке следует хранить в складких помещени-
ях по ГОСТ 21552-76.
10.	ГАРАНТИЙНОЕ ОБЯЗАТЕЛЬСТВА
10.I.	Изготовитель гарантирует соответствие контроллера требо-
ваниям 6К0.308.082 ТУ при соблюдении потребителем правил монтажа,
ввода в действие и эксплуатации, изложенных в настоящем паспорте.
10.2.	Гарантийный срок эксплуатации не менее 12 месяцев со дня
получения изделий потребителем , но не более 18 месяцев со дня от-
грузки с предприятия-изготовителя.
10.3.	Порядок выполнения гарантийных обязательств устанавлива-
ется в договорах между предприятием-изготовителем и предприятием-
потребителем.
II.	ПЕРЕЧЕНЬ ПРИЛАГАЕМЫХ ДОКУМЕНТОВ
I.	Схема электрическая принципиальная 3.048.000 ЭЗ.
2.	Сборочный чертеж 3.048.000 СБ.
Зак. 1508. 1985.
