МАГНИТОФОН
«РЕПОРТЕР-6»
Пнж. ГАБОР ФЕОРИД
Репортерский магнитофон «Репор-
тер-6» разработан в Венгерской
Народной Республике. В нем ис-
пользованы новейшие достижения
электроники и точной механики.
В лентопротяжном механизме маг-
нитофона работает бесконтактный
электродвигатель постоянного тока.
Вместо применявшихся ранее уголь-
ных щеток и центробежного регуля-
тора в «Репортере-6» используется
электронный регулятор оборотов дви-
гателя, работающий без искрения.
Впервые в переносном магнитофоне,
каким является «Репортер-6», при-
менен динамический компрессор, по-
зволяющий делать самые сложные
записи па магнитную лепту, совер-
шенно ио заботясь о регулировании
уровня.
Аппарат изготавливается в двух
вариантах со скоростью движения
ленты 9,53 и 19,05 см/сек. Кроме
того, он может быть изготовлен так-
же с головками «Пилот» и «Неоип-
лот», позволяющими съемочной ка-
мерой «Поопплот» записать на маг-
нитную ленту синхронизирующие
импульсы, с помощью которых при
воспроизведении можно синхрони-
зировать звук и изображение кино-
фильмов .
Отклонение скорости движения
ленты от номинальной + 2%, коэф-
фициент детонации менее 0,3%, при
скорости 9,53 см/сек длительность
непрерывной записи или воспро-
изведения от 17 до 60 мим, в зави-
симости от толщины ленты, диаметр
катушек 100 мм. Диапазон дина-
мического компрессора 20 дб, вре-
мя нарастания уровня сигнала менее
4/1000 сек. Рабочий диапазон частот
60—12 000 гц. Максимальное выход-
ное напряжение на нагрузке 600 ом—
1 в.
Питается «Репортср-6» от шести
элементов общим напряжением 9 в.
Причем усилительные каскады маг-
нитофона питаются от стабилиза-
тора напряжения на 6 а, а двига-
тель — от полных 9 в.
В «Репортере-6» предусмотрено пи-
тание и от сети переменного тока
напряжением 220 и ПО в через
выпрямительную приставку, выпол-
ненную в виде отдельного блока.
В режиме воспроизведения магни-
Т„ DC-10W
Тп, Ta 2Ш-12В
Ta AC-128
Tj ос-205 таао-2П5 таоа-юч5
РАДИО № 1 1971 г. О 57
тофон потребляет ток 200 ма, в ре-
жиме записи — 300 „ия, а в режиме
перемотки — 400 ма. Магнитофон
«Репортер-6» может эксплуатировать-
ся в диапазоне температур от —10
до +40° С.
Размеры аппарата 245 X 240 X
Х90 мм, вес около 4 кг.

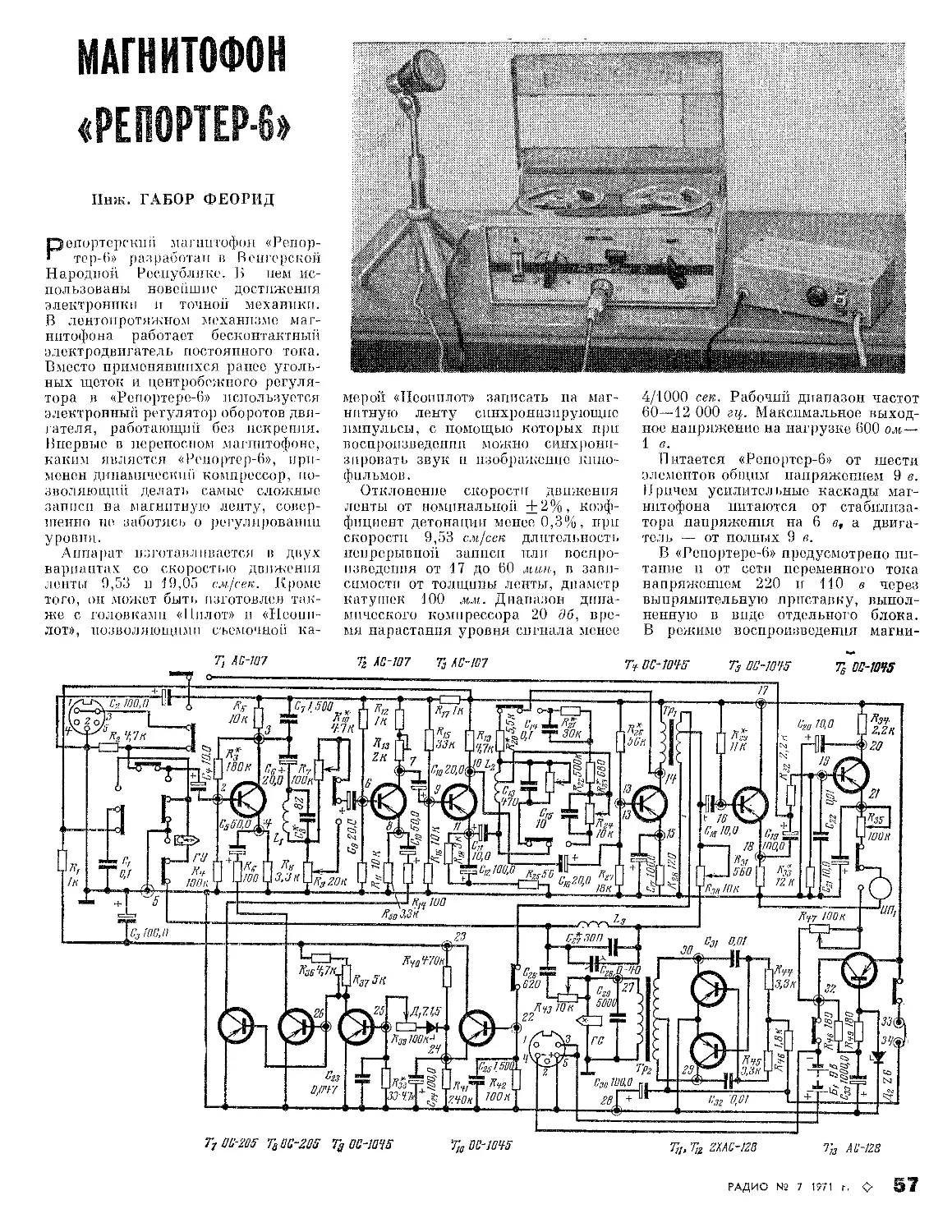

Электрическая схема магнитофона
«Репортер-6» показана на рисунке.
Она состоит из следующих функ-
циональных узлов: усилителей за-
писи и воспроизведения, динамиче-
ского компрессора, высокочастотно-
го генератора тока стирания и под-
магничивания, измерителя динами-
ческой модуляции, стабилизатора
напряжения питания и переключа-
теля режима работ.
Магнитофон рассчитан па работу
с динамическим микрофоном сопро-
тивлением 200 ом, развивающим на-
пряжение 0,8—1 мв. В режиме
воспроизведения микрофон без пере-
ключения может быть использован
для слухового контроля сделанных
записей.
Сигнал с динамического микрофона
в режиме записи и с универсальной
головки в режиме воспроизведения
поступает на входной каскад уси-
ления с малым уровнем шума, вы-
полненный на транзисторе Tt. С ре-
гулятора уровня Н7 или /С, сигнал
поступает далее последовательно на
второй (Т2), третий (7’3) it четвертый
(7’Д каскады усиления. Между треть-
им и четвертым каскадами включены
цепи коррекции. С нагрузки тран-
зистора Ti сигнал поступает одно-
временно на динамический компрес-
сор и на базу транзистора Т’5, вы-
полняющего функции выпрямителя
измерителя динамической модуля-
ции. С нагрузки выпрямителя сигнал
подается на усилитель постоянного
тока на транзисторе Та, а затем на
прибор 1'1 Пу, измеряющий динами-
ческую модуляцию и одновременно
служащий для контроля напряже-
ния батарей и уровня сигнала с
головки «Пилот». Динамический ком-
прессор собран на транзисторах Т7—
7’10 Он служит для снижения уси-
ления транзисторов первых двух
усилительных каскадов при сигна-
лах, превышающих номинальный
уровень.
Высокочастотный генератор тока
стирания и подмагничивания собран
по двухтактной схеме на транзисто-
рах Тп п 7'12. Работает он на ча-
стоте 55 кгц. Стабилизатор напря-
жения питания выполнен на транзи-
сторе Т13 и стабилитроне Д2. Он
обеспечивает стабильное напряжение
6 е для питания всех каскадов в
магнитофоне «Репортер-6».
Будапешт
От редакции. В статье приводятся
общие сведения о магнитофоне «Ре-
портер-6». Дополнительных данных
редакция не имеет. По вопросу
приобретения магнитофона «Репор-
тер-6» организациям следует об-
ращаться во Всесоюзное Объедине-
ние «Внешприборинторг» Министер-
ства Внешней торговли СССР. Ин-
дивидуальные заказы не принима-
ются.
