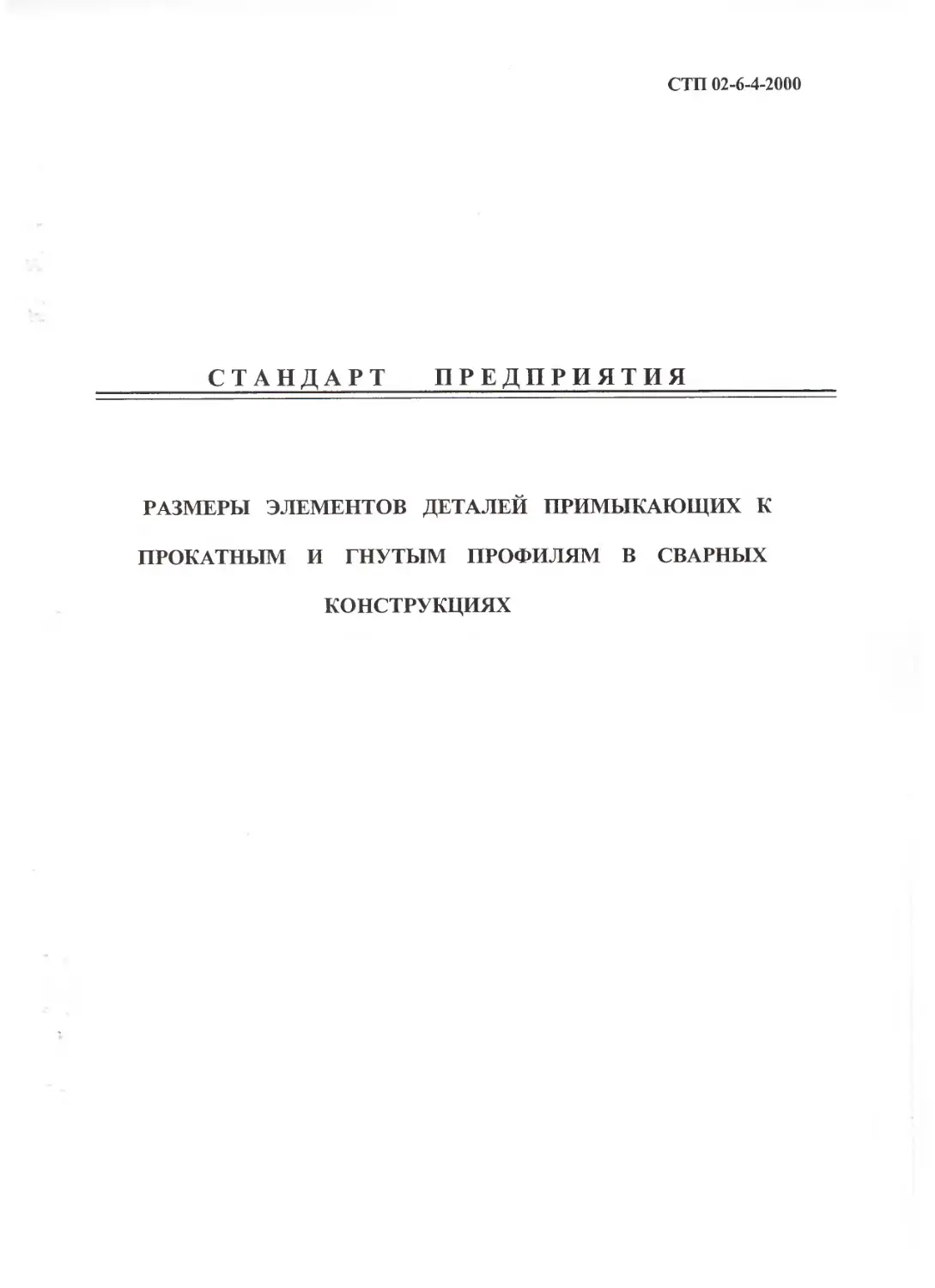

СТП 02-6-4-2000
СТАНДАРТ
ПРЕДПРИЯТИЯ
РАЗМЕРЫ ЭЛЕМЕНТОВ ДЕТАЛЕЙ ПРИМЫКАЮЩИХ К
ПРОКАТНЫМ И ГНУТЫМ ПРОФИЛЯМ В СВАРНЫХ
КОНСТРУКЦИЯХ
СТП 02-6-4-2000
ПРЕДИСЛОВИЕ
1 РАЗРАБОТАН Отделом управления и контроля качества
2 ВВЕДЕН В ДЕЙСТВМЕ приказом от О/, // 2000г № ё-ЦЦ
3
4
Начальник ОУКК
Инженер-конструктор ОУКК
ВЗАМЕН РМ 02-6-4-90
РАЗРАБОТЧИКИ:
В.А.Овчаренко
В.Г.Яцунов
5 СОГЛАСОВАНО:
Главный конструктор
Начальник ТО
В.И.Лозицкий
Н.И.Хилов
II
СТП 02-6-4-2000
СТАНДАРТ ПРЕДПРИЯТИЯ
РАЗМЕРЫ ЭЛЕМЕНТОВ ДЕТАЛЕЙ ПРИМЫКАЮЩИХ К
ПРОКАТНЫМ И ГНУТЫМ ПРОФИЛЯМ В СВАРНЫХ
КОНСТРУКЦИЯХ
РОЗМ1РИ ЕЛЕМЕНТ1В ДЕТАЛЕЙ ПРИМКНУТИХ ДО
ПРОКАТНИХ I ГНУТИХ ПРОФ1ЛЕЙ У ЗВАРНИХ
КОНСТРУКЦ1ЯХ
УТВЕРЖДАЮ
Технический директор ЗАО «Запорожкран»
А.И.Чуприна
« <2/ » 2000г
Дата введения /5~. /Z
1 Настоящий стандарт распространяется на размеры элементов деталей,
примыкающих к прокатным и гнутым профилям в сварных конструкциях.
2 Шероховатость обработанных поверхностей примыкания должна быть-
не более Rz 1000.
1
СТП 02-6-4-2000
3 Размеры элементов деталей примыкающих к угловой стали, должны со.
ответствовать рисунку 1 и таблице 1
Таблица 1 В миллиметрах
Вариант b d е а (пред. откл. ±1) Н (пред.откл. ±1) с R
1 25 3 4 22 4 3 1,0
2 35 4 5 31 5 4
3 50 5 6 45 6 5
4 63 6 7 57 7 7
5 75 6 7 69 7 9 1,5
6 75 8 9 67 9 9
7 90 8 9 82 9 10
8 100 10 11 91 11 12 2,0
9 125 10 11 116 11 14
10
11 140 12 13 129 13 14
12 160 12 13 150 13 16 3,0
13 160 14 15 148 15 16
14
15 200 20 21 182 21 18
16 40 4 5 36 5 5 1,0
а
2
СТП 02-6-4-2000
4 Размеры элементов деталей примыкающих к угловой неравнобокой ста-
ли, должны соответствовать рисунку 2, 3 и таблице 2, 3
Исполнение А
Исполнение Б
Рисунок 2
Таблица 2 В миллиметрах
Вариант В b d е а (пред. откл. ±1) Н (пред. откл. ±1) С R
18
19 100 63 7 8 57 8 12 2
20 125 80 8 9 73 9 14
21 140 90 10 11 81 И 16
22 160 100 10 11 91 И 16 3
23 200 125 16 17 112 17 18
3
СТП 02-6-4-2000
Исполнение А
Исполнение Б
Рисунок 3
Таблица 3 В миллиметрах
Вариант В b d е а (пред. откл. ±1) Н (пред. откл. ±1) с R
26
27 100 63 7 8 94 8 12 2
28 125 80 8 9 118 9 14
29 140 90 10 И 131 11 16
30 160 100 10 И 151 И 16 3
31 200 125 16 17 187 17 18
4
СТП 02-6-4-2000
5 Размеры элементов деталей, примыкающих к швеллеру, должны соот-
ветствовать рисункам 4, 5 и таблице 4
Рисунок 5
5
СТП 02-6-4-2000
Таблица 4
В миллиметрах
Вариант Номер профиля швеллера А (пред, откл. ±1) е R н (пред, откл. -1) Hi (пред, откл. -1) Н (пред, откл. -0,5) hi с
34 10 42 6 1,5 87 80 6,5 10,0 4
35 12 47 7 1,5 107 99 6,5 10,5 4
36 14 53 7 1,5 127 118 6,5 11,0 5
37 16 59 7 2,0 147 136 6,5 12,0 5
38 20 72 7 2,0 186 173 7,0 13,5 6
39 24 85 8 2,0 226 210 7,0 15,0 7
40 30 94 9 2,5 285 268 7,5 16,0 8
41 40 109 10 3,0 380. 360 10,0 20,0 9
6 Размеры элементов деталей, примыкающих к двутаврам, должны соот-
ветствовать рисункам 6, 7 и таблице 5
6
СТП 02-6-4-2000
Исполнение А Исполнение Б
Рисунок 7
Таблица 5 В миллиметрах
Вариант Номер профиля двутавра а (пред, откл. ±1) е R Н (пред, откл. -1) Н1 (пред, откл. -1) h (пред, откл. + 0,5) hi (пред, откл. + 0,5) с
44 10 25 4,0 1,5 86 82 7,0 9,0 4
45 16 38 4,0 2,0 • 146 139 7,0 10,5 5
46
47 24 55 4,5 2,0 224 213 8,0 13,5 6
48
49 32Б2 74 5,0 3,0 - 326 11,5 - 7
50 36М 61 6,0 3,0 330 316 15,0 22,0 8
51 45ДБ2 86 6,0 3,5 - 418 14,5 - 11
52 45М 69 7,5 3,5 416 402 17,0 24,0 10
53 50Б2 96 6,0 3,5 - 465 15,5 - 14
54 55Б2 105 6,5 3,5 - 513 17,0 - 14
7
СТП 02-6-4-2000
7 Размеры элементов деталей, примыкающих к швеллерам с параллель-
ными гранями полок, должны соответствовать рисунку 8, 9 и таблице 6
Рисунок 9
8
СТП 02-6-4-2000
Таблица 6 В миллиметрах
Вариант Номер профиля швеллера а (пред. откл. ±1) е R Н (пред. откл. ±2) h (пред. откл. -1) С
61 10 42 6 1,5 82 9 4
62 12 47 7 1,5 102 9 4
63 14 53 7 1,5 122 9 5
64 16 59 7 2,0 140 10 5
65 20 72 7 2,0 180 10 6
66 24 85 8 2,0 218 11 7
67 30 94 9 2,5 276 12 8
68 40 109 10 3,0 370 15 10
8 Размеры элементов деталей, примыкающих к гнутому швеллеру,
должны соответствовать рисункам 10, 11 и таблице 7
9
СТП 02-6-4-2000
Рисунок 11
Таблица 7 В миллиметрах
Вариант Н ь d Hl (пред. откл. -1) h (пред. откл. . +0,5) е а (пред. откл. +1) R с
56 100 80 3 92 4 4 77 1 5
57 100 80 5 88 6 6 75 1 8
58 100 50 5 88 6 6 45 1 8
59 160 100 3 152 4 4 97 1 8
10
СТП 02-6-4-2000
9 При разделке узкой полки в неравнополочных уголках к обозначению
исполнения разделки добавлять индекс «у» (Ау; Бу).
Пример условного обозначения на чертеже разделки детали:
- из уголка, примыкающего слева (исполнение А) к уголку (вариант 27)
справа (исполнение Б) к швеллеру 20.
27А-38Б
Пример записи в спецификации:
- уголка 75x75x6, примыкающего слева (исполнение А) к уголку 90x90x8
(вариант 7);
- уголка 100x63x7, примыкающего слева (исполнение А) к уголку
100x63x7 (вариант 27), справа (исполнение Б) к швеллеру 20 (вариант 38);
- швеллера 10, примыкающего слева к швеллеру 10 (вариант 34), справа
к двутавру 20 (исполнение Б, вариант 46);
- двутавра 50Б2, примыкающего с двух сторон к такому же двутавру (ис-
полнение 53);
- уголка 50x50x5, примыкающего слева к гнутому швеллеру (исполне-
ние А, вариант 57) справа к гнутому швеллеру (исполнение Б, вариант 57);
- уголка 75x75x6, примыкающего слева (исполнение А) к уголку 90x90x8
(вариант 7), справа (исполнение Б) к такому же уголку;
- уголка 100x63x7 - разделывается узкая полка, примыкающего слева
(исполнение А) к двутавру 24 (вариант 47) справа (исполнение Б) к швеллеру
20 (вариант 38).
СТП 02-6-4-2000
Формат Зона Поз. Обозначение Наименование Примечание
75х75х6-В ГОСТ 8509-93 Уголок СтЗсп5 ГОСТ 535-88 СТП 02-6-4-2000 7А
100х63х7-В ГОСТ 8510-86 Уголок ВСтЗсп5 ГОСТ 535-88 СТП 02-6-4-2000 27А-38Б
10П-В ГОСТ 8240-97 Швеллер СтЗсп5 ГОСТ535-88 СТП 02-6-4-2000 34-46Б
55Б2 ГОСТ 8239-72 Двутавр 325-09Г2С-12ГОСТ 19281-89 СТП 02-6-4-2000 53-53
50x50x5 ГОСТ 8509-93 Уголок СтЗпс2 ГОСТ 535-88 СТП 02-6-4-2000 57А-57Б
75х75х6-В ГОСТ 8509-93 Уголок СтЗсп5 ГОСТ 535-88 СТП 02-6-4-84 7А-7Б
100x63х7-В ГОСТ 8510-86 Уголок ВСтЗсп5 ГОСТ 535-88 СТП 02-6-4-2000 47Ау-38Бу
12
СТП 02-6-4-2000 ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
Изменения Номер листоВ (страниц) Номер документа Подпись Дата Срок ВВедения изменения
изменен- ных Заменен- ных ноВых аннули- роВанных
13
