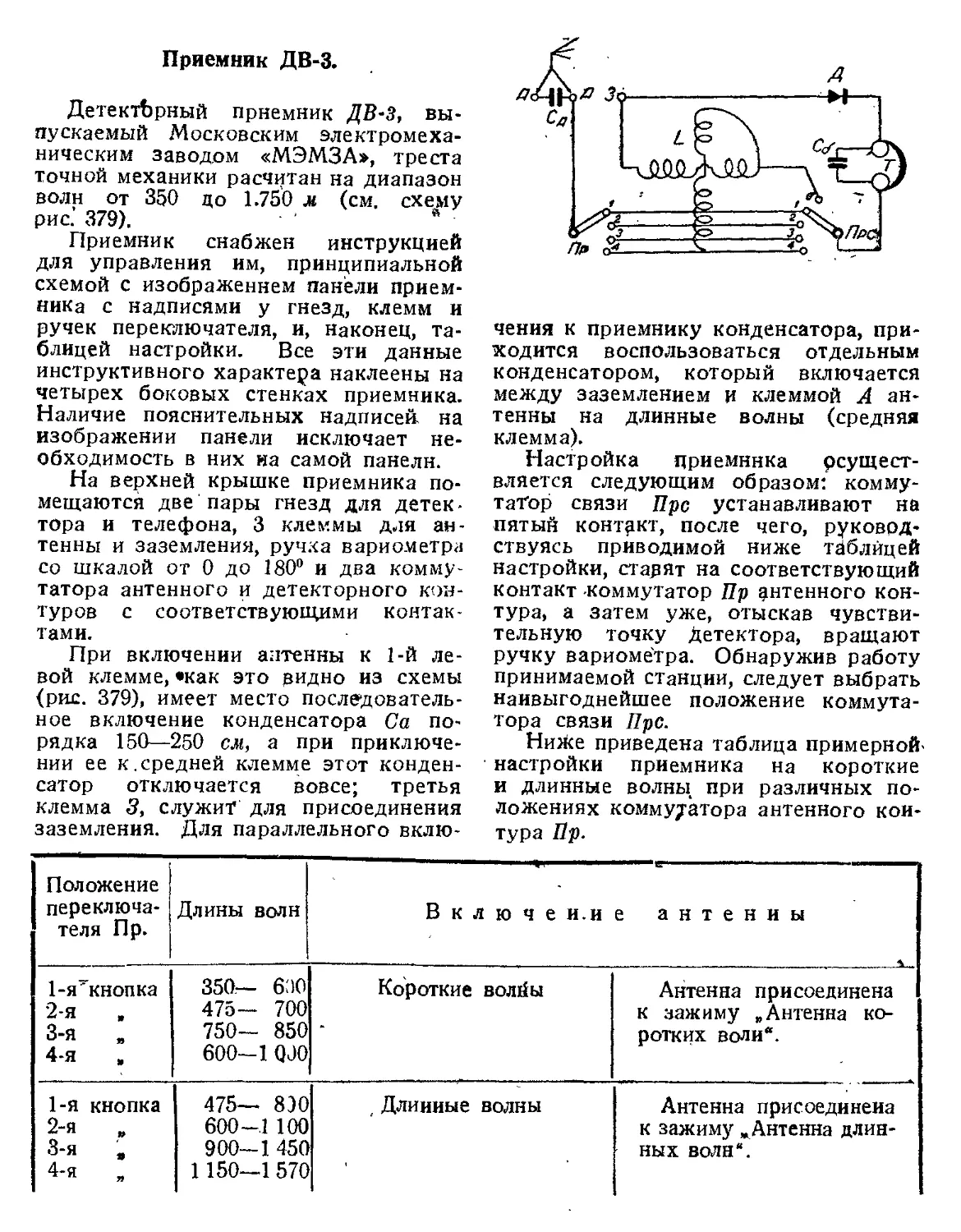

Приемник ДВ-3.
Детекторный приемник ДВ-3, вы-
пускаемый Московским электромеха-
ническим заводом «МЭМЗА», треста
точной механики расчитан на диапазон
волн от 350 до 1.750 м (см. схему
рис.' 379).	* -
Приемник снабжен инструкцией
для управления им, принципиальной
схемой с изображением панели прием-
ника с надписями у гнезд, клемм и
ручек переключателя, и, наконец, та-
блицей настройки. Все эти данные
инструктивного характера наклеены на
четырех боковых стенках приемника.
Наличие пояснительных надписей на
изображении панели исключает не-
обходимость в них иа самой панели.
На верхней крышке приемника по-
мещаются две пары гнезд для детек-
тора и телефона, 3 клеммы для ан-
тенны и заземления, ручка вариометра
со шкалой от 0 до 180“ и два комму-
татора антенного и детекторного кон-
туров с соответствующими контак-
тами.
При включении антенны к 1-й ле-
вой клемме, «как это видно из схемы
(рис. 379), имеет место последователь-
ное включение конденсатора Са по-
рядка 150—250 см, а при приключе-
нии ее к.средней клемме этот конден-
сатор отключается вовсе; третья
клемма 3, служит для присоединения
заземления. Для параллельного вклю-
чения к приемнику конденсатора, при-
ходится воспользоваться отдельным
конденсатором, который включается
между заземлением и клеммой А ан-
тенны на длинные волны (средняя
клемма).
Настройка приемника рсущест-
вляется следующим образом: комму-
татор связи Пре устанавливают на
пятый контакт, после чего, руковод-
ствуясь приводимой ниже таблицей
настройки, старят на соответствующий
контакт коммутатор Пр антенного кон-
тура, а затем уже, отыскав чувстви-
тельную точку Детектора, вращают
ручку вариометра. Обнаружив работу
принимаемой станции, следует выбрать
наивыгоднейшее положение коммута-
тора связи Про.
НиЖе приведена таблица примерной-
настройки приемника на короткие
и длинные волны при различных по-
ложениях коммутатора антенного кои-
тура Пр.
Положение переключа- теля Пр.	Длины волн	В к л ю ч е и.и е антенны
1-я’кнопка 2-я	„ 3-я 4-я	350— 630 475- 700 750- 850 600-1 QJ0	Короткие волйы	Антенна присоединена к зажиму „Антенна ко- ротких воли*.
1-я кнопка 2-я 3-я	, 4-я	475— 8)0 600-1 100 900-1 450 1 150—1 570	, Длинные волны	Антенна присоединена к зажиму „Антенна длин- ных волн“.
