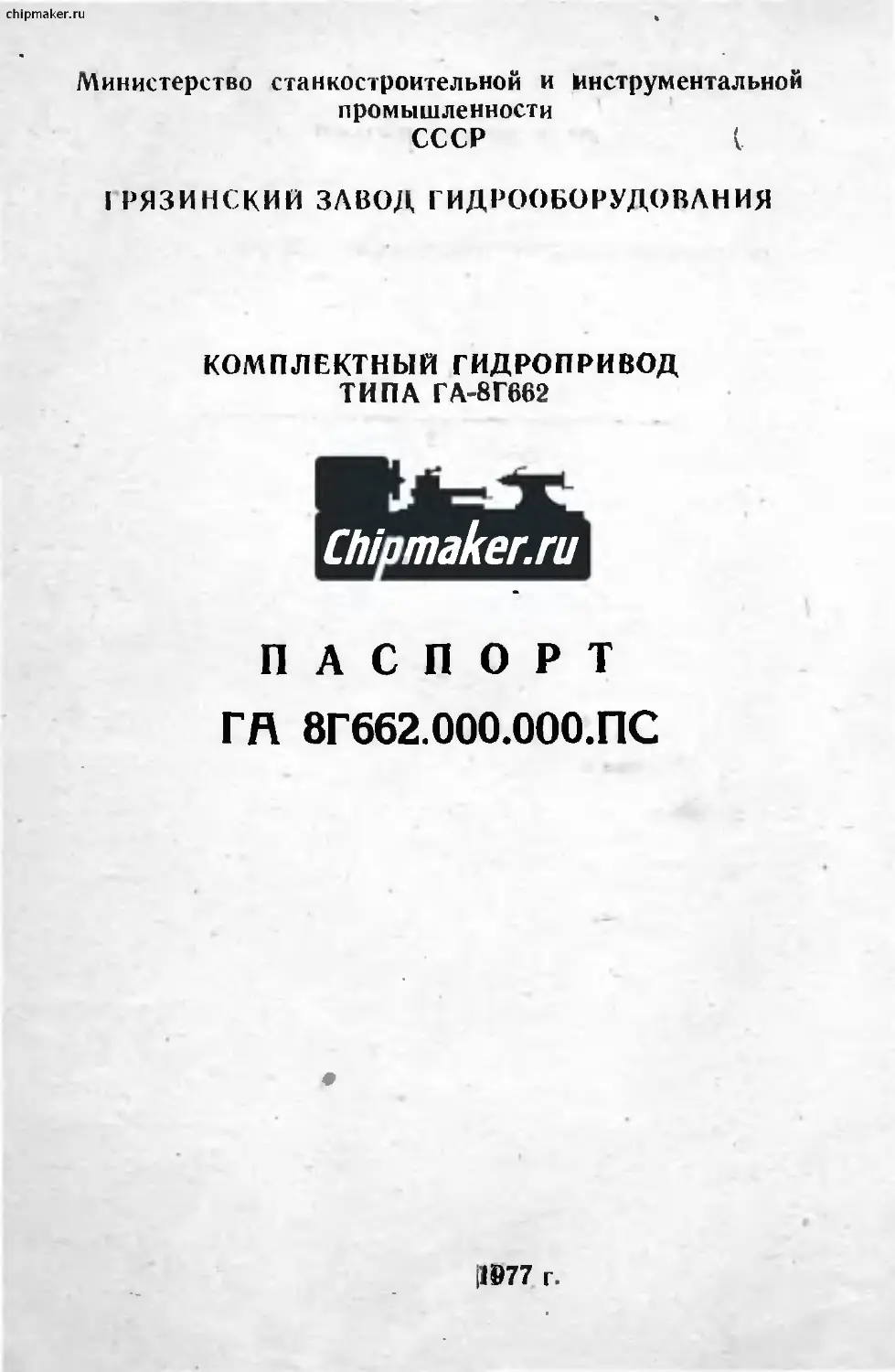

Министерство станкостроительной и Инструментальной
промышленности
СССР	t
ГРЯЗИНСКИЙ ЗАВОД ГИДРООБОРУДОВАНИЯ
КОМПЛЕКТНЫЙ ГИДРОПРИВОД
ТИПА ГА-8Г66?
Chipmaker.ru
ПАСПОРТ
ГА 8Г662.000.000.ПС
,ie?7 г.
chipmaker.ru
1. ОБЩИЕ СВЕДЕНИЯ
Комплектный гидропривод типа ГА-ЗГ662 предназначен
для привода и управления вспомогательными движениями ав-
томата отрезного кругопильного модели 8Г661.
!
2. Основные технические данные и характеристики
	Наименование параметп;	Данные
1	2	3
1	Номинальная емкоеть пидробака, дм3	100 2.	Производительность гидронасоса, л/мин. (не менее)	5/18 3.	Суммарный расход в системе подачи материала, л/мин 13+0,5 4.	Давление настройка напорных золотников (см. таблич- ки на комплектном гидроприводе), кг'/ом2: болотник 3	25+1 золотник 4	30—2 золотник 5	18+1 золотник 6	22+1 5.	Масса комплектного	гидропривода, кг	471 6.	Габаритные размеры, мм:	, длина	866 ширина	700 высота	1120 3. Краткая техническая характеристика электрооборудования
	Наименование параметра	Данные f
1.	Род тока	переменный
2.	Напряжение, в
	а) электроприводов	380
	б) цепей управления	ПО
3. 2	Частота, гц	60
4.	Комплект поставки
Обозначение	Наименование	Количе- ство	Приме- чание
ГА-8Г662.000.000.00
Комплектный гидропривод в 1
сборе
Входят в комплект и стоимость
комплектного' гидропривода
Резиновые уплотнения и запас-
ные части к комплектующим
изделиям, согласно комплекта
поставки на них.
Документы
Паспорт	I
ГА-8Г662.000.000.Пс
/
Эксплуатационные документы,
поставляемые с комплектую-
щими изделиями
Chlpmaker.ru
3
chipmaker.ru
5.	Свидетельство о приемке
комплектного гидропривода типа ГА-8Г662
Заводской номер
Наименование параметра
Требуется
по ТУ
Результат
проверки
1.
2.
3.
Производительность гидронасоса, л/мин. (не
менее)	5/18
Суммарный расход в системе подачи мате-
риала, л/мин	13±0,5
Давление настройки напорных золотников,
кгс/см2:
золотник 3	25+1
золотник 4	30—2
золотник 5	18+1
золотник 6	22+1
Aft
Jx!
На основании результатов проверки комплектный гидро-
привод соответствует техническим условиям ТУ2-053
и признан годным для эксплуатации.
Дата выпуска
Подпись лиц, ответственных за приемку
4
6.	Свидетельство о консервации
комплектный гидропривод ГА-8Г662 заводской номер
 подвергнут на Грязинском заводе гидрооборудова-
ния консервации согласно ГОСТ 13168-69 и ОСТ2 Н89-30-71.
Дата консервации
Срок консервации

Комплектный гидропривод ГА-8Г662 заводской номер
Изделие после консервации принял
7.	Свидетельство об упаковке
Комплексный гидропривод ГА-8Г662* заводской помер
\ пакован согласно ГОСТ 15108-69.
Chipmaker.ru
5
chipmaker.ru
7. Гарантия завода-изготовителя
Завод-изготовитель гарантирует соответствие комплектно-
го гидропривода установленным требованиям и обязуется без-
возмездно заменять или ремонтировать вышедший из строя
гидропривод при соблюдении потребителем условий эксплуа-
тации, транспортирования, хранения, консервации и упаковки.
Срок гарантии 18 месяцев. Начало гарантийного срока ис-
числяется со дня пуска комплектного гидропривода в эксплуа-
тацию, но не позднее 6 месяцев для действующих и 9 месяцев
для вновь строящихся предприятий с момента прибытия комп-
лектного гидропривода на станцию назначения или с момен-
та получения комплектного гидропривода на складе завода-
изготовителя.
6
^тнны£ ОПЕЧАТКУ
\rnfL	Ттрма
2	7Чснизи	78-7	78^
2	75 снизу 50-2	50 у i
4	7 снизу	7Г-1	78J
4	8 снизу	50-2	М-7
Ch.omaker.ru
БППО, зак № 2951—77, т. 1300
