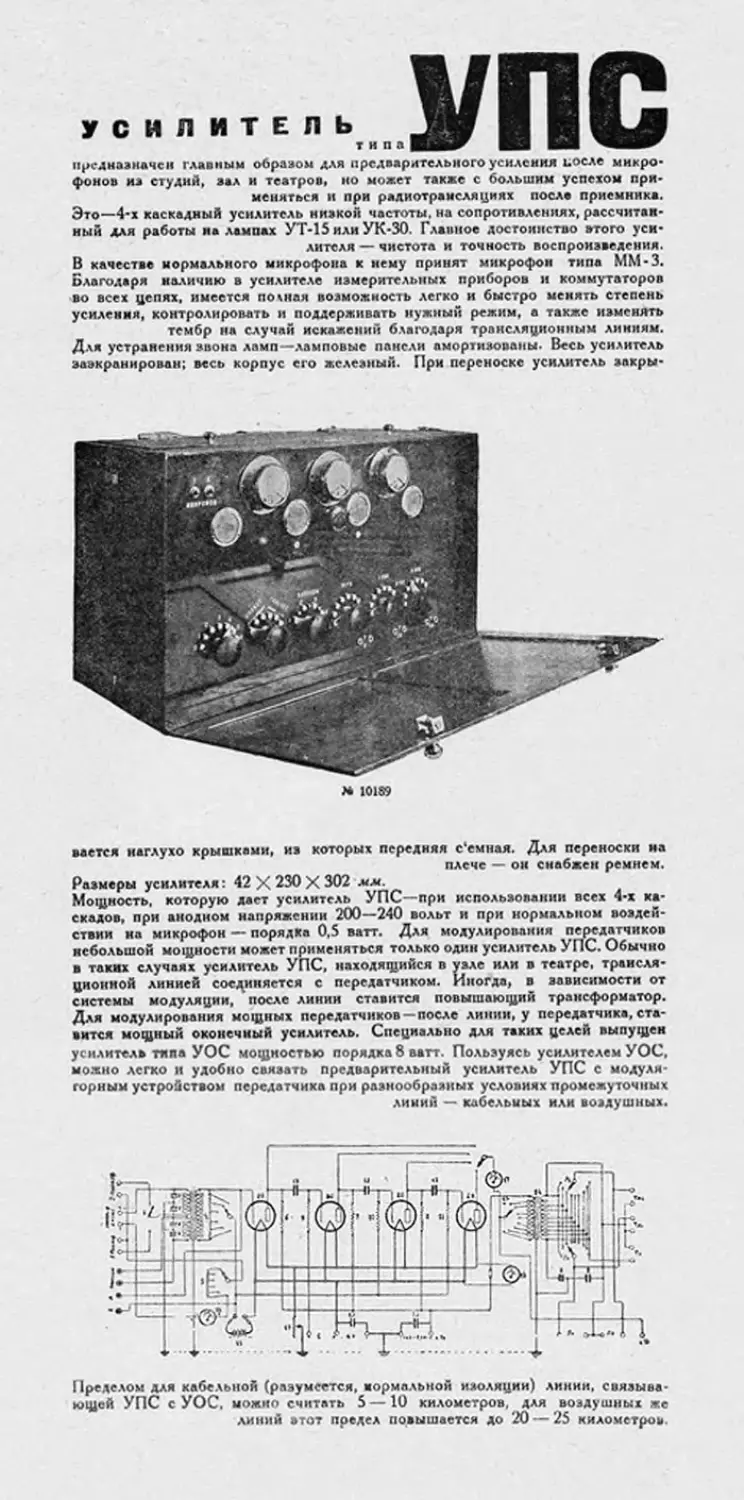

УСИЛИТЕЛЬ
т
.УПС
предназначен главным образом для предварительного усиления ьосде микро*
фонов из студий, зал и театров, но может также с большим успехом при-
меняться и при радиотрансляциях после приемника.
Это—4*х каскадный усилитель низкой частоты, на сопротивлениях, рассчитан-
ный для работы на лампах УТ-15 или УК-30. Главное достоинство этого уси-
лителя — чистота и точность воспроизведения.
В качестве нормального микрофона к нему принят микрофон типа ММ-3.
Благодаря наличию в усилителе измерительных приборов и коммутаторов
во всех цепях, имеется ночная возможность легко и быстро менять степень
усиления, контролировать и поддерживать нужный режим, а также изменять
тембр на случай искажений благодаря трансляционным линиям.
Для устранения звона ламп—ламповые панели пморти.чопаны. Весь усилитель
заэкранирован; весь корпус его железный. При переноске усилитель зпкры-
М 10189
вается наглухо крышками, из которых передняя с'емная. Для переноски на
плече — он снабжен ремнем.
Размеры усилителя: 42 X 230 X 302 мм.
Мощность, которую даст усилитель УПС—при использовании всех 4*х ка-
скадов, при анодном напряжении 200—240 вольт и при нормальном воздей-
ствии на микрофон — порядка 0,5 ватт. Для модулирования передатчиков
небольшой мощности может применяться только один усилитель УПС. Обычно
в таких случаях усилитель УПС, находящийся в узле или в театре, трансля-
ционной линией соединяется с передатчиком. Иногда, в зависимости от
системы модуляции, после линии ставится повышающий трансформатор.
Для модулирования мощных передатчиков —после линии, у передатчика, ста-
вится мощный оконечный усилитель. Специально для таких целей выпущен
усилитель типа УОС мощностью порядка 8 ватт. Пользуясь усилителем УОС,
можно легко и удобно связать предварительный усилитель УПС с модули-
горным устройством передатчика при разнообразных условиях промежуточных
линий — кабельных или воздушных.
Пределом для кабельной (разумеется, нормальной изоляции) линии, связыва-
ющей УПС с УОС, можно считать 5 —10 километров, для воздушных же
линий этот предел повышается до 20— 25 километром.
