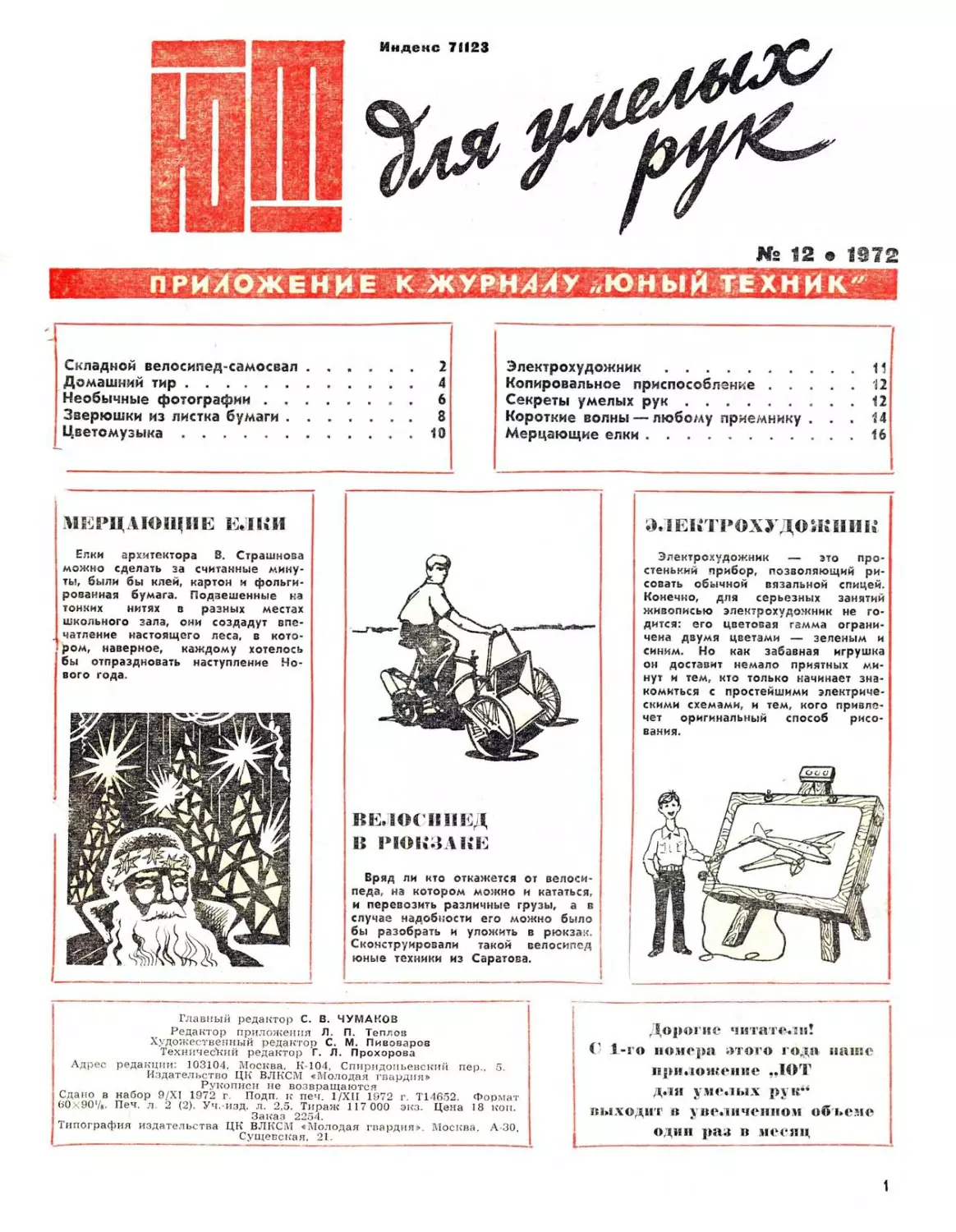

№ 12 в 1372
ПРИЛОЖЕНИЕ к журналу „юный ТЕХНИК"
Складной велосипед-самосвал ........... 2
Домашний тир............................4
Необычные фотографии....................6
Зверюшки из листка бумаги...............8
Цветомузыка............................10
Электрохудожник........................11
Копировальное приспособление ......... 12
Секреты умелых рук.....................12
Короткие волны — любому приемнику ... 14
Мерцающие елки.........................16
МЕРЦЛЮЩИЕ E.I1**11
IЕКТРОХУДО Ж Ё111 i.
Елки архитектора В. Страшнова
можно сделать за считанные мину-
ты, были бы клей, картон и фольги-
рованная бумага. Подвешенные на
тонких нитях в разных местах
школьного зала, они создадут впе-
чатление настоящего леса, в кото-
ром, наверное, каждому хотелось
бы отпраздновать наступление Но-
вого года.
ВЕ.КХ IIII ЕД
В РЮКЗАКЕ
gVjl

Вряд ли кто откажется от велоси-
педа, на котором можно и кататься,
и перевозить различные грузы, а в
случае надобности его можно было
бы разобрать и уложить в рюкзак.
Сконструировали такой велосипед
юные техники из Саратова.
Электрохудожник — это про-
стенький прибор, позволяющий ри-
совать обычной вязальной спицей.
Конечно, для серьезных занятий
живописью электрохудожник не го-
дится: его цветовая гамма ограни-
чена двумя цветами — зеленым и
синим. Но как забавная игрушка
он доставит немало приятных ми-
нут и тем, кто только начинает зна-
комиться с простейшими электриче-
скими схемами, и тем, кого привле-
чет оригинальный способ рисо-
Главный редактор С. В. ЧУМАКОВ
Редактор приложения Л. П. Теплой
Художественный редактор С. М. Пивоваров
Технический редактор Г. Л. Прохорова
Адрес редакции: 103104, Москва, К-104, Спиридоньевский пер.. 5.
Издательство ЦК ВЛКСМ «Молодая гвардия»
Рукописи не возвращаются
,С,'|а!!°,в »aG°P 9/Х1 1972 г. Подп. к печ. 1/ХП 1972 г. Т14652. Формат
60x90'/,. Печ. Л. 2 (2). Уч.-изд. л. 2,5. Тираж 117 000 экз. Цена 18 коп.
Заказ 2254.
Типография издательства ЦК ВЛКСМ «Молодая гвардия». Москва. А-30.
_________________________Сущевская. 21._____________________________
,Дорогие читатели!
(' 1-го номера «того года наше
приложение „ЮТ
иыходнт в увеличенном объеме
один раз в месяц
СКЛАДНОЙ
ВЕЛОСИПЕД-
САМОСВАЛ
В наших городах растут многоэтаж-
ные дома. Это беспокоит любителей
езды на велосипеде. Ведь обычный
дорожный велосипед в лифт не входит,
а тащить его на себе на восьмой втаж
не хочется. Да и для хранения его
в квартире нет места.
Ребята из кружка микротранспорта
при ЖКО завода «Техстекло» совмест-
но с областной станцией юных техни-
ков города Саратова сконструировали
простой складной велосипед, который
можно сделать дома или в школьной
мастерской. Это не просто складной до-
рожный велосипед, а универсал: за две-
три минуты его можно превратить
в грузовой. Он поднимает 50—60 кг.
Привезя груз, вы его можете сбросить,
не слезая с велосипеда.
Для изготовления такого велосипе-
да вам понадобятся:
две старые рамы от мужского до-
рожного велосипеда,
две передние вилки,
дюралевая или железная полоска и
несколько кусочков фанеры и деревян-
ных чурок,
два колеса от велосипеда «Школь-
ник», «Орленок» и
два колеса от детского самоката или
велосипеда марки Л-155.
Еще вам потребуются несколько
гвоздей для клепок 0 4—5 мм, кусо-
чек железа толщиной 1—2 мм и не-
сколько болтов или винтов с гайками.
Год назад в саратовском клубе «Романтик» завода «Техстекло» задумали орга-
низовать кружон микротранспорта, с тем чтобы в нем занимались дети рабочих
завода. Возглавить его предложили Альберту Петровичу Селиванову. Выбор на
Альберта Петровича пал не случайно. Руководимый им такой же нружок на об-
ластной станции юных техников известен не только в Саратове, но и далеко
за его пределами. Работы членов нружка экспонировались на областных, респуб-
ликанских, всесоюзных выставках технического творчества молодежи, награж-
дались грамотами и дипломами.
На рисунке внизу слева показаны
места, где надо разрезать старые рамы
для изготовления элементов новой
рамы.
В результате вы получите детали
1, 2, 3.
Изготовление новой рамы начинайте
с детали 1. Обрезав ее по размерам,
указанным на чертеже, изогните про-
извольным радиусом перья задней вил-
ки. Положите деталь на ровную поверх-
ность и очертите ее контур мелом.
Это нужно, чтобы можно было контро-
лировать, на сколько вы отогнули
перья от их первоначального положе-
ния. Концы перьев надо отогнуть на
150 мм. Перед этим надо прогреть
перья паяльной лампой или газовой
горелкой.
Чтобы детали 1, 2, 3 соединить
между собой, вам понадобятся два
соединительных вкладыша (деталь 5)
и одна соединительная муфта (деталь 6).
Деталь 5 изготовляется из обрезков
верхней трубки рамы. В нее вбивается
деревянная чурка. После этого соедини-
тельный вкладыш вставляется в де-
тали 1 и 3, сквозь все детали свер-
лится отверстие по диаметру гвоздя,
предназначенного для клепки, и детали
склепываются. При их соединении на-
до быть очень внимательным, чтобы не
допустить перекоса. Изготовив основ-
ную часть рамы, приступайте к соору-
жению приставок: дорожной и гру-
зовой. Деталь 4, так же как и де-
таль 2, вырезается из велосипедной
рамы, но длина трубок должна быть на
200—250 мм больше. Окончательно
размер их подгоняется по месту после
изгибания. Изгибать трубки надо очень
осторожно, предварительно заполнив их
песком. При гибке надо обязательно
нагревать трубки. Сгибайте до тех
пор, пока рулевая втулка не примет,
вертикального положения относительно
верхней трубки рамы.
Для соединения деталей 2 и 5 с де-
талями 1 и 3 вам понадобится соедини-
тельная муфта (деталь 6) и три дере-
вянные чурки длиной по 50 мм, ко-
торые вбиваются в верхние труб'
заподлицо.
Па верхнюю трубку детали 2 наде-
вается муфта.
Затем нижняя часть детали 2 со-
единяется с деталью 1 при помощи за-
крепленного в ней вкладыша. После
этого совмещают верхние концы рамы,
а муфту перемещают с детали 2 на де-
таль 3 до упора. Остается просверлить
отверстия в местах соединения под
имеющиеся у вас болты с гайками, ко_--'
торыми скрепляется вся рама, а потом
поставить переднюю вилку и обрезать
перья до нужного размера, который оп-
ределит положение верхней трубки
рамы. Опираясь на перья задней и
передней вилок, она должна находить-
ся в горизонтальном положении. Деталь
4 устанавливается так же, как и де-
таль 2.
Теперь можем приступить к изг
товлению кузова. Основание кузоь.
2

Какой любитель стрельбы из
лука или ружья откажется от до-
машнего тира? Он прост в изго-
товлении и безопасен, что, несом-
ненно, обрадует не только ребят,
но и их родителей.
Стрельба из лука. Воткните в
землю деревянную рейку. В ее
верхний конец вбейте три метал-
лических крючка. Из фанеры или
картона вырежьте три кольца
0 60, 38 и 16 мм. В каждом из
дисков проделайте несколько от-
верстий и краской нанесите обог
значение очков. Тир готов.
Как сделать лук, знают, види-
мо, все. На конец стрелы надень-
те резиновый наконечник. Он
обеспечит безопасность стрельбы.
Отмерив необходимое число мет-
ров от мишени, прочертите линию
огня. Можно стрелять.
Так как длина крючков на рейке
различна, то и мишени располо-
жены на разных расстояниях. Если
вы попадете точно в «яблочко»,
то в движение первым придет
только самый дальний диск.
Стрельба из ружья. Ружье
«стреляет» иглой, которая лишь
слегка прокалывает мишень с ее
ДОМАШ
НИЙ ТИР
тыльной стороны.
Ружье 1 с изогнутым прикладом
2 вырежьте из доски. Стрельби-
ще 3 — доска размером 2300 X
X 300X50 мм. На расстоянии
150 мм от ее концов к середине
установите опоры 4 (три деревян-
ных бруска или одну металличе-
скую полоску размером 750 X
Х50ХЗ мм). В ближней к вам
опоре просверлите отверстие
0 12 мм, а на другой укрепите
держатель мишени 5 (металли-
ческий или из гетинакса). Вбитый
в ствол ружья гвоздик будет
мушкой, а вырезанная из жести
фигурная пластинка — прицельной
планкой. В средней части оправы
ствола закрепите металлический
прут 6 0 10 мм, на который пред-
варительно наденьте деревянный
шар 7 0 50 — 60 мм. На шар бу-
дет опираться ружье. Снизу ство-
ла установите изогнутое алюми-
ниевое плечо. Ширина полоски —
порядка 15 мм. На дальнем конце
плеча смонтируйте спусковой ме-
ханизм 9, 10, 11 с бойком 12 и
натяжным устройством 13, 14, 15.
При нажатии на спусковой крю-
чок 16 при помощи тросика 11
высвобождается пружина с бой-
ком. Боек «стреляет» и пробивает
с обратной стороны мишень 17.
Для уравновешивания плеча 8 на
конце ружейного приклада прице-
пите какой-нибудь груз или утя-
желите приклад.
Ружье свободно вращается на
шаре, поэтому можно поворачи-
вать всю систему в любой плоско-
сти: поворачивается ружье, вмес-
те с ним поворачивается и пле-
чо 8. Так как боек установлен на
одной линии со стволом ружья,
то пробьет он мишень в том мес-
те, в которое вы нацелились. Что-
бы привести иглу в исходное по-
ложение, потяните за кольцо,
прикрепленное к тросику 11. Тот,
предварительно обогнув блоки 18,
оттянет боек.
4
НЕОБЫЧНЫЕ
ФОТОГРАФИИ
На фотовыставках и в различных
Журналах иногда можно увидеть фото-
снимки, по методу исполнения напоми-
нающие графику, плакат, рисунок ка-
рандашом и т. д. Изготовлены они с
обычных негативов специальными спо-
собами. Воспользовавшись ими, вы
сможете получить интересные и ориги-
нальные отпечатки.
ЗОГЕЛИЯ — способ гра-
фической передачи изо-
бражения, содержащего
большое количество де-
талей, черными и белы-
ми тонами с мень-
шим количеством де-
талей. Есть два ва-
рианта.
С контрастного, не
слишком жесткого нега-
тива изготовьте сочный
диапозитив, который затем скопируйте
на контрастную фотопленку, например
позитивную или фототехническую. При
изготовлении дубликата негатива(контра-
типа) экспозиция должна быть та-
кой, чтобы при контрастном проявле-
нии были видны только наиболее яр-
кие участки. Все остальное — абсо-
лютно прозрачное. Если же контратип
получился более плотным, чем нужно,
воспользуйтесь ослабителем Фармера.
Затем с диапозитива при экспозиции в
10—100 раз большей сделайте второй
контратип, очень плотный, но такой же
контрастный, лишь самые глубокие те-
ни — прозрачные. Теперь надо изго-
товить два или три контратипа,
плотность которых больше, чем у пер-
вого, но меньше, чем у второго, они
обеспечат получение полутонов. Гото-
вые контратипы очень точно наложи-
те на диапозитивы. Для этого можно
воспользоваться специальными метка-
ми — например, в виде крестиков, ко-
торые делают на диапозитиве перед
изготовлением с него контратипов и по
которым осуществляется совмещение.
Затем со всех контратипов поочередно
сделайте отпечатки на контрастную
Или особо контрастную бумагу. Экспо-
зиция определяется пробными отпе-
чатками.
Второй вариант. С очень соч-
ного негатива сделайте несколько по-
зитивов на особо контрастной бумаге
(один из позитивов — очень слабый,
другой — очень плотный). С них на
особо контрастной фотопленке кон-
тактным путем изготовьте негативы.
Затем негативы очень точно наложите
один на другой и сделайте позитив.
На фотоснимке получится изображе-
ние, состоящее из нескольких серых
тонов и напоминающее рисунок, вы-
полненный кистью. Плотность тонов
можно изменять, согласовывая разные
по контрасту негативы или изменяя
экспозицию при печати.
Промежуточные позитивы и негати-
вы на фотобумаге надо хорошо про-
сушивать при постоянной температуре.
Размеры их должны быть одинаковы-
ми, иначе не совместятся края изобра-
жения.
Композиция фотоснимка и его худо-
жественные достоинства
вашего выбора и вкуса.
зависят
ОЛЯРИЗАЦИЯ (эффект
Сабатье) — изображе-
ние с утрированными
черными контурами и
незначительным коли-
чеством деталей, что-то
среднее между негати-
вом и позитивом. Полу-
чают его со снимка с
хорошо проработанны-
ми деталями и силуэта-
ми при помощи контра-
Если на фотографии нет слабых про-
межуточных тонов, нужное изображе-
ние можно репродуцировать с хоро-
шего глянцевого отпечатка. Для съем-
ки используют несенсибилизированную
фототехническую фотопленку, на кото-
рой одновременно делают несколько
репродукций с разным временем экс-
понирования. Негативы проявляют до
легкого почернения, видимого при
красном свете. При этом светлые уча-
стки изображения должны быть тем-
ными, а на темных участках — преоб-
ладать белая эмульсия. Затем негати-
вы вынимают и, дав стечь проявите-
лю, кладут на чистое стекло эмул>
сионным слоем вверх и осторожни
протирают их чистым пальцем. После
этого на несколько секунд включается
свет. Время этой «экспозиции» и выбор
ее момента решают все. Свет должен
быть очень слабым (лампа мощностью
около 15 вт с абажуром на расстоянии
2 м от негатива), а время экспониро-
вания — 4—6 сек. Рассеянный свет
должен падать на негатив равномерно,
чтобы не было теней или отражений.
После того как свет выключен, нега-
тивы снова помещают в проявитель и
оставляют до тех пор, пока изображе-
ние не покроется темно-серой вуалью'
(но не черной!). Затем негативы фик-
сируют, промывают, осветляют в ос-
лабителе Фармера. Печатая ’
контрастном или мягком
материале, можно создать несколько
разных по характеру негативов. Теперь
остается отпечатать на особо контраст-
ной фотобумаге позитивы.
Если негатив покрыт вуалью —
значит, момент второго экспонирова-
ния выбран был рано или же экспозк*
"	"	" Если
экс-
изобра-
большой

покрыт
второго
ция была слишком
негатив неэффектный
позиция была ------
же преобладает
жение — значит.
большой.
— значит,
недостаточной,
негативное
слишком
экспозиция при репродуциро-
Эффект Сабатье получают и на по-
зитивах. Но в этом случае им трудно
управлять. Многое зависит от случай-
ностей. Вначале делают позитив на
особо контрастной фотобумаге и нена-
долго помещают в проявитель. При-
мерно через минуту его вынимают,
после чего включают неяркий свет.
Можно сделать несколько пробных
отпечатков на одной полоске фотобу-
маги. Затем свет выключают и доводят
проявление до конца. Если в получен-
ном изображении преобладают белые
контуры — желаемый эффект достигнут.
Остальная часть изображения должна
быть темной, чтобы лучше выявлять кон-
туры. Если контуры покрыты вуалью, их
6
можно осветлить в ослабителе Фар-
Может случиться и так, что позитив
будет удачным, но на нем в результа-
те обработки в фоторастворах появят-
ся желтые пятна. В этом случае с от-
печатка, предварительно высушив его,
делают репродукцию. Рекомендуется
использовать изопаихроматический фо-
томатериал и желтый светофильтр.
Изготовленная таким образом копия
безупречна по качеству. Но ее можно
сделать еще более контрастной, под-
бирая соответствующую фотопленку и
фотобумагу.
Иногда для выразительности сюжета
желательно получить на отпечатке не-
гативное изображение. Для этого вна-
чале изготовляют диапозитив (мак-
симально большого формата), с кото-
рого затем --------- --------
тобумаге.
делают отпечаток на фо-
ВЕТЛОЙ ТОНАЛЬНОСТИ
ПОЗИТИВ — светлые
тона со слабыми теня-
ми. Обычные сюжеты
такой съемки — цвете-
ние яблонь на фоне
светлого весеннего не-
ба, освещенные солнцем
занавески, блики на бе-
лой фарфоровой посу-
де и т. д. Произво-
дится ока так.
Вначале на полоске
контрастной фотобумаги
слишком	,
делают несколько пробных отпечатков.
Определив оптимальное время экспо-
зиции, увеличивают его в 1,5—2 ра-
за. Полученное изображение прояв-
ляют в том же проявителе, что и
пробные отпечатки, но разбавленном
3—6 частями воды при температуре
20° С. Не повредит и добавление в ра-
створ 4—5 кристаллов бромистого ка-
лия на 1 л воды. Проявление в этом
случае протекает медленнее. Если
изображение получилось очень кон-
трастным, подберите более мягкую
фотобумагу или используйте предвари-
тельную ванну из двухромовокислого
калия (0,5—1%-й водный раствор).
Если экспозиция при печати оказалась
слишком большой и после ----------—
проявления на изображении _______
емные пятна, его следует ослабить до
появления на темных участках светлых
тонов. Если нужный эффект достигнут,
светлые участки будут как бы прозрач-
ными, а блики — бесцветными.
обычного
заметны
ЕМНОЯ ТОНАЛЬНОСТИ
ПОЗИТИВ — изображе-
ние, в котором преоб-
ладают темные тона.
Самые темные участки
изображения (прозрач-
ные участки на негати-
ве) — абсолютно чер-
ные, а участки с прора-
ботанными тенями мало
отличаются от глубоких
Изготовьте несколь-
отпечатков и проявите их
проявителе. Лучше всего
--- на контрастной или
ко пробных
в обычном
они получаются _____ ____,______
особо контрастной фотобумаге.
ОНТУРНОЕ ИЗОБРА-
ЖЕНИЕ. Сначала изго-
товляют негатив боль-
шого формата. С него
форматом 13 X 18 мм
позитив на несенсибили-
зированной фотоплен-
ке и проявляют ее при
светло-зеленом или
красном свете. Плот-
ность негатива и пози-
тива должна быть оди-
наковой. Затем обе пленки наклады-
вают друг на друга (подложка к под-
ложке], после чего контактным спосо-
бом изготовляют позитив на контра-
стном фотоматериале. На негатив дол-
жен падать направленный свет под
прямым углом, а копировальная рам-
ка должна вращаться. Для этого мож-
но использовать обычный проигрыва-
тель. В результате получают состоящий
из контуров штриховой диапозитив, на-
поминающий рисунок карандашом. Ли-
нии контуров тем сильнее, чем толще
подложка используемого светочувстви-
тельного материала.
СЕВДОГРАВЮРА — ком-
бинация негативного и
позитивного изображе-
ния, дающая сильный
графический эффект.
Любые сюжеты на фо-
тоснимке выглядят как
бы «окаменевшими».
Получают такое изобра-
жение следующим об-
С негатива контакт-
ным путем делают диа-
позитив на фототехнической пленке не-
большой плотности. После просушки
этот диапозитив слой к слою прикла-
дывают к негативу-оригиналу и встав-
ляют их в пленкодержатель фотоуве-
личителя. Необходимо точное совпаде-
ние контуров изображений. При печа-
ти на контрастную или особо контраст-
ную фотобумагу получают изображе-
ние, напоминающее гравюру. Если
сместить во время печати оба изобра-
жения относительно друг друга, то в
зависимости от степени смещения по-
лучают изображение, похожее на гра-
фическое, на плоский рельеф или че-
канку. Чем больше градация негатива
соответствует градации позитива,
тем пластичнее изображение. Если
негатив более плотный, то конечное изо-
бражение будет более позитивным, и
наоборот. Избегайте запыления и цара-
пин на негативе и диапозитиве.
Получить позитивное изображение,
похожее на резьбу по дереву, можно и
другим способом: увеличивая обычный
или контрастный негатив на особо кон-
трастной фотобумаге. После проявления
и промывки негатив обрабатывают в
ослабителе Фармера до тех пор,
пока белые места не становятся абсо-
лютно прозрачными относительно тем-
ных участков. Главное здесь — четкое
разделение деталей изображения на
черные и белые линии. Чаще всего этот
способ используют при создании
плакатов, оформлении выставок
Известен еще один способ
ния штрихового изображения.
получе-
Позитив хорошего качества репроду-
цируется на фототехническую пленку
для штриховой репродукции или пози-
тивную фотопленку. Полученный нега-
тив полностью проявляют. Затем с не-
го снова делают позитив, но теперь
уже на особо контрастной фотобумаге.
Этот позитив еще раз репродуцирует-
ся на такую же фотопленку, и весь
процесс повторяется до тех пор, пока
на изображении не останутся только
черные и белые тона без переходов.
Сделав с него на особо контрастной
фотобумаге позитив, вы добьетесь
нужного результата. Может случиться,
что на изображении будут видны лишь
участки абсолютно черного цвета.
Положение можно исправить, дополни-
тельно экспонируя или ослабляя изоб-
ражение на одной из стадий описанно-
го процесса.
АСТРОВОЕ ИЗОБРА-
ЖЕНИЕ.- Чтобы придать
темным участкам изоб-
ражения более светлую
точечную фактуру, не-
гатив увеличивают вме-
сте с фактурным негати-
вом, изображающим
точки, структуру ткани,
кожи и т. д., или же
при печати на фотобу-
магу накладывают тако-
го же формата фактур-
ный негатив. Второй прием используют
тогда, когда фактуру нужно придать
только части изображения. Другую часть
изображения покрывают шаблонами и
экспонируют еще раз. Если такую фак-
туру необходимо придать светлым участ-
кам изображения, то ее впечатывают
при увеличении.
Сначала делают штриховой точечный
растр, сетку или другой фактурный не-
гатив. Для этого нужны тушь и белый
картон. Фактурный рисунок должен
быть маленьким, делать его надо
аккуратно. Для снимков большого
формата используют фототехническую
пленку, для малого формата — пози-
тивную фотопленку. Фактуру материа-
ла можно еще больше подчеркнуть,
осыпав его порошком графита. Такая
фактура фотографируется на контраст-
ную фотопленку.
Можно изготовить негативы и любых
других фактур: например, песка, меха,
ткани типа букле и т. д. Для этого с
нужной фактуры изготавливается не-
большой резкий негатив. Если его впе-
чатать в небольшой участок изображе-
ния, то, при условии правильного вы-
бора такого участка, достигается гра-
фический эффект.
Сильный эффект достигается и при
впечатывании фактуры матированного
стекла. Формат используемого для это-
го стекла должен быть несколько боль-
ше формата фотобумаги. В зависимо-
сти от фактуры стекла его накладывают
при увеличении непосредственно на
фотобумагу или на расстоянии несколь-
ких миллиметров от нее. Это опреде-
ляется опытным путем. Экспозиция
остается той же, что и при печати без
стекла.
Я. РОЙТИ’ЛН
I
ЗВЕРЮШКИ
ИЗ ЛИСТКА
БУМАГИ
Вы пришли в гости к друзьям, и вам
хочется сделать им что-нибудь прият-
ное. Взяв несколько листочков плот-
ной бумаги и ножницы, вырежьте не-
сложные куклы-сувениры.
В дело может пойти ватман, гумми-
рованная или простая писчая бумага,
цветная бумага, «бархатная».
Возьмите лист бумаги и нанесите на
него понравившийся рисунок. Рисунок
можно перерисовать по клеткам, но
лучше, конечно, придумать самому.
Итак, у вас в руках вдвое сложенный
листок с рисунком. Место сгиба —
спинка фигуры. По контуру вырезаете,
допустим, кошку. Глаза прорезаются
ножницами оба одновременно. Если
трудно вырезать закрученные усы, их
можно сделать и прямыми, а закрутить
потом. Хвост у кошки поднимается
перпендикулярно ее туловищу. В месте
сгиба его можно сделать и пушистым,
для этого надо надрезать его края.
Собаку вырезать немного сложнее.
Хвост, уши аккуратно надрезаются по
линиям, указанным на рисунке, отчего
собака становится пушистой. Если дать
волю фантазии и изменять у кошки и
собаки форму головы, хвоста, лап, по-
лучатся разномастные зверюшки с
разным выражением глаз и позами.
Ежик и заяц похожи по конструк-
ции. Когда вы будете их делать, вам
понадобится немного клея. Там, где
у куклы голова, гриб или морковка,
половинки ее надо склеить изнутри,
а нижние лапы чуть развести в сто-
роны, чтобы кукла приобрела устойчи-
вость. Глаза можно пробить дыроко-
лом. Если такого инструмента нет, то
в намеченном месте бумага слегка про-
калывается ножницами, потом враща-
тельными движениями карандаша от-
верстие расширяется, а заусенцы сре-
заются бритвой.
Делайте фигурки разными по раз-
мерам и цвету, и у вас получатся елоч-
ные игрушки, новогодние сувениры, за-
бавные призы для викторин.
В. САВЕЛЬЕВ
э
ЦВЕТОМУЗЬК
то красным.
оклейте внутри цветным целло-
фаном. Можно покрасить и сами
лампочки в зеленый,
Лампочки питаются
ковой частоты. Конденсаторы и
дроссели подберите опытным
путем. Сначала к синей лампочке
Ло подключите конденсатор Сг и
проверьте, горит ли она, когда в
мелодии звучат высокие ноты.
Если горит слабо, увеличьте
емкость. Если лампа горит и на
низких нотах, уменьшите ем-
кость.
Изменением витков в дросселе
Дг добейтесь наиболее яркого
свечения красной лампы Лз при
низких музыкальных нотах. Изме-
няя число витков в дросселе Д1
и подбирая емкость конденсато-
ра С], добейтесь, чтобы при но-
тах средних регистров горела зе-
леная лампочка Л|.
Стенки из молочного или м
требуются перегородки.
приемник, телевизор или магни-
тофон, сделайте к Новому году
цветомузыкальный фонарик, ко-
Фонарики можно сделать
и другой формы: например,
в виде звездочек, снежинок
или других елочных игру-
шек.
Если позволяет мощность ра-
диоаппарата, то параллельно
этим лампочкам попробуйте под-
ключить еще одну-две.
Подобранные конденсаторы и
дроссели можно смонтировать в
небольшом пластмассовом или
металлическом корпусе (или ко-
робке) и установить около ра-
диоприемника. Фонарик соедини-
те с корпусом четырьмя прово-
дами.
Изготовленную аппаратуру
подключите к звуковой катушке
динамика или к гнездам «допол-
нительный громкоговоритель»
радиоприемника.
Конечно, предлагаемый про-
стой фонарик не решает пол-
ностью сложной проблемы соот-
ветствия между музыкой и изоб-
ражением или освещением, ко-
торое в наибольшей степени со-
ответствовало бы восприятию
языка звуков. В будущем году
мы опубликуем более сложные
и более впечатляющие светому-
зыкальные установки.
Ю. ВЕРХАМ, инженер
Обычно рисунок на бумагу наносится карандашом,
краской или углем. А можно ли рисовать вязальной
спицей?
Можно, если вы соберете показанный на рисунке прибор.
Корпус его — деревянная коробка размером 80Х500Х
ХСОО мм. Верхнюю и нижнюю панели коробки сделайте из
фанеры или другого изоляционного материала, а боковые
стенки — из дощечек толщиной 10—20 мм. В средней части
лицевой панели укрепите планшет — металлическую пласти-
ну размером 2x350x500 мм. В верхней части установите
тумблер Пг, служащий для переключения полярности «вы-
ходного» тока, и индикаторную лампу Л|, сигнализирующую
о включении устройства. В нижней части смонтируйте за-
жим-клемму 3 для подключения соединительного провода,
припаянного к спице-карандашу Эк. Внутрь коробки поме-
стите трансформатор Тр, выпрямитель (селеновый столбик
Д) и сглаживающий конденсатор С. Трансформатор Тр —
понижающий, любой, обеспечивающий 26 в на вторичной
обмотке. Конденсатор С — с бумажным диэлектриком. Чем
*х>льше величина его емкости, тем лучше сглаживается ток,
ступающий от выпрямителя.
Остальные детали электрической схемы — предохранитель
Пр, переключатель напряжения сети П] и выключатель Вм —
укрепите на правой боковой стенке, реостат — на левой бо-
ковой стенке.
Все детали устройства соедините по схеме. Один из вы-
ходных проводов присоедините к металлическому планшету
Пл, другой — к зажиму 3.
Возьмите немного желтой кровяной соли и несколько
граммов раствора фенолфталеина (или несколько таблеток
пургена). Раствор желтой кровяной соли налейте в фотован-
ну (размером 300X400 мм) и положите в него листы бума-
ги. Когда бумага хорошо пропитается, возьмите один лист
и положите на металлический планшет. Затем на поверх-
ность влажного листа бумаги ватным тампоном или плоской
кисточкой нанесите раствор фенолфталеина (или раствор
3—4 таблеток пургена па полстакана воды) и проведите по
бумаге концом спицы. От спицы ток через мокрую бумагу
пройдет к металлическому планшету, а на самой бумаге
останется яркий зеленый след. Переключите тумблер П> в
нижнее положение — направление тока изменится, он пойдет
от планшета через бумагу к спице, которая оставит на бу-
маге красный след. Таким образом, изменяя положение пе-
реключателя П2, можно получать на рисунке два цвета —
зеленый и красный, а вращая ручку реостата R—изменять
их яркость.
11
СЕКРЕТЫ
УМЕЛЫХ
РУК
СПУТНИК ПОРЯДКА
любите мастерить
поделки, и у вас
различных гаек,
прокладок. Чтобы
разные
они не валялись в беспо-
рядке, возьмите деревян-
ный брусок и набейте на
него несколько гвоздей.
На каждый из них надень-
те однотипные гайки или
шайбы.
КОПИРОВАЛЬНОЕ
ПРИСПОСОБЛЕНИЕ
«ПЕРВАЯ ПОМОЩЬ»
РАЗБИТОМУ СТЕКЛУ
Если вам нужно быстро и точ-
но выточить на токарном станке
шар, конус или ручку для отверт-
ки, воспользуйтесь копироваль-
ным устройством.
Состоит оно из шаблона,
платформы для крепления, ко-
пира и специального резца с
державкой.
Шаблон вытачивается из ли-
стовой 2—3-мм стали.
Платформа — стальная поло-
са размером 5X40X400 мм. Кре-
пится она жестко, на двух стой-
ках, к станине на высоте 55 мм,
чтобы не мешать движению суп-
порта.
Копир вырезается из стально-
го прутка. Рабочий конец его
надо закалить.
Державка для резца изготав-
ливается из дюралюминиевой
пластины толщиной 16 мм.
Резец для работы по дереву
вытачивается узким наждачным
камнем из старого мечика М8 и
закрепляется в державке винтом.
Шаблон крепится так, чтобы
при крайних на нем положениях
резец находился соответственно
в начале и конце заготовки.
При нарезании заготовок не-
обходимо учесть (кроме длины
детали в готовом виде) припуск
для крепления заготовки в пат-
роне и 10 мм для зачистки торца
и обрезания.
А. СТЕЦЕНН0, руководитель кружна
механики средней школы N1 15
г. Энгельс
Слегка треснутое или
разбитое стекло лучше все-
го, конечно, заменить но-
вым, но его еще надо ку-
пить и вставить. А пока
оказать ему первую по-
мощь вы можете сами.
Возьмите две пуговицы
‘' проволо-
.__________согните,
оба конца проденьте в от-
верстие пуговицы, а затем
в щель разбитого стекла.
По другую сторону стекла
наденьте вторую пуговицу
и плоскогубцами закрутите
свободные концы проволо-
ки. Ширина щелей стекла
сократится до минимума,
доступ холодного воздуха
в комнату ограничится.
и кусок медной
ки. Проволоку
12
САМОДЕЛЬНЫЕ ТИСКИ
Тиски нужны каждому
любителю поделок. Если у
вас их нет, сделайте сами.
Основные детали тис-
ков — железная скоба,
губки, болт и гайки. Разме-
ры всех деталей, как и са-
мих тисков, — произволь-
ные. Гаечный ключ и гайку
на переднем конце под-
жимного винта надо за-
крепить распрессовкой.
Для этого губки ключа,
прежде чем захватывать
ими гайку, разогрейте на
Крепление готовых тис-
ков может быть разным,
лучше всего использовать
струбцины.
ВОССТАНОВЛЕНИЕ
БАТАРЕИ КБС
Батареи типа КБС, при-
меняемые во многих тран-
зисторных приемниках, ча-
ще всего выходят из строя
из-за высыхания электро-
лита. Восстанавливать такие
батареи очень просто.
Горячей проволокой в
смолке батареи против
каждого элемента проколи-
те отверстие 0 2—2,5 мм,
налейте туда 1,5—2 см3
10% раствора хлористого
аммония (нашатыря), а
чтобы он не выливался,
залепите отверстия рас-
плавленной смолкой.
Срок службы батареи
увеличится вдвое.
ИЗГОТОВЛЕНИЕ
ФЕРРИТОВЫХ КОЛЕЦ
Самодельные феррито-
вые кольца можно изгото-
вить из стандартного фер-
ритового стержня, приме-
няемого для магнитных
антенн транзисторных при-
емников. На расстоянии
। бумаги
планками,_____...
вы будете держать
зажмите
за кото-
4—5 мм от конца стержня
ножовочным полотном или
трехгранным напильником
сделайте круговую насеч-
ку. Затем от стержня отку-
сите кусачками намеченный '
кружок и наждачной бума-
гой обработайте его боко-
вые поверхности. После
этого кружок расколите на
две половинки, одну из них
зажмите в тиски и обрабо-
тайте. В качестве напиль-
ника используйте отрезок
проволоки 0 2—2,5 мм и
длиной 100 мм, обернутой
слоем наждачной бумаги.
Концы "--------- *..........
двумя
рые ।
инструмент.
По мере обработки при-
дется заменить проволоку
другой, большего диамет-
ра, или обернуть ее не-
сколькими
жданной ................
добьетесь нужной толщи-
ны полукольца, обрабаты-
вайте другую половину
кружка.
На готовые полукольца
намотайте обмотки высоко-
частотного трансформато-
ра или дросселя, а сами
полукольца склейте клеем
БФ-2.
слоями на-
бумаги. Когда
КАК ЗАПАЯТЬ ВАЛЕНОК
Если у валенка грозит
оторваться подошва, возь-
мите старый капроновый
чулок и скрутите его в
жгут толщиной 3—4 мм.
Тщательно зачистив кром-
ки разрыва, положите по
радиусу жгут, а сверху на-
ложите заплатку из войло-
ка. Слегка приподнимая в
одном месте заплату, про-
ведите по жгуту нагретым
паяльником. Как только
капрон расплавится, при-
жмите этот участок заплаты
к валенку. Проделав такую
операцию по всему пери-
метру заплаты, вы получи-
те аккуратный круговой
сварной шов, который на-
дежно удержит заплату на
РАКЕТКА ДЛЯ ТЕННИСА
Для игры в теннис ну-
жен не только отличный
корт, но и ракетка с туго
натянутыми струнами.
Но что делать, если стру-
ны порвались? Натянуть
самому.
Сначала натягивают длин-
ную сторону ракетки, от
центра . вправо или влево,
затем — короткую, с «го-
ловы» ракетки. ДЛя вре-
менного крепления струны
в сквозных отверстиях обо-
да используют шило. В по-
следнее отверстие вместе
со струной вгоняется не-
большой деревянный кли-
нышек, и отверстие зали-
вается водостойким клеем,
например БФ-2.
ФОТОГРАФИЯ И РИСУНОК
С помощью фотоаппара-
та можно, оказывается, не
только фотографировать,
но и рисовать. Делается
Контуры мягкого, сдобо-
контрастного позитива
обводятся	водостойкой
полняются все теневые
участки. Позитив стал чер-
но-белым. Его помещают
в ослабитель Фармера и
обрабатывают до тех пор,
пока останутся только уча-
стки, обведенные тушью.
Рисунок карандашом вы-
полняется другим образом.
Под увеличитель поме-
щают лист белой рисоваль-
ной бумаги и неподвижно
стки изображения заштри-
ховывают простым каран-
дашом.
САМОДЕЛЬНЫЙ
ЧЕРТЕЖНЫЙ СТОЛ
Чертить или рисовать на
обычном письменном столе
неудобно: его поверхность
перпендикулярна отвесу,
но не взгляду, и мы видим
рисунок искаженно. Мож-
но положить на стол чер-
тежную доску, а наклон
создать, подсунув под одну
из сторон доски книги. Но
и это нехорошо: доска
сползает, ее приходится
все время поправлять.
Проще вообще отказаться
от стола. Прибейте к сте-
не пару реек. К рейкам
привинтите петли. К нижней
стороне чертежной доски
прикрепите с помощью
петель две рейки покоро-
че, i к верхней стороне —
крючки. Теперь эту доску
нетрудно укрепить на стен-
ке и придать ей любой на-
Закончив работу, опусти-
те свой чертежный стол,
чтобы он не занимал ме-
ста.
КАК ПОЛУЧИТЬ
ЭФФЕКТ ДВИЖЕНИЯ
Сдвиг фотоувеличителя
или фотобумаги при экспо-
нировании обычно дает не-
резкое, смазанное изобра-
жение, отпечаток портится.
Но опытные фотографы
часто стараются получить
резкое изображение на
смазанном фоне, чтобы
создалось впечатление бы-
строго движения объекта.
Если при съемке этот
эффект не достигнут, мож-
но попробовать во время
печатания поворачивать
фотобумагу вокруг точки,
где вы хотите получить
четкое, не смазанное изоб-
ражение. Этот прием целе-
сообразно использовать и
тогда, когда задний план
заполнен большим количе-
ством ненужных деталей.
Для поворачивания фото-
бумаги можно использо-
вать диск проигрывателя.
ГРУ6А
КУСОЧКИ
КИРПИЧА
ПЕРЕВЕРНУТАЯ
ГОРЕЛКА
ГАЗОВАЯ
КОНФОРКА
САМОВАР НА ГАЗЕ
Традиционный русский са-
мовар вытесняется скучным
жестяным чайником — не
потому, что людям не хочет-
ся послушать, как уютно
поет самовар, а из-за много-
этажное™ жилых домов.
В кухне его не поставишь.
Московский изобретатель
В. П. Леонов переделал
обычный самовар так, что
его можно ставить на газо-
вую плиту. Для этого он
открывает в зольнике дон-
ную крышечку, трубу закла-
дывает кусочками кирпича
примерно на половину ее
высоты, а горелку обычной
газовой конфорки перевора-
чивает корпусом вверх, что-
сокое пламя.
ЧТО ЕСТЬ ЧТО?
Радиолюбители знают, что,
если неправильно подклю-
чить к источнику питания
прибор, собранный на тран-
зисторах, он может быть
выведен из строя. Быстро
тареи, если она не обозначе-
на или с батареи сорвана
этикетка, можно с помощью
очень простого прибора.
В двух параллельных це-
пях диоды включены на-
встречу друг другу. Посто-
янный ток протекает в одну
только одна из лампочек.
На лицевой панели прибо-
для подключения проводни-
ков. идущих к источнику то-
секций. Внутри секций уста-
навливаются лампочки, каж-
дая из них освещает одну
из секций со знаками
Прибор собирается в не-
большом закрытом корпусе.
КОРОТКИЕ ВОЛНЫ-
ЛЮБОМУ
ПРИЕМНИКУ
Если ваш транзисторный приемник ра-
ботает только в диапазонах длинных и
средних волн, вы, наверное, захотите
сделать приставку-конвертер, которая
позволит вести прием коротковолновых
радиостанций.
Приемник переделывать не придется:
достаточно поднести конвертер к маг-
нитной антенне — и вы услышите пере-
дачи на короткой волне.
Конвертер можно рассчитать на лю-
бые любительские и вещательные диа-
пазоны от 80до Юм. Наш предназначен
Монтажная
конвертера.
для приема вещательных радиостанций
в диапазоне 25 м (11,7—12,1 Мгц) и
любительских станций в диапазоне 14 м
(21,0—21,45 Мгц).
Рассмотрим принципиальную схему
конвертера. Принятые антенной сигна-
лы подаются па входной контур, состоя-
щий из катушки индуктивности Li и
конденсаторов Ca—Cs. С катушки связи
La сигнал через разделительный конден-
сатор Се поступает на базу транзистора
Т|, работающего в усилителе высокой
частоты. Катушка L2 имеет значительно
меньшее число витков, чем антенная
катушка Lj. Такое включение ослабляет
влияние низкого входного сопротивле-
ния транзисторного каскада на характе-
ристику контура.
Для упрощения схемы конвертера ис
пользуется каскадная связь между три-
одами Т| и Тг и преобразователь с сов-
мещенным гетеродином. При правиль-
ном налаживании качество работы гете-
родина-смесителя, выполненного на
транзисторе Т2, не уступает качеству
работы преобразователя с отдельным
гетеродином.
В результате смешения двух частот
(принимаемой радиостанции и гетеро-
дина) на катушке L«< выделяются сиг-
налы промежуточной частоты. Они-то и
14
улавливаются магнитной антенной при-
емника, который в данном случае рабо-
тает как усилитель промежуточной
частоты.
Настройка на радиостанции произво-
дится изменением емкости сдвоенного
блока конденсаторов Са—С12. Стрел-
ка приемника при этом устанавливает-
ся на отметке шкалы, соответствую-
щей частоте 1250 кгц (длина волны
240 м).
Питается конвертер от переделанной
батареи «Крона» напряжением 5 в. При
«реконструкции» батареи осторожно
вскройте упаковку и извлеките семь
галетных элементов. Притупленным но-
жом отсеките четыре элемента, стараясь
не перепутать полярность включения
выводов. Весь блочек плотно сожмите и
закрутите толстой ниткой. Готовую ба-
тарею вновь вставьте в укороченный
корпус от «Кроны». Оставшиеся три
элемента также можно использовать
тля приставки.
Теперь о деталях конвертера.
Катушки индуктивности, блок конден-
таторов переменной емкости и подстро-
ечные конденсаторы — самодельные,
'ля антенных и гетеродинных катушек
•ам потребуются два каркаса из поли-
с-ирола или органического стекла 0 7 мм
 длиной 18 мм. Внутри каркасов раз-
 -щаются подстроечныа сердечники из
- эбонильного железа или феррита мар-
Ф-100. Подойдут готовые каркасы
коротковолновых катушек от ламповых
радиол «Латвия» и «Октава», транзис-
-:рного приемника «Спидола» или от
с-тушек телевизора «Рубин».
На одном из каркасов намотайте
входной контур. Антенная катушка Li со-
держит 10 витков провода ПЭЛ 0,15, а
катушка связи Lj 2—3 витка того же
провода. Намотка выполняется, способом
«виток к витку», расстояние между ка-
тушками — 1—2 мм. Так же намотайте
и гетеродинную катушку L-з. Она имеет
9 витков провода ПЭЛ 0,15. Для катуш-
ки- L< возьмите плоский ферритовый стер-
жень длиной 70—75 мм, например
от карманного приемника «Селга»,
и разместите на нем виток к витку
100 витков провода ПЭЛШО 0 0,12—
0,15 мм.
Подстроечные конденсаторы Сз, С«,
Сю и Си изготовьте из куска изолиро-
ванной проволоки 0 1,5—2 мм, поверх
которой намотайте в один ряд провод
ПЭЛ 0,1—0,2. После намотки тонкий
провод скрепите расплавленным воском
или парафином. Один конец толстого
провода припаяйте к выводу переклю-
чателя, а конец тонкого соедините
с выводом сдвоенного блока конденсато-
ров Сг—Cis. Если отматывать витки
тонкой проволоки, емкость подстроеч-
ного конденсатора уменьшается. После
настройки контура смотанный тонкий
провод отрежьте.
Блок конденсаторов переменной емко-
сти Сз—С12 составлен из двух промыш-
ленных подстроечных конденсаторов ти-
па КПК-1 емкостью 6—25 пф. Их ста-
торы жестко соедините металлической
скобой, а в прорезь винтов ротора
вставьте металлическую пластинку тол-
щиной 1—1,5 мм и укрепите на ней
ручку настройки.
Ручку-лимб выточите из органическо-
го стекла или другой пластмассы
толщиной 3—5 мм.  Диаметр ее —
35 мм.
Хорошая работа конвертера во многом
зависит от типа транзисторов Т| и- Tj.
В схеме работают высокочастотные’ по-
лупроводниковые триоды ГТ308 вян
П416. Конденсаторы и резисго-
Кы — малогабаритные, любого типа,
'ереключатель диапазонов — тумбле?
на два положения.
Антенна конвертера — выдвижия
телескопическая, от любого заводски:
приемника. Удовлетворительные резуль-
таты получаются при включении в гжэ-
до «А» отрезка многожильного npoaixz
длиной 1—1,5 м.
Монтажную плату желательно изгото-
вить из фольгированного гетинакса.
Ее размеры — 30x 80 мм. Если готово-
го материала нет, выполните монтаж
обычным, навесным способом.
Футляр приставки склейте дихлосэта-
новым клеем из пластмассы или оргс-эя-
ла толщиной 2—3 мм. Размеры acpry-
са — 10X55X30 мм. Крышка — съем-
ная на двух винтах. Можно смоггс-
вать приставку и непосредственно а кор-
пусе самого приемника.
Налаживание конвертера вачига>ге
С проверки монтажа. Потребляемый так
не должен превышать 0,4—0,5 ма.
Стороной, где расположена кэту=ы
1.4, поднесите конвертер к антеяае пре-
емника (стрелка настройки приемках»
на частоте 1250 кгц). Изменяя емкость
подстроечных конденсаторов С|« и Сп,
настройте приемник на первом (25 м)
и втором (14 м) диапазонах. Если с по-
мощью указанных конденсаторов это
сделать не удается, воспрльзуйтесь под-
строечным сердечником катушки L3.
Затем подбором емкости конденсаторов
Сз и С, и вращением сердечника ка-
тушек Li и Ез настройте антенный кон-
тур. Настройку ведите на средней части
диапазонов.
И. ЕФИМОВ,
инженер
15
16
