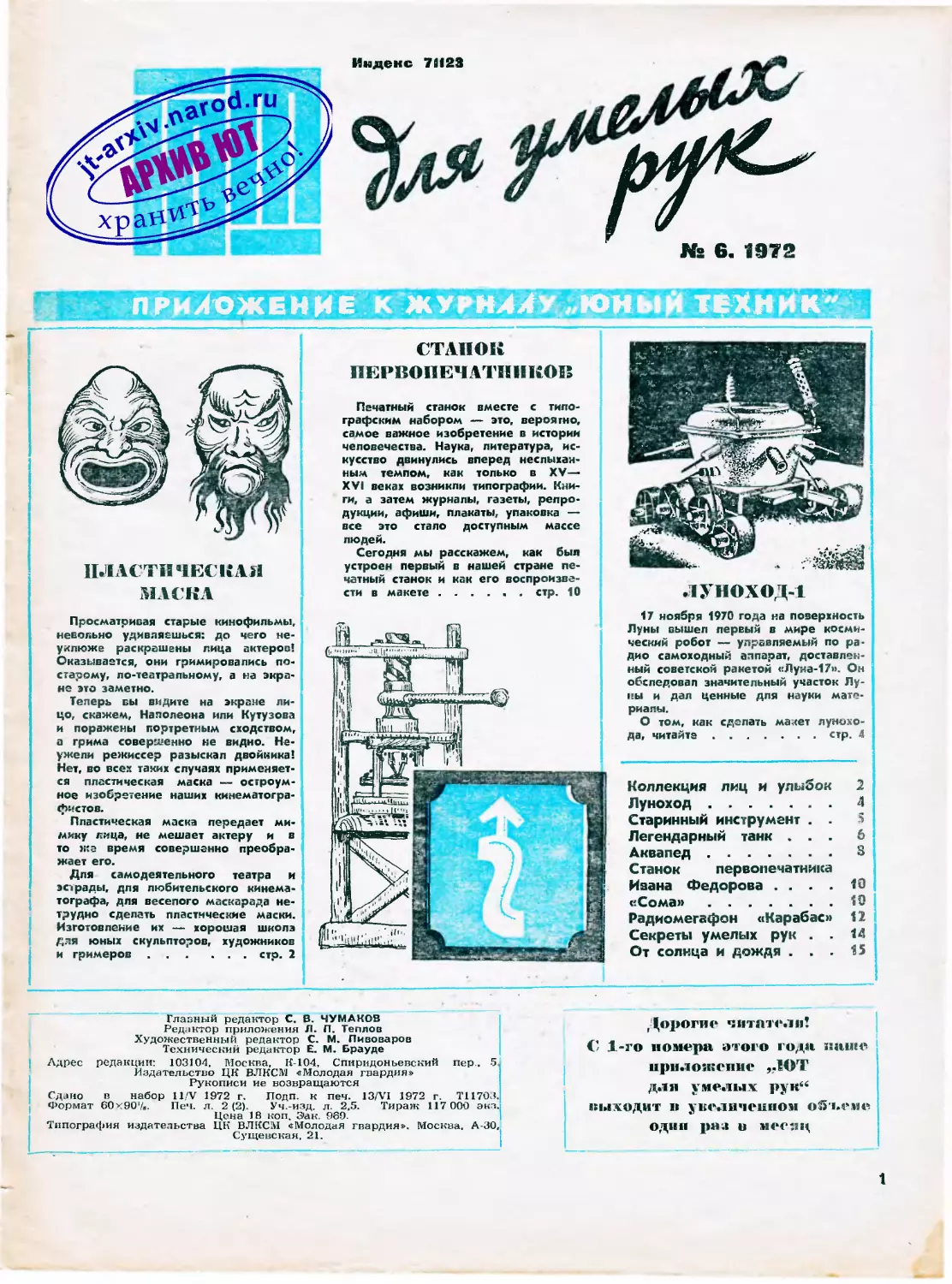

ПЛАСТИЧЕСКАЯ
МАСКА
Просматривая старые кинофильмы,
невольно удивляешься: до чего не-
неуклюже раскрашены лица актероа!
Оказывается, они гримировались по-
старому, по-театральному, а на экра-
экране это заметно.
Теперь вы видите на экране ли-
лицо, скажем, Наполеона или Кутузова
и поражены портретным сходством,
а грима совершенно не видно. Не-
Неужели режиссер разыскал двойкика!
Нет, во всех таких случаях применяет-
применяется пластическая маска — остроум-
остроумное изобретение наших кинематогра-
кинематографистов.
Пластическая маска передает ми-
мимику лица, не мешает актеру и в
то же время совершенно преобра-
преображает его.
Для самодеятельного театра и
эстрады, для любительского кинема-
кинематографа, для веселого маскарада не-
нетрудно сделать пластические маски.
Изготовление их — хорошая школа
для юных скульпторов, художников
и гримеров стр. 2
СТАНОК
ПЕРВОПЕЧАТНИКОВ
Печатный станок вместе с типо-
типографским набором — это, вероятно,
самое важное изобретение в истории
человечества. Наука, литература, ис-
искусство двинулись вперед неслыхан-
неслыханным темпом, как только в XV—
XVI веках возникли типографии. Кни-
Книги, а затем журналы, газеты, репро-
репродукции, афиши, плакаты, упаковка —
все это стало доступным массе
людей.
Сегодня мы расскажем, как был
устроен первый в нашей стране пе-
печатный станок и как его воспроизве-
воспроизвести в макете стр. 10
ЛУНОХОД-1
17 ноября 1970 года на поверхность
Луны вышел первый в мире косми-
космический робот — управляемый по ра-
радио самоходный аппарат, доставлен-
доставленный советской ракетой «Луиа-17». Он
обследовал значительный участок Лу-
Луны и дал ценные для науки мате-
материалы.
О том, как сделать махет лунохо-
лунохода, читайте стр. 4
Коллекция лиц и улыбок 2
Луноход 4
Старинный инструмент . .
Легендарный танк . . .
Аквапед S
Станок первопечатника
Ивана Федорова . . . . Ю
«Сома» Ю
Радиомеггфон «Кграбас» 12
Секреты умелых рук . . 14
От солнца и дождя ... 15

Актер уходит со сцены и снимает
лице. Что это, фокус! Нет, одно из
несейших достижений гримировального
искусства — пластическая маска.
Первобытный человек, надевая мас-
маску для исполнения обрядового танца,
не знал, что тем самым открывает но-
новые? вид искусства — театр. Но эта
маске была неподвижна.
?i китайском классическом театре
превращали в маску само лицо, накла-
накладывая на него толстый слой грима.
Древние греки предпочитали маски из
некрытого гипсом полотна. Римские
отличались от древнегреческих больши-
большими размерами глаз и рта. В середи-
не XV! века в Италии родилась «ко-
«комедия дель арте» — комедия масок.
С конце XVI века новый жанр начал
хкреть. Вместе с ним кончилась эпоха
неподвижней маски, лишавшей актера
естественности игры, а лицо его — ми-
мимики. Театр нового времени предпо-
предпочел грим. Он усиливал сценическую
иллюзию, помогал индивидуализиро-
индивидуализировать роль. Но грошли три столетия, и
маска — уже живая, гибкая — возро-
возродилась.
С незапамятных времен в театре,
кроме масок и грима, применялись
всевозможные налепки, наклейки. На-
лепки чаще всего изготовлялись из
пластилина или из близких к нему по
свойствам гумоза и мастики. Материа-
Материалом для наклеек служили вата, папье-
маше, для париков — чулок и бычий
пузырь.
До поры до времени эти способы
грима удовлетворяли актеров. Но ро-
родилось кино, а в самом кино — филь-
фильмы, требующие большого портретного
сходства. Театральный грим для кино
не годился: он был заметен, скрады-
скрадывал мимику лица.
Толчком к поискам новых методов
послужил случай. В 1937 году в Ялте
снимался фильм «Доктор Айболит» с
Максимом Штраухом в заглавной ро-
роли. Доктору Айболиту полагался боль-
большой нос картошкой, каковой ему и
налепили из гумоза. Дело происходило
летом, солнце жгло, гумоз плавился и
не желал держаться. Выход в конце
концов нашли: на каркас, повторяющий
форму носа, натянули тонкий шелк, за-
загримировали, нацепили очки. Съемки
продолжались, а творческий поиск
только лишь начался. Возглавил его
художник-гример Владимир Георгие-
Георгиевич Яковлев — тот самый, который
соорудил Штрауху непокорный нос.
После долгих поисков было решено
делать наклейки из желатина с гли-
глицерином.
Параллельно с Владимиром Георгие-
Георгиевичем работу вели и другие, в част-
частности ленинградский инженер Р. Рау-
гул. Он делал маски из ваты, пропитан-
пропитанной каучуком, а потом вулканизировал
их. Но производство их оказалось
опасным, вредным для здоровья, его
вскоре запретили.
Неудача, постигшая Раугула, не охла-
охладила, а подстегнула других изобрета-
изобретателей. В предложении ленинградского
инженера была ценная мысль — ис-
использовать каучук. Главный успех вы-
выпал на долю Яковлева. В содружестве
со специалистами по резине он раз-
разработал оригинальную технологию,
позволяющую изготовлять и деталь-
наклейку, и целую маску-шлем.
Изобретение пластического грима
возвратило маске право на жизнь.
2

Вспомним известного всем Фантомаса,
менявшего свое обличье как перчатки.
Работы в этой области ведутся не толь-
только у нас, но и за рубежом.
Известны несколько способов изго-
изготовления пластических масок. Начнем
с самого совершенного.
С лица снимают гипсовый слепок.
Для этого обильно смазывают актеру
вазелином лицо и волосы по линии
лба. Уши затыкают ватой, в нос встав-
вставляют две резиновые трубки, которые
позволяют дышать. Убедившись, что
диаметр трубок соответствует размеру
ноздрей, руками или специальной ло-
лопаткой на лицо накладывают гипс, раз-
разведенный водой до консистенции сме-
сметаны. Работать надо быстро, потому
что гипс скоро застывает. После пол-
полного затвердения маску снимают. Сде-
Сделать это легко: стоит лишь нагнуть
голову, как гипс отделится сам. Перед
нами так называемая негативная фор-
форма. Теперь надо получить «первичную»
позитивную маску. Вновь готовят рас-
раствор и равномерным слоем вливают
его в предварительно смазанную из-
изнутри мылом негативную форму. По-
Получается' лицо актера — но еще не
героя, которого он будет играть. На
первичной маске пластилином долеп-
ливают необходимые изменения ли-
лица — скажем, тяжелый подбородок,
крючкообразный нос, одутловатые или
втянутые щеки, — она будет служить
эскизом для изготовления вторичных
масок и рабочих форм. Вторичную мас-
маску получают тем же путем, что и пер-
первичную, заменяя только медицинский
гипс гипс-цементом. Ее тоже тщатель-
тщательно долепливают пластилином, сводя
края налепок на нет, обильно смазывают
жиром и, закрепленную, помещают в
опоку. На первую опоку ставят вторую
и заливают тем же гипс-цементом.
Образуется контрформа. Дав гипеу за-
затвердеть, пресс-форму разбирают,
контрформу высушивают. После просуш-
просушки пресс-формы собирают и смазывают
жиром. В контрформу заливают пено-
пенообразный латекс ревертекс — натураль-
натуральный каучук — и насаживают на нее верх-
верхнюю часть пресс-формы: предвари-
предварительно каучук вспенивают, добавляя в
него большое количество мыла. Вул-
Вулканизируют маску в шкафу-термоста-
шкафу-термостате при температуре 140°. Вулканиза-
Вулканизация не требуется в том случае, когда
вместо латекса ревертекса применяют
латекс ревультекс — самовулканизирую-
самовулканизирующийся каучук. Определить степень
«зрелости» маски несложно: если при-
прикосновение к ней следов не остав-
оставляет, значит она созрела.
Но у вас только маска лица, а вам
нужна маска-шлем. По известному уже
способу отливают монтюр (парик) и
склеивают или сшивают его с основ-
основной маской, в которой делают проре-
прорези для глаз и рта. Перед выступлением
маску гримируют, добиваясь сходства
с тем, кого она изображает.
Так делают маски на всех киносту-
киностудиях страны. В домашних условиях
осуществить этот способ трудно.
Технология изготовления упрощается,
если заменить латекс желатином. Бе-
Берут желатин и опускают его в воду.
Когда он набухнет, лишнюю воду сли-
сливают, а желатин вываливают на про-
противень и плавят на медленном огне.
Чтобы он не схватился, добавляют гли-
глицерин. Последующие операции, за ис-
исключением вулканизации, — такие же,
как и в первом способе. В случае нуж-
нужды готовую маску можно переплавить
и сделать новую.
По третьему способу разбавляют
спиртом или ацетоном до желеобраз-
желеобразного состояния водоацетатную эмуль-
эмульсию. Полученную массу тонким слоем
нзно;ят на гипсовую лодель либо на
обыкновенный чулок, покрытый санда-
рачиым паком и натянутый на бол-
болванку требуемой формы. Через неко-
некоторое время маску аккуратно снимают
и примеряют. Если необходимы какие-
либо незначительные изменения, про-
производить их следует немедленно, до
окончательного затвердения. Приоб-
Приобрести водоацетатную эмульсию можно
в любом магазине красок, сандарач-
ный лак — в магазинах Всесоюзного
театрального общества (ВТО). Используя
такую маску, нужно соблюдать некото-
некоторую осторожность. Она жестковата, по-
поэтому края ее желательно смягчить
наклейками из ваты или материи.
Скреплять обе ее половинки надо уже
на голове, лучше всего тонкой кон-
конденсаторной проволокой.
И наконец, последний, самый прос-
простой способ. Хорошо накрахмаленный
чулок раскрашивают, делают в нем
прорези для глаз и рта и натягивают
на голову. В зависимости от того, ка-
какой должна быть маска, нашивают
толщинки для щек, носы и уши раз-
различных форм и размеров, приклеи-
приклеивают бороды, усы, бакенбарды, мон-
монтюр оформляют лысиной или буйной
шевелюрой.
Приладить маску-шлем нетрудно.
Надо только соответствующим образом
загримировать ее и скрыть края. Дру-
Другое дело — маска лица. Каучуковую
приклеивают каучуковым клеем, а
внутреннюю часть маски предваритель-
предварительно протирают спиртом, Желатиновые
маски приклеивают к лицу смесью из
канифоли и вазелина. Водоацетатные и
чулочные маски не приклеивают —
их крепят ремешками или резинками.
Применение маске найти нетрудно.
Ее можно использовать на литератур-
литературных вечерах. Кто-то расскажет, к при-
примеру, о жизни Дон-Кихота на страни-
страницах книги Сервантеса, кто-то прочтет
отрывки из романа, а кто-то пройдет
через сцену в маске «рыцаря печаль-
печального образа». Это сделает образ бла-
благородного идальго ближе и понятнее.
Или, скажем, вы приходите на ново-
новогодний бал-маскарад в маске медве-
медведя... Богатые возможности предостав-
предоставляет маска для проведения «капустни-
«капустников», демонстрации «живых картин»,
выпуска «живой газеты».
Все маски требуют бережного с ни-
ними обращения. Каучуковые каждый раз
после употребления надо промывать
горячей водой или ацетоном, желати-
желатиновые — только горячей водой, водо-
водоацетатные — водой комнатной темпе-
температуры, а чулок стараться не порвать
и время от времени подкрашивать об-
лупившиеся места. Хранить маски на-
надо в темном прохладном месте, чулоч-
чулочные — в сухом. Если срок хранения
длительный, маски посыпают тальком
или резиновой пудрой.
А. КЛАЛО УХ
3

4
Эту модель разработали юные тех-
техники Чехословакии, она была опубли-
опубликована в их журнале «АБЦ» (Прага).
Размеры модели лунохода — 240 X
240 X 150 мм. Несмотря на столь ма-
малые габариты, она способна не толь-
только передвигаться в любом направле-
направлении, но даже преодолевать препят-
препятствия высотой до 3 см и подниматься
по откосу с углом 15—20°. Необходи-
Необходимые материалы: жесть от консервных
банок, фанера, картон и тому подоб-
подобное. Электромоторы в 2,5 вт, батарейка
питания 1,5 в и переключатель /ложно
приобрести в магазине «Электротова-
«Электротовары», редуктор взять от негодного дет-
детского автомобильчика.
Кузов и шасси. Кузов 1 вырезают
из картона. Диаметр нижнего основа-
основания — 120—125 мм. К кузову привин-
привинчивают два деревянных валика, изобра-
изображающих телевизионные камеры 2 луно-
лунохода. Так же поступают и с четырьмя
усиками 3. Диаметр их — 8—15 мм.
На кузов накладывают фанерную или
картонную прокладку 4 шириной 4—
6 мм. У нее три выступа. На заднем
крепят петлю 5, соединяющую ее с
помощью "жестяной пластинки 6 с кар-
картонной крышкой 7 0 180—190 мм. На
двух других монтируют гильзы 8 и
9 04 мм для антенн. Антенна 10 сдела-

на из корпуса от шариковой ручки,
консервной жести и кусочков пласт-
пластмассы от старых зубных щеток. Антен-
Антенну 11 накручивают спиралью из мяг-
мягкой проволоки 01 мм. На одной из них
устанавливают сигнальную лампочку
от карманного фонарика. Обе заканчи-
заканчиваются контактом-штифтом.
Кузов помещают на вырезанное из
6—8-мм картона или дерева шасси 12.
К шасси шурупами привинчивают четы-
четыре деревянных цоколя 13, на которые
крепят неподвижные оси 14 — две
дюралюминиевых полосы шириной
1,5—2 мм. С неподвижными осями со-
соединяют подвижные 15. Благодаря им
луноход и преодолевает препятствия.
К заднему выступу шасси на «ноге»
16, сделанной из проволоки 01 мм, при-
прикрепляют зубчатое колесико 0 20 мм.
Монтаж и вращение колес. Бе-
Берут полоски жести и сгибают так, что-
чтобы диаметр полученного колеса 17 был
50 мм, ширина рабочей поверх-
поверхности — 20 мм. В месте стыка жесть
сваривают или закрепляют иным спо-
способом. Затем из медной проволоки
0 0,5—0,8 мм нарезают спицы требуе-
требуемой длины и затягивают их в колесе.
В центр, образованный пересечением
спиц, помещают втулку 18 — обре-
обрезанную с обеих концов полиэтилено-
полиэтиленовую бутылочку из-под лака или шам-
шампуня. Остается выточить из дерева ко-
колесные оси 19 0 15—20 мм, шурупами
прикрепить их к подвижным и непо-
деижным осям — по четыре с каждой
стороны — и насадить на них собран-
собранные колеса. Предварительно ось для
уменьшения трения обильно смазы-
веют маслом. Заканчивается она гай-
гайкой 20, закрепляющей колесо. Гайкой
может служить яркая крышка от тю-
тюбика зубной пасты. Чтобы колесо не
прокручивалось, на него натягивают
резинку.
Вращаются колеса благодаря смон-
смонтированным на шасси двум редукто-
редукторам 21 и двум электромоторам 22.
Вал электромотора легко касается ма-
маховика вращающего устройства. До-
Достаточное трение между ними обес-
обеспечивает надетая на вал резина — на-
например, велосипедный ниппель. На ось
редуктора насажен деревянный ва-
валик 23 0 20 мм. На одном его конце
ножовкой выпиливают две канавки, ку-
куда помещают резинки-приводы к че-
четырем средним колесам, на другом с
торца сверлят отверстие. Ось к внут-
внутренней поверхности валика должна
прилегать плотно, иначе он не будет
вращаться. Вращаясь, валик передает
движение на колеса.
Между электромоторами и шасси по-
помещены две прокладки — деревян-
деревянная и резиновая. Смягчая вибрацию,
они обеспечивают нормальную рабо-
работу электромоторов.
Буферное устройство. Буферное
устройство сигнализирует о встрече с
преградой.
К переднему выступу шасси крепят
контакт 24 из консервной жести и гиль-
гильзу контакта 25 Мб 0 4, к которой под-
подключена помещенная в антенне лам-
лампочка. В гильзу вводят гвоздь 26 с изо-
изоляционным резиновым колпачком на
шляпке. Назначение пружины 27 —
смягчить удар при встрече с препят-
препятствием. Eg можно снять с шарикогой
ручки. Между острием гвоздя и кон-
контактом -— зазор 5 мм. Как только мо-
модель наталкивается на какой-либо
предмет, острие соединяется с контак-
контактом, цепь замыкается, и лампочка за-
зажигается.
Управление луноходом. Управ-
Управление луноходом осуществляется с
помощью пульта управления 28. Стенки
его вырезают из 4—6-мм фанеры или
доски, склеивают и помещают в кар-
картонный футляр. Внутри монтируют
четыре батарейки питания 29, две на-
нажимные кнопки 30, две переборки 31
и рычажный двухполюсный переклю-
переключатель 32.
Переключатель определяет движение
модели вперед-назад, нажимные кноп-
кнопки — нзлраво-налево. Чтобы повернуть
луноход направо, нажимают правую
кнопку, налево — левую. Нажимая од-
одновременно на обе кнопки, его пере-
передвигают — в зависимости от положе-
положения рычага переключателя — вперед
или назад. Контакты на переборках де-
делают из консервной жести. Выводы
загибают под углом 90°, выводят в
прорези в фанере и разгибают.
Коробку управления с луноходом
соединяют три 2—3 м провода
0 0,3 мм. Два из них подключены к.
электромоторам, третий — к контакту
буферного устройства.
СТАРИННЫЙ
ИНСТРУМЕНТ
Живет в Минске журналист, страст-
страстный почитатель старины. Не один деся-
десяток лет посвятил он собиранию предме-
предметов народного быта. Изъездив и исхо-
исходив родную Белоруссию вдоль и попе-
поперек, Николай Васильевич Могильный
стал обладателем коллекции, нотороп
позавидует любой музей.
Среди собранных им памятников ста-
старины есть инструменты. Орудия, кото-
которыми трудились наши предки, удиви-
удивительно целесообразны и просты в изго-
изготовлении. И сегодня любитель масте-
мастерить с охотой воспользуется образцами,
проверенными долгой практикой.
Итак, начинаем путешествие в страну
прошлого.
Токарный станок для дерева. Приво-
Приводился в движение луком, которым дей-
стовали как пилой, а тетива вращала
шпиндель.
Малые кузнечные клещи. От нынеш-
нынешних отличаются тем, что губы у них
плоские.
Из молотов наиболее интересен моло-
молоток с двумя бойками.
Топор из коллекции Николая Ва-
Васильевича отличдется удлиненным лез-
лезвием, свисающим на топорище. Отлит
он из кричного железа.
Ступы и пестики — деревянные.
Пгстин более раннего времени напоми-
напоминает каменный топор первобытных лю-
людей. На палку насажен отшлифованный
кремень и закреплен веревкой. Чтобы
удобнее было им толочь, ступу делали
пошире.
Один циркуль — разметочный. У не-
него две пружинящие ножки и кольцо,
фиксирующее расстояние между ними.
Другой — круговой.
Сверло — инструмент, нужный для
разных дел. Народный сверлильный ста-
станок устроен остроумно. К шпинделю
прилажен такой же лук, как у токар-
токарного станка, тетива закручена вокруг
шпинделя. Одной рукой мастер давил
на шпиндель сверху, другой орудовал
луком. Ниже помещался каменный кру-
кружок — маховик, выравнивающий ско-
скорость вращемия сверла.
В прежние времена крыши крыли
соломой. А чтобы не торчала она в раз-
разные стороны, ее приглаживали специ-
специальными щетками. Одни щетки похожи
на скребки для лошадей, только дере-
деревянные, другие — на молоток с двумя
головками, одна из которых перевер-
перевернута.
Шкуры животных крестьянин обычно
обрабатывал собственными руками.
Для этого применялся скребок нехитрой
конструкции: изогнутая металлическая
пластина и две деревянные ручки.
Мы нэдаеглся, что некоторые из этих
инструментов пополнят арсенал люби-
любителя мастерить.
5

ЛЕГЕНДАРНЫЙ
ТАНК
Танк Т-34 прославился в годы Великой
Отечественной воршы.
Основной деталью бумажной модели
танка Т-34 является корпус 1. Все дру-
другие детали крепятся к нему с помощью
клея (белый, синтетический! или с по-
полнощью осей вращения. Башня 2 со ство-
стволом орудия вращаемся вокруг трубы 3,
которая снизу и сверху склеена с кор-
корпусом и обеспечивает жесткость его.
Верх трубы заклеивается кружком из
ватмака, Собирайте башню так, чтобы
она не снималась с трубы, но свобод-
свободно вращалась. Вокруг выреза к бгшке
приклейте шайбу из тонкой полоски бу-
бумаги, которая не даст башне осесть на
корпус. Сверху башни делается откры-
открывающийся люк.
Самый сложный элемент макета —
колеса с гусеницами 4, которые монти-
монтируются так, что танк может двигаться.
Для этого колеса спарены. Гусеницы
можно сделать просто из полоски бу-
бумаги или объемными, как показано на
выкройке. Верхняя часть гусеницы склеи-
склеивается с нижней. На гусеницу наклеи-
наклеиваются треугольнички, которые держат
ее между спаренными колесами. Между
колесами и корпусом вставляются шай«
бы, а на концах осей наклеиваются за-
заглушки. При монтаже ходовой часта гу-
гусеницы с зубчаткой нужно вставлять, ког-
когда надет первый ряд колес с шайбами, а
уже после надевать второй ряд колес.
Оси и пушки делайте из бумаги по-
потоньше, накручивая листок на тонкий
гвоздь.
Модель можно покрасить в защитный
цает масляной краской (с лаком) уже в
собранном виде.
Ю. ИВАНОВ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Пунктирная линия — линия сгиба.
Штрихпукктирная — граница наложения
другой кромки при
склеивании.
Сплошная пиния — разрез.
Для четгггсти и аккуратности линии
сгиба бумага со стороны, обратной на-
лргвленжэ сгиба, осторожно надре-
надрезается.
6

Московский изобретатель Ю. Соловьев придумал маленький аквапед-попла-
вок, на котором не тонешь и ногами работать привычно: надо шагать, как
по земле. Скорость он развивает 6 — 8 км/ч. Устроен этот аквапед очень про-
просто, его может сделать каждый владеющий слесарным инструментом.
Конструируя аквапед, мы, в сущности, должны решить одну задачу: пре-
преобразовать возвратно-поступательное движение ног в непрерывное вращение
винта в одну сторону. Обычно конструкторы применяют для этого жесткий
педальный привод (см. «ЮТ для умелых рук», 1972, № 3). Пловец ложится
на торпедообразный велосипед и как бы привязан к нему, зависит от аппа-
аппарата, а не наоборот. Соловьеву это не понравилось. Через приводной шкив
своего аквапеда он перекинул прочный шнур, на концах шнура укрепил
стремена. Ноги пловца стали свободны, не надо крутить никакие педали —
шагай как хочется. Это очень удобно.
При каждом шаге шнур перематывается на шкиве и вращает вал то в
одну сторону, то в другую. На втором конце вала находится ведущее зуб-
зубчатое кслесо, которое вращает ведомые шестерни. Те поочередно включают
храповые полумуфты, передавая через них вращение, направленное уже в
одну сторону, на гребной вал.
Начинать постройку аквапеда следует, пожалуй, со шкива. Это цилиндр
диаметром и высотой в 40 мм. Сделать его можно из твердых пород дере-
дерева: дуба, граба, бука. Сосна и осина не годятся — они быстро изнашивают-
изнашиваются. Чтобы шнур не соскакивал со шкива, сделайте на нем винтовые канав-
канавки. Шаг их примерно 5—6 мм. Канавки нетрудно выточить на токарном
станке. В шкиве нужно сделать (можно выжечь) квадратное отверстие для
вала со стороной 7 мм. Вал будет передавать вращение ведущему колесу,
он круглый, длина его 100 мм, диаметр 10 мм. Оба конца вала сделайте так-
также квадратными под отверстия в шкиве и ведущем колесе. Когда на валу
будут сидеть шкив и колесо, закрепите их винтами М4 с шайбами.
Теперь переходим к более сложной части аквапеда — реверсу. Для него
нужны три шестерни — большое коническое зубчатое колесо и две ведомые
конические шестеренки. Самыми подходящими были бы шестеренки от обыч-
обычной дрели, но у вас вряд ли найдутся две «лишние». Наверное, придется
обратиться к взрослым токарям, чтобы они сделали вам коническую пере-
передачу с передаточным отношением 2:1.
8

9

Ведомые шестеренки надо посадить
на гребной вал совершенно свободно,
чтобы они легко прокручивались. Ко-
Конечно, передавать движение на винт
они не будут, но между ними должны
находиться две храповые полумуфты,
которые соединены с валом через
шпонку. Попутно одно замечание: вы-
выемку на валу под шпонку сделайте
чуть длиннее (но не шире!) шпонки,
чтобы муфты могли немного двигаться
вдоль вала. Муфты подпружинены и
стремятся войти в зацепление с ше-
шестернями. Однако сделать это одновре-
одновременно они не могут. Например, веду-
ведущее колесо прокручивается влево. Зна-
Значит левая шестеренка вращается о т
нас и входит в зацепление со своей
храповой полумуфтой. В то же время
правая шестерня крутится к нам.
А так как зубья полумуфт расположе-
расположены одинаково, то правая прощелкивает
и трещит, как трещотка гоночного ве-
велосипеда. Когда ведущее колесо начнет
вращаться в другую сторону, то уже
правая шестерня начнет крутиться о т
нас и войдет в зацепление со своей
храповой полумуфтой, а левая будет
прощелкивать. В результате гребной
вал будет вращаться постоянно и в
одну сторону от нас, без видимых
остановок.
Шкив, реверс и часть гребного вала
надо поместить в корпус. Его можно
сделать из фанеры или полотна, про-
пропитанного эпоксидной смолой. Форма
корпуса должна быть обтекаемой. По-
Последнее требование относится ко всем
узлам. Поэтому винт надо заключить в
предохранительное кольцо. Оно органи-
организует поток, заставляя струи воды течь в
определенном порядке. Тем самым к.п.д.
повышается до 30%. Состоит наше коль-
кольцо из заборного конуса. Он широкий и,
если смотреть на него спереди, имеет
форму эллипса. Внутрь он сходит на
конус. Затем идет спрямляющий аппа-
аппарат в виде четырех неподвижных ло-
лопаток — такие стоят даже на реактив-
реактивных двигателях. Лопатки спрямляют
поток и тоже увеличивают к.п.д. Сле-
Следующая часть — цилиндрический ка-
канал, где находится винт и, наконец,
обратный конус, цель которого —
уменьшать потери на выходе расши-
расширяющегося потока воды.
Самый лучший шнур получается от
обычной скакалки, а стремена — из
ласт. Надо только отрезать их перед-
переднюю гибкую часть так, чтобы слегка
высовывались пальцы. Концы шнура
пропустить через пяточную часть на-
наших модернизированных ласт, как по-
показано на рисунке.
Изобретатель аквапеда придумал так-
также оригинальный регулятор шага. Он
представляет собой пластмассовую пла-
пластинку с четырьмя отверстиями. Через
них пропускается шнур таким образом,
что получается перехлест. Особен-
Особенность этого замка в том, что во время
плавания он держит шнур намертво, но
стоит потащить пластинку рукой — она
легко сдвинется с места.
И, наконец, последнее. Аквапед не-
необходимо прикрепить к туловищу. Для
этого к корпусу привинтите подлож-
подложку из листа дюраля толщиной около
миллиметра. Ширина 300, длина —
400 мм. Переднюю часть желательно
свести на конус. По краям подложку
подогните, чтобы она плотно и удобно
прилегала к животу.
Аквапед легко сделать непотопляе-
непотопляемым. Купите резиновую подушку, на
краях подложки выбейте отверстия для
ремешка и крепко привяжите (наду-
(надутую, конечно) подушку. Теперь оста-
осталось найти широкий и прочный пояс,
можно брезентовый, а лучше офицер-
офицерский ремень. Выбейте два отверстия по
краям подложки и для этого ремня.
Теперь накрепко пристегивайте свой
аквапед-поплавок — и в путь!
А. РАТОВ,
инженер
10
Музей
знаменитых
машин
СТАНОК
ПЕРВОПЕЧАТНИКА
ИВАНА
ФЕДОРОВА
В одном из залов Государственного
Исторического музея в Москве под
стеклянным колпаком стоит деревян-
деревянный печатный станок.
С него, возможно, начинали работу
русские первопечатники Иван Федоров,
Петр Мстиславец и другие славные
мастера XVI века. Этот станок долго
находился на Печатном дворе и назы-
назывался «образцовым» — по нему дела-
делали все большие печатные станки.
Конструкция его смешанная: в основ-
основном он деревянный, но есть и метал-
металлические, бронзовые детали. Копия
этого печатного станка может попол-
пополнить набор школьных наглядных посо-
пособий по истории культуры, ее в каче-
качестве сувенира приятно подарить писа-
писателю, журналисту, издателю, типогра-
типографу, просто любителю и собирателю
книг. На нем можно и работать: печа-
печатать, например, экслибрисы — ярлыки,
которые вы наклеите на книги соб-
собственной библиотеки.
Воспроизведение конструкции стан-
станка в чертежах начнем с размера листа
бумаги; в модели можно принять этот
размер равным 70 X 45 мм, фактиче-
фактически он был в несколько раз больше.
Нажимная плита пьям обычно захва-
захватывала лишь половину этого листа,
одну страницу — «ин-фолио», то есть
согнутый пополам лист. Поэтому печат-
печатную форму, помещенную в ящик — ков-
ковчег, подводили под нажим дважды,
а для накладывания и снятия листа
бумаги вовсе выводили из-под пьяма.
Таким образом, на плане станка нуж-
нужно предусмотреть место для четырех
страниц или двух листов бумаги.
Ковчег таскали по скамье с по-
помощью рукоятки, шестерни и зубчатой
рейки, которая ходила в пазу скамьи.
Эти приспособления позже заменяли
валом и ремнем, перехлестнутым че-
через вал.
Поверх ковчега клали две скреплен-
скрепленные между собой рамы — фрашкет и
тимпан. Тимпан был затянут кожей и
слоями мягкой бумаги, которые равно-
равномерно распределяли давление по форме.
Сверху и снизу на раме тимпана име-
имелись медные иглы — графьи, на кото-
которые накалывали лист бумаги. Фрашке-
том накрывали лист бумаги сверху,
в его пергаментной обтяжке прорезались
отверстия там, где надо было печатать,
а оставшаяся обтяжка прикрывала по-
поля, чтобы они не пачкались.
Нажимный винт — прас помещался
между двумя вертикальными стойками
с двумя перекладинами. На верхней
была укреплена звезда — подобие
гайки, в которую ввинчивался прас —
бронзовый стержень, снизу заострен-
заостренный, а вверху снабженный спираль-
Однажды студент-датчанин Пит Хейн
сидел на лекции знаменитого физика
Гейзенберга по квантовой механике.
Предмет этот он изучил раньше, и по-
поэтому мысли его витали где-то рядом.
«Квант —эхо кусок, порция, — раз-
размышлял Хейн. — Вот, скажем, кубик.
Его можно разбить на маленькие куби-
кубики-кванты — например, по три кванта на
грань. Сколько всего будет квантов? 27.
Значит, из 27 маленьких кубиков мож-
можно сложить один большой. А если эти
маленькие кубики сцеплены друг с дру-
другом разными способами? Можно ли то-
тогда из них сложить большой кубик?»
Пит Хейн попытался вообразить, как
кванты можно сцепить в фигуры и как
сложить фигуры в большой куб. Он убе-
убедился, что это нелегкая задача для во-
воображения.
Так родилась игра «Сома».
Впоследствии Пит Хейн стал видным
ученым, инженером, математиком и по-
поэтом. В тяжелые годы оккупации Дании
он руководил антигитлеровским под-
подпольем и стал национальным героем
Дании. Это не помешало ему придумать

ной многоручьевой нарезкой. В середи-
середине в прас вставлялась рукоятка —
кука, поворачивавшая его. Снизу во
иторой перекладине имелось квадратное
отверстие, в котором ходил пустотелый
куб — орех. К нему веревками привя-
привязывали пьям.
Один из типографов — тередорщик —
откидывал куку от себя и поднимал
пьям; другой — батырщик, поворачивая
рукоятку, выводил ковчег из-под пра-
са. Тередорщик поднимал тимпан, отки-
откидывая его на особую стойку, открывал
фрашкет и снимал лист бумаги. Тем
временем батырщик натирал печатную
Форму масляной краской с помощью
кожаных подушек — они назывались
«матцы». Сняв отпечатанный лист, те-
тередорщик вешал его на веревку су-
сушиться, чистый лист накалывал на
графьи, захлопывал фрашкет и тим-
тимпан. Как только ковчег въезжал под
прас, тередорщик тянул куку на се-
себя — оттискивал сначала одну стра-
страницу, потом другую.
Сейчас лист отпечатывается в типо-
типографиях за долю секунды. Но люди
гордятся старинными орудиями типо-
типографов, которые печатали первые кни-
книги, учебники, журналы и газеты и тем
способствовали быстрому распростране-
распространению знаний в народе.
Л. ТЕПЛОЕ
игру «Геке» и множество других занят-
занятных математических развлечений.
В игре «Сома» участвуют семь дета-
деталей. Первая сделана из трех кубиков.
Остальные шесть деталей склеены из
четырех кубиков каждая.
В настоящее время известно, что из
семи деталей «Сомы» куб можно сло-
сложить 230 разными способами. Но до сих
пор неизвестно, все ли способы открыты.
Любители «Сомы», которых, вероятно,
уже сотни тысяч во всем мире, научи-
научились также складывать из этих элемен-
элементов фигурки собак, подобия домов и ме-
мебели. Обнаружилось, однако, что неко-
некоторые простые фигуры сложить из них
принципиально невозможно.
Игра «Сома» развивает пространствен-
пространственное воображение и прививает любовь
к абстрактной математике. Сделайте се-
себе детали «Сомы» и попробуйте внима-
внимательно изучить их свойства. Если вы
будете нарезать кубики из рейки квад-
квадратного сечения, а не клеить из гото-
готовых кубиков, то заготовок потребуется
не 27, а 16: 7 одинарных кубиков, 7 по-
полосок по два кубика и 2 полоски по
три.
11

В военных играх и туристских похо-
походах мегафон просто незаменим. «Кара-
бас» — надежный помощник тренера
на стадионе и в бассейне, экскурсовода
на выставке. Им удобно подавать
команды, объявлять счет во время
спортивных соревнований. Дальность
действия устройства зависит от усло-
условий работы: уровня постороннего шу-
шума, рельефа местности, силы и направ-
направления ветра, и колеблется в пределах
от 100 до 400 м.
Радномегафон «Карабас» состоит из
микрофона, усилителя низкой частоты с
громкоговорителем и источника пита-
питания. Его усилитель имеет номинальную
выходную мощность 3 вт и воспроизво-
воспроизводит диапазон частот от 80 до 700 гц.
Питается мегафон от четырех плоских
батарей типа 3336Л (КБС 0,5), вклю-
включенных последовательно.
Усилитель низкой частоты — трехкас-
кадный, на четырех транзисторах. Его
первый каскад на триоде Ti является
микрофонным усилителем. Второй кас-
каскад на транзисторе Т2 — предваритель-
предварительный усилитель напряжения. Третий, вы-
выходной каскад, в котором работают
триоды Т3 и Т4, — двухтактный усили-
усилитель мощности.
Все транзисторы включены по схеме
с общим (заземленным) эмиттером.
Связь между первыми двумя каскада-
каскадами — емкостная, а между вторым и
выходным — с помощью согласующего
трансформатора низкой частоты Трь
Этот трансформатор обеспечивает по-
подачу на базы транзисторов Тз и Т4
напряжения сигнала в противофазе, что
необходимо для нормальной работы
двухтактного усилителя мощности.
Резистор R-t, включенный в цепь эмит-
эмиттера транзистора Ть образует обрат-
обратную связь и вместе с делителем Ri и R.»
обеспечивает нормальную работу всего
каскада при изменении окружающей
температуры. Режим работы триода Т2
стабилизирован резисторами R5, Rs.
R9 и R10 ^^^
Транзисторы выходного каскада Т3 и
Т4 получают смещение от триода Т2.
Поэтому при повышении температуря!
их режим остается неизменным и без
применения терморезистора. Между
плюсом источника питания и эмиттером
транзисторов Т3 и Т4 включен малоом-
ный резистор Rn
Наличие этого резистора практически
исключает влияние разброса параметров
применяемых транзисторов на режим
каскада. В случае непосредственного
подключения эмиттеров триодов Тз и Т4
к положительной шине потребуется тща-
тщательная подборка транзисторов с близ-
близкими значениями коэффициента усиле-
усиления по току.
Резистор Rs и конденсатор С2 обра-
образуют ячейку развязывающего фильтра,
нейтрализующего вредную связь между
каскадами через цепи питания.
Параллельно первичной обмотке вы-
выходного трансформатора Тр2 включен
конденсатор С7. Его емкость подобрана
так, что он. «срезает» наиболее высокие
частоты звукового диапазона, предот-
предотвращая тем самым самовозбуждение
усилителя.
Включение мегафона производится
кнопкой Кн2. Фонический вызов дается
нажатием кнопки Кнь которая соеди-
соединяет выход усилителя со входом через
резистор R7 и конденсатор Cs. Усили-
Усилитель возбуждается, и в громкоговорите-
громкоговорителе слышится звук сирены.
Почти все детали, необходимые для
мегафона «Карабас», готовые, завод-
заводского изготовления.
Транзисторы Ti и Т2 — типа МП39 —¦
МП42 или П13 — П16 с любым буквен-
буквенным индексом. Их коэффициент усиле-
усиления по току должен быть не менее 40.
Выходные триоды Т3 и Т4 мощные, низ-
низкочастотные, типа П213—П214 (П4 или
П201 — П203). Коэффициенты усиления
(В = 40 -г- 100) и обратные токи кол-
коллекторов этих транзисторов не должны
отличаться более чем на 20%, иначе
усложнится налаживание выходного кас-
каскада. Для этих триодов из листовой
латуни или алюминия нужно изготовить
радиаторы. Вырезанные по указанным
размерам пластины зажмите в тисках и
просверлите размеченные отверстия. За-
Зачтем изогните каждую пластину, а по-
поверхность радиаторов зачистите наждач-
наждачной бумагой. Особенно тщательно отпо-
отполируйте места установки транзисторов.
Микрофон собран из электромагнит-
электромагнитного капсюля ДЭМШ (ДЭМШ-1а или
ДЭМ-4м). Если у вас не окажется
такого капсюля, можно использовать в
качестве микрофона наушники от голов-
головных телефонов ТОН-1, ТОН-2 и другие.
Громкоговоритель Гр рассчитан на
номинальную мощность 4 вт. Хорошие
РАДИОМЕГАФОН
„КАРАБАС"
результаты получаются с динамиками
типа 4ГД-28. Можно использовать так-
также громкоговорители 4ГД-1 или 4ГД-7.
Резисторы — любого типа и на лю-
любые мощности рассеяния. Желательно,
однако, чтобы эти детали были малога-
малогабаритными.
Электролитические конденсаторы —
^гипа ЭМ, К50-6 или «Тесла». Конденсат
тор Сб емкостью 200 мкф можно соста-
составить из двух или четырех электролити-
электролитических конденсаторов меньшей емкости.
Конденсаторы Cs и С> — типа КЛС,
К74-5 или МБМ.
Трансформаторы Tpi и Тр2 само-
самодельные. Они наматываются на сердеч-
сердечнике из пластин Ш-9, толщина набора
16 мм. Первичная обмотка трансформа-
трансформатора Tpi содержит 1500 витков прово-
провода ПЭЛ 0,15 — 0,18 мм, а вторичная —
320 витков такого же провода с отво-
отводом от середины A60 + 160 витков).
Первичная обмотка выходного транс-
трансформатора Тр2 состоит из 180 витков
провода ПЭЛ 0,5—0,7 мм с выводом
от середины (90+.90 витков). Вторич-
Вторичная обмотка для громкоговорителя с
сопротивлением звуковой катушки
4,5 ома выполнена проводом ПЭЛ 0,7 —
0,9 мм и имеет 65 витков. Между ря-
рядами обмотки не забудьте сделать про-
прокладки из конденсаторной бумаги или
лакоткани.
Усилитель монтируется на печатной
плате из фольгированного гетинакса
размером 140 X 90 мм.
На пластину переведите чертеж мон-
монтажной платы, а в местах, где долж-
должны быть отверстия, сделайте керном
углубления. Те части фольги, которые
должны оставаться на плате, аккуратно
закрасьте нитролаком. После высыха-
высыхания лака рисунок следует отретуширо-
отретушировать и хорошенько прочистить просветы
между проводниками.
Травление платы ведется в растворе
хлорного железа A50 г реактива на
стакан воды) и продолжается 40—
50 мин. Однако если раствор подогреть
до 40° С, плата вытравится за 10—
15 мин.
После химической обработки промой-
промойте плату в проточной воде и ацетоном
или растворителем снимите слой защит-
защитного лака. Теперь остается в местах
углублений, набитых керном, просвер-
просверлить отверстия и разместить на плате
детали.
Из жести или тонкого алюминия из-
изготовьте рупор. Его первый отсек за-
занимает громкоговоритель, который кре-
крепится к стенкам металлическими или
пластмассовыми уголками.
Пластинка из жести или оргстекла
разделяет первый и второй отсеки.
Во втором отсеке размещаются монтаж-
монтажная плата и кнопка включения сирены.
Третий отсек предназначен для комплек-
комплекта батарей. Задняя крышка отсека
съемная: она крепится зажимным
винтом.
Микрофон прикрепите к рупору через
амортизатор — пористую резину или
пенопласт. Амортизатор можно сделать
из обычной резинки для карандаша
размером 30V 40 мм. Хорошая аморти-
амортизация микрофона резко уменьшит аку-
акустическую обратную связь и предотвра-
предотвратит самовозбуждение.
В рабочем положении мегафон под-
поддерживается за ручку, которую можно
сделать ИЗ текстолита, органического
стекла ила дерева. На ней устанавли-
устанавливается кнопка включения усилителя Кн2.
Налаживание радиомегафона начните
с тщательной проверки монтажа уси-
усилителе В разрыв цепи, идущей от мину-
минусового провода питания к среднему вы-
выводу первичной обмотки трансформато-
трансформатора Тр2> включите миллиамперметр со
^шкалой 25—50 ма. Прибор должен по-
показать ток 20—24 ма. Установить тре-
требуемый ток можно изменением сопро-
сопротивления резистора Ri0.
После проверки выходного каскада в
коллекторную цепь транзистора Т2
включите миллиамперметр со шкалой
5—10 ма. Здесь коллекторный ток дол-
должен быть в пределах 3—5 ма. Под-
Подгонку режима производят подбором ре-
резистора Rs.
Далее измеряют ток коллектора
триода Ть который не должен превы-
превышать 1,2—1,5 ма. Значительное откло-
отклонение от этой величины укажет на не-
необходимость изменения сопротивления
резистора Ri.
Установив рекомендуемые режимы
транзисторов, проверьте усилитель при
работе от микрофона. Если голос уси-
усиливается без искажений — все в поряд-
порядке. В заключение испытывают работу
фонической сирены. При включении
кнопки Khi в громкоговорителе будет
раздаваться громкий звук с частотой
600—800 гц. Если сирена не работает,
нужно поменять местами выводы вто-
вторичной обмотки трансформатора Тр2.
Необходимый тембр звучания подберите
изменением емкости конденсатора С5.
И. ЕФИМОВ
12

13

СЕКРЕТЫ
УМЕЛЫХ
РУН
В ЛЕС ЗА СУШЕНЫМИ
ГРИБАМИ
Грибы быстро портятся:
утром их соберешь, а под
вечер они уже темнеют. Ес-
Если их тут же не поджарить,
назавтра придется ЕЫбро-
сить. Но можно сушить гри-
грибы прямо во время сбора,
на лесной поляне. Перенос-
Переносную сушилку сделайте из
четырех круглых пятикило-
пятикилограммовых банок из-под се-
селедки. У трех банок вы-
вырежьте дно и крышку, на
ободьях пробейте отверстия
диаметром около 5 мм. Бан-
Банку с невырезанным дном
поставьте на огонь, ска-
скажем, на горящие угли ко-
костра.
На эту банку положите
ряд шомполов из дюраля
или железной проволоки
диаметром 3 — 4 мм с нани-
занными на них грибами.
Впрочем, шомпола могут
быть и деревянными. На-
верх поставьте оЗод, в от-
отверстия вставьте ряд шом-
шомполов, снова положите ряд
шомполов и та:: далее. Вре-
Время от времени нижние сек-
секции с подсушенными гриба-
грибами надо переставлять вверх.
Не забывайте прокручивать
шомпола.
И еще один совет. Багаж
из четырех банок громоз-
громоздок. Чтобы он стал компакт-
компактным, разрежьте ободья. Ес-
Если их немного сжать, то
они легко вложатся в одну
банку.
ГРЕЛКА ДЛЯ МОТЫЛЯ
Любителям подледного ло-
лова частенько приходится зи-
мой, в мороз, сидеть с мор-
мышкой. Хлопотно, правда,
возиться с наживкой: пока
ее достанешь из-под тулупа
да на крючок наживишь —
рука замерзнет. Иначе нель-
нельзя — замерзнет мотыль.
А. Комолов, контролер
Рязанского завода счетно-
аналитических машин, ре-
решил коробочку с мотылем
крепить к руке, как часы.
Коробку величиной чуть
больше спичечной он выре-
вырезал из дерева, ремешок из-
под часов нашелся — снасть
готова.
Пошел Комолов испыты-
испытывать коробку-часы. Но, увы,
через час мотыль замерз.
«Чем его подогреть? — ду-
думал рыболов. — Рукой!» Ко-
Коробка-то на руке, а в руке
как-никак 38°. Деревянное
дно вырезал, вместо него
вставил дюралевое. Теперь
рука сама подогревает на-
наживку.
УНИВЕРСАЛЬНЫЕ ТИСКИ
Тиски — инструмент хо-
хороший, но надежно зажи-
зажимать он может только де-
детали с параллельными гра-
гранями. Для сложных работ
можно сделать универсаль-
универсальные тиски. Для этого снаб-
снабдите каждую губку тисков
поворачивающейся колод-
колодкой с выемками по пери-
периметру.
ХОРОШЕЕ ОТНОШЕНИЕ
К ГВОЗДЯМ
Если вы воспользуетесь
изобретением Ф. Костина,
ваши клещи не изогнут ни
один выдираемый гвоздь.
В одной из ручек клещей
надо просверлить отверстие
и вставить вилку, закрепив
ее гайкой. Легкое движение
клещами — шляпка гвоздя
приподнялась. Теперь под-
подведите под шляпку вилку и
продолжите подъем. Что-
Чтобы окончательно вынуть
гвоздь, поверните клещи на
180° и подхватите его вил-
вилкой. Гвоздь прямой.
ПОДТАЛКИВАЙТЕ
ПРОВОД СОЛЕНОИДОМ
Протянуть провод через
пластмассовую трубку боль-
большой длины нелегко. Эту
операцию может облегчить
соленоид.
Если придется протянуть
пучок проводов, то лучше
сначала прикрепите его к
нитке с иголкой и протащи-
протащите соленоидом иголку.
Киевляне С. Слесаревский
и С. Стельмах, придумав-
придумавшие этот способ, утвержда-
утверждают, что соленоид из двух-
двухсот витков провода, потреб-
потребляя ток 5 а, обеспечивает
протяжку нити через
2-мм трубку длиной в де-
десятки метров.
КАК ВЫПРЯМЛЯТЬ
ГВОЗДИ?
Для этого полезно сде-
сделать простейщез приспособ-
приспособление, состоящее из пуан-
пуансона и матрицы. Самый
лучший материал для «гвоз-
деправа» — сталь С-3. Ле-
Ленинградец А. Гольденберг
вот уже несколько лет
пользуется своей самодел-
самоделкой и очень доволен.
А. РАТ08
БЫСТРО И УДОБНО
Чтобы не тратить напрас-
напрасно время, перелистывая
толстый том, в телефонных
книгах, словарях, энцикло-
энциклопедиях и справочниках,
длинные стороны страниц
нередко обрезают уступа-
уступами, а к углу выреза при-
приклеивают букву алфавита —
получается лесенка, и все
буквы видны. Можно от-
открыть том на нужной стра-
странице.
Однако на длинной сторо-
стороне обреза помещается лишь
алфавит, около тридцати
вырезок, а страниц в томе
бывает много сотен, и нуж-
нужную приходится находить,
перелистывая ненужные.
Московский изобретатель
Л. И. Соловьев придумал
использовать для высечки
верхнюю или нижнюю ко-
короткие стороны страниц.
Смажем, вы ищете в слова-
словаре слово «инженер». По бо-
боковой высечке находите
сначала раздел на букву И.
Тут же начинаются лесенки,
вырезанные сверху или сни-
снизу: ИБ — ИВ — ИГ — ИД... и
так далее, до конца... ИЮ —
ИЯ. Неупотребительные со-
сочетания, впрочем, можно и
пропустить. Там, где кон-
кончается раздел И, кончается
и лесенка.
Пока еще такие словари
и справочники не выпуска-
выпускаются, но, если в доме есть
словарь, которым часто
пользуются, вы сами може-
можете вырезать в нем промежу-
промежуточные лесенки-указатели.
14

ОТ СОЛНЦА И ДОЖДЯ
Летом многие ребята отдыхают в пионерских лагерях,
ходят в турпоходы, помогают взрослым в поле. Везде они
могут построить небольшие сооружения и навесы для от-
отдыха, чтения, коллективных бесед и выступлений самодея-
самодеятельных артистов.
ПЕРВЫЙ ВАРИАНТ. Возле полевого
стана с помощью взрослых можно со-
соорудить легкий навес из перкалевой тка-
ткани или брезента. В качестве опор в за-
зависимости от размеров навеса исполь-
используют металлические стойки или деревян-
деревянные колышки. Наклонные стойки монти-
монтируют парами. Закрепляют их оттяжка-
оттяжками из проволоки, шнура или каната.
В верхней части стоек проделаны отвер-
отверстия для крепления навеса и оттяжек.
Опираются стойки на кубики из бетона,
в центре которых закреплены отрезки
трубы большего диаметра, чем сама
стойка.
ВТОРОЙ ВАРИАНТ. В качестве опор
использованы кирпичные стены или стен-
стенки из местного камня. Стены можно вы-
выкрасить в яркий цвет и декоративно
оформить. Чтобы сильный порыв ветра
не сорвал ткань покрытия, применяют
тросы или шнуры, закрепляемые с двух
сторон навеса к бетонным кубам.
ТРЕТИЙ ВАРИАНТ. На земле разме-
размечают круг0 3—6 м. По его периметру
ставят соединенные между собой стой-
стойки. Нижняя часть стойки опущена в бе-
бетонный башмак, а верхняя закреплена
оттяжками. Нитями шнура закрепляют
ткань или парусину. Защитой от дождя
или солнца, кроме ткани, могут быть
цветной стеклопластик, рейки, полиэти-
полиэтиленовая пленка.
ЧЕТВЕРТЫЙ ВАРИАНТ. Конструкции из
стальных труб, напоминающие треуголь-
треугольник, — основа несущей опоры. Несколь-
Несколько таких треугольников образуют легкое
сооружение, к наклонным стойкам кото-
которого прикреплены цветные тенты, спа-
спасающие от дождя и солнца. Соедине-
15

ны наклонные стойки вверху, а закреп-
закреплены в бетонном основании. Справа и
слева от входа поставлены два реечных
г:;рака. На одном может быть надпись,
на другом — полки для книг и жур-
напов.
ПЯТЫЙ ВАРИАНТ. Возле старого де-
. ева можно построить назес из реек.
В качестве опоры используют сем ствол
дерева. Радиус навеса — до 3 м. Рейки
применяют сечением 100X50 мм. Их
шурупами прикрепляют к металлическим
уголкам в двух точках — к концам
большого и малого диаметров. Вся кон-
конструкция ??<:нт на стальных тяжах —
проволока 0 10—"S2 алм, — прикреплен-
прикрепленных к кольцам из металлических угол-
уголков. Деревянные рейки покрывают оли-
олифой или масляной краской.
ШЕСТОЙ ВАРИАНТ. Из обычных реек,
окрашенных в яркий цвет, создают при-
приятное место для отдыха. На земле
собирают две половины щитов, шнура-
шнурами или тросам л подвешивают их к де-
дереву (рис. 8). Можно использовать и
наземные споры (рис. 6).
СЕДЬМОЙ ВАРИАНТ — шалаш на де-
дереве. Чтобы взобраться на наблюдатель-
наблюдательный пункт, используют веревку или ка-
канат с узлами. Крышу делают из хворо-
хвороста или веток самого дерева, укреплен-
укрепленных на горизонтальной палке.
В. СТРАШН08
