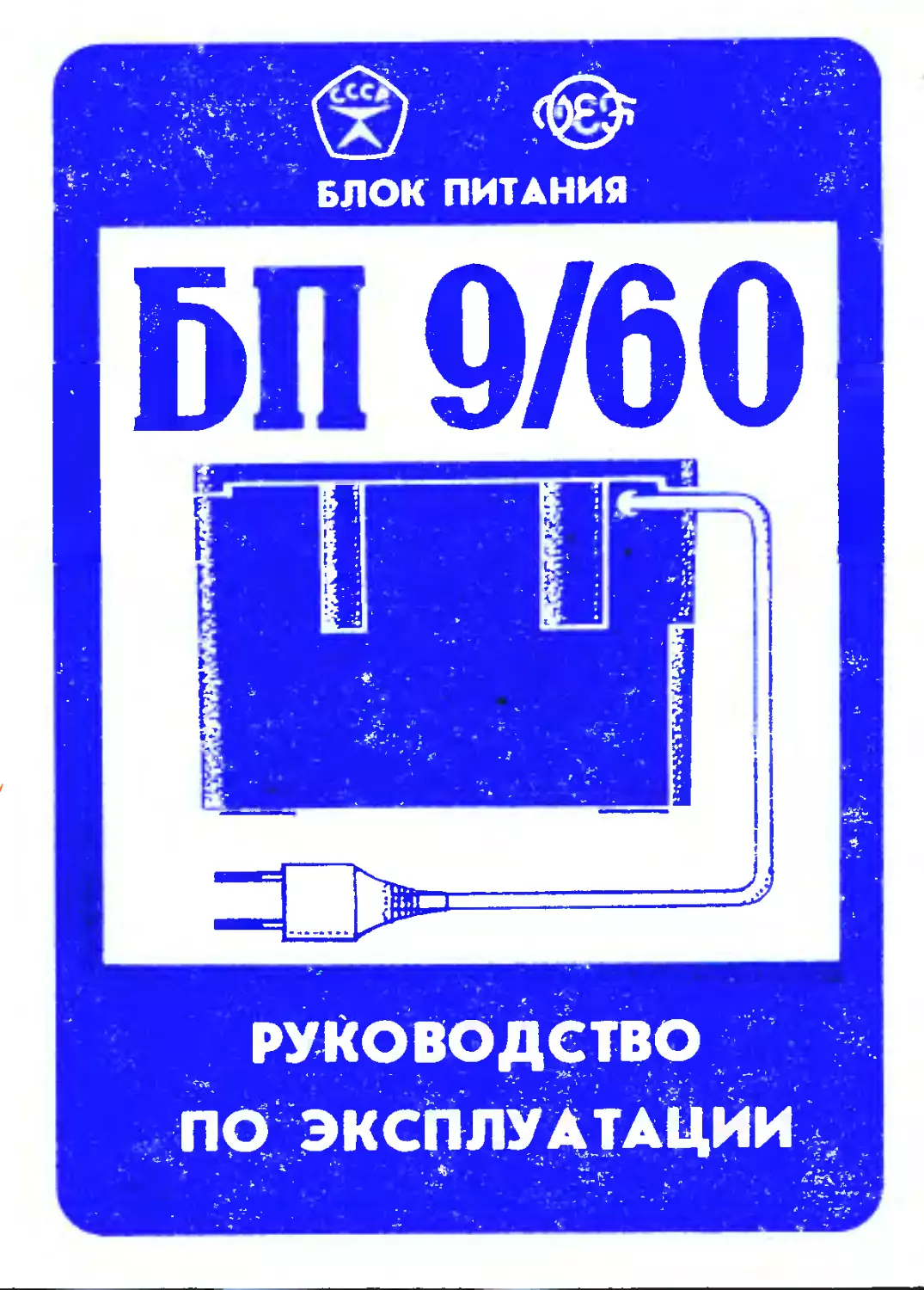

РУКОВОДСТВО
ПОЭКСПЛУАТАЦИИ
Общие указания
При покупке блока требуйте проверки его иа работоспособность,
а также проверьте наличие отрывных талонов в настоящем руко-
водстве по эксплуатации. Отрывные талоны на гарантийный ремонт
вырезаются работниками обслуживающей организации только после
.ого, как работа практически выполнена. При этом за каждый ре-
монт вырезается только один талон.
Убедитесь в том, что в гарантийном и отрывных талонах постав-
лены штамп магазина, разборчивая подпись или штамп продавца
и дата продажи.
Помните, что при утере дарантвйного талона Вы лишаетесь права
на гарантийный ремонт.
Проверьте сохранность пломбы на блоке и его комплектность.
Блок выпускается объединением подготовленным для включения
в есть напряжением 220 вольт.
Перед включением блока внимательно ознакомьтесь с. настоящим
руководством.
Комплект поставки
1.	Блок
2.	Запасной предохранитель ВПТ6-1т-0,16А
3.	Руководство по эксплуатации
4.	Упаковочная коробка
— 1 шт.
— 2 шт.
— 1 экз.
— 1 компл.
Требования по технике безопасности
Установку, изъятие блока из приемника и замену предохрани-
теля осуществлять только при отключенной вилке из розетки.
Не применяйте самодельных предохранителей.
При выключении приемника выключайте блок из розетки сети.
Устройство блока питания
Блок предназначен для питания приемника с напряжением
питания 9 вольт постоянного тока, типа «VEF-201», «VEF-202»,
«VEF-204», «VEF-206», от сетн переменного тока напряжением
220 вольт частотой БО Гц.
Выходное напряжение постоянного тока блока — 9 —g’g В
Максимальный ток нагрузки, не более	•— 100 мА
Габариты, не более
Масса без упаковки, ие более
Блок содержит 0,0031512 г золота
— 56X86X65 мм
— 0,4 кг
После установки блока
зетку.
Подготовка к работе и порядок
работы с блоком питания
В приемнике отвернуть винты, крепя-
щие крышку отсека питания. Вынуть из
отсека элементы питания. Установить
блок в отсек питания контактными плас-
тинами внутрь отсека так, чтобы выс-
туп на боковой стенке блока находился
с левой стороны отсека питания против
колодки с гнездами. -
Сетевой шнур уложить в выемку зад-
ней стенки приемника.
Установить и закрепить крышку от-
сека питания.
в приемник, вилку шиура включить в ро-
Включить регулятор громкостн приемника, при этом прнемник
должен работать (при нажатии кнопки подсветки шкалы должнь?
загораться лампочки).
Рис. 1.
1 — колодка с
предохранителем
2 — смена
предохра нителя
Принципиальная схема блока питания
Гарантийные обязательства
Блок питания БП-9/60 соответствует утвержденному образцу.
Изготовитель гарантирует соответствие блока требованиям тех-
нических условий 2.087.058 ТУ при соблюдении владельцем правил
эксплуатации, изложенных в руководстве по эксплуатации.
Гарантийный срок эксплуатации блока 24 месяца со дня про-
дажи через розничную торговую сеть.
В течение гарантийного срока эксплуатации владелец имеет
право в случае нарушения работоспособности блока, на бесплатный
ремонт по предъявлению гарантийного талона. При этом за соот-
ветствующий вид обслуживания вырезается один отрывной талон.
Информацию о ремонтных предприятиях, производящих гаран-
тийный ремонт, можно получить в ближайшем магазине радиотова-
ров.
Без предъявления гарантийного и отрывного талонов и (или)
ири нарушении сохранности пломбы на блоке претензии к качеству
работы не принимаются и гарантийный ремонт не производится.
В течение гарантийного срока эксплуатации, установленного на
блок, ремонт производится за счет владельца в случае, если он
эксплуатирует его не в соответствии с настоящим руководством по
эксплуатации.
Обмен неисправных блоков осуществляется через торговую сеть
по предъявлении справкин ремонтного предприятия и гарантийного
талона в соответствии с действующими республиканскими правилами
обмена промышленных товаров, купленных в розничной торговой сети
государственной и кооперативной торговли.
