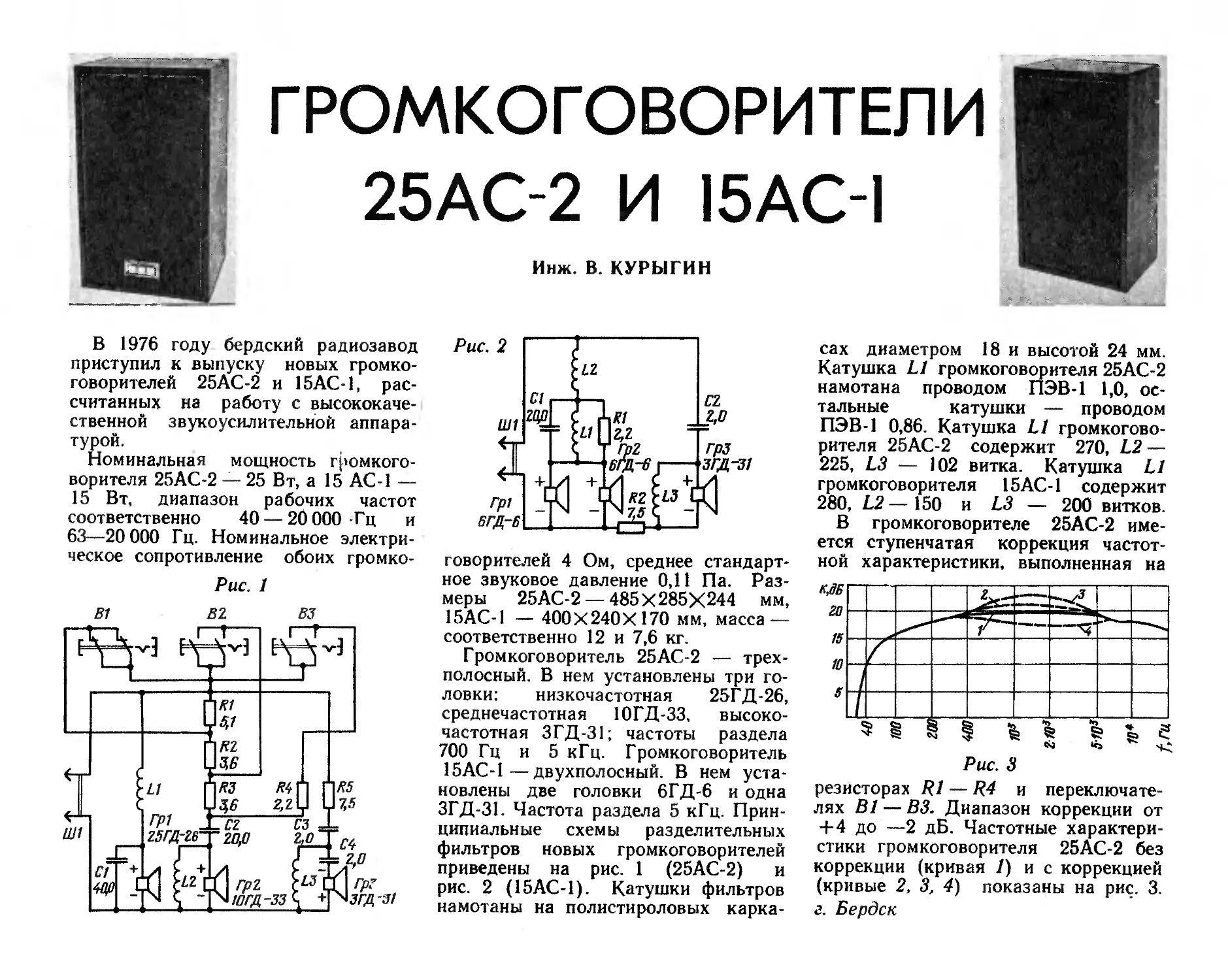

ГРОМКОГОВОРИТЕЛИ
25АС-2 И I5AC-1
Инж. В. КУРЫГИН
В 1976 году бердский радиозавод
приступил к выпуску новых громко-
говорителей 25АС-2 и 15АС-1, рас-
считанных на работу с высококаче-
ственной звукоусилительной аппара-
турой.
Номинальная мощность громкого-
ворителя 25АС-2 — 25 Вт, а 15 АС-1 —
15 Вт, диапазон рабочих частот
соответственно 40 — 20 000 -Гц и
63—20 000 Гц. Номинальное электри-
ческое сопротивление обоих громко-
Рис. 1
В1	В2	ВЗ
говорителей 4 Ом, среднее стандарт-
ное звуковое давление 0,11 Па. Раз-
меры 25АС-2 — 485x285X244 мм,
15АС-1 — 400X240X170 мм, масса —
соответственно 12 и 7,6 кг.
Громкоговоритель 25АС-2 — трех-
полосный. В нем установлены три го-
ловки:	низкочастотная 25ГД-26,
среднечастотная 10ГД-33, высоко-
частотная ЗГД-31; частоты раздела
700 Гц и 5 кГц. Громкоговоритель
15АС-1—двухполосный. В нем уста-
новлены две головки 6ГД-6 и одна
ЗГД-31. Частота раздела 5 кГц. Прин-
ципиальные схемы разделительных
фильтров новых громкоговорителей
приведены на рис. 1 (25АС-2) и
рис. 2 (15АС-1). Катушки фильтров
намотаны на полистироловых карка-
сах диаметром 18 и высотой 24 мм.
Катушка L1 громкоговорителя 25АС-2
намотана проводом ПЭВ-1 1,0, ос-
тальные катушки — проводом
ПЭВ-1 0,86. Катушка L1 громкогово-
рителя 25АС-2 содержит 270, L2 —
225, L3 — 102 витка. Катушка L1
громкоговорителя 15АС-1 содержит
280, L2 — 150 и L3 — 200 витков.
В громкоговорителе 25АС-2 име-
ется ступенчатая коррекция частот-
ной характеристики, выполненная на
резисторах R1 — R4 и переключате-
лях В1 — ВЗ. Диапазон коррекции от
+4 до —2 дБ. Частотные характери-
стики громкоговорителя 25АС-2 без
коррекции (кривая /) и с коррекцией
(кривые 2, 3, 4) показаны на рис. 3.
г. Бердск
