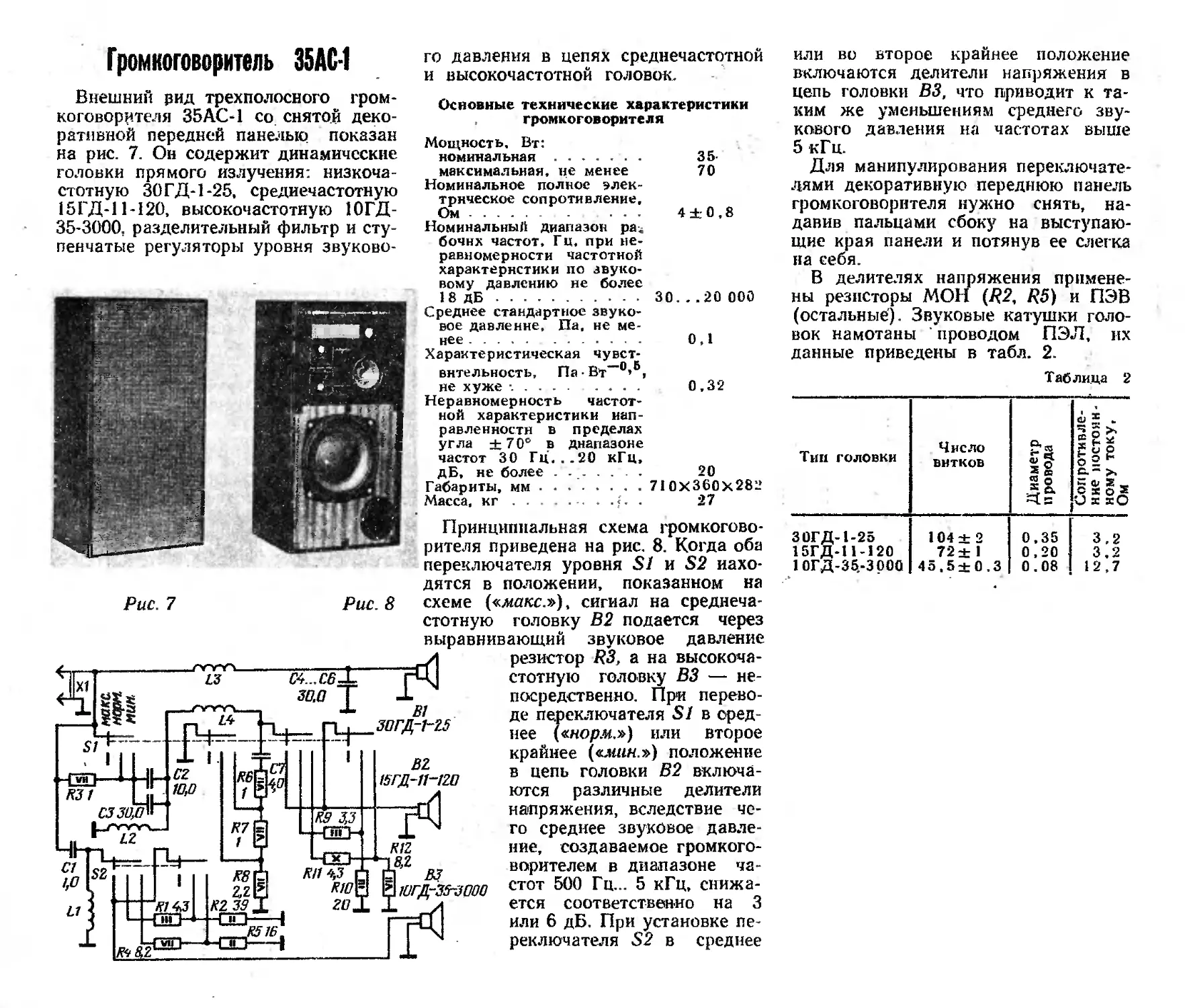

Громкоговоритель 35AM
Внешний рид трехполосного гром-
коговорителя 35 АС-' со снятой деко-
ративной передней панелью показан
на рис. 7. Он содержит динамические
головки прямого излучения: низкоча-
стотную 30 ГД-1-25, средиечастотную
15ГД-11-120, высокочастотную 10ГД-
35-3000, разделительный фильтр и сту-
пенчатые регуляторы уровня звуково-
Рис. 7	Рис. 8
го давления в цепях среднечастотной
и высокочастотной головок.
Основные технические характеристики
громкоговорителя
Мощность. Вт:
номинальная .......	35
максимальная, не менее	70
Номинальное полное элек-
трическое сопротивление.
Ом ..... - -	...	4 ±0,8
Номинальный диапазон ра.
бочнх частот, Ги, при не-
равномерности частотной
характеристики по звуко-
вому давлению не более
18 дБ.................... 30. . .20 000
Среднее стандартное звуко-
вое давление, Па, не ме-
нее ..................... 0,1
Характеристическая чувст-
вительность, Па • Вт“°»Б,
не хуже ............. . .	0,32
Неравномерность частот-
ной характеристики нап-
равленности в пределах
угла ±70° в диапазоне
частот 30 Гц. ..20 кГц,
дБ, не более . .......... 20
Габариты, мм  •	........ 710X360X282
Масса, кг..........»	.	27
Принципиальная схема громкогово-
рителя приведена на рис. 8. Когда оба
переключателя уровня S1 и S2 нахо-
дятся в положении, показанном на
схеме («макс.»), сигнал на среднеча-
стотную головку В2 подается через
выравнивающий звуковое давление
резистор R3, а на высокоча-
стотную головку ВЗ — не-
посредственно. При перево-
де переключателя S1 в сред-
нее («норм.») или второе
крайнее («мин.») положение
в цепь головки В2 включа-
ются различные делители
напряжения, вследствие че-
го среднее звуковое давле-
ние, создаваемое громкого-
ворителем в диапазоне ча-
стот 500 Гц... 5 кГц, снижа-
ется соответственно на 3
или 6 дБ. При установке пе-
реключателя S2 в среднее
или во второе крайнее положение
включаются делители напряжения в
цепь головки ВЗ, что приводит к та-
ким же уменьшениям среднего зву-
кового давления на частотах выше
5 кГц.
Для манипулирования переключате-
лями декоративную переднюю панель
громкоговорителя нужно снять, на-
давив пальцами сбоку на выступаю-
щие края панели и потянув ее слегка
на себя.
В делителях напряжения примене-
ны резисторы МОН (R2, R5) и ПЭВ
(остальные). Звуковые катушки голо-
вок намотаны ’ проводом ПЭЛ, их
данные приведены в табл. 2.
Таблица 2
Тип головки	Число витков	Диаметр провода	Сопротивле- J ние постоян- ному току, Ом	I
30ГД-1-25	104+2	0,35	3.2
15ГД-11-120	72+ 1	0,20 0.08	3.2
1 0ГД-35.-3000	45,5 + 0.3		1 2,7
