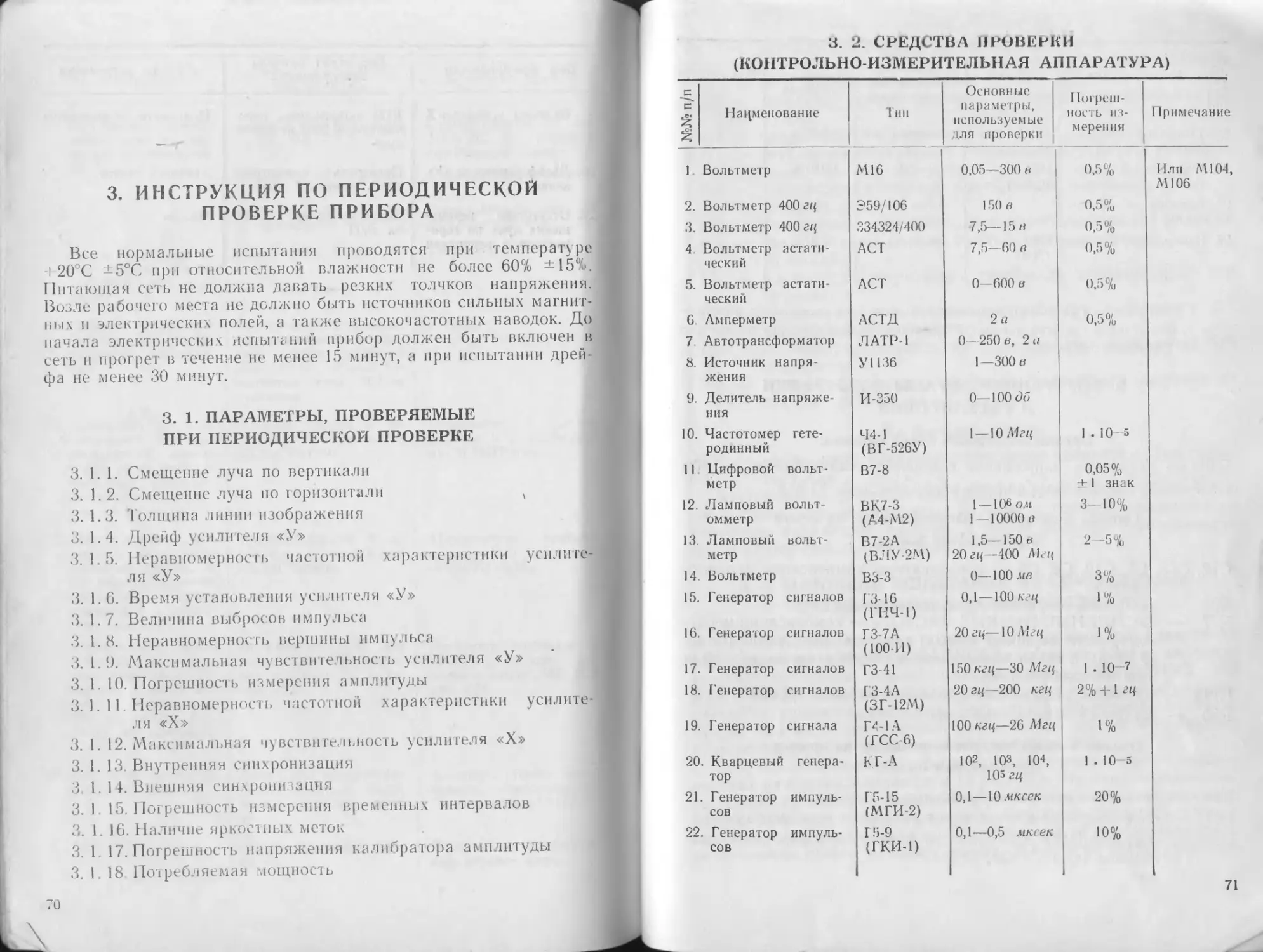

                    3. инструкция по периодической ПРОВЕРКЕ ПРИБОРА
Все нормальные испытания проводятся при температуре -I 20эС ±5°С при относительной влажности не более 60% ±15%. Питающая сеть не должна давать резких толчков напряжения. Возле рабочего места не должно быть источников сильных магнитных и электрических полей, а также высокочастотных наводок. До начала электрических испытаний прибор должен быть включен в сеть и прогрет в течение не менее 15 минут, а при испытании дрейфа не менее 30 минут.
3. 1. ПАРАМЕТРЫ, ПРОВЕРЯЕМЫЕ ПРИ ПЕРИОДИЧЕСКОЙ ПРОВЕРКЕ
3. 1. 1. Смещение луча по вертикали
3. 1.2. Смещение луча по горизонтали	k
3. 1.3. Толщина линии изображения
3. 1.4. Дрейф усилителя «У»
3. 1.5. Неравномерное! ь частотной характеристики усилителя «У»
3. 1.6. Время установления усилителя «У»
3. 1.7. Величина выбросов импульса
3.1.8. Неравномерность вершины импульса
3. 1.9. Максимальная чувствительность усилителя «У»
3. 1. 10. Погрешность измерения амплитуды
3. 1. 11. Неравномерность частотной характеристики усилителя «X»
3. 1. 12. Максимальная чувствительность усилителя «X»
3. 1. 13. Внутренняя синхронизация
3. 1. 14. Внешняя синхронизация
3. 1. 15. Погрешность измерения временных интервалов
3. 1. 16. Наличие яркостных меток
3. 1. 17. Погрешность напряжения калибратора амплитуды
3. 1. 18 Потребляемая мощность
70
3. 2. СРЕДС'ТНА ПРОВЕРКИ (КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНАЯ АППАРАТУРА)
№№ п/п	Нацменование	1 ин	Основные параметры, используемые для проверки	Hui реш-ность измерения	Примечание
1	Вольтметр 2.	Вольтметр 400 гц 3.	Вольтметр 400 гц 4	Вольтметр астатический 5.	Вольтметр астатический G Амперметр 7	Автотрансформатор 8.	Источник напряжения 9.	Делитель напряжения 10.	Частотомер гетеродинный 11	Цифровой вольтметр 12	Ламповый вольт-омметр 13.	Ламповый вольтметр 14.	Вольтметр 15.	Генератор сигналов 16.	Генератор сигналов 17.	Генератор сигналов 18.	Генератор сигналов 19.	Генератор сигнала 20.	Кварцевый генератор 21.	Генератор импульсов 22.	Генератор импульсов		М16 Э59/106 334324/400 ACT ACT АСТД Л ATP 1 У1136 И-350 44-1 (ВГ-526У) В7-8 ВК7-3 (А4-М2) В7-2А (ВЛУ-2М) ВЗ-З 13-16 (ГНЧ-1) ГЗ-7А (100-И) ГЗ-41 ГЗ-4А (ЗГ-12М) Г4-1А (ГСС-6) КГ-А Г 5-15 (МГИ-2) Г5-9 (ГКИ-1)	I 0,05—300 н 150 в 7,5—15 о 7,5—60 в 0—600 в 2 а 0—250 в, 2(7 1—300 « 0—100 до 1 —10 Мгц 1 — 106 ом 1 — 10000 в 1,5—	150 в 20 гц—400 0—100 л/в ОД—100 кгц 20 гц—10 Мгц 150 —30 Мгц 20 гц—200 кгц 100 кгц—26 Мгц 102, юз, Ю4, 10^ гц ОД—10 мксек ОД—0,5 мксек	0.5% 0,5% 0.5% 0,5% 0.5% 0,5% 1 . 10-5 0,05% ± 1 знак 3-10% 2-5% 3% 1% 1% 1 . 10—7 2% + 1 гц 1% 1 . 10-5 20% ю%	Или Ml 04, Ml 06
71
.с: с	Наименование		1 ин	Основные параметры, используемые для проверки	1 lorpuiii-иость измерения	Примечание
23.	Генератор сов	им пуль-	[5-17	1 мксек— 1 сек	0,01%
24.	Счетчиковый делитель		ИКЗ-1 (СД-2)	20 гц—500 кгц	0,01%
25. Калибратор туд		ампли-		0,05—105 в	1%	Стенд
26.	Измеритель	времени	112-8 (Д-2)	2 мксек— 1 сек	0,01%
Примечание: при испытаниях и проверках допускается использование стендов и другой аппаратуры, обеспечивающих проверку параметров с требуемой точностью
3. 3. ВНУТРЕННИЕ ОРГАНЫ ПОДСТРОЙКИ И РЕГУЛИРОВКИ
Органы подстройки блока питания:
R383 — Установка напряжения основного стабилизатора —150 в R377 — Установка напряжения стабилизатора + 150 в
Органы подстройки, расположенные на левом вертикальном шасси:
С12, С13, С8, СЮ, С4, С5 — конденсаторы компенсации входного делителя
R92 — центровка смещения луча по вертикали
R77 — «УСИЛЕНИЕ НИЗКИХ ЧАСТОТ» - компенсации неравномерности вершины самых длинных импульсов (более 10 мсек), а также выравнивание усиления на частоте 50аг{ и на постоянном токе.
R144 — установка режима стабилизатора питания трубки
R50 — установка напряжения накала —6,Зе
Органы подстройки, расположенные на правом вертикальном шасси:
R299 — установка центра изображения развертки
R3L — корректировка длительности развертки всех диапазонов
R306 — корректировка длительности развертки нормальных диа пазонов («XI», «Х2», «Х5»)
R283 — регулировка амплитуды развертки
R243 — регулировка чувствительности мультивибратора развертки и линейности развертки
R218 — регулятор чувствительности триггера запускающего импульса
R217 — балансировка уровня запуска
R171 *— регулировка начального потенциала внутренней синхронизации НЧ
С167 — конденсатор установки длительности диапазона
0,1 мксек! см
С170 — конденсатор установки длительности диапазона I мксек!см С172 — конденсатор установки длительности диапазона
10 мксек) см
С191 — конденсатор регулировки линейности диапазонов 2,5; 5 и 10 мксек! см
С198 — конденсатор регулировки длительности растянутых ВЧ диапазонов развертки
С196 — конденсатор регулировки длительности нормальных ВЧ диапазонов
С156 — конденсатор подстройки формы подсветного импульса на быстрых развертках
На передней стенке:
С130 — конденсатор компенсации входного делителя «1:10» усилителя «X».
Внутренними органами подстройки и регулировки пользуются после смены электровакуумных изделий и деталей, влияющих на изменение параметров прибора, а также по мере необходимости после длительной эксплуатации прибора.
3. 4. МЕТОДИКА ИСПЫТАНИИ НА СООТВЕТСТВИЕ ТЕХНИЧЕСКИМ ХАРАКТЕРИСТИКАМ
3. 4. 1. Смещение луча по вертикали проверяется следующим образом: ручка «РЕЖИМ ЗАПУСКА» ставится вправо до упора (автоколебательный режим); вращая ручку «СМЕЩЕНИЕ ПО ВЕРТИКАЛИ», следить за положением луча на экране. Результат считается удовлетворительным, если луч перемещается не менее чем на ±25 мм от центральной линии шкалы экрана. Регулировка луча по центру производится потенциометром R92.
3. 4. 2. Смещение луча по горизонтали проверяется на поддиа пазонах развертки 5 мксек/см и 10 мксек/см. На вход вертикального усилителя подается напряжение собственного кварцевого генератора 100 кгц и синхронизируется. Результат считается удовлетворительным, если начало изображения можно переместить вправо от начала шкалы не менее чем на 50лои, а на растянутом диа
73
Мазоне 5 мксек/см, перемещая изображение влево, наблюдается не менее 20 периодов синусоиды. Регулировка луча по центру произ-водится потенциометром R299.
3. 4. 3. Толщина линии луча определяется при подаче на вход усилителя вертикального отклонения импульса от генератора Г5-9 (ГКИ-1) с временем нарастания переднего фронта 0,03мксек!см с длительностью 0,3 мксек с частотой следования 200 гц. Амплитуда изображения импульса на экране устанавливается 40 мм при длительности развертки 0,05 мксек/см. Увеличение длительности фронта импульса до 0,03 мксек достигается путем включения последовательно кабелю 75 ом и входу испытываемого прибора сопротивления величиной 270—390 ом.
Результат проверки считается удовлетворительным, если при изображении импульса, установленного в середине экрана, и при нормальной яркости луча, удобной для измерения, толщина линии, измеренная с помощью шкалы или микроскопа, не превышает 0,8 мм. Допускается совмещение проверки толщины линии с проверкой расфокусировки луча по краям рабочей части шкалы. При этом на вход прибора подается сигнал от собственного кварцевого калибратора. Совмещаются вершины изображения с вертикальными линиями шкалы на развертке 10 мксек см. Рассматриваются 9 периодов изображения на рабочем участке шкалы экрана 40x90мм при оптимальной фокусировке для всего изображения и нормальной яркости. Результат считается удовлетворительным, если расфокусировка изображения на первом и последнем периодах сигнала не превышает 1,5 мм, а на остальных периодах не превышает 0,8 мм. Одновременно производится визуальная проверка формы синусоидального сигнала методом подачи напряжения от прибора ГЗ-7А частотой от 50 гц до ЗЛ4гц. Результат проверки считается удовлетворительным, если синусоидальный сигнал изображения до 80мм воспроизводится без ограничений по сравнению с размахом 40 мм.
3. 4. 4. Проверка смещения луча из-за дрейфа усилителя производится после предварительного прогрева в течение 30 минут, в нормальных условиях при максимальной калиброванной чувствительности усилителя, после балансировки усилителя с помощью шлица «БАЛАНС» (полоса широкая).
Испытания производятся следующим образом: линия развертки устанавливается в центр экрана, через 5 и через 30 минут проверяется смещение луча от центра экрана. При этом сеть должна иметь стабильность не хуже чем ±2% и не должна иметь толчков напряжения. Результат проверки считается удовлетворительным, если дрейф в течение 5 минут не превышает ± 1 мм. а в течение 30 минут ±3мм. Затем производится проверка смещения луча при изменении сети на ±10% аналогично вышеуказанной, 74
выдержка после измерения cent I минута. Результат считается удовлетворительным, если дрейф не превышает ±2 им дополнительно.
Величина дрейфа зависит от разброса ламп типа 6Э5П в оконечном каскаде. При удачном подборе ламп дрейф становится незначительным. Лампы можно подбирать на приборе Л1-3 по парам Л7 и ЛЮ, Л8 и Л9 с разбросом внутри пары и между парами не более 10% по крутизне и 5% по току анода.
3. 4. 5..Проверка неравномерности полосы пропускания усилителя вертикального отклонения производится путем последовательной подачи на открытый вход усилителя постоянного по амплитуде синусоидального напряжения с частотой в пределах полосы пропускания усилителя. На широкой полосе проверку следует производить на следующих частотах: 1,5, 10, 30, 50, 100, 500	10, 20,
100, 500кг/{; 1, 2, 3, 5, 8, 10, 12, 14, 16, 18, 20 Мгц. На узкой полосе проверка производится на частотах: 2, 10, 30, 50, 100, 200, 500 гц\ 10, 20, 100, 500, 700 кгц\ 1,2, 1,5; 1,8, 2 Мгц. В случае необходимости проверку производят на любой промежуточной частоте по выбору проверяющего.
В качестве источника синусоидального сигнала применяются приборы ГНЧ-1, ГЗ-4А (ЗГ-12М), Г4-1А (ГСС-6), ГЗ-7А, ГЗ-41. При наличии наводок корпуса приборов соединяются непосредственно с помощью коротких проводов большого сечения.
Контрольный вольтметр для измерения уровня подаваемого генераторами напряжения устанавливается непосредственно перед входом испытуемого прибора при помощи экранированного тройника. На частотах менее 50 гц пользуются показаниями индикатора ГНЧ. Непосредственно после контрольного вольтметра устанавливается, при необходимости, низкоомный делитель или используется внутренний входной делитель прибора. Частотную характеристику рекомендуется проверять в положениях 0,2 vjcm\ 0,5 v!cm\ 1 v/cm — при широкой полосе и в положении 0,2 v/cm при узкой полосе пли при любом другом положении входного делителя. Плавный регулятор усилителя устанавливается в положение калиброванной чувствительности. При этом выходное напряжение генератора стандартной частоты подбирается так, чтобы на экране осциллографа на частоте 100 или 150кгц получилась амплитуда изображения, равная 30 мм.
Затем, при этом же напряжении сигнала изменяется его частота в указанных ранее пределах и на каждой частоте измеряется амплитуда изображения. На частоте менее 100 кгц допускается проверять только один из диапазонов чувствительности по выбору проверяющего. Результат проверки считается удовлетворительным, если отношение максимального изображения к минимальному на 75
Широкой полосе в диапазоне от 0 гц до 20 Мгц н< превышает 1,4, а ог 50 гц до 3 Мгц не более 1,12.
При узкой полосе в диапазоне частот от 2 гц до 2 Мгц это отношение не должно превышать 1,4.
Допускается величина микрофонного эффекта амплитудой не более 4 мм на максимальной калиброванной чувствительности усилителя вертикального отклонения (при узкой полосе) с временем затухания не более 3 сек При переключении любого из переключателей на лицевой панели прибора. Для проверки чувствительности усилителя на частотах 0 и 50 гц на открытый «ВХОД У» осциллографа на диапазоне 2 или 5 vjcm при широкой полосе подается от звукового генератора ГЗ-4А (ЗГ-12М) частота 50 гц. которая измеряется цифровым вольтметром В7-8.
Размер изображения устанавливается 30 мм. Затем, от источника постоянного напряжения У 1136 подается напряжение, которое измеряется тем же вольтметром при перемещении линии развертки на 30 мм. Полученное значение напряжения, деленное на коэффициент 2,8 не должно отличаться от напряжения 50 гц более, чем на 10%. Регулировка при необходимости производится потенциометром R77.
Примечание. 1. При наличии биений частоты 50 гц звукового генератора разрешается несколько изменить частоту 50 гц для устранения биений.
2. Искажения синусоидального напряжения 50 гц должны отсутствовать.
Настройка частотной характеристики производится обычно подбором емкостей в катодных цепях усилителя, а также шунтировкой катушек индуктивностей выходного каскада соответствующими сопротивлениями. Частотные искажения плавного регулятора R53 «УСИЛЕНИЕ» устраняются путем подбора С65.
3. 4. 6. Время установления усилителя вертикального отклонения определяется следующим образом: от генератора импульсов Г5-9 (ГКИ-1) на вход усилителя подается импульс длительностью 0,3 мксек обеих полярностей с помощью согласованного кабеля (с R = 75ом), нагруженный конец которого устанавливается на входе испытуемого усилителя. Устанавливается внешняя синхронизация с опережением 0,05^0,2 мксек. Длительность развертки устанавливается 0,025 мксек)см. Амплитуда изображения импульса устанавливается равной 40 мм для обеих полярностей. Чувствительность усилителя выбирается удобной для наблюдения.
Длительность полученного на экране фронта импульса (тизм. ) измеряется в миллиметрах между уровнями 0,1—0,9 по шкале прибора. Результат считается удовлетворительным, если полусумма длительностей фронтов положительного и отрицательного импульсов, измеренная в миллиметрах, с учетом перекоса осей трубки и погрешности развертки, не превышает 11 мм.
7ь
3. 4. 7. Определение величины выбросов производится следующим образом: на вход осциллографа от выверенного по выбросам и форме импульса прибора Г5-9 (ГКИ-1) через делитель И-350 и при введенном 1 : 2~Н : 10 выходном делителе прибора, подаются импульсы длительностью 0,3 мксек, с фронтом 0,03 мксек обеих полярностей. Увеличение длительности фронта импульсов до 0,03 мксек достигается последовательным включением между нагруженным концом соединительного кабеля с волновым сопротивлением 75 ом ,и входом испытуемого - прибора сопротивления 270^390 о л/. При подобранном сопротивлении на калиброванном рабочем участке диапазона развертки 0,025 мксек!см и амплитуде импульса 40 мм длительность фронта импульса между уровнями 0,1—0,9 должна занимать 14 мм шкалы прибора. Затем амплитуда изображения импульса с помощью делителя И-350 устанавливается 30 мм. Ручку плавной регулировки амплитуды импульса «УСИЛЕНИЕ» установить в среднее положение. Величина выброса определяется последовательно для положительного и отрицательного импульсов путем измерения линейных размеров амплитуды выбросов по вертикали.
Результат считается удовлетворительным, если амплитуда выбросов, считая от плоской вершины импульса после вычитания толщины линии не превышает 1 мм.
При измерениях необходимо учитывать собственные выбросы испытательного генератора (по приложенным к генератору эпюрам изображения импульса). Искажения формы импульса устраняются путем подбора С95, R116.
3. 4. 8. Измерение неравномерности вершины изображения импульса (отражения, синхронные наводки) производится следующим образом: отражения и синхронные наводки измеряют по величине отклонения луча по вертикали (выбросы и впадины), вызванные неполным согласованием элементов схемы и внутренними на _ водками осциллографа. Измерение производится путем подачи на вход 0,1 в!см усилителя вертикального отклонения испытательного импульса, имеющего время нарастания, равное 0,03лгксек и длительность 0,3 мксек, поданного на испытуемый вход прибора анологично, как в п. 3. 4. 7.
Измерения производятся при калиброванном усилении канала исследуемого сигнала и при яркости свечения луча, удобной для проведения измерений. Амплитуда изображения импульса должна быть 40 мм. Результат считается удовлетворительным, если величина отражений и наводок, считая от средней линии вершины импульса после вычитания толщины линии, не превышает 1 мм. При
77
определении амплитуды неравномерности вершины импульса следует учесть величину паразитной наводки или отражения на вершине импульса, выдаваемого самим генератором (по приложенным к генератору эпюрам изображения импульса).
3. 4. 9. Максимальная чувствительность усилителя «У» определяется путем подачи на вход прибора напряжения собственного калибратора чувствительности (амплитуды) после проверки выходного напряжения калибратора при крайнем правом положении ручки плавного регулятора и крайнем пределе напряжения сети питания (198 в).
Результат проверки считается удовлетворительным, если изображение не менее 45 мм в положении 0,1 в!см.
Перед проверкой чувствительности прибор должен быть прогрет 15 минут, а усилитель должен быть сбалансирован. Если чувствительность недостаточна или слишком велика, регулировка ее может производиться путем подбора ограничивающего сопротивления R55 в цепи плавного регулятора «УСИЛЕНИЕ».
3. 4. 10. Для проверки погрешности измерения амплитуды импульса на вход усилителя, откалиброванного по чувствительности, подается импульс калиброванной амплитуды от стенда с погрешностью не более 1%. Амплитуда импульсов последовательно устанавливается такой, чтобы точная величина импульсов положительной и отрицательной полярности на экране трубки была 40 мм, а затем 20 мм. Учитывая чувствительность входа усилителя, определяется напряжение импульса.
Указанная проверка производится в любых положениях входного делителя от 0,01 cfcm до 50 с/ст последовательно при калиброванной чувствительности усилителя. Проверка производится не менее чем на трех диапазонах на широкой полосе при обеих полярностях импульса.
Результат проверки считается удовлетворительным, если отношение разности истинной амплитуды и замеренной к истинной амплитуде, выраженное в процентах, не превышает ±5% для диапазонов от 0,1 до 20 v/cm при амплитуде изображения от 40 до 20мм и ±6% для диапазона 50 vjcm. На узкополосных диапазонах по-грешность измерения не должна превышать ± (5 +- уу-) /о, где им — С/Л1
измеряемое напряжение в милливольтах, и
± (64-
па диапа-
зоне 5 vlcm.
Погрешности измерения амплитуды зависит от точности калибровки усилителя «У» (см. п. 2. 3. 2. ТУ) и точности напряжения калибратора амплитуды, подстройка которого производится подбором R22.
3. 4. 11. Неравномерность частотной характеристики усилителя
78
горизонтального отклонения определяется следующим образом- от источника синусоидального напряжения ГЗ-16 (ГНЧ-1) и 100-И (ГЗ-7А) или Г4-1А (ГСС 6А) на вход усилителя подается напряжение, которое контролируется на входе усилителя вольтметром В7-2А (ВЛУ-2). Величина изображения по горизонтали на экране трубки с помощью ручки регулятора «УСИЛЕНИЕ X» устанавливается равной 30мм при частоте 100кгц, замечаются показания контрольного вольтметра. Затем частоту генератора рекомендуется устанавливать последовательно на значения: 5aq, 50at{, 1 кгц, 700кгц, 1 Мгц, 1,5 Мгц; 1,8 Мгц; 2 Мгц при неизменном входном напряжении. Переключатель «СИНХРОНИЗАЦИЯ» и полярности в положении «УС. X». Результат измерения считается удовлетворительным, если отношение максимального изображения к минимальному не превышает 1,4 для работы частот от 5 гц до 2 Мгц.
В положении «1 : 10» входного делителя на частоте 100 кгц устанавливается амплитуда изображения 20 лш.
Проверка правильной компенсации производится на частотах: 1 кгц, 100 кгц, 1 Мгц. Результат считается удовлетворительным, если отношение максимального изображения к минимальному на этих частотах не превышает 1,4. Настройка частотной характеристики производится подбором R392, С138, С246.
3. 4. 12. Чувствительность усилителя горизонтального отклонения при переключателе чувствительности в положении «1 : 1» определяется путем подачи на вход усилителя от звукового генератора сигнала 0,35 вэфф, частоты 10 кгц и измерения амплитуды изображения по горизонтали, при положении регулятора «УС. X» в правом крайнем положении.
Результаты испытаний считаются удовлетворительными, если размер изображения на экране по горизонтали не менее 50 мм. Проверка погрешности входного делителя «1:10» производится путем подачи на вход «X» напряжения 0,35 в от звукового генератора на частоте 10 кгц. Регулятором усиления устанавливается амплитуда изображения по горизонтали 40 мм при положении входного делителя «1:1». Затем делитель устанавливают в положение «1:10», а сигнал звукового генератора увеличивают в 10 раз. Замеряют полученную амплитуду изображения, которая не должна отличаться от полученной в положении «1:1» более чем на ±15%. Подстройка производится конденсатором С130.
Нелинейность амплитудной характеристики определяется путем подачи на вход усилителя от ЗГ12М напряжения с частотой 10ка4{, контролируемое на входе вольтметром В7-2А, обеспечивающего размер изображения по горизонтали 40 мм при максимальном усилении. Затем напряжение генератора уменьшается вдвое. Полученная при этом величина изображения должна быть в пределах 20лм/ ±10% .
79
3. 4. 13. Проверка внутренней синхронизации: -
а)	Синхронизация синусоидальным сигналом при широкой полосе. При внутреннем запуске подать на открытый вход «У» испытуемого прибора синусоидальное напряжение частотой от 2 гц до 3 Мгц амплитудой 0,03 в эфф. Переключатель чувствительности в положении 0,1 v/cm. Ручка плавной регулировки усиления — в положении максимального (калиброванного) усиления. Переключатель «СИНХРОНИЗАЦИЯ» (в диапазоне частот от 2 гц до 500 гц) в положении « = », в диапазоне частот от 500 гц до 3 Мгц — в положении «~».
б)	Синхронизация на узкой полосе проверяется аналогично в диапазоне частот 2 гц+2 Мгц при амплитуде 0,01 в эфф. переключатель «СИНХРОНИЗАЦИЯ» в положении «==» для частот до 500гц и в положении «~» для частот свыше 500 гц. Ручками «РЕЖИМ ЗАПУСКА», «УРОВЕНЬ ЗАПУСКА» добиваются устойчивою изображения сигнала. Источники испытательных сигналов: ГЗ-16, Г4-1А.
в)	Синхронизация импульсными сигналами проверяется на широкой полосе.
При внутреннем запуске на вход усилителя вертикального отклонения подается импульс с амплитудой 0,03 в длительностью 0,05лгксе/с обеих полярностей. Частота следования изменяется от 500 гц до 10 кгц. Переключатель чувствительности устанавливается в положение 0,1 v!cm, ручка плавной регулировки усиления — в положение максимального усиления (калиброванного). Амплитуда подаваемого импульса в вольтах измеряется по шкале экрана испытуемого прибора. Переключатель «СИНХРОНИЗАЦИЯ» в положении «^». Регулировкой «РЕЖИМ ЗАПУСКА», «УРОВЕНЬ ЗАПУСКА» добиваются устойчивого изображения сигнала. Затем подать импульс длительностью 100 л/сек. Источники импульсных испытательных сигналов Г5-9, Г5-17. Результаты проверки внутренней синхронизации считаются удовлетворительными, если с помощью регулировок уровня запуска и режима запуска можно добиться устойчивого изображения одного или нескольких периодов исследуемого сигнала.
г)	Синхронизация сигналом сети.
На вход испытуемого осциллографа подать сигнал не менее 0,1 в от сети питания. Переключатель «СИНХРОНИЗАЦИЯ» в положении «ОТ СЕТИ». Ручками «УРОВЕНЬ» и «РЕЖИМ ЗАПУСКА» добиться устойчивого изображения.
3.	4. 14. Проверка внешней синхронизации развертки:
а)	Синусоидальным сигналом.
На вход усилителя «У» и вход синхронизации одновременно подается сигнал в диапазоне частот 2 гц+БМгц амплитудой не менее Ъ.Звэфф. Переключатель «СИНХРОНИЗАЦИЯ» в положении
80
«БНЕШН. = » в диапазоне частот 2гц-^500гг{ и в положении «ВНЕШН. в диапазоне частот SOOaq-^S Afaq.
б)	Импульсным сигналом.
На вход осциллографа и вход синхронизации одновременно подается импульс амплитудой 0,3в и длительностью 0,05мксек, обеих полярностей, частота следования выбирается удобной для наблюдения. Переключатель «СИНХРОНИЗАЦИЯ» в положении «ВИЕШИ. ~», ручками «УРОВЕНЬ ЗАПУСКА», «РЕЖИМ ЗАПУСКА» добиваются устойчивого изображения импульса. Затем аналогично подать импульс длительностью 100 мсек, амплитудой 0,3 в. Источниками импульсных сигналов используются генераторы Г5-9, Г5-17.
в)	Проверка синхронизации «ВЧ».
На входы подается сигнал с частотой 5-^20 Мгц амплитудой 1 в эфф, переключатель «СИНХРОНИЗАЦИЯ» устанавливается в положение «ВЧ». Проверка «ВЧ» синхронизации производится па диапазонах развертки 0,1; 0,05 и 0,025 мксек!см. Амплитуда изображения устанавливается 20^30 мм. Результаты проверки синхронизации считаются удовлетворительными, если с помощью регулировок «УРОВЕНЬ ЗАПУСКА» и «УСИЛЕНИЕ X» можно добиться устойчивого изображения одного или нескольких периодов исследуемого сигнала. Источниками испытательных сигналов используются генераторы ГЗ-16, Г4-1А. При синхронизации «ВЧ» допускается размыв фронтов синусоиды ие более 2 лис при отсутствии внешних помех. Результаты проверки внешней синхронизации считаются удовлетворительными, если с помощью регулировки уровня запуска, режима запуска (усиления «X») можно добиться устойчивого изображения исследуемого сигнала.
Устойчивая синхронизация обеспечивается выбором оптимального режима усилителя внутренней синхронизации, входного каскада усилителя «X», триггера запускающего импульса, стробирующего мультивибратора с помощью R171, R176, R217, R218, R240, R243, R259.
3. 4. 15. Проверка погрешности измерения временных интервалов производится методом измерения заранее известных интервалов времени. I Гзвестпые ни гервалы времени задаются генератором типа Г1-1А (ГСС-6А), частотная погрешность которого корректируется в точках: 20Л1гщ 10 Мгц, 5 Мгц, 1 Мгц, Ь№кгц, 400 кгц, 200 кгц с помощью измерителя частоты 43-4 или с помощью кварцевого гетеродинного волномера Ч1-1 до величины не более 0,25%, и генератором Г5-17. Перед началом измерения длительности на диапазоне 10 мксск!см развертка должна быть oiкалибрована по собственному кварцевому калибратору. Проверка погрешности производится па каждом диапазоне длительности развертки ие менее 3-\ точек, расположенных, как правило, па 40, 60 и 80 мм шкалы в любой точке ио выбору поверителя, при этом измеряемый участок сме
81
щается в середину шкалы. Для каждого диапазона длительности развертки подбирается частота, соответствующая 10 или 5 периодам на длину шкалы 100 мм. Амплитуда изображения устанавливается не менее 10 лмь Центральная точка нарастающего участка первой синусоиды по краю линии совмещается с первым миллиметровым делением начала шкалы, и наблюдается величина несовпадения того же края линии на остальных 90 делениях шкалы.
На быстрых развертках исключается из рассмотрения начальный нерабочий участок (обусловленный вщ трепней задержкой) длительностью 0,1 мксек (по шкале).
На диапазонах большей длительности применяется генератор типа Г5-17 Измерения длительности производятся по аналогичной методике, как в случае генератора Г4-1А (ГСС-6).
Погрешность измерения в % подсчитывается по формуле:
6% = 'изм ~ т . юо%, т
где т — известный интервал времени,
тизм — интервал, измеренный прибором.
Результат проверки считается удовлетворительным, если погрешность измерения не превышает заданных пределов.
Примечание. Минимальный участок, на котором производится измерение времени, должен быть не менее 40 мм на всех диапазонах.
Погрешность измерения зависит от точности калибровки длительностей развертки (см. п. II. 2. 3.) и обеспечения условий измерений (см. п. II. 3. 7.), а также от точности настройки диапазона развертки. Подстройка производится регулировкой R306, R317 и подбором времязадающих цепочек RC в цепи генераторной лампы Л 28.
3. 4. 16. Проверка параметров «Z» усилителя производится путем подачи сигнала от ГЗ-7А частотой 20	напряжением
от 1 до ЗОвэфф, а затем от Г5-9 (ГКИ-1) импульсов с частотой следования 10 кгц длительностью от 0,2 мксек амплитудой 1-^30 е одновременно на «ВХОД Z» и на «ВХОД X». Длительность развертки устанавливается удобной для наблюдения. Результат проверки считается удовлетворительным, если, регулируя «УСИЛЕНИЕ Z» при соответствующей установке ручек «УРОВЕНЬ ЗАПУСКА», и «РЕЖИМ ЗАПУСКА», на экране прибора с помощью тубуса можно наблюдать яркостные метки.
3. 4. 17. Проверка погрешности калибратора амплитуды производи гея при любом положении переключателя синхронизации, кроме положения «КАЛИБР». Переключатель «КАЛИБРАТОРЫ» — в нижнем положении. К выходу калибратора присоединяется цифровой вольтметр типа В7-8 и проверяется напряжение всех ступеней калибратора,
82
Погрешность калибратора, измеренная вольтметром, не должна превышать (2,5+^)%, для напряжений 0.4^150 в и (3+ут- )% 17 м	С м
для напряжений, деленных в десять раз (выход 1 : 10), где С/м измеряемое напряжение в милливольтах.
Необходимая подстройка производится потенциометром R377 ( + 150 в) и подбором R22 и R24.
3. 4. 18. Проверка потребляемой мощности прибором производится методом амперметра и вольтметра при номинальном напряжении сети и определяется как произведение напряжения сети на потребляемый ток.
____________________Карта рабочих режимов ламп (измерительный блок)
Сх. №№	Тип лампы	Напряжение			в вольтах Нс	1 штырьках по отношению		к корпусу
		1	2	1	3	4	1 5	6	7	8	9
Л1	6/К9П	1,7±0.4	0	1,7 ±0,4	—6.3 ±0,07	0	°	160± 10	1,5±0,4	150 ±5
Л2	6Ж9П	—6,5 ±0.5	—7,5 ± 1	—6,5 ±0,5	0	-6,3 ±0,07	0	95 ± 10	0	135 ± 5
ЛЗ	6Ж9П	—6,5 ± 1	—7,5 ± 1	—6,5 ±1	0	—6,3 ±0,07	0	95+10	0	135 ± 5
Л4	6Н23П	200 ±20	95± 15	95 + 15	~ 6,3 + 0,4	6,3 ± 0,4	210±25	95 ± 15	95 ± 15	95+15
Л 5	СГ-20Г	12±1.7	95 + 15	12± 1,7
Л6	СГ-20Г	12+1,7	Ю0±10	12±1,7
Л7	6Э5П	75± 10	300± 10	0	180±20	300 + 10	75± 10	0	180±20	130+20
Л8	6Э5П	— 6,3±0.4	180±20	180±20	12±4	180±20	"'-6,3± 0,4	0	12-4	12+4
Л9	6Э5П	~6,3±0,4	180±20	0	12±4	180±20	~ 6,3 ±0,4	0	12±4	12 — 4
ЛЮ	6Э5П	75 ±10	300± 10	0	180±20	300± 10	75± 10	0	180±20	1Ю±20
ЛИ	сг-зозс	170± 10	1700± 100
Л12	6Ж1 п			^6,3 ±0,4	~ 6,3 ±0,4	150±2	150±2
•Л 14	6Н23П	340 + 40	—32± 10	—16±3	75± 10	75± 10	—16±3	— 155 ±5	—450±2	0
Л16	6Ж1 п	17 ±5	25±10	75± 10 и	75± 10	120± 10	120± 10 i	25±10	/
		1	2	3	4	• 5	6	7	• 8	9	10	11	12	13	14
Л15	13Л03И	—1300± ±130	— 1300 ±130	— 1300 + 130	— 1300 ±130	—850 ±50	°	0	0	120 + 15	0	0	0	-1350 ±130	— 1300 ±130
Сх. №.\2	Тип лампы	Напряжение в вольтах на штырьках по отношению *к* корпусу
		1	2	3	4	5	6	7	8	9
	Л17 Л18	6Ж1П 6Ж9П	0 2,5+0,5	2,5 ±0,5 0,3 ±0,1	75± 10 2,5 ±0,5	75 ± 10 75± 10	90± 15 75± 10	130±10 150+10	2,5+0,5 П0±!0	2,5 ±0,5	150± 10
	Л19	6Ж9П	2,5+0,5	0	2,5 ±0,5	75± 10	75±10	150±10	140+10	2,5 ±0,5	150± 10
	Л20	6Н23П	250 ±20	140± 10	145± 10	75± 10	75± 10	280±15	110+15	135±15	0
	Л21	6Н23П	105±25	—40+5	—25±10	75± Ю	75± 10	300+10	105 ±25	105 ± 25	—25±10
	Л22	6Ж1П	—55±15	—40± 15	75± 10	75 ± 10	—34± 10	120 ±20	—40±15
	Л 23	6Н23Г1	150±5	20+5	20±5	75± 10	75± 10	—50±5	—40 ± 5	—40 ±5	0
	Л 24	6Ж9П	—35± 10	—40+10	—40± 10	75± 10	75± 10	0	—3±1,5	—40+10	130±20
	Л26	6Х2П-Е	25± 15	—3+1	75 ± 10	75± 10	—2 ±0,5	0	—3±1
	Л 27	6Н23Г1	150±2	45 ±5	—40± 10	75± 10	75± 10	150±2	—S5±5	—45 ±5	0
	Л28	6Ж9П	0	1,7±0,7	0	75± 10	75± 10	0	75±Ю	0	150 ±2-
	Л29	ТН-0,2	20± 10	75± 10		•
	Л31	6Н6П	300± 15	20± 10	35 ± 10	75± 10	75 ±' 0	300±15	40+10	5,5 ±10	0
	Л 32	6Н23П	450± 15	320 ±30	320 ±30	250 ± 15	250+15	320±30	Ю0±25	80±5	0
	Л 33	6Ж9П	2,2±0,5	0	2,2 ±0,5	75± 10	75± 10	0	230+И	2,2 + 0,5	150 ± 2
	Л 34	6Н23П	450+15	250± 15	250+15	250 ± 15	25( ± 15	.50±15	75±	80±10	0
Примечание. Напряжения измерены при следующих условиях:
1.	Ручка «Режим запуска» в крайнем правом положении (автоколебательный режим)
2.	Развертка 10 мксек/см. Начало развертки совмещено с «0» шкалы.
3.	Линия развертки в центре экрана.
4.	Для ламп Л5 и Л6 переключатель «У]Спт» в положении =».
5.	Измерения производились вольтметром А4-М2.
БЛОК ПИТАНИЯ
			Напряжение в		вольтах на	штырьках по отношению к корпусу
Сх. №№	Тип лампы	1	2	3	4	5	6	7	8	9
Л37	6Н23П	300± 10	45±5	75±5	—75 ±10	—75± 10	100±20	—165±10	—150±10	0
ЛЗЗ	сг-зозс	450 ± 15	1750± 100	450± 15
Л39	6Ж1П	170±15	—150± 10	—75± 10	—75± 10	50± 10	—60 ±5	—150± 10
Л 40	6С19П	600 ±40	400 ±25	600 ±40	250± 10	250± 10	600 ±40	400 ±25	600 ±40	450±15
Л41	6Ж1П	300 ±20	300± 10	250 ±20	250 ±20	400 ±25	350± 10	300±Ю
Л42	6С19П	450 ± 50	250 ±25	450 ±50	• 250 ±20	250 ±20	450 ± 15	250 ±25	450± 15	300+10
Л43	6С19П	450 ±50	250 ±25	450 ±50	250 ±20	250 ±20	450± 15	250 ±20	450± 15	300± 10
Л 44	6Ж1П	150±10	150±2	75± 10	75± 10	260 ±10	210± 10	150±2
Л45	6С19П	250± 10	130± 10	250 ± 10	—6,5 ± 1	—6,5 ± 1	250± 10	130± 10	250± 10	150±2
Л46	6Ж1П	—3,5 ±0,5	0	—6,5 ±1	—6,5 ±1	130± 10	75 ±5	0
Л47	6С19П	Ю0±10	—20 ±5	100± 10	75± 10	75± 10	100± 10	—20 ±5	100± 10	0
Л 48	6С19П	100± 10	—20 ±5	100± 10	75± 10	75 ±10	100± 10	—20 ±5	100± 10	0
Л49	6Ж1П	—85 ±5	—85 ±5	—75± 10	—75 ±10	—20 ±5	—20 ±2	—85 ±5
Л50	С Г-20Г	—90± 10	0	—90± 10
При	мечанне. 1. Перед		измерением	режимов на	пряжения 4-	150 в и — It	Ю в установ	ИТЬ С ТОЧНО	стыо ± 1 %
		2. Напряжение сети		установить 220 в ±2		%.
3 Переключатель «Синхронизация» в поло женин «Калибр.» Измерения производились вольтметром ВК7-3 (А4-М2).
Карта сопротивлений ламп (в ком)
-  №Ку по схеме	'1 ип лампы	№№ л е и е с г к о в
		1	9	3	4	5	6	7	8	9
Л1	6Ж9П	6	900	6	0	0	40	40	6	0
Л2	6Ж9П	8,2	юо	8,2	0	0	—	6	0	9
13	6Ж911	7,8	170	7,8	0	О	—	5,8	0	9
Л4	6112311	30	0	1200		3	30	6	и
Л 5	С Г-20 Г	10	12
Л6	С Г-20 Г	10	12
Л 7	6Э5П	50	24	•—	—	24	50	00	00	со
Л8	6Э5П	2,8	—	24	0,22	30	3	0,22	1,2	0,22
Л9	6Э5П	2,8	500	28	0,22	30	3	7	7
ЛЮ	6Э5П	50	22	—	500	22	50	—	500	500
ЛИ	СГ-ЗОЗС	300	6000
Л12	6Ж1П	60	7	55	55	4,5	—	7
Л14	6H23I1	280	200	—	50	50	—	800	2
Л16	6Ж1 п	700	4	50	50	7	7	1
Л17	6Ж1П	900	0,2	50	50	50	«	0,2
Л18	6Ж9П	20	500	20	50	50	1	9	20	4
Л19	6Ж9П	18	140	1»	5	5	5	8	18	5
Л20	6Н23П	4	50	6	50	5	—	90	22	0
Л21	6Н23П	8	20	8,8	33	33	18	7	33	9
Л22	6Ж1Г1	33	28	50	50	3,8	20	28
Л23	6Н23П	28	12	7	50	50	25	100	7	0
Л24	6Ж911	И	33		50	50	—*	1	10	18
Л 26	6Х2П-Е	20	10	50	50	110	0	10
Л27	6Н23П	24	1	50	60	100	0	1	*  	—
Л28	6Ж9П	0	110	0	50		-—	0	0	5
№№ по схеме	Тип лампы	1	№№ лепестков
			2	3	1	5	6	7	8	9
Л29	TH 0,2	150	180
Л31	6Н6П	18	1500	20	40	10	18	750	40	0
Л 32	6Н23П	70	75	240	оо	60	75	60	6,5	0
Л 33	6Ж9П	о,2	о	—	40	40	—	юо	0,2.	" 4
Л34	1.Н23П	40	10	5о	50	50	40	20	7	0
Л37	6Н23П	25	10	32	56	56	170	500	4	—
Л 38	СГ-ЗОЗС	70	ОС						•
Л39	6Ж1П	300	4	50	50	40	75	4	•
Л 40	6С19П	1оО	180	Юо	50	50	100	180	Юо	45
Л 41	6 Ж1 п	1и0	25	75	75	150	10	23
Л 49	Г.С19П	25	200	25	50	50	25	200	25	20
Л 43	6С19П	25	200	25	50	50	25	200	. 25	20
Л 11	6ЖП1	260	4	50	50	200	32	4
Л 15	6С19П	10	180	10	3	3	10	180	10	4
Л 16	6ЖШ	0	• 1	j	3	160	20	0
Л 17	6CI9II	200	I/O	200	15	1.5	200	17о	200	0
Л 48	GC19FI	20(1	180	200	15	15	200	ISO	200	0
Л 49	6Ж1П	17	11	50	50	180	45	180
№	Тип	1	0	3	4	5	6 1	7	8	9	Ю	11	12	13	14
Л15	13ЛО311	2000	2000	10000	1ЮОО	150(1				2б+ 50				2000	2о0о
77
Zz

Z

&

:<,','H''-'aHn^(;7j-, 7ио'шй yac//^cc/a> vo	us n&cjj J&J
pogwg	O/CJQ^CZ^
'09/ -
№•
I
*09/-
<?L9if
W/-
£B£if
Ф^^ОР vf г J
fLV/f
LP?J
xQ2
>'28
SSP6
°*
9£ft
9f?J
'¥
OOr-fr
ягга
W
г
?p<z
FSf Л
S8W
Sv
fS.?.-*-9/го Г //?yX
££
г?
II
1 n
*t»»*D? I
/?cJJ HJ
/F
*0/
Z1
пис^боио^
*097 +
'P9£6
90'0 T
6/го
»оо/ 1 osw
1/6/09 CW
9 '9
9£O£jJ ~ 8 FiT
67^ £
_£SL
FPf a
n?v
X 92'0
W" &2J
z
9
^DG/
dLdL-
е£3>ы 69 /Р2О
I
*F d£b~
7f£ if Ц_

8220
*O/_
Ж*
*09/-

*0/
/8Ы
92C0
0£20
*09/ 09ГУ
Jdc9 JJ 090
ILPO
9f?^
*г?л/
S-Z fa

*•09'
0^6
X
c^> 6962/
9
>9
S6W
*09/+
>2 7 tsra
06/ J9
_W2_
L9PH
О/Ж9 6W 3—*~WSH/
t<d #
h'b/ 29
Ldf. ^76
IWi
T
I M°JLS
- W d/
I
skK
ф**0
f£2d
so?
7ОПГ
9D?V ~ВГГ
4
^¥£>»H

1//X9
sw
10& t -
-H^ Д
PFF^ |
T^T?^
г^
O72
7'2 0
"6'f
hOO//+
gi/омо^
OLe
*09'
7 Kt
*00 ft
L
ISO
O9fff
9W
i/б/ i.r'9 966Г
*£>s
2//>ЦУ -F₽*
I
Т£Го
ГН/
06/29
игЖ9
/.bfo
f 3
~9^^i ~8p^J.
Ф,и^О6 ж
флно^ 0^2

T??2
sost/ ^Kir
A02t7 ?nr
Ttir
dcd 9£V
Jdy

90?P ~/W
f^c'd VtlT
нгУ 'Zerf
Hi' V
_d£_ 87 W
f*>

*#&/
*ac/ 77£*
sg'o
О220

^09// ^0089-
у 4/Z»Z? .у
^77F
9
2 f
8

¥6¥^ Я&Л1
otfi/joxoy
ш££)г/*д
*69/-
8 L
9
I	vtot ^au/o)t §
~?^ ¥D*&H UtevOgDU/J
2 f
9 9
7
_______
I 7Щ?* dux>n J UOMO

*OOL/-
Яс/оУ) 9 еъ/

¥ e6d
>y //?y± _
V гтУ t/го
SB'O
9/го
8££O

//?У
~9?У
9 со	н?У
l/?j ^9¥2L-.
6£f0
*6'? o/v#
1
г4
го
га
гг
г/
- с зам
/7/?б бЯЬб
£607 ~^Г 1+
'8
ЪОй
Г'З
О'СЗ
£9/
<450»
fffo
О'
8$s
Ф
'С
004'
4“
'вр
£643
«69
- '50 У
£395
№д
B/Sa
кв
ПЛеЛ..
гоо*
огтс
«272
лгв
ВХЬ
500
8888
T* 22
3.3*
£2'5
M3b
069
B//-4
«689Л
'3
a
£856
fis
BH-1
0205
OS
и w\
82*
605
£897
£699 600
«2/9 600к
Ps п бООк
0693 ~8.б
*^4б__ 220
£56’ 'SO
Р2?3
11
£'47
'I 34?О»
КЗОО S96i

А264Я
•*лс>
( о
7С
-и А с
S 9$ 'О
£262	£266
.'00
660, - г-
к накалам Л1,Л2,ЛЗ i-6,3v
£29$ 190с
ОЛ9С
«I 'Ом
В9-8а
*£275
/Ом
V>t/"W£ 'м£
Г9

а^к уг
’’ 0'2
8/гР
04 А6 ~47^ 4«9,
0.5 005
0.2 002
х 0J
-орб
'и/>енс с

20 г
50
13Q0V
+ 150*
ЗаЛамк

усилится у
[ @ ф
Р&кин
ф ..
I
Регу/р ИО
^65Р 6ООв
ЗЗОм
6353
Го
«56
апо
££9 025
6*9П
£37 £44 Г\
47 68. |“!
9 52	£<5,	*£4J
30к	\22О \	'60
и
002 6,06
£369
\С67 005
^J767
270
O7Q'
£85 87
рзовв

090 43&0
лч&|
из
1~1 £4fc OSS
UX«y мег7
£43» $60
ЛЛ7
ПмбВЛ
0609 50
о'бо
0 0'59 •’ гол
’ 1682
ЛК
Л2_
6 * Ол
г кв'
87~
081 600
Z4C
б Pei л
087
025
С9
£9в 220
«'ОЗ is
Й
Рур 600
Y'lt&t
0663 -Щ-*/£656
М2
'£Vm
/9665
ЗОО 4 7??М
вгеЗ $
43
0'06
£'66
/	м
o4U	5
об о? г—6 6£0
62А
£69 60^
£1С
/ООгГц
£'74
£'74
sj1
ЗбОм
£46 60с
£&.
лл ВЛё/л

K6W ^9/60
•«J С 78 'ОООГ
Л5 сггог
Св'
£'62
Л/$ б$лози
О/г '"'6С '*С244
Ыг>
В26
620
2Д40'3
42
w
9
(*?
.9 О 9*
B74
г'ОЗ 470»
£'82
80,0
n«™
Ьну'О£г8**ей CVHjrpOwjapfL'V
6°
О О О"в 5 6^
£'88
67-/
CJJ2 0.25 86g? 6м
ЛУР ^^Уеилезбс'еХ
» О 22 600
££3 /4 .♦<
Цг?
°(^
80*
39-6
ML ot
о/п С genu
038 20
125
С242	125
4-4й
-6*0V
Л А» c?mol /гап7£>Р"б н) лг?Л--пор
S и 'разорас с^епб ,-пелв
озз \*сг^о
20.0	005
£47
2Л4О6А
67301$
ЛЗ-6
£46
320
6006!
loJ
_ж
•=н 'ОО
4
?г;
(588
'80
080 бпф
W/4
*094
'3OOV
£634
025
Л8'^Д8^4 Д86.А
L II---------
£8±
«73
2*0$ '•.7м
.5» к.
' '#.*:?
(^)в£сд^д пгсмад
УсХ.
2'97
4 70
те
''6
л/9
£2674
3000
£203 Р 'о^м г
Лдо блгзл
£806
988 88л
£74
27
лз__
8К9Л
|Ц
064
jp I ЛрсмОж уСс- ОС
злпо
*е,с лл>
P5Q ЛЛ1 1
накала
C/npoSupytoufut.
nyppm'/si'dpa'r'op
0'33
А'б.р
с г4а 800
£233
£252 68м
Л*'
6"0W
c/tt т/ ~ST~ j?
mi
•KCv
0'49 06
c65Qy
лг4
8660
|^Г
£f55
S
£244 36*
Л850 В.8
4'2
Л6 /72616
•~ 1
12$
л$В
091
л
“27^
0'07 \
£388
Ifii
66Mr
yOL'fu/TtpM
Запуска
O64S_ 4300
£222 (70с
£22? гоо*
Чувств' •я'урибгера
(S)
$232 68с
£845
лгз блгзп
Об# 62
Я14б_
600
6^25*. 58с
О6О£ 29о
L0O
н
096
ПоЬ
9660.
О’!
В9_ 6МЛ
8637 'Gr
'670*
I
~ \270
& £$567
B62/L 8 80 с
& ) CfC^O'jt'kfu rracHetd

А.М/Л
II 0 W
60000
лгт^. вигзл
£2^ yfOO*
£800 4 7м
tU-fBb
СЛ-/55
Л56
159
р?8^ 0£$8Ui Il мао а/
5
6
+9W*
-НО*
Ы<-3
It f/77
IhzgLAW
—а-< у
9/0

^0671
11 92288 ЪЯГ
£257
8B-4a
89-43
*heov
£277 47м
ЛЗО ин-З
0898
B9-Sa
92$L ^7к
t~8мера snap
пир о союзного "апряге/жл
и*
£640
Joci-
Режим приггеро (56
рдб/омра/пмого Запуска /
Ф
Л1имеимсс/пб-
Р&зь ерЛТ7ЛГС/
ГЦ
Ka/nodeeaeu лрА/пара/пела ^ ) fro/сиро&су обЗра/п^огожора
Куоурр. бг)
лt> "ОСЛ1Ь
*0,5
XQ55
*8
?6бр1МСГ»2£Ь 73бертк1м
дли/пе/>бббо on? и
ft
£295
£294 20с
8394 69*
Л36 йёЛл
лзг бл^Л
лзз 6М9Л
f0 рз /00
Ate.
£632
681
£650
c'cOcpO^C'f Луис'
ли
А.К 2Д4№
£J&
£323 73с

Р3°3
C 209
OKS
SjT OTs
Л6ОЗ
-К&
Рид А		Ра&6
бдмп	Цепь	ЦКАЬ	Коми
6	Рачалд	-679PV	6
г	*а*ае£	1#	 тОфЛХЯдЛ	г
1	—	— * 	J
(	гбпАкЗИ	KacwiAS	(г
S	^ап>о8м».	VocvoA/	5
б	-'5Ov	РаteasAo	tf
7	Stcxoltw	Корпус	7
е	7р
(2) IX/-дГ
Рид А		PadS
Ом»	Цель	tLtO9
/		Macao S	✓
г	/ба/гаяД	rfi-*/S	г
3	-*9006	Гр-	3
4	*65Ov	Гр-Kile	4
5	645OV	Тр-К/З	5
6 7	£ocvc6	ЛрР^г Tp-*L7	6_
е	*/70Л
&4g
B*4a
2cC£
C/nopo*w epL'cc'tL’
Се^б
Ф
-fSOv
Вем/гтрртор
ft?* о
3 "ер
Коррекус/9 длс/см'епвм'оо
(0,25 C.S
ОСцилл о гр аф	имлиль с мь/ и
Верх лево
fxm
500
P/S
tM
2 <8г
c/89\8
чесе
o^s
B8
B7 • /
68*
1ну>?р2нней еинхренизами и
И1
Синхронизации
6
5
52/9 /со*
\Ю0*
е//</е НЦ
Г W
58к
524*. 36*
-~/?гзз

89 2
P/7S
' &K
Р/8/

/?&'
880

Г9
J1L /л
*
C&L о/
200
O/S3
fi/л
C/J2 025
2/П /н
fig зл
°Q-S^-
ЗОк В9-6
5/99 /СО

5388
огос
4-Zr
3000
/><?О 6^77
С/С5
<300
8222 $70
C/<6
»22/ 4?
^)УсоР2Н(/^Х еонгр
(p)</fiott*» Запуска
3
Низ лево
п т <гетп J /00* ' 30* | |
Cf/JL 0.1
@L/^©Входной шюд
HJUf
О 5
О 4
9 з

С/52 <7,/
823/ , 2$^
усилит#*
^кду
А[>то*с/>
он запуска
Чу&стьит триггера
rL
НН
НН
ОГС9 О/
- <5Ги__________
* /50v
I *£&
68*
/Ш X^q/7
Л 5 ^5(250
/О0г
огм
.ОГ[
5232 /8*
6М</Д
AAS
2Д/,О/А
2-- ио
90<5 07^
ргз 6Л23Л
^7^.
хнгзл
8256 | ]
/оо * - "
III
9253
Режи^ ^триггера
0/57 /г
AiiL /00
5^0 •г 7 О к
/2т\ аООкириЮщии припер однократного Запуска /
Ф
-Аияеиность-разьер rrtjfc/
Верх право
TF г' '8	’	" /р 1 ~го 1	7/	1	77	1	77
могола
££&
№
BKa
wo"
B/5
Ce-t
A
Фсвс
£287 вгР
А2'15
' с275
Юн
★1/30*
£303
А36	_Л35
UiPJ ин~3
Xf72 6/25
Рг>0 А		Род В
	Цопь	Ц9ГЪ	7азе
/	Рахаод	-/?Мг	/
	L/qvqoC	Уа^омаВ9	г
7				-	а
		Hamfl А2	(/
5	/а^оЗпо	HanvflA^	5
б	•'50v	Нат/Ао	В
		k'opflye	'
В	Г/У/С5
+ 900^
227/
*023$
^0/78
В//В
огог
9'0
QO7P Р5/25
^.гы 02
ГН?8
IF f£2<52 STt
IItzSl
^0200
0/88	0073 х
0/07 ’’
&«•/
£269 /00г
0<8S
029	0/85
^^7) УССо
\4
М-4
2
£277_ 47<
ЛЗО инЗ
£257
8S-la
69-ti
69-Jo

esttl
*<?0
0293 оу
£274
£2?i гог
пууоаоразнагс наоряг&*а
Катодный лс£/г>0/>а/7’Ао& длагирОр^у обратного ЛО^О/
*2
Кдлубр.
ОЛЬность
x<?5
r/e
x<№
Миожитель
£ 3<	'гт>*(/
длительнее'пи
д/о гдси*
рзг ftPHA
XJ4#
«77
£295 ЗМГ
/ХЗ ЮО
Низ право
ТАРЗА-
й
;г^-#
*0246"
220
Ol*
, 69-St
/Ш 6ж9П
0205 /
7 II-
£323
(D
-№v
PtfppO/Oi/Cyfi Злсутг^ут^^сс
X 0,25 Г 0.5
Cid А		Ряд 6
&W0	.^00	^£00
/	Нака^А	fam а 5	/
и	Ма*алД	rfi ^Ag	г
5	л800у	Тр~ рДв	3
4	*/5Cv	Гр./Ш	4
5	з-iSOv	Тр^дз	5
6	Нагреб	7/>'^2	6
		—— .			 			— -.—
7	—	Тр-Кб7	7
Р	*/700^

Mfi
/<5/
Стереть* ф с'сл/ * c'
0209^ ~со S:
(^) Вонти££тор
Осциллогр аф импу/ь сны и
' уЗмеру'ъелрм&й 0/>с*-)
U/3
