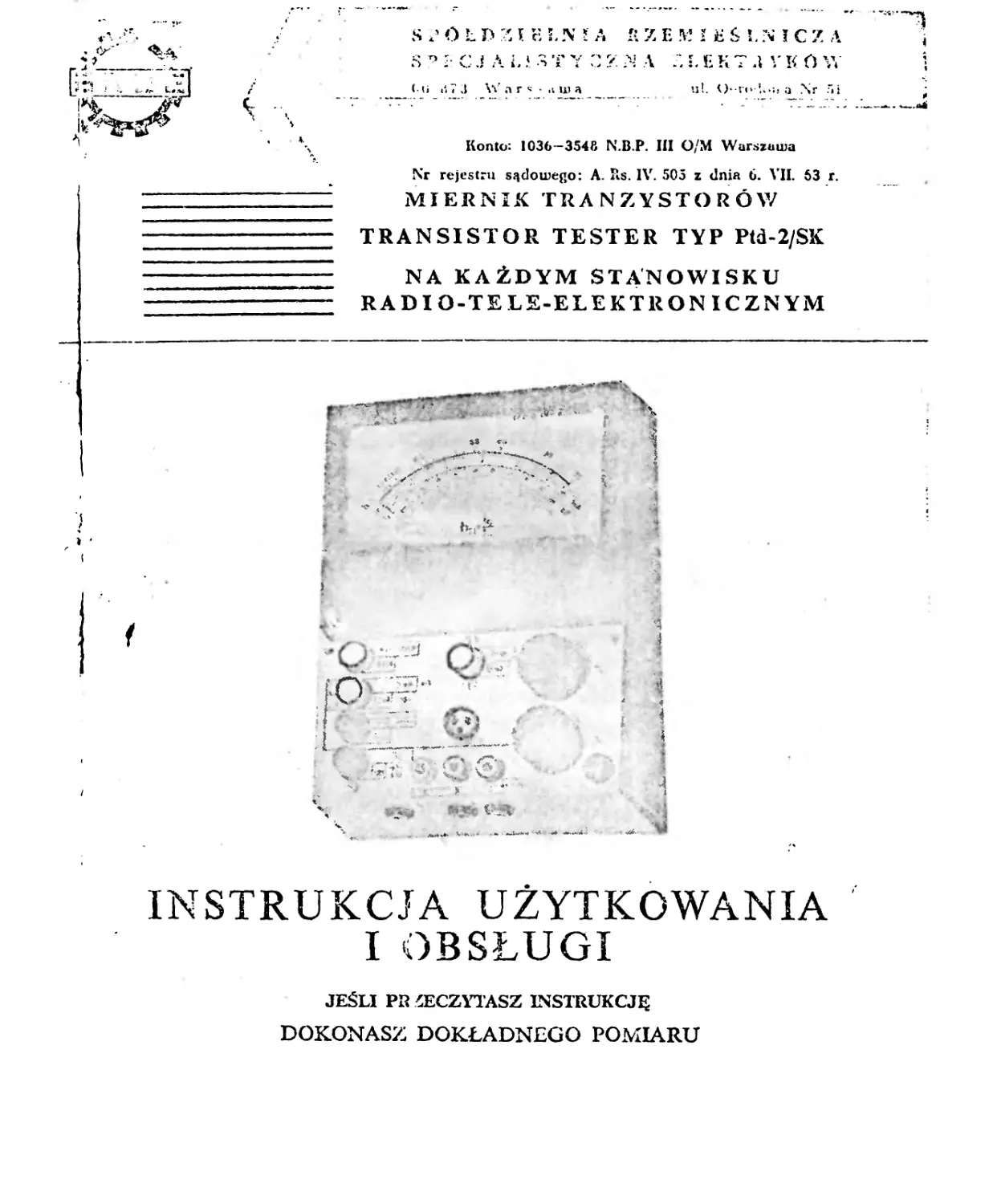

~ MIERNIK TRANZYSTORÓW

 1 -- TRANSISTOR TESTER TYP Ptd-2/SK

------------- NA KAŻDYM STANOWISKU

------ RADIO-TELE-ELEKTRONICZNYM

IH

INSTRUKCJA UŻYTKOWANIA
I OBSŁUGI

JEŚLI PI? iECZYlASZ INSTRUKCJĘ
DOKONAS?: DOKŁADNEGO POMIARU
MIERNIK TRANZYSTORÓW

TRANSISTOR TESTER TYP Ptd-2/SK

SCHEMAT PŁYTY CZOŁOWEJ
MIERNIK TRANZYSTORÓW
TRANSISTOR TESTER

Przyrząd Ptd-2/SK jest podręcznym miernikiem (z własnym zasilaniem) przeznaczonym
do szybkiego sprawdzania tranzystorów małej i średniej mocy, oraz diod. Jest niezastą-
pionym przyrządem przy dobieraniu par tranzystorów w granicach prądu kolektora od
1 do 50 mA (płynna regulacja), oraz do parowania diod zgrubnie i precyzyjnie dla wszyst-
kich urządzeń elektronicznych w warunkach stacjonarnych i polowych.

Umożliwia dodatkowo pomiar oporności doi MQ.

Łatwy w obsłudze i prosty w konstrukcji.

Miernik tranzystorów Ptd-2/SK służy do wyznaczania statycznego współczynnika wzmoc-
nienia prądowego h21E, z oryginalną metodą (kompensacji) uwzględnienia prądu zero-
wego Iceo dla tranzystorów PNP, małej i średniej mocy. Płynna reg. potcncjo-
mctryczna, umożliwia odczyt h21E w dowolnym punkcie charakterystyki w granicach
prądu kolektora od 1 mA do 50 mA.

Przyrząd przystosowany jest do pomiaru tranzystorów w układzie W.E.

Na oddzielnej skali odbywa się sprawdzanie-parowanie diod.

1)	Zakres pomiarowy h21E
hziE

2)	Zakres pomiarowy Ic
Iceo

3)	Zakres pomiarowy IB

4)	Zakres pomiarowy Ic
(reg. płynna)

5)	Zakres pomiarowy UcE

6)	Zakres pomiarowy diod

7)	Omomierz

X) zaslianie własne

9)	Wy miary gabarytowe

10)	Ciężar

11)	Łuk skali h21E

12)	System wychyłowy

254-1000 odczyt natychmiastowy

54-1000 korzystając ze skal Ic, oraz IB

5 mA; 50 mA;

05 ~ 5 nĄ

0,2 mA; 2 mA;

14-50 inA dla dobierania par komplementarnych

4.5 V bateria, oraz na żądanie wejście zasilania zew-
nętrznego od 1 V 20 V

1 V; 2 mA (max).

do 1 MU

bateria 4,5 v WKRADA UZyTKOWMK

170x65x125

-0,85 kg

95 mm

MEA 1 (Era) NZ3A

INSTRUKCJA OBSŁUGI MIERNIKA Ptd-2/SK

Miernik posiada dwupozycyjne przełączniki wciskowa Nr. Nr.. 1, 2, 3, 4, 5, oraz poten-
cjometry Nr 6, 7.

Sposób pomiaru tranzystorów

1)	Przełącznikiem Nr 1 ustawić zasilanie tranzystora
dla typu PNP — wyciśnięty przełącznik
dla typu NPN — wciśnięty przełącznik

2)	Przełącznikiem Nr 2 ustawić zakres prądu kolektora w zależności od mocy tranzysto-
rów

5 mA dla tranzystorów do 0,3 Wat (mała moc) — wyciśnięty przełącznik

50 mA dla tranzystorów do 3 Wat (średnia moc) — wciśnięty przełącznik

3)	Podłączyć tranzystor do gniazd E.B.C.

E — emiter; B — baza; C — kolektor

4)	Przełącznik Nr 3 wcisnąć i odczytać wielkość prądu ICEo na skali Ic.

5)	Potencjometrami Nr 6 i Nr 7 ustawić prąd kolektora 5 mA, lub 50 mA na skali Ic,
ale podwyższając o prąd Iceo (gdy tranzystor wykazał prąd Iceo)-

6)	Wcisnąć przełącznik Nr 4 — odczytać wartość wzmocnienia tranzystora na skali
hjiE (inaczej [i).	-			,
Sposób pomiaru—parowania diod

1)	Przełącznik	Nr	1	wyciśnięty

2)	Przełącznik	Nr	2	wciśnięty

3)	Przełącznik	Nr	4	wciśnięty

4)	Wkładamy diodę do oznaczonych gniazdek zgodnie z symbolem —>H

5)	Ustawić prąd diody na koniec skali I—[>1— (2 mA) potencjometrami Nr 6 i Nr 7.

6)	Przełącznik Nr 5 wciskamy i odczytujemy wartość spadku napięcia na diodzie (spo-
laryzowanej w kierunku przewodzenia) na skali U—OH (1 Volt maximum).

Diody o podobnej lub b. zbliżonej wartości spadku napięcia, będą tworzyły grupę
diod podobnych, czyli sparowanych.

Bardzo precyzyjnie parowanie grupy diod (jednego typu) wykonujemy w ten sposób,
że znając ich spadek napięcia w kierunku przewodzenia z poprzedniego pomiaru np.
(DOG 31) od 0,45 V do 0,5 V ustawiamy dla całej grupy diod badanych napięcie najniż-
sze 0,45 V przy wciśniętym przełączniku 5, następnie puszczamy przełącznik 5 i odczy-
tujemy wielkość prądu diody na skali I—OH (2 mA maximum).

Diody o b. zbliżonej wartości prądu będą tworzyć grupę diod b. podobnych, czyli pre-
cyzyjnie sparowanych.

Pomiar omomierzem

1)	Przełącznik Nr 2 wyciśnięty

2)	Przełącznik Nr 4 wciśnięty

3)	Końcówki kabli pomiarowych włożyć w gniazda KG

4)	Zerowanie omomierza przy zwartych na krótko gniazd KG potencjometrami Nr 6
i Nr 7

5)	Pomiar na skali KG (14-1000 KG)

Uwaga: Pomiar współczynnika wzmocnienia h2iE tranzystorów przy dowolnym prądzie
kolektora (dobieranie par komplementarnych) w granicach od 14-50mA od-
oywa się przy wykorzystaniu skal i’c i Ib zgodme z wzorem

Ic (mA)
lhlE = IB (mA)

Gdy przełącznik Nr 2 wyciśnięty wtedy {Jb — O.T^iA	(200 uA)

Gdy przełącznik Nr 2 wciśnięty wtedy	}b~ 2°^	(2000 [zA)

Sposób pomiaru h^E przy dowolnym prądzie kolektora Ic

1)	Przełącznikiem N' 1 ustawiamy zasilanie tranzystorów PNP lub NPN

2)	Przełącznikiem Nr 2 ustawiamy zakres prądu kolektora

3)	Przełącznik Nr 4 wyciśnięty — ustawiamy dowolny prąd kolektora na skuli Ic

4)	Przełącznik Nr 4 wciśnięty — odczytujemy wartość wskazaną prądu bazy na skali IB
5) Obliczamy współczynnik h3iE (wzmocnienie) przez podzielenie prądu kolektora Ic
przez prąd bazy IB

Przykład:

Tranzystor ,,TE\VA” BF519 IC ustawiono 3 mA

IB odczytano 20 pA (0,02 mA)

Tranzystor TG-70 Ic ustawiono 40 mA
IB odczytano 1,8 mA (1800 p.A)

Dodedkowp.	łhiE = j 8= 22,2 *

4.	2NW30 Ic	1^-^2500-/^

1	Qi°2 7wzm*cn. /

Gen-nan,czy Krzami	Ar German

u’' / 054 IV
