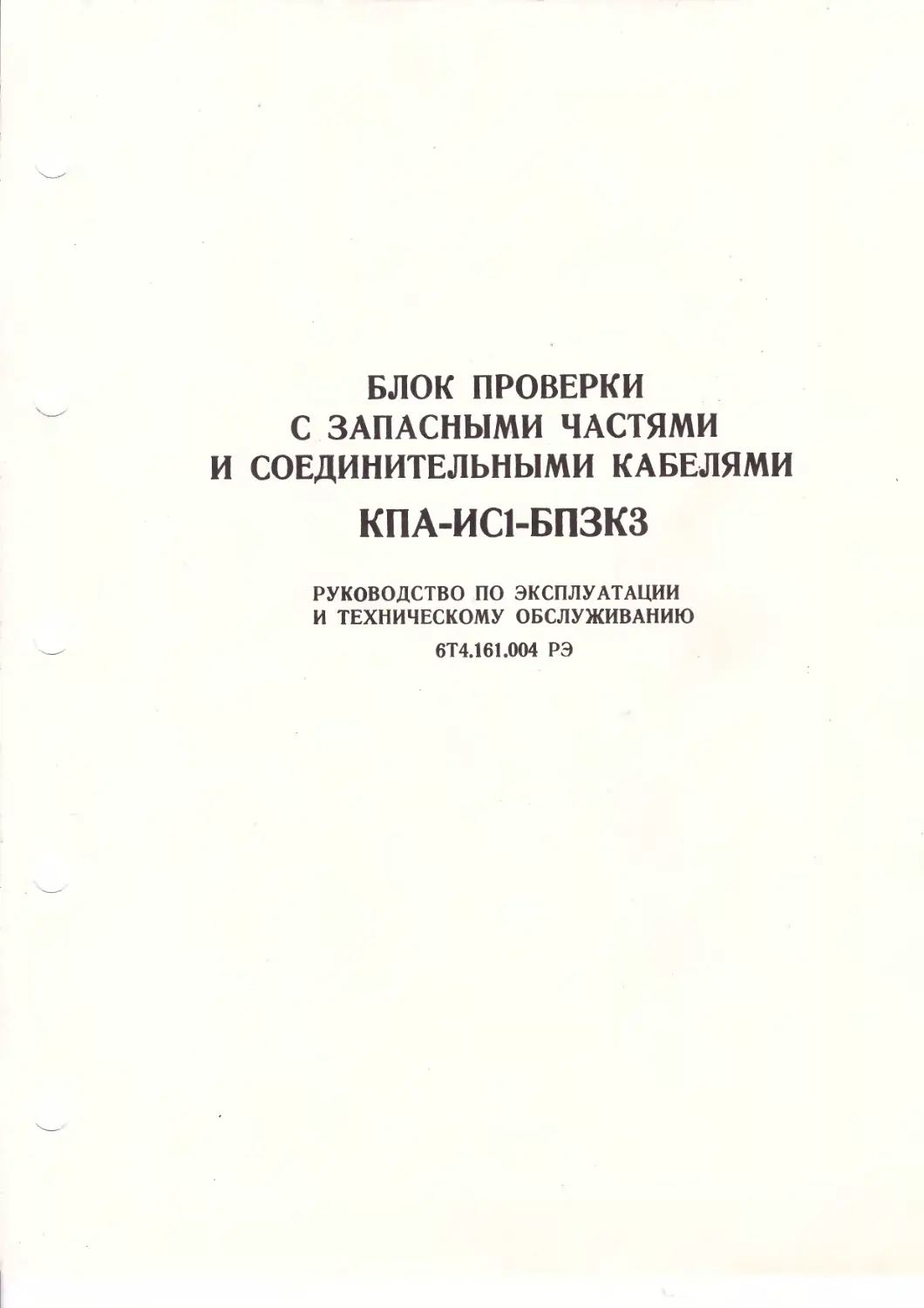

БЛОК ПРОВЕРКИ
С ЗАПАСНЫМИ ЧАСТЯМИ
И СОЕДИНИТЕЛЬНЫМИ КАБЕЛЯМИ
КПА-ИС1-БПЗКЗ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
6Т4.161.004 РЭ
БЛОК ПРОВЕРКИ
С ЗАПАСНЫМИ ЧАСТЯМИ
И СОЕДИНИТЕЛЬНЫМИ КАБЕЛЯМИ
КПА-ИС1-БПЗКЗ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
6Т4.161.004 РЭ
Блок проверки с запасными частями в® со.еджнтельными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С
ЛИСТ УЧЕТА ВНЕСЕННЫХ ИЗМЕНЕНИИ
№
Наименование
изменяемого
документа
Основание для внесения изменений Дата № ст раниц Подпись
(№ бюллетеня, кем выпущен, с какой внесения заменя- заменяю- производившего
серии действует) изм. емых щих замену
Лист учета внесенных изменений
Стр. 1/2
Янв. 30/78
Блок .проверки с запасными частями <и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть Стр
ПЕРЕЧЕНЬ ДЕЙСТВУЮЩИХ СТРАНИЦ
Часть, глава, раздел, подраздел Стр. Дата Часть, глава, раздел, подраздел Стр. Дата
Титульный лист — Янв-арь 30/78 Руководство по эксплу-
Лист учета внесенных изменений 1/2 Январь 30/78 атации и техническому обслуживанию 38 Январь 30/78
Перечень действующих 1/2 39 Январь 30/78
страниц Ноябрь 28/80 40 Январь 30/78
Содержание 1/2 Январь 3Q/78 41 Январь 30/78
Руководство по эксплу- 42 Январь 30/78
атации и техническому обслуживанию 1 Январь 30/78 43 Январь 30/78
2 Январь 30/78 44 Январь 30/78
3 Январь 30/78 45 Январь 30/78
4 Март 30/79 46 Январь 30/78
5 Январь 30/78 47 Январь 30/78
6 Январь 30/78 48 Январь 30/78
7 Январь 30/78 49 Январь 30/78
8 Январь 30/78 50 Январь 30/78
9 Январь 30/78 51 Январь 30/78
10 Январь 30/78 52 Январь 30/78
И Январь 30/78 53 Январь 30/78
12 Январь 30/78 54 Январь 30/78
13 Январь 30,/78 55 Январь 30/78
14 Январь 30/78 56 Ноябрь 28/80
15 Январь 30/78 57 Январь 30/78
16 Январь 30/78 58 Январь 30/78
17 Январь 30/78 59 Январь 30/78
18 Январь 30/78 60 Январь 30/78
19 Январь 30/78 61 Январь 30/78
20 Январь 30/78
21 Январь 30/78
22 Январь 30/78
23 Январь 30/78
24 Январь 30/78
25 Январь 30/78
26 Январь 30/78
27 Январь 30/78
28 Январь 30/78
29 Январь 30/78
30 Январь 30/78
31 Январь 30/78
32 Январь 30/78
33 Январь 30/78
34 Январь 30/78
35 Январь 30/78
36 Январь 30/78
37 Январь 30/78
Перечень действующих страниц
Стр. 1/2
Нояб. 28/80
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть Стр.
СОДЕРЖАНИЕ
Стр.
1. Общие сведения . . ................ _ 1
2. Назначение.............................................................. 1
3. Краткие технические данные..................................... ..... 2
4. Состав .... 2
5. Краткое описание и принцип работы . 2
6. Проверка топ липоме ров на КПА 3
6.1. Проверка АЦТ5-1т, АЦТ5-1Бт . ................ 3
6.2. Проверка блоков БСИ1-1т и БИО 1-1т системы СПУТ1-8Ат 8
6.3. Проверка СИМ1-1т, СИМ12-1т, СИМ2-2 . 9
6.4. Проверка СПУТ1-14т................................... « . , • 19
6.5. Проверка СПУТ1-5ВЕ................................................ 13
6.6. Проверка СПУТ1-5АЕ, СПУТ1-5БЕ . ... 15
6.7. Проверка СПУТ1-8Вт, СПУТ1-8|Дт, ОПУТ1-8Е . 16
6.8. Проверка АЦТ6-1т, АЦТ6-1Ат, АЦТб-ДВт, АНТбИГт . .21
6.9. Проверка СПУТЗ-.1Ат . . ... . 28
6.10. Проверка СПУТ4-1 . . ... 30
6.11. Проверка СУИТ4-1т . , . .35
7 Регламентные работы . ... ............ 41
8. Электрические схемы соединительных кабелей............................. 43
Содержание
Стр. 1/2
Янв. 30/78
Блок проверки с запасными частями
соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
Часть
1. ОБЩИЕ СВЕДЕНИЯ
Настоящее руководство по эксплуатации и техническому обслужи-
ванию распространяется на блок проверки с запасными частями и сое-
динительными кабелями КПА-ИС1-БПЗКЗ, содержит технические ха-
рактеристики и методики проверок топливоизмерительных систем
на КПА.
2. НАЗНАЧЕНИЕ
Блок проверки с запасными частями и соединительными кабелями
КПА-ИС1-БПЗКЗ (рис. 1) является дополнением к контрольно-прове-
рочной аппаратуре КПА-ИС1 и предназначается для обеспечения со-
вместно с последней проверки измерительной части систем АЦТ5-1т,
АЦТ5-1Бт, СИМ1-1Т, СИМ2-1Т, СИМ2-2, СПУТ1-11, СПУТ1-12т,
Рис. 1. Блок проверки с запасными частями и соединительными кабелями
КПА-ИС1-БПЗКЗ
Стр. I
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-Б.ПЗ
СПУТ1-12Ат, СПУТ1-14т, СПУТ1-5В, СПУТ1-5ВЕ, СПУТ1-8Вт,
АЦТ6-1Т, АЦТ6-1Ат, АЦТ6-1Вт, АЦТ6-1Гт, СУИТ4-1т, СУИТ1-8Е, неко-
торых блоков СПУТ1-8Ат, датчиков СПУТ1-5АЕ, СПУТ1-5БЕ, СПУТ4-1,
блока измерения и указателен СПУТЗ-1Ат, датчиков и блоков БИО и
БСИ системы СПУТ1-8Дт в условиях подвижных авиаремонтных ма-
стерских, универсальных полевых лаборатории и в полевых условиях.
3. КРАТКИЕ технические данные
Основные технические данные блока проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ идентичны техническим
требованиям на контрольно-проверочную аппаратуру КПА-ИС1 (см. ру-
ководство по эксплуатации КПА-ИС1).
Масса КПА-ИС1-БПЗКЗ не превышает 27 кг.
Габаритные размеры блока 1\ПА-ИС1-БП31\3 — 600x305x273 мм.
4. СОСТАВ
В состав КПА-ИС1-БПЗКЗ входят, шт.:
чемодан КПА-ИС1-БПЗКЗ......................... . 1
блок проверки КПА-ИС1-БП........................... 1
соединительные кабели
Примечание. Количество кабелей соединительных указано в паспорте
КПА-ИС1-БПЗКЗ.
5. КРАТКОЕ ОПИСАНИЕ И ПРИНЦИП РАБОТЫ
Блок проверки с запасными частями и соединительными кабелями
КПА-ИС1-БП31\3 выполнен в виде чемодана. Внутри КПА-ИС1-БПЗКЗ
имеется отсек, в котором размещается блок проверки КПА-ИС1-БП
(рис. 2). В оставшейся части чемодана размещены запасные части и
соединительные кабели.
Р'лс. 2. Бл-ок КПА-ИС1-БП
На рис. 3 показана электрическая схема блока КПА-ИС1-БП.
Основными элементами электрической схемы блока являются
трансформатор 1, служащий для питания задающего потенциомет-
ра Р (22), резисторы 4 и 8, являющиеся элементами делителя напря-
жения, сигнальные лампы 2, 3, 5, 10, 13, 15, 18, предохранители 7 и 17
Стр. 2
Янв. 30/78
Блок проверки с запасными частями
и соединительными кабелями КПА-ИСД-БПЗКЗ
Руководство по эксплуатации
и техническому Обслуживанию
Книга
Часть
в цепи питания переменного и постоянного тока и коммутационные эле-
менты: галетный переключатель (П1) 11, реле 21, переключатель фазы
напряжения (ПЗ) 9, выключатель напряжения питания (П4) 19 и вы-
ключатель обмотки реле (П2) 14.
Примечание. В соединительных кабелях разъемы 2РМДТ могут применяться
как с золочеными так и с серебреными контактами.
Перечень элементов к принципиальной электрической схеме
КПА-ИС1-БП (рис. 3)
Поз. обозн. Наименование и тип Примеча- ние Поз. | обозн. । Наименование и тип Примеча- ние
1 Трансформатор ТА1-Г15-400 14 Тумблер Т1
2, 3 Лампа СМ!28-0,05-1 15 Лампа СМ28-0,05-1
4 Резистор МТ-0,5-100 Ом+Ю% 16 Клемма КП-16
5 Л амл а СМ28-0,05-1 17 Предохранитель ПК-30-1
6 Клемма КП-1а 18 Лампа СМ2‘8-0,05-1
7 Предохранитель ПК-30-1 19 Тумблер ТЗ
8 Резистор МТ-0,5-100 Ом+10% '20 * Резистор (катушка сопротивления)
9 Тумблер Ti3 0—30 Ом
10 Л ампа СМ2>8-0.05 -' 1 21 Реле РЭС-,10 РС4.024.302 П2
И Переключатель ПГК-5П4Н-8А 22 Реостат 1300 Ом
12 Клемма КП-1а 23 Конденсатор
МБГЧ-1 -2 А-250-0,5'± 10 %
13 Лампа СМ28-0,05-11 24 Вилка 2РМ.ДТ30Б24Ш5А1
6. ПРОВЕРКА ТОПЛИВОМЕРОВ НА КПА
6.1. Проверка АЦТ5-1т, АЦТ5-1Бт
В табл. 1 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
проверки систем.
Если методика проверки не отличается от приведенной в Руковод-
стве по эксплуатации КПА-ИС1, то делается ссылка на соответствую-
щий раздел Руководства по эксплуатации КПА-ИС1.
Стр. 3
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС.1-БПЗК
Таблица 1
Наименование проверки Проверочная аппаратура Номера соедини- тельных кабелей, используемых при проверке
1. Электрическая емкость датчика и ком- пенсатора комплекта АЦТ5-'1т КПА-ИС1 30
Электрическая емкость датчика и компен- сатора комплекта АЦТ5-1Бт КПА-ИС 1 111
2. Функционирование компенсатора комп- лекта АЦТ;5-(1т КПА-ИС1 30
Функционирование компенсатора комп- лекта АЦТ5-1Бт КПА-ИС 1 111
3. Функционирование сигнализатора в дат- чике комплекта АЦТ5-1т КПА-ИС1 30
Функционирование сигнализатора в дат- чике комплекта АЦТ5-1Бт КПА-ИС1 111
4. Функционирование усилителя типа УЛ12-1т КПА-ИС1 —
5. Функционирование блока измерения и преобразования КПА-ИС1 КПА-ИС1-БП 32
6. Функционирование блока центровки КПА-ИС1 КПА-ИС1-БП 33
7. Функционирование устройства комму- тационного КПА-ИС1-БП 34
8. Функционирование показывающего при- бора КПА -ИС1-БП 31
6.1.1. Проверка электрической емкости датчиков и компенсаторов
Подключите проверяемый датчик комплекта АЦТ5-1т к разъему
установки ДАТЧИКИ с помощью соединительных кабелей 30—ЗОА и
СР-50-74Ф для датчиков типа ДТ2 или ЗОБ—ЗОА и СР-50-74Ф для дат-
чиков типа ДТСК, при этом гнездо ЗОА подключите на контакт 1 разъе-
ма датчика.
Подключите при проверке емкости встроенного компенсатора гнез-
до ЗОА на контакт 9 разъема датчика.
Подключите проверяемый датчик комплекта АЦТ5-1Бт к разъему
ДАТЧИКИ установки с помощью соединительного кабеля 111 — 1 i i А,
111Б; при этом для датчиков типа ДТЗОВ, ДТС14В-Зт гнездо 111А под-
ключите на контакт 10 разъема датчика, а гнездо 111Б — на контакт 1;
для датчиков типа ДТСК гнездо 1ПА подключите на контакт 1 разъе-
ма датчика, а гнездо 111Б — на контакт 7.
Подключите при проверке емкости встроенного компенсатора
гнездо 111А на контакт 9 разъема датчика, а гнездо 111Б — на кон-
такт 7.
Присоедините зажим типа «крокодил» к фланцу проверяемого дат-
чика.
Дальнейшая проверка осуществляется по методике, указанной
в разд. 2.4 Руководства по эксплуатации и техническому обслуживанию
установки КПА-ИС1 6Т2.763.200 РЭ2.
6.1.2. Проверка функционирования встроенного компенсатора
• Подключите проверяемый датчик со встроенным компенсатором
комплекта АЦТ5-1т к разъему ДАТЧИКИ установки с помощью соеди-
нительного кабеля 30—ЗОВ и СР-50-74Ф; датчик со встроенным ком-
пенсатором комплекта АЦТ5-1Бт — с помощью соединительного кабеля
111 — 111В. На установку КПА-ИС1 подать питание ~115 В 400 Гц и
+27 В.
Стр. 4
Март 30/79
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С
Установите переключатели в следующие положения: Ш—28 или
26, П2 — ДК, П5 —3000 пФ, П10- ДАТЧИК.
Установите переключатель П4 — в положение ВКЛ. и, спустя
2—3 мин., произведите проверку. Нажмите для этого кнопку ПРОВЕР-
КА ИЗМЕРИТЕЛЯ ЕМКОСТИ, стрелка измерителя емкости ИЕ1-3
должна перемещаться в сторону нуля.
6.1.3. Проверка функционирования сигнализаторов в датчиках
Подключите проверяемый датчик комплекта АЦТ5-1т к разъему
ПОКАЗ. ПРИБОР установки с помощью соединительного кабеля
ЗОГ—ЗОВ; подключите проверяемый датчик ДТСК1А-2 комплекта
АЦТ5-1Бт с помощью соединительного кабеля 111Г—111В; проверяе-
мый датчик ДТС14В-Зт комплекта АЦТ5-1Бт — с помощью соедини-
тельного кабеля 111Г—111Д.
Поставьте переключатель установки в следующие положения: П2—
0—6200 пФ. П4 —ВКЛ.
Произведите проверку функционирования сигнализатора путем
опрокидывания датчика от нормального положения на 180°.
В нормальном положении датчика лампа КОНТРОЛЬ СИГНАЛИ-
ЗАТОРОВ ДАТЧИКОВ должна включиться, в опрокинутом положении
она должна отключиться.
6.1.4. Проверка функционирования усилителен типа УЛ2-1т
Проверка усилителей УЛ2-1т осуществляется по методике, указан-
ной в разд. 2.8 Руководства по эксплуатации установки КПА-ИС1.
Проверка усилителей типа УЛ1-2т и УЛ1-4т осуществляется со-
вместно с соответствующим блоком.
6.1.5. Проверка функционирования блоков измерения и преобразования
а) Подключите проверяемый блок измерения и преобразования
вместе с показывающим прибором к установке КПА-ИС1 и блоку
КПА-ИС1-БП соединительными кабелями согласно табл. 2. Подайте
на установку КПА-ИС1 питание ~ 115 В 400 Гц и +27 В.
б) Установите переключатели в положения, указанные в табл. 2.
в) Подключите соединительный провод СР-50-74Ф к коаксиальному
разъему НИ на блоке измерения и преобразования, а переключатель П1
на блоке КПА-ИС1-БП поставьте в положение 1.
г) Поставьте переключатель П4 в положение ВКЛ. и, спустя
2—3 мин, произведите проверку Для чего необходимо, изменяя вели-
чину емкости магазина с помощью переключателя Ш установки
КПА-ИС1 в пределах, указанных в табл. 2, следите за перемещением
стрелки показывающего прибора. Стрелка должна перемещаться от
нуля к максимальной отметке.
д) Установите переключатель П1 на установке КПА-ИС1 в поло-
жение 16 при проверке комплекта АЦТ5-1т и в положение 8 при про-
верке комплекта АЦТ5-1Бт, при этом стрелка показывающего прибора
установится в любом месте шкалы.
Нажмите кнопку Н на показывающем приборе, при этом стрелка
прибора должна перемещаться по направлению к нулевой отметке
Нажмите кнопку Р на показывающем приборе, при этом стрелка
должна перемещаться по направлению к максимальной отметке.
е) Выключите переключатель П4 на КПА-ИС1. Переключите соеди-
нительный провод СР-50-74Ф на коаксиальный разьем Ш2 проверяе-
мого блока, а переключатель П1 на блоке КПА-ИС1-БП поставьте в по-
ложение 2.
ж) Включите переключатель П4 на КПА-ИС1 и произведите про-
верку по пп. «г» и «д».
Стр. 5
Янв. 30/78
Стр. 6
Янв. 30/78
Таблица 2
Присоединить разъемы соединительных кабелей к Присоединить соединительный провод СР-50-74Ф к проверяемому блоку БИП Положение переключа- теля П1 на КПА-ИС1- -БП ; Положение переключателей на установке КПА-ИС1 I Пределы измене- ния емкости мага- зина пи шкале переключателя П1 I на установке КПА-ИС1
КПА-ИС1 УСИЛИТЕЛЬ КПА-ИС 1- -БП др сверяе- мому блоку БИП доказываю- щему при- бору ППТИ П2 По пго |П4
32 Э2А зев, зев 32Г Ш1 1 0 -0200 пФ 3000 пФ УСИЛИ- ТЕЛЬ вкл АЦТ5-1Т 20—-10 АЦТоЛБт 14-12
Ш2 2 0 0200 пФ 3000 пФ УСИЛИ- ТЕЛЬ вкл АЦТ5-1т 20—'Ь0 АЦТоЛБт 14-2
Таблица 3
Присоединить разъемы соединительных кабелей к Положение переключа- телей на установке КПА-ИС1 Положение переключа- телей на КПА-ИС1-БП Градусы по шкале потенциометра Р блока КПА-ИС1-БП в момент вклю- чения ламп установки КПА-ИС1 1 Градусы по шкале потен- :циометра Р блока в мо- мент отключения ламп установки КП А-ИС 1
КПА-ИС1 КПА-ИС1- -БП блоку цент- ровки БЦС Г19 П12 5 П13 П4 П1 П2 ПЗ П4 Л1 Л2 ЛЗ Л1 Л‘2
1 2 3 4 _6_ 7 8 9 10 п । 12 13 14 15 16
33 ЗЗА ЗЗБ 33В 2 2 1 ВКЛ. 1 1 1 1 37-77 37—77 110 -200 <15 <15
1 1 2
Примечание. Лампа Л1 включается только при положении переключателя ПЗ-'2.
к
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
6.1.6. Проверка работоспособности блока центровки
а) Подключите проверяемый блок к установке КПА-ИС1 и блоку
КПА-ИС1-БП с помощью соединительного кабеля 33 согласно табл. 3.
Поставьте переключатель П4 на КПА-ИС1-БП в положение 2.
б) Подайте на блок КПА-ИС1-БП питание ~ 115 В 400 Гц и +27 В.
в) Установите переключатели в положения, указанные в табл. 3, и
произведите проверку.
Для этого необходимо, плавно вращая ручку потенциометра Р бло-
ка КПА-ИС1-БП против часовой стрелки, в пределах, указанных в
табл. 3, следить за включением сигнальных ламп установки КПА-ИС1.
Момент включения ламп указан в табл. 3.
г) Далее, вращайте ручку потенциометра Р по часовой стрелке,
следите за отключением сигнальных ламп Л1 и Л2.
Момент отключения ламп также указан в табл. 3.
д) Поставьте переключатели на КПА-ИС1-БП в следующие поло-
жения: П1 —2, П2 — любое, ПЗ — любое, П4— 1.
При этом должна включиться сигнальная лампа Л4 на КПА-ИС1.
6.1.7. Проверка функционирования устройства коммутационного
а) Подключите проверяемое коммутационное устройство к блоку
КПА-ИС1-БП с помощью соединительного кабеля 34 согласно табл. 4.
Переключатель П4 на КПА-ИС1-БП поставьте в положение 2.
б) Подайте на блок КПА-ИС1-БП питание постоянным током нап-
ряжением 27 В.
в; Произведите проверку согласно табл. 4.
Таблица 4
Подсоедините разъемы соединительных кабелей к Положение переключа- телей на блоке КПА-ИС1-БП Включение ламп на КПА-ИС1-БП
КПА-ИС1-БП УК П1 П4 УК2-1Т УК2-1Ат
34 34А, 34Б 1 1 ЛЧ, Л12, ЛЗ, Л4, Л5, Л6, Л7
2 1 Л!2, ЛЗ, Л4. Л 5 Л'2, ЛЗ, Л4, Л5, Л6, Л7
6.1.8. Проверка работоспособности показывающего прибора
а) Подключите проверяемый показывающий прибор к блоку
КПА-ИС1-БП с помощью соединительного кабеля 31—31А. Поставьте
переключатель П4 на КПА-ИС1-БП в положение 2.
б) Подайте на блок КПА-ИС1-БП питание напряжением ~ 115 В
400 Гц и +27 В.
в) Установите переключатели на блоке КПА-ИС1-БП в положения,
указанные в табл. 5. При этом на приборе включаются лампы красно-
го подсвета.
г) Произведите проверку, плавно вращая ручку потенциометра Р
на блоке КПА-ИС1-БП в пределах, указанных в табл. 5. При этом
стрелка показывающего прибора должна плавно перемещаться от нуля
к максимальной отметке.
Стр. 7
Янв. 30/78
СТ|Ж1 Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-ВП31
д) Нажмите кнопку Н на приборе, при этом должна включаться
лампа Л1: затем нажмите кнопку Р, при этом должна включиться лам-
па Л2.
Таблица 5
Положение переключа- телей на КПА-ИС1-БП Проверяемый канал показывающего прибора Пределы изменения показаний по шкале потенциометра Р на блоке КПА-ИС1 в градусах
П1 П2 ПЗ П4
1 ) 1 1 Группа АЦТ5-1т (—5) — (+5) 4- (60—80) АЦТ5-1Бт (-5) - (+5) 4- (70-90)
3 2 1 1 Сумма АЦТ5-1Т (—10) — (+10) 4- (120—140) АЦТ5-1Бт (—10) — (+10) 4- (140—1160)
6.2. Проверка блоков БСИ1-1 и БИО1-1 системы СПУТ1~8Ат
Ниже приводится методика проверки блоков типа БСИ1-1 и
БИО1-1. Остальные блоки системы СПУТ1-8Ат проверяются на аппа-
ратуре КПА-ИС1. (См. Руководство по эксплуатации контрольно-про-
верочной аппаратуры КПА-ИС1 6Т2.763.200 РЭ2).
6.2.1. Проверка работоспособности блока БСИ1-1
а) Подключите проверяемый блок БСИ1-1 к КПА-ИС1-БП с по-
мощью соединительного кабеля 35:
35 —к КПА-ИС1-БП,
35Б — к разъему ИЗМЕРЕНИЕ БСИ1-1,
35Г — к 2ППТ2-1.
б) Поставьте переключатели П2, ПЗ, П4 на КПА-ИС1-БП в поло-
жение 2, П1 — в положение 1.
в) Подайте на КПА-ИС1-БП питание переменного тока напряже-
нием 115 В 400 Гц.
г) Поставьте переключатель П4 в положение 1. При этом после
прогрева усилителя стрелка С показывающего прибора должна устано-
виться в области от 3/4 до максимума шкалы.
д) Поставьте переключатель Ш в положение 2, при этом стрел-
ка С показывающего прибора должна установиться в области от 1/2 до
максимума шкалы.
е) Поставьте переключатель П1 в положение 3, при этом стрел-
ка С показывающего прибора должна установиться в области от нуля
до 1/4 шкалы.
ж) Поставьте переключатель П4 в положение 2, вместо разъема
35Б к разъему ИЗМЕРЕНИЕ БСИ1-1 подключите разъем 35В.
з) Поставьте переключатель П4 в положение 1, при этом, после
прогрева усилителя, стрелка С показывающего прибора 2ППТ2-1 дол-
жна установиться в области от 1/2 до 3/4 шкалы
6.2.2. Проверка функционирования БИО1-1
а) Присоедините соединительный кабель 35 к блокам БИО1-1,
БСИ1-1, показывающему прибору 2ППТ2-1 и установке КПА-ИС1 сле-
дующим образом:
35А — к разъему УСИЛИТЕЛЬ КПА-ИС1;
35Б —к разъему ИЗМЕРЕНИЕ БСИ1-1;
Стр. 8
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС.1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть 01
35Г — к разъему 2ППТ2-1;
35Д — к разъему БИ01-1.
б) Поставьте переключатели КПА-ИС1 в следующие положения:
П2 —0—6200, П5 — 15 000, П10 - УСИЛИТЕЛЬ.
Подайте на установку КПА-ИС1 питание ~ 115 В 400 Гц и +27 В.
в) Поставьте переключатель П4 в положение ВКЛ.
Изменяйте величину емкости магазина с помощью переключателя
П1 установки КПА-ИС 1 в предела?; 30+0, при этом стрелка С показы-
вающего прибора 2ППТ2-1 должна перемещаться к максимуму.
г) Установите при помощи переключателя Ш на установке
КПА-ИС1 стрелку показывающего прибора в средней области шкалы.
Нажмите на блоке БИО1-1 кнопку НУЛЬ, при этом стрелка С при-
бора 2ППТ2-1 должна перемещаться к нулю. Отпустите кнопку НУЛЬ,
стрелка должна вернуться в исходное положение.
д) Нажмите на блоке БИО1-1 кнопку МАКС., при этом стрелка С
прибора 2ППТ2-1 должна перемещаться к максимуму. Отпустите кноп-
ку МАКС., стрелка должна вернуться в исходное положение.
6.3. Проверка СИМЫт, СИМ2-1т, СИМ2-2
6.3.1. Проверка электрической емкости датчика и компенсатора
Подключите проверяемый датчик к разъему ДАТЧИКИ установки
КПА-ИС1 с помощью соединительного кабеля 46. Для датчиков ДМЫт
использовать разъем 46Д, для датчиков ДМКЫт—разъем 46И.
Подключите для проверки емкости компенсатора датчик ДМКЫт
к разъему 46К.
Корпус датчика заземлите с помощью зажима типа «крокодил» за
фланец.
Измерьте электрическую емкость датчика по методике, указанной
в разделе 2.4. «Руководства по эксплуатации и техническому обслужи-
ванию КПА-ИС 1» 6Т2.763.200 РЭ2.
6.3.2. Проверка работоспособности указателя УМИС1-1т, УМИС1-1Ат,
УМИС2-1т со встроенным блоком измерения.
а) Подключите проверяемый указатель к установке КПА-ИС 1 при
помощи соединительного кабеля 55 следующим образом:
55 — к разъему УСИЛИТЕЛЬ КПА-ИС1;
55А — к разъему ПД КПА-ИС 1;
55Б — к указателю УМИСЫт, УМИСЫАт;
55В — к указателю УМИС2-1т.
Подайте на установку КПА-ИС1 питание ~115 В 400 Гц и +27 В.
б) Установите переключатели установки КПА-ИС1 в следующие
положения: П2 —0—600 пФ, П5 —3000 пФ, П10 — УСИЛИТЕЛЬ,
П13 — 1, П4 —ВКЛ.,
в) Произведите после 2—3 мин проверку.
Установите переключатель Ш в положение, при котором стрелка
указателя установится на отметке 11 —12 л. Затем нажмите на указа-
теле кнопку Н. Стрелка указателя должна отклониться к начальной от-
метке.
На отметке 9+0,4 кг для УМИСЫт, УМИСЫАт и 10+0,3 л — для
УМИС2-1т должно срабатывать сигнализирующее устройство и вклю-
читься лампа Л1.
Отпустите кнопку Н. Установите переключатель П1 в положение,
при котором стрелка указателя установится на отметке 14—15 л. Наж-
мите кнопку Р на указателе. Стрелка перемещается к максимальной
отметке шкалы.
На отметке 33+0,4 кг для УМИСЫт, УМИСЫАт и 38+0,3 л —
для УМИС2-1т срабатывает сигнальное устройство и включается лам-
па Л2. Отпустите кнопку Р, стрелка возвращается в исходное положе-
ние.
Стр. 9
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗ'
6.3.3. Проверка работоспособности указателей УММ1, УМИС2-1т
с блоком измерения БИ14-6
а) Подключите указатели с блоком измерения к КПА-ИС1 при по-
мощи соединительных кабелей 55 и 157 следующим образом:
55 _ к разъему УСИЛИТЕЛЬ КПА-ИС1,
55А — к разъему ПД КПА-ИС1,
55В —- к УМИС2-1т,
55Г —к 157В,
157 —к разъему ДАТЧИКИ КПА-ИСЕ
157А - к БИ 14-6,
157Б —кУММЕ
Подайте на установку КПА-ИС1 питание ~115 В 400 Гц и 27 В.
б) Установите переключатели 1\ПА-ИС1 в следующие положения:
П10 —УСИЛИТЕЛЬ, П2 — 0—600 пФ, П13 —1, П5 —3000 пФ,
П1—0 пФ, П4 — ВКЛ.
Должны включиться лампы КОНТРОЛЬ НАПРЯЖЕНИЯ: 115 В
400 Гц и 27 В.
в) Произведите через 2—3 мин. проверку системы.
г) Установите переключатель П1 в положение, при котором стрел-
ка указателя УМИС2-1Т установится в зоне 11 — 12л шкалы Стрелка
указателя УММ1 при проверке УМИС2-1т не перемещается.
д) Нажмите на кнопку Н указателя УМИС2-1т.
При этом стрелка указателя УМИС2-1т должна отклониться в сто-
рону начальной отметки шкалы. На отметке 10 — 0,3 л должно сработать
сигнальное устройство указателя УМИС2-1т и включиться лампа Л1.
е) Отпустите кнопку Н. Стрелка должна вернуться в исходное по-
ложение.
ж) Установите переключатель Ш в положение, при котором стрел-
ка указателя УМИС2-1т установится в зоне 14—15 л.
з) Нажмите на кнопку Р указателя УМИС2-1т. При этом стрелка
указателя УМИС2-1т должна отклониться к конечной отметке шкалы.
На отметке 38±0,3 л должно сработать сигнальное устройство
в УМИС2-1т и включиться лампа Л2.
и) Отпустите кнопку Р. Стрелка должна отклониться к начальной
отметке, затем вернуться в исходное положение.
к) Установите переключатель П2 в положение Д4, а П10 в поло-
жение ДАТЧИК. Стрелка указателя УММ1 должна установиться на
отметке, соответствующей показаниям по УМИС2-1т с допуском ±0,6 л.
л) Нажмите на кнопку, расположенную на указателе УМ.М1.
Стрелка указателя должна отклониться к начальной отметке шкалы и
установиться в красной зоне шкалы. Стрелка указателя УМИС2-1т не
перемещается.
м) Отпустите кнопку, стрелка указателя УММ1 должна вернуться
в исходное положение.
6.4. Проверка СПУТ1-14т
В табл. 6 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
проверки системы.
_________________________ Таблица 6
Наименование проверки Проверочная аппаратура Номера соедини- тельных кабелей, •используемых при проверке
1. Электрическая емкость датчика и ком- пенсатора 2. Функционирование сигнализатора в дат- чике 3. Функционирование блока измерения 4. Работоспособность показывающего при- бора 5. Градуировочная погрешность показы- р 1П вающего прибора 6. Функционирование блока управления Янв. 30/78 релейного КПА-ИС1 КПА-ИС1 КПА-ИС1 КПА-ИС1 КПА-ИС1-БП -КПА-ИС1 КПА-ИС1-БП «КПА-ИС1 46 46 47 50 50 48
Блок проверки с запасными частями
м соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническом у обслуживанию
Книга
6.4.1. Проверка электрической емкости датчиков и компенсаторов
Подключите для проверки электрической емкости датчиков ДТСЗ
и ДТСК2 к разъему ДАТЧИКИ установки с помощью соединительного
кабеля 46—46Б.
Подключите датчик ДТСК2 для проверки емкости его компенса-
тора к установке при помощи соединительного кабеля 46—46В.
Установите при этом датчик ДТСК2 фланцем вниз.
Подключите компенсационный датчик ДТСК2 для проверки под-
гоночной емкости к установке при помощи соединительного кабеля
46—46Г.
Заземлите фланец датчика при помощи зажима типа «крокодил».
Емкость датчика указана в паспорте.
Емкость компенсатора должна быть 200-25 пФ.
Подгоночная емкость компенсационного датчика ДТСК2 равна
двойной емкости компенсатора (400=^50 пФ).
Емкость датчика и компенсатора определяется по методике, изло-
женной в разделе 2.4 Руководства по эксплуатации установки КПА-ИС1.
6.4.2. Проверка функционирования сигнализаторов в датчиках
а) Подключите проверяемый датчик к разъему ПОКАЗ. ПРИБОР
установки с помощью соединительного кабеля 46А—46Б Подайте на
установку КПА-ИС1 питание +27 В.
б) Поставьте переключатели установки в следующие положения:
П2 — 0—6200 пФ, П4 — ВКЛ.
в} Произведите проверку работоспособности сигнализатора путем
опрокидывания датчика от нормального положения на 180°. Для дат-
чиков ДТСК2 в нормальном положении лампа КОНТРОЛЬ СИГНА-
ЛИЗАТОРОВ ДАТЧИКОВ должна включиться, в опрокинутом поло-
жении она должна отключиться. А для датчиков ДТСЗ — наоборот.
6.4.3. Проверка функционирования блока измерения
а) Подключите проверяемый блок измерения совместно с показы-
вающим прибором к разъему УСИЛИТЕЛЬ установки с помощью
соединительного кабеля 47.
47 — к разъему УСИЛИТЕЛЬ КПА-ИС1,
47А— к блоку измерения,
47Б — к показывающему прибору (нижняя стрелка)
или 47В — к показывающему прибору (верхняя стрелка).
Подайте на установку КПА-ИС1 питание ~ 115 В 400 Гц и +27 В.
б) Установите переключатели установки в следующие положения:
П2 — 0—6200 пФ, П10 —УСИЛИТЕЛЬ, П4 —ВКЛ.
в) Произведите проверку блока измерения через 2—3 минуты.
Установите для этого переключатели Ш и П5 в положения, при кото-
рых стрелка показывающего прибора установится на какой-либо отмет-
ке шкалы. Нажмите затем на показывающем приборе кнопку Н. Стрел-
ка показывающего прибора должна переместиться к нулевой отметке.
Отпустите кнопку Н и нажмите кнопку Р. Стрелка должна перемес-
титься к конечной отметке.
Установите стрелку показывающего прибора в диапазоне от 1/2 до
3/4 шкалы.
Нажмите на блоке измерения кнопку КОМПЕНС.
Стрелка должна сместиться к нулевой отметке шкалы.
Стр. II
Янв. 30/78
Сда Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗР
6.4.4. Проверка работоспособности и градуировочной погрешности
показывающего прибора
а) Подсоедините проверяемый показывающий прибор УТЗ-1 с по-
мощью соединительного кабеля 50 к установке КПА-ИС 1 и блоку про-
верки КПА-ИС1-БП:
50 — к разъему УСИЛИТЕЛЬ КПА-ИС1,
50В —к КПА-ИС 1-БП,
50А — к показывающему прибору при проверке системы с верхней
стрелкой,
50Б — к показывающему прибору при проверке системы с нижней
стрелкой.
Поставьте переключатель П4 на КПА-ИС 1-БП в положение 2.
Подайте питание —115 В 400 Гц и +27 В на установку КПА-ИС1 и
блок проверки КПА-ИС1-БП.
б) Установите переключатели КПА-ИС 1 в следующие положения:
П2 —2, П10 —ПОКАЗ. ПРИБОР, П4 — ВКЛ.
Установите переключатель П4 на блоке проверки КПА-ИС 1-БП в
положение 1.
в) Произведите спустя 2—3 мин проверку показывающего при-
бора.
Устанавливайте, вращая ручку потенциометра Р на КПА-ИС 1, по-
очередно стрелку показывающего прибора на все оцифрованные отмет-
ки шкалы, начиная с нулевой.
Отсчитайте величину угла по шкале потенциометра Р и сравните
ее с величиной, указанной в табл. 7, для каждой оцифрованной отмет-
ки шкалы проверяемого показывающего прибора.
Погрешностью прибора считается разность между величиной угла,
отсчитанного по шкале потенциометра Р, и величиной, указанной в
табл. 7. Эта разность не должна превышать ±5°.
г) Нажмите кнопку Н на показывающем приборе. На блоке
КПА-ИС 1-БП должны включиться лампы Л1 и Л2.
Нажмите кнопку Р, должны включиться лампы ЛЗ и Л4.
Таблица 7
Оцифрованные отметки
показывающего прибора
Отсчет по шкале потенциометра
Р в градусах
0 0
1 50
2 100
3 150
4 200
5 250
6 300
6.4.5. Проверка функционирования релейного блока управления
а) Подключите проверяемый релейный блок управления к
КПА-ИС 1 при помощи соединительного кабеля 48:
48 — к разъему ПД КПА-ИС 1,
48А — к разъему АВТОМАТИКА БУР2-1.
Подайте на установку КПА-ИС1 питание —115 В 400 Гц и +27 В.
б) Дальнейшую проверку производите согласно табл. 8.
Таблица 8
Положение переключателей на КПА-ИС 1 Включение ламп на КПА-ИС1
ПЗ П6 П7 пп 1 П4
1 2 1 1 ВКЛ. Л1, Л2
2 2 1 1 ВКЛ. Л1, Л2
3 2 1 1 вкл. Л1
4 '2 1 1 вкл. Л1
5 2 1 2 вкл. Л1
6 2 1 2 вкл. Л1
Стр. 12
Янв. 30/78
Блок проверки с запасными частями •и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть Сп
6.5. Проверка СПУТ1-5ВЕ
В таблице 9 приводится перечень проверок, используемая аппара-
тура и наименование соединительных кабелей, необходимых для про-
верки системы.
Таблица 9
Наименование проверки Проверочная аппаратура Номера соедини- тельных кабелей, используемых при проверке
1. Электрическая емкость датчика и ком-
пенсатора КПА-ИС1 66, 13
2. Функционирование компенсатора КПА-ИС1 66
3. Функционирование сигнализатора в дат-
чике КПА-ИС1 66
4. Функционирование блока измерения КПА-ИС1 57
5. Градуировочная погрешность показы- вающего .прибора КПА-ИС1 КПА.ИС1-БП 56
6. Функционирование галетного переклю-
чателя КПА-ИС1 64
7. Функционирование дистанционного пе-
реключателя КПА-ИС1 65
6.5.1. Проверка .электрической емкости датчиков и компенсаторов
Подключите проверяемый датчик к разъему ДАТЧИКИ установки
с помощью соединительного кабеля 66—66В. Подключите для проверки
емкости встроенного компенсатора в датчике ДТСК4-1 гнезда 1 и 2
соединительного кабеля 13 на контакты 5 и 9 разъема датчика. Под-
соедините разъем 13 к разъему ПД установки. Поставьте переключа-
тель ГИЗ в положение 2.
Дальнейшая проверка осуществляется по методике, указанной
в разделе 2.4 Руководства по эксплуатации и техническому обслужива-
нию КПА-ИС1 6Т2.763.200 РЭ2.
6.5.2. Проверка функционирования сигнализаторов в датчиках
Подключите проверяемый датчик к разъему ДАТЧИКИ установки
с помощью соединительного кабеля 66—66В.
Дальнейшая проверка осуществляется по методике, указанной в
разделе 2.5 Руководства по эксплуатации и техническому обслужива-
нию КПА-ИС1 6Т2.763.200 РЭ2.
6.5.3. Проверка функционирования датчика-компенсатора
а) Подключите проверяемый датчик ДТСК4-1 к разъему установ-
ки ДАТЧИКИ с помощью соединительного кабеля 66—66Д. Заземлите
датчик с помощью специального зажима типа «крокодил».
Подайте на установку КПА-ИС1 питание ~115 В 400 Гц и +27 В.
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния: П1—28 или 26, П2 —ДК, П5 —3000 пФ, П10 —ДАТЧИК, П4 —
ВКЛ.
в) Спустя 2—3 мин. нажмите кнопку ПРОВЕРКА ИЗМЕРИТЕЛЯ
ЕМКОСТИ, стрелка измерителя емкости ИЕ1-3 должна переместиться
в сторону нуля
Отпустите кнопку, стрелка измерителя емкости должна вернуться
в первоначальное положение.
Стр. 13
Янв. 30/78
Стр, Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-Б1Г
6.5.4. Проверка функционирования блока измерения
а) Подключите проверяемый блок измерения совместно с показы-
вающим прибором 2ППТ2К-4 к установке с помощью соединительного
кабеля 57 следующим образом:
57 — к разъему УСИЛИТЕЛЬ,
57А — к разъему ПД,
57Б — к разъему блока измерения БИ12-2,
57В — к разъему показывающего прибора 2ППТ2К-4.
б) Подайте питание на установку.
Установите пеоеключатели в следующие положения: П2 — 0—
6200 пФ. П7 — 2, П9 — 3, П10 — УСИЛИТЕЛЬ.
в) Установите переключатель П4 в положение ВКЛ., спустя 2—
3 мин произведите проверку блока измерения.
Устанавливайте для этого переключатель ПЗ в положения с 1 по 4.
В каждом из положений ПЗ установите переключатели П1 и П5 в такие
положения, при которых стрелка показывающего прибора установится
на какой-либо отметке шкалы.
Нажмите кнопку на показывающем приборе. Стрелка должна пере-
меститься в сторону нулевой отметки шкалы. Отпустите кнопку на по-
казывающем приборе Нажмите кнопку ПРОВЕРКА на блоке изме-
рения.
Стрелка должна переместиться к последней отметке шкалы.
Отпустите кнопку ПРОВЕРКА на блоке измерения.
Поставьте переключатель П9 в положение 1.
Стрелка показывающего прибора перемещается к конечной отмет-
ке шкалы.
6.5.5. Проверка градуировочной погрешности показывающего прибора
а) Подсоедините проверяемый показывающий, прибор к установке
КПА-ИС1 и блоку проверки КПА-ИС1-БП с помощью соединительного
кабеля 56 следующим образом:
56 —к разъему ПОКАЗ ПРИБОР установки КПА-ИС1,
56Д — к разъему КПА-ИС1-БП,
56А — к показывающему прибору при проверке нижней стрелки,
56Б — к показывающему прибору при проверке верхней стрелки.
Поставьте переключатель П4 на КПА-ИС1-БП в положение 2.
Подайте питание 115 В 400 Гц и +27 В на установку КПА-ИС1 и
115 В 400 Гц на блок проверки КПА-ИС1-БП.
б) Поставьте переключатель П4 на КПА-ИС1-БП в положение 1.
Установите на КПА-ИС1 переключатели в следующие положения:
П2 — 2, П10 — ПОКАЗ. ПРИБОР, П4 — ВКЛ.
При этом на приборе включаются лампы красного подсвета.
в) Спустя 2—3 мин. произведите проверку показывающего при-
бора. Устанавливайте для этого, вращая ручку потенциометра Р на
КПА-ИС1, поочередно стрелку показывающего прибора на все оцифро-
ванные отметки шкалы, начиная с нулевой.
Отсчитайте величину угла по шкале потенциометра Р и сравните
ее с величиной, указанной в табл. 10, для каждой оцифрованной отмет-
ки шкалы проверяемого показывающего прибора.
Погрешностью прибора считается разность между величиной угла,
отсчитанного по шкале потенциометра Р, и величиной, указанной в
табл. 10.
Таблица 10
Оцифрованная отметка показываю- щего прибора (по внутренней шкале) Отсчет по шкале потенциометра Р в °
0 300
5 200
10 100
15 0
Стр. 14
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
6.5.6. Проверка функционирования галетного переключателя
а) Подключите проверяемый галетный переключатель к установке
при помощи соединительного кабеля 64 следующим образом:
64 — к разъему ПД установки КПА-ИС 1,
64В — к переключателю ПГ5К-1.
Подайте на установку КПА-ИС 1 напряжение + 27 В.
Должны включиться лампы, встроенные в галетном переключа-
теле.
б) Проверку производите согласно табл. И.
Таблица 11
Положения на переключателе Положение переключателей на КПА-ИС 1 Включение ламп на КПА-ИС1
ПЗ П6 П7 П9 П12 П4
СУММА 1 1 Л1, Л'2, ЛЗ, Л4
СУММА 2 2 2 2 2 ВКЛ. Л1, ЛЗ, Л4
1 1 Л(2, Л4
2 : 1 ЛЗ, Л4
3 1 2 Л1, Л 4
6.5.7. Проверка функционирования дистанционного переключателя
а) Подключите проверяемый дистанционный переключатель к
разъему ПД установки КПА-ИС 1 с помощью соединительного кабе-
ля 65.
Подайте на установку КПА-ИС1 питание +27 В.
б) Произведите проверку согласно табл. 12.
Таблица 12
Присоедините разъемы жгутов Положение п е р ек л юч ателей на КПА-ИС 1 Включение ламп на КПА-ИС 1
к КПА-ИС 1 к ПД 16-1 пз 1 П6 П7 П13 П4
65 65А 65Б 1, 2, 3 2 2 1 ВКЛ. Л1, Л2
6.6. Проверка СПУТ1-5АЕ, СПУТ1-5БЕ
6.6.1. Проверка электрической емкости датчиков
Подключите проверяемый датчик к разъему установки ДАТЧИКИ
с помощью соединительного кабеля 66—66Г.
Заземлите корпус датчика с помощью зажима типа «крокодил».
Дальнейшая проверка осуществляется по методике, указанной в
разделе 2.4 Руководства по эксплуатации и техническому обслужива-
нию КПА-ИС 1 6Т2.763.200 РЭ2.
6.6.2. Проверка функционирования сигнализаторов в датчиках
а) Подключите проверяемый датчик к разъему ДАТЧИКИ уста-
новки с помощью соединительного кабеля 66—66Г.
Заземлите корпус датчика с помощью зажима типа «крокодил» за
фланец.
Дальнейшая проверка осуществляется по методике, указанной в
разделе 2 5 Руководства по эксплуатации и техническому обслужива-
нию КПА-ИС 1 6Т2.763.200 РЭ2.
Стр. 15
Янв. 30/78
Стит- Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями >и соединительными кабелями КПА-ИСББПЗКЗ
6.6.3. Проверка остальных элементов СПУТ1-5АЕ, СПУТ1-5БЕ про-
изводится по методике проверки СПУТ1-5ВЕ.
6.7. Проверка СПУТ1-8Вт, СПУТ1-8Дт, СПУТ1-8Е
В табл. 13 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
проверки систем.
Таблица 13
Наименование проверки Проверочная аппаратура Номера соедини- тельных кабелей, используемых при проверке
1. Электрическая емкость датчика и ком- пенсатора КПА-ИС1 66, 1-3
2. Функционирование сигнализаторов в датчике КПА-ИС1 66
3. Функционирование компенсатора КПА-ИС1 1
4. Функционирование блока измерения КПА-ИС1 61
5. Функционирование блока измерения с отработкой КПА-ИС1 35
6. Функционирование блока суммарного измерения КПА-ИС1-БП 35
7. Функционирование дистанционных пе- реключателей КПА-ИС1 18
8. Функционирование галетного переклю- чателя КПА-ИС1 64
9. Работоспособность .и градуировочная КПА-ИС1
погрешность указателя КПА-ИС1-БП 62, 63
6.7.1. Проверка электрической емкости датчика и компенсатора
Подключите проверяемый датчик к разъему ДАТЧИКИ установки
с помощью соединительного кабеля 66—66Г для датчиков ДТС10-6,
ДТС10-7, ДТС10-16, ДТС10-17, ДТС20-5, ДТС20-6 или 66—66В для дат-
чиков ДТС10-1, ДТС10-2, ДТС10-3, ДТС10-4, ДТС10-5, ДТ27, ДТС10-11,
ДТС10-12, ДТС10-13, ДТС10-14, ДТС10-15, ДТС20-1, ДТС20-2, ДТС20-3,
ДТС20-4, ДТ40.
Дальнейшая проверка, а также проверка электрической емкости
компенсатора осуществляется по методике, указанной в разделе 2.4
«Руководства по эксплуатации и техническому обслуживанию установ-
ки КПА-ИС1» 6Т2.763.200 РЭ2.
6.7.2. Проверка функционирования сигнализаторов в датчиках
Подключите проверяемый датчик к разъему ДАТЧИКИ установки
с помощью соединительного кабеля 66—66Г для датчиков ДТС10-6,
ДТС10-7, ДТС10-16, ДТС10-17, ДТС20-5, ДТС20-6 или 66—66В для
датчиков ДТС10-1, ДТС10-2, ДТС10-3, ДТС10-4, ДТС10-5, ДТС10-11,
ДТС10-12, ДТС10-13, ДТС10-14, ДТС10-15, ДТС20-1, ДТС20-2, ДТС20-3,
ДТС20-4.
Дальнейшая проверка осуществляется по методике, указанной в
разделе 2.5 «Руководства по эксплуатации и техническому обслужива-
нию установки КПА-ИС1 6Т2.763.200 РЭ2.
6.7.3. Проверка функционирования компенсатора
Проверка осуществляется по методике, указанной в разделе 2.7
«Руководства по эксплуатации и техническому обслуживанию установ-
ки КПА-ИС1» 6Т2.763.200 РЭ2.
Стр. !6
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С
67.4. Проверка функционирования блока измерения
а) Присоедините проверяемый блок измерения совместно с пока-
зывающим прибором одноименной тарировки к установке КПА-ИС1
при помощи соединительного кабеля 61 следующим образом:
61 _ к разъему УСИЛИТЕЛЬ КПА-ИС1,
61А — к блоку БИ 10, БИ26,
61Г —к блоку БИП, БИ27,
61В — к указателю УТ32,
61Б — к показывающему прибору ППТ2К или 2ППТ2К.
При проверке БИ27 клеммы 1, 2 присоедините к магазину емкостей
с пределом не ниже 1000 пФ.
Подайте питание на КПА-ИС1 ~ 115 В 400 Гц и 27 В.
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния:
П2 — 0—6200 пФ (при проверке БИ10-6т и БИ10-7т, БИ27-1,2
группы),
П2 — 0—6200 пФ (при проверке БИ 11-4т группы),
П2 — 0—600 пФ (при проверке БИ26-1, -2),
П2 — СУММА (при проверке расходной секции БИ11-4т, БИ27-1),
П10 — УСИЛИТЕЛЬ,
П4 —ВКЛ.
в) Произведите спустя 2—3 мин. проверку.
Установите для этого переключатели П1 и П5 в положения, при
которых стрелка указателя установится на какой-либо отметке шкалы.
Нажмите кнопку на указателе. Стрелка указателя должна переме-
ститься в сторону нулевой отметки шкалы.
Отпустите кнопку на указателе и нажмите кнопку ПРОВЕРКА на
блоке измерения.
Стрелка указателя должна переместиться в сторону максимальной
отметки.
Изменяйте емкость магазина емкостей в сторону увеличения при
проверке БИ27 (группы). Стрелка указателя должна переместиться от
первоначального положения в сторону максимальной отметки.
Проверку блоков БИ21-1, 2, 3 производите по методике, указанной
в разделе 2.3 «Руководства по эксплуатации и техническому обслужи-
ванию КПА-ИС1» 6Т2.763.200 РЭ2.
При этом подсоедините к разъему 5Е соединительного кабеля 5
разъем 22Б соединительного кабеля 22.
6.7.5. Проверка функционирования блока измерения с отработкой
а) Присоедините:
35А — к разъему УСИЛИТЕЛЬ КПА-ИС1,
35Б — к разъему ИЗМЕРЕНИЕ БСИЗ-It, БСИЫт,
35Г — к разъему 2ППТ2К-И, 2ППТ2-1,
35Д — к разъему БИО1-2т, БИОЗЛт, БИОЗ-2т.
Подайте питание на установку — 115В 400 Гц и +27 В
При проверке БИОЗ-1,2 клеммы 1, 2 соединительного кабеля 35
подсоедините к магазину емкостей пределом не ниже 20 000 пФ. При
проверке БИОЗЛт с 2ППТ2-1т переключатель П1 поставьте в поло-
жение 0, поставьте переключатель П1 в положение «14X100 пФ» при
проверке БИОЗ-2т.
б) Установите переключатели на КПА-ИС1 в следующие поло-
жения: П2 —0—6200, П5 — 0, П10 —УСИЛИТЕЛЬ, П4 — ВКЛ.
в) Изменяйте величину емкости магазина с помощью переключа-
теля Ш в пределах 22—0.
Стрелка С указателя 2ППТ2К-1т должна перемещаться к макси-
муму шкалы.
Установите при помощи переключателя Ш стрелку 2ППТ21<Лт в
средней области шкалы.
Стр. 17
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию
и соединительными кабелями КПА-ИС 1-БПЗР
Блок .проверки с запасными частями
Нажмите кнопку НУЛЬ на БИО1-2т.
Стрелка С указателя 2ППТ2К-1т должна перемещаться к нулю.
Отпустите кнопку НУЛЬ. Стрелка должна вернуться в исходное по-
ложение.
Нажмите кнопку РАЗМАХ. Стрелка С должна перемещаться к мак-
симуму.
Отпустите кнопку РАЗМАХ. Стрелка должна вернуться в исходное
положение.
г; Изменяйте величину емкости магазина емкостей при проверке
БИОЗ-2 в пределах от 0—7000 пФ, при проверке БИОЗ-1 в пределах
7000—12 000 пФ. Стрелка С указателя должна перемещаться к макси-
муму шкалы.
Установите при помощи ручки магазина емкостей стрелку указа-
теля в области от 0 до 1/3 шкалы. Нажмите на БИОЗ кнопку НУЛЬ
Стрелка С указателя должна перемещаться к нулю. Отпустите кнопку
НУЛЬ. Стрелка С должна вернуться в исходное положение.
Нажмите на БИОЗ кнопку ПРОВЕРКА. Стрелка С должна переме-
щаться к максимуму. Отпустите кнопку ПРОВЕРКА. Стрелка С дол-
жна вернуться в исходное положение.
6.7.6. Проверка функционирования суммарного измерения
Подключите:
35 — к разъему КПА-ИС 1-БП,
35Б — к разъему ИЗМЕРЕНИЕ БСИЗЛт,
35Г — к указателю 2ППТ2К-1т.
Дальнейшая проверка осуществляется по методике, указанной
в разделе 6.2 пп. 6.2.1.
6.7.7. Проверка функционирования дистанционных переключателей
а) Подключите проверяемый дистанционный переключатель к уста-
новке КПА-ИС 1 при помощи соединительного кабеля 18 согласно
табл. 14.
На установку КПА-ИС1 подайте питание ~115 В 400 Гц и +27 В.
б) Установите переключатели в положения в соответствии
с табл. 14.
Установите переключатель П2 в любое положение, за исключением
Е; 3, Д; 4, Г; 5, В; 6.
Установите переключатель П4 в положение ВКЛ. и произведите
проверку согласно табл. 14.
6.7.8. Проверка функционирования галетного переключателя
а) Подключите проверяемый галетный переключатель к установке
КПА-ИС 1 при помощи соединительного кабеля следующим образом:
64 — к разъему ПД КПА-ИС 1,
64А — к вилке галетного переключателя,
65Б — к розетке галетного переключателя.
Подайте на КПА-ИС1 питание ~ 115 В 400 Гц и +27 В.
б) Установите переключатели в положения:
П2 — в любое, кроме Е; 3, Д; 4, Г; 5, В; 6,
П6, П7, П9, П12, П13- 2,
П4 — ВКЛ.
Должны включаться лампы встроенного красного подсвета на пе-
реключателе и лампы ЛЗ, Л4 на установке КПА-ИС 1.
в) Произведите дальнейшую проверку согласно табл. 15
Стр. 18
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
Таблица 14
Наименова- ние дистан- Присоединить разъемы соединительных кабелей Положения переключателей на КПА-ИС1 Включение ламп
ЦИ'ОННОГО переклю- 1 чателя к КПА-ИС 1 разъем ПД к диет, пере- ключателю ПЗ П6 П7 П9 П11 П12 П13 П4 на КПА-ИС1
18 18Б 18В 3, 4, 5, 6 1 2 2 2 2 2 2 1 2 2 2 1 1 Л1, Л;2 Л1
18Г 1 2 2 2 1 2 1 Л1, ле
ПД9-4Ат ПД9-4Бт 18Б 1, 2, 3, 4, 5, 6, 7, 8 2 3 2 2 1 1 iK л ю ч е н ( Л1, Л4
18В 8 2 2 2 2 2 1 CQ Л2
8 1 2 2 1 2 1 Л1
7 2 2 2 1 2 1 Л1, ЛЗ, Л4
7 2 2 2 2 2 1 —
18А. 18Г 1 2 2 3 2 3 1 Л1
ПД9-5т 18А, 18Г, 18Д 1 2 2 2 1 2 1 оч ено Л1, Л2, ЛЗ
18
18А 5, 6, 7, 8 2 2 2 1 3 1 Л1
18Г 8 2 2 2 2 2 1 ЛЗ. Л4
18Д । 1, 3, 4 2 2 2 2 2 1 ЛЗ, Л4, Л1
Таблица 15
Положение ручки ПГАЗК-1? Положение ПЗ на КПА-ИС1 Включение лампы
РАСХ. СЕКЦ. и Б. 5, 6 1 Л1, Л.2
Б1—6 2 Л1
Б1—6 3 Л2
КОНТР. 1 —
КОНТР. 2 —
КОНТР. 3 —
6.7.9. Проверка работоспособности указателей ППТ2К, 2ППТ2К и УТ32
ВНИМАНИЕ! При отсутствии в соединительном кабеле 62 разъема
62Д используйте разъем 62Г. При этом проверку указателей 2ППТ2К-2т
п 2ППТ2К-Зт необходимо начинать с проверки верхней стрелки (соеди-
нительный кабель 63) По окончании этой проверки верхнюю стрелку
этих указателей обязательно установите на последней отметке шкалы.
После этого произведите проверку нижней стрелки этих указателей.
а) Присоедините проверяемый указатель к установке КПА-ИС1 и
блоку КПА-Р1С1-БП с помощью соединительного кабеля 62 и 63 сле-
дующим образом:
62А или 63 к разъему ПОКАЗ. ПРИБОР КПА-ИС1,
62А или 63А — к блоку КПА-ИС1-БП,
62Б — к указателю (при проверке УТ32),
Стр. 19
Янв. 30/78
Сад ! Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗК
62В — к указателю (при проверке ППТ2К, нижней стрелки
2ППТ2К-2т, 2ППТ2К-Зт и верхней стрелки 2ППТ2К-1т по основному
потенциометру отработки),
62Д—к указателю (при проверке ППТ2К, нижней стрелки
2ППТ2К-2т, 2ППТ2К-Зт и верхней стрелки 2ППТ2К-1т по дополни-
тельному потенциометру, работающему на сумму);
63Б — к указателю (при проверке верхней стрелки 2ППТ2К-Зт,
2ППТ2К-2т и нижней стрелки 2ППТ2К-1 по основному потенциометру
отработки);
63В — к указателю (при проверке верхней стрелки 2ППТ2К-Зт,
2ППТ2К-2т и нижней стрелки 2ППТ2К-1 по дополнительному потенцио-
метру, работающему на сумму).
Поставьте переключатель П4 на КПА-ИС1-БП в положение 2
Подайте питание ~ 115 В 400 Гц и +27 В на КПА-ИС1 и
КПА-ИС1-БП.
б) Поставьте переключатели в следующие положения:
на КПА-ИС1-БП
П4 —1;
на КПА-ИС1
П2 — 2,
П10—ПОКАЗ. ПРИБОР,
П4 — ВКЛ.
Должны включиться лампы красного подсвета указателей ППТ2К
и 2ППТ2К.
в) Произведите спустя 2—3 мин. проверку.
Установите, вращая ручку потенциометра Р установки КПА-ИС1,
поочередно стрелку указателя на все оцифрованные отметки, начиная
с нулевой.
Отсчитайте величину угла по шкале потенциометра Р и сравните
ее с величиной, указанной в табл. 16 для каждой оцифрованной от-
метки.
Таблица 16
Наименование указателя Оцифрованные отметки Показания по шкале реостата Р при проверке
по основному потенциометру по дополнитель- ному потенцио- метру
УТ32-1Т 0 0,5 1 2 3,0 Последи, отметка 300° 276° 4'0' 249° 130° 30' 28р 30' 0 —
0 1 300° 294° 30'
2 262° 30' 258°
УТ32-Зт 4 225° 222°
6 187° 30' 186°
2ППТ2К-2т •8 Г50° 149°30'
$ППТ2К-Зт 10 1112° 30' 113° 30'
(наружная шкала) 12 75° 77°
14 37° 30' 41°
16 0 5°
Стр. 20
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть Оз
Продолжение табл. 16
Показания по шкале реостата Р при
Наименование Оцифрованные проверке
указателя отметки । по основному по дополнитель-
потенциометру ному потенцио-
метру
0 300° 294° 30'
УТ32-2т 3 250° 200° 2416°
6 198°
2ППТ2К-1Т 9 15'0° 149° 30'
(внутренняя шкала верхняя стрелка) 12 100° 101°30'
15 50° 53°
18 0° 5°
0 29’4° 30' 294° 30'
15 246° 246°
2'П|ПТ2К-1т 30 198° 198°
(наружная шкала 45 149°30' 149°30'
нижняя стрелка) 60 1 >01 ° 30' 10ГЗО'
75 53° 53°
90 5° 5°
0 300° 294° 30'
1 209° 1'5' 206° 30'
ППТ2К-1т '2 188°30' 119°
3 27° 30' 31°30'
последняя 0° 5°
отметка
Примечание. Проверка по дополнительному потенциометру производится
только для указателей типа ППТ2К и 2ППТ2К. Остальные элементы комплектности си-
стем проверяются на аппаратуре КПА-ИС 1.
Погрешностью прибора считается разность между величиной угла,
отсчитанного по шкале потенциометра Р, и величиной, указанной в таб-
лице. Эта разность не должна превышать ±5°.
г) Нажмите кнопку на указателе при проверке указателей УТ32,
ППТ2К, верхней и нижней стрелки, кроме стрелки С, указателей типа
2ППТ2К по основному потенциометру отработки.
Стрелка указателя должна переместиться в сторону нулевой от-
метки шкалы.
д) Установите переключатель П2 на установке КПА-ИС 1 в поло-
жение 1.
Плавно перемещайте при проверке сигнального устройства УТ32
при помощи кремальеры, расположенной на передней панели указа-
теля, индекс задатчика по шкале указателя до совмещения положений
стрелки и индекса задатчика.
При совмещении положений стрелки и индекса задатчика указа-
теля УТ32 должна включаться лампа КОНТРОЛЬ СИГНАЛИЗАТО-
РОВ ДАТЧИКОВ на КПА-ИС 1
6.8. Проверка АЦТ6-1т, АЦТ6-1Ат, АЦТбЛВт, АЦТ6-1Гт
В табл. 17 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
проверки системы.
Стр. 21
Янв. 30/78
Стр. j Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗ
Таблица 17
Наименование проверки Проверочная аппаратура Номера соедини- тельных кабелей, используемых при проверке
1. Электрическая емкость датчика и ком- пенсатора комплектов АЦТ6-1т, АЦТ6-1Вт КПА-ИС1 75
Электрическая емкость датчика и компен- сатора комплектов АЦТ6-1Ат, АЦТбЛГт КПА-ИС1 66
*2. Функционирование сигнализатора в дат- чике комплектов АЦТ6-1т, АЦТ6-1Вт КПА-ИС1 75 ’
Функционирование сигнализатора в дат- чике комплектов АЦТ6-'1Ат, АЦТ6-1-Гт КПА-ИС1 66
3. Функционирование блока измерения КПА-ИС1 76_. 47
4. Работоспособность и градуировочная погрешность указателя КПА-ИС1-БП 77
5. Работоспособность блоков центровки (выравнивания) КПА-ИС1 КПА-ИС1-БП 33
6. Работоспособность блоков суммарного измерения КПА-ИС1-БП 79
7. Работоспособность блока суммарной сигнализации КПА-ИС1 КПА-ИС1-БП 45
8. Функционирование галетного переклю- чателя КПА-ИС1 16
6.8.1. Проверка электрической емкости датчиков и компенсаторов
а) Подключите проверяемый датчик комплекта АЦТ6-1т,
АЦТ6-1Вт к разъему установки ДАТЧИКИ с помощью соединительных
кабелей 75—75А для датчиков типа ДТЗ и ДТК или 75—75Б для дат-
чиков типа ДК и ДТК.
Подключите проверяемый датчик комплекта АЦТ6-1Ат, АЦТ6-1Гт
к разъему ДАТЧИКИ установки с помощью соединительного кабеля
GG—66В. Датчики ДК подсоединить к установке с помощью соедини-
тельного кабеля 66—66Ж, затем 66И.
Датчик заземлите за фланец с помощью зажима типа «крокодил».
б) Дальнейшая проверка осуществляется по методике, указанной
в «Руководстве по эксплуатации КПА-ИС1».
П р и м е ч а н и е. Датчик типа ДТЦ проверяйте дважды, подключая к разъему
75А и 75Б.
6.8.2. Проверка функционирования сигнализаторов в датчиках
а) Подключите проверяемый датчик комплекта АЦТ6-1т, АЦТ6-1Вт
к разъему ДАТЧИКИ установки с помощью соединительного кабеля
75—75А для датчиков типа ДТЗ или 75—75В для датчиков типа Д31.
Корпус датчика заземлите с помощью зажима типа «крокодил» за
фланец.
Подключите проверяемый датчик комплекта АЦТ6-1Ат, АЦТ6-1Гт
к разъему ДАТЧИКИ установки КПА-ИС1 с помощью соединительного
кабеля 66—66В, для датчиков ДСП — 66—66Е. Датчик заземлите с по-
мощью зажима типа «крокодил» за фланец.
б) Дальнейшая проверка осуществляется по методике, указанной
в «Руководстве по эксплуатации КПА-ИС1».
6.8.3. Проверка функционирования блока измерения
а) Подключите проверяемый блок измерения комплекта АЦТ6-1т,
АЦТ6-1Вт совместно с указателем к установке с помощью соединитель-
ного кабеля 76 следующим образом:
76 — к КПА-ИС1, разъем УСИЛИТЕЛЬ;
Стр. 22
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть <
76А — к блоку измерения;
76Б — к указателю.
Подключите проверяемый блок измерения комплекта АЦТ6-1Ат,
АЦТ6-1Гт совместно с указателем к установке с помощью соединитель-
ного кабеля 47 следующим образом:
47 — к КПА-ИС 1, разъем УСИЛИТЕЛЬ;
47А — к блоку измерения;
47В — к указателю.
Подайте на установку КПА-ИС1 питание ~ 115 В 400 Гц и +27 В.
б) Установите переключатели на КПА-ИС 1 в следующие поло-
жения: П2 —0—6200 пФ, П7 — 1, П10 —УСИЛИТЕЛЬ, 114 — ВКЛ.
в) Спустя 2—3 мин. произведите проверку.
Для этого переключателями Ш и П5 добейтесь такого положения,
при котором стрелка указателя установится на какой-либо отметке
шкалы.
Нажмите на указателе кнопку Н. Стрелка должна переместиться
к нулевой отметке шкалы. Отпустите кнопку Н, нажмите кнопку Р.
Стрелка переместится к максимальной отметке шкалы.
Установите стрелку указателя в районе 3/4 шкалы. Нажмите на
блоке измерения кнопку КОМПЕНСАЦИЯ- Стрелка перемещается к ну-
левой отметке шкалы.
6.8.4. Проверка работоспособности и градуировочной погрешности
указателя
а) Подсоедините проверяемый указатель с помощью соединитель-
ного кабеля 77 к установке КПА-ИС 1 и блоку КПА-ИС 1-БП следую-
щим образом:
УТЫт, УТ1-2т ,
77 — к установке КПА-ИС1, разъем ПОКАЗ. ПРИБОР,
77А —к КПА-ИС1-БП,
77Б, 77В, 77Г, 77Д, 77Е, 77Ж — поочередно к проверяемому ука-
зателю,
УТ2-1т
77 — к КПА-ИС1, разъем ПОКАЗ. ПРИБОР,
77А —к КПА-ИС 1-БП,
77Б, 77В, 77Д, 77К — поочередно к проверяемому указателю.
УТЬЗт ,УТ1-4т
77 —к установке КПА-ИС1, разъем ПОКАЗ. ПРИБОР,
77А —к КПА-ИС 1-БП,
77Б, 77В, 77Д, 77Е, 77Ж, 77И — поочередно к проверяемому ука-
зателю.
Подайте питание 115 В 400 Гц и +27 В на КПА-ИС 1 и
КПА-ИС1-БП.
б) Установите переключатели в следующие положения:
на КПА-ИС1-БП
П4 — 1;
на КПА-ИС1
П2 —2,
П10 —ПОКАЗ. ПРИБОР,
П4 —ВКЛ.
в) Произведите спустя 2—3 мин. проверку указателя. Устанавли-
вайте, вращая ручку потенциометра Р, на КПА-ИС 1 поочередно стрел-
ку указателя на все оцифрованные отметки шкалы, начиная с нулевой.
Стр. 23
Янв. 30/78
Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИСЕБПЗЬ
Отсчитайте величину угла по шкале потенциометра Р и сравните
ее с величиной, указанной в табл. 18, 19 для каждой оцифрованной от-
метки шкалы проверяемого указателя.
Примечания: 1. Табл. 18 пользоваться тогда, когда для проверки УТ1-1т и
УТЕ2т, УТ1-Зт и УТ1-4т применяем разъемы 77Б и 77Д, а при проверке УТ2-1т—
разъем 77Б.
2. Табл. 19 пользоваться тогда, когда при проверке УТ1-1т и УТ1-'2т применяем
разъемы 77В, 77Г, 77Е, 77Ж, при проверке УТ2-1т— разъемы 77В, 77Д, 77К, а при про-
верке УТЕЗт, УТ1-4т —77В, 77Е, 77Ж, 77И.
Погрешностью указателя считается разность между величиной
угла, отсчитанного по шкале потенциометра Р, и величиной, указанной
в табл. 18 и 19. Эта разность не должна превышать ±5°.
Таблица 18
Порядковый номер оцифрованных отметок указателя Отсчет по шкале потенциометра Р
УТ2-1т УТ1-1т, УТЕЗт УТЕ2т, УТ1-4т УТ2-1т УТ1-1т, УТЕЗт УТ1-'2т, УТ1-4т
1 1 1 0° 0° 0°
2 2 2. 75° 55° 47°
3 3 3 150° 109° 94°
4 4 4 225° 164° 140°30'
5 5 5 300° 218° 30' 187° 30'
6 6 273° 2.34°
7 281°
Таблица 19
Порядковый номер оцифрованных отметок указателя Отсчет по шкале потенциометра Р
УТ2-1т УТ1-1т, УТ1-3:т УТ1-2т, УТ 1-4 т УТ2-1т УТ1-1т, УТЕЗт УТ1-2т, УТ1-4т
1 1 1 5° 5° 5°
2 2 2 77° 30' 58° 50° 30'
3 3 3 151°30' 110° 30' 96°
4 4 4 222° 163° 141°
5 5 5 294° 30' 216° 186°
6 6 269° 231°30'
7 ‘277°
г) Подключите указатель к разъему 77Б. Нажмите кнопку Н на
указателе. Должны включаться лампы Л1, ЛЗ на блоке КПА-ИС1-БП
Нажмите кнопку Р на указателе.
На блоке КПА-ИС1-БП должны включаться лампы Л2 и ЛЗ.
6.8.5. Проверка работоспособности блоков выравнивания
а) Подключите проверяемый блок к установке КПА-ИС1 при по-
мощи соединительного кабеля 33 следующим образом:
33 — к разъему ПД КПА-ИС1;
ЗЗА — к разъему КПА-ИС1-БП;
ЗЗБ и ЗЗГ — к блоку центровки.
Подайте на установку КПА-ИС1 и блок КПА-ИС1-БП питание
— 115 В 400 Гц и +27 В.
Стр. 24
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С'Т]
б) Установите переключатели в положения, указанные в табл. 20.
в) Спустя 2—3 мин., произведите проверку следующим образом:
Плавно вращая ручку потенциометра Р на блоке КПА-ИС1-БП
против часовой стрелки, в пределах, указанных в табл. 20, следите за
включением сигнальных ламп установки КПА-ИС1 и ламп на передней
панели проверяемого блока.
Таблица 20
Положения переключателя Градусы по шкале потенциометра Р КПА-ИС1-БП Включение сигнальных ламп
КПА-ИС1 КПА-ИО1-БП КПА-ИС1 БЦС4-'2;т БЦС4-Зт
П9 П12 П13 П4 П1 П2 ПЗ П4 БЦС4-2-Т, БЦС4-ЗТ Л1 Л2 ЛЗ Л4 накосов
л П
1 0 0 — — — 4-
1 50—80 35—65 — + — + +
2 2 1 ВКЛ. 1 1 1 1 —5—15 ±10 — — — + —
2 50—80 35—65 + — — 4- — +
2 —5—15 ±10 — — - + — —
1 '135—175 110—150 — — + — +
2 13'5—175 110—150 — — + — +
Примечание. «+» — лампа включена.
Устанавливайте переключатель ПЗ на КПА-ИС1-БП поочередно в
положения 1 и 2. Выставьте по шкале потенциометра Р НУЛЬ
При нажатии на кнопку ПРОВЕРКА на передней панели блока
должны включаться лампа ЛЗ и все сигнальные лампы на блоке, а
лампа Л4 должна отключаться.
6.8.6. Проверка работоспособности блоков суммарного измерения
а) Подключите проверяемый блок совместно с указателем к блоку
КПА-ИС1-БП с помощью соединительного кабеля 79 следующим обра-
зом:
79 —к КПА-ИС1-БП;
79А
79Б — поочередно к разъему ИЗМЕРЕНИЕ БСИ2-1т
79Г — к БСИ2-2т,
79В — к указателю УТ1-2т; при проверке БСИ2-1т,
— к указателю УТ1-4т при проверке БСИ2-2т.
Подайте питание на блок КПА-ИС1-БП —115 В 400 Гц.
б) Произведите проверку согласно табл. 21.
Таблица 21
Номера соединит, кабелей ’ Положение переключателей наКПА-ИС1-БП Положение стрелки указатеял УТ1-2т, УТ1-4т
П1 ,П2 ПЗ П4
I 1 2 2 1 1200—2800
79А 2 2 2 1 3000-—4600
3 2 2 1 1200—12800
1 2 2 1 5600—max
79Б 2 2 2 1 1100—2700
1 3 2 '2 1 3000—4600
1 2 2 1 1200—2800
79Г 2 2 2 1 !1800—3400
3 2 2 1 500—2100 Стр. 2о
Яив. 30/78
I
Стр, Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗ
6.8.7. Проверка работоспособности блоков суммарной сигнализации
а) Подключите проверяемый блок суммарной сигнализации к уста-
новке КПА-ИС 1 и блоку КПА-ИС 1-БП соединительными кабелями сог-
ласно табл. 22 или 23. На установку КПА-ИС 1 подайте питание ~ 115 В
400 Гц и +27 В.
б) Установите переключатели в положения, указанные в табл 22
или 23.
в) Установите по шкале потенциометра Р на блоке КПА-ИС 1-БП
230°. Плавно вращайте ручку потенциометра Р на блоке КПА-ИС 1-БП
от отметки 230° до нуля. При этом последовательно будут включаться
сигнальные лампы на блоке КПА-ИС 1-БП согласно табл. 22 или 23.
г) Поставьте переключатель П1 на КПА-ИС 1-БП в положение 1,
заметив в каком состоянии находятся сигнальные лампы.
При вращении ручки потенциометра Р блока КПА-ИС 1-БП состоя-
ние ламп остается неизменным.
д) Для блока БСС1-5т установите по шкале потенциометра Р на
КПА-ИС 1-БП 230°. Затем поставьте переключатель П1 в положение 3
и определите время задержки.
Время задержки определяется секундомером с момента переключе-
ния переключателя П1 с положения 1 в положение 3. Оно должно быть
не менее 4 сек.
Таблица 22
Наимено- Присоедините разъемы соединительных кабелей к Положение переключателей установки КПА-ИС 1 Положение переключа- телей на КПА-ИС 1- -БП
вание про- веряемого -ИС1 :ли- ль -ИС1 Д ИС1- >п еряе- блоку П7 П10 П4 Включение ламп на КПА-ИС1-БП
блока КПА УСИ ТЕ, КПА П КПА- -Б Ал-ow нос!п ПЗ П1 П2 ПЗ
10 3 УСИЛИ- ТЕЛЬ вкл. 3 2 1 Л2, Л4 Л1, Л4 Л4 Л1, Л2, ЛЗ Л'2, ЛЗ Л1, ЛЗ ЛЗ Л1, Л2 Л1, Л2л ЛЗ, Л4
БСС1-3 4'5 45А 45Б 45В, 10 3 УСИЛИ- ТЕЛЬ вкл 1 2 1 Включены постоянно те лампы, которые были включены до переключе- ния П1 на КПА-ИС1-БП
45Г 1 .2 3 4 5 6 7 8 9 10 1 УСИЛИ- ТЕЛЬ вкл. 2 2 1 Л2, Л4 Л1, Л4 или Л 2, Л4 Л1, Л4 Л 4 1'. Л1, Л'2, ЛЗ Л2, ЛЗ ЛЗ, Л1 ЛЗ Л1, Л2 Л1, Л.'2, ЛЗ, Л4
Стр. 26
Янв. 30/78
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
Часть
Таблица 23
Наимено- Присоедините разъемы соединительных кабелей к Положение переключателей установки КПА-ИС1 Положение переключа- телей на КПА-ИС1- -БП
вание про- веряемого -ИС1 [ЛИ- ЛЬ -ИС1 д 6 КС еряе- блоку П7 ПЗ П10 П4 Включение ламп на КПА-ИС1-БП
блока СрН КПА П КПА- -Е пров МОМ у Ш П2 ПЗ
3 10 УСИЛИ- ТЕЛЬ вкл. 3 2 1 Л2, Л4 Л1, Л 4 Л4 Л1, Л2, ЛЗ Л-2, ЛЗ Л1, ЛЗ ЛЗ Л1, Л2 Л;2
БСС1-5 45 45А 45Б 45В; 45Г 3 10 УСИЛИ- ТЕЛЬ вкл. 1 о 1 Включены постоянно те лампы, которые были включены до переключе- ния П1 на КПА-ИС1-БП
1 1 2 3 4 5 6 7 8 9 10 УСИЛИ- ТЕЛЬ вкл. 2 2 1 Л2. Л4 Л’1, Л4 или Л2, Л4 Л'1, Л 4 Л4 Л1, Л2, ЛЗ Л2, ЛЗ ЛЗ, Л1 ЛЗ Л1, Л2 Л'2
Секундомер выключите в момент начала перемещения шкалы в
блоке БСС1-5т.
е) Проверьте работоспособность схемы автоконтроля, для чего пе-
реключатель П1 на КПА-ИС1-БП поставьте в положение 2, переклю-
чатель П7 на установке КПА-ИС1—в положение 1 и, устанавливая
переключатель ПЗ на КПА-ИС1 согласно табл. 22 или 23, следите за
порядком включения ламп на КПА-ИС1-БП.
ж) Выставьте на шкале блока БСС1-3 или БСС1-5 нуль, выклю-
чите питание, отсоедините разъемы и измерьте омметром сопротивле-
ние цепей согласно табл. 24.
Таблица 24
Контакт разъема ИЗМЕРЕНИЕ Контакт разъема КОНТРОЛЬ Сопротивление (Ом)
11—13 5 000±10%
•12—13 4 770 ±10'%
11—1-2 23О±1О%
И 9 0
12 8 '20 000 ±10%
13 7 20 000 ±10%
13 6 0
6 1 200 000±10%
7 2 '200 000± 10%
8 3 200 000±Ю%
9 4 200 000± 10%
Стр. 27
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗК
6.8.8. Проверка функционирования галетного переключателя
а) Подключите проверяемый галетный переключатель ПГ5 к уста-
новке при помощи соединительного кабеля 16:
16 — к разъему ПД КПА-ИС1,
16А— к переключателю.
Подайте на КПА-ИС1 питание +27 В.
б) Поставьте переключатели на установке КПА-ИС1 в следующие
положения: П6 — 2, П12 — 1, П4 — ВКЛ.
Проверка работоспособности производится согласно табл. 25.
Таблица 25
Положение ручки провер. галетного переключателя Включение ламп на КПА-.ИС1 Положение ПЗ на КПА-ИС1
Ют Л-1 1
15т Л1 2
2От Л2 1
25т Л1 3
П Л1 4
6.9. Проверка СПУТЗ-IAt
В табл. 26 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
проверки системы.
Таблица 26
Наименование проверки Проверочная аппаратура Номера соединительных кабелей, используемых при проверке
1. Работоспособность блока изме- КПА-ИС1 НО
рения
2. Работоспособность и градуиро- КПА-ИС1
вочная погрешность указателей КПА-ИС1-БП 62
6.9.1. Проверка работоспособности блока измерения
г) Подключите проверяемый блок измерения совместно с указате-
лями к установке КПА-ИС1 с помощью соединительного кабеля ПО
следующим образом:
1 Ю — к разъему ПОКАЗ. ПРИБОР КПА-ИС1,
110А — к разъему ПД КПА-ИС1,
ИОВ — к блоку измерения,
110В — к указателю ППТ2Б-2т
1 ЮГ — к указателю УТ32-4т
Подайте на установку КПА-ИС1 питание — 115 В 400 Гц и +27 В.
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния: ПЗ—1, П4 — ВЫКЛ., П6 —1, П7 —3, П9 — 2, П10 —УСИЛИ-
ТЕЛЬ. ПИ — 1, П12 —3, П13 — 1, П1, П2, П5, П8 — любое.
Проверка блока измерения с указателем ППТ2Б-2т
в) Установите переключатель П4 в положение ВКЛ., при этом
включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ 115 В 400 Гц, 27 В
и Л4.
После 2—3 мин. прогрева ламп усилителя блока измерения стрелка
указателя ППТ2Б-2т установится во второй половине шкалы. Нажмите
Стр. 28
Янв. 30/78
Блок проверки -с запасными частями «и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С
кнопку ПРОВЕРКА на блоке, стрелка указателя ППТ2Б-2т установится
на отметке 4120+100 кг. Нажмите кнопку проверки указателя
ППТ2Б-2т, стрелка указателя остановится на отметке 0+ 100 кг.
г) Установите переключатели П12 в положение 2, П7 — 2. Стрелка
указателя установится на отметке 4120+100 кг.
Установите переключатель ПЗ в положение 2, показания указателя
увеличатся на 200—400 кг, включается лампа ЛЗ.
Установите переключатель ПЗ в положение 3, показания указателя
ППТ2Б-2т увеличатся на 50—100 кг, лампы ЛЗ и Л4 отключаются.
Установите переключатель ПЗ в положение 4, показания указателя
ППТ2Б-2т уменьшатся на 50—150 кг, включаются лампы Л1, Л4.
Проверка блока измерения с указателем УТ32-4т
д) Установите переключатель ПН в положение 2, П7 — 3, при
этом отключается лампа Л1, включена лампа Л4, стрелка указателя
УТ32-4т установится во второй половине шкалы Нажмите кнопку ПРО-
ВЕРКА на блоке, стрелка указателя УТ32-4т установится на отметке
4120+100 кг. Нажмите кнопку проверки на указателе УТ32-4т, стрелка
указателя установится на отметке 0+100 кг. Повторите проверку
по п г).
6.9.2. Проверка работоспособности и градуировочной погрешности
указателей
а I Подсоедините один из проверяемых указателей с помощью сое-
динительного кабеля 62 к КПА-ИС 1 и КПА-ИС 1-БП следующим об-
разом:
62 — к разъему ПОКАЗ. ПРИБОР КПА-ИС1,
62А — к разъему КПА-ИС1-БП,
62Б — к УТ32-4т,
62В — к ППТ2Б-2т.
6) Установите переключатели на КПА-ИС 1 в следующие поло-
жения: П2 — 2, П4 —ВЫКЛ., П10 —ПОКАЗ. ПРИБОР.
Переключатели на КПА-ИС 1-БП установите в следующие положе-
ния: П4 — 2; Ш, П2, ПЗ — любое.
Подайте питание -115 В 400 Гц и +27 В на КПА-ИС1 и
КПА-ИС 1-БП.
Установите переключатель 114 на КПА-ИС 1 в положение ВКЛ., П4
на КПА-ИС1-БП установите в положение 1. При этом включаются лам-
пы КОНТРОЛЬ НАПРЯЖЕНИЯ: 115 В 400 Гц, 27 В на КПА-ИС1 и
при проверке указателя ППТ2Б-2т лампы встроенного белого подсвета
в указателе. Спустя 2—3 мин произведите проверку указателя. Для
этого, вращая ручку потенциометра Р на КПА-ИС 1, устанавливайте
поочередно стрелку указателя на все оцифрованные отметки шкалы,
начиная с нулевой. Отсчитайте величину угла по шкале потенциомет-
ра Р и сравните ее с величиной, указанной в табл. 27, для каждой
оцифрованной отметки шкалы проверяемого указателя.
Погрешностью прибора считается разность между величиной угла,
отсчитанного по шкале, потенциометра Р, и величиной, указанной в
табл. 27. Эта разность не должна превышать ±5°.
Таблица 27
Оцифрованная отметка указателя Угол по шкале потенциометра в градусах
0 3'00
1 240
2 180
3 1120
4 60
5 0
Стр. 29s
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации Блок .проверки с запасными частями
и техническому обслуживанию -и соединительными кабелями КПА-ИС1-БП31
г) При проверке УТ32-4т при помощи потенциометра Р КПА-ИС1
установите стрелку указателя в средней части шкалы. Переключатель
П2 на КПА-ИС1 установите в положение 1 и при помощи кремальеры,
расположенной на передней панели указателя, плавно перемещайте ин-
декс задатчика против часовой стрелки по шкале указателя до совме-
щения положений стрелки и индекса задатчика. При этом должна
включаться лампа КОНТРОЛЬ СИГНАЛИЗАТОРОВ ДАТЧИКОВ
КПА-ИС1.
д) Индекс задатчика на УТ32-4т поставьте в такое положение,
чтобы отключилась лампа КОНТРОЛЬ СИГНАЛИЗАТОРОВ ДАТЧИ-
КОВ на КПА-ИС1. Установите переключатель П2 на КПА-ИСЛ в по-
ложение 2. Нажмите кнопку проверки на указателе УТ32-4т или
ППТ2Б-2т, при этом должна включаться лампа КОНТРОЛЬ СИГНА-
ЛИЗАТОРОВ ДАТЧИКОВ КПА-ИС1.
6.10. Проверка СПУТ4-1
В табл. 28 приводится перечень проверок, используемая при этим
аппаратура и наименование соединительных кабелей, необходимых для
проверки системы.
Таблица 28
Наименование проверки
Проверочная
аппаратура
Номера соединительных
кабелей, используемых
при проверке
1. Электрическая емкость датчика
2. Функционирование сигнализатора
3. Функционирование автоматичес-
кой части
4. Функционирование галетных пе-
реключателей
5. Работоспособность измеритель-
ной части
6. Работоспособность канала изме-
рения и сигнализации суммарного за-
паса топлива
КПА-ИС1
КПА-ИС1-БП
КПА-ИС1
КПА-ИС1
КПА-ИС1
КПА-ИС1-БП
КПА-ИС1-БП
13
80
81
42
82
83
84
85
6.10.1. Проверка электрической емкости датчиков
а) Подключите проверяемый датчик к установке КПА-ИС1 с по-
мощью соединительного кабеля 13:
13 — к разъему ПД КПА-ИС1.
Гнезда 1 и 2 соединительного кабеля 13 подключите соответствен-
но к контактам 1 и 10 разъема проверяемого датчика.
б) Заземлите датчик при помощи специального зажима типа «кро-
кодил».
Осуществляйте дальнейшую проверку по методике, указанной в
разделе 2.4 Руководства по эксплуатации и техническому обслужива-
нию установки КПА-ИС1 6Т2.763.200 РЭ2.
6.10.2. Проверка работоспособности сигнализаторов
а) Подключите проверяемый сигнализатор к разъему КПА-ИС1-БП
с помощью соединительного кабеля 80 согласно табл. 29.
Подайте питание на КПА-ИС1-БП ~ 115В 400 Гц и =27 В
Установите датчик в рабочее положение согласно табл. 29. Пере-
ключатель П4 установите в положение 1.
Стр. 30
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
Производите проверку путем опрокидывания датчика на 180° от
нормального положения.
Работоспособность сигнализаторов определите по включению ламп
на КПА-ИС1-БП согласно табл. 29.
Таблица 29
Наименование датчика Присоединить разъемы Нормальное рабочее положе- ние датчика Включение ламп на КПА-ИС1-БП Примеча- ние
к проверяе- мому датчику К КПА-ИС1- -БП датчик в нормальном положение датчик опрокинут на 180°
ДТС14Б-1,2т ДТС14В-1т 80А 80 фланцем вверх Л1, Л2 Л12 Л2, ЛЗ
ДТС14В-2т 80А 80 фланцем вверх Л1, Л'2, ЛЗ Л1. ЛЗ
ДТСК6Б-1т 80А 80 фланцем вверх Л1, Л2. ЛЗ ЛЗ
ДТСК6Б-2, Зт ДТОК6В-1,2,3 т 80А 80 фланцем вверх Л1, Л2, ЛЗ Л12, ЛЗ
ДСМКЗ-З.т 80Б 80 фланцем вниз — Л4
ДСМ КЗ-4т 80Б 80 фланцем вверх — Л4
6.10.3. Проверка функционирования автоматической части
а) Подключите проверяемый УКБ к установке КПА-ИС1 с по-
мощью соединительного кабеля 81 следующим образом:
81 —к разъему ШЗУКБ9-1,
81Б — к разъему Ш4 УКБ9-1,
81В — к разъему Ш7 УКБ9-1.
Поставьте переключатель П4 на КПА-ИС1-БП в положение 2
Подайте на установку КПА-ИС1 питание 115 В 400 Гц и =27 В.
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния: ПЗ — 1, П6 — 2, П11 — 1, П4 — ВКЛ.
Включены лампы КОНТРОЛЬ НАПРЯЖЕНИЯ 115 В 400 Гц и
27 В.
в) Установите переключатель ПИ в положение 2. Включена лам-
па Л1.
г) Установите переключатель ПЗ последовательно в положения 2,
3, 4, 5, 6, 7, 8. Включена лампа Л1.
д) Установите переключатель ПЗ в положение 1. Переключатель
ПН установите в положение 1. Отключается лампа Л1 Установите пе-
реключатель П4 в положение ВЫКЛ.
е) Подключите разъем 81В к разъему Ш9 УКБ9-1. Установите пе-
реключатель П11 в положение 2. Установите переключатель П4 в поло-
жение ВКЛ. Включена лампа Л2.
ж) Установите переключатель ПЗ последовательно в положения 2,
3, 4, 5, 6, 7. Включена лампа Л2.
6.10.4. Проверка функционирования галетных переключателей
Подключите проверяемый галетный переключатель к разъему ПД
установки КПА-ИС1 согласно табл. 30. Подайте на КПА-ИС1 напряже-
ние 27 В. Произведите проверку согласно табл. 30.
Стр. 31
Янв. 30/78
CTp; Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями hi соединительными кабелями КПА-ИС 1-БП31
Таблица 30
Наименова- ние прове- ряемого галетного переклю- чателя Положение ручки про- веряемого галетного переклю- чателя Присоединить разъемы соединительных кабелей Положение переключателей на КПА-ИС1 Включение ламп на КПА-ИС 1
к КПА-ИС1 к переключ. ПЗ П7 П9 П12 П13 П4
ПГК1К-1 С 42 42А 1 2 2 2 2 2 2 2 1 1 ВКЛ. Л'1, Л2, ЛЗ, Л4
Р 2 3 2 2 2 2 2 2 1 1 Л'1, Л2, ЛЗ, Л4
д 3 4 2 2 к го 2 2 1 1 Л'1, Л2, ЛЗ. Л4
г 4 1 2 2 2 2 2 2 1 1 Л1, Л2, ЛЗ, Л4
пгкы г 42 42А 1 2 2 1 1 1 ВКЛ. Л’1, Л2. ЛЗ, Л4
ПГК1-1 д 42 42А 2 3 2 2 2 2 2 2 1 1 ВКЛ. Л’1, Л2, ЛЗ, Л4
р 3 2 2 2 1 ! Л'1, Л2, ЛЗ, Л4
6.10.5. Проверка работоспособности измерительной части
а) Подключите проверяемый УКБ9-1 совместно с указателями к
установке КПА-ИС 1 и КПА-ИС 1-БП с помощью соединительных кабе-
лей 82 и 83 следующим образом:
82 — к разъему УСИЛИТЕЛЬ КПА-ИС 1,
83 — к разъему ПД КПА-ИС 1,
82Г — к разъему ПИ КПА-ИС 1-БП,
82А — к разъему Ш5 УКБ9-1,
82В — к разъему Ш7 УКБ9-1,
83А — к разъему Ш6 УКБ9-1,
83Б — к разъему указателя УТО2К-2,
83Г — к разъему указателя УТО2-1.
Подайте на установку КПА-ИС1 питание —115 В 400 Гц и +27 В.
б) Установите переключатели на КПА-ИС 1 в следующие положе-
ния: П2 — 0—6200 пФ, ПЗ—1, П5 —3000 пФ, П7 — 2, П9 — 2, П10--
УСИЛИТЕЛЬ, П4 — ВЫКЛ.
Установите переключатель Ш на КПА-ИС1-БП в положение 1.
в) Установите переключатель П4 в положение ВКЛ. Включены
лампы КОНТРОЛЬ НАПРЯЖЕНИЯ — 115 В 400 Гц и 27 В.
г) Изменяйте положение переключателя П1 установки КПА-ИС 1
в пределах от 3000 пФ до 1600 пФ. Стрелка указателя УТО2К-2 должна
перемещаться к максимальной отметке.
д) Установите переключатель П1 установки КПА-ИС 1 в положение
2200 пФ. Стрелка указателя УТО2К-2 должна установиться на какой-то
отметке шкалы.
е) Нажмите кнопку Н на указателе УТО2К-2. Стрелка указателя
УТО2К-2 должна перемещаться к нулевой отметке.
ж) Отпустите кнопку Н указателя УТО2К-2. Стрелка должна вер-
нуться в исходное положение.
з) Нажмите кнопку Р на указателе УТО2К-2. Стрелка должна пе-
ремещаться к максимальной отметке.
и) Отпустите кнопку Р указателя УТО2К-2. Стрелка должна вер-
нуться в исходное положение.
Стр. 32
’ Янв. 30/78
Блок .проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации п техническому обслуживанию । Книга Часть С
к) Установите переключатель ПЗ КПА-ИС1 в положение 2.
л) Меняйте величину емкости магазина, изменяя положение пере-
ключателя Ш, установки КПА-ИС1 в пределах от 3000 пФ до 2000 пФ.
Стрелка указателя УТО2К-2 должна перемещаться к максимальной от-
метке.
м) Установите переключатель П1 установки КПА-ПС 1 в положе-
ние 2200 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
н) Произведите проверку по пп. е) —и).
о) Установите переключатель ПЗ установки КПА-ИС1 в положе-
ние 3, а переключатель П1 блока КПА-ИС1-БП — в положение 2.
п; ЛАеняйте величину емкости магазина, изменяя положение пере-
ключателя П1 установки КПА-ИС1 в пределах от 3000 пФ до 2600 пФ.
Стрелка указателя УТО2К-2 должна перемещаться к максимальной
отметке.
р) Установите переключатель П1 установки КПА-ИС1 в положе-
ние 2800 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
с) Произведите проверку по пп. е)—и).
т) Установите переключатель ПЗ установки КПА-ИС1 в положение
4, а переключатель П1 блока КПА-ИС1-БП в положение 3.
у) Меняйте величину емкости магазина, изменяя положение пере-
ключателя Ш установки КПА-ИС1 в пределах от 3000 пФ до 2600 пФ.
Стрелка указателя УТО2К-2 должна перемещаться к максимальной
отметке.
ф) Установите переключатель П1 установки КПА-ИС1 в положе-
ние 2800 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
х) Произведите проверку по пп. е)— и).
ц) Установите переключатель ПЗ установки КПА-ИС1 в положе-
ние 2, переключатель Ш блока КПА-ИС1-БП — в положение 1 и пере-
ключатель П9 установки КПА-ИС1 — в положение 1.
ч) Произведите проверку по пп. л)—х). Следите за перемещением
стрелки указателя УТО2-1.
ш) Установите переключатели КПА-ИС1 в положения: ПЗ—1,
П9 — 2, П4 — ВЫКЛ.
Установите переключатель П1 КПА-ИС1-БП в положение 1.
Отключаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ 115 В 4-00 Гц
и 27 В.
щ) Отсоедините кабель 82А от разъема Ш5, кабель 82В от разъе-
ма Ш7, кабель 83А от разъема Ш6 УКБ9-1 и кабель 83Г — от разъема
указателя УТО2-1.
ы) Подсоедините кабель 82Б к разъему Ш11, кабель 82В к разъе-
му Ш9, кабель 83В к разъему Ш10 УКБ9-1 и кабель 83Г — к разъему
указателя УТО2-2.
Подключите разъем 82Д к разъему 82А.
э) Установите переключатель П4 КПА-ИС1 в положение ВКЛ.
Включены лампы КОНТРОЛЬ НАПРЯЖЕНИЯ И5 В 400 Гц и 27 В.
ю) Меняйте величину емкости магазина, изменяя положение пере-
ключателя П1 установки КПА-ИС1 в пределах от 3000 пФ до 600 пФ.
Стрелка указателя УТО2К-2 должна перемещаться к максимальной от-
метке.
я) Установите переключатель П1 установки КПА-ИС1 в положе-
ние 1200 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
аа) Произведите проверку по пп. е)—и).
аб) Меняйте величину емкости магазина, изменяя положение пе-
реключателя Ш установки КПА-ИС1 в пределах от 3000 пФ до
1000 пФ. Стрелка указателя УТО2К-2 должна перемещаться к макси-
мальной отметке.
Стр. 3&
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗ]
ав) Установите переключатель ГП установки КПА-ИС1 в положе-
ние 2000 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
аг) Произведите проверку по пп. е)—и) и о).
ад) Меняйте величину емкости магазина, изменяя положение пе-
реключателя П1 установки КПА-ИС1 в пределах от 3000 пФ до
2000 пФ. Стрелка указателя УТО2К-2 должна перемещаться к макси-
мальной отметке.
ае) Установите переключатель П1 установки КПА-ИС1 в положе-
ние 2600 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
аж) Произведите проверку по пп. е)—и), т).
аз) Меняйте величину емкости магазина, изменяя положение пе-
реключателя Ш установки КПА-ИС1 в пределах от 3000 пФ до
1800 пФ. Стрелка указателя УТО2К-2 должна перемещаться к макси-
мальной отметке.
аи) Установите переключатель П1 установки КПА-ИС1 в положе-
ние 2200 пФ. Стрелка указателя УТО2К-2 должна установиться на
какой-то отметке шкалы.
ак) Произведите проверку по пп. е)—и).
ал) Установите переключатель ПЗ установки КПА-ИС1 в положе-
ние 2, переключатель П1 блока КПА-ИС1-БП в положение 1 и пере-
ключатель П9 установки КПА-ИС1 в положение 1.
ам) Произведите проверку по пп. аб)—ак). Следите за перемеще-
нием стрелки указателя УТО2-2.
6.10.6. Проверка работоспособности канала измерения и сигнализации
суммарного запаса, топлива
а) Подключите проверяемый УКБ совместно с указателем к блоку
проверки КПА-ИС1-БП с помощью соединительных кабелей 84, 85 сле-
дующим образом:
84 —к КПА-ИС1-БП,
84А —к Ш5 УКБ10-1,
84Б — к Ш6 УКБ 10-1,
84В —к ШЗ УКБ10-1,
85 —к Ш4 УКБ 10-1,
85А — к указателю УТО2К-1.
Наконечник « + » кабеля 85—к зажиму «^» КПА-ИС1-БП.
Подайте на КПА-ИС1-БП питание ~ 115 В 400 Гц и +27 В
б) Установите переключатель в следующие положения: П2 — 2,
ПЗ — 1, П4 — 1.
в) Произведите проверку плавным вращением ручки потенциомет-
ра Р от отметки 300 до 0. При этом стрелка указателя УТО2К-1 должна
перемещаться от нуля к максимальной отметке.
На блоке проверки КПА-ИС1-БП должны последовательно вклю-
чаться сигнальные лампы:
Л1;
Л2;
Л1, Л2;
ЛЗ;
Л1, ЛЗ;
Л2, ЛЗ;
Л1, Л2, ЛЗ;
Л4;
Л1, Л4;
Л2, Л4;
Л1, Л2, Л4;
ЛЗ, Л4;
Л1, ЛЗ, Л4 или ЛЗ, Л4.
Стр. 34
Янв. 30/78
Блок ,проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
г) Установите ручку потенциометра Р на отметке 90°. Стрелка
указателя УТО2К-1 должна установиться на какой-либо отметке шка-
лы. Запомните в каком состоянии находятся лампы на КПА-ИС1-БП.
д) Нажмите кнопку Н или Р на указателе УТО2К-1. Вращайте
ручку потенциометра Р. Стрелка указателя должны перемещаться Со-
стояние ламп остается неизменным.
е) Нажмите на кнопку НУЛЬ блока БПС1-1. Стрелка указателя
должна перемещаться к нулевой отметке. На блоке проверки
КПА-ИС 1-БП должна быть включена лампа Л1; на блоке БСОТ4-1 —
лампа НУЛЬ.
ж) Отпустите кнопку НУЛЬ блока БПС1-1. Стрелка указателя
должна вернуться в исходное состояние.
з) Нажмите кнопку МАКС, блока БПС1-1. Стрелка указателя дол-
жна перемещаться к максимальной отметке На блоке КПА-ИС 1-БП
должны быть включены лампы Л1, Л2, ЛЗ, Л4; на блоке БСОТ4-1 —
лампа МАКС. Отпустите кнопку МАКС, блока БПС1-1. Стрелка указа-
теля должна вернуться в исходное состояние.
6.11. Проверка СУИТ4-1т
В табл. 31 приводится перечень проверок, используемая при этом
аппаратура и наименование соединительных кабелей, необходимых для
для проверки систем
Таблица 31
Наименование проверки Проверочная аппаратура Номера соединительных кабелей, используемых при проверке
1. Электрическая емкость датчика КПА-ИС! 111
'2. Функционирование сигнализатора в датчиках КПА-ИС1 66
3. Функционирование переключате- лей галетных КПА-ИС 1 4'2
4, Функционирование измеритель- ной части системы КПА-ИС 1 КПА-ИС 1-БП 120—1>25
5. Функционирование автомата вы- равнивания КПА-ИС! КПА-ИС 1-БП 120, 1’21, 122
6.11.1. Проверка электрической емкости датчиков
а) Произведите проверку электрической емкости датчиков; под-
соедините поочередно датчики к соединительному кабелю 111.
Гнезда 1 НА и 111Б указанного соединительного кабеля подклю-
чите соответственно к контактам 1 и 10 разъема проверяемого датчика.
Заземлите проверяемый датчик при помощи специального зажима
типа «крокодил».
б) Осуществляйте дальнейшую проверку в соответствии с Руковод-
ством по эксплуатации и техническому обслуживанию КПА-ИС 1
6Т2.763.200 РЭ.
6.11.2. Проверка функционирования сигнализаторов в датчиках
а) Подключите поочередно проверяемые датчики к разъему ДАТ-
ЧИКИ КПА-ИС 1 с помощью соединительного кабеля 66:
датчики типа ДТС20 через разъем 66В соединительного кабеля,
датчики ДСИ4-1, 2, Зт через разъем 66Е соединительного кабеля.
Заземлите проверяемый датчик при помощи специального зажима
типа «крокодил».
Стр. 35
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЭ
б) Установите переключатели в следующие положения: П8 —
СПУТ, П10 — ДАТЧИК, П2— в положения, указанные в табл. 32.
в) Подайте питание 115 В 400 Гц, +27 В на установку КПА-ИС1.
г) Установите переключатель П4 в положение ВКЛ. На КПА-ИС1
включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ: 115 В 400 Гц, 27 В.
д) Проверьте функционирование сигнализаторов в датчиках, следя
за состоянием сигнальной лампы КОНТРОЛЬ СИГНАЛИЗАТОРОВ
ДАТЧИКОВ, проводя проверки согласно табл. 32.
Таблица 3»
Наименование датчика Положение переключа- теля П2 Положение датчика Состояние сигнальной лампы КОНТРОЛЬ СИГНАЛИЗАТОРОВ ДАТЧИКОВ
ДТС20-7, 9, 10, Е; 3 фланцем вверх включена
13, 1-5 фланцем вниз отключена
ДТС20-8, 14 Д; 4 фланцем вверх отключена
фланцем вниз включена
ДТС20-10, 11, фланцем вверх отключена
12, 15 В; 6 фланцем вниз включена
ДСИ4-2. Зт Е; 3 фланцем вверх отключена
ДТС20-8, 14 фланцем вниз включена
ДСИ4-1т Е; 3 фланцем вверх включена
фланцем вниз отключена
ДСИ4-1Т Д; 4 фланцем вверх отключена
фланцем вниз включена
6.11.3. Проверка функционирования переключателей галетных ПГК1-5т
и ПГК1-6т
а) Подключите проверяемый галетный переключатель к установке
при помощи соединительного кабеля 42 следующим образом:
42 — к разъему ПД установки КПА-ИС1
42А — к проверяемому переключателю.
Подайте на установку КПА-ИС1 напряжение +27 В.
б) Установите на КПА-ИС1 переключатели в следующие положе-
ния: П7 — 2, П13— 1, П4 —ВКЛ.
На КПА-ИС1 включается лампа КОНТРОЛЬ НАПРЯЖЕНИЯ
27 В.
в) Произведите проверку согласно табл. 33.
Таблица 33
Положение ручки про- веряемого переключателя Положение переключателя ПЗ на КПА-ИС1 Состояние лампы Л2 на КПА-ИС1
ПГКЬбт ПГК1-5т
15т 2 Включена
20т 2т 3 Включена
25 т 4т 4 Включена
П П 5 Включена
6.11.4. Проверка функционирования измерительной части системы
а) Подключите устройство коммутационное с блоками УКБ22-1т
и указатели системы к КПА-ИС1 и КПА-ИС1-БП с помощью соедини-
тельных кабелей 120—125 согласно схеме (рис. 4).
Стр/’Зб
Янв. 30/78
Книга Часть С'
Блок .проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния: П4-ВЫКЛ., П2 —0—6200 пФ, НЮ — УСИЛИТЕЛЬ По—
3000 пФ.
Рис. 4. Схема подключения УКБ22-1 и указателей к К11А-ИС1 и КПА-ИС1-БП
для проверки функционирования измерительной части системы
Установите переключатель П1 на КПА-ИС1-БП в положение 1.
в) Подайте питание ~115 В 400 Гц и +27 В на установку
КПА-ИС1.
г) Установите переключатель П4 па КПА-ИС1 в положение ВКЛ.
На КПА-ИС1 включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ:
115 В 400 Гц, 27 В.
д) Установите переключатель П1 на КПА-ИС1 в пределах от
3000 пФ до 2400 пФ. Стрелки 1 и С указателя УТД4-Зт и стрелка С ука-
зателя УТО2-6т должны переместиться в сторону максимальной отмет-
ки шкалы.
Установите с помощью переключателя П1 стрелки 1 и С указателя
УТД4-Зт и стрелку С указателя УТО2-6т в любой точке шкалы.
Нажмите кнопку Н на указателе УТД4-Зт.
Стрелки 1 и С указателя УТД4-Зт и стрелка С УТС2-6т должны пе-
реместиться в сторону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТД4-Зт.
Стрелки должны переместиться в сторону максимальной отметки
шкалы.
Нажмите кнопку Н на указателе УТО2-6т.
Стрелки С указателей УТО2-6т и УТД4-Зт должны переместиться
в сторону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТО2-6т.
Стрелки С указателей УТО2-6т и УТД4-Зт должны переместиться
в сторону максимальной отметки шкалы.
е) Установите переключатель Ш на КПА-ИС1-БП в положение 2.
Установите переключатель Ш на КПА-ИС1 в пределах от 3000 пФ
до 2400 пФ.
Стрелка Л указателя УТД4-2т и стрелки С указателей УТД4-Зт и
УТО2-6т должны переместиться в сторону максимальной отметки
шкалы.
Установите с помощью переключателя П1 стрелку Л указателя
УТД4-2т в любой точке шкалы.
Нажмите кнопку Н на указателе УТД4-2т
Стр. 37
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки с запасными частями и соединительными кабелями КПА-ИС 1-БП,
Стрелка Л указателя УТД4-2т и стрелки С УТД4-Зт и УТО2-6т
должны переместиться в сторону нулевой отметки шкалы.
Отпустите кнопку Н, нажмите кнопку Р на указателе УТД4-2т.
Стрелка Л указателя УТД4-2т и стрелки С УТД4-Зт и УТО2-6т
должны переместиться в сторону максимальной отметки шкалы.
ж) Установите переключатель П1 на КПА-ИС 1-БП в положение 3.
Установите переключатель П1 на КПА-ИС 1 в пределах от 2800 пФ
до 2000 пФ.
Стрелка Л указателя УТД4-1т и стрелки С указателей УТД4-Зт и
УТО2-6т должны переместиться в сторону максимальной отметки
шкалы.
Установите с помощью переключателя П1 стрелку Л указателя
УТД4-1т в любой точке шкалы.
Нажмите кнопку Н на указателе УТД4-1т.
Стрелка Л указателя УТД4-1т и стрелки С УТД4-Зт и УТО2-6т
должны переместиться в сторону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТД4-1т
Стрелка Л указателя УТД4-1т и стрелки С УТД4-Зт и УТО2-6т дол-
жны переместиться в сторону максимальной отметки шкалы.
и) Установите переключатель П4 на КПА-ИС 1 в положение ВЫКЛ.
На КПА-ИС 1 отключаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ:
115 В 400 Гц, 27 В.
Отсоедините следующие разъемы соединительного кабеля 120
(рис. 4):
120В от разъема ШЗ УКБ22-1т,
120Г от разъема Ш2 УКБ22-1т,
120Д от оазъема Ш5 УКБ22-И,
120Е от разъема Ш4 УКБ22-И.
Подсоедините разъемы соединительного кабеля 120:
120Ж— к разъему Ш4 УКБ22-1т,
120И — к разъему Ш5 УКБ22-1т.
Установите переключатель П4 на КПА-ИС 1 в положение ВКЛ.
На КПА-ИС 1 включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ:
115 В 400 Гц, 27 В.
к) Установите переключатель П1 на КПА-ИС 1 в пределах от
2800 пФ до 2000 пФ.
Стрелка 4 указателя УТО2-5т и стрелки С указателей УТД4-Зт и
УТО2-6т должны переместиться в сторону максимальной отметки
шкалы.
Установите с помощью переключателя П1 на КПА-ИС1 стрелку 4
указателя УТО2-5т в любой точке шкалы.
Нажмите кнопку Н на указателе УТО2-5т, стрелка 4 указателя
УТО2-5т и стрелки С УТД4-Зт и УТО2-6т должны переместиться в сто-
рону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТО2-5т.
Стрелка 4 указателя УТО2-5т и стрелки С УТД4-Зт и УТО2-6т дол-
жны переместиться в сторону максимальной отметки шкалы.
л) Установите переключатель Ш на КПА-ИС1-БП в положение 2.
Установите переключатель Г11 на КПА-ИС 1 в пределах от 3000 пФ
до 2400 пФ.
Стрелка П указателя УТД4-2т и стрелки С указателей УТД4-Зт и
УТО2-6т должны переместиться в сторону максимальной отметки
шкалы.
Установите с помощью переключателя П1 стрелку П указателя
УТД4-2т в любой точке шкалы.
Нажмите кнопку Н на указателе УТД4-2т.
Стрелка П указателя УТД4-2т и стрелки С УТД4-Зт и УТО2-6т дол-
жны переместиться в сторону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТД4-2т.
Стрелка П указателя УТД4-2 и стрелки С УТД4-Зт и УТО2-6т дол-
жны переместиться в сторону максимальной отметки шкалы.
Стр. 38
Янв. 30/78
Блок .проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации и техническому обслуживанию Книга Часть
м) Установите переключатель П1 на КПА-ИС1-БП в положение 1.
Установите переключатель П1 на КПА-ИС1 в пределах от 2800 пФ
до 2000 пФ.
Стрелка П указателя УТД4-1 и стрелки С УТД4-Зт и УТО2-6т дол-
жны переместиться в сторону максимальной отметки шкалы.
Установите с помощью переключателя П1 стрелку П указателя
УТД4-1т в любой точке шкалы.
Нажмите кнопку Н на указателе УТД4-1т.
Стрелка П указателя УТД4-1т и стрелки С УТД4-Зт и УТО2-6т
должны переместиться в сторону нулевой отметки шкалы.
Отпустите кнопку Н и нажмите кнопку Р на указателе УТД4-1т.
Стрелка П указателя УТД4-1т и стрелки С УТД4-Зт и УТО2-6т
должны переместиться в сторону максимальной отметки шкалы.
6.11.5. Проверка функционирования автомата выравнивания
а) Подключите устройство коммутационное с блоками УКБ22-1т
к КПА-ИС1 и КПА-ИС1-БП с помощью соединительных кабелей сог-
ласно схеме (рис. 5).
Рис. 5. Схема подключения УКБ22-1т и указателей к КПА-ИС1 и КПА-ИС1-БП
для проверки функционирования автомата выравнивания
б) Установите переключатели на КПА-ИС1 в следующие положе-
ния: П2 — 0—6200 пФ, П4— ВЫКЛ., П5 — 3000 пФ, П10 —УСИЛИ-
ТЕЛЬ.
Установите переключатель Ш на КПА-ИС1-БП в положение 3.
в) Подайте питание ~ 115 В 400 Гц; +27 В на установку КПА-ИС1.
г) Установите переключатель П4 на КПА-ИС1 в положение ВКЛ.
На КПА-ИС1 включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ,
115 В 400 Гц, 27 В.
д) Установите с помощью переключателя П1 на КПА-ИС1 стрел-
ку Л указателя УТД4-1т в произвольной точке шкалы.
е) Произведите проверку согласно табл. 34.
ж) Установите переключатель П1 на КПА-ИС1-БП в положение 2.
и) Установите с помощью переключателя П1 на КПА-ИС1 стрел-
ку Л указателя УТД4-2т в произвольной точке шкалы.
к) Произведите проверку согласно табл. 35.
Стр. 39
Янв. 30/78
СТР:
Часть
Книга
Руководство по эксплуатации
и техническому обслуживанию
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Таблица 34
Положение кнопок и ручек потенциометров на блоке БЦС6-1т Состояние ламп на БЦС6-1т
Отключение насосов АВТ. вкл.
ЙЛ 2ПР зл ЗПР
Нажмите кнопку БАКИ ПР. и до- бейтесь вращением ручек БАКИ 2 и БАКИ 3 того, чтобы на блоке БЦС6-1т включилась только лампа АВТ. ВКЛ. +
Вращайте ручку БАКИ 2 по часо- вой стрелке + + + +
Вращайте ручку БАКИ 2 против часовой стрелки + + + + + + + + +
Вращайте ручку БАКИ 2 по часо- вой стрелке + + +
Таблица 35
Положение кнопок и ручек
потенциометров на блоке БЦС6-1т
Состояние ламп на БЦС6-1т
Отключение насосов АВТ. вкл.
2Л 2ПР ЗЛ ЗПР
Нажмите кнопку БАКИ ПР и до-
бейтесь вращением ручек БАКИ 2 и
БАКИ 3 того, чтобы на блоке
БЦС6-1т включилась только лампа
АВТ. ВКЛ.
Вращайте ручку БАКИ 3 по часо-
вой стрелке
Вращайте ручку БАКИ 3 против
часовой стрелки
Вращайте ручку БАКИ 3 по часо-
вой стрелке
в положение
л) Установите переключатель П4 на КПА-ИС1
выкл.
Отсоедините следующие разъемы соединительного кабеля 120
(рис. 5):
120В — от разъема ШЗ УКБ22-1т,
120Г — от разъема Ш2 УКБ22-1т.
Подсоедините разъемы соединительного кабеля 120:
120Ж — к разъему Ш4 УКБ22-1т,
120И — к разъему Ш5 УКБ22-1т.
м) Установите переключатель П1 на КПА-ИС1-БП в положение 1.
н) Установите переключатель П4 на КПА-ИС1 в положение ВКЛ.
На КПА-ИС1 включаются лампы КОНТРОЛЬ НАПРЯЖЕНИЯ:
115 В 400 Гц, 27 В.
о) Установите с помощью переключателя П1 на КПА-ИС1 стрел-
ку П указателя УТД4-1т в произвольной точке шкалы.
п) Произведите проверку согласно табл 36.
Стр. 40
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть С
р) Установите переключатель П1 на КПА-ИС 1-БП в положение 2.
с) Установите с помощью переключателя Ш на КПА-ИС1 стрел-
ку П указателя УТД4-2т в произвольной точке шкалы
т) Произведите проверку согласно табл. 37.
Таблица 36
Положение кнопок и ручек потенциометров на блоке БЦС6-1т Состояние ламп на БЦС6-1Т
Отключение насосов АВТ. ВКЛ.
2Л 2ПР зл ЗПР
Нажмите кнопку БАКИ ЛЕВ. и до-
бейтесь вращением ручек БАКИ 2 и
БАКИ 3 того, чтобы на блоке
БЦС6-1т включилась только лампа
АВТ. ВКЛ. +
Вращайте ручку БАКИ 2 по часо- + +
вой стрелке + + + +
Вращайте ручку БАКИ 2 против + +
часовой стрелки +
+ +
+ + + +
Вращайте ручку БАКИ 2 по часо- + +
вой стрелке +
Таблица 37
Положение кнопок и ручек потенциометров на блоке БЦСб-Тт 1 Состояние ламп на БЦС6-1т
I Отключение насосов АВТ. ВКЛ.
2Л 2ПР <зл ЗПР
Нажмите кнопку БАКИ ЛЕВ. и до-
бейтесь вращением ручек БАКИ 2 и
БАКИ 3 того, чтобы на блоке
БЦС6-1т включилась только лампа
АВТ. ВКЛ. +
Вращайте ручку БАКИ 3 по часо- + +
вой стрелке + + + +
Вращайте ручку БАКИ 3 против + +
часовой стрелки +
+ +
+ + + +
Вращайте ручку БАКИ 3 по часо- + +
вой стрелке н-
Примечания: 1. «+» — лампа включена.
2. Если стрелка указателя устанавливается с помощью .переключателя П1 КПА-ИС 1
вблизи одного из двух крайних положений («О» или «Макс»), то проверка осуществля-
ется вращением ручек ПРОВЕРКА в одну из сторон от исходного положения (по часо-
вой стрелке и обратно — в первом случае и против часовой стрелки и обратно — во вто-
ром).
7. РЕГЛАМЕНТНЫЕ РАБОТЫ
7.1. Проверка соединительных кабелей
Один раз в шесть месяцев произведите проверку соединительных
кабелей:
7.1.1. Проверьте омметром присоединение проводников соедини-
тельных кабелей к разъемам в соответствии со схемами (см. рис. 7—28).
Стр. 41
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки <с запасными частями /и соединительными кабелями КПА-ИС1-БПЗР
7.1.2. Проверьте сопротивление изоляции при помощи мегомметра.
Прикладывайте напряжение между всеми закороченными контактами
каждого разъема соединительного кабеля и его корпусом.
Примечание. В соединительных кабелях, имеющих экранированные провода,
контакты, на кото/рые выведен экран, не закорачивать.
7,2. Определение градуировочной погрешности потенциометра Р
Градуировочная погрешность потенциометра Р определяется с по-
мощью схемы, показанной на рис. 6.
Рис. 6. Электрическая схема для проверки потенциометра Р
R1 и R2— магазины сопротивлений типа Р517М класса 0.05 или другого типа того же
класса.
Проверка осуществляется следующим образом:
— подсоедините собранную схему к блоку КПА-ИС1-БП и подайте
питание 115 В 400 Гц и +27 В на блок КПА-ИС1-БП;
установите переключатели на блоке КПА-ИС1-БП в следующие по-
ложения : П2 — 2, ПЗ — 1, П4 — 1;
— установите сопротивление магазинов согласно табл. 38;
— установите ручку потенциометра Р в положение, при котором
сигнал, поступающий на вход осциллографа, минимален.
Погрешностью считается разность между величиной, отсчитанной
по шкале потенциометра Р, и табличным значением. Эта разность не
должна превышать 1,5°.
Блок проверки с запасными частями и соединительными кабелями
периодической поверке в органах надзора не подлежит.
________ Таблица 38
Отметки шкалы потенциометра Р
0° 20° 40° 60° 80° 10-0° '120° 140°
1 18,9 '103,1 187,2 271,5 355,5 439,6 523,8 607,9
2 1281,1 119'6,9 1112.8 1028,6 944,5 860,4 776,2 692,1
Отметки шкалы потенциометра Р
160° 180° 20-0° 220° 240° 260° 280° 300°
1 692,0 776,2 860,4 944,5 1028,6 1112,8 1197,0 1281,1
2 607,9 523,8 439,6 355,5 271,4 187,2 103,1 18,9
Стр. 42
Янв. 30/78
Блок ,проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
8. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ СОЕДИНИТЕЛЬНЫХ КАБЕЛЕЙ
ъИ5ВШвГц________
X —------— X
Рис. 7. Схемы электрические соединительного кабеля 30
•и кабеля питания
Рис. 8. Схема электрическая соединительного кабеля 31
Стр. 43
Янв. 30/78
Стр! Часть Книга Руководство по эксплуатации и тех1Н1ическо.му обслуживанию Блок (Проверки с запасными частями и соединительными кабелями КПА-ИС 1-Б.П31
Рис. 9. Схемы электрические соединительных кабелей 32 и 33
Стр. 44
Янв. 30/78
Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
Рис. 10. Схема электрическая соединительного кабеля 34
, 35Б" 5РМД733КЛН35Г5Д/
„355“ О/П-М
~П5в400Гц^НБйЬООГи,
JL 4-
<27£Г-------218
Рис. 11. Схемы электрические соединительного кабеля 35 и кабеля питания
Стр; 45
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗВ
„ 2РМДТЗЗКПН32Г5'Н
Рис. 12. Схемы электрические соединительных кабелей 42 и 45
Стр. 46
Янв. 30/78
Блок .проверки с запасными частями
'и соединительными кабелями КПА-ИС 1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
// Ьбк"2рят1в1<пн7г1яг
Рис. 13. Схема электрическая соединительного кабеля 46
Стр. <Г
Янв. 30/78
Crpi
Часть
Книга
Руководство по эксплуатации
и техническому обслуживанию
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
СЗ-ЗЗОтр/.КСОГ-7-260-6-3303 Юв/0-т/.
Рис. 14. Схемы электрические соединительных кабелей 47 и 48
£тр. 48
Янв. 30/78
Книга
Часть
Блок .проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Стр. 49
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗ:
€тр. 50
Янв. 30/78
Книга Часть
Блок .проверки с запасными частями
и. соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Рис. .17. Схема электрическая соединительного кабеля 61
Стр. 51
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок /Проверки с запасными частями и соединительными кабелями КПА-ИС1-БПЗКЗ
Рис. 18. Схемы электрические соединительных кабелей 62 и 63
Стр. 52
Янв. 30/78
Блок .проверки с запасными частями и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть (
„65" 2РМДЛ35КПН32Г5Д1 „65А6РМД721КПН7Г5Я1
Рис. 19. Схемы электрические соединительных кабелей 64 и 65
Стр. 53
Янв. 30/78
Стр. Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок проверки с запасными частями •и соединительными кабелями КПА-ИС1-БПЗК
2РМД~Г&КПЫйГ5Я! 2PMGJ&KflHf0r.5/H t; 66T" РРМДТ^КПНfO/~5fif
Рис. 20. Схема электрическая соединительного кабеля 66
Стр. 54
Янв. 30/78
Книга
Часть
Блок .проверки с запасными частями
•и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Cf i “ T'/
Й
Рис. 21. Схемы электрические соединительных кабелей 76 и 77
Я
§
§
$
£
I
Ч)
Стр. 55
Янв. 30/78
Стр.. ' Часть Книга Руководство по эксплуатации и техническому обслуживанию Блок .проверки с запасными частями и соединительными кабелями КПА-ИС 1-БП31
„ 1дБ"ёРШ1733КПК32Г5М у'розетка/
Рис. 22. Схемы электрические соединительных кабелей 75 и 79
Стр. 56
Нояб. 28/80
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
Часть
С
Рис. -23. Схемы электрические соединительных кабелей ПО и 111
Стр. 57
Янв. 30/78
Стр. Часть
Книга
Руководство по эксплуатации
и техническому обслуживанию
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗВ
Рис. 24. Схема электрическая соединительного кабеля 120
Стр. 58
Янв. 30/78
Блок проверки с запасными частями <и соединительными кабелями КПА-ИС 1-БПЗКЗ Руководство по эксплуатации и техническому обслуживанию Книга Часть
Рис. i25. Схемы электрические соединительных кабелей 121 и 122
Рис. 26. Схема электрическая соединительного кабеля 123
Стр. 59
Янв. 30/78
Часть
Книга
Руководство по эксплуатации
и техническому обслуживанию’
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗВ
„ 125fl" ^РМДТ^£КПНА5Г521
/
3
//
/5
\2Л
L-?<5
№
SS\3/
зз.
/7
/3
16\
fS\
<?3
\22\
S1\
tf
A5
f2
/4
„ 125" 2РМДЛЗОКПН2ЬГ5Я1
Рис. 27. Схемы электрические соединительных кабелей 124 и 125
Стр. 60
Янв. 30/78
Блок проверки с запасными частями
и соединительными кабелями КПА-ИС1-БПЗКЗ
Руководство по эксплуатации
и техническому обслуживанию
Книга
Часть
Стг
Рис. 28. Схема электрическая соединительного кабеля 157
Стр. 61
Янв. 30/78
Зак. 2399.
