«ОРБИТ А»
(Выпуск 1965 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

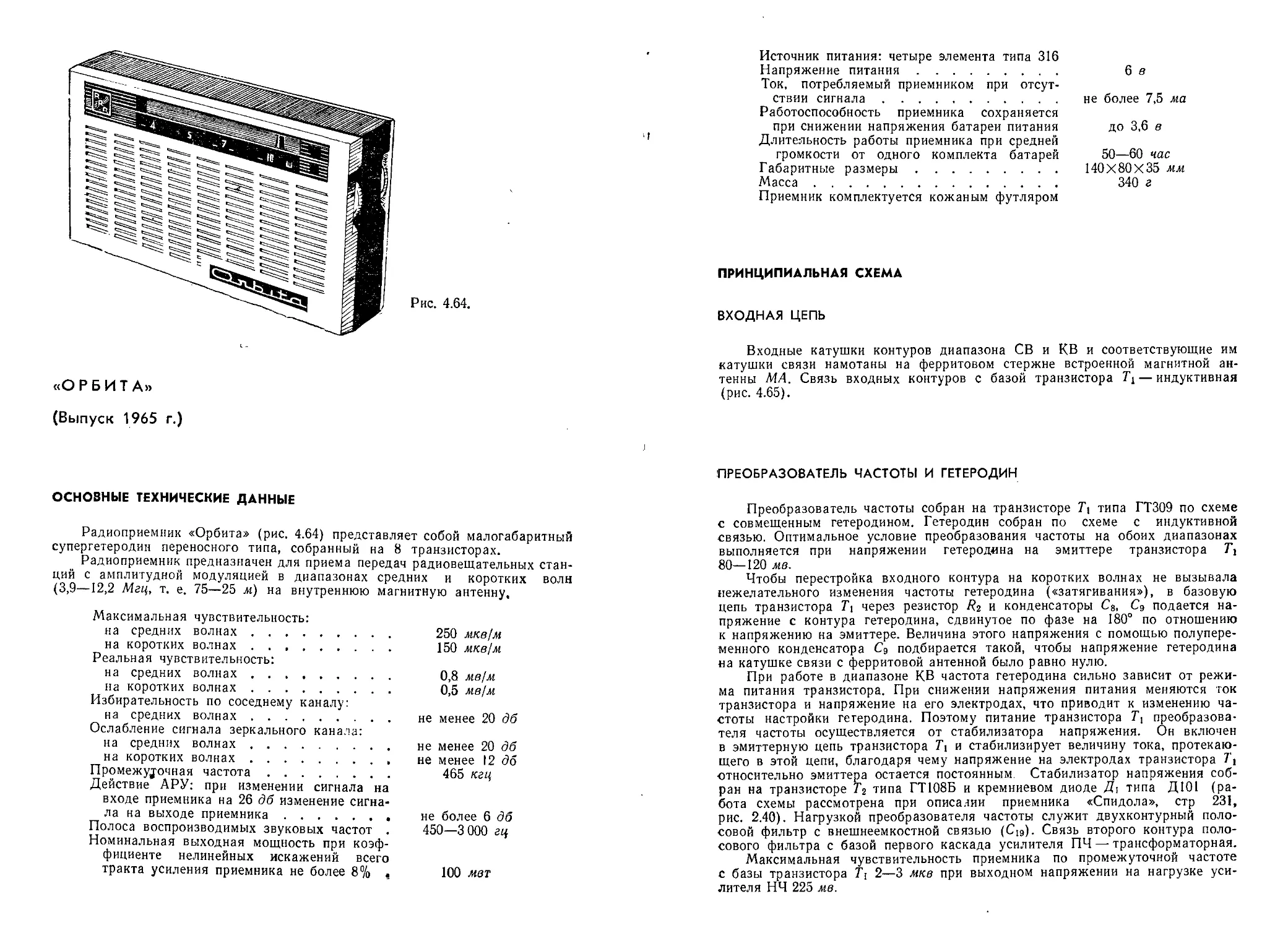

Радиоприемник «Орбита» (рис. 4.64) представляет собой малогабаритный
супергетеродин переносного типа, собранный на 8 транзисторах.
Радиоприемник предназначен для приема передач радиовещательных стан-
ций с амплитудной модуляцией в диапазонах средних и коротких волн
(3,9—12,2 Мгц, т. е. 75—25 м) на внутреннюю магнитную антенну.
Максимальная чувствительность:
на средних	волнах.......................... 250	мкв/м
на коротких	волнах.......................... 150	мкв/м
Реальная чувствительность:
на средних	волнах.......................... 0,8	мв)м
на коротких	волнах.......................... 0,5	мв/м
Избирательность по соседнему каналу:
на средних волнах........................ не менее 20 дб
Ослабление сигнала зеркального канала:
на средних волнах....................... не менее 20 дб
на коротких волнах...................... не менее 12 дб
Промежуточная частота..................... 465 кгц
Действие АРУ: при изменении сигнала на
входе приемника на 26 дб изменение сигна-
ла на выходе приемника ................. не более 6 дб
Полоса воспроизводимых звуковых частот .	450—3 000 щ
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 8% ,	100 мет
Источник питания: четыре элемента типа 316
Напряжение питания.......................
Ток, потребляемый приемником при отсут-
ствии сигнала ..........................
Работоспособность приемника сохраняется
при снижении напряжения батареи питания
Длительность работы приемника при средней
громкости от одного комплекта батарей
Габаритные размеры ......................
Масса....................................
Приемник комплектуется кожаным футляром
6 в
не более 7,5 ма
до 3,6 в
50—60 час
140X80X35 мм
340 г
ПРИНЦИПИАЛЬНАЯ СХЕМА
ВХОДНАЯ ЦЕПЬ
Входные катушки контуров диапазона СВ и КВ и соответствующие им
катушки связи намотаны на ферритовом стержне встроенной магнитной ан-
тенны МА. Связь входных контуров с базой транзистора Д— индуктивная
(рис. 4.65).
ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ И ГЕТЕРОДИН
Преобразователь частоты собран на транзисторе Т\ типа ГТ309 по схеме
с совмещенным гетеродином. Гетеродин собран по схеме с индуктивной
связью. Оптимальное условие преобразования частоты на обоих диапазонах
выполняется при напряжении гетеродина на эмиттере транзистора Л
80—120 мв.
Чтобы перестройка входного контура на коротких волнах не вызывала
нежелательного изменения частоты гетеродина («затягивания»), в базовую
цепь транзистора через резистор Д2 и конденсаторы С8, Сэ подается на-
пряжение с контура гетеродина, сдвинутое по фазе на 180° по отношению
к напряжению на эмиттере. Величина этого напряжения с помощью полупере-
менного конденсатора Сэ подбирается такой, чтобы напряжение гетеродина
на катушке связи с ферритовой антенной было равно нулю.
При работе в диапазоне КВ частота гетеродина сильно зависит от режи-
ма питания транзистора. При снижении напряжения питания меняются ток
транзистора и напряжение на его электродах, что приводит к изменению ча-
стоты настройки гетеродина. Поэтому питание транзистора преобразова-
теля частоты осуществляется от стабилизатора напряжения. Он включен
в эмиттерную цепь транзистора Т\ и стабилизирует величину тока, протекаю-
щего в этой цепи, благодаря чему напряжение на электродах транзистора 7'1
относительно эмиттера остается постоянным Стабилизатор напряжения соб-
ран на транзисторе Т2 типа ГТ108Б и кремниевом диоде Д, типа Д101 (ра-
бота схемы рассмотрена при описании приемника «Спидола», стр 231,
рис. 2.40). Нагрузкой преобразователя частоты служит двухконтурный поло-
совой фильтр с внешнеемкостной связью (С1Э). Связь второго контура поло-
сового фильтра с базой первого каскада усилителя ПЧ — трансформаторная.
Максимальная чувствительность приемника по промежуточной частоте
с базы транзистора Т-. 2—3 мкв при выходном напряжении на нагрузке уси-
лителя НЧ 225 мв.
Рис. 4.65. Принципиальная схема
Переключатель диапазонов
УСИЛИТЕЛЬ ПЧ И ДЕТЕКТОР
Двухкаскадный усилитель ПЧ собран на транзисторах Г3 и Г» типа ГТ309,
первый из группы Г, второй — группы А. Оба каскада усилителя вы-
полнены по резонансной схеме с нейтрализацией. Нейтрализация действия
внутренней обратной связи транзисторов Т3 и Т4 осуществляется с помощью
конденсаторов С2з и С28. Для питания базовых цепей транзисторов Т3 и 7\
используется стабилизированное напряжение, снимаемое с резистора Rr, что
позволяет сохранить высокую чувствительность приемника при снижении на-
пряжения питания на 20%. Избирательность приемника по соседнему каналу
в основном обеспечивается контурами £цС18, Z.i2C20 и ЬцСм.
Детектор приемника выполнен на диоде Д,1 типа Д9В. Нагрузкой детек-
тора служит переменный резистор R\i.
Для автоматической регулировки усиления используется постоянная со-
ставляющая тока диода Д2, с помощью которой регулируется базовый ток
транзистора Т3. Напряжение АРУ снимается с нагрузки детектора Rn и через
резистор Ri3 подается на базу транзистора Тз.
УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ
Трехкаскадный усилитель низкой частоты собран на транзисторах Т3, Тв,
Т-1 и Т3. Первый н второй каскады усилителя выполнены по схеме с непосред-
ственной связью. Первый каскад собран на транзисторе Т3 типа ГТ108Б,
а второй — Т6 типа ГТ108В. Напряжение смещения на базу транзистора Тв
подается с делителя в эмиттерной цепи транзистора второго каскада (Тв),
в результате чего осуществляется отрицательная обратная связь по постоян-
ному току между этими двумя транзисторами,
приемника «Орбита».
установлен в положение КВ.
При повышении температуры ток коллектора транзистора Т$ возрастает,
а напряжение на базе транзистора Т6 уменьшается, а так как напряжение
смещения на базу транзистора Гз снимается с резисторов Р22, Кгз, через ко-
торые протекает эмиттерный ток транзистора Те, то напряжение на базе тран-
зистора Те уменьшается. Такая схема обеспечивает температурную стабиль-
ность обоих каскадов в интервале температур от —10 до +40° С.
В коллекторную цепь транзистора Т6 включен согласующий трансформа-
тор Трх.
Выходной каскад усилителя низкой частоты собран на двух транзисторах
Tj и Те типа П41 по двухтактной схеме и работает в режиме усиления клас-
са АВ.
Для согласования выходного каскада усилителя НЧ с громкоговорителем
типа 0,1ГД-6 применен выходной трансформатор Тр2. Два последних каскада
охвачены частотнонезависимой отрицательной обратной связью, напряжение
которой снимается со вторичной обмотки выходного трансформатора и через
резистор Rk и конденсатор С35 подается на эмиттер транзистора Тв.
Напряжение смещения на. базы транзисторов оконечного каскада подается
с резистора R23, включенного в цепь эмиттера транзистора Т6. Для коррекции
частотной характеристики усилителя НЧ в области верхних звуковых частот
применены конденсаторы С37 и С33.
Режимы работы транзисторов указаны на рис. 4.66.
КОНСТРУКЦИЯ И ДЕТАЛИ
Корпус приемника выполнен из цветной ударопрочной пластмассы. Ор-
ганы управления (ручки настройки, регулятора громкости с выключателем
питания) и гнездо телефона (Л) расположены на боковых стенках корпуса
приемника. Переключатель диапазонов установлен на задней крышке.
В задней крышке имеется отсек для батареи питания^ Шкала приемника
проградуирована в килогерцах на диапазоне СВ и в метрах на диапазоне КВ.
Монтаж приемника выполнен на печатной плате, изготовленной из фольги-
рованного гетинакса. Расположение узлов и деталей на печатной плате по-
казано на рис. 4.67, а топографическая схема изображена на рис. 4.68.
В приемнике применен громкоговоритель типа 0,1 ГД-6. Настройка прием-
ника осуществляется с помощью двухсекционного блока конденсаторов пере-
менной емкости с твердым диэлектриком типа КПТМ емкостью 6—260 пф.
Рис. 4.66. Режимы работы транзисторов по постоянному току и уровни напря-
жения сигнала в тракте усиления приемника «Орбита».
Стабилизатор
напряжения
Магнитная антенна СВ и КВ диапазонов выполнена на ферритовом
стержне длиной 125 мм и диаметром 8 мм из материала марки 150ВЧ. Все
катушки контуров ПЧ и гетеродина СВ намотаны на трехсекционных карка-
сах, каждый из которых помешен в ферритовые чашки диаметром 6,1 мм.
Материал чашек для контуров ПЧ и гетеродина — феррит марки I000HM3,
для контура гетеродина КВ —феррит 50ВЧ-2.
Намоточные данные контурных катушек приемника приведены в табл. 4.13.
Трансформаторы усилителя НЧ Tpt и Трг по конструкции однотипны и собра-
ны на сердечниках из пластин пермаллоя марки 50Н типа Ш4, толщина на-
бора 6 мм. Намоточные данные трансформаторов Tpt и Тр2 приведены в
табл. 9.3 и 9.4. Распайка выводов всех катушек контуров и трансформаторов
показана на рис. 4.69. Кинематическая схема верньерного устройства изобра-
жена на рис. 4.70.
В приемнике применены детали следующих типов:
резистор Rn — типа СПЗ-Зд, R2s— проволочный, остальные резисторы —
типа УЛМ-0,12;
конденсаторы С2, Сз, Cs, Сю, Сю, Сю, Сю — типа КД-1а, Ся—типа КТ4-2,
Cis, Сзо, Сц, Сзд — типа КМ-56, С2, Ct, Сю, Си, С it, C2t, С22, С2в, C2t, Сзз,
Cai, Сзз, Сзз, Сзг, Сза —типа КЮ-7в или КД, С22, Сзь, Сзз, Css, С39 —типа
К50-6.
Рис. 4.67. Схема расположения узлов и деталей на печатной плате приемника «Орбита».
Рис. 4.68. Печатная плата приемника «Орбита» (а) и схема расположения основных деталей и узлов (б). Вид ср сторону
печати.
1	2 3	4
йГ'Й'
5 6	7 В
Антенна СВ и КВ
Катушки контуров гетеродина
Катушки ФПЧ
2	3
Трансформаторы НЧ
Рис. 4.69. Распайка выводов (вид снизу) катушек контуров и трансформато*
ров НЧ приемника «Орбита».
Рис. 4.70. Кинематическая схема иерньерного устройства приемника «Орбита».
Таблица 4.13
Намоточные данные контурных катушек приемника
«Орбита»
Наименование катушек	Обозначе- ние на схеме	Номера выводов	Марка и диаметр проводов	Число ЕИТКОВ	Индуктив- ность, мкгн
Антенная КВ ....	Г1	1—2	ПЭВ-2 0,64	11 (шаг 2 мм)	6,3±10%
Катушка связи . . ,	L3	5—6	ПЭЛШО 0,18	1	—
Антенная СВ ....	Li	3—4	ПЭВ-2 0,18	85	340 ±10%
Катушка связи . . .	Lt	7—8	ПЭВ-2 0,18	8 	—-
Гетеродинная КВ . .	Lj	1—2	ПЭВ-2 0,18	22	2,4± 10%
Катушка связи . . .	Le	3—4—5	ПЭЛШКО 0,1	3+1,5	—
Катушка связи . . .	Li	6-7	ПЭЛШКО 0,18	3	—-
Гетеродинная СВ . .	Lio	1—2	ПЭВ-2 0,1	85	180± 10%
Катушка связи . . .	Ls	3—4	ППВ-2 0,16	6
Катушка связи . . .	La	5—6	ПЭЛШКО 0,18	3	—
ФПЧ-1		Lu	1—2—3	ПЭВ-2 0,1	21+47	117± 10%
ФПЧ-2		Lu	1-2	ПЭВ-2 0,1	68	117±10%
Катушка связи . . .	Lu	3-4	ПЭВ-2 0,1	5	—
ФПЧ-3		^14	1—2—3	ПЭВ-2 0,1	25+43	117± 10%
Катушка связи . . .	Lu	4—5	ПЭВ-2 0,1	12	—
ФПЧ-4		Lie	1—2—3	ПЭВ-2 0,1	34+34	117± 10%
Катушка связи . . .	Ln	4—5	ПЭВ-2 0,16	34	—
