«РОДИНА-68»
(Выпуск 1969 г.)
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ

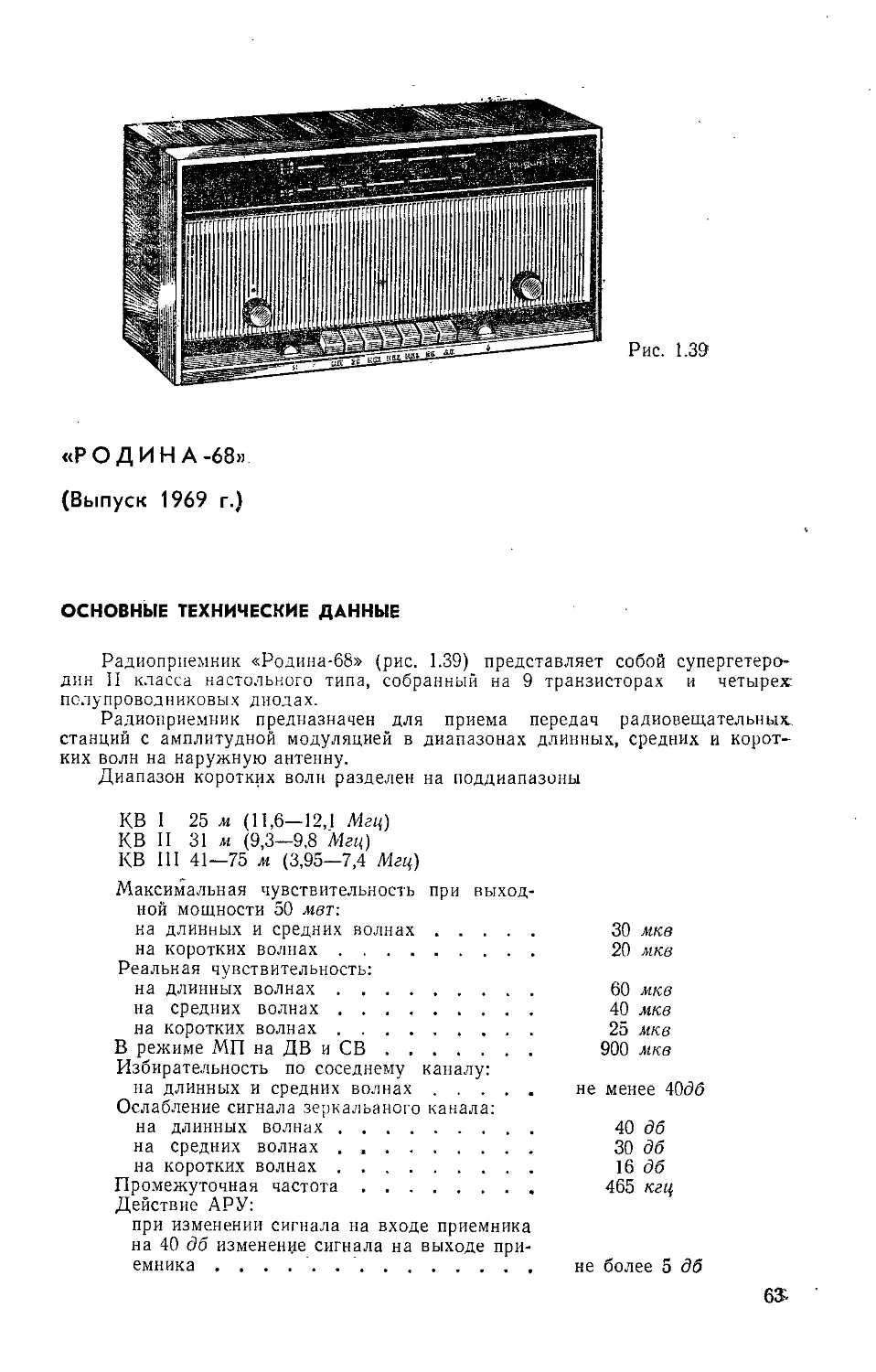

Радиоприемник «Родина-68» (рис. 1.39) представляет собой супергетеро-
дин II класса настольного типа, собранный на 9 транзисторах и четырех
полупроводниковых диодах.
Радиоприемник предназначен для приема передач радиовещательных
станций с амплитудной модуляцией в диапазонах длинных, средних и корот-
ких волн на наружную антенну.
Диапазон коротких волн разделен на поддиапазоны
КВ I 25 л (11,6—12,1 Мгц)
КВ II 31 м (9,3—9,8 Мгц)
КВ III 41—75 м (3,95—7,4 Мгц)
Максимальная чувствительность при выход-
ной мощности 50 мет-.
на длинных	и средних	волнах.................. 30	мкв
на коротких	волнах............................ 20	мкв
Реальная чувствительность:
на длинных	волнах............................ 60	мкв
на средних	волнах............................ 40	мкв
на коротких	волнах............................ 25	мкв
В режиме МП	на ДВ и	СВ....................... 900	мкв
Избирательность по соседнему каналу:
на длинных и средних волнах.................. не	менее 40<5б
Ослабление сигнала зеркальаного канала:
на длинных	волнах........................... 40	дб
на средних	волнах	. ........................ 30	дб
на коротких	волнах........................... 16	дб
Промежуточная частота.......................... 465	кгц
Действие АРУ:
при изменении сигнала на входе приемника
на 40 дб изменение сигнала на выходе при-
емника ..................................... не	более 5 дб
63-
3
-ПО
12/435
ДВ
.32
|Zfl
св
18 17
wX=^i
™HF^33oo
Сзз24О
ч
~2^Z4
Old
12/495
Су
ff/25
гур
Z-s'
'*43
5,
___Сзб
«T® 82
b№

CZ
6/25
в 55
100,
L2O2 ,w'
XiJ
:z2i
квТ
RioS,1k
С54 1000
510 Oze
\Tz
ПЧ22
oeoo
Сзв
6800
10,0
10,0
R14
4,7 К
R13
15k
Rzz
ч,зк
L'ZZZ 1
Озе e 6/25
100
го
73.
R;3100К
2^Ri5 2Z0k
'40
Счч
0,01
Re
100
zz 20
4z*z 1
два I
W/s-
sc i"’3S
3.3
18
^30 C39
R19
6
: zo ®
1)1 LZO
B 6/25
Ь80
04ZZ
30
1Z7/2Z0B
Рис. 1.40. Принципиальная схема


Rn 470K
P'lz
\47k
Тб
nozz
C9
100
'fsWW*

l39S Cz6
240
Z-z52 1
®> I ------
-JBl 1
Lzs
2
Ci1 'x1K
B800 СзрСгэ »^я 100
d 47
"чЗ
о,1
2000,0
Ш
Шч
Ш5
«4
приемника «Родина-68».
3 Зак. 1157
65
Полоса воспроизводимых звуковых частот
при приеме радиовещательных станций на
всех диапазонах .........................
в положении МП на ДВ и СВ................
при воспроизведении грамзаписи . . . .
Пределы регулировки тембра по высоким
и низким частотам ................
Чувствительность с гнезд звукоснимателя при
номинальной выходной мощности . . . .
Номинальная выходная мощность при коэф-
фициенте нелинейных искажений всего
тракта усиления приемника не более 5% .
Источник питания:
шесть элементов типа 373 («Марс»), «Са-
турн» или сеть 50 гц 127, 220 в
Напряжение питания.......................
Ток, потребляемый приемником при отсут-
ствии сигнала ...........................
Мощность, потребляемая от сети переменного
тока.....................................
Работоспособность приемника сохраняется
при снижении напряжения питания до . .
Длительность работы приемника от одного
комплекта элементов .....................
Габаритные размеры.......................
Масса....................................
1004-4 000 гц
1004-6 000 гц
1004-10 000 гц
10 дб
не хуже 200 мв
500 мет
9 в
не более 14 на
не более 5 вт
5,6 в
200 час
502X252X230 мм
8 кг
ПРИНЦИПИАЛЬНАЯ СХЕМА
Радиоприемник «Родина-68» разработан на базе радиолы «Эфир-67» и
отличается от последней тем, что у него отсутствует электропроигрывающее
устройство (рис. 1.40). Режимы работы транзисторов приемника соответству-
ют приведенным на рис. 1.35.
КОНСТРУКЦИЯ И ДЕТАЛИ
Футляр приемника деревянный с отделкой ценными породами дерева »
пластмассовыми накладками. Все органы управления (клавиши переключа-
теля диапазонов, ручки настройки приемника, ручки регуляторов громкости »
тембра) расположены на лицевой панели.
Конструкция всех узлов и деталей приемника «Родина-68» такая же, как
у радиолы «Эфир-67».
Расположение узлов и деталей на шасси и на печатных платах показано
на рис. 1.36.
Монтаж схемы приемника выполнен на трех печатных платах КСДВ, УНЧ
и БП. На плате КСДВ расположены все узлы и детали входных цепей, пре-
образователя частоты и усилителя ПЧ, на плате УНЧ — детали усилителя
НЧ, а на плате БП —детали схемы блока питания приемника.
Расположение основных узлов и деталей на печатной плате КСДВ, а так-
же контактов переключателя диапазонов показано на рис. 1.41—1.43. Топогра-
фические схемы печатных плат УНЧ и БП изображены на рис. 1.44 и 1.45.
Все катушки контуров и трансформаторов НЧ приемника такие же, как
у радиолы «Эфир-67». Намоточные данные катушек контуров приведен»
в табл. 1.8, а трансформаторов Tpi, Тр2 и Трз— в табл. 9.3—9.5. Распайка вы-
водов катушек контуров, трансформаторов НЧ и кинематическая схема вер-
ньерного устройства приемника «Родина-68» показаны на рис. 1.46 и 1.47.
66
Таблица 1,8
Намоточные данные контурных катушек приемника «Родина-68»
Наименогание катушек	Обозна- чение по схеме	Номера выводов	Марка и диаметр провода, мм	Число ВИТКОВ	Индуктив- ность, мкгн
Антенная ДВ ....	Lt	4—2	ПЭВ-1 0,08	1010	7233±10%
Катушка связи . . .	т.2	5—3	ПЭЛШО 0,15	20,5	—
Входная ДВ ....	7-з	5-1	ПЭВ-1 0,08	500	716±10%
Антенная СВ ....	7-4	4—2	ПЭВ-1 0,08	360	857+10%
Катушка связи . . .		5—3	ПЭЛШО 0,15	8,5	—
Входная СВ ....	£5	5—1	ЛЭ 3x0,06	150	63,2+ 10%
Антенная КВЗ . . .	Т-о	5—2	ПЭВ-1 0,1	30	8,16± 10%
Катушка связи . . .		5—3	ПЭЛШО 0,15	3,5	—
Входная КВЗ ....	L,	5—1	ПЭЛШО 0,15	16,7	2,54+10%
Антенная КВ2 . . .	Ls	4—2	ПЭВ-1 0,1	50	17,0+10%
Катушка связи . . .		5—3	ПЭЛШО 0,15	2,5	—
Входная КВ2 ....	7-и	5—1	ПЭЛШО 0,27	14,7	1,5± 10%
Антенная КВ1 . . .	7-н	4—2	ПЭВ-1 0,1	35	10,36+10%
Катушка связи . . .	7-13	5—3	ПЭЛШО 0,15	1,5	—
Входная КВ1 . . . .	£14	5—1	ПЭЛШО 0,41	10,7	0,85+10%
Гетеродинная ДВ . .		1—5	ЛЭ 7X0,06	135,5	49,3X10%
Катушка связи . . .	Lu	2—4	ПЭЛШО 0,15	2,5	—
Катушка связи . . .	L^e	3—6	ПЭЛ 0,15	4	—
Гетеродинная СВ . .	Lit	1—5	ПЭВ-1 0,15	84	13,9±10%
Катушка связи . . .	£18	5—6	ПЭЛШО 0,15	26+Ю	—
Катушка связи . . .	£20	2—4	ПЭЛШО 0,15	1,5	—
Катушка связи . . .	7-37	3—7	ПЭЛ 0,15	9	—
Гетеродинная КВЗ	7-21	1—5	ПЭЛШО 0,27	13	1,45± 10%
Катушка связи . . .	7-22	2—4	ПЭЛ 0,15	1,5	—
Катушка связи . . .	7-38	3—6	ПЭЛ 0,15	3	—
Гетеродинная КВ2	7-23	1—5	ПЭЛШО 0,41	8	0,58±10%
Катушка связи . . .	7-24	2—4	ПЭЛ 0,27	1,5	—
Катушка связи . . .	7-39	3—6	ПЭЛ 0,14	2	—
Гетеродинная КВ1	7-26	1—5	ПЭЛШО 0,41	6	0,39± 10%
Катушка связи . . .	£26	2—4	ПЭЛ 0,27	1,5	—
Катушка связи . . .	£40	3—6	ПЭЛ 0,15	2	—
Фильтр . 			7-27	3—5	ЛЭ 7x0,06	99	240±10%
3*
67
П родолжение
Наименование катушек	Обозна- чение на схеме	Номера выводов	Марка и диаметр провода, мм	Число БИТКОВ	Индуктив- ность, мкгн
ФСС-1			3—4—5	ПЭВ-1 0,08	72+12	230±10%
ФСС-2		^-29	2—4	ЛЭ 7x0,06	70	120±10%
ФСС-3		^-30	2—4	ЛЭ 7X0,06	70	120± 10%
ФСС-4	 Катушка связи . .	L31 £-32	3—5 1—2	ПЭВ-1 0,08 ПЭВ-1 0,08	96 6	240±10%
ФПЧ-1 		£-33	1—5—4	ПЭВ-1 0,08	12 + 58	120± 10%
ФПЧ-2 	 Катушка связи . .	£-34 £-35	4—5—2 1—3	ПЭВ-1 0,08 ПЭВ-1 0,08	90+33 100	300± 10%
Рис. 1.41. Схема расположения основных узлов на пе-
чатной плате блока КСДВ.
68
21 17 13 9 5
23 119 115 111 I 7 I 3 1
nrgSaoaSa 6 oo a~5~
1i ppдррраарда
ггПвГмПоТТГГг
20 16 72 8 4
11 9 7 5 3 1
12 10 8 &Ч2
Рис. 1.42. Номера контактов на колодках переключателя диапазонов радиолы
«Эфир-67» и приемника «Родина-68».
Рис. 1.43. Печатная плата блока КСДВ приемника «Родина-68» (а) и распо-
ложение На ней основных деталей (б). Вид со стороны печати.
69
Рис. 1.44. Печатная плата блока усилителя НЧ приемника «Родина-68» и рас-
положенные на ней основные детали и узлы. Вид со стороны печати.
В 5 4 3 2 1
Рис. 1.45. Топографическая схема печатной платы блока питания приемника
«Родина-68».
70
Катушки входных контуров
^хДВ
рЛКВ-Z
_^КВ-1
Катушка контуров гетеродина
^дв
Катушки ФПЧ
Трансформаторы нч
Рис. 1.46. Распайка выводов катушек контуров и трансформаторов НЧ прием-
ника «Родина-68».
71
В приемнике применены детали следующих типов.
а)	На шасси:
резисторы Ra, Ris, R21 — типа CFl-V-0,25; Rl3 — типа ТКД-ЮОВ 0,25; конден-
саторы: С43 — типа БМТ, Сев— типа КЭ-1а, C7i— типа К50-3; С18, С-,~, — блок
КПЕ; JIi и Л3 — лампы накаливания типа МН-6,3-0,22.
б)	На плате КСДВ:
резисторы Rs—Ri, Rs, Rto, Ris, Ris, Rzz, Rze, Rso, Rsz, Rss, R3s, Rss, Rss, Rn,
Ro,, Ris, Rts, Rst-i^Rss, Rss — типа BC-0,125;
конденсаторы Ci, Cs, Cs-r-Cu, Cis, Czt, C3s, C3o, C3\, C3s~r~C37, Css, Cts, Css,
Css, Css, Css, Css, Cqj, Css, Css, Css, C75, C7e— типа КТ-la; C2-T-C4, C20, C23,
Сю — типа КМК-МП; C32, C33, Css, C45, Css, C3s, C--,— типа ЭМ или K50-3;
C22, C3i, Сц, C7~, Csi, Сео, Сб4 — типа К СО.
в)	На плате УНЧ:
резисторы Rs, R12, Ru, Rn, Ris, R20, Rz3, Rze, Rsi, Rat, Rss, Rtz-^Rn, Rso —
типа BC-0,125; R27— типа МЛТ; Ri7— проволочный;
конденсаторы C52, C57 — типа КТ-la; C42, Cis, C51, Cei — типа ЭМ или K.50-3;
Си — типа БМТ; С49 — типа ТМ-2; С70 — типа МБМ.
г)	На плате блока питания:
конденсатор С77 типа БМТ-2.
Рис. 1.47. Кинематическая схема верньерного устройства радиоприемника
«Родина-68».
