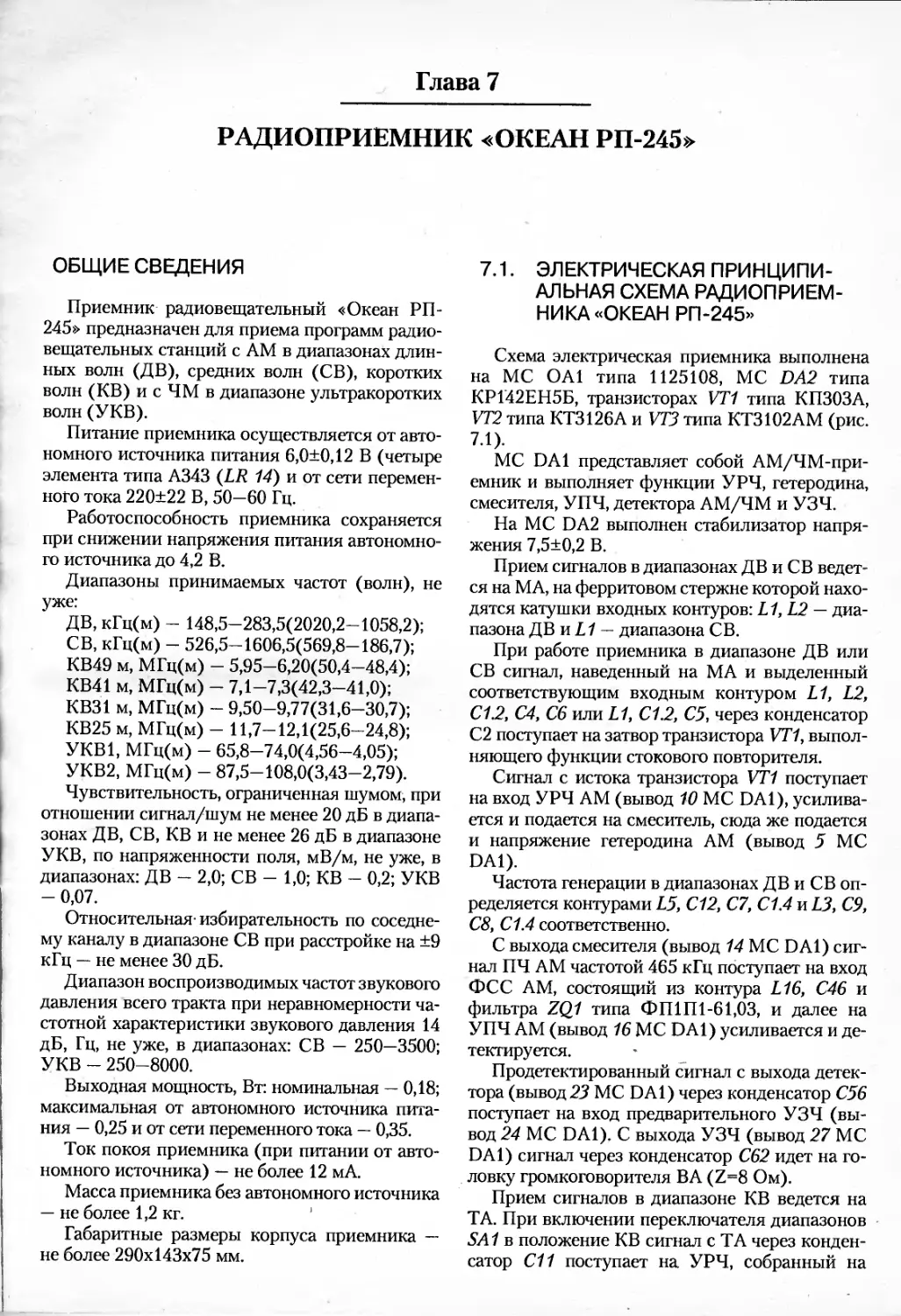

Глава 7
РАДИОПРИЕМНИК «ОКЕАН РП-245»
ОБЩИЕ СВЕДЕНИЯ
Приемник радиовещательный «Океан РП-
245» предназначен для приема программ радио-
вещательных станций с AM в диапазонах длин-
ных волн (ДВ), средних волн (СВ), коротких
волн (КВ) и с ЧМ в диапазоне ультракоротких
волн (УКВ).
Питание приемника осуществляется от авто-
номного источника питания 6,0+0,12 В (четыре
элемента типа А343 (LR 14) и от сети перемен-
ного тока 220±22 В, 50—60 Гц.
Работоспособность приемника сохраняется
при снижении напряжения питания автономно-
го источника до 4,2 В.
Диапазоны принимаемых частот (волн), не
уже:
ДВ, кГц(м) - 148,5-283,5(2020,2-1058,2);
СВ, кГц(м) - 526,5-1606,5(569,8-186,7);
КВ49 м, МГц(м) - 5,95-6,20(50,4-48,4);
КВ41 м, МГц(м) - 7,1-7,3(42,3—41,0);
КВ31 м, МГц(м) - 9,50-9,77(31,6-30,7);
КВ25 м, МГц(м) - 11,7-12,1(25,6-24,8);
УКВ1, МГц(м) - 65,8-74,0(4,56-4,05);
УКВ2, МГц(м) - 87,5-108,0(3,43-2,79).
Чувствительность, ограниченная шумом, при
отношении сигнал/шум не менее 20 дБ в диапа-
зонах ДВ, СВ, КВ и не менее 26 дБ в диапазоне
УКВ, по напряженности поля, мВ/м, не уже, в
диапазонах: ДВ — 2,0; СВ — 1,0; КВ — 0,2; УКВ
- 0,07.
Относительная-избирательность по соседне-
му каналу в диапазоне СВ при расстройке на ±9
кГц — не менее 30 дБ.
Диапазон воспроизводимых частот звукового
давления всего тракта при неравномерности ча-
стотной характеристики звукового давления 14
дБ, Гц, не уже, в диапазонах: СВ — 250—3500;
УКВ - 250-8000.
Выходная мощность, Вт: номинальная — 0,18;
максимальная от автономного источника пита-
ния — 0,25 и от сети переменного тока — 0,35.
Ток покоя приемника (при питании от авто-
номного источника) — не более 12 мА.
Масса приемника без автономного источника
— не более 1,2 кг.
Габаритные размеры корпуса приемника —
не более 290x143x75 мм.
7.1. ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИ-
АЛЬНАЯ СХЕМА РАДИОПРИЕМ-
НИКА «ОКЕАН РП-245»
Схема электрическая приемника выполнена
на МС ОА1 типа 1125108, МС DA2 типа
КР142ЕН5Б, транзисторах VT1 типа КПЗОЗА,
VT2 типа КТ3126А и VT3 типа КТ3102АМ (рис.
7.1).
МС DA1 представляет собой АМ/ЧМ-при-
емник и выполняет функции УРЧ, гетеродина,
смесителя, УПЧ, детектора АМ/ЧМ и У34.
На МС DA2 выполнен стабилизатор напря-
жения 7,5±0,2 В.
Прием сигналов в диапазонах ДВ и СВ ведет-
ся на МА, на ферритовом стержне которой нахо-
дятся катушки входных контуров: L1, L2 — диа-
пазона ДВ и L1 — диапазона СВ.
При работе приемника в диапазоне ДВ или
СВ сигнал, наведенный на МА и выделенный
соответствующим входным контуром L1, L2,
С 1.2, С4, С6 или L1, С 1.2, С5, через конденсатор
С2 поступает на затвор транзистора VT1, выпол-
няющего функции стокового повторителя.
Сигнал с истока транзистора VT1 поступает
на вход УРЧ AM (вывод 10 МС DA1), усилива-
ется и подается на смеситель, сюда же подается
и напряжение гетеродина AM (вывод 5 МС
DA1).
Частота генерации в диапазонах ДВ и СВ оп-
ределяется контурами L5, С12, С7, С1.4 и L3, С9,
С8, С1.4 соответственно.
С выхода смесителя (вывод 14 МС DA1) сиг-
нал ПЧ AM частотой 465 кГц поступает на вход
ФСС AM, состоящий из контура L16, С46 и
фильтра ZQ1 типа ФП1П1-61,03, и далее на
УПЧ AM (вывод 16 МС DA1) усиливается и де-
тектируется.
Продетектированный сигнал с выхода детек-
тора (вывод 23 МС DA1) через конденсатор С56
поступает на вход предварительного У34 (вы-
вод 24 МС DAI). С выхода УЗЧ (вывод 27 МС
DA1) сигнал через конденсатор С62 идет на го-
ловку громкоговорителя BA (Z=8 Ом).
Прием сигналов в диапазоне КВ ведется на
ТА. При включении переключателя диапазонов
SA1 в положение КВ сигнал с ТА через конден-
сатор С11 поступает на УРЧ, собранный на
64
ГЛАВА 7
Г
/
01.1
2-27
2
3-200
3
2-27
.9
,019
МА
±02
33
К
'и
к7
\8
7/30
06
12
7/30
SA1.3
16 20 ДВ
"19 СВ
013
18
019
33
7£о~ОЗЗмк
х67
220
L19
17~кв
1ГУКВ
019
±33
016
021
SA2.9
УКВ191М 15 из
УКВ2 25м 19
99м 12
31м 11
L15
>9
-35мкВ
1МГц
VT1
КПЗОЗА
65
6
2,2
_0_
ДОЗ
~ЗмкВ
11,9МГц
±011
1000
66
3,3м
5А2.2
6
±03
Т3300
SA1.1
ПД16-2
71 6 ДВ
SA1.2
BB15VJ5
СВ 77
КВ 7Z

\69
\ззо
015 '
0,022мк
68
022
7/30
ШИм
023
—3,9к
69
12к
0,5
029
L12
±032
Т15
4= 038
0,022мм
691м УКВ1
725м УКВ2
9 99м
16.
07
290
uis
290
9/15
СЮ
SA2.3
2091м УКВ1
19 25м УКВ2
17 99м
16 31м
033
=ТЗЗ-
L13
5А1.1
ДВ 1 г
ТВ~2"'
КВ 9
УКВ5.
SA2.1
ПД18-2
31 1 91м
•J
J
017 >025±027 >.039
56 ?~7/30 $9 ~ 7/30
УКВ1
~ 2 25м\УКВ2
7/Дм
5 31м
Л-018
~~123
028
^110
х-
L9
036 ,
0,022мк
Рис. 7.1. Электрическая принципиальная схема радиоприемника «Океан РП-245» (левая половина)
9
9
Радиоприемник «Океан РП-245»
65
Рис. 7.1. Электрическая принципиальная схема радиоприемника «Океан РП-245» (правая половина)
5. Усилители, радиоприёмники.
74
ГЛАВА 7
7.4.	ИСПЫТАНИЕ И КОНТРОЛЬ ПОСЛЕ
РЕМОНТА РАДИОПРИЕМНИКА
«ОКЕАН РП-245» '
После ремонта приемник проверяют по сле-
дующим параметрам:
—	диапазон принимаемых частот;
—	чувствительность, ограниченная шумом;
—	максимальная выходная мощность;
—	отсутствие дребезжания, возбуждения и
генерации.
Примечание. Выбор параметров, по которым
проводят испытания после ремонта, зависит от
выявленной неисправности, характера ремонта.
7.4.1. Методика проверки параметров и
электропрогонка радиоприемника
Проверку параметров проводят при питании
приемника от источника питания напряжением
6,0±0,12 В.
Проверку параметров в диапазонах ДВ, СВ про-
водят, используя однорамочный генератор поля.
Величину чувствительности (значение на-
пряженности поля Е) в милливольтах на метр в
точке расположения МА приемника на расстоя-
нии 0,6 м от однорамочного генератора вычис-
ляют по формуле:
£ = 0,1 U,
где U — показание генератора ГСВ1, мВ.
При проверке параметров в диапазоне КВ
сигнал от ГС В1 подают на сложенную ТА через
эквивалент антенны. Величину чувствительнос-
ти определяют по формуле:
£ = ^вх/^д’
где 1/вх — показание генератора ГСВ1, мВ;
/гд — 0,3 м (действующая высота штыревой
антенны).
При проверке параметров в диапазоне УКВ
сигнал от ГСВ2 подают на сложенную ТА через
соответствующий эквивалент антенны.
Величину чувствительности, ограниченной
шумом, по напряженности поля (£) в микро-
вольтах на метр вычисляют по формуле:
п ^вхх экв
£ = ------ ,
hJ\
где [/вх — показание генератора ГСВ2, мВ;
тэкв = 6 >66 — модуль коэффициента передачи
антенны;
/гд = 0,4 м(УКВ1); 0,5 м(УКВ2) — действую-
щая высота ТА.
Диапазон принимаемых частот определяют
следующим образом:
на вход приемника от ГСВ1 (ГСВ2) пооче-
редно подают сигнал с частотой, соотносимой с
установленным диапазоном в его начале и конце
и уровнем в соответствии с табл. 7.3;
вращая ручку настройки приемника, убе-
диться (по максимальному показанию выходно-
го вольтметра), что оба крайних сигнала нахо-
дятся в пределах шкалы приемника.
Чувствительность, ограниченную шумом, в
диапазонах ДВ, СВ, КВ проверяют на частотах
200, 1000 кГц, 6,1; 7,2: 9,6; 11,8 МГц соответст-
венно.
На вход приемника от ГСВ1 подают сигнал с
частотой модуляции 1000 Гц, М = 0,3, значением
напряженности поля 2,0; 1,0; 0,2 мВ/м соответ-
ственно.
Настраивают приемник на сигнал по макси-
мальному показанию выходного вольтметра. Ре-
гулятором громкости устанавливают выходное
напряжение, равное 0,63 В. Снимают модуля-
цию и измеряют напряжение шума на выходе
приемника. Показание выходного вольтметра не
должно превышать 0,06 В.
Чувствительность, ограниченную шумом, в
диапазоне УКВ1 и УКВ2 проверяют на частотах
69 и 98 МГц соответственно.
На вход приемника подают сигнал частотой
модуляции 1000 Гц, девиацией 15 кГц (УКВ1)
или 22,5 кГц (УКВ2) и уровнем 70 мкВ/м.
Настраивают приемник на сигнал по макси-
мальному показанию выходного вольтметра. Ре-
гулятором громкости устанавливают значение
выходного напряжения, равное 0,63 В. Снимают
модуляцию и измеряют напряжение шума на
выходе приемника. Значение его не должно пре-
вышать 0,031 В. При работе от радиотестера TR-
0608 чувствительность приемника в диапазоне
УКВ1 будет в 1,5 раза ориентировочно выше в
связи с тем, что фиксированная девиация часто-
ты прибора равна 25 кГц.
Для определения максимальной выходной
мощности на вход приемника в диапазоне СВ
подают сигнал частотой 1000 Гц, уровнем 10
мВ/м с частотой модуляции 1000 Гц, М=0,8.
Регулятором громкости устанавливают вы-
ходной сигнал такого уровня, при котором на
подключенном к выходу приемника осцилло-
графе наблюдается ограничение синусоиды.
При этом напряжение на выходном вольтметре
должно быть не менее 1,4 В.
Отсутствие дребезжания, возбуждения, гене-
рации проверяют путем прослушивания радио-
вещательных станций при разных положениях
регулятора громкости и при выходной мощнос-
ти не более номинальной.
Для выявления и устранения дефектов при-
емника после ремонта рекомендуется электро-
прогон, заключающийся в том, что приемник на-
страивают на местную радиостанцию и оставля-
ют работающим при средней громкости в тече-
ние часа, периодически переключая диапазоны.
