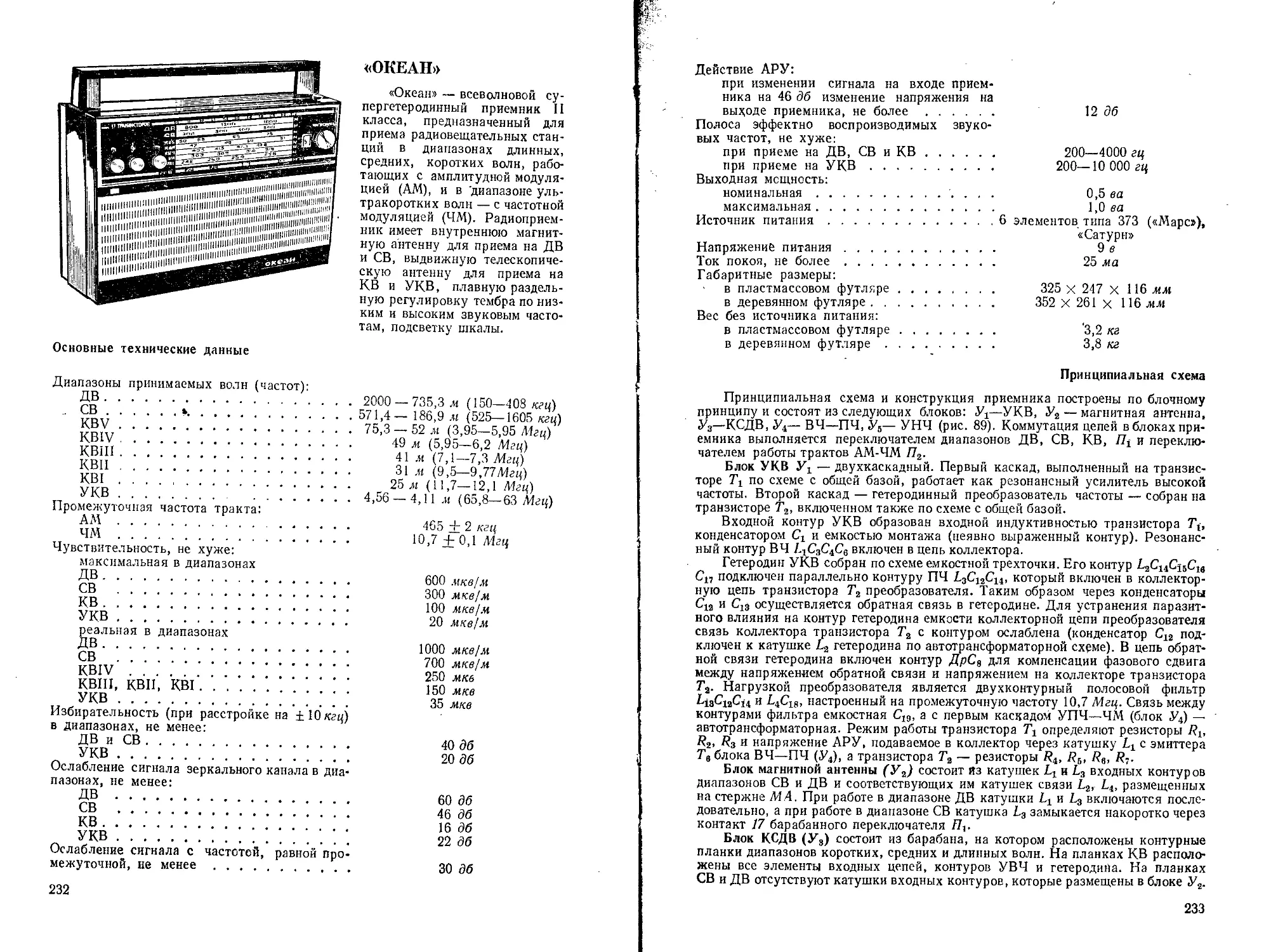

«ОКЕАН»
«Океан» — всеволновой су-
пергетеродинный приемник II
класса, предназначенный для
приема радиовещательных стан-
ций в диапазонах длинных,
средних, коротких волн, рабо-
тающих с амплитудной модуля-
цией (AM), и в 'диапазоне уль-
тракоротких волн — с частотной
модуляцией (ЧМ). Радиоприем-
ник имеет внутреннюю магнит-
ную антенну для приема на ДВ
и СВ, выдвижную телескопиче-
скую антенну для приема на
КВ и УКВ, плавную раздель-
ную регулировку тембра по низ-
ким и высоким звуковым часто-
там, подсветку шкалы.
Основные технические данные
Диапазоны принимаемых волн (частот):
ДВ................................
. СВ..........*......................
KBV...............................
KBIV..............................
KBIII.............................
квп...............................
KBI...............................
УКВ...............................
Промежуточная частота тракта:
AM................................
ЧМ................................
Чувствительность, не хуже:
2000 — 735,3 м (150—408 кгц)
571,4— 186,9 м (525—1605 кгц)
75,3 — 52 м (3,95—5,95 Мгц)
49 м (5,95—6,2 Мгц)
41 м (7,1—7,3 Мгц)
31 м (9,5—9,7744гц)
25 м (11,7—12,1 Мгц)
4,56 — 4,11 м (65,8—63 Мгц)
465 + 2 кгц
10,7+0,1 Мгц
максимальная в диапазонах
ДВ............................................ 600 мкв/м
СВ ........................................... 300 мкв/м
КВ............................................ 100 мкв/м
УКВ............................................. 20 мкв/м
реальная в диапазонах
ДВ.....................................
СВ ............................
KBIV..............................
КВШ, КВП, KBI.....................
УКВ...............................
Избирательность (при расстройке на ±10 кгц)
1000 мкв/м
700 мкв/м
250 мкв
150 мкв
35 мкв
в диапазонах, не менее:
ДВ и СВ............................
УКВ................................
Ослабление сигнала зеркального канала в диа-
пазонах, не менее:
ДВ.................................
СВ ................................
КВ.................................
УКВ................................
Ослабление сигнала с частотой, равной про-
межуточной, не менее ..................
40 дб
20 дб
60 дб
46 дб
16 дб
22 <36
30 дб
232
Действие АРУ:
при изменении сигнала на входе прием-
ника на 46 дб изменение напряжения на
выходе приемника, не более ..........
Полоса эффектно воспроизводимых звуко-
вых частот, не хуже:
при приеме на ДВ, СВ и КВ............
при приеме на УКВ....................
Выходная мощность:
номинальная......................
максимальная ........................
Источник питания ....................... 6
Напряжение питания........................
Ток покоя, не более.......................
Габаритные размеры:
в пластмассовом футляре...............
в деревянном футляре..................
Вес без источника питания:
в пластмассовом футляре..................
в деревянном футляре .................
12 дб
200—4000 гц
200—10 000 гц
0,5 ва
1,0 ва
элементов типа 373 («Марс»),
«Сатурн»
9 в
25 ма
325 х 247 х 116 мм
352 х 261 х 116 мм
'3,2 кг
3,8 кг
Принципиальная схема
Принципиальная схема и конструкция приемника построены по блочному
принципу и состоят из следующих блоков: У4—УКВ, У2 — магнитная антенна,
У3—КСДВ, У4— ВЧ—ПЧ, У5— УНЧ (рис. 89). Коммутация цепей в блоках при-
емника выполняется переключателем диапазонов ДВ, СВ, КВ, П1 и переклю-
чателем работы трактов АМ-ЧМ /72.
Блок УКВ Уг — двухкаскадный. Первый каскад, выполненный на транзис-
торе по схеме с общей базой, работает как резонансный усилитель высокой
частоты. Второй каскад — гетеродинный преобразователь частоты — собран на
транзисторе Тг, включенном также по схеме с общей базой.
Входной контур УКВ образован входной индуктивностью транзистора 7\,
конденсатором С4 и емкостью монтажа (неявно выраженный контур). Резонанс-
ный контур ВЧ 1ЛС3С^3 включен в цепь коллектора.
Гетеродин УКВ собран по схеме емкостной трехточки. Его контур ЦСиС^С1в
С17 подключен параллельно контуру ПЧ £3С12С14, который включен в коллектор-
ную цепь транзистора Т2 преобразователя. Таким образом через конденсаторы
С12 и С13 осуществляется обратная связь в гетеродине. Для устранения паразит-
ного влияния на контур гетеродина емкости коллекторной цепи преобразователя
связь коллектора транзистора Т2 с контуром ослаблена (конденсатор С12 под-
ключен к катушке L2 гетеродина по автотрансформаторной схеме). В цепь обрат-
ной связи гетеродина включен контур ДрС3 для компенсации фазового сдвига
между напряжением обратной связи и напряжением на коллекторе транзистора
Т2. Нагрузкой преобразователя является двухконтурный полосовой фильтр
£1зС12С14 и L4C18, настроенный на промежуточную частоту 10,7 Мгц. Связь между
контурами фильтра емкостная С19, а с первым каскадом УПЧ—ЧМ (блок У4) —
автотрансформаторная. Режим работы транзистора определяют резисторы Rlt
R2, R3 и напряжение АРУ, подаваемое в коллектор через катушку L3 с эмиттера
Тв блока ВЧ—ПЧ (У4), а транзистора Т2 — резисторы Rit R3, R3, R7.
Блок магнитной антенны (У2) состоит из катушек Lt и L3 входных контуров
диапазонов СВ и ДВ и соответствующих им катушек связи £2r £4, размещенных
на стержне МА. При работе в диапазоне ДВ катушки и L3 включаются после-
довательно, а при работе в диапазоне СВ катушка L3 замыкается накоротко через
контакт 17 барабанного переключателя П7.
Блок КСДВ (У8) состоит из барабана, на котором расположены контурные
планки диапазонов коротких, средних и длинных волн. На планках КВ располо-
жены все элементы входных цепей, контуров УВЧ и гетеродина. На планках
СВ и ДВ отсутствуют катушки входных контуров, которые размещены в блоке У2.
233
Входные цепи тракта AM всех диапазонов состоят из одиночных контуров,
образованных катушками L^Li и L3 на ДВ) и подключаемого к работающему диа-
пазону конденсатора С3 блока КПЕ. Остальные две секции КПЕ (С4, Ct) исполь-
зуются в контурах УВЧ и гетеродина. Входные, цепи диапазонов КВ выполнены
по схеме с неполным включением штыревой.антенны в контур. Связь всех входных
контуров тракта AM с внешней антенной — емкостная, а с базой транзистора
Ti УВЧ (блок У£ — индуктивная (катушки связи. L2, на ДВ — £4).
В блоке ВЧ—ПЧ (У4) размещены каскады усилителя ВЧ и гетеродина, коль-
цевой смеситель, совмещенный АМ-ЧМ тракт УПЧ, детекторы AM и ЧМ сигна-
лов, цепи АРУ и стабилизатор напряжения.
Усилитель ВЧ тракта AM — резонансный, собран на транзисторе Т±, вклю-
ченном по. схеме с общим эмиттером. Нагрузкой каскада являются контуры L3C3
(КПЕ) С4С5С9 в диапазонах КВ или L±C3 (КПЕ) C2RX в диапазонах СВ и ДВ, раз-
мещенные в блоке У3. Связь контуров ВЧ с транзистором 7j автотрансформатор-
ная, а с каскадом смесителя — трансформаторная. Каскад охвачен частотно-
зависимой отрицательной обратной связью (С2 блока У4, Др блока У3), которая
обеспечивает дополнительное ослабление помех по зеркальному и другим пара-
зитным каналам, выравнивание чувствительности по диапазону и стабилизацию
работы всего тракта AM.
Преобразователь частоты тракта AM выполнен по схеме с отдельным, гетеро-
дином. Гетеродин собран на транзисторе Т3 по схеме индуктивной трехточки и с
трансформаторной связью с каскадом смесителя. Транзистор Т3 включен по схеме
с общей базой. Питание базовой и коллекторной цепей гетеродина осуществля-
ется от стабилизатора напряжений (— 4 в), что обеспечивает стабильность ампли-
туды и частоты колебаний гетеродина.
В качестве смесительного устройства в тракте AM применен кольцевой диод-
ный смеситель (КДС) на диодах Д±—Д±. Напряжение сигнала с УВЧ (контактов
7 и 8 переключателя Д4) подается на симметричный вход смесителя к точкам 1—3,
а напряжение гетеродина к средним точкам катушек Ц(У3) и £а(У4). При полной
симметрии плеч в точках 2—4 кольцевого смесителя напряжение гетеродина рав-
но нулю. Проводимость диодов изменяется во времени с частотой гетеродина так,
что нулевые и максимальные значения проводимости диодов возникают одновре-
менно, поэтому ток сигнала между точками 2—4 изменяется по величине с частотой
гетеродина. В результате этого изменения (разбаланс схемы) на выходе смеси-
теля (точки 2—4) возникают составляющие разностной и суммарной частот, соот-
ветствующие нечетным гармоникам гетеродина и сигнала. Колебательный кон-
тур £4С9С10, индуктивно связанный с кольцевым смесителем, настроен на частоту
465 кгц, поэтому иа базу транзистора Т2 (УПЧ4АМ) будет поступать только на-
пряжение промежуточной частоты (разностный сигнал). Применение такого смеси-
теля позволило значительно повысить помехозащищенность тракта AM, так как
обеспечивается хорошая развязка цепей сигнала и гетеродина, исключить из
схемы фильтр ослабления сигналов с частотой, равной промежуточной.
Усилитель промежуточной частоты—комбинированный: используются одни
и те же транзисторы для работы в тракте AM и ЧМ.
УПЧ тракта ЧМ — четырехкаскадный. Сигнал с выхода блока УКВ посту-
пает через резистор Rt и конденсатор С4 на базу транзистора 7\УПЧ1 (этот тран-
зистор при приеме сигналов AM работает в каскаде УВЧ). Нагрузкой первого
и всех последующих транзисторов УПЧ — ЧМ являются двухконтурные фильт-
ры с внешнеемкостной связью (С5, Cj8, С^, С45) между контурами. Связь фильт-
ров ПЧ с транзисторами ослаблена за счет неполного подключения контурных
катушек к коллекторам и базам транзисторов 7\, Т2, Тв и Т7. Для расширения
полосы пропускания вторичные контуры фильтров ПЧ, кроме контура LieC33,
зашунтированы резисторами Rs, R23 и R33.
УПЧ тракта AM — трехкаскадный. Нагрузкой транзистора Т2 первого кас-
када УПЧ служит четырехконтурный фильтр сосредоточенной селекции с внеш-
ней емкостной связью (С17, С2^, С24) между контурами, которые обеспечивают
практически всю избирательность приемника по соседнему каналу. Нагрузкой
транзистора Тв второго каскада УПЧ является одноконтурный полосовой фильтр
ПЧ Ьц С33С34, а нагрузкой транзистора Т7 третьего каскада УПЧ— широко-
полосный контур £i7C42. Для уменьшения числа коммутаций в ФСС и первом
234
a
Рис. 89. Принципиальная электрическая схема радиоприемника «Океан»:
а—блоки МА и КСДВ; б — ВЧ-ПЧ; а—.УКВ; г — УНЧ; переключатели !7i и Па в по-
ложении УКВ.
Те ГТ322А
Т/ ГТ322А
каскаде усилителя ПЧ-АМ вместо катушек связи применены емкостные делители.
В обоих режимах AM и ЧМ транзисторы усилителя ПЧ включены ио схеме с об-
щим эмиттером. Питание их коллекторных цепей осуществляется через инди-
видуальные развязывающие фильтры. Напряжение на базовые цепи поступает
от стабилизатора напряжения (—4 в). Для повышения устойчивого коэффициента
передачи каскадов (особенно на частоте 10,7 Мгц) в коллекторные, цепи все»
транзисторов усилителя ПЧ включены резисторы Ra, Rig, R№ и
Частотный детектор собран на диодах Да иД9 по схеме симметричного дроб-
ного детектора; Резистор и переменный резистор R& служат для симметриро-
вания плеч дробного детектора. Сигнал НЧ снимается сосредней точки.резисторов
Rm и /?47 и через, фильтр /?48С51С52 подается на вход УНЧ.
Амплитудный детектор выполнен на диоде Д19 по последовательной, схеме
с разделенной нагрузкой по постоянному и переменному току. Сигнал звуковой
частоты с делителя Ri3R4l через фильтр /?ИС58 подается на вход УНЧ. В приемнике
применена высокоэффективная эстафетная совмещенная AM—ЧМ система АРУ,
основным элементом которой является детектор, собранный на диоде Д7. Напря-
жение АРУ с диода Д7 через фильтры /?32С29 и R^C^i подается на базу транзис-
тора Т6. С ростом сигнала уменьшается эмиттерный ток этого транзистора и па-
дение напряжения на резисторах R30 и R31. Это падение напряжения вызывает из-
менение напряжения смещения на базетранзистора Т2, что, в свою очередь, при-
водит к уменьшению его эмиттерного тока и соответствующему уменьшению
падения напряжения на резисторе R14. Последнее является источником смещения
для транзистора Tj. Таким образом, усиление высокочастотного тракта изменя-
ется благодаря изменению эмиттерных токов трех регулируемых транзисторов
7\, Т2 и 7\.
Дополнительная регулировка усиления в режиме AM осуществляется за
счет включенного параллельно*высокоомному входу ФСС диода Д5 управляемого
разностным напряжением на коллекторах Т2 и Т8. При малых сигналах диод Дъ
сильно смещен в обратном направлении за счет напряжения на резисторе R13.
С ростом сигнала уменьшается коллекторный ток транзистора Т2 и падение на-
пряжения на резисторе /?18. Напряжение смещения диода Д-а уменьшается и уве-
личивается его шунтирующее действие на первый контур ФСС, что приводит к
уменьшению коэффициента усиления каскада,
При работе приемника в диапазоне УКВ системой АРУ охвачены три по-
следних каскада УПЧ и каскад УВЧ блока УКВ. Катушка блока УКВ вклю-
чена последовательно с резисторами R30 и Rsl. Чем больше будет эмиттерный ток
транзистора Ts, тем меньше напряжение коллектора 7\ (блока УКВ) и его коэф-
фициент передачи и шире полоса пропускания входной цепи. Следовательно,
уменьшится нагрузка на последующие каскады.
Для обеспечения нормальной работы каскадов ВЧ и ПЧ при пониженном
напряжении источника питания базовые цепи транзисторов УПЧ, гетеродина
AM и весь блок УКВ питаются стабилизированным напряжением. Для получе-
ния высокого коэффициента стабилизации в приемнике применен двухкаскад-
ный транзисторный стабилизатор. Транзистор Т5 является регулирующим элемен-
том, на выходе которого-включена нагрузка. Система сравнения с управляющим
элементом и усилителем постоянного тока (УПТ) собрана на транзисторе Т4.
В качестве источника опорного напряжения используется селеновый стабилитрон
Де. Для запуска стабилизатора, главным образом УПТ при температурах, ниже
0° С, регулирующий элемент зашунтирован резистором R22 с достаточно боль-
шим сопротивлением. Данный стабилизатор обеспечивает постоянное напряжение
4 в при изменении напряжения источника питания от 5 до 10 в.
Усилитель низкой частоты (блок У6) — четырехкаскадный. Первый каскад
(предварительный усилитель) собран на транзисторах Т\ и Т2 по схеме с непосред-
ственной и двумя обратными связями. Стабилизация каскада производится пере-
дачей напряжения с резистора /?7 на базу транзистора 7\ через резистор R2.
Вторая связь выполнена за счет резистора R3 и конденсатора С3. Второй каскад
(усилитель напряжения) собран также на двух транзисторах Т3 и Т4, но по реос-
татной схеме. Напряжение смещения на базу транзистора Т4 подается через пере-
урщдей резистор /?19, соединенный с точкой симметрии выходного каскада. Пред-
выходной каскад УНЧ (фазоинвертор) выполнен по последовательной двухтакт-
238
ной схеме с дополнительной симметрией на транзисторах Т6 и Т6 с разной про-
водимостью. Связь с выходным каскадом — непосредственная. Выходной каскад
на транзисторах Т7 и Т8 собран по последовательной двухтактной схеме и на-
гружен через конденсатор Cj7 на громкоговоритель Гр. Температурная стабили-
зация последних трех каскадов осуществлена терморезисторами R13 и R2i. С вы-
хода усилителя НЧ через резистор R№ подается отрицательная обратная связь
в цепь эмиттера Т3, а через /?79, R2t, RM и Cj3 положительная обратная связь в
цепь коллектора 7\ для улучшения симметрии выходного каскада. Регуляторы
тембра по верхним R3 и нижним R2 звуковым частотам включены между каскадами
предварительного усиления и усилителем напряжения, где уровень сигнала до-
статочно большой и уже не сказывается влияние наводок. В приемнике предусмот-
рено подключение внешней антенны, заземления, магнитофона на запись, го-
ловного телефона, дополнительного громкоговорителя и внешнего источника
питания. Все гнезда Г±—Г3 и Ш расположены на специальной колодке внешних
соединений.
Конструкция и детали
Корпус приемника выполнен из цветного ударопрочного блочного полисти-
рола. На лицевой стороне футляра расположены: с левой стороны — ручки регу-
лировки тембра по высоким и низким звуковым частотам, регулировки громкости
с выключателем питания и кнопка включения подсвета шкалы; с правой — ручка
настройки и окно указателя диапазонов. Ручка переключателя диапазонов нахо-
дится на правой боковой стенке корпуса. На верхней стенке укреплена ручка
переноски приемника и расположена выдвижная поворотная девяти коле иная
телескопическая антенна типа АТНП-2, на задней стенке корпуса под выдвижной
крышкой — колодка внешних соединений, а под съемной крышкой, которая кре-
пится двумя невыпадающими винтами, — отсек питания. Шкала приемника
горизонтальная (длина 148 мм), общая, проградуированная для каждого диапа-
зона. Конструкция приемников блочная. Все пять блоков, а также блок конден-
саторов переменной емкости тракта AM, отсек для элементов питания, регуляторы
громкости и тембра, панель с гнездами для подключения внешних приборов, дета-
ли верньерного устройства и подсвета расположены на общем шасси, изготовлен-
ном из стали. Кроме чисто механических преимуществ перед пластмассовым, такое
шасси является хорошим общим проводником для всех блоков приемника, что
в значительной степени способствует повышению стабильности его работы, осо-
бенно .в диапазоне УКВ. В приемнике применен монтаж на печатных платах
(рис. 90)..Межблочные соединения выполнены навесными проводниками, которые
припаивают к лепесткам, установленным на краях плат. Плата блока УКВ с на-
ходящимисяна нейдеталями закреплена на литом металлическом основании. Свер-
ху плата закрыта алюминиевым экраном — крышкой. Такая конструкция блока
обеспечивает его хорошую экранировку и стабильную работу.
Барабан блока КСДВ содержит 7 диапазонных планок из фольгированного
гетинакса. В отличие от планок барабана радиоприемников «Спидола», «Вэф-12»
и других, которые изготовлены из пластмассы с использованием навесного мон-
тажа, платы диапазонных планок барабана радиоприемника «Океан» выполнены
печатным способом. Это позволило механизировать процесс производства. Кон-
тактная система барабана переключателя состоит из посеребренных подвижных
контактов, установленных непосредственно на печатных платах диапазонных
планок, и неподвижных контактов из нейзильбера, укрепленных в пластмас-
совой колодке. Благодаря рациональному выбору материала и формы подвижных
и неподвижных лепестков обеспечивается надежный электрический контакт и
сохраняется работоспособность даже после 15 000—20 000 полных оборотов бара-
бана. На оси барабана установлена фиксирующая звездочка, шестерня привода
указателя включенного диапазона и кулачок переключателя АМ-ЧМ.
На плате ВЧ-ПЧ кроме катушек, полупроводниковых приборов, конденса-
торов и резисторов, установлен однорядный колодный переключатель АМ-ЧМ,
коммутирующий соответствующие цепи платы ВЧ-ПЧ при переходе на прием
сигналов ЧМ (либо наоборот). Привод переключателя осуществляется от кулач-
ка барабана блока КСДВ через специальный рычаг.
239
CD
S
0)
О
о
ЧС *
с . *
„3“ и
Рн
Рис. 91. Кинематическая схема верньера
радиоприемника «Океан»:
1 — тросик поддержки указателя настройки; 2 —
указатель настройки (стрелка); 3 —• направляю-
щий ролик; 4 — ролик настройки; 5 — тросик;
6 — барабан КПЕ УКВ; 7 — барабан КПЕ КСДВ.
На плате УНЧ расположены все элементы усилителя НЧ, за исключением
потенциометров регулировки громкости и тембра. Транзисторы П213В уста-
новлены иа радиаторах. На шасси находится указатель включенного диапазона,
привод которого осуществляется от барабана КСДВ. Штыревая антенна подклю-
чена к приемнику с помощью кабеля, имеющего на конце специальный
лепесток, зажимаемый под винт антенны. Для удобства подключения к прием-
нику внешней антенны, телефона, магнитофона в крышке корпуса сделан специ-
альный вырез, закрываемый сдвигающейся шторкой.
Верньерное устройство приемника построено по схеме (рис. 91), в которой
перестройка контуров AM и ЧМ осуществляется одновременно с помощью общей
ручки настройки. В нем имеется специальное приспособление, обеспечивающее
необходимое натяжение троса как при сборке, так и в процессе эксплуатации.
Для облегчения условий работы ось сдвоенного блока конденсаторов пере-
менной емкости, установленного
в блоке УКВ, практически разгру-
жена от механических усилий.
При пользовании приемником
в темноте его шкалу можно крат-
ковременно осветить двумя лампоч-
ками, включаемыми специальной
кнопкой. Рефлектор, изготовленный
из прозрачного бесцветного поли-
стирола, имеет рифленые рассеива-
тели. Для повышения устойчивости
приема при сотрясениях корпуса
блок УКВ и строенный блок кон-
денсаторов переменной емкости
С3—С3 крепят к шасси через рези-
новые втулки. Конденсаторы на-
стройки блока УКВ содержат встро-
енный шестереночный редуктор,
обеспечивающий замедление 1 : 4.
Блок конденсаторов переменной ем-
кости в тракте AM имеет шестере-
ночный редуктор, обеспечивающий
замедление 1 : 3. Катушки Lt, L%
(на диапазонных планках ДВ и
СВ), L*, L4 (блок У3) и Ц— Lu (блок У4) помещены в алюминиевые экраны и имеют
одинаковую конструкцию. Намотка выполнена на полистироловых каркасах,
заключенных в горшкообразные ферритовые сердечники, а выводы распаяны на
проволочные ножки. Катушки всех поддиапазонов КВ в блоке У3 намотаны на
гладких каркасах, а дроссели имеют бескаркасную намотку. Катушки L3, L4 диа-
пазонных планок ДВ и СВ и дроссели этих же планок намотаны на секционных
каркасах, катушки и — на каркасах, имеющих специальную канавку с ша-
гом 1 мм, в которую укладывают провод, катушки магнитной антенны (блок Уз)
— на гильзах, склеенных из кабельной бумаги, толщиной 0,12 мм. Наружный
диаметр гильз 12 мм.
Телескопическая антенна типа АТНП-2 состоит из 9 звеньев, изготовлен-
ных из латунных трубок. Длина штыревой антенны в рабочем состоянии 98 см.
Для перевода антенны из вертикального положения при приеме в диапазонах
КВ в горизонтальное при работе в диапазоне УКВ применено шарнирное креп-
ление. Наклонная антенна может быть повернута относительно вертикали. При
этом через каждые 90® поворота антенна имеет фиксацию.
По конструктивному исполнению приемник выпускается в следующих ва-
риантах! «Океан* — в пластмассовом футляре без индикатора точности настрой-
ки; «Океан-201» — в пластмассовом футляре с индикатором; «Океан-202» — в де-
ревянном футляре без индикатора; «Океан-203» — в деревянном футляре с инди-
катором.
. В приемнике применены: резисторы Ri2— типа СПЗ-16 (плата ВЧ-ПЧ); R13—
типа СТ1-17, Ru— типа СПЗ-16, R^—типа СТЗ-17 (плата УНЧ); Rlt
241
Jg 41. Данные катушек Индуктивности радиоприемника «Океан» КЛ с Ш - - - - *• - - ; •
Обозна- чение по схеме Наименование катушвк Номер выводов Марка и диаметр провода, Мм Число витков Индуктив- ность, мкгн Расйайка выводов
к Катушка УВЧ 1—2 Блок УКВ ММ-0,38 5Л — 1 • • • « • 2
С2 Гетеродинная 1—2—3 ММ-6,38 1.25+4,25 — 3 • • • • • 2 1
1*3 Катушка ПЧ 1—2 ПЭВ-2 0»2 9 — • • . *. 2 7
Катушка ПЧ 1—2—3 , ПЭВ-2 0,2 1+17 6±10% • • • • . * 1 2 3
Блок КСДВ
Коллекторная ДВ 1—2—3 ПЭВ-2 0,08 274 + 50 2470+10% 3 1 2
Катушка связи 1—2—3 ПЭЛШО 0,1 12,5+12,5 — ООО
Коллекторная СВ 1—2—3 ПЭВ-2 0,1 76+20 230±10% ООО
Z-a Катушка связи 4—5—6 ПЭЛШО 0,1 2x3 1 2 4
1"3 L. Катушка связи Гетеродинная ДВ 1—2—3 4—5—6 ПЭЛШО 0,1 ЛЭШО 3x0,06 2X6 136+41 5 2
290+10% о о о D
L3 Катушка связи СВ Гетеродинная СВ 1—2—3 4—5—6 ПЭЛШО 0,1 ЛЭШО 3x0,06 2x4.5 78+24 110±10% ООО
7,63
L2 Входная KBV Катушка связи 1—2—3 4—5 ПЭЛШО 0,14 ПЭЛШО 0,1 16,6+6,5 3 6,2±10%
Li Ц Входная KBIV Катушка связи 1—2—3 4—5 ПЭЛШО 0,14 ПЭЛШО 0,1 14,51+7,5 2,5 5,2±10% 2 5
ООО
к Входная КВШ Катушка связи 1—2—3 4—5 ПЭЛШО 0,14 ПЭЛШО 0,1 11,5+6,5 2,5 4,0±10% D о ООО
Входная KBII Катушка связи 1—2—3 4—5 ПЭЛШО 0,2 ПЭЛШО 0,1 9+4 2 2,45± 10% 3 4 7
L, Входная KBI Катушка связи ....... 1—2—3 4—5 ПЭЛШО 0,2 ПЭЛШО 0,1 7,5+4 1.5 „1,4±10%
Продолжение табл. 41
Обозна- чение по схеме Наименование катушеи Номер выводов J 1 Марка и диаметр провода, мм Число витков Индуктив- ность, мкгн Распайка выводов
Lg L* Коллекторный KBV Катушка связи 1 1 Си Со ПЭЛШО 0,14 ПЭЛШО 0,1 6+17 2X2 6,2+10%
L3 Коллекторный KBIV .... Катушка связи 1—2—3 4—5—6 ПЭЛШО 0,14 ПЭЛШО 0,1 7,5+14,5 2x2 6,0±10% 6 4 2 ООО
L3 L4 Коллекторный КВШ .... Катушка связи 1 1 01*0 1 1 Со ПЭЛШО 0,14 ПЭЛШО 0,1 7,5+10,5 2X2 3,85+10% D <=>
L3 L4 Коллекторный KBII Катушка связи 1—2—3 4—5—6 ПЭЛШО 0,2 ПЭЛШО 0,1 4,5+9 2X2 2,45±11)% 5 3 1
L3 L4 Коллекторный KBI Катушка связи 1—2—3 4—5—6 ПЭЛШО 0,2 ПЭЛШО 0,1 6,5+5 2x2 1,5±10%
Lb Le Катушка связи Гетеродинный KBV 1—2 3—4—5 ПЭЛШО 0,1 ПЭЛШО 0,14 3 3+18,5 5,2+10%
L6 Le Катушка связи Гетеродинный KBIV .... 1—2 3—4—5 ПЭЛШО 0,1 ПЭЛШО 0,14 4 3+16 5,2±10% 5 4 3 ООо
Lb Le Катушка связи Гетеродинная КВШ .... 1—2 3—4—5 ПЭЛШО 0,1 ПЭЛШО 0,14 2 2,5+12 2,78+10% Z) о
Lb Le Катушка связи Гетеродинный KBII 1—2 3—4—5 ПЭЛШО 0,1 ПЭЛШО 0,2 3 3+9,5 2,2+10% . 2 7
Lb Lb Катушка связи Гетеродинный KBI 1—2 3—4—5 ПЭЛШО 0,1 ПЭЛШО 0,2 2 3+6,5 1,15+10%
е
Блок МА
2-1 МА СВ Катушка связи 1—2 3 4 ЛЭШО 10x0,07 ПЭЛШО 0,18 47 5 210+10%
4 Ж 1
L3 1 МА ДВ Катушка связи . 5—6 7—8 ПЭВ-2 0,18 ПЭЛШО 0,18 160 12 500+10%
ъ4 8 7 6 5 .
1 Блок ВЧ-ПЧ
2-1 1—2—3 ПЭВ-2 0,2 12+6 5,0+10% 0 О о 7 о 2 о 3
2-е 2-12 2-е ФПЧ2 чм ФПЧ3ЧМ ФСС! 1—2—3 1—2—3 1—2—3 ПЭВ-2 0,2 ПЭВ-2 0,2 ЛЭШО 5x0,06 12+6 12+6 62+31 5,0±10% 5,0±10% 230±10%
Продолжение табл. 41
Обозна- чение по схеме Наименование катушек Номер выводов Марка и диаметр Провода, мм Число битков Индуктив- ность, мкгн Распайка выводов
о о 4
Ц Базовые контуров ЧМ . . . 4—5—6 ПЭВ-2 0,2 1+17 6,0±10% ° 5
i-13 |о oj в
5 О Of
L3 Согласующего контура КДС 1—2—3 ПЭЛШО 0,1 2X18 —
о 2
L, 4—5 ПЭВ-2 0,1 72 117±10%
- 4 [о о| з
’ 1 1 1
ФСС 1—2 ЛЭШО 5X0,06 93 230±10%
ФСС3 1—2 ЛЭШО 5x0,06 93 230±10%
о о о о о ! 2
^10 ФСС4 1—2 ЛЭШО 5x0,06 93 230±10%
til ФПЧГАМ 1—2 ПЭВ-2 0,2 72 И7±10%
^16 Коллекторного контура ДД 1—2—3 4—5 ПЭВ-2 0,2 ПЭЛШО 0,18 6+12 9 5,0±10%
4 5 Q Q О о о / 2 3
^-1в Диодного контура ДД .... 6—7—8 ПЭВ-2 0,2 2x9 5,4±Ю%
р О р о о 5 7 8
Z.17 Z-18 фпч2ам Катушка связи 1—2 3—4 ПЭВ-2 0,2 ПЭЛШО 0,1 69 72 117±10%
3 4 о с о о о 1 2
R3, Rs—типа СПЗ-4а,/?4 — типа ВС-0,5 (шасси); остальные—типа ВС-0,125;
конденсаторы С± —типа КД-16, С2, С6, С9 — С11; С19, С20 — типа К10-7в, С3,
C3t 6*8» Ct2, Cl3, Cxi,, С^д—типа КТ-la, Cg, С{4 — типа КПК (блок УКВ); С^—С2,
С3, Cg, — С14, С18, С28— С28, Cgi, С3^, С33, C3i, С39, C40, C49, C6j, C62— типа
К10-7в, С4, С3, C-, C3g, Ci;, Cjg, C9i, C93, С39, C32, C35, C44, Ci3, C45— Ci3, C54, C6e—
типа КТ-la, С9, C33, C42— типа ПМ-2, С^3, С23, C22, C28— типа KCO, C29, C88, C44,
C50, Qs— ™na K50-6 (блок ВЧ-ПЧ); Ct, С2, С4— типа КПК, С3, С3— типа КТ-1 а,
Cs— типа КСО-1 (планка контурная ДВ), С±— С3— типа КПК, С6— типа КСО,
С4— типа КТ-1 а (планка контурная СВ), Сг, С2, С4, С6, С3— С10— типа КТ-1 а,
С3, С3, С7—типа КПК (планка контурная 52—75,9 м), 64—С10—типа КТ-1а
(планки контурные 49, 41, 31 и 25 м), С±, С2, С4, С3, С1о— С<4, C^g, С,,— типа
К50-6, С3, Съ— типа БМ-2, С7— С9— типа МБМ, С75— типа КТ-la (блок УНЧ),
Сп С2— типа КТ-1 а, С3, С4, С5— блок КПЕ-3 (шасси).
Данные катушек индуктивности приведены в табл. 41.
