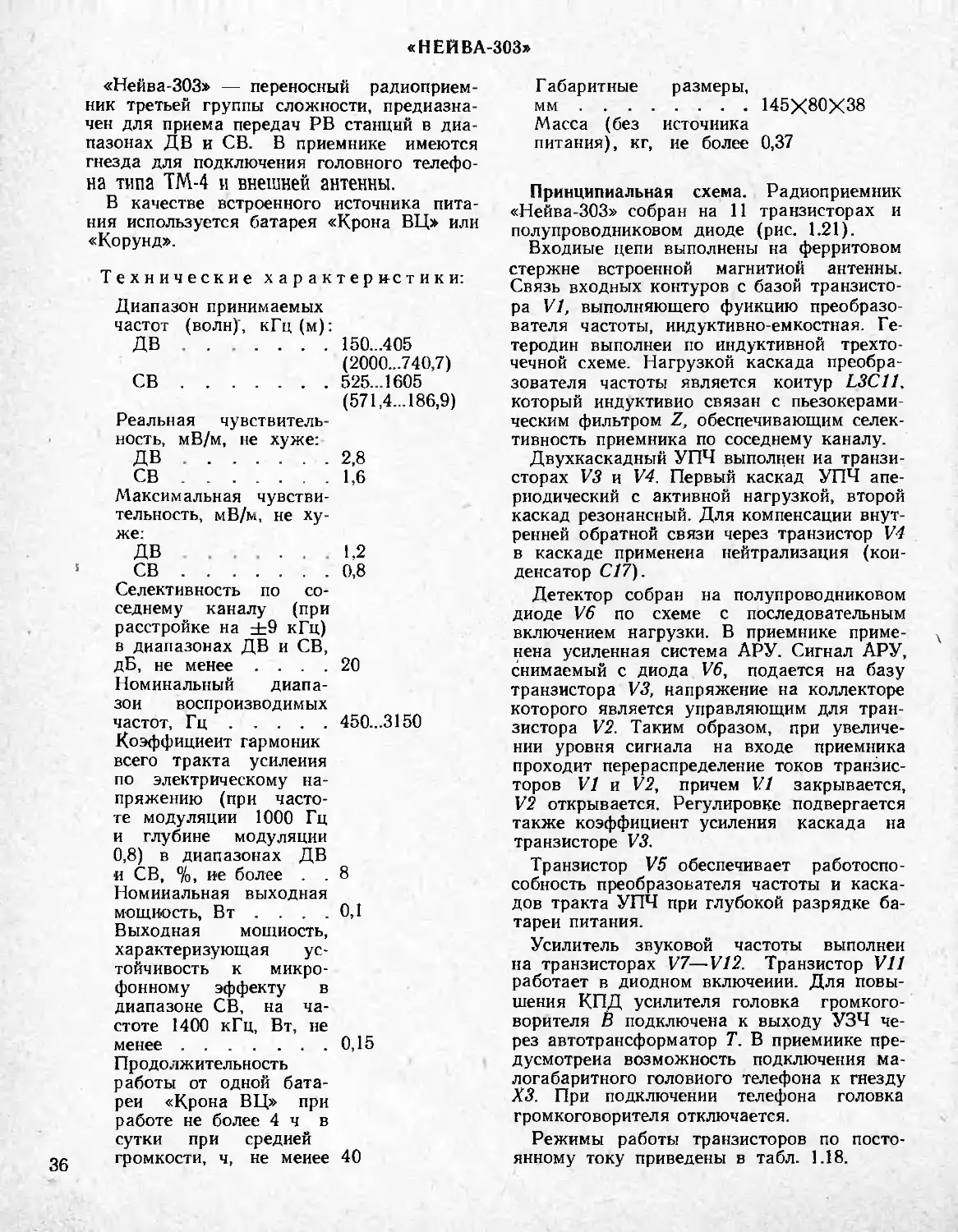

«НЕЙВА-303»
«Нейва-303» — переносный радиоприем-
ник третьей группы сложности, предназна-
чен для приема передач РВ станций в диа-
пазонах ДВ и СВ. В приемнике имеются
гнезда для подключения головного телефо-
на типа ТМ-4 и внешней антенны.
В качестве встроенного источника пита-
ния используется батарея «Крона ВЦ» или
«Корунд».
Технические характеристики:
Диапазон принимаемых
частот (волн)', кГц(м):
ДВ...................... 150...405
(2000...740,7)
СВ...................... 525... 1605
(571,4...186,9)
Реальная чувствитель-
ность, мВ/м, не хуже:
ДВ......................2,8
СВ......................1,6
Максимальная чувстви-
тельность, мВ/м, не ху-
же:
ДВ	.	1,2
СВ......................0,8
Селективность по со-
седнему каналу (при
расстройке на ±9 кГц)
в диапазонах ДВ и СВ,
дБ, не менее .... 20
Номинальный диапа-
зон воспроизводимых
частот Гц............ 450—3150
Коэффициент гармоник
всего тракта усиления
по электрическому на-
пряжению (при часто-
те модуляции 1000 Гц
и глубине модуляции
0,8) в диапазонах ДВ
и СВ, %, ие более . . 8
Номинальная выходная
мощность, Вт . . . .0,1
Выходная мощность,
характеризующая ус-
тойчивость к микро-
фонному эффекту в
диапазоне СВ, на ча-
стоте 1400 кГц, Вт, не
менее................0,15
Продолжительность
работы от одной бата-
реи «Крона ВЦ» при
работе не более 4ч в
сутки при средней
громкости, ч, не меиее 40
Габаритные размеры,
мм.................... 145X80X38
Масса (без источника
питания), кг, ие более 0,37
Принципиальная схема. Радиоприемник
«Нейва-303» собран на 11 транзисторах и
полупроводниковом диоде (рис. 1.21).
Входные цепи выполнены на ферритовом
стержне встроенной магнитной антенны.
Связь входных контуров с базой транзисто-
ра VI, выполняющего функцию преобразо-
вателя частоты, иидуктивно-емкостная. Ге-
теродин выполнен по индуктивной трехто-
чечной схеме. Нагрузкой каскада преобра-
зователя частоты является контур L3C11,
который индуктивно связан с пьезокерами-
ческим фильтром Z, обеспечивающим селек-
тивность приемника ..о соседнему каналу.
Двухкаскадный УПЧ выполнен иа транзи-
сторах V3 и V4. Первый каскад УПЧ апе-
риодический с активной нагрузкой, второй
каскад резонансный. Для компенсации внут-
ренней обратной связи через транзистор V4
в каскаде применена нейтрализация (кои
денсатор С17).
Детектор собран на полупроводниковом
диоде V6 по схеме с последовательным
включением нагрузки. В приемнике приме
йена усиленная система АРУ. Сигнал АРУ,
снимаемый с диода V6, подается на базу
транзистора V3, напряжение на коллекторе
которого является управляющим для тран-
зистора V2. Таким образом, при увеличе-
нии уровня сигнала на входе приемника
проходит перераспределение токов транзис-
торов VI и V2, причем VI закрывается,
V2 открывается. Регулировке подвергается
также коэффициент усиления каскада на
транзисторе V3.
Транзистор V5 обеспечивает работоспо-
собность преобразователя частоты и каска-
дов тракта УПЧ при глубокой разрядке ба-
тареи питания.
Усилитель звуковой частоты выполнен
на транзисторах V7—V12. Транзистор VII
работает в диодном включении. Для повы-
шения КПД усилителя головка громкого-
ворителя В подключена к выходу УЗЧ че-
рез автотрансформатор Т. В приемнике пре-
дусмотрена возможность подключения ма-
логабаритного головного телефона к гнезду
ХЗ. При подключении телефона головка
громкоговорителя отключается.
Режимы работы транзисторов по посто-
янному току приведены в табл. 1.18.
Рис. 1.21. Принципиальная электрическая схема радиоприемника «Нейва-303»
Рис. 1.22. Конструкция ВШУ радиоприемника «Нейва-303»:
1 — рант настройки; 2 — стекло; 3 — шкала; 4 — основание крепления шкалы; 5 — амортизатор;
6 — передняя часть корпуса; 7 — КПЕ; 8 — поводок; 9 — винт крепления основания к корпусу; 10 —
палец ранта настройки
Таблица 1.18. Напряжения на выводах
транзисторов радиоприемника «Нейва-303»
Обозначение на схеме	Напряжение на выводе, В
	База	Эмиттер	Коллектор
VI	1,25	0,72	6,2
V2	1,15	0,72	6,1
V3	0,72	0,09	2,2
V4	1 ,25	0,61	7,2
V5	0,63	0	1,3
V7	3,3	4	0,6
V8	0,6	0	3,8
V9	3,8	4,5	0,65
V10	4,8	4,5	9
VII	4,5	4,8	4,8
V12	0,63	0	4,8
Конструкция. Корпус радиоприемника
изготовлен из ударопрочного полистирола
и состоит из двух частей: передней и зад-
ней. Шкала круглой формы крепится к ли-
цевой части корпуса (рис. 1.22). Рант
настройки 1 через палец 10 непосредствен-
но соединен с поводком 8, закрепленным на
оси КПЕ 7.
К передней части корпуса изнутри с по-
мощью двух пружин крепится головка
громкоговорителя и печатная плата с уста-
новленными на ней радиоэлементами. К бо-
ковой левой стенке корпуса крепится гнез-
до для подключения головного телефона, к
правой боковой — шнур переноски прием-
ника в виде петли.
Ручка переключателя диапазонов, гнездо
для подключения внешней антенны и крыш-
Таблица 1.19. Моточные данные катушек индуктивности радиоприемника
«Нейва-303»
Обозначе- ние на схеме	Обмотка	Вывод	Марка и Диаметр провода» мм	Число витков	Тип иамотки	Индук- тивность, мкГн	Тип сердечника
L1	I	1—2	ПЭВТЛ-2 0,08	112,5	В одну	300	М1000НМЗ-4А
	II	3—4		5,5	сторону		БЧ6.1Х6 В
					внавал
L2	I	1—2	ПЭВТЛ-2 0,08	157	То же	600	М1000НМЗ-4А
		2—3		3,5			БЧ6.1Х6 В
	II	4—5		Н,5		600
L3	I	1—2	ПЭВТЛ-2 0,08	74,8	»	100	М1000НМЗ-4А
	II	3—4		20			БЧ6,1Х6 В
L4	I	1—2	ПЭВТЛ-2 0,08	74	»	100	М100НМЗ-4А
		2—3					БЧ6.1Х6 В
	II	4—5		30
Т		1—2	ПЭВ-1 0,224	100	Рядовая	0,015	М400НН-Д
		2—3	ПЭВ-1 0,224	100			П20ХЗХЮ0
W		7—8	ПЭВТЛ-1 0,25	45	Рядовая
		3-4	ПЭВТЛ-1 0,25	4	»
		5—6	ПЭВТЛ-1 0,25	44	»
		1—2	ПЭВТЛ-1 0,09	240	Внавал
38
ка отсека питания расположены на задней
части корпуса. В табл. 1.19 приведены мо-
точные данные контурных катушек индук-
тивности и выходного автотрансформатора
Порядок разборки и сборки радиоприем-
ника. Прежде чем приступить к разборке
приемника, при ремонте необходимо прове-
рить исправность источника питания, а так-
же наличие контактов в колодке питания
с источником питания.
Для разборки приемника необходимо:
снять крышку отсека питания и вывернуть
два винта крепления задней части корпуса;
снять заднюю часть корпуса, вынув колод-
ку питания; ослабить гайку и вынуть теле-
фонное гнездо; отвернуть стойку крепления
платы и вынуть плату.
При замене головки громкоговорителя
снять две пружины.
Собирают радиоприемник в обратном по-
рядке. При установке платы в переднюю
часть корпуса необходимо ввести палец
ранта настройки 10 в паз поводка 8 и за-
крепить плату (см. рис. 1.22).
