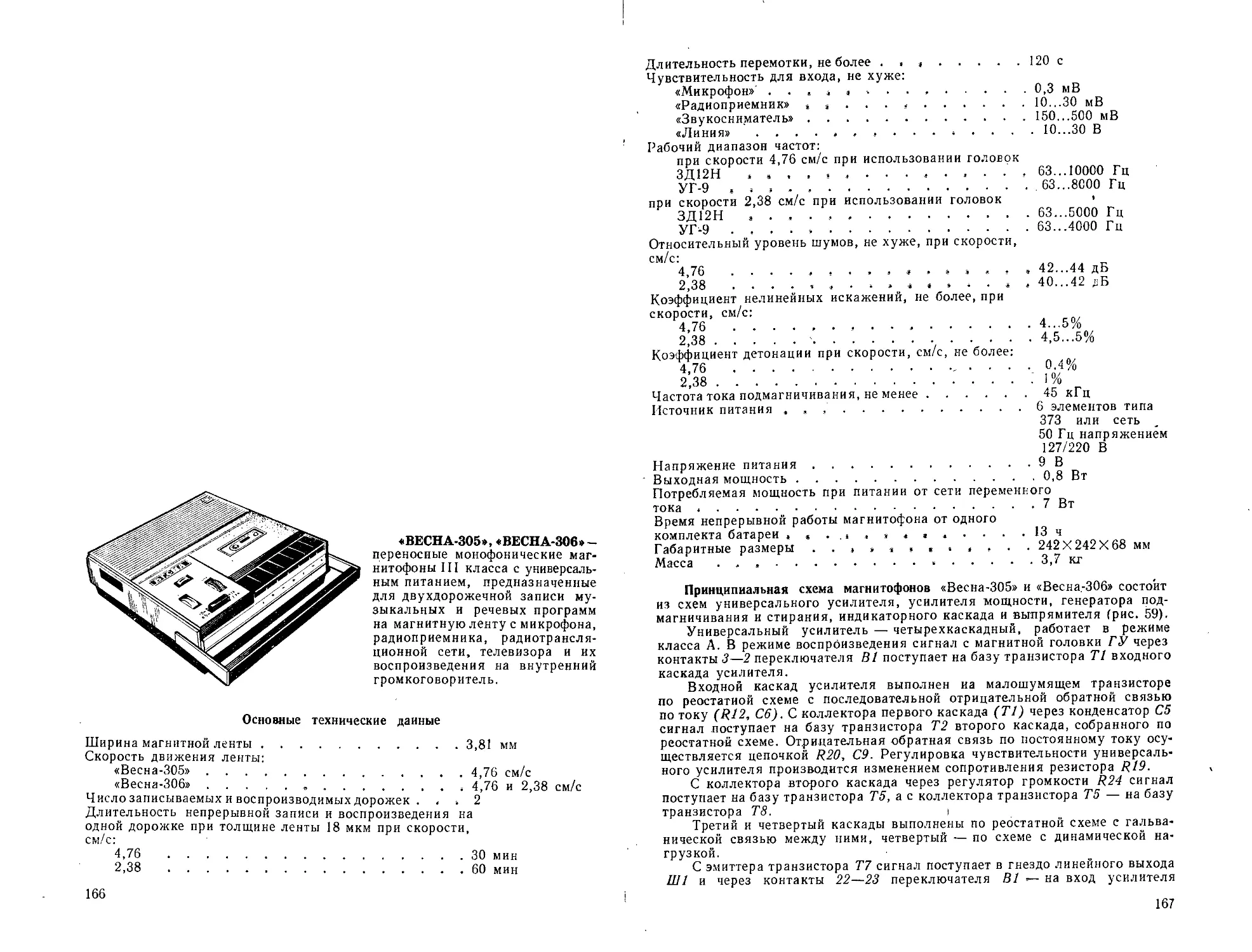

«ВЕСНА-305», «ВЕСНА-306» -
переносные монофонические маг-
нитофоны III класса с универсаль-
ным питанием, предназначенные
для двухдорожечной записи му-
зыкальных и речевых программ
на магнитную ленту с микрофона,
радиоприемника, радиотрансля-
ционной сети, телевизора и их
воспроизведения на внутренний
громкоговоритель.

Основные технические данные

Ширина магнитной ленты..............................3,81 мм

Скорость движения ленты:

«Весна-305».....................................4,76 см/с

«Весна-306»................................. 4,76 и 2,38 см/с

Число записываемых и воспроизводимых дорожек . .	2

Длительность непрерывной записи и воспроизведения на
одной дорожке при толщине ленты 18 мкм при скорости,
см/с:

4,76	......................................... 30 мин

2,38	......................................... 60 мин
Длительность перемотки, не более . , ,.......120 с

Чувствительность для входа, не хуже:

«Микрофон» ..............................0,3 мВ

«Радиоприемник» ,,.......................10...30 мВ

«Звукосниматель»......................... 150...500 мВ

«Линия» . ... j ..... I ... . 10...30 В

Рабочий диапазон частот:

при скорости 4,76 см/с при использовании головок

ЗД12Н ............... 63. ..10000 Гц

УГ-9 ,	........................... 63...8000 Гц

при скорости 2,38 см/с при использовании головок	<

ЗД12Н ................................... 63...5000 Гц

УГ-9  ................................... 63...4000 Гц

Относительный уровень шумов, не хуже, при скорости,
см/с:

4,76	......................... 42...44 дБ

2,38	.............. , . 40...42 дБ

Коэффициент нелинейных искажений, не более, при
скорости, см/с:

4,76	...................................4...5%

2,38..........'..........................4,5...5%

Коэффициент детонации при скорости, см/с, не более:

4,76	............................ . . . . 0,4%

2,38....................................' 1%

Частота тока подмагничивания, не менее.......45 кГц

Источник питания ..........................6 элементов типа

373 или сеть

50 Гц напряжением
127/220 В

Напряжение питания...........................9 В

Выходная мощность............................0,8 Вт

Потребляемая мощность при питании от сети переменного
тока  .......................................7 Вт

Время непрерывной работы магнитофона от одного
комплекта батареи	......... 13 ч

Габаритные размеры	242X242X68 мм

Масса .......................................3,7 кг

Принципиальная схема магнитофонов «Весна-305» и «Весна-306» состоит
из схем универсального усилителя, усилителя мощности, генератора под-
магничивания и стирания, индикаторного каскада и выпрямителя (рис. 59).

Универсальный усилитель — четырехкаскадный, работает в режиме
класса А. В режиме воспроизведения сигнал с магнитной головки ГУ через
контакты 3—2 переключателя В1 поступает на базу транзистора Т1 входного
каскада усилителя.

Входной каскад усилителя выполнен иа малошумящем транзисторе
по реостатной схеме с последовательной отрицательной обратной связью
по току (R12, С6). С коллектора первого каскада (Т1) через конденсатор С5
сигнал поступает на базу транзистора Т2 второго каскада, собранного по
реостатной схеме. Отрицательная обратная связь по постоянному току осу-
ществляется цепочкой R20, С9. Регулировка чувствительности универсаль-
ного усилителя производится изменением сопротивления резистора R19.

С коллектора второго каскада через регулятор громкости R24 сигнал
поступает на базу транзистора Т5, а с коллектора транзистора Т5 — на базу
транзистора Т8.	I

Третий и четвертый каскады выполнены по реостатной схеме с гальва-
нической связью между ними, четвертый — по схеме с динамической на-
грузкой.

С эмиттера транзистора Т7 сигнал поступает в гнездо линейного выхода
Ш1 и через контакты 22—23 переключателя В1 на вход усилителя
Т1 МП27А Т2 МП39Б ТБ МП39Б	Т7 ММО

мощности. Коррекция частотной характеристики осуществляется в третьем
каскаде за счет глубокой отрицательной обратной связи с выхода четвертого
каскада; Для подъема частотной характеристики в области низких частот
используется частотно-зависимая цепь: в режиме воспроизведения
С21 R47R39(R40)R37\ в режиме записи C22R48R41R28. Резисторы R47
и R48 ограничивают подъем частотной характеристики в необходимых пре-
делах. Для подъема частотной характеристики в области высоких частот
используется последовательный колебательный контур LI, СЮ. Величина
коррекции изменяется в режиме воспроизведения резистором R29, в режиме
записи — R30. При скорости 4,76 см/с используется часть витков катушки
индуктивности. Подстройка коррекции в области высоких частот йрй ско-
рости 2,38 см/с не производится.

Усилитель мощности —• трехкаскадный, с автотрансформаторным вы-
ходом. В режиме воспроизведения сигнал через контакты 22—23 переключа-
теля В1 поступает на вход усилителя. Выключателем В4, расположенным
в корпусе регулятора тембра, можно ъыключить усилитель мощности. Это
необходимо при электрическом воспроизведении записи через линейный
выход и при записи без прослушивания на внутренний громкоговоритель.
Температурная стабилизация режима работы каскада обеспечивается
применением терморезистора R57.

Применение автотрансформаторного выхода позволяет увеличить КПД
усилителя и уменьшить расход провода. На каркасе автотрансформатора
выполнена обмотка глубокой отрицательной обратной связи, которая позво-
ляет устанавливать в схему транзисторы с различными значениями коэффи-
циента усиления по току, уменьшает гармонические искажения и улучшает
частотную характеристику в области низких и высоких частот. Переключа-
тель В5 позволяет изменять выходную мощность в пределах 0,5... 1,0 Вт.
Отдельно выполненная обмотка обратной связи значительно уменьшает от-
носительный уровень помех усилителя при питании его от источника пере-
менного тока с большим коэффициентом пульсаций.

Генератор подмагничивания и стирания магнитофона выполнен на двух
транзисторах ТЗ и Т4-. Для обеспечения стабилизированного тока подмагни-
чивания и стирания в схеме применены стабилитрон Д1 и полупроводнико-
Т1 МП27А

72 МП39Б

75 МП39Б

77ММ0

'Рис. '59. Принципиальная электрическая схема магнитофонов «Весна-305» (а)

вый диод Д2. Применение этих элементов стабилизирует ток подмагничива-
ния и стирания при изменении напряжения питания-от 5 до 9.В. Резистор
R26 используется в качестве термокомпенсатора, Регулировка тока стира-
ния производится перепайкой диода Д2 на контакты 8, 1, 3 трансформатора,
Применение схемы стабилизированного генератора подмагничивания и сти-
рания исключает необходимость применения стабилизатора напряжения.
i В режиме воспроизведения индикатор контролирует напряжение источ-
ника питания через резистор R49, в режиме записи — ток записи. Сигнал
поступает через конденсатор С14 и резистор R38 на базу транзистора Тб.
С помощью цепочки R42, С16 корректируют частотную характеристику ин-
дикатора по току записи в области высоких частот,


и «Весна-306» (6) (переключатель рода работ в режиме «Воспроизведение»).

Источник питания в магнитофонах выполнен на трансформаторе Тр2
и диодах Д5...Д8.

В магнитофоне «Весна-306» применен двигатель БДС-0,2 с электронной
регулировкой (рис. 60). Силовая обмотка двигателя соединена в «звезду»
с выведенным нейтральным проводом 13. К нейтральному проводу подведен
отрицательный потенциал от источника питания, а положительный потенциал
подводится к началу каждой фазы через транзисторы Т1...ТЗ.

Если один из транзисторов открыт, то ток протекает в той фазе обмотки,
последовательно с которой он соединен. Транзисторы Т1...ТЗ являются
основными элементами коммутатора. Управление состоянием транзисторов
осуществляется датчиком положения ротора (ДПР).
Рис. 60. Принципиальная электрическая схема электронной регулировки частоты вращения
двигателя магнитофона «Весна-306».
В двигателе БДС-0,2 применен датчик положения трансформаторного
типа. Основными элементами датчика являются двухобмоточные трансформа-
торы Тр1...ТрЗ, расположенные по окружности со сдвигом относительно
друг друга на угол 120°. Каждый трансформатор выполнен на ферритовом
кольце. Первичные обмотки трансформаторов соединены последовательно
и получают питание от преобразователя напряжением частоты 30...50 кГц.

Во вторичных обмотках трансформаторов датчика положения индукти-
руется ЭДС, зависящая от обмоточных данных трансформатора, а также
от величины магнитной проводимости сердечников. Магнитная проводимость
сердечника может изменяться в- больших пределах в зависимости от 'того,
насыщен он или нет. Насыщение сердечников осуществляется внешним маг-
нитным полем, создаваемым магнитом ДПР, расположенным на роторе.
Сердечники с полюсными башмаками магнита ДПР насыщены, а без полюс-
ных башмаков не насыщены. Во вторичной обмотке ненасыщенного транс-
форматора индуктируется ЭДС. Если предположить, что поле магнита ДПР
распределено в зазоре по прямоугольному закону, то переход серд^ника
из насыщенного состояния в ненасыщенное, будет происходить скачком.
Точно таи же скачком будет происходить изменение ЭДС во вторичной об-
мотке трансформатора. Предположим, что в момент подачи питания на дви-
гатель ротор находится в положении, указанном на рис. 60. При этом оказы-
ваются насыщенными трансформаторы Тр2 и ТрЗ, т. е. в их вторичных
Обмотках. ЭДС отсутствует.

Трансформатор Тр1 ие насыщен, ЭДС индуктируется в его вторичной
обмотке и напряжение', выпрямленное диодом Д5, открывает транзистор Т1.

Фаза А двигателя оказывается подключенной к источнику питания
и по ней протекает ток, создающий ^намагничивающую силу статора F А.

Транзисторы Т2 и ТЗ вследствие Отсутствия отпирающих сигналов
с трансформаторов Тр2 и ТрЗ остаются в закрытом состоянии, т. е. по фазам
В и С ток не протекает. Магнитный поток Фо ротора, взаимодействуя с силой
статора FA, обусловливает появление вращающего момента.

Под действием возникшего момента ротор двигателя поворачивается
и поворачиваются магниты ДПР.

Трансформатор Тр2 переходит в ненасыщенное состояние. Во вторичной
обмотке Тр2 появляется ЭДС, которая через диод Д6 открывает тран-
зистор Т2.

По фазе В обмотки двигателя начинает протекать ток, создающий на-
магничивающую силу F в. Так как по фазе А ток п^бдолжает протекать, то
поле статора будет определяться результирующей силой FAB, которая будет
действовать до конца работы фазы А. Таким образом, поворот ротора дви-
гателя на определенный угол привел к скачкообразной^ перемещений поля
статора', а также изменяется частота вращения ротора двигателя.

В качестве сигнала, характеризующего скорость вращения двигателя,
в схеме используется ЭДС тахогенераторной обмотки, расположенной
6 статоре.

Напряжение, снимаемое с тахогенераторной обмотки, выпрямляется
с помощью диодов Д9...Д14, включенных по схеме Дарионова, и фильтру-
ется с помощью конденсатора С4. Это напряжение Поступает на схему ста-
билизации частоты вращения, выполненную на транзисторах Тб...Т8, через
контакты переключателя В2.

В исходном состоянии транзистор Т7 закрыт и через него течет только
ток /0. Транзистор Тб открыт, так как к его базе приложен отрицательный
потенциал через резистор R9. Ток транзистора Тб создает падение напря-
жения на резисторе Д13, «минус» которого подается на базу транзистора Т8.
Последний находится в открытом состоянии. Цепь питания ключей Т1...ТЗ
замыкается.

Стабилизация частоты вращения двигателя осуществляется следующим
образом. При включении питания двигатель, обладающий запасом мощности,
разгоняется. Как только его частота вращения достигнет номинальной или
больше, напряжение на конденсаторе С4 достигает величины, достаточной
для «пробоя» стабилитронов Д17.Д18, последние — «пробиваются» и откры-
вают транзистор Т7. Через него протекает ток и отрицательный потенциал
на коллекторе Т7 резко падает, что влечет за собой запирание транзис-
тора Тб.

Протекание тока через транзистор Тб прекращается, а значит и отсут-
ствует падение напряжения на R13, которое открывало транзистор Т8,
База транзистора Т8 оказывается под положительным потенциалом и тран-
зистор Т8 запирается, разрывая цепь питания ключей Т1...ТЗ. Последние
закрываются, а обесточенный двигатель будет тормозиться до тех пор, пока
его скорость не будет равна номинальной, при которой схема стабилизации
приходит в исходное состояние. Затем двигатель снова включается. Эти
циклы повторяются. Происходит ста-
билизация частоты вращения двига-
теля. Для начальной установки .ча-
стоты 3000 и 1500 мин"1 (об/мин)
применены переменные резисторы
R12 и R15.

Преобразователь напряжения
представляет собой мультивибратор,
собранный на транзисторах Тб и. T9.
В качестве элемента обратной связи
используется обмотка 5—6 трансфор-
матора Тр4, включенная в базы
транзисторов Т5 и T9. Стабилизатор
напряжения, питающий преобразо-
ватель, выполнен на транзисторе Т4
и стабилитроне Д5.

Механизм транспортирования
магнитной ленты* магнитофонов
«Весна-305» и «Весна-306» (рис. 61)
приводится в движение электродви-
гателем 2. Вращение от мотора с по-
мощью ведущего ремня 3 передается
на маховик ведущего вала 10, а так-
же валу с маховиком 1. Последний
связан е помощью ремня 8 с роликом

подмотки 7. Лента к ведущему валу 10 прижимается роликом II, укреплен-
ным на ползуне воспроизведения, связанном с кнопочным управлением.

। В режиме работы левый и правый узлы (4, 6) растормаживаются, ро-
лик 11 прижимается к ведущему валу и магнитная лента приводится в дви-
жение. Кроме этого, ролик подмотки 7 соприкасается с правым узлом 6,
осуществляющим подмотку ленты.

При перемотке вправо' растормаживается правый узел. Вращение от
ведущего вала 10 с маховиком передается через промежуточный ролик 9,
который при этом перемещается вправо, входя в зацепление с ведущим валом,
правому узлу. При перемотке влево промежуточный ролик 9 перемещается
влево, входя в зацепление с левым узлом 4.

Управление механизмом транспортирования магнитной ленты осуще-
ствляется с помощью переключателя клавишного типа.

Конструкция и детали. Корпус магнитофона выполнен из ударопроч-
ного полистирола. На лицевой панели магнитофона находятся следующие
органы управления: ручки регуляторов громкости и тембра, переключатель
скорости и выходной мощности, клавиши управления, индикатор уровня
записи и контроля напряжения питания. На левой боковой панели магнито-

Рис. 61. Кинематическая схема меха-
низма транспортирования магнитной
ленты магнитофонов «Весна-305» и
«Весна-306»:

/ — вал с маховиком; 2 — электродвигатель;
3 — ведущий ремень; 4 — левый узел; 3 —
планка тормоза; 6 — правый узел; 7 — ролик
подмотки; 3 — ремень; 9 — промежуточный
ролик; 10 — ведущий вал; 11 — прижимной
ролик; 12 — универсальная головка; 13 —
стирающая головка.

* Название механизм транспортирования магнитной ленты вместо лентопротяжный
механизм предложил д-р техн, наук А. М. Мелнк-Степанян. На I всесоюзной конференции
по магнитной записи в 1969 г. в г. Киеве название механизм транспортирования магнитной
ленты было рекомендовано применять как термин в аппаратуре магнитной записи.
фона расположены гнезда для подключения микрофона, звукоснимателя,
радиоприемника, телевизора и другого магнитофона, на правой боковсй
панели — гнездо для подключения шнура питания от сети переменного
тока. В нижней части корпуса находится отсек для элементов питания.

Универсальный усилитель, усилитель мощности и коммутатор мотора
выполнены на отдельных платах печатным монтажом (рис. 62).

Рис. 62. Расположение узлов и деталей
на платах универсального усилителя (а),
усилителя мощности (б) и коммутатора
двигателя (в) магнитофонов «Весна-305»
и «Весна-306»

'по')

тр“ СЗЗ С54

L1

сисю

С26

Я54 О
R39EO

> Г==^

I-IR22 j—У

Л W

"57 тд )R5S г
ви-0 0я5босз,
С27-О	.М2 CZJR67 aw

R55s—।	Q

Я72-СЩ ar

R34

C9Q

R20

Тр4

Я46





Я4Г

ДЗЕГЗ,

Я32 о,
<---!ЯЙ *

п

IW

48

С7 R31	R44

В магнитофоне применены: резисторы R24, R53 типа СПЗ-4аМ,
RIO, R19, R29, R30, R38, R49 — типа СПЗ-16, R67 — типа СТЗ-17, осталь-
ные— типа ВС-0,125а, конденсаторы С15, С18, С39 — типа К10-7в, С4,
С7, С16, СЗО, С36, С38 — типа КЛС, СЗ, С21 — типа БМ-2, СЮ, С22 — типа
МБМ, остальные — типа К50-6.

В коммутаторе двигателя применены: резисторы R12, R15 — типа
СПЗ-16, R16 — типа ММТ, остальные типа ВС-0,125, конденсаторы С5,
С7 — типа КЛС, остальные — типа К50-6.
Краткие данные намоточных узлов. Трансформатор генератора Тр!-.
обмотка 8—1, 1—2, 2—3—7 витков, обмотка 3—7 — 45 витков, обмотка
9—4, 4—11 — 13 витков, обмотка 10—6, 6—5 — [7 витков; все обмотки
Тр1 намотаны проводом ПЭВТЛ-1 диаметром 0,12 мм. Сердечник трансфор-
матора типа М2000 НМ-17. Катушка коррекции L1 — 2X74 витка из про-
вода ПЭВТЛ-1 диаметром 0,12 мм, сопротивлением 6,2 Ом, индуктивностью
7,8 мГ; катушка фильтра-пробки L2 — 150...190 витков из провода ПЭВТЛ-1
диаметром 0,12 мм, сопротивлением 6...7,5 Ом, индуктивностью 10 мГ.

Трансформатор преобразователя коммутатора Тр4: обмотка 1—2, 3—4 —*
45 витков, обмотка 5—6 — 22 витка, обмотка 7—8 — 45 витков, обмотка
9—10 — 5,5 витка, обмотка 11—12 — 15 витков; все обмотки намотаны про-
водом ПЭВТЛ-1 диаметром 0,12 мм.

Данные трансформаторов приведены в табл. ПЗ и П4 приложения 1,
