ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ ОБРАЗОВАТЕЛЬНОЕ
БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ФИНАНСОВЫЙ УНИВЕРСИТЕТ ПРИ ПРАВИТЕЛЬСТВЕ
РОССИЙСКОЙ ФЕДЕРАЦИИ»
(ФИНАНСОВЫЙ УНИВЕРСИТЕТ)

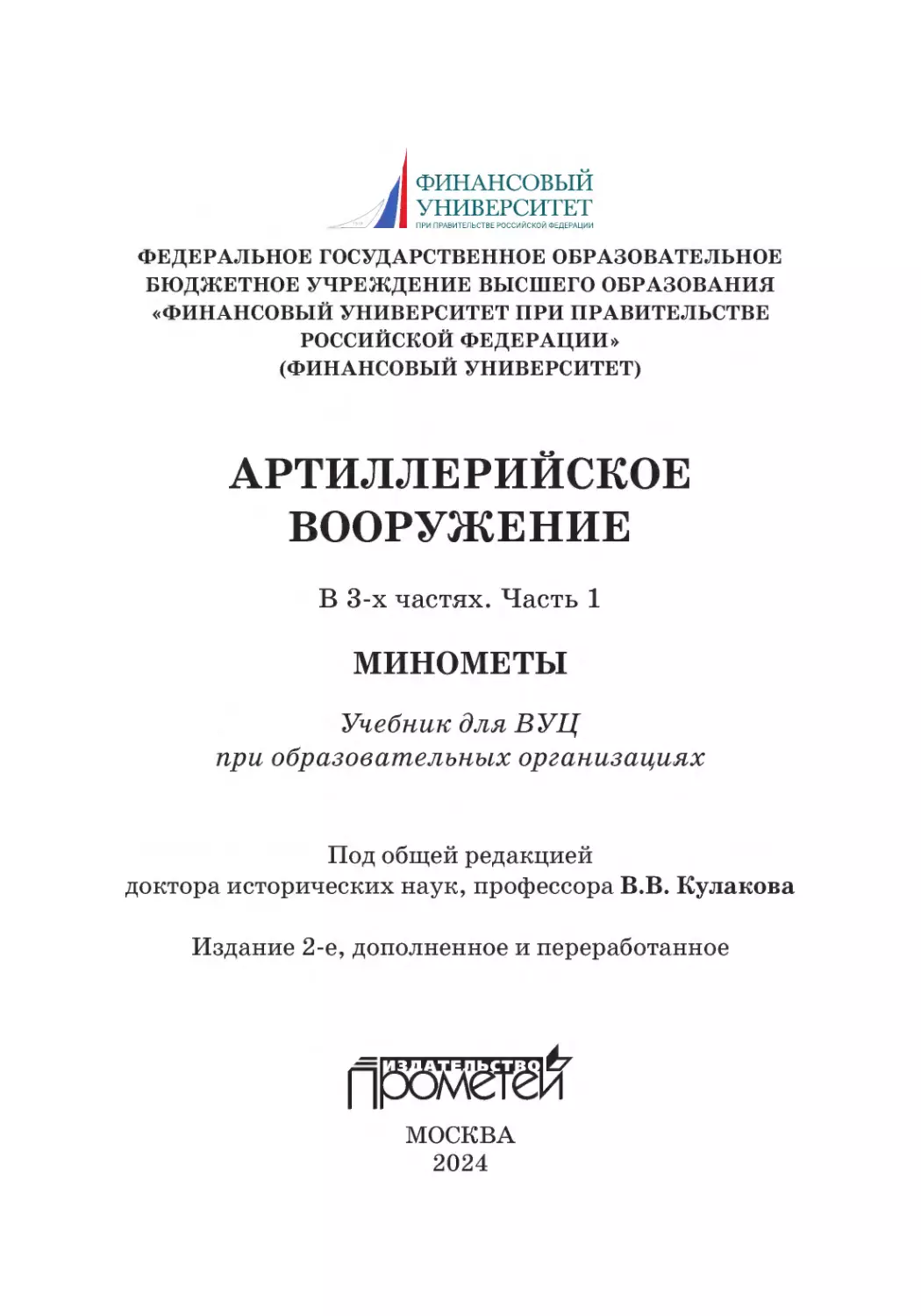

АРТИЛЛЕРИЙСКОЕ
ВООРУЖЕНИЕ
В 3-х частях. Часть 1

МИНОМЕТЫ
Учебник для ВУЦ
при образовательных организациях
Под общей редакцией
доктора исторических наук, профессора В.В. Кулакова
Издание 2-е, дополненное и переработанное

МОСКВА
2024

УДК 623.41
ББК 68.514
К90
Под общей редакцией Кулакова В.В. — профессора военного
учебного центра при финансовом университете при Правительстве
РФ, д. ист. н., профессора, действительного члена МАН, АВН, МАТК.
Рецензенты:
Кучер В.А. — профессор кафедры компьютерных технологий
и информационной безопасности Кубанского государственного технологического университета, кандидат технических наук, профессор;
Нюхин А.В. — старший преподаватель военного учебного центра при Финансовом университете при Правительстве РФ, кандидат
педагогических наук, доцент.

К90

Кулаков В.В.

Артиллерийское вооружение. Часть I. Минометы:
Учебник для ВУЦ при образовательных организациях /
В.В. Кулаков, А.А. Ефремов, Е.И. Каширина [и др.]; под
общ. ред. В.В. Кулакова. — 2-е изд., доп. и перераб. — М.:
Прометей, 2024. — 294 с.
ISBN 978-5-00172-496-4
Учебник содержит материал по углубленному изучению образцов артиллерийского вооружения. В учебнике изложена история
создания и боевого применения минометов, их устройство, порядок
работы и взаимодействия агрегатов и механизмов, правила обращения с вооружением и боеприпасами, особенности эксплуатации
и ремонта артиллерийского вооружения и боеприпасов, порядок подготовки артиллерийского вооружения, боеприпасов и приборов к боевому применению, устройство и тактико-технические характеристики
миномета 2Б14, минометных систем, 2С12. Указываются возможные
неисправности механизмов, способы их устранения как силами штатного расчета так и с привлечением ремонтных подразделений. Обозначаются перспективы развития минометного вооружения.
В учебнике широко использованы материалы и фотографии
и их компиляция на основе сведений, находящихся в открытом
доступе сети интернет.
Учебник предназначен для студентов образовательных организаций высшего образования, обучающихся в военных учебных
центрах по программам военной подготовки офицеров и сержантов
запаса по военно-учетным специальностям ракетных войск и артиллерии. Также он может быть полезен слушателям и курсантам высших военных образовательных организаций.

ISBN 978-5-00172-496-4

АВТОРСКИЙ КОЛЛЕКТИВ
Ефремов А.А. — начальник учебной части — заместитель начальника военного учебного центра Финансового университета при Правительстве РФ;
Каширина Е.И. — доцент кафедры компьютерных
технологий и информационной безопасности Кубанского
государственного технологического университета, кандидат исторических наук, член-корреспондент АВН;
Каширина О.Ю. — преподаватель Кубанского государственного университета, кандидат технических наук,
профессор АВН;
Литвин Ю.И. — начальник военного учебного центра при Финансовом университете при Правительстве
РФ, кандидат военных наук, доцент, профессор АВН;
Под общей редакцией Кулакова В.В. — профессора
военного учебного центра при Финансовом университете
при Правительстве РФ, д. ист. н., профессора, действительного члена МАН, АВН, МАТК.

Оглавление
Введение.......................................................................................... 7
Образовательные компетенции.................................................. 11
Глава 1. Краткие сведения из истории создания
и боевого применения минометов............................................... 12
Глава 2. 82-мм носимый миномет 2Б14 «Поднос».................... 48
2.1. Назначение миномета и организационно-штатная
принадлежность подразделений, вооруженных
минометами 2Б14..................................................48
2.2. Тактико-технические характеристики миномета
2Б14 и применяемые боеприпасы.............................50
2.3. Устройство мин и подготовка их к стрельбе................53
2.4. Минные взрыватели...............................................60
2.5. Маркировка и клеймение боеприпасов......................64
2.6. Подготовка боеприпасов к стрельбе..........................67
2.7. Общее устройство и принцип действия узлов
и механизмов миномета 2Б14..................................69
2.8. Прицельные приспособления миномета 2Б14............77
2.9. Запасные части, инструмент
и принадлежности.................................................84
2.10. Меры безопасности при обращении с минометом......90
2.11. Содержание работ и методика их выполнения
при подготовке миномета к стрельбе.........................92
2.12. Возможные неисправности миномета, причины
и способы их устранения.........................................98
2.13. Обязанности номеров расчета по подготовке
миномета к стрельбе............................................. 100
Глава 3. 120-мм минометный комплекс 2С12 «Сани»............ 112
3.1. Назначение, задачи и основное устройство
минометного комплекса 2С12 «Сани»..................... 112
3.2. Тактико-технические характеристики и общее
устройство 120-мм миномета 2Б11......................... 114
3.3. Организационно штатная принадлежность
120-мм миномета 2Б11......................................... 118
3.4. Назначение и устройство ствола............................. 122
3.5. Назначение, устройство, разборка и сборка
предохранителя от двойного заряжания.................. 125
4

3.6. Назначение, устройство и действие стреляющего
приспособления................................................... 130
3.7. Разборка и сборка миномета и стреляющего
приспособления................................................... 133
3.8. Чистка и смазывание ствола и стреляющего
приспособления................................................... 138
3.9. Осмотр, определение возможных неисправностей
ствола и предохранителя от двойного заряжания
и методы их устранения........................................ 143
3.10. Назначение, устройство и действие
двуноги — лафета и его механизмов....................... 145
3.11. Возможные неисправности механизмов д
вуноги-лафета и их устранение.............................. 149
3.12. Разборка и сборка, осмотр, чистка и смазка
механизмов двуноги-лафета.................................. 151
3.13. Назначение и устройство опорной плиты............... 155
3.14. Возможные неисправности опорной плиты
и их устранение................................................... 156
3.15. Состав прицельных приспособлений миномета
и их назначение................................................... 157
3.16. Устройство и действие прицельных
приспособлений.................................................. 158
3.17. Установка угломера и прицела при наводке
миномета 2Б11.................................................... 163
3.18. Устройство коллиматора К-1, порядок работы
с ним.................................................................. 164
3.19. Состав, назначение и порядок пользования
комплектом освещения прибора Луч-ПМ2М............ 167
3.20. Порядок осмотра, проверки и выверки
прицельных приспособлений, возможные
неисправности, их устранение, чистка и смазка....... 169
3.21. Уход за прицелом МПМ-44М................................ 179
3.22. Колесный ход 2Л81............................................ 180
3.23. Транспортная машина 2Ф510.............................. 182
3.24. Классификация и общее устройство мин................ 192
3.25. Особенности конструкции мин и их действие
при выстреле....................................................... 194
3.36. Мины основного назначения: назначение,
устройство и действие, комплектация взрывателями... 195
5

3.27. Мины специального назначения: назначение,
устройство и действие, комплектация взрывателями..... 199
3.28. Мины вспомогательного назначения..................... 202
3.29. Заряды к 120-мм миномету 2Б11.......................... 203
3.30. Контактные взрыватели. Общие сведения
о взрывателях..................................................... 205
3.31. Трубка Т-1: назначение, применение, тип,
устройство, действие, установки, порядок
подготовки к стрельбе........................................... 221
3.32. Окраска мин...................................................... 224
3.33. Маркировка мин и зарядов.................................. 226
3.34. Назначение, состав и укладка одиночного
и группового комплекта ЗИП миномета................... 231
3.35. Унифицированный ящик орудийного ЗИП............ 235
3.36. Техническое обслуживание 120 мм миномета 2Б11. 236
3.37. Чистка и смазка миномета................................... 239
3.38. Установка миномета на ОП.................................. 241
3.39. Приведение минометной системы 2С12 «Сани»
в боевое и походное положение.............................. 244
Глава 4. Основы эксплуатации артиллерийского
вооружения................................................................................. 259
4.1. Определение эксплуатации вооружения и военной
техники, содержание основных понятийых понятий. 259
4.2. Ввод РАВ в строй, порядок допуска личного
состава к эксплуатации РАВ.................................. 263
4.3. Техническая документация на образцы РАВ.
Ведение формуляров на орудие, миномет,
артиллерийские приборы...................................... 266
4.4. Виды, цели, сроки технического обслуживания
артиллерийского вооружения................................ 268
4.5. Эксплуатационные материалы, применяемые при
обслуживании материальной части артиллерии....... 268
4.6. Меры безопасности при эксплуатации
материальной части артиллерии............................ 278
Источники и литература........................................................... 281
Приложения................................................................................ 287

ВВЕДЕНИЕ
Во всех современных войнах и военных конфликтах
всегда применяются минометы. Они, как правило, оставаясь в подчинении командира общевойскового (танкового,
десантно-штурмового и др.) подразделения выполняют
огневые задачи по непосредственной поддержке подразделений на поле боя в тактической глубине. Известно, что
боевые потери от минометного огня составляют не менее
50% от общих потерь подразделений Сухопутных войск.1
Миномет разработан на основе опыта боевого применения осадного орудия — мортиры. Такие орудия были
созданы на рубеже XIII–XIV веков. Их губительный огонь
обеспечивал успешную осаду крепостей и разрушение
различных оборонительных сооружений.
«Второе дыхание» эти грозные орудия получили в начале XX века. Тогда русские офицеры мичман С.Н. Власьев и капитан Л.Н. Гобято на основе морской 47-мм пушки создали первый в мире миномет.
В 1904 году при обороне Порт-Артура эти минометы внезапно накрывали огнем по навесной траектории противника, находящегося в открытых окопах.
В дальнейшем минометное оружие продолжало совершенствоваться и развиваться. В первую мировую войну
многие страны уже имели на вооружении минометы различных калибров.
В 1914 году капитан Русской Армии В.И. Рдултовский создал миномет калибра 20,3-мм (8-линейный2)
по глухой схеме — с жестким креплением к опорной
плите. Боеприпасы к нему были надкалиберные (имели
Широкорад А.Б. Отечественные минометы и реактивная
артиллерия. Краткий исторический очерк. Минск: Харвест, М.:
АСТ. 2000.
2 В Английской и Русской системе мер с XVIII одна линия равнялась 1/10 дюйма или 2,54 мм.
1

больший калибр, чем канал ствола орудия) с двумя
зарядами: основным и дополнительным. Миномет получился легким и маневренным, его вес не превышал 33-х
килограмм, он мог перевозиться на колесах, а дальность
стрельбы составляла 300 метров.
В 1915 году русский офицер — капитан Е.А. Лихонин
разработал 47-мм миномет. По конструкции оба миномета — Рдултовского и Лихонина были схожи, но последний был тяжелее, он весил почти 100 килограмм. К новому
миномету были разработаны три надкалиберные фугасные мины. Они весили 6,5; 10; и 23 килограмма и летели
на дальность 400, 170, и 320 метров соответственно.
В 1916 году капитан Лихонин сконструировал 20-мм
миномет — бомбомет. Это было орудие весом 16,4 кг, оно
стреляло на дальность до 0,5 км.
В 1916 году на Ижорском заводе в Санкт-Петербурге
был разработан 89-мм тяжелый миномет. Его так и называли — тяжелый миномет системы Ижорского завода.
Миномет был действительно тяжелым и весил 737 килограмм. Перевозился он двумя парами лошадей. В состав
боекомплекта входили надкалиберные 250/89-мм мины
весом до 80 килограмм, которые поражали противника
на расстоянии до 850 метров.
Одновременно создавались и другие минометы. Иногда это были оригинальные конструкции из подручных
материалов — корпусов снарядов и мин: бомбомет полковника В.Ф. Стендера, поручика Василевского. Изготавливались минометы и на основе пушечных гильз,
таковыми являлись 76 и 107-мм траншейные минометы.
После применения Германией химического оружия,
в Русской Армии в конце 1915 года также были приняты
на вооружение газометы — простейшие конструкции для
стрельбы баллонами с отравляющим газом.
В это же время были спроектированы и произведены
62-мм миномет полковника Мельцера и 152-мм мино8

мет Обуховского завода. Новое для того времени оружие
активно занимало свою нишу в системе вооружений Русской Армии.
Как видно, имя легендарного русского офицера, впоследствии генерал-лейтенанта, Гобято Леонида Николаевича связано с историей зарождения (1904 г.) и дальнейшего совершенствования (с 1915 г.) минометов. Именно
его героическая смерть подвигла отечественных военных
инженеров и артиллерийских командиров к продолжению работ над минометными системами.19 мая 1915 года
генерал-майор Гобято личным примером, вдохновляя
солдат своей бригады, возглавил контратаку при обороне
крепости Перемышль, захваченной у австрийской армии.
В этом бою он был смертельно ранен. Кавалер одиннадцати боевых орденов, в том числе ордена Святого Георгия
и Георгиевского оружия, он был посмертно произведен
в чин генерал-лейтенанта.
Сегодня в Вооруженные Силы Российской Федерации
планомерно поставляются новые образцы техники и вооружения. Минометы калибров 82 и 120-мм были приняты на вооружение еще в конце 30-х годов XX века. Они
прошли всю Великую Отечественную войну, несколько
раз модифицировались и зарекомендовали себя надежным и эффективным оружием.
В послевоенный период минометы среднего калибра
получили свое дальнейшее развитие. Материалы, из которых они изготовляются и принципиально новые боеприпасы, превратили их в грозное оружие. Минометные
батареи являются основным огневым средством мотострелкового (десантно-штурмового и др.) батальона. Дальность
стрельбы минометных систем увеличилась в два раза.
Могущество боеприпасов усилилось, заряжание минометов производится автоматически, скорострельность увеличилась. Процесс обнаружения и поражения противника
в современных минометных системах автоматизирован.
9

Все это подтверждает необходимость тщательного
изучения данных систем.
Предлагаемый учебник разработан на основе лекций
по дисциплине «Артиллерийское вооружение», прочитанных в высших учебных заведениях, учебников и учебных пособий по артиллерийскому вооружению, технических описаний и инструкций по эксплуатации минометов
2Б14, системы 2С12, методических разработок и научноисследовательских работ 1992−2018гг. Все источники
и материалы указаны в соответствующем разделе.
В учебнике предпринята попытка осветить вопросы
устройства и эксплуатации минометов в рамках учебных программ военной подготовки офицеров и сержантов запаса по военно-учетным специальностям ракетных
войск и артиллерии в гражданских вузах.
Материал излагается с учетом того, что читатели
знакомы с вопросами истории, боевого применения, особенностями устройства артиллерийского вооружения,
но не достаточно хорошо знают конструкцию, боеприпасы
и особенности технического обслуживания и эксплуатации минометов среднего калибра.
В учебнике предлагаются отдельные материалы
о новациях в области совершенствования минометных
систем, в том числе в области разработки новых средств
автоматизации стрельбы и управления огнем.
Для удобства и хорошего усвоения материала имеются рисунки, фото, документы центральных архивов
и материалы из открытых источников сети интернет.
Профессор В.В. Кулаков

ОБРАЗОВАТЕЛЬНЫЕ КОМПЕТЕНЦИИ
Задачами авторов представленного учебника были:
– подготовить обучаемых к творческой военно-профессиональной деятельности по поддержанию вооружения в исправном состоянии, подготовке их к боевому применению;
– дать обучаемым комплекс теоретических знаний
по основам конструкции и эксплуатации основных образцов артиллерийской техники.
В результате обучаемые должны знать:
– назначение, устройство, тактико-технические и эксплуатационные характеристики минометов 2Б14 и 2Б11,
а также их применение в бою;
– основные положения по организации эксплуатации
артиллерийского вооружения, содержание работ и порядок их выполнения при подготовке к боевому применению, а также при проведении технического обслуживания минометов;
– требования безопасности при выполнении работ
с минометами и боеприпасами к ним;
– содержание и порядок выполнения нормативов
по технической подготовке для огневых подразделений
артиллерии, предусмотренные Сборником нормативов;
уметь:
– выполнять нормативы по технической подготовке,
предусмотренные Сборником нормативов;
– организовать техническое обеспечение в подразделении;
– организовать эксплуатацию штатных образцов
артиллерийского вооружения в подразделении;
владеть:
– навыками в подготовке образцов артиллерийского
вооружения, включая минометы, к боевому применению;
– навыками проведения технического обслуживания
и мелкого ремонта артиллерийского вооружения и боеприпасов.
11

Глава 1
КРАТКИЕ СВЕДЕНИЯ
ИЗ ИСТОРИИ СОЗДАНИЯ
И БОЕВОГО ПРИМЕНЕНИЯ МИНОМЕТОВ
.

Во второй половине XIX в России стали разрабатывать и принимать на вооружение мортиры калибров
от 152 до 280-мм. Эти орудия были весьма тяжелыми
и неманевренными, они применялись в качестве крепостной и осадной артиллерии.
Капитан артиллерии Романов в 1882 году изобрел
мину калибра 243,8-мм и весом 82 кг. Она могла применяться 2-х пудовыми гладкоствольными мортирами,
разработанными в 1838 году. Сами мины имели кабель,
который в полете разматывался на дальность стрельбы.
Подрыв заряда осуществлялся с помощью электрического
детонатора после доставки мины к цели.
Эти мины в полной мере можно отнести к первым отечественным боеприпасам для минометов.
В 1904 году в ходе позиционных боев возникла необходимость забрасывать мины в японские окопы и другие оборонительные сооружения. Мичман С.Н. Власьев
предложил использовать для этого морскую 47-мм пушку
(риc. 1.1). Развил идею и создал первый образец орудия
капитан Л.Н. Гобято. С легкой руки командующего сухопутными силами обороны Порт-Артура генерал-майора
Кондратенко Р.И. это орудие было названо минометом
(риc. 1.2).
12

Риc. 1.1. 47-мм морская пушка Гочкиса обр. 1885 г.3

Риc. 1.2. Миномет и мина капитана Л.Н. Гобято
изготовленный на основе 47-мм морской пушки4

Его конструкция была достаточно проста. У легкого
47-мм орудия урезали ствол и поставили его на колесный
лафет (морское орудие изначально имело стационарный
лафет-платформу) с таким расчетом, что стрелять из него
стало возможно при больших углах возвышения. Мину
47-мм пушка Гочкиса: http://www.kvserg.blogspot.com
Миномет Гобято. http://www.bazuev.spb.ru/P_A_Minomet.
htm; Русские изобретатели минометов https://svpressa.ru/post/
article/112977/
3
4

изготовили из листового железа, залили взрывчатым
веществом (пироксилин), к задней ее части приделали
шест. На шест с зазором одели оперенное кольцо, которое выполняло роль стабилизатора. Орудие заряжалось
с казенной части обычной гильзой, а мину вставляли
в дульный срез. Для того, чтобы шест не ломался предусматривалась специальное устройство — трубчатый пыж.
Кроме того, пыж обеспечивал обтюрацию пороховых газов
при выстреле. Солдаты окрестили миномет по-своему —
«лягушка». Эта лягушка прекрасно зарекомендовала себя
в ходе русско-японской войны, но дальнейшего развития
ни мортиры, ни минометы не получили. Только через
10 лет вспомнили о миномете.
С 1914 года были разработаны ряд отечественных
образцов минометов, тогда они чаще назывались бомбометами (риc. 1.3, 1.4). Кроме них использовались и иностранные образцы минометного вооружения. Их характеристики сведены в таблицу 1.1.

Риc. 1.3. Русские минометы капитана Лихонина начала
XX века: 47-мм миномет и модернизированный 58 мм
миномет ФР (Франция — Россия) с миной
14

250/89

М. Ижорского завода

10−45
45−80/6

62
152

Б. полковника Мельцера

Б. Обуховского завода

30−60
45

76,107

М. Кустарные

5−60

0−60

30−70

45−80

40−75

45−76

0−75

15−17

0−60

45−65

Угол ВН
+ град.

Газомет стационарный

127
91−96

Б. полковника Стендера

Б. поручика Василевского

200/58

М. Дюмезиля 2

М. ГР (германо-русский)

200/58

М. ФР модернизированый

240

М. Английский

180/47

Б. Лихонина
88,9

20/70

М. Лихонина

Б. Аазена

/47
20,3

Калибр,
мм

М. 1904. Л.Н. Гобято

ТТХ

М. Рдултовского

Образец

370

закопан

70,4

737

336

3100

24,6

16,4

32,8

Вес (б/п)
системы

16−23

1,23

60/28

4,1/0,85

/6,1

3,3/0,72

79,9

36/16,4

69/42

1,1

23/9,4

3,3/0,341

2,56/0,17

11,5/6,2

Вес мины/ВВ

850−1000

100

500

360

500

850

До 400

280−2200

280

320−400

500

До 350

50−400

Д стрельбы,
метры

Таблица 1.1
Тактико-технические характеристики минометов и мортир периода Первой мировой войны

240
240

М. Французский дл. ствол

45−75/36

45−74/36

35−75/20

Угол ВН
+ град.

1190

1147

151

372,6

Вес (б/п)
системы

81/42

68,4/23

20,7/3,9

Вес мины/ВВ

600−2150

500−1040

850

Д стрельбы,
метры

Примечания: 1. Калибр мины указан дробью, в числителе надкалиберная мина, в знаменателе калибр ствола; 2. Угол возвышения указан дробью, в числителе угол возвышения, в знаменателе ± угол горизонтальной наводки; 3 Вес мины указан дробью, в числителе вес мины,
в знаменателе вес взрывчатого вещества.

152,4

Морт. Металлического з-д

М. Батиньля (А) корот.
ствол

Калибр,
мм

152

ТТХ

Морт. Путиловского з-да

Образец

Окончание таблицы

Риc. 1.4. Минометы: 89-мм миномет Ижорского завода;
90-мм миномет Г-Р (германо-русский)5

П од р а зд е л е н и я , в о ору ж е н н ы е м и н о м е та м и ,
к 1917 году были сведены в Тяжелую Артиллерию Особого Назначения. Перед Октябрьской революцией было
сформировано два минометных дивизиона, один запасный минометный артиллерийский дивизион и минометная артиллерийская школа.
Первый минометный дивизион состоял из пяти батарей. Три батареи — первая, вторая и третья, состояли
из 240-мм английских минометов, а четвертая и пятая батареи состояли из французских 58-мм минометов (риc. 1.5).
Второй минометный дивизион состоял из двух тяжелых батарей 240-мм французских тяжелых минометов,
третья, четвертая и пятая батарея были вооружены 58-мм
легкими минометами.
При этом в каждой батарее было по 16 минометов.
В тяжелых артиллерийских батареях (240-мм) их могло
быть от 8 до 16.
5 47-мм миномет Лихонина. http://www. s.30102772888.
mirtesen.ru; Ф-Р.58 мм бомбомет (миномет) обр. 1915 г.
(франко-русский). http://www.cris9.armforc.ru; 90 мм БОМБОМЕТ. http://www.cris9.armforc.ru; 89-мм тяжелый миномет
Ижорского завода обр.1916 года. http://www.sitekid.ru

В Красной Армии все легкие минометы были приданы стрелковым полкам стрелковых дивизий. В каждом полку предписывалось иметь минометную команду
в составе шести 58-мм минометов.
В декабре 1918 года был сформирован отдельный
минометный дивизион. В нем предписывалось иметь пять
батарей. Две — четырехорудийные тяжелые 240-мм минометов и три восьмиорудийных легких 58-мм минометов.

Риc. 1.5. 58-мм минометы Дюмезиля №1 и №2:
1 — ствол, 2 — запальное отверстие, 3 стяжное кольцо, 4 —
винты под подъемный механизм, 5 — стяжка, 6 — станина,
7 — выемка в станине, 8 — ось, 9- деревянное основание,
10 — болты рукоятки для переноски6

В Красной Армии новое минометное вооружение
стало разрабатываться с середины 20-х годов. Была
предложена система из трех минометов: 76, 152, 254-мм
с одинаковой дальностью стрельбы 2500 метров. Однако
работы по созданию этих минометов не увенчались принятием их на вооружение.
Для создания перспективного вооружения на основе
газодинамической лаборатории была сформирована
6

58-мм миномет системы Дюмезиль. http://www.kpopov.ru

группа Н.А. Доровлева — группа «Д». Коллектив работал
над созданием новых минометов. В начале 30-х годов группой были разработаны проекты тяжелых минометов ТМ
и ;400 Р.О. Они имели калибр соответственно 240 и 400мм, их мины достигали дальности 4500 и 8000 метров.
Однако работы не были доведены до конца.
В это же время группа «Д» разработала три модификации газомета — миномета для стрельбы химическими
боеприпасами. Он стрелял минами весом 17,7 кг, при
весе отравляющего вещества 6,7 кг. Дальность стрельбы
составляла от 4000 до 5500 метров. Минометы поступили
на вооружение Красной Армии в 1932 году.
С 1937 года стали создаваться ротные минометы.
Их калибр составлял 50 и 60-мм. Они изготавливались
по схеме мнимого треугольника. Дальность стрельбы
из 50-мм миномета была фиксирована и составляла от 200
до 800 метров в зависимости от количества используемых
газов, которое регулировалось переключателем.
В 1929 году в ходе военного конфликта на КВЖД
у китайцев были захвачены английские 81-мм минометы Стокса-Брандта. На их основе группа «Д» приступила к разработке отечественных минометов. Это были
системы 60, 82, 107 и 120-мм калибра.
Как видно, отечественное минометное вооружение
постоянно совершенствовалось. На вооружение были
приняты десятки новых образцов минометов от малых
до крупных калибров. По своим функциональным возможностям минометы 160 и 240-мм являются лучшими
орудиями в мире, до сих пор аналогов такого оружия
в западных странах нет (таблица 1.2).
В годы Великой Отечественной войны было разработано, изготовлено и принято на вооружение большое
количество минометных систем. В последние годы войны
в войсках (с учетом потерь) постоянно насчитывалось
до 50000 минометов различных калибров.
19

калибр

76
152
254
240
400
165
165
165
50
50
50
60
60
82
37
82

Образец
ТТХ

М. экспериментальный
М экспериментальный
М экспериментальный
М. «Д» ТМ
М. «Д» 400 РО
М. «Д» ПМ-1
М. «Д» ПМ-2
М. «Д» ПМ-3
М. ротный 1938г
М. ротный 1940г.
М. ротный 1941
М. «Д» ротный
М. «Д» ротный «7−8»
М. 1936 года
М лопата
М. 1937г. выпуск
1944г.
45−85/3
15−90/24
45−85/3

45−75 /6
45−75/8
50−75/16

Угол ВН
+ град

160
500
1800
975
1381
450
до 500
до 500
12
9
10
20
16,3
67,7
1,5
56

Вес (б/п)
системы

Д
стрельбы

2500
2500
2500
4500
800
4000
4000
5500
200−800
60−800
до 1000
1200
1500
3000
60−250
3,31/0,4; 3,67/0,06 дым
3000

4,5
32
160
70/24,5
350/80
17,7/6,7 химический
17,7/6,7хим. 23,2/6,8
17,7/6,7хим. 23,2/6,8
0,85
0,85
0,85
1,6/0,24
1,7/0,13
3,6

Вес
мины/заряда

Тактико-технические характеристики минометов
в период с 1918 по 1945 гг.)

Таблица 1.2

0−57/10
45−80/50

М. Горшкова
280
М. МТ-13
160
Послевоенный 160-мм миномет
М. 1949 года М-160
160
1300

41,14/

52
3,31/0,4; 3,67/0,06 дым
58 колес 3,31/0,4; 3,67/0,06 дым
на БА-64 3,31/0,4; 3,67/0,06 дым
90
7,2/2,21 ипр; 6,75/1,7
100
6,5−7,2/ ОВ и фосфор
170
ОФ 7,9: 9/ 4,1; 1,58
275
15,9/2; заж.17,2/0,06
275
15,9/2; заж.17,2/0,06
560
40
40
3500
125
14500
750
ж/д
Не реализовано
1170
40,0/7,8
8040

5100

3000
3000
3000
2050
3250
5150
5700
5700
5000
3270
7000
6000

50−80/50

45−85/5
45−85/5
45−85
45−75
45−75
45−80
45−80/6
45−80/8
45−85/6
45−80
40−80/30
45−60/40

82
82
82
107
107
107
120
120
160
160
240
450

М. 1941 года
М. 1943 года
М. ИС-7, ИС-9, С-13
М. МС-107
М. ХМ-107, ХМ-4
М. горно-вьючн. 1938г
М. полковой
М полковой
М. опытный «7−17»
М. дивизионный С-43
М. АртРГК ОБ-29 опыт
М. АртРГК ОБ-22 опыт

Новые 82-мм минометы (риc. 1.6), созданные по схеме
мнимого треугольника хорошо себя зарекомендовали в военных конфликтах 1938 года на озере Хасан и в 1939 году
на реке Халхин-Гол против японских милитаристов. В ходе
советско-финской войны в 1939 году получили боевое крещение 120-мм минометы образца 1938 года.

Риc. 1.6. 82-мм миномет обр. 1936, 1937, 1941 г.7

По результатам боевого применения минометов были
приняты ряд технических решений по доработке образцов,
определялись задачи и организация минометных подразделений, формировалась организационно-штатная структура частей и соединений с учетом нового вооружения.
К началу Великой Отечественной войны стрелковая
дивизия в своем составе имела три полка из трех батальонов. В каждом из которых по штату полагалась рота
82-мм минометов из шести минометов. А в каждой стрелковой роте штатом предусматривался взвод из трех 50-мм
ротных минометов. При этом в составе полковой артиллерии оставалась четырехминометная 120-мм батарея
(риc. 1.7.).
Original Russian WWII M1941 82mm 82-PM-41 Display Mortar.
http://www.imausa.com; Миномет PNG. http://www.imgpng.ru
7

Риc. 1.7. 120-мм миномет обр. 1938г.
и 50-мм миномет обр. 1940 г.8

В артиллерии Резерва Верховного Главного Командования (РВГК) штатами предусматривалось наличие
отдельных минометных батальонов (дивизионов). В каждом из 11 сформированных батальонов было по 48 минометов (528 единиц).
В ходе войны штаты частей и подразделений изменялись. Самое широкое применение минометного вооружения наблюдалось в горно-стрелковых частях. Там они
практически являлись основным средством огневого
поражения противника.
После вынужденных штатных реорганизаций частей
и соединений в начале войны постепенно сформировалась
toysoldiersclub. RUSSTAL043 — Russian 120-mm Heavy Mortar
Limbered Toy Soldier; 50-мм советский ротный миномет образца
1940 года, ММГ. http://www.auction.ru

ротная, батальонная и полковая артиллерия, основу которой составляли минометы 50, 82 и 120-мм калибра.
Определенный интерес вызывает миномет-лопата
(МПЛ). В 1939 году был создан 37-мм миномет-лопата
Дьяконова, который в походном положении имел вид
лопаты, рукояткой которой служил ствол миномета.
37-мм миномет-лопата Дьяконова состоял из ствола,
лопаты, (опорной плиты) и сошки с пробкой (риc. 1.8).
Труба наглухо соединена с казенной частью, в которой
запрессован боек. Казенная часть соединялась с лопатой
шарнирно, причем шарнир не разъемный.
Из боевого в походное положение миномет переводился путем поворота разрезного кольца на казеннике.
В походном положении в ствол вставлялась сошка с пробкой, предотвращающей попадание внутрь трубы грязи.
Сошка служила опорой для ствола миномета.
Миномет-лопата Дьяконова стрелял осколочными
37-мм минами весом 500 грамм, которые носились в специальном патронташе.
Прицельных приспособлений миномет не имел.
Стрельба велась на глаз. Поэтому боевое применение
37-мм миномета-лопаты Дьяконова в Финской войне
показало его неэффективность по причине отсутствия
прицельных приспособлений. Кроме того, 37-мм мина
обладала незначительной разрушительной силой. Поэтому, в конце 1941 года 37-мм миномет-лопата Дьяконова
был снят с вооружения, но в 1942 году он применялся
десантниками, как одно из не многих на тот момент времени аэромобильных огневых средств ближнего боя.
Тактико-технические характеристики
37-мм миномета-лопаты Дьяконова:
Калибр.................................. 37-мм
Боевой расчет......................... 1 чел.
Длина ствола.......................... 400 мм
24

Углы наведения: .................... вертикальный — от +15°
до +90°;
горизонт — ±12°
Вес в боевом положении........... 2,4 кг
Вес мины............................... 0,5 кг
Скорострельность.................... около 30 выстрелов
в минуту
Начальная скорость полета...... 65 м/с
мины
Максимальная прицельная...... 250 м
дальность стрельбы
Минимальная прицельная....... 60 м
дальность стрельбы

Риc. 1.8. Миномет-лопата Дьяконова9

В послевоенный период минометное вооружение продолжало совершенствоваться.
В 1947 году появился 160-мм миномет М-160.
В 1956 году был создал тяжелый миномет 2Б1 «Ока».
Этот миномет мог применять мину с атомным зарядом
«трансформатор».
9

https://dzen.ru/a/YzIUMRZnhBzEMT8h
25

62,7

50 мм обр.
1940 г.

50 мм обр.
1941 г.

82 мм обр.
1936 г.

82 мм обр.
1943 г.

82 мм обр.
1941 г.

82 мм обр.
1943 г.

0,85

–

3,1/3,31

67,7 3,1/3,31

211

0,85

50 мм обр.
1938 г.

Vo
м/с

ТТХ
Вес (кг) мино- Вес оск.
система
мета
мин
миномет,
кг.
б/
п/
год принятия
пол
пол

100

200

+50+75

+45+75

+–3

+–8

+–4

3040 +45+85

+–5

3040 +45+85 +–10

3040 +45+85

800

+–3

Вертик.

min

max

Угол обстрела,
градусов

Дальность
стрельбы

15(30)

СкороВремя
стрельн. пере(без восст вода
гори- наводки) из пох/
зонт. выстр/м
бое
сек.

Тактико-технические характеристики минометов,
разработанных в период Великой Отечественной войны10

6
п.

10
пер.

Кол-во
доп.
заряд

Таблица 1.3

1143 1170

1300 1470

3610 4230

160 мм
МТ-13 обр.
1943 г.

160 мм
М-160 обр.
1949 г.

240 мм
М-240 обр.
1950 г.

130,7

41,14

40,5

15,9

362

343

245

272

302

800

750

620

460

+–5

+–6

+–3
+–15

+–3

9700 +45+80 –8гр.
26м
–39гр

8040 +50+80

5100 +45+80

5700 +45+80

6300 +45+80

6(15)

20−25/
15−20
минут

6/ 8−10
минут

60−180

60−120

Составлена по: Рождественский Н.Ф. Артиллерийское вооружение. Часть II. Орудия Советской артиллерии, минометы, реактивное оружие. М.: Министерство обороны. 1986. С. 225;
Анашкин И.Н., Белокур М.Н. Справочник сержанта артиллерии. М.: Воениздат, 1981. С. 111;
ВЭС. М.: Воениздат, 1983. С. 448; История Отечественной артиллерии. Т. III, кн. 8. М.-Л., 1964.
С. 258; Латухин А.Н. Бог войны. М.: Молодая гвардия, 1979. С. 235; Никифоров Н.И. Минометы. М.: Воениздат, 1956. С. 29, 33; Цыганков И.С., Сосулин Е.А. Орудие, миномет, боевая
машина. М.: Воениздат, 1980. С. 165.

275

120 мм ПМ
обр. 1938 г.

480

170

107 мм обр.
1938 г.

После окончания войны минометы состояли и состоят
на вооружении всех армий мира. Но в начале 70-х годов
82-мм минометы практически были сняты с вооружения
Советской Армии. В мотострелковых ротах минометов
не было. Но в состав батальонных 120-мм минометных
батарей были введены минометные взвода 82-мм автоматических минометов 2Б9 «Василек» (риc. 1.9).

Риc. 1.9. 82-мм миномет 2Б9 ведет огонь

Основные ТТХ миномета 2Б9 «Василек»
Максимальная дальность стрельбы.........
Минимальная дальность стрельбы.........
Калибр...............................................
Вес миномета в боевом положении.........
Темп стрельбы (max..............................

4270 м
800 м
82 мм
622 кг
170 мин в минуту

В конце 70-х годов XX века был разработан 82-мм
миномет 2Б14 «Поднос» (риc. 1.11, 1.12).

Риc. 1.10. 82-мм автоматический миномет «Василек»11

Риc. 1.11. 82-мм возимый миномет «Поднос» в походном
и боевом положении

С началом войны в Афганистане стало ясно, что такое
оружие необходимо, только 82-мм минометы могут обеспечить мотострелковым подразделениям непосредственную огневую поддержку и сопровождение их при ведении
боевых действий в условиях горной местности.
11

Автоматический миномет 2б9м Василек.
http://www.permgaspi.ru
29

В ходе боевых действий по восстановлению конституционного строя в регионе Северного Кавказа подразделения 82-мм минометов нашли самое широкое применение.

Риc. 1.12. 82-мм миномет 2Б1412

С появлением в 50-х годах новых военно-транспортных самолетов большей грузоподъемности (Ан-8и
Ан-12) начались исследования в области разработки
новых видов боевой техники для воздушно-десантных
войск. Было определено ограничение в весе машины —
10 тонн. ВДВ СССР того времени не имели достаточного
количества аэромобильных средств поражения противника. Они были оснащены самоходными установкам
АСУ-57 и АСУ-85. Они в основном предназначались для
поражения бронированных объектов. Средств десантирования для САУ не было, их можно было десантировать
только посадкой на захваченном аэродроме противника.
К середине 60-х годов на вооружение принимается
десантный бронетранспортер БТР-Д. Он создавался
на базе БМД, но его ходовая часть была на один каток
длиннее, чем у БМД-1, что позволяло ему выдерживать
более серьезные нагрузки. Он стал основой для новой
12

https://sem-kb.com.ua/ru/products/artillery

артиллерийской системы. САО вооружили уникальным
120-мм нарезным орудием.
Самоходное орудие получило название 2С9 «Нона-С»
(риc. 1.14, 1.15) (Новое орудие наземной артиллерии).
Этим скрывалось действительное штатное предназначение
машины — оснащение частей и подразделений ВДВ. Первый опытный образец был создан в 1976, а в 1980 году начались войсковые испытания машины. Они были признаны
успешными и в 1981 году САО 2С9 «Нона» было принято
на вооружение. Орудие применяет как снаряды, так и мины.

Риc. 1.13. Самоходное орудие ВМФ 2С23 «НОНА-К»13

Риc. 1.14. 120-мм самоходное орудие 2С9 «НОНА»14

13
14

https://karopka.ru
https://cris9.armforc.ru; https://bolshoyforum.ru
31

Тактико-технические характеристики 2С9:
Масса, т................................. 8,76
Длина, м................................ 6,02
Ширина, м............................. 2,63
Тип брони.............................. алюминиевая
Калибр / марка пушки............. 120-мм / 2А51
Боекомплект.......................... 25 на 2С9; 40
на 2С9-1 и 2С9-1М
Дальность стрельбы, км........... 0,04–12,8
Скорострельность, мин. .......... 6−8
Двигатель.............................. 5Д20
Мощность двигателя, л. с. ....... 240
Скорость по шоссе/на плаву, .... 60 / 9
км/ч
Экипаж, чел. ......................... 4 + 1 заряжающий с грунта

В 1990 году была разработана и принята на вооружение установка 2С23 Нона-СВК на шасси бронетранспортера БТР-80.
Тактико-технические характеристики 2С23 «Нона»-СВК:
Экипаж.................................. 4 чел.
Масса.................................... 14,5 т
Длина.................................... 7,5 м
Высота.................................. 2,75 м
Ширина................................. 2,9 м
Клиренс................................. 475 мм без учета
выштамповок на днище
Максимальная скорость, шоссе.80 км/ч
Запас хода.............................. 600 км
Вооружение............................ 120-мм орудие 2А60,7,62-мм
пулемет ПКТ
Боекомплект пушки................ 30
Дальность стрельбы................ 0,45−12,5 км
Двигатель.............................. КамАЗ 7403
Мощность двигателя................ 260 л. с.
32

В 1985 году была проведена первая модернизация
«Ноны», новая модификация получила название 2С9-1
«Свиристелка». Буксируемым вариантом орудия подобного орудия, стало орудие 2Б16 (риc. 1.16). Оно было
принято на вооружение в 1986 году и предназначалось
именно для ВДВ, ими вооружались дивизионы десантноштурмовых бригад.

Риc. 1.15.120-мм орудие 2Б16 «Нона-К»15

В 2003 году была проведена очередная модернизация
«Ноны», новая самоходная установка вышла под индексом 2С9−1М. Она имеет автоматическую систему управления огнем, систему спутниковой навигации, и автоматический приемник команд.
Последующим вариантом Ноны стала система 2С31
«Вена» (риc. 1.16). Она имела автоматизированную
систему управления огнем и монтировалась на шасси
БМП-3.
В 2007 году на основе экспериментального буксируемого легкого миномета «Нона-М» был создан буксируемый миномет 2Б23 «Нона-М1».
Транспортирование миномета осуществляется путем
буксировки за тягачом, которым может быть автомобиль
УАЗ-2966, ГАЗ-2330 Тигр, ГАЗ-3308 Садко, Урал-43206.
15

https://forum.worldoftanks.ru. 1323765157_nona_k
33

Риc. 1.16. Орудие 2С31 «Вена»16

Риc. 1.17. 120-мм миномет «Нона-М1»17

Тактико-технические характеристики 2С23:
Максимальная скорость буксировки: по шоссе — 80, по пересеченной местности — 40 км/ч.
Клиренс, мм — 340
16
17

https://fpinterest.ru 53920e1d0b136a479d918cdb5115c72e
2Б-23 Нона-М11. https://fanaga.ru

Огонь ведется обычными оперенными 120-мм минами
и снарядами с готовыми нарезами. Возможно применение
высокоточных выстрелов типа КМ-8 «Грань-М1». Могут
использоваться мины Российского и зарубежного производства.
Масса: в боевом положении — 420 кг, в походном — 514 кг
Длина в боевом положении — 2366−2950 мм, в походном —
3610 мм
Длина ствола — 2800 мм
Ширина — 2118 мм
Высота — в боевом положении: 2693−3999 мм, в походном — 1350 мм
Расчет — 5 человек
Калибр — 120 мм
Угол вертикальной наводки — 42−85 градусов
Скорострельность — 9−11 выстрелов в минуту
Дальность стрельбы: ОФ миной — 7200 м, ОФ снарядом —
8800 м, АРС-12800 м
Тип прицела — МПМ-44М

Отдельно следует выделить минометы крупного калибра. В первую очередь это — 160-мм миномет МТ-13
(риc. 1.18).
«Когда на одном из фронтов были впервые массированно применены новые минометы — пишет в своей
книге «На службе военной» главный маршал артиллерии
Н. Воронов, — они произвели огромное моральное воздействие на противника. Выстрелы этих минометов глухие, мина взлетает очень высоко по крутой траектории,
а затем, почти отвесно падает вниз. При первых разрывах таких мин гитлеровцы решили, что их бомбит наша
авиация, и стали подавать сигналы воздушной тревоги».
МТ-13 — дивизионный миномет образца 1943 года,
впервые показал свои высокие боевые качества в битве
на Курской дуге.
35

Конструктор миномета профессор И. Теверовский
достиг успеха потому, что удачно совместил в своем
образце достоинства и мортиры, и миномета. Он сразу
отказался от идеи переносного орудия и впервые в мировой практике поставил миномет на неотделяющийся
в боевом положении колесный ход. Заряжание миномета
производилось с казенной части. Казенник отделяется,
для заряжания ствол устанавливается в горизонтальное
положение. После досылания мины ствол под действием
ее веса возвращался в положение для стрельбы.
Впервые ствол имел прицепное устройство, оно крепилось на дульном срезе. Таких минометов не было ни
в одной армии мира. Оригинальные конструкторские
решения стали явились основным направлением для разработки новых тяжелых минометов.
Тактико-технические характеристики
160-мм миномета МТ-13:
Вес в боевом положении..................... 1170 кг
Максимальная дальность стрельбы...... 5100 м
Минимальная дальность стрельбы...... 620 м
Максимальный угол возвышения........ +80°
Угол горизонтального обстрела
при угле возвышения ствола .............. 45°+45°
Максимальный угол склонения........... 12°
Угол горизонтального обстрела
при угле возвышения ствола............... 80.…50°
Максимальная скорострельность......... 3 выстр./мин.
Скорость перевозки по шоссе.............. до 50 км/час
Тип снаряда..................................... Фугасная мина
Вес, кг............................................. 48,865
Начальная скорость, м/сек................. макс. — 245,
мин. — 140

Риc. 1.18.160-мм миномет МТ-1318

С 1949 года в Конструкторском бюро Б.И. Шавырина начались работы по модернизации 160-мм миномета. У нового образца М-160 длина ствола увеличилась
на 960 мм, к миномету были созданы заряды, позволяющие вести огонь до дальности 8040метров. Колесный ход
миномета оснащался подрессориванием, что позволило
увеличить скорость транспортирования.
Другой миномет крупного калибра (240-мм) разрабатывался с 1938 года специальным КБ Б.И. Шавырина
(риc. 1.19). К 1945 году опытный образец был готов,
до 1947 года устранялись недостатки в конструкции,
а в 1950 году М-240 был принят на вооружение артиллерии РВГК.
Длина его ствола составляет 5,34 м. Ствол шарнирно
крепится в цапфе, позволяющей наклонять его для
заряжания и возвращать в исходное боевое положение.
Перевод миномета М-240 из походного положения в боевое составляет 20−25 минут, из боевого в походное —
15−20 минут. Для заряжания миномета ствол, так же как
и у 160-мм миномета, устанавливается в горизонтальное
положение. Мины подаются с помощью специальной
тележки, расчет.
18

160-ммминомет образца 1943 года. https://infourok.ru
37

Типы зарядов для миномета М-240:
Мины фугасные 53-Ф-865 весом 130,7 кг
Активно-реактивные 3Ф2 весом 228 кг
Управляемые 3Ф5 комплекса 1К113 «Смельчак» весом
134,2 кг
Ядерные 3БВ4 мощностью 2 кт
Уравновешивающий механизм пружинного типа. Он находится с правой стороны станка.

Транспортируется 240-мм миномет М-240 тягачами
АТ-Л, АТ-Т, АТ-С, МТ-ЛБ, автомобилем «Урал» и другими видами транспорта со скоростью 30 — 40 км/час.
Сцепление миномета с тягачом осуществляется с помощью устройства на дульной части ствола.
Тактико-технические характеристики миномета М-240
Боевой расчет..................................... 11 человек
Полный боевой вес.............................. 4150 кг
Вес мины........................................... 125−130,7 кг
Длина ствола...................................... 5,34 м
Длина в походном положении............... 6,51 м
Ширина в походном положении............ 2,49 м
Высота в походном положении.............. 2,21 м
Максимальная дальность стрельбы:
для Ф864:.......................................... 800—9650 м,
для 3Ф2:............................................ 19 690 м
Наибольшая начальная скорость
мины................................................. 362 м/сек.;
Наименьшая начальная скорость
мины................................................. 158 м/сек.
Максимальный угол склонения/
возвышения, град. ............................. +45/+65
Угол горизонтальной наводки, град. ..... 18
Скорость транспортировки по шоссе,
км/ч.................................................. 40
38

Риc. 1.19. 240-мм миномет в положении для заряжания19

В 50-е годы создавались орудия особой мощности,
предназначенные для стрельбы ядерными боеприпасами
(риc. 1.20, 1.22). В 1950 г. Конструкторское бюро В.Г. Грабина начало разрабатывать проект 406-мм активно-реактивной пушки на самоходном лафете, получившей шифр
«0842». Позже 406-мм орудие получило индекс С-103.
Орудие предполагалось оснащать ядерными боеприпасами. Был создан опытный образец, но при испытаниях
он был разрушен.
Параллельно над этой проблемой работали конструкторы — И.И. Иванов и Б.И. Шавырин. Онисоздали406-мм
пушку СМ-54 и 420-мм миномет 2Б1. Миномет получил
название «Ока». Опытный образец миномета 2Б1 с кодовым названием «Трансформатор» появился в 1957 году.
Наименования «Трансформатор» и «Конденсатор» ничего
не значили и применялись для сохранения военной тайны
и введения в заблуждение наших западных «партнеров».
О боевом применении минометов М-240. https://jobbsurf.
mattiasp.se

Риc. 1.20. Атомная артиллерия: 406-мм орудие
С-103, 406-мм самоходная пушка СМ-54, 420-мм
самоходный миномет 2Б120

В качестве основного орудия на «Оке» был установлен 420-мм миномет с длиной ствола почти 20 метров.
Его мина весила 750 килограммов, поэтому заряжался
миномет с казенной части с помощью специального подъемного крана. Это снижало скорострельность машины,
она составляла один выстрел в пять минут. Дальность
стрельбы достигала 45 километров. Для наведения орудия в вертикальной плоскости применялось гидроусиление, горизонтальная наводка осуществлялась сначала
поворотом всей машины, затем- электродвигателем.
20 «Ока» — советская самоходная 420-ммминометная установка. https://warweapons.ru/oka-sovetskaya-samohodnaya420-mm-minomyotnaya-ustanovka/; Самоходная пушка 2А3
“Конденсатор-2П” (объект 271). https://arsenal-info.ru/pub/
art/4494; 420-мм пушка С-103. https://news.21.by/othernews/2016/05/07/1188597.html

Точно такая же система наводки применялась и на пушке
СМ-54 «Конденсатор».
Расчет машин состоял из семи человек. На марше
в машине находился только механик-водитель, остальные
члены экипажа перемещались в бронетранспортере или
автомобиле. Обе боевые машины получили унифицированную ходовую часть, не имеющую аналогов в мировой
практике. Силовой агрегат был взят у тяжелого танка Т-10.
Турбодизельный двигатель мощностью 750 лошадиных
сил позволял перемещаться со скоростью до30 километров
в час. Запас хода по топливу — 200−220 километров.
К 1957 году было изготовлено 4 миномета «Ока» и 4
САУ «Конденсатор». Эти машины в 1957 году приняли
участие в параде на Красной площади (риc. 1.21). Они
произвели большое впечатление на советских граждан,
но особенно на иностранных гостей. Однако в западной
прессе сообщили, что орудия ненастоящие, а их демонстрация своеобразное «бряцание оружием», с целью запугать мировую общественность.

Риc. 1.21. Парад на Красной площади. Москва 1957 г.21
«Ядерный» миномет 2Б1 «Ока» на гусеницах. https://
russian7.ru
21

Доработка «Оки» и «Конденсатора» проводилась
до 1960 года и была остановлена по обеим машинам одновременно. Прекращение работ обусловлено появлением
тактических ракет, которые имели более существенную
мощность ядерных боеприпасов и стартовали с относительно легких ракетных установок («Филин», «Марс»).

Риc. 1.22. 420-мм миномет «Ока»22
Тактико-технические характеристики 2Б1 «Ока»:

Длина (вместе с пушкой) — 27,85 м, ширина — 3,08 м,
высота — 5,73 м
Масса — 55,3 т
Бронирование — противопульное
Силовая установка — дизельный двигатель жидкостного
охлаждения В-12−6Б, мощностью 552 кВт (750 л. с.)
Удельная мощность — 13,6 л. с./т
Максимальная скорость по шоссе — 30 км/ч
Запас хода по шоссе — 220 км
Вооружение — 420-мм миномет 2Б2, длина ствола 47,5
калибров (около 20 м)
Скорострельность — 1 выстрел в 5 минут
Дальность стрельбы — до 45 км, с использованием активнореактивных боеприпасов
Экипаж — 7 человек
Самоходная артиллерийская установка 2Б1. Яндекс.Дзен;
Самоходный миномет особой мощности 2Б1 «Ока». https://warbook.ru/samohodnaya-artillerijskaya-ustanovka10-sssr-rossiya2/;
«Царь-пушка» Никиты Хрущева. https://forum.cake.dn.ua

К настоящему времени все огневые средства сопрягаются со средствами разведки и наведения и составляют
разведывательно-ударные (огневые) комплексы (контуры).
Так, например, в состав комплекса 1К113 «Смельчак»
входят: 240-мм корректируемый выстрел 3ВФ4 (риc. 1.23),
лазерный дальномер-целеуказатель1Д15 со средствами
синхронизации 1Ф35К и 1А35И.
Система наведения корректирует мину на конечном
участке траектории полета (150 м). Время наведения
на цель составляет от 0,1 до 0,3 секунды.
Такой способ наведения позволяет сократить расход
боеприпасов на поражение цели до 1–3-х штук.
Основные ТТХ комплекса 1К113:
Калибр мины.......................... 240 мм
Длина мины........................... 1652 мм
Дальность стрельбы................ 9200 м
Минимальная дальность
стрельбы................................ 3800 м
Масса выстрела...................... 158 кг
Масса мины........................... 134 кг
Масса метательного заряда....... 26 кг
Масса ВВ............................... 21,4 кг
Вероятность попадания
в круг радиусом 6 м................. 0,66
Выбираемая круговая ошибка.. 150 м
Дальность подсветки цели........ 200−5000(7000) м
Начальная скорость мины........ 358 м/с
Скорость вращения, об/с.......... 4−5
Время подсветки цели............. 5−15 сек.

Самоходная версия 240-мм миномета — самоходный
миномет 2С4 «Тюльпан», предназначенный для уничтожения укрепленных зданий, фортификационных сооружений, живой силы и бронетехники противника, уничтожения особо прочных объектов и целей (риc. 1.24).
43

Риc. 1.23.Мины к 240-мм миномету: фугасная мина Ф864,
корректируемые мины к 240-мм миномету23

Риc. 1.24.240-мм самоходный миномет 2С4
«Тюльпан» 2Б824
. Корректируемая мина 3Ф5. https://politikus.ru; Минометный 240-мм выстрел (Ф-864) к миномету «М-240» образца
1950 г. https://patronen.su
24 Разработка 240 мм самоходного миномета 2С4. https://cris9.armforc.
ru; Самоходныйминомет2С4 «Тюльпан». https://war-book.ru
23

Миномет был принят на вооружение в 1972 году. Он
состоит на вооружении артиллерийских бригад большой
мощности артиллерии РВГК СВ. Дивизион минометов
2С5 состоит из трех минометных батарей по 4 миномета
в каждой. Всего в минометном дивизионе 12 минометов.
2С4 «Тюльпан» выполнен по оригинальной безбашенной схеме с открытой установкой миномета на базе
самоходного орудия СУ-100П. Корпус машины сварен
из стальных броневых катанных листов и разделен на три
отделения: силовое, отделение управления и боевое.
В походном положении плита с минометом размещены на крыше корпуса. В боевом — миномет откидывается назад с помощью гидравлической системы и устанавливается на плиту, упирающуюся в грунт.
Основным вооружением является казнозарядный 240мм миномет 2Б8. Дополнительно вооружение миномета
составляет 7,62-мм пулемет ПКТ (ПКМБ). Пулемет установлен на вращающейся башенке командира, углы вертикального наведения составляют от −6° до +15°, а горизонтального — от 164° влево до 23° вправо. Для личного
оружия расчета миномета предусмотрены два крепления
под автоматы АКМСУ и гранатомет РПГ-7.
Для грубой наводки в вертикальной плоскости (установка прицела) и заряжания миномета используется
гидросистема. В горизонтальной плоскости и для точной
наводки (установка точных значений прицела и угломера)
используется ручной привод.
Заряжание миномета проводится при угле 90 градусов. При заряжании из механизированных боеукладок
мина подается на направляющие, после чего она снаряжается необходимым зарядом, затем минометный выстрел
автоматически досылается в канал ствола. Для заряжания с грунта миномет оборудован специальной лебедкой.

Тактико-технические характеристики СМ 2С4:
Основное вооружение: ............ 240 мм миномет 2Б8
Дополнительное:
– пулемет ПКТ....................... 1500 патронов)
– гранатомет РПГ-7В............... (2 гранаты)
– сигнальный пистолет............ (18 ракет)
Боекомплект.......................... 40 мин
Возимый боекомплект............. 20 фугасных мин,
или 19 АРМ
Максимальная скорострельность
при угле возвышения 60°.......... 1 выстрел в минуту.

В боекомплект миномета входят фугасные мины
53-Ф-864 с максимальной дальностью стрельбы в 9,65 км,
а также активно-реактивные мины 3Ф2 с максимальной дальностью стрельбы в 19,69 км. При необходимости миномет может применять корректируемую мину
«Смельчак». Кроме того, для 240-мм минометов М-240
и 2С4 разработаны: зажигательные мины «Сайда», снаряженные напалмом и образующие устойчивые очаги
возгорания на площади 7850 м² вокруг центра разрыва
снаряда, кассетные мины «Нерпа», снаряженные осколочно-фугасными боевыми элементами 3ОФ16, ядерные
снаряды мощностью 2 килотонны в обычном и активнореактивном варианте, а также нейтронные снаряды
«Смола» и «Фата».
Боевое крещение миномет получил в Афганистане
(1978−1989 гг.). Самоходные минометы 2С4 применялись
и на Северном Кавказе — против бандитских формирований мирового терроризма. Там они продемонстрировали высокую эффективность огня. Минометы использовались для уничтожения оборонительных сооружений
в горах и бетонных укреплений вблизи различных коммуникаций, уничтожения живой силы и огневых средств
на обратных скатах высот.
46

Вопросы для закрепления пройденного материала
1. Когда, где и при каких обстоятельствах был создан
отечественный миномет?
2. Назовите отечественные минометы начала века.
3. Основные проекты группы Доровлева.
4. Каковы особенности конструкции отечественного
миномета образца 1936 года?
5. Какие минометы были созданы во время Великой
Отечественной войны?
6. Назовите ТТХ 160-мм миномета МТ-13.
7. Назовите ТТХ 240-мм М-240.
8. Когда и для каких задач был разработан 420-мм
миномет «Ока».
9. Назовите ТТХ самоходного миномета 2С4 «Тюльпан».

Глава 2
82-ММ НОСИМЫЙ МИНОМЕТ 2Б14 «ПОДНОС»
.

2.1. Назначение миномета и организационно-штатная
принадлежность подразделений, вооруженных
минометами 2Б14
82-мм миномет 2Б14−1 — орудие навесного огня. Это
современное оружие, в котором заложены возможности
различных модификаций. На основе миномета 2Б14 разрабатываются современные минометные системы (2Б23,
2Б24). Миномет предназначен для:
– уничтожения или подавления живой силы и огневых средств противника, расположенных открыто, в окопах, траншеях, на обратных скатах высот, за зданиями,
сооружениями, в лощинах, ущельях и т. п.;
– ослепления (задымления) наблюдательных пунктов противника, организации дымовых завес, освещения местности.
Большая крутизна траектории мины и сравнительно
малые габариты миномета в боевом положении позволяют располагать его в глубоких складках местности
и за укрытиями, что исключает возможность поражения
его настильным огнем противника25.
Минометная батарея организационно входит в состав
мотострелкового (парашютно-десантного, десантно-штурмового) батальона. Количество минометов в батарее — 6
или 8, во взводе — 3−4 единицы.
25

История оружия. http://obshe.net

Риc. 2.1. 82-мм миномет в боевом положении26

Риc. 2.2. Организационно-штатная структура мсб
(вариант)
82-мм миномет «Поднос» 2Б14 (СССР). http://voenchel.ru/
index.php?newsid=902

Небольшая масса и возможность разборки миномета
на основные части позволяет переносить его силами расчета. Для этого применяются специальные вьюки, при
помощи которых вес миномета и выстрелов к нему распределяется пропорционально на весь личный состав расчета (кроме командира).
Миномет перевозится на автомобиле (ГАЗ-66, Урал43206), гусеничном тягаче МТ-ЛБ, мотовездеходе, а в горной местности — и на лошадях.

Риc. 2.3. Боевой и численный состав минометной батареи
2Б14 (вариант)

2.2. Тактико-технические характеристики миномета 2Б14
и применяемые боеприпасы
Основные ТТХ:
Калибр.................................................. 82 мм
Дальность стрельбы:
– максимальная (осколочными минами..... 4000 м
– минимальная (осколочными минами...... не менее 91 м
Максимальная начальная скорость............ 259 м/с
Масса осколочной мины........................... 3,1 кг
Углы наведения трубки с перестановкой двуноги — лафета:
– вертикального наведения...................... от 45
до 85 градусов
50

– горизонтального наведения................... 360 градусов
Масса миномета в боевом положении......... 41,88 кг
Масса завьюченных частей миномета:
– трубы................................................. 16,2 кг
– опорной плиты..................................... 17 кг
– лафета-двуноги.................................... 13.98 кг
Масса сумки с четырьмя минами, кг.......... 13 кг
Масса завьюченных лотков с минами, кг.... 24,917 кг
Время перевода миномета из боевого (походного)
положения в походное (боевое)................. не более 30 сек.
Скорострельность без исправления
наводки....................................................... до 24 выстр./мин.
Расчет................................................... 5 человек
(командир, наводчик, заряжающий, снарядный, подносчик)
Боковая качка........................................ не более 0−18
делений угломера

В ящике — 10 мин; масса ящика — 48 кг. Для
стрельбы из миномета применяются выстрелы: с осколочной, дымовой, осветительной и агитационной минами.
Боекомплект миномета 2Б14 — 120 шт., возимый
запас — 60 выстрелов и носимый — 12 шт.

Риc. 2.4. Ящик с 82-мм минами
51

Выстрел с осколочной миной сталистого
чугуна и полным переменным зарядом
ВО-832Д.
Выстрел с осколочной миной ППЗ или
дальнобойным зарядом ВО1
Выстрел с осколочной миной повышенного могущества из высокопрочного
чугуна и дальнобойным зарядом ВО12
Выстрел с осколочной миной повышенного могущества из высокопрочного
чугуна и полным переменным зарядом
ВО18
Выстрел с дымовой миной сталистого
чугуна и ППЗ
ВД-832ДУ
Выстрел с осветительной стальной миной
и ППЗВС-832С или ВС-832К
Выстрел с осветительной миной и дальнобойным зарядом ВС-25 или ВС-25М.
Выстрел с осколочной миной сталистого
чугуна инертного снаряжения и ППЗ или
ДЗ ВО1 ИН.
0,45

0,066
0,066
0,066

3,1

3,47
3,5
3,5

О- 12

Д-832ДУ
С-832С или
С-832К
С-832С или
С-832СМ

–

0,45

3,1

О- 12

3,1

0,454

3,1

О-832ДУ

О-832ДУ ИН

0,454

3,1

О-832Д

М-5 или
М-6 или
М-5С
Т-1
Т-1
М-6 охолощенный

М-5 или
М-6 или
М-5С

М-5 или
М-6 или
М-5С
М-5 или
М-6 или
М-5С
М-5 или
М-6 или
М-5С

№ Наименование и сокращенный индекс мины Сокращенный Масса Масса Марка взрып/п
индекс мины снаряда, развателя
мины
рывн.
заряда

Комплектация минами 2Б14-1

Таблица 2.1

Боекомплектом называется установленное приказом министра обороны РФ количество боеприпасов определенного
вида на единицу вооружения.

2.3. Устройство мин и подготовка их к стрельбе
Минометный выстрел (риc. 2.5, 2.6) состоит из мины,
взрывателя, ввинченного в головную часть мины, основного
метательного заряда, помещенного в трубку стабилизатора;
пакета дальнобойного метательного заряда или пакетов метательного заряда, размещенного на трубке стабилизатора.
Общее устройство мин

Риc. 2.5. 82-мм мина:
1 — колпачок взрывателя, 2 — взрыватель, 3 — центрующее
утолщение, 4 — взрывчатое вещество, 5 — корпус мины, 6 —
стабилизатор, 7 — перья стабилизатора, 8 — огнепроводные
отверстия, 9 — основной метательный заряд27
Минометные мины для стрельбы из 82-мм минометов. http://
placdarm.net/2mir/657-minometnye-miny-dlya-strelby-iz-82mm-minometov.html

Риc. 2.6. Осколочная мина:
1 — взрыватель, 2 — разрывной заряд, 3 — пакеты
метательного заряда, 4 — основной метательный заряд, 5 —
перья стабилизатора, 7 — стабилизатор, 8 — корпус, 9 —
центрирующее утолщение28

Осколочный выстрел предназначен для поражения
живой силы и огневых средств противника осколками.
Состав: корпус с разрывным зарядом; стабилизатор; взрыватель; основной метательный
заряд; пакеты метательного заряда или дальнобойного заряда. Комплектуется взрывателем
М-6.
К новому 82-мм миномету 2Б24 разработан
новый выстрел повышенного могущества с дальнобойным зарядом, мина 3-О-26.
Эффективность действия мины 3-О-26 выше
по сравнению с миной 3-О-12 в 2,5 раза. Вес мины
3-О-26 — 4,4 кг, вес мины 3-О-123 — 3,1 кг.
Риc. 2.7. Выстрел к 82-мм миномету 2Б14: мина
3-О-26 (метательный заряд из 6 модулей)
28

82-мм осколочная мина. https://mrpl.city/

Дымовой выстрел (риc. 2.8) применяется для ослепления наблюдательных пунктов и огневых средств противника, постановки дымовых завес на отдельных участках, а также для пристрелки. По устройству он отличается
от осколочной мины наличием запального стакана, который ввернут в очко корпуса. В запальный стакан вставлен
разрывной заряд, а в очко стакана ввинчен взрыватель.
Корпус мины заполнен дымообразующим веществом.
На корпусе мины выше центрующего утолщения нанесена черная кольцевая полоса. Комплектуется взрывателем М-6.
При разрыве дымовой мины образуется плотное
облако дыма белого цвета высотой до 15−20 м и шириной до 20−25 м (при умеренном ветре). Кусочки горящего
фосфора разлетаются на расстояние до 10 м по фронту
и до 15 м в глубину.

Риc. 2.8. Дымовая мина:
1 — запальный стакан, 2 — разрывной заряд, 3 —
дымообразующее вещество
55

Осветительный выстрел применяется для освещения местности и целеуказаний. У осветительной и зажигательной мины вместо взрывателя предусмотрена
трубка. Она срабатывает по времени и дает форс пламени
на вышибной заряд, благодаря чему корпус мины разрушается, освобождая факел, который воспламеняется
и освещает местность.
Состав: корпус, разделенный на головную и хвостовую части; стабилизатор; дистанционный взрыватель Т-1;
основной метательный заряд и пакет метательного заряда
или пакеты дальнобойного метательного заряда.

Риc. 2.9. Осветительный выстрел к 82-мм миномету
2Б14 с миной С-832

Агитационный выстрел (риc. 2.10) применяется для
распространения агитационного материала. Устройство
его подобно осветительному выстрелу, но вместо факела
он снаряжается агитационным материалом.
56

Риc. 2.10. Агитационная мина^
1 — дистанционная трубка, 2 — корпус, 3 — диафрагма, 4 —
упор с обтюратором, 5 — вышибной заряд, 6 — картонная
прокладка, 7 — моралистические полуцилиндры, 8 —
агитационная литература, 9 — упор, 10 — хвостовая часть,
11 — стабилизатор, 12 — основной заряд29

Устройство метательных зарядов
Десятиперая мина комплектуется одним основным
метательным зарядом и тремя пакетами метательного заряда или пакетом дальнобойного метательного
заряда, которые предназначаются для выбрасывания
мины из канала ствола. Основной метательный заряд
вставляется в трубку стабилизатора, а пакеты метательного или дальнобойного метательного заряда надеваются
на трубку стабилизатора.
https://www.agitka.su/old/index.php/arsenal/82-ussr/162mortar82

Основной метательный заряд состоит (риc. 2.7)
из бумажной гильзы с металлическим донцем, заряда
из нитроглицеринового пороха и капсюля воспламенителя. Гильза имеет кольцевое утолщение на бумажной
части для обеспечения фиксации гильзы в трубке стабилизатора. У модернизированного основного метательного
заряда для этой цели на металлической части имеется три
выступа.
Пороховой заряд помещен в гильзе и прикрыт
пыжами. Весь заряд покрыт лаком.
При стрельбе основным метательным зарядом (без
пакетов метательного заряда или пакета дальнобойного
метательного заряда) мина выбрасывается из трубы
со скоростью 70 м/с и летит при угле возвышения 45°
на дальность 475 м. Поэтому стрельбу на малые дальности (до 475 м) можно вести только на основном метательном заряде (без пакетов метательного заряда).

Риc. 2.11.Основной метательный заряд:
1 — пыжи, 2 — пороховой заряд; 3 — гильза;
4 — капсюль-воспламенитель
58

Риc. 2.12. Мина с пакетами метательного заряда:
1 — пакеты метательного заряда, 2 — пакет дальнобойного
метательного заряда

Пакет метательного заряда (риc. 2.12) состоит
из нитроглицеринового пороха, помещенного в матерчатый картуз кольцевой формы.
Заряды для стрельбы нумеруются: заряд первый —
он состоит из основного метательного заряда и одного
пакета метательного заряда, второй — из основного
и двух пакетов метательного заряда, заряд третий —
из основного и трех пакетов метательного заряда.
Дальнобойный метательный заряд состоит из основного метательного заряда и пакета дальнобойного метательного заряда. Пакет дальнобойного метательного
заряда состоит из пороха марки ВУФл, помещенного
в матерчатый картуз прямоугольной формы.
Воспламенение пакетов метательного заряда при
выстреле происходит от основного метательного заряда
пороховыми газами, прорывающими гильзу и выходящими через отверстия в трубке стабилизатора.
59

2.4. Минные взрыватели

Риc. 2.13. Минный взрыватель М-6:
1 — чека; 2 — предохранительный колпак; 3 — коническое
кольцо; 4 — мембрана; 5 — корпус; 6 — грибок; 7—жало; 8 —
наперсток; 9 — пружина движка; 10 — капсюль-детонатор;
11 — детонатор; 12 — передаточный заряд; 13 — диафрагма;
14 — движок; 15 —штифт; 16 — втулка; 17 — шарики; 18 —
гильза; 19 — пружина; 20 — тесьма

Взрыватель предназначен для производства взрыва
мины при встрече с целью. Минный взрыватель М-6
(риc. 2.13) является головным взрывателем предохранительного типа мгновенного действия, взводящимся
на расстоянии 0,75−10 м от дульного среза.
Основные части: корпус с мембраной и предохранительным колпаком; ударно-предохранительный механизм; диафрагма с передаточным зарядом; детонирующее устройство.
Подготовка взрывателя к стрельбе: посредством
тесьмы выдернуть чеку и снять колпак. Стрелять
с колпаком нельзя, т. к. возможны отказы в действии.
Действие взрывателя:
Под действием силы инерции, которая возникает при
выстреле, гильза 18 сжимает цилиндрическую пружину
19 и оседает вниз.
60

Вследствие наличия штифта 15, запрессованного во
втулку 16 и входящего в зигзагообразный паз оседающей
гильзы, поступательное перемещение гильзы происходит насколько замедленно, так как оно совмещено с возвратно-вращательным движением около штифта. Однако
полное оседание гильзы 18 в крайнее нижнее положение
произойдет еще до вылета мины из канала трубы.
Одновременно с перемещением оседающий гильзы
будет опускаться вниз верхний шарик, который затем
по закругленной верхней части гильзы сказывается
в уширенную камеру корпуса. Все остальные детали под
действием сил инерции поднимаются в нижнее положение, выбирая имеющиеся зазоры, и находятся в таком
положении до тех пор, пока силы инерции от линейного
ускорения продолжают действовать.
После вылета мины за дульный срез миномета оседающая гильза 18 под действием цилиндрической пружины
19 будет подниматься вверх до упора в грибок 6. Подъем
гильзы будет также происходить несколько замедленно, так
как зигзагообразный паз гильзы будет скользить по штифту,
создавая возвратно-вращательное движение. Как только
гильза поднимется до упора в грибок, два нижних шарика
выкатятся в камеру корпуса и освободят жало 7. После
этого дальнейший подъем гильзы будет происходить вместе
с грибком и жалом до упора грибка 6в мембрану. Двигаясь
вверх, жало выходит из зацепления с движком 14, перемещается под действием пружины 9в боевое положение, при
котором на одной оси располагаются жало 7, капсюль детонатор 10 и передаточный заряд 12.
На полете мины под действием силы набегания свободно сидящий капсюль детонатор перемещается вперед,
входит в центральное гнездо втулки 16 и тем самым фиксирует движок в боевом положении.
Взведение взрывателя, т. е. совмещение оси капсюлядетонатора с осью жала, происходит на удалении мины
от дульного среза миномета не ближе 0,75 м и не далее 10 м.
61

При встрече мины с преградой мембрана прорывается и ударник резко продвигается по направлению к хвостовой части взрывателя. Жало 7 накалывает капсюльдетонатор 10и вызывает действие капсюля-детонатора.
Взрывом капсюля-детонатора разрушается перемычка
и диафрагме 13 и вызывается детонация передаточного
заряда 12. Детонация передаточного заряда вызывает
детонацию тетрилового детонатора 11, который, в свою
очередь, вызывает разрыв боевого заряда мины.

Риc. 2.14. Трубка Т-1:
1 — герметизирующий колпак; 2 — ударный стержень; 3 —
пробка, 4 — дистанционный ударник; 5— предохранительная
пружина; 6 — фольговый кружок; 7 — асбестовый кружок;
8— пороховая запорошка; 9 — суконная прокладка; 10 —
среднее дистанционное кольцо; 11 — капсюль-воспламенитель;
12 — нижнее дистанционное кольцо; 13 — крышка; 14—
ударный капсюль-воспламенитель; 15 — втулка; 16 —
пружина движка; 17 — кожаная прокладка; 18 — стопорный
винт; 19 — мембрана; 20 — чашечка предохранителя; 21 —
пороховые запрессовки, 22 — шелковая нить; 23 — пороховой
предохранитель; 24 — предохранительный движок; 25—
шайба; 26 — латунный кружок; 27 — донная втулка; 28 —
пороховая петарда; 29 — корпус; 30 — пороховой замедлитель;
31 — винт к скобе; 32 — обтюрирующее колечко; 33 — скоба;
34 — жало; 35 — верхнее дистанционное кольцо; 36 — гайка
62

Взрыватель (трубка) Т-1 (риc. 2.14.) предназначается
для воспламенения вышибного заряда осветительной мины
в установленной точке траектории (дистанционное действие)
или при встрече ее с преградой у цели (ударное действие).
Взрыватель оснащен пиротехническим (пороховым)
дистанционным устройством. Горение дистанционного
устройства начинается в момент выстрела в результате
накола капсюля — воспламенителя жалом дистанционного ударника.
Состав: корпус с герметизирующим колпаком;
накольно-воспламенительный дистанционный механизм;
ударный механизм.
Подготовка к стрельбе: свинтить со взрывателя
герметизирующий колпак, вращая его по ходу часовой
стрелки (резьба левая), установить специальным ключом поворотом дистанционных колец до совмещения
скомандованного деления шкалы с риской на корпусе
трубки. Шкала имеет отметки от 10 до 125 через каждые 10 делений, цена деления 0,3 секунды.
Подготовка мины к стрельбе:
1. Вставить в трубку стабилизатора основной метательный заряд;
2. Навинтить взрыватель;
3. Укрепить (навесить) требуемое количество пакетов
метательного заряда или дальнобойный заряд;
4. Подготовить взрыватель к стрельбе (снять предохранительный колпак).
При выстреле (во время движения мины в канале
трубы) дистанционный ударник 4преодолевает сопротивление пружины 5 и, опускаясь, жалом накалывает
капсюль-воспламенитель 11. Луч огня от капсюля-воспламенителя через окно в головке корпуса воспламеняет
пороховую запорошку 8 верхнего дистанционного кольца
и через усилительный столбик в запальном отверстии
передается дистанционному составу верхнего кольца.
63

Одновременно луч огня от капсюля-воспламенителя
через специальное окно в головке корпуса воспламеняет
пороховой предохранитель 23.
После вылета мины из канала ствола при установке
на ударное действие (УД) горение дистанционного состава
происходит только в верхнем кольце. В среднее кольцо
огонь не передается, так как его передаточное окно при
этой установке трубки закрыто металлической перемычкой верхнего дистанционного кольца.
После выгорания порохового предохранителя (что
происходит на расстоянии 20–100 м от миномета) движок 24 под действием пружины 16своим упором входит
во втулку предохранителя и освобождает жало 34. В то же
время ударник мгновенного действия под влиянием сил
набегания прижимается к мембране и в таком положении
находится до момента встречи с преградой.
При соприкосновении с преградой у цели мембрана срезается, ударник перемешается назад и жалом 34 накалывает капсюль-воспламенитель 14. Луч огня от капсюля-воспламенителя воспламеняет пороховую засыпку и петарду
28. Газы горящей петарды вышибают латунный кружок 26
и вызывают срабатывание вышибного заряда мины.
При установке на дистанционное действие луч огня
через передаточное отверстие и пороховые цилиндрики передается дистанционному составу среднего и нижнего колец.
Горение состава продолжается до передаточного отверстия
в тарели корпуса и через замедлитель 30 передается пороховой петарде 28 и далее вышибному заряду мины. Величина
пути и время горения дистанционного состава изменяются
в зависимости от произведенной установки трубки (взаимного расположения передаточных отверстий).

2.5. Маркировка и клеймение боеприпасов
Маркировкой называется знаки и надписи, нанесенные краской на минах, зарядах и укупорке.
64

Клеймами называются знаки, выбитые или выдавленные на мине, гильзе и взрывателе.
На корпусе снаряженной мины (риc. 2.10) черной
краской наносятся:
– на одной стороне корпуса — номер снаряжательного завода, номер партии и год изготовления, калибр
мины и знак массы;
– на противоположной стороне корпуса — обозначение взрывчатого вещества, индекс мины (см. Приложение № 1).
Знаки массы означают отклонение массы мины
от нормальной:
Н — легче (тяжелее) не более чем не 1/3% массы мины;
Один минус (плюс) легче (тяжелее) на 1/3−1%;
Два минуса (плюса) — легче (тяжелее) на 1–1 2/3 %;
Три минуса плюса) — легче (тяжелее) на 1 2/3−2 1/3 %;
Четыре минуса (плюса) — легче (тяжелее) на 2 1/3 — 3 %;
ЛГ (ТЖ) легче (тяжелее) более чем на 3%.
На взрывателе (трубке) выбиваются маркировка
и клейма марка взрывателя, марка завода, номер партии
и год изготовления, знаки завода-изготовителя.
Например:

М-6 — марка взрывателя, 00 марка завода; 8−71 номер
партии и год изготовления, знаки завода-изготовителя.
На основном метательном заряде наносятся маркировка
и клейма.
Например:

на дне гильзы 00 — товарный знак или наименование
завода-изготовителя гильзы; 77 — год изготовления; 10 —
номер партии гильзы;
на этикетке: 1 — номер партии пороха; 77 — год изготовления пороха, 2— номер партии метательных зарядов.
На упаковке пакетов метательного заряда наносится
марка пороха.
65

Например:

пакеты метательного заряда 82БМ НБК 32/65−14 0/00.

Риc. 2.15. Маркировка осколочной
(дымовой, осветительной) мины:
а — номер снаряжательного завода, б — номер партии и год
изготовления; в — калибр мины; г — знак массы; д — шифр
взрывчатого вещества осколочной мины (ШД — шифр
дымообразующего вещества дымовой мины); е — индекс
осколочной мины (Д-832 ДУ — индекс дымовой мины;
832С — индекс осветительной мины)

Укупорка боеприпасов
Снаряженные мины с ввинченными взрывателями
укладываются в укупорочные ящики (риc. 2.16) по 10 шт.
в каждый ящик, в два ряда, разделенные между собой
деревянными вкладышами. В этот же ящик укладывают
четыре конверта с пакетами метательного заряда по 5 шт.
в каждом или 10 конвертов с пакетами дальнобойного
метательного заряда.
66

Основные метательные заряды вставлены в мины.
При использовании модернизированных основных метательных зарядов, упакованных в два конверта по 5 шт.
в каждом, их укладывают в ящик рядом с пакетами метательного заряда. Кроме того, в ящик может быть уложен
конверт с запасным основным метательным зарядом. При
этом на ящик нанесена надпись «ОСНОВ. МЕТАТ. ЗАР.
ЗАПАС». В конвертах все метательные заряды находятся
в полиэтиленовых пакетах.

Хранение боеприпасов на огневой позиции
На огневой позиции запас боеприпасов хранится рассредоточено в погребках, которые оборудуются в 15–30 м
сзади минометов; при наличии времени погребки соединяют ходами сообщения с минометными окопами.
Расходный запас боеприпасов выкладывают на площадках около минометов или в специальных нишах.
Погребки и ниши должны быть оборудованы так,
чтобы находящиеся в них боеприпасы были защищены
от воздействия ударной волны при ядерном взрыве,
от попадания пуль и осколков снарядов (мин). Боеприпасы, находящиеся в нишах и на открытых площадках
около минометов, должны быть укрыты подручными
материалами, от дождя, снега, песка, пыли и от солнечных лучей.
Хранить боеприпасы в укрытиях для людей категорически запрещается.

2.6. Подготовка боеприпасов к стрельбе
При подготовке к стрельбе необходимо отсортировать
мины; подобрать мины с одинаковыми знаками массы;
удалить смазку, грязь, снег с корпусов мин; осмотреть
корпуса мин, взрывателей и зарядов; укомплектовать
мины дополнительными пакетами.
67

Мины сортируются:
– по индексу или по назначению (осколочная, дымовая);
– по маркировке, указывающей завод, партию и год
снаряжения;
– по знакам массы.
Основные метательные заряды сортируются по маркировке на этикетке, наклеенной сверху заряда. Пакеты
метательного заряда сортируются по маркировке на упаковке. Пакеты метательного заряда, имеющие различную маркировку, могут быть использованы только
в исключительных случаях для стрельбы по групповым
целям, наиболее удаленным от своих войск.
Рассортированные боеприпасы распределяются
по минометам (взводам) так, чтобы для выполнения
каждой огневой задачи у минометов были боеприпасы
с одними и теми же маркировкой и знаками массы.

Риc. 2.16. Ящик для боеприпасов:
а — марка взрывателя; б — марка завода-изготовителя
взрывателей, номер партии, год изготовления; в — месяц
снаряжения, год снаряжения, марка завода, снаряжающего
мины окончательно; г — обозначение миномета; д — знак
массы; е — номер завода, год изготовления, номер партии;
ж — номер завода, год снаряжения выстрелов пороховым
зарядом, марка завода
68

2.7. Общее устройство и принцип действия узлов
и механизмов миномета 2Б14
Миномет 2Б14 (риc. 2.17) состоит из шести основных
частей: трубы, опорной плиты, лафета-двуноги, предохранителя от двойного заряжания, прицельных приспособлений и ЗИП.

Риc. 2.17. 82-мм миномет 2Б14:
1 — лафет-двунога, 2 — предохранитель, 3 — прицел,
4 — труба, 5 — опорная плита

Риc. 2.18. Ствол с казенником и предохранителем

Труба — основная часть миномета, предназначенная
для создания баллистического давления в замкнутом объеме и для сообщения направления движения и начальной
скорости мине.
Она состоит непосредственно из трубы и казенника.
Труба имеет гладкий, полированный канал с конической фаской-направлением в дульной части. Снаружи
69

у дульного среза трубы имеется кольцевое утолщение для
увеличения прочности дульной части и крепления предохранителя, а ниже — кольцевые выступы для установки
и крепления хомута с амортизаторами.
С казенной стороны труба имеет резьбу для навинчивания казенника, переходящую в цилиндр с тщательно
обработанным торцом для обеспечения обтюрации пороховых газов. Вдоль трубы нанесена белая полоса для
выверки нулевой линии визирования.
Казенник (риc. 2.19) служит для плотного закрывания канала трубы и для соединения трубы с опорной плитой, а также для размещения в нем стреляюще-предохраняющего механизма с ручным приводом.
Казенник состоит из корпуса казенника и устанавливаемых в нем бойка, связанного с ним водила, поджатого
пружиной к бойку, и плитки.
Корпус казенника снаружи имеет форму усеченного
конуса, переходящего в основании в конус со скосом,
оканчивающийся шаровой пятой.
3

2
1

Риc. 2.19. Казенник:
1 — корпус казенника, 2 — плитка, 3 — боек, 4 — водило

Для установки водила в определенное положение на корпусе казенника имеются обозначения: С —
стрельба, Р — разряжание, Д — демонтаж.
70

Водило выполнено в виде коленчатого валика,
с одного конца которого имеется направление под установку в казеннике, переходящее в уступ, на котором
выполнена стрелка, с другого — две лыски; подпружинное водило этим концом входит в паз бойка, фиксируя
его в определенном положении относительно плитки.
Стрелка на водиле предназначена для визуального определения положения бойка (боевое — С, утопленное — Р).
Механизм работает в режиме «жесткого накола» при
установке водила в положение С.
При осечке перед разряжанием миномета необходимо
утопить боек в плитку, для чего достаточно нажать
с помощью отвертки, вставленной в шлиц, на водило,
выведя таким образом стопорящий конец водила из паза
бойка, и повернуть водило на 180° в любую сторону
в положение Р. Боек опустится вниз — контакт между
капсюлем осечной мины и бойком отсутствует.
После извлечения осечной мины из канала трубы
взвод бойка осуществляется поворотом водила на 180°
в любую сторону в положение С. При разборке механизма достаточно нажать с помощью отвертки на водило
и повернуть его в положение Д.
Опорная плита (риc. 2.20) предназначена для передачи на грунт энергии отдачи миномета при выстреле
и обеспечения устойчивого положения.
Опорная плита представляет собой штампосварную
конструкцию и состоит из основного листа сферической
формы и подпятника, к которым приварены три сошника
коробчатой формы, уголки и ребра, обеспечивающие сцепление плиты с грунтом.
Подпятник имеет шаровое гнездо для соединения
трубы миномета с плитой.
Рукоятка служит для переноски плиты. К основному
листу приварены скобы, необходимые для закрепления
плиты на вьюке.
71

7
3
6
4

9
12

Риc. 2.20. Опорная плита:
1 — рукоятка, 2 — правый уголок, 3 — сошник, 4 — основной
лист, 5 — малое ребро, 6 — уголок, 7 и 8 — большое ребро,
9 — малое ребро, 10 — левый уголок, 11 — подпятник, 12 —
скоба, А — отверстия

Риc. 2.21. Лафет-двунога:
1 — рукоятка, 2 — вертлюг, 3 — хомут с амортизаторами, 4 —
кронштейн, 5 — двунога, 6 — труба, 7 — горизонтальный винт,
8 — наружная труба, 9 — механизм горизонтирования, 10 —
зажим, 11 — тарель, 12 — цепь, 13 — подъемный механизм
72

Лафет-двунога (риc. 2.21) служит опорой для трубы
миномета в боевом положении и обеспечивает придание
ей углов вертикального и горизонтального наведения.
На лафете-двуноге размещены все механизмы наведения:
подъемный, поворотный, механизм горизонтирования
и кронштейн для крепления изделия МПМ-44М. Основные части лафета-двуноги: двунога, вертлюг, рукоятка,
наружная труба, хомут с амортизаторами; труба.
Двунога (риc. 2.22) состоит из левой и правой трубчатых стоек, имеющих в верхней части фигурные вилки,
соединенные шарнирно с помощью винтов, ввинчиваемых в цапфу кожуха подъемного механизма. Внизу
стойки двуноги имеют тарели для опоры на грунт и перья
сошников для сцепления с грунтом. На левой стойке двуноги закреплен корпус механизма горизонтирования.

Риc. 2.22. Двунога:
1 — перо сошника, 2 — тарель, 3 — правая стойка, 4 — цепь,
5 — подъемный механизм, 6 — левая стойка, 7 — механизм
горизонтирования, 8 — защелка
73

Вертлюг (риc. 2.21)служит для соединения поворотного и подъемного механизмов, к нему крепятся штоки
амортизаторов, на нем устанавливается изделие МПМ44М. Поворотный механизм собран в корпусе, состоящем
из наружной трубы и трубы. Наружная труба одним концом вставлена в правую проушину вертлюга, другим —
резьбовым — ввинчена в корпус подъемного механизма.
Труба с установленной в ней заглушкой закреплена
в левой опоре вертлюга и имеет возможность перемещаться вместе с вертлюгом влево или вправо по направлению вращения рукоятки, жестко связанной с горизонтальным винтом. Вертлюг, перемещаясь, заставляет,
в свою очередь, двигаться хомут с амортизаторами
и трубу; таким образом осуществляется горизонтальная
наводка миномета.
На левом конце вертлюга приварен кронштейн для
установки и крепления прицела МПМ-44М.
При вращении винта механизма горизонтирования
с помощью рукоятки гайка перемещается поступательно
относительно корпуса, поворачивая вправо или влево
кожух подъемного механизма и устанавливая вертлюг
с изделием МПМ-44М в горизонтальное положение. Горизонтирование контролируется по уровню.
Подъемный механизм состоит из корпуса, кожуха
и трубы.
Кожух — полая труба, к наружной поверхности которой приварены цапфа для соединения подъемного механизма со стойками и корпус и для присоединения механизма горизонтирования к кожуху подъемного механизма.
Корпус редуктора имеет форму полого прямого угольника с двумя патрубками, в которых с помощью втулок
устанавливается коническая зубчатая пара. На одной оси
с шестерней закреплена рукоятка.
При вращении рукоятки против хода (по ходу) часовой стрелки коническая передача заставляет вращаться
74

винт, который выдвигается вверх (перемещается вниз)
вместе с трубой и корпусом редуктора относительно
кожуха с гайкой, обеспечивая увеличение (уменьшение)
угла возвышения трубы.
Для ослабления действия сил, возникающих в результате отдачи при выстреле, и для возвращения двуноги
в исходное положение после выстрела вертлюг и хомут соединяются между собой амортизирующим устройством.
Амортизирующее устройство состоит из двух корпусов амортизаторов, двух штоков и двух пружин.
Хомут предназначен для соединения лафета-двуноги
с трубой миномета и состоит из обоймы и наметки, шарнирно связанных между собой осью.
Закрепление хомута на трубе производится с помощью рукоятки. Хомут на трубе устанавливается между
кольцевыми буртами.
Предохранитель (риc. 2.23) предназначен для предотвращения двойного заряжания миномета.
Предохранитель состоит из предохраняющего механизма и корпуса со втулкой. На оси, проходящей через
отверстия в бобышках корпуса со втулкой, закреплены
следующие детали предохраняющего механизма: шайба,
лопатка, элерон, вставленный в прорезь лопатки, пружины и рычаг.
До заряжания миномета части предохранителя находятся в положении «Открыто», при этом лопатка располагается в окне корпуса почти параллельно оси канала трубы,
рычаг лежит на площадке А, конец рычага выходит внутрь
канала трубы. В момент заряжания мина, опускаясь в канал,
своим корпусом утапливает конец рычага и отводит его с осью
влево, рычаг переходит с опорной площадки А на выступ
Г. Под действием пружины ось вместе с рычагом и лопаткой
поворачивается в положение «Закрыто». Лопатка частично
перекрывает канал трубы и тем самым исключает возможность заряжания миномета второй миной.
75

Риc. 2.23. Предохранитель:
1 — корпус, 2 — гайка, 3 — разрезное кольцо, 4 — лопатка,
5 — ось с пружиной и колпачком, А — опорная площадка,
Б — поверхность, Г — выступ

При выстреле пороховые газы прорываются через
кольцевой зазор между поверхностью канала трубы
и центрующим утолщением мины, опережают последнюю и, действуя на лопатку, поворачивают ее вместе
с осью и рычагом, перемещающимся на поверхности
выступа Г. После прекращения действия пороховых
газов на лопатку рычаг соскакивает с выступа Г, лопатка
скользит по наклонной поверхности В левой бобышки
76

корпуса и перемещается под действием пружины вместе
с шайбой, осью и рычагом вправо в исходное положение
«Открыто».

Взаимодействие частей
и механизмов миномета
При выстреле вследствие отдачи, труба с хомутом
и корпусами амортизатора перемещается назад, а двунога с поворотным механизмом и штоками амортизаторов
в силу инерции остается на месте. Пружины амортизаторов при этом, сжимаясь, смягчают удар по двуноге. После
выстрела пружины, разжимаясь, подтягивают двуногу
назад, а труба под действием упругого сопротивления
грунта и опорной плиты перемещается вперед, после чего
изделие занимает исходное положение.

2.8. Прицельные приспособления миномета 2Б14
Прицельные приспособления миномета 2Б14 состоят
из: прицела (изделие МПМ-44М), прибора освещения
«Луч-ПМ2М» и коллиматора К-1.
Изделие МПМ-44М (риc. 2.24) предназначено для
наведения миномета в цель. Оно состоит из визира и механизма наведения.
Для обеспечения взаимного визирования минометов
при построении параллельного веера и для наводки миномета в случаях, когда необходимо поднять линию визирования изделия МПМ-44М, применяется переходная
стойка. Она состоит из стойки, к концам которой прикреплены втулка и держатель.
Прицел МПМ-44М — прицел обратного хода. С увеличением угла прицеливания установки прицела уменьшаются. Это связано с тем, что за угол в 45 градусов принят нулевой угол. Для удобства работы он обозначается
«10 — 00».
77

Риc. 2.24. Оптический минометный прицел МПМ-44М:
1 — визир; 2 — целик; 3 — стопорный винт; 4 — барабанчик
прицела; 5 — шкала малых делений углов возвышения; 6 —
продольный уровень; 7 — отводка; 8 — головка угломера;
9 — мушка; 10 — шкала малых делений угломера; 11 — шкала
больших делений угломера; 12 — наглазник; 13 — поперечный
уровень; 14 — ось прицела; 15 — шкала больших делений
прицела (угол возвышения); 16 — стопор визира (верт.);
17 — кронштейн крепления подсветки сетки прицела; 18 —
кронштейн крепления подсветки прицела; 19 — стойка прицела

Прицел МПМ-44М состоит из визира и механизма
наведения.
78

Оптическая схема прицела предназначена для построения изображения предметов, расположенных на местности, и представляет собой монокулярную телескопическую систему.
Оптическая схема прицела МПМ-44М состоит из объектива, призмы, защитного стекла, сетки и окуляра.

Риc. 2.25. Сетка прицела МПМ-44М.

Специальная (коллиматорная) шкала (риc. 2.25)
на сетке имеет 64 деления, соответствующие вертикальным полосам сетки коллиматора К-1. Деления, расположенные влево от центрального вертикального штриха,
обозначены цифрами, а деления, расположенные
вправо, — буквами.
Визир представляет собой коленчатую телескопическую систему и служит для наблюдения за местностью
и выявления цели. Визир состоит из, корпуса, в котором
смонтированы детали оптической системы. Корпус осью
связан с червячной шестерней угломерного механизма,
что позволяет осуществлять наводку в горизонтальной
плоскости.
79

Для подсвечивания сетки системой освещения на корпусе визира имеется прилив, в паз которого вставляется
защитное стекло, закрепляемое планкой.
Механизм наведения состоит из угломерного механизма и механизма углов возвышения.
Угломерный механизм, служит для горизонтальной
наводки изделия. Механизм углов возвышения предназначен для установки прицела на угол, соответствующий
заданному углу возвышения ствола миномета, смонтированы в корпусе.
Угломерный механизм расположен в верхней части
корпуса, а механизм углов возвышения — в нижней.
Механизмы представляют собой червячные пары.
На червяке угломера жестко закреплены точная
шкала угломера и барабан. Шкала имеет 100 делений,
цена одного деления 0−01.Отсчет ведется по индексу,
нанесенному, на приливе корпуса.
Грубая шкала угломера закреплена, на червячном
колесе, а индекс, относительно которого снимается отсчет
по этой шкале, нанесен на гайке. Грубая шкала имеет 60
делений, цена одного деления 1−00.
При вращении барабана поворачивается червяк
в эксцентриковом подшипнике, а вместе с ним и червячное колесо угломера, в подшипниках которого укреплен
визир. Крепление визира осуществляется за счет конической оси, на которую надета шайба и навернута рукоятка
с ограничителем.
Для наклона визира в вертикальной плоскости необходимо отвернуть рукоятку на 0,5—1,0 оборота и повернуть визир на заданный угол. Для быстрого разворота
визира вокруг вертикальной оси на большой угол следует
нажать сверху вниз на рукоятку (при этом червяк выйдет из зацепления с шестерней) и рукой повернуть визир
на заданный угол. Для придания визиру углов возвышения пользуются механизмом углов возвышения.
80

На оси со штифтом в корпусе жестко закреплен сектор механизма углов возвышения, находящийся в зацеплении с червяком, с которым жестко связаны точная
шкала углов возвышения и барабан. Точная шкала имеет
100 делений, цена одного деления 0−01. Отсчет по точной шкале механизма углов возвышения производится
по индексу, нанесенному на приливе корпуса.
С правой стороны корпуса нанесена грубая шкала
механизма углов возвышения, которая имеет 10 делений,
цена одного деления 1−00. Индекс грубой шкалы механизма углов возвышения укреплен на оси винтами.
При вращении барабана вращается червяк механизма
углов возвышения и вместе с корпусом обкатывается
по сектору, в результате чего визиру придаются различные вертикальные углы.
С левой стороны корпуса привернута крышка, которая
имеет ушко с двумя фиксаторами для крепления на изделии гирлянды системы освещения. Патрон системы
освещения входит в комплект прибора освещения ЛУЧПМ2М. Гирлянда служит для одновременной подсветки
шкал угломера и уровней.
Уровни, продольный и два поперечных, закреплены
в приливах корпуса. Поперечные уровни служат для
горизонтирования прицела, а продольный — для обеспечения возможности придания стволу миномета заданного
угла возвышения. От повреждений уровни предохраняются защитным кольцом.
Для переноски и хранения прицел МПМ-44М помещен в укладочный ящик совместно с орудийным коллиматором К-1 и комплектом ЗИП. При этом прицел осью
вставляют в гнездо колодки укладочного ящика и поджимают колодкой, закрепленной на крышке. Прицел укладывают при нулевых установках всех шкал.

Орудийный коллиматор К-1 — предназначен для
обеспечения наводки миномета в условиях пониженной
видимости, а также при отсутствии естественных удаленных точек.

Риc. 2.26. Общий
вид коллиматора,
установленного
на треноге:
1 — коллиматор; 2 —
зеркало; 3 — поводок;
4 — уровень; 5 — визир;
6 — шаровая пята; 7 —
маховичок; 8 — зажимной
винт; 9 — АКБ; 10 —
укладочный ящик

Риc. 2.27. Пример совмещения специальной шкалы сетки
прицела с сеткой коллиматора:
1 — специальная шкала прицела (коллиматора); 2 —
прицельный знак; 3 — шкала боковых поправок

Риc. 2.28. Прибор освещения «ЛУЧ-ПМ2М»
83

Прибор освещения «Луч-ПМ2М» — служит для
освещения минометного прицела, коллиматора, рабочих
мест командира и снарядного.

Риc. 2.29. Приборы освещения в комплекте:
1 — прибор установщика; 2 — прибор командира; 3 — прибор
освещения прицела; 4 — коробка с аккумуляторами

2.9. Запасные части, инструмент
и принадлежности
Запасные части, инструмент и принадлежности(ЗИП)
предназначены для обеспечения нормальной эксплуатации миномета в войсках и поддержания его в постоянной
боевой готовности путем проведения контрольного осмотра (КО), текущего обслуживания (ТО) и Технического
обслуживания № 1. Для устранения отказов и неисправностей силами расчета каждый миномет снабжается одиночным комплектом ЗИП. Одиночный комплект ЗИП
должен постоянно находиться при миномете, укомплектованным согласно Ведомости 2Б14−1.00 ЗИ.
84

Риc. 2.30. Сумка и содержимое орудийного ЗИП:
1 — ключ для вывинчивания плитки; 2 — бородок
для выбивания штифтов; 3 — ломик; 4 — отвертки для
поворота водила, отвинчивания винтов; 5 — ключ для
отделения стоек подъемного механизма и амотризаторов;
6 — установочный ключ трубки Т–1; 7 — ключ для
ввинчивания дистанционной трубки ОМ-82; 8 — ключ
для ввинчивания дистанционной трубки Т-1; 9 — ключ
комбинированный для предохранителя; 10 — молоток
Таблица 2.2
Иллюстрированный перечень инструмента ЗИП 2Б14
Инструмент

Назначение

Эскиз

Ключ 2Б14−1.05.1 Сп

Для вывинчивания (ввинчивания) резьбовых втулок
из корпуса редуктора

№1

Ключ 2Б14−1.05.3

Для вывинчивания (ввинчивания) плитки

№2

Ключ 7811–0317
ГОСТ 16984−79

Для отвинчивания гаек при
отделении корпусов амортизаторов от обоймы

№3

Продолжение табл. 2.2
Инструмент

Назначение

Эскиз

Ключ 2Б14−1.05.1

Для ввинчивания трубы
подъемного механизма в корпус редуктора

№4

Бородок 2Б14−1.04.1

Для выбивания штифтов;
при отделении поворотного
механизма от вертлюга, при
разборке механизма горизонтирования, корпусов амортизаторов

№5

Ломик 2Б14−1.04.3

Для отвинчивания (навинчивания) казенника

№6

Отвертка 7810–0308
ГОСТ 17199−71

Для поворота водила, для
отвинчивания винтов, при
отделении рукоятки хомута,
в гайках корпусов амортизаторов, в механизме горизонтирования, при разборке
редуктора

№7

Плоскогубцы 7814–
0092 ГОСТ 5547−75

Для вытаскивания шплинтов: при отделении механизмов горизонтирования
от двуноги, при разборке
предохранителя, при расстопорении винтов в вилках стоек лафета-двуноги,
при от делении обоймы
от наметки

№8

Ключ 7811−0023

Для отделения стоек
от кожуха подъемного механизма и хомута с амортизаторами от вертлюга

№9

Ключ 7811−0043

Для навинчивания корпуса
редуктора на трубу

№ 10

Для вывинчивания (ввинчивания) винта ограничителя
хода в подъемном механизме

№ 11

Отвертка 2Б14−1.06.1

Окончание табл. 2.2
Инструмент

Назначение

Эскиз

Установочный ключ
для Д-1 53-И-029

Для установок на дистанционных трубках Т-1 и ОМ-82

№ 12

Ключ № 6 53-ИР-300

Для ввинчивания дистанционной трубки ОМ-82

№ 13

Ключ № 3 53-И-85

Для ввинчивания дистанционной трубки Т-1

№ 14

Ключ № 14 ЗИ17

Для ввинчивается взрывателя М-6

№ 15

Ключ № 2 ЗИ15

Для ввинчивания взрывателя М-5

№ 16

Ключ комбинированный Сб 54−1
52-ИМП-832

Для вывинчивания (ввинчивания) колпачка и гаек
предохранителя

№ 17

Для отвинчивания (навинчивания) казенника, сборки
(разборки) сборочных единиц

№ 18

Для проверки выступания
(утопания) бойка

№ 19

Молоток 7850–0103
ГОСТ 2310−77
Шаблон 2814−1.04.50

Эскиз № 1

Эскиз № 4

Эскиз № 2

Эскиз № 5

Эскиз № 3

Эскиз № 6
87

Эскиз № 7

Эскиз № 8

Эскиз № 9

Эскиз № 10

Эскиз № 11

Эскиз № 13

Эскиз № 15
88

Эскиз № 12

Эскиз № 14

Эскиз № 16

Эскиз № 17

Эскиз № 18

Эскиз № 19

Риc. 2.31. Лоток для боеприпасов

Израсходованные из состава одиночного комплекта
предметы ЗИП должны своевременно пополняться одноименными предметами из группового комплекта.
Каждые 6 из 18 минометов комплектуются соответственно групповым и ремонтным ЗИП самостоятельно, отдельно от минометов по ведомостям:
группового комплекта ЗИП-2Б14−1.00 ЗИ1;
ремонтного комплекта ЗИП-2Б14−1.00 ЗИ2.
Групповой комплект ЗИП предназначен для обеспечения технического обслуживания и ремонта минометов с истекшими гарантийными сроками эксплуатации
силами ремонтного органа воинской части (соединения)
в объеме требований эксплуатационной документации,
а также для пополнения соответствующих одиночных
комплектов ЗИП. По номенклатуре и количеству групповой комплект ЗИП укомплектовывается, исходя
из обеспечения гарантированной эксплуатации шести
минометов в течение двух лет.
Ремонтный комплект ЗИП предназначен для обеспечения капитального ремонта миномета или группы
89

минометов, а также для пополнения групповых комплектов ЗИП в течение всего периода эксплуатации
миномета. Его хранят на складах, базах или ремонтных
органах.

2.10. Меры безопасности при обращении с минометом
К работе с минометом допускаются лица, изучившие
материальную часть, правила эксплуатации миномета
и требования по мерам безопасности.
При обучении расчета необходимо пользоваться
только минами в инертном снаряжении.
При подготовке боеприпасов к стрельбе тщательно удалить смазку и грязь с корпусов мин, обращая внимание
на полную сухость трубки и перьев стабилизатора и отсутствие снега и смазки в огнепередаточных отверстиях.
Мины с неплотно завинченными стабилизаторами,
с трещинами на корпусе, а также с погнутыми или сломанными перьями стабилизатора к стрельбе не допускаются.
Если в трубки стабилизаторов вставлены основные
заряды, то при осмотре стабилизаторов необходимо обращать внимание на полноту их досылки. При необходимости дослать гильзу с основным зарядом до упора в торец
трубки стабилизатора, осторожно нажимая пальцами
на края дна гильзы и предохраняя при этом минный
взрыватель от соприкосновения с каким-либо предметом.
Если основной метательный заряд полностью в трубку
стабилизатора не входит — заменить его или отложить
мину и не допускать ее к стрельбе.
Модернизированный основной метательный заряд
вставляется непосредственно перед стрельбой в горизонтальном положении мины на брезенте или на порожнем
ящике. При этом необходимо нажать на дно гильзы большими пальцами рук, остальными пальцами удерживать
мину за оперение.
90

Пакеты метательного заряда или пакет дальнобойного метательного заряда плотно закреплять на хвостовике мины до упора в оперение, при этом следить за тем,
чтобы концы шнуров зарядов были заправлены внутрь.

Риc. 2.32. Закрепление пакетов метательного заряда:
вверху — дальнобойный заряд на осколочно-фугасной
мине 3-О26, внизу — осколочная мина 3-О12 с пакетом
доп. заряда30

Колпачок взрывателя снимать непосредственно перед
заряжанием.
На траектории полета мины ввиду высокой чувствительности взрывателей не должно быть посторонних предметов (веток, маскировочного материала и т. п.), которые
могут вызвать преждевременный разрыв мины.
После опускания мины в канал трубы во избежание
ожога пороховыми газами заряжающий должен пригнуться так, чтобы голова его находилась ниже предохранителя, или отойти в сторону от миномета на 2—3 шага.
Если после заряжания миномета не произойдет
выстрела, выполнить работы по разряжанию миномета.
Только убедившись в исправном состоянии всех
механизмов миномета и элементов выстрела, произвести
наводку миномета и начать стрельбу.
30

Военный альбом. http://waralbum.ru/bb/viewtopic.php?id=775
91

Категорически запрещается:

– стрелять увлажненными или подмоченными зарядами, а также
пакетами метательного заряда с разрушенными оболочками,
– надевать на трубу стабилизатора мины более трех пакетов
метательного заряда;
– стрелять минами с поврежденной мембраной у взрывателя;
– укладывать мины без колпачков в ящики и перевозить их
в таком виде;
– курить на огневой позиции, особенно в местах расположения боеприпасов;
– стрелять при повреждениях трубы и опорной плиты.

2.11. Содержание работ и методика их выполнения при
подготовке миномета к стрельбе
Порядок осмотра и проверки работы
механизмов миномета:
1. Проверка комплектности миномета;
2. Осмотр трубы и казенника;
3. Осмотр лафета-двуноги;
4. Осмотр, проверка крепления и работы предохранителя от двойного заряжания;
5. Проверка работы подъемного механизма;
6. Проверка работы поворотного механизма и механизма горизонтирования;
7. Проверка работы стреляюще-предохранительного
механизма;
8. Осмотр и проверка прицельных приспособлений;
9. Проверка наличия и состояния ЗИП.
Осмотр трубы:
1. Осмотр трубы производится в целях обнаружения
вмятин и раздутий, трещин на наружной и внутренней
92

поверхностях, ржавчины, повреждений окраски и загрязненности канала трубы.
2. При наличии глубоких вмятин на наружной поверхности трубы проверить, не переходят ли вмятины во внутренние вспучины; труба с такими дефектами к стрельбе
не допускается.
3. Признаком раздутия трубы является наличие теневого кольца в канале трубы, видимого невооруженным
глазом. Наружное раздутие трубы определяется на глаз
по просвету между трубой и линейкой, прикладываемой
вдоль трубы на участке предполагаемого раздутия. При
раздутии труба к стрельбе не допускается.
4. Поверхности с нарушенным лакокрасочным
покрытием смазать смазкой ГОИ-54 или солидолом и при
первой возможности подкрасить. Для удаления ржавчины пораженное место обильно смочить растворителем
Нефрас-С 50/170 или бензином-растворителем и оставить
на несколько часов, после чего удалить ржавчину ветошью. Если ржавчина не удаляется, пользоваться раствором РЧС.
5. Трещины на наружной поверхности трубы определяются на глаз или с помощью лупы. Наличие трещин
в канале трубы устанавливается путем проверки соответствующего участка иглой, вбитой в конец шеста. Труба
с трещинами к стрельбе не допускается.
6. Проверить возможность увода и взвода бойка
в казеннике.
Осмотр лафета-двуноги:
1. Протереть лафет-двуногу и тщательно осмотреть.
Все детали и сборочные единицы должны быть исправны,
правильно собраны и закреплены, на деталях не должно
быть продуктов коррозии.
2. Осмотреть поворотный, подъемный механизмы
и механизм горизонтирования; проверить вращением
93

рукояток их работу. Механизмы должны работать плавно,
без рывков и заеданий. Нажать через вертлюг на амортизаторы. Амортизаторы должны работать плавно на всю
длину хода, без заеданий и рывков, энергично возвращаться в исходное положение.
3. Протереть сошники и проверить отсутствие продуктов коррозии и трещин в сварных швах. Продукты
коррозии снять зачисткой поверхности, где она имелась;
закрасить поверхность.
4. При наличии трещин заварить их в среде аргона
проволокой, места сварки зачистить и закрасить.
Осмотр опорной плиты:
1. Опорную плиту протереть и проверить на наличие
трещин (особенно в сварных швах и в шаровом подпятнике), ржавчины и повреждения окраски.
2. Ржавчину с плиты удалить способом, указанным
в методике «Осмотр трубы», после чего поверхности,
с которых удалена ржавчина, подкрасить.
3. Плита с трещинами к стрельбе не допускается.
Осмотр предохранителя:
1. Тщательно осмотреть детали предохранителя.
2. Проверить работу предохранителя, установленного
на трубе. Лопатка должна энергично, без заеданий возвращаться под действием пружины в положение «Открыто» при
соскакивании рычага с выступа «Г» корпуса. При опускании
мины в трубу лопатка должна встать в положение «Закрыто».
Осмотр изделия МПМ-44М:
Протереть прицел и проверить:
1. Наружное состояние прицела, наружные поверхности линз окуляра, объектива и защитного стекла.
Должны отсутствовать внешние дефекты, следы коррозии, на наружных поверхностях оптических деталей
не допускаются жировые и другие налеты;
94

2. Правильность и надежность закрепления прицела
в посадочном месте прицел не должен перемещаться
в посадочном месте;
3. Работу механизмов углов возвышения и угломера.
Проверка проводится вращением барабанов на весь диапазон их работы. Вращение барабанов должно быть
плавным;
4. Целостность ампул уровней. Проверка проводится
визуально. На ампулах не должно быть трещин, расколов;
5. Комплектность и состояние одиночного комплекта
ЗИП. Проверка проводится сверкой с описью укладочного ящика.

Выверка прицела МПМ-44М включает:
1. Подготовку миномета и прицельных приспособлений к проверке;
2. Проверку квадранта КМ-1;
3. Выверку нулевой линии визирования и шкал углов
возвышения.

Риc. 2.33. Орудийный квадрант К-1: 1 — зубчатый сектор;
2 — рамка; 3 и 9 опорные площадки; 4 — направляющая дуга;
5 — стопор; 6 — регулировочный винт; 7 — уровень; 8 —
движок, 10 — маховичок
95

Выверка нулевой линии визирования:
1. Установить миномет на ровном месте примерно
в направлении на точку наводки (не ближе 100 м) или
контрольный щит (не ближе 10 м).

Риc. 2.34. Выверочный (контрольный) щит

2. Установить на угломере 30−00, на механизме углов
возвышения 10−00.
3. Отгоризонтировать миномет по поперечному
уровню прицела МПМ-44М и подъемным механизмом
придать трубе миномета угол 45° (7−50) по квадранту,
установленному вдоль белой линии трубы миномета.
4. Сзади миномета, не ближе 20 м поставить буссоль
(при отсутствии буссоли установить отвес в 3−5 м сзади
миномета).
5. Перемещением трубы поворотным механизмом
и перестановкой буссоли установить трубу так, чтобы
белая линия на трубе была направлена в точку наводки
(щит), а белая линия трубы и вертикальная линия монокуляра буссоли были в створе.
6. Проверить горизонтирование миномета по поперечному уровню прицела.
96

7. Действуя барабаном угломера (не сбивая миномета)
совместить вертикальную нить перекрестия визира прицела с точкой наводки, при этом угломерный механизм
должен иметь нулевые установки, т. е. на грубой шкале
угломера 30−00 и на точной — 0−00.
При несоответствии установок шкал угломера нулевым, — передвинуть шкалы на нулевые установки
отвернув на пол-оборота соответствующие виты и гайку
и закрепить их.

Риc. 2.35. Запасные части, инструмент и принадлежность
(ЗИП 82-мм миномета 2Б14):
1 — ключ № 2-И; 2 — ключ № 1-И; 3 — жестянка на 0,4 кг
жидкой смазки (сб. 3-ж); 4 — вилка для сбрасывания мин
(сб. 9-Ю); 5 — жестянка на 0,4 кг густой смазки ГОИ-54 (сб.
1-ж); 6 — вкладная доска в сумку для инструмента; 7 — сумка
для инструмента (сб. 1-Я); 8 — щетка; 9 — фонарь; 10 —
наплечник (сб. 8-Ю); 11 — экстрактор; 12 — отвертка 4-И;
13 — ключ 8-И; 14 — масленка (сб. 2-ж); 15 — ломик; 16 —
ключ для бойка (сб. 3-И); 17 — сумка (футляр) для прицела
МП-1 (сб. 3-Я); 18 — рукавицы (правая и левая) (сб. 7-Ю)

Выверка шкал углов возвышения:
1. Проверить горизонтирование миномета по поперечному уровню МПМ-44М и установку угла 45°
(7−50) по квадранту.
97

2. Вращая барабан механизма углов возвышения,
установить пузырек продольного уровня прицела в среднее положение.
3. Проверить отсчет шкал механизма углов возвышения. На грубой шкале должно быть — 10−00, на точной — 0−00.
Если отсчеты не соответствуют нулевым установкам,
то необходимо установить их, ослабив соответствующие
винты.
Осмотр ЗИП:
1. Проверить наличие и состояние запасных частей
и принадлежностей ЗИП, правильность укладки и исправность инструмента.
2. После проверки детали ЗИП смазать смазкой ПВК
(ГОИ-54) или солидолом С (смазкой МЗ), завернуть в пергаментную бумагу и уложить в сумку 2Б14−1.

2.12. Возможные неисправности миномета, причины
и способы их устранения
Таблица 2.3
Характерные неисправности и способы их устранения31
Неисправность

1. Осечка

Вероятная причина

Способ устранения

Загрязнение
канала
Загрязнение бойка,
образование нагара
Выгорание сферы
бойка
Нецентральный
накол. Отказ капсюля

Прочистить канал
Удалить нагар
с бойка
Заменить боек
Отбраковать мину

82-мм миномет 2Б-14−1. Техническое описание и инструкция
по эксплуатации. М.: Военное издательство, 1990. С. 60.

Продолжение табл. 2.3
Неисправность

Вероятная причина

Способ устранения

2. Тугой вход
мины в канал
трубы

Загрязнение
канала
Загрязнение центрующего утолщения мины

Прочистить канал
Очистить центрующее утолщение
мины

3. Сбивание
наводки

Сбивание изделия
МПМ-44М

Проверить крепление изделия
МПМ-44М

4. Затяжной
выстрел

Подмочены
заряды, дефект
капсюля

Проверить последующие заряды

5. Стук в амортизаторе

Осела, сломалась
пружина

Заменить пружину

6. Прорыв газов
через соединение
корпус казенника — труба

Не полностью
Довинтить корпус
навинчен корпус
казенника
казенника на трубу

7. Прорыв газов
через стреляющее
приспособление
(СПМ)

Износ, выгорание посадочных
поверхностей
бойка

Заменить боек или
плитку

8. Тугое вращение
водила

Загрязнение
в соединении
боек — плитка —
корпус казенника — водило
– Износ рабочих
поверхностей
водила

Произвести чистку
деталей

Осела или сломалась пружина

Заменить пружину

9. Отсутствие
фиксации деталей
в СПМ

Заменить водило.

Окончание табл. 2.3
Неисправность

Вероятная причина

Способ устранения

10. Неполное
открывание
лопатки предохранителя

Загрязнение оси
лопатки и направляющей рычага
Износ поверхностей: рычага,
шайбы, лопатки,
оси

Произвести чистку
оси, направляющей рычага
Заменить ось,
лопатку, рычаг,
шайбу

11. Выпадание
лопатки в положение «Закрыто»

Осела, сломалась
пружина

Заменить пружину

12. Отсутствие
фиксации изделия
МПМ-44М

Осела, сломалась
пружина

То же

13. Отсутствие
фиксации механизма горизонтирования в гнезде

Осела, сломалась
пружина

То же

2.13. Обязанности номеров расчета по подготовке
миномета к стрельбе

Риc. 2.36. Расчет приводит миномет в боевое положение
100

Риc. 2.37. Размещение миномета в укупорке

Риc. 2.38. Установка опорной плиты

Порядок перевода миномета из походного
положения в боевое:
1. Плита устанавливается горизонтально на грунт
(риc. 2.38). В подпятник вставляется шаровая пята казенника таким образом, чтобы цилиндрические проточки
на пяте и подпятнике совпадали (риc. 2.39); после совмеще101

ния сфер труба наклоняется в направлении стрельбы, соединяется с лафетом — двуногой и закрепляется наметкой
(риc. 2.40). Положение двуноги на трубе определяется углом
возвышения. Верхнее положение обоймы соответствует
углам 45−59°, нижнее — 54−85°. Стойки двуноги разводятся и при необходимости соединяются цепью (риc. 2.41);

Риc. 2.39. Соединение трубы с опорной плитой

Риc. 2.40. Соединения лафета-двуноги со стволом
102

Риc. 2.41. Раздвижение стоек лафета-двуноги

2. Освобождается от защелки механизм горизонтирования и поворачивается на оси до соединения наконечника с кожухом подъемного механизма (2.42);

Риc. 2.42. Соединения наконечника механизма
горизонтирования с кожухом
103

3. В гнездо на корпусе вертлюга устанавливается прицел
МПМ-44М и фиксируется подпружиненным штоком (2.43).

Риc. 2.43. Установка прицела МПМ-44М

Действия номеров расчета
при подготовке к стрельбе
1. 3-й номер вместе с 1-м номером подготавливает
грунт для сошников двуноги и плиты, устанавливает
горизонтально опорную плиту и, взявшись за корпус
казенника трубы, помогает 1-му номеру вставить шаровую пяту корпуса казенника в подпятник плиты; 1-й
номер затем поворачивает трубу в направлении стрельбы
и передает 3-му номеру.
2. 2-й номер ставит лафет-двуногу, откидывает
наметку обоймы и, поддерживая двуногу за вертлюг
и амортизаторы, помогает 3-му номеру установить трубу
в обойме и закрепить наметку; 2-й номер присоединяет
механизм горизонтирования.
3. 1-й номер укрепляет двуногу в грунте, устанавливает МПМ-44М на миномет, устанавливает механизмы
104

изделия в нулевые положения (на шкалах механизма
угломера 30−00, механизма углов возвышения 10−00).
Действуя подъемным механизмом, 1-й номер выводит
пузырек продольного уровня на середину, вращая рукоятку механизма горизонтирования, выводит пузырек
поперечного уровня изделия МПМ-44М на середину, проверяет крепление предохранителя на трубе.
4. 3-й номер осматривает мины и готовит их к стрельбе.
5. 4-й номер достает инструмент, мины из сумок
(лотков), укладывает сзади у миномета, готовит мины
к стрельбе.

Риc. 2.44. Укладка миномета в укупорку

Порядок перевода миномета из боевого
положения в походное:
1. 1-й и 2-й номера расчета разбирают миномет
на основные части;
2. 3-й номер расчета собирает оставшиеся мины, снимает с них пакеты дальнобойного метательного или метательного заряда, укладывает метательные заряды в полиэтиленовые пакеты, вынимает из грунта опорную плиту,
очищает ее от земли, завьючивает вьюк и помогает 4-му
номеру укладывать мины в сумки (лотки);
105

3. 4-й номер расчета подносит сумки (лотки с вьюком)
к миномету, подготавливает их для укладки мин и помогает 3-му номеру собирать оставшиеся мины.

Риc. 2.45. Расчет с минометом и боеприпасами во вьюках
и сумке на переносных вьюках:
К — командир, 1 — наводчик, 2 — заряжающий,
3 — снарядный, 4 — подносчик
106

Завьючивание миномета:
Для завьючивания трубы с предохранителем
(риc. 2.46) необходимо:
– надеть хомут на поверхность трубы под нижний
кольцевой выступ и закрепить его зажимным винтом;
– надеть чехол на дульную часть;
– надеть петлю ремня на шейку шаровой пяты корпус
казенника;
– присоединить к хомуту плечевые ремни с подушками;
– пристегнуть ремень чехла к хомуту;
– обернуть среднюю часть трубы подушкой и застегнуть ремни.
Примечание. На трубе должен быть закреплен предохранитель.

Риc. 2.46. Вьюк трубы:
1 — чехол, 2 — хомут, 3 — плечевой ремень, 4 — подушка
на трубу, 5 — ремень казенника, 6 — завязка
107

Риc. 2.47. Вьюк двуноги:
1 — плечевая подушка; 2, 3 и 6 — няпряжник, 4 — ремень,
5 — рубашка, 7 — ремень, 8 — завязка

Риc. 2.48. Вьюк плиты:
1 — плечевая подушка; 2 — ремень; 3 — подушка;
4 — ремень-штрипка; 5 — завязка
108

Риc. 2.49. Сумка:
1 — плечевая подушка; 2 — ремень; 3 — петля;
4 — полотно сумки

Риc. 2.50. Вьюк для переноски лотков:
1 — основной ремень; 2 — плечевые ремни; 3 — рубашка;
4 — ремень
109

Для завьючивания лафета-двуноги
(риc. 2.47) необходимо:
– свести стойки двуноги до соприкосновения сошников и обмотать их цепью, цепь закрепить (застегнуть
крючком за одно из звеньев);
– положить амортизаторы корпусами на двуногу
и закрепить их ремнем и напряжниками, причем ремень
должен касаться торца хомута;
– нижним ремнем прикрепить сведенные стойки к вьюку.
Для завьючивания опорной плиты
(риc. 2.48) необходимо:
– положить вьюк на плиту, ручка должна совпадать
с верхней частью вьюка, верхними короткими ремнями 2
пристегнуть плотно вьюк к плите за скобы, расположенные на основном листе;
– продернуть ремни-штрипки 4 через скобы плиты
дважды, причем указанные скобы расположены на основном листе на расстоянии друг от друга большем, чем предыдущие, пристегнуть ремни-штрипки4к плечевым ремням, подогнав плечевые ремни.
Укладка мин в сумки (риc. 2.49) производится в карманы сумки стабилизаторами вниз; в те же карманы
вкладываются пакеты метательного заряда или пакеты
дальнобойного метательного заряда и основные метательные заряды.
Для завьючивания лотков (риc. 2.50) необходимо:
– положить вьюк рубашкой на землю и все ремни
откинуть в стороны;
– положить на вьюк лоток ручками к верхней части
вьюка (с рамками);
– длинные концы основных ремней 1 с нашивными
пряжками перекинуть через лоток и протянуть через
ручки и рамки вьюка, положить второй лоток так же, как
110

первый, перекинуть длинные концы основных ремней1с
нашивными пряжками, протянуть ремни сквозь ручки
через лоток; плотно затянуть ремни и надежно застегнуть
их пряжками;
– перевернуть вьюк рубашкой 3 вверх и пристегнуть
плечевые ремни 2 к ремням 4.
Закрепление составных частей миномета за номерами
расчета производить в соответствии с риc. 2.45.
Когда составные части миномета завьючены на переносные вьюки, силами расчета миномет переносится
на другую огневую позицию.
Вопросы для закрепления пройденного материала
1. Назначение, организационно-штатная принадлежность миномета 2Б14 и состав расчета миномета.
2. Комплектация миномета 2Б14 минами.
3. Общее устройство мины, устройство осколочной мины.
4. Устройство осветительной мины 3С9.
5. Устройство и комплектация метательных зарядов.
6. Общая схема конструкции и основное устройство
миномета.
7. Назначение и устройство предохранителя от двойного заряжания.
8. Общий принцип действия узлов и механизмов
миномета при выстреле.
9. Лафет двунога. Назначение и основные части.
10. Назначение и общее устройство прицела МПМ-44.
11. Назначение и общее устройство коллиматора К-1.
12. Назначение и общее устройство прибора освещения «Луч-ПМ2М».
13. Требования мер безопасности при обращении
с минометом.
14. Возможные неисправности миномета, их причины и способы их устранения.
15. Назначение и состав вьюков для переноски миномета.
111

Глава 3
120-ММ МИНОМЕТНЫЙ КОМПЛЕКС 2С12 «САНИ»
.

3.1. Назначение, задачи и основное устройство минометного
комплекса 2С12 «Сани»
Минометный комплекс 2С12 (риc. 3.1) предназначен
для уничтожения (подавления) навесным огнем живой
силы и огневых средств противника и для разрушения
полевых оборонительных сооружений.

Риc. 3.1. Минометный комплекс 2С12
при разгрузке

Основные задачи, решаемые стрельбой из миномета:
– уничтожение или подавление живой силы и огневых средств, расположенных открыто и находящихся
в укрытиях полевого типа;
112

– подавление живой силы и огневых средств, расположенных на крутых обратных скатах, в глубоких лощинах, ущельях и в лесах (рощах);
– уничтожение (подавление) наблюдаемых и ненаблюдаемых минометных батарей, расположенных главным образом на обратных скатах, в оврагах, в легких
укрытиях и вне их, а также борьба с артиллерийскими
батареями, расположенными в непосредственной близости к переднему краю обороны противника;
– разрушение окопов, траншей, ходов сообщения
и легких деревоземляных сооружений;
– проделывание проходов в проволочных заграждениях;
– сопровождение пехоты;
– отражение атак и контратак противника.
Благодаря значительной мощности мины, достаточной скорострельности, дальности в кучности боя, малому
весу и большой подвижности минометы способны оказывать войскам эффективную и своевременную огневую
поддержку.
Крутая траектория и сравнительно малые габариты
минометов в боевом положении обеспечивают возможность расположения их в глубоких укрытиях, труднодоступных для огня противника.
Стрельба из миномета ведется осколочно-фугасными,
дымовыми, зажигательными и осветительными минами.
Боевой заряд состоит из воспламенительного заряда
и шести дополнительных пучков заряда: первого, второго, третьего, четвертого, пятого и шестого. Заряжается
миномет с дульной части.
Транспортируется миномет только в кузове автомобиля. На небольшие расстояния миномет перевозится
на колесном ходу.
120-мм возимый минометный комплекс 2С12 состоит из:
– 120-мм миномета 2Б11,
– колесного хода 2Л81,
113

– транспортной машины 2ФБ10 (состоящий из автомобиля ГАЗ-66 или Урал 43206 с установленным комплектом оборудования 2Ф32).

3.2. Тактико-технические характеристики и общее устройство
120-мм миномета 2Б11
Боевые
Дальность стрельбы, м:
– максимальная — 7100
– минимальная — 480
Максимальная начальная скорость, м/с — 325
Скорострельность прицельная, выстрел/мин. — до 10
Возимый боекомплект, выстрелов — 48 (в автомобиле
Урал — 43206 — 56)
Расчет (без водителя), чел. — 5
Конструктивные
Калибр, мм — 120
Наибольшее давление пороховых газов, кгс/см² — 1130
Угол возвышения:
– наибольший — 80°
– наименьший — 45°
Угол горизонтального обстрела:
– без перестановки двуноги — ±5°
– с перестановкой двуноги — ±26°
Габаритно-массовые
Масса, кг:
– комплекса (с боекомплектом ЗИП и расчетом) — 596
– миномета в боевом положении — 210
– миномета в походном положении — 300
– колесного хода — 115
Эксплуатационные
Время перевода миномета из походного положения
в боевое или обратно, мин. — не более 3
114

Риc. 3.2. Миномет 2Б11:
1 — двунога-лафет; 2 — предохранитель от двойного
заряжания; 3 — прицел МПМ-44М; 4 — стойка прицела;
5 — рукоятка зажима; 6 — ствол; 7 — опорная плита;
8 — тросик; 9 — шнур; 10 — скоба; а, б — риски32
https://ru.123rf.com/photo_103245307_the-120-mm-mortarcannon-gun-2b11-sani-on-white-background.html
32

115

Выход бойка ударника, мм:
– в положение «С» — 2.4−2.8
– в положение «Ж» — 1.6−2.6
Скорость движения при буксировке миномета на полном ходу, км/ч, не более:
– по бездорожью на расстояние 5−10 км — 20
– по шоссе на расстояние до 30 км — 60
Миномет может вести стрельбу без колесного
хода и с неотделенным колесным ходом (риc. 3.2, 3.3,
3.4) в случаях развертывания ОП с ходу и выполнения
незапланированных задач в целях сокращения времени
занятия ОП, оставления или смены ее.

Риc. 3.3. Миномет 2Б11 при стрельбе с неотделенным
колесным ходом (справа):
1 — двунога-лафет; 2 — предохранитель от двойного
заряжания; 3 — ствол; 4 — прицел; 5 — стойка прицела;
6 — колесный ход; 7 — опорная плита33

https://ru.123rf.com/photo_103245307_the-120-mm-mortarcannon-gun-2b11-sani-on-white-background.html
33

116

Риc. 3.4. Миномет 2Б11 на колесном ходу 2Л81 (походное
положение, верх):
1 — двунога-лафет; 2 — опорная плита; 3 — зажим обоймы
тележки; 4 — амортизатор подрессоривания; 9 — зажим
обоймы тяги; 10 — труба рамы колесного хода; 11 — скоба;
12 — стяжка34
The 120-mm mortar cannon gun 2B11 Sani. https://
ru.dreamstime.com

117

Устройство миномета 2Б11
Миномет 2Б11 состоит из:
– ствола,
– двуноги-лафета со стойкой прицела,
– опорной плиты,
– предохранителя от двойного заряжания,
– прицельных приспособлений.

3.3. Организационно штатная принадлежность
120-мм миномета 2Б11
Минометная батарея входит в состав мотострелкового
батальона (МСБ), как одно из основных боевых подразделений (см. риc. 3.8).
Минометная батарея состоит из:
– Взвода управления батареи (отделение разведки
и отделение связи).
– Двух огневых зводов, — в каждом из них:
Три расчета 120-мм минометов с тягачами Газ-66
или Урал-43206, или МТ-Лб (состав расчета: командир
миномета, старший наводчик, заряжающий, снарядный,
зарядный, водитель).
– Запасного автомобильного тягача.
ИТОГО: — в каждом огневом взводе три 120-мм миномета и четыре тягача (Газ-66, Урал-43206, МТЛ-б)
– в батарее шесть120-мм минометов, десять тягачей.

118

Риc. 3.5. Боевой порядок 120-мм минометной батареи
в составе мотострелкового батальона в обороне (вариант)

Риc. 3.6. Боевой порядок 120-мм минометной батареи в составе
мотострелкового батальона в наступлении (вариант)
119

Риc. 3.7. Схема боевого порядка минометной батареи
в наступлении и обороне (вариант)

Риc. 3.8. Организационно штатная структура
мотострелкового батальона

Примечание. У командира минометной батареи
может быть БТР, МТ-ЛБ или автомобиль (ГАЗ-66, Урал,
«Тигр» и др.).
120

Транспортные машины

СОБ

Взвод управления батареи, БТР командира батальона

Риc. 3.9. Схема боевого порядка 120-мм миномета
(вариант)
121

Примечания. Расстояние КНП от переднего края
0,5–1 км. Расстояние между КНП и ОП — 2 км и менее.
Расстояние между минометами на ОП и тягачами — 200–
400 метров. ОП может совмещаться с КНП или быть впереди
него. Батарея 120-мм минометов может оснащаться комплексом АСУО. Интервал между минометами 20–25 метров.

3.4. Назначение и устройство ствола
Ствол миномета предназначен для направления полета
мины и сообщения ей необходимой начальной скорости.
Ствол миномета (риc. 3.10) состоит из: трубы, казенника со стреляющим приспособлением, обтюрирующего
кольца и крепления ног двуноги-лафета по-походному.

Риc. 3.10. Устройство ствола:
1 — ствол, труба; 2 — казенник; 3 — обтюрирующее
кольцо; 4 — хомут с опорами; 5 — гайка; 6 — шплинт; 7 —
специальный болт; 8 — прижимная планка; 9 — барашек;
10 — болт; а — кольцевые выточки
122

Труба. Канал трубы гладкий, полированный. В дульной части его имеется коническая фаска (входной конус)
для обеспечения удобства заряжания (направления стабилизатора мины при опускании ее в ствол) и для устранения влияния возможных деформаций (наминов) на дульном срезе. На наружной поверхности дульной части трубы
миномета имеется утолщение, предназначенное для крепления предохранителя от двойного заряжания и для
упрочнения дульной части трубы. Труба на наружной
поверхности казенной части имеет резьбу для соединения
с казенником и конический скат с кольцевыми уступами.
В средней части трубы имеются две кольцевые
выточки в которые помещаются обойма двуноги-лафета,
ближе к казенной части на трубе имеется кольцевая
выточка для крепления хомута. Кроме того, для проверки
нулевой линии прицеливания на трубе имеется контрольная площадка и продольная белая полоса.
Обтюрация пороховых газов в соединении трубы
с казенником осуществляется посредством обтюрационного кольца, плотно зажимаемого между коническими
скатами с кольцевыми уступами трубы и казенника.
Хомут с опорами надевается на трубу между кольцевыми выступами и закрепляется болтом, который служит
одновременно осью для зажима, состоящего из специального болта, прижимной планки и барашка, навинченного
на нарезную часть специального болта. При вращении
барашка планка прижимается к опорам, чем обеспечивается поджатие ног двуноги к опорам хомута.
Казенник (риc. 3.11) состоит из корпуса казенника
и стреляющего приспособления, смонтированного в нем.
Корпус казенника делится на 3 части: переднюю,
среднюю, хвостовую.
Передняя часть снаружи представляет собой цилиндр
с коническим скатом. Внутри передней части корпуса
казенника имеется резьба для соединения с трубой.
123

Дальше расположена цилиндрическая часть с 3-мя канавками, переходящая в конический скат с 2-мя кольцевыми
уступами, на которые накладывается обтюрационное
кольцо. Канавка предназначается для обтюрации пороховых газов, которые могут прорваться на зазорах между
коническими скатами казенника и трубы при недостаточном зажиме обтюрационного кольца.

Риc. 3.11. Казенник:
1 — корпус; 2 — ударный механизм; 3 — плитка;
4 — механизм взвода; 5 — ползун; 6 — штифт; 7 — рукоятка;
а — ползун; б — гнездо под ключ; в — канавки; г — выточки
124

В средней части корпуса казенника собрано стреляющее приспособление.
Хвостовая часть корпуса казенника переходит в шаровую пяту с плоскими гранями и сквозным отверстием для
ломика (предназначено для свинчивания казенника
со ствола).

3.5. Назначение, устройство, разборка и сборка
предохранителя от двойного заряжания
Предохранитель от двойного заряжания предназначен для исключения возможности заряжания миномета
очередной миной, если предыдущая находится в стволе.
Он закрепляется на дульном срезе ствола.
Предохранитель (риc. 3.12, 3.13) состоит из:
– корпуса,
– двух предохранительных механизмов,
– гайки,
– двух колец,
– пружинного стопора.
Из всех перечисленных деталей отличия от старых
выпусков предохранителей имеют два предохранительных механизма.
Предохранительный механизм (риc. 3.12) состоит
из лопатки, оси, двух
двуплечих стопоров,
двух пружин кручения, защитного
кольца и шайбы.

Риc. 3.12.
Предохранитель
от двойного
заряжания
125

Риc. 3.13. Предохранитель от двойного заряжания:
1 — корпус; 2 — предохранительный механизм; 3 — гайка; 4 —
полукольцо; 5 — стопорная шайба; 6 — болт; 7 — винт; 8 —
стопор; 9 — крышка; 10 — держатель; 11 — левая пружина;
12 — ось лопатки; 13 — правая пружина; 14 — винт; 15 —
правая пружина; 16 — шайба; 17 — левая пружина; 18 — ось
стопоров; 19 — левый стопор; 20 — лопатка; 21 — правый
стопор; 22 — защитное кольцо; 23 — шайба; а — выступ

Разборка и сборка предохранителя
от двойного заряжания
Разборку предохранителя производить в следующем
порядке.
1.Снять предохранительные механизмы с корпуса
предохранителя, для чего:
– утопить отверткой конец держателя до выхода его
из отверстия в крышке;
– вывести отверткой движением в сторону крышку
из паза корпуса; придерживая пальцем руки держатель,
освободить держатель и извлечь пружину;
– вынуть держатель и пружину с другого конца оси.
126

Внимание!
При снятии механизмов пометить пружины, которые не взаимозаменяемы. На изделиях выпуска с марта 1985 г. пружина
(с левой навивкой) — светлая, а пружина (с правой навивкой) —
темная.

– вывести отверткой оси из корпуса и снять предохранительный механизм;
– снять второй предохранительный механизм в том
же порядке.
2. Свернуть ключом гайку с корпуса и вынуть полукольца.
3. Снять с корпуса стопор, для чего:
– отогнуть отверткой стопорные шайбы и вывернуть
ключом S = 10 два болта;
– вывернуть отверткой винт из корпуса и отделить
от него стопор.
Сборку предохранителя производить в следующем
порядке.
1. Установить на корпус стопор, для чего:
– вставить винт канавкой на головке в фигурный паз
стопора;
– установить стопор на площадку корпуса зубцами
к наружной резьбе корпуса и с помощью отвертки ввернуть винт в среднее отверстие площадки;
– ввернуть ключом 5−10 два болта с шайбами;
– отогнуть лапки стопорных шайб.
2. Вставить полукольца в отверстие в корпусе, установленном наружной резьбой вверх, и навернуть гайку
ключом 7811−0353 на корпус.
3. Установить предохранительные механизмы
в корпус предохранителя, для чего:
– вставить механизм в прорези корпуса и ввести
отверткой ось в отверстия в корпусе и лопатке;
127

– перевести рукой предохранительный механизм
в положение ЗАКРЫТО;
– поместить пружину (с левой навивкой) с правой стороны в отверстие в приливе корпуса, а пружину (с правой
навивкой) с левой стороны в отверстие в приливе корпуса
так, чтобы концы пружин вошли в прорези оси;
– установить держатель выступами горизонтально
и надеть пазом (одним из двух пересекающихся) на конец
пружины;
– повернуть отверткой держатель по ходу часовой
стрелки до совмещения выступов держателей с пазами
корпуса и вставить держатель до упора;
– закрыть крышку, придерживая держатель;
– установить второй держатель с другого конца оси
выступами горизонтально и надеть пазом (одним из двух
пересекающихся) на конец пружины;
– повернуть отверткой держатель против хода часовой стрелки до совмещения выступов с пазами корпуса
и вставить держатель до упора;
– закрыть вторую крышку, придерживая держатель;
– установить второй механизм с другой стороны корпуса.
4. Проверить правильность установки предохранительных механизмов, для чего:
– отвести руками предохранительные механизмы
до упора поверхностей лопаток в площадки корпуса
и отпустить их; под действием пружин они должны энергично и без заеданий встать в положение ОТКРЫТО
и надежно удерживаться в этом положении зацепами стопоров за зуб корпуса предохранителя;
– нажать пальцами на концы стопоров и вывести
зацепы из зацепления с зубом корпуса; предохранительные механизмы должны энергично и без заеданий опуститься в положение ЗАКРЫТО.
128

Разборка и сборка предохранительных механизмов
Разборку предохранительных механизмов производить в следующем порядке:
– отогнуть отверткой лапку шайбы и, нажимая
на головку оси, вывернуть ключом винт;
– извлечь с помощью отвертки ось из отверстия
в лопатке придерживая стопоры рукой;
– вывести стопоры из проема лопатки;
– отделить стопор с пружиной и положить отдельно;
– снять кольцо и шайбу.
Внимание!
При разборке механизмов пометить комплектно стопор
с пружиной один и второй, которые не взаимозаменяемы.
На изделиях выпуска с марта 1985 г. пружина (с правой навивкой) — темная, а пружина (с левой навивкой) — светлая;

– разобрать второй механизм в том же порядке.
Сборку предохранительных механизмов производить
в следующем порядке:
– надеть на левый стопор пружину (с левой навивкой)
так, чтобы ее конец вошел в отверстие стопора;
– надеть на правый стопор пружину (с правой навивкой) так, чтобы ее конец вошел в отверстие стопора;
– вставить в кольцевую канавку левого стопора кольцо
и вложить в него шайбу;
– присоединить правый стопор с пружиной;
– установить собранные стопоры в проем лопатки;
– вставить в верхнее отверстие в лопатке (со стороны
гнезда без паза) ось так, чтобы концы пружин вошли
в продольный паз оси, а головка оси после поворота ее
отверткой вошла в гнездо лопатки;
– придерживая головку оси, вставить с другой стороны лопатки в гнездо шайбу и ввернуть в ось ключом
винт до упора;
129

– завести отверткой лапку шайбы в ближайший вырез
головки винта;
– собрать второй механизм в том же порядке.
Проверить правильность сборки предохранительных
механизмов. Стопоры при нажатии на них пальцами рук
должны вращаться на оси без заеданий и возвращаться
в исходное положение под действием пружин.

3.6. Назначение, устройство и действие стреляющего
приспособления
Стреляющее приспособление предназначено для производства выстрела. Оно имеет две установки: «Ж» —
жесткое положение бойка; «С» — свободное положение
бойка.
Сравнивая 120-мм минометы М-120 и миномет 2Б11
необходимо отметить, что по устройству они схожи,
но миномет 2Б11 имеет следующие отличительные особенности:
– по стреляющему приспособлению,
– креплению прицельных приспособлений,
– предохранителю от двойного заряжания,
– колесному ходу,
– транспортной машине 2Ф510 (2Ф510А),
– по опорной плите.
Стреляющее приспособление(риc. 3.14) состоит из:
Механизма взвода (риc. 3.15).
Ударного механизма (риc. 3.16).
Механизм взвода состоит из:
– корпуса,
– ползунка,
– взвода,
– рукоятки,
– винта.
130

Риc. 3.14. Стреляющее приспособление:
1 — ползун; 2 — штифт ползуна; 3 — защелка; 4 — ударный
механизм; 5 — взвод; 6 — рукоятка взвода; а, б — упорные
прокладки; в — канавка; г — скос
3
2

а
б
А

6
в

Риc. 3.15. Механизм взвода:
1 — корпус; 2 — ползун; 3 — взвод; 4 — штифт; 5 — рукоятка;
6 — винт; а — фигурная винтовая канавка; б, в — вырезы
131

Ударный механизм состоит из:
– патрубка,
– боевой пружины,
– втулки,
– бойка (ввернут в ударник и застопорен винтом).
– возвратной пружины (находится между ударником
и втулкой).
А-А

9
I

8,5 ± 0,5

8
6

82 – 0,27

5
2,5

Риc. 3.16. Ударный механизм:
1 — патрубок; 2 — боевая пружина; 3 — пружина бойка; 4 —
втулка; 5 — боек; 6 — защелка; 7 — ударник; 8 — пружина
защелки; 9 — винт

В задней части ударника установлена защелка поджатая пружиной.
Действие стреляющего приспособления.
а) При свободном положении бойка (ручка переключателя в положении «С».
При оттягивании спусковым шнуром ручки рычага
поворачивается рычаг, который закреплен на оси ручки.
132

Рычаг, поворачиваясь, рожками нажимает на упорную
втулку и подает ее вперед, сжимая пружину ударника.
Одновременно рычаг пальцем поворачивает крючок вращаясь на оси, концом упирается в собачку и оттягивает
ползун назад, сжимая пружину ударника.
Когда крючок соскакивает с собачки, ползунок под
действием разжимающейся пружины перемещается вперед и наконечником ударяет по основанию бойка. Боек
движется вперед и ударяет по капсюлю воспламенительного заряда.
После того как спусковой шнур будет отпущен, ручка
рычага и все остальные детали стреляющего приспособления под действием разжимающейся пружины ударника
возвратятся в исходное положение.
В этом случае переключатель повернут срезанной плоскостью к основанию бойка и боек не выходит из отверстия упора.
б) Переключатель в положении «Ж».
Переключатель отжимает основание бойка вперед
и бойку, выходящему за переднюю плоскость упора, придается жесткое положение.

3.7. Разборка и сборка миномета и стреляющего
приспособления
Разборка миномета
– снять прицел, для чего повернуть рукоятку переходного кронштейна справа налево до упора; положить прицел в футляр;
– снять со ствола предохранитель от двойного заряжания, для чего снять чехол, отвинтить комбинированным
ключом гайку, освободить и снять разрезное кольцо, снять
корпус предохранителя и гайку с дульной части ствола;
– отделить двуногу-лафет от ствола, освободив тем
самым ствол от закрепления в обойме амортизатора, для
133

чего снять с лирки ключ зажима наметки и отвинтить
им контргайку и гайку зажима наметки, затем открыть
наметку и отделить ствол от обоймы, удерживая при этом
двуногу-лафет от падения;
– отделить ствол от опорной плиты, для чего развернуть ствол миномета в опорной чашке плиты на 90° так,
чтобы грани шаровой пяты казенника были параллельны
боковым стенкам чашки, и вывести шаровую пяту казенника из чашки плиты, приложив усилие в направлении
оси ствола.
Сборка миномета
– соединить ствол с опорной плитой, для чего ствол
миномета вставить в опорную чашку плиты так, чтобы
грани шаровой пяты казенника были параллельны
боковым стенкам и шаровая пята вошла в гнездо чашки
до упора, после чего ствол повернуть- на 90° контрольной
площадкой кверху;
– соединить двуногу-лафет со стволом; для этого подставить двуногу-лафет, вложить ствол в обойму амортизатора и закрепить наметку, соединить ее обоймой
с помощью зажима наметки, совместив при этом риску
на наметке с белой линией на стволе, после чего ключом
затянуть гайку и контргайку зажима наметки, а рукоятку
ключа вложить в пружинную лирку обоймы;
– закрепить на стволе предохранитель от двойного
заряжания, для чего надеть на дульную часть ствола
миномета гайку буртом вниз, вставить в гайку разрезное
кольцо так, чтобы бурт разрезного кольца упирался в бурт
гайки; надеть на ствол миномета корпус предохранителя
так, чтобы внутренний кольцевой выступ его уперся
в дульный срез ствола, а предохраняющий механизм был
расположен сверху; затем навинтить комбинированным
ключом гайку на корпус предохранителя до отказа, ударяя молотком по рукоятке ключа;
134

– установить прицел, для чего вставить ось прицела
в отверстие переходного кронштейна прицела, закрепленного на вертлюге, и закрепить прицел, повернув рукоятку
слева направо.
Разборка и сборка стреляющего приспособления
Разборку стреляющего приспособления производить
в следующем порядке:
– установить рукоятку механизма взвода в положение С;
– вставить короткий конец ключа 2Б11.08−1 в гнездо
болта, утопить отверткой боном и повернуть болт против хода
часовой стрелки до второго фиксированного положения;
– вынуть механизм взвода из казенника за рукоятку; при затрудненном выходе механизма взвода вставить между рукояткой и корпусом казенника отвертку
и выдвинуть его из казенника;
– вывести ударный механизм из полости плитки
и извлечь его через поперечное отверстие в казеннике;
– свернуть с помощью пальца 2Б11.08−5 казенник
с трубы;
– вывернуть торцовым ключом ЛП 517−12 плитку
из казенника.
Сборку стреляющего приспособления производить
в следующем порядке:
– ввернуть в центральное отверстие казенника плитку
ключом ЛП 517−12 до упора;
– ввести ударный механизм бойком вперед в полость
плитки через поперечное отверстие в казеннике;
– повернуть с помощью отвертки ударный механизм
вокруг оси примерно на 90° по ходу часовой стрелки
и завести зуб патрубка за упор, расположенный внутри
казенника;
– установить механизм взвода продольным пазом
против штифта в поперечном отверстии казенника и вста135

вить его в корпус казенника до упора; при необходимости
дослать механизм взвода в казенник ударом рукояткой
молотка;
– вставить короткий конец ключа 2Б11.08−1 в гнездо
болта, утопить отверткой боном и повернуть болт по ходу
часовой стрелки до фиксирования его боном;
– проверить правильность сборки спуском ударного
механизма два-три раза и переводом стреляющего приспособления из положения «С» в положение «Ж» и обратно.
Разборка и сборка механизма взвода
Разборку механизма взвода производить в следующем порядке:
– вывернуть отверткой винт и снять рукоятку со взвода;
– вынуть одновременно ползун и взвод из корпуса
механизма взвода.
Сборку механизма взвода производить в следующем
порядке:
– вставить в отверстия корпуса механизма взвода
одновременно взвод и ползун, предварительно введя
штифт ползуна в винтовую канавку взвода;
– надеть рукоятку на выступающий из корпуса конец
взвода длинным концом в сторону фаски на зубе взвода;
– совместить отверстия в рукоятке и взводе и завернуть отверткой винт в рукоятку до упора.
Разборка и сборка ударного механизма
Разборку ударного механизма производить в следующем порядке:
– утопить длинным концом ключа 2Б11.08−1
защелку в отверстие в ударнике до упора, повернуть ее
на 90° и вынуть вместе с пружиной из ударника;
– снять пружину с защелки;
– вывернуть отверткой винт из ударника;
136

– вставить во втулку ключ 2Б11.08−1 и вывернуть
боек из ударника;
– вынуть из патрубка ударник, пружину бойка,
втулку и боевую пружину.
Сборку ударного механизма производить в следующем порядке:
– вставить в отверстие патрубка ударник с пружиной
выступом в противоположную от зуба сторону, с другой
стороны в патрубок вставить пружину, втулку и боек;
– удерживая патрубок с ударником от проворота,
ввернуть ключом боек в ударник, при этом отверстия
в ударнике и бойке под винт должны быть совмещены.
Внимание!
При установке нового бойка ввернуть его, выдерживая размер
82−0,27 мм между крайними точками ударника и бойка, после чего
засверлить в конце бойка отверстие диаметром 2,5 мм через резьбовое отверстие в ударнике;

– ввернуть отверткой винт в ударник до упора;
– надеть на защелку пружину, вставить защелку
в отверстие ударника и, утопив ее, повернуть на 90° так,
чтобы вырез зуба защелки был направлен к зубу патрубка.
Разборка и сборка ствола
Свинчивание казенника
Для свинчивания казенника ствол миномета необходимо положить на деревянные подставки или специальный верстак. Вставить ломик в отверстие шаровой пяты
казенника и, удерживая трубу от вращения усилием
двух-трех человек, резкими ударами молотка по концу
ломика в направлении, обратном направлению движения часовой стрелки (лицо обращено в сторону дульной
части), стронуть казенник с места относительно трубы,
137

после этого свинтить казенник с трубы и вынуть обтюрирующее кольцо.
Сборку ствола производить в обратном порядке.

3.8. Чистка и смазывание ствола и стреляющего
приспособления
Наружную поверхность ствола очистить от пыли,
грязи и старой смазки ветошью, сильно загрязненную
наружную поверхность ствола обмыть водой и вытереть
насухо. При чистке наружной поверхности ствола особое внимание надо обратить на чистку всех углублений,
в которых могут скапливаться грязь и вода. Углубления
и пазы следует очищать деревянными палочками с заостренными концами.
Чистка канала ствола производится для удаления
порохового нагара после стрельбы, старой смазки и грязи
(риc. 3.17).
Для облегчения чистки немедленно по окончании
стрельбы, пока ствол еще не успел охладиться, обильно
смазать канал ствола смазкой ГОИ-54п.
Для смазывания канала ствола на щетку банника
намотать ветошь, густо пропитанную смазкой, ввести банник в канал ствола и усилием одного-двух человек, взявшихся за древко банника, небольшими размахами вперед
и назад двигать вдоль всего канала. Если некоторые места
канала ствола будут недостаточно смазаны, повторить
смазывание. После длительной стрельбы (спустя 30 мин.
после первого смазывания) смазывание канала ствола
обязательно повторить, в противном случае пороховой
нагар будет трудно удалить при чистке.
Особенно тщательно надо смазать часть ствола на расстоянии до 0,5 м от казенного среза, так как в этой части
канала больше всего скапливается нагара.
Спустя 2−3 часа после стрельбы (после того, как смазка
размягчит нагар) приступить к чистке канала ствола.
138

Риc. 3.17. Смазывание ствола после стрельбы

Прежде чем начать чистить канал ствола, необходимо, свинтив казенник, удалить из канала ствола смазку
и грязь банником с намотанной на его щетку ветошью,
пропитанной раствором РЧС (раствором для чистки
ствола), керосином; или круглой деревянной протиркой
из ЗИП, также обмотанной смоченной в РЧС (керосине)
ветошью.
Чистку канала ствола после стрельбы производить
химическим способом раствором РЧС или керосином.
Химическую чистку канала ствола раствором РЧС
можно производить при температуре окружающего воздуха от +50 до –100 С.
При более низкой температуре раствор РЧС замерзает, поэтому при температуре ниже –100 С для чистки
канала ствола применяется керосин.
Раствор РЧС приготовлять в следующей пропорции:
воды — 10 л
углекислого аммония — 100 г;
двухромовокислого калия (хромпика) — 5—10 г.
Воду применять не подогретую. Углекислый аммоний
измельчать и всыпать в воду постепенно по мере раство139

рения всыпаемых порций. Затем всыпать измельченный
хромпик и раствор перемешивать до полного растворения
солей.
Подогретую воду допускается применять температурой не выше 50°С.
Нагревать раствор запрещается, так как углекислый
аммоний при этом разлагается.
Раствор РЧС приготовлять только в таком количестве,
какое необходимо для чистки в течение дня; в случае если
раствор не был полностью израсходован, его можно хранить не более 5—7 дней в негерметичной таре; в течение
этого времени он частично разлагается и теряет свою
активность, но для чистки пригоден.
Железные ведра или другие неоцинкованные сосуды
для приготовления раствора РЧС и собирания загрязненного раствора и железные кружки для полива раствора
на щетку банника и других работ — не применять.
Химическую чистку канала ствола производить
в таком порядке:
1. Обильно смочить щетку банника раствором РЧС
и ввести ее в канал ствола с казенной или дульной части;
протирать канал короткими размахами (вперед и назад)
банника на участке около 1 м, делая 15—20 движений.
2. Вынуть банник, смочить щетку свежим раствором и произвести чистку на следующем участке канала.
Загрязненный раствор (темно-зеленого цвета) собирать
в ведро, поставленное под дульным срезом; для дальнейшего применения он не пригоден и должен сливаться
в специальный ровик.
После окончания чистки канала по участкам смочить
щетку банника свежим раствором и произвести 5−10 возвратно-поступательных движений банником на всю длину
ствола. При этом из достаточно хорошо вычищенного
ствола должен вытекать раствор светло-желтого цвета.
140

Вынуть банник, промыть щетку водой, вытереть ее
и древко банника ветошью. Намотать на эту же щетку
банника ветошь или салфетку и, протирая, удалить раствор из канала ствола настолько, чтобы можно было осмотреть канал ствола и установить его чистоту.
3. Если медь в дульной части канала ствола не растворилась и на салфетке есть признаки нагара, повторить чистку до полного удаления меди и нагара. Когда
из ствола будет вытекать светло-желтый раствор, протереть канал насухо ветошью, намотанной на щетку банника, протереть камору ветошью, а затем — весь канал
проверить чистой контрольной салфеткой. Если на салфетке нет следов нагара, а в канале не видно омеднения,
чистку считать законченной. Вычищенный канал нужно
сразу смазать.
После окончания работы и перед принятием пищи
руки и лицо обязательно мыть водой с мылом.
Для чистки канала ствола керосином на щетку банника наматывается ветошь, пропитанная керосином.
Чистка керосином повторяется 2−3 раза, причем
ветошь каждый раз заменяется новой.
После чистки канала ствола керосином проталкивают через канал при помощи древка банника круглую
деревянную протирку, имеющуюся в ЗИП, с туго намотанной на нее сухой и чистой ветошью. Ветошь, сложенная в полосу шириной 5−10 см, наматывается так, чтобы
форма обмотки получилась бочкообразная. Обмотка
должна быть прочной; наматывание ее нужно начинать
с одного конца и заканчивать на другом. Чтобы ветошь
не размоталась, конец ее закрепить ниткой или какойлибо узкой тесьмой, затем протирку с закрепленной ветошью вложить в ствол с казенной части и протолкнуть
древком банника через весь канал ствола.
После этого протирку с намотанной на нее сухой ветошью 5−6 раз протолкнуть через канал ствола с казенной
141

части. Толщина обмотки из ветоши должна быть такой,
чтобы протирка плотно входила в канал с казенной части,
проталкивалась по каналу усилием 2−3 человек. При сползании и сильном уплотнении обмотки ее нужно перемотать.
Если на стенках канала ствола в процессе чистки простым глазом обнаруживается нагар, необходимо его смочить керосином и продолжить чистку в том же порядке.
Чтобы проверить, достаточно ли чист канал ствола,
необходимо на деревянную протирку туго намотать белую
чистую сухую ветошь и протолкнуть ее древком банника
через весь канал. Если на поверхности контрольной белой
ветоши будут оставаться темные полосы, то чистить
канал намотанной на протирку ветошью следует до тех
пор, пока контрольная белая ветошь не будет выходить
совершенно чистой, без следов смазки, ржавчины или
порохового нагара.
Если белая ветошь будет выходить с надрывами, то
это укажет на наличие в канале ствола задирин и заусенцев, о чем надо немедленно доложить артиллерийскому
технику.
Осмотр канала ствола следует производить сразу же
после чистки, до смазывания. При плохом освещении
необходимо перед дульной частью наклонно поставить
лист белой бумаги.
Если на поверхности канала ствола будет обнаружена
ржавчина, она должна быть удалена. Для этого пораженное место необходимо обильно смочить керосином и, после
того как ржавчина размягчится, снять ее ветошью. После
удаления ржавчины канал ствола насухо протереть ветошью. Если ветошью ржавчина не удаляется, вывести ее
порошком из толченого древесного угля с маслом. Остающиеся после чистки следы ржавчины в виде мелкой сыпи
или мелких раковин не могут служить основанием для
браковки ствола. После осмотра канал ствола тщательно
смазать, не оставляя несмазанных мест.
142

Особенно тщательно нужно следить за состоянием
контрольной площадки на наружной поверхности. Она
должна быть постоянно смазана и покрыта пергаментной бумагой. Смазка с контрольной площадки удаляется
только перед стрельбой.
Стреляющее приспособление после стрельбы отделить
от казенника, вычистить от нагара и собрать.

3.9. Осмотр, определение возможных неисправностей
ствола и предохранителя от двойного заряжания
и методы их устранения
Осмотр ствола
Наружная поверхность ствола должна быть чистой,
окраска на поверхности ствола не должна быть нарушена.
Неокрашенные наружные поверхности ствола должны
быть чистыми, без ржавчины и тщательно смазанными.
При осмотре наружной поверхности могут быть обнаружены следующие неисправности.
Нарушение окраски и ржавчина. Места, где окраска
стерлась, должны быть смазаны смазкой и при первой
возможности закрашены; ржавчина должна быть удалена.
Для удаления ржавчины пораженное место необходимо обильно смочить керосином и оставить на несколько
часов, после чего оттереть ржавчину ветошью, смоченной
керосином; если ржавчина не удаляется, можно пользоваться порошком из древесного угля с маслом.
Вмятины. При наличии глубоких вмятин на поверхности ствола проверить, не переходят ли вмятины во внутренние выпучины. Ствол с такими вмятинами к стрельбе
не допускается. Мелкие вмятины оставлять без заделки.
Приподнятый металл от вмятин, мешающий постановке контрольного минометного квадранта, необходимо
осторожно снять шабером.
143

Раздутие трубы. Признаком раздутия трубы является
наличие теневого кольца или выпучин в канале ствола,
видимых невооруженным глазом.
Наружное раздутие трубы определяется на глаз по просвету между трубой и линейкой, прикладываемой вдоль
трубы на участке предполагаемого раздутия. При наружном раздутии трубы ствол к стрельбе не допускается.
Трещины на наружной поверхности трубы. Трещины
на наружной поверхности трубы определяются на глаз
или при помощи лупы.
Перед осмотром канала ствола в случае необходимости свинтить казенник со ствола.
Если освещение в канале ствола слабое, перед дульным срезом следует поставить наклонно лист белой
бумаги; отраженный свет от белой бумаги усиливает освещение канала и облегчает его осмотр.
Трещины на поверхности канала ствола не допускаются.
Исправность деталей стреляющего механизма определяется при проверке работы этого механизма, собранного в казеннике, и при разборке его. Ручка переключателя должна надежно фиксировать положения ЖЕСТКОЕ
и СВОБОДНОЕ.
Проверить выход бойка. Выход бойка при установке
ручки переключателя в СВОБОДНОЕ положение должен
быть не менее 2,2 мм, а при переводе на ЖЕСТКОЕ положение — 1,7−2,6 мм.
Выход бойка проверяется на воск или мастику.
Осмотр предохранителя от двойного заряжания
Тщательно осмотреть детали предохранителя от двойного заряжания.
При выявлении на деталях вмятин, погнутостей,
забоин и т. п. необходимо поврежденные детали отдать
в ремонт, а изношенные, не поддающиеся ремонту заменить запасными.
144

Проверить работу предохранителя от двойного заряжания, установленного на миномете; при этом лопатка,
отведенная назад до упора рычага в площадку корпуса,
должна возвращаться в положение ОТКРЫТО под действием пружины энергично и без заедания.
При опускании учебной мины в ствол предохранительный механизм должен работать легко, без рынков
и заедания, надежно переводить лопатку в положение
ЗАКРЫТО.

3.10. Назначение, устройство и действие
двуноги — лафета и его механизмов
Двунога-лафет предназначен для опоры миномета
в боевом положении и для придания стволу миномета
углов вертикальной и горизонтальной наводки.

Риc. 3.18. Двунога-лафет:
1 — механизм горизонтирования; 2 — двунога; 3 — подъемный
механизм; 4 — поворотный механизм; 5 — амортизаторы; 6 —
вертлюг 7 — цепь с пружиной; 8 — стойка прицела
145

Двунога-лафет (риc. 3.18) состоит из следующих
основных частей:
1.Двунога с подъемным механизмом;
2. Механизм горизонтирования;
3. Вертлюг с поворотным механизмом;
4. Амортизатор с обоймой;
5. Кронштейн прицела.
1. Двунога является опорой ствола в боевом положении.
Основные части двуноги:
– две ноги;
– цепь с пружиной.
В боевом положении цепь должна закрепляться
на крюке правой ноги своим круглым звеном.
2. Подъемный механизм (риc. 3.18) предназначен для
придания стволу миномета углов возвышения.
Основные части подъемного механизма:
– корпус подъемного механизма
– крышка с шариковой масленкой
– винт подъемного механизма
– матка с большой шестерней
– упорный шарикоподшипник
– малая шестерня с рукояткой.
3.Механизм горизонтирования (риc. 3.19) предназначен для придания поперечному уровню вертлюга или
прицела горизонтального положения, для исключения
поперечного наклона вертлюга.
Он состоит из зажима и механизма точного горизонтирования.
Основные части зажима:
– собственно зажим;
– палец;
– гайка с рукояткой.
Основные части механизма точного горизонтирования:
– корпус;
– винт;
146

– гайка;
– проушина;
– пружинное кольцо

Риc. 3.19. 120-мм миномет 2Б11:
1 — механизм горизонтирования, 2 — обойма амортизаторов35

Механизм горизонтирования соединяется с проушинами зажима и корпуса подъемного механизма с помощью осей, закрепленных винтами.
При грубом горизонтировании прицела с помощью
зажима, следует левой рукой придерживать ствол, а правой работать с зажимом.
4. Вертлюг (риc. 3.20) предназначен для сборки поворотного механизма. Корпус вертлюга представляет собой
сплошную фигурную деталь в которой крепятся штоки
амортизатора. На вертлюге установлен поперечный уровень. В проушинах вертлюга установлены две шариковые
масленки.
https://ru.123rf.com/photo_103245307_the-120-mm-mortarcannon-gun-2b11-sani-on-white-background.html
35

147

5. Поворотный механизм предназначен для точной
наводки миномета в горизонтальной плоскости.
Основные части поворотного механизма:
– винт с рукояткой;
– матка;
– конус;
– стопорная шайба;
– пробка.
Поворотный механизм смонтирован в корпусе вертлюга, винт одним концом (конусной частью) упирается
в одну проушину вертлюга, а другим концом укрепляется
во второй проушине с помощью конуса. Матка поворотного механизма имеет регулирующие гайки (для устранения осевого люфта винта) и контргайки.
6. Амортизатор предназначен для ослабления действия сил, возникающих в результате отдачи ствола при
выстреле на двуногу, и для подтягивания двуноги в исходное положение после выстрела.
Состоит:
-корпус обоймы с наметкой и зажимом (зажим состоит
из винта, гайки, контргайки и ключа);
-два цилиндра;
-два штока;
-две больших и две малых пружины.
В момент выстрела резкие толчки ствола передаются
на двуногу-лафет через пружины амортизатора ослабленными и смягченными.
7. Кронштейн прицела (риc. 3.20) предназначен для
закрепления на миномете прицела МПМ-44М.
Основные части кронштейна:
– корпус;
– ось с конусной головкой;
– ведущий штифт;
– рукоятка;
– пружина.
148

Ось прицела надежно закрепляется в кронштейне
конусной головкой оси.

Рис. 3.20. Вид спереди:
вертлюг – 1, кронштейн прицела – 2

3.11. Возможные неисправности механизмов д
вуноги-лафета и их устранение
1. Зажим механизма горизонтирования не удерживается в приданом положении на ноге.
Необходимое условие работы: зазор между щеками
зажима (у пальца) должен быть не <1 мм.
– При зазоре >1 мм обработать щеки зажима.
2. Шаткость вилки на ноге.
– Приварить вилку к ноге электродом Э42.
3. Изгиб трубы ноги.
Необходимое условие работы: стрела изгиба трубы
ноги по всей длине должна быть не >7 мм.
– При недопустимом изгибе выправить без нагрева.
4. Выкрашивание острия пера сошника ноги.
Выкрашивание определяется визуально.
– Наплавить электродом Э42 и обработать.
149

Подъемный механизм.
1. Тугой ход подъемного механизма.
Условие работы: усилие на рукоятке должно быть
не >7 кгс.
Причина неисправности: посадка зубчатого венца
(большой шестерни) матки на малую шестерню.
– Отрегулировать за счет снятия или постановки
регулировочной шайбы под упорный подшипник.
2. Вмятины и пробоины в корпусе подъемного механизма.
– Вмятины выправить калибром — оправкой.
3. Изгиб винта подъемного механизма.
Условие работы: стрела прогиба винта не >0,5 мм.
– Выправить винт в холодном состоянии, предохраняя резьбу от забоин.
4. Увеличенный мертвый ход подъемного механизма.
Условие работы: мертвый ход допускается не >1/10
(36°) оборота рукоятки.
Причина неисправности: осевая шаткость малой
шестерни с рукояткой в корпусе подъемного механизма.
Условие работы: осевая шаткость малой шестерни
в корпусе допускается не >1 мм.
– При недопустимой осевой шаткости малой шестерни
изготовить шайбу и поставить ее на малую шестерню.
5. Шаткость рукоятки подъемного механизма
на малой шестерне.
– При шаткости рукоятки наплавить электродом
Э50 слой металла на две плоскости квадрата хвостовика
малой шестерни, пригнать по отверстию в рукоятке без
качки.
6. Осевая шаткость винта подъемного механизма.
Условие работы: Осевая шаткость винта подъемного
механизма с маткой в корпусе допускается не >0,5 мм.
– При недопустимой шаткости довинтить крышку
подъемного механизма.
150

Поворотный механизм.
1. Тугой ход поворотного механизма.
Условие работы: усилие на рукоятке поворотного
механизма допускается не >6 кгс.
– При изгибе винта поворотного механизма >0,3 мм
выправить его без нагревания, предохраняя резьбу
от повреждений.
– При изгибе корпуса вертлюга, вызывающем тугой
ход винта поворотного механизма, отправить миномет
в капитальный ремонт.
2. Увеличенный мертвый ход поворотного механизма.
Условие работы: мертвый ход допускается не >1/10
(36°) оборота рукоятки поворотного механизма.
Причины неисправности: осевая шаткость винта
поворотного механизма в вертлюге.
– При недопустимой осевой шаткости устранить ее
поджатием конуса.
Механизм горизонтирования.
1. Увеличенный мертвый ход механизма горизонтирования.
Условие работы: мертвый ход допускается не >2/5
оборота корпуса механизма горизонтирования.
– При недопустимой шаткости довинтить гайку или
втулку до получения минимальной шаткости.

3.12. Разборка и сборка, осмотр, чистка
и смазка механизмов двуноги-лафета
Разборка подъемного механизма
Перед разборкой подъемного механизма необходимо
отделить двуногу-лафет от ствола и отделить амортизатор
от двуноги, для чего отогнуть шайбы и свинтить гайки.
Разборку подъемного механизма производить в следующем порядке:
151

– выбить бородком штифт, крепящий матку поворотного механизма на винте подъемного механизма, и свинтить матку вместе с поворотным механизмом с винта
подъемного механизма;
– вывинтить установочный винт крышки и ключом
С651−20 свинтить крышку;
– вывинтить на 5—10 оборотов винт подъемного
механизма и вынуть винт маткой, направляя его вверх;
свинтить матку с винта;
– вывинтить штифт рукоятки и снять рукоятку;
– вынуть из корпуса малую шестерню и упорный
шарикоподшипник;
– вывинтить винт и дно корпуса.
В минометах, у которых дно корпуса крепится шплинтами, вынуть шплинты и вынуть дно корпуса.
Сборка подъемного механизма
Сборку подъемного механизма производить в следующем порядке:
– поставить дно корпуса, закрепив его винтом (или
шплинтами, где они имеются),
– поставить упорный шарикоподшипник и малую
шестерню;
– надеть на квадратный конец малой шестерни рукоятку и закрепить ее штифтом;
– навинтить матку на винт подъемного механизма
и осторожно, чтобы не забить упорной резьбы винта, вставить их в корпус подъемного механизма; матка зубьями
должна войти в зацепление с малой шестерней;
– навинтить ключом С651−20 на корпус подъемного
механизма крышку до совмещения отверстий под установочный винт и закрепить крышку установочным винтом;
– навинтить вертлюг с поворотным механизмом нарезным отверстием матки поворотного механизма на конец
винта подъемного механизма до совмещения отверстий
152

под штифт; забить штифт; вставить штоки в отверстия
вертлюга, поставить шайбы, навинтить гайки и отогнуть
шайбы; соединить двуногу-лафет со стволом
Разборка механизма горизонтирования
Разобрать механизм горизонтирования в следующем
порядке:
– отделить механизм горизонтирования, для чего
вывинтить установочные винты из проушин, выбить оси
механизма горизонтирования и отделить механизм;
– снять пружинное кольцо;
– вывинтить гайку ключом для фрезерованных гаек
из корпуса;
– вывинтить винт и вынуть проушину;
– выбить бородком штифт;
– свинтить рукоятку с гайкой с пальца и вынуть
палец.
Разбирать механизм горизонтирования старого
образца в следующем порядке: вывинтить установочный
винт ключом 51−1, вывинтить резьбовую втулку, затем
вынуть проушину с втулкой, вывинтив установочный
винт; вывинтить проушину из втулки; вывинтить из корпуса винт, вращая проушину.
Сборка механизма горизонтирования
Сборку механизма горизонтирования производить
в следующем порядке:
– вставить палец в зажим и навинтить на палец перекидную рукоятку с гайкой;
– забить штифт в перекидную рукоятку;
– ввинтить в корпус винт и вставить до упора проушину;
– ввинтить гайку ключом для фрезерованных гаек
в корпус до совпадения отверстий под конец пружинного
кольца в гайке и корпусе;
153

– поставить пружинное кольцо, вставив загнутый
конец кольца в совмещенные отверстия гайки и корпуса;
– вставить механизм горизонтирования винтом в паз
зажима до совмещения отверстий под ось механизма горизонтирования; вставить ось механизма горизонтирования
и, повернув ее до совмещения отверстий под установочный
винт в винте, ввинтить установочный винт и раскернить его;
– вставить проушину в паз на выступе корпуса подъемного механизма до совмещения отверстий под ось механизма горизонтирования. Вставить ось механизма горизонтирования и, повернув ее до совмещения отверстий
под установочный винт, ввинтить установочный винт
и раскернить его.
Осмотр двуноги-лафета
Проверить состояние двуноги-лафета. Изгибы, намины
и вмятины, мешающие нормальной работе механизмов,
не допускаются. Трещины не допускаются стопорные
винты, штифты и шайбы должны выполнять свои назначения. Ручка подъемного механизма не должна иметь качки
на малой шестерне. Гайки штоков амортизатора должны
быть навинчены до отказа и застопорены шайбами.
Проверить действие механизмов двуноги-лафета. При
затянутой рукоятке зажима механизма грубого горизонтирования смещение зажима вдоль ноги не допускается,
при этом между щеками зажима должен быть зазор. Рукоятки подъемного и поворотного механизмов и винт горизонтирующего механизма должны вращаться от усилия
руки легко, плавно, без рывков и заеданий (проверяется
на всей длине винта).
Чистка и смазывание двуноги-лафета
Двунога-лафет очистить снаружи ветошью от пыли,
грязи и старой смазки. При сильном загрязнении пристав154

шую грязь удалить деревянным скребком, а затем обмыть
водой. После мытья двуногу-лафет насухо протереть.
Для чистки подъемного механизма миномета необходимо придать стволу максимальный угол возвышения,
выдвинув винт подъемного механизма вверх до отказа,
после чего сухой ветошью (при сильном загрязнении
винта ветошью смоченной в керосине) удалить грязь
с упорной резьбы винта подъемного механизма. Перед
смазыванием винт необходимо протереть насухо.
Чистку поворотного механизма производить в двух
крайних (правом и левом) положениях ствола миномета,
чтобы удобней было удалять грязь со всей поверхности
резьбы винта поворотного механизма.
Разборку двуноги-лафета для чистки и смазывания
производить только в том случае, если механизмы работают туго и рывками или когда имеется предположение,
что пыль и грязь проникли внутрь механизмов (амортизатора, подъемного механизма и т. д.). Часто разбирать
двуногу-лафет не следует, так как это приводит к износу
в соединениях и, как следствие, к увеличению люфтов.
После чистки двуноги-лафета и опорной плиты все
неокрашенные места смазывать тонким слоем смазки.
Для смазывания некоторых механизмов миномета
служат масленки с шариком, которые заполняются веретенным маслом при помощи масленки, имеющейся в ЗИП
миномета. Все масленки с шариком на миномете окрашены красной краской.

3.13. Назначение и устройство опорной плиты
Опорная плита (рис 3.21) предназначена для восприятия и передачи на грунт давления, получаемого от ствола
миномета в результате отдачи в момент выстрела. Миномет 2Б11 оснащен новой опорной плитой с шарниром.
Плита наводится по горизонтали без ее разворота.
155

Опорная плита представляет собой сварную конструкцию и состоит из основания опорной плиты с приваренными сверху накладками, а снизу ребрами жесткости
и сошниками.
В середине основания опорной плиты находится опорная чашка, в которую вставляется шаровая пята казенника.
К краям опорной плиты приварены два крюка, скоба,
четыре ручки и ушко. За крюки плиту подвешивают
в походном положении к раме колесного хода. Скоба предназначена для притягивания плиты стяжкой хода к раме.
Ручки служат для переноски и перестановки плиты расчетом. Через ушко пропускается спусковой шнур, когда
стреляющий находится сбоку миномета.

Риc. 3.21. Опорная плита. 1 — основание; 2 — накладки;
3 — ребра жесткости; 4 — сошники; 5 — опорная чашка

3.14. Возможные неисправности опорной плиты
и их устранение
1. Изгиб или излом деталей плиты.
– Погнутые крюки, ручки, скобу и ушко выправить
без нагревания.
156

– Вместо изломанных деталей изготовить новые
по образцу из стали Мс2 или стали 30−50 и приварить их
взамен негодных электродом Э42 или Э50.
Изгиб листов опорной плиты допускается.
2. Пробоины в опорной плите.
– Опорную плиту с пробоинами направить в капитальный ремонт.
3. Трещины в опорной плите.
– Трещины по сварке разделать и заварить их электродом Э50.
– У концов трещин в листах засверлить отверстия
диаметром 4−6 мм, расчистить трещины и заварить их
электродом Э50.
– Опорную плиту с трещинами в опорной чашке
или с трещинами швов, прилегающих к опорной чашке,
направлять в капитальный ремонт.
Чистка и смазывание опорной плиты
Опорную плиту очистить снаружи ветошью от пыли,
грязи и старой смазки. При сильном загрязнении приставшую грязь удалить деревянным скребком, а затем
обмыть водой. После мытья опорную плиту насухо протереть и смазать сошники тонким слоем смазки.

3.15. Состав прицельных приспособлений миномета
и их назначение
Прицельные приспособления (риc. 3.22) предназначены для придания стволу миномета соответствующего
угла возвышения и направления на цель.
Прицельные приспособления состоят из:
1. Оптического минометного прицела МПМ-44М
2. Орудийного коллиматором К-1
3. Прибора освещения «Луч» ПМ2М
4. Стойки прицела.
157

Риc. 3.22. Оптический прицел МПМ-44М
на миномете 2Б11

Основные характеристики прицелаМПМ-44М:
Угол горизонтального визирования...... 60 — 00 (3600)
Угол качания визира.......................... ±200
Угол возвышения............................... от 2−50
до 10−00(900–450)
Увеличение....................................... 2,5×
Поле зрения...................................... 90

3.16. Устройство и действие прицельных приспособлений
Прицел МПМ–44М (риc. 3.23) состоит из:
– визира, закрепленного шарнирно на головке угломера,
– корпуса прицела с осью.
В корпусе прицела собраны:
– механизм угломера,
– механизм углов возвышения,
– продольный и поперечный уровень.
158

Риc. 3.23. Минометный прицел МПМ-44М:
1 — визир, 2 — шкала больших делений угломерного
механизма; 3 — поперечный уровень; 4 — кронштейн
подсветки; 5 — указатели механизма углов прицеливания;
6 — шкала механизма углов прицеливания; штифт для
крепления прицела; отводка угломерного механизма; 9 —
наглазник; 10 — отводка визира

Визир предназначен для точной наводки миномета
в горизонтальной плоскости и представляет собой изогнутую (под углом 135°) коленчатую трубку, которая
может вращаться в вертикальной плоскости на оси. Фиксация визира в пределах этого угла (±20°)осуществляется
рукояткой, внутри трубки визира собрана оптическая
система, которая состоит: двух линз, окуляра, призмы,
сетки (перекрестия), линзы объектива.
Для грубого направления визира на точку наводки,
а также для наводки миномета в случае повреждения
визира, с левой стороны имеется целик с мушкой.
Угломер предназначен для установки (точной и грубой) скомандованного угла между направлениями на цель
и на точку наводки. Состоит:
159

– Шкала больших делений угломера (цена деления
1−00; всего 60 делений);
– Указатель шкалы больших делений (неподвижен);
– Шкала малых делений угломера (цена деления
0−01; всего 100 делений).
– Указатель шкалы малых делений;
Для быстрого поворота головки угломера на большой
угол служит отводка червячного типа.
Механизм углов возвышения служит для установки
и придания стволу миномета с помощью продольного
уровня и подъемного механизма требуемых углов возвышения.
Он собран на корпусе прицела и состоит:
– Продольный уровень.
– Шкалы больших делений прицела (цена деления
1−00; от 2 до 10).
– Указатель шкалы (неподвижный).
– Барабанчик прицела со шкалой малых делений
углов возвышения (цена деления 0−01; всего 100 делений).
– Указатель (неподвижный).
Поперечный уровень служит для горизонтирования
прицела.
Крепление прицелаМПМ-44М на миномете 2Б11 производится с помощью стойки прицела, которая позволяет
производить горизонтирование прицела и визирование
минометов при построении веера батареи(взвода).
Стойка прицела (риc. 3.24) состоит из собственно
стойки, вилки и кронштейна. Стойка представляет собой
полый цилиндрический стержень с плоскими гранями
и канавкой для упорного кольца. В стойку вставлена
своим хвостовиком вилка, закрепленная штифтом. Кронштейн представляет собой полый корпус, внутри которого
располагается ось с зажимной конусной головкой б, ручкой и пружиной.
160

Риc. 3.24. Стойка прицела:
1 — кронштейн; 2 — пружина; 3 — пружина; 4 —
цилиндрический штифт; 5 — ручка; 6, 7, 11, 14 —
цилиндрические штифты; 8 — ручка; 9 — упорное кольцо;
10 — стойка; 12 — вилка; 13 — ось; 15 — хомут; 16 —
конический штифт; 17 — корпус; 18 — винт; 19 — сухарь;
20 — планка; 21, 22 — винт; 23 — гайка; а — гнездо для
крепления прицела; б — корпусная поверхность головки оси;
в — паз; г — плоские грани

Кронштейн установлен в хомут и закреплен штифтом.
В пазу хомута расположен сухарь, в который ввинчен
винт. К основанию вилки винтами прикреплена планка,
в гнезде которой помещена, сферическая головка винта,
поджатая винтом. Для устранения люфтов узла качания
кронштейна на корпусе имеется пружина. Прицел вставляется в гнездо так, чтобы штифт его оси вошел в паз корпуса кронштейна. После поворота ручки по ходу часовой
стрелки штифт скользит по фигурному вырезу корпуса
161

кронштейна, пружина воздействует на ось, перемещая
ее вперед, при этом поверхность головки входит в лунку
оси прицела и зажимает его. Горизонтирование прицела
производится вращением винта ручкой. При этом сухарь,
перемещаясь по винту, качает хомут с кронштейном
и прицелом относительно оси, параллельной оси канала
ствола.
Внимание!
Горизонтирование прицела с помощью качания его на стойке
сокращает время наведения миномета на цель. Возникающее
при этом рассогласование поперечного уровня прицела с горизонтируемой поверхностью (кожухом поворотного механизма)
лафета миномета на точность стрельбы не влияет.

Крепление прицела МПМ-44М производится с помощью кронштейна, который установлен на изделиях выпуска до апреля 1982 г.
Кронштейн прицела (риc. 3.25) состоит из корзины, собственно кронштейна, оси, винта с маховичком,
зажима, винта с маховичком и сухаря. Прицел устанавливается в корзину и крепится зажимом. На винт, воздействующий на зажим, надет маховичок, закрепленный
штифтом. При вывинчивании винта зажим отводится
пружиной, закрепленной на оси.
Корзина нижним концом вставлена в вырез кронштейна и закреплена на нем осью, зафиксированной
штифтом.
Горизонтирование прицела осуществляется вращением маховичка закрепленного штифтом на винте. При
этом винт, вращаясь в резьбовом отверстии сухаря, поворачивает своей сферической головкой конец корзины
и горизонтирует прицел. Регулировка зазора в соединении винта с корзиной производится винтом. Пружина
выбирает люфты и мертвый ход при качании корзины.
162

Риc. 3.25. Кронштейн прицела:
1, 10 — поворотные маховички; 2, 11 — конические штифты;
3 — корзина; 4 — зажим; 5 — ось; 6 — пружина; 7, 8 — винт;
9 — цилиндрический штифт; 12 — винт; 13 — сухарь; 14 —
ось; 15 — кронштейн; 16 — цилиндрический штифт; 17 —
корпус поворотного механизма; 18 — пружина

Кронштейн прицела цилиндрической частью вставлен в отверстие прилива корпуса поворотного механизма
и скреплен с ним штифтом.

3.17. Установка угломера и прицела при наводке
миномета 2Б11
После установки минометов на огневой позиции строится параллельный веер.
Наведение миномета производить в следующем
порядке:
– проверить горизонтирование прицела по его поперечному уровню;
– вращая барабанчик механизма углов прицеливания
установить на шкале и по шкале барабанчика скомандованную установку прицела.
163

– установить скомандованный угломер для чего отжать
отводку и вращая головку механизма угломера установить
на шкале деление соответствующее числу больших делений угломера, а затем вращая барабанчик со шкалой, установить на его шкале малые деления угломера;
– работая подъемным механизмом и механизмом
горизонтирования прицела, вывести пузырьки продольного и поперечного уровней на середину;
– работая поворотным механизмом и поворачивая
визир в вертикальной плоскости, навести его в точку
наводки и затем точно совместить вертикальную нить
перекрестия визира точкой наводки.

3.18. Устройство коллиматора К-1, порядок работы с ним
Коллиматор К-1 (риc. 3.26) представляет собой оптический прибор, предназначенный для горизонтальной
наводки миномета при отсутствии естественных (удаленных) точек наводки или в условиях плохой их видимости:
в тумане, при снегопаде, задымленности огневой позиции.

Риc. 3.26. Коллиматор К-1
164

Риc. 3.27. Сетка коллиматора36

Коллиматор устанавливается вблизи миномета
(на удалении 6−8 метров) и заменяет удаленную точку
наводки. Это позволяет выбирать огневую позицию
на любой местности — в кустарнике, в лесу, на опушке
леса и т. д.
В комплект коллиматора К-1 входит:
– коллиматор с системой освещения и блендой;
– тренога;
– ЗИП (чехол, запасное зеркало, запасные электролампочка, отвертка, салфетки).
Коллиматор К-1 состоит из:
– корпуса;
– объектива;
– сетки (риc. 54, 55);
– уровня;
– визира;
– шаровой пяты;
– зеркала;
– механизма горизонтального наведения;
– патрона с проводом и штепсельной муфтой;
– бленды.
36

https://www.apolobg.com/goggles/k-1-gunner-collimator
165

Риc. 3.28. Поле зрения прицела МПМ44М, наведенного
в коллиматор37

Установка коллиматора у миномета производится
в следующем порядке:
– придать стволу миномета по прицелу угол возвышения 7−00 и установить ствол в среднее положение поворотным механизмом;
– установить треногу сзади (впереди) справа от миномета под углом 20−30° к плоскости стрельбы (угломер
от 5−00 до 8−00) на расстоянии 6−8 метров;
– вынуть К-1 из футляра вместе с патроном освещения, проводом и муфтой, снять колпачок с объективной
части К-1 и надеть на нее бленду;
– закрепить К-1 на треноге, для чего отпустить
зажимной винт чашки треноги, вставить шаровую пяту
К-1 в чашку и слегка затянуть;
37

https://studfile.net/

166

– пользуясь визиром К-1, направить его более точно
на головку прицела и одновременно выровнять К-1
в поперечном направлении по уровню;
– окончательно закрепить К-1 в чашке треноги зажимным винтом.

3.19. Состав, назначение и порядок пользования комплектом
освещения прибора Луч-ПМ2М
В состав Луч-ПМ2М (риc. 3.29) входят:
– прибор командира;
– прибор старшего снаряжающего;
– прибор для освещения прицела;
– прибор для освещения К-1;
– ящик укладочный;
– четыре аккумуляторные батареи с коробкой.

2
1

Риc. 3.29. Прибор освещения Луч-ПМ2М:
Прибор Луч-ПМ2М в укупорке; 1 — прибор освещения
старшего снаряжающего (установщика взрывателя, трубки);
2 — прибор освещения командира миномета; 3 — прибор
освещения прицела МПМ-44М;
4 — две АКБ НКН — 10 из щелочной батареи
167

Предназначен для освещения при стрельбе в условиях пониженной видимости (ночью, в тумане и т. п.).
Прибор командира. Предназначен для освещения
рабочего места командира во время записей, вычислений
и при проверке установок прицела на миномете. Кронштейн крепится на плечевом ремне с помощью пружины
и может перемещаться по нему.
Прибор старшего снаряжающего. Предназначен
для освещения установок взрывателя. Основание имеет
петлю для надевания на указательный палец левой руки
и ремень 9 для крепления основания на руке.
Прибор для освещения прицела состоит из провода,
разветвленного на две ветви с патронами, светопровода
и коробки с аккумулятором.
В патроне, освещающем сетку визира, имеется окно,
через которое проходит световой луч, и защелка для крепления колпачка на приливе корпуса визира. Светопровод имеет щели, через которые проходит световой луч
и освещает шкалы и уровни прицела.
Один аккумулятор предназначен для освещения коллиматора К-1.
Ящик для укладки приборов освещения. Прибор
для освещения, принадлежность и запасные части к ним
укладываются в специальный деревянный ящик. Ящик
(риc. 3.29) имеет натяжной запор и плечевой ремень
с пряжкой для носки ящика через плечо.
Аккумуляторная батарея с коробкой. Каждый прибор освещения имеет отдельную щелочную батарею,
состоящую из двух последовательно соединенных элементов типа НКН-10. Батарея вставлена в железную коробку
с крышкой. К боковым скобам коробки прикреплен плечевой ремень для переноски аккумулятора. На крышке
коробки имеется штепсельная вилка.

168

3.20. Порядок осмотра, проверки и выверки прицельных
приспособлений, возможные неисправности, их устранение,
чистка и смазка
Проверка и выверки прицельных приспособлений
проводится при контрольном осмотре перед стрельбой:
1. Проверка состояния и работу механизмов прицела.
2. Проверка состояния коллиматора К-1.
3. Проверка состояния прибора освещения.
4. Проверка мертвого хода угломера прицела.
5. Проверка мертвого хода механизма углов возвы
шения.
6. Проверка соответствия углов возвышения.
7. Проверка нулевой линии прицеливания.
8. Проверка ошибки стойки прицела.
9. Проверка горизонтальной шаткости ствола.
10. Проверка контрольного минометного квадранта
КМ-1 (проводится при ТО-1).
1. Проверка состояния и работы механизмов прицела
Прицел не должен иметь поломанных деталей, разбитых ампул уровней и порванного наглазника. В поле зрения визира по сетке не должно быть посторонних предметов, мешающих наводке прицела по точке наводки. Визир
должен закрепляться его рукояткой в приданном положении. Барабанчики угломера и механизма углов должен
вращаться от усилия пальце руки легко и плавно, без
рывков и заеданий. При отжатой отводке визир с головкой угломера должен свободно вращаться, после освобождения отводки червяк должен войти в зацепление с зубцами шестерни.
2. Проверка состояния коллиматора К-1
Коллиматор и его тренога не должны иметь механических повреждений. Коллиматор должен надежно закре169

пляться в чашке треноги. При включении аккумуляторной батареи лампочка должна гореть полным накалом.
3. Проверка состояния прибора освещения
Прибор должен быть комплектным. На корпусах аккумуляторных батарей, клеммах и пробках не должно быть
окислов и налетов солей. Течь электролита через корпус
и завинченные пробки не допускается, резиновые прокладки под пробками должны быть исправными. Уровень
электролита в банках должен быть выше верхнего среза
аккумуляторных пластин. Поврежденные участки проводов должны быть надежно и аккуратно заизолированы.
Включенные лампочки должны гореть полным накалом.
4. Проверка мертвых ходов угломера прицела
Поставить на прицеле, нулевые установки угломер
30−00, прицел 7−00.
Работая механизмом горизонтирования вывести
пузырек поперечного уровня на середину.
Для определения мертвого хода угломера необходимо:
– навести перекрестие визира в точку наводки, удаленную не ближе 400метров, вращая барабанчик угломера в одном направлении; считать установку угломера
и запомнить ее;
– сбить наводку, вращая барабанчик угломера в том
же направлении;
– совместить перекрестие с той же точкой наводки,
вращая барабан угломера в обратном направлении и прочесть установку угломера;
Разность между первой и второй установками составляет мертвый ход угломера. Величина мертвого хода
угломера не должна превышать 0−02. Мертвый ход надо
определять три раза и за величину принимать среднеарифметическое из трех определений. Производить
в трех положениях через 10−00.
170

В случае превышения мертвого хода, хотя бы при
одном положении, прицел подлежит ремонту.
5. Проверка мертвых ходов механизма углов возвышения
Установить 50° на шкале квадранта, поставить квадрант на контрольную площадку ствола и вращая рукоятку подъемного механизма вывести пузырек уровня квадранта на середину, т. е. придать стволу угол возвышения
50°, снять квадрант со ствола.
Вывести на середину пузырек продольного уровня
прицела, вращая барабанчик механизмов углов возвышения в одном направлении (в сторону уменьшения установки прицела) и прочесть установку прицела.
Вывести пузырек продольного уровня из среднего
положения, продолжая вращать барабанчик в том же
направлении.
Вывести вновь на середину, пузырек продольного
уровня, вращая барабанчик в обратном направлении,
и вновь прочесть установку прицела.
Разность между первой и второй установками составляет мертвый ход механизма углов возвышения. Надо
определить три раза и за величину принять среднеарифметическое.
В таком же порядке проверить мертвый ход механизма углов возвышения при угле возвышения ствола 65°.
Величина не должна превышать 0−02. при большом
мертвом ходе хотя бы на одном угле возвышения, прицел
подлежит ремонту.
6. Проверка соответствия углов возвышения
Пред проверкой следует отгоризонтировать миномет
в поперечном направлении для чего:
– установить его по возможности на ровной площадке,
придав угол возвышения 63°;
171

– протереть контрольную площадку на стволе и установить на нее(перпендикулярно оси канала ствола
по поперечной риске на площадке) проверенный контрольный квадрант, нулевое деление шкалы квадранта
установить против указателя;
– вывести пузырек квадранта на середину при
помощи механизма горизонтирования.
Придать стволу миномета угол возвышения 63° по квадранту, тщательно установленному на контрольной площадке:
– пузырек поперечного уровня прицела вывести
на середину (при помощи механизма горизонтирования
прицела);
– затем вращая барабанчик механизма углов возвышения вывести пузырек продольного уровня на середину,
при этом риска указателя должна совпасть с делением
«7» на грубой шкале углов прицела, а «0» шкалы барабанчика с риской указателя точной шкалы углов прицела.
Если положение шкал не соответствует указанному, необходимо:
– отвинтить четыре винта на один оборот, придерживая барабанчик установить точную шкалу прицела
на нулевое деление;
– отвинтить винты хомута указателя и передвинуть
его до совмещения его риски с делением «7» на грубой
шкале прицела, после чего все винты завернуть до отказа.
7. Проверка нулевой линии прицеливания
Проверку производить на отгоризонтированном
в поперечном направлении миномете.
Необходимо выбрать точку наводки, удаленную
от миномета не менее 400 метров (или по щиту на расстоянии не менее 10 метров).
Направить ствол миномета грубо на глаз в точку
наводки так, чтобы белая линия на стволе не была свалена в сторону, если смотреть на ствол сзади (риc. 3.30).
172

Риc. 3.30. Выверка нулевой линии прицеливания миномета

Нулевую линию прицеливания проверяют в следующей последовательности:
– сзади миномета, на расстоянии 10−15 метров,
устанавливают буссоль так, чтобы линия визирования
с буссоли на точку наводки (или правую линию на щите)
проходила через середину шаровой пяты проверяемого
миномета.
– затем, вращая монокуляр буссоли и работая поворотным механизмом миномета, добиться совмещения
белой линии на стволе миномета и точки наводки (или
правой линии на щите) с вертикальной линией в монокуляре буссоли.
Пузырьки продольного и поперечного уровней прицела должны быть на середине:
– вращая барабанчик механизма угломера совместить
вертикальную линию визира прицела с точкой наводки
(или с левой линией на щите), при этом риска указателя
должна совпасть с делением «30» на шкале больших деле173

ний угломера, а риска указателя совпасть с делением «0»
на шкале малых делений угломера;
Если положение шкал не соответствует указанному,
необходимо ослабить винты крепления шкал и выставить
необходимые установки, затем завинтить винты до отказа
и проверить, не сбилась ли наводка миномета и прицела.
Если нет буссоли, то можно использовать прицел второго миномета или отвес, подвешенный позади миномета
на расстоянии 3−5 м.
8. Проверка ошибки стойки прицела
После проверки прицельных приспособлений необходимо проверить стойку, закрепленную за данным
минометом, и определить ошибку стойки. Для определения ошибки стойки нужно, отметившись по какой-либо
точке наводки прицелом, установленным на миномет без
стойки, отметиться затем по той же точке наводки прицелом, установленным на миномет со стойкой, и определить разность отметок как по угломеру, так и по углу
возвышения. Для определения разности отметок по углу
возвышения нужно барабанчиком углов возвышения прицела вывести на середину пузырек продольного уровня
и из полученного показания шкалы угла возвышения
вычесть его показание до установки прицела на стойку.
Эта разность будет ошибкой стойки (без учета мертвых
ходов прицела) по углу возвышения.
Допускается ошибка стойки не более 0−05 (по угломеру и по углу возвышения). Фактическая ошибка
стойки всегда должна учитываться при работе с ней. Если
ошибка стойки будет превышать 0−05, то стойку необходимо сдать в ремонт.
9. Проверка горизонтальной шаткости ствола
Для определения горизонтальной шаткости ствола
необходимо установить миномет на ровной площадке без
174

ровика для опорной плиты так, чтобы расстояние от центра опорной чашки плиты до центра сошников ног двуноги
было 1650 — 1700 мм. Вдавить сошники ног и опорную
плиту в грунт. Установить обойму амортизатора в верхней выточке ствола, а матку поворотного механизма —
в среднее положение. Закрепить прицел в кронштейне
и установить на нем деление 7−30.
Вращая рукоятки подъемного и поворотного механизмов, вывести пузырьки продольного и поперечного уровней прицела в среднее положение.
Нажать на ствол до отказа вправо и, не отпуская его,
вращением барабанчика угломера навести перекрестие
визира в точку наводки, расположенную не ближе 50 м,
и заметить показание угломера. Нажимать на ствол рукой
следует так, чтобы были выбраны зазоры в механизмах,
но миномет не сдвигался с места. Затем отжать ствол
до отказа влево и снова навести перекрестие визира в ту
же точку наводки и заметить показание угломера. Разность полученных показаний угломера даст величину
горизонтальной шаткости ствола, которая определяется
как среднеарифметическое из трех произведенных измерений с округлением до одной тысячной (0−01). Шаткость
допускается не более 0−18. Если шаткость ствола больше
и уменьшить ее путем регулировки невозможно, миномет
необходимо отправить в ремонт.
10. Проверка контрольного минометного квадранта
КМ-1
Для выверки квадранта необходимо:
– отсоединить ствол от плиты;
– положить казенную часть ствола на какую-либо
жесткую опору (козелки, парковые ящики и т. п.) высотой
1200—1300 мм, установив при этом двуногу примерно
вертикально;
– вытереть насухо контрольную площадку на стволе;
175

– отгоризонтировать контрольную площадку ствола
в поперечном направлении, пользуясь механизмом горизонтирования;
– вынуть квадрант из футляра и насухо вытереть
нижнюю плоскость основания его;
– установить нулевое деление шкалы квадранта против указателя и поставить квадрант на контрольную
площадку вдоль ствола по продольной риске так, чтобы
острие стрелки квадранта было направлено к дульному
срезу ствола; работая подъемным механизмом двуноги,
вывести пузырек уровня квадранта на середину;
3

8
1

Риc. 3.31. Контрольный минометный квадрант КМ-1:
1 — корпус; 2 — диск; 3 — ампула с оправой; 4 — шайба;
5 — специальный винт; 6 — гайка; 7 — шкала; 8 — винт; 9 —
планка; а — основание корпуса; б — указатель; в — прилив;
г — кольцо; д — стрелка
176

– повернуть квадрант на 180°; если пузырек уровня
останется на середине, то квадрант верен.
Если же после проворачивания квадранта пузырек
уровня не сохранит своего среднего положения, то необходимо примерно половину ошибки выбрать, повернув
диск квадранта относительно указателя; затем, вращая
маховик подъемного механизма, вывести пузырек уровня
квадрант а на середину и снова повернуть квадрант
на 180°. Если при этом пузырек уровня не будет на середине, повторять все описанные выше действия до тех пор,
пока пузырек уровня при повороте квадранта на 180°
не будет оставаться в среднем положении.
Может быть так, что при первом поворачивании квадранта на 180° пузырек уровня сместится настолько, что
невозможно будет даже примерно определить величину
ошибки. В этом случае рекомендуется, вращая рукоятку
подъемного механизма, вывести пузырек уровня на середину, заметив точное число оборотов рукоятки (учесть
мертвый ход), после чего повернуть рукоятку в обратную сторону на половину замеченного числа ее оборотов.
Поворачивая диск квадранта, вывести пузырек уровня
на середину.
Повернуть квадрант на 180°. Если пузырек уровня
при этом останется посредине, то квадрант верен. Если
же при поворачивании квадранта на 180° пузырек уровня
незначительно сместится от среднего положения, то проверку продолжать так, как указано выше; если пузырек
вновь сместится настолько, что нельзя будет определить
на глаз величину ошибки, то проверку продолжать, пользуясь подъемным механизмом, учитывая при этом более
точно число оборотов рукоятки.
11. Проверка орудийного квадранта К-1
Квадрант (риc. 3.32) предназначен для проверки
основных установок изделия МПМ-44М.
177

Квадрант состоит из рамки 2 с взаимно перпендикулярными опорными площадками и зубчатым сектором 1,
направляющей дуги 4 и движка 8 с уровнем 7. Квадрант
устанавливается на трубу опорными площадками в зависимости от угла возвышения от 0 до 7−50 или от 7−50
до 15–00. Зубчатый сектор служит для установки направляющей дуги 4под заданным углом к опорным площадкам. Отчеты со шкал зубчатого сектора 1 снимаются
с помощью рисок-указателей на стопоре 5 дуги.
На направляющей дуге 4 расположен движок 8 с уровнем 7, который перемещается вдоль дуги с помощью
маховичка 10. На движке также имеется регулировочная
втулка и винт, с помощью которых регулируется уровень
и риски для снятия отсчетов со шкал направляющей дуги.

Риc. 3.32. Орудийный квадрант К-1:
1 — зубчатый сектор; 2 — рамка; 3 и 9 опорные площадки;
4 — направляющая дуга; 5 — стопор; 6 — регулировочный
винт; 7 — уровень; 8 — движок, 10 — маховичок38

https://arsenal-info.ru/b/book/1216366455/16

178

Для определения отсчета угла, установленного на квадранте, складывают отсчеты, снятые со шкал зубчатого
сектора и направляющей дуги. Чтобы придать определенный угол возвышения миномету, устанавливают величину этого угла на квадранте, ставят квадрант на поверхность трубы и, вращая рукоятку подъемного механизма,
выводят пузырек уровня квадранта на середину.
Для измерения угла возвышения, приданного миномету, ставят квадрант соответствующий опорной площадкой на поверхность трубы, затем передвигают направляющую дугу 4 с движком 8, установленным на нуль,
до появления перемещения пузырька уровня из одного
конца ампулы в другой, а потом с помощью маховичка
перемещают движок до выхода пузырька уровня на середину. После этого считывают по шкалам квадранта отсчет,
который является искомым углом возвышения.
Выверка квадранта К-1 производится также, как
и квадранта КМ-1, но кроме этой проверки у квадранта
проверяется угол между опорными площадками.
Для этого устанавливаем на шкале квадранта угол
7−50, ставим квадрант на контрольную площадку орудия
и подъемным механизмом выводим пузырек на середину.
Поворачиваем квадрант, установив его на контрольной
площадке второй опорной поверхностью; при этом пузырек уровня не должен смещаться более чем на два деления ампулы уровня; если смещение больше — квадрант
отправить в ремонтную мастерскую.

3.21. Уход за прицелом МПМ-44М
С прицелом, с его точными механизмами, необходимо
бережное и осторожное обращение.
Прицел следует оберегать от падения, ударов, резких
сотрясений, чтобы не повредить оптику и не поломать его
механизмы.
179

После работы прицел надо тщательно протереть
чистой мягкой ветошью, салфеткой или фланелью.
Если прицел был под дождем или снегом, то его нужно
не только тщательно протереть, но и просушить, после
чего уложить в футляр.
Стекла вытирать кругообразными движениями, отряхивая каждый раз салфетку.
Разбирать прицел в условиях подразделения запрещается. Если в прицеле будет обнаружена какая-либо
неисправность, прицел нужно отправить в ремонт.
В прицеле смазывать только те места, в которых стерлась краска. Оксидированные и фосфатированные детали
слегка протирать ветошью, пропитанной смазкой.
При работе с прицелом под дождем (в снегопад) головку
прицела во время перерывов прикрывать брезентовым колпачком, который может быть изготовлен средствами части.
Чтобы обеспечить сохранность прицела при перевозке
и переноске, его надо правильно укладывать в укладочный футляр (футляр должен быть исправен и должен
содержаться в чистоте). Во время походного движения
прицел переносить или перевозить в укладочном футляре. Оставлять прицел на кронштейне-вертлюга во время
транспортирования миномета запрещается.

3.22. Колесный ход 2Л81
Колесный ход предназначен для перемещения миномета на небольшие расстояния вручную силами расчета,
загрузки миномета на платформу (в кузов), а также буксирования его на небольшие расстояния за штатным тягачом.
Колесный ход (риc. 3.33, 3.34, 3.35) состоит из:
– тележки,
– тяги.
Тележка состоит из: — рамы, — обоймы, — амортизирующего устройства, — механизма подрессоривания, — колес.
180

Риc. 3.33. Колесный ход 2Л81:
1 — тяга; 2 — тележка; 3 — обойма; 4 — амортизирующее
устройство; 5 — механизм подрессоривания; 6 — колесо;
7 — рама

Риc. 3.34. Колесный ход 2Л81

Кроме указанного, к миномету разработан новый
колесный ход с увеличенной шириной колеи и пружинным подрессориванием.
181

..
Риc. 3.35. Модифицированный боевой ход миномета 2Б11

3.23. Транспортная машина 2Ф510
Предназначена для перевозки миномета, боеприпасов, одиночного комплекта ЗИП и расчета, а также для
буксировки миномета на колесном ходу.
Представляет собой бортовой автомобиль ГАЗ-66−15
оборудованный комплектом 2Ф32 (риc. 3.36). Комплект
оборудования 2Ф32 смонтирован на платформе автомобиля для крепления боеприпасов, миномета, прицельных
приспособлений и одиночного комплекта ЗИП.

Риc. 3.36. Транспортная машина 2Ф51039
https://yandex.ru/images/search?text=минометная%20
система%20сани&stype=image&lr; http://oruzhie.info/

182

Общие данные
Мощность двигателя, л/с — 115
Максимальная скорость, км/ч — 90
Вместимость топливных баков, л — 210
Запас хода, км — 960
Оборудованный автомобиль ГАЗ-66-15
комплектом 2Ф32

20
19

2 3

4 5

17
16

12
15

Риc. 3.37. Транспортная машина 2Ф510:
1 — ящик с прибором освещения ЛУЧ-ПМ2М; 2 —
укладочный ящик с прицелом МПМ-44М и коллиматором
K-I; 3 —штанга, 4 — веха; 5 —замок цепи; 6 — киркомотыга;
7 — укупорки (ящики)с минами; 8 —цепь; 9 — стойка; 10 —
огнетушитель; 11 — тренога коллиматора K-I; 12 —кувалда;
13 — стойка; 14 — опора; 15 — ящик одиночного комплекта
ЗИП; 16 — ограничитель; 17 — аппарели; 18 — ломы; 19 —
кронштейн; 20 — кронштейн; 21 — автомобиль ГАЗ-66-15
artilleriya/587-minometnyj-kompleks-2s12-sani; https://topwar.
ru/41520-otechestvennye-minomety-v-poslevoennyy-period.html
183

На оборудованном автомобиле доработке подвергнута
только платформа.
Доработка платформы заключается в следующем:
– на переднем борту установлены четыре стойки для
крепления цепей;
– на полу платформы установлены две опоры и стойка
для крепления миномета;
– сзади у левого борта закреплены ящики: один с прибором освещения; другой с прицелом и коллиматором;
– сзади у правого борта установлен ящик одиночного
комплекта ЗИП миномета;
– на левой колесной коробке укреплены штанга
и веха;
– на правой колесной коробке закреплена кувалда;
– на полу установлены замки цепей с промежуточными кольцами для закрепления укупорок (ящиков)
с минами;
– между стойками на полу уложены две аппарели,
а на заднем борту — кронштейны и, для закатывания
и скатывания миномета на колесном ходу;
– на левом борту закреплена киркомотыга;
– на правом борту закреплена тренога коллиматора;
– около левой колесной коробки закреплены два лома;
– на задних бамперах автомобиля установлен ограничитель для исключения опрокидывания миномета при его
буксировке на колесном ходу; ограничитель представляет
собой изогнутый по дуге окружности стержень, который
шарнирно закреплен на бамперах автомобиля.
Буксировка миномета за автомобилем вне дорог
возможна только на небольшие расстояния при быстрой
смене позиции — до 30 км по шоссе и не более 5−10 километров по пересеченной местности. Возимый при этом
автомобилем боекомплект составляет 80 выстрелов.
В качестве транспортной машины к 120-мм миномету
в разное время принимались тягачи ГАЗ-66, Урал-375,
184

МТ-ЛБ. В настоящее время применяется автомобиль
Урал-43205.
Транспортная машина минометного комплекса 2С12А
(риc. 3.38) на базе автомобиля Урал-43206 2Ф510А предназначена для перевозки миномета с колесным ходом
на небольшие расстояния. Оборудование кузова машины
идентично ГАЗ-66. Погрузка и выгрузка миномета
на колесном ходу на транспортную машину осуществляется с помощью лебедки, расположенной в передней части
кузова. Она снабжена электроприводом (рис. 3.39, 3.40).
Это существенно сокращает время развертывания и свертывания огневой позиции минометной батареи и облегчает работу расчетов минометов. На машину может быть
загружено 56 боеприпасов к миномету 2Б11.

Риc. 3.38.Транспортная машина 2Ф510А комплекса 2С12А
185

Риc. 3.39.Загрузка и разгрузка миномета 2Б1140

Пульт управления для работы с лебедкой расположен справа у заднего борта машины. Перед работой необходимо включить питание тумблером, расположенным
на щитке ниже лебедки (риc. 3.41).
Автомобиль Урал-43206 универсальный, используется для решения самых разных задач. На его платформе
построено множество различных модификаций.
oruzhie.info; VitalyVKuzmin. sdelanounas.ru. Транспортнаямашина2Ф510.

186

Рис. 3.40. Размещение миномета в транспортной
машине 2Ф510А
187

Риc. 3.41. Органы
управления лебедкой
системы 2С12 в кузове
и у борта

Оснащается машина мощным двигателем. Урал43206, она проста в ремонте, недорога в обслуживании.
Может комплектоваться различными двигателями.
Прародителем Урал-43206 является грузовик Урал4320, выпускаемый с 1977 года. Урал-43206 претерпел
188

минимальное количество внешних изменений, но хорошие технические характеристики являются следствием
глубокой модернизации. К наиболее важным отличиям
Урал-43206 от Урал-4320 относится: специально разработанная система впрыска топлива — за счет чего уменьшается расход; увеличенная колесная база (4405 мм против
3525 мм у Урал-4320); модифицированная кабина (есть
модели с 4 дверями); отдельные машины снабжаются бескапотной кабиной IVECO41.
Изначально автомобиль оснащался двигателями
КамАЗ-740. Но с 1993 года данная серия автомобилей
стала оснащаться агрегатами, произведенными на Ярославском моторном заводе. Использовались модели ЯМЗ236 и ЯМЗ-238.
Урал-43206 преодолевает:
– сильно заболоченные участки;
– броды глубиной до 1.5 м;
– траншеи до 2 м;
– подъемы под углом до 60 градусов.
Двигатель ЯМЗ-236НЕ23 характеризуется следующими основными параметрами: воспламенение топлива
осуществляется от сжатия; V-образный; оснащается
шестью рабочими цилиндрами; турбонаддув. Номинальная мощность 230лошадиных сил. Важным достоинством
данного двигателя является его неприхотливость к типу
топлива. При этом оно полностью соответствует стандарту Евро-4.
Емкость топливного бака — 200, емкость дополнительного топливного бака — 60 литров.
На автомобиле установлена пятиступенчатая или
шестиступенчатая механическая коробка переключения передач ЯМЗ-236У. Последняя имеет 5 скоростей
https://trucksreview.ru/ural/ural-43206-tehnicheskieharakteristiki.html

189

для движения вперед и одну — для движения назад.
Четыре передачи (кроме первой) синхронизированы
друг с другом.
Урал-43206 снабжается специальными буксировочными приборами спереди и сзади: в передней части кузова
монтируются жесткие буксировочные крюки; в задней
части кузова — тяговое сцепное устройство.
Габаритно-массовые параметры:
– величина колесной базы — 4 405 мм;
– длина — 7 902 мм;
– ширина без учета зеркал заднего вида — 2 965 мм;
– высота при полностью снаряженной массе — 2
965 мм;
– грузоподъемность автомобиля — 4 т.;
– максимальная масса буксируемого прицепа– 7 т;
– масса автомобиля вместе с грузом– 12,2 т;
– клиренс (дорожный просвет) — 360мм;
– радиус разворота– 11,1 м;
– максимальная скорость передвижения– 85 км/ч;
– максимальная скорость передвижения в составе
автопоезда– 75 км/ч.
В конце 60-х годов XX века в качестве транспортной
машины к 120-мм миномету предлагался бронетранспортер МТ-ЛБ. Такие комплексы поступили на вооружение
стран, входивших в состав Варшавского договора армии
(«Тунджа — Сани»). В СССР были разработаны два опытных образца минометной системы «Дилемма» 2С12Б —
один на базе МТ-ЛБ, другой — на базе БМП-1.
В первом варианте в качестве основного орудия
использовался 120-мм М-120, он устанавливался в кормовой части машины на специальном лафете. Боевое отделение сверху закрывалось двустворчатой крышкой42.
Карпенко А.В. Современные самоходные артиллерийские
орудия. Серия «Оружие отечества». СПб., 2023. С. 21.
42

190

Основные ТТХ:
Масса, т: 12,248
Экипаж, чел.: 5
Тип брони: противопульная
Калибр и тип орудия — 120-мм М-120.
Боекомплект, выстрелов: 64
Углы ВН, град.: +45..+80
Углы ГН, град.: −20..+20
Дальность стрельбы, км: 0,46..7
Пулеметы: 1 × 7,62-мм ПКТ.
Тип двигателя: дизельный УТД-20
Мощность двигателя, л. с.: 300
Скорость по шоссе, км/ч: 65
Скорость на плаву, км/ч: 7..8
Запас хода по шоссе, км: 300 Второй вариант предполагал размещение 120-мм казнозарядного миномета
с автоматическим заряжанием на шасси БМП 1.
Автомат заряжания миномета сконструирован в виде
барабана, в котором размещалось 6 мин. Вооружение,
состоявшее — миномет и пулемет устанавливалось в поворотной башне.
Основные ТТХ:
Масса, т: 12,337
Экипаж, чел.: 5
Тип брони: противопульная
Калибр и марка пушки: 120-мм
Тип пушки: автоматический миномет.
Боекомплект, выстрелов: 80
Углы ВН, град.: +35..+80
Углы ГН, град.: 360
Дальность стрельбы, км: 0,48..7
Пулеметы: 1 × 7,62-мм ПКТ.
Тип двигателя: дизельный УТД-20
Мощность двигателя, л. с.: 300
Скорость по шоссе, км/ч: 65
191

Скорость на плаву, км/ч: 7..8
Запас хода по шоссе, км: 300
Однако данные образцы минометного вооружения
приняты на вооружение не были43, но создали хороший
задел для последующих разработок.

3.24. Классификация и общее устройство мин
В основу классификации мин положены различные
признаки, характеризующие их особенность. По назначению классификация мин аналогична классификации
артиллерийских снарядов — основные, дополнительные,
вспомогательные.
По отношению к калибру миномета мины могут быть
калиберные и надкалиберные. В настоящее время на вооружении Российской Армии имеются только калиберные мины.
Для стрельбы из 120-мм миномета применяются:
– выстрел с осколочно-фугасной миной сталистого
чугуна со взрывателем ГВМЗ-7 или М-12 и полным переменным зарядом;
– выстрел с осколочно-фугасной стальной миной
со взрывателем ГВМЗ-7 или М-12 и полным переменным
зарядом;
– выстрел с дымовой миной сталистого чугуна
со взрывателем ГВМЗ-7 или М-12 и полным переменным
зарядом;
– выстрел с дымовой стальной миной со взрывателем
ГВМЗ-7 или М-12 и полным переменным зарядом;
– выстрел с зажигательной миной сталистого чугуна
со взрывателем М-6 или М-5 (М-5С) и полным переменным зарядом;
– выстрел с зажигательной стальной миной со взрывателем М-6 или М-5 (М-5С) и полным переменным зарядом;
Авдеев Юрий. Всепогодные «Сани» // Красная звезда. 2015.
№ 19 (6 февраля). С. 17. URL: https://otvaga2004.mybb.ru/

192

– выстрел с зажигательной миной с дистанционной
трубкой Т-1 и полным переменным зарядом;
– выстрелы с осветительными минами с дистанционной трубкой Т-1 и полным переменным зарядом.
Мины представляют собой оперенные снаряды. Мины
могут быть в окончательно и неокончательно снаряженном виде. Мина в окончательно снаряженном виде
состоит из снаряженной оболочки (корпуса) со стабилизатором и взрывателя или трубки. Минометные выстрелы
(риc. 3.42) по устройству можно отнести к выстрелам картузного заряжания, а по способу заряжания — к выстрелам унитарного заряжания, так как перед стрельбой
воспламенительный заряд вставляется в трубку стабилизатора, а дополнительные пучки навешиваются на стабилизатор мины.

б
Риc. 3.42. Минометный выстрел: а:
1 — взрыватель, 2 — разрывной заряд, 3 — обтюрирующие
канавки, 4 — корпус, 5 — стабилизатор, 6 —
воспламенительный заряд, 7 — дополнительные заряды,
8 — крылья стабилизатора, 9 — капсюльная втулка; б:
минометный выстрел с дальнобойным зарядом
193

3.25. Особенности конструкции мин и их действие
при выстреле
В зависимости от назначения и калибра мины бывают:
– цельнокорпусные;
– с запальным стаканом;
– с привинтной хвостовой частью.
Наличие запального стакана свойственно минам
калибра 107 мм и выше, а также всем дымовым и химическим минам. Наличие привинтной хвостовой части свойственно зажигательным, осветительным и агитационным
минам.
Оболочка мины по внешнему виду может быть каплеобразной или цилиндрической формы. У мин каплеобразной формы обычно имеется одно центрующее утолщение,
ширина которого равна длине цилиндрической части
мины. У мин цилиндрической формы обычно имеются
два центрующих утолщения. Одно из них расположено
у нижней границы цилиндрической части мины, а другое — у верхней. Центрующее утолщение вместе с центрующими выступами на стабилизаторе служит для ведения мины по каналу миномета. У мин калибра до 120-мм
включительно диаметр центрующего утолщения
меньше калибра миномета на (0,6–0,7) мм. Наличие данного зазора обеспечивает легкость заряжания миномета
минами со стороны дульной части и достаточную энергию
накола капсюля-воспламенителя воспламенительного
заряда о боек в положении спускового механизма 120-мм
миномета «Ж» и в 82-мм минометах.
Для уменьшения прорыва пороховых газов между
миной и поверхностью канала миномета на центрующем
утолщении мины протачиваются кольцевые канавки треугольного, трапецеидального, прямоугольного или полукруглого профиля с размерами по ширине (2,5−7) мм
и глубине 1 мм.
194

Прорываясь через узкую щель, пороховые газы попадают в кольцевые канавки. В них газы расширяются,
завихряются и тормозятся— теряют давление и скорость.
В результате такого торможения количество газов, прорывающихся через зазор, у современных мин составляет
10−15% всего количества газов.
Стабилизатор предназначается для стабилизации
мины на полете, размещения боевого заряда и центрования мины при движении по каналу миномета. Он состоит
из трубки и крыльев. Каждое крыло мины имеет два пера.
Трубка стабилизатора изготавливается из стальной
трубы или прутковой заготовки. Трубка имеет камору
для размещения воспламенительного заряда, радиальные
отверстия для выхода пороховых газов воспламенительного заряда и воспламенения пучков дополнительного
заряда.
С помощью стабилизатора осуществляется раздельный принцип сгорания боевого заряда миномета. Последнее имеет важное значение для обеспечения однообразия
горения заряда и получения хорошей кучности боя при
малых плотностях заряжания в минометах. Сущность
раздельного принципа сгорания заряда состоит в том, что
заряд минометного выстрела разделяется на две части:
одну часть составляет воспламенительный заряд, вторую — дополнительный.

3.36. Мины основного назначения: назначение, устройство
и действие, комплектация взрывателями
Миномет 2Б11 создавался под уже имевшийся боекомплект 120-мм миномета М-120, включавший фугасные, осколочно-фугасные, зажигательные, осветительные, агитационные выстрелы. Кроме них были созданы
новые минометные выстрелы. В 1975 году были приняты
на вооружение 120-мм выстрелы с осветительной и зажи195

гательной минами, в 1980-м году — с осколочно-фугасной
миной повышенного могущества с дальнобойным зарядом, в 1992-м — с новой дымокурящей миной (дымообразующий состав с парашютом).
Мины основного назначения — это осколочные,
осколочно-фугасные (фугасные) зажигательные и другие
мины (риc. 3.44).
Осколочные, осколочно-фугасные
и фугасные мины
Деление мин на осколочные, осколочно-фугасные
и фугасные основывается на их боевых возможностях
к подавлению или уничтожению различных целей.
Осколочные мины (риc. 3.43) предназначаются для
навесной стрельбы по живой силе и огневым средствам
противника, расположенным открыто, на обратных скатах местности или в окопах без перекрытий.

Риc. 3.43. Осколочная мина:
1 — взрыватель, 2 — разрывной заряд, 3 — основной
метательный заряд, 4 — перья стабилизатора, 5 —
стабилизатор, 6 — корпус, 7 — центрирующее утолщение

Все осколочные мины имеют каплеобразную форму.
Оболочка их цельнокорпусная, она изготавливается
из стали (сокращенный индекс мины 0-832С) или сталистого чугуна (0-832Д, 0-832ДУ).
Снаряжение мин взрывчатым веществом производится методом шнекования. Если в качестве основного
196

ВВ применен аммотол, то сверху него зашнековывается
тротиловая пробка. Все мины имеют десятиперые стабилизаторы.
Осколочные мины снабжаются головными взрывателями, разработанными специально для минометных
выстрелов и имеющими установку на мгновенное (осколочное) действие.
Фугасные мины предназначаются для навесной
стрельбы с целью разрушения окопов, снабженных верхним покрытием, траншей, дерево-земляных и каменных оборонительных сооружений, для снятия защитной
насыпи с прочных железобетонных сооружений и разрушения их боевого покрытия; для уничтожения и подавления огневых средств и техники противника, расположенных открыто или в укрытиях. Фугасные мины могут
применяться также для уничтожения и подавления живой
силы противника, расположенной открыто или в укрытиях, особенно на обратных скатах местности. Фугасные
мины имеются только в калибрах 160 и 240 мм.
Осколочно-фугасные мины предназначаются для
выполнения тех же задач, как для осколочных, так и для
фугасных мин. Осколочное или фугасное действие мин
определяется установкой взрывателя.
Осколочно-фугасные мины имеются в калибрах 107мм, 120-мм и 160-мм.
Осколочно-фугасные мины встречаются двух конструкций: мины с взрывателями ударного действия и мины
с радиовзрывателями (ОФ-5, ОФ-6). Устройство осколочнофугасных мин с взрывателями ударного действия весьма
сходно с устройством фугасных мин и отличается от последних отсутствием тетриловых шашек в разрывном заряде.
При применении осколочных, осколочно-фугасных
и фугасных мин на осколочное действие могущество действия их оценивается приведенной площадью (зоной)
осколочного поражения. Приведенные площади осколоч197

ного поражения мин значительно больше приведенных
площадей осколочного поражения снарядов равного веса
или смежного калибра вследствие навесной траектории.

Риc. 3.44. Мины основного назначения:
а — фугасная мина; б — осколочно-фугасная мина; в —
осколочная мина; г — зажигательная мина: 1 — корпус;
2 — запальный стакан; 3 — дополнительный детонатор;
4 — разрывной заряд; 5 — стабилизатор; 6 — зажигательный
элемент; 7 — фосфорная заливка

Зажигательные мины
Зажигательные мины предназначаются для вызова
пожара в расположении противника, уничтожения деревянных построек и сооружений и для стрельбы по складам горюче-смазочных материалов и боеприпасов. Они
применяются для стрельбы из 120-мм минометов.
Зажигательная мина (риc. 3.45) по форме каплеобразная и состоит из корпуса, запального стакана с разрывным зарядом, зажигательных элементов, фосфорной
заливки и стабилизатора.
Корпус мины изготавливается из сталистого чугуна.
В очко корпуса ввинчивается стальной запальный стакан
с разрывным зарядом из прессованного тротила. Внутри
198

корпуса помещаются зажигательные элементы, которые
заливаются желтым фосфором. Зажигательный элемент
представляет собой стальной стаканчик с запрессованным
зажигательным составом, основу которого составляет термит.

Риc. 3.45. Зажигательная мина44

Действие мины у цели обеспечивается головным
взрывателем с установкой на мгновенное действие. При
ударе о преграду взрыватель срабатывает, вызывая детонацию разрывного заряда.
Под действием детонации разрывного заряда корпус
мины разрушается, желтый фосфор воспламеняется и воспламеняет зажигательные элементы, которые разбрасываются и, попадая на легковоспламеняющиеся предметы,
вызывают пожар. Мина снаряжаются фосфором, термитными составами, напалмом, пирогелем. При взрыве фрагменты зажигательного вещества разбрасываются на площади 30–60 м2. Продолжительность горения 15–30 секунд.

3.27. Мины специального назначения: назначение, устройство
и действие, комплектация взрывателями
К минам специального назначения относятся осветительные, дымовые и агитационные мины. Особенности
https://present5.com/zazhigatelnoe-oruzhie-i-ego-boevyesvojstva-zazhigatelnym/
44

199

их устройства определяются специфической формой мин
и условиями выстрела. Например, в отличии от снарядов,
ввиду отсутствия вращения мин при выстреле появилась
возможность произвольного расположения зажигательных элементов в каморе. Это позволило отказаться от применения большой привинтной головки или привинтной
хвостовой части в оболочке.
В осветительных минах отпала необходимость
в постановке вертлюга при креплении факела к стропам
парашюта. У 120-мм осветительной мины с целью улучшения условий выхода парашюта из корпуса парашют
размещен в хлопчатобумажном чехле. Чехол прикреплен
шнуром к серьге, укрепленной в дне хвостовой части корпуса. При срабатывании мины над целью отделяется хвостовая часть корпуса со стабилизатором. При этом она
вытягивает чехол с парашютом. Купол парашюта наполняется воздухом и вытягивает факел.
Дымовые мины
Дымовые мины (риc. 3.46, б) по своему назначению, применяются для стрельбы из минометов калибра
82—120 мм.
По форме дымовые мины каплеобразные, похожие
на осколочные или осколочно-фугасные в зависимости
от калибра. Мина состоит из корпуса, запального стакана
с разрывным зарядом, дымообразующего вещества и стабилизатора. Корпуса дымовых мин могут быть стальные
или сталистого чугуна. Разрывной заряд изготавливается
из прессованного тротила. В качестве дымообразующего
вещества обычно применяется желтый фосфор, который
на 95—98% заполняет камеру корпуса.
Действие мины у цели обеспечивается головным
взрывателем. Стрельба ведется с установкой на мгновенное действие.
200

Рис. 3.46. Мины специального назначения:
а — осветительная мина; б — дымовая мина: 1 — оболочка;
2 — запальный стакан; 3 — разрывной заряд;
4 — дымообразующее вещество; 5 — стабилизатор;
6 — вышибной заряд; 7 — диафрагма; 8 — факел;
9 — парашют; 10 — полуцилиндр

Для задымления заданного района требуется
несколько больший расход мин в сравнении с расходом
снарядов равного калибра.
Осветительные мины
Осветительные мины дистанционного действия
с выбрасыванием осветительного факела назад, в направлении, обратном полету мины.
Мина состоит из оболочки со стабилизатором и снаряжения. Оболочка мины стальная, с отделяющейся хвостовой частью. Внутри оболочки помещается снаряжение,
состоящее из вышибного заряда, стальной диафрагмы,
факела с парашютом и стальных полуцилиндров.
201

Действие мины в заданной точке траектории обеспечивается трубкой. При срабатывании трубки воспламеняется вышибной заряд. Давлением пороховых газов
отрывается хвостовая часть оболочки со стабилизатором.
Осветительный факел, воспламенившись, выбрасывается
с парашютом наружу. Спускаясь на парашюте, факел обеспечивает освещение местности.

3.28. Мины вспомогательного назначения
К минам вспомогательного назначения относятся
учебные, практические и лафетопробные.
Учебная мина (риc. 3.47) не содержит взрывчатых
веществ. Она может изготавливаться из различных материалов (дерево, металл и др.). Мина может быть разрезная — для использования в учебных подразделениях или
цельная для практических занятий.

Риc. 3.47. Учебные разрезные 120-мм осколочно-фугасные
мины и практическая мина45
120-мм минометы Советской армии. https://ru.depositphotos.
com
45

202

Практические мины не начиняются взрывчатыми
веществами. Они применяются для тренировки расчета
миномета.
Лафетопробные мины предназначены для разработки
и испытания новых минометных систем, их узлов и агрегатов.

3.29. Заряды к 120-мм миномету 2Б11
Заряд к 120-мм миномету 2Б11 переменный. Он
состоит из воспламенительного заряда и шести равновесных дополнительных пучков. При этом наименьший
заряд (заряд № 1) образуют воспламенительный заряд
и один дополнительный пучок.
Воспламенительный (основной) заряд (риc. 3.48, а, б)
помещается в бумажную гильзу, имеющую в казенной
части металлическую головку с капсюлем-воспламенителем КВМ-3. В гильзу помещается порох марки НБл или
НБсп (нитроглицериновый баллиститный ленточный или
спиральный). Сверху вставляются картонные и войлочные пыжи, и дульце гильзы закатывается.
Во время выстрела от капсюля КВМ-3 загорается
пороховой заряд. Он горит сначала в замкнутом объеме
патрона воспламенительного заряда. В определенный
момент газы пробивают стенки бумажной гильзы против радиальных отверстий в трубке и через них вытекают
в заминный объем ствола миномета. Если в выстреле имеется дополнительный заряд, то порох в нем воспламеняется под действием газов воспламенительного (основного)
заряда. Порох дополнительного заряда сгорает при наличии определенного начального давления, созданного воспламенительным (основным) зарядом.
Дополнительные заряды (риc. 3.48, в, г) помещаются
в оболочки из различных материалов (хлопчатобумажная
или шелковая ткань, нитроткань, целлулоид) и крепятся
на трубке стабилизатора против радиальных огнепереда203

точных отверстий. Дополнительные заряды изготавливаются из нитроглицериновых баллиститных порохов кольцевой или пластинчатой формы, например, НБК-65−32
или НБпл 42 × 20 или пироксилиновых порохов, например, ВТМ, 4/7 и др. Дополнительные заряды (риc. 3.48,
в, г) помещаются в оболочки из различных материалов.

Риc. 3.48. Минометный заряд:
а — основной метательный (воспламенительный) заряд
010/54-Ж-843: 1 — бумажная гильза; 2 — капсюльвоспламенитель; 3 — дополнительный воспламенитель;
4 — нитроглицериновый порох; 5 — пыж; 6 — этикетка;
б — основной метательный (воспламенительный) заряд
4з8.010: 1 — бумажная гильза; 2 — капсюль-воспламенитель
КВМ-3; 3 — дополнительный воспламенитель; 4 —
пластинчатый порох; 5 — диафрагма; 6 — пироксилиновый
порох; 7 и 8 — пыжи; 9 — этикетка; в — дополнительный
пучок дальнобойного заряда: 1 — картуз; 2 —
пироксилиновый порох; г — пакет метательного заряда
(равновесный пучок дополнительного заряда): 1 — картуз;
2 — пироксилиновый порох

Составление метательных зарядов к минометам
производится закреплением дополнительных пучков
на трубку стабилизатора мины. Так заряд №1 включает
воспламенительный заряд и 1 дополнительный пучок;
204

заряд №2 — воспламенительный заряд и 2 дополнительных пучка и т. д. Если надеты все пучки, то заряд называется полным.

3.30. Контактные взрыватели. Общие сведения
о взрывателях
Взрыватель является одним из основных элементов окончательно снаряженных боеприпасов и во многом определяет надежность и эффективность действия,
а также безопасность их эксплуатации. Он вырабатывает
детонационный или воспламенительный импульс, вызывающий детонацию взрывчатого вещества разрывного
заряда или воспламенение вышибного заряда снаряда.
Классификация взрывателей осуществляется по различным признакам.
1) По назначению взрыватели делятся на артиллерийские, минометные, к ПТУР, к реактивным снарядам
и гранатометные.
2) По месту расположения взрыватели бывают
головные, донные и комбинированные (голово-донные).
3) По виду действия у цели различают контактные,
дистанционные, неконтактные и комбинированного действия взрыватели. Контактный взрыватель срабатывает при соприкосновении с целью, дистанционный —
в заданной точке траектории без взаимодействия с целью,
неконтактный — в результате взаимодействия с целью без
соприкосновения с ней (радиовзрыватель).
Под срабатыванием взрывателя понимается действие
конечного элемента огневой цели, представляющей собой
цепь последовательно срабатывающих огневых и (или)
детонационных элементов, формирующих выходной детонационный или воспламенительный импульс.
Огневая цепь взрывателя может содержать в различном сочетании следующие элементы: КВ — капсюль205

воспламенитель, ЭВ — электровоспламенитель, З —
замедлитель, У — усилитель, КД — капсюль-детонатор,
ПЗ — передаточный заряд, Д — детонатор или ЭД —
электродетонатор, П — пороховую петарду и др. Схема
действия огневой цепи взрывателя и трубки показана
на риc. 3.49 и 3.50.
4) По способу возбуждения детонационной цепи(для
инициирования первичного элемента огневой цепи),
а также по способу обеспечения безопасности взрыватели
делятся на механические (инициирование и обеспечение
безопасности осуществляется механическими устройствами) и электромеханические (инициирование и обеспечение безопасности осуществляются электрическими
и механическими устройствами).
Схема работы взрывателя и трубки

Риc. 3.49. Детонационная цепь взрывателя и огневая цепь
дистанционной трубки

206

Риc. 3.50. Взрыватели по способу изоляции капсюлей:
а — непредохранительного типа, б — полупредохранительного
типа, в — предохранительного типа

5) По способу изоляции капсюлей взрыватели могут
быть:
– с огневой цепью предохранительного типа
(риc. 3.50, в), в которой КД (2) изолирован от детонатора
(3) и в случае срабатывания до момента взведения не приведет к срабатыванию детонатора и снаряда;
– с огневой цепью полупредохранительного типа
(риc. 3.50, б), в которой КВ (1) изолирован от КД (2) или
петарды до момента взведения;
– с огневой цепью непредохранительного типа
(риc. 3.50, а), в которой элементы не изолированы друг
от друга.
6) По месту взведения взрыватели делятся на взводящиеся в канале ствола, взводящиеся за дульным срезом
и дальнего взведения (взводящиеся на некотором удалении от орудия — несколько десятков или сотен метров).
Взведением взрывателя называется процесс перехода
взрывателя или его частей в состояние готовности к дей207

ствию. Взведение осуществляется последовательно при
выстреле и в полете.
К 120-мм миномету 2Б11 основными являются взрыватели ГВМЗ-7, М-12, а также М-5. и М-6. Они незначительно отличаются друг от друга.
В настоящее время для минометных выстрелов основного назначения чаще используется взрыватель ГВМЗ7, М-12 и М-6. Для выстрелов специального назначения
(осветительных) применяется дистанционная трубка (Т-1).
Взрыватели ГВМ, ГВМ-1, ГВМЗ и ГВМЗ-1 могут применяться только при наличии специального разрешения
ГРАУ.
Взрыватель М-6 — головной, мгновенного действия,
предохранительного типа, дальнего взведения. Изоляция капсюля-детонатора от детонатора осуществляется
с помощью движка.
Характерной особенностью взрывателя М-6 является
применение в нем тормозящего устройства в виде зигзагообразного паза в оседающей гильзе, повышающего
безопасность взрывателя в служебном обращении и одновременно обеспечивающего дальнее взведение порядка
0,75—10 м от дульного среза миномета.
Он применяется для комплектации 82-мм осколочных
и дымовых мин и 120-мм зажигательных мин.
Устройство взрывателя
Взрыватель М-6 (риc. 3.51) состоит из пластмассового
корпуса, предохранительного колпачка, удерживаемого
на корпусе чекой, ударного механизма мгновенного действия, приспособления для изоляции капсюля-детонатора от детонатора и детонирующего устройства.
Ударный механизм состоит из втулки 6, в центральном канале которой помещено жало ударника 17. Ударник во втулке крепится двумя стопорными шариками 5,
вставленными в окна втулки и входящими в шейку жала.
208

Стопорные шарики от выпадания удерживаются нижней частью оседающей гильзы 4. Между гильзой и втулкой поставлена предохранительная пружина 3, которая
поджимает гильзу к грибку ударника через упорный
шарик 2. Оседающая гильза имеет зигзагообразный паз,
а втулка — штифт 23. Последний совмещен с зигзагообразным пазом гильзы и находится в собранном механизме до выстрела в начале первого колена паза. Зигзагообразный паз в сочетании со штифтом позволяет гасить
значительные инерционные усилия, развиваемые оседающей гильзой при тряске или случайном падении взрывателя в условиях служебного обращения.

Риc. 3.51. Взрыватель М-6:
1 — предохранительный колпачок; 2 — упорный шарик;
3 —пружина; 4—оседающая гильза; 5 — шарики; 6 —
направляющая втулка; 7— шайба; 8 — движок; 9 —
прокладка; 10 — крышка; 11 — детонатор; 12 — стакан
детонатора; 13 — диафрагма; 14 — передаточный заряд;
15 — капсюль-детонатор; 16 — пружина; 17 — ударник;
18 — грибок ударника; 19 — корпус; 20 — мембрана; 21 —
зигзагообразный паз; 22 — тесьма; 23 — штифт; 24 — чека
209

Приспособление для изоляции капсюля-детонатора
от детонатора состоит из движка 8, помещенного в продольном пазу втулки 6; капсюля-детонатора 15, свободно
перемещающегося в движке, передаточного заряда 14,
запрессованного в диафрагме 13, и конической пружины
16. Движок в собранном взрывателе находится в холостом положении, при котором капсюль-детонатор смещен от передаточного заряда. В этом положении движка
коническая пружина оказывается сжатой между движком
и корпусом. Движок удерживается жалом ударника.
Детонирующее устройство состоит из капсюля-детонатора, тетрилового передаточного заряда и тетрилового
детонатора 11 в стакане детонатора 12.
Действие взрывателя
При выстреле под действием силы инерции от линейного ускорения оседающая гильза, сжимая предохранительную пружину 3, оседает вниз, скользя зигзагообразным пазом по штифту. Упорный шарик выпадает во
внутреннюю полость корпуса.
На полете, когда сила инерции окажется меньше силы
сопротивления сжатой пружины, начнется подъем оседающей гильзы (риc. 3.51, 3.52).
Оседающая гильза своим зигзагообразным пазом
скользит по штифту, чем замедляется ее подъем и обеспечивается дальнее взведение. С подъемом гильзы
в некоторый момент освобождаются стопорные шарики,
которые, освободив ударник, дают возможность подняться ему до упора в мембрану 20. При этом жало ударника выходит из канала движка и освобождает его. Движок под действием конической пружины перемещается
в боевое положение, т. е. становится капсюлем-детонатором против передаточного заряда и жала ударника. Капсюль-детонатор под действием силы набегания перемещается вперед, прижимаясь к жалу ударника, и тем самым
закрепляет движок в боевом положении; энергия накола;
210

вызываемая силой набегания, очень мала и взрыва капсюля-детонатора не происходит.
При встрече с преградой под действием реакции преграды продавливается мембрана, и жало ударника накалывает капсюль-детонатор; последний детонирует, вызывая
детонацию передаточного заряда и детонатора (риc. 3.52).

До выстрела

В канале ствола

На полете При встрече
с целью
Риc. 3.52. Действие взрывателя:
1 — предохранительный шарик, 2 — боек,
3 — предохранительные шарики, 4 — втулка,
5 — гильза, 6 — пружина46

Установки действия: контактное (мгновенное), при
подготовке взрывателя к стрельбе перед заряжанием миномета необходимо в хорошую погоду выдернуть чеку и снять
предохранительный колпачок, в дождь не снимать.
Взрыватель ГВМЗ-7
Осколочно-фугасные и дымовые мины комплектуются взрывателем ГВМ3−7, общий вид которого показан
на риc. 3.53.
46 https://dzen.ru/media/nil/naskolko-realno-ispolzovatminy-kak-v-filme-spasti-riadovogo-raiana-ia-sdelal-raschet5e1acaca3642b600afd3b173?&&&&&utm_referer=www.yandex.ru

211

Взрыватель снабжен наружным колпаком, который
предохраняет от попадания влаги внутрь взрывателя.
Колпак снимается с взрывателя только на огневой позиции непосредственно перед началом стрельбы. Взрыватель обеспечивает дальнее взведение порядка 20 м
от дульного среза миномета.

Риc. 3.53. Общий вид взрывателя ГВМЗ-7:
1 — установочная втулка; 2 — чека; 3 — предохранительный
колпачок; 4 — тесьма; 5 — гайка-заделка; а — лыска для
ключа; б — резьба для завинчивания колпака; к — колпак47

Взрыватель ГВМЗ-7 без колпака по внешнему виду
схож с взрывателями ГВМЗ-1 и ГВМЗ (риc. 3.53). Признаками, по которым можно отличить взрыватель ГВМЗ-7
от взрывателей ГВМЗ-1 и ГВМЗ, являются: клеймо марки
взрывателя «ГВМЗ-7», наличие на боковой поверхности
корпуса гайки-заделки и резьбы между фланцем корпуса
и установочной втулкой.
https://patronen.su/index.php?action=gallery&id=6614&sa=
view
47

212

Риc. 3.54. Взрыватель ГВМЗ-7 (общий вид и разрез):
1 — корпус взрывателя; 2 — гильза; 3 — папироса;
4 — обтюратор; 5 — ввинтная головка; 6 — мембрана;
7 — колпачок; 8 — кран; 9 — шарик; 10 — гайка; 11 — стакан
детонатора; 12 — детонатор; 13 — капсюль-детонатор,
14 — шайба детонатора; 15 — прокладка; 16 — суконный
кружок; 25 — тесьма48

Устройство взрывателя
Взрыватель ГВМЗ-7 (риc. 3.55) состоит из следующих
основных частей: ударного механизма, установочного
механизма, механизма дальнего взведения, замедлительного и детонаторного устройств.
Ударный механизм состоит из гильзы 36, в которой
помещается капсюль-воспламенитель 21, опорной гильзы
37, оседающей втулки 35 и предохранительной пружины 22.
В верхней части гильзы 36 помещается поршень, состоящий
из ударного стержня 4 и обтюратора 5. Ударный стержень 4
https://patronen.su/index.php?action=gallery&amp;id=6614&
amp;sa=view

213

Риc. 3.55. Положение деталей взрывателя ГВМЗ-7
до выстрела (колпак свинчен):
1 — предохранительный колпачок; 2 — кольцо; 3 —
предохранительная чека; 4 — ударный стержень; 5 — обтюратор;
6 — корпус взрывателя; 7 — суконная прокладка; 8 — детонатор;
9 — втулка; 10 — шайба; 11 — капсюль-воспламенитель; 12 —
обтюратор капсюля-воспламенителя; 13 — предохранительная
пружина; 14 — жало; 15 — гайка-заделка; 16 — втулка
порохового предохранителя; 17 — пороховой предохранитель;
18 — стопор; 19 — втулка стопора; 20 — тесьма для
выдергивания чеки; 21 — капсюль-воспламенитель; 22 —
предохранительная пружина; 23 — шайба; 24 — установочная
втулка (кран); 25 — гайка; 26 — шайба; 27 — стакан
детонатора; 28 — чашечка порохового усилителя; 29 — капсюльдетонатор; 30 — замедлитель; 31 — втулка замедлителя; 32 —
свинцовая прокладка; 33 — движок; 34 — пружина движка;
35 — оседающая втулка; 36 — гильза; 37 — опорная гильза;
38 — колечко; 39 — головка взрывателя; 40 — мембрана;
41 — ограничительная шпилька; а — огнепередаточный канал;
б — огнепередаточный канал к замедлителю

представляет собой деревянный цилиндрический стержень. Обтюратор имеет вид чашечки с буртиком. Внутренняя полость гильзы 36 имеет незначительную конусность
(диаметр гильзы внизу меньше, чем вверху). Обтюра214

тор 5 своим буртиком опирается на опорную гильзу 37.
Для обеспечения надежного закрепления обтюратора
головкой 39 имеется колечко 38.
Чтобы во внутреннюю полость взрывателя не попала
пыль и влага, на головку 39 взрывателя надета мембрана
40, которая крепится на головке кольцом 2.
Для обеспечения безопасности при обращении,
а также для предохранения мембраны от повреждения
на головку взрывателя надевается предохранительный
колпачок 1. Колпачок крепится на головке предохранительной чекой 3. Для выдергивания чеки (при снимании
колпачка) к ней прикреплена тесьма с надписью «Перед
заряжанием выдернуть чеку и снять колпачок».
Удаление предохранительного колпачка 1 надо производить в соответствии с этой надписью только перед заряжанием.
Установочный механизм состоит из установочной
втулки (крана) 24, гайки 25 и шайбы 23. Установочная
втулка 24 представляет собой полый цилиндр с отростком.
На торце отростка втулки имеется установочная стрелка;
для получения фугасного действия мины стрелка должна
быть направлена на «З», а для получения осколочного
действия — на «О». Буквы «З» и «О» нанесены на корпусе взрывателя, и для совмещения с ними стрелки необходимо установочную втулку повернуть специальным
ключом до упора. Втулка может поворачиваться только
на 90° (соответственно установкам на «З» или «О»), поворот втулки ограничивается шпилькой 41, впрессованной
в корпус взрывателя (риc. 3.55).
Стенки втулки имеют вырез для упора в ограничительную шпильку 41 и уступ для ограничения движения движка
33 при установке взрывателя на «З». Благодаря уступу движок 33 при установке взрывателя на «З» не может продвинуться во внутреннюю полость до отказа, вследствие чего
огнепередаточный канал а остается перекрытым и луч огня
215

от капсюля-воспламенителя 21 идет к капсюлю-детонатору
29 только через канал б, в котором находится замедлитель.
При установке же взрывателя на «О» уступ втулки располагается так, что движок под действием пружины 34 имеет
возможность продвинуться внутрь установочной втулки
до отказа, благодаря чему канал а оказывается открытым
и луч огня от капсюля-воспламенителя 21 мгновенно проходит к капсюлю-детонатору.
Механизм дальнего взведения предназначен для изоляции капсюля-воспламенителя 21 от капсюля-детонатора 29 до выстрела, при выстреле и в первый момент
после вылета мины из канала ствола миномета.
Механизм дальнего взведения состоит из движка 33,
пружины З4 движка, стопора 18, порохового предохранителя 17 и накольно-воспламенительного механизма.
Изоляция капсюля-воспламенителя 21 от капсюлядетонатора 29 осуществляется движком 33, который перекрывает огнепередаточные каналы а и б. Чтобы движок
33 не переместился преждевременно и не открыл канал,
он удерживается стопором 18, который в свою очередь
удерживается от преждевременного перемещения пороховым предохранителем 17. Движок 33 представляет собой
цилиндрический стержень, в котором имеются гнезда:
для пружины 34 движка, для отростка оседающей втулки
35 и для стопора 18; кроме того, в движке имеется вырез
для прохода газов капсюля-воспламенителя 21 к замедлителю при установке взрывателя на «З».
Для предохранения порохового предохранителя 17
от влаги служит гайка-заделка 15, которая ввинчивается
в корпус взрывателя на лаке.
Во взрывателях последнего изготовления устройство предохранительного механизма дальнего взведения
изменено. Вместо стопора 18 ставится стальной шарик
и стальной вкладыш. Вкладыш помещается между шариком и пороховым предохранителем 17.
216

Накольно-воспламенительный механизм предназначен для воспламенения при выстреле порохового предохранителя 17. Он состоит из жала 14, предохранительной пружины 1З и капсюля-воспламенителя 11, который
помещается во втулке 9. На цилиндрической поверхности
жала 14 имеются две продольные канавки для прохода
луча огня от капсюля-воспламенителя 11 к пороховому
предохранителю 17.
Обтюрация газов капсюля-воспламенителя 11 обеспечивается шайбой 10 и обтюратором 12, имеющим вид
чашечки. Шайба и обтюратор изготовлены из мягкой
меди. Благодаря такой обтюрации газы капсюля-воспламенителя 11 не могут проникнуть через резьбу втулки 9
к капсюлю-детонатору 29.
Замедлительное устройство состоит из порохового
замедлителя 30, находящегося во втулке 31, и порохового усилителя, находящегося в чашечке 28. Пороховой
замедлитель и усилитель представляют собой запрессовку
трубочного пороха. Пороховой замедлитель предназначен
для того, чтобы луч огня капсюля-воспламенителя 21 при
установке взрывателя на «З» передался капсюлю-детонатору 29 не мгновенно, а с некоторым замедлением, вследствие чего мина разорвется по истечении некоторого времени после встречи с преградой.
Пороховой усилитель предназначен для увеличения
пламени замедлителя, что необходимо для воспламенения капсюля-детонатора.
Втулка 31 замедлителя ввинчивается в корпус взрывателя. Между втулкой 31 и корпусом взрывателя имеется свинцовая прокладка 32.
Детонаторное устройство состоит из капсюля-детонатора 29 и тетрилового детонатора 8. Капсюль-детонатор
помещается в корпусе взрывателя и предназначен для
взрыва детонатора, Детонатор находится в стакане 27
детонатора и предназначен для взрыва разрывного заряда
217

мины. Стакан детонатора навинчивается на корпус взрывателя. Между корпусом взрывателя и детонатором имеется металлическая шайба 26 с отверстием.
Между капсюлем-детонатором и шайбой имеется
суконная прокладка.
Корпус 6 взрывателя стальной. На его наружной
поверхности, около гнезда, в котором помещается установочный механизм, стоят буквы «З» и «О». На корпусе
имеется резьба для навинчивания колпака и лыски для
ключа. Кроме того, на корпусе выбита марка взрывателя
«ГВМ3−7», а также клейма: номер партии взрывателя,
шифр года изготовления и шифр или номер завода-изготовителя (см. риc. 3.34).
В нижней части взрывателя снаружи имеется резьба,
при помощи которой взрыватель ввинчивается в очко мины.
Действие взрывателя ГВМЗ-7
В момент выстрела (риc. 3.56, а) детали ударного
механизма под действием силы инерции опускаются. Оседающая втулка 35, преодолевая сопротивление предохранительной пружины 22, также опускается и своим отростком входит в гнездо, имеющееся в движке 33, перекрывая
наглухо канал. Благодаря этому луч огня капсюля-воспламенителя 21 в случае воспламенения его по какимлибо причинам при выстреле не сможет проникнуть
к замедлителю или капсюлю-детонатору.
Кроме указанного, изоляция капсюля-воспламенителя обеспечивается еще тем, что движок 33 вследствие
силы инерции в момент выстрела надежно перекрывает
каналы а и б.
В механизме дальнего взведения во время выстрела
жало 14, преодолевая под влиянием силы инерции сопротивление предохранительной пружины 13, опускается
и накалывает капсюль-воспламенитель 11. Луч огня капсюля-воспламенителя 11, пройдя через канавки, име218

ющиеся на поверхности жала, воспламеняет пороховой
предохранитель 17.
На полете (риc. 3.56, б и в) оседающая втулка 35 (см.
риc. 3.55) под действием пружины 22 возвращается в свое
первоначальное положение, поднимая на свои места
и другие детали ударного механизма.

б
в
г
Риc. 3.56. Положение деталей взрывателя ГВМЗ-7:
а — момент выстрела; б и в — на полете; г — при встрече с преградой

Жало 14 под действием пружины 13 также перемещается на свое прежнее место, т. е. вверх.
Пороховой предохранитель 17, сгорая, освобождает
стопор 18, вследствие чего стопор получает возможность
перемещаться.
Движок 33 под действием пружины 34 выталкивает
из своего гнезда стопор 18 и перемещается вдоль поперечного гнезда в корпусе взрывателя, открывая канал а или б
в зависимости от установки крана взрывателя.
Пороховой предохранитель рассчитан так, что полное сгорание его происходит на расстоянии около 20 м
от миномета; благодаря этому обеспечивается дальность
219

взведения взрывателя. Таким образом, до взведения
движка 33 луч огня от капсюля-воспламенителя 21 в случае его воспламенения по каким-либо причинам не может
проникнуть к капсюлю-детонатору или замедлителю ни
при выстреле, ни на первых 20 м полета мины.
При встрече с преградой (риc. 3.57, г) мембрана взрывателя разрывается, ударный стержень 4 (см. риc. 3.55) взрывателя под воздействием реакции преграды быстро перемещается в сторону капсюля-воспламенителя 21 и увлекает
за собой обтюратор 5. При этом в гильзе происходит резкое
сжатие воздуха и повышение его температуры, вследствие
чего воспламеняется капсюль-воспламенитель 21.

Риc. 3.57. Взрыватель ГВМЗ:
1 — корпус; 2 — головная втулка; 3 — запальный стакан;
4 — гильза; 5 — предохранительная гильза; 6 — обтюратор;
7 — распорная гильза; 8 — опорное кольцо; 9 — капсюльвоспламенитель; 10 — мембрана; 11 — кольцо; 12 —
предохранительный колпачок; 13 — предохранительная
вилка; 14 — установочный кран; 15 — гайка крана; 16 —
шарик-ограничитель; 17 — пороховой замедлитель; 18 —
капсюль-детонатор; 19 — детонатор
220

При установке взрывателя на «О» луч огня капсюля-воспламенителя через канала передается капсюлюдетонатору; при установке взрывателя на «З» луч огня
через канал б передается замедлителю (канал а при этом
закрыт); от замедлителя воспламеняется пороховой усилитель, который вызывает взрыв капсюля-детонатора.
Взрыв капсюля-детонатора вызывает взрыв детонатора, который в свою очередь взрывает разрывной заряд
мины.
Время горения замедлителя и порохового усилителя
рассчитано так, чтобы мина (при установке взрывателя
на «З») до разрыва достаточно углубилась в преграду.
Наряду с взрывателем ГВМЗ-7 для 120-мм мин в указанных случаях могут применяться взрыватели ГВМЗ,
ГВМ3−1, ГВМ (риc. 3.57).

3.31. Трубка Т-1: назначение, применение, тип, устройство,
действие, установки, порядок подготовки к стрельбе
Трубка (взрыватель) Т-1 — головная, дистанционного
и ударного действий. На нижнем дистанционном кольце
имеет равномерную шкалу в 125 делений с ценой одного
деления 0,35 сек. Полное время горения дистанционного
состава колец при испытании в статических условиях
около 44,8 сек.
Для установки на удар имеется риска с буквами
УД. С этой установкой трубка поступает с завода.
Она применяется к 82, 107 и 120-мм осветительным
минам.
Устройство трубки
Трубка Т-1 (риc. 3.58) состоит из корпуса, ударного механизма мгновенного действия, дистанционного
устройства, пороховой петарды, донной втулки и предохранительного (герметизирующего) колпака.
221

Риc. 3.58. Трубка Т-1:
1 — предохранительный колпак; 2 — гайка; 3 — верхнее
дистанционное кольцо; 4 — соединительная скоба; 5 —
среднее дистанционное кольцо; 6 — нижнее дистанционное
кольцо; 7 — замедлитель; 8 — корпус; 9 — пороховая
петарда; 10 — донная втулка; 11 — кружок; 12 — втулка;
13 — капсюль-воспламенитель; 14 — колпачок; 15 —
асбестовый кружок; 16 — фольговый кружок; 17 — капсюльвоспламенитель; 18 — пружина; 19 — жало; 20 — втулка;
21 — дистанционный ударник; 22 — пробка; 23 — ударник;
24 — мембрана; 25 — стопорный винт; 26 —кожаная
прокладка; 27 — пороховая подсыпка; 28 — стопор; 29—
втулка; 30 — пороховой предохранитель; 31 — пергаментный
кружок; 32 — суконный кружок; 33 — пороховая запрессовка;
34 — пружина

Корпус 8 изготовлен из дюралюминиевого сплава.
В корпусе различают головку, тарель и хвостовую часть.
Ударный механизм размещается в осевом и радиальном каналах головки корпуса и состоит из ударника
23 со стальным плоским жалом 19, стопора 28, пружины
стопора 34, порохового предохранителя 30, запрессован222

ного во втулку 29, капсюля-воспламенителя 13, помещенного во втулку 12, и мембраны 24.
До выстрела жало ударника 19 проходит через прорези стопора 28 и своим уступом опирается на его боковую поверхность, чем и удерживается на определенном
расстоянии от капсюля-воспламенителя 13. Стопор 28
удерживается пороховым предохранителем 30. Пружина
стопора находится в поджатом состоянии. Мембрана 24
имеет три отверстия, через которые на полете поступает
воздух, обтекая ударник мгновенного действия.
Дистанционное устройство состоит из трех дистанционных колец (нижнего 6, среднего 5, верхнего 3), скобы 4,
воспламенительного механизма (ударника 21, капсюлявоспламенителя 17 и пружины 18) и нажимной гайки 2.
В качестве дистанционного состава колец применяется медленно горящий порох, а воспламенительный
механизм предназначен не только для воспламенения
дистанционного состава, но и для воспламенения порохового предохранителя.
Дистанционное устройство прикрывается в служебном обращении, предохранительным колпаком 1, герметически навинченным на резьбу тарели корпуса трубки.
Пороховая петарда 9 закреплена в хвостовой части
корпуса трубки донной втулкой 10. Донная втулка имеет
отверстие, закрытое кружком 11.
Действие трубки
Для стрельбы с корпуса свинчивается предохранительный колпак и установочным ключом производится
установка трубки скомандованного деления шкалы
с риской на корпусе трубки.
При выстреле под действием силы инерции ударник
21 воспламенительного механизма сжимает пружину
и накалывает капсюль-воспламенитель, луч огня которого воспламеняет дистанционный состав верхнего дис223

танционного кольца и одновременно пороховой предохранитель 30.
На полете мины происходит горение дистанционного
состава и порохового предохранителя. Ударник 23 ударного механизма под влиянием сил набегания прижимается
к мембране. После выгорания порохового предохранителя
стопор 28 под действием пружины 34 перемещается в сторону, открывая для ударника путь движения к капсюлювоспламенителю 13. Огонь от верхнего дистанционного
кольца через передаточное отверстие передается в среднее,
затем — в нижнее кольцо, а из него по отверстию в тарели
корпуса —на пороховой замедлитель 7. После выгорания порохового замедлителя воспламеняется пороховая
петарда 9 и вышибной заряд осветительной мины. В случае отказа в действии дистанционного устройства огневая цепь трубки сработает при ударе о преграду.
При встрече с преградой мембрана 24 прорывается,
и ударник жалом накалывает капсюль-воспламенитель
13, от которого воспламеняется пороховая петарда 9.
Установки действия трубки:
1. На контактное действие (оставить заводскую установку на «УД»);
2. Дистанционное, 44,8 с. (по шкале взрывателя,
125 делений, цена деления 0,35 с, при этом гермоколпак
в любую погоду снимается).

3.32. Окраска мин
Окраска мин подразделяется на предохранительную
и отличительную.
Предохранительная окраска служит для защиты
металла от коррозии. В мирное время наружная поверхность всех снарядов и мин калибром более 37-мм окрашивается краской серого цвета или другой, предусмотренной
техническими условиями. Исключение составляют прак224

тические снаряды, окрашиваемые в черный цвет, и агитационные снаряды и мины — в красный цвет. Не окрашиваются центрующие утолщения у всех снарядов и мин.
Все неокрашиваемые элементы снарядов и мин покрываются бесцветным лаком.
В военное время на снаряды и мины калибром
до 203 мм предохранительная окраска, как правило,
не наносится. В качестве антикоррозийного покрытия
применяется смазка, которую нужно обязательно удалять
перед стрельбой на огневой позиции.
Отличительная окраска наносится на некоторые снаряды, мины, гильзы, взрыватели и капсюльные втулки.
На снаряды и мины отличительная окраска, как правило, наносится в виде цветных кольцевых полос.
Отличительные полосы, нанесенные на головной
части снаряда (мины) или под верхним центрующим
утолщением, обозначают тип снаряда и облегчают распознавание их по назначению.
Цвета, расположение и значение отличительной снарядах и минах приведены в табл. 3.1.
Таблица 3.1
Отличительная окраска на снарядах и минах
Тип снаряда и мин

Цвет кольцевой полосы

Дымовые

Черная

Бетонобойные

Синяя

Зажигательные

Красная

Осветительные

Белая

Агитационные

Красная (по всей поверхности)*

Практические

Черная (по всей поверхности)*

Пристрелочно-целеуказательные

Две сплошных или пунктирных
черного и белого цветов

* у этих снарядов отличительная окраска является одновременно и предохранительной.
225

3.33. Маркировка мин и зарядов
Маркировкой называют надписи и условные знаки,
нанесенные краской на боеприпасы и их укупорку.
Маркировка наносится на снаряды, мины, гильзы,
картузы и на укупорку (риc. 3.63) специальной краской
черного цвета. На практические снаряды, окрашиваемые
в черный цвет, маркировка наносится белой краской.
Для сокращенного обозначения взрывчатых, дымообразующих и отравляющих веществ употребляются шифры.
Наиболее распространенные взрывчатые вещества,
которыми снаряжаются снаряды и мины, имеют следующие шифры:
– тротил —Т;
– тротил с дымоблескоусиливающей шашкой — ТДУ;

Риc. 3.59. Схема маркировки и клейм мин:
А, Б — осколочно-фугасные мины 30Ф34 и 30Ф36;
А, В — осколочно-фугасные мины 53-ОФ-843Б и ЗОФ5:
1 — условное обозначение снаряжательного завода; 2 — номер
партии; 3— калибр мины; 4 и 8 —знаки массы мин; 5 — год
изготовления; 6 и 9 — шифр взрывчатого вещества;
7 — сокращенный индекс мины
226

– тротил с динитронафталином — ТД-50, ТД-58;
– тротил с гексогеном — ТГ-50;
– тротил, гексоген, алюминий, головакс — ТГАГ-5;
– аммотол — А-40, А-50, А-60, А-80, А-90 (цифра
показывает процентное содержание аммонийной селитры);
– аммотол с тротиловой пробкой — АТ-40, АТ-50 и т. д.;
– гексоген флегматизированный — A-IX-1;
– гексоген флегматизированный с алюминиевой
пудрой — A-IX-2.
На дымовых снарядах вместо шифра ВВ ставится
шифр дымообразующего вещества 7 (риc. 3.59, 3.60).

Риc. 3.60. Маркировка осколочной (дымовой,
осветительной) мины49:
а — номер снаряжательного завода, б — номер партии и год
изготовления; в — калибр мины; г — знак массы; д — шифр
взрывчатого вещества осколочной мины (ШД — шифр
дымообразующего вещества дымовой мины); е — индекс
осколочной мины (Д-832 ДУ — индекс дымовой мины; 832С —
индекс осветительной мины)
49

https://arsenal-info.ru/b/book/1216366455/26
227

На основном метательном (воспламенительном)
заряде наносятся маркировка и клейма.
Например: клеймо на дне гильзы 11 — наименование завода-изготовителя гильзы; 71 — год изготовления;
12 — номер партии гильзы; на этикетке: 3 — номер партии пороха; 71 — год изготовления пороха, 7 — номер
партии метательных зарядов.
В гильзе основного воспламенительного заряда поверх
пороха вложены 1−3 картонных пыжа и этикетка (риc. 3.61).

НБЛ – 33
9 – 73 - 07

Риc. 3.61. Этикетка
воспламенительного заряда:
НБЛ-33 — марка пороха; 9 — номер
партии воспламенительных зарядов;
73 — год изготовления; 07 — шифр
завода, где изготовлены заряды

На упаковке пакетов метательного заряда наносится марка пороха.
Марка пороха обозначается дробным числом, например, 15/7. Числитель показывает, что толщина горящего
свода порохового зерна этой марки составляет 1,5 мм,
а знаменатель показывает, что в этом пороховом зерне
имеется семь каналов.
Дополнительные пучки (по 4−8 штук) упакованы
в индивидуальную герметичную упаковку. На ней наклеена этикетка (риc. 3.62).
Например:
Риc. 3.62. Этикетка упаковки
дополнительных пучков:
ВТМ — марка пороха; 12 —
партия пороха; 68 — год
изготовления пороха; К —
4 шт.
шифр завода-изготовителя
пороха; 9 — партия зарядов;
71 — год изготовления зарядов из партии пороха, указанной
над чертой; Л — шифр завода-изготовителя зарядов
Вскрывать только перед стрельбой
Дополнительные пучки к 120-мм ПМ
ВТМ – 12/68К
9 – 71 - Л

228

Весовой (баллистический) знак, наносимый на снаряде, показывает отклонение веса данного снаряда
от табличного веса. Если снаряд имеет табличный вес
или отклонение от него в большую или меньшую сторону не более 1/3%, то ставят букву Н, что означает вес
нормальный. Если вес снаряда отклоняется от табличного более 1/3%, то это отражается знаками «плюс» или
«минус». На каждый знак дается колебание веса в пределах 2/3% от табличного (табл. 3.2).
Таблица 3.2
Значения весовых знаков, наносимых на снарядах
Весовые знаки

Отклонение веса от табличного

ЛГ (легче)

Легче более чем на 3%

–———

Легче от 2⅓ до 3%

–——

Легче от 1⅔ до 2⅓ %

–—

Легче от 1 до 1⅔ %

—

Легче от ⅓ до 1%

Н (нормальный)

Легче или тяжелее до ⅓ %

Тяжелее от ⅓ до 1%

Тяжелее от 1 до 1⅔ %

+++

Тяжелее от 1⅔ до 2⅓ %

++++

Тяжелее от 2⅓ до 3%

ТЖ (тяжелее)

Тяжелее более чем на 3%

Примечание: снаряды со знаками ЛГ и ТЖ допускаются
только в военное время особым разрешением ГРАУ. Для 82-мм
мин каждый знак соответствует отклонению в весе на 1%
от табличного.
229

Риc. 3.63. Маркировка на укупорке минометного выстрела:
1 — условное обозначение взрывателя; 2 — условные
наименования системы; 3 — знак опасности и разряд
груза; 4 — марка пороха заряда; 5 — номер партии заряда;
6 — год изготовления заряда; 7 — наименование мин; 8 —
наименование завода-изготовителя заряда; 9 — знак массы
(Н, +, —,); 10 — масса тары с выстрелами (БРУТТО кг);
11 — количество выстрелов; 12 — условное обозначение базы,
производившей сборку выстрелов; 13 — год сборки выстрела;
14 — номер партии выстрела; 15 — условное наименование
базы, приводившей мину в окончательно снаряженный
вид; 16 — месяц и год приведения мины в окончательно
снаряженный вид; 17 — обозначение запасного основного
метательного заряда (надпись ВЛОЖЕН ЗАПАС. ОСНОВ.
МЕТАТ. ЗАРЯД); 18 — год изготовления взрывателей; 19 —
номер партии взрывателя; 20 — условное обозначение завода,
изготовившего взрыватели; 21 — индекс мины; 22 — год
снаряжения мин; 23 — номер партии мин; 24 — шифр BB и ДВ;
25 — условное наименование снаряжательного завода
230

3.34. Назначение, состав и укладка одиночного и группового
комплекта ЗИП миномета
ЗИП предназначены для поддержания материальной
части миномета в исправном состоянии.
ЗИП подразделяется на орудийный и батарейный
комплекты.
Орудийный комплект рассчитан на один миномет.
В этот комплект входят инструмент и принадлежность,
необходимые при всех условиях службы миномета.
В батарейный комплект входят запасные части,
инструмент и принадлежность, которые положено иметь
на всю минометную батарею. В этот комплект входит
ЗИП, необходимый для ухода за минометами, для подготовки минометов к стрельбе и текущего ремонта, проводимого средствами батареи или ремонтного органа.
За наличием и состоянием всех положенных к миномету запасных частей, инструмента и принадлежности
необходимо следить так же, как за наличием и состоянием материальной части миномета.
Инструмент предназначен для разработки и сборки
миномета.
Принадлежность предназначена для обслуживания
миномета во время стрельбы, при походном движении,
а также для ухода за минометом при эксплуатации его.
Принадлежность:
1.Контрольный минометный квадрант КМ–1
(риc. 3.64) — предназначен для проверки прицельных
приспособлений.
2. Экстрактор (риc. 3.65) — предназначен для извлечения воспламенительного заряда из трубки стабилизатора мины при замене его, например, в случае осечки.
3.Банник (риc. 3.66) — предназначен для чистки
и смазывания канала ствола миномета.
4. Спусковой шнур (риc. 3.67).
231

Риc. 3.64. Контрольный минометный квадрант КМ-1
и орудийный квадрант К-150

Риc. 3.65. Экстрактор:
1 — кожух; 2 — захват; 3 — ходовой
винт; 4 — винт; 5 — рукоятка; 6 —
штифт; а — прорезь под винт
Квадрант механический с уровнем К-1 ГОСТ 10908−75 (модель
93). https://cyberpedia.su/16x10e5a.html; sinus-pribor.ru.
50

232

Риc. 3.66. Банник и протирка:
1 — торцовая щетка; 2 — винт; 3 — боковая щетка; 4 —
щетка; 5 — шайба крепления; 6 — рукоятка; 7 — рукоятка;
8 — шплинт; 9 — шпилька с гайкой; Протирка: 1 — шайба;
2 — шайба со шпилькой; 3 — колодка; 4 — шуруп; 5 —
шплинт; 6 — шайба крепления; а — кольцевые выточки

Риc. 3.67. Спусковой шнур и веха:
1 — рукоятка; 2 — коуш; 3 — кольцо; 4 — карабин; 5 — веревка;
Веха:1 — рукоятка; 2 — наконечник; 3 — наконечник; 4 — лапка
233

5. Веха (риc. 3.67) — для провешивания основного
направления при подготовке к стрельбе, а также для подвески фонаря, обозначающего точку наводки при ночной
стрельбе.
6. Протирка (риc. 3.66) — для чистки канала ствола
миномета после стрельбы, а также для снятия смазки
с поверхности канала ствола перед стрельбой.
Шанцевый инструмент
Для работ по оборудованию огневой позиции для
миномета, а также для установки миномета на огневой
позиции служит шанцевый инструмент. К нему относятся
киркомотыга, саперная лопата, лом длиной 1040 мм
и плотничий топор.
Шанцевый инструмент перевозится вместе с минометом на машине 2Ф510.
Укладка ЗИП
Орудийный и батарейный ЗИП миномета укладываются и перевозятся в специальных ящиках, сумках
и мешочках.
Весь орудийный ЗИП, за исключением банника с чехлом, чехла на казенник, чехла на дульную часть, шанцевого
инструмента с ремнями крепления и двух основных ремней,
при походном положении миномета укладывается в соответствующие гнезда унифицированного ящика орудийного
ЗИП (риc. 3.68), который крепится в кузове тягача.
ЗИП и ключ для снятия предохранителя от двойного
заряжания укладывается в специальный брезентовый
мешочек на втором уровне ящика орудийного ЗИП.
Весь батарейный ЗИП, за исключением вех, укладывается в сумку батарейного ЗИП.
Сумка батарейного ЗИП и мешочек с ЗИП для предохранителя укладываются в ящик орудийного ЗИП.
234

Риc. 3.68. Унифицированный ящик орудийного ЗИП:
1 — колодка под стойку прицела; 2 — крышка; 3 — колодка
обтюрирующего кольца; 4 — колодка ударного механизма;
5 — колодка под протирку; 6 — колодка под банку жидкой
смазки; 7 — колодка под фонарь

Чехол на казенник и чехол на дульную часть надеваются на миномет; банник с чехлом и вехи укрепляются
на минометном ходе.
Прицел МПМ-44М вместе с футляром укладывается
в ящик орудийного ЗИП.

3.35. Унифицированный ящик орудийного ЗИП
В унифицированный ящик орудийного ЗИП (риc. 3.68)
укладывается ЗИП к миномету. Ящик сварен из листового железа; внутри ящика имеются три секции. В каждой секции имеется внутренняя арматура для укладки
орудийного ЗИП (риc. 3.69).
На крышках с внутренней стороны имеются две схемы
укладки ЗИП.
Для предохранения ящика от попадания, в него пыли
и грязи к крышкам с внутренней стороны прикреплены
войлочные прокладки.
235

Риc. 3.69. Эскизы ЗИП:
1 — ключ комбинированный; 2 — ключ сосковый; 3 — ключ
торцовый; 4 — ключ сосковый; 5 — ломик; 6 — молоток
с рукояткой; 7, 8 — ключ; 9 — ключ для установки крана
взрывателя; 10 — ключ к детали; 11 — экстрактор; 12 —
стойка к прицелу; 13 — квадрант; 14 — спусковой шнур
с карабином; 15 — сумка для инструмента; 16 –банник; 17 —
протирка; 18 — масленка капельная; 19 — жестянка для
густой смазки; 20 — жестянка для жидкой смазки; 21 — чехол
для ствола; 22 — чехол на банник; 23 — чехол для казенника;
24 — веха; 25 — ключ комбинированный к предохранителю;
26 — чехол на предохранитель; 27 — ключ к колпакам колес
к ходу; 28 — ключ к гайкам колеса

3.36. Техническое обслуживание 120 мм миномета 2Б11
Предусматриваются следующие виды технического
обслуживания:
– контрольный осмотр (КО)
– текущее обслуживание (ТеО)
– техническое обслуживание № 1 (ТО-1)
– техническое обслуживание № 2 (ТО-2)
– сезонное обслуживание.
236

При техническом обслуживании выполняются следующие основные работы: проверка комплектности
и исправности миномета и его составных частей, чистка
и смазывание, регулирование механизмов миномета,
устранение выявленных недостатков и неисправностей.
Контрольный осмотр
Контрольный осмотр миномета производится в целях
подготовки его к стрельбе, маршу и занятиям.
Контрольный осмотр производится перед выходом,
на марше (привалах, остановках), перед стрельбой и занятиями.
В боевой обстановке и на длительных учениях (КО)
производится в период затишья боя и во время перерывов учений.
Текущее обслуживание
Текущее обслуживание производится после учений
занятий, стрельб, или не реже одного раза в две недели,
если миномет не использовался (риc. 3.70).

Риc. 3.70. Текущее обслуживание минометного комплекса 2С12
237

При текущем обслуживании выполняются следующие основные работы:
– чистка и мойка наружных поверхностей миномета;
– проверка состояния миномета по наружному виду;
– обновление загрязненной смазки и смазывание
наружных поверхностей механизмов миномета;
– проверка исправности основных механизмов миномета после боевой работы;
– разборка и сборка стреляющего приспособления
с чисткой и смазыванием его частей;
– устранение выявленных недостатков и неисправностей.
Техническое обслуживание № 1 (ТО-1)
Техническое обслуживание № 1 производится не реже
одного раза в год, а также при постановке миномета
на кратковременное хранение.
При ТО-1 выполняются следующие основные работы:
– чистка и смазывание миномета;
– частичная по мере необходимости разборка и сборка
частей миномета для замены смазки и негодных деталей;
– осмотр частей миномета, как указано выше;
– контрольный осмотр миномета;
– подкраска оголенных мест миномета в один слой;
– устранение выявленных неисправностей и недостатков.
Техническое обслуживание № 2 (ТО-2)
Техническое обслуживание производится ремонтной
мастерской после эксплуатации миномета в течение трех
лет, после шестилетнего хранения в хранилищах, а также
при постановке его на длительное хранение.
При техническом обслуживании № 2 выполняются
следующие основные работы:
– работы предусмотренные ТО-1;
– окраска всего миномета по старой окраске в один слой;
– консервация миномета в случае постановки его
на хранение.
238

Сезонное обслуживание
Сезонное обслуживание проводится два раза в год
в целях подготовки миномета к осеннее- зимнему или
весеннее- летнему периоду эксплуатации.
При сезонном обслуживании выполняются следующие основные работы:
– работы, предусмотренные для очередного технического обслуживания № 1 или № 2, если срок их проведения совпадает с сезонным обслуживанием;
– замена смазки с переборкой узлов и механизмов
в необходимых случаях.

3.37. Чистка и смазка миномета
Для чистки и смазывания миномета применяются
ветошь, вода, керосин или дизельное топливо, раствор
РЧС, пластичная смазка ПВК, смазка ГОИ-54п, веретенное масло АУ, смазка ВНИИ НП-232, солидол С и смазка
ОПН-2 для смазывания кожаных ремней. Периодичность
и места смазывания миномета указаны в таблице смазки 3.
Стеклянные ампулы уровней прицела, стекла визира,
брезентовые чехлы, веревки и резиновые изделия смазывать запрещается.
Брезентовые чехлы и веревки очистить от грязи и пыли,
просушить их; после сушки кожаные ремни смазать.
Таблица 3.3
Таблица смазки
Способ смазывания

№ позиции
на схеме

Наименование
оборочных единиц или деталей

Периодичность
смазки

1. Смазка ГОИ-54п ГОСТ 3276–74 (ЦИАТИМ-201)
Промасленной
ветошью

Казенник

После каждой чистки,
стрельбы,
учения,
239

Продолжение табл. 3.5
Способ смазывания

№ позиции
на схеме

Наименование
оборочных единиц или деталей

Периодичность
смазки

Стреляющие
приспособления

То же

Зажим обоймы
амортизатора

Корпус с кронштейном для
установки прицела

Винт подъемного
механизма

Механизм горизонтирования

Поворотный
механизм

Штоки амортизатора

Опорная чашка
плиты

Обойма ствола
хода

Предохранитель
от двойного
заряжания

Заполнением
корпуса

Подъемный
механизм

Один раз в год
при разборке

Заполнением
кожуха

Механизм подрессоривания

То же

Накладывание
лопаточкой
в масленку

Механизм подрессоривания

240

Окончание табл. 3.5
Способ смазывания

Щеткой банника с ветошью

№ позиции
на схеме

Наименование
оборочных единиц или деталей

Периодичность
смазки

Канал ствола

После каждой чистки,
стрельбы, учения и похода

2. Веретенное масло АУ ГОСТ 1642 — 75
Капельной
масленкой
через шариковые масленки

Подъемный
механизм

Перед стрельбой, после
стрельбы
и учения

Поворотный
механизм

То же

3. Смазка ВНИИ НП-232 (лейнерная смазка)
Промасленной
ветошью

Резьба казенника и ствола

Перед навинчиванием
казенника
на трубу

4. Солидол С ГОСТ 4366 — 76
Заполнением
ступицы
колеса

Ступицы колес

Перед походом
и на походе
при нагревании ступицы

3.38. Установка миномета на ОП
Правильная установка миномета на огневой позиции
является одним из важных факторов, обеспечивающим
ведение эффективной стрельбы. Неправильная установка
миномета на огневой позиции приводит к следующему:
– к плохой устойчивости и вследствие этого к частому
сбиванию наводки, что сопровождается ухудшением куч241

ности стрельбы, а следовательно, и увеличением расхода
боеприпасов;
– к повреждениям материальной части миномета
(осадке и поломке пружин амортизатора и винтов подъемного и поворотного механизмов, а также поломке отдельных деталей двуноги миномета и поломке прицела).
Установка опорной плиты
Установка опорной плиты должна производится так,
чтобы величина отхода или осадки плиты от выстрела была
не более допускаемой амортизатором, т. е. не более 150 мм.
Если отход или осадка плиты больше указанной величины, то пружины амортизатора сжимаются до соприкосновения витков, и дальнейший отход плиты приводит к жесткому удару, который сопровождается еще большей осадкой
плиты, а затем поломкой пружин и изгибом штоков амортизатора, изгибом винтов подъемного и поворотного механизмов, изгибом вертлюга и двуноги, поломкой прицела и т. п.
При установке опорной плиты необходимо соблюдать
следующие правила:
– наклон опорной плиты к горизонту в сторону
направления стрельбы должен быть 25—30°;
– опорная плита должна опираться всей своей поверхностью на сплошной грунт и должна быть погружена
в него не менее чем на 75% высоты сошников;
– под поверхностью опорной плиты нужно создавать
плотную земляную подушку, на которую опорная плита
должна ложиться всеми своими выемками и углублениями (риc. 3.71), а не отдельными точками.
Установка двуноги-лафета
Сошники двуноги должны быть утоплены в грунт
до тарелей и находиться примерно на одном уровне
с шаровой пятой казенника (риc. 3.71).
242

Риc. 3.71. Установка миномета с неотделенным
и отделенным колесным ходом на огневой позиции51

Если углы возвышения меньше 65° (прицел 6−50
и больше), двунога выносится вперед примерно
на 1600 мм от центра шаровой пяты казенника и соединяется с верхней выточкой ствола, а при углах возвышения
больше 65° (прицел 6−50 и меньше) двунога выносится
вперед примерно на 1000 мм и соединяется с нижней
выточкой ствола.
При установке миномета на огневой позиции делаются две бороздки радиусами, равными 1000 и 1600 мм,
для выноса двуноги вперед от центра опорной плиты.
https://t opuch.com/opisanie-ustrojstva-minometa-iboepripasov/index14.html itexts.net

243

Сошники двуноги устанавливаются в ту или другую
бороздку в зависимости от угла возвышения, придаваемого миномету.
Вдоль бороздок рекомендуется забить колышки, отстоящие один от другого примерно на ладонь (около 0−50);
эти колышки позволяют быстро делать грубую установку
двуноги в случае больших боковых переносов огня.
Для удобства заряжания миномета с предохранителем от двойного заряжания при стрельбе на углах возвышения более 75° необходимо использовать два ящика
из-под мин, установив их в один ряд справа от миномета
так, чтобы они не касались двуноги и опорной плиты.

3.39. Приведение минометной системы 2С12 «Сани»
в боевое и походное положение
Для подготовки комплекса к стрельбе необходимо:
1. Выгрузить миномет из автомобиля (риc. 3.72).
2. Выгрузить ящик с прицелом, спусковой шнур
и другие необходимые для стрельбы принадлежности.
3. Выгрузить боеприпасы, находящиеся в парковых
ящиках.
4. Закрыть задний борт и раскатать полотнище тента
транспортной машины. Поставить машину в укрытие.
5. Перевести миномет в боевое положение.
6. Проверить миномет перед стрельбой.
Перевод миномета из походного положения в боевое
(риc. 3.73):
1. Отсоединить стяжку крепления плиты по-походному.
2. Приподнять ствол миномета за тягу колесного хода
и, опрокидывая миномет, опустить плиту в приготовленное углубление в грунте, опорная плита должна упираться
на грунт всей своей нижней поверхностью, а наклон ее
к горизонту должен быть около 30°.
244

Риc. 3.72. Выгрузка миномета из кузова автомобиля52

Риc. 3.73. Приведение миномета в боевое положение53
http://bastion-karpenko.ru/2b11/; https://zen.yandex.
ru/media/vjacheslav/minomet-2b11-kompleks-2s12-sani5ba391145516df00a9d51057
53 http://bastion-karpenko.ru/2b11/; https://zen.yandex.
ru/media/vjacheslav/minomet-2b11-kompleks-2s12-sani5ba391145516df00a9d51057
52

245

3. Установить двуногу-лафет для чего:
– освободить наметку зацепления с дугой, нажимая
и поворачивая рукоятку от ствола, не снимая при этом
кулачок рычага с выступа ложемента (риc. 3.74);

Риc. 3.74. Наметка с дугой

– отвести двуногу от ствола и закрепить наметку
рукояткой, накинув на нее дугу, плотным прижатием
к ложементу;
– установить сошники двуноги на грунт, разведя
стойки и опуская ствол, при этом плоскость двуноги
должна быть примерно перпендикулярна плоскости
стрельбы, сошники ног должны быть утоплены в грунт
до тарелей и находиться на расстоянии 1 м от шаровой
пяты казенника (если стрельба будет вестись на углах возвышения менее 65°) или 1,64 м (при стрельбе на больших
углах возвышения);
4. Подсоединить механизм горизонтирования к подъемному механизму для чего:
– развернуть механизм горизонтирования по ходу
часовой стрелки, чтобы вилка была направлена в сторону
трубы подъемного механизма;
246

– вывести трубу с вилкой на 1/3 длины хода механизма, вращая рукоятку;
– завести вилку и рукоятку в паз ушка трубы подъемного механизма, предварительно установив рукоятку
в горизонтальное положение;
– повернуть рукоятку вниз;
– установить трубу поворотного механизма в горизонтальное положение на глаз, вращая рукоятку механизма
горизонтирования (риc. 3.75).

Риc. 3.75. Подсоединение механизма горизонтирования
к подъемному механизму

При стрельбе с неотделенным колесным ходом:
– открыть фиксатор, потянув его на себя и развернув
его в открытом положении на 90°;
– открыть зажим обоймы тяги колесного хода и откинуть тележку с тягой на грунт.
При стрельбе с отделенным колесным ходом:
– открыть зажим обоймы тележки колесного хода
(риc. 3.76);
– открыть зажим обоймы тяги колесного хода;
– откинуть тягу с тележкой и откатить ее в сторону.
247

Риc. 3.76. Открытый зажим тележки боевого хода

5. Удалить смазку из канала ствола, протерев канал
ствола банником с намотанной на щетку чистой ветошью.
6. Удалить излишки смазки с предохранителя от двойного заряжания, протерев его чистой ветошью, лопатки
установить в положение «открыто».
7. Удалить излишки смазки со стреляющего приспособления:
– вынуть из казенника механизм взвода, утопив
боном и повернув болт по ходу часовой стрелки;
– извлечь ударный механизм, развернув его предварительно отверткой на 90°, зубом патрубка наружу;
– удалить чистой ветошью излишки смазки с поверхности ударного механизма, а боек полностью очистить
от смазки;
– вставить ударный механизм и механизм взвода
в казенник и развернуть болт в прежнее положение, утопив боном.
8. Установить прицел МПМ-44М в гнездо кронштейна
стойки прицела (риc. 3.77):
– тщательно протереть от грязи и смазки посадочные
места прицела и кронштейна стойки;
248

– повернуть ручку кронштейна по ходу часовой
стрелки;
– ввести ось прицела в гнездо кронштейна стойки
до упора, чтобы штифт оси вошел в пазы кронштейна;
– вернуть ручку кронштейна в начальное положение;
– проверить крепление прицела, который должен
быть неподвижным.

Риc. 3.77. Установка прицела МПМ-44М

9. Установить положение прицела по высоте, исходя
из удобства работы наводчика, возможности визирования
прицелов минометов батареи и точки наводки:
– освободить стойку прицела в корпусе поворотного
механизма, вращая рукоятку против хода часовой стрелки
и нажать при необходимости на рукоятку усилием руки;
– переместить стойку с прицелом рукой вертикально
на нужную высоту;
– закрепить зажим стойки, вращая рукоятку по ходу
часовой стрелки.
10. Прицепить спусковой шнур к рукоятке механизма
взвода, для чего завести одно кольцо тросика в прорезь
рукоятки, второе кольцо тросика соединить с карабином
249

спускового шнура, предварительно пропустив тросик
через скобу опорной плиты.
11. Проверить установку рукоятки механизма взвода
в положение «С» (риc. 3.78).

Риc. 3.78. Проверка установки рукоятки механизма ввода
в положение «С»

12. Установить ствол миномета в среднее положение,
совместив риску на патрубке с риской на корпусе поворотного механизма.
Проверка миномета перед стрельбой (риc. 3.79):
1. Провести наружный осмотр миномета. Обнаруженные неисправности устранить.
2. Проверить работу подъемного механизма. Рукоятка должна вращаться плавно, без заеданий и рывков.
Одновременно проверить, не задевает ли нижний конец
подъемного механизма за грунт, при необходимости подкопать грунт.
3. Проверить работу поворотного механизма и механизма горизонтирования. Рукоятки должны вращаться
плавно, без заеданий и рывков.
250

Риc. 3.79. Подготовка миномета 2Б11 к стрельбе54

4. Проверить крепление предохранителя от двойного заряжания на стволе и работу предохранительных
механизмов. Проверить работу предохранительных механизмов. Лопатки, отведенные руками до упора в корпус,
должны под действием пружин энергично и без заеданий
возвращаться в положение ОТКРЫТО и надежно удерживаться в этом положении зацепами стопоров. При нажатии пальцами на свободные концы стопоров лопатки
должны энергично и без заеданий опускаться в положение ЗАКРЫТО.
5. Проверить работу стреляющего приспособления,
произведя 2−3 раза спуск его с помощью шнура. После
освобождения шнура рукоятка механизма взвода должна
энергично возвращаться в исходное положение. Переключение стреляющего приспособления с положения «С» в положение «Ж» и обратно должно быть беспрепятственным.
6. Осмотреть прицел и произвести при необходимости
его выверку.
54

http://bastion-karpenko.ru/2b11/
251

Осмотр и проверка прицельных приспособлений
Провести внешний осмотр прицельных приспособлений, в результате которого убедиться в комплектности, целостности составляющих элементов, очистить их
от загрязнений (особенно оптические детали).
При необходимости провести выверку прицела МПМ44М. Выверка состоит из проверки нулевых установок
шкал углов возвышения и проверки нулевой линии прицеливания.
Заряжание миномета
1. Перед заряжанием миномета подготовить боеприпасы.
2. Произвести скомандованную установку стреляющего приспособления. Для установки стреляющего приспособления при бойке в положении «Ж» повернуть рукоятку механизма взвода по ходу часовой стрелки до упора
в выступающий конец ползуна, а затем, утопив ползун
пальцем внутрь корпуса механизма взвода, установить
рукоятку против указателя «Ж».
3. Для установки стреляющего приспособления при
бойке в положении «С» резко повернуть рукоятку механизма взвода в направлении против хода часовой стрелки
до совмещения ее с указателем «С».
4. Для производства выстрела взять полностью подготовленную мину, ввести ее стабилизатором в предохранитель, установленный на стволе, до центрирующего утолщения и отпустить в ствол плавно, без толчка (риc. 3.80,
3.81).
Внимание!
Заряжаемая мина не должна быть отклонена от оси ствола
на угол, более 30° для надежной работы предохранителя
от двойного заряжания.
252

Риc. 3.80. Заряжание миномета55

Риc. 3.81. Размещение расчета у миномета:
К — командир, 1 — наводчик, 2 — заряжающий,
3 — установщик, 4 — подносчик56
55 https://zen.yandex.ru/media/vjacheslav/minomet-2b11kompleks-2s12-sani-5ba391145516df00a9d51057
56 https://yandex.ru/images/search?text=120-мм%20миномет%20на%20огневой%20позиции%20рисунок&stype=image&l

253

5. Сразу же после опускания мины заряжающий
должен быстро убрать руки от предохранителя, закрыть
ладонями уши и пригнуться так, чтобы его голова находилась ниже корпуса предохранителя, или отойти в сторону от миномета на два-три шага.
6. После опускания мины проследить за лопатками
предохранителя от двойного заряжания, они должны
встать в положение ЗАКРЫТО.
7. Для выстрела при бойке в положении «С» потянуть
за спусковой шнур до упора и после выстрела отпустить его.
Внимание!
Запрещается тянуть за спусковой шнур до доклада заряжающего
командиру об окончании заряжания.

8. При стрельбе строго соблюдать режим огня.
Внимание!
Следить за каждым выстрелом и в случае осечки немедленно остановить заряжание очередной миной. Запрещается
заряжать миномет очередной миной, если после спуска бойка
(положение С) или накола (положение Ж) предыдущей мины
хотя бы одна из лопаток предохранителя осталась в положении ЗАКРЫТО независимо от того, был или не был произведен
и зафиксирован расчетом на слух и визуально выстрел.

Перевод миномета в походное положение
1. Установить на шкалах прицела нулевые значения,
очистить прицел от пыли, снять и уложить в укладочный
ящик, опустить стойку прицела в начальное положение.
2. Снять коллиматор с треноги и освещение коллиматора, уложить в укладочный ящик, треногу сложить.
r=213&source=wiz&pos=6&img_url=https%3A%2F%2Fi.ytimg.
com%2Fvi%2Fv_YHygOl-BA%2Fmaxresdefault.jpg&rpt=simage
254

3. Отсоединить тросик спускового шнура от рукоятки механизма взвода, очистить шнур от грязи, уложить
в укладочный ящик.
4. Вынуть из казенника механизм взвода и ударный
механизм, очистить наружные поверхности от нагара и старой смазки, смазать тонким слоем смазки ЦИАТИМ-201.
5. Очистить внутренние поверхности казенника
от нагара и покрыть смазкой ЦИАТИМ-201.
6. Вставить ударный механизм и механизм взвода
в казенник.
7. Покрыть наружные поверхности предохранительных механизмов и внутреннюю поверхность корпуса предохранителя смазкой.
8. Смазать канал ствола ГОИ-54.
9. Подсоединить колесный ход:
– подкатить колесный ход сзади к миномету и наложить полуобойму тележки на выточку ствола, предварительно открыв ложемент и фиксатор;
– закрыть ложемент зажимом обоймы, накинув при
этом дугу на зацеп наметки;
– повернуть раму тележки хода, приподнимая колеса
так, чтобы ухо обоймы вошло в паз рамы тележки;
– подтянуть фиксатор и, повернув на 90о в любую сторону, отпустить конец фиксатора, который должен войти
в отверстие уха обоймы.
10. Соединить тягу со стволом:
– подтянуть тягу, открыть зажим обоймы и надеть
обойму на ствол, заранее открыв наметку;
– закрыть наметку и зажим обоймы.
11. Привести лафет в походное положение:
– опустить ствол в крайнее нижнее положение;
– вывести поворотный механизм в среднее положение;
– отсоединить механизм горизонтирования от подъемного механизма;
255

– ввести выдвинутую часть механизма горизонтирования, вращая его рукоятку по часовой стрелке;
– развернуть механизм горизонтирования против
хода часовой стрелки на 270° и установить его вдоль двуноги на фиксатор;

Риc. 3.82. Установка миномета 2Б11 в кузове
автомобиля57
57 https://zen.yandex.ru/media/vjacheslav/minomet-2b11kompleks-2s12-sani-5ba391145516df00a9d51057;
http://bastion-karpenko.ru/2b11/

256

– опрокинуть миномет с колесным ходом назад
до упора на грунт, придерживая двуногу, свести стойки
и уложить двуногу в гнездо ложемента; продолжая опрокидывать миномет, освободить и вынуть из грунта, помогая ломом, опорную плиту;
– откатить миномет в сторону;
– закрепить двуногу: освободить наметку от зацепления с дугой, нажимая и поворачивая рукоятку вниз,
не снимая при этом кулачек рычага с выступа ложемента,
и, накинув дугу на зацеп наметки, закрепить наметку
нажимом.
12. Очистить плиту и сошники от прилипшего грунта.
13. Закрепить плиту стяжкой: наклонить плиту
за верхнюю часть назад и зацепить крюк стяжки за скобу
плиты, вращая втулку стяжки за ручку, подтянуть плиту
до упора в трубу рамы хода.
14. Надеть чехол на предохранитель, затем чехол
общего покрытия.
15. Установив аппарели на задний борт транспортной машины, закатить миномет в кузов и закрепить
(риc. 3.82).
Вопросы для закрепления пройденного материала
1. Назначение и состав минометного комплекса 2С12
«Сани».
2. Основные боевые тактико-технические характеристики 120-мм миномета 2Б11.
3. Общее устройство 120-мм миномета 2Б11.
4. Организационно-штатная принадлежность 120-мм
миномета 2Б11.
5. Назначение и основные механизмов двуногилафета миномета 2Б11.
6. Назначение и состав прицельных приспособлений
миномета 2Б11.
257

7. Порядок выверки квадранта КМ-1.
8. Порядок выверки прицела МПМ-44М.
9. Назначение и общее устройство опорной плиты.
10. Назначение и состав колесного хода 2Л81.
11. Устройство колесного хода.
12. Назначение транспортной машины 2Ф510
13. Оборудование машины 2Ф510.
14. Правила установки миномета на огневой позиции.
15. Классификация мин.
16. Общее устройство мины.
17. Классификация взрывателей.
18. состав огневой цепи взрывателей.
19. Общее устройство взрывателя М-6.
20. Действие взрывателя при встрече с преградой.
21. Окраска мин.
22. Маркировка мин.
23. Значение весовых знаков, наносимых на боеприпасы.
24. Назначение виды комплектов ЗИП.
25. Порядок проверки миномета 2Б11 перед стрельбой.
26. Правила заряжания миномета.

258

Глава 4
ОСНОВЫ ЭКСПЛУАТАЦИИ АРТИЛЛЕРИЙСКОГО
ВООРУЖЕНИЯ
.

4.1. Определение эксплуатации вооружения и военной
техники, содержание основных понятийых понятий58
Ракетно-артиллерийское вооружение (РАВ) —
это: вооружение, ракеты, боеприпасы и военно-техническое имущество по номенклатуре Главного Ракетного
Артиллерийского Управления (ГРАУ), ведающего обеспечением, эксплуатацией и ремонтом РАВ Сухопутных
войск.
Под вооружением понимается:
– наземное оборудование ракетных комплексов, ЗРК,
ПТРК;
– артиллерийское вооружение (буксируемые и самоходные орудия);
– вооружение танков. БМП, БТР, и др.
– стрелковое вооружение и гранатометы;
– радиотехнические средства, радиоэлектронная техника и техника радиоэлектронного подавления;
– подвижные разведывательные и наблюдательные
пункты и фотолаборатории;
– артиллерийские приборы;
Руководство по эксплуатации ракетно-артиллерийского
вооружения. Часть I. М: Воениздат, 2012. С. 3; Эксплуатация
реактивных и артиллерийских систем: Учебник. М.: Воениздат,
1973. С. 7−12.

259

– подвижные средства технического обслуживания
и ремонта;
– комплексные и унифицированные тренажеры;
Под ракетами понимаются:
– ракеты, ракетные части, боевые, головные части
в обычном снаряжении и комплектующие элементы.
Под боеприпасами понимаются:
– реактивные снаряды, артиллерийские, минометные и гранатометные выстрелы, ручные и реактивные
гранаты, патроны стрелкового вооружения, сигнальные,
имитационные средства и их комплектующие элементы.
Под военно-техническим имуществом понимается:
– артиллерийское оборудование и имущество,
палатки технических позиций, барокамеры, кондиционеры, вьючное снаряжение, специальная укупорка и т. п.;
– учебно-тренировочные средства;
– оборудование для ремонта и эксплуатации РАВ стационарных ремонтных органов;
– материалы для обеспечения эксплуатации вооружения и боеприпасов;
— ЗИП;
– эксплуатационная, ремонтная и другая документация.
Под эксплуатацией понимается совокупность ряда
этапов его жизненного цикла — ввод и эксплуатацию; приведение в установленную степень готовности
к использованию по назначению; техническое обслуживание и ремонт; использование по назначению; хранение
и транспортирование.
Под техническим обслуживанием РАВ понимается
комплекс мероприятий, выполняемых для сохранения
и восстановления работоспособности вооружения. Техническое обслуживание предупреждает преждевременный
износ деталей, узлов и систем вооружения поддерживает
его в постоянной готовности к использованию по прямому назначению.
260

Ремонт — комплекс работ, обеспечивающих обнаружение и устранение причин отказов, восстановление
работоспособности, а также частичное или полное восстановление технического ресурса вооружения.
Технически правильное использование РАВ заключается в применении его в боевых и учебных целях
с соблюдением установленных эксплуатационной документацией норм, правил и режимов, обеспечивающих его
нормальную работу.
Транспортирование — режим эксплуатации, предусматривающий перевозки РАВ различными видами
транспорта и перемещение своим ходом.
Хранение заключается в проведении мероприятий,
обеспечивающих поддержание РАВ в боеспособном состоянии в период, когда оно не используется по прямому
назначению.
Артиллерийские боеприпасы хранится в не отапливаемых хранилищах. Артиллерийское вооружение хранится
в отапливаемых или не отапливаемых хранилищах.
При отсутствии достаточного количества хранилищ допускается хранение боеприпасов и вооружения
на открытых площадках и под навесами, законсервированного в соответствии с требованиями приложения 2
Руководства по эксплуатации РАВ часть II.
Общие правила хранения и сбережения боеприпасов
1. Хранилища, предназначенные для хранения,
должны обеспечивать:
– пожарную безопасность;
– сохранность;
– возможность периодического наблюдения за состоянием;
– возможность проведения необходимых работ по поддержанию РАВ в состоянии полной боевой готовности;
– удобство завоза и вывоза РАВ.
261

2. Кислотные и щелочные АКБ при постановке вооружения на хранение свыше 3-х месяцев хранятся в отдельных хранилищах, скомплектованные по партиям.
3. Баллоны, работающие под давлением и смонтированные на вооружении, хранятся при избыточном давлении согласно требованиям эксплуатационной документации.
5. При хранении вооружения на открытых площадках
резинотехнические сборочные единицы детали закрываются брезентовыми чехлами или другими подручными
материалами или окрашиваются светостойким покрытием (ПЭ-37).
6. ЗИП, материалы и имущество, имеющие ограниченный срок хранения, необходимо освежать, расходуя
в первую очередь их до истечения гарантийного срока.
7. Все механизмы и сборочные единицы вооружения
должны быть по возможности разгружены, (например,
рессоры автотягачей).
8. При хранении вооружение в хранилищах располагается партиями по категориям с учетом его конструктивных особенностей.
9. Затворы орудий должны быть закрыты, ударники
с боевых взводов спущены.
10. При постановке на хранение необходимо проводить ТО-1 (при хранении до одного года) или ТО-2 (при
хранении более одного года) с обязательным проведением
дополнительных работ по защите от коррозии.
Вооружение ставится на хранение на основании
приказа по части, изданного в соответствии с указаниями вышестоящего начальника. Постановка РАВ на хранение оформляется актом. При этом один экземпляр акта
направляется в службу РАВ округа. В акте устанавливается наработка, пробег, расход ресурса, укомплектованность образца и дается заключение о техническом состоянии изделия.
262

При хранении АВ в не отапливаемых хранилищах,
под навесами, на открытых площадках — вооружение
подвергается воздействию атмосферной влаги и перепадам температуры.
Для защиты вооружения от атмосферной коррозии
его повергают консервации, производимой следующими
методами:
– при помощи летучих ингибиторов;
– статистической осушки воздуха;
– комбинированным способом.

4.2. Ввод РАВ в строй, порядок допуска личного состава
к эксплуатации РАВатации РАВ59
Ввод РАВ в эксплуатацию — есть совокупность
подготовительных работ; контроль и прием воинской
частью ракетно-артиллерийского вооружения, поступившего после изготовления или ремонта; закрепления
его за подразделениями и должностными лицами.
Подготовка к вводу образца РАВ в эксплуатацию
заключается в назначении приказом командира войсковой
части комиссии по его приему и проведении под ее руководством подготовительных работ (изучение образца РАВ,
разгрузка, транспортирование, комплектование и т. д.).
В состав комиссии обязательно включается начальник службы РАВ и должностное лицо, за которым будет
закреплено поступившее вооружение.
Прием РАВ осуществляется на основании сопроводительных документов (нарядов, накладных) и эксплуатационной документации.
При приеме РАВ комиссия обязана проверить:
– соответствие оттисков пломб, количество и состояние упаковочных мест данным, указанным в сопроводительной документации;
Руководство по эксплуатации ракетно-артиллерийского вооружения. Часть I.М.: Воениздат, 2012. С. 6.

263

– комплектность образца, наличие и правильность
укладки ЗИП;
– наличие смазочных материалов, специальных жидкостей и их качество;
– состояние деталей, механизмов, аппаратуры, качество их окраски и антикоррозийных покрытий;
– техническое состояние образца и его составных
частей;
– наличие эксплуатационной документации, полноту
и правильность ее заполнения.
По окончании приема РАВ комиссия составляет акт
приема.
Ввод вооружения группового пользования в строй
и закрепление его отдается приказом по части.
В приказе указываются:
– наименование и индекс вооружения;
– в какое подразделение зачислено вооружение, его
заводской номер, категория;
– расчет и ответственное лицо, за которым закрепляется вооружение;
– количество ресурсов (моточасов, циклов, часов
работы, пройденных километров), израсходованных вооружением на день ввода его в строй.
Вооружение вручается в торжественной обстановке
перед строем, как прав ило лично командиром части
и командиром подразделения.
Закрепление вооружения коллективного использования производится приказом командира войсковой
части о вводе в эксплуатацию. РАВ должно быть введено
в эксплуатацию не позднее 10 дней с момента его поступления в войсковую часть.
До отдачи приказа о вводе в эксплуатацию образца
РАВ его использование запрещается.
После приема образца РАВ командиры подразделений несут ответственность за его техническое состояние,
264

комплектность, пригодность к использованию по прямому назначению и соблюдение правил эксплуатации.
Военнослужащий, за которым закрепляется вооружение, обязан проверить его техническое состояние и комплектность и доложить командиру подразделения рапортом о приеме вооружения.
После приема вооружения военнослужащий несет
ответственность за его исправность, укомплектованность и соблюдение правил эксплуатации.
При убытии военнослужащего, за которым закреплено вооружение (кроме стрелкового оружия) в отпуск,
командировку, на учебу и на лечение командиром части
(подразделения) назначается другое ответственное лицо
за это вооружение.
Вновь назначенное лицо обязано проверить техническое состояние, укомплектованность вооружение и доложить рапортом о приеме вооружения.
Подготовку и эксплуатацию вооружения производит
расчет под руководством военнослужащего, за которым
данное вооружение закреплено.
Порядок допуска личного состава к эксплуатации РАВ
К эксплуатации допускается личный состав, изучивший материальную часть вооружения, правила эксплуатации и меры безопасности, и сдавший соответствующие зачеты. Прием зачетов организуется через каждые
3 месяца.
Допуск личного состава к эксплуатации РАВ объявляется приказом командира войсковой части. Допуск
личного состав к самостоятельной работе на конкретных
образцах вооружения осуществляется командиром подразделения (батареи, роты).
Лица, допущенные к работам на артиллерийских
складах, назначаются приказом по войсковой части.
Число их должно быть ограничено.
265

Личный состав, участвующий в проведении работ
с боеприпасами, перед началом работ на складе должен
быть проинструктирован о мерах безопасности и пожарной безопасности.
Инструктаж по мерам безопасности в подразделении оформляется в журнале учета инструктажа личного
состава по мерам безопасности. Журнал учета инструктажа личного состава по мерам безопасности хранится
у командира подразделения и выдается лицам, проводящим инструктаж.
Заместитель командира соединения (части) по вооружению или начальник службы РАВ соединения (части)
устанавливает периодичность инструктажа. Инструктаж
должен проводится не реже одного раза в три месяца,
а при работах с ракетами и боеприпасами перед каждым
началом работ.
Инструктаж и контроль за соблюдением мер безопасности при выполнении работ осуществляет командир
взвода (начальник расчета) или другие лица, ответственные за выполнение работ.
Военнослужащие, допустившие в ходе эксплуатации
грубые нарушения правил эксплуатации или мер безопасности, от работы на вооружении отстраняются.
Военнослужащий, отстраненный от эксплуатации
вооружения, вновь допускается решением отстранившего командира после дополнительной сдачи зачетов
комиссии части и проверки его практических навыков.

4.3. Техническая документация на образцы РАВ. Ведение
формуляров на орудие, миномет, артиллерийские приборы
На образцы РАВ существует следующая техническая
(эксплуатационная) документация:
1. Техническое описание и инструкция по эксплуатации.
2. Инструкция по техническому обслуживанию.
266

3. Инструкция по среднему и капитальному ремонтам.
4. Формуляр (паспорт).
5. Ведомость ЗИП.
6. Памятка расчету.
7. Ведомость комплектации изделия.
Ведение формуляров на орудие, миномет, артиллерийские приборы.
Формуляр (паспорт) — основной документ, удостоверяющий гарантированные заводом- изготовителем
(ремонтным предприятием) технические характеристики
образца РАВ, принадлежность его данной воинской части,
отражающей техническое состояние и содержащий сведения по его эксплуатации и ремонту.
Записи в формуляры, заносит командир подразделения, за которым закреплен образец РАВ. Запись должна
производиться только чернилами чисто и разборчиво без
подчисток и помарок.
В формуляры заносятся и скрепляются гербовой
печатью следующие данные:
– сведения о движении и закреплении образца РАВ
с указанием приказа о закреплении номера воинской
части и фамилии ответственного лица;
– сведения о категории (с указанием номера приказа);
– сведения о конструктивных доработках (заносит
лицо, проводившее доработку);
– учет наработки, плановых технических обслуживаний образца РАВ;
– учет неисправностей при эксплуатации образца
РАВ (сведения о замене составных частей, пультов, сборочных единиц, деталей);
– сведения о консервации и расконсервации (с указанием соответствующих приказов);
– сведения о продлении эксплуатации сверх назначенных ресурсов или сроков службы (с указанием номера
267

акта, даты, значений наработки, окончания продления
эксплуатации);
– результаты поверок средств и измерений, технических освидетельствований объектов Котлонадзора и Энергонадзора (заносит лицо, которому представлено на это
право и заверяются их печатями, штампами).

4.4. Виды, цели, сроки технического обслуживания
артиллерийского вооружениявооружения60
Техническое обслуживание обеспечивает бесперебойную работу техники и вооружения, предупреждает преждевременный износ деталей, узлов и механизмов вооружения, поддерживает его в постоянной боевой готовности.
Объем технического обслуживания по каждому виду
вооружения и военной техники (ВВТ) определяется соответствующими инструкциями заводов-изготовителей
и руководствами по техническому обслуживанию ВВТ.
Запрещается сокращать объем работ по техническому обслуживанию, а также уменьшать отведенное для
обслуживания время в ущерб качеству обслуживания.

4.5. Эксплуатационные материалы, применяемые при
обслуживании материальной части артиллерииартиллерии61
Для всех образцов ВВТ установлены нормы расхода
ЗИП и нормы годового отпуска материалов. Порядок
обеспечения войск эксплуатационными материалами
и нормы их расхода определены:
– Приказом МОРФ № 65 от 1992 г.
– Приложениями № 1 №2 и № 3 к приказу № 65
от 1992 г.
Виды, цели и сроки технического обслуживания вооружения.
https://cyberpedia.su/15xfe92.html
61 Руководство по эксплуатации ракетно-артиллерийского вооружения. Часть I.М.: Воениздат, 2012. С. 161, 226.
60

268

269

Вид ТО,
совмещаемый
с видами
ТО ЕС

КО
Контрольный
осмотр.

ТеО
Текущее
обслуживание.

Вид ТО
единой
системы
(ЕС)

КО
Контрольный
осмотр.

ЕТО
Ежедневное техническое
обслуживание.
Подготовка вооружения к использованию.
Устранение выявленных неполадок.

Проверка технического состояния
вооружения перед
выполнением предстоящей задачи. Устранения выявленных
неполадок.

Назначение видов
технического обслуживания

Кто проводит. Руководящие
документы

После использования вооружения (стрельб, пусков, учений,
занятий), транспортирования,
но не реже одного раза в две
недели, если вооружение
не использовалось.

Расчеты
(экипажи
эксплуатационная
документация).

Перед маршем, занятиями
Расчеты
и учениями (стрельбой,
(экипажи).
пуском, боевой работой),
транспортированием, на привалах, при совершении марша,
в местах дежурства.

Периодичность проведения

Таблица 4.1
Краткая характеристика единой системы комплексного технического обслуживания
вооружения, находящегося в использовании

270

Вид ТО,
совмещаемый
с видами
ТО ЕС

ТО-1
Техническое
обслуживание №1.

ТО-2
Техническое
обслуживание № 2

Вид ТО
единой
системы
(ЕС)

ТО-1
Техническое
обслуживание №1.

ТО-2
Техническое
обслуживание № 2

Поддержание вооружения в исправном
состоянии до очередного номерного
технического обслуживания.

Назначение видов
технического обслуживания

После истечения установленной эксплуатационной
документацией наработки,
но не реже одного раза в два
года; материальной части
артиллерии — не реже одного
раза в три года;

После истечения установленной эксплуатационной
документацией наработки,
но не реже одного раза в год.
Перед постановкой вооружения (кроме нового или капитально отремонтированного)
на кратковременное хранение
независимо от предыдущей
наработки (интервала времени).

Периодичность проведения

Ремонтные
подразделения с привлечением
расчетов
экипажей.

Расчеты
(экипажи)
с привлечением
ремонтных
подразделений
и групп.

Кто проводит. Руководящие
документы

Окончание табл. 4.1

271

СО
Сезонное
обслуживание

Подготовка вооружения к осенне-зимнему
или весенне-летнему
периоду эксплуатации.

Два раза в год в сроки, установленные командующими
военных округов (групп
войск).

Расчеты
(экипажи)
ремонтные
подразделения.

Примечание: В графе 2 приведены виды технического обслуживания, существовавшие
до введения единой системы комплексного технического обслуживания.

СО
Сезонное
обслуживание

стрелкового вооружения —
Эксплуане реже одного раза в пять лет. тационные
Перед постановкой вооружедокументы.
ния (кроме нового или капитально отремонтированного)
на длительное хранение независимо от предыдущей наработки (интервала времени).

Нормы расхода горючего, масел, смазок и специальных жидкостей при эксплуатации и ремонте РАВ,
таблицы основных и дублирующих марок ГСМ и специальных жидкостей, таблиц вместимости баков, систем,
агрегатов и узлов РАВ — содержится в книге первой
(части первой) — приложение №1 к приказу МОРФ №65.
При эксплуатации РАВ разрешается применять материалы, имеющие паспорта или сертификаты, гарантийный срок хранения которых не истек.
Материалы, не имеющие паспорта или сертификата,
находящиеся в поврежденной или во вскрытой таре,
а также материалы, гарантийный срок хранения которых истек, перед применением подвергаются контролю
в лаборатории согласно техническим требованиям, указанным в соответствующих ГОСТ или ТУ.
К эксплуатационным материалам относятся:
1. Смазки;
2. Рабочие жидкости и масла;
3. Специальные жидкости и составы;
4. Покрасочные материалы и покрытия;
5. Обтирочные материалы;
6. Замазки и клеи;
7. Консервационные материалы.
Таблица 4.2
Замазки и клеи, применяемые в артиллерии
Наименование

Примечание

Замазка у -20А

Невысыхающая масса для герметизации
щелей и отверстий (менее 5мм, кузовов,
кабин, РЛС и агрегатов наземного оборудования.

Замазка
ЗЗК-ЗУ

Невысыхающая влагостойкая масса
темно-коричневого цвета. Применяется
при отсутствии У-20А.

272

Окончание табл. 4.2
Наименование

Примечание

Материалы, древесина, стеклопластики,
Клей на основе
эпоксидных смол фарфор, керамика, пластмассы в любых
сочетаниях. Температура отвердевания
ЭД-5 (АД-6)
15−200С время отвердевания 6−24 часов.
Клей ХВК-2А

См. материалы применяемые при консервации АВ.

Клей 88 (88н)

См. материалы применяемые при консервации АВ.

Клей БФ-4

Текстолит, гетинакс, аминопласты, древесина, ткани, кожа, керамика, металлы,
в любых сочетаниях.

Герметик
51-Г-7

Используется для герметизации изделий
при их консервации. Рабочий интервал
температур от –50 до 900 градусов С.
Используется взамен замазки ЗЗК-ЗУ.

Таблица 4.2
Смазки, применяемые при текущей эксплуатации РАВ
Наименование

Применение и рабочий
диапазон температур

Цвет

Для смазывания РАВ
взамен смазок ГОИ-54П,
солидол ºС, ±50 ºС.

коричневый

Смазка ГОИ54П

Для смазывания РАВ
и защиты от коррозии.
Является заменителем
МЗ (‒40ºС …+50 ºС)

От светло-желтого
до темно-коричневого

Смазка
ЦИАТИМ —
205

Для смазывания механизмов, работающих при
небольших нагрузках
и высоких скоростях
(‒80ºС+60 ºС)

Светло-кремовый

Смазка МЗ

273

Окончание табл. 4.2
Наименование

Применение и рабочий
диапазон температур

Цвет

Смазка
ОКБ-122−7

Приборная смазка
(+80ºС… +120ºС). Минимальная температура
‒70ºС.

Светло-желтый

Смазка солидол «С»

Для смазывания узлов
трения, подшипников,
шарниров и других сб.
единиц (‒30ºС до +75ºС)

От светло-желтого
до темно-коричневого

Смазка графитная УС-А

Для смазывания открытых шестерен, цепных
передач, рессор и др.
тяжело нагруженных
узлов трения (до 65ºС)

От темно-коричневого до черного

Смазка амуничная

Для смазывания кожаных
изделий

От желтого
до коричневого

Смазка насосная

Для смазывания воздушно гидравлического
насоса
(‒40ºС+140ºС)

От темно-серого
до черного

Смазка
ВНИИ
НП 232

Для смазывания лейнеров, резьбы казенников
и дульных тормозов

Темный

Смазка
канатная

Для смазывания стальных тросов

Масло РЖ

Для смазывания стрелкового оружия

Темно коричневый

Масло КРМ

Для смазывания стрелкового вооружения
(‒50ºС+50ºС)

Бесцветный

274

Таблица 4.3
Масла и рабочие жидкости, применяемые
в артиллерийской технике
Наименование

Применение и рабочий
диапазон температур

Цвет

Масло гидравлическое АУП

Для заполнения гидравлических устройств

Светло
коричневый

Масло гидравлическое единое
МГЕ-10А

Для заполнения силовых
цилиндров гидроприводов и других механизмов.
(‒50ºС до +90ºС)

Желтый

Масло веретенное АУ

От желтого
Для заполнения агрегатов,
работающих при высоких
до светлонагрузках (подшипники
коричневого
скольжения, шестеренчатые
редукторы)

Масло гидравлическое ВМГЗ

Для заполнения гидравлических устройств
(‒45ºС+50ºС)

Желтый

Масло ГМ-50И

Для заполнения силовых
узлов гидроприводов.
Заменяется на МГЕ10А(‒50ºС+70ºС)

Светлокоричневый

«Стеол М»

Для заполнения ПОУ
и других гидравлических
и гидропневматических
устройств АВ

Желто-зеленый

Для заполнения ПОУ
артиллерийских орудий
(‒50ºС+90ºС)

Бесцветная

Для заливки трансформаторов и другой высоковольтной аппаратуры.

Темно-желтый.

ПОЖ 70

Масло трансформаторное

275

Таблица 4.4
Материалы применяемые при консервации вооружения
Наименование

Смазка М3
(ГОИ -54П)
Смазка ПВК
Масло трансформаторное

Применение

Для смазывания механизмов и узлов
перед консервацией.
Для наружной консервации вооружения
при закладке на хранение свыше одного
года.
Для консервации гидросистем.

Фосфатирующая Все неокрашенные детали, в том числе
грунтовка ВЛ-02, и оксидированные (кроме стволов, подшипников, прицельных приспособлений,
ВЛ-023
внутренних деталей и др.) при подготовке
на открытых площадках.
Для консервации каналов стволов артилУротропинонилерийских орудий, стрелкового вооружетритная бумага
ния и ЗИП.
«УНИ»-22-60
Бумага марки
Для консервации изделий, содержащих
МБГИ-8-40
большое количество деталей из цветных
металлов и их сплавов.
Парафинирован- Для герметизации ингибированной
бумаги.
ная бумага
«БП-3-35»
Для герметизации узлов при хранении
Полихлорвинивооружения в не отапливаемых хранилиловая пленка
щах.
В-118
Ткань «500»
Для герметизации узлов при хранении
вооружения на открытых площадках.
Пергаментная
Для консервации отдельных деталей ЗИП
бумага
Клей 88-Н.
Для склеивания ткани «500», для приклеивания ее к металлическим и деревянным
поверхностям.
Клей ХВК-2А.
Для склеивания пленки В-118.
Клей БФ-4
Для склеивания парафинированной
бумаги и приклеивания ее к металлу.
276

Окончание табл. 4.4
Наименование

Полиэтиленовая
пленка с липким
слоем.

Применение

Для склеивания парафинированной
бумаги и приклеивания ее к металлу.

Таблица 4.5
Специальные жидкости и специальные составы,
применяемые в артиллерии
Наименование

Раствор РСЧ

Охлаждающая
жидкость марки
«40» ГОСТ
159−52

Самовулканизирующее светопогодостойкое
покрытие СПО46

Светоозоностойкое покрытие
ПЭ -37

Состав

Применение

1.Углекислый аммоний-200 г/л
2. Двухромовокислый
калий (хромпик калиевый) 5−10 г/л
3. Вода — 1 л
1.Этиленгликоль —
53%
2. Вода — 47%
3. Натрий фосфорнокислый двузамещенный — 2,5−3,5 г/л
4. Декстрин —
1‒1,1 г/л
1.Раствор «А» —
100 г 10% раствор
резиновой смеси
в толуоле.
2. Раствор «В» —
10 см³ (раствор церезина «Б» и вулканизирующей резины
в этилацетате)

Для чистки каналов стволов артиллерийских орудий.
Срок хранения
до 5−7 дней.
(от ‒10 до +50ºС)
Для охлаждения
двигателей внутреннего сгорания
(от ‒40 до +95ºС)

Пригодность
к применению в течении
10−12 час.
Температурный
интервал применения (от ‒50
до +120ºС)
Для защиты РТИ
от светоозонного
старения.

Примечание: при температурах ниже ‒10ºС вместо раствора РЧС применяется керосин тракторный.
277

4.6. Меры безопасности при эксплуатации
материальной части артиллерии
При эксплуатации вооружения, и в целях сохранности его и предотвращения травматизма необходимо
выполнять определенные правила называемые — требованиями безопасности.
Командиры (начальники) всех степеней, личный
состав расчетов и другие лица, связанные с эксплуатацией, ремонтом вооружения, обязаны строго соблюдать
требования безопасности.
Общие положения
1. К работе с изделиями допускаются лица, изучившие устройство изделия и правила его эксплуатации.
2. При выполнении работ пользоваться только
исправным (штатным) оборудованием, инструментом
и приспособлениями, применяя их строго по назначению.
З. При выполнении работ со схемами, находящимися
под напряжением, использовать инструмент изолированным рукоятками.
4. Ремонтные работы в блоках, имеющих высокое напряжение (свыше 500 В) производить только при
выключенном питании, после разряда накопительных
конденсаторов, имеющих большую емкость.
Запрещается:
1. Производить какие-либо работы, не предусмотренные инструкцией по эксплуатации.
2.Проводить техническое обслуживание и ремонт
артиллерийских орудий, минометов при нахождении снаряда (мин) в канале ствола (трубе), а для боевых машин
ПТУР и РСЗО — при нахождении ракет (снарядов)
на направляющих или боевой укладке.
278

3. Применять этилированный бензин при техническом обслуживании.
4. Использовать боевые выстрелы, ракеты для тренировки расчетов (экипажей).
Требования безопасности при работе с образцами
артиллерийского вооружения:
При боевой работе с минометом, артиллерийским
орудием необходимо строго соблюдать следующие требования по мерам безопасности:
1. Во время придания стволу углов возвышения
запрещается находиться в зоне отката ствола.
2. При заряжании орудий, особенно при стрельбе
на больших углах возвышения, досылку снаряда в камору
ствола производить досылателем.
3. Во время выстрела расчет не должен находиться
вблизи откатывающегося ствола и в зоне экстракции
гильзы.
4. После интенсивной стрельбы запрещается вывинчивать заливную пробку тормоза отката до остывания
противооткатных устройств.
5. Иные меры безопасности при работе с вооружением, имеющим электрорадиоаппаратуру, электросиловые установки изложены в соответствующих типу
и марке вооружения инструкциях по эксплуатации
и руководствах службы.
Требования безопасности до подчиненных доводит
лично руководитель работ, занятий (командир взвода).
Результаты доведения заносятся в «Журнал учета
инструктажа по требованию мер безопасности».
Вопросы для закрепления материала
1. Определение понятий «Ракетно-артиллерийское
вооружение», «Артиллерийское вооружение».
279

2. Определение понятий «Эксплуатация артиллерийского вооружения», «Транспортировка», «Хранение».
3. Определение понятий «Техническое обслуживание», «Ремонт».
4. Общие правила хранения и сбережения боеприпасов.
3. Ввод в строй Ракетно-артиллерийского вооружения
(РАВ).
4. Меры безопасности при эксплуатации материальной части артиллерии.
5. Допуск личного состава к эксплуатации РАВ.
6. Техническая документация на образцы техники
и вооружения. Порядок ведения формуляров.
7. Виды, сроки и цели технического обслуживания
РАВ.
8. Виды эксплуатационных материалов, применяемых для обслуживания РАВ.
9. Смазки, применяемые при текущем обслуживании
РАВ.
10. Масла и рабочие жидкости, применяемые в артиллерийской технике.
11. Меры безопасности при эксплуатации РАВ.

ИСТОЧНИКИ И ЛИТЕРАТУРА
1. 120-мм возимый миномет 2С12. Техническое описание и инструкция по эксплуатации. Ч. 1. Устройство
и эксплуатация. — М.: Воениздат, 1990.
2. 120-мм возимый миномет 2С12. Техническое описание и инструкция по эксплуатации. Ч. 2. Боеприпасы. —
М.: Воениздат, 1990.
3. 120-мм миномет устройство и эксплуатация. Модификации 120-мм (82 мм) минометов: Учебное пособие. —
Волгоград: Издательство Волгоградского государственного аграрного университета, 2014.
4. 240-mm Self-Propelled Mortar 2S4// Field manual
FM 100−2-3. The Soviet Army. Troops, organization and
equipment. — Headquarters, Department of the Army,
1991. — 456 с.
5. 240-мм корректируемая артиллерийская мина
комплекса «Смельчак» // Энциклопедия XXI век. Оружие и технологии России. Часть 2. Ракетно-артиллерийское вооружение сухопутных войск. Группа 12. Средства
управления войсками. Класс 1230. Системы (комплексы)
управления оружием (огнем). — М.: ИД «Оружие и технологии», 2006. — Т. 12. — 848 с.
6. 5−18 Army Division, Arty Div // Field manual FM
100−60. Armor- and mechanized-based opposing force.
Organization guide. — Headquarters, Department of the
Army, 1997. — С. 5−38, 5−39.
7. 82-мм миномет 2Б14−1. Техническое описание
и инструкция по эксплуатации. — М.: Воениздат. 1990.
8. Lorge Peter A. The Asian Military Revolution: From
Gunpowder to the Bomb. — Cambridge University Press,
2008. — 202 p.
9. Hunnicutt R.P. A History of the American Medium
Tank. — 1st ed. — Novato, CA: Presidio Press, 1976. —
576 р.
281

10. Rosello V.M., Shunk D., Winstead M.D. The
relevance of technology in Afghanistan // Field Artillery. —
Headquarters, Department of the Army, 2011. —
September-October. — P. 56.
11. Stockholm International Peace Research Institute —
Arms Transfers Database.
12. Zaloga S.J. Soviet Artillery — A Time of Change.
The Mechanized Threat. The New Generation (англ.) // A
Field Artillery Journal. — US GOVERNMENT PRINTING
OFFICE 1987−659−035/40,006, 1987. — Iss. Jan-Feb. —
P. 40−41.
13. Куропаткин А.Н. Русская армия. — СПб.: Полигон, 2003. — 590 с.
14. Свечин А.А. Эволюция военного искусства. В двух
частях. — М.-Л., 1928.
15. Развитие артиллерийского вооружения в период
1967—1987 гг. // Авторский коллектив под руководством В.В. Панова; Центральный научно-исследовательский институт Министерства обороны Российской Федерации. Исторический очерк. 3 апреля 1947—2007 / Под
ред. Е.И. Константинова. — М., 2007. — С. 27. — 397 с.
16. Артиллерийское вооружение. Основы устройства
и конструирование. — М.: Машиностроение, 1975. — 420 c.
17. Белоусов Ю. Возрождены, чтоб цели делать
пылью // Красная Звезда. —2 марта 2011.
18. Иванов В.А., Горовой Ю.Б. Устройство и эксплуатация артиллерийского вооружения Российской Армии:
Учебное пособие. — Тамбов: Изд-во ТГТУ, 2005.
19. Кулаков В.В. Артиллерийское вооружение.
Часть I. Минометы: Учебник / В.В. Кулаков, А.А. Ефремов, Е.И. Каширина [и др.]. — М.: Прометей, 2019. —
253 с.
20. Шаманов В.А., Кулаков В.В., Варламов В.И.
Минометная система 2С12 «Сани». — М.: Прометей,
2021. 222 с.
282

21. Шаманов В.А. Артиллерийское вооружение.
Часть III. Командирские машины управления огнем
артиллерии: Учебник / Шаманов В.А., Кулаков В.В., Варламов В.И. [и др.]. — М.: Прометей. 2020. — 422 с.
22. Хандогин В.А., Привалов С.Д., Назарян Г.А.
Минометы: Учебное пособие для вузов Ракетных войск
и Артиллерии. — Коломна, 2004.
23. Кулаков В.В., Шаманов В.А., Матвеевский М.М.
Отечественная артиллерия. Краткая история и перспективы развития. — М.: Прометей, 2022. — 432 с.
24. Выстрелы // Таблицы стрельбы 240-мм миномета
М-240 ТС/ГРАУ № 290 / Под ред. Егоровой Е.И. — 3-е
изд. — М.: Воениздат, 1969. — 64 с.
25. Кириллов-Губецкий И.М. Современная Артиллерия. — М., 1937.
26. История материальной части артиллерии. В 2-х
частях / Сост. А. Нилусъ. — СПб.: Типография П.П. Сойкина, 1904.
27. Кадочников В.Н. Возвращение «Бога огня» //
Мотовилиха: продолжение легенды. — Пермь: Раритет,
2011. — 492 с.
28. Карпенко А.В. «Оружие России». Современные
самоходные артиллерийские орудия. — СПб.: Бастион,
2009. — 64 с.
29. Карпенко А.В., Ганин С.М. История развития //
Отечественные бомбометы и минометы. — СПб.: Гангут,
1997. — 56 с.
30. Киселев В.В., Кириченко А.А., Калиш С.В., Таранов С.В. Артиллерийские оптические приборы и основы эксплуатации комплекса командно-штабных машин управления
(КШМУ), автомобильной техники и артиллерийского вооружения: Учебное пособие. — Волгоград: Издательство Волгоградского государственного аграрного университета, 2015.
31. Книга 1. Том первый // 2С4ТО. Изделие 2С4.
Техническое описание и инструкция по эксплуатации. —
Второе издание. — 1978. — 141 с.
283

32. Книга 2. Части I и II. Миномет 2Б8 // 2С4.ТО2.
Изделие 2С4. Техническое описание и инструкция по эксплуатации. —М.: Военное издательство Министерства
обороны СССР, 1981. — 183 с.
33. Королев С.В. Техническое обеспечение ОКСВ при
подготовке и выводе войск из Афганистана // Техника
и вооружение: вчера, сегодня завтра. — М.: Техинформ,
2007. — № 1. —С. 4.
34. Королев С.В. Техническое обеспечение ОКСВ при
подготовке и выводе войск из Афганистана // Техника
и вооружение: вчера, сегодня завтра. —М.: Техинформ,
2007. — № 3. —С. 4.
35. Ленский А.Г., Цыбин М.М. Советские сухопутные войска в последний год Союза ССР. — СПб.: B&K,
2001. — 294 с.
36. Манойленко Ю.Е. Русская артиллерия в первой трети XVIII века: Дис. … к. ист. н.: 07.00.02 / Место
защиты: Рос. гос. пед. ун-т им. А.И. Герцена. — СПб.,
2010. — 212 с.: ил.
37. Мао Цзо-бэнь. Это изобретено в Китае / Перевод
с китайского и примечания А. Клышко. — М.: Молодая
гвардия, 1959. — 160 с.
38. Материалы военно-научной конференции Академии военных наук совместно с руководящим составом
Вооруженных сил РФ и ведущими учеными военной организации Российской Федерации. 24. 03. 2018.
39. Рождественский Н.Ф. Артиллерийское вооружение. Часть I. Холодное и метательное оружие, огнестрельное вооружение и развитие артиллерии до начала
XX века. — М.: Министерство обороны, 1986.
40. Никифоров Н.Н., Туркин П.И., Жеребцов А.А.,
Галиенко С.Г. Артиллерия / Под общ. ред. М.Н. Чистякова. — М.: Воениздат, 1953.
41. Орудие артиллерийское. Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.). — СПб.,
1890−1907.
284

42. Порох // Объекты военные — Радиокомпас / Под
общ. ред. Н.В. Огаркова. —М.: Воениздат, 1978. — (Советская военная энциклопедия: [в 8 т.]; 1976–1980, т. 6).
43. Селезнев Н.А., Чекалин П.И. Боеприпасы наземной артиллерии. — М.: Воениздат, 1970.
44. Система 2К21 82-мм автоматического миномета
2Б9. Техническое описание и инструкция по эксплуатации 2К21. — Издание 3-е, стер. — М.: Вооружение. Политика. Конверсия, 2003.
45. Система 2К21 82-мм автоматического миномета
2Б9. Техническое описание и инструкция по эксплуатации. — М.: Воениздат, 1986.
46. Система 2К21 82-мм автоматического миномета
2Б9. Техническое описании и инструкция по эксплуатации: Альбом рисунков. — М.: Воениздат, 1987.
47. Трошев Г.Н. Чеченский излом: Дневники и воспоминания. — 2-е изд. —М.: Время, 2009. — С. 325. —
(Диалог).
48. Федосеев С. Бронетанковая техника Японии 1939–
1945 // Историческая серия: приложение к журналу «Техника-молодежи». —М.: Восточный горизонт, 2003. — С. 50.
49. Хайченко А.В. Этапы 40-летнего пути поколения
50-х и практический переход к пониманию Информационного общества. Люди, их работа, отношения и целеустремления // Книга-отчет. История создания информационного общества в России. 1970–2010 годы. — М.:
НПЦ ООО «СКИБР», 2010. — 186 с.
50. ЦГВИА, Ф. 24. Св. 25. 1743, д. 3.
51. Чельцов И.М. Порох // Энциклопедический словарь Брокгауза и Ефрона: в 86 т. (82 т. и 4 доп.). — СПб.,
1890−1907.
52. Чубасов В.А. Основы конструкции средств поражения и боеприпасов. — СПб.: БГТУ, 2011. —176 с.
53. Чубасов В.А., СюпкаевА.А. Назначение и технические характеристики комплекса 1К113 // Комплексы
285

1К113 «Смельчак» и 2К25 «Краснополь»: Учебное пособие. — СПб.: Балтийский государственный технический
университет, 2010. —95 с.
54. Широкорад А.Б. Арсенал: Василек, Тюльпан:
только цветочки… // Братишка. — 2011. — № 7.
55. Широкорад А.Б. Самоходки // Техника и оружие. — М.: АО «АвиаКосм», 1996. — № 6. — С. 2—3.
56. Широкорад А.Б. Часть 3. Советские средства
доставки ядерного оружия. Глава 1. Атомная артиллерия // Атомный таран XX века / Под ред. С.Н. Дмитриевой. — М.: Вече, 2005. —352 с.
57. Шокарев Ю.В. История оружия: Артиллерия. —
М.: АСТ, Астрель, 2001. — 270 с.
58. Шунков В.Н. Часть 4. Современные артиллерийские орудия особой мощности. Глава 2. Самоходные
артиллерийские установки. 240-мм самоходные миномет 2С4 «Тюльпан» // Энциклопедия артиллерии особой
мощности / Под общ. ред. А.Е. Тараса. — Мн.: Харвест,
2004. —448 с. — (Библиотека военной истории).
59. Энциклопедия XXI век. Оружие и технологии России. Часть 2. Ракетно-артиллерийское вооружение сухопутных войск. Группа 23. Класс 2350. Боевые гусеничные
машины. 240-мм самоходный миномет 2С4 «Тюльпан». —
М.: Оружие и технологии, 2001. — Т. 2. —688 с.

ПРИЛОЖЕНИЯ
Маркировка взрывчатых веществ. Шифры основных
взрывчатых веществ62
Т — тротил (тринитротолуол — ТНТ).
Тетр. — тетрил.
Г — гексоген.
ТГ-20; ТГ-40; ТГ-50 — сплав тротила с гексогеном
(тротил 20, 40, 50%, гексоген — 80, 60, 50% соответственно).
ТГА-16 — сплав тротила, гексогена и алюминиевого
порошка (тротила — 60%, гексогена— 24%, алюминиевого порошка и пудры — 16%).
ТГАГ-5 — сплав, состоящий из тротила — 60%; гексогена — 24%; алюминиевого порошка и пудры — 16%;
головакса (флегматизатора) — 5% сверх 100%.
ТГАФ-5 — то же, но другой флегнатизатор.
ТА-16 — тротил с содержанием алюминиевой пудры
16% (тритонал).
ТА-80 — тротил с алюминиевой пудрой 80/20.
ТД — тротил с динитронафталином (ДНН).
ТДУ — тротил с шашкой дымоблескоусилителя.
К-2 — сплав тротила (80%) с ДНН (20%).
К-2-90 — сплав тротила (90%) с ДНН (10%).
К-2-70 — сплав тротила (70%) с ДНН (30%).
ТН — тэн флегматизированный (флегматизатора
5—10%).
A-IX-1 — гексоген (94–95%) с флегматизатором (5—6%).
A-IX-2 — гексоген флегматизированный (80%)
с алюйиниевым порошком (20%).
62 Составлено по: Дерябин П.Н. Индексация и маркировка
боеприпасов артиллерии: Учебное пособие / П.Н. Дерябин, М.Н. Краснов, А.А. Ганин. 3-е изд., перераб. и доп. Пенза:
ПАИИ, 2004. 45 с.

287

A-IX-10; A-IX-20 — то же, но в качестве флегматизатора использован оксизин.
Окфол — флегматизированный октоген (флегматизатора 5%).
Октол — сплав октогена с тротилом (тротила 20—40%,
октогена 60—80%).
Гекфал — A-IX-1 (80%) с алюминиевым порошком (20%).
Гекфол — гексоген (95%) с флегматизаторомоксизин (5%).
ОМА — октоген (97,5%), полиметилакрилат (полимерное связующее) (1,2%), оксизин (0,8%), графит
и нерастворимые в ацетоне примеси (0,5%).
Окфол-3,5 — октоген (96,5%), оксизин (3,5%) с красным красителем.
МС — морская смесь (тротил — 19%, гексоген — 57,6%,
алюминиевая пудра — 17%, флегматизатор — 6,4%).
А-40 — аммотол (тротила — 60%, аммонийной селитры — 40%).
А-80 — аммотол (тротила — 20%, аммонийной селитры — 80%).
АТ-40 — аммотол с тротиловой пробкой (тротила —
60%, аммонийной селитры — 40%).
АТФ-40 — аммотол с тротиловой пробкой, обработанный поверхностно-активным веществом.
Ш — шнейдерит — смесь динитронафталина с аммонийной селитрой (динитронафталина— 12%, аммонийной селитры — 88%).
ШТ — шнейдерит с тротиловой пробкой.
ГНДС — гексанитродифенилсульфат (С12Н4К68О12).
НТФА — нонанитротрифениламин (C18H6N40O18).
Доденит C12H6N12O24.
Н — бистетрин.
Б — бистринитроэтилнитроамин.
М — метилтринитроэтилнитроамин.
О — тринитроэтиловый эфир тринитромасляной кислоты.
К — метиленбистронитроэтиловый эфир.
288

ТОКАФ — смесь ТНТ (18%), октоген (60%), алюминий в порошке (17%), церезин (5%). ТОК-20 — тротил
(20%), октоген (80%).
ТОН — 14% —тротил; 42% — вещество „О» — тринитроэтиловый эфир тринитромасляной кислоты; 44% —
вещество „Н» — бистринитроэтилдинитрамин.
ТОН-3 —50% ТОН; 50% вещества „Н».
НФ3-1 — 97% вещества “Н”; 3% оксизина.
НФ5-1 — 95% вещества “Н”, 5% оксизина.
Октол 77/23 — октогена 77% и тротила 23%.
Циклотон 75/25 — гексогена 75%, тротила 25%.
А-3 — гексогена 91%, воска 9%.
N-5 — ТНТ (60%), гексоген (24%), А1 (16%), флегматизатора 5% сверх 100%.
ТЭ — тротил (50%), эдна (50%).
ТТ-50 — пентолит (50% тена и 50% ТНТ).
Л — смесь тротила (95%) и ксилила (5%).
ГТТ — смесь гексогена (75%), тротила (12,5%)
и тетрила (12,5%).
ПВВ4 — пластит № 4 (гексоген — 80%, связка (полиизобутилен) — 20%).
ПВВ7 — пластит № 7 (гексоген — 73%, А1 — 17%,
связка — 10%).
Шифры ВВ63
Шифр

Наименование

Составные
компоненты

1. Индивидуальные ВВ
ТТ
ТЕТР

тротил (тнт)

С6Н2(NO2)3CH3

тетрил

С6Н2(NO2)3NNO2CH3

63 Киселев В.В., Кириченко А.А., Калиш С.В., Таранов С.В.
Боеприпасы наземной артиллерии: Учебное пособие. Волгоград: Волгоградский государственный аграрный университет,
2014. С. 9, 10.

289

Продолжение таблицы
Шифр

Наименование

Составные
компоненты

тэн

C(CH2ONO2)4

гексоген

(CH2N-NO2)3

ТН
Г
2. Смесевые ВВ

а) на основе индивидуальных ВВ
ТГ-20. .ТГ-70
ТТ

сплав тротила с гексогеном

ТНТ (20…70%) +
гексоген

пентолит-50

ТНТ + тэн

ТП-50,
ТП-60

сплав тротила с динитронафталином

ТБТ(50…60%) +
динитронафталин

ЭДНАТОЛ

сплав тротила с эдной

ТНТ + эдна

ГТТ

сплав
гексогена,тротила
и тетрила

Гексоген + ТНТ +
тетрил

ТДУ

тротил с шашкой
дымоблескоусилителя

ОКТОЛ

сплав тротила с октогеном

ТНТ + октоген

б) флегматизированные
А-IX-1

гексоген флегматизированный

Гексоген + церезин
+ стеариновый сплав
(5%)

ГЕКФОЛ-5

гексоген флегматизированный

Гексоген + оксизин
(5%)

ТН

тэн флегматизированный

Тэн + парафин

ОКФОЛ

октогенфлегматизированный

Октоген + флегматизатор (2…2,5%)

в) металлосодержащие
А-IX-2

290

Гексоген флегматизиГексоген + флегмарованный с алюминие- тизатор + алюминий
вой пудрой

Окончание таблицы
Шифр

Наименование

Составные
компоненты

ТГАГ-5

Металлосодержащая
смесь

ТНТ + гексоген +
алюминий + головакс

ТГАФ

Металлосодержащая
смесь

ТНТ + гексоген +
алюминий + флегматизатор

ТГА

Металлосодержащая
смесь

ТНТ + гексоген +
алюминий

ТА

Металлосодержащая
смесь

ТНТ + алюминий

МС

Морская смесь

ТНТ + гексоген +
алюминий + флегматизатор

г) пластичные
ПВВ-4

Пластит-4

Гекоген + связка

ПВВ-7

Пластит-7

Гексоген +с вязка
+алюминий

Аммотол

Аммонийная селитра (40…90%) +
тротил

шнейдерит

Аммонийная селитра + динитронафталин

Аммотол с тротиловой
пробкой

Аммотол (40…90%)
+ тротиловая пробка

д) аммониты
А-40…А-90

АТ-40 ..АТ90

291

Маркировка порохов64
Условное
обозначение

Природа
пороха

Марка
пороха

Характер пороха

пироксилиновые пороха

НГ

нитроглицериновый порох без
вазелина

НБ

нитроглицериновый порох баллиститного типа

НЦ

нитроглицериновый порох с большим содержанием центролита

НФ

нитроглицериновый порох с большим содержанием дибутилфталата

Н ,НТ

нитроглицериновый порох, содержащий динитротолуол (травелин)

НДТ

нитроглицериновый порох с дибутилфталатом и динитротолуолом

ДГ

нитродигликолевый порох

ДГТ

нитродигликолевый порох
с динитротолуолом

порох, содержащий
дибутилфталат

ВЛ

винтовочный порох под легкую
пулю

ВТ

винтовочный порох под тяжелую пулю

револьверный порох

Киселев В.В., Кириченко А.А., Калиш С.В., Таранов С.В.
Боеприпасы наземной артиллерии: Учебное пособие. Волгоград: Волгоградский государственный аграрный университет,
2014. С. 5.

292

Окончание таблицы

Методы
фабрикации (условия приготовления)
Сведения
об изготовл.
пороха

Условное
обозначение

Характер пороха

порох для холостой стрельбы

ВТМ

порох для минометов

КМ

порох кордитного типа для
минометов

ЦПП

порох спримесями, окрашивающими пламя в определенный
цвет

П-45 . .
П-85

пористый порох (цифра — %
калиевой селитры на 100 весовых частей пироксилина)

ВТХ-10

винтовочный под тяжелую пулю
с 10%-ной добавкой поливинилхлорида

КС-3

нитроксилитановый порох 3-й
группы теплоты горения

РСИ

ракетный порох с добавкрй
свинца и извести

НДСИ

нитродигликолевый с добавкой
свинца и извести

УФ

ускоренная фабрикация

СФ

сокращенная фабрикация

ВВ

порох изготовлен в военное
время

ОД

порох особой доставки

5/78К

номер партии, год изготовления,
наименование завода

293
