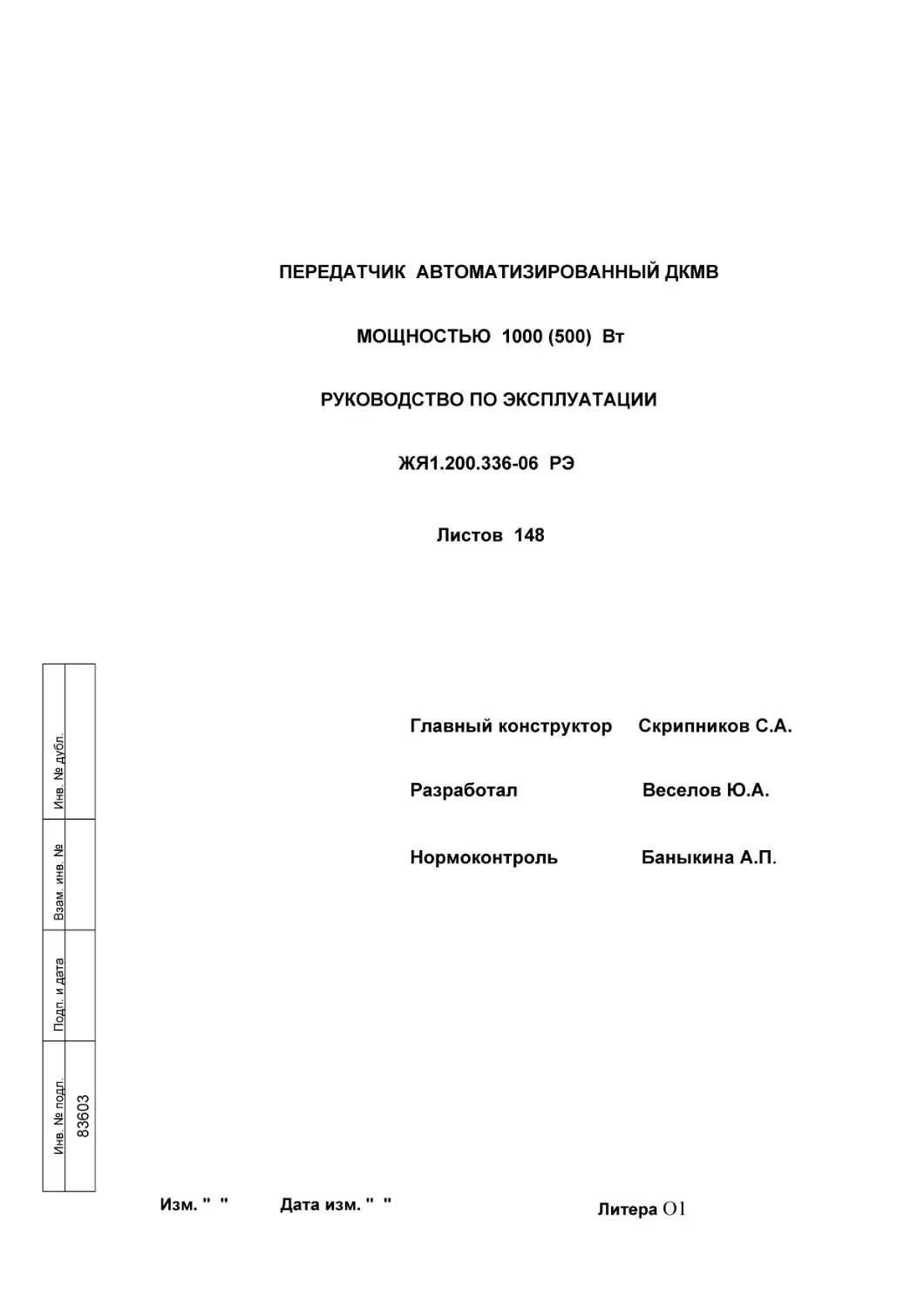

ПЕРЕДАТЧИК АВТОМАТИЗИРОВАННЫЙ ДКМВ
МОЩНОСТЬЮ 1000 (500) Вт
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ЖЯ1.200.336-06 РЭ

Главный конструктор

Скрипников С.А.

Разработал

Веселов Ю.А.

Нормоконтроль

Баныкина А.П.

83603

Инв. № подл.

Подп. и дата

Взам. инв. №

Инв. № дубл.

Листов 148

Изм. " "

Дата изм. " "

Литера О1

ЖЯ1.200.336-06 РЭ лист 2
СОДЕРЖАНИЕ
1 ОПИСАНИЕ И РАБОТА…………………………………………………………………………………..6
1.1 ОПИСАНИЕ И РАБОТА ПЕРЕДАТЧИКА……………………………………………………………..6
1.1.1 Назначение передатчика………………………………………………………………………….…...6
1.1.2 Характеристики передатчика ………………………………………………………………………...7
1.1.3 Состав передатчика…………………………………………………………………………..........….12
1.1.4 Устройство и работа передатчика............................................................................................ 13
1.2 УСТРОЙСТВО И РАБОТА СОСТАВНЫХ
ЧАСТЕЙ……………………………………………..Ошибка! Закладка не определена.
1.2.1 Блок возбудителя ЖЯ2.209.16304……………………………………………………………….....Ошибка! Закладка не определена.
1.2.2 Стойка передатчика ЖЯ2.210.097 ( ЖЯ2.210.097-01 - для ПП –
500)……………………...Ошибка! Закладка не определена.
1.2.3 Блок фидерной коммутации и защиты ЖЯ3.299.088……………………………………….…...75
1.2.4. Эквивалент нагрузки ЖЯ2.243.949…………………………………………………………....…..75
1.3 КОНСТРУКЦИЯ ПЕРЕДАТЧИКА……………………………………………………………………..76
1.4 ТАРА И УПАКОВЫВАНИЕ……………………………………………………………………………...79
2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ……………………………………………………………....80
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ…………………………………………………………....80
2.2
И

МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ К ИСПОЛЬЗОВАНИЮ
ПРИ ИСПОЛЬЗОВАНИИ ПЕРЕДАТЧИКА…………………………………………………………..80

2.3 УКАЗАНИЯ ПО МОНТАЖУ, УСТАНОВКЕ ПЕРЕДАТЧИКА НА ОБЪЕКТЕ И
СТЫКОВКЕ ЕГО С ОБОРУДОВАНИЕМ ОБЪЕКТА……………………………………………….....82
2.4 ПОДГОТОВКА ПЕРЕДАТЧИКА К ИСПОЛЬЗОВАНИЮ , ПРОВЕРКА
РАБОТОСПОСОБНОСТИ…………………………………………………………………….......………...84
2.5 ИСПОЛЬЗОВАНИЕ ПЕРЕДАТЧИКА ПО НАЗНАЧЕНИЮ………………………………….……….90
2.5.1 Управление передатчиком с использованием БУиК……………………………………….….. ..90
2.5.2 Порядок работы передатчика………………………………………………………………….. ..104
2.5.3 Контроль параметров и проверка работоспособности……………....……….……………......104
2.5.4 Характерные неисправности и методы их устранения………………………………………. .106
2.6 ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯ……………………………………………….…..106
3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕДАТЧИКА……………………………………………....108
3.1 ОБЩИЕ УКАЗАНИЯ И МЕРЫ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ
ОБСЛУЖИВАНИИ…………………………………………………………………………………………..108
3.2 ВИДЫ И ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ………………………….109
3.3

ПОРЯДОК ТЕХНИЧЕСКОГО ОБСУЖИВАНИЯ

ПЕРЕДАТЧИКА…………………………..............................................................................................110

ЖЯ1.200.336-06 РЭ лист 3
3.4 КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ………………………………………………………….114
4 ТЕКУЩИЙ РЕМОНТ ПЕРЕДАТЧИКА………………………………………………………………...115
4.1 ОБЩИЕ УКАЗАНИЯ…………………………………………………………………………………...115
4.2 ТЕКУЩИЙ РЕМОНТ СОСТАВНЫХ ЧАСТЕЙ ПЕРЕДАТЧИКА……………………………..115
5 ХРАНЕНИЕ…………………………………………………………………………………………….....117
6 ТРАНСПОРТИРОВАНИЕ………………………………………………………………………..........118
ПРИЛОЖЕНИЕ А Протокол сопряжения блока возбудителя с устройством
управления по RS-485.................................................................................119
ПРИЛОЖЕНИЕ Б Протокол сопряжения РПДУ с устройством дистанционного
управления по RS -232............................................................................. ..129
ПРИЛОЖЕНИЕ В Технологические карты ТО передатчика……………………………........ ....137

ЖЯ1.200.336-06 РЭ лист 4

Настоящее руководство по эксплуатации (РЭ) распространяется на передатчики коротковолновые транзисторные семейства “Пирс” мощностью 1000 Вт ПП-1000
ЖЯ1.200.336-06 и мощностью 500 Вт ПП – 500 ЖЯ1.200.336– 05 ( далее по тексту “передатчик”).
Различие в передатчиках состоит в том, что передатчик ПП -1000 выполнен по принципу сложения мощностей двух блоков усиления мощности УМ-500 ЖЯ2.030.859, а в составе
передатчика ПП-500 имеет место один блок УМ – 500. В остальном передатчики идентичны и
состоят из одинаковых узлов и блоков.
Руководство по эксплуатации содержит сведения о принципах работы и технических
характеристиках указанных передатчиков, необходимые для правильной и безопасной их экс плуатации, в том числе в части использования по назначению, технического обслуживания,
проведения текущего ремонта, хранения и транспортирования.
К эксплуатации передатчика может привлекаться обслуживающий персонал, имеющий среднее или высшее специальное техническое образование и необходимые навыки по
эксплуатации подобной аппаратуры, а также знакомый с общими принципами

обращения с

ПЭВМ.
Руководство по эксплуатации состоит из шести основных разделов, сформированных
в соответствии с рекомендациями ГОСТ 2.601-2006:
описание и работа передатчика;
- описание и работа составных частей;
- использование по назначению ( в т.ч. - Указания по монтажу, установке передатчика
на месте эксплуатации и проверка его работоспособности ) ;
- техническое обслуживание;
- текущий ремонт;
- хранение и транспортирование.
В руководстве по эксплуатации приняты следующие сокращенные обозначения:
АнСУ

- антенно – согласующее устройство

АТТ

- аттенюатор

АЦП

- аналого – цифровой преобразователь

БСП

- блок сетевого питания

ВИП

- вторичный источник питания

ВУ

- возбудитель

ВЧ

- высокочастотный

ДУ

- дистанционное управление

ЖЯ1.200.336-06 РЭ лист 5
ЗИП

- запасное имущество и принадлежности

ИМС

- интегральная микросхема

КБВ

- коэффициент бегущей волны

ЛОГ

- логический

МАН

- сигнал манипуляции

МП

- микропроцессор

МПУУ

- микропроцессорное устройство управления

НЧ

- низкочастотный

ОГ

- опорный генератор

ОЗУ

- оперативное запоминающее устройство

ПК

- персональный компьютер IBM PC AT

ПС

- плата сопряжения

ПУ

- панель управления

ПФ

- полосовой фильтр, плата фильтров

РВУ

- регулятор выходного уровня

СК

- схема контроля

СЧ

- синтезатор частоты

ТЛ

- тракт линейный

ТЛГ

- телеграфия, телеграфный

ТЛФ

- телефония, телефонный

УМ

- усилитель мощности

ФИ

- формирователь импульсов

ФНЧ

- фильтр нижних частот

ФОС

- формирователь однополосного сигнала

ФТС

- формирователь телеграфных сигналов

ЦФОС

- цифровой формирователь однополосного сигнала

ШПУ

- широкополосный усилитель

1 ОПИСАНИЕ И РАБОТА

ЖЯ1.200.336-06 РЭ лист 6
1.1 ОПИСАНИЕ И РАБОТА ПЕРЕДАТЧИКА
1.1.1 Назначение передатчика
Автоматизированный коротковолновый передатчик мощностью 1000 Вт ПП-1000
ЖЯ1.200.336-06 (или мощностью 500 Вт ПП-500 ЖЯ1.200.336-05) из серии “Пирс” предназначен для работы в диапазоне частот от 1,5 до 30 МГц с шагом сетки 10 Гц при установке на
автоматизированных радиоцентрах (узлах связи), а также в офисах и на других объектах.
Автоматизированный передатчик предназначен для передачи информации в аналоговой
и дискретной форме в сетях авиационной фиксированной и подвижной служб связи и в системах ВЧ линий передачи данных (ВЧПД) гражданской авиации, министерства путей сообщения, Росморфлота и других ведомств.
Передатчик может использоваться для телефонной и телеграфной связи при организации сетей или линий связи в симплексном режиме и дуплексном режиме с приемом информации с помощью отдельного приемника, а также для передачи цифровой информации в
режиме передачи данных.
Передатчик обеспечивает работу в следующих классах излучения:
- однополосная телефония верхним каналом с полосой частот от 300 до 3400 или от 350
до 2700 Гц при полной несущей Н3Е, ослабленной несущей R3Е и подавленной более 40 дБ
несущей J3Е;
- амплитудная телеграфия А1А;
- частотная телеграфия F1В;
- фазовая телеграфия G1В (G1D);
- излучение немодулированной несущей NON;
- излучение информационного сигнала, сформированного внешним источником на частоте 128 кГц в полосе ± 15 кГц.
Передатчик состоит из двух основных составных частей : стойки усилителя мощности и
блока возбудителя, с лицевой панели которого обеспечивается местное управление передатчиком .
Усилитель мощности передатчика

выполнен по принципу cложения мощностей двух

блоков усиления мощности УМ-500.
Передатчик ПП-500 имеет в своем составе только один блок УМ-500.
Передатчик ПП-1000 (ПП-500) по основным параметрам соответствует требованиям
ГОСТ Р 51903 – 2002 “Передатчики для магистральной радиосвязи. Основные параметры,
технические требования и методы измерений”, а также

ряду требований других

норма-

тивно-технических документов:
- Международные стандарты и рекомендуемая практика. Авиационная электросвязь.
Приложение 10 конвенции о международной гражданской авиации. Том II;

ЖЯ1.200.336-06 РЭ лист 7
- Стандарт МЭК – 61097 – 9 ГМССБ часть 9 “Судовые передатчики для использования
в ПВ и КВ полосах частот, пригодные для телефонии, цифрового избирательного вызова
(ЦИВ) и узкополосного буквопечатания (УБПЧ). Эксплуатация, технические требования, методы испытаний и требуемые результаты”;
- Регламент радиосвязи. 1990: статья 38, пп. 2969 и 2970; статья 40, пп.3237 и 3238;
приложение 1 раздел 4.
Ширина полосы частот и спектры внеполосных излучений во всех видах работы соответствуют требованиям ГОСТ Р 50016-92.
По стойкости к воздействию механических, климатических и биологических факторов
передатчик соответствует требованиям класса 1 группы 1.1 ГОСТ РВ 20.39.304-98 в умеренно-холодном исполнении (УХЛ) для отапливаемых помещений с температурой от плюс 5 до
плюс 45 °С и относительной влажности до 80 % при температуре плюс 25 °С.
Электропитание передатчика осуществляется от однофазной сети переменного тока
частотой (50 ± 2,5) Гц и напряжением 220 В плюс 10 %, минус 15 %.
Охлаждение передатчика принудительное воздушное, встроенное.
1.1.2. Характеристики передатчика
Передатчик обеспечивает работу в диапазоне частот от 1,5 до 29,99999 МГц с шагом
сетки частот настройки 10 Гц.
Номинальная выходная мощность передатчика при работе на активную нагрузку 50 Ом
составляет:
-

для передатчика ПП-1000 – 1000 Вт ± 1 дБ;

-

для передатчика ПП-500 –

500 Вт ± 1 дБ.

В передатчике обеспечена возможность установки режима работы с пониженной выходной мощностью с уровнями (50 ± 1) % или (25 ± 1) % от номинального значения.
Передатчик обеспечивает работу в следующих классах излучения NON, H3E, R3E,
J3E, F1B, A1A, G1B, а также работу с использованием внешних модемов в классах излучения
J7B (100 Бит/с), J2D (до 1800 Бит/с).
Передатчик имеет вход для ввода внешней информации, сформированной на промежуточной частоте 128 кГц в полосе ± 15 кГц с уровнем 250 мВ ± 10 %.
Регулируемый уровень сигнала несущей частоты в различных классах излучения относительно уровня 100 % несущей в классах излучения R3E и H3E устанавливается дискретно : H3E - минус 6 дБ, R3E - минус 16 дБ, минус 20 дБ, минус 26 дБ с точностью не хуже
± 1 дБ.
Нерегулируемый

уровень сигнала несущей частоты при излучении в классе J3E

составляет не более минус 40 дБ.
Передатчик обеспечивает указанные выше значения выходной мощности при работе
на симметричную фидерную линию с волновым сопротивлением 300, 450 и 600 Ом и на несимметричную фидерную линию с волновым сопротивлением 50/75 Ом.

ЖЯ1.200.336-06 РЭ лист 8
Максимальное допустимое отклонение рабочей частоты от номинального значения
не более ± 5 ·10-8 за год (долговременная нестабильность).
В передатчике предусмотрена защита при снижении КБВ в антенном фидере
ниже значения 0,25, в том числе при обрыве или закорачивании антенны или фидера.
Обеспечена возможность работы передатчика при отключении антенно - согласующего
устройства (ОБХОД АнСУ), при работе в этом режиме при возникновении рассогласования
нагрузки, включая обрыв или закорачивание, обеспечивается плавное снижение выходной
мощности до значения, обеспечивающего безаварийную работу передатчика без его выключения.
Уровень нелинейных комбинационных искажений в классе излучения J3E составляет
не более минус 28 дБ относительно любого из двух тонов равноамплитудного испытательного
сигнала при работе на нагрузку с волновым сопротивлением 50 Ом и КБВ не ниже 0.25.
Ослабление гармонических составляющих - не менее 60 дБ (допускается ослабление
отдельных гармонических составляющих менее 60 дБ, но не менее 45 дБ).
Ослабление уровня дискретных составляющих побочного излучения (кроме гармоник
рабочей частоты) при отстройке от несущей частоты за пределы ± 25 кГц составляет не менее
80 дБ.
В передатчике реализованы следующие типы телефонных каналов для работы в
классах излучения H3E, J3E, R3E, J7B, J2D:
- ТФ -3.1 – верхняя боковая полоса частот от 300 до 3400 Гц;
- ТФ -2.35 - верхняя боковая полоса частот от 350 до 2700 Гц.
Допустимая неравномерность амплитудно - частотной характеристики не более 3 дБ.
При работе передатчика с внешними модемами в классах излучения J7B и J2D с каналом типа ТФ-2.35 (полоса частот от 350 до 2700 Гц) максимальная мощность любого побочного излучения при указанных ниже отстройках относительно присвоенной частоты
(fнес + 1440 Гц) меньше максимальной мощности огибающей сигнала при передаче информации:
- при отстройках от ± 1.5 кГц до ± 4.5 кГц – не менее, чем на 30 дБ;
- при отстройках от ± 4.5 кГц до ± 7.5 кГц – не менее, чем на 38 дБ;
- при отстройках больших ± 7.5 кГц – не менее, чем на 60 дБ.
Вход телефонного канала симметричный с сопротивлением 600 Ом ± 20 %.
Номинальное значение уровня входного информационного сигнала по входу телефонного канала, при котором обеспечивается номинальная выходная мощность составляет
0, 775 В.
Пределы ручной регулировки уровня информационного сигнала на входе телефонного
канала относительно номинального значения не менее (10… минус 20 ) дБ.
Время установления и время восстановления компрессора на входе телефонного канала составляет соответственно (3 ± 1) мс и (2 ± 0,5) с.

ЖЯ1.200.336-06 РЭ лист 9
В классе излучения F1B обеспечена работа со сдвигами 100, 125, 170, 200, 400, 500
и 1000 Гц .
В телеграфных классах излучения обеспечиваются следующие скорости телеграфирования :
- в классе излучения А1А - 20, 50 и 100 Бод ;
- в классе излучения F1B

- 50, 100, 150, 200, 300 и 500 Бод;

- в классе излучения G1B

- 100, 200, 300 и 500 Бод.

Величина входного сопротивления манипуляционного (телеграфного) входа передатчика составляет (1000 ± 100) Ом.
Номинальный уровень входного телеграфного сигнала составляет:
- при “нажатии” - плюс

(20 ± 5) В;

- при “отжатии” - минус (20 ± 5) В.
Уровень излучения в паузах при работе передатчика в классе излучения А1А относительно уровня при “нажатии” не превышает минус 60 дБ.
Уровень излучения на рабочей частоте при запирании передатчика - не более минус
140 дБ.
Уровень шума, измеренный в однополосном канале - не более минус 55 дБ.
Ширина полосы излучения передатчика должна удовлетворять требованиям
ГОСТ Р 50016 - 92 “Ширина полосы и уровень внеполосных излучений”.
Ширина контрольной полосы излучаемых частот в классе излучения J3E по уровню
минус 30 дБ - не более 3,2 кГц.
Относительный уровень шумов в выходном сигнале передатчика при номинальной
мощности и при отстройке от рабочей частоты свыше 500 кГц для диапазона частот от 1,5
до 5,0 МГц и при отстройке свыше 10 % для диапазона частот от 5,0 до 30 МГц не превышает значения минус 170 дБ/Гц.
Номинальная выходная мощность передатчика устанавливается за время не более
200 мс с момента подачи команды на включение режима ИЗЛУЧЕНИЕ.
Уровень излучаемой мощности снижается не менее чем на 10 дБ в течение 100 мс с
момента подачи исполнительной команды на выключение режима ИЗЛУЧЕНИЕ.
Уровень фоновых составляющих (отношение фон / сигнал) выходного колебания передатчика, измеренный в полосе частот от 30 Гц до 3400 Гц, не более минус 50 дБ.
Электропитание передатчика осуществляется от однофазной сети переменного тока
напряжением 220 В +10 % , минус 15 % и частотой 50 Гц ± 2 % .При колебаниях напряжения сети в пределах от плюс 10 % до минус 15 % от номинального значения обеспечены все
качественные показатели передатчика.
Мощность, потребляемая передатчиком от сети в классе излучения NON при номинальной выходной мощности, не превышает 3,0 кВт для передатчика ПП-1000 и 2 кВт для
передатчика ПП-500.

ЖЯ1.200.336-06 РЭ лист 10
Напряжение индустриальных радиопомех, создаваемых передатчиком на сетевых
зажимах электропитания в полосе частот от 0,5 МГц до 30 МГц (в соответствии с
“Нормами 8-95” ) не превышает по квазипиковому значению - 73 дБ /мкВ; по среднему значени- 60 дБ/мкВ.
Передатчик обеспечивает местное управление с лицевой панели возбудителя и дистанционное управление по стыку RS-485 (ДУ). При ДУ объем управления соответствует объему управления в режиме местного управления.
Набор команд дистанционного управления

осуществляется с управляющей ПЭВМ.

Отображение результатов ДУ производится на дисплее управляющей ПЭВМ.
В случае отказа система сигнализации передатчика в режиме ДУ выдает на управляющую ПЭВМ обобщенный сигнал неисправности.
Время автоматической настройки на любую частоту диапазона (программирование
частотного канала и настройка на него ) не превышает 2 с .
Полное время перестройки передатчика на запрограммированный (подготовленный)
частотный канал, включая время переключения антенно-согласующего устройства, после получения соответствующей команды составляет не более 70 мс. Количество программируемых каналов - 100.
После кратковременного, на время до 2 с, пропадания напряжения питающей сети
автоматически восстанавливается состояние работающего передатчика, предшествующее
сбою электропитания.
Цифровые индикаторы, установленные на лицевой панели блока контроля обеспечивают контроль выходной мощности на входе антенного фидера, КБВ в антенном фидере и
номиналов напряжений источников питания.
Габариты передатчика ПП – 1000 : 553 х 600 х 1000 мм (ширина х глубина х высота ).
Габариты передатчика ПП - 500: 553 х 600 х 820 мм (ширина х глубина х высота )
Время наработки передатчика на отказ составляет 5000 часов.
Среднее время восстановления передатчика не более 30 минут.
Гарантийный срок хранения передатчика - три года.
Гарантийный срок эксплуатации передатчика устанавливается два года с момента
подписания акта его сдачи- приемки на предприятии – поставщике, в том числе в пределах
гарантийного срока хранения.
Полный средний срок службы передатчика - 12 лет.
В течение всего срока службы передатчика предприятие-поставщик изделия по отдельному договору может обеспечивать его сервисное обслуживание .

ЖЯ1.200.336-06 РЭ лист 11

1.1.3 СОСТАВ ПЕРЕДАТЧИКА
Состав передатчика приведен в таблице 1.1
Таблица 1.1
Наименование
составных частей
изделия

Обозначение
составных частей
изделия

Количество
ПП-1000

ПП-500

ЖЯ1.200.336 - 06
ЖЯ1.200.336 - 05

1
-

1

ЖЯ2.209.163-04

1

1

2 Стойка передатчика
ЖЯ2.210.097
в составе :
ЖЯ2.210.097-01
2.1 Блок управления и контроля ЖЯ2.769.233

1
1

1
1

2.2 Блок АнСУ
2.3 Блок фильтров
2.4 Блок УМ – 500
2.5 Блок резервирования мощности
2.6 Блок предварительного
усилителя
2.6 Датчик КБВ
2.7 Блок сетевого питания
2.8.Блок питания

ЖЯ2.240.320
ЖЯ2.250.337
ЖЯ2.030.859
ЖЯ3.608.166

1
1
2
1

1
1
1
-

ЖЯ2.030.139

-

1

ЖЯ3.035.096
ЖЯ2.087.998
ЖЯ2.200.099

1
1
1

1
1
-

2.9 Плата модуля питания

ЖЯ5.087.141

1

1

3 Блок фидерной коммутации и
защиты

ЖЯ3.299.088

4 Эквивалент нагрузки

ЖЯ2.243.949

1

1

5 Комплект ЗИП согласно ведомости

ЖЯ1.200.336-06 ЗИ

1

1

6 Комплект монтажный
7 Комплект разъемов

ЖЯ4.076.116
ЖЯ4.076.124
ЖЯ4.076.135

1
1
-

1
1

Передатчик ПП - 1000
Передатчик ПП - 500
Составные части изделия
1 Блок возбудителя

8 Устройства трансформирующие согласующие :
50 Ом / 300 Ом
50 Ом / 450 Ом
50 Ом / 600 Ом
9 Комплект эксплуатационных
документов согласно ведомостям ЭД

ЖЯ5.770.640
ЖЯ5.770.661
ЖЯ5.770.639
ЖЯ1.200.336 -0ВЭ
ЖЯ1.200.336 - 05ВЭ

Примечание

Наличие определяется договором
поставки
Наличие определяется договором
поставки

Тип и количество
УТС
определяется договором поставки

ЖЯ1.200.336-06 РЭ лист 12
1.1.4. Устройство и работа передатчика
1.1.4.1 На рисунках 1.1 и 1.2 представлены структурные схемы передатчиков ПП-1000 и
ПП-500. Передатчик состоит из двух функционально и конструктивно самостоятельных частей:
блока возбудителя ЖЯ2.209.163-04 и стойки передатчика ЖЯ2.210.097
(ЖЯ2.210.097 – 01) .
1.1.4.2 Возбудитель построен по принципу диапазонно - кварцевой стабилизации частоты
с двойным преобразованием частоты в тракте переноса спектра информационного сигнала и
работает следующим образом.
Субблоки формирования однополосных сигналов (ФОС ЖЯ5.084.159) и телеграфных сигналов (ФТС ЖЯ5.035.145) формируют телефонные (НЗЕ, RЗЕ, JЗЕ) и телеграфные

(NON,

A1A, F1B, G1B) рода работ на промежуточной частоте 128 кГц.
ФОС и ФТС формируют выходные информационные сигналы (Вых.128 кГц) из высоко стабильного опорного колебания частотой 20 МГц, поступающего от блока синтезатора частоты СЧ, с сохранением стабильности опорного колебания и без разрыва фазы при изменении
частоты.
Подробное описание блока возбудителя приведено в разделе 1.2.1.
1.1.4.3 Стойка передатчика обеспечивает усиление выходного сигнала, поступающего от
блока возбудителя, до уровня мощности 1000 Вт (500 Вт) , фильтрацию высших гармонических составляющих рабочей частоты и согласование с антенно-фидерным устройством.
В состав стойки передатчика входят следующие блоки :
- блок управления и контроля ЖЯ2.769.233;
- блок усиления мощности УМ - 500 ЖЯ2.030.859 - 2 шт. для передатчика ПП –1000 или
1 шт. для передатчика исполнения ПП – 500;
- блок резервирования мощности ЖЯ3.608.166 (для передатчика ПП-1000);
- блок фильтров ЖЯ2.250.337;
- блок антенно – согласующего устройства ЖЯ2.240.320;
- датчик КБВ ЖЯ3.035.096;
- блок сетевого питания ЖЯ2.087.998;
- блок питания ЖЯ2.200.099 - для передатчика ПП-1000;
- блок предварительного усилителя ЖЯ2.030.139 – для передатчика ПП-500.
1.1.4.3.1 ВЧ сигнал от возбудителя поступает в блок резервирования мощности ( блок
предварительного усилителя для изделия ПП-500) ЖЯ3.608.166, который обеспечивает лнейное усиление сигнала до уровня порядка 50 Вт во всем диапазоне частот без перестройки.
1.1.4.3.2 Усилитель мощности УМ-500 обеспечивает усиление мощности сигналов ВЧ,
поступающих от блока резервирования мощности до уровня от 5до 600 Вт в телеграфных видах работы F1B, G1B и А1А (нажатие) и до уровня пиковой мощности от 500 до 600 Вт в видах
работы J3E, R3E и H3E - во всем диапазоне частот.

ЖЯ1.200.336-06 РЭ лист 13
УМ-500 представляет собой четырех модульный ШПУ с использованием устройств деления и сложения мощности на входах и выходах модулей и содержит пороговые устройства,
обеспечивающие защиту транзисторов от перегрузок по току (датчик тока ЖЯ5.132.101) и от
разбаланса ( устройство защиты и индикации ЖЯ5.129.077).
Для питания УМ-500 используется напряжение 40 В при потребляемом токе до 28 А, которое поступает из блока питания ЖЯ2.200.099.
1.1.4.3.3 С выходов двух УМ-500 ВЧ сигналы через блок резервирования подаются на
блок фильтров ЖЯ2.250.337. Сигнал поступает на систему переключаемых октавных фильтров подавления гармоник.
Весь частотный диапазон изделия разбит на шесть поддиапазонов, в каждом из которых используется свой фильтр НЧ, пропускающий сигналы рабочей частоты и задерживающий все гармонические составляющие рабочей частоты, начиная со второй.
Выбор одного из шестиоктавных фильтров осуществляется по командам от возбудителя
в соответствии с выбранной рабочей частотой. Включение выбранного фильтра по входу и по
выходу производится с помощью контактов реле.
1.1.4.3.4 ВЧ сигнал с выхода блока фильтров поступает на ВХОД ВЧ датчика КБВ
ЖЯ3.035.096, расположенный в стойке ЖЯ2.210.097.
Датчик КБВ формирует сигналы, пропорциональные амплитудам напряжения падающей и отраженной волн на выходе блока фильтров. Эти сигналы используются для регулировки уровня выходного сигнала возбудителя и уровня выходной мощности.
1.1.4.4 Стойка изделия обеспечивает усиление выходного сигнала до уровня мощности
1000 Вт, фильтрацию высших гармонических составляющих рабочей частоты и согласование с
входным сопротивление антенно-фидерного тракта.
1.1.4.4.1 ВЧ сигнал с выхода возбудителя поступает на блок БРМ. В режиме автоматической настройки мощность изделия должна быть снижена - для исключения перегрузки
электрорадиоэлементов из-за рассогласования тракта. Мощность на входе АнСУ при настройке должна быть порядка от 150 до 200 Вт.
1.1.4.4.2 ВЧ сигнал поступает на

БРМ, где усиливается до уровня порядка 50 В и

далее поступает на входы двух усилителей мощности УМ-500. В передатчике ПП-500
ВЧ сигнал поступает на блок предварительного усилителя и далее на блок УМ-500.
1.1.4.4.3 С выходов двух блоков УМ - 500 ВЧ сигналы подаются на блок фильтров на
систему переключаемых октавных фильтров подавления гармоник.
Весь частотный диапазон передатчика разбит на шесть поддиапазонов, в каждом из
которых используется свой фильтр НЧ, пропускающий сигналы рабочей частоты и задерживающий все гармонические составляющие рабочей частоты, начиная со второй.
Выбор одного из шести октавных фильтров осуществляется по командам от приемовозбудителя в соответствии с выбранной рабочей частотой. Включение выбранного фильтра
по входу и по выходу производится с помощью контактов реле.

ЖЯ1.200.336-06 РЭ лист 14
1.1.4.4.4 Сигнал с выхода блока фильтров поступает на вход согласующего устройства
(АнСУ), содержащий датчик КБВ, который формирует сигналы, пропорциональные амплитудам напряжения падающей и отраженной волн на выходе блока фильтров. Эти сигналы используются для регулировки уровня выходного сигнала возбудителя и уровня выходной мощности, для управления системой защиты (запиранием передатчика при рассогласовании), а
также для формирования сигналов индикации уровня мощности и значения КБВ на цифровом
индикаторе, расположенном на лицевой панели блока. В изделии предусмотрен режим работы,
когда вместо его запирания при рассогласовании нагрузки возможно снижение выходной мощности в соответствии с величиной отраженной волны.
С выхода датчика КБВ сигнал ВЧ поступает на вход согласующего устройства (АнСУ).
АнСУ обеспечивает согласование выходного сопротивления усилителя мощности с
входным сопротивлением антенного фидера (кабеля), которое в диапазоне частот может изменяться в пределах, определяемых КБВ ≥ 0.25. АнСУ работает в двух режимах : режим подготовки рабочей частоты и режим работы на данной частоте. В первом случае происходит автоматическая настройка АнСУ при пониженной выходной мощности (порядка 200 Вт) по сигналам
датчиков автонастройки. Управляет автонастройкой встроенный микроконтроллер из состава
блока АнСУ. Процесс настройки занимает 2 с ( типовое время – 1.5 с) на каждую подготавливаемую частоту. По окончании настройки положение органов настройки АнСУ записывается в
память управляющего контроллера, и при последующей работе на этой частоте необходимость
автонастройки отпадает. Состояние органов настройки, соответствующее данной рабочей частоте, просто считывается из памяти контроллера. Время перехода с одной подготовленной
частоты на другую подготовленную частоту составляет около 60 мс. Благодаря применению
АнСУ оказывается возможным передать всю выходную мощность изделия в антенный фидер.
При неисправности АнСУ оно может быть ‘”обойдено”, и работа может производиться
непосредственно на антенну. При этом реализуется упомянутый выше режим, когда при рассогласовании изделие не запирается, а работает с мощностью, пониженной (в соответствии со
степенью рассогласования) до уровня, который обеспечивает безопасные режимы работы
элементов изделия.
1.1.4.4.5 Для согласования выходного сопротивления изделия с входным сопротивлением антенны в изделие введено устройство трансформирующее согласующее (УТС), которое
имеет три варианта исполнения:
- 50 Ом/450 Ом

ЖЯ5.770.661;

- 50 Ом/300 Ом

ЖЯ5.770.640;

- 50 Ом/600 Ом

ЖЯ5.770.639 .

Поставка осуществляется по желанию заказчика согласно договору на поставку.
УТС, как правило, устанавливается непосредственно под антенной ( на мачте антенны
или специальной стойке). Соединение с изделием обеспечивается коаксиальным кабелем с

ЖЯ1.200.336-06 РЭ лист 15
волновым сопротивлением 50 Ом (РК50-9-12). Антенна подключается к проходным изоляторам
УТС.
Конструктивно УТС представляет собой два ВЧ трансформатора – симметрирующий и
согласующий, выполненных коаксиальными кабелями РК50-7-22 и РК50-2-22, намотанными
на ферритовом сердечнике, состоящем из двух колец с μ= 100 диаметром 125 мм. Для защиты
от грозовых разрядов выходные изоляторы зашунтированы на корпус разрядниками с воздушным изолятором.
1.1.4.4.6 Блок сетевого питания ЖЯ2.087.998, расположенный в нижней части стойки
усиления мощности обеспечивает питание постоянным и переменным напряжениями блоки
БРМ, АнСУ, БФ, БП, УМ-500, платы модулей питания; БСП имеет в своем составе сетевой
фильтр Z1.
В блоке сетевого питания расположены стабилизированные источники напряжений
12 В и 24 В – для питания цепей блоков БРМ, АнСУ, БФ, УМ-500.
Питание цепей смещения УМ-500 осуществляется от отдельной платы модуля питания.

ЖЯ1.200.336 – 06 РЭ лист 16

Возбудитель

Усилитель
мощности УМ- 500

Усилитель
мощности УМ-500

Блок питания
(БП)

Блок сетевого
питания (БСП)

ЖЯ2.030.859

ЖЯ2.030.859

ЖЯ2.200.099

ЖЯ2087.998

Блок
резервирования
мощности (БРМ)

Блок фильтров
(БФ)

ЖЯ3.608.166

ЖЯ2.250.337

Датчик
КБВ

Блок антенносогласующего
устройства
(АнСУ)

Блок управления
и контроля
(БУиК)
Стойка передатчика ЖЯ2.210.097
Рисунок 1.1 – Структурная схема передатчика ПП-1000 ( мощность 1,0 кВт)

Сеть

к Ант

ЖЯ1.200.336 – 06 РЭ лист 17

Блок сетевого

Усилитель
мощности УМ-500

питания (БСП)
ЖЯ2.087.998

ЖЯ2.030.859

Возбудитель

Сеть

Блок
предварительного
усилителя

Блок фильтров
(БФ)

ЖЯ2.030.139

ЖЯ2.250.337

Датчик
КБВ

Блок антенносогласующего
устройства
(АнСУ)

Блок управления
и контроля
(БУиК)
Стойка передатчика ЖЯ2.210.097-01

Рисунок 1.2 – Структурная схема передатчика ПП-500 (мощностью 0,5 кВт)

к Ант

ЖЯ1.200.336-06 РЭ лист 18
1.2 УСТРОЙСТВО И РАБОТА СОСТАВНЫХ ЧАСТЕЙ
Передатчик ПП-1000 состоит из двух основных сборочных единиц – блока возбудителя и стойки ЖЯ2.210.097.
Возбудитель обеспечивает формирование рабочей частоты и заданного класса излучения.
На задней панели возбудителя расположены разъемы, на которые от аппаратуры радиоцентра поступает информация и сигналы дистанционного управления.
В стойке изделия ЖЯ2.210.097 производится усиление сформированного в возбудителе модулированного сигнала до уровня 1000 Вт и согласование выхода изделия с антеннофидерным трактом для обеспечения передачи в антенну максимального уровня мощности.
1.2.1 Блок возбудителя ЖЯ2.209.163-04
1.2.1.1 Структурная схема блока возбудителя
Блок возбудителя построен по принципу диапазонно-кварцевой стабилизации частоты
с двойным преобразованием частоты в тракте переноса спектра информационного сигнала.
Структурная схема блока возбудителя приведена рисунке 1.3.
ФОС и ФТС формируют телефонные (H3E; R3E;J3E) и телеграфные (NON; A1A;
F1B;G1B) классы излучения на промежуточной частоте 128 кГц.
ФОС и ФТС формируют выходные сигналы (Вых.128 кГц) из высокостабильного опорного колебания частотой 20 МГц, поступающего на ФОС и ФТС от ДКС, с сохранением стабильности опорного колебания и без разрыва фазы при изменении частоты.
НЧ сигнал на вход ФОС поступает по двухпроводной симметричной линии через ПУ с
разъема Х34 ТЛФ.
Однополярный и двухполярный сигналы манипуляции на вход ФТС поступают с разъема Х35 ТЛГ (Лин.манип. ±20 В, Лин.манип. +10 В).
Информационные сигналы с выходов ФОС и ФТС и внешний сигнал на частоте
128 кГц (в классе излучения ВНИ) с разъема Х34 ТЛФ поступают на ТЛ, который с помощью
колебаний с частотой 10 МГц и частотой, изменяющейся от 71,372 до 99,87199 МГц с шагом
10 Гц, поступающих соответственно с ДКС и КФАП, переносит спектр информационных сигналов в диапазон частот от 1,5 до 29,99999 МГц, усиливает и устанавливает системой РВУ выходное напряжение блока возбудителя (2±0,2) В на нагрузке 75 Ом.
Сигналы «Реверс» и «Стоп РВУ», управляющие системой РВУ, поступают на ТЛ с СЕЛ.
Напряжение на выходе блока возбудителя может изменяться в пределах от 0 до 2,0 В
внешним двоичным инверсным кодом:
- восьмиразрядным, поступающим на ТЛ с разъема Х38 УРОВЕНЬ, при установке
тумблера на лицевой панели ТЛ в положение УМ;
- шестиразрядным, поступающим по интерфейсу RS-485 с ПУ на МПУУ и далее на ТЛ
(Код U1-U6), при установке тумблера на лицевой панели ТЛ в положение МПУУ.

ЖЯ1.200.336-06 РЭ лист 19
Сигналом «Запир ВУ», поступающим на ТЛ с МПУУ, выходное напряжение ТЛ и блока
возбудителя запирается до уровня не более минус 110 дБ.
Сигнал с частотой от 1,5 до 29,99999 МГц с выхода ТЛ поступает на СЕЛ, в котором
фильтруется системой двух связанных перестраиваемых по частоте контуров. СЕЛ обеспечивает подавление спектральных составляющих сигнала, отстоящих на ±10 % от частоты настройки СЕЛ, не менее чем на 26 дБ. Код частоты настройки СЕЛ (Код f) поступает на СЕЛ с
МПУУ.
Сигнал с частотой от 1,5 до 29,99999 МГц с выхода СЕЛ поступает на выходной разъем блока возбудителя Х39.
ДМС, ДКС и КФАП образуют систему синтеза частот, которая из высокостабильного колебания опорного генератора частотой 10 МГц (внутреннего, входящего в состав ДКС, или
внешнего, поступающего на ДКС с разъема Х40) формирует колебания с частотой 10 МГц и
частотой, изменяющейся от 71,372 до 99,87199 МГц с шагом 10 Гц, поступающие на ТЛ, и колебание с частотой 20 МГц, поступающее на ФОС и ФТС.
ДМС из опорного колебания частотой 20 МГц формирует сетку частот в диапазоне от
2,872 до 3,87199 МГц с шагом 10 Гц, которая поступает на КФАП.
ДКС из опорного колебания частотой 10 МГц формирует сетку частот в диапазоне от
68 до 96,5 МГц с шагом 500 кГц, которая поступает на второй вход КФАП.
КФАП из входных колебаний с частотой от 2,872 до 3,87199 МГц и от 68 до 96,5 МГц
формирует выходное колебание частотой от 71,372 до 99,87199 МГц с шагом 10 Гц.
МПУУ по интерфейсу RS-485 с разъема Х36 RS-485 принимает сигналы управления
блоком возбудителя и формирует команды управления составными частями блока возбудителя. По запросу и инициативно по RS-485 МПУУ передает состояние сигналов контроля работоспособности ОТК1…ОТК7, поступающих на МПУУ с составных частей блока возбудителя.
Сигналы управления с разъема Х36 RS-485 на МПУУ поступают в соответствии с
«Протоколом сопряжения блока возбудителя с устройством управления по RS-485», приведенным в Приложении А.
ПУ является лицевой панели блока возбудителя и обеспечивает индикацию состояния
блока и входных информационных сигналов.
БП1 и БП2 осуществляют преобразование напряжения сети в стабилизированные постоянные напряжения +5 В, +12 В, минус 12 В, которые фильтруются в ПФ и используются
для питания блоков возбудителя. БП1 питает ФТС, ФОС, ДМС, ДКС, КФАП, ТЛ, МПУУ и ПУ,
БП2 питает СЕЛ.

ЖЯ1.200.336-06 РЭ лист 20
Х38 Уровень
Контр.ФТС (ОТК1)
на МПУУ

8

Вн.инф.Х34 ТЛФ

Контр.СЕЛ(ОТК6)
на МПУУ

Контр.ТЛ (ОТК5)
на МПУУ

Контр.ВЫХ. на МПУУ

Х35 ТЛГ

3

ТЛ

Вых.128 кГц

ФТС

15

Вых.1,5÷29,99999 МГц

СЕЛ

Стоп РВУ

2

1,5÷29,99999 МГц

Реверс
Вых.МАН.
на ПУ
Запир.ВУ
20 МГц от ДКС

Настр.

ФОС

10 МГц

26

9

26

МПУУ

КФАП

Уров.ТЛФ
на ПУ

Х36
RS485

20 МГц от ДКС
4

4

ТЛФ

18

71,372÷99,87199 МГц

6
Код
U1÷U6

Вых.128 кГц
Контр. ФОC(ОТК2)
на МПУУ

Код f

Кодf

6

ОТК1÷ ОТК7

2

6

68÷96,5 МГц

6

Контр КФАП(ОТК3)
на МПУУ
Контр. ДКС (ОТК 7)
на МПУУ

Х41 Вых.10 МГц (ГО)

ДКС

2

Х40 Вх.10 МГц (ГО)
Внутр/Внешн ГО (S2)
20 МГц на ФОС, ФТС

Уров.ТЛФ
с ФОС

ОТКАЗ

ПУ

2,872÷3,87199 МГц

26

Контр. ДМС (ОТК4)
на МПУУ

ДМС

Контр.ВЫХ

Х34 ТЛФ

20 МГц

Вых.МАН.
с ФТС

2

2

с СЕЛ.

+12 В
-12 В

ПФ

+12 В

+5 В

+5 В

+5 В

+5 В

БП1

БП2

-12 В

+12 В
-12 В

Х33
СЕТЬ

Рисунок 1.3 - Схема блока возбудителя

ПФ

+12 В
-12 В

ЖЯ1.200.336-06 РЭ лист 21
1.2.1.2 Описание и работа составных частей
1.2.1.2.1 Формирователь телеграфных сигналов ФТС ЖЯ5.035.145 ФТС предназначен
для:
- формирования на частоте 128 кГц сигнала в классах излучения NON; A1A; F1B; G1B;
- формирования сигнала манипуляции;
- формирования контрольного сигнала.
Основные технические характеристики:
-

классы излучений NON; A1A;F1B;G1B;

-

скорость телеграфирования в A1A 20, 50, 100 Бод;

-

скорость телеграфирования в G1B 200, 300, 500 Бод;

-

скорость телеграфирования в F1B 50, 100, 150, 200, 300, 500 Бод;

-

сдвиг частоты в F1B 100, 125, 170, 200, 400, 500, 1000 Гц;

-

уровень входного синусоидального сигнала частотой 20 МГц на нагрузке 50 Ом от

150 до 300 мВ;
-

уровень выходного сигнала частотой 128 кГц на нагрузке 270 Ом равен (200±10) мВ;

-

телеграфные входы – двухполярные и однополярные посылки током от 14 до

25 мА и током от 3 до 10 мА соответственно на входном сопротивлении (1000±100) Ом.
Структурная схема ФТС приведена на рисунке 1.4.
Синтезатор частоты СЧ формирует информационные сигналы в NON; A1A; F1B; G1B
на частоте 128 кГц. СЧ построен на базе синтезатора частоты АД7008.
Работа СЧ происходит под управлением микропроцессора МП АТ90S8515.
Частота, амплитуда и фаза выходного колебания СЧ программируется двухбайтными
кодами данных по ширине Д0…Д15 с помощью управляющих сигналов «Упр СЧ», вырабатываемых МП.
Коды класса излучения РР, скорости телеграфной работы СКР в A1A; F1B; G1B и сдвига частоты СДВ в F1B поступают на МП через буфер сигналов управления Буф СУ по сигналу
Упр Буф СУ с МП.
При работе в A1A процессор устанавливает частоту выходного сигнала СЧ 128 кГц и
опрашивает состояние сигнала МАН. При смене уровня этого сигнала процессор формирует
фронт выходного сигнала, последовательно за 128 ступенек плавно увеличивая при положительном фронте или уменьшая при отрицательном фронте амплитуду выходного сигнала СЧ.
Фронт сформированного сигнала составляет 20 % информационной посылки (по уровню от 0,1 до 0,9). При работе без скругления фронта при смене уровня сигнала МАН МП скачком меняет амплитуду выходного колебания СЧ, программируя его амплитуду либо на нуль,
либо на максимальное значение.

ЖЯ1.200.336-06 РЭ лист 22

2

РР1,2
СДВ

3

Буф
СУ

Д8…15

3

СКР
Упр Буф СУ

Вых.МАН

2
Лин.Ман. ± 20
В
Лин.Ман. +10 В

ФСМ

МП
МАН

Д0…15

Д0…15

Упр СЧ

ФНЧ
СЧ

Выход 128 кГц

6

Исполн

РР3.4
Запир.ФТС

Вх.20 МГц
Х1

ФОЧ

2
Упр Буф СУ

10 МГц
20 МГц

Рисунок 1.4 – Структурная схема ФТС

Сх.
Контр

Контр.ФТС

ЖЯ1.200.336-06 РЭ лист 23
B F1B cо скруглением фронтов при смене значения сигнала МАН МП последовательно
за восемь ступенек увеличивает (при нарастающем фронте) или уменьшает (при спадающем
фроте) выходную частоту СЧ. Фронт сформированного частотно-манипулированного сигнала
составляет 10 % информационной посылки. При работе без скругления фронта при смене
уровня сигнала МАН МП скачком меняет частоту выходного колебания СЧ, программируя его
частоту либо на частоту отжатия, либо на частоту нажатия.
В G1B при работе со скруглением фронта при смене уровня сигнала МАН микропроцессор МП последовательно за 64 ступеньки уменьшает амплитуду выходного колебания СЧ
до нуля, затем скачкообразно меняет фазу на 180 градусов, далее последовательно за 64
ступеньки наращивает амплитуду выходного колебания СЧ до максимального значения.
Фронт сформированного сигнала занимает 20 % информационной посылки (по уровню от 0,1
до 0,9). При работе без скругления фронта при смене уровня сигнала МАН МП скачком меняет фазу выходного колебания, при этом амплитуда остается неизменной.
Сигнал, сформированный СЧ, через ФНЧ поступает на выход схемы ВЫХ 128 кГц и на
вход схемы контроля.
Формирователь опорных частот ФОЧ формирует из входного синусоидального сигнала
частотой 20 МГц импульсные сигналы частотой 20 МГц и 10 МГц, которые поступают на СЧ и
МП.
Формирователь сигналов манипуляции ФСМ преобразует двухполярные и однополярные телеграфные посылки в сигнал с уровнем ТТЛ.
Схема контроля СхК вырабатывает сигнал «Контр ФТС» уровнем «Лог.1» при нормальной работе ФТС и уровнем «Лог.0» при отказе.
Конструктивно ФТС выполнен в виде печатной платы размерами 100×280 мм.
На передней панели ФТС расположен ВЧ разъем Х1, на задней НЧ разъем Х2.
1.2.1.2.2 Формирователь однополосных сигналов. ФОС ЖЯ5.084.159
ФОС предназначен для формирования на частоте 128 кГц сигнала однополосной телефонии в классах излучения H3E, R3E, J3E.
Основные технические характеристики:
-

классы излучения H3E, R3E, J3E;

-

полоса частот верхнего ОБП канала от 300 до 3400 Гц, от 350 до 2700 Гц;

- уровень пилот сигнала – 6 дБ в H3E, минус 16, минус 20, минус 26 дБ в R3E, минус
40 дБ в J3E;
-

номинальный уровень входного НЧ сигнала 70 мВ;

-

уровень выходного сигнала на частоте 128 кГц на нагрузке 270 Ом – (200±10) мВ;

-

уровень входного синусоидального сигнала частотой 20 МГц на нагрузке 50 Ом от

150 до 300 мВ;
-

ЖЯ1.200.336-06 РЭ лист 24
-

уровень нелинейных комбинационных искажений при двухтоновом испытательном

сигнале не более минус 50 дБ;
-

время установления компрессора – 3 мс;

-

время восстановления компрессора – 2 с.

Структурная схема ФОС приведена на рисунке 1.5.
Входной НЧ сигнал в классах излучения H3E, R3E, J3E через ключ поступает на компрессор, который осуществляет амплитудное ограничение входного НЧ сигнала при уровнях
сигнала выше номинального. Далее НЧ сигнал поступает на цифровой формирователь однополосного сигнала ЦФОС и через полосовой фильтр ПФ на выход ФОС.
Схема контроля осуществляет пороговое измерение уровня входного НЧ сигнала и
формирует сигнал контроля работоспособности ФОС.
Компрессор представляет собой автоматический регулятор коэффициента передачи,
выполненный по схеме усилителя с обратной связью. При уровне входного НЧ сигнала менее
70 мВ компрессор имеет постоянный коэффициент передачи. При уровне входного НЧ сигнала от 75 до 220 мВ коэффициент передачи компрессора изменяется таким образом, что уровень выходного сигнала остается практически постоянным. Регулировку коэффициента передачи осуществляет управляющее звено, выполненное по балансной потенциометрической
схеме.
Управляющее звено стоит на входе компрессора. Сигнал с выхода управляющего звена поступает на операционный усилитель основного канала, далее через усилитель, осуществляющий переход от симметричного входа к несимметричному, на усилитель-удвоитель
управляющего канала и на пиковый ограничитель.
Усилитель-удвоитель управляющего канала включает двухполупериодный выпрямитель и пиковый детектор с временем заряда от 1 до 3 мс и временем разряда от 0,5 до 2 с.
Сигнал с выхода пикового детектора поступает на вход управления коэффициентом передачи
управляющего звена.
Пиковый ограничитель ограничивает мгновенные значения НЧ сигнала на выходе компрессора, превышающие на 10 % номинальный уровень.
НЧ сигнал с выхода пикового ограничителя компрессора поступает на аналогоцифровой преобразователь АЦП, расположенный в ЦФОС, который дискретизирует сигнал по
уровню и по времени с частотой 15,625 кГц.
НЧ сигнал с выхода АЦП в виде шестнадцатиразрядных отсчетов поступает на сигнальный процессор ADSP-2105ВР.
Сигнальный процессор работает с тактовой частотой 20 МГц, параметры формируемого однополосного сигнала задаются внешними кодами класса излучения (РР), уровня пилотсигнала (ПС) и полосы ОБП канала (ΔF).
Сформированный сигнальным процессором цифровой однополосный сигнал поступает на ЦАП (АД768AR), в котором преобразуется в аналоговый сигнал. Все управляющие сиг-

ЖЯ1.200.336-06 РЭ лист 25
налы, необходимые для управления АЦП, процессором, памятью и ЦАП, а также вспомогательные сигналы формируются программируемой логической интегральной схемой
(ЕРМ7064SLC44-10).
С выхода ЦФОС однополосный сигнал с частотой 128 кГц поступает на вход полосового фильтра ПФ. Активный полосовой фильтр второго порядка собран на операционном
усилителе по схеме с многопетлевой обратной связью и имеет полосу пропускания
(128±7) кГц.
Схема контроля включает в себя схему контроля работоспособности ФОС и схему контроля порогового уровня. Сигнал неисправности ФОС «Контр ФОС» уровнем «Лог.0» формируется при наличии входного и отсутствии выходного напряжения ФОС.
Схема контроля порогового уровня формирует при уровне входного сигнала более
75 мВ сигнал подсветки внешнего светодиода УРОВ ТЛФ.
Конструктивно ФОС выполнен в виде установки двух плат размерами 45×100×280 мм.
На одной плате расположены компрессор, ПФ и схема контроля, на второй ЦФОС, на
задней панели расположен НЧ разъем Х2, на передней панели ВЧ разъем Х1.

ЖЯ1.200.336-06 РЭ лист 26

Сброс
ФОС

РР

ΔF

ПС

4
НЧ

Ключ

Компрессор

Упр

Х1 Вх 20 МГц
3

ПФ

ЦФОС

Схема
контроля

Выход ФОС

УРОВ ТЛФ

Контр.ФОС

Рисунок 1. 5 – Структурная схема ФОС

5В

ЖЯ1.200.336-06 РЭ лист 27
1.2.1.2.3 Датчик мелкой сетки. ДМС ЖЯ5.408.255
ДМС предназначен для формирования мелкой сетки частот в диапазоне от 2,872 до
3,872 МГц с шагом 10 Гц и для формирования контрольного сигнала.
Основные технические характеристики:
-

диапазон выходных частот – от 2,872 до 3,872 МГц с шагом 10 Гц;

-

точность установки выходной частоты 0,005 Гц;

-

уровень выходного сигнала 250±50 мВ на нагрузке 50 Ом;

-

уровень входного синусоидального сигнала частотой 20 МГц на нагрузке 50 Ом от

150 до 300 мВ.
Структурная схема ДМС приведена на рисунке 1.6.
Синтезатор частоты СЧ формирует сетку частот в диапазоне от 2,872 до 3,872 МГц с
шагом 10 Гц.
Устройство управления УУ формирует сигналы управления СЧ.
Входной двадцатишестиразрядный двоично-десятичный код выходной частоты возбудителя (разряды 10 МГц, 1 МГц, 100 кГц, 10 кГц, 1 кГц 100 Гц, 10 Гц) поступает на адресные
шины ПЗУ1 и ПЗУ2, которые преобразуют его в тридцатидвухразрядный двоичный код управления частотой СЧ.
ПЗУ1 преобразует входной код разряда 100 кГц в соответствии с таблицей 1.2 и вырабатывает сигналы «Fск» и «500 кГц» на синхронное изменение выходных частот ДМС и ДКС
на величину ± 500 кГц на частотах, пораженных «сверткой спектра» в КФАП.
Таблица 1.2
Значения разряда 100кГц в десятичном коде
0
1
2
3
4
5
6
Модифицированные значения разряда 100кГц в десятичном коде
0
1
2
3
4
0
1

7

8

9

2

3

4

и вырабатывает сигналы «Fск» и «500 кГц» на синхронное изменение выходных частот ДМС
и ДКС на величину ±500 кГц на частотах, пораженных «сверткой спектра» в КФАП.
Микропроцессор МП (АТ90S8515) по внешней команде «Исполн.» последовательно
четырьмя байтами по командам УПР ПЗУ считывает с шины данных ПЗУ тридцатидвухразрядный код частоты и по командам «Упр.СЧ» передает его по шине Д0…Д7 на СЧ.
Сигнал с выхода СЧ поступает на схему контроля Сх.К и через ФНЧ третьего порядка
на выход ДМС.
СхК вырабатывает сигнал «Контр ДМС» уровнем «Лог 1» при исправной работе ДМС и
уровнем «Лог 0» при отказе.
ФОЧ из входного синусоидального сигнала частотой 20 МГц формирует импульсные
тактовые сигналы 20 МГц и 10 МГц, которые поступают на тактовый вход СЧ и МП.
Конструктивно ДМС выполнен в виде печатной платы размерами 100×280 мм.
На передней панели ДМС расположен ВЧ разъем Х1, на задней НЧ разъем Х2.

ЖЯ1.200.336-06 РЭ лист 28

10 Гц (0…3)
100 Гц (0…3)
1кГц (0…3)
10 кГц (0…3)

10 кГц (0…3)

26

100 кГц (0…3)
1 МГц (0…3)
10 МГц (0,1)

УУ

4

ПЗУ2

ПЗУ1

Упр СЧ

100 кГц (0…3)

Fск

Код f

500кГц

СЧ

3

4

Сх.К

Исполн

Упр

4

10 МГц

Х1

20 МГц
ФОЧ

Вх20 МГц

Рисунок 1.6 – Структурная схема ДМС

Выход
Х3

8

8

1

14

ФНЧ

МП

CLK

Контр.ДМ

ЖЯ1.200.336-06 РЭ лист 29
1.2.1.2.4 Датчик крупной сетки. ДКС ЖЯ2.206.464
ДКС предназначен для формирования:
-

колебаний дискретных частот от 68 до 96,5 МГц с шагом 500 кГц;

-

колебаний вспомогательных опорных частот 10 МГц и 20 МГц;

-

контрольного сигнала.

Основные технические характеристики:
-

выходное напряжение колебания опорной частоты 10 МГц на нагрузке (51± 2,5) Ом

на выходах Х3 и Х5 (300± 50) мВ;
-

выходное напряжение колебаний опорной частоты 20 МГц на нагрузке (51± 2,5) Ом

на выходах Х2, Х6, Х7 (250± 50) мВ;
-

выходное напряжение колебания частотой от 68 до 96,5 МГц на нагрузке

(51± 2,5) Ом на выходе Х1 (250± 50) мВ;
-

время перестройки с одной частоты на другую – не более 1,5 мс.

Структурная схема ДКС приведена на рисунке 7.
ГО формирует колебание опорной частоты 10 МГц. В состав ГО входит высокостабильный кварцевый генератор ГК54-ТС-10М-1-А.
Кварцевый генератор имеет следующие параметры:
-

номинальная частота – 10 МГц;

-

нестабильность частоты в интервале рабочих температур от минус 10 до

плюс 55 °С – менее ±1,0·10-8;
-

долговременная нестабильность частоты (без коррекции):
а) за сутки – менее ± 5,0·10-10;
б) за год

- менее ± 5,0·10-8;

в) за 10 лет – менее ± 2,0·10-7;
-

время установления частоты после включения с точностью ± 1·10-7 – менее 7 мин.

Датчик опорных частот ДОЧ из выходного колебания ГО, или из колебания внешнего
опорного генератора частотой 10 МГц, поступающего с разъема Х4, формирует вспомогательные опорные колебания частотами 10 МГц и 20 МГц.
Формирование колебаний с частотой 20 МГц осуществляется умножением на две частоты опорного колебания 10 МГц.
Колебание опорной частоты 10 МГц с выхода ДОЧ через делитель частоты на 20 поступает на частотно-фазовый детектор ДЧФ астатического импульсно-фазового кольца ФАП с
делителем с переменным коэффициентом деления (ДПКД) в цепи обратной связи.
Астатический ДЧФ приводит фазу выходного колебания ДПКД к фазе опорного колебания, поступающего с выхода делителя частоты на 20 и формирует управляющее напряжение,
поступающее через ФНЧ на ГУН. Выходные импульсы ДЧФ определяют заряд или разряд емкости ФНЧ в зависимости от соотношения фаз входных сигналов ДЧФ. При равенстве фаз
входных сигналов ДЧФ формирует контрольный сигнал «Контр ДКС» уровнем «Лог 1».

ЖЯ1.200.336-06 РЭ лист 30
С выхода ГУН сигнал частотой от 68 до 96,5 МГц с шагом 500 кГц через буферные усилители УсБ поступает на выходной разъем Х1 ДКС и на вход ДПКД. Коэффициент деления
ДПКД изменяется от 135 до 194 через 1.
Преобразователь кодов (ПК) из двоично-десятичного кода выходной частоты возбудителя (разряды х10 МГц и х1МГц) и команд управления «500 кГц» и «Fск», формирует коды
управления формирователем напряжения предварительной установки ФНПУ, ДПКД и код для
предварительной установки частоты ГУН КФАП.
Напряжение предварительной установки с выхода ФНПУ поступает на ГУН.
ФНПУ выполнен на основе ЦАП.
ДПКД выполнен с делителем 2/3 на входе.
Вся цифровая часть кольца (делитель частоты на 20, ДЧФ, ДПКД, ПК) выполнена на
программируемой логической интегральной схеме ЕРМ7064SLI44-7.
Конструктивно ДКС выполнен в виде экранированного блока размерами
45×100×280 мм. На металлическом основании блока расположены узлы, выполненные в виде
печатных плат. Между платами установлены экранирующие перегородки. На передней панели
ДКС расположены ВЧ разъемы Х1-Х7, на задней НЧ разъем Х1.А4.

ЖЯ1.200.336-06 РЭ лист 31

Выход 10 МГц
Х2 Х6 Х7

Контр ДКС

Х5
Выход ГО
Х3

ДОЧ

10 МГц

УсБ

ДЧФ

:20

ГУН

ФНЧ

Вход ГО

Вых(68-96,5) МГц
Х1

Х4

135-194
УсБ

ДПКД

10 МГц
ГО

6

ПК
6

Код частоты
на КФАП

ФНПУ

6

х500 кГц

Fск

х10 МГц(2 разр)
х1 МГц (4 разр)

Рисунок 1.7 – Структурная схема ДКС

ЖЯ1.200.336-06 РЭ лист 32
1.2.1.2.5 Кольцо ФАП. КФАП ЖЯ2.206.462
КФАП предназначено для формирования колебания с частотой, изменяющейся в диапазоне от 71,372 до 99,87199 МГц с шагом 10 Гц.
Основные технические характеристики:
-

напряжение выходного колебания с частотой от 71,372 до 99,87199 МГц на нагрузке

(51± 2,5) Ом на выходе Х1 (250± 50) мВ при подаче на разъем Х2 колебания частотой от 68 до
96,5 МГц напряжением (250± 50) мВ и на разъем Х3 колебания частотой от 2,872 до 3,87199
МГц напряжением (250± 50) мВ;
-

время перестройки с одной частоты на другую – не более 3 мс.

Структурная схема КФАП приведена на рисунке 1.8.
КФАП построен на основе астатического импульсно-фазового кольца ФАП с трактом
вычитания в цепи обратной связи.
КФАП выполняет функцию суммирования и фильтрации частот входных колебаний, поступающих на разъемы Х2 и Х3 (соответственно с ДКС и ДМС).
На выходе КФАП формируется сетка частот в диапазоне от 71,872 до 99,87199 МГц с
шагом 10 Гц.
Астатический частотно-фазовый детектор ДЧФ приводит фазу колебания разностной
частоты на выходе смесителя См к фазе входного колебания с разъема Х3 и формирует
управляющее напряжение на ГУН. При равенстве фаз входных сигналов ДЧФ формирует контрольный сигнал «Контр.КФАП» уровнем «Лог.1».
Сигнал с выхода ГУН через буферные усилители УсБ поступает на выход КФАП
(разъем Х1) и на вход См. УсБ между ГУН и См снижают «пролезание» колебания частотой от
68 до 96,5 МГц на выход КФАП.
В состав См входит фильтр нижних частот с частотой среза 8 МГц, осуществляющий
фильтрацию выходного колебания с разностной частотой и обеспечивающий беспрепятственное его прохождение в процессе перестройки частоты.
Плата предварительной установки ППУ осуществляет предварительную установку частоты ГУН. ППУ выполнена на основе ЦАП. На вход ЦАП поступает внешний шестиразрядный
код частоты (от ДКС).
Конструктивно КФАП выполнен в виде экранированного блока размерами
40×100×280 мм. На металлическом основании блока расположены узлы, выполненные в виде
печатных плат. Между платами установлены экранирующие перегородки. На лицевой панели
расположены ВЧ разъемы Х1, Х2, Х3, на задней НЧ разъем Х1.А9.

ЖЯ1.200.336-06 РЭ лист 33

6

Код
частоты
от ДКС
2,872…3,87199 МГц
Х3

ППУ

71,372…99,87199 МГц

ДЧФ

УсБ

ГУН

Вход от ДМС

Контр.КФАП

СМ

УсБ

УсБ

Х2

Вход(68-96,5) МГц

Рисунок 1.8 – Структурная схема КФАП

Х1

ЖЯ1.200.336-06 РЭ лист 34
1.2.1.2.6 Тракт линейный. ТЛ ЖЯ2.206.463
ТЛ предназначен для:
-

переноса спектра информационного сигнала с промежуточной частотой 128 кГц в

диапазон рабочих частот от 1,5 до 29,99999 МГц;
-

автоматической регулировки уровня выходного сигнала;

-

дискретного изменения уровня выходного сигнала внешним сигналом;

-

запирание блока возбудителя;

-

формирования контрольного сигнала.

Основные технические характеристики:
-

диапазон рабочих частот выходного сигнала от 1,5 до 29,99999 МГц;

-

уровень входных сигналов с частотой 128 кГц (200 ± 10) мВ.

-

уровень сигнала на выходе ТЛ (1± 0,1) В на нагрузке 75 Ом;

-

уровень нелинейных комбинационных искажений, измеренный методом двух тонов,

не более минус 43 дБ;
-

уровень входного синусоидального сигнала с частотой 10 кГц на нагрузке 50 Ом от

250 до 350 мВ;
-

уровень входного синусоидального сигнала с частотой 71,372±99,87199 МГц на на-

грузке 50 Ом от 200 до 300 мВ.
Структурная схема ТЛ приведена на рисунке 1.9.
Входные информационные сигналы «Вход1»-«Вход3» поступают на коммутатор. Один
из входных сигналов проходит через коммутатор и управляемые аттенюаторы АТТ1 и АТТ2 на
вход смесителя СМ1. Переключение входов коммутатора осуществляется кодом рода работы
РР.
На гетеродинный вход СМ1 с умножителя УМН 70 поступает сигнал частотой 70 МГц,
сформированный из входного сигнала с частотой 10 МГц. Сигнал с выхода смесителя поступает на ФПАВ, который выделяет составляющую с разностной частотой 69,872 МГц.
Далее сигнал поступает на вход второго смесителя. В качестве гетеродинного сигнала
с разъема Х1 на СМ2 поступает колебание с частотой, изменяющейся в диапазоне частот от
71,372 до 99,87199 МГц с шагом 10 Гц.
Сигнал с разностной частотой от 1,5 до 30 МГц усиливается широкополосным усилителем Ус и поступает на выходной разъем Х3 ТЛ. Необходимое подавление сигнала с частотой
гетеродина от 71,372 до 99,87199 МГц на выходе ТЛ обеспечивается фильтром нижних частот
ФНЧ.
Уровень выходного сигнала блока возбудителя с заданной точностью устанавливается
с помощью системы регулировки выходного уровня (РВУ), включающей регистр последовательных приближений РгПП, генератор тактовых импульсов ГТИ и управляемый аттенюатор
АТТ2.

ЖЯ1.200.336-06 РЭ лист 35
Установка уровня выходного сигнала осуществляется при подаче на РгПП с МПУУ команды «Настройка». При этом РгПП подключается к управляемому аттенюатору АТТ2, а АТТ1
переводится в состояние максимального коэффициента передачи.
Командой «Стоп РВУ» запускается ГТИ, формирующий импульсную последовательность частотой 3 кГц, которая изменяет состояние РгПП, коэффициент передачи АТТ2 и соответственно выходные напряжения ТЛ и блока возбудителя. Направление изменения выходного напряжения ТЛ и блока возбудителя определяется командой «Реверс», поступающей на
РгПП с СЕЛ.
Цикл настройки заканчивается, когда выходное напряжение блока возбудителя установится (2 ± 0,2) В и осуществляется за 12 тактов ГТИ, после чего командой «Стоп РВУ» ГТИ и
РгПП блокируются. При частоте генератора тактовых импульсов 3 кГц отработка системы РВУ
осуществляется за время около 4 мс.
Дискретное изменение уровня выходного сигнала ТЛ и соответственно блока возбудителя внешним кодом осуществляется при установке переключателя S1 в положение МППУ
или УМ. При этом коэффициентом передачи аттенюатора АТТ1 управляет код, поступающий
через мультиплексор MS на ТЛ от МПУУ или от УМ.
Схема контроля СхК осуществляет контроль работоспособности ТЛ. Если сигнал на
выходе детектора входного сигнала Д1 больше продетектированного выходного сигнала Д2,
то СхК вырабатывает сигнал неисправности ТЛ «Контр.ТЛ» уровнем «Лог.0».
Командой «Запирание ВУ» осуществляется запирание выходного сигнала ТЛ.
Конструктивно ТЛ выполнен в виде экранированного блока, в котором на металлическом основании с двух сторон расположены узлы, выполненные в виде печатных плат. Между
платами установлены экранирующие перегородки. На передней панели ТЛ расположены ВЧ
разъемы Х1, Х2, Х3, на задней НЧ разъем Х4.А6.
Габаритные размеры ТЛ 40×100×280 мм.

ЖЯ1.200.336-06 РЭ лист 36

8

Д1

Настройка
Вход 1ТЛГ
Вход 2ТЛФ
Вход 3
Внешн.инф.

Коммутатор

Атт1

РгПП

Атт2

УМ

СхК

128 кГц +F

Реверс

S1

РР

6
Запирание ВУ

6

ГТИ

+5 В

МS

Контр.ТЛ
(отк 5)

Стоп РВУ

МПУУ

Д2
Выход
1,5…30 МГц

8

От МПУУ от УМ

СМ1

ФПАВ

СМ2

ФНЧ

Ус
Х3

70 МГц

Запирание
ВУ

Умн 70
Х2 Вход 10 МГц
Рисунок 1.9 – Структурная схема ТЛ

Х1 Вх 71,372…99,87199 МГц

ЖЯ1.200.336-06 РЭ лист 37
1.2.1.2.7 Селектор СЕЛ ЖЯ2.216.011
Селектор предназначен для:
-

усиления входного сигнала частотой от 1,5 до 29,99999 МГц;

-

ослабления побочных составляющих в спектре входного сигнала, отстоящих

на ± 5 % и более от частоты настройки селектора;
-

формирования команд «Реверс» и «Стоп РВУ»;

-

формирования контрольного сигнала;

-

формирования сигнала «Контр.ВЫХ».

Основные технические характеристики:
-

диапазон рабочих частот от 1,5 до 29,99999 МГц;

-

уровень входного сигнала 1 В;

-

входное сопротивление 75 Ом;

-

коэффициент передачи на эквиваленте нагрузки 75 Ом - 2 ± 0,2;

-

уровень нелинейных комбинационных искажений, измеренный методом двух тонов

не более минус 40 дБ;
-

ослабление побочных составляющих, отстоящих на ± 10 % от частоты настройки

селектора, не менее 26 дБ.
Структурная схема селектора приведена на рисунке 1.10.
Входной сигнал частотой от 1,5 до 29,99999 МГц с разъема Х1 поступает на усилитель
Ус1.
Ус1 выполнен по схеме с ОЭ и имеет на входе управляемый четырехразрядным двоичным кодом с ПУ1 резистивный аттенюатор, выравнивающий коэффициент усиления селектора по диапазону частот.
С выхода Ус1 сигнал поступает на фильтр полосовой ФП1, который совместно с ФП2
образуют двухконтурный полосовой фильтр с индуктивной связью между контурами.
Рабочий диапазон фильтра разбит на шесть оддиапазонов. Каждый ФП включает
шесть катушек индуктивности, по одной на каждый поддиапазон, и один двенадцатиразрядный дискретный конденсатор переменной емкости (ДКПЕ).
ДКПЕ обеспечивает перестройку ФП1 и ФП2 по частоте с шагом от 4 до 100 кГц в зависимости от поддиапазона. Коммутация катушек индуктивности и емкостей ДКПЕ осуществляется диодами с малым внутренним сопротивлением.
Сигналы управления поддиапазонами (Упр Ф1-Ф6) и частотой (ДКПЕ) ФП1 и ФП2 формируются из семнадцатиразрядного двоично-десятичного кода рабочей частоты возбудителя
Код f соответственно в платах ПУ1, ПУ2 и ПК с помощью ПЗУ и токовых ключей.
Двухконтурный полосовой фильтр имеет коэффициент передачи около 1 и обеспечивает подавление при отстройке на 10 % от номинальной частоты не менее 26 дБ.
Отфильтрованный ВЧ сигнал поступает на выходной усилитель Ус2, который обеспечивает развязку контуров с внешней нагрузкой 75 Ом и усиление сигнала по напряжению до

ЖЯ1.200.336-06 РЭ лист 38
2 В. Входной и выходной сигналы селектора детектируется расположенными в Ус1 и Ус2 амплитудными детекторами. Выпрямленные сигналы Евх.сел. и Евых.сел. поступают на плату
контроля ПК, в которой формируются сигнал контроля работоспособности селектора
«Контр.СЕЛ», сигнал контроля выходного напряжения «Контр.ВЫХ» и команды управления
системой РВУ ТЛ «Реверс» и «Стоп РВУ».
Сигнал неисправности «Контр.СЕЛ» формируется уровнем «Лог.0» при наличии входного и отсутствии выходного сигнала СЕЛ.
Сигнал «Контр.ВЫХ» формируется уровнем «Лог.1», если уровень выходного напряжения селектора более 1,5 В.
Команды «Реверс» и «Стоп РВУ» формируются по результатам сравнения продетектированного выходного сигнала СЕЛ. с опорным напряжением.
Конструктивно селектор выполнен в виде экранированного блока размерами
60×100×280 мм. На передней панели блока расположены НЧ разъем Х2 и ВЧ разъемы Х1, Х3,
на задней НЧ разъемы Х4.А3, Х4.А5.

ЖЯ1.200.336-06 РЭ лист 39
М
Х1

Ус1

Выход 1,5…29,99999

ФП2

ФП1

Ус 2
Х3

Вх(1,5-30) МГц
4

Упр.Ф1…Ф6

ДКПЕ
24

ДКПЕ

24

6

6

ПУ 2
ПУ 1
Код Куст.
Вкл.Ф1…Ф6

Евх.сел.
ПК

Евых.сел.

Контр.СЕЛ
(ОТК 6)
Контр.ВЫХ

17

17

Реверс
Стоп РВУ

17
Код f

Рисунок 1.10 - Структурная схема селектора

ЖЯ1.200.336-06 РЭ лист 40
1.2.1.2.8 Микропроцессорное устройство управления. МПУУ ЖЯ5.284.606
МПУУ предназначено для:
-

приема по RS-485 сигналов управления блоком возбудителя;

-

формирования команд управления составными частями блока возбудителя;

-

передачи по RS-485 сигналов контроля работоспособности составных частей блока

возбудителя.
Основные технические характеристики:
-

объем ПЗУ 8 Кбайт;

-

объем ОЗУ 0,5 Кбайт;

-

тактовая частота 8 МГц.

Структурная схема МПУУ приведена на рисунке 1.11.
Сигналы управления блоком возбудителя поступают на МПУУ от УУИ по интерфейсу
RS-485 с разъема Х1. Обмен осуществляется по четырем физическим линиям: RS-485 IN+,
RS-485 IN-, RS-485 OUT+, RS-485 OUT- в соответствии с «Протоколом сопряжения блока
возбудителя с устройством управления по RS-485», приведенным в Приложении А.
Приемопередатчик ПП преобразует сигналы, приходящие по линиям RS-485 IN+,
RS-485 IN-, в сигналы логического уровня RxD, поступающие на МП, а сигналы логического
уровня TxD с МП – в сигналы RS-485 OUT+, RS-485 OUT-.
МП (AT90S8515) осуществляет прием сигналов управления блоком возбудителя, преобразует их в команды управления составными частями блока возбудителя и через порты МП
и последовательно-параллельный регистр ППРг по системе провод-команда передает на
разъем Х2.
Команды управления составными частями блока возбудителя МП передает на ППРг
через последовательный порт SPI.
ППРг выполнен на программируемой логической интегральной схеме
ЕРМ7064SLI44-7.
На выход МПУУ поступают:
-

Частота – двадцатишестиразрядный двоично-десятичный код выходной частоты

блока возбудителя;
-

РР1-РР4 – четырехразрядный двоичный код класса излучения;

-

СДВ1-СДВ3 – трехразрядный двоичный код сдвига частоты в F1B;

-

СКР1-СКР3 – трехразрядный двоичный код скорости телеграфирования в A1A, F1B,

-

ПС1-ПС3 – трехразрядный двоичный код уровня пилот-сигнала в H3E, R3E, J3E;

-

Полоса ОБП – одноразрядный двоичный код полосы частот канала в H3E, R3E,

-

Настройка – импульсный сигнал уровнем «Лог.0», длительностью 10 мс;

-

Код U1-U6 – шестиразрядный двоичный код уровня мощности;

G1B;

J3E;

-

ЖЯ1.200.336-06 РЭ лист 41
-

Запирание ВУ – команда на запирание возбудителя, уровень «Лог.1» – ЗАПИРА-

-

Исполнить – импульсный сигнал уровнем «Лог.0», длительностью 10 мкс;

-

Сброс ФОС – импульсный сигнал уровнем «Лог.0», длительностью 100 мс;

-

Отказ ВУ – сигнал неисправности блока возбудителя уровнем «Лог.0».

НИЕ;

Импульсный сигнал «Настройка» формируется при поступлении на МПУУ команды
«Выполнить ТЕСТ 1».
МПУУ выполнено на плате размерами 100×280 мм. На передней панели МПУУ расположен НЧ разъем Х1, на задней – Х2.

ЖЯ1.200.336-06 РЭ лист 42

RS-485 IN+
Х1 RS-485 IN-

ПП
RS-485

RXD

DATA IN

TXD

DATA OUT

МП

RS-485 OUT+

CLK
WRITE

RS-485 OUT-

Полоса
ОБП
Сброс ФОС
ОТК1…ОТК6

6

Исполнить
Настройка
Отказ ВУ
Запир ВУ
Код U1… U6

6

Рисунок 1.11 – Структурная схема МПУУ

ППРг

Частота

26

РР

4
Х2

СДВ

3

СКР

3

ПС

3

ЖЯ1.200.336-06 РЭ лист 43
1.2.1.2.9 Панель управления ПУ ЖЯ5.139.410
ПУ предназначена для индикации состояния блока возбудителя и входных ТЛГ и ТЛФ
информационных сигналов.
ПУ является лицевой панелью блока возбудителя.
В состав ПУ входит плата с элементами ЖЯ5.424.082, на которой расположены 11
светодиодов (ГОТОВ, ОТКАЗ, ВЫХОД, МАНИП, УРОВ ТЛФ, +5 В, +12 В БП1, +5 В, +12 В
БП2 и потенциометр регулировки номинального уровня ТЛФ сигнала УРОВ ТЛФ.
Конструктивно плата с элементами выполнена в виде печатной платы размерами
160×90 мм.
1.2.1.2.10 Блок питания 1
БП1 предназначен для преобразования напряжения сети в стабилизированные постоянные напряжения +5 В, +12 В, минус 12 В.
Основные технические характеристики:
- входное напряжение, частота

от160 до 260 В, 50 Гц;
+5 В/3 А, +12/2,1 А, минус 12 В/1,25 А;

- выходное напряжение, ток
- изменение выходного напряжения
при изменении входного

± 0,5 %.

В состав БП1 входят три сетевые модуля питания типа RS-15-5, RS-25-12, RS-15-12.
Конструктивно модули питания установлены на заднюю панель возбудителя.
1.2.1.2.11 Блок питания 2. БП2 ЖЯ5.087.121
БП2 предназначен для преобразования напряжения сети в стабилизированные постоянные напряжения +5 В, +12 В, -12 В.
Основные технические характеристики:
- входное напряжение, частота

160-260 В, 50 Гц;

- выходное напряжение, ток

+5 В/0, 2 А, +12 В/0, 83 А, минус 12 В/0, 83 А;

- изменение выходного напряжения
при изении входного

± 0,5 %.

В состав БП2 входят два сетевых модуля питания для монтажа на печатную плату типа МС10В, формирующие постоянные напряжения +12 В и минус 12 В. Постоянное напряжение +5 В формируется из +12 В стабилизатором напряжения типа МС7805АСТ.
Конструктивно БП2 выполнен в виде печатной платы размерами 80×135 мм.
1.2.1.2.12 Плата с фильтрами. ПФ ЖЯ5.168.446, ЖЯ5.168.465
Плата с фильтрами предназначена для фильтрации постоянных напряжений питания
+5 В, +12 В, минус 12 В.
В состав ПФ входят три ФНЧ четвертого порядка по одному на каждое напряжение
питания.
Конструктивно ПФ выполнена на печатной плате размерами 80×100 мм.

ЖЯ1.200.336-06 РЭ лист 44
1.2.2 Стойка передатчика ЖЯ2.210.097 ( ЖЯ2.210.097-01 - для ПП – 500).
В стойке передатчика размещена вся аппаратура, которая обеспечивает усиление
выходного сигнала, поступающего от возбудителя, до уровня мощности порядка 1000 Вт
(500 Вт), фильтрацию высших гармонических составляющих рабочей частоты и согласование тракта прохождения ВЧ сигнала с антенно-фидерным устройством.
Стойка имеет в своем составе следующие блоки :
- блок контроля ЖЯ2.769.233;
- блок усиления мощности ЖЯ2.030.859 - 2 шт. для передатчика ПП –1000 ;
-1 шт. для передатчика ПП – 500;
- блок резервирования мощности ЖЯ3.608.166 - для передатчика ПП-1000;
- блок фильтров ЖЯ2.250.337;
- блок АнСУ ЖЯ2.240.320;
- блок сетевого питания ЖЯ2.087.998;
- блок предварительного усилителя ЖЯ2.030.139 – для передатчика ПП – 500;
- блок питания ЖЯ2.200.099 - для передатчика ПП –1000;
- датчик КБВ ЖЯ3.035.096;
- плата модуля питания ЖЯ5.087.141.
1.2.2.1 Блок управления и контроля (БУиК) ЖЯ2.769.233.
Блок управления и контроля является основной частью системы управления РПДУ и
предназначен для управления изделием в целом. Структурная схема БУиК приведена на
рисунке 1.12.
Блок управления и контроля состоит из следующих устройств:
- Модуль управления ЖЯ3.035.095;
- Платы модулей питания ЖЯ5.087.108;
- Платы сопряжения ВУ ЖЯ5.139.373;
- Платы управления УМ ЖЯ5.284.945;
- Кросс платы ЖЯ5.428.891.
БУиК обеспечивает:
-

управление двумя усилителями мощности и их блоками питания (УМ1, УМ2, БП1,

-

управление блоком сетевого питания (БСП) ;

-

управление возбудительным устройством «Пион» с помощью четырех проводно-

БП2);

го интерфейса ИРПС и «провод команд» «РАБОТА», «ОТПИР ДИСТ»,«ДИСТ ВКЛ»,
«ГОТОВ ДУ», «ВХ. ВКЛ. ПРИОР. ДИСТ»;

ЖЯ1.200.336-06 РЭ лист 45
-

управление блоком фильтров (БФ);

-

управление антенно-согласующим устройством (АНСУ) по последовательному

двух проводному интерфейсу RS-232;
-

логическое взаимодействие с АДУ по последовательному четырех проводному

интерфейсу ИРПС ОСТ 11 305.916 или по последовательному интерфейсу RS-232;
-

измерение, с помощью встроенного АЦП, значений аналоговых сигналов Uпад и

Uотр, расчет по ним КБВ и проходящей мощности и выдачу значений мощности и КБВ на
ЖКИ;
-

запоминание настроенных каналов РПДУ;

-

контроль пропадания сети (не ее 4 с) и восстановление состояния РПДУ предше-

ствующее сбою питания;
-

управление переключением градаций мощности излучения «25 %», «50 %»,

«100 %» от номинальной;
-

формирование сигнала на переключение РПДУ в телефонный режим работы

«ТЛФ»;
-

управление РПДУ с лицевой панели БУиК (местное управление) и индикацию со-

стояния РПДУ как при местном, так и дистанционном режиме управления.

ЖЯ1.200.336-06 РЭ лист 46

Плата ввода и индикации
ЖЯ5.289.103

клавиатура

ЖК
дисплей

Плата управления
ЖЯ5.174.133

Модуль управления
ЖЯ3.035.095

RS485, +5, +12, сброс

ДУ,+5 CPU

Плата модулей
питания
ЖЯ5.087.108

+12В

+5В
+27В

Плата
управления УМ
ЖЯ5.284.945

+5В

-12В

+5В

+/12В

Управле
ние
АНСУ

Управление
УМ,БП,БСП

Плата
сопряжения ВУ
ЖЯ5.139.373

+5В

+12В

Управле
ние ВУ

Управление
БФ

Кросс плата
ЖЯ5.428.891

БСП

БП
АНСУ

УМ1,
УМ2

БРМ
БФ

ДУ

ВУ

Рисунок 1.12 - Структурная схема БУиК.

ЖЯ1.200.336-06 РЭ лист 47
Взаимодействие плат ЖЯ5.139.373 и ЖЯ5.284.945 и модуля управления ЖЯ3.035.095
осуществляется по четырех проводному интерфейсу RS-485. Команды и ответы передаются
в последовательном коде. Команды от модуля управления ЖЯ3.035.095 к платам сопряжения ВУ и управления УМ передаются по интерфейсу RS-485. Ответные сообщения о выполнении команд и состоянии управляемых устройств, передаются следующим образом: ответные сообщения от платы управления УМ передаются модулю управления по интерфейсу
RS-485, ответное сообщение от платы сопряжения ВУ передается на плату управления УМ
по 3 проводной линии, затем плата управления УМ пересылает принятое сообщение модулю управления по интерфейсу RS-485.
1.2.2.1.1 Модуль управления ЖЯ3.035.095
Модуль управления ЖЯ3.035.095, предназначен для комплексного управления и индикации состояния РПДУ в режимах местного и дистанционного управления и логического
взаимодействия с АДУ.
Модуль управления ЖЯ3.035.095 состоит из :
- платы ввода и индикации ЖЯ5.289.103;
- платы управления ЖЯ5.174.133;
- жидкокристаллического индикатора (ЖКИ) DV-40400S2FBLY-H/R DATA VISION;
- телефонной клавиатуры (АК-804-N-WWB).
Плата ввода и индикации ЖЯ5.289.103 предназначена для размещения функциональных кнопок управления РПДУ, кнопок управления курсором ЖКИ, кнопки «ВВОД», кнопки «СБРОС ПРОГРАММ» а также светодиодов.
Плата ввода и индикации ЖЯ5.289.103 содержит:
- кнопки: S5 «◄», S6 «▼», S8 «►», S10 «▲» для управления курсором ЖКИ;
- кнопку S9 «ВВОД» для подтверждения введенной информации или команды;
- кнопку S1 «МЕСТ» для переключения режима управления местное/дистанционное;
- кнопку S2 «ВКЛ РПДУ»для включения/выключения питания составных частей РПДУ;
- кнопку S3 «ОТПИР УМ» для отпирания/запирания усилителя мощности;
- кнопку S4 «ОТПИР ВУ» для отпирания/запирания возбудителя;
- кнопку S7 «СБРОС ПРОГРАММ».
Плата управления ЖЯ5.174.133 предназначена для осуществления взаимодействия с
АДУ, управления РПДУ в режиме местного и дистанционного управления и отображения состояния РПДУ на экране ЖКИ. Плата осуществляет прием управляющих воздействий от
оператора (от платы ввода и индикации ЖЯ5.289.103) и телефонной клавиатуры
(АК-304-N-WWB), или АДУ, их обработку и выдачу необходимых команд на платы управления УМ и сопряжения ВУ по интерфейсу RS-485.

ЖЯ1.200.336-06 РЭ лист 48
Плата управления ЖЯ5.174.133 построена на основе восьмиразрядного микроконтроллера D1 (AT90САN128 фирмы Atmel). Непосредственно к плате управления посредством гибких
шлейфов подключаются ЖКИ, телефонная клавиатура и плата ввода и индикации.
На ЖКИ отображаются текущие параметры РПДУ. Управление ЖКИ осуществляет микроконтроллер по параллельному интерфейсу.
С помощью телефонной клавиатуры производится набор числовых параметров РПДУ
(частота, номер канала и т.д.).
Для обеспечения работы в условиях пропадания питания плата управления имеет схему
мониторинга питания. Микроконтроллер имеет отдельный источник гарантированного питания,
кроме этого, МК переходит в один из энергосберегающих режимов работы. Регистрацию пропадания сети осуществляет схема мониторинга питания. Схема построена на базе супервизора питания D2 (ADM 708AR) .
Для преобразования сигналов UART микроконтроллера в интерфейс RS-485 применяется микросхема D6 (MAX1482ESD).
Преобразование UART в ИРПС осуществляется с помощью оптопары V3, (PC410L0NIP),
оптопары V4 (6N136), транзистора VT2 (2N2222), диодов VD1..VD4 (BASE21).
Управление подсветкой функциональных кнопок и светодиодами платы ввода и индикации осуществляется с помощью микросхемы D2 (EPM3064ATI44-10 ALTERA).
1.2.2.1.2 Плата модулей питания (ПМП) ЖЯ5.087.108
ПМП, предназначена для питания элементов БУиК.
ПМП является составной частью системы управления РПДУ и предназначена для преобразования напряжения от дежурного источника «+27 В Деж» в другие номиналы напряжения
необходимые для работы плат из состава БУиК.
ПМП обеспечивает:
- трансформацию входного напряжения «+27 В Деж» в напряжения «+12 В», «-12 В»,
«+5 В» и гарантированного напряжения «+5 В CPU».
- поддержание гарантированного напряжения «+5 В CPU» в течение не менее 4 с при
пропадании «+27 В Деж».
Входные и выходные цепи
Входное напряжение «+27 В» - разъем Х1.1 контакт 2А,2С, «-27 В» - разъем Х1.1 контакт
4А, 4С от дежурного источника.
Выходные напряжения «+12 В» -разъем Х1.3 контакт 8 А, «-12 В» - разъем Х1.3 контакт
10 А, «+5» - разъем Х1.3 контакт 14А, 14С, «+5 В CPU» - разъем Х1.3 контакт 20А.
В ПМП входят модули питания А1, А2 (МПВ10В), модуль питания А3 (МПВ15А), модуль
питания А4 (МПВ5А).
Модуль питания А1 предназначен для преобразования напряжения «+(18÷36) В», в напряжение питания «+12 В» и максимальным током «0.8 А».
Модуль питания А2 предназначен для преобразования напряжения «+(18÷36) В», в напряжение питания «-12 В» и максимальным током «0.8 А».

ЖЯ1.200.336-06 РЭ лист 49
Модуль питания А3 предназначен для преобразования напряжения «+(18÷36) В», в напряжение питания «+5 В» и максимальным током «3 А».
Модуль питания А4 предназначен для преобразования напряжения «+(18÷36) В», в напряжение гарантированного питания «+5 В_СРU» На входе модуля питания А4 установлена
большая емкость С2 (10000 мкФ), которая накапливает достаточно энергии и поддерживает в
течение необходимого времени (до 4 с) рабочее значение напряжения питания. (+27 В).
1.2.2.1.3 Плата сопряжения ВУ ЖЯ5.139.373
Плата сопряжения ВУ, предназначена для управления ВУ и блоком фильтров.
Плата сопряжения ВУ построена на базе восьмиразрядного микроконтроллера (МК) D1
(AT90САN128 фирмы Atmel). Данный микроконтроллер выполняет все основные функции управления возбудительным устройством.
Плата сопряжения ВУ ЖЯ5.139.373 предназначена для сопряжения с ВУ «Пион» . Управление ВУ «Пион», производится по стыку RS-485. Дополнительно для сигнализации готовности
ВУ используется телесигнализации «ГОТОВ». Для преобразования сигналов UART микроконтроллера в интерфейс RS-485 применяется микросхема D4 (MAX1482ESD). Прием ТС «ГОТОВ»
от ВУ производится с помощью твердотельного реле D12 (KP293КП3А).
Управление БФ, осуществляется в виде «провод команд», которые организованы с помощью твердотельные реле D20, D21, D22, (КР293КП3А).
1.2.2.1.4 Плата управления УМ (ПУУМ) ЖЯ5.284.945
ПУУМ предназначена для управления усилителями мощности, блоками питания, антенно-согласующим устройством.
ПУУМ обеспечивает:
- прием команд управления от устройства управления и индикации ЖЯ3.035.095 по последовательному интерфейсу RS-485;
- формирование и передачу ответных сообщений о состоянии управляемых устройств;
- прием и измерение значений аналоговых сигналов Uпад и Uотр и расчет по результатам
измерений значений КБВ и Pизл (выходной мощности УМ) с последующей их передачей по последовательному интерфейсу в УУИ;
- прием и передачу команд управления АнСУ по последовательному интерфейсу RS-232;
- формирование сигнала «ЗАПИРАНИЕ УМ», обеспечивающего запирание и отпирание
УМ;
- формирование сигнала «ТЛГ/ТЛФ», обеспечивающего переключение режима работы УМ;
- формирование сигнала «ВКЛ. УМ1,2», обеспечивающего включение и выключение
УМ1,2;
- прием сигналов отказов от УМ и БП и формирование сообщений о состоянии УМ, БП,
АнСУ.
Плата управления УМ построена на базе 8-разрядного микроконтроллера (МК) D1
(AT90САN128 фирмы Atmel). Данный микроконтроллер выполняет все основные функции управления усилителем мощности.

ЖЯ1.200.336-06 РЭ лист 50

Плата управления УМ состоит из:
- преобразователя VART RS232, микросхема D9(MAX232AESE MAXIM);
- преобразователя VART RS485, микросхема D8(MAX1482ESD MAXIM);
- транзисторных ключей К1…К25(РЕЛЕ CPC1008N CLARE), микросхемы
D2(EPM7128STI100-10 ALTERA), D3(74HCT373D PHILIPS), для формирования «провод
команд» управления УМ и БП и приема ответных сигнализаций;
- ЦАП, микросхема D4(AD7390AR ANALOG DEVICES), операционный усилитель, микросхема D11(OP271GP ANALOG DEVICES).
1.2.2.1.5 Плата тангенты

ЖЯ5.428.668

В блоке управления и контроля расположена также плата тангенты ЖЯ5.428.668, которая используется для подачи в ЛИНИЮ телефонного информационного сигнала при управлении передатчиком с пульта ПРБ на КДП. Основными элементами этой платы являются НЧ
трансформатор и реле. В среднюю точку вторичной обмотки этого трансформатора через нормально разомкнутый контакт тангенты подключают источник постоянного напряжения от 27 до
65 В. При нажатии тангенты в линию подается также и постоянное напряжение, которое используется в передатчике для управления включением излучения.
На первичную обмотку трансформатора подается с разъема Х5 ТЛФ информационный
сигнал, который со вторичной обмотки поступает на контакты 2 и 5 разъема Х9 ТЛФ / ТЛГ и далее на информационный вход возбудителя. В среднюю точку первичной обмотки включено электромагнитное реле с нормально разомкнутыми контактами 12, 13.
При нажатии на КДП тангенты замыкается нормально разомкнутый контакт и в информационную линию подается постоянное напряжение. Это напряжение вызывает срабатывание реле в передатчике. Через контакты 12, 13 подается «Корпус» на контакт 13 разъема Х14 и далее в
блок контроля на плату ПУУМ для включения излучения. При отпускании тангенты излучение
выключается.
1.2.2.2 Блок усиления мощности УМ - 500 ЖЯ2.030.859
Блок УМ-500 предназначен для широкополосного усиления мощности сигналов ВЧ
до уровня мощности 500-600 Вт в нагрузке 50 Ом в режиме непрерывной генерации, либо в пике
огибающей сигнала с однополосной модуляцией в диапазоне частот от 1.5 до 30 МГц. Напряжение питания усилителя Е= 40 В. Входное сопротивление блока 50 Ом с КБВ > 0,8, величина
входного напряжения не превышает значения от 22 до 24 В.
Предусмотрены два режима работы блока УМ-500:
-«ТГ» - телеграфный с непрерывным излучением сигнала (режим «несущая», все виды
частотной и фазовой модуляции и манипуляции);
- «ТФ» - телефонный, связанный с однополосной АМ, требующий повышенной линейности тракта.
В ТГ режиме потребляемый ток не превышает 28 А. В статике около 0 А.

ЖЯ1.200.336-06 РЭ лист 51
В ТФ режиме при усилении двухтонового сигнала и 100 % модуляции потребляемый тне
превышает 20 А, в статике от 4 до 6 А, а интермодуляционные искажения не более
минус 29 дБ.
С разъема Х1.1 (Вход ВЧ) сигнал подается на вход устройства деления мощности (УДМ)
ЖЯ5.407.109, где расщепляется на четыре идентичных по фазе и амплитуде сигнала, которые
подаются на входы усилительных модулей УМ-0, 15 (А4 - А7) ЖЯ3.035.076.
Выходы модулей подключены ко входам устройства сложения мощности (УСМ) А9
ЖЯ5.407.110, которое объединяет мощности модулей в 50 Ом нагрузке - разъем Х8.5
(выход ВЧ).
Для контроля за потребляемым УМ-500 током установлен датчик тока А2 ЖЯ5.132.101.
Для защиты блока от перегрузок, способных вызвать повреждение элементов ( транзисторы, балластные резисторы) установлена плата защиты и индикации А3 ЖЯ5.129.077.
При превышении пороговой величины тока потребления от 0 до33 А вырабатывается потенциал низкого уровня (земли) и через контакт 3В разъема Х1.2 подается в БУиК, где вырабатывается команда на выключение блока питания.
При превышении пороговой величины температуры радиатора любого модуля (85 °С), а
также при значительной разнице между выходными напряжениями модулей вырабатывается потенциал низкого уровня (земли) и через контакт 2В разъема Х1.2 подается в БУиК, где вырабатывается команда на запирание ВЧ сигнала.
Система охлаждения блока УМ-500 воздушная принудительная с параллельным продувом радиаторов модулей УМ-0,15 четырьмя вентиляторами М1 – М4. Для устранения электромагнитных помех питание вентиляторов подключено через фильтр помех А10 ЖЯ5.168.421.
Функциональная схема блока УМ-500 представлена на рисунке 1.13.

ЖЯ1.200.336-06 РЭ

Дt°

Д U1

лист 52

Запирание ВЧ

+12 Вст

Плата защиты и индикации
ЖЯ5.129.077
150 Вт

4 Вт

УМ-0,15
ЖЯ3.035.076

50 Ом

Устройство деления мощности
ЖЯ 5.407.109

4 Вт

ДU2

УМ-0,15
ЖЯ3.035.076
-40 В

+40 В;7А
Дt°
4 Вт

Д U3

50 Ом
+40 В;7 А

50 Ом

150 Вт
50 Ом

-40 В

Дt°

Д U4

+12 Вст

УМ-0,15
ЖЯ3.035.076

Выходы
датчика
тока Д I

Питание
+12 В

-40 В

Х2 Выход ВЧ
600 Вт 50 Ом

Выход ДТ

I+
Д I1
Д I2
Д I3
Д I4

150 Вт
50 Ом

50 Ом

I+ I-

150 Вт

+12 Вст

УМ-0,15
ЖЯ3.035.076

+40 В;7 А
+24 В

+12 Вст

50 Ом

4 Вт

Система
охлаждения

50 Ом

Устройство сложения мощности
ЖЯ 5.407.110

Дt°

16 Вт; 50 Ом

Выкл БП
1 2 3 4
1 2 3 4
Выходы тер- Выходы
модатчиков датчиков
Д t°
ВЧ Д U

-40В

40 В;7А

Х1 Вход ВЧ

К разъему
Х1.2

I-

40 В;7 А

Датчик тока
ЖЯ5.132.101

Питание

+12 В

+24 В

Индикатор
тока
«Режим»

+12 В

-40 В

Рисунок 1.13 – Функциональная схема УМ-500

+24 В

ЖЯ1.200.336-06 РЭ лист 53
1.2.2.2.1 Устройство деления мощности ЖЯ5.407.109
Устройство деления мощности (УДМ) обеспечивает синфазное и равноамплитудное
возбуждение четырех модулей УМ-0,15. УДМ состоит из собственно делителя и согласующего
трансформатора. Делитель – мостовое устройство параллельного типа с четырьмя равнозначными 50 Ом синфазными выходами Х1 – Х4. Делитель образован четырьмя идентичными
трансформаторами на кабелях Т2 – Т5 и балластными резисторами R1 – R4 (плата А1), обеспечивающими развязку между выходами.
Входное сопротивление делителя 12,5 Ом трансформируется в 50 Ом входное сопротивление УДМ с помощью трансформатора на линиях Т1.
1.2.2.2.2 Устройство сложения мощности ЖЯ5.407.110
Устройство сложения мощности (УСМ) обеспечивает сложение мощностей четырех
синфазных равноамплитудных генераторов в одной нагрузке. Импедансы УСМ по входам и
выходу равны 50 Ом.
УСМ представляет собой двухступенчатое, синфазное устройство, состоящее из трех
ВЧ мостовых устройств.
Рассмотрим один из мостов первой ступени. Два генератора включены в диагонали
моста через равнофазные отрезки кабелей (обмотки I трансформаторов Т1 и Т2).Одна пара
противоположных плеч, нагрузочная, соединена параллельно через одинаковые отрезки кабеля ( обмотки

II трансформаторов Т1 и Т2) ,следовательно импеданс моста в точке

подключения нагрузки – 25 Ом. Другая пара противоположных плеч этого моста образована
балластными резисторами R1 – R4 и R5 – R8.
Другой мост первой ступени сложения с генераторами идентичен описанному выше.
При одинаковых фазах и амплитудах генераторов (выходы модулей УМ-0,15) в балластных
резисторах не выделяются мощности, на обмотках трансформаторов нет напряжений и, как
следствие, нет поля в сердечниках.
Мостовое устройство второй ступени складывает мощности двух описанных выше мостов и представляет собой модификацию моста Уинстона с генераторами в плечах. Генераторы противоположных плеч соединены попарно-параллельно через отрезки кабелей. В точках
соединения импеданс моста 25 Ом, что соответствует выходному импедансу моста I ступени.
В одной из диагоналей моста складывается мощность генераторов и она является выходом
блока. В другую диагональ включены балластные резисторы R1 – R6, мощность в которые
поступает при неравенстве фаз и амплитуд генераторов. Так как обмотки трансформаторов
Т7 и Т8 всегда находятся под напряжением равным входному, то они намотаны на ферритовые сердечники.
1.2.2.2.3 Модуль УМ-0,15 ЖЯ3.035.076

ЖЯ1.200.336-06 РЭ лист 54
дуль УМ-0,15 является основным узлом тракта ВЧ, обеспечивающим основные параметры блока: мощность, линейность усиления, коэффициенты усиления мощности (не менее
50), КПД.
Модуль состоит из радиатора охлаждения и установленных на нем платы
УМ-0,15 ЖЯ5.030.607, двух транзисторов BLF-177 и терморезистора.
УМ-0,15 - широкополосный двухтактный усилитель построенный по трансформаторной схеме.
Входной симметрирующий трансформатор Т1 обмоточный, с соотношением витков
обмоток п1 : п2 = 2:1. Обмотки выполнены двумя отрезками кабеля, намотанными на ферритовый сердечник. Оплетки кабелей соединены параллельно (спаяны на концах), образуя симметричную вторичную обмотку. Жилы кабелей соединены последовательно, образуя первичную обмотку, один из концов которой заземлен. Индуктивность рассеяния трансформатора,
конденсаторы С1,С3, индуктивности выводов и входные емкости транзисторов образуют
фильтр нижних частот, нагруженный на сопротивление резисторов R5, R8, что обеспечивает
входное сопротивление УМ-0,15 близкое к 50 Ом.
Стоки транзисторов подключены к симметричным входам выходного трансформатора
Т2, который содержит три обмотки, намотанные на общем ферритовом магнитопроводе. Обмотка I состоит из одного витка, образованного двумя параллельно соединенными отрезками
кабеля КВФ-12; она несёт в себе функции подавления чётных гармоник и подачи напряжения
питания на стоки транзисторов. Обмотка II представляет собой симметрирующий трансформатор с выходным сопротивлением 12,5 Ом. Обмотка III реализует автотрансформатор сопротивлений 12,5/50 0м и выполнена двумя витками из двух параллельно включенных отрезков
кабеля РК50. При подключении к разъёму Х5 ВЫХОД ВЧ нагрузки 50 Ом описанная схема
обеспечивает сопротивление нагрузки каждого транзистора на первой гармонике тока величиной 6,25 Ом в широком диапазоне частот. Это позволяет получить от УМ-0,15 мощность первой гармоники непрерывного сигнала от 150 до 160 Вт при напряжении питания Ео = 40 В и
потребляемом токе не более 7 А.
Для улучшения развязки по ВЧ источника питания от УМ-0.15 в цепи питания транзисторов установлены фильтры L3C10 и L4С15.
Для защиты транзисторов от перенапряжения в стоковые цепи установлены защитные
диоды VD3 и VD4.
Плата балластной цепи А1 ЖЯ5.428.973 введена для поглощения третьей гармоникисигнала в верхней части диапазона от 27 до 30 МГц.
Работа УМ-0,15 предусматривается в двух режимах: телеграфном (ТГ) и телефонном
(ТФ), различающимися величиной угла отсечки импульсов тока транзисторов. По умолчанию

ЖЯ1.200.336-06 РЭ лист 55
напряжение смещения соответствующее режиму ТГ снимается с потенциометра R9 и через
контакты реле К1, развязывающие RC цепи, подаётся на затворы транзисторов. При этом через транзисторы протекает минимальный ток покоя от до 30 мА.
При подаче команды на переход в ТФ режиме ( нулевой потенциал на контакте 2 разъема Х2) напряжение смещения снимается

с потенциометра R10. Оно примерно на 0,5 В

больше, чем в ТГ режиме. При этом ток покоя транзисторов составляет от 0. до 0,5 А на каждый прибор. Это позволяет получить при полной мощности интермодуляционные искажения
не более минус (30 - 33 ) дБ в рабочем диапазоне частот.
Стабилизация смещения осуществляется стабилитроном VD2 типа 2С147 от источника +12 В. Это же напряжение подаётся на термозависимый делитель, образованный резистором R7 и терморезистором, установленным на радиаторе.
Напряжение, снимаемое с терморезистора, поступает через контакт 3 разъема Х2 в
устройство защиты и индикации. Потенциометром R7 устанавливается порог срабатывания
тепловой защиты.
Для обеспечения защиты блока УМ-500 от выхода из строя одного из модулей УМ-0,15
при одновременной работе всех четырех модулей, предусмотрено получение постоянного напряжения, пропорционального напряжению ВЧ на нагрузке УМ-0,15. Для этого установлен ёмкостной делитель (1:11) на конденсаторах С13, С14. Напряжение с делителя поступает на пиковый детектор (VD5, С16, R12, R11, L5). С потенциометра R11 постоянное напряжение порядка 3 В через фильтр L2 С7 поступает на контакт 5 разъёма Х2 и далее на плату защиты и
индикации
1.2.2.2.4 Датчик тока ЖЯ5.132.101
Датчик тока контролирует величину тока, потребляемого УМ-500 по цепи +40 В. Ток,
потребляемый усилительными модулями, пройдя клеммные колодки ...Х4 и контакты реле К1
... К4 протекает через микросхему Д2, являющуюся датчиком тока на основе эффекта Холла.
Выходное напряжение датчика, снимаемое с вывода 3, прямо пропорционально протекающему через него току. Крутизна характеристики датчика U/ I = 40 мV/ A.
При отсутствии тока на выходе датчика имеется постоянное начальное напряжение
~2.5 В, относительно которого меняется выходное напряжение датчика при протекании тока.
Микросхема D4 компенсирует начальное напряжение и формирует напряжение отрицательной полярности, пропорциональное потребляемому току, которое подаётся через разъём Х5
на плату защиты и индикации ЖЯ5.129.077 через Х6 на индикаторный прибор. Потенциометром R3 осуществляется компенсация начального напряжения, потенциометром R7 задаётся
порог срабатывания защиты по току.
При регулировке блока УМ-500 на стенде контакт 1 разъёма Х5 соединяется с корпусом и происходит перекоммутация реле К1...К4. При этом цепи питания модулей УМ-0,15 от

ЖЯ1.200.336-06 РЭ лист 56
ключаются от датчика Д2 и взаимно развязываются, что позволяет контролировать на стенде
ток каждого из модулей.
1.2.2.2.5. Плата защиты и индикации ЖЯ 5.129.077
Плата защиты и индикации предназначена для работы в составе блока УМ-500 и обеспечивает следующие виды защит усилителя мощности:
- от перегрева любой из четырех ячеек усиления;
- от пропадания высокочастотного сигнала на выходе любой из четырех ячеек усиления;
- по суммарному потребляемому току усилителя мощности.
Срабатывание каждой из двух первых видов защиты отображается красными мигаю щими сигналами светодиодов, индивидуально для каждой из четырех ячеек. Для этого име –
ется матрица 2 х 4 из красных светодиодов.
Срабатывание защиты по потребляемому УМ-500 току отображается одним красным
мигающим светодиодом.
Помимо индикации срабатывания той или иной защиты, плата индицирует наличие напряжения питания усилителя мощности. При подаче на блок усилителя мощности напряжения
питания, загорается зеленый светодиод.
Плата защиты и индикации выполнена на базе микропроцессора ATMEG A8535L-16AC.
Четыре сигнала с терморезисторов ячеек усиления и четыре сигнала с детекторов выходного
напряжения ячеек усиления поступают с входного разъема Х1 (контакты 1…8) через ВЧ
фильтры (L1…L8, C1…C8) и буферные повторители (микросхемы D1 и D2 MCP604IP типа
Microchip) на аналоговые входы порта А (РА0…РА7) микропроцессора D3. С помощью внутреннего АЦП микропроцессора эти сигналы преобразуются в цифровой вид для последующего анализа и принятия решения об аварии. Резисторы R1…R16 – токоограничительные. Совместно с внутренней защитой входов микросхем D1, D2 они допускают подачу на вход напряжения большего, чем напряжение питания микросхем, без негативных последствий.
Защита от перегрева основана на измерении напряжения с терморезисторов усилительных ячеек, и сравнения измеренного напряжения с заданным порогом. Если сигнал с какой
либо усилительной ячейки становится меньше порогового значения в течение не менее 1 с ,
формируется сигнал аварии данной ячейки по перегреву. При этом начинает мигать красный
светодиод “перегрев” данной ячейки и обобщенный сигнал отказа, запирающий возбудитель.
Защита от пропадания ВЧ сигнала на выходе любой из усилительных ячеек, работает
следующим образом: измеряются напряжения с детекторов выхода усилительных ячеек и
сравниваются между собой. Если разность напряжений между выходами любых двух усилительных ячеек превышает заданную пороговую величину в течение времени, большем однойсекунды, принимается решение об отказе ячейки, напряжение на выходе которой снизилось.
При этом начинает мигать красный светодиод “ВЧ” соответствующей ячейки, и формируется
обобщенный сигнал отказа, запирающий возбудитель.

ЖЯ1.200.336-06 РЭ лист 57
Сигнал защиты по потребляемому току с разъема Х1 (контакт 22) через ВЧ фильтр L10,
C13 и цепь защиты от перенапряжения R33, VD1 поступает на инверсный вход аналогового
компаратора (PB3 / AIN1) микропроцессора D3. Так как этот входной сигнал имеет отрицательную полярность,то на инверсный вход компаратора подается также положительное напряжение от источника питания +5 В через резистор R51. Результирующее напряжение сравнивается с напряжением на неинвертирующем входе компаратора (PB2 / AIN0), которое снимается с делителя напряжения R52, R53. Если ток, потребляемый усилителем мощности,
превысит установленный порог, сработает аналоговый компаратор микропроцессора. Если
сигнал с компаратора постоянно фиксируется в течение 25 мс, принимается решение об аварии по току. При этом начинает мигать красный светодиод “I > Imax” и формируется обобщенный сигнал отказа, снимающий напряжение питания с усилителя мощности.
Сигнал наличия напряжения питания усилителя мощности формируется из самого напряжения питания УМ, поступающего на разъём Х1 (контакт 23), откуда оно через ВЧ фильтр
L14, C22 поступает на делитель напряжения R54, R55. С делителя сигнал, приведенный к
уровню 5 В, поступает на вход PB0 микропроцессора D3. Стабилитрон VD2 защищает вход
микропроцессора от перенапряжения.
Обобщенные сигналы отказа с выходов PD6, PD7 микропроцессора поступают на выходной разъем Х1 (контакты 15, 16) через транзисторы VT1, VT2 по схеме «открытого коллектора».
Для сброса аварийных сигналов предусмотрен вход сброса (контакт 24 разъема Х1).
Сброс производится подачей логического нуля. Для ручного сброса предусмотрена кнопка
СБРОС, выведенная на лицевую панель блока УМ.
Питание платы защиты и индикации осуществляется от источника питания +12 В через
линейный стабилизатор напряжения +5 В, размещенный непосредственно на плате (микросхема D4 типа КР142ЕН5А или 7805).
1.2.2.3 Блок резервирования мощности ЖЯ3.608.166
Блок резервирования мощности (БРМ) обеспечивает возможность работы передатчика
ПП-1000 в режиме суммирования мощностей блоков УМ-500 или одним ( по выбору) блоком
УМ-500, а также их возбуждение входящим в состав БРМ усилителем УМ-50 (ЖЯ5.030.605).
Функциональная схема БРМ представлена на рисунке 1.14.
С входного разъема Х1.1 " ВХОД ВЧ" сигнал с уровнем не более 1,5 В подаётся на
вход усилителя УМ-50 . С выхода УМ-50 усиленный сигнал подаётся на вход ( контакты 1,2)
платы УДМ ЖЯ5.407.087, где он делится на два синфазных равноамплитудных сигнала с
уровнем не более 15 В на 50 Ом каждый, которые подаются на выходной разъем Х1.3 блока
БРМ ( контакт 1 " Вх.УМ1"; контакт 2 " ВХ.УМ2") и обеспечивают возбуждение блоков УМ-500.
Сигналы с выходов блоков УМ-500 поступают на контакты 1 и 2 разъема Х3.1 и далее
на контакты 1 и 3 платы коммутации УСМ (А6) ЖЯ5.280.201. В режиме сложения эти сигналы

ЖЯ1.200.336-06 РЭ лист 58
суммируются в устройстве сложения, образованном трансформатором Т2 и платой балластных резисторов А4 и через трансформатор Т1, согласующий выход (25 Ом) устройства
сложения с сопротивлением тракта ВЧ (50 Ом), подаются на плату А6. На плате А6 суммарный сигнал коммутируется на контакт 2, с которого кабелем выводится на выходной разъем
блока БРМ Х3.2.

ЖЯ1.200.336-06 РЭ лист 59
В режиме работы передатчика одним из блоков УМ-500 подключение выхода рабочего блока к
выходному фидеру ВЧ тракта осуществляется с помощью коммутационных реле на плате А6.

+24 В

+12В
Управление

Фильтр

Вход ВЧ

УМ1
Вкл.

УМ2
Вкл.

Плата УДМ

Плата
УМ-50

Вх.УМ1
Вх.УМ2

+24 В

Управление реле
Вых. УМ1
Вых. УМ2

Плата
коммутации
УСМ

Устройство
сложения

Вых. Σ

Трансформатор согласующий
Сигн.ВЧ 1

Плата
индикации
ВЧ

Сигн.ВЧ 2

Рисунок 1.14 – Структурная схема БРМ

Система коммутации на плате УДМ обеспечивает подачу возбуждения только на вх ботающего блока УМ-500, при этом выход второго канала возбуждения нагружается на балластную
нагрузку.
Выбор режима работы блока БРМ происходит по командам, поступающим на разъем
Х3..4, причём наличию команды соответствует «нулевой» уровень напряжения.

ЖЯ1.200.336-06 РЭ лист 60
По команде «УМ 1ВКЛ» или «УМ 2 ВКЛ» подключается один из блоков УМ-500. При
отсутствии команд осуществляется режим суммирования мощностей двух блоков УМ-500.
Одновременная подача этих команд недопустима.
Эти команды поступают на разъём Х1 платы УДМ, где с помощью ключей VT1 – VT5
преобразуются в сигналы управления переключающими реле, расположенные на плате УДМ
и плате коммутации УСМ. Все реле – одного типа RT315024 фирмы

SCHRACK с управ-

ляющим напряжением 24 В.
На плату индикации В4(А7) ЖЯ5.248.007 поступают сигналы, пропорциональные
мощности на выходах блоков УМ-500, снимаемые с детекторов, находящихся на плате А6.
Величины этих сигналов сравниваются, и если разница превышает заданный порог, формируется сигнал неисправности канала с меньшим уровнем мощности. Сигнал неисправности
кодируется нулевым уровнем напряжения на контакте 4 или 5 разъема Х3.4 блока БРМ.
На плате А7 установлены светодиоды, индицирующие наличие сигнала ВЧ в тракте.
Для питания устройств, входящих в блок БРМ, требуются:
− источники постоянного тока 24 В и 12 В;
− переменное напряжение 220 В для питания вентиляторов охлаждения.
1.2.2.3.1 Плата УДМ ЖЯ5.407.087
Плата УДМ реализует следующие функции:
− распределение возбуждения усилителей БУМ-500;
− формирование сигналов управления переключающими реле (К1,К2 на плате УДМ; К1 – К3
на плате коммутации УСМ);
−

формирование стабилизированного напряжения +12 В.
Высокочастотный сигнал подаётся на трансформатор Т1 с коэффициентом трансфор-

мации 3:2, согласующий выход 50 Ом УМ-50 с входом делителя 25 Ом. Трансформатор изготовлен из двух отрезков кабеля КВФ-37, намотанных на кольцевой ферритовый сердечник.
Делитель представляет собой дифференнциальный мост на основе кабельного трансформатора Т2 и реализован в виде отрезка кабеля РК-50-1-21, намотанного на кольцевой ферритовый сердечник. Выходы моста синфазные с выходным сопротивлением 50 Ом. Балластный
резистор R6 100 Ом включен между выходами делителя.
Реле К1 и К2 распределяют возбуждение блоковУМ-500.
По команде «УМ1ВК» нулевой потенциал с контакта 5 разъема Х1 подаётся в базу
инвертора VT4. Потенциал высокого уровня через резистор R8 подаётся в базу ключевого
каскада на транзисторе VT3 и открывает его. Через управляющую обмотку реле К2 потечёт
ток и контакты реле переключаются. При этом возбуждение с выхода 2 снимается, а выход
делителя нагружается на балластную нагрузку R10, R11, имеющую сопротивление 50 Ом.
Описание переключений в различных режимах работы сведено в таблицу 1.3.

ЖЯ1.200.336-06 РЭ лист 61
Таблица 1.3
Состояние

Состояние

Наличие сигна-

Соединение

реле вУДМ

реле в УСМ

ла на выходах

выводов на

УДМ

плате УСМ

Режим
К1

К2

К1

Перекл. Перекл.

К2

К3

Вых.1

Вых.2

Исх.

Исх.

Есть

Нет

1-2

УМ1 ВК

Исх.

УМ2 ВК

Перекл

Исх.

Исх.

Перекл.

Исх.

Нет

Есть

3-2

Сложение

Исх.

Исх.

Исх.

Исх.

Перекл.

Есть

Есть

1–5
3–4
6-2

На плате УДМ микросхемой D1 типа КР142ЕН8Б формируется стабилизированное напряжение +12 В, используемое для питания транзисторов VT1 - VT4. Это же напряжение используется как питающее для платы индикации ВЧ.
Устройство сложения мощности включает в себя трансформатор Т2 и плату балластных резисторов А4. Для распайки выводов используется соединительная плата А5. Сумматор
представляет собой устройство мостового типа с импедансами плеч и диагоналей 50 Ом.
Сигналы с выходов двух блоков УМ-500 через отрезки кабеля ( обмотки 1-2 и 7-8 в Т2), подключенные к выводам 4 и 5 на плате А6, подаются в диагонали моста. В одну пару противоположных плеч включены балластные резисторы R1, R2 и R3, R4. Вторая пара противоположных плеч является нагрузочной. В неё поступает мощность от обоих блоков УМ-500. Нагрузочные плечи через отрезки кабеля (обмотки 3-4 и 5-6 в Т2) объединены в точке 1 на плате
А5, чем и обусловлена величина выходного сопротивления сумматора 25 Ом.
При условии равенства фаз и амплитуд сигналов на входах сумматора, вся мощность
поступает в нагрузку. При нарушении этого условия часть мощности будет выделяться в балластных резисторах. Для увелечения допустимой мощности, рассеиваемой в балластах, каждое балластное сопротивление состоит из двух параллельно включённых резисторов 100 Ом,
установленных на радиатор.
Трансформатор Т1 на отрезках линий с коэффициентом трансформации по напряжению 3:2 согласует выход сумматора ( 25 Ом) с трактом ВЧ (50 Ом). Он реализуется на основе модификации параллельно-последовательного соединения двух трансформаторов на линиях с коэффициентами трансформации 1:1 и 1:2 и выполнен двумя линиями с волновым сопротивлением 37 Ом, образованными параллельно соединенными отрезками 75 Ом кабеля.
Для увеличения сопротивления линий протеканию продольных токов, отрезки кабеля намотаны на ферромагнитный сердечник.
1.2.2.3.2 Плата коммутации УСМ ЖЯ5.280.201
Плата коммутации ЖЯ5.280.201 (А6) обеспечивает переключение выходов блоков

ЖЯ1.200.336-06 РЭ лист 62
УМ-500 в соответствии с выбранным режимом работы передатчика.
Выходы блоков УМ-500 заведены на выводы 1 и 3 платы. В режиме суммирования выводы 1 и 3 соединяются через нормально замкнутые контакты реле К1 и К2 с выводами 5 и 4,
являющимися входами сумматора. Суммарный сигнал заводится на вывод 6 платы и через
контакты включенного реле К3 поступает на вывод 2 платы и далее через разъём Х3.2 блока
БРМ на выход передатчика.
При работе одним полукомплектом выход выбранного блока УМ-500 подключается
через контакты включенного реле К1 или К2 к выводу 2 платы и далее через разъём Х3.2
блока БРМ на выход передатчика.
Реле К1 – К3 управляется сигналами, сформированными на плате УДМ. Описание переключений в зависимости от режима работы приведены в таблице 1. 3.
На плате коммутации УСМ расположены 2 детектора ВЧ сигнала, подключенные через ёмкостные делители С1, С2 и С4, С5 с коэффициентом деления ~ 1:60 к выходам блоков
УМ-500.
Продетектированные сигналы, пропорциональные выходным уровням блоков УМ-500,
через выводы 7 и 9 платы подаются на плату индикации ВЧ.
1.2.2.3.3 Плата индикации ВЧ ЖЯ5.248.007
Плата индикации ВЧ ЖЯ5.248.007 (А7) входит в состав блока БРМ и выполняет следующие задачи:
- световая индикация наличия тока ВЧ на выходах блоков УМ-500;
- формирование сигнала неисправности в виде нулевого потенциала, если разница выходных уровней блоков УМ-500 больше определенного порога.
Сигналы постоянного тока, пропорциональные напряжениям на выходах усилителей
УМ-500, подаются на выводы 1 и 5 платы индикации. С выходов буферных каскадов на транзисторах VT1 и VT2 сигналы подаются на базы транзисторов VT3 и VT4, которые при определённом уровне сигналов открываются зажигая светодиоды Н1 и Н2 « ВЧ1» и «ВЧ2» соответственно.
Для сравнения выходных мощностей блоков УМ-500 и формирования сигнала неисправности применён сдвоенный компаратор Д1 типа К1401СА3.
Рассмотрим работу одного из двух компараторов ( входы – выводы 2 и 3, выход - вывод 1). На прямой вход подаётся напряжение с делителя, подключенного к выходу буфера
VT2. На инверсный вход подаётся напряжение с идентичного делителя, подключенного к выходу буфера VT1, а также постоянное смещение через резистор R18*. Величина этого смещения задаёт порог срабатывания компаратора.
При равенстве мощностей блоков УМ-500 напряжения, подводимые на входы компаратора от детекторов равны между собой, при этом напряжение на инверсном входе больше,
чем на прямом на величину смещения ( порога), и на выходе 1 компаратора напряжение низкого уровня. Если при снижении мощности на выходе УМ1 из-за неисправности напряжение

ЖЯ1.200.336-06 РЭ лист 63
на инверсном входе МС понизится на величину, превышающую пороговое значение и станет
меньше, чем на прямом входе, то на выходе 1 компаратора установится потенциал высокого
уровня, откроется транзистор VT6, обеспечивая протекание тока через диод оптопары D2.
При этом корпус будет скоммутирован на вывод 7 платы, сигнализируя об аварии УМ1. Аналогично при аварийном уменьшении мощности УМ2 ниже порога, на выводе 9 платы будет
сформирован сигнал аварии УМ 2.
1.2.2.4 Блок предварительного усилителя (БПУ) ЖЯ2.030.139
Блок предварительного усилителя ЖЯ2.030.139 ( используется только для исполнения
ЖЯ1.200.336-05).
В его состав входят плата УМ-50 ЖЯ5.030.605, модуль питания ЖЯ2.200.604,
плата с элементами ЖЯ5.428.992, плата включения и контроля ЖЯ5.429.068 и модуль питания FLATRACK.
Плата УМ-50 ЖЯ5.030.605 предназначена для усиления ВЧ сигнала возбудителя до
уровня порядка 20 Вт, необходимого для возбуждения усилителя мощности УМ-500
ЖЯ2.030.859. Плата УМ-50 выполнена в виде съемного субблока, устанавливаемого в корпусе
блока предварительного усилителя. Субблок имеет защитный экран, отделяющий его от модуля питания. Предусмотрено принудительное воздушное охлаждение субблока.
Коэффициент усиления платы УМ-50 порядка 35 дБ. Входное сопротивление 75 Ом с
КБВ не ниже 0,8. УМ-50 работает на нагрузку 50 Ом с КБВ > 0,8.
Плата УМ-450 содержит три усилительных каскада. Первый и второй каскады - однотактные, выполнены на МОП транзисторах типа BLF -145.Третий каскад - выходной, выполнен по двухтактной схеме на МОП транзисторах BLF -177.
Для обеспечения необходимой линейности первый и второй каскады работают в классе А, а выходной каскад – в классе АВ.
В плате УМ-50 предусмотрено запирание усилителя внешней командой – подачей корпуса. По этой команде снимается смещение со второго и третьего каскада.При превышении
допустимой величины температуры радиатора (95 ± 5) °С напряжение снимается с установленного на радиаторе терморезистора R1 и подается на исполнительное устройство схемы
управления, которое снимает ВЧ сигнал со входа платы УМ-50. Напряжение питания усилителя 24 В 4,0 А и напряжение питания смещения 12 В 0,2 А - стабилизированные.
Модуль питания ЖЯ2.200.604 предназначен для питания УМ-500 напряжением
40 В 30 А.
Модуль питания выполнен в виде кожуха, в который вставляется модуль питания
FLATPACK 1500 ELTEK.
Из БСП ЖЯ2.087.998 сетевое напряжение 220 В через фильтр Z2 ( EPCOS) подается
на контакты 2, 3 СОN1 платы с элементами ЖЯ5.428.992 и одновременно на контакты 1, 2
разъема Х1 подается напряжение 5 В с платы включения и контроля ЖЯ5.429.068, запирающее модуль питания FLATPACK 1500.

ЖЯ1.200.336-06 РЭ лист 64
После поступления команды на включение БП напряжение 5 В снимается с платы с
элементами и модуль питания открывается. Выходное напряжение 40 В через фильтр Z3
ЖЯ3.290.248 поступает на питание УМ-500.
В случае отказа модуля питания FLATPACK 1500 ( отсутствие выходного напряжения
при подаче сигнала на включение БП) на разъеме Х2 контакт 1 платы включения и контроля
появляется сигнал "ОТКАЗ БП" в виде корпуса.
1.2.2.5 Блок фильтров ЖЯ2.250.337
В блоке фильтров ЖЯ2.250.337 производится подавление высших гармонических составляющих рабочей частоты передатчика.
1.2.2.5.1 С выхода согласующего трансформатора сигнал мощностью 1 кВт подается
на систему фильтров подавления гармоник.
В блоке имеется шесть октавных фильтров нижних частот, перекрывающих весь частотный диапазон от 1,5 до 30 МГц. Полосы пропускания каждого из фильтров разбиты следующим образом:
I фильтр

от 1,5 до 2,5 МГц;

II фильтр

от 2, до 4,1 МГц;

III фильтр

от 4,1 до 6,8 МГц;

IV фильтр

от 6,8 до 11,3 МГц;

V фильтр

от 11,3 до 18,8 МГц;

VI фильтр

от 18,8 до 30,0 МГц .

Фильтры с I по IV выполнены по идентичной схеме десятиэлементного ФНЧ Кауэра –
Золотарева. Два последних фильтра, V и VI, выполнены по схеме “вилки” из фильтров ФНЧ
+ ФВЧ.
Входное сопротивление фильтров верхних частот в каждой из “вилок” обеспечивает
для сумматора или отдельного УМ-500 согласованную нагрузку на частотах 2 и 3 гармоник
рабочей частоты, что препятствует отражению сигналов этих гармоник и поглощение их
балластной нагрузкой (R1), равной 50 Ом, на которую нагружен ФВЧ.
Низкочастотная часть “вилки” фильтров пропускает только сигнал рабочей частоты и
задерживает сигнал гармоник.
1.2.2.5.2 Подключение и отключение фильтров I - VI производится с помощью электромеханических реле типа RT314024 SCHRACK, которые располагаются на двух платах ,
коммутаторов ЖЯ3.628.073 и ЖЯ3.628.074. Для предотвращения выбросов по цепям включения реле их обмотки зашунтированы диодами и конденсаторами. Сигналы управления по
включению реле подаются через фильтры, состоящие из дросселя и конденсатора.
1.2.2.6. Антенно-согласующее устройство ЖЯ 2.240.320

ЖЯ1.200.336-06 РЭ лист 65
Антенно - согласующее устройство (АнСУ) предназначено для согласования импеданса антенно-фидерного устройства (АФУ) с выходным сопротивлением блока фильтров,
равным 50 Ом. Для нормальной и устойчивой работы усилителя мощности АнСУ должно
обеспечивать КБВ в фидере на выходе усилителя мощности не менее 0,75. Типовое время
настройки на новый канал – 2,5 с, максимальное время настройки – 5 с.Время переключения
на заранее запрограммированный канал – не более 50 мс.
Структурная схема антенно-согласующего устройства приведена на рисунке 1.15 .

Выход ВЧ Х4.2
А3

А6

ХТ1

Вход ВЧ

ХТ4

ХТ1

ХТ3

ХТ 3

ХТ2
ХТ4

Х1.2

А7

ХТ2

ХТ1

ХТ3

А5

А2

ХТ1
ХТ2

А8

ХТ4

ХТ1

ХТ3

ХТ3

ХТ2
ХТ1

А1

А2
А4

ХТ1
А8
ХТ1

А1
А6,А7

ХТ2

А1

Рисунок 1.15 – Структурная схема АнСУ

А6

А3

Контроллер

А4,5

ЖЯ1.200.336-06 РЭ лист 66
В состав антенно-согласующего устройства входят:
-

А1 - плата дискретного конденсатора 1 ( входная) ЖЯ5.428.947;

-

А2 - датчик автонастройки ЖЯ5.132.078 ;

-

А3 - коммутатор обхода ЖЯ5.280.208;

-

А4 - дискретный коммутатор индуктивностей ЖЯ5.429.097;

-

А5.А6 - дискретный коммутатор индуктивностей 1 ЖЯ5.429.091;

-

А7 - плата дискретного конденсатора 2 (выходная) ЖЯ5.428.948;

-

А8 - плата дискретного конденсатора 2 (выходная) ЖЯ5.428.948-01

-

А9 - плата контроллера ЖЯ5.108.127.

1.2.2.5.1 Датчик автонастройки ЖЯ5.132.078
Датчик автонастройки размещен в экранирующем корпусе, разделенном на два отсе
ка - высокочастотный и низкочастотный; в этих отсеках размещены плата дискриминаторов
ЖЯ5.032.080 и аналого-цифровой преобразователь ЖЯ5.108.115.
В высокочастотном отсеке размещена плата дискриминаторов ЖЯ5.032.080 с
расположенными на ней трансформаторами тока Т1…Т4 в индивидуальных экранах, которые имеют связь с проходящим через отсек ВЧ кабелем (фидером), детекторами и фазовыми дискриминаторами датчиков, размещенных в общем корпусе :
- датчик фазы;
- датчик активной проводимости;
- датчик активного сопротивления.
Все три датчика выполнены на основе широкополосных фазовых дискриминаторов с
преобразованием выходных сигналов в цифровой вид с помощью входящего в состав датчика
автонастройки аналого-цифрового преобразователя (АЦП).
Сигналы с выходов детекторов,дискриминаторов, через проходные конденсаторы поступают во второй отсек датчика на плату АЦП.
Плата АЦП включает в себя:
- буферные усилители-вычитатели на операционных усилителях D1, D3;
- потенциометры балансировки датчиков;
- коммутатор каналов АЦП, D2;
- АЦП с последовательным выходом, D6;
- cтабилизатор напряжения +5 В, D7;
- преобразователь напряжения +12 В в напряжение минус 5 В, необходимое для питания операционных усилителей и АЦП, D5.
1.2.2.5.2 Согласующий П-контур выполнен на основе дискретно коммутируемых индуктивностей и конденсаторов. Управление дискретными элементами контура осуществляется
внутренним контроллером антенно-согласующего устройства. Конструктивно П-контур выполнен в виде отдельных плат:
- плата дискретного конденсатора ( входная) ЖЯ5.428.947;

ЖЯ1.200.336-06 РЭ лист 67
- платы дискретного конденсатора ( выходные) ЖЯ5.428.948 и ЖЯ5.428.948-01;
-

коммутатор индуктивностей ЖЯ5.429.091.

В тех случаях, когда ни одна из катушек L1…L10 не задействована, вся установка этих
индуктивностей исключается из состава П-контура с помощью специальных реле. Тем самым
уменьшается паразитная индуктивность контура и облегчается настройка на высоких частотах.
Управление работой антенно - согласующего устройства осуществляется контроллером.
Структурная схема управления АнСУ представлена на рисунке 1.16.
Вход
Х1.2

А3

А2

Коммутатор обхода

Датчик
автонастройки

А1

А4, А5

Плата
входных
конденсаторов

Плата
индуктивностей

А6, А7
Плата выходных конденсаторов

ВЫХОД
Х4.2

А9
Контроллер
Х2.1
Управление
Рисунок 1.16 - Структурная схема управления АнСУ

1.2.2.5.3. Плата контроллера ЖЯ5.108.127
Контроллер

представляет собой печатную плату, вставляемую в блок АнСУ через

разъемы Х10…Х15 и клемник для подачи напряжения +12 В, +24 В.
В состав контроллера входят следующие элементы:
- микроконтроллер типа АТ90СА N128;
- микросхемы интерфейса;
- транзисторные ключи для управления реле согласующего устройства;
- преобразователь напряжения +5 В.
АнСУ работает в двух режимах: режим подготовки канала и режим работы на предварительно подготовленных каналах.
1.2.2.5.4 Управление антенно-согласующего устройства осуществляется по RS -232 –
каналу от платы ПУ УМ ЖЯ5.284.945, расположенной в блоке управления и контроля через
разъем Х1.1 блока АнСУ.
В процессе настройки на новый канал производится автоматический подбор дискретных
элементов согласующего контура для обеспечения наилучшего согласования с антенной по
сигналам датчика автонастройки. Результаты настройки запоминаются в памяти контрол

ЖЯ1.200.336-06 РЭ лист 68
лера. Антенно-согласующее устройство способно запоминать настройки на 100 каналов. В
число запоминаемых параметров входят положения всех дискретных элементов согласующего контура.
Реле К1 и К2, расположенные на плате коммутатора обхода, обеспечивают возможность исключить из передающего тракта согласующий

П - контур и датчик автонастройки

при поступлении команды ОБХОД АнСУ. При этом вход антенно-согласующего устройства
будет напрямую соединен с выходом блока. Такая работа производится, если передатчик
работает на согласованную нагрузку (например, эквивалент нагрузки равный 50 Ом) в случае
сильного рассогласования параметров нагрузки ( КБВ = 0,2 и ниже) или если АнСУ неисправно.
1.2.2.6 Блок сетевого питания ЖЯ2.087.998
Блок сетевого питания

ЖЯ2.087.998 (БСП), расположенный в нижней части стойки

усиления мощности, предназначен для эксплуатации в составе стойки передатчика
ЖЯ2.210.097 и обеспечивает питание постоянными и переменными напряжениями блоков
БРМ, АнСУ, БФ, БК, УМ-500, платы модулей питания.
Структурная схема БСП приведена на рисунке 1.17.
сетевого питания включает в себя следующие основные узлы:
- плата с элементами ЖЯ5.428.838;
- плата модулей питания ЖЯ5.087.098;
- плата модулей питания ЖЯ5.087.109;
- плата модулей питания ЖЯ5.087.114;
- реле МО8 МА-63-12;
- фильтр подавления индустриальных помех В84112-В-А120;
- фильтр подавления индустриальных помех В84112-В-А20;
- фильтр помех ЖЯ5.168.417.
Питание передатчика ПП-1000 производится от однофазной сети
220 В +10 %....минус 15 %, 50 Гц ± 5%.
Сетевое напряжение 220 В от распределительной панели, размещенной на задней
стенке стойки РПДУ, поступает на контакты 1, 2 разъёма Х1.1 БСП.
Переменное напряжение 220 В поступает на выключатель S1, расположенный на лицевой панели блока сетевого питания, который используется для включения питания передатчика, а также выполняет функцию токовой защиты.
С контактов выключателя напряжение сети подаётся на сетевой фильтр индустриальных помех Z1 типа В84112-В-А120 EPCOS, который предназначен для подавления индустриальных помех, создаваемых передатчиком.

ЖЯ1.200.336-06 РЭ лист 69
С выхода сетевого фильтра напряжение 220 В подаётся на возбудитель ( контакты 1,2 разъёма Х1.3) и контакты 1,2 платы модулей питания ЖЯ5.087.114 ( дежурный источник питания),
а также на контакты 1 реле К1, К2.
С дежурного источника питания напряжение 27 В поступает на контакты 3А…5А
разъёма Х1.2 питание блока контроля), а напряжение 12 В на плату с элементами А1
ЖЯ5.428.838 и контакты 5В, 6В разъёма Х1.2.
Включение РПДУ осуществляется сигналом управления, поступающего с блока контроля через контакты 1А, 2А разъёма Х1.2 на плату с элементами А1.
С платы А1контакты 1,2) подано напряжение отпирания на контакты 3 реле К1,К2, которое открывает их, и через замкнутые контакты 1,2 переменное напряжение 220 В поступает
на платы модулей питания А2, А3, разъём Х2.1 контакты 1.2 (питание БП), разъём Х2.3 контакты 7…10, разъём Х2.4 контакты 1,2, вентилятор М1.
Плата модулей питания А2 ЖЯ5.087.098 предназначена для питания предварительных и оконечных каскадов усилителя УМ-50. Питание оконечных каскадов осуществляется напряжением 24 В , поступающим на разъём Х2.3 контакты 1…4. С целью уменьшения уровня
помех, поступающих на предварительные каскады усилителя УМ-50 по цепям электропитания, напряжение 12 В подано через фильтр помех Z3 ( разъём Х2.3 контакты 5,6).
Плата модулей питания А3 ЖЯ.087.098 служит для питания постоянными напряжениями 24 В, 12 В различных цепей блоков БРМ, АнСУ, БФ, УМ-500. Указанные напряжения
поданы на разъём Х2.2 контакты 1А…6А, 1В…6В, 1G… 4G и на разъём Х1.2 контакты 5G,
6G.
Питание цепей смещения УМ-500 осуществляется от отдельной платы модуля питания А5 ЖЯ5.087.109. Для уменьшения уровня помех создаваемое модулем питания напряжение 12 В подано на фильтр помех Z4. Отфильтрованное напряжение заведено на разъём
Х1.2 контакты 5В, 6В.
Охлаждение тепловыделяющих элементов в БСП производится вентилятором М1.
1.2.2.7 Блок питания
Блок питания ЖЯ2.200.099 (БП), расположенный в верхней части стойки усиления
мощности под блоком БУиК, обеспечивает питание оконечных каскадов блока УМ-500 напряжением 40 В.
Структурная схема БП приведена на рисунке 1.18.
Блок питания состоит из следующих основных узлов:
- устройство FLATPACK IU POWER SHELT ELTEK;
- модули питания FLATPACK 1500 ELTEK;
- плата включения и контроля ЖЯ5.429.063;
- фильтр В84112-В - В120 EPCOS;
- фильтр помех ЖЯ3.290.248;

ЖЯ1.200.336-06 РЭ лист 70
- фильтр питания ЖЯ5.168.418.
Переменное напряжение 220 В из БСП подаётся на вход БП ( разъём Х32.1
контакты 1,2.) и далее на сетевой фильтр индустриальных помех Z1 – типа В84112-В - В120
EPCOS, который предназначен для подавления индустриальных помех, создаваемых модулями питания FLATPACK 1500.
При включении БСП с дежурного источника питания напряжение 12 В подаётся на плату включения и контроля А2 ЖЯ5.429.063, предназначенную для включения модулей питания FLATPACK 1500 и контроля наличия напряжения 40 В. С выходных разъёмов платы Х4,
Х6 контакт 2 подаётся запирающее напряжение 5 В на управляющие входы модулей питания
CON4, CON6.
Включение модулей питания осуществляется подачей сигнала управления с БУиК на
плату включения и контроля А2, при этом с управлящих входов модулей питания снимается
запирающее напряжение. С разъёмов Х3…Х6 модулей питания выходное напряжение 40 В
поступает на фильтры помех Z2, Z3, которые предназначены для подавления помех, идущих с выхода модулей питания. С выхода фильтров напряжение 40 В подаётся на разъёмы
Х32.3…Х32.6 контакты 1…3. При отсутствии выходных напряжений 40 В от модулей питания
и при наличии сигнала управления с БУиК на разъемах Х3, Х7 платы контроля А2 появляются сигналы «отказ ИП1» и «отказ ИП2», которые заведены на разъёмы Х33.2, Х33.3.
Охлаждение тепловыделящих элементов блока производится вентиляторами М1, М2 ,
на которые напряжение питания 12 В подаётся с выхода фильтров Z1, Z2 ЖЯ5.168.418,
предназначенных для подавления помех, возникающих при их работе.

ЖЯ1.200.336-06 РЭ лист 71
М1
Вентилятор

S1
Выключатель

Сеть
~220

+27 В

К1

Z1

БП

Z2

Реле
Фильтр

А4

Фильтр

А2

+24 В

Z3

Z3
Фильтр
помех

Плата модулей
питания

+12 В УМ-50

А5

К2

Плата
модулей
питания

БУиК

Поток воздуха

А5

Реле

Плата
модулей
питания

Z4
+12 В

+12 В
А1
Плата с
элементами

А3
Плата
модулей
питания

+24 В
+12 В

Рисунок 1.17– Структурная схема блока сетевого питания

Фильтр
помех

+12 В
Смещение
УМ-50

ЖЯ1.200.336-06 РЭ лист 72

А1

От БСП ~ 220 В

Устройство FLATPACK

Z1

А1

Фильтр

Модуль
питания

Z2
Фильтр
помех
А2
Плата
включения
и контроля

Модуль
питания

+40 В
-40 В

Z3
Фильтр
помех

+40 В
-40 В

Z4
+12В
От БСП

Фильтр
питания

+12 В
-12 В

М1
Вентилятор

-12 В

М2

Z5
+12В
+12 В
От БСП

Фильтр
питания

Вентилятор
-12 В

-12 В

Рисунок 1.18 – Структурная схема блока питания

ЖЯ1.200.6 - 06 РЭ лист 73
1.2.2.8 Датчик КБВ ЖЯ3.035.096
Датчик КБВ предназначен для формирования напряжения падающей и отраженной
волн усиленного ВЧ сигнала в выходном фидере - на разъем Х1 датчика КБВ ВХОД ВЧ сигнал ВЧ поступает непосредственно от блока фильтров.
В состав датчика входят:
- трансформатор тока ЖЯ5.768.025-02;
- плата ВЧ датчика ЖЯ5.428.401;
- плата повторителей ЖЯ5.424.050.
Основу датчика составляет фазовый дискриминатор , размещенный на плате ВЧ. Входными сигналами для датчика служат: напряжение, пропорциональное току в фидере, снимаемое с трансформатора тока, и напряжение, пропорциональное напряжению на фидере, снимаемое с емкостного делителя. С выходов фазового дискриминатора сигналы напряжения
падающей и отраженной волн через проходные конденсаторы поступают на плату повторителей.
Плата повторителей ЖЯ5.424.050 включает в себя потенциометры регулировки выходных уровней датчика, буферные повторители на операционных усилителях и параметрический стабилизатор напряжения + 9 В для питания повторителей.
Все элементы датчика размещаются в экранирующем корпусе, разделенном на три отсека: в одном отсеке размещен трансформатор тока ЖЯ5.768.025-02 и конденсаторы емкостного делителя, во втором - плата ВЧ ЖЯ5.428.401, и в третьем - плата повторителей
ЖЯ5.424.050. Сигналы от трансформатора тока и емкостного делителя поступают на плату ВЧ
через проходные изоляторы, установленные на перегородке между отсеками.
На общей оси с трансформатором ЖЯ5.768.025-02 датчика КБВ установлен транс форматор тока ЖЯ5.768.034, сигнал от которого поступает на разъем КОНТРОЛЬ ВЧ.
1.2.2.9 Плата модуля питания ЖЯ5.087.141
Плата модуля питания ЖЯ5.087.141 (ПМП) располагается в нижней части стойки усиления мощности и предназначена для питания постоянным напряжением 24 В вентиляторов в
блоках АнСУ, БФ, БУиК и УМ-500.
Плата модуля питания состоит из сетевого выпрямителя (диодный мост VD1), сглаживающего фильтра (конденсаторы С5, С6), преобразователя напряжения (модуль А1).
Питание платы модуля питания производится от однофазной сети 220 В +10 %, минус 15 %;
50 Гц ± 5 %, поступающего из БСП в момент включения РПДУ.
Напряжение 220 В, поданное через контакты 1.2 разъема Х1 ПМП на диодный мост
VD1 выпрямляется и сглаживается конденсаторами С5, С6.

ЖЯ1.200.6 - 06 РЭ лист 74

Преобразователь напряжения выполненный на модуле МПК 150Е преобразовывает
выпрямленное сетевое напряжение в постоянное напряжение номиналом 24 В, которое поступает на контакты 1,2 разъемов Х2,Х3. Конденсаторы С1, С2, С7…С10 предназначены для
подавления высокочастотных помех идущих от преобразователя напряжения.
1.2.3 Блок фидерной коммутации и защиты ЖЯ3.299.088
Блок фидерной коммутации и защиты

(БФКиЗ) ЖЯ3.299.088 состоит из датчика КБВ

ЖЯ3.035.031 и платы коммутации ЖЯ5.280.202.
Блок предназначен для подключения к передатчику различных нагрузок. При этом производится контроль подключаемых цепей антенно-фидерного тракта. Для реализации необходимых коммутаций ВЧ цепей используются реле типа G41C334 GIGAVAC, которые подключаются к источнику питания 24 В.
С другой стороны к обмоткам реле через оптопары типа КР293 КП3А производится
подключение "земли", что приводит к срабатыванию реле и подключению требуемой нагрузки.
По умолчанию, до подачи управляющего сигнала (земли), все ВЧ выходы блока подключены к
земле.
При выборе нужной нагрузки снимается заземление с соответствующего разъема и
производится его присоединение к выходу передатчика.
В составе блока имеется датчик КБВ, который выдает в БУиК информацию о величинах падающей и отраженной волн в антенно-фидерном тракте.
1.2.4. Эквивалент нагрузки ЖЯ2.243.949
Эквивалент нагрузки, используемый для проверки параметров передатчика, а также
для технического обслуживания и ремонта, представляет собой резистивную сборку из шестиезисторов типа Р1-69-200- 75 Ом общим сопротивлением 50 Ом с приблизительно нулевой
реактивной составляющей во всем диапазоне рабочих частот, что достигается конструктивным выполнением эквивалента. Для охлаждения резисторов применен осевой вентилятор;
кабель от эквивалента, через который напряжение 220 В подается на вентилятор, следует
подключать к разъему 220 В ЭКВ на лицевой панели блока сетевого питания (нижний блок
стойки ).
На корпусе эквивалента имеется тумблер 220 В ВКЛ - который необходимо включить
перед включением передатчика, нагруженного на эквивалент нагрузки, в режим работы с
излучением мощности.
С делителя эквивалента нагрузки снимается напряжение для измерения параметров
передатчика с помощью стандартных измерительных приборов, для подключения которых
на корпусе эквивалента предусмотрен разъем СР50 – 73 ФВ (гравировка «КОНТРОЛЬ»).

ЖЯ1.200.6 - 06 РЭ лист 75
1.3 КОНСТРУКЦИЯ ПЕРЕДАТЧИКА
Радиопередатчик ПП-1000 состоит из следующих основных конструктивных
узлов:
- блок возбудителя ЖЯ2.209.163-04 ;
- стойка передатчика ЖЯ2.210.097 ( ЖЯ2.210.097-01 для ПП - 500) в составе:
- блок управления и контроля ЖЯ2.769.233;
- блок антенно - согласующего устройства ЖЯ2.240.320;
- блок фильтров ЖЯ2.250.337;
- блок УМ-500 ЖЯ2.030.859 : 2 шт. для ПП –1000 или 1 шт. для ПП – 500 ;
- блок резервирования мощности ЖЯ3.608.166 – для ПП-1000;
- блок сетевого питания ЖЯ2.087.998 ;
- блок питания ЖЯ2.200.099 – для ПП-1000;
- блок предварительного усилителя ЖЯ2.030.139 – для ПП-500;
- блок фидерной коммутации и защиты ЖЯ3.299.088;
- эквивалент нагрузки ЖЯ2.243.949.
Габаритные размеры передатчика :
- ПП-1000:

553 х 600 х 1000 мм (ширина х глубина х высота );

- ПП-500:

553 х 600 х 820 мм (ширина х глубина х высота ).

1.3.1 Возбудитель ЖЯ2.209.163 - 04 представляет собой моноблок высотой 155 мм
(“3U”), в корпусе которого предусмотрены направляющие для установки кассет или субблоков, что при необходимости позволяет легко извлечь их из корпуса для осмотра или ремонта.
Конструктивно в возбудителе принят ряд мер по экранировке

отдельных узлов и

обеспечению качественного заземления. На задней панели возбудителя размещены разъемы и клавишный переключатель. На лицевой панели имеются индикаторы отображающие
состояние работы и наличие питающих напряжений.
1.3.2 Стойка передатчика состоит из корпуса и размещаемых в нём блоков; блоки типовые, аналогичные блокам европейского стандарта 19″.
Несущий корпус стойки представляет собой алюминиевый каркас minirack Schroff высотой 16 U.
Все блоки, входящие в стойку передатчика ПП-1000 имеют врубную конструкцию,
что позволяет легко перемещать их по направляющим, установленным в корпусе, до сочленения с разъемами в стойке. Фиксация блоков в стойке осуществляется ловителями (сзади) и
болтами (со стороны лицевой панели) к передним стойкам корпуса.
Блоки соединяются с общей шиной заземления стойки посредством ловителей.
Болт заземления - для присоединения к стойке внешнего заземляющего провода
(или шины) - расположен сзади, на кронштейне с выходными разъемами.

ЖЯ1.200.6 - 06 РЭ лист 76
В верхней части сзади стойки также имеется болт заземления, установленный непосредственно на шине контура заземления стойки. Назначение этого болта заземления – присоединение заземлителя от возбудителя.
В составе изделия имеется комплект кабелей ЖЯ4.076.116, соединяющих блок возбудителя с разъемами, установленными на верхней части сзади стойки.
Кабели для внешних соединений (с аппаратурой и оборудованием объекта) изготавливаются на объекте. В комплекте поставки изделия имеется комплект разъемов
ЖЯ4.076.124, необходимых для изготовления этих кабелей.
Разъемы для соединения возбудителя с аппаратурой из состава стойки установлены в
верхней части стойки на задней панели.
Разъемы для подключения кабелей внешних соединений расположены в нижней задней части стойки за обшивкой.
В изделии используются блоки со встроенными вентиляторами, забор воздуха осуществляется из помещения. Выброс воздуха производится в помещение.
Изображение стоек передатчиков ПП – 1000, ПП – 500 и возбудителя с указанием габаритных размеров приведено в Альбоме №3 «Габаритные чертежи».
1.3.3 Блок фильтров ЖЯ2.250.337 имеет в своем составе шесть октавных фильтров,
каждый из которых выполнен на отдельной плате (линейке). Все соединения в каждом из
фильтров выполнены медными шинами шириной порядка 10 мм. Соединители между входом каждого из фильтров и контактами коммутирующих их реле являются съемными. Электромеханические реле типа RT314024 SCHRACK установлены на двух платах коммутаторов,
размещенных вдоль боковых стенок блока.
Высота блока фильтров – 88 мм (2U).
1.3.4 Блок АнСУ ЖЯ2.240.320 имеет в своем составе П- контур, датчик автонастройки, контроллер и схему коммутации (К1…К4), которая обеспечивает возможность работы
передатчика в обход согласующего контура блока АнСУ. В этом случае вход АнСУ напрямую соединяется с выходом блока.
Все высокочастотные соединения согласующего П-контура выполнены шинами.
Управление дискретными элементами контура осуществляется внутренним контрол лером антенно-согласующего устройства.
Контроллер представляет собой печатную плату ЖЯ5.108.127, все элементы которой
(кроме разъемов ) закрыты экранирующей крышкой.
Датчик автонастройки выполнен в экранирующем корпусе, разделенном на два отсека высокочастотный и низкочастотный, в которых размещены, соответственно, плата дискриминаторов ЖЯ5.032.080 и плата АЦП ЖЯ5.108.115.
На плате дискриминатора расположены в индивидуальных экранах три трансформатора тока, имеющие связь с ВЧ кабелем (фидером), проходящим через ВЧ отсек датчика автонастройки.

ЖЯ1.200.6 - 06 РЭ лист 77
Размер блока АнСУ по высоте – 88 мм (2U).
1.3.5 Эквивалент нагрузки ЖЯ2.243.949, используемый при подготовке к работе, при
проведении технического обслуживания или ремонта, конструктивно представляет собой экранирующий корпус, в котором установлены шестьтипа Р1-69-200 номиналом
75 Ом, соединенных последовательно – параллельно. Сопротивление эквивалента - 50 Ом.
Эквивалент нагрузки поставляется в комплекте с кабелями ЖЯ6.645.288 (ВЧ кабель)
и ЖЯ6.644.119 (для подачи напряжения питания ∼ 220 В на вентилятор эквивалента). На
корпусе эквивалента имеется тумблер для включения вентилятора. Эквивалент при работе с
ним может быть расположен в удобном для пользователя месте.

ЖЯ1.200.6 - 06 РЭ лист 78
1.4 ТАРА И УПАКОВЫВАНИЕ
Передатчик упаковывается в тарные ящики согласно их описям:
- комплект разъемов для кабелей внешних подключений, эксплуатационная документация, комплект одиночного ЗИП, комплект кабелей ЖЯ4.076.116 для соединения блока возбудителя со стойкой РПДУ;
- блок возбудителя ЖЯ2.209.163-04;
- стойка передатчика ЖЯ2.210.097 (ЖЯ2.210.097-01);
- блок фидерной коммутации и защиты ЖЯ3.299.088, если его поставка оговорена в
договоре;
- эквивалент нагрузки с кабелями для его подключения , если его поставка оговорена в
договоре;
- устройства трансформирующие согласующие ЖЯ5.770.640, ЖЯ5.770.639,
ЖЯ5.770.661, если их поставка оговорена договором.
Ящики опечатываются печатями ОТК.
1.4.1 Упаковка для варианта с приемкой представителя заказчика
Передатчик для защиты от механических повреждений упаковывается в тарные ящики
следующим образом.
Перед упаковкой передатчик предварительно подвергается временной противокоррозийной защите – вариант защиты В3-10 по ГОСТ В25674-83.
Перед тем как передатчик и его составляющие упаковать во внешнюю тару-ящик, он
упаковывается во внутреннюю тару. Внутренняя тара выполнена в виде мешка из полиэтиленовой пленки толщиной от 0, до 0.20 мм и служит одновременно для консервации передатчика и защиты его от климатических воздействий. Внутри мешка размещен влагопоглотитель силикагель ЕСКМ (ШСКМ) ГОСТ 3956-76, который насыпан в мешочки из полотна. Внутри
мешка относительная влажность контролируется индикатором влажности - силикагелем по
ГОСТ 8984-75.
Тарные ящики изготовлены из просушенных пиломатериалов хвойных и лиственных
пород по ГОСТ 8486-86.
По наружной поверхности ящика выполнена маркировка.
Передатчик и его составляющие укладывают в соответствующие ящики.
Комплект запасных частей и комплект инструментов и принадлежностей упакованы в
мешки из полиэтиленовой пленки и уложены вместе в ящик из фанеры.
Эксплуатационная документация упаковывается в пакет из полиэтиленовой пленки по
ГОСТ 9569-2006
После упаковки передатчика дно и крышки тарных ящиков пломбируются пломбами.

ЖЯ1.200.6 - 06 РЭ лист 79

2 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ
2.1 ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ
2.1.1 По стойкости к воздействию механических, климатических и биологических факторов передатчик ПП-1000 (ПП-500) соответствует требованиям класса 1 группы 1.1
ГОСТ РВ 20.39.304 - 98 в исполнении УХЛ и предназначен для эксплуатации в отапливаемых
помещениях при температуре окружающего воздуха от плюс 5 до плюс 45 °С, при относительной влажности до 80 % при температуре плюс 25 °С.
2.1.2 Электропитание передатчика осуществляется от однофазной сети напряжением
220 В + 10 %, минус 15 % и частотой 50 Гц ± 5 %.
При этом недопустимо заземление (соединение с корпусом передатчика) ни одного из
полюсов питающей сети.
2.1.3 Передатчик обеспечивает номинальную выходную мощность 1000 (500) Вт ± 1дБ;
при работе на нагрузку с КБВ ниже 0,25 передатчик сохраняет работоспособность с излучением пониженной мощности (до значений, обеспечивающих его безаварийную работу), выдавая
сигнал о снижении КБВ ниже нормы.
2.2

МЕРЫ БЕЗОПАСНОСТИ ПРИ ПОДГОТОВКЕ К ИСПОЛЬЗОВАНИЮ
И

ПРИ ИСПОЛЬЗОВАНИИ ПЕРЕДАТЧИКА

2.2.1 Работы по развертыванию передатчика, подготовке к работе и эксплуатации передатчика может производить только

обслуживающий

персонал, имеющий специальную

техническую подготовку и практические навыки в эксплуатации подобной аппаратуры, изучивший материальную часть по технической документации на передатчик и знающий правила
техники безопасности в объеме “Межотраслевых правил по охране труда (правил безопасности) при эксплуатации электроустановок" утвержденных Минэнерго РФ, приказ №163 от
27.12.2000 г и “Правил

технической эксплуатации электроустановок потребителей”, утвер-

жденных Госэнергонадзором 13.01.2003 г.
По условиям электробезопасности аппаратура передатчика относится к электроустановкам с напряжением до 1000 В.
2.2.2 Эксплуатация и обслуживание передатчика должны производиться не менее чем
двумя лицами, имеющими квалификационную группу по технике безопасности не ниже 3.
2.2.3 Для предотвращения несчастных случаев, связанных с поражением электрическим током, категорически ЗАПРЕЩАЕТСЯ производить включение аппаратуры без предварительного подключения всех предусмотренных в конструкции болтов (клемм) заземления к
общему контуру заземления объекта, на котором размещается передатчик.
2.2.4 При подключении аппаратуры к источникам электропитания необходимо сначала
подключать кабели (жгуты) питания к аппаратуре, а затем, после проверки установки выключателей питания аппаратуры и источников питания объекта в положение
«ВЫКЛЮЧЕНО», подключать кабели (жгуты) питания к источникам питания.

ЖЯ1.200.6 - 06 РЭ лист 80
При раздельном подключении источников питания низкого и высокого напряжений необходимо сначала подключать к аппаратуре источники низкого напряжения, а затем, убедившись в правильности подключения источников низкого напряжения, присоединять и подключать источники более высокого напряжения.
При подключении проводников под зажимы, гайки и шайбы нельзя допускать, чтобы
оголенные части проводников выступали за пределы соответствующей шайбы или гайки.
2.2.5 При установке и развертывании передатчика, в том числе при установке зазем лителей, при проведении всех видов работ на силовых щитах работать можно только надежно изолированным инструментом, стоя на резиновом коврике, применяя основные и дополнительные защитные средства, предусмотренные Правилами техники безопасности и инструкциями по технике безопасности, действующими на объекте.
2.2.6 Перед включением передатчика проверьте его заземление заземления стойки передатчика

соединение болта

ЖЯ2.210.097 с заземляющим контуром. Болт заземления

располагается на корпусе стойки в нижней части сзади.
Для соединения стойки с заземляющим контуром радиоцентра используйте жесткую шину или неизолированный гибкий проводник сечением не менее 10 мм2.
Соедините болт заземления возбудителя

- в правом нижнем углу на задней панели

возбудителя с болтом заземления стойки передатчика, находящимся на верхней обшивке
стойки.
2.2.7 Для подключения передатчика к питающей сети используйте только специально
предназначенные для этого штатные кабели.
2.2.8 При включенном передатчике ЗАПРЕЩАЕТСЯ:
− отключать заземление;
− вытаскивать и вставлять блоки;
− снимать обшивки;
− присоединять и отключать кабели от разъемов;
− использовать вставки плавкие, не соответствующие номиналу;
− производить какие – либо механические и монтажные работы на аппаратуре;
− протирать поверхность влажной ветошью.
Внимание !
ЗАПРЕЩАЕТСЯ подключение передатчика к сети без его заземления.
ЗАПРЕЩАЕТСЯ включение передатчика, если к ВЧ выходу передатчика не
подключен коаксиальный кабель, присоединяющий его к антенне.
ЗАПРЕЩАЕТСЯ подключать и отключать радиочастотный кабель передатчика
при включенном передатчике, а также во время грозы.

ЖЯ1.200.6 - 06 РЭ лист 81
2.3 УКАЗАНИЯ ПО МОНТАЖУ, УСТАНОВКЕ ПЕРЕДАТЧИКА НА ОБЪЕКТЕ И
СТЫКОВКЕ ЕГО С ОБОРУДОВАНИЕМ ОБЪЕКТА
2.3.1 Передатчик поставляется заказчику в штатных тарных ящиках согласно их описи:
- комплект эксплуатационной документации, в том числе паспорт ЖЯ1.200.336-06 ПС,
(ЖЯ1.200.336-05 ПС - для передатчика ПП – 500); руководство по эксплуатации
ЖЯ1.200. 336-06 РЭ; руководство по эксплуатации ЖЯ1.200 336-06 РЭ. Приложение. Альбом схем ЖЯ1.200.336-06 РЭ-А (ЖЯ1.200.336-05 РЭ-А для передатчика ПП-500); ведомость
запасного имущества ЖЯ1.200.336-06 ЗИ, комплект разъемов ЖЯ4.076.124 (ЖЯ4.076.135 –
ПП-500) для изготовления кабелей, необходимых для подключения передатчика к аппаратуре

радиоцентра,

комплект

запасного

имущества

в

соответствии

с

ведомостью

ЖЯ1.200.336-06 ЗИ; комплект кабелей;
- стойка передатчика ЖЯ2.210.097 (ЖЯ2.210.097-01 - для передатчика ПП – 500);
- блок возбудителя ЖЯ2.209.163-04;
- блок фидерной коммутации и защиты ЖЯ3.299.088, если его поставка оговаривается договором;
- эквивалент нагрузки с двумя кабелями, если его поставка оговорена в договоре;
- устройства трансформирующие согласующие ЖЯ5.770.640, ЖЯ5.770.639,
ЖЯ5.770.661, если их поставка оговорена в договоре.
2.3.2 Проверьте комплектность поставки передатчика ПП-1000 на соответствие
ЖЯ1.200.336-06 ПС, (передатчика ПП-500 на соответствие ЖЯ1.200.336-05 ПС), в том числе
в части ЗИП, эксплуатационной документации, комплекта кабелей на передатчик
ЖЯ4.076.116 (соединения стойки передатчика и возбудителя) и комплекта разъемов
ЖЯ4.076.124 – для изготовления кабелей для подключения передатчика к аппаратуре радиоцентра.
2.3.3 До установки передатчика на предусмотренное для него место:
−

произведите осмотр блока возбудителя ЖЯ2.209.163-04, стойки ЖЯ2.210.097,

блока фидерной коммутации и защиты на предмет выявления возможных механических повреждений или коррозии;
−

протрите поверхности стойки и возбудителя сухой ветошью;

Соедините болт заземления стойки (сзади внизу на корпусе стойки) с заземляющим
контуром радиоцентра, используя жесткую шину или неизолированный гибкий проводник сечением не менее 10 мм2.
2.3.4 Установите блок возбудителя ЖЯ2.209.163-04 на верхнюю обшивку стойки и,
используя кабели из комплекта ЖЯ4.076.116, соедините блок возбудителя со стойкой передатчика в соответствии со схемой соединений ЖЯ1.200.336-06 Э0 и рисунком 2.1.

ЖЯ1.200.6 - 06 РЭ лист 82

Блок возбудителя
Сеть
Х33

Х27

ТЛФ

ТЛГ

" RS485"

Х34

Х35

Х36

ЖЯ2.209.163-04
"Выход ВЧ"

""

Х45

Х39

Х20

Х18

"Возбудитель"
"220 В
Х29
Возбудитель"

Х21
"Вход ВЧ"

"ДУ- ПИОН"

СТОЙКА ПЕРЕДАТЧИКА ЖЯ2.210.097
(ЖЯ2.210.097- 01)

"Выход ВЧ"
Х22

Рисунок 2.1 -

Соединение блока возбудителя с разъемами, установленными
на верхней обшивке стойки передатчика

Болт заземления блока возбудителя ЖЯ2.209.163-04 соедините с болтом заземления, расположенным на задней части стойки .
Соедините блок коммутации и фидерной защиты со стойкой передатчика в соответствии со схемой соединений ЖЯ1.200.336-06 Э0.
2.3.5 Изготовьте кабели, необходимые для соединения передатчика с оборудованием
центра в соответствии со схемой ЖЯ1.200.336-06 Э0, используя поставляемый с передатчиком комплект разъемов ЖЯ4.076.124. Обозначения разъемов для внешних присоединений
стойки передатчика и возбудителя приведены на рисунке 2.1 и рисунке 2.2, соответственно.
Данные по распайке разъемов стойки передатчика даны на поле схемы внешних подключений передатчика ЖЯ1.200.336-06 Э0.

Х22

СТОЙКА ПЕРЕДАТЧИКА ЖЯ2.210.097
"220 В Сеть"
.

Х26

"ТЛФ - ТЛГ"

"ВЫХОД ВЧ"

"ДУ- ПИОН "

Х17

Х20

Рисунок 2.2 - Разъемы стойки передатчика для внешних подключений
Второй конец коаксиального кабеля следует разделать, исходя из конструктивного
оформления нагрузки, на которую работает передатчик .

ЖЯ1.200.6 - 06 РЭ лист 83
2.3.6 Присоедините кабели, соединяющие передатчик с оборудованием и аппаратурой радиоцентра к соответствующим разъемам передатчика – согласно схеме внешних подключений ЖЯ1.200.336-06 Э0 и рисунка 2.2 .
Все “внешние” разъемы возбудителя расположены на его задней панели, и к ним
имеется свободный доступ.
Разъем ВЫХОД ВЧ

расположен в нижней части стойки передатчика.

На этапе подготовки к включению и проверки работоспособности

вместо антенного

фидера (кабеля типа РК50-7 – 21 (22,23) следует подключить к разъему Х22 ВЫХОД ВЧ
коаксиальный кабель из состава эквивалента нагрузки ЖЯ2.243.949
2.3.6.1 Для подключения

силовых кабелей к стойке передатчика снимите на стойке

сзади фальш-панель, закрывающую разъемы.
Перед присоединением силовых кабелей к разъемам Х26 СЕТЬ 220 В, Х27 220 В
ВОЗБУДИТЕЛЬ убедитесь в том, что автоматический выключатель СЕТЬ на лицевой панели
блока сетевого питания и тумблер СЕТЬ 220 В, расположенный на задней

панели возбуди-

теля, находятся в положении ОТКЛ.
Силовой кабель, поставляемый в комплекте с эквивалентом нагрузки, присоедините к
разъему Х28 220В ЭКВИВАЛЕНТ, который также расположен на лицевой панели блока сетевого питания; тумблер включения напряжения питания вентилятора эквивалента, расположенный на корпусе эквивалента, установите в положение ОТКЛ.
После прокладки кабелей и закрепления

кабельных разъемов, установите фальш-

панель на место.
ВНИМАНИЕ! Подключение передатчика к сети без его заземления
ЗАПРЕЩАЕТСЯ
2.4 ПОДГОТОВКА ПЕРЕДАТЧИКА К ИСПОЛЬЗОВАНИЮ,
ПРОВЕРКА РАБОТОСПОСОБНОСТИ
2.4.1 Проверьте установку органов включения питания в исходное состояние:
-

тумблер СЕТЬ ВКЛ в положении “0”;

выключатель СЕТЬ возбудителя в ложении “ОТКЛ”.
2.4.2 Подключите к разъему ВЫХОД ВЧ (разъем Х22 на верхней обшивке стойки
передатчика) кабель коаксиальный, посемый в кабель. Второй конец этого кабеля присоедините к разъему Х1 ВХОД ВЧ на корпусе эквивалента нагрузки.
Кабель для подачи на вентилятор эквивалента нагрузки напряжения 220 В (также поставляется в составе эквивалента нагрузки) присоедините к разъему Х28 220 В ЭКВ, расположенному на стойке передатчика . Второй конец кабеля присоедините к разъему Х4 эквивалента.
Расположите эквивалент в удобном для работы месте.
2.4.3 Подготовка передатчика к работе и проверка его работоспособности производится в режиме местного управления - посредством органов управления, расположенных на
лицевой панели возбудителя.

ЖЯ1.200.6 - 06 РЭ лист 84
Прежде чем приступить к включению передатчика внимательно изучите информацию
о системе управления в местном режиме и указания о порядке действий, изложенные в настоящем подразделе
2.4.3.1 На лицевой панели блока возбудителя расположены :
- жидкокристаллический четырехстрочный дисплей (ЖКИ);
- четыре кнопки, имеющие гравировку : X, S, W , ВВОД ;
наборное поле, состоящее из 12 клавиш ( гравировки:

*,

0…9,

#

- восемь

светодиодов:ГОТОВ, ИЗЛ, МАНИП, + 5 В , + 12 В, минус 12 В, ОТКАЗ, уровень ТЛФ.
На рисунке 2.3 изображена панель дисплея.
Кнопки X, S, W

обеспечивают перемещение маркера по экрану, что позволяет

выбрать на экране дисплея позицию, необходимую для выполнения очередной операции.
Кнопка ВВОД обеспечивает введение в систему управления необходимой команды,
а кнопки

*и #

позволяют осуществить выбор режима работы, градации мощности.

Установка маркера в соответствующее положение на экране дисплея позволяет :
- выбрать режим управления МЕСТНОЕ или ДИСТАНЦИОННОЕ;
- осуществить настройку передатчика;
- с помощью клавиатуры набрать параметры подготавливаемого канала, начиная с
установки номера этого канала;
- обеспечить включение / отключение УМ ;
- обеспечить отпирание / запирание блока возбудителя и УМ ;
- включить АнСУ или выключить АнСУ ;
- включить тестовые программы.

НК : 00

F : 10,00000

P : 100 %

КБВ = 0,00

РР : J3Eлин

ΔF : 3,1 кГц

ПС : -40 дБ

Рв = 0,00

РЕЖ
ИСП

ВУ
ЗАПЕРТ

УМ
ЗАПЕРТ

УМ
ВЫКЛ

АнСУ
ВКЛ

Рисунок 2.3 -ДИСПЛЕЙ (условно).

ТЕСТ
ВУ

УПР
МЕСТ

ЖЯ1.200.6 - 06 РЭ лист 85
По дисплею :
1 строка :
- номер канала

НК :

- от 00 до 99 ;

- частота в МГц

F:

- от 01,500 00 до 29,99999 ;

- мощность в %

Р:

- 100 ; 50; 25 ;

- текущее значение КБВ - показания значений КБВ при наличии излучения.
2 строка :
- род работы РР : - кнопками

*и#

устанавливается заданный род работы и

метры, установленные для этого рода работы - в соответствии с перечнем, приведенным в
таблице 2.2;
- текущее значение Рв : - показания значений Рв при наличии излучения.
3 и 4 строки - отражают состояние передатчика :
РЕЖ - режим исполнения команд ИСПОЛНЕНИЕ / НАСТРОЙКА;
ВУ, УМ - режим исполнения команды ИЗЛУЧЕНИЕ - ОТПЕРТ / ЗАПЕРТ;
УМ - режим исполнения команды на включение источников питания блоков УМ-500 ВКЛ /ВЫКЛ ;
АнСУ - наличие команды на ОБХОД АнСУ или на его включение в ВЧ тракт –
ВКЛ /ВЫКЛ ;
ТЕСТ - установка одного из двух имеющихся тестов по проверке состояния аппаратуры
-"Тест Uву" и "Тест ВУ";
"Тест Uву" " - при включении этого теста обеспечивается автоматическая установка
выходного напряжения блока возбудителя 2 В на рабочей частоте;
"Тест ВУ " - определение при отказе неисправного заменяемого узла; предусмотрено
получение информации о неисправности по следующим узлам: УМ, СЕЛ, ТЛ, ДМС, СЧ,
ФОС, ФТС;
УПР - режим управления МЕСТ / ДИСТ.
2.4.3.2 При включении питания передатчик

устанавливается в режим работы

при

управлении ДУ – УПР/ ДУ с выключенным УМ - “УМ” /выкл и выключенным излучением –
“ВУ” / заперт и “УМ” /заперт. При этом рабочие параметры

передатчика соответствуют па-

раметрам, которые были в момент предыдущего выключения питания.
2.4.3.3 Для перевода передатчика в рабочее состояние необходимо выполнить следующие действия :
- переведите передатчик в местное управление, для чего подведите маркер к символу УПР и клавишей

*

установите МЕСТ ; нажмите кнопку ВВОД;

ВНИМАНИЕ! Если в течение 8 с после установки функции РЕЖИМ не будет нажатакнопка ВВОД, то параметры в канале не изменятся, и на экране дисплея отразятся
метры и номер ранее набранного канала;

пара-

ЖЯ1.200.6 - 06 РЭ лист 86
- включите питание УМ, для чего подведите маркер к функции УМ , установите клавишами
-

*

или

#

состояние ВКЛ и нажмите кнопку ВВОД;

включите излучение УМ, для чего подведите маркер к функции УМ, установите со-

стояние ОТПЕРТ и нажмите кнопку ВВОД;
- включите излучение возбудителя, для чего подведите маркер к функции ВУ, установите состояние ОТПЕРТ и нажмите кнопку ВВОД;
Если нужно изменить параметры передатчика с одновременным изменением
соответствующих параметров в памяти данного канала, например, РР, то следует подвести
маркер к параметру РР, установить заданный род работы и нажать кнопку ВВОД.
При этом можно перебрать значения РР по строчкам таблиц 1.3 вниз (клавишей *)
или вверх

(клавишей # ), а можно изменить только один из параметров в данном РР, на-

пример, сдвиг частоты (СДВ) или скорость в F1B , скорость в G1B, полосу, уровень П/С в
однополосных РР .
Если требуется произвести изменение

параметров рабочего канала без изменения

параметров в памяти данного канала, следует установить номер канала НК : 00 и в нем
производить необходимые изменения параметров.
2.4.3.4 Изменения значения частоты (F :) и изменение состояния АнСУ (ВКЛ. или ОБХОД) производится с настройкой канала; при этом передатчик остается на рабочем канале с
выключенным излучением.
Изменение остальных параметров происходит без настройки канала и состояние передатчика по функции ИЗЛУЧЕНИЕ УМ : ЗАПЕРТ / ОТПЕРТ остается без изменения.
Можно повторить настройку передатчика, не меняя параметров канала. Для этого
подведите маркер к функции РЕЖ , установите состояние НАСТР и нажмите кнопку
ВВОД. После настройки передатчик остается на рабочем канале с выключенным излучением.
ВНИМАНИЕ! Если в течение 8 с после установки функции РЕЖИМ не будет нажата
кнопка ВВОД , то параметры в канале не изменятся, и на экране дисплея отразятся параметры и номер ранее набранного канала.
Перестройка передатчика на канал НК (номер канала) осуществляется путем набора
нужного канала при помощи цифровой клавиатуры и нажатия кнопки ВВОД.
После исполнения команды параметры НК записываются в память канала 00 и передатчик остается на рабочем канале без изменения состояния по параметру ИЗЛУЧЕНИЕ.
2.4.3.5 После изучения вариантов управления передатчиком в местном режиме (с
лицевой панели возбудителя) приступите к проверке работоспособности передатчика.
2.4.4 Включите автоматический выключатель СЕТЬ ВКЛ на блоке сетевого питания.
Устанавливая переключатель КОНТРОЛЬ на панели блока контроля стойки передатчика в положения “5 В”, “12 В”, “24 В”, проконтролируйте наличие указанных напряжений, под-

ЖЯ1.200.6 - 06 РЭ лист 87
тверждающее работоспособность источников низковольтного питания из состава блока сетевого питания (БСП) стойки передатчика.
2.4.5 Выключатель СЕТЬ на задней панели возбудителя поставьте во включенное
положение. на лицевой панели возбудителя появится подсветка светодиодов
+5 В, +12 В, минус 12 В, подтверждающая наличие напряжений источников питания из
состава возбудителя.
На цифровом дисплее и светодиодах возбудителя высвечивается информация предыдущей настройки.
Переведите возбудитель в местное управление и включите УМ.
Включите охлаждение эквивалента нагрузки тумблером ВКЛ. ВЕНТ. на его корпусе.
2.4.6 Протестируйте УМ и субблоки возбудителя, подведя маркер к функции ТЕСТ и
установив поочередно состояния " Тест Uву" и "Тест ВУ"
Убедившись в исправности УМ и субблоков возбудителя, продолжите работу.
Если требуется произвести изменение параметров рабочего канала без изменения
параметров в памяти данного канала, следует установить номер канала НК : 00 и в нем
производить необходимые изменения параметров.
2.4.7 С помощью кнопок клавиатуры на лицевой панели возбудителя наберите параметры двух - трех частотных каналов, руководствуясь указаниями п.2.4.3 настоящего Руководства по эксплуатации.
Установите заданный класс излучения (род работы).
Установите параметры заданного класса излучения : частотный сдвиг и скорость телеграфирования для работы в ТЛГ режимах или полосу частот и уровень пилот – сигнала для
работы в ТЛФ режимах.
Выполняя действия п.2.4.3.3, проверьте работоспособность передатчика.
Установите уровень выходной мощности равным 25 % Рном.
2.4.7.1 Произведите настройку канала и запоминание его параметров.
По ЖКИ на лицевой панели возбудителя проверьте правильность записанных параметров канала.
2.4.7.2 Включите излучение возбудителя и излучение УМ. По появлению подсветки
светодиода ИЗЛ на лицевой панели возбудителя убедитесь в исполнении этой команды.
Если в данном канале были набраны классы излучения F1B, G1B, NON, то на дисплее
(в правом верхнем углу) появится индикация значений выходной мощности Рв и КБВ.
По цифровому индикатору на лицевой панели блока контроля передатчика, установив
переключатель КОНТРОЛЬ в положение “Р”, также проконтролируйте величину мощности ,
отдаваемой в эквивалент нагрузки - величина мощности должна быть порядка 250 Вт.
Проверьте правильность работы АнСУ, установив переключатель КОНТРОЛЬ на панели
блока контроля в положение “КБВ”. Показания индикатора должны быть не менее 0.8.

ЖЯ1.200.6 - 06 РЭ лист 88
Значения мощности и КБВ, полученные по показаниям на ЖКИ возбудителя и по цифровому индикатору КОНТРОЛЬ на панели блока контроля должны быть близки.
Проверьте работу передатчика на том же рабочем канале, устанавливая уровни мощности 50 % и номинальную.
2.4.7.3 Закончив подготовку передатчика к работе и проверку его работоспособности,
снимите излучение - заприте УМ и ВУ:
- выключите питание УМ и затем выключите передатчик : переведите выключатель
СЕТЬ на задней панели возбудителя в выключенное состояние; при этом пропадает подсветка светодиодов +5 В, 12 В, минус 12 В на лицевой панели возбудителя;
- поставьте автоматический выключатель СЕТЬ ВКЛ на блоке сетевого питания в
положение "0".
Отключите кабели эквивалента нагрузки : от разъема ЭКВ. 220 В на блоке сетевого питания и коаксиальный ВЧ кабель от разъема ВЫХОД ВЧ

- от разъема Х8 ВЫХОД ВЧ на

верхней обшивке стойки.
К разъему ВЫХОД ВЧ на верхней обшивке стойки подключите штатный антенный кабель.

ЖЯ1.200.6 - 06 РЭ лист 89
2.5 ИСПОЛЬЗОВАНИЕ ПЕРЕДАТЧИКА ПО НАЗНАЧЕНИЮ
2.5.1 Управление передатчиком с использованием БУиК
С использованием БУиК можно управлять передатчиком, как с передней панели, так и
дистанционно с помощью интерфейса связи RS-232 в соответствии с протоколом сопряжения (смотри приложение Б). БУиК позволяет записать в энергонезависимую память 100 фиксированных каналов.
С передней панели БУиК можно производить следующие действия:
− переключать режимы работы БУиК (местное управление и дистанционное управление);
− производить последовательное пооперационное и автоматическое включение и
выключение передатчика;
− устанавливать рабочую частоту от 1,5 МГц до 29,99999 МГц;
− устанавливать градацию мощности (100 %; 50 %; 25 %);
− устанавливать рода работы;
− устанавливать номер антенны.;
− записывать фиксированный канал в память БУиК (0…99);
− просматривать фиксированный канал из памяти БУиК (0…99);
− производить перестройку на фиксированный канал (0…99);
− контролировать исправность изделия;
− контролировать проходящую мощность и КБВ;
− контролировать время наработки модулей УМ;
− проводить настройку уровней падающей и отраженной волн телеграфных и телефонных режимов работы для каждого частотного диапазона (1);
− производить установку уровней управляющего напряжения настройки АНСУ, для
каждого частотного диапазона (1);
− производить выбор рабочих модулей УМ.
Примечание - эти настройки проводятся только на заводе изготовителя или обслуживающей организацией и недоступны для регулировки при эксплуатации изделия.
Внешний вид лицевой панели БУиК представлен на рисунке 2.4

Рисунок 2.4 - Внешний вид лицевой панели.

ЖЯ1.200.6 - 06 РЭ лист 90
На передней панели размещаются следующие органы управления и контроля БУиК:
− жидкокристаллический индикатор (ЖКИ) – предназначен для отображения состояния всех составных частей изделия и контроля за набором вводимых команд;
− наборная панель – предназначена для ввода цифровой информации, необходимой
для установки частоты, номера канала, и т.д., а также перебора команд функциональных
меню (родов работы, управления изделием и т.д.);
− кнопка «ВВОД» – служит для подтверждения ввода команд и сделанных изменений;
− кнопки перемещения курсора «», «», «», «» – предназначены для перемещения курсора (маркера) по полям ЖКИ;
− кнопка «МЕСТ» - предназначена для переключения режима управления местное/дистанционное. Подсветка кнопки (зеленая) означает, что РПДУ находится в режиме
местного управления, отсутствие подсветки означает, что РПДУ находится в режиме дистанционного управления;
− кнопка «ВКЛ РПДУ» - предназначена для включения РПДУ. Подсветка кнопки (зеленая) означает, что РПДУ включен, а отсутствие подсветки означает, что РПДУ выключен;
− кнопки «ОТПИР УМ», «ОТПИР ВУ» предназначены для отпирания усилителя мощности и возбудителя. Подсветка кнопок (зеленая) означает, что УМ или ВУ отперт, отсутствие подсветки означает, что УМ или ВУ заперт;
− кнопка «СБРОС» предназначена для перезагрузки БУиК в случае отказов системы
управления;
− светодиодная индикация:
а)светодиод «ГОТОВ» (зеленый) – сигнализирует о готовности БУиК к приему
и исполнению команд. Нормальное положение – горит (команда выполнена, отказов нет,
готов к приему новых команд). Гаснет в случае отказа составных частей изделия и на время выполнения команд управления;
б)светодиод «ОТКАЗ» (красный) – сигнализирует об отказе изделия;
в) светодиод «БЛОКИР» (красный) – сигнализирует о включении режима блокировки излучения;
г) светодиод «ИЗЛУЧ» (зеленый) – сигнализирует, что изделие находится в
режиме излучения.
Вид основного ЖКИ представлен на рисунке 2.5.

ЖЯ1.200.6 - 06 РЭ лист 91

Рисунок 2.5 - Вид основного ЖКИ.
На экране дисплея расположены следующие поля ввода и индикации:
- поле ввода и индикации номера канала «НК»;
- поле ввода и индикации рабочей частоты «F»;
- поле ввода и индикации градации мощности «P»;
- поле номера антенны «А»;
- поле индикации КБВ «КБВ»;
- поле индикации проходящей мощности РПДУ «PB»;
- поле ввода и индикации рода работы «РР»;
- поле «КОМАНДЫ РПДУ» используется для ввода команд: контроля РПДУ,
сброса каналов, настройки РПДУ, просмотра информации о настройке канала, контроля наработки УМ, выбора рабочих модулей УМ;
- поле «РЕЖИМ РАБОТЫ РПДУ» используется для определения режима работы
РПДУ (исполнение, настройка);
- поле «АНСУ» используется для индикации и управления состоянием АНСУ.
2.5.1.1 Управление курсором ЖКИ
Курсор перемещается по экрану ЖКИ по полям управления и внутри некоторых полей. Для перемещения курсора по полям ЖКИ предназначены кнопки перемещения курсора.
Кнопка с маркировкой «» перемещает курсор на одно поле ЖКИ влево. При достижении
крайнего левого поля в строке, а при нажатии клавиши «» курсор перемещается на одну
строку вверх в крайнее правое поле. Если достигается крайнее левое поле первой строки, то
нажатие клавиши «» перемещает курсор в крайнее правое поле четвертой строки.
Для перемещения курсора на одно поле вправо предназначена клавиша «». Если
курсор находится в крайнем правом поле в строке, то при нажатии клавиши «» курсор перемещается на одну строку вниз в крайнее левое поле. В крайнем правом поле четвертой
строки нажатие клавиши «» перемещает курсор в крайнее левое поле первой строки.
Для быстрого перемещения по строкам ЖКИ предназначены клавиши «» и «».
При нажатии клавиши «» курсор перемещается на одну строку вверх в крайнее левое поле.
При достижении первой строки курсор перемещается на четвертую строку. При нажатии клавиши «» курсор перемещается на одну строку вниз в крайнее левое поле. При достижении
четвертой строки курсор перемещается на первую строку.

ЖЯ1.200.6 - 06 РЭ лист 92
2.5.1.2 Переключение режимов БУиК, дистанционное/местное управление ДУ/ДМ
Режим дистанционного управления изделием является приоритетным, поэтому при
включении БУиК автоматически устанавливает режим дистанционного управления, о чем
свидетельствует отсутствие подсветки кнопки «МЕСТ». Для перевода БУиК из режима ДУ в
режим МУ необходимо нажать кнопку «МЕСТ», при этом загорится подсветка кнопки.
Для перевода БУиК из режима МУ в режим ДУ необходимо отжать кнопку «МЕСТ»,
при этом подсветка кнопки погаснет.
ВНИМАНИЕ! В режиме ДУ автоматически блокируются нажатие всех клавиш кроме
кнопки «МЕСТ». В режиме МУ при выключенном РПДУ нажатие всех клавиш кроме
«ВКЛ РПДУ» и «МЕСТ» также блокируется и ЖКИ дисплей выключен.
Управление и индикация состояния РПДУ осуществляется с помощью 3 и 4 строки
ЖКИ. Здесь расположены поля управления и индикации состояния РПДУ (слева направо).
Кроме кнопок управления, управление и индикация состояния РПДУ осуществляются также
с помощью полей 4 строки ЖКИ. Описание полей приведено в таблице 2.1.
Таблица 2.1.
Наименование
поля

Содержание
поля
(индикация)
ИСПОЛНЕНИЕ

РЕЖИМ
НАСТРОЙКА
АнСУ

ВКЛ

Индикация
Выполнена настройка
канала
Режим ввода данных
для настройки канала
АнСУ включено в тракт
и настроено
Включен обход АнСУ

ВЫКЛ

КОНТРОЛЬ РПДУ

КОНТРОЛЬ
РПДУ

Содержание поля
при отсутствии в нем
курсора

_
СБРОС КАНАЛОВ
_
НАСТРОЙКА РПДУ
ИНФОРМ О НАСТ
КАН

_

КОНТРОЛЬ НАРАБОТКИ
ВЫБОР МОДУЛЕЙ

_
_

Команда
(для исполнения нажать ВВОД)
_
Выполнить
настройку канала
Включить АнСУ
в тракт и выполнить
настройку канала
Включить обход
АнСУ и выполнить
настройку канала
Выполнить
тестирование ВУ,
выдать результаты
тестирования ВУ
и состояние
оборудования РПДУ
Выполнить сброс
памяти о настройке
всех каналов
Перейти в меню
настройки уровней и
конфигурации РПДУ
Выдать результаты
последней
настройки канала
Выдать время наработки модулей УМ
Перейти в меню выбора активных модулей УМ.

ЖЯ1.200.6 - 06 РЭ лист 93
Алгоритм ввода команд управления РПДУ:
- кнопками перемещения курсора переместить курсор в поле ввода необходимой
команды;
- с помощью клавиш «*» и «#» выбрать необходимую команду;
- нажать клавишу «ВВОД».
Светодиод «ГОТОВ» погаснет на время исполнения команды.
Для изменения параметров изделия, таких как частота, номер канала на основной
передней панели БУиК расположена наборная панель (в соответствии с рисунком 2.5).

Рисунок 2.6 - Внешний вид наборной панели.
Для ввода цифровых параметров используются цифровые клавиши наборной панели,
цифровые клавиши активны только, если курсор находится в полях: «номера канала», «частота». Клавиши «*» и «#» в этих полях используются для перемещения внутри поля клавиша
«*» перемещает курсор на одну позицию влево, а «#» на одну позицию вправо. При достижении крайней позиции поля ввода нажатие клавиш игнорируется.
Для установки необходимых параметров в полях «род работы», «градация мощности»
используются клавиши «*» и «#», с их помощью можно перебирать возможные значения поля. Возможные режимы перечисляются последовательно, по кругу клавишей «*» осуществляется перебор в одну сторону, а клавишей «#» в другую. Выбор команд полей «режим»,
«контроль», а также выбор различных вариантов параметров или состояний (вкл/выкл), в
других полях и внутренних подменю осуществляется аналогично.
Кнопка «ВВОД» служит для подтверждения ввода команд и сделанных изменений.
Клавиша «ВВОД», в полях «НОМЕРА КАНАЛА», «ЧАСТОТА», «НОМЕР АНТЕННЫ», «РОД
РАБОТЫ» и «ГРАДАЦИЯ МОЩНОСТИ», используется для подтверждения введенного значения. После нажатия клавиши «ВВОД» набранное значение применяется к исполнению. В
остальных полях клавиша «ВВОД» служит подтверждением выбора, при нажатии на клавишу «ВВОД» начинает исполняться выбранная команда, изменяется экран дисплея или устанавливается выбранное состояние или параметр.
Для перезагрузки программного обеспечения микроконтроллеров БУиК на передней
панели БУиК установлена кнопка «СБРОС». Кнопка заглублена внутрь панели для предотвращения случайного нажатия. Чтобы нажать на кнопку, нужно воспользоваться небольшим
тонким, тупым предметом (спичкой, стержнем от шариковой ручки и т.п.).

ЖЯ1.200.6 - 06 РЭ лист 94
Чтобы осуществить перезагрузку необходимо кратковременно нажать и отпустить
кнопку «СБРОС», при этом на (2 – 3) с погаснет экран дисплея, погаснет подсветка всех кнопок и все светодиоды, система управления перейдет в исходное состояние.
2.5.1.3 Дежурный режим БУиК
При включенном автомате ввода, но выключенном РПДУ БУиК находится в дежурном
режиме, при этом ЖКИ дисплей погашен, горит светодиод «ГОТОВ». По умолчанию БУиК
находится в режиме ДУ. Чтобы перевести в режим МУ следует нажать кнопку «МЕСТ».
2.5.1.4 Включение/выключение РПДУ
Команда «включение РПДУ» предназначена для включения всех блоков РПДУ и подготовки их к работе. Для включения РПДУ требуется нажать кнопку «ВКЛ РПДУ» на передней
панели БУиК, на время выполнения команды (до 8 с) погаснет светодиод «ГОТОВ», при успешном окончании процедуры включения загорится светодиод «ГОТОВ» и подсветка кнопки
«ВКЛ РПДУ», в случае отказа на ЖКИ дисплее отобразится соответствующая информация.
Для выключения РПДУ следует отжать кнопку «ВКЛ РПДУ» при этом РПДУ выключится
и погаснет подсветка кнопки «ВКЛ РПДУ».
Примечание - выключение РПДУ следует производить только при запертых УМ и ВУ;
при попытке выключить РПДУ при отпертых ВУ или УМ на ЖКИ дисплее отобразится сообщение о необходимости запереть УМ.
2.5.1.5 Отпирание/запирание УМ
Команда «отпереть УМ» предназначена для подготовки усилителей мощности к работе
РПДУ на излучение. Для подачи команды требуется нажать кнопку «ОТПИР УМ», при успешном выполнении команды загорится подсветка кнопки, в случае отказа на ЖКИ дисплее отобразится соответствующая информация.
Для запирания УМ следует отжать кнопку «ОТПИР УМ», при этом УМ запрется и погаснет подсветка кнопки «ОТПИР УМ».
Примечание - если запирание УМ проводится при отпертом ВУ, то ВУ запирается автоматически.
2.5.1.6 Отпирание/запирание ВУ
Команда «отпереть ВУ» предназначена для отпирания возбудительного устройства. Для
подачи команды требуется нажать кнопку «ОТПИР ВУ», при успешном выполнении команды
загорится подсветка кнопки, и светодиод «ИЗЛУЧ» в случае отказа на ЖКИ дисплее отобразится соответствующая информация. Для запирания ВУ следует отжать кнопку «ОТПИР ВУ»
при этом ВУ запрется и погаснет подсветка кнопки «ОТПИР ВУ».
Примечание - если отпирание ВУ проводится при запертом УМ, то УМ отпирается автоматически.
2.5.1.7 Установка рабочей частоты
Рабочая частота показана на ЖКИ в поле «рабочая частота» (F). В этом поле индицируется рабочая частота фиксированных каналов. Диапазон частот, который можно установить в этом поле, соответствует рабочим частотам изделия от 1,5 до 29,99999 МГц. При

ЖЯ1.200.6 - 06 РЭ лист 95
попытке оператора установить частоту вне пределов рабочего диапазона БУиК автоматически высвечивает либо минимально возможную частоту, либо максимально возможную,
соответственно.
Для изменения рабочей частоты, выбранного фиксированного состояния, необходимо
выполнить следующие действия:
−

кнопками перемещения курсора переместить курсор в поле F;

−

клавишами наборной панели (0 – 9) ввести новую частоту на которую необходимо

перестроится. На экране ЖКИ в поле F высвечивается измененная частота;
−

проверив правильность набора, нажать клавишу «ВВОД».

Светодиод «ГОТОВ» погаснет на время выполнения команды. БУиК настроит фильтры, перестроит ВУ на новую частоту. После этого БУиК настроит на новую частоту АнСУ
(время настройки от 2 до 5 с) и установит необходимый уровень мощности. Новая частота
будет записана в память текущего канала. По окончании перестройки загорится светодиод
«ГОТОВ». После перестройки частоты ВУ и УМ запираются. В случае ошибки перестройки
загорится светодиод «ОТКАЗ» и на экране ЖКИ появится сообщение об ошибке.
ВНИМАНИЕ! При ошибке перестройки БУиК автоматически запирает ВУ и УМ.
Для перемещения курсора внутри поля F можно использовать клавиши «*» (переместить курсор на один разряд влево) и «#» (переместить курсор на один разряд вправо). С
помощью этих клавиш можно изменить только один разряд рабочей частоты или исправить
ошибку набора. Нажатие клавиши «ВВОД» для подтверждения набора частоты допустимо
при любом положении курсора в поле F.
ВНИМАНИЕ! Если оператор не подтвердит набранную частоту клавишей «ВВОД», то
через 8 с БУиК автоматически восстановит предыдущее значение без перестройки ВУ и
УМ. Тоже произойдет, если до подтверждения установки частоты будет нажата клавиша
перемещения курсора.
2.5.1.8 Установка градаций мощности.
Градация мощности показана на ЖКИ в поле установки градации мощности (P). Изделие имеет три градации мощности - 100 %; 50 %; 25 % от номинальной.
Для изменения текущей градации мощности или градации мощности, выбранного
фиксированного состояния, необходимо выполнить следующие действия:
−

кнопками перемещения курсора переместить курсор в поле P;

−

клавишами «*» или «#» выбрать необходимую градацию мощности;

−

проверив правильность набора, нажать клавишу «ВВОД».

Светодиод «ГОТОВ» погаснет на время выполнения команды. БУиК установит требуемую градацию мощности и запишет её в память текущего канала и канала 00. По окончании выполнения команды светодиод «ГОТОВ» загорится. После перестройки установки

ЖЯ1.200.6 - 06 РЭ лист 96
градации мощности ВУ и УМ запираются. В случае ошибки перестройки загорится светодиод «ОТКАЗ» и на экране ЖКИ появится сообщение об ошибке.
ВНИМАНИЕ! Если оператор не подтвердит установку градации мощности клавишей
«ВВОД», то через 8 с БУиК, автоматически восстановит предыдущее значение без перестройки УМ. То же произойдет, если до подтверждения установки градации мощности будет нажата клавиша перемещения курсора.
2.5.1.9 Установка рода работы
БУиК с передней панели позволяет настраивать все рода работы, которые формирует ВУ. Возможные рода работы и классы излучения представлены в руководстве по эксплуатации на возбудитель. Класс излучения показан на ЖКИ в полях род работы (РР). По
информации из этого поля БУиК определяет допустимые сдвиги и скорости, защищая этим
оператора от возможных ошибок настройки рода работы.
Для изменения рода работы необходимо выполнить следующие действия:
−

кнопками перемещения курсора переместить курсор в поле РР;

−

кнопками «*» и «#» установить новый род работы;

−

при необходимости изменить сдвиг или скорость с помощью кнопки «» пе-

реместить курсор в соответствующее поле;
−

кнопками «*» и «#» установить необходимый сдвиг или скорость;

−

нажать клавишу «ВВОД».

Светодиод «ГОТОВ» погаснет на время выполнения команды. По окончании перестройки загорится светодиод «ГОТОВ». После перестройки рода работы ВУ и УМ остаются
в том же положении, что и до установки. В случае ошибки перестройки работы загорится
светодиод «ОТКАЗ» и на экране ЖКИ появится сообщение об ошибке.
ВНИМАНИЕ! Если оператор не подтвердит набранный род работы клавишей
«ВВОД», то через 8

БУиК автоматически восстановит предыдущее значение без пере-

стройки ВУ и УМ. То же произойдет, если до подтверждения рода работы будет нажата
клавиша перемещения курсора.
2.5.1.10 Переключение каналов
Номер канала показан на ЖКИ в поле «номера канала» (НК). Канал РПДУ представляет собой совокупность параметров сигнала и состояния РПДУ. БУиК сохраняет в
памяти 100 нумерованных каналов. Все параметры отображаются в соответствующих
полях ЖКИ. Состав параметров приведен в таблице 2.2
Таблица 2.2
Параметры
Номер канала
Рабочая частота, МГц

Поле ЖКИ

Допустимые значения поля

Изменение
значений

НК

от 00 до 99

Цифровой
набор

F

от 01,50000 до 29,99999
(автоматический контроль)

Цифровой
набор

ЖЯ1.200.6 - 06 РЭ лист 97
Продолжение таблицы 2.2
Параметры

Поле ЖКИ

Допустимые значения поля

P

100, 50, 25

Уровень мощности, %
Параметры

Поле ЖКИ

Класс излучения

PP

Сдвиг частоты, Гц

СДВ

Скорость передачи, Бод

СКР

Состояние АнСУ
Номер антенны

Изменение
значений

Изменение
Допустимые значения поля значений
В соответствии
с документацией
на возбудитель

АНСУ

ВКЛ / ВЫКЛ

А

1, 2, Э

Перебор
допустимых
значений
кнопками
"*" и "#"
Перебор
допустимых
значений
кнопками
"*" и "#"

Примечание – Состояние АнСУ, записываемое в канал, определяется после
настройки РПДУ.

При изготовлении в память БУиК, во все каналы (00 – 99) записываются следующие
настройки: рабочая частота – 10,00000 МГц, род работы – F1B, СДВ200, СКР100, градация
мощности – 100 %, антенна 1, состояние канала – НЕ НАСТРОЕН.
При каждом включении БУиК автоматически устанавливается на последний рабочий
канал. Если перед выключением последний рабочий канал был не настроен, то при включении на ЖКИ появится сообщение «Нет канала».
Для того чтобы переключиться на любой фиксированный канал, необходимо:
−

кнопками перемещения курсора переместить курсор в поле НК;

−

клавишами наборной панели (0 – 9) ввести номер канала, на который необходи-

мо перестроится. На экране ЖКИ в поле НК высветится набранный номер, а в полях: частота,
род работы и мощность появятся параметры выбранного канала, а в поле АнСУ, информация
о состоянии АнСУ и для этого канала;
Примечание - до нажатия клавиши «ВВОД» РПДУ остается настроенным на старые
параметры;
− проверив правильность номера и параметров выбранного канала, нажать клавишу «ВВОД».
Светодиод «ГОТОВ» погаснет на время выполнения команды. БУиК настроит РПДУ
на параметры выбранного канала. По окончании всех операции БУиК высветит на экране

ЖЯ1.200.6 - 06 РЭ лист 98
ЖКИ параметры установленного канала и загорится светодиод «ГОТОВ».
После перестройки канала ВУ и УМ запираются. В случае ошибки переключения канала загорится светодиод «ОТКАЗ».
Если выбранный для переключения канал не был ранее настроен, то на ЖКИ появится сообщение об отсутствии канала с данным номером «НЕТ КАНАЛ NN». РПДУ при этом остается настроенным на прежние параметры. Переход канала в состояние «НЕ НАСТРОЕН»
осуществляется в случае, если выполнена команда «СБРОС КАНАЛОВ»
Для того чтобы продолжить работу, следует нажать любую клавишу, при этом на ЖКИ
в поле НК сохранится номер выбранного канала, а остальные поля будут содержать параметры этого канала, ранее записанные в память (до команды «СБРОС» или при изготовлении).
Переместив курсор с поля НК в поля канала можно произвести настройку канала
обычным способом. Если, не выходя с поля НК, нажать кнопку ВВОД, то будет произведена
настройка РПДУ с параметрами, отображаемыми в полях канала, и запись канала в память.
Если был введен ошибочный номер канала, то следует либо ввести правильный номер канала, либо подождать и через 8 с БУиК автоматически вернет на ЖКИ прежние параметры настройки РПДУ.
ВНИМАНИЕ! Если оператор не подтвердит набранный номер канала клавишей
«ВВОД», то через 8 с БУиК автоматически восстановит предыдущее значение без перестройки ВУ и УМ, то же произойдет, если до подтверждения номера будет нажата клавиша
перемещения курсора.
2.5.1.11 Установка номера антенны
Номер антенны показан на ЖКИ в поле установки номера антенны (А). Изделие имее
три номера антенны 1, 2, Э.
Для изменения текущего номера антенны или номера антенны, выбранного фиксированного состояния, необходимо выполнить следующие действия:
−

кнопками перемещения курсора переместить курсор в поле А;

−

клавишами «*» или «#» выбрать необходимый номер антенны;

−

проверить правильность набора, нажать клавишу «ВВОД».

Светодиод «ГОТОВ» погаснет не время выполнения команды. По окончании перестройки загорится светодиод «ГОТОВ». После перестройки номера антенны ВУ и УМ запираются. В случае ошибки перестройки загорится светодиод «ОТКАЗ» и на экране ЖКИ появится
сообщение об ошибке.
ВНИМАНИЕ! Если оператор не подтвердит набранный род работы клавишей «ВВОД»,
то через 8 БУиК автоматически восстановит предыдущее значение без перестройки ВУ и УМ.
То же произойдет, если до подтверждения рода работы будет нажата клавиша перемещения
курсора.

ЖЯ1.200.6 - 06 РЭ лист 99
2.5.1.12 Режим блокировки излучения
Режим блокировки излучения - режим работы изделия, при котором РПДУ не выходит
на излучения ни при каких действиях оператора. Режим блокировки излучения задается дистанционно независимо от режима управления (местное или дистанционное), отменен режим
блокировки излучения, может быть также только дистанционно. Об активации режима блокировки излучения свидетельствует светодиод «БЛОКИР» (красный), если РПДУ находится в
этом режиме, то при попытке оператора включить излучение команда выполнена не будет, а
на экран ЖКИ будет выдано сообщение о том, что установлен режим блокировки излучения.
В режиме блокировки излучения невозможна настройка АнСУ, т.к. для этого

необходимо

включать излучение.
2.5.1.13 Отображение КБВ и выходной мощности
Во всех режимах работы, во время работы на излучение БУиК производит отображение КБВ и выходной мощности в верхнем правом углу экрана ЖКИ в полях КБВ и Рв.
2.5.1.14 Команда «КОНТРОЛЬ РПДУ»
Команда «КОНТРОЛЬ РПДУ» предназначена для проверки работоспособности изделия и поиска неисправностей. Для запуска процедуры проверки необходимо перевести курсор в поле «КОНТРОЛЬ РПДУ» и нажать клавишу «ВВОД». Процедура контроля занимает
от 3 до 5 с. По окончании процедуры «КОНТРОЛЬ РПДУ» в две верхние строки ЖКИ будет
выведена информация о состоянии РПДУ.
Для перевода экрана ЖКИ в нормальное состояние необходимо нажать любую клавишу.
2.5.1.15 Команда «СБРОС КАНАЛОВ»
Команда «СБРОС КАНАЛОВ» предназначена для сброса настройки всех каналов.
При подаче команды «СБРОС КАНАЛОВ» все каналы переводятся в состояние «НЕ НАСТРОЕН», остальные параметры каналов сохраняются в памяти. При этом на ЖКИ появится сообщение «НЕТ КАНАЛА NN», где NN - номер текущего канала, но будет продолжать гореть светодиод «ГОТОВ». Для продолжения работы следует нажать любую клавишу
для сброса сообщения «НЕТ КАНАЛА» и производить настройку. После этого можно продолжать работу.
Если в момент подачи «СБРОС КАНАЛОВ» РПДУ был отперт, то автоматически будет заперт УМ и ВУ.
2.5.1.16 Команда «НАСТРОЙКА РПДУ»
Команда «НАСТРОЙКА РПДУ» предназначена для настройки РПДУ при проведении
регламентных или настроечных работ. Для входа в меню настройки требуется ввести код.
Для выхода из меню «НАСТРОЙКА РПДУ» следует выбрать пункт «ВЫХОД» и нажать клавишу «ВВОД».
Вид экрана настройки РПДУ представлен на рисунке 2.7.

ЖЯ1.200.6 - 06 РЭ лист 100

Рисунок 2.7 - Вид экрана команды «НАСТРОЙКА РПДУ».
Меню настройки содержит поля, приведенные в таблице 2.3.
Таблица 2.3
Наименование
поля
Uнастр АнСУ

Описание параметра
Уровень управляющего напряжения, подаваемого на аттенюатор
ШПУ-50 при настройке АНСУ. Пределы изменения (0…10 В), максимальное напряжение 10 В соответствует максимуму затухания, т.е.
минимальной выходной мощности.

Uпад ТЛГ

Уровень напряжения с детектора падающей волны (с датчика КБВ),
соответствующий номинальной мощности при работе в ТЛГ классах
излучения (например, F1B). При этом уровне напряжения в поле "Рв"
ЖКИ индицируется номинальное значение мощности.

Uотр ТЛГ

Уровень напряжения с детектора отраженной волны (с датчика КБВ)
при работе в ТЛГ классах излучения, при котором начинает работать защита по КБВ (в режиме настройки и в режиме излучения).

Uпад ТЛФ

Уровень напряжения с детектора падающей волны (с датчика КБВ),
соответствующий мощности, устанавливаемой

при работе в ТЛФ

режимах.
В поле "Рв" ЖКИ индицируется фактическое значение мощности.
Uотр ТЛФ

Уровень напряжения с детектора отраженной волны (с датчика КБВ)
при работе в ТЛФ классах излучения, при котором начинает работать защита по КБВ.

Выбор модулей

Выбор резервного режима работы РПДУ при отказе одного из модулей УМ
Работает 1 модуль
Работает 2 модуль
Работают оба модуля

Каждый

пункт

меню

настройки

напряжения

содержит

в

себе

подпункты

«Диап 1»…«Диап 6» для возможности отдельной настройки в каждом частотном диапазоне. Вид экрана представлен на рисунке 2.8. Для подтверждения настройки после изменения параметров следует выбрать пункт «ЗАПИСЬ» и нажать клавишу «ВВОД». Для выхода

ЖЯ1.200.6 - 06 РЭ лист 101
без изменения значений настроечных уровней следует выбрать пункт «ВЫХОД» и нажать
клавишу «ВВОД».

Рисунок 2.8 - Вид экрана подпункта команды «НАСТРОЙКА РПДУ».
2.5.1.17 Команда «ВЫБОР МОДУЛЕЙ»
Команда предназначена для выбора активных модулей УМ. Вид меню выбора модулей представлен на рисунке 2.9.

Рисунок 2.9 - Вид меню выбор модулей.
Курсором необходимо выбрать «1+2 УМ», «1 УМ», «2 УМ» и нажать клавишу ввод.
При этом произойдет выключение УМ и настройка канала. Если канал не выбран, то высветится надпись «НЕТ КАНАЛА NN». Чтобы продолжить работу нужно выбрать канал. Для
выхода необходимо выбрать курсором «ВЫХОД» и нажать клавишу «ВВОД».
2.5.1.18 Команда «КОНТРОЛЬ НАРАБОТКИ»
Команда «КОНТРОЛЬ НАРАБОТКИ» предназначена для контроля общего времени
наработки модулей УМ. При подаче команды «КОНТРОЛЬ НАРАБОТКИ» на экране ЖКИ
появится значение времени наработки РПДУ: УМ1 и УМ2. Вид экрана представлен на рисунке 2.10.

∇

Рисунок 2.10 - Вид экрана команды «КОНТРОЛЬ НАРАБОТКИ».
2.5.1.19 Команда «ИНФОРМ. О НАСТ. КАН.»
Команда «ИНФОРМ. О НАСТ. КАН.» вызывает из памяти БУиК результат последней настройки РПДУ, включая содержание диагностических сообщений и код завершения

ЖЯ1.200.6 - 06 РЭ лист 102
настройки (используется при отладке). Информация пропадает при отключении РПДУ. Перечень возможных диагностических сообщений приведен в таблице 2.4.
Таблица 2.4
Диагностическое

Результат

сообщение

настройки РПДУ

НОРМА НАСТРОЙКИ КАНАЛА NN

Нормальное завершение настройки

Код окончания настройки – 0х8А
КАНАЛ NN
НЕДОСТИГНУТА Р ном / 2
Код окончания настройки – 0х40

КАНАЛ NN
ПРЕВЫШЕН ПОРОГ U отр
Код окончания настройки – 0х04
КАНАЛ NN
ПРОЙДЕН МАКСИМУМ Р
Код окончания настройки – 0х02

НЕТ ИНФОРМАЦИИ О НАСТРОЙКЕ
КАНАЛА NN

При настройке недостигнут уровень
мощности, составляющий 80 % от
установленного для канала, при максимально допустимом уровне возбуждения.
В канале запоминается достигнутый
уровень выходной мощности.
При настройке достигнут уровень отраженной волны, соответствующий
Uотр.ТЛГ или Uотр.ТЛФ.
В канале запоминается достигнутый
уровень выходной мощности.
При настройке при увеличении уровня возбуждения выходная мощность
уменьшилась.
В канале запоминается достигнутый
уровень выходной мощности.

В текущем сеансе включения РПДУ
настройка данного канала не производилась.

Информационные поля КБВ и Рв ЖКИ предназначены для отображения рассчитанных БУиК значений КБВ выходного тракта (на входе АнСУ) и проходящей в нагрузку мощности, определяемой как разность между выходной мощностью РПДУ и мощностью, отраженной от нагрузки. Источником сигналов служит датчик КБВ, расположенный в АнСУ, в
случае отсутствия сигналов (при отсутствии излучения) в полях КБВ и Рв индицируются
нули. Значение Рв правильно отражает уровень мощности в случае ВЧ сигналов не имеющих амплитудной модуляции (одночастотных), при наличии АМ или огибающей ВЧ сигнала
значение Рв отражает результат усреднения мгновенных значений сигнала за время измерения.
2.5.1.20 Управление изделием в режиме дистанционного управления
Для перевода изделия в режим ДУ необходимо переключить режим работы БУиК в
режим «ДИСТ», как указано в настоящем руководстве. Изделие перейдет в режим ДУ и

ЖЯ1.200.6 - 06 РЭ лист 103
управление им должно осуществляться, как указано в «Протоколе сопряжения РПДУ с устройством дистанционного управления по RS-232» (Приложение Б).
2.5.2 Порядок работы передатчика
2.5.2.1 Подать электропитания на изделие путем установки во включенное положение автоматических выключателей ~220 B и ~380 B на блоке питания стойки изделия.
При этом изделие переходит в дежурный режим работы:
−

включены источники питания БУиК;

−

ЖКИ погашен;

−

режим управления – ДУ.

2.5.2.2 Перевести изделие в режим МУ, нажав кнопку ДИСТ.
2.5.2.3 Включить изделие, нажав кнопку ВКЛ.РПДУ. На ЖКИ при этом будут выведены параметры последнего использованного канала, изделие находится в запертом состоянии.
2.5.2.4 Ввести необходимые параметры канала и произвести настройку канала.
ВПри первых проверочных включениях целесообразно устанавливать
выходную мощность на уровне 25 %.
2.5.2.5 Включить режим излучения, нажав кнопку ОТПИР ВУ. Убедиться в наличии
выходной мощности по встроенному индикатору (поле Рв) и по подсветке индикатора ИЗЛУЧ.
ВНИМАНИЕ! В поле Рв ЖКИ отображается рассчитанное БУиК значение проходящей в нагрузку мощности, определяемой как разность между выходной мощностью РПДУ и
мощностью, отраженной от нагрузки. Значение Рв правильно отражает уровень мощности в
случае ВЧ сигналов, не имеющих амплитудной модуляции (одночастотных), при наличии АМ
или огибающей ВЧ сигнала значение Рв отражает результат усреднения мгновенных значений сигнала за время измерения.
2.5.2.6 Отключить режим излучения, нажав кнопку ОТПИР МУ. Убедиться в пропадании выходной мощности и снятии подсветки индикатора ИЗЛУЧ.
2.5.2.7 Выключить изделие, нажав кнопку ВКЛ.РПДУ.

Передатчик при этом перехо-

дит в дежурный режим в режиме МУ.
2.5.2.8 Отключить электропитание изделия

путем установки в положение ОТКЛ ав-

томатических выключателей ~220 B и ~380 B.
ВНИМАНИЕ! При переводе включенного передатчика из режима МУ в ДУ (кнопкой
ДИСТ) состояние изделия будет определяться действующими командами ДУ.
При отсутствии команд ДУ будет выполнено запирание излучения и выключения изделия.
2.5.3 Контроль параметров и проверка работоспособности передатчика
2.5.3.1 Проверка работоспособности изделия , установленного на объекте, осуществляется путем проверки правильности выполнения оборудованием изделия вводимых оператором установок и команд управления, которая включает в себя:

ЖЯ1.200.6 - 06 РЭ лист 104
− контроль за правильностью отображения вводимой информации (установок и команд), встроенными в изделие техническими средствами: светоизлучающими индикаторами,
стрелочными индикаторами, ЖКИ БУиК, дисплеем возбудителя;
− контроль за правильностью исполнения вводимой информации встроенными в
РПДУ техническими средствами;
− тестирование оборудования изделия с помощью команды КОНТРОЛЬ РПДУ (БУиК);
− контроль основных параметров изделия

с помощью измерительных приборов.

2.5.3.2 Встроенные технические средства изделия приведены в таблице 2.5, описание
и использование приведены в описаниях соответствующих устройств.
Таблица 2.5 – Встроенные технические средства передатчика
Встроенные средства
контроля

Устройство, блок

Блок возбудителя
БУиК

УМ-500
БФ
БСП

БП

Индикаторы РАБОТА, ЗАПИР, ГОТОВ
Цифровые индикаторы
Индикаторы ГОТОВ, ОТКАЗ, БЛОКИР, ИЗЛУЧ
Кнопки управления ДИСТ, ВКЛ.РПДУ, ОТПИР.УМ, ОТПИР.ВУ
Дисплей ЖКИ
Индикаторы Uпит, I > Iном, t°, U
Стрелочный индикатор РЕЖИМ
Индикаторы номера включенного фильтра
Индикаторы УМ50 12В, УМ50 24В, УМ500 12В, УМ500 24В,
АнСУ 12В, БУиК 27В, УПР 27В.
Выключатель.
Индикаторы ИП1, ИП2

Перечень основных параметров передатчика необходимых для их контроля и контрольно-измерительных приборов приведен в таблице 2.6.
Таблица 2.6
Параметры изделия

Приборы, необходимые
для контроля
параметров

Место подключения
прибора

Диапазон частот

Частотомер Ч3-65

Разъем КОНТРОЛЬ

Рабочая частота

ЕЭ2.721.626ТУ

эквивалента нагрузки

Ваттметр калориметрический

Разъем ВЫХОД

М3-48 Мг2.720.025ТУ

стойки модуля ШПМ-1

Уровень мощности
Градации уровня мощности

ЖЯ1.200.6 - 06 РЭ лист 105
2.5.4 Характерные неисправности и методы их устранения
2.5.4.1 Характерные неисправности, их признаки и методы устранения приведены
в таблице 2.7.
Таблица 2.7
Наименование неисправноВозможная причина
сти, внешнее проявление и
последствий отказа
дополнительные признаки
При включенном автомати- Неисправен источник соответствующего напряжения
ческом выключателе
СЕТЬ ВКЛ при проверке по
прибору КОНТРОЛЬ на лицевой панели блока контро-л
выявлено отсутствие одного
из напряжений 5 В,
12 В, 24 В

Указания по устранению
отказов и повреждений
При вытащенном из стойки
блоке сетевого питания произведите проверку напряжения
на выходе платы с предположительно неисправным модулем питания типа “Ирбис” и,
если требуется, замените его

Нет подсветки цифровых
индикаторов на лицевой
панели возбудителя

Перегорел предохранитель F1

Замените предохранитель
(на задней панели возбудителя)

На лицевой панели возбудителя нет подсветки
светодиодов ГОТОВ, горит
светодиод ОТКАЗ

1 Неисправен один из блоков
возбудителя

1 Встроенной системой контроля определите неисправный блок и замените его.

На ЖКИ (дисплее) возбудителя при включении
теста ВУ на соответствующих субблоках загорается
ОТК :
УМ, СЕЛ, ТЛ, ДМС, СЧ,
Ф0С, ФТС

2 Неисправны соединительные кабели, подающие высокочастотные сигналы на неисправный блок
1 Неисправны ВЧ соединения
на лицевых панелях соответствующих субблоков возбудителя

2 Замените неисправный
кабель

1 Найдите неисправные соединения и устраните неисправность

2 Неисправны соответствую- 2 Замените неисправные субщие субблоки
бло3 ремонтируйте или замените плату
3 Неисправна 3 плата УУИ

2.6 ДЕЙСТВИЯ В ЭКСТРЕМАЛЬНЫХ УСЛОВИЯХ
2.6.1 Действия в случае возникновении пожара :
- при возникновении пожара на объекте необходимо срочно выключить аппаратуру,
переведя автоматический выключатель СЕТЬ ВКЛ, расположенный на лицевой панели блока сетевого питания, в положение “0” ;
- принять меры по ликвидации пожара ;
- необходимо помнить о том, что при тушении горящей аппаратуры можно пользоваться
только аэрозольными, углекислотно-снежными или бромэтиловыми огнетушителями.
ЗАПРЕЩАЕТСЯ тушить аппаратуру, находящуюся под напряжением, водой и пенным огнетушителем.

ЖЯ1.200.6 - 06 РЭ лист 106
2.6.2 Действия при отказах, способных привести к возникновению аварийных
ситуаций
С очень малой вероятностью может иметь место ситуация, при которой совпадение
нескольких отказов может привести к перегреву аппаратуры и возгоранию (например, несрабатывание системы защитного отключения при наличии замыканий в антенно-фидерном
тракте).
В таких случаях необходимо экстренно выключить всю аппаратуру, а в случаях самовозгорания выполнить мероприятия по пожаротушению установленным порядком.

ЖЯ1.200.6 - 06 РЭ лист 107

3 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПЕРЕДАТЧИКА
Данная инструкция является основным документом, определяющим порядок и правила технического обслуживания (ТО) передатчика, выполнение которых обеспечивает его использование по прямому назначению в течение установленного срока службы.
Система ТО включает в себя регламентированные по времени проведения и объему
работ мероприятия профилактического характера непосредственно на месте размещения передатчика, цель которых заключается в более детальном контроле технического состояния
аппаратуры, а также непрерывную оценку технического состояния аппаратуры по данным системы встроенного контроля, по результатам оценки которых принимаются о необходимости
проведения каких-либо восстановительных работ.
Инструкция содержит общие указания, указание мер безопасности при проведении
ТО, указания о видах, периодичности и методах ТО, указаний о подготовке и порядке проведения ТО.
При проведении технического обслуживания передатчика, кроме настоящей инструкции дополнительно следует руководствоваться разделами 1 и 2 настоящего Руководства по
эксплуатации ЖЯ1.200.336-06 РЭ.
Данная инструкция разработана в соответствии с требованиями ГОСТ 2.601-2006и
НТЭ РТОС ГА-87.
3.1 ОБЩИЕ УКАЗАНИЯ И МЕРЫ БЕЗОПАСНОСТИ ПРИ ТЕХНИЧЕСКОМ
ОБСЛУЖИВАНИИ
3.1.1 ТО представляет собой комплекс организационных, технических и технологических мероприятий, обеспечивающих контроль технического состояния аппаратуры, поддержание ее в исправном состоянии, предупреждение отказов в работе.
3.1.2 ТО выполняется техническим персоналом эксплуатирующей организации и направлено на повышение эффективности использования передатчика по назначению и снижение эксплуатационных расходов при обеспечении заданного уровня надежности.
3.1.3 ТО включает непрерывную оценку текущего технического состояния аппаратуры
передатчика по данным системы встроенного контроля, по результатам оценки которых принимаются решения о необходимости проведения каких-либо восстановительных работ на аппаратуре передатчика.
3.1.4 Восстановление работоспособности передатчика осуществляется путем замены
отказавших электрорадиоэлементов на исправные из состава одиночного ЗИП передатчика.
Соответственно определение места отказа производится с глубиной до элемента замены,
имеющегося в ЗИП-О.
3.1.5 Система технического обслуживания изделия включает в себя также регламентированные по времени проведения и объему работ мероприятия профилактического характера, цель которых заключается в более детальном контроле технического состояния аппара-

ЖЯ1.200.6 - 06 РЭ лист 108
туры передатчика непосредственно на месте его размещения.
3.1.6

В процессе эксплуатации обслуживающий персонал должен также регулярно

контролировать температуру и влажность в помещениях, где размещен и функционирует передатчик, на соответствие условиям нормальной эксплуатации и при необходимости принимать меры по их поддержанию.
3.1.7 Комплекс мероприятий по техническому обслуживанию включает в себя также
поддержание постоянной готовности ЗИП-О к использованию, для чего регламентируется
проведение периодических работ по проверке состава ЗИП-О и выполнения установленных
условий его хранения.
3.1.8 Периодичность и трудоемкость технологических операций по ТО, описанных в
данном РЭ, является рекомендуемой и зависит от фактического состояния конкретной аппаратуры передатчика, условий эксплуатации, уровня подготовки обслуживающего персонала и
определяется руководителем эксплуатирующей организации.
3.1.9 Кроме обеспечения надежного функционирования передатчика, обслуживающий персонал должен помнить и выполнять мероприятия по соблюдению требований техники
безопасности от поражения электрическим током, указанные в подразделе 2.2 настоящего
руководства по эксплуатации, а также мероприятия по пожарной безопасности и производственной санитарии.
3.1.10 Контрольно-поверочная аппаратура и средства измерения, используемые при
проведении ТО, должны быть исправными и пройти предварительную проверку в установленные сроки. Запрещается производить контроль параметров контрольно-измерительной
аппаратурой, срок поверки которой истек.
3.1.11 ТО передатчика должно производиться не менее чем двумя лицами, одним из
которых должен быть обязательно инженерно-технический работник или высококвалифицированный рабочий, имеющий квалификационную группу по технике безопасности не ниже 3.
3.1.12 Для предотвращения несчастных случаев, связанных с поражением электрическим током, категорически ЗАПРЕЩАЕТСЯ производить включение аппаратуры без предварительного подключения всех предусмотренных в конструкции болтов (клемм) заземления к
общему контуру заземления объекта, на котором размещается передатчик.
3.2 ВИДЫ И ПЕРИОДИЧНОСТЬ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
3.2.1 Предусматриваются следующие виды ТО передатчика:
- оперативная проверка технического состояния передатчика;
- оперативное ТО (ТО-1);
- регламентированное ТО (ТО-5, ТО-6);
- работы по необходимости;
- ТО при хранении .
3.2.2 Дополнительная оперативная проверка технического состояния передатчика производится при обнаружении сигналов о нарушении работы аппаратуры; организуется непо-

ЖЯ1.200.6 - 06 РЭ лист 109
средственно на рабочих местах, в том числе на выносном пункте управления (если таковой
функционирует), для чего формируется бригада в количестве не менее двух человек.
3.2.3 Оперативное техническое обслуживание (ТО-1 передатчика заключается в проведении ежедневного профилактического осмотра аппаратуры передатчика, с целью выявления и устранения дефектов, которые могут послужить причиной отказов аппаратуры. Данный вид ежедневного ТО применяется только к аппаратуре, функционирующей в обслуживаемых помещениях.
3.2.4 Регламентированное техническое обслуживание передатчика имеет целью
плановые мероприятия, направленные на предупреждение возможности возникновения отказов оборудования, выполняется независимо от технического состояния передатчика и включает в себя:
- регламент 5 - полугодовое техническое обслуживание (ТО-5), осуществляемое

в

конце сезонов: зима - весна и лето - осень;
- регламент 6 - годовое техническое обслуживание (ТО-6), осуществляемое через
каждые 8760 часов наработки, а также перед постановкой изделия на длительное хранение
независимо от наработки.
Содержание регламента ТО, определяется технологическими таблицами регламентных работ, а методика выполнения этих работ - технологическими картами.
При выполнении данного вида ТО проводятся все работы, указанные в соответствующем виде регламента, а также устраняются неисправности, выявленные при осмотре и проверке технического состояния.
3.2.5 Работы по необходимости включают в себя:
- внеочередной осмотр и проверку конкретной аппаратуры при возникновении в ней
неисправностей и отказов;
- проведение доработок аппаратуры по бюллетеням ;
- другие неучтенные виды работ.
3.2.6 ТО при хранении заключается в проведении плановых работ по консервации (переконсервации), расконсервации, техническому обслуживанию и текущему ремонту аппаратуры передатчика, поставленного на хранение.
3.3

ПОРЯДОК ТЕХНИЧЕСКОГО ОБСУЖИВАНИЯ ПЕРЕДАТЧИКА

3.3.1 Подготовка к ТО
3.3.1.1 ТО передатчика

должно выполняться специально подготовленным для этого

инженерно-техническим персоналом дежурной смены, знающим конструкцию, особенности
эксплуатации оборудования, входящего в состав передатчика, и меры безопасности.
3.3.1.2 Перед началом периодического технического обслуживания передатчика необходимо выполнить следующие подготовительные работы:
- согласовать с соответствующими службами радиоцентра график проведения ТО ;

ЖЯ1.200.6 - 06 РЭ лист 110
- в соответствии с согласованным графиком перевести оборудование, взятое на периодическое техническое обслуживание, в резервное состояние;
- удалить посторонние предметы;
- приготовить предусмотренные регламентом ТО средства измерения, которые должны
быть исправными и пройти поверку в установленные сроки;
- подключить средства измерения к питающей сети;
-

подготовить необходимые инструменты, приспособления и расходные материалы,

средства измерения, в соответствии с необходимым перечнем.
3.3.1.3 Подготовку к ТО покупных изделий следует производить в соответствии с указаниями, приведенными в ЭД этих изделий.
3.3.1.4 Перечни средств измерения и вспомогательных устройств, материалов, необходимых для выполнения регламентных работ, приведены в Приложении В к настоящему Руководству по эксплуатации.
3.3.2. Организация технического обслуживания передатчика
3.3.2.1 Все предусмотренные виды периодических работ по техническому обслуживанию
передатчика могут проводиться обслуживающим персоналом дежурных смен самостоятельно, либо совместно с группой по обеспечению регламентных работ, если такая группа предусмотрена штатным расписанием радиоцентра. При этом оперативный контроль работоспособности передатчика и все работы по ТО выполняются под руководством сменного инженера.
Примечание - Работы по ТО при хранении передатчика на складе выполняет подразделение, ответственное за хранение аппаратуры на объекте.
3.3.2.2 Для всех видов периодического ТО работы по необходимости производятся во
время, согласованное с соответствующими службами радиоцентра, и должны заканчиваться
не позднее, чем за один час до окончания рабочей смены. В течение этого времени сменный
инженер принимает меры к полному восстановлению всей аппаратуры передатчика, включая в работу соответствующую аппаратуру, находившуюся как на техническом обслуживании,
так и в текущем ремонте на месте ее установки.
3.3.2.3 Результаты регламентных работ (выявление неисправностей и данные измерений
контролируемых параметров) заносятся в паспорт передатчика и в соответствующие документы, которые ведутся на объекте.
3.3.2.4 Полугодовое техническое обслуживание передатчика по регламенту ТО-5 и

го-

довое техническое обслуживание передатчика по регламенту ТО-6 в части работ, требующих
отключения его от сети (при проверке монтажа и величин переходного сопротивления в цепях
заземления) или перерывов в излучении рабочих сигналов (при проверке и подстройке параметров передатчиков), производится в течение строго определенного времени с отключением
питания передатчика от промышленной сети в дни и сроки, предусмотренные план-графиком,
согласованным со службами радиоцентра и утвержденным в установленном порядке.
3.3.3 Оперативная проверка технического состояния
3.3.3.1 Оперативная проверка технического состояния передатчика осуществляется:

ЖЯ1.200.6 - 06 РЭ лист 111
-

в процессе сдачи /приема дежурства;

-

при наличии замечаний о работе аппаратуры со стороны персонала диспетчерской

службы.
3.3.3.2 Перед началом дежурства сменный инженер должен:
- ознакомиться с замечаниями по работе изделия по журналу оперативной работы диспетчерской смены;
-

по журналу обслуживающего персонала ознакомиться с замечаниями по работе аппа-

ратуры, о выполненных действиях по их устранению и их результату (проведение текущего
ремонта, переключение на резервное оборудование и прочее).
3.3.4. Оперативное техническое обслуживание ( ТО -1)
Сведения о содержании работ по ТО-1, методике их выполнения и технических требованиях, приведены в таблице 3.1 данного раздела 3 настоящего РЭ.
Таблица 3.1 - Методики проверок при проведении
Наименование и содержание методики
проверки

ТО – 1
Технические требования

1 Проверка внешнего вида аппаратуры. Производится визуально. При наличии пыли, влаги, Отсутствие пыли и грязи на внешних позагрязнений поверхностей блоков аппаратуры верхностях оборудования, в т.ч. на ПК
выполняется удаление загрязнений слегка увлажненной ветошью.
Примечание - Чистку клавиатуры ПК и манипулятора «мышь» в объеме ТО-1, то есть без отключения питания, осуществлять не следует
2 Проверка надежности подключения шины заземления к болту заземления стойки и к болту
заземления возбудителя. Производится визуально и проверкой прочности соединения “от
руки”
3 Проверка целостности и исправности органов управления и индикации. Производится визуально

Отсутствие смещения шины относительно болта заземления в месте подключения, отсутствие следов коррозии на шине
Отсутствие механических повреждений
(вмятин, сколов, трещин и пр.)

3.3.5 Работы по регламентам ТО-5 и ТО-6
3.3.5.1 Сведения и технологическая последовательность проведения работ по регламентам ТО – 5 и ТО – 6.
Регламент ТО – 5: технологические карты № 1, № 3 - № 5 и № 7
Общие трудозатраты 10 чел./ч
Регламент ТО – 6: технологические карты № 1 - № 7
Общие трудозатраты
22 чел./ч
3.3.5.2 Сведения о содержании работ по регламентам ТО-5 и ТО-6
лице 3.2

приведены в таб-

ЖЯ1.200.6 - 06 РЭ лист 112
3.3.5.3 Технологические карты №1 … №7 приведены в Приложении В к настоящему
Руководству по эксплуатации.
Таблица 3.2 - Технологическая таблица выполнения регламентных работ
Номер технологиче-

Перечень работ

ской карты
1

Проверка состояния и чистка аппаратуры без

Вид регламента
ТО-5

ТО-6

+

+

+

+

+

+

+

+

+

+

-

+

+

+

-

+

вскрытия блоков - по таблице 3.1 данного
раздела
1

Детальная проверка и чистка аппаратуры со
вскрытием блоков – осмотр монтажа, проверка (визуальная) печатных плат, проверка состояния коммутационных изделий и надежности присоединения разъемов

4

Проверка монтажа межблочных кабельных
соединений и маркировки внешних соединений

3

Проверка переходного сопротивления заземления

2

Проверка работоспособности передатчика с
использованием встроенной системы контроля

7

Проверка и подстройка параметров передатчиков с использованием встроенной системы
контроля и имеющихся на радиоцентре
средств измерений

5

Проверка комплектности и технического состояния ЗИП-О

6

Проверка комплектности и технического состояния эксплуатационной документации

3.3.6 Работы по необходимости
Работы по необходимости включают в себя:
- внеочередной осмотр и проверку конкретной аппаратуры при возникновении в ней
неисправностей и отказов;
- проведение доработок аппаратуры по бюллетеням;

ЖЯ1.200.6 - 06 РЭ лист 113
- другие неучтенные виды работ.
3.3.7 Плановые работы при хранении
3.3.7.1 При проведении плановых работ по техническому обслуживанию при хранении
предусматривается:
- консервация перед сдачей на склад для хранения (после распаковки и проверки комплектности аппаратуры, поступившей от изготовителя);
- осмотр упаковки аппаратуры через каждый год хранения;
- расконсервация при снятии аппаратуры изделия с хранения для подготовки к использованию по назначению.
.4 КОНСЕРВАЦИЯ И РАСКОНСЕРВАЦИЯ
3.4.1.Консервация
3.4.1.1 Консервации подлежат передатчики, предназначенные для длительного хранения (1 год).
Консервации подлежат только исправные и полностью укомплектованные передатчики.
Подготовка аппаратуры передатчика к консервации производится после полного выравнивания температуры аппаратуры с температурой окружающего воздуха.
3.4.1.2 Удалите с аппаратуры передатчика пыль и следы коррозии. Подкрасьте места с
поврежденной окраской.
3.4.1.3 После полного просыхания подкрашенных мест наружные металлические части,
не имеющие антикоррозийных покрытий, покройте смазкой К-17 ГОСТ 10877-76.
3.4.1.4 Поместите в тарный или укладочный ящик стойку передатчика, обернутую двумя-тремя слоями бумаги парафинированной БП-5 ГОСТ 9569-2006 Уложите в тот же ящик в
соответствующие гнезда, коробку с запасным имуществом, кабель для подключения к сетевому питанию и комплект эксплуатационной документации.
3.4.1.5 Произведите в паспорте соответствующую отметку о консервации передатчика.
3.4.1.6 Поставьте крышку с наклеенной губчатой резиной и прикрепите ее к тарному
ящику.
3.4.1.7 Закройте укладочный (тарный) ящик на замок, запломбируйте его.
3.4.2 Расконсервация
3.4.2.1 Выньте аппаратуру передатчика из укладочных или тарных ящиков, снимите
оберточную бумагу и удалите смазку с наружных металлических частей.
3.4.2.2 Произведите в паспорте соответствующую отметку о расконсервации. Произведите проверку работы передатчика в соответствии с указаниями раздела 2.4 настоящего Руководства по эксплуатации. Предварительно, перед включением передатчика, к разъему ВЫХОД ВЧ (на верхней обшивке стойки передатчика) присоедините эквивалент нагрузки, если
по условиям поставки он включен в состав передатчика, или измеритель мощности типа
М3-45 (М3-68). При наличии на радиоцентре калиброванного эквивалента нагрузки сопротивлением 50 Ом из состава других передатчиков он также может быть использован для подключения к выходу передатчика.

ЖЯ1.200.6 - 06 РЭ лист 114

4 ТЕКУЩИЙ РЕМОНТ ПЕРЕДАТЧИКА
4.1 ОБЩИЕ УКАЗАНИЯ.1.1 Текущий ремонт производится для восстановления полной
работоспособности передатчика, поддержания готовности к использованию его ЗИП-О и состоит в замене и (или) восстановлении отдельных его частей. Необходимость проведения текущего ремонта, его содержание определяется по результатам оценки технического состояния входящей в состав передатчика аппаратуры и передатчика в целом.
Система текущего ремонта передатчика предполагает его двухуровневую организацию:
− текущий ремонт аппаратуры на месте ее использования по назначению производится путем замены отказавших отдельных ЭРЭ и (или) сменных функционально законченных
элементов (блоков, субблоков, плат и т.д.) на исправные из состава одиночного ЗИП передатчика или группового ЗИП (если комплект группового ЗИП имеется на объекте, где производится использование передатчика по назначению). При текущем ремонте также может производиться устранение механических неисправностей и восстановление покрытий. Осуществляется оперативным персоналом дежурной смены, как правило, на месте размещения аппаратуры. Проведение текущего ремонта производится после согласования со сменным инженером порядка обеспечения функционирования изделия по назначению на время ремонта;
−

текущий ремонт на предприятии-изготовителе (поставщике) производится путем от-

правки отказавшего сменного элемента (блока, субблока, платы) поставщику для его восстановления с последующим возвратом в эксплуатирующую организацию для установки в изделие или пополнения ЗИП-О.
4.1.2 Конкретный вид и порядок осуществления текущего ремонта применительно к
составу передатчика изложен в подразделе 4.2.
4.1.3 На этапе послегарантийного использования передатчика по назначению ремонт
отказавших узлов аппаратуры передатчика на предприятии - изготовителе (поставщике) осуществляется на основе договорных отношений между эксплуатирующей организацией и
предприятием-изготовителем.
4.2 ТЕКУЩИЙ РЕМОНТ СОСТАВНЫХ ЧАСТЕЙ ПЕРЕДАТЧИКА 4.2.1 Выявление отказавших сменных элементов производится встроенной подсистемой диагностирования, а
также по результатам контроля состояния аппаратуры передатчика по встроенным цифровым
индикаторам, по результатам тестовых программ блока возбудителя или другими методами,
не требующими применения специального оборудования и измерительных приборов.
4.2.2 Замена сменных элементов производится, в основном, без применения инструментов (за исключением съемника или стандартной отвертки) и без применения пайки, снятия заклепок, защитных покрытий и других сложных технологий их извлечения и установки.
4.2.3 Проведение настроечных и регулировочных работ на заменяемом сменном элементе не предусматривается. Проверка работоспособности аппаратуры изделия после его

ЖЯ1.200.6 - 06 РЭ лист 115
ремонта осуществляется теми же методами его технического контроля и диагностирования,
которые использовались для выявления отказа оборудования и локализации места возникновения неисправности.
4.2.4

В пределах гарантийного срока вскрытие отдельных блоков аппаратуры пере-

датчика может производиться только для замены неисправных сменных элементов. Блоки
вскрываются с разрешения сменного инженера. О вскрытии составляется акт, в котором указывается объем работ, выполненных при ремонте.
4.2.5 При проведении текущего ремонта следует использовать элементы, имеющиеся в комплекте ЗИП изделия.
4.2.6 При проведении ремонта следует пользоваться рекомендациями, изложенными в
подразделе 2.5.4 настоящего Руководства по эксплуатации - “ Характерные неисправности
и методы их устранения”.
Порядок проведения ремонта передатчика указан в таблице 4.1.
4.2.7 Cведения о произведенном ремонте следует внести в соответствующий раздел
паспорта на передатчик ЖЯ 1.200.336-06 ( ЖЯ1.200.336-05) ПС.
Таблица 4.1 – Порядок ремонта аппаратуры из состава передатчика
Наименование

Документ, в соот-

аппаратуры из Предусматриваемый вид и порядок ветствии с которым
состава пере- ремонта

проводится ремонт

датчика

и проверка

1 Блок воз-

На месте установки:

будителя

Восстановление частично на- ЖЯ1.200.336-06 РЭ
рушенных лакокрасочных покрытий
На предприятии-изготовителе:
Ремонт отказавших субблоков и плат

По документации
предприятияизготовителя

2 Стойка передатчика

На месте установки:
Восстановление частично нарушенных лакокрасочных покрытий.

ЖЯ1.200.336-06 РЭ

Замена отказавших блоков, субблоков (при наличии запасных аналогичных)
3 Блоки из
На предприятии-изготовителе:
По документации
составастойки Ремонт неисправных субблоков и предприятияпередатчика
блоков передатчика
изготовителя
5 ХРАНЕНИЕ

Примечание

ЖЯ1.200.6 - 06 РЭ лист 116
5.1 Длительное хранение передатчика, сроком до шести месяцев, должно производиться в отапливаемых складских помещениях, удовлетворяющих следующим требованиям:
относительная влажность воздуха 80 % при температуре 25 °С.;
температура воздуха от плюс 5 до плюс 30 °С;
передатчик должен храниться в условиях, исключающих воздействие на него отопительных систем;
помещение должно быть оборудовано вентиляцией;
в помещении для хранения не должны находиться щелочи, кислоты и другие агрессивные вещества и их пары.
5.2 Передатчик должен храниться в упакованном виде - в укладочных или тарных
ящиках.

ЖЯ1.200.6 - 06 РЭ лист 117
6 ТРАНСПОРТИРОВАНИЕ
6.1 Транспортирование передатчика в упаковке производится железнодорожным, автомобильным, воздушным или водным транспортом в условиях, предусмотренных группой
Ж1 ГОСТ 15150-69 при температуре окружающего воздуха до минус 50 °С.
6.2 Упаковки, в которых размещены составные части передатчика, на транспортных
средствах должны быть жестко закреплены в транспортных положениях с целью исключения
их перемещения по транспортному средству и столкновения друг с другом или с другими
предметами.
6.3 При транспортировании передатчика на транспорте с открытым кузовом и в других
аналогичных условиях упаковки должны быть укрыты брезентом, обеспечивающим надежную
защиту упаковок от атмосферных осадков.
6.4 При погрузке и разгрузке необходимо выполнять указания, нанесенные на упаковках в виде надписей, знаков и маркировки.

ЖЯ1.200.336-06 РЭ лист 118

ПРИЛОЖЕНИЕ А
(обязательное)
Протокол сопряжения блока возбудителя с устройством управления по RS-485
1 Структура сопряжения возбудителя (ВУ) с устройством управления (УУ) по RS-485
1.1 Обмен осуществляется по четырем физическим линиям:
-

“RS-485 OUT+” и “RS-485 OUT-“ - передача данных от УУ к ВУ;

-

“RS-485 IN+”

и “RS-485 IN-“

- прием данных от ВУ к УУ.

В интерфейсе используется восьмиэлементный код.
Кодовые комбинации передаются последовательно в асинхронном режиме в порядке
возрастания номеров разрядов с интервалом между байтами не более 5 мс.
1.2 Скорость передачи – 19200 б/с.
1.3 Структура команд
ХХ

ХХ

ХХ

ХХ

ХХ

ХХ

ХХ

ХХ

ОБ

1Б

2Б

3Б

4Б

5Б

6Б

7Б

Где:
ОБ:

1Б:

Х

Х

Х

Х

Х

Х

Х

Х

Адрес

Число байт в

управляемого

сообщении, начиная

устройства

с нулевого

Х

Х

Х

Х

Х

Х

Х

Х

Код команды
2Б…7Б

Х

Х

Х

Х

Х

Х

Х

Х

Параметры
1.4 Формат передаваемого символа:
- один стартовый бит – Лог.0;
- восемь информационных бит;
- бит четности (если число «1» в информационном байте нечетно, то бит четности
«1» и наоборот);
- один стоповый бит – Лог.1.
2 Порядок работы
2.1 Обмен осуществляется по инициативе УУ при наличии с ВУ сигнала ГОТОВ уровнем Лог.1, но в случае отказа ВУ самостоятельно, не ожидая команды ЗАПРОС СОСТОЯНИЯ передает на УУ сообщение об отказе ВУ и запирает ВУ.
При восстановлении работоспособности ВУ, ВУ передает на УУ инициативное сообщение об исправности ВУ.

ЖЯ1.200.336-06 РЭ лист 119
2.2 Команды, поступающие от УУ к ВУ, могут быть адресованы и к другим управляемым устройствам (циркулярные команды).
2.3 По каждой команде управления ВУ формирует в сторону УУ сообщения о результатах исполнения команды. Сообщения формируются после окончания всех физических
процессов, связанных с исполнением команды.
При обрыве канала ДУ возбудитель сохраняет состояние, соответствующее последнему обращению. Отработку команд управления и формирование ответов ВУ производит
только в случае получения корректного начала текста.
3 Команды управления ВУ
3.1 Команды, поступающие на ВУ от УУ
3.1.1 Установить параметры
Эта команды является циркулярной.
07 01 ХХ ХХ ХХ ХХ ХХ ХХ
0Б 1Б 2Б
0 Байт:

3Б

4Б

5Б

6Б

0 0 0 0

0 1 1 1

Адрес циркулярной

Число байт в сообщении,

команды
1 Байт:

7Б

0 0 0 0

начиная с нулевого
0 0 0 1

Код команды
2 Байт:

3 Байт:

4 Байт:

5 Байт:

0 0 Х Х

Х Х Х Х

F х 10МГц

F х 1МГц

от 0 до 2

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 100кГц

F х 10кГц

от 0 до 9

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 1кГц

F х 100Гц

от 0 до 9

от 0 до 9

Х Х Х Х

0 Х Х Х

F х 10Гц

Код рода работы (РР)

от 0 до 9

NON

-

0

A1A

-

1

F1B

-

2

G1B

-

3

ОБПлин

-

4

ОБПдан

-

7

ЖЯ1.200.336-06 РЭ лист 120
Внешн.инф. 6 Байт:

6

0 Х Х Х0 Х Х Х
Код сдвига (Гц)

Код скорости (Бод)

в РР2

в РР1 . . РР3

100 - 1

20

-

1

125 - 2

50

-

2

170 - 3

100

-

3

200 - 4

150

-

4

400 - 5

200 -

5

500 - 6

300 -

6

1000 - 7

500 -

7

>>

0

Код полосы

-

Код уровня пилот сигнала

в РР4, РР7 (Гц)

в РР4, РР7 (дБ)

300-3400

- 0

-6

-

1

350-2700

- 1

-16
-20

-

2
3

-26

-

4

<-40

-

5

7 Байт:

Х

Х

Х

Х

Х

U6 U5 U4 U3

Х

Х

Х

U2 U1

Код уровня
В неоговоренных родах работы код байта 6 безразличен.
Максимальному уровню соответствует код 00000000.
3.1.2 Установить частоту
Эта команда является циркулярной
05

02

ХХ

ХХ

ХХ

Х0

0Б

1Б

2Б

3Б

4Б

5Б

0 Байт:

1 Байт:

0

0

0

0

0

1

0

Адрес циркулярной

Число байт в сообщении,

команды

начиная с нулевого

0 0 0 0

0 0 1 0

Код команды
2 Байт:

1

0 0 Х Х

Х Х Х Х

F х 10МГц

F х 1МГц

от 0 до 2

от 0 до 9

ЖЯ1.200.336-06 РЭ лист 121
3 Байт:

4 Байт:

5 Байт:

Х Х Х Х

Х Х Х Х

F х 100кГц

F х 10кГц

от 0 до 9

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 1кГц

F х 100Гц

от 0 до 9

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 10Гц
от 0 до 9
3.1.3 Установить род работы
Эта команда является циркулярной.
03

03

Х0

ХХ

0Б

1Б

2Б

3Б

0 Байт:

0

0

0

0

0

0

1

1

Адрес циркулярной

Число байт в сообщении,

команды

начиная с нулевого

1 Байт:

0 0 0 0

0 0 1 1

Код команды
2 Байт:

0 Х Х Х

0 0 0 0

Код рода работы
NON

-

0

A1A

-

1

F1B

-

2

G1B

-

3

ОБПлин

-

4

ОБПдан

-

7

Внешн.инф. -

6

3 Байт:

0 Х Х Х
Код сдвига (Гц)
в РР2

0 Х Х Х
Код скорости (Бод)
в РР1 . . РР3

100 - 1

20

-

1

125 - 2

50

-

2

170 - 3

100

-

3

200 - 4

150

-

4

400 - 5

200

-

5

500 - 6

300

-

6

ЖЯ1.200.336-06 РЭ лист 122
1000 - 7
Код полосы

500

-

7

>>

-

0

Код уровня пилот сигнала

в РР4, РР7 (Гц)

в РР4, РР7 (дБ)

300-3400

- 0

-6

-

1

350-2700

- 1

-16
-20

-

2
3

-26

-

4

<-40

-

5

В неоговоренных родах работы код байта 3 безразличен.
3.1.4 Установить уровень
82

04

ХХ

0Б

1Б

2Б

0 Байт:

1 0 0 0

0 0 1 0

Адрес ВУ

Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

0 1 0 0

Код команды
2 Байт:

Х

Х

Х

Х

Х

U6 U5 U4 U3

Х Х Х

U2 U1

Код уровня
Максимальному уровню соответствует код 00000000.
3.1.5 Выполнить тест № 1
81

06

0Б

1Б

0 Байт:

1 0 0 0
Адрес ВУ

0 0 0 1
Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

0 1 0 0

Код команды
3.1.6 Отпереть ВУ
81

07

0Б

1Б

0 Байт:

1 0 0 0

0 0 0 1

ЖЯ1.200.336-06 РЭ лист 123
Адрес ВУ

Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

0 1 1 1

Код команды
3.1.7 Запереть ВУ
81

08

0Б

1Б

0 Байт:

1 0 0 0
Адрес ВУ

0 0 0 1
Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

1 0 0 0

Код команды
3.1.8 Запрос состояния
81

09

0Б

1Б

0 Байт:

1 0 0 0
Адрес ВУ

0 0 0 1
Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

1 0 0 1

Код команды
3.1.9 Чтение параметров
81

05

0Б

1Б

ЖЯ1.200.336-06 РЭ лист 124

0 Байт:

1 0 0 0
Адрес ВУ

0 0 0 1
Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

0 1 0 1

Код команды
При поступлении этой команды ВУ передает в УУ сообщение вида 3.2.3.
3.2 Ответы ВУ
3.2.1 Ответы ВУ, посылаемые в ответ на команды управления 3.1.1-3.1.7
Е5

09

0Б

1Б

-

ВУ ГОТОВ (команда исполнена)

Формируется по окончании всех физических процессов, связанных с исполнением
любой команды управления.
Е5

0А

0Б

1Б

-

ошибка канала ДУ

Формируется сразу после получения любой команды, если обнаружено, что число
байт не соответствует коду числа байт команды.
3.2.2 Ответ ВУ на команду «ЗАПРОС СОСТОЯНИЯ»
81

ХХ

0Б

1Б

0 Байт:

1 0 0 0
Адрес ВУ

0 0 0 1
Число байт в сообщении,
начиная с нулевого

1 Байт:

Х

Х

Х

Х

Х

Х

Х

Х
ФТС ИСПРАВЕН/ОТКАЗ (0/1)
ФОС ИСПРАВЕН/ОТКАЗ (0/1)
КФАП ИСПРАВЕН/ОТКАЗ (0/1)
ДМС ИСПРАВЕН/ОТКАЗ (0/1)
ТЛ ИСПРАВЕН/ОТКАЗ (0/1)
СЕЛ ИСПРАВЕН/ОТКАЗ (0/1)
ДКС ИСПРАВЕН/ОТКАЗ (0/1)
ВУ отперт – 1; заперт - 0

ЖЯ1.200.336-06 РЭ лист 125
3.2.3 Ответ ВУ на команду «ЧТЕНИЕ ПАРАМЕТРОВ»
87

ХХ

ХХ

ХХ

ХХ

ХХ

ХХ

ХХ

0Б

1Б

2Б

3Б

4Б

5Б

6Б

7Б

0 Байт:

1

0

0

0

Адрес ВУ

0

1

1

1

Число байт в сообщении,
начиная с нулевого

1 Байт:

0 0 0 0

0 0 0 1

Код команды
2 Байт:

3 Байт:

4 Байт:

0 0 Х Х

Х Х Х Х

F х 10МГц

F х 1МГц

от 0 до 2

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 100кГц

F х 10кГц

от 0 до 9

от 0 до 9

Х Х Х Х

Х Х Х Х

F х 1кГц

F х 100Гц

от 0 до 9
5 Байт:

Х Х Х Х
F х 10Гц
от 0 до 9

6 Байт:

0 Х Х Х
Код сдвига (Гц)
в РР2

от 0 до 9
0 Х Х Х
Код рода работы (РР)
NON

-

0

A1A

-

1

F1B

-

2

G1B

-

3

ОБПлин

-

4

ОБПдан

-

7

Внешн.инф.

-

6

0 Х Х Х
Код скорости (Бод)
в РР1 . . РР3

100 - 1

20

-

1

125 - 2

50

-

2

170 - 3

100

-

3

200 - 4

150

-

4

400 - 5

200

-

5

500 - 6

300

-

6

ЖЯ1.200.336-06 РЭ лист 126
1000 - 7

Код полосы

500

-

7

>>

-

0

Код уровня пилот сигнала

в РР4, РР7 (Гц)

в РР4, РР7 (дБ)

300 .. 3400 - 0

-6

-

1

350 .. 2700 - 1

-16
-20

-

2
3

-26

-

4

<-40

-

5

7 Байт:

Х

Х

Х

Х

Х

U6 U5 U4 U3

Х

0

0

U2 U1

Код уровня
3.3 Инициативное сообщение ВУ, посылаемое в УУ, при обнаружении отказа
Е4

ХХ

0Б

1Б

0 Байт:

1

1 Байт:

Х

1

Х

1

0

Х

0

Х

Х

1

Х

0

1

Х

Х
ФТС ИСПРАВЕН/ОТКАЗ (0/1)
ФОС ИСПРАВЕН/ОТКАЗ (0/1)
КФАП ИСПРАВЕН/ОТКАЗ (0/1)
ДМС ИСПРАВЕН/ОТКАЗ (0/1)
ТЛ ИСПРАВЕН/ОТКАЗ (0/1)
СЕЛ ИСПРАВЕН/ОТКАЗ (0/1)
ДКС ИСПРАВЕН/ОТКАЗ (0/1)
ВУ отперт – 1; заперт - 0

ЖЯ1.200.336-06 РЭ лист 127
3.4 Инициативное сообщение ВУ, посылаемое в УУ, после восстановления отказа.
Е4

00

0Б

1Б
- отказ восстановлен.
Формируется только после обнаружения отказа и инициативного сообщения

ВУ в УУ об отказе.
Максимальное время, через которое ВУ отправляет ответ на поступившие команды, 15 мс.

ЖЯ1.200.336-06 РЭ лист 128

ПРИЛОЖЕНИЕ Б
(обязательное)
Протокол сопряжения РПДУ с устройством дистанционного управления
по RS-232
1 Структура цепей
1.1 Сопряжение РПДУ с устройством ДУ на физическом уровне производится по интерфейсу RS-232 с использованием следующих цепей:
-

цепь 103 – передаваемые данные;

-

цепь 104 – принимаемые данные;

-

цепь 102 – сигнальное заземление;

-

цепь 101 – защитное заземление.

В интерфейсе используется восьмиэлементный код.
Кодовые комбинации передаются последовательно асинхронно в порядке возрастания номеров разрядов с интервалом 0-5 мс.
1.2 Формат передаваемого символа:
-

один стартовый бит «0»;

-

восемь информационных бит;

-

бит четности (если число «1» в информационном байте нечетно, то бит четности

«1» и наоборот);
-

один стоповый бит «1».

Скорость передачи 9600.
Примечание - символы не соответствующие по формату требованиям п.1.2 не обрабатываются.
2 Порядок работы
По каждой команде управления РПДУ формирует в сторону устройства ДУ сообщения о результатах исполнения команды.
Формирование сообщений производится после окончания всех физических процессов, связанных с исполнением команды.
При обрыве канала ДУ РПДУ сохраняет состояние соответствующее последнему обращению.
Отработку команд управления и формирования ответов РПДУ производит только в
случае получения корректного начала текста.
3 Управление
3.1 Формат команд управления:
нулевой байт – начало текста Е5;первый байт – число байт в команде, начиная с нулевого,
вместе с байтом контрольной суммы (счет числа байт начинается с нуля);

-

ЖЯ1.200.336-06 РЭ лист 129
второй байт – код команды (однозначно регламентирует упаковку команды);

-

третий байт и последующие – текст команды;

-

последний байт – арифметическая контрольная сумма (КС) по модулю 256 всех

передаваемых байт кроме начала текста.
В кодах ответов РПДУ на команды управления указан абсолютный формат.
3.2 Номенклатура команд
Номенклатура команд приведена в таблице 1.1
Таблица 1.1
Код команды
01/02
03/04
06
07
08 . . . ОС
OD
OE
10

Назначение
- УМ вкл/откл
- Излучение вкл/откл (запирание УМ, запирание ВУ вкл/откл)
- АнСУ в антенно-фидерном тракте отключить
- Обнуление таблицы номеров настроенных каналов
- Запись и исполнение параметров в канал № ….
- Переключение на канал № …
- Чтение параметров канала №…
- Настройка рабочего канала

3.3 Структура и кодировка команд управления
3.3.1 Команда «УМ вкл/откл»
Структура команды Е5, 03, 01/02, КС.
Команда предназначена для управления питанием УМ.
3.3.1.1 Перед исполнением команды «УМ вкл» передатчик формирует команду «Излучение откл».
3.3.1.2 Если УМ отключен, то РПДУ исполняет только команды «Обнуление таблицы
номеров настроенных каналов», «УМ включить» и «Чтение параметров канала №…», а также «Чтение параметров рабочего канала». На любую команду, кроме перечисленных, РПДУ
формирует ответ «УМ откл».
3.3.2 Команда «Излучение вкл/откл»
Структура команды Е5, 03, 03/04, КС.
Если рабочий канал не настроен, то команда не исполняется и РПДУ формирует ответ «Канала нет».
3.3.3 Команда «АнСУ» в антенно-фидерном тракте отключить.
Структура команды Е5, 03, 06, КС.
Команда исполняется с настройкой УМ только в канале 00. Если АнСУ нет, то команда не формируется.
Примечание - АнСУ подключается автоматически при любой последующей настройке.
3.3.4 Команда «Обнуление таблицы номеров настроенных каналов»
Структура команды Е5, 03, 07, КС.

ЖЯ1.200.336-06 РЭ лист 130
В результате выполнения этой команды все каналы становятся ненастроенными. При
этом выключается излучение, а информация о параметрах каналов не изменяется.
3.3.5 Команды 08 – ОС «Исполнение и запись параметров в канал №»
Команды задают параметры канала, указанного в команде. Параметры отсутствующие в команде дополняются параметрами, записанными в соответствующем канале.
После выполнения команд 08 – ОС «Канал №», указанный в команде, становится рабочим, параметры команды записываются в память канала № и канала 00.
Если требуется произвести изменение текущих параметров передатчика без изменения параметров в памяти каналов 01-99 команду необходимо адресовать к каналу 00.
Исполнение команд 08 - ОС производится с настройкой канала (настройка АнСУ и
уровня мощности). После настройки канала № в память канала № и канала 00 записываются параметры, указанные в команде, код управления выходным уровнем в ТЛГ и ТЛФ режимах работы УМ и признак настройки канала, при этом РПДУ остается на настроенном канале с выключенным излучением.
Исполнение команд «Уровень мощности» – ОВ и «Род работы» – ОС, адресованных
в канал 00 производится без настройки АнСУ и УМ, при этом состояние возбудителя и УМ по
параметру «Излучение» остается без изменения.
3.3.5.1 Команда «Исполнение и запись в канал № полной номенклатуры параметров»
Е5, ОА, 08, 00-99, шесть байт параметров (1-1, …, У1-2), КС, где 00- 99 номер канала
(см. таблицы 1.2- 1.6).
Таблица 1.2
№ байта

Код

№ байта

1-1

Разряд частоты
Ч10 МГц

Код

1-2

Разряд частоты
Ч1 МГц

0-2

II-1

Ч100 кГц

0-9

II-2

Ч10 кГц

0-9

III-1

Ч1 кГц

0-9

III-2

Ч100 Гц

0-9

IУ-1

Ч10 Гц

0-9

0-9

Таблица 1.3
№ байта

Род работы

Код

IУ

NON

0

A1B

1

F1B

2

G1B

3

ОБП лин

4

ОБП дан

7

Внешн.инф. 128 кГц

6

ЖЯ1.200.336-06 РЭ лист 131
Таблица 1.4
№ байта

Род работы
F1B
Код

Полоса, Гц

Код

100

1

300-3400

0

125

2

350-2700

1

170

3

200

4

400

5

500

6

1000

7

Таблица 1.5
№
байта

A1A

20
50
100
>100

Прочие

Сдвиг, Гц
У-1

У-2

ОБП

Код
0

Род работы
A1A, G1B, F1B

ОБП

Скорость, Бод
G1B
F1B
Сдвиг, Гц
100,
170,
400ч1000
125
200
50
50
50
100
100
100
100
150
150
150
200
200
200
200
300
300
300
500
500
>500
>200
>300
>500

Код

Уровень
ПС
ДБ

Наименование
рода
работы

Код

1
2
3
4
5
6
7
0

-6
-16
-20
-26
≥-40

H3E

1
2
3
4
5

R3E
J3E

Прочие
Код

0

Таблица 1.6
№ байта
УI-1

Мощность, %
100
50
25

Код
0
1
2

№ байта
У1-2

Номер антенны
1
2
3

Код
1
2
3

3.3.5.2 Команда «Запись и исполнение частоты в канал №»
Е5, 08, 09, 00-99, четыре байта параметров (1-1, …, У1-2), КС, где 00-99 номер канала
(см. таблицу.1.7).
Таблица 1.7
№ байта
1-1
II-1
III-1
IУ-1

Разряд частоты
Ч10 МГц
Ч100 кГц
Ч1 кГц
Ч10 Гц

Код

№ байта

0-2
0-9
0-9
0-9

1-2
II-2
III-2
IУ-2

Разряд частоты
Ч1 МГц
Ч10 кГц
Ч100 Гц
-

Код
0-9
0-9
0-9
0

ЖЯ1.200.336-06 РЭ лист 132
3.3.5.3 Команда «Запись и исполнение номера антенны в канал №»
Е5, 05, 0А, 00-99 один байт параметров, КС, где 00-99 номер канала (см. таблицу 1.8)
Таблица 1.8
Номер антенны

Код

1
2
3

1
2
3

3.3.5.4 Команда «Запись и исполнение уровня мощности в канал №»
Е5,05,0В, 00-99, один байт параметров, КС, где 00-99 номер канала (см. таблицу 1.9).
Таблица1.9
Мощность, %

Код

100
50
25

0
1
2

Если Канал № не настроен, то команда не исполняется и РПДУ формирует ответ
“Канала нет”.
3.3.5.5 Команда ”Запись и исполнение рода работы”
Е5, 06, 0С, 00-99, два байта параметров, (1-1 … II-2), КС, где 00-99 номер канала
(см.таблицы 1.10-1.12).
Таблица 1.10
№ байта

Род работы

Код

№ байта

Код

1-1

NON

0

1-2

0

A1A

1

F1B

2

G1B

3

ОБП лин

4

ОБП дан

7

Внешн инф 128 кГц

6

Таблица 1.11
Род работы
№ байта
II-1

F1B
Сдвиг, Гц
100
125
170
200
400
500
1000

ОБП
Код
1
2
3
4
5
6
7

Полоса, Гц
300-3400
350-2700

Код
0
1

Прочие
Код
*0

ЖЯ1.200.336-06 РЭ лист 133
Таблица 1.12
Род работы
№
байта

A1A, G1B, F1B
Скорость, Бод
A1A
G1B

II-2

20
50
100
>100

100
200
300
500
>500

100,
125
50
100
150
200
>200

F1B
Сдвиг, Гц
170,
400ч1000
200
50
50
100
100
150
150
200
200
300
300
500
>300
>500

ОБП
Код

Уровень

Наименование
рода
работы

Код

1
2
3
4
5
6
7
0

-6
-16
-20
-26
≥-40

H3E

1
2
3
4
5

R3E
J3E

Прочие
Код

0

Если Канал № не настроен, то команда не исполняется и РПДУ формирует ответ
«Канала нет».
3.3.6 Команда «Переключение на канал №
Е5, 04, ОD, 01-99, КС, где 01-99 номер канала.
После исполнения команды канал, указанный в команде становится рабочим, параметры канала записываются в память канал 00, РПДУ остается на рабочем канале без изменения состояния по параметру «Излучение». Если канал не настроен, то команда не исполняется и РПДУ формирует ответ «Канала нет».
3.3.7 Команда «Чтение параметров канала №»
Структура команды
Е5, 04, ОЕ, 00-99, КС, где 00-99 – номер канала.
3.3.8 Команда «Настройка рабочего канала»
Структура команды Е5, 03, 10, КС.
3.4 Ответы РПДУ
3.4.1 Ответ на команду «Чтение параметров рабочего канала» (канала 00) содержит
15 байт следующего содержания:
-

Е5, I, шесть байт параметров команды 08, УIII, IХ, Х, ХI, ХII, ХIII, КС,

где I – номер канала, параметры которого соответствуют рабочему состоянию РПДУ;
- УШ-1 канал настроен/нет 1/0;
- УШ-2 – состояние АнСУ – вкл./откл 1/0; АнСУ нет – 2

ЖЯ1.200.336-06 РЭ лист 134

- 1Х

Х Х Х Х

Х Х Х Х
УМ вкл/откл 1/0
Излучение вкл/откл 1/0

0
местное/дистанционное 1/0
-Х

Х Х Х Х
×0,1

Х Х Х Х
×0,01

-

ХI
ст.разр.
х х х х х х х х

- двоично-десятичный код КБВ с шагом 0,01;
ХII

х х х х

х х х х

двоично-десятичный код мощности с шагом 1 Вт
ХIII – исправен (03)/авария (кодировка в соответствии с п.3.4.8 настоящего протокола);
-

КС – один байт арифметической контрольной суммы предыдущих 13-ти байт.

Ответ на команду «Чтение параметров канала № 01 … 99» аналогичен предыдущему, за исключением 1Х – ХШ байтов, содержание которых произвольно, и в байте 1 записывается номер запрашиваемого канала.
3.4.2 Ответ «Нет канала»
Е5, 06, 00.
Формируется на команды 03, 04, ОВ, ОС, ОD, если канал к которому они адресованы
не настроен.
3.4.3 Ответ «УМ» отключен»
Е5, 07, 00.
Формируется если УМ отключен в ответ на любую команду, кроме «УМ вкл», «Чтение
параметров канала №», «Чтение параметров рабочего канала» и «Обнуление таблицы настроенных каналов».

ЖЯ1.200.336-06 РЭ лист 135
3.4.4 РПДУ готов (команда исполнена)
Е5, 09, 00.
Формируется по окончании всех физических процессов связанных с исполнением
любой команды управления.
3.4.5 Управление местное
Е5, АА, 00.
Формируется в ответ на любую команду (кроме запроса состояния), если управление
РПДУ местное.
3.4.6 Ошибка канала ДУ
Е5, ОА, 00.
Формируется сразу после получения любой команды, если обнаружено несоответствие контрольной суммы или число байт не соответствует коду числа байт команды.
3.4.7 Ошибка набора
Е5, ОВ, 00.
Формируется в случае получения РПДУ неполного или некорректного набора параметров.
3.4.8 Авария контролируемых узлов РПДУ и УМ
Е5, АВ, код аварии.
0 0 0 0

0

0

Х

Х
УМ исправен/авария (1/0)
ВУ исправен/авария (1/0)

Формируется в ответ на все команды ДУ, кроме команды «Чтение параметров канала» и команды «УМ отключить», если РПДУ и УМ неисправны.
4 При включении питания РПДУ должен:
-

включить режим ДУ с отключенным УМ;

- рабочие параметры РПДУ должны соответствовать параметрам, которые были в
момент отключения питания (кроме излучения и состояния УМ).

ЖЯ1.200.336-06 РЭ лист 136
ПРИЛОЖЕНИЕ В
(Обязательное)
Технологические карты ТО передатчика
Номер регламента 5, 6

ТЕХНОЛОГИЧЕСКАЯ КАРТА
№1 (на 2 листах)
Наименование проверяемого
параметра:
«Проверка и чистка аппаратуры»

Лист 1

Трудозатраты
Наименование аппаратуры:
ТО-5 - 5 чел/ч;
Б блок контроля, блоки
ТО-6 - 10 чел/ч
У УМ – 500, блок фильтров,
б блок АнСУ, блок сетевого
питания, корпус стойки,
эквивалент нагрузки
Последовательность выполнения работ:
а) Перед началом проверки получите разрешение на проведение работ от сменного инженера и сообщите о начале проверки;
б) Выключите аппаратуру согласно раздела 2 данного Руководства по эксплуатации. Отключите электропитание, отсоедините аппаратуру от источников питания;
в) При проведении регламента ТО-5 с блоками передатчика и эквивалентом нагрузки проверьте без вскрытия блоков:
− целостность заземляющих проводов, надежность подключения их к клеммам или
болтам заземления;
− надежность подключения кабелей;
− состояние органов настройки и управления;
− целостность индикаторных приборов;
− отсутствие пыли, грязи, коррозии на панелях, каркасах, на задних крышках передатчиков, на разъемах;
− чистоту держателей предохранителей, соответствие номиналов предохранителей
гравировке у их держателей;
− затяжку накидных гаек штепсельных разъемов;
− четкость фиксаций тумблеров и переключателей;
− отсутствие механических повреждений (вмятин, трещин, сколов) корпусов аппаратуры, органов управления и сигнализации;
г) Осуществите в составе ТО-5 исправление обнаруженных нарушений:
− при обнаружении ослабленных креплений заземляющих проводов, разъемов, отошедших болтов крепления блоков, панелей затяните ослабленные соединения
соответствующим инструментом;
− при обнаружении скоплений пыли удалите их, применяя щетку-сметку, кисть, пылесос, а обнаруженные загрязнения удалите ветошью, увлажненной водой или
смоченной в бензине Б-70;
− при обнаружении коррозии смажьте пораженные места смазкой ЦИАТИМ-221;
− при обнаружении дефектных тумблеров, переключателей, светодиодов осуществите их замену исправными изделиями в установленном на объекте порядке проведения ремонта аппаратуры;
д) Проведите контроль параметров передатчика: выходной мощности и КБВ;
е) При детальной проверке и чистке аппаратуры по регламенту ТО-6 выполните следующие
работы:
1) Произведите работы согласно пп.а)-д) данной технологической карты;
2) Произведите проверку и чистку всех блоков стойки передатчика в следующем порядке:
− при снятой задней обшивке стойки передатчика отсоедините все жгуты и кабели
от проверяемого блока, отвинтите винты. которыми передняя панель блока крепится к стойке передатчика, извлеките блок из корпуса стойки передатчика, положите его на стол, освобожденный от лишних предметов;
− почистите блок снаружи, освободите его от загрязнений с помощью кисти или

ЖЯ1.200.336-06 РЭ лист 137
Номер регламента 5, 6
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Лист 21
Лист
№1 (на 2 листах)
ветоши, слегка смоченной бензином;
− снимите с блока верхнюю обшивку, отвинтив предварительно крепящие ее винты;
− почистите электромонтаж блока и внутренние поверхности блока кистью с последующим продуванием пылесосом, не повреждая при этом электромонтаж;
− протрите кистью, смоченной спиртом, контакты разъемов блока;
− проверьте целостность электромонтажа, отсутствие механических повреждений;
обнаруженные нарушения исправьте;
− подтяните винты или гайки в ослабленных креплениях электрорадиоэлементов
(ЭРЭ), печатных плат и других сборочных узлов, размещенных в корпусе блока;
− извлеките из блока съемные (без отпайки подходящих к ним проводов) субблоки
или платы (предварительно отвинтив крепежные винты и отсоединив от плат и отдельных сборочных узлов разъемы внутриблочного монтажа);
− осмотрите в каждом субблоке (плате) монтаж, состояние паек и состояние ЭРЭ,
подтяните винты или гайки крепления;
− при выявлении нарушенных лаковых покрытий на платах печатных восстановите
покрытие лаком ФЛ-582;
− вставьте платы и субблоки на свои места согласно маркировке на корпусе блока,
закрепите их в блоке соответствующими крепежными изделиями;
ж) Занесите результаты в журнал ТО объекта и в паспорт передатчика ЖЯ1.200.336-06 ПС
(ЖЯ1.200.336-05 ПС).
Контрольно-проверочная апИнструмент и принадлежности
Расходный материал
паратура
Комбинированный прибор
Щетка-сметка, кисть, пылесос,
Бензин Б-70, спирт
Ц4353
паяльник с напряжением питаэтиловый, спирт рекния 12 В, мощностью не более
тификат, смазка
30 Вт с заземленным жалом
ЦИАТИМ-221, лак
ФЛ-582, припой
ПОС-61, канифоль
или флюс, шкурка
шлифовальная на
тканевой основе

ЖЯ1.200.336-06 РЭ лист 138
Номер регламента 5, 6
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Лист 1
№ 2 (на 1 листе)
Трудозатраты
Наименование проверяемого
Наименование аппаратуры:
ТО-5 - 2 чел/ч;
параметра:
Б блок возбудителя, стойка пе«Проверка технического состоя- ТО-6 - 2 чел/ч
редатчика ( с эквивалентом
ния и подстройка параметров аппаратуры»
нагрузки)
Последовательность выполнения работ:
− Перед началом работы получите разрешение на проведение проверки от сменного инженера КДП и, приступив к работе, сообщите о начале проверки;
− Проведите проверку работоспособности блока возбудителя в соответствии с указаниями, приведенными в его описании, Закончив проверку, установите блок возбудителя на
верхнюю обшивку стойки передатчика и подключите к разъемам возбудителя кабели,
соединяющие его с разъемами, установленными на верхней обшивке стойки передатчика;
− Проведите проверку работы передатчика в местном режиме управления при работе на
эквивалент нагрузки ЖЯ2.243.949 во всех штатных режимах работы, пользуясь при
включении, выключении и работе с аппаратурой указаниями, изложенными в разделе 2
Руководства по эксплуатации передатчика ПП-1000 ЖЯ1.200.336-06 РЭ;
− В ходе проверки проконтролируйте значение рабочей частоты, выходную мощность и
КБВ по индикатору КОНТРОЛЬ, установленному на лицевой панели блока контроля. В
случае обнаружения отклонений контролируемых параметров произведите необходимые подстройки в блоке возбудителя и соответствующих блоках передатчика

Контрольно-проверочная аппаратура
нет

Инструмент и принадлежности

Расходный материал

нет

нет

ЖЯ1.200.336-06 РЭ лист 139

Номер регламента 5, 6

ТЕХНОЛОГИЧЕСКАЯ КАРТА № 3
(на 1 листе)
Наименование аппаратуры:Наименование проверяемого паблок контроля, блоки УМ - 500,
раметра:
блок фильтров, блок АнСУ,
«Проверка переходного сопротивблок сетевого питания , стойка
ления заземления аппаратуры»
передатчика
Последовательность выполнения работ:

Лист 1
Трудозатраты
ТО-5
1 чел/ч;
ТО-6
1 чел/ч

− Перед началом проверки получите разрешение на проведение проверки от сменного
инженера КДП и сообщите о начале проверки;
− Отключите проверяемую аппаратуру от сети питания;
− В каждом из блоков из состава стойки передатчика микроомметром произведите измерения переходного сопротивление между тремя произвольными точками металлической конструкции блока, включая лицевые панели и их болты крепления, с одной стороны, и клеммой (болтом) заземления блока с другой стороны; кроме того измерьте переходное сопротивление между болтами заземления каждого из блоков, с одной стороны, и болтом заземления стойки – с другой стороны.
В тех цепях заземления, где величина переходного сопротивления между корпусом
блока и его болтом заземления составляет более 600 мкОм, а между корпусом и болтом заземления стойки составляет более 2000 мкОм, подтяните с помощью гаечного
ключа или отвертки соответствующие стягивающие винты или болты, добиваясь требуемой величины сопротивления заземления;
− Запишите результаты работ в журнал ТО объекта, а также в паспорт
ЖЯ1.200.336-06 ПС (ЖЯ1.200.336-05 ПС).
Контрольно-проверочная аппаратура
Микроомметр Е6-18/1

Инструмент и принадлежности
Гаечный ключ, отвертка

Расходный материал

Номер регламента 5, 6
Наименование аппаратуры:
стойка передатчика, блоки
УМ – 500, блок контроля, блок
АнСУ, блок фильтров, блок сетевого питания

ЖЯ1.200.336-06 РЭ лист 140
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Лист 1
№ 4 (на 1 листе)
Трудозатраты
Наименование проверяемого
Согласно действуюпараметра:
щей
«Проверка монтажа внутрисисинструкции
темных кабельных соединений и
маркировки внешних соединений»

ВНИМАНИЕ! Проверка производится только с полным отключением
передатчика
Последовательность выполнения работ:
−

Работы по проверке монтажа внутрисистемных кабельных соединений и маркировки внешних соединений передатчика совмещаются с проведением аналогичных работ по другим изделиям, имеющимся на объекте и производятся по общей
методике, установленной для таких работ в эксплуатирующей организации.

Контрольно-проверочная аппаратура
Согласно действующей
на объекте инструкции

Инструмент и принадлежности

Расходный материал

Согласно действующей
на объекте инструкции

Согласно действующей
на объекте инструкции

ЖЯ1.200.336-06 РЭ лист 141
Номер регламента 5, 6
Наименование аппаратуры:
комплект ЗИП передатчика
ПП - 1000

ТЕХНОЛОГИЧЕСКАЯ КАРТА
№ 5 (на 1 листе)
Наименование проверяемого
параметра:
«Проверка комплектности и технического состояния ЗИП-О»

Лист 1
Трудозатраты:
ТО-5
2 чел/ч;
ТО-6
2 чел/ч

Последовательность выполнения работ:
− Проверьте комплектность ЗИП-О передатчика на соответствие “Ведомости ЗИП
ЖЯ1.200.336-06 ЗИ”:
а) проведите расконсервацию ЗИП – О, проверку внешнего вида составляющих
ЗИП-О;
б) уточните фактический срок хранения сменных узлов и блоков из состава ЗИП-О;
в) годные составляющие оставить в комплекте ЗИП-О, негодные сдать лицу, ответственному за ЗИП-О для замены в установленном порядке;
− Для устройств из состава ЗИП-О, имеющих формуляр (паспорт), сделайте в нем отметку о годности (негодности) к дальнейшему хранению и эксплуатации;
− Проведите переконсервацию комплекта ЗИП-О;
− При обнаружении некомплектности ЗИП-О по составу или количеству доукомплектуйте ЗИП-О в установленном порядке;
− Занесите результаты проверки в журнал ТО объекта и в паспорт передатчика
ЖЯ1.200.336-06 ПС (ЖЯ1.200.336-05 ПС).
Контрольно-проверочная аппаратура

Инструмент и принадлежности

Расходный материал

Номер регламента 6
Наименование аппаратуры:
Комплект эксплуатационных
документов передатчика
ПП-1000

ЖЯ1.200.336-06 РЭ лист 142
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Лист 1
№ 6 (на 1 листе)
Трудозатраты
Наименование проверяемого
1,5 чел/ч
параметра:
«Проверка комплектности и состояния эксплуатационной документации»

Последовательность выполнения работ:
− Проверьте наличие эксплуатационной документации передатчика по составу и количеству на соответствие ведомости эксплуатационных документов ЖЯ1.200.336-06 ВЭ,
Примите меры для укомплектования объекта недостающей документацией;
− Проверьте внешний вид документации на отсутствие повреждений (смятых, разорванных, запачканных, вырванных страниц). Примите меры к устранению повреждений;
− Проверьте условия хранения эксплуатационной документации на объекте на отведенном для нее месте (отсутствие пыли, грязи, влаги, отсутствие доступа для посторонних
лиц, противопожарная защита). Примите меры для обеспечения хранения документации в надлежащих условиях;
− Отметьте в журнале ТО объекта и в паспорте передатчика ЖЯ1.200.336-06 ПС
(ЖЯ1.200.336-05 ПС) результаты проверки и выполненных работ по обеспечению
комплектности и качества эксплуатационной документации передатчика.

Контрольно-проверочная аппаратура

Инструмент и принадлежности

Расходный материал

ЖЯ1.200.336-06 РЭ лист 143
Номер регламента 6
ТЕХНОЛОГИЧЕСКАЯ КАРТА
Лист 1
№ 7 (на 1 листе)
Трудозатраты
Наименование проверяемого паНаименование аппаратуры:
5,5 чел/ч
раметра:
стойка передатчика, блоки
«Проверка и подстройка параУМ – 500, блок контроля, блок
метров передатчиков»
АнСУ, блок фильтров, блок сетевого питания
Последовательность выполнения работ:
− Перед началом проверки получите разрешение на проведение проверки от сменного
инженера КДП и сообщите о начале проверки;
− Соберите схему контроля и проверьте выходные параметры передатчика (выходная
мощность и величина КБВ). При обнаружении отклонений измеренных параметров от
требуемых произведите подстройку параметров по методикам, изложенным в Руководстве по эксплуатации;
− Результаты проведенных работ занесите в журнал ТО и в паспорт ЖЯ1.200.336-06 ПС
( ЖЯ1.200.336-05 ПС)
Контрольно-проверочная аппаратура
Согласно таблице Б.1

Инструмент и принадлежности

Расходный материал

Согласно таблице Б.3

Нет

ЖЯ1.200.336-06 РЭ лист 144
Таблица В.1 – Перечень контрольно-проверочной аппаратуры и приспособлений, используемых для технического

Наименование

Стандартные
1 Осциллограф
универсальный

обслуживания передатчика

ОбозначеКогда используется
ние
Работы
ТО-5 ТО-6 Рабо(тип)
при храты
нении
по необходимости

С1-65

2 Комбинированный
прибор
Ц4353
3 Микроомметр
Е6-18/1
4 Вольтметр
универсальный
В7-15
5 Частотомер
электронносчетный
Ч3 - 33
6 Анализатор
спектра
СК4-59
7 Генератор
низкой
частоты
Г3-102
Не стандартные
1 Эквивалент
сетевой нагрузки
40-50 Ом
Примечания

+

+

+

+
+
+

+

3

+

Пределы
измерения

25мВ-300 В
25нс-0,5с

1,5

Кол.
в
комплекте

Примечание

нет

нет

1,0

нет
20 мВ-1кВ
20 Гц700 МГц

нет

+

100 2000 кГц
0,01110 МГц
20 Гц0,2 МГц
8В

нет

+

Мощность до
1500 Вт

нет

+
+

+

Класс

нет
нет

1 Средства измерения, применяемые при измерениях, могут быть заменены аналогичными,
при этом точность заменяющих приборов должна быть не хуже, чем у приведенных в таблице.
2 Все средства измерения должны иметь отметку о ведомственной или государственной поверке.
3 Средства измерения эксплуатируются в соответствии с их инструкциями по эксплуатации и техническими описаниями на них.
4 Сроки периодической поверки средств измерения устанавливаются метрологической службой организации, эксплуатирующей передатчик.

ЖЯ1.200.336-06 РЭ лист 145
Таблица В.2 - Сводный перечень и количество расходных материалов, используемых при
техническом обслуживании передатчика на 1 год
Наименование расходного
материала

Назначение

Требуемое
количество
на 1 год

Для снятия консервационной смазки и удаления
ржавчины с металлических поверхностей

1л

Для промывки посеребренных поверхностей
контактов разъемов
Для обезжиривания поврежденных лакокрасочных покрытий

0.5 л

Для распечатки данных на принтере
Для переконсервации приемопередатчика при
его закладке на хранение или в процессе хранения

50 листов

Промывочные жидкости
Нефрас С 50/170 (нефтяной
растворитель для промышленных целей) ГОСТ 8505-80
Спирт-ректификат
ГОСТ 18300-87
Уайт-спирит ГОСТ 3134-78
Прочие материалы
Бумага писчая для офиса А4
Бумага упаковочная
ГОСТ 8825-75 или
Бумага оберточная
ГОСТ 8273-75
Ветошь обтирочная 625
ГОСТ 5354-79 или
Ветошь ТУ63 178-77-82
Ветошь обтирочная сортировочная
ОСТ 63.46-84
Грунтовка АК-070
ГОСТ 25718-83
Грунтовка ФЛ-03К
ГОСТ 9109-81
Канифоль сосновая
ГОСТ 19113-84
Лак АК-113 ГОСТ23832-79
Лак ЭП-730
ГОСТ 20824-81
Лента изоляционная
М20-48 ГОСТ 4514-78
Марля ГОСТ 941293
Припой ПОС-40, ПОС-61
ГОСТ 1499-70
Провод МГШВЭ 0,35
ТУ16-505437-73
Силикагель технический
ГОСТ 3956-76
Силикагель-индикатор
ГОСТ 8954-75
Фланель гладкоокрашенная
1639 -93
Продолжение таблицы В2

Для очистки поверхности аппаратуры от загрязнений

0.5 л

1,5 кг
1 кг

Для удаления пыли с внешних поверхностей
аппаратуры

51кг

Для восстановления нарушенных покрытий на
алюминии
Для восстановления нарушенных покрытий на
стали
Для пайки

0,5 кг
0,5 кг
0,2 кг

Для покрытия маркировок и повышения стойко- 0,5 л
сти поврежденных лакокрасочных покрытий
Для защиты мест паек
0,2 л
Для ремонтных работ

100 м

Для протирки поврежденных лакокрасочных поверхностей
Для пайки

0.5 м

Для ремонтных и монтажных работ

25 м

0,2 кг

Влагопоглотитель для переконсервации пере1 кг на весь
датчика и при его закладке на хранение и в про- срок службы
цессе хранения
Влагопоглотитель-индикатор
40 г на весь
срок службы
Для протирки контактов разъемов
1 м2

Шкурка шлифовальная бумаж-

ЖЯ1.200.336-06 РЭ лист 146
Назначение
Требуемое
количество
на 1 год
Для удаления ржавчины, зачистки наконечников
0,7 м2

ная водостойкая

шин заземления, зачистки поврежденного лако-

Наименование расходного
материала

Л 140х230М 64С М20-НА

красочного покрытия

ГОСТ 10054-82
Шпагат из лубяных волокон
ГОСТ 17308-84
Эмаль ПФ115 ГОСТ 6465-76

Для переконсервации приемопередатчика при

100 м

его закладке на хранение и в процессе хранения
Для сохранения внешнего вида поврежденных

0,5 л

эмалевых покрытий
Примечание-Перечни и количество расходных материалов покупной аппаратуры из состава
передатчика приводятся в эксплуатационной документации соответствующей покупной аппаратуры.

Таблица В.3 – Перечень специального инструмента и принадлежностей

ЖЯ1.200.336-06 РЭ лист 147
Наименование

Кисть флейцевая

Обозначение, ГОСТ, Назначение и краткая техничеТУ

ская характеристика

ГОСТ 10577-78

Для удаления пыли в труднодоступных местах

КФ 25 -1
Кисть художественная ОСТ 17-888-81

Для подкраски небольших по-

живописная круглая

вреждений лакокрасочных по-

№4 из волоса белки

крытий

Пинцет монтажный

Примечание

АРПМ6.890.001 ТУ

Для проверки монтажа

ППМ-120
Примечание – перечни специального инструмента и принадлежностей покупной аппаратуры
из состава датчикриводятся в эксплуатационной документации соответствующей по-купной
аппаратуры

ЖЯ1.200.336-06 Э0
ЖЯ1.200.336

Перв. примен.

А1
Стойка передатчика
ЖЯ2.210.103

Возбудитель ЖЯ2.209.163-02
"Выход ВЧ" Х39

Х21 "Вход ВЧ"

1

"СЕТЬ ~220 B" Х33

Х27 "~ 220 В Возбудитель"

2

"ТЛФ" Х34

Х18 " Возбудитель"

3

Справ.№

"ТЛГ" Х35

Х17 " ТЛФ-ТЛГ"

"RS485" Х36

"

"

Х19 " ДУ"
Х22 " Выход ВЧ"

4
6

Х28 " ~ 220В Эквивалент"

7
А2

Х26 "~220В СЕТЬ"

Эквивалент нагрузки
ЖЯ2.243.949

Цепь

Провод

Конт.

1

Корпус

МПОЭ-0,35

2

Вкл. А1

3

Цепь

Провод

1

Корпус

МПОЭ-0,35

МПОЭ-0,2

2

Вкл. А1

МПОЭ-0,2

Вкл. А2

МПОЭ-0,2

3

Вкл. А2

МПОЭ-0,2

4

Вкл. ЭА

МПОЭ-0,2

4

Вкл. ЭА

МПОЭ-0,2

5

ТС А1

МПОЭ-0,2

5

ТС А1

6

ТС А2

МПОЭ-0,2

6

7

ТС ЭА

МПОЭ-0,2

8

Корпус

9

Конт.

Цепь

Провод

1

RS232 OUT

МПОЭ-0,2

2

RS232 IN

МПОЭ-0,2

3

БИ вход

МПОЭ-0,2

4

ДУ ПРД+

МПОЭ-0,2

МПОЭ-0,2

5

ДУ ПРД-

МПОЭ-0,2

ТС А2

МПОЭ-0,2

6

ДУ ПД+

МПОЭ-0,2

7

ТС ЭА

МПОЭ-0,2

7

ДУ ПД-

МПОЭ-0,2

МПОЭ-0,35

8

Корпус

МПОЭ-0,35

8

Корпус

МПО-0,2

МПОЭ-0,2

9

Uотр.

МПОЭ-0,2

9

Корпус

Uотр.

МПО-0,2

10

Uпад.

МПОЭ-0,2

10

Uпад.

МПОЭ-0,2

11

Корпус

МПОЭ-0,35

11

Корпус

МПОЭ-0,35
МПОЭ-0,35

Конт.

Цепь

Провод

A1

РК50-7-22

ХW6
Конт.

Цепь

Провод

A2

РК50-7-22

ХW3
Конт.

Цепь

Провод

Вход ВЧ

РК50-7-22

Х9 ТЛФ-ТЛГ

16

Корпус

МПОЭ-0,35

16

Корпус

17

+ 24 В

МПОЭ-0,35

17

+ 24 В

МПОЭ-0,35

18

- 12 В

МПОЭ-0,35

18

- 12 В

МПОЭ-0,35

19

Корпус

МПОЭ-0,35

19

Корпус

МПОЭ-0,35

Конт.

Цепь

Провод

1

Вход ТЛФ

МПОЭ-0,2

2

Вход ТЛФ

МПОЭ-0,2

5

Вход ТЛГ

МПОЭ-0,2

6

Вход ТЛГ

МПОЭ-0,2

ХW8
Конт.

Цепь

Провод

Выход ВЧ

РК50-7-22

Х20 "ДУ- ПИОН"

Подпись и дата

Х12 ~ 220 В Сеть

"Вход ВЧ"

Х1

Х29 "БФКиЗ"

"Контроль" Х2

8

Инв.№ дубл.

"Сеть ~ 220 В" Х4

Взамен инв.№

"

"

"

"

Конт.

Цепь

Провод

2

~ 220 В

МПО-2,5

3

~ 220 В

МПО-2,5

А5
1 Кабели 5 и 7 из комплекта эквивалента нагрузки
2 Кабели 4,8,9 изготавливаются на объекте
3 УТС поставляется, если это оговорено в поставочном договоре
вариант исполнения УТС 1000 50/300 ЖЯ5.770.640,
УТС 1000 50/450 ЖЯ5.770.661,
УТС 1000 50/600 ЖЯ5.770.639

А3

5

УТС

Блок фидерной коммутации
и защиты ЖЯ3.299.088

Х2
К антенне

"

"

Х3

Х1 "Питание"
"Вход ВЧ" X1

Подп. и дата

Х5 " Вход ВЧ"

"

"

ЖЯ1.200.336-06 Э0

Х8 " ЭА"

9

68090

Х6 "А1"
Инв.№ подл.

Конт.

ХW5

Х10 ДУ

Х14 БФКиЗ

Х6 Питание

А4

Х7 "А2"

"

Лит.
Изм Лист № докум.
Подп.
Александров
Разраб.
Пров.
Скрипников
Т.контр.

Дата

Масса

Масштаб

ПЕРЕДАТЧИК ПП-1000

08.11.07

Схема электрическая
соединений и подключения

Лист

Листов

"
Н.контр.
Утв.

Корчагина
Лунев
Формат А4x3

1
