УДК 621.316.925.004(044)
г.Москва

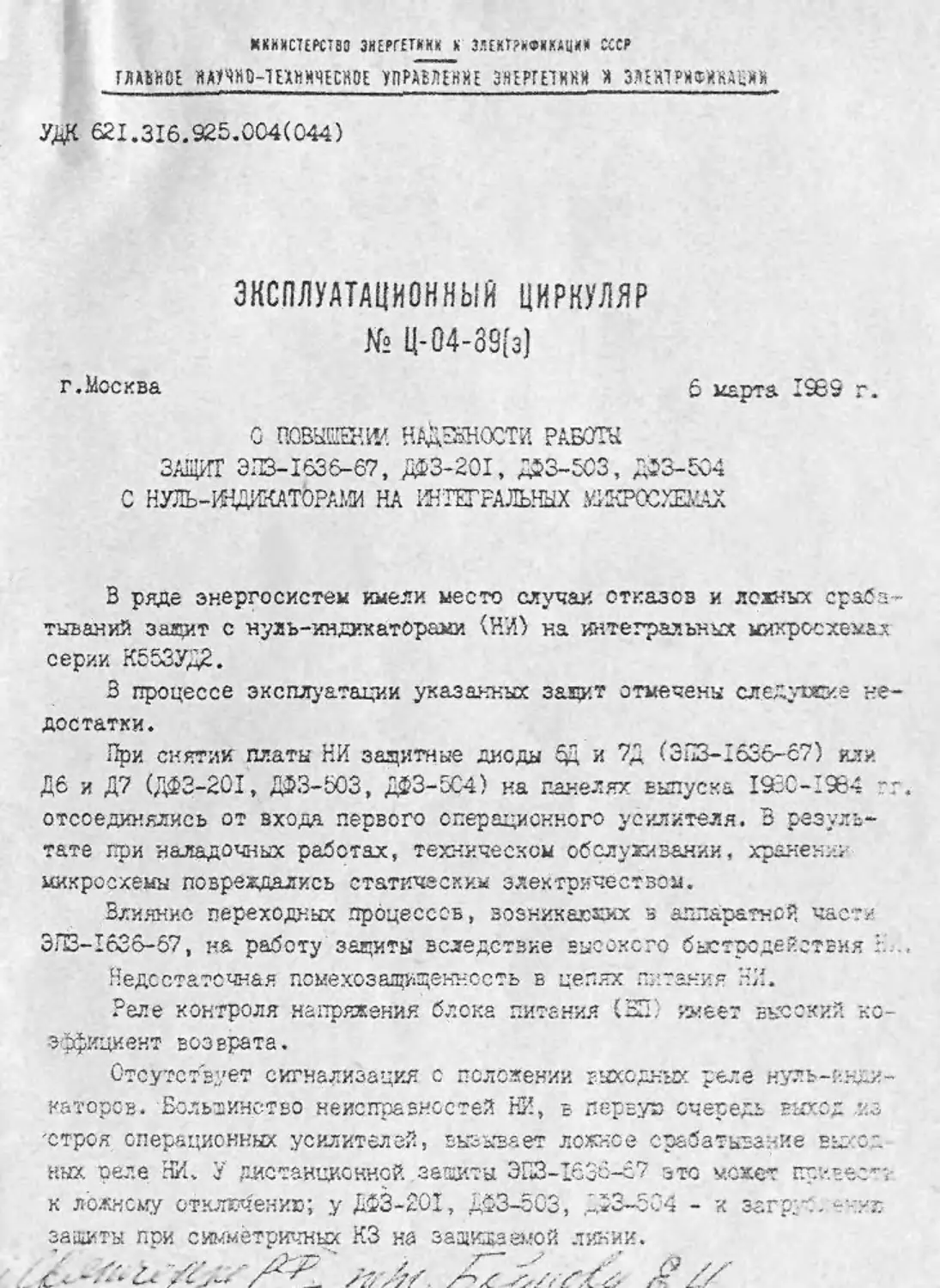

ЭКСПЛУАТАЦИОННЫЙ ЦИРКУЛЯР
№ Ц-04-39[з)
6 карта IS69 г.
О ПОВЫЕЕЖ Н&ЕКНОСТИ РАБОТА
ЗАЩИТ ЭЛЗ-1636-67, де-201, Д53-503, Д53-504
С НУЛЬ-ИадШТОРАМИ НА интегральных микросхемах
В ряде энергосистем имели место случаи отказов и ложных сраба-
тываний защит с нуль-индакаторами (НИ) на интегральных микросхемах
серии К553УД2.
В процессе эксплуатации указанных защит отмечены следующие не-
достатки.
При снятии платы НИ защитные диоды ЭД и 7Д (3u3-I636-c7) или
Дб и Д7 (ДФЭ-201, даЗ-503, Д53-5С4) на панелях выпуска I95C-IS84 -г.
отсоединялись от входа первого операционного усилителя. В резуль-
тате при наладочных работах, техническом обслуживании, хранен:-?
микросхемы повреждались статическим электричеством.
Влияние переходных процессов, возникающих в аппаратной части
ЭГВ-1636-57, на работу защиты вследствие высокого быстродействия
Недостаточная помехозащищенность в цепях питания НИ.
Реле контроля напряжения блока питания (БП) имеет высокий ко-
эффициент возврата.
Отсутствует сигнализация с положении выходных реле нуль-янди-
каторов. Большинство неисправностей НИ, в первую очередь выход .из
'строя операционных усилителей, вызывает ложное срабатывание выход-
ных реле НИ. У дистанционной .защита ЭПЗ-1636-67 это может ир?.ввс"”<-
к ложному отключению; у ДФЗ-201, Д53-503, .3.53-504 - к зегр;-.. - -уг-
заашты при симметричных КЗ на защищаемой линии.
- 2 -
В 'дехях устр&нений'перечнсленных недостатков при наладке или
очередном техническом обслуживании Главтехулравление предлагает:
I. Объединить электрической связью вывода НИ 122/3 и S2/I8,
а также вывод 22/10 объединить с выводами u2/I3 и 122/15. С этой
целью непосредственно на плате НИ, выпущенной заводом-изготовите-
лем до декабря IS84 г., следует установить от одной до трех пере-
мычек для постоянного соединения диодов со входами первого опера-
ционного усилителя, а также исключить лишние электрические связи
согласно рис.1-5 (рекомендуемые изменения выделены жирными лини-
жя). При этом значение сопротивления МЛТ-0,25 резистора 3R (R3)
должно быть равно 200 Ом _ 5% вместо I кОм + 10%.
Рис.1. Схема, подключения залитаух диодов в схеме панели 3 ГВ-1636-6?
выпуска I980-I9B3 гг.
Рис .2. Схема подключения з&амтных диодов в схеме панели Э.ТЗ-1636-67
выпуск», после I9B3 г.
- 3 -
Рис.З. Схема подключения защитных диодов в схеме панели ДОЗ-201,
ДОЗ-504 выпуска после 1963 г.
Рис.4. Схема подключения защитных диодов в схеме панели ДОЗ-201,
ДОЗ-504 выпуска IS80-I963 гг.
Рис.5. Схема подключения защитных диодов в схеме панели ДОЗ-503
выпуска после 1»о г.
- 4 -
222-. "36-67 собственное врем? срабаты-
' otctj ’ переходных процессов в тормоз-
- едения топ. —явления резистора 2Я (на пла-
___ _L’ • '-	панели 3P3-I636-67 для умень-
во: -.лка." ."зренггряжеди. в цепях постоянного тока_
? "2. '^тор~ 44Я и 47Я, включенных параллельно
дг' .о "сетс^веннэ, цепочку из последовательно со-
- -	’с обратной полярностью включения) со
:а; ;•	..	 - Х.~5-2-91С Ом, диод 22-26Б. _
, • дод-лк  в целях обеспечения яомехсзаки-
.	-.-и? v" ро.,дгзенно на плате НИ. выоокочастот-
ср, КХ -J. 7-Зг- КМ-5, КМ-6, К10-У5-емкостью
	-,-::>нкм :--з~ текием не менее 25 В) между вывс-
' и 23,'17 .-г- В), а также 2S/I3 (О В) и
".ижения коэффициента возврата 1,25) реле
 +15 В на выходе S-’ изделиях Д3~2_ K3-IC,
"-5С-.. г;- - 5«зодем-язготс2ителем до
 „сзатель: с ' Шмотками реле 8 РП два стаби-
'	.4" 'IVD , О' согласно рис.6. При этом вмес-
-'хьг,гс в этой цепи, следует установить регис-
.	подобранным сопротивлением в пределах
•*: реле должно происх'Т.ить при напряжении на
в,- ат - при 26-27 В.
ох сигнализации положения выходного реле
а 353-1636-67 совместно ос схемой сигаа-
блс питания для объединения в одном сигна-
:-грождениях полупроводниковых элементов.

контроля блока питания с : сниженным коэффициентом воз-
- 5 -
В случае использования панели 333-1636-67 в качестве резерв-
ной (при работе совместно с Д53) выполнить схему сигнализации поло-
жения выходных реле НИ согласно рис.7. Третье ступень ДЗ выполнить
с изменениями, указанными на рис.8.
При использовании панели в качестве основной у. резервной (без
ВЧ блокировки) схему сигнализации выполнить согласно рис.9. При
этом в схему третьей ступени не вносить изменений, предусмотрен-
ных рис.8.
Run й Стоив толтчай rrvnfiHw пистаяпмонной залиты панели 303-1656-67
- 6 -
Рис.9. Схема сигнализации неисправности НИ панели ЭШ-1636-67 при
работе в качестве основной и резервной защит (без ВЧ блокировки'
При неиспользовании устройства блокировки при качаниях схе-
му сигнализации положения выходных реле не выполнять.
Примечание. Если при срабатывании устройства сиг-
нализации указательные реле РУ2, ?УЗ не квитируется, не-
. обходимо проверить выходное напряжение блока питания. Ис-
правность блока питания указывает на ложное срабатыва-
ние реле сопротивления (неисправность НИ).
7. Для предотвращения выхода из строя НИ при наладочных ра-
ботах и техническом обслуживании:
отклгчать перед снятием с панели плата с НИ цепи оперативно-
го сохл, ;:ггого тока и напряжения;
производить проверку сопротивления изоляции при снятых с па-
нели платах с НИ. При достаточном сопротивлении изоляции проверку
повторить при установленных платах с НИ;
проверять потенциальные диаграммы только для выявления при-
чин выхода из строя НИ;
не попевать плата с микросхемами вблизи токсведущих частей;
проверять качество пайки печатных плат;
использовать при пайке микросхем паяльник на нахтр-.ьш'ие %е
более 36 В мощностью до 60 Вт. Продолжительность часаиия йаяльаи
ка к выводам микросхемы ограничить до 1-2 с.
Примечание . Нуль-индикаторы введены в номенклату-
ру запасных частей (6dK.367.356) и могут быть похуч«.-ы го
фондам на запасные части.
Нуль-индикаторы поставляются с установленным -:а гл--
те выходным блоком и диодом 8Д. При установке НИ з бл
IPC и ЗРС выходной блок НИ остается не подкхючеЕКьаа я
Йботе схемы не участвует. Диод 8Д испохь.' -ся усяьь
оке KPC-I.
С выходом настоящего Эксплуатацяс’ногс циркуляра 3» яуа-.
«ионный циркуляр М Ц-0б-85(э) аннулируется.
