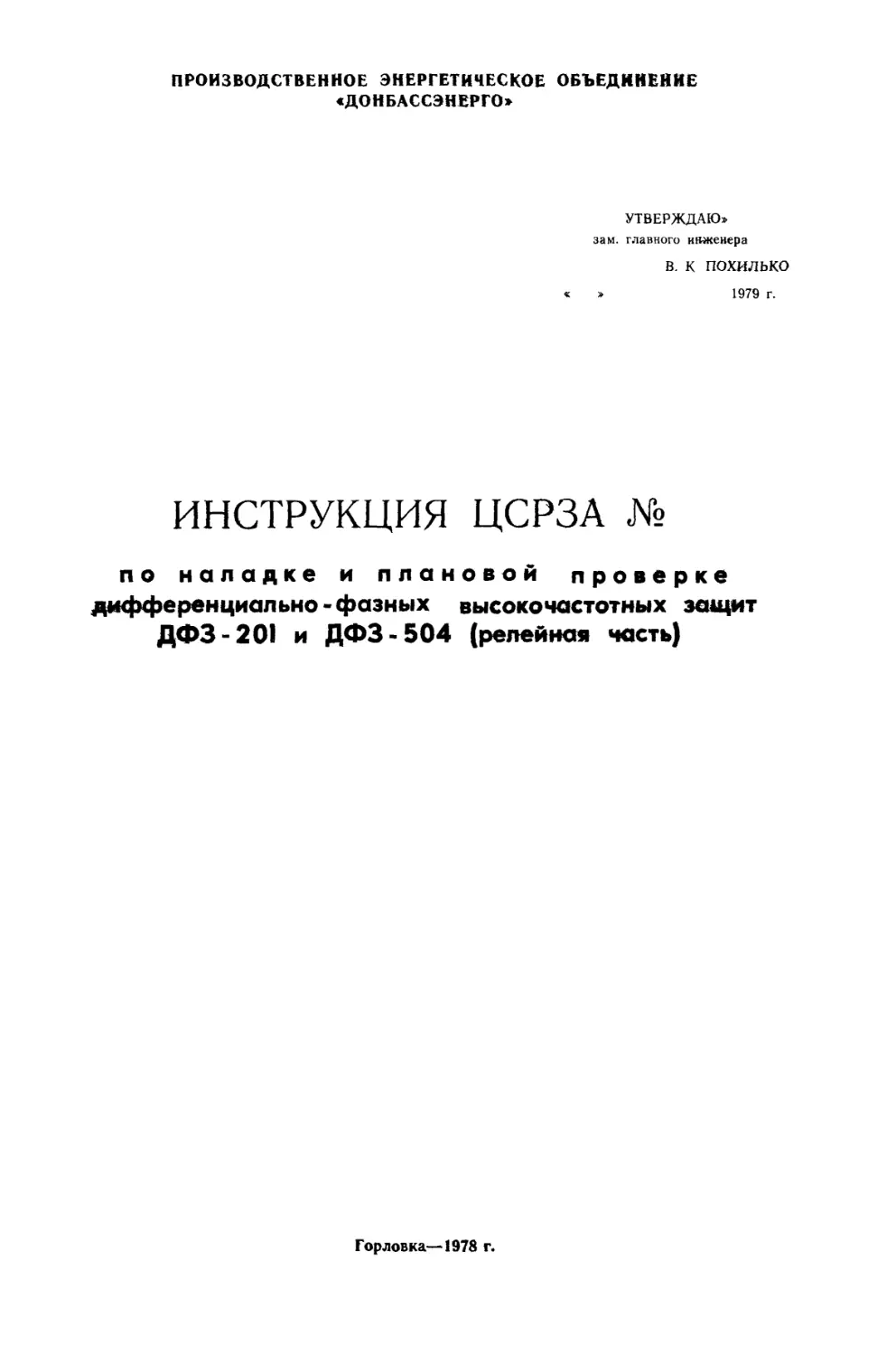

ПРОИЗВОДСТВЕННОЕ ЭНЕРГЕТИЧЕСКОЕ ОБЪЕДИНЕНИЕ
«ДОНБАССЭНЕРГО»
УТВЕРЖДАЮ»
зам. главного инженера
в. к похилько
> 1979 г.
ИНСТРУКЦИЯ ЦСРЗА №
по наладке и плановой проверке
дифференциально-фазных высокочастотных зеицит
ДФЗ-201 и ДФЗ-504 (релейная часть)
Горловка—1978 г.

СОДЕРЖАНИЕ
Введение . * 4
Раздел 1. Принцип действия панелей высокочастотной защиты типа ДФЗ-201 и ДФЗ-504 5
i 1. Назначение н принцип действие высокочастотных дифференыдцьльных защит
типа ДФЗ-201 и ДФЗ-504 - - 7
12. Основные технические данные защит ДФЗ-201 и. ДФЗ-504 v £
1.3. Пусковой орган защитвг ,....„.. 9
1.3 1. Устройстве я прнццай действия фильтра токов обратной последовательности 9
1.3.2 Устройство и прнадаа д&йствни реле сопротивления ... ... 10
1.4. Орган ма*т!фгд*цш Bt ч. передатчиком 13
14 1. Устройство и прйнано действия комбинированного фильтра ... , 13
1.4.2. Нагрузка комбинированного фильтра 17
1 4.3. Использование на ответвление блокирующего полукомплекта защиты. 17
1 6 Схема постоянного тока защиты Ш
1 6.1 .Назначение отдельных реле схемы постоянного тока 19
1.6.2. Сигнализации панелей ДФЗ-201 и ДФЗ-504 , 21
1 6.3. Действие защиты при коротких замыканиях в сети и прн неисправностях в
цепях напряжения 21
1.7. Особенности панелей ДФЗ-201 и ДФЗ-504 . . 2£
Раздел 2. Методика наладки и проверки панелей защит ДФЗ-504 и ДФЗ-201 ... 25
2.1, Проверка механического состояния и изоляции 27
2.2 Наладка и проверка реле схемы постоянного тока 27
2 3. Наладка и проверка пускового органа защит ......... 31
2 3.1 Наладка и проверка токовых реле ЫРТ и I-2PT 3"1
23 2 Наладка и проверка реле сопротивления I-PC .... . . . 32
2.3 3 Наладка и проверка ФТОП » реле ЫПР и 1-2ПР ЗВ
2 4. Наладка и проверка органа манивудящвй ... 41
2.5. Наладка и проверка органа сравнения фаз 50
2,51 Предварительные проверки ...... ... 50
2 5 2- Методика снятия фазной характеристики защиты .... 50
2 53 Проверка бргана сравнения фаз переменным током . ... 5ft
2^-Д$шв«рка взаимодействия реле логики7 защиты . .... £j2
2.7. Комплексная пррверкз защиты от постороннего источника 53
2 8. Проверка защиты. током нагрузки линии 55
Раздел 3. Приложения к инструкции по панелям ДФЗ-201 и ДФЗ 504 6б>
3.1. Принципиальные-схемы защит ДФЗ-201 и ДФЗ-504 .
3.2 Использование промежуточных трансформаторов на панелях ДФЗ-201 . 67
3.3 Повышение чувствительности пускового органа; увеличение КФ органа
манипуляции . 74
3 4 Технические данные элементов панелей . f. ...... 74
3 5 Способы выполнения контроля наличия оперативного тока иа панелях , (84
3.6. Способы аасрубления пускового органа защиты . . в4|
3.7 Использование панелей защит ДФЗ-201 на линиях с отпайками 90
3.8 Информационное письмо ЦСРЗА Да ЭД-55-10/78 «Предотвращение
возможности излишней работы защит ДФЗ*504» . 97
3 9. Информационное письмо ЦСРЗА >fe ЭД-2*-1<^77 «Об устранении
недостатков эксплуатации в. ч. защрт* 100
ЗЛО. Список литературы 103

ВВЕДЕНИЕ
Настоящая инструкция имеет целью дать персоналу релейных служб
систематизированный материал по наладке панелей высокочастотных дифференциально-фазных защиг
типа ДФЗ-201 и ДФЗ-504.
Инструкция составлена на основании опыта наладки и проверки панелей ДФЗ-504 и
ДФЗ-201 в производственном энергообъединении «Донбассэнерго». При составлении
инструкции были использованы ранее выпущенные ОРГРЭС инструкции по наладке панелей:
ДФЗ-2, ДФЗ-402, а также литература из прилагаемого списка.
В приложении к инструкции даны:
— принципиальные схемы защит ДФЗ-201 и ДФЗ-504;
— паспорт-протокол проверок защит;
— методика загрубления пускового органа;
— технические данные элементов панелей и другие материалы.
Инструкция обязательна для применения при наладке н проверке панелей защиц.
ДФЗ-201 и ДФЗ-504 в системе «Донбассэнерго».

РАЗДЕЛ 1.
ПРИНЦИП ДЕЙСТВИЯ ПАНЕЛЕЙ ВЫСОКОЧАСТОТНЫХ
ЗАЩИТ ТИПА ДФЗ-201 И ДФЗ-504.

1.1. НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ
ДИФФЕРЕНЦИАЛЬНО-ФАЗНЫХ ВЫСОКОЧАСТОТНЫХ
ЗАЩИТ
Дифференциально-фазнье высокочастотные защиты (ДФЗ) предназначены для
применения в качестве основной защиты линий электропередачи 11(Ьг220 кВ (ДФЗ-201) и
линий 330^500 кВ (ДФЗ 504). Защита является быстродействующей. llo принципу свсйего
действия ДФЗ не реагирует на качания; действует при всех (видах короткого замыкания.
Защиты ДФЗ*201 и ДФЗ-504 преднааначены Для работы с приемопередатчиками типа
УПЗ-70.
Принцип действия защиты основан на сравнении фаз токов обоих концов линии. Фаза
тока передается с одного конца т другой конец ^инии по высокочастотному каналу защи-
ты+ в качестве которого используется сама защищаемая линия. В схеме ДФЗ можно щд.е-
лить три основных Части; Дековой орган, орган манипуляции .в. ч. передатчиком, орган
сравнения фаз Vqkob
Пусковой орган при всех видах повреждений осуществляет нуск передатчика, подкфо-
чает к органу сравнения фаз реле 2-4ПР, подает «плюс* на контакты этого реле
непосредственно от реагирующих органов защиты.
Орган манипуляции обеспечивает работу в. ч. передашша с интервалами примерна
равными половине периода промышленной частоты. Ширина пакетов вы<$£очастотябг6
сигнала больше немного ширины пауз по принципу работе манипуляторной) каскада
передатчика. Передатчик УПЗ-70 генерирует в. ч. пакеты при подаче на его манипуляторный
каскад от органа манипуляции отрицательной полуволны напряжения манипуляции (в
отличие от передатчика ПВЗ-К).
Орган сравнения фаз токов по сдвигу фаз между высокочастотными пакетами (фаза
которых зависит от фазы тока* протекающего по защищаемой линии) определяет место
повреждения: в аоие дейётздя Ш&ШШ й№ вне ее.
Сравнениег фаз в. ч. пакетов процеходыт v приемниках, которые принимают в. ч.
сигналы передатчиков всех койцов линии.
Работа защиты при кбротком замыкании вне зоны и в зойе действия ее показана нЬ
pftc- L
Первичная обмотка трансформатора органа сравнения фаз включена в анодную цень
выходной лампы приемника.
Вторичная обвйэг*ка через выпрямитель питает поля|ШЗОМйИое реле. Когда на входе
приемника отсутствуем высокочастотный сигнал, выходи** лампа оггкрыта н в .анодной
цепи протекает постоянный ток (ток иокря); эдс во вторичной обмотке не наводится. При
подаче в. ч. сигнале на вход приемника аыходнав лампа закрывается ток в анодной цепи
становится равным нолю.
При к. з. вне зоны защиты ток к. а. на п/ст «А» протекает от шин в линию, а нап/сг
«Б» из линии к шиаам* Поэтому токи, протекающие во вторичных цепях т. т. сдвинуты на
угол, близкий к 180*; Передатчики подстанций «А* « «Б» работают неодновременно и
генерируемые ими в. ч. пикеты сдвкну^ друг .относительно друга на 180е; промежутки
между в, ч. пакетами передатчика *А» эайол»*йо*ся в. ч. пакетами передатчика «Б». Оба
приемника принимают непрерывный f. ч. сигнал; при этом ток в органе сравнения фаз
отсутствует, защита на отключение н# действует.
При к, зг. в зоне токи иа titer «A> и кБ* направлены от шин в линнк*. Токи,
протекающие bo вторичных цепях т. т., совпадают по фазе. Передатчики и/ст «А> и «Б» работают
одновременно » посылаемые *шн в, ч* йакеад накладываются друг иа друга* вследствие

"о
напряжения наниаулшцнм:
къ. В зоне
*_«*. J Jin
hD^I *-—рс^ОЧ
пе
напряжение нон и полиции
-*\ /ч-\ , ,.«
^_Z£^±^__,
&h!CQKQ4CLeT0THW4 CU?HQA;
Высокочастотный сигн<*#
»у**»г*Щ ШШ1
ff/crj'
т/>едо.тчик
"/ст„6"
но Входе
приемнику
ток ВыхоЗн.
АОМПЫ '
л?ок В ореонш
tpatHtHVfi
/ttpeBa/rivuK
но Jfx&de
приемник**
/гто/с В*'*-
ломлы пр<
ток Ворган *
ераЬ#ен$4дГ
Ркс. / Принцип paSo/r?6/ зощи#*& *%№& п/*и *.$. Ж$&#е и
этого промежутки между в. ч. пакетами остаются незаполненными. Приемник, получая
такой сигнал, имеет в анодной цепи выходного каскада импульсы тока прямоугольной формй,
Через трансформатор органа сравнения-фаз трансформируется главным образрм оснодная
гармоника (50 Гц), выделяемая из прямоугольных импульсов. В органе ермаения ф§з
протекает ток, вызывающий срабатывание защиты.
Принципиальные схемы защиты ДфЗ-201 и ДФЗ-504 приводятся в приложениях Ш.
1.2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
ПАНЕЛЕЙ ЗАЩИТ ТИПА ДФЗ-504 И ДФЗ-201
Наименование
устройств
_____ \ __..___
Наименование параметров
2
ДФЗ-204
3
■ - infi ' I,, i , :...
ДФЗ-504
4
Номинальное данные
постоянный ток, В
переменный ток, Л
переменное напряжение,* fii*
Устройство фильтр пус- уставдсн no l2r A
нового органа,
уставки по 3 1а, А
НО или 220 В
1-в (5,0)
ИЮ,-
0,2; 0,3; 0,4;
(1,0); (1,5); (2ф
0,2; 0,3; 0,4; -
0,0); (1,5); (2»);
220 В
КО ДО)
100
0,1; 0,15; ОД
(0,5); (0J5);" (1,0)
0,3; 0*4; в£;
4t45>; (2£>; ДОН

Ре#е £опротизле*шя
Орган манипудрцнн
Орган сравнен
Минимальная уставка,
Угол максимальной чувствит.
Ток точной работы реле, А
ОМ
ф
17,5 (3,5)
70°+5°
0,56; (2,8)
Коэффициент фильтра, «К» 4, 6, 8
Угол манипуляции (между током 24° (при К=4)
JBC на входе панели и нанряжени- 20° (при К=6)
eitf манипул.) 17° (при К=8)
Угол блокировки защиты ±45°; ±52°; ±60°
Время работы защиты на контактах
выходного реле 85 мС
Потребляемая мощность Цепи переменного тока
не более;
25 ВА/ф
(50ВА—совместно с тт.
промежут.)
Цепи переменного напряжения, не 25ВА/ф
более
Цепей постоянного тока, не более: 30 вт
(без! приемопередатчика)
30; (6,0>
7^-88°
0,15А, (0,75):
6, 8, 10
не отличаются у
разных панелей более 10°
±50°, ±57°; ±65°
65 мС
20ВАУФ (45ВА/Ф)
ЗОВАУф
30 вт
1.3. ПУСКОВОЙ ОРГАН ЗАЩИТЫ
Пусковой орган защиты предназначен для пуски в. ч. передатчика и переключения
органа сравнения фаз. Он содержит следующие реле: поляризованные реле 1-1ПР и 1-2ПР,
реле сопротивления "VPC, реле тока 1-1РТ и 1-2РТ, а также промежуточные реле ЫРП,
1-2РП, 2^РП^2-5РП.
Реле t-ЩР н 1-2ПР реагирует либо на ток обратной последовательности, либо, в
случае использования трансформатора 1-ТН0— на сумму токов обратной и нулевой последо-
вателыюсзй*~1р&де типа 1-1РТ и 1-2РТ включены на фазный ток и срабатывают, если
симметричные повреждения сопровождаются протеканием больших токов.
Пуск высокочастотного передатчика осуществляется от реле 1-1ПР при появлении
хотя бы кратковременной несимМетрии токов, либо от реле Л-1РТ, а также безынерционно
от выпрямленного наиряЯьения, снимаемого с обмоток пусковых -поляризованных реле
(если используется б. п.).
Реле Ь2ПР, 1-2РТ и ЬРС подготавливают цепи откдю*1ения защиты. Реле 1-2ПР и
4-2РТ н срабатывают при токах, больших, чем реле ЫПР и 1-РТ соответствейяо,
Поэтому при внешних коротких замыканиях в случае срабатывания реле 1-2ПР (или
1-2РТ)хотя бы на одном конце линии, на обоих концах линии срабатывают реле ЫПР
4#4И ЫРТ-h что обеспечивает надежней пуск высокочастотных передатчиков и
блокирование защиты.
Обмотки реле 1-ЩР и рабочая обййтеа реле 1-2ПР через выпрямительный мост 1-1В
* насыщающийся трансформатор 1-ТН2 (панель ДФЗ-201), стабилизирующий
^трансформатор 1-СТП (панель ДФЗ-504) подключены к фильтру тока обратной последовательности.
Насыщающийся трансформатор 1 -ТН0, включенный в нулевой привод трансформаторов
тока, используется только в тех случаях, когда чувствительность пускового органа по току
обратной носледовательности недостаточна. Указанное проверяется при выборе уставок.
Трансформаторы 1-ТН0, l-TH^ и t-СТП ограничивают напряжение на выпрямительных
мостах MB и 1-2В дфн больших токах короткого замыкац#я,г
Для уменьшения тбков небаланса в обмотках р^де 1-1ПР и 1-2ПР от высших
гармоник, имеющихся в сети высокого напряжения при нормальном режиме ее работы^ к
вторичной обмотке транеформатора 1-ТНо включен кондещ&тор 1-6С, а к вторичной обмотке
трансформатора 1-ТН2 — конденсаторv 1-8C (панель ДФЗ-201), к вторичной обмотке
трансформатора 10ТЙ — конденсатор t^SC и дроссель Ь2Др (панель ДФЗ-504).
Конденсатор 1-7С уменьшает вгу#ьсацию выпрямленного тока, что улучшает условия
работы реле 1-1ПР и Ь2ЙР.
3»М. Устройство и принцип действия фндьтра токов
обратно» последовательности (ФТОЯ)
ФТОП состоит из трансформатора с воздушным зазором 1-ТФП, промежутс^жого
трансформатора тока 1-ТК и сопротивления 1-20 (прт&ь ДФЗ-201), сопротивления 1-20
Л 1-20 (ланель ДФЗ-504) (до.4)>
2 Зак. /5684

Трансформатор 1-ТК с коэффициентом трансформации 5/5 (1/1) между каждой из-
первичных я вторичвдх обмотками введен для компенсаций э. д. с. фильтра от токов
нулевой последовательности. Вторичная обмотка этого трансформатора включена на 7з
рабочей части сопротивления.
Величина сопротивления взаимоиндукции Хм- межДу каждой из первичных обмоток
трансформатора 1-ТФП и его вторичной обмоткой, определяемая как отношение а. д. с.
вторичной обмотки к току в первичной, численно связана с сопротивлением 1-20R
соотношением:
х.~ЬЖ (1)
Электродвижущая сила на выходе фильтра определяется током обратной
последовательности. Симметричные составляющие Еь Е2 и Ео э, д. с, Е на выходе фильтра можно
представить как сумму напряжений на вторичной обмотке трансформатора 1-ТФП и
сопротивлении 1-20R от токов соответствующих последовательностей:
E, = I,e-|-R-Uu+Ii-)-—R+№--Iu)-j p^=I'c- з R + IlcYR+JK3ri.cj^3 =0;
E2=I2c.|R-(I2tt+I2B).-AR+(I2B_I2a).jA=I2c.|R+I2c. ^R-JK3"bc-A=2I2cR;
E0=I0. |r_2.I0.-Jr+(I0_I0).jA=0;
Приведенные аналитические выражения для симметричных составляющих э. д. с-
фильтра иллюстрируются векторныйгн диаграммами рис И. Для примера рассмотрим
построение векторной диаграммы, при подведении к фильтру системы токов прямой
последовательности. ^
Ток lie протекает по сопротивлению 2/зЯ; падение напряжение от этого тока h^ R
еввпадает по фазе с током lie. Трансформированные токи Iifl и IJB протекают по VaR*
падения напряжения VsR;Iia; VaR-Iu в противофазе с токами Iia и Ii„ соответственно. Э. д. с.
р
от трансформируемых токов Iia и IiB через Т.Ф.П. j-y= Iia отстает от токи Ьа на 90°,
р
j -- -Ijb опережает ток IiB на 90° Геометрическая сумма построенных векторов дает ноль
(рис. 3).
Построение векторных диаграмм при подведении к фильтру систем токов обратной й
нулевой последовательности аналогично.
1.3*2. Устройство и принцип действия
реле соЬр4тивл«н*я t-TC
Реле сопротивления ЬРС является индукционным реле, выполненным нц четырехпо-
люсной индукционной системе с цилиндрическим ротором. Устройство реле
сопротивления показано н$ рис. 4.
Реле имеет замкнутый магнитопровод 1 с четырьмя выступающими внутрь полюсами*
Для уменьшении магнитного сопротивления межполюейого пространства в яентре между
полюсами расположен стальной цилиндрический сердечник 2. В зазоре между нолюсамгй
и сердечником расположен ял^омяниевый цилиндрический ритор (барабанчик) 3.
Вращение барабанчика ограничивается упорггмй t>;
Основанием подвижной системы eлyжяf массивная планка, укрепленная в нижней
части магнитопровода. На эгто$гпт&№ закреплен стальной, цилиндрический сердечник с
нижним подпятником. Сердечник имеет срез iro образующей.
Обмотка напряжения реле, выведенная нд заломы 3—6, состоит из четырех
последовательно соединенных катушек 4, расположеиды?; на ярме магнитопровода.
Токовая обмотка, выведенная rta з&^мы 4-^-5, состоит из дв^х последовательно
соединенных катушек 5, Ъадетых на пол£9€#*
t Рел§ имеет две обмоткн, вкларченные параллельно на щщрлжение.
UHC через трансформатор t-ТН. В цепь каждой- «з обмотог годится дополнительная
з- д. с, пропорциональную тояу 1ас через Ых
т

0~
4l
&*, m
V
fcr—1
V
"4
A
чч rti
■»—0
Агс£ Принципиальна л cjc&ua 9ЭТДП.
t
£-0
система токоВ apsunou последа
За /пел б но о/пи;
■от
4
£^Mi
ас
odpamndu
,.__ система /пако&
%%*i
ift
j i
'ос
i J-^C^
^ж
-T4*44f
^4-
*
ft"??
4/ л*г <ЙГ#7 лоЗана сие/пела тОхаё ну^ебой
Рис.Ь. Втторные Зиаграллн пли яШеёеншнФ$гк
V
11

\
*s
\
U,
/ \
/
/ 60°
ftodaSae/
На /19Л9
у А подаваемые
/
/
/.
\
ВД)
Векторная диаг/^а suwa /ze^Q сап/ьот и Вменил
X. Ом
Я Ом
K/iyto$Q$ XQLftarsme/iucrnuKCL /te^e /-А?
Рае 6. Зектодкал Виа2/гам>м(1 и x/iyzoBasL
15

2) Сопротивление Sjau-
о$моток mp-pQ
2-ГРМ a faofutHOu
pui*o fy
Q) на <рир*т/> sH>fe"0 oi/e/ne#a 6) на фильтр no8Q#a сиг/пелга
rnoAcoS прямой /тееле&оба
гггеиьности
fj ма <ри*мр лаёама tuem&wat
-v&p
~-ч»*Ла
V%*
Эво'ГмФ
mo/roB offpaswov /герледоба
-*t*WW
9*x%*
угякнщу* прямой и
обратной поел*доВа*п*льн<>&ви
Рис. Т Яринцип Eedcm/ttA pumntfcr Х+/&г

ТЭГ-
* * k_ II 1 A * *
'«■c.4 venytou.em.So деле сопр-огтибленизь -/-PC
12

Ъ контур обмотки реле, состоящей из 4-х катушек, размещенных на ярме магнитопро-
вода, включена меньшая часть вторичной обмотки 1-Тх. В эту же цепь включается
конденсатор ЫОС 2 мкф, необходимый для обеспечения угла максимальной чувствительности
4^=60-7-70°. В контур обмотки реле, состоящей из двух катушек, размещенных на
полюсах магнитопровода, включена большая часть вторичной обмотки трансформатора 1-Тх.
Две первичные обмотки 1-Тх включены в фазы А и С токовых цепей на разность этих
токов, ЭДС на вторичной обмотке этого трансформатора пропорциональна току IAC.
Полярность включения частей вторичной обмотки 1-Тх в каждом из контуров реле
противоположна. В результате э4ого в одном из контуров действует напряжение Hi = Hp+KiIp,
а в другом И2 = ИР—Кг1р1 причем выполняется соотношение К2'1р= 'Л-Кг 1Р (из-за разных
обмоточных данных).
Обмотка реле с конденсатором ЫОС является поляризующей обмоткой. Витки
вторичной обмотки 1-Тх, включенной в контур этой обмотки, обеспечивают сдвиг
характеристики в III квадрант относительно начала координат на 104-15% величины уставки.
Благодаря этому реле не имеет «мертвой зоны» по напряжению,
Импедансные углы контуров обмотки:
поляризующая обмотка — примерно 40° емкостных,
рабочая обмотка — примерно 60° индукт.
При указанных' импедансных углах обмоток угол максимальной чувствительности реле
4^,4=654-7&° (для реле сопротивления панели ДФЗ-504 WM4=784-88°).
Схема реле сопротивления представлена на ри£. 5, а на рис. 6 изображены векторная
диаграмма реле и его круговая характеристика.
Регулировка уставки реле осуществляется изменением витков на
автотрансформаторе ЬТН.
1.4. ОРГАН МАНИПУЛЯЦИИ В. Ч. ПЕРЕДАТЧИКОМ
Орган манипуляции состоит из комбинированного фильтра Ij+КЬ, промежуточного
трансформатора 2-ТМ, специально подобранной нагрузки, состоящей из сопротивления
2-26R и емкости 2-11С (панель ДФЗ-201) из емкости 2-11С и частотного фильтра 2-1Д,
2-12С, 2-13С, 2-26R, 2-27R, 2-28R (панель ДФЗ-504). Частотный фильтр пропускает на
выход органа управления (манипуляции) напряжение основной частоты 50 Гц и
задерживает напряжения всех других частот. Это позволяет сравнивать только фазы токов
основной частоты, несмотря на возможное наличие в токе к. *з. линий 330 кВ и выше высших
и низших частот. Для органичения величины напряжения на < выходе органа манипуляции
при больших токах к. з. используются стабилизаторы напряжения 2-ICT. Эти
стабилизаторы ограничивают амплитудное значение напряжения на выходе органа манипуляции
до величины 150-4-170 В при максимальном токе короткого замыкания. Ширина пакетов
высокой частоты зависит от величины напряжения Им на выходе органа манипуляции.
При малых величинах Им несколько увеличивается угол блокировки защиты за счет
увеличения ширины в. ч пакетов. При коротких замыканиях в защищаемой зоне надежная
работа защиты обеспечивается при величине манипуляции 84-12В.
1.4.1. Устройство и принцип действия комбинированного фильтра
Комбинированный фильтр состоит из трансформатора с воздушным зазором 2-ТФМ
и группы регулируемых сопротивлений 2-25R. В отличие от ФТОП пускового органа в
данном фильтре не требуется применение специального трансформатора для компенсации
э. д. с. от токов нулевой последовательности. Последнее объясняется *ем, что нулевая
точка токовой схемы защиты собрана непосредственно на сопротивлении 2-25R. Поэтому то-
ки всех трех фаз протекают по сопротивлению 2-25R и суммарное падение напряжения на
нем от токов нулейой последовательности равно нулю. Симметричные составляющие э. д. с.
Еь Ег, Ео на выходе комбинированного фильтра Ii+КЬ определяются по аналогии с
фильтром токов обратной последовательности как сумма, падений напряжения, на вторичной
обмотке 2-ТФМ и сопротивления 2-25R от токов соответствующих последовательностей. Для
построения векторных диаграмм на рис. 7 приводится упрощенная схема фильтра. На
этом же рисунке построены векторные диаграммы при подведении к фильтру системы токов
прямой, обратной и нулевой последовательностей. Для примера рассмотрим построение
векторной диаграммы при подведении системы токов прямой последовательности (рис.
7а). Э. Д. С. на выходе фильтра Ei складывается из падений напркжения на
сопротивлении R от тока 1а(1вгг/зК), от тока IB(—IarVsR); от тока Ic(—lie VsR), а также из
напряжений на вторичной обмотке 2-ТФМ от тока IB(—j-IBi-хм) и тока
%(— JIci*Xm). Геометрическая сумма указанных векторов дает Еь
ГЗ

О. О
E2 = Ia2-|R-(IB2+Icir>-4R+(Ifc2-Ic2)-XM(-j)=Ia2(R+J^"-XM);
О О
Ео=Iao-^R— (IBo+Ico) ■ VsR+ (bo—Ico) • x»,(—j) =0;
О
E=E,+E2= I.i W—Кзхм) +Ia2(R+УЪ-хм) = (Iai+Кф• Ia2) (R—Кзхм);
Кф1- R-K3-xM
Изменение коэффициента фильтра Кф производится при помощи отводов на
вторичной обмотке трансформатора 2-ТФМ. Этим изменяется величина- сопротивления
взаимоиндукции хм. При различных коэффициентах фильтра Кф сопротивление фильтра со
стороны выхода будет иметь различную величину. Для того, чтобы сохранить согласование
фильтра с его нагрузкой, одновременно с изменением Кф изменяют и коэффициент
трансформации промежуточного трансформатора 2-ТМ; при этом меняется сопротивление
нагрузки фильтра.
1.4.2. Нагрузка комбинированного фильтра.
Нагрузка фильтра состоит из сопротивления 2-26R и емкости 2-11С (панель ДФЗ-201);
из емкости 2-11С и частотного фильтра (панель ДФЗ-504). Сопротивление нагрузки
выбирается из условия:
2ф-& Ф^й-егН* (3)
здесь: Z<j, — сопротивление комбинированного фильтра, измеренное со стороны его
выхода при разомкнутой первичной цепи фильтра;
ZH — результирующее сопротивление нагрузки, приведенное к первичной
стороне 2-ТМ;
^Рп и Ч'ф — углы сопротивлений нагрузки и фильтра.
Если условие (3) выполняется, то емкостная составляющая результирующего
сопротивления нагрузки на промышленной частоте 50 Гц компенсирует индуктивную составляющую
сопротивления комбинированного фильтра. При этом в выходной цепи фильтра будет
резонанс напряжений, что обеспечивает высокую чувствительность органа) манипуляции.
Наличие емкости 2-tlC и нагрузки обеспечивает постоянство фазы напряжения манипуляции
при изменении величины тока на входе фильтра. При увеличении тока на входе фильтра
зажигаются стабилизаторы и их сопротивление падает При отсутствии конденсатора
2-11С фаза напряжения-манипуляции будет изменяться. Это совершенно недопустимо по
условиям работы защиты при коротких замыканиях в зоне.
При к. з. вне зоны (К1) передатчик отпайки будет генерировать сигналы с шириной
пакетов 180°, что вполне достаточно для блокирования полукомплектов защит питающих
концов. Так же обеспечивается блокирование защиты при внешнем к. з. в точке к. з. Если
один из питающих концов, например п/ст Б, будет отключен и возникнет к. з. в точке К4,
то блокирование защиты должно обеспечиваться тем, напряжение полной майипуляции
передатчика с измененным манипуляторным каскадом в 2-4-4 раза меньше, чем у
передатчика с нормальным манипуляторным каскадом (чем больше величина тока к. з., тем
уже пакеты передатчика п/Ст А, яо не менее 180°; тем шире пакеты передатчика п/ст В,
но не шире 180°).
Неполный полукомплект ц ч, защиты на ответвлении на линии может быть установлен
и с обычным манипуляторным каскадом передатчика. Однако необходимо в этом случае
в схеме защиты предусмотреть снятие фиксации пуска передатчика при трехфазных
коротких замыканиях (фиксация может сниматься при всех трехфазных к. зм или только
при трехфазных к. з. в зоне). Подробно эта методика рассматривается в Л-2 и Л-4. При*
мер выполнения показан на рис. 52.
1.4.3. Использование на ответвление блокирующего полукомплекта защиты.
На ответвлении без питания может устанавливаться блокирующий полукомплект
защиты, который включает в себя:
3 Зак. 5684 17

4. in ■ imflll
r- T
\[/tf
~2~2?R ~2-J&F
CZb-©--CZ>-
4ti
•^ /3£*
2-12C
4
Ф
"H
/-//Г
о
2-*er
■©^
С Г
*73<
"VAJ4-A,/*"
f
/*#C О Op2Q/fJ4aHur?Sf/!J1i4UU уаЩа/тгб/АфдБО^
С" "i «■"
^
-0-
Sfc
-CD-
Jb
yvM
J *улг\.
П
-2
r
1
£.?5*'
<3>J
J2 25R'
Рас. 9 Орган манипуляции ^а-щиты 9)<P3~20i

— реле мощности обратной последовательности (РМОП) и реле сопротивления
(КРС 132);
— реле сопротивления типа КРС-2 и реле тока в нулевом проводе. Реле
сопротивления и реле мощности ориентируются в сторону трансформатора отпайки.
Таким образом, при к. з. за трансформатором срабатывает блокирующий полукомплект
защиты ответвления и пускает в. ч. передатчик, который генерирует в линию сплошной
(неманипулированнЫй) в. ч. сигнал. Этим сплошным сигналом блокируются
полукомплекты защит питающих концов линии.
При к. з. на защищаемой линии передатчик на отпайке не запускается и защита на
питающих концах линии действует на отключение. Если на отпайке устанавливается
блокирующий полукомплект с пусковыми реле РМОП или КРС-2, то на полукоцплектах
защиты питающих концов тоже должны быть установлены реле РМОП или КРС-2 (их
контакты включаются в цепь пуска защиты как показано на рйс. 51).
1. 6. СХЕМА ПОСТОЯННОГО ТОКА ЗАЩИТЫ
Схемы постоянного тока защиты ДФЗ-504 и ДФЗ-201 приводятся в приложении 3.1.
1.6.1. Назначение отдельных реле и контактов схемы.
Реле ЫРП (типа КДР-1) осуществляет контактный пуск высокочастотного
передатчика. Пуск передатчика осуществляется путем разрыва цепи подачи «минуса» на катод
лампы Л1 поста УПЗ-70 через клемму 24 (на панелях ДФЗ-504) или подачей плюса на
аноды усилителя мощности У/13-70 через клемму 21 (на панелях 201). Контакт реле
1-1 PHi служит для фиксации пуска в. ч. передатчика после исчезновения несимметрии
в первичной сети. Реле 1-1РП имеет резервные контакты, которые могут быть
использованы для пуска осциллографа или для других целей.
Реле 1-2РП (типа РП252) служит для снятия пуска в. ч. передатчика после
отключения короткого замыкания через время порядка 500-г600 мС, определяемое временем
возврата этого реле.
Реле 2-4РП (типа КДР-1) обеспечивает при трехфазных к. з. ввод цепи отключения
(контактом (2-4РП3) от реле сопротивления 1-РС на время 2004-250 мС от момента воз-
-никноэения к. з. Это время определяется временем возврата реле 2-ЗРП (контакт 2-ЗРП|).
Фиксация пуска в. ч. передатчика и кратковременный ввод цепи отключения
обеспечивает блокировку защиты при внешних симметричных повреждениях, отключаемых с
выдержкой времени большей 5004-600 мС и неодновременной остановке в. ч. передатчиков
по концам защищаемой линии.
Реде 2-ЗРП типа КДР-ЗМ (а именно, его контакт 2-ЗРП2) используется в схеме
защиты для хигнализации о неисправности цепей напряжения защиты; кроме того реле 2-ЗРП
при неисправностях цепей напряжения блокирует цепь отключения защиты от реле
сопротивления.
Реле 2-5PR/типа КДР-1 предназначено для переключений в органе сравнения фаз^:
при коротком замыкании реле 2-Р.П отключает от выходной лампы приемника
трансформатор 2-TG, а подключает 2-ТО. Следует заметить, что при помощи реле 2-4РП (в
защите ДФЗ-504) можнр ускорить Переключение в органе сравнения фаз (примерно на 5Ч-8мС)
по сравненню & переключением с помощью реле 2-5РП. В системе «Довбассэяерго» для
повышения надежности блокировки защиты при внешних к. з, лереклгаченне в бргане
сравнения фаз, осуществляют только с помощью реле 2-5РП, для чего перемычку в
органе сравнения фаз 49—51 (комплект аппаратов — 2) снимают. Контакт 2-5РП9 служит
для сигнализации пуска защиты; контакт 2-5PFIi — для предотвращения многократны*
срабатываний реле 2-ЗРП и 2-4РП при внешних к. з., отключаемых с выдержкой времени,
когда реле 1-2ПР длительно находится в сработанном положении.
Реле 2-<РП (типа РП210 или 220) является выходным реле защиты.
Реле 2-7РП (типа КДР-ЗМ) при действии защиты на отключение осуществляет останов
работы передатчика. Последнее необходимо для обеспечения действия полукомллектов
в. ч. защиты противоположных концов линии и отключения выключателей. Если
последействия защиты на отключение не останавливать в. ч- передатчик, то возможна блокировка
защиты на противоположных кЫц&х линии на время возврата реле 1-ЙРП дц^ногб полу-
з»
1£

<«W
/pi • j
20
9ИБ
I
AW
3? 38
Рис. tQ, Схел/а орга//в cpaSf/еная фа* токоЗ jau^ums/
4<РЗ S04.
АримеЪание: 0/>2<згн сравнения gbaj ламели ФФЗ-201 аналогичен
9)ФЗ 504- олигиъс/е coc/rtots/*? S о/лсутст&ш/ кон-
тактоЗ 2-4Pff6i 2- VPfy 2-УР/?8 и налигии ЗыёоЗи
средней то1*ни /терЛиънои о$мотки 2-ТО и 2-ТС.
2-№
2-тРг
Рис. И. ЛЬ<?/сА/о*е#£/е термоумои об-лмя/ги реле 2-4/7Р
ма /ганелях jau^um 9№>3504 и *&Р5 20f.

комплекта защиты, т. к. в течение этого времени передатчик будет посылать в линию не^
манипулированный в. ч. сигнал. Останов передатчика осуществляется с помощью контакта
2-7РПь который подает «+» на обмотку реле 1-1РП; срабатывание этого реле вызывает
останов контактного пуска передатчика (на панелях ДФЗ-201 и ДФЗ-504). Поскольку
передатчик может быть запущен с помощью безынерционного пуска (на панелях ДФЗ-504),,
то останов безынерционного пуска передатчика осуществляется контактом 2-7РП путем
подачи «—» на клемму 29 поста УПЗ-70. Контактом 2-7РП2 осуществляется шунтирование
контакта 2-4ПР, что предусмотрено для исключения разрыва цепи питания реле 2-6РП
и 2-7РП до момента ^ возврата реле 1-2ПР, 1-2РТ, 1-РС пускового органа. Указанное
необходимо для надежного замыкания цепи отключения, а также для обеспечения
возможного действия УРОВ.
Реле 2-9РП (КДР-ЗМ) используется Для цепей и сигнализации при вызове персонала
для проверки в. ч. канала.
Реле 2-8РП (КДР-1) предназначено для предотвращения возможной ложной работы
защиты при кратковременном исчезновении постоянного тока и питании цепей
напряжения защиты через РПР.
1.6.2. Цепи сигнализации панелей ДФЗ-201 и ДФЗ-504.
На этих панелях с помощью указательных реле осуществляется следующая
сигнализация:
2-1РУ — «Срабатывание защиты» (выходное реле);
2-2РУ — «Пуск защиты» (т. £. факт сбора цепей отключения);
2-ЗРУ — «Вызов» оперативного персонала для обмена сигналами при контроле
исправности в ч. канала.
2-4РУ — «Напряжение» (неисправность цепей переменного напряжения).
2-5РУ — «Накал» (неисправность цепей накала приемопередатчика).
2-6РУ — \ т
2_7ру действие защиты на отключение выключателей.
Указательное реле 2-ЗРУ включено через размыкающий контакт 2-9РП, имеющий
замедление на возврат порядка 300 мС, чтобы исключить выпадание блинкера 2-ЗРУ при
действии на приемник помехи.
По одному контакту каждого указательного реле используется для зажигания
панельной лампы «Блинкер не поднят». Другие контакты блинкеров используются для звуковоД
сигнализации и для зажигания определенных табло на щите управления.
1.6.3. Действия защиты при коротких замыканиях в сети.
Несимметричные повреждения вне защищаемой зоны.
При несимметричных к. з^ пуск защиты осуществляется поляризованными'реле ЫПР
и 1-2ПР. Высокочастотный передатчик пускается подачей «плюса» на аноды усилителя
мощности УПЗ-70 контактами реле 1-1РП (панель ДФЗ-201); безынерционно в момент
появления тока в обмотках реле 1-1 Fit5 и 1-2ПР, а также размыканием контакта 1-1РП
(панель ДФЗ-504). Замыкающий контакт реле 1-2ПР подготавливает цепь отключения
защиты.(подает плюс на контакты реле 2-4ПР) и вызывает срабатывание реле 2-5РП, которое
подключает к приемнику основной комплект органа сравнения фаз токов с реле 2-4ПР
и отключает вспомогательный комплект с реле 2-ЗПР. В обмотке реле 2:4ПРР ток
отсутствует и оно йе работает, так из-за сдвига фаз токов по концам линии на угол, близкий
к 180°, на вход приемника поступает непрерывный высокочастотный сигнал, блокирующий
приемник. Возврат защиты после отключения внешнего короткого замыкания
осуществляется по цепям отключения мгновенно, а по цепям пуска в. ч. передатчика с выдержкой
времени возврата реле 1-2РП (5004-600 мС). Это необходимо для обеспечения
селективности защиты при отключении внешних к. з.
Симметричные повреждения вне защищаемой зоны.
Так как при симметричных коротких замыканиях в токе к. з. отсутствуют
составляющие обратной и нулевой последовательностей,то пуск в. ч. передатчика осуществляется
путем фиксации предшествующего кратковременного несимметричного режима в результате
кратковременного размыкания размыкающих контактов реле ЫПР.
Цепи отключения защиты собираются контактами 1-РС и 2-4РП; они вводятся на
время 150-=-200 мС, определяемое временем возврата реле 2-ЗРП. Высокочастотный пере-
21

датчик пускается на время 5004-600 мС, определяемое временем отпадения якоря реле
1-2РП. Таким образам, реле 2-4РП возвращается в исходное положение до трго, как хт&
бы на одном из концов линии вернется в исходное положение реле 1-1РП. Этим
обеспечивается селективность защиты при симметричных внешних повреждениях, отключаемых с
выдержкой времени выше 0,5-г0,6 с и неодновременной остановке передатчиков по концам
линии.
Размыкание к. з. контакта 1-РС предотвращает повторное срабатывание реле 2-4РП
в момент отключения внешних симметричных к. з., при которых повторно могут
кратковременно появляться составляющие обратной и нулевой последовательностей.
При токах симметричного короткого замыкания, больших уставок срабатывания 1-1РТ
и 1-2РТ, пуск защиты происходит также от этих реле (аналогично как и при
несимметричном к. з.). Наличие реле 1-1РТ обеспечивает пуск в. ч. передатчиков по обоим концам
защищаемой линии при внешних симметричных к. з. с большими токами. Благодаря этому
обеспечивается правильная работа защиты даже в том случае, когда на одном.из концов
линии под влиянием небаланса ФТОП срабатывают реле 1-1ПР и Г-2ПР, а повреждение
отключается с .выдержкой времени большей 0,54-0,6 с.
Симметричные и несимметричные повреждения на защищаемой линии.
Пуск защиты происходит аналогично, как в пунктах внешних к. з. Однако после
срабатывания реле 2-5РП, благодаря наличию пауз в токе приема, срабатывает реле 2-4ПР
и защита действует на отключение выключателей. При срабатывании защиты на
отключение срабатывает реле 2-7РП и останавливает в. ч, передатчик на данном конце линии к па-
менту отключения выключателя.
Действия защиты при нарушениях в цепях напряжения.
При нарушениях в цепях напряжения может сработать реле 1-РС. Однако защита
ложно не сработает, так как при этом не работают реле 1-1ПР, 1-2ПР, 2-4ПР. При
срабатывании реле 1-РС отпадает якорь реле 2-ЗРП, что обеспечивает автоматическую
блокировку чувствительного пуска защиты пр*? симметричных £, $,, так как при этом
срабатывание реле 1-2ПР уже не может обесточить обмотку 2-4РП. Если ток нагрузки
достаточно мал, то реле 1-РС может и не сработать при неисправностях в цепях напряжения и,
таким образом, чувствительный пуск остается в работе. Однако селективность защиты
сохраняется, т. к. цепи отключения контролируются реле 1-2ПР, 1-2РТ и 1-РС.
1*7 Особенности панелей в. ч. защит ДФ3-201 и ДФЗ-504.
1). Защиты ДФЗ-201 и ДФЗ-504 имеют возможность перевода на обходной
выключатель. Для этого на панелях предусмотрены испытательные блоки 10ИБ, ПИБ, 12ИБ.
Перевод защиты осуществляется путем перестановки рабочих крышек с соответствующих
блоков.
2. Нормально замкнутые контакты реле 1-1ПР, 1-2ПР, 1-РС защунтированы искрога-
сительными контурами 1-1С 1-3R, 1-ЗС 1-5R, 1-2С 1-6R. Отсутствие указанных контуров
ведет к сильному искрению и подгоранию контактов.
3.) Реле 2-8РП предназначено для предотвращения возможной ложной работы
защиты в случаях кратковременных перерывов подачи постоянного тока при питании цепей
напряжения защиты^через реле повторители разъединителей (для панелей защит ДФЗ-2
принимались специальные меры, предписанные противоаварийным циркуляром Э-4/64
и решением Э-8/66). При отсутствии реле 2-8РП ложная работа защиты могла бы
произойти следующим образом; при восстановлении питания после его исчезновения
оказываются подготовленными цепи пуска передатчика (т. к. реле ЫРП отпавшее) и цепи
отключения (т. к. 1-РС может сработать от тока нагрузки, после того как отпавшие реле
повторители разъединителей сняли с панели цепи переменного напряжения; а реде 2-4РП
тоже отпавшее). Реле 2-8РП имеет нормально разомкнутый контакт 2-8РП1 в отключающей
цепи 1-РС, 2-4РП. При исчезноаении оперативного постоянного т^ка реле 2-8РП тоже от*
дадает и при подаче постоянного тока оно не сработает до тех пор, пока не сработает
реле 2-4РП и разомкнет свои контакты в отключающей цепи.
4). Отключающие цепи защиты имеют обмотки самоудерживания выходного реле.
Это необходимо для предотвращения преждевременного размыкания отключающих цепей
защиты контактами выходного реле 2-6РП при таких трехфазных коротких замыканиях
на линии, когда зйцнта пускается на время 0,254-0,20 с.
22

Однако следует помнить, что если защита воздействует на воздушйые выключатели,
(имеющие типовую схему управления ТЭП, где предусматривается при подаче защитой
отключающего импульса самоудержйвание электромагнитов отключения с их деблоки-
ровкой автоматической), то это самоудерживание выходного реле должно быть исключено.
В противном случае из-за непереключения блок-контакта в цепи отключения возможно
сгорание электромагнита отключения.
5). Панели в. ч. защит могут быть использованы на линиях с ответвлениями.
Ответвления от защищаемой линии ухудшают условия работы в. ч. защиты. При повреждении
на защищаемой линии подпитка по ответвлению снижает чувствительность защиты. При
внешних повреждениях токи от ответвления влияют на соотношение величин и фаз токов
по концам линии.
Панели защиты ДФЗ-201 и ДФЗ-504 не предназначены для работы на линиях с
ответвлениями, поэтому при наличии на защищаемой линии ответвлений необходимо
принимать соответствующие меры. Если на ответвлении нет полукомплекта защите, то
пусковые органы по л у комплектов защит по концам линии должны быть отстроены от коротких
замыканий за трансформаторами ответвления. Отстройка может быть осуществлена либо
загрублением реле 1-2ПР (методика загрубления указана будет в разделе наладки), либо
блокировкой цепи пуска защиты с помощью дополнительно устанавливаемых реле. В
качестве таких реле могут быть КРС-121 и реле тока нулевой последовательности (вместо
КРС-121 может быть комплект КРС-2); возможны также и другие. Контакты
дополнительных реле соединяются между собой параллельно и включаются последовательно с
замыкающим контактом 1-1ПР.
6. В защите ДФЗ-504 для уменьшения времени действия защиты имеется
возможность ускоренного подключения органа сравнения фаз к приемнику с помощью контактов
реле 2-4РП.
Однако для повышения надежности блокирования защиты при внешних к. з. в
системе «Донбассэнерго» указанное ускоренное подключение не применяется (перемычка
49-51 комплекта 2 должна быть снята).
23

РАЗДЕЛ 2
МЕТОДИКА НАЛАДКИ И ПРОВЕРКИ ПАНЕЛЕЙ
ДФЗ-201 И ДФЗ-504.
4 Зак. 5684
25

2.1* Проверка механического состояния и изоляции
Перед наладкой и проверкой панели необходимо произвести внешний осмотр панели,
удалить пыль и грязь с комплектов, блоков и клеммников. Проверяется затяжка
резьбовых соединений. При внутреннем осмотре проверяются пайки, затяжка болтов,
стягивающих пакеты сердечников трансформаторов, целость монтажа, надежность контактных
соединений и др. Должны быть отревизованы испытательные блоки, проверена надежность
закорачивания токовых цепей. Проверяются подвижные части реле, регулируются и
чистятся контакты всех реле. Обращается внимание на отсутствие механических повреждений
реле, вспомогательных устройств, монтажа; на отсутствие коррозии металлических
деталей; на качество уплотнений. Величины зазоров между контактами должны проверяться
с помощью щупов.
Для проверки частоты зазоров в магнитной системе поляризованных реле контактная
система прозванивается на кррпус реле при различных положениях якоря мегомметром
500 В.
При наладке «Н» и первой проверке «К1» необходимо обязательно проверить
соответствие принципиальных и монтажных схем и маркировки. В случае выполнения на панели
каких-либо переделок они должны быть отражены в принципиальной и монтажной схемах
панели.
После осмотра панели й проверки механической исправности элементов схемы
производится измерение сопротивления изоляции токоведущих частей по отношению к корпусу
и между собой (мегомметром 1000 В), а также проверка электрической прочности
изоляции. Сначала проверяется изоляция токовых цепей между фазами, затем замеряется
сопротивление изоляции всех цепей на корпус и между цепями (сопротивление изоляции
должно быть не менее 50 МОм). Электрическая прочнЬсть изоляции всех цепей защиты по
отношению к корпусу испытывается переменным напряжением 1000 В в течение 1 мин. До
испытания и после него должна быть проверена величина изоляции по отношению к
корпусу \мегомметром 1000 В. При плановых проверках электрическую прочность допускается
проверять с помощью мегомметра 2500 В в течение 1 мин.
После проверки изоляции необходимо проверить исправность искрогасительных
контуров. От схемы постоянного тока подается напряжение 100 В на искрогасйтельный контур.
Через 5-гЮ сек. после снятия напряжения с искрогасительного контура вольтметром
проверяется наличие заряда на конденсаторе. Если заряд отсутствует, то необходимо
проверить элементы искрогасительного контура. Место подключения схемы и вольтметра для
каждого искрогасительного контура указывается в паспорте-протоколе (приложение 3.11).
При наладке проверяется исправность диодов. Проверка производится мегомметром;
лричем, напряжение, подаваемое на диод в обратной полярности, контролируется
вольтметром и не должно превышать 0,85 Umax (доп.) для данного типа диодов. В прямом
направлении проверяется наличие тока через диод. В обратном направлении контролируется
величина обратного тока.
2.2. Наладка и проверка реле схемы постоянного тока
Проверка заключается в замере напряжений срабатывания й возврата, времен
действия реле. Полученные данные сравниваются с допустимыми величинами, приведенными в
таблице 1. При необходимости производится регулировка. Проверка и регулиррвка
кодовых реле и указательных реле должна производиться согласно указаниям Л1. При
регулировке кодовых реле следует особо обращать внимание на следующее:
— зазор между замыкающими контактами должен быть не менее 0,84-1,2 мм;
— совместный ход контактных пружин 0,25 >ш;
— перемещение якоря вдоль шарнира 0,В-гО,7 мм;
4*
27

— зазор между якорем й сердечником сработанного реле — 0,2 мм (для КДР-1),
0,05 мм (для КДР-ЗМ);
— контактные поверхности должны касаться друг друга точно по центру.
Причинами увеличенного напряжения срабатывания и времени срабатызания может
быть:
— большой ход якоря;
— загрязнения, повреждения трущихся поверхностей в шарнире якоря, застревание
и перекосы якоря;
— чрезмерно большое давление контактных пружин на якорь и друг на друга.
Причинами уменьшенного напряжения и увеличенного времени возврата может быть:
— малый зазор между якорем и сердечником;
— уменьшенное давление в контактных^ пружинах;
— повреждение трущихся поверхностей в шарнире якоря, перекосы.
Наибольшие изменения напряжения срабатывания и возврата реле могут быть
достигнуты изменением хода якоря и давлением пружин. Ход якоря и начальное расстояние
между якорем и сердечником регулируется изменением угла изгиба якоря. Изгибают якорь
ударами через прокладку из мягкого металла. Конечный зазор между якорем и
сердечником реле КДР-ЗМ можно изменять изгибом центральной части якоря, находящейся
против сердечника. Каждый зазор между якорем и сердечником можно также регулировать
винтом с контргайкой (если этот винт есть).
К регулировке контактов приступают уже после регулировки якоря. Давление
Контактных пружин друг на друга и на якорь создает подгибание контактных пружин в месте
выхода их из крепящих колодок. Расстояние между контактами регулируют только
подгибанием упорных пружин.
При регулировке указательных'реле типа РУ-21 обращать внимание на следующее:
—- продольный люфт барабанчика должен быть не более 0,3-40,4 мм;
— прогиб неподвижных контактных пластин при повороте барабанчика с контактным
мостиком должен быть 1—2 мм. Контакты регулируются подгибанием контактных пластин.
После регулировки проверяют свободное вращение барабанчика при .подтянутом/ якоре;
напряжение (или ток) срабатывания регулируют изменением растяжения возвратной
пружины.
У выходного реле 6РП (серии РП210) регулируют соответствующие люфты и прогибы,
обеспечивающие нормальную работу. Зазор между якорем и плоскость^ керна
сердечника со етороны оси не ^должен быть более 0,05 мм. Регулировка зазора производится
перемещением сердечника вдоль скобы при отпущенных винтах, крепящих магнитную
систему. Зазор между якорем к плоскостью керна -сердечника, на которое установлена катушка,
должен быть не менее 1 мм. Этот зазор регулируется специальным винтом; при
отпущенном якоре торец регулировочного винта должен касаться верхней плоскости якоря.
3a3Qp между контактами должен быть не менее 1,0 мм. Регулируется зазор
подгибанием неподвижных контактов и упорных пластинок.
Напряжение и время срабатывания реле зависят от величины воздушного зазора
между якорем и сердечником. Напряжение и время возврата зависят в свою очередь от
величины конечного зазора между якорем и сердечником.
Напряжение срабатывания и возврата реле определяется от испытательной схемы
постоянного тока. Времена действия реле определяются миллисекундомером ЭМС-54 (для
реле 1-2РП — электросекундомером), иди измерителем временных параметров Ф738.
У выходного реле следует проверить йравильностк включения удерживающих обмоток
(полярность) и величину тока удерживания. Проверка производится по схеме рис 12.
Для определения тока удерживания рубильником Р1 на выходное реле подается нор-
мальное (эксплуатационное) напряжение постоядного тока; включается рубильник Р2 и
реостатом R5 выставляется величина тока порядка 1,24-2,0 номинального тока
удерживания. Затем рубильник Pi отключается. Если реле не отпали, то снова включается
рубильник Pi и несколько^ уменьшается величина тЪка в удерживающей обмртке; после чего
снова отключается рубильник р^ Такое постеленное снижение трка удерживания при
включенном рубильнике Pi производится до тех пор пока при отключении Pi не отпадет
выходное реле. Устатовлеявьа^ перед этим 7хж в последовательной обмотке и будет током
удерживания реле. Ток удерживания проверяется для обеих обмоток.
Кроме того для каждой* ш обмоток необходимо проверить полярность ее включения.
Для этого якоръ реле срабатывается от руки, реостатом R2 выставляется ток на 104-250%
выше тока удержй&ания. Затем включается рубильник Pi и нла$«о изменяется величина
напряжения от 0 до Uh, Пцр врЬадльно^ включЗйии кэтуцвдс реяе не должно отпадать.
Времена действия ^еде, указанное в таблице ? для защит ДФЗ-201 и ДФЗ-504
определяются следуК>щйаГн. условиями.
£\0

Pi
згов
O^t) *——
PS
u//7 39x2
(cpaSomomi, 2-ЦПР)
-*шл/ 76~U
_2 шп 36 (а/пЗё) к 2
Ш/> 2</(ш/)2б)-&р-ЗЩ\
*шп гб(шг) 21)-ДФ-3201
ломала .ззшг/тб/
Рис, /<£ Сзсема Art? /?ра6ер#с/ оЖ/блолярнос/пи о&мато*
SbrXodrtoso реле и /пот ¥$#ржс/6сгния.
I А/л/
| »/Лг
/
| 2
3
4
£■
6
I I
•"^-WI» ■■- ■■ Ц — ■! |
\ajn///A&pet & схеме
| 2-/Р*
г-еру
I 2-*р*/
г-зру
г - 4/v
2- 6Р9
<?- 7РУ
\М&/гК7</е/ч£/е djTVHtfepcy 6'защите
\т , , , ш. ■ ■ ■ ■ -Н
\Ср&£а/77б/6а#ие заи(а/г>б/
! /7#с# s&uju/rtbf
tfei/слраЗностб ye/?et/ махала лам/?
/7р*/ел10/?£ре£а/77</аА*а \
/f £б/4о6 переехало для проберха
ac/?pad#G£/r>cj 6. </ яамала
0/пАУ&оуе//це &/&rtovame/7f? & /
0/п#л/о</е#сге бб/ял/о^агеля 62
Pt/c, /3. //afSH^ve//UP сс/гмамбНб/к реле панелей
ДФз £0*/ и <ДФЗ го/ и i/jc обозначение
6 схеме.
29

1. Время возврата ргеле./ЫРП не более 8,0 мС выбирается нз^ условия обесйеадниа
пуска в. ч, передатчика пря Симметричных к. з. с малы»* током, сопровождающихся
кратковременным появлением яеекмметрии.
2. Временем возврата реле 1-фРП^ (5004- 560 мС) определяется длительность пуска
передатчика после возврата пусковых реле Такая длительность необходима для обесйвче-
ния селективности защиты при симйетричных повреждениях вне защищаемой зоны с faa-
лой величиной тока к, з. Отсутствие длительного пуска передатчиков в этом случае может
привести к неселективной работе защиты. В этом случае пусковое реле ЫПР яё обоих
концах защищаемой линии срабатывают кратковременно (реле ЫРТ и 1-2РТ не
работают). Продолжительность сработанйого состояния ЫПР может бить неодинаковой на
концах линии, поэтому возможно,^ «fro один из передатчиков остановится ран^ще. Так
как цепи отключения по цепи чувствительного пуска будут подготовлены в течение 2004-
250 мС, та при остановленном одном передатчике защита ложно сработаете обоих концов.
Для исключения этого необходимо обеспечить пуск передатчнкрв на время, большее чем
времй ;ввода чувствительного пуска защиты в цепях отключения.
3. Времй возврата^ реле 2-ЗПРчпринимается райным 2004-250 мС^ на это время
вводится чувствительный пуск защиты в цепях отключения при симметричных поврежденй'ях с
малым током к. з.
4. Время возврата 2-4РП должно быть не более 8 мС. По истечении этого врецени. в
цепях отключения через контакт 2Г4РП вводится чувствительный пуск защиты.
5. Время срабатывания реле 2-5PTL должно быть 134*15 мС. Это время принимается
большим времени возврата реле 1-1РП, которое дускает передатчик. Это необходимо для
селективного действия отключающего реле 2-4ПР, neftb катушки которого собирается
контактом 2-5РП через время, когда передатчики уже надежно запущейы е обеих ст<^юн.
6. Время возврата реле 2-9РП должно быть в пределах 2504-300 мС; йо
щэдяенгш^того времени происходит выпадание блинкера «Вызов», который служит для сиИтЛиэ&вди
дежурному персоналу для проверки исправности в. ч. канала. Указанная задержка ijeo6-
ходима для того, чтобы исключить излишнее срабатывание блинкера «Вызова при И^ках
передатчика на какие-либо возмущения в сети. В этом случае Возможно проскакиАше
импульсе через _реле 2-ЗЛР, которое успевает сработать и разомкнуть свой контакт в здош
обмотки 2-ФРП.
7. Время срабатывания реле 2-7РП должно быть в пределах 104-15 мС Зш& неббх^н-
м# для останова работы передатчика при срабатывании: защ^х^ Щ^кя^Лш^ дяй Шрел-
отнращения за блокирования полукомплекта защиты притийш&дожн^о шшэ д#»ш.
Время возврата — 1804-220 мС; иеойМяимо для обеспечена* )йщъфт<&д ^р^^тШ^ |реле
1-1РП и разряда конденсатора безыаер^нонн ого пуска передатчика.
TagjriHyt 1
проверка РЕле тстотпогв тыл
Реле
1
Питание;
*—> на ши. 1
блока 7БИ
«+» подан на:
2
!,—■- .1..»И.1| ,,1—"I
Контакты
для замера
времени
3
Параметр
4
ч.Щгщ» - ■■ ■ ■ fc.ii ».. »—
Норма
&
Рекоменд*!^
...и» ■ .£.,.,„.- ч,.. <$,
М РП
1-2РП
«-АРП
2-4РП
кл. 29ц к 1
кл. аи к. и
кл. ЪЦ к. 2
на oUMtrmf
ft. з. к..»й. 33^—36
к2 (ДФЗ ~3$$
И. 3- К. кк
кл 2&~а&'
н. э, К. к2
щштакт
tfep, Й
иаз, В
{вл, мС
Ucp, %
ивз, В
t&VMC
^<*,В
Uh3, В
tea» мС
№p, £
сня*ь fa-5$t&
ся*тк Ы~Ш
Сработать t -SSPfl
*т

1
2-5РП
2-6РП
2-7РП
2-8РП
2-ЭРП
2-1РУ
2-2РУ
2-ЗРУ
2-4РУ
2-5РУ
2-6-РУ
2
кл. 39, к2
кл. 30, к2
кл, Щ к2
кл 2U к2
кл. Щ к2
кл. 39», к2
кл. 23, к2
кл. 32, к2
Wi. II, к2
кл. Ад к2
+ на шп. 36
3
н о. л. к2
■ —" t—" "■■-'
4
Ucp, В
кл 20i—2»8 ивз, В
(ДФЗ-504);
свободный контакт tcp„ мС
(ДФЗ-301)
н> о. к к2
кл. Й^-40
н. а к. к2
кл 19. —17
н. о. к, к2
н з. к. свободный
—
—
—
—
—
Ucp, В
ивз, В
tcp, мС
Ucp, В
ивз, В
tcp, мС
tB3, мС
Ucp, В
ивз, В
tcp, мС
t Ucp, В
ивз, В
tB3, мС
)Ucp, В
Ucp, В
Ucp, В
Ucp, В
Ucp, В
Icp, A
S
>9Q^0
>2ЕУВД
134-4i5
>1(УШ
Ю-И&
>П0Й60
latH-SBO
>120И65
> 20/10
<20
> 10ОИ6О
^ 3,0/^,0
250^-300
>П<Ш
>11Q№5
> 1KVS5
>I1<V55
> 210/56
0,8
6
снять блок 8БИ
снять вБИ
сработать 2-4ГН*
снять £БИ,
сработать 2^4ЛР
сработать 2-4РП
снять 2-ЗПР
совместно с вых. реле
—
—
—
снять Ч5лок 1§БИ
сработать 2-&РП
•2-7РУ
на шп. 24
(ДФЗ-ЗДФ),
шп. 26
(ДФЗ-ЭДЦ
—на ищ. 38
(Д*3404),
шл. 2в
КДФЗ-20Я)
1вср, А
Q&
сработать Ъ-GPfl
Й^р н м-е ч а н и е. В числителе данные для Ип*е = ЗЭД В, в знаменателе — для На«т «** 1Н £
2.3. НАЛАДКА If ПРОВЕРКА ПУСКОВОГО ОРГАНА ЗАЩИТ
2.3Л. Наладка и проверка токовых реле ЫРТ, t*S^T
Перед проверкой электрические Характеристик реле проводите*! внешний ocaotp и
проверка цеханичесшй *шет П$щ этом необходимо очистить от грязи » з&*ди, проверить
надежность соединений проводов^ а таюц» за^&зкку винтов и часы; проверяется свободное
вращение (вручную) П0£ви*кж>й си£йг§гы {*е*ае, состояние ^шентйой йруживы, витки
которой должны лежать в ъшШ цяоетстп, н%одевййкулярной1 аса, и /# ссщ^касаться
менаду собой*
Щл 8f>9f*eiHce и регулировке рещ^}?0*ЩРЗ&¥ $mm*PT—Щ щШжшт*& доМ%.
ся, чтоб#;

— люфг но оси подвижной системы находился в пределах 0,2—0,3 мм;
— зазоры между полкой я^оря и полюсами магнитопровода при притянутом якоре
были одинаковыми и равнялись — 0,65 мм;
— подвижные контактные мостики поворачивались на своей оси без заметного трения;
— суммарный воздушный зазор между неподвижными и подвижными контактами
в разомкнутом состоянии составлял около 2,5 мм;
— угол поворота подвижного контактного мостика, а также расположение
неподвижных контактов относительно него исключали ^возможность упора мостила в торец
неподвижных контактов при повороте якоря на замыкание контактов;
— контактный мостик касался неподвижных контактов немного дальше их внешнего
края и скользил примерно по их средней линии;
— при повороте якоря в крайнее положение подвижный контактный мостик не
доходил до края серебряных пластинок* неподвижных контактов во избежание его
заскакивания;
— провал замыкающих контактов на первой уставке при втянутом якоре и провал
размыкающих контактов пущ отпущенном якоре на той же уставке— не менее 0,3 мм.
Токи срабатывания и возврата реле определяются при плавном изменении по схемам,
приведенным на рис. 14. Сопротивление Rb включенное последовательно с обмоткой реле
тока и превосходящее ее по сопротивлению в 7—10 раз, служит для исключения влияния
перемещения якоря на величину тока в реле.
Для получения необходимой величины тока срабатывания на первой уставке шкалы
необходимо, чтобы угол предварительного закручивания пружины был 27--30°. Если
срабатывание на последней уставке шкалы происходит при величине, меньшей чем величина
уставки, необходимая величина срабатывания может быть достигнута выведением левого
упорного винта или отгибом размыкающих контактов и уменьшением закручивания пру*
жины. Если срабатывание цвадсходит при величине, большей чем величина уставки,
необходимую величину тока срабатывания можно получить закручиванием левого упорного
винта или подгибом размыкающих контактов и увеличением закручивания пружины.
Необходимый коэффициент возврата достигается регулировкой положения якоря правым
упорным винтом и подгибание^ замыкающих контактов.
Во избежание вибрации подвижной системы реле калибруется так, чтобы расстояние
от якоря до левого упора при обесточенной цепи было 0—0,5 мм, а расстояние от
притянутого якоря до правого упора — 0,5—1 мм при калибровке на первой уставке; на
последней уставке якорь будет лежать на упорах. Замыкающие контакты реле серии РТ-40
должны замыкаться без вибрации при токе срабатывания от 1,21уст и выше.
2.3.?. Наладка н проверка реле сопротивления 1-РС
Проверка механической части и регулировка реле сопротивления 1-РС производятся-
также, как и любых реле с барабанчнк5&ым рбтором отечественного производства. При
этом можно руководствоваться указаниями «Инструкции по проверке и регулировке реле
направления мощности серий РБМ и ИМБ», СПО ОРГРЭС, 1976 г.
Ниже приводятся указания по регулировке контактной системы реле 1-РС,
учитывающие особенности ее конструктивного исполнейия.
Контактная система реле сопротивления (рис. 15) имеет один замыкающий и один
размыкающий контакты. Подвижные контакты 1 укреплены на вилкообразном рычаге 2.
Подвод тока к рычагу 2 осуществляется через пружину 4, которая создает при отсутствии
электрического тяшё&етвт на ?реле мсрвент на замыкание левого контакта. Неподвижные
контакты 12 крепятся на пластмассовых колодочках. Левый контакт выполнен т тонкой
пружинки, изогнутой на корце, к которой припаян контакт из металлокерамики. Правый
контакт выполнен в. виде двух самостоятельных контактов, электрически связанных
перемычкой. Эти два контакта имеют разную жесткость, чго позволяет в значительной мер§
уменьшить вибрацию контактов реле при его срабатывании. Ход подвижных контактов
ограничивается упорами.
Регулировка осуществляется таким образом, чтобы угол встречи контактов составляя
примерно 45°—60°. Чем меньше укол встречи а, тем больше разрываемая мощность, чем
больше угол аг тем меньше вибрации, однако появляется воамозкность затирания контакте*
#&6стик подвижного контакта должен сперва касаться «мягкого» контакта, а при ддльнрй-
тем ходе на замыКянйе — «жесткого*. Место встречи контактов должно бьт> на
разевании от переднего к&ая не более *7$ длины контактной поверхности. Совместный *эшд ка8-
тактон должен, быть 1,5:—1,0 fMM. Л^ин^иалыгый зазор между подвижным к нероДанфньйм
контактом — 1д мм. Угол закручивания пружины должен быть примерно Ш^ХШ1 Сле-
2й

ЙРГ
£• С /гегу*яи,/ъовочн.1гич aBnbomfi&H.ccpDfiJ4.a.ffiofioj4 ДТ.
5 С /гегули/мЗочным реостатам
Рис. -/4. Съельс /leit/Jiu/zoStu тока пли к/ъо&е/гке
токоВых реле с лолощьн? наг/ьузо иного 7Тшлс^ю/1мсиг7£^а.

^Kl
Рие.4$. Контактна? система. />ъле сокцотиб^енил Л А?.
34

дует помнить, что с увеличением угла закручивания пружины увеличивается величина тока
точной работы.
Люфт в подпятниках должен быть примерно 0,34-0,5 мм; проверяется исправность
подпятников. Ход барабанчика проверяется при полностью ослабленной пружине и больших
углах поворота, при этом проверяется отсутствие затираний подвижной системы реле.
После проведения механической регулировки реле следует проверить электрические
характеристики.
Проверка трансреактора 1-Тх. От испытательной токовой схемы подается ток
1АС = 1,0А (1н = 1,0А) или 5,QA (IH=5,0A) и высокоомным вольтметром замеряется
напряжение на вторичной обмотке 1-Тх U' и напряжение на обмотке смещения — U".
Подсчитывается /импеданс взаимоиндукции по выражениям:
Х' =
U'
-, Ом;
Х" =
U"
-, Ом
(4)
2Iac 2-Iac
При этой проверке необходимо снять перемычку 47—49 и Н4—К4. Величины X7 и X'7
должны быть в пределах:
Х' = 23Ч-25 ом; Х" = 4,2-Н,а ом; (для ДФЗ-504)
Х' = 2,7-4-3,1 ом; Х" = 0,БЧ-0,6 ом; (для ДФЗ-201)
Проверка трансформатора 1-Тн. При этой проверке измеряется ток холостого хода ТН
и соответствие отпаек трансформатора. Для замера тока х. х. напряжение 100 В подается
от испытательной схемы на клеммы 51—53 (комплект аппаратов 1), при этом клемма 53
разбирается и снимаются перемычки 47—49 и Н4—К4. Величина тока х. х. должна быть
в пределах не более 80—90 мА.
(при полностью выставленных витках на 1-Тн).
Рис. 16. Схема замера тока х. х. 1-ТН.
Для проверки соответствия отпаек собирается испытательная схема рис. 17. На
клеммы 51—53 (комплект аппаратов 1) подается напряжение 100 В; при этом клемма 53
разобрана и сняты перемычки 47—49 и Н4—К4.На клеммы 47—51 подключается вольтметр
большим внутренним сопротивлением, Замеряется напряжение И47-51 при изменении отпаек
основной обмотки. Величина измерительного напряжения должна соответствовать
расчетной таблице 2. Проверка отпаек точной регулировки производится совместно с отпайкой
20% грубой (основной) обмотки. При этом проверяется и однополярность включения
обмоток. После проверки восстановить снятые перемычки.
Отпайки автотрансформатора 1-ТН
Таблица 2.
Ж
00
Ф
п
и51_53, в
Цифры у гнезд
И отп. расч. В
Цифры у гнезд
И отл. расч. В
ню
№
81
80
6Ф-
100
SO
72
60
48
М»
80
№
40
Ж
100
70
56
20
L6
100
60
48
36
29
100
50
40
32
26
100
40
32
28
22,S
100
30
24
24
20
100
20
16
24
20
1О0
21
17
га
18,5
100
22!
16
22
17,8
100
24
20
21
17,0
Ш
26
22
—
—
100
28
24
—
—
На панелях ДФЗ-504 и ДФЗ-201 -несколько показному выполнены *й££ййк&, т 1-ТН.

Рнс. 17. Схема проверки отпаек 1-Тн.
Расчет необходимых витков на 1-Тн производится по заданной вторичной уставке
Zcp (ом).
Соответствующая заданной уставке ZycT, Вт, расчетная сумма цифр у гнезд на плате
автотрансформатора 1-Тн определяется по выражениям:
N = 99.^4 для ДФЗ-504
ZyCT
N=100- ^-, для ДФЗ-201
/-уст
(5)
В этих выражениях Zmln — минимальная уставка срабатывания реле при угле срм ч. и
полностью выставленных витках 1-ТН (30 ом — ДФЗ-504; 3,05 м — ДФЗ-201). На плате 1-Тн
выставляется ближайшая к расчетной отпайка. В дальнейшем при проверке уставок
положение накладок на плате 1-ТН может быть скорректировано.
Проверка реле сопротивления в режиме направления энергии.
Проверка производится по схеме рис. 18. Предварительно реле необходимо перевести
в режим работы направления энергии. Для этого перемычку 47—49 нужно снять, а
установить п. 49—51. От испытательной схемы подается 100 В и ток, равный 1н панели.
Фазорегулятором изменяют угол между током и напряжением от 0 до 360° и наблюдают за
поведением реле, отмечая углы срабатывания. По величинам этих углов определяется угол
максимальной чувствительности защиты.
фмч =
*i±^-180° (6)
Угол максимальной чувствительности реле 1-РС должен быть 78°Ч-88° (для панели
ДФЗ-504), 70°±5° (для панели ДФЗ-201). После проверки фм. ч. необходимо снять
перемычку 49—51 и установить 47—49.
Проверка сопротивления срабатывания 1-РС производится по схеме рис. 18. На
панель подается ток 1ас=1н. Угол между напряжением и током выставляется равным углу
линии. Снижают подаваемое напряжение до срабатывания реле. Сопротивление
срабатывания реле определяется по формуле:
Zcp = , ом (7)
21н
где U — напряжение срабатывания реле.
При несоответствии сопротивления срабатывания реле заданной уставке следует
произвести регулировку изменением витков на плате Тн. По этой же схеме можно уточнить
величину фм. ч. по методу ОРГРЭС: выставляется U=0,8 UCp.p„ затем при токе 1 = 1н
изменяют угол между током и напряжением и определяют углы срабатывания <pi и фг. Угол
фм ч определяется по выражению:
ф!+ф2. /ov
фм ч =" ; (8)
Угловая характеристика срабатывания реле снимается по схеме рис. 18 при токе
1 = 1Н и изменении угла от 0 до 360° через каждые 30°; для каждой точки определяется
сопротивление срабатывания Zcp. По полученным данным строится угловая характеристика
реле в осях £, X: Типовая угловая характеристика приводится на рис. 6,
36

£
]-<§}-W
f\s
Ж
-&Д
ток
4>Я
С
(504)
\ усение
•4
Рис /8 Cjcbj^xl djist пра&ерки реле сокротиЗлени^ -/-PC
^^•/SO'i
Рис/9. Зона paSoPifti /геле & pej/eu^e *a.ipa.£-
Утр. - ток точной paSomdt.
'CfP
Pue.£0. Характеристика /по/га. гпочн.ой~
/iadb/гцл /геле -/-PC.

Проверка величины тока точной работы 1-РС
Для определения величины тока точной работы снимается характеристика
зависимости сопротивления срабатывания реле от тока на входе панели при угле между током и
напряжением равным фм ч Снимается 8—10 точек при значениях тока от 0 до величины, гфи
котором напряжение срабатывания реле составляет 100 В. Строится характеристика в
координатах Z и I (см. рис. 20). По этой характеристике определяется ток точной работы
реле, условно принимаемый равным току, при котором сопротивление срабатывания на 10%
меньше сопротивления уставки. Ток точной работы должен быть не больше заданного
(если ток точной работы не задан, то его величина не должна быть более 0,15 А для ДФЗ-504
н 2,8А — для ДФЗ-201).
Одновременно со снятием характеристики тока точной работы определяется ток
срабатывания реле 1-РС при отсутствии напряжения (при закороченных цепях напряжения и
при разомкнутой цепи). При закороченной цепи напряжения — 0,204-0,30 А (для ДФЗ-504);
3,04-3,5 А (для ДФЗ-201), а при разомкнутой цепи напряжения — 0,104-0,15 А (для
ДФЗ-504), 2,5-^3,0 А (для ДФЗ-201).
После проверки указанных характеристик необходимо убедиться в четкости работы
контактной системы реле 1-РС. На панель защиты должен быть подан оперативный ток;
сопротивление на зажимах реле изйеняется в пределах 0,14-0,9 Z>CT Контакты должны
работать четко, без вибраций и искрений.
2.3.3. Наладка и проверка ФТОП реле 1-1ПР и 1-2ПР
На плате переключения уставок по 12 и ЗЬ устанавливаются заданные уставки по
току обратной и нулевой последовательностей. Если в защите используется только пуск по
12, то цепь пуска по 31о должна быть выведена из работы (для этого ставится перемычка
п. 7—9 в комплекте аппаратов 1).
При наладке необходимо проверить правильность включения обмоток трансформатора
1-Тк. Для этого на панель подается ток 1ав—1н- Если амперметр, включенный в рассечку
перемычки 8—10 комплекта аппаратов 1, показывает О, то обмотки Wj и w2 включены Ъд-
нополярно. При подаче тока 1во —1Н, ток Is-ia должен равняться 1во=1н. Допустимо
отличие на ±5%. Исправность трансформатора 1-ТФП проверяется путем замера здс на его
вторичной обмотке Ueo-se (клеммы 60—56 комплекта аппаратов 1).
При подаче на панель тока 1ав = 1н эдс на выходе фильтра должна быть равна:
Ueo-5e= 10,5±10% В для ДФЗ-504
Ueo-se- 1,7 ±10% В для ДФЗ-201
Замер эдс следует производить при отключенной нагрузке, для этого необходимо
снять перемычку п. 56—54. После этого на панель подается ток 1со до величины, чтобы
Ueo-se равнялось предыдущему его замеру (при подаче 1Ав). Должно выполняться
соотношение:
1ав
Регулировка параметров ФТОП производится при необходимости, если симметрия
ФТОП не удовлетворяет требованиям.
Для регулировки на панель подается ток lBc=C°nst и вольтметром замеряют падения
напряжения на отдельных частях сопротивления 1-20R. Соотношение падений напряжения
должно быть
1:2:3
Замер напряжений следует производить на одном пределе измерения прибора с цеядо
уменьшения погрешности измерения. Величина сопротивления 1-20R подсчитывается но
выражению:
R==U3/i)OM щ
1вс
где U3/3 — падение напряжения между крайними бегунками на сопротивлении.
R = 9,0±10% ом для ДФЗ-504
R « 0,jJ±10l% ом для ДФЗ-201
Если величина сопротивления не удовлетворяет требованиям, Tq необходимо крайними
бегунками увеличить или уменьшите ею величину. Если не выполняется ^oof ношение лшде-
38

г
®
J.S.
н®
^сад ш
комплект
аппаратов i
i
в1
гис£/. Схе^лса Зля, /гегулшюДяи кас/по/пьс наот/ьойки
<ри-льт/га. к&гЗой. га/гисоники.
УстаЬ/си по С/.
0.2Q (&,0Я)
103н <Ы Л,ОУн 2№н &% 9,Мн Ши
,Рие^. Зависимость №п/1&$сЬни& tt/t. на
обмотках fiQ^Q S-S/7P и f-£/7P от тош У/ге но.
ЗжоЗе панели n/tu /ia$*uw6/x устайкая ла &
(& слабая 3jisl лане^и ДФ$2о/)
ь_
ii rtiMHrniu rtwf Twpiniuljiihi fii IT
39

ний напряжения по частям сопротивления, то его добиваются перемещением среднего
бегунка.
Для панелей ДФЗ-504 при наладке необходимо проверит^ фильтр первой гармоники
(1-2Д, 1-8С). При проверке вторичная обмотка 1-СТП отсоединяется от частотного
фильтра, частотная характеристика снимается по схеме рис. 21.
Резонансная частота фильтра регулируется зазором магнитопровода дросселя 1-2Д по
максимуму тока в цепи 74—75 (перемычка 2П). Если изменением зазора не удается
настроить фильтр, то следует проверить соответствие емкости 1-8С fp63=50±2 Гц.
Проверка выпрямителей 1В и 2В осуществляется путем замера напряжений на их
плечах при подаче тока Ia-о (на время этой проверки необходимо снять п. 7—9 и установить
п. 9—11 комплекта аппаратов 1). Критерием исправности диодов моста является
примерное равенство падений напряжения на каждом из 4-х диодов.
Проверка симметрии ФТОП является одним из основных способов оценки его
исправности. Осуществляется она следующим образом. Миллиамперметр постоянного тока
Подключается в рассечку перемычки 18—20 (ДФЗ-201), 13—15 (ДФЗ-504). Питание пускового
органа по 310 исключается (установить перемычку 7—9). На панель подаются поочередно
токи Iab, Ibc, Ica такой величины, чтобы ток lis—го (или Ii3-i5)= Const (например, 3^0 мА).
Несимметрия фильтра не должна превышать 5%. Затем подают токи однофазного питания
Ia-o, Ib-o, Ic-o- При каждом виде питания на входе панели выставляется такой ток, чтобы
Ii8-2o (Ii3-is) был опять же равен 3,0 мА. Несимметрия также не должна превышать 5%.
При несимметрии фильтра большей 5% необходимо выполнить его регулировку путем
изменения соотношений частей сопротивления 1-20R как это описывалось выше. После
регулировки следует повторно проверить симметрию фильтра. Большая несимметрия фильтра
(значительно больше 5%) может указывать на неточное выполнение витков 1-ТФП, 1-ТК
пли неправильную полярность их включения.
При наладкЬ панели проверяется стабилизирующее действие трансформатора 1-СТП
(ДФЗ-504), 1-ТН2 (ДФЗ-201). Для этого в рассечку перемычки 18—20 (ДФЗ-201), 13—15
(Д<1>3-504) включается миллиамперметр для замера тока 1р, на вход панели подается трк
1ав от 0,5 1н до 4,0 1н. Напряжение на обмотках реле 1-1ПР и 1-2ПР определяется по
выражению:
Up = 1Р-2,06 (В) <11)
где 1р. — ток в реле, мА (п. 13—15 или п. 18—20).
Примерные характеристики Up = f(IAB) при различных уставках по 12 приводятся
на рис. 22.
Регулировка уставок по 12 производится при отключеннбм питании по 31о и поданном
на панель оперативном токе (среднеэксплуатационное значение). На панель подается ^ок
Лав, который плавно увеличивается до срабатывания реле ЫПР и 1-2ПР
1з ср = Iab cp t rm
Ток Ьср должен соответствовать Ьуст. Если так срабатывания не соответствует уставке,
то необходимо произвести подрегулировку поляризованных реле. Ток срабатывания ЬЩР
должен быть в 2 раза меньше тока срабатывания 1-2ПР (кроме линий с отпайками}.*ЦЬ-
сле выставления уставки по 12 необходимо по этой же схеме произвести замер ве#*Н№г
токов срабатывания и возврата реле 1-1ПР и 1-2ПР миллиамперметром в перемычке Ш—
20 (ДФЗ-201), 13—15 (ДФЗ-504). Ток срабатывания реле 1-1ПР должен 4ыть в нрецерцх
1,7±10% мА, реле 1-2ПР — в пределах 2,6±10% мА (при снятом онеративцом га%£\.
Коэффициент возврата реле ЫПР и 1-2ПР должен быть не менее (V& Указ&йшнг
проверка позволяет установить правильность регулировки реле. Полученные *£о$н срйй&§Ш-
вания и возврата реле позволяют оценить их отстройку от небаланса в обиотках рвзйпдо
тока нагрузки линии.
Коэффициенты возврата реле ЫПР и 1-2ПР по току на входе нанели немного «ыЩе,
чем по току в их обмотках. Это происходит от того, что диоды и тр*ДОсфо}ж&то$№1 $$&$-
дают некоторой нелинейностью характеристик; кроме того, реле 1-2ПР Butfeer ?з$*м@в$ДО
обмотку, включенную в оперативный постоянный ток панели.
Проверка четкости работы реле яроизводится при двухфазном питании Iab W& Ф&ЩЧ*-
чии оперативного постоянного тока на панели. Ток 1Ав изменяе?ся|в интервале от l,05l^cp
(2ПР) до 3-^-51Н. Якорь реле должен четко переключаться из одного положения 9 Щ$&&*
искрение и вибрация его может отсутствовать. При правильно от^|гда^ванном £es§i§№
рация его может указывать на неисправность диодов 1-1В или конденсатора 1-7€*
Проверка насыщения 1-ТНо производится при подаче тока приме ннерветйую обф
1-ТНо. Контроль насыщения осуществляется так^ке, как и нрн проверке 1-СТП ^o тш
ниям миллиамперметра в цени обмоток раде IAJIP и 1 2ПР, Ток м&шетея в пределах
0,51н до 4 In. Наряжение на обмотках реле определяете^ по вяфазяепяг{Н)* ffpmmfmU
4&

вках по 310 приводятся на рис. 2в. харак^рйстнки Up=f (I) при различных уста
Проверяется срабатывание реле ИП# « 1-ШР на выставленной уставке по SI0 при
наличии оперативного постоянного тока Ш Й^ёели, Испытательная токойая сх^ма
подключается пррмо на 1-ТНо (клеммы 11—7 ш&плекга аппаратов 1).
Ток срабатывания реле ЫПР и 1-2ДЗР не должен отличаться от заданного более,
чем на 15%. При наличии оперативного 1Й£тоян#ого тока на панели проверяется четкость
работы реле, отсутствие вибрации, искрения. При этом ток на входе 1-ТНо изменяется в
пределах от 1,051 ср до 3*01 н.
Если уставками задается питание пускового органа по току 12 и 310, то необходимо
обязательно снять характеристику чувствительности реле 1-2ПР от токов обратной и
нулевой последовательностей* Для этого на панельках выставляются заданные уставки по
U и 310; на панель подается ток 1Ав= У"3'12 (Ь желательно брать приведенный на
рис. 24). Ток 310 подается на зажимы 7—11 от отдельного токового источника; при этом
цепь первичной обмотки трансформатора 1-ТНо вместе с регулируемым токовым
источником должна быть отделена от остальных токовых цепей. При постоянной величине тока 1Ав
подается несколько значений тока 31о от 0 до 1НА. Ток в реле ЫПР и 1-2ПР замеряется
миллиамперметром в рассечке перемычки 13—15 (ДФЗ-504), 18—20 (ДФЗ-201).
Кратность тока в реле К= ^ сравнивается с кратностью тока в реле, опре-
Icpp (2ПР)
деленной по соответствующему рисунку (рис. 24).
Отличие не должно превышать ±10%* Если отличие больше 10%, то возможна
неисправность выпрямителя 1-2В или трансформатора 1-ТНо.
2.4. НАЛАДКА И ПРОВЕРКА ОРГАНА МАНИПУЛЯЦИИ
Перед проверкой органа манипуляции устанавливается заданный коэффициент «К»
комбинированного фильтра токов прямой и обратной последовательностей.
Все проверки (кроме проверки чувствительности) следует выполнять при отключенном
от приемопередатчика органа манипуляции.. Кр^ме того орган манипуляции должен прр-
веряться только при вставленных стабилизаторах напряжения 2-1СТ и 2-2СТ.
2.4.1. На панелях ДФЗ-504 проверяется частотный фильтр промышленной частоты.
Для этого снимается блок 13ИБ и перемычка 8—10 комплекта аппаратов 2, Звуковой
генератор подключается на клеммы 8—14г вольтметр ВЗ-13 — на входные клеммы 2—8
комплекта аппаратов 2. Величина напряжения входного сигнала поддерживается на
постоянном уровне. Частота настройки определяется по максимуму напряжения на клеммах 2—8.
Регулировка частоты настройки фильтра производится изменением величины зазора
дросселя 2-1 Д. Для уменьшения частоты зазор нужно уменьшить, а для увеличения
частоты— зазор увеличить. Частота настройся—50±2 Гц.
2.4.2. Проверяется действие стабилизаторов напряжения 2-1СТ и 2-2СТ. Для этого на
вход панели подается ток 1вс от испытательной токовой схемы. Все перемьгош на органе
манипуляции должны быть установлены; осциллограф и ламповый вольтметр подключу
ется на клеммы 12—14 (для ДФЗ-504), 2г—8 (для ДФЗ-201). Стабилитроны при проверке
порога зажигания вставляются в свои гнезда поочередно. Плавно увеличивая ток на
входе в панель, по осциллографу контролируют зажигание стабилитрона (при зажигании
синусоида напряжения начинает ограничиваться сверху или снизу). Ток зажигания
стабилитронов должен быть в пределах 1,04-1,6 А (для панелей Ih^I.OA), 4t5-r6,5A (при
1н = б»0А). Напряжение зажигания обычно колеблется в пределах 9О-И20-В. После этого
вставляются оба стабилитрона и подается на панель ток Ibg^—S А (ори IH=lt0A),
204-^5 А (при 1Н=*5А). По осциллографу проверяется наличие ограничения синусоиды. При
правильной полярности включения стабилитронов срезаются обе полуволны синусоиды
напряжения манипуляции.,
Проверяется ограничение величины напряжения на входе органа минипуляции. Ток 1вс
изменяется от 0 до 7*0A (IH**i A)* 3SA (In^SA), Ламповый вольтметр подключается йа
клеммы 5—7 флока 1ЭБИ, Напряз§сенн$ манипуляции вначале растет пропорционально
росту тока на входе тгаанели; после зажигания стабилитройоа прирост напряжения становится
незначительным* Примерная зависимость Напряжения манипуляции от тока на входе
панели приводится на рнс. 26 При то^е на моде панели 7,0 А (35 А) напряжение манипуляции
должно быть в пределах fSD-rl70 В,
2.4.3; Проверяется выполненная величина коэффициента *К> комбишфованного
фильтра. При этой проверке необходимо т$кже снять блок 1.1ВИ* М«д#на*йе£&ет£ достоя&даго
тока врезается в рассеку аеремьвдш;-$!^**1£ комплекта аппаратов Ш -ф|ИйМй|^ л. &~-й
6 Зэк: 5084
Л

1 "а*
Уста&ни по ЗУС
Q,5fifaDfi)
4,03н i5CfH 2,0VH 2,$3н 5,0Ун
5ЙЙ W V \
Рис.ёЪ Зависимость HaiyiSL<pQHuSL U/ь на. айТютгчах \
/геле 'S-//7P и -f-SflP О/п -то к о. У на £х.оЗе \
f-THo /г/ги /гадличн-ьис. уста&казс гиэ 5Уо I
(В скобках дл& панели ДФЗ 2D-/) \
ЛФЗ S04
4£ q* ojb o,e 1,0 ог ЦЧ о,б of 1,0 o,s, o,u te qfm
J. -
H '
X .
0 '
о «
с
; .
1
ГЖ~
Уср.
%
*£
~ж*
/Л
1 . \а^я
^
f-o,zfi
5Sfe-5#»
?%*8
•■0
—i
ЩяЬт
Я
cfe-stf 1
!#
rj
Ofi ОМ 0,6 OtS 1,0
Dfi OtJf 0t6 a* i°
t>A op Ofi q8 ЗЯ0
Рис 24. CCo/ia/rmyzuQ/TLu/ru *а/Зсгп8игпе&ьнос/пи /гусяоЗоео
о/гган-а
Ф2

Я ■ Н«м*ир»И'"Ч|1 I I ■»! I
■MhMMfMmiMM
(гцюЗалщс енит)
ОЯ оч Qf ог
(Т
0,2 0* 0,£ 4*
ф qv qtf q* ДЗЫ
J&
Уст:
Усгт
! i I {
П
Уст,-
&-A0
И-
3-
л.
«г
З&о
%>
щ*
^*
•J
—а
„_
*Гт££^
\-ъи
*N^tf>
f Г а 1
f
1
г
•Л
3
у
у
,s
f#
л
л
от:
2&:6.0
.&:Щ
Ч
1
93
Pttz.Sk ^Оа/гакте/L и cmи*и ъувстВит елькости
ۥ
43

(ДФЗ-201). От испытательной токовой схемы подается ток в перемычке 10—12 (ДФЗ-504),
д— 8 (ДФЗ-2016 был равен 1м —3,0 мА. Затем подается ток на зажимы В—С (блока 6БИ)
такой величины, чтобы ток 1М = 3,0А.
Коэффициент «К» определяется из выражения:
v V 3-Ibc + Iao /10ч
л= —: , (1о)
У 3 • 1вс — Iao
Производится три замера коэффициента «К», при м = 3,0 мА; 2,5 мА; 3,5 мА;
определяется средняя величина коэффициента фильтра Кф. Ср Эта средняя величина не должна
отличаться от заданной более, чем на ±8%. При больших расхождениях фильтр должен
быть подвергнут регулировке согласно ниже приведенной методике.
2.4.4. Большое расхождение замеренного Кф с выставленным может быть вызвано
неправильной регулировкой сопротивления 2-25R' и 2-25R" (ДФЗ-504 и ДФЗ-201) по полной
величине и составляющим. Для проверки этого при разомкнутой перемычке 14—16 (панель
ДФЗ-201) и разобранной клемме 16 (панель ДФЗ-504 ^ подается ток Ц-в такой величины
(в пределах 5-f-7 А для пятиамперной панели, 14-1,3 А для одноамперной), чтобы
показания вольтметра, подключенного по выводам «86—7» сопротивления R25 (ДФЗ-504) «2—3»
(ДФЗ-201), составляли 2/3 шкалы. При неизменной величине тока 1ав вольтметр на
выводах «86—12» (ДФЗ-504) «2—4» (ДФЗ-201) должен показать 3/3 предыдущего показания,
а на выводах «7—16» (ДФЗ-504) «3—4» (ДФЗ-201) — 1/3.
Полная величина рабочей части сопротивления 2—25 определяется из выражений:
R= Us6~16 , ом (ДФЗ-504); R^-У2^, ом (ДФЗ-201)
Iab Iab
Величина сопротивления должна быть в пределах:
0,295 ом ± 10% (для ДФЗ-201)
9 ом ± 10% (для ДФЗ-504)
Чтобы выставить строгое соотношение между частями сопротивления, необходима при
поданном неизменном токе 1Ав перемещать средний бегунок и замерять падения
напряжения на частях сопротивления. Чтобы хорошо настроить фильтр, эта регулировка
сопротивления должна производиться с максимально возможной точностью. После регулировки
сопротивления по пункту 2.4.3. проверяется величина Кф
Если величина сопротжвления 2-25R и его составляющие соответствуют
вышеприведенным требованиям, а Кф отличается от вставленного более, чем на dz8%, то необходимо
проверить исправность трансформатора 2-ТФМ и соответствие его коэффициентов
ответвлениям фильтра.
2.4.5. Определяется величина сопротивления на нагрузки фильтра. При этой проверке
на панель подается ток 1вс величиной меньше порог» зажигания стабилизаторов.
Миллиамперметр для зажигания тока 1м включается в рассечку перемычки 10—12 (ДФЗ-504),
6—8 (ДФЗ-201); вольтметр дкя замера UM включить на кл^ 12—14 (ДФЗ-504), кл. 2^8
(ДФЗ-201). Сопротивление нагрузки подсчитквается но выражению:
2.4.6. Проверка чувствительности органа манипуляции заключается в измерении
напряжения на выходе органа манипуляции при подаче на вход панели токов всех видов
двухфазного и однофазного питания. На панель подаются поочередно 1Ав, 1вс> Iga> Ja-o, Ib-o»
Ico. Напряжение манипуляции измеряется вольтметром с большим внутренним
сопротивлением на клеммах 2—6 комплекта 2. При этой проверке необходимо отделить блок манкпу-
ляторного каскада передатчика (для этого снимают крышку блока 13БИ). Величина
подводимого тока должна быть 2,0 А (для ДФЗ-201}, ОДА (для Д&3-504). Если нет
вольтметра <: большим внутренним coпpoтивлeниeмi то определить напряжение манипуляции U*
можно по выражению:
UM=I„^ В (14)
где 1м — ток, замеряемый миллиамперметром в рассечке перемычки 10—12 (ДФЗ-504),
6—8 |ДФа-201);
ZH — сопротивление нагрузки, определяемое по пункту 2.4,3. Напряжение на выходе
органа манетулядяи при симметричном трехфазном к. з. (симметричном
трехфазном токе прямой последовательности) определяется из выражений:
44

5" 40 15 &0
панель ДФ$-£01
ВО dStfgc/,
но.
т
iZo
SO
60
но
но-
Um.B
-J ^
г з ч
панель ДФв £04
-»—i >.
"нУ
Рис. BS Зависимости мйп/1&усени& ^сани/гул&цим.
от тока *& £ж0#е конйини/юйанного <pu*t>*i/ia.

U<»)»=^3-UbC ; U<»>,=* ^*°_; (15)
Кф — 1 Кф + 1
где Ubc и UA-o — измеренные напряжения UM при питании панели током 1вс и 1А-о
соответственно;
Кф — действительный коэффициент фильтра по пункту 2.4.3.
На рис. 26, 27 приведены типовые характеристики чувствительности органа манипуляции
при различных уставках коэффициентах Кф и различных видах к. з.
Для оценки чувствительности органа манипуляции можно ограничиваться двумя
измерениями напряжения манипуляции при подаче тока 1вс и Ia-о- Измерение UM при других
видах питания дает приближенную оценку правильности настройки комбинированного
фильтра.
Напряжения на выходе органа манипуляции при различных Кф не должны отличаться
от приведенных в таблицах 3 и 4 более, чем на ±10%. Если напряжение UM меньше
нормы, то следует произвести перерегулировку фильтра Ii -fjcb, уменьшив Кф в пределах
допускаемого; для этого нужно увеличить сопротивление 2-"25R. Если напряжение UM на выходе
органа манипуляции будет значительно отличаться от данных таблиц 3 и 4, то необходимо
проверить коэффициенты трансформации трансформатора 2-ТМ. Для проверки коэффициг
ента трансформации подводится 100 В к вторичной обмотке трансформатора 2-ТМ
(клеммы 12—14 ДФЗ-504, клеммы 2—8 ДФЗ-201) и измеряются напряжения на его первичной
обмотке (клемма 16 ДФЗ-504 и ответвления первичной обмотки, выведенными на плату
переключения коэффициента Кф; клемма 14 ДФЗ-20'1 и ответвления первичной обмотки).
При этой проверке необходимо снять перемычки на ДФЗ-504 10—12, разобрать
клемму 16 в комплекте аппаратов 2; а на панели ДФЗ-201 снять перемычки 14—16 и 6—8,
Величины коэффициентов трансформации приводятся в таблице 5. Отклонение не должно
быть более ±5%. Большие отклонение коэффициентов трансформации от данных
таблицы 5 указывает либо на несоответствие выполнения отпаек первичной обмотки, либо на
повреждение обмоток (короткозамкнутые витки и т. п.). Трансформатор в этом случае
подлежит замене или перемотке.
Нормально параллельно нагрузке фильтра \{ + к12 лодключается манипуляторный
каскад передатчика. Это несколько снижает чувствительность органа манипуляции. При
наладке рекомендуется замерить напряжение манипуляции UM и при установленной
крышке испытательного блока 13БИ, т. е. при подключенном манипуляторном каскаде.
Напряжение UM не должно снижаться более чем на 10 %. Если напряжение снижается больше, чем
на 10%, то необходимо проверить величины резисторов манипуляторного каскада
передатчика.
2.4.7. При наладке проверяется стабильность коэффициента Кф. При этой проверке
определяется величина Кф (как в пункте 2.4.3) при нескольких значениях тока 1вс в
интервале от 3 А до 50 А (ДФЗ-201), от 0,05 А до 5,0 А (ДФЗ-504). Отклонение величины Кф
от определенной в пункте 2.4.3. не должно быть более ±20%.
Таблица 5.
Кф 4 6 8 10
П (ДФЗ-201) 166 139 12» -
П (ДФЗ-5М) - 155 152 149
2.4.8. Измеряется угол между током на входе панели защиты и напряжением на входе
органа манипуляции. Схема замера приводится на рисунке 28. Угол замеряется при токе
на входе панели 1Ве=3>0 А (ДФЗ-201), 1вс=0,5А (ДФЗ-504). Сначала замеряется угол
тока,4 подаваемого на панель, а затем угол напряжения манипуляции. Угол <рм между аа-
напряжением манипуляции и током на входе панели при принятом Кф не должен
отличаться от табличного (см. табл. 6) более, чем на ±5°. При бодьшем отклонении угла
необходимо проверить сопротивление нагрузки фильтра и трансформаторы 2-ТМ, 2-ТФМ.
Необходимо проверить стабильность угла между током на входе панели и
напряжением на выходе органа манипуляции по этой же схеме при разных значениях токов; для
ДФЗ-201 от 3 до 35 А, для ДФЗ-504 от 0,3 до 5 А.
На ДФЗ-201 при изменении тока 1вс от 3 до 35 А угол манипуляции не должен
отличаться от угла, измеренного при 3,0 А более чем на —10° и +3°.
На ДФЗ-504 при изменении тока ВС от 0,3 до- 5,0 А угол манипуляции не должен
отличаться от измеренного при 0,5г к более чем на —4° и +7°.
46

к»
UmI
к<р-4
и*ь
Кф*6
к U».
1вл .
т оС/—1
]-££-- J
1^/7
1 Мл —
т тс/
1 АО ■■ L J
7 ^v
*
К<р*8
f
/
/
&~
[/
У
$Р
'1-ц X
дфз-ася
Жаблица В
I Ток
\иа Ахово,
фильтра
1 %£-' ^Л0
|#*=-?Д0
Д y^Jr 2flfi
напр9жение \
Кщ?4
W
19
еь
Кф--е
т
&
S5
КГ8\
4f\
|
jA
<0
Cf.fi
е.о 3j0
Рис. £6. SCa/iaKme/Lu&noKU *суВст&ите<лькосгггц я/ьгана
манигъулзщии пли /LOQAuHHbix Дйдах: я *
4?

Um,6
Kcp-6
o.y ог оз оц о,5 це о? ур
UmB
К <р -10
ty
A U*
\кй
rot/
170 -
J- 60
iso
Xqo
ш -
Tew
у/СУуПГ
Й
,ь
Kq>= 8
Л*
W
/f
*\
$
\щ.
oV
У^
/ д,г 6,ъ 04 qs об
$я
&ФЬ- 501/
<0асО?ица 4
1 Wok
на Входе \
фильтра
I % - Ц1/А
\ 3fl-o- Z74/7
У0)= 0,4 Я
Нап/ь&усенае Т
Um>B \
К<р=6
1/6
ЗУ
1 &
^ф-8
46
36
Н
к<р-ю\
46 1
S3 1
| 9,0 |
Ч 1 1 1 1 1—>- д.
02 0,3 0V 0,5 0,6 4? ЧД
jtiaHUftytAyttu А/ис радианах Sudcuz a-.j. и

Гоко&ая
схема
0-
9-
<5>
ГГЛ
с *
0^00
ВЙФ-85
Рис 28 Схема u$mq/iQhu)gl ^z^za между rriOK\0<ti Cfgc
на Вх&3е панели и нагь^&жение^ч на Выходе
О/ггана ^чанигьуляциц.
ТаеГлица 6 Углы У?м для /га$ньсх п^<р
1 Защита
1 W
Л^З-ЯОУ
4
IIIIIWII 1 II III
6
20°
8
iv°
ДФ 3-504 |
6
58° ;
i.iea'.TV.H». !*!■■"'■ ' ' i
8
д>7°
SO
w 1
*Un
-f) Onfiedejiлетел I
угол тока.
ГЦ*)
у?ол на/щл -
о/сенил марипуЛ
ллции '
Г(ЦК)
3) Оп/геЗел&е/прл.
угол -иеяеду
У&с и Км
Рис. 29 Определение угла Ум с помощью
7 Зак. 5684

Если определяемый угол <рм будет измеряться в несколькьо больших пределах> чем i
было указано, то нужно сверить значение угла <рм данной панели с углом фм панели п)
тивоположного конца линии.
Если разница не будет превышать 10°, то это можно считать допустимым.
2.5. НАЛАДКА И ПРОВЕРКА ОРГАНА СРАВНЕНИЯ ФАЗ
Орган сравнения фаз токов проверяется совместно с высокочастотным каналом. П
этому при наладке до начала этой проверки должна быть полностью закончена налад
высокочастотной части защиты. Перед снятием фазной характеристики защиты необходш
проверить зависимость ширины высокочастотных импульсов от величины напряжения м
нипуляции (характеристика манипуляции). Методика снятия и регулировки характеристи]
манипуляции приводится в инструкции по УПЗ-70 при проверке манипуляторного KacKaj
передатчика.
2.5.1. Предварительные проверки.
Заданный угол блокировки выполняется путем установки накладки «Угол блокировю
в комплекте аппаратов 2 в соответствующее положение. На клеммы 9—11 блока 9БИ п
дается переменное напряжекие порядка 10 В от испытательной схемы. Высокоомным воль
метром замеряется напряжение в плечах выпрямителей 2—3 В и 2—4 В Падения напр!
жения на диодах должны быть примерно равные.
Проверяется минимальное напряжение манипуляции, при котором срабатывает ре*
2-ЗПР. Для этого через разделительный трансформатор иа клеммы 26—27 УПЗ-70 (мат
пуляция) подается регулируемое напряжение переменное. Реле 2-5ПР должно быть в от
павшем состоянии (на панели ДФЗ-504 необходимо дополнительно сработать реле 2-4РП)
Передатчик пускается тумблером и увеличивается напряжене манипуляции до момента ера
батывания реле 2-ЗПР. Величина этого напряжения должна быть в пределах 1,0 В.
2.5.2. Методика снятия фазной характеристики.
Фазная характеристика представляет собой зависимость величины тока в реле 2-4П1
от угла сдвига фаз между высокочастотными пакетами своего и дальнего передатчика. Ти
повая фазная характеристика приводится на рис. 31.
Схема снятия фазной характеристики приводится на рис. 30. Фазная характеристик;
должна сниматься при нормальном эксплуатационном напряжении пострянного тока. Пере,
проверкой необходимо убедиться, что ток покоя приемника составляет 20 мА (ДФЗ-504)
Ю мА (ДФЗ-201); при необходимости произвести подстройку в приемке поста. Миллиаа
перметр постоянного тока включается в перемычку 57—59 комплекта аппаратов 2; рел
2-5РП заклинивается в сработанном положении. Передатчики обоих концов линии занус
кают с помощью тумблера. На одном из концов линии фаза напряжения манипуляции н
меняется. На'втором конце линии, изменяя фазу напряжения манипуляции {и тем самы
меняя расположение в. ч. пакетов своего передатчика относительно в. ч. пакетов дальнее
передатчика) снимают фазную характеристику защиты. Характеристика снимается в еле
дующей последовательности. Изменяя фазу Иман фазорегулятором, по осциллографу про
изводят совмещение в. ч. пакетов обоих передатчиков, что соответствует нулевому угл
между пакетами. Затем изменяем угол сдвига между в. ч. пакетами в обе стороны до поя!
ления тока в органе сравнения фаз 0,3 мА и фиксируем дваг угла qpi и фг. Условный нул<
вой угол фо определим как среднее значение между ф! и фг- Относительно определенной
условного нулевого угли изменяем фазорегулятором сдвиг фаз между в. ч, пакетами от С
до 180° через 30° и замеряем токи в органе сравнения фаз. Взаимное расположение пак*
тов в. ч. контролируется по осциллографу. Фазная характеристика строится как показан
на рис. 31, Ток срабатывания и ток возврата реле 2-4ПР, а также угол блокировки защт
ты определяется по схеме снятия фазной характеристики при изменении угла сдвига мея
ду в. ч. пакетами. Ток срабатывания реле 2-4Р наносится на фазную характеристику. Ог
ределяется зона работы и зона блокировки реле. Угол 'блокировки защиты должен соотве^
ствовать заданному (отклонение не более ±15%). Если угол блокировки отличается с
заданного, то необходимо подрегулировать ток срабатывания реле 2-4ПР. Регулировка зг
ключается в изменении зазора нормально открытого контакта 2-4ПР. После регулировк
2-4ПР снова проверяют углы блокировки защиты. Коэффициент возврата реле 2-4ПР дoJ
жен быть не ниже:
К,а«-Ц>0,45
1^&р
Яб

Рис SO С±ем& снятия (равной ^ca^za^^rne/iuomu^u.
Уср
О 30 SO 90 /SO Г50 /80 kW 2H0 &0 300 330 360
Рис 24 ТипоВал срамная. JcQ/ia,/c/ne/iucm.u/cci
SI

Проверка четкости работы койтактаойтагстет* реле 2 4ПР производится в интервале
от 1,1 1ф до максимального, который получается при работе только одного передатчику.
При этой проверке необходимо подать « + » на контакты 2-4ПР. Якорь реле должен
переключаться четко, вибрации, не должно 6ьщ>. ^'правильно отрегулированного реле
вибрация мож£т указывать на неисправность выпрямителя 2-4ВМ или емкости 2-5С.
Значительное отличие измеренного угла блокировки от заданного (выставленного на
плате уставок) может быть несоответствием сопротивлений в тормозной обмотке реле:
2-16R, 2-17R, 2-18R.
После снятия фазной характеристики и регулировки углов блокировки защиты на
одном из концов линии, аналогичную работу производят и на противоположном конце.
При наличии отраженного сигнала фазная характеристика может обладать некоторой
несимметрией. Углы срабатывания 2-4ПР, а значит и углы блокировки защиты по обеим
ветвям характеристики будут при этом несколько отличаться друг от друга. Указанная
несимметрия не должна превышать 5—8°. При большей несимметрии необходимо принимать
меры по перестройке в. ч. части защиты. При наличии полного или неполного
полукомплекта защиты с манипулируемым передатчиком на отпайке от линии фазная
характеристика и углы блокировки на каждом полукомплекте должны проверяться поочередно с
каждым из двух других пол^комплектов.
2.5.3. Проверка органа сравнения фаз переменным током от постороннего источника.
Указанная проверка необходима при плановых проверках защиты. Если результаты этой
проверки и проверки ширины высокочастотных импульсов при плановой проверке
совпадают с заданными тех же проверок защиты при наладке, то это указывает на отсутствие
изменений как разной характеристики, так и и углов блокировки защиты. Поэтому фазная
характеристика при плановых проверках может не сниматься.
Oprari сравнения фаз отделяется от приемопередатчика путем снятия крышки
испытательного блока 9БИ. На клеммы 9—J1 9БИ подается переменное регулируемое
напряжение от испытательной схемы. При проверке фиксируют напряжение на входе и токи в реле
2-ЗПР, 2-4ПР, соответствующие их сравнению и возврату. Ток срабатывания и ток
возврата определяются с помощью миллиамперметра в перемычке 53—55 (2-ЗПР), и 57—59
(2-4ПР). Постоянный оперативный ток на панель подан. При проверке реле 2-4ПР
необходимо сработать и заклинить реле 2-5РП.
2.6. ПРОВЕРКА ВЗАИМОДЕЙСТВИЯ РЕЛЕ ЛОГИКИ ЗАЩИТЫ
Проверка взаимодействия реле производится совместно с приемопередатчиком.
Напряжение постоянного тока, подаваемого на панель при этой проверке, снижается до 80%
номинальной величины.
Проверка взаимодействия производится по принципиальной схеме цепей постоянного
тока защиты. Предварительно должна быть проверена затяжка всех болтовых соединений;
все снятые концы должны быть посажаны на свои места. Накладки в отключающих цепях
должны Оыть поставлены в положение «Сигнал*; должны быть отключены накладками
или снятием концов (если в цепях этих нет накладок) цепи запуска УРОВ, БАПВ,
ВЧТО-М. Передатчик защиты нагружают на «100 ом». Реле при проверке переключают от
руки. Поведение реле должно соответствовать приводимому ниже описанию. Если
поведение реле защит ДФЗ-504 и ДФЗ-201 одинаковы, то в описании тип защиты не
оговаривается. При наличии различий поведение описывается отдельно для каждой панели.
1. При срабатывании реле 1-1ПР должно отпасть кодовое реле 1-1РП и произойти з^
пуск высокочастотного передатчика. При этом должен упасть др нуля ток приема 1пр
(контролируется по прибору приемопередатчика). После возврата реле 1-1ПР должен отпасть
якорь реле 1-2РП (с выдержкой времени), сработать pejfe 1-1РП; вновь сработать реле
1-2РП. При срабатывании реле 1-1РП должен остановиться передатчик
(восстанавливается прежняя величина тока приема по прибору приемопередатчика).
Аналогичные действия в схеме происходят и при срабатывании и возврате токового
реле 1-фТ.
При подтянутом к сердечнику якрре реле 1-2РЦ возврат реле 1-ШР и 1-П^Т не должен
вызывать срабатывание реле 1-1РП и останов йередатчика.
™2. При срабатывании реле 1-2ПР Должен отпасть якорь реле 2-4РП, сработать реле
2-5РП* отпасть якорь реле 2-ЗРП (с замедлением), повторно сработать реле 2-4РП и
выпасть блинкер 2-2РУ «Пуск защиты». При возврате реле 1-5ПР должно вернуться реле
2-5РП и сработать 2-ЗРП.
При подтянутом к сердечнику якоре рел$ 2-ЗРП возврат 1-2ПР не должен вызывать
срабатывание 2-4РП.
/ Срабатывание, токовогс* реле 1-2РТ вызывает срабатывание реле 2-5РП, выпадание
блинкера 2-2РУ, отпадание якоря 2-ЗРП.
52

3. Срабатывание реле 1-РС должно вызывать отпадение якоря и выпадениеблинкера
2-4РУ «Напряжение». При возврате реле 1-РС должно сработать 2-ЗРП. Если срабатывать
одновременно реле 1-1ПР и 1-РС (или сперва ЫПР, затем 1-РС), то блинкер 2-4РУ вы*
падать не должен.
При заклиненном в отпавшем положений якоря реле 2-4РП срабатывание реле 1-РС
вызывает срабатывание 2-5РП.
При сработанном реле 1-РС срабатывание поляризованного реле 1-2ПР не должно
вызывать отпадание якоря 2-4РП.
4. Срабатывание поляризованного реле 2-ЗПР вызывает возврат реле 2-9РП и
выпадание блинкера 2-ЗРУ «Вызов». Возврат реле 2-ЗПР должен вызывать срабатывание
реле 2-9РП.
5. При пуске в. ч. передатчика (of кнопки «пуск») якорь поляризованного реле 2-ЗПР
должен вздрагивать. Пуск передатчика (кнопкой) при сработанном реле 2-5РП должен
вызывать вздрагивание поляризованного реле ^КПР.
6. Срабатывание только реле 2-4ПР не должно вызывать действия каких-либо
других реле панели. Срабатывание реле 2-4ПР при сработанном реле 1-2ПР или 1-2РТ
вызывает срабатывание выходного реле защиты 2-6РП и реле 2-7РП* При этом также должен
выпадать блинкер 2-1РУ «Срабатывание защиты». Срабатывание реле 2-7РП при срабц-
танном реле 1-2ПР или 1-2РТ вызывает также срабатывание выходного реле 2-6РП и
выпадание блинкера 2-1РУ. лр
7. Если заклинить в сработанном положении реле 1-1РД или 1-1РТ, то при
срабатывании 2-7РП должно сработать реле 1-1РП и прекратиться пуск передатчика (о
прекращении пуска можно судить по восстановлению тока приема по прибору поста).
8. При отключении питания приемопередатчика тумблером «питание» выпадает
блинкер 2-5РУ «Накал». При вынимании ламп 6Ж1П или 6ПЗС-Е из приемопередатчика
также должен выпадать блинкер 2-5РУ.
9. При снятии напряжения питания с панели реле 2-8РП должно вернуться. При
заклиненном в отпавшем положении реле 2-РП подача оперативного постоянного тока не
вызывает срабатывание реле 2-8РП. 7
При заклиненных в отпавшем состоянии реле 2-8РП и 2-4РП срабатывание 1-РС йе
вызывает срабатывания реле 2-5РП.
10. На панелях ДФЗ-504 выполнен безынерционный пуск передатчика. Проверяется
наличие пуска и останова. Для этого выводится из действия временно контактный пуск
Передатчика перемыканием клемм передатчика 24 и 25. Затем подается на панель ток
las от постороннего источника. При увеличении тока 1пр передатчик запускается (о
наличии пуска можно судить по осциллографу, включенному на вход поста). Срабатывание
реле 2-7РП должен вызвать останов работающего передатчика (в. ч. сигнал на экране
осциллографа исчезаем).
И. По окончании проверки взаимодействия реле проверяется действие защиты на
звуковую и световую сигнализацию. При выпадании любого из блиякеров панели должна
загораться общепанельная лампа. По принципиальной схеме проверяется зажигание
определенных табло и звуковой сигнализации при выпадании каждого блинкера.
На типовых панелях ДФЗ-201 и ДФЗ-504 могут быть установлены дополнительные
реле и устройства: блокирующие реле Для защит линий с ответвлениями, дополнительные
выходные реле для воздействия защиты на ВЧТО-М, УРОВ и т. п.
В этом случае действие этих дополнительных реле проверяется по принципиальной
схеме данной защиты.
2.7. КОМПЛЕКСНАЯ ПРОВЕРКА ЗАЩИТЫ ОТ ПОСТОРОННЕГО ИСТОЧНИКА
Комплексная проверка защиты от постороннего исиочника заключается в проверке
поведения ее йри иммитации различных коротких замыканий в зоне и вне зоны действия
защиты. При наладке иммитация различных к. з. производится как при номинальном
напряжении оперативного постоянного тока, так при снижении его до 80% номинальной
величины.
Для иммитации короткого замыкания вне зоны действия защиты от передатчика
отключается манипуляция снятием испытательного блока 13БИ (при этом передатчик
после пуска будет генерировать сплошной сигнал). При иммитации к. з. в зоне
действия защиты блок 13БИ должен бытк установлен (передатчик после пуска будет
генерировать высокочастотные пакеты). При иммитации ^йешннх коротких замыканий (вне зоны)
необходимо наблюдать за реле 2-4ПР. Последнее ни в коем случае не должйо
вздрагивать. Это говорит о том, что к моменту переключения органа сравнения фаз, передатчик
уже надежно запущен, чем обеспечивается надежная блокировка защиты npte внешних
коротких замыканиях.
53

токова$
схема
0-
4
^2208
0
о
I I
контакты Иыксдтго |
/~W. J^ Cocqjucl для иммигп&ции месичнметриънызс
к а, и cu<J4Jv<?/npu-fzrtb/Jc /г 2 q и^освтие^ч
реле 4-JPT 4-2РГ
Токо&ау
схема л
<в>-
IV
РМ
0-
/v перем напряжение
& :
рм
if—
■2208
Г
<£>-?—О-1
..+;
р^
Д<Р&201(50М)
VJ\6BH
контакт
i i выходного
Р9ле
I J ТО/
.tvv-y
РП1
PM
_rvv\
РЛ2
ДО,) л^
О О
4
рпг
Рис. 33. Схела для им^.итаи,и.и. симметричная:. к$-
S&3 участия ре^е /-//V и 4-8РТ
54

При иммитации коротких замыканий в зоне защиты необходимо замерить время
действия защиты; для этого на контакты выходного реле подключается секундомер. Схема
для проведения комплексной проверки изображена на рис. 32. В этой схеме секундомер
пускается тем же рубильником, который подает ток в панель. Время работы защиты
ДФЗ-201 должно быть примерно 85 мС, защиты ДФЗ-504 — 65 мС. Если какие-либо
реле будут работать с вибрацией или отскакивание^ контактов, то полное время защиты
будет значительно больше цротив указанных величин.
Несимметричные короткие замыкания иммйтируются подачей на вход панели тока 1са
(это делается для того, чтобы токовые реле 1-1РТ, 1-2РТ не обтекались током). Чтобы
исключить участие в работе схемы защиты реле 1-РС, якорь реле 2-ЗРП заклинивается
в отдавшем положении.
Симметричные короткие замыкания иммйтируются для двух вариантов:
а) при пуске защиты только от токовых реле 1-1РТ и 1-2РТ;
б) при пуске защиты только от реле 1-1ПР, 1-2ПР и 1-РС.
По первому варианту для обеспечения пуска защиты только от реле 1-1РТ и 1-2РТ
необходимо разомкнуть цепь питания 1-1ПР и 1-2ПР перемычкой 18—20 (ДФЗ-201), 13—
15 (ДФЗ-504) комплекта аппаратов 1. На вход панели подается ток 1в-0.
По второму варианту для иммитации симметричных к. з. с пуском защиты без
участия токовых реле 1-1РТ и 1-2РТ собирается схема рис. 33.
Пуск схемы осуществляется замыканием рубильника Р1. Срабатывает реле РП1 и
подает на панель ток 1&с\ одновременно пускается секундомер с помощью реле РП2, имми-
тируется кратковременная несимметрйя, т. е. обмотки поляризованных реле 1-1ПР и 1-2ПР
обтекаются током кратковременно.
Напряжение, подаваемое на панель, должно иметь опережающий характер по
отношению к току («70°), а по величине — 0,54-0,7 Иср. К. з. иммитируется двух- трехкратной
подачей тока на панель. При иммитации повреждений вне защищаемой зоны эл.
секундомер отключается рубильником Р2,
Секундомер останавливается контактом выходного реле, можно собрать цепочку
самоудерживания на момент проверки.
Описанный метод комплексной проверки применяется для каждого полукомплекта
защиты отдельно. В условиях реальных коротких замыканий полукомплекты защиты
работают взаимосвязано друг с другом, посылая на противоположный конец в. ч. сигналы с
фазой, зависящей от места к. з.
При наладочных испытаниях, а также при выяснении возможных случаев
неправильной работы защиты можно комплексную проверку защиты ДФЗ производить с
одновременной иммитацией короткого замыкания для всех полукомплектов защиты. Для
одновременной иммитации к. з. используется в. ч. канал ДФЗ параллельной линии (если он
есть) или в. ч. канал собственной ДФЗ. В первом случае в испытательную схему
добавляется одно промежуточное реле, а во втором — два. Схемы иммитации к. з. изображены на
рис. 34, 35, 36. Реле Р1 подключается к сигнальному реле блока сравнения фаз каждого
полукомплекта защиты линци. При нажатии кнопки «пуск» передатчика на любом из
полукомплектов защиты реле Р1 одновременно отпадают (время возврата этих реле
регулируются . строго одинаковыми) и подают на проверяемые панели ток, иммитирующий
короткое замыкание. Необходимый угол манипуляции выставляется предварительно для
иммитации к. з. в зоне или вне зоны с контролем расположения в. ч. пакетов на экране
осциллографа. Опыты можно производить необходимое количество раз. Внешнее к. з. можно
иммитировать со сдвигом углов манипуляции в пределах угла блокировки защиты. Реле
Р2 осуществляет иммитацию отключения тока к. з. со временем, примерно равным времени
отключения выключателя. Описанный метод автоматически учитывает следующее:
— времена действия пусковых реле, реле, переключающих орган сравнения фаз,
подготавливающих цепи отключения;
— реальный высокочастотный канал между полукомплектами, защиты; при
необходимости может быть внесено дополнительное затухание или помеха.
При проверке правильности работы защиты интересующие параметры защиты можно
записать на осциллограф, который пускать контактными реле Р1.
2.8. ПРОВЕРКА ЗАЩИТЫ ТОКОМ НАГРУЗКИ ЛИНИИ
До проверки защиты под нагрузкой должны быть проверены трансформаторы тока и
5&

&Ла&
Прмньчднир L времена Зо^Вратй Ъобо&очны* ре/те РГи.
реле Pi pezyjupywmcf строя одиноксбмл/и
2 Яри iccMHL/rnQLjiu/ бо^ших те/еоё иег>*/хяр-
гпцг&нои схему, необходимо С0еЭин#//?$ nafi&jt-
jte/ьно tts&co/tWc ttowuxi/nol? р{(РГ).
& В качестве Р^РГ)няж#о £$$тц ре*е типа &723
4 АЛ аппаратура /грисоеЗинени9-
о
/ган&ги
Клеммы поста.
РисМ ОВновр-елемар илмтссция м.з. /jo концам- линии.
H.fiu но/щит. $ г. $ащшгщ. ма папаллельной
линии..
56

n/crr>A
Ы
л/cmS
■4 1*У"Н
£<PSSD4
упз~ю
дсцилл*
(]%име*ониА4. времена до$Вцата ЗснГа&очнхл' /иль
ft и г*регули/цуюгтя, сяроео оЗинако&и>ми
И Ирелена с/га/Я*л1ь>ВамА /геле Р£' и Р2.
ао/гжнм tfamb ^ /ООмС.
-3 A /cate&nSe Pf(Pf)j*awso S^jutn, Лме М~&?
3<ate<yn3e /%(Р2')-/*.еле /пипп Р/7~&&
Зй^си/гл /f£W/n^c/nai
° 509-ft
пеж/па.
О
/?./7.~ алпа/галпу/га п/гиа-о^димеми^
РисЖ 08но8реленнй? имитация, /с.з. яо конца/илинии с ucnojr^oSQMueju &t- kclhqjo. з&Щ*""*
17 этой линии {лсгнели ДФЗ 50V)

Ь'{75-70
2f . &Z(OT кнопки
(пуекУМ) „ п.ус««)
Тосцилл.
клем-мь/ /гос/ча.
* У/73- ГО
jftfOJioiuwO /имели ДФЗ-EOf моусно оплоЗЬВать
ламель ДФЗ-ё.
Рис.Ъб.Одновременная иммитация н.з. ко концам линии
с использованием Sx канала, защити, ртоц. линии
{панели £ФЗ ёо/ и ДФЗ-2)
напряжения, на которые включается защита и их цепи до панели защиты. Все цепи
защиты полностью восстанавливаются. В объем проверки под нагрузку входит следующее:
1) проверка правильности подвода цепей от трансформаторов тока и трансформатора
напряжения;
2) проверка правильности подключения реле сопротивления 1-РС;
3) проверка правильности подключения фильтра токов обратной последовательности
(ФТОП) пускового органа защиты и комбинированного фильтра Ii + к -12 органа
манипуляции;
4) фазировка трансформаторов тока по концам защищаемой линии;
5) проверка защиты на отключение выключателя.
2.8.1. Правильность подвода^цепей тока производится путем снятия векторной
диаграммы токов на панели защиты и замера их вторичных величин. После снятия
векторной диаграммы токов производится ее построение и затем, сравнение с показаниями
щитовых приборов (ваттметра и варметра) защищаемой линии. На основании этого делается
вывод о направлении векторов первичных токов. Если на линии отсутствуют ваттметры,
то необходимо убедиться в направлении мощности по показателям приборов другого
конца линии. В некоторых случаях при наладке может возникнуть, необходимость
создания специального режима по линии.
Ток небаланса в нулевом проводе измеряется миллиамперметром с небольшим
внутренним сопротивлением. Наличие небаланса указывает tt2t целость нулевого провода.
Величина тока^ в нулевом проводе не должна превышать 5% от тока нагрузки фаз.
Несовпадение векторных диаграмм первичных и вторичных токов, большой .ток в
нулевом проводе указывает на:
— неправильную маркировку цепей;
— неправильное, выполнение соединений;
— неправильное подключение полярности.
56

ЭпеА
й I
а с
ЛЛ
U
-0-
ct
-0-
ашны n/cm
Велпгорна я
диаграмма
токоб
*а
Зв z
+Q
-Р
40 И
/601V/
Мощность по щи-
тоВым npuSoptzrt;
Р = 100мВт\ з
Q z ZQ м$АР}лин^
JLq Векторной диа?ра<#у*е актоАная и реал"?и£#ая
jnouftsoc/nts &о/7раЗлемьг orr? шан £ jiuml/av
Рис. 37 /Jptss/ep /?poBep*LL
цепей
/ГО£?Л-у7<ЧЭ?е//С/Я Л70*О£Л1Х
Зона
Защцнива
ния
С/* o/tb/ma
реле сраВцтыВает
Ufic
JOHQ
сроооты&аииц
—- — -_ ** м-
lf$ Веяторясй
Зиа?раммы
ре«*е dosofctfO
иметь мо^/ем/т?
на ора $а/лы&ание
Рис. 38 Призер построен^ $ань/ 3*йс/пВир р*/ре
и проверки его ериентиройки.

Пример проверки подключения токовых цепей приводится на рис. 37.
Правильность подвода цепей напряжения проверяется путем фазировки напряжения на
зажимах проверяемой панелц с другой, проверенной панелью задцйты.
2.8.2. Для проверки правильности подключения реле сопротивления к цепям тока и
напряжения необходимо его на период проверки перевести в режим реле направления
мощности. Для этого нербходимо снять перемычку 47—49 и установить перемычку 49—51
в комплекте аппаратов 1.
После этого на реле подаются рабочее напряжение и ток путем установки
испытательных 0локов 6БИ и 7БИ. Проверяется момент на реле (на срабатывание или
заклинивание). При направлении энергии от щин в линию ( как в примере на рис. 37) реле
должно срабатывать на замыкание; при направлении энергии к шинам — реле должно
размыкать контакты. Поведение реле сравнивается с векторной диаграммой. Для этого на
векторную диаграмму токов наносится зона действия реле 1-РС. От напряжения Иас
откладывается в сторону отставания угол фМч (по часовой стрелке) реле и проводится линия
максимальных моментов; перпендикулярно линии максимальных моментов проводится
линия изменения знака момейтов. Затем строится ток 1ас = 1а—1с» на который включено
реле. Если ток 1ас попадает в зону положительных моментов, то реле должно срабатыбать;
если 1ас попадает в зону отрицательных моментов, то реле должно иметь момент на
размыкание.
Пример построения зоны действия реле и его ориентировки приводится на рис. 38.
На практике может быть такой режим в перъичной сети, что ток 1ас займет положение
вблизи линии изменения знака момента. Для того, чтобы судить о правильности включения
реле в данном случае, необходимо подать |На реле вместо тока 1ас ток 1вс или 1ав с
помощью перемычек на испытательном токовом блрке. После проведения ориентировки реле
1-РС восстанавливается его нормальная схема (снимается перемычка 49—51,
устанавливается перемычка 47—49).
2.8.3. Для проверки правильности подключения ФТОП замеряют токи, протекающие
через реле ЫПР и 1-2ПР пускового органа, при подаче на панель защиты токов нагрузки
с прямым и обратным чередованием фаз. Миллиамперметр постоянного тока врезается
вместо перемычки 134-15 (ДФЗ-504) 18—20 (ДФЗ-201) комплекта аппаратов L Ток
нагрузки с прямым чередованием фаз подается на фильтр установкой рабочего токового
блока 6БИ. Обратное чередование фаз получается перекрещиванием фаз В и С на испыта-
телыном токовом блоке. При правильно подключенном ФТОП ток в реле пускового
органа при прямом чередовании фаз тока нагрузки должен быть значительно меньше, чем при
обратном чередовании фаз. Кроме того% ток в реле пускового органа при прямом
чередовании фаз тока нагрузки и заданном максимальном токе нагрузки линии, должен быть
меньше тока возврата реле ЫПР. Величина тока небаланса при максимальной нагрузке
определяется из выражения:
т т 1макс-авар-нагр , 1 «*
*мах.нб -"■ 1щьчер' —' l10j
1нагр*
Где: 1Макс*авар-нагр. — максимальный заданный ток аварийной нагрузки;
1нагр. — ток нагрузки, при которой производится замер тока в реле Пускового
органа;
W-чер* — 1ок в реле пускового органа при прямом чередовании фаз.
Для проверки правильности подключения комбинированного фильтра Ii + k-I2
замеряют высокоомным вольтметром напряжение на выходе органа манипуляции при подаче
на вход панели тока нагрузки с прямым и обратным чередованием фаз (как и в
предыдущей проверке). Вольтметр подключаем на клеммы 2—8 комплекта апаратов 2.
Отношение напряжения при обратном чередовании фаз тока нагрузки к напряжений*
при прямом чередовании должно примерна равняться коэффициенту «К»
комбинированного фильтра. Следует иметь в виду, что ток нагрузки вторичный при этой проверке дол-
ео

жен быть меньше тока зажигания стабиловдльтов, т. е. 1я$гр.вт< jw*wi__ ^ д в тхротив-
V 3
ном случае замер будет искажен. Кроме того, оба измерения напряжения следует
производить при неизменной величине внутреннего сопротивлений вольтметра, т. е. на одном
пределе. Если это сделать не удаемся, то проверку фильтра Ii+кЬ произвести можно, замеряя
не напряжение Иг-s, а ток м;иллиампермеТромв рассечке перемычки 10—12 (ДФЗ-504), 6—8
(ДФЗ-201) комплекта аппаратов 2.
2.8.4. Проверка фазировки трансформаторов тока по концам защищаемой линии. Для
этой проверки нагрузка по линии должна обеспечивать полную манипуляцию в. ч.
передатчиком. Миллиамперметр постоянного тока включается вместо перемычки 57—59
комплекта аппаратов 2; реле 2-5РП заклинивается в сработанном состоянии. На выхо!д
передатчика подключается осцилшбгрйф для контроля положений в. ч. пакетов своего и
дальнего передатчика. Собирается три испытательных токовых блока:
Передатчик запускается тумблером (или кнопкой); на защиту одного из концов линии
подается ток фазы А (блок 1), а на защиту другого конца линии подаются поочередно
токи фаз А, В, С (блоки 1, 2, 3). При этом фиксируются величины тока приема по£?а
(I пр) и тока в органе сравнения фаз (I57-59). Одновременно на обоих концах линии
необходимо проверять взаимное расположение высокочастотных пакетов обоих передатчиков
с помощью осциллографов.
Пос^е Зтого на защиту подается ток фазы В, а на защиту другого конца поочередно
токи фаз А, В, С: на конец подается ток фазы С, а на другом конце — А. В. С. При
подключении к защите на обоих концах линий токов Ьдноименных фаз, токи на эыходе приемника
и в органе сравнения фаз должны быть равны нулю; на экране осциллографа пакеты в. Ч.
своего и дальнего Передатчика должны перекрываться. При подведении к
полукомплектам защиты токов разных фаз ток приему 1Пр и ток в органе сравнения фаз не равны нулю
(токи в органе сравнения фаз примерно должны быть равны значениям, полученным при
снятии фазной характеристики для угла 60°). На экране осциллографа наблюдается Сдвиг
в. ч. пакетов своего и дальнего передатчика на угол примерно 60 .
Следует иметь в виду, что имеет распространение и несколько другой способ
проверки фазировки трансформаторов тока. Отличается он от 'описанного только методикой
подачи токов в защиту (токи разных фаз подаются на одни и те же зажимы). В остальном
все аналогично вышеизложенному. Этот способ более удобен при выявлении прйчан
несоответствия фаз по концам линии.
m

/?/стл/4
Pyq
фгг?л/2
'« Ч
напра$рена о л?
п/ст л/d кл/е/г>л/2
п/с/пл/{ п/с/п.а/2
!.&-#£
г. /у- вг
З.Й4-С2
mm
Ш№
/7/С/7? Л/1
п/ст //£
pQcnojfoJ^ceH£/e £. •?. /таке/поЗ
t/Q эх/эсу/sp ooqi/jrstoepaipa fci/?//cr/? c£oe?0
/?ёре&&/пъика doj?e>/£/£/cs /та gjystjrtj rr?t/c?e)
^арилдмрция /грямар;
jt/aw/ryrfpifi/p Дб/Агре/уе//а,
(тол1$£г>/р це/?£/ но о&о&х яолу/ео^ллр/с/пях
Лщ?н>гень/ по нор*л*о>/ГбА/&£/ охе*л*е)
Рис. 33, Ария/ер /гро£её?РАп/Р (ра^с/роДм m.m.
/то /гонцам/ j ощ ищ# ел/о и jlua/1/u^
m

При проведении фазировки необходимо четко условиться, по какому из способов она
будет производиться. Одновременно на обоих концах линии снимается векторная диаграмма
токов на входе в полукомплект защиты.
Данные по фазировке заносятся в соответствующую таблицу паспорта-протокола (см„
приложение ПИ).
После этого на полукомплекты защиты обоих^концов линии подакУгся все три фазы
тока и запускаются передатчики (при этом установлены рабочие крышки блоков 13БИ,
что соответствует нормальной манипуляций). Ток приема поста 1пр и ток в органе
сравнения фаз I57J-59 должны быть равны нулю, в. ч. пакеты своего и дальнего передатчика на
экране осциллографа должны перекрываться.
На одном из полукомплектов защиты скрещиваются цепи манипуляции и
запускаются передатчики. В. ч. пакеты своего и дальнего передатчика осциллографа в этом случае
накладываются; ток приема 1пр 3,54-4,5 мА (при токе покоя 10 мА), или 7—8,5 мА (гфи
токе покоя 20 мА); ток в органе сравнения фаз I57-59 3,54-4,5 мА.
Фазировка трансформаторов тока в. ч. защиты на линиях с ответвлениями несколько
усложняется. Если на ответвлении имеется полный полукомплект в. ч. защиты
(передатчик с манипуляцией), то фазировка цепей трансформаторов то^са по концам
защищаемой линии должна быть произведена попарно между полукомплектами (например, один из
полукомплектов защиты поочередно со всеми остальными). Так как на линии с
ответвлениями углы между токами, подающимися на панель защиты при проверке фазировки,
зависят от распределения токов нагрузки, то на время фазировки двух концов линии
рекомендуется нагрузку с fpeTbero конца линии снимать. Если на ответвлении нет полного
полукомплекта в. ч. защиты, или вообще отсутствует полукомплект в.ч . защиты, то
фазировка трансформаторов тока проводится между концами линии, на которых есть
полукомплект в. ч. защиты; ответвление на момент фазировки рекомендуется отключать.
Если отключить ответвление невозможно, то фазировка может быть проведена только
с предварительным определением угла между токами, подающимися на полукомплекты
защит. Методика этого излагается в Л2.
После проведения фазировки полностью восстанавливаются цепи защиты,
устанавливаются все рабочие блоки. Производится обмен в. ч. сигналами. При запущенном с одной
стороны передатчиком кнопкой «пуск» срабатывает реле 2-ЗПР и выпадает блинкер
«Вызов» (2-ЗРУ). При этом измеряется ток приема 1пр. поста (прибором поста) и ток
выхода передатчика 1Вых- На противоположной стороне канала при этом замеряется ток
приема 1Пр при пуске данного передатчика. После этого запускается передатчик
противоположного конца линии и производятся аналогичные замеры.
При запущенных передатчиках с обоих концов линии ток приема поста должен
равняться нулю. При обмене в. ч. сигналами нагрузка по линии должна быть достаточной
для осуществления полной манипуляции в. ч. передатчиком. Нормы величин 1пр и 1вых при
обмене сигналами приводятся в ЛЗ. Данные контрольного обмена в. ч. сигналами
заносятся в паспорт-протокол и в журнал ежедневной проверки в. ч. канала ДФЗ и служат
контрольными цифрами для оперативного персонала.
2.8.5. После проверки защиты под нагрузкой должна быть произведена исправность
цепей отключения выключателей путем опробования действия защиты на отключение
выключателей. При невозможности отключения линии при плановых проверках допускается
проверка исправности цепей отключения опробованием на вольтметр. Прибор должец быть
высокоомным. Кроме того, необходимо опробовать действие защиты на другие
устройства, Ца которые она должна действовать (УРОВ, БАПВ и др.).
Инструкцию составили:
Нач. сектора САЗОНОВ В. В.
Ст. инженер РЕВУЦКИЙ В. Л.
63

РАЗДЕЛ 3
ПРИЛОЖЕНИЯ К ИНСТРУКЦИИ ПО ПАНЕЛЯМ
ДФЗ-201 И ДФЗ-504.
9 Зак. 5684
65

Приложение 3.2.
ИСПОЛЬЗО£А»ИЕ ПРОМЕЖУТОЧНЫХТРАНСФОРМАТОРОВ ТОКА НА ПАНЕЛЯХ
ДФЗ-201
Все элементы защиты ДФЗ-201 выполнены для работы с трансформаторами тока,
имеющими номинальный вторичный ток 5А. Для того, чтобы панель могла работать -с
трансформаторами, имеющими номинальный вторичный ток 1,0А, устанавливаются три
промежуточных трансформатора тока с коэффициентом трансформации 2/5 1Ы=1,0А, через
которые панель подключается к трансформаторам тока. Панель ДФЗ-201 может
комплектоваться также промежуточными трансформаторами 1Ы=5,0А. И те и другие имеют
ступенчато изменяемые коэффициенты трансформации. Это дает возможность выравнивать
величины вторичных токов, подаваемых на полукомплекты защиты по концам линии с
разными коэффициентами трансформации трансформаторов тока.
Все элементы панели ДФЗ-504 выполнены для работы с трансформаторами тока,
имеющими номинальный вторичный ток 1,0А, Для работы с трансформаторами тока,
номинальный ток которых равен 5А, на панели устанавливаются три промежуточных
трансформатора с коэффициентом 5/1.
Обмоточные данные промежуточных трасформаторов приводятся на рис. 40, 41.
Промежуточные трансформаторы (1Ы = 5,0А) можно использовать в основном как
понижающие, так как допустимый ток для провода ПЭВ-2/1,68 составляет примерно 6,0А.
Промежуточные трансформаторы (1Н=1,0А) для панелей ДФЗ-201 используются в основном
как повышающие. На рис. 40, 41 даны таблицы с возможными коэффициентами
трансформации. Следует заметить, что в принципе возможно получение и некоторых других
коэффициентов, при использовании указанных промежуточных трансформаторов и с
другими устройствами. В таблицах 7, 8 приводятся упрощенные схемы сборки промежуточных
трансформаторов для различных коэффициентов трансформации, а на рис. 42 показаны
схемы включения панели через промежуточные трансформаторы тока.
Кроме того, на рис. 43 приведены кривые намагничивания трансформатора для
различных витков.
ъ%
G7

TpOh Cpty.Z Э,7/йр
.::-£-2/i,6s'
(обо о5л/о/п&/)
йвгбОА
ЭОСпредеяенг/е Sum/fro 4/e*3t/
1 5 6i6 ода/ul/ mp -pa
Таблица 6о$л/ожмб.'х te?3ppu:f./£s/rr;?£
'Г -Уперёич'
scat's. ■
\ ной мен.
j 1
| K/np.
Ьвтг>р.р 1
\схема |
Us
Is, о
\is
\am
0,6
5,6
3,0
am
*ани
062.S
3,fe
am
'укающий
Jo
3,W
cm
D75S.
5,0
315
am
D,8
5,0
4,0
am
0,№
5,0
4,/7
am
QMS
5,0
443
om
op
5,0
4,5
am
0,94
~5,0
am
/гоВыш&ми/^и
i06
sp
S,3
am
//3
S.0_
5&5
am
<2*\
6,0 1
am J
n.
v. we /аи/е .• am - c/S/->. >'■'■! ?.?+.'• s. г* yjs?, ::rs -/ "■*
Рис. JtOt/7coA/cyei//x0v.wc7 тряяс/родл/а,™
7ПЛ
-<n</2-
68

7рс?насроруштор
Зило/унен проЗооо/и:
1) Ш-2//.06 (okicrxa /-з)
д/штедьно домряимш
2)Ю5-г//,о(о5/чогм^г)
л/ыб ток i,8'=20А.
С^одемик на железе
Ш 25 х 60
Распределена^ битков
и/ежду бб/бодол/i/ /?у)-ра
Таблица SojA/ожг/е/л. &сэгр<риц1/£н/77с5 юоя^е-
CpOOJUOU'
■L Li
i^mo
Jnep&.
I на и мен
1 К/ftp
1 УперВ Д 1
Уйтор Й
|схема
повышающий
2*5
1,0
i
2,75
1 тР
3,0
<*,0
3,0
тр
з,75 :
to
3,75
am
t—..■..„■«.■-.—..
4,о
4,0
«,о
am
W
<о
«,7
от
5,0
^
5,0
от 1
Прал/е¥с?//це ■ а/77 - аЗ/ко/лрст/тСфхрА/я/ясршя сх&иа
' гпр-люянефхр//0/7?срн0Я ejces/a-
Рис. 4i /7гх№ежур7Ю1//'ь/£/ /77O0rfcgoaowc?/7?no /77o*&.

От т„т.
•**>
/CpMfy,
0—С
от ттл
->б А
I
I
&0Щ
лотаед/гениА
ларами
-я*
*7^
Off
/77 /77
■+&
I
5
1б»р* 0,615
Мтреё/гение
п&нели,
14,5 Mfo
*<-*
0/П
т. т.
•j
X
I
nompQfaeHUQ
попели
15,0 ВА/Л
-о*
Ктр= Q75£
потребление
/юнели
16&Й/ср
от
/77./??.
-02.
ч
-о
Ктр'-0,8\
потребление\
панели
/9 &А/<р
+
^7—
от
т т
-*г
ч
"0
Кто -- Q&3S
потребление
панелн
20,5&Й/ср
Ьг-^
1
от
т.п.
е
0
-to з.
1
!
-0«
/f/np=Q885\
f7ompedA&u/e\
панели
2,2 ЗР/ср
+Г
Огп
mm
~**
%
Kmp-OQ
потребление
панели
£4,£3#/<р
07-*
У
Off?
mm
н
0
5
■а
-*&
-0
Юф*ЦЩ
потребление
панели
£*/ЗД
*Н=
от
т. т.
-Р J
-*
Ктр=Ш
потребление
панели
20.5 ВД
от
mm
0-
.8
-0*
С
■0*
ffap-W
яотревАшА
панели
£9,£ВА/(р

0
л *
Таблица. £ Подключение mpaHCQDQpjnamopoM f%*itO&
х-* Л*/^р =3,0
От
тт.
0-
. о——
0—
«г
I
i £
0-
K/np=2.tt
/Л7 панель
~*Ъ
потребление
панели -/3 #4/
Ар
—о /
на панель
—*з
Ктр^Щ
rfompeo/teuae
1PHPJU
20&А/ф
—4 /
4j панель
—63
Krr?p--4,7
0—
От
тт.
0-
<*г-±
0-
/готреблейие
панели
Щ5ВЯ/ф
0-
0
I
0"
-т>
/
и а/тонем
-аз
потребление
панели /5в#/ф
-0 /
/-/опане/!ь
^3
Ктр = 1/§0
л отрешение
-&,
Кгпр= 5,0
ча панель
-0
потрошение
35ВА/ф
Примечание: * & трансфорл/атор^/х* с кем ах
fast ра$3елемс/л о/£а/о/7?я/г ue/z0J?bjoS&m&
ре$ ер8мг//чэ /crfQMJwi/ Jt 5 " //а ^0/г?орг/м?
riepQcaяеиЗарл/ 8б/$&д /гeoSuмои
DDMOrrr/ru в /слеммб/ 3>!
71

~—4)16—
55 54
повышающий транссрорматор
Ф
rti-
63.
К I SO 4Q
—1$ О—
45 Ч'/
Я
ЗТТ
Чч
^&
57 56
<z>
2ТГ
6/
г*$-
Ъф-
SQ Si
■ «О
с:
I
-©-
i-тт
^@—о*
47 40
60 г^
4 @
^
О
^Ь£
5S
яонижанхций snpa.Hctpop^<y/o/).
Г с 55 57 Л
I
Ъ—&**—-]
^ | в Ы 5Z Л
4i
V
■$■
О
Ф
<?/
4# ^У
в 95 ц?
Ч_>—
4-
Qr
-©-
л>
W Чб
:
Of
1
I
О
59 58
■*- J
*, 6 #
Рис. Н'2, flodnjiHD^QHUe панели АФЗ ъере^ п./>ои*е
жутоъные пхрсшсдуорма/тюрь/ moxct.
72

if М—I , I I 1 1 1 1 1 1 • 1 » 1 У —У 1 ~~
I 2 v б в /о r& if # /8 M as. г« ss £в so
Рис 43 Характер и e/rrisM-u на#аенис/£/Зсгни#
промеж уточной о /пра#сф4Р*<*/*орА {С/н =S, О/J)
10 Зак 5684
73

Приложение 3.3
ПОВЫШЕНИЕ ЧУВСТВИТЕЛЬНОСТИ ПУСКОВОГО ОРГАНА ЗАЩИТЫ ДФЗ-201
1. Для увеличения чувствительности пускового органа защиты по току 12 необходимс
увеличить число витков первичной обмотки трасформатора 1ТНг (проводом ПБД-1,16 до
мотать 35—37 витков). Это позволяет получить установку по 120,8А (реле 1-2ПР), 0»4А
(реле 1-1ПР). При этом токи срабатывания реле 1-1ПР и 1-2ПР равны номинальным
значениям 1,7 мА и 2,6, мА соответственно (при снятом опер. токе). Дальнейшее увеличение вит-
кбв обмотки трансформатора 1-ТНг существенного увеличения чувствительности
пускового органа не дает. Поэтому для увеличения чувствительности до уставок по h 0,7A (реле
1-2ПР), 0,35А (реле 1-1ПР) необходимо в реле 1-2ПР исключить из работы тормозную
обмотку (600 ом, 4200 витков), а у реле 1-1ПР необходимо снизить величину тока срабаты*
ванияхреле на 154-20% (1,36 Ч- 1,45 мА вместо 1,7 мА).
Симметрия ФТОП после домотки дополнительных витков практически не нарушается.
Зависимость тока в реле при изменении тока двухфазного к. з. на входе ФТОП приводится
на рисунке 60.
2. Для увеличения чувствительности пускового органа по току 310 увеличиваем число
витков первичной обмотки 1ТН0 на 10—12 витков проводом ПБД-1,16. Это позволяет
получить уставку по току 310 0,7А (реле 1-2ПР), 0,35А (реле 1-1ПР). Исключив из
работы тормозную обмотку реле 1-2ПР и снизив величину тока срабатывания 1-1ПР на
154-20%, получаем уставки по 310 0,6А (1-2ПР) и ОДА (ЫПР). Зависимость тока в
обмотке реле при изменении тока 310 на входе пускового органа* приводится на
рисунке 61.
Чувствительность пускового органа при питании по 12 и пот 31о характеризуется
соответствующими кривыми, изображенными на рисунке 62.
Увеличение чувствительности пускового органа ДФЗ предполагает более 'тщательную-
регулировку ФТОП. Допустимая несимметрия может быть допущена не более 3,5%.
УВЕЛИЧЕНИЕ КФ ОРГАНА МАНИПУЛЯЦИИ
Дифференциально-фазная защита ДФЗ при несимметричных коротких замыканиях
на защищаемой линии должна осуществлять преимущественное сравнение фаз токов
обратной последовательности. То есть манипуляция передатчика должна обеспечиваться
главным образом током h В нормальных условиях на сильно загруженных линиях при
минимальном режиме к. з. величина тока Ь может оказаться недостаточной по сравнению
1нагР. для осуществления преимущественной манипуляции по 12 при принятом
коэффициенте фильтра КФ.
Поскольку комбинированный фильтр органа манипуляции представляет собой как
бы расстроенный фильтр токов обратной последовательности (R>XW*V^3 ), то для
увеличения КФ необходимо уменьшить величину регулируемого сопротивления 2—25R (с
сохранением соотношений частей сопротивления: !/з и 2/3). При этом уменьшится левая часть
неравенства R>XM- \r3 и соответствующим образом увеличится «КФ». На рис. 63
приводятся зависимости КФ от величины 25R на разных уставках. Зависимость напряжения на
выходе органа манипуляции от величины КФ приводится на рис. 64.
74

Vfc
4TH*
La^4_a>^vJ
\ч ов i,z is 2,o гч г,в
&с0$а&исш*ость тяно. а реле +2ЛР и +МР
от Величиям тока. аАух<ра5ИОго *3'
на Входе луспоЗого органа $сицить/ ДФЗ 20-f

4ТН0
Wi
I о 4. о
y,o /,«■ г о
О?)
©
комплект
аппаратов л//
ov ^ <2 //б* #> *> # * 1б fs гГ *Й
PuCof. Зависимость тока В />еле </-J/?P u S-2/7P
Dm Величины /пола 3% на Входе пусхоЗого
органа $ащит# ДФЗ £D/.
76

Q2 6,4 0,6 0,8 jo J3 l'b is {8 50 P2 Р.Ч 2,6 5,8 ' 3 % A
PucbcPtyxt/imepu.C'TiurtU ъуЬслп&и.т£льнос/Пи_ /гусховаёд
орзана $а>'щити ДФ5 - SOS

РисбЗЗа&исимость Яеличиньс /f$o от изменения
алтиВнодо сопротивления £&Л
(3)
ю
&
6
н L
2 I
На Входе срильтра,
система. токоВ прямой, t
посл9до£>ате-РЬностц.
2,0 ff \
—4 4 k | I I « 1 L
устаВка К<р-&\
I
12.i4S6789 Ю Н 12.
Рис. £1/ Зависимость напряжения на быходе органа
манипуляции от /fyo.
Kg*

Приложение Л& ЗА J
Техническая характеристика аппаратов релейной части панели
дифференциально-фазной высокочастотной защиты типа ДФЗ-201
ЛЬ
пп.

Обозначение по ре-
зервн.
схеме
Куда
входит
Наименование
и тип элементов
Iехнические данные
исполнение 110 В
исполнение 220 В
Примечание
1.
2.
3.
4.
5.
6
7.
8.
9
11
12
13"
14.
15.
~16~~
17.
18~
19.
20.
21.
22
1-1R
1-2R
1-3R, 1-6R |
1-4R
1-5R
1-14R
1-15R
1-20R
1-21R
1-22R
1-23R, f-24Rl
1-1С, 1-2С 1
~ 1-ЗС |
~Т~6С,1-8С "
1-7С 1
~1-9С~
1-10С
"^Г1ВГ1Т2В~
1-1ПР
1-2ПР
1-1РП
1-2РП
23. 1-1РТ
~24~ 1-2РТ^
25 1-РС
26. 1-ТНо
"27. Г-ТН2~
28. 1-Тх
о
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор ВС-1
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор МЛТ-1
Резистор МЛТ-1
Сопротивление
Сопротивление
Резистор ПЭВ-20
Резистор ПЭВ-20
Конденсатор типа
КБГ-И
Конденсатор типа
МБГП-2
Конденсатор типа
МБГЧ-1
Конденсатор типа
МБГП-2
Конденсатор "типа
МБГЧ-1
Конденсатор типа
МБГЧ-1
Диод кремниевый
КД-205
Реле поляризован
ное типа РП-7
Реле поляризован
ное типа РП-7
Реле КДР-1
Реле РП-252
Реле тока PT4Q/10
Реле тока РТ 40/20
Реле
сопротивления
Трансформатор
Трансформатор
Трансформатор
R = 2K±5%
R=IK±10%
R = 4,3K±5%
R = 4,3K±5%
R = 2K±5%
R^47±10% __
| R=57l"K±5%
R = 510±5%
R=22K±10%
R-18K±10%
R=56K±10%
R=27K±10%
R = 0,57
RHan6 =34
R= 120+10%
R-100±10%
C=0,05 мкФ±10%, Upa0.=400 В
C = 0,5 мкФ±10%, Upa6=400 В
C=1,0 мкф±10%, Upa6=250 В
C=1,0 мкФ±Ю%, Upa6=200 В
C=4 мкФ±10%, Upa6=250 В
C=10 мкФ±10%,-ираб=250 В
C=2 мкФ±10%, Цраб.=250 В
С=2 мкФ±10%, Upa6. = 500 В
Основная обмотка Wi=8800 витк,
ПЭВ-0,1, R=730 Ом (внутренняя)
Дополнительная обмотка
W2=4200 витк ПЭЛ-0,1
R=600 Ом (наружная)
Рабочая обмотка Wp = 8800 витк.
ПЭЛ-0,1, R=730 Ом (внутренняя)
Тормозная обмотка Wt=4200 витк
ПЭЛ-0Л, R=600 Ом (внутренняя)
W = 20000 витк ПЭВ-2/0,Н,
R = 2600 Ом
W=1730 витк.Х4 ПЭВ-Ш25
Wn=700 витк. X 2 ПЭТВМ38
Wi = 31 витк ПБД-1,16 отв от 16,
21 витк ^____
"Wa^SCfOO витк, ПЭВ-Ш2
W» = 68 витк. ПБД-1,16 отв от 30,
42 витк
W2=500 витк; ПЭВ-2/0,2 ~ ~~
Wi=W2=17 витк. ПСД-1,45
W3=1210 витк
980 витк—ПЭВ-2/0,31, 230 витк.
ПЭВ-2/0,44
W4=220 витк. ПЭВ-2/0,31
Проволока кон-
стантанов. 0 2,2S
Проволока
мягкая 0 0,4
Обмотки
включены
последовательно
Обмотка Wt с
резисторами 14R и
15R включена в
цепь пост, тока
См. техническое
описание и
инструкцию по
эксплуатации на
реле РП-252/110
или 220
См. техническое
описание и
инструкцию по
эксплуатации на
реле РТ-40
79

Продолжение1
№1*
пп.
29.
~~30
31.

Обозначение по
резервы,
схеме
1-Тн
1-ТК
1-ТФП
Куда
входит
Комплект
аппаратов 1
Наименование
и тип элементов
Трансформатор
Трансформатор
Трансформатор
Технические данные
исполнение ПО В
исполнение 220 В
Wi = 750 внтк отв. от 120, 240, 360,
480 витк, ПЭВ-2/0,55
W2=120 внтк. отв. от 24, 48, 72, 78*
84, 90 витк ПЭВ-2/0,55
W,-W2^12 витк. ПЭВ-2-1,56
W3=66 вит ПСД-1,56
W,=W2=32 витк ПСД-1,56
W3=32 витк ПСД-1,56
Примечание
32.
33.
34.
35.
36.
37.
38
39
40
41
42.
43
44.
2-7R 1
2-8R
2-9R, 12R
2-11R
2-13R
2-16R
2-17R
2-18R
2-19R I
2-25R
2-25R"
2-26R
2-4С, 2-5С
45.
46.
47.
48,
49.
50.
51.
.
52
53
54
55.
"56"
"57."
58
59.
2-11С
2-ЗВМ,
2-4ВМ
2-JCT,
2-2СТ
2-ЗРП,
2-9РП
2-4РП
2-6РП
2-7РП,
~2-5РГГ~
2-8РП
2-1РУ1
2-2РУ,
2-ЗРУ,
2-4РУ,
2-5РУ
2-6РУ,
2-7РУ
2ТОГ2ТС |
2-ТФМ
2-ТМ
2-1Д~2-4д|
см
О
н
ч
с
3
о
Резистор МЛТ-1
Резистор МЛТ-1
Резистор МЛТ-1
Сопротивление
Резистор_ПЭВ-15
Резистор ПЭВ-15"
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор ПЭВ-15
Сопротивление
Резистор МЛТ-1
Конденсатор типа
МБГП-2
Конденсатор типа
КГС-2
Диод кремниевый
КД-205А
Стабилизатор на-
пряжения СПП
Реле КДР-3
Реле КДР-1
Реле
промежуточное РП-223
Реле КДР-ЗМ
Реле КДР-1
Реле КДР-1
Реле указательное
РУ 21/0,5 или 1
0,025
; Реле указательное]
РУ 21/1Ю или 220
Реле указательное
РУ 21(/0,015 или
Трансформатор
Трансформатор
Трансформатор
Диод кремниевый
КД-205А
R=1K±5%
"R*2K±5%
"R=1,0K±5%~
R=1,8K±10%_
"R^=3K±5%
R-270K±1_0%_
R=82K±10%
~R=33K±10%
R=2,7K±5%
R=5,1K±5%
~R = 4,3K±5%~
R-6,8K±10%
R~8,2K±^%_
~R=560K±10%
R=160K±5%
R=68K±10%
R=51 Om±5%
R=5,8
~R=^0,57~
С
c=
R-39K±10%
= 1мкф±10%, Upa6.=
0,1
мкФ±2%,
Upa6.=
='200
= 500
В
В
Напряжение зажигания 175 В
W-37000 витк.
ПЭВ-2/0,08
R^9000 Ом
W=20000 внткГ ПЭВ-2/0,11
R=2600 Ом
W=* 55000 витк.
ПЭВ-1/0,07
R= 17000 Ом
W-=5100 витк
ПЭВ-1/0,25
R=120 Ом
~W=20000 вит, ПЭВ-2/0,11
R=2600 Ом
W-9500 витк.
ПЭВ-2/0Д8
R=435 Ом
W| = 4000 витк. отв. от 2000 витк.
ПЭВ-2/0,11
W2=3500 витк ПЭВ-Щ11
W, = 6 витк. ПЭВ-2-1,68
W2=86 витк., ПСД-1,35 отв от 65,
79 витк.
Проволока кон-
стантановая 0 1
Проволока кон-
стантановая
0 22,5
См. техническое
описание и
инструкцию по
эксплуатации на
РП-2^3
См техническое
описание и
инструкцию по
эксплуатации на
РУ-21
W*=72 витк отв. от 56, 67 витк.
ПБД-1,35,
W2==9300 витк ПЭВ-2/0,1*
£0

Aft
пп.

Обозначение по ре-
зервн.
схеме
60. R
61. 3H, 4H, 5Н
62. 6БИ^13БИ
63. 14ЛС
64. 1ТТП,
2ТТП,
ЗТТП
Куда
входит
! Комплект аппаратов 2
Наименование
и тип элементов
Резистор ПЭВ-25
НаклаДка НКР-3
Блок
испытательный БИ-6
Лампа сигнальная
ЛС-53
Трансформатор
Технические данные
исполнение ПО В
исполнение '^20 В
R=3,9K±10% __
Wi=U0 витк. ПЭВ-2-1,56
W2=560 витк. ПЭВ-21/1,0 (отводы
от 385, 420, 517 витков).
Wi=140 витк. ПЭВ-2-1,68
W2=140 витк. (отводы от 35, 46,
70, 93 витков) ПЭВ-2-1,68
Примечание
Для 1н=1 А
Для 1н=5 А
11 Зйк. 5684
81

Приложение № 3.4.2
Технические характеристики аппаратов релейной части
панели защиты ДФ3-504
Обозначение
элементов по схеме
1-1R, 1-2R
1-3R, 1-6R
1-4R
1-5R
1-14R
1-15R
1-20R'
1-20R"
1-21R
1-22R, 1-23R
1-24R
1-29R
1-30R
1-1С, 1-2С
1-ЗС
1-6С
1-7С
1-8С
1-9С
мое
1-В, 1-2В
1-ТФП
1-ТК
1-СТП
1-ТНо
1-2Д
1-Тн
1-Тх
ЫПР
1-2ПР
1-РС
1-1РП
1-2РП
1-1РТ
1-2РТ
Наименование
н тип элементов
Резистор ПЭВ-15
Резистор ВС-1
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор МЛТ-1
Резистор МЛТ-1
Сопротивление
цилиндрическое
Сопротивление
регулируемое
Резистор ПЭВ-20
Резистор МЛТ-1
Сопротивление
ППЗ-43
Конденсатор
КБГ-И
Конденсатор
МБГП-2
Конденсатор
МБГЧ-2А
Конденсатор
МБГП-2
Конденсатор
МБГЧ-1-2А
Конденсатор
МБГЧ-1-1
Конденсатор
МБГЧ-1-1
Диод КД 205 А
Трансформатор
Трансформатор

Стабилизирующий
трансформатор
Насыщающийся
трансформатор
Дроссель

Автотрансформатор
напряжения
Трансформатор

Поляризованное реле РП-7

Поляризованное реле РП-7
Реле
сопротивления
Кодовое реле
КДР-1
Промежуточное
реле РП-252
Реле тока
РТ-40/2
Реле тока
PT-4Q/6
Технические данные
4,3 ком±5%
47 ом±10%
5,1 ком±5%
510 ом±5%
56 ком±10%
27 ком±10%
9,1 ом, проволока константаиовая 00,8
5,8 ом, проволока константаиовая 01,0
160 ом
100 ом±10%
1500 ом±5%
680 ом±10%
0,05 мкф, 400 в
0,5 мкф, 400 в
1 мкф, 250 в
1 мкф, 200 в
2 мкф, 250 в
12 мкф±10%( 1 шт 10 мкф и 1 шт. 2 мкф),
250 в
2 мкф, 250 в
U обр макс. = 500 в, I выпрям =500 ма
Wi=W2=120 вит., ПЭВ-2/0,8
W3=215 вит, ПЭВ-2(/0,8
Wi=W2=160 вит., ПЭВ-2/0,8
W3=160 вит., ПЭВ-2/0,8
W, = 140 вит., ПЭВ-/1.0
W2=2000 вит, ПЭВ-2/0,2
Wct=3500 вит, ПЭВ-2/0,2
W[=105 вит, отводы от 65 и 80 вит. ПЭВ-2/J
W2 = 5000 вит, ПЭВ-2/0,2
W=5000 вит, ПЭВ-2/0,2
Wi=750 вит, отводы от 210, 270, 330, 390, 450,
510, 570 и 630 вит, ПЭВ-2/0,59
W2=48 вит., отводы от 12, 24 и 36 вит,
ПЭВ-Ш59
W3=6 вит, ПЭВ-2/0,59
W, = W2=103 вит, ПЭТВ/0,8
W/=810 внт., ПЭТВ/0,31
W3"=190 вит., ПЭТВ/0,44
W4=180 вит., ПЭТВ/0,31
Основная обмотка Wi = 8800 вит., ПЭЛ/0,1
R=730 ом (внутренняя) Дополнит, обмотка
W2=42D0 внт., ПЭЛ/1,0 R = 600 ом (наружная)
Рабочая обмотка Wp = 8800 вит., ПЭЛ/0,1
R = 730 ом (внутренняя) Тормозная обмотка
Wt=4200 вит, ПЭЛ/0,1 R = 600 ом (наружная)
Поляризующая обмотка Wh=4X1730 вит.
ПЭВ-2/0,25. Рабочая обмотка Wb=x700 вит
ПЭВ-2/0,38
W=20000 вит, ПЭВ-2/0,12, R = 2000 ом
Примечание
Включены
последовательно
S= 16x35
6=2,6 мм
S-16X35
без зазора
S-16X22
регулируемый
зазор
S=16X35
без зазора
S=16X35
6 = 2,6 мм
Обмотки
включены
последовательно
Технические
данные
приведены в
соответствующих
технических описаниях
82

Продолжение
s
Обозначение
элементов по схеме
Наименование
и тип элементов
Технические данные
Примечание
С
я
о
2-7R
2-8R
2-9R
2-10R
2-11R
2-12R
2-13R
2-16R
2-17R
2-18R
2-19R
2-25R'
2-25R"
2-26R
2-27R
2-28R
2-4С
2-5С
2-11С
2-12С; 2-13CJ
2-ЗВ, 2-4В i
2-ТС
2-ТО
2-ТМ
2-ТФМ
2-1Д
«-ЗПР
2-4ПР
2-1РУ
2-2РУ; 2-ЗРУ1
2-4РУ; 2-5РУ|
2-6РУ
2-7РУ
2-ЗРП, 2-9РП|
2-4РП
2-5РП
2-7РП
2-8РП
2-6РП
I
Резистор ПЭВ-151
Резистор ПЭВ-151
Резистор ПЭВ-15;
Резистор ПЭВ-15
Резистор ПЭВ-15
Резистор ПЭВ-15'
Резистор ПЭВ-15
Резистор МЛТ-0,51
Резистор МЛТ-0*51
Резистор МЛТ-1
Резистор ПЭВ-15]
Сопротивление
цилиндрическое
Резистор МЛТ-1
Резистор МЛТ-1
Резистор МЛТ-1
Конденсатор
МБГП-2
Конденсатор
КСГ-2
Конденсатор
КСГ-2
Днод КД-205А
Трансформатор
Трансформатор
Трансформатор
Трансформатор
Дроссель

Поляризованное реле РП-7

Поляризованное реле РП-7
Реле
указательное РУ 21/0,05
Реле
указательное РУ 2Ц/220
Реле
указательное РУ 21/0,5 и
РУ 21|j|l
Кодовое реле
КДР-ЗМ
Кодовое реле
КДР-1
Кодовое реле
КДР-1
Кодовое реле
КДР-ЗМ
Кодовое реле
КДР-1
Реле промежу
точное РП-213
5.1 ком±5%
2.7 ком±10%
4,3 ком±5%
3,9 ком±10%
6.8 ком±10%
4,3 ком±5%
8.2 ком±10%
560 ком±5%
160 ком±5%
68 ком±5%
51 ом±5%
9,1 ом; проволока константановая 00,8
5,8 ом; проволока константановая 01,0
100 ком±5%
9,1 ком±5%
91 ком±5%
1 мкф, 200 в
0,1 мкф., 500 в
0,068 мкф., 500 в
U обр макс =500 в, I выпрям =500 ма
Wi = 2000 вит., ПЭВ-2/0,13 I
W2=3500 вит, ПЭВ-2/0,13 |
Wi = 2000 вит, ПЭВ-2/0,13 ;
W2=3500 вит., ПЭВ-2/0,13 |
Wi = 570 вит, ПЭВ-Ш69 отв от 550 и 560 вит.
W2=8500 вит, ПЭВ-2/0,14 :
W! = W2=48 вит., ПЭВ-2/0,8 i
W3=670 вит, ПЭ-В2/0,69 отв. от 584 и 635 вит*
W =17000 вит, ПЭВ-2/0,12 I
Основная обмотка Wi = 25000 внт., ПЭЛ/0,06 !
R=8000 ом (наружная). Дополнитт. обмотка 1
W2=4000 вит., ПЭЛ/0,06, R=600 ом (внутрен.)
Рабочая обмотка Wp=25000 вит., ПЭЛ/0,06
R=8000 ом (наружная) Тормозная обмотка
Wt=4000 вит, ПЭЛ/0,06, R=600 ом (внутрен.)
W=55000 вит, ПЭВ-1/0,07, R= 17000 ом
W=20000 вит, ПЭВ-2/0,12, R = 2000 ом
W-95O0 вит., ПЭВ-2/0,18, R-435 ом
W-950O вит., ПЭВ-2/0,18, R=435 ом
W=20000 BHf, ПЭВ-2/0,12, R-2000 ом
Соединены по
мостовой схеме
S=12x24
без зазора
5 = 16x35
без зазора
S-12X24
без зазора
S-20X39
6 = 6 мм
S= 16X30
регулируемый зазор

Дополнительная обмотКа W2
не используется
Технические
данные
приведены в
соответствующих
технических описаниях
Технические
данные
приведены в
соответствующем
техническом описании
Примечание: В тропическом исполнении вместо провода марки ПЭЛ
применяется провод марки ПЭВ-1 и вместо резистора типа ППЗ-43 —
резистор СП5-20ТА.
и*
83

Приложение 3.5.
СПОСОБЫ ВЫПОЛНЕНИЯ КОНТРОЛЯ НАЛИЧИЯ ОПЕРАТИВНОГО ТОКА
НА ПАНЕЛЯХ ДФ3201 И ДФЗ-504.
Исправность цепей оперативного тока дифференциально-фазных высокочастотных
защит контролировалась сигнальными лампами положения выключателя защищаемой линии
и световым табло «Обрыв цепей управления» при питании ДФЗ от предохранителей
управления выключателем.
При выполнении питания ДФЗ оперативным током от отдельных предохранителей
автомата) возникает необходимость в принятии специальных мер для осуществления
контроля наличия опертока на панели в. ч. защиты. Указанная сигнализация необходима для
предотвращения возможного отказа в. ч. защиты в зоне или ложной работы
полукомплекта в. ч. защиты противоположного конца линии при внешнем к. з. и исчезновении
оперативного тока с панели в. ч защиты данного конца линии.
При выполнении разделения цепей питания оперативным током на панелях ДФЗ
необходимо контроль оперативного тока выполнить путем подключения свободных
нормально-разомкнутых контактов реле 2-8РП параллельно контактам блинкера 2-5РУ. Принцип
выполнения такого контроля и монтажная схема приводятся на рис. 44.
В случае невозможности по каким-либо причинам выполнить контроль оперативного
тока на панели ДФЗ указанным способом, то следует для этой цели устанавливать
дополнительное промежуточное реле, или подключить к цепям сигнализации свободные
контакты реле контроля исправности цепей накала в приемопередатчике.
На в. ч. защитах вновь проектируемых ВЛ контроль наличия опертока проектными
решениями осуществляется на блок-контактах автомата питания ДФЗ оперативным током.
Приложение 36.
СПОСОБЫ ЗАГРУБЛЕНИЯ ПУСКОВОГО ОРГАНА
В случае применения защит ДФЗ на линиях с отпайками, а также при разных
коэффициентах трансформации трансформаторов тока по концам линии может возникнуть не-1
обходимость в загрублении реле 1-2ПР отдельно или Ь2ПР и 1-1ПР вместе.
Загруби1ъ реле 1-2ПР можно следующими способами:
1). Увеличить ток в цепи тормозной обмотки реле 1-2ПР путем уменьшения величины
добавочного сопротивления 1-15R и 1-14R. При этом способе увеличивается ток
срабатывания 1-2ПР одновременно по обратной и нулеврй последовательностям, а токи
срабатывания' реле 1-1ПР остаются неизменными. Соотношение токов срабатывания 1-2ПР
и 1-1ПР увеличивается. Зависимость-тока срабатывания реле 1-2ПР при изменении
величины сопротивления в цепи обмотки приводится на рисунке 45. Загрублять таким способом
больше, чем в 1,5 раза не рекомендуется, т. к. снижается надежность работы реле из-за
уменьшения кратности рабочего момента вследствие насыщения трансформаторов ITH*
и 1ТН0; кроме того, ухудшаются условия работы тормозной обмотки.
При подборе сопротивлений 1-15R и 1-14R точная регулировка на заданную уставку
осуществляется подстройкой самого поляризованного реле.
2). Включить тормозную обмотку в качестве рабочей, а рабочую в качестве тормозной.
Это переключение осуществляется на штепсельной колодке реле (см рис. 46). Прет
этом реле 1-2ПР загрубляется по сравнению с обычным включением примерно в 1,3 раза.
Дополнительно в этом способе может измениться ток в тормозной обмотке, как и при
первом способе. Зависимость степени загрубления реле 1-2ПР от величины сопротивления
1-15R и 1-14R показана на рис. 47. Точная регулировка на заданную уставку
осуществляется подстройкой самого поляризованного реле. Загрубление реле 1-2ПР более, чем в,
1,5 раза не рекомендуется по вышеуказанным причинам. '
3). Включить добавочное сопротивление параллельно рабочей обмотке реле 1-2ПР
(Rm). При этом часть тока ответвляется на сопротивление и реле загрубляется. Чтобы не
изменялась нагрузка на трансформаторы 1ТН2 и 1ТН0, подключаем последовательно
с обмотками реле сопротивление Rfl. Резисторы Rfl и Rm могут быть смонтированы на
колодках реле 1-1ПР и 1-2ПР. Зависимость величины Rn и Rm от степени загрубления при*-
водится на рис. 48. При этом способе реле 1-2ПР загрубляется по 12 и по 31о, а ток
срабатывания'реле 1-1ПР остается без изменений. Загрубление по этому способу не более, чем-
в 2,0 раза.
Для общего загрубления обоих реле 1-2ПР и 1-1ПР можно применить тот же способ,
что и для загрубления отдельно реле 1-2ПР с помощью включения Rm. Только Яш под-
84

75
/а
14
0-
73
0-
72
с6о$одние ^
контакты
ШЗ/7
+ШС
Г
■О—ir
-в
±2-{РУ
2-З.РУ
2-ЗРУ
"II
II
xHEL
IT
J. 2-ЧРУ
"IГ
г-5РУ
I
"IF
£/РУ
x££Wl
II '
-*
|^7РУ
"If ~
If
2-SP/7 I
»S6
4-
г-зд
1—<§H^—@-f
2-Щ
Ц
ywc @
«2
-^C
5/7/^
6/7/S8
6РУ/6,
M-lM
if
I
ir
wA
6
"T
2-SPy'
in/tf
ефг
4РЛ/М
9РЛ/*/
A
tpn/w
V
t/py/a ?рп/г\
TZ
тип
to
i2
it-
5
_9_
./3
1 i
I
i
i
ип/ву
\
ЦРП/fZ
Рис. 4*f Выполнение лон/ярсщ? оперативного
тола на панелях 4<РЗ 20-f и Д<Р$ 50*
с помощью реле 2-8Р/7
mm
щт
85

/-W
-аз-
4-15R
■сз-
*5
з.гх
Яь - 1-14R + 1-45R
Примечания:
i. f\pu кратностлос $аеру£<лени&
больше 4,3+1//поляризованное
реле /-2ПР начинает 8и5риро£ать;
SuSpoiuuJL ycmpa/iSie/TicsL п.у/пел
подкрн?%енир параллельно
конденсатору У- Ye да/толне/тельнра
емкости Сд-0^м*<(р £008.
2. Номинальная мощность устана&-
лиВа емых /2 е^истор о& S-M R и /- fSR
Вол ус на Jb/rns 8Рраза db-ffsme
Выдел&е/чди на них о/г? /ьро/тг9*ани9
торлюдного rrWKQ.-
5. Кратность загрудленил,
реле1-2ПР /го Ш ношении?
/г нормальному /пол-t/
сраоатыВания - Aj.
0,5\
10 20 30 40 5-Q 60 70 SO 90 100 НО ISO iSD WO /SO
Rd*0^
Рис. ^5 Закругление /попа cpxx.So.rnы8ани si
реле 4-2ПР при помощи. и$*ненени&
Величины ЗоЕаёогных
сопротивлений В цепи торлсо$ной обмотки.
ж

Рис 46. /7е/г&яо?/-очеяие /lafoteu и mo/i^ojuou
О ом о ток /геле /-e/lPfa-jaSoBcxou Sa/iu-
ант Включение (<$- О^О/пки перемюгенб/)
К*
\sA
1.9-
АН
/в
1,5 \
<M
0-
/,2~
id\
tO-
0,9-
08
\
ПримЯЪСШиа: 4 K§- кратность
$а2ру$лених
£, Номинальная,
мощность ycmcLHatiju-
Ваем&т
резисторов до л ясна ой/ль
BSpa^a '&tftcue Btytde-
л&еочой у а них от
n/iomGKCLHU9 -пор- ■
розного тока. \
\
\
40 50 60 ?0 SO
^ +-
90 wo ffo~~i3.o TiD 7ч о /so ieb /h
. __, I
-4- +-
$o /do /го wo /so /so 200 его е^о гео eso 500 320 зчо
Зд.кОн\
U2DQ) \
Рис А'У Saspydnenue /пока сраоатыВйн^з реле
1-2ПР n.pu помощи изменения. 3o5.iS^'~'!HXi
сопротивлений В цдпи тормозной обмотки
(paSozasi ц, торчо^нал обмотки переключен &)
i
)
87

(§>
2.2
Л Л
30
17
14
1,S
<A
i 09
t
0.8
07
t
OS
1*1 ПЙ
w
1-7C
-W&)
<&JS
1 и Лриме%ани$ : £ K$ - кратность jaept/fopHt/z J~£/7P
по отношению к морлальио,ну
той у с/гадатыВанад
2. Номинальная <м.Ощмос/т?ь
устанавливаемых ре$исторвВ
^Rd Ом
60 ёО {00 но /40 {60 180 200 220 240 ZGQ 2B& 300 320 340 *
Ok OS qs to *A 1t*i {,6 1fi 2,0 2JL 2p 3,6 2,9 3p 5,2 $*t
- f f 1 imh—( * » -i ( 1 1 1 r \ 1-
Puc 48 ЗагруАяение реле ^2/7P с /го^чощью
исунтирующево conpam и Sue и u,$t.
К0л|
88

*щт*тттштщт
\г.А
so
<Q.
<*.
<?.
*,е.
<^
<<
У/
D9
Ъ
#<}, Ом.
■A'a/H.uNOu'uiu.asL
/1&$ислго/го£- QS/n.
100 £00 300 400 500 €00 ?Oo £00 900 fOOO HOO teOO tfOO WOO
RuA
0 12 i и s 6 ? g .9 /O /S f£ /4 м S6- *0n
Рис. l/Q Загр.у£л9ни9 ie~*e -f-srrPu /-£/?/> с /кхиощь/о
Ki
/.?
щ.унти&(/нэи*рг<? C0n/t0<muSJ?e*uA
Напряжение
Зополнцтелоноц
eJtrtOC/rzu нд
uuofce 20O6
СдмвА
Рис SO Заглубление^ /геле •* /ЛР и /-2ЛР с помощью
12 Зак. 5DM
89

ключается параллельно обмоткам 1-1ПР и 1-2ПР. Зависимость величин Rm и Ид для
различных коэффициентов загрубления приводится на рис. 49.
В случае необходимости загрубить реле 1-1ПР и Г-2ПР только по току Ь, мОжно
поставить дополнительную емкость Сд, параллельно конденсатору 1-8С. Зависимость
приводится на рис. 50. Загрублять более чем в 1,5 раза не рекомендуется.
Приложение 3.7-
ИСПОЛЬЗОВАНИЕ ПАНЕЛЕЙ ДФЗ-201 НА ЛИНИЯХ С ОТПАЙКАМИ.
Ответвления на защищаемой линии ухудшают условия работы
дифференциально-фазной высокочастотной защиты..При к. з. в зоне подпитка места к. з. со стороны
ответвления может снижать чувствительность защиты. При внешнем к. з. токи, протекающие по
ответвлению, могут достаточно сильно влиять на величины и фазы токов по концам
защищаемой линии. Поэтому в общем случае возникает необходимость в загрублении пуска
защиты относительно пуска передатчика и увеличении угла блокировки защиты. Кроме
того, необходимо обеспечить отстройку пуска защиты от к, з. за трансформаторами отпайки
или ее блокировку. В то же время должна обеспечиваться чувствительность защиты к
коротким замыканиям на защищаемой линии.
Панель типа ДФЗ-201 в общем случае не предназначена для защиты линий с
отпайками. Поэтому при установке этих панелей на линиях с ответвлениями должны быть
предусмотрены определенные дополнения и изменения.
1. Использование панелей ДФЗ-201 на линиях с ответвлениями без установки на ответвление
полукомплекта в. ч. защиты.
В этом случае пусковые органы защиты должны быть отстроены от к. з. за
трансформатором ответвления. Отстройку можно осуществить путем загрубления реле 1-2ПР (по-
дроно вопрос рассмотрен в приложении 3,6) > Отстройку можно также осуществить путем
блокировки цепи пуска защиты с помощью дополнительно устанавливаемых р£ле. В
качестве этих реле могут использоваться:
— реле сопротивления КРС-121 и реле тока в нулевом проводе;
— блок реле сопротивления КРС-2 и реле тока в нулевом проводе;
— три токовых реле (два на фазные токи, третье в нулевой провод);
— реле тока обратной последовательности РТФ-1 и реле тока в нулевом проводе.
Отстройка от к. з. за трансформатором ответвления осуществляется с помощью реле
КРС-121, КРС-2, РТФ-1, токовые реле в фазах. Токовые реле в нулевом проводе
обеспечивает необходимую чувствительность пускового органа при однофазных к. з на
защищаемой линии.
Может возникать необходимость в отстройке от токов обратной и нулевой
последовательности, притекающих от ответвления, при к. з. в питающей сети в случае отключения
одного из питающих концов защищаемой линии. В этом случае при недопустимости
дальнейшего загрубления защиты применяется для отстройки реле направления мощности:
а) в цепь пуска защиты устанавливают КРС-121 (КРС-2) и параллельно его
контактом подключают цепочку нз последовательных контактов токового реле и реле
направления мощности нулевой последовательности;
б) в цепи пуска защиты устанавливают последовательную цепочку из контактов РМОП
(реле мощности обратной последовательности) и контактов РТФ или РТ в фазных
проводах; параллельно этим контактам аналогичная цепочка из контактов земляного токового
реле и земляного реле направления мощности.
Способ подключения контактов блокирующих реле в цепь пуска защиты ДФЗ-201
показан на рис. 51.
2. Использование панелей ДФЗ-201 на линиях с отпайками при установке на отпайке
неполного полукомплекта защиты.
Неполный полукомплект защиты устанавливается на ответвлении в том случае, если
отстройка полукомплектов защит на питающих концах от к. з. за трансформатором
отпайки приводит к недопустимому загрублению защиты при к. з. на защищаемой линии.
Неполный полукомплект предназначен только для блокировки дифференциально-фазной за-
90

/-2/7Р
hi—
-0-
99
PTf
РТ2
-I Г"
РГо
L_"4Z
Ut-
/oo
2-5РП
3-
8-WP
ЛГ
2-fPy
yVYV
S-6PP
{-ВИР 99
-II -0"
PC
1 {00
PT1y PTS - & ключе?* *a
S-5PP
PTo
2 ЦП(>
2-fPy
2-6РП
PC— KPcte-f, РГФ-S, «PC-£
i-ZPP 99 pc
hi—*-"
II
PMo PTo
irnr
1 too
♦4-■*— *
2-SPn
<zy
■3-iPy
2-£PP
0-4ПР
hi—
PMo- Я$ле мощности
Рис. Si. Лодмюгение кон/пактоЗ &?/)ки/1цющс(л:
/геле £ цепь л-усхо. ^ащи/пна
1 с
(пшное анАтие е^и.А'саи,ии)
у-у/о/7 лг>е -
/-/С ■ i , . f-ЗЯ
^H:
4-1/ГР
1Г
МРТ
ЧГ
■f-tPf?
/-ре мрп
-^—
yWX
Реле■/• PC 0/tu.e*mu,/it/errfC& j># /плансеро/ыча/по/г-; $вг сме-
ще*и& & Ш квадрант _, „ » лП11а\
(сн&тие фиксации n/ги <3 о 3DHe)
Рис 52. CW&mu9 фиксации, пуска пе/ге датчика.
12*
91

щиты линии при коротких замыканиях за трансформатором ответвления. Поэтому он
состоит из цепей пуска и останова передатчика, органа минипуляции передатчика и
сигнализации вызова для обмена сигналами; на отключение полукомплект не действует. При
коротком замыкании зз трансформатором ответвления высокочастотные пакеты передатчика
ответвления будут смещены на 180° по отношению к в. ч. пакетам передатчиков
питающих концов; на входе приемников будет сплошной в. ч. сигнал и защита заблокируется.
При к. з. на защищаемой линии пакеты всех трех передатчиков накладываются, между
пакетами-будут паузы (в. ч. сигнал на входах приемников не сплошной) и защита
срабатывает на отключение. Однако при этом возникает возможность отказа защиты при к. з.
на защищаемой линии, если ток подпитки к. з. со стороны ответвления будет недостаточен
для обесточения надежной манипуляции. Т. е. при к. з. в точке Кг (см. рис. 53) передатчик
на отпайке может пуститься, но из-за малой величины напряжения манипуляции
передатчик отпайки будет выдавать в. ч. пакеты значительно шире 180° (вплоть до сплошного
сигнала). Полукомплекты в. ч. аащитьгна питающих концах линии при этом заблокируют-
ся и не сработают. Отказа в. ч. защиты в этом случае можно избежать, если в
приемопередатчике УПЗ-70 изменить режиад работы манипуляторной лампы (вместо
нормально-закрытого сделать нормально открытый). В таком случае при пуске передатчика он будет
посылать в. ч. сигнал в линию только при наличии напряжения, достаточного /для
полной манипуляции. Если напряжение манипуляции будет меньше UM (полн.), то ширина
в. ч. пакетов будет тем меньше, чем меньше UM (если UM»Q, то передатчик вообще не
будет генерировать в. ч. сигнал). ТЬким образом, гарантией надежной работы защиты
в данном случае является практическая невозможность передатчика генерировать в. ч.
пакеты шире 180°. В приемопередатчике УПЗ-70 возможность изменения режима работы ма-
нипуляторного каскада предусмотрена заводом. Что касается приемопередатчика ПВЗ-К,
то для получения аналогичного эффекта необходимо изменить схему его манипуляторного
каскада с заменой лампы 6Г2 на 6КЗ. На рис. 54 приведена заводская схема
манипуляторного каскада ПВЗ-К, а на рис. 55 измененная схема манипуляторного каскада. По
измененной схеме воздействия на задающий генератор передатчика осуществляется подачей
на защитную сетку 3 лампы Л2 напряжения с анода лампы Л1. При отсутствии
напряжения на выходе органа манипуляции лампа Л1 открыта. При этом на защищенную сетку Л2
подается отрицательный потенциал (относительного катода), в связи с чем лампа
закрыта по защитной сет.ке. Генератор в. ч. сигнал не выдает.
При положительной полуволне напряжения UM лампа Л1 остается открытой, а Л2
закрытой — на выходе передатчика отсутствует в. ч. сигнал.
При отрицательной полуволне напряжения на выходе органа манипуляции анодный
ток Л1 уменьшается (она подаапирается). Это приводит к уменьшению отрицательного
потенциала, подаваемого на защитную сетку Л2. Лампа Л1 открывается и на выходе
передатчика появляется в. ч. сигнал.
Таким образом, передатчик будет генерировать в. ч. сигнал при отрицательной
полуволне напряжения манипуляции (тогда как обычный ПВЗ-К — при положительной
полуволне). Это обстоятельство должно учитываться и проверяться при фазировке.
При переделке манипуляторного каскада руководствоваться рис. 54 и 55. Лампа 6Г2
заменяется на лампу 6КЗ. Сопротивления R4 и R3 не используются. Сопротивления
R4=200 кОм, 3 вт. Сопротивление Гн1 (шунт прибора) остается без изменения. Для
подачи потенциала на экранную сетку Л1 с делителя R34 использовать бегунок и клемму
«микрофон»* (конец, идущий на разъем микротелефонной трубки снимается с клеммы «микро-
фон», на клемму «Микрофон» подсоединяется проводник, прокладываемый на ножку «6»
панели Л1).
Дополнительный конденсатор Сдои предусматривается для исключения паразитных
колебаний в цепи защитной сетки лампы Л2 (6804-1000 пф).
На рис. 57 показаны характеристики манипуляции при различных величинах
напряжения на экранной сетке Л1 (U^). Рекомендуется выставить U6= 154-20 В. При этом
напряжения волной *ш»инуляцни будет в пределах 4-4-5 В. После снятия
характеристики манипуляции необходимо снизить ипит до 0,8 Ин и проверить, что при отсутствии
манипуляции передвтчи^ не пускается.
При равсГге по каналу необходимо для организации связи закрыть лампу Л1
(осуществляется подключение батарейки на клеммц «манипуляция») и подать на разъем
микротелефонной трубки потенциал с дополнительно устанавливаемого бегунка на R34
испытательным шнуром.
При к. з. вне зоны (К1) передатчик отпайки будет генерировать сигналы с шириной
пакетов 180е, что вполне достаточно для блокирования полукомплектов защит питающих
концов. Так же обеспечивается блокирование защиты при внешнем к. з. в точке к. з. Если
один из питающих концов, например п/ст Б, будет отключен и возникнет к. з. в точке К4,
то блокирование защиты должно обеспечиваться тем, напряжение полной манипуляции:
92

7 ш?/сгпЯ ^ _ / кг
п/ст,Ьу
Щ фтьЬ" ft
Ki
cmqjiqu подпитке■/-**
3A/ro/fO*ixcmomff6t<? сигналы *-pu , л.x. S pa^jrvt'/jb/j;
ja£oc?c/caff схема мо^и"
пул яц и is :
tS^bu^/ettj//i/^'
S.%. сигнал
,£& сигнал]
93

\R5(2M0h)
ы I
^^ 6
7
За 3 од Спи sj cjc cm а у^ам//^у?яции /763 ~Sf
6H5 В
\Л1.
Примечания:
* Под£ир&с,;:ср При HQ-
Supaemcp и иг/70/7ьзч- \
r>7/<y, fop /ro'?Q*i/ потея
Рис. 5$ £/$**енём0# сэге&а ^awrwfyuv /7АЗ-/Г
94

г
\iS0
60 \
1 i
^м(по/1н) - 8.$
Ю 2О 30 ЧО SO SO 70 80 SO /OO /fO /20 /3(9 MO feO (/ff g
Рис 56 Хяра/с/?*ериол7и*а л/омл£//7яции при joSod
скоц ex ess? *-га//£//7у/7р/т?ор&ого каскада /783-К
:5o
гчо
W
te-tc*
ма жра //v>•'и сет /се.
/7 а .чпы ,///
\IS°
1 i </
* \ IJ.-L
Vm&
Рис
/o So SO vo fo во ro go - 90 /M //o /2o /3o /vo /So
S/ X*apQK/7?epucmtj/sa майилу/)Яции /г/>и t/$^^e-
95

передатчика с измененным манипуляторным каскадом в 24-4 раза меньше, чем у
передатчика с нормальным манипуляторным каскадом (чем- больше величина тока к. з., тем
уже пакеты передатчика п/ст А, но не менее 180°; тем шире пакеты передатчика п/ст В,
но не шире 180°).
Неполный полукомплект в. ч. защиты на ответвлении на линии может быть установлен
и с обычным манипуляторным жаскадом передатчика. Однако необходимо в этом случае
в схеме защиты предусмотреть снятие фиксации пуска передатчика при трехфазных
коротких замыканиях (фиксация может сниматься при всех трехфазных к. з., или только при
трехфазных к. з. в зоне). Подробно эта методика рассматривается в Л-2 и Л-4. Пример
выполнения показан на рис. 52.
3. Использование на ответвлении блокирующего полукомплекта защиты.
На ответвлении без питания может устанавливаться блокирующий полук<?мплект
защиты, который включает в себя:
— реле мощности обратной последовательности (РМОП) и реле сопротивления
(КРС 132);
— реле сопротивления типа КРС-2 и реле тока в нулевом проводе.
Реле сопротивления и реле мощности ориентируются в сторону трансформатора отпайки.
Таким образом, при к. з. за трансформатором срабатывает блокирующий
полукомплект защиты ответвления и пускает в. ч. передатчик, который генерирует в линию
сплошной (неманипулированный) в. ч. сигнал. Этим сплошным сигналом блокируются
полукомплекты защит питающих концов линии.
При к. з. защищаемой линии передатчик на отпайке не запускается и защита на
питающих концах линии действует на отключение. Если на отпайке устанавливается
блокирующий полукомплект с пусковыми реле РМОП или КРС-2, то на полукомплектах
защиты питающих концов тоже должны быть установлены реле РМОП или КРС-2 (их
контакты включаются в цепь пуска защиты как показало на рис. 51). Это необходимо для
предотвращения неправильного действия защиты при внешнем к. з. в питающей сети
в режиме одностороннего питания; при этом передатчик блокирующего полукомплекта не
запускается. Подробно вопрос использования блокирующего полукомплекта защиты
рассматривается в Л4.
4. Использование на ответвлении полного полукомплекта в. ч. защиты.
Полный полукомплект защиты ДФЗ-201 устанавливается на ответвлении, если на нем
есть мощный источник питания, обеспечивающий надежное действие защиты и отключение
выключателя отпайки. Полный полукомплект включается по обычной схеме и действует на
отключение выключателя ответвления. Если возможен режим отключенного питания со
стороны ответвления, то необходимо выполнить переделку манипуляторного каскада
передатчика или дополнить защиту специальным устройством, позволяющим срывать
фиксацию пуска передатчика при трехфазных к. з. на защищаемой линии.
5. Установка на ответвлении двух полных полукомплектов защиты.
В этом случае линия как бы разделяется на два участка, оборудованных отдельными
защитными ДФЗ-201. Каждый полукомплект на ответвлении включается на ток своего
участка линии. Для этого необходимо установить трансформаторы тока хотя бы на одном
из этих участков. При применении этого варианта каждый полукомплект защиты имеет
обычную схему, дополненную остановом передатчика от выходного реле другого
полукомплекта защиты (замыкающий контакт 2-6РП подключается параллельно контакту 2т7РП,
подающего «+» на обмотку реле 1-1РП).
Установка двух полукомплектов на ответвлении является целесообразной при
недостаточной чувствительности защиты* охватывающей всю линию, что возможно, если есть
мощная подпитка со стороны ответвления или нескольких ответвлений от линии.
Если на ответвления отсутствует выключатель, то должен быть выполнен останов
передатчика от выходных реле защиты трансформатора.
96

Приложение 3.8
ИНФОРМАЦИОННОЕ ПИСЬМО ЦСРЗА
Jft ЭД45-10/78
Предотвращение возможности излишней работы защит ДФЗ-504, ДФЗ-402, ДФЗ-503
Дифференциально-фазные защиты ДФЗ-504, ДФЗ-402, ДФЗ-503 могут излишне
сработать при внешних коротких замыканиях из-за ускоренного подключения органа
сравнения фаз токов контактами реле 2-4РП (ДФЗ-504, 2РП4 <ДФЗ-402), 1-РП4 (ДФЗ-503).
Это объясняется тем, что реле, пускающее передатчик, имеет время возврата примерно
равное времени возврата реле 2-4РП (ДФЗ-504), 2РП4 (ДФЗ-402), 1-РП4 (ДФЗ-503).
Таким образом при отказе безынерционного пуска передатчика одного из полукомплектов
защиты орган сравнения фаз может оказаться подключенным к приемнику либо в момент
запуска передатчика, либо даже до запуска. В этом случае кратковременно работает реле
органа сравнения фаз и вызывает срабатывание защиты.
Для повышения иадежноЬтй блокирования ДФЗ при внешних к. з. необходимо
вывести из действия цепь ускоренного подключения органа сравнения фаз к приемнику. Это
достигается путей снятия перемычки 49—51 (ДФЗ-504), 76—78 (ДФЗ-503), 37—39 (ДФЗ-
402)/. Органы сравнения фаз защит ДФЗ-504, ДФЗ-503, ДФЗ-402 изображены на рис. 58
и 59. Переключение органа сравнения фаз будет осуществляться только с помощью
контактов реле 2-5РП (ДФЗ-504), 2-РП5 (ДФЗ-503), 2-РП5 (ДФЗ-402), время работы
которого заэедомо больше времени пуска передатчика.
На защите ДФЗ линии 750 кВ и 500 кВ цепь ускоренного переключения органа
сравнения фаз из работы выводить не следует, так как это вызывает некоторое замедление
в действии защиты. На этой защите необходимо отрегулировать время возврата реле
1-РП4 так, чтобы оно было больше времени контактного пуска передатчика 24-3 мС
Указанные мероприятия выполнить во время очередной плановой лроверки.
Начальник ЦСРЗА Н. Л. ИЗРАИЛЕБСКНЙ.
14 Зак. 5684
97

i)
г-тс
и г
^
I ' '
I
9ИБ |
20
<?-4<г
>3/7Р
@2г
«?-5С
"5-У/7А
/Р/И 2.РП£_ ф2-7С
1С
■<§)-»(£>
б И-2
19 к №
+-@*>®' у ©
/< приемнику
2-ПРЗ\
1-Рпч
-©-—II—m
2-РП5
2-ТО
2-пт
(ia£.\
Рис 58 Соеемы 0/ггано& с/гсс£не*и9 yoaj monnS
ducpcpcijHMJc. $аЩит:
/J АФ$-504> 2) A&Z *03 j

ГяиЧ^£>4^
pi
2№ гт 2-i~c
riSID—i
21ИБ
0j-©«-®
Рис. £9 Схема.

Приложение ^JL
ИНФОРМАЦИОННОЕ ПИСЬМО ЦСРЗА
J* ЗД-21-1в/7?г
Об устранении недостатков эксплуатации высокочастотных защит
Произведенная ЦСРЗА проверка эксплуатации устройств высокочастотной диффазшй
защиты на Некоторых объектах ПЭО выявила ряд недостатков, свидетельствующих о
недостаточно высоком уровне эксплуатации в, ч* защит. Указанные недостатки, которые могли
бы привести к ложнкм действиям защиты, заключаются в следующем.
Высокочастотные защиты с панелями типа ДФЗ-2.
При исчезновении магнитного потока в трансформаторе 2ТС при прекращении
протекания по его первичной обмотке тока лампы выходного каскада приемника, в органе
сравнения фаз токов защиты воз^шйает затухающий переходной процесс. Реле 2КР5
должно б^батывать и подключать к ефгану сравнения фаз реле 2ПР4 после окончания
переходного процесса. Согласно требованиям инструкции ЦСРЗА по наладке ДФЗ-2 время воз-
врата реле 2КРН пускающего передатчик, должно быть Не более 10 мС; время
срабатывания реле 2КР5, переключающее орган сравнения фаз, 204-30 мС. Увеличение вр^ени
возврата реле 2КР1 илй^у^еньшение времени срабатываний 2КР5 может привести к
ложной работе защиты Jta внешнее к. з. На панелях за*Цит ДФЗ-2, имеющих в органе
сравнения фаз мостик 2Ш© из кремниевых диодов типа Д226Б (вместо применяемых ранее мед-
нозакисных вцлрямителей ВК-07-8), переходной процесс в органе сравнения фаз затухает
несколько медленнее из-за значительно большего обратного сопротивления диодов Д226Б,
*гго предъявляет повышенные требсЬания к согласованию времен возврата реле 2КР1 и
срабатывания реле 2КР5.
С целью повышения надежности работы защиты при возможных в процессе
эксплуатации изменений временных характеристик реле целесообразным является уменьшение
времени затухания переходного процессу которое может быть достигнуто подключением
параллельно вторичной обмотке 2ТС соп^&тивления типа МЛТ 200кОм, 2 Вт (см. рис. 65).
Высокочастотные защиты с панелями ДФЗ-201.
Время возврата реле 1-1РП, пускающего передатчик, должно быть не бцлее^ мС, а
время срабатывания реле 2-5РП, переключающего орган сравнения фаз, должно бщ$ яе
менее 134-15 мС. Если времена этих реле окажутся достаточно близкими, то возможен
случай, что реле 2-4ПР будет подключено к органу сравнения фаз несколько раньше, чем.
пустится передатчик. В этом случае защита может ложно сработать на отключение при
внешнем к. з. из-за трансформации через 2—10 переходного процесса запнрани»
выходной лампы приемника при ггуе$Й передатчика (см. рис.66).
Высокочастотные защиты с панелями ДФЗ-2 и ДФЗ-201
по разным концам линии
Ложная работа защиты на внешнее к^ з. возможна, если оказываются соизмеримыми
времена реле 2КР1 на йанели ДФЗ-2 (по инструкции ЦСРЗА не более 10 мС) и реле
2-5РП на панели ДФЗ-201 (tcp не менее 134-15 мС) по аналогичной же причине, что
и на каналах с панелями ДФЗ-201. ;
Для предотвращения возможности ложной работы в. ч. защит на внешнее к. з. нёобхо
димо выполнить следующее:
1. На высокочастотных защитах с панелями типа ДФЗ 2, имеющих в органе сравнения,
фаз токов диоды Д226Б, при плановых проверках подключить к выводам вторичной \ об*
мотки 2ТС резистор МЛТ 200 кОм 2Вт (при этом следует проверить неизменность
параметров срабатывания реле 2ПР4 и 2ПРЗ от постороннего источника до и после установки
peafHcTQf£>. На всех защитах с панелями ДФЗ-2 при плановых проверках обратить
особое ьйнмание на соответствие времен реле 2КР1 и 2КР5 требованиям инструкции ЦСРЗА
по наладке ДФЗ-2 (Ьз. 2КР1 должно быть не более 10 мС; tep 2KP5 должно быть в пре-
з&лах 20-4-30 мС).
2. На высокочастотных защитах с нанелями типа ДФЗ-201 регулировка феле ЫРП н
реле 2-№П должна быть произведена ?аким образом, чтовы время возврата .реле 1-1 Pit
не щшыутло 8 мС, а время срабаедванця реле 2-5JMH бвдо. # предела:! 13^15 мС яри
№
