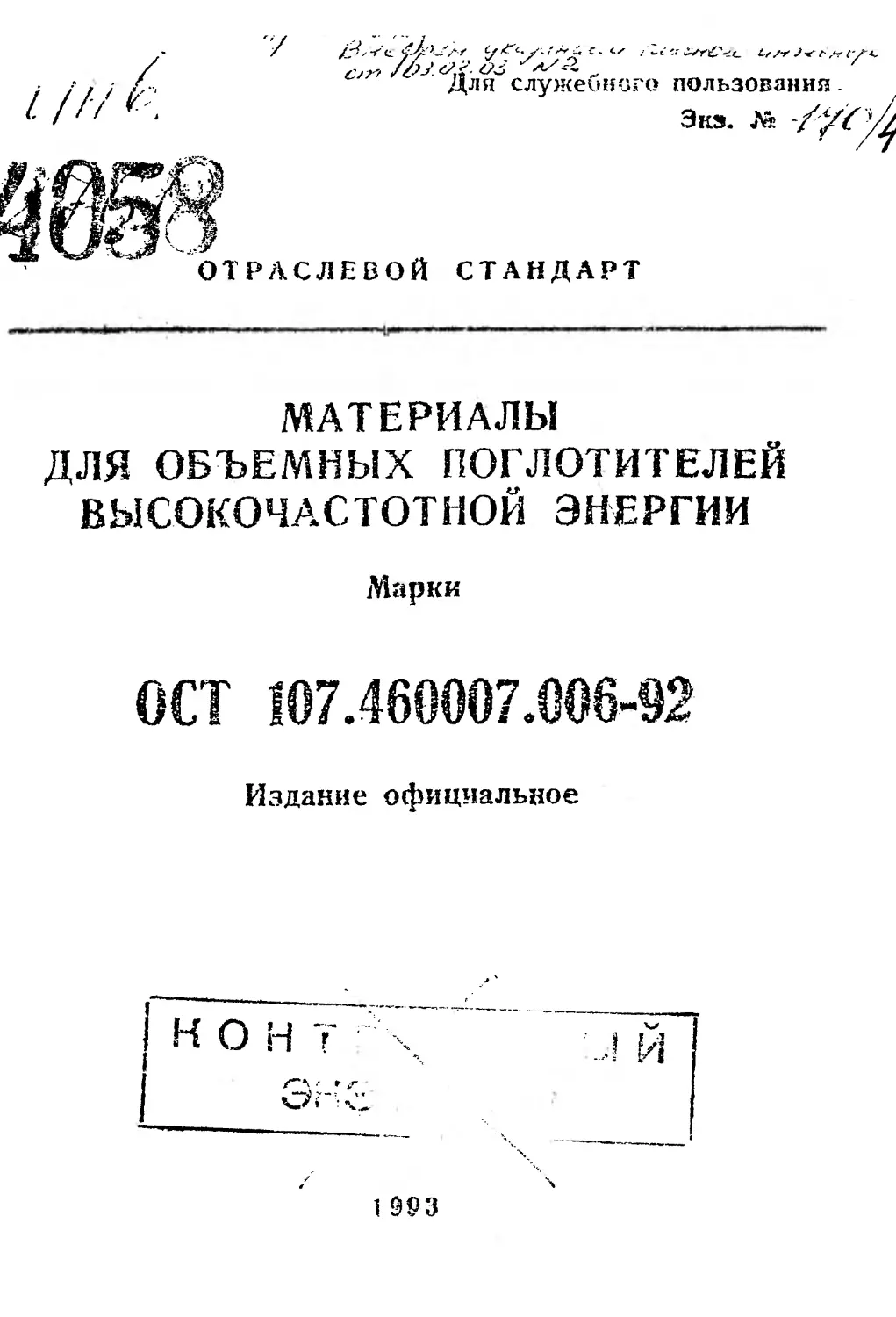

Д;вГ служебного пользования.
ОТРАСЛЕВОЙ СТАНДАРТ
МАТЕРИАЛЫ
ДЛЯ ОБЪЕМНЫХ ПОГЛОТИТЕЛЕЙ
ВЫСОКОЧАСТОТНОЙ ЭНЕРГИИ
ОСТ 107.460007.006-92
Издание официальное
1 993
Для служебного пользования
Экз. N?
УДК
Группа Э12
ОТРАСЛЕВОЙ СТАНДАРТ
МАТЕРИАЛЫ ДЛЯ ОБЪЕМНЫХ
ПОГЛОТИТЕЛЕЙ
ВЫСОКОЧАСТОТНОЙ ЭНЕРГИИ
М арки
ОСТ 107.460007.006-92
РКСТУ 2379
Дата введения 01.07.93
Настоящий стандарт распространяется на материалы» по-
глощающие высокочастотную энергию» предназначенные для
изготовления объемных поглотителей, применяемых в высок о-
частотюях трактах радиоэлектронной аппаратуры.
1.	МАРКИ
1	.1. Материалы, поглощающие высокочастотную энергию»
в зависимости от вида, поставки, подразделяются на:
материалы, приготавливаемые на месте потребления;
материалы, поставляемые в готовом виде.
1	.2. Поглощающие материалы, приготавливаемые на
месте потребления, классифицируются Но типу магнитной со-
ставляющей, входящей в состав поглощающего материала, на
две группы:
1	- материалы на основе карбонильного железа;
Издание официальное
Перепечатка воспрещена
С. 2 OCT 107.460007.006-92
11	- материалы на основе кремния.
1.	3. Материалы на основе карбонильного железа делят-
ся на подгруппы с различным содержанием карбонильного же-
леза:
1	- с малым содержанием - до 65 весовых процентов;
2	- со средним содержанием - от 65 до 80 весовых
процентов;
3	- с большим содержанием - от 80 весовых процентов
и выше.
1.	4. Марки и размерные характеристики поглощающих
материалов, поставляемых в готовом виде, приведены в
табл. 1.
Таблица 1
Наименование и марка материала	Вид формы	Шири- на, мм	Длина, мм	Тол- щина, мм	Диа- метр, мм
Пластины магни- тодиэлектрические марок М-1, М-2, М-3	Плас- тина	350+7	400+7	6; 12; 15; 25	—
Пластины элас- тичные магнитоди- электрические ма- рок ХВ-3,2 ХВ-10,6	Плас- тина	350+7	400+7	1,78
	Плас- тина	350+7	400+7	3,20	—
Элемент токо- проводящий плас- тинчатый ЭТП	Плас- тина	29+Q 5 37+Q5	300+30	0,84(118	—
		50+20 60+2.0	400+50	U>iQ2	—
J
OCT 107.460007.006-92 С. 3
Продолжение табл. 1
Наименование и марка материала	Вид фор- МЫ	Ш ири- на, мм	Дли- на, мм	Т олщи- на, мм	Диа- метр, мм
Карбонильное радиотехническ ое железо марки Р-10	Поро- шок		—	—	Диа- метр частиц 3,5 мкм
Феррит марок СЧ1 СЧ1Т	Конструкция и габаритные размеры в соответствии с чертежами на из- делие (пластины, диски, шайбы и т.д.)
1.	5 Изготовление деталей из поглощающих матсридлоа, следует производи*» ь ио техлологнче-
схим процессам предприятия.__’____ _____„______________________
Р4.054.10аХ	X	~~7 Q
Изготовление деталей издюглощаюших материалов, от-
сутствующих в Р4.054.10^/сл еду ет производ(1ть по техно—
лорЛеским процессам предприятия.	£к	Z?/V
2.	ХИМИЧЕСКИЙ СОСТАВ
2.1.	Поглощающие материалы, поставляемые в готовом
виде, и исходные материалы, применяемые при изготовлении
поглощающих материалов, приготавливаемых на месте потреб-
ления, должны удовлетворять требованиям действующих нор-
мативно-технических документов (НТД) на их поставку.
2.2.	Составы представителей группы поглощающих мате-
риалов на основе карбонильного железа приведены в табл. 2.
2.3.	Составы представителей группы поглощающих ма-
териалов на основе кремния приведены в табл. 3.
2.4.	Обозначение составов материалов, поглощаюигйх
высокочастотную энергию, приведён© в соответствует с
P4.O54,zl'02. Нумерация сортйвов материалов, вго включенных
в P4Z>054.1O2, начинае^ёя с номера 30. s
Таблица 2
Номер под- группы	Номер состава	Состав, весовые проценты
		Карбо- нильное железо	Эпок- сидная смола	Поли- эфирная смола	Поли- эти- лен	Поли- уретан	Тальк	Клей БФ-4
	33	63,64	30,3	6,06
л	35	39,02	—	—	—	60,98	—	—
	17	70,18	17,54	3,51	«М	—	8,77	—
	19	65,08	15,87	3,18	—		15,87
2	20	77,43	9,80	1,96	—	—	9,81	—
	34	73,22	—	—	—	26,78		—
	37	75,00		—	—	—	—	25
	12	80,00	. -		20,00	—	—
я	22	89,29	1 8,929	1,781	—		—	—
о	24	80,65	16,,13	3,220	 —		—	—
	36	88,65	—	•—	—	11,35	—	—
4 ОСТ 107.460007.006-92
Примечания:
1,	Составы 34, 35 и 36 являются эластичными. Относительное удлинение
составов 34, 35 и .36 от 10 до 100 %.
2.	Состав 37 наносят непосредственно на поверхность подложки.
3.	В материалы составов 17,19,20,22 добавлять метилгетрагидрофталевый ангидрид
в качестве отвердителя. Взамен метилгетрагидрофталевого ангидрида допускается
применять другие ускорители полимеризации,. в том числе малеиновый ангидпи^ по-
лиэтиленполиамин, триэтанол, диметиланилин и триэтаноламинтитанат в количестве,
определяемом экспериментально для каждой марки материала. Количество метилтет-
рагидрофталевого ангидрида определять из расчета 3,86 К, где К- эпоксидное число смо-
лы по паспорту на конкретную партию эпоксидной смолы».
OCT 107.460007.006-92 С. 5
T а б л n u s 3
Номер состава	Состав, весовые проценты
	Кремний	Карбид кремния	Керамичес- кий материал	1>ентони- товая глина
1	43,0			57,0	—
2	50,0	—	50,0	—
5	—	70,0	30,0	—
8	—	91,0	—	9,0
3. ОСНОВНЫЕ СВОЙСТВА
3.1.	Основные физические и электромагнитные свойства
поглощающих материалов на основе карбонильного железа при-
ведены в табл. 4.
3.2.	Основные физические и электромагнитные свойства
поглощающих материалов на основе кремния приведены в
табл» 5.
3.3.	Основные физические и электромагнитные свойства
поглощающих материалов, поставляемых в готовом виде, при-
ведены в табл. 6.
3.4.	Перечень клеев, применяемых для крепления погло-
тителей, приведен в приложении 1.
3.5.	Перечень клеев, применяемых для крепления погло-
тителей'к деталям, имеющим металлические и неметаллические
(неорганические) покрытия, приведен в приложении 2.
3.6.	Перечень лаков, применяемых для защитного покры-
тия поглотителей, приведен в приложении 3.
3.7.	Перечень НТД на исходные материалы, применяемые
для изготовления составов, и на материалы, поставляемые в
готовом виде, приведен в приложении 4.
С. 6 OCT 107.460007.006—92
	Норма
Наименование показателя	1 при 3	9
а
Плотность, г/см
Интервал рабочих темпера-
тур, °C
Диэлектрическая проницае-
мость
вещественная часть <6
мнимая часть 6"
Магнитная проницаемость
вещественная часть
мнимая часть *
Удельное объемное элек-
трическое сопротивление
, Ом*см
Удельная ударная вязкость,
Дж/м^ (кгс*см/см2)
Предел прочности при ста-
тическом изгибе, Па
(кгс/смЯ)
Теплопроводность,
Вт (м*К) (ккал/м-ч °C),
при температуре, °C:
20
100
200
Теплоемкость, Дж/К
(ккал/°С), при температу-
ре, °C:
20
2,35
От минус 60
до плюс 150
5,0-5,3
0,2-0,3
1,60-1,75
0,40-0,65
108-10
3,0-4,0
0,3-0,4
1,5-1,6
0,3-0,5
OCT 107.4 60007.006-92 C. 7
Таблица 4
для подгруппы
2		3
частоте; ГГц
3	9	3	9
2,72-2,74 От минус 60 до плюс 150		3,8 От минус 60 до плюс 150
5,3-7,0 0,3-0,8	4,0-5,0 0,4-0,6	7,0-12,0 0,8-1,5	5,0-6,0 0,6-0,8
1,75-1,90 0,6-0,9	1,60-1,75 0,5-0,8	1,9-2,1 1,0-3,0	1,75-1,90 1,4
ю6-:	L08	ю3-	ю5
4,903-Ю3	(5,00)	4.903-1С	)3 (5,00)
49,03-10° (500)		49,03-10	6 (500)
0,670 0,797 0,690	(0,576) (0,685) (0,593)	0,670 0,797 0,690	(0,576) (0,685) (0,593)
з 0,879-1,0	(0,210)		0,879-	Ю3 (0,210)
С. 8 OCT 107.460007.006-92
	Норма
Наименование	1
показателя
	при
	3	9
1ОО
200	—
Наименование показателя
3
Плотность, г/см__________________
тл	zrr	О—
Интервал рабочих температур. С
Диэлектрическая проницаемость при частоте 3 ГГц
вещественная часть
е и
мнимая часть о
Магнитная проницаемость
вещественная[ ч^ть^с/Л_______________
мнимая часть "_______ ..	......-— -- *
Удельное объемное электрическое сопротивление fa,, Qm-cm
Наименование показателя	Норма
	СЧ1	СЧ1Т	М-1
Плотность, г/см^	5	5	От 4,48 до 4,59 включ.
OCT 107.460007.00G-92 C
Продолжение табл. 4
для подгруппы
2	3
частоте, ГГи
3	9	3	9
0,883-Ю3 (0,212) 0,896-Ю3 (0,214)	0.888 103 (0,212) 0,896-Ю3 (0,214)
Таблица 5
Норма
2,1 -2,2	 -
От минус 60 до плюс 800
6,0- 7,5
0,3 - 0,5
1
.. о..
103 - ю5
Таблица 6
для марки
М-2	М-3	ХВ-3,2	ХВ-10,6	этп	' Р-10
От 2,93 до 3,03 включ.	От 1,54 до 1,71 включ.	3,09	3,94	—	—
С. 10 OCT 107.460007.006-92
Наименование
показателя	СЧ1 '	СЧ1Т	М-1
АЛ	1	2 Масса 1 м , кг		—
Масса, г, не более,
для пластины шириной,
мм:
29+0,5	—	—	—
37+0,5	—	—	—
50+2,0	— -	—	—
60+2,0	—	—	—
Интервал рабочих тем-	От минус	От минус	От минус
ператур, °C	60 до	60 до	60 до’
	плюс 60	плюс 100	плюс 40
Контрольные волны, см	—	—	—
Рабочий диапазон длин
волн, см	—	—	—
Коэффициент отражения,
%, не более, при длине
волны, см:
3,2	—•	—	—
10>6	—	—	— *
Удельное линейное со-
противление, Ом:
номинальное при длине
(300+30) мм	—	— •	—
допускаемое отклонение,
%, не более, при длине
300+30 мм	—	—	—
Удельное поверхностное
сопротивление, Ом:
номинальное при длине
(400+50) мм	—	—	—
ОСТ 107.4 60007.006-92 С. 11
Продолжение табл. 6
для марки
М-2	М-3	ХВ-3,2	ХВ-10,(>	этп | 				——	Р-10
-	-	5,6	12,6		—
				11
		—	—	—	14	—
—	—	—	—	31	—
—	—	—	—	37	—
От минус	От минус	От минус	От минус	От минус	От минус
60 до	60 до	50 до	50 до	60 до	60 до
плюс 50	плюс 60	плюс 70	плюс 7 0	плюс 85	плюс 100
—	—	3,20 -	10,60 -	—	—
		3,25	10,90
		2,90-	9,50 -	—	—
—	—	3,75	12,50
		16
—	—	—	25	—	—
—	—	—	—	300	—
—	—	—	—	+30	—
				50; 60;
		•V	—	75; 90;
				1 90	—
С. 12 OCT 107.460007.006-92
Наименование показателя	Норма
	СЧ1 "	СЧ1Т	М-1‘
допускаемое отклоне- ние, %, не более, при длине (400+50) мм
Сопротивление раз- рыву при 20 °C, кг/см^
Удлинение в момент разрыва при 20 °C, %		—
Теплопроводность при 25 °C, ккал/ч#м-°С	—		—
. Т емпер атуропровод- ность при 25°С, м^/ч		—	—
Тепл оемкость пр и 25 ОС, ккал/°С
Относительная доброт- ность Q , не менее, при частоте 5 МГц
Магнитная проницае- мость
Магнитная проницае- мость: вещественная часть JUz для частоты, ГГц: 3	0	0,1	*
9	0,1	0,2	—
мнимая часть JLi * для частоты, ГГц: 3*	4,0+0,2	4,0+0,2
9	0,8-0,9	1,0-1,1	—
Эффективная магнитная проницаемость ju эфф»
OCT 107.460007.006-92 С. 13
Продолжение табл. 6
для марки
М-2	М-3	ХВ-3,2	ХВ-10,6	зтп	Р-10
				+ 20; +30
—	—	35	20	—	—
—	—	70	30	—	—
—	—	0,41	0,775	—	—
—	—	б.ЗО-КГ4	12,0.1СГ4		—
—	—	0,20	0,15	—	—
—	—	—	—	—	1,85
—	—’	1,36	3,4	—
—			X»
—	—	—	—	—
—	—	—	—		—

С. 14 OCT 107.460007.006-92
Наименование показателя	Норма
	СЧ1	СЧ1Т	М-1
не менее, при частоте 5 МГц
Начальная магнитная проницаемость, Гс/Э	430+65	s0-°-w	—
Намагниченность на- сыщения, Гс	4500+450	1 4100+410'
Температурный коэф- фициент магнитной про- ницаемости	*10^ при температуре от ми- нус 60 до плюс 100 °C, 1/град
Тангенс угла магнит- ных потерь
Диэлектрическая по- стоянная			—
Тангенс угла ди- электрических потерь		—ь'
Диэлектрическая про- ницаемость вещественная часть &	11-12	11-12	* «Г
мнимая часть & *	0,1-0,2	0,1-0,2	1
OCT 107.4 60007.006-92 C. 15
Продолжение табл. 6
	,	.			£				>	>	Г			„	M	>	 для марки
М-2	М-3	1 ХВ-3,2	ХВ-10,6	этп	Р-10
—	—	—	—	—	2,90 13,0 -
—	—	—	—	—	15,0
•-	—	—	-	—	—
—w		>—	—		25-180
—	—	0,60	0,75	—	—
—	—	14,80	20,00	—	—
 —	—	0,015	0,07	—•	—
—	ш»	•мк	—	—*	—
-*	—	—	—	—	—
С. 16 OCT 107.4 60007.006-92
4.	МЕТОДЫ КОНТРОЛЯ
4.1.	Контроль поглощающих материалов, поставляемых в
готовом виде, проводится в соответствии с методиками, при-
веденными в НТД на поставку материалов.
4.2.	Контроль поглощающих материалов на соответствие
показателям объемного электрического сопротивления при по-
стоянном напряжении проводится в соответствии с методикой,
приведенной в ГОСТ 6433.2.
4.3.	Контроль поглощающих материалов на соответствие
показателям комплексной магнитной и диэлектрической про-
ницаемости/
4.3.1.	Определение комплексных значений магнитной
+	*) и Диэлектрической проницаемости
( 8 « 6 + с б У проводится в нормальных климатических
условиях на образцах в виде шайбы. Внешни i диаметр шайбы
16 мм, внутренний - 7 мм, толщина шайбы - 2 мм (для из-
мерений в диапазоне частот от 1,25 до 4,00 ГГц) и 1 мм
(для измерений в диапазоне частот от 4 до 10 ГГц). Шайба
изготавливается по девятому квалитету.
4.3.2.	Для определения магнитной проницаемости шайба
' из испытываемого материала помещается в короткозамкнутую
50-омную коаксиальную линию размером 16x7 мм вплотную
к короткому замыканию, т.е. в пучность магнитного поля. С
помощью измерителя комплексных коэффициентов передачи ти-
па Р4-38 (в диапазоне от 1,25 до 4,00 ГГц) или Р4-36
(в диапазоне от 4 до 12 ГГц) измеряется коэффициент стоя-
. чей волны и его фаза в коаксиальной линии с шайбой. Затем
: измеряется фаза коэффициента стоячей волны короткозамкну-
той линии без шайбы.
Действительная и мнимая части магнитной проницаемос-
ти определяются по формулам:
(Ф_Ф).Л
.	О X.
720 • Cl
OCT 107.460007.006-92 С. 17
V	*1
,U c ----------1------
^ст 1Г1.
Z
2JTcC '
где Л - длина волны в свободном пространстве;
d - толщина шайбы;
- фаза коэффициента стоячей волны короткозамкнутой
коаксиальной линии, градус;
- фаза коэффициента стоячей волны коротко замкнуто]
коаксиальной линии с исследуемой шайбой, распо-
ложенной вплотную к короткому замыканию, гра-
дус.
К
ctV"^ — коэффициент стоячей волны в короткозамкну-
той коаксиальной линии с исследуемой шайбой,
расположенной вплотную к короткому замыка-
нию.
4.3.3.	Для определения диэлектрической проницаемости
шайба из испытываемого материала помещается в короткозамк-
нутую 50-омную коаксиальную лййию~размером 16x7 мм на
расстоянии от короткого замыкания, равном четверти длины
волны, на которой производится измерение, т.е. в пучность
электрического поля. Для фиксации центра шайбь^на расстоя-;
нии /4 от короткозамкнутого конца изготовляются спе-
циальные фиксаторы из пенопласта с диэлектрической прони-
цаемостью су. 1,3, например ППУ-305А счплотностью
0,2 г/см^ в виде цилиндров диаметром 16 мм и внутренним
диаметром 7 мм и длиной, равной
* Под центром шайбы подразумевается место располо-
жения плоскости симметрии шайбы перпендикулярно ее оси.
С. 18 OCT 107.460007.006-92
С помощью измерителя комплексных коэффициентов пере-
дачи типа Р4-38 (в диапазоне от 1,25 до 4,00 ГГц) или
Р4-36 (в диапазоне от 4 до 12 ГГц) измеряется коэффициент
стоячей волны и его фаза в коаксиальной линии с шайбой. За-
тем измеряется фаза коэффициента стоячей волны короткозам-
кнутой линии без шайбы. Действительная и мнимая части ди«-
электрической проницаемости определяются по формулам:
где - фаза коэффициента стоячей волны короткозамкнутой
коаксиальной линии с исследуемой шайбой, распо-
ложенной на расстоянии Л. /4 от короткого за-
мыкания, градус;
К	- коэффициент стоячей волны в короткозамкну-
CTV*2 той коаксиальной линии с исследуемой шай-
бой, расположенной на расстоянии Л /4 от
короткого замыкания.
5. УСЛОВНЫЕ ОБОЗНАЧЕНИЯ МАРОК,
ПРАВИЛА И ПРИМЕРЫ ИХ ЗАПИСИ
Запись в технической документации материалов, приме-
няемых для изготовления объемных поглотителей и выпускае-
мых серийно, производится, в соответствии с условным обоз-
начением, указанным в НТД на поставку.
При записи составов, приготавливаемых на месте по-
требления, дается ссылка на настоящий документ.
Пример условного обозначения:
эдастачной магнитодиэлектрической пластины марки
ХВ-3^2:
OCT 107.460007.006-92 С. 19
Пластина эластичная магнитодиэлектрическая
марка ХВ-3,2 ТУ 6-00-5761783-322-89;
поглощающего материала на основе кремния (группа II):
Материал поглощающий, группа II
ОСТ 107.4 60007.006-92:
при необходимости указания конкретного состава:
Материал поглощающий, состав 2
' ОСТ 107.460007.006-92;
поглощающего материала на основе карбонильного желе-
за с малым содержанием карбонильного железа:
Материал поглощающий, подгруппа 1
ОСТ 107.460007.006-92;
при необходимости указания конкретного состава:
Материал поглощающий, состав 17
ОСТ 107.460007.606-927“’
С. 20 OCT 107.460007.006-92
ПРИЛОЖЕНИЕ 1
Справочное
ПЕРЕЧЕНЬ КЛЕЕВ, .
ПРИМЕНЯЕМЫХ ДЛЯ КРЕПЛЕНИЯ ПОГЛОТИТЕЛЕЙ
Состав, марка	Марка клея	Нормативно- техни- ческий документ на клей
Материалы на основе	БФ-4	ГОСТ 12172
кремния	ВК-9	ОСТ 4Г 0.029.204
	ВС-1 ОТ	ГОСТ 22345
	Эластосил
	11-01 (с подсло- ем П-11)	ТУ 6-02-857
Материалы на основе	БФ-4 ,	ГОСТ 12172
карбонильного железа	Д-9 ВК-9 К-300-61 К-400 ПУ-2 ПУ-2А ВТ-25-200 Эластосил 11-01 (с подсло- ем П-11)	ОСТ 4Г 0.029,204 ОСТ 4Г 0.029.204 ОСТ 4Г 0.029.204 ОСТ 4Г 0.029.204 ОСТ 4Г 0.029.204 ОСТ 4Г 0.029.204 , ОСТ 4Г 0.029.204 ТУ 6-02-857
Феррит марок СЧ1,	БФ-4	ГОСТ 12172
СЧ1Т	ПУ-2	ОСТ 4Г 0.029.204 '
Пластины магнитоди-	ПУ-2	ОСТ 4Г 0.029.204
электрические марок М-1, М-2, М-3
Пластины эластичные YD	БФ-4	ГОСТ 12172
Примечание. Допускается применение других
марок Эластосила для крепления поглотителей подслоем П-11.
ПРИЛОЖЕНИЕ 2
Справочное
ПЕРЕЧЕНЬ КЛЕЕВ, ПРИМЕНЯЕМЫХ ДЛЯ КРЕПЛЕНИЯ ПОГЛОТИТЕЛЕЙ
К ДЕТАЛЯМ, ИМЕЮЩИМ МЕТАЛЛИЧЕСКИЕ И НЕМЕТАЛЛИЧЕСКИЕ
(НЕОРГАНИЧЕСКИЕ) ПОКРЫТИЯ
Вид покрытия	Условное обозначение покрытия по ГОСТ 9.306	Марка клея
Кадмиевое хроматиро- ванное	Кд ... хр	ВК-9
Цинковое хроматирован-		ВК-9, К-300-61,
ное	Н ... хр	К-400
Никелевое	Н ...	ВК-9, К-3 00-61, К-400,
Никелевое химическое	Хим.Н ...	ВТ-25-200, Д-9 ВК-9, ВТ-25-200
Серебряное	Ср ...	БФ-4, ВК-9, К-300-61,
Окисное анодное	Ан.Окс.	К-400, ПУ-2, ПУ-2А БФ-4, ВК-9, К-300-61,
Окисное анодное хрома-		К-400, ВТ-25-200, ПУ-2, ПУ-2А, Д-9 БФ-4, ВК-9, ПУ-2, ПУ-2А,
тированное	Ан.Окс*хр.	ВТ-25-200, Д-9
Окисное фосфатное	Хим.Окс.фос.	БФ-4, ВК-9, К-300-61,
		К-400, ПУ-2, ПУ-2 А, Д-9
ОСТ 107.460007.006-92 С. 21
Продолжение
Вид покрытия	Условное обозначение покрытия по ГОСТ 9.306	Марка к поя
Окисное фторидное Сплав олово-вискгут	Хим.Оке.э О-В и ...	ВК-9, К-300-61, К-400, ПУ-2, ПУ-2А, Д-9 ВК-9, К-300-61, К-400
22 OCT 107.4 60007.006-92
OCT 107.460007.006-92 С. 23
ПРИЛОЖЕНИЕ 3
Справочное
ПЕРЕЧЕНЬ ЛАКОВ, ПРИМЕНЯЕМЫХ ДЛЯ
ЗАЩИТНОГО ПОКРЫТИЯ ПОГЛОТИТЕЛЕЙ
' *--	*	<	--  . ... о—— Состав, марка	Марка лака	Нормативно-технический документ на лак
Материалы на осно- ве карбонильного же- леза	УР-231 • ФЛ-582 ЭП-73 0 ФП-525	ТУ 6-21-14 ТУ 6-10-123 6 ГОСТ 20824 ТУ 6-10-1653
Пластины эластич- ные марок ХВ	УР-231	ТУ 6-21-14
С. 24 OCT 107.460007.006-92
ГОСТ 7032
ТУ 6-03-388
ГОСТ 13610
ГОСТ 10587
ТУ 6-05-1122
г7—Zl—ilO-iiU /"
ГОСТ 2169
ТУ 48-4-297
ГОСТ 12172
ПРИЛОЖЕНИЕ 4
Справочное
।
ПЕРЕЧЕНЬ
НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ НА
МАТЕРИАЛЫ
Наименование	[ Нормативно-технический
материала	документ
Глина бентонитовая
Диэтиленгликольуретан
(ЛГУ) технический
Железо карбонильное
радиотехническ ое
Смола эпоксидная марки
ЭД-16
Полиэфир № 1
Полиэтилен
Тальк
Кремний кристаллический
Карбид кремния
Клей БФ-4
Материалы керамические
радиотехнические типа В,
класс УП, группа "б"
Феррит марки СЧ1
Феррит марки СЧ1Т
Пластины магнитоди-
электрические марок М-1,
М-2, М-3
Пластины эластичные
марок ХВ
Элемент токопроводящий
пластинчатый ЭТИ
иЗО-неТйлТеТраги^р^ . . t	о >
ср Тяпебыи ангидрид срЛ мо-ТУ ) - / Ч * <77
z-Zerjr C/VCvI. '
ОСТ 11 0309
ЭР0.045.24 7 ТУ
ПМЖИ.750710.001 ТУ
ТУ 6-00-5761783-346
ТУ 6-00-5761783-322
ТУ 11-75 ОЖ0.4 67.090 ТУ
OCT 107.460007.006-92 С. 25
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. УТВЕРЖДЕН Президентом Ассоциации СТЭМС
2. ВВЕДЕН В ДЕЙСТВИЕ директивным письмом Ассоциации
СТЭМС от 26.11.92 No 017-107/К/27101
3» ИСПОЛНИТЕЛИ: С.С.Куруч, Д.Н.Покусин, Н.И.Морозова
4.	ЗАРЕГИСТРИРОВАН
5.	Срок первой проверки 1997 г.
Периодичность проверки 5 лет.
6.	ВЗАМЕН ОСТ 4Г 0.029.205, редакция 1-78
7.	КЛЮЧЕВЫЕ СЛОВА: материалы для объемных поглотите-
лей высокочастотной энергии; материалы на основе карбониль-
ного железа^ материалы на основе кремния; материалы, изго-
тавливаемые на месте потребления; материалы, поставляемые
в готовом виде.
8.	АННОТАЦИЯ
Отраслевой стандарт ОСТ 107.460007.006-92 уста-
навливает номенклатуру марок материалов, поглощающих вы-
сокочастотную энергию, их химический состав и основные
технические характеристики.
9.	ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 9.306-85	Приложение 2
ГОСТ 2169-69	Приложение 4
ГОСТ 6433.2-71	4.2
ГОСТ 7032-75	Приложение 4
ГОСТ 10587-84	Приложение 4
ГОСТ 12172-74	Приложение 1
ГОСТ 13610-79	Приложение 4
ГОСТ 16337-77	Приложение 4
ГОСТ 20824-81	Приложение 3
ГОСТ 22345-77	Приложение 1
ОСТ 4Г 0.0292204	Приложение 1
ОСТ 11 0309-85	Приложение 4
С. 26 OCT 107.460007.006-92
Обозначение НТД,
на который дана ссылка
Номер пункта, подпункта,
перечисления, приложения
ТУ 6-00-5761783-322-89
ТУ 6-00-5761783-34 6-91
ТУ 6-02-857-76
ТУ 6-03-388-75
ТУ 6-05-1122-7 6
ТУ 6-10-1236-77
ТУ 6-10-1653-78
ТУ 6-21-14-90
ту
ТУ 48-4-297-74
ПМЖИ.750710.001 ТУ
ЭР0.045.247 ТУ
Р4.054.102-89
ТУ
5; Приложение 4
Приложение 4
Приложение 1
Приложение 4
Приложение 4
Приложение 3
Приложение 3
Приложение 3
Приложение 4
Приложение 4
Приложение 4
Приложение 4
Приложение 4
1.5, 2.4
flpif/wnt ение у
OCT 107.4 60007.006-92 С. 27
СОДЕРЖАНИЕ
1.	Марки .................................... J
2.	Химический состав ........... . .......... 3
3.	Основные свойства ........................ 5
4.	Методы контроля ......................... 1G
5.	Условные обозначения марок, правила и приме-
ры их записи ....................... .....	18
Справочное приложение 1. Перечень клеев, приме-
няемых для крепления поглотителей........ 20
Справочное приложение 2. Перечень клеев, приме-
няемых для кропления поглотителей к деталям,
имеющим металлические и неметаллические
(неорганические) покрытия ................	21
Справочное приложение 3. Перечень лаков, приме-
няемых для защитного покрытия поглотителей. . .	23
Справочное приложение 4. Перечень нормативно—
технической документации на материалы......	24
С. 28 OCT 107.460007.006-92
Лист регистрации изменений
Номер изме- нения	Номер листа (страницы)				Номер доку- мента	Под- пись i	Дата вне- се- ния изм.	Дата вве- дения изм.
	изме-! нен- 1 но го |	заме- нен- ного	но- вого	анну- лиро- ванного
	3					аа?
2»		—		—		ta.r
3 -	2^. ZG	0^ г.год.1/
УТВЕРЖДЕНО
icrpM утверждения
ЙГ ’ О У- 2000 г.
ИЗВЕЩЕНИЕ 1
об изменении ОСТ 107.460007.006-92 г.
«Материалы для объемных поглотителей высокочастотной энергии. Марки.»
Дата заедания с момента утверждения
зм.
Содержание изменения
Лист Листов
1
Стр.З п.1.5
Содержание п.1.5 перечеркнуть и заменить Вкладышем 1
Стр.З п.2.4
Содержание п.2.4 перечеркнуть
Причина изменения
Указание о внедрении
жазание с внесении изменений
Снятие ограничения по сроку действия
________стандарта (шифр 01)________
На заделе не отражается
Приложения
Изменения внести путем простановки
_________штампа или тушью__________
Вкладыш на 1 листе
1
Нормоконтролер ГЛ. С. Ж укова
Редактор М.С.Ж укова
Технический редактор О. И. М а р т и н к е в И Ч
Корректор Р. К. А ш у р к о
Подписан в печать 16.02.93. Бумага типографская № 1.
Формат 60x84/16. Объем 1,75 печ. л. Тираж 200.
Заказ 91/121.
УТВЕРЖДЕНО Листом утверждения	f 0 Г) » АГ 2007 г.	'/$ jZ - У 1у£	"^Z- ИЗВЕЩЕНИЕ 2	'£	- об изменении ОСТ 107.460007.006-92	-t '7 «Материалы для объемных поглотителей высокочастотной энергии. Марки» Дата введения с момента утверждения
Изм.	Содержание изменения		Лист 1	Листов 1
2
Стр. 4 таблица 2Примечания Дополнить пунктом 3 на вкладыше 1 Стр. 24 Приложение 4 Добавить в конце таблицы: ИЗО-метилтетрагидрофталевый ан-	I	ТУ 6-10-124-91 гидрид для эпоксидных смол	1 Стр.26 п. 9 добавить в конце таблицы ТУ 6-10-124-91	|	Приложение 4
•	Причина изменения		Отработка документа (шифр 02)
Указание о внедрении		На заделе не отражается
Указание о внесении изменений		Изменения внести вклейкой вкладыша и тушью
Приложения		Вкладыш 1
i	 J
УТВЕРЖДЕНО
Листом утверждения
«/И »	2011 г.
]Ц115
ИЗВЕЩЕНИЕ 3
об изменении ОСТ 107.460007.006-92
«Материалы для объемных поглотителей высокочастотной энергии. Марки
Дата введения с момента утверждения
Изм.	Содержание изменения	Лист 1	Листов 1
3
С. 24, Приложение 4
Тальк	ТУ5727-001-10733471-99 ТУ 21 25 207 86
С. 26, графа «Обозначение НТД, на который дана ссылка» ТУ 5727-001-10733471-99 ТУ 424-25-207-86
Причина изменения	Отработка документа ( шифр 05)
Указание о внедрении	На заделе не отражается
Указание о внесении изменений	Изменение внести тушью
Приложения	-
