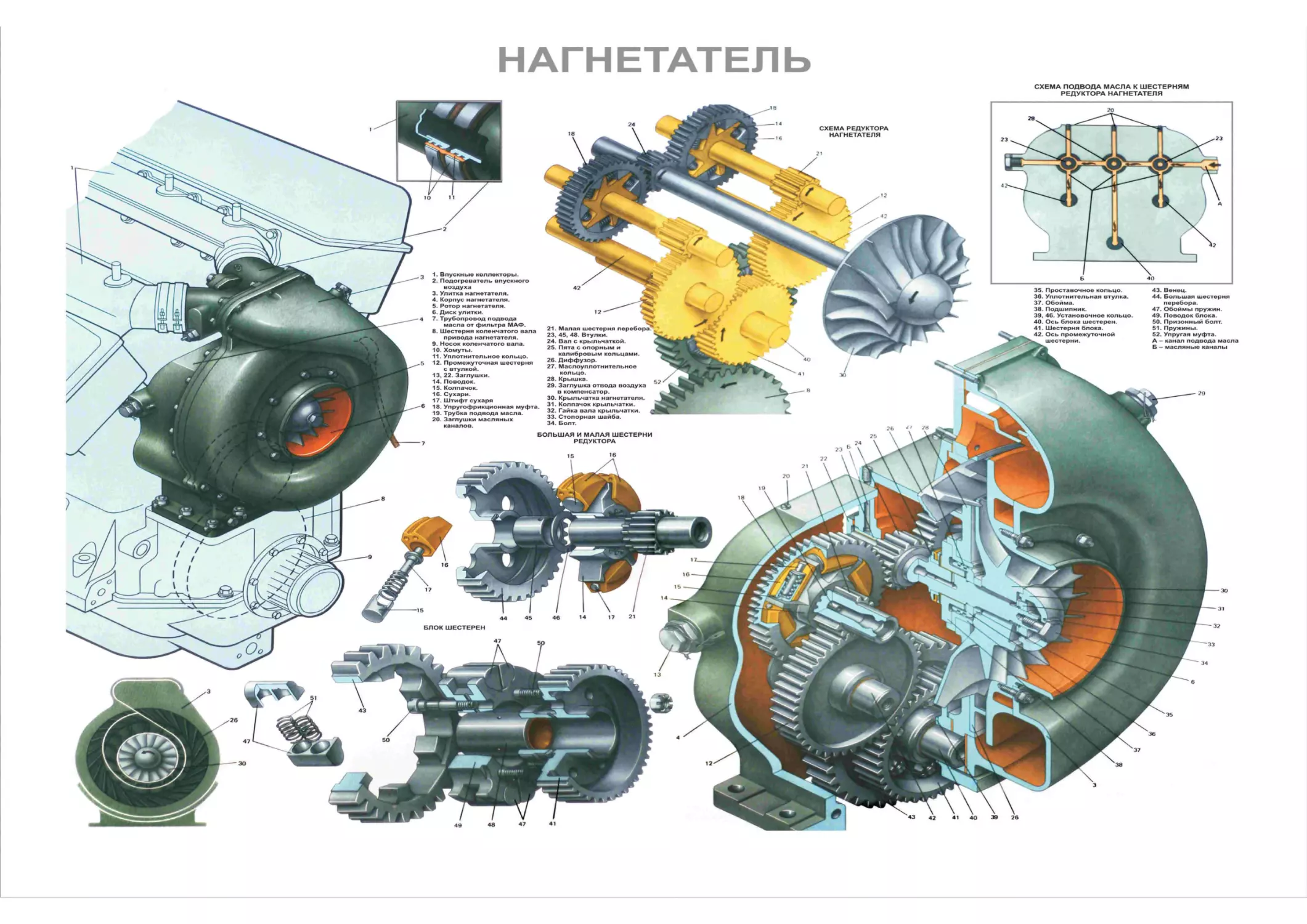

НАГНЕТАТЕЛЬ

СХЕМА ПОДВОДА МАСЛА К ШЕСТЕРНЯМ
РЕДУКТОРА НАГНЕТАТЕЛЯ

БЛОК ШЕСТЕРЕН

21. Малая шестерня перебора.

23, 45, 48. Втулки.

24. Вал с крыльчаткой.

25. Пята с опорным и
калибровым кольцами.

26. Диффузор.

27. Маслоуплотнительное

43. Венец.

44. Большая шестерня
перебора.

47. Обоймы пружин.

49. Поводок блока.

50. Призонный болт.

51. Пружины.

52. Упругая муфта.

СХЕМА РЕДУКТОРА
НАГНЕТАТЕЛЯ

1. Впускные коллекторы.

2. Подогреватель впускного
воздуха

3. Улитка нагнетателя.

4. Корпус нагнетателя.

5. Ротор нагнетателя.

6. Диск улитки.

7. Трубопровод подвода
масла от фильтра МАФ.

8. Шестерня коленчатого вала
привода нагнетателя.

9. Носок коленчатого вала.

10. Хомуты.

11. Уплотнительное кольцо.

12. Промежуточная шестерня
с втулкой.

13, 22. Заглушки.

14. Поводок.

15. Колпачок.

16. Сухари.

17. Штифт сухаря

18. Упругофрикционная муфта.

19. Трубка подвода масла.

20. Заглушки масляных

28. Крышка.

29. Заглушка отвода воздуха
в компенсатор.

30. Крыльчатка нагнетателя.

31. Колпачок крыльчатки.

32. Гайка вала крыльчатки.

33. Стопорная шайба.

34. Болт.

35. Проставочное кольцо.

36. Уплотнительная втулка.

37. Обойма.

38. Подшипник.

39, 46. Установочное кольцо.

40. Ось блока шестерен.

41. Шестерня блока.

42. Ось промежуточной
шестерни.

БОЛЬШАЯ И МАЛАЯ ШЕСТЕРНИ
РЕДУКТОРА
