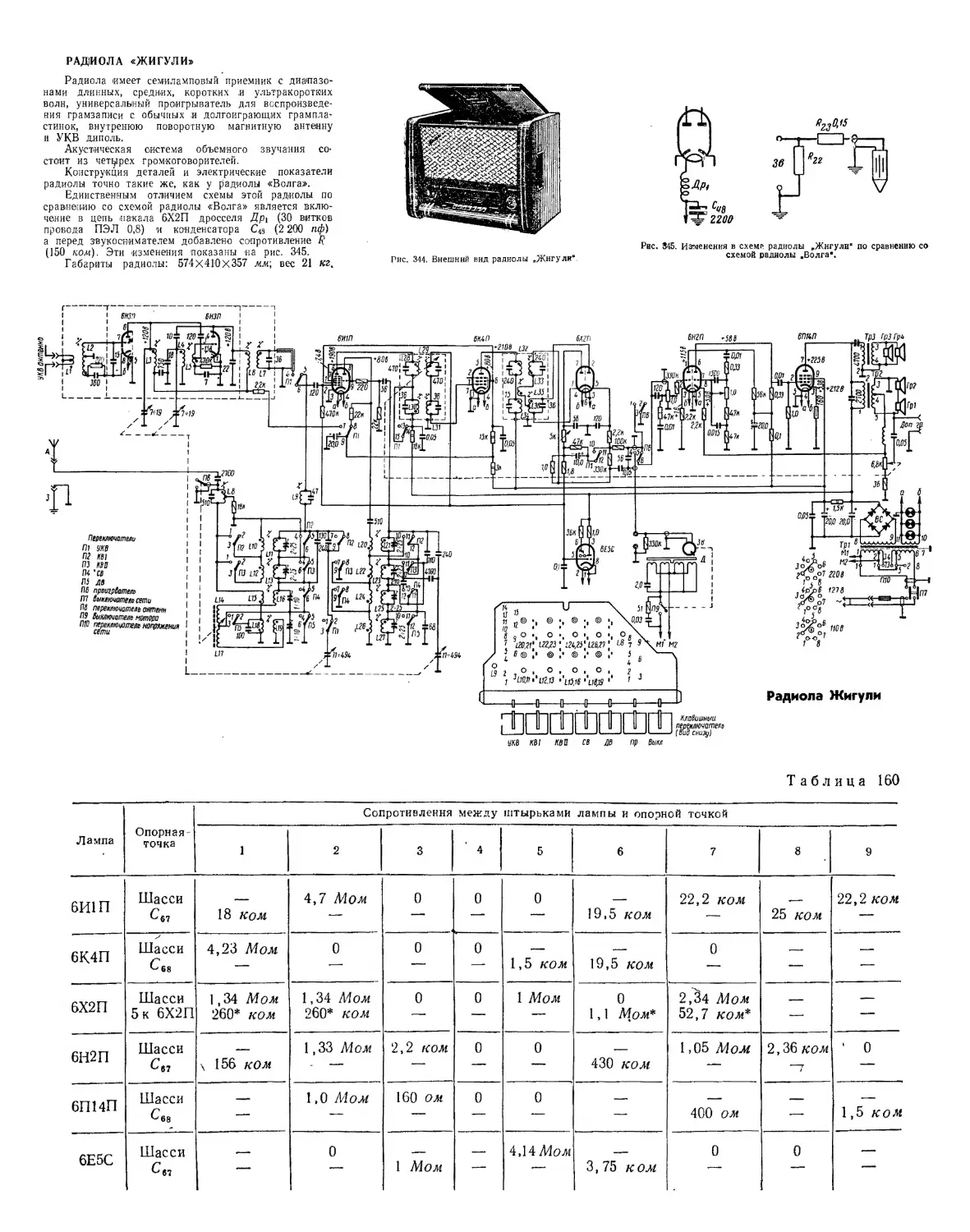

РАДИОЛА «ЖИГУЛИ»
Радиола имеет семиламповый приемник с диапазо-
нами длинных, средних, коротких и ультракоротких
волн, универсальный проигрыватель для воспроизведем
ния грамзаписи с обычных и долгоиграющих грампла-
стинок, внутренюю поворотную магнитную антенну
и УКВ диполь.
Акустическая система объемного звучания со-
стоит из четырех громкоговорителей.
Конструкция деталей и электрические показатели
радиолы точно такие же, как у радиолы «Волга».
Единственным отличием схемы этой радиолы по
сравнению со схемой радиолы «Волга» является вклю-
чение в цепь «накала 6Х2П дросселя Др1 (30 витков
провода ПЭЛ 0,8) и конденсатора С4з (2 200 пф)
а перед звукоснимателем добавлено сопротивление R1
(150 ком), Эти изменения показаны на рис. 345.
Габариты радиолы: 574X410x357 мм; вес 21 кг*
Рис. 344. Внешний вид радиолы „Жигули"
Рис. 345. Изменения в схеме радиолы „Жигули" по сравнению со
схемой радиолы „Волга*.

>П
Переключатели
П1 УКВ
М КВ1
ПЗ КВВ
П4 'СВ
П5 ДВ
ПС проигрбатело
т Выключатель сети
ПЙ переключатель антенн
Выключатель мотора
ПЮ переключатель напряжения
УКВ КВ1 КВП св ДВ пр Выкл
Радиола Жигули

Таблица 160
Лампа	Опорная- точка	Сопротивления между штырьками лампы и опорной точкой
		1	2	3	4	5	6	7	8	9
етдп ГТ	Шасси	..		4,7 Мом	0	0	0				22,2 ком		22,2 ком
orll 11	С67	18 ком	•			—	19,5 ком	,—	25 ком	—
i?tz А ГТ	Шасси	4,23 Мом	0	0	0	..  —		0				— —
Ы\411	^68	—	-—	—	—	1,5 ком	19,5 ком	" 	—	—
cvon	Шасси	1,34 Мом	1,34 Мом	0	0	1 Мом	0	2,34 Мом		—
OAZil	5 к 6Х2П	260* ком	260* ком	—	—	—  -	1,1 Мом*	52,7 ком*	—	—
АТЛОГТ	Шасси	—	1,33 Мом	2,2 ком	0	0	—.—	1,05 Мом	2,36 ком	 0
	£«7	\ 156 ком	—	—	—	—	430 ком	—	—~Г 1	—
6Ш4П	Шасси Обе	—	1,0 Мом	160 ом	0	0	—	400 ом	—	1,5 ком
гуг Ср	Шасси		0		1	——	4,14 Мом		0	0
	св7	—	*		1 Мом	—-		3,75 ком	•—	—
