Общие сведения. Магнитофон «Легенда-401» (рис.
14)—переносный, двухдорожечный, монофонический,
предназначен для записи фонограмм на магнитную лен-

Основные технические данные магнитофона приведены
в приложении 1.

Конструкция. Магнитофон «Легенда-401» является од-
ной из модификаций магнитофона «Спутник», поэтому
размещение его основных узлов, органов управления и
индикации, элементов питания одинаково, но имеются и
некоторые отличия: в магнитофоне «Легенда-401» преду-
смотрена возможность (через специальный разъем)
установки «радиокассеты»; на верхнем полукорпусе маг-
нитофона закреплен металлический декоративный шильд,
прикрывающий динамическую головку типа 0,5-ГД-21;
крышка кассетного отсека выполнена из прозрачного
полистирола; магнитофон «Легенда-401» размещается в
специальном чехле с ремнем, в котором имеется футляр
для хранения кассет типа МК, микрофона и кабеля для
внешних соединений; магнитофон комплектуется микро-
фоном МД-64А с кнопкой дистанционного управления
при автономном питании, т. е. может использоваться
как репортерский магнитофон.

Кинематическая схема лентопротяжного механизма и
принципиальная схема аналогичны схемам магнитофона
«Спутник».
Магнитофон «Легенда-401»

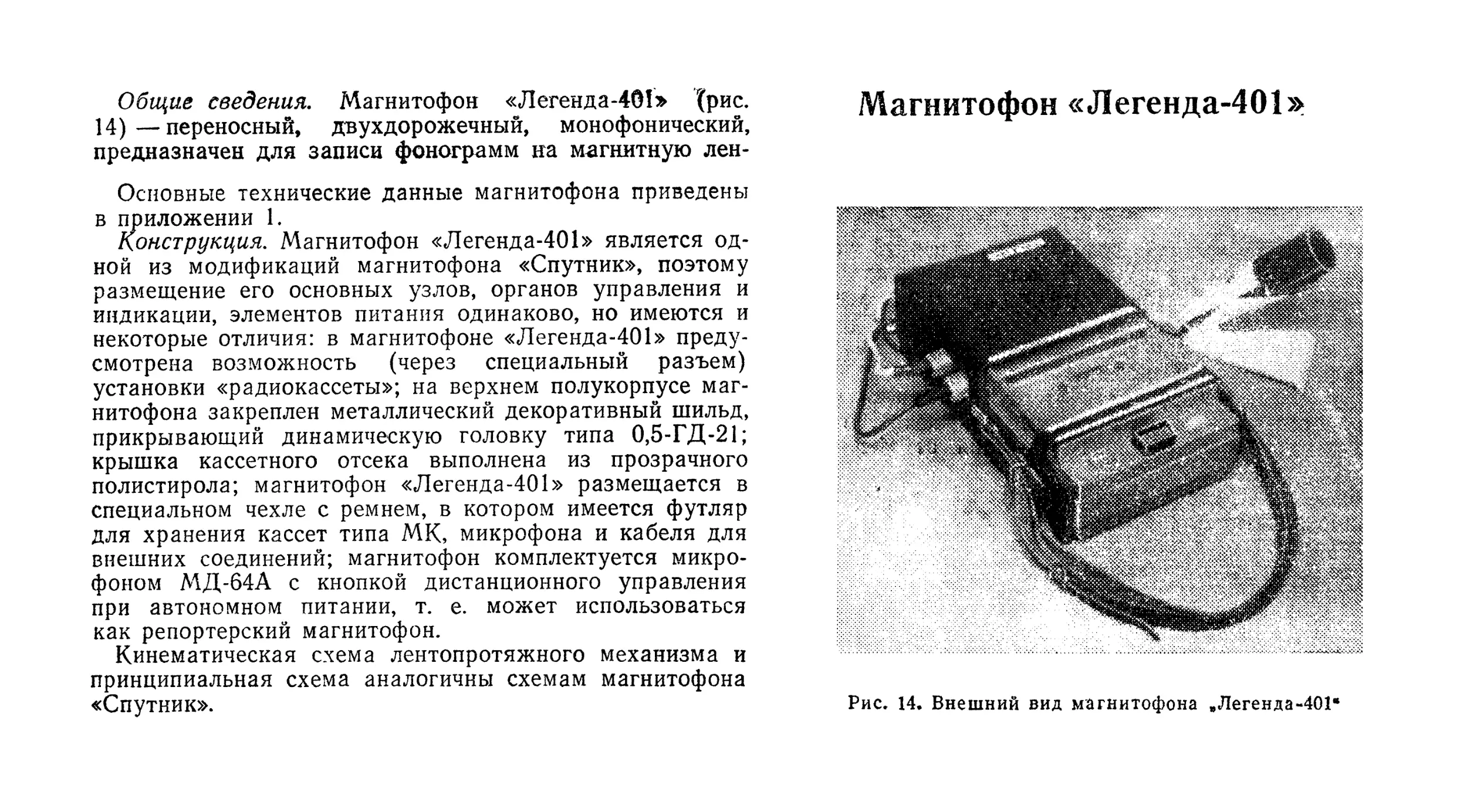

Рис. 14. Внешний вид магнитофона „Легенда-401*
