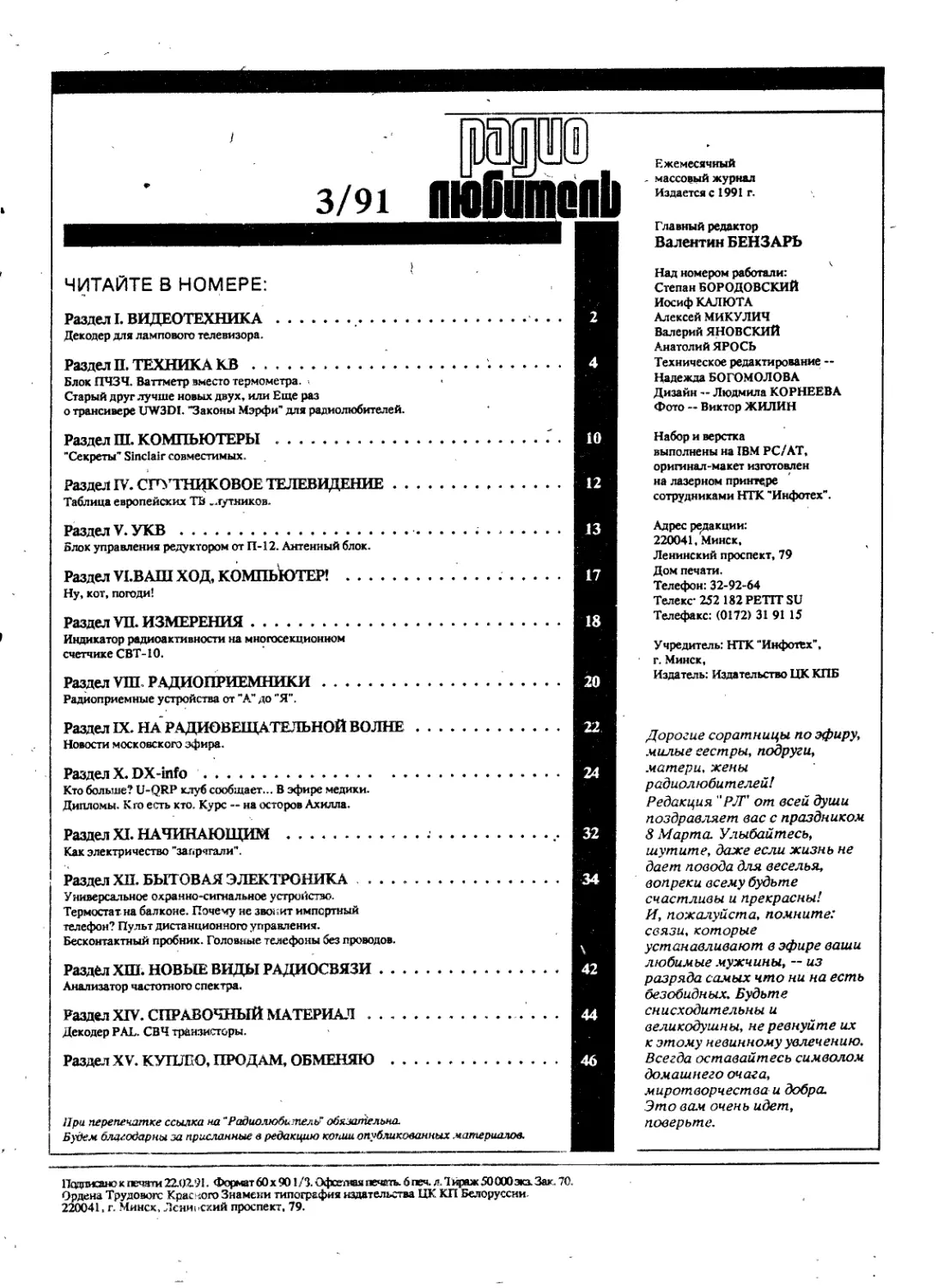

3/91 1
ЕЛЬ
ЧИТАЙТЕ В НОМЕРЕ:
Раздел I. ВИДЕОТЕХНИКА
Декодер для лампового телевизора.
2
Раздел П. ТЕХНИКА КВ.........................
Блок ПЧЗЧ. Ваттметр вместо термометра.
Старый друг лучше новых двух, или Еще раз
о трансивере UW3DI. "Законы Мэрфи" для радиолюбителей.
4
Раздел Ш. КОМПЬЮТЕРЫ
"Секреты" Sinclair совместимых.
10
Раздел IV. СПУТНИКОВОЕ ТЕЛЕВИДЕНИЕ
Таблица европейских ТВ .путников.
I 12
РазделУ. УКВ..........................
Блок управления редуктором от П-12. Антенный блок.
Раздел VI.BAHI ХОД, КОМПЬЮТЕР! . . .
Ну, кот, погоди!
13
17
Раздел VH. ИЗМЕРЕНИЯ..............
Индикатор радиоактивности на многосекционном
счетчике СВТ-10.
18
Раздел УШ РАДИОПРИЕМНИКИ.............
Радиоприемные устройства от "А” до "Я".
Раздел IX. НА РАДИОВЕЩАТЕЛЬНОЙ ВОЛНЕ
Новости московского эфира.
20
Ежемесячный
массовый журнал
Издается с 1991 г.
Главный редактор
Валентин БЕНЗАРЬ
Над номером работали:
Степан БОРОДОВСКИЙ
Иосиф КАЛЮТА
Алексей МИКУЛИЧ
Валерий ЯНОВСКИЙ
Анатолий ЯРОСЬ
Техническое редактирование —
Надежда БОГОМОЛОВА
Дизайн — Людмила КОРНЕЕВА
Фото - Виктор ЖИЛИН
Набор и верстка
выполнены на IBM PC/AT,
оригинал-макет изготовлен
на лазерном принтере
сотрудниками НТК "Инфотех".
Адрес редакции:
220041, Минск,
Ленинский проспект, 79
Дом печати.
Телефон: 32-92-64
Телекс- 252 182 PETIT SU
Телефакс: (0172) 31 91 15
Учредитель: НТК "Инфотех”,
г. Минск,
Издатель: Издательство ЦК КПБ
Раздел X. DX-info ..................... . . . .
Кто больше? U-QRP клуб сообщает... В эфире медики.
Дипломы. К го есть кто. Курс — на осторов Ахилла.
24
Раздел XI. НАЧИНАЮЩИМ
Как электричество "запрятали".
32
Раздел ХП. БЫТОВАЯ ЭЛЕКТРОНИКА . . .
Универсальное охранно-сигнальное устройство.
Термостат на балконе. Почему не звонит импортный
телефон? Пульт дистанционного управления.
Бесконтактный пробник. Головные телефоны без проводов.
34
Раздел ХШ. НОВЫЕ ВИДЫ РАДИОСВЯЗИ
Анализатор частотного спектра.
42
Раздел XIV. СПРАВОЧНЫЙ МАТЕРИАЛ
Декодер PAL. СВЧ транзисторы.
44
Раздел XV. КУПЛЮ, ПРОДАМ, ОБМЕНЯЮ
46
При перепечатке ссылка на “Радиолюбитель" обязательна.
Будем благодарны за присланные а редакцию копии опубликованных материалов.
Дорогие соратницы по эфиру,
милые сестры, подруги,
матери, жены
радиолюбителей!
Редакция "РЛ" от всей души
поздравляет вас с праздником
8 Марта. Улыбайтесь,
шутите, даже если жизнь не
дает повода для веселья,
вопреки всему будьте
счастливы и прекрасны!
И, пожалуйста, помните:
связи, которые
устанавливают в эфире ваши
любимые мужчины, — из
разряда самых что ни на есть
безобидных. Будьте
снисходительны и
великодушны, не ревнуйте их
к этому невинному увлечению.
Всегда оставайтесь символом
домашнего очага,
миротворчества и добра.
Это вам очень идет,
поверьте.
Подписано к печати 22.02.91. Формат 60х 901 /3. Офсеттая печать, б печ. л. '1 пряж 50 000 эка Зак. 70.
Ордена Трудового Красного Знамени типография издательства ЦК КП Белоруссии.
220041, г. Минск, Ленинский проспект, 79.
ДЕКОДЕР ДЛЯ
ЛАМПОВОГО
ТЕЛЕВИЗОРА
энный декодер
предназначен для
установки в лам*
повые телевизо-
ры с блоком цвет-
ности ВЦИ-1. Его
кРпструкцидразработана иким
образом, чтобы максимально об-
легчить его установку и настрой-
ку. Декодер изготовлен на базе
михросхемыТВАЗбЮ. Практи-
чески без ухудшения качества
цветного изображения в нем
можно использовать отечествен-
ные микросхемы К174ХА28 н
КХА039.
Принципиальная схема деко-
дера изображена на рис.1.
Полный цветовой телевизион-
ный сигнал амплитудой 1В по-
ступает через конденсатор С1
на полосовой фильтр LI С2, на-
строенный на частоту поднесу-
щей сигнала цветности 4,43
МГц. Выделенный им Сигнал
цветности через резистор R1 и
конденсатор СЗ поступает на
вход микросхемы.
С вывода 5 микросхемы сигнал
поступает па линию задержки
ВТ1. Для согласования линии за-
держки служат элементы 12, С17,
R12. Резистором R12 устанавли-
вают амплитуду задержанного
сигнала 250 мв. Подстройкой
контура L2 устраняют разнояр-
кость строк на цветном изобра-
жении.
Конденсатор С23 служит для ус-
тановки частоты задающего ге-
нератора (8.867238 МГц). Часто-
ту генератора устанавливают с
помощью частотомера. Можно
установить частоту генератора,
подав на декодер сигнал, запи-
санный в системе ПАЛ. Движок
переменной емкости С23 уста-
навливают в среднее между дву-
мя положениями, в которых цвет
пропадает.
+24В
корпус
вход
ПЦТС
Cl
47
LI
(4,43МГц)
+12В
C26
20Ш)
R3
10
DA2
K142EH8S
C2
68
R1
620
R2
330
«Т rlh
0,01 II
СЗ =т=
0,01
1
2 3 4 9
DAI
TDA3510
С8
10,0
R8
2,2k
R9
10k
R10
2,2k
VT3
KT3156
R7
10k.
C5
1000
R6
Ik
R4 VT1
10 КТ3156
Cll
l.o
CIO
1,0
- (B-Y)
С12
1.0
21
17
И
12
10
8
24
C14
0,1
R5
3,6k
VT2
КТ3156
VT4
KT3156
Рис. 1
СИ
100В
Rll
15k
20
5
7
C16
0,1
VD1
D814B
С9
10,0
-ЛИГ)
R14
680
C26 R17
0,01 2,2к
is A
C17*
120
— 2 3
’Oh r1
18
14
15
13
6 16
19 22
0,1
С20
1,0
1.0
C15
10,0
C24
15
C19 .
1,0 1
С21 С22 С23 ZQ1
0,022 5/25 8,86МГц
«18
4,7
С25
R12
470
R13
100
L3
8мкГ
R16*
2 РаёиолюЬитель 3/91
4
ВИДЕОТЕХНИКА
Выходные цветоразностные снг-
, налы поступают на эмитерные
повторители, выполненные на
транзисторах VT1, VT 3. Пере-
менные резисторы R8, R10 слу-
жат для установки требуемой ам-
плитуды выходных сигналов. Че-
рез разделительные конденсато-
ры СЮ, СИ цветоразностные
сигналы подключаются к точкам
КТ11, КТ20 блока цветности
БЦИ-1 (параллельно сигналам
СЕКАМ).
При опознавании сигнала ПАЛ
на выводе 21 микросхемы 3510
появляется положительный по-
тенциал +11 В, Это напряжение^,
используется вдекодере для ком-
мутации выходных каскадов с
целью обеспечения работы бло-
ка цветности в автоматическом
режиме.
Особенностью данного декодера
является то, что вместо трехуров-
невого строчного стробирующе-
го импульса в нем используется
обычный строчный импульс. Как
показывает Опыт, данные микро-
схемы достаточно стабильно ра-
ботают при таком стробирующем
сигнале. Для его формирования в '
ламповом телевизоре использу-
ется строчный нмпульс амплиту-
дой 100 В (СИ 100 В) — контакт
6 В разъема Х7Б блока коллекто-
ра.
Блок питания декодера собран на
микросхеме КД42ЕН8В. Входное
напряжение +24 снимают с кон-
такта 1В разъема Х7Б блока кол- ,
лектора. Микросхему DA2 жела-
тельно установить на небольшой
радиатор.
В некоторый случаях прн уста-
новке декодера для лучшего
удержания цвета на плохих копи- а»
ях необходимо установить рези- е;
CTOpR16. Его сопротивление под- X
бирают в пределах 100 - 510к. £
ПЕЧАТНАЯ ПЛАТА
РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
Поправки
Как правильно заметили «своих пись-
мах О.А.Шувалов из Минска»
В.Й.Ийняков из г. Добруша> Гомель-
ской области и другие читатели, н схе-
ме статьи “Декодер” (”РЛ”, 1/91> до-
пущены ошибки. Редакция приносит
извинения и благодаритза замечания.
Приводим перечень исправлений и
добавлений.
I. Нумерация выводив 2 и 13 микро-
схемы I) А! поменятк местами.
2. Видеосигнал приходит на вывод 9,
не обозначенный на схеме
3. А под диода VD3 должен быть соеди-
нен с базой транзистора VT5.
4. «НомипалЫ резисторов RU, R 1.5 —
56 к; R13, RI7 — 2к.
5. Номиналы емкостей на выводах X,
14 приведены по паспорту TDA4510.
6. Вход 4 (опознавание) декодера сое-,
линяют с выводом X микросхемы
KI74XA8 (МСА640) в телевизоре.
7. Номерами 1,2 на схеме обозначены
выходы цветоразностных сигналов.
Их подключают пархтлсльно цвето-
разностным СЕК AM без разрыва по-
следних.
8. Данные индуктивностей: L3 —- 8
•мкГ, L2 — 8 мкГ, LI 12 мкГ. L2,3—
33 виз ьЭ вплотную ПЭВ L1 — 49
витков вплотную ПЭВ 0,1 на каркас
контуров преселектора р/н “Океан*
(диаметр каркаса 6 мм).
9. На стр. 7 в последней строке первой
колонки после “Резистором R...” по?
ставить “Резистором R21...7 йдалее по
тексту.
в
По просьбам читателей приводим ри-
сунок печатной платы в масштабе 1:1.
3
С. БОРОДОВСКИЙ
(UC2AAO)
Л- СКАКУН
БЛОК
ПЧЗЧ
Е
лок ПЧЗЧ пред-
назначен для ра-
боты в составе
трансивера нлн
приемника с час-
тотой первой ПЧ
выше 30 МГц. Чув-
ствительность
блока не хуже 2 мкВ прн отноше-
нии сигнал-шум 10 db. Диапазон
АРУ при.измененин уровня вы-
ходного сигнала на 6 do более 60
db, диапазон ручной регулиров-
ки усиления более 80 db. Выход-
ная мощность усилителя 34 прн
сопротивлении нагрузки 4 Ом —
около 1 Вт, при сопротивлении
нагрузки 100 Ом — не менее 0,3
Вт. Уровень шумов на выходе
блока в полосе частот 3100 Гц не
более 100 мВ.
Принципиальная схема блока
приведена на рис 1. Усилитель
ПЧ — трехкаскадный. Первый
каскад выполнен на малошумя-
щем полевом транзисторе VT1.
Усиление каскада регулируется
изменением сопротивления ка-
нала па транзисторе VT2, вклю-
ченном в цепь отрицательной об-
ратной связи каскада. Такой ре-
гулировкой достигается высокая
линейность амплитудной харак-
теристики каскада прн измене-
нии его усиления.
Второй и третий каскады выпол-
нены на ОУ ДА1 и ДА2. Усиле-
ние каскадов регулируется изме-
нением сопротивления каналов
транзисторов VT3, VT4, которое
определяет коэффициент пере-
дачи ОУ. В дайной схеме коэф-
фициент каскада на ДА1 опреде-
ляется выражением из [1]:
R8 RS Ren VT2
К---- + 1, R -------
R R5 + RcnVT2
Рис. 1
4 Радиолюбитель 3/91
ТЕХНИКА КВ
Рис. 3
Рис. 2
При использовании в качестве
VT3, VT4 транзисторов типа
КП103М, у которых Ren отко. <
500 Ом, Ren закр. “ 100 мОм |*2J и
изменении напряжения назатво-
ре U3 - 0 - 5 В, суммарное сопро-
тивление будет изменяться в
пределах R 0,5 - 33 кОм и изме-
нение коэффициента усиления
будет составлять:
116
К.-201g-------36 db.
2
Конденсаторы С17 и С23 устра-
няют самовозбуждение ОУ, рези-
стор R12 •— возбуждение всего
3>акта ПЧ.
етектор выполнен на транзисто-
ре VT5 на основе смесителя пере -
множительного типа. Подробно
работа такого детектора описана
в [3]. На затвор VT5 подается сиг-
нал по форме близкий к меандру
и амплитудой не менее 4 В.
Сигнал 34 с выхода детектора
фильтруется цепью R17, R18,
С27-С29, ограничивающей поло-
су сигнала снизу частотой около
200 Гц и сверху около 3 кГц.
На микросхеме ДАЗ выполнен
предварительный усилитель 34.
Его полоса пропускания ограни-
чена сверху цепью обратной свя-
зи R20, СЗО. Усиление определя-
ется отношением R21 и R17+R18.
С выхода предварительного уси-
лителя сигнал через регулятор
громкости поступает па выход-
ной усилитель 34, выполненный
на микросхеме ДА5 и транзисто-
рах VT7-VT9. Нестандартное
включение ДА5, работающей на
источник тока на транзисторе
VT7, позволило более полно ис-
пользовать напряжение питания
и получить высокую линейность
УЗЧ [4].
К выходу предварительного уси-
лителя 34 подключен вход уси-
лителя - выпрямителя АРУ, вы-
полненного на микросхеме ДА4.
Подробно принципы работы и
методика.наладкн описаны в [5].
Конструктивно блок ПЧЗЧ вы-
полнен на печатной плате и за-
ключен в коробку, изготовлен-
ную из фольгированного стекло-
текстолита. При отсутствии стан-
дартных дросселей ДМ-0,1 ин-
дуктивности LI, L2 можно намо-
тать на кольцевых магнитопрово-
дах нз феррита М600, типоразмер
К 10x6x3. Обмотка содержит 20
витков провода ПЭЛШО-0,15.
Вместо L3, L4 можно применить
резисторы МЛТ-0,125 номина-
лом 100 - 200 Ом. Они Устанавли-
ваются на боковой стенке короб-
ки.
При исправных деталях и пра-
вильном монтаже настройка бло-
ка заключается в подборе кон-
денсаторов С2 - С5 по минималь-
ной неравномерности фильтров
Z1 и Z2 в полосе пропусканиями
подбору конденсатора С8 для на-
стройки контура на частоту 500
КГц. Настройка АРУ произво-
дится прн отладке приемного
тракта по методике, описанной в
Транзистор VT1 можно заменить
на КПЗОЗГ, VT7 на КТ342А,
КТ315, VT8, VT9 - на КТ817,
КТ816 соответственно. ДА1 и
ДА2 можно заменить на
К140УД1А, но прн этом напря-
жение* питания нужно умень-
шить де + 6,5 В. ДАЗ - ДА5 можно
заменить на 544УД2,574УД1.
Плата блока, односторонняя из
фольгированного стеклотексто-
лита размером 134 х 96 мм (рис.
2), никаких особенностей не име-
ет, хотя несколько примечаний
надо сделать. Транзистор VT1 ус-
танавливается со стороны монта-
жа так же, как и конденсаторы С8
и С9, подбираемые при настрой-
ке. Со стороны монтажа впаяны и
конденсаторы С17 и С23. Индук-
тивности L3 и L4 пришлось уста-
новить, как уже указывалось, вне
платы — на боковой стенке ко-
робки из стеклотекстолита, в ко-
торую она впаяна или закрепле-
на на стойках четырьмя болтами.
Если несколько расширить плату
н число реле РЭС-49 увеличить
до шести, можно применить еще
один ЭМФ, на “среднюю" поло-
су. Транзисторы VT8 и VT9 уста-
новлены на самодельных радиа-
торах высотой 20 мм. согнутых из
медн толщиной 1,5-2,0 мм. На ри-
сунке 3 радиаторы показаны пун-
ктирными линиями.
Не задействованные выводы
микросхем К140УД1Б отрезают-
ся. L3 и L4 подключены к точкам,
обозначенным на рисунке циф-
рами 14 и 15. Положительное и
отрицательное напряжения 12 В
«а другие концы этих индуктив-
ностей подаются по проводам,
проложенным отточек 8 и 10.
И последиее. Чтобы но загро-
мождать чертеж, не все детали на
нем обозначены. Это создает не-
которые неудобства, однако, как
показывает опыт, разобраться
что и где весьма просто. нользу-
ясь принципиальной схемой.
5
Рммл2 г <-
И. ПОДГОРНЫЙ (UC2AGL)
220050, Минск, а/я 76.
ВАТТМЕТР ВМЕСТО
ТЕРМОМЕТРА
В согласующем устройстве (антенном тьюнере), описание которого
. опубликовано в "РЛ" N1, для определения полезной мощности применя-
ется измеритель РЧ тока (термопара). Однако такой прибор в дефиците.
Но без него можно и обойтись, если определять отдаваемую в нагрузку
мощность с помощью ваттметра, выполненного на базе КСВ-метра.
Для этого из схемы устраняется реле К4, а вместо него устанавливается
тумблер на три положения S3. Если же схема ноль-метра не используется
(он является лишь вспомогательным прибором), то можно применить тум-
блер на два положения или оставить реле К4. Далее выполняется коммута-
ция в соответствии со схемой на рис. 1, и термопара исключается.
Ваттметр комбинируется с помощью включенного в режиме "обход"
эквивалента антенны. Замеряем ВЧ вольтметром напряжение на экви-
валенте. Определяем мощность:
Затем на шкалу прибора Ml наносим полученные значения отдавае-
мой мощности в ваттах. Резистор Кд - 500 К определяет чувствительность
ваттметра. После настройки его положение фиксируется.
В дальнейшем при работе иа реальную антенну, точность показаний
ваттметра будет зависеть от степени согласования выходного каскада
передатчика (трансивера) со входом антенной системы. Оточном согла-
совании, после правильной установки всех регулирующих элементов,
будут свидетельствовать показания КСВ-метра 1:1.
ВЫМПЕЛ
"ДЖЕЗКАЗГАН - КОСМИЧЕСКАЯ ГАВАНЬ”
" Учрежден ФРС Джезказфнской области, территорию которой "облю-
бовали” космонавты для приземления после завершения своих орбиталь-
ных жимов. .
Выйти выдается за радиосвязи, установленные с радиолюбителями
обнести, при этом необходимо набрать в течение каледарного года опре-
делемюе количество очков, равное числу лет, отделяющих нас от полета
в космос первого космонавта Земли Ю. А. Гагарина. За каждый последу-
ющий год добавляется 2 очка. Так, в 1990-м необходимо было набрать 58
очков, в 1991-м -- 60 ит.д. на различных КВ и УКВ диапазонах.
Коллективные радиостанции UL8RWR, UL8RWB, UL8RWF дают по 20
очков, радиолюбители-авиаторы области /позывные по списку диплома
"Советская Авиация и Космонавтика"/ дают по 15 очков, остальные
радиостанции области — по 5 очков. По одной радиосвязи с одной из
коллективных станций и одним радиолюбителем-авиатором -- обяза-
тельный минимум. При выполнении условий вымпела только на диапа-
зоне 160 м очки удваиваются /кроме радиостанций бывших 7, 8 и 9
районов). На УКВ достаточно провести 3 радиосвязи /для радиолюбите-
лей европейской части страны --1 связь/. Также достаточно одной ра-
диосвязи с орбитальным комплексом "Мир”. Связи в пределах одного
населенного пункта не засчитываются. В зачет идут радиосвязи с 1.01.90
г. Повторные разрешены на разных диапазонах (и на одном тоже) раз-
личным видом излучения. Условия получения вымпела для наблюдате-
лей аналогичны вышеперечисленным.
В День космонавтики, 12 апреля, а также в день приземления очеред-
ного космического корабля иа территории Джезказганской обаласти оч-
ки удваюваются. Заявка составляется в виде выписки из аппаратного
журанала н заверяется в СТК ДАСААФ или подписями двух радиолю-
бителей, имеющих позывные. Оплата производится почтовым перево-
дом в сумме трех рублей иа р/с 14205 Казахского акционерного ком-
мерческого банка в г. Приозерске Джезказганской области. Заявку,
квитанцию об оплате вымпела, а также художественные марки на 30
копеек высылать по адресу: 472200, Джезказганская обл., г. При-
озерск, а/я 1, дипломная комиссия.
Список радиостанций области, связи с которыми дают 15 очков:
UL7RE (ex UL7RER), UL7RBR, UL7RCN, UL7REE, RL7RBV.
ФРС Джезказганской области с 8 по 14 апреля 1991 года проводит
неделю активности, которая посвящена 30-летию Космической эры и
30-й годовщине полета в космос первого советского космонавта Ю.А.Га-
гарина. Неделя активности дает хорошую возможность для выполнения
условий вымпела "Джезказган - космическая гавань”. Десять радиолю-
бителей страны, набравшие наибольшее количество очков, будут на-
граждены этим вымпелом бесплатно. Бесплатно будут награждены так-
же три наблюдателя страны, показавшие лучший результат.
ФРС ДЖЕЗКАЗГАНСКОЙ ОБЛАСТИ
А.С.ПОПОВУ ПОСВЯЩАЕТСЯ
С 1 б марта по 7 мая будут проходить дни активности радиолюбите-
лей Свердловска н Краснотурьинска в честь А.С.Попова. Нужно на-
брать 100 очков на диплом. QSO с г.Краснотурьннском -- по 10 очков,
со Свердловской областью — по 2 очка, с мемориальной станцией
UK9P —20 очков. 16 марта и 7 мая очки удваиваются. Заявки высылать
иа адрес: 620219, г. Свердловск, ГСП-445, РТШ ДОСААФ, дипломной
комиссии. Деньги (1,3 руб.) с марками переводить на р/с 608713 в
Ленинском отделении жилсоцбанка г. Свердловска.
Tnx RA9CC
6 Радиолюбитель 3/91
ТЕХНИКА КВ
КАРАКАПТАН А. И. (UY50N)
ОБМЕН ОПЫТОМ
После публикации в "КВ н УКВ
обозрении” материала'"Методика
изготовления кварцевых фильт-
ров" получил множество вопросов.
Хочу ответить на них через "Ради-
олюбитель”. На рисунке показаны
фильтры, которые я изготовил без
каких-либо проблем. Кратко их
данные:
1) SSB.F - 5.000 кГц. РГ-07.
Корпус Б1. Rbx. -Rbhx. - 1,3 ком.
.2) CW.F - 5000 кГц. РГ-07.
Корпус Б1. Rbx. - Rbmx. - 430
Ом.
Прн втором варианте Rbx. -160
Ом.
3) SSB.F-5.200 кГц. КорпусБ!.
Rbx. - Rbmx. -1 ком.
4) SSB.F - 6.000 кГц. РГ-07.
Корпус'Б 1. F - 2,65 кГц. Rbx. "
Rbmx. « 730 Ом.
5) CW.F - б.ОООкГц. РГ-05. F -
420 Гц. Rbx. * Rbmx. - 430 Ом.
Рис. 1
«2
Rh -160 Ом И ЮН
120
I
Рис. 2
В. ЗАХАРЕНКО (UA4HRV),
443076, Куйбышев-76, ул. Балаковская, 22-70.
СТАРЫЙ ДРУГ
ЛУЧШЕ
НОВЫХ ДВУХ,
ИЛИ ЕЩЕ РАЗ О ТРАНСИВЕРЕ UW3DI
Продолжаем публикацию переделоктрансивера UW3DI (ламповый
вариант), предложенных Виталием Викторовичем Захаренко
(11А4НК¥КНацоминаем, что все они испытаны на практике н ноказа-
ли высокую эффективность.
Рис. 3
Рис. 4
RH-730OM 360 360 Rh-730Om
СИСТЕМА АРУ
Автоматическая регулировка
усиления (АРУ) вводится в транс-
ивер достаточно просто. Для этого
предварительно удаляют (см. схе-
му в "Радио", 5/1970, стр. 19) R25,
С34, отпаивают резистор R26,
разрывают соединение с шасси
верхнего конца контура L21, С35.
Освободившийся резистор R26
можно впоследствии использовать
в регуляторе усиления УВЧ. Заты:
собираю! Ьотласно рис.1 цепь с
элементами VD1, Rl, Cl, R2, С4.
К этой же цепи можно подклю-
чить S-метр, который представля-
ет вольтметр с пределом 10-15 В.
Включают трансивер и на слух
подбирают резистор R1 (4,7 - 27
К) по наиболее приемлемому вре-
мени "отпускаийя" цепи АРУ. Не-
смотря на свою простоту, эта схе-
ма не дает неприятных "хлопков"
при работе, если между конденса-
торами С1 и С4 (см. рис. 1) не сто-
ит резистор более 50 - Г00 Ом. В
данном случае он вообще отсутст-
вует.
Для получения линейной (По
баллам) шкалы S-метра лампы Л4
и JI5 надо заменить $ампк«№
6К12П. При этом необходимо
сменить все резисторы, обеспе-
чивающие режим ламп по посто-
янному току. Новые номиналы
этих резисторов указаны на
рис.1. При такой переделке ко-
эффициент усиления становится
излйшне большим и чтобы при-
вести его в норму, можно устано-
вить на входе делитель сигнала
(С2, СЗ).
Нужно отметить, что введение
АРУ в данный трансивер; как,
впрочем, и в любой другой, не
улучшает каких-либо техниче-
ских характеристик конструкция,
а позволяет лишь повысить удоб-
ство работы в эфире, избавляя
оператора От необходимости по-
стоянно следить за усилением
приемного тракта. Но, согласи-
тесь, это тоже немало.
7
Раздел 2
Рнс. 1
ИНДИКАТОР МОЩНОСТИ
- S-METP
В трансивере очень нужны два
таких устройства, как индикатор
мощности — S-метр. Первый по-
зволит более точно настроить П-
коктур, а второй — точно измерить
уровень сигнала корреспондента.
Стрелочный прибор этих двух
устойств может быть общим, так
как они работают поочередно.
Правда, достать приборсмалым то-
ком отклонения (100 мкА) не всегда
удаётся. В таком случае можно со-
брать простейший УПТ (см. рис. 2)
на одном транзисторе. К УПТ отно-
сятся R4, R5.VT1, РА. Резистор R4
защищает стрелочный прибор с то-
ком отклонения 500 мкА от пере-
грузок, резистор R5 определяет
чувствительность стрелочного при-
бора. СЗ, VD2, VD3 "успокаивают"
колебания стрелки, но могут и от-
сутствовать. Элементы R1 - R3, С1,
С2, VD1 составляют схему индика-
тора мощности в антенне, который
подключается к УПТ контактами
релеР1 в режиме "передача". Рези-
стором R1 устанавливается чувст-
вительность индикатора.
АКТИВНЫЙ
ТЕЛЕГРАФНЫЙ ФИЛЬТР
В авторском варианте трансиве-
ра для приема сигналов CW исполь-
зуется простейший кварцевый
фильтр на одном резонаторе (Кв7).
У радиолюбителей он не получил
распространения, так как такой ре-
зонатор в дефиците. Многие при-
спосабливали вместо кварца спе-
циальный ЭМФ с узкой полосой
пропускания на 500 кГц. Он хоро-
шо работает как на передачу, так
н на прием, однако прием идет на
низкочастотном тоне (ниже 300
Гц). Это не всегда удобно.
Есть еще один способв УНЧ
приемного тракта вводится фильтр
(активный или пассивный) на 1000
Гц. То есть прием идет на удобной
для слуха частоте. Правда, при
этом возникает сдвиг между часто-
той приема и частотой передачи
примерно на 1 кГц, который ком-
пенсируется ручкой "расстройка".
Об этом несоответствии частот надо
помнить при работе в эфире на по-
иск. В противном случае коррес-
пондент вас просто не услышит.
Наиболее распространенным ва-
риантом является активный
фильтр на основе двойного Т-мос-
та. Этот фильтр (рис.З) гщимини-
мальном числе элементов позволя-
ет получить довольно значитель-
ную избирательность аппарата. Ре-
зистор R5 дает возможность плав-
но, в широких диапазонах изме-
нять АЧХ фильтра от слабо выра-
женной (прн максимальном сопро-
тивлении R5) доочень острой, "зве-
нящей" и даже до самовозбужде-
ния (при минимальном сопротив-
лении R5). Оптимальным следует
считать такое положение R5, при
котором "звон” при приеме CW ед-
ва заметен.
Рнс.2
ду ротором и статором 1,25 мм. Его
емкость изменяется от 16 до 450
пф. Антенная емкость — обычный
сдвоенный воздушный конденса-
тор от вещательных ламповых ра-
диоприемников. Он устанавливает-
ся под "горячим" конденсатором, а
его ось выводится в отверстие пере-
дней панели, используемое ранее
для переключателя аттенюатора.
Характерной особенностью дан-
ной схемы П-контура является то.
П-КОНТУР
Одним из "камней преткнове-
ния" при повторении или разработ-
ке трансивера является П-контур.
Оттого, насколько правильно он
выполнен, зависят и качество сиг-
нала (внеполосные излучения, гар-
моники), и даже отдаваемая мощ-
ность, особенно на ВЧ диапазонах.
Предлагаемая конструкция П-кон-
тура в значительной мере удовлет-
воряет указанным требованиям. Он
может быть использован с лампой,
имеющей значительный ток анода
(в данном случае с 6П36С, приме-
ненной в трансивере UW3DI), а
также с ГУ-29, ГУ-19, ГУ-32, ГУ-
50.
П-контур (рис.4) предназначен
для работы на диапазонах 10, 15,
20,40,80 н 160 метров. Он выпол-
нен на катушках L1 и L2, установ-
ленных в отсеке выходного каска-
да — горизонтального и вертикаль-
ного, соответственно. В качестве "го-
рячей" емкости используется воз-
душный конденсатор с зазором меж-
что для коммутации используются
две секции переключателя диапа-
зонов, которые работает парал-
лельно, отстают одна от другой на
один шаг. Это защищает работа-
ющую (на конкретном диапазо-
не) часть катушки L2 от "отсо-
сов" мощности в неработающую
часть за счет того, что между рабо-
тающей и неработающей частями
включаются короткозамкнутые
витки, получаемые за счет такого
8 Радиолюбитель 3/91
ТЕХНИКА КВ
Рнс. 3 Рнс. 4
отставания секций переключате-
ля. Практически уже доказано,
что падение выходной мощности в
трансиверах происходит именно
по згой причине.
Катушка L1 — безкаркасная, вы-
полнена медным, желательно посе-
ребреншмпроводомдааметрсм око-
ло 2 мм, число витков — 4,5, диаметр
намотки —18 мм, длина — 25 мм.
Катушка L2 наложена на отрезке
пластмассовой (винипластовой)
трубы наружным диаметром 55
мм. Провод — ПЭЛ-0,9 мм. Число
витков в секциях (сверху вниз):
3+3,5+8+13. Все секции намотаны
виток к витку. Между концом од-
ной секции иначалом другой вы-
держивается расстояние 8-10 мм.
Последняя, нижняя секция долж-
на находиться не ближе 10 мм от
шасси.
( Окончание следует)
Ю. БАЛТИН (YL2DX)
ЗАКОНЫ МЭРФИ
ДЛЯ
РАДИОЛЮБИТЕЛЕЙ
1. Как только Вы поставили фиксированную направленную ан-
тенну, все DX, которые Вы услышите, будут не с той стороны.
2. Прохождение бывает лучше всего за два дня до больших кон-
тестов и на следующий день после них.
Исключение из 2-го правила: самое лучшее прохождение бывает
в те дни, когда Вы в командировке или сгорел Ваш ТХ.
3. Все DX - экспедиции стремятся работать на низкочастотных
диапазонах, когда у нас день, а на высокочастотных — когда у нас
ночь.
Первая поправка к 3-му правилу: согласно здравому смыслу, они
стремятся работать в условиях наилучшего прохождения (смотри
Исключение из 2-го правила). ,
Вторая поправка к первой: все то же, но с уточнением в конце
фразы: "...и минимума QRM от Европы".
Реплика к поправкам: "А кто сказал, что они обязательно следуют
здравому смыслу?..."
4. Тот, кто точно знает, когда н на каких частотах работают ОХ’ы,
никогда не сработает больше, чем о 150 странами.
5. Тот самый DX, которого Вы сегодня не смогли дозваться, вчера
огорченный уходил с Вашей частоты посте полутора часов напрас-
ных вызовов.
6. Эффективность любой радиостанции (QRV - фактор) — вели-
чина постоянная. После установки новой эффективной антенны у
Вас сгорит РА, а когда Вы его отремонтируете, все диапазоны ока-
жутся забитыми широкополосной помехой неизвестного происхож-
дения. ЙГтот день, когда Вы обрадуетесь тому, что помеха исчезла,
выяснится, что кто-то обрезал кабель Вашей новой антенны. (Далее
смотри п.6)
7. Если новая антенна имеет отличный КСВ, значит КСВ-метр
подключен к эквиваленту.
8. Как только Вы убедитесь, что только что установленная антен-
на работает лучше, окажется, что по ошибке была подключена
старая.
9. Чем тщательнее обтяжка элементов Yagi, тем выше вероят-
ность обнаружения искривленного элемента только после подъ-
ема антенны на высоту 36 м. Опустив антенну, этот деффект
нетрудно исправить, но только ценой искривления бума (что
будет замечено сразу после очередного подъема антенны на пол-
ную высоту).
10. Аксиома QSL - обмена: подтверждаются те н только те связи,
в которых Вы не были уверены.
11. Как только Вы получите все QSL на данный диплом, выяснит-
ся, что неделю назад его условия изменены. Если же Вы успели
отправить заявку, выясниться, что этот диплом упразднен два года
назад.
12. Если у Вас не нашлось времени написать отчет за соревнова-
ния, значит результаты Ваших конкурентов окажутся ниже. Если
Вы все-таки отправили CHECK - LOG, то выясните это на следую-
щий же день после отправки.
13. Личные качества Ваших корреспондентов прямо зависят от
мощности Вашего передатчика: если не отвечает — значит ои LID,
как только ответил — DEAR FRIEND!
2. Зак. 70
9
В. БОРЕЙШО
"СЕКРЕТЫ"
SINCLAIR
СОВМЕСТИМЫХ
(Продолжение. Начало в N 1,2)
В этом номере журнала мы хотели бы ответить на
вопросы,наиболее часто встречающиеся в письмах,
приходящих в адрес изготовителей
компьютера "Балтик".
варц.
Компьютер, вы-
пусдавшийся
фирмой Sinclair
под названием ZX
Spectrum, оснащался кварцевым
резонатором, при работе которого
тактовая частота процессора со-
ставляла 3,5 МГц. Схема компью-
тера "Балтик" позволяет использо-
вать, как указывалось в предыду-
щих номерах журнала, кварцевые
резонаторы 15,16, а с доработкой
схемы и 14 МГц. Кроме того, при
условии установки в тактовом ге-
нераторе микросхем серии 555
или 1533 можно приобретать и
кварцы, предназначенные для
работы на гармониках, такие, на-
пример, как 48 или 80 МГц (3-я
и 5-я гармоника основной часто-
ты). Для микросхемы 531ЛН1
такая замена не. опустима. От-
клонения от частоты 15 или 16
МГц допустимы в пределах
2,5%. Большие отклонения не
скажутся на работоспособности
компьютера, но синхронизиро-
вать его с телевизором будет до-
вольно трудно.
Замены деталей.
Без всякого ограничения допу-
стима замена микросхем серии
555 иа 1533. Кроме того, заменя-
ются:
- 555ИЕ10 на 555ИЕ18 (все три
одновременно);
-561ИЕ10на564ИЕ10:
- 555АП6 на 580ВА86 (с коррек-
тировкой платы);
- 555ИР27 на 555ИР23;
-555КШ2на555КЦ2;
- микросхемы 565РУ5 - с буква-
ми Б, В, Г;
- "телевизионные" микросхемы
- мультиплексоры 555КП12 - на
155КП2;
- стабилитрон КС119 на два по-
следовательно включенных крем-
ниевых диода;
- вместо диодов КД522 - любые
кремниевые импульсные диоды;
- микросхемы УФ ППЗУ -
573РФ4, РФ6, D2764, D27128,
D27256 (последние две - предпоч-
тительней) ;
Процессор.
Большого различия в процессо-
рах, выпускаемых разными фир-
мами, нет. Единственный процес-
сор, применение которого ограни-
чено, - UB880D, тактовая частота
которого ниже требуемой, поэто-
му не все экземпляры его надежно
работают в компьютере.
Остальные фирмы давно пре-
кратили выпуск низкоскоростных
процессоров н выпускают 4, 6
МГЦ и более скорбстные процес-
соры. Отличие только в обозначе-
ниях. Если разработчик процессо-
ра, фирма Zilog, указывает циф-
ровое обозначение максимальной
тактовой частоты (цифра в марки-
ровке перед буквами PSC), то дру-
гие ставят букву после названия
микросхемы (А - соответствует 4
МГц, В - 6 МГц). В маркировке
фирмы Goldstar вы не найдете
упоминания Z80, на процессоре
обозначено:
Z8400APS
Есть некоторые отличия в рабо-
те. Фирменный (Zilog) процессор
требует'уровня 5 В для сигнала
синхронизации CLC. В "прототи-
пе", ZX Spectrum, это решалось по-
дачей сигнала через эмиттерный
повторитель. В схеме "Балтик"
вполне достаточно установки ре-
зистора 360...390 Ом, связываю-
щего 6 ножку процессора с шиной
питания. Иногда приходится па-
раллельно резистору устанавли-
вать конденсатор 30... 100 пФ.
Процессор фирмы SGS-Thomaon
имеет на входе CLC встроенный
повторитель, поэтому установка
резистора нежелательна.
Следует отметить, что очень ре-
дко можно встретить, ситуацию,
прн которой компьютер не хочет
запускаться после сборки по вине
процессора. Чаще всего ищите
причину в остальной части схемы,
а скорее всего - в некачественной
плате и плохой пайке. Это - бич
начинающего компьютерщика.
Установка микросхем.
Чем меньше панелек под мик-
росхемы и разъемов - тем лучше.
Если Вы не решаетесь иа пайку
всех деталей, поставьте сокеты
только под процессор и УФ
ППЗУ. Остальные микросхемы -
только паять! Каждый дополни-
тельный контакт - дополнитель-
ное время при запуске платы илн
чертыхание при внезапном отказе
через месяц вроде бы нормальной
работы. Сокеты желательно ис-
пользовать такие, которые не име-
ют "тела" между радами контак-
тов. Уберите лишнюю пластмассу
- и будете спокойно удалять грязь
и брызги припоя, случайно попав-
шие на плату. С этой же целью
паяйте сокеты не вплотную к пла-
те, ас зазором 0,5...1 мм.
Прошивка 155РЕЗ и 556РТ4.
Не спешите использовать первую
попавшуюся таблицу прошивки.
Обычно стараются использовать
микросхемы с информацией,
"растягивающей" рабочее поле до
наружных границ кинескопа.
Подумайте, фирма Sinclair не зря
использовала центральную часть
экрана, как имеющую минималь-
ные искажения и наилучшее све-
дение лучей. Поберегите глаза
свон и своих друзей, которые обя-
зательно будут просиживать часы
перед экраном, игнорируя "Минз-
драв предупреждает..."
Прошивки,' случайно Вам до-
ставшиеся и вроде бы нормально
работающие, вдруг обнаружат
свое коварство, и "кровью" достав-
шаяся вам программа вдруг отка-
жется работать.
Даже таблицы, напечатанные в
первом номере "РЛ", не без греха.
Из-за технической накладки про-
изошла ошибка в таблице микро-
схемы "М" на 16 МГц. Вместо ше-
стого байта А4 должно быть запи-
сано А2.
Ю Радиолюбитель 3/91
КОМПЬЮТЕРЫ
Не используйте для прошивки
"древние" микросхемы. Мало того,
что с возрастом резко падает про-
цент программируемости, старые
микросхемы "зарастают" первы-
ми.
В любительских условиях труд-
но устроить микросхемам "термо-
тренаж”, как этого требуют Тех-
нические Условия на микросхе-
мы. Поэтому рекомендуем Вам
покупать зашитые или обрабаты-
. вать чистые микросхемы перед са-
мым концом сборки компьютера.
После того, как проверена работа
тактового генератора и делителей,
впаяйте "коварные" микросхемы и
оставьте компьютер включенным
на несколько часов. Так как при
работе оии греются до температу-
ры "горячего чая", то создаются ус-
ловия, примерно соответствую-
щие требованиям ТУ для термо-
прогона. При производстве "Бал-
тиков" термопрогон компьютеров
производится в течение 72 часов,
после чего случаи "зарастания"
микросхем очень редки.
Неиспользуемые выводы
процессора.
Процессор ие требует обяза-
тельной установки высокого уров-
ня на неиспользуемых выходах.
Установка RS-тригтера на микро-
схеме 555ЛАЗ, необходимого для
выработки сигнала NMI, обяза-
тельна только для машин, подго-
товлеииых для работы с дисково-
дом. Если Вы делаете компьютер,
который будет работать только со
стандартным содержимым ППЗУ,
и расширения его в будущем не
предполагается, можете эту мик-
росхему ие устанавливать, а на 17
ножку процессора подать высо-
кий уровень через резистор 1
КОм.
Серия 155.
Чем меньше - тем лучше! Мало
того, что использование ее беспо-
лезно нагружает блок питания,
"обильное" насыщение ею платы
может привести к перегрузке шин
процессора, и такую плату ие уда- ,
стся запустить, как бы зы ни ста-
рались.
Блок питания.
Самый простой, самый деше-
вый, и, главное, достаточно на-
дежный блок питания - иа микро-
схеме К(Р) 142ЕН5А (или "В").
При малейшей возможности сде-
лайте для него отдельный корпус.
Мало, того, что он в этом случае не
будеТиагревать и без того разогре-
ваемую микросхемами 155РЕЗ и
556РТ4 плату. При расширении
машины и установке дисковода в
тот же корпус можно добавить еще
один канал выпрямителя, на 12 в
(на микросхеме К(Р) 142ЕН8, ус-
тановленной на том же радиато-
ре) . Не поднимайте напряжение,
подаваемое на вход стабилизатора
до больших величин. Если в вашей
квартире напряжение сети де-
ржится примерно на одном уровне
утром и вечером, вполие достаточ-
но подать на К(Р)142ЕН5 посто-
янное напряжение 7,5.. 8 В. Если
колебания напряжения сети зна-
чительны, увеличьте перепад на-
пряжения, но имейте в виду,-что
разогрев будет намного выше.
Обратите внимание на величи-
ну емкости конденсатора, уста-
навливаемого перед микросхемой
стабилизатора. По данным, пол-
ученнцм при отработке конструк-
ции, рекомендуем нижний порог
емкости - 10000 мкФ. Меньшая
емкость не гараитируетот прокля-
тий при "хлопках по сети" холо-
дильника или дверного звонка при
вводе программ с магнитофона.
Наиболее вероятный исход - срыв
ввода, а при записи программы на
ленту - получение некачествен-
ной записи.
Клавиатура.
При запуске платы не спешите
имитировать нажатие клавишей,
подавая пинцетом низкий уровень
на входы буфера клавиатуры
561ЛН1. Наиболее частый ре-
зультат - покупка новой микро-
схемы.
Старайтесь использовать герко-
новую клавиатуру, пускай более
дорогую. Вариант, который вы
должны обходить как можно даль-
ше - диафрагменная клавиатура.
Обладая громадной емкостью, она
может внести полный хаос в рабо-
ту компьютера. Кроме того, нажа-
тие кнопки на этой клавиатуре со-
вершенно не чувствуется пальцем
и определяется только по звуково-
му сигналу, частое попискивание
которого может быстро вывести из
равновесия членов вашей семьи.
Джойстик.
Недаром статья о нем в журнале
"Компьютер" названа "Палка,
приносящая радость". На лучший
отзыв о нем не стоит расчитывать.
Обычно джойстик, который вы
купите, будет ломаться очень час-
то, не выдерживая бурного воз-
действия младших членов семьи.
Гораздо лучше, если вы забудете о
нем как можно раньше. Учтите,
что ваша реакция на игровые си-
туации будет намного быстрее,
если вы работаете на клавиатуры
(При работе с джойстиком дви-
жется вся рука до локтя, а на кла-
виатуре - только пальцы) /
Для наиболее рьяных привер-
женцев джойстика сообщим, что
гораздо лучше сделать так, чтобы
управляющие сигналы от джой-
стика были сигналами низкого
уровня. Для этого установите на
плату еще одну микросхему
555(1533)ЛН1, выходы пяти из
ее инверторов подключите к
ножкам 40,1,2, 3, 4 микросхемы
580ВВ55, которые принимают
сигналы от джойстика. После
этого, подавая низкий уровень на
входы инверторов, получите же-
лаемый результат. Заодно можно
будет' обойтись обычным пяти-
контактиым разъемом СГ(СШ)-
5, через корпус которого будет
объединяться "земля" джойстика
и компьютера.
ВИШНЯКОВ В.П. (UB4MR)
г. Луганск, а/я 12
ОБМЕН ОПЫТОМ
СРЕЗАТЬ
. / ЛАК ПФ 283
КОИТУС кнопки
Простая технология приклейки вырезанных подписей на клави-
атуру ZX-Spectrum.
1 у .кнопки типа ВМ46 срезается не закрашенная выступающая
часть (см. рис. А);
2) после этого, обработанная поверхность протирается дихлорэта-
ном или растворителем 649;
3) на обработанную поверхность нанести клей 88 и приклеить
вырезанную наклейку, выдержать 6 часов;
4) поверхность наклейки покрыть предварительно разведенным
водой в пропорции 1:3 клеем ПВА, сушить ц* менее 8 — 12 часов,
следить, чтрбы ПВА не попадал на поверхность кнопки; „
5) нанести тонкий слой лака ПФ283, сушить при температуре 50иС
6 часов, после этого нанести еще 2 --3 слоя лака, каждый слой сушить
1&--12 часов.
Как показала практика использования подобным способом изготов-
ленной клавиатуры на протяжнении 2-х лет ощутимого Изменения
качества не произошло.
Я думаю, что приведенная технология достаточно проста и доступ-
на каждому радиолюбителю.
Принтер.
Старайтесь приобрести при-
нтер, имеющий стандартный ин-
терфейс Centronics. Информация,
записанная в ППЗУ, имеет в своем
составе программу работы с при-
нтером с этим интерфейсом.
"Прародитель" ZX Spectrum ие
имел в своем составе микросхемы,
аналогичной 580ВВ55, поэтому
работая в Basic’e. надо записать в
РУС слово, подготавливающее
порты к работе. Эта команда:
OUT 127,157
В расширенном варианте "Бал-
тика" эта операция выполняется
автоматически при нажатии соче-
тания кнопок "Caps Shift"+"4" при
работе в Disk-Monitor’e или "Caps
Shift"+"P" в СР/М.
После накопления достаточ-
ного материала по вашим пись-
мам мы продолжим рассмотре-
ние "наболевших!' вопросов.
11
СПУТНИКОВОЕ ТЕЛЕВИДЕНИЕ
ТАБЛИЦА ЕВРОПЕЙСКИХ ТВ СПУТНИКОВ
ПОЛОЖЕНИЕ СПУТНИКА ПРОГРАММЫ, ЯЗЫК ЧАСТОТА ГГц ПОЛЯРИЗАЦИЯ ЗВУК МГц
Intersat VA-F12 3-SAT 10,974 горизонт. 6.65
60° Восток немецкий
WDR 3 - WDF Koln немецкий 11,010 горизонт. 6,65
Tele 5 ‘ 11,137 горизонт. 6,65
немецкий BR3 11,174 горизонт. 6,65
немецкий Eins plus. ARD 11,549 горизонт. 6,65
немецкий Pro 7 11,600 горизонт. 6,65
немецкий * AFRTS-AFN USA английский 11,495 вертикал. В-Мас
Eutelsat 1-F4 RTLplus 11,007 горизонт. 6,65
13° Восток немецкий NOS 11.174 горизонт. 6,65
голландский TV 5 11.472 горизонт. 6,65
французский Wordlnet USA английский 11,486 горизонт. 6,65
Sky-Channel 11,650 горизонт. 6,65
английский Teleclub . 10,986 вертикал. 6,50
немецкий -
3Sat 11,091 горизонт. 6,65
немецкий FUmnet английский 11,140 вертикал. 6,60
Satl 11,507 вертикал. 6,65
немецкий Super Channel английский 11,674 вертикал. 6,65
Eutelsat 1-F5 NRK 11,181 вертикал. С-Мас
10° Восток норвежский 3-SAT 10,989 вертикал. 6,65
немецкий. RAI 1 11,007 горизонт. 6,60
итальянский TVE1 11,149 горизонт. 6,60
испанский RAI 2 итальянский > 11,640 горизонт. 6,60
Eutelsat 1-F2 7° Восток Worldnet - USA английский 11,593 горизонт. 6.60
Vis news английский 11,676 вертикал. 6,60
Intersat VA-F2 Info Я1ш 11,015 горизонт. 6,60
1° Запад норвежский SVT-1 11,133 горизонт. digital
шведский SVT - 2 шведский 11,178 горизонт. digital
Interest VA-F11 27,5° Запад MTV Europa английский 10,975 горизонт. 6,65
Childreans Channel Premiere английский 11,015 горизонт. 6,60
Lifestyle 11,135 горизонт. 6,60
Screen Sport английский 11,135 горизонт. 6,60
BBC 1/2 11,175 горизонт. 6.65
английский TV3 11,591 горизонт. В-Mac
шведский CNN USA английский 11,155 вертикал. 6,65
12 Радиолюбитель 3191
УКВ
А. КОВАЛЬ (UA3AFO),
117607, Москва, Мичуринский пр., 31/3, кв.178.
АНТЕННЫЙ БЛОК
С 1987 года в Москве действует сеть УКВ 4М
любительских радиостанций на частоте
145,6 МГц (репитерный канал R0). Послето-
го, как репитер был отключен по требованию
ГИЭ, оказалось, что для успешной работы в
радиосети на расстояние до 50 км уже недо-
статочна мощность 1 ватт моей портативной радиостан-
ции. Не помогает даже наружная штыревая антенна -
слишком велики потери энергии в кабеле длиной 60 мет-
ров, да еще составленном из нескольких кусков.
Все радикально изменилось после того, как на крыше
был установлен приемо-передающий антенный усили-
тель (АУ). Питание, ВЧ раскачка и управление зжимом
прием-передача подается и осуществляется по 34 кабе-
лю. При питающих +12,6 В (автомобильный вариант) по-
требовалось применить схему включения рел . РЭС-60 в
АУ (+24 В) при пониженном напряжении.
КОНСТРУКЦИЯ.
Схема АУ собрана на "пятачках" (рис.1). Конструктивно его корпус
изготовлен из одностороннего стеклотекстолита толщиной 1,5 мм, при-
чем монтаж выполнен на дннще, усиленном пластиной дюралюминия
толщиной 2...3 мм, которя используется в качестве теплоотвода. Крышка
фиксируется между двумя короткими бортами, поэтому для ее крепле-
ния достаточно одного винта М3 и резьбовой втулки высотой 1 8 мм. В
самой нижней точке АУ необходимо просверлить дренажное отверстие
диаметром 3 мм для удаления конденсата из коробки.
Перед настройкой схемы необходимо покрыть монтаж тонким влаго-
защитным слоем разбавленного спиртом клея БФ-2 с последующей суш-
кой в течение 24 часов. Перед установкой на крышу АУ следует густо
обмазать снаружи оконной замазкой или заменяющим ее герметиком
(можно использовать пластилин). На корпусе следует предусмотреть
установку узла крепления к мачте или к ограждению крыши.
Схема усилителя не претендует на оригинальность. Главное ее досто-
инство, пожалуй, в высокой повторяемости и стабильности параметров
(изготовлено 10 экземпляров). Данные контуров приведены в таблице:
Др1,2, 5,6 Провод ПЭЛ-0,27 длиной 15 мм иа оправке 2 мм.
ДрЗ, 4 6 вит. ПЭЛ-0,8 виток к витку на оправке 6 мм.
L1.2, 3, 4 3 вит. ПЭЛ-0,8 виток к витку на оправке 6 мм.
L5, 7, 13 4 вит. ПЭЛ-0,8 виток к витку на оправке 6 мм.
L6, 11 (L13 — отвод от 1 и 2 витков).
L8, 9 2,5 вит. ПЭЛ-0,5 на оправке 4 мм.
L10 4,5 вит. ПЭЛ-0,8 на оправке 6 мм.
L12 3,5 вит. ПЭЛ-0,8 на оправке 6 мм.
В качестве подстроечных конденсаторов необходимо применять кон-
денсаторы с воздушным диэлектриком или новые типа КПК 5-20, роторы
которых необходимо обмазать с торца слоем густой смазки типа ЦИА-
ТИМ, чтобы их не "прихватило" клеем БФ-2 при покрытии монтажа
влагозащитным слоем.
Сначала изготавливают механическую часть конструкции, плату, ра-
диатор, просверливают отверстия, затем пропаивают коробку, не забы-
вая установить в точке В резьбовую втулку для крепления крышки.
Постоянные конденсаторы — малогабаритные, керамические. Выводы
деталей должны быть как можно короче — это общее правило УКВ
монтажа.
НАСТРОЙКА.
Перед подачей напряжения питания через ВЧ разъем следует прове-
рить тестером отсутствие замыкания цепи +12,6 В на корпус. Надо иметь
в виду, что в режиме ЧМ транзисторы передатчика работают в классе С,
и нет необходимости отключать их питание в режиме "прием". Чувстви-
тельность приемника с АУ обычно настолько высока, что, возможно,
придется разместить УКВ ЧМ ГСС на достаточном расстоянии от конст-
рукции, так как для точной настройки контуров необходим слабый сиг-
нал в шумах. Ток коллектора V7 устанавливается резистором R4 в пре-
делах 35...40 мА.
Перед настройкой контуров передатчика следует отключить питание
транзисторов VI и V2 и, включив ЧМ трансивер на передачу, убедиться,
что при поступлении ВЧ раскачки по кабелю в АУ срабатывают реле Р1
и Р2. Восстановив соединение, настраивают передатчик по максималь-
ной мощности. В качестве индикатора можно использовать простейший
ВЧ пробник (рнс. 2).
Так как в схеме АУ отсутствует устройство защиты выходного тран-
зистора при рассогласовании с нагрузкой (антенной), то при настрой-
ке необходимо контролировать 1к транзистора V2 амперметром 1,5 А,
и, постепенно "накачивая" выходной каскад, подстраивать его по мак-
симуму ВЧ напряжения. Для настройки контура L3C9C10 и L5C12
необходимо пользоваться отверткой, изготовленной из диэлектриче-
ского материала (например, из кабеля РК-50 диаметром 9 мм, в торец
которого можно вплавить паяльником пластинку металла — жало от-
вертки). ВЧ пробник следует расположить на некотором расстоянии от
антенны с укрепленным на мачте усилителем и кабелем необходимой
длины, который будет идти на крышу. Менять длину кабеля после
настройки нельзя. Так как размеры антенны GP и усилителя на 145
МГц невелики, то проверку эффективноси работы устройства можно
сделать в помещении.
При правильной настройке выходного каскада должна ярко гореть
неоновая лампочка МН-3, поднесенная к концу четвертьволновой шты-
ревой антенны. Яркость свечения плавно падает при приближении к
основанию штыря. Ток потребления в режиме передачи: VI — 400...500
мА; V2 - 1,2... 1,3 А.
Этот антенный уилитель отлично зарекомендовал себя и в работе с
направленными антеннами. При этом эффект, разумеется, еще более
значителен. Максимальная дальность связи между двумя радиостан-
циями, оборудованными АУ, может достигать 80 км и более, в зависи-
мости от конкретных топографических условий.
(Рисунки см. на стр 14-15)
13
Раздел 5
Рис. 1а
ВЧ РК*?5
Рис. 16
ИНФОРМАЦИЯ
RB5AL. Тропо началось 17 января 1991 г. в 16Z.
На 144МГцрабогал COZ4,5,7,8, SM1 —7,0, ОН 1,2, ES, SP в секторе
265° - 300°. На 432 МГц QSO с OZ, ОН, SM. На 1296 МГц с OZ, ОН, SM.
0<>снь громко слышал маяки этих стран как на 144 МГц, так и на 432
МГц. Тропо довольно резко прекратилось около 24Z. 18 января слышал
RA3LE, он работал с поляками (я их не принимал). 19 января я провел
21 QSO с SP2.5.7 на 144 МГц. На 432 МГц работал с SP2,5,7. Тропо
началось в 13Z и окончилось в 00JUZ. 19 января активно работали
RA3YCR, RB5PA, UB5RCP, RB5LGX. Сергей RB5LGX на 432 МГц
провел QSO с SP2,5,7. Сейчас у меня 389 квадратов и 90 областей на
144МГц, 106 квадратов и 50 областей на 432 МГц, 22 квадрата и 16
областей на 1296 MIЦ. ЕМЕ — 38 корреспондентов.
14 Радиолюбитель 3/91
УКВ
БЛОК
УПРАВЛЕНИЯ
РЕДУКТОРОМ
ОТП-12
Рнс. 2
Описываемый блок управления
может быть использован радио-
любителями, увлекающимися
проведением радиосвязей с по-
мощью отражения сигналов от
Луны в диапазоне 144, 432 и 1296
МГц. Редуктор перед установкой
его на мачту перебирается, устра-
няются все люфты механизма
(или сводятся к минимуму), ре-
гулируются червячные пары.
При наличии люфтов в шпоноч-
ных соединениях надо забить в
щели стальные пластины нуж-
ной толщины. Люфт в бронзовых
втулках элевации вала можно ус-
транить так: соединение разби-
рается, втулки снимаются и в них
ножевкой делается продольный
распил шириной 5 мм. После
сборки крепление зажимают с
необходимым усилием, выбирая
люфт.
Для удобства работы на двер-
цах, предназначенных для обслу-
живания сельсинов, можно распо-
ложить дополнительные разъемы
для подключения внешних уст-
ройств (управление редуктором с
места, сигнализация и др.), кото-
рые соединяются с основными
разьемами редуктора, располо-
женными у его основания.
В штатном варианте элевация
редуктора не превышает 9°, что
недостаточно для проведения ра-
диосвязей при более высокой Лу-
не. При необходимости этот угол
можно увеличить до 35°. Для это-
го удаляют концевые выключате-
ли и вырезают часть стенок короб-
ки редуктора вертикального пово-
рота, мешающих повороту сег-
ментной шестерии. Ограничение
поворота осуществляется конце-
выми выключателями, изготов-
ленными на основе герконов или
мнкровыключателей (KI, К2).
Более радикальной мерой явля-
ется замена сегментной шестер-
ни на новую, обеспечивающую
90 - градусную элевацию, с вы-
резкой окна в корпусе редукто-
ра.
Ограничение поворота в азиму-
тальной плоскости в пределах 0 —
355° для предотвращения обрыва
кабелей, идущих к вращающейся
части редуктора, осуществляется
установкой концевых выключате-
лей (КЗ, К4) внутри полости, где
расположены токосъемники. Их
можно соединить последователь-
но с концевиками элевации и вы-
вести на основной разгьем редукто-
ра.
Для изготовления указателя
азимутального положения антен-
ны можно использовать один из
двух сельсинов, имеющихся в ре-
дукторе П - 12. На его оси закреп-
ляется дюралевый диск с нанесен-
ной нл него градусной сеткой.
Сельсины соединяются между со-
бой так: контакты Pl, Р2, РЗсель-
сина датчика подключаются к од-
ноименным контактам сельсииа
приемника, а обмотки Cl, С2 сое-
диняются последовательно и иа
них подается переменное напря-
ИНФОРМАЦИЯ
RA3LE. Коротко о том, чтобыло17.01 -- 19.01.91.
Прохождение назревало, но началось достаточно неожиданно — не
было станций, а маяки слышньь 20 минут потребовалось на первое QSO
с OH2AV, дальше лучше: До022618.01 на 144 Wkd: ES, ОН1, ОН2, SP2,
SM0 - SM7.OZ1, OZ7, OZ8, OZ5.
На 432: ОН1, ОН2, SM0 - SM7. -246 QTH (без ЕМЕ).
На 1Ж: SM5QA(JO89), OH2DG(KP30), SM0FZHCIO89),
0ZlGEH(JO65), OZ8TUUO65) hOZ7LX(JO55UK) - 49 QTH, 14DXCC
19.01 c 00 MSK продолжение прохождения, но уже на SP.
20.01 — тропо опустилось южиее, к UB5. Прохождение было обшир-
ным — одновременно можно было работать с OZ и SM2. z
18.01 из советских станций я слышал работу только ES.
15
Раздел 5
+55
----о
О!-04-0246
6/-Л8 -подбираются
V1-V8 - ТО-2
S1-S4-O2K
55-ЛЛ1
61- К4- микро -
переключатель
типа „НИЗА ”
Рис. 1
жение 220 В (Если при повороте
аитеииы вращение диска будет
противоположным, поменяйте
местами любую пару контактов из >
группы Pl, Р2, РЗ). Для гашения
колебаний диска после поворота
применено торможение в магнит-
ном поле. Непосредственно под
диском у его края на кронштейне
зекреплеи магнит. Изменением
расстояния между магнитом и ди-
ском регулируют силу торможе-
ния.
В штатном варианте не предус-
мотрена индикация вертикально-
го положения антенны. В описы-
ваемом варианте переделки при-
менялся реостатный датчик (в ка-
честве переменного резистора ис-
пользовался линейный потенцио-
метр типа ПЛ). Он помещается в
герметизированную коробку, ось
потенциометра через уплотнитель
из фторопласта выводится наружу
и на нее укрепляется рычаг дли-
ной 70 мм. Крайнее положение
рычага фиксируется пружиной
(длина пружины 50 — 70 мм, из
проволоки диаметром 0,2 --0,3
мм). К рычагу прикрепляется ко-
нец капронового шнура закреп-
ленного на оси элевации. (Вместо
резистора можно использовать
сельсии). Выводы потенциометра
припаиваются к разъему. Коробка
крепится на уголке в середине по-
движной части редуктора на рас-
стоянии 150 мм от верхней крыш-
ки.
Электрическая схема управле-
ния редуктором выполнена на оп-
тронах и приведена на рис. 1. При
нажатии одной из клавиш управ-
ления (например, вращения по
часовой стрелке) открывается оп-
троииая пара сетевой обмотки
трансформатора. Одновременно
открываются оптроны силовой об-
мотки и одной из обмоток возбуж-
дения двигателя азимутального
поворота. На контактах переклю-
чателей пульта управления вы-
полнены блокировки от случайно-
го одновременного нажатия двух
клавиш. В этом случае электропи-
тание на двигатель не подается.
Светодиоды управления оптрона-
ми сетевой обмотки трансформа-
тора включены последовательно с
концевыми выключателями ре-
дуктора, что обеспечивает выклю-
чение механизма при достижении
одного из крайних положений.
Для вывода из него используется
кнопка выключения блокировки
S5.
Питание светодиодов оптронов
осуществляется от любого блока
питания мощностью не менее 5
Вт*и напряжением 5 В. При на-
жатии клавиш управления уро-
вень логического нуля через на-
грузочные резисторы подается на
соответствующие светодиоды. Та-
кая схема управления позволяет
легко перейти к автоматическому
управлению от микропроцессора.
Для уменьшения скорости вра-
щения по азимуту напряжение
питания уменьшено до 50 В, при-
чем' на обмотки возбуждения по-
дается половинное напряжение.
Оптронная пара сетевой обмотки
трансформатора необходима для
надежного запирания оптронов
обмоток возбуждения при выклю-
ченном даигателе.
Величина нагрузочных рези-
сторов R1 ...R8 подбирается такой,
чтобы обеспечить надежное от-
крытие оптронов (ток через свето-
диод около 70 мкА).
НИЛРЛ
16 Радиолюбитель 3/91
Под редакцией
международного гроссмейстера
ВИКТОРА КУПРЕЙЧИКА.
НУ, кот,
ПОГОДИ!..
ВАШ ХОД, КОМПЬЮТЕР!
I
Д предыдущем
i выпуске мы рас-
сказывали о том,
как шахматные
Л роботы, выясняя
отношения друг с
другом, уже всерьез "подумывали
бродить перчатку живому шахма-
тисту.
It первой сделала это чемпион-
ка мира среди шахматных рабо-
той американская компьютерная
программа "Чесс”. Кстати, чита-
телям ”РЛ" небезынтересно будет
узнать, откуда пошло ее имя —
Чесс? Самое простое объяснение
-- от английского "chess", что в
переводе иа русский означает
"шахматы". Но не всегда то, что
просто, абсолютно истинно. Дело
в том, что у знаменитого шахмат-
ного маэстро, чемпиона мира
Александра Алехина жил-был
сиамский кот по кличке Чесс. И
вот когда создатели очередной
шахматной компьютерной про-
граммы размышляли как назвать
свое детище, кто-то вспомнил об
этом и подал идею: "Назовем
компьютер — Чесс". И — назвали.
Надо заметить, что Чесс сразу
же "потянулась", как и подобает
кошке, к людям, охотно выступа-
ла в турнирах, а участники (иг-
рали они в силу перворазрядни-
ков и кандидатов в мастера) , от-
носились к Чесс снисхбдительно-
дружелюбно, как к забавному ко-
тенку. Не более того. А котенок
уже показывал свои острые когот-
ки и бойцовский норов.
На чемпионате штата Миннесо-
та, куда собрались пять весьма
сильных шахматистов, пригласи-
ли и "Чесс". Котенок, которому
поначалу отводили роль "мальчи-
ка для битья", удивил и самих уча-
стников, и зрителей, и судей: на-
брав 5 очков из 6-ти, он стал чем-
пионом штата!
Для тех, кто коллекционирует
уникальные шахматные партии,
приведем запись одного из пое-
динков.
Итак, играет ЭВМ по имени
. "Чесс" и человек по фамилии
Феннер. Сицилианская защита,
1 -й ход делает машина — е2 — е4...
Дальше поединок развивался
так:
1.... с5 2. К13 еб 3. d4 cd 4. K:d4
аб 5. с4 К16 6. Cd3 Фс7 7. 0-0 Сс5
8. КЬЗ Са7 9. КсЗ Кеб 10. Cg5 Ке5
11. C:f6 gf 12. Фе2 d613. Kph 1 Cd7
14. f4 K:d3 15. Ф:03 0-0-0 16. JIad 1
Cc6 17. f5 Cb8 18. g3 h5 19. fe h4
20. Л:16 hg 21. Ф^З Лdg8 22. ef
Ф:17 23. Л:П Л^З 24. Kd5 Ce8 25.
Kb6+ Kpd8 26. Л:Ь7 Cc6 27 Л:Ь8+
Kpc7 28. Лс8+ Л:с8 29. hg C:e4+ 30.
Kpgl ЛБ8 31. Kd5+Kpc6 32. Ka5+.
В этом положении Феннер при-
знал себя побежденным.
Здесь, на мой взгляд, требуется
маленькое отступление. Дело в
том, что параллельно с американ-
ской компьютерной программой
создавалась и наша, отечествен-
ная, под названием "Пионер". А
"крестным отцом" "Пионера” был
экс-чемпион мира, доктор техни-
ческих наук Михаил Ботвинник,
научивший своего подопечного,
не тратя времени на перебор бес-
конечного числа вариантов хо-
дов, демонстрировать свои счет-
ные способности и фантазию в
ходе самого шахматного поедин-
ка.
А в конце 70-х годов "Чесс”,
выйдя в зенит своей славы, отва-
жилась на необычный шаг: осме-
лилась дать...сеанс одновремен-
ной игры десяти шахматистам-
любителям, среди которых были
драматург Фернандо Аррабель,
кинорежиссер Роже Вадим, ком-
позитор Гн Беар и ряд других по-
пулярных деятелей литературы и
искусства Франции.
Необычность сеанса заключа-
лась еще и в том, что "Чесс" нахо-
дилась в США, а ее соперники,
естественно, в Париже. Ходы В
этом необычном сеансе передава-
лись через океан посредством
спутника связи. Шахматные обоз-
реватели, комментируя этот се-
анс, отмечали, что "котенок Чесс
играл с людьми как с... мышами".
Ои одержал 7 побед, потерпел два
поражения и в одной встрече
предложил сопернику ничью, на-
брав, таким образом, 7,5 очка из
10!
В том парижском шоу с участи-
ем "Чесс" выступал и семилетний
школьник Мануэль Апицелла,
бывший в ту пору чемпионом мира
среди детворы. Любопытно, что
"котенок" не проявил великоду-
шия и не уступил даже ребенку...
Вот как они играли — машина и
человек.
Дебют Нимцовича. У "Чесс" —
белые фигуры, у Мануэля — чер-
ный цвет.
26. K:f3 Л^3+ 27. Kpf2 ЛЬЗ 28.
Kgl Л:еЗ 29. K:h3 ЛФЗ 30. ЛЫ
ЛбЗ 31. Л1Т7+Кре6 32. Л:Ь7 е4 33.
Лс1 Лбб 34. КреЗ а5 35. Кр:е4
Л64+ 36. КреЗ Лбб 37 Лс5 f5 38.
ЛБ7 Ке5 39. ЛН8 f4+ 40. Кре4 Kg6
41. Л116. Белые, то есть "Чесс", по-
бедили.
Шли годы. И в начале 80-х ЭВМ
по кличке "Белл" бросает перчат-
ку не кому-нибудь, а гроссмейсте-
ру, экс-чемпиону мира в игре по
переписке Г. Берлинеру.
Этой дуэли суждено было от-
крыть очередную страничку в "ис-
тории отношений шахматных
компьютеров нового поколения с
человеком".
Но об этом — в очередной главе
нашего повествования об ЭВМ... ,
3. Зак. 70
17
Индикатор
радиоактивности на
многосекционном
счетчике СВТ-10
Н.БАЛЬВАС,
220089, Минск, ул. Прилукская, 61 -1.
ПОПРАВКА.
в N1 "Радиолюбителя" в
принципиальной схеме к
материалу "Портатив-,
ный дозиметр” допущена
опечатка.
Вход б микросхемы D2,
подсоединенный к минусо-
вой шине питания, необхо-
димо объединить с анало-
гичными входами микро-
схем D3 — D5, Соединение
этого входа с "землей" -- ус-
транить.
очти пять лет про-
I шло с тех пор, как
I чернобыльский
I атомный реактор
I рассеял по земле
ИИ I смертоносные изо-
топы радиоактивных веществ. Се-
годня уже окончательно ясно, что
последствия этой аварии ие будут
носить локального характера —
радиоактивное загрязнение рас-
пространяется постепенно вширьза
счет вторичных ветровых перено-
сов, включения радионуклидов в
круговорот веществ, их накопления
в воде, растениях, почве, продукции
сельскохозяйственного производст-
ва. Вот почему даже по прошествии
такого, казалось бы, длительного
периода времени чернобыльская
беда не только не отдалилась от бла-
гополучных в радиационном отно-
шении районов, но, напротив, еще
больше приблизилась к ним. В згой
обстановке очень важна постоянная
количественная оценка радиоак-
тивного загрязнения.
Наша промышленность, к со-
жалению, пока еще не в полной
мере удовлетворяет потребности
населения в бытовых дозиметрах,
поэтому редакция журнала "Ра-
диолюбитель" намерена чаще
публиковать уже зарекомендовав-
шие себя на практике схемы ради-
ометрических приборов и простых
сигнализаторов, с помощью кото-
рых можно обнаружить и заме-
рить опасные дозы радиации. В
свою очередь, мы обращаемся к
читателям с предложением: высы-
лайте самостоятельные разработ-
ки таких устройств для их опубли-
кования и повторения радиолюби-
телями.
Описываемый ниже индикатор
слабых ионизирующих излуче-
ний предназначен для определе-
ния загрязнения радионуклидами
почвы, строений, стройматериа-
лов, продуктов питания, в том чис-
ле грибов, ягод и т.п. Индикатор
имеет достаточно высокую чувст-
вительность, так как начальный
порог регистрации гамма-излуче-
ния, входящего в схемумногосек-
-ционного счетчика СБТ-10, ле-
жит в диапазоне от 0,156 МэВ.
Схема индикатора состоит , из
стабилизированного преобразова-
теля напряжения /+9 и +400.В/
счетчика Гейгера-Мюллера, жду-
щего мультивибратора, интегри-
рующей цепочки, дифференци-
ального усилителя со стрелочным
индикатором, мультивибратора
тональных посылок с пьезопреоб-
разователем и устройства управ-
ления светодиодным индикатором
импульсов.
Преобразователь напряжения
на транзисторе VT1 охвачен глу-
бокой обратной связью, благодаря
чему достигается достаточно вы-
сокая стабильность выходных на-
пряжений при снижении емкости
элементов питания. На транзисто-
ре VT2 собран формирователь пря-
моугольных импульсов, которые
запускают ждущий мультивибра-
тор на элементах DD1.1 и DD.3. Он
формирует импульсы постоянной
длительности при каждом разряде
в счетчике Гейгера. Далее эти Им-
пульсы через интегрирующую це-
почку R15, С6 с постоянной време
ни около 10 сек. поступают па диф-
ференциальный усилитель на
транзисторах VT3 и VT5. в диаго-
наль которым включен микроам-
перметр РА 1. Последний использу-
ется также для контроля элементов
питания. Потенциометр R31 слу-
жит для балансировки дифферен-
циального усилителя.
Мультивибратор иа элементах
DD1.2 и DD1.4 вырабатывает то-
нальную посылку при каждом
разряде в счетчике Гейгера. Одно-
временно срабатывает индикатор
на светодиоде VD8.
Ток, потребляемый индикато-
ром от элементов питания, не пре-
вышает 15 мА.
Трансформатор Т1 преобразо-
. вателя изготовлен на броневом
сердечнике типоразмера Б20 с
магнитной проницаемостью 2000.
Подойдет также сердечник типа
Б18. Все обмотки выполнены про-
водом ПЭВ-2. Первая обмотка со-
держит 10 витков провода 0,12 мм,
вторая — 60 витков 0,23 мм, третья
— 8 витков 0,18 мм, четвертая —
300 витков 0,1 мм.
Транзисторы дифференциаль-
ного усилителя VT3 и УТ5необхо-
димо подобратьс равным коэффи-
циентом передачи тока.
В индикаторе применен микро-
амперметрРА1 типаМ4200на 100
мкА без корпуса. Особенность его
установки в том, что он перевер-
нут стрелкой вниз, чем достигает-
ся удачная компановка индикато-
ра. Для такой установки необхо-
димо сместить нулевое положение
стрелки в противоположную сто-
рону шкалы одновременным пово-
ротом обоих концов растяжки из-
мерительной рамки и нанести но-
вые надписи на шкале.
Все детали устройства, за иск-
лючением элементов питания, ус-
тановлены на печатной плате. Ре-
зисторы R2 - Rl 1 распаяны непос-
редственно на цоколе счетчика
СБТ-10.
Наладку индикатора начинают
с подбора резистора R1. Его следу-
ет выбрать таким, чтобы при изме-
нении питающего напряжения от
4,5 В до 3,0 В.выходное напряже-
ние 400 В отклонялось ие более,
чем на 2,5%. Это на пряжение сле-
дует контролировать электрон-
ным вольтметром с -входным со-
противлением не менее 20 МОм.
Резистор R26 располагается на
выводах переключателя SA3 и
подгоняется подпиливанием ал-
мазным надфилем по установке
стрелки измерительного прибора
на конец шкалы при напряжении
питания 4,5 В. Кнопка SA3 при
этом должна оставатьсязнажатом
положении. Все переключатели -
SAI, SA2, SA3 - типа П2К.
Калибруют индикатор потен-
циометром R31 по уровню радиа-
ционного фона в мкР/час, сооб-
щаемого службой гидрометцент-
ра.
18 Радиолюбитель 3/91
ИЗМЕРЕНИЯ
T1
DDl - К561ЛА7; VT1 - KT502E.
VT2 - KT503E, VT4 - КТ361Г,
VT3, VT5 - КТ315Г;^, »>i)
VD1-КС196Г. VD3, VD4 - КД102,
VD5 - KC139; VD2, VD6, VD7 - КД522;
VD8 - АЛ307БМ.
Рис. 1
19
А. ВИЗНЕР (RC2AM)
РАДИОПРИЕМНЫЕ
УСТРОЙСТВА
ОТ "А" ДО "Я"
(Продолжение. Начало вН 1,2)
Существует расхо-
жее мнение отно-
сительно легкости
подавления внепо-
лосных каналов
приема и устране-
ния пораженных частот в прием-
никах с преобразователем "вверх”.
Это мнение основывается на изве-
стных соотношениях, согласно ко-
торым, в случае когда первая ПЧ и
частота гетеродина выше частоты
принимаемого сигнала, большин-
ство побочных продуктов преобра-
зования также расположены вы-
ше частот сигнала. Одиако прак-
тическая реализация схем таких
приемников показала ошибоч-
ность этого мнения. Дело в том,
что для достижения высокой мно-
госигнальной избирательности
первый смеситель должен рабо-
тать при высоком уровне сигнала
гетеродина - порядка 10 В двойно-
го размаха. Это само по себе созда-
ет серьезную проблему подавле-
ния шума и обеспечения спект-
ральной частоты сигнала. Отсут-
ствие УВЧ или небольшое усиле-
ние ВЧ создает неблагоприятные
условия для тракта первой ПЧ, от
которого в этом случае требуется
высокая чувствительность. Но это
одновременно повышает чувстви-
тельность приемника к побочным
продуктам преобразования, или,
другими словами, уменьшает со-
отношение уровня полезного сиг-
нала к уровню сигнала на побоч-
ных продуктах преобразования. В
результате, в приемниках с преоб-
разованием "вверх” появляются
пораженные точки, которые даже
трудно "вычислить". Эти точки за-
частую являются продуктом
10...30 порядков (иапример ре-
зультат биений 7 гармоники пер-
вого гетеродина и 5 гармоники
второго гетеродина), которые со-
вершенно не заметны в обычных
приемниках» работающих при не-
больших уровнях 'гетеродинов.
Возможно, поэтому большинство
номограмм учитывает поражен-
ные точки обусловленные продук-
тами не более 5...7 порядка. К это-
му следует добавить отмеченные
ранее каналы приема на частотах,
гармоника которых попадает в по-
лосу первой ПЧ. Кроме того, по-
скольку приемник строится по
схеме с несколькими преобразова-
ниями частоты, возрастает веро-
ятность возникновения поражен-
ных точек на частотах биений ге-
теродинов. Совместное действие
перечисленных факторов создает
довольно трудную проблему по-
давления паразитных каналов
приема и устранения пораженных
точек. Достаточно показательным
является приемник радиостанции
"Ядро”, выпускаемый промыш-
ленностью. Этот приемник имеет
первую/ ПЧ в районе 90 МГц, а
перечень его пораженных точек
содержит более 150 частот! По-
скольку первый смеситель этого
приемника построен по балансной
схеме на полевых транзисторах и
имеет некоторое усиление сигна-
ла, уровень сигнала в пораженных
точках не слишком велик. При по-
строении первого смесителя на
диодах проблема может стать бо-
лее реальной.
Решение указанной задачи ле-
жит в области конструирования.
Независимо от схем смесителей,
усилителей, фильтров, необходи-
мо соблюдать старые классиче-
ские правила компановки и пока-
скадной экранировки узлов. В
этом смысле "ультросовременные”
приемники мало отличаются от
предшественников тридцатилет-
ней давности с отдельными отсе-
ками для каскадов, фильтрами по
питанию, экранированными бло-
ками и т.д. При разработке конст-
рукций в любительских условиях
также необходимо соблюдать эти
принципы. Разумеется, здесь нет
необходимости фрезерования и
литья блока, их с успехом заменят
отсеки нз стеклотекстолита, по-
скольку эффект экранировки от
веса не зависит. Но в то же время
идея одноплатной конструкции
здесь также не проходит.
Ниже приведен пример конст-
рукции ВЧ блока, используемый
автором в своем приемнике. ВЧ /
блок (рис. 1) содержит три отсёка.
В первом отсеке расположены
входные фильтры с частотами
среза 1,5 н 32 МГц. Схемы фильт-
ров не отличаются от приведен-
ных ранее. В качестве катушек ин-
дуктивности в фильтре верхних
частот использованы дроссели ДМ
0,1 с индуктивностью 6 и 10 мкГн,
индуктивности нижних частот —
бескаркасные, намотаны на оп-
равке диаметром 5 мм проводом
ПЭВ 0,41, число витков для ка-
тушки 0,29 мкГн — 9, для катушки
0,26 мкГн — 8. Вь?воды катушек
припаиваются непосредственно к
площадкам на плате из стеклотек-
столита. Антенный ввод соединен
по постоянному току с землей че-
рез индуктивность, намотанную
на ферритовом кольце К100НН
диаметром *10 мм.
Во втором отсеке расположен
усилитель высокой частоты, реле
подключения УВЧ и смеситель.
Их схемы также приведены ранее.
В третьем отсеке расположен '
диплексер, усилитель первой ПЧ,
фильтр первой ПЧ и второй кас-
кад усиления первой ПЧ. Прин-
ципиальная схема этой части ВЧ
блока приведена на рис. 2.
Монтаж всех элементов выпол-
нен на площадках без отверстий,
исключение составляют только
вводы питания, входа н выхода, ко-
торые подводятся с обратной сторо-
ны платы через отверстия и припа-
иваются к площадке. Подстроеч-
ный конденсатор балансировки (о
его назначении говорилось ранее)
устанавливается непосредственно
на площадке одного из четырех
плеч смесителя, место его включе-
ния необходимо подобрать экспе-
риментально по максимальному
подавлению частоты f 1 пч/2.
Необходимо заметить, что в лю-
бительской литературе часто гово-
рится о нежелательности примене-
ния сердечников в индуктивностях
на входе. Эти опасения справедли-
вы, но в случае, если индуктивно-
сти являются составной частью ре-
зонансных систем, например вход-
ных контуров с добротностью более
10. В остальных случаях, как пока-
зали эксперименты, использование
индуктивностей с сердечниками
(например, стандартных дроссе-
лей) не ограничивает динамиче-
ский диапазон приемника -- по
крайней мере до уровня по продук-
там третьего порядка 130 ДБМ.
Основным узлом приемника,
обеспечивающим большинство ,
его параметров, является первый
гетеродин. К настоящему времени
предложено множество схем пря-
мого и косвенного синтеза частот,
большая часть которых не обеспе-
чивает необходимые шумовые па-
раметры гетеродина, а остальные,
по мнению автора, совершенно не
пригодны для повторения без при-
менения зарубежных микросхем.
Функциональная схема синтеза-
тора, которая все же может быть
предложена читателям для экспе-
римента приведена на рис. 3. Син-
тезатор предназначен для пере-
крытия тридцати сегментов ши-
риной 1 МГц в диапазоне
45,5...75,5 МГц прн первой ПЧ
45,5 МГц. В синтезаторе исполь-
зуются кварцевый генератор 46
МГц (он расположен в блоке квар-
цевых генераторов трансивера и
служит для переноса частоты пер-
вой ПЧ в тракт основной селек-
ции, частотой 500 кГц), плавный
гетеродин, перекрывающий диа-
пазоны 6,5...5,5 МГц и генератор,
управляемый напряжением, ра-
ботающий в диапазоне 45,5...75,5
МГц. Сигнал плавного гетеродина
смешивается с сигналом 46 МГц, в
20 Радиолюбитель 3/91
РАДИОПРИЕМНИКИ
РАЗНОЕ
Рис. 2
Рис. 1
результате выделяется полоса ча-
стот 39,5..,40,5 МГц, которая,
смешиваясь с частотой генерато-
ра, управляемого напряжением,
дает частоту, лежащую в диапазоне
6...35 МГц. Устанавливая коэффи-
циент деления делителя в пределах
6. ..35, добиваются, чтобы при рабо-
те генератора, управляемого на-
пряжением, в нужном диапазоне
частота сигнала на выходе делите-
ля была 1 МГц, на которой проис-
ходит захват и удержание частоты
петлей фазовой автоподстройки,
включающей фазовый детектор и
интегратор. На второй вход фазово-
го детектора подается сигнал 1
МГц, который также может быть
использован для получения часто-
ты 500 кГц.
Синтезаторы с такой схемой ис-
пользуются в ряде промышленных
конструкций, например R1000.
Улучшить шумовые характеристи-
кн такого синтезатора можно,
уменьшив перекрытие генератора,
управляемого напряжением, напри-
мер до 10 МГц. Но тогда придется
использовать три таких генератора,
хак ЭТО сделано в известной конст-
рукции Роде, а также в приемнике
KWM-38O фирмы Рокуэл-Колинз.
Вообще же, по мнению автора,
разработка и изготовление синте-
затора, предназначенного для
приемника с непрерывным пере-
крытием, в домашних условиях
задача чрезвычайно трудная, учи-
тывая ограниченность доступной
элементной базы.
’’МОТАЙ
1- , ' . ь-
НА УС...”!
•Чтобы контролировать!
напряжение при электро-;
ремонтных работах, поль-:
зуются лампочкой нака^
ливания. Есть способ 6о-“
лее удобный. Лампу иака-j
ливания следует заменить;
компактной неоновой;
лампой — она долговеч-'
нее, практически не бьет-?
ся и свободно умещается В-
кармане. Последователь-:!
но с такой лампой нужно:
включить резистор от 1001
добООкОМ. •» Г
•Выпрямительное устрой--
ство от электробритвам о-;
лодость" и "Эл-ника" (оно!
продается отдельно) мож-:
но использовать вместо;
батареек в детских желез-,
ных дорогах, рассчитан-1
ных иа напряжение 6 В.-
Выход выпрямителя при-;
соединяется к реостату’
электрофицированной;
игрушки.
•Англичанин Р.Даль прин
думал новую профессию]
для своего...холодильник
ка. Засунув в каждый бо-‘
ТИНОК ПРОЧНЫЙ ПОЛИЭТИт]
леновый пакет с водой, он:
поставил обувь в моро-;
зильную камеру. На сле^
дующее утро он, доволь-i
ный, надел "подросшие и]
разношенные ботинки".
•Дребезжание звука в дц-]
намике радиоприемника,!
магнитофона при боль?]
шой нагрузке можно за-|
метно уменьшить, если;
проводники от диффузора]
до клемм динамика заЧ
фиксировать полоской]
лейкопластыря. .Я
• При склеивании двух де?
ревянных деталей сведя-
некие будет более проч;
ным, если использовать !
качестве наполнителя дл|
клея вату. Промажьте
клеем соединяемые п<^
верхносги, положитена
одну из них тонкий слой
ваты так, чтобы он пропи-
тался клеем, и зажмите'
поверхности. После высы-
хания клея выступающую
по краям вату обрежьте^
21
Раздел ведет ПАВЕЛ МИХАЙЛОВ,
DX- редактор Всемирной Русской службы
Московского радио.
НОВОСТИ
московского
ЭФИРА
Сегодня расскажу о
некоторых ново-
стях московского
эфира, а затем,
как всегда, позна-
комлю с информа-
цией о работе дальних вещатель-
ных станций.
Слушатели Москвы, Подмо-
сковья и прилегающих регионов
уже привыкли принимать по вече-
рам на средневолновой частоте
1116 кГц рекламно-музыкальные
передачи радиостанции “Евро-
па+Москва", поэтому многие были
удивлены, когда 2 января на этой
частоте ничего не оказалось. 3 ян-
варя в дневной программе, кото-
рая постоянно передается на УКВ
в стереорежиме (частота 69,8
МГц), "Европа*", ^ке сменившая
свое наименование в сторону
"укорочения", обратилась к слу-
шателям с призывом: "Помогите
вернуть средневолновый передат-
чик, у нас его отобрали!..". А 4 ян-
варя на эту же тему с краткой за-
меткой выступила газета “Москов-
ская правда".Что же произошло?
Ассоциация "Радио” (бывшее.ПО
радиосвязи и радиовещания Мин-
связи СССР)., в чьем ведении на-
ходятся все радиовещательные
передатчики и ретрансляторы, за-
явила, что"Европа+"досихпорни
копейки не заплатила за аренду
СВ-передатчика, и договор с ней
на 1991-й год заключать не стали.
Кроме того, появился новый за-
казчик, претендующий на место в
московском эфире... И 5 января в
18.00 МСК на частоте 1116 кГц
прозвучал интригующий своей
непонятностью анонс: "Вы слуша-
ете независимую музыкальную
। радиостанцию "Эс-Эн-Си"...".
Никаких пояснений, адресов, те-
лефонов! Затем полилась музыка
— правда, приятная: тяжелый рок
удачно сочетался с плавными
блюзовыми мелодиями. Одним
словом, свежо и ненавязчиво...
Сейчас станция "Эн-Эн-Си" зву-
чит с 18.00 до 24.00 МСК ежеднев-
но, а ее учредителем оказался всем
известный музыкант Стас Намин.
Вот откуда аббревиатура "Эс-Эн-
Си": "Стас Намин Компани"! ЧтО
ж, как говорится, Бог в по-
мощь!..Лично я считаю, что люби-
тели популярной и рок-музыки
ничего не потеряли, получив вме-
сто "Европы*" (надо сказать, что
ее довольно ограниченный репер-
туар вызывал и вызывает некото-
рую досаду, хотя музыка и воспро-
изводится с лазерных дисков с вы-
сочайшим качеством) новую му-
зыкальную станцию Стаса Нами-
на — "Эн-Эн-Си". В конце концов,
конкуренция должна быть — в том
числе и в вещательном эфире, а
радиослушатели должны иметь
возможность свободного выбора
интересующих их передач.
В середине декабря в Москве в
течение 2-х суток испытывался
передатчик еще одной новой стан-
ции — "М Радио". На фоне стере-
офонической музыкальной "за-
кольцованной" непрерывной за-
ставки, снабженной различными
звуковыми эффектами, мужской
голос по-русски, но с сильным
иностранным акцентом, повто-
рял: "Частота 71,3 МГц. Скоро на
этой волне — "М Радио": музыка
"новой волны"! "М Радио" — луч-
шая музыка для Вас!..".
Передачи I-й программы Всесо-
юзного радио, как знают уже мно-
гие слушатели, продлены до 03.00
МСК. Ночная программа "Пол-
уночник" уже передавала "Час
знакомства", составленный рус-
скоязычными журналистами хри-
стианской радиостанции "КНЛС"
("Нова.’ Жизнь") из г.Анкор-
Пойнт, Аляска, США. Предпола-
гается ретрансляция русскоязыч-
ных радиопередач духовного со-
держания станции "ИБРА-Радио"
(Швеция), а также информаци-
онно-музыкальных программ
"РФИ" (Радио Франс Интернась-
ональ) из Парижа, Франция.
Ежедневно Ленинградское ра-
дио, передачи которого частично
ретранслируются в Москве и Мос-
ковской области на УКВ (72,92
МГц) с 19.30 до 01.00 МСК, пере-
дает музыкальную программу
"Диск". Музыка воспроизводится с
компакт-дисков (цифроваялазер-
ная запись).
Ленинградское ТВ с 1.1.91 г. на-
чинает свои передачи в 10.00
МСК. Телезрители Москвы и Под-
московья, наконец-то получили
возможность смотреть ночные
программы, которые во многих
других регионах и республиках
нашей страны транслировались
уже с середины 80-х годов. Отсут-
ствие ночных телетрансляций в
Москве объясняли тем, что: 1 .Пе-
редачи по ночам очень интерес-
ные, и проживающему в Москве
"номенклатурному начальству"
они могут не понравиться; 2. А
вдруг какой-нибудь "злодей"
включит ночью телевизор слиш-
ком громко и помешает "заслу-
женному отдыху Их Превосходи-
тельств"?!
Однако, слава Богу, эти сомне-
ния, кажется позади, и телезрите-
ли Москвы и Московской области
стали вполне "полноценными"!..
А теперь —
НОВОСТИ
ВЕЩАТЕЛЬНЫХ
ДИАПАЗОНОВ,
время — Всемирное (UTC).
БРАЗИЛИЯ.
Радио "БРАЗ" (иновещание на
немецком языке) принято в 19.00
— 20.00 на частоте 15265 кГц.
ЮЖНАЯ АФРИКА.
Радио Южная Африка на анг-
лийском языке принято в 15.30 на
частоте 15270 кГц, программы на
местных языках приняты с 15.00
до 17.00 на частоте 15365 кГц.
ПАКИСТАН.
Радио Пакистан на английском
языке принято в 11.00 на частоте
9455 кГц.
22 Радиолюбитель 3/91
НА РАДИОВЕЩАТЕЛЬНОЙ ВОЛНЕ
КУБА.
Радио Гавана на европейских
языках принято с 21.00 до 22.00 на
необъявленной частоте 11850 кГц
(через ретранслятор на террито-
рии СССР — прим. ДХ-редакто-
ра).
АВСТРАЛИЯ.
Радио Австралия на англий-
ском языке принято в 21.00 —
4 22.00 на частоте 12000 кГц, а
после 23.00 — на частоте 13605
кГц.
НИДЕРЛАНДЫ.
Радио Нидерланды на англий-
ском языке принято в 21.00 иа ча-
стоте 11660 кГц.
ГВИАНА.
Радио Гвиана на португальском
языке принято в 22.00 на частоте
11995 кГц.
ГРЕЦИЯ.
Радио "Голос Греции" на рус-
ском и польском языках вещает в
17.15 -- 17.55 на частотах 9425,
11645 и 12105 кГц.
НОВАЯ ЗЕЛАНДИЯ.
Радио Новая'Зеландия на анг-
лийском языке принято в 11.00 на
новой частоте 9700 кГц.
УГАНДА.
Радио Уганда с передачей на-
циональной музыки принято в
20.22 на частоте 4976 кГц.
НЕПАЛ.
Радио "Голос Непала" иа язы-
ке непали через передатчик в
Кхумалтаре Принято в 10.55 на
частоте 7165 кГц. Используется
параллельная частота 5005
кГц, но из-за помех от станции
эталонной частоты и сигналов
времени на 5004 кГц прием "Го-
лоса Непала" на ней затруднен
пом хами.
ЧИЛИ.
Новая станция — "Радио Эс-
перанца" — из г. Темуко при-
нята в ночное время на частоте
6090 кГц с помехами от стан-
ций Европы. Станция ведет
только местное вещание на ис-
панском языке, ее позывной —
"СЕ 609".
ПЕРУ.
Радио "Нуэво Континенте”
(тоже местное вещание на ис-
панском языке) принято около
полуночи на частоте 5187 кГц.
САМЫЕ СВЕЖИЕ НОВОСТИ
ИЗ МИРА DX И ОТВЕТЫ НА
САМЫЕ ЗАМЫСЛОВАТЫЕ
ВОПРОСЫ ПО ДАЛЬНЕМУ
ПРИЕМУ ВАМ
ПРЕДОСТАВИТ
ПРОГРАММА "КЛУБ ДХ”
на волнах
ВСЕМИРНОЙ РУССКОЙ
СЛУЖБЫ московского
РАДИО.
"Клуб ДХ" Передается по воск-
ресеньям в 15.30 и в 19.30, повто-
ряется в 08.30 и в 12.30 по Москов-
скому времени в диапазонах волн:
13, 16, 19, 22, 25, 31, 41, 49 и 62
метра, а в некоторых странах Ев-
ропы, Азии, Северной Африки и
Северной Америки — и на средних
волнах.
Адрес: передача "Клуб ДХ".
Всемирная Русская служба МОС-
КОВСКОГО радио. 113326. Москва.
СССР. Тел.: 7 095 - 233-68-68.
Всемирная Русская служба —
это десятки разнообразных про-
грамм для русскоязычных слуша-
телей всех возрастов, националь-
ностей и мест проживания. Пере-
дачи на все вкусы — "отэротикидо
политики”, а также объективные
новости по СССР и зарубежным
странам, информационно-анали-
тические программы "МНЕНИЯ"
по материалам официальной и не-
зависимой прессы, клубы по инте-
ресам, встречи с разными людьми,
ответы на все вопросы, включая
самые невероятные!.. Настрой-
тесь на нашу волну — и Вы согла-
ситесь, что Вам ОЧЕНЬ ПОВЕЗ-
ЛО! Мы можем передать любую
Вашу рекламу, й ее услышат сот-
ни миллионов деловых людей во
всех странах мира. Плата за ре-
кламу — самая что ни на есть уме-
ренная...
Всемирная служба Московско-
го радио — это 16 часов вещания
в течение суток:
ЭТО РАДИО ДЛЯ ВАС!
МАЛЕНЬКИЕ
"ДХ-ХИТРОСТИ":
Вы решили выслать на приня-
тую Вами радиостанцию сообще-
ние о приеме. Как это сделать, бы-
ло подробно рассказано в пред-
ыдущем номере "Радиолюбите-
ля". Но могут быть некоторые со-
мнения и вопросы, и хотелось бы
помочь начинающим ДХистам
- развеять их.
На каком языке писать рапорт
о приеме? Либо на языке, на ко-
тором Вы слышали передачу
станции, либо по-английски: это
официальный международный
радиоязык. Но если Вы посылае-
те свое письмо или рапорт на ма-
ленькую местную станцию, где
государственный язык не анг-
лийский, то лучше попытаться
составить хотя бы самый простой
текст на' государственном языке
соответствующей страны. Имен-
но по этой причине очень многие
ДХисты не могут получить отве-
ты от местных маленьких радио-
станций Латинский Америки
или Африки: к сожалению, там
очень немногие владеют англий-
ским, и надо Писать по-испански
или по-португальски. Если при-
нятая Вами станция передавала
по-русски, можете смело посы-
лать русскоязычное письмо или
рапорт.
На каком языке и как надпи-
сывать почтовый конверт? В пра-
вом верхнем углу около марки
крупно напишите по-русски на-
звание страны назначения. На-
звание станции и ее почтовый
индекс (почти все станции пери-
одически диктуют свои адреса)
пишите так, как произнесла их
радиостанция. Обычно сначала
пишется наименование получа-
теля, затем улица и номер дома,
город, индекс и название страны.
Адрес надо писать иа языке стра-
ны назначения, либо на одном из
государственных языков этой
страны. Можно писать адрес по-
французски (это официальный
язык Всемирного Почтового Со-
юза) или по-английски. Пишите
адрес как можно разборчивее и
старайтесь использовать печат-
ные буквы. Пользоваться лучше
шариковой ручкой, чтобы от слу-
чайного попадания влаги на кон-
верт адрес не "расплылся"! Свой
обратный адрес, имя и фамилию
пишите так, как это принято у
нас, но латинскими буквами. НЕ
НАДО в обратном адресе вместо
"улица" писать "стрит", а вместо
"город" — "сити". Ваш почтальон
запутается, когда понесет Вам от-
вет от радиостанции.
Желательно наклеивать иа
конверт простые служебные (ма-
ленькие) почтовые марки. К со-
жалению, на почте еще много лю-
бителей поживиться красивыми
марками, и их часто отрывают.
Такое письмо, как правило, не до-
ходит по назначению и не возвра-
щается. А простые "казенные"
марки никто не оторвет.
Если Вы хотите сделать прият-
ное радиостанции, которой Вы по-
сылаете письмо, лучше вложите в
конверт 1-2 красочные открытки
с видами Вашей местности или го-
рода. Кстати, полезно, помнить,
что ,
ПЕРЕСЫЛАТЬ ГАШЕНЫЕ
И НЕГАШЕНЫЕ ПОЧТОВЫЕ
МАРКИ /СССР и других
стран/ В МЕЖДУНАРОД-
НЫХ ПИСЬМАХ ЗАПРЕЩЕ-
НО ПОЧТОВЫМИ ПРАВИ-
ЛАМИ!
Их могут изъять при таможен-
ном контроле! Пересылать почто-
вые марки могут только члены Об-
щества филателистов СССР в спе-
циальных конвертах, проштампо-
ванных отделением этого Обще-
ства.
Если у Вас есть возможность
приобрести в достать междуна-
родные почтовые ответные купо-'
ны, воспользуйтесь ею: за купо-
ны Вы сможете купить за рубе-
жом немало полезных публика-
ций /брошюр, журналов, бюлле-
теней или книг/ по вопросам
дальнего приема! Купоны МОЖ-
НО пересылать в письмах, ио
лучше посылать заказные, чтобы
хоть как-то гарантировать их со-
хранность в пути следования.
Очень многие, особенно начи-
нающие, любители дальнего
приема хотят установить почто-
вые и личные контакты с совет-
скими и зарубежными коллегами
по хобби. Это вполне естественно
и закономерно. Думаю, что если
журнал "Радиолюбитель" будет
публиковать адреса любителей
дальнего вещательного приема /в
виде платных объявлений/, это
будет замечательно!
Ну вот на сегодня, пожалуй, и
все. Желаю всем хорошего при-
ема, успехов, и до новых встреч
на страницах журнала и в эфире.
73!
23
ВИКТОР ЛЕДЕНЕВ (RC2AF)
КТО БОЛЬШЕ?
Рынок наступает,
хотим мы этого
или нет. И посте-
пенно в наше со-
знание внедряется
грустная, но неотв-
ратимая реальность: за все п9и-
дется плати.j дороже. В готовах
Же продавцов и поставщи ов то-
варов и услуг, эта мь . ызрела
гораздо раньщ^ и, похоже, засела
т$м крепко...
Не так давно на одном из "круг-
лых столов” (радиоэкспедиции
"Победа") раздалось тревожное
сообщение: Хабаровская краевая
ГИЗ тоже решила пожить по за-
конам рынка и попросила разре-
шения у Москвы установить
твердый налог на радиолюбите-
лей — до 60 рублей в год за право
эксплуатации радиостанции
первой категории. Рынок так ры-
нок, решили в Хабаровске. Да-
ешь почин! Совсем как в недав-
ние застойные времена. Нечто
вроде обращения широких ради-
олюбительских масс с призывом
не работать с Израилем... Карти-
на знакомая до слез...
Все это быть может и осталось
на уровне инициативы Хабаров-
ской ГИЗ, если бы не одно пе-
чальное обстоятельство. "По-
чин", как ни обидно это созна-
вать, с восторгом поддержали
. раевая федерация радиоспорта
и радиоклуб, причем клуб тоже
решил не отставать и резко увели-
чил членские взносы. Один из ве-
теранов не только войны, но и оте-
чественного радиолюбительства,
не без горечи отметил, что если так
дйло пойдет и дальше, ему придет-
ся/как минимум, один месяц в го-
ду сидеть голодном пайке — вся
потом и кровью заслуженная пен-
сия уйдет на оплату взносов и раз-
решения ГИЗ.
Ветераны — народ мудрый и
богатый опытом. К тому же еще
и бдительный. Немного позже,
опять на "круглом столе", про-
звучала еще более тревожная
информация: теперь уже Минс-
вязи СССР (!) обратилось в
ФРС СССР (!) с предложением
ввести плату за регистрацию и
эксплуатацию любительских
радиостанций. Что ж, путь зна-
комый, накатанный, можно
сказать, десятилетиями: ини-
циатива с места, а затем — "идя
навстречу пожеланиям трудя-
щихся" и т.д.
К тому времени, когда пишутся
эти строки, окончательное реше-
ние еще не принято, но есть опасе-
ние, что к моменту выхода журна-
ла волей Минсвязи бедолагу ради-
олюбителя "облагодетельствуют"
новым побором. Что ни говорите,
а все ж-таки удивительная это
организация — ГИЗ. На раз'а-
ботку нового, современного "По-
ложения" ей не хватает не то что
месяцев, а нескольких лет, а вот
для того, чтобы обложить радио-
любителей оброком, судя по уже
упомянутой "инициативе", хва-
тит, пожалуй, нескольких не-
дельРДолгие годы ждут радиолю-
бители страны решения важней-
ших вопросов о мощности пере-
датчиков, новых видах работы в
эфире, диапазонах и т.п. И, ка-
жется, еще долго будут ждать.
Ведь для заинтересованных орга-
низаций как раз не это, а повы-
шение тарифов представляется
делом гораздо более важным.
Впрочем, оно и понятно — в од-
ном случае требуется кропотли-
вая работа, в другом все пробле-
мы прибыльности решаются од-
ним росчерком пера.
Передо мной лежит "Календарь
друга радио" за 1926 год. В нем
опубликовано циркулярное обра-
щение замнаркомпочтеля товари-
ща'Любовича А.М., с к пором есть
такие слова: "...естественна наи-
большая степень участия работни-
ков связи , особенно руков дя ей
их части и радиоработников, в ор-
ганизации радиолюбител -т<л".
"Естественная" забота о радиолю-
бителях была в 1926-м, на девятом
году Советской власти, к/п- же
девалась эта естественна на
семьдесят четвертом? По т -ади-
ции, представители ГИЗ входят в
федерации радиоспорта различ-
н"1х уровней, а председатель ФРС
СССР — замминистра связи стра-
ны. Как говорится, и радиолюби-
тельская общественность, и ис-
полнительная власть в одном ли-
це.
Так кому же жаловаться?
Похоже, действительно неко-
му. И все же не хочется верить, что
вслед за азартно-бесшабашным
"Кто больше?” из уст чиновных
функционеров, радеющих о чем и
о ком угодно, но только не о нас,
радиолюбителях, прозвучите под-
ачи хабаровской федерации и по-
зорное "Продано!". Ведь в данном
случае это, без всяких преувели-
чений, будет синонимом "Пред-
ано!". Предано радиолюбительст-
во...
Если же эти (кстати, не только
мои) опасения не оправдаются,
буду первым, кто публично в эфи-
ре или на страницах журнала по-
кается за необоснованные подо-
зрения в адрес не утративших еще
окончательно нашего доверия со-
лидных государственных органи-
заций. А пока будем бдительны,
уважаемые коллеги-радиолюби-
тели!
P.S. У ГИЗ скоро прибавится
зебо и денег — плата за разреше-
ние на установку радиотелефо-
нов для массового пользованья
предоставит такие возможности.
Есть, правда, сомнения в том, кто
будет устанавлив! ть телефоны в
своих машинах. В дь по данным
МВД наибольшим спросом такая
техника пользуется у орган эо-
ванных преступников. Что каса-
ется радиолюбителей, то разре-
шения на эксплуатацию мобил»-
ных радиостанций пока нет и не
предвидится.
24 Радиолюбитель 3/91
DX - info
SCANDINAVIAN ACTIVITY CONTEST 1989 SSB - CW
WORD TOP TEN
SINGLE OPERATOR, CW: MULTI OPERATOR, CW: SINGLE OPERATOR, SSB: MULTI OPERATOR, SSB:
1 UG9G/RB5TJ 99.911 1 UZ9CWA 130.060 1 UA9QA 87.984 1 UL8LYA 110.980
2 UL7CW 86.999 2 UZ9CWW 114.646 2 LZ2KSQ 84.700 2 UZ4WWA 66,452
3 RB5IM 85.722 3 и-Ж-'W 112.710 3 UA6ADC 7.451 3 UB4CWW 65.100
4 UD6DKZ 77.112 4 UQ1CWW 96.025 4 RW9AB 7 ’92 4 YT5G 53.515
5 LZ2AX 76.608 5 LZ1V 85.565 5 LZ2AX 55. 72 5 4N2Y 42.160
6 .YU1KQ 76.456 6 UB4GWW 73.112 6 K3ZO 49.3 2 6 UB3GWG 40.392
7 UC2OL 70.050 7 4N2Y . 65.660 7 RB5DX 4Д0 7 UZ9GYP 38.410
8 RB5GW 68.838 8 LZ1KCO 57.684 8 RI8AB 43.38 8 UZ3MWD 34.428
9 UA1DZ 68.376 9 UT4JWJ 62.906 9 RM8MA 40.112 9 LZ2KRU 31.535
10 K3ZO 66.807 10 UZ1TWB 62.322 10 N8II 39.131 10 SP1PEA 24.276
tnxT. ЧУХЛЕБОВ (UZ6AZ)
JAPAN INTERNATIONAL DX CONTEST 1990 SSB
Научно-производственное
SINGLE OPERATOR
3,8MHz 7MHz 14MHz 21 MHz 28 MHz
AF CT3BM 3.675 CT3BM 12.980 EA8AKN 10.430
EU ОС RA4NAI 468 UZ4AWB 2.145 DU9RG 32.976 YT3EM 1.764 YT3T 21.009 ZK2RY 84.224 LY3BH 35.236 ZK2HP 72.588
NA SA VE7ON 20.430 CE6PCE 168 W1RR 18.308 NL7DU 37.271 ZP5JCY 50.807 L4D 50.807 W7ZR 74.636 LU6ETB 82.626
AS UA0FF 15.120 RA0SK 330 4Z4UX 37.647 UA9MFN 17.028
SINGLE OPERATOR MULTI BAND
MULTI OPERATOR MULTI BAND
WW KD7/NH2 WW UZOCWW
AF Z28JD AF —
EU UZ6AZ EU UZ3QYN
ОС KF7UZ/DU3 (QRP) ОС —
мл K3EST NA 4U1UN
s? ' YV1CP SA CE4TA
A" VS6BG AS UJ9KWC
JAPAN JH4NMT JAPAN JA1YDU
RB5CL
ВЛАДИМИР
ВИНАРСКИЙ
ITARC#380
DIG#4462
ACDXA#86
U-CW-C#79
UTC#72
объединение
"БАРТО"
ПРИНИМАЕТ ЗАКАЗЫ
ОТ ОРГАНИЗАЦИЙ,
ПРЕДПРИЯТИЙ И
ЧАСТНЫХ ЛИЦ НА
ПОСТАВКУ
ДИПОЛЬНЫХ АНТЕНН
ДЛЯ
КВ РАДИОСТАНЦИЙ
НА ДИАПАЗОНЫ
40, 80, 160 MFTPOB.
Для получения более
подробных сведений просьба
указать адрес ближайшего к
Вам радиоклуба или РТШ,
куда мы направим
исчерпывающую
информацию о
предлагаемых антеннах.
Наш адрес:
330000, Запорожье,
а/я 634,
НПО "ВАРТО".
25
Раздел 10
DX (RARE) MANAGER MNG ADRESS STATION DX (RARE) MANAGER MNG ADRESS STATION
D68WB WV4F Robert D. Strathy, 5428 Brandy Sir SW, Fort Myers Ronda 33919 U.S.A. A35XK WA6ZEF Ken D. Walston Sr., 1248 N. Cypress, Ontario Calif. 91762 U.S.A. FT8XA FD6ITD Jean Pierre Berthoumleux, 29Rue du Catnmas, F - 31650 Saint Orens de Gameville, France. FT4XG F1AAS Francis Saugeon Gauriac, F-33710 Bourgsur Gironde, France. HB0NL HB9NL Paul Martin, Weizenstr. 10, CH - 4125 Rlehen, Switzerland.' KH0AM JE1CKA Tack Kumagal, Box 22 Mltaka, Tokyo 181, Japan. CY9CF FP5DX VP8CDJ GM4KK0 T30JH VK2GJH Box 299, Ryde, NSW 2112, Australia. C6AFQ K1TN James D. Cain, Bumap Brook Rd. Andover CT 06232. C6A/KR1S KRIS James E. Kearman III, RFD 191 Wright RD. Collirsville, CT 06022 U.S.A. V85OO N2OO Robert W. Schenck, POB 345, Tuckerton, NJ 08087. JT1C0 KA2BBZ William F. Cunnane, 165 Brooks Ave. Bayville NJ 08721 U.S.A. XE3/NE8Z K8LJG John C. Kroll, 3528 Craid Dr. Flint, MI 48506 U.S.A. 8Q7BQ K9AJ Michael J Me Girr, 13 Oak Hill Dr. Crete. IL . , 60417 U.S.A. HSOAC K9AJ XF4F WA3HUP Mary A. Crider, 2485 Liwesberry Rd. York Haven, Pennsylvania 17370 U.S.A. J6LSC N9AG Scott A. Lehman, POB 803, Greenville, OH 45331. J6LNN KB6ZBI T33R&T33T OH3GZ Jukka Kovanen, Varuskunta 47 as 11, SF- 11310 Riihlmaki 31, Finland. 9M8MKS 9M2FH F Jasper Havelock, 421 Jalan Cross off Green Rd. 93150 Kuching, Sarawak. CEO Z Z Z CE3BFZ Pedro Barroso Vivaldi, Pint Magdalena Mira 7763 Las Condes, Chile South America. HK0TU HK5DDD Edilberto Rojas M. Box 25827, Bogota, Columbia. JH1MAO/JD1 JA1GUC Shizuo Hosoi, 2-13-9, Haijima Akishima, Tokyo 196. A35XV VK2BCH Roland V Crosby, Box 344, Forster 2428 AustTHlifl C21NI VK2GJH Box 299, Ryde. NSW 2112, Australia. JX7DFA LA7DFA Per Einar Dahlen, Margretes Fryd 13 A, N- 6500 Kristiansund, Norway. BV2DA DL7FT Frank Turek, Box 1421, D-1000 BerUn 19, Germany. ZK3KY Box 3, Tokaimura 31911, Japan. 9Q5TE SMOBFJ Leif Hammarstrom, Birger Jarisg 38 4 tr,S- 11429 Stokholm, Sweden. TY1DX IK6FHG Germane Gabuccl, Via Solferino 62, 1-61100 Pescara, Italy. JW9MAA LA7SP Torflnn Holand P; anetvn. 231, N-9020 Tromsdalen, Norway. YJOR OH1RY Pekka Kolehmsinen, Kp5, SF-21530, Palmlo, Finland. T32IO AH6I0 9Q5EE K1RH Ralph Mhlrsch, 172 Newton RD Woodbridge CT 06525 U.S.A. ZD9BV W4FRU John Parott, Jr. POB 5127 Suffolk Virgin. 23435 U.S.A. 5N0ETP N6LQL James R Edvards, 1880 Me Kinney Way 20-A Caal Rpnrh ГА ОП74Л TG9VT UT5RP Dmitry S.’ Slyusaretiko, Box 300 Odessa 270000, Ukraine. YA0RR UT5RP Only for RTTY operation AH3C K9UIY VICTOR A. SHIELDS, 524 E EMPIRE ST, FREEPORT, ILLINOIS, 61032 U.S.A. KD7P/NH7 KD7P Robert A. Winters, 5633 123rd Avenue SE, Snohomish, Washington, 98290 U.S.A. 8Q7AJ K9AJ Michael J Me Girr. 13 Oak Hill Dr, Crete Illinois, 60417 U.S.A. ZD9BV W4FRU John H. Parrott, Jr. P.O. Box 5127 Suffolk, Virginia 23435 U.S.A. TJ1BJ K4UTE William R, Hicks, 7002 Deauville Rd, Jacksonville, Florida, 32205 U.S.A. A71CD WA4JTK Alan E Strause, 17401 NW 47th Ave, Carol City, Florida, 33055 U.S.A. 5V7SA WB4LFM Paul E Greaves, 122 Swinton Dr Rt Ю, Greenville, South Carolina, 29607 U.S.A. A61AD WB2DND Donald R Greenbaum, 250 Standish St, Duxbury, Massachusets, 02332 U.S.A. TZ6VV K4UTE 5R8GN IK2GNW Adriano Premoseili, Via Rossini 2, 1-20080 Cieiiano Italy. S79GN IK2GNW ZA0DX DJ9KG Alwin Guedesen, Brinkweg 18, D-2819 Morsum, Germany. V85GA Gerald Anthony Ashcroft, Worldwide Helicopter, Royal Brunei Armed Forces, Berakas Camp, Brunei. VR6TC W6HS CharliesM Moser, 10861 Langdon Ave, Mission Hills, California 91345 U.S.A. TU2MA Michel Toure Vakaba, Box 520, F-99326 Abidjan 01, Ivorv Coast. TU2QQ Michel Fadrin, Box 3023, F-99326 Abidjan 01, Ivory Coast. XW8UB JA3UB Jiro Nishi Miyoshi, Box 73, Amagasaki 660 Japan. V63AO Mishi, Box 296, Ponapei, 96941 Micronesia. S79MST G4IRG E H Turner, 9 Wallingford Rd, Handforth, Wilmsiow, Ches SK9 3JT England. 4S7EP R E H Perera, 120 de Soysa Rd, Moratuwa Sri Lanka. 3DA0BK Box 122, Eveni, Swaziland, Africa. JW1QCA LA1QCA Tor Ulf Nilsson, 0 Juul Oisensvn 23, N-1742 Klavestadhaugen, Norway. VP2E/WA2BOT WA2BOT Jefrev L Pulver. 111 Beach Rd, Kings Point, New York 11024 U.S.A. A92FL WA3JPY Mark G Bitterlich, 5 Northampton Dr MCAS, Cherry Point, North Carolina 28533 U.S.A. V73BL WB4CSK Mark A Clark, 1031 Flowers Ave, Auburn Alabama 36830 U.S.A. AA4NP/AH9 AA4NP James P Larson, 291 Anthony Ave SE, Palm Bay, Florida 32907 U.S.A. FOOCC K1CC Richard J Assarabowski, 306 Vernon Ave, Vernon Conecticut 06066 U.S.A. FT4WC F6GVH Michel Godefert, BCAC Courtiers Exterieura, 14 Rue Saint Dominique, F-75997 Paris Armees France. FOOIGS F6EEM Sylvie Faures, 4 Rue Duguesclin, F-35170 Brus France. ST2YD F6AJA Jean Michel Duthilieul, 515 Rue du Petit Hem, Bodvignies, F-59870 Marchiennes France. 7Q7RM R Macfariane, Box 472, Blantyre, MALAVI. ZL0ADD/7 & DJ1ND Klaus Dittmar, Huehlweg 45, D-8580 Bayreuth ZL0ADN/7 Germany. XQ0X CE3ESS Mickey Geiersteln, P.O.Box 9834, Santiag Chile. JW9MAA LA7SP Torfinn Holand, Planetvn 231, N-9020 Tromsdalen Norwey. ZM7AMO ZL1AMO R W Wridht, 28 Chorley Avenue, Massey, Henderson, Auckand 1208 New Zealand. JX7DFA LA7DFA .Per Einar Dahlen, Margretes Fryd 13 A, N- '6500 Kristiansund Norwey.
New Caledonia, FK8, Guy — F6EYG будет активен из Нумеа в теч. 3 лет.
South Georgia VP8CDJ сообщает, что он будет находится на островах в течение 18 месяцев и будет работать как телеграфом, так и телефоном.
GW3WQU/4U станция работала из Белуджистана и считается как Пакистан.
Zaire, Gus 9Q5TE сообщает, что работает на всех диапазонах тлг/тлф и будет активен до августа 1991 года.
Mozambique, C9QL OP. WB0NAA будет активен от- юда до июня 1992 года.
A43SR/MM активна с 23 октября 1990 года до 10 марта 1991 года в течение 100 дней по старинному "шелковому пути" из Венеции (Италия) вОсаку
(Япония). Станция будет работать на диапазонах от 80 до 10 метров. ’
VP8SWW and VP8HAL from Halley Base Antarctica and VP8GAV and VP8FAR from Faraday Base проведут на островах (базах) 2 года и будут активны
в эфире с февраля 1991 года.
4K5ZI Snake Island (остров Змеиный). Получено добро от DXCC на получение статуса отдельной территории мира и если будут преодолены местные
бюрократические препоны, то состоится очередная экспедиция, но иа этот раз уже как иа отдельную территорию в июле 1991 года.
(tnx UT5RP)
26 Радиолюбитель 3/91
DX - into
U-QRP КЛУБ
СООБЩАЕТ...
Успешно прошла радиоэкспедиция,организованная U-QRP клу-
бом, За 14 дней только на QRP проведено 3486 связей. Были уста-
новлены QSO со всеми континентами, с 72 странами по диплому
"DXCC", со 155 областями и всеми республиками нашей страны.
Операторы работали позывным EK^QRP иа переделанной радио-
станции типа РСО-5М (5Вт) HUW3DI (II вариант) мощностью 5-Ю
Вт. Антенна — полуволновые диполи, запитанные одним кабелем.
Находились на возвышенности 400 метров над уровнем моря.
Прохождение в те дни было весьма интересным и своеобразным:
или нас никто не слышал, несмотря на многочисленные CQ, или
слышали так хорошо, что давали 57-59 телефоном и 599 телегра-
фом. Звали нас и DX-ы: KL7, СТЗ, Р29,9Н, ZS, S79, 5Z. J28, ОЛ,
ОНО, КР2, TF, FY5, ZA0 и другие.
В 1-991 году клуб организует под руководством UW9CX мобиль-
ный вариант радноэкспедиции. Позывной EK9QRP будет, как эста-
фета, передаваться из одного места в другое, где есть члены клуба.
Работа из каждого места — по 2-3 дня круглосуточно. Возможный
маршрут: Нижний Тагил — Свердловск — Челябинск — Уфа —
Куйбышев -- Пенза — Саранск — Нижний Новгород — Москва
(ВДНХ) — Ленинград — Прибалтика — Украина — Краснодарский
край — Ставрополь — Элиста — Волгоград — Саратов — Пугачев —
Куйбышев — Свердловск. В этом маршруте могут быть любые изме-
нения, если вы напишете UW9CX о желании работать позывным
EK9QRP. В результате будет возможность убедиться в эффективно-
сти работы QRP из любого места-
Более подробный отчет об экспедиции, работавшей из зоны ано-
мальных явлений, последние новости, QSL информация, схемы
QRP аппаратуры и т.д. — на страницах ежемесячного выпуска "CQ-
QRP".
По вопросам подписки писать: 620131, Свердловск, а/я 146,
UW9CX. По вопросам приема в клуб: 430031, Саранск, а/я 100.
Для ответа посылайте конверт с маркой.
UW9CX, RA9CLP, RA9CHU, UV9CJ, UA4-092-380 - операторы
радиоэкспедиции EK9QRP.
UY5XE.
ГЕОРГИЙ ЧЛИЯНЦ,
ведущий рубрики SWL.
Член десятков
радиолюбительских
клубов и ассоциаций,
участник DX-экспедиций
(пока по Союзу),
100% готовность
к"взлету"!
UA4NJ (ex RA4NAI)
СМИРНОВ
НИКОЛАЙ СЕРГЕЕВИЧ
Всегда хорошее настроение
иа 20-метровом диапазоне SSB,
несмотря на QRM.,
613340, Кировская обл.,
г. Советск, а/я 16.
В ЭФИРЕ
МЕДИКИ
В сентябре прошлого года в Смоленске проходила конференция
радиолюбителей-медиков СССР, на которой создана Ассоциация
"MARA" (Medikal Amateur Radio Association), в которую вошло 140
человек. Утвержден устав ассоциации, ее эмблема, радиолюбитель-
ский диплом "Чудесный доктор" в честь выдающегося хирурга
Н.И.Пирогова. Теперь, работая в эфире, медики будут давать очки
для выполнения условий этого диплома. Особенно активны они
будут в День медработника. Всемирный день здоровья, день рожде-
ния Пирогова.
Первым президентом ассоциации избран анестезиолог-реанима-
толог, врач высшей категории из г. Краматорска Донецкой области
Александр Иванович Подолян (UB5IBB). Его стаж работы в эфире
— 31 год, участвовал в ликвидации последствий землетрясения в
Армении в составе интернациональной бригады медиков. Избран
координационный совет ассоциации. В него вошло шесть медиков-
радиолюбителей.
Спонсором "MARA" стал Советский комитет "Врачи мира за пред-
отвращение ядерной войны". Налажены контакты с американскими
медиками-радиолюбителями.
"Круглые столы" "MARA” проводит на частоте 7080 кГц в 20.00 по
московскому времени в первую пятницу каждого месяца, а дубли-
рование для Сибири и Дальнего Востока — на частоте 21.280 кГц в
10.00 в первое воскресенье.
П.ПИСКУН (RB4UA),
врач-педиатр,
ответственный секретарь "MARA".
343750, Донецкая обл.,
г. Снежное-1, ул. Руднева, 5-3.
27
Раздел 10
ДИПЛОМЫ
"ЧАЙКА"
Учрежден в честь полета иа космическом ко-
рабле "Bocjok-6” первой женщины-космоиавта
В.В.Терешковой (космический позывной
"Чайка"). С1 января 1991 г. выдается по новым
условиям.
Для получения диплома соискатели из евро-
пейской части СССР должны провести 20 QSO
с любительскими радиостанциями Ярослав-
ской области, соискателям из азиатской части
страны необходимо установить 10 QSO.
Засчитываются радиосвязи, проведенные
любым видом излучения иа любом диапазоне с
15 июня 1983 г. Повторные QSO ие засчитыва-
ются.
Заявку оформляют в виде выписки из аппа-
ратного журнала и заверяют в местной ФРС
(СТК, РТШ). Ее высылают по адресу: 150000,
Ярославль, а/я 80, КуфиринуА.Б. (UA3MDV).
Оплату диплома производят переводом иа сум-
му 1 руб. 50 коп. на текущий счет Д-29 во
фрунзенском отделении Сбербанка 8307 г.
Ярославля (почтовый индекс 150048).
Для получения диплома иа домашний адрес
необходимо приложить почтовые марки.
Наблюдателям диплом выдается на анало-
гичных условиях.
А. КУФИРИН (UA3MDV)
150000, Ярославль, а/я 80
"ИНТЕРРАДИО"
Центр любительской радиосвязи "ИНТЕР-
РАДИО", объединяющий несколько клубов по
интересам, учредил радиолюбительские дип-
ломы: "60-я параллель", "Пулковский мериди-
ан", "60 х 30", "Север -- Юг", "Новая волна",
"Оптимист".
Заявка, составленная в соответствии с поло-
жением о дипломе, заверяется в местном ра-
диоклубе или двумя коротковолновиками и
вместе с квитанцией об оплате стоимости дип-
лома направляется в адрес дипломного сектора
центра "ИНТЕРРАДИО": 196070, Ленинград,
а/я 73. Карточки-квитанции, подтверждаю-
щие проведение радиосвязей (кроме диплома
"Север -- Юг"), прилагать к заявке не надо.
Оплата стоимости диплома (3 руб.) произво-
дится почтовым переводом на р/с 27001461256
"Интер" в Приморском отделении Жилсоцбан-
ка г. Ленинграда. На обороте бланка перевода
указывается Ф.И.О. и позывной заявителя, а
также название диплома.
Засчитываются радиосвязи, проведенные
любым видом излучения, на любых диапазонах
без ограничения времени.
Обладатели дипломов могут получить на-
клейки "Super stick". К заявке на наклейку дол-
жна быть приложена квитанция об оплате ее
стоимости(3 руб.). В заявке указывается дата н
номер получения основного диплома.
Списки членов клуба можно получить, по-
слав SASE и почтовые марки на сумму 30 коп.
в адрес дипломного сектора центра "Интерра-
Дио".
Наблюдателям и иностранным радиолюби-
телям все дипломы и наклейки выдаются на
аналогичных условиях.
DX-КЛУБА "60-Я ПАРАЛЛЕЛЬ"
("60°N")
За радиосвязи с 16-ю из 17-ти областей
СССР, расположенных на 60-й параллели
(области 169, 136, 120, 131, 090, 141, 140,
154, 162,- 158, 103, 106, 124, 098, НО, 138,
129).
Наклейка "Super stick" — дополнительно 9
территорий - KL7, VE, OX, GM, GM (Shetland
Is.), LA, SM, ОНО, ОН, плюс связи с пятью
членами клуба (для соискателей из Европей-
ской части СССР) или с тремя членами клуба
(для Азиатской части).
КЛУБА "ПУЛКОВСКИЙ
МЕРИДИАН" (”30°Е)
За радиосвязи с 14-ю областями СССР, рас-
положенными на Пулковском меридиане
(30°Е) (области 143, 188, 136, 169, 144, 149,
006, 010, 007, 065, 080, 0156, 070, 039).
Наклейка "Super stick” — дополнительно
14 территорий — JW (Svalbard), LA, ОН,
ТА, SU, ST, 9Q, 5Х. 9Х, 9U, 5Н, 9J, Z2, ZS,
плюс связи с пятью членами клуба (для со-
искателей из Европейской части СССР)
или с тремя членами клуба (для Азиатской
части).
"60 х 30” (60°N и 30°Е)
Выдается обладателям дипломов "60°N” и
"30°Е". В заявке указывают только номера и
дату выдачи дипломов "60°N" н "30°Е".
Наклейка "Super stick" — для обладателей
соответствующих наклеек к дипломам "60°N" и
”30°Е".
КЛУБА "СЕВЕР - ЮГ" ("NS”)
За две радиосвязи: одну — с Советскими
дрейфующими станциями в Арктике (RAEM,
UPOL, 4Q0), вторую — с Советскими станци-
ями Антарктиды.
Наклейка "Super stick" — по три радиосвязи
с различными Советскими дрейфующими
станциями Арктики и с Советскими Антарк-
тическими станциями плюс связи с пятью
членами клуба (для соискателей из Европей-
ской части СССР) или с тремя 'щенами клуба
(для Азиатской части).
Карточки-квитанции, подтверждающие
проведение радиосвязей, прилагаются к заяв-
ке.
КЛУБА НАБЛЮДАТЕЛЕЙ "НО-
ВАЯ ВОЛНА”
За наблюдения 30-ти различных любитель-
ских радиостанций г. Ленинграда (обл. 169) —
для наблюдателей Европейской части СССР
или 15-ти радиостанций — для Азиатской час-
ти СССР.
Наклейка "Super stick" — за 60 и 30 наблюде-
ний соответственно.
Диплом "Новая волиа" выдается также DX
наблюдателям за работой радиовещательных
станций. Для получения диплома европейским
соискателям требуется 60 подтверждений на-
блюдений за работой 60-ти европейских ради-
овещательных станций, неевропейским со-
искателям — 30 подтверждений.
Наклейка "Super stick" — за 120 и 60 подтвер-
ждений соответственно.
Засчитываются наблюдения за радиовеща-
тельными станциями Европы на всех диапазо-
нах.
КЛУБА "ОПТИМИСТ”
За радиосвязи с 10-ю членами клуба незря-
чих радиолюбителей "Оптимист" для соиска-
телей Европейской части СССР, или с 5-ю чле-
нами клуба — для соискателей Азиатской части
СССР.
Наклейка "Super stick" — дополнительно ра-
диосвязи с незрячими радиолюбителями трех
различных Советских республик и трех конти-
нентов.
Члены клуба "Оптимист":
RA1AK, RAICS, RA1NE, RA1TA. RV1AV,
UA1AAD, UA1AHL, UA1CDR. UA1GD,
UZ1AXY, UZ1CWX, RA3AGO, RA3DSF,
RA3LL, RA3QP, RA3TI, UA3AIO, UA3AM,
UA3DOU, UA3LDQ, UA3QMM, UZ3AWU,
RA4CS, RA4NBC, UA4ANL, UA4CPA,
UA4FL, UA4LCW, UA4SL. UA4WBN,
UA4WCG, UZ4CYO, RA6AFI, RA6PES,
RA6PEE, RA6WFZ, UA6ALZ, UA6AVW,
UA6HEE, UA6HHO, UA6HQA, UA6LHD,
UA6PCD, UA6WED, UA6XEK, UA6YS.
UV6HKR, RA9YBN, UA9LBP, UA9LDG,
UA9QBO, UY9AT, UV9CK, UA0AJP,
UC2ABJ, UQ2GJ14, RB5UBK, UB4LZO,
UB4YWA, UB5BCZ, UB5EJD, UB5ESB,
UB5GGD, UB5HGZ, UB5IHT, UB5HC,
UB5ISN, UB5QDN, UB5RBO, UB5VCF,
UT5UB, UM8FZ, UM8MAK, UM8MAP,
UM8MK, UM8MVT, UM9MWD.
Сообщил Д.РАЙСКИЙ (UW1AE),
Ленинград
28 Радиолюбитель 3/91
DX - info
ПОЗЫВНОЙ QTH loc
Диапазон (МГц) Количество WKD квадратов Тропо (км) Аврора (км) MS (км) Es (км) FAI (км) WAE
< 144
432
1296
5670
10368
(UT5RP)
Дмитрий
СЛЮСАРЕНКО
(YL2DX)
БАЛТИН
Юрий
Альфредович
.Родился 27 февраля 1943 года в Одессе, украинец,
женат, пятеро детей, младшей дочери 13-й год,
старшему сыну 25-й, он у меня радист-профессионал, а
также радиолюбитель — UB5FDO... Сам я в эфире р
1959 года, сначала работал на 28 МГц, потом с 1962 г..—
UT5RP. RTTY начал заниматься с 1978-го, несколько
раз "брал" первые места в международных
соревнованиях, особенно в таких теСтах, как
Австралия/Новая Зеландия... Вместе с сыном работаю в
Черноморском пароходстве. На RTTY достижения .
такие: стран — 255/245, диплом DXCC N79 (в мире,
естественно).
Несколько слов о себе. Мне 37 лет, из них 27 —
радиолюбитель. С 1966 года — коротковолновик.
Работаю в Латвийском радиоклубе, на общественных
началах много лет возглавляю клубную радиостанцию
Рижского технического университета (бывший РПИ) и
являюсь основным ее оператором — YL1XX (ех
UQ1GXX, YL2RG, UK2GAB)... Основное занятие в
эфире -- DX-инг, охота за дипломами (есть 5BDXCC,
5BWAZ-A11200), а также конструирование антенн. Член
президиума ФРС Латвии и совета UDXC. Кредо: "Нам
RADIO не хобби, а образ жизни”. 226050, Латвия,
Рига-50, а/я 265.
позывной : WWIoc
Диапазон (МГц) DXCC WAC WAS Примечание
144
432
1296
29
Раздел 10
Й. ЛАВРЕКА (RB5FF),
начальник радиоэкспедиции
EH5ZL, г Измаил
КУРС - НА ОСТРОВ
3<
б)
С1
е<
н
Р
п
в
АХИЛЛА
г
I
1
1
1
Т^сть в Черном море уникаль-
6<ын остров, хранящий нема-
ло тайн. В древности его называ-
ли островом Ахилла, сейчас -
Змеиным. Вот несколько слов о
нем из лекций Арриана, храня-
щихся в Одесском археологиче-
ском музее: "Почти против этого
устья (устья Истра-Дуная), если
плыть прямо в море с ветром
апарктием, лежит остров, кото-
рый одни называют островом
Ахилла, другие - Бегом Ахилла,
третьи - по цвету - Белый. Есть
предание, что его подняла со дна
моря Фемида для сына своего, н
что на нем живет Ахилл. На ост-
рове есть храм Ахилла с его ста-
туей древней работы. Людей па
острове нет. На нем пасется не-
много коз. Их, говорят, посвяща-
ют Ахиллу все пристающие сю-
да. Есть в храме много и других
приношений - чаши, перстни,
драгоценные камин, а также над-
писи, одни - на латинском, другие
- иа греческом языке, составлен-
ные разными метрами в похвалу
Ахиллу. Некоторые, впрочем, от-
носятся н к Петроклу, потому что
все желающие угодить Ахиллу
вместе с ним почитают и Петрок-
ла. Много птиц гнездится на ост-
рове: чайки-нырки н морские во-
роны в несметном количестве.
Эти птицы очищаютхрам Ахилла
- каждый день рано утром слета-
ются они к морю, затем, омочив
крылья, поспсшнолстят с моря и
храм и окрапляют его, а когда
этого будет достаточно, они обме-
тают крыльями пол храма."
К сожалению, до наших дней
храм не сохранился. Из его остат-
ков построен маяк. Интересно,
что за последние 150 лет здесь
побывало лишь три экспедиции.
В начале мая 1990 года к острову
направилась, наконец, и первая
радиолюбительская. Примеча-
тельно, чтосще несколько лстпа-
30 Радиолюбитель 3/91
DX - info
УКВ
зад о такой экспедиции не могло
бьпъ и речи. Но сейчас, когда так
стремительно ломаются устоявши-
еся доктрины, это стало возмож-
пым. Около полугонны аппарату-
ры, мачт, кабелей, семь членов экс-
педиции и пять членов экипажа -
все это приняла на борт яхта
"ИСТР-2" турклуба Дунайского
пароходства. В составе экспедиции
I EK5ZI - RB5FF, RB5FT, UB5FAK,
| UB5FBV, UB5FEI, UAOAMA,
I RO5OC.
I Из порта Измаил отбыли в полдень.
I Прошли по Дунаю сто километров.
В Надо было выбирать: либо заноче-
I вагь в устье реки, либо выйти в море
К в полной темноте... В годы войны в
районе острова Змеиный затонула
I советская подводная лодка, и наше
I появление в эфире в канун Дня По-
В беды былозапланировано в рамках
В всесоюзной радиоэкспедиции
В "Победа-45". Принимаем решение:
I идем к острову ночью. Однако сгу-
I ставшийся вскоре туман спутал все
I наши планы. Через несколько ча-
| сов пути видимость стала почти ну-
I левой, и мы не могли различить да-
I же нос яхты. Связав все канаты,
I бросили якорь. К счастью, их хвати-
I ло, якорь лег на грунт...
I К острову удалось добраться лишь
» в середине дня. Перед нами откры-
| лась величественная картина: ог-
[ ромная, около километра в длину,
I скала среди моря с белокаменным
I маяком - храмом. Здесь нас ожида-
| ли новые испытания. Все оборудо-
Е вание пришлось переправлять с ях-
I ты иа остров на резиновой лодке,
f Камни, сплошь устилающие дно
[ вокруг острова, и большая осадка
[ яхты не позволили подойти к нему
вплотную. На этот "десант” ушло
f немало времени и сил. С трудом
J спасли аппаратуру от соленых
!; ВОЛН.
Пограничники на острове встрети-
ли нас радушно, предоставили пре-
красное помещение. С их помощью
удалось решить и самую главную
проблему - электроснабжение. Че-
рез пару часов развернули первую
антенну и к вечеру 9 мая EK5ZI за-
звучал в эфире. Эфир необычайно
чист Сказывается высота острова и
близость воды... К 3 часам ночи
провели более 300 связей на один
’ трансивер без усилителя мощно-
сти. В рамках радиоэкспедиции
"Победа-45" в эфире звучит мно-
' жество специальных позывных и
наш - EK5ZI - воспринимается, как
один из них. При подготовке к экс-
педиции возникло так много про-
блем. что иам не удалось сообщить
информацию заблаговременно.
Следующие два дня уходят на уста-
новку антенн. Основная цель экс-
педиции — участие в международ-
ных соревнованиях "Миру-Мир",
поэтому антенному хозяйству —
максимум внимания. Установили 3
однодиапазонных антенн, в основ-
ном двухэлементные "треугольни-
ки". Для крепления растяжек и рас-
порок приспосабливаем огромные
камни, благо их на острове очень
много.. Разворот антенн выглядит
весьма оригинально: четыре опера-
тора поднимают камни с веревоч-
ными растяжками от полотен ан-
тенн и дружно переносят их вокруг
мачты... На весь этот процесс ухо-
дит не больше минуты.
Установка антенн, оборудование
рабочих мест отнимают много вре-
мени и сил. На сон и отдых остается
два-три часа. Но наш труд не про-
пал даром: в соревнованиях "Миру-
Мир" за 24 часа проведено 2013
связей, набран неплохой множи-
тель. Всего же состоялось свыше
3300 QSO с представителями более
110 стран и территорий мира.
Не обошлось и без курьезов. На ча-
стые вопросы: "Какой области или
республике принадлежит остров?",
мы так и не смогли ответить. Ведь на
всех картах обозначено: остров
Змеиный (СССР). Более точный
"адрес" нам неизвестен.
Соревнования закончились глубо-
кой ночью, однако времени иа от-
дых опять неб В шесть утра за нами
прибыл "ИСТР-2". Свертывание
антенн и оборудования, переправа
груза на лодке занимает еще не-
сколько часов. Прощаясь с гостеп-
риимными хозяевами острова, даем
салют ракетами.
В поддень 14 мая "ИСТР-2" взял
курс на Дунай. Вскоре остров исче-
зает из виду. Вокруг, сколько не
вглядывайся,- вода! До ближайше-
го берега еще около полусотни ки-
лометров, хота, если взглянуть на
карту,- это совсем рядом.
Капитан яхты Александр Клоч-
ков предлагает заглушить двига-
тель и идти под парусом. После
шума мотора и вибрации ощуще-
ние необычное. Яхту сопровож-
дают дельфины. Многие из нас
видят их так близко впервые и не
скрывают восторга. В Дунай вош-
ли на закате и только утром 15 мая
прибыли в Измаил. Все изрядно
устали, но настроение приподня-
тое. Сразу же обсуждаем планы
и детали второй экспедиции.
Сделаны выводы, обобщен пер-
вый опыт. Экипаж яхты дает со-
гласие снова помочь с доставкой
на остров.
Ю. БАЛТИН (YL2DX)
"ОБРАТНЫЙ
ДОПЛЕР"-ЧТО ЭТО?
Радиолюбители, работающие через спутники,
неоднократно замечали странное явление:
неожиданное изменение доплеровского сдвига
частоты принимаемых через ИСЗ сигналов на
противоположное обычному. Это явление получило
в любительском обиходе название "обратный
Доплер", однако физического истолкования в
литературе пока не нашло.
Между тем, объяснить происхождение данного яв-
ления представляется довольно простым делом, если об-
ратить внимание на два обстоятельства: во-первых, "об-
ратный Доплер" наблюдается обычно одновременно с ано-
мальным состоянием ионосферы ("аврора"); во-вторых,
само название явления не совсем точно, поскольку одно-
временно с обратным сдвигом по частоте принимаемых
сигналов присутствует и нормальный, т.е. сигнал "раздва-
ивается".
Представим себе, что спутник находится на участке орби-
ты между нашей точки наблюдения и авроральной зоной,
и, удаляясь от нас, движется к северу. Сигналы, передава-
емые бортовым передатчиком ИСЗ, могут достичь нашей
точки двумя путями: прямым и с отражением от "авроры".
В первом случае доплеровский сдвиг частоты будет отри-
цателен (нормальный случай), во втором сдвиг положите-
лен, поскольку спутник движется в сторону отражающей
зоны, которую можно считать неподвижной по отноше-
нию к нам. Во втором случае мы и наблюдаем положитель-
ный сдвиг частоты тогда, когда должен был быть отрица-
тельный.
Аналогично может "раздвоиться" и переданный с Земли
сигнал при приеме его бортовым ретранслятором. Если
отражение от "авроры" происходит как на частоте UP -
Link, так и на частоте DOWN - Link, то картина еще более
усложняется и один и тот же сигнал, переданный наземной
станцией, может быть принят на четырех частотах сразу.
По-видимому, "аврора" — не единственный отражатель,
который может вызвать это явление, а учитывая, что ус-
ловия распространения сигналов UP - Link и DOWN - Link
из-за разных частот и разных поляризационных эффектов
могут существенно различаться, можно ожидать в отдель-
ных случаях и более сложной комбинации сигналов одного
и того же передатчика.
В заключение отметим, однако, что описанные выше яв-
ления -- случай не слишком частый, поэтому, услышав
через ретранслятор ИСЗ сигналы своего передатчика на
нескольких частотах, проверьте на всякий случай, нет ли
более прозаических причин, чем "обратный Доплер".
31
КАК
ЭЛЕКТРИЧЕСТВО
"ЗАПРЯГАЛИ"
(Продолжение. Начало eN2)
дин из недостат-
ков телеграфа —
отсутствие записи
сообщений -- в
1837 году устра-
нил К.А.Штейн-
гель. В своем устройстве он ис-
пользовал часовой механизм, ко-
торый медленно передвигал бу-
мажную ленту. На концах маг-
нитной стрелки были укреплены
кисточки, которые время от вре-
мени погружались в краску. Вся-
кое отклонение стрелки оставля-
ло на ленте след в виде пятна или
линии. Вскоре кисточки были за-
менены двумя иглами, которые
прокалывали в ленте два ряда от-
верстий в точном соответствии с
кодом, предложенным самим же
Штейигелем. Сообщение запи-
сывалось, и его можно было про-
честь в любой момент.
Одиако запросы времени обгоня-
ли темпы развития телеграфа.
Интенсивно развивался желез-
нодорожный транспорт, газеты
перестали довольствоваться ко-
роткими, виесколько строк, сооб-
щениями, росли требования во-
енных. Между тем, изобретения
Уитстона, Кука, Штейнгейля, Га-
усса и Вебера полностью исчер-
пали возможности, заложенные в
открытии Шиллинга. Нужно бы-
ло искать новые пути. Никто не
подозревал, что первооткрывате-
лем этих путей станет не ученый,
а художник. Сегодня имя этого
человека известно каждому ра-
диолюбителю. Его звали Самуэл
Морзе. Именно он создал не
только азбуку, названную по его
имени азбукой Морзе, по и пер-
вым предложил телеграф совре-
менной конструкции.
1 октября 1832 года, вскоре после
того как Петербург стал свидете-
лем первых опытов Шиллинга,
из Гавра точно по расписанию
вышел курсом на Нью-Йорк па-
русник "Сулли”. После несколь-
ких дней пути пассажирами овла-
дела скука. Особенно угнетал
штиль. Капитан Пелл был в отча-
янии. Будут ли проданы билеты
на следующий рейс? В такой си-
туации предложение доктора
Чарльза Т.Джсксопа устроить в
салоне первого класса вечер фо-
кусов явилось для капитана на-
стоящей "палочкой-выручалоч-
кой".
Среди пассажиров Ч.Т.Джексон
был, несомненно, самой замет-
ной фигурой: как же! — знамени-
тый врач, открыватель нарко.за и
новых методов обезболивания.
Ко всеобщему удивлению Джек-
сон оказался к тому же весьма
ловким и хорошо экипирован-
ным фокусником. В его чемода-
нах хранились магические па-
лочки, цилиндр, черпая расши-
тая серебряными звездами и за-
тейливыми узорами мантия и
"гвоздь программы" — удиви-
тельное и загадочное "электри-
ческое чудо"!
...Стрелка магнита танцевала по
воле Джексона, хотя он демонст-
ративно не касался ее - достаточ-
но было лишь поднести кусочек
проволоки.
Никто толком не мог понять, что,
собственно, происходит. ЭтО-то
как раз и требовалось - у скуча-
ющих пассажиров появилась те-
ма для оживленных дискуссий...
Несколько часов спустя после се-
анса "черной магии" в тени иа
верней палубе встретились два
человека. Одним из них был док-
тор Джексон, вторым стройный,
высокого роста, с благородным
лицом, мужчина — профессор
Самуэл Финли Вриз Морзе, пре-
зидент академии художеств, ку-
мир американской боге-
мы...Упорный труд на поприще
живописи принес ему славу. Зпа-
s
.испитый портрет президент
Мунро короновал многолетня
усилия художника... i
С удивительной настойчивость
расспрашивал Морзе своего с
беседиика об "электрическом ч
де", принципе его работы. <
опытах Эрстеда, способе их п
становки. В тот вечер живопис:
долго не мог уснуть. Танцуют
магнитная стрелка — это. коне1 l
но, игрушка, но нельзя ли ее и
пользовать с пользой для дел:
Что если она поможет установи!
контакт с человеком, которы
где-нибудь на другом коиц
электрического провода то вклк
чает, то выключает ток? Ведь т:4
ким путем можно — подучат ’
только! — переносить мысли и;
расстояние.
Самуэл Морзе ровным счете:
ничего не знал ни о Шиллинге
ни о Куке, пи об Уитстоне. Вебе ;
ре, Гауссе, других ученых, запи I
мавшихся телеграфом. В свое: >
дорожном альбоме, заполнепно:
карандашными набросками, срс
ди которых выделялись портреть
моряков, рыбаков и крестьян, н:
чистом листе художник начертал
"электрический телеграф".
Он не был специалистом, по это
не помешало ему, что называет-
ся, сходу оцепить открытие Эрс-
теда и поставить перед собой
цель. Уже тогда понял Морзе и
другое: магнитная стрелка, ука-
зывая путь к созданию телегра-
фа, не решает всех проблем...
Случилась труднообъяснимая
для его друзей и знакомых мета-
морфоза — живописец на взлете
славы и карьеры оставил кисть.
И, как неизбежное следствие, в
дом пришла нужда. Знаменитый
и некогда состоятельный прези-
дент академии (это звание не да-
вало ему никаких материальных
привилегий) В течение несколь-
ких месяцев за гроши распродал
свои, картины, одежду, мебель.
Чай с сухарями нередко были его
обедом и ужином. Чтобы реали-
зовать идею телеграфного аппа-
рата^ требовались деньги. Их хро-
нически недоставало. Пришлось
сконструировать первую модель
аппаратаизтого, что нашлось под
рукой, — мольберта, деревянных
часовых колесиков, собственно-
ручно сделанной катушки элект-
ромагнита, гальванического эле-
мента из медной пластинки, слу-
жившей когда-то для гравиров-
ки. огрызка карандаша, бумаж-
ной ленты. Самым невероятным
было то, что первый аппарат
32 Радиолюбитель 3/91
НАЧИНАЮЩИМ
КУПЛЮ • ПРОДАМ •ОБМЕНЯЮ
Морзе заработал! После года на-
пряженных трудов удалось пере-
дать сообщение па расстояние 14
(!) метров.
Легко ли переносить лишения и
нужду, когда работа идет таким
черепашьим темпом? Хватило бы
у Вас терпения? У Морзе хвати-
ло. В 1836 году в работе наступил
перелом. Конструктору пришла
идея включить в свой аппарат ре-
ле. Теперь сильный ток четко и
'ясно управлял карандашом и за-
писывал сигналы. Настало время
поведать об открытии людям.
Морзе решил показать свой ап-
парат ученикам. Но только один
из них заинтересовался изобре-
тением учителя. Этим учеником
был Альфред Вайд, сын владель-
ца металлургического завода.
Наследник заводчика с толком
использовал деньги, полученные
от отца. Вскоре по чертежам
Морзе были построены два при-
емных и два передающих аппа-
рата. Вайл внес в них ряд усовер-
шенствований. Мольберт и дере-
вянные колесики были оконча-
тельно забыты.
4 сентября 1337 года в здании
Нью-Йоркского университета
состоялось публичное испыта-
ние нового аппарата. Морзе — на
одном конце здания, Вайл — на
другом, передали историческую
телеграмму: "SUCCESFULL
EXPERIMENT WITH
TELEGRAPH SEPTEMBER 04
1837" ("Успешный опыт с теле-
графом сентябрь 04 1837").
Увы, вместо восторга и успеха,
изобретателей ожидали насмеш-
ки. Студенческая молодежь ре-
звилась, как могла. Ловко же во-
дят за нос эти Морзе и Вайл! Сам
Шампольон, разгадавший еги-
петские иероглифы, не прочитал
бы их каракули. Треугольный
якорь притягивался электромаг-
нитом, а затем под влиянием пру-
жины возвращался в исходное
состояние. При этом на движу-
щуюся ленту "записывались"
странные прерывистые знаки,
которые оба изобретателя якобы
могли прочитать, но кто им пове-
рит?
Нужно отдать должное Морзе.
Первый неуспех не обескуражил
его. Вскоре со своим помощни-
ком Вайлом он вновь принялся за
работу. Четыре месяца совер-
шенствовали они аппарат. Одно-
временно Морзе составил — из
точек и тире — новую азбуку, во-
шедшую в историю под его име-
нем.
С тех пор прошло более 150 лет.
Мы продолжаем пользоваться
этой азбукой, не претерпевшей
практически никаких измене-
ний. Что может быть большей на-
градой для изобретателя!
АЗБУКА МОРЗЕ
А А • —
Б В — •••
ВЫ • -----
Г G-------
Д D-----
Е Е •
О ...—
3 Z-------
И I • •
Й J ----------
К К —• —
Л L • — ••
ММ-------
Н N —•
0 0--------
Л Р --------
Р R • — •
С S
Т Т —
У U •—
ф F ..—•
X Н «•••
И С ——•
Ч-----------
а-------------
IHQ-----
ы Y — -------
ь X —••—
э ••—•.
Ю ----------
я .—
11 ----------—
2 2 ----------
3 з ---------
4 4 ••••—
5 5 ......
б б —••••
7 7-------
8 8---------
9 9----------•
О о-------------
• Куплю любой однодиапазонный трансивер. Продам: головку
20ГДС-1-8: транзисторы: П217, П306А, КТ602Б. КТ817В. П307;
микросхемы: К155ИЕ8. ТМ2, ИД1, ИД4, ЛР1; кварц 14256,7 кГц.
222120, Минская обл., г. Борисов, ул. Ватутина 22а-86, тел. 511-
51. Брайченко Э.В.
• Куплю: "Интегральные микросхемы" справочпок под ред. Б.В.
Тарабрипа и др., М.;Радио и связь, 1983; МРБ, выпуск 1147
"Справочная книга радиолюбителя-конструктора" под ред. Н.И.
Чистякова М.;Радио и связь, 1990; "Справочник по схемотехнике
для радиолюбителя” под ред. В.П. Боровского Киев.; Техника.
1987; микросхемы: КР590КН 1 (5шт.), К 155ИЕ7(2шт.).
К155РЕЗ(Зшт.). К155ЛА4(2шт.); транзисторы: КП303К(2шт.),
КПЗОЗВ(Зшт-). 220834, г. Минск, ул. Якубовского 22-8, кв. 24,
Кожемяченко А.П.
• Куплю: РА на 300 Вт 3,5—28 МГц; ламповый КВ трансивер
1,8—28 МГц (можно UW3DI-1) с хорошим дизайном и цифровой
шкалой. 349790, Луганская обл., Бряпка-2, ул Молодогвардей-
ская 66/2, Новопипский А.Д.
• Куплю микропереключатели МП12, кварцы 8 МГц, программы
для ПК "Спектрум". 453116, Башкирия, г. Стерлитомак, а/я 79.
• Куплю модем для ПЭВМ "Эпл"(Арр1е 2,2е) с п/о или без него.
Ищу владельцев ПЭВМ "Эпл” для обмена информацией (про-
граммы, игры и т.д.). 252033, г. Киев, ул. Тарасовская 21/30.
Атанасов Б.А.
• Продам или обменяю: К174УР1, УР2, УРЗ, УР4, УР5, УН7, ХА2,
ХАЮ, ХАИ, 565РУ2, 553УД2, серию 155, 176ИР10, 556РТ4,
561ИР9, ИЕ11, 589АП26; кварцы 8,10,688, 10,691, 10,700, 10,703
МГц; кварцевые фильтры 10,7 МГц полоса 15 кГц. 286027, Вин-
ница-27, а/я 3054. Валерий.
♦ Предлагаю: инфо о КВ - УКВ аппаратуре и антеннах производ-
ства США; запись учебной программы Морзе; ШПУ 1,8—30 МГц
60 Вт (или набор для его изготовления); трансивер CW QRP20-10
М. 308015, Белголрод-15, а/я 68. Григорьев И.Н.
•Куплю: танзнсторы КП905А, КП312А; ферритовые кольца
К10хбх5 400НН.К20х10х5 - кЮхбхЗ 1000НН - М30ВЧ2; ГУ-74Б
с панелькой. 347340, Ростовская обл., г. Волгодонск,ул. Морская
72-47, Филатов В.П.
• Куплю Или обменяю на тестер серии Ц цифровую шкалу ЦШ-01.
Продам или обменяю на всеволновой трансивер вольтметр уни-
версальный В7-21А. Возможны варианты. 279620. Молдова, г.
Бричаны, а/я 1, Невзгода В.Г.
• Обменяю книги Ротхаммель "Антенны", Spindler"Anlennen" на
Бриллиантов "Экономичные генераторы телевизионной развер-
тки" М.1982г. и др. книги по телевидению. 290052, Львов-52, а/я
8753. Педосюк И.К.
• Куплю: индикаторы ИЖЦ, счетчик Гейгера, разъемы, излучате-
ли ЗП, кварцы, 145ИК17, набор "Старт-7231". 343910, Донецкая
обл., г. Краматорск, ул. Свободы 4-48, Чуприна Ю.М.
• Куплю: усилитель мощности к ВЧ выходу видеомагнитофона
чувствительностью 3 мВ, выходной мощностью 5 Вт, R нагрузки
75 Ом на частоты с 35 по 40 капал ДМВ; генератор переменного
тока 220/380 В мощностью 700...1500 Вт. 396430, г. Павловск
Воронежской обл., ул. Колхозная 42. Чернышеву В.В.
•Продам или обменяю: микросхемы серий К155, К565, КР580;
ра&тичные транзисторы (кроме ВЧ и СВЧ) на схемы, платы и
ИМС к IBM PC/XT - совместимым компьютерам. Нужны
КР565РУ7 или аналоги. 211162, Витебская обл., г. Новолукомль,
ул. Панчука 14-75. Литвинову А.А.
• Куплю: техдокументацию к приборам XI-30, ГЦ-126, соедини-
тельные кабели и детекторные головки к XI-30, электронно-лу-
чевуютрубку 25ЛМ1 В; микросхемы: КI74XA28, TDA4510, УЛЗ-
64-5, кварц 8,867 МГц, ЗП34А-2. 303370, Орловская обл., г. Ма-
лоярославец, а/я 1, тел. 234-44(д) 235-40(р). Токмаков С.А.
• Обменяю на трансивер 1-30 МГц с цифровой шкалой измери-
тельные приборы: Л1-3, Л2-23, ГЧ-18А, МВЛ-2М. Е12-2, ГЗ-34.
Ковеем приборам есть техдокументация и схемы. 281017, Хмель-
ницкая обл., Полонский р-n, с. Мнкулин. Пилипенко Н.И.
• Продам пакеты системных и игровых программ к ПК "Специа-
лист” (платуберутолькозатиражирование, цепа одной програм-
мы от 10 до 90 коп., кассеты заказчика). Обменяю японскую
кассету с записью полного пакета (40 шт.) на 565РУ5Г - 8 шт. или
па комплект 580ВВ55, ВА86 по 3 шт. и ИР82 - 4 шт. Бесплатно
вышлю полный каталог программ с их описанием. 226024,
г. Ровно, ул. Ленинская 414-39. Веретину С.А.
33
с.юзик
УНИВЕРСАЛЬНОЕ
ОХРАННО-
СИГНАЛЬНОЕ
УСТРОЙСТВО
вартира, дачный
дом, гараж, авто-
мобиль — все это
сегодня требует на-
дежных замков,
крепких запоров.
Неумолимая статистика так назы-
ваемых имущественных преступ-
лений говорит о том, что эффек-
тивность борьбы с кражами, во-
ровством пока чрезвычайно низ-
ка , и поэтому полагаться только на
милициюв этом деле, увы, не при-
ходится. Кстати, очереди граждан
в управлениях внутренних дел на
установку в квартирах охранной
сигнализации растут сейчас день
ото дня, и в настоящее время мно-
гие квартиросъемщики вынужде-
ны ждать монтажа таких охраиио-
сигнальиых устройств месяцами.
Как же быть тем, кто уже не наде-
ется ии на милицию, ни на креп-
кие дверные замки?
Предлагаемое для повторения
радиолюбителями универсальное
охраиио-сигнальиое устройство
предназначено для установки
практически на любом из объек-
тов, который необходимо защи-
тить от взломов и хищений, от по-
сягательства посторонних лиц иа
личное или государственное иму-
щество. Устройство снабжено
большим набором сервисных
удобств и по своим функциональ-
ным возможностям охватывает все
вцды организации охраны: от ис-
пользования герконовых датчиков
на косяках входных дверей и виб-
родатчиков типа ДИМК на стек-
лах окон до противопожарных
температурных датчиков и прово-
дов неограниченной длины в пет-
левых шлейфах, действующих на
рвзрыв.
Характерная особенность этого
устройства состоит в том, что оно
имеет автономное питание от ба-
тарей элементов напряжением 9
вольт и в дежурном режиме рабе
ты потребляет ток не более 30 мкА.
Устройство снабжено блокиров-
кой, имеющей программируемый
код. ’'Ключом” этого кода являют-
ся два постоянных магнита — ил
расположение в "ключе" и опреде-
ляет безошибочное срабатывание
блокировии. Если же блокировка
не включена, схема из дежурного
режима переходит в режим под-
ачи тревожного сигнала, сходного
по звучанию с сигналом милицей-
ской сирены. При этом уровень
звукового давления, развиваемого
динамической головкой при но-
минальном напряжении питания,
составляет около 80 дБ.
Чтобы действие устройства бы-
ло понятнее, разберем его работу в
режиме охраны дверей квартиры
или дачного дома. При отсутствии
блокировки контакты герконового
датчика, который замаскирован
на внутренней стороне дверной
коробки, замкнуты полем посто-
янного магнита, укреплениого в
торце дверного полотна. Когда
дверь открывается, то почти мгно-
венно с этим, или через короткую
паузу, но не более, чем через одну
секунду, звучит контрольио-пре-
дупредительный сигнал. Этот сиг-
нал с длительностью 0,2 - 0,5 сек.
предназначен вовсе не для зло-
умышленников — он предупреж-
дает вернувшегося в дом хозяина о
том, что необходимо немедленно
заблокировать дальнейшую рабо-
ту устройства. Если же "ключ" не
вставлен в блокирующий узел,
или он имеет неправильный код,
— электронное устройство через
10 сек. включит громкий тревож-
ный сигнал. Обключать блокиров-
ку можно только при открытой
двери. При закрывании двери ав-
томатически устанавливается ре-
жим охраны.
Схема устройства сконструиро-
вана таким образом, что умыш-
ленный обрыв всех идущих к
электронному блоку проводов —
от узла блокировки или датчиков
— не может повлиять на его рабо-
тоспособность — сигнал тревоги
будет подаваться в любом случае.
Для охраны крупномасштаб-
ных объектов, либо при необходи-
мости оборудования одновремен-
ной сигнализацией нескольких
дверей и окон, в устройстве пре-
дусмотрен вход для разрываемого
шлейфа. Последним может слу-
жить отрезок тонкого эмалиро-
ванного провода, натянутого по
периметру охраняемого объекта.
Обрыв шлейфа мгновенно перево-
дит всю систему в режим подачи
тревожного сигнала. При этом
восстановление оборванной цепи
не приводит к прекращению зву-
чания сирены, выключить ее воз-
можно только заблокировав все
устройство при помощи магнит-
ного ключа.
Схема (Рис. 1) технологична в
повторении, так как не содержит
дефицитных деталей, причем все
ее электронные узлы построены
на элементах одного типа и номи-
нала — иа пяти цифровых микро-
схемах К176ЛА7- На двадцати ло-
гических элементах этих микро-
34 Радиолюбитель 3/91
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
схем собраны два RS-триггера
(D1.3. D1.4. D2.1, D2.3), два фор-
мирователя коротких импульсов
(D2.4, D3.2. D3.1, D3.4), два
мультивибратора (D5.1, D5.2,
D5.3, D5.4) и три инвертора
(DI. 1, D3.3, D4.2). Остальные че-
тыре элемента микросхем исполь-
зованы в качестве обычных эле-
ментов цифровой логики.
Логика работы схемы такова.
При наличии блокировки иа вы-
ходе первого RS-триггера, со-
ставленного из элементов D1.3 и
D1.4, присутствует уровень логи-
ческой "Г. Отключение блоки-
ровки переводит триггер в обрат-
ное положение, т.е. на его выходе
пояляется уровень логического
"О". С этих пор схема находится
в дежурном режиме и ее даль-
нейшее состояние зависит от со-
стояния датчика. Обрыв в цепи
датчика дает короткий импульс
на вход б элемента D1.2, соответ-
ственно такой же импульс, но с
обратным потенциалом поваля-
ется на выходе этого элемента,
что в свою очередь переключает
RS-триггер иа элементах D2.1 и
D2.3. Одновременно с переклю-
чением этого триггера сигнал
формирователя короткого им-
пульса на элементах D2.4 и D3.2
через инвертор D3.3, транзистор
VT1 и диод VD1 заряжает кон-
денсатор С4. При этом он попа-
дает и на один из выходов эле-
мента D4.3, с выхода которого
короткий сигнал иа доли секунды
отпирает транзистор VT3. В ре-
зультате из динамика слышен
предупредительный сигнал.
С этого момента схема находит-
ся в режиме ожидания разряда
конденсатора С4 через резисторы
R10 и RII, а также логический
элемент D2.3. Снижение уровня
напряжения на входе 8 элемента
D2.3 вновь перебрасывает триггер
в первоначальное состояние, т.е.
на выходе указанного элемента
появляется логическая "Г. Это да-
ет возможность формирователю
короткого импульса на элементах
D3.1 и D3.4 подать сигнал на эле-
мент D4.I и через него — на базу
транзистора VT2
Транзистор VT2, диод VD2,
конденсатор С5 и резисторы R14 и
R15 образуют времязадающую
цепочку, необходимую для выдер-
жки схемы в режиме подачн тре-
вожного сигнала. Сигнал тревоги
звучит от 2 до 2,5 минут. В этот
режим схема переключается с по-
ступлением на вход 13 элемента
D4.4 сигнала с уровнем логиче-
35
Раздел 12
схой "Г*. Соответственно инверти-
рованный, он открывает логиче-
ский элемент D4.3, а затем и тран-
зистор VT3, который управляет
цепью питания двух мультивибра-
торов, вырабатывающих сигнал
тревоги.
Аналогичным путем включается
сигнал тревоги, когда от разрыва
охранного шлейфа срабатывает ин-
вертор на элементе D4.2. Низкий
потенциал на его выходе переклю-
чает элемент D4.1, связанный с
транзистором VT2 и дальнейшей
цепью элементов, управляющих
включением тревожного сигнала.
Как уже говорилось, время зву-
чания сигнала тревоги ограничено
2 - 2,5 минутами. Это необходимо
для того, чтобы не вывести из строя
оконечные транзисторы и динами-
ческую головку устройства, кото-
рые, усиливая сигнал генераторов
до максимального уровня, потреб-
ляют значительный ток — около
350 мА. Автоматическое отключе-
ние сигнала тревоги предусмотрено
также на случаи ложного срабаты-
вания схемы, хотя длительная экс-
плуатация показала достаточно хо-
рошую помехоустойчивость всех
элементов устройства.
Некоторые детали, использован-
ные в схеме, критичны по разбросу
параметров. Так, с минимальной
утечкой должны подбираться кон-
денсаторы С4 и С$. Налаживание
схемы сводится к подбору резисто-
ров RI 1 и RI5 во времязадающих
цепях, формирующих периоды
времени в режимах включения и
отключения тревожного сигнала.
В датчике и узле блокировки ис-
пользованы замыкающие герме-
тичные магнитоуправляемые кои-
такты КЭМ2. Два геркона в узле
блокировки, соединяющие входы
элемента D2.2 с плюсовой шиной
питания, являются кодовыми,
третий геркон — ложный. Поло-
жение контактов герконов на схе-
ме соответствует заблокированно-
му режиму работы устройства. .
Расположение двух кодовых гер-
конов относительно друг друга и
третьего ложного геркона — а со-
ответственно этому и расположе-
ние постоянных магнитов в клю-
че — составляют различные ва-
рианты секретности в узле бло-
кировки. При желании оба кодо-
вых геркона можно заменить на
обычный тумблер-переключа-
тель. Но тогда этот переключатель
необходимо устанавливать в
скрытом месте.
Печатная плата и расположение
деталей приведены на рис. 2, 3.
/"\чень часто у обитателей го-
'^родских квартир возникает
проблема с хранением картофе-
ля. В зимнее время лучшего мес-
та, чем на балконе или лоджии,
не найти даже при наличии кла-
довки. В кладовке и даже в подва-
ле под многоэтажным домом
(многими проверено на собст-
венном опыте) слишком тепло, и
картофель после закладки на
хранение начинает быстро нро-
срастать.
У балкона в этом плане большое
преимущество. Однако здесь
нельзя обойтись без термостата.
Хочу поделиться с читателями
журнала ’’Радиолюбитель” хоро-
ню проверенным устройством. В
течение вот уже пяти зим. кроме
замены одной двух электролам-
почек, оно не доставляло ника-
ких хлопот, надежно укрывая
клубни от мороза за окном моей
квартиры.
Электрическую схему я позаим-
ствовал у Е.Бабын||на (см. ”М-
К", 8/1985). Остальное - "фанта-
зии на вольную тему”.
Термостат представляет собой
ящик с двойными стенками. 40-
миллиметровое пространство
между ними по бокам заполняет-,
ся дробленым пенопластом от
различных упаковок. Хорошие
ровные листы пенопласта удобно
использовать для утсплеления
крышки. Их подклеивают таким
образом, чтобы пенопласт крыш-
ки входил внутрь внешних двой-
ных боковых стенок и опирался
на внутренние стенки. Внутрен-
ние стенки но высоте изготавли-
вают ниже внешних с тем, чтобы
обеспечить плотное прилегание
крышки, (см. рис.1). Если все же
хорошего уплотнения достичь не
удалось -- не беда. В таком случае
следует подклеить по краям
крышки поролон.
Внутреннее днище термостата
свободно вставляется внутрь
ящика. Снизу к днищу прибива-
ется несколько опорных брусков
толщиной 20 - 30 мм. Посередине
и сверху к днищу крепится труба
нз топкой жести, подобранная с
таким расчетом, чтобы в нее мож-
но было поместить электриче-
ские лампочки, используемые в
качестве нагревательных эле-
ментов. Если жести под рукой не
окажется, в дело могут пойти об-
резки старых вентиляционных
труб. В днище под трубой про-
жвннямииянш
36 Радиолюбитель 3/9J
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
И.БЕЛЬСКИЙ
ТЕРМОСТАТ
НА БАЛКОНЕ
сверлить несколько вентиляци-
онных отверстий диаметром
8... 10 мм.
После установки днища с при-
крепленной к нему трубой необ-
ходимо проследить, чтобы труба
располагалась примерно на 20
мм ниже внутренних стенок ящи-
ка. Такая конструкция термоста-
та позволяет нагретому в трубе
воздуху свободно циркулировать
по всему объему нашего миних-
ранилища, обдувая практически
каждый клубень.
Корпус термостата легко изгото-
вить из подручных материалов,
например, из обрезков ДСП или
топких досок. Боковые наруж-
ные стенки желательно сделать с
выступами внизу в виде ножек,
чтобы днище не соприкасалось с
холодным бетонным полом Ва-
шего балкона. Размеры термоста-
та — справочные, при желании их
можно уменьшить или увели-
чить, приспосабливаясь к разме-
рам балкона и объему закладыва-
емого на хранение картофеля.
Габариты приведенного иа рис. 1
термостата — 1500 х 800 х 400.
На рис. 2 приведена электриче-
ская схема термореле термостата.
В качестве нагревательного эле-
мента в нем используются две
лампы накаливания (220В, 60
Вт), помещенные, как уже было
сказано выше, в трубу. Нагрева-
тельный элемент включается в
цепь тиристора V5. Элементы
термореле питаются от стабили-
зированного питания (V10, С1,
R1). При охлаждении термодат-
чика, выполненного па терморе-
зисгоре R4, его сопротивление
увеличивается, и, следовательно,
потенциал в базе V9 снижается до
тех пор, пока транзисторы V8, V9
не закроются. Как только закро-
ются V8, V9, током, протекающим
через R2, R5 откроются транзи-
стор V6 и связанный с иим тири-
стор V5. Нагреватель будет рабо-
тать до тех пор, пока температура
в зоне расположения термодат-
чика ие достигнет такого значе-
ния. при котором сопротивление
снизится и снова не откроются
транзисторы V8, V9. Транзистор
Уб и тиристор V5 закроются, и
процесс повторится до установ-
ления динамического режима
равновесий.
Термореле Можно собрать па лю-
бых транзисторах с достаточно
высоким ( 50) коэффициентом
усиления. Диоды Д242 и тири-
стор КУ202'выбраны для увели-
чения надежности. Однако, при
замене на другие типы элементов
следует помнить, что они исполь-
зуются в расчете на Прямой ток
ЗА и обратное напряжение
400...600 В. Тиристор также сле-
дует вкбирать в расчете на пря-
мое напряжение не менее 400 В.
При использовании указанной
мощности нагревателя и типов
диодоввыпрямителя и тиристора
на радиато'ры нх можно не уста-
навливать. Терморезистор нужно
для предосторожности поместить
в защитную оболочку (напри-
мер, в трубочку от использован-
ного фломастера).
Для удобства контроля за работой
термостата можно после предо-
хранителя поставить неоновую
лампочку, которая будет свиде-
тельствовать об исправности пре-
дохранителя. Кроме того, после-
довательно в цепь нагрузки мож-
но включить шунт и параллельно
ему подключить микроампер-
метр. Сопротивление шунта сле-
дует подобрать таким образом,
чтобы при полностью открытом
тиристоре стрелка микроампер-
метра отклонялась на всю шкалу.
В качестве шуита для микроам-
перметра 100 мкА и ниже вполне
Рис.2
может подойти кусок мотажного
провода подходящей длины. За-
тем по величине отклонения
стрелки микроамперметра, ус-
тановленного в любом удоб-
ном месте, можно будет судить
о работе термостата и необхо-
димости замены перегоревшей
лампочки.
Усройство не требует настрой-
ки, за исключением установки
требуемой температуры. Тем-
пература внутри термостата
должна составлять О...4иС.
Эта велична является опти^
мальной для хранения карто-
феля. Обычно при указанных
размерах термостатадколеба-
ния.составляют 1...2иС. Тем-
пература устанавливается ре-
зистором R7. Датчик распола-
Рнс.1
гается на поверхности картофе-
ля.
К тому времени, когда выйдет
этот номер журнала, па дворе уже
будет весна, итема храпения картофе-
ля кому-то, возможно, покажется не-
актуальной. Ивее жеяпосоветовал бы
не выбрасывал, описашю термостата.
Придет осень, и эта нехитрая конст-
рукция выручит Вас.
В следующем номере "РЛ" будет
предложена несложная конструкция,
повышающая надежность работы
стиральной машины "Вятка-автомат
12". Надеемся, жены радиолюбите-
лей останутся довольны, получив в
свое распоряжение усовершенство-
ванную бытовую технику, и в знак
благодарности позволят своим
мужьям больше времени уделять
ночному бдению в эфире.
37
Раздел 12
СОВЕТЫ ЖЕНАМ
РАДИОЛЮБИТЕЛЕЙ
Владимир Митрофанович Лихачев (U6AI) известен многим корот-
коволновикам. Однако мало кто знает, что его перу принадлежит
книга "Кулинарные рецепты". Несколько советов мастера 'не только
женам радиолюбителей, но и самим HAM'S позволят разнообразить
наше по ньииешним временам скудное меню, дадут возможность по
праздникам и в будни почти из ничего приготовить вкусные и, будем
надеяться, питательные блюда. Приятного аппетита'
САЛАТ ИЗ КАРТОФЕЛЯ
На 250 г картофеля--1 пучок зеленого лука, 172 пучка зелени укропа,
4 столовые ложки салатной заправки. Неочищенный картофель отва-
рить до готовности, очистить от кожицы, нарезать ломтиками, сложить
в посуду, добавить мелко нашинкованный лук, заправить салатной за-
правкой. Перемешать встряхиванием. Переложить в салатник горкой,
сверху украсить веточками укропа.
САЛАТ ИЗ БЕЛОКАЧАННОЙ КАПУСТЫ
На 500 г белокачаииой капусты — 1/4' стакана уксуса, 1 столовую
ложку растительного масла, соль и сахар класть по вкусу. Капусту на-
шинковать соломкой, посыпать солью, полить уксусом, сложить в посуду
(фарфоровую, глиняную) и дать постоять некоторое время. Перед упот-
реблением заправить сахаром, растительным маслом.
САЛАТ ИЗ СЫРА, ЗЕЛЕНОГО ЛУКА И ЧЕСНОКА
Сыр (голландский, российский) — 200 г, лук зеленый — 25 - 30 г, яйца
— 2 - 3 шт., чеснок — 1 - 2 зубчика, майонез — 1 - 2 столовые ложки. Сыр
нарезать мелкими кубиками или натереть иа крупной терке. Яйца, сва-
ренные вкрутую, тонко нарезать. Лук зеленый нарезать длиной 1 см.
Чеснок мелко дорубить. Все соединить, залить майонезом. Осторожно
перемешать, уложить в салатник горкой, украсить зеленью, охладить.
Если нет в продаже сыра, можно использовать'плавленый сырок.
"СЕКРЕТЫ" ВКУСНЫХ САЛАТОВ
Салат, винегрет с майонезом приобретут приятный вкус, если перед
подачей иа стол Вы положите туда (ненадолго) лимонную корочку. Овощи
иа салат нужно резать тем мельче, чем фютнее их ткани (репа, морковь,
сельдерей). Огурцы, редиску, помидоры, лук достаточножарезать ломти-
ками, а листья салата положить целиком, зелень петрушки — веточками.
Салаты нз сырых овощей лучше готовить перед подачей на стол, иначе
овощи на свету теряют цвет, вкус и пищевую ценность. Салаты заправляют
в последнюю минуту перед подачей. В готовый салат добавляют лимонной
кислоты. Это позволяет сохранить витамин С. Соусы и заправки применя-
ются не только для вкуса. Замечено, что содержащийся в них жир обволя-
кивает овощи тонкой пленкой и способствует сохранению витаминов. Ово-
щи для салата следует предварительно охладить и ие соединять теплые
продукты с холодными, иначе салат быстро испортится. Салат готовят и
хранят только в фарфоровой, эмалированной, глиняной посуде. Увядшие
листья салата подержите в холодной подсоленной воде. Они снова станут
свежими. Другие овощи можно освежить, подержав их в холодной воде с
добавлением 2 -3 столовых ложек уксуса на 1 литр.
ПОЧЕМУ НЕ ЗВОНИТ
ИМПОРТНЫЙ ТЕЛЕФОН?
На рис. 1 приведена типовая схема, применяемая в зарубеж-
ных электронных телефонных аппаратах. Одна из причин вы-
хода ее из строя при подключении в отечественную телефон-
ную сеть -- различие в стандартах телефонных сетей и в их
техническом состоянии. Так, вызывное напряжение в наших
телефонных линиях может быть выше 100В (доходит и до 200
В) и содержать импульсные выбросы напряжения, чтсУприво-
диг к электрическому пробою транзистора VT1 и конденсато-
ра С1. На рис.2 приведена модификация входной части,
устраняющая указанные недостатки. Назначение элементе®
понятны из схемы. На рис. 3 приведена схема электронного
телефона, в котором использован^ отечественная МС
КР10008ВЖ1. SP02 необходимо изготовить самому из ЗП-З
или использовать от кнопочных телефонов производства Гон-
конг, Тайвань и др. Диоды — D002-D007 типа КД521 В, D009-
КД105Б. Транзисторы - Q002-KT3102A,B,B, Q003, Q004,
Q006-KT503E, Q0Q5-KT502E, QO07-KT5O3E. ,
НИЛ РЛ
38 Радиолюбитель 3/91
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
J5003
/М8
ROQ5 Г
MG8 ?
Зооз
0006
22^25v
SROOb
1м8
0002
u -Л , г——, I паог Т
0006
QPOO1
5010361
у-Щ}? w---------------
4-. <лм—-------—
I 5001
1 71Ю SWBO1
RESET
DHOO1
(КЦ1Ю7А,
ОБМЕН ОПЫТОМ
КР1008ВЖ1
0007
{WlX вою*
/ L__I_J nsi"
R018/м2
ат .
7О^*76У.
R015
СО01 ё-
jM7x250V''~~
SPO2
= Ф 02008
ат1*™'1
blftxl6 V
Q005
7110
R013
.W
-фЛллл.
0004-
8010 S
8*2/
5011 xfe
J7O2O'.
582
Sp.Ot.
ojw/вл
HLOIO^rff
L8I-13L X
2 0005
: R014
( нзз
RI5SER
.... OK-OFF
шп^/г! J iM
=J I ~л 1Тру А / * MUTE - блокировка микрофона
5017 W^J*/ Т \$У70г
0007] | I # REDIAL - повтор номера
Рис. 3
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
-^^.дександр Николаевич КО-
ВАЛЬ (UA3AFO) из Москвы при-
слал в этот иомер журнала два ма-
териала. И поскольку они на раз-
ные темы и представляют интерес
для широкого круга итателей,
публикуем оба (второ» в разделе
УКВ техника).
Как приятно после трудового
дня, ие вставая с кресла, включить
телевизор, выбрать- интересную
программу, отрегулировать гром-
кость...
Рис. 2
Рис. 1
А если одновременно показыва-
ют, скажем, детектив и "Поле чу-
дес" , то удается следить и за двумя
передачами. Во всяком случае
уже шесть летиаша семья пользу-
ется только дистанционным уп-
равлением.
Под корпус пульта управления
выбрана пластмассовая коробочка
подходящих размеров, в которой
удается разместить необходимое
количество кнопок (по числу ка-
налов), изготовленных из шляпок
транзисторов типа МП16...МП42,
и переменный резистор любого
типа сопротивлением 8...15 кОм.
Шл япки транзисторов надо соеди-
нить гибким проводом между со-
бой — это будет общий провод сен-
сорного управления (рис. W. Пла-
стину из фольгированного тексто-
лита разделить резаком на сек-
ции, по количеству переключае-
мых каналов. На корпусах тран-
зистров со стороны отроеаиных
выводов следует напаять неболь-
шой конус для лучшего контакта
со своей секцией переключателя.
Отверстия в пластине поролона
можно прожечь очищенным разо-
гретым паяльником.
Для изготовления жгута прово-
дов, соединяющих телевизор и
пульт, используется провод ПЭЛ;
39
Раздел 12
----:------------х.
ШО 0,2...0,3 и хлорвиниловая
трубка диаметром 3 мм необходи-
мой длины.
Для примера сообщу, что мне
понадобилось 12 метров, так как
жгут уложен по плинтусу, что
очень удобно. Переносной пульт
подключен к телевизору напря-
мую или через подходящий разъ-
ем. Резистор регулировки громко-
сти подключить в телевизоре к
точке дистанционной регулиров-
ки громкости (см. схему TV).
Для дистанционного включе-
ния - выключения TV удобно вы-
вести сетевой провод необходимой
длины, иа конце которого уста-
новлен выключатель, а в телеви-
зоре на тумблере выключения се-
ти установить перемычку (рис. 2).
Также с 1984 года в моем "Ц -
202 - Рубин" накал кинескойа не
выключается. Используется от-
дельный маломощный трансфор-
матор с выходным напряжением
5,5 В. При включении TV появ-
ляется +24 В с выхода выпрями-
, теля, срабатывает реле (я приме-
нил РЭС-48), которое переклю-
чает накал кинескопа с 5,5 В на
6,3 В от трансформатора TV. По-
добное включение накала без-
опасно для кинескопа и резко
снижает его старение из-за еже-
дневных включений и выключе-
ний, так как отсутствует электро-
и термоудар. Кстати, изображе-
ние иа экране появляется сразу -
после включения телевизо-
ра. (Рис. 3)
БЕСКОНТАКТНЫЙ
ПРОБНИК
Г. ЛОПАТИН
г. Минск
Найти место обрыва' в проводе
электропитания утюга', пылесо-
са, стиральной машины, других
бытовых электроприборов ие со-
ставит труда, если, воспользо-
ваться пробником, собранным по
приведенной ниже схеме. Этот
пррбиик настолько прост, что из-
готовить его можно за несколько
минут.
DD1- К176ЛП1
ч HL1 - АЛ307БМ
I
Всего два элемента — микро-
схема ГЛУ1 и светодиод HL1 —
составляют схему пробника. Как
известно, микросхема К176ЛП1
содержит три р- и три п-каналь-
иых КМОП транзистора. Соеди-
нив выводы микросхемы таким
образом, чтобы образовалась це-
почка нз трех инверторов, можно
получить устройство, которое до-
статочно хорошо усиливает токи,
наводимые полем переменного
напряжения в фазовом проводе
электросети. Между выходом по-
следнего инвертора ( вывод 12
DDI) и плюсом источника пита-
ния пробника Включен светоди-
од. Он 'загорается, когда близко
от вывода 6 микросхемьГраспо-
ложить фазный сетевой провод.
Одиако светодиод погаснет, если,
проводя пробником вдоль подклю-
ченного к электросети неисправ-
ного провода, дойти до места раз-
рыва.
Конструкция пробника может
быть любой, но проще всего обой-
тись без "печатной" платы, а выво-
ды микросхемы соединить между
собой короткими отрезками мед-
ного луженого провода. К соответ-
ствующим выводам корпуса мик-
росхемы можно подпаять и свето-
диод. Объединение инверторов в
цепочку нужно производить, сое-
диняя между собой следующие
выводы DD1:
3, 8 и 13; 2 и 10; 4, 7 и 9; 1 и 5;
11 н 14.
Чувствительность пробника
такова, что касаться изоляции
проверяемых проводов им вовсе
не Обязательно. Потребляемый
ток не превышает 3 мА (прн на-
пряжении элементов питания 4 -
5 В). Если же применять элемент
типа "Крона", то, во избежание
пробоя светодиода, между ним и
положительным выводом бата-
реи питания нужно установить
резистор сопротивлением 200 -
300 Ом. Длина входного провод-
ника ("щупа” пробника), веду-
щего к выводу б микросхемы,
должна быть не более 15-20 мм.
.Выключатель в пробнике необя-
зателен, так как в нерабочем ре-
жиме схема потребляет пренеб-
режительно малый ток, обуслов-
ленный лишь статическим током
в КМОП-транзисторах инверто-
ре» микросхемы.
40 Радиолюбитель 3191
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
ГОЛОВНЫЕ ТЕЛЕФОНЫ -
БЕЗ ПРОВОДОВ
Ю. КАЛЕНТЬЕВ
Схем* приемника некритич-
на к разбросу параметров дета-
лей. Оксидные конденсаторы
могут быть любого типа. Тран-
зисторы — любые германиевые,
маломощные, низкочастотные.
Малогабаритные динамические
s головки — также любые, с номн-
Пользоваться индивидуальны-
ми головными телефонами прн
прослушивании звукового сопро-
вождения телепередач будет во
много раз удобнее, если снабдить
их простейшим приемником ин-
дуктивной связи. Приемник ус-
танавливается непосредственно
на головном обжиме телефонов,
имеет автономное питание, регу-
лятор громкости звука и выклю-
чатель. С помощью таких науш-
ников телезритель избавляется от
длинных проводов, "привязыва-
ющих" его к телевизору, а"даль-
ность связи" при этом такова,
что телепередачу можно слу-
шать даже из соседней комна-
ты. Разумеется, звук из дина-
миков телевизора в этот момент
отключается.
Индуктивная связь приемника с
усилителем низкой частоты теле-
визора осуществляется за счет
петли эмалированного провода
диаметром 0,5 мм, уЛоженного по
всему периметру комнаты (под
плинтусами или линолеумом).
Оба конца этой петли присоеди-
нены к стандартной штепсельной
вилке, которая подключается к
выходным гнездам УНЧ телевизо-
ра.
Схемв приемника состоит из
двух усилительных каскадов на
транзисторах VT1 н VT2. Пер-
вый транзистор усиливает низко-
частотный сигнал, образующий-
ся от индуктивной наводки на ка-
тушку L1 сигналом в-петле связи.
Намотанный на ферритовом сер-
дечнике этой катушки провод по
сути дела представляет собой
трансформатор со вторичной об-
моткой, индуктивно связанной с
подключенной к УНЧ телевизора
петлей провода, играющей роль
первичной обмотки.
Усиливаемый первым каска-
дом приемника НЧ - сигнал пода-
ется на переменный резистор R4,
который служит регулятором
громкости звука и одновремен-
но выключателем питания при-
емника. Во втором .каскаде сиг-
нал усиливается до оптимального
уровня и через трансформатор Т1
подается на динамические голо-
вки телефонов.
Напряжение питания прием-
ника — около 4 вольт. Элемен-
тами в батарее служат три дис-
ковых аккумулятора Д-0,1.'
Чтобы приемник работал в эко-
номичном режиме и имел ми-
нимум линейных искажений сиг-
нала, необходимо подобрать
резисторы R1 и R3 в базовых
цепях обоих транзисторных
каскадов. Номиналы резисто-
ров должны быть таковы, что-
бы отрицательное напряже-
ние смещения на базах VT1
и VT2 не превышало -0,1 --
-0,15 В, а общее потребле-
ние тока приемником со-
ставляло не более 1,5 -- 2
mA.
нальным сопротивлением кату-
шек постоянному току 8 — 10 Ом.
Переменный резистор R4 — типа
СПЗ-За или СПЗ-За Трансфор-
матор Т1 выполнен на пермвлое-
вом сердечнике Ш 6X6. Первич-
ная обмотка содержит 2500 вит-
ков провода ПЭВ-1 0,06, вторич-
ная — 150 витков провода ПЭВ-1
0,1. Этот трансформатор можно
использовать готовый, согласую-
щий от переносных приемников
"Нейва", "Кварц", "Сокол", "Ха-
зар", или им подобных. Катушка
L1 намотана на ферритовом стер-
жне длиной 40 - 50 мм, любой
формы сечения. Намотка -- 300
витков провода ПЭВ-1 0,1, укла-
дываемого внавал, равномерно
по всей длине стержня.
Автором использованы голо-
вные стереотелефоны ТДС-4
"Старт" с динамическими голо-
вками 0,5 ГД-36. Приемник и.,
блок питания смонтированы в
полистироловом корпусе на го-
ловном обжиме стереотелефо-
нов. Детали схемы размещены
на плате из стеклотекстолита
размерами 76X38 мм. Печат-
ный" монтаж платы выполнен
без химического травления, ре-
заком. Стержень катушки L1
укреплен рядом с платой в вер-
тикальном положении таким
образом, чтобы ее ось распола-
галась перпендикулярно пло-
скости петли связи.
41
SSTV -сигнал содержит Щирокий
спектр частот (от 1200 Гц до 2300
Гц), и точно настроиться на кор-
респондента — довольно трудная
задача. Описываемый анализатор
частотного спектра облегчит ее,
также поможет при настройке пе-
редающей SSTV-аппаратуры, по-
зволит проконтролировать все па-
раметры видеосигнала как своего,
так и корреспондента.
Принцип действия частотного
анализатора объясняет блок-схе-
ма на рис. 1а н временные диаг-
раммы — на рис. 16. Поступаю-
щий на вход анализатора частот-
номодулированный SSTV-сигнал
фильтруется фильтром нижних
частот, выделенные им импульсы
ограничиваются (ОГк) др уровня
ТТЛ и поступают на входы одно-
вибраторов (ОВ1 и ОВ2). Период
Рис. 1а
и длительность этих импульсов
обратно пропорциональны часто-
те SSTV-сигнала.
Каждый иипульс своим пере
дним фронтом запускает одновиб-
ратор ОВ1. Выработанный им ко-
роткий положительный импульс
воздействует на генератор пилооб-
разного напряжения (ГПН). ГП1!
вырабатывает линейно нарастаю-
щее напряжение горизонтальной
развертки электронно-лучевой
трубки (ЭЛТ). Задние фронта
входных импульс'ов запускают
второй одиовибраторный ОВ2. Он
вырабатывает короткие положи-
тельные импульсы, которые по-
ступают на пластины вертикаль-
ного отклонения ЭЛТ. Из этого
следует, что с началом каждого
входного импульса запускается
ГПН, а концом — на экране ЭЛП
будет изображена тонкая верти-
кальная линия. В зависимости от
частоты поступающих на вход
анализатора сигналов, содержа-
щихся в комплексном SSTV-сиг-
нале, будет меняться и длитель-
ность импульсов. Следовательно,
вертикальные линии на экране
ЭЛТ будут располагаться справа
налево (как показано на рис. 2).
Если подать на вход анализа-
тора SSTV-сигнал, содержащий
только синхроимпульсы, на эк-
ране будем Наблюдать одну вер-
тикальную линию. Ну, а если
SSTV-сигнал вместе с синхроим-
пульсами будет содержать и ви-
деосигнал, на экране отобразятся
вертикальные линии, соответст-
вующие диапазону видеосигнала
(от 1500 Гц до 2300 Гц), левее от
сигнала синхроимпульсов.
Принципиальная схема описыва-
емого анализатора изображена на
рис. 3.
Для уменьшения влияния па
НЧ тракт приемного устройства
на входе анализатора использован
истоковый повторитель на тран-
зисторе VT1, имеющий коэффи-
циент передачи около единицы. С
его истока SSTV-сигнал поступает
на вход фильтра нижних частот
(ФНЧ) с полосой пропускания
около 2,5 кГц-(DAI). Каскад на
транзисторе VT2 ограничивает от-
фильтрованный ФНЧ сигнал. С
его коллектора импульсы ТТЛ
уровня поступают на одновибра-
торы MCD1 и D2. На операцион-
ном усилителе DA2 реализован ге-
нератор пилообразного напряже-
ния (ГПН). На транзисторах УТЗ
и VT4 — оконечныекаскады гори-
зонтального и вертикального от-
клонения луча ЭЛТ. На схеме
указаны и напряжения питания
ЭЛТ.
Настройку анализотора начи-
нают с подачи на его вход сигнала
амплитудой 500 мв и частотой
1200 Гц. Вертикальная линия фо-
кусируется и регулируется ио яр-
кости, а также регулируется поло-
жение по горизонтали потенцио-
метром R27- Резистором R12рсгу-
42 Радиолюбитель 3191
НОВЫЕ ВИДЫ РАДИОСВЯЗИ
• Рис. 3
ложение по горизонтали потен-
циометром R27- Резистором R12
регулируется размах напряже-
ния горизонтальной развертки ,
резистором R11 — ширина вер-
тикальной линии.
Подав сигнал частотой 2300
Гц, настраивают одновибра-
тор D2 резистором R15 так, что-
бы вертикальная линия распо-
ложилась в крайней левой час-
ти ЭЛТ. При частоте 1750 Гц
резистором R1 б она сдвигается
точно в середину экрана.
Описанную процедуру повторя-
ют и при повторной центровке в
положение по горизонтали уста-
навливают резистором Н23.Для
удобства работы с анализатором
иа экране ЭЛТ наносят шкалу в
логарифмическом масштабе (как
показано на рис. 2).
Шкалу изготавливают из тонкого
оргстекла, наложенного на экран
ЭЛТ. В процессе калибровки ос-
трием иглы наносят вертикаль-
ные линии основных Частот —
2200Н, 1500Н, 2300Н и заполня-
ют их краской.
В заключение хотелось бы ска-
зать, что описанный анализатор
может быть выполнен в виде от-
дельного блока или встроен в
трансивер.
43
ДЕКОДЕР PAL
_ TDA4S10 — декодер цвета
стандарта .PAL, которая совме-
стима по выводам с многостаи-
дартным декодером ТОА4555 и
также совместима по выводам с
декодером NTSC ТО А4570. В ней
объединены следующие функ-
ции.
ЦВЕТОВАЯ ЧАСТЬ.
Усилитель цветности с регули-
руемым усилением скаскадом ра-
бочей точкой.
Выходной каскад цветности для
управления линией задержки на
64 мксек.
Цепь гашения для сигнала цве-
товой синхронизации.
Автоматическое управление
цветностью (АСС) со стробируе-
мым выпрямителем во время
включения "вспышки".
ГЕНЕРАТОР И КАСКАДЫ УП-
РАВЛЕНИЯ НАПРЯЖЕНИЕМ.
Опорный генератор для удвоен-
ной поднесущей частоты.
Стробируемое управление фа-
зой.
Демодулятор опознавания и ав-
томатическое выключение цвет-
ности.
Детектор ССИ.
Служебный выключатель.
ДЕМОДУЛЯТОРНАЯ ЧАСТЬ.
Два синхронных демодулятора
для сигналов (В - Y) н (R - Y).
Триггер PAL н выключатель
PAL.
Каскады включения цвета.
Выходные каскады сигналлов
(B-Y)h(R-Y).
Внутренняя фильтрация оста-
точной несущей. >
44 Радиолюбитель 3/91
СПРАВОЧНЫЙ МАТЕРИАЛ
КРАТКИЕ СПРАВОЧНЫЕ ДАННЫЕ
Напряжение питания VP-V7-3 12B
Ток питания IP-17 50 mA
Входной силил цветности V9-3(P-P) от 10 до 400 мВ
(от пика до пика) Выходной сигнал цветности V6-3(P-P) 1,6В
(от пика до пика) Выходные цветоразностные сигналы (значения от пика до пика) -(B-Y) Vi-3(P-P) . 1,05В±2дб
— (R-Y) V2-3(P-P) 1,ЗЗВ±2дб
ССИ, требуемые амплитуды для уровень стробирования "вспышек" V15-3 7,7 В
выделение строчных импульсов V15-3 4,5 В
выделение строчных и кадровых имп. V15-3 2,5 В
Конструктив — 1 б-выводной ДИП, пластик (SOT - 38) •<
СВЧ ТРАНЗИСТОРЫ
КТ982 (3-7 ГГц) 3,5 W, Ку - 2,5 db (20V, 0.6А, 4W) ОБ
КТ984 (0,8 ГГц) 75 W, Ку - 5 db (65V, 7A имп.) ОБ
КТ985АС (0,4 ГГц) 125 W, Ky —3,5 db (28V, 17A, 185W) 2хОБ
КТ986А(1,6ГГц) 350 W, Ky - 6 db (50V, 26A имп.) ОБ
КТ987А (1,0 ГГц) 45 W, Ky - 6 db (28V, 5A. 93W) ОБ
КТ988А (1,0 ГГц) 15 W, Ky - 6 db (28 V, 2,5A, 43W) ОБ
КТ989А (2,2 ГГц) 35 W, Ky - 3 db (28V, 5A, 85W) ОБ
КТ991АС (0,7 ГГц) 55 W, Ky - 6 db (28V, 3,7A, 67,5W) 2хОБ
КТ994А (1,6 ГГц) 500 W, Ky - 6 db (50V, 30A имп.) ОБ
КТ995А-2 (10 ГГц) 1,8 W, Ky - 1,5 db (13V, 0,5A) ОБ
КТ9105АС (0,5 ГГц) 100W,Ky-3db (28V, 16A, 160W) ОЭ
КТ9109А (0,8 ГГц) 500 W, Ky - 3,5 db (50V, 28,6A имп.) ОБ
КТ9114А (1,5 ГГц) 150 W, Ky - 6 db (50V, 1 ЗА имп.) ОБ
АС — 2 транзистора в одном корпусе, база общая.
Ш6-7В 1э-3м (А2)н5мА(Б-Г)
А2 СИН.тчк. F-3,6 Ггц Ktn-2,5db ,Ky-6db
Б2 ' краем, тчк. F-6,0 Ггц Кш - 5,0 db Ky-4db
В2 желт. тчк. F-5,0 Ггц Km-5,0db Ky-5db
Г2 черн. тчк. F-4,0 Ггц > Km-3,6db Ky-6db
Ux6max-10B 1кшах-8,5шА Ркшах-70мВт
ЗП320А-2 Кш(8 Ггц, Ic - 10 mA, Ши - 3 В) - 3 db, Кус - 4,5 db
ЗП328А-2 Кш(8 Гщ, Ic-8 mA. Ши-4В, Ш2и-0) -3,5db, Кус-10 db
Шишах-б В,из1ишах--4 В, Оз2ип1ах--бВ, Решах-50 мВт
Центах - 4 В, Шишах - 5 В, Решах - 80 мВт
ЗП321А-2 Кш(8 Ггц, Ic - 8 mA, ’’Ci.*- 2 B) - 3,5 db, Kyc - 3.5 db ЗП602А-2 Рвых(12 Ггц, Ши - 7 В) - 200 мВт Кус - 3 db
Шишах - 3 В, Шишах - 3 В, Решах - 30 мВт ЗП602Б-2 ЗП602В-2 , 110 мВт — 55 мВт -—”
3H324A-2 ЗП324Б-2 Кш (12 Ггц, 1с - 5 mA, Ши - 3 В) - 3,5 db, Кус - 5,0 db ЗП602Г-2 РвыхНОГгц, -—— ) -500 мВт -——
иситах - 4 В, Шишах - 5 В, Решах - 60 мВт Km-5db " ЗП602Д-2. ЗП6ОЗА-2 . Рвых( 8 Ггц, — ) - 500 мВт -—" Шишах - 7 В, Шишах - 3,5 В, Рстах - 900 мВт Рвых(12Гтц, Шн-8В) -0,5Вт Kyc-3db
ЗП325А-2 ЗП326А-2 ЗП330А-2 ЗПЗЗОБ-2 Кш(8 Ггц, 1с—5 mA, Uch -1,5 В) - 2 db. Кус - 5,0 db иситах - 2,5 В, Щитах - 5 В, Решах - 25 мВт Кш (17,4 Ггц, 1с - 8 mA, Ши - 2 В) - 4,5 db. Кус - 3 db Центах — 2,5 В, Щитах - 5 В, Рстах - 30 мВт Кш(25Ггц, 1с-6mA,Ши-2В)-6,0db,Кус-3db г Кш( — ” ) - 4,5 db. Кус - 3 db ЗП6ОЗБ-2 ЗП604А-2 крас.тчк ЗП604Б-2 снн.тчк ЗП604В-2 черн.тчк i,o Вт Kyc-4db Шишах - 8 В, Шишах - 3 В, Рстах - 2,5 Вт Рвых(17,4Гтц, Шн-7 В) -200мВт Kyc-3db « 125 мВт — 75 мВт —
ЗПЗЗОВ-2 Кш(17,4Тгц, — " ) -6,0 db, Кус - 3 db Шишах - 3 В, Шишах - -4 В, Решах - 30 мВт ЗП604Г-2 бел.тчк 50мВт -—" 'иситах-8 В, Шишах-3 В, Рстах-0,9 Вт
ЗП331А-2 Кш(Ю Ггц, Ic - 10 mA, Ши - 3 В) - 2,8 db, Кус - 9 db иситах - 5,5 В, Шишах - -5 В, Рстах - 250 мВт! . ,Рвых,-45 мВт, Кус-4,5 db ЗП910А-2 ЗП910Б-2 Рвых(8 Ггц, Ши - 7 В) - 0,5 Вт, Кус - 3 db . -1,0 Вт Шишах - 7 В, Шишах - 3 В, Решах - 3 Вт
ЗП339А-2 Кш(17,4 Ггц, 1с - 5 mA, Ши - 3 В) - 4,0 db, Кус - 5 db Кш(8 ГГц, " ) - 2,4 db, Кус -10 db Центах - 5,5 В, Шишах - -5 В, Рстах - 250 мВт! 3I1915A-2 ЗП915Б-2 Рвых(8 Ггц, Чей - 7 В) - 5 Вт Кус - 3 db звт Шишах - 7 В, Шишах - -5 В, Решах -12 Вт
3IU2U-2 ЗП321А-2
45
КУПЛЮ • ПРОДАМ •ОБМЕНЯЮ
у них?
(Цены на детали н аппаратуру)
США
Коммодор 64+РК64+1541 Драйвер + Мони-
тор $400
Выходной каскад на КВ диапазонах: фирмы
Collins — 204F1 на 2-х лампах 4СХ1000А
$2000; фирмы Harris - HFL 1000 (2-30 МГц,
1500 Вт) $1595; фирмы Heath SB220 $550;
фирмы Mirage /КСМ. - В3016 (144 МГц, 150
Вт) $160, D1010 (440 МГц, 100 W) $210, В1016
(144 МГц, 150 W) $200.
Трансиверы: Kenwood TS940S АТ $1850.
Kenwood TS7U $675. Kenwood TR7950 (144
МГц) $295.
Антенны: фирма Hygaln — 3el 40m $550, 2el
40m $325; фирма KLM — 3el 80m $2200,6el 20m
$450; 6el 15m $335, 6el 10m $215; фирма
TELREX - 40m346 $1200, BA 2345 RIH5 ре-
дукторе с мотором $950.
Радиолампы: 811A $15, 95; 813 $44,75; 3-
500Z $114,75; 40X250B $79,95; 40Х300Д
$142,25; 40X1000A $459,95; 8877 $599,50.
Мачты для антенн
12 м телескоп. МА-40 $629; 16,5 м телескоп.
МА-550 $999; 16,5 м ферма тескоп. $ 1389.
Кварцевые фильтры МГц. 6-ти прицель-
ный , полосы на 250 Гц, 500 Гц, 1,8 кГц $69
(каждый).
, Фпянпия
Кварцы: от 3,5 МП; до 38 МГц -- в среднем
25F; от 40 до 109 МГц — в среднем 65-105F.
Кварцевые фильтры: MFX 10,7-7,5А — 50F;
10.7M22D--250F.
Пьезокерамические фильтры: 455 МГц —
18F; 10,7МГц— 10F.
Транзистор MGF 1302 (для спутникового
TV, коэффициент шума на 10 ГГц 1,2дБ) —
130F.
Микросхемы Z80ACPU — 25F; Z80APIO —
30F; Z80ASIO - 89F. >
Наборы KITS. Демодулятор RTTY — 130F;
демодулятор RTTYc фильтром — 250F; пакет
PC — 1090F; конвертер на 435 МГц — 295F;
трансивер 144 FM --1990F; трансвертер 144/50
(0,5W) - 670F.
QSL карточки односторонние. Двуцветные —
530F за 1000 шт.
Сетевой фильтр для ТХ— 350F.
Коаксиальный переключатель на 6 положе-
ний — 650F.
Вариометр 72 мН — 810F.
Антенна GP на 144 МГц -- 600F.
Антенна GP на 14 МГц — 764F.
Фильтр для ТХ на! канал TV --415F.
(5F- $1)
* Продам или обменяю на усилитель мощно-
сти радиоприемник Р-311 в отличном состо- \
янии. 678150, Якутская ССР, Ленский р-н.,
г. Витим, а/я 1.
* Куплю илн обменяю на панельку для ГУ-
74Б микросхемы 237УЛЗ (3 шт.), 237ГС1 (1
шт.). 682884, Хабаровский край, г. Совет-
ская Гавань, пос. Лососина, ул. Луначар-
ского, 10 -Т14. Сазонов В.В.
* Куплю современный КВ трансивер
(RA3AO, "Урал - 84", КРС - 81 н т.д.) или
обменяю (по договоренности) на "ZX
Spectrum" 48К или "ZX Spectrum” 128К
(есть интерфейс принтера или БК-011. Мо-
гу предложить программ к ZX (прн обме-
не). 626711, Надым, а/я 7, Сергей.
* Продам QSL карточки (ЦРК); ферркговое
кольцо 100 х 60х 15; блок нитання к усили-
телю мощности на трех ГУ-50 (1000 н 1250
В); конденсаторы КВИ-3 на 3300 пф 10 кВ;
вентилятор ВН-2; радиолампы гу-19, ГУ-
35Б, ГУ-43Б,- приборы М5-2-1 мА, М2001 /1-
1мА, ПМА-70 до 2 А; фторопласт для изго-
товления каркасов; реле РЭС-34, РЭС-9,
РЭС-10, РЭС-15, РЭС-42, РЭС-64 (оптом -
15шт.); стабилитроны КС620А, КС650А
(оптом —10 шт.); кольца М3000НМ; кварцы
в корпусе Б1 (оптом - 80 шт.); диоды BIB-
IB, В10 (1400В); фторопластовый каркас на
П-контур; конденсаторы КСО (разные, оп-
том — 60 шт.); транзисторы КТ903Б, П217В,
П605А, КТ644Б, КТ801Б, КТ203А, ГТ311,
КТ904А, КТ837К, КТ807А (оптом - 193
шт.); диоды Д220, Д223Б, Д247Б (оптом - 90
шт.); микросхемы К155НДЗ, К155ТВ1,
К176ЛА9; керамические каркасы для анод-
ных дросселей; конденсаторы керамиче-
ские на 16 кВ, 3,3 КВ (разной емкости, оптом
— 92 шт.); КСО разные на 500 н 250 В; дрос-
сели Д-0,1, Д-0,15, Д-0,8 и др. (оптом - 60
шт.); кварцы в корпусе как от РСИУ-ЗМ иа
465, 770, 7012, 7957,10 000, 11 000 кГц; па-
нельки под ГУ-50 (6 шт.). Высылаю только
наложенным платежом. 332260, Запорож-
ская обл., пгт. Акнмовка, ул. Октябрьская,
34, Фастовец В.И.
* Продам или обменяю новый набор "Элект-
роника ТСР-02" (аналог "Радно-86РК") на
гарантии на малогабаритный телевизор
илн монитор; полнетирольный корпус, пе-
чатную плату н пленочную клавиатуру,
(все промышленного изготовления) для
компьютера "Радно-86РК” на программы
к БК 0010.01. Возможны варианты.-
246049, г. Гомель, 5-Мнкрорайон, д. 23,
кв.70, Диденко П.С., тел, 48-64-82
• Куплю: резисторы МЛТ-0,125 -- 10 Ом (12
шт.), 200 Ом (12 шт.), 470 Ом (12 шт.), 300
Ом (16шт.), 68 кОм (2 шт.), 75 кОм (6 шт.),
150 кОм (6 шт.), 160 кОм (6 шт.), 180 кОм
(8 шт.), 200 кОм (10 шт,), 56 кОм (2 шт.), 62
кОм (2 шт.); конденсаторы КД — 2,2 пф (6
шт.), 10 пф (16 шт.), 1,5 пф (16 шт.), 680 пф
(8 шт.), 100 пф (8 шт.), КМ-56, КМ-66 -
0,015 мк (6 шт.); проходные конденсаторы
1000 пф (81щ.),2200пф (6 шт.); транзисто-
ры КТ3132А-2 (2 шт.) нлн КТ3101А-2 (2
шт.); интегральные схемы К376ИЕ1 (2
шт.), K561HE1Q (2 шт.), К561КТЗ (1 шт.);
ЛЗЦТ-0,7-1500 (1 шт.) нли ЛЗЯС-
0,7/1500 (1 шт.). 211800, Витебска): обл., г.
Глубокое, ул. Молодежная, 96, кв. 5, Шид-
ловский Г.В.
• Куплю лампы ГУ-13, кольца ВЧ-30, ВЧ-50
большого диаметра. 247500, Гомельская
обл., г. Речнца, а/я 2.
т- ~ '4
/ ' .д
• Продам илн обмёняцьна игровыс програм-
мы к ПК "Радио-86РК" микросхемы в не-
больших количествах: К237УН1, К176ТМ1.
К176ЛА7, К548УН1А, К155ТМ2.
К155ЛН1, К155ИЕ5, К155ЛАЗ. К155ЛИ1.
К155ЛЕ1. К155ЛА7, К155ЛА1. К155ТЛ2.
К155ТМ7, К155ИД4, КР580ИР82.
КР58ОВА86, К155ИР13, К155ТМ8,
К544УД1А; РПЗУ с монитором "Орион-
128". 220047, Минск, Ангарская, 76-37, тел.
43-67-75. Ломако А.З.
• Куплю делители ДН-105, ДН-106; щупы и
другие принадлежности к вольтметру ВУ-
15; лампы 2Д1 С, 6Д1ЗД. 6Д4Ж, 6С1 Ж. Воз-
можны варианты обмена. 220050, Минск.
Свердлова, 20-11, Шуваев.
• Куплю кварцы па 501 кГц, 10.0 МГц, 500
кГц илн обменяю па кварцы 2,0 М Гц, 3.050
МГц, 15,0 МГц (корпуса кварцев Б-1).
230015, Гродно, Горького, 88-92, Петрович
И.
* Продам приемник радиолюбителя "Элект-
роника-! 60RX" (гарнитура, ключ, антенна,
рубильник, педаль, набор для сборки уси-
лителя 10 Вт к нему); усилитель ВЧ 300 Вт,
5 диапазонов; осн. плату "Радио-861’К”,
блок питания, клавиатуру, корпус. 220113,
Минск, Логойский тракт, 4-23, Гулнцкий
АД. Тел. 62-48-03.
* Куплю кварц на 16 МГц, микропроцессор
Z80A; К(Р)580ВВ55А; К(Р)573РФ4(6) - 2
шт.; К(Р)5б5РУ5 -(8 шт.;К555ИР27 - 4 шт.;
К554САЗ, герконовую клавиатуру. Пролам
измерительную головку к прибору Ц-20
(новая); конденсатор КПП-2 (4...270);
К174ХА10; ФП1П1-61-01; КПЗОЗА;
РЭС10; литературу по программированию
на языках Паскаль, Фортран. Бейсик.
220116, Минск,, пр-т Правды, 54-208,
Стжалковский А.
‘Куплю кварц на 18,432 МГц. 220107,
Минск, а/я 104. Барсуков А.А.
* Куплю фирменную головку-преобразова-
тель для спутникового телевидения. 247400.
Гомельская обл., Светлогорск, мк-он 2.4-12.
Язепов Л.Г. Тел. 2-59-28.
• Куплю дисковод 5,25 дюйма, электронный
телеграфный ключ. Продам одноднапазок-
ный трансивер UA1FA на 160 метров ("Ра-
дио", 4/80), только SSB, в рабочем состоя-
• нин. 220131, Минск, а/я 337, Кондаков К.Д.
* Продам илн обменяю конденсаторы К50-12
200 мкф 160 В — 40 шт.; дноды Д9, Д7, Д226;
транзисторы П416, МП26, МП40; трубка
8ЛО29И - на КТ808, КТ805, КТ815, КТ814,
КР145ИК17, К155, К176, К555. Минская
обл., Несвиж, К.Маркса, 86, Янковский В.Р.
• Куплю илн обменяю параболу (только зер-
кало) для спутникового ТВ, диаметр нс ме-
нее 1,5 м. Микросхемы 573РФ2, РФ5,
К573РФЗ (РФ4.5.6). Дноды КВ611. КД419,
КА602. Продам транзисторы КТ920, КТ925,
КТ930, КТ931. КТ939, КТ911, КТ913,
КП904, КП905, КП350, КТ960; мнкросхе-
46 Радиолюбитель U91 .
1
КУПЛЮ • ПРОДАМ• ОБМЕНЯЮ
мы серии 155; 580. Интересуюсь схемой ди-
. сховода МС5305Ф, программами для
БК0010.01. 211840, Витебская обл., Поста-
вы. Юбилейная, 21-62, Вербицкий Г.А.
• Куплю лампы 6Ж52П (I шт.), СГ5Б (1 шт.),
кварц 500 кГц (1 шт.), ЭМФ-9Д-ЗВ (1 шт.),
реле РЭС-10 (паспорт PC4.524_.302) - все
новое; каркасы от приемника "Балтика” ди-
аметром 17 мм с сердечником СЦР-4 (4 шт.),
каркас фарфоровый диаметром 10 мм (2
шт.), СБ-12а (4 шт.),Ш5х6 (4 шт.)..220052,
Мйнск, ул. Сурганова, 53-24, Крыжанов-
ский В.В.
• Продам микросхемы 155ЛАЗ, ЛИ1’, ТМ5,
б!П5, ИД4, ИЕ8, ТМ2, ИП2, ЛА2, ЛН1,
ЛИТ, ИР1, ИЕ5, ЛР1, ЛА4, ЛА7, ЛА1, ЛА6,
АГ1.ИЕ7.170АА1, 589АП26и сборку тран-
зисторную И117. 222120, Минская обл, г.
Борисов, Строителей 43-2-130, Сапунов С.
• Меняю КВ приемник Р309 (1...36 МГц) с
фотооптической шкалой (новый) с тех. до-
кументацией (4 альбома), ГСС-Г4-18А (в
хорошем состоянйн), КПЁ-Р-113, варио-
метр цилиндрический (новый), 6П45С (2
шт.),ГУ-ЗЗБ (с панелью) на рабочий транс-
ивер "Урал 84М" с хорошим дизайном и
цифровой шкалой. 285127, Ивано-Фран-
ковская обл., пгт. Бурштын-1, а/я 19, Старо-
щукД.В.Тел. 43-873.
• Куплю новый видеомагнитофон, желатель-
но западный; трансивер для начинающего
радиоспортсмена. Имею на продажу или
обмен две новых переносных радиостанции
типа "уоки-токи" (49,860 МГц), импортных.
230023, БССР, Гродно, ул. Терешковой, 23-
20, тел. 44-15-18, Целуйко О.М.
•Продам радиоприемник "Волна-К", па-
нельки с лампами ГУ-50 (3 шт.), лампы ГУ-
43Б, радиостанций Р-809 (2 шт.). Возможен
обмен на кварцевый фильтр 5МГц или 9
МГц. 235030, Литва, г, Кедайняй, а/я 69,
Прядко С.В.
• Продаю техническую документацию на ав-
томатический определитель номера звоня-
щего абонента (для телефона — 15 руб.) на
процессоре КР 1836ВЕ35, видеоэквалайзер
ПАЛ (снижение Шумов видеосигнала) — 15
руб,, транскодер ПАЛ/СЕКАМ — 25 руб. В
комплект входят схема, описание, инструк-
ция по настройке. 220039, Минск, а/я 206.
Заказы выполняются наложенным плате-
жом в течение 2-х недель.
• Пройам компьютер "ZX-Spectrum", лепнн-
- градский вариант, а также отлаженную пла-
ту компьютера данной версии. 140520, п.
Белоомут-2, Московской обл., а/я 1, Чаплы-
гин В.
Г Куплю по 100 шт. КТ808А, ГТ701А,
КТ848А, КТ814Г-819Г, КТ837Х (В, Б, А, Е,
Д,Т), КТ209М (Л, К), КТ6О8Б, КТ502-503Е
(Д, Г, В), КПЗОЗГ (Д, Е, И, В, Б, Ж),
КТ3107Б (А,И), К224ГГ2, КС216Ж,
КС515А, КС980А, КС680А, КД209А (Б,Б),
Д817В, КДСШБ, другие радиодетали; ме-
таллическую рамку под шкалу ВЭФ-Спи-
дола-231 (230); переносной телевизор; пы-
лесос "Уралец" (илн подобный); "Б помощь
радиолюбителю. Выпуск 100". 254208, Ки-
ев, ул. Порйка, 146-142, Федоров Ю.А. Тел.
433-09-04. ,
• ПродамРК-86, ОЗУ 32 К (Ц. 210 руб.), блок
питания к нему (ц. 60 руб.) или обменяю на
-дискеты типа DS/DD. Плата закреплена на
П-образном шассн, блок выносной. 211440,
г. Новополоцк, Витебской обл., п/о N8, а/я
43, Гена.
т-
• Запишу программы компьютера типа "Син-
клер" на кассеты заказчика. Имею более 500
программ. Вышлю каталог. 211440, г. Ново-
полоцк Витебской обл., п/о N9, а/я 6, Саша.
•Куплю микросхемы 512ПС10, 125НТ1,
521САЗ, 132РУ8, 132РУ9.155ЛП10,
555ИР16,555ИР9,580ВИ53,555КП12, реле
РЭС15 (паспорт 003,004), кварцы 18,438
МГц, 16 МГц, 14 МГц, 10 МГц, 1 МГц, плату
ленинградского "Синклера” илн обменяю
на микросхемы 1533ЛН1, 1533ЛИ1,
1533АП6, 1533ТМ8, 1533ИЕ10, 1533ЛА4,
1533КПИ, 555ЛЕ4, 555ТЛ2, 555ИД4,
555ИР22, 580ВВ55А, 573РФ5, 589ИР12,
555ИЕ2, кварц 15 МГц, плату и корпус ком-
пьютера "Балтик". 220052, Минск, Сургано-
ва, 49-242, Пчелко Д. Тел. 32-37-71.
• Куплю частями или в комплекте спутнико-
вую антенну, СВЧ-конвертер, TV-тюнер,
транскрдер PAL/S; облучатель с деполяри-
затором, микросхемы MN14531, MN15823,
ВА6538, ТДА-4510 с кварцем 8,86 МГц,
транзисторы КД503. Продам или обменяю
транзисторный оконечник 2x100 вт, 4-х ка-
нальную цветомузыку, радиоприемник
ВЭФ-201, кассетник "Легенда 404", ромбо-
видные антенны ДМВ, ЭМИ "Юность" и
"Юность-70", переделанные под электро-
пиано-стринг. 224014, Брест, ул. Смирнова,
27-111, Мелешкевич Н.И.
• Обменяю или продам набитую плату РК-86
(ОЗУ-РУ5Г) (565РУ5Г), комплект микро-
схем для "Орнона-128" (без ОЗУ), два дис-
ковода "DEEP STAR" с адаптером для IBM
PC XT, черно-белый монитор без блока пи-
тания н корпуса (диагональ 16 см). Радио-
приемник Р-311 без корпуса н блока пита-
ния меняю на вндиамагнитофон, видеоп-
лейер, блоки для спутникового телевидения
(головка-преобразователь и т.д.). 220004,
Минск, ул. Короля, 20-71, Шувалов О.А.
Тел. 20-40-79.
• Обменяю "Р250-М" и набитую плату транс-
иверной приставки на контроллер дисково-
да к ленинградскому "Синклеру-48К". Дис-
ковод ES-5088-02.211400, г. Полоцк, Октяб-
рьская, 15 3, Сандов А.А.
• Куплю тр изисториые сборки КТС 3103Б
(2 шт.), транзистору КП 303 Б, А (2 шт.),
резистор;;: СПЗ-29а, 1Вт, 4,7 МОм (2 шт.);
СПЗ-ЗОа, 0,125 Вт, 15кОм (1 шт.);МЛТ0,25,
6,2 МОмгконденсатор К50-31,4000 мкф, 25
В. 231464, Гродненская обл., Дятловский р-
н, д. Погирн, ул. Дворчанипа, 6. ЕдкоВ.И.
•Куплю микросхемы К155КП2, 4Р13,
КР580ВВ55, КС573РФ2 (РФ5, РФ4),
КР565РУ5 (РУ5Г), кварцевые резонаторы
иа 100 кГц. Разъемы СНП30-34 и розетки к
ним; СЦП59-96В-23-2В и розетку к нему.
Могу предложить в обмен КР580ВМ80А,
КР580ВИ53, КР572ПВ5, К561ИЕ10,
КР514ИД1 (ИД2), кварцевые резонаторы,
на 32768 Гц н другие радиодетали. 246045,
г. Гомель, ул. Олимпийская, 6-1-43, Фролов
Б.
• Куплю книги издательства "Радио и связь"
1990 года: Игумиов Д.В., КоспЬнина Г.П.
Полупроводниковые устройства непрерыв-
ного действия; Пухальский Г.И., Новосель-
цев Т.Я. Проектирование дискретных уст-
ройств на интегральных микросхемах.
(Справочник); Новаченко И.В., Юровский
А.В. Интегральные микросхемы для быто-
вой радиоаппаратуры. Дополнение первое.
(Справочник). 247500, Речица Гомельской
обл., ул. Молодежная 2/68, Приходько А.В.
• Обменяю Или продам двулучевой осцилло-
граф С1-34 1972 г. выпуска. Куплю усили-
тель мощности КВ, ремонтные шланги для
Р-250М2.220050, Минск-50, а/я 401, Павел.
• Обменюя комплект новых импорных радио-
станций типа "уокн-токи" (ФРГ) на малога-
баритный черно-белый телёвизор. 224013.
Брест, ул. Набережная, 24-19, Шилов А.А.
•Куплю микросхемы КР1506ХЛ1,
КР1506ХЛ2 (в паре), ФД-263, липни задер-
жки УЛЗ-64-5, УЛЗ-64-8, динамики
ЗГДШ1, цветной кинескоп 32ЛК2Ц, умно-
житель УН-9/27-1,3. Могу предложить вза-
мен микросхемы для "Спсктрум”. а также
микросхемы серий 155, 555, 561. 224016,
Брест, ул. Кирова, 20-46, тел. 7-28-82, Mvxa
А.Л.
• Обменяюаккуратнособранный ПК "Ралко-
86РК” (объем ОЗУ 32 к/б, введен цветовой
режим) и пакет игровых и прикладных про-
грамм к нему па переноснойцветной теле-
визор (или цветной монитор) па ЭЛТ
32ЛК1Ц-1 или им подобный. Продам акку-
ратно собранную и отлаженную плату ПК
"Радио-86РК". ОЗУ выполнено па 16 МС
типа 565 РУ6 объемом 32 к/б. 211004, В итеб-
ская обл. п. Балбйсово, 107-25; Ломидзе В.В.
, • Куплю недорого транейвер на 160 м SSB.
220060, Минск, ул. 1-я Землемерная, 4-43,
Кашкап С.А.
• Продаю компьютеры "БК-0010.01" и "ZX-
Spectrum” (48 К), декодер ПАЛ па
TDA35fO. печатную плату декодера и м/с
TDA3510, печатную плату и набор микро-
схем для компьютера "ZX-Spectrum-
Stnclair", микросхемы серий К140,142,155.
176, 555, 561, КР565, КР580, КР1533 и др.
Куплю или обменяю дисковод FD-55 или
другого типа, кварцы 8,867 МГц, 15... 16
МГц, УЛЗ-64-5. УЛЗ-64-8. 220070, Минск-
70, а/я 61.
• Куплю КВ трансивер па все диапазоны и
радиоприемник "Волна". 210027, Витебск,
пр-т Черняховского, 22-65, Черкасову В.В.
• Куплю радиоприемники Р-326, Р-399, Р-
870М. Продам ГУ-32 (3 шт.), ИСШ- 100-ЗМ,
ФЭУ-1,14ЛМ1Н, Р-105Д С блоком питания,
магнитофон "Снежеть-204 стерео” с колон-
ками S-30. Обменяю: Шумейкер Ч. "Люби-
тельские схемы контроля и сигнализации иа
ИС"; Э.Т.Рэд "Схемотехника радиоприем-
ников”; "Лучшие конструкции 27,31,32 вы-
ставок радиолюбителей"; Б.Г,Стспаноп
"Справочник коротковолновика"; "Спра-
вочник радиолюбителя-конструктора";
Справочники: "Цифровое и аналоговые
интегральные микросхем^”, "Рсзистры",
"Полупроводниковые оптоэлектронные
приборы", "Диоды высокочастотные. Дио-
ды импульсные, Оптоэлектронные прибо-
ры” — на импортные аудиокассеты С-^0.
220101, Минск, пр-т Рокоссовского 114-201.
Блищ С.Н. Тел. 47-11-92.
• Куплю блок питания для любого отечест-
венного персонального компьютера па три
напряжения: +5 В — 1,5 А, +12 В — 0,1 А, -5
В - 0,05 а.; м/с 555ИР1 (2 шт.), 555ИЕ7 (2
шт.), 555ЛИ10 (1 ШТ.), 555КП2 (4 щт.); разъ-
ем СН051-30-23, кварц па 8,0 МГц. Продам
малогабаритный переключатель 10Н1П,
микросхемы К155ИДЗ, 176ИЕ13, К555ТЛ2.
К554САЗ, 155ЛАЗ, 155ЛА7, 155ТМ2.
155ЛП5, 176ТМ1, 176ИЕЗ, 176ИЕ8.
176ИЕ12, 176ИЕ1, 176ЛА7, 176ИЕ2.
561ЛН2, 176ИЕ17; индикаторы ИГП-17,
ИН-14, ИВ-26, ИВЛ1-8/12, АЛС324А или
47
>КУЙЛЮ • ПРОДАМ •ОБМЕНЯЮ '
' АЛС324Б. Вожможиы варианты обмена.
223^Ю,Мниская обл., г. Солнгорск, ул. Лен.
комсомола, 10-27, Кайко Е.А.
• Куплю или обменяю ГКЧ XI-7 илн подо-
бный, ГВЧ Г4-107 или подобный , диоды
AA7Q3 или АА705, справочнике по транзи-
сторам. Предлагаю бытовую р/аппарзтуру,
измерительные приборы, p/детали, спра-
вочи'икиудркументацию на приемники ТБ н
ИСЗ и локальные кабельные ТВ сети.
' 225210, Брестская обл., г. Береза.ул. Север-
ная, 55-35, Зирюкнн Ю.М.
* Куплютраисивернавседиапазоиы.231800,
Гродненская обл., г. Слоним, ул. Тополевая,
27/2-72, Игнатович А.В.
• Продам самодельный всеволновый КВ
трансивер (цифровая шкала, преобразова-
— ниечастотпотипу UW3DI, электронная на-
стройка многооборотным резистором, вы-
ходной каскад КП904А (2 шт.). Продам
транзисторы КТ920АБВ, 922В (10 шт.),
КП301А (30 щТ.), м/с 564ИД1 (89 шт.).
222620, Минская обл,, г, Несвнж, ул. 1 Мая
38/4, Дидевнч В.В.
> * Куплю два комплекта печатных плат для
"Урала-84" и цифровой шкалы к нему (по
описанию "Лучшие конструкции 31-й и 32-
й выставок радиолюбителей", 1989 г., стр. 58
— 72); два шестисекционных конденсатора
(КПЕ) от радиостанции Р-123; четыре
трансформатора ТОТ-13; четыре реле РЭС-
34 (РС4.524.313); десять "электролитов”
К50-7 100 мкф 450 В; магнитопровод для
силового тр-ра ШЛ 25x32 и ленточный
ОЛ50/80-40; КПЕ для ГПД КРС-81 на ша-
рикоподшипниках 10„.50 пф. 247760, Го-
мельская обл., г. Мозырь-12, ул. Нефтестро-
ителен, 23-25, Тютюиннк В.Д.
• Предлагаю микросхемы К174ПС4 (15 руб
за 1 шт.). Ищу TDA 4560, 4565, 4555, 4556
илн их аналог. Возможен обмен. Тел. в г.
Киеве 216-03-95 с 11.00 до 15.00, спросить
Кальян.
• Продам книги по радиоспорту: С.Г.Бунии, 1
Л.П.Яйленко. Справочник коротковолно-
вика-радиолюбителя; В.В.Дроздов. Люби-
тельские КВ-транснверы; Б.Г.Степанов.
Справочник коротковолновика; В.К.Бен-
зарь, В.И.Леденев. Вокруг земли на радио-
волне; В.Т.Поляков. Трансиверы прямого
преобразования. Продам компьютер **Мнк-
' роша-1А"с развитым программным обеспе-
чением (игры, языки) за 600 руб. 23/400,-
Гродненская обл., г. Новогрудок, ул. Лени-
на, 57-3, Котенко И.С.
• Ищу ВЧ-головку для вольтметра ВК7-9.
393920, Тамбовская обл., г. Моршанск-3,
а/я 2, тел. 4-39-44. \ -
• Продам KB-приемник "Р-326", нерабочий.
Начальная цена — 50 руб. Куплю литерату-
ру: Айзенберг, Коротковолновые антенны.
224028, Брест, ул. Ленинградская, 1-264.
• Куплю справочные пособия по раднодета-
лям (микросхемы, транзисторы, индикато-
ры н т.д.). 246045, Гомель, ул. Олимпийская
6-1-43, Фролов В.
• Обменяю радиоприемник "Салют-001" вы-
стпего класса, переносной, 12 днапазойОв,
все диапазоны КВ, 8 фиксированных сен-
сорных настроек, импортный вариант с пе-
рестроенным диапазоном УКВ, две теле-
скопическиеантенны — на новый приемник
"ИЩИМ". Куплю в любом количестве по
договорным ценам любой двужильный се-
тевой провод (подобный используется в ка-
честве шнура питания у паяльников).
232002, Вильнюс-2, а/я 2307, Дубинов В.А.
• Продам кварцевые резонаторы, можно оп-
том, по небольшой цене, общее количество
800 штук: комплект к Р 250, а также:
4166,666-2шт„ 6293,7 - 4шт., 794 - 2шт„ 6000
- 5шт., 5200 - 5шт„ 5600 - Зшт.,3200 - 6шт.,
4800 - 2Шт„ 6800 - 6шт., 6400 - 8шт., 4603.7 -
55 шт., 2435 - 5шт„ 3865 - 5шт., 2910 - 5шт„
4045 - Зшт., 1274 -1 шт., 1160 -1 шт., 19.7 МГц
-1 шт, 2171 - 4шт., 14744 - 6шт„ 2913.7 - Зшт.,
6263.7 - 2шт„ 3253.7 - 2шт„ 4193.7 - 1шт„
232.125 - 1шт., 5917 - 1шт., 5824 - Зшт., 5308
- 2шт„ 2610 - 2шт„ 3190 - 2шт., 2070 -
2шт.,2130 - 1шт., 27225 - 2шт„ 26575 - 1шт„
37000 -1 шт.. 36740 -1 шт., 42150 - 2шт., 25083
- 1шт., 27867 - 1шт., 7555 - 1шт.. !7.333 -
1шт.,1733 - 1шт., 464 - 1шт., 1625 - 1шт., 678b
- 1шт., 3000- 1шт„ 1500- 1шт., 23537.5-2шт„
23612.5 - 2шт., 278875 - 2шт„ 27775 - 1шт.,
39000 - 1шт., 13782 - 6шт., 31750 - 5шт., 9562
- 2 шт., 10350 • 2шт., а также кварцы от
РСИУЗм - 4888.888 - 7666.666 МГц,
5.555.555 - 8.333.333-МГц РСИУ4в, корпуса
Б -1, РГ-07, РГ-08, РГ-0,5. Адрес: Молдова,
Слободзейский р-н, с. Паркаиы, ул. Комсо-
мольская 18, Черниченко Д.В.
• Куплюилиобменяюм/сТОА45Ю.кварц на
8,86 МГц, дноды КД522Б (3 "т!. Для обме-
на предлагаю диоды Д106 и транзисторы
КТ315В, конденсаторы К50-62000мкфх25
В (2 шт.). Предварительно прошу уведомить
о цене предлагаемых деталей. 247050, Го-
мельская обл., г. Добруш, ул. Крестьянская,
6-1, Шлыков В.В.
• Продам компьютер "Орион 128" или обме-
няю на "ZX Spectrum". 247600, Гомельская
обл., г. Хойники, ул. Первомайская, 17,
ка.19, Трискач С.М.
• Куплю лампу ГУ-19 с Панелькой; индикато-
ры ИВ-3, ИВ-3 А (10 шт. не более 1 р. за шту-
ку); ИЖКЦ1-4/8 (либо 4/18, 6/17) - 2шт.;
ЭМФ 9Д-500-ЗВ (Зшт.); ЭМФ 9Д-500-0.6С1
(1шт.); ЭМФ 9Д-500-7.8Н (1шт.); кварцы
5,0 МГц (1шт.); 5,5 МГц (1шт.); 27,12 МГц
(1шт.); переключатель П2К иа 5 клавиш
(кнопок) на переключение 6-ти групп каж-
дой кнопкой. (Фиксация зависимая!); кап-
сюли ДЭМШ-la. 252109, Киев-109, а/я
272/6, Владимир.
♦Приобрету за меренную цену ПК
"Sinclair" или аналогичный. 231800, Грод-
ненская обл., г. Слоним, ул. Брестская
103/4, кв.12, Гиль Д.Е.
• Периодически буду покупать по договор-
ным ценам новые издания для радиолюби-
телей. телерадцоментажников. Куплю ос-
циллограф С1-101 или С1-73 не дороже 200
руб. илй нерабочий по договоренности.
315101, Полтавская обл., Диканский р-н, с.
Великие Будища. Осадчий Н.А.
•Куплю журнал "Радио"К: 2,3/1990г.;
5/1988Г.; 7,11/1982 г.; 11/80; подшивку за
1978г., по цене до 1р. за один журнал.
184600, Мурманская обл., г. Североморск,
ул. Гаужнева 11, кв.84, Зацерковному Л.Н.
•Куплю микросхемы: К155ЛАЗ(1шт.),
К155ИЕ5(1шт.).К155ИДЗ(1шт.),
К155УД2(Г4шт.);транзисторы:
К Г318Г(1шт.),КТ361Г(1шт.),
К)315Г(1шт.),КТ814Г(1шт.), КТ315Б(1игт.),
КТ203Б(1шт.), КШ03Б(1шт.); резисторы
СПЗ-23И-П-1 -0,125-100кОм-А6-Ф-В (20шт.).
247400, г. Светлогорск, Гомельская обл.,
мкрн. 3, д.23, кв.12 Шестакову И.А.
• Куплюсправочную литературу по радиоде-
талям, книги для юного радиолюбителя за
сходную цепу. 246003, г. Гомель, ул. Тель-
мана. 2а-3, Ефимову А.В.
•Срочно продам трансивер UA1FA СЯ
строю КВ радиостанцию”) за 350-400 р.; по-
воротное устройство мотор-редуктор завод-
ского изготовления; самодельное поворот-
ное устройство с хорошим редуктором; теле-
графный ключ с памятью. Приобрету или
обменяю частично иа вышеуказанные уст-
ройства: Z80-2uit. 573РФ6 для ZX
Spectrum, КМ521САЗ, К555КП11-8шт„
К555ТМ9, К555ЛИ1, К555ЛЕ1. К555ИР16.
К555ЛЛ1, К555ЛН4, К555ТМ2-Зшт„
К555ЛАЗ, 555ЛН1-2шт„ К555ИЕ7-5шт„
К561ИЕ10, К555ЛП5, К555ИР22.
К555ИР9, К555КП13-2шт.. 1HT25I.
К565РУ5Г-81ит., печатную плату ZX
Spectrum, ленинградский вариант , "Ле-
нинград 1". 323500, Днепропетровская обл.'.
п. Покровское, ул. Садовая 100. Чемсрис
Г.В.
• Ищу партнеров для обмена программами
для ПЭВМ "Вектор 06Ц" Имею авторские
разработки. Ищу документацию па ПЭВМ
"ВекторОбЦ”. 266024, г. Ровно,ул. Ватутина
46, кв.'92. Белогай В.Г.
• Прошу продать или изготовить из моих де-
талей трансивер иа 28 МГц "SSB" с выход-
ной мощностью не более 5 Вт. Тому, кто
поможет мне, вышлю любые детали к теле-
визору любой марки (отечественному).
279200, Молдова, г. Бэлць, ул. Львовская
4/1. Рстарь Д.Е.
• Продам или обменяю электролиты K50-I2
200мкф/160В(40шт.), КБО-3 50мкф/ЗООВ:
диоды Д9, Д226, Д7, Д223, КД522; транзи-
сторы МП26, П416, 1Т308; реле РЭС 6 (7
шт.); конденсаторы МБГО; резисторы ВС.
УЛМ. Куплю микросхемы К155, К 176.
К145; транзисторы КТ808, КТ805.222620, г.
Несвиж, ул. К.Маркса, Д.26. Янковский В.
Тел. 5-47-81.
• Срочно куплю трансивер на 160 м в хоро-
шем состоянии (в пределах 200 руб.).
223610, г. Слуцк, ул. Лепина 134. кв. 9. Ар-
темьев С.М.
• Продам или обменяю програмное обсснс-
чение к компьютеру "Спектрум". Имею бо-
лее 200 игровых и 80-ти системных про-
грамм. 315130. Полтавская обл., г. Зеньков,
ул. Первомайская 61. Фепько С. А.
.• Обменяю: радиолампы ГУ50, ГУ29(с пане-
лями), ГК71, ГУ 13, ГИ7Б; различные лета-
ли КВ аппаратуры, каркасы ВЧ дросселей
из керамики, вариометры шаровые, трубки
осциллографические 7ЛО55И. 5ЛО38М.
Требуется К176ИЕ2, КВ102Г, КД514, квар-
цы 9000 кГц, РЭС 10(РС4.524,302), РЭС
55А(РС4.569.601), ТОТ13: кольца: 300 НН
К32х16х8, 20 ВЧ КЮхбхЗ, М600 НМ
К10x6x3, М1000 НМ КЮхбхЗ. 236040. Ка-
лининград, ул. Черняховского, 30, кв. 10,
тел. 45-32-42. Кулагин.
•Меняю фильтры Д-3,4, восьмпкрнсталь-
ные кварцевые фильтры ФП2П-325-
10,725М-15 на конденсаторы по схеме "Од-
ноплатного универсального тракта" ("Ра-
дио", 8/90) типа КМ, лампу 6П45С, воз-
можны варианты. 317320, УССР, г. Новоук-
раипка Кировоградской обл., а/я 48, для Ле-
он ид а.
• Обменяю телевизор "Электроника 404 Д" па
трансивер UW3DI или UA1FA (строю КВ
48 Радиолюбитель 3/91
