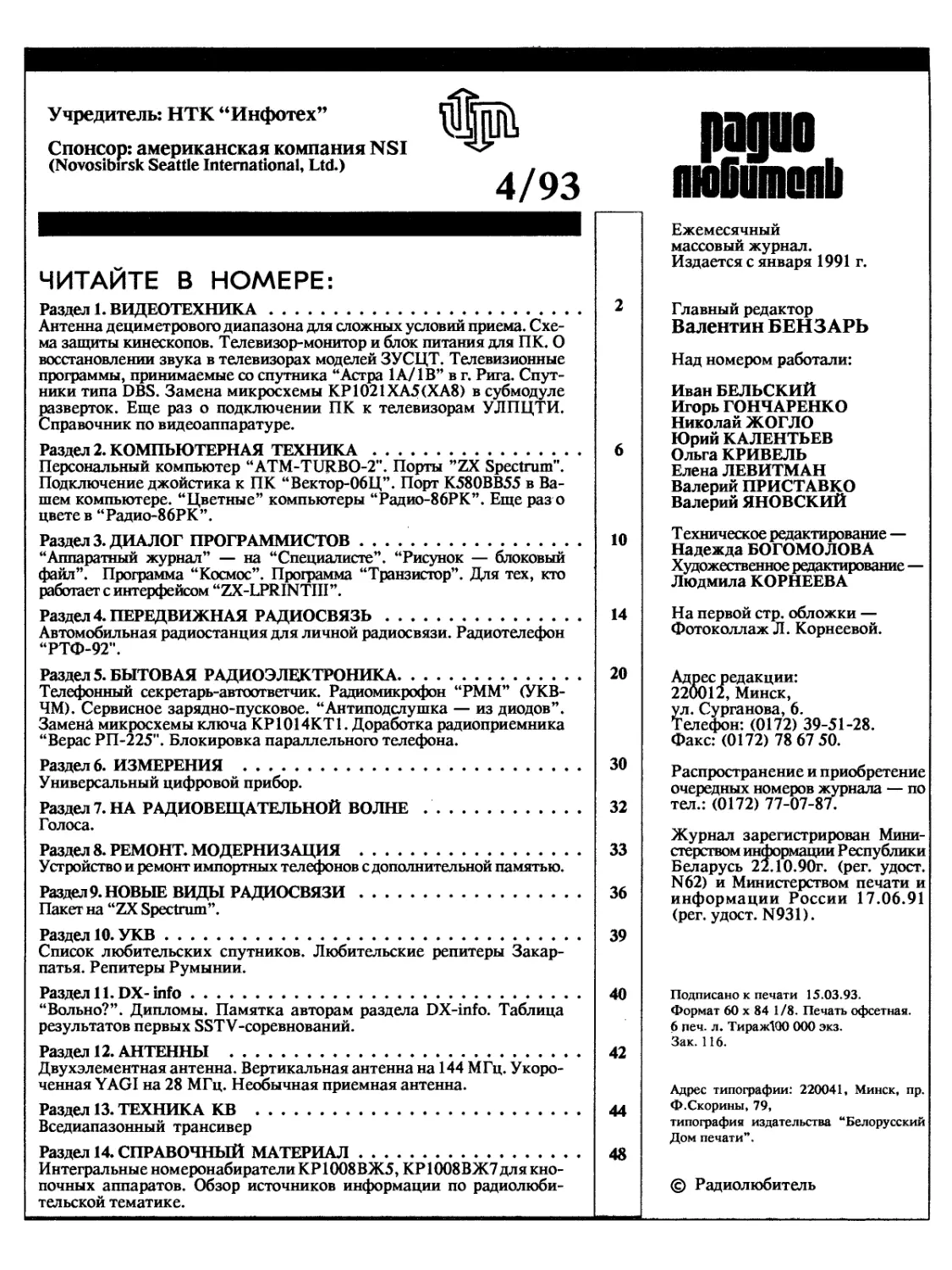

ЧИТАЙТЕ В НОМЕРЕ:
Раздел 1. ВИДЕОТЕХНИКА.............................
Антенна дециметрового диапазона для сложных условий приема. Схе-
ма защиты кинескопов. Телевизор-монитор и блок питания для ПК. О
восстановлении звука в телевизорах моделей ЗУСЦТ. Телевизионные
программы, принимаемые со спутника “Астра 1А/1В” в г. Рига. Спут-
ники типа DBS. Замена микросхемы КР1021ХА5(ХА8) в субмодуле
разверток. Еще раз о подключении ПК к телевизорам УЛПЦТИ.
Справочник по видеоаппаратуре.
Раздел 2. КОМПЬЮТЕРНАЯ ТЕХНИКА.....................
Персональный компьютер “ATM-TURBO-2". Порты ”ZX Spectrum”.
Подключение джойстика к ПК “Вектор-ОбЦ”. Порт К580ВВ55 в Ва-
шем компьютере. “Цветные” компьютеры “Радио-86РК”. Еще раз о
цвете в “Радио-86РК”.
Раздел 3. ДИАЛОГ ПРОГРАММИСТОВ.....................
“Аппаратный журнал” — на “Специалисте”. “Рисунок — блоковый
файл”. Программа “Космос”. Программа “Транзистор”. Для тех, кто
работает с интерфейсом “ZX-LPRINTIII”.
Раздел 4. ПЕРЕДВИЖНАЯ РАДИОСВЯЗЬ...................
Автомобильная радиостанция для личной радиосвязи. Радиотелефон
“РТФ-92".
Раздел 5. БЫТОВАЯ РАДИОЭЛЕКТРОНИКА.................
Телефонный секретарь-автоответчик. Радиомикрофон “РММ” (УКВ-
ЧМ). Сервисное зарядно-пусковое. “Антиподслушка — из диодов”.
Замена микросхемы ключа КР1014КТ1. Доработка радиоприемника
“Верас РП-225". Блокировка параллельного телефона.
Раздел 6. ИЗМЕРЕНИЯ ...............................
Универсальный цифровой прибор.
Раздел 7. НА РАДИОВЕЩАТЕЛЬНОЙ ВОЛНЕ ...............
Голоса.
Раздел 8. РЕМОНТ. МОДЕРНИЗАЦИЯ ....................
Устройство и ремонт импортных телефонов с дополнительной памятью.
Раздел 9. НОВЫЕ ВИДЫ РАДИОСВЯЗИ....................
Пакет на “ZX Spectrum”.
РазделЮ. УКВ.......................................
Список любительских спутников. Любительские репитеры Закар-
патья. Репитеры Румынии.
Раздел 11. DX-info.................................
“Вольно?”. Дипломы. Памятка авторам раздела DX-info. Таблица
результатов первых SSTV-соревнований.
Раздел 12. АНТЕННЫ ................................
Двухэлементная антенна. Вертикальная антенна на 144 МГц. Укоро-
ченная YAGI на 28 МГц. Необычная приемная антенна.
Раздел 13. ТЕХНИКА КВ .............................
Вседиапазонный трансивер
Раздел 14. СПРАВОЧНЫЙ МАТЕРИАЛ.....................
Интегральные номеронабиратели КР1008ВЖ5, КР1008ВЖ7 для кно-
почных аппаратов. Обзор источников информации по радиолюби-
тельской тематике.
Ежемесячный
массовый журнал.
Издается с января 1991 г.
2
6
10
14
20
30
32
33
36
39
40
42
44
48
Главный редактор
Валентин БЕНЗАРЬ
Над номером работали:
Иван БЕЛЬСКИЙ
Игорь ГОНЧАРЕНКО
Николай ЖОГЛО
Юрий КАЛЕНТЬЕВ
Ольга КРИВЕЛЬ
Елена ЛЕВИТМАН
Валерий ПРИСТАВКО
Валерий ЯНОВСКИЙ
Т ехническое редактирование —
Надежда БОГОМОЛОВА
Художественное редактирование —
Людмила КОРНЕЕВА
На первой стр. обложки —
Фотоколлаж Л. Корнеевой.
Адрес редакции:
220012, Минск,
ул. Сурганова, 6.
Телефон: (0172) 39-51-28.
Факс: (0172) 78 67 50.
Распространение и приобретение
очередных номеров журнала — по
тел.: (0172) 77-07-87.
Журнал зарегистрирован Мини-
стерством информации Республики
Беларусь 22.10.90г. (per. удост.
N62) и Министерством печати и
информации России 17.06.91
(per. удост. N931).
Подписано к печати 15.03.93.
Формат 60 х 84 1/8. Печать офсетная.
6 печ. л. ТиражЮО 000 экз.
Зак. 116.
Адрес типографии: 220041, Минск, пр.
Ф.Скорины, 79,
типография издательства “Белорусский
Дом печати”.
© Радиолюбитель
В.ЛЯМЕЦ,
349940, Луганская обл.,
г.Северодонецк,
Советский пр., 7 - 22.
АНТЕННА
ДЕЦИМЕТРОВОГО
ДИАПАЗОНА
ДЛЯ СЛОЖНЫХ УСЛОВИЙ ПРИЕМА
Распространено мнение,
что в сложных условиях
приема телевизионных сигна-
лов следует применять антенны
с максимально большим коэф-
фициентом усиления и, следо-
вательно, узкой диаграммой
направленности и полосой про-
пускания.
Однако это справедливо, как
правило, тогда, когда телецентр
находится на луче видимости, и
только на него рассчитана ан-
тенна.
В условиях же современного
города направление на теле-
центр чаще всего закрыто зда-
ниями, причем имеется
возможность приема несколь-
ких каналов. В этом случае
электромагнитное поле в точке
приема содержит сигналы всех
работающих передатчиков и
находится в пределах широко-
го телесного угла. Часто обра-
зуется и интерференционная
картина распределения поля,
когда его напряженность резко
меняется при небольших сме-
щениях приемной антенны в
пространстве (на десятки сан-
тиметров) .
В таких случаях остронаправ-
ленная узкополосная антенна
малопригодна, так как плохо
использует площадь диффуз-
ных отражателей (стен), выре-
зая лишь малый участок
отражающей площади, и, кро-
ме того, принимает сигнал
только одного канала.
Наиболее эффективной ан-
тенной при таких условиях
приема оказался широкополос-
ный полуволновый вибратор,
помещенный в уголковый отра-
жатель [1]. Антенна была рас-
считана по методике,
приведенной в [1,2], и показа-
ла на практике уверенный при-
ем.
Были испытаны и другие ти-
пы антенн: простая зигзагооб-
разная; зигзагообразная из
четырех секций с рефлектором;
пятиэлементный волновой ка-
нал; двухэтажная логопериоди-
ческая. Все они работали пло-
хо. Сигнал принимался с
большим уровнем шумов и сры-
вом сигнала цветности.
Предлагаемая уголковая ан-
тенна очень проста по конст-
рукции, не требует настройки и
механических работ высокой
точности. Используемые мате-
риалы не дефицитны.
На рисунках приведены фор-
мулы для расчета антенны на
любой требуемый канал и кон-
кретные размеры для 33-го ка-
нала. При этом следует
учитывать, что антенна доста-
точно широкополосна и легко
перекрывает диапазон от 26-го
по 40-й канал. В формулах: 1—
длина волны принимаемого ка-
нала.
Общий вид антенны показан
на рис. 1. Это полуволновый
вибратор с согласующим шлей-
фом, установленный в плоско-
сти, проходящей через
биссектрису угла,
образованного уголковым ре-
флектором. На рис. 2 приведе-
ны размеры вибратора и
шлейфа. Шлейф одновременно
используется и как опора виб-
ратора на одну из плоскостей
рефлектора. Для надежности
крепления он устанавливается
на подставку необходимой тол-
щины, выполненной из любого
материала, в том числе и из ме-
талла. Шлейф с подставкой
привинчивается к рефлектору
винтами М3.
Рефлектор может быть вы-
полнен из любого доступного
проводящего материала: метал-
лической пластины, сетки или
даже фольги, наклеенной на
несущий каркас (у меня при-
менен алюминиевый лист тол-
щиной 0,3 мм на каркасе).
Вероятно, могут быть использо-
ваны и провода, натянутые на
каркасе с интервалом не более
25 мм.
Остальные элементы конст-
рукции выбираются в зависи-
'и.мостицкий.
СПРАВОЧНИК ПО ВИДЕОАППАРАТУРЕ
В — I телевизионный стандарт, принятый для телевещания в ди-
апазоне МВ во многих странах Европы. Азии, Африки. Один из
наиболее распространенных в мире.
Имеет следующие параметры:
- число строк разложения — 625;
- общая ширина канала — 7 МГц;
- полоса видеосигнала — 5 МГц;
- разнос несущих видео/звук — 5,5 МГц;
- полярность модуляции телесигнала — отрицательная;
- модуляция звука — частотная (ЧМ).
Обычно используется совместно с телевизионным стандартом G
диапазона ДМВ.
Например: SECAM В/G (Германия, Греция, Египет);РА1_ B/G
(Германия, Италия, Австрия и др.).
В — II Blue— голубой (синий).
Сокращенное обозначение электрических цепей и деталей, имею-
щих отношение к голубому (синему) цвету.
В — III BLK, Black — черный. Сокращенное обозначение элект-
рических цепей и деталей, имеющих отношение к черному цвету.
В.GAIN — Blue Gain — регулятор усиления голубого.
Применяется для подстройки уровня голубого цвета в професси-
ональных и полупрофессиональных видеокамерах (например, в ви-
деокамерах фирмы “Panasonic’ серии WV).
B/W — Black/White — черно-белый (режим, изображение и
т-пТУ
B~Y — голубой цветоразностный сигнал.
Back Colour — цвет фона {подложки) изображения, вводимого
электронным путем в рир-проекцию.
Backspace — “разрыв’, промежуток между записями.
ВackgГОUnd — фон. Фоновая музыка, аудиоэффекты, вводимые
в дублируемый (накладываемый) звук.
Backup — поддержка.
Разнообразные устройства, предназначенные для поддержания
каких-либо функций видеоаппарата, чаще всего устройств памяти и
хода встроенных электронных часов при кратковременном (от не-
скольких минут до нескольких суток) пропадании или отключении
напряжения питания.
2 Радиолюбитель 4/93
ВИДЕОТЕХНИКА
Схема защиты кинескопов
+158 (от телевизора)
к источнику тока иакала
мости от места и способа на-
ружного крепления и здесь не
приводятся.
Кабель РК-75 через симмет-
рирующее устройство, пока-
занное на рис.З, подключается
к шлейфу в точках а и б. Сим-
метрирующее устройство изго-
тавливается из отрезка кабеля
РК-75, прикрепленного к кабе-
лю снижения с помощью пено-
пластовой бобышки с двумя
отверстиями (см.рис.З). Конст-
рукция симметрирующиего ус-
тройства заимствована из [2].
Она удобна тем, что не требует
вскрытия внешней изоляции
основного кабеля и пайки к ее
оплетке.
Особенностью приема отра-
женных сигналов является, как
упоминалось выше, необходи-
мость учитывать интерферен-
цию. Поэтому, прежде чем
крепить антенну стационарно,
необходимо выбрать точку с оп-
тимальной напряженностью
поля.
ЛИТЕРАТУРА:
1. И.Н.Корбанский, “Антен-
ны”, 1973 г., “Энергия”, Моск-
ва.
2. К.Ротхаммель “Антенны”,
1969 г., “Энергия”, Москва.
Backwards — в видеосъемке: откат, отъезд по направлению назад.
BA'L, Balance — баланс (цветовой, звуковой и т.д.).
Balanced — симметричный (вход/выход, кабель и т.п.).
Band — диапазон, полоса (частот).
Диапазоны, применяемые в телевизионном вещании согласно про-
токолу CCIR: VHF — очень высокие частоты (ОВЧ) — 30...300
МГц [10... 1 м] — (метровые волны - MB), CCiR 8*. UHF — ультра-
высокие частоты (УВЧ) — 300...3000 МГц [1...0.1 м] —(дециметро-
вые волны — ДМ В), CCIR 9; SHF — сверхвысокие частоты (СВЧ)
— 3...30 ГГц [10...1 см] — (сантиметровые волны), CCIR 10.
Диапазон ОВЧ разбит на следующие (поддиапазоны: i — вклю-
чает в себя 1-ый и 2-ой телеканалы (OiRT); ii — с 3-го по 5-ый
телеканалы; iii — с б-го по 12-ый телеканалы; IV-V — с 21-го
по 81-ый каналы (CCIR).
Частоты начала границ телеканалов для I и ii поддиапазона (OiRT): 1
— 48,5 МГц; 2 — 58 МГц; 3 — 76 МГц; 4 — 84 МГц; 5 — 92 МГц;
Частоты начала границ телеканалов можно рассчитать по формулам:
- для ill поддиапазона: F—174+8*(N-6) (МГц);
- для iV-V поддиапазонов: F—470+8*(N-2l) (МГц),
где N — номер телеканала. .
В предлагаемой схеме устранены многие недостатки схемы,
опубликованной в “РЛ”, N 8, с.6. При этом она надежнее в
работе и не содержит полевого транзистора, а также имеет элемен-
ты блокировки уровня яркости. Схема обеспечивает плавный разо-
грев катодов при отсутствии напряжений на остальных электродах.
Резистор R2, включенный последовательно с времязадающим
конденсатором С1, замедляет возврат устройства в исходное состоя-
ние при кратковременных отключениях телевизора, что позволяет
более выгодно использовать отведенное на разогрев кинескопа вре-
мя. В этом случае напряжение накала катода начинает расти не с
нуля, а примерно с 1...2 В. Этого вполне достаточно, чтобы избе-
жать нежелательного броска тока через подогреватель. R4 служит
для ограничения тока через подогреватель при возникновении не-
исправности в каскадах на транзисторах VT1...VT3. Кроме того,
поскольку пороговый элемент на транзисторах VT4, VT5 установ-
лен после регулятора тока VT3, в случае пробоя одного из транзи-
сторов VT1...VT3 схема переключится в стандартный режим без
задержки. В опубликованной схеме ("РЛ", N 8, с.6) этот момент не
учтен.
Еще одно отличие схемы — наличие элементов ограничения
уровня яркости VD2, С2. При переключении схемы эркан телеви-
зора “мягко” загорается в течении 1 ...2 сек. В режиме разогрева ка-
тодов транзисторы видеоусилителя закрыты, что также
блогоприятно сказывается на режиме разогрева кинескопа.
Настройка схемы заключается в подборе номинала резистора R6.
Устройство должно срабатывать при достижении напряжения 6 В
на эмиттере VT3. Желательно также подобрать резистор R4 таким
образом, чтобы к моменту переключения схемы падение напряже-
ния на нем составляло около 7 В.
Некоторые блоки питания (МП-3-3 и др.) при малой нагрузке,
т.е. и в режиме разогрева кинескопа, работают неустойчиво. В этом
случае можно рекомендровать установить дополнительный ключ на
транзисторе КТ829, базу которого через резистор 680 Ом следует
подключить к коллектору VT4. В коллекторной цепи дополнитель-
ного транзистора надо установить резистор сопротивлением около
100 Ом, мощностью 10 Вт и подключить к источнику +28 В (от кад-
ровой развертки). Это позволит нагрузить источник питания на
время разогрева кинескопа.
Транзистор VT3 можно заменить на КТ805, КТ817, КТ819 и др.,
но в этом случае, возможно, потребуется подобрать VT1 и VT2 по
наибольшему коэффициенту передачи. VT3 следует установить на
небольшом радиаторе. Реле может быть любым на напряжение сра-
батывания 10...15 В и с током коммутации не менее 0,8 А.
Описанная схема пригодна для эксплуатации в телевизорах моде-
лей 2УСЦТ, ЗУСЦТ, 4УСЦТ, а при соответствующем подключе-
нии и для УПИМЦТ, УСТБ. Во все случаях питание утстройства
осуществляется от блока питания телевизора (+15 В для УНЧ). До-
полнительного блока питания не требуется.
А.ЗЕЛИНИН,
457300, Челябинская обл.,г.Карталы,
ул.бр.Кашириных, 6 — 5.
3
Раздел 1
ОБМЕН ОПЫТОМ
ТЕЛЕВИЗОР-МОНИТОР...
И БЛОК ПИТАНИЯ
ДЛЯ ПК
СЕРВИС-СЛУЖБА “AV”,
LV1016, Латвия, г.Рига, а/я 172.
ТЕЛЕВИЗИОННЫЕ ПРОГРАММЫ,
ПРИНИМАЕМЫЕ СО СПУТНИКА “ASTRA 1А/1В”
В Г.РИГА
КР142ЕН5А1
2Д213
С1 200мкХ15В. С2 200MXX1SB
Предлагаю схему питания компью-
тера типа “Spectrum” от телевизо-
ра любой марки, в котором имеется
импульсный блок питания (см.рис.).
В блоке питания телевизора опнбается за-
щитный экран, в который заключен Т11И,
так, чтобы поместилось 5 витков монтажно-
го многожильного провода (общий диаметр
жилы— 0,6 мм). После намотки дополни-
тельных витков сначала необходимо вклю-
чить только диод и конденсатор С1. При
наличии на выходе напряжения около 30 В
поменяйте местами концы обмоток А и В.
Без нагрузки напряжение должно быть при-
мерно 12 В (под нагрузкой — 7,5...8 В).
Подключение общего провода питания (ми-
нус) к плате компьютера необходимо произ-
вести, по возможности, ближе к
расположению микросхем вывода RGB,
чтобы усгранить влияние помех.
Ю.МОРОЗОВ,
Ставропольский край,
г.Новоалександровск,
ул.К.Маркса, 70.
О ВОССТАНОВЛЕНИИ
ЗВУКА В ТЕЛЕВИЗОРАХ
МОДЕЛЕЙ ЗУСЦТ
Иногда при выходе из строя регули-
руемого усилителя УПЧЗ-1М зву-
ковой сигнал сохраняется на разъеме
“магнитофон”. В этом случае можно
обойтись без замены усилителя.
Последовательность ремонта при этом
следующая:
1. В СМРК-2 убрать соединения между
УПЧЗ-6 и XI -3 (А1), УПЧЗ-7 и XI -2 (А1);
2. В СМРК-2между X1 -2 и X1 -5припа-
ять резистор 20к;
3. В блоке управления от регулятора
громкости отпаять все провода, кроме
“корпуса”;
-4. К регулятору подпаять три провода,
свитых в жгут;
5. Провести этот жгут к модулю радио-
канала (А1);
6. Провод “корпус” регулятора подпа-
ять к Х1-10(А1.3);
7. Провод от среднего вывода регулято-
ра громкости подпаять к XI -3 (А1.3);
8. Провод от другого крайнего вывода ре-
гулятора громкости подпаять к Х1-2(А1.3).
А.ЛАПШИН,
315325, Украина,
г.Кременчуг,
ул.Школьная, 17 - 29.
I NN п/п Поляри- зация Канал GHz ТВ-программа Звук MHz ТВ- стандарт Прим. Качество
’ 1 2 3 4 5 6 7 8
1 Н 11.214 Skreensnort 7.02 PAL 10
2 V 11.229 RTLPlus 7.02 PAL 10
3 н 11.243 Scansat TV 3 S D-2M
4 V 11.258 Eurosoort UK 7.02 PAL 8
5 н 11,273 Lifestyle/TV Children Channel 7.02 PAL 10
6 V 11.288 SAT1 6.50 PAL 10
7 н 11.302 TV 1000 D-2M
8 V 11.317 Skv One 7.02 7.20 PAL 8
9 н 11.332 Teleclub 6.50 PAL # 10
10 V 11.347 3Sat 7.02 7.20 PAL 9
11 н 11.361 Filmnet - D-2M
12 V 11.376 Skv News 7.02 7.20 PAL 6
13 н 11.391 RTL4 7.02 7.20 PAL # 8
14 V 11.406 PRO 7 6.50 PAL 7
15 н 11.420 MTV Eurone 7.02 7.20 PAL 10
16 V 11.435 Skv Movies 7.02 7.20 PAL *
17 н 11.464 Premiere 7.02 7.20 PAL # 9
18 V 11.479 The Movie Chenal 7.02 7.20 PAL *
1 19 н 11.493 ARD 1 Plus 7.02 7.20 PAL 8
20 V 11.508 Skv Snorts 7.02 7.20 PAL *
21 н 11.523 Tele 5 7.02 7.20 PAL 9
22 V 11.538 MTV Eurone 7.02 7.20 PAL 3 1
23 н 11.552 Filmnet - D-2M
UK Gold ? PAL c 11.92 ? 1
24 V 11.567 TCC/JSTV 7.02 7.20 PAL 1
25 н 11.582 N3 7.02 7.20 PAL 7
26 V 11,597 The ADULT Channel, TV Asia. Skv Movies Gold 7.02 7.20 PAL # 4 1
27 н 11.611 Scansat TV 3 DM D-2M
28 V 11.626 CNN 6.50 PAL 2
I 29 н 11.641 Astra info 6.50 PAL 8
30 V 11.656 Astra video 7.02 7.20 PAL 3
31 н 11.670 Scansat TV 3 N D-2M
32 V 11,685 Заставка 6.50 PAL 1
~ - вещание ведется одновременно на нескольких языках;
# - программы кодированы определенное время;
* - программы кодированы постоянно.
Качество дано по 10-балльной шкале.
Тюнер — “UniSat” (Латвия).
Конвертор — 2R-03 (Россия) Кш 1,6 dB max.
Диаметр приемной антенны — 1,4 м.
СПУТНИКИ ТИПА DBS
(Direct Broadcast Satellite)
1 ASTRA 1A/1B *
2 ARABSAT1A
3 ARABSAT IB
4 EUTELSAT I-Fl
5 EUTELSAT I-F2
6 EUTELSAT I-F4 *
7 EUTELSAT I-F5 *
8 EUTELSAT II-F1 *
9 EUTELSAT II-F2 *
10 EUTELSAT II-F3 *
11 ГОРИЗОНТ 3
12 ГОРИЗОНТ 9*
13 СТАЦИОНАР 11
14 СТАЦИОНАР 4
15 TDF/OLIMPUS*
16 PANAMSAT 1
17 TELE-X*
18 INTELSAT VI-F2 *
19 INTELSAT VI-F5
20 INTELSAT VA-F11 *
21 INTELSAT VA-F12*
22 INTELSAT VA-F13
23 INTELSAT VA-F15*
24 INTELSAT V-F2
25 INTELSAT V-F4
26 INTELSAT V-F5
27 INTELSAT V-F6
28 INTELSAT V-F7
29 INTELSAT VI-F4 *
30 MARCOPOLO BSB 1
31 KOPERNIKUS DFS 1
32 KOPERNIKUS DFS 2
33 TELECOM 1A *
34 TELECOM 1C*
* - спутники, принимаемые в г.Рига.
4 Радиолюбитель 4/93
ВИДЕОТЕХНИКА
кмостицкий. '
СПРАВОЧНИК
ПО
ВИДЕОАППАРАТУРЕ
Bandwidth — ширина
(пределы) диапазона, канала.
Bang & CHufcen .— фирма
“Ёанги Олуфсен'1 (Дания), спе-
циализирующаяся на производ-
стве престижной дорогостоящей
видео- и аудиоаппаратуры клас-
са Hi-Fi, выпускаемой неболь-
шими партиями.
Фирменные разработки и
дизайн аппаратуры “Байт и
Олуфсен” отличаются высокой
степенью оригинальности.
Вад — полоса.
1. Телевизионная испыта-
тельная таблица в виде вер-
тикальных цветных полос,
расположенных в следующем
порядке: белый, желтый, го-
лубой, зеленый. пурпурный,
красный, синий, черный (или
в обратном порядке);
2. Переключатель работы ви-
деокамеры в режим генерации
цветных полос для настройки
контрольных мониторов и цве-
товой совместимости при од-
новременной работе
нескольких видеокамер.
Bar Codes — штрих-коды.
Цифровые полосковые
штрих-коды в виде таблицы,
отпечатанной на листе бумаги
(картона). Применяются для
программирования видеомаг-
нитофона при помощи цифро-
вого сканирующего
(считывающего) устройства,
совмещенного , с пультом дис-
танционного управления.
BASF Magnetics GmbH —
западногерманская фирма
“БАСФ”. Особая область спе-
циализации — хромдиоксид-
ные ленты, в производстве
которых фирма имеет почти
двадцатилетний опыт. Некото-
рые ленты “BASF” приняты
Международной электротехни-
ческой комиссией (МЭК) за
типовые.
BaSS — регулятор тембра
низких частот УНЧ.
ВАТТ, Battery — батарея
питания, аккумулятор; индика-
тор разряда или пониженного
напряжения источника пита-
ния в видеокамерах.
Battery Charger — заряд-
ное устройство.
Зарядное устройство, при-
меняемое для зарядки акку-
муляторов, предназначенных
для питания видеоаппаратуры.
Иногда конструктивно выпу-
скается в одном корпусе с
сетевым блоком литания.
Battery (operation) life —
срок службы аккумулятора.
Battery pack — аккуиуля-
торная батарея, состоящая из
нескольких (обычно от 4 до
8) аккумуляторов.
Bayonet Mount — байонет-
ное крепление объектива ви-
деокамеры.
ВВ BassBand — сигнал,
снимаемый с видеодетектора
(не разделенный на звуковой
и видео). Применяется в сис-
темах спутникового телевиде-
ния для подачи сигнала на
дескремблер (декодер) или
звуковой стереопроцессор.
ОБМЕН ОПЫТОМ
Ю. СТРАТОНОВИЧ,
322970, г.Марганец,
Днепропетр. обл.,
ул.Советская, 170 — 48.
ЗАМЕНА
МИКРОСХЕМЫ
КР1021ХА5(ХА8)
В СУБМОДУЛЕ РАЗВЕРТОК
В субмодуле разверток СР-1
телевизоров 4-го поколения
в качестве выходного усилителя
мощности кадровой развертки
применена дефицитная микро-
схема КР1 021 ХА5А (ХА8).
При выходе из строя данной
микросхемы рекомендую исполь-
зовать простую замену, не тре-
бующую изменения электриче-
ской схемы субмодуля (рис.1).
Наладки схема не требует.
Обозначения выводов соответ-
ствуют выводам микросхемы
(вывод 3 не используется). Де-
тали — любые, подходящие по
току и напряжению.
Печатная и монтажная платы
приведены на рис. 2. Транзи-
сторы VT2, VT3 размещаются
на радиаторах.
Выводы платы изготавливают-
ся таким образом, чтобы плата
стала на место микросхемы.
Рис. 2
ЕЩЕ РАЗ О ПОДКЛЮЧЕНИИ ПК
К ТЕЛЕВИЗОРАМ УЛПЦТИ
Предлагаю Вашему вниманию простой и
в то же время удовлетворительно рабо-
тающий формирователь цветоразностных сиг-
налов. Необходимые для доработки
инверторы можно найти на плате компьютера
(незадеиствованные, в “Ленинград-1" —
DD34). Применены резисторы МЛТ-0,125 и
конденсаторы КМ-5 (КМ-6).
В результате работы формирователя формиру-
ются инверсные цветоразностные сигналы, пода-
ваемые на управляющие сетки (1 вывод)
выходных ламп блока цветности (6Ж5П), — со-
ответственно на “красную” и “синюю”,
Провода, по которым подаются цветоразно-
стные сигналы, могут быть постоянно подклю-
ченными к входам ламп. Они не вносят помех
во время приема телесигнала при отключен-
ном компьютере.
Таким образом, осталось подключить сигнал
“видео”, и можно работать с компьютером.
308600,г.Белгород.ул.Кирова, 34 - 147.
5
ТМ2С
02
006
ТМ2Й»-*
I
Y2 L
091
GM>
88 ]Х2|
094
—18T8IX2I
—18131X21
—I81SIX2I
;ыи&4|
А2
АЗ
88
81
82
83
Я9 Hl 1 ,
1036
DA 1Ирл
_Q2_12M
1Я-0АТА
CW
IMAQ s j
----
can is [
IgE-Л nr
—fil--Eyg
D84
D84 1й’
«5 ,,
Qln
Q2 £
_ai_
Ш3_
1T2
PEH2
078
Lpel
078 О1^
LP8|
_______
CSSER
STCP c i.
01R ,
1084Г~
^P-12 1 12.
JS53________
BOO_________
IP_________
IBffi_______
LPRT________
—3m
к ПЕРСОНАЛЬНЫЙ
в
ill
А. МОРОЗОВ, г. Москва.
КОМПЬЮТЕР “ATM-TURBO-2”
Л2.
ла.
08
-Й&2
-“03
£
Q0|-
00^.
lb
321Я
35
1
da
Q2?
oO
04-11
061-
О? Н
00
01
02
оз
05
08
07
В—г ЭД
АА е а<
ж
СО
oncfffi PRO.
[HRQ 39 IlfiQ*
^i=L:
sn Lg
-w-S7^
lr 14
СО
55ПТ
TEST
Л и.
£ Е
STEP
01RC by
ADY ЗЛ
42U 12----
JJQ
t~___UQ
15 STEP
IS Р1Я
*8
STDT
AIDS________
tSi
ЭД
4 oi г
Ife c;
08
01
02
03
-“Al
R2-R3.R5 - 10k
R4 - 470
R6 - 2.2k
R15,R60 -
R16 R6I -
RI7 R20 -
R18.R19 -
R21 R22 -
R23 R27 - 1
R24 R25 -
R26 - 20k
R28.R29 -
R38.R40 -
R39 - 10k
R41 - 620
R42 - 100k
R49,R51 ,R53 - 150
R50 R52 R54 - 47
R57-R59 - ’Л1
R62-R65 -
R66
R67
R68
R72
R73
R75
R77,R79 - _
R80 - 50/114
R82 - Ik
R83 - 10k
R84 - 30k
R88 - 2k
R89-R92 - Ik
R93,R94 -
- 1Г1
- 18к
- 220
- 15к
- 600
- 1к
470
120
1к
2. 2к
2. 2к
560
10к
20к
1к
10к
1к
100к
R1 -
R7-R10 -
R11 -
R12 -
R13 -
R14 -
R30 -
R31 -
R32 -
R33 -
R34,R35 -
R36 -
RSI ,RS2 -
RS3 -
4Я151Х21
DOSEH
—1Я181Х2}
дар
Ж
JE2----Щ
AQZKEY
1ЫИИ
4А13|Х2[
ио$'
иь$'
071
TM2C1-
-^R lTT OP-
DATft-k
O-K-K
Afi
_aia_
_au_
_ai2.
-BQCL
2
Y0’
08
Y2^
ttqCU
§
ПИ
й
032
ЯО*>
АОСТН
ЮТ
GHDISg
Jfi.
.SBC.
02
03
03 г-
И к!?
QS
ТТ Сол
06
07
08
09
L2,.flflS
* ИДК
Hoel I
M7 C U-
। IPS
G 0E "5
U . 067 °L
U— t LPQ
84*-
BSr
Й 88
2 87
MAGIC
АДМ
AGO
fffff
ЙНТ-
н,
al
PRH5
Ul№
.06_
<x I 087 0 LP8
0E t & 070 0 LP8
UOS0 I
-да
-да
иЙ1
KETO
ЛИ1
ЭТГ
С
-ЙЭД^
-J Al 2
4uT
1 тш „
JHL-
33L_
аыов_
_42«Л
аа
№
Cl - 0.imkF
C2 - I0nF
C3-C5 - 0.1mkF
C6,C7 - 10mkF x 16v
C8 - 220pF
C9 -
C10 - — • -
Cll
C12
C13
CH
CIS
C16
C17
CI8
C13
C20
С2Г •
C25 - 0.1mkF
C26 -
J DI
02
Й5=|й
И1»
-1^07
да [fS
QCCF*
-Ж’йС
Ч.С. _
Dfi.,1 Дре
-Л2_1£ ъ?
«71
- 0.22mkF
- 0.1mkF
- ImkF
- 330pF »
- ImkF
- 100pF
- ImkF
- 750pF
,C23-C24 - 10mkF
UT1,UT2 - kt3!5
UT3 - кр310
UT4.UT6 - ktais
UTS UT7 - kt814
UT8,UT9 - kt940
UD1-UD26 - kd521
UD27-UD29 - kd521
UD30-UD34 - kd521
UD35-UD38 - kd!02
(d2238.kd212)
UD39 - ks568
UD40 - ks520
UD41,UD42 -
UD43,UD46 - KD521
UD44 -
UD45 - ks215J
UD48-UD53 - kd521
U1 - 1411Hz
U2 - 811Hz
XI,X3 - ONP-24
X2,X4 - SNP-64
Il - SP24 «
ЙАН
!»?-£
Q1
02 vJ>2-
03 3-03.
04'^
05
06
07
Л1
I
йп а
A04
A86
A07
A08
яи
|1?D4
• 15 DS
.IADS
. 19 07
D30
Q7
08
01
02
03
OS
UIAQ
jhs____
.1080 D38
LO
Qyiiao? о? r
05
*
034
ыГВ-Да.
ry> LL
02
03
04
05 &
C€ &
07 bi
I
_Е_
JJQZ.
JJDS.
JJQd.
LM
un?
JJQL
jJCfl.
UIAQ
BA6
Rffi
ora
иг>я
LT>A
wia
-LCLt
-LQ12.
Ш4.
UDIS
ГаП
RT
ж
A4
IT
ж
AT
7^
Ж
R18
315
S3
R16
О
о
S3
81
•ВТ
ВТ
1x41
Х4
Х4
Х4
Я?
Х4
Х4
И
Х4
Х4
Я4
Х4
Х4
Я?
Х4
Х4
Я
Х4
3
*4
□oLwa.
Щ1’
?21 । »«• fiA?
о»
06------
Q7 U_tf>7
>7 UD1
16 1Л>?
□ MOS
12 Utt
вГГ «4
8|2 X4
88 К4
Я
ВИ
Х4
Рис, 2в
Продолжение. Начало в N1,3/93г.
6 Радиолюбитель 4/93
КОМПЬЮТЕРНАЯ ТЕХНИКА
/f \ При выборке изображения 16 бит данных подаются на реги-
стры и мультиплексоры D40, D90, D42, D46, D47, D48, N23,
которые в разных графических режимах под управлением СУ (D11,
D77,N25,D63, D67.4) обеспечивают разные функции блока. В блоке
“Мультиплексоры 2" к общему изображению подмешивается через
регистр D49 цвет бордюра. В результате на выходе ’’Мультиплексо-
ры 2” формируются 4 бита, отражающие цифровой код цвета дан-
ного пиксела. 4 бита могут кодировать 16 цветов. Эти 4 бита посту-
пают в статическое O3Y1-D53, D54 с организацией 16x6. В резуль-
тате 6-ти битовый выход позволяет получить 64 цветовых оттенка.
Т.е. любому из 16-ти цветов, .которыми мы располагаем для каждой
точки на экране, мы можем присвоить любой из 64-х оттенков палит-
ры. 6 бит поступают на буферный регистр, который закрывается по
сигналу гашения В1. Усиленные 6 бит поступают на регистры R
49-54, формирующие реальные RGB- сигналы. В текстовом режиме
используется “знакогенератор”. На него поступает текущий код сим-
вола и 3 бита со счетчиков (задающих одну из 8-ми строк), при этом
на выходе имеем отображение данного символа для исходной строки.
5) ПЛМ 1556 ХЛ8 связана с блоками “Счетчик!" обратной связью
и формирует все сигналы для дисплея, а также сброс счетчиков строк
и столбцов. На ПЛМ также заведен сигнал RG, задающий режимы
’’Sinclair" / “не-Sinclair”. ПЛМ обеспечивает абсолютную точность
сигналов гашения BL и вертикальной синхронизации VS. Данное
обстоятельство устраняет дефекты, присущие многим Sinclair - со-
вместимым машинам, такие как засветка экрана инверсным цветом
бордюра или мерцание изображения. ПЛМ также позволила сфор-
мировать другие экраны (320x200, 640x200) с правильной центров-
кой и сигналом BORD. Трудно представить, сколько корпусов мел-
кой логики потребовало бы отсутствие ПЛМ .
6) Прежде чем переходить к описанию внутренней периферии,
рассмотрим назначения выходов блоков “Дешифраторы” и “Регист-
ры управления”.
Дешифратор D16: IORD, IOWR - обращение к внешним портам
ввода/вывода; PRWR, PRRD - запись/чтение принтера; BRDWR -
запись в регистр бордюра; KEYRD - чтение клавиатуры; FFRD - к
чтению из порта #FF.
Дешифратор D17: PALCS - запись палитры в D53, D54; MSO, MSI
- доступ с AY-3-8912; ADRD - чтение из АЦП; TLRD - чтение теле-
фонной линии/сети; SYS - запись в регистр D3.
Регистр D4: ROM2 - переключение страниц ПЗУ между режимами
Sinclair 48 и Sinclair 128; SCR2 - переключение двух страниц экрана.
Регистр D3: ЕА16, ЕА17 - дополнительные страницы для 565РУ7;
RA16 - дополнительная страница для ПЗУ 271000; СР NET - сигнал
для обслуживания сети; TON, TNAB - сигналы, обслуживающие
телефонную линию/сеть.
Регистр D50: CPUS - подменяет пространство ПЗУ пространством
ОЗУ (используется в СР/М и при работе с 573РФ2); RG0, RG1, RG2
- задает один из возможных типов экрана а, б, в, г (см. табл. 1 в
“PJI”,Nl,c.9); TURBO - переводит систему в “turbo”- режим;
АД/key - сигнал, переключающий данные с АЦП на IBM клавиату-
ру-
D69.1: CPSYS - сигнал, переключающий ПЗУ на 0-ю страницу.
Внутренняя периферия.
1) Начнем с интерфейса для принтера Centronics. Он состоит из
буферного регистра D51, приемника сигнала “ctbusy” (занято),
собранного на D70.2 и стробирующего выхода “strobe” — на D69.2.
2) Магнитофон — зарекомендовавшая себя схема из “московского”
варианта — на D74.1.2.3.
3) Клавиатура.
а) Обычная Sinclair матрица 8x5; обеспечивается буферами
(D23, D45) и диодами VD1 - VD8 (распайку матрицы см. далее);
б) дополнительная клавиатура собрана на элементах D79.2.4, ди-
одах VD9 - VD26 и на 2-х транзисторах VT1 и VT2. Транзисторы
отвечают за одновременное нажатие клавиши соответственно с
CAPS/SHIFT или с SYMBOL/SHIFT. Нулевой сигнал XDK2 на 6-м
выводе D45 показывает, что нажата клавиша совместно с
SYMBOL/SHIFT на дополнительной клавиатуре (а не две клавиши
одновременно на обычной). Это сделано для того, чтобы отличать
нажатие клавиши на дополнительной клавиатуре от 2-х нажатий на
обычной;
в) три новые линии адреса: ВА5, ВА6, ВА7 введены специально
для клавиш Fl - F10;
г) IBM РС-ХТ клавиатура. Сигналы CLK-K и DATA-K, поступаю-
щие с клавиатуры, проходят через триггер на регистр последователь-
ных приближений N 5; по приходе последнего 8-го разряда код
клавиши записывается в регистр N 6. По окончании опроса клавиа-
туры с помощью N 2.2 вырабатывается сигнал немаскируемых пре-
рываний NMI. После этого программа начинает отрабатывать код,
полученный от клавиатуры, приводит его в соответствие с матрицей
клавиатуры и записывает в статическую память 537РУ10. Здесь
происходит полная подмена этой матрицы. Чтобы запретить обыч-
ную матрицу Sinclair клавиатуры, используются перемычки Л 4,
J15, Л 6. Совместимость клавиатур по программному обеспечению
предусмотрена для всех вышеуказанных клавиатур;
4) ЦАП, АЦП.
а) П АП DA1 подключен к шине Cetronics и через DA2.1 постоянно
выдает аналоговый сигнал DAOUT;
б) АЦП состоит из DA3, N5 и DA2.2, образующих стандартную
схему АЦП последовательного приближения. Мультиплексор W4
переключает N5 на работу либо IBM-клавиатуры, либо АЦП. С по-
мощью сигнала AD/KEY можно переключиться между изменениями
аналогового сигнала ADCIN и опросить клавиатуру. При этом возни-
кает опасение, что какое-то значение быстро меняющегося аналого-
вого сигнала может потеряться. Но для быстро меняющегося сигнала
можно запомнить все 512 кБ, не опрашивая IBM-клавиатуры, т.к.
заполнение произойдет за 10 - 20 секунд. Схема на VT10, С22-24,
R80, VD41,42 вырабатывает -9В для питания операционного усили-
теля DA2.
5) Контроллер IDE винчестера. Регистры N9, N10 и буфер Nil
преобразуют 16 разрядную шину данных винчестера в 8-разрядную
шину. Буфер N 12 подводит к винчестеру сигналы управления. СУ
управляет всеми буферами и регистрами контроллера винчестера с
помощью микросхем N 8, D75.3, D73.4. Опрашивается готовность
винчестера — D87.4.
6) Контроллер дисковода. Стандартный интерфейс с цифровой
ФАПЧ."Схема управления" для контроллера собрана на D78,
D83.1.2.4, D82.4, 2.1. При выборке КО Па с адреса #3D13 выраба-
тывается сигнал DOSEN и, если CPSYS не активен, то в ПЗУ уста-
навливается 1-я страница. Если активен сигнал SPNET, то с по-
мощью D94.1, D79-1 при наличии DOSEN активизируется CPSYS и
мы выходим в 0-ю страницу ПЗУ. Т.е., если компьютер сетевой, то
любое обращение к TRDOS будет перехватываться. На D81 собрана
“MAGIC’’-кнопка. При ее нажатии происходит немаскируемое пре-
рывание, и сигналом DOSEN устанавливается 1-я страница ПЗУ;
далее программа сбрасывает на диск содержимое памяти. Опросом
порта TLRD через D87.3 программа отличает немаскируемые пре-
рывания от XT-клавиатуры от немаскируемых прерываний кнопки
“MAGIC”. С помощью D93 и D95 устанавливаются: номер дисковода
- DSELO, DSEL1, сторона диска - SIDE, опрашивается готовность
данных и окончание выполнения команды ВГ93 - DRO, INRQ, а
также внутренние регистры ВГ93. На D91, D64.3, D82.1.2 собрана
схема записи данных на накопитель. На D90, N 3, D85, D86 - схема
чтения и цифровой ФАПЧ,резко улучшающая качество считыва-
ния. На D64.2.4, D80.3.4, D82.3, N 18.4 - собрана схема записи
программы в N 3 (155РУ2) для работы ФАПЧ.
7) Телефонная линия/сеть. Через N14.4, D84.4, VT8, VT9 проис-
ходит набор номера TNAB и сигнал TON, моделирующий сигнал
“занято”. С линии через VD 35 - 40, ND 6-9, D74.4.5 принимаются
сигналы BELL - звонок, ULINE - линия занята. Через эти линии легко
передавать/принимать сигналы сети.
На рис. 2в приведено продолжение принципиальной
электрической схемы ПК"ATM-TURBO-2". Начало в N1,2/93г.
Наиболее полную документацию, инструкцию по сборке и отладке
можно получить в торговом представительстве ATM в Москве (см.
“РЛ”, Nl/93r.,c.7). Внимание. Справочные телефоны о ценах
продукции ATM: 552-82-25 (вместо 554-87-29), 941-31-10.
7
Раздел 2
Г.ШЕПЕЛЕВ,
310166, г.Харьков,
а/я 4211.
ПОРТЫ
“ZX SPECTRUM”
Эта статья описывает стандартные порты компьютера “SPECTRUM
48К ”, назначение и адреса которых не должны изменяться в самодель-
ных компьютерах для обеспечения совместимости. Автор приносит
извинения за ошибки в таблице адресов, приведенной в статье “Конт-
роллер принтера к ПК ”ZX SPECTRUM" ("РЛ” N 10/92 г.).
Полный Запись
адрес WR
Н L765432
NN FE SO ТО G
1F
3F
FB принт
INTER
(microdrive &
1 0 7 6 5
R В TI
Чтение
RD
4 3 2 1 0
keyboard
k e m p s t о n
световое перо
e p
FACE 1
RS-232/NETWORK)
EF control status
E7 data
F7 RS-232/NETWORK
INTERFACE 2
EFFE джойстик!
F7FE джойстик2
Контроллер дисковода TR-DOS
FF управление состояние
IF команда статус
3F дорожка
5F сектор
7F данные
Примечание: если старший байт адреса не указан — он не прове-
ряется.
Как видно из таблицы, порты 1F и 3F SPECTRUMa конфликтуют с
соответствующими портами контроллера дисковода 1818ВГ93. Эта
проблема разрешается следующим образом — при активизации кон-
троллера TR-DOS он разрешает обращение к своим портам и своему
ПЗУ; кроме того, он переводит линию DE ROM (иногда ее обознача-
ют ROM CS) в состояние “1”, отключая внутреннее ПЗУ
SPECTRUMa. Этот же сигнал следует использовать для отключения
конфликтующих портов. В случае применения порта 580ВВ55 на
адресах IF, 3F, 5F, 7F его просто заводят на вывод 6(US).
Активизация контроллера происходит при выборке команды из
ячейки ПЗУ с адресом 3D00...3DFF или по сигналам системного
сброса и немаскируемого прерывания.
Интерфейс 2 имитирует подключение кнопок двух джойстиков
параллельно кнопкам цифрового ряда клавиатуры.
В этой таблице не хватает описания порта FF; этот “страшно сек-
ретный” порт упоминают И.Оловенцев и И.Щетинин в журнале
“Компьютер”, 1/91 г. и К.Свиридов в журнале “Радиолюбитель”
8/92. Но вот убедительного описания этого порта я не встречал.
ВОЗВРАЩАЯСЬ К НАПЕЧАТАННОМУ
П.БЕРДАР,
310142, Украина,
г.Харьков,
а/я 1985.
ПОРТ К580ВВ55
В ВАШЕМ КОМПЬЮТЕРЕ
СР Л” N5/92, с.6)
В первую очередь, следует отметить, что драйвер был написан
программистами из НТК “Плюс”, о чем автор, видимо, по забывчи-
вости не упомянул. Правда, разработка НТК “Плюс” не была пред-
назначена специально для принтера “Электроника МС 6312", но в
ней речь шла об интерфейсе CENTRONICS, который поддерживает-
ся и указанным принтером. Таким образом, авторство В.Михайленко
заключается лишь в оформлении готового драйвера в виде BASIC-
программы и добавлении своей рекламы. Но это еще полбеды. В теле
драйвера были изменены 7 байт, что сделало программу неработос-
пособной.
Здесь нужно сделать небольшое отступление и вернуться к пред-
ыдущей статье, подготовленной тем же автором (N12/91г.), где при-
ведена аппаратная поддержка с применением буферных микросхем-
инверторов. Данная схема поддерживает интерфейс ИРПР, приме-
нение которого, с моей точки зрения, в данном случае неоправданно.
Значительно проще использовать интерфейс CENTRONICS, для че-
го достаточно установить перемычку между контактами 21 и 14
разъема принтера “МС6312”. В этом случае буферные микросхемы
(DD1, DD2) и резисторы (R1 — R9) исключаются. Подключение
микросхемы КР580ВВ55 также можно осуществить более простым
способом. Достаточно использоавть один элемент 2ИЛИ (К555ЛЛ1)
и один элемент НЕ для инверсии сигнала RESET (см. рис.).
При таком подключении сохраняются неизменными адреса портов
А, В, С микросхемы КР580ВВ55. Изменены лишь разряды порта С,
управляющие формированием сигналов STROBE и BUSY. Это сде-
лано для того, чтобы привести его к виду оригинала с минимальными
изменениями.
Восстановление работоспособности драйвера тогда заключается в
изменении строки 120 следующим образом:
120 DATA 14,211,95,60,211,95, и далее по тексту.
Автор статьи в этих местах дает 0,0, из-за чего не формируется
сигнал STROBE, сопровождающий вывод очередного символа на
принтер и , следовательно, принтер ничего не печатает.
Для приведенной ниже схемы в строке 110 следует заменить по-
следовательность 65, 31, 48 на 95, 23, 56.
Собственно драйвер начинается со строки 90 фрагментом 254, 6,
202, 25, 91,254, 22, 40 и далее по тексту.
ОБМЕН ОПЫТОМ
Г.ГИЛЮК,
230001, г.Гродно,
7-й Дальний пер., 12.
ПОДКЛЮЧЕНИЕ ДЖОЙСТИКА
К ПК “ВЕКТОР-06Ц”
ПК “Вектор-06Ц” не рассчитан на непосредственное подключение
джойстика. Поэтому предлагаю простейший способ подключения —
параллельно контактам клавиш клавиатуры (управления курсором и
“пробел”). Для этой цели достаточно контаков разъема СГ-5. А по-
скольку большинство игровых программ использует именно эти кла-
виши, то получается полная аналогия с обычным джойстиком.
8 Радиолюбитель 4/93
КОМПЬЮТЕРНАЯ ТЕХНИКА
Поэтому можно всю предшествующую часть удалить, написав
соответствующий загрузчик. Он может выглядеть , например, так:
10 OUT 127,136
20 OUT 95,1
30 LET С-РЕЕК 23631+256*РЕЕК 23632+15
40 РОКЕ С,О
50 РОКЕ С+1,91
55 PRINT АТ 7,1; "RANDOMIZE USR 23370 FOR COPY"
60 FOR 1-23296 TO 23550
70 READ A:POKE I,A
80 NEXT I
90 DATA 254,6,202,25,91,254,22,40,...
В строках 10, 20 программируются порты микросхемы КР580ВВ55:
А — ввод, В — вывод, СО ... СЗ — вывод, С4...С7 — ввод. В строке 30
вычисляется адрес, по которому расположена ссылка на программу
вывода по каналу 3. В строках 40, 50 по вычисленному адресу записы-
вается новая ссылка — 23296 — место расположения драйвера печати
(буфер принтера). В строках 60 — 80 драйвер записывается в буфер
принтера. Если же после запуска и успешного выполнения программы
записать буфер принтера на ленту (диск) командой
SAVE “CENTRONICS” CODE 23296, 256
то загрузчик можно значительно сократить, оставив в нем строки
10 — 55 и добавив строку
60 LOAD “CENTRONICS” CODE 23296
Кроме уже указанных ошибок, в теле драйвера есть еще одна, —
но уже по вине НТК “Плюс”. Она проявляется, например, во время
выполнения команды LLIST, если в листинге имеется строка длиннее
80 символов. При этом символы после 80-го отбрасываются. Для
исправления этой ошибки достаточно заменить последовательность
О, 0, 0 в строке 110 на 212, 182, 91.
И, наконец, несколько советов по адаптации существующих про-
грамм для работы с драйвером печати. В большинстве случаев доста-
точно в BASIC-загрузчик адаптируемой программы добавить строки,
относящиеся к программированию портов и считыванию буфера
принтера как блока кодов с ленты (диска). Это относится к програм-
мам “GENS-3, 4", ’’MONS-3, 4", “THE LAST WORD 2”. В последней,
кроме этого, желательно изменить управляющие коды (PC Tokens)
в соответствии с системой команд принтера ’’Электроника МС6312".
Тем, кто пользуется дисковой системой TR-DOS, при использова-
нии драйвера следует помнить о производимых ею перемещениях
системных переменных и других изменениях в ОЗУ компьютера.
С вопросами можно обращаться к автору.
ВЛАДЕЛЬЦАМ ПК “РАДИО 86-РК"
В.КОВАЛЕНКО,
225020, Киевская обл.,
г.Бровары, ул.Короленко, 59-53.
"РАДИО-86РК"
"ЦВЕТНЫЕ"
КОМПЬЮТЕРЫ
Хочу поделиться своими соображениями по поводу статьи
Л.Толкалина о вводе цветового режима в ПК “Радио-8бРК" ("РЛ',
N4/92 г.).
На мой взгляд, в качестве микросхемы DD1 следует применить
К155ЛЛ1, а не К155ЛИ1. Замена элементов “И” на “ИЛИ” избавит
пользователя от необходимости включать переключатель SA1 при
работе с черно-белыми программами. Поскольку активным уровнем
для схемы “ИЛИ” является “единица”, то при отсутствии высоких
уровней на всех трех атрибутивных выходах контроллера дисплея
(HLGT, GPAO, GPA1) на экран будут выводиться символы белого
цвета. Однако, если компьютер доработать таким образом, будет
нарушена цветопередача при работе программ, уже написанных для
варианта, опубликованного в “РЛ”, N4. Чтобы исправить этот недо-
статок,необходимо переделать заново старые цветные программы и
при написании новых учесть, что для получения красного цвета
необходимы высокие уровни на выходах GPA0 и GPA1 контроллера
дисплея, а для фиолетового - высокий уровень на выходе GPA0 и т.д.
Если же владелец ПК желает сохранить совместимость “РК-86” со
старыми цветными программами, то переключатель SA1 можно за-
менить электронным ключом, выполненным на элементах К155ЛЛ1
(см. рис.).
Вывод R15 на рисунке соответствует правому выводу R15 на рис.2
в “РЛ” N4/92, стр.11.
В заключение хочу заметить, что мои рассуждения чисто теоретиче-
ские и на практике не проверены, поскольку я владелец ПК типа “ZX
Spectrum”. Однако, я полагаю, что они будут полезны читателям.
ЕЩЕ РАЗ
О ЦВЕТЕ В "РАДИО-86РК"
В “РЛ ” N4/92 г. приведена схема, позволяющая работать с цветом
на “РК-86". Однако присутствующий на схеме переключатель SA1
(цвет/монохром) выглядит инородным телом, да и весьма спорным.
Можно избавиться от постоянных манипуляций с переключением,
причем сократив число микросхем вдвое и исключив упомянутый
переключатель SA1. Предлагаемая схема приведена на рис. 1.
При работе “черно-белой” программы на выходах GPAO, GPA1 и
HLGT присутствует логический “0", поэтому видеосигнал одновре-
менно включает или выключает все три луча кинескопа — в резуль-
тате получаем черно-белое изображение. Управляя в ’’цветной" про-
грамме выдачей атрибутов GPAO, GPA1, HLGT и RVV, можно до-
биться различных цветовых эффектов. При этом следует учесть, что
любой цветной символ будет выводиться на фоне дополнительного к
выводимому цвета. А вот в [ 1 ] фон всегда черный (в случае инверсии
- всегда черные символы), что дает менее интересный цветовой эф-
фект. О том, как управлять цветовыми атрибутами видеоконтролле-
ра К580ВГ75, можно прочесть в [2] и [3].
ЛИТЕРАТУРА:
1. “Радиолюбитель” N4/92r., (стр. 10... 12).
2. Микропроцессоры и микропроцессорные комплекты интеграль-
ных схем. Справочник. М.Радио и связь. 1988г., т.1.
3. Микропроцессорные средства и системы. N3/85 г.
БОРИС Ф.ФРОЛКИН,
117420, г.Москва, ул.Профсоюзная 43 - 2-759.
2 Зак. 116.
9
ул.Геофизическая, 7 — 4.
“АППАРАТНЫЙ
ЖУРНАЛ” —
НА “СПЕЦИАЛИСТЕ”
В“РЛ”, N10/91r. опубликована статья В. Пицмана “Радио-
86РК” — “Аппаратный журнал”. Предлагаю читателям
журнала версию этой программы, адаптированную для компьюте-
ра “Специалист”. Исходная программа несколько изменена. Пово-
дом для переработки программы послужили следующие обстоя-
тельства.
После “набивки” исходного текста программы В.Пицмана — (ра-
зумеется, с соответствующим изменением адресов обращения к под-
программам монитора) оказалось, что программа не обеспечивает
вывод информации на магнитофон. Выяснилось, что для монитора,
разработанного А. Орловым (А. Орлов, “Монитор для ’’Специалиста”,
“Моделист-конструктор”, N9/88 г.,с.45-47) обращение к подпрог-
рамме вывода блока байтов на магнитофон по адресу С827Н с зада-
нием в регистре В микропроцессора контрольной суммы блока явля-
ется некорректным. А именно таков порядок работы исходной про-
граммы: т.е. сначала производится подсчет контрольной суммы бло-
ка, а затем происходит обращение к подпрограмме вывода блока
байтов на магнитофон. В “Специалисте” с указанным монитором
при таком порядке работы программы при обращении к подпрограм-
ме вывода блока байтов на магнитофон происходило изменение кон-
станты записи. Для этого монитора корректным является обращение
к подпрограмме вывода блока байтов на магнитофон с заданием
только двух входных параметров: адресов начала и конца блока бай-
тов. С монитором разобраться мне не удалось, так как нет принтера,
чтобы распечатать дизассемблированный текст программы монито-
ра. Хотелось бы надеяться, что уважаемый автор монитора А.Орлов
выступит с соответствующими разъяснениями по этому поводу.
Коды предлагаемой версии программы “Аппаратный журнал”
приведены в табл.1, контрольные суммы — в табл.2.
С адреса 0260Н по адрес 02EFH и с адреса 0320Н по адрес 039ЕН
коды совпадают с исходной программой В.Пицмана, в ячейку ОЗУ
по адресу 039FH надо записать С8Н.
Порядок работы с программой прежний, за исключением некото-
рых изменений. По окончании ввода информации вместо клавиши
“F4", отсутствующей на ’’Специалисте”, необходимо нажать клави-
шу “ СТР ”. Несколько изменена работа программы в режиме постра-
ничного просмотра информации, что позволило значительно уско-
рить смену страниц на экране дисплея.
Добавлена директива выхода из этого режима, отсутствовавшая в
исходной программе, что создавало неудобства в работе. Выход из
режима постраничного просмотра информации осуществляется на-
жатием клавиши “СТР”.
Таблица 1
0000 31 BO 7F 21 86 01 CD 18 C8 CD 03 CB FE 31 CA IE
0010 00 FE 32 CA D4 00 FE 33 CA 00 CB C3 09 00 21 03
0020 02 CD 18 CB 21 00 80 06 OF 3E 00 B8 C2 32> 00 C3
0030 1Е 00 CD 03 C8 4F CD 09 C8 FE 08 C2 4C 00 CD 99
0040 03 2B 04 3E 10 B8 CA IE 00 C3 29 00 05 23 77 FE
0050 0D C2 29 00 21 A5 03 CD 18 C8 21 AB 03 06 14 23
0060 7Е FE 04 CA BE 00 FE 05 C2 5F 00 22 00 81 11 00
0070 80 23 13 1A FE OD CA 85 00 FE 3F CA 71 00 BE C2
0080 5F 00 C3 71 00 E5 2A 00 81 23 CD 18 C8 21 A5 03
0090 CD 18 CB El 05 C2 5F 00 E5 21 57 02 CD 18 C8 CD
00А0 03 CB FE OD CA AF 00 FE IF C2 9C 00 C3 00 00 OE
ООВО IF CD 09 C8 21 A5 03 CD 18 C8 El C3 5D 00 21 75
ООСО 02 CD 18 C8 CD 03 C8 FE 34 CA IE 00 FE 35 CA 00
00D0 00 C3 C4 00 2A A9 03 7C FE 7F C2 ED 00 7D FE 90
00Е0 DA ED 00 EB 21 7A 03 CD 18 C8 C3 38 01 21 B5 02
00F0 CD 18 C8 06 00 2A A9 03 36 05 CD 03 CB FE IF CA
0100 31 01 04 FE 08 CA IE 01 23 77 4F CD 09 CB FE OD
0110 C2 FA 00 36 00 23 36 04 22 A9 03 C3 D4 00 4F CD
0120 09 C8 CD 99 03 2B 05 CA ED 00 05 CA ED 00 C3 FA
0130 00 2B 36 00 23 36 04 EB 21 25 03 CD 18 CB CD 03
0140 C8 FE 36 CA 00 00 FE 37 CA 4C 01 C3 3E 01 21 57
0150 03 CD 18 C8 21 A9 03 E5 CD 03 C8 FE OD C2 58 01
0160 CD 27 C8 21 BE 03 CD 18 CB 7A CD 15 C8 7B CD 15
0170 C8 21 A5 03 CD 18 C8 El CD 2A C8 78 CD 15 C8 79
0180 CD 15 CB C3 38 01 IF OA 20 20 20 22 61 70 70 61
0190 72 61 74 6E 79 6A 20 76 75 72 6E 61 6C 22 OA OA
01А0 OD 28 55 4F 35 4F 45 44 2D 70 69 63 6D 61 6E 20
01В0 77 2E 7C 2E 2C 6F 7D 65 70 6B 6F 77 20 73 2E 61
01С0 2E 29 OA OA OD 20 31 2D 70 6F 69 73 6B 20 70 6F
01D0 7A 79 77 6E 6F 67 6F OA OD 20 32 2D 77 77 6F 64
01Е0 20 69 6E 66 6F 72 6D 61 63 69 69 OA OD 20 33 2D
01F0 6B 20 22 6D 6F 6E 69 74 6F 72 75 22 OA OA 00 00
0200 00 00 00 1F OA 20 70 6F 72 71 64 6F 6B 20 6E 61
0210 62 6F 72 61 ЗА OA OA OD 20 70 6F 7A 79 77 6E 6F
0220 6A 28 69 6C 69 20 65 67 6F 20 6E 61 7E 61 6C 78
0230 6E 61 71 20 7E 61 73 74 78 29 OA OD 20 3C 77 6B
0240 3E OA OD 20 70 72 69 20 6F 7B 69 62 6B 65 20 3C
0250 2D 2D OA OA OD ЗА 00 OA OD 20 73 6C 65 64 75 60
0260 7D 61 71 20 73 74 72 61 6E 69 63 61 2D 3C 77 6B
0270 3E OA OD 20 00 OA OD 20 70 6F 69 73 6B 20 7A 61
0280 6B 6F 6E 7E 65 6E OA OD 20 34 2D 70 72 6F 64 6F
0290 6C 76 65 6E 69 65 20 70 6F 69 73 6B 61 OA OD 20
02А0 35 2D 6B 20 6E 61 7E 61 6C 75 20 70 72 6F 67 72
02В0 61 6D 6D 79 00 IF OA 20 70 6F 72 71 64 6F 6B 20
02С0 6E 61 62 6F 72 61 ЗА OA OA OD 20 70 6F 7A 79 77
02D0 6E 6F 6A OA OD 20 69 6E 66 6F 72 6D 61 63 69 71
02Е0 OA OD 20 3C 77 6B ЗЕ OA OA OD 20 70 72 69 20 6F
02F0 7B 69 62 6B 65 3C 2D 2D OA OD 20 6B 6F 6E 65 63
0300 20 77 77 6F 64 61 2D 3C 73 74 72 3E 20 28 70 6F
0310 73 6C 65 20 22 76 64 75 ЗА 22 29 OA OA OD 20 76
0320 64 75 ЗА 20 00 OA OA OD 20 36 2D 6B 20 6E 61 7E
0330 61 6C 75 20 70 72 6F 67 72 61 6D 6D 79 OA OD 20
0340 37 2D 7A 61 70 69 73 78 20 6E 61 20 6D 61 67 6E
0350 69 74 6F 66 6F 6E 00 OA OA OD 20 77 6B 6C 60 7E
0360 69 74 65 20 7A 61 70 69 73 78 OA OD 20 7A 61 74
0370 65 6D 2D 3C 77 6B ЗЕ OA OD 00 OA OD 20 70 61 6D
0380 71 74 78 20 7A 61 70 6F 6C 6E 65 6E 61 00 OA OD
0390 20 30 33 41 39 OA OD 20 00 E5 21 A2 03 CD 18 C8
03А0 El C9 20 08 00 OA OD 20 00 AC 03
Таблица 2
Адрес блока
OOOO-OOFF
0100-01FF
0200-02FF
0300-03AA
0000-03AA
Кон^юльнаясумма
0367
47ЕВ
8094
BF5F
8945
Информационная часть “Аппаратного журнала” загружается в
ОЗУ директивой “R” “Монитора” после загрузки основной програм-
мы. Основная программа загружается как обычно — директивой “I”.
Можно рекомендовать эту программу для использования коротко-
волновикам, имеющим компьютеры “Радио-86РК”, “Микроша” и
“Специалист”.
К достоинствам программы следует отнести ее простоту и неболь-
шой объем.
Из недостатков следует отметить отсутствие средств редактирова-
ния записанной информации, в частности, невозможность внесения
изменений в информацию, записанную в ОЗУ, и невозможность
удаления отдельных записей.
10 Радиолюбитель 4/93
ДИАЛОГ ПРОГРАММИСТОВ
Григорий ЯЩЕНКО, 10 кл,
423550, Татарстан,
г.Нижнекамск,
пр.Вахитова, 31"А"-55.
“РИСУНОК —
БЛОКОВЫЙ ФАЙЛ”
Программа позволяет стандартный рисунок перевести в блоковый
файл в заданной последовательности. На стандартном экране один
блок (знакоместо) занимает 9 байт: 1 байт атрибутов и 8 байт данных.
В блоковом файле один блок состоит из 2-х байтов адреса атрибутов,
1-го байта непосредственного значения атрибутов, 2-х байт адреса
данных и 8-ми байт самих данных, итого — 13 байт.
Во время работы программы сначала запрашивается цвет метки
блока, уже занесенного в память, затем запрашивается имя файла
(если вы вводите рисунок с ленты, нажмите “ENTER” без имени,
иначе происходит загрузка с диска). После загрузки на экране появ-
ляется мигающий курсор (управление клавишами “Q”, “А”, “О”,
“Р”). При нажатии “М” выдается звуковой сигнал, и данные того
знакоместа, где находится курсор, переписываются в память. На этом
месте появляется звездочка выбранного Вами вначале цвета (на чер-
ном фоне). Таким образом, Вы можете весь рисунок преобразовать в
блокфайл необходимой последовательности. После окончания рабо-
ты нажмите клавишу “Е”. При этом на экран будет выведен началь-
ный адрес и длина блокфайла. В строке 1560 надо выбрать команду
вывода в зависимости от наличия дисковода.
Для преобразуемой картинки нужно выбрать генеральный
“PAPER5’, т.е. выбрать цвет, которым окрашено большинство пустых
знакомест .Затем при вводе рисунка этот цвет задается для всегофона
экрана. Иногда, правда, невозможно выбрать “GENERAL PAPER”
из-за большого числа пустых блоков разных цветов. Для таких слу-
чаев в программе предусмотрен режим, включаемый клавишей “N”.
При нажатии “N” в память записываются только атрибуты (эконо-
мится 8 байт). Однако нужно быть внимательным: пустым является
знакоместо, в котором данные представлены восемью нулями.
В блоках, где данные — 8*255, необходимо “INK” поменять на
“PAPER”, и это знакоместо можно считать пустым. При попадании на
пустое знакоместо программа изменяет цвет бордюра на синий. Вы дол-
жны решить — нажать “ ” или не задействовать этот блок. При встрече
блоков с одинаковыми “INK” и “PAPER” курсора не будет видно. Поэто-
му перед включением программы рисунок желательно подредактировать
в графическом редакторе. После преобразования картинки Вы можете
посмотреть на свою работу, выполнив GOTO 2000.
При написании программы были использованы некоторые элемен-
ты “FOOLPROOF .
В таблице приведен загрузчик для блокфайла, созданного в
программе. Следует отметить, что в нем не нужно указывать длину
вводимого файла и вводит он только файлы без заголовка.
4REM * WONDERSoft‘92 *
5 REM **** BLOKIRATOR ****
6 BORDER 0: PAPER 0: INK 7: CLEAR 39999: CLS
7 INPUT “INK OF LABEL :”;i
8 INPUT “NAME OF SCREEN FILE LINE aS
9 IF a$-"" THEN LOAD “’’CODE 16384,6912: GO TO 20
10RANDOMIZE USR 15619: REM : LOAD aSCODE 16384
20 LET K-4E4: LET S-16384: LET X-0: LET Y-0
40 IF x < 22 THEN PRINT AT X,Y; INK 8; PAPER 8; OVER 1;
BRIGHT 8: FLASH 1;" “:GO TO 46
45 PRINT #0;AT x-22,y; INK 8; PAPER 8; BRIGHT 8; OVER 1;
FLASH 1;" “
46IFx< 22 THEN IF SCREENS (x,y)-" “ THEN BORDER 1: GO TO 50
48 BORDER 0
50 LET A$-INKEYS: IF A$-’’" THEN GO TO 50
70 IF x < 22 THEN PRINT AT X,Y; INK 8; PAPER 8; OVER 1;
BRIGHT 8; FLASH 0;" “:GO TO 80
75 PRINT #0;AT x-22,y; INK 8; PAPER 8; BRIGHT 8; OVER 1;
FLASH 0;" “
80 IF AS-"p" THEN LET y-y+1
90 IF a$-"o" THEN LET y-y-1
100 IF aS-"a" THEN LET x-x-1
110 IF a$-"a" THEN LET x-x+1
111 IF x > 23 THEN LET x-23
112 IF у > 31 THEN LET y-31
113 IF X< 0 THEN LET X-0
114IFY< 0 THEN LET Y-0
120 IF a$ <> “m” AND A$ <> “n” THEN GO TO 125
121 GO SUB 140: IF x < 22 THEN PRINT INK i; PAPER 0;AT x,y ;"*”:
GO TO 123
122 PRINT #0;AT x-22,y; PAPER 0; INK i;”*"
125 IF a$-"e" THEN GO TO 1500
130 GO TO 40
139 REM ***** POKER TO MEMORY ****
140 IF x < 22 THEN IF SCREENS (X,Y)-"*" AND ATTR (x,y)-i
THEN BEEP 1,1: GO TO 130
144 LET A-22528+X*32+Y
145 LET Ql-INT (A/256): LET Q2-A-Q 1*256
147 BEEP .3,20
150 POKE K,Q2: POKE K+l ,Q1: POKE K+2.PEEK A
170 LET K-K+3: LET N-INT (X/8)
185 LET V-(X-N*8)*32+Y
190 LET B-S+2048*N+V
/64000 3F ОС Id a,12 . 64098 DD 75 00 Id (lx+0).l 64214 32 04 5B Id (23300),a
64002 32 04 5B Id (23300),a 64101 18 OA jr 34113 64217 Fl pop af
64005 11 10 27 Id de, 10000 64103 CH 11 ri c 64218 1H dec de
64008 DD 21 00 5B Id 1хЛ3296 64105 AD xor I 64219 08 ex af.aF
64012 3F FF id a, 255 64106 CO ret nz 64220 06 R2 Id b,l78
64014 3/ scf 64107 79 id a.c 64222 2F 01 Id 1.1
64015 14 inc d 64108 IF rra 64224 CD F8 FA call 64248
64016 08 ex af.aF 64109 4F id c.a 64227 DO ret nc
64017 15 dec d 64110 13 Inc de 64228 3F CB id a,203
64018 F3 di 64111 18 69 Jr 34218 64230 H8 cp b
64019 3F 00 Id a.O 64113 F5 push.af 64231 CH 15 r( 1
64021 21 3F 05 Id hl,1343 64114 ЗА 04 5B Id a,(23300) 64233 06 RO id b,176
64024 Fb push hl 64117 3D dec a 64235 30 F3 jr nc.34224
64025 DB FE In a,(254) 64118 32 04 5B id (23300).a 64237 7C Id a.h
64027 IF rra 64121 FF ОС cp 12 9 64238 AD xor 1
64028 F6 20 and 32 64123 20 07 jr nz,34132 64239 67 Id h.a
64030 F6 02 or 2 64125 DD 21 00 5B id lx.23296 64240 7A Id a.d
64032 4F id c.a 64129 C3 D9 FA Jp 64217 64241 H3 or e
64033 BF cp a 64132 FF OH cp 11 64242 C2 5F FA jp nz,64095
64034 CD FC FA call 64252 64134 20 07 jr nz.34143 64245 7C Id a.h
64037 30 FB jr nc.34034 64136 DD 21 01 5B id lx.23297 64246 HD cp 1
64039 21 OA 02 id hl.522 64140 C3 D9 FA Jp 64217 64247 C9 ret
64042 10 FE djnz 34042 64143 FF OA cp 10 64248 CD FC FA call 64252
64044 2H dec hl 64145 20 07 jr nz.34154 64251 DO ret nc
64045 7C id a.h 64147 DD 2A 00 5B Id lx.(23296) 64252 3F 16 Id a.22
64046 H5 or I 64151 C3 D9 FA jp 64217 64254 3D dec a
64047 20 F9 jr nz,34042 64154 FF 09 cp 9 64255 20 FD jr nz,34254
64049 CD F8 FA call 64248 64156 20 07 |r nz.34165 64257 A7 and a
64052 30 FC jr nc,34034 64158 DD 21 00 5B Id ix,23296 64258 04 inc b
64054 06 9C id b,156 64162 c:< D9 FA Jp 64217 64259 C8 ret z
64056 CD F8 FA call 64248 64165 FF 08 cp 8 64260 3F 7F id a. 127
64059 30 F5 jr nc.34034 64167 20 07 jr nz.34176 64262 DR FE In a,(254)
64061 3F C6 id a,198 64169 DD 21 01 5B id lx.23297 64264 IF rra
64063 H8 cp b 64173 <::< D9 FA Jp 64217 64265 A9 xor c
64064 30 EO jr nc.34034 64176 F5 push af 64266 F6 70 and 32
64066 24 Inc h 64177 ЗА 01 5B Id a.(23297) 64268 28 F4 jr z.34258
64067 20 Fl jr nz.34054 64180 FF 00 cp 0 64270 79 Id a.c
64069 06 C9 id b.ioi 64182 20 05 Jr nz.34189 64271 2F cpi
64071 CD FC FA call 64252 64184 Fl pop af 64272 4F id c.a
64074 30 D6 jr nc.34034 64185 3F ОС Id a.12 64273 3F 00 id a.O
64078 78 Id a.b 64187 18 B9 jr 34118 64275 F6 08 and 8
64077 FF D4 cp 212 64189 Fl pop af 64277 F6 08 or 8
64079 30 F4 |r nc,34069 64190 FF 07 cp 7 64279 D3 FE out (254),a
64081 CD FC FA call 64252 64192 20 07 jr nz,34201 64281 37 scf
64084 DO ret nc 64194 DD 2A 00 5B Id lx.(23296) 64282 C9 ret
64085 79 id a.c 64198 C3 D9 FA jp 64217 64283 00 nop
64086 FF 03 xor 3 64201 C5 push be 64284 00 nop
64088 4F id c.a 64202 01 00 01 Id be,256 64285 00 nop
64089 26 00 Id h.O 64205 DD 09 add lx.be 64286 00 nop
64091 06 HO Id b,176 64207 Cl pop be 64287 00 nop
64093 18 7F jr 3^966 64208 FF 00 cp 0 64288 00 nop
64095 08 i ex af.aF 64210 20 05 jr nz,34217 64289 00 nop
164096 20 05 Jr nz.34103 64212 3b OD id a. 13 )
11
Раздел 3
200 LET Ql-INT (B/256): LET Q2=B-Q1*256
210 IF a$="n" THEN LET Ql-O: LETQ2-0
220 POKE K,Q2: POKE K+1,Q1:LET K=K+2
230 IF A$="n" THEN RETURN
232 FOR W=1 TO 8
233 POKE K, PEEK В
234 LET K=K+1: LET B-B+256
235 NEXT W
250 RETURN
999 REM **** LISTINGER ****
1000 LET 1-40000
1010 PRINT 1.PEEK1
1020 LET 1=1+1
1030 GOTO 1010
1549 REM **** ENDER ****
1550 PRINT AT 0,0;4e4;" “;K-4E4
1560 RANDOMIZE USR 15619: REM : SAVE a$CODE 4e4,k-4e4
1570 STOP
1999 REM **** DEMONSTRATOR ****
2000 LET J-K: LET K-40000
2002 LET o-PEEK K+256*PEEK (K+l)
2003 LET K-K+2
2004 POKE O,PEEK К
2005 LET K-K+l
2008 LET o-PEEK K+256*PEEK (K+l)
2009 LET K-K+2: IF o-O THEN GO TO 2035
2010 FOR p-0 TO 7
2020 POKE O,PEEK К
2024 LET 0-0+256
2025 LET K-K+l
2030 NEXT p
2035 IF К > J THEN STOP
2040 GO TO 2002
А.КОЛЕГОВ,
614025, г.Пермь,
ул.Косьвинская, 13-43.
ПРОГРАММА
“КОСМОС”
Предлагаю на конкурс свою программу “Космос” для микрокомпью-
тера МК 85. Программа работаете режиме повышенного быстродейст-
вия. Задача игры — уничтожить как можно больше метеоритов. Уп-
равление кораблем производится тремя клавишами: “Z”— выстрел,
— вверх, “+” — вниз. Максимальный уровень игры — восьмой.
По окончании игры отображается число уничтоженных метеори-
тов. Программа занимает 616 ячеек памяти.
5 CSR 11 ,:PRINT “ Космос ”
10 VAC:R-3:V-9
20 INPUT “Level(1-5)”,А
40 IF T-90;IF S-O;S=1 :V-R:Y=0
50 IF T-43;DRAWC 1 ,R:R-R-1 :DRAWC 0,R+2
60 IF T-45;DRAWC 1 ,R:R-R+1 :DRAWC 0,R-2
70 IF R>6;R=6
80 IF R<0;R-0
90 DRAW 0,R:DRAW 1 ,R:DRAW O.R+l :DRAW O,R-1
100 IF S-l ;DRAWC Y, V:Y-Y+1 :DRAW Y,V
110 IF Y-15;S=0:DRAWC Y,V:V-7
120FORZ-1 TO A
125 IF A (Z)<0; I (Z) -INT (6*RAN#) :A (Z)-l 5+ (15*RAN#)
130 IF A(Z)-Y;I(Z)-V;GOSUB 300
140 DRAWC A(Z),I(Z):A(Z)-A(Z)-1:DRAW A(Z),I(Z)
145 IF A(Z)-Y;IF I(Z)=V;GOSUB 300
150 IF A(Z)=1;IF I(Z)-R THEN 180
160 IF A (Z)=O;IF I (Z) >-R-1;IF I (Z) <=R+1 THEN 180
170 NEXT Z:T-ASCI KEY:GOTO40
180 CSR 11 ,:PRINT “ Score->”;W;:FOR V-0 TO 500:NEXT V
190 INPUT “ Exit (Y/N) ”,Z$:IF Z$-"N" THEN 5
200 END
300 DRAWC Y,V:DRAW Y+l ,V+1 :DRAW Y-l ,V+1 :DRAW Y-l,V-1
305 DRAW Y+l,V-l :FOR Q-0 TO 100:NEXT Q: A(Z)=-1:
DRAWC Y+l, V+l
310 DRAWC Y-l,V+1:DRAWC Y-l,V-l:DRAWC Y+l,V-l
320 I(Z)=10:W-W+l:S-O:Y-O:RETURN
Л.ЗУБЦОВ,
329550,Николаевская обл.,
г.Южноукраинск,
п-т Ленина,! — 35.
ПРОГРАММА
“ТРАНЗИСТОР”
Предлагаю программу для определения транзисторов по цветной
маркировке. Программа написана для “ZX SPECTRUM”. В строках
80 — 300 записана программа “Кириллица” из журнала “РЛ”, 2/92
г., стр. 11.
10 REM PROGRAM “TRANSISTOR”
20 CLS: PRINT AT 3,10;”TRANSISTOR"
30 PRINT AT 20,2; “1992. SINCLAIR LTD Z.L.I.”
40FORk-OTO 31
50 PRINT AT 0,k; “*”:PRINT AT 21 ,k; NEXT k
60 FOR k-0 TO 21
70 PRINT AT k,0; PRINT AT k,31;"*": NEXTk: PAUSE 100: CLS
310 PLOT0,0: DRAW 0,175: DRAW 250,0: DRAW 0,-175: DRAW -250,0
320 CIRCI F 1 31 25 1 25 1
330 PLOT 109,115.25: DRAW 0,20: DRAW 40,0: DRAW 0,-20:
DRAW -40,0
340 PLOT 149,115.25: DRAW 0,20, PI
350 CIRCLE 153, 125.5,1: PLOT 89,117:DRAW 20,0
360 PLOT 94,125: DRAW 15,0: PLOT 99,132:DRAW 10,0:
PLOT 132,129: DRAW 0,13: PLOT 122,143: DRAW 40,0:
PLOT 156,125:DRAW 40,0
370 PRINT AT 3,15;"THn<A>":PRINT AT 5,20; “БУКВА”
380 PLOT 109,43.75:DRAW0,20: DRAW 40,0: DRAW 0,-20: DRAW-40,0
390 CIRCLE 143,60,1: PLOT 147,60: DRAW 30,0
400 CIRCLE 143,48,1: PLOT 147,48: DRAW 30,0:PLOT 149,43.75:
DRAW 0,20,PI
410 PLOT 89,46: DRAW 20,0: PLOT 94,53.75: DRAW 15,0:
PLOT 99,62: DRAW 10,0
420 PRINT AT 13,20; “ТИП <Б>”: PRINT AT 15,21 ;"БУКВА"
430 IF INKEY THEN GOTO 460
440 IF INKEY $-"A" OR INKEY $ “a” THEN GOTO 470
450 IF INKEY $-"B” OR INKEY $="b" THEN GO TO 900
460 GO TO 430
470 CLS: PRINT AT 0,13;"Т-ТИП<А>"
480 PRINT AT 2,2; “ВВЕДИТЕ ТИП ТРАНЗИСТОРА”
490 PRINT AT 5,3;”ЖЕЛТЫЙ-1 БЕЛЫЙ-2 ЗЕЛЕНЫЙ-З"
500 LET А$="А" + “Б” + “В” + “Г” + “Д” + “Е”
510 LET В$="1" + “2" + ”3"
520 LET V-0: LET V-0
530 IF INKEY THEN GO TO 570
540 IF INKEY S-'T" THEN GO TO 580
550 IF INKEY $-"2" THEN GO TO 590
560 IF INKEY$-"3" THEN GO TO 600
570 GO TO 530
580 LET V-l: GO TO 610
590 LET V=2:GO TO 610
600 LET V-3
610 LET P-0: LET P-0
620 CLS: PRINT “ВВЕДИТЕ ЦВЕТНУЮ МАРКИРОВКУ
БУКВЫ”;ТАВ 9; “ТРАНЗИСТОРА”
630 PRINT AT 5,5; “КРАСНЫЙ — К”; TAB 5; “ЖЕЛТЫЙ — W”;
TAB 5; “ЗЕЛЕНЫЙ — Z”; ТАВ5; “ГОЛУБОЙ — G”; ТАВ5;
“СИНИЙ — С”; ТАВ5; “БЕЛЫЙ — В”
640 IF INKEYS-"" THEN GO ТО 710
650 IF INKEY$="K" OR INKEY$-"k” THEN LET K-l: LET P=K:
GO TO 720
660 IF INKEY$-"W" OR INKEY$="w" THEN LET W=2: LET P-W:
GO TO 720
670 IF INKEY$-"Z" OR INKEY$="z" THEN LET Z-3: LET P-Z:
GO TO 720
680 IF INKEY$-"G" OR INKEY$="g" THEN LET G-4: LET P-G:
GO TO 720
690 IF INKEY$-"C" OR INKEY$-"c" THEN LET C-5: LET P=C:
GO TO 720
700 IF INKEY$-"B" OR INKEY$="b" THEN LET B-6: LET P-B:
GO TO 720
710 GO TO 640: CLS
720 IF P<1 OR P>6 THEN GO TO 640
730 CLS: LET N-O: LET N-0
740 IF N=P THEN PRINT A$ (P)
750 IF V-l THEN GO TO 780
760 IF V-2 THEN GO TO 790
770 IF V-3 THEN GO TO 800
780 PRINT AT 2,12; “T-KT502";A$(P):GO TO 810
790 PRINT AT 2,12; “T-KT503";A$(P):GO TO 810
12 Радиолюбитель 4/93
ДИАЛОГ ПРОГРАММИСТОВ
800 PRINT AT 2,12; “Т-КТ3102";А$(Р)
810 PRINT AT 4,0; “ЗАКОНЧИЛИ ВЫ ОПРЕДИЛЕНИЕ <ДА/НЕТ>”
820 PRINT АТ 6,6; “НАЖМИТЕ КЛАВИШУ <Y/N>”
830 IF INKEYS-"" THEN GO TO 860
840 IF INKEYS-"Y" OR INKEY$-”y" THEN GO TO 10
850 IF INKEY$-"N" OR INKEY$="n" THEN GO TO 470
860 GO TO 830
900 CLS: PRINT AT 0,12; “Т-ТИП<Б>”
910 LET A$-"K" + “Б” + “И” + “В” + “A” + “Г” + “Д” + “E” + “Ж” + “Л”
920 LET B$-"l" + “2"+ ”3" + “4" + ”5” + “6" + ”7" + “8"
930 LET V-O: LET V-0
940 PRINT AT 3,5; “ВВЕДИТЕ ТИП ТРАНЗИСТОРА”
950 PRINT AT 5,5; “ГОЛУБОЙ — Г; TAB5;
’’КОРИЧНЕВЫЙ — 2"; ТАВ5; “КРАСНЫЙ — 3”; ТАВ5;
’’БЕЛЫЙ — 4"; ТАВ5; “СИНИЙ-5”; ТАВ5; ’’СЕРЫЙ — 6'
ТАВ5; “ЖЕЛТЫЙ — 7"; ТАВ5; ’’ЗЕЛЕНЫЙ — 8"
960 IF INKEY THEN GO TO 1050
970 IF INKEYS-"1" THEN GO TO 1060
980 IF INKEY$="2" THEN GO TO 1070
990 IF INKEY$-"3" THEN GO TO 1080
1000 IF INKEY$-"4" THEN GO TO 1090
1010 IF INKEY! ;="5" THEN GO TO 1100
1020 if inkeys-" 6" then go to i i io
1030 IF INKEY! >=”7" THEN GO TO 1120
1040 IF INKEY$-"8" THEN GO TO 1130
1050 GO TO 960
1060 LET V-l: GO TO 1140
1070 LET V=2: GO TO 1140
1080 LET V-3: GO TO 1150
1090 LET V-4: GO TO 1140
1100 LET V-5: GO TO 1140
1110LETV-6: GOTO 1140
1120 LET V-7: GO TO 1140
1130LETV-8
1140 LET X-O: LET X-0
1150 CLS: PRINT AT 5,0; “ВВЕДИТЕ ЦВЕТНУЮ МАРКИРОВКУ
БУКВЫ”; ТАВ9; “ТРАНЗИСТОРА”
1160 PRINT AT 10,0; “КРАСНЫЙ-К”; ТАВ5; “ЖЕЛТЫЙ — W”;
ТАВ5; “ЗЕЛЕНЫЙ — Z”; ТАВ5: “СИНИЙ — С”;ТАВ5;
“РОЗОВЫЙ — Р”; “БЕЖЕВЫЙ — О”;ТАВ5;"ОРАНЖЕВЫЙ —
О"; ТАВ5;
“САЛАТОВЫЙ — I; TAB 5; ’’ЭЛЕКТРИК — F";TAB5;
“ФИОЛЕТОВЫЙ — А”; ТАВ5;"СЕРЫЙ — G"
1170 IF INKEYS-""THEN GO ТО 1280
1180 IF INKEY$-"K" ORINKEY$-"k" THEN LET K-l :LET X-K:
GO TO 1290
1190 IF INKEY$-"W" ORINKEY$-"w" THEN LET W-2:
LETX-W:GO TO 1290
1200 IF INKEY$-"Z" ORINKEY$-"z" THEN LET Z=3:LET X-Z:
GO TO 1290
1210 IF INKEY$-"C” ORINKEY$-"c" THEN LET C-4:LET X-C:
GOTO 1290
1220 IF INKEY$-"P" ORINKEY$-"p" THEN LET P-5:LET X-P:
GOTO 1290
1230 IF INKEY$-"Q" ORINKEY$="q" THEN LET Q-6:LET X-Q:
GO TO 1290
1240 IF INKEY$-"O" ORINKEY$-"o" THEN LET O-7:LET X-O:
GOTO 1290
1250 IF INKEY$-"F" ORINKEY$-"f" THEN LET F-8:LET X=F:
GO TO 1290
1260 IF INKEY$-'T’ ORINKEY$="i" THEN LET I-9:LET X-I: GO TO 1290
1270 IF INKEY$="G" ORINKEY$-"g" THEN LET G-10:
LETX-G:GO TO 1290
1280 GOTO 1170: CLS
129OIFX<1 ORX>10THEN GO TO 1170
1300 CLS: LET N-0: LET N-0
1310 IF N—X THEN PRINT A$ (X)
1320 IF V-l THEN GO TO 1400
1330 IF V-2 THEN GO TO 1410
1340 IF V-3 THEN GO TO 1420
1350 IF V-4 THEN GO TO 1430
1360 IF V-5 THEN GO TO 1440
1370 IF V-6 THEN GO TO 1450
1380 IF V-7 THEN GO TO 1460
1390 IF V=8 THEN GO TO 1470
1400 PRINT AT 5,12;"T-KT3107";A$ (X) :GO TO 1480
1410 PRINT AT 5,12;"T-KT326";AS(X):GO TO 1480
1420 PRINT AT 5,12;"T-KT337";A$ (X) :GO TO 1480
1430 PRINT AT 5,12;"T-KT345";AS (X) :GO TO 1480
1440 PRINT AT 5,12;”T-KT349";AS (X) :GO TO 1480
1450 PRINT AT 5,12;"T-KT350";A$ (X):GO TO 1480
1460 PRINT AT 5,12;”T-KT351 ";AS (X) :GO TO 1480
1470 PRINT AT 5,12;"T-KT352";A$ (X) :GO TO 1480
1480 PRINT AT 7,0;"ЗАКОНЧИЛИ ВЫ ОПРЕДЕЛЕНИЕ <ДА/НЕТ>"
1490 PRINT АТ 9,5;"НАЖМИТЕ КЛАВИШУ <Y/N>"
1500 IF INKEYS-"" THEN GO TO 1530
1510 IF INKEYS-"Y" OR INKEYS-"y" THEN GO TO 10
1520 IF INKEY$-"N" OR INKEY$-"n" THEN GO TO 900
1530 GO TO 1500
Д.КУПЦОВ,
443092, Самара,
пр.Кирова, 143 - 80.
ДЛЯ ТЕХ, КТО
РАБОТАЕТ С ИНТЕРФЕЙСОМ
"ZX-LPRINTIII"
Эта прогоамма предназначена для тех, кто использует интерфейс
принтера “ZX-LPRINTIII” и у кого возникают проблемы с распечат-
кой нестандартных картинок. Наберите ее с клавиатуры и запишите
командой SAVE “ZX-LPR.III” LINE 500.
Особенно внимательно набирайте строки 700 — 850, где находятся
необходимые для работы программы процедуры в машинном коде.
Строки 1 и 9999 изменять нельзя.
Теперь о работе с программой. Сначала появится меню, а затем
при нажатии любой клавиши — черный квадрат. После появления
квадрата можно вводить команды. Пропустите заголовок экранно-
го файла и нажмите “L”. Программа загрузит первые 6912 байт
файла без заголовка, даже если его длина больше, чем 6912; при
этом ошибки выдано не будет, а на экране появится картинка,
которую можно распечатать нажатием клавиши “Р” после уста-
новки клавишами “1” или “2” нужного формата. Если картинка
печатается в инверсном изображении, то перед нажатием “Р” на-
жмите “I”.
Если картинка “компрессована” и файл меньше 6912 байт, после
ее загрузки нажмите клавишу “D”. Тогда, если данная процедура
декомпрессовки подходит к загруженной картинке, на экране Вы
получите “декомпрессованную” картинку.
Чтобы сохранить картинку в формате SAVE “name” CODE
40000,6912, нажмите клавишу “S”. Это может потребоваться, чтобы
в дальнейшем нестандартную картинку можно было обработать в
графическом редакторе.
Успешной работы!
1 POKE 23613,PEEK 23613-2
5 POKE 65001,64: POKE 65002,156: RANDOMIZE USR 65000
10 IF aS-INKEY$: IF a$="" THEN GO TO 10
11 IF a!i-"p" THEN COPY : GO TO 10
12 IF aS-"h" THEN GO SUB 400: GO TO 5
13 IF aS-"1” THEN LPRINT CHRS 0;CHRS 3: GO TO 5
14 IF aS-"2" THEN LPRINT CHR$ 0;CHR$ 5: GO TO 5
15 IF a$-'T" THEN POKE 57110,0: POKE 57111,27:
POKE 57114,64: POKE 57115,156: RANDOMIZE USR 57108: GO TO 5
16 IF a$-"s" THEN CLS : PRINT “ SAVE SCREEN
INPUT “NAME ?”;n$: SAVE n$CODE 40000,6912: GO TO 5
17 IF a$-"d" THEN RANDOMIZE 40000: RANDOMIZE USR 55383:
GO TO 5
18IF a$-”i" THEN RANDOMIZE USR 64809
19 GO TO 10
400 CLS : PRINT “ ZX-LPRINT III HELP PAGE ”
401 PRINT : PRINT “1.LOAD”
402 PRINT “s..SAVE”
403 PRINT “1..EPSON (big)”
404 PRINT “2..EPSON>(small)”
405 PRINT “p..COPY TO PRINTER”
406 PRINT “d..DECOMPRESS”
407 PRINT “i..INVERT”
408 PRINT “h..HELP PAGE”
409 LET a$-INKEY$: IF a$-"" THEN GO TO 409
410 RETURN
500 LPRINT : LPRINT CHR$ 0;CHR$ 3: LPRINT CHR$ 3:
CLEAR 40000
505 PRINT FLASH 1;" WAIT A MINUTE... “: DIM 0(12):
DIM P (19): DIM R(18): DIM S (47)
510 RESTORE 700: FOR 1=1 TO 12: READ Q (I):
POKE 1+64999,0(1): NEXT I
515 RESTORE 750: FOR 1-1 TO 19: READ P (I): POKE 1+64808,P (I):
NEXT I
520 RESTORE 800: FOR 1=1 TO 18: READ R(I): POKE 1+57107,R (I):
NEXT I
525RESTORE 850: FOR 1-1 TO 47: READ S (I): POKE I+55382,S(I):
NEXT I
530 GO SUB 400: GO TO 1
700 DATA 33,48,117,1,0,27,17,0,64,237,176,201
750 DATA 33,0,64,6,24,197,6,0,126,238,255,119,35,16,249,193,
16,243,201
800 DATA 243,17,240,254,221,33,0,1,62,255,55,205,86,5,243,
201,0,0
850 DATA 42,118,92,43,17,255,63,35,229,19,33,0,88,237,82,
40,28,62,0,225,190,40,6,126,235,119,235,24,234,35,78,35,70,235,
54,0,235,11,121,176,40,221,19,24,224,225,201
9999 POKE 23610,255: POKE 23613,PEEK 23613+2: GO TO 1
13
АВТОМОБИЛЬНАЯ
РАДИОСТАНЦИЯ
для личной
РАДИОСВЯЗИ
(Окончание. Начало в NN 1,3) :
Принципиальная схема соединения
плат радиостанции приведена на
рис.1. Рассмотрим работу всей радиостан-
ции в целом. В режиме,приема сигнал с
разъема антенны XW1 через вывод 10 по-
ступает на плату передатчика и далее с вы-
вода 12 платы передатчика — на вывод 1
платы приемника. Демодулированный сиг-
нал с вывода 10 приемника подается на
разъем гарнитуры XS1, с которого поступа-
ет на динамическую головку ВА1. Сигнал
гетеродина подается с вывода 10 платы син-
тезатора на вывод 3 приемника. В режиме
приема светодиоды HL1...HL10 выполняют
роль S-метра. Данные об уровне сигнала с
вывода 5 платы приемника поступают на
вывод 6 общей платы. Переключатель SB3
служит для смены режимов AM — ЧМ.
Светодиоды HL11, HL12 индицируют соот-
ветствующий режим работы. Кнопка SA3
служит для включения системы шумопони-
В.СТАСЕНКО (RA3QEJ),
394029, Воронеж, ул. Щорса, 164 - 42.
Тел.49-36-12.
жения. Резистор R1 выполняет роль регу-
лятора громкости.
В режиме передачи сигнал с динамиче-
ской головки гарнитуры ВА1, выполняю-
щей роль микрофона, поступает на
микрофонный усилитель, расположенный
на общей плате, через вывод 1. Далее, в за-
висимости от режима AM или ЧМ, НЧ-сиг-
нал поступает или сразу на плату
передатчика через вывод 4, или на плату
синтезатора через вывод 31. ВЧ-сигнал, вы-
рабатываемый синтезатором, с вывода 5) по-
ступает на вывод 1 платы передатчика.
Усиленный DX-сигнал с платы передатчи-
ка через ее вывод 10 поступает на антенный
разъем XW1. В режиме передачи светодио-
ды HL1 ...HL10 служат индикатором выход-
ной мощности. Сигнал об уровне мощности
с вывода 9 платы передатчика поступает на
вывод 7 общей платы.
Кнопка SB 2 служит для переключения
уровня выходной мощности передатчика:
0,5...10 Вт. Кнопки SA4 И SA5 служат для
установки номера канала. Режимы работы
радиостанции устанавливаются переклю-
чателями SA6 и SA7. Светодиод HL13 слу-
жит для индикации захвата АПЧ.
Индикаторы HG1 и HG2 служат для ото-
бражения номера канала. Выключатель пи-
тания SB1 совмещен с регулятором
громкости.
Схема гарнитуры радиостанции приведе-
на также на рис.1. Гарнитура включает в
себя динамическую головку типа 0,25 ГДШ2
(или любую другую с сопротивлением об-
мотки 8...50 Ом) и два микровыключателя
типа МТ-3. С помощью витого шнура и
вилки ХР1 она соединяется с радиостан-
цией. Кнопка SA1 гарнитуры служит для
перехода в режим “Передача”. При нажа-
тии кнопки SA2 радиостанция переходит в
режим передачи, и включается тональный
вызов.
Радиостанция выполнена на пяти печат-
ных платах: плата приемника, передатчи-
ка, синтезатора, общая плата. На пятой
плате находятся все светодиоды и индика-
торы. Платы выполнены из двустороннего
фольгированного стеклотекстолита толщи-
ной 1,5 мм, причем фольга со стороны ус-
тановки элементов сохранена полностью и
удалена методом зенковки лишь вокруг вы-
водов элементов, не соединенных с общим
проводом.
В радиостанции использованы все резисто-
ры типов МЛТ, С2-23, С2-33. Переменный
резистор R1 на рис.1 — типа СП4-ЗгМ, под-
строечные резисторы — типа СПЗ-27.
Электролитические конденсаторы — ти-
пов К50-29, К50-35 на общей плате и К50-
35 — на остальных, на рабочее напряжение
16 В. Остальные конденсаторы — типов
К10-17Б, К10-17В, КМ4, КМ5, КМ6, КТ,
КД2.
14 Радиолюбитель 4/93
ПЕРЕДВИЖНАЯ РАДИОСВЯЗЬ
Рис. 3
Микросхемы приемника: DA1 —
К174ХА6, DA2 — К174ХА10, DA3 —
К157УД2, DA4 — К174УН7, фильтр ZQ1
— типа ФПШ2-308-7.5.
Транзисторы приемника: VT1 —
КП902А, VT2 — КТ939А, VT3, VT5 —
КП903А, VT4.VT6 — КТ312Б; в передат-
чике: VT1 — КП350Б, VT2 — КТ939А,
VT3, VT5 — КТ815Б, VT4 — КТ925Б,
VT6, VT7 — КТ925Г; в синтезаторе: VT1,
VT2, VT4 — КТ315Б, VT3, VT5, VT6, VT8
— КТ368А, VT7, VT9 — КП307Б, VT10 —
КТ503Г; на общей плате: VT1...VT4, VT7,
VT9 — КТ3102Е, VT5, VT6 — КТ326Б,
VT8 —КТ312Б.
Все светодиоды — типа АЛ307БМ; свето-
диодные матрицы — типа АЛС324Б или
АЛСЗЗО.
Микросхемы на общей плате: DA1 —
К561КТЗ, DA2 — К1003ПП1, DA3, DA4 —
К142ЕН5В.
Переключатели и кнопки — типа П2К.
Реле в передатчике — типа РПВ 2/7 на на-
пряжение 12 В; в общей плате KI, К2 —
типа РЭС-49. Микросхемы синтезатора —
серии К561; динамик гарнитуры — 0,25
ГДШ 2; кнопки — МПЗ-З. Варикапы син-
тезатора — типа КВ124Б. Намоточные дан-
ные катушек индуктивности приведены в
табл.1.
Для повышения крутизны преобразова-
ния частотного детектора его опорный кон-
тур L19, С50 следует выполнить так, как
показано на рис.2.
Первичная обмотка трансформатора пе-
редатчика Тб представляет собой провод-
ник, пропущенный сквозь кольцо, на
котором намотана вторичная обмотка.
Трансформаторы Т4 и Т5 мотаются в шесть
проводов, по три из которых включаются
параллельно.
Трансформатор Т1 фильтра питания об-
щей платы намотан на двух ферритовых
кольцах, сложенных вместе и обмотанных
фторопластовой лентой из феррита
2000НН типоразмера КЗО х 20 х 6. Она
имеет две обмотки по 25 витков, намотан-
ные проводом МГТФ 0,14 в два провода.
Плата передатчика имеет экранирующие
перегородки между каскадами. Датчик
прямой и обратной волны полностью заэк-
ранирован. Синтезатор также помещен в
экранирующую коробку.
Диоды передатчика VD1 и VD2 дблжны
иметь тепловой контакт с транзисторами
выходного каскада VT6 и VT7.
Радиостанция смонтирована в корпусе
размером 200 х 200 х 65 мм, выполненном
из дюралюминия толщиной 1,5 мм. Пере-
дняя панель изготовлена из дюралюминия
толщиной 3 мм. Ее эскиз приведен на
рис.З. Корпус состоит из шасси и крышек
— верхней и нижней. Задняя стенка корпу-
са одновременно является и радиатором
мощных транзисторов передатчика. Она
имеет ребра. На задней стенке корпуса ра-
диостанции расположены разъем для под-
ключения антенны типа СР-50 и держатель
предохранителя, через отверстие в ней вы-
веден шнур питания. Плата передатчика
расположена вертикально у задней стенки
Табл. 1
ПРИЕМНИК
Катушка Число Провод Марка 0 кар- Примечание
ВИТКОВ ММ каса, мм
L1.L2.L3 22 0,25 ПЭВ-2 5 Сердечник МР-100
L4.L5
L14.L15 35 0,15 ПЭВ-2 К7х4х2 ФбООННили ДМ0.1 ЮОмкГн
L6.L11.L13 20 0,25 ПЭВ-2 К7х4х2 Ф600НН 20мкГн
L7.L8, 35 0,25 ПЭВ-2 К7х4х2 1000НН 50мкГН
L12.L17
L16.L18 34 0,15 ПЭЛШО 5 МР-100
L19 20 0,15 ПЭЛШО 5 МР-100
Lcb 7 0,25 ПЭВ-2 поверх L19
Т1.Т4.Т5 2x15 0,15 ПЭЛШО К7х4х2 600НН
Т2.ТЗ 3x15 0,15 ПЭЛШО К7х4х2 600НН
L10 15 0,25 ПЭВ-2 К7х4х2 600НН
LU 5 0,25 ПЭВ-2 К7х4х2 600НН
СИНТЕЗАТОР
LI 15 0,25 ПЭВ-2 5 МР-100
L2 8 0,25 ПЭВ-2 5 МР-100
ПЕРЕДАТЧИК
LI -L7 25 0,35 ПЭВ-2 К 10x4x6 1000НН
L8-L10 20 0,5 ПЭВ-2 К16x8x6 1000НН
Т1 -ТЗ 2x11 0,5 ПЭВ-2 К12x6x4 50ВЧ
Т4 2x10 3x0,5 ПЭВ-2 К20х12х6 50ВЧ
Т5 2x5 3x0,5 ПЭВ-2 К20х12х6 50ВЧ
Тб 2x10 0,25 ПЭЛШО К20х12хб 50ВЧ
L14 50 0,15 ПЭЛШО К7х4х2 600НН
L11 10 1,2 ПСР - бескаркасная
L12 7 1,2 ПСР - бескаркасная
L13 8 1,2 ПСР - бескаркасная
корпуса, у передней панели находится пла-
та со светодиодами и индикаторами, за ней
— общая плата. Обе эти платы расположе-
ны также вертикально. Платы приемника и
синтезатора расположены в средней части
корпуса одна над другой. Плата приемника
— сверху, а плата синтезатора с блоком уп-
равления — снизу. Корпус окрашен в чер-
ный цвет и имеет современный дизайн. На
переднюю панель выведены соответствую-
щие органы управления радиостанцией. В
качестве гарнитуры использовалась переде-
ланная гарнитура от радиостанций, подо-
бных тем, что используют на железной
дороге.
Далее следует изготовить антенну радио-
станции. Антенна представляет собой уко-
роченный с помощью индуктивности
четвертьволновый вибратор. От качества
изготовления и настройки антенны во мно-
15
Раздел 4
XPl
>-
CHOO "J" С282^"
Рис. 4
Рис. 5
гом зависит та дальность, на которую воз-
можно установление связи между однотип-
ными радиостанциями. Принципиальная
схема согласующего устройства и антенны
приведена на рис.4, а ее эскиз — на рис.5.
Антенна состоит из корпуса, где находит-
ся магнит для ее крепления на крыше авто-
мобиля и согласующий П-фильтр. В
качестве магнита может быть использован
кольцевой магнит от достаточно мощной
динамической головки. Корпус выполнен
из полистирола и снизу оклеен тонким сло-
ем полиуретана для предотвращения цара-
пин и увеличения коэффициента трения.
Катушка L1 согласующего устройства
бескаркасная. Она содержит 10 витков про-
вода ПСР-1,2 и намотана с шагом 1,5 мм.
Удлиняющая катушка намотана посереб-
ренным проводом ПСР-1,0 и имеет 20 вит-
ков, намотанных на каркасе диаметром 10
мм, выточенном из органического стекла
или фторопласта. Витки катушки имеют
шаг 2 мм. В верхней части корпуса антенны
имеется фланец, куда ввинчивается вибра-
тор антенны. Вибратор антенны выполнен
из тонкостенной трубки из нержавеющей
стали диаметром 4 мм. Трубку желательно
покрыть тонким слоем меди.
Удлиняющая катушка сверху закрыта
чехлом из полистирола так, чтобы на нее не
попадала влага. С радиостанцией антенна
соединяется коаксиальным кабелем типа
РК-50-1,5 длиной 4 метра. Коаксиальный
кабель подпаивается жилой к катушке L1
согласующего фильтра, а оплеткой — к
кольцу, обрамляющему магнит. Из корпуса
кабель выведен в отверстие в боковой стен-
ке.
Настройка радиостанции предполагает
наличие у радиолюбителя определенных
навыков в работе с подобного вида аппара-
турой. Для настройки необходимы следую-
щие приборы: осциллограф типа С1-64 или
ему подобный; генератор сигналов Г4-118
или любой другой, имеющий частотную
модуляцию; ВЧ-милливольтметр; тестер;
звуковой генератор; прибор для исследова-
ния амплитудно-частотных характеристик
XI-38; эквивалент антенны на 50 Ом.
Желательно перед общей сборкой радио-
станции настроить каждую плату в отдель-
ности. Настройку можно начинать с любой
платы, например, с синтезатора частоты
как самого простого в настройке и необхо-
димого в дальнейшем при настройке при-
емника и передатчика. Цифровая часть
синтезатора обычно начинает работать сра-
зу и при правильном монтаже настройки не
требует; следует лишь установить период
колебаний генератора на элементах D9.2 и
D9.3, равный 0,3 сек., путем подбора рези-
стора R43, если имеются значительные от-
личия периода, а конденсатором С2 выста-
вить частоту генератора, равную. 500 кГц,
на элементе D2.1 как можно точнее, конт-
ролируя ее по частотомеру. Затем подают в
точку 5 платы напряжение +9В и, разорвав
кольцо ФАПЧ, устанавливают вращением
сердечника катушки L1 частоту генератора
на транзисторе VT5 в середине диапазона,
перекрываемого им. Контролируют форму
сигнала и амплитуды в точке 9 платы. На-
пряжение ВЧ в этой точке должно быть не
менее 200 мВ. То же самое повторяют и для
генератора гетеродина на транзисторе VT6,
подав напряжение +9В в точку 6 платы. За-
тем восстанавливают кольцо ФАПЧ и про-
веряют время захвата АПЧ при смене
частот и при переходе с приема на переда-
чу. Оно должно быть не более 50 мс.
На этом настройка платы синтезатора за-
канчивается.
Предварительно проверив монтаж и убе-
дившись в отсутствии коротких замыканий
между дорожками платы приемника, при-
ступают к ее настройке. Подключают к вы-
воду 10 платы резистор сопротивлением 4
Ома или динамическую головку и подают
питание на вывод 9. Со звукового генерато-
ра подают сигнал с частотой 1 кГц и ампли-
тудой 5 мВ на вывод 8 платы, при этом
выходная мощность УНЧ должна быть не
менее 3 Вт. Далее снимают частотную ха-
рактеристику УНЧ — его полоса пропуска-
ния должна находиться в пределах
300...3300 Гц.При необходимости ее кор-
ректируют, подбирая времязадающие эле-
менты фильтра на операционном
усилителе DA3.
Затем приступают к настройке ЧМ-трак-
та. Соединяют выводы 6 и 8 платы через
резистор регулятора громкости. На вывод
18 микросхемы DA1 подают напряжение с
генератора сигналов с частотой 10,7 МГц,
девиацией 2 кГц и амплитудой 50 мВ. Вра-
щением сердечников катушек L16 и L19
настраивают контуры в резонанс, контроль
ведут по выходному сигналу НЧ на выводе
10 платы. Проверяют работу системы шу-
мопонижения, временно закорачивая вы-
вод 4 платы на корпус. Далее
устанавливают токи покоя транзисторов
VT3 и VT5 по 20...30 мА при помощи рези-
сторов R11 и R13. На затвор транзистора
VT3 подают ВЧ сигнал с частотной модуля-
цией и частотой 10,7 МГц и еще раз под-
страивают катушки L16 и L19, а также
производят согласование фильтра ZQ1 с
входным и выходным сопротивлением соот-
ветствующих каскадов при помощи кон-
денсаторов С20 и С21. При использовании
в качестве ZQ1 фильтра типа ФП1П2-308-
18 или болгарского ЗЕПЕ MCF 10.7-15Е их
номиналы могут значительно отличаться от
указанных на схеме. В случае применения
этих фильтров упадет чувствительность
приемника примерно в два раза из-за рас-
ширения полосы пропускания по ПЧ. Чув-
ствительность приемного тракта с истока
транзистора VT3 должна быть не ниже 0,5
мкВ.
Далее в точку 3 платы подключают на-
строенный синтезатор или подают сигнал с
ГСС с частотой, соответствующей одному
из каналов с учетом ПЧ (+10,7 МГц). На
исток транзистора VT1 подают напряжение
с ЧМ и частотой одного из каналов. Произ-
водят балансировку смесителя резистором
R8 обычным способом. Ток транзистора
VT1 должен быть около 15 мА. Входной по-
лосовой фильтр L1...L3, С1...С5 желатель-
но настроить по измерителю АЧХ XI-38.
Ко входу и выходу фильтра подключают
резисторы по 50 Ом и производят его на-
стройку вращением сердечников катушек и
подстроечными конденсаторами. Верхушка
фильтра должна быть максимально пло-
ской.
Далее настраивают AM-тракт, соединив
предварительно выводы 7 и 8 платы между
собой через регулятор громкости. На вывод
2 микросхемы DA2 подают напряжение с
глубиной амплитудной модуляции 30% и,
контролируя выходное напряжение НЧ,
настраивают контур L18, С35 в резонанс
вращением сердечника катушки. В конце
измеряют диапазон работы АРУ. При изме-
нении входного напряжения на 100 дБ вы-
ходное должно изменяться не более, чем в
два раза. На этом настройка платы прием-
ника заканчивается. Затем приступают к
настройке платы передатчика. Тщательно
16 Радиолюбитель 4/93
ПЕРЕДВИЖНАЯ РАДИОСВЯЗЬ
проверив монтаж, подают напряжение пи-
тания на выводы 5 и 6 платы. К выходу пе-
редатчика подключают эквивалент
антенны. В качестве эквивалента можно
использовать параллельно включенные ре-
зисторы МЛТ-2 510 Ом общей мощностью
не менее 10 Вт. После подачи напряжения
питания устанавливают токи покоя транзи-
сторов VT4 — 50 мА, VT6, VT7 —100 мА.
На выводы 3 и 4 платы подают постоянное
напряжение 2 В.
Подав напряжение с частотой 27 МГц и
амплитудой 100мВ на вывод 1 платы, на-
страивают катушки фильтра LI 1 ...L13 рас-
тяжением и сжатием витков или, если это
необходимо, изменяя емкость в контуре,
добиваются при этом выходной мощности
не менее 10 Вт. Этот фильтр также жела-
тельно настроить с использованием изме-
рителя АЧХ XI-38.
Затем, изменяя напряжение на выводе 3
платы в пределах 0,2...2,0 В, контролируют
изменение выходной мощности передатчи-
ка в пределах 0,5...30 Вт. Максимально, что
можно получить от этой схемы передатчи-
ка, — это 30 Вт в режиме непрерывного из-
лучения.
Настройка измерителя КСВ и датчиков
прямой и обратной волны неоднократно
описывалась в любительской литературе и
особенностей не имеет. На этом настройка
передатчика заканчивается. Производят об-
щую сборку радиостанции в корпусе и вы-
полняют монтаж плат между собой.
Установив тангеиту гарнитуры в режим
“передача” и произнося длинное “а”, изме-
ряют напряжение на выводе 11 микросхе-
мы DA1.2 общей платы, оно должно быть
около 1,5 В в режиме ЧМ. Резистором R34
устанавливают выходную мощность 0,5 Вт,
а резистором R35 — 10 Вт. Резистором R31
устанавливают девиацию частоты. Конт-
роль ведут измерителем девиации типа
CK3-43. Она должна быть не более 3 кГц.
В режиме AM подбором резистора R33
общей платы устанавливают глубину моду-
ляции около 90%. При помощи резисторов
R1 и R36 общей платы устанавливают све-
тящийся столбик светодиодов максималь-
ной длины при выходной мощности 10 Вт.
Далее имитируют обрыв или рассогласова-
ние антенны и резистором R2 общей платы
добиваются хорошей работы схемы защи-
ты.
Далее к радиостанции подключают ан-
тенну. Радиостанцию включают на выход-
ную мощность 0,5 Вт и переводят в режим
передачи. Растяжением витков катушки L1
и вращением ротора конденсатора СЗ со-
гласующего устройства антенны добивают-
ся максимума излучения антенны для
крайних точек диапазона. Эту операцию
повторяют несколько раз. Контроль излуче-
ния антенны ведут по индикатору напря-
женности поля, установив его на
расстоянии не менее 10 метров от антен-
ны, и добиваются максимальных его по-
казаний. При настройке антенну нужно
установить на то место автомобиля, где
она будет находиться во время эксплуа-
тации, и отметить его. Если у радиолю-
бителя есть измеритель КСВН,
настройку антенны и согласование ее с
фидером можно произвести более точно.
На этом настройка радиостанции закан-
чивается.
Радиостанция была испытана как в город-
ских, так и в полевых условиях. Связь в го-
роде между однотипными радиостанциями
была на растоянии около 10... 15 км, а за го-
родом — до 25 км.
Теперь о возможных модификациях ра-
диостанции.
Во-первых, можно значительно упростить
радиостанцию, отказавшись от синтезатора
частоты и выполнив ее одноканальной, или
использовать более простой синтезатор час-
тоты, подобный описанному в “РЛ” N 1/92
г., сделав необходимые изменения в его схе-
ме и ПЗУ. Можно также значительно упро-
стить блок управления синтезатором, оставив
лишь ПЗУ и один счетчик, правда, при этом
уменьшится количество сервисных функций.
Можно отказаться в радиостанции и от ис-
пользования амплитудной модуляции, исклю-
чив из сетки частот синтезатора те частоты, на
которых ГКРЧ рекомендует работу с AM. При
этом значительно упростится общая плата и
появится возможность отказаться от системы
АРУ. Можно в блоке управления установить
дополнительные ПЗУ на индикаторы HG1,
HG2 для того, чтобы они отображали не номер
частоты, а номер канала в соответствии с их
международным и национальным делением,
рекомендованным ГКРЧ. Можно также повы-
сить на несколько децибелл эффективность
ЧМ-связи, организовав подъем верхних частот
спектра НЧ-сигнала перед его подачей на мо-
дулирующий вход синтезатора частоты с кру-
тизной 6 дБ/октава при помощи
дифференцирующей цепочки, а в приемнике
организовав завал этих частот с такой же кру-
тизной с помощью интегрирующей цепочки.
По вопросам приобретения рисунков пе-
чатных плат просьба обращаться к авто-
ру-
РА ДИОТЕ ЛЕФОН“РТФ-92
(Дополнение к материалу в “РЛ” N“ 7/'
В. ТАБУНЩИКОВ (RV6ACM),
353922, г. Новороссийск,
пр. Дзержинского, 209-148.
Рис.1
Учитывая многочисленные
просьбы радиолюбителй, автор
отвечает на вопросы, возникшие
при повторении конструкции ра-
диотелефона “РТФ-92", а также
выполняет пожелания читателей:
дает подробную консультацию по
настройке и монтажу узлов.
Разработка схемы “РТФ-92'
проводилась на базе радиостанций
типа ”Лен-В” (1Р21В-3), которые
были переделаны на радиолюби-
тельские частоты и переведены в
дуплексный режим*. На радио-
станциях применялись штыревые
антенны—отдельные для приемни-
ков и передатчиков. Антенна на
144,9 МГц располагалась выше, а
антенна на 29,6 МГц — ниже, т.е.
использовался режим связи двух
стационарных объекте», как, на-
пример, в случае “дача-квартира”.
* Аналогичная доработка
^ромен^ации) — в “РЛ”
При изготовлении беспровод-
ной телефонной трубки можно
применить схемы дуплексных
радиостанций, предложенных в
описании радиотелефона в
“РЛ” N 1 и N 12 за 1992 год.
Они работают на одну антенну.
Для замены дискового номе-
ронабирателя кнопочным на
микросхеме КР1008ВЖ1 необ-
ходимо доработать электрон-
ный ключ на VT5 в схеме
мобильной части “РТФ-92". До-
работка приводится на рис. 1.
При применении зарубежной
микросхемы номеронабирателя
следует помнить, что на ее выхо-
де формируются отрицательные
импульсы набора номера, а у
КР1008ВЖ1 — положительные.
Большинство деталей схемы
“РТФ-92" размещено на печат-
ных платаж. Стационарная
часть содержит шесть печатных
плат, изображенных на рис.2
3 Зак. 116.
17
Раздел 4
(монтаж) и на рис. 3 ("пе-
чать"). В масштабе 1:1 приво-
дятся:
а — плата реле времени, 30 х
45 мм;
б — плата общего усилителя
тональных сигналов, 29 х 43 мм;
в — плата приемника тональ-
ных сигналов номеронабирате-
ля (ПТСЗ-НН), 83 х 39 мм;
г — плата приемников тональных
сигналов включения-выключения
стационарной части (111С-1 —
“вкл.”, ПТС-2 — “выкл.”), 64 х56
Рис. 5
в
Рис. 2
е,
18 Радиолюбитель 4/93
ПЕРЕДВИЖНАЯ РАДИОСВЯЗЬ
мм (реле К1 и К2 на плате ус-
тановлены вертикально);
д — плата тиристора (вкл. —
выкл.), 61 х 48 мм;
е — плата дифсистемы и реле вы-
зова, 119x81 мм.ДиодыУО9-УЛ12
на плате установлены вертикально.
Печатные платы стационар-
ной части “РТФ-92" помещены
в дюралюминиевый корпус с
размерами 240 х 165 х 50 мм.
Детали мобильной части радио-
телефона размещены на одной
плате (50 х 48 мм), схемы монта-
жа и “печати” которой приведе-
ны на рис 4. и рис. 5
соответственно.
Усилитель низкой частоты
для приема тонального вызова
(УНЧ. ТОН. ВЫЗ.) в мобиль-
ной части используется от при-
меняемой радиостанции.
Конструкция платы мобиль-
ной части рассчитана на 6 ко-
манд, 3 команды не
используются. При настройке
тонального генератора мобиль-
ной части под частоту ПТС1 —
ПТСЗ необходимо на месте ре-
зисторов R8, R9, R10 устано-
вить переменные резисторы с
номиналами до 33 кОм, а после
настройки заменить их на по-
стоянные.
Магнитная проницаемость
ферритовых колец катушек L1-
L4 — 1000НН.
Герконовые реле РЭС55А
можно заменить на обычные ти-
па РЭС10 (паспорт РС4.524.312
либо РС4.524.303). Однако при
такой замене надежность рабо-
ты “РТФ-92" из-за окисле-
ния контактов реле
снижается.
Дальность связи радиоте-
лефона “РТФ-92" зависит
от мощности передатчиков,
чувствительности приемни-
ков дуплексных радиостан-
ций, а также от
направленности антенн и рель-
ефа местности.
Литература
1. Ефимов В. — ж. “Юный
техник”, с. 49-51.
2. Филимонов Ю. — “26-я вы-
ставка радиолюбителей”, с 209-237.
3. Комский Д.М., Игошев Б.М.
— “Игротека автоматов”, с. 20.
4. Иванов Б.С. “Электронные
игрушки”, с. 77.
5. Табунщиков В.Д. — ж.
“Радиолюбитель”, N3, с. 19.
6. Войцеховский Я. — “Дис-
танционное управление моде-
лями”.
а
19
Специальные телефоны
(автоответчики, теле-
факсы и др.) отечественной
промышленностью почти не
выпускаются, а зарубежные
стоят дорого. Тем не менее со-
брать телефонный автоответ-
чик в любительских условиях
вполне возможно. В этой пуб-
ликации предлагается один из
вариантов простых телефонных
секретарей (автоответчиков),
доступных для изготовления
радиолюбителями средней ква-
лификации.
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
Напряжение питаний — 9-12 В.
Потребляемый ток — не более
150 мА.
Потребляемый ток в режиме
ожидания — 5-30 мА.
Выходная мощность — не ме-
нее 0,5 Вт.
Автоответчик обеспечивает
фиксацию вызова, ответ абонен-
ту, запись сообщения на обыч-
ную магнитофонную кассету,
громкое воспроизведение диало-
га между телефонным секрета-
рем и звонящим абонентом,
прослушивание записи, включе-
ние в диалог автоответчика и
звонящего абонента.
Наибольшее распространение
получили телефонные автоот-
ветчики, структурная схема ко-
торых приведена на рис.1.
Здесь блок управления БУ, ре-
агируя на сигнал вызова с теле-
фонной линии ТФЛ (60 В, 25
Гц), подключает через ключ
Кл1 воспроизводящий и запи-
сывающий магнитофоны к
ТФЛ, а через ключ Кл2 под-
ключает питающее напряже-
ние от источника питания ИП к
магнитофонам. На магнитной
ленте воспроизводящего магни-
тофона записана фраза ответа.
Например: “Вам отвечает авто-
ответчик телефона Иванова.
Ваше сообщение записывается
в течение тридцати секунд. Го-
ворите!”. Через заданный ин-
тервал времени сигналом с
воспроизводящего магнитофо-
на или сигналом отбоя с ТФЛ
БУ ключами Кл1 и Кл2 отклю-
чает ТФЛ и питающее напря-
жение магнитофонов.
Однако необходимо отметить,
что недостатком таких автоот-
ветчиков является использова-
ние двух магнитофонов, причем
один, воспроизводящий, дол-
жен быть с автоматической об-
ратной связью после “ответа”.
Среди любительских конст-
рукций нашли распростране-
ние автоответчики на базе
одного магнитофона, который
после вызова с ТФЛ работает в
режиме воспроизведения, а по-
том — в режиме записи.
Управление работой БУ в та-
ких автоответчиках обычно
осуществляется специальными
“метками” на магнитной ленте.
“Метки” могут быть проводящими
электрический ток (на магнитную
ленту наклеивается металлическая
фольга), аттическими (лента освет-
ляется или красится) или частотны-
ми (на ленту записывается
электрический сигнал определен-
ной частоты). Недостатками такой
конструкции являются сложность
БУ и наличие переключающих эле-
ментов во входных цепях .усилите-
лей записи и воспроизведения.
Свободны от указанных недо-
статков автоответчики, в кото-
рых на одной дорожке
магнитной ленты размещены
сигналы “ответа” и управле-
ния, а вторая дорожка служит
для записи телефонного сооб-
щения. Такой подход позволяет
упростить БУ, исключить ком-
мутацию входных цепей усили-
телей, избавиться от
контактных переключающих
элементов. Разделение функ-
ций дорожек позволяет управ-
лять БУ одной меткой,
нанесенной на воспроизводя-
щую дорожку. Возникает воз-
можность заменить БУ на реле
времени.
В данном варианте “ответ” и
частотная “метка”, дающая ко-
манду БУ, записаны на одну
(верхнюю) дорожку, а для за-
писи телефонного сообщения
используется вторая (нижняя)
дорожка. Принципиальная схе-
ма такого автоответчика приве-
дена на рис.2. Здесь VS1 — опт-
рон, выполняющий роль ключа
и подсоединяющий ТФЛ к ав-
тоответчику, имитирует снятие
телефонной трубки. На микро-
схеме DA1 собраны усилитель
записи и усилитель воспроизве-
дения с АРУ (транзистор VT1).
На транзисторе VT2 работает
линейный усилитель, трансли-
рующий усиленный сигнал че-
рез конденсатор С17 в ТФЛ.
Усилитель мощности, выпол-
ненный на микросхеме DA2,
предназначен для громкого вос-
произведения “диалога” авто-
ответчика с вызывающим
абонентом. Триггер на DD1 вы-
полняет роль БУ. Транзистор
VT3 — эмиттерный повтори-
тель-выпрямитель. Транзистор
VT5 — ключ для коммутации
питающего напряжения лен-
топротяжного механизма ЛПМ
магнитофона и оптрона VS1.
Переключателем S1 осуществ-
ляется выбор режима работы
("ответ-запись" или “воспроиз-
ведение”). На транзисторе VT4
работает усилитель, коэффици-
ент передачи которого резко
возрастает на частотах выше
5000 Гц. Диоды VD2 и VD3 —
ограничители. Диоды VD4,
VD5 — выпрямители с удвое-
нием напряжения. Диод VD6
— развязывающий. Выключа-
тель S2 совмещен с регулятором
громкости на резисторе R24. В
двухдорожечной универсаль-
ной головке Г1 верхняя дорож-
ка работает на
воспроизведение, а нижняя
стирает прежнюю запись. В
двухдорожечной головке Г2
нижняя дорожка работает на
запись в режиме автоответчика
и на воспроизведение, если Вы
хотите прослушать переданные
Вам сообщения.
Рассмотрим работу устройст-
ва по принципиальной схеме в
режиме автоответчика (как по-
казано на схеме).
В ждущем режиме транзистор
VT5 закрыт, питающее напря-
жение не подается ни на ЛПМ
(контакт 12), ни на оптрон
VS1. Сопротивление оптрона
составляет несколько МОм —
ТФЛ отключена от резистора
R7 и от усилителей магнитофо-
на. Питающее напряжение
подключено к эмиттерному по»
вторителю (VT3), микросхе-
мам DAI, DA2, DD1 и
усилителю на транзисторах
VT2 и VT4.
При вызове с ТФЛ напряже-
ние вызова (60 В, 25 Гц) через
конденсатор СП и резистор
R10 поступает на базу транзи-
стора VT3, на резисторе R19 и
конденсаторе С16 формируется
положительное напряжение.
Напряжением, снимаемым с
эмиттера VT3, переключается
триггер DD1, открывается
транзистор VT5, Питающее на-
пряжение подается на оптрон
VS1 и ЛПМ. Сопротивление
оптрона резко уменьшается,
ТФЛ подключается к резистору
R7. значение которого выбрано
таким образом, чтобы занять
линию. Начинает работать
ЛПМ магнитофона. С верхней
части головки Г1 на вход уси-
лителя воспроизведения через
контакты переключателя S1-1
и конденсатор С2 подается сиг-
нал записанного на пленке “от-
вета”. Например:"Внимание.
Вам отвечает автоответчик те-
лефона 66-44-48. Что пере-
дать? Записываю в течение
тридцати секунд. Говорите!"
Усиленный сигнал с выхода ли-
нейного усилителя (VT2) через
конденсатор С17 поступает в
ТФЛ, а через конденсатор С5 —
на вход усилителя записи. Ответ
с первой дорожки переписыва-
ется на вторую. Сообщение с
ТФЛ через конденсатор С5, рези-
стор R3 подается на усилитель за-
писи, с выхода которого через
конденсатор С14 и резистор R15,
20 Радиолюбитель 4/93
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
ТЕЛЕФОННЫЙ
СЕКРЕТАРЬ-АВТООТВЕТЧИК
контакты переключателя S1-1
поступает на нижнюю часть го-
ловки Г2, работающую в режи-
ме записи.
Подмагничивание обеспечи-
вается постоянным током, по-
ступающим через резистор
R12. Нижняя часть головки Г1
работает в режиме стирания,
которое осуществляется током,
поступающим с резистора R1
через контакты переключателя
Sl-З. Следовательно, старая за-
пись со второй дорожки стира-
ется и записывается новое
телефонное сообщение. Через
заданный интервал времени
сигналом частотной метки
(5000 Гц), записанным на пер-
вой дорожке, через высокоча-
стотный усилитель на VT4 и
выпрямитель на VD4 и VD5,
триггер на DD1 возвращается в
исходное состояние, транзистор
VT5 закрывается, питающее на-
пряжение от ЛПМ отключается,
и последний останавливается.
Отключается питающее напря-
жение и от оптрона VS1, что
приводит к отключению ТФЛ.
Другими слотами, автоответчик
готов к “ответу” и записи нового
телефонного сообщения.
Первая дорожка на магнит-
ной ленте кассеты должна быть
размечена. Через каждые трид-
цать секунд (отсчет времени
идет после окончания “отве-
та”) записана частотная метка
5000 Гц длительностью 0,5 с.
Через 1-2 частотных метки за-
писаны фразы “ответа”.
Прослушать запись, полученную
на автоответчике, можно на любом
кассетном магнитофоне. При про-
слушивании записи на автоответ-
чике переключателем S1 вводится
режим воспроизведения. В этом
случае контактами S1-1 и S1-2
отключается головка И и подклю-
чается нижняя часть головки Г2 на
вход усилителя воспроизведения.
Контактом S1-1 отключается ток
стирания. “Считывание” записи
будет осуществляться со второй до-
рожки, тде записаны телефонные
сообщения. Контактом S1-4 от-
ключается питающее напряжение
от коллектора транзистора VT5 и
подключается к ЛПМ. Диод VD6
препятствует подаче питающего
напряжения на оптрон VS1, что
исключает подсоединение ав-
тоответчика к ТФЛ.
После прослушивания записи
желательно установить пленку
таким образом, чтобы при
включении автоответчика фра-
за ответа звучала с самого на-
чала. Если этого не сделать, то
после первого вызова с ТФЛ
сигналом “метки” она устано-
вится автоматически.
Схема размещается на ге-
тинаксовой или текстолито-
вой плате размером,
примерно, 100 х 100 мм. На
ней крепится переключатель
S1, регулятор громкости
R24, разъемы и другие эле-
менты.
(Окончание следует).
21
Раздел 5
рис. 1
РАДИОМИКРОФОН “РММ” (УКВ-ЧМ)
и.мостицкий,
225320, Брестская обл.,
г. Барановичи-10, а/я 40.
Особенность данного передатчика — разме-
щение колебательного контура в базовой цепи
генерирующего элемента. Работает генератор
по принципу емкостной “трехточки” (рис.2).
В нем используется частотная модуляция.
Принципиальная схема радиомикрофона
приведена на рис.1. В его состав входят два
блока: низкочастотный и высокочастотный.
Применение в конструкции микрофонного
усилителя, использование высокочувстви-
тельного микрофона (типа МКЭ-3, МД-271) и
оптимальный выбор режима работы транзи-
стора VT2 позволяют достичь требуемого зна-
чения глубины модуляции.
Схема обладает определенной универсаль-
ностью и может быть адаптирована в зависи-
мости от требуемой конструкции и области
применения. Наличие регулятора глубины
модуляции позволяет использовать передат-
чик для разных целей: как радиомикрофон
для передачи речи или для подключения к
различным источникам звука (телевизору,
проигрывателю, магнитофону и т.д.) с целью
ретрансляции их звукового сигнала на любой
УКВ ЧМ радиоприемник. Для этого в схему
включен разъем XS1, позволяющий одновре-
менно с отключением микрофонного усилите-
ля подать на линейный вход модулятора
сигнал внешнего источника.
Д альность действия радиомикрофона в зави-
симости от конструкции передающей и прием-
ной антенн и класса радиоприемника может
составить в помещении с железобетонными
стенами несколько десятков метров, а при пря-
мой видимости — не менее 0,5 — 0,6 км.
Микрофонный усилитель, построенный на
одном транзисторе по схеме с общим эмитте-
ром, предназначен для повышения чувстви-
тельности модулятора. В качестве VT1
желательно использовать малошумящий тран-
зистор типа КТ31О2. В коллекторную цепь
транзистора включено сопротивление нагрузки
R4. Напряжение смещения на базе VT1 опре-
деляется резисторами R2 и R3. Переменное со-
противление R5 регулирует глубину
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная мощность излучения передатчика в антенне (Fmax.), не более Частота передатчика перестраиваемая (Fren.) 5. мВт 66-73 (100-108) МГц
Тип модуляции частотная (ЧМ)
Максимальная девиация частоты (A Fmax.), не более 50 кГц
Индекс модуляции (М), не более 3,3
Полоса радиоканала (4Fk), не шире 180 кГц
Постоянная времени НЧ предыскажений 50/75 мкс
Полоса пропускаемых частот 50...15000 Гц
Максимальный радиус действия (Rmax.), не менее 500 м *
Напряжение питания (Опит.) 9В
Потребляемая мощность (Рпотр.), ие более 200 мВт
Потребляемый ток (1потр.), не более 23 мА
Чувствительность с микрофонного входа, не менее 2 мВ
Чувствительность с линейного входа, не менее 100 мВ
модуляции несущей частоты Етен, радио-
передатчика ("громкость").
Входное сопротивление микрофонного
усилителя составляет порядка 300 Ом, поэ-
тому в нем можно использовать практически
любой низкоомный микрофон, однако для
уменьшения габаритов конструкции пред-
почтение следует отдать миниатюрному
МКЭ-3, МД-201 и им подобным.
На рис.З представлена альтернативная схема
микрофонного усилителя на ИМС К548УН1,
обладающего гораздо большим коэффициентом
усиления, и, соответственно, увеличивающего
чувствительность радиомикрофона. ИМС
К548УН1 характеризуется низким уровнем шу-
мов (не более 60 дБ) и некритичносгью к неста-
бильности и пульсациям напряжения питания.
Поскольку эта ИМС представляет сдвоенный
усилитель, то второй канал дает радиолюбите-
лю возможность подключения дополнительного
источника звука.
В д анном варианте коэффиц иент усиления зави-
сит от соотношения сопротивлений 3R3/3R2 и ги-
ходигся в пределах от 100 до 300. Чувствительность
микрофонного усилителя — не менее 1 мВ.
Сигнал с коллекторной нагрузки трагвистора
VT1 через регулятор R5 поступает в цепь низко-
частотных предыскажений R6C9, целью которой
является повышение помехозащищенности трак-
та передачи звука путем подъема уродня ВЧ со-
ставляющих звукового сигнала в передатчике и
обратного действия, т.е. срезания ВЧ в радиопри-
емном устройстве. При использовании в систе-
ме связи отечественного радиоприемника по-
стоянная времени для линейности АЧХ всего
тракта должна составлять 50 мкс, а для импор-
тного — 75 мкс. В последнем случае величины
R6 и С9 составят 5,1 кОм и 0,015 мкФ соответ-
ственно. Для повышения качества звучания в
области верхних частот (субъективного воспри-
ятия) можно применить и более высокое зна-
чение времени коррекции, однако при
значительном завышении данных номиналов
происходит не только резкое подчеркивание
высоких частот в принимаемом сигнале, но и
возрастает уровень шумов. Отсутствие RC-це-
пи в передающем устройстве приведет к “глу-
хому” звучанию приемника. В качестве цепи
НЧ предыскажений можно применить про-
стейший регулятор тембра, схема которого да-
на на рис.4. Этот регулятор позволяет изменять
соотношение НЧ 100 ГЦ и ВЧ 10 кГц прибли-
зительно на +15 дБ относительно друг друга.
Требуемая величина максимальной девиа-
ции несущей частоты +50 кГц (для отече-
ственного стандарта, +75 кГц для
западного) получается при изменении на-
пряжения звуковой частоты на базе тран-
зистора VT2, приблизительно равном
+10...100 мВ. При значительно больших
величинах возможно появление искаже-
ний звука в виде хрипа (из-за нелинейно-
сти модуляционной характеристики или
перегрузки входных каскадов УНЧ радио-
приемника) и возникновение паразитной
AM (ПАМ).
22 Радиолюбитель 4/93
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
кС8 R1 6,8k
С1О.ОЗЗмТГ"
Рис. 4 -----------
kR7,R8
L1
100мкГн
Рис. 6
В автогенераторах подобного типа ЧМ чаще
всего основываются на изменении параметров
колебательного контура или изменении по-
тенциалов выводов генерирующего элемента.
В данном случае применяется второй вид ЧМ,
т.к. управляющее напряжение приложено к
базе транзистора VT2, изменяя тем самым на-
пряжение смещения на переходе база-эмит-
тер, и, соответственно, емкость цепи Б-3,
которая является составной частью колеба-
тельного контура генератора (рис.2). Данный
контур включает в себя также катушку индук-
тивности. L3, расположенную по ВЧ между ба-
зой и массой, и конденсаторы С13—С15.
Конденсатор С15 включен в цепь обратной
связи емкостной “трехточки”, являясь одним
из плеч делителя Сб-э — С15, с которого сни-
мается напряжение ОС. Емкость С15 позволя-
ет регулировать уровень возбуждения и
должна составлять примерно 5-8 пФ.
Для установки оптимального режима работы
генератора и получения максимально возмож-
ной мощности необходимо правильно выбрать
генерирующий элемент. При этом надо учи-
тывать, что его верхняя граничная частота
должна не менее чем в 5-6 раз превышать ра-
бочую частоту передатчика. Этому требова-
нию наиболее полно удовлетворяют
транзисторы типа КТ355А, КТ372А-В,
КТ326, КТ363А,Б. Хотя можно использовать
и более распространенные КТ315, КТ339 и др.
Применение транзисторов структуры п-р-п
более желательно, т.к. они обладают лучшей
температурной стабильностью.
В генераторе необходимо исключить воз-
можность появления сильной ПАМ. Осла-
R7 L3 VT2 К. VT3 Э .к g
/лкГл‘Б*э,ь^ё’.вП
и „ @Й) Ь i
л С5
VT1
бить ее можно правильным подбором рабочей
точки генератора, зависящей от сопротивле-
ний R7—R9. Резисторы R7 и R8 зашунтирова-
ны по ВЧ конденсаторами СЮ и СП.
Величина сопротивления в цепи эмиттера со-
ставляет примерно 68... 100 Ом, поэтому во из-
бежание его влияния на колебательный
контур, которое может вызвать чрезмерное
расширение полосы частот резонансной кри-
вой, последовательно с R9 включен дрос-
сельЬ5, блокирующий прохождение токов ВЧ.
Раньше существовал специально выделен-
ный для радиомикрофонов диапазон частот
57,5... 58,5 МГц. Но в данной конструкции ча-
стота генерации передатчика находится в пре-
делах 66...73 МГц, что позволяет использовать
в качестве приемного устройства практически
любой промышленный радиоприемник с оте-
чественным УКВ диапазоном, в связи с чем не
требуется самому заниматься его изготовлени-
ем. Кстати, таким же образом поступают за ру-
бежом при производстве бытовых маломощных
радиомикрофонов и средств радиоохранной
сигнализации. Например, частота настройки
японского радиомикрофона “Orion” равна 100
МГц и может перестраиваться в пределах +8
МГц (японо-американский широковещатель-
ный диапазон УКВ (FM) — 88...108 МГц).
Чтобы избежать возможных помех радиове-
щательным станциям и, наоборот, помех с их
стороны, необходимо выбрать свободный уча-
сток УКВ диапазона (емкость его составляет
несколько десятков радиоканалов, а использу-
ется максимум 4...6). При этом смещение час-
тоты радиомикрофона от ближайшей
радиостанции должно быть не менее 250 кГц.
Можно перевести работу передатчика на
второй радиовещательный диапазон УКВ
100...108 МГЦ, принятый недавно в отечест-
венном стандарте [2,8]. Этот диапазон пока
еще только осваивается, да и то лишь в боль-
ших городах (Москва, Санкт-Петербург,
Минск), в друтих местностях он, видимо,
еще долго будет оставаться свободным. К то-
му же во многих импортных радиоприемных
устройствах имеется возможность приема на
частоте 87,5...108 МГц. Да и переделать оте-
чественный приемник типа “Ирень” для ра-
боты в этом диапазоне не представляет
особых трудностей.
Ниже приводится рад формул, по кото-
рым можно рассчитать данные колебатель-
ных контуров на разные частоты и LC-кон-
станты соответствующих частот. Данные
измерений в пФ, мкГн, см, МГц.
Емкость контура Сконт. выбирается, ис-
ходя из воотношения Сконт.тс 1...5 (м).
Индуктивность Ьдр~20...50Lkoht.
Расчет индуктивности однослойной ка-
тушки (при соотношении l/D=0,4...2,5точ-
ность составляет не менее 1%): длина
намотки 1-dnp. • w, D-dKapK.+dnp., (w —
количество витков)
0,01 • D •
L-------------или L —----------
1/D+ 0,46 45D + 1001
Частоту генерации можно определить,
исходя из формулы
159
F----------
1/Тс
Расчет LC-констант выполняется по фор-
муле:
/159^
LC-(-----1
/
Соответственно
LC LC
L —---- или С “------
С L
Ниже даны LC-константы некоторых час-
тот:
66 МГц-5,8 73 МГц-4,74 104 МГц-
2,34 70МГц-5,16 100 МГц-2,53 108
МГц-2,17.
При расчетах необходимо учитывать па-
разитную емкость монтажа, которая со-
ставляет приблизительно 3-6 пФ.
Источник звука с выходным напряжением
0,2..0,5 В подключается к линейному вхо-
ду— гнезду XS1.
Дроссели L1 и L2 индуктивностью 5.20
мкГн, резистор R1h конденсаторы Cl, С7 слу-
жат для развязки каскадов РМ по НЧ и ВЧ.
При напряжении питания 9 В потребляемый
радиомикрофоном ток составляет около 20
мА, а мощность излучения при правильном
согласовании с антенным контуром равна 5
мВт. Данная схема без существенных переде-
лок может работать на частотах до 120...150
МГЦ. При этом потребуется изменить лишь
параметры колебательного контура.
ХТ1
23
Раздел 5
Наличие стабилизатора напряжения в
схеме желательно, но необязательно. Его
можно исключить, однако при этом ухуд-
шится стабильность несущей частоты. Вооб-
ще же стоит заметить, что при определенных
изменениях в номиналах некоторых резисто-
ров и конденсаторов радиомикрофон может
сохранять работоспособность при напряже-
нии питания от 1,5 до 25 В. Для питания, в
зависимости от конкретного применения,
можно использовать различные источники
напряжения, например, батарею типа “Ко-
рунд” или “Крона”, аккумулятор 7Д-0,1.
Сетевые блоки питания должны иметь низ-
кий уровень пульсаций вырямленного на-
пряжения (не более 10—20 мВ).
Радиомикрофон монтируется на печатной
плате из одностороннего фольгированного
стеклотекстолита толщиной 1...1.5 мм. При
проектировании печатной платы и монтаже
надо стремиться к тому, чтобы в схеме было
как можно меньше нежелательных обратных
связей, возникающих, в основном, из-за раз-
личных паразитных емкостей. Для этого дли-
на выводов деталей и печатных дорожек
должна быть минимальной, не следует делать
печатные дорожки слишком широкими. Осо-
бенно это касается дорожек и выводов, при-
мыкающих к базе и эмиттеру генерирующего
транзистора. Каскады радиомикрофона удоб-
нее всего располагать в линейку (рис.5,6, рас-
положение деталей показано со стороны
печатной платы).
Связь колебательного контура с антенной —
индуктивная. Но антенну можно также при-
соединить непосредственно к катушке колеба-
тельного контура L3 — ко второму (со стороны
массы) витку через конденсатор емкостью
1 ...2 пФ. При этом длину антенны желательно
уменьшить до 60...80 см во избежание внесе-
ния паразитной емкости в задающий контур и
ухода в сторону частоты генерации. Для уст-
ранения микрофонного эффекта катушки L3
и 14 необходимо жестко закрепить на плате и
после настройки залить парафином, эпоксид-
ной смолой или закрепить клеем БФ-2.
На рис.7,8 даны печатная плата и схема рас-
положения деталей для радиомикрофона,
смонтированного в корпусе от радиоприемни-
ка “Невский”. При монтаже от последнего ис-
пользованы телескопическая антенна,
регулятор громкости, разъем питания и соеди-
нительное гнездо XS1. Можно использовать
любой другой подходящий корпус (например,
радиоприемники “Олимпик”, “Ирень”) или
склеить его самому.
С целью снижения размеров конструкции и
уменьшения паразитных емкостей следует ис-
пользовать малогабаритные детали. Для со-
противлений подойдут резисторы типа
ВС-0,125, (О)МЛТ-0,125, или С2-ЗЗН+ 10%
(К). Переменные сопротивления — типа
СПЗ-1, СПЗ-19, СПЗ-22А, СПЗ-38.
Необходимо особо остановиться на подборе
конденсаторов, т.к. от них зависят многие па-
раметры. В частотнозадающих цепях луч-
ше всего использовать керамические
конденсаторы типа КДУ, КД-1, КТ-1 (кор-
пус серого или голубого цвета), К10-17,
К1О-38, К26-1 с ТКЕ ПЗЗ, МПО или МЗЗ.
В блокировочных цепях можно ставить
К10У-5, К10-7В, К22У-1, К22-5.КМ-5. Из
подстроечных годятся КТ4-23, КПК-(М)Т,
КПК-MH. На месте оксидных конденсато-
ров подойдут К50-6, К50-16, К50-35, К50-
38.
Для изготовления контурных катушек L3
и L4 желательно применить посеребренный
провод диаметром 1-2 мм. При его отсутст-
вии серебрение можно выполнить самому в
соответствии с рекомендациями, данными в
[13]. Катушки без каркаса, внутренний ди-
аметр — 10 мм. Первая содержит 5, а вто-
рая — 3 витка провода диаметром 1,5,
индуктивность ЬЗ«Ю,25 мкГн (для диапазо-
на 100...108 МГц — 4 и 2 витка соответст-
венно, индуктивность L3~0,19 мкГн). При
установке катушек L3 и L4 на плату следует
иметь в виду, что расстояние между их цент-
рами должно составлять примерно 8 мм.
В качестве антенны используется укоро-
ченный ассиметричный диполь — четвер-
тьволновый отрезок толстого
многожильного провода длиной 80... 100 см
или подходящая телескопическая антенна
(можно меньшей длины).
Индуктивновть блокирвочных дросселей
L1-L3 примерно равна 5...20 мкГн. Тип —
Д(М)-1,2, ДПМ-0,1, ДВА. Можно применить
самодельные, намотав на корпусе резистора
МЛТ-0,25 сопротивлением не менее 500 кОм
40...50 витков провода ПЭВ-0,1, уложенных в
один ряд. Гнездо XS1 — типа ГК2. Катушка
3L1 содержит 500 витков провода ПЭВ-0,1 на
пермаллоевом кольце.
Правильно собранная схема начинает рабо-
тать сразу. В наличии генерации можно убе-
диться по изменению потребляемого тока при
закорачивании на массу базы транзистора
VT2 конденсатором емкостью порядка 0,01
мкФ. Дальнейшая регулировка заключает-
ся в подборе рабочей точки транзистора
24 Радиолюбитель 4/93
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
VT2. При принудительном срыве генера-
ции напряжение между базой и эмиттером
VT2 должно быть около 0,66 В. Неустойчи-
вость генерации при выходе генерирующе-
го элемента из рабочего режима можно
заметить по шумам, хрипам и резким изме-
нениям звукового тона.
Далее путем растяжения или сжатия витков
катушки L3 необходимо подогнать частоту ге-
нератора под требуемое значение (в данном
случае —70 МГц), которое должно выставлять-
ся при среднем положении ротора конденса-
тора С14. При этом можно воспользоваться
радиоприемником типа “Океан”, (со шкалой
принимаемых частот и индикатором уровня
принимаемого сигнала, который пригодится
при дальнейшей настройке). Для контроля
настройки и качества модуляции на линей-
ный вход радиомикрофона подается звуковой
сигнал напряжением 0,2 В и частотой 1 кГц.
Точное значение частоты автогенератора
подбирается вращением сердечника кон-
денсатора С14 диэлектрической (пластмас-
совой) отверткой. При необходимости
дальнейшей настройки следует помнить,
что при несоответствии верхней границы
диапазона регулировка производится под-
строечным конденсатором, а нижней — из-
менением расстояния между витками
катушки колебательного контура.
При налаживании необходимо учиты-
вать, что от конденсаторов С13...С15 зави-
сит частота генерации и девиация несущей
(чувствительность модулятора по НЧ), С15
влияет на уровень возбуждения генератора.
В заключение подстроечным конденсато-
ром С12 необходимо настроить антенный
контур L4C12 в резонанс с частотой пере-
датчика и подобрать связь между катушка-
ми L3 и L4 по максимальной отдаваемой
мощности. Контроль настройки при этом
ведется при помощи ВЧ вольтметра или ин-
дикатора уровня принимаемого сигнала.
Особое внимание необходимо уделить
уменьшению гармоник в выходном радио-
сигнале и не допускать эксплуатации ради-
омикрофона при значительном их уровне.
Устройство не должно создавать помех на
частотах близлежащего диапазона. При
Рген., лежащей в диапазоне 66...73 МГц,
можно проверить уровень третьей гармони-
ки по помехам на IX...XI каналах телевизи-
онного приемника (по этим же
телеканалам можно проверить уровень вто-
рой гармоники диапазона 100... 108 МГц).
Налаживать следует таким образом, чтобы
гармоники не создавали каких-либо значи-
тельных помех на указанных частотах, по-
мня о том, что они, как и ПАМ, во многом
зависят от режима работы автогенератора.
Настройка микрофонного усилителя сводит-
ся к подбору рабочего режима транзистора VT1
при помощи резисторов R2 и R3, определяю-
щих напряжение смещения на базе VT1, и ус-
тановлению коэффициента усиления не менее
50 (при этом может потребоваться изменить
сопротивление коллекторной нагрузки — ре-
зистора R4). При подаче на базу VT1 напряже-
ния 2 мВ частотой 1 кГц переменное
напряжение на коллекторе должно быть не ме-
нее 100 мВ. Уровень усиления можно контро-
лировать, подключив на выход микрофонного
усилителя телефонный капсюль типа ТМ-4.
Для изготовления переговорного устрой-
ства с симплексной связью можно восполь-
зоваться блок-схемой, представленной на
рис. 10. Напомним, что симплексной назы-
вается такая связь, при которой передача и
прием ведутся поочередно: сначала одна
радиостанция только передает, а другая
только принимает, затем наоборот.
Если кто-то захочет самостоятельно сде-
лать простой УКВ ЧМ радиоприемник, ко-
торый будет работать как в паре с
передатчиком, так и отдельно, как радио-
переговорное устройство, то можно вос-
пользоваться схемами, приведенными в
[8-12].
При изготовлении радиопереговорного
устройства к схеме можно добавить генера-
тор тонального вызова (ГТВ) (рис.9), со-
бранного по схеме мультивибратора на
транзисторах 9VT1 и 9VT2. Выход ГТВ
присоединяется к контакту 5 XS1. При на-
жатии на кнопку 9S1, находящуюся в цепи
питания мультивибратора, сигнал частотой
около 1 кГц подается с разделительного
конденсатора 9СЗ ГТВ на линейный вход
модулятора радиомикрофона.
Исходя из данной схемы автогенератора,
можно изготовить радиоохранную сигнали-
зацию или миниатюрный передатчик с ми-
нимальным набором деталей, который
свободно поместится в спичечном коробке.
Схема такого устройства изображена на
рнс.11. Радиус действия мини-передатчика
и стабильность несущей частоты невелики,
но при использовании хорошего радиопри-
емника или магнитолы с АПЧ этого и не
требуется. Некоторые данные такой конст-
рукции приведены на рис. 11, остальное за-
висит от творческой фантазии
радиолюбителя.
ЛИТЕРАТУРА:
1. Шумилин М.С. и др. Проектирование
транзисторных каскадов передатчиков. —
М.:Радио и связь, 1987.
2. Выходец А.В. и др. Звуковое и телеви-
зионное вещание. — М.: Радио и связь,
1987, с. 144-148.
3. Иванов В.К. Оборудование радиотеле-
визионных передающих станций.— М.: Ра-
дио и связь, 1981.
4. Учебник сержанта войск связи. Книга
третья. — М.:Военное изд-во МО СССР,
1953.
5. Богданович Б.М., Ваксер Э.Б. краткий
радиотехнический справочник.— Мн.Бе-
ларусь, 1976.
б. Байков А.Л. Музыкантам о звукоусиле-
нии. — Мн: Полымя, 1981.
7. Дольник А.Г., Эфрусси М.М. Микрофо-
ны. — М.: Энергия, 1967.
8. Терещук Р.М. и др. Полупроводнико-
вые приемно-усилительные устройства:
Справочник радиолюбителя. — Киев: Нау-
кова думка, 1989, с.78О.
9. Ринский В. УКВ ЧМ приемник: В по-
мощь радиолюбителю. Сборник. Вып.100.
— М.: ДОСААФ, 1988, с.49-62.
10. Захаров А. УКВ ЧМ приемник с
ФАПЧ. — Радио, 1985, N12, с.28-30.
11. Погарцев И. УКВ приемник с ФАПЧ.
— Радио, 1986, N 5, с.36.
12. УКВ ЧМ приемник на одном транзи-
сторе. — Радио, 1970, N6, с.59.
13. Радио, 1987, N7, с.59.
25
Раздел 5
26 Радиолюбитель 4/93
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Редкий автолюбитель с должным вниманием относится к аккуму-
ляторной батарее. А ведь от ухода за ней зависит ее качество и
срок эксплуатации. Известно, что зарядка большими токами снижает
срок службы, уменьшает емкость аккумулятора. Зарядка же малыми
токами вреда не приносит, но занимает много времени.
Заряжая кислотные аккумуляторы, особое внимание следует уделять
своевременности окончания зарядки. Перезаряд аккумуляторов более
чем на 10-20% увеличивает толщину активного слоя на положитель-
ных пластинах и ускоряет их разрушение. Признаками окончания за-
рядки являются обильное газовыделение на обоих электродах,
установление постоянного напряжения 2,65...2,78 В (измеренное во
время заряда) на одном элементе и постоянная плотность электролита в
течение часа.
В свою очередь систематический недозаряд батареи способствует
развитию сульфатации. Как показывает практика, сульфатация —
одна из наиболее частых неисправностей батареи. Как правило, этот
дефект возникает в результате небрежного и неправильного ухода за
батареей и приводит к образованию крупных, труднорастворимых
при заряде кристаллов сернокислого свинца на пластинах. При этом
снижается их раио-гая поверхность, резко возрастает внутреннее со-
противление аккумуляторов и, как следствие, уменьшается их ем-
кость. Можно отметить характерные признаки сульфатации:
при заряде быстро повышается температура электролита, а плот-
ность его почти не повышается или повышается очень медленно; га-
зовыделение наступает значительно быстрее (нередко сразу при
включении на заряд, как бы сигнализируя об окончании процесса
зарядки; напряжение аккумуляторов возрастает очень медленно, а
в конце заряда не достигает нормы (2,5 В против 2,65...2,78 у исп-
равных аккумуляторов).
Причин сульфатации аккумуляторов несколько. Во-первых, глубо-
кий разряд (разряд ниже 1,7 В недопустим!). Крайне нежелательно
длительное нахождение батареи в разряженном состоянии (поэтому
очень важен своевременный подзаряд, допускать разряд ниже 70%
нежелательно!). Губительны для аккумуляторов и систематический
недозаряд, и низкий уровень электролита (ниже верхнего края пла-
стин), и доливка в аккумуляторы электролита вместо дистиллирован-
ной воды. Недопустима также заливка загрязненного электролита.
Наиболее эффективный способ борьбы с сульфатацией — пооче-
редный заряд-разряд аккумулятора или пропускание через него
“ассиметричного” зарядного тока, у которого отношение зарядной
и разрядной составляющих равно 1:10, а длительностей импульсов
— 1:2...3. Причем второй способ позволяет не только восстанавли-
вать работоспособность засульфатированных аккумуляторных ба-
тарей, но и проводить профилактическую обработку исправных.
Предлагаемое устройство разработано на базе [1]. Основное внимание
уделено дальнейшему развитию сервисных возможностей. Введена допол-
нительная регулировка тока заряда и разряда, а также длительности тока
разряда (т.е.соотношеиия тока заряда-разряда). Предусмотрено автомати-
ческое отключение по окончании заряда. Устройство снабжено внешим
вольтметром на 5 В и внутренним вольтметром с растянутой шкалой на 10
— 20 В. Имеется защита от короткого замыкания и от переполюсовки.
В устройство введены такие важные функции, как возможность
запуска двигателя и режим непрерывного заряда.
Основные характеристики в режиме “ЗАРЯД”:
Номинальное напряжение заряжаемых батарей, В — 6,12.
Номинальный зарядный ток, А — 5,5.
Диапазон плавного регулирования зарядного тока, А — 1...10.
Диапазон плавного регулирования разрядного тока, А — 0,1 ...1.
Номинальная потребляемая мощность, Вт — 130.
КПД в режиме “НЕПР.” — не менее 0,55.
Ток короткого замыкания, А— не более 0,1.
Напряжение на аккумуляторной батарее, при котором устройство
работает, В — не менее 5.
Основные хаоактеристикив режиме “ЗАПУСК”:
Напряжение на аккумуляторной батерее, при котором устройство
работает, В — не менее 10.
Номинальный пусковой ток в течение 5 с при напряжении 10+2
В, А — не менее 80.
Устройство работает только при подсоединении его выходных за-
жимов к аккумуляторной батарее с соблюдением полярности.
Принципиальная электрическая схема представлена на рис.1. С
целью уменьшения габаритов и веса источник выполнен в бестран-
сформаторном варианте. Благодаря пропорционально-токовому
управлению и введению дросселей LI ,L2 , сквозные токи сведены
на нет, в чем легко убедиться, наблюдая напряжение на эмиттере
транзистора VT3 с помощью осциллографа. С целью получения ре-
жима непрерывного заряда введен переключатель S2.
Устройство автоматического отключения по окончании зарядки
выполнено на триггере Шмитта VT7, VT11. В режиме “ИМП.” уст-
ройство работает таким образом, что сравнение опорного напряже-
ния УД21 и на аккумуляторе происходит в период разряда, т.е. под
нагрузкой (примерно через 1 с после окончания зарядного импуль-
са). Необходимую задержку обеспечивает конденсатор С7.
Пороги срабатывания налаживают в следующем порядке.
Установить переключатель S2 в положение “ИМП.”. Подключить к
выходной клемме “+” вольтметр (желательно цифровой). Включить
питание зарядно-пускового устройства (ЗПУ). Подать на клемму “+”
напряжение от внешнего источника через диод. Плавно изменяя напря-
жение источника и положение движка подстроечного резистора Р29,
установить порог отключения (по прекращению горения светодиода
VD13 в мигающем режиме) при напряжении на вольтметре 14,3+0,1 В.
После этого, не меняя положения движка подстроечного резисто-
ра R29, перевести переключатель S2 в положение “НЕПР.” и ана-
логичным образом установить порог отключения режима (по
прекращению свечения светодиода VD13) 16,1+0,1 В с помощью
резистора R16. .
Для настройки одновибратора на транзисторах VT14, VT16,
VT17, отвечающего за режим “ЗАПУСК”, необходимо разорвать
цепь в точке А и подать напряжение 12 В на клемму “+”, затем по-
вернуть регулятор “ТОК ЗАРЯДА” против часовой стрелки до щелчка
выключателя. Резким вращением аттенюатора блока питания умень-
шить напряжение до 8...9 В и убедиться во включении реле К1 на 5-7
сек. При необходимости — подобрать R48, С14. Транзистор VT15 слу-
жит для отключения реле сразу по запуску двигателя. Отдаваемый в на-
грузку тсж в режиме “ЗАПУСК” проверяют на нагрузке
сопротивлением 0,15 Ом мощностью около 150 Вт, для чего временно
отпаивают анод диода VD19 и на него подают напряжение около 10 В.
Для запуска двигателя устройство подключают к бортовой сети
автомобиля параллельно аккумуляторной батарее. Устанавливают пе-
реключатель режима работы “ИМП-НЕПР” в положение “НЕПР”. За-
тем необходимо повернуть ручку регулятора “ТОК ЗАРЯДА” против
часовой стрелки до щелчка выключателя (регулятор подключен таким
образом, что увеличению зарядного тока соответствует поворот ручки
против часовой стрелки). При этом устройство переходит в ждущий ре-
жим с зарядным током около 5 А (устанавливают подбором резистора
Rl 1), подготавливая аккумулятор к запуску двигателя.
При включении стартера автомобиля напряжение на аккумуля-
торной батарее уменьшится, устройство автоматически включится
в режим “ЗАПУСК” и выдаст в нагрузку пусковой ток. По избежа-
ние выхода устройства из строя длительность пускового тока огра-
ничена 5-7 сек., что вполне достаточно для пуска двигателя.
Выключение замка зажигания ранее 5-7 сек. приводит к увеличе-
нию напряжения на батарее и выключению реле К1. Повторные
включения можно производить через 15...20 сек.
Устройство может не включиться в режим запуска при уменьше-
нии напряжения на аккумуляторной батарее до значения меньше
5...7 В, что свидетельствует о глубоком разряде. В этом случае ак-
кумуляторную батарею необходимо подзарядить.
Каскады на VT2, VT3 представляют собой по два спаренных транзи-
стора, у которых базы и коллекторы объединены, а в эмиттерах включе-
ны токовыравнивающие резисторы по 0,05...0,1 Ома. Каждая пара
транзисторов установлена на отдельном теплоотводе площадью не ме-
нее 100 смЛ
В качестве сердечника силового трансформатора выбираем два
кольца из феррита М2000НМ К45 х 28 х 12, сложенные вместе.
Рассчитываем количество витков первичной обмотки:
27
Раздел 5
tOj-ивх-104/ 4fn • Sc • Вш- 150- 104/4> 25-IO3-2-0,25 - 30,
где Sc - 2 мм2 — сечение сердечника, Вш - 0,25 Тл — амплитуда
магнитной индукции.
Коэффициент трансформации К - Uh/Ubx - 22,5/150 - 0,15,
откуда количество витков вторичной обмотки
(л)2 ~ CU1 К-30-0,15-4,5
Количество витков обмотки связи выбираем равным 2, при этом на-
пряжение на ее выходе будет равно 10 В (из расчета 5 В на виток).
Сопротивление в цепи обратной связи
R31 -4К2- U вх / 1кнас-4 • 150• 0,0225 /8 2 ([2] с.356).
Напряжение на вторичной обмотке коммутирующего трансфор-
матора
U6-(3-5ШбэНас ([2] с.353).
С учетом пропорционально-токового управления
иб-Зиб-эНас-3-2-6В
Сопротивление в цепи базы Вб-(иб-ибэцас) /1бцас“(6 - 2) /2-2 Ома
Так как транзисторы включены параллельно, R25-R26-R6/2-10m.
Расчет коммутирующего трансформатора
Выбираем кольцо К20 х 12 х 6 из феррита М2000НМ.
Количество витков первичной обмотки
OOi-Ubx • 104 / 4fn • Sc • Bj-10 • 104 / 4 • 25 • 103 • 0,24 • 0,39-10 вит.
Коэффициент трансформации K-U6 / Ubx-6/10-0,6
Количество витков вторичной обмотки 4*) 2— СМ1 ' К-10 • 0,6 - 6 вит.
Количество витков дополнительной (токовой) обмотки принима-
ем в 4 раза меньше базовой, т.е. 1,5 витка.
Конструкция силового трансформатора
Обмотку 1 мотать в 2 провода, распределив ее по окружности сер-
дечника. Обмотку 2 наматывают поверх обмотки 1 тремя скрученными
жгутами, предварительно изолировав первую тремя слоями лакоткани.
Обмотку связи 3 наматывают на свободном секторе сердечника. При на-
мотке необходимо помнить, что обмотки должны, занимать не более
25% сечения окна сердечника.
Моточные данные трансформаторов сведены в таблицу.
ОБМЕН ОПЫТОМ
ЗАМЕНА
МИКРОСХЕМЫ
КЛЮЧА
КР1014КТ1
В отечественных теле-
фонных аппаратах в ка-
честве импульсного
ключа используется мик-
росхема КР1014КТ1. Ес-
ли в Вашем аппарате она
вышла из строя, ее можно
заменить четырьмя дио-
дами КД105Б или анало-
гичными. Суть переделки
ясна из рисунка, на кото-
ром приведен участок
схемы аппарата “Спектр-
201" до и после передел-
ки. Диоды устанавливают
со стороны пайки навес-
ным монтажем. Этот спо-
соб может быть
использован при ремонте
аппаратов типа ”ВЭФ-
ТА-12”, “Спектр-305" и
других.
С.ХАЦКО
Тр-р Обмотка Кол. витков Диаметр провода Мапштопровод
Т1 I 30 2x0,8 Два кольца
П 4,5+4,5 3 жгута 4 х 0,8 М2000НМ
III 2 0,8 К45х 28x12
Т2 I 10 0,8 М2000НМ
П 6 0,8 К20х12х6
+ 1,5 4x0,8
III 6 0,8
“АНТИПОД СЛУШКА” —
ИЗДИОДОВ
“Шпионские страсти”
В устройстве применен конденсатор С2-типа К50-35Б. Помехопо-
давляющий фильтр применен от телевизоров.
В качестве помехоподавляющего фильтра можно использовать
дроссель Д13-22 В АТО.475.007 ТУ.
Диоды VD6—VD11 можно заменить на КД2994, КД2999,
КД 21 ЗА.
Транзистор VT9 можно заменить на ТКД165-125-1 и др. с допу-
стимым током коллектора не менее 100 А.
Реле типа РЭС22, паспорт РФ4.523.023-01 можно заменить на
реле РЭС6, паспорт РФО.452.136.
В качестве резистора R10 применен резистор типа СПЗ-ЗОм. R36
— типа СПЗ-ЗОа, резисторы R12, R13 и R27 — типа С5 — 16 В
мощностью 8 Вт, R3 мощностью 10 Вт, R17, R18 — С5 —16МВ
мощностью 1 Вт, R40, R41 — 5 Вт.
ЛИТЕРАТУРА:
1. А.Петров. Зарядное устройство. “Радиолюбитель”, 4/92, с.ЗЗ—
34.
2. Источники электропитания РЭА. Справочник под
ред.Г.С.Найвельта, М., Радио и связь, 1985 г.
Это устройство может заин-
тересовать бизнесменов, кото-
рые опасаются
промышленного и другого
шпионажа, а также некото-
рую “надолго испуганную”
тоталитарным прошлым кате-
горию граждан.
Известно, что если в комна-
те, где установлен телефон-
ный аппарат, происходит
разговор, то в цепи поляризо-
ванного звонка и телефонного
капсуля возникает наведен-
ная Э.Д.С., что дает возмож-
ность с помощью
специальной аппаратуры
прослушивать помещение при
положенной на рычаги теле-
фонной трубке. Чтобы защи-
титься от подобного
подслушивания, достаточно в
разрыв каждого провода ли-
нии включить по два встреч-
нопаралелльных диода типа
Д226 или аналогичных.
Способ такой защиты осно-
ван на том, что в интервале
напряжений О — 0,65 В диод
обладает большим внутрен-
ним сопротивлением. Поэто-
му разговорные токи, наводи-
мые в схеме аппарата, не
пойдут в линию. Кстати, за-
щита этого типа применяется
в некоторой аппаратуре про-
мышленного изготовления,
например, в телефонных ап-
паратах “Янтарь”.
Предлагаемый способ не за-
щищает от подслушивания
телефонных разговоров.
С.ХАЦКО (VB5ADK),
г.Белополье.
( ИОНИЗАТОР ДЛЯ КОНСЕРВИРОВАНИЯ ПРОДУКТОВ — ЛУЧШИЙ ПОДАРОК ДОМОХОЗЯЙКЕ! Сохраняет свежими фрукты и овощи до глубокой зимы. Прост и безопасен в обращении. Сконструирован из доступных элементов. По всем вопросам приобретения документации для промышленного изготовления ионизатора (описание разработки — в “РЛ” N1/93, с.20) обращаться к Е.В. Роговской по адресу: 246030, г. Гомель, ул. Спортивная, 8, кв. 39. По заключении договора автор предоставляет действующий макет. j
28 Радиолюбитель 4/93
БЫТОВАЯ РАДИОЭЛЕКТРОНИКА
Д.ДАНЮК, г.пилько,
ДОРАБОТКА
РАДИОПРИЕМНИКА
“ВЕРАС РП-225"
Эксплуатация радиоприемника “Верас РП-225" выявила дефек-
ты и недостатки электроакустики, которые оказалось возможным
легко устранить в домашних условиях.
Использованное в “РП-225 крепление громкоговорителя 3 ГДШ-
44 при помощи пружинной скобы весьма ненадежно. Скоба легко
смещается с места при вибрационных нагрузках на громкоговори-
тель, например, при транспортировке, при этом она может повре-
дить диффузор динамика, а сам массивный динамик может
служить причиной механических повреждений плат и межсоеди-
нений. Можно значительно улучшить акустику ’’РП-255" и устра-
нить вибрацию динамика, несущей передней панели и крепежной
особы, закрепив 3 ГДШ-44 на передней панели двумя сквозными
болтами.
При малых уровнях громкости, особенно при использовании голо-
вных телефонов, проявляется на слух несколько больший шум уси-
лителя мощности (УМ), чем в таких популярных моделях
приемников этого же класса, как, например, “ВЭФ , “Океан . Это
является следствием завышенного коэффициента усиления в УМ
(плата AM [ 1 ]), равного (R7O/R1O3) + Г - 110. По мнению авторов,
для имеющего достаточно глубокую АРУ “РП-225" коэффициент
усиления УМ можно уменьшить до величины 25...30 без ущерба
для общей чувствительности. Для этого R 103 (51 Ом) следует за-
менить резистором величиной (180...200) Ом. Такая мера позволя-
ет не только улучшить шумовые параметры УМ почти на 12 дБ, но
и обеспечивает большую плавность регулировки громкости, особен-
но при прослушивании мощных станций. Увеличение сопротивле-
ния R163 влечет увеличение глубины отрицательной обратной
связи и требует обеспечения устойчивости УМ, которая и в исход-
ной схеме недостаточна. Поэтому необходимо включить между ба-
зой и коллектором VT20 не плате AM керамический конденсатор
емкостью (22...33) пФ, который обеспечит абсолютную устойчи-
вость УМ. Дополнительно, для обеспечения совершенно гладкой
переходной характеристики Ум, следует добавить интегрирующий
конденсатор емкостью (8...20) пФ, подключив его параллельно
R70. Эти меры гарантируют ’’мягкость" звучания приемника при
воспроизведении высоких частот.
В сравнении с другими моделями в “РП-225" мала глубина регу-
лировки тембра в области подъема верхних и нижних частот. При
прослушивании максимальный подъем можно субъективно оце-
нить величиной + (3...4) дБ, хотя возможности использованного в
приемнике пассивного регулятора тембра позволяют осуществлять
регулировку в пределах, по крайней мере, ±6 дБ для диапазона час-
тот 63 Гц ... 6,3 кГц. Указанный недостаток имеет две причины,
различные для низких и высоких частот [2].
Низкие частоты не достигают регулятора тембра, поскольку емко-
сти переходных конденсаторов С87 и С103 выбраны слишком ма-
лыми. Для устранения этого конденсаторы следует заменить на
электролитические, с емкостями 1 мкФ и более. Выполнить эту до-
работку можно с минимальными затратами, переместив С87 - 0,1
мкФ на место С103 - 0,015 мкФ и установив на место С87 электро-
лит, плюсовой вывод которого присоединяется к R93.
Причиной затухания высоких частот является высокое выходное
сопротивление источника сигнала для темброблока (каскад VT25,
включенный по схеме с общим эмиттером). Величина выходного
сопротивления этого каскада определяется R93 - 4,7 кОм. Одним
из возможных недостатков этого является включение между VT25 и ре-
гулятором тембра буферного эмиттерного повторителя на р-п-р транзи-
сторе (рис.1). Авторы использовали КТ361Г, который можно удачно
расположить на стороне печатного монтажа платы AM, предварительно
разрезав проводник между R93 и точкой “Г” [1]. Здесь же располагает-
ся и нагрузочный резистор эмиттерного повторителя, которым служит
теперь кдоп, являющийся нагрузкой VT25 (выбирается равным 4,7
кОм с целью стабильности положения рабочей точки VT25). Он уста-
навливается между точкой “Г” и точкой соединения R93 с R69 (рис.2).
Поскольку с добавлением Вдрп изменяется ток в R69, незначительно из-
меняется и потенциал базы VT22, что требует регулировки положения
рабочей точки УМ с помощью R76. Настройка сводится к установлению
потенциала + 9 В на коллекторе VT17 и последующей регулировке по-
тенциала на коллекторе VT16 до величины 4,2 В. После этих доработок
обеспечивается достаточно большой подъем высоких частот одним толь-
корегулятором тембра, поэтому С61 можно удалить из схемы.
Предлагаемые доработки позволили значительно улучшить характе-
ристики усилителя низкой частоты “РП-225", обеспечить более прият-
ное звучание и лучшую разборчивость речи, что особенно заметно при
воспроизведении низких частот в диапазонах коротких волн.
ЛИТЕРАТУРА
1. Радиовещательный приемник “Верас РП-225".
Схема принципиальная электрическая.
Схемы монтажные печатных плат.
2. Шкритек П., Справочное руководство по звуковой схемотехни-
ке.М. ,Мир., 1991. с. 149-155.
ОБМЕН ОПЫТОМ
БЛОКИРОВКА
ПАРАЛЛЕЛЬНОГО ТЕЛЕФОНА
Предлагаемое релейно-конденсаторное устройство позволяет иск-
лючить прослушивание телефонного Разговора с параллельно
включенного телефонного аппарата. Работа его схемы основана на
использовании постоянного тока, протекающего через телефонный
аппарат при снятой микротелефонной трубке.
Контакты К2.1 и К1.1 — нормальнозамкнутые. Конденсаторы С1
и С2 обеспечивают прохождение переменной составляющей тока
при вызове и во. время разговорного соединения. При выборе номи-
налов конденсаторов важно не допустить, чтобы резонансная часто-
та колебательного контура обмотка реле-конденсатор была
равной 25 Гц (частота сигнала вызова) и 450 Гц (частота сигнала
качесгверелек! и К2 подойдут любые с током срабатывания 25
— 30 мА, имеющие нормальнозамкнутую контактную пару. Авто-
ром использованы реле типа РЭС49 и конденсаторы емкостью 0,1
29
Н.ПАКУЛОВ,
310202, г.Харьков,
пр.Л.Свободы, 31 — 365.
УНИВЕРСАЛЬНЫЙ
ЦИФРОВОЙ ПРИБОР
Универсальный цифровой прибор (УЦП) построен на базе од-
нокристальной микро-ЭВМ (ОМЭВМ) серии К1816 и пред-
назначен для цифровой обработки различной информации.
Выбирая соответствующие программы и незначительно изменяя
схему, можно реализовать различные программно управляемые ус-
тройства, например, блок первичной обработки информации, час-
тотомер, часы, секундомер, экспозиметр, мультиметр, АОН с
памятью на десять номеров и т.д.
Структурная схема УЦП представлена на рис. 1.
В состав прибора входят ОМЭВМ, кварцевый генератор (Г), бу-
ферные регистры (БР1, БР2), дешифраторы (ДШ1, ДШ2), инди-
каторы (ИН1, ИН2, ИНЗ, ИН4), сменное ПЗУ (СПЗУ), элементы
Шеффера (&), усилители (УС) и клавишный переключатель
(КП). Рассмотрим более подробно назначение и работу УЦП для
конкретного применения в качестве блока первичной обработки ин-
формации.
На предприятиях мелкосерийного производства при внедрении
АСУ возникает необходимость в автоматизации процесса сбора и
первичной обработки информации. Нередко ставится задача учета
готовой продукции и времени простоев автоматов, производящих
изделия. Кроме того, многие механизмы требуют автоматической
регулировки скорости вращения электрических моторов с целью
поддержания заданной производительности. Все эти функции мо-
гут быть с успехом реализованы с помощью УЦП указанного выше
состава с добавлением к нему индуктивного или оптического датчи-
ка, показанного на рис. 1 пунктиром.
Предлагаемое устройство первичной обработки информации
(УПОИ) предназначено для работы в автономном режиме или в со-
ставе АСУ и выполняет следующие функции:
- принимает сигналы от датчика (Д) автомата;
- производит счет готовой продукции в штуках, килограммах или
в другой системе мер;
- формирует импульсы выхода готовой продукции в выбранной
системе мер;
- формирует секундные импульсы простоя;
- выдает (если это необходимо) на входы управляющей микро-
ЭВМ импульсы выхода готовой продукции и секундные импульсы
простоя для дальнейшей обработки;
- индицирует факты простоя и состояния производительности ав-
томата;
- сравнивает текущую производительность автомата с заданной и
формирует знак и величину управляющего сигнала, необходимого
для автоматической настройки на заданную производительность;
- индицирует цифровой код управляющего сигнала;
- накапливает в памяти ОМЭВМ суммы единиц готовых изделий и
времени простоя автомата;
- выдает накопленные за рабочую смену данные на десятичные
цифровые индикаторы.
Алгоритм первичной обработки информации заключается в сле-
дующем. При первоначальном запуске программы ОМЭВМ проис-
ходит инициализация векторов начального запуска и разрешения
прерываний, запуск внутреннего счетчика от внешних сигналов,
установка в нулевое состояние регистров общего назначения (РОН)
Немало новых кооперативных предприятий и небольших част-
ных фирм, имеющих мелкосерийное производство, с первых же
шагов испытывают определенные трудности в организации вы-
пуска своей продукции. Проблема в том, что, с одной стороны,
все известные типовые автоматизированные системы управле-
ния (АСУ) слишком дороги, громоздки и потому неприемлемы
для малых предприятий, а с другой — приобретение даже одной
персональной ЭВМ с соответствующим программным обеспече-
нием, увы, пока тоже не по карману мелкому производителю.
Предлагаемая разработка, которую автор, кандидат техниче-
ских наук Пакулов, назвал универсальным цифровым прибором,
может стать хорошим помощником в автоматизации малых
производств. Собрать такой прибор для подготовленного элект-
ронщика не составит труда, и поэтому в описании из-за эконо-
мии журнальной площади вместо принципиальной электрической
схемы приводится лишь подробная блок-схема устройства Ме-
тодика настройки также не дается, так как при правильной
сборке и безошибочной записи программы в ПЗУ налаживания
прибора не потребуется.
и портов, запись константы С4 в счетчик, коэффициента пересчета
штук в килограммы в РОН RO и заданной на КП производительно-
сти автомата в РОН R1.
После этих операций ОМЭВМ переходит к режиму ожидания.
В дальнейшем ОМЭВМ работает по сигналам прерывания, кото-
рые поступают на входы INT и Т1 ОМЭВМ.
На выходе датчика (Д), установленного возле потока готовых из-
делий, формируются импульсы выхода готовой продукции, кото-
рые в качестве сигналов прерывания поступают через усилитель
(УС) на вход INT и вызывают переход ОМЭВМ к подпрограмме об-
служивания прерываний INT. По подпрограмме INT производится
счет готовой продукции, сравнение накопленной суммы с пересчет-
иым коэффициентом, предварительно записанном в РОН RO, и
выдача данных о готовой продукции в килограммах на вход управ-
ляющей микро-ЭВМ. Если коэффициент пересчета равен единице,
счет готовой продукции происходит в штуках.
Кварцевый генератор (Г) формирует в данном случае секундные
импульсы, которые подаются на вход Е1 ОМЭВМ. Так как предва-
рительно по программе в счетчик CNT записана константа С4, при
поступлении 60-го секундного импульса происходит переполнение
разрядной сетки счетчика, что вызывает через каждую минуту пре-
рывание программ ОМЭВМ и переход на подпрограмму CNT. По
подпрограмме CNT сначала восстанавливается константа С4 в счет-
чике CNT, затем заносится в аккумулятор и в РОН R1 содержимое
порта Р1, подключенного к клавишному переключателю КП. С по-
мощью КП перед началом работы набирается заданная производи-
тельность автомата (количество изделий в минуту). Если на КП
набраны нули, то происходит выдача результатов на индикацию,
что дает возможность по воле оператора в конце рабочей смены
(или в любой момент времени) вывести данные о накопленной сум-
ме готовых изделий и времени простоя автомата на индикацию
(ИН2, ИНЗ).
0000 04 09 00 04 22 00 00 04 ЗС 05 25 45 27 АА АВ АС
0010 AD АЕ AF ЗА 23 СС 02 23 С4 62 В8 01 09 А9 00 00
0020 04 1А 1А IB FA D8 96 ЗВ FC 03 01 57 AC Е6 34 FD
0030 03 01 57 AD 8А 40 27 АА 00 9А 9F 93 23 С4 62 09
0040 А9 С6 7Е FB С6 65 37 17 69 С6 77 Е6 59 53 0F 43
0050 10 ЗА 23 01 02 27 АВ 04 70 37 17 53 0F ЗА 23 10
0060 02 27 АВ 04 70 8А 20 27 02 FE 03 01 57 АЕ Е6 70
0070 FF 03 01 57 AF 04 70 23 11 02 27 ЗА АВ 93 FD 02
0080 14 8F FC 02 14 8F FF 02 14 8F FE 02 14 8F 93 27
0090 00 00 00 00 00 17 96 90 1А 23 А2 DA С6 А5 23 FF
00А0 DA 96 8F 04 АА 23 СС 02 04 9Е 27 АА 83
30 Радиолюбитель 4/93
ИЗМЕРЕНИЯ
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЦП
Тактовая частота ОМЭВМ 2...6МГЦ
Основная частота генератора (Г) 32 кГц...10 МГц (в зави-
симости от используемого
кварцевого резонатора)
Емкость памяти данных 64 байта
Емкость ПЗУ 1 (2) К
Питающее напряжение + 5В±5%.,
Потребляемая мощность не более 3 Вт
Габариты совместно с источником 240x120 x 50мм
питания , _
Масса 1.2 кг
В случае ненулевого кода, набранного на КП, осуществляется вы-
читание накопленной за одну минуту суммы готовых изделий из
заданной производительности автомата. Если результат вычитания
равен нулю, то на индикаторы (ИН2, ИНЗ) выдается код 11, что оз-
начает равенство текущей и заданной производительности автома-
та. При получении положительного результата на индикаторы
выдается код 01 (текущая производительность меньше заданной).
Прн отрицательном результате индицируется код 10 (текущая про-
изводительность больше заданной). Одновременно с этим получен-
ная разность вместе со знаком через соответствующие усилители
(УС) подается на электронную систему управления скоростью вра-
щения мотора автомата с целью ее нормирования. Эта же разность
параллельно поступает на двоичные индикаторы (ИН1), что позво-
ляет оператору следить за величиной рассогласования текущей и
заданной производительности автомата.
Если автомат по какой-либо причине остановился илн работает
вхолостую, на индикаторы (ИН2, ИНЗ) выдается код простоя 00 и
начинается формирование секундных импульсов простоя, которые
индицируются с помощью индикатора ИН4 и одновременно посту-
пают на вход управляющей микро-ЭВМ с целью накопления сум-
марного времени простоя данного автомата с точностью до секунды.
Минутные импульсы простоя при этом фиксируются н запомина-
ются в РОН R6 н R7 ОМЭВМ, что дает возможность в конце рабо-
чей смены или в любой другой момент времени вывести на
индикаторы (ИН2, ИНЗ) суммарное время простоя автомата с точ-
ностью до минуты. Учет времени простоя в минутах позволяет со-
кратить количество РОН, необходимых для хранения суммарного
времени простоя.
Результаты на индикаторы (ИН2, ИНЗ) выдаются последователь-
но во времени по два десятичных разряда с трехсекундным интер-
валом между ними. Сначала выводятся данные по готовым
изделиям (четыре десятичных разряда), затем — данные по сум-
марному времени простоя (четыре десятичных разряда). Каждая
пара десятичных цифр высвечивается в течение 4 сек, что вполне
достаточно для их фиксации и записи. Если оператор не успел за-
писать все цифры данных, то через минуту процесс выдачи резуль-
татов на индикаторы повторится (прн нулевом коде на КП). Ниже
представлена в компактной форме отлаженная программа работы
УПОИ, составленная в машинных кодах ОМЭВМ серии К1816.
В УЦП используются следующие логические элементы и узлы
[1,2]: ОМЭВМ — КР1816ВЕ35 (возможная замена - КР1816ВЕ39),
перепрограммируемое ПЗУ — К573РФ1 (РФ2), буферные регист-
ры (БР1, БР2) — КР589ИР12, дешифраторы (ДШ1, ДШ2) —
КР514ИД1, двоичные индикаторы (ИН1, ИН4) — АЛ102А, деся-
тичные индикаторы (ИН2, ИНЗ) — АЛС324А1, генератор (Г) —
КР176ИЕ5, кварцевый резонатор (ZQ1) — 2 МГц, кварцевый резо-
натор (ZQ2) — 32 кГц, усилители (УС) — К176ПУ2, логические
элементы — КР1533ЛАЗ, клавишный переключатель (КП) —
П2К, датчик (Д) — оптический или индуктивный КВД — 6 м.
Источник питания УПОИ можно собрать по стандартной схеме с
использованием стабилизатора типа КР142ЕН5А.
В отладке прибора и программы принимал участие Б.Нестеренко.
ЛИТЕРАТУРА
1. Кобылянский А.В. и др. СверхБИС универсальных микроЭВМ.
Киев: Техника, 1987, 168 с.
2. Богданович М.И. и др. Цифровые интегральные микросхемы.
Справочник, Минск: Беларусь, 1991,493 с.
Высылаю техдокументацию электронного устройства (патент
США) против домашних тараканов и колорадского жука. Перевод
100 руб. 308036, Белгород, а/я 99, Ярковому конверт с обратным
адресом и копию квитанции.
Ксерокопии из технич. и др. книг, журналов, а/с наложенным
платежом: 1 лист ф. А4 - 12 руб., из иностранных - 15 руб. 197101,
С-Петербург, а/я 710.
МП изготовит трансивер на любительские КВ-диапазоны.
Информация: 153003, г. Иваново, а/я 1734.
Куплю радиотелефоны с радиусом действия 20...50 км,
компьютер “Орион-128" или ”Радио-86К”. 678922, Якутия,
г.Нерюнгри, пр.Др.Народов, 17/2, кв.60, Козловский В.И. Тел.
(411-47)4-54-69.
Продаю p/схемы и p/детали. Каталог высылается бесплатно.
Заказ + конверт. 603000, Н.Новгород, а/я 478.
• Куплю жунал “Радио” N 1,1993 г. 440011, Пенза, ул.8 Марта, 7
— 66, Кареву А.Ю.
• Продам АЦП Ф7077/1, преобразователь ФС31М1, реле времени
ВЛ-56УХЛ4, Е-513, динамики ЗГД-31, 1А-22, 4А-28,
тиристоры, транзисторы, потенциометры, микросхемы
цифровые и аналоговые, микросхему для импортного
видеомагнитофона. 210026, г.Витебск, а/я 25.
• Куплю схему радиостанции Р-129 с техническим описанием или
без него. 220050, Минск-50, а/я 70. тел.65-07-34, Карайченцев
В.В.
• Куплю бытовой компьютер типа “Синклер”, “Спектрум”,
“Орион”, “Специалист”, “Львов”, “Вектор”, адаптер для
подключения ПК к антенному входу телевизора. Куплю
персональные радиостанции на 27 МГц (носимые, возимые).
Куплю микросхемы 148УН201 — 5 шт, транзисторы КТ920Б,
КТ922В по 10 шт, КТ801Б, КТ315Г, кварцы МГц,
, измерительную аппаратуру, частотомеры, генераторы,
мультиметры. 359220, Калмыкия, г.Лагань, ул.Пушкина, б — 3,
Козлов С.В.
• Срочно куплю новые: кинескоп 16ЛК2Б, головку к вольтметру
Ц-20 и импортную микросхему AN7108. В предложениях прошу
указывать реальные цены. 362035, Сев.Осетия, г.Владикавказ,
Московская, 29 — 55, Дегтяреву К.В.
31
Раздел ведет
ПАВЕЛ МИХАЙЛОВ,
ДХ-редактор радиостанции
“Голос России”.
Россия 113326, Москва-Радио,
факс: (095) 233-64-49.
ГОЛОСА
(Время - UTC, частоты - кГц, МГц)
РОССИЯ, МОСКВА. Здесь заработало несколько новых незави-
симых радиостанций: Радио “Престиж” (круглосуточная, музы-
кальная, в репертуаре — фрагменты мюзиклов, классический
джаз, эстрада разных стран) — частота - 104,7 МГц; Радио “APT”
(музыка) - 11665 кГц (4.00 — 7.00) и 11700 кГц (15.00 — 18.00);
Радио “Эхо Москвы” переходит на частоту - 73,82 МГц, где имеет-
ся гораздо более мощный передатчик, чем прежний (66,86 МГц) и
отсутствуют помехи от соседних по частоте станций; “Радио-21"
(российско-американская музыкально-коммерческая и информа-
ционная станция) выходит в эфир в 9.00 — 14.00 на частоте радио-
станции "Максимум" - 103,7 МГц; на частоте - 1260 кГц
круглосуточно работает ретранслятор Всемирной службы Би-Би-
Си (на английском языке); “Открытое радио” планирует выйти в
эфир на частоте примерно 102 МГц (сейчас станция использует
только СВ-частоту - 918 кГц).
ВЛАДИВОСТОК. Приморское краевое радио работает в 20.00 —
22.00 на частоте - 5018 кГц, в остальное время ретранслируются
передачи Радио России по системе “Орбита”.
ХАБАРОВСК. Хабаровское краевое радио передает в эти же часы
на частоте - 4610 кГц.
ПЕТРОПАВЛОВСК-КАМЧАТСКИЙ. Местное вещание можно
принимать с 20.00 на частоте - 4495 кГц.
ЯКУТСК. Местное радиовещание в эфире в 21.00 — 22.00 на час-
тоте - 7350 кГц.
ЧИТА. Читинское областное радио работает с 22.00 на частоте -
4880 кГц.
САМАРА. Новая независимая радиостанция “Волга-Альянс” вы-
ходит в эфир в 5.00 на УКВ-частоте - 68,69 МГц.
САНКТ-ПЕТЕРБУРГ. ДХ-программа для любителей дальнего
приема передается по четвергам в 18.45 — 19.00 на волнах радио-
станции “Открытый город” на частоте - 1053 кГц. Программы го-
товит и ведет радиолюбитель Михаил Тимофеев.
ИНДОНЕЗИЯ. Радио Республики Индонезия на местном языке
принято в 23.30 на частоте - 3905 кГц.
КЫРГЫЗСТАН. Радио Бишкек на русском и английском языках
принято в 00.14 на частоте - 4010 кГц.
ШРИ-ЛАНКА. Местное вещание принято в 00.45 на частотах -
4870 и 4902 кГц.
ЛИБЕРИЯ. Либерийская радиовещательная служба вещает в те-
чение суток на английском, французском и местных языках на КВ-
частотах - 3255 и 6090 кГц.
Нелегальное радио. Радио “Голос рабочего” на языке фарси веща-
ет ежедневно в 18.00 — 19.00 вблизи частоты - 4195 кГц (частота
нестабильна и медленно “дрейфует”). Самообъявление станции
можно перевести так: “Это — "Голос рабочего", радиостанция ре-
волюционной рабочей организации Ирана...".
УКРАИНА, ХАРЬКОВ. Здесь начала вещание независимая теле-
радиокомпания “Орион”. ТВ-передачи транслируются на 21 кана-
ле ДМВ-диапазона через 100-ваттный передатчик, установленный
на 125-метровой вышке на улице 1-й Конной армии. В ближайшее
время мощность передатчика должна быть увеличена до 1 кВт. ТРК
“Орион” сотрудничает с телекомпаниями США и обменивается с
ними видео- и киноматериалами.
АРМЕНИЯ. Радио Ереван на английском языке принято в 19.30
— 20.00 на частоте - 4810 кГц.
ЭКВАДОР, КИТО. Радио “Голос Анд” принято на португальском
языке с передачами для Латинской Америки в 16.30 — 17.30 на ча-
стоте - 17490 кГц с использованием верхней боковой полосы.
(Прием осуществлен в столице Украины — Киеве).
БОСНИЯ. Радио Босния принято в 23.00 на частоте - 6220 кГц на
верхней боковой полосе.
АВСТРАЛИЯ. Радио Австралия на английском языке можно при-
нимать на территории Европейской части СНГ по следующему
расписанию: 01.15 - 21590 кГц, 09.15 - 21725 кГц, 14.30 “ 9510 и
13755 кГц, 18.00 - 7260 кГц. Расчет выполнен инженерной служ-
бой Австралийского радио по просьбе слушателей СНГ.
БОЛИВИЯ. Радио Кристалл (местное вещание на испанском языке,
передатчик - 5 кВт) принято в ночное время на частоте - 5004,7 кГц.
КАМБОДЖА. Радио Камбоджа на местном языке принято в 12.20
на частоте - 17680 кГц.
ЮЖНАЯ АФРИКА. Местная радиостанция “Орандж” ("Апель-
син") на английском языке принята в 22.50 на частоте - 3215 кГц.
КАМЕРУН. Радио Бафуссам на французском языке принято в
17.00 на частоте - 4000 кГц. Радио Дуала на английском языке
принято в 20.55 на частоте - 4795 кГц.
ГОНДУРАС. Радио “Голос Евангелия” (католическая програм-
ма) на испанском языке принято в 4.55 на частоте - 4820 кГц.
ПЕРУ. Радио “ЭКО” на испанском языке принято в 4.20 на час-
тоте - 5097,2 кГц.
ГЕРМАНИЯ, МЮНХЕН. Фидерные каналы подачи программ ра-
дио “Свобода” от студии к отдаленным ретрансляторам приняты в
23.35 на частотах - 5125 и 5295 кГц на верхней боковой полосе.
США, ХРИСТИАНСКОЕ ВЕЩАНИЕ. Радио WMLK принято в
4.00, радио WSHB принято в 19.20. Обе станции работают на анг-
лийском языке и используют единственную частоту - 9465 кГц.
ИТАЛИЯ. Радио ООН через передатчик Итальянской радиоре-
лейной службы с программой международных новостей на англий-
ском языке принято в 9.30 на частоте - 7125 кГц.
ТУНИС. Радио Тунис принято в 20.40 на частоте - 7425 кГц.
ИСЛАНДИЯ, РЕЙКЬЯВИК. Радио Исландия на исландском
языке принято в 17.55 на частоте - 15625 кГц.
ГВАТЕМАЛА. “Голос Свободной Демократической Кубы" на ис-
панском языке принят в 23.25 на частоте - 9941Л кГц. Радио Кай-
ман (тоже на испанском языке и тоже для Кубы) принято в 0.11 на
частоте - 9965 кГц.
ЭКВАДОР. Радио “Экое дель Ориенте” ("Эхо Востока") — местное
вещание на испанском языке — принято в 0.55 на частоте - 3270 кГц.
Неопознанная станция. Немецкоязычная станция, объявлявшая се-
бя себя как “Залензевдер”, принята в 16.10 на частоте - 3370 кГц.
БУРКИНА-ФАСО. Радио Буркина на местном языке принято в 15.40 на
частоте-4835 кГц, а на тамильском языке—в 17.10 на частоте-4845кГц.
США/КАНАДА. Аэрометеостанции США и Канады на англий-
ском языке поочередно приняты на частоте - 10051 кГц.
БАШКОРТОСТАН, УФА. Независимая радиостанция “Шарк”
работает в 3.00 — 5.00, 7.00 — 9.00 и 15.00 — 17.00 на новой КВ-
частоте - 6185 кГц (раньше была 5780 кГц), мощность передатчика
— 15 кВт. К сожалению, на новой частоте отдаленный прием
“Шарка" гораздо хуже нз-за помех от соседних по частоте станций.
Станция вещает на башкирском и русском языках.
США. Принадлежащая американскому католическому центру в
штате Алабама радиостанция WEWN принята с хорошим качеством
на польском языке в 13.00 — 14.00 на частоте нового вещательного
диапазона - 18930 кГц. После 14.00 антенны станции были пере-
ключены на Ближний Восток для передач на арабском языке, и
сигнал стал замирать до полного пропадания.
СНГ/КАНАДА. Радиослушатели и любители дальнего приема
могут сэкономить значительные средства на почтовой пересылке
своих писем и рапортов, направляя их в представительство Между-
народного Канадского радио по адресу: п/я 166, г.Киев — Главпоч-
тамт, 252001, Украина.
СНГ/ФРАНЦИЯ. То же самое касается желающих написать на
Международное Французское радио (RFI). Письма и рапорты
можно направлять по адресу : “Для Международного Французского
радио”, Французский культурный центр, ул.Ульяновская, 1, Моск-
ва Ж-189, 109189, Россия.
32 Радиолюбитель 4/93
123481, г. Москва,
ул. Свободы, 9-1-214.
УСТРОЙСТВО И РЕМОНТ
ИМПОРТНЫХ ТЕЛЕФОНОВ
С ДОПОЛНИТЕЛЬНОЙ
ПАМЯТЬЮ
Продолжая публикацию
материалов по устройст-
ву и ремонту телефонных аппа-
ратов, предлагаем читателям
рассмотреть работу и особенно-
сти конструкции импортных те-
лефонов с кнопочным набором
номера и дополнительной па-
мятью на 10 номеров.
Ряд зарубежных фирм выпу-
скает интегральные схемы элект-
ронных номеронабирателей с
дополнительной памятью, однако
ассортимент их невелик. Микро-
схемы UM91611, VT91611,
WE9110, STS2560C, М2561АВ и
LC735O взаимозаменяемы, поэто-
му далее будем рассматривать
только ИС UM91611. Микросхе-
ма UM91610A является функцио-
нальным аналогом перечисленных
микросхем.
Условное графическое обоз-
начение ИС приведено на
рис.1, функциональное назна-
чение выводов — в табл.1.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ ИС UM91611:
Напряжение питания ИС 3 (40,5 В).
Потребляемый ток не более: -
-встатическом (дежурномрежиме) ЗмкА;
-в динамическом (при наборе номера) 110 мкА.
Память —10 двадцатидвузначных номеров.
Табл. 1
Вывод ИС Обозн. Назначение вывода UM91611
1 Y3 вход клавиатурный
2 Y0 вход
3 Y1 вход
4 Y2 вход -"- u
5 HS вход “ОТБОЙ”
6 R1 выход генератора
7 С1 вход
8 R2 выход
9 NSI выход “ИМПУЛЬСНЫЙ КЛЮЧ”
10 OV общий вывод
11 NSA выход “РАЗГОВОРНЫЙ КЛЮЧ”
12 M/S вход программирования импульсного коэффициента
13 +и питание ИС
14 DRS вход программирования частоты набора 10/20 Гц
15 IPS вход протраммирования межсеринной паузы
16 ХО выход клавиатурный
17 XI выход
18 Х2 выход
Табл. 2
лог. сост. входа вывод
DRS IPS M/S
0 10 Гц 820 me 2,0
1 20 Гц 440 me 1,5
Рис. 2
В отличие от большинства
импортных ТА с памятью по-
следнего номера, микросхе-
мы с дополнительной
памятью на 10 номеров име-
ют логические выходы им-
пульсного (ИК) и
разговорного (РК) ключей.
Временные диаграммы выхо-
дов ИК и РК приведены на
рис.2.
Параметры выходных сигна-
лов, формируемых на выходе,
зависят от логического состоя-
ния выходов управления DRS,
IPS, М/S (см.табл.2).
Микросхема UM91610A, яв-
ляясь функциональным анало-
гом UM91611, имеет некоторые
отличия от последней
(см.табл.З).
Вывод 12 предназначен для
тестирования ИС. При подклю-
чении его к общему проводу ча-
стота следования импульсов
набора с выхода ИК увеличива-
ется до 150 Гц. На выводе 15
формируются импульсы, под-
тверждающие нажатие кнопки
на клавиатуре ТА, модулиро-
ванные частотой 1,2 кГц. На
выходе И (РК), в отличие от
ИС UM91611, где низкий уро-
вень удерживается на протяже-
нии набора одной цифры, в ИС
Табл. 3
Вывод ИС Обозн. Назн. вывода UM 91610
12 15 TEST TON вход тестирования ИС выход сигнала нажатия кнопки на клавиатуре
UM91610 низкий уровень удер-
живается на протяжении всего
набираемого номера. Кроме то-
го, объем памяти одного номера
UM91610A составляет не 22, а
17 знаков.
На рис.З. приведена типовая
схема ТА с дополнительной па-
мятью на 10 номеров. Функци-
онально схему можно разбить
на следующие основные узлы:
вызывное устройство, номеро-
набиратель, импульсный ключ,
разговорный узел.
Вызывное устройство пред-
ставляет собой мультивибратор
на транзисторе VT1, работаю-
щий на частоте резонанса пье-
зоэлектрического излучателя
BQ1, составляющей порядка
3,5 кГц, при поступлении сиг-
нала индукторного вызова.
Диодный мост VD1-VD4 ис-
ключает влияние полярности
напряжения линии на поляр-
ность питания схемы ТА. Мик-
ропереключатель SA1
отключает питание схемы ТА
при положенной на рычаг
трубке.
Питание ИС обеспечивается
стабилитроном VD6, рабочий
ток которого задается резисто-
ром R9 при снятой трубке. Кон-
денсатор СЗ обеспечивает
поддержку питания ИС при на-
боре номера. Диоды VD5, VD7
предотвращают разряд конден-
сатора СЗ по другим цепям схе-
мы.
Питание ОЗУ ИС, при поло-
женной на рычаг трубке, пода-
ется через резистор R4. Прн
этом через резистор R8 на вхо-
де 5 (HS) удерживается высо-
кий уровень, запрещающий
работу ИС.
Начальная установка микро-
схемы номеронабирателя, при
снятии трубки, обеспечивается
перепадом в низкий уровень на
выводе 5 ИС, который создает-
ся и удерживается на протяже-
нии набора номера и разговора
33
Раздел 8
0—
ЛИНИЯ
АТС
0-
vei -vb4
Рис. 3
ключом на транзисторе
VT2. Ток открывания тран-
зистора определяет рези-
стор R6.
ИК обеспечивает формиро-
вание импульсов набора в
линию. Он построен на тран-
зисторах VT3, VT4, включен-
ных по двухкаскадной
ключевой схеме. VT4 задает
ток коммутации линии вели-
чиной порядка 35 mA, a VT3
согласует выход ИК со вхо-
дом ключа VT4 по току.
При снятой трубке через от-
крытый VT4 к линии АТС
подключается разговорный
узел, состоящий из микро-
фонного и телефонного уси-
лителей, питание которых
(3 В) обеспечивается падени-
ем напряжения на резисторе
R20.
Усилитель сигнала микрофо-
на представляет собой эмиттер-
ный повторитель на
транзисторах VT5, VT6.
Для увеличения коэффици-
ента усиления по току и
обеспечения высокого вход-
ного сопротивления транзи-
сторы включены по схеме
Дарлингтона. Рабочие пара-
метры эмиттерного повторите-
ля устанавливаются
резистором R19, а смещение
на базу VT5 — резистором
R15. Рабочий ток микрофона
обеспечивается резистором
R16 и должен составлять вели-
чину порядка 0,25 mA.
Телефонный усилитель со-
бран на транзисторах VT6,
VT7 по двухтактной схеме,
охваченной петлей ОС
(R21).
гон
R16 4,7к
ной схемы, обеспечивающей
необходимое затухание мест-
ного эффекта.
Второй вариант схемы ТА с
дополнительной памятью на
10 номеров чаще встречается
в телефонах-трубках. Рас-
смотрим только схему разго-
верного узла (рис.4), т.к.
варианты схем отличаются
лишь конструкцией послед-
него.
Микрофонный усилитель
построен по двухкаскадной
схеме на транзистрах VT1,
VT2, где VT1 усиливает Сиг-
нал микрофона по напряже-
нию, a VT2 — по току.
Резисторы Rl, R5 и конден-
сатор С2 обеспечивают пита-
ние микрофона.
Телефонный усилитель вы-
полнен на транзисторе VT3,
коллекторной нагрузкой ко-
торого является динамиче-
ская головка ВА1. Начальное
смещение на базу транзисто-
ра задает резистор R10.
Поскольку в предыдущих
публикациях по ремонту им-
портных ТА и телефонов-тру-
бок подробно рассматривались
наиболее часто встречающи-
еся неисправности, в этом
материале остановимся толь-
ко на вопросах замены ИС с
дополнительной памятью на
10 номеров.
По логике работы перечис-
ленные импортные ИС являются
функциональными аналогами
отечественной ИС КР1008ВЖ5
(рис.6; см.также справочный
материал на стр. 48), но вместе
с тем имеют и ряд отличий.
На выходе ИК ИС
КР1008ВЖ5 (вывод 12) фор-
мируются импульсы набора
положительной полярности с
импульсным коэффициен-
том, равным 0,66 (рис.5), а
на выходе ИК ИС UM 91611
(вывод 9) — отрицательной
полярности с импульсным
коэффициентом 1,5 (рис.2).
при этом сигналы на выходе
РК — идентичны.
При замене ИС UM 91611
отечественной, выходы ИК и
РК последней необходимо сое-
динить через диоды по схеме
“ИЛИ”, как показано на рис.6.
ик
Это позволит получить на вы-
ходе последовательность им-
пульсов набора, аналогичную
последовательности на выходе
ИК ИС UM 91611 (см.диаграм-
му на рис.5).
Для замены импортной ИС
отечественной можно изгото-
вить переходную плату, на ко-
торой разместить ИС
КР1008ВЖ5 с необходимыми
дополнительными элементами,
либо закрепить отечественную
ИС на свободном месте в теле-
фоне, соединив ее выводы с
контактными площадками вы-
паянной ИС. Соответствие ну-
мераци выводов ИС 1008ВЖ5
выводам ИС UM 91611 показа-
но напротив выводов первой.
Вместо ИС КР1008ВЖ5
можно использовать ИС
КР1008ВЖ1 (рис.7), но при
этом Ваш телефон будет со-
хранять только последний
набранный номер.
Второй вариант замены им-
портной ИС показан на
рис.8. В этом случае необхо-
димо добавить ключ на МОП
транзисторе — КР1014КТ1А,
подключив его параллельно
выходу диодного моста. Им-
34 Радиолюбитель 4/93
РЕМОНТ. МОДЕРНИЗАЦИЯ
пульсы, управляющие работой
ключа, подаются на затвор
транзистора с выхода ИК ИС
(вывод 12).
Разговорный узел на вре-
мя набора номера отключа-
ется транзисторами VT3,
VT4 (рис.З), управляемы-
ми с выхода РК ИС (вывод
18).
В этом случае телефонный
аппарат становится полно-
стью адаптированным к на-
шим телефонным сетям.
Поскольку ИС КР1014КТ1А
в режиме насыщения имеет
сопротивление менее 50
Ом, параметры импульсов
набора получаются опти-
мальными, что уменьшает
вероятность ошибки при на-
боре номера.
Порядок программирования
импортной ИС с дополнитель-
ной памятью на 10 номеров:
ЗАПИСЬ НОМЕРА
В ПАМЯТЬ
1 — (♦)
2 — (495 27 74) запоминае-
мый номер.
3 — (•)
4 — (3) номер ячейки ОЗУ, в
которую записывается запоми-
наемый номер.
ВЫБОР НОМЕРА
ИЗ ПАМЯТИ
1 — (#)
2 — (3) номер ячейки ОЗУ, в
которой хранится запоминае-
мый номер.
За основу этого материала
взята информация из сбор-
ника авторов “Справочник
по устройству и ремонту те-
лефонных аппаратов импор-
тного н отечественного произ-
водства”, который появится
из печати во втором квартале
текущего года. Справочник
содержит подробное описа-
ние большинства схем ТА,
получивших широкое распро-
странение, и интегральных
микросхем (ИС), используе-
мых в них. Детально рассмотре-
ны вопросы взаимозаменяемости
ИС. Приведены основы теле-
фонной связи н работы АТС, а
также обширный справочный
материал, необходимый для
ремонта импортных и отечест-
венных ТА.
По вопросам оптовой закуп-
ки “Справочника по устрой-
ству и ремонту телефонных
аппаратов импортного и
отечественного производст-
ва” обращаться по телефону
(095) 495-27-74.
Александр Пашков (UA9OA) — мастер спорта, судья всесоюзной
категории, Почетный радист, начальник Новосибирского
областного радиоклуба (UZ9OWA), член Президиума ФРС,
лучший наблюдатель СССР (UA9-145-197), начиная с 1984 года,
победитель и призер многих международных и всесоюзных
соревнований по радиосвязи на КВ и радиомногоборью, обладатель
более 1100(!) радиолюбительских дипломов, более 70 медалей,
трофеев и других радиолюбительских наград. Участник
медународных экспедиций (ЕК9АО) “Сибирь-88", "Русская
Зима-89/90", DX и островных радиоэкспедиций, организатор
зональных соревнований на “Кубок Сибири”, член многих
популярных клубов: 10-Х (18459), NCDXF (4238), DIG(2027),
MF(531), AGCW-DL, RCC, CWRJ, LARS CHC... Руководитель
базовой группы радиопроекта “Транссиб-100" (RI00RW), участник
маршрутной группы экспедиции "Русская Америка-250",
высаживался на необитаемый остров Крашенинникова (ЮТА
AS-095).
Ирина Заруба (UZ9OA, ex UA9OMD) — кандидат в мастера
спорта, начальник радиостанции RW90WM, ответственный
секретать Новосибирской областной ФРС, Арктического клуба и
Радиоцентра МО НЭТИ, участница многих полярных, островных и
DX радиоэкспедиций. Руководитель маршрутной группы
радиопроекта “Транссиб-100" (EK100RW), руководитель
маршрутных групп экспедиции "Русская Америка-250",
высаживалась на острова Птичий и Крашенинникова (AS-091,
AS-095), бронзовый призер чемпионата РСФСР среди женщин,
чемпионка города Новосибирска по армреслингу (силовая борьба
на руках) лучшая радиостанция 1 категории Новосибирской
области...
35
ПАКЕТ
раздел
Е. ЛАБУТИН (RA3ARP),
А. МАТВИЕЦ (UK3KP),
111539, Москва,
Вешняковская 11 - 1 - 56.
НА “ZX SPECTRUM”
Развитие радиолюбительской пакетной связи сдерживается
многими факторами. Самый важный из них — отсутствие у
радиолюбителей необходимой аппаратуры. В то же время хорошо
известно, что многие радиолюбители в состоянии самостоятельно со-
брать и отладить простейший компьютер типа “ZX Spectrum” и кон-
троллер пакетной связи TNC. Использование TNC более
предпочтительно по сравнению с различными программными мето-
дами формирования протокола АХ. 25 в связи с тем, что основную
работу берет на себя контроллер. От компьютера требуется только
грамотно передавать и принимать данные в последовательном коде.
Благодаря этому, быстродействия и объема памяти компьютеров ти-
па “ZX Spectrum” вполне хватает для работы терминальной про-
граммы. Однако большинство версий Spectrum-совместимых
компьютеров, собираемых радиолюбителями, не имеет порта RS-
232.
Вопросу подключения последовательного интерфейса, а также
программной поддержке его и посвящена данная статья.
Принципиальная схема порта RS232 для компьютеров типа
Spectrum приведена на рис. 1.
Основой схемы является широко распространенная микросхема
последовательного интерфейса 580ВВ51. Входы данных подключа-
ются к шине данных компьютера, сигнал Clock — к 6 выводу МС Z-
80, сигнал SR образуется в результате инвертирования сигнала Reset
процессора Z-80 (26 вывод). В связи с тем, что во многих версиях
Spectrum-совместимых компьютеров сигнал Reset подвергается ин-
вертированию перед подачей на вывод процессора, микросхему
D.2.1 можно исключить и взять сигнал с вывода соответствующего
инвертора компьютера. О формировании сигналов WR и RD будет
рассказано ниже. На вход Co/D подан АЗ с шины адреса. На инвер-
торах D2.3, D2.4, D2.5 собран генератор, частота которого после со-
ответствующего деления счетчиками D3 и DD4.1 используется для
синхронизации приема/передачи. При использовании указанного в
схеме кварцевого резонатора возможно использование интерфейса
на скоростях приема передачи 1200, 2400, 4800, 9600 и 19200 бнт/с
при режиме синхронизации 1/16. Для получения скоростей обмена
300 и 600 бит/сек следует использовать незадействованную полови-
ну счетчика DD4. На микросхеме DA1 собран преобразователь уров-
ней ТТЛ в уровень сигналов интерфейса RS232. На инверторе D2.2
собран узел, выполняющий обратные преобразования. В связи с тем,
что ТТЛ-уровню логической единицы соответствует уровень (3-15)
В стандарта RS 232, для питания микросхемы DA. 1 следует собрать
источник отрицательного напряжения. Его схема приведена на
рнс.2.
Сигналы WR и RD, необходимые для записи и чтения данных,
можно сформировать различным образом. В частности, в компьюте-
рах версии “Балтика” установлен дешифратор адресов внешних уст-
ройств 555ИД4, имеющий свободные выводы 12 и 4, которые и
подключаются к входам RD и WR соответственно. Для компьютеров
других версий приводим схему включения дешифратора (рис.З).
Слева указаны сигналы микропроцессора Z-80, справа — сигналы
последовательного интерфейса.
При подобном способе подключения последовательный порт зани-
мает в адресном пространстве внешних устройств два адреса:
- регистр слова состояния (РО-89Н,
- регистр данных (РД)-81.
Таким образом, использование команд IN и OUT дает возмож-
ность полноценного программирования интерфейса, приема и пе-
редачи данных. Для автоматизации этого процесса предназначена
терминальная программа СОМ20. Таблица ее кодов приведена ни-
же.
Для подробного разбора работы программы приведен ее полный
текст в мнемонических обозначениях ассемблера Z-80.
Терминальная программа состоит из ряда процедур и небольшой
циклической основной программы, из которой эти процедуры вы-
зываются. Стартовый адрес программы START 5В53Н(23379).
Процедура INIT осуществляет программный сброс, установку ре-
жима работы микросхемы ВВ51 и разрешает прием/передачу дан-
ных. Командами LD А, 5А, OUT(89), А интерфейс переводится в
режим асинхронного приема/передачи 1:16, 1 стоп-бит, контроль
на нечетность, 7 бит. Этот режим установлен по умолчанию во всех
TNS-2 в отечественных контроллерах, производимых объединени-
ем “КОМПАС-Р”. Процедура TXBYTE осуществляет проверку воз-
можности/невозможности передачи байта, и при наличии
разрешающего флага производит ее.
Процедура KEYIN контролирует 5 бит системной переменной
SPECTRUM ZX Flag-S, который устанавливается, если было обра-
щение к клавиатуре. В этом случае программа принимает код на-
жатой клавиши из системной переменной LAST-K и передает
управление подпрограмме TXBYTE. Подпрограммой TVOUT осу-
ществляется вывод на экран телевизора символа, код которого по-
мещен в регистр А. При этом используется системная
подпрограмма, запускаемая командой RESTART 10, с предвари-
тельным открытием второго канала передачи данных. Процедура
RXBYTE предназначена для приема байта от внешнего устройства.
Программа контролирует флаг регистра слова состояния, который
устанавливается в случае приема байта, и осуществляет его считы-
вание. Далее управление передается процедуре TVOUT. Процеду-
ра KEYIN анализирует также, было ли нажатие специальных
управляющих клавиш, и после нажатия этих клавиш выполняет
определенные действия. Управляющей клавише “курсор вверх”
(CS+7, код ОБ) соответствует передача байта ОЗН. На компьютерах
IBM PC этот код вырабатывается при нажатии клавиши CTRL+C и
используется очень широко. Управляющая клавиша “курсор вниз”
(CS+6, код ОАН) вызывает передачу байта 1 АН (CTRL+Z IBM PC).
“Курсор вправо” (CS+8, код 09Н) осуществляет переход в BASIC.
Клавиша “DELETE” (CS+O, код ОСН) вызывает продпрограмму
TXFILE, клавиша “EDIT” (CS+1, код 07Н) — подпрограмму
RXFILE.
Процедура TXFILE передает на внешнее устройство байт за бай-
том содержимое буфера компьютера с адреса 791АН по адрес, хра-
нящийся в ячейках FEF4, FEF5. Процедура RXFILE заполняет
(байт за байтом) принимаемыми от внешнего устройства данными
буфер, начинающийся с адреса 791АН. Заполнение прекращается
в трех случаях:
1) достижение ячейки с адресом СЗОО,
2) прием кода с адресом 1 АН,
3) во время приема нажата любая клавиша на клавиатуре.
После завершения операции заполнения адрес верхней ячейки
буфера заносится в ячейки FEF4, FEF5.
Таким образом, программа СОМ20 может работать в двух режи-
мах. 1 -й режим; компьютер превращается в простейший терминал
в конфигурации “клавиатура, дисплей, стык RS-232". В том слу-
чае, необходимо передать сообщение, оно набирается на клавиату-
ре и заканчивается нажатием клавиши CS+6. В случае приема
сообщения из BBS оно выводится непосредственно на экран TV.
Для случаев работы с большими сообщениями, а также когда воз-
никает необходимость записи или чтения с магнитофона, использу-
ется 2-й режим работы с буфером. В этом случае занесенное
предварительно в буфер сообщение после нажатия клавиши CS+0
будет передано в контроллер. При нажатии клавиши CS+1 прини-
маемое сообщение будет помещено в буфер. Работать с буфером
36 Радиолюбитель 4/93
НОВЫЕ ВИДЫ РАДИОСВЯЗИ
можно, как уже отмечалось, с целью сохранения сообщений на
магнитной ленте, но возможен и более сложный вариант. Местопо-
ложение буфера в памяти компьютера, а также ячейки хранения
адреса вершины буфера совпадают с аналогичными параметрами
широко используемого на “ZX Spectrum” текстового редактора TLV
второй версии. Таким образом, если после самой программы TLV
загрузить программу СОМ20 (для чего можно внести небольшие
изменения в BASIC-часть TLW2), пользователь получает широкий
спектр возможностей: текст можно набрать и отредактировать, за-
писать на ленту, перейти к программе СОМ20, передать подготов-
ленное сообщение. Аналогичные возможности существуют при
приеме сообщений. Работать с такой терминальной программой
очень удобно. В случае, если Вы хотите адаптировать работу
СОМ20 к другой версии редактора TLW, то в кодах программы сле-
дует изменить адрес 791А на RAMTOP+2 для этой версии. Следует
также заменить FEF4 на адрес системной переменной “вершина
буфера” TLW другой версии.
Отладка аппаратной части очень проста. Прежде всего подключе-
ние интерфейса к SPECTRUMyne должно вызывать нарушения его
работоспособности. Далее следует проверить, формируются ли сиг-
налы WR и RD по командам записи и чтения в регистр данных и ре-
гистр состояния. Если всего этого удалось достичь (отладка
генераторов, счетчиков и преобразователей пояснений не требует),
то можно набрать программу СОМ20 либо непосредственно в кодах,
либо используя ассемблер (в этом случае адрес начала программы в
памяти — 5В00Н, стартовый адрес определит ассемблирующая
программа). Для случая ввода программы непосредственно в кодах
стартовый адрес — 5В53Н-23379. Далее программа запускается, и
перемычкой соединяются сигналы TXD и RXD. Теперь при нажа-
тии на клавиши на экране телевизора должно появляться эхо. По-
сле этого интерфейс можно подключать к внешним устройствам.
Поскольку программа создавалась с ориентацией на контроллеры
пакетной связи, то сама программа не выдает эха на экран (конт-
роллеры по умолчанию делают это сами). Однако ничто не мешает
пользователю подключить к интерфейсу другое внешнее устройст-
во со стыком RS232, и если оно не дает эха, то в процедуре KEYIN
после команды CALL TXBYTE следует поставить команду CALL
TVOUT, и все будет в порядке. Если же пользователь планирует
работать только с контроллерами пакетной связи и не боится вно-
сить в них небольшие изменения, схему интерфейса можно упро-
стить. В связи с тем, что в контроллерах типа TNC-2 или
КОМПАС-Р используется режим синхронизации 1:16, сигнал
RXC/TXC можно взять непосредственно с контроллера и не монти-
ровать узлы генератора и счетчиков. Кроме того, у контроллеров
этих моделей есть, наряду со стыком RS232, контрольные точки для
последовательного кода с ТТЛ-уровнями, преобразователи также
можно не монтировать. С учетом этого интерфейс в минимальной
конфигурации состоит из одной микросхемы ВВ51, получается
очень компактным, и свободное место для него найдется в любом
корпусе с уже собранным компьютером. При таком способе соеди-
нения сигналы TXD и RXD лучше ввести витыми парами с земля-
ным проводом. Не следует делать соединительный кабель слишком
длинным. Для нормальной работы TNC “по трем проводам” на его
вход RTS следует подать уровень “0” стандарта RS232,T.e. +5В.
Именно таким образом авторы выполнили окончательный вариант
интерфейса, и опыт длительной эксплуатации его с контроллером
TNC-2, КОМПАС-Р, а также с контроллером собственного изготов-
ления дал устойчивый положительный результат.
Табл. 1
5В00 ЗЕ 01 D3 89 D3 89 ЗЕ 40 D3 89 ЗЕ 5А D3 89 ЗЕ 27
5В10 D3 89 С9 F5 08 89 СВ 0F ЗС 30 F2 14 5В Fl D3 81
5B90 5B3EFFC9 79 CD13 5BC9 218C5C36FFD6FF
5ВА0 С2 56 5В С9 21 F4 F4 4Е 23 46 21 1А 79 7Е CD 13
5В80 5В 7С 90 С2 ВВ 5В 7D 91 СА BF 5В 23 СЗ AD 5В ЗЕ
5В00 1А CD 13 5В ЗЕ CD CD 13 5В С9 ЗЕ 41 32 48 5В 21
5BD0 1А 79 Е5 CD 41 5В Е1 ЗА FF 5В 77 D6 1А СА F4 5В
5ВЕ0 7С D6 СЗ СА F4 5В ЗА ЗВ 5С 07 07 ЗС 30 FA F4 5В
5BF0 23 СЗ D2 5В 22 F4 FE ЗЕ 52 32 48 5В С9 00 00 00
Табл. 2
UNIT: LDA,1 ММ2: LDA.C
OUT(89),A SUB OB
OUT(89),A JPNZMM3
LDA.40 LDA.03
OUT (89), A CALLTXBYTE
LDA.5A RET
OUT(89),A ММ3: LDA.C
LDA.27 SUB 09
OUT(89),A JPNZMM4
RET LDA.F
TXBYTE: PUSHAF MM4: RET
W: IN A, (89) TXFILE: LD HL.FEF4
RRCA LDC,(HL)
INCA INC HL
DECA LDB,(HL)
JFPW LD HL.791A
POPAF LI: LDA,(HL)
OUT (81),A CALLTXBYTE
RET LDA,H
KEYIN: LDHL5C5B SUB В
LA, (HL) JPNZLO
RLCA LDA.L
RLCA SUBC
INCA JPZE
DECA LO: INC HL
JP P RTN JPL1
LDA,(HL) E: LDA.1A
RES5.A CALLTXBYTE
LD (HL),A LD A,0D
LD HL.5CO8 CALLTXBYTE
LDA,(HL) RET
JPTWP RXFILE: LD A,41
RTN: RET LD (5B48),A
TVOUT: PUSHAF LD HL.791A
LDA.2 B: PUSH HL
CALL 1601 CALLRXBYTE
POPAF POP HL
RST0010 LDA,(5BFF)
RET LD (HL),A
RXBYTE: IN A, (89) SUB 1A
RRCA JPZEN
RRCA LDA.H
INCA SUB 93
DECA JPZEN
JPPOT LDA,(5C3B)
IN A, (81) RLCA
LD (5BFF),A RLCA
CALLTVOUT INCA
ОТ: RET DECA
TVP: LDC.A JPMEN
SUB 07 INC HL
. JPNZMMO JPB
CALLRXFILE EN: LD (FEF4),HL
RET LD A,52
MMO: LDA.C LD (5B48),A
SUB ОС RET
JPNZMM1 START: CALLINIT
CALLTXFILE ST: CALLRXBYTE
RET CALL KEYIN
MM1: LDA,C JPM1
SUBOA Ml: LD HL.5C8C
JPNZMM2 LD (HL),FF
LDA.1A SUB FF
CALL TXBYTE JPNZST
RET RET
37
Раздел 9
Рис. 1
24 февраля 1993 года в
Минске внезапно оборва-
лась жизнь большого дру-
га “Инфотеха” и журнала
“Радиолюбитель” Гарри
Казимировича Рдултов-
ского — YL2EE.
...Еще вечером вспоми-
нали начало совместной
работы в 1988 году, когда
был образован “Инфотех”
— Гарри Казимирович от-
крыл тогда филиал в Риге,
где основал первую в стра-
не любительскую типогра-
фию для печатания
QSL-карточек и аппарат-
ных журналов, обсуждали
планы выпуска радиолю-
бительской литературы
уже в Минске, куда он
привез полиграфическое
оборудование для “Инфо-
теха”, вспоминали воен-
ные годы — Гарри
родился в Минске в 1939
году, и ребенком ощутил
на себе все тяготы военно-
го лихолетья.
...А ночью не выдержало
сердце...
Прости, дорогой друг.
Пусть будет пухом тебе
земля.
38 Радиолюбитель 4/92
УКВ
Д. СЛЮСАРЕНКО (UT5RP)
СПИСОК ЛЮБИТЕЛЬСКИХ СПУТНИКОВ
(частоты, виды работ)
(Продолжение, начало в N 3/93)
И.ГАДЖА (UB5DAA),
инженер Государственной ин-
спекции электросвязи по За-
карпатской области.
ЛЮБИТЕЛЬСКИЕ
РЕПИТЕРЫ
ЗАКАРПАТЬЯ
1. UB0D — канал R-3 — мес-
тонахождение: KN-18-D0,
г.Ужгород.
2. RB0D — канал R-8 — мес-
тонахождение: KN-18-LM,
г.Свалява.
3. UB0DA — канал R-0 —
местонахождение: KN-18-HK,
г.Мукачево.
4. UB0DB — канал R-4 —
местонахождение: KN-18-MD,
г.Виноградово.
5. UB0DC — канал R-5 —
местонахождение: KN-18-MH
г.Иршава.
6. UB0DD — канал R-1 —
местонахождение: KN-18-ED,
г.Рахов.
7. UB0DE — канал R-6 —
местонахождение: KN-18-PF,
г.Хуст.
8. UB0DF — канал R-7 —
местонахождение: KN-18-SI,
пгт.Межгорье.
Л Меняю СВЧ транзисторы^.
КТ3123, переменные кон-
денсаторы 2-секционные 2
— 22пф, набор печатных
плат и микросхем для “РК-
86", лампы 2Ж27Л на ЭМФ
9Д-500-ЗВ, СБМ-20, описа-
ние радиостанции Р842, сер-
дечники СБ-12, кварц 501
кГц. 397202, Воронежская
обл., пгт Грибановскнй,
ул.Сахзаводская, 20 — 11,
^Метальников А.С. __________
Oscar 19 Lusat (LO-19)
(1200 AFSK.FM-SSB) 145.84/.86/.88/.90 437.15355 or 437.1258
Oscar 20 JAS-lb(FO-20)
Beacon JA (CW.Analog) Mode JA (SSB.CW) 145.90-146.00 435.795 435.80-435.90
BeaconJD (CW) Mode JD (1200BPSK.FM-SSB) 145.84/.87/.89/.91 435.910 435.910
Oscar 21 (AO-21), Radio Sputnik 14 (RS-14)
Beacon (CW) Beacon (BPSK.FM) Beacon (BPSK.SSB) Mode В (SSB.CW-Inverting) 435.022-435.102 145.822 145.952 145.983145.852-145.932
Rudak 2 (A/BPSK.FM) Rudak 2 (Various Modes) 435.016/. 155/. 193 435.041 145.983 or 145.987 145.983 or 145.987
Beacon (CW) Beacon (BPSK.FM) Beacon (BPSK.FM) Mode В (SSB.CW-Inverting) 435.043-435.123 145.948 145.838 145.800 145.866-145.946
Radio Sputnik 12 (RS-12)
Beacon/Robot (CW) Beacon/Robot (CW) Mode A (SSB.CW-Inverting) Mode A (CW) 145.91-1,45.95 145.831/.840 29.408 29.454 29.410-29.450 29.408 or 29.454
Beacon/Robot (CW) Beacon/Robot (CW) Mode К (SSB.CW-Inverting) Mode К (CW) 21.210-21.250 21.129 29.408 29.454 29.410-29.450 29.408 or 29.454
Beacon/Robot (CW) Beacon/Robot (CW) ModeT (SSB.CW-Inverting) Mode T (CW) 21.210-21.250 21.129 145.912 145.959 145.910-145.950 145.912or 145.959
Radio Sputnik 13 (RS-13)
Beacon/Robot (CW) Beacon/Robot (CW) Mode A (SSB.CW-Inverting) Mode A (CW) 145.96-146.00 145.84 29.458 29:460-29.500 29.458 or 29.504
Beacon/Robot (CW) Beacon/Robot (CW) Mode К (SSB.CW-Inverting) Mode К (CW) 21.260-21.300 21.138 29.458 29.504 29.460-29.500 29.458 or 29.504
Beacon/Robot (CW) Beacon/Robot (CW) Mode T ^SB.CW-Inverting) 21.260-21.300 21.138 145.862 145.908 145.960-146.000 145.862 or 145.908
Oscar 22 UoSAT (UO-22)
Mode Jd (9600 Baud FSK.FM) 145.90/.975 435.120
Oscar 23 SARA (SO-23)
Beacon 145.9555
Oscar 24 Kltsat-1 (KO-24)
Mode J (9600 BPSK BBS) SAREX Endevour (STS-47) - 12 Sept 92 1423Z Launch- 145.85/.90 437.175
Packet (1200 bps FM) Voice (FM) -non-Europe- Voice (FM) -Europe- 144.70, , 144.91/.95/.97 144.70/.75/.80 145.55 145.55 145.55
РЕПИТЕРЫ РУМЫНИИ
Позывной Канал (частота) Мощность Местонахождение Ппимеч.
YO9C Наиболее вероятны QSO c: YO7,YO3,YO9,YO4,LZ in-145000 R0 out-145600 10W OUT BABELE (nr BUCEGI) Креме репите- ров, работает
YO3D Наиболее вероятны QSO с YO3.YO9. in-145025 R1 out-145625 10W OUT BUCHAREST (KN34AD) “пакетом” MAIL BOX YO3Y на час-
YO6A Наиболее вероятны QSO с: YO6, YO5, YO2, НА, YU in-145025 R1 out-145625 10W OUT HARGHITA тоте 145 865 кГц.
39
ступает на страницах “РЛ" не в качестве строевого командира, а
как руководитель общественного объединения.
Еще каких-то два-три года
назад радиолюбители-военно-
служащие могли упоминать о
своей принадлежности к армии
или ВМФ только намеком, а ча-
ще предпочитали вообще не упо-
минать — расплата за такие
“вольности” могла бьггь суровой.
Этот абсурд формировался деся-
тилетиями. Многие командиры и
начальники видели, а иные из
них и по сей день продолжают
видеть в радиолюбителях болту-
нов, готовых первому встречному
выдать военную тайну. Мне до сих
пор непонятно, почему офицеру,
имеющему доступ к работе с сек-
ретными документами, военной
техникой, современным оружием,
не раз проверенному и перепрове-
ренному, не разрешают заниматься
любимым делом — радиолюби-
тельством. В войсках сила приказа
позволяет легко пресечь попытку
получить позывной, а то и прекра-
тил, радиолюбителыжую деятель-
ность, если позывной уже имеется.
Жаловаться на несправедливость,
как правило, некому...
Известны многочисленные
случаи безуспешных попыток
офицеров, прапорщиков, мич-
манов получить доступ в радио-
любительский эфир. Кому-то
это удается только после выхода
на пенсию, а кто-то расстается
со своей мечтой навсегда.
И все это на фоне активной
радиолюбительской деятельности
в иностранных армиях, где hams с
нашивками и звездами на погонах
спокойно работают личными по-
зывными с авианосцев, космиче-
ских кораблей, военных баз.
Давно уже существуют объеди-
нения военнослужащих-радио-
любителей в США,
Великобритании, ФРГ и дру-
гих странах.
В нашей армии лед тронулся
лишь в 1991-м году, когда 2 но-
ября на учредительной конфе-
ренции был создан Союз
радиолюбителей Вооруженных
Сил (СРВС).
СРВС — это общественное
объединение, не зависимое от го-
сударственных н общественных
структур, действующее на основе
самофинансирования н само-
управления. СРВС зарегистри-
рован в Министерстве юстиции
России и является юридиче-
ским лицом.
Вот перечень основных целей
нашего союза:
- реализация и защита
гражданских, социальных,
культурных прав и свобод
военнослужащих как ради-
олюбителей;
- содействие в устранении
необоснованных запретов на
радиолюбительство для военно-
служащих, а также других чле-
нов СРВС, проживающих в
закрытых военных городках;
содействие повышению
престижа Вооруженных Сил и
авторитета военнослужащих;
- содействие развитию в Воо-
руженных Силах радиолюби-
тельства и технического
творчества;
пропаганда радиолюби-
тельскими средствами истории
и традиций армии и флота;
военно-патриотическое
воспитание молодежи;
- установление дружествен-
ных отношений с радиолюби-
тельскими обществами других
стран.
Пожалуй, основным отличи-
ем СРВС от других наших объ-
единений коротковолновиков
является его готовность защи-
щать радиолюбительские инте-
ресы своих членов. До нас,
по-моему, никто, даже тот же
ДОСААФ, под “чутким” руко-
водством которого мы находи-
лись многие десятилетия, не
брался за эту задачу. А у нас
здесь уже накопился некото-
рый опыт. Так, при непосредст-
венном участии СРВС
получили позывные несколько
офицеров в Вооруженных Си-
лах РФ. По инициативе нашего
союза и прн его непосредствен-
ном участии в войсках появи-
лась “Инструкция о развитии
радиолюбительства в Воору-
женных Силах СНГ”. Удалось
снять многие ограничения в ар-
мии и на флоте.
Членами СРВС могут быть
граждане, состоящие на дейст-
вительной военной службе, на-
ходящиеся в запасе или
отставке, рабочие н служащие
воинских предприятии, орга-
низаций, занимающиеся люби-
тельской радиосвязью,
признающие и соблюдающие
Устав союза. На конец 1992-го
года в СРВС состояло более
двухсот членов, причем почти
три четверти из них (74 %)
проходили действительную
службу.
Представляют интерес следу-
ющие статистические данные:
среди действующих военнослу-
жащих, членов СРВС, 75 % —
офицеры, 20 % — прапорщики
(мичманы), 5 % — курсанты
военных училищ. Среди офи-
церов 63 % — старшие офице-
ры, 37 % — младшие. Средний
возраст членов СРВС — 38-40
лет. 30 % членов нашего союза
ведут общественную радиолю-
бительскую работу — руково-
дят коллективными
радиостанциями, радиокруж-
ками, являются членами ФРС.
Общественной работой занима-
ется каждый четвертый воен-
нослужащий, член СРВС,
состоящий на действительной
службе.
Можно утверждать, что наше
общественное объединение не
знает границ. Кроме военно-
служащих России, в нем чис-
лятся представители Украины
(почти 20 %), Беларуси, Мол-
довы, Казахстана, государств
Средней Азии, Болгарии.
В СРВС нет штатных сотруд-
ников, все члены руководящих
органов работают на обще-
ственных началах.
Основное внимание союз
уделяет развитию радиолюби-
тельства в гарнизонах и воен-
ных городках, организации
работы коллективных радио-
станций в воинских частях, во-
енных училищах, оказанию
помощи военнослужащим в
получении позывных, констру-
ировании аппаратуры, работе в
эфире. С этой целью всем чле-
нам СРВС рассылается ежеме-
сячный информационный
бюллетень, дважды в месяц
проводится “круглый стол”.
Мы также планируем издание
консультационного листка для
популяризации любительских
разработок, переделок связной
военной техники, будет нала-
жен обмен опытом и техниче-
ские консультации. Для того,
чтобы обеспечить необходимой
документацией членов нашего
союза, а также тех радиолюби-
телей, которые проявят к этому
интерес, у нас создается банк
данных о справочной литерату-
ре по военным приемникам н
радиостанциям. В 1993-м году
СРВС будет помогать всем радио-
любителям-военнослужащим опе-
ративно получать журнал
^Радиолюбитель”.
Тот, кто когда-нибудь брался
за организацию коллективных
радиостанций или кружков,
хорошо представляет себе, на-
сколько это хлопотное дело. Без
совета квалифицированного
специалиста тут не обойтись.
Именно в помощь тем, кто хо-
чет организовать у себя в части,
гарнизоне или по месту жи-
тельства радиокружок или кол-
лективную станцию, Борис
Андреевич Орлов (U1CH) раз-
работал методическое пособие
**Некоторые вопросы организа-
ции радиолюбительских клу-
бов, секций, кружков и работы
с молодежью”. Мы планируем
издать это пособие отдельной
брошюрой и сейчас принимаем
заявки на нее от всех желаю-
щих.
И еще об одном, на мой
взгляд, чрезвычайно важном
аспекте деятельности СРВС.
Сегодня в полном соответствии
с нашими несуразными поряд-
ками огромное количество спи-
санной связной техники, в
которой так нуждаются радио-
любители, попросту уничтожа-
ется. Мы завершаем разработку
проектов правовых документов,
которые, надеемся, положат
конец этому безрассудству и
наконец-то позволят переда-
вать списанную, но еще вполне
пригодную к работе аппаратуру
радиолюбителям.
В эфире часто приходится
слышать, что, дескать, в наш
союз можно записать всех ко-
ротковолновиков, так как поч-
ти каждый нз них служил в
армии или на флоте. Должен
заметить, что далеко не каж-
дый, кто заинтересовался
СРВС, вступает в него. СРВС
— это не элитная радиолюби-
тельская организация, у нас
нет привилегий, но зато нет и
никаких ограничений на ради-
олюбительские достижения, от
вступающих в союз требуется
лишь желание и готовность по-
могать развитию радиолюби-
тельства в Вооруженных
Силах.
В целях популяризации на-
шей деятельности и пропаган-
ды истории армии и флота в
1992-м году проведены дни ак-
тивности в праздники видов
Вооруженных Сил — ВМФ,
ВВС, Бронетанковых войск,
Ракетных войск и артиллерии,
а также 23 февраля. Была орга-
низована работа специальных
станций — R1WS, R3AAM,
R3AWS. Принимал участие
СРВС и в телерадиомарафоне
“Солдаты XX века — против
войны”. Сотни радиолюбите-
лей смогли получить памятные
знаки и дипломы. Пока, к со-
жалению, нам не удалось изго-
товить собственные дипломы и
вымпелы, но они обязательно
будут.
В наших планах — радиоэкс-
педнции в те регионы, которые
под силу организовать, быть
может, только СРВС.
Союз радиолюбителей Воо-
руженных Сил еще очень мо-
лод, недостатков в его работе
хватает, однако мы открыты
для критики и с признательно-
стью примем все предложения
и замечания. “Круглый стол”
СРВС проводится в первую и
третью субботы каждого месяца
в течение дня на диапазонах
21, 14, 7 и 3,5 МГц. Приглаша-
ем всех радиолюбителей при-
нять активное участие в наших
мероприятиях.
С. СМИРНОВ (UC2SF),
президент Союза радиолюбите-
лей Вооруженных Сил,
гвардии подполковник,
213827, Могилевская обл.,
г. Бобруйск, а/я 4.
40 Радиолюбитель 4/93
DX-info
Г ВНИМАНИЮ DX-MEHOB!
“РЛ” намерен повысить информа-
тивность раздела DX-info. Сообщите,
какие материалы Вас больше привле-
кают:
l. QSLvia...;
2. Соревнования;
3. Портреты DX-менов;
4. Вести из клубов;
5. DX-peditions, путешествия в ближ-
нее и дальнее зарубежье;
6. Актуальные проблемы, дискуссии;
7. Дипломы;
8. Клуб ITARC и др.
Назовите три наиболее предпочти-
тельные рубрики.
Просим также присылать сведения о
"круглых столах” и DX-net’ax (день
недели, частота, время, позывной ве-
дущего и т.д.), услышанные в эфире
новости, делиться опытом КВ-работы.
Укажите свой возраст, радиолюби-
тельский стаж и профессию. TNX.
73+DX!
Позывной сигнал ТАБЛИЦА РЕЗУЛЬТАТОВ ПЕРВЫХ SSTV-СОРЕВНОВАНИЙ (1 — 10 места)
Количества очков 1 тур Проведены 1 марта 1992 г. Занятые места
Заявлено Подтвержд. 2 тур Абсолютное
UA3AJT 128 83 1 2 1
RB5QT 112 79 3 1 2
UV3PF 83 62 9 3 3
UB4AR 105 59 4 5 4
UW3AT 130 55 6 7 5
RB4JF 88 53 5 8,9 6
UB4AO 79 50 8 6,7 7
UA3DLD 78 45 11 8,9 8
UB5YD 63 40 7 11 9
RA3AHO 66 38 13 10 10
UA3DJG 39 29 2 - 12
СРЕДИ КОЛЛЕКТИВНЫХ РАДИОСТАНЦИЙ (1-3 места)
UZ6LWZ 49 1
UZ3AZG 37 2
UB4VWN 35 1 У
АРКТИЧЕСКИЙ КЛУБ
И РАДИОЦЕНТР МО НЭТИ
для обеспечения полярных радиоэкспедиций приобретет за хорошую цену хорошую
и другие анало-
гичные, (желательно новые, комплектные или в рабочем состоянии, можно отдельные
части, блоки, узлы);
- УКВ радиостанции “Причал , “Сейнер , “Лен , “Виола , “Маяк и другие анало-
гичные импортного и отечественного производства портативные, автомобильного, мор-
ского, воздушного базирования для подвижной радиосвязи; *
- импортную и высококачественную отечественную радиоаппаратуру для любитель-
ской связи, трансиверы с питанием 12 - 13,8 В, компактные транзисторные ц, лампо-
вые усилители мощности, промышленный автоматический телеграфный ключ
ЭКМ4М, антенны и мачты для эксплуатации в полевых условиях: л
- современные оадирлампь! (желательно с панельками): ТУ-74Б, ГУ-73Б, ГУ-82Б,
ГУ-78Б, ГУ-84Б, ТУ-91Б, ГУ-95Б и аналогичные, вакуумные и коаксиальные реле,
вакуумные переменные конденсаторы, добротные вариометры, высоковольтные кон-
денсаторы для блоков питания усилителен, хорошие вентиляторы, промышленные ли-
нии КСВ-метров и ВЧ-индикаторов; _____,
- бензоэдектроагрегаты и,5 - 5 кВт 220 В, генераторы ГИП 5ХЛ (солдат-моторы) от
“Ангары , ветроэлектростанции, солнечные батареи, хорошие аккумуляторы Ссереб-
рянр-цинковые, ннкелево-кадмиевые и т.п.) и батареи, преобразователи 12(24) на 220
В обратимые, зарядные устройства; ,
- навигационное оборудование, приводные и аварийные ^радиостанции, маяки, доброт-
ные фонари, электрооборудование для автономной работы, различное снаряжение,
сигнальные и осветительные патроны и ракеты, посадочные патроны, фалыпвееры,
дымовые шашки, огнестрельное бружие (разрешение имеется), ракетницы, штормо-
вые и охотничьи спички и огни. , „
Оплата наличными и по безналичному расчету, возможен выгодный обмен. Просьба
Йи предложениях сразу указывать цену.
е, кто любит Арктику, откликнитесь! Успех экспедиций зависит и от Вас!
злнчным экспедициям (научным, исследовательским, спортивным, промысловым,
туристическим...) предлагаем услуги по обеспечению радиосвязью. .
С предложениями обращаться по адресу: 630092, г.новосибирск-92, а/я 1, Арктиче-
йтравкй по тел.:1(только с 15 до 18 МСК).
“БОЛЬШОЙ КАЗАЧИЙ КРУГ’
(траффик) радиолюбителей-казаков
Дона, Кубани, Ставрополья, Украины,
Урала проходит каждое воскресенье в
10.00 MSKна частоте 7.045 + QRM. Веду-
щие станции: UA4AM, U6DM, UA6ADB,
UA6AEL, R4ARDC.
Tnx UA6ADB.
“ZAMENHOF ESPERANTO AWARD”
Диплом учрежден в честь 100-летия
языка эсперанто. Выдается за радиосвязи
(наблюдения) с Белостоком (Польша) на
всех диапазонах и всеми видами связи.
Каждое QSO дает 1 очко, для EU-станций
на КВ необходимо набрать 12 очков, для
DX — 6, на УКВ — 3 очка. Действитель-
ны QSQ, проведенные после 1 января
1986 г. Заявку,Заверенную двумя люби-
телями, и 10 IRC направлять по адресу:
Z(^V( PZK
l5O950OBIALYST()K, POLAND.
КРУГОСВЕТКА
ФЕДОРА КОНЮХОВА
С борта яхты “Адмирал Невельский”
ежедневно работает на TFC с UA9QBA,
UAQNL. UW0MF радиостанция R0L/MM
в О8.(ХЙ на частотах 14.275 кГц (21.375
кГц). Яхта недавно покинула порт о. Тай-
вань (BV) и взяла курс на Австралию че-
рез Гонконг (VS6), Сингапур (9V1).
Экспедиция планирует осуществить высад-
ку на чилийский остров Пасхи и норвеж-
ский антарктический остров Буве, лицензии
на работу с .которьрс получены, —
CE0Y/R0L и 3Y/R0L. Желающие принять
участие в экспедиции на о. Буре (ориенти-
ровочная оплата — $3.000), обращайтесь к
UA9QBA: 630092. Россия, Ьювосибирск-
92, а/я 1, Заруба Й).В. Тел.: (383-2) 46^7-
65. QSL-карточки радиолюбители СНГ
могут выслать на, этот же адрес (PSE
10060, Pancalieri, (Torino), Italy.
ПАМЯТКА
АВТОРАМ РАЗДЕЛА
DX-info
1. Материалы следует направлять в
редакцию (220012, Шнек, ул.Сургано-
ва, 6, комн. 511 А ) либо непосредст-
венно редактору раздела Валерию
Петровичу Приставке, UC2AAA,
(220012, Минск, а/я 17).
2. На первой странице в левом верх-
нем углу обязательно поставьте дату,
укажите фамилию, имя и отчество, пол-
ный почтовый адрес, телефон.
3. Приложите маркированный кон-
верт с обратным адресом — для ответа на
вопросы и возможных уточнений.
4. Все материалы печатайте на ма-
шинке через 2 интервала либо пишите
четким почерком на одной стороне стан-
дартной писчей бумаги (21 х 29,5 см).
5. Сведения из других печатных из-
даний, должны содержать ссылки на ис-
точник в такой последовательности: имя
и фамилия автора, позывной, наимено-
вание журнала (для книг — полное на-
звание книги. наименование
издательства, город), год, месяц или но-
мер выпуска, страницы. Например:
Flavius Jankauskas, K3JA:
“WORLDRADIO”,1992, 4, 2 — 3.
6. Новости, полученные по эфиру,
также желательно сопровождать ссыл-
кой на источник, указав позывной кор-
респондента, "круглый стол”, DX-net и
т.п.
7. Редакция будет отдавать предпоч-
тение оригинальным материалам, еще не
появлявшимся в печати. Возможна также
перепечатка достаточно “свежих” сведе-
ний, ранее опубликованных однократно.
Однако нецелесообразно присылать нам,
к примеру, заметки из журналов Поль-
ши, которые были почерпнуты из немец-
ких изданий, а туда перекочевали из
американских...
в. Для придания разделу “человече-
ского лица” просим сообщай» клубные
новости, описывать яркие события лич-
ной жизни DX-менов, экспедиционные
планы, необычные прохождения, неожи-
данные встречи в,эфире и многое другое.
Не стесняйтесь обращаться к коллегам за
помощью (в разумных пределах), тем бо-
лее — предлагать помощь другим. Всему
этому мы постараемся найти место. TNX.
73 + DX!
41
РАЗДЕЛ /2
В.ЧЕРНОМОРОВ (UA1ZFC),
189151, Мурманская обл., г.ПолярныеЗори,
ул.Пушкина 4 - 87.
ДВУХЭЛЕМЕНТНАЯ
АНТЕННА
После 10 лет экспери-
ментов я пришел к выво-
ду, что постройка на
ВЧ-диапазоны ненаправ-
ленных антенн нецелесо-
образна прежде всего
из-за плохого приема.
Отсутствие дефицит-
ных алюминиевых труб
натолкнуло на мысль сде-
лать модификацию про-
волочной антенны
PA0LU на 14 МГц [1 ].
Суть доработки состоит в
том, что вместо прямых
диполей используются
согнутые (рис.1), а сред-
ние точки диполей за-
креплены на траверсе,
которая приваривается к
отрезку трубы, установ-
ленному в мачту на под-
шипник скольжения
(рис.2).
Настройка антенны та-
кая же, как в [1 ]. Для
разворота антенны сни-
маются капроновые рас-
тяжки, крепящие концы
вибратора и директора,
затем (вручную или
электрически) развора-
чивается траверса, после
чего концы элементов за-
крепляются в новом по-
ложении растяжками.
Аналогичным образом
можно изготовить и трех-
Рис. 2
Рис. 1
элементную антенну. На
данной антенне (14 МГц)
при работе CW и мощно-
сти 40 Вт проведены свя-
зи с СХ, LU, USA, JA.
Соответственно увели-
чив размеры, антенну
можно использовать и на
НЧ-диапазоны.
ЛИТЕРАТУРА
1. К.Ротхаммель. Ан-
тенны. Пер.с нем., 3-е
изд., доп. — М.: Энергия,
1979 г., с.81-83.
ВЕРТИКАЛЬНАЯ
АНТЕННА НА 144 МГЦ
Описываемая антенна выпускается в
Бельгии под названием “BIG STAR”.
Антенна представляет собой систему вер-
тикальных коллинеарных вибраторов с кру-
говой диаграммой направленности в
горизонтальной плоскости.
Теоретическое усиление антенны — 6,5
дБ по отношению к полуволновому вибра-
тору. Экспериментальная проверка показа-
Настройка антенны сводится к перемеще-
нию точки подключения центральной жи-
лы кабеля к индуктивности С до получения
резонанса на рабочей частоте.
Данная антенна использовалась при рабо-
те через спутники серии RS и показала хо-
рошие результаты, особенно при низком
расположении спутника над горизонтом.
“QTC” 4/92.
SP2FBC&SP2MBE
Рис. 1
ла, что на расстоянии в 100 км переход с
диполя на описываемую антенну дает выиг-
рыш в 9 дБ. Общая высота антенны — око-
ло 5 метров.
Электрическая схема антенны показана
на рис.1, конструктивное выполнение на
рис.2 — 6. Вибратор выполнен из дюрале-
вых труб, разбитых тефлоновыми изолято-
рами.
42 Радиолюбитель 4/93
АНТЕННЫ
Рис. 3
Рис. 4
Рис. 6
• Куплю или обменяю р/ст “РБ”, “А-7-Б”, “Север”, “13-Р”
“РПО”. Возбудитель от “РАФ-КВ-5". 266018, г.Ровно
ул.Видинская, 31/98, Доброчинский Н.В.
• Куплю плату печатную, корпус в сборе с клавиатурой
комплектующие к ПК “Балтик” или подобному. 211840
Витебская обл., г.Поставы, ул.Юбилейная, 12 — 10, Ромелк
А.А.
• Меняю электронные часы “QUARTZ” (наручные) на комплек*
радиодеталей (23 шт.). 368611, г.Даг.Огни, ул.Чкалова, 3”А” —
54, Гаджиметову А.
В.КАРАСЕВ (RB5EHS),
323311, Днепропетровская обл.,
Межевский р-н, с.Новопавловка 1.
УКОРОЧЕННАЯ
YAGI
НА 28 МГЦ
Антенна (рис.1) представляет собой трехэлементную YAGI с ди-
ректором и рефлектором, все три элемента выполнены в виде уко-
роченных спиральных диполей.
Конструктивно каждый из элементов выполнен из двух лыжных
стеклотекстолитовых палок длиной по 1,5 метра каждая, скреплен-
ных между собой металлической трубкой длиной 10 см. На пол-
учившийся шест длиной 3 м наматывается по 5 метров
изолированного провода с шагом 2 мм. Директор н рефлектор на-
матываются целым куском провода, середина которого соединяется
с металлической траверсой. Питаемый элемент посередине разо-
рван. Настройка антенны производится изменением шага намотки
в средней части и передвижением элементов на траверсе.
Данная антенна, конечно, проигрывает полноразмерной YAGI
(как, впрочем, любая укороченная), но заметно (на 1-3 балла) вы-
игрывает у GP или полуволнового диполя.
И.ГРИГОРОВ (UZ3ZK),
308015, Белгород-15,
а/я 68.
НЕОБЫЧНАЯ
ПРИЕМНАЯ
АНТЕННА
Для приема станций диапазона 1 — 30 МГц можно использо-
вать... зеркало.
Для этого аккуратной) снимают с уголка защитный слой раство-
рителем и накладывают фольгу с присоединенным к ней проводни-
ком для подключения к приемнику. Затем фольгу заклеивают липкой
лентой и эго место покрывают клеем типа БФ. Проводник от антен-
ны-зеркала к приемнику должен быть по возможности коротким.
Можно использовать и емкостную связь с серебром зеркала. Для этого
с задней стороны зеркала приклеивают фольгу размерами примерно
10 х 10 см с присоединенным к ней проводником.
На опыте установлено, что зеркало размерами 40 х 140 см обеспе-
чивает прием, эквивалентный наружной антенне длиной 15 мет-
ров. При использовании антенны-зеркала происходило даже
снижение уровня шумов по сравнению с использованием наружной
антенны, что дало возможность лучше принимать слабые станции.
Автор сам был удивлен очень высоким качестовом приема на ан-
тенну-зеркало. Может быть, эго вариант легендарной ртутной ан-
тенны? Ведь в зеркале используются соединения ртути.
Предприятие “БИС” высылает комплекты документации ’
для изготовления автомобильной радиостанции на диапазон 27
МГц и носимой радиостанции на 144-146 МГц. Заказы
направлять по адресу: 394029, Воронеж, Щорса, 164-42.
Стасеико Владимиру Александровичу.
43
РАЗДЕЛ 13
С.СЕМЕНОВ
(UA9FAL),
614033, г.Пермь,
а/я 9440.
Г. 1
Эк
ВСЕДИАПАЗОННЫИ
ТРАНСИВЕР
ТЕХНИКА КВ
При разработке трансивера ставилась задача создания просто-
го, доступного для повторения радиолюбителем средней ква-
лификации аппарата, обладающего неплохими параметрами, с
использованием широкораспространенной элементной базы. Боль-
шое внимание уделялось конструкции “механики”, возможности
ее изготовления в домашних условиях. Небольшие размеры аппа-
рата (он входит в обычный “дипломат”) позволяют использовать
его на даче, в походе и т.д.
Трансивер выполнен по традиционной схеме с двойным преобра-
зованием частоты и переменной первой НЧ. Частоты преобразова-
ния выбраны такие же, как в широко известном трансивере
Ю.Кудрявцева. Хотя это не лучший вариант, но т.к. создание
простого и дешевого синтезатора частоты — задача ближайше-
го будущего, а в эфир хочется уже сейчас, то и выбран был та-
кой вариант. Благодаря тому, что ГПД трансивера работает на
относительно низкой частоте, не коммутируется при смене ди-
апазона, стабильность частоты его может быть достаточной
для работы телетайпом и даже пакетом. Кроме того, такой рас-
клад частот имеет преимущества: постоянство шага настройки
независимо от диапазона, значительно упрощенный процесс
температурной компенсации частоты, малый уровень шумов
диапазонного кварцевого и плавного гетеродинов. Основным
же преимуществом является простота схемы самого ГПД, ми-
нимальное количество используемых деталей, что для люби-
тельской конструкции является решающим фактором.
Основной недостаток такого принципа частотообразования
— непосредственный прием радиовещательных и других ра-
диостанций, работающих в диапазоне первой ПЧ 6,0 — 6,5
МГц. Этот недостаток, который особенно проявляется при ра-
боте в диапазоне 7 МГц, в данной конструкции, благодаря ис-
пользованию высокодобротного резонансного контура на входе
УВЧ, трехконтурного полосового фильтра между УВЧ и пер-
вым смесителем, использованию балансных смесителей, в зна-
чительной мере устранен. Еще лучший результат можно
получить при использовании в первом гетеродине трансивера
кварца 13,2 МГц.
Трансивер (рис.1) полностью выполнен на полупроводниковых
приборах и микросхемах. Он имеет встроенную цифровую шкалу,
описанную в журнале “Радио” N4 за 1990 год, встроенный сетевой
блок питания. Аппарат работает в диапазонах 1,8; 3,5; 7,10, 14, 21,
28, 28,5, 29 МГц. Вид работы — телефон ОБП, телеграф. Чувстви-
тельность приемного тракта при отношении сипгал/шум 10 дБ —
не менее 0,3 мкВ. Выходная мощность передатчика — 3-4 ватта.
Выходная цепь передатчика рассчитана на подключение лампового
усилителя мощности, выполненного по схеме с заземленным като-
дом.
Общими для приемного и передающего трактов являются диа-
пазонные полосовые фильтры Z2 — Z7, диапазонный кварцевый
гетеродин на транзисторе VT14, обратимые балансные пассивные
смесители на полевых транзисторах VT5, VT6, VT9, VT10, элект-
ромеханический фильтр, опорный кварцевый гетеродин на мик-
росхеме DA1. В режиме приема сигнал с антенны поступает на
высокодобротный резонансный контур L15, L16, С61, С62, с ко-
торого через контакты переключателя SB2 “Аттенюатор” он по-
падает на первый затвор транзистора VT13 усилителя высокой
частоты. В трансивере использован частотнозависимый аттенюа-
тор, эффективность действия которого зависит от диапазона, на
котором работает аппарат. На низкочастотных диапазонах, где
чаще возникает необходимость его использования, эффектив-
ность максимальна (в диапазоне 160 м). На 10-метровом диапа-
зоне аттенюатор не работает независимо от того, в каком
положении находится переключатель SB 2. Применение такого
аттенюатора дает определенные преимущества по сравнению с
обычным аттенюатором на резисторах, т.к. при подключении
входа УВЧ к части витков входного контура одновременно с
уменьшением полезного сингала уменьшается величина собст-
венного шума входного контура, подводимого к затвору транзи-
стора УВЧ, что, в конечном итоге, приводит к лучшему
соотношению сигнал/шум, чем при использовании аттенюато-
ра на резисторах. Конденсатор С63 служит для компенсации
входной емкости транзистора VT13 при включении аттенюатора.
Диоды VD10 — VD13 служат для защиты транзистора УВЧ при
попадании на вход приемника мощных сигналов. С выхода УВЧ
сигнал поступает на полосовой диапазонный фильтр и далее —
на первый смеситель приемника на транзисторах VT5, VT6. Сме-
ситель выполнен по балансной схеме и работает в режиме управ-
ляемого активного сопротивления. Оба смесителя трансивера
полностью обратимые и работают как на прием, так и на переда-
чу без дополнительной коммутации. Для удобства подключения и
согласования с полосовым диапазонным фильтром имеется не-
симметричный вход. Сигнал диапазонного кварцевого гетеродина
попадает на затворы транзисторов VT5, VT6 с катушки связи L17.
Выделенный фильтром сосредоточенной селекции сигнал первой
ПЧ 6,0 — 6,5 МГц усиливается каскадом УПЧ-1 на транзисторе
VT7. Каскад служит для компенсации потерь в смесителе. Сток
транзистора VT7 нагружен на резонансный контур L9, С26, на-
строенный на среднюю частоту 1-й ПЧ 6,25 МГц. Для расшире-
ния полосы пропускания контур зашунтирован резистором R25.
Усиленный сигнал первой ПЧ приходит на второй смеситель
приемника на транзисторах VT9, VT10, где, смешиваясь с сигна-
лом ГПД 5,5 — 6,0 МГц, образует сигнал второй ПЧ 500 кГц.
Смеситель непосредственно нагружен на обмотку электромеха-
нического фильтра, обеспечивающего основную селекцию сигна-
ла. Отфильтрованный ЭМФ сигнал поступает на двухкаскадный
усилитель ПЧ-2 на транзисторах VT17, VT18. Ручная регулиров-
ка усиления и АРУ осуществляется подачей положительного на-
пряжения с коллектора транзистора VT20 на вторые затворы
транзисторов УВЧ, УПЧ-1, УПЧ-2. Использование четырех регу-
лируемых каскадов дало возможность получить глубокую регули-
ровку усиления и эффективно действующую АРУ. Усиленный
УПЧ-2 сигнал попадает на детектор на транзисторе VT19, где,
смешиваясь с сигналом 500 кГц опорного кварцевого гетеродина,
образует звуковой сигнал. Усилитель низкой частоты выполнен
на микросхеме DA2 К174УНЧ, обладающей достаточной выход-
ной мощностью и малым уровнем нелинейных искажений. Выход
УНЧ нагружен на низкоомные головные телефоны или через
контакты переключателя SB6 на громкоговоритель с сопротивле-
нием обмотки 6 — 10 Ом. Сигнал АРУ через контакты переклю-
чателя SB5 подается на детектор АРУ на VD16, VD17, С109. С
выхода детектора постоянное напряжение АРУ подается на базу
транзистора VT20 усилителя АРУ. Сюда же поступает постоян-
ное напряжение ручной регулировки усиления с перменного ре-
зистора R85 “Усиление”.
В режиме передачи через контакты реле К24-2 на вторые затво-
ры транзисторов КП350 приемного тракта поступает запирающее
напряжение -6В. Напряжение +9В через контакты реле К25.1 по-
дается на каскады широкоплосного усилителя мощности и (в ре-
жиме ОБМ) через контакты реле К25.1 и переключатель SB4.1 —
на затвор транзистора VTU усилителя DSB. В режиме ОБП сиг-
нал с микрофона усиливается микрофонным усилителем на мик-
росхеме DA1 и поступает на балансный модулятор на диодах VD4
— VD7, где, смешиваясь с сингалом опорного гетеродина 500
кГц, образует двухполосный сигнал. Усилитель DSB на транзи-
сторе VT11 в режиме приема и передачи CW надежно заперт по-
дачей отрицательного напряжения -6В, что необходимо для
предотвращения попадания сингала опорного гетеродина на вход
усилителя ПЧ-2 в режиме приема и на вход смесителя в режиме
передачи CW. Усиленный усилителем DSB двухполосный сигнал
отфильтровывается электромеханическим фильтром Z1, на выхо-
де которого образуется однополосный сигнал верхней боковой по-
лосы. Сформированный однополосный сигнал попадает на
первый смеситель передатчика на транзисторах VT9, VT10, про-
межуточный усилитель на транзисторе VT8 и второй смеситель
передатчика на транзисторах VT5, VT6, где, смешиваясь с сигна-
лом диапазонного кварцевого генератора, образует сигнал в рабо-
чем дидапазоне частот. Отфильтрованный полосовыми
45
Раздел 13
диапазонными фильтрами Z2 — Z7 сигнал поступает на вход ши-
рок оплосного усилителя мощности на транзисторах VT1, VT3,
VT4. Цепь L5, С12 служит для подъема коэффициента усиления
на диапазоне 28 МГц. Выходной каскад передатчика нагружен на
переключаемый П-контур, обеспечивающий согласование пере-
датчика с ламповым усилителем мощности или антенной. Сигнал
ALC тракта передачи снимается с коллектора транзистора VT1 и
через детектор на VD1, С2, СЗ и стабилитрон VD2 подается на
второй затвор транзистора VT8 усилителя второй ПЧ передатчи-
ка. Стабилитрон VD2 определяет порог срабатывания системы
ALC. В режиме работы CW сигнал с частотой 501 кГц с манипу-
лируемого кварцевого генератора на транзисторе VT12 через кон-
денсатор СЗО приходит на первый смеситель передатчика. Для
обеспечения режима самопрослушивания на вторые затворы
транзисторов VT17, VT18 ПЧ-2 с делителя R59, R60 подается не-
большое положительное напряжение, обеспечивая необходимую
громкость самопрослушивания.
КОНСТРУКЦИЯ И ДЕТАЛИ
Трансивер собран на 7 печатных платах из двустороннего стекло-
текстолита. На основной плате 1 (рис.2) собраны: УНЧ, тракт ПЧ-
2 приемника, микрофонный усилитель, опорный 500 кГц и
телеграфный 501 кГц гетеродины, усилитель DSB, усилитель АРУ,
диапазонный кварцевый гетеродин, полосовые фильтры и УВЧ
приемника. Плата 2 (рис.З) включает в себя смесители, промежу-
точный усилитель, 1-й ПЧ, ФСС и генератор плавного диапазона.
На плате 3 (рис.4) расположен широкоплосный усилитель мощно-
сти передатчика за исключением транзистора VT4, который распо-
ТЕХНИКА КВ
ложен на основной плате. На плате 4 (рис.5) установлены конден-
саторы Cl, С59, С61, переключатель диапазонов SB1 и часть дета-
лей входных цепей приемника и выходных передатчика. На плате
5 (рис.6) собраны стабилизаторы напряжения +9В и -6В. На платах
6, 7 (рис.7, 8) собрана цифровая шкала. Одна из плат ЦШ, описан-
ной в “Радио” N4/90r., увеличена в размерах. На ней дополнитель-
но размещены буферные каскады для уменьшения влияния работы
цифровой шкалы на стабильность частоты гетеродинов. Схема до-
полнительных каскадов показана на рис.9. Корпус трансивера вы-
полнен из дюралюминия толщиной 1,5 — 2 мм. Он состоит из
передней и задней панелей, скрепленных между собой боковыми
стенками с помощью винтов М5. Между передней и задней панеля-
ми располагается перегородка, на которой на стойках установлен
блок КПЕ С15. Платы закреплены с помощью уголков. На основ-
ной плате между входными цепями приемника и полосовыми филь-
трами установлен экран — перегородка, на которой в верхней части с
помощью винтов М3 крепится радиатор широкополосного усилителя
мощности. Плата усилителя мощности, а также полосовые диапазон-
ные фильтры закрыты экранами из белой жести. Цифровая шкала
также заключена в экран и крепится тремя винтами к передней па-
нели и боковой стенке корпуса. Передняя панель закрывается фаль-
шпанелью из дюралюминия толщиной 0,8 мм. Конструкция корпуса
трансивера (рис.11) обеспечивает хороший доступ к деталям и на-
строечным элементам.
(Окончание следует) рис. 26
ПОРЯДОК РАБОТЫ С ПАМЯТЬЮ
— повтор последнего набранного номера;
"N","запоминаемый номер","#" — занесение пер-
вого номера в ячейку памяти N (N-O....9);
“*”,"#","#","N",”#”, “запоминаемый номер”, “#” — занесение
второго номера в ячейку памяти N;
— полная очистка ячейки памяти N;
“N"— набор первого номера из ячейки памяти N;
“#", “N”— набор второго номера из ячейки памяти N;
ИНТЕГРАЛЬНЫЙ НОМЕРОНАБИРАТЕЛЬ КР1008ВЖ7А(Б)
Микросхема КР1008ВЖ7А(Б) представляет собой электрон-
ный номеронабиратель, предназначенный для эксплуатации в те-
лефонных сетях с передачей номера импульсами постоянного тока.
ИНТЕГРАЛЬНЫЕ
НОМЕРОНАБИРАТЕЛИ
КР1008ВЖ5, КР1008ВЖ7
ДЛЯ КНОПОЧНЫХ
АППАРАТОВ
Микросхема КР1008ВЖ5 представляет собой электронный но-
меронабиратель, предназначенный для эксплуатации в телефон-
ных сетях с передачей номера импульсами постоянного тока. Кроме
памяти последнего набранного номера (до 22 цифр), микросхема
имеет встроенное ОЗУ, позволяющее программировать до 20 теле-
фонных номеров.
Встроенное ОЗУ состоит из 20 ячеек, в каждой из которых мо-
жет храниться либо один телефонный номер значностью до 18
цифр, либо два телефонных номера с суммой цифр не более 18. Все
операции, связанные с реализацией повышенных функциональных
возможностей микросхемы, выполняются с использованием пре-
фиксации цифровых клавиш и “#”. Это позволяет не расши-
рять клавиатуру.
Микросхема по техническим параметрам превосходит зарубеж-
ный аналог S-25610 фирмы AMI (США). Кристалл микросхемы из-
готавливается по КМОП-технологии с поликремниевым затвором.
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ИС КР1008ВЖ5
1. Набор номера любой значности.
2. Возможность увеличения межсерийной паузы после любой
набранной цифры.
3. Хранение в ОЗУ последнего набранного номера с числом зна-
ков не более 22.
4. Блокировка кнопочного номеронабирателя с отбоем в линию
АТС при одновременном нажатии 2 и более кнопок.
5. Прерывание набора в любой его фазе и последующий повтор
всего номера с первой цифры.
6. Программирование импульсных коэффициентов: 1,5; 1,6 с
точностью не хуже 5%.
7. Программирование частот следования импульсов набора но-
мера: 10 Гц, 20 Гц с точностью не хуже 5%.
8. Программирование интервалов межсерийного времени: 7 Т,
8 Т с точностью не хуже 5%, где Т — период следования импульс-
ного набора номера.
9. Объем внутреннего ППЗУ — десять 18-разрядных десяти-
чных чисел.
10. Возможность занесения в ППЗУ с последующим набором до
20 десятиразрядных номеров, причем общая разрядность двух но-
меров, заносимых в одну ячейку памяти, — не более 17.
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Диапазон напряжения питания, В 3,0-20%...4,0+10%
Ток потребления, мкА, не более:
в динамическом режиме 130 при Ucc—4,4 В
80 при Ucc-2,4 В
в статическом режиме 65 при Ucc—4,4 В
Выходное напряжение высокого уровня. В,
не менее Ucc-2,4 В
при 1он-Ч),2 мА
Выходное напряжение изкого уровня, В, не
более 0,5 при I0LH),2 мА
Входной ток низкого и высокого уровня,
мА, не более 150
ТАБЛИЦА НАЗНАЧЕНИЯ ВЫВОДОВ
Обозн. вывода Наименование выводов
01 Вход с клавиатуры (Y1)
02 Вход с клавиатуры (Y2)
03 Напряжение питания (+Ucc)
04 Тоновый выход (ТОЮ
05 Вход с клавиатуры (Y3)
06 Вход “Рычажный переключатель” (HS)
07 Вход генератора (R2)
08 Выход генератора (С1)
09 Выход генератора (R1)
10 Тестовый вход (TEST)
11 Свободный ОЙШ ШйадЙ?Ж
12 Выход импульсного ключа (NS1)
13 Выбор импульсного коэффициента (M/S)
14 Выбор межцифровой паузы (IPS)
15 Выбор частоты набора (DRS)
16 Свободный -
17 Общий вывод (0V)
18 Выход разговорного ключа (NSA)
19 Выход на клавиатуру (Х0)
20 Выход на клавиатуру (XI)
21 Выход на клавиатуру (Х2)
22 Вход с клавиатуры (Y0)
ОСНОВНЫЕ ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ
Выходное напряжение низкого уровня. В, (Ucc-2,4 В*; I0Lr-0,2 мА), не более Выходное напряжение высокого уровня, В,(Ucc-2,4 В*; ЮН-0,2 мА), не менее Ток потребления, мкА (Ucc-4,4 В), не бо- лее Средний ток потребления в динамическом режиме, мкА, (Ucc-4,4 В, Fc-5,2 кГц), не более Входной ток низкого уровня, нА, (Ucc-4,4 В), не менее Входной ток высокого уровня, нА, (Ucc-4,4 В) Входной ток низкого уровня, мкА, (Ucc-4,4 В) Выходной ток высокого уровня, мкА, (Ucc-4,4 В; Uoh-9,0 В) * для микросхем КР100 8ВЖ7Б - 2,7 В 2,0 0,45 10,0 25,0 130,0 130,0 15,0 2,5
Материал подготовил А. КИЗЛЮК
48 Радиолюбитель 4/92
БИБЛИОГРАФИЯ
ОБЗОР ИСТОЧНИКОВ
ИНФОРМАЦИИ ПО
РАДИОЛЮБИТЕЛЬСКОЙ
ТЕМАТИКЕ
(Продолжение. Начало в N 1—3/93 г.)
ЭЛЕКТРОНИКА ДЛЯ МОТОВЕЛОЛЮБИТЕЛЕЙ
Велоспидометры
284. Цифровой велоспидометр. В помощь радиолюбителю, 1990
r.,N107, с.54 — 61.
285. Цифровой велоспидометр. Радио, 1986 г., N 6, с.20 — 21.
286. Цифровой велоспидометр. Радио, 1989 г., N 3, с.ЗО — 32.
287. Цифровой велосипедный путевой прибор. Радио, 1991 г., N
1, с.28 —31.
Электронные тренажеры
288. Электронный тренажер велосипедиста. В помощь радиолю-
бителю, N 86, с. 1 — 9.
Указатели поворота
289. Световой указатель поворота для мотоцикла. Васильев В.А.
Зарубежные радиолюбительские конструкции. — М.: Энергия,
1977. —с.81.
Регуляторы зажигания
290. Звуковой пробник. Моделист-конструктор, 1989 г., N 1, с.36.
Противоугонные устройства
291. И мотоциклу — “сторож”. Моделист-конструктор. 1992 г., N
5, с.22.
ЭЛЕКТРОНИКА ДЛЯ ФОТОЛЮБИТЕЛЕЙ
Таймеры, реле времени, фотоэкспозиметры
292. Автоматический фотоэкспозиметр. В помощь радиолюбите-
лю, 1986 г., N92, с.47 — 56.
293. Экономичный таймер. Радио, 1987 г., N 3, с.28 — 29.
294. Цифровой экспозиметр. В помощь радиолюбителю, 1989 г.,
N104, с.46 — 51.
296. Реле времени. Радио, 1985 г., N 4, с.25 — 27.
297. Многодиапазонный таймер. Радиолюбитель, 1991 г., N12, с.31.
298. Таймер и фото. Моделист-конструктор, 1991 г., N1, с.44.
299 Фотореле. Юный техник, 1990 г., N9, с.75 — 76.
300. Электронный таймер. Моделист-конструктор, 1990 г., N4,
с.24 — 25.
301. Реле времени на составном транзисторе. Федотов Г.А. Элект-
рические и электронные устройства для фотографии. — Л.: Энер-
гоатомиздат, 1985. — 96 с. (44 — 47)
302. Реле времени со звуковой индикацией. Там же, с.47 — 51.
303. Бесконтактное реле времени. Там же, с.51 — 56.
304. Реле времени со стабилизацией экспозиции. Там же, с.56 — 59.
305. Реле времени на микросхеме. Там же, с.59 — 60.
306- Реле времени на операционном усилителе. Там же, с.61 — 65.
307. Реле времени на логических элементах. Там же, с.65 — 69.
308. Электронный таймер. Фромберг Э.М. Конструкции на элементах
цифровой техники. — М.: Радио и связь, 1991. — 158 с. 85 — 86.
309. Реле времени для фотолаборатории. Зеленский В.А., Хромой
Б.П. Бытовые электронные автоматы. — М.: Радио и связь, 1989.
— 72 с. с.59 — 68.
310. Унифицированное таймерное устройство. Там же, с.21 — 26.
311. Фотоэкспозиметр. Там же, с.68 — 71.
312. Сигнализатор для варки яиц. Ференци О. Электроника в на-
шем доме. — М.: Энергоатомиздат, 1988. — 176 с. с.71 — 73.
313. Реле времени. Там же, с.104 — 119.
314. Реле времени. В помощь радиолюбителю, N 114, с.48 — 54.
Электронные фотовспышки
315. Фотовспышка-автомат. Радио, 1987 г., N 8, с.41 — 42.
316. Преобразователь напряжения для питания фотовспышки.
Моделист-конструктор, 1987 г., N 8, с.21.
317. Автоматическая фотовспышка. Анцев В., Доброславский А. Фо-
толюбитель-конструктор. — М.: Искусство, 1991. — 192с. с.132— 139.
318. Импульсный фотоосветитель. Там же, с.139 — 145.
319. Экономичный преобразователь напряжения для ИФО. Там
же, с.146 — 147.
320. Автоматический преобразователь напряжения для ИФО. Там
же, с. 147 — 150.
321. Сервисные устройства для фотовспышек (с.150 — 155). Там
же, с. 150 — 155.
322. Светосинхронизаторы. Там же, с. 155 — 159.
323. Управление одноразовыми ИФО. Там же, с.159 — 161.
324. Стробоскоп. Там же, с.161 — 164.
325. Прибор для электронной коррекции времени запуска ИФО.
Там же, с.164 — 166.
326. Фотовспышки. Федотов ГА. Электрические и электронные уст-
ройства для фотографии. —Л.: Энергоатомиздат, 1985. — 96. с.14—19.
327. Стабилизация энергии вспышки. Там же, с. 19 — 25.
328. Синхронизация нескольких фотовспышек. Там же, с.27 — 31.
329. Автоматизация в фотовспышках. Там же, с.31 — 38.
330. Фотовспышки без накопительного конденсатора. Там же, с.38 —
41.
Электронные экспонометры
331. Высокочувствительный экспонометр. Анцев В., Доброславский А.
Фотолюбитель-конструктор. -М.: Искусство, 1991. с.111 — 113.
332. Одноградусный фотоэкспонометр. Там же, с. 113 — 117.
333. Преобразователь напряжения для экспонометра. Там же,
с.117 — 121.
334. Шкальный флашметр. Там же, с. 121 — 126.
335. Визуальный экспонометр. Там же, с. 126 — 131.
336. Экспонометр для фотопечати “фотон-1”. Федотов Г.А. Элек-
трические и электронные устрйоства для фотографии. — Л.: Энер-
гоатомиздат, 1985. — 96 с. с.71 — 73.
337. Экспонометр на фотодиоде. Там же, с.73 — 75.
338. Экспонометр на транзисторах. Там же, с.75 — 78.
339. Экспонометр с автоматической установкой выдержки. Там
же, с.78 — 82.
340. Экспонометр для фотовспышек. Там же, с.88 — 91.
341. Фотоэкспонометр. Зеленский В.А., Хромой Б.П. Бытовые
электронные приборы. — М.: Радио и связь, 1989. — 72 с. с.68 — 71.
342. Фотометр. Моделист-конструктор, 1992 г., N6 , с. 19.
Приборы для проверки работоспособности фотоприборов
343. Измеритель выдержки фотозатворов. Анцев В., Доброслав-
ский А. Фотолюбитель-конструктор. — М.: Искусство, 1991. 192
с.с.94 — 100.
344. Прибор для проверки затворов. Там же, с.101 — 108.
345. Измеритель энергии фотовспышки. Федотов Г.А. Электриче-
ские и электронные устройства для фотографии. — Л.: Энергоато-
миздат, 1985, — 96 с. с.86 — 88.
Приборы дистанционного управления фотоприборами
346. Радиоуправление фотоаппаратом “ЛОМО-135М”. Анцев В.,
Доброславский А. Фотолюбитель-конструктор. — М.: Искусство,
1991. —192 с. с.84 — 91.
347. Инфракрасное телеуправление. Там же, с.91 — 94.
Дистанционное включение ламп накаливания. Там же, с. 167 —
170.
