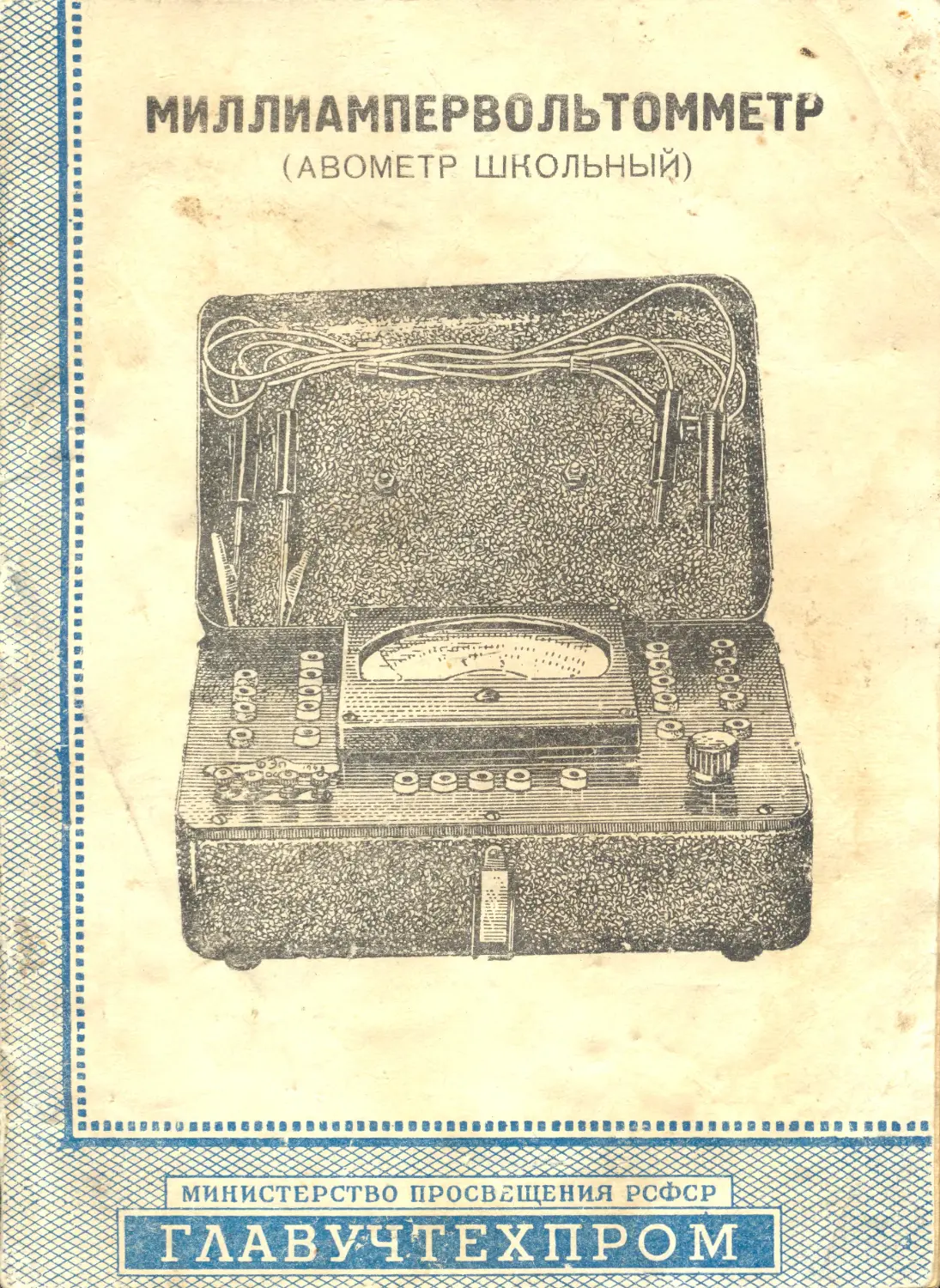

МИЛЛИАМПЕРВОЛЬТОММЕТР
(АВОМЕТР ШКОЛЬНЫЙ)
вэ
МИЛЛИАМПЕРВОЛЬТОММЕТР (АВОМЕТР)
(школьный)1
I. Назначение прибора
АВОметр представляет собой универсальный
электроизмерительный прибор, который преднзна-
чен для измерения в различных электрорадиоцепях:
а) силы постоянного тока, б) напряжение постоян-
ного тока, в) силы переменного тока, г) напряжения
переменного тока и д) сопротивлений.
АВОметр предназначен для работы как в ста-
ционарных, так и в переносных условиях.
Рабочее положение прибора — горизонтальное.
II. Основные электрические показатели
Основные электрические данные АВОметра при-,
ведены с следующей таблице.
Вид измерения	Пределы измерения	Примечание
Силы постоянного тока »	»	» »	»	» »	»	»	0— 0,5 mA 0—5	» 0— 50	» 0—500	»
1 Прибор технически усовершенствован инженерами
А. С. Зальц, Г. X. Оке, И. Ф. Марек.
Прибор изготовляется заводом «Физэлектроприбор»,
г. Москва, Электрозаводская ул., 33.
1
Вид измерения
Пределы
измерения
Примечание
Силы переменного тока
» » »
» » »
О— 5 mA
О— 50	»
0—500	»
Напряж.	пост.	тока
»	»	»
»	»	р
О— 10 вольт
О— 50	»
0—200	»
0—500 »
Напряж. перемен, тока
»	»	»
»	»	»
О— 10 вольт
О— 50	»
0—200	»
0—5'00	»
Сопротивление
»
»
2000 ом
20000 »
200000 »
2 мегома
При	множ	1
»	»	10
»	»	100
»	»	1000
Градуировочная погрешность прибора при изме-
рениях в нормальных условиях (20+5° С) не пре-
вышает:
1)	при измерениях силы и напряжения постоян-
ного тока +3% от максимального значения шкалы;
2)	при измерении силы и напряжения перемен-
ного тока +4% от максимального значения шкалы;
3)	при измерении сопротивлений + 10% от изме-
ряемой величины.
Примечание. При измерении напря-
жений переменного тока частотой от 50 до
1 000 герц дополнительная погрешность прибо-
2
ра на частоте 1 000 герц не превосходит +4%
от измеряемой величины при частоте 50 герц и
температуре +'20° С.
Указанная величина погрешности при из-
мерении силы и напряжения переменного тока
относится только к рабочей части шкалы, кото-
рая начинается от 25% предельного значения
шкалы. измерения.
Gernot •	6>7O®
HI. Комплектность прибора
В комплект входят:
1)	прибор АВОметр— 1 шт.;
2)	гибкие проводники со штеккерными наконеч-
никами и специальными зажимами — 2 шт.;
3)	упаковочная коробка — 1 шт.;
4)	описание;
5)	аттестат — 1 экз.
IV. Устройство прибора
АВОметр (рис. 1 и 2) смонтирован в железном
футляре (1). На крышке (2) закреплена ручка (3)
для переноски прибора. Футляр закрывается спе-
циальным замком (4) с защёлкой (5). Крышка уста-
новлена на петлях. Однако для удобства работы
с прибором (в особенности в стационарных усло-
виях) крышка может быть легко снята с петель.
Футляр установлен на четырёх ножках (6).
Монтаж прибора показан на рисунке За и 36.
На монтажной (металлической) панели (7) за-
креплены:
1.	Многошкальный стрелочный прибор (8).
2.	Изоляционная пластина (9) с набором сопро-
3
тивлений (10), входящих в цепь вольтметра посто-
янного тока.
3.	Изоляционная пластина (11) с набором со-
противлений (12), входящих в цепь вольтметра пере-
менного тока.
Рис. Г.
4.	Две панели (13) и (14) с контактами.
5.	Панель (15) с контактами и катушками (16),
обмотки которых служат шунтами амперметра
постоянного тока.
6.	Панель (17) с контактами и катушками (18),
обмотки которых служат грунтами амперметра пе-
ременного тока.
7.	Панель (19) с контактами и катушками (20),
обмотки которых составляют цепь омметра.
8.	Панель (21) с клеммами (22).
4
9.	Сухой элемент (23) типа ФЕС на 1,5 вольта.
10.	Купроксный выпрямитель (24) типа ВК-07-14.
11.	Переменное сопротивление (25) типа ТК10А-
0,5.
Рис. 2.
12.	Втулки — направляющие (26) для контакт-
ных гнёзд (рис. 2).
Монтажная и принципиальная схемы приведены
на рисунках 4а и 46. Как видно из монтажа (прин-
&
ципиальной схемы), АВОметр состоит из стрелочно-
го электроизмерительного прибора и набора доба-
вочных сопротивлений, шунтов, купроксного выпря-
мителя и источника тока.
Стрелочный прибор представляет собой микроам-
перметр магнитоэлектрической системы типа «ИТ» с
полным отклонением стрелки при токе в 150 микро-
ампер и внутренним сопротивлением 1 500 ом.
Высокая чувствительность прибора обеспечивает
измерение напряжений в радиосхемах практически
без изменения режима их работы.
В целях удобства отсчёта всех измеряемых АВО-
метром величин прибор имеет три шкалы.
Верхняя шкала обозначена знаком « 2 » и пред-
назначена для измерения сопротивлений. Оцифровка
этой шкалы дана непосредственно над делениями
шкалы. Особенность этой шкалы в том, что нуль
шкалы расположен справа.
Средняя шкала обозначена знаком «~» и пред-
назначена для отсчёта по ней силы и напряже-
ния переменного тока. Шкала разбита на 50 делений
с особым выделением каждого пятого и десятого де-
ления.
Нижняя шкала обозначена знаком «=» и пред-
назначена для отсчёта по ней силы и напряжения
постоянного тока. Шкала разбита на 50 делений
с особым выделением каждого пятого и десятого
деления.
Оцифровка средней и нижней шкал помещена в
три ряда, ниже линии обеих шкал. Верхний ряд
цифр—0, 1, 2, 3, 4, 5, средний ряд цифр—0, 2, 4,
6, 8, 10, нижний ряд цифр —0, 4, 8, 12, 16, 20.
Метод отсчёта по каждой шкале описан в раз-
деле V руководства.
6
Рис. За.
7

Добавочные сопротивления вольтметра постоян-
ного тока рассчитаны на четыре предела измерения
напряжения, а именно:
а)	Для предела измерения 10 вольт добавочное
сопротивление состоит из двух последовательно сое-
динённых непроволочных стабильных сопротивлений
типа «ВС» мощностью 0,25 или 0,5 ватта
(R7=43 ком; R8=5,l ком); сопротивления R7 и Rs
подобрать так, чтобы обеспечить R7+Rs=48 ком +
+1 % •
б)	Для предела измерения 50 вольт добавоч-
ное сопротивление состоит из четырёх последова-
тельно соединённых непроволочных сопротивлений
Rs и R6, R7 и Rs (Rs—180 ком; R6=20 ком). Сум-
ма R6 и Rs должна быть равна 200 ком+4%.
в)	Для предела измерения 200 вольт добавочное
сопротивление состоит из шести сопротивлений: R3,R4,
Rs, Re, R? и R8 (R3=>680 ком; R4=(68 ком). Сум-
ма R3 и R4 должна быть равна 750 ком+4 % :
г)	Для предела измерения 500 вольт добавочное
сопротивление состоит из восьми сопротивлений —
Ri, R2, R3, R4, Rs, Re, R7 и Rs (Ri = 1,2 мгом; R2—
=-300 ком). Сумма Ri и R2 должна быть равна
1,5 мгом+ 1 %.
Все указанные сопротивления смонтированы на
изоляционной пластинке (9) (рис. 5).
Примечание. Сопротивления Ri, R2,
R3, R4, R5, Re, R7, Rs, могут иметь и другие
значения, но обязательно' должны быть обес-
печены указанные значения сумм: R1+R2,
R3+R4; Rs+Re; R7+R8 с точностью+1°/о.
Добавочное сопротивление вльтметра перемен-
ного тока рассчитаны на четыре предела измерения
напряжения. Каждое добавочное сопротивление, как
9

iSoo o

о J~~° 500
Quo 4>&м ".
r*T}~o 200
Qu2 ^S®*
лЗ~~°50
1 R14 ЗФбХ
R16	^8k
”	V V V —	к	5	50 5 oom л-
	~X
к К I	7 7 7" k R26<R27<R28£
	“X<| •-? -•?
V-c	'0ЫцТпИ-|	1	1
		~“~\А/\Л/\а	в к	( R 2 OJL
ГПА			R 22	1,5V \	о «1000 V	с .JSO О< 10 '	<5 , |
0Б111Р-		> П17 f 27воп.	4,5 V R23
		I * R 18 р	• 75-6,7 я. • R24
50 о- бООо-		* R10 Р _____	R25
		>«$ 20 р	~^v'VVv\,'V'y'ч'‘~,,“,'','—---- г о} 2-5Ь R2!*'
Рис. 4a.
10
‘DHd
VUl
Л
й добавочное сопротивление вольтметра постоянного
тока, составляется из последовательно соединённых
непроволочных стабильных сопротивлений типа «ВС»
мощностью 0,25 или 0,5 ватт.
а)	Для предела измерения 10 вольт добавочное
сопротивление равно R=20 ком и состоит из двух
сопротивлений: Ri5—5,1 ком и Ri6~l5 ком.
б)	Для предела измерения 50 вольт добавочное
сопротивление состоит из четырёх сопротивлений:
Ri3, Ru, R15 и Ri6 (Ri3=3,3 ком; R14=82 ком).
Сумма R15+R16—85 ком.
в)	Для предела измерения 200 вольт добавоч-
ное сопротивление состоит из шести сопротивлений:
Ru, R12, R13, Ru, R15 и Ri6 (Ru — 300 ком; Ri2 =
— 5,1 ком). Сумма Ru + Ri2 = 306 ком.
г)	Для предела измерения 500 вольт добавоч-
ное сопротивление состоит из восьми сопротивлений:
Ro, R10, Ru, R12, R13, R14, R15 и R16 (R9 = 560 ком;
Rio = 43 ком). Сумма R9 + R10 = 600 ком.
Примечание. Указанные величины со-
противлений являются приближёнными, так как
для каждого прибора сопротивления подби-
раются при настройке прибора.
Добавочные сопротивления вольтметра перемен-
ного тока смонтированы на изоляционной пластине,
как и добавочное сопротивление вольтметра постоян-
ного тока. Обе пластины закреплены на двух стой-
ках (27) (рис. 6); стойки закреплены при помощи
винтов на монтажной панели. Выводы сопротивле-
ния, согласно электрической схеме (рис. 4), припая-
ны соответственно к контактам панелей (13) и (14).
Шунты миллиамперметра постоянного тока рас-
считаны на четыре предела измерения силы постоян-
ного тока.
12
Я1
Рис.
Шунты представляют собой проволочные сопро-
тивления из манганиновой проволоки (28), намотан-
ной на катушки (29) (рис. 7).
Концы обмотки припаяны к выводам (30), за-
прессованным в катушки.
Данные обмотки следующие:
а)	обмотка катушки Rn — 2700 ом;
б)	обмотка катушки Ris = 1620 бм;
в)	обмотка катушки R19 = 162 ом;
г)	обмотка катушки R20 = 16,2 ом;
д)	обмотка катушки R21 = 1,80 ом.
Все катушки при помощи стержней (32) и
гаек (31) закреплены на панели (15) (рис. 8). Выво-
ды катушек припаяны, согласно электрической схеме
12
Рис. 6.
(рис. 4), к контактам, установленным в панели (15).
Панель (15) при помощи винтов закрепена на мон-
тажной панели, образующей основание прибора.
Шунты миллиамперметра переменного тока рас-
считаны на три предела измерения силы переменного
тока; так как и шунты для миллиамперметра посто-
14
я иного тока, они намотаны в виде катушек й сдела-
ны из манганинового провода.
Приближённые данные шунтов следующие:
а)	для предела измерения 5 mA- R2e— 600 ом;
б)	для предела измерения 50 mA—R27— 67 ом;
в)	для предела измерения 500 mA — R28—6,8 ом.
Эти шунты к каждому прибору подгоняются при
настройке прибора.
Монтаж указанных шунтов в приборе осуществ-
лён так же, как и шунтов миллиамперметра постоян-
ного тока (рис, 8).
Добавочные сопротивления омметра рассчитаны
на четыре предела измерения сопротивлений. Эти со-
противления сделаны из манганиновой проволоки и
намотаны на катушках, как шунты миллиампер-
метра.
Величины этих сопротивлений следующие:
а)	для предела измерения 2000 ом — R25—
—0,2 ом;
б)	для предела измерения 20 000 ом — R24—
25,6 ом;
в)	для предела измерения 200 000 ом — R23—
756,7 ом;
г)	для предела измерения 2 мегом —R22—
18 980 ом.
Примечание. Приборы выпускаются
также и без специального сопротивления R22.
В этом случае вместо R22 используется Rs (до-
б а воч ное сопр оти вление вол ьтметр а посте ян -
него тока) величиной 19 000 ом.
Монтаж указанных сопротивлений на приборе
осуществлён так же, как и шунтов милилампер-
метра (рис. 8).
16
16
Цепь миллиамперметра постоянного тока вклю-
чает стрелочный прибор и шунты на четыре предела
измерения. Часть электрической схемы прибора,
охватывающая цепь миллиамперметра постоянного
тока, приведена на рисунке 9.
Как видно из этой схемы, все катушки соединены
Рис. 10.
последовательно и в приборе применена ступенчатая
схема включения сопротивления шунта.
Включение каждой ступени (что соответствует
шунту на определённый предел измерения) про-
изводится штеккерами, вставляемыми в контакт-
ные гнёзда.
П
Цепь миллиамперметра переменного тока вклю-
чает стрелочный прибор, шунты на три предела изме-
рения и купроксный выпрямитель. Часть схемы при-
бора, охватывающая цепь миллиамперметра пере-
менного тока, приведена на рисунке 10.
Из этой схемы видно, что возможность измерения
параметров переменного тока в АВОметре осуществ-
ляется сочетанием стрелочного магнитоэлектрическо-
го прибора с выпрямителем. В АВОметре в качестве
выпр ям ител я установлен медноз акисн ы й выпр я м и -
тель типа ВК-07-14. Выпрямитель (24) закреплён на
стойке (33), которая крепится к монтажной панели
(рис. 5).
Цепь вольтметра постоянного тока включает стре-
лочный прибор и добавочные сопротивления на четы-
ре предела измерения. Часть электрической схемы
прибора, охватывающая цепь вольтметра постоянно-
го тока, приведена на рисунке И.
Как видно из этой схемы, в АВОметре все ука-
занные добавочные сопротивления включены после-
довательно и в приборе применена ступенчатая схе-
ма включения сопротивления.
Включение соответствующего добавочного сопро-
тивления осуществляется штеккером, вставляемым в
гнездо с контактами.
Цепь вольтметра переменного тока включает
стрелочный прибор, добавочные сопротивления и
выпрямитель. Часть электрической схемы, охваты-
вающая цепь вольтметра переменного тока, приве-
дена на рисунке 12.
Характеристика выпрямителя указана выше.
Цепь омметра включает стрелочный прибор, до-
18
бавочные сопротивления для четырёх пределов изме.
рения сопротивления, источник тока и сопротивление
для регулирования чувствительности прибора. Часть
электрической схемы, охватывающая цепь омметра,
приведена на рисунке 13.
М&К
Рис. И.
Как видно из этой схемы, для измерения величин
сопротивления до 200 000 ом (три предела измере-
1 ния) используется закреплённый в футляре источник
2.0 k,
Рис. 12.
тка—сухой элемент ФБС на 1,5 вольта (рис. За, 23).
Сухой элемент крепится при помощи специальной
скобы (34) (рис. 8) к панели (21), причём эта скоба
служит одним из контактов элемента, а вторым кон-
тактом служит плоская пружина (35).
Для измерения величин сопротивления больше
200 000 ом в цепь омметра необходимо включить ис-
19
точник тока напряжением в 4,5 вольта. Этот источ-
ник тока включается через клеммы (обозначенные
4,5 вольта), закреплённые на панели (21). На этой
же панели имеется ещё вторая пара клемм (обозна-
Я29

•-ОЮОО
„ Я?г tsegoji. 4,5 v
п|? <7ао^
_	Ягз 7?6,7 о
^18
-0*10
/??4
Я19
*0 1£,	‘’гл
a
/?28
Рис. 13.
ченных 1,5 вольт); к ним следует подключить источ-
ник тока 1,5 вольта в случае разрядки элементов
ФБС и отсутствия элемента данного типа для его
замены.
Для регулирования чувствительности прибора,
20
во избежание погрешности, связанной с изменением
напряжения источника тока, в АВОметре предусмот-
рено перемнное сопротивление, включённое как пе-
ременный шунт к стрелочному прибору. В качестве
этого переменного шунта установлено перемнное со-
противление типа ТК-5А (0,5). Особенность этого
типа сопротивления заключается в том, что в нём
смонтирован выключатель, который даёт возмож-
ность легко отключить этот шунт при измерении си-
лы и напряжения постоянного и переменного тока.
Это сопротивление (25) закреплено на монтажной
панели, как указано на рисунке 5. Включение доба-
вочных сопротивлений ясно из схемы (рис. 13).
Лицевая панель. С верхней стороны монтажная
панель закрывается лицевой панелью (36) (рис. 2),
на которой нанесены все надписи к контактным гнёз-
дам, клеммам и выключателю переменного сопро-
тивления.
Гибкие провода со штеккерами и специальными
зажимами. К прибору прилагаются два гибких про-
вода (рис. 14), оканчивающихся изоляционными руч-
ками (37) со штеккерами (38). Провода разного цве-
та, что даёт возможность легко отличать их друг от
друга. Штеккеры двух размеров. Длинный штеккер
имеет ступенчатую форму для двух диаметров гнёзд
(гнёзда ламповых панелей и штепсельных гнёзд).
Специальные зажимы (39) предназначены для
включения прибора в различные точки электрорадио-
цепей, где произвести включение штеккером на пред-
ставляется возможным. Зажимы для работы наде-
ваются на длинные штеккеры. Внутри крышки пре-
дусмотрены для хранения ' проводов специальные
пружинные зажимы.
21
V. Эксплуатация прибора
АВОметр является точным измерительным при-
бором и требует аккуратного и бережного отноше-
ния. Для обеспечения нормальной работы АВОметра
необходимо соблюсти следующие условия:
а)	беречь прибор от резких толчков и ударов;
б)	прибор вскрывать только при необходимости
замены элементов ФБС или производства ремонта;
в)	особенно внимательно проверять перед вклю-
чением в цепь правильность включения штеккеров в
соответствующие гнёзда прибора;
г)	периодически (раз в 3 месяца) осматривать
элемент ФБС, так как электролит после разрушения
цинкового корпуса может привести к порче прибора;
Рис. 14.
д)	ври включении проводов, присоединяющих
прибор к электрической цепи, находящейся под на-
пряжением, соблюдать соответствующие меры предо-
сторожности.
При производстве измерения необходимо уста-
новить АВОметр на горизонтальной плоскости, от-
крыть крышку (а для большего удобства работы
снять крышку с петель), затем вынуть гибкие про-
вода из гнёзд в крышке 'и в случае надобности на-
деть на штеккеры специальные зажимы.
22
А Измерение силы постоянного тока
При измерении силы постоянного тока необхо-
димо:
1.	Проверить расположение указателя головки
(41) переменного сопротивления. Указатель дол-
жен находиться против черты mAV, что свидетель-
ствует о выключении указанного сопротивления.
2.	Вставить один из коротких штеккеров в гнез-
до, обозначенное «общ—», в ряду с надписью «шА = ».
3.	Вставить второй короткий штеккер в одно из
гнёзд указанного ряда, соответствующее необходи-
мому пределу измерения. Во избежание порчи при-
бора нужно тщательно проверять правильность из-
бранного предела измерения (на основании предва-
рительных расчётов о величине силы тока в измеря-
емой цепи). Для большей гарантии в случае неис-
правности электрической цепи, где производятся из-
мерения, лучше при первом измерении избрать за-
ведомо больший предел измерения.
После соблюдения указанных предосторожностей
по выбору предела измерения и убедившись в пра-
вильном включении коротких штеккеров, включают
прибор при помощи длинных штеккеров (или наде-
тых на них специальных зажимов (в измеряемую
цепь.
При этом следует учесть полярность точек цепи,
куда включается АВОметр. Провод, короткий штек-
кер которого вставлен в гнездо «общ—», необходимо
подключить в точку электрической цепи, соединён-
ной с «—» источника тока.
Если при измерении стрелка прибора отклонилась
влево от нуля, то, следовательно, прибор включён в
цепь неправильно и следует перемнить местами
23
длинные штеккеры. Отсчёт производят по шкале
стрелочного прибора, обозначенной « = », с учётом
избранного предела измерения.
При отсчёте следует руководствоваться цифрами
верхнего ряда (0, 1, 2, 3, 4, 5), при этом следует
учесть, что только' при измерении на пределе 5 mA
оцифровка соответствует измеряемым величинам и в
этом случае цена каждого деления равна 0,1 mA.
В случае же измерения на пределе 0,5 mA следует
каждую цифру делить на 10, т. е. у крайнего деления
шкалы в этом случае должна быть оцифровка 0,5 и,
следовательно, для этого предела измерения цена
каждого деления равна 0,01 mA.
При измерениях на пределах 50 до 500 mA сле-
дует каждую цифру соответственно умножить на 10
и 100, т. е. оцифровки последнего деления шкалы
соответственно будут 50 и 500. Цена каждого деле-
ния шкалы при пределе измерения 50 mA равна
1 mA, а при пределе измерения 500 mA равна 10 mA.
Б. Измерение силы переменного тока
• При измерении силы переменного тока необхо-
димо:
1.	Убедиться, что переменное сопротивление вы-
ключено, проверив положение головки (41).
2.	Вставить один из коротких штеккеров в гнездо,
5 обозначенное «общ— », в ряду с надписью «тА^ ».
3.	Вставить второй короткий штеккер в одно из
гнёзд указанного ряда, соответственно избранному
пределу измерения. Необходимо также тщательно
проверить правильность избранного предела измере-
ния и соблюсти необходимые меры предосторожно-
сти.
24
4.	Включение прибора в цепь производится длин-
ными штеккерами (или надетыми на них специаль-
ными зажимами).
5.	Отсчёт производить по шкале стрелочного при-
бора, обозначенного », с учётом избранного пре-
дела измерения.
При отсчёте следует руководствоваться цифрами
верхнего ряда (0, 1, 2, 3, 4, 5), при этом, как и в слу-
чае измерения силы постоянного тока, оцифровка со-
ответствует измеряемым величинам только при из-
мерении на пределе 5 mA, в этом случае цена каж-
дого деления шкалы 0,1 mA.
При измерениях на пределах 50 и 500 mA следует
цифры ряда умножить соответственно на 10 и 100.
Цена каждого деления шкалы при измерении на пре-
деле 50 mA равна 1 mA, а при пределе 500 mA рав-
на 10 mA.
В Измерение напряжения постоянного тока
При измерении напряжения постоянного тока не-
обходимо:
1.	Проверить выключение переменного сопротив-
ления.
2.	Вставить один из коротких штеккеров в гнездо,
обозначенное «общ—», в ряду с надписью «=V».
3.	Вставить второй короткий штеккер в одно из
гнёзд указанного ряда, соответственно избранному
пределу измерения. Тщательно проверить правиль-
ность избранного предела измерения и правильное
включение коротких штеккеров.
4.	Длинными штеккерами (или надетыми на них
специальными зажимами) подключить АВОметр к
точкам, между которыми необходимо измерить на-
25
пряжение. При этом соблюсти полярность включе-
ния прибора, как указано выше.
5.	Отсчёт производить по шкале, обозначенной
«==», с учётом выбранного предела измерения.
В целях быстрого отсчёта значения измеряемой
величины следует руководствоваться оцифровкой
шкалы следующим образом: при измерении на пре-
деле 10 V отсчёт производят, пользуясь средним
цифровым рядом (0, 2, 4, 6, 8, 10). Цена каждого де-
ления в этом случае 0,2 V.
При измерниях на пределах 50 и 500 V отсчёт
производят, пользуясь верхним цифровым рядом (0,
1, 2, 3, 4, 5); при этом цифры следует умножать на
10 — при измерении на пределе 50 V и на 100 — при
измерении на пределе 500 V. Цена каждого деления
при измерении на пределе 50 V равна 1 V, а при пре-
деле 500 V равна 10 V.
При измерении на пределе 200 V отсчёт следует
производить, пользуясь нижним цифровым рядом (0,
4, 8, 12, 16, 20). Каждую цифру следует в этом
случае умножать на 10, цена каждого деления шка-
лы при этом равна 4 V.
Г. Измерение напряжения переменного тока
1.	Проверить выключение переменного сопротив-
ления.
2.	Вставить один из коротких штеккеров в гнез-
до, обозначенное «общ—», в ряду с надписью «V~ »;
3.	Вставить второй короткий штеккер в одно из
гнёзд указанного ряда, соответственно избранному
пределу измерения. Тщательно проверить правиль-
ность избранного предела измерения и включение
коротких штеккеров.
26
4.	Длинными штеккерами подключить прибор к
точкам, между которыми необходимо измерить на-
пряжение.
5.	Отсчёт производить по шкале прибора, обозна-
ченной «~», с учётом избранного предела измере-
ния.
При отсчёте следует пользоваться оцифровкой
шкалы, как описано выше для измерения напряже-
ния постоянного тока. Для предела 10 V пользуются
средним цифровым рядом (0, 2, 4, 6, 8, 10); цена
каждого деления равна 0,2 V.
Для предела 50 V или 500 V пользуются верхним
цифровым рядом (0, 1,2, 3, 4, 5) и соответственно
умножают цифры на 10 и 100. Цена каждого деления
шкалы соответственно равна IV и 10 V.
Для предела 200 V пользуются нижним цифро-
вым рядом (0, 4, 12, 16, 20) и умножают каждую
цифру на 10; цена каждого деления шкалы равна 4V.
Д. Измерение сопротивлений
«•
При измерении сопротивлений необходимо:
1.	Производить его только при обесточенных це-
пях. Только в этих условиях обеспечивается правиль-
ность результатов измерний и исключается возмож-
ность повреждения прибора.
2.	Вставить один из коротких штеккеров в гнез-
до, обозначенное «общ—», в ряду с знаком «2».
3.	Вставить второй короткий штеккер в одно- из
гнёзд указанного ряда, соответственно избранному
множителю.
4.	Перед началом измерений сопротивлений уста-
новить нуль омметра, для чего замкнуть накоротко
длинные концы штеккеров и вращением головки (41)
27
переменного сопротивления установить стрелку при-
бора по верхней шкале с надписью « 2 » на циф-
ру «О».
Во избежание быстрого разряда элемента ФБС
следует избегать долго держать штеккерные концы
замкнутыми между собой накоротко. Если стрелка
прибора не устанавливается на нуль шкалы оммет-
ра при повороте головки переменного сопротивления
до отказа, следует вскрыть АВОметр и проверить
элемент ФБС и в случае необходимости заменить его
исправным.
При необходимости измерения сопротивлений по
* пределу с множителем 1000 следует к клеммам при-
бора, обозначенным «4,5 в», подключить источник
тока напряжением 4,5 вольт; подключая источник то-
ка, необходимо соблюсти полярность клеммы, т. е.
«—» источника тока подключить к клемме «—».
После установки стрелки прибора на нуль оммет-
ра не допускаются какие-либо манипуляции с голов-
кой переменного сопротивления.
5.	Подключить длинные концы штеккеров к кон-'
цам измеряемого сопротивления.	Ц
6.	Отсчёт производить по верхней шкале прибора
с учётом избранного множителя. ’
Оцифровка верхней шкалы дана непосредственно
у делений шкалы.
При множителе 1 оцифровка шкалы соответству-
( ет значению измеряемой величины.
При множителях 10, 100 и 1000 следует оцифров-
ку шкалы умножать соответственно на 10, 100 и 1000;
при этом оцифровка будет соответствовать значению
измеряемой величины.
При измерении сопротивлений величин друго-
го порядка следует переставить короткий штеккер в
28
гнездо нужного множителя. При этом следует снова
произвести установку стрелки на нуль шкалы ом-
метра и только затем производить измерение сопро-
тивлений.
Е. Опробование цепей
Прибором (при работе омметром) можно опро-
бовать различные участки электрорадиоцепей на об-
рыв и короткое замыкание.
Для этого АВОметр свободными штеккерами
подключают к испытуемой цепи и по отклонению
стрелки судят об исправности цепи. При разыве це-(
пи стрелка прибора отклоняется в крайнее левое по-
ложение (со шкалы 2), а при коротком замыка-
нии— в крайнее правое положение («О» шкалы 2 ).
К УЧИТЕЛЯМ И ПРЕПОДАВАТЕЛЯМ
УЧЕБНЫХ ЗАВЕДЕНИИ
Главучтехпром обращается с просьбой сообщить свои
замечания по работе и использованию прибора «Милли-
ампервольтомметр», а также внести предложения по
улучшению конструкции.
Замечания и предложения следует направлять по
адресу: Москва, Чистые пруды, 6. Министерство про-
свещения РСФСР, Главучтехпром.
Издание 6-е.
Редактор Л. И. Фёдоров. Техн, редактор А. А. Пономарёва.
Подп. к печати 9/IX-1957 г.	А 07737.
Бумага 70x 108732. Печ. л. 0,88 (1,2).	Уч.-изд. л. 1,12.
Зак. 1094.	Бесплатно.	Тираж 12000.
Типография 14-й ф-ки ГУТП, Москва, Озерковская наб., д. 4.
К прибору
прилагается
бесплатно
Г0СУДЛРС1 ВЕННОЕ
УЧЕБНО-ПЕЛо* ГОТИЧЕСКОЕ ИЗДАТЕЛЬСТВО
МИНИСТЕРСТВА ПРОСВЕЩЕНИЯ РСФСР
1457
Министерство просвещения РСФСР
ГЛАВУЧТЕХПРОМ
Завод «ФИЗЭЛЕКТРОПРИБОР»
АТТЕСТАТ
универсального электроизмерительного
прибора
«МИЛЛИАМПЕРВОЛЬТОММЕТР»
АВОме)^?ш
кольный
Дата выпуска
I.	Назначение
Электроизмерительный прибор «Миллиампер-
вольтомметр» (АВОметр школьный) позволяет изме-
рять:
а)	силу постоянного тока,
б)	силу переменного тока,
в)	напряжение постоянного тока,
г)	напряжение переменного тока частотой от 50
до 1000 герц.
д)	величину сопротивления. е
II.	Краткие технические данные
1.	Рабочее положение — горизонтальное.
2.	Прибор работает в интервале температур от
+5° до +35° С.
3.	Пределы измерения:
а)	силы постоянного тока от 0 до 500 mA;
б)	силы переменного тока от 0 до 500 mA;
в)	напряжение постоянного тока от 0 до
500 вольт;
г)	напряжение переменного тока от 0 до
500 вольт;
д)	сопротивление от 0 до 2 мегом.
4.	Точность измерения:
а)	при измерении силы и напряжения постоянно-
го тока +3% от максимального значения шкалы;
б)	при измерении силы и напряжения перемен-
ного тока частотой 50 герц +4% от максимального
значения шкалы; при частоте свыше 50 герц допол-
нительная погрешность +4% от измеряемой вели-
чины;
1
в)	при измерении сопротивлений* + 10 % измеряе-
мой величины.
5.	Вес прибора 1 800 граммов.
III.	Основные требования к эксплоатации
прибора
1.	Прибор требует аккуратного и бережного об-
ращения. Необходимо избегать резких толчков и уда-
ров при эксплоатации и транспортировке прибора.
2.	При наличии в проверяемой цепи постоянно-
го и переменного токов, прибор подключается через
разделительный конденсатор; при этом измеряется
только переменная составляющая проверяемого на-
пряжения.
3.	Все измерения прибором как омметром следу-
ц ет производить только при обесточенных проверяе-
I мых цепях.
4.	С целью удлинения срока службы элементов,
как источника питания омметра, не рекомендуется
излишне долго держать свободные штеккерные кон-
цы проводов прибора подключенными к измеряемо-
му сопротивлению, а также замкнутыми между со-
бой.	(
IV.	Гарантия работоспособности прибора
Завод гарантирует безотказную работу прибора
при условии нормальной эксплоатации в течении
6 месяцев.
Все пожелания по работе прибора следует высы-
лать по адресу: Москва, Электрозаводская улица,
дом № 33, завод «Физэлектроприбор».
2
V. Результат поверки
3
параметров прибора
	Показания силы переменного тока			Показания сопротивлений в омах при множителе				Примечание
	на шкале в пГА			XI	ХЮ	хюо	Х1000
	5	50	500	500	2000	20 тыс.	200 тыс.
	<		^2»		£0^				<
<!
4
VI. Ведомость комплектации
№ xfe
п/п.
Наименование
Количество
1	Прибор АВОметр................*.
2	Провода со штекерными	наконечни-
ками и специальными зажимами
> 3	Описание........................
4
Аттестат
5
Упаковочная картонная коробка
1
2
I
1
1
VII. Свидетельство о приемке
АВОметр школьный № соответствует
техническим условиям, утвержденному образцу и
признан годным.
ОТ К сборочного цеха
ОТ К склада готовой продукции
(отказе Wr.
 inifM.im ^яиык.4^..
0TKJM №
Зак. 1192.	Тираж 15 000.
Типография 9-й ф-ки ГУТП, Москва, Озерковская наб., д. 4.
