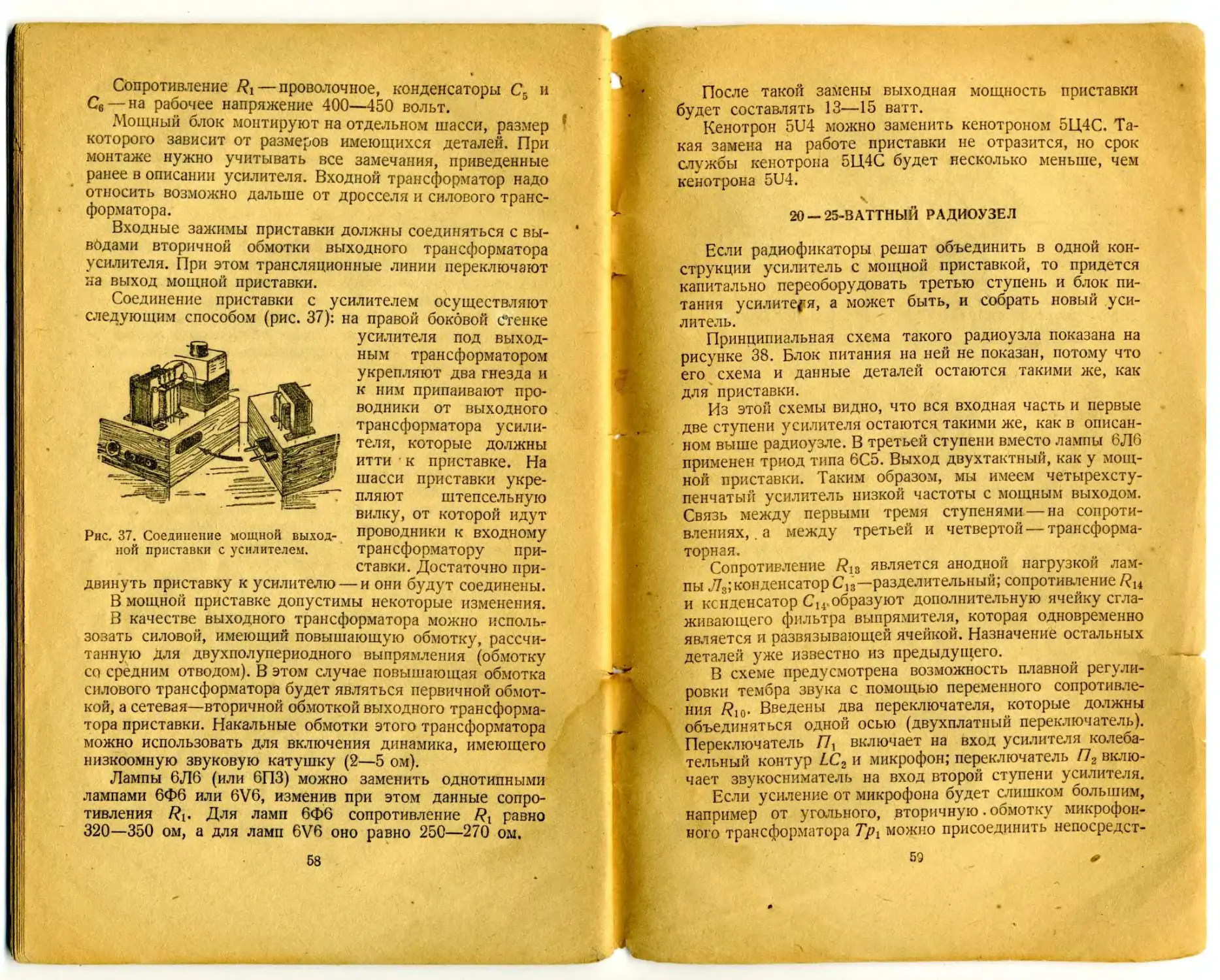

Сопротивление — проволочное, конденсаторы С5 и
С6 — на рабочее напряжение 400—450 вольт.
Мощный блок монтируют на отдельном шасси, размер
которого зависит от размеров имеющихся деталей. При
монтаже нужно учитывать все замечания, приведенные
ранее в описании усилителя. Входной трансформатор надо
относить возможно дальше от дросселя и силового транс-
форматора.
Входные зажимы приставки должны соединяться с вы-
водами вторичной обмотки выходного трансформатора
усилителя. При этом трансляционные линии переключают
на выход мощной приставки.
Соединение приставки с усилителем осуществляют
следующим способом (рис. 37): на правой боковой стенке
усилителя под выход-
ным трансформатором
укрепляют два гнезда и
к ним припаивают про-
водники от выходного
трансформатора усили-
теля, которые должны
итти к приставке. На
шасси приставки укре-
пляют штепсельную
вилку, от которой идут
Рис. 37. Соединение мощной выход- проводники к входному
ной приставки с усилителем. трансформатору при-
ставки. Достаточно при-
двинуть приставку к усилителю — и они будут соединены.
В мощной приставке допустимы некоторые изменения.
В качестве выходного трансформатора можно исполь-
зовать силовой, имеющий повышающую обмотку, рассчи-
танную Для двухполупериодного выпрямления (обмотку
со средним отводом). В этом случае повышающая обмотка
силового трансформатора будет являться первичной обмот-
кой, а сетевая—вторичной обмоткой выходного трансформа-
тора приставки. Накальные обмотки этого трансформатора
можно использовать для включения динамика, имеющего
низкоомную звуковую катушку (2—5 ом).
Лампы 6Л6 (или 6ПЗ) можно заменить однотипными
лампами 6Ф6 или 6V6, изменив при этом данные сопро-
тивления /?!. Для ламп 6Ф6 сопротивление равно
320—350 ом, а для ламп 6V6 оно равно 250—270 ом.
68
После такой замены выходная мощность приставки
будет составлять 13—15 ватт.
Кенотрон 5U4 можно заменить кенотроном 5Ц4С. Та-
кая замена на работе приставки не отразится, но срок
службы кенотрона 5Ц4С будет несколько меньше, чем
кенотрона 5U4.
20 — 25-ВАТТНЫЙ РАДИОУЗЕЛ
Если радиофикаторы решат объединить в одной кон-
струкции усилитель с мощной приставкой, то придется
капитально переоборудовать третью ступень и блок пи-
тания усилителя, а может быть, и собрать новый уси-
литель.
Принципиальная схема такого радиоузла показана на
рисунке 38. Блок питания на ней не показан, потому что
его схема и данные деталей остаются такими же, как
для приставки.
Из этой схемы видно, что вся входная часть и первые
две ступени усилителя остаются такими же, как в описан-
ном выше радиоузле. В третьей ступени вместо лампы 6Л6
применен триод типа 6С5. Выход двухтактный, как у мощ-
ной приставки. Таким образом, мы имеем четырехсту-
пенчатый усилитель низкой частоты с мощным выходом.
Связь между первыми тремя ступенями — на сопроти-
влениях,. а между третьей и четвертой — трансформа-
торная.
Сопротивление /?13 является анодной нагрузкой лам-
пы Л3; конденсатор С13—разделительный; сопротивление /?14
и кс нденсатор С14. образуют дополнительную ячейку сгла-
живающего фильтра выпрямителя, которая одновременно
является и развязывающей ячейкой. Назначение остальных
деталей уже известно из предыдущего.
В схеме предусмотрена возможность плавной регули-
ровки тембра звука с помощью переменного сопротивле-
ния /?ю. Введены два переключателя, которые должны
объединяться одной осью (двухплатный переключатель).
Переключатель П} включает на вход усилителя колеба-
тельный контур LC2 и микрофон; переключатель /7, вклю-
чает звукосниматель на вход второй ступени усилителя.
Если усиление от микрофона будет слишком большим,
например от угольного, вторичную. обмотку микрофон-
ного трансформатора Трг можно присоединить непосредст-
59
Рис. 38. Принципиальная схема
венно ко входу второй ступени, минуя первую. Для этого
верхний вывод вторичной обмотки микрофонного транс-
форматора надо пересоединить на контакт 2 второго пе-
реключателя, устранив соединение между его контактами
1 и 2. И наоборот, если усиление от звукоснимателя при
включении его на вторую ступень окажется недостаточ-
ным, звукосниматель можно переключить на вход первой
ступени, на контакт 3 первого переключателя.
В выходную ступень усиления можно ввести отрица-
тельную обратную связь, как это сделано в схеме мощ-
ной приставки (см. рис. 36).
Данные трансформаторов Тр2 и Тр3 приведены в опи-
сании мощной приставки. Сопротивление /?14 рассчитано
на мощность 1—2 ватт; его полезно заменить небольшим
дросселем. Конденсатор Сы рассчитан на рабочее напря-
жение 250—300 вольт.
В этой схеме лампу 6С5 и междуламповый трансфор-
матор Тр2 можно заменить одной лампой 6Н7, являющейся
двойным триодом, включив ее по схеме, показанной на
рисунке 39. Такая схема позволяет осуществить переход
от однотактной ступени предварительного усиления к
двухтактной — выходной ступени без междулампового
трансформатора.
60
20—25-ваттною радиоузла.
Величины новых’ деталей (без нумерации) указаны на
схеме рисунка 39. Данные других деталей и остальной
части схемы усилителя остаются без изменения.
Переоборудовать простой радиоузел в 20—25-ваттный
можно следующим способом. Мощный блок питания мон-
тируют на отдельном шасси. В усилителе удаляют вы-
ходной трансформатор, а на его месте монтируют панельки
для ламп двухтактной ступени. Силовой трансформатор
заменяют выходным или используют его в качестве вы-
ходного. Дроссель и конденсаторы сглаживающего фильт-
ра удаляются.
Ламповая панелька, ранее предназначенная для 5Ц4С,
будет теперь использована как переходная. Для этого
проводники, идущие от блока питания, припаиваются к
штырькам цоколя негодной лампы. Цоколь будет встав-
ляться в ламповую панельку и через нее соединяться с
цепями усилителя.
Блок питания устанавливается в любом месте, но как
можно дальше от входных цепей усилителя.
Лучше всего установить его отдельно — с правой
стороны усилителя или под столом, закрыв специаль-
ным футляром.
61
Рис. 28. Оборудование радиоузла.
ЛИНЕЙНЫЙ РАСПРЕДЕЛИТЕЛЬНЫЙ ЩИТОК
Использование одной линии для всей школы очень часто
нарушает нормальную работу радиоузла, так как случай-
ное замыкание линии в любом ее участке выводит из строя
всю трансляционную сеть. Кроме того, одна линия не дает
возможности рационально использовать мощность усили-
теля. Поэтому каждый этаж, а также помещения для боль-
ших сборов учащихся (актовый зал, физкультурный зал,
клуб и т. д.) должны иметь самостоятельные линии. Число
рубильников на щитке соответствует количеству линий.
Рубильники следует применять однополюсные; они раз-
рывают цепь линии и этим выключают их. Разрывается
только один провод.
Монтаж линейного щитка и его устройство показаны
на рисунке 29. Его основанием- служит листовой эбонит,
фибра, текстолит или другой изоляционный материал тол-
щиной 8—10 мм. В крайнем случае можно использовать
сухую, хорошо проклеенную фанеру, предварительно про-
питанную парафином или лаком. Размер щитка зависит о,т
размеров имеющихся рубильников и их количества. На
случай увеличения числа линий рекомендуется иметь сво-
бодный запасный рубильник и выход от него. По усмот-
48
рению конструкторов на щитке параллельно каждой линии
можно смонтировать гнезда для включения контрольного
громкоговорителя.
Монтаж щитка производится медным проводом толщи-
ной 1,5—2 мм. Места соединений обязательно пропаива-
ются. Щиток крепится на изоляторах (роликах для ком-
Рис. 29. Линейный распределительный щиток.
натной электропроводки). Провода, идущие от усилителя
к линейному щитку, укладываются на стене и прикреп-
ляются скобочками. Провода линий от распределительного
щитка пропускают через отверстия в стене или через
проем в двери и ведут в нужных направлениях.
Линейный щиток снабжается запирающимся ящичком,
ключ от которого должен находиться у дежурного по ра-
диоузлу.
ТРАНСЛЯЦИОННЫЕ ЛИНИИ
Токи звуковой частоты от радиоузла поступают к
громкоговорителям по проводам. Провода обладают неко-
торым сопротивлением, на преодоление которого теряется
часть энергии. Потери будут тем больше, чем тоньше и
длиннее провода линии. Кроме того, потери могут быть
из-за плохой изоляции линейного провода. Поэтому нужно
стремиться, чтобы линии были возможно короче, выпол-
49
Рис. 30. Крепление линей-
ных проводов.
йены проводов! достаточной толщины и в хорошей изоля-
ции. При таких условиях коэфициент полезного действия
радиоузла будет наилучшим.
Для линий пригодны провода, используемые в освети-
тельной проводке, полевой телефонный кабель, медный
провод диаметром не менее 1 мм в двойной хлопчатобу-
мажной (ПБД) или хлорвинило-
вой изоляции.
Провода линий крепятся на
роликах или с помощью ско-
бочек (рис. 30). В местах пе-
ресечения электропроводки с
трансляционной линией на про-
вода линии необходимо надевать
эбонитовые или резиновые изо-
ляционные трубки. Изоляцион-
ные трубки надеваются и тогда,
когда провода пропускаются че-
рез отверстия в стене или потолке.
Там, где могут быть механические повреждения, на-
пример в местах междуэтажной проводки, на лестничной
Рис. 31. Защитный кожух.
клетке, провода линии нужно закрывать деревянным за-
щитным кожухом (рис. 31) или помещать в газовые или
водопроводные трубы. Конечно, имеется в виду, что для
этой цели будут использованы ненужные обрезки старых
труб.
50
ГРОМКОГОВОРИТЕЛИ И ВКЛЮЧЕНИЕ ИХ В ЛИНИЮ
Линия
Рис. 32. Схема включения
электродинамического гром-
коговорителя в линию.
Конструкций и типов громкоговорителей имеются
десятки, но не все они подойдут для радиофикации шко-
лы. Одни из них рассчитаны на установку на улицах для
обслуживания демонстраций, парков или больших аудито-
рий и т. д., другие — для использования в ламповых ра-
диоприемниках индивидуального пользования, третьи — для
включения в радиотрансляционные сети.
. Для радиофикации школы нужен третий вид громкого-
ворителей— трансляционные, или, как их еще назы-
вают, абонентские. Эти
громкоговорители, потребляя
0,2—0,3 ватта, работают с нор-
мальной громкостью, достаточ-
ной для больших комнат или
классов. В торжественных слу-
чаях— на вечерах или больших
собраниях — в помещениях, Ч'де
проводится то или иное меро-
приятие, можно установить не
один, а два-три таких громко-
говорителя.
Различают три типа транс-
ляционных громкоговорителей:
электромагнитные, электродинамические, или динамики, и
пьезоэлектрические.
К электромагнитным относятся „Рекорд", „Заря" и
некоторые другие. Большинство электромагнитных гром-
коговорителей рассчитано на включение в трансляционную
сеть напряжением в 30 вольт. Мощность тока, потребляе-
мая громкоговорителем, не превышает 0,2 ватта. Сопро-
тивление катушек громкоговорителя постоянному току
равно около 2000 ом.
Электродинамические трансляционные громкоговори-
тели-динамики, к которым относятся „ДАГ-1", „ВЭФ",
„ЗИГ", „Д-2" и ряд других, смонтированы в ящиках.
Звуковая катушка динамика имеет очень малое сопро-
тивление (2—5 ом) и рассчитана на значительный ток
низкого напряжения. Поэтому она включается в линию
через понижающий — переходной трансформатор (рис. 32).
Трансляционные динамики, имеющиеся в продаже, снаб-
жены трансформаторами. Их первичная обмотка разбита
51
обычно на секции, которые рассчитаны на включение в
трансляционную сеть напряжением 30 и 15 вольт. Вы-
воды первичной обмотки трансформатора многих дина-
миков имеют обозначение „В—О“, что означает высоко-
омная обмотка, и „Н—0“ —низкоомная обмотка. Выводами
„В—0“ динамик включается в сеть напряжением 30 вольт,
а выводами „Н—0“—в сеть напряжением 15 вольт. Мощ-
ность тока, потребляемая трансляционным динамиком раз-
личных конструкций, составляет 0,2—0,5 ватта.
Если динамик включить выводами „Н—0“ в сеть на-
пряжением 30 вольт, то громкость его работы возрастет,
Коротков
замЬтание
Рис. 33. Схема включения громко-
говорителей в линию.
но при этом увеличится и
потребляемая им мощность
примерно в два раза."Такое
включение можно допу-
скать в редких случаях.
Громкоговоритель надо
включать в линию через
ограничитель. Он ограни-
чивает ток, потребляемый
громкоговорителем, и за-
щищает усилитель от ко-
роткого замыкания в случае повреждений громкоговорителя
или случайного соединения его проводников.
На рисунке 33 показано включение в линию трех
громкоговорителей. Два из них (крайние) включены через
ограничитель, а третий (средний) — без ограничителя.
У среднего произошло случайное замыкание провод-
ников (на рисунке 33 показано стрелкой). Поскольку он
включен в линию, как и другие, параллельно, то замыка-
ние его проводников равносильно замыканию линии. При
этом весь ток пойдет по пути наименьшего сопротивле-
ния— через короткозамкнутую цепь. Разумеется, от этого
прекратят работу не только те громкоговорители, которые
включены в данную линию, но и вся трансляционная сеть.
Если бы в цепи короткозамкнутого громкоговорителя
был ограничитель, замыкания. сети не произошло бы, и
прекратил бы работу только один громкоговоритель, а вся
трансляционная сеть не пострадала.
Если нет специального ограничителя для оборудования
трансляционных точек, то можно использовать сопро-
тивление в 300—500 ом или конденсатор емкостью
40—50 тысяч мкмкф.
52
Ограничитель устанавливается возможно ближе к ос-
новной линии, особенно если к ней присоединяется не-
сколько громкоговорителей. Если в линию включен все-
го один громкоговоритель, ограничитель можно поста-
вить около линейного распределительного щитка — в радио-
узле.
Громкоговорители желательно включать через специ-
ально установленную штепсельную розетку. Это дает воз-
можность быстро выключать и переносить громкоговори-
тель из одного помещения в .другое, а в случае порчи
одного из них — быстро заменить его другим, исправным.
ПРОСТЫЕ ПРОБНИКИ
Очень часто усилитель прекращает работать не пото-
му, что схема собрана неверно, а потому, что одна из
его деталей недоброкачественна. Разберем несколько при-
меров.
Предположим, что при намотке выходного трансфор-
матора где-то внутри его первичной обмотки или в вы-
водах произошел случайный обрыв, который остался не-
замеченным. Если такой трансформатор без проверки
замонтировать, то при включении усилителя может прои-
зойти ряд осложнений. Поскольку в обмотке —обрыв,
совершенно ясно, что анодная цепь выходной лампы ока-
жется разорванной и ступень работать не будет. Но это
еще полбеды. Хуже другое. Анодная цепь выходной лампы
всегда потребляет от выпрямителя значительно больший
ток, чем остальные, и поэтому является основной нагруз-
кой выпрямителя. А так как ток, потребляемый от вы-
прямителя, уменьшится, то напряжение на выходе выпря-
мителя возрастет. Следовательно, увеличится и напряжение
па обкладках конденсаторов сглаживающего фильтра;
В некоторых случаях оно может достичь 400—450 вольт.
Если эти конденсаторы не будут рассчитаны на такое на-
пряжение, они пробьются, произойдет короткое замыка-
ние, что приведет к порче кенотрона.
То же произойдет, если анодная цепь выходной лампы
окажется разорванной вследствие обрыва в катодном со-
противлении.
Другой пример: в усилитель вмонтирован пробитый
- 53
конденсатор развязывающей ячейки С8 (см. рис. 16). Про-
следив по схеме, нетрудно будет убедиться, что ток вы-
прямителя пройдет через сопротивление /?3 и далее — по
короткозамкнутой цепи на минус. В этом случае усилитель
прекратит работу, выпрямленный ток будет бесцельно
расходоваться, а сопротивление /?8 сгорит.
Таких примеров можно привести множество. Поэтому
каждую предназначенную для усилителя деталь надо
тщательно проверить. Для этого можно использовать
даже самые простые пробники, описание которых мы при-
водим ниже.
В пробнике, схема которого показана па рисунке 34,
применен простой прибор — вольтметр постоянного тока
со шкалой на 5—10 вольт
a S
Рис. 34. Пробник из вольтметра
постоянного тока.
(такие приборы имеются
во всех физических каби-
нетах) и батарейка от кар-
манного фонаря.
Если соединить между
собой концы проводников а
и б, то стрелка прибора
покажет напряжение бата-
реи, то-есть отклонится на
какой-то угол. Это откло-
нение нужно отметить. Оно
соответствует коротко-
замкнутой цепи. Если теперь проводниками а и б дотро-
нуться до концов какого-то небольшого сопротивления,
прибор даст меньшее отклонение стрелки. Стрелка будет
отклоняться тем меньше, чем больше сопротивление испы-
тываемой цепи или детали. Если сопротивление очень
большое или в цепи произошел обрыв, то стрелка при-
бора вообще не отклонится.
Иначе ведет себя пробник при испытании конденса-
тора или цепи, в которую включен конденсатор. Если
испытуемая емкость равна 0,5 мкф или более, то в момент
присоединения пробника стрелка прибора на мгновение
отбрасывается и сразу же возвращается в первоначальное
положение. Чем больше емкость, тем больше отброс
стрелки (это объясняется действием зарядного тока кон-
денсатора).
При испытании конденсаторов малой емкости стрелка
прибора остается неподвижной. Если же конденсатор про-
54
бит, то прибор покажет короткое замыкание, то-есть
стрелка отклонится на наибольший угол.
Такой пробник можно использовать для проверки це-
лости нитей накала ламп, контактов (соединений), конден-
саторов, катушек колебательного контура. С его помощью
можно найти замыкание цепи, проверить обмотки транс-
форматоров и т. д.
Если обмотка трансформатора имеет большое число
витков и намотана тонким проводом, как, например, вто-
ричная обмотка микрофонного трансформатора, то откло-
нение стрелки пробника будет почти незаметным. В таких
случаях нужно увеличить
питающего прибор, или
прибегнуть к пробнику с
телефоном.
Пробник с телефоном,
схема которого показана
на рисунке 35, состоит из
батарейки от карманного
фонаря и телефонной труб-
ки. В момент соединения
проводников а и б в трубке
будет слышен Щелчок.
Такой же щелчок произой-
напряжение источника тока,
Рис. 35. Пробник, сделанный из
телефона.
дет при разъединении про-
водников. При испытании цепи, имеющей большое сопро-
тивление, щелчки также слышны, но их сила будет тем
слабее, чем больше сопротивление. Если в цепи есть обрыв,
то щелчков слышно не будет.
При испытании таким пробником конденсатора боль-
шой емкости (или цепи с большой емкостью) в момент
его присоединения в телефоне будет слышен щелчок (ток
заряда), а в момент отсоединения пробника никакого
щелчка быть не должно. Если щелчок слышен с одина-
ковой силой как при присоединении, так и при отключении
пробника, значит конденсатор пробит. (
При испытании цепи или детали, в которой нет соеди-
нения (или имеется обрыв обмотки), никаких щелчков
быть не должно.
Описанные пробники, конечно, не заменят омметр,
вольтметр и другие точные приборы, но производить про-
стейшие испытания ими можно.
55
УСОВЕРШЕНСТВОВАНИЕ РАДИОУЗЛА
Нет сомнения, что многие из наших читателей захотят
ввести в схему усилителя некоторые усовершенствования—
улучшить его внешний вид, увеличить мощность. Поста-
раемся дать в этом направлении некоторые советы.
Увеличить выходную мощность радиоузла можно двумя
способами: либо присоединением к усилителю дополни-
тельной мощной приставки, не изменяя его конструкции,
либо частичным изменением схемы усилителя, с добавле-
нием мощного блока питания. В обоих вариантах входная
часть и первые ступени усилителя остаются без изменения.
Сначала расскажем об устройстве приставки мощностью
20—25 ватт, а затем приведем полную схему усилителя
такой же мощности со всеми изменениями и дополнениями,
которые необходимо сделать при его капитальном пере-
оборудовании.
ПРИСТАВКА ДЛЯ УВЕЛИЧЕНИЯ ВЫХОДНОЙ
МОЩНОСТИ РАДИОУЗЛА
Принципиальная схема приставки показана на рисун-
ке 36. Она имеет одну? так называемую двухтактную,
Рис. 36. Принципиальная схема Приставки.
ступень усиления мощности, работающую на лампах 6Л6
или 6ПЗ. Приставка имеет самостоятельный блок питания,
в выпрямителе которого использован кенотрон 5U4 (более
56
мощный, чем 5Ц4С). При напряжении выпрямленного тока
300—325 вольт приставка отдает в линии мощность тока
звуковой частоты 20—25 ватт.
Трансформатор Трх является входным, Тр2 — выход-
ным и Tpz— силовым. Постоянное отрицательное напря-
жение на управляющие сетки ламп подается с сопротив-
ления через вторичную обмотку входного транс-
форматора Трх.
Последовательно соединенные конденсатор С2 и сопро-
тивление /?2, а также С3 и /?3 образуют цепи отрицатель-
ной обратной связи, улучшающие качество звучания. Эти
цепи включаются в схему после предварительного нала-
живания приставки.
Конденсатор С4 (показан пунктиром), шунтирующий ка-
тодное сопротивление смещения, не является обязательным,
однако когда приставка будет работать, надо попробовать
этот конденсатор включить и оставить в схеме, если он
улучшает работу усилителя. Емкость конденсатора С4
должна быть не менее 20—30 мкф.
Трансформатор Трх наматывается на сердечнике сече-
нием 5—6 кв. см. Первичная обмотка трансформатора
содержит 3000 витков провода ПЭ 0,1 —0,15 мм; вторич-
ная — 12 000 витков такого же провода с отводом от се-
редины (2 X 6000).
Трансформатор Тр2 наматывается на сердечнике сече-
нием 9—10 кв. см. Первичная (анодная) обмотка содержит
1600 витков провода ПЭ 0,25—0,3 мм с отводом от сере-
дины (2 X 800); вторичная обмотка — 600 витков провода
ПЭ 0,4—0,5 мм с отводами от 300-го витка (зажим 2)
и 450-го витка (зажим 3).
Силовой трансформатор Тр3 — мощностью не менее
100 ватт. Подойдут трансформаторы типа СВД, РСТ-100,
6Н-25, 7Н-27 или самодельный. Расчет самодельного транс-
форматора приведен на стр. 45. Для данной конструк-
ции нужен сердечник сечением не менее 13—14 кв. см.
Провод для сетевой обмотки — ПЭ 0,7—0,8 мм; для повы-
шающей— ПЭ 0,25—0,3 мм и для обмоток накала ламп
и накала кенотрона — ПЭ 1,2—1,5 мм.
Дроссель сглаживающего фильтра типа МД-7, ДВ-16,
Д-З или самодельный. Данные самодельного дросселя:
сечение сердечника 6—8 кв. см; 2500—3000 витков про-
вода ПЭ 0,25—9,35 мм; воздушный зазор 0,1—0,2 мм (на
толщину прокладки из толстой бумаги).
57
струкции, но и для надежного соединения сердечников
трансформаторов с металлической панелью шасси, кото-
рая используется как заземленный проводник. Слабо укреп-
ленные детали создают при передаче лишние трески и
шорохи.
При креплении деталей на металлическую панель под
некоторые гайки или заклепки нужно подкладывать ла-
Рис. 24. Монтажная схема усилителя.
тунные или жестяные лепесточки. Они будут являться
заземленными точками, к которым припаиваются детали.
В данной конструкции такие лепесточки подложены под
гайки, крепящие ламповые панельки, микрофонный и си-
ловой трансформаторы.
На металлической панели сначала укрепляют лампо-
вые панельки, затем электролитические конденсаторы и
трансформаторы. Колебательный контур крепится в по-
следнюю очередь.
36
На деревянном основании укрепляют сначала за-
жимы (или гнезда), затем патрончик для сигнальной лахм-
почки, переключатель и, наконец, регулятор громкости.
Дроссель сглаживающего фильтра укреплен на задней
боковой стенке шасси под трансформатором (на монтаж-
ной схеме он закрывает собой силовой трансформатор).
Его можно крепить после того, как обе части ifiaccn бу-
дут соединены вместе.
Расположение деталей усилителя понятно из монтаж-
ной схемы. Однако производить их соединение надо по
принципиальной схеме. Принципиальную схему полезно
вычертить на большом листе бумаги и повесить на стене'
или положить перед монтажниками. По ходу монтажа на
схеме отмечаются те детали и узлы соединений, которые
установлены и припаяны. Это дает возможность контро-
лировать ход выполнения работы.
Соединения делаются медным проводом диаметром
1 — 1,5 мм. Цепь питания накала ламп лучше всего выпол-
нить осветительным шнуром. Для предотвращения возмож-
ного соединения проводников между собой и с металличе-
ским шасси на провода надеваются изоляционные трубки.
Все соединения делают горячей пайкой оловом
с к анифоль ю. Пайка с применением кислоты
не допускается. При пайке с кислотой места соединений
постепенно разъедаются и нарушается электрический
контакт цепей.
Сначала нужно смонтировать те части схемы, кото-
рые не придется изменять во время налаживания усили-
теля. К ним относятся прежде всего цепи накала и за-
земления металлических баллонов ламп. Накальные про-
водники скручивают в жгут и один из них заземляют.
Заземленный провод цепи накала нельзя использовать, как
общий минус, так как это может привести к появлению
фона.
После монтажа цепи накала и заземления баллонов
ламп следует проверить надежность заземления сердеч-
ников трансформаторов, заземлить ручку переключателя
и корпус регулятора громкости, смонтировать катодные
цепи усилительных ламп, затем выпрямитель и, наконец,
усилитель.
При монтаже нужно стремиться, чтобы все соедини-
тельные проводники были возможно короче, а сеточные
и анодные цепи максимально удалены друг от друга и
37
индуктированное в сеточных
Рис. 25. Экранировка проводников
и вывода управляющей сетки лампы.
не шли параллельно. Детали каждой ступени усилителя
располагаются около панельки той лампы, к которой они
относятся.
Экранировка. Экранировка делается для предотвра-
щения вредной связи между проводниками и деталями
цепей усцлителя. Самая опасная — это связь между вхо-
дом и выходом, а также между входной и силовой частями
усилителя. Даже незначительное переменное напряжение,
проводниках первой лампы,
будет усилено по всем
ступеням, а это вызовет
сильный гул. Экранировке
подлежат проводники, иду-
щие к контактам переклю-
чателя; от переключате-
ля — к управляющей сетке
лампы J7j, и проводник,
идущий от регулятора гром-
кости к сетке лампы Лг.
Экраны заземляются.
Если нет экранирован-
ного провода, его можно
изготовить самим. Для
этого на проводник в рези-
новой, хлорвиниловой или
другой хорошей изоляции
навивается плотно виток
квитку любой провод диаметром 0,15—0,2 мм (рис. 25,
справа). Получившаяся оплетка является экраном. Разу-
меется, экран не должен соединяться с проводником.
Экранировать надо и выводы управляющих сеток
ламп Л\ и Л2 с помощью жестяных или латунных
колпачков (рис. 25). Колпачки должны прикрывать выводы
сеток и надежно соприкасаться с зачищенной до блеска
поверхностью баллона.
НАЛАЖИВАНИЕ И РЕЖИМ РАБОТЫ УСИЛИТЕЛЯ
Включение и испытание усилителя — самый ответст-
венный момент. Каждому конструктору хочется поскорее
увидеть результат своей работы, поэтому последние со-
единения часто делаются наспех, допускаются ошибки,
38
быть может не заметные с первого взгляда, но имеющие
неприятные последствия. Поэтому лучше потратить боль-
ше времени на проверку схемы, устранить ошибки и
недоделки, но зато быть уверенным в правильности и
надежности всех соединений.
Проверку следует производить не по монтажной, а по
принципиальной схеме. Если все окажется в порядке,
усилитель должен заработать сразу.
Необходимо помнить, что в некоторых цепях усили-
теля и, в частности, в цепях выпрямителя "протекают
токи высокого напряжения. Поэтому все изменения и
поправки надо делать только при выключенном
усилителе.
Сначала проверяют исправность цепей питания накала
ламп. Для этого ввертывают контрольную лампочку
и, не вставляя других ламп, в том числе и кенотрона,
включают усилитель — контрольная лампочка должна за-
гореться. Если имеется прибор переменного тока, можно
измерить напряжение на гнездах накала ламповых пане-
лек. Напряжение на гнездах усилительных ламп должно
быть около 6,5 вольта, а на гнездах накала кенотрона —
около 5,2 вольта. Такую же проверку можно сделать
с помощью лампочки, подобной контрольной, присоединив
ее к указанным гнездам панелек. В первом случае она бу-
дет гореть полным накалом, во втором — немного слабее.
Если в течение 5—8 минут после включения предо-
хранитель не перегорит, а силовой трансформатор не на-
греется, усилитель можно выключить, вставить на свои
места лампы, присоединить на выход нагрузку.
Нагрузкой усилителя являются громкоговорители, вклю-
ченные в линии. Но линии можно присоединять только
к вполне налаженному усилителю. Поэтому во время
первого предварительного испытания усилитель нужно
„загрузить" осветительной лампочкой небольшой мощно-
сти (около 40 ватт). Она присоединится к половине (15-
вольтовой части) вторичной обмотки выходного трансфор-
матора. Одновременно ко всей обмотке присоединяется
громкоговоритель. Когда усилитель будет работать, то
при сильных звуках лампочка будет накаливаться.
Включать усилитель без нагрузки нельзя, так как при
его работе „вхолостую" развивающееся значительное на-
пряжение звуковой частоты может „пробить" обмотки вы-
ходного трансформатора, что доставит немало хлопот.
39
Когда лампы прогреются (через 40—45 секунд после
включения), в громкоговорителе должно прослушиваться
шипение. Если дотронуться до сетки лампы 6Ж7, то
в громкоговорителе будет слышен сильный гул. Он бу-
дет сильнее, если дотронуться до сетки лампы 6Ф5.
Этот гул является первым признаком „жизни“ усилителя.
Теперь можно послушать работу усилителя при про-
игрывании граммпластинки звукоснимателем. В среднем
положении регулятора громкости усилитель должен рабо-
тать громко, без свистов и искажений.
Ниже мы даем таблицу, в которой указан режим ра-
боты ламп усилителя (токов и напряжений) при- использо-
вании силового трансформатора типа „Салют".
Режим работы усилителя
Наименование! ламп ! i J 1 1 1 Напряжение [ накала в вольтах 1 Напряжение на аноде в вольтах Напряжение на экранирую- щей сетке в вольтах Анодный ток в миллиамперах Ток экраниру- ющей сетки в миллиампе- рах Отрицатель- ное напряже- ние на управ- ляющей сетке в вольтах
£££> 6,3 6,3 6,3 5,0 100 80 280 Напря 310 вольт 60 280 женив вь , после Д 0,25 0,3 75 прямлен р. — 280 о,1 7,0 ного ток; вольт. — 1,2 -2,0 — 14 до Др. —
Измерять напряжение на анодах и экранирующих сет-
ках ламп можно только высокоомным вольтметром, со-
противление которого не менее 1000 ом на 1 вольт. Обыч-
ные учебные вольтметры постоянного тока, имеющиеся
в кабинетах физики, для этой цели непригодны.
Отрицательное напряжение на управляющей сетке из-
меряется путем присоединения вольтметра параллельно
катодному сопротивлению. Пользуясь указанными в таб-
лице данными, с помощью приборов устанавливают ре-
жим, при котором усилитель отдает в линию наибольшую
мощность. Изменения напряжений на электродах ламп
достигают подбором соответствующих сопротивлений:
чтобы увеличить отрицательное напряжение на управляю-
40
щей сетке, надо увеличить катодное сопротивление' этой
лампы; чтобы увеличить напряжение на аноде или на
экранирующей сетке, надо уменьшить величины сопро-
тивлений этих цепей.
Если усилитель начинает немного „свистеть" — это
является признаком его самовозбуждения. Оно может воз-
никнуть вследствие плохой экранировки сеточных про-
водников, близости сеточных и анодных цепей или вредных
связей между ступенями усилителя через цепи питания.
Рис. 26. Устранение самовозбуждения.
Если это происходит при включенном звукоснимателе,
то надо прежде всего поменять местами проводники зву-
коснимателя, проверить экранировку проводников входных
цепей, надежность соединений экранирующих колпачков
управляющих’ сеток ламп Д и Л2 с их металлическими бал-
лонами (см. рис. 16). Затем попробовать присоединить бу-
мажный конденсатор емкостью в 0,1—0,5 мкф параллельно
электролитическому конденсатору См. Если это не помо-
гает, то самовозбуждение находят и устраняют по ступе-
ням следующим способом.
Звукосниматель присоединяют ко входу второй ступени
усиления параллельно сопротивлению /?- (рис. 26, а), лам-
пу Д вынимают иЗ панельки. Если свист все ясе не пре-
кратится, придется между анодом лампы Д и цепью
41
минуса' включить конденсатор С (рис. 26, а) емкостью
100—150 мкмкф или между ползунком регулятора гром-
кости и управляющей сеткой лампы Л, включить сопро-
тивление величиной около 0,1 мгом (/? на рис. 26, а). Затем
звукосниматель снова присоединяют ко входу усилителя,
вставив лампу ЛР
Возможно, что при этом вновь появится свист, тогда
в анодную цепь лампы Лх придется включить ячейку
развязывающего фильтра, как это показано на рисун-
ке 26, б (обведена пунктирной линией).
Приведенные меры борьбы с самовозбуждением явля-
ются крайними, и прибегать к ним обычно не приходится.
Если же усилитель вообще не работает, причину сле-
дует искать путем прослушивания каждой ступени с по-
мощью телефона. Для этого один вывод телефона соеди-
няется с общим минусом, а второй — через конденсатор
емкостью в 5—10 тысяч мкмкф поочередно присоединяют
сначала к управляющей сетке лампы 6Ф5 (узнаем, работает
ли звукосниматель), затем к аноду 6Ф5 (работает ли эта
лампа), далее к сопротивлению /?5, к аноду 6Ж7 и т. д.
Каждая ступень должна давать нарастание звука. Таким
способом легко обнаружить неисправный участок.
Укажем еще на некоторые неполадки, с которыми.при-
дется столкнуться во время налаживания усилителя.
1. Сильно прослушивается фон переменного тока —
равномерный гул низкого тона. В этом случае к усили-
телю нужно присоединить заземление (если оно не при-
соединено), затем попробовать увеличить емкость конден-
саторов С]4 и С1б (см. рис. 16); соединить один из концов
сетевой обмотки силового трансформатора Тр3 с минусом
через конденсатор емкостью в 20—30 тысяч мкмкф/
2. Появляются сильные искажения с хрипом даже
при небольшой громкости. Это чаще всего происходит
вследствие плохого качества разделительных конденсато-
ров CG или С10 или несоответствия напряжений на элек-
тродах ламп. В таком случае надо заменить разделитель-
ные конденсаторы, а также проверить и подогнать режим
ламп.
3. Наблюдаются равномерно чередующиеся щелчки
(говорят: усилитель „капает"). Чаще всего это бывает из-
за чрезмерно большой величины сопротивления утечки.
Необходимо попробовать уменьшить величину сопротив-
ления /?п, но не более чем до 0,25 мгом, а если это не по-
42
может, то увеличить сначала сопротивление /?12 (примерно
на 20—25 процентов), а затем сопротивление 7?в.
4. Создается сильный гул при поднесении руки к зву-
коснимателю. В этом случае следует заземлить корпус
звукоснимателя.
5. Раскаляются аноды кенотрона, усилитель не ра-
ботает, напряжение выпрямителя резко падает. Это про-
исходит из-за замыкания цепи выпрямителя вследствие
пробоя одного из конденсаторов С]3, С14, С]5 или из-за
случайного соединения плюса с минусом в монтаже.
В таких случаях нужно тщательно проверить монтаж
усилителя и испытать указанные конденсаторы хотя бы
простым пробником.
Все указанные неполадки необходимо устранить при
работе усилителя от звукоснимателя и только после этого
переходить к микрофону.
Налаживание усилителя при работе от микрофона
в основном сводится к подбору наилучшего коэфициента
трансформации путем переключения отводов первичнфй
обмотки микрофонного трансформатора. Нужно помнить,
что при включении микрофона контрольный громкогово-
ритель обязательно заменяется телефоном или выносится
за пределы помещения радиоузла. Если этого не сделать,
то усилитель начнет „выть" из-за воздействия громко-
говорителя на микрофон.
Такое же явление может быть и вследствие взаимо-
связи между выходным и микрофонным трансформаторами.
Эту связь трудно предугадать заранее, но легко ликви-
дировать опытным путем. Для этого надо отвернуть мик-
рофонный трансформатор и, удлинив немного соедини-
тельные проводники, найти трансформатору такое место
на панели усилителя, при котором гул прекращается. Наи-
лучшее положение микрофонного трансформатора будет
при расположении его сердечника перпендикулярно к сер-
дечнику выходного трансформатора. Микрофонный транс-
форматор рекомендуется закрыть металлическим экраном,
а экран заземлить.
Настройка колебательного контура производится в
часы работы той станции, которую хотят принимать.
Конденсатор постоянной емкости С2 на времен на-
стройки рекомендуется заменить переменным конденсато-
ром емкостью 300—500 мкмкф. Это значительно ускорит и
облегчит работу. Нужная станция находится путем пе-
43
Рис. 27. Цепь отрицательной
обратной связи.
реключения отводов катушки и изменением емкости пе-
ременного конденсатора.
Когда станция принята, переменный конденсатор за-
меняют постоянным, а точная настройка достигается пе-
редвижением малой секции катушки.
Если по окончании настройки контура будет прослу-
шиваться другая (мешающая приему) радиостанция, ем-
кость конденсатора С, следует уменьшить до 30—40мкмкф
и вновь подстроить контур по-
движной секцией. Уменьшение
емкости конденсатора не-
сколько снизит громкость, но
зато повысит избирательность.
Окончательное налаживание
усилителя производится при
включенных линиях с громкого-
ворителями. Тогда же подбирает-
ся желательный тембр звука.
Если окончательно налажен-
ный усилитель будет незначи-
тельно искажать звук, это иска-
жение можно устранить так
называемой отрицательной
обратной связью путем
включения между анодом и управляющей сеткой лампы
последовательно соединенных сопротивления и конден-
сатора С по рисунку 27.
ЗАМЕНА ДЕТАЛЕЙ УСИЛИТЕЛЯ
При изготовлении усилителя или пользовании им мо-
жет возникнуть необходимость замены одних деталей дру-
гими. Постараемся дать необходимые указания на этот слу-
чай.
Лампу Л1 — 6Ф5 — можно без ущерба заменить лам-
пой 6Г7, перепаяв анодный проводник с гнезда 4 панельки
на гнездо 3 и заземлив гнезда 5 и 6. Лампа 6Г7 является
двойным диод-триодом. В ней объединены три лампы: два
диода и один триод. Анод ее триодной части соединен
с третьим штырьком, в то время как анод лампы 6Ф5
соединен с четвертым штырьком. При указанной замене
используется только триодная часть, а аноды диодов
44
заземляют. Лампу 6Ж7 без каких-либо изменений в схеме
заменяют лампами 6К7 и 6К9М, которые имеют такую же
цоколевку, как лампа 6Ж7. В усилителе эти лампы рабо-
тают не хуже, чем лампа 6Ж7.
Лампу Л3 — 6Л6 — без каких-либо изменений в схеме
можно заменить лампой 6ПЗ. В случае, если и такой лампы
не окажется, ее можно заменить лампой 6Ф6 или 6V6,
увеличив сопротивление Z?12 Д° 400—450 ОхМ для лампы
6Ф6 и до 250—270 ом для лампы 6V6. При использова-
нии в усилителе лампы 6Ф6 или 6V6 выходная мощность
усилителя уменьшится до 3—4 ватт.
Кенотрон 5Ц4С можно заменить кенотроном 5U4 или
ВО-188.
В первом случае никаких изменений в монтаже делать
не надо. Во втором — придется заменить ламповую па-
нельку и включить в цепь накала проволочное сопротив-
ление величиной 0,5 ома.
Если трудно подобрать электролитические конденса-
торы нужной емкости, то их можно заменить бумажными,
рассчитанными на соответствующее рабочее напряжение.
Так, вместо низковольтных электролитических конден-
саторов С4, С7, С12, шунтирующих катодные сопротивле-
ния, можно поставить конденсаторы по 1—2 мкф на лю-
бое напряжение. Высоковольтные конденсаторы сглажи-
вающего фильтра выпрямителя С14 иС1Б можно заменить
бумажными по 4—6 мкф (соединяя двухмикрофарадные
конденсаторы параллельно по две-три штуки). От тако.';
замены качество работы усилителя не ухудшится.
Следует помнить, что высоковольтный конденсатор
можно ставить в те цепи, где используются низковольт-
ные конденсаторы, но нельзя делать наоборот.
САМОДЕЛЬНЫЙ СИЛОВОЙ ТРАНСФОРМАТОР
В самодельных трансформаторах стальные пластины
для сердечника обычно не изготовляют, а используют
сердечник вместе с каркасов от какого-либо другого транс-
форматора подходящего размера и по нему определяют
число витков каждой обмотки.
Для усилителя нужно иметь набор сердечника, пло-
щадь поперечного сечения которого будет не менее
10—12 кв. см.
45
По сердечнику сначала определяют количество витков,
приходящееся на 1 вольт напряжения, используя форхмулу:
где*.
п — количество витков, приходящееся на 1 вольт напря-
жения;
S — площадь поперечного сечения сердечника в кв. см;
60 — постоянная величина.
Число витков каждой обмотки определяют путем ум-
ножения количества витков, полученных по предыдущей
формуле, на число вольт, которое должна давать каждая
обмотка.
Повышающую обмотку для двухполупериодного выпря-
мителя надо рассматривать как две обмотки, соединен-
ные последовательно и имеющие вывод от места их
соединения. Поэтому число витков всей обмотки должно
быть удвоенным, а от ее середины делается отвод.
Для ясности разберем следующий пример: имеется
сердечник, площадь сечения которого 5=12 кв. см. Об-
мотки трансформатора должны быть рассчитаны на сле-
дующие напряжения: сетевая на включение в сеть напря-
жением 127 вольт; каждая половина повышающей обмотки
должна давать напряжение 300 вольт — значит, две соеди-
ненные обмотки дадут 600 вольт; обмотка накала ламп —
6,3 вольта и обмотка накала кенотрона — 5 вольт.
Определяем количество витков на 1 вольт напряжения:
п~
60 60 г
-~ = = 5 витков.
О 1
Следовательно, наша сетевая обмотка должна иметь
5 витков X 127 — 635 витков; повышающая обмотка —
5 витков X 600 = 3000 витков (с отводом от 1500-го витка);
обмотка накала кенотрона — 5 витков X 5 = 25 витков;
обмотка накала ламп — 5 витков X 6,3 == 32 витка.
Для обмоток используют проволоку в эмалевой изоля-
ции следующих диаметров: для сетевой 0,3—0,5 мм; для
повышающей 0,18—0,25 мм; для обмоток накала кенотрона
и накала ламп 0,8—1,2 мм.
На каркас трансформатора сначала наматывают сете-
вую обмотку, затем — повышающую, после нее — обмотку
46
накала ламп; последней наматывается обмотка накала ке-
нотрона.
Проволока в обмотках укладывается рядами — виток к
витку. Между рядами делают прокладки в два-три слоя
тонкой бумаги, а между обмотками — в три-четыре слоя.
Отводы и выводы обмоток пропускают через проколы
в щечках каркаса. В случае обрыва проволоки во время
намотки, место соединения обязательно пропаивают и изо-
лируют. Сердечник трансформатора стягивают болтами.
На тщательность намотки нужно обратить особое вни-
мание, иначе на каркас не уложится требуемое число вит-
ков, а из-за плохой изоляции между обмотками и слоями
в обмотках может произойти пробой, и трансформатор
сгорит.
Включение трансформатора в сеть допускается только
через предохранитель.
ОБОРУДОВАНИЕ РАДИОУЗЛА И ТРАНСЛЯЦИОННЫХ
ЛИНИЙ
Оборудование радиоузла — дело несложное. Оно сво-
дится к размещению и соединению всей аппаратуры в том
порядке, какой удобен для пользования, и монтажу ли-
нейного распределительного щитка.
Для радиоузла желательно иметь отдельную комнату,
хотя бы небольшую, или постоянное место в физическом
кабинете.
На рисунке 28 показано примерное расположение ап-
паратуры узла. На столе справа устанавливается усили-
тель, слева—’Механизм для проигрывания граммпластинок.
со звукоснимателем, а в середине — микрофон. Над уси-
лителем монтируется линейный распределительный щиток,
а рядом с ним — контрольный громкоговоритель. К гром-
коговорителю можно сделать отдельную подводку. Слева
над столом можно повесить расписание работы радиоузла.
Ящики стола используются для хранения журнала учета
передач.
Соединение между звукоснимателем и усилителем можно
сделать скрытой проводкой внутри стола или на его
задней стенке. Заземление и антенна подводятся к аппара-
туре в зависимости от местных условий.
47
Для сглаживания пульсаций в цепь выпрямителя вклю-
чен фильтр, состоящий из дросселя Др и конденсато-
ров С14 и С15 (см. принципиальную схему рис. 16).
Дроссель обладает свойством препятствовать быстрым
изменениям проходящего через него тока. Поэтому он
уменьшает величину пульсаций выпрямленного тока. Этому
же способствуют конденсаторы С14 и С15. Они заряжаются
в моменты наибольших напряжений и отдают свой заряд
нагрузке в моменты уменьшения напряжений. В резуль-
тате совместного действия дросселя и конденсаторов пуль-
сации сглаживаются и выпрямленный ток становится почти
постоянным по величине (рис. 17 в).
Плюсом выпрямителя является катод кенотрона, а ми-
нусом— средний отвод повышающей обмотки силового
трансформатора.
Теперь поясним назначение сопротивлений /?3, А?о и /?12
(см. рис. 16), которые называются катодными. Они включены
между цепью минуса и катодами усилительных ламп.
Когда через эти сопротивления проходит анодный ток, то
в них происходит падение напряжения, которое создает на
сетках ламп постоянное отрицательное напряжение относи-
тельно катода. Это обеспечивает нормальную работу ламп.
Отрицательное напряжение определяется величиной катод-
ного сопротивления и анодным током лампы.
Такой способ подачи отрицательного напряжения на
управляющую сетку называется автоматическим.
В зависимости от типа лампы и ее применения от-
рицательное напряжение на сетке бывает разное. Так
например, в нашем усилителе у лампы 6Л6 оно должно
составлять минус 14 вольт, а у лампы 6Ж7 — минус
1,5 вольта.
Параллельно катодным сопротивлениям всегда при-
соединяют конденсаторы постоянной емкости С4, С7 и
С12 (см. рис. 16), которые называются шунтирую-
щими. Они улучшают работу каждой лампы и усили-
теля в целом.
Схема усилителя. Усилитель имеет три ступени уси-
ления (см. рис. 16). Связь между ступенями — на сопро-
тивлениях. Управляющую сетку лампы Лх первой ступени
усиления переключателем П можно соединить со звуко-
снимателем (переключатель П на контакте 3), микрофо-
ном (/7 на контакте 2), приемным колебательным конту-
ром (77 на контакте 7).
26
Положительное напряжение на анод лампы Л{ подается
через анодное нагрузочное сопротивление /?4. На этом со-
противлении выделяется усиленное первой лампой напря-
жение звуковой частоты. Через разделительный конден-
сатор Сб оно подается к переменному сопротивлению /?5.
Конденсатор С5 способствует устойчивой работе первой
ступени усилителя.
Сопротивление /?5 служит регулятором громкости, через
него же на управляющую сетку лампы Л2 подается отри-
цательное напряжение с сопротивления /?е, которое шун-
тируется конденсатором С7.
Пониженное напряжение на экранирующую сетку
лампы Л2 подается через гасящее сопротивление /?9, а кон-
денсатор С9отводит на катод переменные токи, создающие-
ся в цепи экранирующей сетки. Защитная сетка лампы Л2
соединяется с катодом этой лампы. Напряжение звуковой
частоты, усиленное второй ступенью с ее анодного на-
грузочного сопротивления /?-, попадает через раздели-
тельный конденсатор CJ0 на управляющую сетку выходной
лампы Л3.
Сопротивление /?8 и конденсатор Сч составляют
ячейку, способствующую устойчивой работе усилителя.
Экранирующая сетка выходной лампы Л3 соединена непо-
средственно с плюсом выпрямителя.
В анодную цепь лампы Л3 включена первичная обмотка
выходного трансформатора Трг. В этой обмотке создается
мощный ток звуковой частоты, который трансформируется
во вторичную обмотку и через распределительный щиток
и линии подается к громкоговорителям.
Конденсатор С]3 предупреждает самовозбуждение уси-
лителя. Последовательно соединенные конденсатор Си и
сопротивление /?10 образуют цепь регулятора тембра
звучания передачи. Желательный тембр звучания подби-
рается изменением сопротивления /?10 вовремя налажива-
ния усилителя (усилитель может работать без этой цепи).
Гнезда КТ предназначены для включения контрольного
телефона или громкоговорителя.
Для уменьшения фона переменного тока один из вы-
водов обмотки накала ламп соединен с минусом выпрями-
теля, для этой же цели усилитель заземляют. Заземление
способствует также улучшению приема радиовещательной
станции.
27
ДЕТАЛИ РАДИОУЗЛА
Усилитель радиоузла в основном собирается из готовых
деталей. К самодельным деталям относятся микрофонный
и выходной трансформаторы и катушка колебательного
контура. Величины всех сопротивлений и конденсаторов
указаны на принципиальной схеме (см. рис. 16) сокращен-
ными обозначениями.
Емкость конденсаторов от 1 до 999 мкмкф обозна-
чается без наименования „мкмкф"— только цифрами, соот-
ветствующими их емкости в микромикрофарадах.
Емкость конденсаторов от 1000 до 99 000 мкмкф обозна-
чается также без наименования — цифрами, соответствую-
щими количеству тысяч микромикрофарад, с буквой „т“
(что означает тысяч).
Конденсаторы емкостью от 100 000 мкмкф и выше
обозначаются в долях микрофарад или целых микрофара-
дах также без наименования. Так например:
Если на схеме То это следует читать:
обозначено:
Ci —60 Ci =60 мкмкф
С6 — 10 т Сб = 10 000 мкмкф
С9 —0,1 С9 =0,1 мкф
Сц — 10,0 = 10 мкф
Соответственно с этим величины сопротивления от 1
до 999 ом обозначаются цифрами, соответствующими их
величине в омах, без наименования „ом“. Величины со-
противлений от 1900 до 99 000 ом обозначаются циф-
рами, соответствующими числу омов, с буквой „т“. Вели-
чины сопротивления от 100 000 ом и больше обозначаются
цифрами в мегомах без наименования „мгом". Так например:
Если на схеме обозначено: То это следует читать:
Ri2 — 180 R. -2 т /?4 -0,25 /?]2 — 180 ом /?е = 2 000 ом /?4 =0,25 м гом (250 000 ом)
/?2 -1,0 /?2 — 1 мгом (1 000 000 ом)
Сопротивления. Постоянные сопротивления, за исклю-
чением /?12, могут быть любого типа: ВС, ТО и другие.
Сопротивление /?12 должно быть проволочным или
остеклованным, так как через него течет ток довольно
большой силы, около 70 миллиампер.
28
Вполне допустимо отклонение от указанных на схеме
величин сопротивлений в пределах до 15 процентов.
Переменное сопротивление R5 должно иметь выключа-
тель для включения усилителя в сеть переменного
тока (Вк2).
Конденсаторы С4, С7, С8, С12, С14 и С15 — электроли-
тические. Из них С4 и С7 рассчитаны на рабочее напряже-
ние не менее 5—10 вольт; С]2 — на напряжение 20—
30 вольт; С8 — на 250 вольт; С14 и С1б — не менее чем
на 350 — 400 вольт. Применение электролитических кон-
денсаторов большей емкости, чем указано на схеме, вполне
допустимо.
Включать электролитические конденсаторы надо в соот-
ветствии с их полярностью. Обычно металлический корпус
этих конденсаторов является отрицательной обкладкой (—),
а вывод — положительной (-ф-).
Конденсаторы С3, С6, Сс, С10 и Сп любого типа рас-
считаны на рабочее напряжение 250—300 вольт, а С13, слю-
дяной,— на напряжение 700—1000 вольт. Увеличение или
уменьшение емкости этих конденсаторов допустимо в пре-
делах до 25 процентов.
Емкость конденсатора С9 может быть значительно
больше, чем показано на схеме. Иногда это способствует
улучшению работы усилителя. Конденсатор может быть
как бумажным, так и электролитическим и рассчитан на
рабочее напряжение 200—250 вольт. Величина емкости
конденсаторов Cj и С2 в процессе настройки контура может
изменяться и подбираться опытным путем.
Переключатель /7 рассчитан на три положения вклю-
чения. Для этой цели пригоден переключатель от любого
приемника.
Микрофонный трансформатор Тр{, повышающий, с
соотношением витков его обмоток от 1:10 до 1:30. В опи-
сываемом радиоузле применен трансформатор, намотанный
на железо от междулампового трансформатора, имеющий
площадь поперечного сечения сердечника 2,5 кв. см. Его
первичная обмотка состоит из 600 витков провода ПЭ
0,2—0,3 мм (провод в эмалевой изоляции, диаметром
0,2—0,3 мм) с отводами от 300-го, 400-го и 500-го витков;
во вторичной обмотке 6000 витков провода ПЭ 0,1 мм.
На каркас трансформатора сначала наматывают вторич-
ную обмотку, затем делают бумажную прокладку, а по-
верх нее наматывают первичную обмотку.
29
Наличие отводов у первичной обмотки позволяет подо-
брать подходящее число витков применительно к любому
микрофону.
Выходной трансформатор Тр2— самодельный. Его
сердечник собирается из Ш-образных пластин от старого
трансформатора или дросселя низкой частоты. Поперечное
сечение сердечника должно составлять 5—6 кв. см. Пер-
вичная обмотка состоит из 2500 витков провода ПЭ
0,15—0,2 мм; вторичная (выходная) обмотка намотана
проводом ПЭ 0,4—0,5 мм и имеет 600 витков с отводами
от 300-го и 450-го витков. Отводы вторичной обмотки
дают возможность подобрать наивыгоднейшее при-
соединение линий. На концах вторичной обмотки выход-
ного трансформатора развивается напряжение звуковой
частоты около 30 вольт.
Витки надо укладывать правильными рядами — виток
к витку. Между рядами делаются прокладки из двух-
трех слоев тонкой пропарафинированной бумаги (от ста-
рых бумажных микрофарадных конденсаторов), а между
первичной и вторичной обмотками — из четырех-пяти слоев.
Для прокладок пригодна также чертежная калька.
Сердечник трансформатора имеет воздушный зазор
в 0,2—0,3 мм. Чтобы получить такой зазор, Ш-образные
и замыкающие пластины сердечника собираются отдель-
ными пакетами и затем составляются вместе. Между ними
прокладывается картонная полоска толщиной в 0,2—0,3 мм.
В таком виде сердечник стягивается болтами. Получается
требуемый воздушный зазор.
Выводы и отводы вторичной обмотки припаиваются к
зажимам, смонтированным на планке, которая укреплена
на трансформаторе. К ним присоединяют провода, идущие
к линейному распределительному щитку.
Дроссель Др — любого типа, рассчитанный на ток
70—80 миллиампер. Можно применить дроссели: ДС-70,
ДС-75, ДС-6, а также и самодельный дроссель. Его данные
следующие: сечение сердечника 4—6 кв. см, обмотка
состоит из 3500 витков провода ПЭ 0,18—0,2 мм, воз-
душный зазор около 0,1 мм (делается такой же, как в выход-
ном трансформаторе).
Силовой трансформатор Тр2 мощностью не менее
70 ватт, рассчитанный на питание 6,3-вольтовых ламп
металлической серии. Пригодны трансформаторы типа
30
Рис. 18. Пропилы в ламповой
панельке для выходной
лампы.
Рис. 19. Принципиальная
схема колебательного
контура.
Зажимы или гнезда
СТ-70, от радиоприемников „Салют", „Урал", „ВЭФ“,
„Минск" и т. д.
После незначительной переделки можно использовать
трансформаторы старых вы-
пусков, например от приемни-
ков „ЭЧС", „ЭКЛ-34" и др. Об-
мотки накала этих трансформа-
торов рассчитаны на питание
4-вольтовых ламп. Чтобы увели-
чить их напряжение, нужно
разобрать сердечник, снять
верхний защитный слой бумаги,
сосчитать число витков обмотки
накала ламп, разделить это
число на 4, затем умножить
на 6,3. В результате получится число витков, нужное
для получения напряжения в 6,3 вольта.
Недостающие витки доматываются таким же проводом,
какой использован в обмотке. Затем трансформатор вновь
собирается. Обмотку накала
кенотрона в этом случае дома-
тывать не нужно, но вместо
кенотрона 5Ц4С следует ис-
пользовать кенотрон ВО-188.
Плавкий предохранитель/?/?
рассчитан на ток в 2 ампера.
Ламповые панельки для
восьмиштырьковых ламп. В тек-
столитовой или гетенаксовой
панельке, предназначенной для
выходной лампы, необходимо
сделать пропилы между 2-м и
3-м, а также 3-м и 4-м гнездами
(рис. 18), иначе между ними
может произойти пробой изоля-
ции. В фарфоровой панельке
пропилы делать не нужно,
«меняются любого типа.
Катушка колебательного контура. Принципиальная
схема контура показана на рисунке 19, а устройство катуш-
ки— на рисунке 20.
Катушка L состоит из двух последовательно соединенных
секций, намотанных на отдельных шпульках, склеенных
31
из плотного картона и помещенных на общем каркасе.
Каркасом служит картонная гильза от охотничьего ружья
диаметром 18—20 мм (металлическая гильза непригодна).
Внутренний диаметр шпульки верхней секции / должен
быть таким, чтобы шпулька могла перемещаться по гильзе,
но не падала от собственного веса; шпулька нижней сек-
ции // приклеивается к гильзе.
Секция / состоит из 75 витков, а секция //—из 300 вит-
с отводами
ков,
через каждые 50 витков. Обе секции на-
мотаны проводом в бумажной (ПБД)
или шелковой (ПШД) изоляции диа-
метром 0,15—0,25 мм. Можно при-
менить провод и в эмалевой изо-
ляции, но это менее желательно,
. так как во время намотки изоля-
ция провода может повредиться и
между витками произойдет замы-
кание. Начало (w) и конец (к) кату-
шек, а также их отводы пропу-
скаются через проколы, сделанные
в щечках шпулек.
Катушки соединяются, как по-
казано на рисунке 19. Грубая —
скачкообразная — настройка
тура на радиостанцию произво-
отводов катушки //, а точная на-
2.5 3 ки
4 5 ки
Рис. 20. Катушка коле-
бательного" контура.
кон-
дится переключением
стройка — передвижением верхней секции.
По окончании настройки контура подвижная секция
катушки приклеивается. Получается контур с фиксирован-
ной настройкой на требуемую радиовещательную станцию.
При настройке надо учитывать, что чем больше вит-
ков катушки включено в контур (при неизменной величине
конденсатора С2) я чем ближе друг к другу расположены
секции катушки, тем длиннее будет волна принимаемой
радиостанции. И наоборот, чем меньше витков катушки
включено в контур и чем больше раздвинуты секции, тем
короче волна принимаемой радиостанции. Если малую сек-
цию снять с гильзы, перевернуть и снова надеть на гильзу,
но уже другой стороной, то направление витков секций
катушки окажется противоположным. В данном случае ин-
дуктивность катушки по мере сближения секций будет
уменьшаться, а от этого будет укорачиваться длина волны
принимаемой радиостанции.
Рис. 21. Самодельный держа-
тель для микрофона.
Настройку контура можно производить также путем из-
менения емкости конденсатора С2. Чем больше его емкость,
тем длиннее волна принимаемой станции. Применение кон-
денсаторов емкостью более 500 мкмкф не рекомендуется.
Для контура можно также использовать и готовые катуш-
ки от радиоприемников. Вместо постоянного конденсатора
можно применить подстроечный конденсатор полу перемен-
ной емкости, которым и производится подстройка.
Микрофон радиоузла. В радиоузле можно использовать
угольные микрофоны диспетчер- ____________
ского типа, ММ-2, микрофон- •
ный капсуль телефонного anna- |
рата, а также элект'родипамиче- •
ский типа ДМК, МД-2 и др. Для
питания угольных микрофонов
требуется источник постоянного
тока напряжением 2—4 вольта
(батарейка для карманного фо-
наря) для диспетчерского мик-
рофона и 15—20 вольт для мик-
рофона ММ-2. Электродинами-
ческие микрофоны присоединя-
ются к входу усилителя без
источников тока.
Угольные микрофоны обла- _ ____
дают несколько большей чув-
ствительностью по сравнению с
электродинамическими, но при
передаче создают лишние шумы.
Диспетчерский микрофон и капсуль телефонного аппарата
по своим качествам уступают микрофону ММ-2. Пред-
почтение следует отдать электродинамическим микрофо-
нам, а из угольных—микрофону ММ-2.
На рисунке 21 показана самодельная стойка с микро-
фоном, для которого использован телефонный капсуль.
Капсуль с помощью резиновых растяжек подвешен га
подставке от электромагнитного громкоговорителя. На ос-
новании подставки вмонтирован выключатель; внутри под-
ставки можно поместить батарейку от карманного фонаря
для питания микрофона. Капсуль соединяется с выклю-
чателем и батарейкой гибкими многожильными провод-
никами. Провода, идущие от микрофона к усилителю,
должны быть’ обязательно экранированы, а экран заземлен.
зз
/О'Л
Звукосниматель может быть любого типа. Целесооб-
разнее приобрести готовый электропроигрыватель — элек-
тромотор с диском и звукосниматель, смонтированные
в ящике. Такой электропроигрыватель очень удобен, так
как представляет собой готовую конструкцию, с отдель-
ным выключателем для мотора и регулятором громкости.
конструкция и монтаж усилителя
Конструкция усилителя очень проста (рис. 22). Уси-
литель монтируется на шасси, представляющем собой
Рис. 22. Внешний вид усилителя.
перевернутый плоский ящик, закрывающийся фанерным
футляром. На передней, лицевой части усилителя нахо-
дятся ручки переключателя и регулятора громкости,
гнезда для включения контрольного телефона и „глазок“
контрольной лампочки Л5. Микрофон и звукосниматель
включаются в гнезда, расположенные с левой стороны
шасси. Ручка переключателя снабжена стрелкой-указате-
лем. Против указателя имеются надписи: „зв“ — звуко-
сниматель, „м“—микрофон, „пр“—приемник.
Размеры шасси усилителя и разметка отверстий для
деталей в миллиметрах показаны на рисунке 23. Верхняя
34
горизонтальная панель шасси металлическая —из железа,
алюминия, меди и т. д., толщиной 1,5—2 мм. Боковые
стенки делаются из фанеры или хорошо проструганных
досок толщиной 8—10 мм. Шасси может быть также
цельнометаллическое.
Монтажная схема усилителя показана на рисунке 24.
Прежде чем делать шасси, надо на листе бумаги
расположить все крупные детали усилителя и уточнить
размеры. Не следует стремиться к уменьшению размеров
шасси, так как это может привести к менее устойчивой
работе усилителя. Кроме того, в таком уплотненном
монтаже легко запутаться и наделать ошибок.
На готовом шасси нужно еще раз расположить все
детали и уточнить расположение всех отверстий. После
того как отверстия проделаны, верхняя панель тщательно
обрабатывается сначала крупной, а затем мелкой наждач-
ной бумагой. Деревянные части шасси надо натереть рас-
плавленным воском и покрыть лаком.
Крепить детали удобнее всего раздельно: на верхней
металлической панели и на деревянном основании шасси,
используя мелкие болтики, заклепки, шурупы и т. п.
Очень важно, чтобы детали были укреплены прочно и не
качались. Это необходимо не только для прочности кон-
35
объясняется тем, что положительный заряд сетки будет
притягивать электроны, помогать им достигать анода, спо-
собствовать движению электронов от катода к аноду, от-
чего и увеличивается анодный ток лампы.
Рис. 7. С изменением напряжения на управляющей сетке
изменяется анодный ток лампы.
Если же полюса батареи Бс поменять местами (рис. 7, б),
то сетка окажется заряженной отрицательно относительно
катода. Поэтому она будет отталкивать электроны обратно
к катоду и препятствовать их движению к аноду. Из-за
этого анодный ток уменьшится. При достаточно большом
отрицательном напряжении на сетке анодный ток может
совсем прекратиться. Лампа, как говорят, будет „заперта".
Если к промежутку катод-сетка вместо постоянного
напряжения подводить переменное, то сетка будет непре-
рывно перезаряжаться, в соответствии с чем будет изме-
няться и анодный ток. При этом даже незначительное
изменение напряжения на сетке будет влиять на анодный
ток лампы. Таким образом, сетка управляет анодным
током лампы и поэтому называется управляющей.
Свойство электронной лампы — значительно изменять анод-
ный ток при малых изменениях напряжения на сетке —
используется для усиления переменного тока звуковой
частоты.
На рисунке 8 показана простейшая схема однолампо-
вого микрофонного усилителя.
В ней мы имеем несколько раздельных, но зависящих
друг от друга электрических цепей: знакомая нам микро-
14
фонная цепь 7; цепь 2 управляющей сетки лампы — вто-
ричная обмотка Тръ выводы которой присоединены к про-
Рис. 8. Схема простейшего однолампового усилителя.
межутку катод-сетка лампы; цепь 3 накала (катода) лампы —
нить накала, батарея накала Бн; анодная цепь 4 — про-
межуток катод-анод, первич-
ная обмотка Тр2, анодная
батарея БА; цепь линии 5—
вторичная обмотка Тр2, теле-
фоны. Графики токов и на-
пряжений всех цепей (кроме
цепи накала, в которой ток ос-
тается постоянным) приведе-
ны на рисунке 9.
Звук, созданный перед
микрофоном, преобразуется
в ток звуковой частоты, ко-
торый усиливается лампой.
Таким образом, в телефонах,
включенных б линию, можно
услышать то, что говорит-
ся перед микрофоном. Такая
установка является маломощ-
ным вещательным узлом. Уси-
ление здесь происходит с
помощью радиолампы, за счет
расхода энергии батарей, пи-
без разговора при разговоре
Гон мцнрофона
ценоз
Напряжение °
на управляю- и
щей сетке
цеп* 4
Рис. 9. Графики токов и напря-
жений цепей однолампового
усилителя.
тающих лампу.
В усилителе различают вход и выход. Ту часть
усилителя, к которой подводится предназначенный для уси-
ления ток, называют входом, а часть, откуда снимается
15
усиленный ток, называют выходом. В схеме рисунка 8
входом является первичная обмотка Тръ а сам трансфор-
матор— входным или (в данном случае) микрофонным.
Выходом этого усилителя является вторичная обмотка 7р2,
а сам трансформатор Тр2 — выходным. В целом же мы здесь
имеем одноламповый усилитель низкой частоты, работаю-
щий на трехэлектродной лампе — триоде, с питанием от
батарей.
Такой усилитель обычно повышает напряжение пере-
менного тока в два-три десятка раз, однако этого недо-
статочно для радиофикации всей школы.
Рис. 10. Схема простейшего двухлампового усилителя.
Чтобы получить большое усиление и, значит, доста-
точно большую выходную мощность, в усилителях при-
меняют две-три и больше усилительных ламп. Усили-
тельная лампа вместе с входящими в ее цепи деталями
образует так называемую ступень усиления. Ток,
усиленный первой ступенью, подается на вторую ступень,
в которой снова усиливается, затем подается в третью
ступень и т. д., до тех пор пока ток звуковой частоты
будет усилен до нужной величины.
На рисунке 10 приведена упрощенная схема двухлам-
пового усилителя, работающего на триодах. Цепи накала
ламп питаются от батареи накала Би, анодные цепи — от
анодной батареи БА.
Устройство входа и выхода усилителя читателю зна-
комо. Поясним назначение сопротивлений Rx и R2 и кон-
денсатора Напряжение на анод лампы Д первой
ступени усиления подается _через сопротивление Ru явля-
ющееся анодным гфу^з а ч н ы м сопротивле-
н и е м этой лампы. На этом сопротивлении происходит
падение напряжения усиленного тока звуковой частоты,
которое через разделительный конденсатор Сх попадает
к сопротивлению /?2, оказывается приложенным между
управляющей сеткой и катодом лампы Л2 и, следова-
тельно, воздействует на анодный ток лампы Л2. В результате
вторичного усиления ток в линии значительно возрастет.
В этой схеме роль конденсатора Сх весьма ответст-
венна. Он не только связывает между собой цепи двух
ступеней усилителя, но еще оберегает сетку второй лампы
от попадания на нее напряжения постоянного тока из анодной
пени первой лампы. Этот конденсатор должен пропускать
только переменный ток и совершенно не пропускать по-
стоянный, иначе на сетке ла^м-
пы Л2 создастся высокое поло-
жительное напряжение, при ко-
тором лампа работать не может.
Сопротивление /?2 служит
утечкой сетки лампы Л2. Его
назначение состоит в следую-
щем: при положительных полу-
периодах, переменного тока на
управляющей сетке (когда сетка
заряжена положительно) на ней Рис. 11. Схема регулирова-
неизбежно оседает некоторое иия громкости (усиления),
количество электронов. Если не
окажется пути, по которому электроны могли бы стекать
с сетки на катод, то сетка за очень короткий промежу-
ток времени накопит такой большой отрицательный заряд,
что анодный ток прекратится. Сопротивление /?2 и слу-
жит для стекания электронов с сетки на катод и этим
обеспечивает нормальную работу лампы. Это сопротивле-
ние обычно называют сопротивлением утечки
управляющей сетки лампы или, просто, сопро-
тивлением утечки. Для лампы Лх роль утечки сетки
выполняет вторичная обмотка трансформатора Трх.
Сопротивление утечки сетки может быть переменным,
как это показано на рисунке Ц. В этом случае оно одно-
временно служит и для регулирования громкости.
Итак, мы рассмотрельнработу усилителя низкой (звуко-
вой) частоты, ко входу которого был присоединен микро-
фон. Но ко входу усилит'1 Vf . .<? Лриер^динять и другие
приборы, например звук. ..ли радиоприемник.
Звукосниматель. Звукоснимателем называется прибор
для воспроизведения граммофонной записи при помощи
усилителя и громкоговорителя. Он преобразует механи-
ческие колебания иглы в электрические колебания —
частоты. Этот ток подводится
на вход усилителя (рис. 12).
С помощью звукоснимателя
через усилитель можно переда-
вать концерты граммофонной
записи.
Усиление от радиоприем-
ника. К усилителю нужно при-
переменный ток звуковой
Рис. 12. Присоединение
авукосннмателя к усилителю, соединить радиоприемник, на-
пример детекторный (рис. 13),
и тогда принятую им радиопередачу можно будет слу-
шать через громкоговоритель.
Следовательно, с помощью усилителя можно транс-
лировать радиопередачи широковещательных станций.
ф Детекторной приемник
Рис. 13. Присоединение радиоприемника ко входу
усилителя.
Схема радиоузла. Усилитель является основной частью-
радиоузла. В комплект радиоузла входят также микро-
фон, звукосниматель с устройством для вращения грамм
пластинок, радиоприемник и приспособление для присо-
единения к выходу усилителя линий, к которым присоеди-
няются громкоговорители. Эти линии называются транс-
л я ц и о н н ы м и.
Блок-схема радиоузла показана на рисунке 14. При
помощи переключателя П ко входу усилителя можно при-
соединить приемник, микрофон или звукосниматель. На-
кальные и анодные цепи усилителя питаются от блока
18
питания. Линия (или линии) присоединяется к выходу уси-
лителя с помощью рубильников Вк.
Радиолампы для усилителя. Для того чтобы легче
было понять, как работает усилитель, в .рассмотренных
Рис. 14. Блок-схема радиоузла.
схемах были показаны самые простые лампы — триоды.
В действительности же чаще всего используют пят и-
электродные лампы — пентоды, — дающие боль-
шее усиление. Мы тоже будем пользоваться этими лампами.
У пентодов, помимо известных нам катода, анода и
управляющей сетки, есть еще две сетки, расположенные
между управляющей сеткой и анодом (рис. 15).
На первую из них, которая называется экранирую-
щей и находится ближе к управляющей сетке, подается
Ламповая панелька Управляющая сетка
Рис. 15. Внешний вид и схематическое изображение сетевого
(подогревного) пентода.
положительное напряжение, в большинстве случаев не-
сколько меньшее, чем анодное.
Вторая из этих сеток называется защитной; она
соединяется с катодом или внутри лампы, или снаружи
при монтаже.
Радиолампы по конструкции и способу питания като-
дов .разделяют на батарейные и сетевые. В батарейных
лампах электроны излучаются непосредственно нитью на-
кала, а в сетевых — специальным металлизированным
слоем — катодом, который подогревается нитью накала.
Поэтому сетевые лампы иногда называют подогревными.
Анодные цепи ламп обоих типов питаются от источ-
ников постоянного тока: батарейные — от батарей, сете-
вые— от выпрямителя переменного тока.
В описываемых ниже усилителях применяются сетевые
лампы, так как эти усилители предназначены для работы
в местностях, имеющих сеть переменного тока.
Электроды лампы соединены внутри баллона с кон-
тактными ножками — штырьками, расположенными на цо-
коле (нижней части лампы), или с выводом, имеющимся
в верхней части баллона лампы. Штырьки лампы на цоколе
располагаются по окружности на равном расстоянии друг
от друга. Каждому электроду каждого типа лампы соот-
ветствует строго определенный штырек.
Лампа вставляется в ламповую панельку. Панелька
имеет восемь гнезд, расположенных так же, как штырьки
лампы, по окружности.
Чтобы правильно вставить лампу, на ее цоколе имеется
направляющий ключ, а в панельке — специальное отвер-
стие для него.
Штырьки нумеруются, как показано на рисунке 15.
На схемах рядом с каждым электродом лампы обычно
указывается номер штырька, с которым соединен данный
электрод. Так например, на рисунке 15 (справа) нить
накала соединена со штырьками 2 и 7, катод — со штырь-
ком 8, управляющая сетка — с верхним выводом, и т. д.
ВЫХОДНАЯ МОЩНОСТЬ УСИЛИТЕЛЯ РАДИОУЗЛА
Мощность тока звуковой частоты, развиваемого уси-
лителем, так же как мощность любого тока, измеряется
ваттами. Чем больше мощность усилителя радиоузла', тем
20
больше громкоговорителей он сможет питать. Выходная
мощность зависит в основном от ламп, используемых
в усилителе, и, в частности, от ламп, работающих" в ко-
нечной— выходной — ступени усилителя, от мощности
источников питания, а также от качества выполнения и
налаживания усилителя.
Существует очень много типов радиоламп, но каждая
из них имеет свое назначение. Есть лампы, которые дают
хороший результат в первых ступенях усилителя, где
требуется повышение напряжения тока звуковой частоты,
но они непригодны для работы в выходной ступени, где
требуется усиление мощности. Таким образом, качество
усилителя и его мощность зависят и от правильного
подбора ламп.
То же самое можно сказать и о качестве изготовления
и налаживания усилителя радиоузла: аккуратно собранный
и хорошо налаженный малоламповый усилитель часто ра-
ботает лучше, чем усилитель с большим числом ламп, ио
скверно налаженный.
Для радиофикации городов и сел используют усили-
тели, отдающие в линию мощность тока звуковой частоты
от нескольких ватт (в сельских местностях) до несколь-
ких тысяч ватт (в больших городах или районах).
Самодельные усилители для радиофикации школ^обыч-
но имеют небольшую выходную мощность, достаточную
для работы маломощных громкоговорителей типа „ДАГ-1",
„ВЭФПЕР-45", „Рекорд" и им подобных. Для нормального
звучания одного такого громкоговорителя -нужна мощность
тока от 0,2 до 0,3 ватта. Это значит, что при выходной
мощности в 1 ватт усилитель обеспечит нормальную ра-
боту трех-четырех громкоговорителей. Следовательно,
усилитель мощностью 5—6 ватт позволит одновременно
включить двенадцать-пятнадцать таких громкоговори-
телей, что вполне достаточно для радиофикации большин-
ства школ.
Громкоговорители мощностью в несколько ватт в основ-
ном используются только во время больших сборов уча-
щихся (праздничные дни, пионерские сборы, собрания
учащихся). В этих случаях можно отключить от узла
все линии школы, загруженные маломощными громко-
говорителями, и включить только ту, которая идет к более
мощному громкоговорителю, установленному в помещении
сбора учащихся.
3 Школьный радиоузел
21
Опыт показывает, что в большинстве школ начинают
оборудовать радиоузел простым маломощным усилителем.
В дальнейшем же, когда накапливается опыт работы и
знания, мощность усилителя увеличивают.
ПРОСТОЙ РАДИОУЗЕЛ
Принципиальная схема простого радиоузла показана на
рисунке 16. В комплект его оборудования входят: трех-
Рис. 16. Принципиальная
ламповый усилитель низкой частоты с блоком питания,
звукосниматель Зв с механизмом для проигрывания грамм-
пластинок, микрофон М, линейный распределительный
щиток ЛРЩ.
Для приема радиовещательных станций применяется
колебательный контур, настроенный на одну радиовеща-
тельную станцию и состоящий из катушки индуктивности L
22
и конденсатора С2. Для присоединения этого контура
надо установить переключатель П на контакт 1.
Колебательный контур смонтирован вместе с усилите-
лем. При включении микрофона переключатель П устана-
вливают на контакт 2, а при включении звукоснимателя —
на контакт 3. Микрофон и звукосниматель соединяются
с усилителем через соответствующие зажимы (или гнезда).
Усилитель питается от сети переменного тока напря-
жением ПО—127—220 вольт. При напряжении выпрям-
ленного тока 250—300 вольт выходная мощность усилителя
составляет 5—6 ватт.
Усилитель радиоузла работает на подогревных лампах
металлической серии: первая лампа, Лъ — триоде большим
схема простого радиоузла.
усилением 6Ф5, вторая лампа, Л2, — пентод 6Ж7, третья
лампа, Л3,—типа 6Л6. Первые две лампы усиливают на-
пряжение, а третья — выходная — лампа усиливает мощ-
ность тока звуковой частоты. Лампа Л4— двуханодный
кенотрон (выпрямительная лампа) 5Ц4С — работает в блоке
питания усилителя как выпрямитель. Она преобразует
переменный ток высокого напряжения в постоянный ток
высокого напряжения, необходимый для питания анодных
23
цепей усилителя. Лампочка Л5 (6,3 вольта) является
контрольной: она загорается при включении и гаснет при
выключении усилителя.
Прежде чем перейти к описанию конструкции, позна-
комимся с блоком питания и назначением некоторых де-
талей усилителя.
Блок питания. К блоку питания усилителя относятся:
силовой трансформатор Тр2, кенотрон Л4, дроссель низ-
• кой частоты Др и конденсаторы С14 и С1б.
Силовой трансформатор имеет обмотки: сетевую /, кото-
рая включается в осветительную сеть выключателем Вк2
через плавкий предохранитель Пр', повышающую II с вы-
водов от середины; обмотку накала кенотрона III, дающую
переменное напряжение 5 вольт; обмотку накала ламп IV,
дающую переменное напряжение 6,3 вольта.
Сетевая обмотка является первичной, а все осталь-
ные— вторичными обмотками силового трансформатора.
Сетевая обмотка имеет отводы, которые допускают вклю-
чение трансформатора в сеть переменного тока напряже-
нием НО, 127, 220 вольт. Для упрощения чертежа соеди-
нение концов обмотки IV трансформатора с выводами
накала ламп (штырьки 2 и 7) указано стрелками.
Кенотрон Л4 представляет собой сдвоенный диод. В бал-
лоне этой лампы объединены две двухэлектродные лампы —
два диода, аноды которых имеют отдельные выводы, а
катод является общим для обоих диодов.
С помощью кенотрона переменный ток преобразуется
в постоянный. Это значит, что если в осветительной сети
течет переменный ток, то-есть периодически изменяю-
щийся по направлению и величине, то после выпрямителя
он становится постоянным; сначала постоянным по направ-
лению, но изменяющимся по величине (пульсирующим),
а затем, после сглаживания пульсаций,— постоянным и по
величине.
Выпрямитель работает по двухполупериодной схеме
выпрямления. Такая схема позволяет использовать оба
полупериода (обе полуволны) переменного тока.
С действием выпрямителя познакомимся по его упро-
щенной схеме, показанной на рисунке 17 (слева).
При включении первичной обмотки трансформатора
в сеть, в его вторичных обмотках возникает переменное
напряжение, вследствие чего катод кенотрона разогревается
и начинает испускать электроны. В это же время напря-
24
жение, действующее в повышающей обмотке, попеременно
заряжает аноды кенотрона то положительно, то отрицатель-
но. Так например, в тот момент, когда на аноде левого диода
будет положительный заряд, анод правого диода будет
заряжен отрицательно; в этом случае электроны устремятся
к левому аноду, пройдут через него, а затем через верхнюю
f^HQZP
0
Выпрямленный
ток (Вез филотра)
Выпрямленный
ток,сглаженный
Фильтром
Напряжение
сети
Рис. 17. Упрощенная схема кенотронного выпрямителя.
часть повышающей обмотки, средний отвод и через на-
грузочное сопротивление RHazP вернутся на катод. Правый
анод, заряженный отрицательно, в этот момент бездей-
ствует.
В следующий полупериод в сети ток изменит свое направ-
ление. Теперь анод правого диода получит положительный,
а анод левого диода — отрицательный заряды. Электроны
устремятся к правому аноду, войдут в него и далее через
нижнюю половину, средний отвод повышающей обмотки
трансформатора и нагрузочное сопротивление вернутся на
катод. Левый анод в это время бездействует.
В дальнейшем эти процессы будут повторяться. Диоды
кенотрона работают поочередно, но ток через нагрузку —
анодные цепи — будет протекать только в одном направле-
нии. Этот ток будет пульсирующим, то-есть изменяющимся
по величине (кривая б рис. 17). Периодически, сто раз
в секунду, он будет возникать, увеличиваться до некото-
рого предела и уменьшаться до нуля. Такой ток хотя и
является постоянным, но для питания анодных цепей уси-
лителя непригоден, так как его пульсации будут слышны
в громкоговорителе, как гул низкого тона, который назы-
вают фоном переменного тока.
25
I
Рис. ЗУ. Замена лампы 6Со и междулампового трансформатора
лампой 6Н7. ,
ОФОРМЛЕНИЕ РАДИОУЗЛА
Может быть, наши читатели захотят изменить не
только электрическую, часть радиоузла, но и его внешний
вид. Мы здесь даем фотоснимки нескольких лучших
школьных радиоузлов и рассказываем об их устройстве.
На рисунке 40 показан внешний вид уже знакомого
нам радиоузла 586-й женской средней школы г. Мо-'
сквы. Его схема подобна схеме, изображенной на ри-
сунке 38, но лампа 6С5 и междуламповый трансформа-
тор заменены лампой 6Н7.
Весь радиоузел представляет собой единую конструк-
цикд объединяющую усилитель, звукосниматель с мото-
ром для проигрывания граммпластинок (нижняя часть),
линейные выключатели и контрольные громкоговорители
(верхняя- часть конструкции). Он смонтирован на верти-
кальном металлическом каркасе, разделенном двумя го-
ризонтальными перегородками. На одной из них укреплена
металлическая панель, на которой смонтированы мощная
выходная ступень и блок питания: на другой смонтиро-
ваны первые ступени предварительного усиления^
62
форматора (коэфициента трансформации). А так как вто-
ричная обмотка замкнута на телефон, то развивающееся
в ней напряжение создаст в цепи ток звуковой частоты.
Этот ток, проходя через телефон, приведет в колебатель-
ное движение его мембрану.
В. рассмотренной нами схеме постоянный ток течет
только по первой цепи, не попадая в цепь телефона.
Используя трансформаторы с различным соотношением
числа витков обмоток, можно повышать или понижать на-
пряжение переменного тока, не изменяя его мощности.
Связь двух электрических цепей при помощи трансфор-
матора называют трансформаторной связью.
Теперь разберем схему, в которой для разделения
токов применены конденсатор и сопротивление (рис. 4).
Здесь также две цепи.
Первая цепь /—микрофон М, источник постоянного
тока Бм, сопротивление R. По этой цепи может протекать
как постоянный, так и перемен-
ный ток.
Параллельно сопротивлению R
присоединена, вторая цепь //, со-
ставленная из телефона Т и кон-
денсатора С.( По этой цепи может
протекать только переменный ток,
так как конденсатор, пропуская
переменный ток, совершенно не
пропускает постоянный ток.
Когда в первой цепи течет по-
стоянный ток, то во второй цепи
тока не будет. Когда же (при раз-
говоре) величина постоянного тока
С
Рис. 4. Разделение тока
звуковой частоты на по-
стоянную и переменную'
составляющие.
станет изменяться, то его коле-
бания, представляющие собой переменный ток, пойдут
через конденсатор и приведут в действие телефон.
Таким образе*!, в цепи телефона будет протекать
только переменный ток звуковой частоты.
Сопротивление R в схеме рисунка 4 включено в первую
цепь, для того чтобы создать на нем падение напряже-
ния тока звуковой частоты. Это напряжение создает
ток во второй цепи. Сопротивление R при таком его
включении называют нагрузочным сопротивле-
нием, а конденсатор С—разделительным или
пере ходи ы м.
11
Рис. 5. Схема регули-
рования громкости.
В обеих разобранных схемах изменяются только спо-
собы разделения токов, а результат остается одинаковым.
На рисунке 5 повторена та же схема, что и на ри-
сунке 4,’ но с небольшим изменением. Здесь сопротивле-
ние /? переменное и включено так,
что, перемещая его движок (пол-
зунок), можно подводить к теле-
фону или все напряжение, создаю-
щееся на сопротивлении, или его
часть.
Когда ползунок сопротивления
находится в крайнем верхнем по-
ложении, телефон присоединен ко
всему сопротивлению, что соот-
ветствует наибольшей громкости.
По мере передвижения ползунка
в нижнее положение уменьшается
подводимое к телефону напряже-
ние, отчего уменьшается громкость звучания телефона.
Следовательно, с помощью переменного сопротивления
можно регулировать громкость работы телефона.
Включенное таким способом переменное сопротивление
обычно называют регулятором громкости.
УСИЛЕНИЕ ТОКА ЗВУКОВОЙ ЧАСТОТЫ
Разобранные нами схемы телефонных установок имеют
существенный недостаток. Они обладают очень малой
мощностью. Чтобы иметь возможность включить в линию
громкоговоритель, ток звуковой частоты нужно усилить.
Это достигается с помощью усилителя низкой (звуковой)
частоты, в котором работают электронные лампы (радио-
лампы).
Радиолампа представляет собой баллон (рис. 6), из ко-
торого выкачан воздух. Внутри него имеются: тонкая
металлическая нить накала, именуемая в батарейных лам-
пах катодом (нижняя дужка), анод — обычно метал-
лический цилиндрик, расположенный вокруг катода (верх-
няя жирная черта), и управляющая сетка, выполненная
в виде спирали, расположенной между катодом и анодом
(на схеме — пунктирная линия). Катод, сетка и анод назы-
ваются электродами лампы. Лампу с тремя электро-
12
дами называют трехэлектродной или триодом.
Если катод раскалить, пропуская через него электриче-
ский ток, а к аноду и катоду присоединить источник
постоянного тока БА высокого напряжения так, чтобы он
своим плюсом (-]-) был соединен с анодом, а минусом (—) —
с катодом, то создается электрическая цепь, в которой
появится ток (рис. 6, а).
Рис, 6. Устройство и действие трехэлектродной лампы.
Раскаленный катод будет испускать отрицательно за-
ряженные частицы — электроны, которые притянутся
положительно заряженным анодом, пройдут через источ-
ник тока Бл и вернутся на катод. Такую цепь называют
анодной цепью, а источник тока БА — анодной
батареей.
Если полюса анодной батареи поменять местами, то-
есть анод лампы соединить с минусом, а катод — с плюсом
(рис. 6, б), то вылетающие из катода электроны не
притянутся отрицательно заряженным анодом, так как
одноименные заряды всегда отталкиваются, и тока в
анодной пени не будет. Таким образом, движение элек-
тронов через лампу будет только тогда, когда катод лампы
раскален и анодная батарея соединена плюсом с анодом,
а минусом — с катодом. При постоянном напряжении на
аноде через лампу будет протекать ток некоторой по-
стоянной величины. Величину этого тока можно изменять.
Если между сеткой и катодом лампы включить неболь-
шую батарею Бс (рис. 7, а) так, чтобы ее плюс был
соединен с сеткой, то анодный ток лампы увеличится. Это
13
