ВРЕМЕННАЯ ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ НАБЛЮДЕНИЙ РАДИОМЕТРОМ-РЕНТГЕНОМЕТРОМ ДП-5
ГИДРОМЕТЕОИЗДАТ

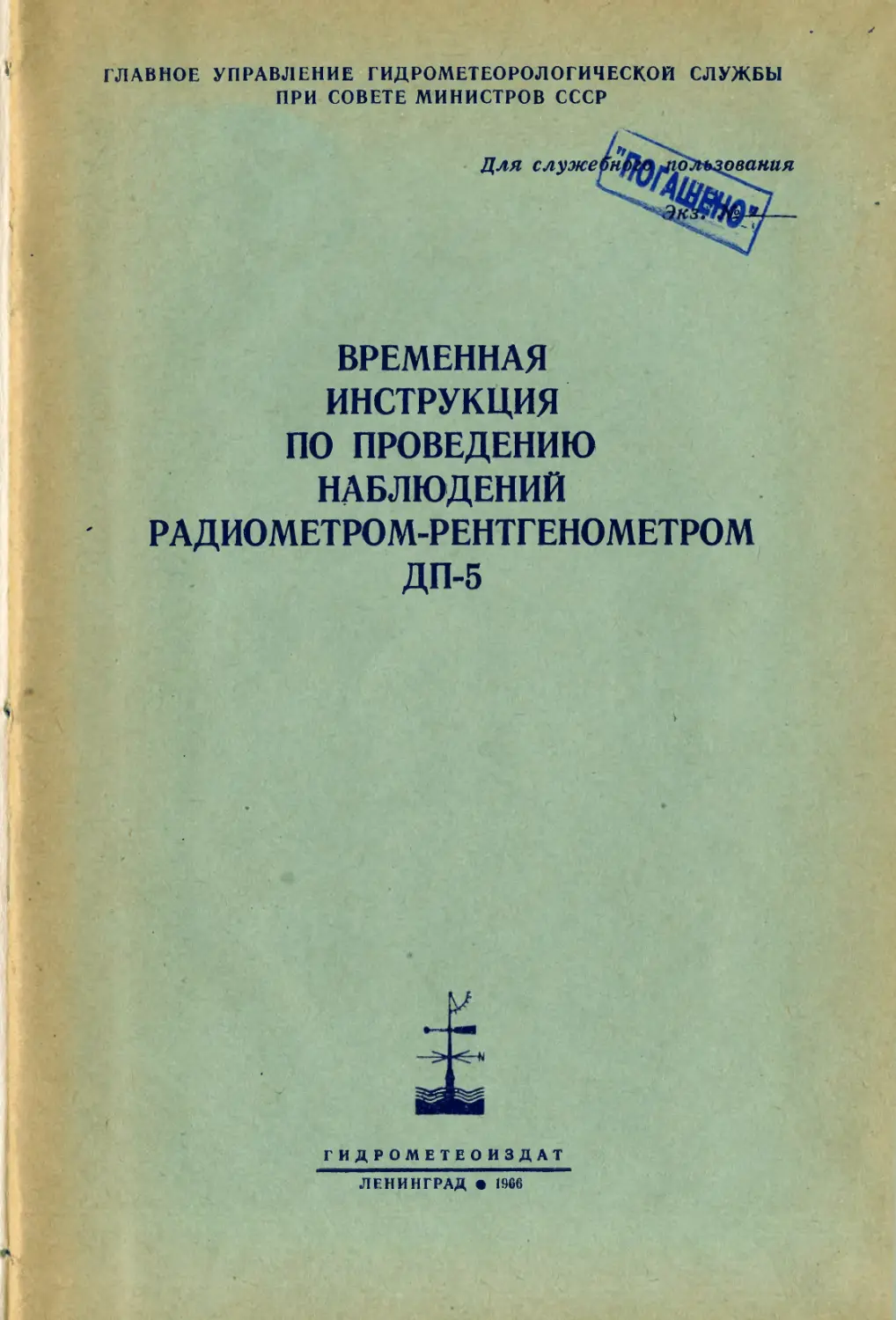

ВРЕМЕННАЯ ИНСТРУКЦИЯ ПО ПРОВЕДЕНИЮ НАБЛЮДЕНИЙ РАДИОМЕТРОМ-РЕНТГЕНОМЕТРОМ ДП-5
УДК 551.5
УТВЕРЖДАЮ НАЧАЛЬНИК ГЛАВНОГО УПРАВЛЕНИЯ ГИДРОМЕТСЛУЖБЫ
СОГЛАСОВАНО
НАЧАЛЬНИК ШТАБА ГО СССР генерал-полковник
Е. & ФЕДОРОВ
В. А. БЕЛЯВСКИМ
27 июля 1966 г.
27 июля 1966 г.
Составитель
В. Ф. Брендаков
Редакционная коллегия
канд. физ.-мат. наук fC. Г. Малахов, д-р хим. наук Г. А. Середа, канд. физ.-мат. наук А. И. Силантьев
ПАМЯТКА
ПО ПРОВЕДЕНИЮ РАДИОМЕТРИЧЕСКИХ НАБЛЮДЕНИИ РАДИОМЕТРОМ-РЕНТГЕНОМЕТРОМ ДП-5
Памятка представляет собой краткие сведения, необходимые наблюдателю-дозиметристу, находящемуся в районе высоких уровней загрязнения. При пользовании памяткой могут возникнуть отдельные вопросы, ответы на которые можно найти в соответствующих разделах основного текста. С целью быстрой ориентировки наблюдателя памятка помещена в начале инструкции.
1. Подготовка прибора к работе:
а) поставить переключатель в положение «реж» («режим»);
б) вращением ручки «режим» установить стрелку прибора на метку (верхняя шкала). Допускаются колебания стрелки в пределах зачерненной части шкалы;
в) если стрелка не двигается, проверить питание.
2. Проверка работы прибора:
а) открыть излучатель;
б) экран зонда повернуть в положение «5»;
в) установить зонд опорными точками на раскрытую крышку над источником;
г) подключить телефон.
Прибор работает, если стрелка на поддиапазонах: «Х1, X 10» — зашкаливает; « X100, X 1000» — отклоняется вправо; «0,5, 5» — отклоняется вправо немного; в телефоне должны быть слышны щелчки.
3. Измерение бета-активности:
а) экран зонда повернуть в положение «5»;
б) поднести зонд к обследуемой поверхности на 2 см, окно зонда должно быть обращено в сторону исследуемой поверхности;
в) переключатель последовательно ставить в положения Х1000, Х100, ХЮ, XI;
г) через 60 сек произвести отсчет по верхней шкале и полученную величину умножить на множитель шкалы;
д) повернуть экран зонда в положение «Г», через 60 сек
произвести отсчет по верхней шкале и отсчет умножить на множитель шкалы;
е) найти разность показаний прибора при положениях экрана «Б» и «Г». Полученная разность равна бета-активности в расп1мин • см2 (или величине удельной бета-зараженности поверхности) .
4. Определение гамма-излучений:
а) экран зонда повернуть в положение «Г»;
б) поднять зонд на высоту 1 м над исследуемой поверхностью;
в) переключатель^ поддиапазонов поставить в положение «200», «5», «0,5»;
г) через 20 сек произвести отсчет:
при положении переключателя «200» — по нижней шкале 0—200; при положении переключателя «5» и «0,5» — по средней шкале 0—5 (при положении переключателя «0,4» отсчет разделить на 10);
д) дозы гамма-излучений менее 0,05 р/ч определяют на поддиапазонах Х100, Х10, Х1 по градуировочным графикам (рис. 10—12);
е) при продолжительных измерениях режим работы прибора проверяется не реже чем 30 мин.
5. Предельно допустимые нормы радиоактивного заражения поверхностей различных предметов и веществ указаны на внутренней крышке кожуха радиометра-рентгенометра ДП-5.
Предельно допустимая доза радиации (в рентгенах) при однократном облучении составляет 50 р, при многократном облучении (но не более 10 р в день) доза может быть повышена до 100 р.
6. Меры безопасности при работе на зараженном участке:
а) тщательно следить по прибору ДП-5 за уровнями радиации и вести учет полученных доз с помощью индивидуального дозметра во избежание переоблучения;
б) следить, чтобы все участки тела были закрыты одеждой;
в) запрещается сидеть, лежать на земле, зараженной радиоактивными веществами;
г) на зараженном радиоактивными веществами участке запрещается принимать пищу, пить и курить;
д) помнить о возможности комплексного заражения, так как одновременно с радиоактивным заражением возможны случаи заражения отравляющими веществами и бактериальными средствами;
е) после прибытия с зараженных участков личный состав проходит санобработку; аппаратура отправляется на дезактивацию;
ж) не входить в укрытия или убежища в зараженной одежде.
I. ВВЕДЕНИЕ
Советский Союз проводит политику мира и дружбы между народами, стремится ослабить международное напряжение, настойчиво добивается всеобщего и полного разоружения, запрещения ядерного оружия.
Однако империалистические круги ряда государств продолжают гонку вооружений и вынашивают планы военного нападения на Советский Союз. Не исключена возможность применения ядерного оружия, и поэтому проблема защиты населения от воздействия радиации приобретает первостепенное значение.
Среди мероприятий по защите населения от поражающего действия радиоактивных излучений особенно большое значение имеют наблюдения за радиоактивной обстановкой, без знания которой невозможно вести спасательные и восстановительные работы.
Для обнаружения радиоактивного загрязнения и определения уровней радиации применяются дозиметрические приборы — индикаторы радиоактивности и радиометры-рентгено-метры.
Одним из универсальных приборов, позволяющих обнаружить радиоактивное загрязнение и количественно определять уровни гамма-радиации, является радиометр-рентгенометр ДП-5. С помощью прибора ДП-5 может быть решен целый комплекс сложных задач/ которые будут возникать прц чрезвычайных обстоятельствах.
Основной задачей инструкции является ознакомление с устройством радиометра-рентгенометра ДП-5, а также обучение методике определения уровней радиоактивного загрязнения различных сред и уровней радиации с помощью этого прибора. Кроме того, здесь приведен дополнительный материал о физических основах ядерного оружия и процессах образования радиоактивного загрязнения, который поможет более осознанно проводить радиометрические измерения.
II. ЯДЕРНОЕ ОРУЖИЕ И ЯДЕРНЫЕ ВЗРЫВЫ
Оружие, действие которого основано на использовании атомной энергии, называется ядерным оружием.
Ядерное оружие взрывного действия основано на использовании внутриядерной энергии, выделение которой происходит мгновенно (всего несколько миллионных долей секунды). Ядер-ное оружие взрывного действия может применяться в виде атомных и водородных бомб, крупнокалиберных атомных артиллерийских снарядов, ракет, торпед и самолетов-снарядов.
ВИДЫ ЯДЕРНЫХ ВЗРЫВОВ
Взрыв ядерной бомбы может быть произведен в воздухе, на высоте нескольких сот метров над землей или водой, у поверхности земли или воды или же под землей или водой. Соответст-
Рис. 1. Высота воздушных и наземных взрывов как функция тротилового эквивалента.
венно различают воздушный, наземный (надводный) и подземный (подводный) ядерные взрывы. При воздушном взрыве огненный шар не^ касается земной поверхности. При наземном взрыве огненный шар соприкасается с поверхностью земли. Высота, при которой взрыв относят к воздушному или наземному, зависит от мощности взрыва (рис. 1).
Мощность взрыва принято определять тротиловым эквивалентом.
Если говорят: «Бомба 100 000 т тротила» — это означает, что ядерный взрыв этой бомбы эквивалентен по мощности взрыву 100 000 т тротила. Мощность бомб может колебаться от сотен тонн до сотен миллионов тонн тротила.
Точка нач поверхности земли, над которой произошел воздушный взрыв атомной бомбы, называется эпицентром взрыва. Различие между подводным и подземным взрывом очевидно из названий.
ВНЕШНЯЯ КАРТИНА ЯДЕРНОГО ВЗРЫВА
Наземный ядерный взрыв сопровождается ослепительно яркой вспышкой и резким звуком, напоминающим грозовой разряд. При атомном взрыве вся окружающая местность и небо на сотни километров озаряются ярким светом. Одновременно со вспышкой образуется огненный шар или полусфера (в случае наземного взрыва), ярко светящиеся в течение нескольких секунд. Огненный шар быстро увеличивается в размерах, поднимается вверх, остывает и превращается в клубящееся облако грибообразной формы. При увеличении огненного шара и при его подъеме образуется область пониженного давления, в которую с поверхности земли вовлекаются минеральные частицы и пыль.
В течение нескольких минут облако ядерного взрыва поднимается на высоту до 35 км, через некоторое время уносится ветром, теряет свою форму и рассеивается (рис. 2).
Взрыв ядерной бомбы под водой поднимает огромный столб воды высотой до 3 км, после чего возникает большое облако.
ПОРАЖАЮЩИЕ ФАКТОРЫ ЯДЕРНЫХ ВЗРЫВОВ
Поражающими факторами ядерных взрывов являются ударная волна, световое излучение, проникающая радиация и радиоактивное загрязнение местности.
Ударная волна представляет собой область сильно сжатого воздуха; она распространяется со сверхзвуковой скоростью от центра взрыва. Скорость распространения ударной воздушной волны по мере удаления от центра взрыва резко падает. Ударная волна проходит за первые 2 сек расстояние 1000 м, за 5 сек — 2000 м, за 8 сек — 3000 м.
Ударная волна поражает незащищенных людей. Поражения могут наноситься как самой ударной волной, так и обломками разрушенных строений, комьями земли. Увидев вспышку,
необходимо лечь на землю или занять место в ближайшем укрытии, канаве, воронке, чтобы уменьшить опасность поражения ударной волной.
в)
Рис. 2. Стадии развития радиоактивного облака.
а — образование огненного шара, б — формирование радиоактивного облака, в — рассеивание радиоактивного облака.
Световое излучение продолжается всего несколько секунд. Несмотря на кратковременность действия, световое излучение наносит людям значительные повреждения в виде ожогов.
Световое излучение, возникающее при ядерных взрывах, является одной из основных причин возникновения мощной зоны пожаров, которые увеличивают потери.
В туман, дождь, снегопад световое излучение резко падает. При подземных и подводных взрывах оно не имеет практического значения как поражающий фактор.
Любые укрытия или предметы, создающие тень, могут полностью или частично защитить от светового излучения.
Проникающая радиация — это невидимое излучение, представляющее собой поток нейтронов и гамма-лучей, возникающее в момент ядерного взрыва и продолжающееся около 15 сек. Проникающая радиация распространяется мгновенно во все стороны от места взрыва. В результате воздействия этого излучения у людей возникает лучевая болезнь. Тяжелые формы лучевой болезни смертельны. Под действием потока нейтронов ряд химических элементов становится радиоактивным. Таким образом, нейтронный поток вызывает искусственную или наведенную радиоактивность.
Радиоактивное загрязнение образуется в результате выпадения радиоактивных веществ и наведенной радиоактивности в районе взрыва. Выпадение радиоактивных веществ происходит интенсивно по пути движения облака ядерного взрыва. Вследствие выпадения радиоактивных осадков территория оказывается загрязненной радибактивными веществами. Радиоактивное загрязнение является поражающим фактором, захватывающим большие территории и действующим продолжительное время.
ТИПЫ РАДИОАКТИВНЫХ ВЫПАДЕНИЙ
При взрыве ядерных бомб образуются облака, содержащие радиоактивные аэрозоли различного размера и химического состава. Время пребывания радиоактивных частиц в воздухе определяется главным образом размерами самих частиц, мощностью и высотой взрыва. Крупные аэрозоли под действием силы тяжести в воздушной среде опускаются очень быстро. Преобладающая часть крупных аэрозолей в течение 10—20 час выпадает вблизи места взрыва, образуя локальные или местные загрязнения. Локальные выпадения прослеживаются в направлении движения воздушных масс на расстоянии до 500 км от эпицентра взрыва.
Мелкие частицы (микронного размера) опускаются очень медленно, находятся во взвешенном состоянии в атмосфере в течение многих месяцев. Вместе с воздушными массами радиоактивные аэрозоли микронного размера перемещаются на огромные расстояния от места взрыва. Выпадение таких частиц
происходит в любой точке земного шара и приводит к глобальным загрязнениям.
При наземном взрыве преобладающая часть радиоактивных веществ выпадает вблизи места взрыва в виде локальных осадков, при этом образуется область с высокими уровнями радиоактивных загрязнений, называемая следом.
РАДИОАКТИВНОЕ ОБЛАКО, ШЛЕЙФ И СЛЕД
Формирование радиоактивного следа начинается сразу после взрыва ядерной бомбы. Пыль и минеральные частицы восходящими потоками увлекаются в облако. Радиоактивное облако
Шлейф
Эпицентр
Направление
Загрязненная ; ••• ветра
поверхность Земли
Рис. 3. Схема движения радиоактивного облака.
имеет грибообразную форму, в которой различают «шляпку» и «ножку» (рис. 3). «Шляпка» облака заключает в себе 90% радиоизотопов, на долю «ножки» приходится только 10%. Перемещаясь под действием ветра, атомное облако и «ножка» образуют «шлейф» из радиоактивных осадков. Обычно «шлейф» задерживается и несколько отстает от облака. 80% радиоактивных осадков выпадает на расстоянии нескольких километров от эпицентра взрыва.
ФОРМА СЛЕДА
Форма следа зависит главным образом от скорости и направления ветра на высотах, которых достигло облако.
Образование следа происходит постепенно. Первоначально радиоактивные осадки выпадают вблизи эпицентра взрыва, но по мере продвижения облака выпадение радиоактивных аэрозолей может происходить на значительном удалении от него. Общая схема зараженного района показана на рис. 4.
Форма следа и уровни гамма-радиации отдельных зон быстро меняются со временем. Однако можно отметить, что в любом пункте следа на начальном этапе происходит накопление радиоизотопов и быстрый рост уровней гамма-радиации. По 10
мере увеличения и накопления радиоактивных осадков будет возрастать и уровень радиации, который к концу выпадения радиоизотопов достигнет максимальной величины. Затем будет
Рис. 4. Схема контуров загрязнения территории радиоактивными веществами при взрыве ядерного устройства мощностью 1 мт.
Зона
Показатель
А Б В
Доза до полного распада, р 40 400 1200
Средний уровень радиации, 0,6 5 15
р!час на 10 час после взрыва
происходить непрерывное понижение уровня гамма-радиации вследствие радиоактивного распада.
ОПРЕДЕЛЕНИЕ УРОВНЕЙ И РАЗМЕРОВ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ
Определение формы и размера следа удобнее производить по мощности гамма-излучения. Определение мощности доз или уровней радиации на площади, загрязненной радиоактивными веществами, производится с помощью радиометров. С помощью радиометров-спектрометров, установленных на самолете или вертолете, можно за короткое время оконтурить границы следа и зон с высокими уровнями радиации. Переносные радиометры используются для определения границ опасных участков или производства наблюдений за изменениями уровней радиации на стационарных пунктах и, в частности, на метеостанциях. Наиболее распространенным из них является радиометр-рент-генометр ДП-5.
III. УСТРОЙСТВО РАДИОМЕТРА-РЕНТГЕНОМЕТРА ДП-5 (ПРР-1)
НАЗНАЧЕНИЕ
Полевой радиометр-рентгенометр ДП-5 ’(ПРР-1) предназначен для обнаружения и количественного определения заражения радиоактивными веществами местности и поверхности различных предметов, а также обнаружения и измерения уровней гамма-радиации (см. рис. 5).
Радиоактивное загрязнение местности или исследуемой поверхности характеризуется количеством бета-распадов в минуту с 1 см2.
Уровень гамма-радиации и мощность дозы гамма-излучения определяется в рентгенах в час для той точки пространства, в которой помещен датчик радиометра.
Радиометр ДП-5 имеет возможность измерять:
а) уровень загрязнения по бета-излучению в диапазоне от 100 до 1 000 000 расп/мин,-см2 (~0,5 кюри/км2 до 5000 кюри)км2) \
б) уровень радиации по гамма-излучению от 0,05 до 200 р/час.
КОНСТРУКЦИЯ и НАЗНАЧЕНИЕ ОСНОВНЫХ УЗЛОВ
Техническое описание и инструкция по эксплуатации, а также принципиальная схема прилагаются к каждому прибору. В техническом описании подробно изложены основные характеристики прибора и правила эксплуатации. Здесь же приводится общее описание прибора и подробно рассматриваются только те основные узлы, с которыми приходится встречаться непосредственно при производстве радиометрических измерений.
Прибор состоит из следующих основных частей (рис. 5): зонда, соединительного шланга, измерительного пульта (раз
мещенного в верхней части кожуха прибора, отпрессованного из стекловолокнита), блока питания, телефона, футляра из кожзаменителя с контрольным излучателем Sr90 + Y90, укладочного ящика.
Рис. 5. Общий вид радиометра ДП-5.
1 — потенциометр регулировки режима, 2 — измерительный пульт, 3 — тумблер подсвета, 4 — переключатель поддиапазонов, 5 — соединительный шланг, 6 — вращающийся экран, 7 — зонд, 8 — гнездо для включения телефона, 9 — кнопка сброса.
ЗОНД
Зонд прибора (рис. 6) представляет собой алюминиевый цилиндр, в котором размещаются детекторы гамма- и бета-излучения. В качестве детекторов излучения используются галогенные счетчики типа СИ-ЗБГ и СТС-5. Счетчики под воздействием бета-частиц и гамма-квантов выдают электрические импульсы, которые поступают на вход усилителя-нормализатора.
В алюминиевом корпусе зонда имеется окно-вырез, заклеенное пластмассовой пластинкой. На корпусе зонда смонтирован вращающийся цилиндрический латунный экран, который также имеет вырез, по размерам совпадающий с окном в корпусе зонда. Латунный экран может немного перемещаться вдоль корпуса зонда. Для закрепления экрана в определенном положении на экране имеются два фиксатора (зуба), на которых выбиты буквы «Б» и «Г». На цилиндре корпуса имеется стопорный буртик в виде кольца с двумя пазами для фиксаторов.
При положении фиксатора «Б» в пазе у опорной вилки окно-вырез экрана совмещается с окном корпуса. При таком
положении экрана бета-частицы и гамма-кванты проходят через совмещенные окна-вырезы и пластмассовую пластинку и попадают в счетчики.
При положении фиксатора «Г» против стопорной вилки окно корпуса зонда перекрывается цилиндрическим экраном и доступ бета-частиц к счетчикам прекращается. Счетчики будут выдавать импульсы только под воздействием гамма-излучения.
Для смены положений экрана необходимо слегка оттянуть
Рис. 6. Зонд.
1 —- алюминиевый корпус зонда, 2 — опорный штифт, 3 — вращающийся латунный цилиндрический экран с вырезом, 4 — окно в кожухе зонда, заклееное пластмассовой пластинкой, 5 — фиксатор, 6 — стопорный буртик, 7 — опорная вилка, 8 — накидная гайка, 9 — плата, 10 — соединительный шланг.
экран в сторону опорного штифта (фиксатор выходит из паза стопорного буртика) и повернуть экран до желаемого положения.
Электронная часть зонда крепится на плате. Корпус зонда соединяется с платой при помощи накидной гайки.
СОЕДИНИТЕЛЬНЫЙ ШЛАНГ
Соединительный шланг длиной 1,2 м соединяет зонд с пультом прибора.
ИЗМЕРИТЕЛЬНЫЙ ПУЛЬТ
Измерительный пульт (рис. 7) состоит из трех основных узлов:
1) передней панели;
2) кожуха;
3) монтажного шасси.
1. Передняя панель (рис. 7) размещается в верхней части кожуха (корпуса) и соединяется с ним двумя винтами.
На передней панели размещены: а) переключатель поддиапазонов, б) потенциометр регулировки режима, в) электроизмерительный прибор, г) кнопка сброса показаний, д) тумблер
ю
Рис. 7. Передняя панель измерительного пульта.
/ — шкала измерительного прибора, 2 — измерительный прибор, 3 — тумблер подсвета шкалы, 4 — переключатель поддиапазонов (положение выключено), 5 — соединительный шланг, 6 — колодка крепления соединительного кабеля, 7 — винт установки абсолютного нуля, 8 — гнездо включения телефона, 9 — кнопка сброса показаний, /0 — потенциометр регулировки режима.
подсвета шкалы, е) гнездо включения телефона, ж) винт установки нуля (предохранительный), з) колодка крепления соединительного кабеля.
Переключатель поддиапазонов имеет 9 положений (рис. 8 а). Назначение поддиапазонов, вид и интервал измерений приведены в табл. 1.
Электроизмерительный прибор имеет 3 шкалы (рис. 8 б): верхнюю, среднюю и нижнюю.
Верхняя шкала предназначается для отсчета количества бета-распадов при работе на IV, V, VI, VII поддиапазонах. Шкала имеет деления от 0 до 1000. Для определения количества бета-распадов в минуту необходимо отсчет по шкале умножить на соответствующий множитель, указанный на шкале переключателя поддиапазона. i
Средняя шкала служит для определения уровня радиации в интервале от 0,05 до 5 р{час при работе на II и III поддиапазонах. Шкала имеет деления от 0 до 5. При работе на III поддиапазоне отсчет по шкале умножается на соответствующий коэффициент.
Нижняя шкала служит для определения радиации при работе на I поддиапазоне. По этой шкале измеряются уровни радиации от 5 до 200 р)час.
При измерениях участок шкалы от 0 до первой значащей цифры является нерабочим. Поэтому, если стрелка прибора
Рис. 8. Шкалы переключателя диапазонов (а) и измерительного диапазона (б).
1 — шкала 0—1000 для измерения бета-распадов при измерении на поддиапазонах XI, Х10, Х100, X1000, 2 — шкала 0—5 для измерения уровней гамма-радиации на поддиапазонах 0,5, 5, 3 — шкала 0—200 для измерения уровней гамма-радиации на поддиапазоне 200.
Таблица I
Поддиапазон Положение переключателя Шкала прибора Виды измерений Примечание
уровень загрязнения по бета-излучению (расп/мин-см) уровень радиации по гамма-излучению (р!час)
Вык. Прибор выключен
— Реж. — — — Регулировка прибора
I 200 0-200 ,— 5-200
II 5 0-5 — 0,5-5
III 0,5 0-5 — 0,05—0,5
IV хЮОО 0—1000 100 000-1 000 000 —
V хЮО 0—1000 10 000—100 000 — На V, VI, VII
VI хЮ х1 0-1000 1 000—10 000 — поддиапазонах можно определять
VII 0-100 100—1 000 уровни радиации в-интервале от 0,05 до 50 мр/ час по градуировочным ^графикам
окажется на этом участке, необходимо измерять на следующем, более чувствительном поддиапазоне.
Потенциометр регулирует подачу электроэнергии к прибору. Нормальная работа прибора может быть обеспечена только при соблюдении определенного режима питания прибора электроэнергией. Перед началом измерений переключатель поддиапазонов устанавливают в положение «реж» («режим»). Вращением ручки режима устанавливают стрелку прибора на отметку Л, расположенную на верхней шкале.
Кнопка сброса показаний применяется для быстрого приведения стрелки прибора в нулевое положение (положение «О»).
Тумблер подсвета шкалы позволяет включать лампочку подсвета шкалы при работе в ночное время.
Включение телефонных трубок в гнездо «Е» позволяет грубо, «на слух», определять уровни загрязнения и радиации при работе на всех поддиапазонах, кроме I.
Винт установки абсолютного нуля применяется в Yex случаях, когда при сбросе стрелка прибора неточно устанавли-, вается на нуле. Для приведения стрелки в нулевое положение необходимо вывернуть предохранительный винт на передней панели. Под этим винтом в углублении размещается второй винт, вращение которого изменяет положение стрелки прибора.
В колодку крепления вставляется вилка кабеля, соединяющего зонд с измерительным пультом.
2. Кожух, так же как и передняя панель, изготовлен из стекловолокнита. Кожух скреплен с панелью двумя невыпадающими винтами. В нижней части кожуха имеется отсек для размещения источников питания. Крышка отсека питания соединена с кожухом четырьмя винтами.
3. Монтажное шасси заключено в кожухе. Конструкция и схема размещения элементов достаточно подробно изложены в техническом описании.
БЛОК ПИТАНИЯ
Блок питания размещается в специальном отсеке в нижней части кожуха, крышка отсека прикрепляется к кожуху четырьмя винтами. В блоке смонтированы крепления для батарей типа 1,6 ПМЦХ1,05 (КБ-1). Схема включения батарей выгравирована на стенке отсека.
Прибор имеет аккумуляторную колодку, позволяющую питать прибор от источников постоянного тока с напряжением 3,6 или 12 в в зависимости от положения перемычек. Аккумуляторная колодка хранится в укладочном ящике. Принципиальная схема аккумуляторной колодки и схема ее включения приведены в приложении № 4.
2 Заказ № 700
17
ТЕЛЕФОН
Телефон состоит из двух малогабаритных телефонов типа ТГ-7М и оголовья из мягкого материала. С помощью гибкого шланга телефон присоединяется к передней панели прибора. Телефон применяется для звуковой индикации. При включении телефонов можно по звуку (частоте щелчков) ориентировочно судить об уровнях радиоактивного загрязнения.
ФУТЛЯР
Футляр из кожзаменителя состоит из двух отсеков — для пульта и для зонда (рис. 9). В крышке футляра имеется окно
Рис. 9. Футляр из кожзаменителя.
а — общий вид, б — крышка; 1 — источник Sr90+Y90, 2 — замок экрана, 3 — правила пользования, 4 — смотровое окно, 5 — предельно допустимые нормы зараженности, 6 — экран, 7 — отсек для зонда.
из оргстекла для наблюдения за шкалой прибора при работе в сырую погоду.
На внутренней стороне крышки футляра прикреплен источник Sr90 и Y90 для проверки работоспособности прибора. Источник прикрыт плоским экраном. Легким надавливанием пальца 18
на экран и поворотом его вокруг крепящего болта обнажают источник.
К футляру прикрепляются раздвижные ремни для ношения прибора. На внутренней части крышки ‘футляра записаны правила пользования прибором и нормы зараженности.
УКЛАДОЧНЫЙ ЯЩИК
Укладочный ящик предназначен для транспортировки или хранения полного комплекта прибора.
IV. РАБОТА С РАДИОМЕТРОМ-РЕНТГЕНОМЕТРОМ ДП-5 ПОДГОТОВКА ПРИБОРА К РАБОТЕ
1. Извлечь прибор из укладочного ящика и произвести внешний осмотр на отсутствие механических повреждений.
2. Если прибор подготавливается к работе впервые или после долгого перерыва, необходимо установить или заменить источники питания. Для установки источников питания отвинчивают 4 винта и снимают крышку отсека питания. 3 элемента 1,6-ПМЦ-Х-1,05 устанавливаются в отсеке согласно схеме, выгравированной на внутренней стенке отсека. Контакты устанавливаемых элементов тщательно зачищаются.
При питании приборов от посторонних источников постоянного тока (3,6 или 12 в) пользуются аккумуляторной колодкой, предварительно устанавливают 2 перемычки на нужное напряжение (см. приложение 4)/
3. Установить корректирующим винтом «О» прибора.
4. Включить прибор, поставив переключатель в положение «Реж».
5. Вращением ручки «Режим» установить стрелку прибора на отметку W .
При работе в положение «Режим» стрелка должна быть в пределах зачерненной дуги. Если стрелка прибора не доходит до отметки V , необходимо проверить годность источников ’питания.
ПРОВЕРКА РАБОТЫ ПРИБОРА
Проверка работы прибора проводится с помощью излучателя, укрепленного на крышке футляра. С помощью этого излучателя можно проверить работу прибора на всех поддиапазонах, кроме «Х200».
Проверка работы проводится следующим образом:
1) открывают излучатель, вращая защитную пластинку (экран) вокруг оси,
2) экран зонда поворачивают в положение «Б»,
3) устанавливают зонд опорными точками на раскрытую крышку над источником,
4) подключают телефон.
Работоспособность прибора проверяется по щелчкам в телефоне. При этом стрелка прибора на поддиапазонах «Х1» и «Х10» должна зашкаливать (уходить до конца вправо), на поддиапазонах «Х100» и «Х1000»—отклоняться, на поддиапазонах «0,5» и «5» — отклоняется немного или может не отклоняться из-за недостаточной активности излучателя.
ИЗМЕРЕНИЕ УРОВНЯ ГАММА-РАДИАЦИИ
Радиометр ДП-5 позволяет производить измерение уровней гамма-радиации до 200 р)час, что вполне обеспечивает практические возможности наземных измерений мощности доз гамма-радиации. Мощность дозы гамма-радиации измеряется в рентгенах в час (р!час). Рентген — это такая доза излучения, при которой в 1 см3 воздуха при нормальных условиях образуется приблизительно 2 млрд, пар ионов.
Измерение гамма-радиации проводится на уровне 1 м, т. е. на уровне расположения основных жизненных центров человека («критических органов»).
Для определения мощности дозы гамма-радиации прибором ДП-5 необходимо выполнить следующее:
1. Проверить режим работы прибора.
2. Проверить работоспособность прибора.
3. Измерить гамма-излучение (величину дозы):
а) поставить экран зонда в положение «Г»\
б) переключатель поддиапазона поставить в положение «200» (на этом поддиапазоне измерение производится непосредственно счетчиками, расположенными в корпусе прибора). Через 15 сек произвести отсчет, по стрелке прибора на нижней шкале («Г»). Полученный отсчет указывает величину гамма-радиации в рентгеночасах. Если стрелка прибора на этом поддиапазоне отклоняется незначительно, следует проводить измерение на более чувствительном поддиапазоне;
в) перевести переключатель в положение «5» или в положение «0,5» (в зависимости от отклонения стрелки). На этих поддиапазонах измеряется доза гамма-радиации в том месте, где размещается зонд прибора.
Отсчет производится по средней шкале «0—5». Отсчеты по средней шкале при положении переключателя «5» производить через 15 сек. Полученные отсчеты соответствуют целым единицам р!час. Отсчеты по средней шкале при положении переключателя «0,5» производить через 40 сек. Полученные отсчеты соответствуют десятым долям р!час.
При низких уровнях гамма-радиации стрелка прибора может незначительно отклоняться и на поддиапазоне «Х0,5». В этом случае доза гамма-излучения определяется на поддиапазонах Xi, Х10, Х100 и результаты измерений пересчитываются по градуировочным графикам (рис. 10, 11, 12).
мкр/час
Рис. 10. График градуировки поддиапазона «Х1» по гамма-излучению.
Рис. 11. График градуировки поддиапазона «Х10» по гамма-излучению.
Рис. 12. График градуировки поддиапазона «Х100» по гамма-излучению.
При измерениях следует избегать отсчетов при крайних положениях стрелки (в начале или конце шкалы).
При длительных измерениях необходимо через 30—40 мин проверять режим работы прибора.
Определение дозы гамма-радиации производится на высоте 1 м. Поэтому необходимо следить, чтобы при измерениях на
поддиапазоне «200» пульт прибора находился на высоте 1 ж, а при измерениях на поддиапазонах «05» и «5» на высоте 1 ж находился зонд.
ИЗМЕРЕНИЕ БЕТА-ИЗЛУЧЕНИЯ И ПЛОТНОСТИ РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ
Степень радиоактивного заражения может характеризоваться плотностью заражения, которая измеряется количеством радиоактивного вещества, приходящегося на единицу поверхности. За единицу радиоактивного загрязнения поверхности принимается 1 кюрием2 или 1 кюри)км2. За единицу количества радиоактивного вещества принимается кюри.
Кюри — это такое количество любого радиоактивного вещества, в котором в 1 сек происходит 3,7 • 1040 распадов. Радиоактивное загрязнение может характеризоваться таким уровнем бета-радиации, который также измеряется количеством распадов в минуту с одного квадратного сантиметра поверхности, 1 кюри/см2=2,22 • 1012 pacnjMUH • см2.
Для определения плотности радиоактивного заражения прибором ДП-5 следует:
1. Проверить режим работы прибора.
2. Проверить работоспособность прибора.
3. Поставить экран зонда в положение «Б».
4. Поставить зонд опорными точками на измеряемую поверхность.
. 5. Последовательным переключением поддиапазонов Х1000, Х100, Х10, XI добиться, чтобы стрелка находилась в правом участке шкалы.
6. Отсчитать через 50 сек показания прибора по верхней шкале «5» с учетом множителя соответствующего положения переключателя.
7. Поставить экран зонда в положение «Г». Через 50 сек замерить величину фона гамма-излучения (на том же поддиапазоне) с учетом коэффициента положения переключателя.
8. Найти разность между отсчетами в положениях «Б» и «Г». Найденная разность будет величиной радиоактивного загрязнения, выраженной в расп!мин • см2.
9. При продолжительных измерениях режим работы прибора периодически проверять.
ОСНОВНЫЕ ПРАВИЛА ОБРАЩЕНИЯ С ПРИБОРОМ
1. Содержать прибор в чистоте.
2. Оберегать прибор от ударов и тряски.
3. Защищать от прямых солнечных лучей, сильного дождя и мороза.
4. Выключать в перерывах между работой.
5. Следить за наличием смазки в резьбе корпуса зонда.
6. Не следует слишком перегибать кабель зонда.
7. Не прилагать больших усилий при вращении ручек потенциометров и переключателей.
8. После работы под дождем пульт и зонд протереть и просушить. Металлические неокрашенные поверхности протереть промасленной тряпкой.
9. Раз в полгода проводить градуировку и настройку прибора.
10. После смены счетчиков проводить градуировку и настройку прибора.
11. После работы в зонах с высокими уровнями радиации производить дезактивацию прибора.
V. ОРГАНИЗАЦИЯ НАБЛЮДЕНИЙ
НА ПУНКТЕ ОПОРНОЙ СЕТИ, ГИДРОМЕТСЛУЖБЫ
ПОРЯДОК НАБЛЮДЕНИЙ ПРИ РАЗЛИЧНЫХ УРОВНЯХ РАДИАЦИИ
Радиометрические наблюдения проводятся:
1) на метеоплощадке, если уровни радиации не превышают 0,05 р/час;
2) на вспомогательной площадке в непосредственной близости от наблюдательного пункта при уровнях радиации- в пределах 0,05—5 р[час\
3) в помещении наблюдательного пункта, если вне помещения уровни радиации превышают 5 р!час.
РАДИОМЕТРИЧЕСКИЕ НАБЛЮДЕНИЯ ПРИ УРОВНЯХ РАДИАЦИИ МЕНЕЕ 0,05 р!час
При низких уровнях радиации, не превышающих 0,05 р]час (уровень бета-загрязнения менее 107 расп)мин • см2) , измерения проводятся на метеоплощад'ке.
В этом случае определяется уровень бета-загрязнения поверхности почвы. Измерения проводятся на поддиапазонах XI, Х10, X100, X 1000, отсчеты берутся по верхней шкале «Б». Определение уровня гамма-радиации производится путем пересчета по градуировочным графикам (см. рис. 10, 11, 12) измеренного уровня бета-загрязнения.
Точность определения уровней бета- и гамма-радиации зависит от выбора места для измерений. Для получения более точных измерений необходимо проводить их на специальной площадке в определенном месте.
На многих метеостанциях в настоящее время проводятся наблюдения за низкими уровнями бета- и гамма-радиации на специально оборудованных площадках. Эти площадки являются хорошим местом и для наблюдения за более высокими уровнями радиации.
В случае, когда пункт наблюдения не совмещен с метеостанцией, необходимо выбрать и оборудовать площадку, соблюдая следующие условия.
Площадка для измерений выбирается на открытом ровном месте с ненарушенной поверхностью почвенного покрова. Це-линнобть участка, т. е. сохранность поверхности почвы, играет первостепенное значение при определении низких уровней бета-загрязнения.
Размер участка 5x5 м. Участок огораживается невысоким забором или столбиками с проволокой.
Рис. 13. Площадка для наблюдений.
1 •'.толик для прибора, 2 — вырез в столике для измерения гамма-радиации на уровне 1 м, 3 — измерительная площадка, огороженная проволокой, натянутой между колышками высотой 20 см.
Непосредственное место для измерений — измерительная площадка размером 1X1 м— выбирается в пределах огороженного участка, на месте, исключающем скопление .талых и дождевых вод. Измерительная площадка оконтуривается небольшой канавкой или обкладывается кирпичом.
Радиоактивное загрязнение носит пленочный характер. Травянистый покров содействует сохранению пленки радиоактивных осадков, однако трава не должна быть выше 1,5 см. Трава в пределах измерительной площадки тщательно подрезается ножницами у самой поверхности земли; подрезка повторяется по мере подрастания травы.
Рядом с измерительной площадкой устанавливается столбик высотой 1 м с полочкой для установки корпуса прибора во время наблюдений. На краю столика делается сквозной вырез, в котором закрепляется зонд, Зтобы измерить дозу гамма-радиации на высоте 1 м.
Заходить на измерительную площадку не рекомендуется. Общий вид площадки для наблюдений показан на рис. 13.
РАДИОМЕТРИЧЕСКИЕ НАБЛЮДЕНИЯ ПРИ УРОВНЯХ РАДИАЦИИ В ИНТЕРВАЛЕ 0,05—5 р/час
При более высоких уровнях радиации измерения нужно проводить на вспомогательной площадке, расположенной поблизости от пункта наблюдения. Вспомогательной площадкой может
%
100г
п!----1---1----1---1---1----1---1----1---1
20 40 60 80 100 120 140 160 180м
Радиус площадки
Рис. 14. Изменение уровня радиации с увеличением размеров зараженного участка
служить любой ровный открытый участок, желательно большего размера, так как от размеров участка зависят показания прибора (рис. 14).
Минимальные размеры участка 8X8 ж.
При измерениях мощности доз в этом случае прибор подвешивается на наблюдателя при помощи ремней, хранящихся в укладочном ящике.
Зонд прибора должен находиться на высоте 1 м от земли.
Отсчеты производятся по средней шкале. Результаты измерений будут показывать мощность дозы гамма-радиации в интервале 0,05—0,5 р!час при работе на поддиапазоне ХО,5 и 0,5—5 р)час при работе на поддиапазоне Х5.
РАДИОМЕТРИЧЕСКИЕ НАБЛЮДЕНИЯ ПРИ УРОВНЯХ РАДИАЦИИ БОЛЕЕ 5 р/час
В случае, когда уровень радиации приближается к 5 р!час или превышает его, измерения необходимо проводить в помещении наблюдательного пункта, предварительно определив коэффициент ослабления: Коэффициент ослабления «К» определяется экспериментально, путем определения отношения уровней радиации на площадке к уровню радиации в помещении наблюдательного пункта.
Измерения уровня радиации в помещении проводятся в одном и том же месте, где экспериментально определялся коэффициент ослабления.
Если при измерениях в помещении стрелка зашкаливает (уходит вправо) на поддиапазоне Х5, необходимо перейти на поддиапазон Х200. Следует помнить, что измерения на поддиапазоне Х200 производятся счетчиком, расположенным непосредственно в конусе прибора, поэтому при измерениях на этом поддиапазоне прибор помещается в то место, где проводилось определение коэффициента ослабления.
Может возникнуть необходимость определения уровней радиации более 5 р!час вне помещения наблюдательного пункта. В этом случае наблюдения проводятся на поддиапазоне Х200. Прибор подвешивается на наблюдателя на высоте 1 м от земли.
Во избежание переоблучения, при наблюдениях высоких уровней радиации, измерения необходимо начинать в помещении наблюдательного пункта. Если уровни радиации в помещении наблюдательного пункта, умноженные на коэффициент ослабления, превосходят 50 р{час, выходить из помещения не разрешается.
Предельно допустимые нормы облучения и радиоактивного загрязнения различных геофизических сред будут высланы дополнительно.
ВРЕМЯ НАБЛЮДЕНИЙ
Наблюдения радиоактивности прибором ДП-5 начинаются с момента введения особого периода или при наличии признаков ядерной атаки.
При наличии особого периода радиометрические наблюдения проводятся 4 раза в сутки: в 00, 06, 12, 18 час по московскому времени.
При явных признаках ядерного нападения (отдаленная ядерная вспышка, сильное сотрясение земли, резкий звук взрыва, напоминающий грозовой раскат), при ядерном ударе 28
по смежным территориям, а также в случае повышения уровня радиации и в 3 раза по сравнению с предыдущим замером наблюдения проводятся 8 раз в сутки — через три часа в синоптические сроки. Восьмиразовые «наблюдения могут быть введены дополнительными указаниями ГУГМС и УГМС.
В случае резкого возрастания уровня радиации до 0,05 р]час наблюдения проводятся с часовыми интервалами. Если уровень радиации превысил 0,5 p/час, подается сигнал шторма (предварительно необходимо убедиться в исправности аппаратуры и провести повторные измерения).
Наблюдения с часовыми интервалами продолжают до прекращения увеличения уровней радиации. После стабилизации уровня радиации или при его уменьшении наблюдения проводятся 8 раз в сутки.
Время и интервалы наблюдений на отдельных пунктах могут быть изменены и согласованы дополнительно с УГМС и штабами Гражданской обороны.
ДОКУМЕНТАЦИЯ
Наблюдения за высокими уровнями радиации регистрируются в журнале КНР-2, форма которого приведена на рис. 15. Журнал КНР-2 имеет титульный лист (рис. 15 а) и последний лист с общими и особыми примечаниями (рис. 15 6). Систематические наблюдения фиксируются на втором и предпоследнем листах и на вкладышах. Форма листов для записи систематических наблюдений приведена на рис. 16.
Фиксация уровней радиации при чрезвычайных событиях ведется* по форме систематических наблюдений, только в графе «Время наблюдения» отмечаются также и минуты.
Записи в журнале КНР-2 производятся на месте наблюдений. При очень высоких уровнях активности (более 0,5 р)час) запись производится в помещении наблюдательного пункта. Запись делается простым (не химическим) карандашом и должна быть отчетливой. В случае исправления первоначальную запись зачеркивают, а над ней или рядом вписывают исправленное число.
Заполнение титульного листа не требует пояснений. На последнем листе в «Особых примечаниях» записываются наблюдения по чрезвычайным событиям: когда происходили, место взрыва, мощность, направление движения атомного облака и так далее, т. е. все сведения, которые представляют ценность для полной характеристики события.
Главное управление гидрометеорологической службы СССР Управление гидрометеорологической службы
КНР-2
№ УГМС-------------------------
№ станции --------------------г-
Шифр диапазона ---------------
Пункт №-----с------------------
КНИЖКА для записи наблюдений за радиоактивной загрязненностью поверхности почвы (снежного покрова)
Г од---------------- Месяц---------------------------
Станция--------------------Тип--------------------:--
Область (республика, край)---------------------------
Район------------------------------------------------
Шир от а-------------------Долгот а------------------
Высота над уровнем моря -----------------------------
Начальник станции-------------------------
Наблюдатели ------------:-----------------
Ст. инженер дозиметрист
ОБЩИЕ ПОЯСНЕНИЯ:
Приборы, служащие для наблюдений----------------
Радиометр тип -----------------------------------
Эталон тип ---------------------------------------
Участок для ежедневных наблюдений-----------------
На станции книжку проверил-----------------------------
Замечания ст. инженера дозиметриста--------------------•
Рис. 15а.
Рис. 156.
Результаты систематических наблюдений и наблюдения чрезвычайных событий заносятся в ежемесячный журнал КНР-2 в следующем порядке.
Графа 1 —дата наблюдения.
Графа 2 —время измерения (часы — при систематических наблюдениях, часы и минуты — при наблюдении чрезвычайных событий).
Графа 3 — поддиапазон измерения (табл. 2).
Таблица 2
Условное обозначение
Поддиапазон
1
2
3
4
5
6
7
200
5
0,5 х1000 х100 х10 Х1
Примечание. Поддиапазон X 1000 служит только для определения уровней бета-активности, на этом поддиапазоне измерение гамма-излучения не производится.
Графа 4 — величина гамма-излучения на высоте 1 ж, характеризуемая тремя цифрами, например 112 р!час—112г 0,58 р)час—0,58 и т. д. При этом поддиапазон, на котором производились измерения, обязательно указывается в графе 3 (иначе уровни гамма-радиации 58 р!час и 0,58 р!час отличить будет невозможно).
При измерениях уровней радиации менее 0,05 р)час величина гамма-излучения определяется путем перевода измеренных уровней бета-активности почвы по градуировочным графикам (см. рис. 10—12).
В графе 5 указывается шифр состояния поверхности почвы: 0 — сухая, 1—влажная, 2 — мокрая, 3 — замерзшая, 4 — покрытая снегом. Кроме того, в этой графе отмечаются выпадения гидрометеоров, а также другие заслуживающие внимания явления.
ж
Рис. 16.
1 1 -* Дата
to Часы и минуты
со Номер поддиапазона
JS Уровень гамма-радиации
сл Примечание
-* Дата
to Часы и минуты
со Номер поддиапазона
Уровень гамма-радиации
СП Примечание
Дата
to Часы и минуты
со Номер поддиапазона
Уровень гамма-радиации
СП Примечание
-* Дата
* to Часы и минуты
со Номер поддиапазона
Уровень гамма-радиации
СП Примечание
ПЕРЕДАЧА РЕЗУЛЬТАТОВ НАБЛЮДЕНИЙ
Первого числа следующего месяца проверенный и подписанный начальником метеостанции журнал КНР-2 и снятая с него копия высылаются в ГУГМС.
Результаты наблюдений радиоактивности, произведенных в синоптические сроки, вместе с метеосводкой передаются в Гидрометеорологический центр (ГМЦ) СССР и другие адреса, устанавливаемые начальником УГМС или начальником Гражданской обороны области, края, республики.
Штормовая информация передается немедленно в адреса^ установленные схемой оповещения. Объектовый наблюдательный пункт передает сигнал шторма имеющимися средствами связи:
1) в штаб Гражданской обороны;
2) начальнику объекта.
В штаб Гражданской обороны города, района, объекта штормовые телеграммы подаются только об уровнях радиации (без метеосводки).
Передаваемые по телеграфу сведения предварительно кодируются. Схема кода следующая.
1) Если результаты измерения радиоактивности передаются вместе с метеосводкой, то группа результатов измерений радиоактивности помещается на последнем месте и обозначается одной буквой и четырьмя цифрами
HTAj А2А3
где П — характеристика поверхности покрова. Если наблюдения производились на поверхности почвы, то буква П не заменяется. Если же измерения проводились на поверхности снежного покрова, буква П заменяется буквой С.
Т — отличительная цифра кода, обозначающая поддиапазон измерения (см. табл. 2).
Ai, А2, Аз — величина, обозначающая уровень гамма-излучения. Уровни бета-излучения переводятся в уровни гамма-радиации по графикам (см. рис. 10—12).
2) В случае передачи срочной информации без метеоданных в телеграмме добавляется сокращенный (телеграфный) адрес и пятизначная группа jjjjj, обозначающая индекс станции, которая ставится перед группой, обозначающей результаты измерений. Схема кода в этом случае будет иметь вид:
Москва ГМЦ jjjjj ПТА^Ад
ДЕЙСТВИЯ НАБЛЮДАТЕЛЬНОГО ПОСТА ГИДРбМЕТСЛУЖБЫ
Наблюдательный пост размещается на метеостанции. Основной задачей наблюдательного поста является своевременное «обнаружение начала радиоактивного заражения на участке наблюдения и оперативная подача сигнала.
Наблюдательный пост должен быть оснащен радиометром-рентгенометром ДП-5, индикатором радиоактивности и средствами индивидуальной защиты.
Начальник поста по прибытии на пункт наблюдения выставляет дежурного наблюдателя и проверяет наличие средств связи и оповещения.
Дежурный наблюдатель, заступивший на пост, ведет наблюдение. Он должен хорошо знать участок и ориентиры на нем, уметь разобраться в радиационной обстановке и докладывать о результатах наблюдений. В установленные сроки наблюдатель проводит радиометрические наблюдения.
Во время воздушной тревоги личный состав поста уходит в укрытие, за исключением дежурного наблюдателя. Дежурный наблюдатель по сигналу воздушной тревоги должен надеть индивидуальные средства защиты. Заметив вспышку ядерного взрыва, дежурный наблюдатель прячется в укрытие или ложится лицом вниз головой в сторону, противоположную взрыву.
При обнаружении радиоактивного заражения дежурный наблюдатель немедленно докладывает старшему поста. Старший поста, лично убедившись в том, что в районе поста выпадают радиоактивные осадки, подает команду применения индивидуальных средств защиты, подает сигнал оповещения о радиоактивном заражении и докладывает в штаб Гражданской обороны. Все наблюдения и принятые меры заносятся в журнал наблюдений. Смена личного состава поста осуществляется по приказанию начальника, выставившего пост. При смене наблюдателей дежурный сообщает заступившему наблюдателю результаты наблюдений и производит передачу имущества поста.
VI. МЕРЫ ЗАЩИТЫ
При проведении радиометрических работ на зараженном участке нужно помнить, что участок может иметь комплексное заражение. Наряду с заражением радиоактивными веществами территория одновременно может быть заражена химическими отравляющими веществами или бактериологическими средствами: микробами и токсинами, вырабатываемыми бактериями. Поэтому, предохраняя себя от воздействия радиоактивных веществ, необходимо помнить и о других поражающих факторах и своевременно применять защитные меры.
Здесь акцентируется внимание только на защите от радиоактивных веществ, указания о защитных мерах против иных средств поражения приведены в соответствующих руководствах.
Поражение человека радиоактивными веществами происходит в результате внешнего облучения или вследствие проникновения радиоактивных веществ внутрь организма.
Защита от внешнего облучения заключается в строгом учете доз гамма-излучений, воздействующих на людей, ограничении пребывания на площадях с высокими уровнями радиации и в строгом соблюдении правил поведения на зараженных участках.
Защита от внутреннего переоблучения организма основана на предотвращении проникновения радиоактивных веществ, внутрь организма. Это достигается путем применения средств индивидуальной защиты.
УЧЕТ ДОЗ РАДИАЦИИ
Для учета и контроля доз облучения применяются камеры индивидуального контроля — индивидуальный дозиметр (рис. 17).
Индивидуальный дозиметр состоит из дюралевой трубкц, внутри которой находится стержень и конденсатор со стиро-флексовой или фторопластовой изоляцией. Одна пластинка
конденсатора соединена со стержнем, являющимся центральным электродом, а вторая — с внутренней стенкой камеры, служащей вторым электродом. Камера заполняется воздухом и имеет верхнюю и нижнюю пробки. На верхней пробке выгравирован порядковый номер камеры и комплекта. Нижняя пробка вывинчивается при зарядке и измерении камеры. Камера имеет пружинный держатель, которым она крепится к карману одежды.
Индивидуальный дозиметр представляет собою малогабаритную ионизационную камеру. Дозиметр заряжают. Зарядка
Q б
Рис. 17. Индивидуальный дозиметр. а — общий вид, б — разрез.
дозиметров производится на специальном зарядно-измерительном устройстве. При отсутствии ионизирующих излучений дозиметр сохраняет заряд длительное время. Чем больше уровни радиации, тем скорее разряжается дозиметр. По уменьшению заряда определяют полученную дозу радиации.
По возвращении с задания или в конце смены дозиметры сдаются для определения полученных доз. При работе очень удобно иметь карманные прямопоказы-вающие дозиметры. Принцип действия их аналогичен действию простейшего электроскопа. К центральному электроду прикреплена кварцевая нить. По поло- • жению кварцевой нити определяют полученную дозу. Для удобства отсчета в одном конце камеры смонтирована линза, которая увеличивает шкалу. При зарядке дозиметра между центральным электродом с кварцевой нитью и корпусом камеры создается напряжение. Кварцевая нить и центральный элек
трод имеют одинаковые заряды, и поэтому кварцевая нить отклоняется от центрального электрода. Регулируя зарядку, устанавливают кварцевую нить в нулевое положение. При высоких уровнях радиации заряд дозиметра уменьшается и кварцевая нить перемещается по шкале. Смотря через линзу в торец дозиметра против света, определяют полученную дозу.
Дозу можно определить расчетным путем. Расчет доз производится по формуле:
В — t * Рсред»
где D — доза радиации в рентгенах, t — время пребывания на зараженном участке в часах, РСред — средний уровень радиации в р!час.
В случае переброски наблюдателей через зараженные участки на автомашинах или в случае проведения разведки на машинах расчет доз производится по формуле:
где D — доза радиации, S — длина маршрута по зараженному участку, Р — уровень радиации на зараженном участке, V — скорость передвижения, К— коэффициент ослабления.
Коэффициент ослабления К определяется экспериментально, путем определения отношения уровня радиации, измеренного в машине и непосредственно на зараженном участке вне машины. Ориентировочно К принимается равным двум.
Регистрация доз, полученных личным составом формирования, производится в журнале.
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
Средства индивидуальной защиты предназначаются для предотвращения попадания радиоактивных веществ внутрь организма и предохранения кожи.
Для предохранения органов дыхания применяются противогаз и респиратор или ватно-марлевая повязка.
Для защиты кожи употребляются защитный плащ, защитный костюм, защитный комбинезон, резиновые сапоги и резиновые перчатки. Для защиты зрения — темные очки.
При отсутствии специальных средств защиты преодоление зараженных участков проводится в обычной одежде с дополнительной герметизацией. Рукава у одежды завязываются. Рекомендуется надевать шарф и другие вещи, которые уменьшают возможность контакта кожи с радиоактивной пылью.
Индивидуальные защитные средства требую^ бережного обращения. При выходе из зараженной зоны производят частичное обеззараживание средств защиты.
ПРАВИЛА ПОВЕДЕНИЯ НА МЕСТНОСТИ, ЗАРАЖЕННОЙ РАДИОАКТИВНЫМИ ВЕЩЕСТВАМИ
1. Тщательно следить за уровнями радиации и вести учет полученных доз во избежание переоблучения.
2. Следить, чтобы все участки тела были закрыты одеждой.
3. При движении через зараженные участки выбираются маршруты, на которых отсутствует густая растительность.
4. Запрещается сидеть, лежать на земле, зараженной радиоактивными веществами.
5. На зараженном радиоактивными веществами участке запрещается принимать пищу, пить и курить.
6. После прибытия с зараженных участков личный состав проходит санобработку, аппаратура, машины направляются на дезактивацию. .
7. Не входить в укрытия или убежища в зараженной одежде.
ЕДИНИЦЫ ИЗМЕРЕНИЯ
ЕДИНИЦЫ РАДИОАКТИВНОСТИ
За единицу радиоактивности принимается 1 кюри, т. е. такое количество радиоактивного вещества, в котором в одну секунду происходит 3,7 • 1010 распадов, что соответствует количеству распадов в 1 г радия.
ПРОИЗВОДНЫЕ ЕДИНИЦЫ
1 милликюри= 0,001 кюри
1 микрокюри = 0,000 001 кюри
1 кюри=3,1 • 1010 расп/сек = 2,22 • 1012 расп[мин.
ЕДИНИЦЫ РАДИОАКТИВНОСТИ ЗАГРЯЗНЕНИЯ ПОВЕРХНОСТИ
1 кюри!км2= 10~10 кюри/см2=3,1 распаек • см2 = 222 расп1мин • см2, 1 кюри! см2 = 3,1 • 10—10 pacnjceK • сл2 = 2,22 • 10~12 расп]мин‘см2.
ЕДИНИЦЫ КОНЦЕНТРАЦИИ РАДИОАКТИВНЫХ ВЕЩЕСТВ В ВОЗДУХЕ И ВОДЕ
1 кюри)литр = 3,1 • 10'° pacnjceK • л = 2,22 • 1012 расп/мин-л.
ЕДИНИЦЫ КОНЦЕНТРАЦИИ РАДИОАКТИВНЫХ ЭЛЕМЕНТОВ В ТВЕРДЫХ ВЕЩЕСТВАХ
1 кюри!кг — 3,1 • 1010 расп/сек • кг = 2,22 • 1012 расп1мин • кг.
ЕДИНИЦЫ ДОЗЫ ИЗЛУЧЕНИЯ
За единицу дозы излучения рентгеновских и гамма-лучей принят рентген. Рентген — это такая величина рентгеновских или гамма-лучей, которая способна образовать 2,088 • 109 пар ионов в 1 см3 облучаемого воздуха при 0° С и 760 мм рт. ст. 1 рентген (1 /?) ~1 рад (100 эрг)г для гамма-лучей, испускаемых осколками).
1 миллирентген= 1 • Ю-3 р,
1 микрорентген= 1 • 10~6 р.
ЕДИНИЦЫ МОЩНОСТИ ДОЗЫ ОБЛУЧЕНИЯ
Мощность дозы — это доза, отнесенная к единице времени, она выражается в рентгенах в час (р/час).
1 р!час^\ рад/час.
ОСОБЫЕ СЛУЧАИ ПРОВЕДЕНИЯ РАДИОМЕТРИЧЕСКИХ НАБЛЮДЕНИЙ
ДЕЙСТВИЯ НАБЛЮДАТЕЛЬНОГО ПОСТА ОБЪЕКТОВОЙ СЕТИ И ЭЛЕМЕНТЫ РАДИАЦИОННОЙ РАЗВЕДКИ
Основной задачей наблюдательного поста объектовой сети,, так же как и опорной сети Гидрометслужбы, является своевременное обнаружение начала радиоактивного заражения в районе наблюдательного пункта и подача сигнала оповещения. Поэтому рекомендации, данные в разделе «Действия наблюдательного поста Гидрометслужбы», распространяются и на посты объектовой сети.
Специфической особенностью постов объектовой сети является то, что пост размещается не на метеостанциях, а на объектах народного хозяйства.
Наблюдательный пост размещается в таком пункте, из которого хорошо просматривается весь район наблюдения. В больших городах организуется несколько наблюдательных пунктов, между которыми должна быть налажена связь.
Командир разведывательной группы или начальник, организующий систему наблюдений, ставит задачу перед личным составом наблюдательного поста. В задаче должно быть указано место поста, район или сектор наблюдения, сроки включения дозиметрических приборов, порядок подачи сигнала радиоактивного заражения, порядок доклада о радиоактивной обстановке начальнику поста и штабу Гражданской обороны объекта, а также места расположения соседних постов и порядок связи с ними, указывается расположение постов смежных служб укрытий. По возможности указывается направление ожидаемого удара противника.
В чрезвычайных условиях может возникнуть необходимость в проведении разведки радиационной обстановки вне наблюдательного пункта. Ниже приведены элементарные сведения по* радиационной разведке.
Радиационная разведка применяется для определения радиационной обстановки и границ опасных зон в районе очага ядерного поражения или на территории следа. Радиационная разведка проводится разведывательной группой, состоящей из дозоров. Дозор состоит из 3—5 человек.
Дозоры оснащаются индивидуальными средствами защиты, дозиметрическими приборами, предупредительными знаками и приспособлениями для взятия проб. Дозоры должны быть обеспечены средствами связи и по возможности транспортом.
Разведывательные дозоры обычно ведут разведку в зара
Рис. 18. Предупредительные знаки для ограждения участков, зараженных радиоактивными веществами.
а — щит; б — флажок.
женном районе до определенного уровня радиации. Время нахождения на загрязненной местности определяется полученной дозой.
Командир разведывательной группы знакомит старшего дозора с задачей на ведение разведки. В задаче указывается, где произошло заражение, направление или полоса разведки, предельный пункт или уровни радиации, до которых
ведется разведка, время начала и окончания разведки, осо-бые задачи, порядок связи и донесения о результатах разведки, пункт сбора участников
дозора по окончании разведки.
Старший дозора изучает район разведки и готовит дозор к выполнению задачи. Он обязан проверить наличие и исправность индивидуальных средств защиты. Старший дозора по прибытии на исходный пункт знакомит с задачами, стоя-
щими перед дозором, и ставит задачи отдельным разведчикам. Разведчикам указывается задача, маршрут, пункт или уровень радиации, до которого вести разведку, порядок обозначения границ опасных зон, сигналы управления и пункт сбора.
Уровни радиации могут сильно меняться на коротких расстояниях, поэтому для получения объективной картины радиоактивного загрязнения разведчик проводит измерение уровней радиации через 50—100 м в зависимости от показаний приборов при движении по маршруту.
Уровни радиации необходимо стремиться измерять на ровных открытых местах, на некотором удалении от строений, для того чтобы избежать их экранирующего действия. Уровни радиации необходимо также определять в местах работы личного состава.
В задачу разведки может входить отбор проб почвы, воды или мазки для определения поверхностного загрязнения предметов.
Результаты измерений уровней радиации и места отбора проб записываются в специальную карточку.
Обозначение участков радиоактивного загрязнения начинается с уровня 0,5 р!час. Предупредительные знаки для обозначения участков, загрязненных радиоактивными веществами, изготовляются двух типов: щит и флажок желтого цвета. На лицевой стороне щита и флажка черной краской написано «ЗАРАЖЕНО» (рис. 18). На щите располагаются две металлические скобки, а на флажке — карман для картонных вкладышей, на которых пишется: чем заражен участок, уровень радиации, время и дата установки знака.
Предупредительные знаки выставляют на границе участка радиоактивного загрязнения с уровнем радиации 0,5 р/час. Они устанавливаются на расстоянии, обеспечивающем видимость одного знака от другого.
ОЦЕНКА РАДИОАКТИВНОГО ЗАГРЯЗНЕНИЯ ВОЗДУХА И ВОДЫ
Ориентировочная оценка загрязнения воздуха и воды может быть сделана на основании определения уровня гамма-радиации прибором ДП-5.
Определение радиоактивного загрязнения воздуха по уровню гамма-радиации производится по формуле
С = 5 • 10-10 Р,
где С — радиоактивное загрязнение воздуха в кюри на литр, Р — мощность дозы гамма-радиации в миллирентгенах в час.
Определение радиоактивного загрязнения воды может быть ориентировочно произведено по формулам:
Q = -^- • 10-12Л,
Q=-^-. Ю-8Р, h
где Q — радиоактивное загрязнение воды в кюри на литр,
А — поверхностное загрязнение почвы в рас^мин • сж2,
Р — уровень гамма-радиации над почвой на высоте 1 м в миллирентгенах в час, h — глубина водоема в метрах.
Кроме того, существует другой метод оценки радиоактивного загрязнения воды, основанный на наличий взаимосвязи
концентрации осколков в воде (Q) и мощности дозы гамма-излучения (Р), измеренной под водой и над водой
Q = Z- 10"6Л
где I — коэффициент, зависящий от высоты, на которой измерена мощность дозы гамма-лучей, и от энергии гамма-лучей.
При методе погружения для лучей с энергией 0,7 Мэв I имеет постоянное значение, Z = 0,65.
При воздушном методе, при измерениях на высоте 1 м над водой 1= 1,38.
При измерениях радиоактивного загрязнения воды методом погружения на зонд предварительно надевается резиновый чехол, обеспечивающий герметизацию зонда.
МАРШРУТНАЯ СЪЕМКА
Для более объективного определения плотности радиоактивного загрязнения почвы в районе пункта наблюдения при уровнях радиации менее 0,05 p/час периодически (раз в месяц) проводится маршрутная съемка. Для проведения маршрутной съемки выбирается неперепаханное поле или целинные участки на посадочных площадках аэродромов.
При маршрутной съемке измерения проводятся через каждые 100 м. При этом на каждой остановке измеряется уровень бета-радиации на почве или снежном покрове в двух точках, отстоящих друг от друга на расстоянии 1 м. Протяженность маршрутной съемки 1 км (20 точек наблюдений).
Перед началом маршрутной съемки и по окончании ее проверяется режим работы прибора. Кроме того, на протяжении маршрута необходимо два раза проверить режим. При снежном покрове нужно перед замером уплотнить снег в месте установки датчика. Результаты проведения маршрутной съемки заносятся в журнал.
Маршрутная съемка не проводится во время сильных дождей и снегопада, при температуре воздуха ниже —30° и выше + 35°, а также при уровнях радиации более 0,05 р/час.
Простейшие неисправности прибора
№ п п. Признак неисправности Возможные причины Слособ устранения
1 При включении прибора не слышно характерного тихого «писка» блокинг-генератора Нарушен контакт схемы с зажимами - контактами источников питания Разрядились , источники питания Улучшить контакты Заменить источники питания
2 При проверке режима стрелка прибора совсем не отклоняется либо ее невозможно установить на метку Разрядились источники питания Заменить источники питания
3 Тихий «писк» блокинг-генератора слышен, но через прибор при проверке режима ток не идет Вышел из строя стабилитрон (поз. 37) Заменить стабилитрон
4 При включении подсвета шкалы лампочки не горят либо светят слабо Сгорели лампочки . Разрядились источники питания (поз. 57) Заменить лампочки Заменить источники питания
5 При замере натурального фона на поддиапазонах «5», «05», Х1000 стрелка прибора зашкаливает. В телефоне прослушивается свист, шипение Счетчик СИ-ЗБГ (поз. 5) в зонде перешел разряд Заменить счетчик СИ-35Г в зонде Заменить тетроды
6 При замере натурального фона на поддиапазонах Х100, Х100, Х1 стрелка прибора зашкаливает. В телефоне прослушивается свист, шипение Вышел из строя счетчик СТС-5 (поз. 2) Вышли из строя тетроды ТХ-4Б (поз. 11, 12) Заменить счетчик СТС-5 Заменить тетроды ТХ-2
№ п п. Признак неисправности Возможные причины Способ устранения
7 При замере натурального фона на поддиапазоне «200» стрелка прибора зашкаливает, в то же время на поддиапазоне «5» не зашкаливает Счетчик СИ-ЗБГ в пульте (поз. 33) находится в разряде Заменить счетчик СИ-ЗБГ в пульте
8 При измерении натурального фона после работы в условиях низкой температуры или повышенной влажности показания прибора завышены Большие утечки на плате зонда и монтажной плате в пульте Высушить платы прибора
9 При измерении натурального фона показания прибора слегка завышены Пробит селеновый выпрямитель (поз. 52) Сменить выпрямитель
10 При градуировке прибора на одном из поддиапазонов при вращении настроечного потенциометра показания стрелки прибора изменяются скачками или совсем не изменяются Вышел из строя один из настроечных потенциометров (поз. 45, 44, 43, 42, 40, 39) на том поддиапазоне, на котором наблюдается неисправность Заменить потенциометр
И Режим прибора устанавливается, счетчики исправлены, но при измерениях стрелка прибора не отклоняется Пробита одна из емкостей (поз. 20, 22, 24, 28, 30) Заменить пробит-ную емкость
12 Режим прибора устанавливается, но при измерениях стрелка не отклоняется Вышел из строя счетчик СТС-5 или СИ-ЗБГ в зависимости от положения переключателя Заменить счетчик
Зонд Пульт
Принципиальная схема радиометра-рентгенометра ДП-5.
Номиналы, обозначенные звездочкой, изменяются при настройке.
Памятка по проведению радиометрических наблюдений радиомет-ром-рентгенометром ДП-5....................................... 3
I. Введение..................*................................ 5
II. Ядерное оружие и ядерные взрывы . . . ................. 6
III. Устройство радибметра-рентгенометра ДП-5 . :............ 12
IV. Работа с радиометром-рентгенометром ДП-5 . ............. 20
V. Организация радиометрических наблюдений на пункте опорной сети Гидрометслужбы...................................... 25
VI. Меры защиты............................................. 35
Приложение 1. Единицы измерения.............................. 39
Приложение 2. Особые случаи проведения радиометрических наблюдений ................................................. 41
Приложение 3. Простейшие неисправности прибора ДП-5 ... 45
Приложение 4. Принципиальная схема радиометра-рентгенометра ДП-5...................................................... 47
Подписано к печати 4/XI 1966 г. Тир. 3000 экз. Заказ № 700 Цена 13 к.
Лен. тип. № 8. Главполиграфпрома
ЗАМЕЧЕННЫЕ ОПЕЧАТКИ
Стр. Строка Напечатано Должно быть
3 15 св. метку метку V
4 16 w .0,4“ .0,5“
17 1 сн. приложении № 4. приложении № 4 „Технического описания^
22 4 св. измерений измерений с экраном
Заказ № 700.
