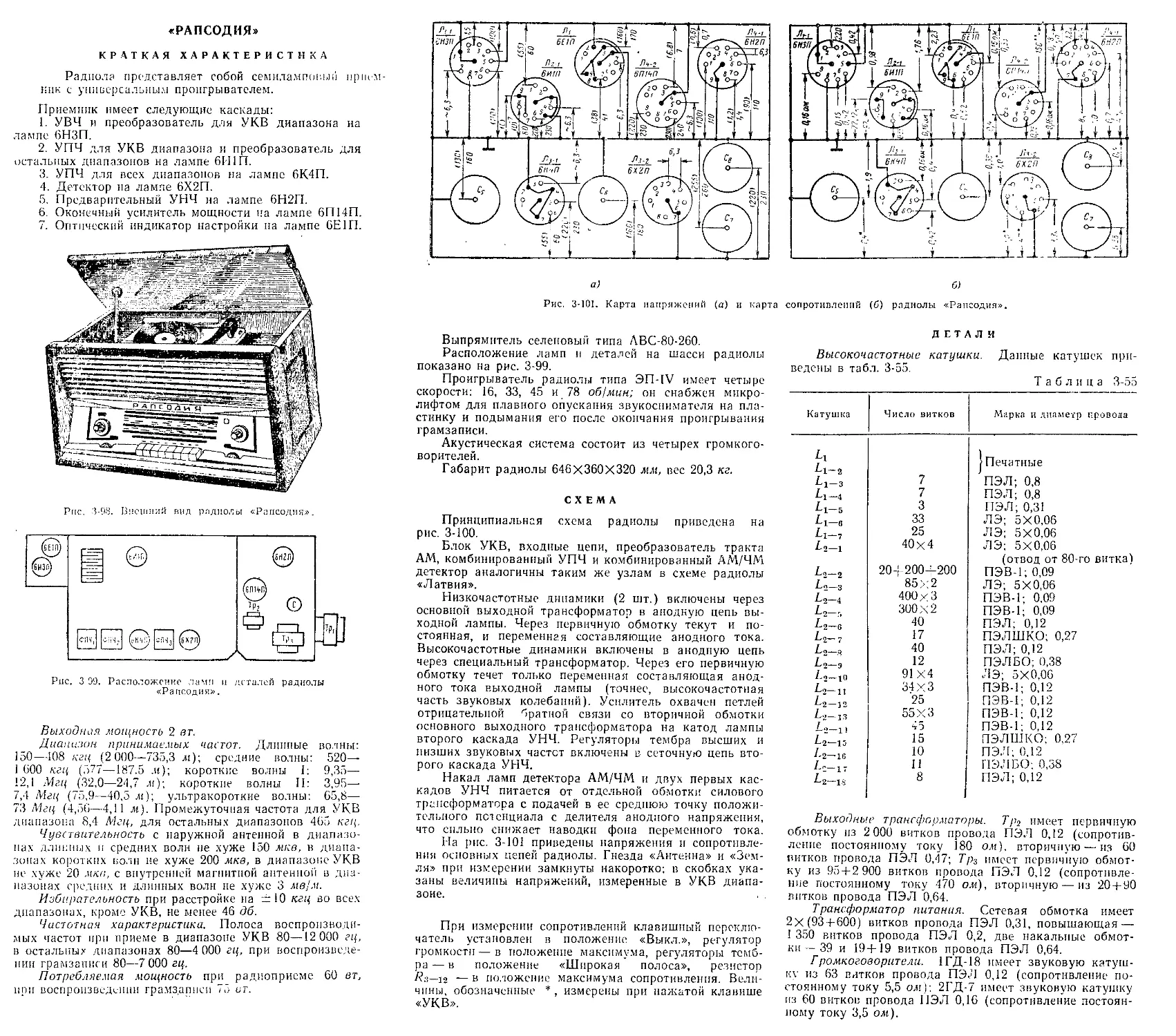

«РАПСОДИЯ»
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиола представляет собой семиламповый прием-
ник с универсальным проигрывателем.
Приемник имеет следующие каскады:
1.	УВЧ и преобразователь для УКВ диапазона на
лампе 6НЗП.
2.	УПЧ для УКВ диапазона и преобразователь для
остальных диапазонов на лампе 6Н1П.
3.	УПЧ для всех диапазонов на лампе 6К4П.
4.	Детектор на лампе 6Х2П.
5.	Предварительный УНЧ на лампе 6Н2П.
6.	Оконечный усилитель мощности на лампе 6П14П.
7.	Оптический индикатор настройки па лампе 6Е1П.
Рис. 3-98. Внешний вид радиолы «Рапсодия».
Рис. 3 99. Расположение ламп и деталей радиолы
«Рапсодия».
Выходная мощность 2 вт.
Диапазон принимаемых частот. Длинные волны:
150—408 кгц (2 000—735,3 л:); средние волны: 520—
1 600 кгц (577—187.5 .и); короткие волны I: 9,35—
12,1 Мгц (32,0—24,7 ,н); короткие волны II: 3,95—
7,4 Мгц (75,9—40,5 л); ультракороткие волны: 65,8—
73 Мгц (4,56—4,11 м). Промежуточная частота для УКВ
диапазона 8,4 Мгц, для остальных диапазонов 465 кгц.
Чувствительность с наружной антенной в диапазо-
нах длинных и средних волн не хуже 150 мкв, в диапа-
зонах коротких волн не хуже 200 мкв, в диапазон,е УКВ
не хуже 20 мкв, с внутренней магнитной антенной в диа-
пазонах средних и длинных волн не хуже 3 мв/м.
Избирательность при расстройке на ±10 кгц во всех
диапазонах, кроме УКВ, не менее 46 дб.
Частотная характеристика. Полоса воспроизводи-
мых частот при приеме в диапазоне УКВ 80—12 000 гц,
в остальных диапазонах 80—4 000 гц, при воспроизведе-
нии грамзаписи 80—7 000 гц.
Потребляемая мощность при радиоприеме 60 вт,
при воспроизведении грамзаписи 73 ст.
а)	б)
Рис. 3-101. Карта напряжений (а) и карта сопротивлений (б) радиолы «Рапсодия».
Выпрямитель селеновый типа АВС-80-260.
Расположение ламп и деталей на шасси радиолы
показано на рис. 3-99.
Проигрыватель радиолы типа ЭП-IV имеет четыре
скорости: 16, 33, 45 и 78 об/мин; он снабжен микро-
лифтом для плавного опускания звукоснимателя на пла-
стинку и подымания его после окончания проигрывания
грамзаписи.
Акустическая система состоит из четырех громкого-
ворителей.
Габарит радиолы 646X360X320 мм, вес 20,3 кг.
СХЕМА
Принципиальная схема радиолы приведена на
рис. 3-100.
Блок УКВ, входные цепи, преобразователь тракта
AM, комбинированный УПЧ и комбинированный АМ/ЧМ
детектор аналогичны таким же узлам в схеме радиолы
«Латвия».
Низкочастотные динамики (2 шт.) включены через
основной выходной трансформатор в анодную цепь вы-
ходной лампы. Через первичную обмотку текут и по-
стоянная, и переменная составляющие анодного тока.
Высокочастотные динамики включены в анодную цепь
через специальный трансформатор. Через его первичную
обмотку течет только переменная составляющая анод-
ного тока выходной лампы (точнее, высокочастотная
часть звуковых колебаний). Усилитель охвачен петлей
отрицательной братной связи со вторичной обмотки
основного выходного трансформатора на катод лампы
второго каскада УНЧ. Регуляторы тембра высших и
низших звуковых частот включены в сеточную цепь вто-
рого каскада УНЧ.
Накал ламп детектора АМ/ЧМ и двух первых кас-
кадов УНЧ питается от отдельной обмотки силового
трансформатора с подачей в ее среднюю точку положи-
тельного потенциала с делителя анодного напряжения,
что сильно снижает наводки фона переменного тока.
На рис. 3-101 приведены напряжения и сопротивле-
ния основных цепей радиолы. Гнезда «Антенна» и «Зем-
ля» при измерении замкнуты накоротко: в скобках ука-
заны величины напряжений, измеренные в УКВ диапа-
зоне.
При измерении сопротивлений клавишный переклю-
чатель установлен в положение «Выкл.», регулятор
громкости — в положение максимума, регуляторы темб-
ра — в положение «Широкая полоса», резистор
А’л—12 — в положение максимума сопротивления. Вели-
чины, обозначенные * , измерены при нажатой клавише
«УКВ».
ДЕТАЛИ
Высокочастотные катушки.
ведены в табл. 3-55.
Данные катушек при-
Таблица 3-55
Катушка	Число витков	Марка и диаметр провода
		j Печатные
Ь1—2
М-з	7	ПЭЛ; 0,8
£1—4	7	ПЭЛ; 0,8
Ь1-5	3	ПЭЛ; 0,31
£1—б	33	ЛЭ; 5X0,06
L1—7	25	ЛЭ; 5X0,06
£2—1	40x4	ЛЭ; 5X0,06
		(отвод от 80-го витка)
£о—2	204-200+200	ПЭВ-1; 0,09
£о—з	85>;2	ЛЭ; 5X0,06
£о—4	400уЗ	ПЭВ-1; 0,09
А2—,	300x2	ПЭВ-1; 0,09
£2—6	40	ПЭЛ; 0,12
£9— 7	17	ПЭЛШКО; 0,27
£2—Я	40	ПЭЛ; 0,12
£о— g	12	ПЭЛБО; 0,38
	91 Х4	ЛЭ; 5X0,06
	34X3	ПЭВ-1; 0,12
	25	ПЭВ-1; 0,12
£о—	55x3	ПЭВ-1; 0,12
	45	ПЭВ-1; 0,12
	15	ПЭЛШКО; 0,27
£2^16	10	ПЭЛ; 0,12
А—17	11	ПЭЛБО: 0,38
Аг—is	8	ПЭЛ; 0,12
Выходные трансформаторы. Тр% имеет первичную
обмотку из 2 000 витков провода ПЭЛ 0,12 (сопротив-
ление постоянному току 180 о.»), вторичную — из 60
питков провода ПЭЛ 0,47; Грз имеет первичную обмот-
ку из 95 + 2 900 витков провода ПЭЛ 0,12 (сопротивле-
ние постоянному току 470 ом), вторичную — из 20 + 90
витков провода ПЭЛ 0,64.
Трансформатор питания. Сетевая обмотка имеет
2Х (93 + 600) витков провода ПЭЛ 0,31, повышающая —
1 350 витков провода ПЭЛ 0,2, две накальные обмот-
ки —• 39 и 19+19 витков провода ПЭЛ 0,64.
Громкоговорители. 1ГД-18 имеет звуковую катуш-
ку из 63 плтков провода ПЭЛ 0,12 (сопротивление по-
стоянному току 5,5 олХ: 2ГД-7 имеет звуковую катушку
из 60 витков провода ПЭЛ 0,16 (сопротивление постоян-
ному току 3,5 ом).
