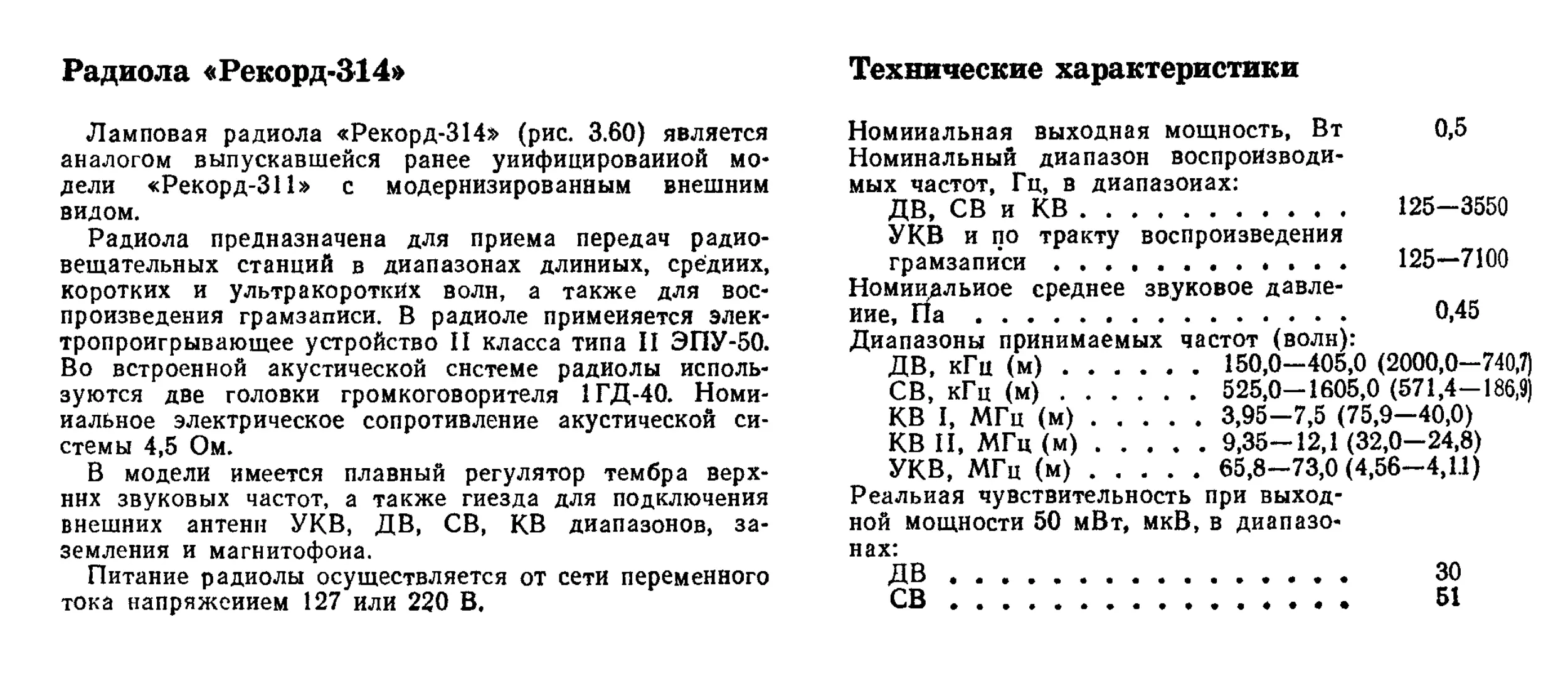

Радиола «Рекорд-314»
Ламповая радиола «Рекорд-314» (рис. 3.60) является
аналогом выпускавшейся ранее уиифицироваииой мо-
дели «Рекорд-311» с модернизированным внешним
видом.
Радиола предназначена для приема передач радио-
вещательных станций в диапазонах длинных, средних,
коротких и ультракоротких волн, а также для вос-
произведения грамзаписи. В радиоле применяется элек-
тропроигрывающее устройство II класса типа II ЭПУ-50.
Во встроенной акустической системе радиолы исполь-
зуются две головки громкоговорителя 1 ГД-40. Номи-
нальное электрическое сопротивление акустической си-
стемы 4,5 Ом.
В модели имеется плавный регулятор тембра верх-
них звуковых частот, а также гнезда для подключения
внешних антенн УКВ, ДВ, СВ, КВ диапазонов, за-
земления и магнитофона.
Питание радиолы осуществляется от сети переменного
тока напряжением 127 или 220 В.
Технические характеристики
Номинальная выходная мощность, Вт 0,5
Номинальный диапазон воспроизводи-
мых частот, Гц, в диапазонах:
ДВ, СВ и КВ......................... 125-3550
УКВ и по тракту воспроизведения
грамзаписи............................ 125—7100
Номинальное среднее звуковое давле-
ние, Па................................ 0,45
Диапазоны принимаемых частот (волн):
ДВ, кГц (м)............. 150,0-405,0 (2000,0—740,7)
СВ, кГц (м)............. 525,0-1605,0 (571,4-186,9)
КВ I, МГц (м)............ 3,95-7,5	(75,9-40,0)
КВ II, МГц (м).......... 9,35—12,1 (32,0—24,8)
УКВ, МГц (м)............ 65,8—73,0(4,56—4,1.1)
Реальная чувствительность при выход-
ной мощности 50 мВт, мкВ, в диапазо-
нах:
ДВ......................... 30
СВ......................... 51
KB.................................... 63
УКВ (Явх = 300 Ом).................... 13
Селективность по соседнему каналу в
диапазонах ДВ и СВ при расстройке
на ±9 кГц, дБ........................... 36
Селективность по зеркальному каналу,
дБ, в диапазонах:
ДВ.................................... 47
СВ.................................... 34
КВ.................................... 17
УКВ................................... 29
Промежуточная частота тракта
AM, кГц............................. 4б5±2
ЧМ, МГц........................... 6,5±0,1
Максимальный уровень входного сигна-
ла, мВ, не менее, в диапазонах:
ДВ н	СВ......................... 200
КВ..................................  100
УКВ............................... 50
Действие АРУ, дБ, в диапазонах ДВ,
СВ и КВ:
измеиеийе напряжения иа входе . .	30
иа выходе, »	не более . .	12
Уровень фона по электрическому напря-
жению, дБ, ие хуже:
с аитеииого Входа................... —30
со входа Звукосниматель...........	—46
по тракту воспроизведения грам-
записи .............................. —40
Максимальная выходная мощность, Вт,
не меиее................................. 1
Коэффициент гармоник всего тракта
усиления по электрическому напряже-
нию, %, ие более, в диапазонах:
ДВ, СВ н КВ при глубине Модуля-
ции 0,8 иа частотах, Гц:
125—400 .............................. 7
выше 400 ............................. 6
УКВ при девиации частоты ±50 кГц
на частотах, Гц:
125—400 .............................. 6
выше 400 ............................. 4
Диапазон регулирования тембра,. дБ,
не меиее................................ 6
Потребляемая Мощность от сети пере-
менного тока, Вт, ие более:
при радиоприеме...................... 65
при воспроизведении грамзаписи . .	75
Габаритные размеры радиолы, мм . . . 252X675X322
Масса радиолы, кг . . ................. 14
Принципиальная схема
Радиола (рис. 3.61) выполиеиа иа пяти радиолам-
пах и двух полупроводниковых диодах.
Блок УКВ (У1)—уиифицироваииый типа УКВ-ИП-2.
Схема блока н принцип его работы приведены в § 5.1.
Входные цепи в диапазонах ДВ, СВ и КВ выполнены
на одиночных контурах по схеме с индуктивной связью
с антенной. Включение диапазонов СВ, КВ1 н КВП
осуществляется нажатием . соответствующей кнопки.
Диапазон ДВ включается контактами кнопки СВ прн
ее сбросе. В аитеииой цепи включен фильтр L1C2 для
подавления сигналов с частотой, равной промежуточ-
ной. На лампе Л1 (блок У2) выполнен преобразова-
тель частоты. Гептодиая часть этой лампы выполняет
функции смесителя. Гетеродин собран иа триодной
части этой лампы по схеме с индуктивной связью.
Анодной нагрузкой каскада преобразователя является
полосовой фильтр L10 С15 L11 С17г настроенный иа
частоту 465 кГц.
Усилитель ПЧ AM — одиокаскадный. Ои выполнен
иа лампе Л2, в аиодиую цепь которой включен поло-
совой фильтр L25 С29 L26 СЗЗ. В качестве детектора
AM сигнала использована левая часть двойного триода
лампы ЛЗ. Использование триодной части лампы в
качестве детектора обеспечивает нормальную работу
усилителя НЧ и детектора прн достаточно сильных
сигналах местных станций. Для уменьшения влияния
детектора иа контур L26 СЗЗ сигнал снимается с по-
ловины катушки L26. Каскады преобразователя ча-
стоты и усилителя ПЧ охвачены системой АРУ. На-
пряжение АРУ подается иа этн каскады через цепочку
R7, С20.
Тракт ПЧ ЧМ — двухкаскадиый. В качестве первого
каскада лспользуетси гептодиая часть лампы Л1. Прн
этом трнодиая часть этой лампы ие работает, так как
пнтаине иа анод триода в этом случае не подается.
В качестве второго каскада используется лампа Л2.
Селективность по соседнему каналу в тракте ПЧ ЧМ
обеспечивается полосовыми фильтрами L12 С16, L13
С18 и L22 С28, L23 С32, включенными в анодные цепи
этих ламп и настроенными иа частоту 6,5 МГц. На
выходе усилителя ПЧ включен симметричный частот-
ный детектор, выполненный иа диодах Д1 и Д2, про'
детектированный сигнал с которого подается иа уси-
литель НЧ. Переменный резистор R11 служит для
симметрирования плеч дробного детектора с целью по-
давления паразитной модуляции.
В усилитель НЧ радиолы входят один каскад пред-
варительного усиления, собранный на правом триоде
лампы ЛЗ, и каскад усилителя мощности йа лампе Л4.
Для уменьшения действия отрицательной обратной свя-
зи в каскаде предварительного усилителя НЧ сопро-
тивление резистора автоматического смешения R17 вы-
брано малым. Необходимое напряжение смещения в
этом каскаде обеспечивается делителем R21, R17. Весь
усилитель НЧ охвачен отрицательной обратной связью,
напряжение которой снимается со вторичной обмотки
выходного трансформатора и поступает на делитель
R30, R15. Параллельно резистору R15 включена це-
почка С43, R20, С47. С движка потенциометра R20
напряжение обратной связи подается иа катод лам-
пы ЛЗ. В зависимости от положения движка потен-
циометра изменяется глубина обратной связи иа верх-
них частотах, в результате осуществляется подъем или
завал частотной характеристики на верхних звуковых
частотах (5—6 кГц).
В блок питания радиолы входят трансформатор пи-
тания Тр2, селеновый выпрямитель АВС-80-260М (ДЗ),
а также резисторы и электролитические конденсаторы
сглаживающего фильтра (R25 R26“C44 С45 С46).
г
! Блок
У/
УКВ-ИП-2
У2 Плата КСДВ-ПЧ-НЧ-Ш
КЗ 33к
г
we
СУ
Z-*.
010
2700
036
too
огв
15
Игэд
[w.
•6600
4F-
К 25
ЛЗк
Ь on
270
КУ З.з >
1>ДЗ
^037
Т100
"ого
Ц0У7
т К7
СУЗ
0.015 К 30 1к
V lj
120
„ 'J
K5
100
on
ззоо
4hWr
<7 J to c
270 T V :
1 Ц
1W
. 1к И лч
TinUIL
СЧ2 -1-	/
K26
Ik
CtB
30.0
811	R21
180 ....Vi8” [fjg ггОк П П R22
ШТ»2 Jiw I ' ' Ii7Dl<
180 Ik 810
10k
2
гго
ззоо
ив
т/гдов
L18
L20
013
270
S3
127*
К13
ЗЗОк
T.12
tci}'
023
270
Л2 j!
'6KM,
Рис. 3.BI. Принципиальная электрическая схема радиолы «Рекорд-314>
016
51
Л1
wn
кг
1Мом
L/ /
_]8
£ 8
Oil
=г2Ч0
01я
6600 -Г

L2
7777
ав
зв
czi
t
025
51
030
гчо
_[И4
Т.0/
кго
ЗЗк
К18
Юк
Inn
ЗЗОк
мнб,з-о,гг
- „„'riffiw. a
0.007
K27
□—I i_8
IMom i --
Гр1Гр2
1ГД-Ю
1 3 Г" <

18	м _£а«. оД-2
^озТио
st^_—
C7
7-ВЮ0
из

явс-зо-гвцм
5
тРг
Юк
W 1огв
сгз Ф/5
—II4—-£g27
180 "xsao
п^,г*
/ У70Н
Таблица 3.27
Обозначение дампы по схеме	Тип лампы	Напряжение, В, на выводах ламп
		1	2	3	4	5	6	7	8	9
Л1 (блок УКВ)	6НЗП	0	0	0	150	0	150	, 0	0	—
Л1	6И1П	60/65		0		0	130/160	-0,5/—5,0	0/75	-0,5/—5,0
Л2	6К4П	—0,6	0	—	0	180/190	90/95	0	—	—
ЛЗ	6Н2П	0	——	0	—	0	75/80	—	0,75/0,85	0
Л4	6П14П	—•	—	6	0	0	—	215	—-	165
Примечания: 1. В числителе дробных чисел даны значения для тракта ЧМ, в знаменателе —для AM. 2. Измерения произво-
дятся относительно шасси.
Таблица 3.28
Точки подачя контрольного сигнала	Чувствительность, мВ	Параметры испытательного сигнала и условия измерений
Л4, вывод 2	1200	F»1000 Гц; £7Ны^ =31.5 В; Регулятор Громкость в положении макси- мума
Вход УНЧ '	70
Л2, вывод 1	25/5	ЧМ: ( = 6,5 МГц; F=1000 Гц; девиация 15 кГц
Л1, вывод 2	0,12 (AM)	AM: f = 465 кГц; F = 1000 Гц; m = 0,3; £/вых = 0,5 В; генератор подклю- чается через конденсатор С = 0,033 мкФ; регулитор Громкость в поло- жении максимума
Примечание. В числителе дробного числа дано значение для тракта ЧМ, в знаменателе—для AM.
Таблица 3.29
Нанмеиоваине н обозначение трансфор- матора на схеме	Обозначение выводов	Число витков	Марка н днаметр провода, мм	Сопротивление по постоянному току, Ом	Тнп сердечника
Выходной Тр 1	счч> 1 1 *•< ©Ь	2800 60	ПЭЛ 0,12 ПЭЛ 0,55	325 1,2	УШ 14X20
Питания Тр 2	/—2 2—3 4—5 6—7 8 {экран)	700 550 1175 40 150	ПЭЛ 0,25 ПЭЛ 0,25 ПЭЛ 0,16 ПЭЛ 0,93 ПЭЛ 0,16	29 26 153 0,18	УШ 22X28
В табл. 3.27 и 3.28 приведены соответственно режимы
электронных ламп по постоянному току н чувствнтель-
вость в контрольных точках радиолы.
Конструкция
Конструктивно радиола является настольным вариан-
том. Корпус радиолы собран из дереввниых панелей,
фанерованных шпоном ценных пород дерева и покры-
тых лаком. В левой верхней части корпуса располо-
жено электронронгрываютцее устройство. В левой части
фронтальной панели корпуса установлены две головки
громкоговорителя; в правой — находится шкала радио-
лы, под которой расположены все органы управления.
Основные элементы конструкции радиолы размешены
на металлической штампованном шасси.. Монтаж схемы
приемника радиолы выполнен иа двух печатных платах
(рис. 3.62 и 5.36). Верньерное устройство радиолы, ки-
нематическая схема которого приведена иа рис, 3.63,
установлено иа металлическом рефлекторе, закреплен-
ном иа шасси. Все гнезда внешних подключений нахо-
дятся ни задней стенке шасси радиолы.
Данные трансформаторов радиолы приведены в
табл. 3.29,
Рис. 3.62. Монтажная схема блока КСДВ-ПЧ-НЧ радиолы «Рекорд-314»
Разборка и сборка радиолы
Для разборки радиолы необходимо: вынуть колодку
сетевого шнура из коммутатора блока питания; снять
ручки регуляторов громкости, тембра и настройки;
сиять заднюю стенку; отвинтить вииты, крепящие шасси
приемника ко дну корпуса; вынуть шасси из корпуса.
Сборка радиолы производится в обратном порядке.
