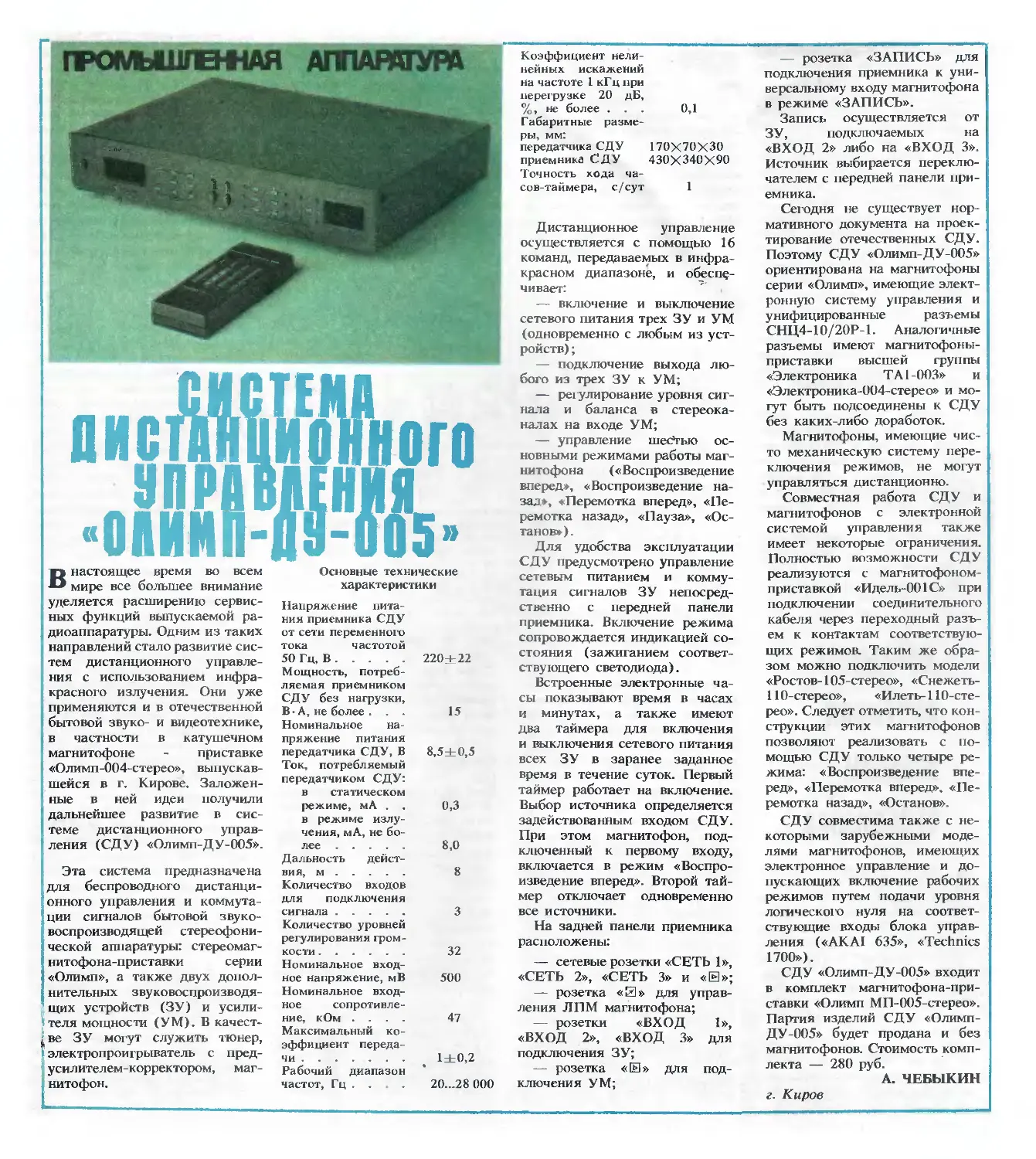

                    В настоящее время во всем
мире все большее внимание
уделяется расширению сервис-
ных функций выпускаемой ра-
диоаппаратуры. Одним из таких
направлений стало развитие сис-
тем дистанционного управле-
ния с использованием инфра-
красного излучения. Они уже
применяются и в отечественной
бытовой звуке- и видеотехнике,
в частности в катушечном
магнитофоне - приставке
«Олимп-004-стерео», выпускав-
шейся в г. Кирове. Заложен-
ные в ней идеи получили
дальнейшее развитие в сис-
теме дистанционного управ-
ления (СДУ) «Олимп-ДУ-005».
Эта система предназначена
для беспроводного дистанци-
онного управления и коммута-
ции сигналов бытовой звуко-
воспроизводящей стереофони-
ческой аппаратуры: стереомаг-
нитофона-приставки серии
«Олимп», а также двух допол-
нительных звуковоспроизводя-
щих устройств (ЗУ) и усили-
теля мощности (УМ). В качест-
ве ЗУ могут служить тюнер,
электропроигрыватель с пред-
усилителем-корректором, маг-
нитофон.
Основные технические
характеристики
Напряжение пита-
ния приемника СДУ
от сети переменного
тока частотой
50 Гц, В......... 220 ±22
Мощность, потреб-
ляемая приемником
СДУ без нагрузки,
В-А, не более. . .	15
Номинальное на-
пряжение питания
передатчика СДУ, В 8,5±0,5
Ток, потребляемый
передатчиком СДУ:
в статическом
режиме, мА . .	0,3
в режиме излу-
чения, мА, не бо-
лее ............. 8,0
Дальность дейст-
вия, м................ 8
Количество входов
для подключения
сигнала .............. 3
Количество уровней
регулирования гром-
кости ............... 32
Номинальное вход-
ное напряжение, мВ	500
Номинальное вход-
ное сопротивле-
ние, кОм ....	47
Максимальный ко-
эффициент переда-
чи .............. 1±0,2
Рабочий диапазон
частот, Гц . .	.	20...28 000
Коэффициент нели-
нейных искажений
на частоте 1 кГц при
перегрузке 20 дБ,
%, не более ...	0,1
Габаритные разме-
ры, мм:
передатчика СДУ 170X70X30
приемника С ДУ 430X340X90
Точность хода ча-
сов-таймера, с/сут 1
Дистанционное управление
осуществляется с помощью 16
команд, передаваемых в инфра-
красном диапазоне, и обеспе-
чивает:
—	включение и выключение
сетевого питания трех ЗУ и УМ
(одновременно с любым из уст-
ройств) ;
—	подключение выхода лю-
бого из трех ЗУ к УМ;
—	регулирование уровня сиг-
нала и баланса в стереока-
налах на входе УМ;
—	управление шестью ос-
новными режимами работы маг-
нитофона («Воспроизведение
вперед», «Воспроизведение на-
зад», «Перемотка вперед», «Пе-
ремотка назад», «Пауза», «Ос-
танов»).
Для удобства эксплуатации
СДУ предусмотрено управление
сетевым питанием и комму-
тация сигналов ЗУ непосред-
ственно с передней панели
приемника. Включение режима
сопровождается индикацией со-
стояния (зажиганием соответ-
ствующего светодиода).
Встроенные электронные ча-
сы показывают время в часах
и минутах, а также имеют
два таймера для включения
и выключения сетевого питания
всех ЗУ в заранее заданное
время в течение суток. Первый
таймер работает на включение.
Выбор источника определяется
задействованным входом СДУ.
При этом магнитофон, под-
ключенный к первому входу,
включается в режим «Воспро-
изведение вперед». Второй тай-
мер отключает одновременно
все источники.
На задней панели приемника
расположены:
—	сетевые розетки «СЕТЬ 1»,
«СЕТЬ 2», «СЕТЬ 3» и «В»;
—	розетка «И» для управ-
ления ЛПМ магнитофона;
—	розетки «ВХОД 1»,
«ВХОД 2», «ВХОД 3» для
подключения ЗУ;
—	розетка «Е» для под-
ключения УМ;
—	розетка «ЗАПИСЬ» для
подключения приемника к уни-
версальному входу магнитофона
в режиме «ЗАПИСЬ».
Запись осуществляется от
ЗУ, подключаемых на
«ВХОД 2» либо на «ВХОД 3».
Источник выбирается переклю-
чателем с передней панели при-
емника.
Сегодня не существует нор-
мативного документа на проек-
тирование отечественных СДУ.
Поэтому СДУ «Олимп-ДУ-005»
ориентирована на магнитофоны
серии «Олимп», имеющие элект-
ронную систему управления и
унифицированные разъемы
СНЦ4-10/20Р-1. Аналогичные
разъемы имеют магнитофоны-
приставки высшей группы
«Электроника ТА 1-003» и
«Электроника-004-стерео» и мо-
гут быть подсоединены к СДУ
без каких-либо доработок.
Магнитофоны, имеющие чис-
то механическую систему пере-
ключения режимов, не могут
управляться дистанционно.
Совместная работа СДУ и
магнитофонов с электронной
системой управления также
имеет некоторые ограничения.
Полностью возможности СДУ
реализуются с магнитофоном-
приставкой «Идель-001 С» при
подключении соединительного
кабеля через переходный разъ-
ем к контактам соответствую-
щих режимов. Таким же обра-
зом можно подключить модели
«Ростов-105-стерео», «Снежеть-
110-стерео», «Илеть-110-сте-
рео». Следует отметить, что кон-
струкции этих магнитофонов
позволяют реализовать с по-
мощью СДУ только четыре ре-
жима: «Воспроизведение впе-
ред», «Перемотка вперед», «Пе-
ремотка назад», «Останов».
СДУ совместима также с не-
которыми зарубежными моде-
лями магнитофонов, имеющих
электронное управление и до-
пускающих включение рабочих
режимов путем подачи уровня
логического нуля на соответ-
ствующие входы блока управ-
ления («АКА1 635», «Technics
1700»).
СДУ «Олимп-ДУ-005» входит
в комплект магнитофона-при-
ставки «Олимп МП-005-стерео».
Партия изделий СДУ «Олимп-
ДУ-005» будет продана и без
магнитофонов. Стоимость комп-
лекта — 280 руб.
А. ЧЕБЫКИН
г. Киров
