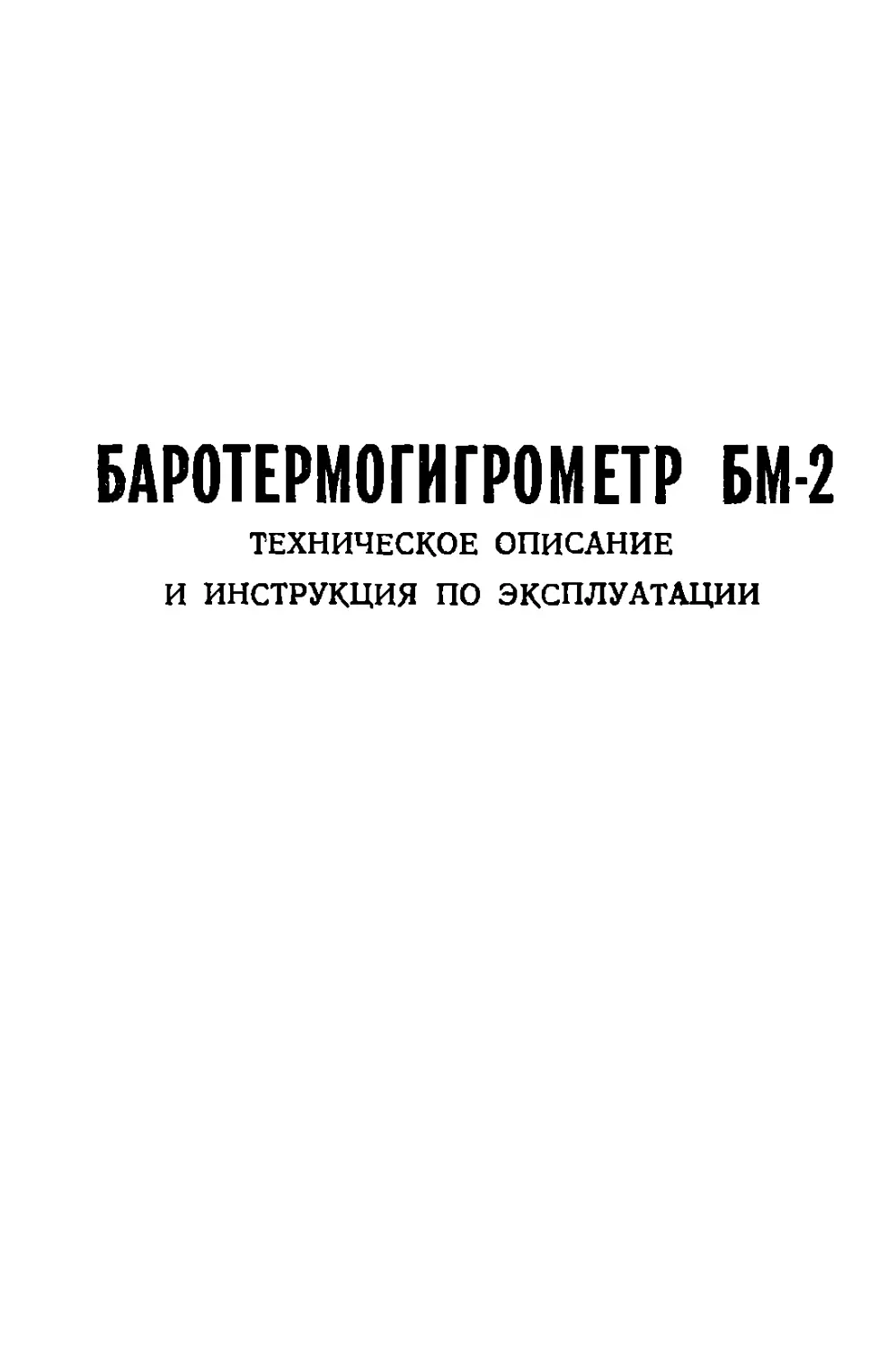

6АРОТЕРМОГИГРОМЕТР 6М-2
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУIЩИЯ ПО ЭКСПЛУАТАЦИИ
А. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Назначение
1.
Баротермогигрометр БМ-2 предназначен для из
мерения давления, температуры и относительной влаж
ности воздуха в бытовых помещениях.
1.
11. Технические данные
2.
Пределы измерения:
давления воздуха от 700 до 800 мм рт. ст.;
температуры воздуха от О до +40°С;
относительной
влажности
воздуха от
30
до
100%.
3.
Допустимые погрешности измерения:
давления
воздуха
в диапазоне 730....,...770 мм рт. ст. ±3 мм рт. ст.;
в диапазонах 700-:-730 и 770-:-800 мм рт. ст. ±5 мм рт. ст.;
температуры воздуха l°C;
относительной влажности 10%.
±
4.
5.
Вес прибора
-
не более
Габаритные размеры
111.
6.
-
0,6
±
кг.
не более 80Х 145)(155 мм.
Комплектность
В комплект прибора входят:
а) баротермогигрометр БМ-2
б) техническое описание и инструкция
по
1
-
1 экз"
1 экз.
эксплуатации
в) паспорт
шт..
-
3
IV.
Конструкция
7. Механизм прибора состоит из узла барометра,
узла
гигрометра
и
термометра.
Чувствительным элементом
8.
узла
барометра,
реа
гирующим на изменение атмосферного давления, явля
ется мембранная барокоробка (1). (Рис. 1).
При
центр
изменении
мембранной
ремещение
при
атмосферного
барокоробки
помощи
давления
верхний
перемещается.
передаточного
Это
механизма
образуется в движение стрелки давления
пе
пре
по шкале
(2)
прибора.
В качестве чувствительного элемента узла гигро
9.
метра,
реагирующего
на
изменение
используется капроновая
нить
Под действием осушения
вая
в
нить
соответственно
результате
чего
влажности
или увлажнения капроно
сокращается
оттянутая
воздуха,
(3).
«Капрон-200»
середина
или
удлиняется,
нити
перемеща
ется. Это перемещение при помощи передаточного ме
ханизма
сти
преобразуется
в
движение
стрелки
влажно-
(4) по шкале прибора.
.
В качестве измерителя температуры в баротер
моrиrрометре используется жидкостный
(толуоловый)
термометр (5), который укрепляется на шкале прибора.
11. Механизм прибора со шкалой помещен в пласт
массоный корпус.
10.
12.
Кроме стрелок давления и влажности в приборе
имеется стрелка-фиксатор, которая при помощи руко
ятки может быть устаиевлена на любом делении шка
лы
давления.
Для установкя иа столе или подвески на стену
прибор имеет подставку.
13.
Б. ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
V.
14.
полке
от
Прибор
нлн
печей,
тельных
подвешивается
батарей
приборов,
расстоянии
4
Указания по зксплуатацнн
устанавливается
одного
на
на
стене
центрального
водопровода
метра.
в
столе,
тумбочке,
месте,
удаленном
отопления,
н
окои,
обогрева
примерно,
на
15.
Для
установки
или
подвески
прибора
служит
съемная подставка, которая может ставиться в прибор,
в двух положениях: в ьтверстия на нижней стенке кор
пуса или в отверстия на задней стенке прибора.
Еслh подставка поставлена в отверстия на нижней
стенке корпуса, прибор устанавливается на столе. При
установке подставки в два отверстия на задней стенк~
прибор может быть установлен на столе или подве
шен
на
16.
по
стенку.
ВеJiичина
атмосферного
положению
шкалы
индекса
давления
стрелки
(верхн·яя
давления
определяется
давления
относительн()
шкала).
Величина II направление изменения давления за оп
ределенный период времени (например, за сутки) мо
гу,:
служить
для
ориентировочной
характеристикк
тенденции
в
изменении
погоды.
Для определення величины н направления измене
ния давления за определенный период времени необ
"<Одимо
ки
при
помощи
фиксатора
личина
с
смещения
rельно
индекса
шкале
по
делит
величину
При
индекса
стр.елки
истечении
смещении
шення
можно
(летом
-
рукоятки
индексом
совместить
стрелки
стрелки
изменения
давления
ожидать
в
вероятного
уменьшения облачности,
ков и прояснения, зимой
ратуры).
-
Ве
относи
отсчитанная
периода
стрелки давления
стрел
(2).
давления
фиксатора,
некоторого
индекс
давления
времени,
за
этот
П()
опре
период.
сторону его повы•
улучшения
поrодьr
прекрашения
осад
также и понижения темпе
При смещении стрелки давления в сторону его по
нижения
можно
ожидать
вероятного
.ухудшения
по
годы.
17.
Относительная
влажность
воздуха
по положению индекса стрелки влажности
тельно шкалы влажности (нижняя шкала).
определяется
(4)
оmоси
18. Температура воздуха отсчитывается по похаза
нию жидкостного термометра (5).
19. Во избежание нарушения регулировки прибора
запрещается.
отвинчивать
винты,
крепящие
механизк
к задней стенке прибора, и разбирать прибор.
Упаковка, транспортировка и хранение
VI.
При упаковке каждый баротермогигрометр обер
20.
тывается бумагой и укладывается вместе с паспортом
и описанием
в
картонную коробку.
Для транспортировки приборы в картонных ко
робках укладываются в деревянный ящик с проклад
кой между ними слоя сухой древесной стружки тол
щикой 30-,--40 мм. Приборы должны находиться в ящи
ке в рабочем положении. Кантовать и бросать ящики
с приборами
з а п р е щ а е т с я.
22. Приборы могут транспортироваться всеми ви
дами транспорта, кроме авиационного. Транспортировка
21.
баротермогигрометров
авиационным
транспортом
за
прещает с я.
В
в
23.
ниться
складских условиях приборы должны )(ра
рабочем положении в сухо\! проветриваемом
+
помещении при температуре
1О-,- ±30°С ц относитель•
ной влажности не более 70% при отсутствии в воздухе
веществ,
вызывающих
VII.
мета.1лов.
Гарантийный срок
Завод-изготовитель гарантирует безотказную ра
24.
боту
коррозию
прибора
в
течение
одного
года
со
дня
продажи
прибора при условии соблюдения праВИ.11 xpaaewtя,
транспортирования и эксплуатации, а также безвоз
мездный ремонт или замену баротермогигрометра, если
в
течение
гарантийного
срока
обнаружатся
дефекты
прибора.
В
гарантийный
только
приборы,
ремонт
имеющие
и
для
замены
паспорт
с
принимаются
отметкой
мага
зина о дате продажи прибора, не подвергавшиеся
вскрытию и не имеющие механических повреждений.
При
обнаружении
дефектов
и
неисправности
в
ра
боте прибора в течение rараитийного срока покупатель
должен
обращаться
только
в
торгующую
организацию
по ..-есту покупки прибора.
Замечания по эксплуатационным качествам прибора
направлять по адресу: гор. Рига, 11, Рижский опытный
завод rидрометприборов.
