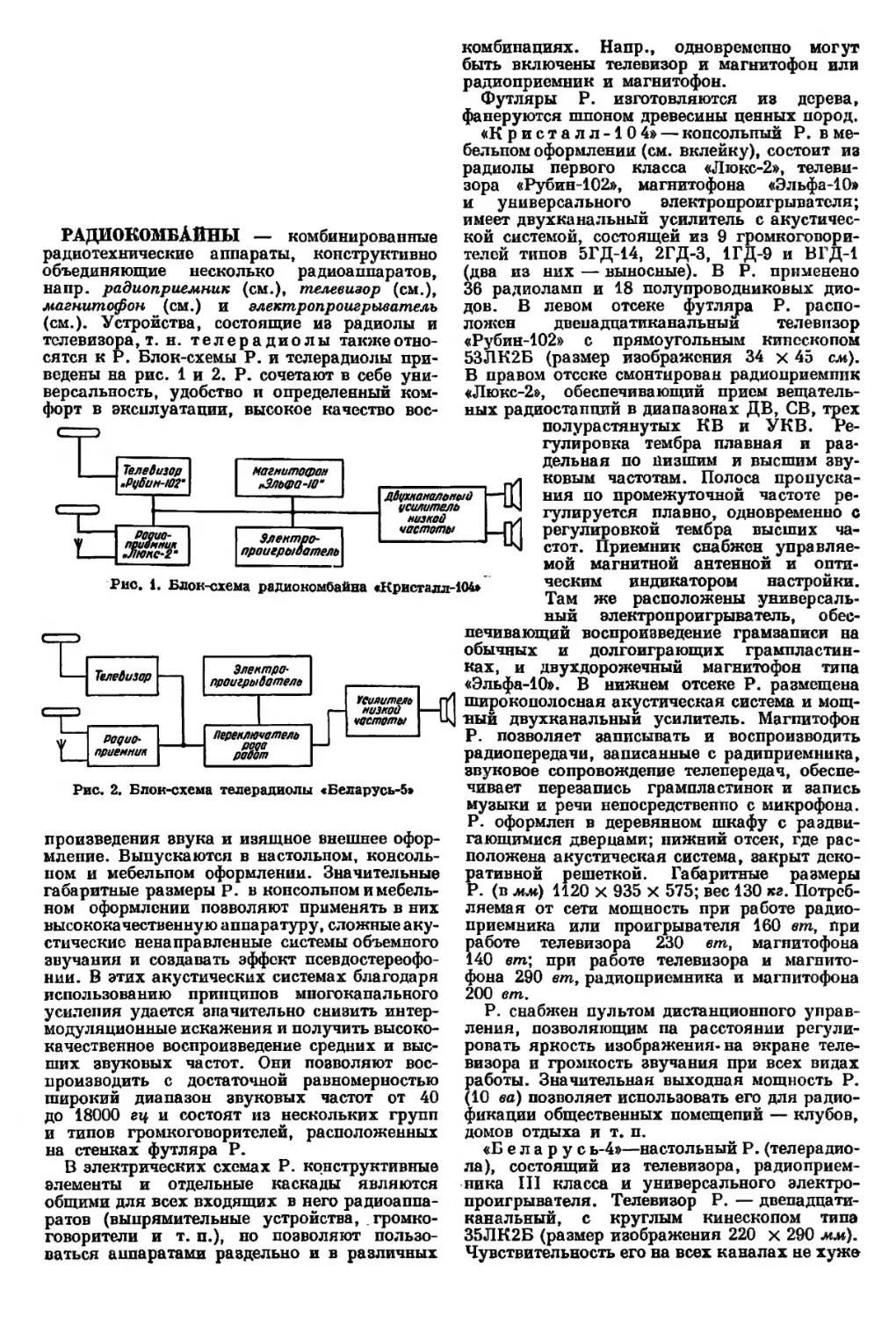

РАДИОКОМБАЙНЫ — комбинированные радиотехнические аппараты, конструктивно объединяющие несколько радиоаппаратов, напр. радиоприемник (см.), телевизор (см.), магнитофон (см.) и электропроигрыватель (см.). Устройства, состоящие из радиолы и телевизора, т.н. телерадиолы также относятся к Р. Блок-схемы Р. и телерадиолы приведены на рис. 1 и 2. Р. сочетают в себе универсальность, удобство и определенный комфорт в эксплуатации, высокое качество вос-с::. э
Телевизор iPtj6uH-iO2*
магнитофон Лльфа-Ю*
Радиоприемник Люкс-г*
Электропроигрыватель
Двфшанолоный усилитель низков частоты
Рис. 1. Блок-схема радиокомбайна «Кристалл-104»
Рис. 2. Блок-схема телерадиолы «Беларусь-5»
произведения звука и изящное внешнее оформление. Выпускаются в настольном, консольном и мебельном оформлении. Значительные габаритные размеры Р. в консольном и мебельном оформлении позволяют применять в них высококачественную аппаратуру, сложные акустические ненаправленные системы объемного звучания и создавать эффект псевдостереофонии. В этих акустических системах благодаря использованию принципов многоканального усиления удается значительно снизить интермодуляционные искажения и получить высококачественное воспроизведение средних и высших звуковых частот. Они позволяют воспроизводить с достаточной равномерностью широкий диапазон звуковых частот от 40 до 18000 гц и состоят из нескольких групп и типов громкоговорителей, расположенных на стенках футляра Р.
В электрических схемах Р. конструктивные элементы и отдельные каскады являются общими для всех входящих в него радиоаппаратов (выпрямительные устройства, громкоговорители и т. п.), но позволяют пользоваться аппаратами раздельно и в различных
комбинациях. На пр., одновременно могут быть включены телевизор и магнитофон или радиоприемник и магнитофон.
Футляры Р. изготовляются иэ дерева, фанеруются шпоном древесины ценных пород.
«Кристалл-10 4» — консольный Р. в мебельном оформлении (см. вклейку), состоит из радиолы первого класса «Люкс-2», телевизора «Рубин-102», магнитофона «Эльфа-10»
и универсального электропроигрывателя; имеет двухканальный усилитель с акустической системой, состоящей из 9 громкоговорителей типов 5ГД-14, 2ГД-3, 1ГД-9 и В ГД-1 (два из них — выносные). Б Р. применено 36 радиоламп и 18 полупроводниковых диодов. В левом отсеке футлядэа Р. расположен двепадцатиканальныи телевизор «Рубин-102» с прямоугольным кинескопом 53ЛК2Б (размер изображения 34 х 45 см). В правом отсеке смонтирован радиоприемник «Люкс-2», обеспечивающий прием вещательных радиостанций в диапазонах ДВ, СВ, трех полурастянутых КВ и УКВ. Регулировка тембра плавная и раз-
дельная по низшим и высшим звуковым частотам. Полоса пропускания по промежуточной частоте регулируется плавно, одновременно с регулировкой тембра высших частот. Приемник снабжен управляемой магнитной антенной и опти-
ческим индикатором настройки. Там же расположены универсальный электропроигрыватель, обеспечивающий воспроизведение грамзаписи на обычных и долгоиграющих грампластинках, и двухдорожечный магнитофон типа «Эльфа-10». В нижнем отсеке Р. размещена широкополосная акустическая система и мощный двухканальныи усилитель. Магнитофон Р. позволяет записывать и воспроизводить радиопередачи, записанные с радиприемника, звуковое сопровождение телепередач, обеспечивает перезапись грампластинок и запись музыки и речи непосредственно с микрофона. Р. оформлен в деревянном шкафу с раздвигающимися дверцами; нижний отсек, где расположена акустическая система, закрыт декоративной решеткой. Габаритные размеры Р. (в лмс) 1120 х 935 х 575; вес 130 кг. Потребляемая от сети мощность при работе радиоприемника или проигрывателя 160 вт, при работе телевизора 230 вт, магнитофона 140 вт; при работе телевизора и магнитофона 290 вт, радиоприемника и магнитофона 200 вт.
Р. снабжен пультом дистанционного управления, позволяющим па расстоянии регулировать яркость изображения-на экране телевизора и громкость звучания при всех видах работы. Значительная выходная мощность Р. (10 ва) позволяет использовать его для радиофикации общественных помещений — клубов, домов отдыха и т. п.
«Б е л а р у с ь-4»—настольный Р. (телерадиола), состоящий из телевизора, радиоприемника III класса и универсального электропроигрывателя. Телевизор Р. — двепадцати-канальный, с круглым кинескопом типа 35ЛК2Б (размер изображения 220 х 290 мм). Чувствительность его на всех каналах не хуже
200 лосе. Избирательность не менее 20 дб. Радиовещательный приемник Р. имеет диапазоны ДВ (150—415 кгц), СВ (520—1600 гц), КВ (6—12 мггц). Чувствительность его на ДВ и СВ не хуже 300 мкв, на КВ не хуже 500 мкв. Избирательность пе мспее 20 дб. Радиоприемник имеет систему АРУ. Усилитель низкой частоты, используемый как при приеме радиовещательных станций, так и при воспроизведении звукового сопровождения телевизионных передач и воспроизведении грамзаписи, имеет регулировку тембра и охвачен отрицательной обратной связью. Универсальный электропроигрыватель Р. имеет электродвигатель типа ЭП-2, двухскоростной привод на 78 и ЗЗг/3 об/мип и пьезокерамический звукосниматель. В Р. применено 22 радиолампы, полупроводниковые диоды и один громкоговоритель типа ГД-3 М. Выходная мощность усилителя низкой частоты — 1 ва. Полоса воспроизводимых звуковых частот 80—6500 гц. Потребляемая от сети мощность при приеме телепередач 200 вт, при приеме радиопередач 80 вт и при прослушивании грамзаписи 85 вт. Габаритные размеры Р. 480 X 500 X 580 мм\ вес 38,5 кг. Р. оформлен в полированном деревянном фанерованном цепными породами древесины футляре.
«Беларусь-5» — настольный Р. (телерадиола), объединяющий телевизор, радиоприемник III класса и универсальный электропроигрыватель. Имеет двенадцатиканальный телевизор с прямоугольным кинескопом типа 43ЛК2Б (размер изображения 360 х 270 мм), радиоприемник и универсальный электропроигрыватель. Чувствительность телевизионного приемника на всех каналах не хуже 200 мкв. Избирательность не менее 20 дб. Радиовещательный приемник имеет диапазоны ДВ (150—415 кгц), СВ (520—1600 кгц), КВ (5,5—12,2 мгц) и УКВ (64,5—73 мгц). Чувствительность его на диапазоне УКВ не хуже 50 мкв, на остальных диапазонах не хуже 200 мкв. Избирательность на УКВ — 20 дб, на диапазонах ДВ, СВ и КВ — 26 дб. Телевизионный и радиовещательный приемники снабжены системами АРУ. Регулировка тембра — ступенчатая. Электропроигрыватель имеет две скорости вращения диска — 78 и 331/3 об/мин и звукосниматель с постоянными корундовыми иглами. В Р. используется 19 радиоламп, полупроводниковые диоды и два громкоговорителя типа 2 ГД-3 М и 1 ГД-9. Переключатель рода работ и диапазонов радиовещательного приемника —клавишного типа. Р. имеет выносной пульт дистанционного управления, позволяющий на расстоянии регулировать яркость изображения и громкость воспроизведения. Длина шпура пульта дистанционного управления 4 м. Выходная мощность Р. 1,75 ва. Полоса воспроизводимых частот 80—7000 гц. Потребляемая от сети мощность при приеме телепередач 175 вт, при работе радиоприемника и электропроигрывателя 75 вт. Габаритные размеры Р. (в мм) 560 х 545 х 535; вес 40 кг.
Малогабаритные Р. «Беларусь-4» и «Беларусь-5» удобны для небольших квартир, т. к. занимают сравнительно мало места.
«X а р ь к о в» — настольная телерадиола объединяющая телевизор, радиоприемник II клас
са и универсальный электропроигрыватель. Имеет двенадцатиканальный телевизор с прямоугольным кинескопом типа 43ЛКЗБ (размер изображения 360 х 270 мм). Чувствительность телевизионного приемника на всех каналах не хуже 100 мкв, избирательность не менее 20 дб. Радиовещательный приемник имеет диапазоны ДВ (150—415 кгц), СВ (520—1600 кг^), КВ (5,5—12,2 мггц) и УКВ (64,5—73 мггц). Чувствительность его на УКВ-диапазоне не хуже 30 мкв, на остальных диапазонах не хуже 150 мкв. Избирательность на УКВ 20 дб, на диапазонах ДВ, СВ и КВ 26 дб. Телевизионный и радиовещательный радиоприемники снабжены системами АРУ. Регулировка тембра плавная, раздельная по высшим и низшим звуковым частотам. Электропроигрыватель имеет две скорости вращения диска — 78 и 331/3 об/мин и универсальный звукосниматель с постоянными корундовыми иглами. В схеме Р. попользованы полупроводниковые приборы и малогабаритные пальчиковые радиолампы. В электрической схеме Р. одни и те же радиолампы используются для усиления сигналов промежуточной частоты канала звукового сопровождения телевизора и сигналов промежуточной частоты радиовещательного приемника. На выходе усилителя низкой частоты использован громкоговоритель типа 4-ГД-9. Выходная мощность усилителя 2 ва. Потребляемая от сети мощность при приеме телепередач 150 вт, при работе радиоприемника и электропроигрывателя 50 вт. Габаритные размеры Р. (bjwjw) 515 х 430 X 514; вес 42 кг. Оформлен Р. в деревянном настольном корпусе. Р. «Харьков» имеет достаточно высокие электрические параметры, небольшие габариты и экономичен в эксплуатации.
«ЯС и г у л и» — консольная телерадиола, объединяющая телевизор типа «Старт-2», радиоприемник «Жигули» и универсальный электропроигрыватель. Телевизионный приемник позволяет вести прием передач в пяти каналах. Размер изображения (в мм) 210 х 280. Кинескоп прямоугольный типа 35ЛК2Б. Чувствительность телевизионного приемника не хуже 100 мкв. Радиовещательный приемник позволяет вести прием в диапазонах ДВ, СВ, KBI, КВII и УКВ. Радиоприемник снабжен внутренней управляемой магнитной антенной, внутренним диполем для приема на УКВ и имеет плавные, раздельные регуляторы тембра по высшим и низшим звуковым частотам. Полоса пропускания попромежуточней частоте регулируется плавно, одновременно с регулировкой тембра высших частот. Акустическая система Р. состоит из четырех громкоговорителей — двух типа 5-ГД-14 и двух типа 1-ГД-9. Радиовещательный приемник имеет систему АРУ. В электрической схеме Р. широко использованы полупроводниковые приборы. Электропроигрыватель унифицированный тина ЭПУ-IIl, позволяет воспроизводить обычную и долгоиграющую грамзапись. Потребляемая от сети мощность при приеме радиопередач и прослушивании грамзаписи 50 вт, при приеме телепередач ок. 130 вт. Оформлен Р. в деревянном консольном футляре, в верхней части к-рого расположены телевизор, радио-
приемник и электропроигрыватель, нпжняя часть футляра используется как акустический отсек для размещения громкоговорителей. Для установки на полу футляр снабжен ножками.
Правила приемки, продажи и хранения Р. аналогичны правилам и требованиям для радиоприемников (см.), телевиэ *ров (см.), радиол (см.) и магнитофонов (см.). Виды неисправностей и брака, встречающиеся в вышеуказанных электроакустических аппаратах, будут характерны и для Р. Будучи весьма сложными и крупногабаритными устройствами, Р. требуют особенно тщательной упаковки и осторожной транспортировки. Храпение Р. должно осуществляться только в сухих помещениях с нормальной влажностью, вдали от отопительных приборов.
