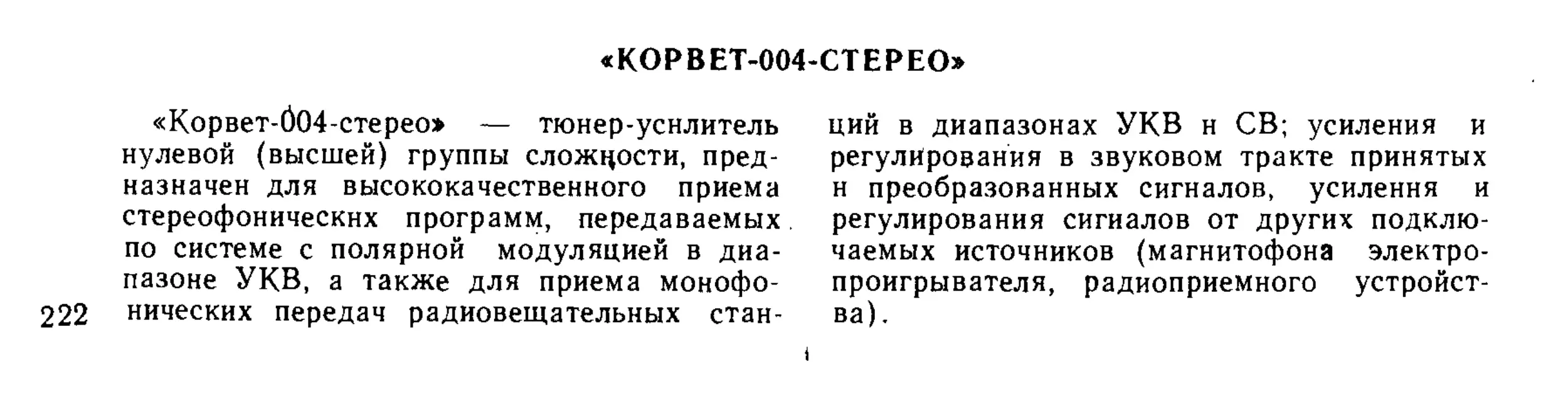

« КОР В ЕТ-004-СТ Е Р ЕО»
«Корвет-б04-стерео» — тюнер-уснлитель нулевой (высшей) группы сложности, предназначен для высококачественного приема стереофонических программ, передаваемых по системе с полярной модуляцией в диапазоне УКВ, а также для приема монофо-222 нических передач радиовещательных стан
ций в диапазонах УКВ н СВ; усиления и регулирования в звуковом тракте принятых н преобразованных сигналов, усиления и регулирования сигналов от других подключаемых источников (магнитофона электропроигрывателя, радиоприемного устройства).
Тюнер-уснлитель имеет: плавную настройку, стрелочные индикаторы точной настройки на принимаемую станцию в диапазонах УКВ и СВ, автоматическую подстройку частоты в диапазоне УКВ, автоматическое включение светового индикатора и переключение на стереоприем, систему подавления шумов, отключение акустических систем при прослушивании на стереотелефоны, отключаемую систему тоикомпенсации, режим контроля записи на магнитофон, регуляторы громкости, баланса и шестиполос-иый регулятор тембра, имеющий три ручки регулировки в области нижних частот и три в области верхних частот.
Тюиер-усилитель имеет следующие устройства для подключения: внешних антенн в диапазонах УКВ и СВ; внешней антенны в диапазоне УКВ с ослаблением сигнала 1 : 30; звукоснимателей с магнитной и пье-зокерамнческой головками, магнитофона на запись с обеспечением контроля записываемых фонограмм; стереотелефонов; левой н правой акустических систем.
Технические характеристики:
Диапазоны принимаемых частот (волн):
УКВ, МГц (м) . . . 65.8...73 (4,56-4,11)
СВ, кГц (м) . . . . 525...1606 (571,4...189,9)
Реальная чувствительность в диапазоне УКВ при отношении напряжения полезного сигнала к напряжению шумов не меиее 26 дБ и входном сопротивлении 75 Ом со входа «1 : 1», мкВ, не хуже .... 2,5 Реальная чувствительность в диапазоне СВ при отношении сигнал— шум 20 дБ со входа для внешней антенны, мкВ, не хуже...............150
Селективность по зеркальному каналу, дБ, не меиее:
УКВ.................60
СВ..................32
Действие АПЧ: коэффициент АПЧ при расстройке на 50 кГц, раз, ие менее 4 полоса захвата, кГц 300...600 полоса удержания, кГц................... 300... 1200
Переходные затухания между стереоканалами при расстройке относительно принимаемой частоты на 25 кГц на частоте, дБ, не менее:
315 Гц..............25
1000 Гц ............28
5000 Гц.............25
10 000 Гц...........21
Степень подавления надтональных частот 31,25; 62,5 и 93,75 кГц в стереорежиме по электрическому напряжению относительно максимального уровня стереосигнала, дБ, не менее . . 50 Номинальный диапазон воспроизводимых частот по электрическому напряжению, Гц, не уже: .
по тракту	AM	.	.	. 50...3550
по тракту	ЧМ	.	.	. 31,5...15 000
по тракту	34	.	.	. 20...20 000
Коэффициент гармоник по электрическому напряжению, на частоте 1000 Гц, %, не более:
по тракту AM . . .3
по тракту ЧМ ... 1 по тракту 34	...	0,1
Уровень фона с антенного входа, дБ, не хуже —40 Номинальная (синусоидальная) выходная мощность (на частоте 1000 Гц при /?и = 8 Ом), Вт.....................2X15
Максимальная выходная мощность, Вт, не менее..................2X35
Отношение сигнал — шум при номинальной (синусоидальной) мощности, дБ, не менее . . 60 Регулировка стереобаланса, дБ, не менее . . 8 Ручная регулировка громкости, дБ, ие менее 54 Диапазон регулировки тембра на частотах 40, 80,	160,	4000, 8000,
16 000 Гц, дБ, не менее 12 Переходные затухания между стереоканалами УЗЧ на частоте, дБ, не менее:
315 Гц...............30
1000 Гц..............35
5000 Гц..............30
10 000 Гц............25
Мощность, потребляемая от сети, Вт, не более ................ ...	80
Габаритные размеры, мм...................... 450ХЮ5Х377
Масса, кг, не более . .17,5
Принципиальная схема. Тюнер-усилитель «Корвет-004.-стерео» выполнен по фуикцио-иально-блочному принципу и содержит 15 блоков: блок УКВ (У/), тракт УПЧ-ЧМ (ДЧМ-1-5, У 2), блок стереодекодера (СД-А-5, УЗ), тракт РЧ-ПЧ-АМ (АМ-СВ, У8), блок корректирующего усилителя (БУК, У4), блок стабилизированного напряжения питания (БПС, У5), блок пита-
223
£S
?s
is
££.
УЕ
--£ЛЯЕ г-.я Z
ш иемя watt
§
01
и 6S
IS
t-ei
JfcS> L?

igJ87~r<^Z
£ £ c 7
wall m
iiatidg ягг-
Mudau айиМм ahudag
-1Ш.
S--91X
li<W-£з*гз-1э+гз-
aat/fH
OI
, CT
3AM@y|»I fj/гл
1И1
3iiudag\ c | сз->'го~ atu/Xagl 3lf3¥rzs-
wan aadgy
.... ./<
_______и
zT
... ...Z-g
I, ' o?-e s?
mi
ьг
(г
гг
ч££
эааон
г-.ts S:£S Л:цЛ 01: QIN
___l£, !l\3
С9 ни
«ЕЭЗГДИЕГЯ
ГДЕ 'ts
'a
3 *
9
’<СН
Z-OIX
Jbtf
—L
r»s f«ga—>
l-it^

S:QZX
££ A. ?
9('ff fl	t:O?X 1.
«_£ gf X
WfEZnfl’WXTZK
<двшь пиши
МЫяЯС* » hn'ing


7 ♦rwr wmnsnRszi П/у'ЦЧЗ It



admit
'авЕииЕша.
xEx3~Tgg wall !ЭИ a»w
Г9: v?S I Й1/'*»Х^Л
kgjyznal g »гит
г= t>99
ш
77
зг
77
Wfl'gsia гадая
ro7
9St-
TWSneHn Cl
SL
Mia
HiOlX £ 9SI+ I
9SI+
1
W-
Ш,
угг*
т№
£££
s
?♦
t/ffCXHQ jjaxifg
Ж:К£ Г-йУ
ITSF.
$123$.
чглг'тг:.
ЙЗЗаЭ£ЗЗа22ЕЗНЗЕВ М3
4 7
£ £
£
5 s 1.
ggaxe\ ’vT^ я 93^
-. 89?-
W wan
МИШКч
UNUiiUtO
-----ггжЗЛ
<*•* 1
•₽s


Ж.
|аниивиззязэваааа0Э'
S
о ,Е
Рис. 4.14. Электрическая схема соединений блоков тюнера-усилителя «Корвет-004-сте-рео»
!
224
Оо
Зак. 1504
to to Сл
*в
<-	Цепь
16	Корпус
15	"18В
14	"18 В
13	+ 328
12	+328,
11	-328
10	+ 32В
9	"26 В
8	"26 В
7	-32 В
6	Корпус
5	-32В
4	"18В
J	"188
2	"30В<
1	"ЗОВ
X/
БПМ
Адрес	»	Цепь
*8/13	1	+32 В
*8/12	2	+ 32В/с
*8/l1	3	-32 В/с
*в/ю	4	+ 328
*8/9	5	"26В
м7в~	6	"26 В
*8/7	7	-32 В
*з/в~	6	Корпус
*8/6^	9	Корпус
*8/5	10	-32В
0(2 Адрес *8/15 *8/14 *5/15 *8/16 *5/l4
*8/4
-\*в/16 '
*8/16
Тв/Г *5/16 *8/16 *8/2 *8/1
вас
»	Цепь
1	"188
2	"18В
3~	- 15 В
4	Корпус
5	+ 15В
6
7	"18В
8	Корпус
9	Корпус
/5?
11
12	"18В
13	+ 328
14	Корпус
15	"ЗОВ
16	"ЗОВ

	C/f^5
	Цепь	44
	Вход ну	1
	Корпус	2
	Контроль	3
	+158	4
	Корпус	5
	Индикация	6
	УпраВлен.	7
	Выход А	В
	Корпус	9
	Выходе	10

Схема электрическая принципиальная
Рис. 4.15. Принципиальная электрическая схема платы ПМ
7%^
Цепь	Кою
Корпус	1
Вход 750м	2
	3
У прав.2-22	4
+ 128	5
Корпус	6
Выход	7
ХЗ Адрес ХУ/10 Х6/16
Х5/1У --1 Х8//6 Х5/13 --XS/12 --Х5/11 --ХВ(Л -<
Х5/10

ДЧМ-1-5
вход УМ Корпус
Корпус Выход А ~л
Корпус
+ 15В
Вых.БШН
★Збапорн.
50 мкс
Вых. НУ
X» Адрес Коит.К Х8/16
2^ , , J~> ^>5/1У 4
6
7
8
9
10
Х5/8
1____
Х5/Н-XSf7 Х5/5
хзЛ
а
53
Х7
<-	Цепь
1	Входе
2	Корпус
3	Вход А
Конт.	Адрес
1	Х5Ц
2	+ 12В
3	Х5/У
У	ХУ/1
КЗ 68к
КУ
2к
1X5
Л7 58

+ С1
T1I___
500мк
БУК
Х6
Цепь		Адрес
ВходВ	1	Х7/1
Корпус	2	Х8/16
Выходе	3	Х5/2
+32 В	У	Х5/16
Выход А	5	Х5/3
Корпус	6	ХО/16
Вход А	7	Х7/3

ния усилителя мощности и блока защиты (БПМ, Уб), два блока регулировки тембра (БТ-6, У13, У14), плату блока регулировки тембра (МБТ, У12), два блока усилителя мощности (УМ1, У10-, УМ2, У11)-, блок защиты (БЗ, У15), блок верньерного устройства и индикации (ВИ, У7), плата коммутации (ПК, У9).
Электрическая схема соединений блоков разъемов, гнезд внешних подключений тюнера-усилителя «Корвет-004-стерео» приведена на рис. 4.14.
Функциональные блоки и узлы расположены на пяти объединительных платах или блоках. Объединительная плата № 1 (ПМ) содержит следующие функциональные блоки: УКВ (У1), ДЧМ-1-5 (У2), СД-А-5 (УЗ), БУК (У4), БПС (У5), БПМ (Уб). Электрическая схема соединений платы ПМ приведена на рис. 4.15.
Объединительный блок № 2 (БИН) содержит индикатор, лампы подсветки, верньерный механизм настройки УКВ и СВ, блок ВИ (У7) н блок AM-СВ (У8). Электрическая схема соединений блока БИН приведена на рис. 4.16. Объединительный блок усилителей мощности (блок УМ, № 3) содержит платы усилителей мощности правого и левого каналов УМ1 н УМ2 (У10 и У11) и выходные мощные транзисторы.
Электрическая схема соединений блока УМ приведена на рис. 4.17.
Объединительная плата № 4 блока тембров (БТ) содержит блоки БТ-6 (У 13, У14), плату МБТ (У12) и регулировочные резисторы. Электрическая схема соединений блока БТ приведена на рис. 4.18.
Плата крепления блока защиты № 5 (ПКБЗ) содержит блок защиты БЗ (У15) и выводы для подачи питающих напряжений.
Блок УКВ (У1, рис. 4.19) выполнен иа пяти транзисторах и состоит из следующих каскадов: двух каскадов УРЧ, гетеродина, смесителя, усилителя АРУ.
Принимаемый сигнал с УКВ антенны через катушку связи L1 поступает на входной контур L2 С2 СЗ VI. Первый УРЧ выполнен на полевом транзисторе V2, нагрузкой которого является контур L3 С7 С9 V3. Второй УРЧ выполнен на полевом транзисторе V4, нагрузкой которого является контур L4 С14 С15 V5.
Смеситель выполнен на полевом транзисторе V6, нагрузкой которого является полосовой фильтр L5C18 L6C20C21, настроенный на частоту 10,7 МГц. На смеситель, в цепь истока транзистора V6, через конденсатор С25 поступает сигнал с каскада гете-
/?/ гЧггпк
'22	\
070^2/49^
Адрес	Нот	Цепь
/?/: /	1	U управ
777: 2	2	2... 22В
/?/• 3	3	/в кОм
Корпус	4	Корпус
С 7 а	5	На стр В к.
+ Р7	б	ИнНик AM
- Р7	7	Корпус
С 7 в	8	настр., гетеродин
-Р2	9	и(апор.ч)
+ Р2	70	Индик. ЧМ
Е2
Плата ВИ Х.2
Цепь	->
+ 32	1
АПЧ	2
2... 22В	3
	4
+3в(опорн.)	5
Вых. НЧ	6
+ 75 В	7
Корпус	8
Антенна.	9
Индик. ЧМ	10
226
Рис. 4.16. Принципиальная электрическая схема блока БИН
Цепь	Кот	Адрес
В худ А	1
Корпус	2
Корпус	3
Корпус	k
Корпус	5
-32В	б	К!
Эмиттер!	7	Rf, Via
Ваза /	В	71Б .
Коллектор!	9	R2, 71 к
Выход А	10	К2,КЗ
Эмиттер 2	И	R3, 72э
Ваза 2	12
Коллектор?	13	К4, 72к
+32 В	1k	К4
умг	ми
Цепь	Кот.	Адрес
Вход В	/
Корпус	2
Корпус	3
Корпус	4
Корпус	£
-32 В	б	КБ
Эмиттер!	7	КБ, УЗэ
База 1	8	73Б
Коллектор!	9	Кб, 73к
Выход В	10	Кб,К7
Эмиттер?	11	К7, 74 э
База 2	12	74 Б
Коллектор?	13	К8, 74к
+32 В	14	Кв
Рис. 4.17. Принципиальная электрическая схема блока УМ
227
8*
Рис. 4.18. Принципиальная электрическая схема блока БТ
х/
Цет: - - а ыхш) нч —Haiinp гоп —	г 15 в
|- Корпус — Индикатор — Антенна — Нш ту входа
/
т б 5 б 7
228
Рис. 4.20. Принципиальная электрическая схема блока АМ-СВ
Рис. 4.19. Принципиальная электрическая схема блока УКВ
100 к
Рис. 4.21. Принципиальная электрическая схема блока БТ-6
X/.
Цепь	-<
вых. 18	/
	2
Вых IIВ	3
Корпус	6
	5
Корпус	6
16000 Гц	7
вОООГц	в
6000Гц	S
-158	10
160Гц	И
вОГц	12
60Гц	13
+158	16
Вход В	15
Корпус	16
БТ-6
Цепь
МБТ
10
3
8
7
6
6
3
________XI
Цепь Выход А Выход В Тон ком пл. А Тонком пл. В Корпус
-15 В
+ 15 В Вход А Корпус Вход В
Вых.ТА
Вых.НА Корпус
Корпус 16 кГц
В кГц 6 кГц
-15 В 160Гц 80Гц 60 Гц
+ 158 Вх.А Корпус
2
3
6
5 б
7
8
9
10
11
12
13
16
15
16
Конт 6
ХГ-2,6
ХГ-2,6
Конт. 16
Конт. /7
Конт. !8
ХГ5
Конт. 19
Конт. 20
Конт. 2,1
ХГ6
ХГ-3
ХГ2,6
К13 _______Х2
Адрес
К опт. 5
БТ-6
Цепь
Вых. IB
Вых.иВ
Корпус
Корпус 16 кГц ~В кГц
6 кГц
-158
160Гц
80Гц
60 Гц ~15В
Вх.В
Корпус
1
2
3
6
5
6
7
8
3
10
И
12
13
16
15
16
x/16
ХЗ
Адрес
Конт. 7
Конт. 8
XI: 2,6
ХГ-2,6
Ко нт. 10
Конт. 11
Конт. 12
ХГ-5
Конт. 13
Конт. 16
Конт 15
~ХГ6
ХГ-1
ХГ-2,6
Elf
Цепь	Кою
Выход А	1
Выходе	2
Тонкому л. А	3
Тонк ом пл. В	6
Выход ТА	5
ВыходНА	Б
Выход ТВ	7
Выход ТЕ В	8
Корпус	9
16000Гц В	10
8000Гц В	н
6000 Гц В	12
160 Гц В	13
80 Гц В	16
60 Гц В	15
16000Гц А	16
8000 ГцА	П
6000 Гц А	18
160 Гц А	19
80 Гц А	20
60 ГцА	21
Рис. 4.22. Принципиальная электрическая схема блока МБТ
Рис. 4.23. Принципиальная электрическая схема блока УМ
Конт.	Цепь
1	Виод _
2	Корпус
J	Корпус
4	Корпус
5	К орпус
~s~	-32В
7	Эмиттер V!
в	База И/
9	Коллектора
10	Выпад
//	Эмиттер V2
12	база. V2
13	Комеюпорю
	т 32В
Рис. 4.24. Принципиальная электрическая схема блока зашиты
23i
родина, выполненного на транзисторе VT10 по схеме индуктивной трехточки. Контур гетеродина образован элементами L7 С27 С28 V9. Гетеродин имеет частоту выше принимаемой на 10,7 МГц.
Сигнал АРУ снимается с контура L6C20C21, детектируется диодом V7, усиливается транзистором V8 и подается на затвор транзистора V2. Перестройка контуров входного, обоих УРЧ и гетеродина осуществляется с помощью варикапных матриц
VI, V3, V5, V9 подачей на них управляющего напряжения от 2 до 22 В через вывод 4 разъема.
Блок ДЧМ-1-5 (У2) обеспечивает необходимое усиление в тракте УПЧ-ЧМ, селективность по соседнему каналу, ширину полосы пропускания, преобразование сигнала ПЧ в сигнал звуковой частоты, подавление паразитной AM, бесшумную настройку и вырабатывает сигнал для АПЧ гетеродина. Схема блока унифицирована. Принцип ее
232
Рис. 4.25. Принципиальная электрическая схема блока БУК
Рис, 4.26. Принципиальная электрическая схема блока ВИ
работы и построение каскадов более подробно рассмотрены в разд. 5 применительно к радиокомплексу «Ода-101-стерео» (см. рис. 5.2).
Блок стереодекодера СД-А-5 (УЗ) обеспечивает: декодирование комплексного стереофонического сигнала, преобразование по-лярно-модулированного колебания в сигналы левого и правого каналов, подавление надтональных частот, управление индикацией наличия принимаемого стереосигнала, автоматический переход с режима «Стерео» в режим «Моно». Схема блока СД-А-5 унифицирована. Подробное описание построения и принцип работы схемы приведены в разд. 5 применительно к музыкальному центру «Такт-001-стерео» (см. рис. 5.16).
Блок AM-СВ (У8) предназначен для приема сигналов радиостанций в диапазоне СВ, их усиления, преобразования в сигнал промежуточной частоты, дальнейшего усиления и преобразования в сигнал звуковой
s' Em.
КЗ
“АПЧ"_______
82\Т~3
EAz._______
"5U1H’ _____
w и’1 Uif
1Б0к
Цепь
Конт.
"Моно
5*
"Контр, маен.
К! 2 Лк
85
''Тонкомп
0,22 мк
- +38(опорное)
— Выход АПЧ --- Отм. АПЧ
К2 2,4к\-
О гл к л. БШН + 15 В
Управ.
Моно Моно 'вых А/БУК Зс. маен. А. магнитофон А Магнитофоне Зс. магн. В вых. В/БУК Тонкомп. А Корпус Тонкомп. в
2
3
4
6
7
8
9
1D
7Г
1Z
13
14
15
16
17
Рис. 4.27. Принципиальная электрическая схема блока ПК
частоты (рис. 4.20).
Входной контур L1.2 С5 индуктивно связан с антенной через катушку связи L1.1 и с микросхемой через катушку связи L1.3.
Усиление и преобразование сигналов радиочастоты обеспечивается микросхемой (ее принципиальная схема приведена в приложении 1). Контур L2.1 С4 СЗ L2.2 гетеродинный. Контур L3.1 С8 L3.2 служит для согласования пьезофильтра Z1 с микросхемой. Контур L4 С12 детекторный.
Двухкаскадный усилитель звуковой частоты обеспечивает на выходе необходимый уровень сигнала AM тракта. Он выполнен на двух транзисторах V2 и V3 по схеме с гальванической связью.
Блоки регулировки тембра БТ-6 (У13, У14) (рис. 4.21), МБТ (У12) (рис. 4.22), объединительная плата № 4 (БТ, рис. 4.18). обеспечивают необходимую коррекцию частотной характеристики звукового тракта. Блоки содержат звенья фильтров (40, 80, 160, 4000, 8000, 16 000 Гц), выполненные на микросхемах. Регулирование уровней сигнала каждого звена осуществляется резисторами Р3а,б—Р8а,б, расположенными на лицевой панели тюнера-усилителя.
С выхода блока тембров корректированный сигнал через выводы 9 и 10 разъема Х20 (см. рис. 4.14) подается на вход блока усилителя мощности (вывод 1 разъема блоков У10, У11).
Блоки усилителей мощности УМ1 (У10) и УМ2 (УН) идентичны. Блоки УМ1 и УМ2 вместе с выходными мощными транзисторами обеспечивают необходимое усиление звуковых сигналов при работе на акустические системы правого и левого каналов. Схема блока усилителя мощности приведена на рис. 4.23, а схема подключения выходных транзисторов — на рис. 4.17. Блок УМ содержит: дифференциальный каскад, генератор тока, усилитель, двухтактный эмиттер-ный повторитель, ключи защиты.
Сигнал поступают на базу транзистора V2 дифференциального каскада. На второй вход каскада — на базу транзистора V3 — приходит сигнал с выхода УМ, образуя вместе с делителем Rll, R12 цепь обратной отрицательной связи. Транзисторы V7, V8
233
L- -ЗОВ
m шы
SOB
818 Ik
}7y2l
'11<K553M/A
Д8КА
22
K2t^
' OTTWa
V5~V7 двпг
-IBB +32B
Корпус
____Л/
Цель ~188 ~ IBB
-15 В
Корпус + 15 В
~18В Корпус Корпус
Рис. 4.28. Принципиальная электрическая схема блока БПС
V1B~ V2I КДЮ.-Ь vio T
КП 10
1000
2
3
<
5
6
7 8
9 Ю ft
12 13 W 15 16
fai.
обеспечивают необходимый коэффициент усиления. Транзистор VII располагается на радиаторе и обеспечивает смещение на оконечных транзисторах и тепловую обратную связь. Транзисторы V14, V20 и V13, V19 вместе с оконечными транзисторами обеспечивают согласование тракта с низкоомной нагрузкой. Транзисторные ключи V12, V15 открываются при токе в нагрузке, тем са-
Рис. 4.29. Принципиальная электрическая схема блока БПМ
мым шунтируя вход транзисторов V19 и V20. Ток в нагрузке ограничивается.
Блок защиты БЗ (У 15, рис. 4.24) обеспечивает отключение акустических систем усилителя при выходе из строя мощных транзисторов и при включении тюнера-усилителя в сеть (на первые 2—3 с).
Блок работает следующим образом.
В момент включения тюнера-усилителя напряжение с трансформатора питания через выводы 1 и 2 разъема XI поступает на диоды VI и V2. Выпрямленное и стабилизированное стабилитроном V3 напряжение подается через реле К1 типа РЭС-9 на коллекторы транзисторов V6 и V5. Эти транзисторы заперты до тех пор, пока напряжение на конденсаторе С2 не станет равным напряжению открывания транзисторов V5 и V6.
Транзистор V7 закрывает транзисторы V5 V6 при появлении напряжения на диодах V8 и V9. Происходит это тогда, когда на выходе появляется сигнал частотой ниже 10 Гц или постоянное напряжение больше 9 В, что приведет к срабатыванию реле К1 и отключению акустических систем.
Блок корректирующего усилителя БУК (У4, рис. 4.25) предназначен для корректирования частотной характеристики для электромагнитной головки звукоснимателя. Блок содержит два идентичных усилителя-корректора, каждый из которых выполнен на трех транзисторах (для одного канала — транзисторы VI, V3, V5).
234
Таблица 4.16. Напряжения на выводах транзисторов тюнера-усилителя «Корвет-004-стерео»
	Я	Напряжение на		выводе, В		Я . Я	Напряжение на		выводе, В
Блок	1 £ И в S	База	Эмиттер-	Коллек-	Блок	2 « х к о Я х я	База	Эмиттер	Коллек-
	О ~	(затвор)	(исток)	тор (сток)		sis	вор)	(исток)	тор (сток)
УКВ	VI	1 >7	4	11,2	АМ-СВ	V2	3	2,5	5,5
(У1)	V2	—	0,29	11,2	(У8)	V3	5,5	5	7
	V3	—	0,65	11,6	УМ	VI	—31,4	-32	—0,02
	V5	1,2	0,75	11,5		V2 V3	0,68 -31,4	0,02 -32	32 —0,02
ДЧМ-1-5	VI	0,9	0,24	1,6		V4	0,68	0,02	32
(У2)	V2 V3 V4 V5 V6 V7 V8 V9 V10 VII	1,6 6,8 3,8 0 6,6 2 0,7 1,4 0,05 2	0,9 6,5 3,0 6,6 6 1,4 1,2 0,73 0 1,6	7 11,8 6 0 12 3 14 1,4 0 7	УМ1 УМ2 (У10, УН))	V2 V3 V4 V7 V8 V10 VII V12 V13 V14	—0,2 —0,2 —14 17,5 13,5 — 13,7 —0,6 32 15,5 -1,5	— 0,9 — 0,9 — 13,5 18 14,2 —14,2 —•1 ,5 32 0,6 —0,6	17,5 18 —6,5 14,2 15,5 -1,5 15,5 31 30,5 —30,5
СД-А-5	VI	1,75	1,15	7,5		V15	—32	-32	31
	V2	10,5	9,9	15		V19	31	31,5	0,68
(УЗ)	V3	7,5	6,85	15		V20	31	31 ,4	0,02
	V4	0,65	—	—	БЗ	V5	2,2	2,5	3,4
	V5, V6	6,5	5,85	15	(У15)	V6	3,9	3,2	3,4
	V7, V8	3,8	3,2	9,7		V7	1,5	2,5	3,9
	V9	5,3	4,65	15	БУК	VI, V2	0,6	0,05	3,8
	V10	—	0,15	1,9	(У4)	V3, V4	3,8	4	17
	VII	0,8	0,15	 0,15		V5, V6	29,3	30	17
Таблица 4.17. Напряжения на выводах микросхем тюнера-усилителя «Корвет-204-стерео»
Блок	X X V и s £	Напряжение на выводе, В
	= ><
	О и О х	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
СД-А-5(УЗ)	D1				7,?	0,87	0	—	0	0,78	0.87	—			—	—	—	—	—	—
	D2	0	2	—	—	—	—	—	3	7,5	3	—	2	2	2	—	—
ДЧМ-1-5	D1	0	3,7	2,1	—	2,1	3,7	0	2,4	6,2	1,8	—	—	—	—	—	—
(У2)	D2	—	0,7	0,7	0	0 1	—	0,7	0,7	—	—	—	—	—	—	—	—
АМ-СВ(У8) БТ-6(У13,	D1 D1-	2	2	—	2	2	15	—	0	0,1	0,1	1,6	1,6	1,6	10	10	10,6
У14)	-D9	—	—	-13,4	—	—	—15,0	—	—	—	—	4-15	-06,2	—	—	—	—
БПС(У5)	D1	—	—	—	7,5	7,5	0	—	—	—	1,5	36,0	—	—	—	—	—
	D2	—	—	—	7,5	7,5	0	—	—	—	14	36,0	—	—	—	—	—
	D3	—	—	—	—7,5	—7,5	—25	—	—	—	— 14	0	—	—	—	—	—
Требуемая форма частотной характеристики формируется с помощью цепей обратной связи R27, R28, R29, С12, С13, С16, С18.
Блок верньерного устройства и индикации ВИ (У7, рис. 4.26) и плата коммутации ПК (У9, рис. 4.27) обеспечивают: подачу управляющих напряжений на варикапы для перестройки контуров, напряжения АПЧ, сигна
лов на индикаторы, настройки, включение бесшумной настройки, тонкомпенсации.
Блок стабилизированного напряжения питания БПС (У 5, рис. 4.28) обеспечивает каскады тюнера-усилителя стабилизированными напряжениями 32, +15 и —15 В. Построение схемы этих каскадов идентично: выпрямительный мост на четырех диодах,
235
стабилизатор опорного напряжения на двух транзисторах, усилитель постоянного тока на микросхеме.
Блок питания усилителя мощности и блока защиты БПМ (Уб, рис. 4.29) содержит выпрямительный мост на диодах VI—V4 и предохранители F1—F4.
Режимы работы транзисторов и микросхем по постоянному току приведены в табл. 4.16, 4.17.
Конструкция. Конструктивной базой тюнера-усилителя «Корвет-004-стерео» является металлическое шасси, на котором размещены блоки различного функционального назначения, а также верньерное устройство
с конденсатором переменной емкости и резистором настройки в диапазоне УКВ. Шасси закрывается П-образным металлическим кожухом. Лицевая панель изготовлена из алюминиевого сплава. Гнезда для подключения антенн, разъемы входов и выходов, шнур сетевого питания расположены на задней стенке тюнера-усилителя.
Расположение функциональных блоков на шасси тюнера-усилителя показано на рис. 4.30. Кинематическая схема верньерношкального устройства изображена на рис. 4.31. На рис. 4.32 приведены электромонтажные схемы печатных плат блоков: УКВ, AM-СВ, тембров, корректирующего
Рис. 4.30. Расположение узлов и блоков на	Рис. 4.31. Кинематическая схема верньерно-
шасси тюнера-усилителя «Корвет-004-сте-	шкального устройства тюнера-усилителя
рео»	«Корвет-004-стерео»
Рис. 4.32. Расположение радиоэлементов на печатных платах тюнера-усилителя «Кор-
236	вет-004-стерео»: (начало)
усилителя, усилителя мощности, защиты, индикации, питания.
Моточные данные контурных катушек и трансформатора питания приведены в табл. 4.18.
Разборка и сборка. Для доступа к радиоэлементам при ремонте необходимо отвинтить четыре винта, снять верхнюю крышку. Все блоки (кроме блока УМ) имеют разъемы. Их снятие не представляет трудности.
В)
Рис. 4.32. (продолжение)
Рис. 4.32. (продолжение)
237
(р
т)
Рис. 4.32. Расположение радиоэлементов на печатных платах тюнера-усилителя «Кор-вет-004-стерео»: (окончание)
а — блок УКВ; б — блок AM-СВ; в — блок тембров БТ-6; г — блок БУК; д— блок УМ-1; е — блок защиты БЗ; ж — блок индикации ВИ; з~-блок БПС	239
Таблица 4.18. Моточные данные катушек индуктивности и фильтров тюнера-усилителя «Корвет-004-стерео»
Блок	Обозначение на схеме	Тип и размер сердечника	Тип намотки	Марка и диаметр провода, мм	Число витков	is 'gun 2о « час.	Индуктивность, мкГ и
Блок УКВ	L1 L2	13 ВЧ 0 2, 86X7	Однослойная	ПЭВ2-, ММ 0,5	7,75	170	0,8
(У1)	L3	13 ВЧ 0 2, 86X7	»	ММ 0,5	4,75 отвод 4,5	170	0,6
	L4	13 ВЧ 0 2, 86X7		ММ 0,5	4,75	170	0,6
	L5, L6	НН100 0 2, 86X14		ПЭВ-2	20	100	1,8
	L7	Латун:ь 0 5,0X9	»	ММ 0,5	8,25 (отвод от 2,75) (отвод от 2,75)	170	0,9
Блок ДЧМ-1-5 (У2) Блок СД-А-5	L1.1 L1.2	М100НН 2,8X14	Однослойная	ПЭЛШО 0,15	10	90	1,1
	L1.1 L1.2	НН600 0 2,86X14	Многослойная	ПЭВ-2 0,08	240 (отвод от 240) 200 (отвод от 200)	32	2,7
	L2, L3	НН600 0 2,86X14	»	ПЭВ-2	1400	54	25
Блок	L1	НН100	»	ПЭВТЛ-1 0,1	300	30	30
АМ-СВ (У8)	L2	0 2,86X14		ЛЭП 3X0,6 ПЭВТЛ-1 0,1	150 12	40 100	20 1,2
	L4	НН 100	»	ЛЭП 3X0,6 ПЭВТЛ-1 0,1	84+16 18	60 70	10 2,0
	L6	НН 100 0 2,86X14	»	ПЭВТЛ-1 0,1	96 48	50 50	10,6 5,5
	L8	ннюо 0 2,86X14	»	ПЭВТЛ-1 0,1	96	50	10,6
