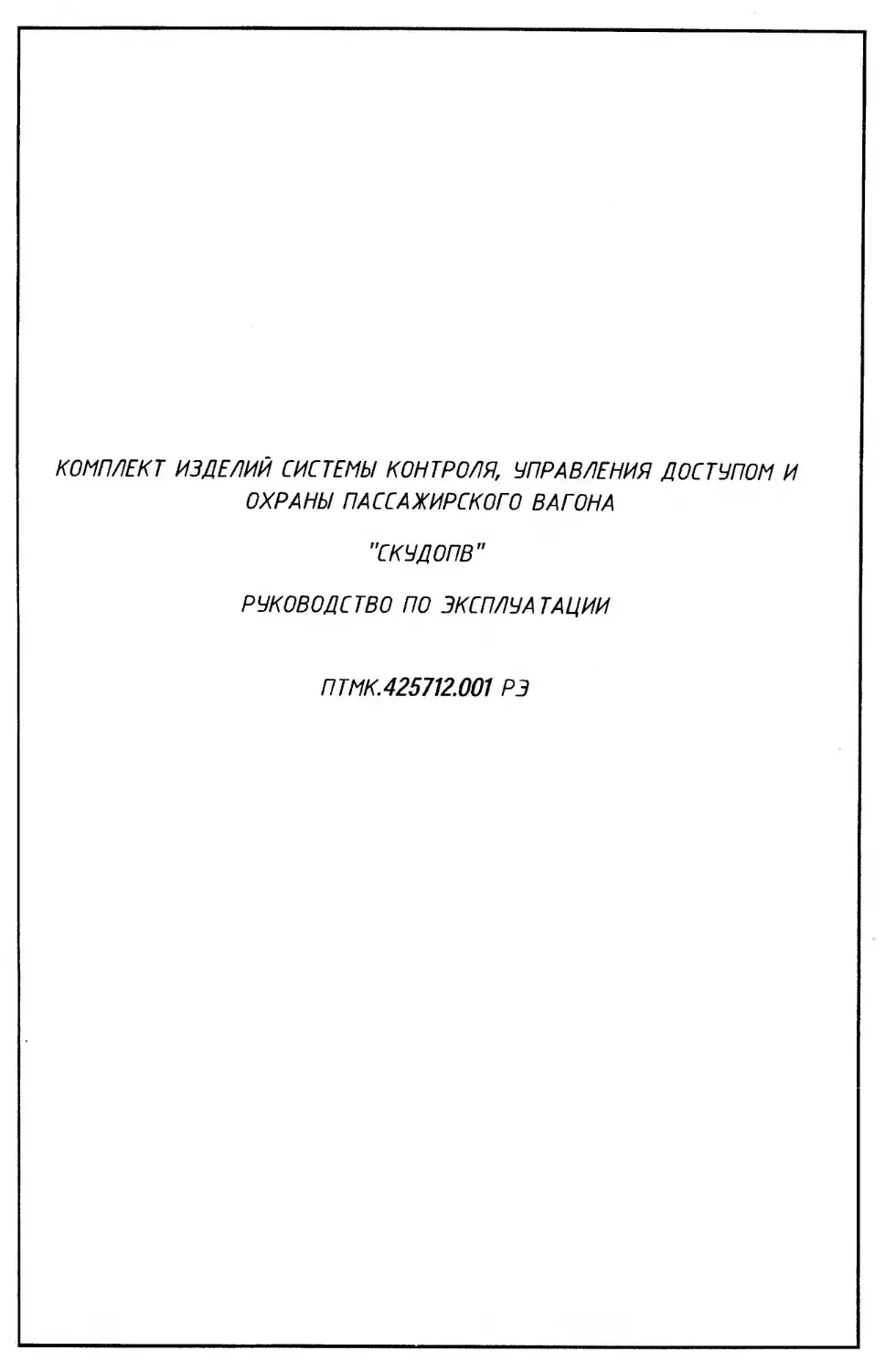

КОМПЛЕКТ ИЗДЕЛИЙ СИСТЕМЫ КОНТРОЛЯ, УПРАВЛЕНИЯ ДОСТУПОМ И ОХРАНЫ ПАССАЖИРСКОГО ВАГОНА
"СКУДОПВ"
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ПТМК.425712.001 РЭ
СОДЕРЖАНИЕ
1. Определения................................................................................................................................................ 3
2 Применение СКУДОПВ............................................................................................................................5
3. Основные технические характеристики...................................................................................................6
4. Состав СКУДОПВ и назначение составных частей..........................................................................................6
4.7 Состав основного оборудования СКУДОПВ............................................................................................8
6.2. Состав дополнительного оборудования СКУДОПВ.......................................................... 8
6.3. Назначение основного и дополнительного оборудования СКУДОПВ.....................................................................8
5. Технические характеристики оборудования......................................................................................................... 77
- 5.7. КВ..............................................................................................................................77
5.2. КП............................................................................................................................ 74
5.3. ПСР........................................................................................................................... 18
5.6. СУ............................................................................................................................ 19
5.5. Исполнительный механизм (замок)............................................................................................. 22
5.6. Датчик положения двери...........................................................................................................23
5.7. Кнопка вызова проводника.......................................................................................................23
5.8. «Тревожная» кнопка....................................................................................................................23
5.9. Охранный извещатель.................................................................................................................23
5.10. Кнопка дистанционного управления исполнительным механизмом......................................................................23
— 5.11. Световое табло..................................................................................................................26
6. Организация работы СКУДОПВ.......................................................................................................25
6.1. Схема соединения оборудования...................................................................................................25
— 6.2. Взаимодействие оборудования СКУДОПВ...........................................................................30
6.3. Режимы работы оборудования точек доступа...............................................................33
6.6. Настройка оборудования..........................................................................................................37
7. Интерфейс пользователя...................................................................................................................60
7.1. Индикация состояний СКУДОПВ..............................................................................................60
7.2. Интерфейс пользователь - оборудование точки доступа.............................................................................60
— 7.3. WEB-интерфейс...................................................................................................................63
8. Неисправности.........................................................................................................................................56
9. Работы, выполняемые во время технического обслуживания.......................................57
10. Утилизация......................................................................................................................... 57
— 77. Требования по условиям хранения и транспортирования.......................................................................................57
12. Приложения...........................................................................................................................58
12.1. Приложение «А». Соответствие адресов СУ, КП помещениям вагона..................................................................58
12.2. Приложение «Б». Г оборотные и установочные размеры изделий из
состава СКУДОПВ.........................................................................................................................................59
а
\ ПТМК.625712.001 РЗ
Изп. Лист № докум Подпись у •Дата
О-N <3 в ч Разраб. Захаркин Wp КОМПЛЕКТ ИЗДЕЛИЙ СИСТЕМЫ КОНТРОЛЯ, УПРАВЛЕНИЯ ДОСТУПОМ и ОХРАНЫ ПАССАЖИРСКОГО ВАГОНА «СКУДОПВ» Лит. Лист Листов
Провер. Кошкин 0 01 2 62
Реиенз ООО «ПТИ»
Н. Контр. Кошкин
Утверд. Батеха ,
/. ОПРЕДЕЛЕНИЯ
В настоящем руководстве используются следующие определения:
Доступ - перемещение людей, транспорта и других объектов в (из) помещения, здания, зоны и территории.
Пользователь - Человек, которому в системе контроля доступа сопоставлен код идентификатора и назначены права доступа. (Человек с идентификатором, который непосредственно проходит через точки доступа).
Точка доступа - набор программно-аппаратных средств и исполнительных механизмов (дверь, оборудованная считывателем, исполнительным механизмом и другими необходимыми средствами), разграничивающих доступ в помещение и расположенных в месте прохода в это помещение, где непосредственно осуществляется контроль доступа.
Зона доступа - совокупность точек доступа разграничивающих доступ в помещение в соответствие с заданным алгоритмом работы и принципом: «через любую точку доступа вошел в помещение, через любую точку доступа вышел из помещения». Зона доступа может содержать одну, две или более точек доступа.
Категория доступа — набор правил, по которым осуществляется доступ пользователя в точку доступа и управление оборудование СКЧДОПВ.
Несанкционированный доступ - доступ людей или объектов, не имеющих права доступа.
Санкционированный доступ - доступ людей или объектов, имеющих права доступа.
Контроль и управление доступом - комплекс мероприятий, направленных на ограничение и санкционирование доступа людей, транспорта и других объектов 6 (из) помещения, здания, зоны и территории
Считывающие устройства - устройства, выполняющие операции считывания кода идентификатора и передачи его контроллеру. Считывающие устройства имеют световую и звуковую индикацию о предоставлении доступа или отказе в нем.
Идентификатор (карта) - пластиковая карта, брелок, являющийся носителем кода. Код идентификатора уникален. Не существует второго идентификатора с точно таким же кодом.
Свойства идентификатора - совокупность данных, которые определяют
уровень доступа пользователя.
Исполнительный механизм - устройство, непосредственно препятствующее проходу и управляемое электрическим током. В качестве таких устройств выступают магнитные, электрические, импульсные замки, турникеты и прочие подобные устройства.
* ИЗМ. Лист N- докум. Подпись Лата
ПТМК.425712.001 РЗ
Лист
Датчики - устройство, сигнализирующее о состоянии помещения, о положении двери, о наличии человека в помещении и т.д.
«Помещение» - точка доступа, с установленными на входе препятствиями типа «дверь» и контролем входа и/или выхода.
fTTPi O2.6T7\
Изм. Лист № докуп Подпись Дата
ПТМК.425712.001 РЗ
Лист
2. ПРИМЕНЕНИЕ СКЧДОПВ
СКЧДОПВ предназначена для организации системы разграничения доступа В пассажирском поезде 6 целом или изолированно, в каждом Вагоне, 6 частности.
СКЧДОПВ может быть использоВана для оборудования Всех типов пассажирских вагонов в которых требуются функции разграничения доступа в помещения вагона и охрана помещений вагона от несанкционированного доступа.
Эксплуатация СКЧДОПВ на пассажирских Вагонах должна осуществляться штатным обслуживающим персоналом поездов - проводниками и поездными электромеханиками.
Пример записи при заказе и в документации:
СКЧДОПВ-М-А/Б-В-Г.Е/Д, 1, RAL № ПТМК.425712.001, где
№ - номер исполнения СКЧДОПВ;
А - количество пассажирских купе, оборудованных СКЧДОПВ;
Б- количество мест в купе;
В - количество купе инвалидов, оборудованных СКЧДОПВ;
Г - количество служебных помещений, оборудованных СКЧДОПВ;
Д - общее количество точек доступа в служебных помещениях, оборудованных СКЧДОПВ;
Е - количество дополнительных считывающих устройств в служебных помещениях;
RAL № - цвет корпуса считывающего устройства (далее по тексту СЧ), лицевой панели персонификатора (далее по тексту ПСР).
ПТМК.425712.001 РЭ Лист
5
Изм. Лист № докум. Подпись Дата
3. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические характеристики СКЧДОПВ представлены в Таблице 1.
Таблица 1. Основные технические характеристики СКЧДОПВ.
ЛТП 02.Ц77\ И&я?''
№ Параметр Величина
1 Максимальное число точек доступа 20
2 Максимальное число событий, сохраняемое в СКЧДОПВ 1000
3 Максимальное число пользователей в одной точке доступа 4
4 Топология подключения оборудования точек доступа последовательная
5 Чстановка адресов оборудования точек доступа Вручную, переключателем
6 Режимы работы оборудования точек доступа «доступ» «охрана»
7 Алгоритмы блокировки замка при закрытии двери вручную автоматически
8 Количество идентификаторов категории: Категория «Мастер-карта» Категория «Проводник» Категория «Пассажир» 1 2 По количеству мест в вагоне
9 Тип подключаемых замков Норма льно- открытые
10 Напряжение управления замком, В 12
11 Максимальный ток через замок, А 0.5
12 Время разблокировки замка, сек 1...255
14 Периферийное оборудование точки доступа Замок Датчик положения двери Кнопка вызова проводника «Тревожная» кнопка Охранный извещатель Световое табло Кнопка дистанционного управления исполнительным механизмом
15 Напряжение питания, В: КВ КП сч ПСР 22...26 2Z..26 11...14 11...14
16 Потребляемая мощность, Вт, не более КВ КП 2.5 1
Лист
Изм. Лист № докум. Подпись Дата
ПТМК.425712.001 РЭ
СУ ПСР 1.5 1.5
17 Средняя наработка на отказ, часов, не менее: КВ совместно с ПСР КП СУ 40000 200000 200000
Примечание: В таблице и далее по тексту:
- КВ - контроллер вагона;
- КП - контроллер помещения;
- СУ - считывающее устройство;
- ПСР - персонификатор.
Массогабаритные характеристики элементов СКУДОПВ приведены в Таблице 2. Таблица 2. Массогабаритные характеристики изделий из состава СКУДОПВ
№ Наименование Обозначение Гоборотные размеры Масса,
документа длина ширина высота кг.
1 Контроллер вагона ПТМК.468219.014 187 71 128.5 0.8
2 Контроллер помещения ПТМК.468219.008 175 142 43 1
3 Считывающее устройство ПТМК.460749.002 152 60 37.5 0.3
4 Персонификатор ПТМК.466210.002 88 108 64 0.6
СКУДОПВ относится к восстанавливаемым, ремонтируемым изделиям и рассчитана на непрерывный режим работы.
По устойчивости к механическим внешним воздействующим факторам СКУДОПВ соответствует группе М25 по ГОСТ 17516.1-90.
Вид климатического исполнения СКУДОПВ - УХЛ3.1 по ГОСТ 15150-69 и ГОСТ 15543-70, но при этом:
- Верхняя рабочая температура окружающего воздуха плюс 50°С;
- Нижняя рабочая температура окружающего воздуха минус 30°С;
- Наибольшая высота над уровнем моря 1400 м (600 мм рт. ст.);
- Тип атмосферы //.
РГГМ О2.Ь'П\ я**?"
ПТМК.425712.001 РЭ Лист
7
Изм. Лист № докун. Подпись Дата
4. СОСТАВ СКЧДОПВ И НАЗНАЧЕНИЕ СОСТАВНЫХ ЧАСТЕЙ
4.1. Состав основного оборудования СКЧДОПВ
В состав СКЧДОПВ входят следующие обязательные составные части:
- КВ;
- КП;
- ПСР;
- СЧ, совмещенное с кнопкой аварийной разблокировки замка;
- датчик положения двери (в комплект поставки не входит);
- исполнительный механизм (замок) (в комплект поставки не входит);
- запасные части и принадлежности (ЗИП) (в комплект поставки не входит);
- ЗПДС между элементами СКЧДОПВ (в комплект поставки не входит);
4.2. Состав дополнительного оборудования СКЧДОПВ
В качестве дополнительного оборудования к СКЧДОПВ могут подключаться и поставляться по согласованию с Заказчиком:
- кнопка вызова проводника;
- «тревожная» кнопка;
- охранный извещатель;
- кнопка дистанционного управления исполнительным механизмом;
- световое табло.
4.3. Назначение основного и дополнительного оборудования СКЧДОПВ
4.3.1. Назначение КВ
КВ предназначен для:
- управления СКЧДОПВ посредством WEB-страницы;
- добавления и удаления кодов бесконтактных идентификаторов;
- управления КП, СЧ, ПСР;
- хранения кодов идентификаторов и их свойств;
- передачи на WEB-страницу информации о работе СКЧДОПВ;
- взаимодействия с ЛВС.
4.3.2. Назначение ПСР
ПСР предназначен для:
- считывания кодов идентификаторов;
- звуковой индикации тревожных событий;
ПТМК.425712.001 РЗ
Иэм.
Лист
№ докум.
Подпись
Дата
Лист
8
- отключения звуковой индикации СКЧДОПВ;
- передачи кодов идентификаторов в КВ.
4.3.3. Назначение КП
КП предназначен для:
- подключения исполнительного механизма;
- подключения датчика положения двери;
- подключения кнопки вызова проводника, «тревожной» кнопки, охранного извещателя;
- электрического питания СУ, совмещенного с кнопкой аварийной разблокировки исполнительного механизма;
- выработки управляющих воздействий на исполнительный механизм (замок);
- получения, обработки и анализа состояния датчика положения двери, кнопки вызова проводника, «тревожной» кнопки, охранного извещателя, передачи информации об их состоянии КВ.
4.3.4. Назначение СУ
СУ предназначено для:
- считывания кодов с бесконтактных идентификаторов;
- передачи кода идентификатора КВ;
- индикации состояния исполнительных механизмов (разблокирован/заблокирован);
- индикации состоянии помещения (нормальный режим/режим охраны/добавление идентификаторов);
- аварийной разблокировки замка.
4.3.5. Назначение бесконтактных идентификаторов
Бесконтактные идентификаторы являются носителями кодов, на основании которых элементами СКУДОПВ принимаются решения о предоставлении или отказе в доступе. Бесконтактные идентификаторы предназначены для идентификации их владельцев СКУДОПВ. Идентификаторы, применяемые в СКУДОПВ, должны быть типа EM-marine или совместимые с ними и предназначены для частотного диапазона 125 к Гц.
4.3.6. Назначение исполнительного механизма (замка)
_ Исполнительный механизм предназначен для блокировки двери в закрытом положении.
4.3.7. Назначение датчика положения двери
х Датчик положения двери предназначен для определения положения двери l' (открыто/закрыто). При открытой двери контакты датчика положения двери • должны быть разомкнуты, при закрытой - замкнуты.
4.3.8. Назначение ЭПДС
го ши | ПТМК.425712.001 РЭ Лист
9
Изм. Лист № докум. Подпись Дата
ЭПЛС предназначены для соединения составных частей СКЧДОПВ между содой, подключения к ЛВС.
4.3.9. Назначение кнопки вызова проводника
Кнопка вызова проводника предназначена для дистанционного вызова проводника пассажиром из зоны доступа. Вызов осуществляется замыканием контактов кнопки.
4.3.10. Назначение «тревожной» кнопки
«Тревожная» кнопка предназначена для экстренного дистанционного вызова проводника пассажиром из зоны доступа. Вызов осуществляется замыканием контактов кнопки.
4.3.11. Назначение охранного извещателя
Охранный извещатель предназначен для определения несанкционированного проникновения в зону доступа при нахождении ее в режиме охраны. Срабатыванию извещателя соответствует размыкание контактов охранного извещателя.
4.3.12. Назначение кнопки дистанционного управления исполнительным механизмом
Кнопка дистанционного управления исполнительным механизмом предназначена для удаленной разблокировки исполнительного механизма. Разблокировка исполнительного механизма происходит при замыкании контактов кнопки.
4.3.13. Назначение светового табло
Световое табло предназначено для световой индикации нажатия кнопки вызова проводника и «тревожной» кнопки. Световое табло имеет два световых индикатора, один из которых предназначен для сигнализации состояния кнопки вызова проводника, а другой - для индикации состояния «тревожной кнопки». Световое табло должно располагаться около купе со стороны коридора.
ПТМК.425712.001 РЭ
№ докун.
Подпись
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБОРУДОВАНИЯ
5.1. КВ
КВ конструктивно представляют собой экранированную 19" кассету высотой 3U для печатной платы глубиной 160 мм. Ширина кассеты составляет 70.8 мм. Внешний вид КВ показан на Рис. 1.
Кассета состоит из передней панели (поз.1), 2-х боковых стенок (поз.2), задней крышки (поз.З), нижней и верхней решеток (поз. 4). Внутри кассеты устанавливается платы с электронными компонентами. Передняя панель крепится к основанию 4-мя самонарезающими винтами (поз. 5). Нижняя и верхняя решетки устанавливаются в пазы боковых стенок. Боковые стенки с тыльной стороны соединяются с помощью задней крышки 4-мя самонарезающими винтами (поз. 6). Кассета укомплектована ручкой для извлечения ее из крейта (поз.7). Крепление кассеты к крейту в зависимости от производителя может осуществляться 4-мя невыпадающими винтами (поз. 8). На боковой стороне передней панели установлен текстильный уплотнитель (поз. 9), необходимый для выполнения требований по электромагнитной защите. Боковые стенки кассеты имеют направляющие (поз. 10) для облегчения установки кассеты в крейт.
На лицевой панели расположены соединители для подключения устройств (поз.11) и элементы световой индикации (поз.12). На задней стороне кассеты располагается тыловой соединитель (поз.13) для подключения КВ к коммутационной плате крейта. Тип тылового соединителя - DIN 41612, Тип С, Harting арт. 09 03 164 6921 или аналогичный.
Рис. 1. Внешний вид КВ в 19" кассете
ПТМК.425712.001 РЭ Лист
11
Изм. Лист № докум. Подпись Дата
Назначение контактов тылового соединителя представлено в Таблице 3.
Таблица 3. Назначение контактов тылового соединителя
№ Контакты Назначение контактов тылового соединителя
1 А1...АЗ, С1...СЗ +24В
2 А4...А6, С4...С6 общий
3 А27...А32, С27...С32 Шасси
Примечание: Неуказанные контакты (А7...А26, С7...С26) тылового соединителя DIN 41612, Тип С, Harting арт. 09 03 164 6921 не используются. Средний ряд контактов (В1...В32) у указанного соединителя отсутствует.
Лицевая панель КВ показана на Рис. 2.
Рис. 2. Лицевая панель КВ
Назначение световых индикаторов КВ показано в Таблице 4.
Таблица 4. Назначение световых индикаторов КВ
№ Световой индикатор Назначение
1 0 Сигнализация наличия питания (цвет-зеленый). Включен - питание подано, выключен - отсутствует.
2 СКДЧ Индикатор (цвет-зеленый) - мигает при обмене данными по ЛВС
3 ПСР Сигнализация обмена с ПСР (цвет-зеленый). Мигает при обмене данными с ПСР
4 КП Сигнализация обмена с КП, СЧ (цвет-зеленый). Мигает при опросе КП, СЧ
Назначение соединителей КВ и их контактов показано в Таблице 5.
ПТМ О2.Ь77\
ПТМК.425712.001 РЭ Лист
12
Изм. Лист N- докун. Подпись Дата
Таблица 5. Назначение соединителей КВ
Соединитель Назначение
Х1 Подключение ПСР 1 - Отрицательная шина управления звуковым индикатором 2 - Не используется 3 - Интерфейс RS485 подключения КП. Линия А. 4 - Интерфейс RS485 подключения КП. Линия Б. 5 - Положительная шина управления звуковым индикатором 6 - Шина управления кнопки отключения звука 7 - Шина питания считывателя +12В 8 - Общая шина питания
Х2 Подключение КП 1 - Интерфейс RS485 подключения КП. Линия А. 2 - Интерфейс RS485 подключения КП. Линия Б. 3,4,5,7 - Не используется 6,8 - Подключение дренажной шины интерфейса RS485
Х4 Подключение ЛВС 1 - Ethernet Тх+ 2 - Ethernet Тх- 3 - Ethernet Rx+ 6 - Ethernet Rx- 4 ,5,7,8 - He используются
KB несет на себе основную функциональную нагрузку по организации СКУДОПВ. Настройка КВ производится через WEB-интерфейс.
КВ является универсальным устройством и не зависит от планировки помещений вагона. Настройка КВ для работы с необходимой планировкой осуществляется через WEB-интерфейс.
КВ поддерживает работу максимально с 20 точками доступа. На основе этих 20 точек доступа может быть создано произвольное число зон доступа с общим числом входящих в них точек доступа не более 20.
КВ имеет энергонезависимую память для хранения кодов идентификаторов и их категорий. Количество кодов идентификаторов, сохраняемое для каждой из зон доступа СКУДОПВ равно 256.
Каждому идентификатору должна быть сопоставлена одна из 3 категорий: «Пассажир», «Проводник», «Мастер-карта». Категория идентификатора определяет набор правил по управлению зоной доступа.
КВ имеет энергонезависимую память для хранения событий, произошедших в СКУДОПВ. Максимальное число событий, сохраняемое КВ, равно 1000.
КВ взаимодействует с ЛВС по протоколу УПВС, который позволяет управлять СКУДОПВ, получать полную информацию о работе СКУДОПВ.
fiTM O2,671\ »^g>Z>Zz2|
Лист
ПТМК.425712.001 РЭ
Изм. Лисп) № докцм.
Подпись Лата
13
Взаимодействие с СУ, КП, ПСР
Обмен информацией между KB и СУ, КП, ПСР осуществляется по последовательному интерфейса RS485 со скоростью 76800 бит/сек.
СУ, КП, ПСР являются адресными устройствами.
Адреса СУ и КП настраиваемы и должны соответствовать номеру точки доступа, для работы с которой они предназначены.
Адрес ПСР фиксированный.
Механизм обмена информацией между КВ и СУ, КП, ПСР состоит в последовательной, по всем адресам, посылке команд управления и получения от СУ, КП, ПСР соответствующей этим командам информации.
Соответствие адресов СУ и КП названию точек доступа и, следовательно, названию помещений вагона для различных модификаций СКУДОПВ, сопоставленных этим точкам доступа, приведено в Приложении «А».
5.2. КП
КП выполнен в металлическом корпусе с габаритными размерами 172x142x43 и состоит из крышки и основания (Рис. 3). На боковых стенках основания имеются соединители для подключения периферийных устройств КП (поз. 1), шин питания (поз. 2), сети КП (поз. 3, 4), СУ (поз. 5,6). КП крепится с использованием четырех винтов, для чего 6 конструкции КП предусмотрены планки крепления с четырьмя отверстиями (поз. 7) диаметром 5.8 мм.
Крышка крепится к основанию с использованием четырех винтов М3 (поз. 8).
Рис. 3. Контроллер помещения.
Обозначение соединителей КП показано на Рис. 4, назначение соединителей и их контактов в Таблице 6.
Таблица 6. Назначение соединителей и их контактов.
flTrt 02.677\^^f^ 20.
Соед. Назначение
Х1 Подключение шин управления замком. 1 - отрицательная шина управления замком. 2 - положительная шина управления замком.
Х2 Подключение шин датчика положения двери 1, 2 - шины датчика положения двери
ПТМК.425712.001 РЭ Лист
14
Изм. Лист № докум. Подпись Дата
хз Подключение шин кнопки аварийной разблокировки замка. 1, 2 - Подключение шины кнопки аварийной разблокировки исп. мех-ма.
Х4, Х5 1 - Общая шина питания КП. 2 - Отрицательная шина питания +24В КП
Хб, XI Подключение сети КП. 1 - Интерфейс RS485 подключения сети КП. Линия А. 2 - Интерфейс RS485 подключения сети КП. Линия Б. 3,4,5,7 - Не используется 6,8 - Подключение дренажной шины интерфейса RS485
Х8, Х9 Подключение СУ. 1 - Интерфейс RS485 подключения СУ. Линия А 2 - Интерфейс RS485 подключения СУ. Линия Б 3,5,7 - Положительная шина питания +12 В СУ. 4,6,8 - Отрицательная шина питания СУ.
ХЮ Подключение шин питания +12В охранного извещателя. 1 - Отрицательная шина питания охранного извещателя 2 - Положительная шина питания +12 В охранного извещателя
XII Подключение информационных шин охранного извещателя. 1, 2 - Информационная шина охранного извещателя.
Х12 Подключение кнопки вызова проводника. 1 - Шина управления подсветкой кнопки вызова проводника (+12 В). 2 - Общая шина (кнопки и подсветки) кнопки вызова проводника 3 - Шина кнопки вызова проводника
Х13 Подключение «тревожной» кнопки. 1, 2 - Шина «тревожной» кнопки.
Х14 Подключение кнопки дистанционного управления исполнительным механизмом. 1, 2 - Шина кнопки дистанционного управления исп. механизмом
Х15 Подключение светового табло. 1 - Индикатор красного света светового табло. 2 - Индикатор зеленого света светового табло. 3 - Шина +12 В светового табл
ч j
ПТМК.425712.001 РЭ Лист
15
** Иж Лист № док ум. Подпись Дата
Puc. 4. Размещение компонентов на плате КП.
Взаимодействие с КВ
Обмен между КП и КВ осуществляется по последовательному интерфейсу RS-485 на скорости 76800 бит/сек. КП является подчиненным устройством.
Взаимодействие КП с КВ состоит в приеме команд от КВ, выполнении команд и передачи ответной информации. Инициатором обмена всегда является КВ.
КП является адресным устройством. Адрес КП должен соответствовать номеру точки доступа, для работы с которой он предназначен. В СКУДОПВ используются КП с адресами из диапазона 1...20. Остальные адреса являются резервными.
КП содержит два поворотных переключателя предназначенных для модификации адреса (см. Рис. 4). Установка адреса осуществляется в десятичном виде. Один из переключателей устанавливает значение десятков, второй единиц.
Входные и выходные цепи КП
Схемы входных и выходных цепей КП показаны на Рис. 5.
ПТ/n O2.bf f\ 2£>.C*r7Z\
Изм.
Лист
I+12B |;
(а)
№ докум.
Подпись
Дата
Лист
ПТМК.425712.001 РЭ
Рис. 5. Схемы Выходной цепи КП для подключения замка (а), Входной цепи для подключения датчика положения дВери, «треВожной» кнопки, кнопки дистанционного управления исполнительным механизмом, информационных линий охранного изВещателя (б), сВетоВого табло (В), кнопки Вызова проводника (г).
Следует помнить, что, В общем случае, замок является полярным устройством из-за того, что некоторые производители замков включают В его конструкцию защитный диод. Внимательно ознакомьтесь с инструкцией по установке замка перед его подключением. Ток, коммутируемый электронным ключом контроллера помещения, не должен превышать 500 мА. Напряжение управления замком 12 В. Напряжение блокировки замка должно находиться В диапазоне 6...14В постоянного тока, напряжение разблокировки в диапазоне 1.5...3В постоянного тока.
Устройства, подключаемые к соединителям Х2, Х11, Х13, Х14, могут быть двух типов:
1. Сухой контакт, т.е. устройства, не имеющие внутреннего источника питания и с максимальным коммутируемым током не менее 3 мА и коммутируемым напряжением не менее 16 В;
2. Устройства с выходом типа «открытый коллектор» и соответствующей полярностью выходного ключа.
Выходная цепь для подключения замка имеет датчик тока (сопротивления 0.5 Ом на Рис. 6 (а)) для определения Выхода из строя электрических частей замка.
Максимальный ток через каждый из электронных ключей управления световым табло (Рис. 5 в) и электронный ключ управления подсветкой кнопки вызова проводника (Рис. 5 г) не должен превышать 50 мА.
Ретрансляция сигналов интерфейса RS485
Схема ретрансляции сигналов интерфейса RS485 КП показана на Рис. 8.
С точки зрения передачи информации, все устройства с интерфейсом RS485, независимо от того включены они через ретрансляцию или нет, подключены к линии связи параллельно. При передаче сообщения одним устройством все устройства одновременно (с погрешностью на время распространения сигнала в линии связи) принимают это сообщение.
К соединителям Хб, Х7 подключаются КП, предыдущий и следующий, или КП и КВ. Если один из соединителей не задействован, т.е. КП является крайним, то необходимо согласовать линию связи замкнув переключатель К1 (см. Рис. 7), который предусмотрен в конструкции КП. Замыкание переключателя К1 приведет к
ПТМК.425712.001 РЗ Лист
17
Изм. Лист № докум. Подпись Дата
тому, что к параллельно линии связи будет подключено сопротивление номиналом 100 Ом, чем обеспечится согласование линии связи.
Х6
Рис. 7. Расположение переключателей согласования нагрузки.
К соединителям Х8, Х9 подключаются СУ. Порядок подключения не имеет значения. Если один из соединителей не задействован, т.е. подключено только одно СУ, то необходимо согласовать линию связи замкнув переключатель К2 (см. Рис. 7), который предусмотрен в конструкции КП. Замыкание переключателя К2 приведет к подключению параллельно линии связи сопротивления номиналом 100 Ом.
7
Рис. 8. Схема ретрансляции КП сигналов интерфейса RS485.
5.3. ПСР
ПСР (Рис. 9) выполнен в металлическом корпусе с габаритными размерами 108x88x64 и состоит из лицевой панели (поз. 1), в которую установлена пленочная клавиатура (поз. 2), и крышки (поз. 3). Крышка крепится к лицевой панели четырьмя винтами М4. В лицевую панель запрессованы четыре шпильки М4 (поз. 4) для крепления ПСР на металлический лист. Крепление ПСР осуществляется четырьмя гайками М4, навинчиваемыми на шпильки запрессованные в лицевой панели (поз. 4). На лицевой панели ПСР расположены:
£5
' Изм. Лист № докум. Подпись Дата
Лист
ПТМК.425712.001 РЭ
18
- картоприемник (поз. 5), предназначенный для установки идентификатора для считывании его кода;
- световой индикатор (поз. 6) для индикации считывания кода;
- кнопка отключения звукового сигнала тревоги (поз. 8).
В нижней части ПСР установлен соединитель Х1 для подключения к КВ (поз. 7).
Рис. 9. Внешний вид ПСР.
Назначение контактов соединителя Х1 показано в Таблице 7.
Таблица 7. Назначение контактов соединителей ПСР.
Соединитель Назначение
Х1 1 - Отрицательная шина управления звуковым индикатором 2 - Не используется 3 - Интерфейс RS485 подключения КП. Линия А. 4 - Интерфейс RS485 подключения КП. Линия Б. 5 - Положительная шина управления звуковым индикатором 6 - Шина управления кнопки отключения звука 7 - Шина питания считывателя +12В 8 - Общая шина питания
Обмен между ПСР и КВ осуществляется по последовательному интерфейсу RS485 со скоростью 76800 бит/сек.
Инициатором обмена информацией всегда является КВ.
ПСР имеет звуковой индикатор для оповещения о тревоге. Управление работой звукового индикатора осуществляет КВ.
Считывание состояния кнопкой отключения звука (отжата, нажата) осуществляет КВ.
? 5.4. СУ
* СУ выполнено в пластмассовом корпусе (Рис. 10), состоящем из основания (поз.
1), крышки (поз. 2) и защитного стекла (поз. 3). В крышке установлен световой L индикатор режимов работы точки доступа (поз. 6), кнопка аварийной J разблокировки замка (поз. 4), кольцевой световод индикации срабатывания кнопки
аварийной разблокировки (поз. 5). В основании располагаются два световода для а индикации режимов работы точки доступа снаружи помещения (Рис. 11, поз. 2).
3 ПТМК.425712.001 РЭ Лист
£ К 19
** Изи. Лист № докум. Подпись Лата
Защитное стекло предназначено для защиты от случайного нажатия кнопки аварийной разблокировки замка и может быть откинуто для использования кнопки аварийной разблокировки (см. Рис. 10).
Крепление основания СУ (Рис. 11, поз. 1) к панели купе (Рис. 11, поз. 4) осуществляется тремя винтами М4 (Рис. 11, поз. 1) с потайной головкой, которые изнутри корпуса фиксируются тремя гайками (Рис. 11, поз. 5). В панели купе дополнительно к отверстиям для установки винтов крепления должны быть отверстия для установки световодов (Рис. 11, поз. 2).
Разметка крепления основания приведена в Приложении «Б». При установке основания сначала необходимо установить световоды в основание, а затем эту совместную конструкцию прикрепить к панели.
Рис. 10. Вешний вид СУ.
\
Рис. 11. Крепление СУ.
Для установки крышки необходимо ввести карабины крышки (Рис. 12, поз. 2) в канавки основания, при зацепленных карабинах совместить отверстия в крышке (Рис. 12, поз. 4) и в основании (Рис. 12, поз. 3) и зафиксировать общую конструкцию ввинчиванием самореза (Рис. 12, поз. 5) в отверстие крышки (Рис. 12, поз. 4) сквозь отверстие в основании (Рис. 12, поз. 3).
о
ПТМК.425712.001 РЭ Лист
20
Изм. Лист № докум. Подпись Дата
Puc. 12. Сборка СУ.
Плата СУ изображена на Рис. 13. Плата СУ крепится к основанию четырьмя самонарезающими винтами через четыре крепежных отверстия. При установке платы СУ в основание необходимо ориентировать плату таким образом, чтобы клеммники были обращены в направлении крышки СУ.
питания
Клеммник подключения шин интерфейса RS485
Клеммник подключения шин
Светодиоды кольцевого световода
Переключатели адреса
Клеммник подключения кнопки аварийной Антенна разблокировки замка
Рис. 13. Плата СУ.
репежные отверстия
Взаимодействие с КВ.
Обмена между СУ и КВ осуществляется по последовательному интерфейсу RS-485 но скорости 76800 бит/сек. СУ является подчиненным устройством.
Взаимодействие СУ с КВ состоит в приеме команд от КВ, выполнении команд и передачи ответной информации. Инициатором обмена всегда является КВ.
СУ является адресным устройством. Адрес СУ должен соответствовать номеру точки доступа, для работы с которой оно предназначено.
В СКУДОПВ используются СУ с адресами, лежащими в диапазоне 1...20. Остальные адреса являются резервными.
ATM O2.b71\
СУ позволяет установить адрес в десятичном виде. Для этого в конструкции
СУ предусмотрены 2 поворотных переключателя (Рис. 14): один для модификации
ПТМК.425712.001 РЗ
Лист
21
Изм. Лист
№ докум.
Подпись Дата
десятков, другой для модификации единиц.
Рис. 14. Соединители и переключатели адреса СУ.
Кнопка аварийной разблокировки исполнительного механизма
Кнопка аварийной разблокировки исполнительного механизма электрически не соединена со схемой СУ. Она должна быть включена последовательно с исполнительным механизмом, чтобы обеспечить непосредственный разрыв цепи питания замка для его разблокировки.
Кнопка аварийной разблокировки исполнительного механизма рассчитана на коммутацию электрических сигналов со следующими параметрами:
- Максимальный коммутируемый ток - 1А;
- Максимальное напряжение коммутации - 36 В.
Обозначение соединителей СУ показано на Рис. 14, назначение соединителей и их контактов в Таблице 8.
Таблица 8. Назначение соединителей СУ.
Соединитель Назначение
Х1 Подключение кнопки аварийной разблокировки исполнительного механизма 1,2 - Шина кнопки аварийной разблокировки исп. механизма
Х2 Подключение шин питания Подключение интерфейса RS485 1 - Интерфейс RS485. Линия Б. 2 - Интерфейс RS485. Линия А. 3 - Положительная шина питания +12В 4 - Отрицательная шина питания
5.5. Исполнительный механизм (замок)
В СКУДОПВ должны использоваться нормально-открытые замки. Номинальное напряжение управления замком составляет 12 В постоянного тока. Напряжение блокировки замка должно находиться в диапазоне 6...14 В постоянного тока, напряжение разблокировки в диапазоне 1.5...3 В постоянного тока. Максимальный ток управления не должен превышать 0.5 А. Схема выходного каскада КП для подключения замка показана на Рис. 5 (а).
ПТМК.425712.001 РЭ
Изм. Лист № докум. Подпись Дата
Лист
22
5.6. Датчик положения двери
Максимальное напряжение, коммутируемое датчиком положения ддери, должно быть не менее 24В, диапазон коммутируемых токов 1... 100 мА. Максимальное сопротивление в замкнутом состоянии не должно превышать 10 Ом. При открытой двери датчик положения двери должен быть разомкнут, при закрытой - замкнут. Схема входного каскада КП для подключения датчика положения двери показана на Рис. 5 (5).
5.7. Кнопка вызова проводника
Максимальное напряжение, коммутируемое кнопкой вызова проводника, должно быть не менее 24В, диапазон коммутируемых токов 1 ... 100 мА. Максимальное сопротивление в замкнутом состоянии не должно превышать 10 Ом. За срабатывание кнопки вызова проводника принято ее замкнутое состояние. Кнопка вызова проводника может иметь подсветку. Напряжение питания подсветки составляет 12 В постоянного тока. Максимальная мощность подсветки не должна превышать 1 Вт. Кнопка вызова проводника с подсветкой должна иметь три контакта. Один из контактов кнопки и подсветки должен быть общим и подключаться к общей шине КП (Х12.2). Два других контакта должны подключаться к соответствующим клеммам соединителя Х12. Схема каскада КП для подключения кнопки вызова проводника показана на Рис. 5 (г).
5.8. « Тревожная» кнопка
Максимальное напряжение, коммутируемое «тревожной» кнопкой, должно быть не менее 24 В, диапазон коммутируемых токов 1 ... 100 мА. Максимальное сопротивление в замкнутом состоянии не должно превышать 10 Ом. За срабатывание «тревожной» кнопки принято ее замкнутое состояние. Схема входного каскада КП для подключения «тревожной» кнопки показана на Рис. 5 (б).
5.9. Охранный извещатель
Максимальное напряжение, коммутируемое охранным извещателем, должно быть не менее 24В, диапазон коммутируемых токов 1 ... 100 мА. Выход охранного извещателя должен иметь тип «сухой контакт». Максимальное сопротивление в замкнутом состоянии не должно превышать 10 Ом. За срабатывание охранного извещателя принято его разомкнутое состояние. Напряжение питания извещателя должно составлять (12±1)В постоянного тока. Максимальный ток потребления охранного извещателя не должен превышать 50 мА. Схема входного каскада КП для подключения информационных шин охранного извещателя показана на Рис. 5 (б).
Информационные шины охранного извещателя должны быть подключены к клеммам соединителя XII, а шины питания к соответствующим клеммам соединителя ХЮ.
5.10. Кнопка дистанционного управления исполнительным механизмом
Максимальное напряжение, коммутируемое кнопкой дистанционного управления исполнительным механизмом, должно быть не менее 24 В, диапазон коммутируемых
Изм. Лист
№ докум.
Подпись
Лота
Лист
23
ПТМК.425712.001 РЭ
токов 7 ... 100 мА. Максимальное сопротивление в замкнутом состоянии не должно превышать 10 Ом. За срабатывание кнопки дистанционного управления исполнительным механизмом принято ее замкнутое состояние. Схема входного каскада КП для подключения кнопки дистанционного управления исполнительным механизмом показана на Рис. 5 (б).
5.11. Световое табло
Световое табло должно состоять из двух световых излучателей с напряжением управления 12 В. Мощность каждого из световых излучателей не должна превышать 0.5 Вт. Световое табло должно иметь три контакта. Общий контакт световых излучателей должен быть подключен к шине +12 В КП (Х15.3), а два других к соответствующим клеммам соединителя Х15. Схема выходного каскада КП для подключения светового табло показана на Рис. 5 (в).
Hirt
Изм. Лист № докум. Подпись Дата
Лист
ПТМК.425712.001 РЭ
24
и
ГО
П>
Жгут 2
Жгут?
Х7
Х5 ---
А5 А20 1
5
О
Kote/ii, Harting arl 09 45 600 0102
Койель Harting art 09 45 60S 01Д0
Назначение контактов соединителей и цветовая
HARIINb RJ industrial P67 Push
Pub Connector art IB 45 145 151U
. Провод
ШВП 2x0,75
Назначение контактов соединителей и цветовая маркировка кабеля «Жгут-1”
HARTING RJ Industnat Р20 Data HARTING RJ industrial IP67 Push Puit
Connector art 09 45 15111001 Connector art 09 45 145 110И
Um
«ЛВС
го
Uj
Жгут 2
Провой ШВП 2x0,75
3
со
S
з
з
Т)
сз
С)
го
сз
сз
о
ГО 3 Q
§
5
ООьед инительная плата
ro 3 Q
Жгут 1
о П)
го 3 О)
9
is го
$
TTl
1 I 2
XI КОНТ,
Х2
Перечень приведённых на схеме устройств;
- А1:КВ;
- А2: ПСР;
- АЗ..А22, КП;
- А23: Замки;
- А24: Датчики положения дверей;
- А25..А44: СУ;
- А45...А64: СУ;
- А65: Кнопки вызова проводника;
- А66: Охранные извещатели;
- А67: «Тревожные» кнопки;
- А68; Кнопка диет, управления исп. механизмом;
- А69; Световое табло.
белый/зеленый (63) 1
Зелёный (3) 2
Белый/оранжеВыи (ЬО) 3
Синий (О 4
Белый/синий IBCJ 5
Оранжевый (О) 6
Белый/коричнедый (БК) 7
Коричневый (К) 8
Экран
Желтый 1
Красный 2
Белый 3
Синии 6
Экран
3
КОНТ.
Равнозначные (неполярные) контакты
1 2 Х4
1 2 ХЮ
2 3
КОНТ.
1 | 2
XI КОНТ.
Х2
л
Равнозначные (неполярные) контакты
маркировка кабеля «Жгут-2”
HARTING RJ Industrial Ш Push Ml Connector art. 09 45 145 1ST
1 Белый/зеленый (БЗ)
2 Зелёный (3)
3 Белый/оранжевый (ВО)
k Синий (С)
5 Белый/синий (БС)
6 Оранжевый (О)
7 Белый/кориннебый [БК/
8 Коричневый (К)
Экран
t
1 Желтый
2 Красный \
3 Белый
6 Синий \
Экран
А27. А42
А47.. А63
ГО
5
3: го
го
СЗ
м го
3 о
ГО
ГО
50
см
сз
6. ОРГАНИЗАЦИЯ РАБОТЫ СКЧДОПВ.
к
а
Рис. 15. Схема соединений элементов СКЧДОПВ (Окончание. Начало на предыдущей странице).
ПТМК.425712.001 РЭ Лист
26
Изм. Лист № докум. Подпись Дата
6.1.1. Присоединение КВ к ЛВС
Для присоединения КВ к ЛВС используется кобель «Жгут-1». Для изготовления кабеля «Жгут-1» необходимо использовать кобель для промышленного Ethernet -Harting орт. 09 45 600 0102 (Рис. 16). Длина кабеля не должна превышать 50 м. Для присоединения кабеля к КВ на одном из его концов должно быть установлена вилка HARTING RJ Industrial IP67 Push Pull Connector (part number 09 45 145 1100) (Puc. 17). Для присоединения к оборудованию ЛВС на другом конце кабеля должна быть установлена вилка HARTING RJ Industrial IP20 Data Connector (part number 09 45 151 1100). Внешний вид такой вилки показан на Рис. 18.
Рис. 16 Внешний вид кабеля промышленного Ethernet- Harting арт. 09 45 600 0102
Рис. 17 Вилка HARTING RJ Industrial IP67 Рис. 18 Вилка HARTING RJ Industrial IP20 Push Pull Connector, установленная на Data Connector, установленная на кабеле кабеле
Схема соединений кабеля «Жгут-1» показана на Рис. 19.
Желтый 1 — 1 Желтый
Красный 2 2 Красный
Белый 3 3 Белый
Синий 6 6 Синий
Экран Экран
Рис. 19 Схема соединений кабеля «Жгут-1»
Установка жил кабеля в направляющие соединителей производится в соответствии с цветовой маркировкой, указанной на направляющей. Установка соединителей на кабель осуществляется в соответствии с инструкцией из комплекта поставки соединителей.
Т 6.1.2. Подключение КП, ПСР к КВ, соединение КП между собой
•i Для подключения КП, ПСР к КВ, соединения КП между собой используется кабель «Жгут-2». Для изготовления кабеля «Жгут-2» необходимо использовать кабель промышленного Ethernet - Harting арт. 09 45 600 0400 (Рис. 20). Длина кабеля не должна превышать 50 м. На обоих концах кабеля должна быть установлена вилка HARTING RJ Industrial IP67 Push Pull Connector (part number 09 45 145 1510) (Puc. 24). Разборка таких вилок после их сборки невозможна без
jurt иг. a r f
Изм.
ПТМК.425712.001 РЭ
Лист
27
Лист
N- докам.
Подпись
Лата
повреждения элементов конструкции вилки. Монтаж необходимо осуществлять только после прокладки кабеля. Каждая вилка поставляется в разобранном виде в индивидуальной упаковке, содержащей, в том числе, подробную инструкцию по сборке. Для удобной и быстрой сборки соединителей в их состав входит специальный элемент - направляющая проводников. Внешний вид направляющей со стороны кабеля показан на Рис. 21(a), общий вид направляющей на Рис. 21 (б).
Рис. 20 Внешний вид кабеля промышленного Ethernet- Harting арт. 09 45 600 0400.
Рис. 21 Внешний вид направляющей проводников со стороны ввода проводников кабеля (а), общий вид направляющей (б).
На Рис. 21 (а) цифрами обозначены номера отверстий для проводников. Соответствие цветовой маркировки проводников кабеля номерам отверстий направляющей показано на Рис. 22.
Номер контакта Цвет проводника
1 Белый/зелёный (БЗ)
2 Зелёный (3)
3 Белый/оранжевый (БО)
4 Синий (С)
5 Белый/синий (БС)
6 Оранжевый (0)
7 Белый/коричневый (БК)
8 Коричневый (К)
Рис. 22 Соответствие цветовой маркировки проводников и номеров контактов.
Электрическая схема кабеля «Жгут -2» приведена на Рис. 23.
Белый/зелёный 1 — 7 Белый/зелёный
Зелёный 2 2 Зелёный (3)
Белый/оранжевый 3 3 Белый/оранжевый
Синий 4 — 4 Синий
Белый/синий 5 — 5 Белый/синий
Оранжевый 6 — 6 Оранжевый
Белый/коричневый / — 1 Белый/коричневый
Коричневый Коричневый
Экран — Экран
Рис. 23 Электрическая схема кабеля «Жгут-2».
— ПТМК.425712.001 РЭ Лист
28
" Изм. Лист № докум. Подпись Дата
Внешний вид смонтированной на кабеле вилки HARTING RJ Industrial IP67 Push
Pull Connector показан на Рис. 24
Рис. 24 Вилка HARTING RJ Industrial IP67 Push Pull Connector, установленная на кабеле.
6.1.3. Подключение СУ к КП
Кабель «Жгут-3» используется для подключения шин питания и шин интерфейса RS485 СУ к КП. Для изготовления кабеля «Жгут-3» необходимо использовать кабель промышленного Ethernet - Harting арт. 09 45 600 0400 (Рис. 20). На одном из концов кабеля должна быть установлена вилка HARTING RJ Industrial IP67 Push Pull Connector (part number 09 45 145 1510) (Puc. 24) для присоединения к КП.
Со стороны СУ кабель «Жгут-3» заводится внутрь корпуса СУ и присоединяется к клеммам, расположенным на плате СУ.
Разделка кабеля «Жгут-3» показана на Рис. 26. Со стороны СУ, проводники кабеля должны быть соединены специальным образом, зачищены, скручены и облужены. Кабель со снятой общей изоляцией и зачищенными проводниками схематично изображён на Рис. 25.
Рис. 25. Вид подготовленного к скрутке и лужению кабеля.
Схема соединения проводников кабеля на стороне СУ приведена на Рис. 26.
с+к+о
7
Ci
БС+БК+БО 3 БЗ
Рис. 26. Схема соединения проводников кабеля.
Из Рис. 26 видно, что все проводники кабеля объединяются в три группы:
1) Скрутка из коричневого, оранжевого и синего проводников;
2) Скрутка из бело/коричневого, бело/оранжебого, бело/синего проводников.
3) Бело/зелёный и зелёный проводники, образующие витую пару кабеля, остаются несвязанными. Каждый из проводников должен быть присоединён к соответствующим клеммам СУ.
S
-> ч
4 Изм. Лист № докун. Подпись Дата
Лист
ПТМК.425712.001 РЭ
29
Электрическая схема жгута Жгут -2 приведена на Рис. 27.
Рис. 27. Электрическая схема жгута Ж гут-2.
6.1.4. Подключение шин питания КП
Для подключения шин питания к КП необходимо использовать провода с сечением жил 0.75 ... 1 мм2. На концах проводов должны быть установлены обжимные наконечники с длиной металлической части 12 мм.
6.1.5. Подключение шин кнопки вызова проводника, «тревожной кнопки», кнопки дистанционного управления исполнительным механизмом, охранных извещателей, светового табло, кнопки аварийной разблокировки
исполнительного механизма к КП
Для подключения шин кнопки вызова проводника, «тревожной кнопки», кнопки дистанционного управления исполнительным механизмом, охранных извещателей, светового табло к КП необходимо использовать провода с сечением жил 0.5 ... 1мм2. На концах проводов должны быть установлены обжимные наконечники с длиной металлической части 12 мм.
6.1.6. Подключение шин кнопки аварийной разблокировки исполнительного механизма к СЧ
Для подключения шин кнопки аварийной разблокировки исполнительного механизма к СЧ необходимо использовать провода с сечением жил 0.5 ... 1мм2. На концах проводов должны быть установлены обжимные наконечники с длиной металлической части 8мм.
6.2. Взаимодействие оборудования СКЧДОПВ
Структурная схема СКЧДОПВ представлена на Рис. 28.
Все основные функции по организации доступа и охраны выполняет КВ. КВ содержит память, в которой хранятся базы данных идентификаторов и событий по каждой точке доступа, и часы реального времени с независимым питанием, обеспечивающие бесперебойный ход часов во время пропадания бортового питания. Элементом питания часов реального времени служит ионистор, емкость которого такова, что при отключенном питании, бесперебойный ход часов будет обеспечиваться в течение 30 суток. Заряд ионистора происходит непрерывно при | наличии питания КВ.
хлла гз ши I
ПТМК.425712.001 РЭ Лист
30
tow. Лист № докум. Подпись Дата
У КВ отсутствуют входы/выходы для подключения кнопок, датчиков и т.д. Однако КВ имеет последовательный интерфейс для подключения КП и СУ, которые осуществляют ввод/вывод информации по командам КВ.
КВ, посредством КП, управляет всеми замками, датчиками, кнопками, световыми табло, входящими в СКУДОПВ, в соответствие с алгоритмом функционирования. В составе КП имеются выходы для подключения замка, световых табло, входы для подключения различных кнопок, извещателей, датчиков. КП имеет блок установки адреса для сопоставления его с точкой доступа. Таким образом, КП является устройством ввода/вывода для КВ для выбранной с помощью адреса точки доступа. СУ также является устройством ввода/вывода для КВ. СУ передает КВ считанный код идентификатора, а получает он него команды управления индикацией СУ. СУ имеет блок установки адреса для его настройки на конкретную точку доступа. КП и СУ являются подчиненными сетевыми устройствами для КВ. Инициатором обмена информацией всегда является КВ. Скорость обмена между КВ и КП и СУ равна 76800 бит/сек. Хотя физически СУ подключены к каналу связи через ретрансляторы КП, с точки зрения передачи информации, все СУ и КП подключены к КВ параллельно. Все СУ и КП одновременно получают запрос от КВ, а отвечает только то устройство, чей адрес присутствует в запросе.
В памяти КВ сохраняются события, связанные с изменением состояния оборудования и события, связанные с конфигурированием КВ. Перечень событий приведен в Таблице 9.
Для связи с ЛВС КВ содержит Ethernet интерфейс. Внешнее устройство может запрашивать у КВ информацию о работе СКУДОПВ посредством протокола УПВС.
По Ethernet интерфейсу обеспечивается также подключение к WEB-странице КВ, посредством которой возможен просмотр информации и управление работой СКУДОПВ.
Таблица 9. События, сохраняемые КВ.
№ Событие
1 Сопоставление идентификатора категории «Пассажир» месту вагона.
2 Удаление идентификатора категории «Пассажир» и освобождение места вагона.
. 3 Постановка точки доступа на «охрану» с указанным именем.
4 Снятие точки доступа с «охраны» с указанным именем.
5 Несанкционированное проникновение в точку доступа с указанным именем.
6 Сброс тревоги управления в точке доступа с указанным именем.
7 Модификация системных времени и даты.
! 8 Модификация пароля.
J 9 Блокировка замка точки доступа с указанным именем кнопкой аварийной разблокировки замка, расположенной на считывающем устройстве точки доступа.
р ю Разблокировка замка точки доступа с указанным именем кнопкой аварийной разблокировки замка, расположенной на считывающем устройстве точки доступа.
11 Срабатывание кнопки вызова проводника в точке доступа с указанным именем.
ъ[12_ Срабатывание «тревожной кнопки» в точке доступа с указанным именем.
$ ПТМК.425712.001 РЭ Лист
32
"* Изи. Лист № докум. Подпись Дата
13 Сброс вызова проводника по кнопке вызова проводника в точке доступа с указанным именем.
14 Сброс вызова проводника по «тревожной» кнопке в точке доступа с указанным именем.
15 Разрыв связи с оборудованием точки доступа с указанным именем.
16 Восстановление связи с оборудованием точки доступа с указанным именем.
17 Включение оборудования точки доступа с указанным именем.
18 Выключение оборудования точки доступа с указанным именем.
Соответствие между именем точки доступа в базе данных КВ и адресом точки доступа определяется модификацией СКУДОПВ.
КВ управляет ПСР. ПСР в своем составе содержит считывающее устройство, кнопку отключения звука, входящую в состав пленочной клавиатуры, и звуковой извещатель. Считывающее устройство ПСР является подчиненным сетевым устройством для КВ, имеет фиксированный адрес. Инициатором обмена информацией всегда является КВ. Скорость обмена между считывающим устройством ПСР и КВ равна 76800 би т/сек.
КВ обеспечивает обработку состояний кнопки отключения звука.
КВ напрямую управляет звуковым индикатором из состава ПСР.
6.3. Режимы работы оборудования точек доступа
Точка доступа может находиться в одном из четырех режимов:
- «Доступа»,
- «Охраны»;
- «Неисправности»;
- «Отключения оборудования».
6.3.1. Режим «доступа»
Режим доступа является основным режимом работы точки доступа. В этом режиме пользователи СКУДОПВ получают доступ в помещения вагона в соответствие с их правами (категорией идентификатора).
В режиме «доступа» кнопка вызова проводника и охранный извещатель не участвуют в алгоритме работы оборудования и обрабатываются независимо.
Нажатие кнопки вызова проводника сопровождается соответствующей индикацией на WEB-странице, выдачей информации в ЛВС по протоколу УПВС, световом индикаторе кнопки вызова проводника и световом табло и никаким образом не влияют на работу другого оборудования точки доступа.
Нажатие «тревожной» кнопки сопровождается соответствующим выводом информации на WEB-страницу и световое табло, выдачей информации в ЛВС по протоколу УПВС, звуковой индикацией на ПСР.
Информация, выдаваемая охранным извещателем, игнорируется.
ПТМК.425712.001 РЭ Лист
33
Изп. Лист № док ум. Подпись Дата
При работе оборудования 6 режиме «доступа» используются следующие устройства:
- СУ - считывает код идентификатора, передает информацию КВ, осуществляет световую и звуковую индикацию режима «доступа».
- КП - считывает состояние датчиков и управляет замком;
- Датчик положения двери - сигнализирует о положении двери (открыта/закрыта);
- Замок - блокирует или разблокирует дверь;
- Кнопка аварийной разблокировки двери - разблокирует замок вне зависимости от работы другого оборудования СКУДОПВ;
- Кнопка дистанционного управления исполнительным механизмом - разблокирует замок по команде пользователя СКУДОПВ.
В режиме «доступ» доступ в помещение выполняется по идентификатору. Набор идентификаторов для каждого помещения определяется модификацией СКУДОПВ. Доступ в пассажирские купе вагона возможен по идентификаторам категории «Проводник», а также по тем идентификаторам категории «Пассажир», которые сопоставлены местам данного купе.
Оборудование в режиме «доступа» поддерживает два алгоритма работы: м
- автоматическую блокировку замка при закрытии двери;
- ручную блокировку замка при закрытии двери.
6 .3.1.1. Алгоритм автоматической блокировки замка при закрытии двери
Вход в помещение
Процедура входа в помещение начинается с поднесения идентификатора к СУ. В момент поднесения идентификатора световая индикация СУ соответствует световой индикации готовности к считыванию идентификатора (световой индикатор считывающего устройства как снаружи, так и внутри помещения излучает красный свет).
При отсутствии у идентификатора прав доступа в помещение КВ посылает команду СУ сменить световую индикацию на индикацию отказа в доступе (мигающий красный свет).
При наличии у идентификатора прав доступа в помещение, КВ посылает КП команду разблокировки замка. КП разблокирует замок и подтверждает КВ выполнение команды. После получения информации о разблокировке замка КВ отсылает СУ команду изменить световую и звуковую индикацию на индикацию й разрешения прохода в помещение (световые индикаторы СУ меняют излучение S красного света на излучение зеленого света, звуковой индикатор издает короткий \ звуковой сигнал).
Если в течение определенного интервала, называемого временем прохода, не произошло срабатывания датчика положения двери, КВ считает, что пользователь
с? отказался от входа, и посылает КП команду блокировки замка. Время прохода
го ими 1 ПТМК.425712.001 РЭ Лист
34
Изм. Лист № докум. Подпись Дата
является настраиваемой величиной.
Если в течение времени прохода произошло срабатывание датчика положения двери, КВ считает, что произошел вход в точку доступа и ожидает закрытия двери (срабатывания датчика положения двери). Как т'олько датчик положения двери сработал, КВ передает КП команду блокировать замок и после получения подтверждения о выполнении операции передает СУ команду смены световой индикации на индикацию готовности к считыванию кода идентификатора (непрерывный красный свет).
Выход из помещения
Работа оборудования при выходе из помещения по идентификатору, аналогична работе оборудования при входе в помещение, с той лишь разницей, что снаружи СУ имеет раздельные световые индикаторы красного и зеленого света, а внутри - совмещенный индикатор.
Срабатывание датчика положение двери при заблокированном замке приводит к сигналу «тревога» с соответствующей индикацией на WEB-странице, звуковой индикацией на ПСР, выдаче информации в ЛВС по протоколу УПВС.
Нажатие кнопки дистанционного управления исполнительным механизмом разблокирует исполнительный механизм. Индикация СУ аналогична индикации, если бы к нему был поднесен идентификатор, имеющий права доступа в помещение.
6 .3.1.2. Алгоритм ручной блокировки замка при закрытии двери
Вход в помещение
Процедура входа в помещение начинается с поднесения идентификатора к СУ. В момент поднесения идентификатора световая индикация СУ соответствует световой индикации готовности к считыванию идентификатора (световой индикатор СУ как снаружи, так и внутри точки доступа излучает красный свет).
При отсутствии у идентификатора прав доступа в помещение КВ посылает команду СУ сменить световую индикацию на индикацию отказа в доступе (мигающий красный свет).
При наличии у идентификатора прав доступа в помещение, КВ посылает КП • команду разблокировки замка. КП разблокирует замок и подтверждает КВ выполнение операции. После получения информации о разблокировании замка КВ отсылает СУ команду изменить световую и звуковую индикацию на индикацию разрешения прохода в помещение (световые индикаторы СУ меняют излучение - красного света на излучение зеленого света, звуковой индикатор издает короткий звуковой сигнал) и команду выключить считывание кода идентификатора.
К При поднесении в этот момент идентификатора, не имеющего прав доступа в помещение, КВ посылает команду СУ сменить световую индикацию на индикацию отказа в доступе (мигающий красный свет).
При наличии у идентификатора прав доступа в помещение, КВ посылает команду блокировки замка КП. КП блокирует замок и подтверждает КВ информацию выполнение
ПТМК.425712.001 РЭ Лист
35
Изм. Лист № докум. Подпись Дата
зеленого света на
операции. После получения информации о разблокировке замка КВ отсылает СУ команду изменить световую индикацию на световую индикацию запрета прохода в точку доступа (световые индикаторы СУ меняют излучение излучение красного света).
Выход из помещения
Работа оборудования при выходе из помещения идентификатора, аналогична работе оборудования при входе лишь разницей, что при входе СУ имеет раздельные световые индикаторы красного и зеленого света, а внутри - совмещенный индикатор.
Срабатывание датчика положение двери при заблокированном замке приводит к сигналу «тревога» с соответствующей индикаций на WEB-странице, звуковой индикацией на ПСР.
с использованием
в помещение, с той
м
Cl
Нажатие кнопки дистанционного управления исполнительным механизмом разблокирует исполнительный механизм двери. Индикация СУ аналогична индикации, если бы к нему был поднесен идентификатор, имеющий права доступа в помещение.
6.3.2. Режим «охраны»
В режим «охраны» точка доступа переводится принудительно с WEB-страницы.
Режим «охраны» для выбранного помещения отображается миганием красного светового индикатора СУ.
В режиме «охраны» доступ в помещение выполняется по идентификатору.
Доступ в пассажирские купе вагона, возможен только по идентификаторам категории «Пассажир», которые сопоставлены местам данного купе. Поднесение идентификаторов к СУ переводит помещение в режим «доступа», который предшествовал переводу помещения в режим «охраны».
В режиме «охраны» срабатывание охранного извещателя приведет к сигналу «тревога» с соответствующей индикацией на WEB-странице, звуковой индикацией на ПСР, выдаче информации в ЛВС по протоколу УПВС.
В режиме «охраны» нажатие кнопки дистанционного управления исполнительным механизмом разблокирует исполнительный механизм двери с выходом точки доступа из режима «охраны». Индикация СУ аналогична индикации, если бы к нему был поднесен идентификатор, имеющий права доступа в помещение.
6.3.3. Режим «неисправности»
В этот режим точка доступа попадает в трех случаях:
- отсутствует связь с КП;
- неисправно СУ (отсутствует связь, неисправен приемопередатчик СУ);
- нажата кнопка разблокировки замка на СУ.
При отсутствии связи с КП и наличии связи со СУ одной и той же точки доступа,
>
s
4 Иж Лист № докун. Подпись Дата
ПТМК.425712.001 РЭ
Лист
36
КВ посылает СУ команду перевода светового индикатора СУ в режим периодического излучения красного света и команду выключения чтения идентификаторов. При восстановлении связи с КП, КВ переводит точку доступа 6 режим «доступа».
При отсутствии связи КВ с КП, КП сохраняет состояние замка таким, каким оно выло до потери связи.
Неисправность СУ может быть двух типов: отсутствует связь с КВ и неисправен приемопередатчик.
При отсутствии связи с КВ световой индикатор СУ излучает красный свет, а - при поднесении любого идентификатора световой излучатель несколько раз излучает попеременно красный и зеленый свет.
При неисправности приемопередатчика отсутствует чтение кода идентификаторов, но если при этом присутствует связь со СУ, то выключение точки доступа приведет к переводу светового индикатора в режим излучения зеленого света.
Нажатие кнопки аварийной разблокировки купе приведет к соответствующей индикации на WEB-странице, выдаче информации в ЛВС по протоколу УПВС. Дополнительно к этому КП детектирует нажатие кнопки аварийной разблокировки и сообщает об этом КВ. КВ посылает команду СУ перевести световой индикатор в режим излучения мигающего зеленого свети. Кольцевой индикатор кнопки аварийной разблокировки при ее нажатии излучает красный свет.
Алгоритмы «доступа» и алгоритмы «охраны» при нажатой кнопке аварийной . разблокировки двери не работоспособны.
6.3.4. Режим «отключения оборудования»
При выключении оборудования с WEB-страницы точка доступа переходит в режим свободного прохода. Этот режим характеризуется разблокировкой замка, излучение световыми индикаторами СУ непрерывного зеленого света и запретом чтения идентификаторов СУ. Срабатывание всех кнопок и датчиков игнорируется.
6.4. Настройка оборудования
Настройка оборудования СКУДОПВ включает в себя установку соответствия между названиями помещений и адресами КП, СУ, установку режимов согласований линий связи на каждом из устройств.
6.4.1. Установка адресов КП и СУ
В каждой модификации СКУДОПВ между адресами КП, СУ и названием точки т доступа существует однозначное соответствие. Соответствие между значением j адреса и названием помещений вагона приведено в Приложении «А».
Каждое из адресных устройств: КП, СУ, имеют в своей конструкции переключатели установки адреса.
Расположение переключателей адреса для каждого из типов устройств - показано на Рис. 29.
о
ПТМК.425712.001 РЭ Лист
* 37
** Изн. Лист № докун. Подпись Дата
Рис. 29. Расположение переключателей адреса СУ и КП.
6.4.2. Согласование линий связи
Высокоскоростная передача данных по проводным каналам связи требует, чтобы выходное сопротивление источника сигнала и входное сопротивление приемника сигнала были согласованы с волновым сопротивлением линии связи. Согласование позволяет избежать колебательных процессов в линиях связи и, как следствие, снизить уровень помех в линии связи.
Для согласования линий связи в СКУДОПВ необходимо, чтобы на любом «конце» линии связи было включено сопротивление номиналом 100 Ом. Такие сопротивления предусмотрены в конструкциях КП, СУ.
СУ всегда находится на «конце» линии связи, и конструктивно выполнено так, что режим согласования всегда включен.
Подключение сопротивлений согласования в КП осуществляется включением переключателей, предусмотренных в его конструкции. Расположение переключателей включения режима согласования для КП показано на Рис. 30.
Рис. 30. Расположение переключателей согласования линии связи в КП.
Схема соединения устройств с интерфейсом RS485 в СКУДОПВ приведена на Рис. 31.
fjrri О2.б77\ г&жг"-
На Рис. 31 устройствами, присоединенными к «концам» линий связи являются: Для линии связи под № 14 - СУ №10 и СУ № 11.
Для линии связи под № 15 - КП №9 и КП № 12.
Для линии связи под № 16 - КП №4 и СУ № 5.
Для линии связи под № 17 - КП №6 и СУ № 7.
Для линии связи под № 17 - КВ (12) и ПСР (13).
Для линии связи под № 19 - СУ №2 и СУ № 3.
У указанных устройств должны быть включены согласующие сопротивления. У всех
Изм.
Лист № док ум. Подпись Дата
ПТМК.425712.001 РЭ
Лист
38
других устройств на Рис. 31 согласующие сопротивления должны быть Выключены.
Необходимо отметить что, если к КП подключено только одно СУ, то согласующие сопротивления должны быть обязательно Включены на КП и СУ.
Если к КП подключены дВа СУ, то согласование линии сВязи должно быть Включено на обоих СУ и Выключено на КП.
Рис. 31. Схема соединения устройств с интерфейсом RS485 В СКУДОПВ.
ПТЛ1 О2.ЬГ?\\
ПТМК.425712.001 РЭ Лист
39
Изм. Лист № докун. Подпись Дата
7. ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ 7.1. Индикация состояний СКЧДОПВ Индикация состояний СКЧДОПВ осуществляется на WEB-странице, а также оборудованием ЛВС по протоколу ЧПВС. 7.1.1. Чправление правами доступа к СКЧДОПВ Доступ к работе с WEB-страницей СКЧДОПВ осуществляется по идентификаторам. Для получения доступа к WEB-странице необходимо установить — идентификатор в картоприемник ПСР (далее по тексту - картоприемник). В зависимости от категории идентификатора, будет предоставлен доступ с определенным набором прав по управлению СКЧДОПВ. Существует две категории идентификаторов, по которым предоставляется доступ по работе с WEB-страницей: - «Мастер-карта»; - «Проводник». В Таблице 10 приведено соответствие категорий идентификаторов и функций по управлению СКЧДОПВ с WEB-страницы. Таблица 10. Функций по управлению СКЧДОПВ с WEB-страницы.
№ - 1 Функция управления Назначение идентификатора категории «проводник» Проводник Мастер-карта +
2 Чдаление идентификатора категории «проводник» + +
3 Назначение и удаление идентификатора категории «пассажир» + -
4 Отключение оборудования + +
5 Постановка помещений на «охрану» + -
“ 6 Просмотр журнала событий + +
7 Текущее состояние точек доступа + +
8 Сброс вызова по «тревожной кнопке» + -
9 Сброс вызова проводника + -
” 10 Сброс тревоги + -
7.2. Интерфейс пользователь - оборудование точки доступа Взаимодействие пользователя с оборудованием помещения состоит из следующих операций: $ - Поднесение карты к СЧ; $ ч - Нажатие кнопки аварийной разблокировки двери; L - Перевод точки доступа в режим «охрана» (с WEB-страницы); - Нажатие кнопки вызова проводника; “ - Нажатие «тревожной» кнопки; <5
<3 ПТМК.425712.001 РЭ Лист
Г 40
Изм. Лист № докум. Подпись Дата
- Вскрытие двери без сигнала разрешения о доступе. Оборудование точки доступа отображает сбои состояния световой сигнализацией светового табло и кнопки вызова проводника, световой и звуковой индикацией СУ. 7.2.1. Индикация СУ На входе в точку доступа световые индикаторы СУ - раздельные (один индикатор излучает красный свет, другой - зеленый), на выходе из точки доступа - совмещенный. Варианты индикации СУ при исправном оборудовании в различных ситуациях приведены в Таблице 11. Таблица 11. Световая и звуковая индикация СУ в различных режимах «доступа» и «охраны».
Состояние Внешние световые индикаторы Внутренний световой индикатор Световой индикатор аварийной разблокировки Звуковой индикатор
Режим «доступа»
При отсутствии идентификатора в зоне чтения СУ
Замок заблокирован красный индикатор -непрерывно включен, зеленый - выключен излучает красный свет выключен выключен
Замок разблокирован красный индикатор-выключен,зеленый -непрерывно включен излучает зеленый свет выключен выключен
При наличии идентификатора в зоне чтения СУ
- Доступ в зону доступа разрешен красный индикатор выключается, зеленый включается излучение красного света меняется на излучение зеленого света. Выключен кратковремен ный однотональный сигнал при поднесении идентификатора
- Доступ в зону доступа запрещен красный индикатор мигает (период мигания 0.25 сек.) зеленый - выключен излучает мигающий красный свет (период мигания 0.25 сек.) выключен выключен
При срабатывании датчика положения двери
Замок заблокирован красный индикатор мигает (период мигания 0.25 сек.) зеленый - выключен излучает мигающий красный свет (период мигания 0.25 сек.) выключен выключен
Замок разбло- красный индикатор -выключен, зеленый - излучает зеленый свет выключен выключен
ПТМК.425712.001 РЭ Лист
41
' Изн. Лист № докум. Подпись Дата
кирован непрерывно включен —
Режим «охраны»
При отсутствии идентификатора в зоне чтения СУ
Замок заблокирован красный индикатор мигает (период мигания 2 сек.) зеленый - выключен излучает мигающий красный свет (период мигания 2 сек.) выключен выключен
При наличии идентификатора в зоне чтения считывающего устройства
- Доступ в - зону доступа разрешен красный индикатор выключается, зеленый включается излучение красного света меняется на излучение зеленого света. Выключен кратковремен ный однотональный сигнал при поднесении идентификатора
- Доступ в зону доступа запрещен красный индикатор мигает (период мигания 0.25 сек.) зеленый - выключен излучает мигающий красный свет (период мигания 0.25 сек.) выключен выключен
При срабатывании датчика положения двери
- Замок заблокирован красный индикатор мигает (период мигания 0.25 сек.) зеленый - выключен излучает мигающий красный свет (период мигания 0.25 сек.) выключен выключен
При срабатывании охранного извещателя
Замок заблокирован красный индикатор мигает (период мигания 0.25 сек.) зеленый — выключен излучает мигающий красный свет (период мигания 0.25 сек.) выключен выключен
" Разблокировка двери
Нажата кнопка аварийной разблокировки — замка красный индикатор -выключен, зеленый -мигает (период мигания 0.25 сек.) излучает мигающий зеленый свет (период мигания 0.25 сек.) включен выключен
Вызов проводника
Нажата выключен выключен выключен выключен
Отжата выключен выключен выключен выключен
«Тревожная» кнопка
Нажата выключен выключен выключен выключен
Отжата выключен выключен выключен выключен
v 7.2.2. Индикация кнопки вызова проводника Кнопка вызова проводника имеет световой индикатор, включение которого ~ происходит при нажатии кнопки вызова проводника, а выключение, либо при чь повторном нажатии кнопки вызова проводника, либо при сбросе вызова проводника
ПТМК.425712.001 РЭ Лист 42
Изм. Лист № докум. Подпись Дата
с WEB -страницы.
7.2.3. Индикация светового табло
Световое табло должно быть расположено рядом с купе.
Световое табло имеет два световых индикатора, состояние которых зависит от состояния кнопки вызова проводника и «тревожной» кнопки.
Нажатие кнопки вызова проводника сопровождается включением одного из световых индикаторов светового табло. Выключение этого светового индикатора происходит, либо при повторном нажатии кнопки вызова проводника, либо при сбросе вызова проводника с WEB-страницы.
Нажатие «тревожной» кнопки сопровождается включением второго светового индикатора светового табло. Выключение этого светового индикатора происходит, при сбросе вызова по «тревожной» кнопке с WEB-страницы.
7.3. WEB-интерфейс
Адрес КВ СКЧДОПВ в ЛВС - динамический и определяется сервером DHCP ЛВС.
При переходе по адресу КВ СКЧДОПВ выводится WEB-страница СКЧДОПВ, изображенная на Рис. 32.
СКУДОПП
Вставьте карту!!!
Рис. 32. WEB-страница системы СКЧДОПВ.
7.3.1. Доступ к управлению СКЧДОПВ
Права по управлению СКЧДОПВ через WEB-интерфейс предоставляются идентификаторам категории «Мастер-карта» и «Проводник». Права у идентификаторов категорий «Пассажир» и «Без категории» отсутствуют.
Для получения доступа к управлению СКЧДОПВ необходимо перейти на WEB-страницу системы СКЧДОПВ и установить в картоприемник ПСР идентификатор соответствующей категории.
7.3.1.1. Доступ к управлению СКЧДОПВ по идентификатору категории «Мастер-карта»
При установке в картоприемник идентификатора категории «Мастер-карта», дудет предоставлен доступ по работе со СКЧДОПВ, WEB-страница примет вид, изображенный на Рис. 33.
СКУДО! III
Мастер-карта. Извлеките карту!!!
Рис. 33. Вид WEB-страницы при установке в картоприемник идентификатора категории «Мастер-карта».
Извлечение идентификатора приведет к выводу WEB-страницы управления
I ПТМК.425712.001 РЭ Лист
ч ч 43
4 Изм. Лист № докум. Подпись Дата
идентификатора категории «Мастер-карта» (Рис. 34).
Рис. 34. Вид WEB-страницы управления идентификатора категории «Мастер-карта».
7.3.1.2. Доступ к управлению СКЧДОПВ по идентификатору категории «Проводник»
При установке в картоприемник идентификатора категории «Проводник», будет предоставлен доступ по работе со СКЧДОПВ, WEB-страница примет вид, изображенный на Рис. 35.
СКУДОПП
Карта проводника №02. Извлеките карту !'!
Рис. 35. Вид WEB-страницы при установке в картоприемник идентификатора категории «Проводник».
Извлечение идентификатора приведет к выводу WEB-страницы управления идентификатора категории «Проводник» (Рис. 36).
СКУДОПП
! I ДобаеиГкЛйапить Управление . Журнал йд : Состояния выход
Уделить карты I
" всех пассажиров
Рис. 36. Вид WEB-страницы управления идентификатора категории «Проводник».
7.3.1.3. Доступ к управлению СКЧДОПВ по идентификаторам категорий “ «Пассажир»
м При установке 6 картоприемник идентификатора категории «Пассажир»,
§ будет отказано в доступе, с выводом WEB-страницы изображенной на Рис. 37 и \ последующим возвратом к WEB-странице системы СКЧДОПВ.
ПТМК.425712.001 РЭ Лист
а 44
Изм. Лист № докум. Подпись Дата
СКУДОПП
Карта пассажира №05. Извлеките карту!!!
Рис. 37. Вид WEB-страницы при установке 6 картоприемник идентификатора категории «Пассажир».
7.3.14. Доступ к управлению СКУДОПВ по идентификатору «Без категории»
При установке в картоприемник идентификатора «Без категории» (при имеющемся в СКУДОПВ идентификаторе категории «Мастер-карта») будет отказано в доступе, с выводом WEB-страницы, изображенной на Рис. 38 и последующим возвратом к WEB-странице системы СКУДОПВ. При отсутствии в СКУДОПВ идентификатора категории «Мастер-карта» будет выполняться процедура назначения идентификатору категории «Мастер-карта» (см. раздел 7.3.2.1 «Назначение идентификатору категории «Мастер-карта»).
СКУДОПП
Вставлена неопознанная карта!!!
Рис. 38. Вид WEB-страницы при установке в картоприемник идентификатора «Без категории».
7.3.2. Назначение идентификаторов
7.3.2.1. Назначение идентификатору категории «Мастер-карта»
Назначение категории «Мастер-карта» возможно только идентификатору «Без категории», т.е. идентификатору, которому в СКУДОПВ не назначена ни одна из категорий: «Мастер-карта», «Проводник», «Пассажир».
Назначение идентификатору категории «Мастер-карта» проводится однократно предприятием-изготовителем СКУДОПВ или сервисной организацией, уполномоченной для проведения сервисного обслуживания/гарантийного ремонта.
Для назначения идентификатору категории «Мастер-карта» необходимо:
- перейти на WEB-страницу СКУДОПВ;
- установить идентификатор «без категории» в картоприемник (Ошибка!
Источник ссылки не найден..)
СКУДОПП
Вставлена неопознанная карта!!!
Рис. 39. Вид WEB-страницы при установке в картоприемник идентификатора «Без категории».
- нажать кнопку [+]. Нажатие кнопки [+] приведет к выводу WEB-страницы ввода пароля, изображенной на Рис. 40.
О
ПТМК.425712.001 РЭ Лист
45
* Изм. Лист № докум. Подпись Дата
Рис. 40. Вид WEB-страницы при вводе пароля.
двести пароль (по умолчанию «1111»). При вводе корректного пароля WEB-страница примет вид, изображенный на (Рис. 41).
СКУДОПП
Результат:
Успешно! Извлеките карту
Рис. 41. Вид WEB-страницы при завершении операции назначения.
- извлечь идентификатор из картоприемника.
7.3.2.2. Назначение идентификатору категории «Проводник»
Назначение идентификатору категории «Проводник» возможно только при получении доступа по работе со СКЧДОПВ идентификатором категории «Мастер-карта».
Для получения доступа по работе со СКЧДОПВ идентификатором категории «Мастер-карта» выполните процедуру получения доступа по идентификатору категории «Мастер-карта» (см. раздел 7.3.1.1).
Для назначения идентификатору категории «Проводник» необходимо поместить идентификатор в картоприемник. При установке идентификатора б картоприемник возможны следующие варианты:
а) идентификатор категории «Проводник»
Если установленному в картоприемник идентификатору сопоставлен категория «Проводник», то повторное назначение категории «Проводник» невозможно. Единственная операция с таким идентификатором - удаление.
Чстановка такого идентификатора в картоприемник активизирует на WEB-
странице кнопку напротив имен «Проводник №1» или «Проводник №2», 6 зависимости
от того какому имени сопоставлен установленный в картоприемник идентификатор
категории «Проводник». Активная кнопка обозначена символом [-]. Нажатие этой
кнопки приведет к удалению идентификатора категории «Проводник» (См. раздел «Чдаление идентификатора категории «Проводник» при получении доступа по работе со СКЧДОПВ идентификатором категории «Проводник»),
б) идентификатор категории «Пассажир» или «Мастер-карта»
Назначение таким идентификаторам категории «Проводник» невозможно. При установке идентификаторов категорий «Пассажир» или «Мастер-карта» в картоприемник, кнопки на WEB-странице напротив надписей «Проводник №1» и
Лист
46
ПТМК.425712.001 РЭ
Изм. Лист
№ докум.
Подпись
Дата
«Проводник №2» будут неактивными.
в) идентификатор «Без категории»
В зависимости от количества назначенных в СКУДОПВ идентификаторов категории «Проводник» при установке такого идентификатора в картоприемник активность кнопок на WEB-странице будет следующей:
- В СКЧДОПВ двум идентификаторам уже назначена категория «Проводник» (обе кнопки неактивны);
- В СКЧДОПВ одному из двух идентификаторов уже назначена категория «Проводник» (одна кнопка активна, вторая нет);
- В СКЧДОПВ отсутствуют идентификаторы с категорией «Проводник» (обе кнопки активны).
Активные кнопки обозначены символом - [+].
Для назначения идентификатору категории «Проводник» необходимо нажать кнопку [+].
При успешном назначении WEB-страница примет вид, изображенный на Рис. 42, с указанием извлечь карту.
СКУДОПП
Результат:
Успешно' Извлеките карту
Рис. 42. Вид WEB-страницы при завершении операции назначения.
Для перехода на WEB-страницу управления идентификатора категории «Мастер-карта» необходимо извлечь идентификатор из картоприемника, для перехода на WEB-страницу СКЧДОПВ - нажать кнопку «ВЫХОД».
7.3.2.3. Назначение идентификатору категории «Пассажир»
Назначение идентификатору категории «Пассажир» возможно при получении доступа по работе со СКЧДОПВ по идентификатору категории «Проводник».
Идентификатор категории «Пассажир», имеет дополнительный признак: номер места и соответственно номер купе, куда ему будет предоставляться доступ. Номер купе является вторичным параметром и вычисляется автоматически по номеру места для данной планировки помещений вагона.
Для назначения идентификатору категории «Пассажир» необходимо выполнить процедуру получения доступа по идентификатору категории «Проводник» (см. раздел 73.1.2).
После получения доступа при установке идентификатора в картоприемник, в зависимости от категории идентификатора, возможны варианты:
а) идентификатор категории «Пассажир»
При установке идентификатора категории «Пассажир» в картоприемник на WEB-странице активируется только кнопка, соответствующая месту, которому
го ми 1 ПТМК.425712.001 РЭ Лист
47
Изм. /7ист № докум. Подпись Дата
сопоставлен идентификатор.
б) идентификаторы «Мастер-карта», «Проводник»
При установке идентификатора «Мастер-карта», «Проводник» в картоприемник на WEB-странице все кнопки останутся неактивными.
в) идентификатор «Без категории»
При установке идентификатора «без категории» в картоприемник на WEB-странице активируются кнопки, соответствующие местам в вагоне, которым не сопоставлен идентификатор категории «Пассажир».
Рис. 43 Указание на извлечение идентификатора из картоприемника.
Нажатие любой из активных кнопок позволяет сопоставить идентификатору место с указанным номером и приведет к подтверждению сопоставления с последующим указанием извлечения идентификатора из картоприемника ПСР (Рис. 43).
7.3.3. Удаление идентификаторов
7.3.3.1. Удаление идентификаторов категории «Мастер-карта»
Удаление идентификатора категории «Мастер-карта» невозможно (при необходимости такой операции необходимо обратиться к производителю).
7.3.3.2. Удаление идентификаторов категории «Проводник» при получении доступа по работе со СКУДОПВ идентификатором категории «Мастер-карта»
При получении доступа по работе со СКУДОПВ возможно удаление всех идентификаторов категории «Проводник».
Для получения доступа по работе со СКУДОПВ идентификатором категории «Мастер-карта» необходимо выполнить процедуру получения доступа по идентификатору категории «Мастер-карта» (см. раздел 7.3.1.1).
После получения доступа удаление идентификатора категории «Проводник» возможно двумя способами: «по карте» или «по имени».
Удаление «по карте» используется при наличии удаляемого идентификатора, удаление «по имени» - при отсутствии удаляемого идентификатора.
Удаление при наличии идентификатора
При установке удаляемого идентификатора в картоприемник на WEB-странице
активируется только одна кнопка напротив надписей «Проводник №1» или «Проводник №2» (в зависимости от того, какому имени сопоставлен установленный в картоприемник идентификатор категории «Проводник»). Активная кнопка & обозначена символом «-».
_ Определение имени идентификатора происходит автоматически.
Г"-
Нажатие на активную кнопку приведет к удалению идентификатора, с последующим
с £ ПТМК.425712.001 РЭ Лист
48
Изн. Лист № докум. Подпись Дата
указанием извлечь карту (Рис. 44).
Рис. 44. Указание на извлечение идентификатора из картоприемника.
Для перехода WEB-страницу управления идентификатора категории «Мастер-карта» необходимо извлечь идентификатор из картоприемника, для перехода на WEB-страницу СКУДОПВ - нажать кнопку «ВЫХОД».
Удаление при отсутствии идентификатора
При отсутствии удаляемого идентификатора в картоприемнике на WEB-странице активируются кнопки напротив имён проводников, которым сопоставлены идентификаторы категории «Проводник». Активные кнопки обозначены символом [-].
Для удаления идентификатора категории «Проводник» необходимо нажать кнопку с символом [-] напротив имени проводника, которому сопоставлен удаляемый идентификатор.
Удаление идентификатора сопровождается информационным сообщением (Рис. 45).
СКУДОПП
Результат: Успешно!
Рис. 45. Информационное сообщение об удалении.
Для перехода на WEB-страницу СКУДОПВ необходимо нажать кнопку «ВЫХОД».
7.3.3.3. Удаление идентификатора категории «Проводник» при получении доступа по работе со СКУДОПВ идентификатором категории «Проводник»
Для получения доступа по работе со СКУДОПВ идентификатором категории «Проводник» необходимо выполнить процедуру получения доступа по идентификатору категории «Проводник» (см. раздел 7.3.1.2).
Удаление идентификатора категории «Проводник», по которому получен доступ по работе со СКУДОПВ, невозможно. Если доступ по работе с WEB-страницей управления получен по идентификатору категории «Проводник» с именем «Проводник №1», то на WEB-странице для удаления станет активной
кнопка «Уд. провод. №2» и, наоборот, если доступ получен по идентификатору с именем «Проводник-2», то на WEB-странице для удаления станет активной кнопка «Уд. провод. №1». Кнопки «Уд. провод. №1» и «Уд. провод. №2» могут становиться активными только в том случае, если в СКУДОПВ назначены соответствующие идентификаторы категории «Проводник».
нтп Ог 77|
Для удаления идентификатора категории «Проводник» необходимо нажать активную кнопку «Уд. провод. №1», «Уд. провод. №2».
ПТМК.425712.001 РЭ Лист
49
Изм. Лист № докум. Подпись Дата
Удаление идентификатора сопровождается информационным сообщением (Рис. 46).
СКУДОПП
Результат: Успешно!
Рис. 46. Информационное сообщение об удалении.
Для перехода на WEB-страницу СКУДОПВ необходимо нажать кнопку «ВЫХОД».
7.3.3.4. Удаление идентификатора категории «Пассажир»
Удаление идентификатора категории «Пассажир» возможно только при получении доступа по работе со СКУДОПВ идентификатором категории «Проводник».
Для получения доступа по работе со СКУДОПВ идентификатором категории «Проводник» необходимо выполнить процедуру получения доступа по идентификатору категории «Проводник» (см. раздел 7.3.1.2).
Удаление идентификаторов категории «Пассажир» по одному
Возможны два режима удаления идентификаторов категории «Пассажир»:
а) «по карте» - когда удаляемый идентификатор категории «Пассажир», помещен в картоприемник.
При установке идентификатора в картоприемник на WEB-странице активируется кнопка, соответствующая месту, которому сопоставлен идентификатор. Нажатие этой кнопки приведёт к удалению идентификатора категории «Пассажир» сопоставленного указанному номеру места.
Удаление идентификатора сопровождается информационным сообщением с указанием на извлечение идентификатора из картоприемника (Рис. 47).
СКУДОПП
Результат:
Успешно! Извлеките карту
$
Рис. 47. Указание на извлечение идентификатора из картоприемника.
Для перехода на WEB-страницу СКУДОПВ необходимо извлечь идентификатор из картоприемника и нажать кнопку «ВЫХОД».
б) по месту - в случае, когда удаляемый идентификатор категории «Пассажир», отсутствует в картоприемнике.
В таком варианте на WEB-странице станут активными кнопки, соответствующие местам, которым сопоставлены индентификаторы. Нажатие любой из этой кнопок позволяет удалить идентификатор категории «Пассажир», сопоставленный указанному номеру места. Удаление идентификатора сопровождается информационным сообщением (Рис. 48).
<5
ПТМК.425712.001 РЭ Лист
50
Изм. Лист № докум. Подпись Дата
СКУДОПП
Результат: Успешно!
Рис. 48. Информационное сообщение об удалении.
Для перехода на WEB-страницу СКУДОПВ необходимо нажать кнопку «ВЫХОД».
Одновременное удаление всех идентификаторов категории «Пассажир»
Для удаления всех идентификаторов категории «Пассажир» необходимо нажать кнопку «Удалить карты всех пассажиров» (Рис. 36). WEB-страница примет вид, показанный на Рис. 49.
СКУДОПП
5k;v
Результат:
Успешно!
Рис. 49. WEB-страница подтверждения удаления всех идентификаторов категории «Пассажир».
Для перехода на WEB-страницу СКУДОПВ необходимо нажать кнопку «ВЫХОД».
7.3.4. Просмотр журнала событий
Просмотр журнала событий возможен при получении доступа по СКУДОПВ идентификаторами категорий:
- «Мастер-карта»;
- «Проводник».
Просмотр журнала событий выполняется с WEB-страницы, переход осуществляется при нажатии кнопки «Журнал» с WEB-страницы идентификатора категории «Проводник» или с WEB-страницы идентификатора категории «Мастер-карта».
Вид WEB-страницы при нажатии кнопки «Журнал» показан на Рис.
работе co
на которую управления управления
50.
fiTf! 02.677\ 22*^"
ПТМК.425712.001 РЭ
Лист
51
Изм.
Лист
№ докум.
Подпись
Дата
СКУДОПП
Добавитъ/^алйту
ЭВТвКИ^
Саетмяи*
Журнал событий
контрол ле ром помещения.
контроллером помещения.
контроллером помещения.
контроллером помещения.
контроллером помещения.
контроллером помещения.
•1. 04/10 13.29:01, : потеря связи
• 2. 04/10 13:29:01, ; потеря связи
3- 04/10 13:29:01, : потеря связи .4. 04/10 13:29:01, : потеря связи |5, 04/10 13:29:01, : потеря связи
= 6. 04/10 13:29:01, : потеря связи
;7. 04/10 14:01:24, : идентификатор добавлен вручную. Проводник № 02 :8. 04/10 14:04:31, : старт системы,
= 9. 04/10 14:04:31, КУПЕ 1: потеря связи с контроллером помещения.
10. 04/10 14:04:31, КУПЕ 2: потеря связи с контроллером помещения.
Рис. 50. Вид WEB-страницы при нажатии кнопки «Журнал».
Пролистывание журнала событий осуществляется нажатиями кнопок [-], [+]. Первым в списке отображается самое раннее по времени событие. Журнал событий заполняется в соответствие с принципом «первый вошел, первый вышел». Если количество событий в списке превышает значение 1000, то поступление каждого нового события приведет к тому, что самое раннее по времени событие журнала будет удаляться.
7.3.5. Текущее состояние точки доступа
Просмотр текущего состояния точки доступа возможен при получении доступа по работе со СКУДОПВ идентификаторами категорий:
- «Мастер-карта»;
- «Проводник».
Просмотр текущего состояния точки доступа выполняется с WEB-страницы, переход на которую осуществляется при нажатии кнопки «Состояния» с WEB-страницы управления идентификатора категории «Проводник» или с WEB-страницы управления идентификатора категории «Мастер-карта».
Вид WEB-страницы при нажатии кнопки «Состояния» показан на Рис. 51.
СКУДОПП
даавитьЛймить; ^Управление
- Журнал
Состояния ВЬГХОД
Состояния помещений
КУПЕ 1: Нет связи. КУПЕ 2: Нет связи. КУПЕ 3: Нет связи КУПЕ 4; Нет связи. КУПЕ S: Нет связи. КУПЕ 6: Нет связи. КИ; Нет связи.
Рис. 51. Вид WEB-страницы при нажатии кнопки «Состояния».
\ll9 го
Ниже приведен перечень состояний точки доступа, отображаемый на WEB-странице «Состояния».
ШТ А ТНЫЙ РЕЖИМ
точка доступа находится в штатном режиме в
Лист
ПТМК.425712.001 РЭ
52
Изм.
Лист
№ докум.
Подпись
Дата
соответствие с алгоритмом функционирования. Доступ пользователей возможен только по идентификатору;
ОХРАНА - точка доступа находится в режиме «охраны». Срабатывание охранного извещателя или датчика положения двери приводит к возникновению «тревоги»;
КНОПКА АВАРИЙНОЙ РАЗБЛОКИРОВКИ — нажата кнопка аварийной разблокировки замка на СУ;
ТРЕВОГА - срабатывание датчика положения двери при заблокированном замке двери; t
НЕТ СВЯЗИ — отсутствует связь КВ с оборудованием точки доступа;
КНОПКА ВЫЗОВА ПРОВОДНИКА — нажата кнопка вызова проводника;
ТРЕВОЖНАЯ КНОПКА - нажата тревожная кнопка;
ВЫКЛЮЧЕНО - оборудование точки доступа выключено с WEB-страницы.
7.3.6. Выключение/включение оборудования точки доступа
Выключение/включение оборудования точки доступа возможно при получении доступа по работе со СКУДОПВ идентификаторами категорий:
- «Мастер-карта»;
- «Проводник».
Выключение/включение оборудования точки доступа выполняется с WEB-страницы, переход на которую осуществляется при нажатии кнопки «Управление» с WEB-страницы управления идентификатора категории «Проводник» или с WEB-страницы управления идентификатора категории «Мастер-карта».
Вид WEB-страницы при нажатии кнопки «Управление» и получении доступа по идентификатору категории «Мастер-карта» показан на Рис. 52, а по идентификатору категории «Проводник» - на Рис. 53.
СКУДОПП
Управлений
Журнал
•Состойхий
ВЫХОД
\
Рис. 52. Меню «Управление» при получении доступа по идентификатору категории «Ма стер-карта ».
Для включения оборудования точки доступа необходимо нажать кнопку «Включить», напротив соответствующего названия точки доступа.
Для выключения оборудования точки доступа необходимо нажать кнопку
птм 02.
Изм. Лист № докум. Подпись Дота
ПТМК.425712.001 РЭ
Лист
53
«Выключить», напротив соответствующего названия точки доступа.
7.3.7. Постановка помещений на «охрану»
Постановка помещений «на охрану» и снятие «с охраны» производится с WEB-страницы управления идентификатора категории «Проводник».
Постановка точки доступа «на охрану» производится из меню «Управление». Вид меню «Управление» показан на Рис. 53.
Постановка точки доступа «на охрану» осуществляется нажатием кнопки «Поставить на охрану», напротив соответствующего названия точки доступа.
Если точка доступа находится «на охране», то снятие ее «с охраны» осуществляется нажатием кнопки «Снять с охраны», напротив названия точки доступа, находящейся на «охране».
7.3.8. Сброс вызова проводника
Сброс вызова проводника производится с WEB-страницы управления идентификатора категории «Проводник».
Сброс вызова проводника производится из меню «Управление». Вид меню «Управление» показан на Рис. 53.
Сброс вызова проводника производится нажатием кнопки «Сброс вызова проводника» напротив соответствующего названия точки доступа. Если в точке доступа кнопка вызова проводника не нажималась, кнопка «Сброс вызова проводника» неактивна.
1 СКУДОПП
ДобавитьЛйалить ' Управление : Журнал Состояния 1 ВЫХОД'
Управление
КУПЕ 1: ’’ . Выключить ..
КУПЕ 2: Выключить ’ ’• ' 1
КУПЕ 3: Выключить
КУПЕ 4: ’ Выключить
КУПЕ 5: „ , Выключить '
КУПЕ б: Выключить '' ’
КИ Выключить .... -
ffrfl 02.677\ 20.&S./2
Рис. 53. Меню «Управление» при получении доступа по идентификатору категории «Проводник».
7.3.9. Сброс вызова по «тревожной» кнопке
Сброс вызова по «тревожной» кнопке производится с WEB-страницы управления идентификатора категории «Проводник».
Сброс вызова по «тревожной» кнопке производится из меню «Управление». Вид
ton Лист № докум. Подпись Дата
ПТМК.425712.001 РЭ
Лисп)
54
меню «Управление» показан на Рис. 53.
Сброс вызова по «тревожной» кнопке производится нажатием кнопки «Сброс тревожной кнопки» напротив соответствующего названия точки доступа. Если в точке доступа «тревожная» кнопка не нажималась, кнопка «Сброс тревожной кнопки» неактивна.
7.3.10. Сброс тревоги
Сброс тревоги производится с WEB-страницы управления идентификатора категории «Проводник».
Сброс тревоги производится из меню «Управление», Вид меню «управление» показан на Рис. 53.
Сброс тревоги производится нажатием кнопки «Сброс тревоги» напротив соответствующего названия точки доступа. Если точка доступа не находится в состоянии «тревоги», то кнопка «Сброс тревоги» неактивна.
Лист
55
ЦТЯ
ПТМК.425712.001 РЭ
Изм. Лист
№ докум.
Подпись Дата
8. НЕИСПРАВНОСТИ.
В СКЧДОПВ используются три способа индикация неисправностей:
- На WEB-странице;
- На СУ;
- На оборудовании ЛВС.
Индикация неисправностей на WEB-странице.
Неисправности СКЧДОПВ отображаются на WEB-странице «состояния» (см. раздел 73.5 «Текущие состояния точек доступа»).
Индикация неисправностей на СУ.
Индикация неисправностей непосредственно на оборудовании осуществляется световой и звуковой индикацией СЧ.
Неисправности, отображаемые на СЧ, приведены в Таблице 12.
Таблица 12. Неисправности, отображаемые СЧ.
№ Со стоян ие Внешние световые индикаторы Внутренний световой индикатор Звуковой индикатор
1 СЧ не имеет связи с КВ Красный индикатор включен, зеленый выключен. При поднесенном идентификаторе попеременное включение красного и зеленого индикаторов с периодом 0.25 сек. При поднесенном идентификаторе попеременное излучение красного и зеленого света с периодом 0.25 сек. Кратковременный однотональный сигнал при поднесении идентификатора
2 КП не имеет связи с КВ Красный индикатор мигает (период мигания 2 сек.) независимо от того поднесен идентификатор или нет Зеленый - выключен Излучает мигающий красный свет (период мигания 2 сек.) выключен
Индикация неисправностей на оборудовании ЛВС.
Оборудование ЛВС по протоколу ЧПВС имеет возможность получить данные от СКЧДОПВ о наличии неисправностей.
<3
' Изн. Лист № докум. Подпись Дата
ПТМК.425712.001 РЭ
Лист
56
9. РАБОТЫ, ВЫПОЛНЯЕМЫЕ ВО ВРЕМЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.
Необходимость прободения работ по техническому обслуживанию СКУДОПВ в течение всего срока службы отсутствует.
10. У ТИПИЗАЦИЯ
После окончания эксплуатации изделия из состава СКУДОПВ подлежат разборке, сортировке на металлы (черные, цветные) и неметаллические материалы.
Применяемые в изделиях из состава СКУДОПВ материалы не содержат токсичных и вредных веществ и подлежат утилизации в установленном порядке.
Утилизируемые материалы не являются опасными для окружающей среды.
КВ содержит 0.3 кг А1.
11. ТРЕБОВАНИЯ ПО УСЛОВИЯМ ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
Упакованные изделия из состава СКУДОПВ должны храниться б сухом отапливаемом закрытом помещении в течение не более чем двух лет.
Изделия допускают транспортирование в упакованном виде любым видом крытого транспорта, за исключением негерметизиробанных отсеков авиасредстб.
Условия транспортирования изделий в части климатических факторов - по группе хранения 0Ж4 ГОСТ 15150, в части воздействия механических факторов - по группе С ГОСТ 23216.
Условия хранения изделий - по группе условий хранения Л ГОСТ 15150.
В помещениях для хранения не должно быть пыли, паров кислот и щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию.
к
а ПТМК.425712.001 РЭ Лист
57
Изм. Лист № докум. Подпись Дата
12.ПРИЛОЖЕНИЯ.
12.1. Приложение «А». Соответствие адресов СЧ, КП помещениям вагона.
Таблица 1. Соответствие адресов СЧ, КП помещениям вагона
А др. ПОМ. 01, 03 02 ОД, 10 05, 07, 12, 16, 20 06, 13 08 09 11 74, 15 17 18 19 21 22 23 24
1 ! / / ! / / со cl QJ •*> си cl / СО ! / / / / кчхня /
2 И И // И // // // КП И и // // и КР И
3 /// /// /// /// /// т /// /// /// III /// /// ///
4 IV IV IV IV IV IV IV IV IV IV IV IV IV
5 V V V V со V V V V V V V
6 VI VI VI VI КП V! VI VI VI VI VI VI
7 VII КИ VII КИ VII VII VII VII VII VII
8 VIII VIII со VIII VIII VIII VIII VIII VIII
9 IX IX КП IX IX IX IX IX IX
10 со X X СП X X
11 КП X/ XI со XI
12 XII XII хи
13 XIII КИ XIII
/4 XIV со XIV
15 XV КР XV
16 XVI со
17 со КП
18 КП
19
20
S
ПТМКА25712.001 РЭ Лист
58
4 Изм Лист № докум. Подпись Дата
12.2. Приложение «Б». Габаритные и установочные размеры изделий из состава СКУДОПВ
Рис 1. Габаритные и присоединительные размеры КВ
ВИД А МАСШТАБ 1: 1
Рис 2. Габаритные и присоединительные размеры ПСР
ЛТП О2.67Ч\
Изн. Лист
N- докум.
Подпись
Дата
Лист
59
ПТМК.425712.001 РЭ
Лист
Рис. 3 Габаритные и присоединительные размеры КП.
ПТМК.425712.001 РЭ
Лист
60
№ докум.
Подпись
Дата
45*
Рис. 3 Гоборотные и присоединительные размеры СУ
\
8 ПТМК.425712.001 РЭ Лист
£ 61
Изм. Лист № докум. Подпись Дата
ЛИСТ РЕГИСТРАЦИОННЫХ ИЗМЕНЕНИЙ
Изм. № листов (страниц) Всего листов (страниц в докум.) № докум. Вход. № сопр. докум. и дата Подо. Дата
Изменен ных Заменен ных Новых Аннулированных
1 2 3 4 5 6 7 8 9 10
ПТМК.425712.001 РЗ Лист
62
Изм. Лист № докум. Подпись Дата
