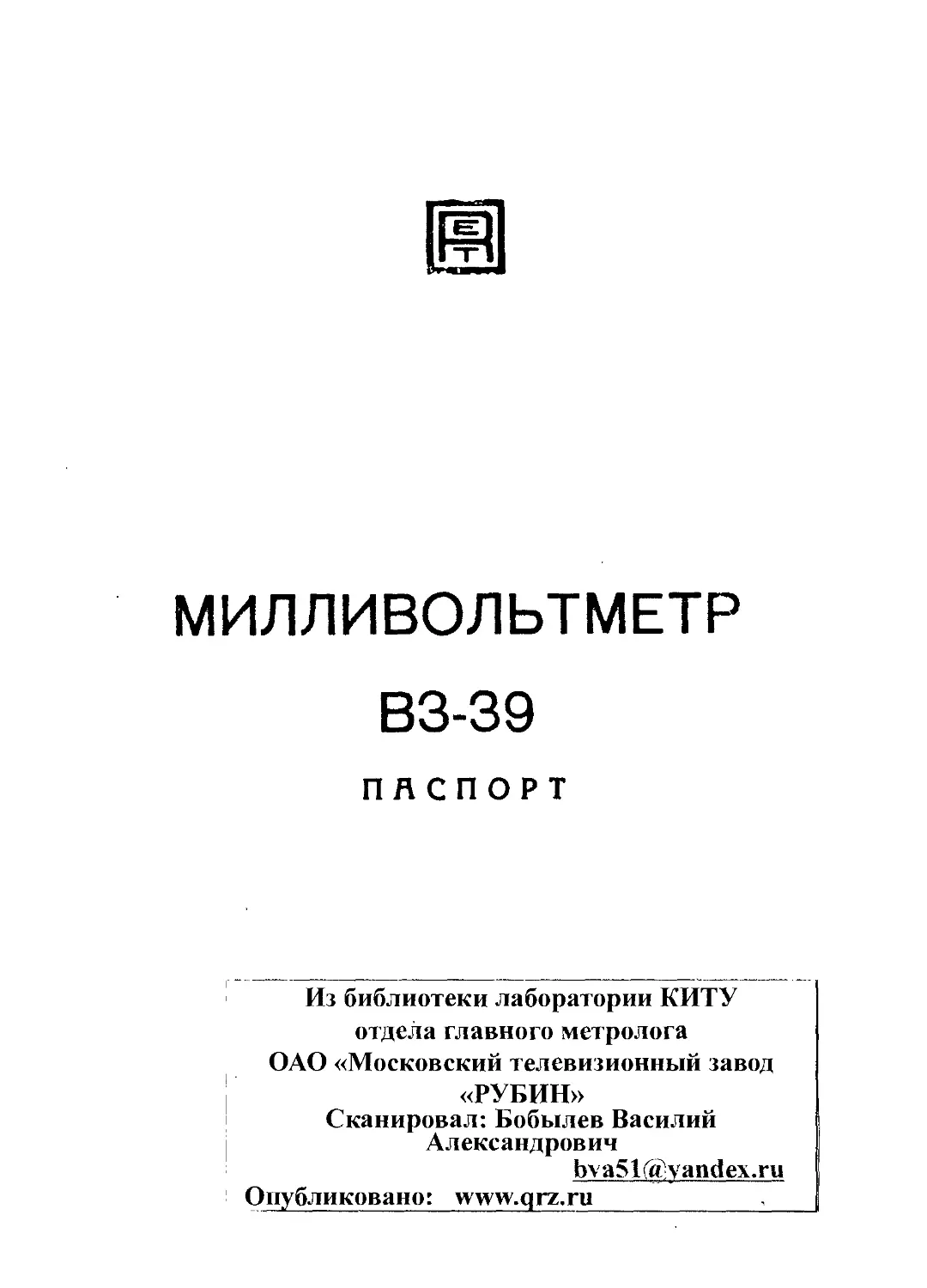

МИЛЛИВОЛЬТМЕТР
B3-39
ПАСПОРТ
Из библиотеки лаборатории КИТУ отдела главного метролога ОАО «Московский телевизионный завод «РУБИН» Сканировал: Бобылев Василий Александрович
bva51@yandex.ru
Опубликовано: www.qrz.ru____________,
СОДЕРЖАНИЕ
Стр.
1. Назначение прибора 5
2. Технические характеристики 5
3. Состав прибора и комплект поставки 8
4. Устройство и принцип работы 8
5. Указания мер безопасности 12
6. Подготовка к работе 12
7. Порядок работы 13
8. Указания по регулировке 13
9. Указания по поверке 17
10. Характерные неисправности и методы
их устранения 19
11. Свидетельство о приемке 21
12. Гарантии поставщика 21
13. Рекламации 22
14. Данные по эксплуатации прибора 23
ПРИЛОЖЕНИЯ
1. Перечень элементов и схема принципиальная
электрическая прибора B3-39 25
2. Перечень элементов и схема принципиальная
электрическая блока питания 31
3. Перечень элементов и схема принципиальная
электрическая фильтра, используемого
при проверке прибора B3-39 33
4. Схема расположения контрольных точек
и напряжений в них 36
5. Таблица режимов транзисторов 36
6. Данные трансформатора 37
7. Расположение электрических элементов 38
Зак. 1042
Рис. 1. Вид прибора со стороны передней панели
1 входное гнездо; 2 — корректор механического нуля;
3 ' переключатель пределов измерения; 4 — индикатор вклю чения; 5 тумблер включения и выключения прибора.
3
Рис. 2. Вид сзади
1 — выход ШУ 150mV~,50/2;
2 — выход преобразователя IV; 1 K.Q-, 3 — предохранитель 0,5А;
4 — клемма для заземления корпуса.
1. НАЗНАЧЕНИЕ ПРИБОРА
Милливольтметр B3-39 предназначен для измерения синусоидального напряжения переменного тока от 0,1 мВ до 300 В в диапазоне частот от 20 Гц до 10 МГц. Показания прибора пропорциональны среднему, а шкала проградуирована в эффективных значениях синусоидального напряжения. Прибор имеет отдельную шкалу, проградуированную в децибелах. Уровень «0» децибел равен 0,775 В. Прибор может быть использован в качестве преобразователя переменного напряжения в постоянное по уровню эффективного значения синусоидального напряжения.
К прибору придается делитель напряжения ДН-108 с коэффициентом деления 1:10, позволяющий уменьшить емкость, подводимую к точке измерения.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2. 1. Диапазон измеряемых напряжений от 0,1 мВ до 300 В перекрывается пределами 1; 3; 10; 30; 100; 300 мВ и 1; 3; 10; 30;- 100 и 300 В.
2. 2. Диапазон частот, измеряемых прибором переменных напряжений, от 20 Гц до 10 МГц на пределах 3 мВ—300 В и 20 Гц—5 МГц на пределе 1 мВ,
2. 3. Основная погрешность прибора, выраженная в процентах от конечного значения установленного предела измерения, не превышает ±2,5% на пределах измерения от ЗмВ до 1 В; ±4,0% — на пределак измерения 1 мВ, от 3 В до 300 В и при использовании внешнего делителя ДН-108 на пределах 3 мВ — 1 В — в нормальной области частот 45 Гц — 1 МГц.
2. 4. Погрешность прибора в нормальной и рабочих областях частот не превышает значений, указанных в табл. 1.
&
horpeniHocTb в °/„
Таблица 1
Пределы Рабочая область частот Нормзльная облас г» частот от 45 Гц до 1 МГц Рабочая область частот
от 20 до 30 Гц от 30 до 45 Гц свыше 1 до 3 МГц свыше 3 до 5 М Гц свыше 5 до ’ОМГп
1 мВ ± 10,0 ± 6,0 ± 4,0 ± 6,0 t 10,0
3 мВ—1 В ± 6,0 ± 4,0 ± 2,5 ± 4,0 - 6,0
3—300 в ± 10,0 ± 6,0 ± 4,0 ± 6,0 t 10,0
С дели- । 1 мВ ± 15.0 ± I0.C ± ь.О а- I0.C ±15,0 —
телем 3 мВ— ДН-108 1 —1 В ± 10,0 ± 6,0 ± 4,0 ± 6,0 - h 10,0
Погрешность прибора, выраженная в процентах от измеряемой величины, определяется формулой'
-1+8
показ
где: и„ред — предел измерения;
Un0Ka3 — измеряемая величина;
8—погрешность прибора, нормированная в процентах от установленного предела измерения.
2. 5. Как линейный преобразователь, прибор обеспечивает на выходных клеммах напряжение 1 В с погрешностью, не превышающей значений, указанных в таблице 1, при подаче на вход прибора переменного напряжения, равного конечному значению установленного предела измерения. Выходное сопротивление преобразователя 1 кОм.
2. 6. Прибор имеет выход широкополосного усилителя со следующими параметрами:
— выходное напряжение 150 мВ±15% (при полном отклонении указателя) на пределах 3 мВ — 300 В и ПО мВ ±15% на пределе 1 мВ. Выходное сопротивление 50 Ом. Диапазон частот 20 Гц — 5 МГц.
2. 7. Нормальные условия эксплуатации:
— температура окружающего воздуха 293±5К (+20±5°С);
— относительная влажность 65± 15% при температуре воздуха 293±5К (+20±5°С);
6
— атмосферное давление 1О' ±4-10’Н/м2 (750*30 мм, рт. ст.);
— напряжение питания сети 220 В *2%, 50 Гц ±1%.
2. 8. Рабочие условия эксплуатации.
— температура окружающего воздуха от 283 до 308 К ( U0 до +35°С);
— относительная влажность до 80% при температуре 2CJK ( + 20"С);
— атмосферное давление 105*4-10’Н/м2 (750*30 мм pi. ст.);
- напряжение питания 220 В ±1О7о, 50 Гц ±1%.
2. 9. Дополнительная погрешность прибора, вызванная отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах рабочего интервала температур, не превышает половины основной погрешности на каждые 10° изменения температуры.
2 10. Дополнительная погрешность, вызванная отклонением формы кривой измеряемого напряжения от синусоидальной, не превышает величины д в процентах и определяется по формуле:
1Д
д= • 100%, U1
где: Uk — амплитуда гармонической составляющей.
Ui — амплитуда первой гармоники;
к — номер гармоники.
Дополнительной погрешностью можно пренебречь при А менее 0,5 от основной погрешности.
2. 11. Прибор сохраняет свои характеристики в пределах норм при питании его от сети переменного тока напряжением 220 В ±10% частотой 50 Гц ±1% и содержанием гармоник до 5%.
2 12. Входное сопротивление на частоте 55 Гц не менее 4 МОм. а при использовании внешнего делителя — не менее 1 МОм.
2. 13. Входная емкость не превышает:
30 пФ — на пределах 1 мВ—1 В и
15 пФ— на пределах 3 В—300 В и при использовании внешнего делителя ДН-108.
7
2. 14. Прибор допускает работу в цепях с постоянной составляющей. При этом необходимо учитывать, что сумма напряжений постоянной составляющей и эффективного значения измеряемого напряжения не должна превышать 350 В.
2. 15. Мощность, потребляемая прибором от сети, не превышает 20 В-А.
2. 16. Габариты прибора 155x210x300 мм.
2. 17. Масса 5 кг.
2. 18. Время прогрева прибора — 5 минут.
2. 19. Наработка на отказ не менее 2500 часов.
2. 20. По устойчивости к климатическим и механическим воздействиям прибор соответствует нормам, установленным для приборов группы II ГОСТ 9763-67.
3. СОСТАВ ПРИБОРА И КОМПЛЕКТ ПОСТАВКИ
Состав комплекта прибора приведен в табл. 2.
Таблица 2.
Наименование
Номер Кол-во, Приме-
чертежа шт. чанне
Милливольтметр B3-39 ЯЫ2.710.034 1
Делитель напряжения ДН-108 ЯЫ2.727.042 1
Скоба ЖА4.431.000 1
Кабель ЯЫ4.853.081 1
Кабель ЯЫ4.853.082 1
Зажнм ЯЫ4.835.003 2
Лепесток ЖА7.750.058 3
Предохранитель ПМ-0,5 А НИ0.481.017 2
Предохранитель ВПБ-1ГТ-0.05 А ТУ-25-04-515-68 2
Лампа СМН-10-55-2 ОСТ16 0.535.014-74 1
Паспорт ЯЫ2.710.034 П 1 экз.
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4. 1. Конструкция
Милливольтметр выполнен в виде переносного прибора. Основой каркаса являются рамы и боковые стяжки, изготовленные методом литья под давлением. Схема преобразователя импеданса, широкополосного усилителя с детектором и выходного каскада размещена на печатной плате, прикрепленной к каркасу с левой стороны.
8
Ixod
Рис- 3
Два стаоилизатора для питания схемы с выходными напряжениями 1- 27 и минус 27 вольт выполнены в виде функциональных блоков и размещены на идентичных печатных платах, крепящихся к каркасу с правой стороны. Отдельно от стабилизаторов, на скобе, крепящейся к задней субпанели, расположены электролитические конденсаторы фильтра выпрямителя Cs (Ст1, Ст2), входящие в схему стабилизаторов На задней панели закреплен трансформатор, выходное гнездо широкополосного усилителя, выходные клеммы линейного преобразователя, держатель предохранителя и клемма заземления. Там же расположен ввод шнура питания. На передней панели прибора расположены: стрелочный прибор, входное гнездо, ручка переключателя пределов, индикатор и тумблер включения прибора. Элементы входного делителя размещены в экране, укрепленном на передней панели.
4. 2. Описание электрической схемы и принцип действия
Милливольтметр B3-39 состоит из входного делителя (ДН), преобразователя импеданса (ПИ), аттенюатора (А), широкополосного усилителя (ШУ) с детектором (Д), эмиттерного повторителя (ЭП), обеспечивающего выход усилителя, отсчетного прибора (ИП) и блока питания (БП), показанных на структурной схеме прибора (рис. 3).
4.2. 1. Входной делитель расположен между входом прибора и преобразователем импеданса. Коэффициент деления 1:316. Переключение плеч делителя происходит при переходе с предела измерения 1 В на предел 3 В. Для точной установки коэффициента деления делителя в его нижнее плечо включен потенциометр Rs. Для выравнивания частотной характеристики делителя на частотах выше 1 МГц параллельно нижнему плечу делителя подключена RC-цепочка С46, R4.
4. 2. 2. Преобразователь импеданса (ПИ) служит для получения требуемого входного импеданса милливольтметра и согласования высокого входного сопротивления прибора с низким сопротивлением аттенюатора. Он выполнен на трех транзисторах Ti—Тз, первый из которых Ti является полевым. Глубокая отрицательная обратная связь по переменному сигналу с эмиттера Т» на
Ю
исток полевого транзистора Ti обеспечивает хорошую временную стабильность и требуемый входной импеданс милливольтметра.
Диоды Д1 и Дз и стабилитроны Д< и Де ограничивают напряжение на затворе Ti и служат для защиты ПИ. Для защиты от сильных перегрузок на входе ПИ имеется плавкий предохранитель на ток 0,05 А.
Коэффициент передачи ПИ близок к единице.
4. 2. 3. За ПИ следует шестиступенчатый аттенюатор, который выполнен на точных высокочастотных резисторах C2-I0. Входное сопротивление аттенюатора около 520 Ом. На пределах измерения 1 и ЗмВ коэффициент передачи аттенюатора равен единице, а изменение чувствительности при переходе с предела 1 мВ на предел 3 мВ осуществляется изменением коэффициента передачи делителя обратной связи.
Резисторы R27, Рз4, Ras служат для согласования выхода ПИ со входом ШУ на пределах I и 3 мВ. Конденсатор Ci? служит для коррекции частотной характеристики предела ЗмВ на частоте 10МГц.
4. 2. 4. Широкополосный усилитель (ШУ) собран на пяти транзисторах Т4—Тэ. Транзистор Т4 является активным сопротивлением фильтра, сглаживающего пульсации питающего напряжения. Выходной каскад усилителя собран по схеме каскодного усилителя на транзисторах Те, Те.
ШУ охвачен общей отрицательной обратной связью по переменному напряжению с выхода через детектор на эмиттер транзистора Ts.
Коэффициент усиления ШУ около 300.
4. 2. 5. Двухполупериодный мостовой детектор Д, собранный на диодах Д18, является нагрузкой ШУ. Для линеаризации шкалы и повышения стабильности детектор включен в цепь общей отрицательной обратной связи усилителя. Особенностью детектора является наличие в измерительной диагонали моста развязывающего транзистора Т12.
Этот транзистор дает возможность заземлить одну из клемм стрелочного отсчетного прибора ИП и тем самым уменьшить чувствительность к наводкам.
К базе транзистора Т12 подключен стрелочный отсчетный прибор ИП,
II
Последовательно с микроамперметром включены резисторы R72 и R73, обеспечивающие выходной импеданс линейного преобразователя 1 кОм.
Линейность передаточной характеристики детектора зависит от глубины обратной связи ШУ. На частотах до 1 МГц характеристика практически линейна по всей шкале отсчетного прибора. На частоте 10 МГц из-за меиьшей глубины обратной связи нелинейность шкалы в точке 1/10 составляет около 3%, а в точке 1/3 — около 2% от установленного предела измерения.
4. 2. 6. Для получения выхода усилителя по переменному току имеется сдвоенный эмиттерный повторитель на двух транзисторах Тю и Ти (КТ306Г). Сигнал на вход эмиттерного повторителя поступает из цепи обратной связи широкополосного усилителя с детектором. При помощи переменного резистора Reo регулируется потенциал базы транзистора Тю и тем самым устанавливается нулевой потенциал по постоянному току на выходном гнезде.
4. 2. 7. Питание ПИ и ШУ осуществляется от двух электронных стабилизаторов Ст1 и Ст2 +27 и минус 27 вольт, собранных по одинаковой схеме с регулируемым выходным напряжением (приложение 2).
5. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
Корпус прибора необходимо заземлить. Клемма для заземления корпуса прибора находится на задней панели. Нельзя снимать футляр прибора, если прибор включен в сеть.
Необходимо помнить, что прибором можно измерять напряжения только тех источников, один полюс которых подсоединен к нулевому потенциалу (заземлен). Измерять напряжение в сети прибором B3-39 нельзя.
6. ПОДГОТОВКА К РАБОТЕ
6. 1. Расположение органов управления. Расположение органов управления прибором показано на рисунках 1 и 2.
6. 2. Подготовка к измерениям.
Перед включением прибора в сеть 220 В 50 Гц необходимо:
— проверить наличие предохранителя;
12
— заземлить корпус прибора, для чего на задней стейке имеется специальная клемма;
— проконтролировать механический нуль прибора и при необходимости установить его корректором, расположенным в центре передней панели;
— переключатель пределов измерения установить в положение 300 В.
Включить прибор в сеть и дать ему прогреться 5 минут. После этого прибор готов для проведения измере-нйй. Для удобства проведения отсчета переднюю часть прибора можно приподнять с помощью выдвижной ножки.
7. ПОРЯДОК РАБОТЫ
Для проведения измерений к прибору'придаются два измерительных кабеля и делитель ДН-108.
Один из измерительных кабелей имеет штепсели на одном конце и кабельный разъем на другом конце. Кабель подключают к источнику сигнала штепселями или надетыми на штепсели зажимами. Второй измерительный кабель имеет на обоих концах кабельные разъемы. Этот кабель обладает хорошей экранировкой и им необходимо пользоваться в случаях, когда выход источника сигнала коаксиальный, уровень внешних полей помех большой или если сигнал ниже 10 мВ. В некоторых случаях нежелательно нагружать источник сигнала емкостью соединительных кабелей. В этом случае измерения следует проводить с помощью делителя ДН-108, входная емкость которого 15 пФ. Диапазон измеряемых делителем ДН-108 напряжений 3 мВ—10 вольт.
При работе на чувствительных пределах стрелка прибора при отсутствии сигнала не находится в нулевом положении. Допустимое отклонение стрелки на пределе измерения 1 мВ 5% при закороченном входе, а также при подключении ко входу резистора сопротивлением до 100 кОм, экранированного от наводок.
8. УКАЗАНИЯ ПО РЕГУЛИРОВКЕ
8. 1. Для регулировки и поверки приборов необходима контрольно-измерительная аппаратура (КИА), приведенная в табл. 3.
13
Таблица 3.
—' '' Кол-во шт. Приме-
Основные
Наименование Тип параметры ДЛЯ для чание
регул. повер
1. Генератор ГЗ-102 20 Гц—200 кГц — 1
2. Генератор 3. Установка для Г4-117 20 Гц—10 МГц 1 1
поверки вольтметров В1-8 10 мкВ—300 В; 1 1
кл. 0,5
4. Вольтметр ком- 0.08 „,
пенсационный ВЗ-24 ± (0,2 + —) 0/п 1 1
5. Милливольтметр B3-39 1 мВ—300 В; кл. 2,5 1 —
6. Вольтметр В 7-22 0—2 В; кл. 0,25 1 —
7. Вольтметр В7-26 0,1-500 В кл. 2,5 1 —
8. Фильтр Ф-1 0.1; 1; 3; 5; 10 МГц Затух. >35 дБ. 1 1 Спец.
9. Аттенюатор АСО-ЗМ кл. 0,3; 60 дБ 1 1 С аттестацией 10 МГц
Примечание: 1. Допускается использование другой аппаратуры, обеспечивающей необходимую точность измерений.
2. Вся аппаратура, используемая для регулировки и поверки, должна быть аттестована в установленном порядке. Фильтр Ф-1 является нестандартным оборудованием. Его схема электрическая принципиальная дана в приложении 3.
8. 2. Все элементы электрической схемы прибора можно заменить в соответствии с данными, указанными в спецификации. При замене некоторых элементов требуется дополнительная регулировка прибора предусмотренными для этой цели органами. Методы регулирования приводятся ниже. Расположение органов регулирования показано на плане размещения основных электрических элементов (приложение 7).
14
Печатная плата Я416, на которой распо .ожены эле менты ПИ и ШУ, с наружной стороны закрыта экраном, в котором имеются прорези для доступа к регулировоч ным элементам.
Необходимо помнить, что пои снятом экоане поиС неработоспособен.
11ри регулировке и поверке прибора экран должен бып обязательно установлен на свое место
Для того чтобы снять печатную плат} Я416, необхо димо сперва снять экран, затем отпаять провода, подходящие к плате, и отвинтить 2 винта, которыми плата крепится к экрану, расположенному между второй и третьей галетами переключателя.
8. 3. При замене резисторов Ri, R2 или R.-. необходимо отрегулировать коэффициент деления входного делителя. Это делают на пределе измерения 10 В. Подавая на вход прибора напряжение 10 В от установки В1-8, устанавливают стрелку прибора на отметку «10» при помощи потенциометра R3.
8. 4. При замене конденсаторов Ci, С2 или Сз необходимо откорректировать частотную характеристику входного делителя в точке 100 кГц на пределе 3 В. Подавая на вход прибора напряжение 3,1ЬВ частотой 10U кГцот генератора Г4-117 с фильтром, устанавливают стрелку прибора на отметку «3,16» триммером С2. Контроль входного напряжения 3,16 В проводится вольтметром ВЗ-24. Кроме того, необходимо откорректировать частотную характеристику делителя в точке 10 МГц подбором резистора R< на пределе 3 В аналогичным образом.
8. 5. При замене транзисторов Ti, Т2, Тз или других элементов преобразователя импеданса необходимо проконтролировать напряжение в контрольной точке КТ1 вольтметром В7-26 (относительно корпуса прибора). Переключатель пределов прибора B3-39 при этом должен находиться в положении 300 В. При необходимости установить напряжение, равное минус 4,5 В потенциометром Rio. После этого откорректировать частотную характеристику прибора на пределе 100 мВ в точках 10 МГц и 5 МГц.
Генератор Г4-117, фильтр с затуханием гармоник не менее 35 дБ, аттенюатор АСО-ЗМ, вольтметр
15
ВЗ-24 и регулируемый прибор B3-39 соединить, как показано на рис. 4.
Соединительная колодка h'w
Рис. 4.
Установить переключатель пределов регулируемого прибора ВЗ-39 в положение 100 мВ, переключатель пределов аттенюатора — в положение 20 дБ. Подать от генератора напряжение 1 В частотой 10 МГц, которое проконтролировать вольтметром ВЗ-24. На выход преобразователя импеданса (точка 3 печатной платы Я416) подключить вольтметр B3-39,
Подбором конденсатора Сэ добиться, чтобы контролируемое в точке 3 напряжение было в пределах 95 — 105 мВ. Отключить прибор B3-39. Установить стрелку регулируемого прибора B3-39 на конечную отметку шкалы триммером Сгз. Установить частоту генератора Г4-117 5 МГц, перевести переключатель фильтра в положение 5 МГц. Подбором конденсатора Сге добиться, чтобы погрешность прибора в этой точке не превышала ±2,5%. После этого установить частоту 10 МГц и, при необходимости, еще раз подрегулировать показания прибора триммером Сгз. Уменьшить выходное напряжение генератора до 0,5 В. Исключить обратную связь усилителя закорачиванием резистора Ru. Показание прибора при закороченном резисторе R« должно быть в пределах от 70 до 100 мВ. При необходимости установить требуемое показание подбором конденсатора С27.
16
6. 6. При замене резисторов аттенюатора необходимо проконтролировать при помощи установки В1-8 основную погрешность прибора на пределах 3 мВ—1 В. Кор» ректировка производится на пределе 100мВ потенциометром Ris, на частоте 1 кГц.
8. 7. При замене транзисторов Ts—Ъ или других элементов широкополосного усилителя, а также детектора, необходимо проконтролировать напряжение в контрольной точке КТ2 вольтметром В7-26 (относительно корпуса прибора). Переключатель пределов прибора B3-39 при этом должен находиться в положении 300 В. При необходимости установить напряжение в пределах 8—9,5 В подбором резистора R37. После этого поверить основную погрешность на пределе 100мВ при помощи установки В1-8 и, при необходимости, уточнить потенциометром R<s и проверить напряжение на выходных клеммах по прибору В7-22, которое должно быть равно 1 В±2,5%. При необходимости регулировка производится потенциометром R72. После этого необходимо откорректировать частотную характеристику прибора на пределе 100 мВ в точках 5 и 10 МГц, как указано выше.
8. 8. При замене транзисторов Тю, Ти или других элементов выходного эмиттерного повторителя необходимо установить нулевой потенциал на выходном гнезде Гш потенциометром Reo и проверить величину и форму напряжения на выходном гнезде по прибору B3-39 и осциллографу при подаче на вход прибора напряжения 100 мВ частотой 1000 Гц. Выходное и ’пряжение должно быть в пределах 140—160 мВ, а форма выходного напряжения не должна иметь искажений.
9. УКАЗАНИЯ ПО ПОВЕРКЕ
9. 1. Перечень необходимой контрольно-измерительной аппаратуры приведен в табл. 3.
9. 2. Перечень основных проверок технического состояния изделия приведен в табл. 4.
17
Таблица 4.
Что поверяется и при помощи каких приборов и оборудования. Методика поверки Технические требования
I. Основная погрешность прибора на всех пределах определяется прн помощи установки В1-8 на частоте 1 кГц. Методика: сравнение показаний поверяемого и образцового приборов
2. Погрешность прибора в нормальной и рабочих областях частот на частотах 20; 30;
45 Гц; 1; 5; 10 МГц на пределах 3 мВ—3 В. С делителем напряжения ДН-108 на 1 В.
± 2,5% на пределах 3 мВ...1 В
± 4% на пределе 1 мВ ,
на пределах ЗВ — 300 В,
на пределах 30 мВ — 1 В
(с ДН-108)
=6% на пределе 10 мВ с ДН-108
20 Гц, 30 Гц ± 6% иа пределах 3 мВ—1 В
± 10% на пределах
1 мВ. ЗВ и с ДН-108
45 Гц ±2,5% иа пределах
3 мВ—1 В
±4% на пределах I мВ, ЗВ н с ДН-108,
Приборы; ГЗ-102, Г4-117, ВЗ-24,
АСО-ЗМ, фильтр (см. табл. 3).
Методика: сравнение показаний поверяемого и образцового приборов.
Схема подключения на частотах 1; 5; 10 МГц приведена на рис. 4 и иа частотах 20; 30; 45 Гц — на рис. 5
1 МГц±2,5% иа пределах
3 мВ—1 В
±4% на пределах 1 мВ, ЗВ и с ДН-108
5 МГц ±4% иа пределах
3 мВ—1 В
± 6% на пределе 3 В
и с ДН-108
± 10% на пределе 1 мВ
10 МГц ± 6% иа пределах
3 мВ—1 В
±10% на пределе ЗВ и с ДН-108.
9. 3. Поверка прибора производится в нормальных условиях.
9. 4. Периодичность поверки прибора устанавливается предприятием, использующим прибор, с учетом интенсивности его использования и условий применения, но не реже 1 раза в год.
1в
Соединительная колодка N10
Рис. 5.
10. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
10. 1. Перечень наиболее часто встречающихся или возможных неисправностей приведен в табл. 5.
Таблица 5
Наименование неисправности, внешнее проявление и дополнительные признаки Вероятная причина Методы устранения
1 Индикаторная лампочка не светится и стрелка прибора не реагирует на сигнал Сгорел предохранитель Пр2 или отсут ствует контакт в тумблере включения прибора Заменить предохранитель или переключатель в2
2 Индикаторная лампочка светится, ио прибор не работает (стрелка не отклоняется, зашкаливает' и не реагирует на входной сигнал). Вышел из строя один или несколько элс ментов схемы Замерить напряжение з контрольных точках схемы. Там, где напряжение не в норме, найти неисправный элемент и заменить его
3 Прибор работает, но основная погрешность выше нормы иа пределах 10 мВ—1 В Вышел из строя (изменил погрешность) один иля несколько резисторов аттенюатора Rn—Rm жп Rw-R» Найти неисправный резистор и заменить его.
Hi
10. 2. Для проведения ремонта прибора необходимо снять верхнюю и нижнюю половины кожуха. При этом открывается доступ ко всем элементам схемы. При необходимости включения прибора со снятым кожухом соблюдать максимальную осторожность и не прикасаться к контактам держателя предохранителя и тумблера включения, а также к опорной точке, на которой распаян ввод шнура питания.
10. 3. Для снятия ручки переключателя пределов необходимо некоторым усилием на себя оттянуть и снять пластмассовый корпус ручки, затем ослабить находящиеся на втулке ручки винты.
10. 4. Печатная плата Я416, на которой расположены элементы ПИ и ШУ, с наружной стороны закрыта экраном, в котором имеются прорези для доступа к регулировочным элементам. Необходимо помнить, что при снятом экране прибор неработоспособен. При регулировке и поверке прибора экран должен быть обязательно установлен на свое место.
Для того чтобы снять печатную плату Я416, необходимо сперва снять экран, затем отпаять 7 проводов, проходящих к точкам платы 1, 3, 4, 8, 9, 10 и 11, и отвинтить 2 винта, которыми плата крепится к экрану, расположенному между второй и третьей галетами переключателя.
ВНИМАНИЕ!
При длительном хранении в складских условиях, через каждые полгода прибор включают в сеть напряжением 242 В для 30-минутного прогрева. Включение прибора в сеть обязательно, так как это требуется для тренировки конденсаторов К50-12, входящих в схему.
20
11. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Милливольтметр B3-39, заводской № , соот-
ветствует техническим условиям и признан годным для
эксплуатации.
Дата выпуска «.
Представитель О завода
19....г.
12. ГАРАНТИИ ПОСТАВЩИКА
4
12. 1. Предприятие-изготовитель гарантирует соответствие выпускаемых приборов всем требованиям технических условий на них при соблюдении потребителем условий эксплуатации, транспортирования и хранения в течение:
— гарантийного срока хранения — 6 месяцев с момента отгрузки потребителю, в том числе в упаковке;
— гарантийного срока эксплуатации — 18 месяцев с момента ввода прибора в эксплуатацию.
12. 2. Ввод прибора в эксплуатацию в период гарантийного срока хранения прекращает его течение. Если прибор не был введен в эксплуатацию до истечения срока хранения, началом гарантийного срока эксплуатации считается момент истечения гарантийного срока хранения.
12. 3. Гарантийный срок продлевается на время от подачи рекламаций до введения приборов в эксплуатацию силами изготовителя.
21
13. РЕКЛАМАЦИИ
13. 1. При отказе в работе или неисправности прибора в период гарантийных обязательств, потребителем должен быть составлен акт о необходимости ремонта и отправки прибора предприятию-изготовителю или вызова его представителя.
13. 2._________________________________________________
(регистрируются все предъявленные рекламации
и их краткое содержание)
22
14. ДАННЫЕ ПО ЭКСПЛУАТАЦИИ ПРИБОРА
14. 1. Мероприятия по эксплуатации приведены в таблице 6.
Мероприятия по эксплуатации Дата проведения Примечание
1 2 3
Ввод в эксплуатацию
Сдача иа длительное хранение
Возвращение с длительного храиеиии
Передача прибора иа другое предприитие
Обнаружение признаков повреждения
Обнаружение причин повреждения
Сдача прибора в ремонт
Возвращение прибора из ремонта
Замена (наименование, ума, мемеита)
Замена (наименование, ума, мемеита)
Замена (наименование, ума, мемеита)
23
Продолжение таблицы
Мероприятия по эксплуатации Дата проведения Примечание
1 2 3
(наименование профилакт. работ)
(наименование профилакт. работ)
(наименование профилакт. работ)
Поверка прибора
В графе «Примечание» указываются сведения о замененных элементах, замечания поверяющих, результаты поверки и другие сведения по эксплуатации.
24
Приложение 1.
Перечеь» элементов и схема принципиальная электрическая прибора B3-39.________________
Поз обозначение ГОСТ, ТУ. чертеж | Наименование и тип Основные данные, номинал Кол- во шт.
Резисторы
Ri О/КО.467.099 ТУ С2-29-1-5.11 Мом ± 1 % а, 11 МОм 1
r2 ОЖО.467.036 ТУ С2-13-0,25-15,8 ком ±1%Б 15,8 кОм 1
Rs ОЖО.468.108 ТУ С113-Уа-12-1 ком + 1 кОм 1
r4* ОЖО.467.072. ТУ С2-10-0,25 15 ом ± 1 % 15 Ом
(13... 17,4 ом) 1
Re ГОСТ 7113-66 МЛТ-0,25-27 ом ± 10% 27 Ом 1
R? То же МЛТ-0,25-300 ом ± 5% 300 Ом 1
Ro То же МЛТ-0,25-2,2 ком ± 10% 2,2 кОм 1
Re То же МЛТ-0,25-56 ком ± 5% 56 кОм 1
ОЖО.468.519 ТУ СП5-16ТА-0,25-10 ком ± 10% 10 кОм 1
3 — c ГОСТ 7113-66 МЛТ-0,25-39 ком ± 5% 39 кОм 1
То же МЛТ-0,25-2,2 ком ± 10% 2,2 кОм 1
Ri3 Rh ГОСТ 10686-63 КИМ-0,125-15 М ± 10% 1о МОм 1
ГОСТ 7113-66 МЛТ-1-2 ком ± 5% 2 кОм 1
R15 То же МЛТ-0,25-3,6 ком ± 5% 3,6 кОм 1
То же МЛТ-0,25-6,2 ком ± 5% 6,2 кОм 1
0 e То же МЛ Т-0,25-510 ом ± 5% 510 Ом 1
То же МЛТ-0,25-390 ом ±10% 390 Ом 1
Rib То же МЛТ-0,25-510 ом ± 5% 510 Ом 1
То же МЛТ-0,25-2,4 ком ± 5% 2,4 кОм 1
То же МЛ Т-0,25-1,5 ком ± 5% 1,5 кОм 1
R99 . R95 ОЖО.467.072 ТУ С2-10-0,25-240 ом ±0,5% 240 Ом 4
r2S То же С2-10-0,25-165 ом + 0,5% 165 Ом 1
R27 То же С2-10-0,25-100 ом ±1% 100 Ом 1
r28 ГОСТ 7113-66 МЛТ-0.25-130 ом ± 5% 130 Ом 1
R29—R33 Ria ОЖ0.467 072 ТУ То же С2-10-0,25-357 ом ±0,5% С2-10-0,25-35,7 ом ±1% 357 Ом 35,7 Ом 5 1
R35 ОЖО.468.519 ТУ СП5-16ТА-0,25-10 ком ± 10% 10 кОм 1
ГОСТ 7113-66 МЛ Т-0,25-4,7 ком ±5% 4,7 кОм 1
R37* То же МЛ Т-0,25-390 ком ±10% (270-470 ком) 390 кОм 1
Cr?C? То же МЛ Т-0,25-47 ком ±10% 47 кОм 1
То же МЛТ-0,25-56 ком ± 5% 56 кОм 1
То же МЛТ-0,25-10 ком ± 10% 10 кОм 1
ОЖО.467.072 ТУ С2-10-0,25-10 ом ±1% 10 Ом 1
То же С2-10-0,25-40,7 ом ±1% 40,7 Ом 1
ОЖО.468 519 ТУ СПб-16ТА-0,25-100 ом ± 10% 100 Ом 1
R« ОЖО.467.072 ТУ С2-10-0,25-200 ом ±1% 200 Ом 1
ГОСТ 7113-66 МЛТ-0,25-100 ом ±5% 100 Ом 1
ОЖ.467.072 ТУ С2-10-0,25-2,55 ком ±1% 2,55 кОм 1
Ro То же С2-10-0,25-35,7 ом ±1% 35,7 Ом 1
R«* ГОСТ 7113-66 МЛ Т-0,25-1,5 ком ± 10% (470 ом...2,2 ком) 1.5 кОм 1
25
Поз. обоз- ГОСТ, ТУ Наименование и тип Основные данные Кол-во
наченне чертеж номинал ШТ.
R49 ГОСТ 7113-66 МЛ Т-0,25-3 ком ± 5% 3 кОм 1
Reo То же МЛ Т-0,25-390 ом ± 10% 390 Ом 1
R51 ОЖО.468.519 СП5-16ТА-0.25-100 ом ± 10% 100 Ом 1
Rsj ОЖО.457.072 ТУ С2-10-0,25-100 ом ±1% 130 Ом 1
R53 То -же С2-10-0,25-15 ом +1% 15 Ом 1
R54 То же С2-10-0,25-40,7 ом ±1% 40,7 Ом 1
R55 ГОСТ 7113-66 МЛ1-О,2а-2,7 ком ± 5% 2,7 кОм 1
Ree То же МЛТ-0,25-150 ом ± 10% 150 Ом 1
R57 То же МЛТ-0,25-3 ком ± 5% 3 кОм 1
Rss То же МЛ Т-0,25-100 ом ±10% 100 Ом 1
R59 То же МЛ Т-0,25-47 ком ± 5% 47 кОм 1
Reo ОЖО.468.519 ТУ СП5-16ТА-0,25-3,3 ком ± 10% 3,3 кОм 1
Rei ГОСТ 7113-66 МЛТ-0,25-56 ком ± 5% 56 кОм 1
Rea То же МЛТ-0,25-1 ком ± 10% 1 кОм 1
Ree То же МЛ Т-0,25-10 ком ± 10% 10 кОм 1
То же МЛТ-0,25-33 ком ±10% 33 кОм 1
Res То же МЛ Т-0,25-100 ом ± 10 <% 100 Ом 1
Ree То же МЛТ-0,25-1 ком ± 10% 1 кОм 1
RC7 То же МЛТ-1-1,6 ком ± 5% 1,6 кОм 1
Ree То же МЛТ-0,25-100 ом ± 10% 100 Ом 1
То же МЛТ-1-2 ком ± 5% 2 кОм 1
ОЖО.467.072 ТУ С2-10-0,25-47,5 ом ±1%. 47,5 Ом 1
R71 ГОСТ 7113-66 МЛТ-0,25-2 ком ± 5% 2 кОм 1
R-2 ОЖО.468.519 ТУ СГ15-16ТА-0,25-100 ом ± 10% 100 Ом 1
R73 ОЖО.467.036 ТУ С2-13-0,25-953 ом ± 1%-Б 953 Ом 1
R74 ГОСТ 7113-66 МЛТ-1-180ом ± 10% 180 Ом 1
R75-R7» То же МЛТ-0,125-56ком ± 10% 56 кОм 4
Конденсаторы
Cl ГОСТ 7159-69 КД-2а-М75-3,9 пф ± 0,4-3 3,9 пФ 1
C2 УЕ0.460.005 ТУ КПКМТ-2/7 2/7 пФ 1
C8 ГОСТ 11155-65 СГМ-2-250-Г-680 ± 5% 680 пФ 1
c4 ОЖО.468.011 ТУ К4011-26-0,047 ± 10% 0,047 мкФ 1
Cs, C6 ГОСТ 7159-69 КТ-1-Н70-2200 пф-20...-J-80%-3 2200 пФ 2
C7 ОЖО.460.045 ТУ КМ-5а-Н90-0,1 мкф 0,1 мкФ 1
C8 ОЖО.464.037 ТУ К53-4-6-1 ±20% 1 мкФ 1
С/ ГОСТ 7159-69 КТ-1-М47-39-пф ±10%-3 (18...68 пф) 39 пФ 1
ОЖО.464.037 ТУ К53-4-6-100 ±20% 100 мкФ 1
Си То же К53-4-20-10 ± 20% 10 мкФ 1
ГОСТ 7159-69 КТ-1-М47-39 пф ±10%-3 39 пФ 1
Св ОЖО.464.079 ТУ К50-12-50-1 1 мкФ 1
Cu То же К50-12-6,3-500 500 мкФ 1
ГОСТ 7159-69 КТ-1-М47-18 пф ±10%-3 18 пФ 1
C17* То же КТ-1-М47-39 пф ±10%-3 (15...47 пф) 39 пФ 1
ОЖО.464.079 ТУ К50-12-6,3-200 200 мкФ 1
c>, ГОСТ 7159-69 КТ-1-Н70-10000 пф -20%...+80%-3 10000 пФ 1
26
Поз. обоз- ГОСТ, ТУ, Наименование и тип Основные данные, Кол-во
качение чертеж номинал. шт.
ОЖО.454.037 ТУ К53-4-15-4,7 ± 20% 4,7 мкФ 1
С21 ГОСТ 7159-69 КТ-1-М47-27 пф ze10%-3 27 пФ 1
Си То же КТ-1-Н70-10000 пф -20 ..+80 %-3 10000 пф 1
С 23 УЕ0.460.005 ТУ КПКМТ-6/25 6/25 пФ 1
ОЖО.464.037 ТУ К.53-4-15-4,7 ±20% 4.7 мкФ 1
С 25 ГОСТ 7159-69 КТ-1-М 1300-200 пф ± 5%-3 200 пФ 1
с26* То же КТ-1-М1300-150 пф ± 10%-3 (15...220 пф) 150 пФ 1
С27* То же КТ-1-М47-10 пф ±10%-3 (8,2...22 пф) 10 пФ I
с 29 ОЖО.464.079 ТУ К50-12-50-1 1 мкФ 1
Сзо* ГОСТ 7159-69 КТ-1-М1300-330 пф ±10%-3 (100...560 пф) 330 пФ 1
Сз1 ОЖ0.464 037 ТУ К53-4-15-4,7 ± 20% 4,7 мкФ 1
С за ГОСТ 7159-69 КТ-1-М47-18 пф±10%-3 18 пФ 1
С33 ОЖО.464.037 ТУ К53-4-20-15 ± 20% 15 мкФ 1
СЯ4 То же К53-4-6-2.2 ± 20 % 2,2 мкф 1
С35 То же К53-4-6-33 ± 20% 33 мкФ 1
С36 ГОСТ 7159-69 КТ-1-Н70-10000 пф -20...+80%-3 10000 пФ 1
Ся7 ОЖО.464.037 ТУ К53-4-6-4.7 ±20% 4,7 мкФ 1
С35 То же К53-4-15-4,7 ±20% 1,7 мкФ 1
С39, С40 То же К53-4-6-33 ±20% 33 мкФ 2
с41 То же К53-4-6-100 ±20% 100 мкФ 1
С<2> С43 ОЖО.464.079 ТУ К50-12-50-1 1 мкФ 2
С.4* ОЖО.464.037 ТУ К53-4-15-3.3 ±20% (2,2...4,7 мкф) 3,3 мкФ 1
С45* То же К53-4-15-3,3 ±20% (3,3...6,8 мкф) 3,3 мкФ 1
С46 ГОСТ 11155-65 СГМ-2-250-Г-680 ±5% 680 пФ 1
Прочие
Bl ЯЫЗ.602.034 Переключатель 1
в2 ОЮ0.360.016 ТУ Микротумблер МТ-1 1
Г Hl, Гн2 ВР0.364.010 ТУ Розетка приборная СР-50-73Ф 2
д>, дг ТГ3.362.088 ТУ Диод полупроводн. КД503 Б 2
Дз—Де ГОСТ 14913-69 Стабилитрон полупроводн. Д814Б 4
Д7—Де ЭР3.362.035 ТУ Диод полупроиодн. КД 521 В 2
Д» ГОСТ 14913-69 Стабилитрон полупроводн. Д814Д 1
Дю То же Стабилитрон полупроводн. Д814Б 1
Д11...Д13 То же Стабилитрон полупроводн. Д814В 3
27
Поз. обозн. ГОСТ, ТУ, чертеж Наименование и тип Основные данные, номинал. Кол-во шт.
Дн ГОСТ 14913-69 Стабилитрон полупроводн. Д814Г 1
Д15, Д16 ЩТ3.362.002 ТУ Диод полупроводн. Д18 кл. 1,0 1000 мкА верт. 2
ИП Я Ы5.172.065 Микроамперметр М906 со специальной шкалой 1
Иль Кл2 ЯЫ4.835.012-04 Клемма корпусная 2
Кл3 ЯЫ4.835.012-02 Клемма 1
Л ОСТ 16 0.535.014-74 Лампа СМН-10-55-2 1
Пр, ТУ25-04-515-68 Предохранитель ВПБ-1 ГТ-0,05 А 0,05 А 1
Пр2 НИ0.481.017 Предохранитель ПМ-0,5 А 0,5 А 1
Т1 ТФЗ.365.000 ТУ Транзистор КП 103Л 1
т2 СБ0.336.028 ТУ „ КТ306Г 1
Т3 ШП.3.365 014 ТУ ГТ320Б 1
Т, ШП3.365.023 ТУ КТ301Ж 1
т5 СБ0.336 028 ТУ „ КТ306Г 1
Тб ЖК3.365.162 ТУ ГТ313Б 1
т7 СБ0.336.028 ТУ КТ306Г 1
Тб ШПЗ.365.014 ТУ „ ГТ320Б 1
т, ЖК3.365.162.ТУ ГТ313Б 1
Тю< Т| 1 СБ0.336 028 ТУ КТ306Г 2
Т12 Н93 365.003 ТУ КТ603Б 1
Тр ЯЫ4 702 035 Трансформатор (ШЛ 16x25) 1
ш НО.364.003 Вилка ВД-1 1
KL, кт2 КС7.750.189-3 Лепесток 2
СТ1, ст2 У, ЯЫ5.123.037 ЯЫ2.727.042 Стабилизатор 27 В. Делитель напряжения ДН-108 2 1
Перечень элементов ДН-108
Поз. обозначение ГОСТ, ТУ чертеж Наименование и тнп Основные данные номинала Ко-лич
R, R2 Ra с, с2 С, Гн, ОЖ0.467.036 ТУ То же ГОСТ 7113-66 ГОСТ 7159-69 УЕ0.460.005 ТУ ГОСТ 7159-69 BP0.364.008 ТУ С2-13-0.25-1 Мом ±1%-Б С2-13-0,25-113 ком ±1%-Б МЛТ-0,25-2,2 ком ±10% КД-2-а-М75-12 пф ±5%-3 КПКМТ-4/1в КД-1-М75-Ю пф ±5%-3 Вилка кабельная СР-50-74 П 1 МОм 113 кОм 2,2 кОм 12 пФ ' '15 ПФ 10 пФ 1 1 1 1 1 1 1
Примечание. Завод оставляет за собой право производить в партиях серийного выпуска изделий замену отдельных
элементов схемы.
28
тр
* Подбирают при регулировании
КГ - конггоольчая точка
Ст - стабилизатор
У1 - функииональнь/й узел
СХЕМА принципиальная
ЭЛЕКТРИЧЕСКАЯ ВЗ-ЗЗ
Приложение 2
Перечень элементов и схема принципиальная электрическая блока питания (стабилизатора)
Поз обозначение ГОСТ, ТУ чертеж Наименование и тип Основные данные, номинал Кол-во шт
ГОСТ 7113-66 МЛ Т-0.5-3,9 ком ±10% 3,9 кОм 1
R2 ОЖО 468 046 ТУ СПЗ-9а. 12-2,2 ком ±20% 2,2 кОм 1
ГОСТ 7113-66 МЛТ-0 5-12 ком ±10% 12 кОм 1
1Л То же МЛТ-0 5-1 ком ±10% 1 кОм 1
Rs То же МЛТ-1-56 ом ±10% 56 Ом 1
Ps То же МЛ Т-0,5-8,2 ком ±10% 8,2 кОм 1
К? То же МЛТ-0,5-3,3 ком ±10% 3,3 кОм 1
С,* ОЖО 464 031 ТУ К50 6-50-50 50 мкФ 1
1-2 То же К50-6-15-20 20 мкФ 1
C3 То же К50-6-25-50 50 мкФ 1
c4 ГОСТ 7159-69 КД-1-Н70-1000 пф —20...+80%-3 1000 пФ 1
c5 ОЖО 464 079 ТУ К50-12-160-200 200 мкФ 1
Д1 СМ3 362 044 ТУ Д814В 1
Да То же Д814В I
Дч. Дк ЩБ3 362 002 ТУ Д226Б 2
д6, Дг КТ1, То же Д226Б 2
КТ2 КС7 750 189-3 Лепесток 2
Ь СИЗ 365 017 ТУ Транзистор П217А 1
Т2 ШПЗ 365 009 ТУ Транзистор ГТ308Б 1 1
С5
Схема принципиальная электрическая блока питания (стабилизатора)
Приложение 3
Перечень элементов и схема электрическая принципиальная фильтра Ф-1, используемого при поверке прибора B3-39.
По*, ооиан ГОСТ, ТУ, чертеж Наименование и тип Основные данные Кол во
Конденсаторы
С1 ОЖ0.461.082 ТУ СГМ-1-250-Г-330 ± 5% 330 пФ 1
С2 ОЖО.462.082 ТУ К42У-2-1Й0-О.1 ± 10% 0,1 мкФ 1
СЗ То же К42У-2-630-0.022 ±10% 0.022 мкФ 1
С4 ОЖО.461.082 ТУ СГМ-4-250-Г-0.01 ±5% 0,01 мкФ 1
С5 То же СГМ-3 500-Г-3900 ±5% 3900 пФ 1
Сб • СГМ-1-250-Г-270 ±50/„ 270 пФ 1
(51...430)
С7 —- СГМ-3-500-Г-3000 ±5% 3000 пФ 1
С8 - »» СГМ-3-500-Г-1500 ± 5% 150С пФ 1
С9 * —..— СГМ-1-250-Г-240 ± 5% 240 пФ 1
(51.-330)
СЮ СГМ-1-250-Г-510 ± 5% 510 пФ 1
СП - СГМ 1-250-Г-110 ± 5% ПО пФ 1
(51...180)
С12 — — СГМ-2-250-Г-1000 ±5% 1000 пФ 1
С13 — СГМ-1-250-Г-270 ±5% 270 пФ 1
С14 • СГМ-1-250-Г-61 ±5% 81 пФ 1
(51... 150)
С15 — — СГМ-1-250-Г-220 ± 5% 220 пФ 1
CI8 ГОСТ ВД 7159-70 КТ-1-М47-ЗО пф ± 5%-3 30 пФ 1
С17 То же КТ-1-М47-39 пф ± 5%-3 39 пФ 1
08 ОЖО.461.082 ТУ СГМ-3-500-Г-3900 ±5% 3900 пФ 1
С19 То же СГМ-1-250-Г-470 ± 5% 470 пФ 1
С 20 — .— СГМ-1-250-Г-270 ±5% 270 пФ 1
С21 — — гГМ-1-250-Г-130 ± 5% 130 пФ 1
С22 ОЖ0.460.0Ю ТУ КПК МН 8'25 8/25 пФ 1
С23 ОЖО.461.082 ТУ СГМ-1-250-Г-56 ± 5% 58 пФ 1
С24 То же ТГМ-1-250-Г-56 ± 5% 56 пФ 1
С25 ОЖ0.460.0Ю ТУ КПК МН 6/25 6/25 пФ 1
С28 ГОСТ ВД 7159-70 КТ-1-М47-30 пф ± 5%-3 30 пФ 1
С27 ОЖ0.460.0Ю ТУ КПК МН 4/15 4/15 пФ 1
С28 ГОСТ ВД 7159-70 КТ-1-М47-27 пф ± 5%-3 27 пФ 1
С2Ч То же КТ-1-М47-15 пф ± 5%-3 15 пФ 1
сзв ОЖ0.460.0Ю ТУ КПК МН 4/15 4/15 пФ 1
C3I ГОСТ ВД 7159-70 КТ-1-М47-12 пф * 5%- 3 12 пФ 1
33
Поа обозн ГОСТ, ТУ чертеж Наименование и тип Основн двнные Кол-во
L1 ЯЫф.777.169-04 Прочие Катушка индуктивности 25 мкГн 1
L2 ЧЫ5.777.169-03 — 5 мкГц 1
L3 ЯЫ5.777.169-02 14 II 2,5 мкГн
L4 ЯЫ5.777.169-01 —_ — 0,85 мкГн 1
L5 5tbI5.777.169 —_ — 0,44 мк.1 ы 1
L6 ЯЫ5.777.169-10 0,40 мкГн 630 мкГн 1
L7 Я Ы5.777.169-09 —- — 1
L8 ЯЫ5.777.169-08 —-— 212 мкГн 1
L9 ЯЫ5.777.169-07 1 ч 90 мкГн 1
L10 ЯЫ5.777.169-06 —— ч— 39 мкГн 1
L11 ЯЫ5.777.169-05 ж 14,8 мкГн 1
L12 ЯЫ5.777.169-11 '"..I 1 1 9,8 мкГн 1
Bl Я ЫЗ.602.048 Переключатель (переделка) 1
В2 НО.360.006 Переключатель j 1
Гн1, Гн2 111ЕЭЗ 647.710 Сп 11П4Н-К13Ш Гнездо штеккерное ! г
34
Схема фильтра Ф-1
35
Приложение 4.
Схема расположения контрольных точек и напряжений в них
Приложение 5.
Таблица режимов транзисторов
Обозначение по схеме Тип Uct изат Uhct
т, кпюз л — 13 —0,5 до —2,5 —4,5
- Us U6 Uk
т2 КТ306Г — 14 — 13,3 —6,3
Тз ГТ320Б —6 —6,3 —12
т4 ктзо1ж + 16 + 16,7 + 27
т5 КТ306Г +0,7 +7,8
Тб ГТ313Б + 8 + 7,8 + 1,8
т7 КТ306Г + 1,2 + 1,8 +7,7
Т8 ГТ320Б +8 + 7,7 + 0,32
т9 ГТ313Б +0,32 0 —4,5...—9
Т,0 • КТ306Г +0,7 + 1,4 +4... +9
Т,1 ктзобг —— +0,7 +4... +9
т12 КТ603Б —0,1...—0,35 0 + 27
Т, 1 Гт П217А 0 —0,1 — 17
т, 1 Ст' ГТ308Б +8 +7,7 —0,1
Т, 1 Ст. П217А —27 —27 —44
Т2 1 Ст’ ГТ308Б —18,7 —19 —27
Примечание. 1) Напряжения измеряются относительно корпуса прибора вольтметром В7-26. При измерениях использовать щуп.
2) Допускаемые отклонения напряжений транзистора ±20%. Измеренные напряжения могут отличаться более, чем на 20% при условии, что прибор работоспособен и режимы работы элементов ие превышают предельных норм, допускаемых ТУ иа них.
36
Приложение 6.
Данные трансформатора
'о
Г
г*
Зо
1 1 1 1 , о 34. С ца Е
3 С j ? (Jl д
( ° ‘‘rjllo
> о 23 ёб С о 21 ёг
1 1 1 1 1 J 1 0 74 ivn
1 ° /о > о '? jj, С о „ М С olt
Железо ШЛ 16x25 Провод намотки марки ПЭВ-2
Таблица намоточных данных
Номер обмотки Диаметр провода Число витков Напряже. ние под нагрузкой Напряжение холостого хода № выводов Порядок намотки
без изоляции С изоляцией
I 0,23 0,28 1808 220 220 1—2 1
Па 0,35 0,41 114 — 13,7 34—33 2
Иб 0,35 0,41 114 12 13,7 33—32 3
1Па 0,35 0,41 136 —. 16,4 31—24 4
Шб 0,35 0,41 27 — 3,2 24—23 5
П1в 0,2 0,24 127 15,3 23—22 6
И 1г 0,2 0,24 365 41 43,9 22—21 7
IVa 0,35 0,41 27 — 3,3 14—13 8
IV6 0,35 0,41 137 — 16,6 13—12 9
IVb 0,2 0,24 128 —. 15,5 12—11 10
IVr 0,2 0,24 367 41 44,1 11—4 11
Экран Медь М2 О’ 'Пг»* 0,05 36x180 3
Приложение 7.
Расположение электрических элементов
прирещ/шребании
38
Вид сверху
