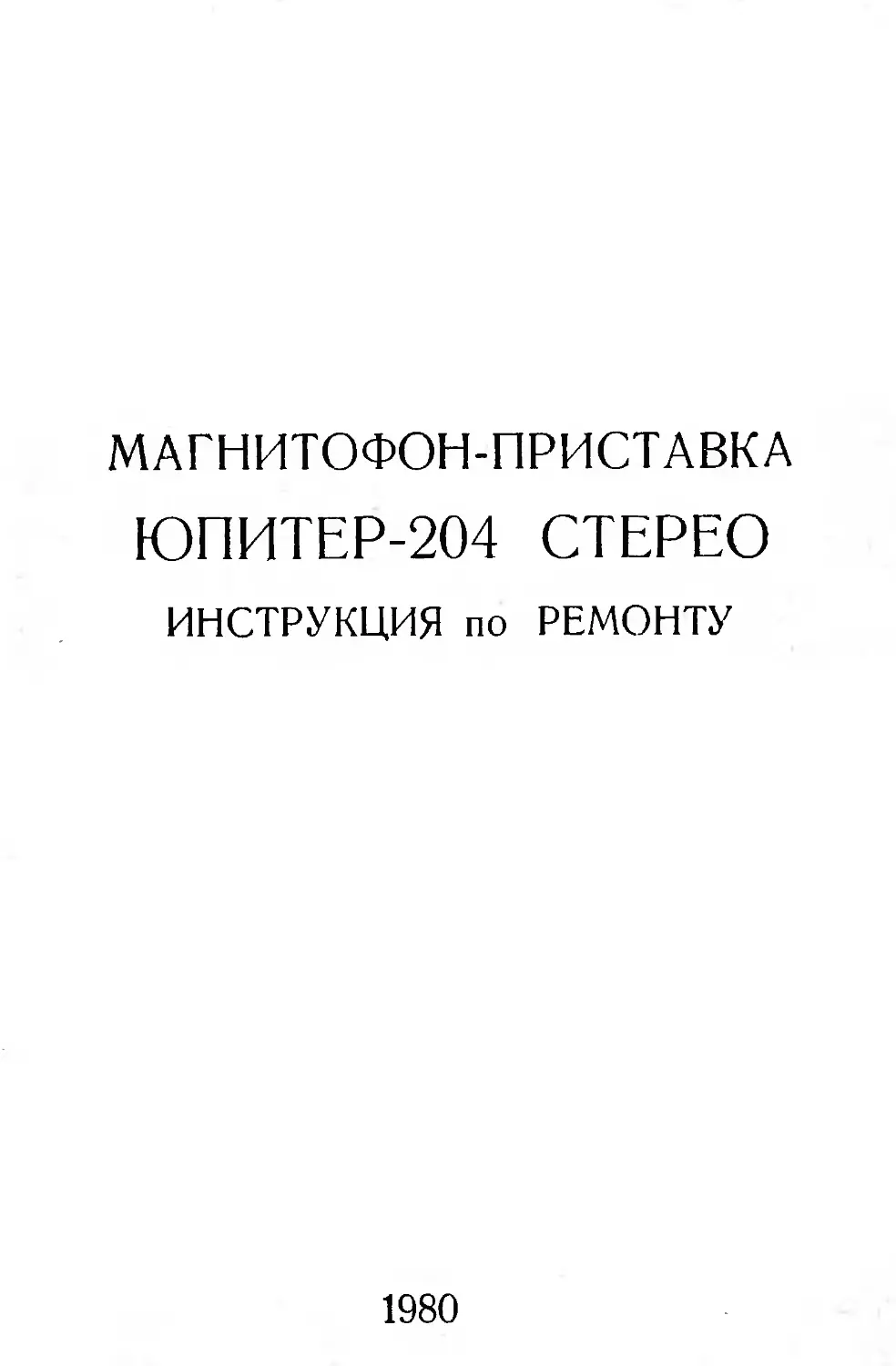

МАГНИТОФОН-ПРИСТАВКА
ЮПИТЕР-204 СТЕРЕО
ИНСТРУКЦИЯ по РЕМОНТУ
1980
ВНИМАНИЕ!
Возможные изменения в принципиальной схеме будут в даль-
нейшем отражаться в «Руководстве по эксплуатации», прилагае-
мом к каждой магнитофон-приставке.
При ремонте требуйте от владельца магнитофон-приставки
«Руководство по эксплуатации».
Отзывы и пожелания по улучшению «Инструкции по ремонту»
просим присылать по адресу: 252006, г. Киев, Производственное
объединение «Коммунист».
1. ВВЕДЕНИЕ
1.1 . Назначение и порядок пользования инструкцией
Настоящая инструкция является руководством по ремонту, ре-
гулировке и проверке магнитофон-приставки второго класса ЮПИ-
ТЕР-204 СТЕРЕО, в дальнейшем именуемом в тексте данной ин-
струкции приставкой.
Прежде чем приступить к ремонту приставки, обязательно озна-
комьтесь с содержанием настоящей инструкции.
В инструкции даны методы обнаружения и устранения неисправ-
ностей, связанных с особенностями схемы приставки, приводятся
сведения, необходимые при ремонте, и требования по технике безо-
пасности, которые необходимо соблюдать при проведении ремонта.
1.2 Принятые в тексте сокращения:
УУ — усилитель универсальный;
УТ — усилитель телефонный;
ГСП — высокочастотный генератор токов стирания и подмаг-
ничивания;
ЛПМ — лентопротяжный механизм;
ГУ —универсальная магнитная головка;
ГС —стирающая магнитная головка;
ЗГ — генератор звуковой частоты;
МВ —милливольтметр;
ЭО —электронный осциллограф;
АХЧ — амплитудно-частотная характеристика.
2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
2.1. Общая характеристика приставки
2.1.1. Стереофоническая, переносная, двухскоростная, четырех-
дорожечная приставка ЮПИТЕР-204 СТЕРЕО (тип УПМ-24) со-
ответствует требованиям, предъявляемым к четырехдорожечным
стереофоническим приставкам второго класса по ГОСТ 12392-71,
а в части условий эксплуатации — требованиям, предъявляемым
к аппаратуре группы I по ГОСТ 11478-75.
2.1.2. Приставка предназначена для записи и воспроизведения
стереофонических и монофонических музыкальных и речевых про-
грамм на магнитную ленту толщиной 25 и 34 мкм.
Она позволяет производить запись с микрофонов, электропро-
игрывателя, радиоприемника, телевизора, тюнера, радиотрансля-
ционной сети, а также с другого магнитофона.
Приставка позволяет прослушивать записанные и записывае-
мые программы при подключении головных стереотелефонов.
В приставке предусмотрен режим АВТОСТОП, при котором авто-
матически отключается питание электродвигателя при оконча-
нии ленты на подающей катушке или обрыве ленты.
2.1.3. Приставка рассчитана на работу с головными стереотеле-
фонами, имеющими полное электрическое сопротивление 10Ом±
±10%, или со стереофоническим усилителем мощности.
2.1.4. Питание приставки осуществляется от сети переменного
тока напряжением 127 или 220 В, с допустимым отклонением
±10%, частотой 50 Гц.
2.2. Описание конструкции приставки
2.2.1. Приставка ЮПИТЕР-204 СТЕРЕО выполнена в виде
переносной конструкции в деревянном корпусе прямоугольной фор-
мы, фанерованной шпоном ценных пород древесины (рис. 1).
В нижней части правой стенки имеется углубление с гнездами для
внешних подключений (рис. 2).
Вид приставки со стороны задней крышки показан на рис. 3.
Рабочим положением приставки является вертикальное. В не-
рабочем состоянии приставка закрывается пластмассовой крыш-
кой, фиксация которой осуществляется при помощи кнопочных
замков, расположенных на боковых сторонах лицевой панели.
Лицевой панелью приставки является пластмассовая панель
с расположенными на ней органами управления ЛПМ и электро-
никой.
Лицевая панель состоит из 2-х частей: верхней, закрывающей
механические узлы, и нижней, закрывающей блок электроники.
В центральной части панели расположен блок магнитных голо-
вок (ГУ и ГС).
По обе стороны от блока магнитных головок расположены
органы управления ЛПМ. Эти элементы и блок головок конструк-
тивно и художественно выделены из общей панели в единую зону.
В верхней части панели симметрично расположены приемный
и подающий боковые узлы, между которыми под верхней кромкой
лицевой панели находится индикатор расхода ленты, служащий для
удобства нахождения нужной записи.
Нижняя часть панели представляет собой четко выделенную
зону управления электроникой приставки.
Для удобства переноса приставки на верхней стенке корпуса
вмонтирована откидная ручка.
2.2.2. Приставка построена по функционально-узловому принци-
пу и включает в себя следующие функциональные узлы и блоки:
корпус;
ЛПМ;
блок электроники с панелью управления электроникой;
блок питания.
2.2.3. ЛПМ состоит из следующих функциональных узлов:
узла подающего;
узла приемного;
узла шкива перемотки ВПЕРЕД;
узла промежуточного шкива с пассиками;
переключателя скоростей с приводным роликом и рычагом
включения коррекции УУ;
платы центрального узла с магнитными головками, элементами
лентоприжима и рычагом прижимного ролика;
Рис. 1. Общий вид приставки
1 — ручка переключателя скоростей, включения сети;
2 — ручка регулятора громкости — ГРОМКОСТЬ;
3 — гнездо для подключения головных стереотелефонов — ТФ;
4 — ручка регулятора баланса — БАЛАНС;
5 — кнопка включения режима АВТОСТОП — АВТОСТОП;
6 — кнопка включения режима МОНО (I канал — дорожки — I 1—4);
7 — кнопка блокировки и включения режима ЗАПИСЬ — ЗАПИСЬ;
8 — кнопка включения режима СТЕРЕО — ОО
9 — кнопка включения режима МОНО (И канал — дорожки — II 3—2);
10 — ручка регулятора уровня записи 1 канала—УРОВЕНЬ ЗАПИСИ I;
И—ручка регулятора уровня записи II канала—УРОВЕНЬ ЗАПИСИ II;
12 —индикатор уровня записи II канала;
13 — индикатор уровня записи I канала;
14 — кнопка временной остановки ленты— © ;
15 — ручка переключателя рода pia6oT ЛПМ;
16 — канавка для склеивания ленты;
17 — кнопка сброса показаний индикатора расхода ленты;
18 — шкала индикатора расхода ленты;
19 — ручка для переноса приставки;
20 — съемная крышка блока головок.
Переключателя режимов работы ЛЙМ; ,
узла индикатора расхода ленты;
узла включения и выключения режима ВРЕМЕННАЯ ОСТА-
НОВКА ЛЕНТЫ;
узла ведущего двигателя с фазовращающей цепочкой;
тормозного устройства;
узла включения механизма автостопа.
На ЛИМ также установлены вилка сетевого разъема и кон-
тактная группа включения приставки в сеть.
2.2.4. Блок электроники включает в себя: входные и выходные
разъемы, раздельные платы УУ 1-го и П-го каналов, плату УТ,
плату ГСП, плату соединений с розетками типа РППМ для под-
ключения плат УУ, УТ и ГСП. Кроме того, на блоке электроники
расположены механизм включения режима ЗАПИСЬ, механизм
включения коррекции и кнопка включения режима АВТОСТОП.
Рис. 2. Вид иа гнезда для внешних подключений со стороны правой стенки
приставки
1 — гнездо для записи от микрофона no I каналу — ВО ; 2 — гнездо для записи
от радиоприемника, телевизора и линейный выход приставки — Q* £ ;
3 — гнездо для записи от микрофона по II каналу —ЛЮ ; 4 — гнездо для записи
от электропроигрывателя, другого магнитофона или радиотрансляционной ли-
нии — О i
ёсе электронные узлы и блоки выполнены на отдельных Пла-
тах с применением одностороннего печатного монтажа.
На панели управления электроникой приставки расположены:
раздельные регуляторы уровня записи, регулятор громкости, регу-
лятор баланса, индикаторы уровней записи и воспроизведения,
кнопка с узлом включения магнитофона в режим ЗАПИСЬ, пере-
Рис. 3. Вид приставки со стороны задней крышки
I — «карман» для укладки сетевого шнура; 2 — заводской номер приставки
(крышка «кармана» снята); 3—держатель предохранителя с переключателем
сети (защитная накладка снята).
ключатель режимов работы электроники (МОНО, СТЕРЕО), гнез-
до подключения головных стереотелефонов и кнопка включения
режима АВТОСТОП.
2.2.5. Блок питания включает в себя: несущую плату, силовой
трансформатор, держатель предохранителя с переключателем на-
пряжения питающей сети, плату выпрямителя, конденсаторы
фильтров, стабилитрон, входящий в схему стабилизации выпрям-
ленного напряжения по цепи питания минус 20 В, схему управле-
ния режимом АВТОСТОП, плату предохранителей.
2.3. Принцип работы приставки
2.3.1. Источник записываемого сигнала (микрофон, электропро*
игрыватель, магнитофон, приемник) в режиме ЗАПИСЬ подклю-
чается на вход делителя напряжения. С помощью делителя сигнал
приводится к микрофонному уровню, после чего поступает на вход
У У, где усиливается по напряжению, предыскажается по АЧХ
записи и поступает на ГУ. Одновременно в режиме ЗАПИСЬ
включается питание ГСП, который генерирует стирающий и под-
магничивающий токи высокой частоты. Контроль записываемого
сигнала осуществляется визуально с помощью стрелочного инди-
катора либо на слух с помощью головных стереотелефонов.
Индикатор откалиброван таким образом, что при номинальном
показании для соответствующей скорости и рекомендуемой маг-
нитной ленте обеспечивается номинальный уровень записи.
В режиме ВОСПРОИЗВЕДЕНИЕ сигнал, снимаемый ГУ с маг-
нитной ленты, усиливается по напряжению и корректируется
по АЧХ воспроизведения в УУ, затем поступает на УТ, где усили-
вается по напряжению и мощности и оттуда поступает на голов-
ные стереотелефоны.
Примечание. Прохождение сигналов в режимах ЗАПИСЬ и ВОСПРО-
ИЗВЕДЕНИЕ во втором канале аналогичное описанному выше.
2.4. Описание принципиальной схемы приставки
2.4.1. Электрическая схема (Приложение 1) приставки выпол-
нена на полупроводниковых приборах. Электроника приставки со-
держит два идентичных усилительных канала (УУ и УТ), один
общий ГСП, один общий блок питания.
2.4.2. Схема УУ выполнена на пяти транзисторах и функцио-
нально состоит из каскадов предварительного усилителя с частот-
ной коррекцией и каскадов оконечного усилителя. Предваритель-
ный усилитель выполнен на транзисторах VI и V2 типа КТ3107Ж-
Оконечный усилитель выполнен на транзисторах V3, V4, V5 типа
КТ3107В. Необходимая частотная коррекция в области высоких
частот осуществляется последовательным резонансным контуром,
образованным катушкой индуктивности L1 с последовательно вклю-
чаемыми конденсаторами СЗ или С4 соответственно для скоростей
9,53 и 19,05 см/с и настроенными на частоты 12500 и 18000 Гц.
Необходимый подъем или завал АЧХ на этих частотах осуще-
ствляется путем изменения величины сопротивления резистора,
включенного последовательно с контуром: R4, R6— режим ВОС-
ПРОИЗВЕДЕНИЕ и R7, R8 — режим ЗАПИСЬ, соответственно
для скоростей 9,53 и J9.05 см/с.
Для предыскажений в области низких передних частот служит
цепочка С7, R11, которая используется на обеих скоростях в ре-
жиме ЗАПИСЬ.
В режиме ВОСПРОИЗВЕДЕНИЕ коррекция в области низких
и средних частот осуществляется цепочками С5, R9 и С5, R10
соответственно для скоростей 9,53 и 19,05 см/с.
Для установки напряжения на линейном выходе в режиме
ВОСПРОИЗВЕДЕНИЕ служит переменный резистор R22.
В режиме ЗАПИСЬ между каскадами предварительного и око-
нечного усилителей включается переменный резистор A2R20
(A2R23) и регулятор уровня записи Rl (R2).
На плате УУ установлен также заграждающий фильтр, образо-
ванный элементами CIO, L2, который настраивается на частоту
ГСП и служит для защиты УУ от попадания в последний высоко-
частотной составляющей тока подмагничивания.
Цепочка С13, R16 служит для предыскажения АЧХ УУ в режи-
ме ЗАПИСЬ.
2.4.3. Схема УТ выполнена на 6 транзисторах (оба канала).
Переменные резисторы R1 и R2 служат для установки коэффи-
циента усиления усилителей. Переменные резисторы R4 и R6 слу-
жат для симметрирования ограничения сигналов на выходах УТ.
Нагрузка подключается через разделительные конденсаторы С5
и С6 и включенные последовательно с ними ограничительные ре-
зисторы R15 и R16. В качестве нагрузки УТ используют головные
стереотелефоны.
2.4.4. ГСП выполнен по двухтактной схеме с трансформатором
Т1 и резисторно-емкостными коллекторно-базовыми связями на
двух транзисторах VI и V2 типа КТ502Г. Частотоопределяющими
элементами ГСП являются конденсатор С5 и результирующая
индуктивность, образованная главным образом индуктивностью
стирающей головки. Частота генерации ГСП составляет 80±10кГц.
Величина тока подмагничивания регулируется переменными рези-
сторами R9 и R10.
При работе приставки в режиме монозаписи последовательно
с работающей стирающей головкой одного из каналов включается
эквивалент стирающей головки L1 или L2.
Конструктивно на плате ГСП установлен переключатель кана-
лов S1, позволяющий определить работу приставки в режимах
МОНО или СТЕРЕО.
2.4.5. На плате соединений собраны схемы тонкомпенсации,
уровня громкости, входные делители, а также схемы предваритель-
ных усилителей и выпрямителей индикаторов уровней записи
и воспроизведения.
2.4.6. Блок питания приставки предназначен для преобразова-
ния напряжения сети 220/127 В 50 Гц в постоянное стабилизирован-
ное напряжение — 20 В для питания УУ, УТ, ГСП, а также для
получения переменного напряжения 5 В, используемого для пита-
ния лампочек накаливания Н1 и Н2, служащих для подсветки
шкал индикаторов.
Блок питания состоит из: силового трансформатора Т1 типа
ТС-26-1, выпрямителя стабилизированного напряжения, который
состоит из кремниевого выпрямителя G2V1 типа КЦ405В, стаби-
лизатора, собранного на стабилитроне VI типа Д816А, резистора
R6 и конденсатора G2C1. Конструктивно на плате выпрямителя
G2 собрана схема включения режима АВТОСТОП, состоящая
из реле G2K1 типа РЭС 9 и схемы искрогашения (G2C2, G2R2).
Предохранитель сети питания установлен в держателе предохрани-
теля на специальном кронштейне. Переключение приставки на 127
или 220 В производится установкой колпачка держателя предохра-
нителя в требуемое положение. Для сети 220 и 127 В применяется
предохранитель 11/4-0,5. Предохранитель Е2 (IIA1-1) служит для
защиты схемы от перегрузки потоку. Предохранитель F1 (ПМ-0,5)
служит для защиты выпрямителя приставки от коротких замыка-
нии в схеме. Доступ к переключателю сети осуществляется путем
снятия защитной накладки, укрепленной на задней панели двумя
винтами. _____
2.4.7. Описание работы схемы автостопа
При нажатой кнопке S2 (АВТОСТОП), расположенной на
передней панели блока электроники, приставки, «—» выпрямителя
G2V1 прикладывается к обмотке реле G2K1. В случае обрыва или
окончания ленты на подающей катушке происходит замыкание
контактов контактной группы Q1, и «+» источника напряжения
прикладывается к другому концу обмотки реле. Реле «срабаты-
вает» и замыкает контакты 4, 5 и 7, 6. При этом размыкается цепь
питания электродвигателя Ml, а к обмотке реле будет подключен
«+» через контакты 4, 5 до тех пор, пока не будет отжата кнопка.
2.5. Описание взаимодействия основных функциональных
сборочных единиц приставки
2.5.1. ЛПМ приставки выполнен по одномоторной кинематиче-
ской схеме. Привод центрального узла осуществляется с помощью
ролика. Привод промежуточных роликов боковых узлов осуще-
ствляется с помощью эластичных пассиков (см. схему кинематиче-
скую). Управление ЛПМ осуществляется с помощью переключа-
теля рода работ, а включение двигателя и переключение скоро-
стей — с помощью переключателя скоростей.
2.5.2. Узлы и детали ЛПМ собраны на стальном штампованном
шасси.
На шасси на четырех стойках укреплена плата блока головок.
На указанной плате крепятся следующие узлы и детали:
втулка ведущего вала с подшипниками;
несущий рычаг прижимного ролика;
рычаг привода прижимного ролика;
ГУ и ГС;
элементы лентоприжима;
направляющие колонки;
рычаг включения режима ВРЕМЕННАЯ ОСТАНОВКА
ЛЕНТЫ;
рычаг механизма АВТОСТОП.
Подшипники, применяемые в лентопротяжном механизме, вы-
полнены из пористой бронзы, а в боковых узлах применены ша-
рикоподшипники. Ведущий вал с маховиком установлен в под-
шипниковую втулку. Осевым упором вала служит капроновая
шайба, вложенная в головку регулировочного винта.
Справа от ведущего вала расположен рычажно-кулачковый
переключатель рода работ ЛПМ. Переключатель кинематически
связан системой рычагов с промежуточными роликами. Кулачок
с поводком, зачеканенный на оси переключателя, приводит в дви-
жение систему рычагов промежуточных роликов, верхний плоский
рычаг и отводит рычаг механизма АВТОСТОП.
Верхний рычаг в режиме ПЕРЕМОТКА отводит магнитную
ленту от головок, а в режиме ВОСПРОИЗВЕДЕНИЕ подводит
несущий рычаг прижимного ролика к ведущему валу, а в режиме
ЗАПИСЬ кроме этого приводит в движение механизм блокиров-
ки записи.
Капроновый кулачок переключателя имеет три впадины. При
повороте ручки переключателя кулачок удерживается в одном из
выбранных положений с помощью специального подпружиненного
рычага с фиксирующим роликом
Ось переключателя проходит сквозь шасси и при нажатии при-
водит в движение коромысло, закрепленное на нижней стороне
шасси. В режимах ЗАПИСЬ и ВОСПРОИЗВЕДЕНИЕ коромысло
подводит к системе рычагов пружинный упор, ограничивая ход
промежуточного шкива. Одновременно с этим происходит поджа-
тие пружины приемного узла и обеспечивается достаточное натя-
жение ленты в приемной ветви (подмотки).
В режимах ПЕРЕМОТКА и при остановке ЛПМ ось переклю-
чателя с коромыслом поджаты вверх плоской пружиной.
Справа от переключателя рода работ расположен узел вклю-
чения режима ВРЕМЕННАЯ ОСТАНОВКА ЛЕНТЫ. При нажа-
тии кнопки Q толкатель с системой рычагов отводит прижимной
ролик от ведущего вала и одновременно затормаживает подающий
узел. Режим ВРЕМЕННАЯ ОСТАНОВКА ЛЕНТЫ может быть
включен только при режимах ЗАПИСЬ и ВОСПРОИЗВЕДЕНИЕ.
В режимах ПЕРЕМОТКА толкатель, который затормаживает по-
дающий узел, не взаимодействует с рычагом включения режима
ВРЕМЕННАЯ ОСТАНОВКА ЛЕНТЫ.
В приставке применен самоустанавливающийся рычаг прижим-
ного ролика. Усилие прижима ролика, прикладываемое к ведуще-
му валу, обеспечивается витой пружиной, сжатие которой можно
регулировать с помощью специальной шайбы и гайки, расположен-
ных на рычаге прижимного ролика.
В левом нижнем углу шасси расположен переключатель ско-
рости, Ось переключателя вращается во втулке, закрепленной на
шасси. На оси переключателя скоростей установлен двухпрофиль-
ный пластмассовый кулачок, связанный кинематически с комбини-
рованным рычагом переключения коррекции УУ. На той же оси
установлен подпружиненный рычаг с фиксирующим роликом и по-
водком, который при повороте ручки переключателя устанавли-
вает кулачок и рычаг приводного ролика в положение, соответ-
ствующее выбранной скорости.
На шасси с помощью проходных резиновых амортизаторов
установлен электродвигатель.
На оси электродвигателя установлен двухступенчатый шкив,
зафиксированный двумя винтами. Между шкивом и маховиком
расположен приводной ролик. Одновременно с выключением сети
приводной ролик выводится из зацепления со шкивом электродви-
гателя и маховиком ведущего вала.
Планка оси приводного ролика связана с шасси пружиной,
которая при включении рабочего хода обеспечивает фрикционную
связь шкива электродвигателя с маховиком. Передача вращения
от двигателя к промежуточному шкиву осуществляется эластич-
ным пассиком квадратного сечения.
В правом верхнем углу установлен приемный боковой узел,
который крепится непосредственно к шасси с помощью трех вин-
тов. Узел состоит из ведущей и ведомой частей, связанных между
собой посредством фрикционной пары. Эту пару образуют гети-
наксовая шайба в ведомой части и фетровое кольцо, вложенное
в диск ведущей части узла. Передача вращения от ведущего шкива
к ведущей части узла в режиме ПУСК осуществляется пассиком
квадратного сечения. К ведомой части вращение передается по-
средством фрикционной пары. Фрикционный момент создается
плоской пружиной, расположенной в нижней части узла. Регули-
ровка фрикционного момента производится винтом коромысла,
расположенного на нижней стороне шасси.
Ведомая часть представляет собой фрикционную муфту, состоя-
щую из двух дисков и фиксатора. Между дисками вложено фетро-
вое кольцо. Фрикционный момент 1500 г-см регулируется поворо-
том трехлучевой пружины по ступенчатому кольцу диска. Регули-
ровка производится при сборке узла. Ведомая часть соединена
пассиком с промежуточным шкивом для привода индикатора рас-
хода ленты.
В режиме ПЕРЕМОТКА НАЗАД фрикционная пара между
ведомой и ведущей частью создает натяжение ленты на приемном
узле. Регулировка фрикционного момента производится поджатием
плоской пружины винтом, расположенным на нижней стороне
шасси.
В режиме ПЕРЕМОТКА ВПЕРЕД с промежуточным шкивом
через шкив перемотки вперед непосредственно взаимодействует
ведомая часть узла. В режимах ПЕРЕМОТКА НАЗАД и СТОП
промежуточный шкив кинематически не связан с ведомой частью
приемного узла. В режиме СТОП ведомая часть узла заторможена.
Величина фрикционной связи в приемном узле регулируется
при настройке ЛПМ.
В левом верхнем углу расположен подающий боковой узел.
Конструкция и регулировка узла аналогична приемному боковому
узлу. Нижний диск узла зафиксирован выступом шасси. Диск
приводится во вращение резиновым кольцом промежуточного
шкива.
Для остановки ленты в режиме СТОП и устранения петлеоб-
разования при переключении рода работ механизма применено
дифференциальное тормозное устройство с подвижным левым тор-
мозным башмаком.
Дополнительный тормоз приемного узла затормаживает ведо-
мую часть правого узла при включении режима СТОП с режимов
ПЕРЕМОТКА ВПЕРЕД и ПУСК-
В приставке установлены две унифицированные двухканальные
магнитные головки: ГУ и ГС. Установочные элементы позволяют
регулировать положение головок относительно ленты как по вы-
соте, так и по наклону в двух плоскостях. ГУ помещена в пермал-
лоевый экран.
Переключение дорожек в режиме МОНО, а также включение
режима СТЕРЕО осуществляется кнопочным переключателем типа
П2К, установленным на плате ГСП. Выводы ГУ и ГС распаяны
на монтажную колодку.
3. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
3.1. Общие требования
3.1.1. К ремонту приставки должны допускаться специалисты,
которые прошли инструктаж и проверку знаний по технике безо-
пасности и ознакомленные с настоящей инструкцией.
3.1.2. Помните, что в приставке имеется опасное для жизни
сетевое напряжение 220/127 В.
3.1.3. Радиомеханик на рабочем месте должен иметь и поль-
зоваться следующими средствами индивидуальной защиты: ин-
струментом с изолированными ручками, диэлектрическим коври-
ком, одеждой с длинными рукавами (халат) или нарукавниками.
3.1.4. Запрещается проверять наличие напряжений в цепях «на
искру».
3.1.5. Ремонтировать и проверять приставку под напряжением
разрешается только в тех случаях, когда выполнение работ в от-
ключенной от сети приставке невозможно (настройка регулировка,
измерение режимов, нахождение плохих контактов и т. д.). При
этом необходимо быть особо внимательным во избежание попада-
ния под напряжение.
3.1.6. Пайка монтажа приставки, находящейся под напряже-
нием, запрещается.
3.1.7. При ремонте приставки со снятой задней крышкой необ-
ходимо пользоваться переходным шнуром. Переходной шнур дол-
жен иметь колодку для подключения к приставке и сетевую вилку
для подключения к сети.
3.1.8. При замене предохранителей, узлов, деталей и т. д. необ-
ходимо отсоединить приставку от сети.
3.1.9. При ремонте приставки ее следует устанавливать таким
образом, чтобы избежать получения травм от возможного взрыва
электролитических конденсаторов в блоке питания.
4.3. Последовательность разборки и сборки приставки
Для проведения профилактических работ и ремонта приставки
не требуется полная ее разборка.
При обнаружении неисправности в блоке электроники, индика-
торах уровней, органах электрического управления (регуляторах
и кнопках), необходимо снять нижнюю половину лицевой панели
и заднюю крышку.
Для снятия нижней половины панели необходимо:
снять ручки управления;
снять пломбу и отвернуть винт кронштейна, находящегося под
пломбой;
отвернуть 2 винта, крепящих нижнюю половину панели к шасси;
снять панель.
Для снятия задней крышки необходимо:
отвернуть винт и снять крышку, закрывающую «карман» на
задней стенке;
отвернуть 4 винта;
снять заднюю крышку.
Для снятия плат УУ и ГСП необходимо отвернуть крепежные
винты.
Для снятия платы УТ необходимо отвернуть нижние и отпу-
стить верхние крепежные винты.
Сборка приставки должна производиться в обратном порядке.
4.4. Методы нахождения неисправностей
4.4.1. Основными причинами неисправностей являются механи-
ческие повреждения, приводящие к обрывам, замыканиям, пони-
жению сопротивления изоляции между печатными проводниками,
касание элементов друг с другом, разрывы дорожек, неисправность
отдельных элементов схемы.
На практике применяются следующие методы определения не-
исправностей:
внешнего осмотра;
измерений;
исключения или замены.
4.4.2. Метод внешнего осмотра может, быть использован при
отыскании неисправностей, вызванных обрывом проводов или пе-
чатных дорожек, механическими повреждениями элементов и др.
Используя этот метод, необходимо осмотреть монтаж, проверив
нет ли механических повреждений, не подмыкают ли элементы схе-
мы между собой, нет ли подгоревших элементов, правильность
установки полупроводниковых элементов, не загрязнились ли ра-
бочие поверхности магнитных головок и нет ли перегрева резисто-
ров, транзисторов и трансформаторов, прочны ли пайки, нет ли
перемычек между печатными проводниками или разрыва печатных
проводников и т. д.
4.4.3. Метод измерений применяют в том случае, если внешним
осмотром неисправность не обнаружена. Измерение следует на-
чать с тех цепей, где предполагается неисправность или проверить
режимы последовательно от входа к выходу.
Если измеренное напряжение отличается от указанного больше,
чем на ±20%» то неисправность следует искать в цепях, связан-
ных с той точкой, на которой напряжение отличается от нужной
величины.
4.4.4. Метод исключения состоит в последовательном исключе-
нии каскадов или элементов, в которых предполагается неисправ-
ность.
4.4.5. Метод замены заключается в поочередной замене элемен-
тов схемы, которые вызывают сомнение, заведомо исправными
элементами.
3.1.10. Категорически запрещается ремонтировать приставку,
включенную в электросеть, в сырых помещениях, в помещениях,
имеющих земляные, цементные или иные токопроводящие полы.
3.1.11. Запрещается ремонтировать приставку вблизи заземлен-
ных конструкций (батарей центрального отопления н т. п.), если
они не имеют специальных ограждений.
3.1.12. Для обеспечения безопасности работы рекомендуется
использовать электропаяльники, работающие при напряжении не
более 36 В.
3.1.13. При измерении напряжений на двигателе Ml и первич-
ной обмотке силового трансформатора Т1 перед подключением
щупов измерительного прибора приставка должна быть отключена
от сети.
МЕТОДИКА НАХОЖДЕНИЯ НЕИСПРАВНОСТЕЙ
4.1. Перечень контрольно-измерительной аппаратуры, оборудования, специнструмеита и документации, применяемой при ремонте приставки Таблица 1
Наименование и тип Кол. Примечание
рекомендуемых | заменяющих
Измерительная аппаратура
Аудио-комплексный генератор TR-0157 — 1
Электронный осциллограф С1-49А TR-4356 1 1 В случае
Милливольтметр B3-38 B3-13 1 1 отсутствия прибора TR-0157
Катодный вольтметр ВК7-15 ВК7-3 1 В случае
Звуковой генератор ГЗ-102 ГЗ-34, ГЗ-35 1 отсутствия прибора TR-0157
Детонометр 1 В комплекте TR-0157
Измеритель коэффициента гармоник 1 В комплекте TR-0157
Ампервольтметр Ц-4324 — 1
Секундомер С1-2а — 1
Обор у д о в а н и е
Размагничивающее устройство Комплект измерительных лент 1 дроссель
no ОСТ4.10.070.010: 6ЛИТ4.У.19-320 1
6ЛИТ4.У.9-250 1
6ЛИТ4.ЧВН 1
6ЛИТ1.Д.9 1
6ЛИТ1.Д.19 Магнитная лента типа А4310-6Б 1 Катушка 18
по ТУ6-17-905-77 1 компл. с лентой
Наименование и тип Кол Примечание
рекомендуемых заменяющих
Резистор 250 0м±10% 2 РЭ=0,25 Вт
Резистор 10Ом±Ю% 2 Р 5s 0,5 Вт
Кабель ремонтный ВК4.853.570 1
» ВК4.853 569 1
Инструмент
Динамометр 04-1 кг 1
Штангенциркуль ШЦ-1-125-0,1 1
ГОСТ 166-73 Плоскогубцы 7814-0103 1X96 ГОСТ 17440-72 1
Отвертка 7810-0306 Хим Оке. прм. ГОСТ 17199-71 1
Отвертка 7810-0310 Хим. Оке, прим. 1
ГОСТ 17199-71 Пинцет 7814-0002 1
МН 500-60 Спецразжнмы 7814-1006А 1
Кусачки боковые 7814-0135 1X9 1
ГОСТ 22308-77 Паяльник ПНС-40 36В ГОСТ 7219-69 1
Документация
Инструкция по ремонту магнитофои-приставкн ЮПИТЕР-204 СТЕРЕО 1
в таблице приборов на
Примечание. Допускается замена указанных
другие, обеспечивающие требуемую точность измерений.
4.2. Рекомендации по организации рабочего места
4.2.1. Рабочее место должно быть укомплектовано измеритель-
ной аппаратурой, инструментом, оборудованием и документацией
согласно перечня, приведенного в табл. 1.
4.2.2. Рабочее место должно быть оборудовано действующей
вытяжной вентиляцией, исключающей воздействие на организм
вредных испарений, возникающих при пайке. Стол должен быть
покры! линолеумом или резиновым ковриком.
4.2.3. Освещенность рабочих мест должна соответствовать уста-
новленным нормам как при дневном, так и при искусственном
освещении.
4.5. Перечень возможных неисправностей, их вероятных причин,
методов их обнаружения и устранения Т аблнца 2
Неисправность Вероятная причина Метод обнаружения Метод устранения
Электр ическая часть 1
1. Прн включении в сеть не горят сигнальные лампы, ведущий вал не вращается g 2. При включении в сеть горят сигнальные лампы, ведущий вал не вращается 3. Не горит одна нли обе сигнальные лампы, ведущий вал вращается 4. При воспроизведе- нии отсутствует звук, стрелка индикатора от- клоняется а) перегорел сетевой предо- хранитель; б) неисправен шнур питания штепсельная внлка или сетевой разъем на шасси ЛПМ а) неисправен электродвига- тель; б) обрыв провода, идущего к электродвигателю; в) отсутствие контакта в контактной группе Q1 илн кон- тактах реле К1 а) перегорела одна илн обе сигнальные лампы Hl, Н2; б) нет электрического кон- такта в патроне сигнальной лампы а) неисправен УТ; а) методом внешнего осмот- ра н методом «прозвонки»; б) методом внешнего осмот- ра и методом «прозвонки»; а) методом внешнего осмот- ра и методом измерения сопро- тивления обмоток постоянному току; б) методом внешнего осмот- ра и методом «прозвонки»; в) методом прозвонки; а) методом внешнего осмот- ра нлн методом прозвонки; б) методом внешнего осмот- ра; а) методом измерения режи- мов по постоянному току; а) заменить предохранитель; б) проверить шнур питания, сете- вую внлку н сетевой разъем, при необходимости заменить; а) заменить электродвигатель; б) заменить нлн подпаять провод; в) восстановить контакт; а) заменить лампу (лампы); б) отрегулировать контакты пат- рона; а) заменить неисправный элемент схемы;
Продолжение табл, 2
Неисправность Вероятная причина Метод обнаружения Метод устранения
.5. При воспроизведе- а) загрязнена рабочая по- а) методом внешнего осмот- а) протереть рабочую поверхность
нинотсутствуют высокие частоты верхность ГУ; , б) изношена ГУ; ра; б) методом внешнего осмот- ГУ спиртом; б) заменить ГУ;
в) нарушен наклон ГУ ра. в) методом контроля на экране ЭО, воспроизводя ленту 6ЛИТ4.ЧВН; а) регулировочным винтом устано- вить допустимый наклон ГУ;
6. Тихое звучание записи, отсутствие верх- них частот а) лента проходит по го- ловкам (ГУ и ГС) нерабочим слоем а) методом внешнего осмот- ра; а) правильно заправить, ленту;
7. Малый уровень не- искаженной мощности а) разбалансирован УТ а) методом контроля на экране ЭО, воспроизводя ленту 6ЛИТ4.У.9-250; а) переменным резистором A4R4 и A4R6 сбалансировать УТ;
" 8. Запись искажена а) слишком большой уровень сигнала при записи; а) методом внешнего осмот- ра; а) производить запись при мень- ших отклонениях стрелки индикатора уровня записи;
б) отсутствует подмагничи- вание, неисправен ГСП б) измерить на ГУ напряже- ние высокочастотного подмаг- ничивания; б) заменить неисправный элемент схемы ГСП;
9. Не отклоняется а) неисправен индикатор а) методом внешнего осмот- а) заменить индикатор уровня
стрелка индикатора уров- ня записи в режиме ЗАПИСЬ (ВОСПРОИЗ- ВЕДЕНИЕ), контрольное прослушивание имеется уровня записи ра и методом измерения сопро- тивления; записи;
10. Отсутствует запись, стрелка индикатора уров- б) неисправна схема индика- ции уровня записи б) измерением режима тран- зистора A2V1 (A2V2), «про- звонкой» цепи подачи сигнала, «прозвонкой» диодов; б) устранить неисправность, заме- нить транзистор, диод;
а) обрыв в цепи ГУ; а) методом внешнего осмот- ра н методом «прозвонки»; а) устранить неисправность;
ия записи в режиме ЗАПИСЬ отклоняется б) неисправна ГУ; б) методом «прозвонки»; j б) заменить ГУ;
Неисправность Вероятная причина Метод обнаружения Метод устранения
11. Отсутствует запись, стрелка индикатора уров- ня записи в режиме ЗАПИСЬ не отклоняет- ся 12, Тихое воспроизве- а) иенсправеи УУ а) загрязнена робочая по- а) методом внешнего осмот- ра и измерения режима УУ по постоянному току; а) методом внешнего осмот- а) заменить неисправный элемент схемы УУ; а) протереть рабочую поверхность
дение верхиость ГУ; ра; б) методом внешнего осмот- ра; в) методом измерения режи- ма УТ по постоянному току; г) методом внешнего осмот- ра; а) методом внешнего осмот- ГУ фланелью, смоченной в спирте;
13, Отсутствует стара- б) лента неплотно прилегает к рабочей поверхности ГУ; в) неисправен УТ; г) износ ГУ а) загрязнена ГС; б) отрегулировать прижим ленты; в) заменить неисправный элемент, г) заменить ГУ; а) протереть рабочую поверхность
о ние, слабое стирание 14. При воспронзведе- б) малый ток стирания; в) неисправна ГС; г) ГС не выставлена по вы- соте относительно магнитной ленты; а) большая утечка у элек- ра; б) впаять в земляной провод ГС резистор 1 Ом и замерить величину падения напряжения на ием, которая должна быть не менее 100 мВ; в) методом внешнего осмот- ра и методом «прозвонки»; г) методом внешнего осмот- ра; а) методом измерения тока ГС фланелью, смоченной в спирте; б) уменьшить величину сопротив- ления резистора G1R5 до получения на резисторе 1 Ом напряжения 100 мВ; в) заменить ГС; г) выставить ГС; а) заменить конденсатор;
иии слышен фои пере- менного тока 15. При воспронзведе- тролитического конденсатора б) плохо стянут силовой трансформатор Т1; в) обрыв земляных прово- дов; а) окислились контакты пе- утечки или заменой заведомо исправным конденсатором; б) методом внешнего осмот- ра; в) методом внешнего осмот- ра; а) методом внешнего осмот- б) стянуть силовой трансформатор; в) подпаять провода; а) промыть контакты переключа-
иии возбуждается УУ реключателя A1S1 (A3S1); ра; теля спиртом;
Продолжение табл. 2
Неисправность Вероятная причина Метод обнаружения Метод устранения
б) неисправны элементы схе- мы УУ; б) методом измерения режи- мов радиоэлементов УУ; б) заменить неисправный элемент схемы УУ;
16. Большой уровень шумов на линейном вы- ходе а) большие шумы транзис- тора A1V1 (A3V1); б) неисправен фильтр в бло- ке питания; а) измерить напряжение шу- мов на линейном выходе; б) измерением режимов по постоянному току; а) заменить транзистор; б) заменить неисправный элемент в блоке питания;
17. При воспронзведе- а) касание (замыкание) меж- а) методом внешнего осмот- а) устранить эамыкаине между
нии прослушиваются хрипы ду элементами на платах УУ и УТ; б) некачественные (ложные) пайки элементов иа платах УУ и УТ ра; б) методом внешнего осмот- ра и методом «прозвонки»; элементами; б) прогреть горячим паяльником места паек радиоэлементов;
ю 18 Нет записи со вхо- да а) обрыв входного провода; б) вышел из строя входной делитель; в) иет контакта во входном разъеме; а) методом внешнего осмот- ра; б) методом внешнего осмот- ра и методом измерения со- противления; в) методом внешнего осмот- ра и методом «прозвонки»; а) подпаять провод; б) заменить неисправный резистор делителя; в) отрегулировать контакт в разъеме или заменить разъем; а) заменить неисправный элемент
19 Не срабатывает а) неисправна схема авто- а) методом измерения сопро-
схема автостопа в слу- чае обрыва ленты или окончания ее на подаю- щей катушке стопа; тивлений и методом «прозвон- ки»; схемы автостопа;
Механическая часть
1. «Плавание» звука
(детонация), изменение
скорости движении лен-
ты выше оговоренного
ТУ
а) попадание смазки на по-
верхность ведущего вала, при-
жимного ролика, ролика пере-
ключателя скоростей, поверх-
ность маховика;
а)
ра;
методом внешнего осмот-
а) протереть поверхность тампо-
ном смоченным в спирте;
Продолжение табл. 2
Неисправность Вероятная причина Метод обнаружения Метод устранения
б) недостаточный прижим прижимного ролика к поверх- ности ведущего вала; в) затирание оси ведущего вала в подшипниках скольже- ния; г) затирание оси приводного ролика в подшипниках сколь- жения; б) методом внешнего осмот ра и измерением усилия при- жима; в) методом внешнего осмот- ра; г) методом внешнего осмот- ра; б) поворотом гайки поджать пру- жину прижимного ролика до получе- ния усилия около 800 г; в) разобрать узел, протереть по- верхность оси тампоном, смочен- ным в спирте и смазать подшип- ники маслом индустриальным 20А ГОСТ 20799-75; г) разобрать узел, протереть по- верхность оси тампоном, смочен- ным в спирте и смазать подшип- ники маслом индустриальным 20А ГОСТ 20799-75;
to to д) неравномерный износ ре- зины рабочей поверхности при- водного ролика; е) иеравиомериое вращение подающего узла, затирание подшипников диска на оси; ж) неравномерный износ фрикционной пары; и) большое усилие подторма- живания; д) методом внешнего осмот- ра; е) методом внешнего осмот- ра; ж) методом внешнего осмот- ра; и) методом внешнего осмот- ра и измерения усилия подтор- маживания; д) выполнить (требования пункта г.), заменить приводный ролик; е) разобрать узел (кроме верхней муфты), протереть оси тампоном, смоченным в спирте, смазать под- шипники маслом индустриальным 20А ГОСТ 20799-75, промыть войлочное кольцо в бензине А70 и просушить; ж) заменить фрикционный элемент; и) регулировочным винтом в шасси установить усилие подтормаживания до величины около 30 г;
Продолжение табл. 2
Метод устранения
Неисправность
Вероятная причина Метод обнаружения
2. Неравномерное вра- а) затирание оси приемного а) методом внешнего осмот- а) разобрать узел (кроме верхней
щение приемного узла в режиме ПУСК (пере- мотка обеспечивается узла в подшипниках скольже- ния верхнего и нижнего дисков; ра; муфты), протереть поверхность там- поном, смоченным в спирте, смазать подшипники маслом индустриальным
нормально) б) износ фрикционной пары; б) методом внешнего осмот- ра; 20А ГОСТ 20799-75; б) промыть войлочное кольцо в бензине А-70 и просушить. В слу- чае большого износа заменить;
в) изменение усилия при- в) методом внешнего осмот- в) поджать пружину регулировоч-
жимной пружины фрикцион- ной иары; ра и измерения усилия под- мотки; ным винтом коромысла. Отрегулиро- вать усилие подмотки до величины около 80 г;
3 В режиме ПУСКиет .. подмотки, в режиме ПЕ- S РЕМОТКА НАЗАД нет подтормаживания а) обрыв пассика приемного узла; а) методом внешнего осмот- ра; а) заменить пассик;
4. В режиме ПУСК, ПЕРЕМОТКА НАЗАД, а) обрыв пассика двигателя; а) методом внешнего осмот- ра; б) методом внешнего осмот- а) заменить пассик;
ПЕРЕМОТКА ВПЕРЕД б) неисправен электродвига- б) заменить оборванный провод в
лента не движется тель, обрыв провода в цепи ра и методом измерения со- цепи питания электродвигателя.
питания электродвигателя; противления обмоток по посто- янному току у электродвига- теля; В случае выхода из строя электро- двигателя — заменить;
5. Рыхлая намотка в а) износ фрикциона прием- а) методом внешнего осмот- а) поджать пружину регулировоч-
режиме ПЕРЕМОТКА НАЗАД ного узла; ра и измерения усилия подтор- маживания; ным винтом, установленным на шасси ЛПМ до получения усилия подтор- маживания около 40 г. При большом износе заменить фрикционный эле- мент; а) поджать пружину регулировоч-
6. Рыхлая намотка в а) износ фрикциона подаю- а) методом внешнего осмот-
режиме ПЕРЕМОТКА ВПЕРЕД щего узла; ра и измерения усилия подтор- маживания; ным винтом до получения усилия подтормаживания около 30 г. При большом износе заменить фрикционный элемент;
Неисправность Вероятная причина Метод обнаружения Метод устранения
5. УКАЗАНИЯ ПО СМАЗКЕ
5.1. Периодичность смазки
5.1.1. ЛПМ приставки нуждается в периодической чистке и
смазке через каждые 1000 часов работы. Точки смазки указаны
на кинематической схеме (Приложение 1).
5.2. Порядок проведения смазки
5.2.1. Установите приставку в горизонтальном положении, сни-
мите верхнюю половину панели. Для этого надо снять ручку рода
работ, ручку переключения скоростей, отвернуть 4 винта, распо-
ложенных по углам панели и под боковыми узлами. Перед смаз-
кой удалить фланелевым тампоном пыль и остатки старой смазки.
5.2.2. Для смазки боковых узлов необходимо снять резиновый
вкладыш, отвинтив 3 винта, снять фиксатор, снять шайбу с оси
и верхнюю муфту, снять гетинаксовый и фетровый вкладыши.
Ввести 2-т-в капли масла в зазор между подшипником диска и
осью. Собрать узел, не допуская попадания масла на фетровый
и гетинаксовый вкладыши.
5.2.3. Для смазки оси ведущего вала ввести 2—3 капли масла
в зазор между ведущим валом и втулкой или в отверстие втулки.
5.2.4. Для смазки прижимного ролика, приводного ролика ско-
рости, промежуточного шкива, шкива перемотки вперед и шкива
привода индикатора расхода ленты необходимо капнуть 1—2 кап-
ли масла па их оси. При проведении смазки необходимо произво-
дить проворачивание смазываемых пар.
5.2.5. Для смазки верхнего подшипника двигателя необходимо
отвернуть 2 винта и снять шкив-насадку. Ввести 10^-20 капель
масла в отверстие корпуса.
5.2.6. Для смазки нижнего подшипника двигателя необходимо
снять заднюю крышку, отвинтив 4 винта. Для этого нужно через
вентиляционные отверстия ввести 10-*-20 капель масла в отверстие
нижней части корпуса двигателя. При этом следует наклонить
приставку вперед.
5.2.7. После смазки наружные замасленные места протереть
сухим фланелевым тампоном. Смазкой ЦИАТИМ-221 ГОСТ 9433-60
(точки, указанные знаком на кинематической схеме) необ-
ходимо смазывать после 1000 часов работы, предварительно уда-
лив с трущихся поверхностей старую смазку.
Не допускается попадание смазки на резину, а также на рабо-
чие поверхности ведущего вала, маховика, шкива электродвигате-
ля, приемного и подающего узлов.
6. РЕГУЛИРОВКА И НАСТРОЙКА
6.1. Общие указания по регулировке и настройке
6.1.1. К рабочему столу регулировщика должно быть подведе-
но напряжение питания 220 В ±10% частотой 50 Гц.
6.1.2. Рабочее место регулировщика должно быть укомплекто-
вано контрольно-измерительной аппаратурой, оборудованием, спец-
инструментом и документацией, указанной в табл. 1 настоящей
инструкции.
6.1.3. Контрольно-измерительная аппаратура должна иметь
свидетельства, подтверждающие ее пригодность к работе. До на-
чала настройки ее необходимо прогреть в течение времени, ого-
воренного в инструкциях по эксплуатации на соответствующий
прибор.
6.1.4. Подключение измерительных приборов ко входам и вы-
ходам приставки должно производиться кабелями, аналогичными
входящим в комплект приставки и предназначенными для внеш-
них соединений соответствующих входов и выходов.
6.1.5. При необходимости подачи на вход приставки сигналов
с малым напряжением допускается применять делители напряже-
ний на резисторах, причем коэффициент деления делителя должен
быть взят с учетом входного сопротивления данного входа.
6.1.6. Если при настройке приставки не удается получить не-
обходимое значение параметра, то необходимо устранить неисправ-
ность, пользуясь при этом:
схемой электрической принципиальной;
схемой электромонтажной;
электромонтажными чертежами печатных плат;
таблицей режимов транзисторов.
6.1.7. До начала регулировки и проверки приставки все метал-
лические детали ЛПМ, соприкасающиеся с лентой должны быть
размагничены специальным дросселем.
6.2. Указания по регулировке и проверке ЛПМ
6.2.1. К регулировке и проверке ЛПМ допускаются механики
3—4. разрядов.
6.2.2. Отрегулируйте давление прижимного ролика к ведущему
валу, для чего через накидную проволочную петлю соедините ди-
намометр с усиком рычага прижимного ролика. Включите при-
ставку в режим ПУСК. Удерживая динамометр в плоскости па-
раллельной шасси лентопротяжного механизма, на прямой, про-
ходящей через оси ведущего вала и прижимного ролика, оттяните
его и заметьте показания в тот момент, когда прекращается вра-
щение прижимного ролика. Величина усилия должна быть около
800 г. Регулировку производите с помощью регулировочной гайки.
Регулировочными винтами с обратной стороны шасси, отрегу-
лируйте подтормаживание боковых узлов, установив его около
40 г на диаметре 60 мм.
Регулировочным винтом коромысла установите усилие подмот-
ки приемного узла около 85 г на диаметре 60 мм.
Винты застопорите контргайками.
В режиме ПУСК перемещением упорной пружины вдоль
своей оси, установите суммарный зазор между шкивами и ведомой
частью приемного узла около 1,5-е2 мм.
6.2.3. Произведите смазку ЛПМ, включите приставку в сеть
и произведите проверку функционирования механизма.
6.2.4. Проверка номинальных скоростей движения ленты и-от-
клонения скорости движения ленты от номинального значения.
Проверка производится путем воспроизведения на соответст-
вующей скорости приставки (19,05 и 9,53 см/с) отрезка ленты из-
вестной длины и замера, с помощью секундомера, времени про-
хождения этого отрезка через тракт ЛПМ при номинальном на-
пряжении питающей сети.
За окончательный результат измерения принимают среднее
арифметическое значение 5 замеров, произведенных подряд в
одинаковых условиях.
Длина отрезка ленты (в мм) должна быть равна
l=1000-V±5,
где V — номинальная скорость движения ленты в см/с.
Определите отклонение скорости движения ленты от номиналь-
ного значения, которое должно быть не более ±2% Для обеих ско-
ростей.
6.2.5. Проверка коэффициента детонации производится для
обеих номинальных скоростей (19,05 и 9,53 см/с) при подключе-
нии линейного выхода приставки на вход детонометра, входящего
в комплект аудиокомп л ексного генератора TR-0157, в режимах:
воспроизведение измерительной ленты 6ЛИТ1.Д.9 и
6ЛИТ1.Д.19 соответственно на скоростях 9,53 и 19,05 см/с в нача-
ле полной катушки при верхнем пределе напряжения питания;
воспроизведение измерительной ленты 6ЛИТ1.Д.9 и6ЛИТ1.Д.19
соответственно на скоростях 9,53 и 19,05 см/с в конце полной ка-
тушки при нижнем пределе напряжения питания.
Величина измеренного коэффициента детонации должна быть,
%, не более:
для скорости 19,05 см/с — 0,15;
для скорости 9,53 см/с — 0,25
6.3. Указания по проверке электрической части приставки
6.3.1. К регулировке и проверке электрической части пристав-
ки допускаются регулировщики 3—4 разряда.
6.3.2. Проверка правильности установки ГУ по высоте и пер-
пендикулярности рабочих зазоров направлению движения магнит-
ной ленты:
а) установите на приставку катушку с измерительной магнит-
ной лентой 6ЛИТ4.ЧВН;
б) установите переключатель скорости на приставке в положе-
ние 9 и нажмите кнопку I 1—4;
в) подключите линейный выход I канала приставки ко входу
ЭО по схеме, приведенной на рис. 4, включите ЭО в режим внут-
ренней синхронизации;
Рис. 4. Схема электрическая структурная подключения приборов для проверки
канала воспроизведения на линейном выходе приставки
Примечание. При работе на скорости 9,53 см/с корректирующий фильтр
(КФ) исключается. Схема корректирующего фильтра приведена на рис. 5.
56 К
Рис. 5. Схема корректирующего фильтра для скорости 19,05 см/с
г) воспроизведите измерительную ленту 6ЛИТ4.ЧВН и на-
блюдайте на экране ЭО осциллограмму дорожки «1—4» (канал I),
которая свидетельствует о правильности установки ГУ по высоте.
При правильной установке ГУ по высоте осциллограмма должна
принять вид, указанный на рис. 6а, а при неправильной — так, как
указано на рис. 66 или 6в. Импульсы 1—7 показывают АЧХ кана-
ла воспроизведения (канал I). Наличие лишь одного импульса 9
(рис. 6а) свидетельствует о правильной установке ГУ по высоте
относительно магнитной ленты. Если ГУ установлена ниже необ-
ходимого уровня, то слева от импульса 9 появляется импульс 8
(рис. 66). Если ГУ установлена выше необходимого уровня, то
импульсы 8 и 9 пропадают (рис. 6в). При необходимости, вращая
регулировочные винты, установите ГУ по высоте до получения
осциллограммы, указанной на рис. 6а;
д) подключите линейный выход II канала приставки к ЭО
(см. рис. 4), нажмите на приставке кнопку II 3—2 и, воспроизводя
измерительную ленту 6ЛИТ4.ЧВН, наблюдайте на экране ЭО ос-
циллограмму дорожки «3—2» (канал II), которая свидетельствует
о правильности установки ГУ по углу наклона.
а)
б) 6)
Рис. 6. Осциллограммы дорожки «1—4», наблюдаемые на экране ЭО при вос-
произведении измерительной ленты 6ЛИТ4.ЧВН:
а) ГУ установлена по высоте относительно магнитной ленты правильно;
б) и в) ГУ установлена по высоте относительно магнитной ленты непра-
вильно.
При правильной установке ГУ по углу наклона осциллограм-
ма должна принять вид, указанный на рис. 7а, а при неправиль-
ной — такой, как указано на рис. 7г или 7д.
Импульсы 14-7 показывают частотную характеристику канала
воспроизведения (канал II). Расположение импульсов 8, 9 и 10
определяет угол наклона рабочего зазора. Изменяя регулировоч-
ными винтами наклон ГУ необходимо добиться максимальных и
равных между собой амплитуд импульсов 8 и 10 (рис. 7а), а при
невозможности этого сделать — так, как указано на рис. 76 или 7в.
6.3.3. Проверка напряжения на линейном выходе:
а) установите на приставку катушку с измерительной лентой
6ЛИТ4.У.9-250, переключатель скорости установите в положение 9;
б) воспроизведите измерительную ленту и переменным резисто-
ром R22, расположенным на плате УУ, установите на линейном вы-
ходе I канала напряжение в пределах от 0,25 до 0,5 В;
в) произведите аналогичным способом установку напряжения
на линейном выходе II канала. Отличие напряжения на линейном
выходе II канала относительно I канала должно быть не бо-
лее 1 дБ;
г) произведите калибровку индикаторов уровней намагничен-
ности ленты в режиме ВОСПРОИЗВЕДЕНИЕ, для чего, воспро-
изведя ленту 6ЛИТ4.У.9-250 на скорости 9,53 см/с, переменны-
ми резисторами A2R2 и A2R.23, расположенными на плате соеди-
нений, установите стрелки индикаторов на границу 2-х секторов —
зеленого и желтого;
д) установите на приставку катушку с измерительной лентой
6ЛИТ4.У.19-320, переключатель скорости установите в положе-
ние 19 и, воспроизведя ленту, произведите проверку напряжений
на линейных выходах I и II каналов. Напряжения на линейных
выходах должны быть в пределах от 0,25 до 0,5 В, причем разни-
ца напряжений I и II каналов должна быть не более I дБ.
1 234 5 6 7 8910 1234567 8910 1 234 56 7 8910
а)
б) 6)
2) б)
Рис. 7. Осциллограммы дорожки «3—2», наблюдаемые на экране ЭО при вос-
произведении измерительной ленты 6ЛИТ4.ЧВН:
а) ГУ установлена с углом наклона рабочего зазора 0°;
б), в) ГУ установлена с углом наклона рабочего зазора в пределах до-
пуска (±8');
г), д) ГУ установлена с углом наклона рабочего зазора за пределами до-
пуска (>±8').
6.3.4. Проверка АХЧ канала воспроизведения на линейном вы-
ходе:
а) установите на приставку катушку с измерительной лентой
6ЛИТ4.ЧВН;
б) установите на экран ЭО трафарет, выполненный из про-
зрачного материала, с нанесенными на нем линиями согласно
рис. 8;
в) подключите к линейному выходу I канала приставки при-
боры в соответствии с рис. 4;
г) нажмите на приставке кнопку I 1—4, а переключатель ско-
рости установите в положение 9;
д) совместите линию развертки на экране ЭО с линией А тра-
фарета;
е) воспроизведите измерительную ленту и наблюдайте на эк-
ране ЭО осциллограмму, вид которой изображен на рис. 6а;
ж) совместите, меняя размер изображения, верхний край мак-
симальной из посылок 1-7-7 с линией Г трафарета, при этом ам-
плитуды посылок 1 4-5 должны быть не ниже линии В трафарета,
а амплитуды посылок 6, 7 должны быть не ниже линии Б. Если
амплитуды посылок на высоких частотах не укладываются в поле
допусков, произведите их регулировку резистором R4 в указан-
ных выше пределах;
и) подключите измерительные приборы к линейному выходу
II канала, нажмите на приставке кнопку II 3—2 и аналогичным
способом произведите регулировку АЧХ во II канале;
к) установите переключатель скорости на приставке в положе-
ние 19 и аналогичным способом произведите регулировку АЧХ в
режиме ВОСПРОИЗВЕДЕНИЕ по обоим каналам, при этом
амплитуды посылок 1 -т-4 должны быть не ниже линии В, а посы-
лок 5-*-6 не ниже линий Б трафарета. Регулировку отдачи на вы-
соких частотах производите резистором R6.
Рис. 8. Трафарет, устанавливаемый на экран ЭО
В случае невозможности установить на линейном выходе при-
ставки АЧХ канала воспроизведения в допустимых пределах, не-
обходимо произвести проверку АЧХ УУ в режиме ВОСПРОИЗ-
ВЕДЕНИЕ на скоростях 9,53 см/с и 19,05 см/с, для чего:
подключите к ГУ (Bl) 1 канала (см. Приложение 3) делитель
напряжения и приборы согласно рис. 9.
Подключите в розетке ХЗ, находящейся на плате соединений
(см. Приложение 1) вилку ремонтного кабеля, а к ответной части
(розетке) кабеля подключите проверяемую плату УУ;
подключите к линейному выходу I канала приставки приборы
согласно рис. 4;
установите на выходе ЗГ сигнал величиной 0,3 В и снимите за-
висимость выходного напряжения на линейном выходе от частоты
при неизменном напряжении на входе делителя. АЧХ УУ должны
соответствовать рис. 10 и рис. 11 соответственно на скоростях 9,53
и 19,05 см/с.
Примечания: 1. Частота посылок 14-7 в частотной пачке при вос-
произведении измерительной ленты 6ЛИТ4.ЧВН определяется в зависимости
от скорости движения ленты согласно табл. 3.
Таблица 3
Номинальная скорость движения ленты, см/с Частоты иа выходе приставки, Гц Номера посылок 1 2 3 4 5 6 7
19.05 800 1600 4000 8000 12500 18000 25000
9,53 400 800 2000 4000 6300 9000 12500
2. При проверке частотной характеристики на скорости 19,05 см/с посылку?
(частота 25000 Гц) не учитывать.
6.3.5. Проверка относительного уровня помех в канале воспро-
изведения на линейном выходе:
а) установите на приставку катушку с измерительной лентой
6ЛИТ4.У.9-250, нажмите кнопку QQ , а переключатель скорости
установите в положение 9;
б) измерьте напряжение на линейном выходе I канала при-
ставки при воспроизведении измерительной ленты (илин) и при
остановленной ленте (Ux x )-
где В1 — универсальная магнитная головка 6Д24Н50;
RI, R2— резисторы типа МЛТ-0,5;
Р1 — милливольтметр типа B3-38;
ЗГ — звуковой генератор типа ГЗ-102.
Отношение их.х/иЛин-, выраженное в децибелах, характеризу-
ет относительный уровень помех в канале воспроизведения на ли-
нейном выходе и должно быть не хуже минус 44 дБ.
в) произведите аналогичным способом проверку относительно-
го уровня помех на линейном выходе II канала;
г) установите на приставку катушку с измерительной лентой
6ЛИТ4.У. 19-320, переключатель скорости установите в положе-
ние 19 и аналогичным способом произведите проверку относитель-
ного уровня помех при линейном выходе по двум каналам.
Примечание. Проверку относительного уровня помех производите для
двух каналов дважды, меняя полярность питающих проводов. За окончательный
результат принимают худшее значение уровня помехи.
. 6.3.6. Проверка АЧХ канала записи-воспроизведения на линей-
ном выходе:
а) подключите с помощью неэкранпрованных проводников ми-
нимально возможной длины к контактам 7 и 8 контактной ко-
лодки Х16 (см. Приложение 3) милливольтметр;
Э5
-----Поле допусков
Рис. 10. АЧХ УУ в режиме ВОСПРОИЗВЕДЕНИЕ при скорости 9,53 см/с.
б) включите приставку в режим ЗАПИСЬ, переключатель ско-
рости установите в положение 9 и нажмите кнопку СО 1
в) добейтесь, вращая сердечник катушки фильтра L2 первого
канала, максимального показания, милливольтметра;
г) нажмите кнопку 1 1—4 и, вращая сердечник катушки экви-
валента стирающей головки G1.L1 первого канала, добейтесь не-
изменности показаний милливольтметра при нажатой кнопке I
1—4, а затем ОО ;
д) подключите милливольтметр к контактам 5 и 6 контактной
колодки Х16 (см. Приложение 3) и нажмите кнопку ОО 1
е) добейтесь, вращая сердечник катушки фильтра второго ка-
пала, максимального показания милливольтметра;
ж) нажмите кнопку II 3—2 и, вращая сердечник катушки экви-
валента стирающей головки G1.L2 второго канала, добейтесь неиз-
менности показаний милливольтметра при нажатой кнопке II
3—2, а затем СО ;
и) установите резистором G1.R9 (канал II) и G1.R10 (канал I)
на контактах 7, 8 и 5, 6 контактной колодки Х16 напряжение по-
рядка 20 В;
к) подключите приборы в соответствии со схемой электриче-
ской структурной, приведенной на рис. 12.
л) установите на приставку катушку с магнитной лентой
А4310-6Б («рабочая лента»), нажмите кнопку I 1—4, а регулятор
уровня записи I канала установите в правое крайнее положение;
м) подайте от ЗГ на вход 0 I канала приставки сигнал час-
тотой 1000 Гц, величиной 25 мВ;
------Поле допусков
Рис. 11. АЧХ УУ в режиме ВОСПРОИЗВЕДЕНИЕ при скорости 19,05 см/с
н) произведите запись сигнала частотой 1000 Гц, а также сиг-
нала частотой 6300 Гц того же уровня;
о) воспроизведите сигналы и сравните отдачу на линейном вы-
ходе сигналов двух частот. Разница в показаниях не должна быть
более 1 дБ (1,12 раза). В противном случае следует изменить вели-
чину тока ВЧ подмагничивания резистором G1.R10;
п) подайте от ЗГ на вход 0 I канала приставки сигнал час-
тотой 12500 Гц-величиной 25 мВ;
р) добейтесь, вращая сердечник катушки коррекции L1, макси-
мального отклонения стрелки милливольтметра;
с) подайте от 3Г на вход О I канала приставки и произведи--
те запись ряда частот 400, 63, 125, 1000, 3150, 6300, 10000 и
12500 Гц, поддерживая входное напряжение одинаковым на всех
частотах и равным 25 мВ;
т) воспроизведите запись по I каналу. АЧХ должна уклады-
ваться в поле допусков, приведенное на рис. 13. Регулировку от-
дачи на высоких частотах производите резистором R7;
у) подключите измерительные приборы к линейному выходу
II канала приставки и аналогичным способом произведите регу-
лировку АЧХ во II канале;
Рис. 12. Схема электрическая структурная подключения приборов для проверки
канала записи-воспроизведения на линейном выходе приставки.
ф) установите переключатель скорости на приставке в положе-
ние 19 и аналогичным способом произведите регулировку АЧХ
в канале записи-воспроизведения по обоим каналам, произведя
запись-воспроизведение ряда частот 400, 40, 80, 1000, 6300, 10000,
12500 и 18000 Гц. АЧХ должны укладываться в поле допусков,
приведенные на рис. 13. Регулировку отдачи на высоких частотах
производите резистором R8. В случае невозможности установить
на линейном выходе АЧХ в канале записи-воспроизведения в до-
пустимых пределах, необходимо произвести проверку АЧХ УУ в
режиме ЗАПИСЬ на скоростях 9,53 и 19,05 см/с, для чего:
подключите ко входу JO I канала приставки приборы в со-
ответствии с рис. 12;
подключите к розетке ХЗ на плате соединений (см. Приложе-
ние 1) вилку ремонтного кабеля, а к ответной части (розетке) ка-
беля подключите проверяемую плату УУ;
подключите к линейному выходу I канала приставки приборы
в соответствии с рис. 12;
включите плату УУ в режиме ЗАПИСЬ и, установив на ЗГ
сигнал величиной 25 мВ, снимите зависимость напряжения на ли-
нейном выходе частоты при неизменном напряжении на входе.
АЧХ УУ должны соответствовать рис. 14 и рис. 15 соответственно
на скоростях 9,53 и 19,05 см/с;
х) произведите сравнение между собой соответствующих АЧХ
на линейном выходе 1 и II каналов на скоростях 9,53 и 19,05 см/с
при совмещении их на частоте 400 Гц. Рассогласование АЧХ между
собой должно быть не более 5 дБ.
Рис. 13. Поле допусков АЧХ канала записи-воспроизведения на линейном вы-
ходе приставки.
где {нижи. — 63 Гц для скорости 9,53 см/с;
40 Гц для скорости 19,05 см/с;
feepxH. — 12500 Гц для скорости 9,53 см/с;
18000 Гц для скорости 19,05 см/с.
6.3.7. Проверка номинального уровня записи:
а) установите риску регулятора уровня записи I канала про-
тив цифры 6 на фальшпанели приставки, нажмите кнопку СО »
переключатель скорости установите в положение 9;
б) включите приставку в режим ЗАПИСЬ и подайте от ЗГ на
вход 0 I канала сигнал частотой 400 Гц величиной 250 мВ;
в) установите ось переменного резистора A2R1, расположенно-
го на плате соединений, в правое крайнее положение;
г) произведите несколько записей сигнала при различных по-
ложениях оси переменного резистора A2R1;
д) воспроизведите запись и сравните выходные напряжении
записанного ряда. Отметьте участок записи, на котором выходное
напряжение частоту 400 Гц отличается от напряжения, получен-
ного при воспроизведении измерительной ленты 6ЛИТ4.У9-250,
не более чем на ±2 дБ;
е) установите ось переменного резистора A2R1 в положение,
соответствующее величине напряжения на линейном выходе, опре-
деленному в пункте д);
ж) произведите калибровку индикатора уровня записи I ка-
нала, для чего, не изменяя входного напряжения в режиме ЗА-
ПИСЬ, установите переменным резистором A2R3 стрелку инди-
катора уровня записи I канала в положение, соответствующее но-
минальному уровню записи на скорости 9,53 см/с;
-------Поле допусков
Рис 14. АЧХ УУ в режиме ЗАПИСЬ при скорости 9,53 см/с.
-------Поле допусков
Рис. 15. АЧХ УУ в режиме ЗАПИСЬ при скорости 19,05 см/с.
и) произведите аналогичным способом установку номинального
уровня записи во II канале;
к) установите переключатель скорости на приставке в положе
ние 19 и подайте на вход Q I канала сигнал частотой 400 Гц
величиной 250 мВ;
л) включите режим ЗАПИСЬ и регулятором уровня записи
I канала установите стрелку индикатора уровня записи в положе-
ние, соответствующее номинальному уровню записи на скорости
19,05 см/с;
м) воспроизведите записанный сигнал. Величина напряжения
воспроизведенного сигнала может отличаться от величины напря-
жения, полученного при воспроизведении измерительной ленты
6ЛИТ4.У.19-320, не более чем на ±2 дБ;
н) произведите аналогичным способом проверку номинально-
го уровня записи на скорости 19,05 см/с во II канале.
6.3.8. Проверка чувствительности входов приставки:
а) подайте от ЗГ поочередно на каждый канал в режиме
ЗАПИСЬ сигналы частотой 400 Гц и величиной:
0,3 мВ — на вход ю ;
150 мВ — на вход О
10 мВ—на вход g ;
б) проверьте возможность установки номинальных показаний
индикаторов уровней записи регуляторами уровней записи каж-
дого канала.
6.3.9. Проверка коэффициента гармоник в канале записи-вос-
произведения на линейном выходе:
а) подайте на вход 0 I канала приставки сигнал частотой
400 Гц величиной 500 мВ, включите приставку в режим ЗИПИСЬ,
регулятор уровня записи I канала установите в положение, соот-
ветствующее номинальному уровню записи на скорости 9,53 см/с,
переключатель скорости установите в положение 9;
б) произведите запись сигнала;
в) воспроизведите запись и измерьте с помощью аудиоком-
плексного генератора TR-0157 коэффициент гармоник, который
должен быть не более 3,5%.
Если коэффициент гармоник получится более 3,5%, необходи-
мо увеличить величину тока подмагничивания с помощью пере-
менного резистора G1R10, при этом следует перепроверить ход
АЧХ в канале записи-воспроизведения.
Произведите аналогичным способом проверку коэффициента
гармоник во II канале.
6.3.10. Проверка относительного уровня помех в канале запи-
си-воспроизведения на линейном выходе:
а) подайте на вход |Q j канала приставки сигнал, частотой
400 Гц величиной 0,3 мВ, включите приставку в режим ЗАПИСЬ,
регулятор уровня записи I канала установите в положение, соот-
ветствующее номинальному уровню записи на скорости 9,53 см/с,
переключатель скорости установите в положение 9;
б) произведите запись сигнала и затем, не меняя положения
регулятора уровня записи I канала, произведите запись паузы,
для чего отключите ЗГ от магнитофона, а вход микрофона 1 ка-
нала замкните на резистор сопротивлением 250 Ом;
в) перемотайте ленту к началу записанного участка, воспро-
изведите запись и измерьте выходные напряжения сигнала
(Uchth) и паузы ((Лаузы)- Отношение иПаузы/иСигн-, выраженное
в децибеллах, характеризует относительный уровень помех в ка-
нале записи-воспроизведения и должен быть не хуже минус 42 дБ;
г) произведите аналогичным способом проверку относительно-
го уровня помех во II канале;
д) установите переключатель скорости на приставке в поло-
жение 19 и аналогичным способом произведите проверку относи-
тельного уровня помех на скорости 19,05 см/с по обоим каналам.
Примечание. Проверку относительного уровня помех производят для
двух каналов дважды, меняя полярность питающих проводов. За окончательный
результат принимают худшее значение уровня помехи.
6.3.11. Проверка синфазности выходных электрических сигна-
лов стереоканалов:
а) установите на приставку катушку с измерительной лентой
6ЛИТ4.ЧВН, переключатель скорости установите в положение 9,
нажмите кнопку СО ;
б) подключите ЭО к линейному выходу I канала приставки;
в) воспроизведите измерительную ленту и, вращая ручку ось
X влево-вправо ЭО, сместите изображение начала развертки в
центр экрана таким образом, чтобы было удобно наблюдать сиг-
нал Частотой 400 Гц в частотной пачке (посылка 1);
г) подключите ЭО к линейному выходу II канала приставки
и наблюдайте осциллограмму полярности полуволн первого перио-
да синусоиды 400 Гц на линейном выходе I и II каналов.
Одинаковая полярность сигналов (рис. 16а или 166) свидетель-
ствует о синфазности стереоканалов, а разноименная (рис. 16в
или 16г) — о несинфазности. Если каналы несинфазны — поме-
няйте местами проводники, идущие к ГУ одного из каналов.
6.3.12. Проверка балансировки телефонных усилителей:
а) подключите к гнезду ТФ приставки эквиваленты стерео-
телефонов (резисторы сопротивлением 10Ом), а к эквиваленту
стереотелефона I канала ЭО;
б) установите регулятор громкости на приставке в положение
максимального усиления регулятор баланса — в среднее и на-
жмите кнопку QO ;
в) установите на приставку катушку с измерительной лентой
6ЛИТ4.У.9-250, а переключатель скорости установите в положе-
ние 9;
г) воспроизведите ленту и, плавно увеличивая потенциометром
R1 сигнал, добейтесь, наблюдая на экране ЭО сигналлограмму,
появления ограничения синусоиды частоты 400 Гц;
д) добейтесь, вращая переменный резистор R4, симметрично-
го ограничения сигнала сверху и снизу;
е) подключите ЭО к эквиваленту стереотелефона II канала и
произведите аналогичным способом балансировку телефонного
усилителя II канала.
6.3.13. Проверка диапазона регулировки стереобаланса:
а) подключите к эквиваленту стереотелефона I канала ЭО
и МВ;
Рис. ]6. Осциллограммы первого периода синусоиды частоты 400 Гц в час-
тотной пачке при воспроизведении измерительной ленты 6ЛИТ4.ЧВН
а, б каналы синфазны;
в, г каналы иесинфазиы.
б) установите на приставку катушку с измерительной лентой
6ЛИТ4.У.9-250, переключатель скорости установите в положение 9,
регулятор громкости установите в правое крайнее положение, ре-
гулятор баланса — в среднее, нажмите кнопку
в) воспроизведите измерительную ленту и измерьте выходные
напряжения на эквиваленте стереотелефонов I канала при сред-
нем положении регулятора баланса и при выведенном в крайнее
правое положение;
г) произведите аналогичную проверку на эквиваленте стерео-
телефонов II канала, установив регулятор баланса в левое край-
нее положение.
Диапазон регулировки стереобаланса должен быть не менее
6 дБ.
6.3.14. Проверка максимальной выходной электрической мощ-
ности и коэффициента гармоник на эквивалентах стереотелефо-
нов:
а) установите на приставку катушку с измерительной лентой
6ЛИТ4.У .9-250, переключатель скорости установите в положе-
ние 9, регулятор громкости установите в положение максималь-
ного усиления, а регуляторы баланса — в среднее, нажмите кноп-
ку со ;
б) воспроизведите ленту и установите переменным резистором
R1 на эквиваленте стереотелефона I канала сигнал величиной
0,33 В, что соответствует максимальной выходной электрической
мощности 10 мВт. Измерьте с помощью измерителя гармоник, вхо-
дящего в комплект аудиокомплексного генератора TR-0157, коэф-
фициент гармоник на эквиваленте стереотелефона, который дол-
жен быть не более 10%.
в/ произведите аналогичным способом установку максималь-
ной выходной электрической мощности и проверку коэффициента
гармоник на эквиваленте стереотелефона П канала.
6.3.15. Проверка АЧХ канала записн-воспроизведения на экви-
валенте стереотелефонов:
а) установите на приставку катушку с «рабочей лентой»;
б) подайте от ЗГ на вход 0 I канала приставки сигнал час-
тотой 400 Гц, величиной 250 мВ, включите режим ЗАПИСЬ, пе-
реключатель скорости установите в положение 9, регулятор уровня
записи I канала установите в положение, соответствующее номи-
нальному уровню записи на скорости 9,53 см/с, регулятор уровня
громкости в положение максимального усиления, а баланса —
в среднее;
Рис. 17. Поле допусков АЧХ канала записи-воспроизведения на эквиваленте
стереотелефоиа:
где fii —63 Гц для скорости 9,53 см/с;
40 Гц для скорости 19,05 см/с;
fe— 12500 Гц для скорости 9,53 см/с;
18000 Гц для скорости 19,05 см/с;
в) уменьшите входной сигнал на ЗГ в 10 раз и произведите за-
пись ряда частот 63, 125, 1000, 6300, 12500 Гц;
г) воспроизведите запись и определите ход АЧХ в канале
записи-воспроизведения на эквиваленте стереотелефона I канала.
АЧХ должна укладываться в поле допусков, приведенном на
рис. 17;
д) произведите аналогичным способом проверку на эквива-
ленте стереотелефона II канала;
е) установите переключатель скорости на приставке в положе-
ние 19 и аналогичным способом произведите проверку АЧХ на
эквивалентах стереотелефонов I и II каналов, осуществив запись,
а затем воспроизведение ряда частот 40, 80, 1000, 9000 и 18000 Гц.
АЧХ должны укладываться в поле допусков, приведенном на
рис. 17.
7. ИСПЫТАНИЯ ПОСЛЕ РЕМОНТА
7.1. Основные параметры приставки и методы их проверки
7.1.1. После проведения ремонта приставки необходимо прове-
рить ее по основным механическим и электрическим параметрам,
которые сведены в табл. 4.
Таблица 4
Наименование параметра Норма
1. Отклонение, %, не более, скорости магнитной ленты от
номинального значения при скорости 19,05 и 9,53 см/с
2. Коэффициент детонации, °/о, не более, при скорости, см/с
19,05
9,53
3. Перпендикулярность рабочих зазоров направлению дви-
жения магнитной ленты, мин., не более
4. АЧХ канала записи-воспроизведения на линейном выходе
5. Относительный уровень помех в канале записи-воспро
изведения на линейном выходе, дБ, не хуже
‘ 6. Сиифазиость сигналов стереоканалов
7. Максимальная выходная электрическая мощность иг
эквиваленте стереотелефоиа, мВт, не менее
8. Четкость и надежность работы органов управления
9. Акустический и механический шум
±2
0,15
0,25
±8
рис. 13
-42
10
Примечания: I. Выбор параметров, по которым следует проверять
приставку после ремонта в стационарной мастерской, зависит от выявленной
неисправности, характера ремонта и определяется в ремонтной организации.
2. После ремонта приставки на дому у владельца качество ремонта может
быть определено на слух и визуально при отсутствии претензий от владельца,
в противном случае качество работы оценивается с помощью измерительной ап-
паратуры в стационарной мастерской.
7.1.2. Проверка по п. 1 табл. 4 проводится в соответствии
с п. 6.2.4 настоящей инструкции.
7.1.3. Проверка по п. 2 табл. 4 проводится в соответствии
с п. 6.2.5 настоящей инструкции.
7.1.4. Проверка по п. 3 табл. 4 проводится в соответствии с
п. 6.3.2 настоящей инструкции.
7.1.5. Проверка по п. 4 табл. 4 проводится в соответствии с
п. 6.3.6 настоящей инструкции. '
7.1.6. Проверка по п. 5 табл. 4 проводится в соответствии с
п. 6.3.10 настоящей инструкции.
7.1.7. Проверка по п. 6 табл. 4 проводится в соответствии
с п. 6.3.11 настоящей инструкции.
7.1.8. Проверка по п. 7 табл. 4 проводится в соответствии
с п. 6.3.14 .настоящей Инструкции.
7.1.9. Проверка по п. 8 табл. 4 осуществляется путем провер-
ки четкости, фиксации и срабатывания органов управления при-
ставки в разных режимах работы.
7.1.10. Проверка по п. 9 табл. 4 осуществляется путем прослу-
шивания акустических и механических шумов проверяемой при-
ставки. При необходимости производят регулировку шумящего
узла или замену неисправной детали (узла).
7.2. Методика электропрогона и рекомендации
по его продолжительности
После проведения ремонта приставки рекомендуется провести
ее электропрогон продолжительностью не менее 0,3 часа непрерыв-
ной работы по следующему циклу:
запись в режимах МОНО (дорожки «1—4» и «3—2») и СТЕ-
РЕО при скоростях 9,53 и 19,05 см/с, продолжительностью не ме-
нее 0,1 часа;
перемотка полной катушки ленты в обе стороны —0,1 часа;
воспроизведение произведенной записи продолжительностью не
менее 0,1 часа.
8. СПРАВОЧНЫЕ МАТЕРИАЛЫ
8.1. Режимы транзисторов по постоянному напряжению
в режиме СТОП
Таблица 5
Обозначение nd схеме Напряжение, В
Тип транзистора Э | К I Б
Усилитель универсальный
VI КТ3107Ж — 0,01 — 1,4 — 0,61
V2 КТ3107Ж — 0,74 — 4,5 — 1,38
V3 КТ3107В — 3,9 — 4,8 — 4,5
V4 КТ3107В —13,0 —23,7 —13,0
V5 КТ3107В — 0,17 —10,6 — 0,8
Усилитель те лефоииый
V3 КТ3107В — 0,555 —11,7 — 1,25
V6 КТ3107В — 0,555 —11,7 — 1,25
V7 КТ502Г —12,0 —25,0 —13,2
V8 КТ503Г —12,27 — 0,42 —11,7
V9 КТ502Г —12,0 —25,0 —13,2
V10 КТ503Г —12,27 — 0,42 —11,7
Продолжение табл. 5
Обозначение по схеме Тип транзистора Напряжение, В
Э К Б
Генератор токов стирания и под м агничи в а н и я
VI КТ502Г — 0,65 —13,85 - 5,4
V2 КТ502Г — 0,65 —13,85 — 5,4
Плата соединений
VI КТ3107В — 5,2 —24,5 —10,8
V2 KT3J07B — 5,2 —24,5 —10,8
Примечания: 1. Режимы изменены При номинальном напряжении пи-
тающей сети.
2. Измерения напряжений произведены прибором типа TR-0157 относитель-
но корпуса приставки.
3. Величины напряжений при измерениях могут отличаться от значений,
приведенных в таблице, на ±20%.
8.2. Ведомость допустимой замены радиоэлементов
Таблица 6
Обозначение по схеме Тип Возможная замена
A1.V1, A3.V1, A1.V2, A3V2 КТ3107Ж КТ3107Е
A1.V3.., A1.V5, A3V3.., A3.V5, КТ3107В КТ3107Г, КТ3107Д
A4.V3, A4.V6, A2.V1, A2.V2 A4.V7, A4.V9 КТ502Г КТ502Д1, КТ502Е
A4.V8, A4.V10 КТ503Г КТ503Д, КТ503Е
GI.V1, G1.V2 КТ502Г КТ502Д
VI Д816А Д816Б, Д816В
A2.V3.., A2.V4, A4.V2.., A4.V5 Д9Б Д9Д, Д9Г, Д9П
A4.V1, A4V4 ДЮ4 Д9Д, Д9Г, Д9И Д104А
G2.V1 КЦ405В КЦ405А, КЦ405В, КЦ405Г,
RI, R2, R3, R4 СПЗ-ЗО КП405Д, КЦ405Е СПЗ-12
8.3. Данные моточных узлов приставки
8.4 . Перечень инструментов, приспособлений и оборудования,
необходимых для ремонта приставок, поставляемых
предприятием-изготовителем ремонтным организациям
Таблица 8
Наименование
Тип
Примечание
Спецразжимы
Кабель ремонтный
Кабель ремонтный
7814—1006А
3.853.570
3.853.569
8.5 Перечень элементов к схеме электрической
принципиальной
Поз. обозна- чение Наименование Кол. Примечание
В1 Головка магнитная 6Д24Н 50 СЫ3.253.111 ТУ 1
В2 Головка магнитная 6С2419.2У СЫ3.253.112 ТУ 1
Конденсаторы
С1 К50-ЗБ-50-2000 ОЖО.464.042 ТУ 1
С2 МБГЧ-1-2А-250В-4 мкФ±10% ГОСТ 5.887-77 1
СЗ К40У-9-1000-0,047± 10 % ОЖО.462.056 ТУ 1
Предохранители
F1 ПМ-0Д НИ0.481.017 1
F2 ПМ-1 НИ0.481.017 1
F3 ПМ-0,5 НИ0.481.017 1 ПМ-1 (127В)
Ml Электродвигатель КД 6-4-У4 ГОСТ 5.2051-73 1
Hl, Н2 Лампа МН-6,3-0,3 ГОСТ 2204-74 2
Pl, Р2 Индикатор М4387 ТУ25-04.3798-79 2
Q1 Стойка 8.128.051 1
Q2 Группа контактная 6.620.023 Резисторы СПЗ-ЗО ОЖО.468.174 ТУ Резисторы ПЭВ ГОСТ 6513-75 1
Rl, R2 СПЗ-30-0,25-10.10s Ом± ±20%-А-ВС-3-32 2
R3 „ 0,25-22.10s Ом±20°/о-А СПЗ-ЗО г . ВС-3-32 0,25-22.10s Ом±20%-А 1
Поз. обозна- Наименование Кол. Примечание
чсние
R4 0,125-22.103 Ом±20 %-В 1
СПЗ-30 д — --— ВС-3-32
0,125-22. Ю3Ом±20%-В
R5 ПЭВ-Ю-130 0м±10% 1
R6 ПЭВ-10-110 0м±Ю% 1
S1 Переключатель П2К ТУП ЕЩ0.360.037 ТУ Исполнение по карте заказа 3.838.014Д14 1
Т1 Трансформатор ТС-26-1 ЫБ4.704.089 ТУ 1
VI Стабилитрон Д816А УЖ3.362.027 ТУ 1
XI Разъем 6.607.018-01 1
Х2... Х5 Розетка ОНЦ-ВГ-5/16-р ГОСТ 12368-78 4
Х6 Розетка ОНЦ-ВГ-З/16-р ГОСТ 12368-78 1
Х7 Разъем 6.607.018-03 1
ХЮ Разъем 6.607.018-01 1
XII Кабель питания 6.644.019 1
Х12 Ламель 6.614.012 1
Х8... Х9 Разъем 6.607.018-02 2
S2 Переключатель П2К ТУП ЕЩ0.360.037 ТУ Исполнение по карте заказа 3.838.014Д15 1
А1, АЗ Универсальный усилитель 5.032.004 Конденсаторы К50-6 ОЖО.464.031 ТУ Конденсаторы ЕМ. ГОСТ 9687-73 Конденсаторы КТ ГОСТ 7159-69 Конденсаторы КСО ОЖ0.461.082 ТУ Конденсаторы К73-9 ОЖ0.461.087 ТУ 2
С1 K50-6-I-6,ЗВ-50,0 мкФ 1
С2 К50-6-М6В-5.0 мкФ 1
сз БМ-2-200В-0.015 мкФ±10% 1
С4 БМ-2-200В-0.015 мкФ±10% 1
С5 БМ-2-160В-0.033 мкФ±Ю% 1
С6 КТ-1 Ml300-150 пФ±Ю%-3 1
С7 К73-9-100-0,27 мкФ±Ю% 1
С8 K50-6-I-16B-10.0 мкФ 1
С9 К50-6-1-ЮВ-50,0 мкФ 1
СЮ КСОЛ-250-Г-750 пФ±5% 1
+50
СИ КТ-1-Н70-1500 пФ —го %-3 1
С12 K50-6-I-10B-20.0 мкФ 1
С13 КТ-1-Н70-2200 пФ ^20 %'3 1
Поз. обозна- чение Наименование Кол Примечание
С14 K50-6-I-16В-10,0 мкФ 1
С15 КТ-1-М1300-100 пФ±Ю%-3 1
С16 K50-6-I-16В-10,0 мкФ 1
С17 К50-6-П-25В-200.0 мкФ 1
С18 К50-6 1-6,38-50,0 мкФ 1
LI, L2 Катушка 4.777.060-01 2 6±1 мГ
Резисторы ВСа ГОСТ 6562-75
Резисторы СПЗ-I ГОСТ 11077-78
R1 ВС-0,125а-36 кОм±10% 1
R2 ВС-0,125а-510 Ом±Ю% 1
R3 ВС 0,125а 20 кОм±Ю% 1
R4 ВС-0,125а-240 кОм±Ю% 1
R5 СПЗ-16-470 Ом-П 1
R6 . СПЗ-16-4,7 кОм-I I 1
R7, R8 СПЗ-16-470 Ом-11 2
R9 ВС-0,125а-1,5 кОм±Ю% 1
R10 ВС 0,125а-3,6 кОм±Ю% 1 1-т-2,4 кОм
R11 ВС-0,125а-12кОм±Ю% 1
R12 ВС-0,125а-3,9 кОм±Ю% 1
R13 ВС-0,125а-8,2 кОм±Ю% 1
R14 ВС-0,125-270 Ом±Ю% 1
R15 ВС-0,125а-ЮкОм±Ю% 1
R16 ВС-0,125а-6,2 кОм±Ю% 1
R17 ВС 0,125а-2,2 кОм±Ю% 1
R18 ВС-0,125а-20 кОм±Ю% 1
R19 ВС-0,125а-300 кОм±Ю% 1
R20 ВС-0,125а-10 кОм± 10% 1
R21 ВС-0,125а-100 кОм±Ю% 1
R22 СПЗ-16-2,2 кОм-11 1
R23 ВС-0,125а 100 кОм±Ю% 1
R24 ВС-0,125а-1 кОм±Ю% 1
R25 ВС-0,125а-27 Ом±Ю% 1
R26 ВС-0,125а-510 Ом±Ю% 1
R27 ВС-0,125а-6,2 кОм±Ю% 1
Переключатели П2К ТУП ЕЩ0.360.037 ТУ
S1 Исполнение ио карте заказа 1
3.838.014Д11
S2 Исполнение по карте заказа 1
3.838.014Д12
Поз. обозиа- Наименование Кол. Примечание
чение
Транзисторы
VI, V2 КТЗ107Ж аА0.336.170 ТУ 2
V3... V5 КТ3107В aA0.336.170 ТУ 3
А2 Плата соединений 5.282.082 Конденсаторы БМ ГОСТ 9687-73 Конденсаторы К50-6 ОЖО.464.031 ТУ Конденсаторы МБМ ГОСТ 5.171-69 Конденсаторы К10-7В ГОСТ 5.621-77 1
С1 БМ-2-160В 0,033 мкФ±10% 1
С2 БМ-2-300В-1000 пФ±10% 1
СЗ К50-6-1-16В-1.0 мкФ 1
С4 МБМ-160В-0.5 мкФ±10% 1
С5 К50-6 1-16В-1,0 мкФ 1
С6, С7 K50-6-I-16B-5.0 мкФ 2
С8 4*80 КЮ-7В-Н90-0.047 мкФ _20 % 1
-- С9 K50-6-I-6,ЗВ-100,0 мкФ 1
СЮ КЮ-7В-Н90-0.047 пФ ^20 % 1
СП К50-6-1-6.3В-100,0 мкФ 1
С12 БМ-2-160В-0.033 мкФ±10% 1
С14 МБМ-160В-0.5 мкф±10% 1
С13 БМ-2-200В-1000 пФ±10% 1
С14 МБМ-160В-0.5 мкФ±10% 1
С15 К50-6-П-25В-200.0 мкФ Резисторы СПЗ-1 ГОСТ 11077-78 Резисторы ВСа ГОСТ 6562-75 Резисторы МОН ОЖО.467.038 ТУ Резисторы МЛТ ГОСТ 7113-77 1
R1 СПЗ-1а-1,Ю кОм-П 1
R2, R3 СПЗ-16-100 кОм-11 2
R4 ВС-0,125а-2кОм±Ю% 1
R5 ВС-0,125а-10 кОм±Ю% 1
R6 ВС-0,125а-56кОм±Ю% 1
R7, R8 МЛТ-0,125-12 М0м± 10 % 2
R9 ВС-0,125а-56 кОм±Ю% 1
R10 ВС-0,125а-300 Ом±Ю% 1
Rll, R12 ВС-0,125а-3 кОм±Ю% 2
R13, R14 ВС-0,125а-560 кОм±Ю% 2
R15, R16 ВС-0,125а-3,6 кОм±Ю% 2
R17 ВС-0,125а-3,ЗкОм±Ю% . 1
R18 ВС-0,125а-3,3 кОм±Ю°/о 1
R19 ВС-0,125а-3,3 кОм±10% 1
Поз. обозна- Наименование Кол. Примечание
чение
R20 ВС-0,125а-3,3 кОм±10% 1
R21 ВС-0.125а-10 кОм+10% 1
R22 ВС-0,125а-2кОм±Ю% 1
R23, R24 СПЗ-16-100 кОм-П 2
R25 СПЗ-1а-1,0 кОм-П 1
R26 ВС-0,125а-300 Ом±10% 1
R27 МОН 1-1 Ом±Ю% 1
VI, V2 Транзистор КТ3107В aA0.336.170 ТУ 2
V3, V4 Диод Д9Б ГОСТ 14342-75 2
XI Разъем 6.607.017 1
Х2... Х5 Розетка РППМ 9-ЗОУ ГЕ0.364.204 ТУ 4
Х6... Х8 Разъем 6.607.017 3
А4 Телефонные усилители 5.032.006 Конденсаторы К50-6 ОЖО.464.031 ТУ 1
С2 К50-6-1-16В-10.0 мкФ 1
С4 К50-6-1- 16В-10,0 мкФ 1
С5, С6 К50-6-И-25В-200,0 мкФ Резисторы СПЗ-1 ГОСТ 11077-78 Резисторы ВСа ГОСТ 6562-75 Резисторы МДТ ГОСТ 7113-77 2
RI, R2 СПЗ-16-10 кОм-11 2
R3 ВС-0,125а-100 кОм±Ю% 1
R4 СПЗ-16-47 кОм-11 1
R5 ВС-0,125а-100 кОм±Ю% 1
R6 СПЗ-16-47 кОм-11 1
R7 МЛТ-0,25-3 кОм±Ю% 1
R8 ВС-0,125а-36 Ом±Ю% 1
R9 МЛТ-0,25-3 кОм±Ю% 1
R10 ВС-0,125а-36 Ом±Ю% I
Rll... R14 ВС-0,125а-10 Ом±Ю% 4
R15, R16 МЛТ-0,5-56 Ом±Ю% 2
VI Диод Д104 ГОСТ 5.2045-73 1
V2 Диод Д9Б ГОСТ 14342-75 1
V4 Диод Д104 ГОСТ 5.2045-73 1
V5 Диод Д9Б ГОСТ 14342-75 1
Транзисторы
V3, V6 КТ3107В aA0.336.170 ТУ 2
V7 КТ502Г аАО.336.182 ТУ 1
V8 КТ503Г аАО.336.183 ТУ 1
V9 КТ502Г аАО.336.182 ТУ 1
V10 К.Т503Г аАО.336.183 ТУ 1
Поз. ~ ~ о-»- ГГ^. - ,»1Ы. -X
обозна- Наименование Кол. Примечание
чеиие
G1 Генератор стирания и подмагиичивания 5.410.000 1
Конденсатор К50-6 ОЖО.464.031 ТУ Конденсаторы БМ ГОСТ 9687-73 Конденсаторы КСО ОЖО.461.082 ТУ
С1 K50-6-I-25B-20.0 мкФ 1
С2, СЗ БМ-2-200В-4700 пФ±10% 2
С4 БМ-2-200В-3300 пФ±10% 1
С5 КСО-5-500-Г-3300 пФ±5% 1
LI, L2 Катушка 4.777.060 Резисторы ВСа ГОСТ 6562-75 Резисторы МЛТ ГОСТ 7113-77 Резисторы СПЗ-1 ГОСТ 11077-78 2 0,85±0,17 мГ
R1 ВС-0,125а-10 кОм± 10 % 1
R2 ВС-0,125а-4,3 кОм±Ю% 1
R3 ВС-0,125а-10 кОм±Ю% 1
R4 ВС-0,125а-4,3 кОм±Ю% 1
R5 МЛТ-2-130 Ом±10% 1
R6, R7 ВС-0,125а-820 Ом±Ю% 2
R8 МЛТ-0,25-10 Ом±Ю% 1
R9, R10 СПЗ-16-220 кОм-П 2
RI1, R12 ВС-0,125а-15 кОм±Ю% 2
S1 Переключатели П2К ТУП ЕЩ0.360.037 ТУ Исполнение по карте заказа
3.838.014Д13 1
Т1 Трансформатор 4.770.002 1
VI, V2 Транзистор КТ502Г аАО.336.182 ТУ 2
XI Разъем 6.607.017 1
G2 Плата выпрямителя 6.120.249-01 1
Конденсаторы
С1 K50-6-II-50B-100.0 мкФ ОЖО.464.031 ТУ 1
С2 МБГЧ-1-2А-500В-0.25 мкФ±10% ГОСТ 5.887-77 1
К1 Реле РЭС9 РС4.524.200 П2 РС0.452.045 ТУ 1
Резисторы
R1 МЛТ-2-330 Ом±Ю% ГОСТ 7113-77 1
R2 МЛТ-0,25-150 Ом±Ю% ГОСТ 7113-77 1
VI Прибор выпрямительный КП 405В УФ0.336.006 ТУ 1
ОНЦ-ВГ-5/16-В
Шнур соединительный для записи
Выносной делитель
ОНЦ-ВГ-5/16-В
ОНЦ-ВГ-З/16-р
СОДЕРЖАНИЕ
1. Введение.......................................................3
2. Техническое описание ......................................... 3
3. Указания мер безопасности.....................................13
4. Методика нахождения неисправностей............................14
5. Указания по смазке.................................. . . 25
6. Регулировка и настройка-......................................26
7. Испытания после ремонта.......................................42
8. Справочные материалы......................................... 43
ПРИЛОЖЕНИЯ: 1. Схема электрическая принципиальная и кинематическая
магнитофон-приставки ЮПИТЕР-204 СТЕРЕО;
2. Электромонтажные чертежи печатных плат магнитофон-
приставки ЮПИТЕР-204 СТЕРЕО;
3. Электромонтажный чертеж магнитофон-приставки ЮПИ-
ТЕР-204 СТЕРЕО.
г
3
I
м
О
ж
s
X
+1
£
о
4 h
-----.»«>•«
Нм WO
Генератор стирания и подмагничивания
Рдгулироёка подтормажи^анил Счетчик ленты
2. 7 27. <722
Узел подающий
4.22/.<7Ос
Переключатель
скорости
2.J&7. <72#
0/киС лере кот к и
вперед а: л2л. £7^^
Регулировка
„ Пауза"
Ролик Ш
6! 2<7<7 £7<Т&
Подторнажи^анид
поднотки
Схема кинематическая лентопротяжного механизма
Со снятием верхнего
диска
Регулировка осеРого
люсрта нахобика
МахоСик 4*100
2 22<f<7<77
Регулировке усилил
прижима yjKuSoQ
к боковым узлам
Сказка ЦИ/)ТИП-г21 ГОСТ 9Ч33~ 60 (Ключе*)
<= масло индустриальное 20fl ГОСТW 733-75 (fmwtcp
<=» пасло £-36 ГОСТ 5.566-70 (г точки).
О* Меге/?# Гс^/»лгп^^^аа>£/<с'£/М7-Л0 7-9ао/77КМа7К--67
(g/поч^к)
Переключатель рода
радот 2 лка <729
Промежуточный ч/киС
<7. 32Л <72/
йЗкиУ
2.J22 &с7
КД-Б-Ч-УЧ
^lS°slnuH
Узел приемный
(: 2#К29<7
Промежуточный
ujkuS
2.J23. <7&
вид на двигатель снизу Ролик 42k
£2<Я£<7/2
Регулировка усилил
прижима ролика
ЭЛЕКТРОМОНТАЖНЫЕ ЧЕРТЕЖИ ПЕЧАТНЫХ ПЛАТ
МАГНИТОФОН-ПРИСТАВКИ ЮПИТЕР-2М СТЕРЕО
Праломсиие t
vlsfoh
t80.S8£-e
N ИОН ГА КТ* к 52 65 54 55 56 57 58 59 60 61 62 63 64 «6 66 67 68 69 W 71 72 73 74 7S 76 77 78 79 60
мкрч Г4 R4 R4 *2 хг и Hi d- sL ;3 11* R2 RI X2
КО"Т. 2 3 i- sr 15» 5
Плат* соединений
Электромонтажный чертеж магнитофон-приставки
ЮПИТЕР-204 СТЕРЕО
Про&я h, Паз. 'm/cyda uder Куда поступает Цли/л см Примечания
1 .THZ F3 26 HB-O3S «с SOO
г 71-7 F3 £7 HB-D.3S6sSOO
3 . XiZil F3 11 48-0.358 4 SOO
jL 71'6 62:2 16 НВ-ОЗВКбЯОО
F1 F2 1 15 HB-Q3S6kSOO H 8-03575500
5 , ffg-Vg . 7/'4
02-7 4 48-0352x500
« Fz
15 86 W-- 10 ЧВ-035ПЖ.5ПП
IS 5S 62:24 4 48-0355x500
/7 M- 62:11 8 ЧВ-O3S 77.3 SOO
1g V/.+ 62 25 $ 48-0.351к SOO
19 629 01:- 11 48-O.3SV 4 SOO
62:12 9 Н8-0.35~ж500
го Ci:t
21 сг 62:13 g" нв-озян n son
?г 02 52:14 7 Н8-О351Гр5ОО
62:23 5 НВ-ЦЗБЭчЗОО
гз Fl
ее (oSejc Bk 6.644030-01
Cl:- Х7:4 50 нв-о.гСмеяос
zs V/- Х7 5 50 4B-OZilBSOO
55 Й?3е>ь 8K6.S44.O29
/47 G2-11 Х8-1 51 Н8-0.35П5 SOO
гд 02-15 xs-s 47 48-аг й к soo
э/ 71-10 Х8:2 52 нв-агЗчзоо
32 T1'9 Xg:3 52 нв-цгТчвоо
33 G?18 _ XS:4 47 нв-агйжБоо
165 Жгут 8X5540 192
зэ 03 аг Zff HB-a.3S~ssoa
за 03 1 аг 32 Н8-ЦЗЯЙк SOD
4/ X12 ’ 02 31 HB-O3S76SOO
4г X12 аг 29 нв-азврс.воо
43 Ml Ct аг 33 нв-дззЭчвос.
45 G2--18 25 (g нанцвПчяоо
46 52-20 01 SI нв-аггявоо
si .. X3-'1^. яг<7_^ млоа-рле и
ХЭ.4 яг>5 J НВЭ8-СЮЯч
Экран 52 яг-з
54 X3-'S Я2.-4 ? мвэв-аояч
Экран Sb Я2:74
—=. Экран 5 ч хЗ:2
55 хз--э яг з 10 FiBSB-qos ч
Экран 55 яг 72
57 1 X4:S яг е 11 НВЭВ-0,06 ч
Экран 57 яг 73
t Экран 57 Х4 г
58 Х4:3 Й2:8 9 МВЭВ-ЦОЯч
Экран 5к Я2.-75
53 хе-1 Я 2:14 11 Н1ВЭВ-О,О8ч
Экран 59 хе.-г
Эк ван 59 Я 2-15
6-1 ' Х5.1 лгп 11 НВЗВ-О.ОбЧ
Экран 61 яг: 16
Экран 61' Х5:2
51 ЭКСеит Вк 5 640.19е
64 Pi* яг.-гз 23 48-0225 500
55 _g.Z яг-гг 17 яв-цгЯквоо
ее 52 яг: 24 3? нв-огЯжяоо
Экран жгута яггз.яг 16.5 ПпгтенкаПНЛЫ
152 82 52 22.5 HB-O2LSS00
153 81 яг 77 17 H8-a2Hcsoo\
Приложение 3
По?. Откуда идет Кудо ступает СМ Примечание
154 £2 Я2:16 а НВ-ог1е5ОО
69 82 яг-гв гяя нв-аг 7жsoO
7U 41 яг.-гз 1S ня-цгИкВоо
эг P2--T яг:зо 25 5 нв-агЭблоо
Укран жечта лг:гг, г/ 10 ГЬетемкаППЛ^
151 52 R/ нв-ргЛбзао
(
73 КЗ . лг-зг. 15 нв-огиввоо
74 ss- -I яг:з5 . /4_ нв-аг7к5оо
75 R3 яг-зз ив цг 8 ч5оо
76 яз Л2:Э4 40 нв-агИзЗоо..
84 83 20 нв-агЭясвос
90 84 83 20 нв-дг/Тквод
91 64 02:52 ' 10 нв-Ьг^ч&х
92 Я4. г 02-43 10 нв-агИкзааЛ
93 К4 яг-50 к нв-цгУжвоо
9ч Rk Й2:53 14 HB-O.zBSSOO
R4. яг 31 iJl. 48-0,2 7 с 500
96 51 Я2:31 6 нв-агтГжбасА
37 51 лг-эг 6 ня-дгг7к5оа\
102 х.г э 7 нв-аг7к5оа\
.121^ хг-5 02:59 7 HB-QZFiteSOL
104 хг-г Л2:54 7 чв-агй 4500..
У/7 яг вг г
82 Х16-1 S НВ-0.12 /7 к 500
Н9 вз 116:2 4 нв-шгп jtcsao
/20 вг Х1С-3 7 4B-a,izn S sop
12 /Сабель В/св. 644. 028
121 | .Х16:1 Х9-3 44 ППМр12к
122 116:2 ХВ:г. 44 МПМ-012Ж
123 Х15:3 хв=4 44 мпм-оргб .
Эквамкабм Х9:6 . 44 ЭлетенкаГИУМ
10 Кабель В/ ^е. 644:027
12S Х1Б:В XJS12 38 мпм&т,
Lml OUSTS: r Jta.a L каял j ав_
1 . '
11 Кабель ВК6.644.027-01 Л-
128 *16:8 Х1-2 38 тм-Отгж
'Зкаан каЗеле X/ 3 П»тгчка/еиг»4
130 Х/&1 . ХГ4 . 38 .нпмагч, .
131 Р1:~ лг.-га /4 на-о.гПжых
132 Р2:~
133 Н1 нг 5 чв-агЯч.воа
34 сг М1.С2 8 ня-аззйкВОО
135 02 Я5 8 нв-озяЗезоо
/3ff он. вг М1.С2 S HB-q3S"eS00
137 84 24 ? нм-0.5
/33 Н1.В1 JPS 4? HB-qssnesoa
140 Н1 я г: 71 /г НЯ 0.256500
111 Н/.Н2 яг.ге 14 ня-огпчзоа
142 В1 Х166 8 ня цчгпебоо
143 Х16:в 8 нв-дягЯжяпо
В1 . X16S 8 ЧВ-01гйк5О0
145 В1 XI6 7 Я нв-а1г2чяоо
149 - Т+З сз 12 нв-азяЯжяоо
150 F3 сз 12
Тонера кРнтактоё разъгмоё Х1,Х7,Х8, Х9.Х10 и платы X1S
простаёрены уелоёно,-
СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
МАГНИТОФОН-ПРИСТАВКИ ЮПИТЕР-204 СТЕРЕО
Приложение 1
/*Подкрают при регулировании.
/"Предохранитель КЗ, изодраженный на схеме сплошной
линиеч устанаклибаетсй длз электросети2203 50Гц, для
электросети 121В 50Гу предохранитель F3 изображен на
схеме пунктиром.
з. Переключатель коррекции Ш.В1 на схеме изосражен В
положении соотВетстВующем скорости9.
ЧПереиючатехь fit. 92 изображен на схеме В положении
соответствующем режиму 80CDPOU3BEA£HUE
зПереключотельЫМ изображен на схеме {положении
еоотЬетсткующем режиму С ТЕ РЕ О
еРежимы, указанные на схеме измерены Вольтметром
ВК7-9 о положении переключателя Л1.92-ЗЙПись
допустимые отклонения режимоВ не более 120%
Напряжения указанны В Вольтах.
xKl-реле типа РЭС-9 РСУ.52У.2ОО.
0 Конденсаторы-КСО-/:к.сЮ,йзаО; KCOS G/.C6; КГ- /: К.се.
М.С11:й(сп;й1а5;йз.се;йз сн;йз.аз;Лз.С45;яч.С1;йч.сз; КЮ-Го:
К.СК К.СЮ; МБП-Г60Л2. Сч.рг. ач; БН-Р лг.сг;йг.аг;йе.сюЛИЗ;
р/сч, н.алг. с/, яг. сглгм. ргс<з,йз.сз;й5.сч;йз.с5:с>гсг.. .сисъ
НБГУ-1-2д:сг,ог.сг; К50-6-г6.3В:й1а,йз.а;й1с<3;йЗ аЗ; К50-5-
-1-ЮЬ:й1с9Л1.са:й2.се,йгпякС9;яг.си;рз.с9;йзСИ: КБ0-6-Г-/6&
я/.сг:л;:ся;йсач;я/.с/б,йг.сз:лгс5лз.сг;йз.с3;й3.с/ч;йз.с^яч.сг:
йч.сч; К50-6-Г-25В:еш; K5Q-6 -S -BSB.Klcn, йзтйч.С5ЛЧ.а;
К50-6-Т-50Ь:ог.с<; К50-ЗБ-50: сс. к13-9;й1С7;йЗ.С7; кчоч-9;а.
рРазрешсетсй замена транзистороЬКТЗКПЖна КТЗЮГЕ,
КТЗКПВ на КТЗЧ5В, ККОгГнаХ750гД.
Услокные обозначений на схеме
/ • Ручки управления.
^У1
К7502Г
КН
и
Я1
К№
-ьл
-77
;<77
KS
3!
wArt Корргкцил
-ПЛ- 2Вт
хг
.гр'|/|г|ф |5|Y
ггоМки
'КХОпк
XI
£(.
iEEE|
„ami
•aot*
Усилители
шевронные
п
теге-/
ио
уч «
уз «ль «А
КЗ
----СЕ
«к
Kt
«______
______
73Ю1Ж
яа I
§±cs
-М
Kt5
0,5 Вт.
8 J- С2
птлттплу
ам
аоззнк
«^7
SSOk
KTMtnt
7sa
йьтостоп
расположение выводов тмнзисторов
КТ5ОЗЙ...Е
КТ502Л...Е
КТЫ01Д...Ж
WFTW
1ЯЛ/КЫХ*
ВГ.Зщ
u.2<±
к
„ГРОМ каст/
1ПНИИВИНЕВЕИИИЕЕ1
Ct
е/5
|5|фиИФкЫ<4ЛЛ <
ркп
V2 §
рнг
\ннбз-аз
мн 63-03
Усилитель универсальный Канал!
кЦ11И15|т
, I , т. -----
х/|5|/| »|з| гГХ)
ктзютЕ
кю %
ткпв
КЗ
•77
л
м
и?1----
К13КПЖ
е
«и> s
КТМПВ "П
ггл
аапаивпраииЕипа,
, Урокень
; бдгчнзок-
записи/'
кз /
яг
xs
LHUQEial
Hj
Ll
□апа^ави
л5|/|г|зМ5(бТ7|Т|
Плата
соединений
Ki
№
1ПИИЕВП1
В
П
n
Е
□
□
□
п
в
П
iSLfif S2,fi1.S1,ff3.92,d3.C1.S1,SI,S2 - переключатели типа пгк
д.Рглг . Я2.Х5 - розетки типа РППН19-30.
-к5,Яе: Ст-1а:йг.к1;йг.ка;СПЗ-1б-.й1М:й1Кб..йхкя,м/а,лзйчлв. ч™*Ж™етсЯ на ,тктЬе Ра5оты ^нитыран-
к-йхп,п.кглглглг.1а,лгйгз,лг. йгч,йч.кч,йч.кгйч.йч,йч.ке;
ы.К9. ot кю; НОНУ: йглп;гМТ-г-.ый>, огл<;МЛГ:0,5:ле.й<5,
ЙЧМ;МЛТ-0.гдЛЧ.1П,ЙЧЛ9, сипе, оглг: млт-о.КЗлглтгяглл;
ЬС-О, flSa; остальные.
№. Переключатель Й2. S2 изображен на иене ь положении,
сооткетстВующен положению ПУСК ручки переключателя
рода работ.
с/
Z_____сг_._
. Плата
выпрямителя
JL
*W53ZX
♦
5_
6
7
7
£
7
<г
и
н
к
□
□
□
В
Е
И
И
□
ri
KTi
з_-
2_-
5_
Ч
YI Генератор стирания и
подмагничивания
«
Усилитель универсальный
КаналЦ
кз.г
I .Валдис
..9ьокеньзОмиси1'
Расположение основных узлов магнитофон-приставки
Усилитель телефонный
Усилитель универсальный
Схемы электрические принципиальные
соединительных шнуров
ЧСРНЫЙ
ШНУР СОЕДИНИТЕЛЬНЫЙ
ДЛЯ ЗАПИСИ МОНОФОНИЧЕСКИХ ПРОГРАММ
ШНУР СОЕДИНИТЕЛЬНЫМ
для Записи стЕРЕОфомических программ
ВЫНОСНОЙ
ДЕЛИТЕЛЬ
