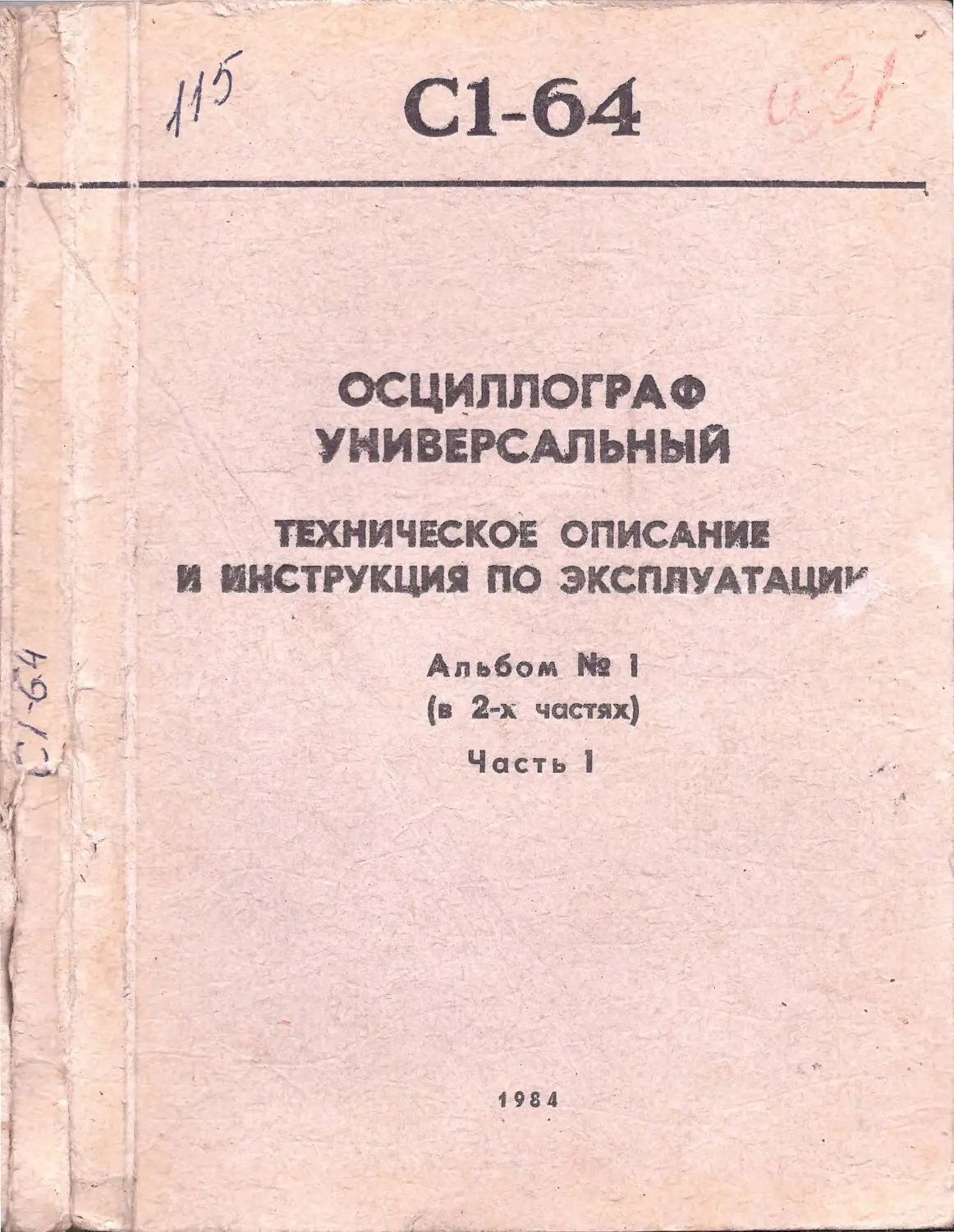

ОСЦИЛЛОГРАФ УНИВЕРСАЛЬНЫЙ С1-64.
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
Альбом·No 1
(в 2-х частях) •
Часть 1
1984

СОДЕРЖАНИЕ
J. Rведение
7
2. Назначение
8
3. Технические данные
8
4. Состав изделия
.
15
5. Устройство и принцип работы
15
5 . 1. Конструкция
.
15
5.2 . Принцип действия
.
.
.
17
5.3 . Описание электрической схемы прибора
22
5.4 . Назначение органов управления
54
6. Указания мер безопасности
.
58
7 . Подготовка прибора к работе
59
7.1. Общие положения
.
.
59
7.2. Подготовка к измерениям
60
8. Порядок работы
.
.
.
.
76
9. Измерение параметров, регулирование и настройка
82
9.1. Пров едение измерений
82
9.2 . Регулиров_ка и на~;тройка
101
10. Поверка осциллографа
.
.
115
10.1. Операции и средства • поверки
115
10.2. Условия проведения поверки и подготовка к ней
117
10.3. Проведен ие поверки
.
.
117
10.4. Оформление результатов поверки
.
.
.
128
11. Характерные неисправности и методы их устранения
129
11.1. Общие указания
.
.
.
.
.
.
129
11.2 . Краткий перечень возможных неисправностей
132
12. Техническое обслуживание
138
12.1 . Общие указания
138
12.2. Визуальный ос мот р
.
.
138
12.3 . Внутренняя и внешняя чистка
138
12.4 . Смазка прибора
139
13. Правила хранения
.
.
.
139·
13.1. Кратковременное хранение
139·
13.2. Длительное •хранение
139'
13.3. Консервация пр ибора
14(}
13.4. Расконсервац ия прибора
141
14 . Транспортирование
.
.
.
142'
14.1 . Тара , упаковка и маркировка упаковки
142
14.2. Условия тра!iспортирования
143
Приложения . . . .
143
Карты напряжений
.
.
145
Карты и мпульсных напряжений
.
.
155
,J,аииые трансформаторов и индуктивностей
179
Рисунки расположения органов управления и основных элементов 189
Технические характеристики ЭЛТ 1lЛОlИ
.
.
.
198
Перечень принятых сокращений и условных обозначений
199
3

( 1~кость
·ф
т.m1ТЕМ1 -t
•
~РЖКИ ~,Б ~-=:=;;;
~ ~□::..0:-"т.••1• i;
~1• ~
-
J!;"'J!!~-11!1(0 1
~
:Ф:~
1Ф,:ЕЖ1111Б ~ ~
.нм:~~;;;~~:;::=
~ --- ~жд'iщ. СМН11Р.А дмтr,ьн.оr:ть
)ОАЬт/::':r:"~--...,.,.,
..... к Д@t
•~~~Ф..~~~~.~
'2~,...
о.,n\.;\@?I@ @jиР~ ....~rlщ. ~ ц1 t /4i' ~{i:i,
,~~
""т:."5°1Ы J.i}ц,-
,-~u:!<~
01® ~·
1 f,z§'\ Ц1б
f1я=> ~~· .,.
:с-:~- .~
,1 :,fw. s,. ~ ~"' '"'-~.:f"· _J@) •~=- ~A
U;:- 81ОА
~'
1... -
~.,.
-cw,
~
~ ~""""'C"'IP
\!ООЕНИЕ пх,,,ик;n, - ~
_
'
-
IM~S ~ 1 j~ 1 4 ,11\ i~&чi~'~.•\:@~
tL
tн
~
-
. crn
~
Q~f
-
•
N... i'1 1'~.\iSЩ'
;.;
• 1:101~
""'"'......._,
-
ОСЦИМОfРf\ф Ci·61t
ФOKIJC.
~ШКМ~-
~,УЧА
"
1
01
81QA
_.,..
-
Рис. 1. Передняя панель прибора.
L.
\

I. ВВЕДЕНИЕ
Настоящее техническое описание и инструкция по эксплуа­
тации предназначена для ознакомления лиц, экспJ1уатирующих
прибор, с устройством и принципом работы, основными прави­
лами эксплуатации, обслуживания, простейшего ремонта и тран­
спортирования прибора.
Осциллограф универсальный С 1-64 является сложным сов­
ременным електронным устройством, обеспечивающим сравни­
тельно высокую точность ~змерений и удобство в работе. Бла­
годаря применению полупроводниковых приборов осциллограф
имеет небольшие га.бариты и малое потребление электроэнер­
гии.
Безотказная работа прибора обеспечивается регулярным тех•
ническим обслуживанием. Виды и периодичность работ по тех•
ническому обслуживанию изложены в разделе 12.
Настройка и регулировка осциллографа производились при
помощи разнообразных точных приборов, поэтому следует
избегать всяких перерегулировок внутри прибора.
Ремонт прибора должен производиться только лицами,
имеющими специальную подготовку, ознакомленными с устрой­
ством и принципами работы данного прибора, в условиях спе­
циально оборудованных мастерских. В приборе есть напряже­
ния, опасные для жизни, поэтому перед вскрытием и ремонтом
прибора. следует обязательно ознакомиться с указаниями мер
безопасности, изложенными в разделе 6.
Для исключения возможности механических повреждений
прибора, .нарушения целостности гальванических и лакокрасоч­
ных покрытий, следует соблюдать правила хранения и транс- •
портирования прибора , изл оженные в разделах 13 и 14.
При експлуатации прибора . в условиях тропического клима•
та рекомендуется ,эксплуатировать его в помещении с конди•
цианированием воздуха.
Во влажном тропическом климате, при эксплуатации в ком­
натных условиях без кондиционирования воздуха, необходимо
предварительное дополнительное включение прибора на время
не менее двух часов с целью прогрева.
В связи с постоянной работой по совершенствованию изде­
лия, повышающей его надежность и улучшающей условия экс­
плуатации, в конструкцию \1:огут быть внесены незначительные
изменения, не отраженные в настоящем издании.
7

ВНИМАНИЕ!
-Установка счетчика времени ЭСВ-2,5-12,6/0 позиции ИП 1
производится только по особому указанию.
2. НАЗНАЧЕНИЕ
/
Малогабаритный широкополосный двухканальный полупро­
водниковый осциллограф универсальный CI-64 предназначен
для визуального наблюдения и исследования непрерывных,
импульсных и однократных электрических процессов путем:
-
измерения амплитуды импульсных сигналов с_ длитель­
ностьюот40нсдо1Ос;
-
измерения амплитуды синусоидальных сигналов в диапа ­
зоне частот от постоянного тока до 50 МГц;
-
измерения временных параметров от 40 нс до 10 с;
-
измерения размаха исследуемых сигналов от 1О мВ до
60 В, а с выносным делителем от 100 мВ до 200 В;
-
одновременного изображения двух исследуемых сигна­
лов на одной развертке;
-
детального исследования любой части сложного сигна­
ла при помощи задержанной развертки.
По точности воспроизведения формы сигнала, точности
измерения временных интервалов осциллограф соответствует
III классу ГОСТ 22737-77 .
Рабочие условия эксплуатации прибора:
~ температура окружающей среды от минус 5°С до +so0 c
при относительной влажности (65± 15) % ;
-
-
максимальная влажность до 95% при температуре
(+30±2) 0 С;
-
атмосферное давление (750±30) мм. рт. ст .
Предельные (нерабочие) температуры _ от минус 50 до
+60°С.
3. ТЕХНИЧЕСКИЕ ДАННЫЕ
3.1 Рабочая часть экрана осциллографа составляет по
вертикали 48 мм (6 делений) и по горизонтали 80 мм (10 де­
лений).
3.2. Ширина линии JJyчa не более 0,8 мм.
3.3 . Минимальная частота следования развертки, при ко­
торой обеспечивается наблюдение и измерение предельно-бы­
строго исследуемого сигнала составляет 200 Гц.
3.4. Основная погрешность измерения напряжения не более
±5% при измеряемом размере изображения от 4 до 6 делений
8

и ±6% при измеряемом размере изображения от 2 до 4 де-­
,1ений.
Погрешн ость •измерения напряжения для прибора с делите­
лем 1:10 И22.727.048 Сп не более ±7% при измеряемом раз­
мере изображения от 4 до 6 деJ.Iений и ±8% при измеря~мом ,
размере изображения от 2 до 4 делений.
Погрешность измерения напряжения в рабочих условиях
эксплуатации не более ±7,5% при измеряемом размере изо­
б12ажения от 4 до 6 делений и ± 10% при измеряемом размере­
изображения от 2 до 4 делений.
Минимальный размер изображения сигнала, при котором­
обеспечивается класс точности прибора не более 2 делений·
(16 мм).
3.5 . Минимальный коэффициент отклонения при последо­
вателы-юм включении каналов I и II не более 1 мВ/дел.
Коэффициенты отклонения плавно регулируются с пере­
-крытием
не менее _чем в 2,5 раза.
3.6 . Время нарастания переходной характеристики каналов .
1иIIнеболее:
-
9 нс при коэффициен те отклонения 0,005 В/дел;
-
8 нс при коэффициентах отклонения 0,01 В/дел, 2 В/дел, .
5 В/дел, 10 В/дел;
•
-
7 нс при остальных коэффициентах отклонения;
для прибора с делителем 1: 1О И22. 727.048 Сп:
-
10,5 нс в положении
«0,005» переключателя
«ВОЛЫ/ДЕЛ»;
-
9,5 нс в положениях «0,01», «2», «5», «10» переключате -
ля «ВОЛЬТ/ДЕЛ».
-
-
8,5 нс в остальных положениях переключателя _
«В.ОЛЬТ/ДЕЛ» ,
Время нарастания переходной характеристики в режиме
суммирования не более 9 нс.
3.7 . Выброс на переходной характеристике в каналах I и :
II не более:
-
5% во всех положениях переключателя «ВОЛЫ/ДЕЛ»;
-
8% с выносным делит елем 1:10 И22.727.048 Сп.
3.8 . Нерав_номерность вершины переходной характеристики ,
каналов I и- II после вр~мени установления переходной харак-
теристики равного 40 нс не более ± 3 %.
•
3.9 . Врем.я установления. переходной характеристики трак-
та вертиr<а,льного отклонения не более 40 нс.
-
3.10 : Параметры входов:
Для усилителей вертикального отклонения каналов I и II
при открытом входе: входное активное сопротивление ( 1± 0,02)'
МОм с входной емкостью (25±2,5) пФ;

входное активное сопротивление с .выносным делителем
i:10 И22.727.048 Сп (10± 1) МОм с входной ёмкостью не бo ­
. Jiee 12 пФ.
Для усилителя горизонтального отклонения: входное актив-
,ное сопротивление ( 1 ± 0,02) МОм с входной ёмкостью
(25±2,5)пФ, когда используется вход канала 1; входное ак­
тивное сопротивление ( 1 ± 0,2) МОм с входной ёмкостью не
, более 35 пФ, когда используется гнездо «ВХОД Х».
Для входов внешней синхронизации А и Б; для входа 1:1
-
входное активное сопротивление ( 1 ± 0,2) МОм ·с входной
ёмкостью не более 35 пФ; для входа 1: 1О - входное . активное
, сопротивление (1± 0,2) МОм с входной ёмкостью не более
~25 пФ.
Для входа «Z» -входное •активное сопротивление (47±9,4)
кОм с входной ёмкостью _не более 120 пФ.
3.11 . Дrшускаемое суммарное значение постоянного и пе•
, ременного
напряжений при закрытых входах («,.., ») каналов
1 и II усилителей вертикального отклонения не должно пре­
<вышать 150 В, а с делителем 1:10 И22.727 . 048 Сп - 200 В .
3.12 . Пределы перемещения луча по вертикали для каждо­
го канала составляют не менее двух значений номинального
, вертикального отклонения.
3.13. Основная погрешн о сть измерения временных интерва­
лов в диапазоне от 40 нс до 10 с при измеряемом размере
изображения от 4 до 1О делений рабочей части развертки не
, б олее ±5%.
Погрешность измерен и я временных интерваJIОВ в рабочих
условиях экс~:~луатации не более ±7,5%.
Минимальный размер изображения сигнала, при котором
- обеспечивается
класс точности прибора, не более 4 дел. (32 мм).
Примечан ия:
1. При исп.ользовании множителя развертки длительность 1салиброван­
. ных
разверток А и Б умножается на 0,1.
2. Рабочей частью развертки является участок длиной 80 мм от её
, начала, за исключением
начального участка длительностью 40 нс.
3. Длительность развертки А 0,2; 0,5; 1 с/дел являются обзорными.
4. Допускается отсутствие развертки Б на экране ЭЛТ в положени я х
-шкалы «МНОЖИТЕЛЬ ЗАДЕРЖКИ» от отметки «О» до «О,40».
3.14 . Коэффициенты разверток А и Б плавно регулируются
- , с перекрытием не менее чем в 2,5 раза.
3.15. Пределы перемещения луча по .горизонтали обеспе­
чивают совмещение начала и конца рабочей части линии раз­
· вертки с центром экрана.
3.16. Внутренняя синхронизация разверток А и Б в однока­
нальном режиме осуществляется:
синусоидальными сигналами в положениях:
чо

-
«,,..., » - в диапазоне частот от
_
30 Гц до 1О МГц пр.и пре­
.дельных уровнях изображения от минимальной величины сиг­
-нала не более 4 мм (0,5 дел.) до максимальной не менее 48 мм
(6 дел.); в диапазоне частот от 10 МГц до 50 МГц при пре­
дельных уровнях изображения от минимальной величины сиг­
•нала не более 8 мм (1 дел.) до максимальной не менее 48 мм
-(6 дел);
-
«,,...,
ВЧ» - в диапазоне частот от 30 кГц до 10 МГц при
· предельных уровнях изображения от минимальной величины
-
-с~:rгнала _не более 4 мм (0,5 дел .) до максимальной не менее
48 мм (6 дел.), в диапазоне частот от 1О МГц до 50 МГц при
·предельных уровнях изображения от минимальной величины
, сигнала не более 8 мм (1 дел.) до максимальной не менее
48 мм (6 дел.);
-
«,,...,
НЧ» ---' в диапазоне частот от 30, Гц до 30 кГц при
•предельных уровнях изображения от минимальной величины
сигнала не более 4 мм (0,5 дел.) до максимальной не менее
-
48 мм (6 дел.);
-
<,;;:,» -
в диапазоне частот от 3 Гц до 10 МГц при пре-
дельных уровнях изображения от минимальной величины сиг­
•Нала не более 4 мм (0,5 дел) до максимальной не менее 48 мм
(6 дел.), в диапазоне частот от 10 МГц до 50 МГц при пре­
дельных уровнях изображения от минимальной величины сиг­
нала не более 8 мм (1 дел.) до максимальной не менее 48 мм
(6 дел.);
-
сигналом питающей сети 50 Гц и 400 Гц;
-
импульсными сигналами обеих полярностей длительно -
-стью от 10 нс и более при предельных уровнях изображения от
м инимальной величины сигнала не более 4 мм (0,5 дел.) до
м ак с имальной не менее 48 мм (6 дел.). В двухканальном режи­
м е требования к внутренней синхронизации такие же, как и в
одноканальном, за следующими исключениями:
-
в режиме «ПРЕР.» синхронизация осуществляется толь-
-ко в положении «1» переключателя «ВНУТР. СИНХР.»;
-
в режиме «ПООЧЕР.» синхронизация должна быть
устойчивой в положении «1» при исследовании синхронных сиr-
·налов.
.
Нестабильность запуска разв_ертки не превышает 0,5 мм .
В диапазоне частот от 30 Гц до 50 МГц при синхронизации
:развертки А загорается лампочка «СИНХР . А».
3.17 . Внешняя СJ-Шхронизация разверток А и Б осуществля ­
ется синусоидальными сигналами в диапазоне частот от 3 Гц
до 10 МГц с амплитудой от 0,1 В до 5 В, в диапазоне частот
от10МГцдо50МГцсамплитудойот0,25Вдо5В,атакже
импульсными сигналами с длительностями от 10 нс и более
с амплитудой от 0,2 В до 5 В.
lf

Нестабильность запуска развертки не правышает 0,5 мм.
Диапазон частот внешней синхронизации в различных по ­
ложениях переключателя выбора режима запуска аналогичен­
приведенному в п. 3.16.
3.18. Тракт вертикального отклонения обеспечивает сле­
дующие режимы работы:
канал I;
• канал II;
прерывисто;
поочередно;
алгебраическое сложен ие ( I ± I I)
3.19. Нелинейность отклонения усилителей кан ало-в I и П
не превышает 10%.
3.20. Искажения по постоянному току усилителей каналов
1иIIнеболее ±3%.
3.21 . Спад вершины установившегося значения переходной
характеристики при закрытом входе каналов I и II не превы­
шает 10% для импульса длительностью 10 мс.
3.22 . Параметры, определяющие нестабильность положения
луча:
,
.
долговременный дрейф нулевой линии усилителей канала
I и канала II в течение 1 часа работы пос,1е времени установле­
ния рабочего режима (15 мин) не превышает 2 делений
(16 мм);
кратковременный дрейф нулевой линии усилителей канала
1 и канала II за любую 1 минуту в течение 1 часа не. превыша­
ет 0,2 деления (1,6 мм) после времени установления рабочего
режима (15 мин).
Смещение луча при изменении напряжения питающей сети
не более 0,2 деления ( 1,6 мм).
3.23. Смещение луча из-за входного тока усилителей кана ­
лов I и II не более 1,5 деления (12 мм) .
3.24 . Периодические и случайные отклонения усилителей
каналов I и II не более 2%.
3.25. Смещение луча по вертикали при изменении полярности
исследуемого сигнала в канале II не превышает 1-го деления:
в центре экрана.
3.26. Коэффициент развязки между каналами I и II не ме­
нее 15000 на частоте 20 МГц и 5000 - на частоте 50 МГц.
3.27. Разность фаз между каналами вертикального и гори­
зонтального отклонения (режим Х-У) в полосе частот от
Одо50кГцнеболее3°.
3.28. Коэффициент ослабления синфазных сигналов не ме­
нее 1О на частоте 20 МГц.
3.29. Задержка изображения сигнала в тракте sертикаль-
12

нога отклонения обеспечи в ает просмотр фронта исследуемого
сигнала на рабочей части развертки.
.
3.30 . Канал горизонтального отклонения обеспечивает сле-
дующие режимы работы:
А - развертка А;
Б ~ ПОДСВ. А - ра з вертка Б подсвечивает развертку А;
Б - развертка Б;
ВНЕШ. - внешний вход Х.
3.31. Нелинейность разверток А и Б в пределах рабочего
участка развертки не превышает 1О%.
3.32. В режиме «ОДНОКР.» осуществляется однократный
.запуск развертки А.
3.33 . Регулировка ручкой «ДЛИНА А» изменяет длину раз­
вертки А не менее, чем в 2 раза .
3.34 .. Коэффициент отклонения усилителя горизонтального
отклонения должен быть:
от 0,005 В/дел. до 10 В/дел в режиме Х= У;
не более 0,3 В/дел в положении «ВНЕШ.I:1» синхронизации Б
и не более ЗВ/дел. в положении «ВНЕШ.1:10» синхронизации Б.
3.35 . Полоса пропускания канала горизонтального отклоне-
ния должна быть от постоянного тока до 5 fi.Гц.
3.36 . Геометрические искажения не превышают 3%.
3.37. Погрешцость ортогональности не превышает 1°.
3.38 . Модуляция луча по яркости обеспечивается при пода­
че на гнездо «ВХОД Z» сигналов в диапазоне частот от 1 Гц
до 50 МГц с амплитудой мщшмальной величины, не более 5В
до максимальной, не менее 8В.
3.39 . Внутренний источник калиброванного напряжения ге­
нерирует П-образные импульсы с периодом 1 мсек и ампли­
тудой0,1Ви1в.
Погрешность успiновки амплитуды и периода импульсов
калибратора в нормальных условиях не превышает ± 1% , а в
интервале рабочих условйй от минус 5 до +50°С не превыша­
ет +1,5%.
А симметрия импуяьсов не превышает +20%.
3.40. Ос цил логр аф обеспечивает регулируемую задержку
развер:гки Б по отношению к развертке А от 1 мкс до 10 с.
Регулировка. (изменение) задержки в указанных пределах
осуществляется с погрешюJ ст ью н е более ±2%. Кр атковре­
менная нестабильност ь з а держки не превышает (0,05% +2 нс).
3.41 . Ма кси м аль ная амплитуда исследуемого сигнала не
д олжна пре вы ш ать:
на входе каналов I и II вертикального отклонения - 60 В
(амплитуда синусоидального напряжения 30 В) в крайних пра­
вых положениях ручек <~УСИЛЕНИЕ» и 150 В (амплитуда
13

синусоидального напряжения 75 В) в крайних левых положе-­
ниях ручек «УСИЛЕНИЕ»;
с делителем 1:10 И22.727.048-200 В.
3.42.Параметры выходн ых сигналов на гнездах бо ковой,
панели прибора: «ВЫХОД fi · А» и «ВЫХОД fl Б»;
прямоугольный и м пульс положительной полярности ампли -
тудой 10±2 В;
-
время нарастания не более 0,5 мкс;
«ВЫХОД I КАН.»:
величина сигнала не менее, чем в 1,2 раза превышает сиг­
нал на входе канала 1 при положении переключател я;
«ВОЛЫ/ДЕЛ.» - «0,02».
• 3.43. При нажатии кнопки «ПОИСК ЛУЧА» изображение·
сигнала должно появиться в пределах рабочей части экрана.
3.44 . Выносной делитель 1:10 И22.727.048 Сп должен обла ­
дать коэффициентом деления 1:1О с погрешностью деления не
более±10% .
•
-
3.45. Прибор обеспечивает свои технические характеристи­
ки в пределах норм, установленных техническими условиями по­
истечении времени установления рабочего режима, равного,
15 мин.
3.46. Прибор сохраняет свои технические характеристики
в пределах норм, установленных технических условий при пи ­
тании его от сети переменного тока напряжением (220+22) В,
частотой (50±0,5) Гц или напряжением (115±5,75) В "
(220+ 11) В, частотой (400 ± 12) Гц и содержанием гармоник
ДО 5°/i
•
3.47. Мощность , потребляемая прибором от сети при номи­
• нальном напряжении, не превышает 150 БА.
3.48. Прибор допускает непрерывную работу в рабочих ус­
ловиях в т е чение времени не менее 8 ч.
3.49. Акустические шумы, создаваемые прибором, не пре -
вышают 60 дБ на расстоянии 1 метра от прибора.
3.50 . Габаритные размеры прибора 354Х242Х509 мм.
Габаритные размеры укладочного ящика 524ХЗЩХ628 мм .
Габаритные размеры транспортной тары с укладочным
ящиком 629Х442Х771 мм.
•
Габаритные размеры транспортной тары с картонной ко-
робкой 494Х415Х838 мм.
•
3.51. Масса прибора не превышает 19 кг, масса прибора
с укладочным ящиком не превышает 40 и: г; масса прибора
с транспортной тарой не б_олее 60 кг. •
14
3.52. Наработка прибора на отказ не менее 1750 ч .
3.53 . Средний срок службы прибора 7 лет .
Средний ресурс 7000 ч .

4. СОСТАВ ИЗДЕЛИЯ
Состав прибора приведен в табл. 1.
Наименование
Обозначение
Осциллограф универсальный С 1-64
И22.044 . 040 Сп
Делитель 1 : 1О
И22.727.048 Сп
I(абелъ соединительный
ЕЭ4.850.163 Сп
I(абель
И24.850.086 Сп
I(абель
И24.850.088 Сп
Переход
И22.236.006 Сп
Провод соединительный
И24.860 . 008 Сп
I(абель
И24.850.218 Сп
Шнур питания
,ЯШ.860.010 Сп
Щуп
И24.266.ООО Сп
Зажим
,ЯП4.835.007 Сп
Светофильтр
И23.900.003 Сп
Тубус
И28 . 647.007
Переход СР-50-95 ФВ
Переход СР-50-75 ФВ
Вставка плавкая ВП1-1-2А 250 В
Лампа СМН9-60-2
I(аркас
И27.804.053
Таблица 1.\
Кол.1Примечание·
1
2
2
2
2
1
2
1
2
4
1
1
2
1
4
4
1 для тубуса,
5~ УСТР"Ойст ·во И ПРИНЦИП РАБОТЫ
5. 1 . Конструкция
Конструкция осциллографа универсального предусматривает
использование прибора в настольном варианте.
Специальная П-образная ручка переноса одновременно слу­
жит подставкой для изменения угла наклона прибора относи­
тельно оператора. Ручка крепится к боковым стенкам при по­
мощи специальных устройств-фиксаторов, которые обеспечива•
ют 7 фиксированных положений (через каждые 45°).
15

Для установки ручки в требуемое положение необходимо на­
:жать одновременно с двух сторон (к корпусу) на фиксаторы
, ручки и повернуть ее в нужном направлении.
Конструкция неразъемного каркаса прибора· представляет
-собой переднюю и заднюю несущие рамки, выполненные литьем
из алюминиевых сплавов, соединенные между собой двумя стяж­
ками из профильного алюминиевого проката.
В местах соединения рам со стяжками устанав.ливаются ко­
сынки, придающие дополнительную :жесткость соединению .
Сверху и снизу каркас закрывается легкосъемными крыш­
ками, с передней стороны - панелью, с задней стороны '- зад-
ней стенкой.
•
Для поддерживания необходимого теплового режима на зад­
ней стенке прибора размещен вентилятор вытяжного действия,
а в крышках прибора имеются перфорационнь1е отверстия.
Верхняя и нижняя крышки крепятся при помощи двух спе­
циальных зажимов, расположенных на стяжках. Конструкция
замков обеспечивает надежное крепление, быстроту съема и ус­
тановки крышек, а также пломбирование прибора. ·
Корпус имеет 4 опорные ножки-ам ортизаторы, которые кре­
пятся к нижней крышке.
•- Для установки в вертикальном положении
(при переносе)
предусмотрены 4 ножки-подставки.
Дополнительную жесткость каркасу придают поперечные и
продольные стенки.
На передней пане~и прибора расположены:
-
экран электроннолучевой трубки с обрамлением;
-
органы управления и присоединения, снабженные соот-
ветствующими надписями.
Часть органов управл~ния и присоединения расположены в
. • специальной коробке на боковой панели прибора.
На задней стенке расположены мощные транзисторы блока
питания, гнезда «ВХОД Z», разъем для подключения питающей
сети, предохранители 1 тумблер переключения сети.
Электромонтаж прибора выполнен на печатных платах, за
исключением крупногабаритных елементов, расположенных на
шасси, средней и продольных стенках.
.
Для устранения магнитных наводок электронно-лучевая
трубка помещена в пермаллоевый акран.
Высоковольтный преобразователь заключен в экран и_ за­
крыт крышкой с предупредительной надписью.
Предусилитель блока вертикального отклонения выполнен .
в виде съемного блока, крепящегося к передней панели, сред•
ней стенке и стяжке.
•
16

Во избежание взаимных влияний канала вертикального уси­
ления и схемы развертки, они разделены экраном, который од­
новрем енно служит конструктивным элементом.
Гибкая симметричная линия задержки расположена под
ЭЛТ на специальном кронштейне. Конuы ее закреплены в не­
посредственной близости от мест распайки.
5. 2. Принцип действия
Универсальный осциллограф С 1-64 предназначен для одно­
временного исследования формы двух влектрических сигналов
путем визуального наблюдения и измерения их временных и
амплитудных значений.
Структурная схема прибора содержит следующие узлы
(рис. la):
-
осциллографический индикатор
электроннолучевая
трубка (ЭЛТ);
входной аттенюатор канала I;
предусилителр канала I;
~
входной - аттенюатор канала II;
предусилитель канала II;
диодный коммутатор;
-
усилитель вертикального отклонения с лиыией задержки;
-с- коммутирующий мультивибратор;
-
предусилитель синхронизации;
-
схема синхронизаци и А;
-
схема разЕерт1ш А;
-
усилитель подсвета А;
-
схема однократного запуска развертки А;
-
схем а синхронизации Б;
-
схема развертки Б;
-
усилитель подсвета Б;
компаратор задержки;
усилитель горизонтального отклонения;
усилитель «Z»;
схема· питания ЭЛТ;
блок питания;
калибратор амплитуды и длите,Тiьности.
Для измерения амплитуд принят метод отсчета по градуи­
рованной шкале на экране ЭЛТ. Для измерения временных ин­
тервалов можно использовать два метода: измерение времен­
ных интервалов по калиброванной длине развертки и измерение
временных интервал.ов при помощи калиброванной задержки
развертки.
2 5476
17

-
00
К
Вхооноu.. Пpeoycunum.
/
в
к
5
в
к
ыхоа
щю.п I
1хоа А
o.mm .
ко.1-10.rю. 1
Пре.оусuлцm.
a.mm .
ко.1ю..nо. а
Пpe □ yCU.f\U.·
mепь
Е\Ы)l..ООА
CUH)l..p0 HU30.·
цu.u
С><-емо.
cuнxpo\.\u-
3щщц А
Оонокро.mныо.
30.nуск ро.3-
Ьl!pmкu.
Дu.od1-1ыu.
коммуmG.mор
1·
Цсш,u.mель
noBc\Jemo.
1
д
Схемо.
':Jc.un um~ 11 ь
po.3~e.pm-
e opu 3oнmo. nь·
кцА
но tо omкno-
н,е.нu~
1<.омrю.ро.mор
'
311 □ержкu.
Вхоё\ Б
Схе.мо.
1:хемо. J-----J Ушnu.~е 11 ь
е11ь
0----1 CUHXPOHU'IO.·
• \IOЗfJepmкu. . _, _ _ __ п оась е.mо. 1 бы~оа 5
Вхоа Х цuu 5 1----~
5
5
no.
Рис. la. Структурная схема осцилдограф~
эпт
Схема.
nu.m щюя
зnт
Ycu.11ume11ь
11Z"
Ka.nuбpa.mщ1
o.м nnumцoы
ц
onumenь~ocmu
блок
numo.нщ1
блок
numo.нu.11
В,~-□а" z"
Вы)(□а

Электронно-лучевая трубка служит для визуального наблю­
дения исследуемых электрических процессов. Исследуемые сиг­
налы подаются на гнезда <~ВХОД» канала I и канала .II. При
помощи входных аттенюаторов, которые представляют собой
компенсированные делители напряжения, выбирают величину
сигнала, удобную для наблюдения и исследования на экране
ЭЛТ. Исследуемый сигнал поступает на вхьд усилителя верти ­
кального отклонения, который усиливает сигнал до необходимой
величины перед поступле_нием сигнала на вертикально-откло­
няющие пластины. Вначале исследуемый сигнал усиливается
предусилителем каждого канала и поступает на диодный комму­
татор.
•
.
Работой диодного коммутатора управляет коммутирующии
мультивибратор. Коммутирующий мультивибратор · через диод­
ный коммутатор может обеспечить пять режимов работы ка­
налов вертикального отклонения.
Режим работы каналов:
.
-
«I». В этом режиме через диодный коммутатор проходит
сигнал с предусилителя канала I и поступает на усилитель вер -
тикального .отклонения ;
"
•
-
«II». В этом положении через диодный коммутатор про­
ходит сигнал с предусилителя канала II и поступает на усили•
тель вертикального отклонения;
.
-
«ПРЕР.». В этом режиме на ЭI{ране ЭЛТ можно наблю­
дать одновременно два ,электрических процесса. Двухканаль­
ный режим получается за счет попеременно.го подключения пред­
-усилителей каналов I и II к усилителю верrикального отклонения
при помощи диодного коммутатора. Переключение про­
изводится во время прямого хода с частотой 500 кГц. Комму­
тирующий мультивибратор при этом работает в автоколебатель ­
ном режиме;
-
«ПООЧЕР.» В этом режиме на экране ЭЛТ мож110 на­
блюдать одновременно два электрических процесса за счет
поочередного подключения предусилителей каналов I · и II I{
усилителю вертикального отклонения при помощи диодного ком•
мутатора. Коммутац ия каналов производится через один пря­
мой ход развертки , то есть в течение первого прямого хода раз­
вертк и сигнал поступает из канала I, а в течение следующего
прямого хода развертки сигнал поступает из канала II и т. д. ·
Коммутирующий мультивибратор при этом работает в ждущем
режиме с запуском во время обратного хода развертки А;
-
«I + II». В этом режиме на екране ЭЛТ можно наблюдать
алгебраическую сумму сигналов канала I и канала II, то есть
диодный ко м мутатор пропускает на усилитель вертикального
отклонения сигналы из канала I и канала II одновременно.
19

Чтобы имелась возможность наблюдения как. суммы, так и раз­
ности сигналов канала I и канала II независимо от начальных
фаз сигналов, в предусилителе канала II имеется возможность
инвертировать фазу исследуемого сигнала.
Наличие в двухканальном режиме коммутации каналов с
частотой 500 кГц во время прямого хода развертки и поочер ед ­
но через каждый прямой ход развертки позволяет использовать
етот режим во всем рабочем диапазоне разверток. Так, при ис­
следовании медленных процессов используется режим переклю­
чения каналов во время прямого хода с частотой 500 кГц. При
исследовании быстрых процессов используется режим переклю-
. чения
каналов поочередно через каждый прямой ход развертки,
так как в случае коммутации каналов с частотой 500 кГц во
время прямого хода развертки на исследуемый сигнал накла­
дывается процесс переключения каналов, а увеличить частоту
переключения каналов практически невозможно.
При переключении каналов во время прямого хода для то­
го, чтобы переходные процессы переключения не искажали ис­
следуемого сигнала, от коммутирующего мультивибратора по­
дается импул_ьс на усилитель «Z» для гашения лу;1а ЭЛТ.
·В зависимости от режима работы канала вертикального от­
клонения соответствующий исследуемый с.игнал усиливается
усилителем вертикального отклонения и поступает на вертикаль­
но-отклоняющ\йе пластины ЭЛТ.
В тракт усилителя вертикального отклоненИ'я включена сим­
метричная линия задержки, что позволяет наблюдать передний
фронт короткого импульса. Из канала усилителя вертикального
отклонения исследуемый сигнал поступает на предусилитель
синхронизации либо с выхода предусилителя канала I, либо со
схемы усилителя после коммутатора. Кроме того, исследуемый
сигнал с выхода предусилителя канала I поступает на· разъем
«ВЫХОД I КАН.». Это позволяет осуществить последователь­
ное включение канала I и канала II, что приводит к увеличе­
нию чувствительности в 5 раз при одновременном сужении по­
лосы пропускания в два раза.
Схемы синхронизации А и Б предназначены для получе­
ния неподвижного изображения на экране ЭЛТ.
Схема синхронизации вырабатывает импульсы, запускаю­
щие генератор пилообразного напряжения. В схеме синхрони­
зации осуществляется выбор источника синхронизации (внут­
ренний, внешний, сеть), вид связи с источником синхрониза­
ции (постоянный; переменный), может изменяться полярность
синхронизации («+», «-»).
Генераторы развертки А и Б вырабатывают пилообразное
напр_яжение для осуществления временной развертки луча ЭЛТ.
20

Пи.11ообразное напряжение усиливаетt:я до необходимой вели­
чины усилителем горизонтального отклонения и поступает на
горизонтально-отклоняющие пластины ЭЛТ. В схеме усилителя
горизонтального отклонения предусмотрено умножение скоро­
сти развертки в 1О раз.
' Генератор развертки А может работать в автоколебательном
режиме, ждущем режиме и режиме однократного _запуска.
Генератор развертки Б может работать в двух режимах: ав­
токолебательном, когда развертка Б начинается после времен­
ной задержки, и ждущем, когда развертка Б синхронизируется
после временной задержки.
Задержанный запуск развертки Б относительно развертки
А осуществляется 1юмпаратором задержки с помощью линей­
ного прецизионного потенциометра.
С выходов усилителей подсвета А и Б снимаются прямо­
угольные импульсы для подсвета прямого хода развертки и га­
шения обратного хода развертки на экране ЭЛТ. Эти импульсы
поступают на вход усилителя «Z», усиливаются и через схему
питания ЭЛТ управляют ее работой.
Предусмотрена возможность подачи внешнего сигнала на
вход усилителя «Z» для получения яркостных меток времени.
Горизонтальный канал осциллографа может иметь 4 режи-
ма работы:
.
7
•
-
Развертка А. В этом режиме работы имеется одна калиб­
рованная развертка А.
-
А подсвечивается в течение Б. В этом режиме работы
имеется развертка А и развертка Б. Начало развертки Б за­
держано по времени относительно развертки А на величину, ус­
тановленную компаратором задержки. На экране ЭЛТ наблю­
дается развертка А, а та часть развертки А, в течение которой
существует развертка Б, подсвечивается по · яркости; •
-
-
Задержанная развертка Б. В этом режиме работы име­
ется развертка А и развертка Б.
Развертка Б задержана относител ьно развертки А при по­
мощи компар,атора задержки и время задерж1ш можно изме­
нять. На э.кране ЭЛТ наблюдается задержанная развертка Б .
. Этот
режим используется при измерении временных интервалов
методом калиброванной задержки развертки;
-
«ВНЕП1.'1) . В этом режиме работы предусмотрена воз­
можнос ть поступления внешнего сигнала на гор изонтально -от­
клоняющие пласт ины ЭЛТ при подаче его на гнездо «ВХОД Х».
Для периодичесr<ай проверки чувствительности уси.'Iителей
вертикального отклонения обоих каналов и проверки калиб­
ровки длительности служит калибратор амплитуды и длитель-
2!

ности. С помощью калибратора осуществляется компенсация
выносных делителей 1: 1О.
Схема питания ЭЛТ обеспечивает необходимые высоковольт­
ные напряжения.
Схема блока питания обеспечивает необходимыми питающи­
ми напряжениями всю остальную схему прибора.
-s. 3. ОПИСАН ИЕ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ПРИБОРА
5. 3: 1. Каналы вертикального отклонения луча
Каналы вертикального отклонения луча предна_значены для
усиления исследуемых электрических сигналов до величины,
обеспечивающей удобное наблюдение и исследование изображе­
ния на экране ЭЛТ, без искажения формы исследуемого сиг­
нала.
Электрич~ская схема каналов вертика,11ьного отклонения
изображена на общей прпнципиальной схем е приб ора (альбом
No 1 (часть 2), И22.044.040ЭЗ, листы 1, 2, 3, 4, 5). Канал_ I (II)
вертикального отклонения луча состоит из входной цепи и
усилителя.
Входная цепь состоит из:
-
входного разъема Ш 1 (Ш2), расположенного на перед­
..\ ней
панели прибора;
-
переключателя В 1 (ВЗJ, при помощи которого исследуе­
мый сигнал поступает на входной аттенюатор через емкость С l
(С 17) или непосредственно;
•
-
входного аттенюатора, конструктивно оформленного в
виде отдельного унифицированного узла. Аттенюатор входной
цепи представляет собой частотно-компенсированный делитель
напряжения.
Делитель имеет 11 ступеней деления с коэффициентами де­
ления 1, 2, 4, l О, 20, 40, 100, 200, 400, 1ООО, 2000.
В положении аттенюатора «0,005 В/дел.» и «0,01 В/дел.»
деление входного сигнала осуществляется путем изменения ко­
эффициента усиления усилителя с обратной связью 1-Т2, !-ТЗ,
'(1-ТlЗ, l-Tl4).
Во всех остальных положениях аттенюатора, от «0,02 В/дел.
и выше, коэффициент. усиления остается постоянным, а
измецение коэффициента отклонения ка1-Jала вертикального от­
клонения осуществляется при помощи точных частотно-компен­
сированных делителей напряжения. _
При использовании выносного делителя l: 10 общий коэффи­
циент деления увеличивается , в IО Dаз,
'

Во входном аттенюаторе применяются резисторы типа С2-14
с допуском ±0,5%, а величины резисторов подобраны таким
образом, что обеспечивается одна и та же ве.ш"lина входного
сопротивления независимо от положения делителя напряжения
(«ВОЛЬТ/ДЕЛ.»).
Переменные конденсаторы СЗ, С4, C9i ClO, Cl 1 (С19, С20,
• С25, С26,
С27) обеспечивают установку постоянной входной
емкости во всех положениях переключателя «ВОЛЫ/ДЕЛ.»; а
С5, С6, С12, СlЗ (С21, С22, С28, С29) точную компенсацию
входных делителей во ,всей полосе исследуемых частот . Входной
аттенюатор понижает чувствительность усилителя вертикально­
го отклонения до 0,8 мм/В.
Входное сопротивление аттенюатора- 1 МОм зашунтировано
емкостью 25 пФ, состоящей из входной емкости усилителя вер­
тикального отклонения и паразитных е,~шостей монтажа атте­
нюатора.
Во избежание наводок входной аттенюатор помещен в ме­
т алли че ский экран.
5. 3 . 2 . Входной катодный повторите.11ь
С выхода аттенюатор·а исследуемый спгнаJI поступает на
предусилите.ль канала 1- Предусилитель канала II аналогичен
нижеописываемому предусилителю канала I.
•
.
Для обеспечения большого входного сопротивления, низко­
омного выходного сопротивления II малой входной емкости на
входе- усилителя вертикального отклонения поставле н катодный
повторитель (лампа 1-Л2). В цепи управления сети каскада
установлена цепочка из резистора I-R6 и конденсатора I-ClO,
которая ограничивает сет очный тоr< и создает дополнительное
смеРJ,ение, предохраняющее лампу от перегрузки. I-Дl, I-Д2,
• I-Д:3 об{,сn ечиваю т защиту нувистора.
Неоновая лампочка 1-Л 1 пред охраняет от пробоя промежу­
ток сетка-катод лампы при большом отрицательном сигнале.
Диод I -ДЗ ограничивает положительный потенциал на катоде
I-Л2 до величины +6,3 В и предохраняет схему усилителя от
действия •больших положите льны х сигналов.
Диод. I-Д2 ограничивает отрицательные сигналы на катоде
нувистора I-Л2 и фиксирует на нем потенциал, близкий к по­
тенциалу землп для защиты I-Л2 до тех пор, пока не устано­
вится рабочий режим нувистора после вклю чения.
Триод 1-Т 1 служит для стабилизации катодного тока лампы
1-Л2. Измененпем потенциала базы триода 1-Tl при помощи по­
тенциометра R 15 («БАЛАНСИР.») произво_дится балансиров­
ка усилителя вертикального отклонения, которая должна обес -
23

r
1
печить нулевой потенциал эмиттера триода 1-Т2. При нулевом
потенциале на эмиттере триода 1 - Т2 положение луча на экране
не изменяется при переключении входного аттенюатора из
положения «0,005 В/дел.» в положение «0,02 В/дел.».
Резистор I-R14 . обеспечивает нужное рабочее смещение для
лампы I-Л2 и необходимый потенциал базы триода 1-Т2. Кон­
денсатор I-Cl4 улучшает коэффициент передачи от катода I - Л2
к базе триода 1- Т2 в области высоких частот.
5. 3 . 3 . Усилитель с обратной связью
С катодного повторителя I-Л2 сигнал поступает на усили­
тель с обратной связью на триодах 1-Т2, 1-ТЗ. Коэффициент
усиления усилителя ск а чкообразно изменяется в зависимости
от положения переключателя В2 «ВОЛЬТ/ДЕЛ.», обеспечивая
изменения коэффициента отклq)Нения в положениях входного
аттенюатора «О,005», «0,01 » н «0 ,02i.
Так как резисторы в обратной связи I-R4, I -Rl0, I-R5 при
переключении аттенюатора (0,005--:--0,02) включаются между
эмиттером триода 1- Т2 и землей, а на эмиттере триода 1- Т2 ус-
• тановлен нулевой потенциал, то при изменении величины обрат­
ной связи не изменяется величина тока через триод 1-Т2 и ре­
жим усилителя остается постоянным.
Это обеспечи.вает неподвижность луча на экране электронно­
лучевой трубки по вертикали при переключении входного ат­
тенюатора. Перемещение луча по верт.икали осуществляется
пр11 помощи резистора Rl6 (« 1 ») . При этом незначитель­
ное изм~rение потенциала эмиттера триода 1-Т2 приводит к из­
менению выходного напряжения. -;, Потенциометром I-R!7 уста­
навливается режим триода 1- ТЗ, чтобы на его 1шл:1екторе был
нулевой потенциал (когда потенциометр Rl6 находится в сред­
нем . положении).
Стабилитрон !-Д4 служит источником тока для триода 1-ТЗ,
а также поддерживает постоянное напряжение на I-R 17 и I-R i8.
Резисторы R55, I-Rl5, R54 и конденсаторы I-C32; I - СЗЗ по­
ставлены для высокочастотной коррекции.
Исследуемый сигнал с коллектора 1- ТЗ поступает на фазо­
инвертор (1-Т5, 1-Т6) и эмиттерный предусилитель синхрони­
,.
зации (1-Т4).
5. 3 . 4 . Фазоинвертор
Сигнал на фазоинвертор поступает через делитель напряже­
ния, который используется для плавной регулировки коэффи­
циента отклонения вертикального усилителя (R 18).

Делитель напряжения включен между точками нулевого по ­
тенциала (коллектор 1-ТЗ и земля), поэтому при плавной регу ­
Jшровке коэффициента отклонения не происходит изменение ре ­
жима усилителя по постоянному току.
Поскольку усилитель вертикального отклонения представ­
ляет собой усилитель постоянного тока, то с целью уменьшения,
дрейфа нуля выбирается симметричная: схема.
Фазоинвертор на триодах 1-Т5, 1-Тб преобразует несиммет ­
ричный входной сигнал в симметричный для дальнейшего двух - - .
тактного усиления.
Потенциометр R22 в цепи отрицательной обратной связи­
между эмиттерами триодов 1-Т5, 1-Тб используется для регули ­
ровки и калибровки коэффициента усиления усилителя верти ­
кального отклонения.
С выхода фазоинвертора сигнал поступает на диодные пе ­
реключатели I-Дl0-;--I-Дl7.
5. 3. 5 . Эмиттерный предусилитель синхронизации
. Сигнал
с коллектора триода 1-ТЗ, поступающий на эмиттер ­
ный по,вторитель на триоде 1-Т4, проходит затем на схему пред­
усилителя синхронизации, обеспечивая rвну'tреннюю синхрони -­
зацию только от канала· I. -
При помощи потенциометра I-R25 обеспечивается нулевой
потенциал на эмиттере триода 1-Т4, что необходимо для согла-
сования его со схемой синхронизации.
•
С эмиттера , триода 1-Т4, в зависимости от положения пере­
ключателя В8 «ВНУТР. СИНХР.», сигнал поступает или- на
схему синхронизации (в режиме «1»), или на гнезд о «ВЫХОД I
КАН.» (в режиме синхронизации «I, II»). Различие между схе­
мами вертикальных предусилителей канала I и канала II сос­
тоит в отсутствии во втором канале эмиттерного повторителя
синхронизации.
5. 3. 6. П ерс1<лючатель полярности
Переключа тель полярности В5 осуществляет инвертирова­
ние сигнала , поступающего на вход канала II. Переключение ·
производится при помощи диодного коммутатора (I-Д23-;--1-Д30,
I-R106, I-R107, I-Rl 10, I-Rl 11). Трансформаторы I-Tp.1, I-Tp.2,
I-Tp.3 введены в схему для высокочастотной коррекции . Цепочка-
I-R102 и I-C58 представляет собой нагрузку, эквивалентную вход ­
ном у сопротивлению эмиттерного повторителя ( 1-Т4). Диоды
I-Д6, I-Д7, I-Д8, I-Д9 и резисторы I-RЗЗ, I-R36 поставлены для
сохранения идентичности каналов I и II.
25

5. 3. 7. Режимы работы каналов вертикального отклонения
Режим работы каналов вертикального отклонения устанав­
ливается переключателем В6, который определяеr, сигнал ка­
кого , кана"1а и как поступает на вертикальный выходной уси­
литель.
В положениях . «I» и . «II» осциллограф работает в олнока ­
нальном режиме. В двухканальном режиме, который получает­
•СЯ при попеременном подключении предварительных усилите­
лей обоих каналов к выходному усилите.rпо, на экране наблюда­
sется два процессft.
Коммутация развертки может проводиться во время прямо­
го хода развертки с частотой 500 ·кГц («ПРЕР.») или после
каждого прямого хода развертки («ПООЧЕР.»).
Возможен также режим, когда на выходной усилител ь по­
ступают с игналы .с обоих каналов одновременно (I + II).
Схема переключения, состоит из двух диодных переключа­
·телей, коммутирующего мультивибратора и усилителя-
. 5. 3. 8 . Диодные пере1<лючатели
Коммутация выходов вертикальных предусилителей -осуще-
- ствляется диодными ключевыми схемами, которые в свою оче­
редь в однокана.i:Jьном режиме управляются переключателем
'В6 ( «РЕ)I(ИМ РАБОТЫ»), а в двухканальном режим е - ком­
мутирующим мультивибратором.
Положение «I» . При этом напряжение минус 10 В перекJ1ю­
ч ателем В6 подается через I-Rl23 на точку соединения I-Дl2,
I-ДlЗ в диодном , ключе канала II. При этом диоды I-Д12, I-ДlЗ
, открываются, а диоды I-Дl5, I-Дl6 закрываются и не пропуска­
·ют сигнал с выхода вертикального предуснлителя канала II.
В диодном ключе канала I диоды I-Д!О, I-Дl l подсоединя­
ются к корпусу прибора через I-R42 и закрыты, а диоды I-Д 17,
I-Д14 - открыты. Поэтому сигналы с выхода вертикального ·
-предусилителя канала I проходят на усилитель 1-Tl0, 1-Tl 1.
Положение «II». В этом положении переключателя В6 дио­
ды I-Дl0, I-Дl 1 подсоединены к источнику минус 10 В через
I-R115, а диоды I-Д12, I-ДlЗ ...: _ к корпусу прибора через I-RБJ,
·то есть диодный ключ канала I не пропускает сигнала, .а днод­
,ный ключ канала II, соответственно, пропускает.

5. 3 . 9. Коммутирующий мультивибратор
Положение «ПООЧЕР.». В этом· положении переключателя
!Вб минус 10В подается на эмиттер пере~<лючающего усилителя
на триоде l-Tl-7, который открывается и через диод 1-ДЗI или
I-Д32 открывает один из триодов коммутирующего мультивиб- •
ратора.
.
Например, если открыт триод 1-Т7, то ток протекает через
,I-ДЗI, 1-Т7 и коллекторное сопротивление I-R43, понижая ура- .
вень напряжения в точке соединения I-ДlO, 1-Дl 1. При этом
диодный ключ канала I не пропускает сигнал и он проходит че­
рез диодный ключ (I-Д15, l-Д16) канала II на усилитель (l-TlO,
;I-Tll).
Положительный импульс от генератора развертки А посту­
пает через I-Rll8, I-C63 на базу триода 1-Т17 (усилитель пере­
ключения каналов поочередно).
Отрицательный фронт импульса развертки, пройдя через
дифференцирующую цепочку I-Rl 18, I~C63, формируется в ост­
роконечный отрицательный импульс, который закрывает усили­
тель на триоде 1-Tl 7. При этом также закрываются оба триода
4 -Т7, 1-Т8 коммутирующего мультивибратора.
Когда триод 1-Т7 был открыт, конденсатор I~C64 зарядил­
ся, причем со стороны диода I-Д32 будет отрицательный потен­
циал, а со стороны диода I-ДЗl - положительный . Заряд этого
конден сатора и определяет, какой из триодов коммутирующего
мульти вибратора будет открываться. Когда дейст-вие дифферен­
ци рованного импульса прекратится, триод 1-Т17 усилителя от-
кроетс я.
•
_
Поскольку потенциал анода I-Д32 будет · более отрицатель­
ный, чем анода I-ДЗI, то триод 1-Т8 откроется, а триод 1-Т7 за­
к роется, то есть мультивибратор переключается. При этом сиг­
н ал будет проходить на выходной усилитель через диодный
клю ч канала I, так как диодный KJJIOЧ канала II заперт. ,
5. 3 . 1О. Эмиттерный повторитель обратной связи
Через емиттерный повторитель на триоде 1-Т9 обеспечива­
€ТСЯ обратная связь по напряжению между эмиттерами трио­
дов 1-TIO, 1-Tl 1 усилителя и диодными коммутаторэ.ми. При
помощи обратной связи на ключевых диодных схемах фикси­
руется отрицательный потенциал, который позволяет коммути­
ровать их сигналами минимальной амплитуды. Эмиттер триода
1-Т9 подсоединен к диодным ключам через диоды I-Д18, I-Д19.
Диод I-Д/8, соединенный с диодным ключом, пропускающим
27

1-
исследуемый сигнал, закрыт, и о трицательное напряжение на
диодном ключе фиксируется де л ителем I-R42, I-R45.
Диод I -Д19, соединенный с диодным ключом, запирающим
сигнал , открыт, и на диодном 1,люче фиксиру ется пот ен циал
эмиттера триода 1-Т9 .
Положение «ПРЕР.». В атом положении переключател я В&
коммутирующий мультивибратор работает в автоколебател ь ­
ном режиме, генерируя импульсы с частотоir 500 кГц.
Частота колебаний мультивибратора определяется цепочкой
1-Rl 16, 1-Rl20, 1-С64.
Эмиттеры триодов 1-Т7 и 1-Т8 подсоединяются к источнику
минус 10 В через l-Rl 16, 1-R120. Проводит та ключевая схема ~
которая подсоединена к открытому триоду.
Предположим, триод 1-Т8 открыт. 1-С64 заряжается до ми­
нус 10 В через 1-Rl16.
•
Потенциал эмиттера триода 1-Т7 медленно стремится к ми­
нус !О В, когда 1-С64 зарядится, а на базе его поддерживается
отрицательный потенциал, который задается делителем между
коллектором 1-Т8 и минус 10 В O-R47, 1-R48).
Когда отрицательное напряжение на емиттере триода 1-Т7
станет больше, .чем на базе, триод 1-Т7 открывается и напряже­
ние на его коллекторе понижается. Это приведет к понижению
базового потенциала триода 1-Т8 через делители I-R44, I-R5() •
и триод 1-Т8 закроется. I-C64 снова заряжается до минус 10 В
через I-Rl20 .11 понижает потенциал эмиттера до тех пор, пока
триод 1-Т8 не отк_роется, а триод 1-Т7 закроется и цикл повто­
рится снова.
В этом положении диоды 1 -ДЗl и 1 -Д32 закрыты, благода­
ря цепочке l-Rl21, 1-ДЗЗ. Триод 1-Т9 работает в режиме
«П Р ЕР.» аналогично тому , как в режиме «ПООЧЕР.» (диодные
ключевые схемы коммутируются сигналами минимальной амп ­
литуды).
Усилитель гасящего импульса коммутатора (I-Tl8) форми­
рует импульс для «Z» - усилителя, с помощью которого гасит­
ся переход Jiyчa от уровня канала I к уровню капала II. При
переключении коммутирующего мультивибратора на выходе
трансформатора I-Tp .4 возникает скачок напряжения отрица ­
тельной полярности, который поступает на базу триода 1- Т 18 w
запирает его.
Длительность действия импульса на базе триода определя ­
ется цепочкой 1-R122, 1-С65 . Триод 1-Т18 ограничивает сигнал ,.
поступающий: на базу, и выходной импульс положительной по­
лярности, совпадающий с моментом переключения луча, пода ­
ется на усилитель «Z».
28

Положение «I±II» переключателя «РЕЖИМ РАБОТЫ».
В этом положении исследуемые сигналы проходят по двум
,каналам через диодные ключи на усилитель . (1-ТlО, 1-Тl 1) .
.Диодные ключи удерживаются в открытом состоянии потенциа­
лом минус 10 В через I-R53, I-R54, поступающим на катоды
диодов 1-Д17, 1-Д14, 1-Д15, I-Д16. Поскольку на вход усилителя
;подаются два сигнала, то выходной сигнал будет · представлять
собой алгебраическую сумму сигналов канала I и канала II.
Усwлитеш, на триодах 1-Tl0, 1-Tl 1 представляет собой двух­
тактную схему с обратной связью по напряжению 1-R68, 1-R60
,и 1-R70, 1-R62 и цепью согласования линии задержки на высо­
ких частотах 1-R68, 1-R69, 1-R70, 1-R71, 1 - С26 , 1-СЗО, 1-СЗl.
С выхода усилителя исследуемый сигнал через линию задерж­
ки поступает на оконечный вертикальный усилитель. Эмит.­
·терный повторитель на триоде 1-Т19 поставлен для умень­
шения влияния емкости кабеля, по которому поступает запуска­
ющий сигнал к предусИJrителю синхронизации, на коэффициент
усиления усилителя (l-Tl0, 1-Tll) . при прохождении ВЧ сигна­
лов.
Запускающий сигнал для синхронизации развертки снимает­
ся . с эмиттера триода 1-Т19 и подается на переключатель В8
предусилителя синхронизации.
Для нормальной синхронизации уровень постоянной состав­
ляющей устанавливается равным нулю при помощи сопротив•
ления I-R63.
•
5. 3 . 11. Согласующая цепь
Исследуемый сигнал с линии задержки поступает на эмит­
теры триодов 2-Tl и 2-Т2 согласующей цепи. Линия задерж­
_ки задерживает исследуемый сигнал примерно на 140 нс. Этого
времени достаточно, чтобы генератор развертки выработал пи­
лообразное напряжение и оно поступило на отклоняющие пла­
стины. чуть раньше; чем исследуемый сигнал задержки со сто­
роны выхода. Эле менты 2-Ll, 2-LЗ, 2-L4, 2-С2, 2-СЗ, 2-С4, 2-С5
представляют собой фазокомпенсирующую цепь для линии за­
держки ЛЗ-1.
С выхода триодов 2-Tl и 2-Т2 через эмиттерные повторите­
ли 2-Т9, 2 - ТlО сигнал поступает на базы триодов 2- Т З и 2-Т4.
При помощи 2-RI2, 2-Cl 1, 2-СIЗ осуществляется высокочастот­
ная коррекция для компенсации емкостной нагрузки отклон я ю•
,ЩIJX пластин в выходном каскаде .
29

5. 3. 12 . Поиск луча
При уходе луча за пределы экрана используется регулиров­
ка «ПОИСК ЛУЧА». Она уменьшает ток покоя триодов Tl и TZ
и ограничивает динамический диа пазон колл екторного напря­
же ни я, что заставляет луч в ер н уться в пределы экрана .
5. 3. 13. Выходно й усилитель
Триоды 2-Т5, 2-Т7, 2-Тб, 2-TS усиливают исследуемый с11 г­
нал, поступающий с выхо д а тр иодов 2-ТЗ и 2-Т4. Уси л енный­
сигнал поступает на выходной каскад (Т1, Т2).
Диоды 2-Дl и 2-Д2 предотвращ ают н асыщение триодов 2 -ТБ,
2-Т7 и 2-Т6, 2-TS, когда сигнал большо й ам плитуды от клоня ет
изображение за п р еделы экрана. Это улучшает переходную ха­
рактеристику усилител я вертикального отклоне н ия . Транс фор­
матор 2-Тр.1 осущ ествляет высокоч а стот ную ко рр екцию.
Три.оды Tl и Т2 обеспечивают требуемое напряжение, которое
подается н а в ертикально - отклоняющи е пл а стины эл е ктронно­
лучевой трубк~.
5. 3. 14. Предусилитель синхр о низации
Предусилитель усиливает внутр енние синхронизационные
сигналы до уровня, необходимого для управлен ия р або то й
синхронизатора . Входной сигнал предусилителя синх р ониз ации
выбирается переключателем внутренней синхр онизации В8 и
поступает либо с вертикал ь ного п р еду сил ител я канала 1, либо
с усилителя 1-Tl0, 1-Tl 1. чер ез эмиттерный повто рит ель 1 - Т19 .
Когда переключатель выбора внутреннего источника син­
хронизации установлен в положении «1»; синхр о низирующий
сигнал снимается с эмиттера триода 1 -Т 4 . П р и этом раз ъе м
«ВЫХОД I КАН.» - от соединен от схемы.
Синхронизирующий сигнал в положении переключа тел я B8-
«I, II » поступает с эмиттера триода l -T19. Сигнал · снимается
после коммутатора, следоватеJ1ьно, он является частью слож­
ного исследуемого сигнала, который изображается на экране
электроннолучевой трубки. Когда переключатель В8 установ­
ле н в положение «1, ll » , исследуемый си г нал канала I подается
на гнездо «ВЫХОД 1 КАН.». Этот выходной разъем может
бы ть использован для контроля сигнала, подаваемого на вход
канала · 1, или при совместном использовании с каналом II для
получения минимального коэффициента отклонения 1 мв/дел.
Внутренний синхронизирующий сигнал, выбираем ы й пр и помо-
30

щи Пiрек.шочателя В8, поступает на усилитель с обратной свя­
зью на триодах 3-Tl, 3-Т2.
Значение постоянной составляющей входного сигнала син­
хронизации устанавливается равным нулю регулировками уров­
ня постоянной ~оставляющей синхронизации канала I (I-R25)
и синхронизации каналов I, II (I-R63), а выходного сигнал,а -
потенциометром 3-R4.
Усиленный внутренний синхронизирующий сигнал подается
на переключатели выбора источника синхронизации разверток
АиБ(В9иВ16).
5. 3 . 15. Синхронизатор развертки А
Следующее описание работы схемы относится к синхрониза ­
торам разверток А и Б. Различие между двумя синхронизатора­
ми будет изложено в разделе «Синхронизатор развертки Б».
Синхронизатор А состоит из входного катодного повторите­
ля 3-Л2, компаратора полярности (3-Т5 , 3-Тб), мультивибрато­
ра на туннельном диоде 3-Д12, усилителя импульса 3-Т7, ав.то­
матического мультивибратора (З-Т9, 3-Т 1О, 3-Тl 1).
5. 3 . 16. Источник синхронизации
Исто_чник синхронизации выбирается при помощи переклю­
чателя В9. Синхронизи рующий сигнал можно получить от трех
источников: внутреннего, сети и внешнего. Кроме того, сигна л
от внешнего источника может быть ос:71аблен в 10 раз.
Внутренний синхронизирующий сигнал поступает со схемы
вертикального усилителя через схему предусилителя синхрони­
зации.
Сигнал с частотой сети и амплитудой около 1,5 В подается
на си нх ронизатор так же, как и внутренний сигнал .,
Переключатель вида синхронизации (В 1О) не следует уста ­
навливать в положение «,,.., ВЧ» при использовании синхрони ­
з иру ющ его сигнал а от сети.
В н ешние синхронизирующие сигн алы, подав аемые на разъ ­
ем «BHEUJ.», могут использоваться для синх ронизации в поло­
жения х « 1: 1», « 1: 1О» переключат еJ1Я источника синхронизации
В9. Входное сопротивление равно 1 МОм в обоих положениях
переключат еля В9 п ри прямом входе. В положении «,,.., ВЧ» п е­
реключате.1~-я вида синхронизации В 1О резистор R71 вел ичщюй
100 кОм подключается параллельно входному сопротивлению
1 МОм , чтобы получить затухание НЧ сигна,'Iов.
31
.J

5. 3 . 17. Вид синхронизации
Переключатель вида синхронизации В 1О обеспечивает про­
хождение или ослабление определенных частотных состав л яю­
щих синхронизирующего сигнала . В положениях « ~ », «~ВЧ»,
и «~НЧ» постоянная составляющая синхронизирующего си г­
нала блокируется конденсаторами С53 и С54.
В положении «,..., » ослабляются
частотные . составляющие
ниже 30 Гц.
,
В положении «,..., ВЧ» ослабляются частотные составляющие
1Ниже 30 кГц.
В по.rюжении «,..., НЧ>> ослабляются
ВЧ составляющие син­
хронизирующего сигнала. При етом связь с синхронизирую щим
сигналом осуществляется через емкость, что вызывает ослабле­
ние составляющих сигналов частотой ниже 30 Гц и выше
30 кГц.
В положении « N» обеспечщзается одинаковое прохождение
сигналов всех частот от нуля до 50 МГц.
5. 3: 18. Вход ной катодный повторитель
Входной катодный повторитель на лампе 3 -Л 2 обеспечивает
высокое входное е;опротивление для сигналов, поступающих на
разъем «ВНЕШ.», изолирует вход и предшествующую схему от
схемы синхронизатора.
Лампочка 3-Л 1 предохраняет нувистор 3-Л2 от чрезмернG
большого напряжения между сеткой и катодом.
5. .3 . 19. Компаратор полярности
Триоды 3- Т5, 3- Т6 обеспечивают выбор полярности синхро­
низирующего сигнала.
Диоды 3-Д4, 3~Д5 ограничивают на базе триода отрицатель­
ное напряжение до 1,4 В. Уровень постоянной составляющей на
базе триода 3-Т5 около +2 В.
Диод 3-Д6 и с1'абилитрон 3-Д? ограничивают размах сигнала
положительной полярности до 7 В для защиты схемы синхро­
низатора от перегрузок.
При помощи потенцио:v1етра 3-R35 на базе триода 3-Т6 уста­
навливается постоянный потенциал такой же величины, как и
на базе триода 3-Т5 (при этом ручка «УРОВЕНЬ» установлена
в среднем положении). Изменяя потенциал базы триода 3-Т6,
можно выбрать точку на синхронизирующем сигнале, в кото­
рой начинается запуск.
З2

Когда ручка «УРОВЕНЬ» перемещается в направление «+»,
потенциал на базе триода 3-Тб становится более положитель­
ным. Это вызывает увеличение тока через 3-R28 и повышение
потенциалов эмиттеров триодов 3-ТБ . и 3-Тб.
Поскольку синхронизирующий сигнал должен открыть три•
од 3-ТБ, а на эмиттере потенциал стал более положительный,
то триод 3-ТБ откроется в более положительной точке синхро­
низирующего сигнала.
Полярность входного сигнала, синхронизирующего разверт­
ку, устанавливается переключателем полярности «±».
Когда переключатель «±» установлен в положение «+»,
диод 3 -Дl 1 открывается и коллектор триода 3-Тб присоединя­
ется к источнику +10 В через 3-R32.
Диод 3-Д8 закрыт.
Коллекторный ток триода 3-ТБ проходит через 3-Д9, 3-R27,
3-L4, 3-RЗЗ, 3-R32 или через 3-Д12.
Синхронизирующий импульс nырабатываетсs:: следующим
образом.
Гj:ри поступлении на базу триода 3-ТБ синхронизирующего
сигнала положительной полярности увеличивается коллектор­
ный ток триода 3- Т5. Этот увеличенный ток проходит от · источ­
ника + 1О В через 3-Д9, 3-R27 и туннельный диод мультивибра­
тора 3-Д12, так как через индуктивность ток мгновенно изме­
ниться не может.
Увеличение тока через туннельный диод 3-Д12 вызовет пе­
реключение его в «высокое» состояние . Вырабатывается им­
пульс отрицательной полярности с очень крутым передним
фрО!ПОМ.1
Как только конденсатор 3-С 17 разрядится, ток через тун­
нельный диод уменьшится и он возвратится в «низкое» состоя­
ние. Полученный выходной импульс будет импульсом с I<рутым
фронтом и момент его возникновения будет соответствовать вы­
бранной точке синхронизирующего сигнала.
При установке переключателя полярности (В 11) в положе­
ние «-», трио д 3-Т5 подсоединяется к источнику +10 В через
3-Д8, а триод 3-Тб - через 3-L4, 3-ДIО, 3-R27.
Теперь синхронизирующий сигнал отрпuательной полярно­
сти цепп базы триада З-Т5 п:ереключит тунIIельный диод 3-Д12
мультивибратора. Отрицательный сиrна.1 на базе триода . 3-Т5
бу::!:ет отрицательным сигна лом па эмиттерах триодов 3-ТБ и
З-Т6.
Сигнал усиливается триодом 3- Т6 без изменения полярности,
так как триод 3-Т6 включен по схеме усилителя с общей базой.
Увеличенный ток коллектора триода 3-Т6 (отрицательный
3 5476
33

еигнал) протеl{ает через 3-ДJО, 3-R27 и 3 -Д12. Туннельный ди­
од 3-Дl2 переключается, как описывалось выше, вырабатывая
синхронизирующий . импульс отрицательной полярности с кру­
тым передним фронтом.
5. 3 . 20. Усилитель импульса
Отрицательный ймпульс с крутым фронтом, полученный пр и
перfключении мультивибратора на туннельном диоде 3 -Д12, по­
ступает на базу триода 3-Т7.
Триод 3-Т7 -усиливает и инвертирует импульс. 3-Д 13 ограни•
чивает амплитуду сигнала на коллекторе трпод а 3-Т7.
Трансформатор , 3-Трl инвертирует им п ульс и передает им­
пульс отрицательной полярности к схеме генеrсtтора развертки
через цепочку 3-R43, _3 -Cl9 .
РЕЖИМ С ИНХРОНИ ЗАЦИИ «ABT.:r>
5. 3 . 2 1. Диф ф еренцирующий усилитель •
Отрицательный импульс с эмиттера триода 3-Т7 подается на
схему автосинхронизации через 3-R42 .
Импульс с эмиттера триода 3-Т7 поступает на базу триода
3-Т8 в то же самое время, когда импульс из коллекторной цепи
триода 3- Т7 поступает на схему генератора развертки.
На коллекторе триода 3-Т8 дифференцируется выходной им­
пульс. Положительный перепад выходного импульса поступает
через 3-Д14 на автома.:гический мультивибратор.
Под действием отрицательных перепадов диод 3-Дl4 закры­
вается и блокирует вход автоматического мультивибратор~.
· 5 . 3 . 22 . Автоматический мультивибратор
Автоматический мультивибратор вырабатывает управляю­
щий импульс для автоматического запуска генератора разверт­
ки . . При отсутствии сигнала триод 3-Tl 1 открыт и потенциал
его базы составляет около минус 0,3 В. На базе триода 3-Т9
удерживается потенциал минус 0,7 В за счет прямого падения
напряжения на диоде 3-Дl4.
Так как .триоды 3-Т9 и 3-Tl 1 _ имеют общее эмиттерное со­
противление, то потенциал эмиттеров определяется открытым •
триодом 3-Т 11. Напряжение на эмиттерах, которое задается от•
крытым триодом 3- Т 11, достаточно положительное, чтобы пред­
отвратить отпирание триода 3-Т9,
34

Схема о стается в этом состоянии до тех пор, пока синхрони­
зирующий сигнал не поступит от триода 3- Т8. Импульс положи­
тельной полярности с триода 3- Т8 подаетс51 на базу закрытого
триода 3- Т9 и открывает его. Триоды 3- Т9, 3- Т 11 переключают­
ся в противоположное состояние. Теперь триод 3-Т9 полностью
определяет эмиттерный ток, а триод 3-Т11 закрыт до тех . пор,
пока мультивибратор не переключится в начальное состояние.
При отсутствии сигнала синхронизации триод 3-Tl0 закры­
ваетсн потенциалом + 1О В, приложенным к базе через диод
3 -Д18. Когда триод 3-Т9 переключается, напряжение на его
коллекторе падает до минус 0,3 В и при этом диоды 3-Д 17 и
3-Д18 закрываются, а триод 3-Tl0 - открывается. Напряжение
на коллекторе 3-Tl0 поднимается до + 10 В и вырабатывается
положительный выходной импульс для авто"запуска.
Когда триод 3-Т9 открывается, напряжение на 3-С20 пони­
жается до минус 0,3 В, а затем начинается заряд емкости от
источника +so В. Однако, когда потенциал заряда достигнет
+ 1О В, откроется диод 3-Д 17, который будет фиксировать на­
пряжение в этой точке. Ток, протекающий через триод з~Т9,
уменьшится и триод 3-Tl 1 снова откроется.
Триод 3-Tl0 закроется, оканчивая выходной импульс. Время
восстановления автоматического мультивибратора около 85 мс,
если прилщкен один синхронизирующий импульс.
При периодическом синхронизирующем сигнале (выше 20 Гц}
триод 3 - Т9 остается открытым, поддерживая выходной уровень•
на коллекторе триода 3-Т 1О около + 1О В. Напряжение будет
удерживаться на этом уровне до тех пор, ·пока последователь­
ность синхронизируюших импульсов поступает на базу триода
3-Т9 перед восстановлением автоматического мультивибратора .
5. 3 . 23. Синхронизатор раз.вертки Б
В основном синхронизатор развертки Б аналогичен синхро­
~шзатору ра з вертки А. Ниже будет рассмотрено различие меж­
ду двумя схемами. Части схем, не упомянутые при описании,
работают, как о писано в ра;щеле «Синхр о низатор р_азверт-
ки «А».
•
5. 3. 24. Входной катодный повторитель
Характер работы входного катодного повторителя регулиру•
ется двумя переключателями в цепи катода лампы 5-Л2: В18-
«РЕЖИМ Б» и . В13 -- «ВИД РАЗВЕРТКИ».
Эти переключатели опр1;;деляют работу лампы 5-Л2 следую­
шим образом.
3*
35

r
В положении «А» переключателя ВlЗ «ВИД РАЗВЕРТКИ»
синхронизирующий сигнал «Б» не проходит через диод . 5-Дб,
так как на его катоде поддерживается положительный потен­
циал относительно анода, что приводит к запиранию диода 5 -Дб
и блокировке синхронизирующего сигнала «Б».
В положениях переключателя В 13 «Б ПОД СВ. А» и « Б »
синхронизирующий сигнал может проходить или не проходить ,
в зависимости от положения переключателя В 18 «РЕЖИМ Б».
Если переключатель В 18 находится в положении «АВТ.»,
синхронизирующий сигнал блокируется, как и в положении «А»
переключателя В 13.
· однако, когда переключатель В18 устанавливается в поло­
жение «ЖДУЩ.», синхронизирующий сигнал будет поступать
на базу триода 5-Tl, так как диод 5-Дб открывается подсоеди­
нением напряжения минус 10 В через 5-R9.
Диод 5-ДЗ закрыт, так как его анод удерживается при более
отрицательном напряжении, чем катод.
Во всех положениях переключателя «ВИД РАЗ ВЕРТКИ»
(В 13), за исключением положения «ВНЕШ.», диод 5-Д4 закрыт,
так как он подсоединен к источнику +10 В через резистор 5-R27.
В положении «ВНЕШ.» переключателя ВlЗ диод 5-Дб закры­
вается, потому что на его катоде устанавливается положитель­
ный потенциал +10 В, поданный через 5-;R8. Синхронизирующие
сигна л ы будут проходи ть через диод 5~Д4, который в этом по­
ложении переключателя В 13 открывается, так как на катод по­
.дается минус 10 В через резистор 5-R29. Сигналы с катода лам­
пы 5 - Л2 поступают на горизонтальный усилитель через диод
5 -Д4 и резисторы 5-RЗЗ" 5-R34, 5-R81 .
При помощи потенциометра 5-R34 осуществляется регули­
ровка усиления сигнала в канале «Х».
Сигнал для горизонтальной развертки можно взять от внеш­
него источника и подать на гнездо «ВХОД Х», когда переклю­
чатель источника синхронизации Б установлен в положение
«ВНЕШ. 1: 1» («ВНЕШ. 1: 1О») или от внутреннего источника
канала I, когда переключатель В8 «ВНУТР. СИНХР.» установ­
лен в положение «I», а переключатель источника синхрониза­
ции Б (В16) в положение «ВНУТР.».
Им1пульсный усилитель в синхронизаторе Б работает точно
так же, как и в синхронизаторе А. Однако, поскольку в синхро­
низаторе Б нет автоматической схемы синхронизации, входной
импульс с коллектора триода 3-ТЗ поступает на генератор раз­
вертки Б через трансформатор 5-Tpl и цепочку 5-R23, 5-С14 .
36·

5. 3 . 25 . Генератор развертки А
Генератор развертки А состоит из триггера развертки (3-Дlб,
3- Т12), ключевого диода 3-ДЗЗ, генератора развертки (3-Л4,
3-Т23), эмиттерного повторителя постановления развертки
3-Т20, усилителя начала развертки 3-Т19, мультивибратора вос­
становления развертки (3-ТIЗ, 3-Т14).
Генератор развертки вырабатывает 5 одновременных выход­
ных сигналов, а управляется двумя входными сигналами .
Выходными сигналами являются следующие:
-
отрицательное пилообразное напряжение, подаваемое на
усилитель горизонтального отклонения при измерении времен­
ных интервалов;
-
отрицательное пилообразное напряжение , подаваемое на
компаратор датчика задержки для получения задержанной раз­
вертки;
-
импульс подсвета отрицательной полярности, подаваемый
на усилитель «Z» для подсвета ЭЛТ во время индикации;
-
строб-импульс положительной полярности, подаваемый
на коммутатор вертикального усилителя для попеременного пе­
реключения луча после каждого цикла развертки;
-
строб-импульс положительной полярности, подаваемый
на разъем на боковой панели.
Входные сигналы следующие:
-
импульс синхронизапии отрицат(;льной полярности от
r.инхронизатора А;
-
автостроб-импульс положительной полярности от авто-
м атического мультивибратора.
,
Переключатель В 12 «РЕЖИМ А» обеспечивает три режима
работы. В положении «)КДУIЦ.» развертка появляется лишь
тогда, когда импульс синхр1онизации поступает со схемы син­
хрониза11ора А. Принцип работы в положении «АВТ.» почти та­
кой же как в положении «ЖДУЩ.» за исключением того, что
след луча будет виден, когда синхронизирующий импульс от­
сутствует.
В положении «ОДНОКР.» принцип работы будет аналогич­
ным, как в положении «ЖДУЩ.», за исключением того, что
μазвертка не будет повторяться.
Описание работы схемы развертки А дано для режима
«ЖДУЩ . ».
37

5. 3 . 26. Ждущий режим
Синхронизирующий сигнал, выработанный синхронизато­
ром А, подается на схему генератора развертки через диод
3-Дl5. Этот отрицательный импульс переключае т туннельный
диод 3-Д 16 триггера развертки в «высоко е» состояние, в кото­
ром он остается до тех пор, пока не будет возвращен в « низ­
кое» состояние мультивибрато ро м восстановления развертки в
конце цикла.
Отрицательный сигнал на базе триода 3- Т 12 отк р ывает его
и в коллекторной цепи вы р аб атывается им пульс положитель­
ной полярности. Этот си гнал п оступает на выходной усилитель
импульса и _ключевые диоды 3-Д33, 3-Д 39.
5. ::). 27 . Усилитель импульса
Положительный строб-импульс от триггера развертки пода­
ется на базу триода 3-Т15 и в его коллекторной цепи вырабаты­
вается импульс отрицательной полярности. Этот импульс пода­
ется на усилитель «Z» и служит для подсвета луча в течение
прямого хода развертки. Этот импульс также разряжает бло­
кировочный конденсатор в начале каждого цикла развертки.
Строб-импульс положительной полярности, проходящий на
базу триода 3-Tl5, проходит от ,эмиттера 3-Т15 на эмиттер
3-Т16. Результирующий сигнал положительной полярности с
коллектора триода 3-Tl6 подается на схему коммутатора верти­
калыюго канала для получения прерывистого режима работы и
на разъем «ВЫХОД А» на бо~ювой панели.
Ключевой диод 3-ДЗЗ проводит ток через резисторы 3-R72,
3-R64, 3-R65 и времязадающие резисторы. Строб-импульс с
коллектор_а триода 3-1'12 закрывает диод 3-ДЗЗ, прерывая теку­
щий через него ток. Генератор начинает вырабатывать пило­
образное напряжение.
Диод 3-Д32 также закрывается и отсоединяет триод усили­
теля начала развертки (3-Т19).
5. 3 . 28. Генератор развертки
Когда · ток, протекающий через диод 3-ДЗЗ, прерывается,
времязадающий конденсатор начинает заряжаться через время­
задающий резистор и резистор 5-Rl 11, при помощи которого
подстр.аивается калибровка. Времязад а ющие конденсатор и ре ­
зистор выбираются переключателем В21 «А ВРЕМЯ/ДЕЛ.» для
и з менения скорости развертки.
38

Потенциометром Rl 14 производится плавная регулировка
скорости развертки путем изменения времени заряда конденса~
тора С врем.
Положительно возрастающее н-апрюкение с конденсатора
С врем, которы_й заряжается через R врем. от источника +80 В,
подается на сетку лампы 3 - Л4. Этот положительный потенциал
поступает от лампы 3-Jl4 на базу триода 3-123, создавая на его
коллекторе выходной сигнал развертки отрицательной полярно-
сти.
-
Выходной сигнал развертки подается на отрицатеJrьно за­
ряженный вывод конденсатора Сврем.
Эта обратная связь обеспечивает заряд конденсатора Сврем .
до одного и того же положительного напряжения, удерживая
постоянную скорость заряда и обеспечивая линейность пилооб­
разного выходного напряжения. Отрицательное пилообразное
напряженпе будет расти до тех пор, пока не срабатывает муль­
тивибратор восстановления развертки. Выходной сигнал с кол­
лектора триода 3-Т23 поступает на усилитель горизонтального
отклонения и ком паратор развертки Б.
5. 3. 29. Эмиттерный повторитель восстановления разв ертки
Отрицательное пилообразное напряжение с коллектора
триода 3- Т23 ·подается на ➔ ми ттерный иовторител ь восстановле­
ния развертки на триоде 3-Т20. Диод 3-Д38 обеспечивает за­
щиту триода 3- Т20 в момент включения.
Пилообразное напряжение отри цательной полярности с
емиттера триода 3- Т20 поступает на мультивибратор восста­
новления развертки (3-ТlЗ, 3-Т14) и на эмиттер триода 3 - Т19
усил ителя начала развертки через диоды 3-Д36 и 3-Д35.
5. 3. 30. Усилитель начала развертки
Отрицательный сигнал, поступающи й с эмиттера триода
3-Т20 на диод 3-Д36, прекращает ток через триод 3-Т19 . Триод
3-Т19 будет закрыт до тех пор, пока не завершится обратный
ход развертки.
Когда потенциал эмиттера триода 3-Т20 возвращается к на­
чальному уровню постоянной составляющей в конце разверпш,
открывается диод 3-Д35 11 'через триод 3 - Т19 начинает проходить
ток.
Уровень постоянной составляющей напряжения на коллекто­
ре триода 3-Т19 через диод-З:Д32 поддерживает на катоде диода
З-Д33 постоянное напряжение, определяя нужную точку запус-
39

ка развертки. Регулировка начала развертки 5-R63 находится
в схеме генератора развертки Б и устанавливает начальную
точку обеих разверток.
•
5. 3 . 31. Мультивибратор восстановле_ния развертки
Отрицательное напряжение с эмиттера триода 3-Т20 посту­
пает на диод ДЗ. В !\'!Омент начала развертки этот диод за крыт.
Когда потенциал на катоде диода ДЗ станет отрицательным,
диод откроется на уровне сигнала, определяемом регулировкой
R.76 «ДЛИНА А». Отрицательный сигнал пройдет на базу трио­
да 3-Т14, открывая его; при ,этом триод 3-ТlЗ закроется.
Напряжение на коллекторе триода 3-Т 14 станет положитель­
ным и переключит диод 3-Д16 в исходное «низкое» состояние.
Строб-импульс развертки оканчивается и диодный ключ
3-ДЗЗ, 3-Д39 открывается. Времязадающий конденсатор С врем.
быстро разрядится, возвращая потенциал сст1ш лампы 3-Л4
к первоначальному уровню. Положительный сигнал обратного
хода и эмиттерного повторителя восстановления развертки зас
крывает диод ДЗ. Когда потенциал эмиттера триода 3- Т20 до­
стигает первоначального уровня, триод 3-Т19 открывается и
устана влива ется нача,1!Ьf!ЫЙ уровень развертки.
При вращении ручки «ДЛИНА А» против часовой стрелки,
мультивибратор восстановления развертки будет переключать­
ся в менее отрицательной точке напряжения на эмиттере трио­
да 3-Т20.
Та1шм образом, развертка не закончит полный цикл до на­
чала восстановления и изображение будет короче.
Триод 3-Т14 будет в открытом состоянии в течение времени,
определяемого периодом блокировки, за которое все цепи долж­
ны вернуться в первоначальное состояние для следующего за­
пуска развертки.
Врем.я бло1шровн:и определяется скоростью заряда одного
из блокировочных конденсаторов С67---:--С71. Конденсатор за­
ряжается через R77, R75 от источника +so , В. По мере
того, как напряжение на базе триода 3-Т14, вследствие :Заря­
да конденсатора, становится более положительным, триод 3-Т14
начинает закрываться, а триод .3-ТIЗ - открываться. Напряже­
ние на коллекторе триода · 3-Т14 станет отрицательным и диод
3-Д16 будет подготовлен к запуску. Время блокировки изме­
няется для различных скоростей разверток при помощи пере­
ключателя В21 «ВРЕМЯ/ДЕЛ.». Для обеспечения нужного вре­
мени блокировки в начале каждой развертки блокировочный
. конденсатор разряжается отрицательным импульсом, посту­
пающим от коллектора тт-юла 3 - Т15.
40

На быстрых развертках ручка «СТАБ. ВЧ» позвс1ляет pery•
лировать блокировку в пределах 10% для получения устойчиво­
го изображения.· Эта регулировка не влияет на изображени_~
при низких скоростях развертки.
Строб-импульс с мультивибратора подается на триод 3-Т24.
Этот строб-импульс совпадает с И'lfпульсом запуска, вырабаты­
ваемым синхронизатором А, и появляется только при подаче за­
пускающего сигнала. Положительный автоматический строб­
импуJiьс насыщает триод 3-Т24 и лампочка Л 1 зажигается. Она ·
будет светиться, пока действует строб-импульс.
5. 3. 32. Режим «АВТ.»
Принцип действия схемы генератора развертки в положении ·
«АВТ . » переключателя В 12 аналогичен его работе в режиме
«:ЖдУЩ.», когда подан запускающий импульс. Отличие сос­
тоит в том, что в режиме «АВТ.» при отсутствии запускающего
импульса создается контрольная лин и я. Это происходит сле­
дующим образом.
Триод 3-ТlЗ открывается после обратного хода развертки и
блокировки. Триод 3-Т14 будет закрыт и ток пойдет через
3-R58, 3-R59 и диод 3-Д16. Этого тока недост а точно, чтобы пе­
реключить диод 3-Дl6. В положении «АВТ.» переключателя
«РЕ)КИМ А» напряжение минус 10 В п одается н а диоды 3-Д20, .
3-Д22. Когда подается ав1оматический строб-импульс, ток про­
текает через 3-R55 и диод 3-Д20. При отсутствии строб-импуль­
са ток протекает через 3-R55 и диод 3-Д22 и скJiадывается с­
током через 3-R58. Этого суммарного тока достаточно для пе­
реклIQчения диода 3-Д16 сразу же после окончания периода ,
бл окировки. Развертка вырабатывается, как и раньше. Следую­
щий ци кл р азвертки начнется в конце периода блокировки.
5. 3. 33 . Режим «ОДНОl(Р.»
Принцип действия схемы генератора развертки в положе­
нии «ОДНО КР.» переключателя В 12 «РЕ)КИМ А» аналогичен"
работе в других режимах. Отличие состоит в том, что по окон­
чаюш одного цикла развертки мультивибратор восстановления
развертки не возвращается в исходное состояние. Все последу­
ющие З1'!пускающие импульсы блокируются до те{ пор, пока
кнопка «ГОТОВ» разомкнута.
В положении «ОДНОКР.» переключателя В12 разрывается
цепь восстанавливающего тока схемы блокировки. На базе
тр иод а 3-Т14 устанавливается меньший поло)кительный потенци­
ал , которого н едостаточно для того, чтобы каскад работал как
4Р

двухстабильный мультивибратор. Автоматический стр об -им ­
nульс заземляет с я на катоде ди ода 3 - Д19. Цикл развертки
·протекает следующим образом.
Когда развертка· достигла уровня, выбранно го ручкой «ДЛИ­
НА А», триод 3-Т14 откроется и возвратит диод 3-Д16 в «низ­
кое» состояние. Так н:ак цепь восстанавливающего то1{а • разорва­
на, потенциал базы триода 3-Tl4 удерживается на отрицатель­
ном уровне и триод 3-Т14 открыт. Диод 3-Дl6 уде·рживается в
.«низком» состоянии до тех пор , пока схема не восстановится.
5. 3 . 34. Усилитель восстановления однократной развертки
Усилитель восстановления на триоде 3- Т 17 вырабатывает
..восстанавливающий импульс для мультивибратора восст ановле­
ния развертки в режиме «ОДНОКР.».
Обычно триод 3-Т 17 закрыт и переключатель «ГОТОВ» ра­
_зомкнут. При нажатии кнопки «ГОТОВ» лампочка 3-ЛЗ зажи­
гается и напряжение на базе триода 3- Т 17 станет менее поло­
. жительным .
Триод 3 -Т 17 открывается и вырабатывает выходной
импульс пЬложит.ельной полярноr.ти, закрывающий триод 3-Т14.
Амплитуда импульса достаточная , чтобы закрыть триод
3-Т14 и открыть триод 3-Т!З . Т рпод 3-ТlЗ остается открытым до
-vкончания следующего цикла развертки, удерживая диод 3-Д16
в состоянии готовности к запуску при поступлении запускаю­
щего сигнала.
В режиме «ОДНОКР.» анод диода 3-Д23 отсоединен от зем­
ли и диод открыт. Когда триод 3-ТlЗ открывается, поте1щ:иа.11
- его коллектора становится положительным. Через диод 3-Д23
·положительный сигнал проходит на базу триода 3-Т24. Тр.иод
, 3-Т24 будет открыт, лампочка «ГОТОВ» будет светиться, сигна­
. лизируя, что схема генератора развертки А готова вырабаты­
вать развертку, когда придет запускающий импульс. Триод
- З-Т24 остается открытым до тех пор, пока триод 3-Tl4 не откро­
. ется
снова в. конце развертки.
5. 3 . 35. Генератор развертки Б
Принцип работы генератора развертки Б аналогичен прин­
ципу работы генератора развертки А. Ниже будут рассмотрены
· только отличия между ними . Принцип работы следующих пере­
- численных схем такой же, как описано в генераторе развертки
. А: стробирование развертки 5-Д18 и 5-Т9, выходной .усилитель
5-TI0 и 5-Tl !; ключевые диоды 5 - Д24, 5-Д36, генератор раз-
-вертки 5-ЛЗ и 5-Т15, эмиттерный повторитель восстановления
развертки 5-Т14, усилитель начала развертки 5 - Т!З.
-42

5. 3 . 36 . Компаратор схемы задержки Б
Генератор развертки Б в конце каждого цикла развертки
блокируется мультивибратором восстановления развертки. Схе­
ма развертки остается в этом состоянии до. тех пор, пока им­
пульс с компаратора датчика задержки, управляемый разверт­
кой А, не перебросит мультивибратор восстановления развертки.
Генератор развертки · Б может вырабатывать развертку
только в течение развертки А и не перебрасывается до тех пор,
no1<a не начнется следующий цикл разв·ертки А.
С · выхода генератора развертки А сигнал поступает на базу
триода 5-Т4. Триоды 5- Т4 и 5- Т6 включены так, что представ­
ляют собой схему сравнения напряжений; триод 5- Т5 обеспечи­
вает постоянный ток этих триодов через диоды 5-Дl5 и 5-Д16.
Контрольное напряжение для схемы сравнения устанавли­
вается точным потенциометμuм R.98 («МНО)I(ИТЕЛЬ ЗА­
ДЕРЖКИ»). На пр·яжение для этого потенциометра фильтрует-!
ся !\Онденсаторами 5-С28, 5-С29 и резистором 5-R64. Прибор
калибруется таким образом, чтобы основные деления лимба
«МНО)КИТЕЛЬ ЗАДЕРЖКИ» соответствовали делениям шка­
лы электроннолучевой трубки.
Триод 5-Т4 открыт и удерживает туннельный диод 5-Д14 в
«высоком» состоянии . Когда напря жение развертки, поданное
на базу триода 5-Т4, становится более отриuательным, -ч.ем по­
тенциал на базе триода 5-Т6, установленный потенцио метр ом
R98, триод . 5-Т4 закроется, а триод 5-Т6 откроется. Так каи
то чка напряжения на развертке, где триод 5-Т4 закрывается, со ­
отвеТ1ствует определ•енчому временному интервалу от начала
развертки А, то шкал~ «МНОЖИТЕЛЬ ЗАДЕР)ККИ» исполь-
зуется для выбора задержки времени.
.
Когда триод 5- т4 закрыт, ток протекающий через тунне.1Iь­
ный диод 5-Д14, уменьшается и переключает его в «низкое» сос­
тояние. При переключении туннельного диода 5-Д14 вырабаты­
вается положительный перепад напряжения, поступающий на
триод 5-Т7. Триод 5-Т4 снова управляет схемой сравн ен ия, ког­
да по .1ожите.1ьный потенц 1r ал на его базе во время обратного
хода станет достаточн ым, чтобы открыть его. Туннельный диод
5-Д14 возвратится в свое первоначальное «высо1ще» состояние
и на базу триода 5- Т7 поступит отрицательный перепад напря ­
жения.
5. 3 . 37. Формирователь импульса
Перепад на пряжения , возникающий при переключении тун­
нелыiого диода 5-Д14, поступает на базу триода 5-Т7 через кон­
денсатор 5-С 18.
43

К:онденсатор 5-С19 и резистор 5-R40 триода 5-Т7 дифферен-
uируют поJiожительные и отрицательные перепады.
.
Дифференцированные импульсы усиливаются и поступают на
мультивибратор восстановления развертки. Отрицательный им­
пульс триода 5-Т7 соответствует началу развертки Б, а положи­
тельный импульс, возникающий во время обратного хода раз­
вертки А, концу развертки.
5. 3. 38. Мультивибратор восстановления развертки
Если развертка А не заканчивается раньше развертки Б, пи­
лообразное напряжение отрицательной полярности от генера­
тора (5 - ЛЗ , 5-Т15) поступает на триод 5-Т14 и перебрасывает
мультивибратор восстановления развертки, как было описано
•для развертки А. Пилообразное напряжение отрицательной по­
лярности, поступающее на базу триода 5-Т12 откроет его, когда
база станет более отрицательной, чем эмиттер. К:оrда триод
5-Т14 открыт, то он определяет работу схемы до тех пор, пока с
формирователя импульсов не поступит импульс восстановления.
Потенциал коллектора триода 5-Т12 станет положительным
и будет удерживать туннельный дио,l!. 5-Д18 в «низком» состоя­
нии, блокируя схему строб - импульса развертки.
Отрицательный импульс, вырабатываемый схемой формиро­
вателя импульсов, когда триод 5- Т4 закрыв а ется, открывает
триод 5-Т8. Триод 5-Т12 закрывается и туннельный диод 5-Д18
способен переброситься от действия запускающего импульса.
К:оrда переключатель «РЕ)К:ИМ Б» установлен в положение
«ЖДУЩ.», схемы строб-импульса развертки, разъединительно­
го диода и генератора развертки работают так, как было описа­
но в · разделе «Генератор разgертки А» для режима «ЖДУЩ.»
при ·действии запускающего импульса.
Однако, в положениях «Б ПОДСВ. А» и «Б» переключателя
~вид РАЗВЕРТКИ», генератор развертки Б не буде7: синхро­
низироваться, когда переключатель «РЕЖИМ Б» установлен в
положение «АВТ.».
Когда триод 5-Т12 закрыт, ток протекает через 5-R49, 5-R46
и 5-Д 18. Этого тока недостаточно для переключения диода
5-Д18. Однако в положении «Б» через 5-R45 поступает допол­
нительный ток. Суммарный ток достаточен для переключения
диода 5-Д 18. Хотя развертка Б не синхронизируется, ее изобра­
жение на экране будет устойчивым, так как она каждый раз бу­
дет начинаться с определенной точки разверпш А .
Если развертка А заканчивается раньше развертки Б, поло­
.
жительный импульс, выработанный триодом 5-Т7 !30 время об­
ратного хода развертки А, закроет триод 5-Т8. Триод 5°Т12 от-

<Кроется и прекратит развертку Б, удерживая туннельный диод
.5-Д 18 в «низком» состоянии.
5. 3. 39 . Усилитель горизонтального отклонения
Горизонтальный усилитель состоит из входного усилителя
.5-Т 16, 5-Тl 7, фазоин13ертора (5-Т 18, 5-Т 19), ограничивающей
,схемы (5-ДЗl, 5-Д32, 5-ДЗЗ, 5-Д34) и выходного усилителя.
5. 3 . 40. Входной усилитель
Вид входного сигнала для усилителя горизонтального откло­
нения выбирается переключателем ВlЗ «ВИД РАЗВЕРТКИ» .
В положениях «А», «Б ПОДСВ. А», «Б» отрицател&Jюе пи­
лообразное напряжение поступает на входной каскад на триоде
5-Тlб или от генератора развертки А, или от генератора раз­
вертки Б. В положении «ВНЕШ.» внешний сигнал поступает на
входной каскад на триоде 5 - Т 17. Входной усилитель имеет низ­
,кое входное сопротивление и управляется током по базе.
В положении «ВНЕШ.» множитель развертки В 14 автома­
тически устанавливается в положение «ХО, 1». Сигнал для внеш­
него горизонтального отклонения поступает от синхронизатора
Б на базу триода 5- Т17.
Переключателем источника синхронизации Б (В16) можно
выбрать и внутренний сигнал из канала I (переключатель В8
«ВНУТР. СИНХР .» установлен в положение «1»), и внешний
сигнал, подаваемый на входной разъем «ВХОД Х». Когда вы­
бран внутренний сигнал, коэффициент отклонения канала I, ус­
тановленный переключателем В2 «ВОЛЬТ/ДЕЛ.» становится
коэффициентом отклонения по горизонтали. Более подробные
сведения об отклонении луча по горизонтали внешним сигна­
лом приведены в описании раздела «СИНХРОНИЗАТОР Б».
Горизонтальное перемещение производится ручкой «ГРУ­
БО» - R85 и «ПЛАВНО» - R84.
Изменение горизонтального положения луча производится
изменением входного тока усилителя на триоде .5 - Tl 6.
5..3 . 41. Фаз!оинвертор
Фазоинвертор на триодах 5-Т18 и 5-Т19 преобразует одно­
"I'актный входной сигнал в двухтактный. Усиление этого каскада
обратно пропорционально сопротивлению между эмиттерами
триодов 5-Т18 и 5-Т19. Переключатель В14 увеличивает кали­
брованное усиление в 10 раз подключением лараллелыюго эмит­
терного сопротивления (общее сопротивление между эмиттера-
45

ми уменьшается). Переменные резисторы R82 (усиление Х 1}
п R86 (успление Х 1О) регулируют общее усиленнс горнзон­
тального усилителя , при обычной ( 1) и умноженной (О, 1) раз­
вертках.
5. 3 . 42 . Оконечный усилитель
Выход фазоинвертора соединяется с оконечным vсплителем:
на триодах 5-Т20, Т7, 5-Т21, Т8; каждое плечо усилит·еля можно
рассматривать, как однотактный усилитель с обратной связью,
усиливающий входной токовой сигнал до необходимой вели­
чины, достаточной для горизонтального отклонения луча элек­
тронно-лучевоi1 трубки. Входное сопротивление каскада мало,
· изменения входного напряжения незначительны. Конденсаторы
5-С38 и 5-С39 регулируют переходную характеристику каскада
для получения высокой линейности при быстрых развертках.
Потенциометр 5-Rl0l регулирует выходной ток оконечного
усилителя для получения неподвижности изображения при рас­
тяжке в центре экрана в том случае, когда на эмиттерах фа­
зоинверторов 'равные потенциалы. Величина сигнала выходного
усилителя ограничивается
последовательно
включенными
диодами 5-Д32 и 5 -Д34, которые предотвращают насыщение
триодов выходного усилителя. Когда выходное напряжение па­
дает ниже 5В, последовательно включенный диод закроется, и
откроется один из параллельно включенных диодов 5-ДЗЗ,
5 - ДЗl. Он закорачивает вход, в результате чего ограничивается
верхний предел напряжения триода.
.
Кнопка .«ПОИСК ЛУЧА» Кн2 уменьшает изображение ПО:
горизонтали, ограничивая ток триодов Т7, Т8. Когда кнопка на­
жата, питание от источника + 150 В прекращается и каскад за­
питывается от источника +во В через ДБ, Rl0З.
С уменьшением тока выходного каскада уменьшается вели­
чина выходного напряжения.
Резистор R99 в этом случае служит нагрузкой для источни­
ка +150 В.
5. 3. 43. Калибратор
Калибратор амплитуды и длительности предназначен для ка­
либровки коэффициентов отклонения каналов I и II тракта вер­
тикального отклонения луча, калибровка длительностей развер­
ток А и Б и компенсации выносных делителей 1: 1О. •
Калибратор состоит из релаксационного генератора прямо­
уrоJiьных импульсов (микросхема 3-Al), параметрического ста­
билизатора (3-R90, 3 -Д41) и выходного •. делителя (3-R105,
3-R106, R87, R88).
4б

5. 3. 44 . Генератор
Релаксационный г енератор прям_оугольных импульсов соб­
ран на микросхеме 3-Al типа 140УД2 и содержит времязадаю­
щую цель отрицательной обратной связи - цепочки 3-R95, 3 - С4&
и резистивный делитель 3-R97, 3-Rl0l, 3 -Rld8 в цепи положи­
тельной обратной связи. Он работает в результате перезаряда
времязадающего конденсатора 3 - С48 между двумя уровнями
напряжения определенными резистивным делителем 3-R97,.
3-Rl0l, 3-R108. Точная установка частоты выходных импульсов.
калибратора осуществляется с помощью потенциометра 3-Rl0l.
5. 3. 45. Стабилизатор.
Параметрический стабилизатор состоит из резистора 3-R90,.
стабилитрона 3-Д41. Стабилизатор работает в режиме пере ­
ключения и сигнал с него через диод 3-Д40 и делитель посту -­
пает на выход калибратора.
Точная установка амплитуды выходных импуль сов калибра ­
тора осуществляется с помощью потенци о-метра 3-R105.
Когда переключатель В 12 «АВТ. :ЖДУЩ. ОДНОКР.» нахо­
дится в положении «ОДНОКР.» на выходе калибратора (разъ-
ем «ВЫХОД ГL КАЛИБР.») напряжение постоянно и рав ­
но амплитуде импульсов.
5. 3. 46. Выходной делитель
Выходной делитель состоит из резисторов 3-R105, 3-R106,
R87, R88 и -обеспечивает два выходных }!апряжения калибра­
тора.
В положении переключателя В 15 «IV» напряжение снима ­
ется со стабилитрона 3-Д41 через 3-R105, З"R106; в положении
«0,lV» выходной сигнал снимается с делителя R87-•R88.
5. 3. 47. Выносной делитель 1 : 10
Для расширения диапазона напряжений иссл.едуемых сиг­
налов примеш1ется выносной деюiтель, предназначенны й для
деления входного сигнала 1: 10.
Конструктивно выносной деш-псль 1: 1О представлнет собой
приборную часть (с подстроечными элементами R2, RЗ, СЗ), ко ­
торая связана гибким кабелем (РК-200-2-11) длиной 1 м с ра­
бочим щупом.
Приборная часть состоит из разъема, крышки, печатной пла­
ты с монтажными э.11ементами, корпуса, имеющего отверстия
для доступа к регу,1ировочному элементу СЗ.
47

Рабочий щуп представляет собой посеребренный металличес­
,кий корпус карандашной формы, внутри которого имеется RС­
цепочка (Rl, CI).
•
Потенциометры R2, RЗ предназначены для настройки час-
1·отной характеристики делителя, а под('троечный конден са тор
СЗ - для регулировки прямоугольной формы импульса.
МаксимаJJ ьная амплитуда входного сигнала составляет
300 В; параметры входа: Rвx=l0 МOм+10%, Свх .<12 пФ. По-
rрешн?сть деления + 10%.
•
5. 3 . 48. Усилитель «Z»
При помощи усилителя «Z» осуществляется управление яр­
fКОстью и подсветом луча электроннолучевой трубки Л7. Раз­
личные си,налы, поступаюпще на вход усилителя, преобразу­
ются в импульсы, с помощью которых увеличивается и умень ­
шается яркость луча, полностью гасится изображение или от­
дельные его участки.
Входные сигналы поступают на емиттер триода 4- ТЗ
Триод обеспечивает нагрузку для всех входных сигналов.
Диоды 4-Д5 и 4-Дб защищают схему от больших напряжений
при минимальной яркости подсвета луча. Триоды 4-Т2 и 4-Т4
усиливают сигнал. Конденсатор 4-С5 обеспечивает В.Ч. коррек­
цию. Выходной сигнал снимается с триода 4-Tl.
Диод 4-Д2 улучшает передачу отрицательного фронта.
Сигналы на усилитель поступают от следующих источников:
а) от генератора развертки А - для подсвечивания изо-
бражения во время развертки А;
б) от генератора развертки Б - для подсвечивания изобра­
же ния при положении · пер.еключателя «ВИД РАЗВЕРТКИ» -
,кБ»;
в) от генератора развертки . Б
-
для подсвеч.ивания изоб-
ражения развертки Б при положении переключателя «Б
ПОДСВ. А»;
r) от схемы коммутатора вертикального канала -- для га­
шения переходных процессов при . переключении каналов;
д) от внешнего сигнала, приложенного к внешнему входу
«Z».
Потенциометр «ЯРКОСТЬ» (R90), подсоединенный между
источником + 1О В и землей, изменяет ток через триод 4- ТЗ.
При вращении ручки «ЯРКОСТЬ» против часовой стрелки, ток
через триод 4-ТЗ будет уменьшаться. Выходной сигнал усилите­
ля и напряжение управляющей сетки электроннолучевой труб­
ки будут более отрицательными, чем напряжение смещения
трубки, которое гасит луч.
48

При уменьшении тока напряжение на коллекторе триода
4- ТЗ становится положительным и •диод 4-Д5 закрывается, а
4-Дб - открывается.
В случае максимальной яркости через 1триод 4-ТЗ протекает
максимальный то1<. При етом ток через триод 4-Tl такж,е уве­
личивается, вырабатывая более положительное сеточное смеще­
ние ЭЛТ, что увеличивает яркость изображения. Опорный диод
4-Дl, подсоединенный к источнику +80 вольт, фиксирует кол­
лекторное напряжение 4- Т 1 на уровне +95 при максимальной
яркости. Это напряжение подается на регулr,ровку «АСТИГ . » .
Подсвечивание изображения разверток происходит анало­
гично.
Во время обратного хода развертки изображение на экране
не подсвечивается вследствие того , что через триод А-ТЗ проте­
кает минимальный ток. Это повышает выходной уровень трио­
да 4- Т 1 до уровня, установленного ручкой «ЯРКОСТЬ», обеспе­
чивая видимость луча на экране. Когда переключатель В 13
«ВИД РАЗВЕРТКИ» находится в положении «Б ПОДСВ. А»,
на экране будет наблюдаться подсвеченный участок развертки
А.
В положении •«ВНЕШ.» переключателя В 13 на эмиттер
триода 4-ТЗ подается +10 В через R91. На эк-ране можно на­
блюдать внешний горизонтальный сигнал.
Импульс гашения от схемы коммутатора вертикалыюго ка­
нала гасит _ход луча на время переключения каналов . Дq
переключения ток протекает через 4-Rl7. При переклю­
чении коммутатора триод.. 1-Т18 усилителя гасящего импульса
временно закрывается, уменьшая ток через триод 4-ТЗ . Вслед­
ствие этого выходной уровень сигнала усилителя «Z» уменьша­
ется, переходные процессы, воз_никающие при переключении, не
подсвечиваются.
Сигнал, поступающий на гнездо «ВХОД Z», подается на ка­
тод электронно-лучевой трубки и усилитель «z» :
Низкочастотные сигналы не поступают на катод ЭЛТ , та к
. как
блокируются конденсатором С108. Они проходят на усили­
тель «Z», уменьшая яркость , если они положительны, и увели­
чивая ее , если отрицательны. Высокочастотные сигналы пода­
ются непосредственно на катод ЭЛТ, выз ы вая тот же эффект,
что и НЧ сигналы , проходящие на усилитель «Z» .
Этим обеспечивается почти постоянная яркостная модуля­
цияот1Гцдо50МГц.
5. 3. 49. Управление электронно-лучевой 'fрубкой
Высоковольтный тран,сфор.матор Тр 1 (Yl 1) имеет ,выход­
ную обмотку, которая обеспечивает отрицательное и поло-
4 5475·
49

жительное ускоряющие напряжения и напряжение смещения
электронно-лучевой трубки. Положительное ускоряющее на­
пряжение, составляющее +8,5 кВ, подается от выпрямителя
напряжения Дl-;-ДlО (У4). Заземление этого источника осу­
ществляется через резистивную спираль внутри трубки, вывод .
7 и R141.
•
Отрицательное ускоряющее напряжение для катода элект­
ронно-лучевой трубки поступает от однополупериодного выпря­
мителя Дl-;-ДЗ (У2). Выходное напряжение равно минус
1,9 кВ.
Выпрямитель И23.215.208 (УЗ) обеспечивает отриц ательн о е
напряжение управляю щей сетки. Уровень выходного напряже­
ния изменяется потенциометром Rl (Yl l) для регули.ровки се·
точного смещения электронно-лучевой трубки.
Импульс подсвета от усилителя «Z» подается на вывод «3»
схемы выпрямителя И23.215.208 (УЗ).
Фокусировка изображения регулируется ручкой «ФОКУС»
(R134). Делитель R145, Rl34, R159* подсоединен между источ­
ником питания минус 1,9 кВ и корпусом. ,
Напряжение, приложенное к фокусировочной сетке, более
положительное (относительно корпуса), чем напряжение управ­
ляющей сетки или катода.
Потенциом.етр R139 осуществляет регулировку астигматиз­
ма, которая наряду с регулиров·кой фокуса обеспечивает рез-­
ко·сть и четкость изображения, изменяя положительный ур~вень
сетки астигматизма электронно-лучевой трубки.
Реrулиров·ка геометрических искажений производится потен-
11,иометром Rl42.· Изменяя положительный потенциал на гори­
зонтальных отклоняющих пластинах, добиваются устранения
геометрических искажений изображения.
_
Два потенциометра (RlЗ0, RlЗl) управляют ходом луча, из­
меняя магнитное поле вокруг трубки.
Сигнал, подаваемый на «ВХОД Z», прикладывается как к
цепи катода, так и к цепи управляющей сетки через усилитель
«Z».
•
5. 3. 50. Блок питания
Блок питания обеспечивает питающи·ми напряжениями ос­
uиллоrраф при включении его в сеть переменного тока
(220±22) В с частотой (50+0,5) Гц или напряжением (115±
5,75) В, 220± 11) В частотой (400+12) Гц и содержанием гар­
моник до 5% :.
Электрические данные блока питания сведены в таблицу 2.
50

Таблица 2
Наимен ова-
Ток
Коэффици- Напряже-
Примечание
ние напря-
нагрузки, А ент стаби- ние пульса-
женин, В
лизации
ции, в
+6,3
0,6
1000 1 0,002
-6,3
0,3
1000
0,002
+10
0,4
1000
0,0U2
-10
0,5
,
1000
0,002
+во
0,25
1000
0,008
+150
0,12
2
4
+ 8500
0,0001 .
20
40
-
1900
0,0007
20
0,7
-1980
0,0002
20
0,5
~6,3
0,35
-
-
Источник под потея-
циалом 1900 В
~9
0,2
-
-
+27
0,6
-
1
2
Для пит ания вентйJ1Я•
тора и преобразовате•
ля высок овольтного
Выпрямитель стабилизатора + 10 В выполнен по двухполуq
периодной схеме со средней точкой на диодах Д9, ДЮ. Выпря­
мленное напряжение фильтруется емкостным фильтром (кон- .
денсатор С95) и подводится к стабилизатору, в котором Т14 -
регулирующий триод, ТIЗ 10-ТБ - составные триоды, 10-Тб
-
усилитель напряжения обратной связи, 10-Т4 - триод защиты
источника +10 В от коротких замыканий, 10-Д7 - термоком­
пенсирующий диод. Диод 10-Дб защищает транзистор 10-Тб при
коротких замыканиях источника + 1О В.
llеличину напряжения + 10 В можно регулировать в преде ­
лах 9-; -l l В потенциометром I0-Rl8.
При увеличении напряжения питающей сети напряжение на
выходе стабилизатора увеличивается, увеличивая положитель­
ный потенциал базы триода 10-Тб. Триод приоткрывается, под•
запирая триоды 10-ТБ, ТlЗ, Т14. Выходное напряжение остает­
ся постоянным. Стабилизация напряжения осуществля ется так­
же при уменьшении питающего . н апряжения и при изменении
тока н-агрузки.
Для получения +6,3 В используется источник +10 В и ре­
зи стор Rl57.
Выпрямитель стабилизатора минус 10 В выполнен на дио­
дах Д 11, Д 12 по двухполупериодной схеме со средней точкой.
4*
51

Выпрямленное напряжение фильтруется емкостным фильтром
(конденсатор С96) и подается на стабилизатор напряжения, в
котором Т16 регулирующий триод, Т15, 10-Т8 - составные трио­
ды, 10-Т9, 10-ТlО - триоды дифференциального усилителя на-
-
пряжения обратной связи, 10 -Т7 - триод защиты источника
минус 10 В от коротких замыканий.
Опорное напряжение снимается со стабилитронов 10-Д8,
10-Д9. Напряжение минус 10 В является опорным для стабили-
заторQв+10ВИ+80В.
•
Диод 10-Дl 1 защищает стабилизатор минус 10 вольт при
попадании на него напряжений +10 В, +80 В, а также отклю­
чает его при коротком замыкании источника + 10 В.
Величину напряжения минус IО В регулируют в пределах
9--;- -11 В потенциометром 1O-R26 .
При увеличении напряжения питающей сети напряжение на
выходе стабилизатора увеличивается, что вызывает vвеличение
напряжения на базах триодов 1О-Т9, 1О- Т 1р. Они приоткрыва­
ются, подзапирая триоды 10-Т8, Т15, Т16. Выходное напряже­
}!Ие остается постоянным.
•
Лри коротком замыкании источника минус 10 В увеличи­
вается положительный потенциал на базе триода 10-Т7. Он от­
крывается, подзапирая триоды 10-Т8, Т15, Т16.
Для получения напряжения минус 6,3 В используется ис­
точник минус 1О В и резистор R 158.
Выпрямитель стабилизатора +so В выполнен по мостовой
схеме на диодах 9-Д5+9-Д8. Выпрямленное напряжение филь­
труется емкостным фильтром С94 и подводится на стабилиза­
тор напряжения, в котором Т9, Tl 1 - регулирующие триоды,
ТIО. Т12, 10-Т2 - составные триоды, 10-ТЗ
-
усилитель напря­
жения обратной связи, 10-Tl - триод защиты источника +so В
от перегрузок, 1О-Д5 - термокомпенсирующий диод.
При коротком · замыкании источника +во В увеличивается
напряжение на резисторе 10-RЗ, триод 10-Tl открывается, под­
запирая триоды 10-Т2, Т9, Т12. Диод Д8 выравнивает напря­
жение на регулирующих транзисторах Т9 и Tl 1 при коротком
замыкании источника +во в.
•
Величину напряжения +во В мо жно регулировать в пре­
делах 75+85 вольт потенциометром 10-RlO. Конденсаторы
10-Cl и С97 устраняют возможность самовозбуждения стаби-
лизатора +so в.
Выпрямитель стабилизатора + 150 В выполнен по · мостовой
схеме на диодах 9-Д1+9-Д4. Выпрямленное напряжение
фильтруется емкостным фильтром С93. Напряжение на конден­
саторе С93 суммируется с IIапряжением +во В и таким обра-
52

зом получается напряжение + 150 В. Предохранитель ПрЗ сJ1у­
жит для защиты источника + 150 В от перегрузок.
Выпрямитель источника +27 В, питающий вентилятор Ml
и преобразователь высоковольтный, выпuлнен по двухполупе­
риодной схеме на диодах Дб, Д7. Выпрямленное напряжение
фильтруется емкостным фильтром ( конденсатор С91). Пре­
дохранитель Пр2 служит для защиты источника от коротких
замыканий.
Преобразователь высоковольтный выдает постоянные ста­
билизированные напряжения минус 1,9 кВ, минус 1,98 кВ,
+s,5 кВ. Питание его осуществляется напряжением +27 В,
+вов,+10в,минус10в,+1soв.
В преобразователе транзистор Tl (У 11) и подсоединенная к
нему схема образуют генератор класса «С», вырабатывающий
синусоидальное напряжение частотой 18-:-40 кГц. Транзистор
• Т1 (YI 1) кроме фун1щий генератора выполняет функции регу­
лятора. Он поддерживает постоянным напряжение на первичной
и вторичной обмотках тр,;1нсформаторя. Тр 1 (У 11) при измене­
нии напряжения + 27 В. При увеличении напряжейия +27 В
увеличивается напряжение источника минус 1,9 кВ. Через де­
литель Rl-:-R5 (У2), R.l (Yl), R2 (Yl) часть этого от рицатель­
ного напряжения прикладывается · к транзисторам Tl (Yl), Т2
(Yl). Они закрываются, приоткрывая транзистор ТЗ (Yl). Тран- ·
зистор ТЗ (Yl) закрывает транзистор Т4 (Yl). Сопротивление
коллектор-эмиттер транзистора Т4 (Yl) увеличивается, умею-­
шая базовый ток транзистора Tl (Yl l)и он закрывается, остав­
ляя· неизменным напряжение на первичной и вторичной обмот­
ках трансфор1'4_атора Tpl (У11).
Стабилизация напряжения минус 1,9 кВ происходит также
при уменьшении питающего напряжения +27 В и изменении
тока нагрузки. Стабилизация напряжений минус 1,9 ·к:В и
8,5 кВ происходит только при изменении питающего напряже­
ния +27 В и изменении тока нагрузки.
Регулировка всех напряжений осуществляется потенциомет­
ром RJ (YJ), а напряжение минус 1,98 кВ дополнительно потен­
циометром R 1 (У 11).
Выпрямитель минус 1,98 кВ выполнен на диодах Дl-:-ДЗ
(У2) по однополупериодной схеме. Выпрямленное напряжение
фильтруется сначала емкостным фильтром С4 (У2), а затем
RC фильтром - R6, С2, СЗ (У'2).
Выпрямитель И23.215.208 (УЗ) предназначен для получе­
пия напряжения минус 1980 В . Пе:ременное напряжение, сни­
маемое с вывода (6) трансформатора Т,р 1 (Yl 1), ограничива­
ется диодами Д 1, Д2 (УЗ) и подается на двухполупериодный
выпрямитель на диодах ДЗ, Д4 (УЗ).
53

Диоды ДЗ, Д4 (УЗ) и резистор R7 (УЗ) выполняют т акже
функцию привязки уровня импульса подсвета. Уровень ограни­
чения и тем самым величина выходного на пряжения задается
переменным резистором Rl (Yl 1). Выпрямле н ное напряжение
порядка мин у с 80 В после диодов ДЗ, Д4 (УЗ) суммируется с
напр яжением. :vшнус 1900 В и таким образом на выходе получа­
ем напряжение минус 1980 В.
Выпрямитель +8,5 кВ выполнен по однополупериодной схе­
ме выпрямления с упятерением напряжения (диоды Дl-;-ДlО
(У4) и конденсаторы Cl-;-C5 (У4). Умноженное напряжение
фильтруется RC фильтром Rl , С6, С7 (У4) .
5. 4. НАЗНАЧЕНИЕ ОРГАНОВ· УПРАВЛЕНИЯ
5. 4. 1. Органы управления и присоединения (рис. 1) распо -
"
\
лож енные н а лицевои панели:
«СЕТЬ» - тумблер включения и выключения прибора : све ­
чение сигнальной лампо чк и у казывает, что осциллограф в клю ­
чен;
«ЯРКОСТЬ» - устанавливает необходимую яркость изобра­
жения;
«ФОК.УС» - регулирует четкость изображения;
«ПОИС К: ЛУЧА» - возвращает изобра жени е в пределы эк­
рана при нажатии в том случае, когда изображение выходит
за пределы -экрана;
«ШК.АЛА» -- регулирует освещение шкалы.
Канал вертик ального откло н ения
«ВОЛЬТ/ДЕЛ.» - устанавливает коэффициент отклонения
соответствующего канала;
«УСИЛЕНИЕ» - обеспечивает плавную регулировку коэф­
фициента отклонения - перекрытие не менее, чем 2,5 раза в
к аждом п оложении переключателя «ВОЛЬТ/ДЕJI.»;
«t
» --- регулирует перемещение .1уча по верпша-
ли·
'«БАЛАНСИР.» - балансирует вертикальный усилитель в
положениях «0,005» , «0,01» и «0,02» переключателя «ВОЛЬТ/
ДЕЛ.»;
«:КОРР.» - регулирует усиление усилителя; цвет этой над­
писи и положения «О,02» переключателя «ВОЛЬТ/ДЕЛ.» ука­
зывает на то, что усиление необходи_мо подстраивать в этом по­
ложении переключателя «ВОЛЫ/ДЕЛ.»;
«~J_ ~» -
устанавливает режим работы входа усили­
теля;
54

:.
~»
-
на вход усилителя поступа~т исследуемый сигнал
вместе с постоянной составляющей;
<c.L» -
вход усилителя отключается от источника исследуе­
мого сигнала и заземляется;
«~» -
на вход усилителя исследуемый сигнал поступает
через разделительный конденсатор;
«ВХОД» - высокочастотное гнездо для подачи исследуе­
мых сигналов;
«РЕ)КИМ РАБОТЫ» - выбирает режим работы канала
вертикального отклонения:
«1» -
на экране ЭЛТ наблюдается сигнал канала 1;
«11» - на экране ЭЛТ наблюдается сигнал канала 11;
«ПРЕР.» - на экране ЭЛТ. наблюдаются изображения сиг-
налов обоих каналов; перек.r1ючение каналов осуществляется с
частотой пор'ядка 500 кГц;
«ПООЧЕР.» - на экране ЭЛТ наблюдаются изображения
сигналов обоих каналов; переключение каналов осуществляет­
ся в конце каждого прямого хода развертки;
«I + II» - на ,экране ЭЛТ паблюдается алгебраическая сум­
ма сигналов каналов I и 11;
«ВНУТР. СИНХР. » - выбирает источник внутреннего син­
хронизирующего сигнала:
«1, II» -
развертка синхронизируется · сигналами обоих ка­
н алов (или· одного); сигнал канала 1 поступает на высокочас­
тотное гн езд о « ВЫХОД I КАН.»;
«1» - разве ртr<а синхронизируется только сигналом кана­
ла I;
«ПОЛя-РНОСТЬ» - изменяет полярно сть иссJ1едуем оrо сиг­
нала канала II;
«+» -
фаза сигнала не меняется;
«-»
-
фаза сиги .ала . изменяется на 180°.
Синхронизация А и Б
«+, -»
-
выбирается полярность сигнала, синхронизирую-
щего раЗ1зертку;
,
«+» -
развертка синхронизиру ется положительной частью
запускающего сигнала; «- »
-
отрицательной частью;
·«~, ~ВЧ, ~НЧ, ....;»-
выбирается режим запус1<а схемы
синхронизации;
<<('J» -
не проходит постоянная составляющая и снrналы
частотой ниже 30 Гц ослабляются;
«~ВЧ» - не проходит · постоянная составляющая и ослаб­
ляются ~иrналы частотой ниже 30 кГц;
«~НЧ» - не проходит постоянная составляющая и ослаб­
ляются сигналы . частотой выше 30 кГц;
55

«=»-
проходит сигнал с постоянной составляющей;
«ВНУТР., СЕТЬ, ВНЕШ. 1:1, ВНЕШ. 1:10» - выбирает ис­
точник синхронизирующего сигнала;
«ВНУТР.» - синхронизация развертки осуществляется ис­
следуемым сигналом из канала вертикального отклонения. Ис­
точник внутреннего синхр~;-шзирующего сигнала выбирается
переключателем «ВНУТР. СИНХР.»;
«СЕТЬ» - развертка синхронизируется частотой питающей
сети;
«ВНЕШ. 1: 1» -
развертка сицхронизируется в н ешним сиг­
налом, поданным на высокочастотное гнездо «ВХОД»;
«ВНЕШ. 1: 10» - внешний синхронизирующий сигнал ослаб ­
ляется в 10 раз;
«УРОВЕНЬ» - выбирает уровень амплитуды сигнала, за­
пускающего развертку;
«ВХОД» - входное высокочастотное гнездо для внешнего
синхронизирующего сигнала; высокочастотное гнездо «ВХОД
Х» синхронизации Б используется в качестве внешнего гори­
зонтального входа, когда переключатель «ВИД РАЗ ВЕРТКИ»
находится в положении «ВНЕШ.»;
«СТ АБ . ВЧ» - обеспечпвает получение устойчивого изобра•
жения сигналов выше 1_0 МГц (только для развертки А);
~ ~ » - зажим з ·ащитного заземления :
Развертка А и Б
«МНОЖИТЕЛЬ ЗАДЕРЖКИ» - обеспечивает изменение
задержки развертки от 0,5 до 10 делений. Вреi1я задержки оп­
ределяется переключателем «А ВРЕМЯ/ДЕЛ.»;
«-
»-
регулирует перемещение луча по гори­
зонтали;
«ГРУБО» - осуществляет горизонтальное перемещение в
пределах всего экрана;
«ПЛАВНО» - осуn:.ествляет плавную регулировку tю горв­
зонталп;
«А и Б ВРЕМЯ/ДЕЛ.» - переключатель «А ВРЕМЯ/ДЕЛ.,,.
устанавливает скорость развертки А и время задержки, которое
умножается на значение, установленное ручкой «МНО)КИТЕЛЬ
ЗАДЕРЖКИ». Переключатель «Б ВРЕМЯ/ДЕЛ.» устанавли­
вает скорость разверткп Б (задержанная развертка);
«ДЛИТЕЛЬНОСТЬ А» - обеспечивает плавную регулиров­
ку скорости развертки А;
56
«РЕЖ.ИМ А» - устанавлшзает режим работы развеrтки А;
.«АВТ.» - в этом режиме вырабатыва~тся пилообразное на-

пряжение независимо от запускающего сигнала. Синхрониза­
ция осуществляется любым сигналом с частотой не ниже 30 Гц~
«ЖдУЩ.» - запуск развертки осуществляется только при
наличии синхронизирующего сигнала;
«ОДНОКР.» - запуск развертки осуществляется одиноч­
ным сигналом; для следующего запуска необходима подготовка
схемы (кнопка «ГОТОВ»);
. «ВИД
РАЗВЕРТКИ» - устанавливает режим горизонталь­
ной развертки;
«А» - горизонтальная развертка вырабатывается схемой
раз.вертки А. Развертка Б не работает;
«Б ПОДСВ . А» - работают развертки А и Б; в этом поло ­
жении проверяется длительность и положение развертки Б от­
носительно А;
«Б» - устанавливается пере ключателем «Б ВРЕМЯ/ДЕЛ.>>.
Режим развертки определяется положением переключателя
«РЕЖИМ Б»;
«ВНЕШ.» - линия развертки создается внешним сигналом,
который подается на коаксиальное гнездо .«ВХОД Х» синхро­
низации Б;
«УМНО)К. l-0.;- l» -увеличивает скорость развертки в по ­
ложении «О, 1» в 1О раз за счет растяжки центрального участка
изображения; сигнальная лампочка указывает, когда исполь ­
зуется умножение скорости развертки;
«РЕЖИМ Б» - устанавливается режим работы развертки Б;
«АВТ.» - пилообразное напряжение развертки Б вырабаты­
вается автоматически, спустя определенный промежуток време­
ни после начала развертки А; время задержки устанавливается
переключателем «А ВРЕМЯ/ДЕЛ . » и ручкой «МНОЖИТЕЛЬ
ЗАДЕРЖКИ»;
«:ЖдУЩ.» - пилообразное напряжение развертки Б выра­
батывается после времени задержки с приходом запускающего
r1мпуJ1ьса;
«СИНХР . А» - свечение лампочки указывает на то, что раз­
вертка А синхронизируется и вырабатывается пилообразное на ­
пряжение;
«ГОТОВ» - свечение сигнаJiьной лампочки указывает на то,
что развертка может быть запушена приходящим сигналом;
после окончания цикла развертки следует вновь нажать на­
кнопку «ГОТОВ», чтобы подготовить схему развертки к новому
запуску;
«ДЛИНА А» - регулирует амплитуду развертки А (длину
линии развертки на экране ЭЛТ); в крайнем правом положе­
нии линия развертки на экране ЭЛТ занимает не менее 10 де­
лений по горизонтали; в крайнем левом - 3 + 2 деления; умень;
57

rnение амплитуды пилообразного напряжения приводит к уве­
личению частоты повторения развертки Б, что увеличивает яр­
кость изображения развертки Б;
«ВЫХОД КАЛИБР .» - высокочастотное гнездо выхода сиr­
,нал а калибратора амплитуды и длительности;
5. 4. 2 . Органы управления на боковой панели
«АСТИГ.» - используется совместно с ручкой · «ФОКУС»
для получения четкого изображения;
«ДЛИТ. Б» - обеспечивает плавную регулировку скорости
;раз вертки Б;
«КОРР . ДЛИТ.» - подстраивает длителы:rость ра-звертки;
«1» - в положении множителя скорости развертки «1»;
«0,1» - в положении множителя скорости развертки «0,1»;
«ВЫХОД I КАН.» - высокочастотное' гнездо·; на которое по-
-ступает сигнал с выхода предусилителя канала 1 (переключа­
тель «ВНУТР. СИНХР.» установлен в положение «I, II»);
«ВЫХОД А» - высокочастотное гнездо , на которое поступа­
-ет прямоугольный импульс, по длительности совпадающий с
.разверткой А;
1 «ВЫХОД Б» - вы сокочастотное гнездо , на которое посту­
п ает пр ямоу гольный имп:ульс, по длительности совпадающий ~
разверткой Б;
«1; 0,1» - тумблер выбора выходного напряжения калибра- .
·ropa1ВилиО,1В;
«УСТ АН. ЛИНИИ ЛУЧА» - устg.навливает горизонталь­
'НУЮ линию луча параллельно центральной линии сетки шкалы;
«ЯРКОСТЬ 1» - дополнительная регулировка яркости изо­
·браж ения.
5. 4. 3. Органы управления на задней панели
«ВХОД Z» -
низкочастотные гнезда для подачи сигнала,
осуществляющего яркостную модуляцию луча ЭЛТ;
«СЕТЬ» - разъем для подлкючения питающей сети;
«2А» - держатель вставки плавкой сети;
'
«,.._ ,115V400Hz; ,,...,220V50 Hz· 400 Hz» - тумблер выбора на­
,пряжения питающей сети.
6. УКАЗАНИЯ МЕР БЕЗОПАСНОСТИ
В приборах имеются напряжения, опасные для жи·зш~, поэто­
му категорически запрещается , работа с прибором, если нз нем
яет защитного кожуха и его корпус не заземлен. Перед вклю ­
чением прибора в сеть необходимо заземлить зажим защитного
заземления, обозначенный « r.J:\ · ».
\:~
:.5 .8
=·

Все перепайки делать только при выключенном тумблере
«СЕТЬ», а цри перепайках в схеме блока питания и на лицевой
,панели прибора необходимо вынимать из сети вилку шнура пи­
·тания ввиду опасности поражения напряжением сети.
При измерениях в схеме питания ЭЛТ следует пользоваться
,высоковольтным пробником, так как в схеме имеется высокое на•
,пряжение. Следует помнить, что это напряжение сохраняется н
после выключения прибора в течение 3----; -5 минут .
7. ПОДГОТОВКА ПРИБОРА К РАБОТЕ
7. 1 . Общие положения
В случае большой разности температур между складскими
;и рабочими помещениями, полученные со склада приборы вы­
держиваются не менее двух часов в нормальных условиях в
упаковке.
После длительного хранения в условиях повышенной влаж­
t1ости, приборы перед включением должны быть выдержаны в
нормальных условиях в течение 6 часов._
После распаковки проверяется комплектность прибора в со -
ответствии с ведомостью промышленного комплекта.
•
Перед установкой прибора на рабочее место следует снять
защитную смазку и протереть прибор чистой су,хой тряпкой.
С вилок, · розеток и разъемов, шнуров питания и кабеля
·снять бумагу.
Для удобства работы с прибором ручка переноса, закреплен­
ная на боковых стяжках, используется как подставка, для уста­
новки которой необходимо в местах крепления одновременно
нажать на нее, повернуть ·и отпустить, зафиксировав под нуж­
ным углом.
Прибор во время работы должен быть установлен так, что­
бы обеспечивалась свободная вентиляция. Вентиляционные
отверстия кожуха прнбора не должны быть закрыты другими
предметами.
Для обеспечения безопасности обслуживающего персонала .
перед включением прибо ра следует убедиться в правильности
подсоединения шнура питания, наличии и соответствии предо­
хранителей на задней стенке прибора, проверить положеппе
тумблера напряжения сети.
Перед подключением прибора к источнику питания необхо ­
димо заземлить корпус прибора.
Примечание. При сочленении розетки с вилкой кабельной (соединители
радиочастотные типа СР ... ) сочленительные разъемы фиксировать поворотом
вращающейся гайки . Запрещается производить сочленение. ттоворачнваs~ кор­
пус вилки . При подключении к гнездам Г4,Об ГОСТ 24733-81 во избежа­
ние их поло м ки использовать штепсели Ш4, Об ГОСТ 24733-81 . При м енение
других штепселей не допускается.
59

7. 2 . ПОДГОТОВКА К И~МЕРЕНИЯ М
7. 2. 1 . Регулировка яркости
При регулировке яркости изображения возможно наруше ­
ние фокусировки. В этом случае необходима подстройка при'
помощи ручки «ФОКУС » .
Для пре дохранения лю м инофора ЭЛТ от прожигания и склю­
чения появления обратного хода луча не следует ввод ить ч рез ­
мерную яркость. Следует учесть, что при переключен и и пере­
ключат ел ей «А и Б ВРЕМЯ/ДЕЛ.», «ВИД РАЗВЕРТКИ» ,.
«РЕЖИМ Р А БОТЫ», а также при изменении напряжения пи­
тающей сети возможно изменение яркости . В этом случае не- ,_
обходимо ручкой «ЯРКОСТЬ» выставить яркость изображения
удобной для наблюдения.
Дополнительная регулировка яркости (при необходимости )
осуществ ляетс я ре з истор ом Rl «ЯРКОСТЬ 1» ЯПЗ.219.006 ЭЗ)
выведенным под шлиц на боковую стенку прибора .
7. 2. 2. Установка горизонтальной линии луча
Для проверки совпадения луча ЭЛТ с гори~онтальными линия ­
ми шкалы установить линию развертки в центре екрана и про­
верить п а рал лельность ее с центральной горизонтальной ли­
ние й шкалы при помощи р учки используемого канала . При не­
обходимости добиться параллельности при помощи регулиров­
ки потенциометром RIЗI «УСТАН. ЛИНИИ ЛУ~А» вы в еден-
ным под шлиц на боковую стенку. ,
•
7. 2. 3. Регулировка астигматизма
Для проверки правильной установки ручки «АСТИГ.» мед ­
ленно вращаем ручку «ФОКУС», проходя через положение
наилучшей фокусировки. При правильной установке ручки
«АСП1Г.» вертикальные и горизонтальные участки изображе­
ния будут хорошо сфокусированы в одном и том же положе­
нии ручки «ФОКУС».
Для правильной установки ручки «АСТИГ.» необход им о :
-
подать сигнал калибратора величин о й 1 В на вход одн о­
го из каналов и переключателем «ВОЛЫ/ДЕЛ.» установип,
величину изображения 2 деления;
-
установить переключатель «ВРЕМЯ/ДЕЛ.» в положе­
ние «0,2 ms»;
-
в среднем положении ручек «ФQКУС» и «АСТИГ.» уста­
новить такую яркость изображения, чтобы был виден фр о нт ка­
либрованного импульса.
Установить ручку «АСТИГ . » так, чтобы горизонтальный и
вертикальный участки изображения одинаково фокусировались
(но не обязательно, чтобы очень хорошо).
60

При помощи ручки «ФОКУС.» добиться, чтобы вертикальная
часть изображения была как можно тоньше. Для получения
1наилучшей фокусировки два предыдущих пункта можно повто­
,рить. Проверить фокусировку при нормальной яркости.
7. 2. 4. Поиск луча
Если изображение находится за пределами видимой части
экрана, то при нажатии кнопки «ПОИСК ЛУЧА» изображение
,возвращается в пределы рабочей части 1экрана. Для того, чтобы
изоб_ражение вернуть в пределы рабочей части экрана, необхо­
димо проделать следующее.
Нажать кнопку «ПОИСК ЛУЧА».
При нажатой кнопке · «ПОИСК ЛУЧА» уменьшить величину
изображения до 3 делениij:, либо. изменением величины входного
сигнала, либо изменением коэффициента отклонения.
Выставить изображение на середину экрана при помощи
ручки« f».
• Отпустить кнопку «ПОИСК ЛУЧА» и изображение должно
остаться в пределах экрана.
7. 2. 5 . Выбор канала вертикального отклонения
Для работы с осциллографом в одноканальном режиме
можно использовать любой из входнцх каналов. Исследуемый
сигнал подается на вход выбранного канала, а переключатель
«?Е)КИМ . РАБОТЫ» устанавливается в соответствующее по­
JIОЖение «I» или «II» .
Для работы осциллографа в двухканальном режиме необ­
ходимо подать сигнал на два входа и установить переключатель
«РЕЖИМ РАБОТЫ» в нужное положение двухканального ре­
· жима.
7. 2. 6 . Способы подачи исследуемого сигнала
Подачу исследуемого сигнала через делитель l : 1О можно
,считать наиболее удобным способом, так как при этом входное
,,сопротивление прибора оказывается равным 10 МОм, а вход­
ная емкость уменьшается до 12 пФ и поэтому прибор почти не
нагружает исследуемую схему. Однако при этом происходит де­
ление исследуемого сигнала в 10 раз. С использованием дели­
теля 1: 1О частотная характеристика прибора по переменному
току расширяется в области низких частот до 0,16 Гц.
При исследовании высокочастотных сигналов большой амп- •
литуды сигналы на вход можно подавать при помощи коротко-
го неэкранированного кабеля.
•
61

7. 2. 7 . Усилитель вертикального откл онения
Переключатель «,;;;;:;,, _L, ,_, » выбирает в ид связи канала вер -­
тикал ьноrо отклонения с источником иссле'дуемог о сигнала.
В пол'ожени и «= » связь с ист очником исследуемого
с игнала~
осуществляется по постоянному току. Этот режим может быть.
испол ьзован в подавляющем большинстве случаев. Однако , если,
, по с тоянная составляющая исследуемого сиг н а ла намного боль­
ше переменной составляющей, то целесообразно выбирать связЬ­
источника исследуемого сигн·ала с кан алом верти!(ального от­
клонени я по переменному току « ,_, », когда конде н с а то р вход­
ной цепи не пропускает постоянную . составляющую. П ри иссле­
довании низкочастотн ы х сигн алов следует учи тьiв а ть , что в ре ­
жиме « ,_, » ни5кний пр едел частотной ха р а:,тер исти ки составл я­
ет 1,6 Гц.
В положении «_L » вход усилителя вертикального отклоне­
ния отключаетея от источника исследуемого сигнала и заземля­
ется. В этом положении («_L») дл я устр ан е ния возможной на ­
водки с гнезда «ВХОД» усилителя вертикального отклонениЯ'
(вход которого з аземлен) сигнал реко м е ндуется сн им ать.
Коэффи ци ент отклонен ия канала вертикал ьно го отклонения
зависит от величины исследуемого с игна л а , способа под а чи его­
на вход прибора (через делитель 1: 10 или п рямой кабель) и
устана в ливается пер е ключателем «ВОЛЬТ/Д ЕЛ . ». Выбра нн ые
коэффициенты от клонения, установленные переключателем
«ВОЛЫ/ДЕЛ . », будут калиброванные, когда ручка «~iСИЛЕ­
НИЕ» находится в крайнем пр а вом п оложении.
При помощи ручки «УСИЛЕНИЕ» можно изменять коэффи-
циент
отклонения в каждом положении переключател я
«ВОЛЫ/ДЕЛ . » не менее, чем в 2,5 раза.
Для проверки калиброванного коэ ффициента отклонения
каждого канала установить п.ереключа т ель «ВОЛЫ/ДЕЛ.» в
положение «0,02», ручку «УСИЛЕНИЕ» - в крайнее пра в ое
положение. Установить тумблер выбора выходного напряжения·
калибратора на боковой панели в положение «0,1 V» и соеди­
нить прямым кабелем вход проверяемого канала с гнездом
«ВЫХОД Jl КАЛИБР.». На екране ЭЛТ изображение
импульсов калибратора должно занимать точно 5 делений П()
вертикали. Если величина изображения по вертикали отлича-
ется от 5 делений, то следует точно выставить 5 делений при;
помощи регулировки «КОРР.~>, выведенной под шлиц на ле­
реднюю панель .
Для проверки независимости режима усилителя вертикаль­
ного отклонения от переключения обратных связей в трех пер ­
вых положениях входного аттенюатора установить перекшо-
62

чатель выбора режима работы входной цепи усилителя в по­
ложение «I», переключатель
«РЕЖИМ А» -- в положение
«АВТ.» для .получения линии развертки на экране ЭЛТ.
Устанавливая переключатель «ВОЛЫ/ДЕЛ» сначала в
положение «0,02», а затем в положение «0,005», наблюдаем за
смещением линии развертки по вертикали. Если линия раз­
вертки смещается, то необходимо осуществить подстройку уси­
лителя при помощи регулировки «БАЛАНСИР.». Балансиров­
ка осуществляется в центре экрана ЭЛТ в положении переклю­
чателя «ВОЛЫ/ДЕЛ.» «0,005». При помощи ручки «БАЛАН­
СИР.» линию разв_ертки возвращают в положение, которое она
занимала при «0,02». Так делают несколько раз до тех пор, по­
ка линия развертки не перестанет перемещаться при установке
переключателя «ВОЛЬТ/ДЕЛ.» ~ положение «О,02» и «0,005».
При вращении ручки «УСИЛЕНИЕ» из крайнего правого
положения в крайнее левое допускается перемещение линии раз­
вертки на 0,5 деления.
7. 2. 8 . Двухканальный режим
Перерывистый режим
При установке переключателя «РЕЖИМ РАБОТЫ» в поло­
жение «ПРЕР .» на экране ЭЛТ наблюдаются исследуемые сиг­
налы канала I и. канала II. Переключение каналов осуществля­
ется с частотаμ порядка 500 кГц. Наилучший результат дает ис•
пользование прерывистого режима при <;1юростях развертки от
0,5 мс/дел и ниже, а также при исследовании двух однократных
процессов. При более высоких скоростях развертки становятся
видны моменты пер_еключения каналов, что затрудняет наблю­
дение исследуемых сигналов.
В прерывистом режиме внутренняя синхрониэация с~ущест­
вляется при установке переключателя «ВНУТР . СИНХР.» в ~()-
ложение «I». В полоiкенин «I, II» переключателя «ВНУТР.
СИНХР.» синхронизация исследуемым сигналом будет неустой­
чива, так как развертка будет запускатьс я импульсами комму­
татора, пере1,лючающего каналы I и II.
Внешняя синхронизация в прерывистом режиме дает резуль­
тат, аналогичный установке в положение «I» переключателя
«ВНУТР . СИНХР.».
В прерывистом реж име можно исследовать два сигнала при
налични между нами nременной зависимости. Еслн исследуе­
мые спг11алы независимы от времени, изображение . исследуемо­
го процесса в ка нале II неустойчиво Два одно1<ратных случай­
ных сигнала, временной интервал между которыми подбирает­
ся переключателем «А ВРЕМЯ/ДЕЛ.», можно исследовать в
прерывист ом режиме. Для правильного запуска развертки
снгнал канала I должен предшествовать сигналу канала II.
61

r
Поочередный режим .
При установке переключателя «РЕЖИМ РАБОТЫ» в поло­
жение «ПООЧЕР.» на экране ЭЛТ наблюдаются исследуемые
сигналы канала I - канала II. Переключение каналов произ­
водится через каждый прямой ход развертки, в течение перво­
го прямого хода развертки исследуемый сигнал поступает и_з
канала I, а в течение следующего прямого хода развертки •из
канала II. Поочередный режим может быть использован во
всех положениях переключателя «ВРЕМЯ/ДЕЛ.», однако при
низких скоростях развертки режим поочередного переключения
каналов становится видимым, что затрудняет наблюдение ис­
сщ,дуемых сигналов . Поочередный режим используется при ско­
ростях развертки 0,5 мс/дел. и выше.
В поочередном режиме внутренняя синхронизация осуш,ест­
вляется в любом положении переключателя «ВНУТР. СИНХР.».
В положении «I, II» развертка синхронизируется сигналом каж­
дого канала и в этом случае получается устойчивое изображе­
ние двух сигналов, независимых во времени друг от друга, но
теперь неJiьзя опрtделить временной связи между сигналами.
Б положении «I» можно наблюдать устойчивое изображение
цвух сип~алов только в случае наличия временной зависимости
между ними .
. Последовательное
включение усилителей канала I и канала 11
При необходимости уменьшения минимального коэффици­
ента отклонения канала вертикального отклонения (увеличения
чувствительности) предусилитель канала I можно использовать
как предварительный усилитель для канала II. Для ,этого необ­
ходимо подать входной сигнал на вход канала I, соединить ка­
белем И22.850.218Сп высокочастотные гнезда «ВЫХОД I
К.АН.» на боковой панели и «ВХОД» канала II. Переключатель
«РЕ)КИМ РАБОТЫ» установить в положение «II», переключа­
тель «ВНУТР. СИНХР.» - в положение «I, II», а переключа­
тели «ВОЛЫ/ДЕЛ.» каждого канала - в положение «0,005».
В этом случае коэффициент отклонения будет не более
1 мВ/дел.
Для получения калиброванной чувствительности 1 мВ/дел
необходимо сигнал калибратора величиной 0,1 В подать на
вход канала ·I . Переключатель «ВОЛЫ/ДЕЛ.» канала I уста-
-
навить в положение «0,1», а переключатель «ВОЛЫ/ДЕЛ.» ка­
нала II в положение «0,005». Ручкой «УСИЛЕНИЕ» канала II
точно у<;тановить величину изображения - 5 делений по верти­
кали. Коэффициент отклонения определится делением значения ,
переключателя «ВОЛЫ/ДЕЛ.» канала I на 5. • Например, в по­
ложении переключателя «ВОЛЬТ/ДЕЛ.» канала I «О, 1» калиб-
.64

рованный коэффициент отклонения будет 0,02 В/дел. Если с-­
источником сигнала необходима связь по переменному току, то­
переключатель «,...,
_ L ~ » канала I необходимо поставить в по­
ложение «,..., », а переключатель « ,..., _L ~ » канала II - в поло­
жение с;::;:..
:Желательно, чтобы регулировка « f » обоих каналов на­
ходилась в среднем положении. Если исследуемый сигнал имеет
постоянную с~ставляющую, то регулировку « t » канала II
оставляют в среднем положении, а регулировкой « f » ка­
- нала I располагают изображение в центре экрана. Все осталь­
ные . перемещения изображения · осуществляют регулировкой
«
t » канала II. Такой способ перемещения обеспечивает
линейный режим входных предусилителей . Входной предусили­
тель канала I можно использовать в качестве согласующего кас­
када с входным сопротивлением 1 МОм.
7. 2. 9. Алгебраическое суммирование
В положении «I + II» переключателя «РЕ)КИМ РАБОТЫ:.
можно исследовать сумму или разность двух сигналов, при
этом синфазные сигналы, которые являются нежелательными,
ослабляются в 10 раз ; (на t~астоте 20 МГц). В :этом же режиме
можно компенсировать постоянную составляющую, подавая по­
стоянное напряжение на один канал для компенсации постоян­
ной составляющей другого канала. Коэффициент ослабления
синфазных сигналов превышает 1О: 1 на частоте 20 МГц длs~ сиг­
налов с амплитудой, превышающей в 8 раз значение, установ­
ленное ,переключателем «ВОЛЫ/ДЕЛ . » . В диапазоне. 0--; - -5 МГц.
можно добиться коэффициент~ ослабления порядка 100: 1 путем
тщательной подстройки усиления каждого канала при исследо­
вании синфазных сигналов.
При использовании режима сложения следует руководство­
ваться следующими положениями:
-
не превышать входные допустимые напряжения;
-
не подавать на вход сигналов, величина которых более
чем в 20 раз превышает величину, установленную переключате­
лем «ВОЛЬТ/ДЕЛ.»;
-
при возможности удерживать регулировку « t ::. _в
-среднем положении; это обеспечивает наибольший динамичес-
кий диапазон в режиме алгебраического сложения.
5 5476
65

7. 2. 10. Источник запуска
«ВНУТР.». Внутренняя синхронизация может быть исполь­
зована в большинстве случаев. В ПОJ1ожении «ВНУТР.» пере­
ключателя выбора источника синхронизирующего сигнала сиг­
на.r1 поступает из канала вертикаль.ного отклонения луча. Пе­
реключатель «ВНУТР. СИНХР.» обеспечивает ·подачу синхро­
низирующего сигнал а либо и з . канала l (в положении «I»), лв­
бо после коммутатора (в положении «I, I I») . В однолучевом ре­
жиме при исследовании сигнала любым каналом удобнее поль­
зоваться положением «I, II». О выборе источника внутренней
синхронизации при двухканальном режиме было сказано выше.
<{СЕТЬ». В , этом положении переключателя выбора источни­
ка си~~хронизирующего сигнала сигнал с частотой питающей
сети по ступает на вход схемы синх ронизации. Синхронизация
от сети используется, когда исследуемый сигнал имеет времен - .
ную зависимость от частоты сети , либо в том случае, когда в
сложном сигнале есть составляющие с частотой сети.
«ВНЕШ. 1:1» .' В этом положении переключателя выбора ис­
точника - синхронизирующего сигнала синхронизация осущест­
вляется внешним сигналом, подаваемым на гнездо «ВХОД».
Для получения устойчивой синхронизаuии исследуемого процес­
са внешний сигнал должен зависеть во времени от исследуемо ­
го сигнала. Внешний сигнал для синхронизации используется в
том случае, если внутренний синхронизирующий сигнал слиш­
ком мал или содержит составляющие, нежелательные для син ­
хронизации.
Этот режим удобен тем, что развертка все время синхрони­
зируется одним и тем же сигналом, что п_озволяет исследовать
сигналы различной амплитуды, частоты и формы без перестрой-
ки регулировок синхронизации .
_
«ВНЕШ . 1:10». Принцип работы схемы в этом положении
аналогичен работе в положении «ВНЕШ. 1:1» с учетом того,
что входной сигнал синхронизации делится в 10 раз. Деление
в н ешнего сигнала большоfr амплитуды необходимо для расши­
рения предела регулировки ручки «УРОВЕНЬ». Когда пе2_еклю­
чатель выбора режима запуска установлен в положение
«,.., НЧ», деление
внешнего сигнала равно 1 : 20.
7. 2. 11. Выбор режима запус1ш
В приборе предусмотрено 4 режима запуска схемы синхро­
низации, которые выбираются переключателем выбора режима
запуска . Каждое положение позволяет выбрать определенные
составляющие _ исследуем-ого сигнала, которые осуществш1ют за­
пуск схемы синхронизации.
66

« ,,. _ , ». В этом положении постоянная составляющая запус­
кающего сигнала не поступает на вход схемы синхронизации, а
также ослабляются сигналы с частотой ниже 30 Гц. Этот режим
запуска может быть использован в большинстве случаев.
Точка запуска _зависит от среднего уровня запускающего
сигнала. Если запускающие сигналы будут случайными, не пе­
риодическими, то средний уровень напряжения будет меняться,
что будет изменять и точку запуска, а ето может привести к
нарушению синхронизации. В этом случае пользоваться режи­
мом << ~ » не рекомендуется.
«~ ВЧ» - В этом положении постоянная составляющая не
поступает на вход схемы синхронизации, а также ослабляются
сигналы с частотой ниже 30 кГц, и поэтому развертка синхро­
низ ирует ся только высокочастотными составл яющими запус­
кающего сигнала. Этот режим · рекомендуется для устойчивой
синхронизации, если запускающий сигнал содержит составляю­
щие питающей сети, а также в положении «ПООЧЕР.»
пер еклю чателя «РЕЖИМ РАБОТЫ» на высоких скоростях раз­
вертки при исследовании двух независи·мых сигналов ( «ВНУТР.
СИНХР.» в положении «I, II»).
«~НЧ» - В этом положении постоянная составляющая не
поступает на вход схемы синхронизаци и, а также ослабляются
сигналы в пределах от 30 кГц до 50 МГц. Когда осуществляет­
ся запуск схемы синхронизации сложным сигналом, это поло­
жен ие используется для получения устой чивой синхронизации
НЧ составляющих.
•
-
« ;::::, ,.
В этом по,тюжении обеспечивается устойчивая синхро­
низация низкочастотными сигналами, которые ослабляются в
nоложении « ~ », а также сигналами с малой частотой повто­
рения. При помощи регулировки «УРОВЕНЬ» обеспечивается
запуск схемы синхронизации на любом уровне запускающего
снгнала. При внутренней синхронизации регулировки « . t
»
'
вертикального канала также изменяют уровень запуска.
Режим «,:.;;,» не рекомендуется
использовать в положении
«ПООЧЕР.» переключателя «РЕЖИМ РАБОТЫ», когда пере­
ключатель «ВНУТР. СИНХР.» установлен в положение «I, I !».
Устойчивая синхрониз:щия в этом случае обеспечивается в по­
ложении «I» переключателя «ВНУТР. СИНХР.».
7. -2. 12. Полярность запуска
Переключатель «+, -» устанавливает полярно сть сигнала,
запускающего развертку. В положении «+» развертка запуска­
ется положительной частью синхронизирующеrо сигнала, в по­
ложении «-»
-
отрицательной частью запускающего сигнала.
67r

Когда на экране ЭЛТ наблюдается несколько периодов иссле­
дуемого сигнала, положение переключателя полярности запус­
ка не имеет значения. Однако при исследовании определенной
части периода правильное положение переключателя имеет зна­
чение.
7. 2. 13. Уровень запуска
При помощи регулировки «УРОВЕНЬ» выбирается точка на
запускающем сигнале, в которой синхронизируется развертка.
Когда ручка «УРОВЕНЬ» вращается в сторону «+», схема
синхронизации запускается более положительным участкомаа­
пускающего сигнала. Когда ручка «УРОВЕНЬ» вращается в
сторону «-», схема синхронизации запускается более отрица­
тельным участком запускающего сигнала.
Прежде чем установить ручку «УРОВЕНЬ», необходимо вы­
брать источню<: синхронизации, режим запуск.а схемы синхро­
низации и полярность за пуска. Затем устанавливают ручку
«УРОВЕНЬ» в среднее положение. Если развертка не синхрони­
зируется в этой точке, п одстраивают ручку «УРОВЕНЬ» до по­
явления синхронизации. В положении «-» переключателя вы­
бора режима запуска, синхронизацию можно получить при лю­
бом положении ручки «УРОВЕНЬ» в зависимости от уровня
постоянной составляющей .запускающего сигнала . Для нахожде­
ния точки, в которой синхронизируется развертка, вращают
ручку «УРОВЕНЬ» проти в ч асовой стрелки до конца. Затем
мед..ленно вращают ручку «УРОВЕНЬ» по часовой стрелке
до тех пор, пока развертка не засинхронизируется.
7. 2 . 14 . Стабильность ВЧ
Регулировка «СТАВ. ВЧ» обеспечивает устойчивое изобра­
жение исследуемых сигналов при скоростях развертки 20 нс/
дел. и .10 нс/дел . , когда невозможно получить устойчивое изо­
бражение при помощи регулировки «УРОВЕНЬ»; подстройку
производят ручкой «СТАВ. ВЧ» до получения минимальной
размытости по горизон'!'али. Влияние этой регулировки неза­
метно при низких cкopoCTflX развертки.
7. 2. 15. Режим А
«АВТ.». - В большинстве случаев можно использовать работу
схемы развертки в режиме автозапуска. Этот . режим использу­
ется, чтобы получить линию развертки при отсутствии запу~­
кающего сигнала. При на.тщчии запускающего .сигнала устои­
чивая синхронизация получается с помощью регулировки руч­
ки «УРОВЕНЬ». Сигнальная лампочка «СИНХР. А» загорает-
68-

ся, когда развертка синхронизируется. В отсутствие запускаю­
щего сигнала или когда частота запускающего сигнала меньше
30 Гц, развертка не синхронизируется.
-
«ЖДУЩ.». При наличии запускающего сигнала в этом ре-
жиме развертка работает так же, как и в режиме · «АВТ.» при
наличии запускающего сигнала, и сигнащ,ная лампочка
«СИНХР. А» загорается, когда развертка синхронизируется.
При от(;утствии запускающего сигнала схема развертки не сра­
батьшает. Ждущий режим используется при исследовании сиг­
налов с частотой ниже 20 Гц и в том случае, когда линия раз­
вертки не. нужна на экране ЭЛТ при отсу:~-ствии запускающего
сигнала.
«ОДНОКР.» Этот режим используется для исследования не­
периодических редко пов'Горяющихся сигналов, а также сигна­
лов , изменяющихся по амплитуде, форме или во времени. Дан­
ный р-ежим может быть использован для фотографирования
непериодических сигналов .
Для получения однократного режима установить переклю- ·
чатель «РЕЖИМ А» в положение «ЖДУЩ.» переключатель
«ВИД РАЗВЕРТКИ» - в положение «А» iI с помощью ручки
«УРОВЕНЬ» получить устойчивое изображение исследуемого
сигнала . Затем сигнал с гнезда «ВХОД» снять, переключатель
«РЕ)КИМ А» установить в положение «ОДНОКР.» и нажать
кнопку «ГОТОВ». При этом должна загореться индикаторная
лампочка (вмонтированная в кнопке «ГОТОВ».), а. запуска
развертки не должно быть . Если индикаторная лампочка не
загорелась, произвести очередное нажатие (2-ё--3. газа) кнопки
«ГОТОВ.» до загорания лампочки:
При подаче исследуемого сигнала на гнездо «ВХОД» раз ·•
вертка должна однократно запуститься, а лампочка кнопки
«ГОТОВ» погасну'Fь. В таком состоянии лампочка остается до
тех пор, пока снова не нажать кнопку «ГОТОВ.» для следую­
щего запуска развертки исследуемым сигналом.
Если режим однократного запуска работает неустойчиво
(лампочка при нажатии кнопки не загорается или развертка з_а­
пускается самопроизвольно или не запускается при подаче ис­
следуемого сигнала), необходимо изменить положение ручки
«УРОВЕНЬ» развертки «А», при этом синхронизация в поло­
жении «)КДУЩ.» должна оставаться устойчивой. После этого
режим однократного запуска повторить, как описано выше.
Результат считается удовлетворительным, если при включе­
нии однократного режима развертка «А» запуска~тся одно­
кратно только при наличии запускающего сигнала, и только в
том случае, когда схема готова к запуску, о чем сигнализирует
индикаторная лампочка кнопки «ГОТОВ.».
69

7. 2 . 16. Выбор длительности развертки
При помощи переключателя «А и Б ВРЕМЯ/ДЕЛ.» выбира­
ется длительность калиброванной ·развертки генераторов раз­
вертки. В пределах каждого положения переключателя «ВРЕ­
М.Я/ДЕЛ.» плавная регулировка длительности осуществляется
при помощи ручек «ДЛИТЕЛЬНОСТЬ А» и «ДЛИТ. Б». Дли­
тельност,и разверток А и Б калиброваны, когда ручки «ДЛИ­
ТЕЛЬНОСТЬ А» и «ДЛИТ. Б» находятся в крайнем правом
положении. Скорость разверток А и Б устанавливается ручкой
переключателя «А и Б ВРЕМ.Я/ДЕЛ.».
Для точных измерений временных интервалов рекомендует­
ся использовать часть развертки, ограниченную первым н девlя­
тым делением шкалы, то есть крайние деления шкалы не ис-
пользуются .
'
На диапазонах 1 с/дел., 0,5 с/дел. и 0,2 с/дел практически
невозможно произвести точное измерение временных интерва­
лов, так как электронно-лучевая трубка не имеет длительного
послесвечения. Эти диапазоны считаются обзорными .
Перед проведением измерений временных интервалов необ­
ходимо проверить точность калибров1ш длительности разверт­
ки по собственному калибратору. Для этого соединить гнездо
«ВЫХОД fi КАЛИБР.» при помощи прямого кабеля с
гнездом «ВХОД» канала 1, переключатель «А ВРЕМ.Я/ДЕЛ.»
,установить в положение «0,2 ms», переключатель «УМНОЖ.» ­
в положение «xl». Получить на экране изображения двух [Iе­
риодов импульсов калибратора, которое должно занимать точ­
но 10 делений шкалы по горизонтали. В случае несоответствия
необходима подреtулировка при помощи потенциометра
«КОРР. ДЛИ1' . xl» на боковой панели, выведенного под шлиц.
7. 2 . 17. Растяжка длительности развертки
Предусмотрена десятикратная растяжка центрального уча­
стка длительности развертки. Эквивалентная длительность рас­
тянутой развертки составляет 100 делений и любой участок рас- ,
тянутой развертки величиной в 10 делений можно устанав.1и-
вать на экране ЭЛТ при помощи ручек « ~ ГРУБО»,
«ПЛАВНО». Регулировка «ПЛАВНО» используется при растя­
нутой длительности для точного совмещения исследуемого сиг­
нала с линиями шкалы электронно-лучевой трубки.
Для того, чтобы использовать растяжку длительности раз­
вертки, вначале перемешаем в центр экрана осциллографа тот
70

участок, который необходимо растянуть (рис. 2). Затем пере­
ключатель множителя развертки устанавливаем в положение
«УМНО)!(. 0,1». При nомощи регулировки «ПЛАВНО» устанав­
ливаем изображение растянутого участка, как нам необходимо.
Когда переключатель множителя развертки установлен в по­
ложение «УМНОЖ. О, 1», · загорается сигнальная лампочка, а
скорость развертки определяется произведением показаний пе-­
реключателя «ВРЕМЯ/ДЕЛ.» на 0,1.
1,
,
)
11
_ц_
1
!
-j
j
,
.
I
1-
i·
1.
К'
"*
Растяжка XO,l
выключена
Растяжка XO,J
В!(Лючена
Рис. 2. Растяжка длительности развертки.
Например, если переключатель «ВРЕМЯiдЕЛ.» установлен
в положение «0,5 μs», то скорость растянутой развертки равна
«О,0 5 мкс». Растянутая развертка калибрована только в том
случае, если ручки «ДЛИТЕЛЬНОСТЬ А» и «ДЛИТ . Б» нахо­
дятся в крайнем правом положении.
7. 2. 18. Задержанная развертка
Задержанная развертка вырабатыв ается в положениях «Б»
и «Б ПОДСВ. А» переключателя «ВИД РАЗВЕРТКИ». Разверт-·
ка А определяет время, на которое задерживается развертка
Б. Скорость задержанной развертки устанавливается переклю­
чателем «Б ВРЕМЯ/ДЕЛ.». В положении «Б ПОД СВ . А» пере­
ключате.7Iя «ВИД РАЗВЕРТКИ» на экране осциллог рафа бу­
дет такое изображение, как на рис. 4. Величина времени за­
держки от начала развертки А до подсвеченного участка опре­
д~ляется положением переключателя «А ВРЕМЯ/ДЕЛ.» и шка­
.лой «МНОЖИТЕЛЬ ЗАДЕРЖКИ». На рис. 3 показана шка­
ла «МНОЖИТЕЛЬ ЗАДЕРЖКИ».
71
l

Рис. 3.
Подсвеченный участок изображения вырабатывается раз­
верткой Б. Длительность этого участка определяется переклю­
чателем «ВРЕМЯ/ДЕЛ.». Когда переклюtJ:атель «ВИД РАЗ­
ВЕРТКИ» устанаnливается в положение «Б», на экране ЭЛТ
будет наблюдаться подсвеченный участок изображения со ско­
ростью развертки , установленной пЕ:реключателем «Б ВРЕ­
МЯ/ДЕЛ.» (рис. 4).
72
/
'
/
/
t..,
""'""
i
1
/
/
/
-
1-~
,
Подсвеченный учвсток
\
\
-
\
\
1
\.
\
\
\
Рис . 4. Растяжка подсвеченного участка.
..,_

«РЕЖИМ Б». Переключатель «РЕЖИМ Б» обеспечивает
два режима задержанной развертки. В положении «АВТ.»· раз­
вертка Б вырабатывается сразу после установленной задержки
времени (рис. Sa). В этом положении развертка Б фактически,
не синхронизируется. Однако , так как время задержки одина­
ково для каждого пилообразного напряжения, изображение ис­
следуемого сигнала будет устойчивым. В положение «ЖДУЩ.»
генератор развертки запускается первым синхронизирующим
импульсом, проходящим после установленной задержки време-
• ни (рис. 56).
«ДЛИ НА А». Регулировка ,эта наиболее полезна, когда ра­
ботают с использованием задержанной· развертки. При враще­
нии ручки «ДЛИНА А» протпв часовой стрелки от крайнего по ­
ложения амплитуда пилообразного напряжения, а, следова­
тельно, и длина линии горизонтальной развертки • на екране·
ЭЛТ уменьшается до тех пор, пока не станет равной 3+2 деле­
ния шкалы в крайнем левом положении ручки «ДЛИНА А».
Эта ручка используется для увеличения частоты повторения пи­
лообразного напряжения задержанной развертки.
Для этого, чтобы пользоваться ручкой «ДЛИНА А», пере­
ключатель «ВИД РАЗВЕРТКИ» устанавливают в положение ·
«Б ПОДСВ. А» и затем устанавливают нужное время задержки
и скорость задержанной развертки. Вращая ручку «ДЛИНА А~
против часовой стрелки, устанавливают ее в таком положении,
когда развертка А заканчивается сразу же после подсвечен ­
ного участка. Затем установить переключ·атель «ВИД РАЗ­
ВЕРТКИ>.\ в положение «Б». В этом случае мы получим мак­
симально возможную частоту повторения задержанной раз- ·
-вертки Б.
Режим задержанной развертки.
Для получения задержанной развертки необходимо проде- ­
лать следующее: •
-
установить переключатель «ВИД РАЗВЕРТКИ» в поло- ­
жение «Б ПОДСВ. А»;
-
установить переключатель «РЕЖИМ Б» в нужное поло ­
жение;
-
при использовании режима «ЖДУЩ.» необходимо пра­
вильно установить режим запуска развертки Б;
-
установить необходимое время задержки переключате­
лем «А ВРЕМЯ/ДЕЛ.» и шкалой «МНОЖИТЕЛЬ ЗАДЕРЖ:
К:И»;
-
оттянуть на себя ручку «Б ВРЕМЯ/ДЕЛ.» и установить
требуемую скорость развертки Б;

Ро.боrпQ po..3~epmкu А
;-,,----------~
·1
;...Время , i ~PQбomo
:
1JC.□e.p;11.кu I
ро.3бе.рmкu о 1
1
1
1
1
1
1
:
1
1
1
!,
1
f1++
.1
_ll
Г
И306рш1ч~нuе
1
\ po.3Dtcpm кu д
J
\
1 По□ t::оеченныu. \
/ 'Jцо.сmок \
/
',
/
\
j
t
1\
\
\
н+ ~н--+- Н'+~+ .,...... [,-,+
7 ~.)..-.-...
'·
о.)
I
И3о5раже.нш.
po.3\:J~pmкu. Б
1 Ро.боmо. pQ3bep n-1,, u н
1-
с Ро.3Верmко. Б 1
не сuнхроншц- 1
1~,~
руеmся iжоущ. 1
r30.ое.рж1W: , \,; ре:,1ш ~1 !
1
1
1 ·~,ь Po..б□IТIQ
1
1
: 1 pt1sб~prr,кu Б 1
I
/
1
'V
\ И3 □ броженце.
1
\ pшt:ie.pmкu.. А
/ Поос~е.че.нныu.\
/ учо.сгnок \
/
\
/
\
\
\
1
\
\
•
1
б) И:юбр о.же.нце
pciзb~pm кu В
Рис . 5. Сравнение режимов заде ржанной развертки Б
а) режим «АВТ.»
6) режим «ЖЛУШ.»
если используется положение «)КДУЩ . » переключателя
«РЕЖИМ Б», проверить пзображение подсвеченного участка.
· Отсутствие подсвеченного участка развертки А указывает, что
· развертка Б синхронизируется неправильно.
В этом случае ручкой «УРОВЕНЬ» синхропиз,щн11 Б добнть-
·74

<ея формы и синхронизации исследуемого сигнала, как в поло­
жении «АВТ.» переключателя «РЕЖИМ Б»;
-
установить п~рекюочатель «ВИД РАЗВЕРТКИ» в поло -
жение «Б».
•
В этом положении на экране ЭЛТ будет наблюдаться учас­
ток изображения, подсвеченный в положении «Б ПОДСВ. А»
на скорости развертки, установленной переключателем «Б ВРЕ­
МЯ/ДЕЛ.».
Внешняя горизонтальная развертка.
В некоторых случаях необходимо исследовать зависимость .
<>дного сигнала относительно другого (Х= У), а не от времени
(внутренняя развертка). В положении «ВНЕШ.» переключате­
ля «ВИД РАЗВЕРТКИ» внешний сигнал поступает на горизон­
тальный усилитель для создания горизонтальной развертки.
Можно использовать два режима внешней горизонтальной
развертки. Установить переключатель «ВНУТР. СИНХР.» в по­
ложение «I», переключатель выбора источника синхронизирую­
щего сигнала Б - в положение «ВНУТР.», переключатель выбо­
ра режима запуска схемы синхронизации · Б - в положение
« , . . ;;:;>>. В этом случае горизонтальная развертка образуется сиг­
налом, подаваемым на вход канала I. Переключатель «ВОЛЫ/
ДЕЛ . » канала I показывает. калиброванный коэффициент от­
клонения канала горизонтального отклонения (в этом случае
ручка «УСИЛЕНИЕ» канала I не действует). Установить ручку
«~
» в среднее положени-е и ручкой « f
» канала I
подстроить положение горизонтальной линии развертки.
В положениях «ВНЕШ. 1 : 1, 1 : 10» переключателя выбора
источника синхронизирующего сигнала Б внешний сигнал для
создания горизонтальной развертки подается на высокочастот­
ное гнездо «ВХОД» синхронизации Б. Этот сигнал поступает
на переключатель выбора режима запуска схемы синхрониза·­
ции Б, которым можно ослабить нежелательные составляющие
внешнего сигнала. В этом режиме получения горизонтальной
развертки коэффициент отклонения горизонтального канала не
калиброван.
7. 2 . 19. Яркостная модуляция
Яркостная модуляция может испnльзоваться для получения
нужной информации об исследуемом сигнале без изменения его
формы. Модулирующий сигнал поступает на гнезда «ВХОД Z»,
расположенные на задней панели прибора. Амплитуда напря-
75

жения, требуемая для осуществления яркостной модуляции,
зависит от положения ручки «ЯРКОСТЬ». При среднем уров­
не яркости сигнал с размахом 5 В создает заметную яркостную
модуляцию.
При помощи внешнего сигнала можно производить измере­
ние временных интервалов при некалиброванной развертке, а
также в том случае, когда горизонтальная развертка создается
внешним сигналом. Если временные метки не зависят · во време­
ни от исследуемого сигнала, следует использовать однократ­
ную развертку с внутренним запусhом для получения устойчи­
вого изображения. Самое четкое изображение получается, ког­
да яркостная модуляция осуществляется сигналом с крутыми
фронтами. Когда гнездо «ВХОД Z» не используется, его же­
лательно закорачивать на «землю».
7. 2. 20. Калибратор
Выходное наттряжение калибратора представляет собой пря ­
моугольные импул ьсы с частотой следовпния 1 кГц. Выходное
напряжение калибратора используется для проверки усиления
вертикального канала и длительности развертки. Сигналы ка­
либратора используются также для проверки и компенсации
выносного делителя 1: 1О. Кроме того, сигнал калибратора мо­
жет использоваться как источник сигнала дл-я других приборов.
Калибратор вырабатывает прямоугольные импульсы с раз­
махом 1 В и О, 1 В. Величина выходного напряжения калибра­
тора устанавливается тумблером на боковой панели «IV; 0,1 V» .
Частота повторения импудьсов калибра.тора довольно ста­
бильна. Поэтому калибратор используется при проверке ·дли.:
тельности развертки. _
8. ПОРЯДОК РАБОТЫ
8. 1. Перед включением прибора органы управления уста,
навить в следующие положения:
электронно-лучевая трубка -
76
«ЯРКОСТЬ» - в среднее положение;
«ФОКУС» - в среднее положение;
«ШКАЛА» - в крайнее левое положение;
регулировки вертикального канала -
«ВОЛЫ/ДЕЛ.» -
«0,02»;
«УСИЛЕНИЕ» - в крайнее правое положение;
» - в среднее положение;
4

«~ J... ;.::, » -
«J...» (корпус);
·«РЕЖИМ РАБОТЫ» - «I» (канал I);
«ВНУТР., СИНХР.» -
«I, II»;
«ПОЛЯРНОСТЬ» -
«+»;
регулировки синхронизации (А и Б):
«УРОВЕНЬ» - в крайнее правое положение;
«+» -
«+»;
-
«~; ~НЧ, N вч,
,..: ., » - 4;.;;»;
«ВН~ПР. СЕТЬ, ВНЕШ. 1:1, 1:10» -
«ВНУТР.»;
регулировки развертки:
<<МНОЖИТЕЛЬ ЗАДЕРЖКИ» - «О,40»;
«А и Б ВРЕМЯ/ДЕЛ.» - «1 ms»;
«ДЛИТЕЛЬНОСТЬ А» - в правом крайнем полtJжении;
«РЕ)I(ИМ Б» - «АВТ.»;
«ВИД РАЗВЕРТКИ» - «А»;
«УМНОЖ. 1; 0,.1» -
«1»;
«~
»-
в ср~ днее положение;
«ДЛИНА А» - в крайнее правое положение;
«РЕЖИМ А» - «АВТ.»;
регулировки на боковой панели:
«ДЛИТ. Б» - в крайнее правое положение;
«КАЛИБР . » -
«0,1 V»;
регулировки на задней панели:
«~115V400Hz; ~220V50Hz400Hz» -
«~220V50Hz400Hz»
8. 2 . С помощью шнура питания подсоединить прибор _ к се­
ти. Предварительно прикрепить изоляционную втулку шнура
питания к задней стенке прибора винтом и шайбой, находящи­
мися на ней. Включить тумблер «СЕТЬ». При этом должна
загореться лампочка.
8. 3 . Регулировать яркость только после установления луча
около средней линии рабочей части экрана.
8. 4 . Регулировкой «ФОКУС» установить одинаковую рез­
кость изображения по всей линии луча.
8. 5 . Ручкой « f » вертикального перемещения канала l
совместить линию развертки ·с одной из горизонтальных линий
сетки.
8. · в. Поворачивать ручку «ШКАЛА» по часовой стрелке.
Начиная с некоторого положения ручки, градуированные линии
сетки начинают подсвечиваться (иногда для лучшей видимости
применяются фильтры). Установить - ручку подсвета шкалы так,
чтобы линии сетки подсвечивались, как требуется.
8. 7 . Перевести переключатель «ВОЛЫ/ДЕЛ.» канала I с
77

r.
положения «0 ,02» на «0 ,005». Ес.'lи вертикальное положение ли­
нии изменилось, требуется балансировка (п. 7. 2. 7).
8. 8. Установить перекJ1юча гель «,...,,
..L ;;;;:; » канала I в по­
ложение « N » и подсоединить 50 - омным к а белем выход калиб­
ратора ~ю rзходам каналов I и II при п о мощи тройника,
СР-50 - 95ФВ.
8. 9 . Поворачивать ручку «УРОВЕНЬ» синхронизации А 1<'~
среднему положению до получения устойчивого изображения "
Обратить внимани·е, что при устойчивом изображении зажига -·
ется лампочка «СИНХР . А».
8. 10. Ручкой « j
» вертика.'lьного перемещения .кана­
ла I отцентрировать изображение, представляющее собой пря­
моугольные импульсы (5 делений по амплнтуде, 1О периода&
по длительности).
Если амплитуда изображени я не составляет 5 делений, тре-
буется регулировка потенциометром «КОРР . ».
.
8. 11. Ручкой вертикального перемещения канала I сместить
изображение до верхнего края шкалы.
8. 12. Переключатель «РЕЖИМ РАБОТЫ>> установить в по­
ложение «II».
8. 13. Ручкой « 1 » вертикального перемещения ка·нала
II установить изображение по центру • экрана . И з ображение
должно быть аналогичным предыдущему. В случае несоответ­
ствия проделать операции, описанные в п.п. 8.7 +8.11 только­
дл я Еанала II.
8. 14. Ручкой вертикального перемещения сместить изобра­
жение до нижней черты шкалы.
8. ] 5. Переключить тумблер «ПОЛЯРНОСТЬ» в положение
«-» . Изображение сместилось вверх . Переключить тумблер об­
ратно.
8. 16. Установить переключатель «РЕЖИМ РАБОТЫ» в по- .
ложение «ПРЕР.». На акране видны оба изображения, иду­
щие по каналам I и II в положениях, определенных пунктами
8.11 и 8.14 . Провернуть переключатель «ВРЕМЯ /ДЕЛ . » по всем
диапазонам. Убедить~я, что изображение чередуется на всех ·
-
длительностях развертки.
8. 17 . Установить переключатель «РЕ)КИМ РАБОТЫ» в по­
ложение «ПООЧЕР.», а переключатель «ВРЕМЯ/ДЕЛ.» в по­
ложение «10 mS». Процесс переключения заметен по прерывис ­
той линии сигнала . Установить переключатель «ВНУТР.
СИНХР.» в положение «I»; линия сигнала будет более СПJIОШ·
ной. Провернуть переключатель «ВРЕМЯ/ДЕЛ.» по всему диа-
78

пазону. Изображение двух лучей будет существовать на всех.
скоростях развертки, но в отличие от режима «ПРЕР.», каждый
си-гнал изображается по своей линии с разделением каналов по
временi1. Вернуть переключатель «ВРЕМЯ/ДЕЛ.» в положение
«1 mS».
8. 18. Установить перек.'1ючатель «РЕЖИМ РАБОТЫ» в по­
ложенrrе «I±!I», а переключатель «ВОЛЫ/ДЕЛ.» - в поло­
женне «О,05». Изображешrе будет составлять четыре деления
по амплитуде. Убедиться, что 1шждая нз ручек вертикального
nоJJоження сдrтrает нзображение .
8. 19. Установить тумблер «ПОЛЯРНОСТЬ» в положение·
«- » . Изображение представляет собой прямую линию, что оз-
начает равенство нулю суммы двух сигналов.
,1
8. 20. Установить один из переключателей «ВОЛЬТ/ДЕЛ.»
в положение «0,02». Амплитуда изображения (три деления) пока­
зывает, что алгебраическая сумма двух сигналов больше не
равна нулю. Вернуть переключа:гель «РЕ)КИМ РАБОТЫ» в
положение «I», а оба: переключателя «ВОЛЫ/ДЕЛ.» - в по­
ложение «0,2». Установить тумблер «ПОЛЯРНОСТЬ» g поло ­
жение «+».
8. 21 . Установить тумблер «1 · У; 0,1 У» выбора выходного
напряжения кашrбратора в положение «1 V». Повора ч ивать
ручку «УРОВЕНЬ» синхронизации А вдоль ее диапазона до
установления неподвижного изображения. Заметить, что лам­
почка «СИНХР. А» зажигается, когда изображение засинхро ­
низировано. -
8. 22 . Устщювить переключатель «РЕЖИМ А» в положение­
«ЖДУЩ.» . Ручкой «УРОВЕНЬ» засинх"ронизировать изобра­
жение. Лампочка «СИНХР. А» действует точно так же, как и
•при режиме «АВТ.». Вернуть переключатель «РЕЖИМ А» в.
положение «АВТ.».
8. 23. Установить переключатель синхронизации А «+» в
положение «-». Линия начнется на отрицательно,й части им­
пульса. Вернуть переключатель в положение «+»; линия л уча
начнется с положительной части прямоугольного импульса.
8. 24 . Установить переключатель «~, , . . _ , ВЧ,
~ НЧ,"'-'» в,
n
', : поJJожение « = ». Поворачивать ручку « f » вертикального.
перемещения канала I до тех пор, пока изображение станет не­
устойчивым. Вернуть переключатель « ~, , .. .,,, ВЧ ~.НЧ, ;;;;:, »
в
положеi-ше « ~ »; изображение опять устойчиво. Поскольку сме­
щение изображения изменяет уровень постоянной составляю-.
щей, это показывает, как влияет на синхронизацию изменение .
постоянного уровня при режиме запуска « ~ ».
Возвратить изображение на середину экрана.
79

8. 25. Установить переключатель «РЕЖИМ РАБОТЫ» в
положение «II», изображение должно быть устойчивым. Отсое­
динить сигнал от канала I, изображение станет неустойчивым.
Установить переключатель «ВНУТР. СИНХР.» в положение
«I, II»; изображение опять станет устойчивым.
8. 26. Подсоединить сигнал «ВЫХОД П КАЛИБР.» на
вход канала II и вход синхронизации А. Переключатель выбо­
ра источника синхронизации А установить в положение « 1: l
ВНЕШ.». Операции с регулировками «±», «-, ,. .._ , ВЧ, ,..,. НЧ,
;.; .;»; «УРОВЕНЬ», «ВНУТР., СЕТЬ, ВНЕШ. 1:1, 1:10», анало­
гичны описанным выше.
8. 27. Установить переключатель выбора источника в поло­
жение «1:10 ВНЕШ.». Операции- как и при режиме «1:1
ВНЕШ . ». Заметить, что ручка «УРОВЕНЬ» имеет меньший
диапазон регулировки в этом режиме, так как сигнал делится .
.В. ернуть
переключатель выбора источника . в положение
<<ВНУТР.».
8. 28. Операции с органами управления синхронизации Б
.аналогичны описанным по синхронизации А.
• 8. 29. Установить переключатель «ВРЕМЯ/ДЕЛ.» в поло­
жение «10 ms» и ручку «YMHO)I<.» в положение «0,1». Изобра­
жение будет аналогичным получаемому при положении пере­
ключателя «1 ms» и выключенной растяжке - ручка «YM-
HO)I(» в положении «I».
•
8. 30 . Провернуть руч~у « -Ф- ГРУБ'О» по всему диапазо­
ну; изображение будет перемещаться по горизонтали. Регули­
ровка «ПЛАВНО» дает возможность более точно установить
изображение в нужном положении. Воз.вратить начало изобра-
жения к левой линии сетки.
•
8. 31. Оттянуть ручку переключателя «Б ВРЕМЯ/ДЕЛ.» и
у·становить в положение «О, 1 ms». (Время зад~ржки остается
«1 ms»). Установить переключатель «ВИД РАЗВЕРТКИ» в
положение «Б ПОДСВ . А». Подсвеченный участок (около од­
ного деления по длине) будет виден в начале сигнала. Про­
вернуть шкалу «МНОЖИТЕЛЬ З.АдЕРЖКИ» по всему диапа­
зону, подсвеченный участок будет перемещаться вдоль изобра­
жения . .
8. 32. Установить переключатель «РЕЖИМ Б» в положение
«ЖдУЩ.». Провернуть шкалу «МНОЖИТЕЛЬ ЗАДЕРЖКИ»
вдоль всего диапазона и отметить, что подсвеченный участок
появляется скачком между положительными участками изобра­
жения. Установить переключатель «+» синхронизации Б в по­
ложение «-»; подсвеченный участок начинается на отрица­
тельной части изображения. Провернуть ручку «УРОВЕНЬ»

синхронизации Б; подсвеченный участок изображения исче­
зает, когда ручка «УРОВЕНЬ» выходит из диапазона синхро-·
низации. Возвратить ручку «УРОВЕНЬ» в среднее положение.
8. 33 . Установить переключатель «ВИД РАЗВЕРТКИ» в по­
ложение «Б». Провернуть «МНОЖИТЕЛЬ ЗАДЕРЖКИ» по
всему диапазону; на экране должно быть видно около двух пе­
риодов сигнала, край импульса виден только при интенсивной
яркости. Изображение будет устойчивым, развертка Б синхро­
низируется.
8. 34. Установить переключатель «РЕЖИМ Б» в положение
«АВТ.». Провернуть «МНО)I(ИТЕЛЬ ЗАДЕРЖКИ» по всему
диапазону; изображение будет непрерывно перемещаться вдоль
экрана по мере вращения ручки «МНОЖИТЕЛЬ ЗАДЕРЖКИ».
8. 35 . Установить шкалу «МНОЖИТЕЛЬ ЗАДЕР)I(КИ» в
крайнем положении (против часовой стрелки), а переключатель
«ВИД РАЗВЕРТКИ» - в положении «Б ПОДСВ. А». Повер­
нуть ручку «ДЛИНА А» против часовой стрелки, длина изобра­
жения уменьшилась Пьворачивая ручку «МНО)КИТЕЛЬ ЗА­
ДЕРЖ:КИ», отметить увеличение длины развертки по мере
перемещения изображения вдоль экрана. Вернуть ручку «ДЛИ­
НА А» в прежнее положение, а переключатель «ВИД РАЗ­
ВЕРТКИ» в положение «А».
8. 36 . Установить переключатель «РЕЖИМ . А» в положение
«ОДНОКР.». Отсоединить сигнал калибратора от входа ка ­
нала II. Нажать кнопку «ГОТОВ». Индикация ее свидетель­
ствует о готовности схемы к запуску. Подсоединить сигнал на
вход канала II. На экране появится изображение и кнопка
«ГОТОВ» погаснет. Вернуть переключатель «РЕЖИМ А» в
положение «АВТ.».
8. 37. Подсоединить ·сигнал от калибратора на входы . ка­
налов I и II. Установить переключатели: «ВИД РАЗВЕРТКИ»
в положение «ВНЕШ.», «ВНУТР. СИНХР.» в положение «1»
и «,..._,,
,,... _ ,
ВЧ,~· НЧ, ;::, » в положение « = ». Ручку
«ЯР­
КОСТЬ» поворачивать по часовой стрелке до тех пор, пока
по диагонали . не будут видны две точки. Положение изобра-
жения по горизонтали регулирует_ся ручкой « f » канала 1
и по вертикали - ручкой « \
» канала 11.
8. 38 . Подсоединить сигнал от калибратора на входы ка­
нала II и синхронизации Б. Установить переключатель выбо­
ра источника синхронизации Б в положение- «ВНЕШ. 1: 1».
Изображение будет составлять 5 делений по вертикали и око­
ло 3,7 делений по горизон_таJIИ. Установить переключатель вы-
6 5476
81

r
бора источника в положение «ВНЕШ. 1: 10», изображение
уменьшится в 10 раз по горизонтали. Уменьшить яркость под­
~вета до нормальной, вернуть переключатель «ВИД РАЗ­
ВЕРТКИ» в положение «А», а выбор источника синхрониза­
ции Б в положение «ВНУТР.».
8. 39 . Функции усилителя «Z» могут быть проверены при­
значительном внешнем сигнале - не менее 5 В полного раз­
маха амплитуды. Подключить внешний сигнал на вход канала
II и вход «Z». Установить переключателем «ВРЕМЯ/ДЕЛ.»
изображение около 5 периодов по рабочей части экрана. Ин­
тенсивность подсвета положительных пиков будет ослаблена,
а отрицательных - усилена, что обуславливает модуляцию
по яркости .
9. ИЗМЕРЕНИЕ ПАРАМЕТРОВ,
РЕГУЛИРОВАНИЕ И НАСТРОЙКА
9. 1 . Проведение измерений
Ниже приводятся примеры различных измерений, которые
могут быть выполнены двухканальным осциллографом.
9. 1. 1. Измерение переменного напряжения.
Для выполнения измер~ний напряжения следует:
а) подать сигнал на гнездо «ВХОД» одного из каналов;
6) установить переключатель «РЕЖИМ РАБОТЫ» на тре ­
буемый канал;
в) поставить переключатель «ВОЛЫ/ДЕЛ.» в такое поло­
жение, чтобы амплитуда изображения составляла около пяти
делений;
г) поставить перекшочатель « ;;:::; ..l . , ...., » в положение «,,.., »~
Примечание. Для НЧ сигналов ниже 30 Гц использовать положение «~» .
д) . ручкой «УРОВЕНЬ» синхронизации А установить устой-
чивое изображение. Поставить переключатель «ВРЕМЯ:/ДЕЛ . »
в положение, при котором на екране наблюдается несколько пе­
риодов исследуемого сигнала;
е) установить ручку « + » вертикального перемещения
так, чтобы минимальный уровень сигнала совпадал с одной из
нижних линий, а максимальный - находился в пределах экра­
на. Ручкой горизонтального перемещения сместить изображение
таким образом, чтобы один лз верхних пиков находился _на
вертикальной средней линии (рис. 6).
82

Верm.жа./\ьное
omi<fl.OHGHUe
Ма,ксШ"iУМ ра.,с.nоложен на_,
~ра,оуuроЬа,нноu оерmuка,ли
Рис. 6. Измерение полного размаха переменного напряжения.
ж) измерить деления между крайними точками размаха
амплитуды вертикального отклон ения . Ручка «УСИЛЕНИЕ»
должна быть устано влена в крайнем пра вом положении ;
Примечание. Этот метод может быть использован для определения на­
пряжения между двумя любыми точками си гн ал а, а не только между пи•
ками.
з) умножить расстояние, измеренное в п. «Ж>>, на показание·
переключателя «ВОЛЬТ /ДЕЛ . ».
Пр им ер. Предположим, что размах вертикального откло ­
нения составляет 4,8 деления, используется делитель с !О-крат­
ным ослаблением, переключатель «ВОЛЫ/ДЕЛ.» установлен
в положении «0,5».
Напряжение амплитуды вертикального отклонения будет
составлять: 4,8 делХО,5 В/делХ10=24 В.
9. 1 . 2 . Измерение мгновенного цостоянного напряжения. •
Для измерения уровня постоянной составляющей в задан ­
ной точке импульса, необходимо:
а) подать сигнал на гнездо «ВХОД» одного из каналов;
б) установить переключатель «РЕЖИМ РАБОТЫ» на тре­
буемый канал;
в) установить переключателем «ВОЛЫ/ДЕЛ.» 5 делений
импульса по амплитуде;
г) поставить переключатель (( ~ J_ "'» в положение «j_»;
д) поставить переключатель «РЕЖИМ А» в положение
«АВТ.»;
е) расположить разверт~<у ниже линии сетки или другой
контрольной линии. Если напряжение отрицательно относитель­
но «земли», переместить луч к верхней л;инии шкалы . Не еле-
6*
83

дует перемещать ручку вертикального перемещения после ус•
тановки контрольной линии.
Примечание. Для- измерения уровня t~апряжения относительно друг дру•
га, а не «земли», следует изменить пос.r~едний пункт «е». Установ1пь пере•
ключатель с~ .l
~ » в положение «;::::., ». Подать опорное напряжение на
вход и расположить луч на контрольной линии.
9. 1 . 3. Измерение напряжения путем сравнения.
В ряде случаев требуется определить значения коэффициен­
тов отклонения, отличающихся от устанавливаемых переклю­
чателем «ВОЛЬТ/ДЕЛ.». Этот метод используется при сравне­
нии сигналов с амплитудой контрольного напряжения.
Для определения нового значения коэффициента отклоне­
ния проделать следующее:
а) контрольный сигнал известной амплитуды подать на вход
любого канала. Установить переключатель «РЕЖИМ/РАБО­
ТЫ» на •используемый канал. Используя переключатель
«ВОЛЬТ/ДЕЛ.» и ручку «УСИЛЕНИЕ», установить изображе­
ние на требуемое количество делений. Не двигать ручки «УСИ­
ЛЕНИЕ», «ВОЛЬТ/ДЕЛ.» после их установки;
б) разделить амплитуду контрольного сигнала (вольты) на
произведение величины отклонения в делениях (определенной
в п. «а») и показание переключателя «ВОЛЬТ/ДЕЛ.». Резуль­
татом будет сравнительный коэффициент отклонения;
в) для определения коэффициента отклонени я в любом по­
ложении переключателя «ВОЛЫ/ДЕЛ.» умножить показание
переключателя на коэффициент, полученный в п. «б».
Этот коэффициент отклонения действителен только для ис­
пользуемого канала и верен лишь при выполнении п. «а»;
г) для определения полного размаха амплитуды сигнала по
сравнению ~с контрольным, отсоединить контрольный сигнал и
подать на вход исследуемый;
д) поставить переключатель «ВОЛЬТ/ДЕЛ.~ в положение,
обеспечивающее наиболее удобное для измерений отклонение.
Не трогать ручку «УСИЛЕНИЕ»;
е) измерить вертикальное отклонение в делениях и опреде­
лить амплитуду как произведение коэффициента · отклонения на
величину отклонения в делениях;
ж) установить переключатель « ~ J_ ~ » в положение «7'Э ».
Контрольную линию можно проверить в любое время, переклю­
чив его в положение «J_»;
з) ручкой «УРОВЕНЬ» синхронизации А установить устой­
чивое изображение. Переключатель «ВРЕМЯ/ДЕЛ.» поставить
так, чтобы получить изображение требуемого импульса;
84

и) измерить расстояние в делениях между контрольной ли­
нией и точкой на линии сигнала, в которой требуется опреде­
лить уровень постоянного напряжения. Например, на рис. 7_
показано, как измерить напряжение между контрольной линией
и точкой А на линии сигнала;
~~~~;~ - - Г,,,т,t,,,,,,,-,-тrr1-~,l'ln'
...~i-, -+,.,,!f!.,- ,+-. . . j,.,. .><
оm1~лоне
нuе,
.. ] _ _ -~~~~~~~~------~
'\Конmро11ьно. si пuнuя
Рис. 7. Измерение мгновенного постоянного
напряжения относительно . контрольной линии.
к) определить полярность сигнала. Если он находится вы­
ше контрольной линии, то напряжение положительн ое, если ни­
же - отрицательное. (При использовании канала II можно вос­
пользоваться тумблером «ПОЛЯРНОСТЬ~,);
л) умножить расстояние, измеренное в п. <<и», на показание
переключателя «ВОЛЬТ/ДЕЛ.». Учитывать коэффициент деле-
ния делителя, если таковой используется .
•
Пр им ер. Предположим, что измеренное расстояние сос-
• тавляет 4,6 деления (см . рис. 7), сигнал положительной поляр•
ности (изображение выше контрольной линии), при изме рении ·
использован делитель 1:10, переключатель «ВОЛЫ/ДЕЛ.» ус­
тановлен в положение «2».
Искомое значение напряжения - произведение вышеполу­
ченных величин: Ux~+4,6X2XI0=+92 В.
Пр им ер. Пусть контрольный сигнал с амплитудой 30 В,
показание переключателя «ВО ЛЫ/ДЕЛ.» -
«5»,
отклоне ­
ние - 4 деления. •
Срав нительный коэффициент отклонения (п. 2)
30
4Х5 =l,S.
Затем, при положении переключателя «ВОЛЬТ/ДЕЛ.»
« 1О» . определить коэффициент отклонения:
I0Xl,5= 15 вольт/дел:.
85

Полный размах амплитуды приложенного сигнала при верти­
кальном отклонении на 5 делений, используя формулу (п. «е»).
равен:
I5X5=75 вольт.
9. 1. 4. Измерение временных интервалов .
Для измерения времени между двумя точками сигнала про­
изводятся следующие операции:
а) подать сигнал на гнездо «ВХОД» одного из каналов;
б) установить переключатель «РЕЖИМ РАБОТЫ» на ис­
пользуемый канал;
в) установить переключатель «ВОЛЫ/ДЕЛ.» в такое поло­
жение, чтобы изображение на экране составляло около 5 деле­
ний;
г) ручкой «УРОВЕНЬ» синхронизации А установить устой­
чивое изображение;
д) установить переключатель «ВРЕМЯ/ДЕЛ.» на наиболь­
шую скорость развертки, при которой расстояние между дву­
мя измеряемьrми точками будет меньше 8 . делений (рис. 8),
так как возможна нелинейность изображения . в первом и пос­
леднем делениях ншалы;
V~
1/
~
/,
1
1
1
: ГOPLl30~mo.nь~~,
pQccmoякu1,
\.
'\.
--
'\,...
,/
Рис. 8. Измерение временного интервала.
е) ручкоГ1 « f » переместить изображение, чтобы точки,
между которыми измеряется время, находиJшсь на горизонталь­
ной средней линии;
ж) совместить ручко~"r ~-
«ПЛАВНО» точку начала из-
мерения с первой линией сетки;
з) измерить горизонтальное расстояние между измеряемы•
ми точками. Ручка «ДЛИТЕЛЬНОСТЬ А» должна быть уста­
новлена в крайнем правом положении;
86

и) умножить расстояние, полученное в п . «3», на величину,
определяемую переключателем «ВРЕМЯ/ДЕЛ.». При примене­
нии растяжки длительности, ответ разделить на 10.
Пр им ер. Допустим, что расстоян~е между измеряемыми
точками равно 5 делениям, переключатедь «ВРЕМЯ/ДЕЛ.» ус- l
тановлен в положение «0,1 ms», растяжка не применяется.
sxo 1
Длительность времени = -
1-' - =0,5 мс.
9. 1 . 5 . Измерение частоты.
Частоту периодических импульсов можно и змерить следую ­
щ им образом:
а) измерить длительность времени одного цикла импульса,
как описано выше;
б) частота сигнала является обратной в еличи н ой длител ь ­
ности в ре м ени одlIОГО цикла .
Пр им ер. Частота си гнала, показанного на (рис. 8 (с
дл ительностью периода 0,5 мс), будет равн а:
I
1
fc _Т;fc=О,5= 2кГц.
9. 1 . 6 . Измерение времени нарастания.
И.змсрение времени нарастания основано на том же м ето ­
де, что и измерение длительности времени. Основная разница
только в точках, между которыми производятся измере н ия .
Ниже приводится методика измерения вре м ени нараст а ния
между точками импульса 10% и 90% . Время спада можно и з­
мерить аналогичным образом на заднем фронте импульса:
а) подать сигнал на гнездо «ВХОД» одного из каналов;
б) установить пеl)еключатель «РЕЖИМ РАБОТЫ» на тре ­
буемый канал;
в) установить _переключателем «ВОЛЬТ/ДЕЛ . » и ручкой
« УСИЛЕНИЕ» 5 делений по амплитуде;
г) установить изображение симметрично средней горизон­
т альной линии;
д) установить переключатель «ВРЕМЯ/ДЕЛ.» на наиболь­
шую скорость развертки, при которой изображение между точ ­
ками на импульсе 10% - и 90% будет занимать менее 8 делений
по горизонтали;
е) определить точки 10% и 90% на нарастающей части им­
пульса;
ж) ручкой «
"'~
» пере м естить 10% точку импульса на
первую линию сетки (рис. 9);
87

~
'
...._
"r
V
1
1/Ю% f
;'
f
1Г~pU3()HTT1QA~:JI!
jlXlccmo~нue 1
Ь а2ленus.х
901
Рис. 9. Измерение · вре м ени нарастания.
э) и зм ерить \'Оризонтальное расстояние между точками 10%
и 90.%'. Ручка
«ДЛ И ТЕЛ ЬН ОСТЬ А» установлена в крайнем
правом положении;
и) умножить расстояние, полученное в п. «з» , на величину,
опр еделяемую пере ключ ат еле м «ВРЕМЯ/ДЕЛ.» . При использо ­
ва н ии растяжkи длительности ответ разделить на I О.
П р и м е р. Предположи м , что расстояние по горизонтали
между точками 10% и 90% равно 4 делениям · (рис. 9) , пере­
ключа тель « В РЕМЯ/ДЕЛ.» уст а новден в поло жение «1 μs»,
использована р а ст яжка .
в
4Xl 0
ре м я нарастания : 10= ,4 мкс.
9. 1. 7 . Измерение временного сдвига двух сигналов.
_ Скорость
кали б рованной развертки и двухканальный режим
прибора позволяют измерять временнЬй сдвиг между двумя от­
дельными сигналами. Для измерения IIеобходимо:
а) поставить переключатели «,....,, J_ ,;..., » в требуе111ое подо­
жение;
б) установить переключатель «РЕ)I(ИМ РАБОТЫ» в поло­
жение «ПООЧЕР: » или «ПРЕР.». Режим «ПРЕР.» более при­
годен для НЧ, а «ПООЧЕР.» - · дJ/Я ВЧ сигналов;
в) установить переключатель «ВНУТР. СИНХР.» в положе -
ние «I»;
•
г) подать опорный сигнал на вход канала I и исследуемый
сигнал на вход канала II. Опорный сигнал должен предшество-
_
вать во времени исследуемому . Подавать сигналы на вход ко ­
аксиальным кабелем с одина1<овым временем задержки;
д) если сигналы противоположной полярности, тумблером
«ПОЛЯРНОСТЬ» инвертировать сигнал канала II;
88

е) установить переключателем «ВОЛЫ/ДЕЛ.» изображе­
ние на 4 или 5 делений;
ж) ручкой «УРОВЕНЬ» синхронизации А установить ус­
тойчивое изображение;
з) установить переключателем «ВРЕМЯ/ДЕЛ.» такую ско ­
рость развертки, чтобы между двумя импульсами было 3 или,,
более делений;
и) установить ручкой « t
» вертикального перемеще-
ния оба импульса (или точки изображения, между которыми,
производятся измерения) посередине экрана относительно го ­
ризонтальной центральной линии;
к) при помощи ручки « ~ » горизонтального переме­
щения установить контрольный сигнал на пересечении горизон-­
т альн о й средней лин и и с вертикальной линией сетки, ;
л) измерить расстояние по горизонтали между импульсо м"
канала I и канала 11 ·(рис. 10);
Уроf,ень
50°/о
aмnr,.umyoы
_ lOn opны u <:-utHQ.;li- Ка,но...л П
Кана.л I
t'
/
-
-
\
'
.- ~~
\Г~30нrr.аt.ЬНt.;~ \
1 рсщщсmь 1
--
Рис . 10. Измерение временного сд ви г а дв ух сигн алов_.
м) умножить получе нн ую разность на величину , определяе ­
мую положением переключате.'Iя «ВРЕМЯ/ДЕЛ.». При исполь ­
зовании растяжки, разделить результат на 10.
.
Пр им ер . Допустим, переключатель «ВРЕМЯ/ДЕЛ . » уста - -
новлен на «50 μs», включена растяжка, разность по горизонта­
ли между импульсами 4,5 делений.
ВремешюiI сдвиг: SOX 4,5
=22 5 мкс.
1О•'
gg,

9. 1. 8. Измерение временных интервалов задержанной раз­
верткой.
Для точных измерений времени можно использовать режим
задержанной развертки. Общая точность измерения времени
·будет зависеть от:
-
точности генератора развертки А;
-
линейности шкалы «МНОЖИТЕЛЬ ЗАДЕРЖКИ».
Ниже дана методика измерения разностного времени между
двумя импульсами одного сигнала. Этот r-~етод можно приме­
-iшть для определения временного интервала между двумя раз­
. личными сигналами или для измерения длительности одного
-импульса:
а) подать сигнал на «ВХОД» канала I (II). Установить
переключатель «РЕЖИМ РАБОТЫ>> на требуемый канал;
б) установить переключатель «ВОЛЫ/ДЕЛ.» в такое по­
..ложение, чтобы изображение занимало около 4-х делений по
.амплитуде;
,
в) установить переключатель «А ВРЕМЯ/ДЕЛ.» в положе­
н не, обеспечивающее расстояние между импульсами не больше
8 делений;
г) установить ручками синхронизации А устойчивое изоб ­
. ражение;
д) установить переключатель «ВИД РАЗВЕРТКИ» в поло­
жение «Б ПОДСВ. А», а переключатель «РЕЖИМ Б» - в по­
. ложение «ЖДУЩ.»;
е) установить переключатель «Б llРЕМЯ/ДЕЛ.» в положе­
ние 1/100 скорости развертки «А ВРЕМЯ/ДЕЛ . ». Это обеспечит
подсвеченный участок около О, 1 деления по длине;
ж) ручкой «МНОЖИТЕЛЬ ЗАДЕРЖКИ» сместить подсве­
·ченЕый участок к первому импульсу; '
з) установить переключатель «ВИД РАЗВЕРТКИ» в поло­
_жение «Б»;
и) ручкой «МНОЖИТЕЛЬ ЗАДЕРЖКИ» установить им­
пульс (или часть его) на вертикальную центральную линию. За­
·писать показание шкалы «МНОЖИТЕЛЬ ЗАДЕРЖКИ»;
к) поворачивать ручку «МНОЖИТЕЛЬ ЗАДЕРЖКИ» по ча ­
совой стрелке до тех · пор, пока второй импульс не дойдет до той
же точки. (Если на екране несколько ~импульсов, вернуться к
положению «Б ПОДСВ. А» для определения правильного ме­
- стоположения импульса).
Записать показание шкалы:
л) отнять первое показание шкалы от второго II умножить
на показание переключатеJIЯ «А ВРЕJ\·1Я/ДЕЛ.» . Это и будет
времешюй интерваJI между импульсами.
'90 •

П р и м ер. Пусть первое показание шкалы 1.31; второе -
8,81; положение переключателя «ВРЕМЯ/ДЕЛ.» -
«,0,2 μs»
{см. рис. 11),
Пшй3о.нuе
По ко.?.,О.НU'Р.
"Множumе.nя
"Мнох-щmе. пя
30.□ержкu''
30.оержкu"
/но..чо.ло / :
\ / коне,ц
/amc.чemo. ..
, .., .___
В....Р~_м_Q
__
н_но_u.__ОФ!l:--!1 omc:цemo./
\ uнmep~o.n
;
1
1
..
а
-
---
o.J Изооро.женuе ро.з~е.рmкu R
6) 3о.оержонно.я ро.зоерmко. о
Рис. 11. Измерение временных интервалов с помощью задержанной
развертки.
Временной интервал между импуль~ами будет :
(8,81-1,31) ХО,2= 1,5 мкс.
9. 1. 9. Увеличение длительности с помощью задержанной
развертки.
Свойства задержанно~"r раз~ертки могут быть использованы
для обеспечения более значительного увеличения длительности,
чем при десятикратной растяжке.
Скорость задержанной разверт~<И в действительно.:ти не
увеличива ется; усиление является результатом задержки раз-
91

вертки В на отрезок врt:мени, выбираемый переключателем
«А ВРЕМЯ/ДЕЛ.» и шкалой «МНОЖИТЕЛЬ ЗАДЕРЖКИ»
по сравнению с уже существующим изображением при скоро ­
сти развертки, выбираемой переключателем «Б ВРЕМЯ/ДЕЛ.>.
На более высоких уровнях кажущегося усиления может быть
использован режим Б «ЖДУЩ. »:
а) под ать сигна.11 на «ВХОД» к анала I. Установить пере клю­
чатель «РЕЖИМ РАБОТЫ» в положение «1»;
б) установить пер еключатель «ВОЛЫ/ДЕЛ. » в положение,
обеспечива ю щее изображение по амплитуде около 4-х делений;
в) установить переключатель «А ВРЕМЯ/Д ЕЛ. » в положе­
ние, обеспечивающ ее пол н ое изображение;
г) установить устойчивое изображение ручками «СИНХРО­
НИЗАЦИЯ А»;
д) установ ить переключатель «ВИД РАЗВЕРТКИ» в поло­
жение «Б ПОДСВ. А» и режим Б в положение «АВТ.»;
е) установить начало подсвеченного участка с помощью
ручки «МНОЖИТЕЛЬ ЗАДЕРЖКИ» на участок изображения,
который должен быть растянут;
•
ж) установить переключатель «Б ВРЕМЯ/ДЕЛ.» в поло­
жение, при котором полностью подсвечивается участок, · кото­
рый должен быть увеличен;
з) установить переключатель «ВИД РАЗВЕРТКИ» в поло­
жение «Б»;
и) измерить время можно по изображению, обычным спосо­
бом.
Скорость развертки определяется переключателем «Б ВРЕ­
МЯ/ДЕЛ.»;
к) увеличение длительности развертки может быть вычис­
лено: умножить показания переключателей «А ВРЕМЯ/ДЕЛ.»
и «Б ВРЕМЯ/ДЕЛ.».
Пр- им ер. Увеличение длительности изображения (см.
рис. 12) при положении переключателя «А ВРЕМЯ/ДЕЛ.» а.-;
«0 , 1 ms» и «Б ВРЕМЯ/ДЕЛ.» - - «1 μs» определяется:
1х10-,
JXl0-6 = 100 раз.
Увеличение длительности изображения с . помощью задер­
жанной развертки (режим «ЖДУЩ.»).
При увеличении длительности · с помощью задержанной раз­
вертки (режим «АВТ.») возможна неустойчивость при высоких
уровнях усиления. Режим Б «ЖДУЩ . » обеспечива ет более ус­
тойчивое изображение, так как задержанное изображение син­
хронизируется каждый раз и одной и той же точке:
-92

/J
~,г,,
f 11{
11,1
1
..- J
..
-
---
~-
а) изображение развертки А
1'
_.....J::.__ ·- - ---- -·- ~,,_ ____.__!
Импульс, который
требуется увеличить
(по длительности)
б) изображение задержанной развертки Б
Рис. 12. Использование задержанной развертки
для увеличения длительности импуJiьса.
а) установить изображение, как описано выше в п.п . «а» -
«ж»;
б) установить переключатель «РЕЖИМ Б» в пqложение
«ЖДУЩ.»;
в) регулировкой «УРОВЕНЬ» синхронизации Б установить
устойчивое изображение подсвеченного участка. (Если подсве­
ченный участок не может быть выделен, см. п . «г»);
г) невозможность подсветить требуемы й участок указыва­
ет, что сигнал не синхронизируется.
Если это не может быть исправлено регулировкой <('УРО­
ВЕНЬ» синхронизац,ии Б или увеличением амплитуды изобра­
жения, запускать развертку Б внешним сигналом ;
д) . когда требуемый участок подсвечен, установить переклю­
чатель «ВИД РАЗВЕРТКИ» в положение «Б». Небольшая ре­
гулировка ручкой «УРОВЕНЬ» синхронизации Б устанавлива­
ет устойчивое изображение;
е) измерение длительности и вычисление ее аналогично вы­
шеприведенному.
9. 1. 10. Подсвечивани е сложных сигналов с помощью за­
держанной развертюи.
93

СJюжные сигналы часто состоят из нескольких отдельных
участков различной амплитуды. Поскольку цеп и синхронизации
чувствительны к изменениям амплитуды сигналов, устойчивое­
изображение обычно может быть получено, когда ра з вертка син ­
хронизируется импульсами, имеющими большую амплитуду.
Следовательно, это не обеспечивает требуемого изображения
участков низшей амплитуды, которые следуют за более в ы со­
кими засинхронизированными участками.
Характер задержанной развертки обеспечи в ает задержку
начала развертки Б на выбранную величину, оп ределяющую
участок сигналов с большей амплитудой.
Затем часть сигнала, содержащего интересующую информа­
цию, может быть подсвечена. (Это демонстрируется на рис. 13).
Для подсвечивания следует выполн ить операции, аналогичные
приведенным в разделе «Увеличение длительности с помощью
задержанной развертки».
,
,,..r
-··
,..,.,.
r
111 У,
i 1••
.\.
--
·-
,_
~...А
-
-
.--
,,
~) Эта часть изображения неудобна для исследования вследствие того,
что развер,ка А синхронизируется импульсами большей амплитуды
...
1/
..., V
VV
-
"J
'
б) Часть интересующего нас изображения, полученного с помощью
задержанной развертки (режим Б «АВТ.»).
Рис. 13 . Изображение сложного сигнала с помощью задержанной
разве р тки.
9. 1. 11. Задержка синхронизации.
Выходной сигнал «ВЫХОД J1 Б» - может быть исполь­
зован для внешней синхронизации через выбранное время за ­
держки после начала развертки А. Время задержки выходного
сигнала Б может быть выбрано при помощи шкалы «МНОЖИ­
ТЕЛЬ ЗАДЕРЖКИ» и переключателя «А ВРЕМ.Я /ДЕЛ.».
/
94

Внутренняя синхронизация развертки А. Для обеспечения,
нормального подсвечивания при внутренней синхронизации раз­
вертки А, задержка синхронизации Б может быть получена­
следующим образом:
а) получить синхронизированное изображение обычным
путем;
б) • установить переключатель «ВИД РАЗВЕРТКИ» в поло-
жение «Б ПОДСВ. А,;
_
в) выбрать величину задержки от начала развертки А с по­
мощью шкалы «МНОЖИТЕЛЬ ЗАДЕРЖКИ». Время задержки
может быть вычислено обычным способом;
г) ус та новить переключатель «РЕЖИМ Б» в положение
«АВТ.»;
д) подать сигнал от гнезда «ВЫХОД J1 Б» на гнезда
«ВХОД» канала I;
е) длительность импульса «ВЫХОД П Б» определяет-
ся положением переключателя «Б ВРЕМЯ/ДЕЛ . »;
ж) внешнее подключение будет синхронизировать в на­
чале подсвеченного участка, если происходит срабатывание от
поJюжительного импульса синхронизации, или в конце подсве ­
ченного участка, если от отрицательного.
Внешняя синхронизация развертки А.
1
Этот режим работы может быть испол'ьзован для получения
задержанной синхронизации с соответствующим изображени­
ем или без него.
Подключить внешний сигнал на гнездо «ВХОД» сщ1хрони­
зации А и установить переключатель выбора источника синхро ­
низации в положение « 1: 1 ВНЕШ . ».
Последовательно выполнить операции , описанные выше, для
получения задержанной синхронизации.
9. 1 . 12 . Режим синхронизации источника сигнала .
Обычно изображаемый сигнал служит для осциллографа и
синхронизирующим. В некоторых случаях может потребовать ­
ся изменить это положение и иметь • осциллограф, синхронизи­
рующий источник сигнала. Это может быть сделано подсоедине­
· нием сигнала «ВЫХОД П А» ко входу источника сигнала .
'Установить ручку «УРОВЕНЬ» синхронизации А в крайнем
положении по часовой стрелке , переключатель «РЕЖИМ А» в
положении «АВТ . », и переключатель «А ВРЕМЯ/ДЕЛ.» в такое
поло ж ение , чтобы получить нужное изображение. Следователь­
но, источнпк сигнала синхронизируется сигнал о м , и м еющим
·фиксированное время, зависимое от развертки, выходной сигнал
95

,источника может быть и зображен так же, как если бы осuил­
,лограф синхронизирова л ся обычным способом .
.9 . 1 . 13 . Измерение разности фаз.
Сравнение фазы м ежду дв ум я сигналами одной частоты
-воз м ожно осуществить, используя дв ух канальный режим осuил­
лографа. Этот метод измерения разности фаз может быть и с­
пользован вплоть до предельной частоты вертикальной откло­
няющей системы .
Для проведения сравнения выполнить следующие пункты:
а) устан о вить переключатели « ~ ..L "'» в одинаковое _ по­
.л ожение, в зависимости от типа подаваемого сигнала;
б) установить переключатель «РЕЖИМ РАБОТЫ» в поло­
жение «ПРЕР .» или «ПООЧЕР .» . Режим «ПРЕР .»
обычно
применяется при НЧ сигналах, а «ПООЧЕР.» - при ВЧ сиг­
налах;
в) · установить переключатель « ВНУТР. СИНХР . >> в поло­
жение «I»;
г) подать опорный сигнал на вход канала I, а сравнивае ­
мый - на вход ка н а ла II . Опорный сигнал предшествует
~равниваемому во времени.
При подключении сигналов на входы использовать коак­
сиальные kабели с одинаковым -временем задержки;
д) ес л и сигналы противопо.ложной полярности, переключа­
телем «ПОЛЯРНОСТЬ» вт9рого канала инвертировать сиг­
нал ;
е) установить переключателями «ВОЛЬТ/ДЕЛ . » и ручками
«УСИЛЕНИЕ» обоих каналов ид е нтичные изображения около
5 делений по " амплитуде;
ж) установить ручками «УРОВЕНЬ», «СТАВ. ВЧ» устойчи­
вое изображение;
з) установить переключатель «ВРЕМЯ/ДЕЛ.» на скорость
р.азвертки , обеспечивающей один цикл сигналов на экране;
и) п ереместить ~ривые сигналов к центру градуированной
JlИНИИ ручками « t » вертикального перемещения;
к) перемещать ручку «ДЛИТЕЛЬНОСТЬ А», пока опор­
ный сигнал не установится точно на 9 делений по горизонтали
(см. рис. 14). Каждое деление шкалы соответствует 40° цикла
(360°: 9=40°). Это фазовый коэффициент.
л) ,измерить разность по горизонтали между соответствую­
щими точками сигналов (в делениях шкалы);
м) умножить измеренное расстояние (в делениях) на 40°
(фазовый коэффициент) для получения точной величины фа­
зовой разности.
Пр им ер. Предположим, что горизонтальная разность сос-

та-вля.ет 0,6 деления, фазовый коэффициент 40°, как показано
на рис. 14.
Ко.но.n I
1 Ра.3носmь 1
1"9 ае пе.нu~
1 l 360°)
1
ко.нQn n
1 na lOl)U- 1
~
1
301-\mO.ЛLL;
1
Рис. 14. Измерение фазовой разности.
Фазовая разность будет: О,6Х40°=24" .
9. 1 . 14 . Более точное измерение фазы.
Более точное измерение фазы между двумя лучами может
быть осуществлено увеличением скорости развертки (без изме­
нения длительности А). Один из п ростейших путей увеличения
скорости развертки - включение на растяжку
. «УМНОЖ.
0,1». Также может быть использовано усиление задержа нной
разверткой. Установленная фазовая разность определяется,
как произведение фазового коэффициента, предварительно оп­
ределенного, на увеличение скорости развертки .
Пр им ер. Если скорость разверткп увеличивается в 10
раз путем растяжки, фазовый коэффициент будет: 40°: 10 =4°/де­
ление .
При горизонтальной р·азности 6 делений, фазовая разность
будет 6Х4°=24°.
9. 1 . 15. Измерение фазы Х-У.
Метод измерения фазы Х-У может быть использован для
определения фазовой разности между дву м я сигналами одной
частоты. Этот метод более удобен для частот сигналов до
l 00 кГц, чем метод, описанный выше. В этом методе один из си­
нусоидальных сигналов обеспечивает горизонтальное отклоне­
ние (Х), в то время, как другой сигнал обеспечивает вертикаль­
ное (У) . Значения фазового отклонения между двумя сигнала­
ми могут быть определены по · фигурам Лиссажу следующим
путем:
7 5476
97

а) подать синусоидальные сигна лы на гнездо «ВХОД» обо­
их каналов;
б) установить переключатель «ВИД РАЗВЕРТКИ» в поло­
жение «ВНЕШ.», «ВНУТР. СИНХР.» в положение «I» и пере­
ключатель источника синхронизации Б в положение «ВНУТР.»;
в) установить изображение на середину экрана и переклю­
чателями «ВОЛЬТ/ДЕЛ.» обеспечить размах изображения до
4 делений в каждом направлении. Переключатель «ВОЛЬТ/
ДЕЛ.» канала I управляет горизонтальным отклонением (Х), а
переключатель канала II - вертикальным (У);
r) отцентрировать изображен·ие относительно вертикальной
градуированной линии. Измерить расстояния А и Б, как показа ­
но на рис. 15. Величина А п редставляет собой расстояние меж­
ду точками пересечения кривой с вертикальной градуированной
линией . Расстояние Б - максим альное отклонение по вертика­
ли·
'д) разделить А на Б для вычисления синуса фазового угла
(<р) между двумя сигналами . .Угол может быть вычислен по три­
гонометрической таблице. Если изображение представляет со­
бой диагонально направленную линию, то два сигнала находят­
ся или в. фазе (рис. 16а) или с разницей 180° (рис. 16д). Изо­
бражение окружности указывает лrа фазовую разность 90°. На
рис. 16 изображены несколько возможных фигур Лиссажу, оп­
ределяющих фазу от 0° до 360°.
П р и м ер. Пусть изображению, показанному на рис. 15
(А=2, Б=4 дел.ениям), свойственна собственная фазовая раз­
ность 2°.
Рис. 15. Измерение разности фазы Х-У.
Используя,формулу sin <р= ~ , получаем:
.
2
sin rn= -
=0 5·
rn=30°.
't'
4
''
't'
98

1
1
-·---:--г-
V
[/
г
л
L.i l.l
1/
J'/
V
1
r ;1'
О~ 0 °Lil\U 360°
. о) 30 fiuлu 330°
/
"
'\...
1'-
~
-
~~
1"1
'
..., l.'
.. .... ....
-
1"\.
,:
("
1'.
1
--
а) i80°
Рис. 16. Фигуры Лиссажу.
Для определения фазовой разности между усилителями Х и
У требуется учесть собственный фазовый коэффициент. Полу­
чаем
30°-2° = 28°.
9. 1. 16. Режим суммиро в ания.
Свойство осциллографа суммировать может быть использо­
вано при из ображении сигналов, содержащих нежелательные
составляю щие. Эти составляющие могут быть уничтожены при
нспользовании режима суммирования:
а) подсо_единить сигнал, содержащий требуемую и нежела­
тельную информацию, ко входу канала I;
б) подсоединить сигнал, аналогичный ненужному в первом
канале, на вход канала II.
Например, на рис. 17 сигнал, подобный нежелательному,
подсоединен к каналу II для избавления от ненужной составля­
ю щ ей сигнала канала 1;
99•

~·
~--
---
'7
~1<,.·· .
.
к-
'
-,
,,
-
f,-, -, -
>+t-1
1 ~...i
_
,,,.
~
'J.
t\.
t-
!
i
а) сигнал первого . канала, содержащий требуем;ую информацию
и нежелательную составляющую с частотой сети
б) сигнал второго канала аналогичен вышеприведенной
составляющей с частот ой сети
в) оставшаяся · полезная часть с»гнала
в) установить оба переключателя « ~, _L, ;,Э» в положение
с ·.;э» ( « ~ », если постоячная составляющая входного сигнала
слишком велика);
r) установить переключатель «РЕЖИМ РАБОТЫ» в поло­
жение «ПРЕР . ». Установить переключатель «ВОЛЫ/ДЕЛ.»
так, чтобы сигналы были одинаковой амплитуды;
д) установить переключатель «ВНУТР. СИНХР.:. в положе- -
ние «I, II»;
е) установить переключатель «РЕ)КИМ РАБОТЫ» в поло­
жение «+». Тумблером «ПОЛЯРНОСТЬ» установить на экра­
це сигналы противоположной полярности;
ж) отрегулировать переключатель «ВОЛЫ/ДЕЛ.» канала
II и ручку «УСИЛЕНИЕ» для максимального избавления от па­
разитной составляющей;
. 100

э) оставшийся сигнал будет представлять собой полезную
информацию сигнала первого · канала. Нежелательная часть его
уничтожена.
П р и м е р. На рис. 17 показан один из случаев применения
вышеописанного режима. Сигнал, приложенный к гнезду
«ВХОД» канала I, содержит нежелательные частотные состав­
ляющие. Соответствующий частотный сигнал подсоединен к •
каналу II (рис. 176). Рис. 17в показывает оставшуюся полезную
часть сигнала.
9. 2. РЕГУЛИРОВАНИЕ И НАСТРОйКА
. 9. 2 . 1 . Описание органов подстройки
Внутренними органами регулирования пользуются только
после смены полупроводниковых приборов и элементов вход­
ного делителя, влияющих на па15аметры прибора, а также по
мере необходимости при длительной работе:
1-Cl, 1-С4, 1-Rl
(1-С35, 1-С38, I-R79)
I-C5, I-C9, I-R2,
(I-C39, I-C44, I-R80)
1-СЗ, 1-Сб
(1-С37, 1-С40)
I-R17 (I-R94)
I-R25
а) плата И22.089.128 Сп:
корректировка частотной характери­
стики предусилителя канала 1 (II) в
положении «0,02» переключателя -
«ВОЛЬТ/ДЕЛ.»;
корректировка частотной характери­
стики предусилителя канала 1 (II) в
положении «0,005» переключателsr
«ВОЛЬТ/ДЕЛ.»;
корректировка частотной характери­
стики предусилителя ка н ала 1 (II) в
положении «0,01» переключателя
«ВОЛЬТ/ДЕЛ.»;
установка плоской вершины прямо­
угольного импульса в положени и
«О,02» переключателя «ВОЛЬТ/
ДЕЛ.»;
установка нулевого потенциала на
коллекторе триода 1-ТЗ (1-Т14);
установка постоянного уровня по­
тенциала эмиттера триода 1-Т4 для
обеспечения нулевого постоянного
уровня на выходе предусилителя
синхронизации;
101

I-R63
2-Cl l, 2-СlЗ, 2-Rl2
3-R4
3-R35
3-RI05
. 3-Rl0l
5-R16
5-R34
5-R63
5-Rl0l
5-Rl l l, 5-Rl 12
4-С5
102
установка нулевого уровня постоян­
ного напряжения на входе предуси­
лителя синхронизации;
б) плата И22.089.122 Сп:
корректировка частотной характери­
стики оконечного усилителя верти­
кального отклонения;
в) плата И22.089.129 Сп:
установка нулевого уровня постоЯii·
ного напряжения на выходе предуси­
лителя синхронизации;
установка нулевого потеНII!Иала (на
базе триода 3-Т6) для нормальной
синхронизации, когда ручка «УРО-
ВЕНЬ» (R72) находится в среднем
положении;
регулировка выходного напряжения
снимаемого с стабилитрона 3-Д41 с
целью точной подстройки :напряже­
ний калибратора IV; 0,1 V;
подстройка частоты калибратора;
-
г) плата И22.089.127 Сп:
установка нужного для нормальной
синхронизации потенциала на базе
триода 5-Т2 (ручка «УРОВЕНЬ» -
(R97) находится в среднем положе­
нии);
установка точного значения коэффи­
циента отклонения по горизонтали;
установка базового потенциала трио­
да 5-ТlЗ, определяющего начало раз­
вертки;
для установки изображения в центре
экрана при растяжке;
.--
подстройка калиброванной длитель­
ности разверток А и Б.
д) плата И22.089.124 Сп:
-
корректирование формы импульса;

Rl (Yl) -
ЯПЗ.219.006 ~З
10-Rl0
l0-Rl8
I0-R26
СЗ (С19)
С4 (С20)
С5 (С21)
С6 (С22)
С9 (С25)
Cl0 (С26)
Cl 1 (С27)
Cl2 (С28)
С13 (С29)
Rl57, Rl58
е) плата И22.089.151 Сп:
-
установка напряжения 1,9 кВ;
ж) плата И22.089.126 Оп:
-
установка напряжения +80 В;
-
установка напряжения +10 В;
-
установка напряжения минус 10 В;
з) базовый блок:
-
установка плоской вершины прямо­
угольного импульса в положении «0,2»
переключателя- «ВОЛЬТ/ДЕЛ.»;
-
установка плоской вершины прямо­
угольного импульса в положении «2»
переключателя «ВОЛЬТ/ДЕЛ.»;
корректировка выбросов . и завалов
фронта импульса в положении «О, 2»
переключателя «ВОЛЬТ/ДЕЛ.»;
-
корректировка выбросов и завалов
переднего фронта импульса в поло­
жении «2» переключателя «ВОЛЫ/
ДЕЛ.»;
для лучшего согласования скомпен- ·
сироnанного делителя с делителями,
кратными 5 и 1, при последующих пе­
реключениях;
•- установка плоской
вершины прямо­
угольного импульса в положении
«0,05» переключателя «ВОЛЬТ/
ДЕЛ.»;
-
установка плоской вершины прямо­
угольного импульса в положении «0,1»
переключателя «ВОЛЬТ/ДЕЛ.»;
корректировка выбросов или завалов
переднего фронта импульса в поло­
жении «0,05» переключателя
«ВОЛЫ/ДЕЛ.»;
корректировка выбросов или завалов
переднего фронта импульса в поло­
жении «О, 1» переключателя «БОЛЬ Т/
ДЕЛ.»;
установка напряжения, соответствен­
но,6,3Ви-6,3В;
103

R1 (ЯП3.219.006 Э3)
точная установка напряжения ~шнус
1,98 кВ: .
Rl30
установка горизонтальной линии лу­
ча параллельно линиям сетки;
RIЗI
установка вертикальной лин ии лу ­
ча параллельно линиям сетки;
Rl42
-
устранение геометрических искаже-
ний изображения.
9. 2. 2. РЕГУЛИРОВКА ПРИБОРА
а) регулировка источников питания
После замены полупроводниковых приборов, установленных
в блоке питания, а также прсле ремонта, необходимо произвести
,
'
.
проверку и подрегулировку выходных напряжении.
Регулировка блока питания производится совместно со все­
.ми узлами осциллографа в рабочем положении .
Для регулировк и и проверки параметров блока питания не-
обходимы следующие измерительные приборы:
1. Комбинированный прибор Ц4313.
2. Вольтметр М2018.
3. Вольтметр С502/9 (3 кВ).
4. Вольтметр С196 (7,5 кВ; 15 кВ; 30 кВ).
5. Осциллограф универсальный Cl-67.
6. Автотрансформатор РНО-250-2.
7. Измеритель нестабильности В2-13.
8. Ваттметр Д5016.
9. Вольтrшлоомметр В7-15.
1О. Частотомер Ч3-34.
Прибор подключается к питающей сети через автотрансф ор­
матор. Ручка автотрансформатора п·ереводится плавно в поло­
жение, соответствующее напряжению питающей се:rи 220 В. На­
пряжение питающей сети контролируется комбинированным
прибором Ц4313 на пределе измерения 300 В (при питании от
сети частотой 400 Гц прибором Д566). Ток потребления осцил­
лографа контролируется прибором Ц4313 на пределе измер~­
ния 1 А и не должен превышать 0,67 А, при питании от сети
напряжением 115 В прибором Ц4313 на пределе измерения
2,5 А и должен быть не более 1,35 А.
После предварительного прогрева осциллографа (в течение
15 минут) приступают к проверке и регулировке выходных на­
пряжений. Проверку и регулировку всех напряжений необходи­
мо_ производить при номинальном напряженщr питающей сети.
104

Проверку и регулировку следует начать со стабилизаторов~
минус10Ви+80в.
Вольтметром М106/1 (предел 'измерения 15 В) на конденса­
торе С99 контролируется напряжение минус 1О В . Оно должно ­
быть в пределах 9,9 В710,1 В и регулируется потенциометром
10-R26.
Напряжение +80 В контролируется вольтметром М106/1
(предел измерения 150 вольт) · на конденсаторе С97 и ре~::ули­
руется потенuиометром 10-Rl0. Оно должно быть в пределах .
80 вольт±О,8 вольта.
Напряжения +6,3 В, -6,3 В, + 10 В, +150 В контролиру­
ются прибором М106/ 1 на соответствующих пределах измере­
ния . Проверка осуществляется на резисторах R157, R158, кон­
денсаторе С98 и на положительном полюсе конденсатора С9З- .
относительно корпуса прибора.
Величины напряжений должны быть: 6,3±0,1 В; +10+0,1 В,
минус 10±0,1 В, + 150+7,5 В.
Внимание! Подключение и отключение приборов для изме­
рения напряжений +8,5 кВ, минус 1,9 кВ, 1,98 кВ, измерение
их пульсаций; 6,3 В (под потенциалом 1,9 I<B) при включенном
осцил·лографе в сеть недопустимо. Прикасаться к измеритель­
ным приборам и разделительным конденсаторам категорически
запрещается . Это опасно для жизни. После измерения пульса­
ций источников +8,5 кВ, минус 1,9 кВ, минус 1,98 кВ раздели- -
тельные конденсаторы необходимо разрядить закорачиванием . .
Напряжение +8,5 кВ контрол ируется прибором С196 на
пределе измерения 15 кВ и должно быть в пределах 879 кВ.
Напряжение минус 1,9 кВ контролируется прибором С50/8
(3 кВ) п должно быть в пределах 1,9 кВ±О,03 кВ.
Напряжение минус 1,98 кВ контролируется приб ором С50/8 -
( З кВ) и должно быть больше напряжения минус 1,9 кВ на
80 вольт . Установка напряжения 1,98 кВ осуществляется по-
тенциоr;1 е тром R 1 (ЯП3.219.00 6 ЭЗ).
-
Напряжения +s,5 кВ, минус 1,9 кВ, минус 1,98 кВ можно
подрегу ировать потенциоме тра~ Rl (ЯП3.219.006 Э3), разме-
щенным на плате Yl.
'
Далее производят проверку пульсаций выходных напряже­
· ний источников.
Проверка пульсаций источника +8,5 кВ производится уни­
версальным осuиллографом С 1-67 через · разделительный
конденсатор КВИ-3-16-47(} пФ, источников · минус 1,9 кВ,
минус 1,98 кВ - через разделительный конденсатор К15-5-Н70-
-
-3 -0,015 мкФ.
105,••

Величины пульсаций низковольтных источников i\(mтроли­
руются на выходных конденсаторах стабилизаторов и не долж•
ны превышать значений, указанных в таблице 2.
Производится проверка коэффициента · стабилнз ацни всех
источню,ов при измененип напряжения питающей сети 220 В±
10% прибором В2-13. При этом коэффициент стабилизации не
должен быть меньше значений, указанных в таблице 2. Про­
верку коэффициента стабилизации высоковольтных источни­
ков +8,5 кВ, минус 1,9 кВ, минус 1,98 кВ производить прибо­
рами С196 и С50/8.
Производится проверка параметра источников при питании
осциллографа от сети 115 В+5%, 220 В+5% частотой 400 Гц.
б) регулировка схемы ЭЛТ
Включить прибор в сеть и после 15-минутного прогрева про­
верить действие ручек «ЯРКОСТЬ», «ФОКУС».
Толщина линии луча и его яркость должны быть равно­
мерными по всей длине линии развертки.
При неравномер:ной яркости луча ; следует отрегулировать
-выходной· импульс усилителя «Z». Для этого щуп образц ового
,осциллографа подсоединить на контрольную точку 4-KTl
(плата И22.089.124 Сп).
Подобрав нужную длительность развертки контрольного
осциллографа, получить на экране изображение переднего
фронта прямоугольного импульса, снимаемого с выхода усили­
теля «Z».
С помощью подстроечного конденсатора 4-С5 отрегулиро­
вать передний фронт импульса до получения оптимальной его
,формы (рис. 18). Отсоединить контрольную аппаратуру.
Оnrnu~ю"льна9. q.юрма
np.i~IOJJё..O/\ьнow uмnульс.а,
/
f-~
r
, f.... ,
).
:.,1
Рис. 18.
Проверить параллельностr;, линий луча л·иниям шкалы ЭЛТ.
Для этого при помощи ручки перемещения по вертикали сов-
местить линию луча с центральной линией сетки.
'-
106

В случае их непараллельности потенциометром RlЗ0 регули­
~ровать до полного совпадения луча с горизонтальной линией.
Ручкой «ФОКУС» и регулировкой «АСТИГ.» !Установить
требуемую четкость изображения . .
Для проверки параллельности линии луча вертикальным
.линиям сетки и правильной геометрии изображения, следует
.подать на вход осциллографа сигнал от Иl-9 частотой 10 кГц.
Линии сигнала должны быть параллельны вертикальным
,линиям шкалы ЭЛТ. Потенциометром R131 устраняется непа­
.раллельность.
Геометрические искажения по краям экрана вызывают ис­
кривле ни я изображения, которые устраняются потенциомет­
ром R142;
в) балансировка усилителей каналов I и 11
Балансировка усилителей производится в случае сдвига
Jiyчa по вертикали при переключении диапазоньв <<0,005»-«О,02»
-
переключатель «ВОЛЫ/ДЕЛ.».
Установить переключате.11ь «РЕЖИМ РАБОТЫ» в положе­
,ние «I», а линию луч· а
-
по центру экрана .
Регулировкой «БАЛАНС», выведенной под шлиц · на перед­
нюю панель прибора, добитьс~ неподвижности изображения при
переключении переключателя «ВОЛЫ/ДЕЛ .» от положения
«0,02» до «0,005».
Установив переключатель «РЕ:ЖИМ РАБОТЫ» в положение
«II», совместить луч с центральной линией шка.11ы экрана
и
аналогично сбалансировать усилитель канала II;
r) регулировка основных параметров каналов I и 11
Линия луча должна совпадать с центральной горизонталь­
fЮЙ линией шкалы при среднем положении ручки « J » вер­
тикального перемещения.
Подсоединить вольтметр на контрольную точку I-KT7 (пла-
та И22.089.128 Сп). Установить ручку « i
» канала II в
-среднее положение, чтобы на контрольной точке был нулевой
потенциал. Если луч не совпадает с центральной J1инией, следу­
,ет совместить его при помоши потенциометра I-R94.
Установить переключатель «РЕ)I(ИМ rASOTЫ» в положе­
ние «I». Подсоединнть вольтметр на r<онтрольную точку I-KTl
(плата 1-122.089.128 Сп).
107

Установить ручку « 1
» канала I в среднее положение~
Если луч не совпадает с гориз~нталь ной линией сетки, подре­
гулировать потенциометром 1-R17 до их полного совмещения•.
Величина вертикального отклонения должна соответство­
вать величине, определяемой переключателем «ВОЛЬТ/ДЕЛ.» .
Установить ручки «УСИЛЕНИЕ» каналов I и II в краflнее·
правое положение, переключатели «ВОЛЬТ/ДЕЛ.» - «0,02»,
«РЕ.ЖИМ РАБОТЫ» - «1». Подать на оба входа каналов I и·
II сигнал внутреннего калибратора амплитудой 0,1 В. Ручкой,
«
t » установить изображение симметрично относительно
центральной линии.
Изображение должно составлять 5 делений по амплитуде.
В случае f!_есоответствия потенциометром R22, выведенном на
переднюю панель («КОРР.»), отрегулировать ·точную величину
(5 делений) отклонения по вертикали.
Прямоугол ьный импульс, поданный на вход канала I (II),
не должен искажаться при любом положении переключателя­
«ВОЛЫ/ДЕЛ.».
Для проверки установить переключатель «ВОЛЬТ /ДЕЛ .»
канала II в положение «0,05». Подать на гнездо «ВХОД» кана­
ла II прямоугольные импульсы от генератора испытательных:
сигналов Т5~54 такой амплитуды, чтобы на э-кране был0:­
два периода с амплитудой 4 деления . Проверить форму им­
пульса на отсутствие выбросов и завалов.
В случае несоответствия формы импульса прямоугольной,
отрегулировать ее до прямого угла и плоской щ~ршины при по­
мощи подстроечных конденсаторов. Номера конденсаторов для
подстройки на основных диапазонах указаны в таблице 3.
Положение переключа­
.
теля «ВОЛЬТ/ДЕЛ.»
канала 1 (11)
108
«О,02»
«О,05»
«О,!»
«О,2» -
«0,5»
«!•»
«2»
Таблица 3t
Подстроечные конденсаторы . для корректировки
прямоугольной формы импульса канала I (II)
Прямой угол
С12 (С28)
СIЗ (С29)
С5 (С21)
Сб (С22)
Плоская вершина
1-С8 (I-C45)
С9 (С25)

..
д) регулировка высокочастотных искажений
Прямоугольный импульс, поданный на вход канала 1 (11),
' ,не должен иметь высокочастотных искажений при любом поло­
жении переключателя «ВОЛЬТ/ДЕЛ.» .
Установив ' переключатель «ВРЕМЯ/ДЕЛ.» в положение
«0,5 μs», «РЕЖИМ А» - в положение «АВТ.», «РЕЖИМ Б»
-
.в
положение «)I(ДУЩ.», «РЕ)КИМ РАБОТЫ» - в положение
«1», подать на вход канала I от генератора прямоугольных им­
пульсов сигнал частотой 100 кГц и амплитудой 5 делений.
Изображение импульса должно иметь плоскую вер·шину (см.
рис. 19а).
•
В случае несоответствия подрегулировать _ конденсатор
1-СЗО* (плата И22.089.128 Сп).
Подать на вход канала 1 импульс от генератора TR-0306.
Установить переключатель «ВРЕМЯ/ДЕЛ .» в положение
«О,1 μs», ручку «УМНОЖ.»- в положение «0,1», «ВОЛЬТ/
ДЕЛ .» -:- «0,02».
-
-
Изображение импульса долж но иметь оптимально возмuж­
ный прямой угол и плоскую вершину (рис. 196).
а) типичное изображение 1н:ршины импульса при правильной
высокочастотной компенсации (0,5 мкс}'дел)
-
1
j
1
1
1
б) типичное изображение фронта импульса при правильной
высокочастотн ой компенсации 10 нс/дел)
Рис. 19. Регулировка высокоч астотны х иск ажений .
При помощи 2-Rl2, 2-СlЗ, 2-Cll (плата И22.089.122 Сп),
1-Cl, 1-С4, 1-Rl (плата И22.089.128 Сп) отрегулировать изобра­
жение импульса.
109

Потенциометрами 2-R12 и 1-Rl регулировать, пока на изо­
бражении нмпульса не появится выброс. Регулируя в обратном
направлении, добиться его полного исчезновения. Если высоко­
частот-ная характеристика подобна приведенной на рис. 196, то­
потребуется только коррекция при вьшJ1юченной растяжке.
В случае, если изображение на экране показывает, что цепь
раскомпенсирована, установить сначала конденсаторы в сред­
нее положение. Затем подрегулировать потенциометрами до воз­
можно правильной формы импульса, прежде чем начать регу­
лировку конденсаторами прямого угла й плоской вершины .
После вышеописанной регулировки - установить ручку «УМ­
НОЖ.» В ПОЛОЖение «1» И ОКОНЧаТеЛЬНО ПОдрегулир.ОВаТЬ С ПО·
мощью 2-Rl2 и 2-СlЗ, i~тобы получить наиболее оптимальную·
характеристику .
.
Установить переключатель «РЕ:ЖИМ РАБОТЫ» в положе­
ние «II».
Провести аналогичные регулировки для канала II в положе­
нии «0,02» переключателя «ВОЛЬТ/ДЕЛ.», а · затем для двух
каналов в положении «0,005» и «0,01» переключателя «ВОЛЬТ/
ДЕЛ.»;
е) регулировка синхронизаторов А и Б
Изображение должно нормально синхронизироваться.
Установить переключатель выбора источника синхрониза­
ции А и Б в положение «ВНУТР.».
•Подать на вход канала I синусоидальный сигнал, чтобы он
соответствовал 0,2 деления по амплитуде. Установить изобра­
жение по центру экрана. Когда ручка «УРОВЕНЬ» синхрониза­
тора А находится в среднем положении, изображение должно
быть устойчивым.
.,
В противном • случае потенциометром 3-R35 (плата
И22.089.129Сп) регулировать до получения устойчивого изобра­
жения.
Установить переключатель « ~, ~ ВЧ, НЧ, ~ ';:::::; » в поло­
жение « .:v ». В случае неустойчивой синхронизации, подрегули­
ровать потенциометром I-RбЗ (плата И22.089.128) до полной
неподвижности изображения.
•
Установить переключатель «ВНУТР. СИНХР.» в положение
«!». Если изображение неустойчивое, подрегулировать потен ­
циометром I-R25 до нормальной синхронизации.
Проверить синхронизатор Б. Для этого установить переклю ­
чатель «ВНУТР. СИНХР.» 'в положение «I, II», « ~, ~
ВЧ,
~
НЧ, ;::::; » в положение « :,.;;; », «РЕ)КИМ А» - в положение
«АВТ.», «ВИД РАЗВЕРТКИ» - в -!J.Оложение «Б». Ручка
«УРОВЕНЬ» синхронизатора Б устанавливается в среднее по -
110

ложение. При неустой ч ивой синхронизации потенциометром
5-R16 подрегулировать до устойчивого изображения;
ж) калибровка развертки А
~становить переключатели в следующие положения :
«ВОЛЬТ/ДЕЛ.» -
«2»;
«~, ,_,.нч, ~вч, ~»
-
« ::е »;·
Вид источника синхронизации - «ВНУТР .:.;
«МНОЖИТЕЛЬ ЗАДЕРЖКИ » ...:_ «1,00»;
«А ВРЕМЯ/ДЕЛ.» -- «I ms»;
«Б ВРЕМЯ/ДЕЛ.» -
«5 μs»;
«ВИД РАЗВЕРТКИ » - «Б ПОДСВ. А» ;
«РЕЖИМ А» - «АВТ . »:
«РЕЖИМ Б» - «АВТ.>;.
Подать на вход канала I сигнал от Иl-9 частотой 0,1 кГц.
Подсвеченный участок изображения должен начинаться на
второй вертикальной линии.
Подрегулировать потенциометром 5-R63, чтобы подсвечен­
ный участок начинался точно на второй отметке (рис. 20а).
Установить «МНОЖИТЕЛЬ ЗАДЕР)ККИ» в положение
«9 ,00». Подсвеченный участок изображения должен находиться
на десятой линии.
Подрегулировать потенциометром 5-RI 12, чтобы подсвечен­
ная часть сигна ла начиналась точно на десятой линии
(рис. 206).
Установить переключатель «ВИД РАЗВЕРТКИ» · в положе­
ние «Б». «МНОЖИТЕЛЬ ЗАДЕРЖКИ» - на отметку «2,00»,
Подсвеченный импульс должен начинаться вместе с разверт­
кой. Потенциометром 5-R63 подрегулировать так, чтобы нача­
ло импульса совпадало с началом разJ:3ертки (рис. 20в).
Установить ~<1YtHOЖИTt:Jlb ЗАДЕРЖКИ» на отметку
~ 8,00». Если начало импульса не совпадает с началом разверт­
ки , под регулировать потенциометром 5-R l 12 до полного совпа­
дения.
Вернуть «МНОЖИТЕЛЬ ЗАДЕРЖКИ» на отметку «2,00» и
повторить регулировку, если потребуется;
з) регули9овка горизон1·ального усилителя
Временные интерваJiы изображения на экране должны соот- .
ветствовать интервалам, опр~деляемым переключателем «ВРЕ­
МЯ /ДЕЛ.» .
Для проверки установить переключатель «ВИД РJ\ЗВЕРТ­
КИ» в положение «А», переключате ль «УМНОЖ.» - в поло-
Пl

о.)
~
'
'
'
б)
'
.
........
.. .....
........
r--1.
Рис. 20 . Регул и ровка начала развертки и калибровка развертки А .
жение «1», переключатель «ВРЕМЯ /ДЕЛ.»
-
в положение
« 1О μs».
На вход канала I подать си гнал от генератора синусоидаль- •:.
,ных импульсов частотой 50 кГц.
На каждое деление должно приходиться полпериода сигна­
ла.
Подрегулировать потенциометром R82, чтобы получить со­
ответствие одного периода двум делениям шкалы.
Установив переключатель «УМНОЖ.» в положение «0,1»,
подать на вход сигнал частотой 500 кГц. Если период сигнала
не сответствует двум делениям шкалы, подрегулировать потен­
циометром R86.
При переключении длительности развертки с умноженной на
нормальную, сдвиг изображения не должен составлять более
0,2 деления .
Подать на вход сигнал от импульсного калибратора осцил­
лографа И:1-9 частотой 0,2 кГц. Так как на всю развертку при-
·112

ходится три импульса, то средний устанавливаем на централь­
ную вертикальную линию (рис. 21а). Переключатель «УМ­
НОЖ.» ставим в положение «I».
Средняя метка должна остаться на центральной линии
(рис. 21 б). Потенциометром 5-R.1 О 1 установить между по цент­
ру экрана. Перек.~1ючить «УМНОЖ.» в положение «0,1». Повто­
рить регулировку, если будет сдвиг при переключении;
\..
'~
'
о..) Перекf\юцаmеl'lь 11 Умнож .'' -
.
8 nof\oжeнuu 01!
.
~
о) Переключатель II Умно'А< ." -
о no,\oжeнuu !
Рис. 21. Проверка работы переключателя растяжки.
и) калибровка линейности на высоки х скоростях развертки
Линейность должна быть од,инаковой по всей протяженности
изоб ражения.
Для проверки установить переключатель «ВРЕМЯ/ДЕЛ.» в
положение «О, 1 μs», «ВИД РАЗ ВЕРТКИ» - в положение «А».
На вход подается сигнал синусоидальной формы, 50 МГц
{рис. 22).
•
Сместить изображение так, чтобы развертка начиналась от
первой вертикальной линии сетки. Ручку «УМНОЖ.» поставить .
в положение «О, 1». Проверить линейность по двум периодам
влево и вправо от центральной линии.
8 5476
113

Рис. 22. Проверка линейности на высоких скоростях развертки.
Регулировкой 5-С38 и 5-С39 (плата И22.089 . 127 Сп) под­
строить длительности периодов влево и вправо от центра. Их
равенство определяет одинаковую скорость_ луча между первой
и пятой, пятой и девятой вертикальными линиями сетки.
к) калибровка горизонтального усиления при внешнем
подключении
При' подаче сигнала на вход канала I должно об еспечивать­
ся правильное _ горизонтальное отклонение, соответствующее
положению переключателя «ВОЛЬТ/ДЕЛ.». Сигнал, поступаю­
щий на «ВХОД Х», также должен обеспечивать горизонтальн о е
отклонение.
Переключатель «ВОЛЬТ/ДЕЛ.» установлен в положение
«0,02», «ВИД РАЗ ВЕРТКИ» - «ВНЕШ.». Импульс калибро­
ванной амплитуды О, 1 В подать на вход канала I. Ручкой «,ЯР-
КОСТЬ» отрегулировать видимость изображения. Горизонта.ль-
-.
ное отклонение должно составлять 5 делений ±0,25 деления
(рис. 23а).
Потенциометром 5-RЗ4 отрегулировать горизонтальное от­
клонение до 5 делений. Установить переключатель источника
синхронизации Б в положение «ВНЕШ.». Подать на «ВХОД Х»
импульс калиброванной амплитуды 2 В от генератора испыта-
те,?Iьных сигналов Г5-54.
-
:Изображени~ для горизонтального отклонения находится
~1ежду 6,5 и 8,7- делениями.
Подать на гнездо «ВХОД Х» импульс от генератора испьi­
тательных, сигналов Г5-54 амплитудой 20 В.
,
Установить переключатель вида источника синхронизацйи Б
в__ положение «ВНЕШ. 1: 1О» .
.Изображение
горизонтального _ отклонения должно на~о,п:ить_­
ся между 6,2 и 9,2 делею-iями·· (pi:i:c·. 236); • • •
·-
:114

•
1ф
а) CU'2.HQ,,\ nocmyhQ.em на.. Охоо
KQHQ/\Q - 1.
Вмешн:f:f
1
87ае~
1
1
~"-'--
б~дел--1
l.:
1
1
1
i'
t
1
1
1
1
1
'Г б.,?.ое~--\
1
В~еwн\:Ю - н
!
1
9,2 оQЛ.
о) сш.на..1\ r,ocmynaem на. '2-не:оао "ВХОД )С
Рис. 23. Калибровка горизонтального усиления при внешнем подключении .
J1) регулировка частоты следования импульсов ~алибрат~фа
Погрешность установки частоты калибратора должна быть
не более +1 %.
Напряжение калибратора амплитудой t В подается на вход
частотомера ЧЗ-34. Потенциометром 3-Rl0l устанавливается
частота 1 кГц+ 1%.
10. ПОВЕРКА ОСЦИЛЛОГРАФА
Поверка осциллографа про~одится в соответствии с требо­
ваниями ГОСТ 8.311-78 «Осциллографы электронно-лучевые­
универсальные. Методы и средства поверки». Поверке подвер ­
гаются осциллографы Cl-64, находящиеся в эксплуатации, на
хранении и выпускаемы~ · из ремонта.
1О. 1. Операции и средства поверки
При проведении поверки должны бьiть выполнены операции
и применены средства поверки, указанные в табл. 4.
il5

Наименование
операции
Внешний осмотр
Опробование
Номера
пунктов
10. 3.
10.3.2
Определение метроло- 10. 3 . 3
_ rических параметров
,Определение ширины 10, 3. За
-линии луча
Определение поrреш • Ш. 3. 36
ности измерения напря•
?Кения
Определение norpeш. 10. 3 . Зв
ности измерения времен-
ных интервалов
Определение парамет- 10. 3 . 3r
ров переходной характе-
ристики (время нараста-
•ния,
выброс, 11ераnно­
J,1ерность вершины, вре­
мя установления, спад
при закрытом входе)
116
Таблица 4
Средства поверки II их нормативно­
технические характеристики
Генератор импульсов типа Г5-53;
длительность импульса (т) 0,3-106
мкс; погрешность установки длитель•
ности ±(О,lт+О,03) мкс; длитель •
ность фронта 15 нс; погрешность
установки
амплитуды
± (0,01
U +О,005) В; период повторения
1-107 мкс; максимальная амплиту­
да10В·
Генератор импульсов типа Г5-53.
Осциллограф универсальный типа
С 1(-68: параметры пилообразного на•
пряжения: •
-
ампJ)итуда 5-12 В;
-
длительность 2 мкс (см-2с) см.
Калибратор осциллографов типа
Иl-9: диапазон амплитуд 30 мкВ-
100 В; погрешность установки амп•
литуды .±(2,5-lо-з+з) мкВ; период
следования (Т) 100 нс ......,. 10 с; по·
грешность установки периода 10-4 Т
Калибратор осциллографов типа
И! -9
Генератор стандартных сигналов
типа Г4-102А:
-
диапазон частоты 0,1-50 МГц;
выход 5 • 1о- 7 -0,5 В; погрешности
установки частоты ±1 %
Частотомер электронно-счетный ти•
па ЧЗ-34:
диапазон частот 1• 10-5
-
120
МГц; вход 0,3 В; нестабильность ча•
стоть1 кварцевого ген~ратора ±2-10 -7
Генератор испытательных импуль­
сов типа TR-0306
длительность импульсов < 100 нс
длительность фронта ~ 0,25 нс
Выход 50В
Генератор импульсов типа Г5-60.
-

Примечание. Допускается применять другие вновь разработанн.ые или
находящиеся в применении . средства поверки, прошедшие метрологическую
аттестацию в органах государственной или с их разрешения ведомственной
метроJJоrической службы, с погреш нос тью измерения, не превышающей J/3 до•
пускаемой погрешности опредеJJ яемо rо параметра .
10. 2 . Условия поверки и подготовка к ней
10. 2 . 1 . При проведении поверки необходимо соблюдать
следующие условия:
поверку проводить в нормальных условиях:
температура окружающего воздуха С0 20±5;
относительная вла:жность воздуха, 1% 65±15;
атмосферное давление, кПа ' (мм рт. ст.) 100±4 (750+30)
напряжение питающей сети, В 220±4,4 или 115+2,5
для сети с частотой
400 Гц:
частота питающей _сети, Гц 50+0,1·; 400±12
допускается проводить поверку в рабочих условиях, если
прu етом не ухудшается соопюшение погрешностей поверяемо­
го и образцового приборов.
1О. 2. 2 . Перед проведением . поверки должны быть выпол­
нены следующие подготовительные работы:
--
подготовлены вспомогательные устройства (кабели, на­
грузки, аттенюаторы, разветвители и т. п.) из комплекта пове­
ряемого прибора и образцовых средств поверки;
-
поверяемый осциллограф и средства поверки должны
быть заземлены и выдержаны во включенном состоянии в те-
чение 15 мин.
•
10. 3 . Проведение поверки
1О. 3. 1 . Внешний осмотр.
При внешнем осмотре должно быть установлено соответст­
вие поверяемого- прибора следующим требованиям:
" ""' 7 поверяемые осциллографы должны быть укомплектова­
ны в соответствии • с разделом 3 «Комплект поставки»
И22.044.040ФО;
-
поверяемые осциллографы не должны иметь механичес­
ких повреждений кожуха, крышек, лицевой панели, регулиро­
вочных и соединительных элементов, отсчетных шкал и уст­
ройств, нарушающих работу осциллографа или затрудняющих
поверку;
-
должна быть обеспечена четкая фиксация всех переклю­
чателей во всех позициях при совпадении указателя позиции с
соответствующими надписями на панели прибора.
П7

...
1О. 3. 2. Опробование
Опробование проводится после времени самопрогрева, рав­
ного 15 мин. Допускается проводить опробование сразу после
включения осциллографа.
Опробование проводится при помощи генератора и м пульсов
Г5-53.
Проверка работы осциллографа в автоколебательном режи­
ме.
Осциллограф Cl-64 перевести в автоколебательный режим,
при этом установить переключатели:
«РЕЖИМ А», «РЕЖИМ Б» - в положение «АВТ.»;
«ВИД РАЗВЕРТКИ» - в положение «А»;
«РЕЖИМ РАБОТЫ» - в положение «1».
Проверить наличие линии развертки А электронного луча на
экране электронно-лучевой трубки (ЭЛТ), регулировку ярко- .
с11и и фокусировку луча, смещение луча в горизонтальном и
вертикальном направлениях.
После этого переключатели «ВИД РАЗ ВЕРТКИ» устано­
вить в положение «Б» , «РЕ)I(ИМ РАБОТЫ» - в положение
«II», шкалу «МНОЖИТЕЛЬ ЗАДЕРЖКИ» - в положение
<,0,40», и проверить наличие линии развертки Б, а также сме ­
щение луча в вертикальном направлении для канала II.
Провести калибровку коэффициентов отклонения каналов I,
II и разверток А, Б по внутреннему калибратору согласно раз­
дела 7. 2 технического. описания.
Проверка работы органов реrулировки · коэффициента раз­
вертки.
Поверяемый осциллограф перевести в режим внешнего за-
пуска, генератор импульсов Г5-53 - в режим внутреннего за-
.,__
пуска. При этом в осцищюграфе Cl-64 установить переключа.
тели в положение:
«ВНУТР., СЕТЬ, ВНЕШ. 1:1, 1:10» сннхронизации А, Б -
«ВНЕШ. 1:1»;
«РЕЖИМ А»
«АВТ . »;
«РЕЖИМ Б»
«ЖДУЩ . »;
«УМНО,Ж.»
«1»;
«МНОЖИТЕЛЬ ЗА}1Еrжки»
«0,40»;
«ВИД РАЗВЕРТКИ»
«А»;
«ВРЕМЯ/ДЕЛ.» ·
«О, 1 ~ts»;
«ВОЛЫ/ДЕЛ . » кaнrtJra
«0,2»;
«РЕЖИМ РАБОТЫ»
«1».
Подать на гнездо «ВХОД» канала I от генератора Г5-53 ос­
новной импульс (пр~ максимальной частоте повторения) ампли-
118.

тvдой, соответствующей четырем делениям ш1<алы ЭЛТ по вер­
тикали длительностью, соответствующей пяти делениям шкалы
. ЭЛТ
по горизонтали, и на гнездо (<ВХОД» синхронизации А
сию~ронизирующий импульс.
Органами регулировки амшштуды синхронизирующих им­
пульсов генератора, задержки основных импульсов генератора
и, при необходимости, ручками «УРОВЕНЬ», «СТАБ. ВЧ» .син­
хронизации А поверяемого осциллографа добиться устойчивого
изображения импульсов на экране ЭЛТ.
Увеличивая фиксированное значение коэффициента разверт­
ки А,- наблюдать уменьшение ширины импульсов па экране ЭЛТ.
При достижении ширины изображения импульса одного деле­
ния длительность импульса увеличить_ так, чтобы ширина изоб­
ражения на экране ЭЛТ сно в а была равна пяти делениям по
горизонтали .
Частоту повторения импульсов соответственно уменьшают до
минимального значения частоты повторения импульсов синхр о­
низации •поверяемого осциллографа.
При одном, · по вы б ору поверителя , ф икси р о в анном знач~нин
1юэффициента развертки А проверяют работоспособность плав­
ной регулировки коэффициента развертки._
Переключатель «ВИД РАЗВЕРТКИ» перевести в положе­
ние «Б», синхронизирующий имп ульс с гн езда «ВХОД» синхро -­
ннзаци и А снять и подать на гнездо «ВХОД» синхронизации Б .
Переключатель «ВНУТР . , СЕТЬ , ВНЕШ. 1:1, 1:10» синхро­
н и з ации А перевести в положен ие «В НУТР.».
Проверка работы органов регулировки коэффициентов раз­
вертки Б проводится аналогично как и при развертке А, при
этом передний фронт импульса может не наблюдаться . При
необ ходимости, ручкой «УРОВЕНЬ» синхронизации А, Б до­
биться ус то й чивого и зображения и м пульса на экране ЭЛТ.
Проверка работы осциллографа в режиме внутренн·его за ­
пуска.
П оверяемый осциллограф перевести в режим внутреннего
з апуска.
Переключатели:
«ВНУТР., СЕТЬ , ВНЕШ. 1:1, 1:10» синхрониз а ции А и Б -
установить в положение «ВНУТР.»;
«ВИД РАЗВЕРТКИ» - в положение А.
Остальные переключатели установить, как при про верке ра­
боты органов регулировки коэффициентов развертки, при этом
сигнал внешней синхронизации снять.
Подать на гнездо «ВХОД» канала I от генератора Г5-53
, основной импульс
(при максимальной частоте повторения) ам­
плнтудоfr, соответствующей четырем делениям шкалы ЭЛТ по
119

'1
.вертикали и длительностью, соответствующей пяти делениям .
шкалы ЭЛТ по горизонтали. Регулировкой · ручками «УРО­
ВЕНЬ», «СТАВ. ВЧ» синхронизации А поверяемого осциллогра­
фа добиться устойчивого изображения импульса на экране ЭЛТ.
Уменьшать амплитуду основных импульсов генератора Г5-53
до минимального значения 0,5 деления (4 мм), при этом син­
хронизация развертки А должна оставаться устойчивой.
При необходимости допускается проводить дополнительную .
регулировку уровня синхронизации.
Переключатель «ВИД РАЗВЕРТКИ» перевести в- положе­
ние «Б».
Проверку работы осциллографа в режиме внутреннего за­
пуска развертки В провести аналогично проверке развертки А,
при этом передний фронт импульса может не наблюдаться.
Проверка работы органов регулировки коэффициента откло ­
нения.
Поверяемый осциллограф перевести в режим внешнего за­
пуска, генератор импульсов Г5-53 - в режим внутреннего за­
пуска. При ~этом в осциллографе · Cl-64 установить переключа ­
тели в положение:
«ВНУТР., СЕТЬ, ВНЕШ. 1:1, 1:10»-синхронизации А-
«ВНЕШ. 1:1>>;
«ВРЕМЯ/ДЕЛ.»
«0,1 ms»;
«РЕЖИМ А»
«АВТ.»;
«УМНОЖ.»
«1»;
«РЕЖИМ РАБОТЫ»
~ «1»;
_
«ВОЛЫ/ДЕЛ.» каналов I. II
-
«0,005»;
«ВНУТР. СИНХР.»
-
«1,11».
Подать на гнездо «ВХОД» канала I от генератора Г5-53 ос­
новной импульс амплитудой, соответствующей пяти ;делениям
шкалы ЭЛТ по вертикали, длитеJ1ьностью, соответствующей пя ­
ти-шести делениям шкалы ЭЛТ по горизонтали, и синхронизи­
рующий импульс юг гнездо «ВХОД» синхронизации А.
Органами регу.1ировки синхронизации А «УРОВЕНЬ»,
«СТАВ. ВЧ», задержки синхронизации генератора Г5-53 добить­
ся устойчивого изображения импульса на 1экране ЭЛТ. Увели­
чивая фиксированное значение коэффициента отклонения, на­
(>людать уменьшение высоты · изображения импульса на экране
ЭЛТ. При достижении высоты импульса одного де.11ения по вер-
7икали амплитуду основных импульсов генератора Г5-53 увели
чить так, чтобы высота изображения импульса на экране ЭЛТ
снова была равна пяти делениям по вертикали.
При одном, по выбору поверителя, фиксированном значе­
нии коэффнциента отклонения проверить работоспособность
плавной регулировки ксзффициента отклонения.
120

Переключатель «РЕЖИМ РАБОТЫ» установить в положе­
ние «II». Поверку коэффициентов отклонения канала II про ­
вести аналогичным ·способом.
10. 3. 3. Определение метрологичес ких параметров
10. 3 . За. Определение ширины линии луча.
Ширину линии луча в вертикальном направлении определя ­
ют методом косвенного измерения при помощи генератора им ­
пульсов Г5-53.
Поверяемый осциллограф перевести в автоколебательны й
режим развертки, при этом установить переключатели в поло -­
жение:
«А и Б ВРЕМЯ/ДЕЛ.»
«5 μs»;
«ВИД РАЗВЕРТКИ»
«А»;
«РЕЖИМ А»
«АВТ.»;
«УМНОЖ.,.,
«1»;
«ВОЛЫ/ДЕЛ.» канала I
«2»;
«РЕЖИМ РАБОТЫ»
«1».
Генератор Г5-53 перевести в режим внутреннего запуска и от
него через аттенюатор 20 •дБ подать на гнездо «ВХОД» канала,
I основной импульс с периодом следования 40-:200 мкс , дли­
тельностью 10-50 1ю< с, амплитудой •2-5 В . Ручкой «УРО­
ВЕНЬ» синхронизаu ни А добиться срыва синхронизации, при
этом на экране ЭЛТ будут наблюдаться две горизонтальные ли-
нии. РучкоiI « t >> канала I переместить изображение к верх- ­
ней границе рабочего участка экрана ЭЛТ.
При оптимальной яркости и фокусировке луча уменьшать­
при помощи органов регулировки генератора амплитуду им­
пу .11ьсов до значения, при котором светящиеся линии соприкос ­
нутся .
Ширину .11инии луча по вертикали dв в делен и ях вычи~ляю т·
по формуле
(1}
где U1 - амплитуда импульсов, В; _
ав - коэффицие~т отклонения по вертикали, В/дел .
Аналогично измерить ширину линии луча в середине и в н иж ­
ней границе рабочего участка ЭI<рана ЭЛТ.
Ширину линии луча в горизонтальном · направлении опреде­
ляют методом КQсвенного измерения при помощи генератора им ­
пульсов Г5-53 и источника пилообразного напряжения (исполь­
зуется осциллограф CI-68, имеющий выход . пилообразного н а­
пряжения). •
121: '

На поверяемом осциллографе Cl-64 установить пtреключа­
--тели в положение:
• «ВИД РАЗВЕРТI(И» - «ВНЕШ.»;
«ВНУТР., СЕТЬ, ВНЕШ. 1:1, 1:10» синхронизации Б -
·-«ВНЕШ. 1:1»;
«РЕЖИМ РАБОТЫ»
.-
«1»;
«ВОЛЬТ/ДЕЛ.» канала 1 - «2» .
На гнездо «ВХОД» канала I подать пилообразное напряже-
· НИе с гнезда « 0--А » осциллографа С 1-68 (при этом переклю­
· чатель «ВРЕМЯ/СМ» установить в положение «5 ~ts», переклю­
чатель «Х, х 1, х2» - в положение «х 1»), а на гнездо «ВХОД Х»
подать от генератора Г5-53 основной · импульс с пар а метрами,
как и при проверке ширины JJинии луча в вертикальном направ­
. л ении.
На экране ЭЛТ наблюдать две вертикальные л11нии. Изме­
н яя с помощью переключателя «ВОЛЬТ/ДЕЛ . >> канала I зна ­
чение коэффициента отклонения, установить высоту изображе -.
. ния
линий, возможно близкую к длине рабочего участка шкалы
ЭЛТ по вертикали.
•
Коэффициент отклонения по горизонтали аг вычисляют по
формуле
где U2 -- амп.питуда импульсов на выходе reriepaтopa, В;
l - длина изображения по горизонтали, деления .
(2)
С помощью ручек « -
ГРУБО, ПЛАВНО» переместить
1,13ображение к левой границе рабочего участка ,экрана ЭЛТ.
При оптимальной яркости и фокусировке изменять ампли­
- туду импульсов генератора Г5-53 до значения U3• при котором
две св,етящиеся· вертикальные линии соприкоснутся.
Ширину .пинии луч.а dг по горизонтали вычисляют по фор~у- .
.ле
Uз
dг= -- ,.
аг
(3)
Аналогично измерить ширину .пинии луча в середине и у
:лравой границы рабочего участка ЭЛ7 .
Результат проверки считается удов.ТiетворительнЬrм, если
. ширина линии луча в вертикальном и горизонтальном направ­
лениях не превышает 0,8 мм (0,1 дел.) . .
10.3 .36. Определение погрешности . измерения напряжения;
, ОпредеJ1ение
погрешности измерения напряжения тракта вер­
• тикального • отклонения • производится методом прямого изме-
:::122

рения при помощи импульсного калибратора осциллографов
Иl-9. Перед проверкой производится калибровка коэффициен­
та отклонения усилителей вертикального отклонения каждого
канала по внутреннему калибратору амплитуды (при проверке
с делителем 1: 1О калибровка производится совместно с осцил-
лографом) согласно п. 7. 2 .
•••
•
От прибора Иl-9 с выхода калибратора напряжения пода­
ются прямоугольные импульсы вначале на гнездо «ВХОД»
канала 1, а затем на гнездо «ВХОД» канала II. Переключа­
тели«,...,, _L, ;. . . ,
» усилителей обоих каналов устанавливаются
в положение 1. ;::;:; , переключатель «ВНУТР ., СЕТЬ, ВНЕШ.
l:1-1:10» синхронизации А в положение «ВНУТР». Ручки
«УСИЛЕНИЕ» каналов I и II устанавливаются в крайнем
правом положении («КАЛИБР»); коэффициент развертки -
одно из значений.
Проверка производится во всех положениях переключате­
лей «ВОЛЫ/ДЕЛ» (с делителем 1: 1О в положении «0,02») при
величине изображения сигнала на экран ЭЛТ равной 2,4 и 6
делений шкалы.
Изображение сигнала должно располагать ся симметрично
относительно горизонтальной оси экрана.
Плавным изменением выходного напряжения импульсного
калибратора осциллографов ИI-9 добиться точного совпадения
размера изображения с делениями шкалы.
,
Погрешность измерения напряжения в процентах опреде-
ляется по индикатору прибора Иl-9.
•
Результат проверrш считается удовлетворительным,- если
погрешность измерения напряжения не превышает ± 5 %
(с делителем 1: 1О не более ± 7 %) при измеряемом: размере
изображения величиной от 4 до 6 делений и +6% (с делите­
лем 1:10 не более ±8%) при измеряемом: размере изображе­
ния вели чиной от 2 до 4 делений.
10.3.Зв. Определение погрешности измерения временных
интервалов. Определение погрешности измерения временных
интервалов производится методом прямых измерений при по­
мощи калибратора осциллографов. ИI-9 и методом косвенного
измерения при по мощи генератора сигналов Г4-102А и элек­
тронно-счетного частотомера ЧЗ-34.
Перед проверкой ручки «ДЛИТЕЛЬНОСТЬ А» и «ДЛИ­
ТЕЛЬНОСТЬ Б>> устанавливаются в калиброванное положе­
ние и производится калибровка развертки по · · внутреннему
калибратору длительности согласно п. 7. 2.
На вход испытуемого прибора подается напряжение такой
частоты, чтобы на рабочей части развертки на 10 делениях
укладывалось 1О периодов сигнала (см. таблицу 5).
123

r
Т аблица 5
• Длительность
Положение
одн о го деления
Калиброван н ая Прибор переключа-
Примечани е
частота
теля
развертки
«УМНОЖ.»
0,1 с/дел
10 Гц
Иl-9
1
50 мс/дел
20 Гц
,,
,,
20· мс/дел
50 Гц
,,
,,
10 мс/дел
100 Гц
"
,,
5 мс/дел
200 Гц
,,
,,
2 мс/дел
500 Гц
,,
,,
1 мс/дел
1 кГц
,,
,,
0,5 мс/дел
2 кГц
,,
,,
0,2 мс/дел
5 кГц
,,
,,
0,1 мс/дел
.\О кГц
,,
'{
50 мкс/дел
20 кГц
,,
20 мкс/дел
50 кГц
,,
,,
10 мкс/дел
100 кГц
,,
,,
5 мкс/,дел
200 кГц
"
,,
-
2 мкс/дел
500 кГц
"
,,
1 мкс/дел
1 МГц
,,
,,
0,5 мкс/дел
2 МГц
"
,,
0,2 мкс/дел
5 МГц
,,
,,
0,1 мкс/дел
10 МГц ,1
·"
,,
0,05 мкс/дел
20 МГц
Г4-102А
0,1
0,02 мкс/дел
50 МГц
"
,,
0,01 мкс/дел
50 МГц
,,
,,
На 10 делениях
укладка 5 перво•
дав
Проверка погрешности измерения ВР.еменных интервалов
производится на 4, 6, 8 и 1О делениях шкалы осциллографа.
Плавным изменением периода сигнала прибора И 1-9 или ге­
нератора Г4-102А добиваемся точного совмещения 4 периодов
установленного оигнала с 4 делениями шкалы в начале, сере­
дине и конце рабочей части развертки .
При прямом методе измере!с!ия погрешность измерения вре­
менных интервалов в процентах определяется . по индикатору
прибора Иl-9.
.
При косвенном методе измерения измеряется установлен­
ный период входного сигнала от генератора Г4-102А. Элек­
тронно~счетный частотомер ЧЗ-34 используется рри необхо-
димости для повышения точности установки частоты.
-
Погрешность измерения временных интервалов (6л)_ в
процентах вычисляется по формуле
6л= Аном-Ад . 100,
(5}
Аном
где Аном - номинальное значение временного интервала ,
единица · времени;
124

Ад - действительное (измеренное) значение временно­
го интервала, единица времени.
Проверка погрешности временных интервалов на 6 , 8 и 10
делениях шка.тrы проводится аналогично.
Измерение производится на рабочем участке развертки
,80 мм за исключением 40 нс от начала развертки в положе­
ниях «О, 1μs», «0,2μs», «0,5μs» переключателя «ВРЕМЯ/ДЕЛ»
при растяжке (переключателем «УМНОЖ .>> в положение
-
«0,1»).
Сначала проверяется развертка А, а затем - Б.
Примечания:
·[. При использовании множителя развертки длительность калиброван­
•1шх разверток А и Б умножается на 0,1.
2. Рабочей частью развертки является участок длиной 80 мм от ее
начала, за исключением начального , участка длительностью 40 нс.
3. Длительности развертки А 0,2, 0,5, 1 с/дел являются обзорными .
4. Допускается отсутствие развертки Б на экране ЭЛТ в положениях
шкалы «МНОЖИТЕЛЬ . ЗАДЕРЖКИ» от •отметки «О» до «О,40».
Результат проверки считается удовлетворительным, если
погрешность измерения временных интервалов не _ превышает
±5%.
10.3.Зг. Определение параметров переходной характеристи­
ки. - Проверка времени нарастания (tч рис. 24) переходной
характеристики каналов I и II вертикального усилителя произ­
водится во всех калиброванных положениях переключателей
«ВОЛЫ/ДЕЛ» (с выносным делителем 1:10 · в положении
«О,02») путем поочередной подачи на вход каналов I и II испы-
1'ательноrо импульса от генератора TR-0306 . Прqверка произ­
водится импульсами положительной или отрицательной поляр-
., ности.
•
Величина размаха изображения на экране ЭЛТ уста,навли­
вается 6 делений (48 мм), а время нарастания переходной
характеристики измеряется как время нарастания изображе­
ния импульса от уровня 0,1 до уровня 0,9 его амплитуды.
Результат проверки считается удовлетворительным, если
время нарастания переходной характеристики в любом из
канал ов не превышает :
9 нс- в положении переключателя «ВОЛЫ/ДЕЛ» -
«О,005»;
,
8 нс - в положениях переключателя «О,01», «2», «5», «1 О»
«ВОЛЫ/ДЕЛ»;
•
7 нс - при остальных положениях переключателя
«ВОЛЬТ/ДЕЛ»;
для прибора с делителем 1:10 И22.727.048:
10,5 нс- в положении «0,005» переключателя «ВОЛЫ/
/ДЕЛ.»;
125

9,5 нс- в положениях «0,01», «2», «5», «10» переключателя•
«ВОЛЫ/ДЕЛ»;
8,5 нс - в {)Стальных положени.ях переключателя «ВОЛЫ/
/ДЕЛ».
Примечание: Проверку времени нарастания переходной характеристики·
в положен ии « 1О» переключ ателя «ВОЛЬТ/ ДЕЛ» допускается проводить
нри величине изображения на экране ЭЛТ не менее 2,4 деления.
-
Проверка времени установления (ty, рис. 24) переход­
ной характеристики тракта вертикального отклонения произ­
водится на всех · калиброванных положениях переключателей
«ВОЛЫ/ДЕЛ» путем поочередной подачи на вход каналов
I, II от генератора TR-0306 испытательного импульс а положи­
тельной или отрицательной полярности амплитудой изобра­
жения 4 деления (32 мм).
Время установления переходяой характеристик и измеря~т­
ся как временной интервал от уровня О, 1 амплитуды импульса
до момента, когда значение переходной характеристики после
выброса достигает допустимой ве-личины неравномернос~:и
вершины.
Измерение времени установления производится в положени и
«0,1 ~ts» переключателя «А и Б ВРЕМЯ/ДЕЛ» и переключате­
J1Я «УМНОЖ» в положении «0,1».
Результат проверки считается удовлетворительным, если
время установления переходной характеристики не превыша­
ет 40 нс.
,-
Проверка величины выброса (бв, рис. 24) на переходно й,
характеристике каналов I и II производится во всех калибро­
ванных положениях переключателей «ВОЛЫ/ДЕЛ» (с выно ­
сным делителем 1: 1О в положении «О,02») путем поочередной
подачи на входы каналов I и II от генератора TR-0306 испыта­
тельного импульса положительной или отрицательной поляр­
ности.
Величина размаха изображения на экране ЭЛТ устанавли­
вается 4-е деления (32 мм) .
. Величина
- выброса бв .в процентах определяется по форму­
ле:
ЛА
'(б~.
бв:- ~ -100,
1
где ЛА
значение выброса как превышение над установив­
шимся значением переходной характеристики в мм;
А 1 устано~ившееся (амплитудное) значение переходной
характеристики в. мм.
Результат проверки считается удо влетворительны м, если
величина выброса не превышает 5% (с выносным· делителе_м
1:10 И22 .727 .048 -8%).
•
· \2р

Примечание. Проверку вешiчины выброса на переходной характеристи­
ке в riоложениа «10» переключателя «ВОЛЫ/ДЕЛ.» допускаетсн проводить.
при величине изображения на экране ЭЛТ fie м.sнее 2,4 делении.
-
Проверка неравномерности (бн, рис. 24) вершины пере-·
ходной характеристики каналов I и II производится во всех
калиброванных положениях переключателя )«ВОЛЫ/ДЕЛ»­
путем поочередной подачи на входы каналов испытательноr(},
импульса от генератора TR-0306.
А~
~·
f-=A.~ -~ -~
.
1 ~ -/:-~
. .1."'::-
·
т-+--+-~.~2'-,.-_-=--=-- -
... ~
✓.::. ___. .,_
-
-
~-_
-
~= --
-
--
0,9
0,1{
'
.
1
1
1
91> !
.... .
.
<С
t
Рис. 24.
Измерения производятся на участке вершины переходноw
характеристики, расположенном после временного_ интерваJrа,
соответствуiощеrо допустимому времени установления (40 нс)
переходной характеристики, (т. е. после временного интервала,
от уровня 0,1 до м о мента, когда значение переходной характе­
ристики после выброса достигает величины неравномерности
установившегося значения) по шкале на экране ЭЛТ при·
максимальном усилении.
Величина изображен.ия импульса на экране ЭЛТ устанав­
ливается равной 4 деления. Переключатель «А и Б ВРЕМЯ/ •
/ДЕЛ . и ВРЕМЯ ЗАДЕРЖКИ» устанавливается в положение­
-«0,_
1μs», а переключатель «УМНОЖ» в положение «0,1 ».
_
•
- Значение неравномерности бн, выраженное в процентах от
установившегося значения переходной характеристики рассчи•
тывается _ по формул е :
•
б- ЛАн
-100,
(7)
н- А1
где ЛАн ·- макси~аль·ное отклонение от устано~ившеrося зна­
чения переходной характеристики, мм или В;
·12r

А1 -- установившееся значение переходной характери­
стики, мм или В. (см. рис. 24).
Результат проверки считается удовлетворительным, если
:значение неравномерности бн после времени установления пе­
реходной характеристики (40 нс) не превышает 3 %.
-
Проверка величины спада (бсп, рис. 25) установившегося
значения переходной характеристики производится пр.и закры­
том входе (переключатель «N,
. . .L, ...... » в положении «,...,») уси­
литеJiей каналов I и II путем подачи на проверяемый канал
·импульсов длительностью не менее 10 мс и периодом повторе­
ния 20 мс от генератора Г5-53. Величина изображения им­
пульса при положении «0,2» переключателя «ВОЛЫ/ДЕЛ.~
устанавливается равной 4-м делениям (32 мм).
<::
Рис. 25.
t:
о
«з::
<1
Величина спада вершины бсп в процентах рассчитывается
no формуле:
(8)
где ЛАсп - спад вершины, мм или В;
А 1 - у,становившееся значение переходной характери­
стики. мм или В; -
Результат проверки считается удовлетворительным, если ве­
личина спада не превышает 10% на длительности (,;сп) 10 мс.
Примечание. При исследовании и измерении параметров высокочастот­
ных сигналов может наблюдаться незначительное искажение его формы.
Оптимальной формы исследуемого сигнала можно добиться с помощью руч­
ки «УРОВЕНЬ» синхронизации А или Б.
10. 4 . Оформление результатов поверки
Результат первичной поверки при выпуске из производства
и ремонта осциллоrрафоц оформ.чяют отметкой в формуляре
И22.044.040 ФО.
128

На осu·,IЛлографы, признанные годными при поверке в орга­
нах Госстандарта СССР, выдают свидетельство установленной
формы.
Результаты периодической ведомственной поверки оформ­
ляют документом, составленным ведомственной метролог.ичес­
кой службой.
Осциллографы, не удовлетворяющие требованиям раздела
10 технического описания, к выпуску и применению не допус­
каются Периодичность поверки ~ один раз в год.
11. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
11. 1 . Общие указания
Ремонт прибора должен производиться в условиях радиоиз­
мерительной лаборатории. Во время ремонта следует строго
придерживаться мер безопасности, изложенных в разделе 6
настоящего описания. Настоящей инструкцией невозможно пре­
дусмотреть и дать указания на отыскания и устранения всех
возможных неисправностей. В приведенной ниже табл. 11 даны
только наиболее возможные и ,простые неисправности, их при"
знаки и способы устранения, поэтому указаную таблицу нель-
зя считать полной.
•
К настоящему описанию приложены принципиальные схемы,
осциллограмы импульсных напряжений, а также чертежи рас•
положения элементов схемы, которыми следует пользоваться
:1- при определении неисправностей и их устранения.
Методика ремонта прибора ничем не отличается от обычной
методики ремонта радиотехнического оборудования. В случае
неисправности прибора следует в первую очередь отключить его
от сети. Убедиться в исправности выходного кабеля и вставки
плавкой на задней панели прибора. Чтобы получить доступ к
элементам схемы для их осмотра и замены в- случае неисправ­
ности, требуется снять крышки. Верхняя и нижняя крышки при­
креплены винтами, расположенными на боковых стяжках при­
бора. Для снятия их ослабить винты и освободить крышки.
При выборе заменяющих комплектующих изделий следует
учитывать их размер и 'форму, которые могут повлиять на высо­
кочастотные параметры. Все заменяющие комплектующие изде­
JIИЯ должны быть эквивалентны.
Замена элементов на платах производится без снятия по•
следних. Чтобы получить доступ к элементам внутри прибора,
9 5476
129

требуется снять ту или иную плату. Для этого следует отвин­
тить винты, крепящие плату к прибору, и снять штыревые сое­
динения, при помощи которых осуществляется внешняя под­
водка проводов ,электрических соединений к плате.
В случае неисправности ЭЛТ следует заменить ее. Снять
крышки с прибора, как описывалось выше. Открутить два вин­
та, крепящие -экран с трубкой у передней панели. Ослабить хо­
мутик, крепящий экран около задней панели прибора . Снять
провода, поступающие от выходных каскадов на горизонталь­
ные и вертикальные отклоняющие пластины. Отсоединить от
трубки высоковольтный ( +8,5 кВ) провод.
Снять цоколь ЭЛТ. Сдвинуть экран к задней панели прибо­
ра, приподнять и осторожно вытащить из него ЭЛТ.
Исправную ЭЛТ аккуратно, чтобы не повредить боковые
штырьки, вставить в ,экран и повторить вышеописанные опера­
ции в обратном порядке.
Чтобы получить доступ к усилителю «Z», следует снять зад­
нюю стенку прибора. Для этого надо отвинтить четыре ножки
подставки и отсоединить сетевой шнур. •
Поиск неисправностей следует вести в следующем порядке:
а) проверить подключенную аппаратуру, правильность по-
дачи .сигнала и исправность кабелей и пробников;
.
б) проверить положение ручек, так как их неправильное по­
ложение может создать видимость несуществующего повреж­
дения;
в) проверить правильность регулировки прибора или пов­
режденного узла, если возникает неисправность в одном из уз­
лов. Обнаруженная неисправность может быть результатом не­
правильной подстр_ойки и устраняется при регулировке.
Прибор состоит из 14 основных ·узлов. Взаимодействие меж­
ду узлами показано в таблице 10, которая облегчает поиск не­
исправностей в отдельном узле. В левой колонке таблицы дан
перечень узлов в порядке их влияния на другие узлы прибора.
Узлы, взаимодействующие с больщинством других узлов, распо- -
· ложены
в начале.
Эта таблица нё да~т исчерпывающего перечисления всех
в:!fаимодействующих узлов, но служит в качестве пособия при
поиске неисправностей .
Для определения неисправно~ти в узле следует проанализи­
ровать симптомы повреждения .
Если неисправность трудно обнаружить, можно воспользо­
ваться таблицей. Найти горизонтальную линию, которая соот­
ветствует _поврежденному узлу. Проверить прежде всего этот
узел. Если он не является источником повреждения, проверить
130 .

о
do.1вd9шre)I х
х
11 IШUIIIOI
чll'a.tи!l'юл'ltad 11 х
хх
х
1 Ull'UHU)!
х
хх
х
Чll'.Э.LIШИ:JЛ'ltadu
g dO.LUEИHOdXHИ:) х х
хх
х
V dO.LUEИHOdXHИ:) х х х х
х
«z» Чll'.ЭLIШИ:Jf..
х
ххххх
Чll'.Э.LИIL'И:JЛ
!jl'lHЧ!l'U)!И.Ldaa х х
ххх
хх
!jOH'IТOXI'l8
08.L:Jj!Od.L::JЛ х
хххх
хх
aamrnлdи.1.лwwo)I
l.If€ чиап х
ххххххх
gи:я.1.daai:ud хххххх
х
х
do.1.udaнaJ
Чll';JJ.Иll'И:JЛ
хххххх
хх
!jiqнq!l'B .LH OEИdOJ
V и:я.1.dааsвd
doпdaнaJ хххххх
хх
11;11Jо Еиноdхни:,
хххххх
х
хх
qrr ~ lИll'И::JЛ'ltadu
-
15ИHB.LИII
хххххх
ИЮ!НhО.L:JИ
хххххххх
"'
.Д·
Q_
о
о;
с
Q)
1
:,:
'"
:,:
;:;
,::
::1
о :,:
"'
.Д
"'
u
"'
"'
о;
...
>,
..... .
о
:,:
,,,
u
-
-
о;
§<t:!Д
';!; ,:,:
"'
,;
о. :;;
"'
·о,
>,
с. :,:
:,:
о:
о;
с:
><
в
...
..о
"'
"'
><
!>:
о:
:,:
:,:
u
о;
:,:
:;;
=:
=:
...
>,
...
>,
"'
с.
с.
"' "'
:,:
:,:
u
Q) ,:,:
Q)
Q)
:,:
<t: !Д
:,:
:ас:
"'
"'
"'
"'
Q)
=:
о
...
..о
"'
:о
"'
s ...
..
с. с. ..о ..о
:,:
=:
с:
"'
:,:
"'
с.N
ооо;с:
u
~Q)
с. ..о с.
оQ)
V ...
...
Q)
Q)•
о
...
с:
>,
"'
"'
"'
...
...
с.
=:
:,:
с. "'
с. ,-.
с. ,:,:
..о "' "'
:,:
:,:
о
..о
:,:
5о'""оi=:
:,:
о
"
:,:
:,:
о;
с: ...
~
§u~о...(i) ...
:,:
Q)
:,:
:,:
:,:
:,:
"'
"'
>,~
...
ооuuс.
и
;,- ,
с.
"'
о.
~
:,:
с.с.>,>,\О
о~Q)
:,:
Q)
..о
о
о;
><><~~:,:
а.
...
Q)
:,:
а: :,:
~~><
:,:
:,:
:,:
Q)
Q)
с:
<)
u
о.Q)оQ)
Q)
о:аu
=:
:,:
а. а.
"'
t::
:s: t:: i:... i:... i:... :::! :.:: - со >, u u t::
::.: -
t::
9•
131

передний, отмеченный знаком ~,х», узел в вертикальной колон­
ке, пересекающей данную горизо нта л ьн ую линию.
Используя штыревые соединен и я, м ожно л егко обеспечить
изоляцию платы.
Например , в случае короткого замыкания в н из ковол ьтном
блоке источника питания, изоляция платы осуществляется , есл и
снять с платы штыревые соединения, подводящие эти напряже­
ния .
Неправильная работа всех уз л ов часто указывает на неис­
правность в н изковольтном блоке. Поэтому прежде всего прове­
рить правильность регулировки отдельных источников.
В таблице 2 даны допуски для источников питания прибора.
Если вел и чина н а пряжения источников находится в пределах
указанных допусков, то можно предположить, что источник рабо­
тает правильно . Отклонения значений напряжения указывают
на неправильную работу или плохую регулировку источника.
Следует помнить, что поврежденный элемент где-либо в при­
боре так 'же может повлиять на работу других схем и ввести в
.заблуждение относительно неисправности блока питания. •
После обнаружения поврежденного узла тщательно прове­
рить штыревые соединения на плате. Визуально осмотреть схе­
му, в которой обнаружена неисправность.
Убедиться в отсутствии незапаянных соединений, оборван­
ных проводов, отдельных повреждений платы или элементов.
Если есть неисправности, устранить их.
Проверить напряжения и формы импульсов. Это помогает
определить поврежденный элемент. Типичные напряжения и
формы импульсов даны в приложении.
••
Проверку отдельных элементов требуется производить, от­
паяв один конец от схемы. В таком случае исключается влияние
остальных элементов на проверяемый.
•
Вниман ие ! Недопустимо пользоваться тестерами для про­
звонки цепей с туннельными диодами .
Триоды и нувисторы лучше всего проверить в рабочих усло­
виях. Предполагаемый неисправный ·триод или нувистор можно -
заменить ранее проверенным или новым элементом. Однако при
этом схема должна быть в таком реmиме, чтобы не повреди­
лись замененные элементы.
После замены всех неисправных элементов новыми, следует
проверить основные параметры прибора и при необходимости
произвести регулировку с помощью. органов подстройки.
11. 2 . Краткий перечень возможных неисправностей
Возможные неисправности и методы их исправления приве•
дены в таблице 11.
132

Вид неисправности
При включении тум­
блера «СЕТЬ» плавится
вставка плавкая Прl или
перегревается трансфор­
матор Tpl.
Вероятная причина
неисправности
а) неправильно уста­
новлен тумблер вида
сети (220 В и 11.5 В);
б) короткое замыка-
ние во вторичных или
первичных цепях транс­
форматора;
в) пробой выпрями-
тельных диодов Д6, Д7,
Д9, Д-,10, 9-Д1+9-Д8,
Дll, Д12;
г) пробой электроли­
тических · конденсаторов
С91, С93+С99;
д) короткое замыка-
ние на входе стабили­
заторов +10 В, минус
10В+80в.
Не ,' стабилизирует а) неисправны триоды
стабилизатор минус 1'0 Т1 15, Т16, 10-Т7+10-Т10;
вольт.
б) неисправны стаби­
литроны 10-Д8, 10-Д9;
в) не стабилизирует
источник +80 в.
Таблиц а 1.1
Методы устранения
неисправности
а) проверить установ•
ку тумблера сети;
б) проверить
форматор;
транс•
в) проверить диоды,
неисправные заменить;
г) проверить конден­
саторы, неисправные за•
менить;
д) устранить корот-
кое замыкание.
а) проверить транзи•
сторы, неисправные за•
менить;
б) проверить величину
опорного
напряжения
на стабилитронах, неис•
правные заменить;
в) проверить величи•
ну и стабильность источ•
НИЮi +во в.
Не стабилизирует ис- а) неисправны триоды а) проверить транзи-
точник +10 вольт.
ТIЗ, Т14, !.О-Т4+10-Т6; сторы, неисправные за•
Не стабилизирует
точник +во в.
ис-
б) не стабилизируют
стабилизаторы +80 В и
минус 10 в.
а) неисправны триоды
Т9+Т12, 10-Т1+10-Т3;
б) пробит
рон Д8;
стабилит -
менить;
б) проверить величину
и стабильность источни­
ков+вовиминус10
в.
' а) проверить триоды,
неисправные заменить;
б) проверить стабили•
трон Д8, неисправный
заменить;
133

Продолжение табл ·ицы 11
Вид неисправности
Вероятная причина
неисправности
в) не стабилизирует
источник минус 1О В
или отсутствует напря­
жение + 150 В;
r) пробиты стабилит­
роны 1О-Д 1,, 1О- Д2.
СиJ1ьво завышены вы• а) вышли из строя
ходные
напряжения триоды Т9, Тl.О, Т13"7"
+10 в, +во в, минус пв;
10 в.
Сильно занижены, от­
сутствуют или не регу.
лируются выходные на­
пряжения + 1ОБ, +во В,
минус 10 в.
Отсутствуют или силь ­
но занижены напряще­
вия минус 1,9 кВ,
минус 1,98 кВ, +8,5 кВ.
134
б) коллекторы трио-
дов Т1'5, Т16 соединены
с корпусом;
а) вышли
транзисторы
l0•Тl7lQ-П0;
из строя
Т97Т16,
б) пробой выпрями-
тельных диодов Д97
Дl .2, 9-Д\i79-Д8;
в) неисправны
циометры 10-Rl0,
10-RIЗ; 10-R26;
потен-
г) короткое замыка -
ние, значительное уве.
личение
потребления
источников;
д) вышла из строя
вставка плавкая ПрЗ.
а) отсутствуют питаю­
щие напряжения +80 В,
+10 в, минус 10 в,
+150 в, +21 в.
б) вышла из строя
вставка плавкая Пр2;
в) неисправны · трио­
ды Т1 (У!.), Т2 (Yl1),
ТЗ (Yl), Т4 (У!), Т1
(5ШЗ.219.006 ЭЗ);
Методы устран,ения
неисправности
в) проверить величи•
ны напряжений минус
10Ви+150Ви.ста•
бильность источника ми•
нус 10 В;
г) проверить величи•
ну напряжения на ста­
билитронах, неисправные
заменить.
а) проверить триоды,
_ неисправные заменить;
б) устранить причину
соединения коллекторов
триодов Т15, Т16 с кор•
пусом.
а) неисправные_ трио.
ды заменить;
б) неисправные дио•
ды заменить;
в) неисправные по•
тенциометры заменить;
r) устранить корот•
кое замыкание ИJШ пе•
реrрузку;
д) неисправную встав­
ку плавкую заменить.
а) проверить величи•
ну напряженРiя, устано•
вить причину его отсут­
ствия;
б) неисправную встав­
ку плавкую заменить;
в) проверить транзис•
торы, неисправные заме•
нить;

Продолжение таблиuы lf
Вид неисправности
Сильно завышены на­
пряжения минус 1,9 кВ,
минус 1,98 кВ, +8,5 кВ .
Вероятная · причина
неисправности
г) увеличилось сопро-
тивление
резисторов
R.2*, RЗ*
(ЯПЗ.219.006 ЭЗ)'.
д) короткое замыка­
ние или значительное
увеличение потребления
источников минус 1,9
кВ, минус •1,98 кВ,
+8,5 кВ;
е) пробит трансфор-
матор Tpl
(5ШЗ.219.006 ЭЗ).
ж) обрыв потенцио-
метра Rl
(ЯПЗ.219 . 006 ЭЗ).
з) пробиты
диоды
Дl+ДЗ (У2), дН-:д4
(УЗ), Дl+Д!О(У4)
(ЯПЗ.219. 006 ЭЗ).
а) завышены питаю-
щие напряжения +во в,
+10 В, минус 10 В,
+150 В
б) уменьшилось соп-
ротивление
резисторов
R2*, RЗ*
(ЯПЗ.219.006 ЭЗ) или
они закорочены .
Отсутствует
экраяе ЭЛТ
луч на • а) ПJIОХОЙ контакт па ­
нели ЭЛТ;
б) неисправна ЭЛТ;
в) нет всех необхо­
димых питающих напря­
жений ЭЛТ;
г) неисправна
усилителя.
схема
Методы устранения
неисправности
r) проверить номина.
лы резисторов, непсп•
равный заменить;
д) устранить причину
короткого - замыкания;
е) заменить трансфор•
матор;
ж) заменить
цнометр;
з) сменить
. потея-
ВЫСОКО•
вольтпые выпрямители.
а) проверить . величи•
ну напряжения. Устра•
нить причин у его увели•
чения;
б) заменить резистор
или устранить причину·
короткого замыкания. •
а) . исправить контакт
иш1 пане.'!Ь ЭЛТ;
б) заменить ЭЛТ;
в) проверить и устра•
нить неисправность в
цепях питания ЭЛТ;
r) проверить триоды
4-Tl +4-Т4,
иеисправ•
ные заменить.
135

Пр одолжение табл и-u ы 11
Вид неисправности
Луч ЭЛТ не переме­
щается по вертикали.
Вероятная причина
неисправности
а) разбалансирован
усилитель «У:1>;
б) неисправен потен-
циометр Rl6 (R39).
Луч ЭЛТ не переме- а) неисправны триоды
щается по горизонтали. 5-Тl8+5-Т21, Т7, Т8;
б) неисправны потен­
циометры R84, R85.
Нет усиления по вер· а) неисправны триоды
тикали.
Тl, Т2;
При . работе в режи-
мах о:ПООЧЕР.»,
«П Р Е Р .» подс.1}.ечивает­
ся обратный ход луча .
Не запускается раз-
вертка А.
>
Подсвечивается обрат-
ный ход луча.
Генератор развертки
А не синхронизируется.
136
б) обрыв входного ка­
беля;
в) неисправен пере-
ключатель В2 (В4);
а) неисправен
1-Т9.
а) неисправны
ДЫ 3-Т7, 3-Т12,
3-Тl9, 3-Т20;
б) неисправны
3-Д15; 3-Д16,
3-ДЗЗ; З.Д39;
в) неи с правен
стор 3-Л4;
г) нет контакта
реключателе В21. ·
а) неисправны
ды 3-Т15, 3-Т16.
а) неисправна
триод
трио-
3-Т23,
ДИОДЫ
3-Д32,
нуви-
в· пе-
трио -
схема
предусилите.т~я
синхро-
низации;
б) неисправен
стор 3-Л2;
нуви-
Методы устранения
неисправности
а) произвести балан­
сировку усилителя;
б) заменить потенцио•
метр;
а) найти неисправные­
трноды и заменить их;
б) эаменпть потенцио­
метры.
а) проверить триоды
и неисправные заменить;
б) нспраiшть или за•
менить входной кабель;
в) исправить или за•
менить переключатель.
а) заменить
l-T9.
триод
а) найти непсправныi!
триод и заменить его_;
б) найти неисправные
ДИОДЫ 11 заменить их;
в) заменить;
r) исправить переклю-
чатель или з аменить;
а) неисправные трио-
ды заменить;
а,) проверить триоды
3-Тl+3-Т4, неисправные
заменить;
6) заменить;

Продолжен-не таблицы а.
Вид неисправности
Вероятная причина
неисправности
в) неисправны триоды
3-Т5+3-Т7;
г) неисправны диоды
3-Д8+3-Д12;
д) неиспра в ны потен­
циометры 3-R35, R72;
е) неисправны пере-
ключатели В9, BIO.
Не запускается
вертка Б.
раз- а) неиспр авен
стор 5-ЛЗ;
нуви-
Методы устранения
неисправности
в) проверить, - неисп ­
равные заменить;
r) проверить, неисправ ,­
ные заменить;
д) проверить, неисп•
равные заменить;
е) проверить, неисп•
равные заменить.
а) заменить нувистор;.
б) неисправны
ДЫ 5-Т4+5-Т9,
5-Т13+5-Т15;
трио- б) проверить, неисп -
равные заменить;
в) неисправны диоды , в) проверить, неисп•·
5-Д18, 5-Д14, 5-Д22, равные заменить;
5-Д24;
г) неисправен
ключатель В23.
пере-
r) исправить или за•-
Генератор развертки а) неисправен
Б не синхронизируется. стор 5-Л2;
нуви-
б) неисправны триоды
5-Тl+-5-ТЗ;
в) неисправны диоды
5-Д8+5-Д!2, 5-Д17;
r) неисправны потен­
циометры 5-Rl6, R97;
д) неисправны иере­
ключатели В 16, В 17.
не
а) неисправны микрос­
работает калибра• схема 3-Al, диод 3-Д40,
тор.
стабилитрон 3-Д41.
б) неисправен nотен•
цнометр 3-RI05.
менить .
а) проверить, если не­
исправный - заменить; .
б) проверить, неисп•­
равные заменить;
в) неисправные дно• .
ды .заменить;
r) проверить, неисп­
равные за-менить.
д) проверить, неисп-­
равные заменить;
а) проверить и заме• ·
нить неисправные;
б) проверить и заме"
нить, если неисправен.
!ЗТ

~
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
12. 1 . Общие указания
Техническое обслуживание проводится с целью обеспечения
11юрмальной работы прибора в течение его эксплуатаци и. Усло­
,вия окружающей среды, в которой находится прибор, опреде­
ляют периодичность осмотра.
Рекомендуемые виды и сроки проведения технического об-
,служивания:
-
визуальный осмотр - каждые 3 месяца;
-
внутренняя и внешняя чистка - каждые 6 меся:цев;
-
смазка - каждые 12 месяцев.
· При
вскрытии прибора и проведении технического обслуж11-
-вания следует помнить о мерах безопасности, указанных в раз­
деле 6 настоящего описания.
Для вскрытия прибора с.т1едует отвщ,тить два специальных
·винта на боковых стяжках прибора и снять верхнюю и нижнюю
,крышки прибора, с учетом указаний в разделе 4 настоящего
-описания.
12. 2. Визуальный осмотр
При визуальном осмотре внешнего состояния пр11бора реко­
,мендуется проверять крепление ручек управления, плавность их
действия и четкость фиксаuии, состояние лакокрасочных и галь­
ванических покрытий , крепление деталей и узлов на шасси
прибора, состояние контровки гаек, надежность паек п контакт-
ных соединений, отсутствие сколов и трещин па деталях из фар- • -
,фора и пластмассы.
Рекомендуется проверить комплектность прибора и исправ­
ность запасI)ОГо имущества.
Необходимо выяв.т~ять . перегретые элементы и определять
-фактическую причину перегрева до замены такого элемента,
·так как в противном случае повреждение может повториться.
12. З. Внутренняя и внешняя чистка
Скопление. пыли в приборе может вызвать перегрев и пов­
·реждение элементов, так как пыль служит изолирующей прок­
ладкой и уменьшает эффективность рассеивания тепла. Пыль
-снаружи прибора устраняется , мягкой тряпкой или щеткой.
Внутри прибора пыль лучше устранять продувкой сухим
воздухом.
'138

...
Необходимо особое внимание уделять высоковольтным у~­
..лам и деталям, так как чрезмерное скопление пыли или грязи
~ этих местах может вызвать пробой.
12.. 4 . Смазка прибора
Надежность переключателей, потенциометров и других вра­
щающихся элементов можно увеличить за счет соответствую­
щей смаз~и.
Для смазки осевых втулок переключателей можно использо­
;Бать технический вазелин.
13. ПРАВИЛА ХРАНЕНИЯ .
13.1. Кратковременное хранение
Прибор допускает _кратковременное (гарантийное) хране­
~ие в капитальном неотапливаемом и отапливаемом хранили­
щах в условиях:
для неотапливаемого хранилища:
-
температура воздуха ОТ МИНУС 50°С ДО +60°С;
-
относительная влажность воздуха до 95% при темпера-
-туре +зо0 с и ниже без конденсации влаги;
для отапливаемого хранилиша:
-
температура воздуха от +5°С до +40°С;
-
относительная влажностть воздуха до 80% при темпера-
туре +25°С и ниже без конденсации влаги.
Срок кратковременного хранения до 6 месяцев для при­
боров с приемкой ОТК и до 12 месяцев для приборов с при­
емкой заказчика.
13.2. Длительное хранение
Длительное хранение прибора осуществляется в капитал:s­
ыом отапливаемом хранилище в условиях:
-
температура воздуха ОТ +5°С ДО +40°С;
-
относительная влажность воздуха до 80% при темпера-
туре +25°С и ниже без конденсации влаги.
Срок хранения прибора 5 лет.
В течение срока хранения прибор необходимо включать в
сеть не реже одного раза в год на 2 ч в связи с применением
электр ол итического конденсатора К50-3, К50-20.
На период длительного хранения и транспортирования про­
изводится обязательная консервация прибора.
139

13.3 . Консервация прибора
Процесс консервации прибора включает подготовку внеш­
них поверхностей прибора и ЗИП, применение средств консер­
вации и упаковывание в потребительскую тару.
Прибор должен поступать на консервацию технически ис­
правным. Металлические пов-ерхности не должны иметь кор­
розионных поражений. В случае появления продуктов корро­
зии их следует удалить механическим способом.
Перед консервацией прибор необходимо просушить; выдер ­
жав его не менее 24 ч в помещении с относительной влажно­
стью не более 70% при температуре 20+5°С.
Перед началом работ по консервации следует убедиться в
отсутствии сконденсированной влаги на поверхности изделия.
При наличии влаги необходirмо принять меры к полному ее
удалению.
•
Процесс консервации прибора должен быть непрерывным, .
начиная от подготовки поверхности к консервации до оконча­
ния упаковывания. Разрывы между операциями более 2 ч не
допускаются.
Консервация прибора должна производиться в специально
оборудованном помещении · при температуре воздуха 20+5°С и
относительной влажности не более 70%. Хранение химикатов.
кислот, щелочей в помещении для консервации не допускает­
ся.
Все материалы, применяемые при проведении консервации .
должны соответствовать требованиям государственных - стан­
да ртов или технических условий.
Консервация прибора производится в следующей последо­
ватеш-.ности:
-
внешние поверхности прибора и ЗИП очищаются от пы­
ли и загрязнений хлопчатобумажными салфетками, смоченны­
ми растворителем (хладоном-113 ГОСТ 23844-79 или другим
допустимым по действию), и осушиваются обдувкой нагретым
воздухом или протиркой сухими хлопчатобумажными салфет­
ками;
-
на металлические внешние поверхности прибора и ЗИП
за исключением поверхностей, имеющих лакокрасочное и с&
ребряное ПОI<рытия, наносится тонкий слой смазки ЦИАТИМ-
201 гост 6267-74;
.
-
изделия ЗИП, розетки, разъемы, вилки кабелей и шнура,._
питания каждые в отдельности, а затем все вместе обертыва­
ются пергаментом А рулон 1 с ГОСТ 1341-74 или другой ана­
логичной бумагой и перевязываются хлопчатобумажными нит­
ками;
140

-
эксплуатационная документация помещается в пленоч­
,ный чехол или пакет из водонепроницаемой бумаги . АК-25
гост 8828- 75;
•
•
-
прибор и принадлежности пр·ибора укладываются в ук­
ладочный ящик. Укладочный ящик пломбируется.
При поставке прибора в картонной коробке, прибор и при­
,Надлежности прибора укладываются в картонную коробку и
транспортный ящик. Перед укладкой прибор обертывается во­
донепроницаемой бумагой АК-25 ГОСТ 8828-75. После уклад­
ки - коробка перевязывается шпагатом ШЛ 2,5 ГОСТ 17308-71.
Транспортный ящик пломбируется.
Для приборов с приемкой заказчи_ка в укладочном ящике, в
-отсеке с ЗИПом, размещаются мешочки с силикагелем КСМГ
ГОСТ 3956-76 и влагопоглотите.rrь с си.rrикагелем - индикато­
ром ГОСТ 8984- 75. Ук.rrадочный ящик с приборо м помещается
в чexo.rr из полиэтиленовой пленки Ма 0,2 I сорт ГОСТ 10354-
73.
Примечание. Синий и фиолетовый цвета силикагеля индикатора ук;~­
зывают на донустимую вею1чину относите.'!ьной в,1ажнос:т11 воздуха sнутри
упаковки.
Переконсервация прибора производится через каждые 12
месяцев аналогично процессу консервации при обнаружении
дефектов консервации в процессе хранения.
Примечание. При розовом цвете силикагеля - индикатора необходимо
замен ить силикагель - осушитель и силикагель
-
индикатор.
13.4. Расконсервация прибора
Расконсервация прибора включает удаление упаковочных
средств и удаление смазки с законсервированных металличес­
ких поверхностей. Смазка удаляется протиркой ветошью (бя­
зью), смоченной хладоном - 113 ГОСТ 23844-79 и.rrи другим
допу стимым по действию раств орителем, с последующей об­
дувко й поверхностей теплы м воздухом или протиркой насухо.
Все р аботы по консервации, переконсервации и расконсер­
ва ции должн ы пр оиз в одиться при строго м соблюдении мер про­
тивопожарной безопасности и охраны труда, изложенных в спе­
циальных инструкциях и НТД.
141

14. ТРАНСПОРТИРОВАНИЕ
14.1. Тара, упаковка и маркировка упаковки
Транспортирование прибора производ ится в потребительской:
таре и транспортном ящике (деревянном или картонном). •
Транспортный ящик внутри выстилается водонепроницаемой
бумагой БУ-Б темно-коричневая ГОСТ 515-77 или АК-25
гост 8828-75.
• Для предохранения прибора от перемещения при транспор­
тировании между стенками, дном и крышкой транспортного
ящика и потребительской тарой размещаются подушки из гоф­
рированного картона Т, Т-4 ГОСТ 7376-77 .
Примечание. При упаковывании прибора в картонную коробку подушки
из гофрированного картона размещаются и внутри картонной коробки.
К транспортному ящику по торцам прибивается лента ПН
О,4Х20 ГОСТ 3560-73, концы ленты соединяются в замок или
внахлестку.
На транспортном ящике наносится маркировка по •ГОСТ
14192-77 . На укладочном ящике наносится шифр и завод-ской
номер прибора.
14.2 . Условия транспортирования
Для транспортирования прибор должен быть законсе рвиро­
ван (п. 13.3) и упакован в транспортный ящик. Транспортный
ящик пломбируется.
Транспортирование прибора осуществляется при условиях:
-
температура окружающей среды от минус 50°С до +60°С;
-
максимальная влажность воздуха 95% при температуре
ДО +30°С.
Прибор допускает транспортирование всеми видами транс­
порта, за исключением авиационного в негерметизированных
отсеках, при условии защиты от прямого воздействия атмос­
ферных осадков и пыли,
142

ПРИЛОЖЕНИЯ

Приложение l
KAPTbl НАПРЯЖЕНИЙ
10 5476

Поз.
обозна-
чение
Т1
Т2
Т7
тв
Т9
ТlО
Tll.
Т12
ТlЗ
Тl4
Тl5
Т16
Т:11 (Yl 1)
1-Тl
1-Т2
1-Т3
.... 1-Т4
1-Т5
l~T6
1-Т7
1-ТВ
1-Т9
1-Т!О
1-Tl1 -
1-Т12
1-Т13
1-Т14
1-Т15
1-Тl6
10*
Карта напряжений на злектродах транзисторов
Таблица 1
Тип
Напряжение в вольтах
транзи-
1
1
база
Примечание
сторов
коллектор
эмиттер
2Т904А +15++75 + 5-, -+12 + 5++14
2Т904А +15++75 + 5++12 + 5++14
2Т602Б +14++100
о
+о,2++1.2
2Т602Б +14++100
о
+0,2++1~2
2Т903А +10++150 + 40++120 +40++12{)
П701А +10++150 + 40++,1120 +40++120
2Т903А +70++150 +10++150 +50++150
П701А +10++150 + 50++150 +50++150 .
П701А + 1++30 + 3++1в + 3++18
2Т903Б + 1++30 + 3++18 + 3++18
П701А + 2++12 +о,1++1,5 +о,2++2,0
2Т903Б + 2++12
о
+о,1++1,5
2Т903А +15++50 +о,3++2,5 +о,з++2,5 Размещен в
fШ3.219.006 ЭЗ
Плата И22.089.128 Сп
2Т316Д +о,3++1,2 - 4+-14
3+-13
2Т316Д +1,2++6
0,2++0,2 +0,4++1,5
2Т326Б -0,2++0,2 +1,5++7 +1,5++7
2Т326Б - З+-12
-
1++1 -0,li+-2
!ТЗlЗВ - 2+-8
-0,2++1 -0,2-;-+О,2
!ТЗlЗВ - 2+-8
-0,2++1
о
2ТЗО613 -2+-10 - -0,5..;'--5
-
· 3+-12
2Т306В -2+-10 -О,5+-5 - З+-12
1ТЗО8В - 5+-15
2+-10 -2+-10
1.Т311Д - 1·+-8
2+~ro
- l,5+-10
!ТЗllД - 1+.- 8
2+-10 -l,5+-10
2Т316Д +о,3++1;5
4+-14
-
3+-13
2Т316Д +o.s+ · 6 -0,2-;-+о.2 +o,3++1.s
2Т326Б -0,8++1 +1 ,5++8 + - 2++6,5
,_"
1Т313В - 2+-10 - -0,2++1 ·· . -М++О,6
L
::!1-
!Т313В - 2 -: -10 -0,2++1 .
.ос
•:: ·~·'
,'.
'14:7

Продолжение табл, 1
Поз.
Тип
Напряжение в вольтах
обозна• транэи- коллектор. ,
1
Примечание
чение
стора
эмиттер
база
1-Тl,7
1Т31 l!Д - 5+-14
-
5+-14
-
6+-15
1-Т18 2ТЗ.Р6В + о++О,6
о
+о.2++1,5
1-Т19 2Т326Б - 6+-15 -0,2++0,2 -О,2+-1,4 Переключатель
«РЕЖИМ РАБО-
ГЫ» в положение
«ПООЧЕР.»
Плата И22.089.122 Сп
2-Тl
!ТЗllд + 1++8 -0,1+-О , 6
о
2-Т2
П31lд + 1++8 -0,1+-О,6
о
2-ТЗ
1.Т313В -0,2++5 + lг.+9 , + 1++8
2-Т4
1,Т313В -0,2++5 + lг-+9 + 1++8
2-Т5
lTЗllд + 1++'15 +0,1++5 -0,2++5
2-Т6
lТЗllд + 1++1s +0,1++5 -0,2++5
2-Т7
lТЗllд + 1++15 +0,1++5 -0,2++5
2-Т8
1Т311Д + 1++15 +0.1++5 -0,2++5
2-Т9
2Т326Б
о
+ 1++8- + 1,++8
2-ТIО
2Т326Б
о
+ 1++8 + 1(++8
Плата И22.089.129 Сп
3-Тl
2Т3'16Б +11,5++6 -0,3+-1,5
о
З-Т2
2Т326Б -0,5+-5 +:1!,5++8 +1,5++7.
-
..
З·ТЗ
2Т326Б - 1+-6 -О;З+-2,5 -О,5+-5
3-Т4
2Т316Б -0,5++0,5 -1,5+-8
-
1+-6
3-Т5
2ТЗ1'6Д + 1++9 +о,з++G +о,5++5
3-Т6
2Т31.6Д + 1++9 +о,з++б • -0,5++7
3-Т7
ПЗIЗВ
о++о.з + 2++10 + 2++10
3-Т8
1Т313В
о
+ 2++10 + 2++10
3-Т9 · 2Т312Б + 6++15 -0,4+-2
- 0.1+~1:
8-Tl0
2Т326Б -0,5+-4 + 6++15 + 7++15
3-Tll
2ТЗ12Б + 6++15 -0,4+-2
О+-'-0,6
3-Т12 2ТЗ26В -0,1+- . li
Q
-О,3+-1,2
3-ТIG 2Т326Б - 1~.--е + 1+,+6 +о,5++5
З-Т14 2Т326Б -0,5-t,-3 + 1+,+6 +. 1.+,+Б
HtJ

Продолжеяие табл. 1
Поз.
Тип
Напряжение в вольтах
обЬзна- транзи-
1
1
база
Прииечание
чение
стора
коллектор
эмиттер
.
З•Т15
2Т312Б +о,3++2 -О,5+-5 • -0,5+-5
3-Тlб
2Т312Б +3++12 -0,5+-5
- 0,5+-5
3-Тl7
МП26А
o++l
+ 5++15 + 5++15
З-Т19
2Т326Б -0,05+-0,4 + 4++13 + 5++15
З-Т20
2Т326Б
о
+ 3++14 + з++15
З-Т23
2Т312Б + 3++1s
о
+о,1 ++1.2
3-Т24
2Т201А + 6++15
о
-0,1+-1
Плата И22.О89.124 Сп
4-Тl
2Т602Б +10++110 + 5++100 + - 5++100
4.Т2
2Т306В + 2++10 +о,5++7 +о,5++в
4-ТЗ
2Т306В +о,5++7 -0,lr+-1,5
о
4-Т4
2Т602Б + 5++100 +о,5++3,5 + 1++6
Плата И22 .089 . 127 Сп
5-Tl
2Т316Д + Н+-+7 + 1++1 + 1++9
5-Т2
2Т3!6Д +1,5++10 + 1++1 +о,1++з,s
_;,
5-ТЗ
1Т3!.3В -0,2++0,5 +1,5++10 +I,5++9
~
5-Т4
2Т312Б · + 5++20 + 2++14 + 2++щ
5-Т5
2Т312А + 5++15 ~О,2+-1 ,5
о
5-Т6
2Т312Б + 5++24 + 5++18 + 4++18
5-Т7
2Т3!6Б + 1++9 -0,2+-З -О,1+-0,8
5-18
2Т3'26Б
11-+- -8 +0,5++6 +0,5++6
5-Т9
2Т326Б -0,1+-2
о
-О,2+-2
5-ТlО
2Т312Б -о,2++з -О,5+-6 -0,5 +-6
5-Тl 1 2Т3112Б + з++I5 -0,5+~ -О,5+-6
5-Т12
2Т326Б -0,4-+- -4 +о,5++6 +О,5++6
5-113 2Т326Б
О+-0,8 + 4++15 + 4++18
5-Т1 4
2Т326Б
0
+ з++14 + 2-+ -+13
5-Т15
2Т312Б + 2++1з
о
+о ,2++•1,5
149

г
Продолжение та6л. 1
Поз.
Тип \
Напряжение в вольтах
о6озна- транзи-
коллектор \
1
база
.
Примечание
чение
стора
эмиттер
5-Тl,6
2Т325Б + 3++16
о
+о,2++1,5
5-Т17
2Т306В + з++16
о
+0,2++1,s
5-Т18
2Т326Б
О+-1 , + з++15 + з++lб
5-Т19
2Т326Б
О+-1 + з++15 + з++16
5-Т20
lТЗIЗВ - 2+-12 +о,2++1,2 +0,l•-7 .+0,9
5-Т21
1Т313В - 2+-12 +о,2++1 .,2 +0;1, + +0,9
Плата И22.089.126 Сп
10-Тl,
П308
+45++120 + 60++100 +40++120
Ю-Т2 П308
+10++150 + 40++120 +45++120
10-ТЗ
П308
+45++120
о
+0,2++1.о
10-Т4
2Т201А + 4++24
О+-1
0+-0,2
10-Т5 2Т201А + 1++зо + з++1s + 4++24
10-Т6
2Т201А + 4++24
о
+о.2++1,1
10-Т7 2Т201А +о,5++6
З+-20 - 6+-14
10-ТВ
2Т201А + 2++12 +0,2++2 +о,5++в
10-Т9
2Т201А +о.s++в
з+-14
2+-13
10-ТlО 2Т201А
о
-
з+-14 - 2+-Ш
Плата И22.089.151 Сп
Tl (У!) П308 • +о,з++з
-
З+-18 - З+ - 16 fl+Т4 разме-
T2(Yl) пзов
+о,з++з - 3+-17
-
З+-18 щены в
ТЗ(Уl) пзов . +o,s++s +о,2++1,5 +о,з++з
.ЯПЗ.219.006 ЭЗ
T4(Yl) 2Т602В + 1++1.з +о,4++4 +o,s++s
,-159

Карта напряжений на электродах электровакуумных приборов­
Таблнца 2
.,
:а
Напряжение в вольтах
=~
=
1
1
1
8~ R1
=-::s
:=<11
анод
сетка
катод
накал
t::оtr
~ 11,:
Плата И22.089.128 Сп
J-Л2 ·16С51Н-В 1+6о++90 1 0++0,11 1+о,5++5 1 +5,7~+6,9 _,
]-Л4 6С51Н-В +бо++90 0++0.1 +о,5++4 +5,7. -+6,9
Плата И22.089.1 29 Сп
.з-Л2 1 6с51н-в 1+во++9о 1 0++0,1 1+_о,6++5 1+5,7~+6.91
3-Л4 6С51Н-В +во++90 -О,2+-4 +0,2++2 +5,7.- +6,9
Плата И22.089.127 Сп
5-Л2 ,6С51Н-В 1+во++90 1 О+-0,1 1+о,7++5 ,-5,7+-6,91
5-ЛЗ 6С5Ш-В +60++90 -О,1+-1,2 +0,2++2 .
-5,7+-6,9
Приме•
чание
151

,..;.
-~
,
Карта напряжений на электродах электронно-лучевой трубки IIЛOIИ (Л7),
Ноиера
выводов
11
2
з
4
Таблица З
/,5
6
rz
Напряжение, В1 5,7 +6,9 ,-l500+-23001-1500+-2400-,-,1200+-1850·1+10++40 -,-1500+-24001 :20++65
Ноиера
181
9
1101
11'
1121
13
1141
А,
ВЫВОДОВ
1
Напряжение, В \ о 1+20++65 1 о ' 1-1500+-24001 о ,......,1500+-2400, 5,7+6,9 / +5000++10200
Карта напряжений на электродах . микросхемы 140УД2(3 -Аl)
Таблиц а 4
Номера
1
1
1
2
1
3
1
4
1
5
1
выводов
6
1
7,
1
8
19,1
10
1
11112
Напряжение, В 1-9,8 1-8,61
1
1+0,2\
1+9,9 1 +6.9 1-0.1l-0,051;+1.1
1
-9,3
l~

Карта напряжений на KOHTPQJIЬHЫX точках
Таблица 5,
Позиционное
Напряжение
Примечание
обозначение
в вольтах
Плата И22.089.128 Сп
1-КТl
-0,2++0,2
1-КТ2
-0,2++0,2
1-КТЗ
з+-8
1-КТ4
З+-8
1-КТ5
З+-7
1,•КТ6
4+-8
1-КТ7
-0,2++0,2
1-КТ8
-0,8++1
Плата И22.089.129 Сп
,.
3-КТl
+0,5++5
;,
З-КТ2
+4 ++7
3-КТЗ
- 0,5++7
З-КТ4
+ 6++15
З-КТ5
-О,1+-1,5
3-КТ6
- 0,5+-4
-~
3-КТ7
о +-4
3-КТ8
- 1+-8
Плата И22.089.124 Сп
4-КТl
+10++85
4-КТ2
0,5+'-2
Плата И22.089.127 Cri
5-КТl
+ 1++9
5-КТ2
+о,1++з,5
5-КТЗ
+I,5++9
5-КТ4
+ 5++20
5-КТ5
+О,2+-1,5
5-КТ6
-
I+-8
1
5-КТ7
- 0,1+~6
5-КТВ
- 0,8++9
J5$

Примечания: 1. Питающие напряжения +во В, +10 В, минус 10 В долж-
,ны быть установлены с погрешностью не более ± 1%.
2. Напряжения измерены относительно шасси прибором В7-26 .
3. Ручка «МНОЖИТЕЛЬ ЗАДЕРЖКИ»
-
в положении «0,40:t.
4. Переключатель «ВИД РАЗВЕРТКИ»
-
в положении «А.,, (при изме-
,ре'нии режимов элементов платы развертки Б - в положении «Б.,,).
5, Переключатели «РЕЖИМ А" и «РЕЖИМ 5 .,
-
в положении «АВТ..,,,
6. Синхронизация
-
в положении «ВНУТР .» , «+'1>, « ~ '1>.
7. Ручки с t ••с ....,..
., , «УРОВЕНЬ.,, «СТАБИЛЬНОСТЬ
ВЧ.,,,
-«ЯРКОСТЬ.,, « ФОКУС.,, - в среднем положении .
8. Множитель развертки
-
в положении «l:t .
9. Переключатель «А и Б ВРЕМЯ /ДЕЛ . ~.
-
в положении с:0,1 ms., .
10. Переключатели «УСИЛЕ Н ИЕ :., «ДЛИТЕЛЬНОСТЬ А.,,
-
в калибра•
-ванном положении.
11 . Переключатель «ДЛИНА А.,
-
в крайнем правом положении .
12. Переключатель «ПОЛЯРНОСТЬ» - в положении «+'1>.
13 . Пер·еключатель «ВОЛЫ/ДЕЛ ..,,
-
в положении «0;02'1>.
14. Переключатель .«РЕЖИМ РАБОТЫ»
-
в положении «1'1> или «11'1> .
15. Накал ЭЛТ «6,3 В» измерен между выводами 1 и 14.
16. Высокие напряжения на электродах ЭЛТ измерены киловольтметра•
,ми типа С502/9, С196.
154

Приложение 2
КАРТЫ ИМПУЛЬСНЫХ НАПРЯЖЕНИЙ

;J(арта импульсных напряжений на электродах транзисторов
Таблица i
<V
:::J
Тцn
~ форма u aмnr-umyao"
:,:
Q.)
а.
..
,,.,g mран~цеmоро ~ U"IПl:Jflьc,ныx наnряже,нuu
С> :r:
С"'
~
i2,
С>
с:т,
+1ВУLП
о_
2hB •
..
1-Т17 П311А
-1,4В
'
к 1+0,8:l
J--
1,1 &
,.
-
-о,ъв
,..б,3ВПЛI
Q.
i,'5B
1-Т7 2Т306 В .
-7,6В
.
к
-4.~BLГUI2.,21'>
.
-6,6В
о -б,8ВТLГП
,
0,8~
i-T8
'2.Т30б &
-,,6В
.
-44вlГLП
к,
2.,2.В ..
·.,.. .
-6,бВ
.
.
'
157

Продолжение табJI. Е.
~ (!J
Тип тран-
(С)
Форна
анплитуда
С)
и
·~i
Q.
с:, (!J
зистора
Е
импульсных напряжений
~
~
~ с::!
~:i:
~
+D,758JIV\i]
5
qE>B
•0,158
.
.
2Т306 В
?З
1--
•з,58JV\J\] .
~
к
•
3,2f,
•О,ч8
•1,98ТLЛJ
Б
0,7fJ
•1,2 8
•
'
2Т3f6Д
•5,б8JЛП.
к·
2,{f ,
~
чsВ
(
'
1")
,1,1.ВЛЛJ
э
·
дзВ
• D,88
'
+{,{l3nm
·
э
о,з&
ZТ 316Д
•0,8В .
~
•5,68lJlП
1
'")
к
0,45
•5,28
[58

....
Н3ВВ
.. ..
'
.,..,
~
-
ПЗ/36
00
1-
'
tQ
а,
ZТ3J2. 5
1-
.;-,
ro
· с:,
С!..
Е::,t;
QJ
<=:
п,
к
3
о
к
3
б
Прололж::ние т3бл.
Форма. ц o.мnлu.myaa.
цмnульсных 1-юnpяжtнl.lu
0.9&
+6.2ВТТ__ГLО 0.9&
•5JB
+6.2. 8
О.9В
+5,)~
о
1
(О,45В
1
· D.45B
О.9В
•5.ЬВ
· 0.1
· DSB
Ш2.В
-о.ы в
· D.9B
159

1
Продол жение табл.
·~
ro
:r
OJ
Тцn
о
ФО\)МQ LJ. o.мnnum y c\o.
,,; ~
-
С1
CJ :r
f
цмnу11ьсных но.nрЯЖЕНUU .
с::
"'
paк:,,ucmopa .
:L
о
aJ
1,С)
с
CJ
ГТ)
□ 1~1J
з
u. !о.~5&
-J .:,B
О)
2Т3!2.В
1-
'
-О.55
,<)
к
0,75&
-1,25В
к
:.::л п 1 u □,l+B
+/08
с,
2Л2.65.
э
0.3&
~1
•9.7В
х,
•9,65
5
O.l+B
'
•9.2.В
•!О&
к
0,3&
19.,В
'Z.ТШ.fi
::::
о5
г,-
f()
Б
о.~&
160

Продолжение табл. 1
~
1D
:i:
Tu.n ,
о
Форма.. u. o.мnnu.myoa.
С>)
С1
«iь
Е
но.nр яже.нuu
о :I:
~
u.мnупы:ных
с:
""
pa1-13ucmopa
ClJ
а
с:
ю
,...,,
о
-
-О,758ГlГlГП
t-
'2.Т31'Z.5
3
1
.
•
D,55B
""
-J,38
-шв
к
с-.1
-2.,БВ
i=
2.T3'Z.6 В
1
""
Ei
0.758
к .,..u
-7, БВ
u u !4.8В
~
,r')
i==
'Z T3'Z .6 5.
;
+3,2В u u 1 Г11,4В
t<")
э
+(8В
•3.2В
3
f.4 -B
.: :r
П32.6 Б
1-
1
+:;,2В
и VJ,в
t<)
о
ч2В
11 5476
161

Прсдолжсние табл. t
~
rD
::,:
aJ
Tun
о
Формо.
т
а
ц o.мn11L1my□o.
.,,
d
Е
о:r
r:::: ., .,
mpaнзucmopa
::,(_
uмnуnы: н ых но.nряженuц
о
QJ
<О
<::
о
,,..,
.:1-
~ ::,~261:1
"'
'
>t')
- J.'S&
~ 158
1(
-□.п
-т~
in
tт3'Z~
~
Е
'
""
· 4,08
·2,4В
3
ов!\
· 3,28
•ШВ
1(
Ю,Б!\ -.
-:_-
-ОБ&
<D
;::.
2.Т312 5
1
,.,.,
· 245
~
о .в&
-3 ZB
• 1.Ы

11*
('С)
Tun mра,н- &.
~ucmopo 3
2Т32бБ
<
С)
э
о
э
к
5
;!
1
2.Т31'2.Б
lr)
Б
Продопжеаие таб.11. 1
Форма. u aмnлurnyoo
...
uмnульсных наnр~женuu
+Ю
+4
10
2,5
96
O,i 6
98
[63

Продолжевие та6л. 1
(1)
_:j
o.мrнiumy □Cl.
.:r
Tun
,о
Формо. Ll
<>)
о
, , ; ~ mp<tн,ucmopa о.
нo.npQЖefюu
с,
.:r
Е
LLMПl,Jl1bC HЫX
с
"'
"'-
о
QJ
LO
с:
с,
rт,
Н4В -и-v-п
к
•
0.5В
,-.
'
•J~,6 В
5·Т4
'2.Т3J'2.5
•9В~ 8В
з
,1В
,
+5,61\__Г\_Л[ В
f<
0,6
5-Т5
2.т3 12. Б
+5В
к
"/1;.4
.
в
0.4
,14В
5-16
ZТ 3 J'25
•9.8~
,._
-
п-□.8Р~
3
-
----
+9В
'
•3ВlПГП О,75&
э
+Z,Z5&
:5· тв
'Z.Т32.б Ei
-
•z,2.в
~
О,3В
•1.9В -
.___
--
164

Продолжение таб.11. 1
Cl)
::1
l!J
:,:
D
с,.)
Tun
о.
Формо. ц o.мnюmyal?-
,,; ~
Е
С) :;;,::
но.nр я )t\еншl
с: ,<)
mpцн-;ucmopo
-хе
_ uмnупьсных
о
QJ
\.О
с
D
Г',
..
,:;:)
2Т3'Z.ББ
к
·2.5ВПЛПI' нв
1-
'
1Л
-J .4-B
□в
к
u
3B
-2 ,8!\
213266
·3,ВВ
ст,
t-
ов]
п r1 !o,gsB
1
ar:,
5
О,В:)В·
u ,,,
к
+7.2J
п1
-О.5В
LП"'
С)
2Т312 Б
Б
-1,бВ 1
u
~
-1+.2В
r.r,
з
"'ju11 1
О.9В
·3.2В
]
F 2Т3 12Еi
u 1[ !9,БВ
к
1
и;
1
165

Про.1оо11жевие табл, 1
"'
:j
:,:
го
"'
Тш,
CD
Формо. u. о.мnлцm1,1аа
..-; а
о.
а
с: :,:
е
uмnуnьсны ~ но.nряженцQ
,,,
mраюцс.mоро
,,_
а
а)
1О
с
а
,,.,
б
G.15B
-2.sв
1-
'2.Т3i'2.5
1
1Л
з
o,gB
-3,2В
в
'2,iB
4!,5В
cJ
2.т3'2.66
к
f,7S&
.==
'
-1,4В
in
+3В
3
D,lSB
•tzsB
•ЮВ
3
'7,5В
+'2.,5В
~
'2.Т3'2.6 6
.О,68
t-
1/)
□в
к
О.9В
-О,9В
166

oJ
::1
т Тцn
~Ei
с:;:,:
~ mpoo,ucmopa
ю
С1
ZТ3'2.6 Ei
1Л
1-
2Т3JZБ
'
.,.,
~
1-
1
2.Т32.5 Б
"'
~
2Л26Еi
f-
1
.г,
ro
о
а.
Е:,с
~ГТ1
5
э
к
о
к
в
15
Продолжение табл. 1'
Форма. ц a.Mnf\u.rny □ o.
uмnульсны~ но.nря11\е.нцu
•ЮВ~ sB
.
.
•ZB
•
9В
•ШВ
+0.72.В
0,02&
•0,71\
•Ю&
sв
•58
•О.72В
0,02В
•D.7B
•ЮВ
sв
•5В
:-·~" .
167

cu
::1
:rCJ
~g
с: ,()
о
LCJ
о
2?
1--
,
.,.,
СТ>
Tun
rnpaн~ucmDpa
'2Т3'265
t-
2Т326 о
168
'
,л
о
""
1-,
!1')
к
к
5
Продолжевве табл. J
Формо_ u o.мnлumyao.
uмn1,Jлы:ных НQnр яже.ншl
-о:zв
о.zв
-D .4B
ч□,4В 1 .
• 1ЛЛ].
и
4,ВВ
+5,БВ
о.2ьв
-О,4В
D.04B
D,D8B
+О,7'28
О,08В

Продолжение табл. !
~:r
"'
ro
::J"
Tun
°
.,;d
о
о;;::,
Е
с: .g mpaкъucrnopa iб
о
~
Форма. Ll o.мn11umyoo.
uMnljilbCHЫX но.nряжl!НЦU..
Ю,41В
б
О.07В
•0,34В
;;
Н31~В
к
О.с.В
1-
1
Lt"J
+D,1Z8
о.овв
•О,648
•□,ry2.&
б
0,0&5
•D,6 4B
['- -
2.ТБО2.В
~
к
о
о.овв
ZTБD2. 6
,ssв
с('
f--
к
БОВ
169 •

Продолжение табл. 1
cu
::J
со
Форма., u а,мnщmуаа, ,
:r:
Tun
о
.
а)
Q..
. - ,>:::,
оа
q~
=: :r : mpUH3UCmDp
u11nу~ье,ных нanpsiжeнuu
"'
Q)
.g
.с:
с,
СТ)
+-ч/2Вл
1
к
□ 0,88
+3,чВ
tl,
,
!-
'LТ~Об&
1
..с,
-0~4n
1u
э
0,02.в
-D,lбB
-
к
+ч,оВЛ
1□
0,IB
+3,90
'2T?J06B
.,,,вл
1
,:--.1
о
u О,чб
1-
1
--'Г
+чВ
, +3,бn
1
э
u0,4Р,
+3,2.В
+3,бn
1
Б
LI о.4~
+3?-В
...j'
1--
'2.160'2.Б
1
-:t"
+25PJ u '
к
1□
пе~
+8В
э +2n
-t-2.,~&.
.
1 Lfo,Lt&
' :1170

Продопжевие табп. l.
,
-~
Tun
rt:,
Форма u амплитуда
·: :i:
о
...,
cu
Q_
~ ::, lmPOH3UCmopa Е
импупьсных . напряженцй
о:t
"'
•
Q.r
QJ
~ ;i-
,::;
t::
('Т)
'•~
6
J\ALJ,н
-----
......
/
f\Jv
::::r,
'-'
П3O8
к
......
в
:t-
э
- ~2&
---. .
к
VИsв
-.-
:J)
'-'
П308
t'")
1-
~~
э
'
-
к
-
~! 5&
. .,_
::1)
,._ _,
2Тб026
~-
~ i8B
э
171

Продолженне табл. 1
~
1
·~~
Тцn n,ран-·
Форма u aмnлumyaa
О,ж:
.
Q)
,,.,-:т
3ucmopa ~
uмnульс.ных наnряженuu
оа
i:::::: :r
(1')
42&
f\[\J' 1
к
32& .
+Ю&
+4В
r\f\f'
Tf (~i9 2Т90.3А о
16&
-28
3,5
э
~.sь
о
l(арта импульсных напряжений на электродах микросхем
Таблиuа 2
'
-
а
:i::
Тип
Форма u амnлumуда
"' Q,)
. .g::,
о~ микросхемы
uмn~льсных . наnряженuu
·-:т
ct)
~
'Электрод
1
2
.3
3-А1 f40УД1
11-8&
о~~&
-!О&
-ОО~В
'1
5
6
О~+О109В Jl+8,SB _.
_r-о,1в
-
о~1&'
-о,оэ в
.
-8,58
172

Продолжение табJt. 2
1
с:,
Tun
Форма
:r::
u о..мnлumуда
<'1
.,g Q)
мuкрос.хемы
"
o=s
uмrщльс.ных наnряженuu
::r::
.ер
,., ::т
о
9Atкmpoo
с:::
7
8
.9
л +iОВ
+5& -4В
~
+46 ,
3-А-1 140У~2
10
н
/2
-
Jl +4в JL- +10В
lJ -9&
+351!ъ
+4,5 &
- 9,5&
1
Примечания:
1. Формы и амплитуды импульсных напряжений измерены относительно
шасси контрольным осциллографом при включенном приборе. Осциллограммы
сняты осциллографом универсальным С 1-64 .
2. На вход канала I (или II) подается сигнал с выхода калибратора.
3. Тумблер «IV, О,!V» . в положении «O,IV» .
4. При Снятии графиков на электродах триодов 4-Тl, 4-Т2, 4-ТЗ, 4-Т4 руч-
•ка «ЯРКОСТЬ» - в крайнем левом положении, при снятии графиков на
остальных триодах ручка «ЯРКОСТЬ» - в среднем положении.
5. Положение ручек управления указана в примечаниях к приложению
1.
6. Форма и амплитуда импульсны х напряжений не должны отличаться от
указанных значений более, чем на ±20 %.
173

Карта импульсных напряжений на контрольных точках
Таблица З:
Позиционное
Фор.1а и амплитуда импульсных
обозначение
напряжений
I-KТI
. + o,osвl
П·1
1~,1 в
-
о,оsв
+0,07SBJ
I-КТ2
п1!0,15В
-О,075В
''·"']
1
I-КТ7
п I0,1в
-о,оsв
+0,075BJ
п
I-КТ8
1
r0,15& •
-О,075В
..
+1,gвl
3-KTI
п.1
• 10,7в
+ !,2В
/
+5,9В-тuп
3--КТ2
.
~9&
+5&--, -
.
174

Продолжениетабл. З,
По'ЬUЦuонное.,
Форма u aмnr-umLJOO uмnyi\ЬCI--\ЫX ,
QOOJ\-\aцeнue,
наnряженuСt
+2,2.16В
3-КТ3
О,016В
+22В1
- 0,5В
3-:КТ4
- i,2.SB
+O,i&
3-КТ5
11 i[)
-1В
+9,6В
:.i-КТ6
олв
9,'2.fЬ
-0,1&
3-КТ'7
2.,5В
-2. ,6В
-2.,8 В
~-КТ8
-7,6В
J75

176
Позиционное
оСSозвачение
4-КП
4-КТ2
5-КТI
5-КТ2
5-КТЗ
5-КТ4
Продолжениетабл. 3
Фо1Ю1 и амп.n:итуда m.mμьсвых
напряхений
+76В ·
-+siв]l~---..J
1,os В
+ 1,35В_ ___,____,
+б,1В--,.
+ 5,З В-__,____,

Продолжение табл. 3
ПоъuАJ,U,Онное Форма u., OMПI\UmyOQ uмnуl\ье,ных
·ооо3нQче,нuе.
.,,
наnряженuu
ов
5-КТ5
i&
. .. ;! в-----'
-3,2В] ·
Qчв
5-КТб
u1
- '7,2&
ов
5-КТ7
3В
+7,2В]
u,,,в
5-КТ&
п.
-о,sв .
Примечания:
1. Формы и амплитуды импульсных напряжений измерены относительно
шасси контрольным осциллографом универсальным Cl-64 при включенном
приборе.
2. На вход канала 1 (или 11) подается сигнал с выхода калибратора.
3, Тумблер «1 V; 0,1 V» - в положении «О,1 V».
4. При снятии графиков на _ контрольных точках платы И22.089.127 Сп
,развертки Б переключатель «ВИД РАЗВЕРТКИ» - в положении Б, переклю•
чатель «РЕЖИМ Б» -· в положении «ЖДУЩ.».
5. При снятии графиков на контрольных точках платы И22.089.124 Сп
усилителя «Z» ручка «ЯРКОСТЬ» в крайнем правом положении.
6. Положение ручек управления указано в примечаниях к приложению 1,
7. Форма и амплитуда импульсных напряжений не должны отличаться
от указанных · значений более, чем на ,±20%.
12 Щ6
177

12•
Приложение 3
.
.ДДННЫЕ
ТРАНСФОРМАТОРОВ
И ИНДУКТИВНОСТЕЙ

Данные трансформатора И24.730.122Сп (3-Tpl)
. Э лек три чес кая Номера Колич .
Тип
Провод
L, мкГн
схема
выводов витков
намотки
~]1[~
1-2
10 Кольцевая в пэтв-орз 46±20% •
два провода
3-4
10
Сердечник М2000 HMl-15 К7Х4Х2-1 кпасс
Данные трансформатора И24.730. 142 Сп (l-Tp4)
'
Эл~ктрическая Номера Колич.
Тип
Провод
L, мкГн
схема
выводов витков
намотки
1J·1г 1
1-2
5 Кольцевая в ПЭТВ-0,31 67,8±10%
д_ва провода
2.
\L_
3-4
.10
Сердечник М2000 HMl-15 КlOX6X3-l кпасс

-
Трансформатор И24.7 02.08 5 (T p l)
Магнитоп ровод ШЛ 25Х40 Э 320-О, 35
о
"'
i:a
<r:
f-,
:,: о."'
:,:
u
"'
о.:,,:
ci.
~ о:) ~t~
Схема обмотк и ·
о. е:(
•С)
~
(1) о
...
о.
:,: О
;:gO
е: :,,:
о. ::s о:)
::s о:)
"'
...
о ::s
ro
о !;:
roroо
::с: '8
о :11
:,:
:,:
~~g,
::с: о:)
:::>
-
::.:: iii
1-2
115 1,4 372 пэтв
I
---
-
-
0,74
о.
,5
пэтв
_\
1~3
220 0,76 346
0,59
--
--
1
-< >6
~..~
II
4
138 пэтв
2 ~fТiy '
--
-- ---
0,31
е--5-8
III
5-6
67 0,2 203
.3
~-:
--
--
пэтв
IV
7-8
83 0,55 289
0,51
LJ
--
--
н
4
;-_,. , i'2.
'9--10
14
49
V
1,0
--
tVI
Ь--,:. i3
10-11
14
49
пэтв
L...14
--
-- --
0,69
-
-.-
.. ·--
~
г.;15 ,.
.
12~13 - 14
49•
20 il1
x•
VI
1,0
--
~
13-14
14
49
2. i ,;::.....,
·рш· i~
--
--
-- --
1
пэтв
!3
VII 15-16
9 J?.L. 32
0,31
--
--
'---о !9
17-18
~2 .5
80 пэтв
VШ·
0,65 --·
0,55
18- 19
22,5
80
--
-- --
пэтв
IX 20-21
6,3 0,33 22
0,41
--
--
Примечание
fp=400 Гц
fp=
=50,400 Гц
Экран
,.

Трансформатор И24.730~284
Напряже-
ние, В
Ток, f!,.
Схема
:,::
обмотки
р.:,:: о.. о:!
ci.
<1) ь (1) г.:(
ci.
::s о
><
'--
:!1 ::!
"'
><
'--
~'8о"' ><
:,::
--
"'
:r; ~ ;:J
;:J~з
..
I 1-2 9,6 9,6 0,35 0,6
-
--
--
II 3-4 2,4 2,4
::о
-
-
~~
-
-----
-
-
--
IIIо-
-
~.
-
--
--
4]0
IV
5-6 163 ню
------
2-
~0 .002
о
--
5-'-7 1130 ll!O
-
-
-- --
5~8 1320 1300
------
-
ТЭ7.773.248. Сердечник Ml000HH-5.
УВ7.076.115. Сердечник Ml000HH-5.
р.
Е-<
(1) о:!
Примечание
о"'
о:!:.! о:(
о;о ~о:!о
р.:,:: "'
u :,:
:,:: Е-<
"'о:(0
::r ~ ~:,:: §'
4 пэтв fp=28±
--
1
0,41
±10 кГц
1 Фольга
Экран
М2 0,05
--
67
--
ПЭТВЛI<
423
0,1
--
80
--
Данные индуктивности И24.775.035 Сп (L6, L7)
о
Индуктивность,
"'.
Е-<
мкГн
u
Электрическая
(1) '°
Провод
:,, о
Тип намотки
схема
нам.,
:,:: ~
о; ,..
доп.
О:,::
::.:; 111
__fy·,,
., -r,____
0,3 1±10%
ПЭТВ-0,2
17 Открытая 0дно•
1
2.
слойная виток
к витку
Индуктивность мотать на . резисторе ОМЛТ-0,25-8-200 Ом±IО.%;
.
•

'
;
Данные индуктивности И24.775.036 Сп {3-L4, 5-LЗ)
Индуктивность,
о
ш,..
Электрическая
мкГн
CJ
Провод
Q) l:Q
схема
ном. j
t,' о
Тип намотки
:s: :с
доп.
о;: 1-<
О:,::
::.:.'ш
~
0,2 1±10% Г!ЭТВ-0,2
13 Открытая одно•
1
?..
слойная виток
к витку
Индуктивность мотать на резисторе ОМЛТ-0,25-8-270 Ом±10,%~
Данные индуктивности И24.775.037-1 Сп (2-LЗ)
о
-
Индуктивность,
ш,..
Эпектрич~кая
мкГн
CJ
Q) l:Q
ном.1
Провод
t,' о
:rип намотки
схема
.:s: :с
о;: 1-<
доп .
о :s:
::.:.' l:Q
__ _r,,- -rr~
ПЭТВ-0,15
6 Открытая одно•
i
слойная виток
1
0,071
к витку
Индуктивность мотать на резисторе ОМЛТ-0,25-8-100 кOм±10%'
Данные индуктивности И24.775.037-2 Сп {2-Lt, 2-L4)
о
Индуктивность,
l:Q
,..
мкГн
CJ
Эпектрическа11
Q) l:Q
пом.\
Провод
t,' о
Тип намотки
схема
:s: :с
доп.
а !-о
::.: .' ;j
____,--y-y--vv-,.___
0,15
ПЭТВ-0,15
12 -- '!'крытая одно•
~
2.
'
101!:ная виток
'
витку
Индуктивность мотать на резисторе ОМЛТ-О,25-В-100 кОм±tО.%1

-
Данные индуктивности И24.775.037~3 Сп (3-Ll)
Индуктивность,
о
щ
Е-<
Электрическая
мкГн
<)
Q)щ
пом. [
Провод
t,' о
Тип намотки
схема
:s:::,:
о; Е-<
доп.
о :s::
~щ
-
~°'--
0,3
ПЭТВ-939
17 ОткW~· ытая одно•
j
'2.
0,16
ело ная ,виток
к витку
Индуктивность мотать на резисторе ОМЛТ-0,25-8-100 кOм±10%' .
Данные индуктивности И24.775.039 Сп (L15, L16)
Индуктивность,
о
щ
Е-<
Электрическая
мкГн
<)
Q)щ
Провод
g;о
Тип намотки
схема
ном. j
о; :,:
доп .
о Е-<
~:
/
__ry-yyy -- -, _
. 0,06
ПЭТВ-939
5 Открытая одно-
i
2
0,2
слойна·я виток
к витку
Индуктивность мотать на резисторе ОМЛТ·О,25-8-56 Ом± 10%1
Данн-.~е индуктивности И24.775.039·1 Сп (L5)
Индуктивность,
о
щ
Е-<
Электрическая
мкГн
<)
Q) щ'
Провод
""о
Тип намотки
схема
ном. j
:s:::,:
о; Е-<
доп.
~i§
~
0,012
ПЭТВ-939
1 Открытая одно•
1
'L
0,2
слойная виток
1\ витку
Индуктивность мотать на резисторе ОМЛТ·О,25-8-56 Ом±10%1
185

Индуктивность И24.775.042-1 Сп (LH--L4, L17+-L20)
о
Индуктив-
"'
Е-о
ность мкГн
<:.)
~~ ::f
Электрическая
Провод
~
Каркас
пом.\ доп.
:s::.::
~
схема
-: Е-о
~~ ....:-
О'
, :;.
0,13
-
пэтв
10
50
Резистор
....r rr""-e- .
0,15
ОМЛТ-0,25-В-
-56 Ом±10%
!
2.
гост
..·
ВД 7113-71
Данные индуктивности И24. 777.207 Сп ( 3-L5)
Индуктивность,
о
"'
Е-о
Электрическая
мГн
<:.)
"'"'
Провод
:rо
Тип намотки
схема
ном. \
:,: >::
-: Е-о
доп.
О:,::
::,::;'"'
i~z
85 ±10%
ПЭТВ-0,31
14
1
Кольцевая
виток к витку
Сердечник М2000 НМ! .:15 К7Х4Х2-1
Данн~1е индуктивности И24.777.07] Сп (L9, LI0)
Индуктив-
Количество
Электри-
ность,
витков
о
"'
мкГн
в секции
Е-о
g
ческая
Провод
<:.)
:а
"'"' O'J
ot
Е-о
схема
1 доп.
\
"':r о
о
о
Е! :s: :,:
O'J
с: ::;!
I
II 1О-:Е-о :а
ном.
оо=
:s:: ro
:.:: O'J
i:o
!--<:,:
600 ±5% ПЭЛШО-0,09
200 200 400 соб- уни-
l f"'YY "\
гост 16507-70
ствен- вер-
1
1"
1,_
ным CaJIЪ•
проnо• ная
дом
186

Отк.яоняющая система 824.791.001 (L13)
Номера
Количество
l'Iровод
R, кОм
Электрическая
выводов
витков
схема
1-2
4600
ПЭТВ-939
1,32±2,5 %
~
0,125
1rv'l2.
Отклоняющая система И24.791.002 (L14)
Номера
Количество
Провод
R, кОм
Электрическая
выводов
витков
схема
1-2
4000
ПЭТВ-939
1,45±2,5%
•
0,125
,
1Г'lt
Индуктивность И24 .777.120 {3- Ll0)
Электрическая
схема
3
•lc•
-
t
.]! •'
1-2
--
3-4
'
Индуктивность
62,5
--
-
с подстро•
ечником
58,5 66,5
-- --
-
-
10
с
-
-
1240·
r::S
~
--
2--
~--
~
1
0,1
IQ
124
о
с.
t::
1811

Приложение 4
РИСУНКИ РАСПОЛОЖЕНИЯ
ОРГАНОВ УПРАВЛЕНИЯ
и ' основных ЭЛЕМЕНТОВ

on:ts @ Е] нlв19\ G
е
111
·Ф(§
ш@)
е)ф
31\Т
/15
(15
[§]
@
0
@
1/i (1~ -4,.(:fj
кнz.Ш
&z.~ eizs
Bi3 .
•.
RH!t
•
В~4
n3♦
@еее
-
е~\2.
+
@
Кн◄
+++
е(§)ВВВШвs @Е] @Е]
~
Рис. 1. Передняя . панель прибора (вид сзади). Расположение установочных элементов.
-<О-
L

г
1
1
1
1
1
L-
1
f17
+тю
-ф
Д8
$=э
ф-.
Т13
.
+
-+
@c1s 4)
@-ш.@
@-св3ф)
+
rно
+
+
Рис . 2. Схема расположения . установочных элементов и печатных пла·,
(вид сверху).

13 5476
-
+
+
+
В'+
С57
С97 ф
~@) @J
с.91 cg3
П3
S1П3.2 49.006 33
П9
+
+
Рис. 3. Схема расположения установочных элементов
и печатных плат (вид сниз)l,) .
+

-·СО""
-l
+
+-
1-~
11,___:)\r
1
И22.~~9.122. ~П10111~1
~
111
+.о(§)
1
ИПi
_J
Рис. 4. Схема расположения · установочных элементов и печатных пла т (вид сбоку).

1-"'с,.,
"
...~
r.;
(.
1
1·:
1
.1
1·
1
L
t!_Г_~wl
-·-@--·
Рис . 5. Схема расположения установочных элементов (вид сбоку) .

-(О
Jj)
♦
С96
·♦
С95
to/Фtt~
ДБД7Д9ДШДНД1'2.
'
1
с:59
i
i
+.
-+
+
lю
-г
ИZ.2..089 .1 '2.4
nч
+
++
Р11с,. (?. За~няя стенка прибора. Расположение rстано13очн1,1,х э;1ем;ентов и qечатных ПЛ!}1'.

i«~
;g ·~
+~ф
Щ9
Рис. 7. Задняя стенка. Расположение установочных элементов.
1
+
.. .. .. .. ,= - 1;< -22оv50Нх вход z.
CElb
,OOHz. (@)
+~
@).@
~ ~f15V ({Q) (i}
P~f50VA
400HZ ..1..
Рис. 8. Задняя стенка.
1'
197

Приложение 5,
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛТ 11ЛО1И
1. Рабочая часть экрана должна обеспечивать качествен ­
ное воспроизведение информации.
2. На рабочей части экрана допускаются непрозрачные точ ­
ки и просветы диаметром 0,5 мм в количестве 2 шт. с расстоя­
нием между ними не менее 15 мм. Дефекты диаметром 0,3 мм~
несосредоточенные в одном месте, не учитываются.
3. Отклонение от плоскостности екрана в пределах рабочей
части должны быть не более 0,2 мм .
4. На линиях шкалы допускается не более 5 разрывов дли­
ной до О,7 мм, но не более 2 разрывов в одной клетке шкалы . .
Разрывы до 0,3 мм включительно, не учитываются.
5. Геометрические !Искажения должны быть не более 1,5% ..
198
- ....J

Приложение 6,
ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЯ
И УСЛОВНЫХ ОБОЗНАЧЕНИИ
Rвх - входное сопротивление;
Свх - входная емкость;
Режим работы: «ПРЕР.» - прерывистый;
Режим работы: «ПООЧЕР . » - поочередный;
«СИНХР. А» - синхронизация развертки А;
«ОДНОКР.» - однократный запуск развертки А;
«СТ АБ. ВЧ» - стабильность высокочастотного сигнала;
«Б ПОДСВ. А» - развертка Б подсвечивает развертку А ~
«АВТ . » - автоматический режим работы развертки;
«ЖДУЩ.» - ждущий режим работы развертки;
«ДЛИТ. Б» • -
длительность развертки Б;
«КОРР. ДЛИТ.» - корректировка длительности;
«АСТИГ.» - астигматизм;
ЭЛТ - электронно-лучевая rрубка;
«ВЫХОД J1 КАЛИБР.» - выход прямоугольного · им-
пульса калибратора;
«ВЫХОД I КАН.» - выход первого канала;
ЗИП - запасное имущество и принадлежности ;
(У) - схемное обозначение узла;
Сврем. - конденсатор времязадающий;
Rврем. - резистор времязадающий;
СР - соединитель радиочастотный;
«ВОЛЫ/ДЕЛ.» - вольт/деление;
П-образная • ручка - ручка прямоугольной формы;
Т - схемное обозначение транзисторов;
П-образный импульс-импульс прямоугольной формы;
• «А и Б ВРЕМЯ/ ДЕЛ.» - А и Б время/деление; .
«УМНОЖ.» - умножение скорости развертки;
«КОРР.» - корректировка усиления усилителя вертикаль- . •
ного отклонения;
НЧ сигналы - низкочастотные сигналы;
199

КТ - контрольная точка;
дБ - децибел;
В/дел - вольт/деление;
дел. - деление;
усилитель «Z» - усилитель осуществляющий управление яр­
костью и подсветом луча электронно-лучевой трубки;
режим Х= У _; _ режим, когда выход усилителя I канала
{«ВЫХОД I КАН.») подключен ко входу усилителя горизон­
тального отклонения («ВХОД Х:.);
БА ~ вольтампер;
канал «Х» - канал усилителя 1·оризонтального отклонению
«ХО,1» - умножение 0,1;
.
усиление Х 1 - усиление, умноженное 1;
усиление Xl0 - усиление, умноженное 10;
т. д. - так далее;
«ШКАЛА» - освещение шкалы; ·
fc - обозначение частоты сигнала;
Т - обозначение длительности периода сигнала;
см. п. - смотри пункт;
усилитель «У» - усилитель вертикального отклонения;
мм. рт. ст. - милиметр ртутного столба;
•
см. - смотри;
т. ri.
-
тому подобное;
hu - величина изображения импульса;
тu ---, время нарастания изображения импульса;
ном. - номинальный;
доп. - дополнительный;
Uнагр. - напряжение нагрузки;
Iнагр. - ток нагрузки;
колич. - количество;
в. ч. - высокочастотный;
ЛАТР - лабораторный автотрансформатор.
Примечание. Д~пускается в приборе условное обозначение:
1. Транзисторов «ПП» вместо «Т»;
2. Гнезд, разъемов «Г» вместо «Гн», «Ш»;
3. Клемм «К» вместо «Кл»;
4. Дросселей «L» вместо «Др».
Зак. 5476.

Cl-64·-
.
.
•
,..--;
:...
198 4-

- ~ ~-----,..~~~~----,.,,...-.....,________~
..,
11
ОСЦИЛПОГРд·Ф •
. УНИВЕРСМЬНЫЙ.
..
.,'
. ТЕХНИЧЕСКОЕ . ОПИСАНИЕ .
И ИНСТРУКЦИЯ ПО •ЭКСП,nУдТАЦИИ. .
1.
..
.
Аnьб'омNo1 • i•
(в 2-х . ча~ях) ·.
,\ ,f
•
I
\
,,. .
.-
•tN-4.
..,.

"'
'-
•.,
\
,,
•
\.
1
1
'.
-
...._
'"'
.
\
'
•'
\,
.t
/\
(•
•'
I
\
f-.
'·,
,i
,~'
~jl{1 11
1
i\
'1
1
r·1

ВНИМАНИЕ!
В данном приборе Cl-64 возможны следующие изменения
схемы электрической принципиальной И22.044.040 Э3 и переч­
ня элементов И22.044.040 ПЭ3.
И22.044.040 ПЭЗ.
Перечень элементов.
Зона Поз. обозна-
чение
Наиме~rование
1 К-во
1
Приме-
чание
АЗ
1-R7
ОМЛТ - О,25-В-470 Ом±5 %
1
АЗ
1-Rll
ВС-О,125а-100 Ом±5 %
1
АЗ
1-R12
ВС-О,125а-ЗЗ Ом±5 %
1
АЗ
1-RlЗ*
ВС-О.125а-56 Ом±lО %
1 10-100 Ом
АЗ
·1-Rl6
ОМЛТ-0,25-В-4 70 Ом± 5 %
1
БЗ
1-R78*
ВС-О,125а-56 Ом, ±10 %
1 10-100 Ом
Б3
1-R87
ВС-О,125а-ЗЗ Ом±5 %
1
БЗ
1-R88
ОМЛТ-О,25-В-470 Ом±5 %
1
БЗ
1-R89
ВС - О,125а-100 Ом± 5 %
1
БЗ
1-1<.92
O:МЛТ-0,25-В-1,З кOrvi±5 %
1
БЗ
1-Rl26
ОМЛТ-О,25-В-470 Ом±5 %
1
БЗ
1-Rl27
ОМЛТ-0,25-В-1,З кOм±5 %
1
АЗ
1-С7
КТ-1-М47-6,8 пФ±lО %
1
АЗ
1-Cll
К:М- 5а-М1500-1000 пФ± 10 %
1
Б3
1-С42
Н:Т-1-М47 - 6,8 пФ±lО %
1
БЗ
1-С47
КМ-5а-М11500-1000 пФ± 10 %
1
А3
1-Tl
2ТЗ26Б
1
БЗ
l-T1J2
2ТЗ26Б
1
АЗ 1-Т20; 1-Т21; 2П30ЗЕ
3
1-Т22;
Б3 1-'1'23; 1-Т24; 2ПЗОЗЕ
з
1-Т25
Зак. 124-1000.

И220440'1033
lfнeemcя
До..Р,Wно ifьN?'7h
,-------
-_.:...___ /,IQ /-<:' ;'§
f-lUI
h'<lf~4
2
1шs'21
/-UZ
ilOO
1
'
,SG
1
•1
.,11
Hf5'
Sh
'L

11a(-R<f1.
-(08
4а f-f{(
lfнeemc.2
,{-С51
t---:---::-::1-----1~3
-1:sz
QI
HI
tб,38
/122 Of't О fO Зз
./"/(Jcrr1 /
Htll- СУ6
11а1-т21
f-723
2ПJОЬЕ
,4'0,/1,\'(#О '7h//77.Ь
t,,:;;f'O.,tf
I-R92,
f,Зк
на/- Tl'.!J
ffal-C'f.3. --------+--:t-~----;,-----т----- #Р -/о .8
ча 1-RT8
lf(1+(0,0
ПрцЛtечшще.
ht:l .,./tJB
Лоле8ь;е т;оанзистDJJЫ 1-т20, t-T22 LL 1-Т23, 1- T2S
TLLЛa 217303Е 00/1.Ji.Ch'LJ; ОЬ!ТЬ лоооl5раны тах, 'tТООЫ
tta/7,l)/lxceнцe на стонах ;;оа113аст(}С!__о8 1-т22 и.
f-'Т25 ло отношеним ;r ffopп!Jc!I &шо 13 /JjJe -
дела.х .t i от V.
.

ВНИМАНИЕ!
В данном приборе Cl-64 возможны следующи е изменения
схемы электрической принципиальной И22.044.040 Э3 и пе­
речня элементов И22.044.040 ПЭ3.
Зо на обозна--
1
Поз. 1
AIO
AI0
ЛIО
Б12
А!О
А10
А10
А10
Б12
А10
А!О
А10
А10
AJ0
Б12
чение
3-R24
3 -R25
3-R26
3-R99
3-RJ 10
3-RilJ 1
3-Rl 12
ЗRJJЗ
3-Rl 14
3-С47
3-С49
3-Т25
3-Т26
3-Т27
3-Т28
Зак . 11-5500.
И22.044.040 ПЭ3
Перечень элементов
Наименова н ие
Плата И22.089.129 Сп
Рез исторы
ВС-О,125а-5,1 !(Ом±5 %
ВС - О,125а,10 к0м±5- %
ВС-0, 125а-5, 1 кОм± 5 %
ОМ.ЛТ - 0,25-В-3 к0м±5 %
ВС-О,125а-100Ом±5 %
ОМ.ЛТ - О,25-В-510 Ом±5 %
ОМ.ЛТ-0,25-В-1,3 к0м±5 %
ОМЛТ-О,25-В-470 Ом±5 %
СП4-1 в-6,8 кO ivi-A
Конденсаторы
КТ- 1 -М.47-18пФ±10 %
КМ.-5а-М 1 500-1000 пФ± 10 %
Транзисторы
2ПЗОЗЕ
2ПЗОЗЕ
2Т326Б
2ПЗОЗЕ
1К-во 1
Приме­
чание

Uщеегсн
на ~-l.lf~to8)
на т./8
на~-дs'I
Жl ~-J,2(-101}
И22.0'1ft. OltOJJ
Лисг3
-
т. 16'
,-5-J7(•lrJI)
п5-,д31t
-
11
3;1158
J,19R.I
Донж:110 l5ь,ть
на :J-1.2(-tlm}
на. F.18
т1·1
. ~,,.1.t5
r~' f
-
4flll "
2
'
-- '}Вк
-- ---- 1 ,;--A,t 1-J-=-пжг-lН~ Г
1 1l-htl2 g~NWJ~
rv1 :1-,.,,.r
"I1111
~~~
-~za
5-CftJ
qa~I
~-N99
~14,5.lf
Nll j'-~f3S'
:'1--1-т
•II0.7.22
,к.5-.,llf9
на s-т23
.J&+.,
48I
h4~- T2D
5-C#.J
4М$1
~-1199
11 5к
н~ т2't
-~-RfМ
"
t ~-Jtдil \ -г
•1ra т22
на5-,11Р.1
~-Т28
гп~
:rU,5
48
.f -/{'flJ{i
'f'1D
~нa:J-r.23
~
fl-~OD
'330
"
I

· /08
+6,.-f!J
1
.• fOB
И22.0'l't.D't0З3
Лucr. 3
и~иеется
S-t9
S-R~ lta 3 ·L3(+1DB)
Дол;нсно д/JfTJ> ,
--+------------на f-J.3(r10B}
'нD,06
tк
8ll/j
~...----4----1 ,
-
на+
4'-Тб'
27$fGД
lf
на3·1?28
-t--______, . ___ ___ _
.на 3 -1 .2(-tal)-+- --- -,- --- -------11flS-.tгf101J)
lfll.810
,,,/810
lfщеется ,
45 3 -1,2
1/9
3-1,g
l.f8
1
119
40 3-/.3 •
flpЦ./U,etf(/Jf/J,. f/oлelJ6/e тpaнЗtJOQ'Jf 3-r~s, 5 -726 'f'IU1{Z '2ll303E /JtXIOдfJaltЬI TQ,l(J
'tTOOЬI 1taл,PRJ1.Ceнae &rdtкe еоеfшнен11.11 ц.сю,r-сток (да~ 3-7'27}
по 17T/ff.UeltWO К Klpf'9=fl CO&ЛZ.II/IЛIJ 1te ощсе :! (lZB
на 3·R28 •
5-CfO
1,0
н
3'-С',7
-ю,о ~
~ -Cf4
f,D
,.(
.... .....7~
. .:;t.,:j
Лист. 5
-·шв
ll
1
+f06
1
Д ОА.Ж:НО ON ТЬ
11а 5-R28'
1 '10
~ -1.3
'---+---~---
II03-R42 •
'
/Ю. 3 ·/l32
HQ, 5 -f?/01~

ВНИМ.АНИЕ!
В данном приборе Cl-64 возможны следуlj)щие изменения
схемы электрической принципиальной И22.044.040 Э3 и переч­
ня элементов И22 . 044.040 ПЭ3.
И22.044.040 ПЭ3
Перечень элементов
Зона обозна-
1
Поз. 1
Наименование
А13
А13
А14
А13
Аlб
А13
А13
А13
Аlб
А13
А13
А13
А14
А13
А13
А13
А13
А13
Аlб
чение
5-R3
Плат а И22.089-127 Сп
Резисторы
ВС-О,125а-5,1 кOм ± 5%
5-R5
ВС-О,125а- 100 Ом ± 5%
5-Rll* О:МЛТ -О , 25-В-910 0~1± 10%
5-R13 ВС-О,125а - 10 кOм ± 5%
5-JZ75
ОМЛТ-0,25-В-3 кOм ±10%
5-R94 ВС-О,125а-5,1 кOм ± 5%
5-R95 ОМЛТ-О,25-В-470 Ом±5% ·
5-R99
О:МЛТ-О,25-В-470 Ом± 5 %
5-Rl13 СП4- 1 в- 6,8 кОм-А
5С47
5-С48
5-С49
5-С50
5-Дl
5-Д2
5-Т22
5-'Г23
5-Т24
5-Т25
Конденсаторы
КМ- 4а-Н30-О,015 мкФ
:КМ-4а -Н30 - О,015 мкФ
:КТ-1 -:М47-18 пФ ± 10%
ICM-5a -M1500-1000 пФ ± lО О/о
Диоды полупроводшшовые
2Д503Б
2Д503Б
2П303Е
2 П303Е
2 Т316Б
2П303Е
Транзисторы
Зак. 12-5500 .
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Примеча­
ние
820 Ом...
... 1,5кОм

ILNeeтcP
Na.l-'921'(+8DB)
HZ2. D'llf 0'10з-,
Листf
до.11.жно &,11;
на5·1Р~
1
1
11
\
м,!i-Cff ~5'!6 1
1 t<li!h
'
t - ~~:-А'2Т
◄ 1 1 ~ нa.!l',/Jг,-Jю~--,4,,r,,.,.,I
-~- i
11
lla5-A2T
.:r 5·t'8
qq,;
t'tl5-НS3
нaS·Ct.t
I~св4!Jff
на7.+:.'t3" 1 1 1'41 ,- lliJlt • t 1
Нс;; 5--1?34
LI
5-1?171"
590 ,,,
,,,?ff<k
/Гr,1.1(
.f..,f-J:Г
~lt2к
~1!190 'fi'I(
]
'/1'. . ,Рд'!§
"
нq5·k2 т,~, 1 ~ф "=l~. ~ 1lКЮ l l 1tao;!J
/
(·IPPj ,са
_~
_
J
{-IO.ll}
.--
1
9/fl:l, ,,..__,?f
;;..---------+----------:h~t1"-;/i-l,I
I
J
('/OII)
у lfa 5-lrf
-if 5-C~-g
н,if-t,f
(410,f,I
~
1е
/lан~е ,;z,aN-~ S·T22"' 5'-т_,23 ~~н так .;,._4-~N NЩ,_,Р#мс-~е (f л,.;,,,rе
cre~a, асп,к-- C/'tJ;f{ ~v,r 7,д:Z-Y,f,:CJ"q,oo8 r= .5·-т,2~_J 1Ю ,:,/,к:,,rаен.:.·ю
.1( .КOp,'?6fC.f/ eд:ЛZfhrиO де &:,,.ее :!: 0,.f .8.
•
Прц,ие1,а-нае .

HZZ,Olt'tO'tO Э3
Лцст~
tlNeeтcн
ю6-.,ff2
наr.7
ю 5-Кff2.c------4------­
ffa6-Т/3 ------+-------
нa.5 ·/lffJ.,._-~
наб·l,fО
li-д~
2Д505//
на тв _____,,j
нa5-Rfff
нат.5
на.S·С33
на 5 ·?"15
на&·;435
--+------4- -- - NaB23
на.5-А'r/
tf- li'7б"
~ .f;бк
на li-R7lJ
на т.47
ю5-R1''2
HQ5--R1l2
/'fa5-Tl.5
на 5--Rtr,;
на.5·UО
lf(l5-T ~
на ?.8
Na6-;IJ3б
1WZ4'-Д,25
нrz~·l7D
До.Q:ЖНО д/J/ТЬ
/Ю-,:т
1ta.S-Kfft
ю т.S
S"i4IO
,2 ,450S/I
lftl.!=C,И
нaS-fr"
4'- 1'69 I
ftJ/1 I
наВ25
/fa J"--,f}'f
ю1.-17
5·,f/'1'4
6,8,r
Ktl Т. llJ
11artf6S
Н1Z т.fВ
;;а S-/n3·
II05-IIT.3
------- ---'---------f.f,,,,__t-,,,.2~2'-l-_0...μ1~1 1-l-,IDЧJ.,;-,чDч-,-J.J43-------------=--­
Лиcт 't
l/.Jlieercя
на 51,в
на 5-1,J
-.шк ..,..___2f__1........~......1
____....
_;,а s- д2т
6s-cn
18
-6,3 .. •
S·t9
rvvv-,,
3~"t
Zlt
-fOJJ "" • ' ГУУУ'
iно s-1 .1
l?tST
8,2
tl/1/еется
+10/J ~J0/3
..- 1s,o
-+-
.., а
:t:'s-c2s
Т t5,e, lia 5-1,2
-438
Лист5
ДoJ1JJCflO lSыть
•!О8 ~ -.,.,.._ _
-_2
... .
f__1"1t.., J,~ (" 5 -ll ~ м S-А:П
5-IA
2'1
_ _ _ _ ,......,...._,,....,,
-tO/J ----...;;:;..•_.....·,__,f,.._,r • • • •
+наs -1,7
,J:s-cг5
:r: 15;0
► но.5-J,2
Долж1tа О1>1ть
j~10/J ·10.8

1
·ОСЦИЛJIОГРАФ УНИВЕРСАJlьный С1-64 ·
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
И ИНСТРУКЦИЯ ПО ЭКС11ЛУАТАЦИИ
11 ,,
,
.
/
1
,.,
Альбом No ·1
(в 2-х частях)
'Часть 2/
1984
,i
1

ПЕРЕЧЕНЬ ВКЛЕЕННЫХ СХЕМ
И22.044.040Э3 лист 1
И22.044.040Э3 лист 2
И22.О44.040Э3 лист 3
И2i.О44.040Э3 лист 4
И22.044.040Э3 лист 5
СОДЕРЖАНИЕ
Преобразовате1rь высоковольтный ЯПЗ.219.006 ЭЗ .
Преобразователь высоковольтный ЯПЗ.219.006 ПЭЗ
Перечень эле~ентов
Осциллограф универсальный Cl-64 И22.044.040 ПЭЗ
Перечень элементов
•
Стр.
3
4
6
Делитель 1: 1О. Схема электрическая принципиальная И22.727.048ЭЗ 44
Делитель 1 : 10 И22.727.048 ЭЗ
Перечень элементов
45

~-
nio,,,o •161
нzt,OIVЛl·OI
Apl
,,
,о
"'·'
/.О
н,-----..~
п,
s
,.
U!
"'
-
(,l1t6
R.11 f.lRБ
и~ ,.. 1,1,,311:
1,.1А8
2.'l ,t
1
с: r~-1 11
jllrнnp.o"' ,. - , 1 1 -0 Р.~;, ::,:J IJИ ес[с11
С!
С3
С5lif-....,.
/j~t:o
:2С;)
UCJ f11'~1u.1,: ~
1-г,ЧВFЕ
~;~
С1
\t
ДI
2д102б ·106
YZ
8)mpll/WU,,,~ , f l. ,
Ht!.215.036
"'
С5 fi
IP
/tr:
•
,! .{
.13
/μ
1
l~r:;:.
.-,~1 .•
,J,: ,t
,4l J:,
1,{0
.
:,.;._,
ц_•,1
Цlf;Y,
ц
CYJ
1,\ :·:
1' 1i
ш,
- 1,1,i
1
1
.
l
□ 1 ~-{lA!
1
1 10, Jq l4'A
1 ,,.- с,
-:-0,DIS
С!
HZ2019.'5f
H22 .019.l&l;OI tKU·lO·l&J·l~Xti
Ii
т,,
!!!.
i!l.
n
Ylf
fl_
Но.имэно6ани~
..,.,.,.,._,
1Н
op2r90!A
l'1Qtr10p
!i1Z2.0~!fj_5!,01/П,oтa
Bt)lnPЛf'fU rпе;1ь
тель
пе11ь
пор
1:1пр,Ами,п
1.!Jрн_Jё_исат,
l/6~2.,.
~
1
1
о(
I
1
'
7J-f6·6~ - f0ff.t 0"!N J' X ,- ,8 .f
1."Поаliир•ют nри р11уАиро6он ·u.
ПРЕОбРА3D&АПЛЬ ВЫСОКОМ \ЬТНЫЙ
С~емо ЭЛЕ'КrстlЧеt.:l(UЯ nрuнц Ufl/lbli(.lif
ЯП3. 219.ОDб 33

ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОВОЛЬТНЫП
ЯПЗ.219.006 ПЭ3
-
Перечень элементов
Поз .
Обозна -
обозна -
чение
Наименование
К-во Примечание
чение
\
Rl
,
Резистор СПЗ-9 а-100 кОм ±
±20 %-10
1
R2*, RЗ~
ОМЛТ-2-В-9,1 Ом±5%
2 6,8 ... 12Oм
П1
~Колодка ЯУЗ.660.054
1
П2, ПЗ,П5
Стойка ЗСМ!О-1
3
Т1
Транзистор 2Т903А
1
Tpl
И24.730.284 Трансформатор
1
Yl
Плата И22 .089. 151-01
1
РЕЗИСТОРЫ
Rl
СП5-2 47 кОм 10%
1
R2
ВС-0,25а-360 кOм±5%
ГОСТ ВД 6562-70
1
RЗ
ОМЛТ-0,25-В-12 кOм±10%
1
R4
ОМЛТ-0,25-В-47 кOм±10%
1
R5
ПТМН-0,5-56 кОм±!%
1
Rб
ОМЛТ-0,25-В-1,5 кOм±10%
1
R7*
ОМЛТ-0,25-В-22 кOм±10%
1 12...47 кОм
RB
ОМЛТ -0,25-В-2,7 кOм±10%
1
Rl1
ТВО-0,25-15 Ом±10%
1
l(ОНДЕНСАТОРЫ
Cl
К53-14-6,ЗВ-4,7 мкФ±20%
1
С2
КМ-6-Н90-1 мкФ
1
сз
il(онденсатор (см. табл .)
1
.
С4*
КТ- 1-М47- 7,5 пФ±О,4-3
1 Устанавли-
вается при
необходимо-
сти
С5, Сб
,
КМ-6-Н90-1 мкФ
2
Дрi
Дроссели высокочастотные
ДМ-0,1-240 МкГн ±5% В
1
Д2Д~
р,р
ДМ-1,2 -30 МкГи ±Б~В
2

Поз.
Обозна-
обозна-
Наименование
К-во Примечание
чение
чение
ТРАНЗИСТОРЫ
Тl ... ТЗ
П308
3
Т4
2Т602Б
1
Дl
Диод 2Д102Б
1
У2
Выпрямитель И23.215.036
l
РЕЗИСТОРЫ
последова-
•
Rl ... RS
ВС-О,5а-2,2 МОм±10%
тельное
гост вд 6562-70
5 R=ll МОм
R6
ОМЛТ-О,5-В-10 кOм±10%
1
С! ... С4
Конденсатор
без покры-
I(15-5-Н70-3 IШ-0,015 мкФ
4 тия
Д! .. .ДЗ
Диод полупроводниковый
последов а.
2Ц!ОЗА
3 тельное
У4
Выпрямитель И23.215.037 •
1
Rl
Резистор
ОМЛТ-0,5 - В-1 МОм±10%
1
КОНДЕНСАТОРЫ
без покры-
Cl ... C5
II(15-5-H70-6,3 кв-2200 пФ
5 тия
С6,С7
КВИ-2-16-150 пФ
2
Дl".Д!О
Диод полупроводниковый
2Ц!ОЗА
10
УЗ
Выпрямитель И23.215.208
1
РЕЗ И СТОРЫ ОМЛТ, l(ЭВ
Rl
ОМЛТ-О,25-В-510 кOм±5%
1
R2
ОМЛТ-О,5-В-200 кOм±5%
1
RЗ
ОМЛТ-0,25-В-10 кOм±10%
1
R4
ОМЛТ-О,5-В-300 кOм±5%
1
R5
ОМЛТ-О,25-В-470 Ом±10%
l
R6
ОМЛТ-0,5-В-1 МОм± 10%
1
R7
КЭВ-0,5-27 МОм±10%
1
R8
ОМЛТ-0,25-В-1 кОм± 10%
1
КОНДЕНСАТОРЫ
КМ-Зб-НЗО-0,022 мкФ +ii %
.
CI
1
С2 ... С4
Ю5-5-Н70--6 3 кв-1000 пФ
'
.
'
3 без покры-
тия
1
ДИОДЫ ПОЛУПРОВОД-
ПИКОВЫЕ
Дl-;-Д4
Д223Б
14
5

ОСЦИЛЛОГ Р АФ УНИВЕРСАЛЬНЫЙ Cl-64
И22.044.040 ПЭ3
•
Перечень элементов
Поз.
Зона обозна-
Наименование
К-во Примечание
чение
Резисторы ОМЛТ, МТ
Р езисторы ВС
Резисторы ПЭВ, ПЭВР ГОСТ {i513-66
Резисторы С2 - 14
Резисторы С2-10
Резисторы СП3-9а
Резисторы СП4-1а
А! Rl
ОМЛТ-О,5-В-56 Ом±10%
1
А! R,2
С2-1 4 - О,25-898 кОм±О,5 %- Б
1
Al R,3-
С2- 1 4 -О,25-988 кОм±О,5 %-Б
1
Al R,4
С2-14-О,25-1 1 1 кОм±О,5%-Б
1
Al R5
С2- 14 -О,25-10,1 . кОм±О,5%-Б
1
А! R,6
ОМЛТ-0,25-В-56 Ом± 10%
1
А! R,7
ОМЛТ-0,25-В-56 Ом± 1О%
1,
А2 R,8
С2-1 4-О,25-597 кОм:±0,5 %-Б
1
А2 R,9
С2-1 4-О,25-796 кОм±О,5%-Б
1
А2 R,,10
МТ-0,25 -В-22 Ом±5% -А
1
А2 R,J1
С2-1 4-О,25-665 кОм±О,5%-Б
1
А2 R,12
С2-14-О,25-249 кОм±О,5 %-Б
1
-
А2 R,13 \
МТ-0,25- В -10 Ом± 5 %- А
1
А4 Ю4
ВС-О,125а -47 Ом ±5%
1
АЗ R,15 -
СП4- 1а-100 Ом-А:_!6
1
-
А4 R,116
СП4 - !а-10 кОм - А-16
',,
1
-
А5 ~17
В С-О , 125а-150 ()м±5%
1
А5 R,18
СП4-1а-220 Ом - А-25
1
-
6

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
А5 Rl9
ВС-О,125а-120 Ом±5%
1
А5 R20
ВС-О,125а-lкOм±10%
1
А5 R21
ВС-О,125а-56 Ом±5%
1
А5 R22
СП4 - 1 а-220 Ом-А-20
1
А5 R23
ВС-0,125а-27 Ом±5%
1
Б1 R24
ОМЛТ-О,5-В-56 Ом±10%
1
В.! R25
С2-14-О,25-898 кОм±О,5%-Б
1
Бl
R26
С2-14-0,25-988 кОм±О,5 %·'Б
1
Бl
R27
С2-14-О,25-111 кОм±О,5%-Б
1
Б1 R28
С2-14-О,25-1 О, 1 кОм±О,5%-Б
1
Б1 R29
ОМЛТ-0,25-В-56 Ом±10%
1
62 RЗI
С2-14-0,25-597 кОм±О,5%-Б
1
Б2 RЗ2
С2-14-О,25-796 кОм±О,5%-Б
1
62RЗЗ,
МТ-0,25-В-22 Ом±5%-А
1
Б2 R34
С2-14-0,25-665 кОм±О,5%-Б
1
Б2 R35
С2-14-О,25-249 кОм±О,5%-Б
1
Б2 RЗ6
МТ-0,25-В-10 Ом±5%-А
1
БЗ R38
СП4-!а-100. Ом-А-16
1
БЗ R39
СП4-!а-10 кОм-А-16
1
Б5 R40
ВС-О,125а-150 Ом±5%
1
Б5 R41
СП4-lа-220 Ом-А-25
1
Б5 R42
ВС-О,125а-120 Ом±5%
1
Б5 R43
ВС-О,125а-1 кOм±10%
1
Б5 R44
ВС-О,125а-56 Ом±5%
1
Б5 R45
СП4-!а-220 Ом-А-20
1
Б5 R46
-
ВС-О,125а-27 Ом±5%
1
Б7 R47
ОМЛТ-2-В-1,1 кOм±5%
1
Б7 R48
ОМЛТ-2-В-1,1 кOм±5%
1
-
Б8 R50
ОМЛТ-~-В-1,1 кOм±5%
1
Б8 R51
ОМЛТ-2-В-1,1 кOм±5%
1
68 R52
ОМЛТ-2-В-Збо · ом±5%
1
Б8 R'БЗ
ОМЛТ-2-В-360 Ом±5%
1
А2 R54
ОМЛТ-О,5-В-30 Ом±5%-А
1
7

Зона
А2
Б2
Б2
А6-
А4
Аб
А9
А9
А9
А9
AlO
АН
БlО
Б!О
Б!О
Б!О
Вll
13
Б
Б
в
Б
в
Б
Б
Б
Б
А
А
'13
.
в
Б
Б
А
Б
8
14
15
13
13
14
12
12
20
19
13
13
13
13
14
Поз.
обоэна-
чение
R55
R56
R57
Rt;4
R65
R66
R67
R68
R69
R70
R71
R72
R74
R75
R76
R77
R78
R79
R80
R82
R83
R84
R85
R86
R87
R88
R90
-
R91
R92
R93
R94
R95
R96
/
Наименование
К-во Примечание·
ОМЛТ-О,5-В-15 Ом±5%-А
1
/'
ОМЛТ-О,5-В-30 Ом±5%-А
1
ОМЛТ-О,5-В-15 Ом±5%-А
1
ВС-О,125а-56 Ом±10%
1
ВС-0,125-150 Ом:f=5%
1
ВС-0,125-100 Ом±5%
1
МТ-0,25-В-10 Ом::!;:10%-А
1
ОМЛТ-О,25 - В-910 кOм±5%
1
ОМЛТ-0,25-В-110 к0м±5%
1
ОМЛТ·О,25-В-100 кOм±5%
1
ОМЛТ-О,5-В-100 кOм±5%
1
СП4-1а-10 кОм-А-16
1
ОМЛТ-0,25-В-20 кOм±5%
1
ОМЛТ-О,25-В-100 к0м±5%
1
СП3-9а-10 кOм±20%-16
1
СП3-9а-10 кOм±20%-!6
1
ОМЛТ - О,25-В-100 кOм±10%
1
ВС-О,125а-9,1 кOм±5%
1
ВС-О,125а-9,1 кOм±5%
1
СП4-!а-470 Ом-А-12
1
ОМЛТ·О,25-В-150 кOм±!О%
1
СП4·1 а-47кOм-А-16
1
СП4-lа-10 кОм-А-16
1
СП4-lа-100 Ом-А-16
1
С2-!0-О,25-448 Ом±О,5%
1
С2-10-О,25-49,9 О м ±О,5%
1
СП4-lа-10 кОм-А-16
1
ОМЛТ-0,25-В-12 кOм±10%
1
- ·--
МТ-0,25-В-10 Ом.±10%-А
1
ОМЛТ-0,25-В-91 О кOм±5 %
1
ОМЛТ -0,25-В-11 О кOм±5 %
1
ОМЛТ-О,25-В-100 кОм:±5%
1
ОМЛТ-О,5-В-100 кОм:±5%
1

Пеэ.
Зона обоэна-
Наименование
К-во Примечание
чение
-
А14 R9'7
СП4-lа-10 кОм-А-16
1
А,15 R98
Резистор
I
СП5-39Б-1 Вт 2,2 кOм±5%-В
1
Б116 R99
ОМЛТ-2-В-15 кOм!±10%
1
Б.1:5 RI00
ПЭВ-10-3,3 кОм 5%
1
Б-15 R,101
ПЭВ-7,5-1 кОм 5%
1
Б!5 R102
ПЭВ-10-3,3 кОм 5%
1
Б15 R-103
ОМЛТ-0,5-В-1,2 кOм±10%
1
А12 R104
ВС-0,25а-3,6 МОм±5%
1
АЫ R!05
С2-14-О,25-7!,5 кОМJ±О,5%-А
1
A.tJJ RI06
С2-14-О,25-71,5 кОм,±0,5%-А
1
AII Rl07
С2- I 4-0,25-143 _кОм±О,5 %-А
1
AI _l R108
С2-14-О,25-988 кОм.±0,5%-А
1
All R109
С2-14-О,25-715 кОм±О,5%-А
1
All Rl 10
С2 - 14-О,25-715 кОм±О,5%-А
1
All R!Ы
С2-14-О,25-715 кОм±О,5%-А
1
A ll R112
С2-14-О,25-71,5 кОм±О,5%-А
1
All Ю!З
ВС-О,125а-2,7 кOм±5%
1
All Rl 14
СПЗ-9а-22 кOм'±20%-20
1 сдвоен.
с В21
All Rl -15
ВС-О,25а-3,З МОм±5%
1
Б16 Rll6
ВС-0,125а-2,7 кOм±5%
1
Б16 Rll7
СПЗ-9а-22 кOм±20%-12
1
6'16 Rll8 .
ВС-О,25а-3,3 МОм!±5%
1
Б'16 R119
С2-14-О,25-988 кОм±О,5 %-Б
1
Б16 Rl20
С2- 14-О,25-715 кОм±О,5%-Б
1
Б16 Rl21
С2-14-О,25-715 кОм±О,5%-Б
1
Б!Б Rl22
С2-14·0,25-715 кОм±О,5%-Б
1
Б' J6 Rl23
С2-14-О,25-71,5 кОм±О,5%-Б
1
Бlб Rl24
С2-14-О,25-7!,5 кОм"±О,5%-Б
1
Б16 RI25
С2: 14-О,25-71,5 кОм±О,5%-Б
1
Б' 16 Rl26
1С2-14-О,25-143 кОм±О,5%-Б
1
Б'16 RI27
ОМЛТ-0,25-В-3 кОм.±10%
1

Зона
А18
А18
Б19
Б!9
А19
А19
Б20
А19
Б19
Б20
Б!9
А20
620
Б20
Б20
Б19
620
Al1
Б!б
Б14
i\l7
f
А18
А18
А18
А19
Al9
А19
А19
18
19
Б
Б
Б
А
20
17
Поз.
обозн~ -
чение
R! ;28
R129
RlЗO
RlЗil
R132
R!ЗЗ
R134
RIЗ5
Rl36
R137
Rl38
Rl39
Rl40
Rl41 *
RI42
Rl43
Rl45
RI46
Rl47
R: 148
RI49
R·l50
Rl '5'l
Rl52
Rl53 "·
R1 54
R!55
R!56
Rl57
Rl58
R159*
Rl60
-
Наименование
К·iВО Примечание
МТ-0,25-33 Ом± 1 0%
1
ППЗ-40-47 Ом±-10%
1
СПЗ-9а-6,8 кOм±2Q%-16
1
СПЗ-9а-6,8 кOм±20% - 16
.
1
ОМЛТ-0,25-В-68 кOм±10%
1
ОМЛТ -О,25 - В-4, 7кOм±10%
1
СП3-9а-10-2,2 МOм±ЗО% -
1
ОМ ЛТ-0,25 -В-1 кOм±10%
1
ОМЛТ-0,25-В-4,7 кOм±10%
1
ОМЛТ-О,25-В-100 О м±10%
1
ОМЛТ-0,25-В-22 кOм±!О%
1
СПЗ-9а-100 к.Ом±20%-12
J
-
1
ОМЛТ-0,25-В-10 кОм.±10 %
1
ОМЛТ-О,5-В- 15 кOм±!О%
1 12...18 кОм
СПЗ-9а-100 кOм±20%-16
1
~
ОМЛТ-О,25 -В- 220 Ом±5%
1
КЭВ-0,5-15 МОм :!:10%
1
С2-14-О,25-442 кОм±О,5 %-Б
1
С2-14-О,25-442 кОм±О,5%-Б
1
ВС-О,!25а-1,5 кOм±5%
1
ОМЛТ-0,25 - В-33 кOм ±!О%
1
ОМЛТ-2-В-2 кOм±!О%
1
ОМЛТ-0,25 -В-1 кOм±!О%
1
ОМЛТ-0,25-В-10 к Oм ±!О%
1
ОМЛТ-О,5-В--1 кOм± 10%
1
ОМЛ Т-0 ,25-В -1 кOм ±1 0%
1
ОМЛТ - 0,25 - В-10 кOм±10%
1
ОМЛТ-1-В-200 Ом±5%
1
ПЭВР-1 0-8,2 Ом 10%
1
ПЭВР-10-18 Ом 10%
1
ОМЛТ-О,5-В-2,7 МОм±10 %
1 2...3,3 МОм
ОМЛ Т-2-В -150 Ом±10%
1
-

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
Конденса торы КТ-1 ГОСТ 23385-78
Конденсаторы КТ2- 19
Конденсаторы КМ-3, КМ-4, КМ-5
Конденсаторы К15-5
Конденсатор ы С ГМ3-Б
К онденсато р ы КСОТ-2
Конденсаторы ССГ-2
. Ко нден сато ры
К73 П-4
Конденсаторы К4 2У-2
.
Конденсаторы К53-4
Конденсаторы 1(50-ЗБ
j
Конденсаторы К50-6
j
Конденсаторы 1(50-20
А! С!
К42У-2-250-О,1 мкФ±IО%
1
А! С2'
КТ-1-М47-1 5 пФ±10%-3
1
А! СЗ, С4
Конденсатор И24.649.004 - 2Сп
2
Al С5, С6
Конденсатор И24 . 649.000Сп
2
А! С7
КМ-4в-ПЗЗ -75 пФ±5%
1
А! св
КМ-4в -ПЗЗ-180 пФ±5%
1
*
С9
Конденсатор И24 . 649.004-1 Сп
1 *А!, А2
А2 Cll, ClO • Конденсатор И24.649.004-2Сп
2
.
А2 CI2, С!З
Конденсатор И24.649.003Сп
2
А2 С14
КТ-1-М47-15 пФ±5%-З
1
,
А2 С15
КТ- 1-М47-16 пФ±5%-3
1
А5 CJ.6
КТ-1-М47-4,7 пФ±10%·3
1
Б1 С17
К42У-2-250-О, 1 мкФ±IО%
1
Б1 С18
КТ-1-М47-15 пФ±IО%-З
,
1
Б1 С19, С20
Конденсатор И24.649.004 -2Сп
2
Б1 С21, С22
Конденсатор И24.649.000Сп
2
Б! С23
КМ-4в-ПЗЗ-75 пФ±5%
1
БТ С24
КМ-4в-ПЗЗ-180 пФ±5%
1
-
Б! С25
Конденсатор И24 . 649.004-1 Сп .
1
Б2 С26, 02,7'
Конденсатор И24.649 . 004-2 Сп
2
Б.2 С28, С29
Конденс атор И24.649. 003 Сп
2
Б2 сзо
КТ-1 -М47-! 5 пФ±5%-З
1
Б2 СЗl
КТ-1-М47-16 пФ±5%-3
,1
Б5 С32
КТ-1-М47-4,7 пФ ± 1 0 %-З
1
~

Поз.
Зона обозна-
Наименование
К-во Примечан11е
чение
57 сзз
КМ-4а-Н30-О,022 мкФ
1
58. С34
КМ-4а-Н30-О,022 мкФ
1
,,----
58 СЗБ
КМ-4а-Н30-О,022 мкФ
1
Al С36
КТ-1-М47-11 пФ±5%-3 '
1
51 С37
КТ-1-М47-11 пФ:±5%-3
1
Al С38
КТ-_1.М47-9,1 пФ±5%-3
1
В! С39
КТ-1 .М47-9,1 пФ±5%-3
1
А2 С40
КТ-1-М47-9,1 пФ±5%-3
1
А2 С41
КТ- 1-М47-6,2 пФ±О,4-3
1
52 С4:2
КТ-1-М47-9,1 пФ±5%-3
1
52 С43
КТ-1-М47-6,2 пФ::!;:0,4-3
1
Al С44
КТ-1-М47.З,3 пФ:±0,4-3
1
5:1
С45
КТ-1-М47-3,3 пФ±О,4-3
1
Al С46
КТ-1-М47-3,3 пФ.±0,4-3
1
Б,1
С47
КТ-1-М47-3,3 пФ±О,4-3
1
Al С48
КТ-1-М47-2,2 пФ±О,4-3
1
51 С49
КТ-1-М47-2,2 пФ±О,4-3
1
.
А9 0511
КТ-1-М47-12 · пФ,:±10% -3
1
А9 С52*
КТ-1-М47-1,5 пФ±О,4-3
1 1...2,2 пФ
А9 053
КМ-4а -Н 30-0,01 мкФ
1
А9 С154 !·
КТ-1-М750-100 пФ±,10% -3
-
1
510 С55
КМ-5а-Н90-О,1 мкФ
1
Bl:1 С56 1
КМ-3а-Н30-О,022 мкФ
11,
А17 С58
КМ-4а-Н30-О,022 мкФ
1
А20 С59
К50-20-160-100 мкФ
1
513 Сбl
KT•l-M47-12 пФ1±10%-З
1
5:13 С62*
КТ-1-М47-1,5 пФ,±0,4-3
1 1...2,2 пФ
513 СбЗ
КТ-1-М750 -1 00 пФ,±110%-3
1
/
А!З С64
КМ-4а-Н3_0-О,01 мкФ
1
Б,15 С65
КМ-3а-Н30-О,022 мкФ
1
А:12 Сбб
КТ-1-М750 -270 пФ± 10% -3
1
А12 С67
1(53-4 -20 - 1О мкФ:±20 %
1
..
"
12

Поз. _
Зона обозна-
Наименование
К-во Примечание
чение
.
,
А:12 С68
К53-4-20-1 мкФ±20 %
1
А12 С69
КМ-5а-Н90-О,1 мкФ
1
А12 С70
КМ-4а-НЗО-О,01 мкФ -
1
Al2 С71
КМ-За-НЗО-1000 пФ
1
А12 С72
К7ЗП-4-10 мкФ
1
А12 С73
КТ-1-М750-100 пФ±10%-3
'
1
Al2 С74
КМ-5а-М47- 470 пФ±10%
•1
Al2 С75
К73П-4-1 мкФ
1
Al2 С76
KT-l -M750-100 пФ1±,10%-3
1
А12 С77
ССГ-2-100000 пФ±l %
1
А12 С78
СГМЗ-Б·а-Г-10000 пФ±1l %
1/
А12 С79
КСОТ-2-500-Г-9!0 пФ±5%
1(
AI2 сво•
КМ-5а -М47-100 пФ±10%
1 47...150 пФ
А12 C8J*
КМ-5а-М47-91 пФ±IО: % .
1 75".110 пФ
А12 С82
КТ2-19 1,9/15 пФ
1
'616 С83
ЮЗП - 4-1 мкФ
1
Вlб С84
КТ-1-М750-100 пФ;±, 10%-3
1
В16 С85
ССГ-2-100000 пФ,±!%
1
В16 С86
СГМЗ-Б-а.Г-10000 пФ±!!%
1
Б16 С87
КСОТ-2-500-Г-910 пФ!±5%
1
Б16 С88*
КМ-5а-М47-100 пФ±10%
1 47".150 пФ
Бl6 С89*
КМ-5а-М47-91 пФ±IО-%
.
1 75 ... l!ОпФ
Б!б С90
КТ2-19 1,9/15 пФ
1
А17 С91
К50-20-50-2000
1
Al ,7 С92
КМ-5а-Н90-О,1 мкФ
1
А117 С93
К50-20-160-200
1
А.18 С94
К50-20·160-200
1
МВ С95
КБО-6-25-4000 мкФ
1
А19 С96 ;
КБО-6-25-4000 мкФ
1
Б18 С97
К50-20-100-100
1
Б18 С98
К50-20-25-500
1
Б19 С99 .
К50-20-25-500
1
11 С!ОО
,.
КМ-За-НЗО-0,022 мкФ
1

Поз.
Зона обозна-
Наименование
А18
А19
Б20
Б/2'0
Б'20
Б20
Б19
Б19
А18
520
Б19
-
520
А19
А2
А2
Бr2
52
51
57:
58
515
А4
А17
619
Б19
•
А2
52
А6
14
чение
0101
С102
С!ОЗ
С104
С!О5
С106
С107
С108
С! ,09
сыо
C!lll
CI 12
сиз
LI
L2*
LЗ
L4*
L5*
Lб
L7
L9, LlO
Др)!
Др2
LIВ
Ll4
КМ•За-НЗО-0,022 мкФ
КМ-4а-НЗО-О,022 мкФ
КМ-4а-НЗО-О,047 мкФ
КМ-4а-НЗО-О,047 мкФ
КМ-Sа-НЗО-0,047 мкФ
КМ-Sа-НЗО-0,047 мкФ
1/о
-
•
КМ-4а-М47-150 пФ± 10°
Ю5-5-Н20-3 кв-1000 пФ
КМ-4а - НЗО:О,022 м кФ
КМ-4а-НЗО-О,047 м кФ
Ю 5-5-Н70-3 кв-0,015 мк
КМ-4а-НЗО-О , 047 мкФ
КМ-4а-НЗО-О , 022 мкФ
-
ф1
042-!Сп
Индуктивность . И24.775.
Индуктив ность И24 . 775.
Индум:тивность И24.775.
Индуктивно-.:ть. И24.775.
Индуктивность И24 . 775
Индуктивность И24.775 .
Индуктивность И24.775.
Индуктивность И24 . 777 .
042-!Сп
042-lСн
042-!Сп
. 039-!Сп
035Сп
035Сп -
077Сп
Дроссель высокочастотн ый
ДМ-3-1:±0,4
Дроссель высокочастотн ый
ДМ-0,2-200±5'%
Система отклоняющая
Система отклоняющая
И24.791.001 Сп
И24 . 791.002Сп
Llto•, Ltб•
Индуктивность И24.775.039Сп
Ll7, Lt8
Индуктивность И24.775. 042-!Сп
L19, L20
Индуктивность И24 .775 .042-!Сп
Д,рЗ
Дроссель высокочастотный
ДM-3-l i±0,4
--
К-во Примечание
1
1
1
1
1
1
1
1
1
1
1
,
1
1
1
1•
1
1
1
1
,
1
1
2
1
1
1
1
2 "Al,Бl
2
2
1-

Зона
Поз.
обозна­
чение
Б9 Л!, Л2
Б,115 ЛЗ
А18 Л4
А!9 Л5,Л6.
620 •Л7
А17 T:p·l
Al
В!
МВ2
Б1 ВЗ
Б1
Б5
66
А4
В4
В5
В6
,В8
AL В9
А!.О ,В,10
А!О В1.1
Б9 В112
А20 Вl3
615 В!4
Б.12 ВJ5
А!З В116
АlЗ В17
А!З В18
А14 в,19
А12 В2,1
Б!б ВQЗ
А!8 В24
А!8
БЫ
А8
В25
К:нl
К:н2
Б19 ИПII
Наименование
Лампа СМН9-60-2
Индикатор ИНС-1
Лампа СМН9-60-2
Лампа СМН9-60-2
Трубка электроннолучевая 1!ЛО!И
Трансформатор И24.702.085Сп
Переключатель ПРЗПЗНТС
Переключатель И23.600.049Сп
-
Переключатель ПРЗП3НТС
Переключатель И23.600.032Сп
Микротумблер МТЗ
Переключатель И23 .600.033Сп
Переключатель
Переключатель ПР4П2НТС
Переключатель ПР4П2НТС
Микротумблер МТЗ
Переключатель ПРЗП6НТС
Пере~лючатель И23.600.039Сп
Переключатель
Микротумблер МТ!
Переключатель ПР4П2НТС
Переключатель ПР4П2НТС
~ Микротумблер МТЗ
Микротумблер МТЗ
Переключатель И23.600.034Сп
Переключатель
Микротумблер МТ! •
Микротумблер МТЗ
Кнопка I(ИМ-1 И23.604.000Сп
Кнопка малогабаритная I(M2-1
Счетчик времени ЭСВ-2;5-12,6/0
К:-во Примечание,
2
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
,1
1
1
1
1
сдвоен.
сВ6
сдвоен.
с В13
1 сдвоен.
с В21
15

/
3она
с
-
BlO
БlО
БlО
Б15
А17
А18
А18
А19
А17
А18
А,17
А17
•
AIB
А8
о!<
Бlб
•
А18
А-18
A-l8 •
А18
18
19
А
А
А·19
•
.-
•
•
в
Б
19
17
Iб
Поз.
обоэна-
чение
д,1
Д2
дз
Д'5
Д6, Д7
Д8
Д9
Д!О+Дl!а
MI
Пр!
Пn2
ПрЗ
,Кл!, К:л2
Ш9
Лзl
111, Т2
Т7, тв
Т9
ТIО
Пl
Т12, ТIЗ
Til4
П5
' Т16
Ш!, Ш2
ШЗ, Ш4
Ш5, Ш6
Ш7, Ш8
Гнl, Гн2
Yl
7f
-
Наименование
К-во Примечани,~
ДИОДЫ ПОЛУПРОВОДНИКОВЫЕ
2С168А
1
2Д50ЗА
1
2Д503В
1
Д220Б
1
2Д202Д
2
Д817А
1
2Д202В
1
2Д202В
3
Электродвигатель
ДПР-42-Нl-03 ОРН.5'15.204
1
\
Вставка плавкая ВП1-1-2А 250 В
1
Вставка плавкая ВП-1-2-2А 250 В
1
Вставка плавкая ВП-1-2-О,25А 250 В 1
Зажи~ И26 .625.001
2 *А!, Бt
Вилка 12РМ14Б4Ш1В1
1
-
Линия задержки И22.066.008Сп
1
-
ТРАНЗИСТОРЫ
2Т904А
2 *Б7, БВ
2Т602А
2
'
2Т903А
1
П701А
1
2Т903А
1
П701А
2
2Т903Б
1
П701А
1
2Т903Б
1
Розетка приборная СР-50- 7ЗФ В
2 *А!, Bt
Розетка приборная СР-50-73ФВ
2 *Б9, Б15
Розетка приборная СР-50-73ФВ
2 *Б12, А4
)
Розетка приборная СР -50-7ЗФВ
2 *Б9, Б13
Гнездо Г4,Об ГОСТ 24733-81
2
Преобразователь высоковольтный
ЯПЗ.219.006
1
-

Поз.
Зона обозна-
Наименование
.К-во Пр~.~мечание
~- . -::,
--
чение
ПJ1ата И22.089.128 Сп
Резисторы ВС
Резисторы ОМЛТ
Резисторы ТВО
Резисторы С2- 14
Резисторы С2 -10
1
Резисторы СП4-1в
Резисторы МТ
•-
АЗ 1-R•l
СП4-lв-1 кОм-А
1
-
Аз- l-R2
СП4-lв-220 Ом -А .
1
АЗ 1-RЗ•
ВС-0 , 125а-1 кOм±5%
1 680 Ом...
".1,5 кОм
АЗ l-R4
С2-10 - О,25 -768 Ом±О,5~\
1
АЗ l-R5
С2 - 10-О,25-210 ОМ'±О,5%
1
АЗ 1-Rб
ОМЛТ-О,25-В-220 кOм± 10%
1
АЗ l-R7
ОМЛТ-О,5-В -620 O М'±5%
1
АЗ l-R9
С2- 1 4-О,25-1 МОм±О,5%-Б
1
АЗ 1-RI0
С2-10-О,25-68, 1 Ом:±0,5%
1
АЗ 1-Rl 1
ВС-О,125а -820 Ом±5о/о
1
АЗ l-RI2•
ВС - О,125а-330 Ом,±5%
1 200 ...
" .430 Ом
АЗ 1-RIЗ
ОМЛТ-0,25-В - 1 J{Oм:±10о/о
l
АЗ l-Rl4
ВС-О, 125а-1.80 Ом,±5%
1
А4 l -RI5
ВС-О,125а-51 Ом±5о/о
1
АЗ 1-Rlб
ВС-О,125а-390 Ом:±5%
1
А4 l-Rl7
.СП4- lв-470 Ом-А
1
А4 I-Rl8
ВС-О,125а-1,8 кOм ±5%
1
А4 l-Rl9
ВС-О,125а : 1зо Ом±5о/о
1
А4 l-R20
ВС-О,125а -7,5 кOм±5%
.
1
А4 l-R21
ТВО-0~25-4,7 Ом±5%
1
А4 l-R22
С2-10-0,25-365 Ом±О,5 о/о
1
А4 l-R23 ,
В С- О,125а-2,7 кОм:±5 %
1
А4 l-R24
МТ-0,25-В-10 Ом±5 %-А
1
.i
А4 1-R25
СП4-lв-100 кОм-А
'.
1
А4 l-R26
омлт-·о,25 -В-1,1 кOи±I0'Ji·
1
А4 l-R27
ВС-0, 125а-220 Ок::ЬLО'
1
2 5477
17'

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
А4 l-R28
ВС-О,125а-15 кOм±5%
А4 l-R29 .
ОМЛТ-0,25-В-1,1 кOм±10%
1
А4 I~RЗ0
ОМЛТ-О,25-В-330 Омi.±10%
1
А'5 1-RЗI•
ВС-О , !25а -82 кOм±5%
68".100 кOt.t
А:5 1-RЗЗ
ОМЛТ-О,25-В-470 OМJ±5%
А5 1-RЗ4•
ВС-О,125а-1,6 кOм±5%
1,3 ...2 кОм
А'5 1 -RЗ5
BC-0,125a-n6 кOм±5%
А5 l-R36
ОМЛТ-О,25-В -470 Ом±5%
Аб l·R37
ВС-О,125а-56 Ом±5%
А5 I-R38
ОМЛТ-О,25-В-620 Ом±5%
Аб 1-RЗ9
ОМЛТ-О,25-В -620 Ом.±5%
1
Аб 1-R40
ВС-О,125а-220 Ом±5%
Аб I-R41
ВС-О,125а-56 Ом±5%
А6 1-R42
ВС-0,!25а -1 кOм·±5%
Аб l-R43
ВС-О,125а-20 Ом±5%
Бб l-R44
ВС-О,!25а-1 кOм±5%
Аб 1-R45
ВС-О,!25а-750 Ом±5%
Аб l-R46
ВС-О , 125 а -750 Ом±5%
Б6 1-R47
ВС-О,125а-1 кOм±5%
Б6 1-R48
ВС-О,125а-1,8 кOм±5%
Б6 1-R49
ВС-О,125а-3,З кOм±5%
Б6 1-R S0
ВС-О,125а-1,8 кOм±5%
А6 l-R.51
ВС-О,125а - 1 кOм±5%
1
Аб 1-R52
ВС-О,125а -20 Ом±5%
1
А6 1-R53
ВС-О,125а-680 Ом±5%
А6 1-R54
ВС-О,125а-680 Ом±5%
А7 l-R55
. О МЛТ- 0,25 -В-1
кOм±5%
А6 {-R56
: мт-О,25-В-12 Ом±5%-А
А6 l-R57 '
•С2-10-О,25-470 Ом±О,5%
Аб l-R58 •
' С2- 10-О,25 -470 Ом±О,5%
А7· l-R59
ОМЛТ-О,25-В -220 Ом±10%
А1 1-RбО ;
С2-.1,О-О,25-,120 . Ом±О,5 %
•
А1 1-Rбl
OMЛT-0,25-B ~ll0 О_м±5°~
18.
': "i.' ~
~~
1;

Поз.
Зона обоэ на-
Наименование
1К-во Примечание
чение
[
А7 1-R62
С2-10-0,25-120 Ом±О,5 %
1
AZ 1-RбЗ
СП4-lв-470 Ом-А
1
A7J l-R64
ВС-О,125а-1,3 кOм±5%
1
.
~
A7J l-R65
ВС-О,125а-430 Ом±5%
1
А7' 1-Rбб
ОМЛТ-0,25-В-6,8 кOм±5%
1
A7J l-R67
ОМЛТ-0,25-В-15 кOм±5%
1
А7 l -R68
С2-1 .О-О,25 - 120 Ом ± О,5 %
..
1
А7 1-R69*
ВС - О,125а-12 кOм±5%
1 10...18 кОм
А7 1-R70
С2-10-0,25-120 Ом±О,5 %
1
А7· l-R71
ОМЛТ -О,25-В-620 Ом±5%
.1
А7:
1-R72
С2-10- 0,25-В-100 Ом±О,5 %
1
\
ю 1-R73
ВС-О,125а-3 кОм,±5%
1
А7 1-R74
С2-10 - О,25-100 Ом±О,5%
1
А7 !-R75•
ВС-О,, 125а-2,2 кOм±5%
1 1,5...3,З'кОм
А6 1-Ю6
ОМЛТ-0,25-В-1,5 кOм±5%
1
А6 l-R77
ОМЛТ -О,25-В-330 Ом1±5%
1
БЗ 1-Ю8
ОМЛТ-0,25-В-56 Ьм±5%
1
БЗ t-R79
СП4-lв-1 кОм-А
1
\
БЗ l-R80
СП4-1в-220 Ом-А
1
БЗ i-R81 •
ВС-О,125а-1 кOм±5%
1 620 Ом...
вз l-R .82
С2-10-О,25-768 О м ±О,5%
... 1,5 кОм
1
вз 1-RSЗ
С2-10-0,25-21 О Ом:±0,5 %
1
БЗ l-R84
ОМЛТ-О, 25-В-220 кО м :ЫЮо/о
1
БЗ l -R85
С2-14 -О,25- 1 МОм±О,5%-В
1
вз 1-R86
С2-10-0,25-68, 1 Ом±О,5 %
1
вз l-R87
ВС-О,125а-820 Ом±5%
1
ВЗ 1-RBB •
ВС-О,125а-330 Ом±5%
1 200 ...
ВЭ l-R89
ОМЛТ-0,25-В-1 кOм!±10%
".430 Ом
1
БЗ l-R90
ВС-0,125а-180 Ом±5%
1
В·4 l-R9.l
ВС-О,125а-51 0No±5%
1
вз ,l-R92
ВС-О,125а-390 Ом±5 %
1
Б4 1-R9Э
ВС-0, 125а-5 кОМ1±5 °1t
1
lt

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
'
-
Б4 l-R94
СП4-lв-470 Ом-А
1
Б4 I-R95
ВС-О,125а-1,8 кОм:±5%
1
Б4 l-,R96
ВС-0,125а~130 Ом,±5%
1
Б4 l-R97
ВС-О,125а-2,7 кОм:1::5°/~
1
Б4 l-R98
МТ-0,25-В-10 Ом±5%-А
1
Б4 l-R99
ТВО-0,25-4,7 Ом±5%
1
Б4 1-RlOO
С2-10-0,25 -365 Ом±О,5 %
1
Б4 · 1-RlOJ
ОМЛТ-0,25-В-1 к0м±5%
1
Б4 I-R,102
ВС-О,125а-330 Ом±10%
1
А6 1-R;IOЗ
ВС-О,125а-5 6 Ом±5%
'
'
1
А5 l-R,.104*
ВС-О,125а-82 к0м±5%
1 68...
".100 кОм
А6 . l-R,105
ОМЛТ-О,25-В-620 Ом±5%
1
А5 l-Rl06
ОМЛТ-О,25-В-470 Ом±5%
1
Б5 l-Rl07 '-
ОМЛТ-О,25-В 0470 Ом±5%
1
Б5 l-R,108*
ВС-О ,125а-1,6 к0м±5%
1 1,3 ...2 кОм
Б5 1-Rl09
ВС-О,125а-1,6 к0м±5%
1
Б5 1-Rl 10
ОМЛТ-О,25-В-47Q Ом±5%
1
Б5 1-Rl 11
ОМЛТ-О,25- В-470 Ом±5%
1
Бб
l-Rl12
ОМЛТ-О,25-В-620 Ом±5%
1
Аб l-RH3
ВС-О,125а-56 Ом±5%
l
Б6 l-Rl.14
ВС-О,125а-220 Ом::±5%
1
Б6
1-Rl flб
ВС-О,125а-120 Ом±5%
1
(
Бб 1-Rl 16
ВС-О,!25а-180 Ом.±5%
1
Б6 ,1-Rl 17
ОМЛТ-0,25-В-15 кОм±,10%
1
Бб
l-RI ,18
ОМЛТ-О,25-В-680 Ом±10%
1
Бб l-Rl19
ВС-О,125а -33 Ом±5%
1
Б6 -1-Rl20
ВС-О,125а-180 Ом1±5%
1
Бб l-Rl21 '
ОМЛТ-0,25-В-1 к0м±5%
1
Б7 .1 -Rli22'
ОМЛТ-0,25-В-68 к0м±10%
1
Бб l-R,123
ВС-0,125а-120 Ом±5%
1
Б1 l-Rl24
ОМЛТ-0,25-В -3 ,6 кOмi.±il:0%
1
В1 • l-Rl25
ОМЛТ-0,25-В-2 ,2 кОм±lОо/о"
1
20

Поз.
Зона обозна-
Наименование
К-во При мечание
чение
..
Конденсаторы КТ2-18, КТ2-19
Конденсатор1,1 КТ-1 ГОСТ 23385-78
Конденсаторы КМ-4а, КМ-5а
Конденсаторы КСОТ-1
Конденсат оры К53-4
Конденсаторы К50-20
АЗ 1-Gl!
КТ2-19 1,9/15 пФ
1
-
АЗ 1-С2
KT-li-M47-З9 пФ±10%-З
1
АЗ 1-СЗ
КТ2-19 1,9/15 пФ
1,
АЗ 1-С4
Конденсатор И24.649.004-2Сн
1
АЗ 1-С5
КТ2-19 1,9/15 пФ
1
АЗ 1-С6 -
КТ2-18 1,5/10 пФ
,
1
.
АЗ 1-С7
КТ-1-М47-12 пФ±10% -З
1
-
АЗ 1-СВ
Конденсатор И24.640.003Сп
1
АЗ 1-С9_
КТ2-19 1,9/15 пФ
1
АЗ 1-CIO
КМ-5а-Н90-О,0!5 мкФ
1
АЗ 1-Cll
КМ-4а-НЗО-0,022 мкФ
1.
1
АЗ 1-С12
КSЗ-4-6-68 мкФ.±20 %
1
А4 1-С!З
КМ-4а-НЗО-О,022 мкФ
1
А4 1-С14
КМ-5а-М1500 - 1500 пФ±10%
1
А4 1-С15
КМ-5а-Н90-О,1 мкФ
1
А4 1-016
К53-4-15-1 мкФ,±20%
11
А4 1-Cl ,7
КМ-5а-М1500- 1500 пФ±10%
1
А4 1-С18
KT-l r-M47;2,7 пФ±О,4-3
1
А4 1-С19
КSЗ-4-15-1 мкФ:±20 %
1
А4 1-С20
К50-20-160-2
1
А4 -1-С2!
КМ-5а-М1500-!500 пФ±10%
,1
/
66 1 -С22
КМ-5а М47-91 пФ±10%
1
66 1-С24
КМ-5а-Н90-0,1 мкФ
1
66 1-С25
КМ-5а-Н90 - О,1 мкФ
1
А7 1-С26
КМ-5а-М1500-З600 пФ.±10%
1
А7 1-С27
KT-lr-M47-12 пФ,±10%-З
1
А7 1-029
КТ-,11-М47-12 пФ±10%-З
1
А7 1-сзо•
КТ-1-М47-27 пФ±!О%-З
1 18... 39 пФ
21

Поз.
Зова обоэна~
Наименсвание
К-во Примечание
чение
А7 1-s:з1
КТ-1-М47-16 пФ±10%-З
.
1
А4 1-С32*
•К1·1-М47-20 пФ,.±10%-3
1 16...33 пФ
А4 1-с33•
КТ-1-М47-~ пФ±10%-3
1 33...68 пФ
А6 1-С34
КМ-5а-М1500-1500 пФ±10%
1
53 1-С35
КТ2·19 1,9/15 пФ
1
53 1-С36
· кт-1-М47-39 пФ±10%-.З
1
53 1-С37
КТ2-19 1,9/15 пФ
1
,,-
53 1-С38
Конденсатор И24J349 .004-2Сп
1
БЗ 1-С39
КТ2-19- 1,9/15 пФ
1
БЗ 1-С40
КТ2-18 1,5/10 пФ
1
53 1-С41
КМ-5а-Н90-О,1 мкФ
1
53 1-С42
KT-l ~M47-12 пФ,.±10% - 3
1
53 1-С43
КМ-5а-Н90-О,1 мкФ
1
БЭ 1-С44
КТ2-19 1,9/15 _пФ ·
1
53 1-С45
Конденсатор И24.649.003Сп
1
БЭ 1-С46
КМ-5а-Н30-О,015 мкФ
1
БЗ 1-С47
К53-4-6-68 мкФ±20%
'
1•
вэ 1-С48
КМ-4а-Н30°0,022 мкФ .
1
БЗ 1-С49
КМ-4а-Н30-О,022 мкФ
1
54 1-С50
КМ-5а-М!500-1500 пФ±!О%
1
54 l·C51
КМ-4а-Н30-О,033 мкФ
1
54 1-С52
КМ-5а-Н90-0 , 1 мкФ
1
В4 1-С53
К53 -4-15-1 мкФ±20%
1
54 1-С54
КМ-5а-М1500-1500 пФ±10%
1
64 1-С55
КТ-1-М47.2,2 пФ±О,4-3
1
54 1-С56
К53-4-15-1 мкФ±20%
1.
54 1-С57
К50-20-160-2
;
1
54 1-С58
КТ-1-М47-10 nФ=r: 1J0%-З
1
Б5 1-СбО
КМ-5а-Н90-О, 1 мкФ
1
55 ,1-С61
КМ-5а-Н90-О,1 мкФ
1
56 1-С63
КСОТ-1 -250-Г-270 пФ±10%
1
Б6 1-С64
КМ-4а-Н30 -О,01 мкФ
1
56 1-С65 •
КМ-5а-М47-180 пФ± 10%
1

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
Б4 1-Сбб•
КТ-1-М47-20 пФ±10%-З
1 16... 33 пФ
64 1-С67*
KT-l -M47-47 пФ±10% - З
1 33...68пФ··
АЗ 1-LЭ
Индуктивность
1 констр .
·БЗ
:1-1 .7.
Индуктивность
1 констр .
.АЗ 1-Л!
Индикатор ИНС-1
l
АЗ l-Л2
Лампа 6С51Н-В
1
БЗ 1-ЛЗ
Индикатор ИНС-1
1
БЗ 1-Л4
Лампа 6С51Н-В
1
.А5 1-Tpl
Трансформатор И24. ШО.143Сn
1
Б5 l-Tp2
Трансформатор И24 . ШО.143Сп
1
'Б5
1-ТрЗ
Трансформатор И24 . ШО . 143С п
1
Бб ,1-Тр4
Трансформатор И24 . 730 . 142 Сп
1
ДИОДЫ ЙОЛУПРОВОДНИКОВЫЕ
АЗ 1-ДI
Д818Б
l
.АЗ l-Д2
2Д503Б
1
АЗ 1-ДЗ
2Д503Б
l
.А4
l-Д4
2С156А
l
м l-д'5
2Д503А
l
А5 1-Д6+J-Д9 2Д503Б
,
4
.А6 1-дIО+
+1 -дl7
2!l503Б
8
Аб 11-Д,18+
+.il-дl9
2Д503А
2
БЗ
l-Д20J 1-Д21 2Д50ЗБ
2
Б4
l-Д22
2С156А
l
А5 l-Д23
2Д50ЗБ
l
Б5 l -Д24, 1-Д25 2Д503Б
,:
2
А5 l-Д26
2Д503Б
l
Б5 1-Д27+
+1-ДЗО
2Д503Б
-
4
166 1-Д3lt+
+l-Д33..___
2Д503Б
3
23

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
ТРАНЗИСТОРЫ
"
•
1-111, 1-'m
2Т316Д
2 *АЗ,А4
А4 1-ТЗ, 1-Т4 2Т326Б
2
AS 1-TS, 1-Тб
1Т313В
2
Бб 1-Т7, 1-TS
2Т306В
2
Б7 ,1-Т9
1Т308В
,1
А7 1-ТIО, 1-Тll lTЗllд
2
•
1,-П:2, 11-ТIЗ 21'316Д
2 *БЗ,Б4
-
Б4
l-T114
2Т326Б
1
,
Б5 1-Т15, 1-Тlб 1Т313В
21
Бб 1-Т17
l!TЗl !Д
1
Б7
1-Т18
2Т306В
1
Аб ,1-Т19
2Т326Б
1
Плата 022:.089 .122 Сп
Резисторы С2-10 •
Резисторы СП4-1в
Резисторы ОМЛТ
Резисторы ВС
А7 2-Rl
С2-10-0,25-100 Ом.±0,5 %
1
А7 2-R3
С2-10-0,25-271 , Ом:1:0,5 %
1
А8 2-R4
ОМЛТ-0,25-В-39 Ом!±10%
1
А8 2°R5
С2-10-О,25-271 Ом±О,5%
1
А8 2-Rб
ОМЛТ-0,25-В-1,2 кОм1±5%
-
1
А8 2-R7
С2-10-0,25-100 Ом±О,5 %
1
А8 2-RS
ОМЛТ-0,25-В-1,2 кОм1±5%
1
А7 2-R9
С2-10-О,25-100 Ом±О,5%
1
А7 2-Rl0
ОМЛТ-О,25-В-220 Ом± 10%
1
А8 2-R,11
ВС-О,125а-120 Ом±5%
1
А8 2-R ,12
-
СП4-lв-470 Ом-А
1
А8 2-RIЗ
ОМЛТ-О,25-В-270 Ом±10%
1
А8 - 2-Rl4
ОМЛТ-0,25-В-39 Ом±5%
1
А8 2-R15
ОМЛТ-0,25-В-2,2 кOм±10%
1
-
24

•'
Зона
А8
А8
Б8
Б7
68
БВ
68
Б8
Б8
67
Б8
А8
7
7
А
А
А
А
8
8
8
iA
А
Б
А
А.
А
А
6
Б
Б
6
Б
Б
А
7
8
8
8
8
8
8
8
8
8
8
в
8
Поз.
об оэна-
чение
2-Rlб
2-Rl8
2-R ,19
2-R20
-
2-R2 l
2-R2 2
2-Ri23
.
2- R24
l -R2'5
2-R26
2-R27
2-R28
~-С 2
2-С З
2-С4
2-С5
2-Сб
2-С8
2-С9
2-Cl0
2-Cl 1
2-С-12
2-СlЗ
2-С14
2-Cl5
2-Cl6
2-Cl7
2-С18
2-С19
2-С21
. Наименование
К-во Примечание
'
ОМЛТ-0,25-В-27 Ом;±5%
l
C2- l 0-0,25-100 ОМi±О,5 %
1
ОМЛТ-0,25-В-27 Ом±5%
l
ОМЛТ-О,5-В-430 Ом±5%
l
ОМЛТ-О,5-В-430 Ом±5%
1
BC-0 ,l25a-l00 Омr.±5%
1
ОМЛТ-О,5-В-430 Ом.±5%
l
ОМЛТ-О,5-В-430 Ом±5%
l
BC-0,l25a-l00 Ом1±5%
1
BC-0,l25a-l00 Ом±l0%
1
ВС-О,!25а-100 OмJ±l0%
1
СП4-lв-100 Ом-А
1
-
Конденсаторы КТ-! ГОСТ 23385-78
Конденсатор ы КМ-4а, КМ-5а
Конденсаторы КТ2-18
KT-l -M47-8,2 пФ±10%-З
l
KT - l -M47-8,2 пФ±l0%-3
1
КТ-1-М47-8,2 пФ±10% -З
1
КТ-1-М47-8,2 пФ±10%- 3
1
КМ:4а-НЗО-О,022 мкФ
1
КМ -4 а-НЗО-О,022 мкФ
l
с
КМ -4а -НЗО-О,022 м кФ
1
!КТ-1-М47-5,6 пФ,±0,4-3
1
КТ2-18 1,5/,1'0 пФ
1-
.'
'-- КТ- 1-М4 7-33 пФ±10%- З
1
КТ2-18 1,5/Ю пФ
l
КТ- 1-М47-39 пФ±10%-З
1-
К':(-1-М47-5,l пФ±О,4-3
1
-
КТ- 1-М47-5,1 пФ±О,4-3
1
KT-l-M47-39 пФ±10%-З
1
-
I<M-5a-M47-330 пФ± 1◊%
1
I<M-5a-M47-330 пФ± 10·%
1
КМ-5а-Н90-О,1 мкФ
1

Поз.
Зона . обозна·-
Наименование
К-во Примечание
чение
)11
А7 2-Ll
Индуктивность И24.775 . 037-2Сп
1
А8 2-LЗ
Индуктивность И24. 775 ,037-1 Сп
1
А8 2-L4
Индуктивность И24.775.037, 2Сп
1
Б7 2-Lб
Индуктивность
1 констр.
Б8 2-L7
Индуктивность
1 констр.
68 ~- Tpl
Трансформатор
1 констр.
ДИОДВI ПОЛУПРОВОДНИКОВЫЕ
•
2-Д!, 2-Д2 2С!56А
2 *Б7, БВ
ТРАНЗИСТОРЫ
•
2-П, 2-Т2 !ТЗ! 1Д
2 *А7, А8
•
2-ТЗ, 2--Т4 IТЗ!ЗВ
2 *А7, AS
•
2-Т5, 2-Тб !ТЗ!lД
2 *Б7,Б8
*
2-Т7, 2-ТВ !ТЗ! 1Д
2 *Б7, Б8
•
2-Т9, 2-Т!О 2ТЗ26Б
2 *А7, А8
Плата И22.089.129 Сп
,,
Резисторы ВС
Резисторы МТ, ОМЛТ
гост вд 7113-71
Резисторы С2-1 О
Резксторы СП4-1в
Резисторы ТВО
А9 3-Rl
ВС-0,125а-100 Ом±5%
1
А9. З.,R2
ВС-О,,!25а-1,5 кОм:±10%
1
А9 3-RЗ
С2-10-О,25-150 Ом±5%
1
.А9 З-R4
СП4-!в-470 Ом-А
1
,А9 З-R5
ВС-О,125а-1 кOм±10%
1
А9 3-Rб
ВС-О,125а-1 кOм±5%
1
А9 3-R7
ТВО-0,25-4,7 Ом±5%
1
А9 3-R8
ВС-О,125а-56 Ом±5%
1
А9 З-R9
С2-10-0,25-388 Оы±О,5 %
1
А9 3-RI0
МТ-0,25-В-10 Ом±5%-А
1
;26

Поз.
Зона обозна-
Наименование
I<-во Примечание
чение
А9 3-R ll
.
ОМЛТ-0,25-В-1 кOм±10%
1
А9 3-Rl2
ВС-О,125а-56 Ом±5%
1
А9 3-RIЗ
С2-10-О,25-328 Ом±О,5 %
1
А9 3-Rl4
ВС-0,125а-1,5 кOм ±10%
1
А9 3-Rl5
С2-10-О,25-619 Ом.±0,5%
1-
А9 3-Rl6
ВС-О,125а-56 Ом±5%
1
А9 3-Rl7
МТ-0,25-В-10 Ом±5%-А
1
А9 3-Rl8
ОМЛТ-О,25-В-100 Ом±10%
1
А9 3-Rl9
ВС-О,125а-390 Ом±5%
1
МО 3-R20
ВС-О,125а-220 Ом±5%
1
мо 3-R21
ОМЛТ-0,25-В-1 МОм±lОо/о
1
Al0 3-R22
ВС-О,125а-220 кOм±10%
1
AI0 3-R23
ВС-О,125а-56 Ом±10%
1
Al0 3-R24
' ОМЛТ-.0,25-В-1 кOм±10%
1
Al0 3-R25
ВС-О,125а-2,7 кOм±10%
1
мо 3-R26
ОМЛТ-0,25-В-1/,8 кOм±10%
1
Al0 3-R27
ВС-О,125а-82 Ом±10%
1
Al0 3-R28*
ОМЛТ-0,25-В-11,2 кОм1±5%
1 1... 1,8 кОм
Б!l 3-R29
ОМЛТ-1-В-8,2 кOм±10%
1
Al0 3-RЗО
ВС-О,125а-4,'7 кОм±,10%
1
Al0 3-RЗl *
ВС-О,125а-390 Ом±5%
1 360 ...
Al0
ВС-О,125а-390 Ом±10%
.. .470 Ом
З-RЗ2
1
Al0 3-RЗЗ*
ВС-О,125а-82 Ом±5%
-
1 68...
-
... l 00Ou
All 3-R34
ВС-О,125а-1,2 кOм±10%
1
Al0 З-RЗ5
СП4-lв-4,7 кОм-А
1
\
All 3-RЗб
ВС-О,125а-1,2 кOм±10%
1
Al ,l З-R37
ВС-0,125а-56 Ом±10%
1
AI0 З-RЗ8
ОМЛТ-0,25-В-56 Ом±10%
1
All З-RЗ9
ОМЛТ-0,25-В-22 кOм±10%
1
All 3-R40
ВС-О,125а-22 Ом±10%
1
All 3-R41
ВС-0,125а-27 Ом:±10%
1
All З-R42
ВС-О,125а-100 Ом±lОо/о
'
'
l
'27

Поз.
Зона· обозна-
Наименование
К-во Примечание
чение
All 3-R43
ВС-О,125а-180 OМi±l0%
1
Al0 3-R44
ВС-О,125а-3,9 кOм±10%
I
All з:R45
ОМЛТ-О,5-В-18 кОМ1±10%
1
All З-R46
ВС.О,125а-27 кOм±10%
1
All З-R47
ОМЛТ-О,25-В-100 кОм.±10%
1
All 3-R48
BC-0,l45a-33 кOм±10%
1
All З.R49
ВС-О,125а-270 Ом.±5%
1
All З-R50
ВС-О,125а-10 кOм±5%
1
All З-R51
ВС~О,125а-2,4 кOм·±10%
1
А-111 З-R52
ВС-О,125а-1,5 кOм±5%
1
Al l 3-R53
МТ-0,25-В-47 Ом±10%-А
1
59 3-R54
ВС-О,125а-6,2 кOм±10%
1
59 З-R55 1
ВС-О,125а-5,6 кOмL±5%
1
59 З-R56 *
ВС-О, 1 25а-4,7 кOм±!О%
1 3,9 ...
510 3-R57
ВС-0, 125а-4 70 •кОм1±5 %
1
...5,6кOм
510 3-R58
ВС -О,125а-2,2 кOм±!О%
1
510 З-R59
ВС-О,125а-100 Ом±10%
1
510 3-R60*
ВС-О,!25а-180 Ом±5%
1 120...
.. .220 Ом
Б9 3-Rбl
ВС-О,!25а-1,2 кOм±5%
1
59 З-R62 *
ВС - О, 125а-150 Ом1±5%
1 120 ...
.. .180 Ом
Б!О 3-RбЗ
ВС-О,125а-5,6 кOм±5%
1
Бl О З-R64
ВС-О,125а -390 Ом1±5%
1
БlО 3-R65
ВС-О,125а-2,2 кOм±5%
1
.
Б9 3-R66
ВС-О,!25а-22 кOм±10%
1
59 3-R67
ВС-О,!25а-56 _Ом ±5°/о
'
1
БlО 3-R68
ВС-О, 125а-2,7 кOм±5%
1
БlО 3--R69
ВС-О,!25а-820 Ом±5%
1
510 З-R70
ВС-О,125а-56 Ом±10%
1
510 3-R71
ВС-О,125а-820 Ом±5%
1
510 3-R72
ВС-О,125а-430 Ом±5%
1
БlО 3-R73
ОМЛТ-0,25-В-1,2 кOм±5%
1
510 3-R74
ОМЛТ-0,25-В-1,2 кOм.±5о/о
1
28
,,.j

Поз.
Зона обозна-
Наименование
К-во Примечание
чение
-
'·
З-R75
ВС-О,125а -68 Ом±10%
1
610
БlО 3-R76
ВС-О,125а-5,6 кOм±5%
1
Б-10 3-R77
ВС-О,125а-680 Ом±5%
1
БlО 3-R78
ОМЛТ-О,5-В-270 Ом±5%
1
БlО 3-R79
ВС-О,125а-330 Ом±10%
1
БlО З-R80
ВС-О,125а-56 Ом±10%
1
.Бl,() 3-R81
ВС-О,125а-2,2 кOм±10%
1
Бll 3-R82
ОМЛТ-l-В-12 кOм±5%
1
Бl 1 3-R83
ВС-О,125а -4,7 кOм±10%
1
Bll З-R84
ВС - О,125а-10 кOм±10%
1
511 3-R85
ВС-О, 125а-15 кOм±5%
1
Бll 3-R86
ОМЛТ-0,25 -В-1 кОм,±10%
1
Бl1" 3-R87
ОМЛТ-0,25-В-22 кOм±10%
1
Бl 1 3-R88
ОМЛТ-0,25-В-3 МОм±10%
1
Бl 1 3-R89
ОМЛТ-~5-В-4,7 кOм±10%
1
Бl 1 З-R90
ОМЛТ-О,25-В-130 Ом±5%
1
Бl 1 3-R91
ВС-О,125а-180 Ом±10%
1
Бl 1 3-R92
ВС-О,125а-3,6 1<Oм±10% -
1
612 . З-R93
ВС-О,125а-100 Ом±10%
1
М1 З-R94
ОМЛТ-0,25-В-27 Ом.±5%
1
6111 3-R95
С2-14-О,25-117 кОм±О,5%-Б
1
Бl:1 3-R96
ОМЛТ-0,25-В-56 Ом±5%
1
БЫ 3-R97
С2-14-О,25-50,5 кОм±О,5%-Б
1
bll 3-R98
ВС-0,125а-100 Oмi±I0%
1
512 3-R99
1с
ВС -0, 125а-5,6 кOм±5 %
1
61 2 3-Rl00
ВС-О,125а-330 Ом:±10%
1
Бl1 3-Rl0l
СП4-!в-4,7 кОм-А
1
Б· 12 3-Rl 02
ОМЛТ-1-В - 5,6 кOм±5%
1
Б12 3-Rl0З
ВС-О,125а-100 Ом~,±10%
1
Б12 3-RI04 -·
ВС-О,125а-3,6 кOм±5%
1
6'12 3-Rl05
СП4-lв-680 Ом-А
1
Б12 3-Rl06
С2-10-О,25-2,7 кОм±О,5%
1
БlО 3-Rl07•
ВС-О, 125а-5,6 кOм±5%
1 4;,7 ...
...6 8кОы:

Поз.
Зона обозна -
Наименование
К-во Примечание:
чение
Бll 3-Rl08
С2-14 -О ,25 - 50,5 кОм± 0,5 %-Б
1
--
Б9 3-R l09
ОМЛТ-0,25-В-3_9 Ом±10 %
1
Конденсаторы КМ-За, КМ-4а, КМ-5а
Конденсаторы 1(53-4
Конденсаторы КТ-1 ГОСТ 23385-78
Конденсаторы КМ-6
А9 3-Cl
К53 -4- 1 5-1 --мкФ ±20%
1
А9 3-С2
К53-4-15 - 1 мкФ±20%
1
А9 3-СЗ
КМ-5а-Н90-О) мкФ
1
А9 3-С4 .
1(53 -4 -15 -1 мкФ±20%
1
А9 З-С5*
КТ-1 -М47-22 пФ±10%-3
1 12...33 пФ
Устанавли-
, вается при
необходи-
мости.
Л9 3-Сб
К53-4-15-1 мкФ,±20%
1
AIO 3-С7/ -
КМ- 5а-Н90 - О,1 мкФ
1
AlO 3-СВ
КМ-4а-Н30-0;01 мкФ
1
AlO 3-С9
КМ-4а-Н30-О,033 мкФ
1
А!О 3-ClO
К53-4-15-1 мкФ±20% '
1
AlO 3-Cll
КМ-4а-Н30-О,022 мкФ
1
AlO 3-С12
КМ-4а-Н30-О,022 мкФ
1
AlO 3-СlЗ
КМ-5а-Н90-О,015 мкФ
1
AlO 3-С14
1(53-4-15 -1 мкФ±2 0%
1
AlO 3-С15
1КМ-5а-Н90-О,015 мкФ
1
All 3-Сlб
КМ-5а-Н90-О,1 мкФ
1
АН 3-С17
КТ-1-М47-47 nФ±lOD(o-3
1
All 3-С18
l<Т-1-М750-100 пФ,±10%-3
1
All 3-С19
КТ-1-М47-68 пФ±10%-3
1
All 3-С20
1(53-4 -20 -3,3 мкФ±10%
1
Б9 З-С21
1(53-4 -15 -15 мкФ±10%
1
All 3-С22
КМ-4а-НЗО-О,022 мкФ
1
Бll 3-С23
K53-4 -J5-15 _мкФ±10%
1
БlО 3~с24
КМ- 5а-М47-470 п Ф± 10%
1
AlO 3-С25
'КМ-4а-Н3 0 -О,033 мкФ
1
"
i
.. ..

Поз.
Зона · обозна-
Наименование
К-во Примечание
чение
Б9 3-С26
КМ-4а-НЗО-О,022 мкФ
1
Б.10 3-С27
КТ-1-М47-47 пФ±IО%-З
1
ыо 3-С28
КМ-5а-М.47-470 пФ±JО%
1
Б~\.О 3-С29
К:М-5а-М47-470 пФ± 10%
'
1
Б,!О 3-СЗО
КТ-1-М47-15 пФ±IО%-З
1
Б!О 3-СЗl
КМ-4а-НЗО-О,022 мкФ
1
-
Б!О 3-С32
К:М-4а-НЗО-О,022 мкФ
1
-
Бll 3-СЗЗ
КТ-1-М750-100 пФ±10%-3
1
Бll 3-С34
КМ-4а-НЗО-О,033 мкФ
1
Б!! 3-С35
К:М-4а-М47-470 пФ±10%
1
Б!! З-СЗ6
К:М-За-НЗО-0,022 мкФ
1
Бll 3-С38
К:М-4а-НЗО-О,022 мкФ
1
Бll 3-С39
К:53-4-20-15 мкФ±10%
1
Бll 3-С40
К:М-4а-М47-470 пФ± 10%
'
1
Бll 3-С41
КМ-6 - Н90-1 мкФ
1
Б12 3-С43 - К:М-4а-НЗО-О,033 мкФ
1
Бll 3-:,.С44
KM-5a-H90-0,I мкФ
1
Б12 3-С45
КТ-1-М47-6,8 пФ±!О%-З
1
Б12 3-С46
КТ-1-М47-18 пФ±10%-З
1
AI0 3-С47
К:53-4-15-10 мкФ±10%
1
Бll 3-С48
СГМЗ-А-а-Г-3 900 пФ± 1%
1
А9 3-Ll
Индуктивность И24.775.037-3Сп
1
А!О 3-L2, 3-LЗ Индуктивность
2 констр.
AI0 3-L4
Индуктивность И24.775.036Сп
1
All 3-L5
Индуктивность И24 . 777 .207Сп
1
Б9 3-L6
Индуктивность
1 констр.
Б!! 3-L7
Индуктивность
1 констр.
'
Б12 3-L8
Индуктивность
1 констр.
AI0 3-L9
•индуктивность
1 констр.
AI0 3-Лl
Индикатор ИНС-1
1
А!О 3-Л2
Лампа 6С51Н-В
1
bll 3-ЛЗ
Индикатор ИНС-\
1
/
Б112 3-Л4
'
Лампа 6С51Н-В
1
j
..

Зона
']311
All
А9
А9
А!О
А!О
А!О
АН
All
Б!О
ыо
All
Б9
Б!О
Б9
Б11
Бl1
Бl1
Бll •
Бll
Бll
Б12
Б,lQ
13
Б
в
11
12
11
9
А
А9
;32
Поз .
обоэ i1а-
чение
3-Дрl
· 3-Tpl
3-Д.l
3-Д2, 3-ДЗ
3-Д4+3-Д6
3-Д7
3-Д8+3-Д 11
3-Д12
3-Д!З, 3-Д14
3 -Д15
3-д16
3-дl 7, 3-ДlS
3-д19, 3-Д20
3-Д21+
+3-Д23
3-Д24, 3-Д25
3-Д26+
+З-Д28
3-Д29+
+3-ДЗЗ
3-Д34
3-Д35
3-Д36
3-Д37
3-Д38
З,ДЗ9
З-Д40
3-Д41
3-AJl,
'
3-Тl
3-Т2
Наименование
К-в о При ме чание
Др оссель высок очаст отный
ДМ-0,1-24 0 мк Гн±5%-В
1
Тран\:форматор И24. 730.l22Сп
1
диоды ПОЛУПРОВОДНИКОВЫЕ
2Д503А
1
2С156А
2
2Д503Б
3
2С!56А
1
2Д503Б
4
ЗИ306Ж
1
2Д503А
2
2Д50ЗБ
1
ЗИ306Р
l
2д5озА
2
2Д503А
,,.
2
2Д503А
.
3
2Д50ЗА
2
2Д503Б
3
2Д503А
5
Д814Д
-1
2Д503Б
1
2Д503Б
1
2Д503Б
1
2Д503Б
.'
1
д18
1
2Д50ЗА
1
--2С170А
1
Микросхема 140УД2
1
ТРАНЗИСТО РЫ
2ТЗ16Б
-
1
2Т326Б
1

)
Зона
Поз.
обозна­
чение
А9 3-ТЗ
А9 3-Т4
А!О 3-Т5
А!О 3-Т6
All 3-Т7
All 3-ТВ
All 3-Т9
All 3-TIO
All 3-Тll
БIО 3-Т12
БIО 3-ТlЗ
БIО 3-Т14
БIО 3-Т15 ,
БIО З.Тlб
bll 3-Т17
БiИ 3-Т19
512 3-Т20
Б12 3-Т23
БIО • 3-Т24
А20 4-Rl
МО 4- ·R2
А19 4-R4
А19 4-RS
А20 4-Rб
А20 4-R7
А20 4-RB
А2О 4-R9
А19 4-RIO
А20 .4-Rl1
3 5477
2ТЗ26р
2Т316Б
2Т316Д
2Т3_16Д
НГ<ЗIЗВ
!ТЗIЗВ
2Т312Б
2Т326Б
2Т312Б
2Т326Б
2Т326Б
2Т326Б
2Т312Б
2Т312Б
МП26А
2Т326Б
2Т326Б
2Т312Б
2Т201А
Наименование
Плата И22.0В9.124 Сп
Резисторы МТ, ОМЛТ
гост вд 7113-71
Резисторы ВС
Резисторы ПЭВ ГОСТ 6513-66
МТ-0,25-В-47 Ом±,1:0%-А
ОМЛТ-2-В-3,3 кOм±10%
ОМЛТ-2-В-5,1 кOм±10%
ВС-О,125а-100 Ом±i0%
МТ-0,25-В-10 Ом±5%-А
BC-0,J.25a-2,2 кОм± 1О%
ВС-О,5а-30 кOм±5%
ВС-О,125а-1 кOм±10%
ВС-О,125а-82 кOм±10%
ОМЛТ-О,5 -В-22 кOм±5%
:К-во Примечание
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

"
Поз.
Зона обозна-
чение
мо 4-R .12
А19 4-R .13
А19 4-R.14
.А19 4-R .15
А19 4-R .16
Д'}J) 4-,R. l7
.А19 4-R.18 8
.А19 4-R.19
А19 4-R .20
А20 4-R .21
. Af20 4-Cl
А20 4-С2
А20 4-С4
А20 4-С5
А2.О 4-Сб
А:20 4-С7
.A ZD
4-С8
А19 4-С9
_А.2{} 4-дl
А20 4-Д2
.А2.О - 4-ДS
.М.О 4-Дб
.AZO 4-Tl
А20 4-Т2 -
А20 4-ТЗ
А2О 4-Т4
-
Наименование "
"
ВС-О,125а-3,3 к0м±5%
ВС-О,125а-68 Ом±10%
МТ-0,25-В-10 Ом±5%-А
ВС-О,125а-3,3 к0м±10%
"
ВС -О,125а-47 к0м±10%
ВС-0,125а-47 Ом±, 10%
ВС-О,125а-1,2 кОм:±5%
ВС-О,125а-100 Ом±5% - ·
ВС-О,125а-47 Ом:±10%
ПЭВ-10-3,3 к0м±5%
l(онденсаторы КМ-За, КМ-4а, l(M-5a
l(онденсаторы КТ-1 ГОСТ 23385-78
КМ-4а-НЗО-О,047 мкФ
КМ-За-НЗО-0,022 мкФ
I(M-Sa·HЗ0-0,033 мкФ
Конденсатор И24.649.004-2Сп
КТ-1-М47-1 пФ±О,4-3
КМ-4а-НЗО-О,033 мкФ
-КМ-Sа-НЗО-0,015 мкФ
КМ-5а-НЗО-О,015. мкФ
-
ДИОДЫ ПОЛУПРОВОДНИКОВЫЕ
Д814Г
-
2Д50ЗБ
2дsозв
2Д50ЗБ
'
ТРАНЗИСТОРЫ
2Т602Б
2Т306В
2Т306В
2Т602Б
-
К-во
1
1
1
1
1
1
1
1
1
1
1
1
r
1
1
1
1
1
1
1
·--
1
1
1
1
1
1
"
Примечание
1... 1;5 кОм
,.
1
.1

Поз.
Зена обозна-
Наименование
:К-во Примечание
чение
Плата И22.089.127 Сп
Резисторы ОМЛТ ГОСТ ВД' 7113-71
Резисторы ВС
'
Резисторы СП4-1в
-
Резисторы СП5-16ВА
1
А14 5-Rl
ОМЛТ-0,25-В-1 МОм:Ь! :0%
1
(j
.АIЗ 5-R2
ОМЛТ-О,25-В-220 кOм±10%
1
.АlЗ 5-RЗ
ОМЛТ-0,25-В-1 кOм±10%
1
..
.А:13 5-R4
ВС-О,125а-56 Ом±10%
1
.А!З 5.RS
ОМЛТ-0,25-В-1,8 кOм:Ьli0%
1
. А:13 5-Rб
ОМЛТ-0,25-В-15 кO~±10%
1
Аl!З 5-R7
ВС-О,125а-3,3 кOм±10%
1
.Аl!З 5-R8
ОМЛТ-0,25-В-18 кОм,±10%
-
1
мз 5-R9
ОМЛТ-0,25-В-3,3 кОм:ЬI:0%
1
.А14 5-RI0
ВС-О,!25а-82 Ом±10%
1
А.14 5-Rll •
· омЛТ-0,25 -В-1,2 кOм±10%
1 1... 1,5 и;Ом
А14 5-R12
ВС-О,125а-330 Ом1±IО%
1
А14 5-R14
ВС-О,125а-1\2 кOм±10%
1
А14 5-Rl5
ВС-0,125а-,1!,2 кOм±10%
-
--1 -
А14 5-Rlб
СП4 -lв-4,7 кОм-А
1
А14 5-R17
ВС -О,125а-390 Ом:±5%
1
.А14 5-RI8*
ВС..О,125а -82 Ом±5%
1 68...100 Ом
А14 5-Rl9
ВС-О,125а-4,7 кOм±5%
1
А14 5-R20
ВС-0,125а-56 Ом±,10%
1
А14 5-R21
ОМЛТ-О,5-В -22 кОм±!Оо/о
1
.А114 5-R22
ВС-О,!25а-22 Ом:±5%
1
А14 5-R23
ВС-О,125а-180 Ом±5%
1
А14 5-R24
ВС-0,125а-3,9 кOм±5% 1
1
А14 5-R25
BC-0,li25a-27 Ом.±5%
1
А14 5-R26
ВС-О,125а-220 Ом±10%
1
"мз 5-R27
ВС-О,125а-18 кOм±10%
1
А14 5-R28
ВС-0,125а-3,О к0м±5%
1
АlЗ '5-R29
ВС-О,125а-3,3 кOм±10%
1
.З*
35

Поз.
Зона обоэна-
Наименование
К-во Примечание-
чение
.
АН 5-RЗО
O.МЛТ-0,5-В-5,1 кOм±5°k
1
Al4 5-RЗl •
С2-10-О,25-47 ОМ:±1 , %
1 42,2 ...
r
... 51,1 Ом
А14 5-R32
ВС-О,125а-2 кOм±5% _
1
А13 5-RЗЗ
'ВС-0, 125а-6,8 кОм:±5 %
1
АlЗ 5-R34
СП4-lв-4,7 кОм-А
1
АlЗ 5-R35
ВС-О,1125а-820 кOм±5%
1
А15 5-RЗб
ВС-О,125а-3,3 кOмt±10%
1
-
А15 5-R37
ВС-0,125а-100 Ом±5%
1
А14 5-RЗS•
ВС-О, 125а-510 Ом:±5%
1 430 ...
...620 Ом
А15 5-R39
ВС-0, 1'25а-680 Ом± 1О%
1
А15 5-R40
ВС-О,125а-1,2 кОм:±'10%
1
А15 5-R41
ВС-О,!25а-18 кOм±5%
1
А!5 5-R42•
BC-0,!25a-li,6 кОм,±5%
1 1,2 ...
/
... 1,8 кОм
А15 5-R43
ВС-О,125а-820 Ом±5%
1
Б15 5-R44
ВС-О,125а-2,7 кQм,±5%
1
А'15 5-R45
ВС-О,125а-3,9 кOм±5%
1
А:15 5-R46
ВС-О,125а-100 Ом±10%
1
А15 5-R47*
ВС-О,!25а-180 Ом±10%
1 120...
... 270 _Ом
А!5 5-R48
ВС-О,125а-27 кOмi±5%
1
А15 5-R49
ВС-О,!25а-2,2 кOм±5%
1
А15 5-R5o
-
ВС-О,125а-56 OМJ±10%
1
А15 5-RSI
ВС-О,125а-68.О Ом±5%
1
А15 5-R52
ВС-О,125а-390 Ом±5%
1
А15 5-R53
IIC-0,125a-2,2 кOм±5%
1/
А15 5-R54
ОМЛТ-0,25-В-1 кОМ1±5%
1
А!5 5-R55
ВС-О,125а-2,2 кOм±5%
1
А15 5-R56
ВС-О,125а-430 OМJ±5%
1
М5 5.R57
ОМЛТ-0,25-В-1,2 кOм±!О%
1
М5 5-R58
ОМЛТ-0,25-В-1,2 кOм±10%
1
А15 5-R59
ОМЛТ-0,25-В-2,2 кОм,±10%
1
Мб 5-RбО
ОМЛТ-О,5-В-820 Ом±5%
1
36-

Поз.
Зона обоэна-
Наименование
К•во Примечание
чение
-
М5 5-R61
ВС-О,125а-68 Ом±10%
1
А1'5 5-R62
ОМЛТ-0,5-В-1.5 кOм±5%
1
А15 5-R63
СП5-16ВА-О,25-470 Ом 5%
1
А,15 5-R64
ВС-О,125а-56 Ом±5%
1
Ы6 5-R65
ОМЛТ-О,25 - В-330 Ом±10%
1
А15 5-R66
ВС-О,125а-180 Ом!±10%
1
А16 5-R67
ОМЛТ.-О,5-В-10 кOм±10%
1
А16 5-R68
ВС-О,125а-3,6 кONo±10%
1
А16 5~R69
IВС-О,125а-100 Ом±10%
1
Al6 5-R70
ОМЛТ-0,25-В-33 кOм!±10%
1
-
Al6 5-R71
ВС-О,125а-5,1 кOм±5%
1
А16 5-R72
ВС-О,125а-100 Ом±10%
1
Б16 5-R73
ОМЛТ-0,25-В-82 кOм±10% .
1
А16 5-R74
ОМЛТ-1-В-5,6 кOм±5%
1
А-16 5-R75
ВС-О,125а-5,6 кОм±l .0%
1
А16 5-R76
ВС-О,125а-56 Ом:±10%
1
А!б 5-R77
BC-0,125!i-3,6 кOм±5%
1
,
Б.13 5-R78
']ВС-О,125а-100 кOм .:ЫО%
1.
БIЗ 5-R79
IВС-О,125а-6,2 кOм±10%
1
БJЗ 5-RB0
ВС-О,125а-56 Ом±10%
1
Б,13 5-RBI
ВС-О,125а-56 Ом±10%
1
БlЗ 5-R82
BC-0,I.25a_
-3,3 кOм±5 %
1
БlЗ 5-RВЗ*
ВС-О,125а-3,6 кОм,±5%
1 3, 3.А,7кOм
БIЗ 5-R8 4
ВС-О,125а-2,7 кOм±10%
1
Б13 5-R85
ВС-О,125а-2,4 кOм±5%
1
БJЗ 5-R86
ВС-О,125а-2,4 кOМi±5%
1
Б14 5-R87
ОМЛТ-l-В-10 кОм:±5%
1
Б!4 5-R88
ОМЛТ-!-В-10 кOм±5%
1
Б1'4 5-R89
)ВС-0,1 '25а-15 кOм'±5%
1
Бl-4 5-R90
ОМЛТ - О,5-В-15 кOм±5%
1
614 5-R91
ОМЛТ-О,5-В-15 кOм±5%
1
Б 14 5-R92
ВС-О,125а-15 кОм1±5%
1
31

Поз.
Зона обозна-
Наи м енование
К-во Примечание
че)Iие
.
Б14 5-R93
O1\'\.ЛТ-0,25-В-1,3 кOм±5%
1
Б14 5-R96
ОМЛТ-0,25-В-1,3 кOм±5%
1
А.16 5-R97
ВС-О,125а-56 Омi±5%
1
Б14 5-R98
ВС-О, 125а-ЩО Oм±l0U/o
1
Б./4 5-R!00
ВС-О,125а-10 кOм±10%
1
Б14 5-Rl0l
СП4-1в-22 кОм-А
--
1
Б 14 5-R102
ВС-О,125а-10 кOм±10%
1
Б14 5-R!ОЗ
ВС-О,125а-47 кО м,±10%
1
Б14 5-R!04
ВС-О,125а-47 кОм,±10% •
-'
1
614 5-R105
ОМЛТ-1-В-20 кOм ±5%
1
Б14 5-R106
ОМЛТ-!-В-20 кOм±5%
1
JI
61 5 5-R107
ВС-О,125а-1,3 кОм.±5% .
1
Б,15 5- R l08
ВС-О,1 125а -560 О м ±10%
1
~
Б 15 5-R109
ВС-О,1,25а-560 Ом±10%
1
Ы5 5-Rll 0
ВС-О,125а-1 ,3 кОм:±5%
1
А16 5-Rl 11
СП5-16ВА-О,25-2,2 кОм 5%
1
Аlб 5-R112
СП5-16ВА-О,25-2,2 кОм 5%
1
Конденсаторы КМ-4а, КМ-5а
Конденсаторы КМ-6
Конденсаторы КБЗ -4
Конденсаторы КТ-1 ГОСТ 23385-78
• конденсаторы КТ-4
А13 5 -Cl
КМ-4а-Н30-О,01 мкФ
-
1
А14 5-С2
1(53-4 -15-1 мкФ±20%
1
АIЗ 5-СЗ
КМ-4а-Н30 - О , 033 мкФ
1
А13 5-С4
КМ - 4а -НЗО-О,022 мкФ
1
АIЗ 5-CS
'
I(M-4a -H30-0,022 мкФ
1
АIЗ 5-Сб
КМ-4а-Н30-О , 02 2 мкФ
-
1
А14 5-С7
КМ-4а-Н30-О,022 мкФ
1
1,
А14 5-СВ
КМ-5а-Н90-О,015 мкФ
-
1
А14 5-С9
!(53-4 -15 -1 мкФ±20 %
1
1•
А14 1 5-С!О
КМ-5а-Н90- О,015 мкФ
1
А14 5-Cl l
КМ- 5а-Н90-О,1 мкФ
1
~
-
3-8

..
-
--, .
Поз.
Зона обоэна-
•Наименование
К,во Приме'!ание
чение
А14 5-С12
КТ-.1.-М47-47 пФ±10%-3
.-
1
А14 5-СIЗ
К:М-5а-Н90-О,1 мкФ
1
М4 5-С14
КТ-1-М47-68 пФ±IО% -3
1
А16 5-С15
К:М-4а-НЗО- О,033 мкФ
•
j
1
А14 5-Сlб
'KNt-4a-H30 -0,022 мкФ
1
АIЗ 5-С17
К:М-4а-НЗО-О,022 мкФ
1
А15 5-С18
К:М-4а-НЗО-О,022 мкФ
1
А15 - 5-С19
КМ-5а-М1500-1500 пФ±iliOo/o
1
А.15 5-С20
КМ-4а-НЗО-О,022 мкФ
1
А15 5-С21
КМ-4а-НЗО-О,022 мкФ
1
А15 5-С22
КМ - 5а -М47-470 пФ± 1!}%
1
в,115 5-С23
КМ-5а-М47-470 пФ± 10%
1
А15 5-С24
КМ-5а-М47 - 470 пФ± 10%
1
-
Б,14 5-С25
1\53-4 -15-15 мкФ±10%
1
А.1'5 5-С26
КТ-1 -М47-47 пФ+10%-З
1
А15 5-С27
КТ-1-М47-15 пФ±10%-3
1
А1'5 5-С28
К:53-4-15-68 мкФ±20 %
1
Аlб 5-С29
К.53-4-15-68 мкФ±20%
1
А1'5 5-СЗО
• К:М- 4а-НЗО-О,022 мкФ
1
Аlб 5-СЗl
КТ- 1-М750-100 пФ±!О О/о -3
1
А16 5-С32
КМ-4а-НЗО-0,022 мкФ
1
А!6 5-СЗЗ
КТ-1-М47-3,3 п Ф ±О,4-3
1
А14 ·5-С34
К:53-4-15- 15 мкФ±20%
1
БlЗ 5-СЗ5
КМ-4а-НЗО-О,022 мкФ
1
~
БJ З 5-СЗб
К.М-4а-НЗО-О,022 мкФ
1
Б1 4 5-С37
К53-4-15-I ·мкФ±20%
1
Б !4 5-С38
Конденсатор
К.Т4 - 25б-250 В - 0,4/2 пФ-М75-В
1
Б14 5,- С39
Конденсатор
_К.Т4-25б - 250
_
!3-0,4/2 пФ - М75-В
1
Б15 5-С40
К:53-4-15-1 мкФ±20%
1
~
БЫ 5-С41
К.53 -4-15-15 мкФ± 2 0%
1
А15 5-С44
К.М-6-\.-!90-1 мк Ф
1
.,
А 15 5-С45
К.М-6-Н90-1 мкФ
1
·39

1
Поз.
Зона обозна-
-Наименование
К:-во Примечание
чение
Б14 5-С46
I(М-4а-НЗО-О,033 мкФ
1
А14 5-Ll
Индуктивность
1 констр.
А14 5-Li
Индуктивность
1
"
А14 5-LЗ
Индуктивность И24.775.036Сп
1
Ы4 5-L4
Индуктивность •
1 констр.
· :~-;
·~·
А16 5-L5
Индуктивность
1
"
А14 5-Lб
Индуктивность -
1
"
вн 5-L7
Индуктивность
1
..
&15 5-L8
Индуктивность
1
"
Б.14 5-L9
Индуктивность
1
"
Аlб 5-LI0
Индуктивность
1
..
'51'5 5-Ll 1
Индуктивность
1
"
АlЗ 5-Л!
Индикатор ИНС-L
1
АlЗ 5-Л2
Лампа 6С51Н-В
1
А!16 5-ЛЗ
Лампа 6С51Н - В
1
А14 5-Tpl
Трансформатор И24.730.122Сп
1
ДИОДЫ ПОЛУПРОВОДНИКОВЫЕ
А!З 5-Д!
2С156А
1
АlЗ 5.Д2
2Д50ЗБ
1
АlЗ 5-ДЗ, 5-Д4 2Д50ЗА
2
АlЗ 5-Д5
2Д50ЗБ
'
1
АlЗ 5-Дб
2Д50ЗА
1-
А!З 5-Д7+5-Д9 2Д50ЗБ
3
Л14 5-Д!О, 5-Дll 2Д50ЗБ
2
А14 5-Д12
ЗИЗО6Ж
'
1
А14 5-Дl~
2Д50ЗА
1
А!4 5-Д14
ЗИЗО6Ж
1
А14 5-д:15, 5-Д!б 2Д50ЗБ
2
А15 5-Д17
2Д503А
1
А15 5-Д18
ЗН306Р
1
А15 5-Д19+
2Д503Б
..
з
1
+5-Д21
А16 5-Д22
2Д50ЗБ
1
..
40
н-;,с,,<
. . ,.._:,..,

Поз .
Зона обозна-
Наименование
К-во Примечание
чение
А16 5 -Д23, 5-Д24 2Д503А
''
12
А16 5-Д25, 5-Д26 2Д503А
2
Б!б 5-Д27
2Д503А
1
..
5-Д28, 5-Д29 2Д50 3L1
2 *А15, А16
А16 5-ДЗО
2Д503А
1
Б14 5-ДЗ!...,.-
2Д503Б
4
...,.-5-Д34
А16 5-Д35
Д8!.4Д
1
А16 5-Д36
Д18
1
ТРАНЗИСТОРЫ
•
5-Т!, 5.Т2 2Т316Д
2 *А!З, А14
А14 5-ТЗ
IТЗ!ЗВ
1
А14 5-Т4
2Т312Б
1
t~н 5-ТБ
2Т312А
1
А\4 5-Тб
2Т312Б
1
А\5 5-Т7
2Т316Б
1
А\5 5-Т8, 5-Т9 2Т326Б
2
А15 5 -ТI0, 5-Тll 2Т312Б
2
А15 5-Т12,. 5-Т!З 2Т326Б
2
А16 5-Т14
2Т326Б
1
А!б 5-Т!Б
2Т312Б
-
1
Б!З 5-Т16
2Т325Б
1
Б!З 5-Т17
2Т306В
1
Б!4 5-ТJ8, 5-Т19 2Т326Б
2
615 5-Т20, 5-Т21 . IТЗ!ЗВ
2
Плата И22.089.123Сп
РЕЗИСТОРЫ
А18 9-RI, 9-R2
ОМЛТ-0,25-В - ШО кOм±10%
2
диоды ПОЛУПРОВОДНИКОВЫЕ
А17 9 -Д!...,.-9-Д4 Д237А
4
А18 9-Д5-;-9-Д8 Д237А
-
-
4
·'
'

Поз.
Зона обозна-
чение
Наименование
К-во Примечание
-
Плата И22.089.126 Сп
Резис1оры ОМЛТ
Резисторы ПТМН '
Резисторы CS-148
Резисторы СП5-2
Ы7 10-Rl
ОМЛТ-2-В-3,9 кOм±!О%
1
Б-17 I0-R2
ОМЛТ-0,25-В-22 кОм±,10%
1
517 10-RЗ
С5-14В-О,5 вт 1,5 Ом 5%
1
518 I0-R4*
ОМЛТ-0,25-В - 1 кOм±10%
1 680 Чм...
.. .1,2 кОм
518 I0-R5
ОМЛТ-О,5-В-27 - кOм±10%
1
518 10-R6
ОМЛТ-0,25 - В-1 кОм±, 10%
1
518 10-Ю
ОМЛТ-О,25-В-470 Ом±10%
1
518 10-R8
ПТМН-0,5-82 кОм±! , %
1
518 I0 -R9
ПТМН-0,5-18 кОм±!%
1
518 10 -RI0
СП5-2 4,7 кОм 10%
1
518 -10 -Rl 1
ПТМН-0,5-1,8 кОм±!% .
1
518 10-Rl2
С5-!4В 0,5 вт 0,27 Ом 5%
1\
518 10-RIЗ
ОМЛТ-J-В -1 8 кОм±,1 .0%
1
-
518 I0 -Rl4
ОМЛТ-U ,25-В-1 кOм±10%
1
Б18 I0-Rl5
ПТМН-0,5-82 кОм±!%
1
518 IO-R16
ОМЛТ-О,25-В-100 Ом.±10%
1
Б19 I0-RI7
ПТМН - 0,5 - 1,5 кОм±!%
1
619 I0-Rl8
СП5-2 680 Ом 10%
1
-
Б.19 I0-Rl9 .
ПТМН-0,5-1,5 кОм±!%
1
Б19 I0-R20
С5-14В 0,5 вт 0,27 Ом 5%
1
519 10-R21
ОМЛТ-О,25-В-470 Ом±,10%
1
519 IO-R22
ОМЛТ-1-В-'18 кOм±IО%
1
519 I0-R23
ОМЛТ-0,25-В-1 кОм±!О3⁄4
1
-
519 I0-R24
ПТМН-0,5-330 Ом±, !/%
1
519 10-R25
ПТМН-0,5-1,5 кОм±! %
1
Б!9 10-R26
СП5-2 680 Ом 10%
1
Б!9 I0-R27
ПТМН-0,5-4 70 Ом±,!( %
1
·42

Поз .
Зона обозна-
Наименование
К-во Примечание
чение
-
Конденсаторы КМ-46
Конденса торы К50~20
Б18 10-Cl
КМ-46-НЗО - 0,033 мкФ
Б18 10-С2
!(50-20-160-2
Б18 10-СЗ
К:Ni-46-I-!30-0,033 мкФ
Б18 10-С4
tК50-20-16-1 О
Б18 1О-С5*
КМ - 46-НЗО-0,033 мкФ
может от-
сутствовать
Б19 10-Сб
КМ-46-НЗО-0,033 мкФ
1·
диоды ПОЛУПРОВОДНИКОВЫЕ
Б17 10-Д1,_10-Д2 Д814Г
2
Б18 10-ДЗ+
Д223А
5
+10-Д7
Б19 10-ДS
2С156А
Б19 10-Д9
Д814А
Б19 10.Дl 1
Д223А
ТРАНЗИСТОРЫ
Б18 10-Тl+
П308
3
+10-ТЗ
Б18 10-Т4+
2Т201А
3
+10-Тб
Б19 10 -Т7+
2Т201А
4
+10 -Т! О
1
43

44
ДЕЛИТЕЛЬ 1: 10
Схема электрическая принципиальная И22,727. 048 Э3
,,
1

Делитель t: 10. И22.727.048 Э3.
Перечень элементов
Поз.
Зона обозна -
Наименование
К-во Примечание
чение
R1
См. таблицу
1
;,
с1•
Конденсатор КТ-1-М47-9,1 пФ±5%-З
гост вд 711'59-70
,,,
1 7,5".10 пФ
Кл
~
Зажим Я:П4.835.007
1
Шl
Контакт И27.732.079
1
Ш2
Корпус ЯП4.106.020
1
1
Yl,
Плата ЯП6.672.408
1
R2
Резистор СП4-lв-150 Ом-А
1
RЗ
Резистор СП4-lв - 1 , кОм-А
1
С2
Коыденсатор· КТ-1-М47-12 пФ±5%-З
гост вд 7159-70
1
сз
Конденсатор КТ2-,1.9 1,9/15
1
Ll
Индукти вность И24 . 775.042-ЗСп
1
.
• Подбирают при регулировании.
Обозначение j ,
Rl
Лит.
И22.727.048 l Резистор КИМ-0,125-9,1 МОм±5%
• гост 10686-63
'
Б
- 01 1Резистор СЗ-!Оа-9,1 МОм±5% -Т
А
45

Пер еч ен ь наименований эл ем ентов и о бозначений документов,
н а основании которых применены данные элеме нты
Наименов ание элемента
О боз н ачение документа
(ТУ, ОСТ и др.)
СПЗ-9
СП5-2
ОМЛТ, МТ
тво
кэв .
С2-14
С2- !О
СП4-1
мт
СП5 - 16ВА
птмн
С5-ЫВ
вс
СП5- 39Б
ППЗ-40
КМ-6
КБЗ-4
l(l5-5
КВИ-2
КТ2-19, КТ2-18
КМЗ, КМ-4, КМ-5
ксот
СГМЗ-Б
ccr
К7ЗП-4
К42У-2
К.53- 14
К50-6
КБО-20
КТ4-25
К?З-16
ПЗО8
2Т602Б
2Т904А
2Т903А
П701А
2ТЗ !6Д
2ТЗ26Б
J;f 3 13B
2Т306В
1Т308В
!ТЗJ1Д
2ТЗ12Б
2Т201А
2ТЗ25Б
МП26А
46
РЕЗИСТО Р Ы
ОЖО.468.012 ТУ
ОЖО.46 8 .506 ТУ
О.ЖО.467.107 ТУ •
ОЖО.467.035 ТУ
_ОЖО.467.0'17 ТУ
ОЖО.46 7 .036 ТУ
О Ж О.467,07 2 ТУ
ОЖО.468.045 ТУ
О.ЖО.467 .1 08 ТУ
ОЖО.468.519 ТУ
О.ЖО.467. 5 03 ТУ
ОЖО.468.542 ТУ
ОЖО.46 7 .115 ТУ
ОЖО.468 . 534 ТУ
О.ЖО.468.503 ТУ
КОНДЕНСАТОРЫ
О.ЖО.460 . 061, ТУ
ОЖО.464.037 ТУ
О.ЖО.460.084 ТУ
ОЖО.460 . 029 ТУ
ОЮО.465 . 000 ТУ
О:ЖО.460.043 ТУ
О:ЖО.461.025 ТУ
О)КО.461.022 ТУ
О)КО.461 . 027 ТУ
ОЖО.461.036 ТУ
-
ОЖО.462Л82 ТУ
О.ЖО.464.096 ТУ
UЖО.464.107 ТУ
ОЖО.464.1 . 20 ТУ
О.ЖО.460 . 135 ТУ
9.ЖО.46 1.108 ТУ
ТРАНЗИСТОРЫ
ЖКЗ . 365.059 ТУ
И93.365.ООО ТУ
И93.365.008 ТУ
И93 .365.004 ТУ
ЩМЗ.365.063 ТУ
СБО.336.019 ТУ
ЩТО. 336.003 ТУ
ЖКЗ.365. 161 ТУ
СБО.336.015 ТУ
ЖКЗ.365. 120 ТУ
ЖКЗ.365.158 ТУ
'ЖКЗ . 365.143 ТУ
СБО.336 .046 ТУ
СБО.336. 023 ТУ
П.ЖО.336.00 4ТУ

Наименование эл емента
Обозначение документа
(ТУ, ОСТ и др.)
, 2С168 А
2Д503
Д220
2Д202
Д817А
Д818Б
2-CI56A
ЗИЗОfj
Д8l4
Д18
Д237А
Д223А
2 Цl'О ЗА
Л ампа СМН9-60-2
Индика т ор ИНС-1
Ламп а 6С51Н-В
Д И ОДЫ ПОЛУПРОВОДН ИКОВ ЫЕ
СМЗ .362.805 ТУ
ТТЗ.362.045 ТУ
СМЗ.362 . 010 ТУ
УЖЗ.362.0 3 5 ТУ
УЖЗ.362 . 027 ТУ
СМЗ.362.025 ТУ.
СМЗ.36 2. 805 ТУ
УЖЗ.360.005 ТУ
СМЗ.362.012 П'
ЩТЗ .362. 002 ТУ
ТРЗ . 362.02 1 ТУ
СМЗ.362.018 ТУ
САЗ.362.037 ТУ
ост ]60.535 .01 4-80
ЩАЗ.341.030 ТУ
Дроссель высокочастотный ДМ
Трубка электронно-лучевая 1l Л ОIИ
Переключатель
ПРЗПЗНТС, ПР4П2НТС, ПРЗП2НТС
Микр отумблер МТЗ. МТI
Кнопка малогабаритная КМ2 - 1
Счетчик вrемени ЭСВ
Вилка 2РМ14Б4ШIВJ -
Розетка приборная СР - 5 0 -73ФВ
Вилка кабельная СР-50-74ФВ
Переход СР-50-95ФВ
Переход СР - 50-75ФВ
Плата ПСIО-7 •
Плата· ПС !
Вст авка плавкая ВП l
Сердечник М2000 HMl-15
Провод ПЭТВ
Магнитопровод ШЛ25Х4 0
ТЭ?.773.248 Сердечник Ml ОООНН -5
УВ 7. 076.115 Сердечник M l 00 0HH-5
2С170А
2Д102
ТФ З.300. 068 ТУ
_
ГИО.477.005 ТУ Черт. ]Jе4.777.000Сп
ЯТЗ.350.060 П-'
ОЮО .3 60.056 ТУ
ОЮО.360.016 ТУ
ОЮО.360.0) 1 ТУ
ФШО.281.003 ТУ
ГЕ О . 364.126 ТУ
ВРО.364.010 ТУ
ВРО.364 . 008 ТУ
ВРО.364.0 l ЗТУ
ВРО.364.01 !ТУ
НГО . 336.000 ТУ
НГО . 336.000 ТУ
OI00.48n 003 ТУ
ПЯО.707 . 091 ТУ
МРТУ · 2-43 -12-61
О ЮО.572.001 ТУ
УВО.707.050 ТУ
УВО.707.050 ТУ
ХЫЗ.369.004 ТУ
ТГЗ.362.074 ТУ .
МИКРОСХЕ М Ы
140УД2
1 бкО.347.004 ТУ2
По требованиям. к электробезопааности прибор удовлетворяет нормам
ОСТ4 275.003 -77 . «Приборы электронные измерительные. Требования электро ­
безопасности. Методы испытания», класс защиты 01.

Зак. 5477.

Jlo
/
;
--0
/.
ч7
1.is
нв
О,ВЧ,8
~-,
-- --
ню
1
Н9
б~I /
1\!}.-б.'11--
1
1
1
~ геА,
1
J
1
R15
!00
1
l ___
,·s
,,
151
52
1--<:3
1-
39
Н)lщ
/ 68,1
4
1,9-+15
-
-
--
-_- }
; ~------Ч---!..___J
1
•
Hl8\~
111
+-ci7
1 1,9-+!S
II
1
.1
Н41 Н43
0,1
. 0,1
32
.-
-
---· --. -
+--. --
-,
-
-
-
..
Н18
56
1-С\5
01
кз2*
_
(Шб
~
-
.!.!!Ш..
т
•
..'
о--
на ..wcm .2
•I
•
w
r--4::S:J---+- ----
1-R ,
1
5
Н2O чW
'
.f
!-R7
62.0
/
2.р
.__-- 1,----J
61
,!RI
jЮк
L__
б
~
н1-CSI
0,03:;
н­
.
!500
Н49 f--C57
Io,022
1 2,0
1-
f-R92 I-R93
/ 390 7,5к
35
1-RtS,
1,811 I
Hi9-
150
Н/23,
'2.,7к
!-R24
ю
I-R97
'2.17к
г;~~ 3~37
I-R98 / f-C56
ю
1,0 I
~к, 1,;р Н52.
•
-
Of
34 н'
53
_J
на ,\Ucm :;
1
1
1-
,,
j
1
Нбб*
Нб7•
-2.0
47
1
1
1
1-Т14
2.П2.6Б
1
1- RIO '.
1/
1
330
i-C5SI..i..
1
1О
НТ8
59
3
наы:m2.
1 н1а1
iк
1
J, -rов
+ IОВ
. --•--
.
· ··--• -
-
·-
--
,·-
-
·-
--· -
Осцuл~о2.раq:, сi-64
С ~ена -э~екmрu~ nрuнцunuальная
И2.2.044_.Qll(J Э3
ЛUt.m1
~
:
..
Б

-- --
-
------
-
·---·-
--·--
-
·-
--
·--- --
-----
---
---- ---
-
!
1
·--- ·--П-м1mcJ. l~Z .' 2..089 .l2~tn - ~ ·- ---: --_ :_ _ 1
но~,о о mкr.оне нu я
:n
В2б В2~ B2i
о
о{:о о
~
о
о
;5
:1
о
,б
1
о
l
I~
С.9
·C4 S
D,"!>+2~
I 2,1
646 Вч&
В2Э
о
ВЧ~
о
о
(:
~
о
о
tо
.5*
~
о
С25
:2[
80
В22
'У-10
вче
о
о
о
о
о
j
46
1
47
+-Rla
\:{
1-RIO
о
68,1 I
а~ г~~
J
1
1<15
7
юо
Гi,63ф
1ЮкJ 2
L
•
1
L__
б
151
52
Н?
620
L20
/Jt*
1
1
С2'1
1
0,"!>""2,8
II
-
1
Н41 Н43
O,i
. O,i
'
30
\
-
- --· --- --, --- --· ------·-
-
-
·-
-
------· --·-,___
____ ,
_
_
_
_
.
• Перечень зю1~нmо& И2.2 044 040 ПЭ3
~
•
Г\oacupae.mcc, npu рещщроЬке
кт -конmро~ьные mачкu
\

!0/IЬТ.}Дf./\.
1
~Ci
С2 -- В2.а
КАНМI О,! .
_Ш_i_
.
h~:==:=i-и
1
56
А1
t
1
1
j
1
1
l.8bl1L Crl Ct8
!LAtlМ..L o,t
ЦJZ
.,
~ EJ,W
.с<.
1
1 :j_@
1•<
1
1
1
М2
Ot
С46
3р
I,
С411I I С? 825
33
С38 15
,,
9,t 1
~
С9
0~+2?,
е,1,7
3,3 I
счsI с'39 I с2ъ
1140
3,3 9,t
75
о
цб
47
В2~ В22 В2о
В2е
о{:о о
о
о
о
о
о
'
о
-
о
i·C:5
t,9+t5
о
·С48
I 2,1
15t
52
Вч~ 3⁄4о
о
{:
о
о
о
о
о
о
LJ+*
L'2.0
о
1 ~С~7
1 i,9+i51f-----4 - -- -
III
1
Н41 Н43
.
O,i
. O,t
i8
\
L-··-
•---·--
-----
, --, --·---· --·---·-------·-- • -+---·--- с
• Перечень з~е.м~нmо&
И'2.2 044 .040 ПЭ')
~
•
noaoupae,me,11 npu reUJщpo~к~
КТ - KOt-mpOhЫ-\Ыe tn04KU
\

I-R57
,10
i]__, нпБ
RS6
<2
н:'15
01I
1·[ 65
160
J-R\'2 .l,
3.Бк
I-R70
120 /
!-R11
620
10
6
Z1J
,,
1·(3<
\- L30' <Б
27
I-R73
3К.
l·R74
шо
нu. лucm 5
7
t\31
нil .
н
3.1 .
Н3 3;!
,
2-RID
220 /
2-R18 ф
100
2-С
г,z
f
1· "3
170
!
1
_Jт
-·г-1
Ппаmо. 1
1-Т1
IТ311д
vl2.2.0B9Л?.[n
1-ТЮ ;r
<f31ББ Нб
~о«
i
1
•1
1
поиск nуцд ,
2-Т4
IT 3l3B
2-Т б
Н311Д
2-[g
I0.01,
11
11
11'
8,
1'
-1
-
11

5к //
r---
__l
1
1
RШ9
Бк
1
1
_j
ВВ6
l·Д/7
2Д503б
L_~----
.. --
' '·~'
4·А12
2Д50\Б
i·дlб
2Д503Б
ь
~ 1-~53Q.
!-КН Б&О ~
-
,:;1
Др3
Н51
410
1-R58
410
Б~о·.~
L-+---,-- -"
~=t-=wн-_-l.-~-~~-=нrг=
1
l ·RI05
620
l·RН4 1
l2.2а/
1
-1
1
.c .J
КОРР . У(Иnf.НИЯ
1-RНБ
180
l·Tp l; 3
1
о
1•
l· Rl23
2
/
12Q (
J.
1'Т10
!f3liA
1·Rб6
ltO
l·R10
120 /
Hil
620
l·R/25
~2,
7
.
---
zo
1
_j
1
1
J
1
1
l____
R41 R48
i,lr.
;,j ~
L6
1
ш\
0.02? . .. .-
I
13
2·LБ
2·R
1.2
---
TI
21'904 ~
,.
L
Dщu n
И2.Z:О
• с~ ~ ма . ,~~кmрuчс

j
~А•ucmJ.
УСИ ЛЕНИЕ.
- IO&
о rnклонен\J Я ·
Г:-- •И-22 Q8!Ш8Cn
\nnumu
1•
1
1
1-Трl
1•
1 l·R 31•
1
'1. 1
18'1.<
1
1
'
i
ъ
1
1
,29
ННО4._.
I 82к
I l-[!;j
0,1
'1 .1
·!ОВ ,
4.~31t•
UiK
Н23
2ASDJБ
ншs
470
1-RI07
.
470
Н37
55/
на. лuc.m "5
4
н·s
{Т-313!1
<-417
2Д503Б
L__ ....:.,_ _ _
,,''-~
•
HiD
2А~О3•
. l l·R.0
220 /
1
1
_j
I 1-Rl/4 1
!2.20 1
J.RIOJ / 1·RИ3
561s&~
1-RНБ
180
1 -Сб•
0.01
1· д;-1 1-Д32
ZД5!J3б " 2!15035
!-R57
410
1-RSQ
1-Rб8
120
~ ,-1
1 11··LCI2 &
1{15
i0.1I
1-R59
~20
3500
,
<·R10
1'1.0
1-Тр\
L--t-j:ji"~~ -- -
1_1
••• ~ :r,:-0 -
1 1-rhs, 1
1-Rl 23
i2:0
• Г-1
.&б
Ptll:ИM РRБОТЫ
1
н_j
5
на. лщ:m3
_L
u
ПРЕР.
ПООчР.Р,
l!Q
,,

't
J
JI ,-
.
-·•--·
____ __j
11
t'U
ИР·
• !-8 Ш,т
Lit~
-JP~-IJ
/:J.;:......,
,v~tW•
I {),,. fft;a--1
:~-В-
~,о-1 ::
г~:r
\10
<!!}!о
10
QO
~:о
-
1,10
R
((1
11
\
А
lla .1ucrn 4
!
.-----11-~-=:-l--:--t---iг--iг--rt:i-- ':r,,,- 4 , , ,, ., . .; ,; .;
ia
,.,
ОсцилмграqJ Cf-64
Lxena электрическая •прищипиальная
. И22.04ч. 040 33
Листq
12
'

lrla
111'!
J=.1f
---- .--- . ---
1/?r
•fJ'"
tJ
·--·-- -
~,,--=;::;] •1/~ ;///
it-"'F-t-C~=-t--y;;:-;,,:;;j;;;'J,Г--,-t---.;-;,;;+-----;'°""':-::--...---п--.--~
I1•
1t 1,
Н3::Н--.........::: . . --.
/lfl
. ,.1. jf
"
J -,4J
_
_
_
_,_,_.,,
. ?('t 'J'J"A
--------
·-- .
--
.
-'1 1J9
r9
;J----+- --- --+- --1f-----l
iss
;J----1,----
'~J''t
.Г-Л,f
J-r;+1
JflfllA
~.,,_- - 1-~-..\--~ -1 - -1 ---...::J·t'h
.,,,,
.,.
,;;г--· --_- • --r-·
-
-
_
..
4~" '= W,;;;;.;.:_. ._ _
·-- ·
'.f
r,r
'!
.r,
11 MIG
,
11 J·
JИJIJG,iJ
1~·
Yllfl;--· ~
72
•
~
1
-IP I
IPI·
~
-~--_J
J•.f$$
,4
!·
fi
·IP.
3
JI
·-
---··---·
---- . ---- .
--- .
--------
____ _j
,о
и

А
LL/7
..
✓ll'!lrJ>.
t'UJ,
Jll'&Ш, (. ' {
✓11,:щ, 1: fP
J- ,4J
?t'l.fJ"A
.____________ --
. ......-!/;;-- _______
lrla
J
IJ
, jg.
• ~жt"r~lf
Pf
о f(J
1Dк f.М,
2! /171 /
""
~-ч-4--т--r-ri
,о
---·--
.1

5-R ',0 [
5.lк
"1'"
5-(16~
0.021
S-R,6 5-
5-R
=>.~"-
1/
j
,
5-LIO
5-RS4 5-С44I 5-R
: 5-Roi
1
ZБ
11
о
~n '°г;~g~
f 'МНО;<ИТЕnь 1
1 -'ОВ ЗдДЁРЖК ►I 1
,8
L'◊
'
1
В13п BISfi·
'
,
1 14•
1
~
i
Т2:
1
:J1
L_____ . _J
IK/1.0
2.
,
6к1
5-
\
5-Т В
2В26Б
5-R SS
2.'l. к
5-СZБ
h=s--- --c3Q----+ -•~ 11--47-+--'
5-Д17
2 503А
I 5-(29
.~.о
8Ш
1
5-(45 .l .
5 -R4~i::I /1
,,
-+-+-1--~I-Y-
5-Д3'2.
1Д~Щlj
,.□ I
5.- R;Q5
?.O tl.
1
5-LН 1
1
~-R1IO
i.3K 1
Q
::J~1.0
I
5-R50
•
%
5-(23
'70 I:
ЬQ ---
~ - --~r7-----
RtOZ
3.3 •
LIO
i-3
СБS
~μощ
1А5
Р.10~
Z31l . д110
1,1 к
YM HO)II
1ш,
L9
~ J1L
о
RIOI
к
"
3
5-д,
5-RIIZ
Д814Д
z.z,
t-~! '>
\<l >1'1CTT1:J
.,
'
1!
.
5-R67
5-CIS
Фк
□о,; т
1
г-
5-K 'f8
5-ЩS
2Д503~
5·R 65
330
RHB
'>.'>М
~~
Кн'lб
1
ili!ill&
Rll7
zzк
е
+lo&
/; ~[)~2 \R61,4 ~ 5;~1,1 ~'
s c:;z
0022
н
5-TIS ·
1-1', IZ Б
5-L 5
5-R15
15
}
// 5,БК
Н
~--+-+--~~-(-:')ч,:;_,19 nims
5- R73
вzк
Б ВРЕМ~ /ДЕЛ. '
сн~.
0ЩИf1 11□2p0.q:J
С.~е.м11 з~екmрuческоя
nрuнц unuал ьно я
И22. 044.04D 33
Ш4
llщ:rn lf
f.,

--------
13
5·R1
<11
s-шl
0.1 1
5·[2
,.о
5· R89
15к
I
S ·LБ
5-l9
,,...,,.,,.....
5-L4-
· --·- · ·----------
5·R21
22•
5·С!2
•7'
5-r. i .1::1':
5-R' ,G I
s.,.
"1'"
5-(IБI
0.022
:-·Rоб 5·
5·
,. ,,
1
j
5-LJO
1
S·TS
'2\ 3rzfпщ /tlНО,ЮПЕЛЬ
5·R38
~ОВ ЗдДЕРЖК>! 1
i l213n
В18~ '
5· R28 SIO
:
\ 14·
'l ,!JK f
6
1
~
i
:-Г2 1
1
;:J
:
5-t,..
68
L_ ___
_J
5·R
\
5·Т8
2Т3266
5·R5 5
2.. 'l.K
5·С26
+---, -,,;;-;,---. . .C§Q--- __._. ,-111- -•7........j. .._
__J
I 5·С'1&
68.О
I 5·[21
о.оп
I 5·(29
Б ~.О
820
5-R">S
1,2' 1
5-RБ2
бкI
5·R4~f::• //
{f
--+--е--+~----,!-У
5-~ €0
•
5-t2~
· s-д,
дВ14Д
5-RБ1
,ок
5·
2Д
5·
2Д
15.О т
-- -<1---Q
'70 :I
5·R44 .
1/ 2.,7•
5-[256
115,0 ~ -
5-(46
НО.О:,',
5-Д:,3
S·RI02
ю, ,,
2Д503о 5·RIOU
ю,
5·L7
5-RQБ
/ 1.31\
.
(65
~щ
.
1дs
230. . Д220
57Q
RШ3
1 ,'2.к
о
RIOI
к
V'
I •15,□[\
RБ:,
l">Gк 1
-----
,7:·.:.,___________...,
.~

г14
б
На. nucm3
D[ЖИ~\5
-
~
_f\j'J_.-
_Е_
5 ПО[СС,.А
__Q,_
~
17
()
Ho. _
nllcm"> .Z:
16
ВНУТР
СЕТ~
- BHEW. 11
ВНЕШ. IIO
ВХОД.
IС ИНХР. G\
на.
rшcm3
t3
'
2
ь ~-~
ф
R34
4 1.11'\.
nnA BfIO
3
-{)\',
13
5-R89
·1sк
5-Lб
5-L9
,'VV"\
5-L4-
------ ----
5-(,16
tS!J 't'
S-[256
1,.□-
Q
1-д,,
zдso,a s-RШU
ю,
j!t
-!011
5- Д3'2.
'ZД':10?,0
МН0.Ю•ПЕ/1Ь !
ЗдДЕРЖЮ\
л
B!Bfi·
- q,_:_1+-1 .,:.4 _·+-~
j2i
_____
_
-
_
__J
5-С45
1.0 I
5-RI05
?.Ок
5- LH

tl
Wl<A~II
•
Ri!32.
Юк
+Ю!\
·
~
-тl+ао~
L[НД
t:',
к
IO-Rl1
1,Sк i
3 •1 IQ-RIS
:,
8'2.к
!0-R\6
юо
j')
-юв
--
2.0
на ,\Ucm4
г·
-- --- ---
--- ---
•
П/(1.mа. И2.2 .08Q f2.ЧС~
17
f,
4-RS
4-СЧ
4-С7
юо
0,0.3>
0,03 ,
4-Rб·,
10
в д"l"\
IH
н
5
4-Ti
4-Д.\
ЫIО
,f1
2Тб0'1.Б
Д814Г
+801?,
С102
= 4-R2.
'\:
/j-KTI
4--с2
С59
0,02.'2 .
4-Д'I.
О,02 2
3,3К
" юо,о
4-RЩ
1Д'50ЪБ
н
\
ю
к
+f50B
18
\
1
;fc 4-C5
'"
·CIIJ f3 • 12
14
о,:Н,8 4-С8
1
аоп
I 0,015
Дf2
,
__тНб
1.
1.
дн
2.д202.в
~
2.1,2.0ZP ,
4-Ri8 • lt-KТ2
А
,.,
Д9
4д
Ю--R24
Ri55
!О,.
3:,0 ~'
IО-Д\
4'10
'
Д'Ш
1
1,2.к
4-Д6
2.!\50:>Б
4-Д5
lt- Rlf
2.!}50:,Б '2.2.к
В\о\А Рд3ВЕРТКИ
.А..
§_ПодС!.\ . д
_Б_
ВНЕШ __
13
1
14
2.•
АСТИГ.
3
·t -10&
li
на.лuсm2
l
'------------+- ---- -jq...-
18
~-----------+----Д,--...;.'?..~jfIO лuст4
'----------------
+-
..
с+--==--~!5 •
-1 с!01
R!.>'7
но /\UCm 3
150
iOO
i
вхм:),l" RtЪб
--
/ /;7,,;
.
,
rм-1- .
Щ()
б,8к
1
Rf:11
б,8 ,
'
3
Li'!
/ R!Ъ8
2.2.к
е111
0,0!5
·
Rl4t'' Ci05 ,.1. С106
•
1 15к 1004'/~04'1
Rlч,O
,
1
юк
,,
+808
-1/J~кв
7
на.лu:m2.
2.
'7
д~
1
1-
w
-· - на A1Jcm4
Л1
НАОtИ
+8,SкВ
4
Д'I. 9 ~4
2.f
. на лucm4
~
Rf.Y<
8 i 2,2.м ~-+----------_,;с.s
►кt лuc.m:1.
~
f
ClfO 0,04 '7
Б
14
_ IQB
/
. T,n
1
'!СТАН ~ИН\1И ~УЧд
l5 В__
·_.
__
___
.~ +!ОВ
-ЮВ
Н
~
-
h
J----{ ===- /
R\59 j P.f45 j
н
е1.12. о,04'1
J-.---1
н
(98
soqo
1\15'1
8,2.
С99
t158 500,О
ИПt
,s
_ ь;,в
;_,i& •
·~~"
+roi,, - ;re
2.,?м
15Н ·•
Геомеmрuческuе uска~енuя
Осцuлло2.роср С1-64
CJIQМ(J з~c.~-ffi\'~C~ npuНЦ\.l!"UQ~l>HO~
иа.о~ о4о з~
2.0

2
50Hi
400Hr
Ю-R\
3,9к
!Д8\!{
9111
/ ЮОк
П homa
И 2..0SQ.1 '1.: ..Cn
~
IO-RS
2'/к
1
1
11
1
1
11
illL
B25Q
~
щg
~
.2
1
1~
В25а
ю--т '1.
П308
5
9-R2 1
ЮОк .
.lj '
_J
Т12
n;о;д
IO-R1
470
г
IO-f.2 .Ь
2., 0
«J --Ci
0,033
а-
;
С94
200,0
R\50
=iк
'
j()-R!t
0,27
IO-R9
18к
IO-RIO
Li,1к
I ;o-RH
1,&к
ff
2.А1kв
12
tl
9
дю
Ц20'1.В
+Ю1\
-юв
IQ-RIS
О::1:, 1 82к
1
ih
ю-
68
-Ю&
•
❖ЮВ
1
+Sl)B .
•, И2 2 oog f26Cn
\~
--· --.
IO--R\6
100
14
'LI2--- ~ - ---
·_
__
-- ~ riama __
•_
0••
--·
-- -:r--·
'(,.
С97
см о.
1----1
~.....
!...._-- ---,--- ~!00,О
- +6,!&
ГJ..~~R:-15-7,
\')
дн
'2.MD ZR
на. .1Ucm4
п
•Н
г·
д"l." 1
8ь1хо • • 1'1
RЩ
CI0'2. 1 lк
0,02'2.
Д12
2.Д202В
Ri55
Ю,,
~в·--1
1
\
1
1
1
--
16
4-Ri;
юо
ч-кт~
4-
4-R\J+
2-А
tO
,,
4-cg
~-RI~
0,015 - б8
~-R15
Вк
4-RIJ
82к
4-RiS • 4-КТ1. 4
1,Zк
2.1}5
o---[2:Jl о
~g\
12к
+ЮВ
, --4
-"Ll__; -
J"'i
-1 СЮ1
150
CI08
юоо
R
1
2
18к
-с
О,
«Н24
1 3:'>О !O-tt7I
!О-ДН
4'10
Д22"!.д
Гнl
1 ВХОА ,,"!'
:1·гн·'l.-.
1
1
1
-
1
Ll4
С\Н
0,015
-••
,
J:J "'" ,... ''"'
'5 & ~ ------- 19 +10~•
-••
I
tl58 500,О
1s
-
ь;,в
1
i()@, '
8,2. ♦ ЮР,
- i06
-s.~в -
~~~i
~

б
,,
Пр!
2д
illL
а,
а,
1
В25 а.
Тр\
l U,e
1
3
~ 22.ОУ
1
2
W9
50Ht 2
1
:3
:
п~~
40 0Ht
1
(-
-
--1
11
2
.1~
2.
3
~ В2513
...!Jj
18 11•'
5
в
Дб
Д'I
2д2. 02.А
2,Д2Гf2.Д
7
5
;
с;.,
/ З-А3
2{ЩО
\ А237А
g- R?.\
/ g-Rf
С94
9-д 4
ЮОк
юок '
200,0
М,37А .
R160
150
L__"' _ ~--
·.._
_
J
У\
П\
-
l еnь
1
t
-105
13
+27Ф
ч +iO~
5 +l!OI!.
6 +\508
7
l(o,1n с
~ Kopnyc
П2
-
1_9Вк&
п,
-
1,9 ,ь
П5
1 &ь1хОО "Z ~
П юmа
(';02.
I l\l
Пр 2.
\11 2. O~Q.l'U.Cn
'2. А
-
1,98, ~
--1 , 9.м::В
Вь1ход " .2"
+ 8,5к&
,t-RI
3,9к
IO-R2
22.к
г;,-
!Д8\lf Д81!+Г
1.
ю-т i
П3 08
-~
IO- RS
2'1 к
i0 -Т3
П308
Ю-'Т '2.
П308
Т\2
П 7(Нд
IO-R1
470
R\50
=iк
IO-R9
18~
IO-R!O
1 li,1к
Wl<A~. A .
~4
СЖ-9.
3
Rl'l .9
1 R\18
1 4'1
~
•
---
·Н1
1€"--
15
il
2.1+\kв
\'1 .
tl
9
ДЮ
Ц20'1.В
R\52.
Юх
\О IO-RI~
.. __ __ ,- ·:с-...- +10&
Ю-R\6
юо
1')
'\
!
+~В
LI~--~- --
··--~ rюта и.22.ОВ9.i_2бСn
_
___
,~
14 158
17
С97
L--1-- ---
- +--
- 1}--J
!ОЦО
t 150\1,'
+ аое.
н
(98
soo, o
2.

1,;'
/,
!!'
!!i '
il 1'
,!,,
11,J
!..
~f
1
1
:1
,,,
/
",.
J'
,/
,
i'
''•
"
'·'
1
1
/,
/
/
1.1
1"
17
',f
,.
(
.,/
1
(:,
./
.\
!
'/'
1/
с'-\'
\,.
'1
,
~
/
'/
',,JI
)
/
t

Cl-64
..
\.
{,
1,
t98.4
