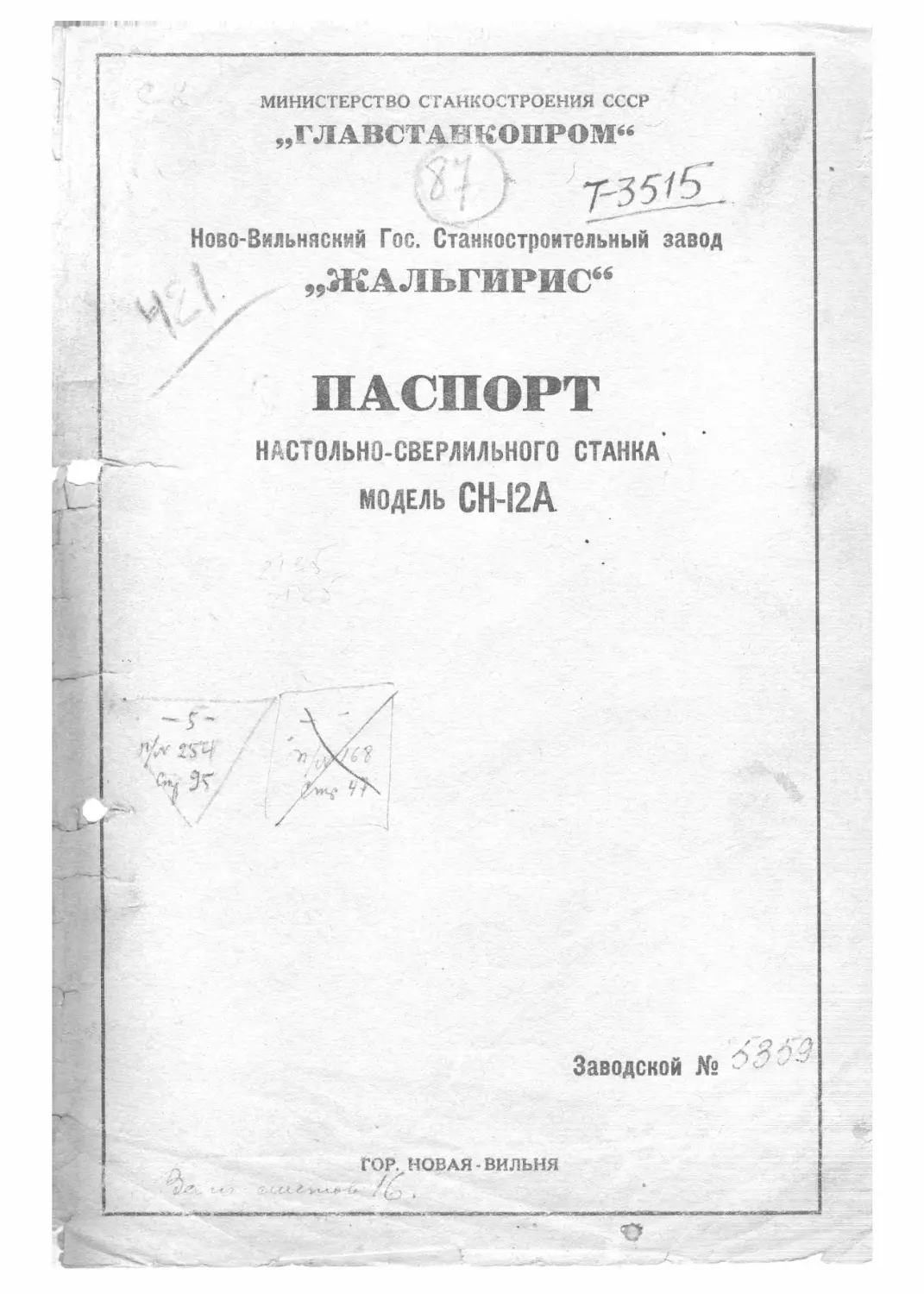

МИНИСТЕРСТВО СТАНКОСТРОЕНИЯ СССР
„ГЛАВСТАНКОПРОМ66
Ново-Вильняскмй Гос. Станкостроительный завод
„ЖАЛЬГИРИС"
ПАСПОРТ
настольно-сверлильного станка'
модель CH-I2A


' А О
Заводской №
ГОР.^ НОВАЯ - вильня
Министерство Станкостроения СССР		ПАСПОРТ настольно-сверлильного станка					Инвентарный
Тип -				Мо 1ель	СП-12А	Завод
Завод изготовит.	„ЖАЛЬГИРИС"			Шифр		Цех
Автор проекта	ЗВШС			Заводский №	5$#9	Пролет
Год выпуска			Время пуска станка	Станок особо пригоден в эксплоатацию	или приспс соблен
Вес станка 120 кг.			Габарит: длина 770; ширина 465 мм; высота 700 мм.
Ч \ /
I
ОСНОВНЫЕ ДАННЫЕ
Лист 1. Всего листов
Основные размеры		Привод
Наибольший диаметр сверления в мм	12	Род привода	Индивидуальный электродвигатель
Наибольший вылет в мм.	160	Электродвигатель
Шпиндель		Назначение			1 главный привод
		Число оборотов в мин.			1400
Наибольшее перемещение шпинделя в мм.	100	Мощность в КВТ.			0,65
		Тип			Т 542
Автоматическая подача	нет	И нв. №
		Планировочный габарит станка
Корпус шпинделя
			> Ма сш та б_ 1:50	465	4
Перемещение корпуса шпинд. по ; Наиб. колонке	1 найм.	422 20			А о  1 V
Наибольший угол попорота в градусах	350°
-2-
Механизм главного движения
Положение ремня	№ № ступеней	Число оборотов шпинделя в минуту
Шкив мотора	Шкив шпинделя sw Да	1	4400
	2	2500
	3	1400
	4	730
	5	450
Ремень привода
Нормальные размеры ремня	А 1120 ГОСТ 1284-45
Лист 2 Всего листов
Спецификация зубчатых колес и реек
Узел	Шпиндель
Наименование	Валик-шестерня	Рейка (гильза)
№ по схеме	1	2
Число зуб ьев	13	18
Модуль	2	2
Ширина обода	40	—
Материал	ст. 45	ст. 45
Термическая обработка	улучшение	улучшение
л Твердость	Нв^220-250	Нв—220-250
Узел	Корпус
Наименование	 । Валик-шестерня	Рейка
№ по схеме	3	4
Число зубъев	7	—
Модуль	2	2
Ширина обода	14	14
Материал	ст. 45	ст. 45
Термическая обработка	улучшение	—
Твердость	Нв=220-250	—
Кинематическая схема
Лист 3 Всего листов
Шарикоподшипник радиальный одпорядн.	205	П	25X 52X15	2	Корпус	6
Шарикоподшипник радиальный одноряд.	60203	п	17X40X12	2	Гильза шпинделя	5
Тип подшипников	№ по ОСТ	Группа •точности	Размер	Количество	Место установки	№№ по схеме
Спецификация подшипников качения
Дата и подпись	Составил	Проверил	Утвердил	Отдел
				технический

Основные размеры и посадочные места
Лист 5 Всего листов
Принципиальная электросхема
Лист 6 Всего листов
Принадлежности и приспособления
Спецификация принадлежностей и приспособлений
2. %	Назначение		1 Наименование		Обозначение или №№ по ГОСТ чертежей и т. д.	Основная характеристика		Коли- чество
						Наименование параметра и единицы измерения (диаметры мм, вес кг и т. д)	Размер, показатель и т. д.
1	Зажим сверла		Патрон для свер- ления		ПС-15	от 3 до 15 мм		1
2	Привод		Ремень приводной клиновой		ГОСТ- 1284-45	сеч. „А“£=П20		1
3 4	Привод		Электродвигатель		Т-542	3-х фазного пере- менного тока с к. з. р. №=0,65 квт. и-1400 об/мин. 2 .0/380 вольт		1
	Включение и выключение электродвигат.		Барабанный пере- ключатель		БП1-132 АМО-50	Трехполюсный, реверсивный в кожухе	>		1
5	Местное освещение		Аппарат местного освещения					1
6	Местное освещение		Арматура местного освещ. (кронштейн)		АМО-1			1





			-










							Технический
Дата		Составил		Проверил		Утвердил	Отдел
