ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ,ИЗДЕЛИЯ  •	СЕРИЯ 3.407.9-172	И УЗЛЫ  КОНТРОЛЬНЫЙ  	экзе?лпляр
ПРОЖЕКТОРНЫЕ МАЧТЫ И ОТДЕ/II СТОЯЩИЕ МОЛНИЕОТВОДЫ  ВЫПУСК 0 .	4  МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ  Т.	' .		.	.	  РАЗРАБОТАНЫ ИНСТИТУТОМ-	’	УТВЕРЖДЕ  СЕВЗАПЗНЕРГОСЕТЬПРОЕКТ	ПРОТОКОЛ  ВВЕДЕНЫ ИНСТИТУТ , ПРОТОКОЛ  I  1	. 	ГЛАВНЫЙ ИНЖЕНЕР ИНСТИТУТА %	ЕКБАРАНОВ  ГЛАВНЫЙ ИНЖЕНЕР ПРОЕКТА	ЮЖОВАЛЕВ  _			 ;		а	□НО  fj £ L f С - 	/й  	  ?7	Ч	1. / г ~  (	V<?	VVjVX-  V  . с 7:7/'!. Г"] J  — I,	1 Сл«л  1<а 1 Г- ты ' /	J U	б"	г   (/ V  ЕНЫ МИНЭНЕРГО СССР ОТ 18.09.91 N40  В ДЕЙСТВИЕ С 01.11.91  ОМ ЗНЕРГОСЕТЬПРОЕКТ . НТС ОТ 17.09.91 N29-003/27 к  5 СЕВЗАПЗНЕРГОСЕТЬПРОЕКТ. 1991
	2 80^-О'/

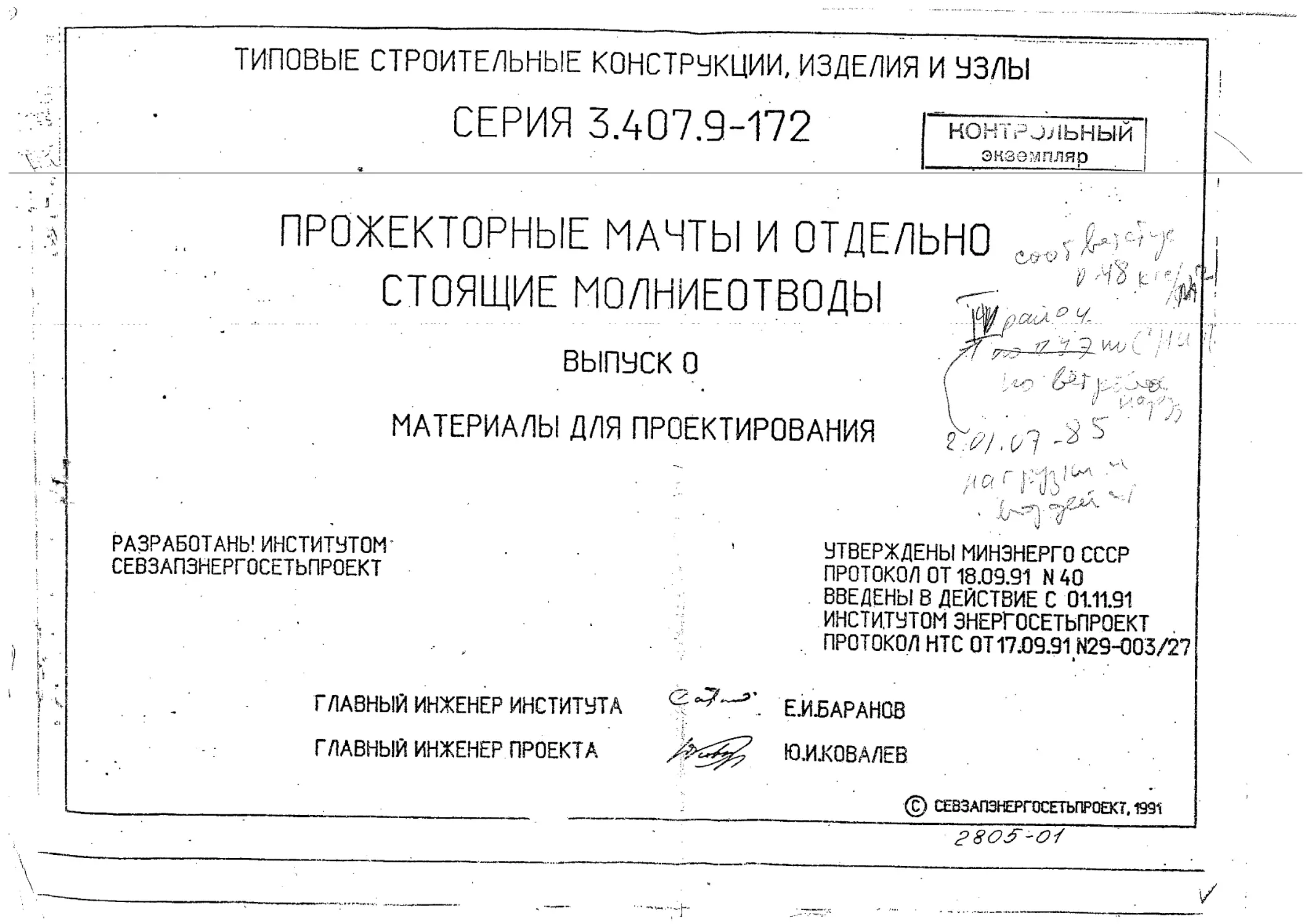

: ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ

СЕРИЯ 3.407.9-172

ПРОЖЕКТОРНЫЕ МАЧТЫ И ОТДЕЛЬНО
СТОЯЩИЕ МОЛНИЕОТВОДЫ '

ВЫПУСК о ’

МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
-	f

«
280^-0/
г?5

• •
Обозначение	Наименование	Стр.
3.407.9-172.0	Содержание.
3.4079-172.0-03*1.8	Пояснительная записка	2„9
л9	Таблица дейстбующих нагрузок на фундамен-	10
	ты стальных прожекторных мачт и молниеат-
	йодаб. Таблица нагрузок на закрепления желе-
	зобетанных стоек прожекторных мачт и
	отдельно стоящих молниеотбадоб,
аЮ-12	Определение лимитных цен прожекторных					  TL13
*	мачт и отдельно стоящих молниеотбвдаб.




				3.407.9-172.0


.Начлгпд.	PwekkjO		2IOW1	Содержание быпуска	Стадия	Лист	Листов
Кх&тр.	Сацхж		пгел		Р		1
рп	КаОаЛед		2Ю1Л		СЕВЗАПЭНЕРГ0С£7ЬПРС&<Г  Ленинград
Гмпец.	Кирсанова	WL	ааьй

1 .введение.

Мяв. N подл Подпись и Опта Г йздч инИ, N	Выпуск О

Серия 3.407.9-172 Прожекторные почты и отдельна стоящие милшеотбоды"
Выполнена институтам ТебзапзнергосетьпроекпГ по плану типобыхработ
Госстроя СССР (поз.Т<Р1.2.П) бзамен аналогичной серии 3.407-108Выпуска

1974 года 5 сбязи с изменением за прошедший период номенклот^ы сбетильни-
i код, строительных изделий, а также Выпуском нобых редакций нормативных
документой.	;

Прожекторные мачты и отдельна стоящие молкиеотбады предназначены для
освещения и мплниезащиты открытых распределительных'устройств ( ОРУ)
электрических подстанций напряжением 35 ~.500кВ.

Серия 3.407.9-172 Выполнена б следующем составе:	i

Выпуск О. Материалы для проектирования.

Выпуск 1. Монтажные схемы. узлы. Рабочие чертежи.

Выпуск 2. Стальные конструкции. Чертежи КМ.

2. Область применения.	, j

Прожекторные мачты и отдельна стоящие молниеотбады предназначены для !
установки б районах строительства со следующими климатическими и инже-
нерпа - геологическими условиями:

-средняя температура Воздуха наиболее холодной пятиднебки - минус 4060

(с рекомендациями потрименению до температуры минус 55°С £ !

-нормативное значение бетробого давления на Высоте Юм от поверхности
земли при повторяемости Гроз б Ю лет-500 Па (для конструкций, устанавли-

ваемых на ОРУ напряжением до 330 кВ ), а при повторяемости 1 раз б 15 лет
-550 Па (для конструкций, устанавливаемых на ОРУ напряжением 500 кВ I
что соответствует б бетробому району по ПУЗ 6 изд




НачалЛ	Раменский
Нкатр.	Сацах
ГУП	Ковалей		па&я
Слепец	Кирспнайа		ОШ]


3.407.9-172.0-ПЗ	|

Пояснительная	СтаВия	Лит	Литой |
	Я	1	12 1
записка		ЛенинграИ
грунты основания однородные, непучинистые и непросадачные б соотбвт-
с гп Висл с к/юссичс^кааиедСИиП 2.02.0 >--83;

-сейсмичностьрайона строительства не выаягб баллов па шкале
ГОСТ ПРйд-52.

Применение серии не предусматривается <5 районах бечной мерзлоты, а также
; на площадках, подверженных оползням и каостам-.--:--------т--------

. Конструктивные решения.

5 серии прожекторные мачты и отдельно стоящие молниеотводы разработаны
аз центрифугированных железобетонных стоек и,бариантно,иэ стальных

стоек.

' Прожекторные мачты предназначены для установки сбетильникаб и малниеза-

I щиты и оборудованы площадками и лестницами,

j Отдельно стоящие молниеотводы б отличии от прожекторных мачт , быпол~

> няются без площадок для установки светильников и без лестниц.

Конструкции мачт и молниеотводов выполнены с применением унифицированных
Железобетонных и стальных элементов 8Л и подстанций,
Железобетонные прожекторные мачты и отдельно стоящие малниеотбоды
Выполнены из железобетонных цилиндрических и конических стоек с предвари-
тельно напряженной арматурой и металлических площадок, лестниц
и молнаеприемникоб.

Цилиндрические стойки принятыпо серии 3.407.1-157 вып. 1, конические

; стойки '-ас серии 3.407.- Г*132 ВыпЗ.

। Площадки для установки и обслуживания прожекторе^ и лестницы для побьема
j разработаны унифицированные для железобетонных и стильных прожекторных
\мачт,	. _____________'________

! Г реп ленте металлически^ площадок и подставок под молниеприемники Выполня-

= ется на монтажных болтах К последующей обваркой стыкобыж рлементоб»

I Соединение с железабетонной стойкий осуществляется через металлический
[оголовок.. закрепленный на станке.

\ Хестшоы крепятся к стайкам при помощи хамутоб t расположенных через :

* t5<£ м па бысоте стойки.
Закрепление б грунте железобетонных стаек мачт и молниеотводов производит-

ся 0 соответствии с рекомендуемыми схемами ^приведенными на

листе 3407.9-172.1-20.

Стальные мачты и молниеотводы Выполнены В Bute свободностоящих стаек
решетчатой конструкции и приняты из элементов опор1П110-2 и 1Л110-4----

нобой унификации опор ВЛИОкВла серии 3.407^-170.

Стойки мачт и молниеотбодоб устанавливаются на фундаменты из сбой по серии
3.407.1-146 бып. 2 или из подножникоб по серии 3.407.1-144 бып. 16 саотбетстбии
с рекомендуемыми схемами, приведенными на листах 3.4073-172.1-17, 18, 19 .

4.	Основные расчетные положения.

Расчет Выполнен б соответствии с СНиП 2.01.07-85 .СНиП 2.0301-84 и

СНиП $-23-81 * и изменения к СНиП 1-23-81”по основному сочетанию нагрузок от
собственного беса конструкций, светильников и Ветра.

Определение Ветробой нагрузки произведено с учетом динамических Воздействий

пульсации скоростного напора. Вызываемых порывами Ветра, а также увеличе-
нием Зтого напора по Высоте. Для Выявления максимальной нагрузки, последняя
определена при направлении Ветробого потока под углом 90* и 45* к граням мачт.
Значение предельного отклонения мачты при Воздействий Ветробой нагрузки

принята равным не более 1/100Н (H-Высота мачты), см.*Инструкция по расчету
строительных конструкций и оснований фундаментов ОРУ подстанций 35-500кВ.*
На монтажные условия произведен расчет устройств для крепления светильников,
площадки обслуживания и лестницы для подъема на площадку.

5,	Материал конструкций,

Стальные конструкции - углеродистые стали классов 0235, C24S.C255 и низхо-
легированные стали класса 0345 по ГОСТ 27782-88 (для фасона и листа) и па

ГУ 14-1-3023-80, ГОСТ 535-88, ГОСТ 10281-73* (для круга,квадрата, полосы)
Рекомендуемые стали б зависимости от расчетного сопротивления, толщины и

Вида проката, расчетной температуры приведены в табл, 1 налистк 3,8 рабочих .
чертежах норок КМ сталь указана для температуры минус

Основные несущие конструкции отнесены к группе 2, а лестницы, площадки и

3.407,9-172.0-ПЗ '.fy

<? 8 OS- О /	Формат АЗ

>
рыпуск (/

ограждения - к группе 4 В соответствии с /падл. 50 см. 'Изменения к
СНиП 9-23-81?

Стали для конструкций 2 группы Табл. 1

Вид ста ли	Сталь по ГОСТ 27772-88	Расчетная температура Т.град.	Вид проката	Толщина проката	Расчетные сопротивления МПа (кгс/см2)
					R(y)	Rtu)
Углеродистые	С245	Т>-40	Фасон и лист	4-10	240(2450)	360(3700)
				11-20
			Фасон	21-40	230(2350)
	С255	-зо>т>~4о	Ф асан и лист	11-20	240(2450)
				21-40	230(2350)
Низколегированные	С345-1	Т>-40	Фасона лист	4-10	335(3400)	480(4900)
				11-20	315(3200)	450(4700)
	0345-3  •	-40>Т>-50		21-40	300(3050)	450(4500) .
				4-10	335(3400)	480(4900)
				11-20	315(3200)	460(4700)
				21-40	300(3050)	450(4600)
		50>Т>-55 	..				Фасон илист	4-11	335(3400)	480(4900)

			Фасон	2-20*	335(3400)	480(4900)
	С345-4		Диет	11-20	315(3200)			460(4700)
				21-40	300(3050)	450(4600)

*	* Применение Возможно только при отсутствии сборных соединений, В том числе

? сборных заводских стыкай ( фасонный прокат 2

—	R( у)-расчетнае сопротивление стали растяжению, сжатиющзгибу

-	па пределу текучести;

»	. R (нерасчетное сопротивление стали растяжению , сжатию, изгибу

I	. по Временному сопротивлению

Требования настоящей таблицы распространяются также на сортоВой прокат

।	(круг, кдадрат, полоса ) по ТУ 14-1-3023-80, ГОСТ535-88 и ГОСТ 19281-73°

СортоВой прокат приравнивается к фасонному прокату соответствующей толщины.

Стали для конструкций 4 группы

Вид ста ли	Сталь ГОСТ 27772-88	Расчетная температура Т, град.	Вид проката	Толщина проката	Расчетнаг ял МПа (ж
					R(y)
дншзпродэигя	С235	Т>'-40	Фасин и лист	4-20	230(2350)	-
				21-30	220(2250)
	С245	-40>Т>-55	Фасон и лигт	4-20	240(2450)
			Фасон	21--30	240(2450)
	С255		Диет	21-30	250(^501

тшибления

ЧП

ТК3500)

50(3700)

Балты класса прочности 5£ па табл. 2.3 ГОСТ 1759.4-87 сдополмт
испытаниями па п.6,2 табл.5 ГОСТ 1759.4-87 из стали 20 по ГОСТ] £
По конструкции и размерам - болты нормальной точности исполнен*
ТУ 14-4-1386-85 с крупным шагом резьбы. Допускается применение^
ГОСТ 7798-70 "и ГОСТ 7796270*. на с обязательной корректировки
для соблюдения размеров ненареэной части болта (см. пЛ2 лист5 }

0(3700)

ъными
-S8.

лтоВпа

УкщболтоВ

Гайки класса прочности 4 по ГОСТ 1759.5-87с крупным шагом рел/^. еэ стали
.. В Cm3 кпЗ. па ГОСТ 1050-28Л1айбы круглые по ГОСТ 11371-78из ок .« класса.

С235 по ГОСТ 27772-88. Пружинные шайбы по Г0СТ6402-70 из аяш: /парки
65Г па ГОСТ 1050-8&.

СВарку производить электродами типа Э46А (для углеродистой стаж )
и 350А (для низколегированной стали). смипаблЗЗ 'Изменения к CHtfH-23-Bf
Зашита металлоконструкций от коррозии производится В соотВетсййак табл29
и приложением 14 и 15 СНиП2.0311-85 'Защита строительных конаярук/юй ат
коррозии? Прожекторные мачты оцинкоВке не подлежит.

3.407.9-172.0-ПЗ ~з
Материал сборных железобетонных стоек и фундаментов под стальные стойки

 принимается б соответствии с сериями и стандартами, по которым они изго-
тавливаются:

для цилиндрических стоек по серии 3.407.1-157

конических стоек по ГОСТ22687.1-85

- для свод по серии 3.407.9-146,

- для подножников по серии 3.407.1-144

HnC.fi nofy. I ПоЛахьибато \ Взам.инй. Н

6.	Требования по изготовлению, комплектации и монтажу.

6	.1 Изготовление, упаковку и монтаж конструкций производить б соответствии
с требованиями T9 34-29-10057-89, СНиП 6-18-75 (в части изготовления),
СНиП3.03.01-87 (в части монтажа ), СНиП 6-4-80 и СНиП 3.05.06-85.

632£олты, поставляемые по T914-4-1386-86, комплектуются одной гайкой,
одной пружинной и одной плоской шайбой.

Болты, поставляемые паГОСТ 7798-7$и ГОСТ 7796-7(fкомплектуются одной
гайкой, одной пружинной шайбой и двумя плоскими шайбами. Причем вторая _
плоская шайба при необходимости устанавливается под головку болта.

Резьба болтов не должна входить в пакет соединяемых элементов. Закрепление
гаек против отвертывания производится с помощью пружинных шайб.

63	. Отверстия под болты образуются сверлением или продавливанием на меньший
диаметр с последующей рассверловкой до проектного диаметра. Образование отвер-
стий продавливанием на полный диаметр допускается в элементах из углеродис-
той стали при толщине не более 12 мм, в элементах из низколегированной стали
при толщине не более 10 мм при расчетной температуре ниже минус 40*0.

При расчетной температуре минус 4СГС и выше - в элементах толщиной не
более 20 мм для углеродистых сталей и 16 мм для низколегированных сталей.
При расстоянии от оси отверстия до края элемента вдоль усилия менее 13
диаметров отверстия, образование отверстий должно производиться только
сверлением, допуск «о диаметр отверстий б пределах (L. ЮЛ мм.

Диаметр продавленных отверстий со стороны матрицы не должен превышать
номинальный более чем на 0,1 толщины элемента, на не более чем на 13 мм.

7.Инструкция по применению проекта.

7Л Общие указания по выбору прожекторных мачт и отдельно стоящих
молниеотводов.

Разработанные в настоящем проекте прожекторные мачты предназначены для
освещения распределительных устройств 35-500 кВ. Прожекторные почты
ПМС-325и ПМС-29,3 могут также использоваться для освещения ОРУ 750кВ,
так как при установке прожекторов на их площадках обеспечивается необходи-
мый уровень освещенности на высоте ошиновки ячейковых и шинных порталов
27 м и 15 м соответственно.

Номенклатура прожекторов, размещаемых на прожекторных площадках, приня-
та в соответствии с рекомендациями руководящих материалов института
"Энергосетьпроект 9' Руководство па проектированию электрического освеще-
ния понижающих подстанций 9 (инвЛ 13Б29тм, срок действия 1995 год)
Выбор места расположения и высоты прожекторных мачт определяется свето-
техническими расчетами с учетом площади освещаемой территории и компонов-
ки подстанции.

Площадки и ограждения разработаны б трех вариантах:.

- для размещения прожекторов типа ПКН, ПЗР и ПСИ

-для размещения прожекторов типа ПГЦ и ПГП

- для размещения прожекторов типа КК9-01-10000^0000Л1П0-02Х/11 и
КК9-03-10000^0000Ю01-94

Прожектор типа КК9 может устанавливаться на прожекторной мачте в одном
экземпляре. прожектора других типов могут быть размещен на каждой
прожекторной мачте в 2 яруса (на площадке и на ограждении Z но следует
иметь в виду, что для размещения прожекторов типа ПКНЛЗР И ПОМ могут
быть использованы все детали для крепления прожекторов, предусмотренных
на чертежах (16 штук ), •	’	• -

3.407.9-172.0-ПЗ

2805- О /

Фарная АЗ
6

чь i

to размещения прожекторов ПГП и ПГЦ мажет быть исппльзойпна не бс-лез 10 де-
талей для крепления. Конкретно места расположения прожекторов определяются
S зависимости от необходимого направления светового патока.

Для освещения ПС с площадью застройки свыше ОДго наряду с прожекторами реко-
мендуются к применению световые придиры с ксеноновыми лампами, которые поз-
воляют создавать высокие уровни освещенности при ограниченном количестве
световых привирав. Для световых прибороб ККУ-01-10000220000/ППО-02ХЛ1 и
ККУ-03-ЮОООДОООО-001^У4 б строительной чисти проекта предусмотрена спе-
циальное оборудование площадок.

Минимальная рекомендуемая высота прожекторных мачт принята в соответствии с
'Руководством по проектированию электрического освещения понижающих поастан-
ций,"1989- года.

Прожекторные мачты разработаны 5 двух вариантах:

железобетонные высотой 22,8м-, 19,3м и 16Дм, металлические высотой 32,5м;
29,3м и 24м.

Количества прожекторов злил мачты и их расположение определяются в зависимос-
ти от необходимой освещенности отдельных узлов ПС. В работе приведены электро-
технические чертежи с примерами размещения прожекторов, установкой необходи-
мых распределительных ящиков, схемой сети и спецификацией. Размещение и числа
прожекторов определяется путем подбора наиболее рационального варианта распо-
ложения на плане ПС изолюкс прожекторов. Подвод питания к мачтам осуществля-
ете^ кобелем .Электрооборудование осветительных мачт зануляется путем присое-
динение к нулевому проводу питающей сети. Заземление прожекторных мачт и
отдельно стоящих молниеотводов выполняется б соответствии с проектом зазем-
ления конкретного объекта путем приварки к общему контуру заземления ПС.
Основным вариантом прожекторных мачт и отдельно стоящих молниеотводов
является вариант с железобетонными стойками, которые должны применяться при
наличии на подстанции порталов из железобетона. При отсутствии на подстанции
железобетонных стаек, принятых для прожекторных мачт б типовом проекте и
при выполнении заходов ВЛ с железобетонными центрифугированными стойками
рекомендуется их применение также для прожекторных мачт и отдельно стоящих
молниеотводов. При.применении железобетонных стоек ВЛ следует производить

поверочный расчет б соответствии с методикой, приведенной б серию 3.407.1-154

Закрепление в грунте железобетонных стоек опор ВЛ 35- 750 кВ' выпуск О и	(

вносить соответствующие изменения в чертежи монтажных схем. Дри подходе ВЛ,!
выполнений с применением конических железобетонных стаек, рекомендуется их j
i
использование и для прожекторных мачт при согласовании с саотв^гствующими I
строительными организациями.	I

При наличии на подстанции стольных порталов рекомендуется применять вариант ?
стальных мачт и отдельна, стоящих молниеотводов.	j

Закрепление железобетонных стволов в грунте выполняется как г установкой их ]
• б сверленые, так и б отрытые котлованы.' '	|

Установка стальных прожекторных мачт и молниеотводов выполняется на унифи-\
иирабанных подножниках или сваях ВЛ, б соответствии с рекомендуемыми схемами J
фундаментов, приведенными на листах КС-17ДС-18ДС-19 выпуска Жданной серии •
Zj? Общие указания по выбора типа фундаментов и закрепления железобетонных \
стоек в грунте.	I

Для выбора типа фундаментов и закреплений на листе 9 приведенье	»

действующие на стайки и фундаменты нагрузки для S ветрового района.	I

8 зависимости от действующих на фундамент и стайку нагрузок ы несущей
способности основания принятого типа фундамента и закрепления аедует
произвести их проверку б соответствии с методикой, приведенной б инструкциях
по применению проектов 'Унифицированные стальные порталы ОРУ220-330 кВ'
серия 3.407.9-149 бып.0 и 'Закрепление 0 грунте железобетонных скоек опар ВЛ
35-750 кВ 'серия3.407Д-154 быпЛ	j

При расчете оснований фундаментов следует принимать коэффициент условий I
Г	*	,

работы т»1.

о-,	/OMJt

3.407.9-172.0-ПЗ 7


St

^_£

ntniit

%

I

i-
e
?.

&

£

w



Si!

Si

Эскиз

WBJ ММ



Прожекторные начти

в

&

л»

.L



>|!







rzrwWM

f7:Witr

ТГЛГЛО



I

I

Иоинено^аниб

Расход стал и, к г

РасходШрнот *
желгзсдетана, мл

П ИЖ-/6,6

909
№

ПНЖ-/9.5

973
f,ff8

П ИЖ-22.8
/090 •
2. f?

ПИС-24.0

2623

г 68

Эскиз



й!

lW}i fit ’'

%  F» / ч  .	  $ «У
	в »>
i **

У7^’	7ХГ~?Е

I Маиненайание

Расход стали, кг

(

2/8

<74

Маяние ат доды

§

.1

НС- 3/. 7
/309
2.68



	I
1  f 1  1  W// А ’	S  1		1  П1  Г7Й

МЖ-21/
2/8^
'/,68

{ Расход сдЬрнасо лгсих^^дтааа приведем для средних: гру^тоды
'2. Несдходикость рста//о9.си на лнasара гнниха на
решается .ара конкретнон •





...,. .Jvm&rr

Л $

КспцрОУЯеС.

З^рнагп: ЯЗ
в

с-$я

c-tan

С-235... c-3t5;C-31f5;C-3S^ _





&УМ7Ш&ХА—.
отпостка

WW



Шедене

-E

Крупнозернисты '
леса*

^5



c~p$s;c-3es;c -зз$

(Дедене

^UMr

△3££bSF

*1	1

KS! C-tfC
tfa'.e^soRe-jw
Уя^е-якеча

ича-ичаТк-гг-, и-к*	K-tt;K-ft?)(-i3; f-i3r

1. ^spnn^pfcu фундамента^, примечания и cneappu*
нации см. €ыпус*1 яист

Расчет закреплений nwno£. К*t Кыпорнл&чь/х
с засыпкой пазух отрытых катло€ано$ крупна
Зарнистьт пескам, рекомендуется произ^адитб
для грунта н6 с расчетными характеристиками
у* is К/я3; frj3«- с-О.

з. чп.з-П2. а-пз
7;	„	.....‘	;	3

ФЛ-t-'	, 1	fo-A - sy-g	ЗУ-Zf

j. Чертежи доунЛаманта^ прим&чаниЛ a сл&цидэи
нации сн, &мусн f pucmti/ /7— /^*

3. 0<5j7Ofun& лрименениз

Лазай яау/пг магрузк&ми на	и

нссущай елосоЛнастбЮ аснаЛ^ни^"

-РфжМ


ФЛ-t'-

tost.

ТГГТГГт

17Г

Z7

зй^
Zip
Й|
М
эде

1

_______ I	j S-_- г»

*Ю

si i

О

л»

/езо

:	РС-У

ггзо

ляу./яу

I

,<282^
НПО

1£3L^

cW

гя$

“ J
/ОУ

5
.—1,

§

КП\Н70г

•у...

i









3

’?ГГ

/. */ерт&^си доунЛанентаЛ; примечания и специдеи-
кации см. бб/пусл: 1 лис/пы Г7.../Л.

Я. 0£па&пб применения доундамента^ определяется
Лозой мачт, нагрузками на фундаменты и
несущей слосоЛност&ю осноЛания^

К&ЛИр-ЛЩ






. J89.t ,.№, PCrlL





1 .Чертежи фундаментов примечания и спеца дои-
нации см. &/пуср / лиаты /7^/9'

3. O<SjTcfan6 применения <рун9именн>о9 определяется
9азои пачт, нагрузками на <рундамент^7 и
несущей способностью основания.-

2805-01

^о^^ЛСр -	;
€



С

Таблица действующих нагрузок на фундаменты стальных прожекторных мачт и молниеотбадаб

____Таблица_3_

Прожектарные мачты .;W

НС-40.2

ПМС-32.5

У potion па бетру

ЧП район по бетру

ж

Прожекторные мачты

4

'Ъ.

797

2вЗ_
182~

22
~52~
~125
~120

22-
~156

3,7
1ST
~52

4,3
23
2о4
2ю

Таблица'дейстбующих нагрузок на закрепления железобетонных стоек прожекторных мачт и отдельно стоящих молниеотбадаб

‘ Таблица 4

ПМС-293

И! район по бетру

Малниетбоды
МС-37.0

Ш район по бетру _

577_
5^

13б~

121

_____МС-31.7-

!П район по бетру
3-7'^—3

П1ЧС-24.0

_ . У район по бетру

Росчыпн*

нагрузке

4,8
4J3
17F

Ю1

^5',3
7~Х5
"Тзо
223

'66
0,6
3^9
^52

22

~62

22

2^

nF

124

5,4
"5,4
"109
"103



^№РУзки

Q

Расчетные*
нтрузмГ





115_

22

ТяГ

. ПМЖ-16.6

У район по бетру.

"~9,6

"^63
2^8

10

Схема нагрузок на Лрндоменты

стальнй^мачтУ^^

Н6\(К

ПМЖ-19.3

' У район по бетру

15JT

"13,1

256£^—d

2Z1-——" 2X5

Схема нагрцзак на стойки
железобетонных мачт

w а

. а

СЮ-22.8

Ш район па бетру

21У____

29^L
405 щ

"7Z6
^72^
'^2'

^33

______МЖ-24.3

Ш район по бетру
^22222-^^4,5

4J



33

57

4

Молниетбоды

~ МЖ-27.Г

. П1 район по бетру

НЖ-30.6

89,4

62
44^
"74,5
2бб

8?

68_
Тзд

SpasoH по бетру

6,8

62
715

2l

Услобные обозначения:

сжимающее усилие, действующее на фундамент

Пд- бырыбающее усилие, дейстбующее на фундамент

Ц, -горизонтальные усилия, действующие на фундаменты

б разных плоскостях

Q - горизонтальное усилие, действующее на железобетонную

стойку на лтм. 0,000

М - дейстбующий изгибающий момент
на стайку ни дтм&бОО

3.407.9-172.0-ПЗ

Titian
Определение лимитных цен прожекторных мачт и отдельно стоящих
молниеотводов

1	Методика расчета лимитных цен,

11	Лимитная цена определяется б соотбетстбии с'Методикой определения
оптабых ценна новую машиностроительную продукцию производственно-
техническогоназначения{временноА-утвержденнойпостановлениемГосудар-
ственного комитета СССР ла ценам ат 30 октября 1987 гада N760.

ЦЛ‘ U6+ Зпх Кз (п. 2.2), где:

Цл -лимитная, цена набоб продукции;

Цб -цена базобой продукциилринимаемой б качестбе аналога для расчета
лимитной цены;

Зп -полезный эффект ат применения нобой продукции;

Кз -коэффициент учета полезного эффекта б цене нобой продукции
равный 0,7.

12	За базовую t принимается аналогичная по функциональному назначению
лучшая, из отечестбенных или зарубежных видов, продукция, применительно к
которой прободятся сопоставления основных технико-экономических, социаль-
ных и экологических параметров.

8 качестбе цены базобой продукции (Цб) принимается прейскурантная
оптобая цена (Цпб) с учетом коэффициента удешевления, равного 0,9,
характеризующего моральное старение базовой продукции.

Цб-Цпбх0,9

13 Расчет полезного эффекта новой техники долговременного применения
осуществляется по формуле: Зл* Цб х(Кп х Кд-1) *ДМ*ДК+ Эк*Эс+ Ээ, где
Цб- цена базового изделия;

Кп- коэффициент учета роста производительности нового
изделия по сравнению с базовым.

Сданном случае Кп-1;

Кд- коэффициент учета изменения срока службы нового изделия
по сравнению с базовым.

Кд»!


£dJ- изменение текущих издержек эксплуатации у потребителя при
использовании им нового изделия Взамен базового (без учета затрат
на их реновацию) за срок службы нового изделия с учетом морального
износа. &D- 0,8% Цпб (0,4 %- амортизационные отчисления,

0,4 % -нормы отчислений на текущий ремонт и

-------------;-------------техническое обслуживание);-----------

£±К- изменение отчисление от сопутствующих капитальных .вложений

потребителя.

ЗкЗсЗз- эффект от изменения качества продукции^зготавливаемой
с помощью новой техники; социальный и экологический эффект,
обусловленные применением нового изделия у потребителя,

£^К, Эк, ЭсиЭзв расчете не участвуют, т. к. не'имеют показателей.

С учетам излаженного Эп» &U

2.	Определение составляющих лимитной цены.

В соответствии с п. 1.2 за базовые приняты аналогичные прожекторные >.
мачты ПНЖ-16,6; ЛМЖ-19,3; ПМЖ-22.8 (вариант б железобетоне); ПМС-18,4;
ПМС-25,5; ПМС-ЗОЗ (вариант В металле) и молниеотводы МЖ-24,3; НЖ-27Х);
МЖ-30,6 (железобетонные); МС-28,2; МС-33,2 (металлические).

2.1	Цена базовой продукции.

Цена базовой продукции определена в соответствии с оптовыми ценами
прейскуранта N06-08, их расчет приведен В таблице N 5

2.2	Полезный эффект новой техники долговременного применения.

В соответствии с п. 13, Зп~сУ1

Расчеты изменения текущих издержек потребителя приведены В таблице Мб
3. Расчет лимитных цен.

В соответствии с методикой расчета лимитных иен и В результате
проведенных преобразований (п.1), лимитная цена определяется ла
формуле: Цл*Цб*&1Хэ.	'!

Результаты расчетов приведены в таблице N7

3.407.9-172.0-ПЗ

Лисп

10

Формат АЗ
	Расчет цены брзобых прожекторных мачт и отдельностоящих  молниеотбодоб	Таблица К 5
 -.if'; j  * г	м	— г''7  t	1 •	i	AWn/л	Наименп- бание про- жекторных мачт и молниеот- бодоб	Оптобая цена единицы продукции (Цпб] , руб					СП  5 §  & § Sri s-g,	Цена базобой продукции  (Цб),руб
			ж/б элементов			метал- локон- струк-  ций	Итого
			Стойка  УСК	Стойка СК-4	Подпят- ник П-2
	1	ПМЖ-16,5	275,4 '	—•	•	283,3	. 558,7	0,9	502^
	2	ПМЖ-19.3	314,3		-	304,0	618,3	0,9	5565
	3	ПИЖ-22,6'	-	312,0	2,1	342,7	656,8	0,9	591,1
	4	МЖ-245	275,4	- 	-	75,6	351,0	0,9	315,9
	5	МЖ-27,1	3145	-		75,6	389,9	0,9	350.9
	6	МЖ-30,6	*	312,0	2,1	72.7	386,8	0,9	348,1
	7	ПИС-18.4А	••	—	-	896.3	896,3	0,9	806,7
	8	ПМС-25,5А	*	-	-	966,3	966,3	0,9	869,7
	9t	пмс-зом	••	-	-	1371,8	1371,8	0,9	1234,6
	10	МС-25А2А	- .		-	600,3	600,3	0,9	5405
	77	NC-332A	*	•	-	636.9	636,9	0,9	5752
	12	ЖС-332Б	-	-	-	690,9	690,9	49	621,8

Примечание: индексы А иБб наименовании прожекторных мачт и молниеот-
бадаВ указыб'ают на изменение их Высоты для приведения б.
саотбетстбие с новыми типами прожекторных мачт и молниг-
отбодаб.

Стоимость металлоконструкций за одну тонну принята па прейскуранту
N 01-22 для

лестниц - 337 руб, ( поз, 312-1),
площадок - 303руб. (поз, 312-51
ограждений - 309руб. (поз. 312-7 Л
мачт квадратного сечения - 342руб. (поз. 316-6),
различных конструкций для горячекатаных

профилей - 369руб. (поз. 323-1к
;12

Стаимпсть железобетонных элементов принято no бденникуяа сборные
железобетонные конструкции для электросетевого страительслба (б ценах-

1984 года Г

Расчет изменения текущих издержек потребителя

Таблица N 6

		N N п/п	Наименование мачт и молниеотводов	Изменение текущих издержек потребителями, руб.
		1	ПМЖ-162	558,7 х 0,008- 42
	—	2	ПМЖ-19,3	618,3 х 0,008- 4,9
		3	ПМЖ-22,8	656,8 х 0,008- 52
		4	МЖ-24,3	353,1 х 0,008- 22
		5	МЖ-27,1	389,9 х 0,008- 3,1
		6	МЖ-30,6	386,3 х 0,008- 3,1
		7	ПМС-24,0	8962 X 0,008- 72
		8	ПНС-29.3	966.3 х 0,008- 7,7	I
		9	ПМС-32,5	1371,8 х 0,008-110
		10	МС-31,7	6002 х 0208- 42
		11	МС-372	636,9 х 0,008- ^1
		12	HC-40J2	6902 х 0,008- 52
	i		•	I	{ я  !
			3.407.9-172.0-ПЗ т|
					I
