ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ,ИЗДЕЛИЯ •	СЕРИЯ 3.407.9-172	И УЗЛЫ КОНТРОЛЬНЫЙ 	экзе?лпляр
ПРОЖЕКТОРНЫЕ МАЧТЫ И ОТДЕ/II СТОЯЩИЕ МОЛНИЕОТВОДЫ ВЫПУСК 0 .	4 МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ Т.	' .		.	.	 РАЗРАБОТАНЫ ИНСТИТУТОМ’	’	УТВЕРЖДЕ СЕВЗАПЗНЕРГОСЕТЬПРОЕКТ	ПРОТОКОЛ ВВЕДЕНЫ ИНСТИТУТ , ПРОТОКОЛ I 1	. 	ГЛАВНЫЙ ИНЖЕНЕР ИНСТИТУТА %	ЕКБАРАНОВ ГЛАВНЫЙ ИНЖЕНЕР ПРОЕКТА	ЮЖОВАЛЕВ _			 ;		а	□НО fj $ L f С - 	/й 	 ?7 Ч	1. / г ~ (	V<?	VVjVX- V  . с 7:7/'!. Г"] J — I,	1 Сл«л 1<а 1 Г- ты ' /	J U '-7	б" *5.	г  (/ V ЕНЫ МИНЭНЕРГО СССР ОТ 18.09.91 N40 В ДЕЙСТВИЕ С 01.11.91 ОМ ЗНЕРГОСЕТЬПРОЕКТ . НТС ОТ 17.09.91 N29-003/27 к 5 СЕВЗАПЗНЕРГОСЕТЬПРОЕКТ. 1991
	2 80^-О'/

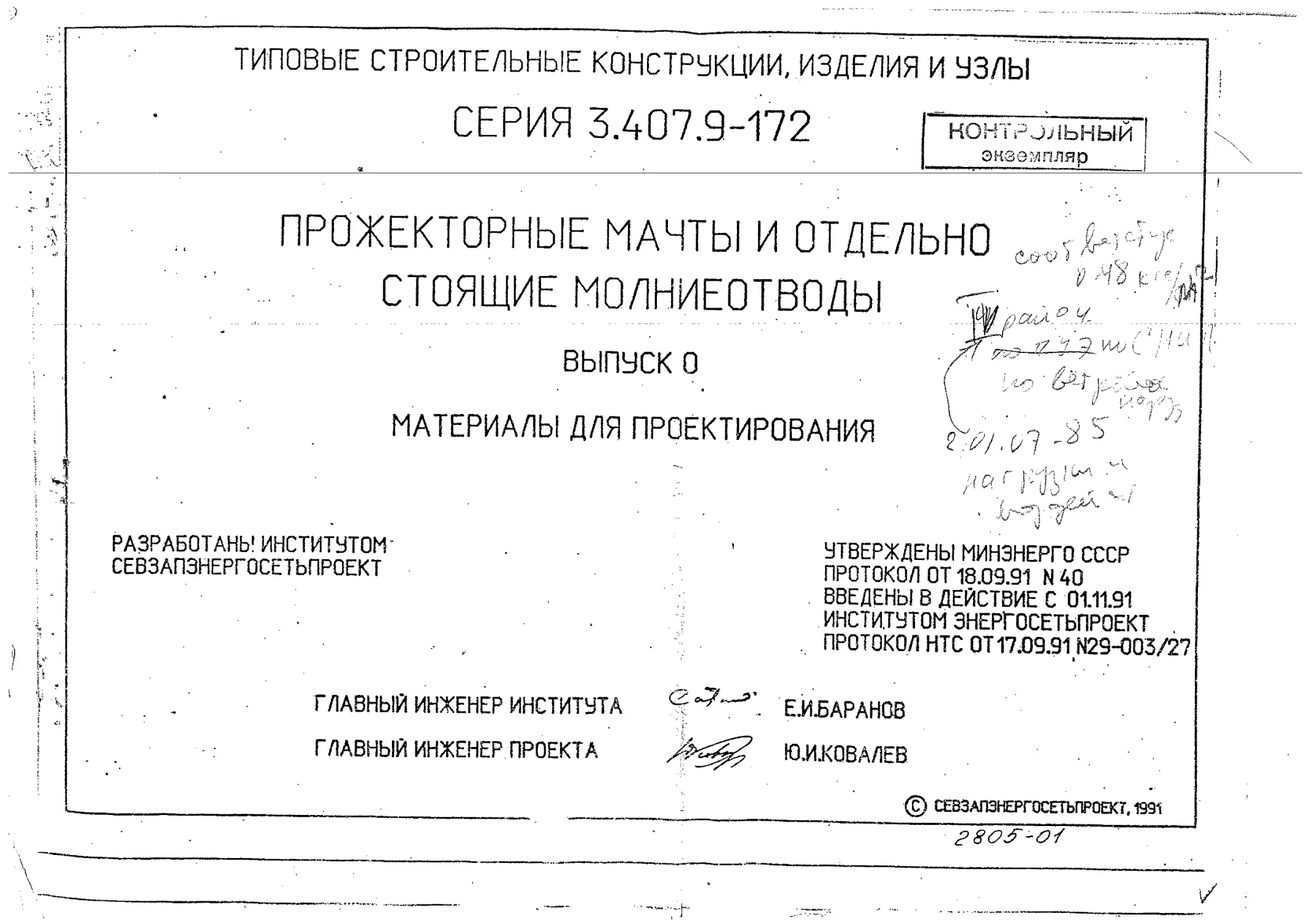

: ТИПОВЫЕ СТРОИТЕЛЬНЫЕ КОНСТРУКЦИИ, ИЗДЕЛИЯ И УЗЛЫ
СЕРИЯ 3.407.9-172
ПРОЖЕКТОРНЫЕ МАЧТЫ И ОТДЕЛЬНО
СТОЯЩИЕ МОЛНИЕОТВОДЫ '
ВЫПУСК о ’
МАТЕРИАЛЫ ДЛЯ ПРОЕКТИРОВАНИЯ
-	f
«
280^-0/
г?5
• •
Обозначение	Наименование	Стр.
3.407.9-172.0	Содержание
3.407.9-172.0-23 Ats	Пояснительная записка	2„9
л9	Таблица действующих нагрузок на (рундамен-	10
	ты стальных прожекторных мачт и молниеат-
	бодай. Таблица нагрузок на закрепления желе-
	зпбетаняых стоек прожекторных мачт и
	отдельно стоящих молниеотбадоб.
аЮ-12	Определение лимитных цен прожекторных					 TL13
*	мачт и отдельно стоящих молниеотбвдаб.


				3.407.9-172.0


ЯачлгпЗ.	Раменский		2IOW1	Содержание выпуска	Стадия	Лисп;	Листов
Кх&тр.	Сацхж		пгел		Р		1
рнп	KaOartsB		>2101^		СЕВЗАПЭНЕРГ0С£7ЬПРСе;<Г Ленинград
Гмпец.	Кирсанова	WL

1 .введение.
Мяв. N подл Подпись и Опта Г йздч инИ, N	Выпуск О
Серия 3.407.9-172 Прожекторные почты и отдельна стоящие милшеотбоды"
Выполнена институтам ТебзапзнергосетьпроекпГ по плану типобыхработ
Госстроя СССР (лоз.ТФ12.11) бзамен аналогичной серии 3.407-108Выпуска
1974 года 5 сбязи с изменением за прошедший период номенклот^ы сбетильни-
i код, строительных изделий, а также Выпуском нобых редакций нормативных
документой.	;
Прожекторные мачты и отдельна стоящие молкиеотбады предназначены для
освещения и мплниезащиты открытых распределительных'устройств ( ОРУ)
электрических подстанций напряжением 35 ~.500кВ.
Серия 3.407.9-172 Выполнена б следующем составе:	i
Выпуск О. Материалы для проектирования.
Выпуск 1. Монтажные схемы. узлы. Рабочие чертежи.
Выпуск 2. Стальные конструкции. Чертежи КМ.
2. Область применения.	, j
Прожекторные мачты и отдельна стоящие молниеотбады предназначены для !
установки б районах строительства со следующими климатическими и инже-
нерпа - геологическими условиями:
-средняя температура Воздуха наиболее холодной пятиднебки - минус 4060
(с рекомендациями потрименению до температуры минус 55°С £ !
-нормативное значение бетробого давления на Высоте Юм от поверхности
земли при повторяемости Гроз б Ю лет-500 Па (для конструкций, устанавли-
ваемых на ОРУ напряжением до 330 кВ ), а при повторяемости 1 раз б 15 лет
-550 Па (для конструкций, устанавливаемых на ОРУ напряжением 500 кВ I
что соответствует б бетробому району по ПУЗ 6 изд



НачалЛ	Раменский
Нкатр.	Сацах
ГУП	Ковалей		па&я
Слепец	Кирспнайа		KD&91

3.407.9-172.0-ПЗ	|
Пояснительная записка	СтаВия	Лит	Литой |
	Р	1	12 1
	ЛенинграИ
грунты основания однородные, непучинистые и непросадачные б соотбвт-
с гп Висл с к/юссичс^кааиедСИиП 2.02.0 >--83;
-сейсмичностьрайона строительства не выаягб баллов па шкале
ГОСТ ПРйд-52.
Применение серии не предусматривается <5 районах бечной мерзлоты, а также
; на площадках, подверженных оползням и каостам-.--:--------т--------
. Конструктивные решения.
5 серии прожекторные мачты и отдельно стоящие молниеотводы разработаны
аз центрифугированных железобетонных стоек и,бариантно,иэ стальных
стоек.
' Прожекторные мачты предназначены для установки сбетильникаб и малниеза-
I щиты и оборудованы площадками и лестницами,
j Отдельно стоящие молниеотводы б отличии от прожекторных мачт , быпол~
> няются без площадок для установки светильников и без лестниц.
Конструкции мачт и молниеотводов выполнены с применением унифицированных
Железобетонных и стальных элементов 8Л и подстанций,
Железобетонные прожекторные мачты и отдельно стоящие малниеотбоды
Выполнены из железобетонных цилиндрических и конических стоек с предвари-
тельно напряженной арматурой и металлических площадок, лестниц
и молнаеприемникоб.
Цилиндрические стойки принятыпо серии 3.407.1-157 вып. 1, конические
; стойки '-ас серии 3.407.- Г*132 ВыпЗ.
। Площадки для установки и обслуживания прожекторе^ и лестницы для побьема
j разработаны унифицированные для железобетонных и стильных прожекторных
\мачт,	. _____________'________
! Г реп ленте металлически^ площадок и подставок под молниеприемники Выполня-
= ется на монтажных болтах К последующей обваркой стыкобыж рлементоб»
I Соединение с железабетонной стойкий осуществляется через металлический
[оголовок.. закрепленный на станке.
\ Хестшоы крепятся к стайкам при помощи хамутоб t расположенных через :
* t5<£ м па бысоте стойки.
Закрепление б грунте железобетонных стаек мачт и малниеитбодав производит-
ся 0 соответствии с рекомендуемыми схемами ^приведенными на
листе 3407.9-172.1-20.
Стальные мачты и молниеотводы Выполнены в Виде свободностоящих стаек
решетчатой конструкции и приняты из элементов опор1П110-2 и 1П110-4-----
нсбой унификации опор ВЛ110к8 ла серии 3.407.2-170.
Стойки мачт и молниеотВадоб устанавливаются на фундаменты из сбой по серии
3.407.1-146 Вып. 2 или из падножникоб по серии 3.407.1-144 Вып. 16 соответствии
с рекомендуемыми схемами, приведенными на листах 3.4073-172.1-17, 18, 19 .
4. Основные расчетные положения.
Расчет Выполнен б соответствии с СНиП 2.01.07-85 .СНиП 2.0301-84 и
СНиП $-23-81 * и изменения к СНиП 1-23-81”по основному сочетанию нагрузок от
собственного беса конструкций, светильников и Ветра.
Определение Ветробой нагрузки произведено с учетом динамических Воздействий
пульсации скоростного напора. Вызываемых порывами Ветра, а также увеличе-
нием Зтого напора по Высоте. Для Выявления максимальной нагрузки, последняя
определена при направлении бетробого патока под углом 90* и 45* к граням мачт.
Значение предельного отклонения мачты при Воздействий Ветробой нагрузки
принята равным не более 1/100Н (H-Высота мачты), см.*Инструкция по расчету
строительных конструкций и оснований фундаментов ОРУ подстанций 35-500кВ.*
На монтажные условия произведен расчет устройств для крепления светильников,
площадки обслуживания и лестницы для подъема на площадку.
5, Материал конструкций,
Стальные конструкции - углеродистыр стали классов C23S, C24S.C255 и низхо-
легированные стали класса С345 по ГОСТ 27782-88 (для фасона и листа) и па
ГУ 14-1-3023-80, ГОСТ 535-88, ГОСТ 19281*73* (для круга ,кВйдратй, полосы)
Рекомендуемые стали В зависимости от расчетного сопротивления t толщины и
Вида проката f расчетной температуры приведены 6 табл, 1 на лаете 3,8 рабочая .
чертежах норок КМ сталь указана для температуры минус
Основные несущие конструкции отнесены к группе 2, а лестницы, площадки и
3.407.9-172.0-ПЗ '.fy
<? 8 OS- О /	Формат АЗ
рыпуск (/
ограждения - к группе 4 В соответствии с /падл. 50 см. 'Изменения к
СНиП 9-23-81?
Стали для конструкций 2 группы Табл. 1
Вид ста ли	Сталь по ГОСТ 27772-88	Расчетная температура Т,град.	Вид проката	Толщина проката	Расчетные сопротивления МПа (кгс/см2)
					R(y)	R(u)
Углеродистые	С245	Т>-40	Фасон и лист	4-10 11-20	240(2450)	360(3700)
			Фасон	21,-40	230(2350)
	С255	-зо>т>~4о	Фасон и лист	11-20	240(2450)
				21-40	230(2350)
Низколегированные	С345-1	Т>-40	Фасона лист	4-10	335(3400)	480(4900)
				11-20	315(3200)	450(4700)
	0345-3 •	-40>Т>-50		21-40	300(3050)	450(4500) .
				4-10	335(3400)	480(4900)
				11-20	315(3200)	460(4700)
				21-40	300(3050)	450(4600)
		50>Т>-55 	..				Фасон илист	4-11	335(3400)	480(4900)

			Фасон	2-20*	335(3400)	480(4900)
	С345-4		Диет	11-20	315(3200)	.....	460(4700)
				21-40	300(3050)	450(4600)
*	* Применение Возможно только при отсутствии сборных соединений, В том числе
? сборных заводских стыкай ( фасонный прокат 2
—	R( у)-расчетнае сопротивление стали растяжению, сжатиющзгибу
-	па пределу текучести;
»	. R (нерасчетное сопротивление стали растяжению , сжатию, изгибу
I	. по Временному сопротивлению
Требования настоящей таблицы распространяются также на сортоВой прокат
।	(круг, кдадрат, полоса ) по ТУ 14-1-3023-80, ГОСТ535-88 и ГОСТ 19281-73°
СортоВой прокат приравнивается к фасонному прокату соответствующей толщины.
Стали для конструкций 4 группы
Тйл.2
Вид ста ли	Сталь ГОСТ 27772-88	Расчетная температура Т, град.	Вид проката	Толщина проката	Расчетные W тпибления МПа (ж art
					R(y)
дншзпродэигя	С235	Т>'-40	Фасин и лист	4-20	230(2350)	. ткзбоо)
				21-30	220(2250)
	С245	-40>Т>-55	Фасон и. лист	4-20	240(2450)	50(3700)
			Фасон	21--30	240(2450)
	С255		Диет	21-30	250^101			; 1X3700)
Балты класса прочности 5.8 па табл. 2,3 ГОСТ 1759.4-87 с дополмт ъныни
испытаниями па п.6,2 табл.5 ГОСТ 1759.4-87 из стали 20 по ГОСТ] £ -88.
По конструкции и размерам - болты нормальной точности исполнении э
ТУ 14-4-1386-86 с крупным шагом резьбы. Допускается применение^ лтоВ па
ГОСТ 7798-70 "и ГОСТ 7796270*, на с обязательной корректирадкЖ Уюн болтоВ
. для соблюдения размеров ненарезной части болта (см. пЛ2 лист5 }
Гайки класса прочности 4 по ГОСТ 1759.5-87с крупным шагом резьба в стали
.. ВСтЗкпЗ. па ГОСТ 1050-28.Шайбы круглые по ГОСТ 11371-78из ок .« класса.
С235 по ГОСТ 27772-88. Пружинные шайбы по Г0СТ6402-70 из акс: /парки
65Г па ГОСТ 1050-8%.
СВарку производить электродами типа 346А (для углеродистой став)
и 350А (для низколегированной стали). смипаблЗБ 'Изменения к CHtfH-23-Bf
Защита металлоконструкций от коррозии производится В coomBemdAaic табл29
и приложением 14 и 15 СНиП2.0311-85 'Защита строительных конаирдкуй ат
коррозии? Прожекторные мачты оцинкоВке не подлежит.
3.407.9-172.0-03. ~з
t
Материал сборных железобетонных стоек и фундаментов под стальные стойки
принимается 0 соответствии с сериями и стандартами, по которым они изго-
тавливаются:
-для цилиндрических стоек по серии 3.407.1-157
конических стоек по ГОСТ22687.1-85
-	для свой по серии 3.4079-146,
-	для подножяиков по серии 3.407.1-144
ИнО.Н поЛл I ПоЛахьибато \ Взам.инй. Н
6. Требования по изготовлению, комплектации и монтажу.
6.1 Изготовление, упаковку и монтаж конструкций производить б соответствии
с требованиями T9 34-29-10057-89, СНиП 6-18-75 (в части изготовления),
СНиП3.03.01-87 (б части монтажа ), СНиП 6-4-80 и СНиП 3.05.06-85.
632£олты, поставляемые по T914-4-1386-86, комплектуются одной гайкой,
одной пружинной и одной плоской шайбой.
Болты, поставляемые па ГОСТ 7798-7$и ГОСТ 7796-7(fкомплектуются одной
гайкой, одной пружинной шайбой и двумя плоскими шайбами. Причем вторая _
плоская шайба при необходимости устанавливается под головку болта.
Резьба болтов не должна входить в пакет соединяемых элементов. Закрепление
гаек против отвертывания производится с помощью пружинных шайб.
63. Отверстия под болты образуются сверлением или продавливанием на меньший
диаметр с последующей рассверловкой до проектного диаметра. Образование отвер-
стий продавливанием на полный диаметр допускается в элементах из углеродис-
той стали при толщине не более 12 мм, в элементах из низколегированной стали
при толщине не более 10 мм при расчетной температуре ниже минус 40*С.
При расчетной температуре минус 4СГС и выше - в элементах толщиной не
более 20 мм для углеродистых сталей и 16 мм для низколегированных сталей.
При расстоянии от оси отверстия до края элемента вдоль усилия менее 13
диаметров отверстия, образование отверстий должно производиться только
сверлением, допуск «о диаметр отверстий в пределах (L. Ю6 мм.
Диаметр продавленных отверстий со стороны матрицы не должен превышать
номинальный более чем на 0,1 толщины элемента, на не более чем на 13 мм.
7.Инструкция по применению проекта.
7Л Общие указания по выбору прожекторных мачт и отдельно стоящих
молниеотводов.
Разработанные в настоящем проекте прожекторные мачты предназначены для
освещения распределительных устройств 35-500 кВ. Прожекторные мачты
ПМС-325и ПМС-29,3 могут также использоваться для освещения ОРУ 750кВ,
так как при установке прожекторов на их площадках обеспечивается необходи-
мый уровень освещенности на высоте ошиновки ячейковых и шинных порталов
27 м и 15 м соответственно.
Номенклатура прожекторов, размещаемых на прожекторных площадках, приня-
та б соответствии с рекомендациями руководящих материалов института
"Энергосетьпроект 9 'Руководство па проектированию электрического освеще-
ния понижающих подстанций 9 (инвЛ 13Б29тм, срок действия 1995 год)
Выбор места расположения и высоты прожекторных мачт определяется свето-
техническими расчетами с учетом площади освещаемой территории и компонов-
ки подстанции.
Площадки и ограждения разработаны б трех вариантах:.
- для размещения прожекторов типа ПКН, ПЗР и ПСИ
-для размещения прожекторов типа ПГЦ и ПГП
- для размещения прожекторов типа ККУ-01-10000^0000Л1ПО-02Х/11 и
КК9-03-10000.20000-001-У4
Прожектор типа КК9 может устанавливаться на прожекторной мачте б одном
экземпляре. прожектора других типов могут быть размещен на каждой
прожекторной мачте б 2 яруса (на площадке и на ограждении Z но следует
иметь в виду, что для размещения прожекторов типа ПКНЛЗР И ПСМ могут
быть использованы бее детали для крепления прожекторов, предусмотренных
на чертежах (16 штук ), •	’	• -
3.407.9-172.0-ПЗ
2805- О /
Фарная АЗ
6
для размещения прожекторов ПГП и ПГЦ мажет быть использовано не бс-лез 10 де-
талей для крепления. Конкретно места расположения прижектпроб определяются
S зависимости от необходимого направления светового патока.
Для освещения ПС с площадью застройки свыше ОДго наряду с прожекторами реко-
мендуются к применению световые придиры с ксеноновыми лампами, которые поз-
воляют создавать высокие уровни освещенности при ограниченном количестве
световых привирав. Для световых прибороб ККУ-01-10В00220000/ППО-02ХЛ1 и
ККУ-ВЗ-ЮОООДОООО-001^У4 б строительной чисти проекта предусмотрена спе-
циальное оборудование площадок.
Минимальная рекомендуемая высота прожекторных мачт принята в соответствии с
'Руководством по проектированию электрического освещения понижающих подстан-
ций,' 1989- года.
Прожекторные мачты разработаны 5 двух вариантах:
железобетонные высотой 22,8м; 19,3м и 16Дм, металлические высотой 32,5м;
29,3м и 24м.
Количества прожекторов тип мачты и их расположение определяются в зависимос-
ти от необходимой освещенности отдельных узлов ПС. В работе приведены электро-
технические чертежи с примерами размещения прожекторов, установкой необходи-
мых распределительных ящиков, схемой сети и спецификацией. Размещение и число
прожекторов определяется путем подбора наиболее рационального варианта распо-
ложения на плане ПС изолюкс прожекторов. Подвод питания к мачтам осуществля-
ете^ кобелем .Электрооборудование осветительных мачт зануляется путем присое-
динение к нулевому проводу питающей сети. Заземление прожекторных мачт и
отдельно стоящих молниеотводов выполняется в соответствии с проектом зазем-
ления конкретного объекта путем приварки к общему контуру заземления ПС.
Основным вариантом прожекторных мачт и отдельно стоящих молниеотводов
является вариант с железобетонными стойками, которые должны применяться при
наличии на подстанции порталов из железобетона. При отсутствии на подстанции
железобетонных стаек, принятых для прожекторных мачт б типовом проекте и
при выполнении заходов ВЛ с железобетонными центрифугированными стойками
рекомендуется их применение также для прожекторных мачт и отдельно стоящих
молниеотводов. При.применении железобетонных стоек ВЛ следует производить
поверочный расчет б соответствии с методикой, приведенной в серию 3.407.1-154
Закрепление в грунте железобетонных стоек опор ВЛ 35- 750 кВ' выпуск О и	(
вносить соответствующие изменения в чертежи монтажных схем. Дри подходе ВЛ,!
выполнений с применением конических железобетонных стаек, рекомендуется их j
i
использование и для прожекторных мачт при согласовании с саотв^гствующими I
строительными организациями.	I
При наличии на подстанции стальных порталов рекомендуется применять вариант ?
стальных мачт и отдельна, стоящих молниеотводов.	j
Закрепление железобетонных стволов в грунте выполняется как г установкой их ]
• б сверленые, так и б отрытые котлованы.' '	|
Установка стальных прожекторных мачт и молниеотводов выполняется на унифи-\
иирабанных подножниках или сваях ВЛ, в соответствии с рекомендуемыми схемами J
фундаментов, приведенными на листах КС-17ДС-18ДС-19 выпуска Жданной серии •
Zj? Общие указания по выбора типа фундаментов и закрепления железобетонных \
стоек в грунте.	I
Для выбора типа фундаментов и закреплений на листе 9 приведенье	»
действующие на стайки и фундаменты нагрузки для S ветрового района.	I
В зависимости от действующих на фундамент и стайку нагрузок ы несущей
способности основания принятого типа фундамента и закрепления следует
произвести их проверку в соответствии с методикой, приведенной В инструкциях
по применению проектов 'Унифицированные стальные порталы ОРУ220-330 кВ'
серия 3.407.9-149 бып.0 и 'Закрепление в грунте железобетонных скоек опар ВЛ
35-750 кВ *серия3.407Д-154 выпЛ	j
При расчете оснований фундаментов следует принимать коэффициент условий I
Г	*	,
работы т»1.
3.407.9-172.0-ПЗ

St
w

Эскиз
Иоинено^ание
Расход стал и, к г
РасходШрнот *
желгзедетана, мл
Эскиз

Прожекторные
В
начту
^_£
Si
г?.<?л7
\1/аиненй8ание
I Расход стали кг
НТВ} ММ
ПНЖ-/6.6
909
ПУ
й!
ХЫ/j }}} ’
8 F» / ч .	 $ «У
	8 »>
<Э i **

У7^’	7ХГ~?Е
2/8
<74
.L
wz/щ
>|!
&
л»

ЗТ'Т’Т
rzrwWM
1Ъ\^} rCWW1'
"хгягпгм
$
ТГЛГТ^




I
1
В

8
ПНЖ-19.5
973
f,ff8
ПНЖ-22.8
/090 •
2. Г?
ПМС-24.0
2623
г. 63
ПМС-29.3
3367
3./6
ПНС-32.6
3878
3.84

i
5>
ТрТ^^Г'^тгйЬг
п Л $
Молниеотgo fat
8
.1
ИС- 3/. 7
/808
2.68
Я

	I
1	s	1 П1
f 1 1	 1
?//// ,		V# ///
МЖ-21/
2/8^
'/,68


'ТГГГГТ
ттптттг
7Т
§

ИС-37.0
2^07
2,6 8
нс- ю.2.
j 2833
2.68
I Расход сдЬрнасо	приведен для средних: груртоды
'2. Hecfixoduh'OCffib рстано^.и нолниеариенниха на
решаетсн при конкретнон
ЗА079-П2.0-ПЗ
Копир, Пая*с
фарнат’.ЯЗ
c-tun
С-235... c-3tB,'C-31f5;C-3S^ _


' -&унто&зя_._.
/X отпостка
WW	w
-E==i
^^Крупнозернистой
пес»
Шедене
^5

c~p$s;c-3es;c -зз$
^L^-e/r
А-ТУ^АУ
1	1
^-л?,*-»/оГхг-л? n-u*	H-tt;C-ftfK-e; f-t3r
1.	фундамента^, примечания и спеарри*
нации см. €&1пуск1 яист
Расчет закреплений nwno£. К*t ёыпорнл&чь/х
с засыпкой пазух отрытых мтлобаноб крупна
Зарнистьт пескам, рекомендуется лроиз£о&лпб
для грунта н6 с расчетными характеристиками
у* is к/я3; frj3«- Сев.
3. ЧП. З-П2. а-П5
I
SSbf... ^0'3 j 723(^/210

JSo$\ ЮГ,
J470
i
к
t
1
,ж
,/гю
I
5
£££□££

isaa.
70909
»QQd..

w|.«w~jafrx
J£Z>

.mayg/t,.
ег-шлг Jfc
JZ^fL
J&q\VC~ H. 4>C4S
8
‘Pn-t- <pn-9
hi
I
•у...
§
0JX9
Z7
J'.'-S
f.vr
Ж
ЭДЕ
_______ I	j S-_- г»
О
St
Л»
/езо
ггзо
ърг
ЙЙФ-
l£2^
,<282^
НПО
^82£с
/Л?,,


Ш
ФСЧО.„
ФС-&



1.	доунданента£} примечания и специреи-
кации см. в^/nycff 1 лис/пы
Я. 0£па&пб применения р^ндамента^ определяется
Дозой мачт, нагрузками на срунйамент^ и
несущей елосоДност&ю осно^ания^
3. ЧСП. 3-112. Ц-П5 I
?8О^-О/
<РОЮ...
Я>?д-,
^g,r яу-^яу-/у


Z Чертежей фундаментов примечания и спеца дои-
нации см. &/пусп 1. листы /7^/9.
Я. Область применения и^/н^аменто^ определяется
Sosqu мачт, нагрузками на (рундамент^/ и
несущей способностью осно&анир.-
3. Ч1Л. 3-112. П-П5 '3
г 8 оз-о y
ХышЛйи -	'
10
Таблица действующих нагрузок на фундаменты стальных прожекторных мачт и малниеотбадаб
____Таблица_3_
Прожектарные мачты .;W
НС-40.2
ПМС-32.5
ж
Прожекторные мачты
4
'Ъ.
Шpotion по бетру
62^
^2
124
3,1
ИГ
"52
I?5
"~Т30
^23
5,4
~5,4
"Ю9
'Зоз
Таблицу дейстбующих нагрузок на закрепления железобетонных стоек прожекторных мачт и отдельно стоящих молниеотбадаб
‘ Таблица 4
-ЧИ район по бетру
263_^—----'""759
182_——-—-^152
Молниетбоды
МС-37.0
Ш район по бетру _
^2.
^5
~120
________МС-31.7-
Ш район по бетру
Л7
3J_
72_
~62
НиСЧШ(^
нагрузке
П1ЧС-24.0
_ . У район по бетру
5J_
13&С
121

4,g
~4£
701
^^РУзки
Расчетные*
нагрузки^
Q


. ПМХ-16.6
Ш район по бетру
—~^г
-х
-19§^--
Е-----—~	яа
ПМС-293
II! район по бетру
'б4_
~156
ПМХ-19,3
 Ш район по бетру
256^^—
2Z1-——" 215
ПМЖ-22.8
Ш район па бетру
211____^  —Т7£
^^-^72^
—'ЗЗЗ'
О--—-' 33
бз:£
______МЖ-24.3
Ш район по бетру
———^33
57
4
4,3
По4
Го5
Молниетбоды
~~	МЖ-27.1
. III район па бетру
2§_— ------- 44
—г---~~74,5
-----6fi
НЖ-30.6
Ш равен по бетру
7£2
68_
Тзд
6,8
62
715
'll
%

С
Схема нагрузок на Линдоменты
стальнб^мачтУ^^
Схема нагрузок на стойки
железобетонных мачт
. а
Н6\(К
w а
Неладные обозначения:
Nc~ сжимающее усилие , действующее на фундамент
Пд- бырыбающее усилие, действующее на фундамент
Ц, & -горизонтальные усилия, дейстбующие на фундаменты
б разных плоскостях
Q - горизонтальное усилие, действующее на железобетонную
стойку на птм. 0,000
М - дейстбующий изгибающий момент
на стайку на отм,0,600
3.407.9-172.0-ПЗ
Лиап
Определение лимитных цен прожекторных мачт и отдельно стоящих
молниеотбодаб
1 Методика расчета лимитных цен,
11 Лимитная цена определяется б соотбетстбии с'Методикой определения
оптабых ценна новую машиностроительную продукцию произбодстбенно-
техническогоназначения{временноА-утвержденнойпостановлениемГосудар-
ственного комитета СССР ла ценам ат 30 октября 1987 гада N760.
ЦЛ‘ U6+ Злх Кз (п. 2.2), где:
Цл -лимитная, цена набоб продукции;
Цб -цена базобой продукциилринимаемой б качестбе аналога для расчета
лимитной цены;
Зп -полезный эффект ат применения нобой продукции;
Кз -коэффициент учета полезного эффекта б цене нобой продукции
равный 0,7.
12 За базовую t принимается аналогичная по функциональному назначению
лучшая, из отечестбенных или зарубежных видов, продукция, применительно к
которой прободятся сопоставления основных технико-экономических, социаль-
ных и экологических параметров.
8 качестбе цены базобой продукции (Цб) принимается прейскурантная
оптовая цена (Цпб) с учетом коэффициента удешевления, равного 0,9,
характеризующего моральное старение базовой продукции.
Цб-Цпбх0,9
Взам. инО. N I
ез
р
п


е







о



13 Расчет полезного эффекта новой техники долговременного применения
осуществляется по формуле: Зл* Цб х(Кп х Кд-1) *ДМ*ДК+ Эк*Эс+ Ээ, где
Цб- цена базового изделия;
Кп- коэффициент учета роста производительности нового
изделия ла сравнению с базовым.
Сданном случае Кп-1;
Кд- коэффициент учета изменения срока службы нового изделия
по сравнению с базовым.
Кд»!

ЛУ- изменение текущих издержек эксплуатации у потребителя при
использовании им нового изделия Взамен базового (без учета затрат
на их реновацию) за срок службы нового изделия с учетом морального
износа. ли- 0,8% Цпб (0,4 %- амортизационные отчисления,
0,4 % -нормы отчислений на текущий ремонт и
------------;-------------техническое обслуживание);----------
ЛК- изменение отчисление от сопутствующих капитальных .вложений
потребителя.
Эк,3с,3э- эффект от изменения качества продукции^зготавливаемой
с помощью новой техники; социальный и экологический эффект,
обусловленные применением нового изделия у потребителя,
ЛК, Эк, Эс и Эз в расчете не участвуют, т. к. не'имеют показателей.
С учетам изложенного Эп» ЛУ
2.	Определение составляющих лимитной цены.
В соответствии с п. 1.2 за базовые приняты аналогичные прожекторные >.
мачты ПНЖ-16,6; ПМЖ-19,3; ПМЖ-22.8 (вариант б железобетоне); ПМС-18,4;
ПМС-25,5; ПМС-ЗОЗ (вариант В металле) и молниеотводы МЖ-24,3; НЖ-27Х);
МЖ-30,6 (железобетонные); МС-28,2; МС-33,2 (металлические).
2.1	Цена базовой продукции.
Цена базовой продукции определена в соответствии с оптовыми ценами
прейскуранта N06-08, их расчет приведен В таблице N 5
2.2	Полезный эффект новой техники долговременного применения.
В соответствии с п. 13, Зп~л11
Расчеты изменения текущих издержек потребителя приведены В таблице Кб
3. Расчет лимитных цен.
В соответствии с методикой расчета лимитных иен и В результате
проведенных преобразований (п.1), лимитная цена определяется ла
формуле: Цл*Цб*Л1Хз.	'!
Результаты расчетов приведены в таблице N7
3.407.9-172.0-ПЗ ' ®
2805- О Y
Фарит АЗ
Расчет цены базовых прожекторных мачт и атдельнастаящих
молниеотбодаб	Таблица N б
u/uhn	Наименп- бание про- жекторных мачт и малниеот- бодоб	Оптобая цена единицы продукции (Цпб] , руб					СП 5 § & § Sri	Цена базобой продукции (Цб),руб
		ж/б элемента б			метал- локан- струк- ций	Итого
		Стойка УСК	Стойка СК-4	Подпят- ник П-2
1	ПМЖ-16.5	275,4 '	—•	•	283,3	. 558,7	0,9	502^
2	ПМЖ-19.3	314,3		-	304,0	618,3	0,9	556,5
3	ПМЖ-22.8'	-	312,0	2.1	342,7	656,8	0,9	591,1
4	МЖ-24,3	275,4	- 	-	75,6	351,0	0,9	315,9
5	МЖ-27,1	314,3	-		75,6	389,9	0,9	350.9
6	МЖ-30,6	*	312,0	2,1	72,7	386,8	0,9	348,1
7	ПМС-18.4А	••	—	-	896,3	896,3	0,9	806.7
8	ПМС-25.5А	*	-	-	966,3	966,3	0,9	869,7
9t	ПМС-30.5А	••	-	-	1371,8	1371,8	0,9	1234,6
10	МС-25А2А	- .		-	680,3	600,3	0,9	540,3
77	МС-ЗЗА2А	*	•	-	636.9	636,9	0,9	5752
12	МС-33.2Б	-	-	-	690,9	690,9	49	621,8
с
Примечание: индексы АиБб наименовании прожекторных мачт и молниеот-
бодаб указывают на изменение их бысоты для приведения б.
соотбетстбие с нобыми типами прожекторных мачт и молниг-
атбодаб.
Стоимость металлоконструкций за одну тонну принята по прейскуранту
N 01-22 для:
лестниц - 337 руб ( поз. 312-1),
площадок - 303руб. (поз. 312-51
ограждений - 309руб. [поз. 312-7 Л
мачт кбадратногр сечения - 342руб. (поз. 316-6),
различных конструкций для горячекатаных
профилей - 369руб. (поз. 323-1к
Стаимасть железобетонных элементов принято по Ценнику ха сборные
железобетонные конструкции для электрасетебега страительслба (б ценах
1984 года Г
Расчет изменения текущих издержек потребителя
Таблица N 6
л N п/п	Наименование мачт и молниеотбобоб	Изменение текущих издержек потребителями, руб.
1	ПМЖ-16,6	558,7 х 0,008- 4,5
2	ПМЖ-19,3	618,3 х 0,008- 4,9
3	ПМЖ-22,8	656,8 x0,008-5^	|
4	МЖ-24,3	353,1 х 0,008- 2Д	[
5	МЖ-27,1	389,9 х 0,008- 3,1
6	МЖ-30,5	386,3 х 0,008- 3,1
7	ПМС-24О	896,3 х 0,008- 772
8	ПНС-29.3	966.3 х 0,008- 7,7
9	ПМС-32,5	1371,8 х 0,008-110
10	НС-31,7	600,3 х 07308-
11	МС-37,0	636,9 х 0,008- ^1
12	НС-4072	690,9 х 0,008- 5x5
3.407.9-172.0-ПЗ
______РЯО^-ГИ
