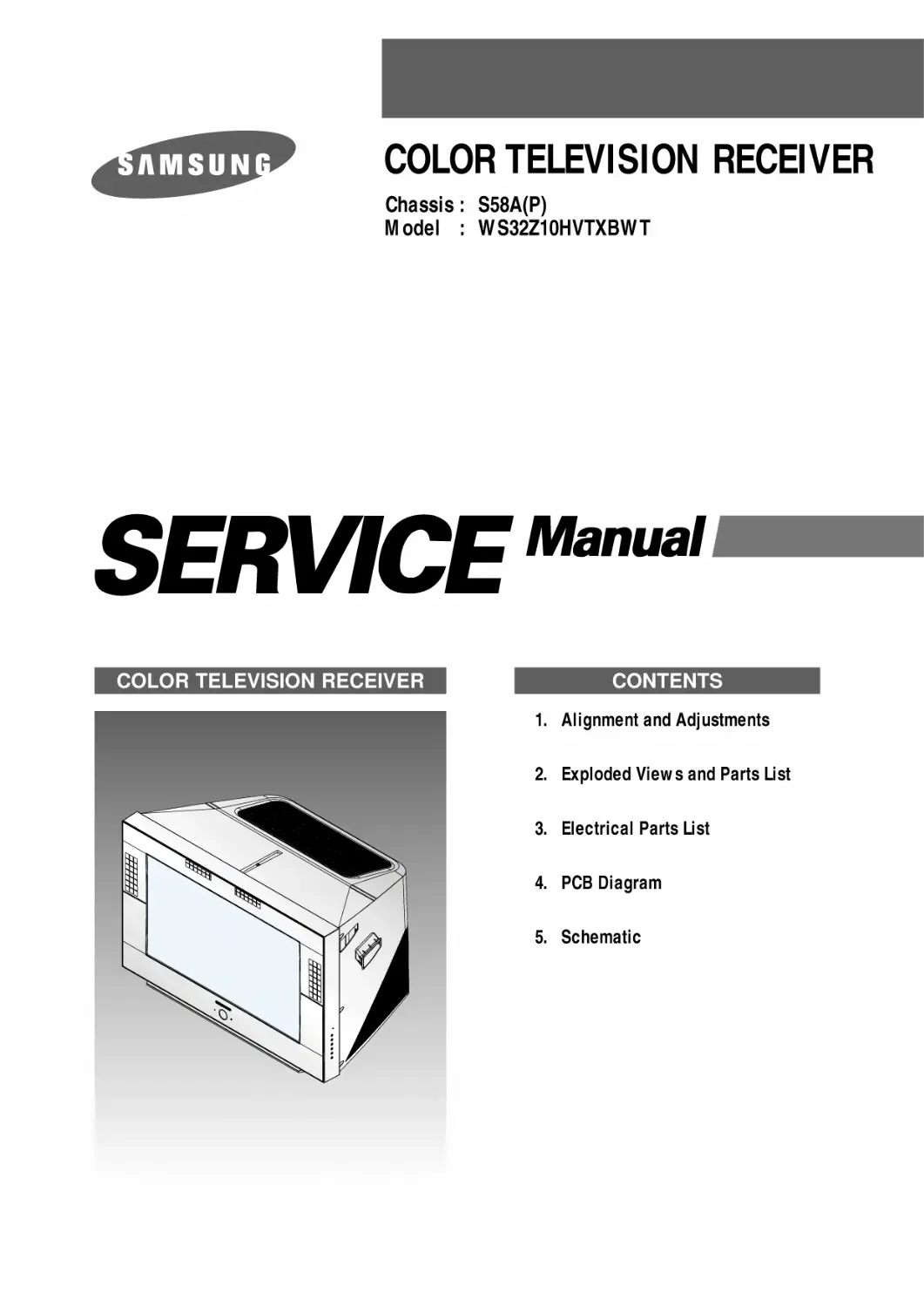

                    COLOR TELEVISION RECEIVER
Chassis : S58A(P)
Model : WS32Z10HVTXBWT
COLOR TELEVISION RECEIVER
CONTENTS
Alignment and Adjustments
Exploded Views and Parts List
Electrical Parts List
PCB Diagram
Schematic
1.
2.
3.
4.
5.


ELECTRONICS © Samsung Electronics Co., Ltd. Feb. 2003 Printed in Korea AA82-00398A
Alignment and Adjustments Samsung Electronics 1-1 1. Alignment and Adjustments 1-1 Adjustments Usually, a color TV needs only slight touch-up adjustment upon installation. Check the basic characteristics such as vertical size, horizontal size, and focus. Observe the picture and check for good black and white details. There must be no objectionable color shading: If color shading is present, demagnetize the receiver. If color shading persists, re-do purity and convergence adjustments. Note : 1. This '4. Alignment and Adjustments' applies to S58A chassis applications. 2. AC Power Supply: 100~230 V 3. This service manual has been written on the basis of domestic remote-control model adopting S58A chassis. Depending on sales location and product specifications, some of specifications herein may be changed. S58A contains a dynamic focus circuit. When CRT PCB, FBT or CRT is replaced, be sure to adjust in the following sequence: 1-1-1 General Alignment Instructions 1-1-2 Focus Adjustment Dynamic Focus Adjustment 1. Input a crosshatch pattern. 2. Select "Standard" from the menu, 3. Turn the Static Focus VR clockwise to set it to its maximum. 4. Turn the Dynamic Focus VR counterclockwise to set it to its maximum. 5. Turn the Static Focus VR counterclockwise slowly for the clearest center vertical line. STATIC FOCUS VR DYNAMIC FOCUS VR H V NO USE <FBT FOCUS PACK> After Adjustment 6. Turn the Dynamic Focus VR clockwise slowly for the clearest third line. 12 3 7. Check for the FOCUS of entire screen. If necessary, re-do adjustments 3~6.
Alignment and Adjustments 1-2 Samsung Electronics 1-1-3 Screen Voltage Adjustment 1. Use a DC multi-meter to identify RK, GK, BK. And then adjust FBT Screen VR so that the highest voltage becomes 175 Vp-p. 1-1-4 White Balance Adjustment 1. Select "Standard" from the menu. 2. Input an 100% White pattern. 3. In standby, press the remote-control keys in the following sequence: Display Menu,Mute, Power on the TV set. 4. Warm up the TV set at least for 30 minutes. 5. Input a stair signal. 6. Use the Volume +/- buttons on the remote-control to select R Drive,G Drive,B Drive,Sub Cont. 7. Adjust Low-Light while viewing the darker side of screen. 8. Use the Volume +/- buttons on the remote-control to select Rcutoff,Gcutoff,Bcutoff,Sub Brt. 9. Adjust High-Light while viewing the brighter side of screen. 10. If not proper, re-adjust White Balance. 11. Press the Memory button to exit. 1-1-5 Sub-Brightness Adjustment 1. In standby, press the remote-control keys in the following sequence: Display Menu Mute Power on the TV set. 2. Use the Channel Up/Down buttons to receive the sub bright adjustment signal. 3. Use the Volume +/- buttons to select SBT. 4. Press the Menu or Mute button on the remote control to adjust so that the seventh step on the right of screen cannot be seen. 5. Press the Memory button to exit.
Alignment and Adjustments Samsung Electronics 1-3 1-2 MICOM PINNING P-MQFP-128-2 M2 12345678910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 96 95 94 93 92 91 90 89 88 87 86 85 84 83 82 81 80 79 78 77 76 75 74 73 72 71 70 69 68 67 66 65 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 64 63 62 61 60 59 58 57 56 55 54 53 52 51 50 49 48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33 D5 D9 D13 VDD33-5 VSS33-5 D1 D6 D8 D14 D0 D7 VDD33-4 VSS33-4 D15 WR LDQM UDQM RD CSROM CLKEN CSSDRAM MEMCLK VDD33-3 VSS33-3 A15/CAS A14/RAS A13 A0 A1 A2 A3 A4 P6.1 P6.0 P5.15 P5.14 P3.15 P3.13 P3.12 P3.11 P3.10 VDD25-2 VSS25-2 VDD33-7 VSS33-7 P3.9 P3.8 P3.7 P3.6 P3.5 P3.4 P3.3 P3.2 P3.1 P3.0 RSTIN D11 D3 D4 VDD33-6 VSS33-6 D10 D12 D2 TCK TMS TDI TDO P2.8 P2.9 P2.10 P2.11 P2.12 P2.13 P2.14 P2.14 P2.15 VSS33-1 VDD33-1 P4.5/CS3 P4.4/A20 P4.3/A19 P4.2/A18 P4.1/A17 VSS25-1 VDD25-1 P4.0/A16 A8 A7 A6 A5 A10 A11 A12 VSS33-2 VDD33-2 P6.2 P6.3 P6.4 P6.5 P6.6 VSYNC HSYNC COR/RSOUT LANK/CORBLA VDD33-8 VSS33-8 XTAL1 XTAL2 VSSA-1 VDDA-1RGB VSSA-2 VDDA-2 CVBS2 VSSA-3 VDDA-3 CVBS1B CVBS1A VSSA-4 VDDA-4 P5.0 P5.1 P5.2 P5.3 TMODE 1-2-1 MICOM PINNING (SDA6001 B12)
Alignment and Adjustments 1-4 Samsung Electronics 1-2-2 MICOM MODULE PIN ALIGNMENT 1-2-3 M2 VCC & GND PIN NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 PAL MODULE SC1-ID(AV1/DVD1-ID) SC2-ID ( AV2 ) SC3-ID(AV3/AV3S-ID) F/B SW1 F/B SW2 SDA3 SCL3 GND 5VB GND HS2 VS2 GND OSD/TTX-F/B OSD/TTX-R OSD/TTX-G OSD/TTX-B DTV/DVD2-ID V-RESET TTX CVBS GND MAIN AFT PIN NO 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 PAL MODULE MT SW1 MT SW2 PT SW1 PT SW2 GND SDA1 SCL1 DEF SW1 DEF SW2 DEF SW3 GND SPOT SDA2 SCL2 WP/STOP S-RESET2 STD 5V HDD_TEMP LED1 LED2 TILT 1080i SW PIN NO 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 PAL MODULE GND D-COIL MAIN_POWER FAV-ID/FS-ID HEADPHONE-ID S-MUTE S-RESET GND VGA-ID KEY1 KEY2 IR GND DVR CON. CLOCK DVR CON. STROBE DVR CON. DATA OUT DVR CON. DATA IN DVRSTD_POWER SUB_POWER DVR RESET Standy by Operation GND 2.5V 2.5V 3.3V Digital Analog Pin(Voltage, Description) - Digital : 21,87 (Digital core) - Analog : 111 - Analog : 116,119,123 - Digital : 14,32,42,53,61,69,85,106 - 20,86 - 13,31,41,52,60,68,85,107 -110 -115,118,122 Current 150mA 100mA 150mA - - - - Remark - Idel mode : 2.5mA - Digital core(2.5V) - for pads (3.3V) - 2.5V - 2.5V
Alignment and Adjustments Samsung Electronics 1-5 1-2-4 MICOM PORT ASSIGNMENT NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 FUNCTION TCK TMS TDI TDO P2.8/EXT0 IN P2.9/EXT1 IN P2.10/EXT2 IN P2.11/EXT3 IN P2.12/EXT4 IN P2.13/EXT5 IN P2.14/EXT6 IN P2.15/EXT7 IN VSS33 VDD33 P4.5/CS3 P4.4/A20 P4.3/A19 P4.2/A18 P4.1/A17 VSS25 VDD25 P4.0/A16 A8 A7 A9 A6 A5 A10 A11 A12 VSS33 VDD33 A4 A3 ASSIGN TCK TMS TDI TDO NC PVRSTD_PO S3PRESET 5VB CHECK DATA IN DATA OUT STROBE CLOCK DGND 3.3V CS3 A20 A19 A18 A17 2.5V A16 A8 A7 A9 A6 A5 A10 A11 A12 DGND 3.3V A4 A3 IN/OUT IN IN IN OUT - OUT OUT IN IN OUT OUT OUT - - OUT OUT OUT OUT OUT - - IN/OUT OUT OUT OUT OUT OUT OUT OUT OUT - - OUT OUT ACTIVE H/L - - - - - LOW HIGH - - - - - - LOW - - - - - - - - - - - - - - - - - - - EXPLANATION CLOCK FOR JTAC INTERFACE CONTROL SIGNAL FOR JTAG INTERFACE DATA INPUT FOR JTAG INTERFACE DATA OUTPUT FOR JTAG INTERFACE DVR STAND-BY REGULATOR SWITCHING CONTROL S3P9428 RESET SLAVE VCC CHECK POINT DVR CONTROL DATA IN DVR CONTROL DATA OUT DVR CONTROL STROBE DVR CONTROL CLOCK DIGITAL GND FOR PADS DIGITAL VCC FOR PADS CHIP SELECT FOR SECOND STATIC MEMORY EXT MEMORY ADDRESS BIT20 EXT MEMORY ADDRESS BIT19 EXT MEMORY ADDRESS BIT18 EXT MEMORY ADDRESS BIT17 DIGITAL GND FOR DIGITAL CORE DIGITAL VCC FOR DIGITAL CORE BOOTSTRAP CONTROL / EXT MEMORY ADDRESS BIT17 EXT MEMORY ADDRESS BIT8 EXT MEMORY ADDRESS BIT7 EXT MEMORY ADDRESS BIT9 EXT MEMORY ADDRESS BIT6 EXT MEMORY ADDRESS BIT5 EXT MEMORY ADDRESS BIT10 EXT MEMORY ADDRESS BIT11 EXT MEMORY ADDRESS BIT12 DIGITAL GND FOR PADS DIGITAL VCC FOR PADS EXT MEMORY ADDRESS BIT4 EXT MEMORY ADDRESS BIT3
Alignment and Adjustments 1-6 Samsung Electronics NO 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 FUNCTION A2 A1 A0 A13 A14/RAS A15/CAS VSS33 VDD33 MEMCLK CSSDRAM CLKEN CSROM RD UDQM LDQM WR D15 VSS33 VDD33 D7 D0 D14 D8 D6 D1 VSS33 VDD33 D13 D9 D5 D2 D12 ASSIGN A2 A1 A0 A13 A14/RAS A15/CAS DGND 3.3V CLK-SDRAM CS-SDRAM CLK-ENABLE CS-ROM RD-ROM WR-DISABLE WR-DISABLE WR D15 DGND 3.3V D7 D0 D14 D8 D6 D1 DGND 3.3V D13 D9 D5 D2 D12 IN/OUT OUT OUT OUT OUT OUT OUT - - - - - - - - - - - - - - - - - - - - - - - - - - ACTIVE H/L - - - - - - - - - LOW - LOW LOW LOW - - - - - - - - - - - - - - - - EXPLANATION EXT MEMORY ADDRESS BIT2 EXT MEMORY ADDRESS BIT1 EXT MEMORY ADDRESS BIT0 EXT MEMORY ADDRESS BIT13 EXT MEMORY ADDRESS BIT14/ROW ADDRESS STROBE FOR SDRAM EXT MEMORY ADDRESS BIT15/COLUMN ADDRESS STROBE FOR SDRAM DIGITAL GND FOR PADS DIGITAL VCC FOR PADS 100MHZ CLOCK FOR SDRAM CHIP SELECT FOR SDRAM MEMORY ENABLE FOR SDRAM MEMORY CLOCK CHIP SELECT FOR ROM EXTERNAL MEMORY READ STROBE FOR ROM WRITE DISABLE FOR HIGHBYTE WRITE DISABLE FOR LOWBYTE WRITE ENABLE FOR FOR SDRAM EXT MEMORY DATA BIT15 DIGITAL GND FOR PADS DIGITAL VCC FOR PADS EXT MEMORY DATA BIT7 EXT MEMORY DATA BIT0 EXT MEMORY DATA BIT14 EXT MEMORY DATA BIT8 EXT MEMORY DATA BIT6 EXT MEMORY DATA BIT1 DIGITAL GND FOR PADS DIGITAL VCC FOR PADS EXT MEMORY DATA BIT13 EXT MEMORY DATA BIT9 EXT MEMORY DATA BIT5 EXT MEMORY DATA BIT2 EXT MEMORY DATA BIT12
Alignment and Adjustments Samsung Electronics 1-7 NO 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 FUNCTION D10 VSS33 VDD33 D4 D3 D11 RSTIN P3.0/SCL0 P3.1/SDA0 P3.2/CAPIN P3.3/T3OUT P3.4/T3EUD P3.5/T4IN P3.6/T3IN P3.7/T2IN P3.8/MRST P3.9/MTSR VSS33 VDD33 VSS25 VDD25 P3.10/TXD0 P3.11/RXD0 P3.12/LED1 P3.13/SCLK P3.15/LED2 P5.14/T4EUD P5.15/T2EUD P6.0/TRIG_IN P6.1/TRIG_OUT P6.2/SDA01 P6.3/SCL01 P6.4/SDAI1 P6.5/SCLI1 ASSIGN D10 DGND 3.3V D4 D3 D11 RESET SCL2 SDA2 IR SUB POWER MAIN POWER DVR RESET WP S-RESET S-MUTE NC DGND 3.3V DGND 2.5V D-COIL V_RESET LED1 LED2 S3PRESET NC NC BRK-IN BRK-OUT NC SCL1 SDA1 SCL3 IN/OUT - - - - - - IN IN/OUT IN/OUT IN OUT OUT OUT IN OUT OUT - - - - - OUT OUT OUT OUT OUT - - IN OUT - IN/OUT IN/OUT IN/OUT ACTIVE H/L - - - - - - LOW - - - LOW LOW LOW LOW LOW HIGH - - - - - HIGH HIGH HIGH HIGH HIGH - - - - - - - - EXPLANATION EXT MEMORY DATA BIT10 DIGITAL GND FOR PADS DIGITAL VCC FOR PADS EXT MEMORY DATA BIT4 EXT MEMORY DATA BIT3 EXT MEMORY DATA BIT11 MICOM HARDWARE RESET EEPROM CONTROL SERIAL CLOCK LINE EEPROM CONTROL SERIAL DATA LINE REMOCON IN SUB POWER PORT ON/OFF CONTROL(FOR PVR) MAIN POWER PORT ON/OFF CONTROL DVR BOARD RESET IIC STOP & EEPROM WRITE PROTECTION MSP34XX / DPL3519 & AC3 HARDWARE RESET CONTROL SOUND AMP MUTE DIGITAL GND FOR PADS DIGITAL VCC FOR PADS DIGITAL GND FOR DIGITAL CORE DIGITAL VCC FOR DIGITAL CORE DEGAUSSING COIL CONTROL SNI RESET FOR VIDEO PROCESSING IC STAND-BY LED CONTROL TIMER LED CONTROL S3P9428 RESET JTAG BRK IN JTAG BRK OUT SLAVE IC CONTROL SERIAL CLOCK LINE SLAVE IC CONTROL SERIAL DATA LINE IIC3 CONTROL CLOCK
Alignment and Adjustments 1-8 Samsung Electronics NO 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 FUNCTION P6.6/SDA2 VSYNC/VCS HSYNC COR/RSTOUT BLANK/CORBLA VDD33 VSS33 XTAL1 XTAL2 VSSA VDDA R G B VSSA VDDA CVBS2 VSSA VDDA CVBS1B CVBS1A VSSA VDDA P5.0/AN.0 P5.1/AN.1 P5.2/AN.2 P5.3/AN.3 TMODE ASSIGN SDA3 V-SYNC H-SYNC H/T OSD-F/B 3.3V DGND XTAL-IN XTAL-OUT AGND 2.5V OSD-R OSD-G OSD-B AGND 2.5V GND AGND 2.5V GND TTX-CVBS AGND 2.5V KEY1 KEY2 M-AFT NC GND IN/OUT IN/OUT IN IN OUT OUT - - IN OUT - IN OUT OUT OUT - IN - - IN - IN - IN IN IN IN - - ACTIVE H/L - HIGH HIGH HIGH - - - - - - - - - - - - - - - - - - - - - - - - EXPLANATION IIC3 CONTROL DATA MAIN PICTURE VERTICAL SYNC IN FOR OSG POSITION MAIN PICTURE HORIZONTAL SYNC IN FOR OSG POSITION HALFTONE SIGNAL OUT(NC) OSD F/B & HALFTONE SIGNAL OUT DIGITAL VCC FOR PADS DIGITAL GND FOR PADS MICOM CRISTAL OSC IN(6MHZ) MICOM CRISTAL OSC OUT(6MHZ) ANALOG GND STD-BY ANALOG POWER 2 LAYER OSG RED OUT 2 LAYER OSG GREEN OUT 2 LAYER OSG BLUE OUT ANALOG GND ANALOG POWER CVBS2 GND ANALOG GND ANALOG POWER CVBS1 GND WITH 75 ohm CVBS INPUT FOR TELETEXT DECODING ANALOG GND ANALOG POWER FOR ADC VOLUME UP/DOWN, CHANNEL UP/DOWN KEY IN MENU, TV/VIDEO, NT POWER KEY IN MAIN TUNER AFT VOLTAGE - GND WITH 10K ohm IN NORMAL CONDITION
Alignment and Adjustments Samsung Electronics 1-9 1-2-5 S3P9428 PINNING(I/O EXPANDER) NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 PIN NAME VSS XIN XOUT TEST P0.1 P0.0 RESET P3.0 P3.2 P2.0 P2.1 P2.2 P2.3 P2.4 P2.5 AVSS AVREF P2.6 P2.7 P1.3 P1.2 P1.1 P1.0 P3.3 P3.1 P0.7 P0.6 P0.5 P0.4 P0.3 P0.2 VDD FUNCTION GND X-TAL IN X-TAL OUT I/O I/O RESET S_RESET2 Output I/O,ADC I/O,ADC I/O,ADC I/O,ADC I/O,ADC ADDRESS ANALOG GND ADC REF SDA SCL I/O,PWM I/O I/O I/O Output Output I/O,ADC,PWM I/O,ADC I/O,ADC I/O,ADC I/O I/O 5V ASSIGN GND X-TAL IN X-TAL OUT GND HEADPHONE-ID VGA-ID RESET RESET SPOT MT SW1 MT SW2 PT SW1 PT SW2 HDD_TEMP GND GND ADC REF SDA2 SCL2 TILT DEF SW3 DEF SW1 DEF SW2 F/B SW1 F/B SW2 SC3-ID(AV3/AV3S-ID) SC1-ID(AV1/DVD1-ID) SC2-ID ( AV2 ) FAV-ID/FS-ID DTV/DVD2-ID 1080i SW STD 5V IN/OUT - - - - IN IN IN OUT OUT OUT OUT OUT OUT IN - - - - - OUT OUT OUT OUT OUT OUT IN IN IN IN IN OUT - ACTIVE - - - - LOW LOW LOW LOW HIGH - - - - - - PWM HIGH/LOW HIGH HIGH LEVEL CHANGE HIGH LOW - EXPLANATION - 12MHZ - H.P JACK ID VGE SIGNAL ID S3P9428 MICOM RESET MSP3410 RESET SPOT KILLER MAIN TUNER S/W MAIN TUNER S/W PIP TUNER S/W PIP TUNER S/W Inside Temperature A/D Input CHECK ADDRESS GND ANALOG GND ADC REF IIC CONTROL - DTV / RF SIGNAL SWITCH CXA2156 DEFLECTION FREQUENCY CONTROL CXA2156 DEFLECTION FREQUENCY CONTROL MSP4450G D/A OUT PIN MSP4450G D/A OUT PIN AV3 SIGNAL ID AV1/EVE1 SIGNAL ID AV2 SIGNAL ID FAV/F S-VHS SIGNAL ID DVD2/DTV SIGNAL ID DTV 1080i MODE S/W SYSTEM YCC
Alignment and Adjustments 1-10 Samsung Electronics 1-2-6 ADC INPUT VOLTAGE PIN NO 26 27 28 29 ASSIGN SC3-ID(AV3/AV3S-ID) SC1-ID(AV1/DVD1-ID) SC2-ID ( AV2 ) FAV-ID/FS-ID 0~1.5 NOT CON. NOT CON. NOT CON. 1.6 ~ 3.4 WIDE MODE WIDE MODE WIDE MODE. 0~1.5 NOT CON. NOT CON. NOT CON. 0~2.2 NOT CON. AV3 SVHS NOT CONNECTION FRONT-SVHS Use the same valtage as RCA option AV2 2.3 ~ 2.9 DVD1 3.0 ~ 4.0 NOT CON. AV1 NOT CON. 4.1 ~ 5.0 AV3 ALL CON. F-VIDEO SCART JACK MODEL OPTION IDENT VOLTAGE(V) RCA JACK MODEL IDENT VOLTAGE(V)
Alignment and Adjustments Samsung Electronics 1-11 1-2-7 MICOM FACTORY MODE OPTION BYTE ITEM OPTION BYTE 00 CRT 01 Language Group 02 Language 03 ATM 04 Scart/Rca 05 Plug&Play 06 Teleweb 07 CS/CW 08 Lna 09 H/P JACK IDENT 10 TOP TTX 11 High Deviation 12 TTX Group 13 Carrier Mute 14 P . Standard 15 Digital NR 16 Speaker Include? 17 AGC 18 DNle 19 DVR 20 SAMSUNG LOGO 21 Auto format CIS Wide Europe Russian On Scart On Off CS On High Off Off Russian Off Dynamic On Yes Off On Off On Off Europe Wide Europe English On Scart On On CW On HIgh Off Off W-Europe Off Dynamic On Yes Off On Off On On INITIAL VALUE Wide Europe English On Scart On Off CS On HIgh Off Off W-Europe Off Dynamic On Yes Off Off On On Off Remark -CPT Option(Wide/4:3):P.Size format, WSS Related Option -User Optional Language Group Setting(Europe/Asia) -Refer to "Language Group Table" -Select the language of destination from Language Group * Note: Countermeasute to prevent IRAN from smuggling Once Arabic(Persian)has been selected,the user can't select Persian(Arabic) -ON: ATM, OFF: Auto search -SCART: AV-Link,AV Setup Menu, Scart jack switching -RCA: RCA Jack switching, DVD -Application of Dolby Prologic((On/Off) -Dependin on area.(West Europe : On, East Europe : Off) -CW/CS Tuner switching option -Application of LNA(Pinp model) (On/Off) -ON:The main sound is cut off after identigying the headphome jack -OFF:The headphome jack ident PIN of MICOM is used as an IIC STOP PIN. The main sound is not cut off -Set only the countries requesting TOP patent so that TOP TTX can be available(Countries using TOP:Germany,Austria,Italy,Swiss) -Solve the Sound Stop problem by tutning High Deviation On for the countries with SOUND over modulation -Grouping the TTX Language by Region:Refer to a separate TABLE -For Italy Only (Option) -Mode of Picture Statues -Application of Digital Noise Reduction(On/Off) -Different by Cabinet(Z10:Yes, A10:No) -Automatic Gain Control -Digital Natural Image engine -DVR on/off -AV mode No signal - Auto format China Wide Asia Chineses Off RCA On Off CS On High Off Off W-Europe Off Dynamic Off Off On On On Off Southeast ASIA Wide Asia Country Off RCA On Off CS On High Off Off W-Europe Off Dynamic Off Off On On On Off Refer to Remark
Alignment and Adjustments 1-12 Samsung Electronics 1-3 FACTORY MODE CONTROL 1. Enter & Concel the Factory Mode 1) Usual Remote Control Enter : PICTURE OFF -> DISPLAY KEY -> MENU KEY -> MUTE KEY (Press each remote control key with in 3 seconds) Cannel : POWER OFF -> ON 2) Factory Remote Control Enter : DISPLAY KEY -> FACTORY KEY (Press each remote control key with in 3 seconds) Cannel : POWER OFF -> ON Press the FACTORY key twice at intervals of at lease 1 second. (Enter the AGING Mode once) 3) Set Value When Entering the Factory Mode - Picture Mode & Sound Mode are set to the dynamic mode data - Scan Mode : Natual Scan(NT/PAL All) - Brigntness : 50 Contrast : 90 Bright : 50 Color : 50 sharpness : 60 Color tone : Center 4) Adjustments - CH. UP/DOWN Key : Use to select the item you want - VOLUME UP/DOWN Key : Increases or decreases the value of data. - MENU Key : Use to save the current set value in EEPROM and exit to the upper mode. - Use the DIGIT Key to switch channels - Use the TV/VIDEO Key th conver to the AV Mode 1-3-1 Factroy Mode Data Control 1-4 FACTORY ADJUSTMENT DATA OPTION BYTE 1 OPTION BYTE 2 DEFLECTION (PAL/NTSC) 480p OFFSET 1080i OFFSET VGA OFFSET VIDEO ADJUST1 VIDEO ADJUST2 VIDEO ADJUST3 VIDEO DJUST DNIe VGA ADJUST DTV ADJUST Y.C-DELAY EEPROM RESET
Alignment and Adjustments Samsung Electronics 1-13 Option byte 1 WIDE Europe Russian On Scart On off CS On High Off Off OSD Language Off Dynamic On Yes Off On On WIDE Europe English On Scart On On CW On High Off Off OSD Language Off Dynamic On Yes Off On On Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 OSD CRT Language Group Language ATM Scart/RCA Plug&Play TeleWeb CW/CS LNA HJack Ident TOP TTX High Deviation TTX Group Carrier Mute P.Standard Digital NR(Shipping conditions ) Speaker Include? AGC DNIe DVR Change mode WIDE / 4:3 Europe / Asia language table On/Off SCART / RCA On/Off On/Off CS/CW On/Off High / Low On/Off On/Off W-Europe(Refer to Table) On/Off Dynamic/Standard/Movie/Custom On/Off Yes/No On/Off On/Off On/Off CRT :1.4:3 2. WIDE(16:9) Language Group : 1. Europe 2. Asia Europe Language Select ; Greece, Netherland, Germany, CIS, Rumania, Bulgaria, Sweden, Spain, Yougslavia, Italy, Czecho, Croatia, Turkey, Portugal, Poland, France, Hungary, England Asia Language Select ; U.S.A, France, Malaysia, Indonesia, Arab, Persia ATM Select ON : Greece, Netherland, Germany, CIS, Rumania, Bulgaria, Sweden, Spain, Yougslavia, Italy, Czecho, Croatia, Turkey, Portugal, Poland, France, Hungary, England OFF : Others Country TOP TTX Select ON : Germany OFF : Others Country TTX Group ; W-Europe, E-Europe, Russian, Arabic, Hebrew, OSD Language. Initial value CIS(32Z10) Europe(32z10)
Alignment and Adjustments 1-14 Samsung Electronics Deflection Adjustment(PAL) Initial value 26 24 41 18 10 6 1 0 27 23 34 34 31 28 40 232 97 Resister[HEX] CXA2165 [16(7:2)] CXA2165 [24(7:2)] CXA2165 [19(7:2)] CXA2165 [1E(7:2)] CXA2165 [18(7:4)] CXA2165 [25(7:4)] CXA2165 [25(3:0)] CXA2165 [18(3:0)] CXA2165 [2A(3:0)] CXA2165 [1B(7:4)] CXA2165 [1C(7:4)] CXA2165 [2D(7:2)] CXA2165 [1F(7:4)] CXA2165 [20(3:0)] CXA2165 [17(7:2)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD V Amp V Shift HEW H Shift V Linearity Upper-Linearity Lower-Linearity VSC H Parablar Upper Corner Lower Corner H trapezium Bow Angle V Position CXA 2165 sub01 CXA 2165 sub02 Remark Adjust Adjust Adjust Adjust FIX FIX FIX FIX Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX FIX Range 0~63 0~63 0~63 0~63 0~15 0~15 0~15 0~15 0~63 0~63 0~63 0~63 0~63 0~63 0~63 0~255 0~255 Deflection Adjustment(NTSC) Initial value 2 -2 0 9 -4 -1 3 0 4 3 -1 2 0 0 0 232 97 Resister[HEX] CXA2165 [16(7:2)] CXA2165 [24(7:2)] CXA2165 [19(7:2)] CXA2165 [1E(7:2)] CXA2165 [18(7:4)] CXA2165 [25(7:4)] CXA2165 [25(3:0)] CXA2165 [18(3:0)] CXA2165 [2A(3:0)] CXA2165 [1B(7:4)] CXA2165 [1C(7:4)] CXA2165 [2D(7:2)] CXA2165 [1F(7:4)] CXA2165 [20(3:0)] CXA2165 [17(7:2)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD V Amp V Shift HEW H Shift V Linearity Upper-Linearity Lower-Linearity VSC H Parablar Upper Corner Lower Corner H trapezium Bow Angle V Position CXA 2165 sub01 CXA 2165 sub02 Remark Adjust Adjust Adjust Adjust FIX FIX FIX FIX Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX FIX Range -63~63 -63~63 -63~63 -63~63 -15~15 -15~15 -15~15 -15~15 -63~63 -63~63 -63~63 -63~63 -63~63 -63~63 -63~63 0~255 0~255 Option byte 2 Initial value On On Off On Change mode ON/OFF(AV MODE NO SIGNAL) ON/OFF Item 00 02 Option byte 2 SAMSUNG LOGO AUTO FORMAT
Alignment and Adjustments Samsung Electronics 1-15 Deflection Normal(480p) Initial value 0 4 3 -5 0 0 0 0 0 0 0 0 0 0 0 232 97 Resister[HEX] CXA2165 [16(7:2)] CXA2165 [24(7:2)] CXA2165 [19(7:2)] CXA2165 [1E(7:2)] CXA2165 [18(7:4)] CXA2165 [25(7:4)] CXA2165 [25(3:0)] CXA2165 [18(3:0)] CXA2165 [2A(3:0)] CXA2165 [1B(7:4)] CXA2165 [1C(7:4)] CXA2165 [2D(7:2)] CXA2165 [1F(7:4)] CXA2165 [20(3:0)] CXA2165 [17(7:2)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD V Amp V Shift HEW H Shift V Linearity Upper-Linearity Lower-Linearity VSC H Parablar Upper Corner Lower Corner H trapezium Bow Angle V Position CXA 2165 sub01 CXA 2165 sub02 Remark Adjust Adjust Adjust Adjust FIX FIX FIX FIX Adjust Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX Range 0~63 0~63 0~63 0~63 0~15 0~15 0~15 0~15 0~63 0~63 0~63 0~63 0~63 0~63 0~63 0~255 0~255 Deflection Normal(1080i) Initial value -13 -3 12 13 0 0 0 0 0 0 0 0 0 0 0 232 97 Resister[HEX] CXA2165 [16(7:2)] CXA2165 [24(7:2)] CXA2165 [19(7:2)] CXA2165 [1E(7:2)] CXA2165 [18(7:4)] CXA2165 [25(7:4)] CXA2165 [25(3:0)] CXA2165 [18(3:0)] CXA2165 [2A(3:0)] CXA2165 [1B(7:4)] CXA2165 [1C(7:4)] CXA2165 [2D(7:2)] CXA2165 [1F(7:4)] CXA2165 [20(3:0)] CXA2165 [17(7:2)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD V Amp V Shift HEW H Shift V Linearity Upper-Linearity Lower-Linearity VSC H Parablar Upper Corner Lower Corner H trapezium Bow Angle V Position CXA 2165 sub01 CXA 2165 sub02 Remark Adjust Adjust Adjust Adjust FIX FIX FIX FIX Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX FIX Range 0~63 0~63 0~63 0~63 0~15 0~15 0~15 0~15 0~63 0~63 0~63 0~63 0~63 0~63 0~63 0~255 0~255
Video Adjustment1 Initial value 34 32 32 1 32 32 40 32 36 34 6 15 28 1 1 2 10 Resister[HEX] CXA2165 [0A(7:2)] CXA2165 [0B7:2)] CXA2165 [0C(7:2)] CXA2165 [1E(7:4)] CXA2165 [OF(7:2)] CXA2165 [10(7:2)] CXA2165 [06(7:2)] CXA2165 [07(7:2)] CXA2165 [08(7:2)] CXA2165 [09(7:2)] CXA2165 [0D(7:4)] CXA2165 [03(7:2)] CXA2165 [02(7:2)] CXA2165 [03(1:0)] CXA2165 [02(1:0)] CXA2165 [05(1:0)] CXA2165 [06(7:2)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD R Cutoff 01 G Cutoff B Cutoff Color On/Off CR Offset CB Offset R Drive G Drive B Drive Sub Bright Sub Contrast Sub Color Sub Tint(Hue) CTI Level Color AXIS LTI Level TTX BRT Remark Adjust FIX Adjust FIX FIX FIX Adjust FIX Adjust Adjust Adjust FIX FIX FIX FIX FIX FIX Range 0~63 0~63 0~63 0~01 0~63 0~63 0~63 0~63 0~63 0~63 0~15 0~23(?) 0~63 0~03 0~03 0~03 0~63 Alignment and Adjustments 1-16 Samsung Electronics VGE Defletion Initial value 25 25 25 35 10 06 01 00 27 23 34 34 31 28 40 0 108 Resister[HEX] CXA2165 [16(7:2)] CXA2165 [17(7:2)] CXA2165 [19(7:2)] CXA2165 [1E(7:4)] CXA2165 [18(7:2)] CXA2165 [25(7:2)] CXA2165 [25(7:2)] CXA2165 [18(7:2)] CXA2165 [1A(7:2)] CXA2165 [1B(7:2)] CXA2165 [1C(7:4)] CXA2165 [1D(7:2)] CXA2165 [1F(7:2)] CXA2165 [20(1:0)] CXA2165 [24(1:0)] CXA2515 8C [01(7:0)] CXA2515 8C [02(7:0)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 OSD Y Amp Y Shift HEW H Shift Y Linearity Upper - Linearity Lower - Linearity YSC H Parablar Upper Corner Lower Corner H Trapezium Bow Angle Y Position CXA 2165 sub01 CXA 2165 sub02 Remark Adjust Adjust Adjust Adjust FIX FIX FIX FIX Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX FIX Range 0~63 0~63 0~63 0~63 0~15 0~15 0~15 0~15 0~63 0~63 0~63 0~63 0~63 0~63 0~63 0~255 0~255
Alignment and Adjustments Samsung Electronics 1-17 Video Adjustment2 Initial value 3 2 2 2 14 1 2 2 2 3 1 0 8 13 0 17 32 35 32 35 Resister[HEX] CXA2165 [07(1:0)] CXA2165 [09(1:0)] CXA2165 [0B(1:0)] CXA2165 [0C(1:0)] CXA2165 [OE(3:0)] CXA2165 [11(3:2)] CXA2165 [13(7:6)] CXA2165 [13(5:4)] CXA2165 [13(3:2)] CXA2165 [13(1:0)] CXA2165 [12(7:6)] CXA2165 [11(1)] CXA2165 [12(3:0)] CXA2165 [14(7:4)] VSP 9407[02(11:12)] VSP 9407[25(14:10)] VSP 9407[49(14:10)] VSP 9407[4A(14:10)] VSP 9407[49(14:10)] VSP 9407[4A(14:10) Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 OSD ABL Mode Gamma DPIC Level DC Trans ABL-TH VM-Level VM-Coring VM-f0 VM-Limit VM-Delay SHP CD SHP f0 SHP f1&p/o AKB Time Coring Peaking Bandpass Highpass Bandpass Highpass Remark FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~03 0~03 0~03 0~03 0~15 0~03 0~03 0~03 0~03 0~03 0~03 0~01 0~15 0~31(?) 0~01 0~31 0~127 0~127 0~127 0~127 Video Adjustment3 Initial value 8 5 0 0 0 6 1 1 1 Resister[HEX] CXA2165 [26(3:0)] CXA2165 [26(7:4)] CXA2165 [28(2:0)] CXA2165 [29(2:0)] CXA2165 [1E(0)] VSP 9407 CXA2165 [1E(0)] CXA2165 [1E(0)] CXA2165 [1E(0)] Item 00 01 02 03 04 05 06 07 08 OSD H_EHT comp V_EHT comp PIN EHT comp AFC EHT comp sync phase NR Value Sync Phase(480) Sync Phase(1080) Sync Phase(VGA) Remark FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~15 0~15 0~07 0~07 0~1 0~09 0~1 0~1 0~1
Alignment and Adjustments 1-18 Samsung Electronics Video Adjustment DNIe Initial value 185 185 185 61 64 63 20 20 3 7 3 7 32 32 32 32 Resister[HEX] AD9883 [08(7:0)] AD9883 [09(7:0)] AD9883 [0A(7:0)] AD9883 [0B(7:1)] AD9883 [0C(7:1)] AD9883 [0D(7:1)] AD9883 [05(7:0)] AD9883 [06(7:0)] AD9883 [05(7:0)] AD9883 [06(7:0)] AD9883 [05(7:0)] AD9883 [06(7:0)] AD9883 [05(7:0)] AD9883 [06(7:0)] AD9883 [05(7:0)] AD9883 [06(7:0)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 OSD AD9883 R GAIN AD9883 G GAIN AD9883 B GAIN AD9883 R OFFSET AD9883 G OFFSET AD9883 B OFFSET AD9883_NORMAL_REG05 AD9883_NORMAL_REG06 AD9883_1080i_REG05 AD9883_1080i_REG06 AD9883_1080i_50_REG05 AD9883_1080i_60_REG06 AD9883_480P_50_REG05 AD9883_480P_60_REG06 AD9883_576P_50_REG05 AD9883_576P_60_REG06 Remark FIX FIX FIX Adjust FIX Adjust FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~255 0~255 0~255 0~127 0~127 0~127 0~255 0~255 0~255 0~255 0~255 0~255 0~255 0~255 0~255 0~255 DNIe Enhancement Adjustment Initial value (DECIMAL) 0 8 36 74 196 45 45 48 16 46 46 0 192 CONTROL REGISTER R'311 LOW R'316 LOW R'317 LOW R'2B0 HIGH R'2B0 LOW R'2B3 HIGH R'2B3 LOW R'293 HIGH R'294 HIGH R'331 HIGH R'332 HIGH R'330 HIGH R'352 LOW DETAIL ENHANCE CONTRAST ENHANCE NOISE REDUCTION BWS CTE FACTORY MODE NAME SNI DETAIL ENHANCE CORING SNI DETAIL ENHANCE NOISE DETECT GAIN SNI DETAIL ENHANCE GAIN SNI CONTRAST ENHANCE CUTOFF SNI CONTRAST ENHANCE UPPER SNI CONTRAST ENHANCE LOWER GAIN SNI CONTRAST ENHANCE UPPER GAIN SNI NOISE REDUCTION Y-GAINMAX SNI NOISE REDUCTION Y-GAINMIN SNI BLACK STRETCH GAIN SNI WHITE STRETCH GAIN SNI BLACK and WHITE STRETCH ON/OFF SNI COLOR ENHANCE GAIN Remark LOW/HIGH same value setting. BIT[4,0] RANGE 0~63 0~15 0~127 0~255 0~255 0~255 0~255 0~255 0~255 0~255 0~255 0~3 0~255 0 : BLACK/WHITE OFF, 1 : WHITE ON, 2 : BLACK ON, 3 : BLACK/WHITE ON
Alignment and Adjustments Samsung Electronics 1-19 VGA Adjust Initial value 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Resister[HEX] CXA2165 [09(7:2)] CXA2165 [0D(7:4)] CXA2165 [03(7:2)] CXA2165 [02(7:2)] CXA2165 [02(1:0)] CXA2165 [05(1:0)] CXA2165 [11(3:2)] CXA2165 [13(7:6)] CXA2165 [13(5:4)] CXA2165 [13(3:2)] CXA2165 [13(1:0)] CXA2165 [12(7:6)] CXA2165 [11(1)] CXA2165 [12(3:0)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 OSD Sub Bright Sub Contrast Sub Color Sub Tint Color AXIS LTI Level VM Level VM Coring VM f0 VM Limit VM Delay SHP CD SHP f0 SHPf0&p10 Remark Adjust Adjust FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~63 0~15 0~23 0~63 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~01 0~15 DTV Adjust(1080i) IInitial value 38 7 15 28 1 1 1 2 2 2 3 1 0 8 Resister[HEX] CXA2165 [09(7:2)] CXA2165 [0D(7:4)] CXA2165 [03(7:2)] CXA2165 [02(7:2)] CXA2165 [02(1:0)] CXA2165 [05(1:0)] CXA2165 [11(3:2)] CXA2165 [13(7:6)] CXA2165 [13(5:4)] CXA2165 [13(3:2)] CXA2165 [13(1:0)] CXA2165 [12(7:6)] CXA2165 [11(1)] CXA2165 [12(3:0)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 OSD Sub Bright Sub Contrast Sub Color Sub Tint Color AXIS LTI Level VM Level VM Coring VM f0 VM Limit VM Delay SHP CD SHP f0 SHPf0&p10 Remark Adjust Adjust FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~63 0~15 0~23 0~63 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~01 0~15
Alignment and Adjustments 1-20 Samsung Electronics YC Delay Initial value 2 -5 4 4 -1 1 0 0 -6 -7 -9 0 -5 0 Resister[HEX] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[6B(12:8)] VSP9407[07(12:8)] VSP9407[07(12:8)] VSP9407[07(12:8)] VSP9407[07(12:8)] VSP9407[07(12:8)] VSP9407[6B(12:8)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 OSD P.YC(AV) DELAY P.YC(AV) DELAY P.YC(AV) DELAY P.BG.YC DELAY P.DK.YC DELAY P.I.YC DELAY P.60.YC DELAY P.L.YC DELAY S.BG.YC DELAY S.DK.YC DELAYt S.I.YC DELAY S.L.YC DELAY NT4.43.YC DELAY N.M.YC DELAY Remark Adjust Adjust Adjust FIX Adjust Adjust Adjust Adjust Adjust Adjust Adjust Adjust FIX FIX Range -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 -16~15 DTV Adjust(480p) IInitial value 38 7 15 28 1 2 1 2 2 2 3 1 0 8 Resister[HEX] CXA2165 [09(7:2)] CXA2165 [0D(7:4)] CXA2165 [03(7:2)] CXA2165 [02(7:2)] CXA2165 [02(1:0)] CXA2165 [05(1:0)] CXA2165 [11(3:2)] CXA2165 [13(7:6)] CXA2165 [13(5:4)] CXA2165 [13(3:2)] CXA2165 [13(1:0)] CXA2165 [12(7:6)] CXA2165 [11(1)] CXA2165 [12(3:0)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 OSD Sub Bright Sub Contrast Sub Color Sub Tint Color AXIS LTI Level VM Level VM Coring VM f0 VM Limit VM Delay SHP CD SHP f0 SHPf0&p10 Remark Adjust Adjust FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 0~63 0~15 0~23 0~63 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~03 0~01 0~15
Alignment and Adjustments Samsung Electronics 1-21 EEPROM IInitial value 0 0 1 2 5 7 50 50 50 90 60 50 50 50 50 70 50 50 50 50 45 40 40 50 3 190 1 2 195 63 0 177 150 248 113 102 8 101 255 Resister[HEX] CXA2165 [1B(1:0)] CXA2165 [1C(1:0)] CXA2165 [0A(1:0)] CXA2165 CXA2165 CXA2165 CXA2165 CXA2165 [09(7:2)] CXA2165 [03(7:2)] CXA2165 [0D(7:4)] CXA2165 [05(7:4)] CXA2165 [02(7:4)] CXA2165 CXA2165 [09(7:2)] CXA2165 [03(7:2)] CXA2165 [0D(7:4)] CXA2165 [05(7:4)] CXA2165 [02(7:4)] CXA2165 CXA2165 [09(7:2)] CXA2165 [03(7:2)] CXA2165 [0D(7:4)] CXA2165 [05(7:4)] CXA2165 [02(7:4)] CXA2165 CXA2165 CXA2165 CXA2165 [0A(1:0)] CXA2165 [21(7:2)] CXA2165 [22(7:2)] CXA2165 [09(7:2)] CXA2165 [0D(7:4)] VSP9407[A7(16:10)] VSP9407 [0D(9:0)] VSP9407 VSP9407 VSP9407 VSP9407 VSP9407 [1E(15:12)] Item 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 OSD UP-UCG(up corner semi control) LO-UCG(low corner semi control) LTI MODE System 50 hz Progressive Trepezium 100 hz Progressive Trepezium Dynamic ColorTone Dynamic Brightness Dynamic Color Dynamic Contrast Dynamic Sharpness Dynamic Tint Standard ColorTone Standard Brightness Standard Color Standard Contrast Standard Sharpness Standard Tint Movie ColorTone Movie Brightness Movie Color Movie Contrast Movie Sharpness Movie Tint PROGRESSIVE TTX V-POSITION PROGRESSIVE TTX H-POSITION System(VGA) LTI Mode(VGA) Left Blanking(VGA) Right Blanking(VGA) Brightness(RGB) Contrast(RGB) U Saturation(RGB) V saturation(RGB) 9407 Y Gain 9407 U Gain Luminance Delay(Fix) 9407 V Gain Start Value of Lum LUT(Main)-NR_ON Remark FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX 93 : Europe 82 : Europe FIX 81 : Europe FIX Range -2~2 -2~2
Alignment and Adjustments 1-22 Samsung Electronics IInitial value 102 255 102 28 28 28 28 187 173 0 48 255 255 255 255 3 7 5 215 169 141 109 0 0 0 0 0 0 38 190 4 0 0 190 135 150 242 120 Resister[HEX] VSP9407 VSP9407 [80(15:12)] VSP9407 VSP9407 VSP9407 VSP9407 [2B(9:12)] VSP9407 CXA2165 [21(7:2)] CXA2165 [22(7:2)] CXA2165 [04(1:0)] CXA2165 [0E(7:4)] VSP9407 VSP9407 [1E(15:12)] VSP9407 VSP9407 [80(15:12)] VSP9407 CXA2165 [0D(3:0)] CXA2165 [0D(3:0)] CXA2165 [21(7:2)] CXA2165 [22(7:2)] CXA2165 [21(7:2)] CXA2165 [22(7:2)] VSP9407 VSP9407 VSP9407 VSP9407 CXA2165 [0A(1:0)] CXA2165 [0A(1:0)] CXA2165 CXA2165 VSP9407 VSP9407 CXA2165 CXA2165 [09(7:2)] CXA2165 [0D(7:4)] VSP9407 [A7(16:10)] VSP9407 [0D(9:0)] DSP56367 Item 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 OSD Noise Reduction(Main)-NR_ON Start Value of Lum LUT(PIP)-NR_ON Noise Reduction(PIP)-NR_ON GMD Hysteresis SECAM Color Sensitivity(Main) FMD Thre SECAM Color Sensitivity(PIP) Left Blanking Right Blanking S-ABL P-ABL Start Value of Lum LUT(Main)-NR_OFF Noise Reduction(Main)-NR_OFF Start Value of Lum LUT(PIP)-NR_OFF Noise Reduction(PIP)-NR_OFF Picture Limit Level OSD LEVEL(LRGB2_LEV) TX LEVEL(LRGB2_LEV) Left Blanking (480p) Right Blanking (480p) Left Blanking (1080i) Right Blanking (1080i) System (480p) System (1080i) CrCb Gain (480p) CrCb Gain (1080i) LTI Mode (480p) LTI Mode (1080i) TTX V Position TTX H Position 16 PIP UPPER CORNER OFF SET 16 PIP LOWER CORNER OFF SET 4:3 Normal Parabola Brightness(DVD) Contrast(DVD) U Saturation(DVD) V saturation(DVD) SW Filter size Remark FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX FIX Range 60~220
Alignment and Adjustments Samsung Electronics 1-23 1-5 Speed, Aging mode & Reset mode 1. 3-Speed 1) Speed up Analog Conrtol three times and Time Speed sixty times to let line productivity be improved Analog Control. 2) Enter - Display + 3Speed Key 3) Cancel - The 3-Speed mode is cancelled in Master Power Off - Press the 3Speed Key 4) OSD : The message "3-SPEED" appears on the center of screen 5) No Signal : No AUTO OFF 2. Aging Mode 1) Enter : DISPLAY KEY -> FACTORY KEY (FACTORY MODE) -> FACTORY KEY (AGING MODE) - When the AGING mode is entered, the OSD's are displayed at 100% SIZE WHITE. - Mute SOUND 2) Cancel - FACTORY remote conrtol -> Press the FACTORY Key - LOCAL KEY -> Use the Key MATRIX (Panel Key) - The AGING mode remains even in MASTER S/W OFF -> ON Cancel the AGING mode only in the above two cases. 3. Factory Reset 1) Run "Reset" on the Factory Menu. 2) Initialize the other user control data except the items that are adjusted in the Factory Mode. 3) Power Off in standby mode. 1. Bus Stop Mode (Use a Micom Stop Pin) 1) Enter the Bus Stop Mode within 200ms when 12c Stop Port is acknowledaged "LOW". 2) Settings when entering. - Set the screen mode "STANDARD". - Set Bus Line Free. - Cancal the Bus Stop Mode when 12c Stop Port is acknowledged "High". 3) Setting when cancelling - Re-load data from EEPROM and then re-set the appropriate IC. 2. Remot Control Adjustment Mode (Factory Auto Adjustment) 1) Enter the Remote Control Adjustment Mode when the remote control auto adjustment code is input. 2) Settings when entering. - Set the screen mode "STANDARD" - Set Bus Line Free. 3) Cancel the Remote Control Adjustment Mode when the usual key code is input. 4) When the code is input, write data in both EEPROM and the appropriate IC within 20ms. Interval between Code Inputs : 30ms 1-5-1 3-Speed 1-5-2 Bus Stop Mode & Remote Control Adjustment
Alignment and Adjustments 1-24 Samsung Electronics 1-6 INITIALIZATION DATA DURING RESET Item Volume Balance Main,Pip Channel Picture Standard Sound Standard Scan mode Add/erase Channel Sort LNA Color System PIP Position Fine Tune Language Pip,Main Source Digital N/R TILT P-Size PIP-Size TTX Contrast Child lock Plug & Play TeleWeb TV Power Blue Screen TINT Still Picture AV Setup Intialization Data 10 Step Center P01 Custom (Set Value:Standard) Nautral All Channel erased Erased All Channel Off Auto Right under Erased Option byte Selection RF Option byte Selection Center Wide:auto,4:3:Normal Big Factory value All Channel off Option byte Selection Turn on the menu when the option byte is on. Turn off the menu when the option byte is off. Stand by On Center Cancellation Ext2, Ext3 : RF Item Time On/Off Time H/P Volume H/P Bal.,Tbl,Bass Programe naming TTX Source selection Provider select Power off after download Boockmark list Zoom Lift Country Dynamic range Audio out Int. mute External audio Pro Logic Test Tone Initialization Data --:-- --:-- 10 Step Center All Channel Erased(*) Center Main Erased Yes Erased Center Austria On Volume out Off Analog Auto Off Small Large On Large 0dB 0dB 0dB 3 15 Select Reset in the Factory Menu. Initiate items not adjusted in the Factory mode (User Control Data) and turn off the power switch. Speaker Setting Size Speaker Setting Level Speaker Time delay Main Center Woofer Surround Center Woofer Surround Center Surround
Alignment and Adjustments Samsung Electronics 1-25 1-7 CHASSIS FUNTION PICTURE PIP FUNTION LINE FLICKERLESS LARGE AREA FLICKERLESS MOTION DETECTOR MAIN STILL PICTURE ZOOM FUNCTION(4:3) WIDE CRT OPTION ZOOM LIFT DIGITAL N/R COMB FILTER CTI SCAN MODE P-STD DYNAMIC-FOCUS VM TILT CONTROL VGA DVD DNIe DVR MULTI PIP LNA ON/OFF SWAP,ROTATE,SIZE,SCAN PAL YES YES YES YES NORMAL -> ZOOM1-> ZOOM2 -> WIDE AUTO WIDE->WIDE->PANORAMA->ZOOM1->ZOOM2->4:3 YES YES 4H DIGITAL CTI NATURAL SCAN -> DIGITAL SCAN -> PORGRESSIVE SCAN DYNAMIC->STANDARD->MOVIE->CUSTOM YES YES YES YES RCA JACK MODEL ONLY -> YUV MODE YES YES YES YES YES
Alignment and Adjustments 1-26 Samsung Electronics EXT JACK FUNTION ATM PLUG & PLAY TTX OSD TYPE SLEEP TIMER ON/OFF TIMER CHILD LOCK PROGRAMMABLE CH. TUNING SYSTEM SORT & NAME INFORMATION ADD/ERASE Teletex Source(option) Teleweb DOLBY Digital A2 STEREO EQUALIZER NICAM STEREO OUTPUT (MPO) DPLI I FRONT REAR PAL ATM(EU) YES MEGA TEXT OSG YES YES YES 100 CH. MENORY PROGRAMMABLE F/S YES YES(NAME,SOUND MODE,CHILD LOCK) YES(CHANNEL SKIP) YES(CIS/CHINA) YES(EUROPE) YES YES MAIN:15+15W, SUR:15+15W, CENTER:15W, WOOFER:25W CUSTOM->STANDARD->MUSIC->MOVIE->SPEECH YES YES 1 S-VHS,1RCA INPUT,1HEADPHONE,1 VGA SCART JACK MODEL : 1RF, 3SCART, DOLBY DIGITAL, 1DVD IN, 1 OPTICAL INPUT, 1 COAXIAL INPUT RCA JACK MODEL : 1RF, 1 S-VHS,3RCA IN, 2DVD IN(INCLUDING 1DTV IN), 1OPTICAL INPUT, 1COAXIAL INPUT, 1DOLBY DIGITAL FUNTION SOUN D
Alignment and Adjustments Samsung Electronics 1-27 1-8 LOCAL KEY ASSIGNMENT 1. Local(Pannel) Key List - LOCAL MENU : Main Menu Control - CH + : Channel Up & Menu Control - CH - : Channel Down & Menu Control - VOLUME + : Volume Up & Menu Control - VOLUME - : Volume Down & Menu Control - TV/VIDEO : TV/VIDEO MODE CHANGE 2. Local Key (7 Bit ADC) KEY1 KEY2 KEY NAME VOLTAGE KEY NAME VOLTAGE CH. DOWN 0V ~ 0.37V POWER(NTSC) 0V ~ 0.37V CH. UP 0.58V ~ 0.8V LOCAL MENU 0.58V ~ 0.8V VOL. DOWN 1.01V ~ 1.2V TV VIDEO 1.01V ~ 1.2V VOL .UP 1.41V ~ 1.7V MUTE 1.41V ~ 1.7V NOT OPER 1.91V ~ 2.5V NOT OPER 11.91V ~ 2.5V
Alignment and Adjustments 1-28 Samsung Electronics * Language Group NO 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 Europe English Bulgalian Croatioan Czech Dutch French German Greek Hungarian Italian Polish Portuguese Rumanian Russian Spanish Swedish Turkish Yogo Asia English Arabic French Indonesian Malay Persian Remark
Alignment and Adjustments Samsung Electronics 1-29 * TTX Language Groutp NO 0 1 2 3 4 5 6 7 C14 0 0 0 0 1 1 1 1 C13 0 0 1 1 0 0 1 1 C12 0 1 0 1 0 1 0 1 Primary English French Skandina -vian Czech German Spanish Italian English Second English French Skandina -vian Czech German Spanish Italian English Primary Polish French Skandina -vian Czech German Slovenian /Croatian Italian Rumanian Second Polish French Skandina -vian Czech German Slovenian /Croatian Italian Rumanian Primary English French Skandina -vian Turkish German Spanish Italian Greek Second English French Skandina -vian Turkish German Spanish Italian Turkish Primary English Russian Estonian Czech German Ukrainian Lettish Ukrainian Second Russian English Estonian Czech German Engligh Lettish Ukrainian Primary English French - - - Hebrew - Arabic Second Arabic Arabic - - - Arabic - French Primary English French - - - Hebrew - Arabic Second Arabic Arabic - - - Hebrew - French Factory mode TTX Group West Europe East Europe Turkish/Greek Russian(Cyrillic) Arabic Hebrew X22 line Australia/Austria Belgium/Denmark Finland/France Germany/Holland Hong kong/Iceland Indonesia/Ireland Italy/Luxembourg Malaysia/ New Zealand/ Norway/Portugal S'pore/South Africa Spain/Sweden Switzerland/UK Czech/Croatia Yugoslavia/Poland Slovak/Hungary Cyprus/Greece Turkey Bulgaria/Estonia Latvia/Lituania Russia/Ukrania Abu Dhabi/ Dubai Egypt/Jordan Kuwait/Oman Qatar/Saudi Arabia Abu Dhabi/ Dubai Egypt/Jordan Kuwait/Oman Qatar/Saudi Israel Country
Alignment and Adjustments 1-30 Samsung Electronics 1-9 Screen Change (I2C Bus Geometric Adjustment) 8 H EW-TRAPIZIUM 5 HBOW 4 H EW-PARABOLA 9 H SHIFT 1 V-SHIFT 6 V-SIZE 7 S-CORR 3 HEW- WITH 2 V-LIN
2. Exploded View & Parts List 2-1 WS32Z10HVTXBWT Exploded View & Parts List Samsung Electronics 2-1 No Code No Description;Specification Q'ty Remark S.N.A 1 AA64-03355B CABINET FRONT;WS32Z10,HIPS,HB,G4309,SVM1 1 1-1 AA64-03363A GRILLE-PS;32Z10,PS SHEET,T0.5,SVM-A245 D 1 S.N.A 1-2 AA64-01062B BADGE-BRAND;32Z5,AL FORGING,-,-,L65,-,SI 1 S.N.A 1-3 AA64-03359A KNOB-POWER;32Z10,ABS,HB,NTR(MP0160),PLAT 1 1-4 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, 1 S.N.A 1-5 AA64-03357B CABINET-MASK;WS32Z10,ABS,HB,G4309,SVM214 1 1-6 AA61-01286A HOLDER-AV;32A10,ABS HB,G4309,SVM-1132 1 S.N.A 1-7 AA64-03346A DOOR-AV;32A10,ABS HB,G4309,SVM-1132 1 S.N.A 1-8 AA65-00011C CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, 1 S.N.A 1-9 AA64-03361A INDICATOR LED;32Z10,PC,CLR,DO 1 1-10 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) 1 INDMAS S.N.A 1-11 AA64-03360A WINDOW-RMC;32Z10,PC,CLR,DO 1 S.N.A 1-12 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) 1 WINMAS S.N.A 1-13 AA64-03358A KNOB-CONTROL;32Z10,ABS,HB,G3676,SV-104M 1 1-14 AA94-12596A ASSY PCB MISC-CONTROL;CONTROL,S58A,32Z10 1 1-15 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW 2 CP+KC S.N.A 1-16 AA94-12598A ASSY PCB MISC-MASTER;CS34A10,S58A,32Z10, 1 1-17 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW 2 PCB+HM S.N.A 1-18 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) 25 MAS+CF S.N.A 1-19 AA96-01390A ASSY SPEAKER P;8ohm,Midrange(130*60),Twe 1 S.N.A 1-20 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) 4 SPK+CF S.N.A 1-21 AA96-01391A ASSY SPEAKER P;8ohm,Midrange(50*110mm),1 1 S.N.A 1-22 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) 4 SPK+CF S.N.A 2 AA03-00363A CRT COLOR;W76QEN581X002,+380MG,0.302MH,6 1 2-1 AA61-00997A HOLDER-D,COIL;32Z5,NYLON 66 4 S.N.A 2-2 AA60-10050V SCREW-ASSY;-,SWRCH18A,M6,L30,HH,+,WC,-,Z 4 CRT+CF 2-3 AA94-12920A ASSY PCB CRT;STARWAS,S58A 1 3 AA64-03356B CABINET BACK;32Z10,HIPS,FV2,GR503 1 3-1 AA61-01294A HOLDER-HANDLE,L;32Z10,HIPS HB,G4309 1 S.N.A 3-2 AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, 7 CB+CF S.N.A 3-3 AA63-00657A COVER-BOSS;32Z10,HIPS,HB,G4309 1 S.N.A 3-4 AA96-01392A ASSY SPEAKER P;8ohm,Woofer(5inch),,25W,6 1 S.N.A 3-5 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) 4 WOO+CB S.N.A 4 AA96-20130B ASSY POWER CORD;-,CP2/NO(4.0R),H/C400MM, 1
Samsung Electronics 3-1 Electrical Parts List Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark 3. Electrical Parts List 3-1 WS32Z10HVTXBWT ASSY ACCESSORY 1 AA92-07615A ASSY ACCESSORY;WS32Z10HFMXBWT,CIS,S58A S.N.A ..2 CLA+CB 6002-000522 SCREW-TAPPING;TH,+,2,M4,L15,ZPC(BLK),SWR ..2 AA68-01402A MANUAL-GOOD WILL LETTER;,CIS,B5,1PAGE,A/ S.N.A ..2 AA69-00862A BAG PE;-,HDPE PE FOAM,T0.03,W400,H240,-, S.N.A ..2 AA68-02806A MANUAL USERS;WS32Z10HVTX,XEC,Russian,Rus S.N.A ..2 AA61-20126A HOLDER-LEG;-,ABS,-,-,-,BLK,HB ..2 AA68-01120A MANUAL SERVICE;-,-,CIS,A4,6PAGE(FOLD),W/ S.N.A ..2 6801-001073 CARD-REGISTRATION;RUS,XEV,RUS,MOJO100,-, S.N.A ..2 AA59-00307A REMOCON;TM73,WS32Z10,S3P825AXZZ-QWRA,49, ..2 AA68-00816B CARD WARRANTY-01;,RUSSINA,2,W/P 120G,BOT S.N.A ..2 AA68-00952A CARD-COUPON;-,A/P100(G),AA68-00949A,-,-, S.N.A ASSY P/MATERIAL 1 AA92-07588A ASSY P/MATERIAL;32Z10 S.N.A ..2 AA69-00306A BAG AIR;LDPE,-,1800,1000,CLR,ASSY,ALL,- S.N.A ..2 AA69-00744F BAG-SHEET;-,HDPE PE FOAM,T0.015,W1400,H1 S.N.A ..2 AA69-00305A BAG AIR;ALL,LDPE,1000,500,CLR, S.N.A ..2 AA63-10007C BAND-PP;W18,CLEA,1G S.N.A ..2 AA60-40006A PIN-STAPLE;AUTO,33X17.8X2.4,H18,33X17.8X S.N.A ASSY CHASSIS 1 AA91-06112A ASSY CHASSIS;WS32Z10HFMXBWT,S58A,CIS S.N.A ..2 BR+HD 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR S.N.A ..2 C/S+HD 6009-001358 SCREW-INCH MACH;BH,+,UNC3.5,L13,ZPC(YEL) S.N.A ..2 CB+HCB 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW S.N.A ..2 HCB+HC 6002-000512 SCREW-TAPPING;RH,+,2,M4,L12,ZPC(BLK),SWR S.N.A ..2 HD+H/C 6002-000512 SCREW-TAPPING;RH,+,2,M4,L12,ZPC(BLK),SWR S.N.A ..2 MAIN 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW S.N.A ..2 PP+HC 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW S.N.A ..2 TER+HC 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ..2 AA94-12920A ASSY PCB CRT;STARWAS,S58A ...3 BOT 4715-000106 SURGE ABSORBER;300V,210-390V,-,-,AXIAL S.N.A ...3 C522 2201-002117 C-CERAMIC,DISC;4.7nF,20%,3kV,Y5U,TP,16x6 ...3 C523 2306-000272 C-FILM,MPPF;820nF,5%,400V,BK,29x25.5x18. ...3 CNC01 3711-003974 CONNECTOR-HEADER;BOX,12P,1R,2.5mm,STRAIG ...3 CNC01A AA39-00088A LEAD CONNECTOR-ASSY;HERCULES,UL1007/1185 ...3 CNC02 3711-003051 CONNECTOR-HEADER;BOX,8P,1R,2.5MM,STRAIGH ...3 CNC02A AA39-00127A LEAD CONNECTOR-ASSY;,8P,400MM,35155-0800 ...3 GT503S AA39-20010B LEAD CONNECTOR-ASSY;,1P,500,YFH800-01,S, ...3 IC501 AA96-50311L ASSY H/S;-,AMP,AA62-30175D ,TDA6111Q,HE S.N.A ....4 1201-001131 IC-VIDEO AMP;6111,SIP,9P,-,SINGLE,-,PLAS ....4 6003-000334 SCREW-TAPTITE;RH,+,2S,M3,L6,ZPC(YEL),SWR ....4 AA62-30175D HEAT SINK-PS;-,SECC,T1.0,-,33X15X30 FT-2 S.N.A ...3 IC502 AA96-50311L ASSY H/S;-,AMP,AA62-30175D ,TDA6111Q,HE S.N.A ...3 IC503 AA96-50311L ASSY H/S;-,AMP,AA62-30175D ,TDA6111Q,HE S.N.A ...3 IC504 BH99-00038E ASSY HEAT/SINK;TDA2030,AMP,HERCULES,BH62 S.N.A ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ....4 CIS 1201-000010 IC-OP AMP;2030,PENTAWATT,5P,-,SINGLE,-,C ....4 CIS BH61-00004A SPRING ETC-TR;CDA,CDB,SUS304,-,-,-,-,-,T S.N.A ....4 CIS BH62-00041A HEAT SINK-TR;PN17LT,A1050S,T1.0,50,23,-, S.N.A ...3 QF09 AA96-00243M ASSY H/S;-,AMP,AA62-000450A,2SA1011,HERC S.N.A ....4 0205-000129 GREASE-SILICON;SC102,JAPAN S.N.A ....4 0502-000131 TR-POWER;2SA1011-D,PNP,1.2W,TO-220,-,60 ....4 6003-000335 SCREW-TAPTITE;RH,+,2S,M3,L8,ZPC(YEL),SWR S.N.A ....4 AA62-00045A HEAT SINK-PS;-,-,T1.0,-,-,DREAM,-,-,-,-, S.N.A ...3 QF10 AA96-00243L ASSY H/S;-,CRT,AA62-000450A,2SC2344,HERC S.N.A ....4 0205-000129 GREASE-SILICON;SC102,JAPAN S.N.A ....4 0502-000153 TR-POWER;2SC2344-D,NPN,1.2W,TO-220,-,60 ....4 6003-000335 SCREW-TAPTITE;RH,+,2S,M3,L8,ZPC(YEL),SWR S.N.A ....4 AA62-00045A HEAT SINK-PS;-,-,T1.0,-,-,DREAM,-,-,-,-, S.N.A ...3 R529 2008-000264 R-FUSIBLE(S);1ohm,5%,1W,AF,TP,3.9x10mm ...3 SC01 3722-001503 JACK-PIN;1P,1PI,NI,RED,SCR-JACK ...3 V999S 3704-001032 SOCKET-CRT;8P,29PI,35.5PI,AU30U ...3 AA97-12040A ASSY AUTO-CRT;CS29Z6HP,K55A S.N.A ....4 C501 2201-000193 C-CERAMIC,DISC;0.01NF,0.25PF,50V,C0G,TP, ....4 C504 2301-000016 C-FILM,PEF;22nF,5%,100V,TP,7.2x4.5x9.0mm ....4 C505 2301-000016 C-FILM,PEF;22nF,5%,100V,TP,7.2x4.5x9.0mm ....4 C506 2301-000016 C-FILM,PEF;22nF,5%,100V,TP,7.2x4.5x9.0mm ....4 C507 2301-000016 C-FILM,PEF;22nF,5%,100V,TP,7.2x4.5x9.0mm ....4 C508 2301-001211 C-FILM,PPF;22nF,5%,400V,TP,20x7x14,7.5mm ....4 C509 2301-000016 C-FILM,PEF;22nF,5%,100V,TP,7.2x4.5x9.0mm ....4 C510 2201-000291 C-CERAMIC,DISC;1NF,10%,500V,Y5P,TP,7.5X3 ....4 C511 2301-001211 C-FILM,PPF;22nF,5%,400V,TP,20x7x14,7.5mm ....4 C512 2301-001211 C-FILM,PPF;22nF,5%,400V,TP,20x7x14,7.5mm ....4 C513 2201-000600 C-CERAMIC,DISC;0.56NF,10%,50V,Y5P,TP,5X3 ....4 C514 2201-000599 C-CERAMIC,DISC;0.56NF,10%,500V,Y5P,TP,5. ....4 C515 2201-000599 C-CERAMIC,DISC;0.56NF,10%,500V,Y5P,TP,5. ....4 C520 2401-000703 C-AL;2200uF,20%,25V,GP,-,12.5x25mm, ....4 C526 2301-001211 C-FILM,PPF;22nF,5%,400V,TP,20x7x14,7.5mm ....4 C528 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C531 2401-002264 C-AL;10uF,20%,350V,GP,TP,10x20mm,5m ....4 C532 2401-001563 C-AL;47uF,20%,400V,GP,TP,16x25,7.5 ....4 C533 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C534 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C535 2401-000913 C-AL;22uF,20%,16V,GP,TP,5x11,5 ....4 CF01 2401-000360 C-AL;100uF,20%,50V,GP,TP,8x11.5,5 ....4 CF02 2201-000017 C-CERAMIC,DISC;1NF,10%,50V,Y5P,TP,5X3.5M ....4 CF03 2201-000192 C-CERAMIC,DISC;0.01NF,0.25PF,500V,C0G,TP ....4 CF04 2201-000516 C-CERAMIC,DISC;4.7NF,+100-0%,500V,Y5U,TP ....4 CF05 2301-000261 C-FILM,PEF;4.7nF,5%,100V,TP,10.5x12.5x6. ....4 CF06 2201-000192 C-CERAMIC,DISC;0.01NF,0.25PF,500V,C0G,TP ....4 CF07 2201-000604 C-CERAMIC,DISC;0.056NF,+100-0%,500V,SL,T ....4 CF71 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 CF73 2401-000927 C-AL;22uF,20%,250V,GP,TP,13x20,5 ....4 CF74 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CF75 2401-000045 C-AL;10uF,20%,160V,GP,TP,10x16,5 ....4 D501 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D502 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D509 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D510 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D511 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D512 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D513 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D514 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 DF01 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DF02 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DF05 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DF06 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DF07 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 DF08 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 DZ501 0403-000708 DIODE-ZENER;MTZJ13B,13V,12.55-13.21V,500 ....4 DZ502 0403-000708 DIODE-ZENER;MTZJ13B,13V,12.55-13.21V,500 ....4 DZ504 0403-000698 DIODE-ZENER;TZP12A,12V,11.4-12.6V,1W,DO- ....4 DZ510 0403-000734 DIODE-ZENER;TZP15B,15V,14.7-16.5V,1W,DO- ....4 DZF01 0403-001039 DIODE-ZENER;MA2560,56V,52-60V,1W,DO-41,T You can search for the updated part code through ITSELF web site. URL : http://itself.sec.samsung.co.kr
....4 DZF02 0403-001039 DIODE-ZENER;MA2560,56V,52-60V,1W,DO-41,T ....4 DZF03 0403-000508 DIODE-ZENER;MTZJ5.6B,5.6V,5.45-5.73V,500 ....4 EL100 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL80 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL81 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL82 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL83 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL84 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL85 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL86 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL87 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL88 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL89 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL92 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL94 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL95 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL96 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL97 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL98 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL99 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 FN1 3711-002643 CONNECTOR-HEADER;BOX,4P,1R,2.5mm,STRAIGH ....4 FV1 3711-002642 CONNECTOR-HEADER;BOX,3P,1R,2.5mm,STRAIGH ....4 GT501 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT502 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT503 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT504 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 L502 2701-000178 INDUCTOR-AXIAL;33uH,10%,3x7mm ....4 LF01 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF02 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF03 2701-000112 INDUCTOR-AXIAL;100uH,10%,3x7mm ....4 LF04 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF06 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF08 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF09 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 LF11 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 PCB AA41-00578D PCB-CRT;CT-29Z7HR,FR-1,1L,D,1.6T,330X245 S.N.A ....4 Q501 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 Q502 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 Q503 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 Q504 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 QF02 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QF03 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QF04 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 QF05 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 R501 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R502 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R503 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R504 2001-001045 R-CARBON(S);1.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R505 2001-001045 R-CARBON(S);1.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R506 2001-001194 R-CARBON(S);82KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R507 2001-000472 R-CARBON;2.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R508 2001-000995 R-CARBON;820OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R509 2008-001047 R-FUSIBLE(S);68ohm,5%,2W,AF,TP,3.9x10mm ....4 R510 2001-001194 R-CARBON(S);82KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R511 2001-001194 R-CARBON(S);82KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R512 2004-001369 R-METAL(S);1.2Kohm,1%,1/2W,AA,TP,2.4x6.4 ....4 R513 2002-001017 R-COMPOSITION;1Kohm,10%,1/2W,AA,TP,3.7x9 ....4 R514 2002-001017 R-COMPOSITION;1Kohm,10%,1/2W,AA,TP,3.7x9 ....4 R515 2002-001017 R-COMPOSITION;1Kohm,10%,1/2W,AA,TP,3.7x9 ....4 R516 2001-001153 R-CARBON(S);47OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R518 2001-001095 R-CARBON(S);2.2MOHM,5%,1/2W,AA,TP,2.4X6. ....4 R519 2001-000356 R-CARBON;150KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R520 2001-000563 R-CARBON;27KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R522 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R523 2001-000890 R-CARBON;6.8KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R525 2002-001006 R-COMPOSITION;4.7KOHM,15%,1/2W,AA,TP,3.7 ....4 R527 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R528 2003-000458 R-METAL OXIDE(S);100ohm,5%,2W,AF,TP,4x12 ....4 R530 2001-000273 R-CARBON;100KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R531 2001-000539 R-CARBON;24KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R540 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R541 2008-001053 R-FUSIBLE;22ohm,5%,1/2W,AF,TP,2.5x6.5mm ....4 R554 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R555 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R556 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R560 2001-000052 R-CARBON(S);3.3KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R561 2001-001126 R-CARBON(S);300OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R562 2001-000273 R-CARBON;100KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R563 2001-000273 R-CARBON;100KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R564 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R565 2001-001071 R-CARBON(S);12KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R566 2001-001040 R-CARBON(S);0.68OHM,5%,1/2W,AA,TP,2.4X6. ....4 RF13 2008-001053 R-FUSIBLE;22ohm,5%,1/2W,AF,TP,2.5x6.5mm ....4 RF14 2003-002276 R-METAL OXIDE(S);2.2KOHM,5%,2W,AG,TP,12X ....4 RF15 2003-002276 R-METAL OXIDE(S);2.2KOHM,5%,2W,AG,TP,12X ....4 RF16 2003-002276 R-METAL OXIDE(S);2.2KOHM,5%,2W,AG,TP,12X ....4 RF17 2001-000019 R-CARBON(S);10OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RF18 2001-001079 R-CARBON(S);15OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RF19 2001-001079 R-CARBON(S);15OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RF20 2001-000331 R-CARBON;12KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF21 2001-000258 R-CARBON;1.8KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF22 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF23 2001-000554 R-CARBON;270OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF24 2003-001018 R-METAL OXIDE(S);220ohm,5%,2W,AF,TP,3.9x ....4 RF25 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF26 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RF27 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RF28 2001-000241 R-CARBON;1.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF29 2001-001071 R-CARBON(S);12KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RF30 2001-000221 R-CARBON;1.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF31 2001-000221 R-CARBON;1.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RF32 2003-000746 R-METAL OXIDE(S);56ohm,5%,2W,AF,TP,4x12m ....4 RF33 2001-001053 R-CARBON(S);1.5OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RF34 2001-001100 R-CARBON(S);2.7OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RF35 2003-000746 R-METAL OXIDE(S);56ohm,5%,2W,AF,TP,4x12m ....4 RF36 2003-000652 R-METAL OXIDE(S);330ohm,5%,2W,AF,TP,4x12 ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ..2 AA94-12862A ASSY PCB MISC-SUB POWR;,S58A,32Z10,CIS P ...3 BS+H/D 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ...3 C823 2401-002213 C-AL;150uF,+30-10%,450V,GP,BK,25x35 ...3 CND801 3711-000974 CONNECTOR-HEADER;BOX,4P,1R,5.08mm,STRAIG ...3 CND802 3711-000164 CONNECTOR-HEADER;1WALL,2P,1R,2.5mm,STRAI S.N.A ...3 CND803 AA39-20067B LEAD CONNECTOR-ASSY;,10P,200,YBNH025-10, ...3 D801S 0402-000102 DIODE-BRIDGE;D2SB60,600V,1.5A,- ...3 DD817 AA96-00111C ASSY H/S;-,-,AA62-30013L,FML-G12S,- S.N.A ....4 0402-000233 DIODE-RECTIFIER;FML-G12S,200V,5A,-,- ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 AA62-30013L HEAT SINK-ES;-,-,-,-,44/22,-,WHT,-,-,-,- S.N.A ...3 FANBSF 6003-001495 SCREW-TAPTITE;PH,+,S,M3,L20,ZPC(BLK),SWR ...3 IC801S AA96-50406H ASSY H/S;AA62-30180K,SCREW,5Q0765RT,OIL S.N.A ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ....4 CIS 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 CIS AA62-30180K HEAT SINK-ES;-,A6063 EXTR,-,WHT,50/13,-, S.N.A ....4 CIS 1203-001932 IC-PWM CONTROLLER;5Q0765,TO-220F,5P,185M ...3 ICD81 1203-002139 IC-POSI.FIXED REG.;378R12,TO-220F,4P,393 ...3 ICD82 1203-001006 IC-VOLTAGE REGULATOR;78R05,TO-220F,4P,-, ...3 ICD83 AA96-00111P ASSY H/S;-,MAIN,AA62-30013L,KA278RA05,FA S.N.A ....4 1203-001978 IC-VOLTAGE REGULATOR;KA278RA05,TO-220F,4 ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 AA62-30013L HEAT SINK-ES;-,-,-,-,44/22,-,WHT,-,-,-,- S.N.A ...3 LD816 AA27-00119A COIL CHOKE;10uH,-,10uH,10%,0.07,0.1ohm M ...3 LD817 AA27-00119A COIL CHOKE;10uH,-,10uH,10%,0.07,0.1ohm M ...3 NT821S 1404-001195 THERMISTOR-NTC;5.1ohm,15%,2900,27mW/C,BK ...3 PC821S 0604-001032 PHOTO-COUPLER;TR,170-260%,300mW,DIP-4,ST ...3 RD822 2001-000472 R-CARBON;2.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ...3 RL801S 3501-001053 RELAY-POWER;5VDC,530MW,10000MA,1FORMA,15 ...3 S/B+HD 6002-000512 SCREW-TAPPING;RH,+,2,M4,L12,ZPC(BLK),SWR S.N.A ...3 S/P+HD 6002-000512 SCREW-TAPPING;RH,+,2,M4,L12,ZPC(BLK),SWR S.N.A ...3 TD801S AA26-00203A TRANS SWITCHING;EER3543,WS32Z10,160~300V ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 AA39-00283A LEAD CONNECTOR-ASSY;VC1A,UL1007#18,UL/CS ...3 AA97-13759A ASSY AUTO-SUB POWER;32Z10,S58A,EROPE S.N.A ....4 0 AA41-00875A PCB-SUB_POWER;WS32Z10,FR-1,1L,A,1.6,T,S5 S.N.A ....4 C802 2401-001192 C-AL;33uF,20%,50V,GP,TP,6.3x11,5 ....4 C803 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C804 2301-000224 C-FILM,PEF;22nF,5%,50V,TP,7.4x3.9x13mm,5 ....4 C805 2301-000232 C-FILM,PEF;3.3nF,5%,50V,TP,8.1x4.5x13mm, ....4 C806 2201-000984 C-CERAMIC,DISC;0.68NF,10%,2KV,Y5P,TP,9X5 ....4 C821 2201-000315 C-CERAMIC,DISC;2.2NF,+80-20%,250V,Y5U,TP ....4 C822 2201-000315 C-CERAMIC,DISC;2.2NF,+80-20%,250V,Y5U,TP ....4 CD811 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 CD812 2401-000698 C-AL;2200uF,20%,16V,WT,TP,12.5x25,5 ....4 CD813 2401-000133 C-AL;1000uF,20%,16V,GP,TP,10x20,5 ....4 CD814 2401-000142 C-AL;1000uF,20%,16V,WT,TP,10x20,5 Electrical Parts List 3-2 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 CD816 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD817 2306-000122 C-FILM,MPPF;100nF,5%,50V,TP,7.3x4.0x5.0m ....4 CD818 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 CD819 2401-000384 C-AL;10uF,20%,100V,GP,TP,6.3x11,5mm ....4 CD821 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD822 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 CD823 2401-000142 C-AL;1000uF,20%,16V,WT,TP,10x20,5 ....4 CD824 2401-000142 C-AL;1000uF,20%,16V,WT,TP,10x20,5 ....4 CD825 2401-000287 C-AL;100uF,20%,16V,WT,TP,6.3x11,5 ....4 CD826 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 CD827 2401-000689 C-AL;2200uF,20%,16V,GP,TP,13x25,5 ....4 CD828 2401-000142 C-AL;1000uF,20%,16V,WT,TP,10x20,5 ....4 CD829 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD831 2301-000010 C-FILM,PEF;100nF,5%,100V,TP,11.5x12.5mm, ....4 CD832 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD836 2401-000493 C-AL;10uF,20%,50V,LZ,TP,5x11mm,5mm ....4 D803 0402-000254 DIODE-RECTIFIER;RGP10J,600V,1A,DO-41,TP ....4 D804 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DD811 0402-000493 DIODE-RECTIFIER;1R5GU41,400V,1.5A,DO-15L ....4 DD813 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 DD815 0402-000493 DIODE-RECTIFIER;1R5GU41,400V,1.5A,DO-15L ....4 DD818 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 DZ801 0403-001140 DIODE-ZENER;RD10ESAB-T4,10V,9.19-10.30V, ....4 DZ802 0403-001318 DIODE-ZENER;MTZJ4.3B,4.17-4.43V,500mW,DO ....4 DZ803 0403-000699 DIODE-ZENER;TZP27B,27V,27-30.8V,1W,DO-41 ....4 DZ804 0403-000700 DIODE-ZENER;TZP33A,33V,31-35V,1W,DO-41,T ....4 DZ805 0403-001327 DIODE-ZENER;MTZJ18A,16.22-17.06V,500mW,D ....4 EL801 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL802 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL803 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL804 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EY811 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY812 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY813 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY814 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY815 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY816 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY817 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY818 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY819 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY820 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY821 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY822 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY823 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY824 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY825 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY826 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 GT801 AA60-40012A PIN-GT,ASSY;T1.6,1P S.N.A ....4 GT802 AA60-40012A PIN-GT,ASSY;T1.6,1P S.N.A ....4 GT803 AA60-40012A PIN-GT,ASSY;T1.6,1P S.N.A ....4 ICD812 1203-001217 IC-POSI.ADJUST REG.;431,TO-92,3P,4.58MIL ....4 L802 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L803 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 QD801 0501-000369 TR-SMALL SIGNAL;KSC2331-Y,NPN,1000mW,TO- ....4 R805 2001-001170 R-CARBON(S);6.8OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R808 2001-000109 R-CARBON(S);470OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R823 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R824 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R831 2001-001192 R-CARBON(S);820OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R840 2001-001055 R-CARBON(S);1.8KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R843 2001-000019 R-CARBON(S);10OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R844 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R850 2001-001170 R-CARBON(S);6.8OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RD801 2008-001058 R-FUSIBLE;0.18ohm,5%,1W,AF,TP,3.9x10mm ....4 RD802 2008-001058 R-FUSIBLE;0.18ohm,5%,1W,AF,TP,3.9x10mm ....4 RD803 2008-001058 R-FUSIBLE;0.18ohm,5%,1W,AF,TP,3.9x10mm ....4 RD804 2008-001058 R-FUSIBLE;0.18ohm,5%,1W,AF,TP,3.9x10mm ....4 RD811 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RD812 2001-000449 R-CARBON;2.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD813 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD814 2001-000052 R-CARBON(S);3.3KOHM,5%,1/2W,AA,TP,2.4X6. ....4 RD815 2004-001983 R-METAL(S);2.49Kohm,1%,1/2W,AA,TP,2.4x6. ....4 RD816 2001-001072 R-CARBON(S);12OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RD821 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD823 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD825 2001-001144 R-CARBON(S);4.7KOHM,5%,1/2W,AA,TP,2.4X6. ...3 MD31-00001A FAN;,G6015S12B-RH,PBTP,ASSY(400MM LENGTH ...3 AA61-01174A BRACKET-SUB,FAN;B3K,SECC,T1.0 S.N.A ...3 AA61-01290A HOLDER-DVR;32Z10,HIPS V0,BLK S.N.A ..2 AA94-12615A ASSY PCB MISC-TERMINAL BOARD;32Z10,S58A, ...3 PCB+TB 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ...3 AA94-08526C ASSY PCB MISC-DOLBY TERMINAL;32Z6,S57A ....4 CNE703 AA39-20461C LEAD CONNECTOR-ASSY;,11P,300MM,YBNH250-1 ....4 CNE704 AA39-20068D LEAD CONNECTOR-ASSY;,8P,300,YBNH025-08,6 ....4 JE707 3722-001546 JACK-PIN;3P,3.5mm,AU,WHT/RED/BLK,- ....4 JE708 3722-001546 JACK-PIN;3P,3.5mm,AU,WHT/RED/BLK,- ....4 JE709 0603-001068 OPTIC TRANSMITTER;5V,6Mb/s,5m,-15dBm,660 ....4 JE710 3722-001546 JACK-PIN;3P,3.5mm,AU,WHT/RED/BLK,- ....4 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ....4 AA97-13507A ASSY AUTO-DOLBY TERMINAL;32Z9,32Z7,S57A S.N.A .....5 CE706 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE707 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE708 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE709 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE710 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE711 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE712 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP .....5 CE713 2401-000486 C-AL;10uF,20%,50V,GP,TP,6.3x7mm,5 .....5 CE714 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 CE715 2202-000145 C-CERAMIC,MLC-AXIAL;0.12NF,10%,50V,Y5P,T .....5 DE701 0403-000718 DIODE-ZENER;MTZJ6.8B,6.8V,6.49-6.83V,500 .....5 LE706 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE707 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE708 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE709 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE710 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE711 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE712 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE713 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 LE714 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm .....5 PCB AA41-00650A PCB-DOLBY TERMINAL;CS29Z7HF,FR-1,1L,A,1. S.N.A .....5 RE701 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 .....5 RE702 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 .....5 RE703 2001-000449 R-CARBON;2.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM .....5 RE704 2001-000591 R-CARBON;3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM ...3 AA94-12600A ASSY PCB MISC-A/V TERMINAL;AV/TERMINAL,S ....4 CNE701 AA39-20071D LEAD CONNECTOR-ASSY;,12P,300,YBNH025-12, ....4 CNE702 AA39-20112E LEAD CONNECTOR-ASSY;,9P,300,YBNH025-09,6 ....4 JE701 AA63-40258A TERMINAL-SPEAKER;4P,ABS,4,BLK S.N.A ....4 JE703 3722-001632 JACK-PIN;1P,-,NI,BLK,- ....4 JE704 3722-001547 JACK-PIN;3P,3.5mm,AU,GRN/BLU/RED,- ....4 JE705 3722-000212 JACK-MODULAR;8P/8C,INVERTED,N,ANGLE,STAN ....4 AA97-13757A ASSY AUTO-A/V TERMINAL;32Z10,S58A S.N.A .....5 0 AA41-00877A PCB-AV_TERMINAL;WS32Z10,FR-1,1,A,1.6,T,S S.N.A .....5 CE701 2202-000807 C-CERAMIC,MLC-AXIAL;22nF,+80-20%,25V,Y5V .....5 CE702 2202-000807 C-CERAMIC,MLC-AXIAL;22nF,+80-20%,25V,Y5V .....5 CE703 2202-000807 C-CERAMIC,MLC-AXIAL;22nF,+80-20%,25V,Y5V .....5 CE704 2202-000807 C-CERAMIC,MLC-AXIAL;22nF,+80-20%,25V,Y5V .....5 CE705 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP .....5 CE706 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP .....5 CE707 2401-002144 C-AL;47uF,20%,16V,GP,TP,5x11,5 .....5 DE701 0403-000508 DIODE-ZENER;MTZJ5.6B,5.6V,5.45-5.73V,500 .....5 LE701 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm .....5 LE702 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm .....5 LE703 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm .....5 LE704 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm .....5 LE705 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm .....5 RE701 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm .....5 RE702 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 AA96-01352B ASSY COVER P-TERMINAL BOARD;WS32Z10,CIS, S.N.A ....4 AA64-03365A INLAY-TERMINAL,BOARD;32Z10,PS SHEET,T0.3 S.N.A ....4 AA65-00033A TERMINAL-BOARD,ANT;,HIPS V0,BLK S.N.A ..2 AA94-12599A ASSY PCB MISC-LED;LED,S58A,32Z10,PAL(EUR ...3 CN02 AA39-20055D LEAD CONNECTOR-ASSY;,6P,400,YBNH025-06,6 ...3 LD01 0601-001381 LED;ROUND,RED/GRN,5.0MM,650/563NM ...3 RM01 AA32-00012A MODULE REMOCON;ORC-50HF2,38KHZ,940NM,MES ...3 AA97-13756A ASSY AUTO-LED;32Z10,S58A,PAL(EROPE) S.N.A ....4 0 AA41-00876A PCB-LED;WS32Z10,FR-1,1,A,1.6,T,S58A,16A, S.N.A ....4 CY01 2401-002009 C-AL;100uF,20%,16V,GP,TP,6.3x7,5 ....4 DC01 0403-000719 DIODE-ZENER;MTZJ7.5B,7.5V,7.07-7.45V,500 ....4 RY01 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RY03 2001-001111 R-CARBON(S);240OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RY04 2001-001111 R-CARBON(S);240OHM,5%,1/2W,AA,TP,2.4X6.4 Electrical Parts List Samsung Electronics 3-3 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ..2 AA96-01476A ASSY COVER P-BRACKET;WS32Z10,CIS,SEEC T1 S.N.A ...3 AA61-01295A BRACKET-HDD;32Z10,SECC,T1.0 S.N.A ...3 MD60-00003A SPACER-RUBBER;SM-C30,NEOPRENE HB,GRAY S.N.A ..2 AA96-20130B ASSY POWER CORD;-,CP2/NO(4.0R),H/C400MM, S.N.A ..2 MD63-00007A COVER-SCREW;SM-C20.30,BSBM,T1.0 S.N.A ..2 AA59-00301A HDD;40GB,SV4012H,S63,H16,C16143,H25.4MM, ..2 AA94-12611A ASSY PCB MISC-DVR;WS32Z10HF,S58A ...3 CN101 3711-002641 CONNECTOR-HEADER;BOX,10P,1R,2.5MM,STRAIG ...3 CN102 3711-005032 CONNECTOR-HEADER;BOX,32P,2R,2MM,ANGLE ,S ...3 CN302 3711-000919 CONNECTOR-HEADER;BOX,40P,2R,2.54mm,STRAI ...3 CN303 3711-000019 CONNECTOR-HEADER;BOX,8P,1R,2.5mm,STRAIGH S.N.A ...3 CN401 3711-001465 CONNECTOR-HEADER;NOWALL,3P,1R,2.54mm,STR ...3 IC405 1102-001090 IC-EPROM;27C801,1MX8BIT,DIP,32P,600MIL,1 ...3 P301 1404-001039 THERMISTOR-NTC;10Kohm,1%,3435K,2.1mW/C,B ...3 PD+S/B 6003-000334 SCREW-TAPTITE;RH,+,2S,M3,L6,ZPC(YEL),SWR ...3 SW401 3404-000178 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 X401 2801-003224 CRYSTAL-UNIT;32.768KHz,20ppm,28-AAY,12.5 ...3 AA39-00253E LEAD CONNECTOR;STATWARS,UL2651#28,40P,10 ...3 AA63-00659A SHIELD-DVR,BOT;32Z10,SPTE,T0.5 S.N.A ...3 AA63-00658A SHIELD-DVR,TOP;32Z10,SPTE,T0.5 S.N.A ...3 AA97-13741A ASSY SMD;WS32Z10HF,S58A S.N.A ....4 0 AA41-00850A PCB-DVR;WS32Z78RMX,FR-4,4L,A,1.6T,190X19 S.N.A ....4 C101 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C102 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C103 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C104 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C105 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 ....4 C106 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C107 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C108 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C109 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C110 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C111 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C112 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C113 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C114 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C115 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C118 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C119 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C120 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C121 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C122 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C124 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C126 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C128 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C129 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C130 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 ....4 C131 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C132 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C133 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C134 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C135 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C136 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C137 2402-000170 C-AL,SMD;1uF,20%,50V,GP,TP,4.3x4.3x5.4, ....4 C139 2203-001652 C-CERAMIC,CHIP;470nF,+80-20%,16V,Y5V,TP, ....4 C140 2203-001652 C-CERAMIC,CHIP;470nF,+80-20%,16V,Y5V,TP, ....4 C141 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 ....4 C142 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 ....4 C143 2402-000170 C-AL,SMD;1uF,20%,50V,GP,TP,4.3x4.3x5.4, ....4 C144 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C145 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C146 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C147 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C148 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 ....4 C149 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C151 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- ....4 C152 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C153 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C154 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C155 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C156 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, ....4 C158 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C159 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C160 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C161 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C162 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C163 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C164 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C165 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C166 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C167 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C168 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C169 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C170 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C171 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C172 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C173 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C174 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C175 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C176 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C178 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C179 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 ....4 C180 2402-001033 C-AL,SMD;220uF,20%,16V,GP,TP,8.3x8.3x10 ....4 C181 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C201 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C202 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C203 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C204 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C205 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C206 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C207 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C208 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C209 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C210 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C211 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C212 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C213 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C214 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C215 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C216 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C217 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C218 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C219 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C220 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C221 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C222 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C223 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C224 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C225 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C226 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C227 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C228 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C229 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C230 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C231 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C232 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C233 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C234 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C235 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C236 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C301 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C302 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C303 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C304 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C305 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C306 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C313 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C314 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C317 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C318 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C319 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 ....4 C320 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 ....4 C322 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 ....4 C323 2402-000170 C-AL,SMD;1uF,20%,50V,GP,TP,4.3x4.3x5.4, ....4 C324 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C326 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 ....4 C327 2402-000170 C-AL,SMD;1uF,20%,50V,GP,TP,4.3x4.3x5.4, ....4 C328 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C329 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 ....4 C330 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C331 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C332 2402-000144 C-AL,SMD;3.3uF,20%,50V,GP,TP,4.3x4.3x5. ....4 C333 2402-000144 C-AL,SMD;3.3uF,20%,50V,GP,TP,4.3x4.3x5. Electrical Parts List 3-4 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 C334 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C335 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C337 2203-000140 C-CERAMIC,CHIP;1.5nF,10%,50V,X7R,TP,1608 ....4 C339 2203-000140 C-CERAMIC,CHIP;1.5nF,10%,50V,X7R,TP,1608 ....4 C340 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C341 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C342 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C401 2203-006170 C-CERAMIC,CHIP;220NF,10%,16V,X7R,TP,1608 ....4 C402 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C403 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C404 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C405 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C406 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C407 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C408 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C409 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C410 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C411 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C412 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C413 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C414 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C415 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C416 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C417 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C418 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C419 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C420 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C421 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C422 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C423 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C424 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C425 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C426 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C427 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C428 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C429 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C430 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C431 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C432 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C433 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C434 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C435 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C436 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C437 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C438 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C439 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C440 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C441 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C442 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 C443 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C445 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C448 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C449 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C450 2203-000041 C-CERAMIC,CHIP;0.01NF,0.25PF,50V,C0G,TP, ....4 C451 2203-000041 C-CERAMIC,CHIP;0.01NF,0.25PF,50V,C0G,TP, ....4 C453 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C454 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C455 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 ....4 C456 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C457 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, ....4 C460 2203-000384 C-CERAMIC,CHIP;0.015NF,5%,50V,C0G,TP,160 ....4 EF102 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF103 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF104 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF105 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF106 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF107 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF108 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF109 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF110 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF111 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF112 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF113 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF114 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF115 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 EF116 3301-001593 CORE-FERRITE BEAD;AB,200OHM,2.0X1.2X1.3M ....4 IC102 1205-001606 IC-BUFFER;CY2305SC-1H,SOIC,8P,150MIL,PLA ....4 IC104 1204-002058 IC-VIDEO DECODER;SAA7115HL,LQFP,100P,14X ....4 IC105 1209-001333 IC-PLL/SYNTHESISER;MK2703,SOP,8P,150MIL, ....4 IC106 1002-001332 IC-A/D CONVERTER;CS5333-KZ,24BIT,TSSOP,1 ....4 IC201 1204-002091 IC-ENCODER;ES7010F,PQFP,208P,28X28MM,PLA S.N.A ....4 IC202 1105-001305 IC-DRAM;4S641632,1Mx16x4Bit,TSOP,54P,400 ....4 IC203 1105-001305 IC-DRAM;4S641632,1Mx16x4Bit,TSOP,54P,400 ....4 IC301 0801-002814 IC-CMOS LOGIC;SN74LVC138ADR,3-of-8 DECOD ....4 IC302 1301-001478 IC-CPLD;2032,TQFP,44P,-,10nS,3.3V,10%,80 ....4 IC303 0801-002268 IC-CMOS LOGIC;74VHC139,DECODER,SOIC,16P, ....4 IC308 1002-001227 IC-D/A CONVERTER;CS4340-KSR,24BIT,SOP,16 ....4 IC401 1204-002117 IC-DECODER;ES6028F,PQFP,208,28x28mm,PLAS ....4 IC402 1105-001305 IC-DRAM;4S641632,1Mx16x4Bit,TSOP,54P,400 ....4 IC404 0909-001039 IC-REAL TIME CLOCK;X1226S8,SOIC,8,4.0x5. ....4 IC406 1103-000129 IC-EEPROM;24C02,256x8BIT,SOP,8P,150MIL,1 ....4 IQ101 1203-001359 IC-POSI.FIXED REG.;1086,TO-263,3P,15.8MM ....4 IQ102 1203-001359 IC-POSI.FIXED REG.;1086,TO-263,3P,15.8MM ....4 IQ103 1203-002351 IC-VOLTAGE REGULATOR;LF25C,DPAK,3P,240MI ....4 IQ104 1203-001198 IC-POSI.ADJUST REG.;1086,DDPAC,3P,400MIL ....4 IQ105 1203-001198 IC-POSI.ADJUST REG.;1086,DDPAC,3P,400MIL ....4 IQ401 1203-001211 IC-VOL. DETECTOR;7027,SOT-89,3P,-,PLASTI ....4 L101 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L102 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L103 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L104 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L105 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L106 3301-001202 CORE-FERRITE BEAD;AB,120ohm,4.5x3.2x1.3m ....4 L107 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L109 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L110 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L111 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L112 2703-000125 INDUCTOR-SMD;10uH,10%,1.25x2x1.25mm ....4 L113 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L201 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L202 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L203 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L204 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L205 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L206 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L207 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L301 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L302 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L304 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L305 2703-000274 INDUCTOR-SMD;2.2uH,10%,1.25x2x0.85mm ....4 L307 2703-000274 INDUCTOR-SMD;2.2uH,10%,1.25x2x0.85mm ....4 L309 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L310 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L401 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L402 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L403 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L404 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L405 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L407 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L408 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 L409 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 ....4 R101 2007-000766 R-CHIP;330OHM,5%,1/10W,DA,TP,2012 ....4 R102 2007-001092 R-CHIP;620OHM,5%,1/10W,DA,TP,2012 ....4 R108 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R109 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R110 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R114 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R115 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R119 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R120 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R124 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R125 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R126 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R127 2007-000102 R-CHIP;100Kohm,5%,1/16W,DA,TP,1608 ....4 R128 2007-000102 R-CHIP;100Kohm,5%,1/16W,DA,TP,1608 ....4 R129 2007-001133 R-CHIP;68OHM,5%,1/10W,DA,TP,2012 ....4 R131 2007-001133 R-CHIP;68OHM,5%,1/10W,DA,TP,2012 ....4 R132 2007-000290 R-CHIP;100OHM,5%,1/10W,DA,TP,2012 ....4 R134 2007-000290 R-CHIP;100OHM,5%,1/10W,DA,TP,2012 ....4 R135 2007-000402 R-CHIP;150ohm,5%,1/16W,DA,TP,1608 ....4 R136 2007-000402 R-CHIP;150ohm,5%,1/16W,DA,TP,1608 ....4 R138 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 ....4 R139 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R140 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 Electrical Parts List Samsung Electronics 3-5 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 R141 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R142 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R143 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R144 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 ....4 R145 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R146 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R147 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R148 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R149 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R150 2007-000082 R-CHIP;3.3Kohm,5%,1/16W,DA,TP,1608 ....4 R151 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R152 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R153 2007-001134 R-CHIP;68ohm,5%,1/16W,DA,TP,1608 ....4 R154 2007-001134 R-CHIP;68ohm,5%,1/16W,DA,TP,1608 ....4 R155 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R156 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R157 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R159 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R160 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R161 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R162 2007-000241 R-CHIP;1.5KOHM,5%,1/10W,DA,TP,2012 ....4 R163 2007-000221 R-CHIP;1.2KOHM,5%,1/10W,DA,TP,2012 ....4 R201 2007-000097 R-CHIP;47Kohm,5%,1/16W,DA,TP,1608 ....4 R202 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R203 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R204 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R205 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R206 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R207 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R208 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R209 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R210 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R213 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R301 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R302 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R303 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R304 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R305 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R306 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R307 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R308 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R309 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R310 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R311 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R312 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R313 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R316 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R319 2007-000277 R-CHIP;100KOHM,1%,1/10W,DA,TP,2012 ....4 R320 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R321 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R322 2007-000290 R-CHIP;100OHM,5%,1/10W,DA,TP,2012 ....4 R323 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R324 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R325 2007-000071 R-CHIP;22ohm,5%,1/16W,DA,TP,1608 ....4 R326 2007-000071 R-CHIP;22ohm,5%,1/16W,DA,TP,1608 ....4 R327 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R329 2007-000029 R-CHIP;0OHM,5%,1/10W,DA,TP,2012 ....4 R330 2007-001166 R-CHIP;75OHM,5%,1/10W,DA,TP,2012 ....4 R332 2007-000029 R-CHIP;0OHM,5%,1/10W,DA,TP,2012 ....4 R335 2007-001166 R-CHIP;75OHM,5%,1/10W,DA,TP,2012 ....4 R336 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R337 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 ....4 R338 2007-000119 R-CHIP;560ohm,5%,1/16W,DA,TP,1608 ....4 R339 2007-000119 R-CHIP;560ohm,5%,1/16W,DA,TP,1608 ....4 R342 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R346 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R347 2007-000297 R-CHIP;10KOHM,1%,1/10W,DA,TP,2012 ....4 R401 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R402 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R405 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R407 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R412 2007-000100 R-CHIP;68Kohm,5%,1/16W,DA,TP,1608 ....4 R413 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R414 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R415 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 ....4 R416 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R417 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R418 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R419 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R420 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R421 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 ....4 R422 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 ....4 R423 2007-000113 R-CHIP;33ohm,5%,1/16W,DA,TP,1608 ....4 R424 2007-000642 R-CHIP;270OHM,5%,1/10W,DA,TP,2012 ....4 R427 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R428 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R429 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R430 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R431 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R432 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 ....4 R433 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R434 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 R435 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 ....4 RW101 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW102 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW201 2011-000817 R-NETWORK;10Kohm,5%,1/16W,L,CHIP,8P,TP ....4 RW202 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW203 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW204 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW205 2011-000817 R-NETWORK;10Kohm,5%,1/16W,L,CHIP,8P,TP ....4 RW206 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW207 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW208 2011-000817 R-NETWORK;10Kohm,5%,1/16W,L,CHIP,8P,TP ....4 RW209 2011-000817 R-NETWORK;10Kohm,5%,1/16W,L,CHIP,8P,TP ....4 RW210 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW211 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW212 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW213 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW214 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW215 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW216 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW217 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW218 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW219 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW220 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW301 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW302 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW303 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW304 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW305 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW306 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW307 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW308 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW401 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW402 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW403 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW404 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW405 2011-000881 R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW406 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW407 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW408 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW409 2011-000651 R-NETWORK;10ohm,5%,63mW,L,CHIP,8P,TP ....4 RW410 2011-001193 R-NETWORK;68ohm,5%,1/16W,L,CHIP,8P,TP ....4 RW411 2011-000585 R-NETWORK;47ohm,5%,63mW,L,CHIP,8P,TP ....4 X101 2804-001521 OSCILLATOR-CLOCK;27MHZ,50PPM,HCMOS,TP,3. ....4 X103 2801-003804 CRYSTAL-SMD;24.576MHZ,30PPM,28-AAN,20PF, ..2 AA61-01102A HOLDER-CHASSIS;Z7,HIPS V0,G4309 S.N.A ..2 AA61-01105A HOLDER-C,BLOCK;Z7,HIPS V0,G4309 S.N.A ..2 AA65-00011B CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ..2 AA94-12593A ASSY PCB MAIN;WS32Z10HFMXBWT,S58A ...3 C-BLOC AA26-00069A TRANS FBT;FUJ-29C002C(S),DREAM3,4,-,-,-, ...3 C/W AA65-30018A CLAMPER CORE-WIRE;DONG-A,NYLON-66,-,-,-, S.N.A ...3 CJ701A 3722-000195 JACK-SCART;42P,-,SN,BLK,NO ...3 CJ704A 3722-000183 JACK-SCART;21P,4mm,SN,BLK,NO ...3 CN501A 3711-003241 CONNECTOR-HEADER;BOX,14P,1R,2.5MM,STRAIG ...3 CN601A 3711-003043 CONNECTOR-HEADER;BOX,4P,1R,2.5MM,STRAIGH ...3 CN602A 3711-000628 CONNECTOR-HEADER;BOX,11P,1R,2.5MM,STRAIG ...3 CN603A AA39-20052A LEAD CONNECTOR-ASSY;,4P,300,YBNH025-04,Y ...3 CN604A 3711-003641 CONNECTOR-HEADER;BOX,12P,1R,2.5mm,STRAIG ...3 CN605A AA39-00094A LEAD CONNECTOR-ASSY;,3(2)P,200MM,YBNH250 ...3 CN702A 3711-003641 CONNECTOR-HEADER;BOX,12P,1R,2.5mm,STRAIG ...3 CN804A 3711-003241 CONNECTOR-HEADER;BOX,14P,1R,2.5MM,STRAIG ...3 CNC904 AA39-00242B LEAD CONNECTOR;S57A/WS32Z78RMX,UL1007#26 ...3 CND01 3711-003136 CONNECTOR-HEADER;BOX,32P,2R,2MM,STRAIGHT Electrical Parts List 3-6 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
...3 CND01A BP39-00024A LEAD CONNECTOR;L62A/HLM507W,UL1185#26,UL ...3 CW901A 3703-001150 CONNECTOR-BACK PANEL;32P,2R,FEMALE,STRAI ...3 CW902A 3703-001150 CONNECTOR-BACK PANEL;32P,2R,FEMALE,STRAI ...3 GTAY01 AA39-20179C LEAD CONNECTOR-ASSY;,3(2)P,600MM,YFH800- ...3 GTAY02 AA39-20179C LEAD CONNECTOR-ASSY;,3(2)P,600MM,YFH800- ...3 H001 AA95-03150A ASSY SUB PCB-F/BOX;FEATURE BOX,S58A,32Z1 ....4 BR01 AA61-10068A BRACKET-PCB;M2160,SPTE,T0.3,-,-,-,- S.N.A ....4 BR02 AA61-10068A BRACKET-PCB;M2160,SPTE,T0.3,-,-,-,- S.N.A ....4 CN01 3711-003495 CONNECTOR-HEADER;NOWALL,34P,2R,2.54MM,AN ....4 CN02 3711-003495 CONNECTOR-HEADER;NOWALL,34P,2R,2.54MM,AN ....4 CN03 3711-003601 CONNECTOR-HEADER;BOX,12P,1R,2.5mm,ANGLE, ....4 DC41 2309-000138 C-FILM,PE-PPF;100nF,5%,50V,TP,20x16x8.5, ....4 DC51 2301-000224 C-FILM,PEF;22nF,5%,50V,TP,7.4x3.9x13mm,5 ....4 DX01 2802-001177 RESONATOR-CERAMIC;2.696MHZ,0.4%,BK,10X4. ....4 AA97-13955A ASSY SMD;PAL S.N.A .....5 0 AA41-00856A PCB-PFC;CS34A10,DNLE,FR-4,4L,A,1.6T,K55A S.N.A .....5 AC01 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC02 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 AC03 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC04 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 AC05 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC06 2203-000979 C-CERAMIC,CHIP;47nF,10%,50V,X7R,TP,2012 .....5 AC07 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC08 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC09 2203-000979 C-CERAMIC,CHIP;47nF,10%,50V,X7R,TP,2012 .....5 AC10 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 AC11 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC12 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC13 2203-000979 C-CERAMIC,CHIP;47nF,10%,50V,X7R,TP,2012 .....5 AC14 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC15 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC16 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC17 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC18 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC19 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC20 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC21 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC22 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC23 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC24 2203-001211 C-CERAMIC,CHIP;8.2nF,10%,50V,X7R,TP,1608 .....5 AC25 2203-005342 C-CERAMIC,CHIP;82nF,10%,16V,X7R,TP,1608 .....5 AC26 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC27 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AC28 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 AL01 3301-001324 CORE-FERRITE BEAD;AB,15OHM,2X1.25X0.9MM, .....5 AL02 3301-001324 CORE-FERRITE BEAD;AB,15OHM,2X1.25X0.9MM, .....5 AR01 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR02 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR03 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR04 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR05 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR07 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR08 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR09 2007-000081 R-CHIP;2.7Kohm,5%,1/16W,DA,TP,1608 .....5 AR10 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR14 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR15 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 AR16 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 AR17 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 AR18 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 AR19 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 AR20 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 AR21 2011-000002 R-NETWORK;22ohm,5%,63mW,L,CHIP,8P,TP .....5 DC01 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 DC02 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 DC03 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC04 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC05 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC06 2402-000173 C-AL,SMD;4.7uF,20%,35V,GP,TP,4.3x4.3x5. .....5 DC07 2203-000491 C-CERAMIC,CHIP;2.2nF,10%,50V,X7R,TP,1608 .....5 DC08 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 DC09 2402-000170 C-AL,SMD;1uF,20%,50V,GP,TP,4.3x4.3x5.4, .....5 DC10 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC11 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC12 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC13 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC14 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC15 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC16 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC17 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC18 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC19 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC20 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 DC21 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC22 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 DC23 2402-000173 C-AL,SMD;4.7uF,20%,35V,GP,TP,4.3x4.3x5. .....5 DC24 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC25 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC26 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC27 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC28 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC29 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC30 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC31 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 DC32 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 DC33 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 DC34 2203-000888 C-CERAMIC,CHIP;4.7nF,10%,50V,X7R,TP,1608 .....5 DC35 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 DC36 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 DC37 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC38 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC39 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 DC40 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 DC43 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC44 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC45 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 DC49 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 DC50 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 DC52 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 DC53 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 DC54 2203-000491 C-CERAMIC,CHIP;2.2nF,10%,50V,X7R,TP,1608 .....5 DC55 2203-000491 C-CERAMIC,CHIP;2.2nF,10%,50V,X7R,TP,1608 .....5 DD01 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD02 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD03 0403-001117 DIODE-ZENER;RLZ12B,5%,500mW,LL-34,TP .....5 DD04 0403-001117 DIODE-ZENER;RLZ12B,5%,500mW,LL-34,TP .....5 DD05 0403-001117 DIODE-ZENER;RLZ12B,5%,500mW,LL-34,TP .....5 DD06 0403-001117 DIODE-ZENER;RLZ12B,5%,500mW,LL-34,TP .....5 DD07 0403-001117 DIODE-ZENER;RLZ12B,5%,500mW,LL-34,TP .....5 DD08 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD09 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD10 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD11 0403-000746 DIODE-ZENER;RLZ3.9B,3.89-4.16V,500MW,LL- .....5 DD13 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD14 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD15 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD16 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD17 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD18 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD19 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD20 0403-000620 DIODE-ZENER;RLZ5.6B,5.6,500mW,LL-34,TP .....5 DD21 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD22 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD23 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DD24 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 DL01 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 DL02 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 DL03 2703-001070 INDUCTOR-SMD;100uH,10%,4.5x3.2x3.2mm .....5 DQ01 0501-000344 TR-SMALL SIGNAL;KSC1623-G,NPN,200mW,SOT- .....5 DQ02 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 DQ03 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 DQ04 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 DQ05 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 DQ06 0501-000344 TR-SMALL SIGNAL;KSC1623-G,NPN,200mW,SOT- .....5 DQ07 0501-000344 TR-SMALL SIGNAL;KSC1623-G,NPN,200mW,SOT- .....5 DQ08 0501-000344 TR-SMALL SIGNAL;KSC1623-G,NPN,200mW,SOT- .....5 DQ09 0501-000727 TR-SMALL SIGNAL;BC848C,NPN,310mW,SOT-23, .....5 DQ10 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 DQ11 0501-000344 TR-SMALL SIGNAL;KSC1623-G,NPN,200mW,SOT- .....5 DR02 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR03 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR04 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR05 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR06 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 Electrical Parts List Samsung Electronics 3-7 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
.....5 DR07 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 DR08 2007-000691 R-CHIP;3.3Mohm,5%,1/16W,DA,TP,1608 .....5 DR09 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR10 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR11 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR13 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 DR14 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 DR15 2007-000869 R-CHIP;4.7Kohm,1%,1/16W,DA,TP,1608 .....5 DR16 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR17 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR18 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR19 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR20 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR21 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR23 2007-000052 R-CHIP;10Kohm,1%,1/16W,DA,TP,1608 .....5 DR24 2007-000092 R-CHIP;15Kohm,5%,1/16W,DA,TP,1608 .....5 DR25 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 DR26 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR27 2007-000107 R-CHIP;470Kohm,5%,1/16W,DA,TP,1608 .....5 DR28 2007-000107 R-CHIP;470Kohm,5%,1/16W,DA,TP,1608 .....5 DR29 2007-000118 R-CHIP;390ohm,5%,1/16W,DA,TP,1608 .....5 DR30 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR31 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 DR32 2007-000081 R-CHIP;2.7Kohm,5%,1/16W,DA,TP,1608 .....5 DR33 2007-000082 R-CHIP;3.3Kohm,5%,1/16W,DA,TP,1608 .....5 DR34 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 DR35 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR36 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR37 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 DR38 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 DR39 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 DR40 2007-000072 R-CHIP;47ohm,5%,1/16W,DA,TP,1608 .....5 DR41 2007-000072 R-CHIP;47ohm,5%,1/16W,DA,TP,1608 .....5 DR42 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR43 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 DR44 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 DR45 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 DR46 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 DR47 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 DR49 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR50 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR51 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR52 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR53 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR54 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR55 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR56 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR57 2007-000211 R-CHIP;1.1Kohm,5%,1/16W,DA,TP,1608 .....5 DR58 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR59 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR60 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR61 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 DR62 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 DR63 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 DR64 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 DR65 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR66 2007-000088 R-CHIP;7.5Kohm,5%,1/16W,DA,TP,1608 .....5 DR80 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 DR81 2007-000097 R-CHIP;47Kohm,5%,1/16W,DA,TP,1608 .....5 DR82 2007-000094 R-CHIP;22Kohm,5%,1/16W,DA,TP,1608 .....5 DR86 2007-000080 R-CHIP;2Kohm,5%,1/16W,DA,TP,1608 .....5 DR87 2007-000080 R-CHIP;2Kohm,5%,1/16W,DA,TP,1608 .....5 DR88 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR90 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 DR91 2007-000259 R-CHIP;1.6Kohm,5%,1/16W,DA,TP,1608 .....5 DR92 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 EC01 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC02 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC03 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC04 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC08 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC09 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC10 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC11 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC12 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC13 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC14 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC15 2203-000575 C-CERAMIC,CHIP;220NF,10%,25V,X7R,TP,2012 .....5 EC16 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC17 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC18 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC19 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC20 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC21 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC22 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC23 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 EC24 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC26 2203-000783 C-CERAMIC,CHIP;0.33NF,5%,50V,C0G,TP,1608 .....5 EC29 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC30 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC31 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC32 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC33 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC34 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 .....5 EC35 2203-000626 C-CERAMIC,CHIP;0.022NF,5%,50V,C0G,TP,160 .....5 EC36 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC37 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC38 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC39 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC40 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC41 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC42 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 EC43 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC44 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 EC45 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC46 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC47 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 EC48 2402-001070 C-AL,SMD;470uF,20%,16V,GP,TP,10x10.2,- .....5 EC49 2402-001070 C-AL,SMD;470uF,20%,16V,GP,TP,10x10.2,- .....5 EC50 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 EC51 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 EC52 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC53 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC54 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC55 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC59 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 EC60 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 EC62 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC63 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC64 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EC65 2203-000681 C-CERAMIC,CHIP;0.027NF,5%,50V,C0G,TP,160 .....5 EL04 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 EL06 3301-001324 CORE-FERRITE BEAD;AB,15OHM,2X1.25X0.9MM, .....5 EL07 3301-001324 CORE-FERRITE BEAD;AB,15OHM,2X1.25X0.9MM, .....5 EL08 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 EL09 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 EL13 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 EQ04 0505-000110 FET-SILICON;2N7002,N,60V,115MA,7.5OHM,0. .....5 EQ05 0505-000110 FET-SILICON;2N7002,N,60V,115MA,7.5OHM,0. .....5 ER02 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER04 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ER06 2007-000082 R-CHIP;3.3Kohm,5%,1/16W,DA,TP,1608 .....5 ER07 2007-000082 R-CHIP;3.3Kohm,5%,1/16W,DA,TP,1608 .....5 ER09 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ER10 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ER12 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 ER13 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER15 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 ER16 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER19 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER20 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ER21 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ER24 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER25 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER26 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER28 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER29 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ER30 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ER31 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ER36 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ER38 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER39 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ER40 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 EX01 2801-004004 CRYSTAL-SMD;20.25MHz,20ppm,28-AAN,13pF,2 Electrical Parts List 3-8 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
.....5 IC01 1204-001938 IC-DECODER;VSP9407B-B11,MQFP,80P,14X14MM .....5 IC02 1204-001814 IC-SELECTOR;CXA2151Q,QFP,48P,144MIL,PLAS .....5 IC03 1001-001082 IC-VIDEO SWITCH;BA7657F,-,SOP,24P,300MIL .....5 IC04 1204-001989 IC-VIDEO PROCESS;CXA2165Q,QFP,64P,20X14M .....5 IC05 1203-002186 IC-POSI.FIXED REG.;18,DPAK,3P,240MIL,PLA .....5 IC11 0801-000662 IC-CMOS LOGIC;74HC123,MULTIVIBATOR,SOP,1 .....5 IC12 1002-001292 IC-A/D CONVERTER;AD9883AKST-110,8BITS,QF .....5 IC13 1204-001814 IC-SELECTOR;CXA2151Q,QFP,48P,144MIL,PLAS .....5 IC14 1002-001341 IC-D/A CONVERTER;ADV7123KST140,-,LQFP,48 .....5 IC15 1301-001625 IC-CPLD;M4A3-64/32-7VI,TQFP,48P,-,7.5NS, .....5 IC16 1003-001503 IC-DISPLAY DRIVER;SNI,QFP,208P,28X28MM,- .....5 IC17 1105-001336 IC-DRAM;4S643232,512Kx32x4Bit,TSOP,86P,4 .....5 IC18 1105-001336 IC-DRAM;4S643232,512Kx32x4Bit,TSOP,86P,4 .....5 IC19 1203-001359 IC-POSI.FIXED REG.;1086,TO-263,3P,15.8MM .....5 IC20 1203-001211 IC-VOL. DETECTOR;7027,SOT-89,3P,-,PLASTI .....5 IC21 1203-002351 IC-VOLTAGE REGULATOR;LF25C,DPAK,3P,240MI .....5 IC22 1103-000129 IC-EEPROM;24C02,256x8BIT,SOP,8P,150MIL,1 .....5 SC01 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC02 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC03 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC04 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC05 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC06 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC10 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC11 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC12 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC13 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC14 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC15 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC16 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC17 2203-005809 C-CERAMIC,CHIP;1000nF,10%,16V,X7R,TP,201 .....5 SC18 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC19 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC20 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC21 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC22 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC23 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC24 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC25 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC26 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 SC27 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC28 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 .....5 SC29 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC30 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC31 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC32 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC33 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC34 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC35 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC36 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC37 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC38 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC39 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC40 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC41 2203-000998 C-CERAMIC,CHIP;0.047NF,5%,50V,C0G,TP,160 .....5 SC42 2203-000998 C-CERAMIC,CHIP;0.047NF,5%,50V,C0G,TP,160 .....5 SC43 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC44 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC47 2203-000236 C-CERAMIC,CHIP;0.1NF,5%,50V,C0G,TP,1608 .....5 SL01 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL02 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SQ01 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 SR01 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR02 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR03 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR04 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR05 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR06 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR07 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR08 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR09 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR10 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR11 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR12 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR13 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR14 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR26 2007-000052 R-CHIP;10Kohm,1%,1/16W,DA,TP,1608 .....5 SR27 2007-000080 R-CHIP;2Kohm,5%,1/16W,DA,TP,1608 .....5 SR28 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 SR29 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR36 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 SX01 2801-001473 CRYSTAL-SMD;4MHz,50ppm,28-AAN,18pF,150oh .....5 XC01 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC02 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC03 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC04 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC05 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC06 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 XC07 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC08 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC09 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC10 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC11 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC12 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC13 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 XC14 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC15 2402-001070 C-AL,SMD;470uF,20%,16V,GP,TP,10x10.2,- .....5 XC16 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC17 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC18 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC19 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC21 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC22 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC23 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC24 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC25 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC26 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC31 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC32 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC33 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC34 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC35 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC36 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC37 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC38 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC39 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC40 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC41 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC42 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC43 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC44 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC45 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC46 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC47 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC48 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC49 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC50 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC51 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC52 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC53 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 XC54 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XC55 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 XC56 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 XF03 2901-000226 FILTER-EMI SMD;25V,0.3A,-,100pF,3.2x1.25 .....5 XL02 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 XL03 2703-001070 INDUCTOR-SMD;100uH,10%,4.5x3.2x3.2mm .....5 XL04 2703-001070 INDUCTOR-SMD;100uH,10%,4.5x3.2x3.2mm .....5 XR02 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 XR03 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 XR04 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 XR05 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 XR06 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 XR07 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZC01 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 ZC02 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC03 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 ZC04 2203-005809 C-CERAMIC,CHIP;1000nF,10%,16V,X7R,TP,201 .....5 ZC05 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC06 2203-000236 C-CERAMIC,CHIP;0.1NF,5%,50V,C0G,TP,1608 .....5 ZC07 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 ZC08 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC09 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 ZC10 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC11 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 Electrical Parts List Samsung Electronics 3-9 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
.....5 ZC12 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC15 2402-001059 C-AL,SMD;220UF,20%,6.3V,-,TP,6X6.6X6.6 .....5 ZC16 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC19 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC20 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC21 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC22 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC23 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC24 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC25 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC26 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC27 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC28 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC29 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC30 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC31 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC32 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC33 2203-002494 C-CERAMIC,CHIP;470nF,10%,16V,X7R,TP,2012 .....5 ZC41 2402-001070 C-AL,SMD;470uF,20%,16V,GP,TP,10x10.2,- .....5 ZC42 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC43 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC44 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC45 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC46 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC47 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC61 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 ZC62 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC63 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZC64 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 ZD01 0403-000746 DIODE-ZENER;RLZ3.9B,3.89-4.16V,500MW,LL- .....5 ZD02 0403-000746 DIODE-ZENER;RLZ3.9B,3.89-4.16V,500MW,LL- .....5 ZL01 2703-001070 INDUCTOR-SMD;100uH,10%,4.5x3.2x3.2mm .....5 ZL41 2703-001070 INDUCTOR-SMD;100uH,10%,4.5x3.2x3.2mm .....5 ZL61 3301-001324 CORE-FERRITE BEAD;AB,15OHM,2X1.25X0.9MM, .....5 ZQ01 0501-000280 TR-SMALL SIGNAL;KSA1182,PNP,150mW,SOT-23 .....5 ZR01 2007-000080 R-CHIP;2Kohm,5%,1/16W,DA,TP,1608 .....5 ZR02 2007-000052 R-CHIP;10Kohm,1%,1/16W,DA,TP,1608 .....5 ZR03 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR04 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR05 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR06 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR07 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR11 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR12 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR13 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR14 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR15 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR16 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ZR17 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ZR18 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ZR19 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ZR20 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 ZR41 2007-000119 R-CHIP;560ohm,5%,1/16W,DA,TP,1608 .....5 ZR42 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 ZR43 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR44 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 ZR45 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR47 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR48 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR49 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR50 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR51 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR52 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR61 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR62 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR63 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR64 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR65 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR66 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZR67 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 ZR68 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 ZR69 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 ZR72 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR73 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 ZR74 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 ZR75 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 ZR76 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 ZX01 2801-001473 CRYSTAL-SMD;4MHz,50ppm,28-AAN,18pF,150oh ....4 AA63-00608A SHIELD CASE;HERCULES TOP,SPTE,T0.5,W140. S.N.A ....4 AA63-00685A SHIELD;STARWARS,SPTE,T0.5,W141.5,H116.0 S.N.A ....4 0202-001167 SOLDER-CREAM;RX3603-2330HO,S45A,PASTE,SN S.N.A ....4 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 H002 AA95-03151A ASSY SUB PCB-MICOM;MICOM,S58A,PAL,M2-MIC ....4 CN901 3703-001124 CONNECTOR-BACK PANEL;32P,2R,MALE,ANGLE,A ....4 CN902 3703-001124 CONNECTOR-BACK PANEL;32P,2R,MALE,ANGLE,A ....4 IC902 AA97-13974A ASSY MICOM;,S58A,SDA6001,TM_STWM06_001,0 .....5 IC902 1102-001126 IC-EPROM;M27V160,2MX8BIT,DIP,42P,570MIL, ....4 IC904 1203-001140 IC-VOL. DETECTOR;7039,TO-92P,3P,-,PLASTI ....4 Q901 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 Q902 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 Q905 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 Q906 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 Q907 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 Q908 0505-000109 FET-SILICON;2N7000,N,60V,200mA,5ohm,400m ....4 AA63-00608A SHIELD CASE;HERCULES TOP,SPTE,T0.5,W140. S.N.A ....4 AA97-13954A ASSY SMD;PAL S.N.A .....5 0 AA41-00880A PCB-MICOM;WS32Z10,FR-4,4,A,1.6,T,S58A,2A S.N.A .....5 C901 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C902 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C904 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 C905 2402-001049 C-AL,CHIP;10uF,20%,16V,GP,TP,3.3x3.3x5.4 .....5 C907 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C908 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C909 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C910 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C911 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C912 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C913 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C914 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C915 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C916 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C917 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C918 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C919 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 C920 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 C921 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C922 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C923 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C924 2203-000405 C-CERAMIC,CHIP;0.18NF,5%,50V,C0G,TP,1608 .....5 C925 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C926 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C927 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C928 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C929 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C930 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C931 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C932 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C933 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C934 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C935 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C936 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C937 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C938 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C939 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C940 2402-001070 C-AL,SMD;470uF,20%,16V,GP,TP,10x10.2,- .....5 C941 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C942 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C943 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C944 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C945 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C946 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 C947 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C948 2203-001607 C-CERAMIC,CHIP;0.22nF,5%,50V,NP0,TP,1608 .....5 C949 2007-000029 R-CHIP;0OHM,5%,1/10W,DA,TP,2012 .....5 C950 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 C951 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C952 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C953 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C954 2203-000189 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 C955 2402-000179 C-AL,SMD;47uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 C956 2402-001049 C-AL,CHIP;10uF,20%,16V,GP,TP,3.3x3.3x5.4 .....5 C959 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 C960 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 D901 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 Electrical Parts List 3-10 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
.....5 D902 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 D903 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 D904 0401-000133 DIODE-SWITCHING;RLS4148,100V,200MA,SOD-8 .....5 IC901 1204-002105 IC-DECODER;SDA6001-B12,MQFP,128P,28x28mm .....5 IC903 1105-001305 IC-DRAM;4S641632,1Mx16x4Bit,TSOP,54P,400 .....5 IC905 1203-001359 IC-POSI.FIXED REG.;1086,TO-263,3P,15.8MM .....5 IC906 1203-002470 IC-POSI.ADJUST REG.;FAN1616AS25X,SOT-223 .....5 IC907 MD09-00137A IC MICOM;P-PCFM-012,P-PCFM-012,32,5V,12M .....5 L901 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L902 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L903 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L904 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L905 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L906 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L907 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 L908 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L909 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L910 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L911 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L912 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L913 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L914 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L915 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L916 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L917 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L918 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L919 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L920 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L921 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L922 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L923 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L924 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L925 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L926 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L927 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L928 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L929 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L930 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L931 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L932 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L933 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L934 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L935 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L936 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 L937 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 Q903 0501-000727 TR-SMALL SIGNAL;BC848C,NPN,310mW,SOT-23, .....5 Q904 0501-000727 TR-SMALL SIGNAL;BC848C,NPN,310mW,SOT-23, .....5 Q909 0501-000727 TR-SMALL SIGNAL;BC848C,NPN,310mW,SOT-23, .....5 R9001 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R9002 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R9003 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R9004 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R9005 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R9007 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R9008 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R9009 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R901 2007-000309 R-CHIP;10ohm,5%,1/16W,DA,TP,1608 .....5 R9010 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R9011 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R902 2007-000309 R-CHIP;10ohm,5%,1/16W,DA,TP,1608 .....5 R903 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R904 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R905 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R906 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R907 2007-000872 R-CHIP;4.7KOHM,5%,1/10W,DA,TP,2012 .....5 R908 2007-000872 R-CHIP;4.7KOHM,5%,1/10W,DA,TP,2012 .....5 R909 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R910 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R911 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R912 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R913 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R914 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R915 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R916 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R917 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R918 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R919 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R920 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R921 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R922 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R923 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R924 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R925 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R926 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R927 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R928 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R929 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R930 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R931 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R932 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R933 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R936 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R937 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R938 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R939 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R940 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R943 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R944 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R945 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R946 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R947 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R948 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R949 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R950 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R951 2007-000643 R-CHIP;270ohm,5%,1/16W,DA,TP,1608 .....5 R952 2007-001002 R-CHIP;510ohm,5%,1/16W,DA,TP,1608 .....5 R953 2007-000290 R-CHIP;100OHM,5%,1/10W,DA,TP,2012 .....5 R954 2007-000290 R-CHIP;100OHM,5%,1/10W,DA,TP,2012 .....5 R955 2007-000098 R-CHIP;56Kohm,5%,1/16W,DA,TP,1608 .....5 R956 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R957 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R958 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R959 2007-000098 R-CHIP;56Kohm,5%,1/16W,DA,TP,1608 .....5 R960 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R961 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R962 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R963 2007-000704 R-CHIP;3.6Kohm,5%,1/16W,DA,TP,1608 .....5 R964 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R965 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R966 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R967 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R968 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R969 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R970 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R971 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R973 2007-000082 R-CHIP;3.3Kohm,5%,1/16W,DA,TP,1608 .....5 R974 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R975 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R976 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R977 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R978 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R979 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R980 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R981 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R982 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R983 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 R985 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R986 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R987 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R988 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R989 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R990 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R991 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R992 2007-000124 R-CHIP;2.2Kohm,5%,1/16W,DA,TP,1608 .....5 R993 2007-000084 R-CHIP;4.7Kohm,5%,1/16W,DA,TP,1608 .....5 R994 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R995 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 R996 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R997 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R998 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 R999 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 X901 2801-004117 CRYSTAL-SMD;6MHZ,30PPM,28-ABX,20PF,150OH .....5 X902 2801-003773 CRYSTAL-SMD;12MHZ,30PPM,28-AAN,20PF,50OH ....4 AA63-00607A SHIELD CASE;HERCULES,SPTE,T0.5,W140.0,H8 S.N.A Electrical Parts List Samsung Electronics 3-11 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ....4 0202-001167 SOLDER-CREAM;RX3603-2330HO,S45A,PASTE,SN S.N.A ...3 H003 AA95-03153A ASSY SUB PCB-DOLBY DIGITAL;DOLBY DIGITAL ....4 CN02 3711-003495 CONNECTOR-HEADER;NOWALL,34P,2R,2.54MM,AN ....4 CN03 3711-003495 CONNECTOR-HEADER;NOWALL,34P,2R,2.54MM,AN ....4 IC03 AA97-13972A ASSY MICOM;,S58A,S3P9428XZZ-SOB8,P_SSACM .....5 0903-001290 IC-MICROCONTROLLER;S3P9428,8BIT,SOP,32P, ....4 AA63-00607A SHIELD CASE;HERCULES,SPTE,T0.5,W140.0,H8 S.N.A ....4 AA63-00608A SHIELD CASE;HERCULES TOP,SPTE,T0.5,W140. S.N.A ....4 AA97-13747A ASSY SMD;WS32Z10HFMXBWT,S58A,PAL S.N.A .....5 0 AA41-00900A PCB SUB;CS32Z10,FR-4,4,00,,180*245,S58A, S.N.A .....5 IC01 0801-002518 IC-CMOS LOGIC;74LCX157,2-INPUT MULTIPLEX .....5 IC02 0904-001675 IC-DSP;DSP56367,24BIT,LQFP,144P,20X20MM, .....5 IC04 0505-001679 FET-SILICON;FDC6301N,N,25V,0.22A,5OHM,0. .....5 IC05 1205-002191 IC-CODEC;AK4586VQ,LQFP,44P,10X10MM,PLAST .....5 IC06 1201-001907 IC-OP AMP;4580,EMP,TP,8P,5X3.9MM,DUAL,11 .....5 IC07 1201-001907 IC-OP AMP;4580,EMP,TP,8P,5X3.9MM,DUAL,11 .....5 IC08 1201-001907 IC-OP AMP;4580,EMP,TP,8P,5X3.9MM,DUAL,11 .....5 IC09 1204-002017 IC-VOLUME/TONE CONT.;NJW1151M,SDMP,30P,1 .....5 IC10 1201-001907 IC-OP AMP;4580,EMP,TP,8P,5X3.9MM,DUAL,11 .....5 IC11 1203-002648 IC-VOLTAGE REGULATOR;BA33B00FP,TO-252,5P .....5 IC12 1204-001910 IC-SOUND PROCESSOR;MSP4450G-B8,PLQFP,64P .....5 IC13 0801-002769 IC-CMOS LOGIC;MM74HC126,BUFFER,TSSOP,14P .....5 MC101 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 MC102 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 MC103 2203-005590 C-CERAMIC,CHIP;330NF,10%,16V,X7R,TP,2012 .....5 MC105 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 MC107 2203-001554 C-CERAMIC,CHIP;1.8nF,10%,50V,X7R,TP,1608 .....5 MC108 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 MC109 2402-001158 C-AL,SMD;1UF,20%,50V,WT,TP,4X5.2MM .....5 MC110 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 MC111 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC112 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 MC113 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 MC114 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 MC115 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 MC116 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 MC117 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC118 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC119 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC120 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC121 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC122 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC123 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC124 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC125 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 MC126 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC127 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC128 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC129 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC130 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC131 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC132 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC133 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC134 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC135 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 MC136 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC137 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 MC138 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 MC139 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 MC140 2203-001071 C-CERAMIC,CHIP;0.056NF,5%,50V,C0G,TP,160 .....5 MC141 2203-001071 C-CERAMIC,CHIP;0.056NF,5%,50V,C0G,TP,160 .....5 MC143 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 .....5 MC144 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 .....5 MC146 2402-001158 C-AL,SMD;1UF,20%,50V,WT,TP,4X5.2MM .....5 MC149 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 MC150 2203-001554 C-CERAMIC,CHIP;1.8nF,10%,50V,X7R,TP,1608 .....5 ML101 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 ML102 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 ML103 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 ML104 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 ML105 3301-001082 CORE-FERRITE BEAD;AB,60OHM,3.2X2.5X1.3MM .....5 MR101 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MR102 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MR103 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MR104 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR105 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR110 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MR111 2007-000102 R-CHIP;100Kohm,5%,1/16W,DA,TP,1608 .....5 MR112 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MR113 2007-000102 R-CHIP;100Kohm,5%,1/16W,DA,TP,1608 .....5 MR114 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR115 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR116 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR117 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR118 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR119 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR120 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR121 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR122 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR123 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR124 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR125 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 MR126 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 MX01 2801-003843 CRYSTAL-SMD;18.432MHz,30ppm,28-AAN,20pF, .....5 SC101 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC102 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 SC103 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC104 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC105 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC106 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC107 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC108 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC109 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC110 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC111 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC112 2203-000975 C-CERAMIC,CHIP;47nF,10%,25V,X7R,TP,1608, .....5 SC113 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC114 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC115 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC116 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC117 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC118 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 SC119 2203-000815 C-CERAMIC,CHIP;0.033NF,5%,50V,C0G,TP,160 .....5 SC120 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC121 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC122 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC123 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC124 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC125 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC126 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC127 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC128 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC129 2402-000130 C-AL,SMD;2.2uF,20%,50V,GP,TP,4.3x4.3x5. .....5 SC130 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC132 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC133 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC134 2203-000440 C-CERAMIC,CHIP;1nF,10%,50V,X7R,TP,1608,- .....5 SC135 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC136 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC137 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC138 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC139 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC140 2203-002398 C-CERAMIC,CHIP;22nF,10%,50V,X7R,TP,1608 .....5 SC141 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC142 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC143 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC144 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC145 2402-001129 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC146 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC147 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC148 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC149 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC151 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC152 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC153 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC154 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC155 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC156 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC157 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC159 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC160 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 .....5 SC161 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC162 2402-001042 C-AL,SMD;100uF,20%,16V,GP,TP,6.6x6.6x5.4 Electrical Parts List 3-12 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
.....5 SC163 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC164 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC165 2203-005189 C-CERAMIC,CHIP;680nF,+80-20%,16V,Y5V,TP, .....5 SC166 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC167 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 SC168 2402-001140 C-AL,SMD;4.7UF,-,50V,GP,TP,4.3X4.3X5.3MM .....5 SC169 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 .....5 SC170 2203-000552 C-CERAMIC,CHIP;0.02NF,5%,50V,C0G,TP,1608 .....5 SC171 2402-000176 C-AL,SMD;10uF,20%,16V,GP,TP,4.3x4.3x5.4 .....5 SC172 2203-005189 C-CERAMIC,CHIP;680nF,+80-20%,16V,Y5V,TP, .....5 SC173 2203-000257 C-CERAMIC,CHIP;10nF,10%,50V,X7R,TP,1608 .....5 SC174 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC175 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC176 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC178 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC179 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC180 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SC181 2402-001128 C-AL,SMD;100UF,20%,16V,WT,TP,6.3X5.7MM .....5 SC182 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC183 2402-001150 C-AL,SMD;47UF,20%,16V,-,TP,6.3X5.8MM .....5 SC184 2402-001128 C-AL,SMD;100UF,20%,16V,WT,TP,6.3X5.7MM .....5 SC185 2402-001155 C-AL,SMD;47UF,20%,16V,WT,TP,6.3X5.2MM .....5 SC186 2203-000181 C-CERAMIC,CHIP;100nF,+80-20%,25V,Y5V,TP, .....5 SC187 2203-001656 C-CERAMIC,CHIP;0.47nF,5%,50V,NP0,TP,1608 .....5 SC188 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC189 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC190 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC191 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC192 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC193 2203-000715 C-CERAMIC,CHIP;3.3nF,10%,50V,X7R,TP,1608 .....5 SC220 2402-000135 C-AL,SMD;22uF,20%,16V,GP,TP,5.3x5.3x5.4 .....5 SL101 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL102 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL103 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL104 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL105 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL106 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL107 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL108 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL109 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL110 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL111 3301-001404 CORE-FERRITE BEAD;AB,30ohm,20x1.25x1mm,2 .....5 SL112 2703-000398 INDUCTOR-SMD;10uH,10%,3.2x2.5x2.2mm .....5 SL113 2703-000274 INDUCTOR-SMD;2.2uH,10%,1.25x2x0.85mm .....5 SQ101 0501-002080 TR-SMALL SIGNAL;2SC2412K,NPN,200mW,SC-59 .....5 SR101 2007-000882 R-CHIP;4.7ohm,5%,1/16W,DA,TP,1608 .....5 SR102 2007-000098 R-CHIP;56Kohm,5%,1/16W,DA,TP,1608 .....5 SR103 2007-000805 R-CHIP;36Kohm,5%,1/16W,DA,TP,1608 .....5 SR104 2007-000122 R-CHIP;1.2Kohm,5%,1/16W,DA,TP,1608 .....5 SR105 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR106 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR107 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR108 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR109 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 SR110 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR111 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR112 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR113 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR114 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR115 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR116 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR117 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR118 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR119 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR120 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR121 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR122 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR123 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR124 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR125 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR126 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR127 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR128 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR129 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR130 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR131 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR132 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR133 2007-000458 R-CHIP;18Kohm,5%,1/16W,DA,TP,1608 .....5 SR137 2007-001167 R-CHIP;75ohm,5%,1/16W,DA,TP,1608 .....5 SR138 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR139 2007-000077 R-CHIP;470ohm,5%,1/16W,DA,TP,1608 .....5 SR140 2007-000078 R-CHIP;1Kohm,5%,1/16W,DA,TP,1608 .....5 SR141 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR142 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 SR143 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR144 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR145 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 SR146 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR147 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR148 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 SR149 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR150 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR151 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 SR152 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR153 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR154 2007-000086 R-CHIP;5.6Kohm,5%,1/16W,DA,TP,1608 .....5 SR155 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR156 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR157 2007-000083 R-CHIP;3Kohm,5%,1/16W,DA,TP,1608 .....5 SR158 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR159 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR160 2007-000074 R-CHIP;100ohm,5%,1/16W,DA,TP,1608 .....5 SR161 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR162 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR163 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR164 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR165 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR166 2007-000075 R-CHIP;220ohm,5%,1/16W,DA,TP,1608 .....5 SR167 2007-000381 R-CHIP;13Kohm,5%,1/16W,DA,TP,1608 .....5 SR168 2007-000096 R-CHIP;30Kohm,5%,1/16W,DA,TP,1608 .....5 SR169 2007-000329 R-CHIP;11Kohm,5%,1/16W,DA,TP,1608 .....5 SR170 2007-000076 R-CHIP;330ohm,5%,1/16W,DA,TP,1608 .....5 SR171 2007-000329 R-CHIP;11Kohm,5%,1/16W,DA,TP,1608 .....5 SR201 2007-000094 R-CHIP;22Kohm,5%,1/16W,DA,TP,1608 .....5 SR202 2007-000094 R-CHIP;22Kohm,5%,1/16W,DA,TP,1608 .....5 SR203 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR204 2007-000090 R-CHIP;10KOHM,5%,1/16W,DA,TP,1608 .....5 SR205 2007-000134 R-CHIP;33Kohm,5%,1/16W,DA,TP,1608 .....5 SR501 2007-000070 R-CHIP;0ohm,5%,1/16W,DA,TP,1608 .....5 SX01 2804-001535 OSCILLATOR-CLOCK;12.288MHZ,100PPM,30PF,T .....5 SX02 2801-003773 CRYSTAL-SMD;12MHZ,30PPM,28-AAN,20PF,50OH ....4 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 IC602 1201-000407 IC-POWER AMP;7050,DIP,8P,-,SINGLE,-,PLAS ...3 IC603 BP96-00022A ASSY HEAT SINK P;H/S POWER,MACHINE+NUT,T S.N.A ...3 IC604 BP96-00022A ASSY HEAT SINK P;H/S POWER,MACHINE+NUT,T S.N.A ...3 IC605 BP96-00022A ASSY HEAT SINK P;H/S POWER,MACHINE+NUT,T S.N.A ....4 CIS BP62-00006A HEAT SINK-PS;AMADEUS,A6063S,T2.0,26,42 S.N.A ....4 CIS 6021-000118 NUT-HEXAGON;1C,M3,ZPC(YEL),SM20C S.N.A ....4 CIS 6006-001009 SCREW-ASS'Y MACH;WSP,BH,+,M3(WOD6),L12,Z S.N.A ....4 CIS 1201-001887 IC-AUDIO AMP;TDA7490,FLEXIWATT,25P,29.23 ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ...3 IC606 BP96-00021A ASSY HEAT SINK P;H/S POWER,SCREW,TDA7482 S.N.A ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ....4 CIS 1201-001888 IC-AUDIO AMP;TDA7482,MULTIWATT,15P,19.6X ....4 CIS 6003-000335 SCREW-TAPTITE;RH,+,2S,M3,L8,ZPC(YEL),SWR S.N.A ....4 CIS BP62-00006A HEAT SINK-PS;AMADEUS,A6063S,T2.0,26,42 S.N.A ...3 IC701 1001-001073 IC-VIDEO SWITCH;TEA6415C,VIDEO SWITCH,DI ...3 IC702 1001-001113 IC-AUDIO SWITCH;TEA6422,SOUND SWITCH ,SD ...3 IC801 1203-000165 IC-POSI.ADJUST REG.;78R12,TO-220,4P,-,PL ...3 IC802 1203-000293 IC-POSI.FIXED REG.;7808,TO-220,3P,-,PLAS ...3 IC803 AA96-50147C ASSY H/S;-,TR,AA62-30012B,2KA7809A,- S.N.A ....4 1203-000298 IC-POSI.FIXED REG.;7809,TO-220,3P,-,PLAS ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 AA62-30012B HEAT SINK-ES;-,A6063 EXTR,-,-,45(16) T02 S.N.A ...3 IC804 AA96-50397C ASSY H/S;,AA62-30180J,SI-3050 S.N.A ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ....4 CIS 1203-000203 IC-POSI.ADJUST REG.;3050,TO-220,5P,-,PLA ....4 CIS 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 CIS AA62-30180J HEAT SINK-ES;-,A6063 EXTR,-,WHT,-,-,-,40 S.N.A ...3 IC805 AA96-50397C ASSY H/S;,AA62-30180J,SI-3050 S.N.A ...3 IC806 1203-001944 IC-POSI.FIXED REG.;78RM33,TO-220,3P,-,PL ...3 IC807 1203-001006 IC-VOLTAGE REGULATOR;78R05,TO-220F,4P,-, ...3 IC808 1203-000298 IC-POSI.FIXED REG.;7809,TO-220,3P,-,PLAS ...3 IC905 1103-001274 IC-EEPROM;M24C32,4KX8BIT,PDIP,8P,250MIL, Electrical Parts List Samsung Electronics 3-13 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
...3 ICD601 1204-001775 IC-SOUND PROCESSOR;MSP3410D-C5 9458 ,SDI ...3 ICD801 1203-001225 IC-POSI.FIXED REG.;78R09,TO-220,4P,-,PLA ...3 ICD802 1203-001006 IC-VOLTAGE REGULATOR;78R05,TO-220F,4P,-, ...3 ICG01 0801-000314 IC-CMOS LOGIC;74HCT86,OR GATE,DIP,14P,30 ...3 ICS01 1001-001114 IC-VIDEO SWITCH;TEA6425,VIDEO SWITCH ,DI ...3 ICS02 1001-001113 IC-AUDIO SWITCH;TEA6422,SOUND SWITCH ,SD ...3 ICS03 1001-000223 IC-VIDEO SWITCH;TEA5114A,-,DIP,16P,334MI ...3 IF-CAB AA39-30007A CBF IF;-,T,100mm,1365#26 ...3 L607 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 L608 AA27-00276A COIL CHOKE;60UH,CPTTV,60UH,15%,0.3OHM,3A ...3 L609 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 L610 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 L611 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 L612 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 L615 AA27-00277A COIL CHOKE;30UH,CPTTV,30UH,15%,0.3OHM,5A ...3 TU01 AA40-00083A TUNER;TCLS3101PD16A(S),PAL B/G,D/K,I,M,1 ...3 TUP01 AA40-00085A TUNER;TCPS3000PC16A(S),PAL B/G,D/K,I,M,1 ...3 WIRE01 AA39-20010C LEAD CONNECTOR-ASSY;,1P,600,YFH800-01,S, ...3 XD01 2801-004020 CRYSTAL-UNIT;18.432MHz,30ppm,28-AAM,12pF ...3 Z AA65-30018A CLAMPER CORE-WIRE;DONG-A,NYLON-66,-,-,-, S.N.A ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 AA65-00011B CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ...3 AA65-00011C CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ...3 AA65-30009A CLAMPER CORE-FBT;-,ABS,V0,-,BLK,- S.N.A ...3 AA65-30104B CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ...3 AA97-13752A ASSY AUTO-MAIN;WS32Z10HFMXBWT,S58A,CIS S.N.A ....4 0 AA41-00883A PCB MAIN;WS32Z10,FR-4,2L,A,1.6,T,S38A,1, S.N.A ....4 C101 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C102 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C103 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C104 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C105 2201-000611 C-CERAMIC,DISC;0.056NF,5%,50V,C0G,TP,7X3 ....4 C106 2201-000611 C-CERAMIC,DISC;0.056NF,5%,50V,C0G,TP,7X3 ....4 C107 2401-000480 C-AL;10uF,20%,50V,GP,TP,5x11,5 ....4 C108 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C109 2401-000480 C-AL;10uF,20%,50V,GP,TP,5x11,5 ....4 C110 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C201 2301-000383 C-FILM,PEF;10nF,5%,50V,TP,6x7x3.2mm,5mm ....4 C204 2401-002459 C-AL;220uF,20%,25V,LZ,TP,10x16,5 ....4 C205 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C206 2201-000411 C-CERAMIC,DISC;0.27NF,10%,50V,Y5P,TP,4X3 ....4 C601 2401-000703 C-AL;2200uF,20%,25V,GP,-,12.5x25mm, ....4 C602 2401-000703 C-AL;2200uF,20%,25V,GP,-,12.5x25mm, ....4 C605 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C606 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C607 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C608 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C609 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C610 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C611 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C612 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C614 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C615 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C617 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C618 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C619 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C620 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C621 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C622 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C624 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C625 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C626 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C627 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C628 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C630 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 C631 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 C632 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 C633 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 C634 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 C636 2202-000210 C-CERAMIC,MLC-AXIAL;270pF,10%,50V,Y5P,TP ....4 C637 2301-000232 C-FILM,PEF;3.3nF,5%,50V,TP,8.1x4.5x13mm, ....4 C638 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C639 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C640 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C641 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C642 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C643 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C644 2202-000216 C-CERAMIC,MLC-AXIAL;0.027NF,5%,50V,SL,TP ....4 C645 2202-000216 C-CERAMIC,MLC-AXIAL;0.027NF,5%,50V,SL,TP ....4 C647 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 C648 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 C649 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 C650 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 C651 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 C653 2301-000445 C-FILM,PEF;4.7nF,5%,50V,TP,5.5x7x3mm,5mm ....4 C654 2305-000411 C-FILM,MPEF;470nF,5%,50V,TP,7.3x4.8x5.5m ....4 C655 2305-000411 C-FILM,MPEF;470nF,5%,50V,TP,7.3x4.8x5.5m ....4 C659 2401-000480 C-AL;10uF,20%,50V,GP,TP,5x11,5 ....4 C660 2301-000232 C-FILM,PEF;3.3nF,5%,50V,TP,8.1x4.5x13mm, ....4 C661 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 C662 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 C663 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 C664 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 C665 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C666 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C667 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C668 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C669 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C670 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C671 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C672 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 C673 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 C674 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 C675 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 C676 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C677 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C678 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C679 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C681 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 C682 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 C683 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 C684 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 C685 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 C686 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C687 2401-000620 C-AL;2.2uF,10%,50V,GP,TP,5x11,5 ....4 C688 2401-000620 C-AL;2.2uF,10%,50V,GP,TP,5x11,5 ....4 C689 2401-000620 C-AL;2.2uF,10%,50V,GP,TP,5x11,5 ....4 C690 2401-000620 C-AL;2.2uF,10%,50V,GP,TP,5x11,5 ....4 C691 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C692 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C693 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C694 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C695 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C696 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C697 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C698 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C701 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C702 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C703 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C704 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C705 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C706 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C707 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C708 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C709 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C710 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C711 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C712 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C713 2401-001363 C-AL;470uF,20%,16V,GP,TP,10x12.5,5 ....4 C714 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C715 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C716 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C717 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C718 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C719 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C720 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C721 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C722 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C723 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C725 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C726 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C727 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C729 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C730 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 Electrical Parts List 3-14 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 C731 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C732 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C733 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C734 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C735 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C736 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C740 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C741 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 C742 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C743 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C744 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 C745 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C746 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C748 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C801 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C802 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C803 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C804 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C805 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C806 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C807 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C808 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C809 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C810 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C811 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C812 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C813 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C814 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C815 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C816 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C819 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C820 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C821 2401-002594 C-AL;220uF,20%,16V,GP,TP,8x11.5,5 ....4 C822 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C823 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C824 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C825 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C826 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C827 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C828 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C901 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 C902 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C903 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 C906 2401-003473 C-AL;680UF,20%,16V,GP,TP,10X12.5MM,5 ....4 CD01 2401-003561 C-AL;1uF,10%,50V,GP,TP,5x11mm,5 ....4 CD02 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD03 2401-001989 C-AL;4.7uF,20%,50V,BP,TP,5x11,5 ....4 CD04 2401-001989 C-AL;4.7uF,20%,50V,BP,TP,5x11,5 ....4 CD05 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CD06 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CD07 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 CD08 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CD09 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD10 2401-001026 C-AL;3.3UF,20%,50V,GP,TP,5X11,5 ....4 CD11 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CD12 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD13 2201-000558 C-CERAMIC,DISC;0.47NF,10%,50V,Y5P,TP,5X3 ....4 CD14 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CD15 2202-000286 C-CERAMIC,MLC-AXIAL;56pF,5%,50V,SL,TP,1. ....4 CD16 2202-000286 C-CERAMIC,MLC-AXIAL;56pF,5%,50V,SL,TP,1. ....4 CD17 2201-000304 C-CERAMIC,DISC;0.001NF,0.25PF,50V,C0G,TP ....4 CD18 2201-000304 C-CERAMIC,DISC;0.001NF,0.25PF,50V,C0G,TP ....4 CD19 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CD20 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 CD21 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 CD22 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CG01 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CG02 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CG03 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CG04 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CG05 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CN703A 3711-002648 CONNECTOR-HEADER;BOX,9P,1R,2.5mm,STRAIGH ....4 CN704A 3711-002647 CONNECTOR-HEADER;BOX,8P,1R,2.5mm,STRAIGH ....4 CN903A 3711-002645 CONNECTOR-HEADER;BOX,6P,1R,2.5mm,STRAIGH ....4 CN904A 3711-002644 CONNECTOR-HEADER;BOX,5P,1R,2.5mm,STRAIGH ....4 CNG01A 3711-002646 CONNECTOR-HEADER;BOX,7P,1R,2.5mm,STRAIGH ....4 CNT01 3711-002646 CONNECTOR-HEADER;BOX,7P,1R,2.5mm,STRAIGH ....4 CP03 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 CP04 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 CP07 2401-000480 C-AL;10uF,20%,50V,GP,TP,5x11,5 ....4 CP08 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CS01 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS02 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS03 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS04 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS05 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS06 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS07 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS08 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS09 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS10 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS12 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS13 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS14 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS15 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS17 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 CS18 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 CS19 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 CS20 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 CS23 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS24 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS25 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS26 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS27 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS28 2305-001037 C-FILM,MPEF;330nF,5%,63V,TP,7.5x5.5x14.5 ....4 CS29 2401-000050 C-AL;10uF,20%,16V,GP,TP,5x11,2.5 ....4 CS30 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CS32 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CS33 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 CS34 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 CS35 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 CW01 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CW02 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 CW03 2202-000216 C-CERAMIC,MLC-AXIAL;0.027NF,5%,50V,SL,TP ....4 CW04 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 CW05 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 CW06 2202-000796 C-CERAMIC,MLC-AXIAL;1NF,10%,50V,Y5P,TP,3 ....4 CW07 2401-000603 C-AL;1uF,20%,50V,GP,TP,5x11,5 ....4 CW08 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 CW09 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 CW10 2202-000231 C-CERAMIC,MLC-AXIAL;0.33NF,10%,50V,Y5P,T ....4 CW11 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 CW12 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 CW13 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 CW14 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 CW15 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CW16 2305-000665 C-FILM,MPEF;100nF,5%,63V,TP,7.5x4.0x5.0m ....4 CW17 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 CW18 2305-000289 C-FILM,MPEF;220nF,5%,63V,TP,-,5mm ....4 CW19 2305-000411 C-FILM,MPEF;470nF,5%,50V,TP,7.3x4.8x5.5m ....4 CW20 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 CW21 2202-000863 C-CERAMIC,MLC-AXIAL;560pF,10%,50V,Y5P,TP ....4 D601 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D602 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D603 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D604 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D605 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D606 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D801 0402-000493 DIODE-RECTIFIER;1R5GU41,400V,1.5A,DO-15L ....4 DDZ01 0403-000508 DIODE-ZENER;MTZJ5.6B,5.6V,5.45-5.73V,500 ....4 DDZ02 0403-001322 DIODE-ZENER;MTZJ8.2B,7.78-8.19V,500mW,DO ....4 DDZ03 0403-000508 DIODE-ZENER;MTZJ5.6B,5.6V,5.45-5.73V,500 ....4 DG01 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 DZ101 0403-000700 DIODE-ZENER;TZP33A,33V,31-35V,1W,DO-41,T ....4 DZ601 0403-001316 DIODE-ZENER;MTZJ3.0A,2.85-3.07V,500mW,DO ....4 DZ602 0403-000367 DIODE-ZENER;UZ7.5BSC,7.5V,7.33-7.64V,500 ....4 DZ603 0403-000367 DIODE-ZENER;UZ7.5BSC,7.5V,7.33-7.64V,500 ....4 DZ604 0403-001211 DIODE-ZENER;MTZJ12B,11.44-12.03V,500MW,D ....4 DZ605 0403-001322 DIODE-ZENER;MTZJ8.2B,7.78-8.19V,500mW,DO ....4 DZ606 0403-000508 DIODE-ZENER;MTZJ5.6B,5.6V,5.45-5.73V,500 ....4 DZ901 0403-000714 DIODE-ZENER;MTZJ3.3B,3.3V,3.32-3.53V,500 ....4 GT101 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT801 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 L101 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm Electrical Parts List Samsung Electronics 3-15 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 L102 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L103 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L104 2701-000116 INDUCTOR-AXIAL;10uH,10%,4.2x9.8mm ....4 L106 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 L601 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L602 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L603 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L604 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L605 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L606 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L613 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L614 2701-001027 INDUCTOR-AXIAL;1uH,10%,4.5x14mm ....4 L616 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L617 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L618 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L619 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L620 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L621 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L622 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L623 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L701 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 L702 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L703 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L704 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L705 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L706 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L707 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L709 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L710 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L713 2701-000184 INDUCTOR-AXIAL;4.7uH,10%,2.5x3.4mm ....4 L714 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L715 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L801 2701-001040 INDUCTOR-AXIAL;10uH,10%,4.5x14mm ....4 L802 2701-001040 INDUCTOR-AXIAL;10uH,10%,4.5x14mm ....4 L803 2701-000112 INDUCTOR-AXIAL;100uH,10%,3x7mm ....4 L805 2701-001040 INDUCTOR-AXIAL;10uH,10%,4.5x14mm ....4 L902 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LD01 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LD02 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LD03 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LD04 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LD05 2701-000168 INDUCTOR-AXIAL;3.3uH,5%,2.5x3.4mm ....4 LD06 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LG01 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 LP02 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LP03 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LP04 2701-000116 INDUCTOR-AXIAL;10uH,10%,4.2x9.8mm ....4 LP06 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 LS01 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LS02 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LS03 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LS04 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 LS07 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 LS08 2701-000115 INDUCTOR-AXIAL;10uH,10%,3x7mm ....4 Q601 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q602 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q603 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q701 0504-000123 TR-DIGITAL;KSR1010,NPN,300mW,10K,TO-92,T ....4 Q702 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q703 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q704 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q705 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q706 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q707 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q708 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 Q709 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q710 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q711 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q712 0504-000123 TR-DIGITAL;KSR1010,NPN,300mW,10K,TO-92,T ....4 Q713 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q801 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q802 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q901 0504-000123 TR-DIGITAL;KSR1010,NPN,300mW,10K,TO-92,T ....4 Q902 0504-000123 TR-DIGITAL;KSR1010,NPN,300mW,10K,TO-92,T ....4 QG01 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QG02 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QG03 0504-000123 TR-DIGITAL;KSR1010,NPN,300mW,10K,TO-92,T ....4 QS02 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QS03 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 R101 2001-000515 R-CARBON;220OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R102 2001-000515 R-CARBON;220OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R110 2003-001093 R-METAL OXIDE(S);12Kohm,5%,2W,AF,TP,3.9x ....4 R202 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R203 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R204 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R205 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R206 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R209 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R210 2001-000302 R-CARBON;10OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R211 2001-000302 R-CARBON;10OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R215 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R225 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R226 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R227 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R601 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R602 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R603 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R604 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R605 2001-001170 R-CARBON(S);6.8OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R606 2001-000331 R-CARBON;12KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R607 2001-000577 R-CARBON;2KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R608 2001-000591 R-CARBON;3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R609 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R610 2001-000591 R-CARBON;3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R611 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R612 2001-001146 R-CARBON(S);4.7OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R613 2001-001146 R-CARBON(S);4.7OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R614 2001-001187 R-CARBON(S);75OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R615 2001-000633 R-CARBON;30KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R616 2001-000633 R-CARBON;30KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R617 2001-000633 R-CARBON;30KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R618 2001-000633 R-CARBON;30KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R619 2001-000019 R-CARBON(S);10OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R620 2001-001077 R-CARBON(S);150OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R621 2001-001170 R-CARBON(S);6.8OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R622 2001-001170 R-CARBON(S);6.8OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R623 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R624 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R625 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R626 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R627 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R628 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R629 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R630 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R631 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R632 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R633 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R634 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R635 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R636 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R637 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R638 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R639 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R640 2001-000337 R-CARBON;130KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R641 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R642 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R643 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R644 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R645 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R646 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R647 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R648 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R649 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R650 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R651 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R652 2001-000337 R-CARBON;130KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R653 2001-000337 R-CARBON;130KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R654 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R655 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R656 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R657 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R658 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R659 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R660 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM Electrical Parts List 3-16 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 R661 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R662 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R663 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R664 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R665 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R666 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R667 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R668 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R669 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R670 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R671 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R672 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R673 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R674 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R675 2004-002022 R-METAL(S);51Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R676 2001-001179 R-CARBON(S);68KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R677 2001-000019 R-CARBON(S);10OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R678 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R679 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R680 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R681 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R682 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R683 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R701 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R702 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R703 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R704 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R705 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R706 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R707 2001-000660 R-CARBON;33KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R708 2001-000660 R-CARBON;33KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R709 2001-000660 R-CARBON;33KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R710 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R712 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R713 2001-000761 R-CARBON;430OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R714 2001-000761 R-CARBON;430OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R715 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R716 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R717 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R718 2001-000109 R-CARBON(S);470OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R719 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R720 2001-000938 R-CARBON;68OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R721 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R722 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R724 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R727 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R728 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R729 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R730 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R731 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R732 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R733 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R734 2001-000554 R-CARBON;270OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R735 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 R736 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 R737 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R738 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R739 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R740 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R741 2001-000780 R-CARBON;470OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R742 2001-000472 R-CARBON;2.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R743 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R744 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R745 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R746 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R748 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R749 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R750 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R751 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R752 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R753 2001-000554 R-CARBON;270OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R754 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R755 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R756 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R758 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R759 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R761 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R762 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R763 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R764 2701-000142 INDUCTOR-AXIAL;1uH,10%,2.5x3.4mm ....4 R765 2001-000515 R-CARBON;220OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R766 2001-000515 R-CARBON;220OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R767 2001-001102 R-CARBON(S);200OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R768 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R769 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R770 2001-000786 R-CARBON;47KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R771 2001-000786 R-CARBON;47KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R801 2009-000026 R-METAL PLATE;0.15OHM,10%,5W,CL,TP,5X14X ....4 R802 2009-000026 R-METAL PLATE;0.15OHM,10%,5W,CL,TP,5X14X ....4 R803 2009-000026 R-METAL PLATE;0.15OHM,10%,5W,CL,TP,5X14X ....4 R804 2001-000908 R-CARBON;62KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R901 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R902 2008-001022 R-FUSIBLE(S);10ohm,5%,1W,AF,TP,2.5x6.5mm ....4 R906 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R907 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R908 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R909 2001-000472 R-CARBON;2.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RC103 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD01 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD02 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD03 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD04 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD07 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD08 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD09 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RD10 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG01 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG02 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG03 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG04 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG05 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG06 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RG08 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS01 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 RS02 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 RS03 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 RS04 2001-000003 R-CARBON;330ohm,5%,1/8W,AA,TP,1.8x3.2mm ....4 RS07 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS08 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS09 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS10 2001-001006 R-CARBON;82OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS11 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS12 2001-000938 R-CARBON;68OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS13 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS14 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS15 2001-000969 R-CARBON;75OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS16 2001-001035 R-CARBON;91OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS19 2001-000938 R-CARBON;68OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS20 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS21 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS22 2001-000302 R-CARBON;10OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS23 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS24 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS26 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS27 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS28 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS29 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS30 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS31 2001-000302 R-CARBON;10OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RT01 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RT02 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RT03 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RT04 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RT05 2001-000281 R-CARBON;100OHM,5%,1/8W,AA,TP,1.8X3.2MM ..2 AA94-12594A ASSY PCB POWER;,S58A,32Z10,CIS ...3 C407 2303-000186 C-FILM,PPF;22nF,5%,400V,BK,19.5x13.5x8,1 ...3 C408 2306-000324 C-FILM,MPPF;3.3nf,5%,1.6KV,TP,28.5x13.5x ...3 C409 2306-000195 C-FILM,MPPF;360nF,5%,400V,TP,26x19x11.5, ...3 C412 2301-001539 C-FILM,MPPF;1000NF,5%,400V,BK,28*25*18,2 ...3 C413 2306-000324 C-FILM,MPPF;3.3nf,5%,1.6KV,TP,28.5x13.5x ...3 C419 2306-001021 C-FILM,MPPF;100nF,5%,630V,TP,26x8.5x16.5 ...3 C427 2306-000326 C-FILM,MPPF;4.7nF,5%,1.6KV,TP,28.5x16x9m ...3 C809 2306-000323 C-FILM,MPPF;2.2nF,5%,1.6KV,TP,28.5x15.5x ...3 C813 2401-003370 C-AL;47uF,20%,450V,GP,BK,16X35.5,7. Electrical Parts List Samsung Electronics 3-17 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
...3 C814 2401-003465 C-AL;680UF,20%,450V,GP,BK,35X60MM,22.5 ...3 C819 2401-002287 C-AL;470uF,20%,200V,WT,BK,25x40,10 ...3 C820 2401-003024 C-AL;220uF,20%,200V,WT,TP,22x35,10 ...3 CH04 2301-001041 C-FILM,PPF;15nF,5%,1.6KV,TP,29x14x21.5,2 ...3 CH05 2301-001041 C-FILM,PPF;15nF,5%,1.6KV,TP,29x14x21.5,2 ...3 CN801 3711-003051 CONNECTOR-HEADER;BOX,8P,1R,2.5MM,STRAIGH ...3 CN803 3710-001103 CONNECTOR-SOCKET;14P,1R,2.5mm,STRAIGHT,S ...3 CN804 3710-001103 CONNECTOR-SOCKET;14P,1R,2.5mm,STRAIGHT,S ...3 CX801S 2306-000318 C-FILM,MPPF;220nF,20%,250V,TP,-,22.5mm ...3 CX802S 2306-000318 C-FILM,MPPF;220nF,20%,250V,TP,-,22.5mm ...3 CX803S 2306-000112 C-FILM,MPPF;100nF,20%,250V,BK,-,15mm ...3 CY801S 2201-000446 C-CERAMIC,DISC;3.3NF,20%,400V,Y5U,TP,15X ...3 D804 0402-000250 DIODE-RECTIFIER;RG4C,1000V,1A,- ...3 D806 AA96-50310A ASSY H/S;-,POWER,AA62-30150C,RBV606,- S.N.A ....4 AA62-30150C HEAT SINK-ES;-,A6063 EXTR,-,WHT,40(24.5) S.N.A ....4 AA60-30003A WASHER;T1.5,SBHG-1 S.N.A ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 0402-000549 DIODE-BRIDGE;RBV606,600V,6A,-,BK ....4 0205-000129 GREASE-SILICON;SC102,JAPAN S.N.A ...3 D814 AA96-00111C ASSY H/S;-,-,AA62-30013L,FML-G12S,- S.N.A ....4 0402-000233 DIODE-RECTIFIER;FML-G12S,200V,5A,-,- ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 AA62-30013L HEAT SINK-ES;-,-,-,-,44/22,-,WHT,-,-,-,- S.N.A ...3 D817 AA96-00309B ASSY H/S;-,POWER,AA62-00061A,FMG-G2CS(1) S.N.A ....4 AA62-00061A HEAT SINK-PS;-,-,T1.0,SILVER,-,-,-,-,104 S.N.A ....4 6003-000335 SCREW-TAPTITE;RH,+,2S,M3,L8,ZPC(YEL),SWR S.N.A ....4 0402-001230 DIODE-RECTIFIER;FMG-G2CS,1000V,3A,TO-220 ....4 0402-000233 DIODE-RECTIFIER;FML-G12S,200V,5A,-,- ....4 0205-000129 GREASE-SILICON;SC102,JAPAN S.N.A ...3 D819 0402-000233 DIODE-RECTIFIER;FML-G12S,200V,5A,-,- ...3 DZ801 0406-001007 DIODE-TVS;P6KE180A,171/180/189V,600W,CAS ...3 FP801S 3601-001007 FUSE-CARTRIDGE;250V,6.3A,TIME-LAG,GLASS, ...3 GT301 AA60-40012D PIN-GT,ASSY;T1.6,6-12.5-,NYLON66 S.N.A ...3 IC301 AA96-50381A ASSY H/S;-,-,AA62-30180B,LA7845,- S.N.A ....4 0205-000129 GREASE-SILICON;SC102,JAPAN S.N.A ....4 1204-000517 IC-VERTICAL DEF.;LA7845,SIP,7P,-,PLASTIC ....4 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 AA62-30180B HEAT SINK-ES;-,A6063 EXTR.,2,WHT,70MM,-, S.N.A ...3 IC403 1202-000103 IC-VOLTAGE COMP.;393,DIP,8P,300MIL,DUAL, ...3 IC801S AA96-50364B ASSY H/S;-,3300UF,+-20%,13*21,1,AA62-301 S.N.A ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ....4 CIS 1203-002091 IC-PWM CONTROLLER;6658,TO-220,5P,-,PLAST ....4 CIS 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 CIS AA62-30181A HEAT SINK-ES;A6063,EXTR,SILVER,WHT,ANOD, S.N.A ...3 IC803S 1203-002177 IC-PWM CONTROLLER;VIPER12ADIP,DIP,8P,300 ...3 ICH01 1201-000191 IC-OP AMP;4558,DIP,8P,300MIL,DUAL,20V/mV ...3 JP801 AA39-00047D LEAD CONNECTOR-ASSY;,1P,150MM,JUMPER,BLK ...3 L401 AA27-40003J COIL HORIZ. WIDTH;-,3mH,ER14 20,PI0.35,S ...3 L402 AA27-10004F COIL CHOKE;-,56uH,K,-,2.5A,BK,-,DR12x15, ...3 L403 AA27-00150A COIL HORIZ. WIDTH;,1.2MH,BK ...3 L404 AA27-00015A COIL LINEARITY;-,7.3UH,L81 DR15X18,-,-,B ...3 L405 AA27-40003P COIL HORIZ. WIDTH;-,120uH/180uH,Th8x20,U ...3 L812 AA27-10002L COIL CHOKE;-,24uH,K,-,2A,-,24UH-K,10x10m ...3 L815 AA27-10002L COIL CHOKE;-,24uH,K,-,2A,-,24UH-K,10x10m ...3 L819 AA27-10002L COIL CHOKE;-,24uH,K,-,2A,-,24UH-K,10x10m ...3 LS401 AA27-10002V COIL CHOKE;-,6.3mH,K,-,500mA,-,NY632K(50 ...3 LX801S AA29-30001Z FILTER LINE NOISE;-,10mH,2.8A,-,SQE3535 ...3 LX802S AA29-30002D FILTER LINE NOISE;-,10mH,2.8A,-,SQE-3535 ...3 NT801S 1404-001045 THERMISTOR-NTC;4.7ohm,15%,2900K,35.0mW,T ...3 PC801S 0604-001038 PHOTO-COUPLER;TR,130-260%,200mW,DIP-4,ST ...3 PT801S 1404-001154 THERMISTOR-PTC;4.5OHM,+30%/-20%,220V,270 ...3 Q403 0505-001723 FET-SILICON;FQP630TSTU,N,200V,9A,0.4OHM, ...3 Q404 0505-001116 FET-SILICON;BUZ73A,N,200V,22A,0.6ohm,40W ...3 Q405 AA96-00310B ASSY H/S;AA62-00062A,SCREW,FJL6920,FMP-3 S.N.A ....4 CIS AA62-00062A HEAT SINK-PS;-,-,T2.0,SILVER,-,-,-,-,108 S.N.A ....4 CIS AA60-30001A WASHER-PLATE;M3,ID3.5,15X8.5,T1.0,SBHG S.N.A ....4 CIS AA02-00007A SUB ETC-MICA;,MICA,22X30X0.1MM S.N.A ....4 CIS 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ....4 CIS 0502-001230 TR-POWER;FJL6920YDTU,N,200000MW,TO-264 F ....4 CIS 0402-001296 DIODE-RECTIFIER;FMP-3FU,1.5KV,5A,TO-3PF, ....4 CIS 0205-001027 OIL-SILICON;G746,-,- S.N.A ...3 Q801 1004-000101 IC-ECC;SE-140N,DIP,-,-,ST,-,PLASTIC,1 ...3 QH04 0502-000442 TR-POWER;2SC4636RB,NPN,2W,TO-220,ST,10- ...3 R815 2003-002206 R-METAL OXIDE(S);27Kohm,5%,3W,AG,TP,6x16 ...3 R816 2003-002206 R-METAL OXIDE(S);27Kohm,5%,3W,AG,TP,6x16 ...3 RL801S 3501-001040 RELAY-POWER;12VDC,500MW,10000MA,1FORMA,1 ...3 RL802S 3501-001053 RELAY-POWER;5VDC,530MW,10000MA,1FORMA,15 ...3 SWS01 3409-000138 SWITCH-LEVER;30V,200mA,SP3T,NON SHORTING ...3 SWS02 3409-000138 SWITCH-LEVER;30V,200mA,SP3T,NON SHORTING ...3 T401 AA26-50001S TRANS-HORIZ.DRIVE;-,-,-,6.0mH,-,-,44uH,- ...3 T402 AA26-90002C TRANS-DUMMY;-,-,-,-,-,-,-,-,-,-,-,-,EER2 ...3 T444S AA26-00085A TRANS FBT;FUJ-32C001F(S),W32,1.95mH,-,-, ...3 T801S AA26-00186A TRANS SWITCHING;EER5345,S57A.WS32Z4HF9X, ...3 TS801S BP26-00011A TRANS SWITCHING-(DPMS);EI1916,J54A,90 ~2 ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 AA97-07503N ASSY AUTO-POWER;,S58A S.N.A ....4 0 AA41-00874A PCB-POWER;WS32Z10,CEM-1,1,A,1.6,T,S58A,1 S.N.A ....4 C301 2301-000160 C-FILM,PEF;12nF,5%,50V,TP,11.0x6.0x9.0mm ....4 C302 2201-000132 C-CERAMIC,DISC;0.1NF,10%,500V,Y5P,TP,6.5 ....4 C304 2401-000365 C-AL;100uF,20%,50V,WT,TP,10x12.5mm, ....4 C305 2401-000360 C-AL;100uF,20%,50V,GP,TP,8x11.5,5 ....4 C306 2305-000285 C-FILM,MPEF;220NF,5%,100V,TP,10.5X5.5X15 ....4 C307 2305-000149 C-FILM,MPEF;100nF,5%,100V,TP,12x12.5x6.5 ....4 C401 2301-000247 C-FILM,PEF;33nF,5%,50V,TP,8.1x4.5x13mm,5 ....4 C402 2301-000213 C-FILM,PEF;220nF,5%,250V,TP,21.5x11,7.5 ....4 C406 2401-000832 C-AL;220uF,20%,25V,GP,TP,8x11.5,5 ....4 C410 2301-000188 C-FILM,PEF;1nF,5%,100V,TP,10.5x12.5x6.5, ....4 C411 2301-001143 C-FILM,PPF;56nF,5%,400V,TP,20x10x17,7.5 ....4 C416 2401-001527 C-AL;47uF,20%,250V,HR,TP,13x25mm,5m ....4 C417 2401-000927 C-AL;22uF,20%,250V,GP,TP,13x20,5 ....4 C418 2201-000291 C-CERAMIC,DISC;1NF,10%,500V,Y5P,TP,7.5X3 ....4 C420 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C421 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C422 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C423 2401-001655 C-AL;680uF,20%,25V,GP,TP,10x20,5 ....4 C424 2401-002597 C-AL;220uF,20%,35V,GP,TP,10x12.5,5 ....4 C425 2305-000178 C-FILM,MPEF;10nF,5%,100V,TP,-,5mm ....4 C426 2202-000632 C-CERAMIC,MLC-AXIAL;100nF,20%,50V,Z5U,TP ....4 C428 2301-000111 C-FILM,PEF;1.8nF,5%,50V,TP,6.5x3.0x5.5mm ....4 C429 2305-000196 C-FILM,MPEF;150nF,5%,63V,TP,-,5mm ....4 C430 2401-001655 C-AL;680uF,20%,25V,GP,TP,10x20,5 ....4 C431 2401-000302 C-AL;100uF,20%,25V,GP,TP,6.3x11,5 ....4 C440 2201-000291 C-CERAMIC,DISC;1NF,10%,500V,Y5P,TP,7.5X3 ....4 C452 2305-000178 C-FILM,MPEF;10nF,5%,100V,TP,-,5mm ....4 C453 2401-002619 C-AL;47uF,20%,25V,GP,TP,5x11,5 ....4 C454 2201-000599 C-CERAMIC,DISC;0.56NF,10%,500V,Y5P,TP,5. ....4 C803 2201-000315 C-CERAMIC,DISC;2.2NF,+80-20%,250V,Y5U,TP ....4 C804 2401-000360 C-AL;100uF,20%,50V,GP,TP,8x11.5,5 ....4 C805 2306-000122 C-FILM,MPPF;100nF,5%,50V,TP,7.3x4.0x5.0m ....4 C806 2401-000360 C-AL;100uF,20%,50V,GP,TP,8x11.5,5 ....4 C808 2201-000558 C-CERAMIC,DISC;0.47NF,10%,50V,Y5P,TP,5X3 ....4 C810 2401-000569 C-AL;1uF,20%,250V,GP,TP,6.3x11,5 ....4 C811 2201-000315 C-CERAMIC,DISC;2.2NF,+80-20%,250V,Y5U,TP ....4 C812 2201-000332 C-CERAMIC,DISC;2.2NF,20%,250V,Y5U,TP,9X4 ....4 C816 2201-002041 C-CERAMIC,DISC;0.82NF,10%,2KV,Y5P,TP,9X5 ....4 C817 2301-001171 C-FILM,PPF;10nF,5%,400V,TP,20x6.5x13,7.5 ....4 C818 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 C821 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 C822 2401-000722 C-AL;2200uF,20%,25V,WT,TP,16x25,7.5 ....4 C824 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C825 2401-000722 C-AL;2200uF,20%,25V,WT,TP,16x25,7.5 ....4 C826 2401-000722 C-AL;2200uF,20%,25V,WT,TP,16x25,7.5 ....4 C828 2401-001054 C-AL;3300uF,20%,25V,GP,TP,18x25,7.5 ....4 C829 2401-001397 C-AL;470uF,20%,25V,GP,TP,10x16,5 ....4 C833 2305-000412 C-FILM,MPEF;470nF,5%,63V,TP,-,5mm ....4 C834 2401-002463 C-AL;470uF,20%,16V,GP,TP,8x11.5,5 ....4 C835 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C836 2201-000556 C-CERAMIC,DISC;0.47NF,10%,500V,Y5P,TP,5. ....4 C838 2401-003473 C-AL;680UF,20%,16V,GP,TP,10X12.5MM,5 ....4 C839 2201-000551 C-CERAMIC,DISC;0.47NF,10%,1KV,Y5P,TP,6.3 ....4 C841 2401-000722 C-AL;2200uF,20%,25V,WT,TP,16x25,7.5 ....4 C899 2301-000108 C-FILM,PEF;1.5nF,5%,50V,TP,6.5x3.0x5.5mm ....4 CH01 2401-002619 C-AL;47uF,20%,25V,GP,TP,5x11,5 ....4 CH02 2401-000302 C-AL;100uF,20%,25V,GP,TP,6.3x11,5 ....4 CH06 2401-000038 C-AL;470uF,20%,25V,GP,TP,10x12.5mm, ....4 CH07 2401-000287 C-AL;100uF,20%,16V,WT,TP,6.3x11,5 ....4 CH08 2401-000025 C-AL;100uF,20%,16V,GP,TP,6.3x11,5 ....4 CH11 2401-000302 C-AL;100uF,20%,25V,GP,TP,6.3x11,5 ....4 CN805 3711-002643 CONNECTOR-HEADER;BOX,4P,1R,2.5mm,STRAIGH ....4 CS01 2301-001268 C-FILM,PPF;33nF,5%,630V,TP,20x11x17,7.5 ....4 D301 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D401 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D402 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D403 0402-001105 DIODE-RECTIFIER;ERB43-04SV1,400V,1.0A,-, Electrical Parts List 3-18 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 D404 0402-000493 DIODE-RECTIFIER;1R5GU41,400V,1.5A,DO-15L ....4 D405 0402-000534 DIODE-RECTIFIER;RG10V,400V,1.2A,DO-201,T ....4 D406 0402-000534 DIODE-RECTIFIER;RG10V,400V,1.2A,DO-201,T ....4 D408 0402-000540 DIODE-RECTIFIER;RU20A,600V,1.5A,-,TP ....4 D409 0402-000540 DIODE-RECTIFIER;RU20A,600V,1.5A,-,TP ....4 D410 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D411 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D412 0401-000005 DIODE-SWITCHING;1N4148,100V,200mA,DO-35, ....4 D450 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 D451 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 D801 0402-000532 DIODE-RECTIFIER;ERC13-08,800V,1.2A,DO-20 ....4 D802 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D803 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D805 0402-000532 DIODE-RECTIFIER;ERC13-08,800V,1.2A,DO-20 ....4 D807 0402-001111 DIODE-RECTIFIER;1N5397GP,600V,1.5A,DO-20 ....4 D808 1405-000187 VARISTOR;750V,1250A,12.5x7mm,TP ....4 D809 0401-000006 DIODE-SWITCHING;BAV21,250V,250mA,DO-35,T ....4 D810 0402-000254 DIODE-RECTIFIER;RGP10J,600V,1A,DO-41,TP ....4 D811 1405-001030 VARISTOR;120V,2500A,14x8.5mm,TP ....4 D813 0404-001056 DIODE-SCHOTTKY;RK16,60V,1.5A,DO-204AC,TP ....4 D816 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 D820 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 D821 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 D823 0402-000546 DIODE-RECTIFIER;TVR10G,400V,1.0A,DO-41,T ....4 DH01 0402-000254 DIODE-RECTIFIER;RGP10J,600V,1A,DO-41,TP ....4 DH02 0402-000254 DIODE-RECTIFIER;RGP10J,600V,1A,DO-41,TP ....4 DS01 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 DS02 0402-000132 DIODE-RECTIFIER;1N4004,400V,1A,DO-41,TP ....4 DZ301 0403-001329 DIODE-ZENER;MTZJ24B,22.61-23.77V,500mW,D ....4 DZ302 0403-001329 DIODE-ZENER;MTZJ24B,22.61-23.77V,500mW,D ....4 DZ303 0403-001221 DIODE-ZENER;UZ39BSB,35.36-37.19V,500MW,D ....4 DZ304 0403-000700 DIODE-ZENER;TZP33A,33V,31-35V,1W,DO-41,T ....4 DZ305 0403-001325 DIODE-ZENER;MTZJ15C,14.35-15.09V,500mW,D ....4 DZ306 0403-000716 DIODE-ZENER;MTZJ4.7B,4.7V,4.55-4.8V,500m ....4 DZ307 0403-001330 DIODE-ZENER;MTZJ30A,26.99-28.39V,500mW,D ....4 DZ401 0403-001322 DIODE-ZENER;MTZJ8.2B,7.78-8.19V,500mW,DO ....4 DZ402 0403-001325 DIODE-ZENER;MTZJ15C,14.35-15.09V,500mW,D ....4 DZ410 0403-001316 DIODE-ZENER;MTZJ3.0A,2.85-3.07V,500mW,DO ....4 DZ802 0403-001328 DIODE-ZENER;MTZJ22A,20.15-21.20V,500mW,D ....4 DZ803 0403-001327 DIODE-ZENER;MTZJ18A,16.22-17.06V,500mW,D ....4 EL401 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL402 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL403 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL404 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL405 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL406 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL407 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL408 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL801 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL802 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL803 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL804 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL805 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL806 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL807 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL808 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EL810 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EL811 6042-000001 EYELET;ID2.2,OD2.7,L3.1,NI+SN,BSP3-1/2H S.N.A ....4 EY301 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY302 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY303 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY304 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY401 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY402 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY403 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY404 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY405 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY406 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY407 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY408 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY409 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY410 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY411 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY412 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY413 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY414 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY415 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY416 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY417 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY419 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY420 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY421 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY422 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY423 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY425 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY426 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY427 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY428 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY429 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY430 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY431 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY432 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY433 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY434 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY435 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY436 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY437 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY438 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY439 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY440 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY441 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY442 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY443 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY444 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY445 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY446 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY447 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY448 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY449 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY450 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY451 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY452 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY453 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY454 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY455 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY456 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY457 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY458 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY801 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY802 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY803 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY804 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY805 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY806 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY807 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY808 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY809 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY810 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY811 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY812 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY813 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY814 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY815 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY816 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY817 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY818 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY819 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY823 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY824 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY825 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY826 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY827 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY828 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY829 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY830 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY831 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY832 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY833 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY834 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY835 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY836 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY837 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY838 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY839 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A Electrical Parts List Samsung Electronics 3-19 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark !
....4 EY840 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY841 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY842 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY843 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY844 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY845 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY846 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY847 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY848 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY849 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY850 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY851 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY852 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY853 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY854 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY858 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY859 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY860 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY861 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY862 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY863 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY868 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY869 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY870 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY871 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY872 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY873 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY874 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY876 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY877 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY879 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY880 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY881 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY882 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY883 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY884 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY888 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY889 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 FA801S 3601-001228 FUSE-AXIAL LEAD;125V,10A,FAST-ACTING,EPO ....4 FA802S 3601-001228 FUSE-AXIAL LEAD;125V,10A,FAST-ACTING,EPO ....4 FA803S 3601-001228 FUSE-AXIAL LEAD;125V,10A,FAST-ACTING,EPO ....4 FD802S 3601-000120 FUSE-AXIAL LEAD;125V,2.5A,FAST-ACTING,GL ....4 FP801A 3602-000114 FUSE-HOLDER;-,-,30mohm ....4 FP801B 3602-000114 FUSE-HOLDER;-,-,30mohm ....4 GT403 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT404 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT405 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT406 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT801 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT802 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT803 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT804 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT805 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT809 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT810 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT811 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GT814 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 GTS01 AA60-40014A PIN-GT,ASSY;AUTO S.N.A ....4 J105 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J106 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J118 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J125 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J127 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J130 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J135 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 J173 2001-001043 R-CARBON(S);0OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 L302 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L303 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L406 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L407 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L409 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L410 2701-001032 INDUCTOR-AXIAL;100uH,10%,5x14mm ....4 L802 2901-000299 FILTER-EMI ON BOARD;-,6A,UL/CSA,-,9x7.5, ....4 L803 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L804 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L805 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L806 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L807 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L808 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L809 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L810 2701-001030 INDUCTOR-AXIAL;43uH,10%,5x14mm ....4 L811 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L813 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L814 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L817 3301-000287 CORE-FERRITE BEAD;AA,3.5x1.0x6.0mm,1500, ....4 L818 2701-001030 INDUCTOR-AXIAL;43uH,10%,5x14mm ....4 L822 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L823 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 Q401 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q402 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 Q802 0501-000369 TR-SMALL SIGNAL;KSC2331-Y,NPN,1000mW,TO- ....4 Q803 0501-000369 TR-SMALL SIGNAL;KSC2331-Y,NPN,1000mW,TO- ....4 Q804 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QH01 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 QH02 0501-000389 TR-SMALL SIGNAL;KSC815,NPN,400mW,TO-92,T ....4 QH03 0501-000283 TR-SMALL SIGNAL;KSA539,PNP,400mW,TO-92,T ....4 R301 2001-001093 R-CARBON(S);2.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R302 2001-001093 R-CARBON(S);2.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R305 2001-001048 R-CARBON(S);1.2OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R306 2001-001163 R-CARBON(S);560OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R307 2001-001144 R-CARBON(S);4.7KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R309 2001-000016 R-CARBON(S);1OHM,5%,1/2W,AA,TP,2.4X6.4MM ....4 R310 2003-001018 R-METAL OXIDE(S);220ohm,5%,2W,AF,TP,3.9x ....4 R311 2003-001018 R-METAL OXIDE(S);220ohm,5%,2W,AF,TP,3.9x ....4 R312 2004-004366 R-METAL(S);1.3Kohm,1%,1/2W,AA,TP,2.5x6.5 ....4 R313 2001-001048 R-CARBON(S);1.2OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R314 2004-004366 R-METAL(S);1.3Kohm,1%,1/2W,AA,TP,2.5x6.5 ....4 R315 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R316 2001-000356 R-CARBON;150KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R401 2008-001031 R-FUSIBLE(S);1.8ohm,5%,1W,AF,TP,3.9x10mm ....4 R402 2001-001168 R-CARBON(S);6.8KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R403 2001-001108 R-CARBON(S);22KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R404 2001-001045 R-CARBON(S);1.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R405 2003-002101 R-METAL OXIDE(S);82ohm,5%,2W,AF,TP,4x12m ....4 R406 2001-001122 R-CARBON(S);3.9KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R407 2003-000746 R-METAL OXIDE(S);56ohm,5%,2W,AF,TP,4x12m ....4 R408 2001-003218 R-CARBON(S);0.18ohm,10%,1/2W,AA,TP,2.4x6 ....4 R409 2003-002130 R-METAL OXIDE(S);15ohm,5%,2W,AF,TP,3.9x1 ....4 R410 2003-002101 R-METAL OXIDE(S);82ohm,5%,2W,AF,TP,4x12m ....4 R411 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R412 2001-001122 R-CARBON(S);3.9KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R413 2001-000052 R-CARBON(S);3.3KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R414 2003-000592 R-METAL OXIDE(S);22ohm,5%,2W,AF,TP,4x12m ....4 R415 2004-001390 R-METAL(S);1Kohm,2%,1/2W,AA,TP,2.4x6.4mm ....4 R416 2001-000052 R-CARBON(S);3.3KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R418 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R419S 2008-001018 R-FUSIBLE(S);0.47ohm,10%,2W,AF,TP,3.9x10 ....4 R420 2001-001093 R-CARBON(S);2.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R421 2001-001106 R-CARBON(S);220KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R422 2001-001108 R-CARBON(S);22KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R423S 2008-001011 R-FUSIBLE(S);0.18ohm,10%,2W,AF,TP,3.9x10 ....4 R424S 2008-001011 R-FUSIBLE(S);0.18ohm,10%,2W,AF,TP,3.9x10 ....4 R425S 2008-001019 R-FUSIBLE;0.2ohm,10%,1/2W,AA,TP,2.5x6.5m ....4 R426 2003-000540 R-METAL OXIDE(S);1Kohm,5%,2W,AF,TP,4x12m ....4 R429 2004-000698 R-METAL;3.3Kohm,1%,1/4W,AA,TP,2.4x6.4m ....4 R430 2004-001379 R-METAL(S);12Kohm,1%,1/2W,AA,TP,2.4x6.4m ....4 R431 2004-001984 R-METAL(S);26.7Kohm,1%,1/2W,AA,TP,2.4x6. ....4 R434 2004-002016 R-METAL(S);15Kohm,1%,1/2W,AA,TP,2.5x6.5m ....4 R437S 2008-000282 R-FUSIBLE;0.47ohm,5%,1W,AA,TP,3.9x12mm ....4 R438 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R439 2001-001178 R-CARBON(S);680OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R450 2008-001022 R-FUSIBLE(S);10ohm,5%,1W,AF,TP,2.5x6.5mm ....4 R451 2004-001390 R-METAL(S);1Kohm,2%,1/2W,AA,TP,2.4x6.4mm ....4 R452 2001-001113 R-CARBON(S);270KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R456 2003-000592 R-METAL OXIDE(S);22ohm,5%,2W,AF,TP,4x12m ....4 R457 2001-001159 R-CARBON(S);510OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R458 2003-000592 R-METAL OXIDE(S);22ohm,5%,2W,AF,TP,4x12m ....4 R802 2008-000205 R-FUSIBLE(S);10ohm,5%,1/2W,AF,TP,2.5x6.5 ....4 R803 2001-001103 R-CARBON(S);20KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R804 2003-002071 R-METAL OXIDE;560ohm,5%,2W,AF,TP,3.9x10m ....4 R805 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R806 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R807 2003-000586 R-METAL OXIDE(S);22Kohm,5%,2W,AF,TP,4x12 ....4 R808 2001-001129 R-CARBON(S);330KOHM,5%,1/2W,AA,TP,2.4X6. Electrical Parts List 3-20 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
....4 R809 2001-001129 R-CARBON(S);330KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R809S 2008-001011 R-FUSIBLE(S);0.18ohm,10%,2W,AF,TP,3.9x10 ....4 R810 2001-001178 R-CARBON(S);680OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R811 2001-000066 R-CARBON(S);10KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R812 2009-000026 R-METAL PLATE;0.15OHM,10%,5W,CL,TP,5X14X ....4 R813 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R814 2001-001195 R-CARBON(S);82OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R817 2001-001117 R-CARBON(S);2KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R818 2001-001045 R-CARBON(S);1.2KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R820 2009-000018 R-METAL PLATE;0.22ohm,10%,5W,CL,TP,5x14x ....4 R821 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R823 2001-001086 R-CARBON(S);18KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R824 2001-001135 R-CARBON(S);36KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R825 2001-001106 R-CARBON(S);220KOHM,5%,1/2W,AA,TP,2.4X6. ....4 R826 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R827 2001-001088 R-CARBON(S);1KOHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R830 2001-001072 R-CARBON(S);12OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 R831 2001-000028 R-CARBON(S);100OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R834 2003-001090 R-METAL OXIDE(S);10Kohm,5%,2W,AF,TP,4x12 ....4 R835 2001-000429 R-CARBON;1KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH01 2001-000008 R-CARBON;15KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH02 2001-000812 R-CARBON;5.6KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH03 2001-000221 R-CARBON;1.2KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH04 2001-000331 R-CARBON;12KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH05 2001-000490 R-CARBON;200OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH06 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH07 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH08 2001-000563 R-CARBON;27KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH09 2001-000020 R-CARBON(S);22OHM,5%,1/2W,AA,TP,2.4X6.4M ....4 RH10 2001-000411 R-CARBON;18KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH11 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH12 2001-000290 R-CARBON;10KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH14 2001-001143 R-CARBON(S);4.3KOHM,5%,1/2W,AA,TP,2.4X6. ....4 RH15 2001-001078 R-CARBON(S);15KOHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RH16 2001-001050 R-CARBON(S);1.5KOHM,5%,1/2W,AA,TP,2.4X6. ....4 RH17 2001-000109 R-CARBON(S);470OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 RH18 2001-001055 R-CARBON(S);1.8KOHM,5%,1/2W,AA,TP,2.4X6. ....4 RH19 2003-002212 R-METAL OXIDE(S);75Kohm,5%,2W,AF,TP,3.9X ....4 RH20 2003-002211 R-METAL OXIDE(S);91Kohm,5%,2W,AG,TP,3.9x ....4 RH21 2003-002211 R-METAL OXIDE(S);91Kohm,5%,2W,AG,TP,3.9x ....4 RH22 2001-000734 R-CARBON;4.7KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RH23 2001-001107 R-CARBON(S);220ohm,5%,1/2W,AA,TP,2.4x6.4 ....4 RH24 2001-000008 R-CARBON;15KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RS01 2006-001081 R-CEMENT;82ohm,5%,5W,CJ,TP,14x10x27mm ....4 RS02 2006-001081 R-CEMENT;82ohm,5%,5W,CJ,TP,14x10x27mm ....4 RS03 2003-001038 R-METAL OXIDE(S);4.7ohm,5%,2W,AF,TP,3.9x ....4 RS04 2003-001038 R-METAL OXIDE(S);4.7ohm,5%,2W,AF,TP,3.9x ....4 RX801S 2002-001010 R-COMPOSITION;1.8Mohm,5%,1/2W,AA,TP,3.7x ....4 RY801S 2002-001012 R-COMPOSITION;8.2Mohm,5%,1/2W,AA,TP,3.7x ....4 VP801S 1405-000187 VARISTOR;750V,1250A,12.5x7mm,TP ....4 VX801S 1405-000187 VARISTOR;750V,1250A,12.5x7mm,TP ...3 AA63-10002A BAND-TIE;NYLON66 V2,L100,NTR S.N.A ..2 AA94-12596A ASSY PCB MISC-CONTROL;CONTROL,S58A,32Z10 ...3 CNY02 AA39-00243A LEAD CONNECTOR-ASSY;,5P,200/180MM,YBNH25 ...3 CP+KC 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW S.N.A ...3 SWY01 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 SWY02 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 SWY03 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 SWY04 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 SWY05 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 SWY06 3404-000176 SWITCH-TACT;12V,50mA,120gf,6x6mm,SPST ...3 AA64-03358A KNOB-CONTROL;32Z10,ABS,HB,G3676,SV-104M ...3 AA97-13755A ASSY AUTO-CONTROL;-Z6,-Z7,S58A,PAL S.N.A ....4 0 AA41-00873A PCB CONTROL;WS32Z10,FR-1,1,A,1.6,T,S58A, S.N.A ....4 DZY03 0403-001211 DIODE-ZENER;MTZJ12B,11.44-12.03V,500MW,D ....4 DZY04 0403-001211 DIODE-ZENER;MTZJ12B,11.44-12.03V,500MW,D ....4 LY01 2701-000127 INDUCTOR-AXIAL;15uH,10%,2.5x3.4mm ....4 RY03 2001-000008 R-CARBON;15KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RY06 2001-000947 R-CARBON;7.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RY07 2001-000591 R-CARBON;3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RY08 2001-000947 R-CARBON;7.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 RY09 2001-000591 R-CARBON;3.3KOHM,5%,1/8W,AA,TP,1.8X3.2MM ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ..2 AA94-12597A ASSY PCB MISC-A/V SIDE;A/V SIDE,S58A,32Z ...3 AV+HA 6003-001023 SCREW-TAPTITE;RWH,+,B,M3,L10,ZPC(YEL),SW S.N.A ...3 CN701A AA39-20071E LEAD CONNECTOR-ASSY;,12P,500MM,YBNH250-1 ...3 CN702A AA39-20070F LEAD CONNECTOR-ASSY;,7P,500,YBNH025-07,6 ...3 JA701A 3722-001164 JACK-PIN;3P,3.4mm,SN,WH:YE:RE,#16-22 ...3 JA702A 3722-000544 JACK-VHS;4P,11.5mm,AG,BLK,N ...3 JA703A 3722-001061 JACK-PHONE;1P,3.6PI,AG,BLK,N ...3 JA704A 3701-001013 CONNECTOR-DSUB;15P,3R,FEMALE,STRAIGHT,AU ...3 AA97-13754A ASSY AUTO-A/V SIDE;32Z10,S58A,EROPE S.N.A ....4 0 AA41-00878A PCB SUB-AV SIDE;WS32Z10,FR-1,1,A,1.6,T,S S.N.A ....4 C703 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C705 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C706 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C707 2202-000263 C-CERAMIC,MLC-AXIAL;470pF,10%,50V,Y5P,TP ....4 C708 2202-000121 C-CERAMIC,MLC-AXIAL;100pF,10%,50V,Y5P,TP ....4 C709 2202-002008 C-CERAMIC,MLC-AXIAL;10nF,+80-20%,50V,Y5V ....4 C710 2202-002008 C-CERAMIC,MLC-AXIAL;10nF,+80-20%,50V,Y5V ....4 L701 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L702 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L703 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L704 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L705 2901-000297 FILTER-EMI ON BOARD;-,3A,-,-,3.5x5,TP,- ....4 L706 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 L707 2701-000114 INDUCTOR-AXIAL;10uH,10%,2.5x3.4mm ....4 R704S 2001-000947 R-CARBON;7.5KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R705S 2001-000522 R-CARBON;22KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R706S 2001-000273 R-CARBON;100KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R707S 2001-000273 R-CARBON;100KOHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R708S 2001-000490 R-CARBON;200OHM,5%,1/8W,AA,TP,1.8X3.2MM ....4 R710S 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ....4 R711S 2001-000037 R-CARBON(S);330OHM,5%,1/2W,AA,TP,2.4X6.4 ...3 AA96-01365E ASSY COVER P-HOLDER AV;32Z10,CIS,ABS HB, S.N.A ....4 AA61-01286A HOLDER-AV;32A10,ABS HB,G4309,SVM-1132 S.N.A ....4 AA61-30001A LATCH-DOOR;-,-,-,-,-,-,KIFUCO LA701 ....4 AA64-00246Q INLAY AV;32Z10,PS SHEET,T0.3 S.N.A ....4 AA64-03346A DOOR-AV;32A10,ABS HB,G4309,SVM-1132 S.N.A ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ..2 AA94-12598A ASSY PCB MISC-MASTER;CS34A10,S58A,32Z10, ...3 DP811S 3711-004696 CONNECTOR-HEADER;NOWALL,3P,1R,5MM,ANGLE, ...3 DP812S 3711-004697 CONNECTOR-HEADER;NOWALL,3P,1R,5MM,ANGLE, ...3 HM+SW 6003-000334 SCREW-TAPTITE;RH,+,2S,M3,L6,ZPC(YEL),SWR ...3 PCB+HM 6003-000333 SCREW-TAPTITE;RH,+,2S,M3,L10,ZPC(YEL),SW S.N.A ...3 SW811S 3403-001134 SWITCH-PUSH;250V,5A,DPST,ON-OFF,- ...3 0202-000187 SOLDER-WIRE FLUX;-,RS60S,D1.2,63Sn/37Pb S.N.A ...3 AA61-00719B HOLDER-MASTER;T6,W3,HIPS V0,BLK,J52A S.N.A ...3 AA97-13748A ASSY AUTO-MASTER;WS32Z10,S58A,PAL S.N.A ....4 0 AA41-00879A PCB-MASTER S/W;WS32Z10,CEM-1,1L,A,1.6,T, S.N.A ....4 EY01 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY02 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY03 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ....4 EY04 6042-000002 EYELET;ID1.5,OD2,L2.8,NI+SN,BSP3-1/2H S.N.A ASSY CPT 1 AA91-05786A ASSY CPT;WS32Z6HPGX/BWT,W76QEN581X002,+3 S.N.A ..2 AA03-00363A CRT COLOR;W76QEN581X002,+380MG,0.302MH,6 ..2 AA27-00216A COIL DEGAUSSING;,32INCH,10%,65TS,4.5OHM, ..2 AA98-70011G ASSY TBC WIRE(P);-,32inch,NTSC,2PWH,KS4A S.N.A ASSY COVER REAR; 1 AA90-04512B ASSY COVER REAR;WS32Z10HVTXBWT S.N.A ..2 AA65-30008A CLAMPER CORE-CORD;-,PE,HB,-,BLK,- S.N.A ..2 AA64-03356B CABINET BACK;32Z10,HIPS,FV2,GR503 ..2 AA63-00657A COVER-BOSS;32Z10,HIPS,HB,G4309 S.N.A ..2 AA61-01294A HOLDER-HANDLE,L;32Z10,HIPS HB,G4309 S.N.A ..2 AA61-01293A HOLDER-HANDLE,R;32Z10,HIPS HB,G4309 S.N.A ..2 AA60-00091J SPACER-FELT;-,FELT,330X10,-,-,BLK,T0.5,- S.N.A ASSY COVER FRONT 1 AA90-04511B ASSY COVER FRONT;WS32Z10HVTXBWT S.N.A ..2 CB+CF AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, S.N.A Electrical Parts List Samsung Electronics 3-21 Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
..2 CB+TER AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, S.N.A ..2 CRT+CF 6006-001099 SCREW-ASS'Y TAPT;WC,HH,+,M6,L45.0,ZPC(WH S.N.A ..2 KC+CF 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ..2 PP+CF 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ..2 SPK+CF 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ..2 TERRCA AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, S.N.A ..2 WOO+CB 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ..2 AA73-00005B RUBBER-CAP;FLAT,PRJ,SILICONE RUBBER,WHIT S.N.A ..2 AA96-01350B ASSY COVER P-FRONT;WS32Z10,CIS,HIPS HB,G S.N.A ...3 HC+CF AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, S.N.A ...3 INDMAS 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ...3 MAS+CF 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ...3 SPK+CF 6006-001095 SCREW-ASS'Y TAPT;WP,BH,+,M4,L12,ZPC(YEL) S.N.A ...3 WINMAS6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ...3 AA73-00005B RUBBER-CAP;FLAT,PRJ,SILICONE RUBBER,WHIT S.N.A ...3 AA65-30105A CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ...3 AA65-00011C CLAMPER CORE-WIRE;ALL MODEL,NYLON 66,V2, S.N.A ...3 AA64-03363A GRILLE-PS;32Z10,PS SHEET,T0.5,SVM-A245 D S.N.A ...3 AA96-01390A ASSY SPEAKER P;8ohm,Midrange(130*60),Twe S.N.A ...3 AA61-01292A HOLDER-CRT;32Z10,HIPS HB,BLK S.N.A ...3 AA61-01292B HOLDER-CRT;32Z10,HIPS HB,BLK ...3 AA64-03361A INDICATOR LED;32Z10,PC,CLR,DO ...3 AA61-60003J SPRING ETC-CS;-,SUS304,-,-,OD6,N7,OD6,-, S.N.A ...3 AA64-01062B BADGE-BRAND;32Z5,AL FORGING,-,-,L65,-,SI S.N.A ...3 AA64-03355B CABINET FRONT;WS32Z10,HIPS,HB,G4309,SVM1 ...3 AA64-03357B CABINET-MASK;WS32Z10,ABS,HB,G4309,SVM214 ...3 AA64-03359A KNOB-POWER;32Z10,ABS,HB,NTR(MP0160),PLAT ...3 AA64-03360A WINDOW-RMC;32Z10,PC,CLR,DO S.N.A ..2 AA96-01391A ASSY SPEAKER P;8ohm,Midrange(50*110mm),1 S.N.A ..2 AA96-01392A ASSY SPEAKER P;8ohm,Woofer(5inch),,25W,6 S.N.A ..2 AA96-01514A ASSY COVER P-RACK;32Z10,CIS,ABS HB,G4309 S.N.A ...3 AHDGRA 6001-000156 SCREW-MACHINE;BH,+,M4,L8,ZPC(BLK),SM20C, S.N.A ...3 C/R+CR 6006-001096 SCREW-ASS'Y TAPT;WP,BH,+,M4.0,L12,BLK,SW S.N.A ...3 CASCRB AA60-10050T SCREW-TAPPING;-,SWRCH18A,M4,L20,RH,+,2S, S.N.A ...3 CLATOP 6002-000522 SCREW-TAPPING;TH,+,2,M4,L15,ZPC(BLK),SWR ...3 CRFCRB 6003-001026 SCREW-TAPTITE;RH,+,B,M4,L15,ZPC(BLK),SWR S.N.A ...3 CRTCRB 6002-000522 SCREW-TAPPING;TH,+,2,M4,L15,ZPC(BLK),SWR ...3 LO+CRM 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ...3 MAGCRB 6003-001268 SCREW-TAPTITE;TH,+,B,M4.0,L12.0,ZPC(YEL) S.N.A ...3 AA91-00750A ASSY-MAGNET,PUSH;,MAGNET,W3 ...3 AA96-01325A ASSY COVER P-HINGE,DOOR,L;32Z10 S.N.A ...3 AA73-00005B RUBBER-CAP;FLAT,PRJ,SILICONE RUBBER,WHIT S.N.A ...3 AA96-01335A ASSY COVER P-HINGE,DOOR,R;32Z10 S.N.A ...3 AA61-01332A CASTER;32A10,SR40,NTR,W90 X D60,SR40 T2 S.N.A ...3 AA61-01332B CASTER;32A10,NTR,SR40 T2,W90 X D60,No Ro ...3 AA65-30101A CLAMPER CORE-BACK;-,PE,V0,-,BLK,TOSHIBA S.N.A ...3 AA66-00016A ROLLER-SCREW;32Z10,LYLON,PI 19mm,WHT,M6, S.N.A ...3 AA63-00663A COVER-RACK-FRONT;32Z10,HIPS,HB,G4309,SVM S.N.A ...3 AA63-00662A COVER-RACK-MASK;32Z10,ABS,HB,G4309,SVM21 S.N.A ...3 AA61-01337A GUIDE RAIL-ASSY R;32Z10,SECC,10,35,350 S.N.A ...3 AA61-01336A GUIDE RAIL-ASSY L;32Z10,SECC,10,35,350 S.N.A ...3 AA61-01104A HOLDER-LOCK;Z7,ABS S.N.A ...3 AA61-00782B BRACKET-MAGNET;W3,SPC,T2.0,FZW S.N.A ...3 AA63-00664A COVER-RACK-BODY;32Z10,HIPS,HB,G4309,DGN- S.N.A ...3 AA69-00744F BAG-SHEET;-,HDPE PE FOAM,T0.015,W1400,H1 S.N.A ...3 AA64-03613A GLASS-RACK FRONT;32Z10,GLASS,T5.0,BRONZE S.N.A ...3 AA64-03612A GLASS-RACK;32Z10,GLASS,T8.0,CLR S.N.A ...3 AA63-00667A COVER-RAIL-DOOR,R;32Z10,HIPS,HB,G4309 S.N.A ...3 AA63-00666A COVER-RAIL-DOOR,L;32Z10,HIPS,HB,G4309 S.N.A ...3 AA63-00665A COVER-RACK-TOP;32Z10,HIPS,HB,G4309 S.N.A ..2 AA65-30017A CLAMPER CORE-D,COIL;-,NYLON-66,V0,-,NTR, S.N.A ..2 AA61-00813B SUPPORT-CRT;25M6,29M6,HIPS,HB,NATURL S.N.A ..2 AA61-00997A HOLDER-D,COIL;32Z5,NYLON 66 S.N.A ..2 AA63-60004G SPACER-GUM,CRT;-,NTR RUBBER,-,-,-,GRY,T3 S.N.A ..2 AA64-01334B INLAY-CRT;ORION,PS SHEET,T1.0,50*30,-,-, S.N.A Electrical Parts List 3-22 Samsung Electronics Loc. No. Code No. Description ; Specification Remark Loc. No. Code No. Description ; Specification Remark
4. PCB Diagrams 4-1 MAIN PCB Schematic Diagram Samsung Electronics 4-1 LOC C801 C802 C803 C804 C805 C806 C807 C808 C809 C810 C811 C812 C813 C814 C815 C816 C819 C820 C821 C822 C823 C824 C825 C826 C827 C828 CJ701A CJ702A CJ704A D801 IC602 IC603 IC604 IC605 IC606 IC701 LOC IC702 IC801 IC802 IC803 IC804 IC805 IC806 IC807 IC808 IC905 ICD601 ICD801 ICD802 ICG01 ICS01 ICS02 ICS03 JDV01 JDV02 JDV03 JS10 JS11 L801 L802 L803 L805 LS01 LS02 LS03 LS04 LS07 LS08 Q801 Q802 TU01 TUP01 X 297.5 302.5 302.5 297.5 313.5 308.5 310 302.5 312 319.5 310 302.5 289 246.5 243.5 281 275 267.5 247.5 240 285 292 302 310 251 244 22.75 4.7 22.75 217 278 225 287.5 150 28.5 75 Y 172.5 221.5 216 178.5 184 184 195.5 195.5 216 216 205.5 205.5 206 199 193.5 206 163.5 163.5 175.5 175.5 155.25 155.25 155.125 155.375 158 158 188.9 162.5 95.9 161.75 101.5 50.5 9.5 10 10.5 144 X 132 319.5 315 313.5 241 255.5 247.5 256 300 199.5 181 222 247.5 262 75 132 50 41 41 41 58 58 214 214 148 217 36.5 36.5 37 37 64 115.5 241 235.5 10.5 30 Y 108.5 194.5 222.5 170.5 201.5 170.5 182 164.5 161 152 106.5 137 117 126.5 115 141.5 215 133 125.5 123 224 221.5 232 237.5 194.5 167 108 103 184.5 181.5 212.5 124.5 111 111 79.15 53
Schematic Diagrams 4-2 Samsung Electronics 4-2 CRT PCB LOC CNC01 CNC02 CP501 CP502 DZF01 DZF02 DZF03 DZP01 IC501 IC502 IC503 IC504 Q501 Q502 Q503 Q504 V999S X 4.75 119 67.5 88.5 131.5 149.5 143 83.5 4.75 4.75 65.75 22.5 35.75 40.25 26.5 44.75 81 Y 39.25 9 12.125 15 20 21.75 6 18.25 85.75 112.5 112.5 26 57.5 57.5 62.5 57.5 73
Schematic Diagrams Samsung Electronics 4-3 4-3 MICOM PCB(TOP) Loc CN05 CN06 CN901 CN902 IC901 IC902 IC903 IC904 IC905 IC906 IC907 X901 X902 X 90.5 90.5 80.5 21.5 68.5 7.5 36.25 44.25 119.75 120 114.5 91.25 109.25 Y 77 79.5 16.5 16.5 53.75 77.75 51.5 26.75 26.5 37.25 63.5 55 77
Schematic Diagrams 4-4 Samsung Electronics 4-4 MICOM PCB(BOT)
Schematic Diagrams Samsung Electronics 4-5 4-5 F-BOX PCB(TOP) Loc CN01 CN02 CN03 CN05 DX01 IC01 IC02 IC03 IC04 IC05 IC11 IC12 IC13 IC14 IC15 IC16 IC17 IC18 IC19 IC20 IC21 IC22 SX01 ZX01 X 26 73.36 136.75 135 127 16.5 55.25 88.75 108 38.25 83.75 60.5 102.5 72.75 120 48.5 17.25 17.25 97 73.5 82.5 116.5 52.25 106 Y 5.08 5.08 79.75 97.25 18.5 39.25 23.25 24 32.25 62.75 60.75 60 90.5 98 105.25 92.5 81 103 106 107.75 79.5 86.5 35.75 77.75
Schematic Diagrams 4-6 Samsung Electronics 4-6 F-BOX PCB(BOT)
Schematic Diagrams Samsung Electronics 4-7 4-7 POWER PCB
Schematic Diagrams 4-8 Samsung Electronics LOC C803 C804 C805 C806 C808 C809 C810 C811 C812 C813 C814 C816 C817 C818 C819 C820 C821 C822 C824 C825 C826 C828 C829 C831 C832 C833 C834 C835 C836 C838 C839 C841 C899 CN801 CN803 CN804 LOC CN805 CS01 CX801S CX802S CX803S CY801S CY802S D301 D401 D402 D403 D404 D405 D406 D407 D408 D409 D410 D411 D412 D450 D451 D801 D802 D803 D804 D805 D806 D807 D808 D809 D810 D811 D813 D814 D816 X 277.25 258.6 276.9 177 200 212.375 226.6 272.625 284.75 299.125 234.5 211 243.7 195.125 205.125 178.25 259 271 276.5 288.5 240.6 235.9 305.5 163.25 243.75 166 322 221.75 280 310.5 291.25 294 205 17.625 265 70 Y 49 106 98.3 76 49.75 66 183.8 90.875 53.75 56.5 50 87.5 93.3 158.75 174.75 170 167 169.5 155.5 169 182.4 160.8 178.5 68 83.625 143 180 158.75 150.5 142.5 144.5 152.75 52.75 189 188 188.5 X 320 118.5 237.5 279.125 306.375 248.5 248.5 24 116.5 138.5 159 79.5 145 143.125 100.5 20.5 33 213 10.5 106.5 314 144 282.925 175 193 229.5 283 257.5 277 295.375 263.625 285.75 277.25 303 268 310.875 LOC D817 D819 D820 D821 D823 FA801S FA802S FA803S FD802S FP801A FP801B IC403 IC801S IC803S ICH01 L401 L402 L403 LS401 LX801S LX802S NT801S PC801S PT801S RL801S RL802S RP801S RX801S RY801S SWS01 SWS02 T301 T401 T402 T444S T801S LOC TS801S TS93 VP801S VX801S Y 166.25 11.5 14.5 12 69.25 121 136.5 160 189.5 189.5 121 172.5 121.25 170.875 60.5 27 21.75 183.5 32.5 150.5 190 167 85 82 75.5 81.5 69.375 55.5 57.5 64.75 98.625 115.25 137.75 140.25 147 127.125 X 166 282 294.625 223 194 204.5 220.5 244.5 286 222.375 242.375 139 178.5 280.25 131.5 151 156.5 28.5 84.5 254 290 295.875 173.5 316 322.5 304 221.75 229.875 241.25 128 146 83.5 153.5 14 69.5 230.25 Y 150 161.5 127 173.875 56.75 154.25 144.5 142 100 8.5 8.5 117 93 110 151.5 78 35 137 18.5 13 39 46 102 82.125 99 98.875 26.25 30.875 126.5 9 9 165 161 107 69 137 X 272.125 290 228.25 225 Y 130.375 184 41.625 25.25
Schematic Diagrams Samsung Electronics 4-9 4-8 DOLBY PCB LOC CN02 CN03 IC01 IC02 IC03 IC04 IC05 IC06 IC07 IC08 IC09 IC10 IC11 IC12 IC13 SL101 SL102 SL103 SL104 SL105 SL106 SL107 SL108 SL109 SL110 SL111 SL112 SL113 SX01 SX02 X 18 81.36 53.25 62.5 13 18.75 73.25 115 103.75 92 113.75 130.5 31 21 53.25 83.75 76.75 39.75 60.75 61 83.25 85 134 23 129 73 15 48.5 46.4 23 Y 5.08 5.08 56 28.25 31.5 17.5 61.75 23 23 23 61 23 32.5 60 66.75 41.25 16 40.25 72.75 54.25 49.25 76 60.5 18.5 7 46.5 14.25 54.5 19.6 28.25
Schematic Diagrams 4-10 Samsung Electronics 4-9 DVR PCB LOC CN101 CN102 CN302 CN303 CN401 CN402 DZ301 DZ302 IC102 IC104 IC105 IC106 IC201 IC202 IC203 IC301 IC302 IC303 IC306 IC308 IC401 IC402 IC403 IC404 IC405 IC406 IQ101 IQ102 IQ103 IQ104 IQ105 IQ401 L401 L402 L403 RMC101 LOC SW401 X101 X103 X401 X 176.75 23 175.213 177 88.2 25 55.75 53 120 58.5 112 92 133 135 169 76.6 139.5 91.5 39.5 39.5 78.5 77 49.5 96.75 35 97 143 106 118 143 143 43 53 109.5 104 81 Y 41.25 185 124.535 48 99 140 16.5 16.5 70 142 96.5 159 135 170.5 147.5 115 91 115 23.5 43 74.5 36.5 104.5 135.5 80.5 144 20.25 12 18 48 68 76.5 56 82 95.5 4 X 42.5 119 72.5 104 Y 68.5 78.5 159 131.75
Schematic Diagrams Samsung Electronics 4-11 4-10 SUB POWER PCB LOC C802 C803 C804 C805 C806 C821 C822 X 26.7 72 85.5 57.1 67.5 55 43 Y 58.6 77.5 72.5 68.6 40.5 12 27.5 LOC C823 CND801 CND803 CY821S D801S D803 X 75 173.75 153.75 92.5 46.25 66.25 Y 24 23.625 74.875 22.75 14.5 62.005 LOC D804 FP821S IC801S ICD81 ICD812 ICD82 ICD83 X \71 15.25 57.25 142.625 114.125 158.25 176 Y 67.625 4.875 39.5 13.25 71.75 29.375 53.25 LOC L802 L803 NT821S PC821S RL801S RY821S TD801S X 77 77 40.625 89.5 96.5 87 106.125 Y 51.5 47.5 5 75 5 30 36.375
TP01 TP02 TP04 TP05 TP08 TP09 TP07 TP06 TP10 TP11 TP03 5. Schematic Diagrams Samsung Electronics Schematic Diagrams 5-1 5-1 MAIN 1
5-2 MAIN 2 5-2 Schematic Diagrams Samsung Electronics TP12 TP13
Samsung Electronics Schematic Diagrams 5-3 5-3 MAIN 3
5-4 Schematic Diagrams Samsung Electronics 5-4 MAIN 4 TP14 TP15 TP16 TP17 TP18 TP19 TP21 TP20 TP22 TP25 TP27 TP24 TP26 TP23
Samsung Electronics Schematic Diagrams 5-5 5-5 MICOM
5-6 Schematic Diagrams Samsung Electronics 5-6 POWER TP28 TP29 TP30 TP31 TP32 TP33 TP34 TP35 TP36 TP38 TP37 TP39 TP42 TP40 TP41
Samsung Electronics Schematic Diagrams 5-7 5-7 F-BOX 1
5-8 Schematic Diagrams Samsung Electronics 5-8 F-BOX 2
Samsung Electronics Schematic Diagrams 5-9 5-9 F-BOX 3
5-10 Schematic Diagrams Samsung Electronics 5-10 F-BOX 4
Samsung Electronics Schematic Diagrams 5-11 5-11 F-BOX 5
5-12 Schematic Diagrams Samsung Electronics 5-12 F-BOX 6
Samsung Electronics Schematic Diagrams 5-13 5-13 CRT TP43 TP44 TP45
5-14 Schematic Diagrams Samsung Electronics 5-14 DVR 1
Samsung Electronics Schematic Diagrams 5-15 5-15 DVR 2
5-16 Schematic Diagrams Samsung Electronics 5-16 DVR 3
Samsung Electronics Schematic Diagrams 5-17 5-17 DVR 4
5-18 Schematic Diagrams Samsung Electronics 5-18 AC3 1/2
Samsung Electronics Schematic Diagrams 5-19 5-19 AC3 2/2
5-20 Schematic Diagrams Samsung Electronics 5-20 A/V SIDE 5-22 DOLBY TERMINAL 5-21 AV TERMINAL 5-23 CONTROL
Samsung Electronics Schematic Diagrams 5-21 5-24 SUB POWER 5-25 PFC 5-26 MASTER SWITCH 5-25 LED
5-22 Schematic Diagrams Samsung Electronics S58A(StarWars) Waveforms TP01 TP02 TP03 TP04 TP05 TP06 TP07 TP08 TP09 TP10 TP11 TP12 TP13 TP14 TP15 TP16 TP17 TP18 TP19 TP20 TP21 TP22 TP23 TP24 TP25 TP26 TP27 TP28 TP29 TP30 TP31 TP32 TP33 TP34 TP35 TP36 TP37 TP38 TP39 TP40 TP41 TP42 TP43 TP44 TP45
