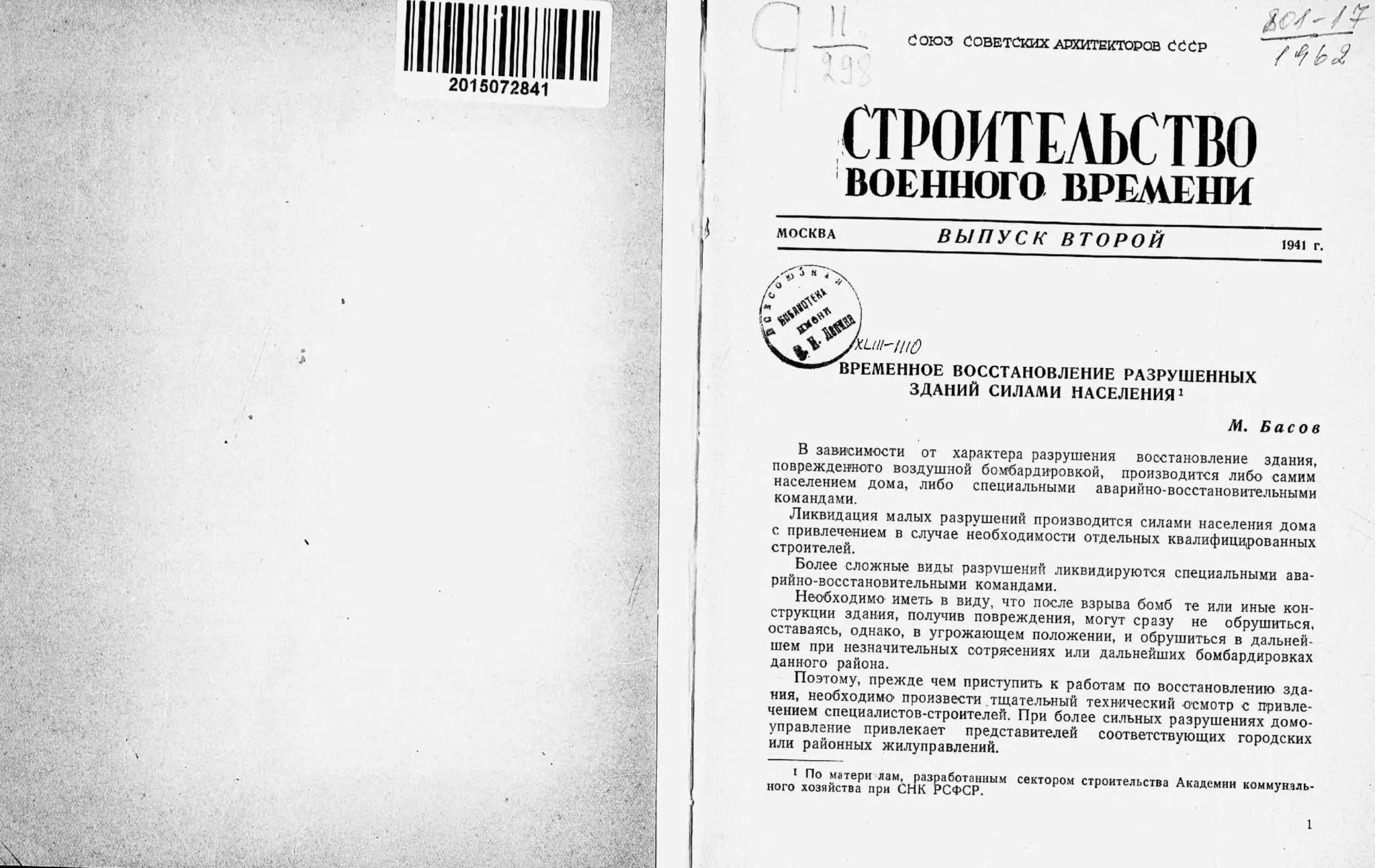

ВРЕМЕННОЕ ВОССТАНОВЛЕНИЕ РАЗРУШЕННЫХ
ЗДАНИЙ СИЛАМИ Н А С Е Л Е Н И Я 1
М.
0 7

х а р а к т е р а

Разрушения

восстановление

Басов
здания,

б°МбарДИ'р0ВК'0Йн асе л еіі^ем ° п о м я° ^ и Л г « °
производится либо дамим
командами.
специальными
аварийно-восстановительными

Ликвидация малых разрушений производится силами населения д о м а
ч

стро'ите'лТ11^

"

Н е

°бходимос™

0

™ельных

квалифицировав

ВИДЫ
Р а з Р ѵ ш е н и й ликвидируются специальными авариино-восстановительными командами.

Необходимо иметь в виду, что после взрыва бомб те или иные конструкции здания, получив повреждения, могут с р а з у
не
обрушиться
оставаясь, однако, в угрожающем положении и обрушиться в дальней
СОТря<енИях
S o T p r / o ~ b H b I X
дальнейших бомбардировках
нияПнГп°бѵппНПГЖДе Ч 6 М П Р И С Т У П И Т Ь К р а б о т а м п о восстановлению здаД И М ° произвести тщательный технический осмотр с
« i f ,
привлечением специалистов-строителей. При более сильных р а з р у ш е н и я ? домоп р а в л е н и е привлекает
представителей
соответствующих городских
или районных жилуправлений.
іиридских
ного' хозяйства Т р и М С Н К 3 Р ^ Ф С Р . И Ы М

СеКТ

°Р°М

СТрОИТелЬСТВа

A K a

*eM™

коммуналь-

В срочных с л у ч а я х привлекаются проживающие в данном доме (или
районе) специалисты-строигели.
П е р е х о д я к вопросу в о с с т а н о в л е н и я отдельных конструктивных элементов здания, необходимо отметить, что силами населения производится, как правило, восстановление не несущих конструкций (окна, двери,
лестницы, крыша и т. п.), а лишь небольшие повреждения
основных
конструкций.
ФУНДАМЕНТЫ

Средствами населения д о п у с к а е т с я в фундаментах лишь заделка отд е л ь н ы х пробоин.
Наилучшим методом заделки является заполнение их кладкой
на
сплошном растворе. В к а ч е с т в е материала может быть использован кирпич, бут, щебенка, булыжник.

В отдельных случаях д о п у с к а е т с я з а к л а д к а отверстий фундаментных
стен подвала мешками с песком, землей или ш л а к о м , з а п о л н е н и е кладкой насухо или на глиняном растворе. О д н а к о у к а з а н н ы е временные
мероприятия в дальнейшем д о л ж н ы быть заменены нормальным решением в соответствии с действующими строительными правилами.
При наличии пробоин в подвальных с т е н а х должны быть приняты
меры против попадания атмосферной влаги в подвал путем устройства
глиняной или булыжной отмостки вокруг поврежденного места с о г л а с но схеме на рис. 1.
В том случае, если повреждения фундамента не обнаружено и грунт
под подошвой не тронут, силами населения д о м а производится обратная
засыпка образовавшейся воронки, причем при наличии в ней в о д ы делается предварительная откачка или отлив ведрами. Воронка засыпается
землей, щебенкой, строительным мусором и прочим или ж е песком и
шлаком с тщательной утрамбовкой.

СТЕНЫ

Д 0 Ш М 0 Г У Т б Ы Т Ь " Р - з в е д е н ы лишь
J S ^ ^ S S ^ S S T S '
с т к о в с т е н здания в ь ю о Z T V Z ï ™ ™ ™ к р е п л е н и е м о т д е л ь н ы х учаД " У Х
ЭТаЖ€Й'
ЗЗДеЛКа
п р о б о й н
и
проемов „ разного род а трещин
П е р е д началом работы по в о с с т а новлению
отдельных
разрушенных
у ч а с т к о в н е о б х о д и м о т щ а т е л ь н о их
осмотреть, выявить все отколовшиеся
или потерявшие прочность п р о с т е н к и
в с е с о м н и т е л ь н ы е ч а с т и о т в а л и т ь или
надежно оградить.
Крепление
небольших
участков
стен м о ж е т быть п р о и з в е д е н о с о г л а с н о
с х е м е , изображенной на рис. 2, путем укладки вертикальных брусьев
и у с т а н о в к и в распор д в о й н ы х подк о с о в . С этой ц е л ь ю в е р т и к а л ь н ы й
орус п р и ч е р ч и в а е т с я по с т е н е и п о с л е
установки
подкосов
расклинивается
досками. В е р х н и е
концы
подкосов
в р е з а ю т с я в б р у с и, кроме т о г о , упир а ю т с я в приболченные бабки. В н и з ѵ
нижние концы у п и р а ю т с я в продольный б р у с с п р и р у б к о й в п л а с т и н у .
В н и з у подкосы р а с ш и в а ю т с я с о б е и х
сторон д о с к а м и и с х в а т ы в а ю т с я с к о бами. П р о д о л ь н ы й б р у с ( л е ж е н ь ) упир а е т с я в забитые наклонные свайки
Вертикальные
б р у с ь я с подкосами
устанавливаются
по д л и н е
здания
в расстоянии д о 1,5 м д р у г от д р у г а .

Руко Р в а о б д°ст Ь во П м°т^ГеТко И го КР п е е П р сшГа о т Г о Г и Т "
влечением к в а л и ф и ц и р о в а н н ы х ' ^ б ^ Й Ж Р а

Пр

°ИЗВОД-ься
С
™

В Л е Н Н Я

под
'

ПРИ

лeeXraTнlмH1лeГт^Ä i T n T L ^ —ЗДЗНИЙ^
щебенкой или м е л к о б л о ч н ы Г ^
кирпичом, кирпичной
известковом
растворе. При отсутствии э т о й Г .
или глиняном
КаК
В р е м е н н а я
м е р з
ж е т быть д о п у щ е н о ^ о к І Т Г Г 1 1
мок-рѳллений с о С : о й У и х Р с И д ^
Д«Р«-ь«-х
РУ
И
и
внУтРи)
ми или фанерой и с заполнением
доска,
Л6ГК°Й
засыпкой (шлака, о п и л о к а Т р Г о ^ т в и ^
п ™
У 5 И
ее~песком,
или землей (рис. 3) Как впемен«*« » i n
глиной
б Ы Т Ь Д ° П у Щ е н а
з а к л а д к а
пробоин мешками, заполненными
М'
о п и л ™ .
песком, глиной, землей и пр
™Рфом, а также

щины в стену концы металлических
балок.
При п о в р е ж д е н и и
стекол
с л е д у е т при о т с у т с т в и и и х
под
р у к а м и п р о и з в е с т и о б ш и в к у проемов фанерой.

План

Рис. 3. Схема заделки
пробоины
в стене
досками
В случае необходимости придания прочности кирпичной с т е н е
в
отдельных
местах
может
быть произведено крепление
проем о в с т о й к а м и или в р е менная з а к л а д к а кирпичом о к о н н ы х проемов
согласно
схем,
изобр а ж е н н ы х н а рис. 4 .
Т р е щ и н ы , не представляющие опасности
для здания, законопач и в а ю т с я п а к л е й или
тряпками с последующей заделкой с обеих
сторон
раствором
на
г л у б и н у 2 — 3 см. Трещины
с
нарушенной
п е р е в я з к о й к л а д к и заделываются
кирпичом
с частичной разборкой
старой к л а д к и , с о г л а с но с х е м е на
рис. , 5 .
В
особо
дефектных
местах могут заделываться
поперек
тре-

Фанера может закладываться в
фальцы с последующей
замазкой
или н а б и в а т ь с я с п л о ш ь н а с т в о р ы .
При о т с у т с т в и и ф а н е р ы мож.ет прим е н я т ь с я п л о т н ы й к а р т о н или т е с
в четверть.
Небольшие
кусочки
выбитого
с т е к л а з а к л е и в а ю т с я л и с т а м и плотной б у м а г и с обеих сторон с т е к л а .
При п о в р е ж д е н и и д в е р н ы х полотен выбитые филенки заменяются
фанерой
или з а ш и в а ю т с я д о с ками.
П р и с и л ь н ы х р а з р у ш е н и я х заполнений проемов (переплетов, две-

рей) м о г у т б ы т ь применены с л е д у ю щ и е временные меры:
а) з а д е л к а п р о е м а к и р п и ч о м , у л о ж е н н ы м
на г л и н я н о м р а с т в о р е , п р и ч е м в з а в и с и м о с т и
от характера разрушения и необходимости
может быть частичная заделка с оставлением
ф р а м у г и ; б) з а д е л к а п р о е м а п о с р е д с т в о м о б ш и в к и д о с к а м и или ф а н е р о й ,
прибиваемых
к оконной коробке с обеих сторон проема и
с заполнением
пространства
между
ними
утеплителем в соответствии с данными выше
у к а з а н и я м и по з а д е л к е о т д е л ь н ы х п р о б о и н .

,тарая
\

шдна

ПЕРЕКРЫТИЯ

К числу малых повреждений перекрытий,
' которые м о г у т б ы т ь ликвидированы силами
населения, относятся:
а) в д е р е в я н н ы х
перекрытиях:
обвалы
штукатурки; перелом отдельных деревянных
б а л о к ( у опор или в п р о л е т е ) ; в ы х о д из г н е з д
отдельных балок; местное обрушение наката;

I но(а> кладка
Рис. 5. Заделка
трещины
в стене с разборкой
старой кладки

б) в ж е л е з о б е т о н н ы х п е р е к р ы т и я х : пробоины в перекрытии;
ны в б а л к а х или плитах.

трещи-

О б в а л ы ш т у к а т у р к и большей ч а с т ь ю имеют м е с т о в р е з у л ь т а т е
душной в о л н ы о т в з р ы в а бомбы вблизи здания.

воз-

В к а ч е с т в е в р е м е н н ы х мероприятий м о ж е т применяться о б ш и в к а пот о л к а фанерой или картоном.
При переломе о т д е л ь н ы х д е р е в я н н ы х . б а л о к , в ы х о д е их
из
гнезд
или наличии з н а ч и т е л ь н ы х прогибов применяется у с т р о й с т в о в р е м е н н ы х
креплении в в и д е с т о е к или п о д к о с о в . Н и ж е приводится наиболее прос т о и с п о с о б укрепления перекрытия.

Крепление,

Н а пол к л а д у т с я д о с к и толщиной 5 — 6 с м , причем в м е с т а х у с т а н о в ки с т о е к у к л а д ы в а ю т с я р а з г р у з о ч н ы е поперечные д о с к и .
У потолка стойка п о д в о д и т с я н е п о с р е д с т в е н н о под б а л к у . В о т д е л ь н ы х с л у ч а я х м о ж е т б ы т ь пропущена п о д рядом с о с е д н и х балок, имеющих прогиб, поперечная р а с п р е д е л и т е л ь н а я д о с к а или прогон.

стоиками

М е ж д у д о с о к в распор на к л и н ь я х с т а в я т с я бревна диаметром
не
менее 15 см. Р а с с т о я н и е м е ж д у с т о й к а м и принимается
соответственно
б а л к а м у е и л я е м о г о перекрытия, но не б о л е е 1,5 м (рис 6 )
При в о с с т а н о в л е н и и н а к а т о в (штучных,
щитовых
или
сборных),
пробитых о с к о л к а м и бомб, при небольшой площади пробоины или повреждении ц е л о г о пролета, о с т а т к и пола, с м а з к у и з а с ы п к у у д а л я ю т а
пробитые о т в е р с т и я з а д е л ы в а ю т 5 - с а н т и м е т р о в ы м и
досками в четверть
или д р у г и м подручным материалом с п о с л е д у ю щ е й з а с ы п к о й и настилкой

Закладка
кирпичем

Рис. 4. Крепление

проемов

ІЮЛа.

Пробитые

небольшие

отверстия

в

железобетонных

перекрытиях

но в э т о м с л у ч а е н е о б х о д и м о под щ и т ы с т а в и т ь подпорки д л я уменьш е н и я пролета (рис. ? ) .
Трещины в ж е л е з о б е т о н н ы х балках и прогонах могут быть в середине пролета и у опор.
Д л я о б е с п е ч е н и я плотной п о д г о н к и с т о е к
применяется
подклинка
с о г л а с н о д е т а л и н а рис. 7. П о с л е п о д б и в к и к л и н ь я с ш и в а ю т с я г в о з д я м и .
О п о р ы с т о е к д о л ж н ы иметь в н и з у д о с т а т о ч н о прочное о с н о в а н и е и
п е р е д а в а т ь н а г р у з к у н е п о с р е д с т в е н н о через распределительный б р у с на
балки н и ж е л е ж а щ е г о перекрытия.
П о д к л а д к и и клинья при креплении перекрытий д о л ж н ы б ы т ь улож е н ы на ровной горизонтальной п о в е р х н о с т и , имеющей прочное о с н о вание. П р о г о н ы и с т о й к и с о е д и н я ю т с я шипом.
При наличии з н а ч и т е л ь н ы х п о в р е ж д е н и й о т д е л ь н ы х д е р е в я н н ы х бал о к м о ж е т п р о и з в о д и т ь с я з а м е н а их новыми, т о г о ж е с е ч е н и я .

б"
^силяемое

перекрытие

1

Усиляемое

перекрытие

/

\=Â

• ш щ ^ ш т ш л
Клинья

Попер, доек о

ПродолЬнЬіе
роспрвдалит. доски

КРЫШИ

продольные
распределит. доски

Шві

Рис. 6. Схема

установки

стоек при усилении

предварителБно т щ а т е л ь н о о с м а т р и в а ю т с я
д е р ж а щ и х с я к у с к о в плит или б а л о к .
И

,

И

П

"

Л

Ь

Ш

0

М

р а 3 м е р е

отве

^ Г р Т Г и я
°
Большие отверстия т а к ж е
Щ

И

Т

Рис. 7. Временная
железобетонных

0

М

С

'Рстия

,ПИРаНИеМ

заделка
перекрытий

с

перекрытий

целью

удаления
удаления

слабо
слабо

з а к р ы в а ю т с я настилом из д о с о к

Щ И Т а

На

П Р 0 Ч Н Ы е

К р а я

могут быть з а к р ы т ы д е р е в я н н ы м и щитами,

Н е б о л ь ш и е п о в р е ж д е н и я к р о в е л ь н о г о покрытия и с п р а в л я ю т с я силами
с а м о г о населения.
Б о л е е с и л ь н ы е п о в р е ж д е н и я к р о в е л ь , а т а к ж е в о с с т а н о в л е н и е стропильных ферм п р о и з в о д я т с я а в а р и й н о - в о с с т а н о в и т е л ь н ы м и к о м а н д а м и .
При п о в р е ж д е н и я х ж е л е з н ы х крыш в р е м е н н о е исправление
отверстий, не п р е в ы ш а ю щ и х 10 с м 2 , м о ж е т п р о и з в о д и т ь с я п о с р е д с т в о м проо л и ф л е н н ы х тряпок.
Д л я этой цели и с п о л ь з у ю т с я ч и с т ы е тряпки из х о л с т а , бязи, изнош е н н ы х рубах и т. п., причем чем тряпка мягче, тем л у ч ш е она прилегае т к крыше.
В м е с т а х починки у д а л я е т с я ржавчина, т щ а т е л ь н о с м е т а е т с я пыль и
мусор, после ч е г о п о с л е д н и е п р о о л и ф л и в а ю т с я .
Т р я п к а д л я починки ц р о п и т ы в а е т с я в с м е с и олифы с м а с л о м , с о с т а в ленной д о г у с т о т ы т е р т о г о с у р и к а ; в о з м о ж н о т а к ж е применять т е р т ы й
ж е л е з н ы й с у р и к , н е д о б а в л я я олифы.
Тряпка д о л ж н а б ы т ь х о р о ш о пропитана олифой, д л я ч е г о она
нес к о л ь к о раз п о г р у ж а е т с я в с м е с ь и в ы ж и м а е т с я .
П о с л е этого т р я п к а н а к л а д ы в а е т с я н а п о в р е ж д е н н о е м е с т о и т щ а т е л ь н о р а з г л а ж и в а е т с я руками.
При р а б о т е н е о б х о д и м о с л е д и т ь , ч т о б ы п о в р е ж д е н н о е м е с т о приход и л о с ь в ц е н т р е тряпки, а т а к ж е чтобы к р а я тряпки плотно прилегали к
к р ы ш е ; после т о г о к а к з а п л а т а в ы с о х н е т , ее н е о б х о д и м о
прокрасить
масляной
краской
под
цвет
крыши.
Если
поврежденное
место
кровли п р и х о д и т с я м е ж д у обрешетинами, н е о б х о д и м о с н и з у п о д л о ж и т ь
к у с о к фанеры.
К р о м е т о г о , щели и пробоины, о б р а з о в а в ш и е с я в к р ы ш е п о с л е бомб а р д и р о в к и , м о г у т з а д е л ы в а т ь с я наложением на них в р е м е н н о г о п л а с т ы ря из мешковины, приклеенной
к кровле
к л е б е м а с с о й , г у д р о н о м или
о с о б о й замазкой.
Р е к о м е н д у ю т с я с л е д у ю щ и е с о с т а в ы з а м а з о к : а) 4 части о л и ф ы , . 4 ча-

них с в о и х концах привязываться печной проволокой за бруски
шетки.

обре-

В о к р у г установленной временной заделки необходимо с чердака по
швам с д е л а т ь хорошую промазку одним из с л е д у ю щ и х растворов: глино-известковым,
известково-цементным или ж е смолой, смешанной с
пушонкой до состояния г у с т о г о т е с т а .
ПЕРЕГОРОДКИ

Распространенными видами разрушений перегородок я в л я ю т с я : обв а л ы штукатурки, выпучивание и перекос
перегородок,
пробоины
в
отдельных местах, о б в а л ы перегородок.
О б в а л ы штукатурки исправляются после тщательной расчистки мест
о б в а л а , отбивки висящих к у с к о в , исправления
дранки
и
расшивки
ѵ
трещин.
Д о начала работ необходимо убедиться
в достаточной прочности
конструкции самой перегородки.
Взамен обвалившейся штукатурки наносится новый с л о й известковоалебастровой или глиняной штукатурки. П о с л е просушки оштукатуренная поверхность затирается и покрывается соответствующим колером

сти сикатива, 50 частей отмученного мела, 1 часть перекиси марганца в
порошке и 17 частей сурика (рецепт инж. И. Рубь); б,) 1 часть сурика
и 1 часть белил р а з в о д я т с я на олифе д о консистенции г у с т ы х сливок
и тщательно перемешиваются; в) 1 часть мелкого песка, 2 части просеянной золы (древесной), 3 части извести, растертой на олифе. Эта с м е с ь
хорошо перемешивается до ж и д к о г о состояния с добавлением олифы.
Смесью покрывается вначале первый тонкий слой, а затем — второй,
более толстый.
При использовании старого железа последнее должно быть предварительно выпрямлено
киянкой и обрезано по шаблон;.'
с
удалением
гребней, фальцев и проржавевших мест.
Кровли из штучного кровельного
материала
(черепицы,
шифера,
этернита и пр„) ремонтируются теми ж е материалами, из которых сделана крыша.
При отсутствии одноименных штучных
материалов для
ремонта
этих к р о в е л ь рекомендуется применять фанеру или кровельное железо.
Фанерную з а д е л к у места, поврежденного осколками бомбы, произв о д я т т а к : в в е р х у по с к а т у фанера ложится на обрешетку и з а х в а т ы в а е т с я на нее прибитым бруском, а внизу напускается на черепицу (рис. 8).
Фанерная заделка отверстия площадью более 0,5 м2 должна в ниж-

К а к временное мероприятие при значительных о б в а л а х штукатурки
д о п у с к а е т с я зашивка места обвала фанерой с последующей
оклейкой
бумагой и обоями.
При наличии трещин в штукатурке необходимо в первую очередь
выяснить не нарушена ли прочность конструктивных элементов самих
перегородок (состояние о б в я з о к и устойчивость). Отдельные трещины в
штукатурке расшиваются и з а д е л ы в а ю т с я раствором.
Выпучивание и перекос перегородок желательно устранять непосредс т в е н н о б е з разборки какой-либо ее части путем у с т а н о в к и в с о о т в е т с т в у ю щ и х местах распорок, подкосов или подклинок.
В случае невозможности установить на прежнее место
перегородку
наиболее разрушенная е е часть у д а л я е т с я , оставшиеся у с т а н а в л и в а ю т с я
на прежнее место, а разрушенная часть з а д е л ы в а е т с я вновь.
Пробоины в о т д е л ь н ы х местах перегородок з а д е л ы в а ю т с я досками
или другим подручным материалом с последующей оштукатуркой или
обивкой картоном (фанерой).
При обвале перегородок восстановление их производится ремонтновосстановительными командами.
В деревянных перегородках отверстия заделываются фанерой, картоу
ном или досками.
При повреждении нижней обвязки
перегородка
поднимается д о
прежнего уровня подклинкой снизу, после чего проверяется ее вертик а л ь н о с т ь по о т в е с у и заводится новая обвязка взамен поврежденной
При повреждении верхней обвязки перегородка укрепляется подкообвязкаУСТаНаВЛИВаеТСЯ

П

°

о т в е в

£ ^

с л е

ч е г о

При повреждении п л и г н ы ^ е р . д г о р о д ^

заводится новая верхняя
удаляются остатки

старых

плит, о б с л е д у е т с я прочность оставшейся части и в с т а в л я ю т с я н о в ы е
плиты.
Если о с т а в ш а я с я ч а с т ь перегородки имеет расстроенные ш в ы и потеряла прочность, ее необходимо
разобрать и восстановить на о с н о в е
имеющихся под руками материалов.
Перед в с т а в к о й новой плиты, при заделке о т д е л ь н ы х пробоин, п р о изводится тщательная очистка от с т а р о г о раствора гребней и ж е л о б к о в
с т а р ы х плит в м е с т а х примыкания к новым.
В с л у ч а е о т с у т с т в и я с о о т в е т с т в у ю щ е г о типа плит возможна временная заделка отверстия листами с у х о й штукатурки, картоном, фанерой
или деревянными вкладышами с о о т в е т с т в у ю щ е й формы с последующей
оштукатуркой.
Трещины в каменных перегородках очищаются от о с т а т к о в раствора,
законопачиваются паклей или войлоком и з а д е л ы в а ю т с я с обеих сторон
раствором на глубину 2 — 3 см.
О т д е л ь н ы е небольшие пробоины в каменных перегородках расчищаю т с я , у д а л я ю т с я с л а б о д е р ж а щ и е с я куски, очищается мусор и к л а д к а
промывается; после этого отверстие з а д е л ы в а е т с я кирпичом на растворе ( а л е б а с т р о в о м , и з в е с т к о в о м , смешанном, цементном или глиняном).
Большие отверстия
в кирпичных п е р е г о р о д к а х з а д е л ы в а ю т с я с о гласно указаний, д а н н ы х в р а з д е л е в о с с т а н о в л е н и я стен.
ЛЕСТНИЦЫ

В лестницах малые п о в р е ж д е н и я могут быть с л е д у ю щ е г о вида: з а в а л ы маршей, поломка ступеней и перил, пробивка
отверстий в площ а д к а х , повреждение к о с о у р о в и балок.
Р а с ч и с т к а завалов при обрушении вышележащих частей здания производится после установления характера завала и состояния прочности
заваленного марша.
Р а б о т а заключается в очистке маршей и площадок
от мусора и
обломков.
В д е р е в я н н ы х лестницах с л о м а н н а я ступень вынимается из тетивы и
заменяется доской или новой ступенью.
В к а м е н н ы х лестницах при выкалывании ступени о с т а в ш а я с я е е ч а с т ь
осматривается для установления прочности. Если
ступень
держится
прочно и нет отделившихся к у с к о в , то образовавшаяся выбоина может
быть закрыта д о с к о й или щитком.
Возможен ремонт ступени заливкой выбитого места цементом с предварительной очисткой поврежденной поверхности от мусора и пыли и
смачиванием водой.
Если оставшаяся часть ступени имеет большие трещины и о т д е л ь ные с л а б о держащиеся куски, то поврежденную ступень
необходимо
удалить и заменить новой. При поломке нескольких ступеней в каменн ы х лестницах в поврежденную часть в с т а в л я ю т с я д е р е в я н н ы е распорки.
П о с л е этого отверстие закрывается щитом с нашитыми с в е р х у деревянными планками (стремянка) (рис. 9).
10

сбитые стойки

JiC;J°помощи
P

Рис.ш9. Устройство деревянной
мянки с установкой распорок
ступенями

емонт сломанных перил при
деревянного
бруска и проволоки

р

стремежду

В з а м е н стремянки в о з м о ж н а у с т а н о в к а д е р е в я н н ы х ступеней ггп„
поломке перил оставшаяся их часть д о л ж н а б Г г т Г ™ Л а д л я ѵ с т а
р
У
новления е е устойчивости. Шатающиеся
и
д о л ж н ы б ы т ь удалены.
B o o c t Î S ^ h S S ^ ^ ^ ^ ^
ж е т б ы т ь произведено деревянными досками. При отсутствии
^
как временная мера, могут быть применены крепкие вер У евки или тонкий
3Р^да7нГіО)НаТЯГИВаеТСЯ

М 6 Ж Д У

— м

Р

и с я

частями перил в

2 -

Отверстия в площадках деревянных и каменных лестниц могут б ы т ь

ЛТетиёо

Рис. П. Крепление

тетивы

тетива
Рис. 12. Крепление

тетива

новой тетивы к

старой

з а к р ы т ы настилом из д о с о к , д е р е в я н н ы м щ и т о м или к у с к о м к о т е л ь н о г о
железа. Отверстия в железобетонных площадках могут быть заделаны
б е т о н о м с у с т а н о в к о й арматурной с е т к и . П е р е д этим д о л ж н а б ы т ь прои з в е д е н а т щ а т е л ь н а я о ч и с т к а к р а е в о т в е р с т и я о т к у с к о в бетона, м у с о ра и пыли и с д е л а н а п р о м ы в к а в о д о й . Н о в а я а р м а т у р а д о л ж н а б ы т ь
тщательно перевязана с о старой. После э т о г о производится бетонирование по з а р а н е е у с т а н о в л е н н о й о п а л у б к е .
Трещины в тетивах и площадочных балках исправляются следующим
о б р а з о м . Т е т и в у н е о б х о д и м о п р е д в а р и т е л ь н о укрепить подпорками. При
этом п о с л е д н и е д о л ж н ы б ы т ь у с т а н о в л е н ы на прочное о с н о в а н и е . При
небольшой трещине укрепление поврежденного
места
может
быть
п р о и з в е д е н о у с т а н о в к о й н а к л а д к и из д о с к и на б о л г а х или г в о з д я х б о л ь ш о г о размера (рис. 11). При б о л е е с е р ь е з н о м п о в р е ж д е н и и к о с о у р а применение н а к л а д к и м о ж е т о к а з а т ь с я н е д о с т а т о ч н ы м . В этом с л у ч а е рядом с поврежденным косоуром устанавливается новый и соединяется с
ним на б о л т а х или с к о л а ч и в а е т с я большими г в о з д я м и (рис. 12).
П о в р е ж д е н и я д е р е в я н н ы х площадочных б а л о к ремонтируются аналогичным с п о с о б о м ( у с т а н о в к а н а к л а д о к , у к л а д к а новой балки рядом с о
с т а р о й ) . Ж е л е з о б е т о н н ы й к о с о у р или п л о щ а д о ч н а я балка при наличии
т р е щ и н ы у к р е п л я ю т с я подпорками, при этом опоры их д о л ж н ы быть
у с т а н о в л е н ы н а прочное о с н о в а н и е .
При п р о г и б е м е т а л л и ч е с к о г о к о с о у р а или п л о щ а д о ч н о й б а л к и произв о д и т с я т а к ж е у к р е п л е н и е их подпорками с опиранием на прочное о с нование.

ОБЛЕГЧЕННОЕ

СТРОИТЕЛЬСТВО

КИРПИЧНЫЕ СТЕНЫ С ВОЗДУШНЫМИ ПРОСЛОЙКАМИ 1
Г.

Кузнецов

З а д а ч а с н и ж е н и я р а с х о д а с т р о и т е л ь н ы х материалов при в о з в е д е н и и
зданий, в ч а с т н о с т и с н и ж е н и я р а с х о д а с т е н о в ы х материалов (кирпича,
цемента и извести), приобретает в у с л о в и я х в о е н н о г о в р е м е н и и с к л ю ч и т е л ь н о в а ж н о е значение. З н а ч и т е л ь н ы й э ф ф е к т
в
снижении р а с х о д а
кирпича и в я ж у щ и х м о ж е т быть получен при и с п о л ь з о в а н и и у т е п л я ю щих с в о й с т в в о з д у ш н ы х п р о с л о й к о в в с т е н е . Наличие правильно у с т р о е н н о г о в о з д у ш н о г о прослойка в с т е н е р а в н о ц е н н о по т е п л о т е х н и ч е с к и м
свойствам 14—16-сантиметровой кладки.
При в о з в е д е н и и с т е н м а л о э т а ж н ы х зданий ( в ы с о т о й д о 4 э т а ж е й ) ,
а т а к ж е к а р к а с н ы х с т е н , г д е прочностные с в о й с т в а монолитной (сплошной) кирпичной к л а д к и о с т а ю т с я неиспользованными, в о з д у ш н ы й просл о е к , п о в ы ш а я т е п л о т е х н и ч е с к и е с в о й с т в а с т е н ы , д а е т в о з м о ж н о с т ь экономить по с р а в н е н и ю с применяемыми с е й ч а с решениями о т 2 5 д о 3 3 %
кирпича, з н а ч и т е л ь н о е к о л и ч е с т в о цемента и и з в е с т и
(от
6 д о 35 кг
на 1 м 2 с т е н ы ) , с н и ж а е т т р у д о е м к о с т ь в о з в е д е н и я с т е н ы и р а с х о д т е х н о л о г и ч е с к о г о топлива.
В отличие о т применявшихся ранее кирпичных с т е н с пустотами, г д е
оба слоя с т е н ы ( н а р у ж н ы й и внутренний) п е р е в я з а н ы м е ж д у с о б о й ( х о т я
б ы частично) р я д а м и кирпича ( к л а д к а Г е р а р д а и др.), п р е д л а г а е м ы е
решения п р е д с т а в л я ю т с т е н ы , с о с т о я щ и е из д в у х с л о е в , р а з д е л е н н ы х
м е ж д у с о б о й с п л о ш н ы м в о з д у ш н ы м прослойком, п р о х о д я щ и м по в с е й
площади с т е н ы .
Наличие в о з д у ш н о г о п р о с л о й к а , помимо
повышения
термического,
сопротивления с т е н ы , о б е с п е ч и в а е т максимальную е е с у х о с т ь , т а к к а к в
этом с л у ч а е о т с у т с т в у ю т к а к и е - л и б о мостики д л я п е р е х о д а
влаги
от
в н е ш н е г о н а м о к а ю щ е г о во время д о ж д е й н а р у ж н о г о с л о я о г р а ж д е н и я
к в н у т р е н н е м у и о б р а т н о (при у в л а ж н е н и и в н у т р е н н е г о с л о я в в е с е н н е зимний период, при н е б л а г о п р и я т н о м т е м п е р а т у р н о - в л а ж н о с т н о м р е ж и ме помещения).
Наличие в о з д у ш н о г о прослойка б л а г о п р и я т н о с к а з ы в а е т с я т а к ж е на
ускорении просушки с т е н о т в л а г и , вносимой в п р о ц е с с е их в о з в е д е н и я .
1 По материалам,
архитектуры СССР.

разработанным

кабинетом

строительной

техники

Академии

пустота, плюс полкирпича ( с у м м а р н а я толщина 3 2 см,), при применении
обычного красного или силикатного кирпича, пригодна с точки зрения
теплотехнической характеристики для в с е х отапливаемых промышленных зданий, независимо о т района строительства, а т а к ж е для жилых и
культурно-бытовых зданий, возводимых в южной полосе
Советского
Союза. С т е н а толщиной в 'полкирпича, плюс пустота,
плюс
кирпич
равноценна по с в о е м у термическому сопротивлению стене в д в а кирпича на теплом растворе и пригодна для жилых, культурно-бытовых и общ е с т в е н н ы х зданий, возводимых в средней полосе С о в е т с к о г о С о ю з а , а
т а к ж е для административно-бытовой группы зданий на промышленных
площадках.

Скоба {связь) Ф8ми

прослоек Sem
стены

рана

Рис. 1. Конструкция

кирпичной стены с
прослойком

воздушным

П о с л е д н е е у с л о в и е особенно важно для объектов, возводимых поточноскоростными методами.
Наружный слой стены в о в с е х с л у ч а я х устраивается толщиной
в
полкирпича; толщина внутреннего слоя с т е н ы , в зависимости о т теплотехнических и статических требований, м о ж е т быть в
полк^пГа в
F
кирпич, в полтора кирпича.
С в я з ь м е ж д у наружным и внутренним слоями стены обеспечивается
м е т о о ° м М Г 1 М е ч Т Г И Ч е С К И Х С К ° б И 3 К Р У Г Л О Г О а РмаНФНого ж е л е з а диа
метром 8 мм, з а к л а д ы в а е м ы х в к а ж д о м шестом ряду по высоте через
н
7 5 — 1 0 0 см д р у г о т друга.
Значение величин термического сопротивления
предлагаемых конструкции стен при различных сортах кирпича и марках раствора привед е н о в табл. 1, на стр. 16.
Р

И з этой таблицы видно, что стена толщиною

в полкирпича,

плюс

П р о в е д е н н ы е статические расчеты с т е н с воздушными прослойками
у б е ж д а ю т , что стена толщиной в полкирпича, плюс пустота, плюс полкирпича обеспечивает необходимый коэфициент запаса прочности в о д ноэтажных и д в у х э т а ж н ы х зданиях; стена толщиной в полкирпича, плюс
пустота, плюс кирпич может применяться д л я зданий высотой д о 3 — 4
этажей (при кирпиче марки 7 5 — 1 0 0 к г / с м 2 и растворе 3 0 — 5 0 к г / с м 2 ) .
Д л я зданий выше 4 этажей стены нижних этажей с л е д у е т в о з в о дить толщиной в полкирпича, плюс пустота, плюс полтора кирпича.
Н а р у ж н а я поверхность стены с воздушным прослойком м о ж е т быть
оставлена неоштукатуренной или покрыта с л о е м штукатурки.
Н и ж е приводятся примеры применения с т е н с воздушными прослойками в строительстве промышленных, ж и л ы х и культурно-бытовых з д а ний, с кратким описанием деталей их конструкций.
На рис. 2 приведены разрез и детали с т е н ы с воздушным прослойком для одноэтажного промышленного здания с железобетонным каркасом. Аналогично решается и конструкция стены при металлическом каркасе. Дополнительно^ помещенный на том ж е чертеже разрез с монолит:
ной стеной толщиной в полтора кирпича имеет целью показать, что при
переходе к стене с воздушным прослойком принципиальные'решения
каркаса остаются без изменения (если не считать уменьшения сечения и
арматуры элементов каркаса в силу меньшего веса с т е н ы с воздушным
прослойком).
Д е т а л и сопряжений стены с конструкцией заполнения оконного проема приведены в д в у х вариантах: с о сплошным воздушным прослойком
и с жесткой перевязкой кирпичом по периметру окоиного проема. Пос л е д н е е решение (перевязка кирпичом) допущено .нами лишь д л я промышленных зданий, учитывая специфику их ѳксплоатации, а главное по
соображениям полной равномерности о с а д о к обоих с л о е в стены, имею.щих одинаковую толщину и одинаковую вертикальную нагрузку. П о тем
ж е соображениям (равномерность осадки с л о е в ) в стене
каркасного
промышленного здания с к о б ы из круглого железа, с в я з ы в а ю щ и е между
собой оба слоя стены, могут быть заменены пластинками из асбо-шифера.
Приведенные в табл.
1 характеристики
предлагаемого
решения
с т е н ы в сопоставлении с применяемым ныне решением в в и д е монолитном стены толщиной в і полтора кирпича показывают, что стена с воз-

Таблица

I

Термическое сопротивление кирпичных стен с воздушным прослойком
( Я 0 ) в час/м 2 /град/кал
/

Тип
кладки

Приме-

,Штукam.
издестк

Штукат. изОестк.

г

у

'

—
—

няемый

Примеча-

—
—

раствор

»

ние

—
—

12 5

душным прослойком, обладая лучшими теплотблническими свойствами,
чем стена монолитная, экономит на к а ж д ы й
квадратный метр стены'
42 шт. кирпича, 9 к г в я ж у щ и х (цемента и извести) и не менее 1.5 к г арматурного железа.

12 5

—

25

12 5

37

Кладка из Холодкрасного
ный
кирпича раствор

0,759

0,946

1,116

Коэфициенттеплопроводности кладки = 0,7

Теплый
раствор

0,783

0,986

1,171

Коэфициенттеплопроводности кладки = 0,65

Кладка из Холоддырчатого
ный
или пусто- раствор
тного кирпича с объемным
весом
1400 кг/и»

0,816

1,034

1,235

Коэфициент теплопроводности кладки = 0,6

Теплый
раствор

0,852

1,088

1,306

Коэфициенттеплопроводности кладки = 0,55

Кладка из Холоддырчатого
ный
или п у с т о - раствор
т н о г о кирпича собъемным
весом
1200 кг/мз
Теплый
раствор

0,896

1,156

1,396

Коэфициенттеплопроводности кладки =

0,994

1,237

1,504

Коэфициенттеплопроводности кладки = 0.45

П о м е щ е н н ы е на рис. 3 детали кирпичной стены с воздушным прослойком д а н ы применительно к плану и разрезу жилого здания поселкового типа. Термическое сопротивление стеньг при применении для кладки теплого (шлакового) раствора с о с т а в л я е т
R 0 = 1 , 0 1 4 , т. е. равноценно с о стеной в д в а кирпича на теплом растворе.
Приведенный д л я данного конкретного случая статический расчет
показывает, что для наиболее узкого и нагруженного простенка при заданном плане максимальное напряжение в кладке с о с т а в л я е т 7,(35 кг/см 2 ,
т. е. значительно меньше 8 , 9 кг/см 2 , допускаемых нормами для марки
кирпича 100 кг/см 2 и марки теплого раствора 30 кг/см 2 . Наибольшее напряжение в простенке нижнего этажа, при толщине стены в полкирпича, плюс воздушный прослоек, плюс полкирпича (допустима лишь д л я
ю ж н ы х районов), составляет о к о л о 10 кг/см 2 , что т а к ж е допустимо при
возведении с т е н ы на песчаном (холодном) растворе.
Сопоставление цифровых показателей решения монолитной с т е н ы и
стены с воздушным прослойком, приведенных в табл. 1, показывает, что
в последнем случае расход кирпича на 1 м 2 стены с о с т а в л я е т 154 'штуки вместо 2 1 2 штук, потребных при монолитной стене, а р а с х о д в я ж у щих — 36 к г вместо 4 2 кг. С о п о с т а в л я я п р е д л а г а е м о е решение стены
с о стеной кладки системы Попова или кладки системы
Попова — О р лянкнна, можно видеть, что при одинаковом для в с е х трех вариантов
р а с х о д е кирпича стена с воздушным прослойком отличается меньшей
трудоемкостью и д а е т экономию д о 35 кг цемента и извести на к а ж д ы й
квадратный метр стены.
•* *

*

Детали кирпичной стены с воздушным прослойком на рис. 4 д а н ы
применительно к 3-этажному типовому зданию бытовых.
Шаг
стоек
принят в 4,0 м, пролеты в 6 , 5 м и в 2,5 м. Б ы т о в ы е здания одной своей
стеной примыкают к промышленному зданию. Толщина наружных стен
д л я в с е х этажей принята в полкирпича, плюс воздушный прослоек, плюс
кирпич. Термическое сопротивление этой стены равноценно термическому сопротивлению монолитной кирпичной стены толщиной в д в а кирпича
Д е т а л и конструкции заполнения оконного проема аналогичны приведенным на рис. 3. У с т а н о в к у деревянной рамы (обвязки) предполагается
производить параллельно с кладкой стены. Дополнением к обычным решениям являются прибитые по всему периметру к оконной обвязке брус к и сечением в 5,0 X 5,0 см. Бруски имеют своим назначением обеспечить более плотное примыкание деревянной обвязки и возможность конопатки с д в у х сторон.
2

С т р - в о воем,

времени

Кладка монолитная

Кладка

с бездушным прослойком

•Оцанк Лелезі

Детали примыкания переплетов;
Металлических
«а

Деревянных

L—- '
' ВООО
^ 60
Летала перебя-зки стены
Ш Металлич. скобами
d-fci I
Irl
I I
I r l , ]

•Этернитовыми плитками
Сковы
металлгидроизоляция

Рис.

2. Кирпичная

стена для промышленного
каркасом

здания

с

железобетонным

П о к а з а т е л и р а с х о д а м а т е р и а л о в на с т е н у т е ж е , что в к о н с т р у к ц и и
на рис. 3.
Н а рис. 5 п р и в е д е н ы применяемые в практике с т р о и т е л ь с т в а вариант ы р е ш е н и я кирпичной с т е н ы д л я 2 - э т а ж н о г о з д а н и я :
а) стена монолитной к л а д к и в д в а кирпича на теплом р а с т в о р е ;
б ) с т е н а к л а д к и с и с т е м ы Попова (с бетонными в к л а д ы ш а м и ) ;
в ) с т е н а к л а д к и П о п о в а — О р л я н к и н а (с з а с ы п к о й ш л а к о м ) . З д е с ь ж е
д л я с о п о с т а в л е н и я п р и в е д е н а кирпичная с т е н а с в о з д у ш н ы м прослойком
д л я с р е д н е й п о л о с ы С о в е т с к о г о С о ю з а и д л я ю ж н ы х районов.
38

moot
19

Таблица
Применяемые
Характеристика

Кладка

1. Термическое сопротивление . .

.

Предлагаемые
решения

Кладка
Кладка с воздушсистемы
инж. По- ным прослойком
пова— для сред- для южОрлян- ней поло- ной полокина
сы Союза сы Союза

литная

Кладка
системы
инж.
Попова

1,029

1,055

1,096

1,014

0,814

958

936

862

732

523

—

—

моно-

2. В е с стены (в кг)

реше ния

3. Р а с х о д материалов:
а) шлака (в м 3 )

—

0,26

б) кирпича (в шт.)

0,18

212

151

154

в) цемента (в к г )

161

21

56

г ) извести (в к г )

28

18

14

21

15

16

18

15

В с е г о вяжущих
извести) (в кг)

(цемента

д) арматурной стали ( в кг)
4. Стоимость

(в руб.)

и
42
.

.

71

44

36

—

—

—

—

50-03

49-37

45-08

39—46

99

29
0,75
29-23

Помещенные характеристики различных решений с т е н ы позволяют
сделать следующие выводы.
В с е четыре варианта решения стены д л я средней полосы Союза имею т почти одинаковые величины термического сопротивления, а с л е д о в а тельно одинаковые р а с х о д ы на отопление здания.
С т е н а с воздушным прослойком на 2 0 — 3 0 % л е г ч е , чем в остальных
вариантах решения стены, а с л е д о в а т е л ь н о стоимость транспорта материалов я в л я е т с я наименьшей для с т е н ы с воздушным прослойком.
Р а с х о д кирпича д л я с т е н ы с воздушным прослойком в 1,4 раза меньше, чем д л я стены монолитной толщиной в д в а кирпича (154 шт. на
1 м 2 в м е с т о 2 1 2 шт. на 1 м 2 ) и одинаков с о стенами к л а д к и системы
Попова и системы Попова — Орлянкина.
і
При одинаковом р а с х о д е кирпича с т е н а с воздушным прослойком
в ы с в о б о ж д а е т шлак и шлакобетонные камни, необходимые при к л а д к е
стены системы Попова и системы
Попова — Орлянкина и значительно
упрощает производство работ по возведению і стены.
Р а с х о д в я ж у щ и х (цемента и извести) при возведении с т е н ы с воздушным прослойком с о с т а в л я е т 36 кг/м 2 , в то время как д л я кирпичной
монолитной с т е н ы требуется в я ж у щ и х 4 2 кг/м 2 , для стены кладки системы П о п о в а — О р л я н к и н а 44 кг/м 2 , а д л я стены кладки П о п о в а со
шлакобетонными вкладышами — 71 кг/м 2 .
Т р у д о е м к о с т ь и стоимость с т е н ы с воздушным прослойком наименьшие по сравнению с другими вариантами решения с т е н ы .
22

2

м t «I
Д л я обеспечения надежной в теплотехническом и статическом отношениях работы стена с воздушными прослойками требует хорошего кач е с т в а кирпичной кладки. Помимо с о б л ю д е н и я горизонтальности и один а к о в о г о уровня рядов кладки обоих с л о е в с т е н ы (наружного и внутреннего), необходимо заполнение раствором к а к горизонтальных, т а к и
вертикальных ш в о в кладки. Наличие большого количества незаполненных ш в о в или с к в о з н ы х отверстий может повлечь к избыточной инфильтрации в о з д у х а и тем самым снизить теплотехнические с в о й с т в а
стены. Необходимо- т а к ж е по возможности не д о п у с к а т ь попадания раствора при к л а д к е стен внутрь воздушного прослойка, чтобы не создав а т ь местных т е п л о в ы х мостиков. Д л я этой цели при в о з в е д е н и и стены
рекомендуется п о л ь з о в а т ь с я деревянной рейкой, прикрывающей пустоту,
как показано на рис. 6. По возведении шести рядов кладки рейка перемещается на уложенный следующий ряд соединительных с к о б и т. д .
Д л я кладки стен с воздушными прослойками рекомендуется пользоваться смешанными растворами марки не іниже 30 кг/см 2 . Ч т о б ы обеспечить хорошее заполнение раствором ш в о в кладки, с л е д у е т применять
пластичные растворы.
Ж е л е з н ы е ск-обы, соединяющие наружный и внутренний слой с т е н ы ,
д о л ж н ы быть предохранены о т ржавления. Наиболее простым и надежным в этом отношении с р е д с т в о м я в л я е т с я о к р а с к а очищенных от грязи и ржавчины -скоб цементным молоком. П о с л е установки с к о б в стену
их с л е д у е т обмазать слоем цеметного раствора. Обмазку с к о б надо производить после укладки к а ж д ы х шести рядов, причем к раствору рекомендуется д о б а в л я т ь волокнистые в е щ е с т в а , или ж е скобы, д о с т а в л е н ные в пространстве прослойка, обматывать паклей, жирно смоченной в
цементном растворе.
Надежная анкеровка в стене балок чердачного
и
междуэтажного
перекрытий имеет большое значение для повышения ж е с т к о с т и и устойчивости здания.
Анкеры рекомендуется ставить не р е ж е чем через одну балку, над е ж н о заделывая их в швах кладки.

Рис.

6. Применение деревянной рейки в процессе кладки во
избежание
попадания вяжущего раствора в воздушный
прослоек
23

При возведении стены с воздушным прослойком' совершенно обязательно соблюдение непрерывности прослойка по всей площади стены.
Не следует допускать жесткой перевязки кирпичом между наружным и
внутренним слоями стены, так как подобная перевязка, помимо создания
тепловых мостиков, может мешать самостоятельной независимой осадке к а ж д о г о из слоев. Исключение из этого правила можно делать лишь
для каркасной стены промышленного здания.
В зданиях с повышенной влажностью рекомендуется
предусматривать отверстия для дополнительной вентиляции воздушного прослойка
на уровне нижнего гидроизоляционного слоя, а т а к ж е в уровне опирания балок чердачного покрытия. Отверстия площадью около 1 см 2 (в
виде трубочек из нержавеющего материала или в виде незаполненных
раствором вертикальных швов в кладке) следует располагать на расстоянии 1,5 — 2,5 м дрѵг от друга.

ОБЩЕЖИТИЕ СБОРНО-ЩИТОВОЙ КОНСТРУКЦИИ
А.

Озолин

В статье арх. В. Г . Альтшулера и и«ж. В. Б. Бродкина «Скоростное
строительство поселков», помещенной в выпуске 1 «Строительство военного времени», авторы приводили ряд показателей, говорящих о преимѵК ™
строительства зданий щитовой конструкции в жилых поселках.
0ТІЮСЯТСЯ:
^ J f У Щ 6 С Т В а м
а) м е н ь ш а я в сопоставлении с другими конструкциями трудоемкость сборки здания, б) относительно небольшая потребность в квалифицированной рабочей с и л е Т в ) короткие
сроки сборки д о м а . '
' ^ириілие
Одним из Сборных щитовых 1 сооружений, отвечающим вышеперечисленным условиям, является сборное щитовое общежитие на 72 человеТ К 0 Т О р 0 Г ° разработан трестом Горстройпроект (автор А. Озоли'н)
Особенностью этой конструкции является отсутствие заглубленного
фундамента, так как сооружение основано на сборных элемента^ тжнеи обвязки цоколя, укладываемых непосредственно на грунт
УСЛОВИе
'°беспечивает значительную экономию в о времени при
Р
сборке здания, особенно в зимних условиях.
К числу других особенностей конструкций нужно отнести также си

япп7и Г К яГ П Л е И И Я " " ' ' " I И В е р Х Н 8 Й о б в я з о к с о стенньши щитГми Этим
a e 7
l T
высокая сборность здания и практически сооружение на™
Н ѵ ^ и ° п б Щ е Ж И Т И Я М 0 Ж е Т б ы т ь выполнено в течение одного дня
Нужно, кроме того, отметить, что планировка общежития принята
исходя из сниженных норм жилплощади до 3 5 м 2 н а человека Renn
могательное помещение доведено д о минимума И в общежитии поел'
усмотрены лишь д в е кухни на 18 жилых комнат. В о с н о в у ™ п о з и и и и
положен принцип наименьшего числа сборных э л е м е н т о в 7 o H c î p v Z f l
здания. Проектом предполагается
заготовка сборньіх элемен?ов
на
строидворе простейшего типа с минимальным оборудованием состоящим
из круглой пилы и околоточных столов, при уеловии получения nазме
Г р Г Г о Ш с Г в О В э т о Г П0Л0В0Г° НТИЛ3' наружнойХив" и солярки по ОСТ. В этом случае в с я сборка сводится к сколачиванию
отдельных сборных элементов здания и монтажу на месте Т е л у чае
Т
ли это условие невыполнимо, оборудование должно быть
дополнено
ЬНЫМ

ФРе36Р0М

'

М0ГУЩИМ

бЫТЬ

и з г о т о в л е н н ы

м

т

же

Порядок организации монтажных работ следующий. После планировки у ч а с т к а и Снятия растительного слояіпо периметру наружных и части
внутренних стен у к л а д ы в а ю т с я о б о ж ж е н н ы е
или осмоленные лежни,
сплачиваемые в полдерева на г в о з д я х . У л о ж е н н ы е л е ж н и ' в ы р а в н и в а ю т с я
по уровню путем устройства подкладок или заглубления лежня в грунт.
П о лежням у с т а н а в л и в а е т с я нижняя о б в я з к а , являющаяся цоколем
здания. Крепление о б в я з к и
м е ж д у собой
о с у щ е с т в л я е т с я забивкой
150-миллиметровых г в о з д е й в д о с к и толщиной 5 0 мм и 10-миллиметров ы х — в д о с к и толщиной 3 0 мм.
У с т р о й с т в о незаглублеяного основания здания предполагает песчаный или мало пучинистый грунт. В случае жирной глины или пучинис т ы х грунтов фундаменты надлежит устраивать
о б ы ч н о г о типа
на
стульях.
Н и ж н е е перекрытие предусмотрено в проекте в в и д е теплого
пола
из щитов. В случае невозможности получения д о с т а т о ч н о г о количества
плиточного заполнителя
проектом
предусматривается
возможность
у с т р о й с т в а отепленного цоколя с отсыпкой шлаком изнутри при х о л о д ном половом настиле. С л е д у е т обратить внимание на то, чтобы д о укл а д к и щитов закраина о б в я з к и и прогоны были обиты полоской войлок а д л я предотвращения продувания в этих швах:. С т е н о в ы е щиты предусмотрены с различными утеплителями: шевелин, торфоплита, фибролит
и с т р у ж к а и рассчитаны на наружную т е м п е р а т у р у — 2 7 ° Ц . В случае применения торфоплит последние д о л ж н ы у к л а д ы в а т ь с я в полость щита
после промазки боковин полости гудроном. При у к л а д к е Фибролита швы
последнего промазываются алебастровым раствором. Щ и т ы устанавлив а ю т с я ножками в гнезда нижних обвязок и крепятся между собой одним 150-миллиметровым г в о з д е м , забиваемым в к о с ь н а уровне верхнего б р у с к а о б в я з к и щита. При у с т а н о в к е щитов сборщику с л е д у е т с д е л а т ь в ы р е з к у одного в е р х н е г о и одного нижнего шипа в крайних стен о в ы х щитах на 4 0 мм.
П о у с т а н о в к е щитов у к л а д ы в а е т с я верхняя обвязка,
пится в с т ы к а х полосовым железом.

которая

кре-

В е р х н е е перекрытие монтируется из заранее
заготовленных
полуферм, у с т а н а в л и в а е м ы х на в е р х н ю ю о б в я з к у , с подшивкой тесом по
нижнему поясу ферм. З а б и в к у г в о з д е й при этом надлежит д е л а т ь вкось,
дабы предотвратить о т р ы в потолочной подшивки.
С л е д у е т следить за тем, чтобы полуфермы, расположенные над поперечными стенами, плотно ложились д о с к о й з а т я ж к и в в ы е м к у поперечной обвязки, причем в местах опирания вертикальных с т о е к в верхних д о с к а х обвязки надо с д е л а т ь с о о т в е т с т в у ю щ и е вырезки. Торцевая
ферма устанавливается после предварительной прибивки бруска Кроме
того, торцевая ферма и смежная с ней расшиваются ветровыми связями
от стропильной ноги торцевой фермы к з а т я ж к е смежной полуфермы.
Утепление потолка может быть о с у щ е с т в л е н о любым теллоизолятором
толщина которого д о л ж н а отвечать х а р а к т е р у утеплителя
и должна
быть определена расчетом.

К р о в л я монтируется из г о т о в ы х щитов, обитых дранью.
В местах прохода д ы м о в ы х труб в кровельных щитах производится
в ы р е з к а соответствующих проемов с соблюдением пожарных правил обделки проемов кровельным ж е л е з о м .
Н а половые щиты у с т а н а в л и в а ю т с я перегородки, отвечающие печам
в плане. Перегородки собираются из 40-миллиметровых д о с о к , забираемых м е ж д у д в у м я галтелями, прибитыми к потолку, и плинтусами,
прибитыми к полу.
Н а в е с к о й оконных переплетов и дверей, нашивкой нащельников, наличников, у г л о в ы х реек, подоконников, плинтусов и галтелей заканчивается сборка дома. В с е столярные изделия, наличники и полы д о л ж н ы
быть проолифлены с примесью охры д о з а с е л е н и я дома.
Отопление здания
предусматривается унтермарковскими
печами.
Уборные предположены выносные.

30

СОЛОМИТ — МАТЕРИАЛ ДЛЯ ОБЛЕГЧЕННОГО ЖИЛИЩНОГО
СТРОИТЕЛЬСТВА
/У.

Осколков

Поселки д л я перемещаемого в с в я з и с войной населения, носящие
временный характер и не предназначенные для удовлетворения жилищных н у ж д после окончания войны, д о л ж н ы по всем своим нормам и пок а з а т е л я м значительно отличаться от поселков обычного типа.
З д е с ь в с е , начиная с планировки поселка, размещения жилья, бытов ы х зданий, типа в с е х сооружений, устройства дорог, ікончая жильем,
д о л ж н о б ы т ь подчинено руководящим установкам: минимальный срок
стройки, наименьший расход материальных с р е д с т в , малый срок полной
амортизации.
В с в е т е этих у с т а н о в о к д о л ж н ы быть пересмотрены в с е нормативы,
в том числе размеры жилой площади, кубатуры, в ы с о т ы помещений,
пожарные разрывы, этажность, которая, по нашему мнению, должна
быть ограничена одним этажом, и т. д .
К о н с т р у к т и в н ы е решения д о л ж н ы быть таковы, чтобы стройка осущ е с т в л я л а с ь с наименьшим применением квалифицированной рабочей
силы, наилучшие решения б у д у т те, г д е монтаж зданий может
быть
о с у щ е с т в л е н в порядке самодеятельности.
Если потребность в материалах не может б ы т ь полностью покрыта
местными ресурсами, к привозным материалам надо предъявлять требование большой транспортабельности и наибольшей г о т о в н о с т и у к л а д к и
в д е л о крупными элементами.
В числе таких материалов одно из первых
мест д о л ж е н
занять
соломит.
Соломит — материал не новый, с у щ е с т в у е т более четверти в е к а .
Н е с к о л ь к о с л о в о том, что п р е д с т а в л я е т собой соломит.
Соломитом н а з ы в а ю т с я соломенно-проволочные
щитЪі, изготовленные на специальных п р е с с а х — с т а н к а х . При этом основою с л у ж а т ряды
проволоки, отстоящие д р у г о т друга по направлению поперек щита на
100 — 150 мм, о х в а т ы в а ю щ и е шит с обеих сторон и с х в а ч е н н ы е межд у собой с к в о з ь щит проволочными
ж е крючками, расположенными рядами на расстоянии 8 0 — 100 мм.
Диаметр проволоки 1 , 6 — 2 мм; проволока употребляется при станк о в о м изготовлении с в е т л а я , н е о т о ж ж е н н а я . Проволоки т р е б у е т с я от
0,5 д о 0 , 8 кг/м 2 в зависимости от толщины щитов
и диаметра
проволоки.
31

У т к о м в щитах я в л я е т с я солома, уложенная рядами поперек щита и
запрессованная рядами м е ж д у вышеописанными охватывающими щит с
д в у х сторон проволоками и сцепляющими эти проволоки крючками.
Солома для изготовления щ и т о в берется о т х л е б н ы х з л а к о в озимая
или я р о в а я , ручного обмолота, т а к н а з ы в а е м а я старнованая, или машинного обмолота (путаная). Солома должна быть спелая, ровного ж е л т о г о
цвета, здоровая, без прели. К о л о с ь я у старновки с л е д у е т срезать.
, О г н е с т о й к о с т ь соломита зависит о т объемного веса, т. е. она тем
больше, чем больше этот
вес.
Последний
колеблется о т
275 до
3 6 0 кг/м 3 , причем соломит с весом менее 3 1 0 к г относится к материалам
сгораемым.
Щиты соломита о б л а д а ю т значительной механической прочностью и
ж е с т к о с т ь ю , что д а е т в о з м о ж н о с т ь применять их с редким каркасом
нормальным пролетом в с в е т у 1,0 м.

»

Соломит легко о т д а е т при естественной с у ш к е полученную влагу а
поэтому при п е р е в о з к е не требует о с о б о г о покрытия от д о ж д я . О д н а к о
при длительном хранении в штабелях необходимо у к л а д ы в а т ь
щиты
под навес, а при кратковременном (например на стройке) — устраивать
над штабелями временную покатую кровлю из д о с о к или из тех ж е соломитовых щитов.
Е г о н е д о с т а т о ч н о широкое распространение в Союзе является
результатом самой природы этого материала: это заменитель, и в условиях развития мирной жизни как заменитель он н е мог претендовать на
большую роль в строительстве.
С о в с е м д р у г о е д е л о в обстановке военного времени.
К этому в ы в о д у приводит рассмотрение е г о свойств, из которых
важнейшие следующие: 1) трудная возгораемость; 2) малый объемный
в е с (3UU—360 кг/м 3 ); 3) малая теплопроводность (0,09 д о 0 05)- 4) мал а я т р у д о е м к о с т ь при в о з в е д е н и и строек (большая площадь вполне готового элемента при сборке); 5) л е г к о с т ь монтажа зданий с малоквалифицированной рабочей силой и в порядке самодеятельности; 6?) простота
организации производства соломита в любом месте Союза, г д е имеется
избыточная солома (станок
может быть поставлен в любом
сарае
обучение производству занимает н е с к о л ь к о дней). іВ любом с о в х б з е и
колхозе, при условии получения соломитного
станка,
машинок
для
гнутья крючков и проволоки, выпуск
соломита наладится в
10 —
15 д н е й ;
7) транспортабельность
соломита:
на одну
платформу
грузится 4 0 0 — 5 0 0 м 3 , он выдерживает п о д в о з к у к станциям железной
дороги за д е с я т к и километров; 8) универсальность применения плит
(стены, потолки, перегородки, кровельные
покрытия); 9) д о с т а т о ч н а я
д о л г о в е ч н о с т ь д а ж е при отсутствии какого-либо покрытия (до 10 лет а
под штукатуркой имеются здания, работающие более 15 лет).
В о п р о с об антисептировании соломита с т а в и л с я несколько раз, но н е
м о ж е т считаться решенным окончательно. М о ж н о только с к а з а т ь , что
по имеющимся в нашем распоряжении опытным данным соломит в его
естественном состоянии, не обработанный никакими противогнилостиы-

Проект барака-общежития
сборно-щитовой
конструкции из щитов
соломита.
План и разрез. 1-я архитектурно-проектная
мастерская
ИКНП
3

Сго-во воен. воемени

ми веществами, -служит хорошо и не д а е т признаков начавшегося разрушения.
Ш т у к а т у р к а д е р ж и т с я на поверхности этого материала без какихлибо дополнительных мероприятий по п о д г о т о в к е покрываемых поверхностей, особенно на вертикальных плоскостях. На потолках делались
опыты подвешивания специальных проволочных крючков к
основным
проволокам соломита д л я лучшего сцепления
со штукатуркой. Н а д о
с к а з а т ь , ч т о тонкий слой д е р ж и т с я на потолках удовлетворительно, будучи н а н е с е н непосредственно на соломит.
Д л я временного строительства можно оставлять наружную поверхность ничем не покрытой, но внутреннюю необходимо оштукатурить для
защиты от н а с е к о м ы х х о т я бы глиной, а затем белить.
С а м о собой р а з у м е е т с я , что материал, имеющий вполне стандартные
размеры, д о л ж е н быть использован в конструкциях, учитывающих эти
размеры.
Х о т я соломит л е г к о о б р а б а т ы в а е т с я в куски л ю б о г о меньшего размера, чем нормальный щит, топором и пилой, однако при этом получаю т с я б р о с о в ы е отходы, которых в с я ч е с к и с л е д у е т избегать. Поэтому при
проектировании с л е д у е т считаться со стандартным размером плиты (на
6804
соломит имеется О С Т Н К Т П — —
от 1/Ѵ 1934 г.) или з а к а з ы вать при большом количестве щитов другие длины, требуемые д л я данных о б ъ е к т о в , имея в виду, что ширина плит является величиной постоянной.
Из конструкций с л е д у е т применять оправданные
опытом наиболее
простые и выполняемые чернорабочими при небольшом числе плотников.
К а к и д л я в с я к о г о скоростного строительства, о с т а е т с я обязательным
правило тщательной проработки плана организации работ с д о в е д е н и е м
большинства работ на площадке к монтажу заготовленных элементов
(обвязка, стойки, балки, стропила, в с е столярные изделия).
Опыт работ 1 9 2 3 — 1 9 2 4 гг. показал, что не с л е д у е т никогда применять
д в у х с л о е в соломита (обшивные каркасы) к а к с точки зрения экономики, так и из-за осложнения конструкций к а р к а с а . Т о г д а ж е выявилось,
что соломит толщиной в 100 мм я в л я е т с я
наиболее пригодным
для
с т е н материалом и д а е т капитальные решения при внутренней обшивке
1 9 — 2 5 мм (для у д о б с т в а гвоздимости стен) и штукатурке внешней непосредственно по соломиту, внутренней по драни, подшитой рогожей
по вышеупомянутой деревянной обшивке.
Д л я облегченного строительства нужно о т к а з а т ь с я от внутренней обшивки и заменить штукатурку и з в е с т к о в у ю внешнюю и известково-алебает-ровую внутреннюю песчано-глинистой.
К а к иллюстрацию к в ы с к а з а н н ы м выше положениям мы приводим
эскиз барака-общежития для эвакуационных пунктов
и аналогичных
п о с е л к о в (разработан 1-й архитектурно-проектной мастерской Н К Н П ) .
Из прилагаемых чертежей видно, что конструкция этого сооружения
с о в е р ш е н н о элементарна и может быть о с у щ е с т в л е н а к а к методом изго-

товления в с е х частей барака на месте, т а к и, что несравненно в ы г о д н е е ,
монтажом г о т о в ы х с о с т а в н ы х частей, привезенных с мест централизованного изготовления.
•Как з а г о т о в к а на месте, так и сборка полуфабрикатов так просты,
что могут выполняться неквалифицированными
рабочими при участии
минимального количества плотников и печников.
Барак запроектирован из стандартных соломитных щитов: в стенах
и перекрытии — в 100 мм, в поперечных внутренних перегородках — в
5 0 мм.
Д л я к а р к а с а в з я т ы доски толщиной 5 см, монтируемые на г в о з д я х в
стойки д в у т а в р о в о г о сечения и балки т а в р о в о г о . Соломит толщиной
с о о т в е т с т в е н н о 100 мм и 50 мм з а в о д и т с я м е ж д у балками, и получающиеся небольшие щели конопатятся 'наклей.
В в и д у ничтожного веса здания (давление на стойки, расположенные
на расстоянии 1,05 м о с ь от оси, не превышает 3 0 0 кг) в с е здание ставится на подкладки из пластин, у к л а д ы в а е м ы х прямо на грунт. Нижние
о б в я з к и к а р к а с а с о с т о я т из пластин 2 0 / 2 и н у ж д а ю т с я в осмолке. З а шивка цоколя о с у щ е с т в л я е т с я горбылями. На зиму надо д е л а т ь теплые
завалинки, с о з д а в а я их любым материалом, в крайнем случае подсыпая к стенам снег.

Материал лесной для каркаса:
д о с о к и брусьев — 6,5 м 3 , пластин — 4,6 м 3 ,
д л я пола ( д в а с л о я — 22 и 19 мм,), доски — 5,4 м 3 , лаги — 2 , 9 м 3 .
Соломита (при ширине щитов 1 м): д л я стен и кровли толщиной
100 мм — 2 5 0 м 2 , для внутренних перегородок толщиной 60 мм — 4 1 м 2 .
О т с ю д а видно, что на д в у х ж е л е з н о д о р о ж н ы х платформах можно
д о с т а в и т ь в с с материалы д л я сооружения жилья на 3 3 человека, включая и 2 5 0 0 штук кирпичей для 5 печей.

Соломит в стеках штукатурится, во избежание продувания и разведения насекомых, глиной и 'белится мелом или известью. Н а потолкекрыше соломит снаружи покрывается слоем песка, а изнутри штукатурится и белится.
Отопление задумано печами кирпичными, средней теплоемкости (над о иметь в 'виду, что с т е н ы и кровля о б л а д а ю т малой теплоемкостью и
в о время х о л о д о в б у д е т т р е б о в а т ь с я подтопка печей в о избежание выстывания).
В целях наилучшего использования площади жилья запроектированы
подъемные д е р е в я н н ы е щиты (кроватй)
и
опускные доски (столы).
Эта система оборудования гарантирует л е г к у ю в о з м о ж н о с т ь поддерж и в а т ь помещение в чистоте. П о л ы метутся и моются во вполне свободном о т мебели помещении, кровати хранятся в пространстве междѵ
стеной и поднятым щитом — койкой. При обязательном условии держ а т ь и з в е с т н ы е часы дня кровати в поднятом виде барак получает
большие с в о б о д н ы е пространства пола и не может б ы т ь сильно захламлен вещами ж и в у щ и х .
О т д е л ь н ы е детали конструкции барака видны на прилагаемом чертеж е и настолько просты, что не н у ж д а ю т с я в описании.
Д л я характеристики предлагаемого типа жилья из соломита приводим несколько цифровых д а н н ы х д л я барака-общежития на 33 человека,
с о с т о я щ е г о из 4 комнат, жилья сторожа,
сушилки,
умывальной
и кладовой д л я хранения вещей.
О б ъ е м здания — 3 0 0 м 3 или 9,1 м 3 /чел.
П л о щ а д ь пола — 113 м 2 или 3 , 4 м 2 /чел.
В е с привозимых материалов (кроме штукатурки и печей) — 2 4 т или
0,75 т/чел.
36

•37

ВНУТРЕННЕЕ ОБОРУДОВАНИЕ УБЕЖИЩ
Н.

Б

ылинкин

Современное состояние бомбоубежищ и укрытий Лондона достойно
внимательного изучения, так как оно является результатом
большого
числа удачных и неудачных экспериментов.
Проверка 'Практикой в течение почти д в у х л е т н е й бомбардировки города е с т е с т в е н н о позволила выбрать типы, наиболее целесообразно отвечающие потребностям населения в условиях воздушного нападения.
ß строительстве английских и в частности лондонских убежищ и
укрытий можно отметиь д в а этапа.
П е р в ы й этап — приспособление в с е х имеющихся подвалов под укрытия, предохраняющие от о с к о л к о в и д е й с т в и я взрывной волны.
Второй этап — постепенное укрепление т е х ж е у б е ж и щ д о состояния
бомбоукрытий, предохраняющих д а ж е от непосредственного попадания
некоторых в и д о в бомб, и строительство новых убежищ, главным образом подземных, т а к ж е рассчитанных к а к полноценные бомбоубежища.
Совершенно необходима тщательная инженерная проверка в с е х убежищ и укрытий, существующих в М о с к в е , т а к к а к некоторые из них,
в о з н и к н у в почти самодеятельно по проектам х о з я й с т в е н н и к о в и управд о м о в , мало отвечают минимальным техническим требованиям, п р е д ъ я в ляемым к убежищам.
Д а л е е имеются т а к ж е возможности организовать во многих больших
подвалах укрепление перекрытия помощью сборных
железобетонных
плит. 11о опыту Англии размер плит может быть принят 1 , 8 0 X 0 , 5 0 м с
толщиной плиты в 7 см и д в у м я ребрами по краям в 14 см (рис. на
СТір. ЗУ).
'Производство таких плит, прекрасно предохраняющих от о'сколков
может быть н а л а ж е н о или на месте или на л ю б о м м о с к о в с к о м бетонном
заводе.
Плиты т а к о г о перекрытия у к л а д ы в а ю т с я на стены и специально возводимые добавочные кирпичные опоры.
Личные наши наблюдения показывают, что система толстых д е р е в я н ных щитов, обитых железом, прикрывающих окна подвалов при наличии заплечников (не менее 20 см), противостоит действию
напорной
взрывной волны, но в большинстве случаев не в ы д е р ж и в а е т последующ е г о момента отсасывания, и щит отрывается наружу. Необходимо помимо щитов в обязательном порядке у подвальных окон убежища
возвести брустверы с песком.

Необходимо обратить внимание на бытовое оборудование убежищ.
В постановлении М о с к о в с к о г о Совета совершенно правильно говорится: «...используйте к а ж д ы й свободный час д л я сна. Сон лучше
всего
восстанавливает силы».
И в самом деле, проблема сна, проблема о т д ы х а — это важнейшая
оборонная проблема.
Л ю д и утром должны притти н а фабрики и заводы
отдохнувшими,
способными к стахановской работе. Недосыпание, стояние на ногах, остаточная усталость, накапливающаяся изо д н я в день, — в р а г б о е в о г о
тыла, с которым т а к ж е надо бороться, умело применяясь к о б с т а н о в к е .
У б е ж и щ а необходимо оборудовать скамьями для сидения и лежания. В с е это может быть достигнуто простейшими средствами. Правильное размещение спальных и сидячих мест повышает емкость, позволяет,
если необходимо, более планомерно и без паники произвести эвакуацию,
д а е т в о з м о ж н о с т ь людям провести часы в бомбоубежище, не утомляясь.
Ниже мы приводим проект простейшего оборудования бомбоубежища, разработанный Институтом м а с с о в ы х сооружений Академии архитектуры и утвержденный М П В О .
Стеллажи, в зависимости от плана убежища, г д е главную роль играю т размеры по- ширине, могут быть расположены вдоль стен с одним
проходом или в четыре ряда с двумя проходами. М е с т а для сидения
рассчитаны к а ж д о е на д в а ч е л о в е к а (размер в плане 4 0 X 6 0 см, в ы с о т а
сидения 35 — 4 0 см1).
Поперек мест д л я сидения поверху расположены
спальные места.
В с е соединения г в о з д е в ы е , поэтому при з а г о т о в к е в с е х о т д е л ь н ы х элементов заранее (для чего нужны только пила и рубанок) у с т а н о в к а с т е л лажей может быть произведена любым человеком, способным держать
молоток.
Помимо стеллажей, на ч е р т е ж е д а н о устройство простейшей дощатой скамейки на к о з л а х и скамейки в о к р у г колонны (стойки, которыми
обычно сейчас укрепляются перекрытия).
Нормы Научно-исследовательского института коммунальной санита-

д ) умывальник с тазом и ведром (если нет водопровода и канализации);
е) мыльница с мылом;
ж) бачок для в о д ы с кружкой и сливным ведром к нему.
ОБОРУДОВАНИЕ

УБОРНОЙ

У б о р н а я одна на 5 0 человек (запас бумаги).
В ы н о с н ы е в е д р а к уборной 2 шт. (на
случай
отсутствия
канализации).
Накладной съемный круг для уборной с крышкой.
Ящик с засыпкой — просеянная
земля,
торф
из расчета 2 0 0 г
на человека.
С о в о к д л я засыпки.
Кроме того, в убежище необходимо иметь:
Коврик д л я ног при в х о д е .
Урны для мусора с крышкой (1 на 50 человек).
В е д р о , тряпку, щетку, метлу, с о в о к для уборки.
Д в е лопаты, один лом, один топор.
Огнетушители, бочку с водой, ящик с песком.
Вентилятор электрический или ручной.
Фонарь «летучая мышь» или со свечой.
Из в с е г о перечня предметов видно, что оборудование ими убежища
не представляет значительных трудностей, между
тем
практическая
польза его огромна.
wfj/flpntr/a tkoMbrt

Ворчат yiipoûtrSa oouhm

Оборудование

убежищ

1—брусок основания, 2—подкос, 3—кронштейн, 4—сиденье, 5—спинка, б—стойки, 7 — в е р х н я я о б в я з к а , 8 — в е р х н и й н а с т и л , 9 — п о п е р е ч н ы й б р у с о к , Ю - в е р х н и й задний б о р т ,
11—13—продольная обвязка

рии и гигиены Н К З Р С Ф С Р устанавливают с л е д у ю щ у ю номенклатуру
оборудований:
места для сидения по числу лиц, пользующихся убежищем;
места д л я л е ж а н и я — 15°/« от о б щ е г о числа места в убежище;
столик детский пеленальный 0 , 6 5 X 0 , 5 0 м с полкой под столом на
уровне 0,25 м; общая в ы с о т а столика 0,75 — 0,76 м;
место д е ж у р н о й санитарки:
а) табурет 0 , 4 X 0 , 4 м;
б) шкаф-аптечка с откидной дверкой-столиком или отдельно столик
0 , 6 5 X 0 , 6 5 м;
в ) в е ш а л к а д л я полотенец;
г) в е д р о д л я отбросов;

ПЕРЕДВИЖНАЯ СЦЕНА '
И.

Мальщин

Институтом общественных и промышленных зданий Академии архитектуры С С С Р разработан проект передвижной сцены, предназначенной д л я обслуживания частей Красной Армии спектаклями и концертами на фронте и в тылу.
П е р е д в и ж н а я сцена запроектирована
на грузовой 3-тонной автомашине. Она может работать в любых условиях, причем с момента прибытия на место д о поднятия занавеса проходит около
получаса,
с в е р т ы в а н и е с ц е н ы перед отправкой в поход производится е щ е быстрее.
Машина вмещает от 6 д о 8 исполнителей.
Сценическая площадка образуется
расширением пола автомашины

Передвижная

Передвижная
1

сцена. Интерьер. Вариант

оформления

спектакля

Автор проекта инж.-арх. И. Е. Мальцин, рисунки арх. Б. И. Приймак.

сцена.

Перспектива

Пляй

/os
95

S

Мяси/тяб - /- so
Передвижная

сцена. Фасад

'

Ш!

1

1

1

os

\

•-Щ

fits/? с 6üAy_
и план

путем замены б о к о в ы х
стенок к у з о в а удлиненными
двухстворными
щитами.
В к а ч е с т в е подставки для этих
щитов используются
театральные
с к л а д н ы е станки, составленные из рамок и раскосов.
У задней стенки к у з о в а , к а к это показано на чертеже, крепится на
петлях щит размером 1,40 X 1,60 м, который дополняет
центральную
часть эстрады-сцены, е е первый план и просцениум. Б о к о в ы е и задний
щиты, р а с к л а д ы в а я с ь , образуют горизонтальную сценическую площадку
размером 6,15 X 4,00 м на в ы с о т е 1,10 м о т уровня земли. Зеркало сцены имеет в ы с о т у в 2 , 7 5 м.
О т к и д н ы е борта (размером 4,00 X 1,05 и 4,00 X 0,95 м) в я ж у т с я из
брусьев 5 X 1 2 см и зашиваются д о с к а м и полового настила толщиной
44

г

S'S

Рязрез
по ff В
'OS ,
г/5
'-S

План, разрез

и вид сбоку

в 3 см. Таким образом общая толщина каждой створки
составляет
15 см. Рамки бортов в я ж у т с я в шип и укрепляются металлическими накладками — угольниками на болтах. П о д с т а в н ы е рамки под наружный
борт в я ж у т с я из брусьев 5 X 10 см и крепятся железными угольниками
на болтах. В сложенном виде подставки у к л а д ы в а ю т с я внутри рамки наружного откидного борта.
Неотъемлемой составной частью сцены, кроме
раскрывающихся
бортов, образующих пол сцены, являются также 10 мачт с расчалками
и 4 лесенки.
М а ч т ы устанавливаются по периметру б о к о в ы х и заднего краев пло4 5

щадки. В рабочем состоянии мачты устанавливаются на специальной
п о д с т а в к е и крепятся к кромкам пола откидными хомутами.
К а ж д а я мачта имеет наверху крюки для крепления тросов и растяжек.
У земли растяжки крепятся к забиваемым ів землю кольям, а при
перевозке — к наружной стороне средней части борта, для ч е г о в поперечных брусках рамы этого борта сделаны
выемки.
Прижимаются
мачты на с в о и х местах д в у м я брусками, имеющими выемки.
Сцена оборудована сукнами с двухсторонней окраской. Сукна подвешиваются таким образом, чтобы закрыть от зрителя закулисные пространства. Д л я исполнителей предусматриваются с в о б о д н ы е проходы на
сцену.
Б о к о в ы е сукна крепятся к брускам
и подвешиваются на тросах,
идущих в параллельном и диагональном направлениях. К этим ж е тросам могут быть подвешены и элементы оформления данного спектакля.
Д л я оформления спектакля и концертов могут б ы т ь применены перелистывающиеся кулисы. Иначе говоря,
на твердо
установленные в
разных местах сцены подрамники пристраиваются с в е р х у верхние концы
ц е л о г о ряда кулис. На кулисах изображены куски оформления каждой
картины на мягкой ткани. Подрамники могут быть складными. Момент
перемены декорации заключается в том, что на сцену перекидывается
новая кулиса через верх подрамника.
Спектакли и концерты у с т р а и в а ю т с я главным образом в д н е в н о е ' в р е мя. Д л я освеш.ения сцены в вечернее время могут быть использованы
автомобильные фары или небольшие прожекторы. К а к правило, верхнее
и боковое о с в е щ е н и е на сцене должно быть равномерно. Рампа
необязательна.
Д л я установки передвижной с ц е н ы выбирается ровная и по возможности горизонтальная площадка. При покатой местности сцена устанавл и в а е т с я в пониженной части площадки.
П о с л е т о г о как выбрано место и автомобиль установлен в правильном положении, должна быть тщательно
проверена
горизонтальность
пола к у з о в а автомобиля во в с е х направлениях. Если нужно, г р у н т под
некоторыми колесами снимается лопатой или, наоборот,
под
колеса
подкладываются доски.
Затем снимаются в с е д е с я т ь мачт, укрепленных к болтам, и складыв а ю т с я в стороне. П о с л е этого приступают к раскрытию к у з о в а .
•Когда пол установлен, приставляют лесенки и приступают к установке мачт. К а ж д а я мачта ставится на подставку и закрепляется хомутом. На крюки н а д е в а ю т с я тросы диаметром 7 — 8 мм и растяжки. Д л я
крепления растяжек в землю забиваются специальные колья. После тог о как тросы и растяжки б у д у т поставлены на места и натянуты, сцена готова и можно приступить к р а з в е с к е сукон, з а н а в е с а и элемент о в оформления спектакля.
Свертывание сцены производится в обратном порядке. Сначала ослабляются ,и снимаются тросы и растяжки и снимаются мачты. Затем

З

А

Р

У

Б

Е

Ж

О

М

О ЗАЩИТЕ ЗДАНИЙ ОТ ВОЗДУШНЫХ НАПАДЕНИЙ
В.

Передвижная

сцена в смонтированном

виде. Макет

у с т а н а в л и в а ю т с я под среднюю часть бортов временные подпорки (прижимные бруски д л я мачт или лесенки), после ч е г о поднимается наружная часть борта. К о г д а она уложится на с в о е место, снимают раскосы
и с к л а д ы в а ю т опорные рамки. З а т е м поднимают борта и закрепляют
их к передней стенке. П о с л е этого поднимают задний борт и закрепл я ю т им заднюю часть бортов. К-огда борта закреплены, к ним крепятся
мачты, а раскосы, подкладки, колья, лесенки
и тросы у к л а д ы в а ю т с я
внутрь кузова, и машина готова для дальнейшего передвижения.

Гроссман

Научно-исследовательские институты и архитектурно-строительная печать Англии и С Ш А усиленно занимаются проблемой
гражданского
строительства, н е у я з в и м о г о или минимально у я з в и м о г о при в о з д у ш н ы х
бомбардировках. Эта проблема б у д е т о х в а т ы в а т ь
в с е области
строительства, начиная о т малоэтажного индивидуального домика и кончая
крупным монументальным сооружением. У ж е теперь совершенно четко
выкристаллизовываются основные принципы, которыми зарубежные архитекторы б у д у т р у к о в о д с т в о в а т ь с я при проектировании
гражданских
зданий.
Эти
принципы т а к
н а з ы в а е м о й архитектурно-строительной
П В О у ж е вошли к а к нормативные т р е б о в а н и я в строительные к о д е к с ы
о т д е л ь н ы х стран {Англия, Турция и т . д.).
Ударная сила и действие взрыва современных т я ж е л ы х ф у г а с н ы х и
осколочных бомб чрезвычайно велики. Противостоять прямому попаданию таких бомб могут т о л ь к о бомбоубежища, расположенные глубоко
под землей. Защиту обычного здания можно о с у щ е с т в и т ь лишь в том
с л у ч а е , если бомба в з р ы в а е т с я на определенном расстоянии о т інего.
Строительные конструкции м а с с о в ы х и о б щ е с т в е н н ы х
зданий, по
мнению иностранных специалистов, д о л ж н ы б ы т ь настолько прочны, чтобы они могли обеспечить д о с т а т о ч н у ю защиту от воздушной волны и
о с к о л к о в . При архитектурном оформлении м а с с о в ы х сооружений наряд у с этим должна б ы т ь предусмотрена возможность их быстрой и удобной маскировки как днем, т а к и ночью.
іПо вопросу о степени разрушительного действия о с к о л к о в и взрывной волны о т ф у г а с н ы х и о с к о л о ч н ы х бомб на здания можно получить
целый ряд интересных д а н н ы х в ряде зарубежных
исследовательских
работ, в частности в работах английского инженера-архитектора Оскара
Бейна «Оборонительные конструкции против воздушного нападения» 1 .
Бейн, м е ж д у прочим, отмечает, что «...осколки от бомб могут убить
человека на расстоянии д о 4 0 0 м. У с т а н о в л е н о , что осколки могут перелетать на расстоянии 9 0 0 — 1 0 0 0 м. Это значит, что б о м б а в открытой местности имеет круг д е й с т в и я диаметром в 1 8 0 0 — 2 0 0 0 м».
1 Oscar
4

Стр-во воен.

B a y n e , Structural Precautions against Air Attack. London 1939.
времени

49

Английский справочник Министерства внутренних д е л приводит следующие сведения о толщине материалов, д о с т а т о ч н о устойчивых против
пробивания осколками.
Толщина
стены или
перекрытия

Название материала

38 мм
Кладка из облицовочного кирпича на цементном растворе

342

-

То же на известковом растворе

393

-

Неармированнын
бее 1 : 6 )

бетон (состав

не

сла-

Специальная сталь имеет
большее сопротивление

975
300

То же

Примечание

250
750

„

При обыкновенной строительной армировке
При специальной двойной армировке

•

Приведенные толщины материалов обеспечивают сопротивление пробиванию осколками бомбы весом в 2 2 6 к г , взрывающейся в открытом
пространстве на расстоянии в 15 м о т пораженного предмета. Эта с т е пень сопротивления в английских нормах принята как единый стандарт.
И с х о д я из этого стандарта, рассчитываются конструкции.
Сила взрыва бомбы (ударная, взрывная, напорная
или
воздушная
волна) исключительно велика, но кратковременна.
Антлийский физик
Б е р д определяет время взрыва в 0 , 0 0 0 8 с е к у н д ы для 'бомбы весом в
2 2 6 к г . Д р у г и е английские ученые и инженеры ( Г л о в е р , Х о л д е й н и Гарфорт) определяют длительность в з р ы в а в 0,001 с е к у н д ы .
Максимальный напор от бомб в 2 2 6 к г с о с т а в л я е т 2 , 8 к г на 1 см 2
при в з р ы в е « а расстоянии в 15 м.
С л е д у е т отметить, что эти цифры я в л я ю т с я приближенными и изменяются в зависимости о т характера
местности, г д е произошел взрыв,
от наличия плоскостей отражения взрыва и с в о й с т в отражения о т этих
поверхностей.
Вопрос об этажности зданий, с точки зрения требований противовоздушной обороны, решается во в с е х с л у ч а я х в пользу малоэтажных зданий.
Само собой разумеется, что в ы с о к и е здания летчик
может
легче
распознать и что по с в о е м у местоположению они представляют для нег о более удобный ориентир и четкую мишень, чем низкие малоэтажные
здания.
50

Бомбы

п а д а ю т под углом от 15?до 35° о т п е р т и к а л н . П л о щ а д ь у я з в . і м о й
п о и е р х н о с т и д о м а у в е л и ч и в а е т с я при п о в ы ш е н и и э т а ж н о с т и

Кроме того, так как бомба, брошенная с самолета, падает не вертикально, а описывает кривую и обычно ударяет в здание под утлом от
15 д о 35° от вертикали, т о наружные с т е н ы здания могут б ы т ь поражены т а к же, как и крыша. Если сравнить д в а здания с одинаковой площадью крыши, ,но с разной этажностью, т о у многоэтажного здания площ а д ь наружной уязвимой поверхности б у д е т значительно больше, чем
у малоэтажного здания.
В пользу мало-этажного строительства говорит и т о обстоятельство,
что действие бомбы, взрывающейся на земле вблизи
здания, находит
значительно большую поверхность отражения (т. е. причин-яет г о р а з д о
больше вреда) у многоэтажного здания, чем у малоэтажного.
И, наконец, чем ниже дом, тем легче е г о маскировать как маскировочными сетками, так и постоянными
архитектурно-художественными
средствами маскировки, использованием окружающей природной или
посаженной зелени и т. д.
В с е эти соображения привели к тому, что в зарубежных с т р а н а х архитекторы, во всяком случае в жилищном строительстве, ориентируются в настоящее время исключительно на малоэтажные здания.
С точки зрения противовоздушной оборо-ны наиболее выгодной конфигурацией б у д у т отличаться здания, имеющие форму
цилиндра, так
как подобные здания о б л а д а ю т минимальной поверхностью вертикальных стен.
С л е д у е т избегать узких д в о р о в , в к о т о р ы х действие взрыва, благодаря отражению с т е н и замкнутости пространства, в значительной мере
увеличивается.
Д л я жилых к в а р т а л о в поэтому должна быть применена максимально
разреженная открытая застройка. В исключительных с л у ч а я х , когда в с е
4*

51

ж е о к а ж е т с я необходимым с о з д а т ь внутренний замкнутый
двор (при
промышленных зданиях, административных корпусах и т . д.), по мнению
специалистов, ширина в н у т р е н н е г о д в о р а д о л ж н а б ы т ь по крайней мере
в четыре раза больше в ы с о т ы прилегающих зданий.
Наиболее ч у в с т в и т е л ь н о отразятся
требования
противовоздушной
обороны на конфигурации и объемном решений промышленных сооружений. В последний г о д д о войны архитекторы, , к а к известно, стремились к
максимальной концентрации о т д е л ь н ы х корпусов промышленного предприятия. П у т е м компактного решения плана максимально сокращались
пути в н у т р и з а в о д с к о г о транспорта м е ж д у цехами, складами с ы р ь я и готовой продукции.' Совершенно по-новому с т а в и т с я , однако, этот вопрос
сейчас, в условиях в о з д у ш н ы х нападений. Разбросанность
отдельных
ц е х о в на промышленной площадке, максимальное отдаление о т них сооружений с и л о в ы х станций, ж е л е з н о д о р о ж н ы х п о д ъ е з д н ы х путей, водонапорных башен и т. д. — такова о с н о в н а я характеристика генеральног о плана современного промышленного предприятия, спроектированного
с учетом П В О .
П о вопросу о конфигурации малоэтажных жилищных построек имеетс я большое к о л и ч е с т в о новых предложений. Т а к , например, архитектором Р и с с , работающим в Англии, недавно разработан проект
односемейного домика, который в о многом напоминает восточный тип жилого
дома. В с е комнаты окружают маленький внутренний дворик ( 2 , 4 0 м 2 ).
Окна ориентированы только в сторону этого дворика. Т а к а я планировка
обеспечивает жильцам дома определенную защиту от о с к о л к о в и действия воздушной волны 1 .

С( несемейный

дом, запроектированный

с учетом

ПВО

В ' В е р X у — в м и р н о е |время
В h и з у — во время войны

Разрез

стены

1—гидроизоляция, 2—шлакобетон, 3 — ж е л е
зобетонное перекрытие, 4—воздушный
прослоек, 5—железобетонная стена, 6—кирпичная с т е н а , 7 — п е с о к и г р а в и й , 8 — в н е ш н я я
корка из кирпичного лома к цемента

К о н с т р у к ц и я с т е н . О б ы ч н ы е , д а ж е т о л с т ы е кирпичные с т е н ы
о к а з ы в а ю т с я недостаточно надежными при бомбардировке. В с в я з и с
этим в зарубежных странах в последнее время усиливается ориентация
на прочный жесткий каркас, к а к <на о с н о в н у ю н е с у щ у ю
конструкцию
здания.
Степы кирпичных здаініий и, следовательно-, здание в целом разрушаются не только от прямых попаданий в дом, но и от действия взрывной
к а к напорной, так
и о т с а с ы в а ю щ е й волны.
Отсасывающая
волна
д е й с т в у е т мгновенно после напора в о з д у х а (в с в я з и с образованием в
месте взрыва большого вакуума) и с о з д а е т огромные разрушения в с в о бодно лежащих конструкциях, прогонах, б а л к а х , перекрытиях и т . д .
В т о ж е время жесткий железобетонный или металлический каркас
обычно сохраняет с в о ю устойчивость, д а ж е е с л и в него попадает бомба. Л и ш ь заполнение с т е н и перекрытий может о к а з а т ь с я местам» поврежденным.
Некоторые специалисты поэтому считают необходимым
узаконить
требование каркасной конструкции д л я д о м о в выше 3 этажей.
Весьма спорным является вопрос о характере заполнения каркаса. С
одной стороны, заполнение д о л ж н о быть достаточно прочным, чтобы
1 .Journal of the Royal Institute of British Architects. № 4 , 1941.

ь ' ^ и х Т л ^ а Г ^ Ж ^ Л ^ ^ Ж ^ е Ж ^ в " . ? - "ЯГ™
меньшей, если расширяющиеся от взрьша г а з Т с ^ о г ѵ т
этому просторные дворы, широкие улицы н б о л ь ш и е ^ о т к п ь т ^ „
ями о с л а б л я ю т р а з р у ш и т е л ь н о е 4 д е й с т в и е ^ б о м б } н е р Т е

3
p

М н о г о э т а ж н ы е здания более у я з в и м ы , ч е м одноэтажные, так к а к о „ и
площадью противодействия взрывной вол^е

с в

о

^

~

^рызь,

Р а з Р У ш е н " й будет
" n | о с т Р а " я ' ь с я . Пож
"
"
"
"
ТЬ

ол

пя
о б л а д а ю т

большей

Г о Т е р е ^ и ^ е —^рыша^кримг^

Крыша может быть выкрашена в цвет з е м л и и травы? с п р Т в а - ' м а г ^ п ^
тем деформации у г л о в к р ы ш и " а ~ м а с к и Р ° в к

г п п і ' а - ° б ь і ч » ы « тип ф а б р и ч н о г о п е р с к р ы іия,
с п р а в а — тип ф а б р и ч н о г о п е р е к р ы т и я с у ч е т о м ПИО

Р
Ш у К >
а

в

—

8 Д а і , и е

Д > » и Я і«іу-

'

противостоять удару о с к о л к о в и напору разрывной волны, т. е. д о л ж н о
с о о т в е т с т в о в а т ь кирпичной стене толщиной в 1 '/* кирпича. С
другой
стороны, если ж е с т к о с в я з ы в а т ь заполнение с каркасом, т о при прямом
попадании бомбы в здание каркас может б ы т ь разрушен и от того, что
части заполнения б у д у т из него вырываться. Поэтому английский инженер-архитектор Бейн предлагает применять для заполнения каркаса кирпичную кладку, армированную стальными прутьями, но
арматуру
в
этом случае никоим образом не с в я з ы в а т ь с каркасом.
О д н а к о чрезмерно т я ж е л о е и проч-но связанное заполнение излишне
загружает каркас и увеличивает при прямом попадании бомб степень
разрушения зданий (в связи с тем, ч т о заполнение б у д е т падать большими глыбами на нижележащие этажи и на соседние здания). Поэтому
строители зарубежных стран в с е больше склоняются к мысли о том,
чтобы д е л а т ь заполнение каркаса из максимально л е г к о г о и хрупкого
материала. Э т о л е г к о е заполнение каркаса в с е ж е д о л ж н о быть достаточно' прочным, чтобы противостоять пробиванию осколками, т. е. соотв е т с т в о в а т ь по прочности кирпичной с т е н е толщиной в 1 % кирпича.
Элементы металлического каркаса обязательно д о л ж н ы быть облицованы несгораемым материалом, причем облицовка должна
быть нас т о л ь к о прочно связана с элементами каркаса, чтобы в случае сотрясения о т . в з р ы в а бомб металл не оголялся.
П е р е к р ы т и я и к р ы ш и . Перекрытие и конструкцию крыш вояд
ли у д а с т с я с д е л а т ь настолько прочными, чтобы их не могла
пробить
бомба с р е д н е г о калибра. В особых с л у ч а я х , т. е. при строительстве важных зданий, иногда железобетонные перекрытия
над -верхним
этажом с л е д у е т д е л а т ь толщиной в 140 см. Т а к а я толщина о к а ж е т с я достаточной, чтобы противостоять бомбе весом в 3 0 0 к г т . е. бомбе
сравнительно большого калибра. Д л я бомб весом в 5 0 и 100 к г требуетс я перекрытие толщиной в 0 , 7 0 и 1,07 м.
В с е м е ж д у э т а ж н ы е перекрытия обязательно д о л ж н ы быть огнеупорными, чтобы воспрепятствовать проникновению огня о т зажигательных
бомб из о д н о г о этажа в другой.
•Конструкция крыши не должна с о д е р ж а т ь дерева или других вос-

пламеняющихся материалов. П л о с к и е огнеупорные крьгши являются поэтому наилучшим с точки зрения противовоздушной
обороны
типом
кровли.
О б ы ч н ы е конструкции черепичных, шиферных и драночных
крыш,
особенно в малоэтажном строительстве, представляют во время бомбардировки большую опасность, т а к к а к взрывная волна о т сильно действ у ю щ и х ф у г а с н ы х бомб в состоянии с н о с и т ь 'подобные крыши на большом расстоянии.
П о мнению английского инженера Г е н 1 , прикрепление конструкции
крыши к основному телу здания д о л ж н о быть гораздо более прочным,
чем обычная пришивка стропил гвоздями или скобами.
Необходимо
укрепить о б в я з к у , на которую опираются стропила, анкерными болтами
в наружных с т е н а х и с в я з а т ь стропила с обвязкой
(крепкими
болтами).
Обрешетка крыши д о л ж н а быть сплошной, толщиной
не
менее
см.
Парапетных с т е н о к , балюстрад, башенок и т . д . с л е д у е т ,
по
мере
возможности, избегать или, в крайнем случае, укреплять их о ч е н ь прочно в стене или в верхнем перекрытии, д л я того чтобы в з р ы в н а я волна,
сила которой проявляется больше в вертикальном, чем в горизонтальном направлении, не с н е с л а бы эти элементы здания и не увеличила
тем самым количества падающих обломков.
И з тех ж е соображений с л е д у е т максимально уменьшить вынос карнизов или в о в с е избегать их.
О к н а и д в е р и . Обильное применение стекла в архитектуре с точки зрения П В О совершенно неприемлемо. Окна рекомендуется делать
минимальных размеров и количество оконных и других проемов сократить д о крайнего предела.
По вопросу о защите оконных и д в е р н ы х проемов о т пробивания осколками и взрывной волной имеется много различных предложений.
Т о л с т ы е наружные ставни являются одним из средств, смягчающих
разрушительное действие бомб. В отдельных с л у ч а я х ставни могут обеспечить д а ж е сохранение в целости оконных стекол и могут явиться
эффективным мероприятием при светомаскировке. В случае, если оконные с т е к л а б у д у т разбиты, ставни временно могут с л у ж и т ь ' з а щ и т о й от
неблагоприятных атмосферных влияний. Однако, чтобы в полной мере
противостоять действию о с к о л к о в , ставни д о л ж н ы иметь прочность, соо т в е т с т в у ю щ у ю стальной плите толщиной в 3 8 мм.
5

М н о г и е промышленные здания в С Ш А и Англии с т р о я т с я в настоящ е е время в о в с е без окон и рассчитаны т о л ь к о на искусственное освещение.
Американский журнал «Архитектюраль Р е к о р д » 2 приводит ряд предложений по вопросу об устройстве верхнего освещения з а в о д с к и х цех о в . Оконные переплеты фонарей с т а в я т с я о т в е с н о или д а ж е с накло1
2

«Architect and Building News» № 3748, 1940.
«Architectural Record» № 9, 1940.

«ом внутрь. Преимущество подобных фонарей заключается в том, что
падающие осколки зенитных снарядов не пробивают в них стекол. Кроме того, в окнах этого типа о т с у т с т в у е т отражение кверху солнечных
лучей о т поверхности оконных с т е к о л , и завод становится менее заметным для приближающегося в р а ж е с к о г о самолета. В вертикальных окнах, кроме того, значительно легче смонтировать устройство для затемнения цехов (светомаскировка).
В Англии имеется большое количество 'рационализаторских предложений по предохранению оконных стекол от поломки осколками бомб.
Чтобы с д е л а т ь с т е к л а небьющимися, там предлагают применять следующие материалы: прозрачную целлулозную пленку, которая полосками приклеивается к стеклу окна и покрывается лаком, самоприлипающую текстильную тесьму и тонкие металлические полоски.
Кроме того, широкое распространение получает в Англии небьющеес я стекло и с т е к л я н н ы е блоки.
Наружная облицовка
фасада
и маскировка,
здан и й. Штукатурка и другие облицовочные '.материалы д о л ж н ы быть не
пористыми, а количество лепных украшений и других в ы с т у п о в о т гладкой поверхности ф а с а д о в д о л ж н о быть д о в е д е н о до минимума, чтобы
ядовитые газы, в особенности иприт, не задерживались в щелях и порах стены. Наилучшим материалом для облицовки домов, с точки зрения П В О , являются гладкие керамические и стеклянные плиты с минимальной толщиной шва и с т ы к а .
Д л я -маскировки зданий им придаются неровные очертания, крыши засеиваются травой, оформляются в виде плоских озелененных^ террас,
раскрашиваются в цвета, сливающиеся с о к р у ж а ю щ е й природой.
Краски, применяемые д л я маскировки, должны быть долговечными
и н е д о л ж н ы иметь глянца.
Наряду с т а к о г о рода постоянной маскировкой применяется также
ряд мероприятий для временной маскировки, к а к , например, завешивание
зданий маскировочными сетками или устройство временных приспособлений для искажения прямоугольных и геометрических очертаний дома,
вроде в ы п у с к н ы х балок, фальшивых карнизов, надстроек и т. д.
В Англии при х у д о ж е с т в е н н ы х институтах организуются
специальные факультеты по маскировке зданий.

КОНКУРС НА ПРОЕКТ ПОСЕЛКА
ДЛЯ РАБОЧИХ ВОЕННЫХ ЗАВОДОВ В АНГЛИИ
Строительству поселков для рабочей военной промышленности уделяется в настоящее время в зарубежной архитектурной практике большое внимание. Институт британских архитекторов недавно провел конкурс на проект такого рода поселка и на проекты типовых жилых до-

Іияы доиов военного вніиіни («, я г л е и , .

А -Овцшитш для 16 мужнин

Р - Оещгдитис ЛЛЯ 12 женщин.

I NIA AI Ш ri I
t и чі ддтад j

д

Пштжтатгі

t ШіІІІіІхШ J b
р т о г п п ПШШЖТЕЕ I ШШЙШЛ
Hfflffifflfflï II рмяяяшшді ияяялштД
С' Овнежитис для 6о юнв» нужен, рдвони«

ПЛШ<

О б щ е ж и т и я разделены легкими перегородками на кабинки с д в у м я койками. О к н а в этих общежитиях на время войны з а к л а д ы в а ю т с я бетонными блоками или кирпичом. В с е двери (наружные и внутренние) распол о ж е н ы с таким расчетом, чтобы осколки не могли попадать в с п а л ь н ы е
помещения. Д о м а имеют плоские ж е л е з о б е т о н н ы е крыши, которые прочно прикреплены к наружным стенам, чтобы
сотрясение и в о з д у ш н ы е
волны не могли с д в и н у т ь или сорвать крышу.
П р о е к т ы общежитий с о с т а в л е н ы о таким расчетом, чтобы по окончании войны их можно было превратить в б л а г о у с т р о е н н ы е 2-этажные 2-квартирные дома, путем внутренней достройки и надстройки
в т о р о г о этажа.

- к ч I щ к І /і - 1 ГТТ ШЖПГЯ " I I и Ы, Iii I kl у '--I
Ь.й.1-1 ] |Т 1 ; ч-11—Е И ! ЧѴЧ.Ч-.ІІ и Щ Щ1 ДвІ
Р _ ^ О в ц ц н и т и і ДЛЯ 4 2 юны» Лсеискт р» <№ІИ>

l~ I

f . F - j ^ l ,

Е* Одноплжнцй ДВУС
І ТЛРТНЕНЫН іон ДЛЯ е.мцныг.
Проекты жилых домов-общежитий
для промышленных
рабочих
в Англии с учетом
строительства
в
военное
время и ПВО (из конкурса Союза британских
архитектоѵов
1940 года)
мов. Р е з у л ь т а т ы э т о г о конкурса были опубликованы в журнале Института британских а р х и т е к т о р о в 1 .
При отборе проектов, д о с т о й н ы х премирования, жюри конкурса решительно отклоняло проекты, имеющие геометрически правильный план,
с прямыми улицами, прямоугольными площадями и кварталами, т а к как
подобный поселок представляет собой у д о б н у ю мишень д л я в р а ж е с к о г о самолета.
В премированных проектах поселки по с в о е м у облику похожи на
с т а р ы е деревни. Кривые извилистые улицы разной ширины, дома разной этажности, длины и конфигурации, д р е в о н а с а ж д е н и я и зеленые изгороди разной г у с т о т ы и в ы с о т ы — в с е это ставит с в о е й целью при
помощи планировочных с р е д с т в
замаскировать
современный
поселок
военного назначения под с т а р у ю д е р е в н ю и слить застройку с о к р у ж а ющим ландшафтом.
П р о е к т ы типовых ж и л ы х д о м о в с о с т а в л я л и с ь с таким расчетом, чтоб ы спальные помещения обеспечивали д о с т а т о ч н о н а д е ж н у ю защиту о т
о с к о л к о в и д е й с т в и я взрывной волны и чтобы рабочим н е приходилось
ночью у к р ы в а т ь с я в у б е ж и щ а х .
Архитекторы Л е д е б у р и Фервезер, получившие первую премию за
типовые проекты домов, п р е д л а г а ю т строить в военное время одноэтажные о б щ е ж и т и я д л я мужчин и женщин, вмещающие
по 1 2 — 1 6 к о е к .
1 «Journal of the R o y a l Institute of British Architects. № 11, 1940.

КАК РАЗРУШАЮТСЯ ДОМА
В з а р у б е ж н ы х архитектурных журналах за последнее
время помещ а е т с я больше материалов о том, к а к разрушаются дома, чем о том,
к а к они строятся.
Характерна в этом отношении с т а т ь я начальника пожарной охраны
X are на «Строительная т е х н и к а и П В О » ,
помещенная
в
норвежском
ж у р н а л е « Б ю г г е к у н с т » ( № 2 з а 1941 г.). Н а основании опыта
войны
в Норвегии, Х а г е н в ы я в л я е т , к а к здания различных конструкций реагируют на взрыв авиационных бомб.
Х а г е н приводит с л е д у ю щ и й пример. В середине
улицы в з о р в а л а с ь
ф у г а с н а я бомба. Почти на одинаковом расстоянии о т места взрыва с т о яли кирпичный и ж е л е з о б е т о н н ы й д о м а . К а к видно из приведенных
в
с т а т ь е фотоснимков, железобетонный дом о с т а л с я цел, в т о время к а к
стены кирпичного дома почти целиком о к а з а л и с ь разрушенными. Х а г е н
отмечает, что дома с деревянным каркасом и обшивкой и з д о с о к более
устойчивы, чем кирпичные дома; отмечались с л у ч а и , к о г д а 2-этажный
деревянный дом под напором воздушной волны был лишь частично разрушен и свален на один б о к . Е г о не трудно б у д е т п о д н я т ь и поставить
на фундамент.
Бомбы, к о т о р ы е в з р ы в а ю т с я на улице ниже уровня земли, с о з д а ю т
конусообразный кратер, направляющий взрывную волну конусом кверху. В с л е д с т в и е этого в ы с т у п а ю щ и е части з д а н и я , к а к , например, карнизы, н а в е с ы и балконы, могут быть с р е з а н ы в о з д у ш н о й волной, в то время к а к остальная ч а с т ь здания о с т а е т с я нетронутой.
О т с а с ы в а ю щ а я волна, возникающая с е й ч а с ж е после вызванной взрывом напорной волны, д е й с т в у е т б о л е е продолжительное в р е м я , чем напорная волна. Х а г е н р а с с к а з ы в а е т , к а к о т с а с ы в а ю щ а я в о л н а отрывала
целые с т е н ы и обшивки о т к а р к а с н ы х д е р е в я н н ы х д о м о в в направлении
к месту в з р ы в а .
И с х о д я из опыта войны в Норвегии, Х а г е н приходит к в ы в о д у , что

кирпичные дома с деревянными перекрытиями менее устойчивы, чем
д е р е в я н н о - к а р к а с н ы е , а с точки зрения пожарной опасности они не уступают деревянным, так как о г о н ь в этих домах распространяется через разбитые окна и разрушенные части и трещины в стенах. Х а г е н кончает с в о ю с т а т ь ю словами: «Разуплотнение застройки города, деление
города на изолированные д р у г от друга в противопожарном отношении
районы и кварталы, применение огнеупорных материалов и устойчивых
жестких каркасных конструкций — вот те принципы, которыми должен р у к о в о д с т в о в а т ь с я в настоящее время архитектор и строитель».
СОДЕРЖАНИЕ

НОВЫЙ

ТИП З А Щ И Т Н О Й

СТЕНЫ

В Англии для защиты от воздушных бомбардировок применяется новый тип стены из бетонных блоков. К а ж д ы й блок состоит из трех взаимно перпендикулярных стенок и является таким образом как бы бетонным ящиком, имеющим лишь три стенки. Стена делается толщиной
в полтора блока (размер блока 46 X 23 X 2 3 см). «Тычки» и «ложки»
чередуются д р у г с другом. П у с т о е пространство, образуемое
между
стенками блоков, заполняется песком, щебнем или землей. Подобная
стена применяется для противовоздушной защиты нижней части наземных сооружений ( в м е с т о мешков с песком) и при строительстве бомбоубежищ.
Преимуществами этого типа с т е н ы являются: ее прочность, легкость
и портативность блоков по сравнению с обычными блоками (с шестью
поверхностями), небольшое количество цемента, идущего на их изготовление, и т. д.

Стр.

М. Б а с о в — Временное восстановление разрушенных зданий силами населения
Г . К у з н е ц о в — Кирпичные стены с воздушными прослойками
А. О з о л и н — О б щ е ж и т и е сборно-щитовой конструкции
Н. О с к о л к о в — Соломит—материал для облегченного жилищного строи
тельства
Н. Б ы л и н к и н — Внутреннее оборудование убежищ
И. М а л ь ц и н — Передвижная сцена
За

1

13
25
31
38
42

рубежом

В . Г р о с с м а н — О защите здании от воздушных

49

нападении

Конкурс на проект поселка для рабочих военных заводов
Как разрушаются дома
Новый тип защитной стены

в Англии
. • •

57
"9

Ответственный
редактор
К. С. АЛАБЯН
*

*

*

Подписано к печати 23/1Х 1941 г.
>'1102342. 4 печ. лист. У чети. изд. 5 .
Тир. 5000.
Ф - к а юнош. книги изд-ва ЦК В Л К С М
»Молодая
гвардия',
Москва, у л
Фридриха Энгельса, 46. Зак. 1204.
Цена 3 руб.
