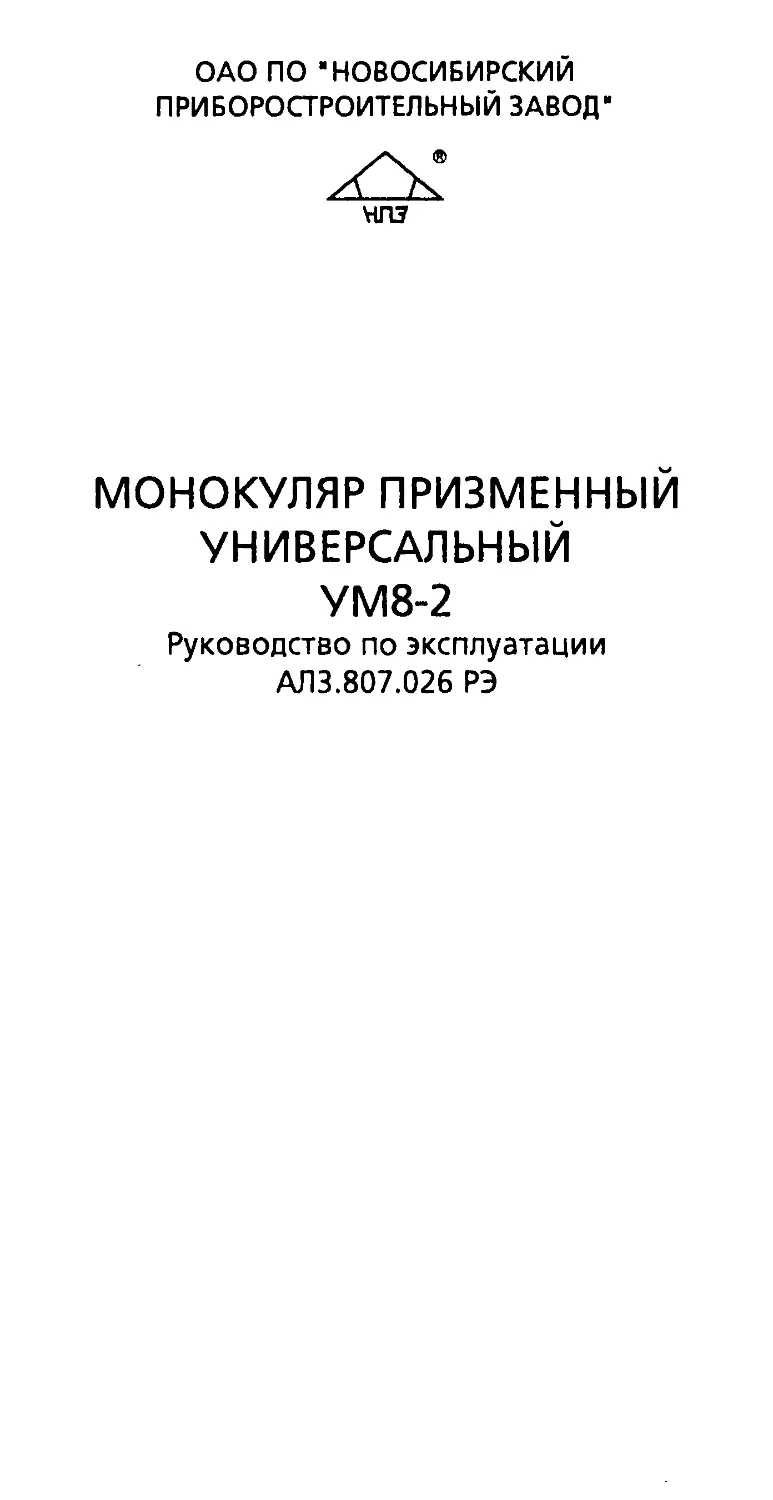

ОАО ПО "НОВОСИБИРСКИЙ
ПРИБОРОСТРОИТЕЛЬНЫЙ ЗАВОД"

МОНОКУЛЯР ПРИЗМЕННЫЙ
УНИВЕРСАЛЬНЫЙ
УМ8-2
Руководство по эксплуатации
АЛЗ.807.026 РЭ
1 ОБЩИЕ УКАЗАНИЯ
1.1 Призменный универсальный моно-
куляр УМ8-2 АЛЗ.807.026 (далее - моноку-
ляр предназначен для рассматривания
удаленных объектов, а также расположенных на
близком - до 5 м расстоянии как внутри поме-
щения, так и на открытом воздухе. Монокуляр
может эксплуатироваться при температуре, ок-
ружающей среды от 40 до минус 40 °C.
Монокуляр удобен в эксплуатации: имеет не-
большие габариты и вес, снабжен диоптрийной
настройкой. Наилучшую резкость изображения
устанавливают, вращая объектив.
Примечание - В связи с постоянной работой
по совершенствованию монокуляра в его конс-
трукцию могут быть внесены незначительные из-
менения, не отраженные в настоящем издании.
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Увеличение	8’
Угловое поле зрения в пространстве	5е
предметов, не менее
Предел разрешения	13"
Диаметр зрачка выхода, мм	2
Удаление выходного зрачка, мм,	6,3
не менее
Диоптрийная установка обьектива, от 10до-10
дптр
Габаритные размеры* мм, не более	104x46x41
Масса, кг, не более	0,15
3 КОМПЛЕКТНОСТЬ
Обозначение	Наименование	Кол.
АЛЗ.807.026	Монокуляр УМ8-2	1
АЛЗ.807.026 РЭ	Руководство по эксплуатации	1
АЛб.876.211	Коробка	1
2
4	ПРАВИЛА ЭКСПЛУАТАЦИИ И ХРАНЕНИЯ
4.1	Монокуляр необходимо содержать в чис-
тоте, оберегать от ударов и влаги. Нельзя при-
касаться пальцами к оптическим поверхностям
из-за появления на них жировых пятен.
При загрязнении оптические поверхности сле-
дует протирать только чистой хлопчатобумажной
тканью, жировые пятна - хлопчатобумажной
тканью, смоченной спиртом или эфиром.
4.2	Хранить монокуляр рекомендуется в
отапливаемом помещении с относительной
влажностью не более 80%, с температурой воз-
духа от 5 до 40 *С.
Недопустимы удары и резкие сотрясения,
наружные повреждения корпуса и оптики мо-
нокуляра.
Запрещается хранить в одном помещении с
монокуляром кислоты, щелочи, материалы, вы-
деляющие влагу или химически активные пары
и газы.
5	СРОК СЛУЖБЫ
Срок службы монокуляра - 10 лет.
6	СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Монокуляр УМ8-2 АЛЗ.807.026, заводской №
, соответствует техническим условиям
АЛЗ.807.026 ТУ и признан годным для эксплуа-
тации.
ФЕВ 2012
Представитель ОТК Гу	,
.подпись, штем
Упаковщи
МП
3
7	ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие-изготовитель гарантирует соот-
ветствие монокуляра требованиям АЛЗ.807.026
ТУ при условии соблюдения потребителем пра-
вил эксплуатации, изложенных в руководстве по
эксплуатации.
Гарантийный срок эксплуатации монокуляра
24 месяца со дня продажи через розничную тор-
говую сеть. При отсутствии в руководстве отметки
магазина, продавшего монокуляр, срок гарантии
исчисляется со дня выпуска монокуляра предпри-
ятием-изготовителем.
При этом окончание гарантийного срока
(24 месяца) не должно выходить за предел 5 лет
со дня выпуска монокуляра предприятием-изго-
товителем.
Монокуляр, вышедший из строя (при условии
правильной эксплуатации и хранения), вместе с
руководством по эксплуатации следует высылать
для гарантийного ремонта по адресу: 630048,
Новосибирск-48, Телевизионная, 13, салон «Оп-
тические приборы».
заполняется в магазине
Штамп магазина______________________
(подпись)
« . . »...................20	г.
06.11
Зак. 37
4
