Диапазон принимаемых частот. Длинные волны:
150—408 кгц (2 000—735,3 л); средние волны: 520—
1 600 кгц (577—187,5 м); короткие волны I: 9,35—
12,1 кгц (32,0—24,7 л); короткие волны II: 3,95—
7,4 кгц (75,9—40,5 л); ультракороткие волны: 65,8—
73 Мгц (4,65—4,11 м). Промежуточная частота для УКВ
диапазона 8,4 Мгц, для остальных диапазонов 465 кгц.
Чувствительность с наружной антенной в диапазо-
нах длинных и средних волн не хуже 150 мкв, в диапа-
зонах коротких воли не хуже 200 мкв, в УКВ диапазоне
не хуже 20 мкр, с внутренней магнитной антенной в диа-
пазонах длинных и средних волн не хуже 3 мв/м.
Избирательность в диапазонах длинных, средних и
коротких волн не менее 46 дб.
Частотная характеристика. Полоса пропускания все-
го тракта при приеме в диапазоне УКВ 80—12 000 гц,
в остальных диапазонах 80—4 000 гц, при воспроизве-
дении грампластинок — 80—7 000 гц.
«УРАЛ»
I
КРАТКАЯ ХАРАКТЕРИСТИКА
Радиола представляет собой семиламповый прием-
ник с универсальным проигрывателем.

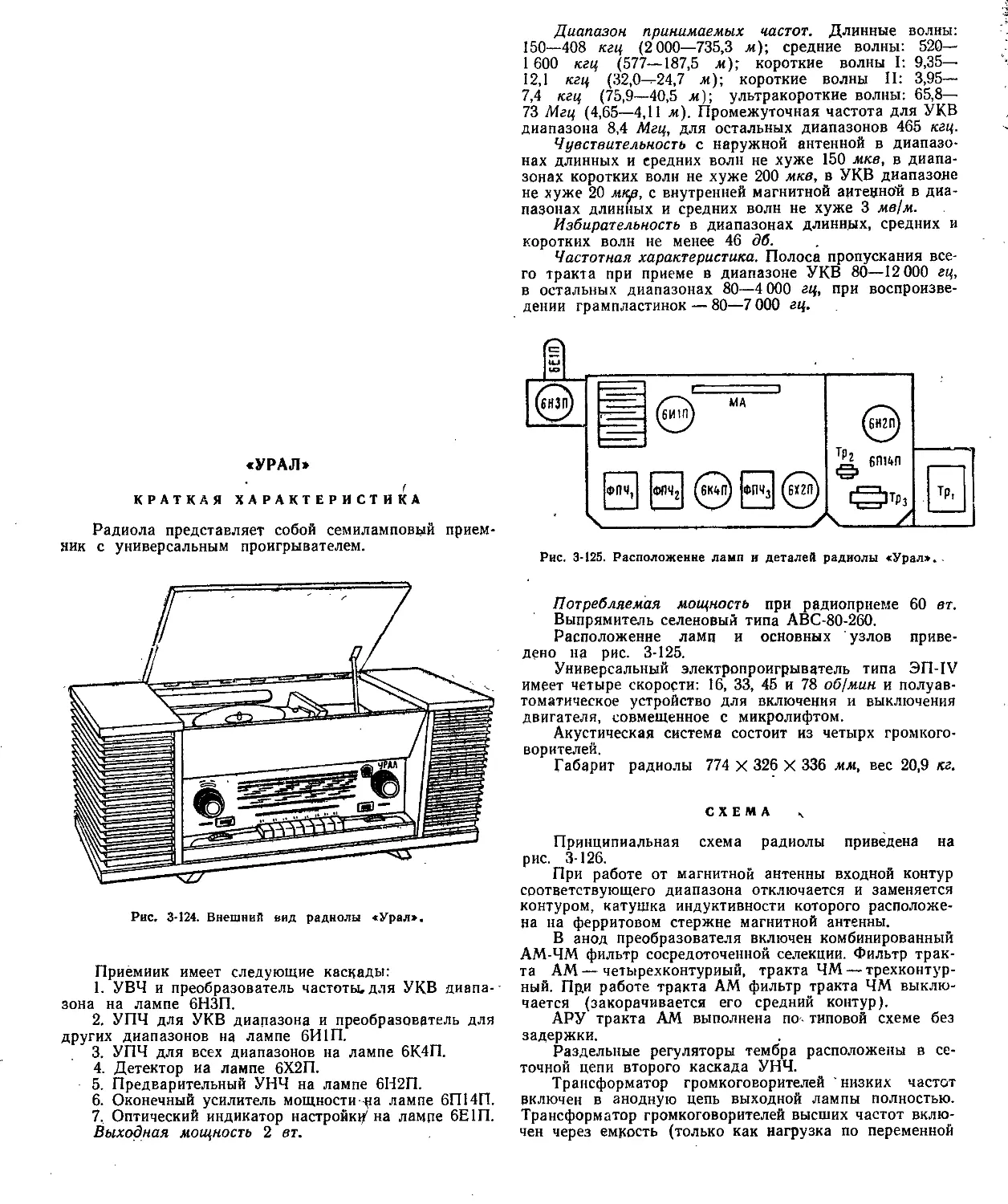

Рис. 3-124. Внешний вид радиолы «Урал».
Приемник имеет следующие каскады:
1.	УВЧ и преобразователь частоты, для УКВ диапа-
зона на лампе 6НЗП.
2.	УПЧ для УКВ диапазона и преобразователь для
других диапазонов на лампе 6И1П.
3.	УПЧ для всех диапазонов на лампе 6К4П.
4.	Детектор иа лампе 6Х2П.
5.	Предварительный УНЧ на лампе 6Н2П.
6.	Оконечный усилитель мощности-на лампе 6П14П.
7,	Оптический индикатор настройки на лампе 6Е1П.
Выходная мощность 2 вт.
Потребляемая мощность при радиоприеме 60 вт.
Выпрямитель селеновый типа АВС-80-260.
Расположение ламп и основных узлов приве-
дено на рис. 3-125.
Универсальный электропроигрыватель типа ЭП-IV
имеет четыре скорости: 16, 33, 45 и 78 об/мин и полуав-
томатическое устройство для включения и выключения
двигателя, совмещенное с микролифтом.
Акустическая система состоит из четырх громкого-
ворителей.
Габарит радиолы 774 X 326 X 336 мм, вес 20,9 кг.
СХЕМА ч
Принципиальная схема радиолы приведена на
рис. 3-126.
При работе от магнитной антенны входной контур
соответствующего диапазона отключается и заменяется
контуром, катущка индуктивности которого расположе-
на на ферритовом стержне магнитной антенны.
В анод преобразователя включен комбинированный
АМ-ЧМ фильтр сосредоточенной селекции. Фильтр трак-
та AM—четырехконтуриый, тракта ЧМ — трехконтур-
ный. При работе тракта AM фильтр тракта ЧМ выклю-
чается (закорачивается его средний контур).
АРУ тракта AM выполнена по- типовой схеме без
задержки.
Раздельные регуляторы тембра расположены в се-
точной цепи второго каскада УНЧ.
Трансформатор громкоговорителей низких частот
включен в анодную цепь выходной лампы полностью.
Трансформатор громкоговорителей высших частот вклю-
чен через емкость (только как нагрузка по переменной
Принципиальная схема радиолы «Урал».
еромконоёор^тели ,
«УРАЛ»
215
составляющей анодного тока выходной лампы). Часть
витков первичной обмотки выходного трансформатора
включена в фильтр питания.
Для снижения нелинейных искажений УНЧ охвачен
отрицательной обратной связью, напряжение которой
снимается с отвода вторичной обмотки выходного транс-
форматора низких частот и через цепочку Rt-^Ct-j по-
дается в катодную цепь второго каскада УНЧ.
Для снижения «фона» переменного тока накалы
ламп Лз-2 и Л питаются от отдельной обмотки транс-
форматора питания с подачей небольшого положитель-
ного потенциала в цепь накала. Для снижения «фона»
пульсаций выпрямленного тока применен многозвенный
фильтр.
Напряжения и сопротивления основных цепей ра-
диолы приведены на рис. 3-127.
ДЕТАЛИ
Высокочастотные катушки. Данные катушек приве-
дены в табл. 3-64.
Таблица 3-64
Катушка	Число витков	Марка и диаметр провода
7-1—1	—	печатная
7-1—2	—	печатная
7-1—3	7	ПЭЛ; 0,8
L1—4	7	ПЭЛ; 0,8
/-Т-5	3	ПЭЛ; 0,31
£1—в	33	ЛЭ; 5X0,06
7-1—7	25	ЛЭ; 5X0,06
7-2—1	40X4	ЛЭ; 5X0,06; отвод
		от 80-го витка
7-2—2	200+2004-200	ПЭВ-1; 0,09
7-2—3	85X2	ЛЭ; 5X0,06
7-2—4	400X3	ПЭВ-1; 0,09
7-2—5	300X2	ПЭВ-1; 0,09
^-2—6	40	ПЭЛ; 0,1
£v-	17	ПЭЛШО; 0,27
7-2—8	40	ПЭЛ; 0,12
7-2-9	12	ПЭЛБО; 0,38
7-2—10	91X4	ЛЭ; 5X0,06
7-2—11	34x3	ПЭВ-1; 0,12
7-2 — 12	25	ПЭВ-1; 0,12
^•2—13	55x3	ПЭВ-1; 0,12
Продолжение табл. 3-64
Катушка	Число витков	Марка и диаметр провода
£з—14	45	ПЭВ-1; 0,12
£-2—15	15	ПЭЛШКО; 0,27
£2—10	10	ПЭЛ; 0,12
£2—17	11	ПЭЛБО; 0,38
£2—18	8	ПЭЛ; 0,12
£3-1	210	ЛЭ; 5X0,06
£3—2	30	ЛЭ; 5X0,06
£з—з	220	ЛЭ; 5X0,06
£3—4	31	ЛЭ; 5X0,06
£3—5	220	ЛЭ; 5X0,06
/ ^3—6	1	ПЭЛ; 0,12
£3—7	1	ПЭЛШО; 0,15
£3—8	210	ЛЭ; 5X0,06
£-3—9	31	ЛЭ; 5X0,06
£3—10	220	ЛЭ; 5X0,06
£3—11	8	ПЭВ-1; 0,12
£3—12	34	ПЭЛШО; 0,15
£3—13	210	ЛЭ; 5X0,06
£3—и	4+4+4+3	ПЭЛШО; 0,15
£1	49	ЛЭ; 5X0,06
£а	182	ПЭЛ; 0,15
Выходные трансформаторы. Высокочастотный транс-
фор.матор Тр2 имеет первичную обмотку из 2 000 витков
провода ПЭЛ 0,12 (сопротивление постоянному току
180 ом), вторичную обмотку — из 60 витков провода
ПЭЛ 0,47. Тр3 имеет первичную обмотку из 95+29 000
витков провода ПЭЛ 0,12 (сопротивление постоянному
току 470 ом), вторичную обмотку — из 20+90 витков
провода ПЭЛ 0,64.
Трансформатор питания. Сетевая обмотка содержит
2 X (93+600) витков провода ПЭЛ 0,31, повышаю-
щая — 1 350 витков провода ПЭЛ 0,2, две накальные
имеют 39 и 19+19 витков провода ПЭЛ 0,1 и ПЭЛ 0,64
соответственно.
Громкоговорители типа 1ГД-18 имеют звуковые ка-
тушки из 63 витков провода ПЭЛ 0,12 (сопротивление
постоянному току 5,5 ом); 4ГД-7 имеют звуковые ка-
тушки по 60 витков провода ПЭЛ 0,16 (сопротивление
постоянному току 3,5 ом).
